Котел твердотопливный длительного горения шахтного типа своими руками

1 Шахтный котел – конструкция и принцип действия

Шахтный котел длительного горения отличается от других продолжительностью горения и особенностями устройства. Часто подбрасывать топливо не требуется, он имеет топливную камеру большого объема, горение медленное. Разработано два вида шахтных котлов: с обычным горением и пиролизный. Каждый имеет сходное устройство из двух камер: в одной сжигается топливо, во второй устроен теплообменник.

Шахтный котел с обычным сгоранием более простой по устройству. Половину всего объема занимает топка высотой почти на весь агрегат, но небольшой ширины и глубины. Сбоку или сверху находится люк для загрузки топлива. Топочное отделение при взгляде сверху внутрь напоминает шахту, отсюда такое название. Под топочной камерой находится зольник, отделенный от нее колосником. Через зольниковую дверку открывается доступ не только к нему, но и к топке. Шибером, расположенным под дверкой, регулируется поступление воздуха.

Шахтный котел не требует особого контроля за счет своей длительности горения

Вторая важная часть – камера с теплообменником, наполненным водой или, если котел не используется для водяного отопления, жаротрубный. Газы поступают в нее из топливника через отверстие и выходят через дымоход, попутно нагревая теплообменник. Из него вода по трубам поступает в систему или горячий воздух прогревает помещение.

Пиролизный котел шахтного типа имеет схожую конструкцию, но изготавливается с некоторыми дополнительными элементами:

1. 1. Камерами, в которых сгорает и догорает угарный газ. Располагаются снизу теплообменного пространства, стенки обложены шамотным кирпичом.
2. 2. Несколько труб с большим количеством маленьких дырочек. Через них подается воздух для камер сгорания и догорания.
3. 3. у у стенки расположены задвижки для разделения двух камер.

Принцип действия пиролизного котла несколько другой. При топке ограничивают поступление воздуха, медленное горение вызывает образование большого количества газов, которые поступают в дополнительные камеры и сгорают. В котлах сжигают любое твердое топливо: уголь, дрова, пеллеты. Одной закладки угля хватает для пяти суток, дров – не более тридцати часов. За счет полного сгорания такие котлы обладают высоким КПД – до 90%.

Рекомендуем

• Дверка для кошек в дверь
• Печь длительного горения своими руками
• Виды котлов отопления для частного дома

2 Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. 1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. 2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. 3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. 4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

3 Изготовление отопительного прибора – последовательность сборки

При сборке своими руками пользуемся чертежами, придерживаемся указанных размеров. Последовательность следующая:

1. 1. Вырезаем из 4-миллиметрового металла корпус: днище, боковые стенки, крышку, дверные проемы. Все прихватывается к днищу, которое выпускается в стороны, как на чертеже. Внутри сваркой закрепляем уголки, которые послужат полочкой для колосника.
2. 2. Стыки тщательно провариваем и приступаем к водяной рубашке из металла 3 мм. Она отступает от стенок корпуса 20 мм и, чтобы установить ее, привариваем на корпус стальные полосы. К ним привариваем обшивку.
3. 3. Установка жаровых труб сверху котла. Прорезаем отверстия в тыльной и передней стенках, вставляем несколько труб, завариваем на торцах.
4. 4. Вырезаем дверцы, привариваем изнутри две полосы, между ними укладываем асбест для уплотнения. Колосники размером 360×460 мм нарезаем из уголков и привариваем к полочкам наружным углом.
5. 5. В стенки бака врезаем штуцеры на подающий и обратный трубопроводы, патрубок дымового канала. Ввариваем воздуховод из профильной трубы 40×60 мм. К нему через фланец будет крепиться вентилятор. Воздушный вход осуществляем через заднюю стенку.
6. 6. Привариваем дверные петли и закладки для крепления декоративного каркаса. Бак котла обертываем базальтовым утеплителем, закрепляем шнуром. Крепим каркас саморезами к закладкам, устанавливаем дверцы.

Результат сборки твердотопливного котла длительного горения

На воздуховод устанавливаем вентилятор, электронный блок сверху котла, а датчик прячем под утеплитель.

1 Котлы длительного горения – устройство и принцип функционирования

В обычных дровяных печах топливо сжигается снизу . Это основной принцип работы таких устройств. Нижний слой дров загорается первым. Горячие потоки идут , что приводит к вовлечению в процесс следующих пластов. При таких условиях материалы очень быстро прогорают. Каждые несколько часов их необходимо подкладывать в печку. Если этого не делать, горение прекратится, и температура в помещении начнет снижаться.

КДГ функционирует иначе. В нем дрова не горят, а тлеют. Причем это происходит сверху вниз, что обеспечивает длительную работу агрегата на одной закладке. Конструкция таких установок приведена ниже.

Камера сгорания (КС) в КДГ выполняется в форме цилиндра. Ее ливом осуществляется через специальную дверку. Она смонтирована в верху корпуса. Эта же дверца используется для розжига дров. Чем больше высота и сечение КС, тем дольше по времени агрегат станет работать на одной закладке.

Воздух в топку попадает по трубе, установленной вертикально. К концу последней крепят круглый плоский груз. Он имеет размеры на 5 мм меньше сечения топочного отсека. Это дает ему возможность передвигаться внутри камеры сгорания вниз-. Его изготавливают из металла толщиной 1,2–1,5 см. К нему привариваются стальные дугообразные полоски.

На втором конце трубы монтируется заслонка. Она позволяет в любое время вручную регулировать объем, подаваемого в агрегат кислорода. Важный момент! Воздуховод делают выше камеры сгорания на 15–20 см.

После розжига топлива груз придавливает дрова. Дымоход самостоятельно создает естественную тягу, обеспечивая тем самым поступление воздуха в агрегат. При горении выделяется тепло. Оно подогревает жидкость в водяном контуре, который располагается в верхней крышке установки и по бокам ее КС.

Твердотопливный котел продолжительного горения имеет колосники. Но они нужны исключительно для поддержки загружаемых дров. Воздух через них в КДГ не поступает.

Рекомендуем

• Шахтный котел длительного горения – делаем своими руками по инструкции и чертежам
• Печь длительного горения – высокоэффективное и простое устройство
• Как сделать пиролизный котел своими руками – пошаговая инструкция с чертежами

2 Преимущества самодельных отопительных агрегатов

Заводские КДГ имеют высокую стоимость и строго определенные геометрические размеры. Это устраивает не всех. Самодельный дровяной котел обладает массой преимуществ по сравнению с традиционными печами и фабричными агрегатами:

• Максимальная эффективность эксплуатации и высокая мощность. При тлении выделяется большое количество тепла. Частный дом быстро нагревается. Показатель полезного действия установок длительного горения приближается к отметке 80–85 %.
• Легкость регулировки процесса тления топлива.
• Простота конструкции, что позволяет домашним умельцам сооружать самодельные КДГ с небольшими финансовыми затратами.
• Долговечность и эксплуатационная надежность.
• Несложный ремонт твердотопливных установок, сделанных своими руками.
• Практически полное сжигание дров или угля.
• Возможность монтажа на котел отопления дополнительного оборудования (клапанов-предохранителей, автоматических устройств).
• Экологичность. Выброс углекислого газа из агрегатов длительного горения минимальный.

Самодельные КДГ делают из различных неиспользуемых в хозяйстве предметов – газовых баллонов, железных баков и бочек, металлических труб с большим сечением. Поэтому такие установки обходятся в несколько раз дешевле готовых заводских агрегатов. Мастер-самоучка сам определяет размеры отопительной конструкции, ее топки и прочих элементов.

3 Классический твердотопливный котел – что потребуется для сборки?

Традиционным вариантом самодельного КДГ является агрегат шахтного типа. В его конструкции нет груза. Такие установки используются для обогрева частных домов и загородных коттеджей уже достаточно давно. Для изготовления классического дровяного котла длительного горения необходимо запастись заготовками (их вид и количество указаны в таблице ниже) из стали 20 или 10 (бюджетное решение) либо из жаропрочных сплавов с добавками молибдена и хрома – 12Х1МФ, 12ХМ (обойдутся ощутимо дороже).

Заготовки желательно раскраивать в условиях мастерской на гильотинных ножницах. При ручной резке процесс их подготовки занимает много времени. Также потребуются:

• для дымоходного патрубка – труба DN150, для теплообменника и подсоединения отопительной системы – DN50;
• для колосников – равнополочный уголок 50х4 мм;
• для воздушного канала – профильная труба 60х40 мм;
• листовой гладкий металл 0,4–0,5 мм;
• асбестовый картон;
• стальная полоска 20х3 мм;
• утеплитель (базальт толщиной 2 см, плотностью 100 кг/куб. м.);
• ручки на дверцы;
• дрель, сварочник, болгарка, электроды МР-3С или АНО-21 и обычный инструмент, имеющийся в арсенале любого домашнего мастера.

Дополнительно следует приобрести набор автоматики. Он включает в себя температурный датчик, вентилятор и модуль управления.

На чертеже ниже указаны габаритные параметры и устройство самодельного шахтного котла. В него загружаются дрова. Но разрешается использовать в качестве топлива и уголь.

Готовый агрегат характеризуется показателем полезного действия 75–80 %, мощностью около 24 кВт, массой 150 кг, топкой объемом 112 л. На одной загрузке дров он работает в течение 8–12 часов. Функционирует установка за счет передачи тепла при сгорании топлива на свод и стенки водяного контура.

4 Изготовление шахтного агрегата – порядок действий

Первый этап работ – сборка корпуса КДГ из заготовок толщиной 4 мм. Сначала к днищу самодельной конструкции привариваются боковые стенки, проемы для дверок и крышка свода. Внутри получившейся топки монтируются уголки. На них устанавливаются колосники. Готовое сооружение проваривается по всем имеющимся швам. Оно должно быть герметичным.

Вторая стадия – установка водяного контура (от корпуса он отдаляется на 2 см), собираемого из 3-миллиметровых заготовок, и приваривание к боковым стенкам кусков стальных полосок. Последние необходимы для прикрепления к ним обшивочных листов. Важно! Рубашка не охватывает зольную камеру. Она начинается на уровне колосников.

Третий шаг – установка в котловой бак (в верхнюю часть) жаровых труб. Они монтируются в проемы, которые требуется сделать во фронтальной и задней стенках. Концы трубных изделий герметично провариваются. Затем из уголков изготавливаются колосники в виде решетки и дверцы. К последним изнутри прикрепляются два ряда стальной полосы, между которыми размещается уплотнитель притвора – шнур из асбеста. Колосники дополнительно выполняют функцию рассеивателя воздуха, направляемого в зольник вентилятором.

В стенки бака врезаются специальные приспособления – штуцеры. Они дают возможность выполнить подключение обратного и подающего трубопроводов. Ставится воздушный канал (на него сразу монтируют фланец для фиксации вентилятора) и патрубок дымоотводящего тракта. Воздуховод вводится в зольный отсек сзади (примерно посередине).

К корпусу привариваются закладные элементы для установки обшивки КДГ и дверные петли. Самодельный агрегат отделывается сверху и со всех боков утеплителем. Его крепление осуществляется шнуром. Выполняется прикручивание саморезами металлических листов к теплоизолятору и монтаж дверок.

Финал работ – подключение сверху котла модуля управления, монтаж вентилятора на фланце трубы для воздуха, температурного датчика под утеплитель на задней стенке. Установка продолжительного горения готова к использованию.

5 Как функционирует самодельная установка?

Топливник шахтной конструкции загружается до нижней кромки проема для загрузки дров. Доверху камеру сгорания загружать нельзя. Работает агрегат по следующему алгоритму:

• Дрова (опилки, брикеты, уголь) закладываются в топку.
• Дверцы отсека закрываются герметично.
• На модуле управления выбирается требуемая температура (от +50 °С и выше).
• Топливо разжигается.
• Вентилятор начинает нагнетать воздух.
• Когда происходит нагрев теплоносителя до заданного показателя, вентиляционная установка выключается (автоматически). Воздух перестает поступать в камеру сгорания.
• Дрова тлеют, поддерживая определенную температуру. Когда ее величина снижается, модуль управления снова запускает вентилятор.

Наглядно принцип работы шахтной установки продемонстрирован на чертеже.

При желании в самодельный агрегат несложно внести некоторые дополнения, которые сделают его более многофункциональным и безопасным в использовании. Допускается дорабатывать конструкцию котла такими способами:

• Установить группу безопасности.
• Интегрировать в бак агрегата добавочную рубашку для подогрева теплоносителя для обеспечения дома горячим водоснабжением.
• Смонтировать электронагреватель (ТЭН), который станет нагревать отопительное устройство, когда дрова прогорят.

После таких доработок самодельная конструкция по многим показателям будет превосходить дорогостоящие заводские установки.

Устройство и конструктивные особенности котла Холмова

Под котлом Холмова подразумевается конструкция шахтного типа. Это значит, что топочное отделение, а также отдел с обменником тепла, располагаются в данном случае вертикально. Функционируют такого рода котлы на твердом топливе, в качестве которого могут выступать и дрова. Мощность промышленных моделей, которые можно приобрести в специализированных торговых точках, составляет 10, 12 и 25 киловатт. Если топливное отделение будет полностью загружено, это может обеспечить продолжительный обогрев помещения средних размеров в пределах 12-16 часов.

Все котлы Холмова могут быть двух разновидностей:

• энергозависимыми;
• энергонезависимыми.

А теперь более детально рассмотрим внутреннее устройство описываемого отопительного прибора. Итак, он включает в себя такие конструктивные элементы:

• корпус;
• терморегулятор;
• топливная шахта;
• вход/выход, необходимые для поступления, вывода и сливания, монтажа группы безопасности либо же клапанов-предохранителей;
• камера, в которой располагается теплообменник;
• патрубок для подсоединения дымоотводной трубы;
• колосниковые решетки;
• компенсаторы термального расширения;
• дверки;
• зольник.

Элементов, как видим, не очень много. Что же касается веса, то, к примеру, котел, мощность которого составляет 12 киловатт, весит порядка 255 килограммов. Стандартные габариты следующие (ВхШхД): 124х48,5х66 сантиметра. По этой причине у вас не возникнет никаких трудностей с тем, чтобы занести такой котел, скажем, в дверной проем. Модели, мощность которых составляет 10 киловатт, мало чем отличаются от описанных выше (как по параметрам, так и по внешнему виду), главное же отличие состоит во внутренней конструкции.

Верхние дверки прибора двойные, а внутри располагается термоизоляционный материал (собственно, из-за этого они и не прогреваются выше 80-ти градусов). По краям дверки оклеены асбестовым уплотнителем, а для покраски используется особая термостойкая краска. Для закрывания задней крышки имеются 4 быстросъемные винта, все же остальное закрывается посредством специальных запоров. Кроме того, нижняя дверка зольного отделения закрывается термоизоляционным материалом только на 40 процентов, однако ее температура, как правило, не превышает отметки в 90 градусов, поскольку элемент охлаждается перманентными воздушными потоками.

Важная информация! Днище камеры не является самой нижней частью отопительного прибора. В качестве последней выступает особая пластинка с парой длинных ножек и расположенным внутри термоизолятором.

Благодаря всему этому котел Холмова получил не только достаточно высокий КПД, но и достаточную степень пожаробезопасности. Как следствие – устройство вполне может устанавливаться даже на пол, выполненный из древесины.

Если же рассматривать конкретно энергонезависимые модели отопительного прибора Холмова, то они дополнительно оборудуются вентилятором либо дымососом, а еще специальным контроллером, предназначающимся для контроля процесса. Однако наибольшей популярностью пользуются все-таки энергонезависимые приборы. Рабочий процесс в них регулируется посредством специального терморегулятора, который располагается на фронтальной стенке. Этот терморегулятор соединяется посредством цепочки с небольшой поддувальной дверкой.

Сама дверка предназначается для подачи воздуха внутрь котла, что требуется для поддержания процесса сжигания топлива. Располагается на большой дверке зольного отделения. Целиком никогда не закрывается, поскольку должен иметься особый зазор, требуемый для минимального прохождения воздушных масс.

Сверху задней части находится патрубок, а к нему, в свою очередь, подсоединен дымоход. Данный элемент, к слову, и предназначается для создания природной тяги. В результате воздух подается в прибор через поддувальную дверку. За парой колосниковых решеток из чугуна (которые, кстати, являются вынимаемыми) находится вспомогательный сварной колосник, который также называют горбиков, ведь он располагается выше пары других.

Под колосниковой решеткой располагается зольный ящик (в нем собирается зола). Если дверка открыта, данный ящик можно с легкостью вытащить для последующей его очистки. Рабочая жидкость сливается посредством специального полудюймового патрубка, который находится в нижней части котла. Аналогичный элемент имеется для патрубка-предохранителя либо группы безопасности. Изделия для поступления и «обратки» имеют больший размер, обратный патрубок располагается снизу, а выходной – сверху.

Важная информация! Во избежание расширения отопительного прибора до критических габаритов и расхождения швов в приборе наличествуют компенсаторы расширения.

Последние имеются по периметру котла. Кроме того, они есть в корпусе – выполнены в форме перегородок/стержней. Дистанция между разделительными стенками составляет 24 сантиметра. Что же касается теплообменника, то для него такие компенсаторы конструкцией не предусматриваются, поскольку габариты данного элемента позволяют ему сберегать собственную форму.

Видео – Как устроен котел Холмова мощностью в 25 киловатт

Инструкция по изготовлению котла Холмова своими руками

Ниже приведена пошаговая инструкция по созданию котла Холмова своими силами. Мощность прибора, который будет рассматриваться, составляет 8-10 киловатт.

В соответствии с чертежами, которые приведены в видеоролике ниже, габариты изделия будут выглядеть примерно следующим образом:

1. 0,8 метра в высоту;
2. 0,47 метра в ширину;
3. 0,576 метра в глубину (если добавить дверку с горловиной, то получится 0,63 метра).

Видео – Шахтный котел на твердом топливе

Этап первый. Подготавливаем все необходимое

Для изготовления котла Холмова в обязательном порядке обзаведитесь:

• листовой сталью толщиной 0,3-0,4 сантиметра;
• железным прутом диаметром 1 сантиметр и длиной 47 сантиметров;
• шнуром из асбеста (рекомендуемые габариты – 1,5х1,5 сантиметра);
• трубами – диаметр должен составлять 1,5, 2, 4 и 11,5 сантиметра.

Что же касается количества расходных материалов, то оно должно подбираться на основе выбранного чертежа. Безусловно, не стоит забывать и о небольшом запасе.

Этап второй. Сооружаем внутреннюю часть

Эта часть являются, по сути, конструкцией, состоящей из четырех стенок и имеющей водяную перегородку. Процесс изготовления должен начинаться как раз из сооружения этой водяной перегородки. Габариты элемента должны выглядеть следующим образом:

1. 48,5 сантиметра в высоту;
2. 40,3 сантиметра в ширину;
3. 6 сантиметров в глубину.

Что же касается перегородки, то это, по сути, пара вертикальных стенок, к которым приварены низ и верх. По центру необходимо приварить компенсатор, представляющий собой П-образный металлический элемент. Данный компенсатор приваривается еще в самом начале к одной из стенок. Если говорить о торцевых перегородках, то они в данном случае не требуются.

Затем для того, чтобы сделать котел Холмова, нужно придерживаться следующего алгоритма действий.

Шаг 1. Вырежьте из листового металла внутренние боковые стенки отопительного прибора. Если ознакомиться с видеороликами и чертежами, можно прийти к выводу, что высота данных стенок колеблется в пределах 77 сантиметров, а ширина составляет 54,6 сантиметра. Однако это не обыкновенные прямоугольники, ведь перед нижним углом должен располагаться прямоугольник вертикального типа с размерами 20,8х8 сантиметров, а на той же стороне, но сверху, горизонтальный с габаритами 38,7х3 сантиметра. Помимо того, вы должны вырезать на этих сторонах дырки под водяную перегородку. Они должны располагаться в 2-х сантиметрах от верхней стороны и в 10,2 сантиметрах от задней.

Шаг 2. Далее вырежьте переднюю/заднюю стороны. Размеры первой должны составлять при этом 40,3х56,2 сантиметра, а второй – 40,3х77 сантиметра.

Шаг 3. Сварите все описанные выше элементы в одну конструкцию. Используйте при этом точечную сварку. Так детали будут объединены в одно целое, но при необходимости у вас будет иметься возможность корректировать их расположение.

Шаг 4. Далее необходимо приварить пару металлических арок. Первая из них должна быть П-образной, а вторая – цельной. Первую фиксируйте в нижней части сварной конструкции, а вторую – в верхней. При этом важно, чтобы угол между данными элементами и стенками составлял 90 градусов. Что касается рамки, то ее можете вырезать из того же листового металла, хотя, как вариант, можете сварить, используя металлические полосы шириной по 3 сантиметра каждая.

Шаг 5. После этого хорошенько проварите каждый из швов.

Шаг 6. Сделайте еще одну рамку в виде буквы «П». Ее габариты при этом должны быть такими, чтобы она с легкостью вместилась внутри агрегата. Установите эту рамку над водяной перегородкой (дистанция между ними должна составлять 9 сантиметров).

Шаг 7. К верхним частям прямоугольников, выступающих в передней части, приварите горизонтально железную полосу длиной 40,3 сантиметра и шириной 8 сантиметров.

Шаг 8. В верхней части задней стороны вырежьте круглое отверстие диаметром 11,5 сантиметра.

Этап третий. Сооружаем внешнюю часть

Теперь приступайте к изготовлению дверок и наружных стенок водяной рубашки. Последовательность действий в этом случае должна быть следующей.

Шаг 1. Вырежьте из листового металла наружные стенки в виде обычных прямоугольников. Габариты передней стороны должны составлять 46,3х56,2 сантиметра, боковых – 57,6х77 сантиметра, а задней – 46,3х77 сантиметра.

Шаг 2. Во фронтальной стенке вырежьте пару круглых отверстий для компенсации (как вариант, данные отверстия могут быть и ромбовидными) диаметром по 1 сантиметру. Сделайте так, чтобы отверстия располагались на единой вертикальной линии. А в верхнем правом углу проделайте еще одно отверстие, в этом раз диаметром 1,5 сантиметра. Это отверстие потребуется для термометра.

Шаг 3. В тыльной стенке также проделайте отверстия. Это должна быть пара компенсационных и еще 3 вспомогательные (для дымоходной трубы, подачи рабочей жидкости диаметром 4 сантиметра и под сливной клапан диаметром 1,5 сантиметра).

Шаг 4. Продолжаем сооружать котел Холмова. Теперь в боковых стенках требуется проделать 4 отверстия для компенсации. Первая пара на стенках при этом должна располагаться вровень с компенсатором рубашки, сюда же впоследствии придется вставлять и приваривать железный пруток. В левой стенке просверлите пару отверстий – диаметром 4 сантиметра (для вывода рабочей жидкости) и 2 сантиметра (под терморегулятор).

Шаг 5. Изготовьте компенсаторы в виде буквы «П» в количестве десяти экземпляров. Габариты должны составлять 3х4х4 сантиметра (высота, ширина и длина соответственно).

Шаг 6. Приварите эти компенсаторы к соответствующим отверстиям во внешних стенках.

Шаг 7. Приварите к внутренней части все внешние стенки.

Шаг 8. Приварите дымоходную трубу и патрубки.

Шаг 9. Приварите четыре болта в верхней части конструкции. Они должны располагаться по периметру камеры для теплообмена.

Шаг 10. Проверьте конструкцию на предмет герметичности. Возьмите для этого заглушки и поставьте на каждый из патрубков, после чего залейте в прибор жидкость. Поднимите показатель давления примерно до 2,2 бар. Стандартное рабочее давление у описываемого устройства будет составлять 1,5 бар. Если обнаружите места протечек, в обязательном порядке их заварите.

Шаг 11. В конце приварите днище.

Простые твердотопливные котлы с традиционным способом сжигания

Как уже упоминалось, поджигание топлива в таких агрегатах осуществляется снизу. Загрузочная камера служит одновременно и топливником, а продукты сгорания, отдав значительную часть своей энергии теплоносителю через теплообменник, удаляются в дымовую трубу. Таких конструкций есть большое множество. Мы рассмотрим несколько из них. Их можно изготовить из листового металла и труб, толщиной 3-5 мм.

Варианты 3 и 4 (котлы с варочной поверхностью)

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

На рис. 3: 1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Материалы

Для изготовления пиролизного котла шахтного типа нужно запастись:

1. Листовой сталью с футеровкой. Толщина 3-5 мм. Другую сталь использовать не стоит, поскольку пиролиз сопровождается высокой температурой и обычный сплав быстро перегорает.
2. Листовой сталью с толщиной 1-2 мм.
3. Шамотным кирпичом.
4. Трубами с диаметром 13, 5 и 2,5 см.
5. Уголками с размерами 4х4 см. Альтернативой может быть профильная труба с такими же размерами.
6. Двойной зольной дверкой. Желательно, чтобы она имела асбестовую прокладку. Обязательно она должна иметь задвижку для регулирования подачи воздуха.
7. Дверкой для чистки теплообменной камеры.
8. Задвижками. 3 шт. Одна предназначена для дымохода, вторая будет устанавливаться на перегородке между камерами, третья необходима для регулирования подачи воздуха в камеру сгорания.
9. Базальтовой ватой.
10. Оцинкованным листом.

Прежде, чем купить материалы, нужно рассчитать минимальную мощности шахтного котла длительного горения и составить или найти в открытых источниках чертеж устройства.

При выборе чертежа большое внимание следует уделять объему топки. Чем больше объём, тем более длительным будет горение.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом – неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Описание техники

Традиционно для обогрева частных домов используются котлы, которые подключаются к магистральному или баллонному газу. Однако за городом, на дачах и удалённых хуторах отсутствует возможность использования природного газа, соответственно, требуется выбирать другие виды топлива. Популярностью пользуются пиролизные твердотопливные котлы верхнего горения, отапливающиеся дровами, углем, пеллетами и иными продуктами деревообработки.

До недавнего прошлого популярность таких твердотопливных котлов верхнего горения была существенно ограничена, что объяснялось сложностью их эксплуатации. Топливо в топке быстро выгорало, домовладельцы вынуждены были постоянно подкладывать дрова, что несколько затрудняло использование таких отопительных установок. Однако сегодня популярностью стали пользоваться так называемые пиролизные котлы, которые способны обогревать частный дом на протяжении двух суток и более от одной заправки топливом.

НЕДОСТАТКИ КОТЛА НЕДЕЛЬКА

Выбираем конструкцию обогревательного котла

Печи для обогрева и твердотопливные котлы при сходстве процессов горения различаются по функциональности. Отопительный котёл, в отличие от печи, должен не только обогревать помещение по месту установки, сжигая дрова или уголь, но и снабжать отопительный контур нагретым теплоносителем. Но для выполнения второй задачи мало разместить в печи теплообменник (участок отопительного контура) — необходимо также обеспечить непрерывность горения топлива и равномерность циркуляции теплоносителя через этот змеевик.

Трубный теплообменник твёрдотопливного котла из огнеупорного кирпича

Какую конструкцию котла выбрать, чтобы было легче его изготовить своими руками, с какими сложностями придётся столкнуться в процессе работы? На эти вопросы можно получить ответ еще на стадии проектирования. Чертежи самодельных твердотопливных котлов дают достаточное представление о том, как выглядит та или иная конструкция, и на что следует обратить внимание в процессе изготовления.

Пример схематичного изображения твёрдотопливного котла снаружи: виды спереди, сбоку и сзади.

Каждая разновидность котельного оборудования, работающего на твердом топливе, имеет свои особенности конструкции и нюансы изготовления. Планируя самостоятельную сборку отопительного агрегата, необходимо решить, какой конструкции отдать предпочтение — с нижним или верхним (шахтным) способом горения.

Агрегаты с нижним горением — это оборудование, в котором дверка для загрузки дров расположена в верхней части камеры сгорания, но сгорание топлива происходит снизу, в результате чего верхние слои закладки под собственным весом перемещаются вниз, а дожигание дыма происходит в верхней части. В зависимости от модели, движение воздуха через топку происходит снизу принудительно (вентилятор) или же естественным путём (тяга), что обуславливает независимость от электросети, но пониженную эффективность и меньший объём загружаемого топлива.

Схематичное изображение в разрезе твёрдотопливного котла с нижним горением топлива
В твёрдотопливных котлах шахтной конструкции в производится через дверку, которая расположена в верхней части камеры сгорания. Такие агрегаты оборудуются принудительной тягой, которая направлена сверху вниз — гонит дым в нижнюю часть топки, где он в смеси с воздухом сгорает, а по пути подогревает и дополнительно просушивает топливо нижних ярусов.

Схема работы твёрдотопливного отопительного котла с верхним способом горения топлива

К самостоятельному изготовлению больше подходит агрегат с нижним способом горения, так при его сборке можно обойтись без вентилятора для принудительной тяги.

Твёрдотопливный стальной котёл нижнего горения без отделки

Важно! Чем сложнее конструкция оборудования, тем выше технологические требования к качеству исполнения её составляющих, которые не должны иметь отклонений от расчётных параметров. Не менее ответственен и процесс сборки такого агрегата.

По способу горения котлы на твердом топливе могут быть рассчитаны на обычный режим или же работать с выходом на пиролиз — процесс разложения твёрдого топлива на две составляющие и с последующим раздельным их сжиганием. Отдавая предпочтение второму, более сложному, варианту, придется учитывать необходимость установки второй камеры сгорания, что увеличит габариты отопителя и, соответственно, потребует большего количество материалов.

Выбор типа отопительной техники во многом определяется видом твердого топлива, которым будет снабжаться нагревательный прибор. Если у вас под рукой в большом количестве дрова, лучше будет, если сделанный вами котел будет рассчитан на топку дровами. При большей доступности каменного угля подойдет другая модель. Длительность горения закладки, качество обогрева определяются типом твердотопливного котла, его мощностью и эффективностью конструкции.

На заметку: температура горения угля значительно выше, чем у дров, поэтому колосники, теплообменник и корпус котла под уголь изготавливаются из стали большей толщины. Альтернативой может стать создание корпуса и топочной камеры котла из огнеупорного кирпича.

Если нет возможности создать внешний корпус агрегата из стали необходимой толщины, рациональным решением станет кирпичный твердотопливный котел . Футеровка огнеупорным кирпичом позволит создать просторную, удобную и устойчивую к высоким температурам камеру сгорания.

Сооружение камеры сгорания из огнеупорного кирпича с размещением внутри теплообменника

Выбор котла с конструкцией приемлемой сложности необходимо делать после анализа технического исполнения и объективной оценки своей компетенции и возможностей. При наличии сомнений, чтобы исключить вероятность неоправданной порчи материала, лучше отдать предпочтение агрегату простой, понятной по чертежам конструкции — даже такой твёрдотопливный котёл способен обеспечить дом теплом в холодное время года.

самодельный газовый котел.

Основные требования к конструкции самодельного отопителя

В классическом виде нагревательный агрегат, от которого будет работать домашнее отопление, состоит из следующих элементов:

• топочная камера (бункер) для сжигания дров, угля, топливных брикетов;
• колосники, через которые осуществляется подача в камеру сгорания воздушной массы;
• теплообменник трубчатого типа или накопительная емкость для котловой воды;
• дымовая труба для вывода наружу продуктов горения топлива;
• регулятор тяги.

Важное требование, которое придется учитывать ещё на стадии проектировании котла, это размеры топочной камеры. Топка автономного твердотопливного котла должна быть просторной, вместительной. Конструкция камеры сгорания рассчитывается таким образом, чтобы помещенное в нее топливо сгорало полностью без дополнительного перемешивания. Кирпичные котлы в этом плане предпочтительнее, так как кирпич имеет меньшую теплопроводность, что обеспечивает в керамической топке более высокую температуру горения, чем в металлическом агрегате.

Топочная камера должна быть устроена таким образом, чтобы максимально концентрировать тепловую энергию на нагреве теплообменника.

Топка из стали котла на твёрдом топливе

Следующим, не менее важным аспектом при конструировании нагревательного оборудования, является теплообменник твердотопливного котла. От конструкции этого элемента, качества материала и исполнения зависит КПД котельного оборудования. Название теплообменника определяется материалом его изготовления — чугунный или стальной. Теплообменные змеевики этих агрегатов — трубчатые конструкции с вертикальным или горизонтальным расположением труб в обиходе часто называют водяными рубашками.

Чугунные теплообменники рассматривать не будем, так как это литая конструкция, изготовление которой в домашних условиях невозможно. Однако можно использовать готовые узлы из чугуна, снятые со старых агрегатов, демонтированных в силу каких-то причин. Такая замена распространена, когда выполняется модернизация твердотопливного котла или его ремонт.

Для изготовления стального теплообменника используют толстостенные трубы. Нужную конфигурацию трубе придают её гибкой под нагревом либо использованием отводов или полуотводов соответствующего диаметра, соединяемых с фрагментами змеевика электросваркой.

Схема установки змеевика для твердотопливного агрегата традиционного типа даст полное представление о том, как должен выглядеть теплообменник и в каком положении лучше его установить.

Эскиз одного из вариантов расположения трубного теплообменника в корпусе: виды сбоку

Поэтапное изготовление котла на твердом топливе. Тонкости и нюансы

Самый экономичный самодельный твердотопливный котел сделать вам не удастся, однако создать вполне пригодный для обогрева и горячего водоснабжения отопительный аппарат можно. Дело в том, что сборка промышленных изделий выполняется на высокоточном промышленном оборудовании из специально подобранных материалов с соблюдением технологических параметров. В основе каждой заводской модели котла лежат точные тепловые расчеты. Возможности работы в домашних условия несоизмеримо скромнее производственных, поэтому при выборе модели, подлежащей изготовлению, надо исходить из существующих реалий, в том числе, своего личного потенциала как монтажника.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Среди разнообразия устройств для отопления все большим спросом пользуются твердотопливные котлы, обеспечивающие длительное горение. Особая конструкция таких печей гарантирует высокий коэффициент полезного действия и экономию ресурсов.

Мы расскажем, как сделать котлы длительного горения на дровах загрузка 24 часа своими руками, в чем их особенность и какие материалы понадобятся для изготовления.

Принцип работы

Все котлы длительного горения работают на основе переработки пиролизных газов. Твердое топливо (дрова, пеллеты, щепа и т.д.) тлеют при минимальном доступе кислорода, распадаясь на остаток и пиролизный газ, который повторно перерабатывается. Говоря иными словами, в котлах длительного горения сперва сгорает топливо, после — вырабатываемый им газ, что увеличивает на 20-25% коэффициент полезного действия и время прогорания одной закладки дров.

Большая часть оборудования подобного типа создается из стали и чугуна. В частности, конструкция котла выполнена из стали, камеры сгорания — из чугуна. Наличие открытой камеры гарантирует свободную циркуляцию кислорода, а для контроля силы горения/тления предусмотрена специальная заслонка. Контур для теплоносителя располагается вокруг камеры.

Виды топлива

Выделяется три основных вида горючих материалов, которые подходят для такой печи:

• пеллеты из древесины — это отходы деревообрабатывающей промышленности (опилки, щепа, труха и т.д.), обработанные специальным клеящим составом и спрессованные под высоким давлением;
• спрессованный в брикеты уголь;
• дрова.

В подавляющем большинстве случаев — до 90% — именно дрова и применяются, хотя все более востребованными становятся пеллеты.

Если вы используете котел длительного горения на дровах, старайтесь помещать их внутрь исключительно вертикально. Это еще больше увеличивает время прогорания.

Разнообразие моделей оборудования

Существует несколько разновидностей котлов данного типа. В частности, производители предлагают модели, имеющие специальные дополнения, что в конечном итоге упрощает эксплуатацию печей. Среди таковых:

• регулируемые двери — обеспечивают максимальный коэффициент полезного действия;
• электрический тэн, мощностью до 2 кВт — дает возможность избежать расхолаживания в случае полного перегорания дров;
• контур для быстрого охлаждения камеры — такое аварийное снижение температуры обеспечивает высокий уровень безопасности котла;
• вращающиеся форсунки — выполняют гарантированное дожигание всех выделяющихся газов. Функция вращения существенно упрощает чистку.

Что предлагают производители

Сегодня котлы длительного горения на дровах, для которых достаточно одной загрузки в 24 часа, пользуются повышенным спросом среди потребителей. На профильном рынке представлено множество моделей, выпущенных различными производителями. Рассмотрим наиболее востребованные изделия.

Котел длительного горения на дровах «Огонек»

Под данной украинской маркой выпускается несколько различных моделей:

• с турбиной для нагнетания воздуха;
• с контуром для подогрева воды;
• с верхней частью, на которой можно готовить пищу;
• и даже с полотенцесушителями.

Мощность оборудования колеблется от десяти до ста киловатт. Если говорить более конкретно об отдельных моделях, то особого упоминания заслуживают три из них:

• ПДГБ — суть работы его состоит в газовой генерации, в качестве твердого топлива подходит все, кроме угля. Обеспечивает нагревание воздуха;
• КОТВ — часть, через которую выполняется загрузка дров, довольно широкая, в нее проходят поленья до полуметра длинной;
• КОТВ-30ДТ — имеется турбина для нагнетания воздуха, благодаря которой время горения увеличивается, а температура существенно повышается.

Это самый недорогой котел длительного горения, но с весьма высокими харктеристиками.

Котел длительного горения на дровах «Атон»

Твердотопливный котел длительного горения на дровах и угле (Украина), созданный из:

• чугуна;
• либо стали.

Чугунные изделия ATON TTK работают не только на дровах, но и на:

• угле;
• торфе;
• брикетах.

Модификация с буквенным индексом V оснащена турбиной, увеличивающей поступление кислорода для более активного горения.

ATON TRADICJA — стальные изделия. Разработано два типа:

• с ручной регулировкой интенсивности тяги;
• с автоматикой.

Главная отличительная особенность ATON TRADICJA — наличие колосников, охлаждающихся посредством обычной воды, благодаря чему разработчикам удалось решить главную проблему оборудования данного типа, заключавшуюся в быстром перегорании колосников.

Модификация с буквенным индексом С обеспечивает активное поступление кислорода, что продлевает время горения.

Котел длительного горения на дровах «Kalvis»

Это литовские изделия, выпускаемые в различных видах:

• с варочной панелью;
• мини-камины;
• для обогрева воздуха;
• для водяного контура.

Кроме того, производитель предлагает даже промышленное оборудование. В любом случае, для повышения КПД внутри камеры покрываются особым жаропрочным материалом. Инженеры предусмотрели даже автоматическое стряхивание накопившейся на колосниках золы.

Плюсы и минусы

Естественно, у каждого оборудования имеются как положительные, так и отрицательные свойства. Об этом и поговорим в данной части нашей статьи.

Начнем с недостатков — минусы следующие:

• при форс-мажорных ситуациях потушить пламя и остановить работу оборудования быстро не получится;
• в них нужно закладывать дрова полностью — то есть, выполнить частичную протопку помещения не удастся;
• в процессе горения на стенках образуется деготь — если имеется только один люк, очистить топочную часть довольно сложно, а делать это нужно ежемесячно;
• относительно высокая стоимость. Даже самый недорогой котел на дровах длительного горения обойдется дороже традиционного.

О преимуществах такого оборудования можно говорить очень много и очень долго, но мы выделим главное:

• высокий уровень КПД;
• существенная экономия энергоресурсов;
• возможность применять для обогрева ресурсы различного вида — уголь, дрова, торф, шелуху от семечек, даже бытовой мусор и т.д.;
• простота эксплуатации — достаточно раз загрузить топливо и забыть о печи на сутки;
• возможность обогревать помещения благодаря нагреву воздуха.

Как сделать своими руками

Как отмечено выше, одним из недостатков данного оборудования является его высокая стоимость. Однако при наличии желания, сноровки и определенных инструментов, котлы длительного горения на дровах легко соорудить своими руками, ориентируясь на схему и чертеж. Об этом и поговорим ниже.

Что вам понадобится: инструменты и материалы

Подготовьте требуемый материал:

• использованный, полностью пустой баллон из-под газа;
• металлические трубы;
• металл в листах.

Чтобы конструкция была эффективной, рациональной нужно создать специальный поршень, который будет придавливать используемые продукты горения.

Из инструментов подготовьте следующие:

• болгарка;
• шлифовальный диск и диск для резки металла;
• электродуговая сварка и электроды;
• обычная дрель;
• сверла для создания отверстий в металле.

Простой вариант самодельного котла длительного горения — видео

Процесс изготовления

Когда все подготовлено, можете приступать. Если у вас нет баллона, то он легко заменяем обычной стальной трубой, но обязательно с толстыми стенками. Высота такой трубы должны составлять около 85 сантиметров, а диаметр — не менее 30 сантиметров.

Сбоку в верхней части приваривается еще одна труба, но значительно меньшая по размеру:

• диаметр — 10 сантиметров;
• длина — 40 сантиметров.

Для этого ограничителя вам понадобится труба:

• диаметром около 6 сантиметров;
• длиной — чуть больше, чем основная, используемая для котла.

На нижнюю часть этой трубки следует приварить диск из стали, диаметр которого будет чуть меньше общего диаметра котла — примерно 27 сантиметров.

На диск нужно также приварить:

• несколько лопастей в форме дуги;
• маленькую шестеренку или шайбу, от которой и будут расходиться лопасти;
• в этой шестеренке должно быть сделано отверстие, размер которого составляет примерно 2 сантиметра, что позволит ограничивать объем поступаемого воздуха.

На верхнюю часть котла нужно предусмотреть съемную металлическую крышку. В крышке делается отверстие буквально на несколько миллиметров превышающие по размеру диаметр трубки ограничителя — это позволит свободно перемещать его внутри печи.

Внизу следует вырезать прямоугольник и установить туда металлическую дверцу. Через нее будут выполняться удаление золы.

Поскольку на поленья оказывается дополнительное давление, то они перегорают максимально полно, а потому золы образовывается не так уж и много.

Этого устройства будет достаточно, чтобы полноценно обогревать воздух в помещении, но отопление будет эффективным лишь в том случае, если его площадь не такая уж и большая. В противном случае рекомендуется обустроить водяной контур, и это уже будет идти речь именно об отопительном котле длительного горения, который мастера именуют Бубафоня.

Два метода создания контура

Существует два способа создания водяного контура котла длительного горения на дровах. Первый из них — довольно простой: вокруг всей области сгорания дров конструируется особая водяная рубашка.

То есть, получается своеобразный термос, между наружной и внутренней стенкой которого осуществляется циркуляция воды.

Второй метод более сложный, поскольку речь идет о том, чтобы подвести воду к ограничителю/поршню, который и осуществляет давление на древесину. Кстати, такой вариант сложен не только в конструкции, но и в последующей эксплуатации. Теплообменник рекомендуется устанавливать в камере горения дров.

Также нужно будет выполнить монтаж труб, которые присоединяться непосредственно к баку:

• одна труба будет выводить в систему подогретую воду;
• вторая осуществлять «обратку», то есть возвращать уже охлажденную.

Функционировать система будет следующим образом:

• дрова загружаются в камеру;
• поджигаются вверху;
• устанавливается ограничитель, который будет оказывать давление на поленья;
• при прогорании дров, ограничитель постепенно опускается;
• кстати, уровень его опускания может служить и своеобразным сигналом о необходимости следующей загрузки;

Разводка водяного отопления в таком случае делается как обычно и не отличается от традиционной.

Место установки

Еще одно преимущество данного оборудования — отсутствие обязательно проектной и разрешительной документации для установки и эксплуатации. Однако это не значит, что правила безопасности не нужно соблюдать.

Итак, среди требований безопасности следующие:

• в месте установки должен быть создан дымоход, предусмотрена эффективная вентиляция;
• в этой части строения обязательно нужно соблюсти все правила пожарной безопасности;
• если выполняется обвязка малого контура, делать ее нужно трубой из стали или меди;
• не рекомендуется, чтобы печь соприкасалась со стенами — важно наличие зазора около пятидесяти сантиметров;
• в помещении не должны присутствовать горючие материалы.

Эти простые меры предосторожности обеспечат вашу безопасность и предотвратят неприятные ситуации, способные привести к пожарам.

Как видите, котлы длительного горения — это действительно эффективное и рациональное изобретение, помогающее обеспечь качественный обогрев помещений. Они идеально подходят для установки в зданиях различного типа:

• в жилых домах;
• в дачных домиках;
• в теплицах;
• в гаражах;
• в складских, промышленных, производственных помещениях и так далее.

Конечная стоимость отопления будет гораздо ниже, чем при использовании прочих вариантов обогрева. Кроме того, при желании можно существенно сэкономить и на покупке оборудования, создав его самостоятельно, придерживаясь инструкции, описанной выше.

Самый оригинальный вариант самодельного котла длительного горения — видео

Котлом длительного горения называется усовершенствованный вид твердотопливных котлов. Такие модели выпускаются для широкого спектра потребителей, и используются с целью отопления помещений разного назначения.

Их основой является принцип экономичного и длительного сжигания какого-либо твердого вида топлива: угля, дров, брикетов из древесины.

В случае применения угля, одной закладки будет вполне достаточно для того, чтобы аппарат мог функционировать на протяжении пяти суток.
А вот устройства, работающие на дровах, заметно уступают угольным, ведь самая большая длительность горения составляет примерно тридцать часов.

У твердотопливных котлов долгого горения есть несколько основных преимуществ:

1. Достаточно высокоэффективное сжигание используемого топлива, а КПД составляет примерно 90%;
2. Топка для закладки топлива имеет большие размеры;
3. В окружающую среду выбрасывается небольшое количество углекислого газа;
4. В преимущественном количестве моделей устроена электронная автоматика;
5. Есть вентилятор подачи воздуха;
6. Топливо потребляется в экономичном количестве.

Данные котлы представляют собой альтернативу отоплению при помощи газа.
Отопительный котел длительного горения или ТТ котел считается практичным и отличается простотой в использовании.

Кроме того, для него характерен сравнительно длительный срок эксплуатации.
К тому же это лучшие модели по таким показателям, как экологичность с экономичностью и количество потребляемого топлива.

На сегодняшний день на рынке производители представляют три разновидности:

• классический;
• шахтный.

Пиролизный

Твердотопливные пиролизные котлы
сверхдлительного горения работают по принципу сжигания древесного газа
, что выделяется при тлении дров. Их отличительной характеристикой является пламя, напоминающее пламя либо паяльной лампы, либо газовой горелки. В процессе горения температура внутри нижней камеры составляет около 12000 С
.

Благодаря тому, что сгорание происходит в направлении сверху вниз
, а главный теплообменник устроен в нижней части, осуществляется наиболее эффективная теплопередача, а также нагрев самого теплоносителя.

Основное преимущество
заключается в том, что на одной загрузке аппарат работает до полного выгорания топлива.
Прибор функционирует по принципу пиролизного сжигания, при котором недостаточное количество кислорода и высокая температура приводит к разложению дерева на летучее вещество, вызывающее горение.

К преимуществам пиролизного типа относятся:

1. Высокий КПД, составляющий около 85%
2. Загрузочный люк больших размеров, что дает возможность легко чистить камеру сгорания
3. Для изготовления теплообменника используется толстый лист высококачественной стали
4. Мощный вентилятор
5. Электронной системой управляют благодаря циркуляционному насосу
6. Могут применяться для отопления промышленных помещений

Классический отопительный

Модели классических твердотопливных котлов имеют топку с увеличенным объемом
, поэтому продолжительность сгорания так же увеличена. Они работают на:

• длиннопламенном или буром угле;
• брикетах из древесины;
• дровах.

Такие котлы отличаются относительно малым КПД
и достаточно коротким периодом работы на одной закладке топлива. Преимуществом аппаратов данного вида можно назвать достаточно низкую цену — от 30000 рублей.

Шахтный

Котлы длительного горения шахтного типа предназначаются для сжигания разнообразных сыпучих материалов.
Вентилятор, подающий поток воздуха в топку, управляется с помощью микропроцессора, который автоматизирует и оптимизирует процесс сжигания. Они отличаются огромными размерами и весьма сложной конструкцией.

Есть несколько преимуществ:

• Имеет уникальную конструкцию;
• Есть загрузочная дверца с достаточно большим сечением и огромный бункер;
• В качестве основного топлива может использоваться любой материал;
• Температура выбросов не превышает норму.

Принцип работы

Принцип работы твердотопливных котлов длительного горения заключается в сжигании того или иного вида топлива способом верхнего либо верхне-нижнего горения.
При происхождении данного процесса происходит увеличение длительности горения топлива
, а также количество выделяемых калорий тепла.

Главной отличительной особенностью считается использование камер с большими параметрами, в которые закладывается топливо. Кроме того, верхнее горение обеспечивает достижение хороших результатов при горении всего лишь одной закладки.

Схема внутреннего устройства и чертежи

В твердотопливном котле отсутствует специальный колосник с зольником, а внизу находится закрытый поддон. Таким образом, нельзя допустить горение топлива в нижней части топки.
Последняя построена в форме цилиндра.

Поток воздуха подается сверху, после чего распределитель воздуха разделяет его по всему объему.
Распределитель является подвижным – опускается и поднимается.

Верхняя часть топки предназначается для накопления продуктов сгорания
и частичек золы. От зоны первичного сгорания они отделяются огромным металлическим диском. При входе в камеру есть автоматический регулятор тяги, представляющий собой прибор для определения температуры теплоносителя, по которой регулируется скорость истечения газа. В качестве теплообменника используется полностью весь корпус.

Кроме того, в конструкции есть места для подключения подаваемой воды, обратной воды, термометра, регулятора тяги. Надежность обеспечивается благодаря теплоизоляционной оболочке.

Чертежи пиролизного котла длительного горения с водяным контуром:

Инструкция по изготовлению пиролизного котла

В том случае, если нет денег на приобретение пиролизного котла, можно попытаться самостоятельно сделать подобный котел для твердого топлива. Для начала необходимо изучить чертежи данного оборудования.
После того, как все расчеты будут сделаны, а тип горения установлен, следует приступить к работе.

Следует собрать все необходимое оборудование и материалы:

1. Несколько листов нержавеющей стали;
2. Труба с диаметром примерно 4 см;
3. Сварочное оборудование;
4. Арматура толщиной 2 см;
5. Вентилятор, который будет подавать в камеру поток воздуха;
6. Несколько кирпичей;
7. Автоматическая система.

По чертежам отдельно создаются:

• корпус;
• воздухораспределитель;
• дымоход;
• дверца и крышка для верхней части корпуса.

Сначала следует вырезать трубу,
длина которой будет около метра. Еще из одного металлического листа делается дно
, а затем приваривается к трубе. Заодно к данной заготовке можно приварить и ножки, сделанные из швеллера.

Особое внимание следует уделить распределителю воздуха.
Для этого из листового металла вырезается круг с диаметром меньшим на 20 мм от диаметра главной трубы, а посередине него просверливается отверстие 2 см. В нижней части
распределителя горения необходимо приварить крыльчатку
, имеющую лопасти из металла. Их ширина не должна превышать пять сантиметров.

К его верхней части прикрепляют трубу диаметром 60 мм и высотой чуть менее высоты самого котла.
Сверху этой трубы крепится заслонка, предназначающаяся для регулирования объема кислорода.

Внизу заготовки нужно вырезать место для двери,
через которую можно будет удалять накопившуюся золу. Затем к дверце приваривают задвижку и несколько петель. Сверху конструкции делают дымоход с диаметром 10 см.
До полметра она должна находиться практически в горизонтальном положении, а затем переходить в специальный теплообменник.

Делая крышку, надо позаботиться об отверстии, предназначающемся для крепления трубы распределителя. Необходимо, чтобы она плотно прилегала к корпусу камеры горения.

Видео по изготовлению твердотопливного котла своими руками:

Подключение и установка

Аппарат можно установить и подключить самостоятельно.
Метод монтажа подбирается в зависимости от нескольких особенностей твердотопливного котла:

• Наружные стенки топки могут сильно нагреваться даже если вокруг нее имеется водяная рубашка;
• Самодельные изделия имеют одинарные стенки.

Котел не должен быть установлен ближе, чем на полметра от примыкающей стены. В том случае, если она сделана из горючего материала, нужно обеспечить дополнительную защиту из кирпичной кладки или листов оцинковки в совокупности с асбестовой прокладкой.

Затем между перекрытием и дымоходом оставляют пространство шириной не менее 25 сантиметров
, которое заполняют базальтовой ватой и зашивают оцинковкой.

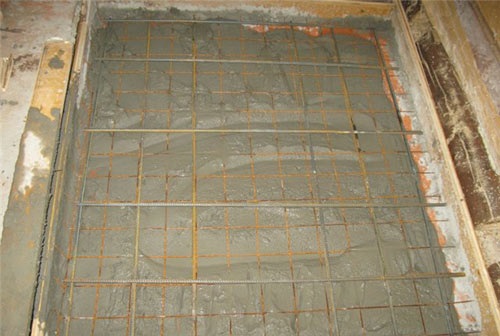

К тому же необходимо сделать правильный фундамент
, ведь аппарат обладает большой массой, которая существенно увеличивается после закладки большого количества топлива. Обычно его делают из армированного бетона, заполняя щебнем.
Потом к котлу присоединяют заранее подготовленный своими руками дымоход и подключают его к водяному контуру.

Схема подключения к водяному контуру:

Использование котла

Для твердотопливных котлов могут использоваться разные виды топлива:

• каменный и бурый уголь;
• антрацит;
• древесинные брикеты с дровами;
• горючие сланцы с торфом.

Для древесины характерен высокий выход летучих веществ при сгорании. Каменный уголь представляет собой наиболее популярное топливо.
Горючие сланцы применяются для твердотопливного отопления сравнительно редко, что объясняется их высокой зольностью.

Сначала в топку необходимо загрузить выбранный вид топлива.
Если для растопки используется каменный уголь, то пополнять его во время горения запрещается. Однако в случае использования древесины, в топку нужно добавлять дрова. Нельзя при этом широко открывать дверцы, чтобы не обжечься.

Лучше брать абсолютно сухое топливо,
потому что влага может ухудшить его качества.

При отоплении торфом и углем следует обязательно применять коллектор подачи воздушного потока.

В аппарат любого вида топливо загружают только через дверь в верхней части оборудования.

Цены на котлы и стоимость изготовления

Сегодня на рынке представлен достаточно широкий ассортимент твердотопливных котлов длительного горения. Благодаря этому можно подобрать модель с наиболее подходящими характеристиками и по доступной цене. Так, минимальная стоимость котла составляет около 25000 рублей, а максимальная может превышать 50000 рублей.

Однако при недостаточном количестве средств можно заказать изготовление котла мастеру либо заняться этим самостоятельно. Последний вариант обойдется наиболее выгодным с экономичной точки зрения. Ведь материалы стоят сравнительно дешево
, а схемы не представляют собой ничего сложного. Заготовки могут обойтись примерно в 10-15 тысяч рублей.

После строительства загородного коттеджа на месте, где отсутствует магистральный газопровод, встает вопрос отопления. Идеальным вариантом будет собрать твердотопливный котел сверхдлительного горения своими руками. Оборудование имеет ряд преимуществ: простое обслуживание, значительно ниже стоимость при самостоятельной сборке.

Единственный минус отопительных устройств, функционирующих на твердом топливе – это постоянный контроль за топливом, так как через определенный промежуток времени требуется добавлять брикеты, пеллеты, дрова или уголь. Установка твердотопливных котлов отопления в частном доме решает эту проблему, так как в качестве топлива может использоваться даже мусор и добавлять горючее достаточно всего несколько раз в день.

Принцип действия и виды твердотопливного котла

Функционирование агрегата основана на тлении твердого топлива в течение нескольких часов, с минимальной отработкой, то есть дрова или пеллеты сгорают практически полностью. Множество материалов может использоваться в качестве горючего: старая одежда и обувь, торф, мусор, дрова и так далее.

Устройство котла отопления на твердом топливе имеет большую топку, куда поступает дозировано воздух в маленькое место, где располагается горючее. Образующиеся газы поступают на улицу через трубу, оборудование удобно в эксплуатации, так как топливо требуется добавлять 2-3 раза в сутки.

Существует несколько видов агрегатов, различающиеся между собой месторасположением топки для сгорания: верхние и нижние.

Прежде чем рассмотреть схему, как самому сделать твердотопливный котел длительного сгорания, разберем устройство агрегатов по расположению зоны сгорания.

В оборудовании с верхней зоной сгорания топливо располагается ниже груза. Во время процесса сгорания груз одновременно с зоной продвигаются вниз камеры. Чтобы сделать твердотопливные котлы длительного горения своими руками с верхней зоной потребуются металлические листы от 3 мм толщиной, так как воздействия высоких температур происходит вдоль стенок на протяжении всей высоты.

Агрегаты с зоной сгорания внизу имеет следующее устройство. Между топливом и стенками есть свободное пространство для газообразований, возникающих в процессе горения. Дым и газ выходят за счет отверстия в стенке. Воздействия высоких температур при работе оборудования происходит на определенные места, рекомендуется выбирать для изготовления котла более толстый металл.

Перед началом сборки требуется детально изучить устройство и принцип действия агрегата, только в этом случае при самостоятельном обустройстве можно получить эффективное оборудование с высоким сроком эксплуатации для отопления помещений.

Совет: Для обустройства отопительного оборудования специалисты советуют использовать проверенных поставщиков стальных труб и листов, так как от качества материала зависит долговечность оборудования в целом и безопасность эксплуатации.

Главные элементы котла

Чтобы изготовить твердотопливные котлы длительного горения своими руками потребуется труба d — 30 см, h — 3 мм и l — 80-100 см. При использовании более тонкого металла стенки со временем прогорят.

Котел этого вида можно разделить на три зоны:

• Зона для тления топлива;
• Для навалки горючего;
• Место для отвода газообразований, дыма и окончательного прогорания.

Распределитель воздуха твердотопливного котла имеет отверстие посередине и металлический круг. За счет чего на место сгорания поступают воздушные массы через телескопическую трубу. Здесь требуется использовать при сборке металл толщиной 6 мм. Элемент должен свободно перемещаться – конструкция должна быть меньшим диаметром, нежели сам котел. В зависимости от лопастей и габаритов конструкции воздушные массы будут регулироваться крыльчаткой. Для увеличения времени горения топлива высоту распределителя стоит сделать до 5 см.

Отверстие распределителя выбирается до 20 мм (при таких размерах не будет скапливаться лишний кислород в конструкции), а диаметр трубы 60 мм. Продуктивное и длительное горение топлива происходит благодаря воздушным потокам (регулировка производится заслонкой).

На верхней части твердотопливного котла располагается дымовая труба для отвода газообразований. Установка трубы происходит в горизонтальном положении. Все модели котельного оборудования, работающие на твердом топливе, предусматривают наличие дверцы для выгреба золы, оставшейся после сгорания топлива.

Технология сборки котла

Чтобы собрать твердотопливный котел сверхдлительного горения своими руками требуется придерживаться определенной последовательности. Процесс потребует наличия следующих стройматериалов и инструмента:

• Аппарат для сварки элементов;
• Болгарка;
• Металлическая труба h — 3 мм и d — 300 мм, 100 мм, 60 мм;
• Металлические листы h не менее 4 мм;

Поэтапный алгоритм сборки котла

Для экономии средств, большинство владельцев задаются вопросом, как самому сделать твердотопливный котел длительного горения? Чтобы получить правильно функционирующее оборудование требуется выполнять действия в следующем порядке:

1. После покупки трубы для котла необходимо отрезать часть длиной от 80 до 100 см. Вырезается из металлического листа дно, все элементы конструкции соединяются сварочным аппаратом. Ножки делаются из швеллера;
2. Крыльчатка с лопастями шириной менее 50 мм фиксируется сваркой к распределителю, такие размеры необходимы для максимально эффективной работы;
3. Для максимально эффективного горения топлива и подачи воздуха в систему в необходимых объемах требуется произвести монтаж заслонки на трубу 60 мм, установленную сверху на регулятор;
4. Для производства распределителя воздуха потребуется круг на 20 мм меньше диаметра трубы, элемент изготовляется из металлического листа;
5. С помощью болгарки вырезается прямоугольник для дверцы, через которую будет осуществляться чистка котла от золы, после, прикрепляется ручка и петли;
6. Через бак котла (теплообменник) проводят дымовую трубу в горизонтальном положении;
7. Делают крышку и проверяют конструкцию на предмет герметичности, чтобы все элементы плотно закрывались, в противном случае продукты горения и дым будут проникать в помещение.

Процесс горения твердотопливного котла можно отслеживать по дыму из трубы. Использование отопительного оборудования этого вида незаменимо во многих случаях: для теплиц, домов, помещения для содержания животных и многих других. При соблюдении технологического процесса сборки и правильном обслуживании агрегат безвреден для людей и не вызывает побочных эффектов.

Поэтапный алгоритм установки твердотопливного котла

Схем подключения существует несколько, но алгоритм монтажа у всех котлов одинаковый:

1. Сначала выбирается помещение под отопительное оборудование, обустраивается вентиляция и дымоход, подготавливается пол. Более подробно о том, какие на рынке есть сэндвич-трубы и сэндвич-отводы для строительства дымохода смотрите , компания «Термофест» в Казани поможет вам определиться с комплектующими для дымохода;
2. После установки агрегата все примыкания с полом (швы) заделываются силиконовым герметиком;
3. По схеме подключения происходит фиксация к котлу обратной и подающей трубы;
4. С помощью переходного патрубка делается нужного сечения дымоотводная труба;
5. Как все элементы системы подключены, проводятся пуско-наладочные работы, то есть проверяют оборудование на правильную работоспособность. Срок службы котла и безопасность в значительной мере зависит от правильного монтажа.

Если вообще нет навыков в работе и подключении котельного оборудования, специалисты рекомендуют обратиться за квалифицированной помощью.

Твердотопливные котлы – это не только способ обеспечить автономное отопление дома, но и сэкономить на энергоресурсах. Действительно ли так выгодно делать твердотопливный котел своими руками? Или же лучше купить готовый агрегат от надежного производителя? Разберемся вместе!

Готовые решения – какой котел купить?

Откровенно говоря, самодельный котел длительного горения вряд ли обойдется дешевле, чем приобретение уже готового варианта. Учитывать нужно не только стоимость материалов, но и время, потраченное на создание агрегата своими руками. Плюс ко всему мало у кого с первой попытки получается сделать все правильно – обязательно в процессе эксплуатации всплывут ошибки, которые потребуется исправлять, что чревато новыми затратами.

Нужно также понимать, что многие технологии, которые используют производители котлов, недоступны простым обывателям и заменить их нечем. Например, в быту без дорогостоящего оборудования не повторить порошковую окраску котлов, которая существенно продлевает сроки их эксплуатации. Точность деталей, качество сварки – все это существенно отличается в самодельных и покупных вариантах. По этим причинам большинство предпочитает приобретать уже готовые варианты, к тому же предложений сегодня хоть отбавляй.

Сегодня отлично зарекомендовали себя котлы длительного горения литовского производства Stropuva (Стропува) или Candles (Кандлес) – эти агрегаты способны проработать на одной загрузке дров до 40 часов, а при загрузке углем – все 5 суток. Модели, работающие на дровах, маркируются буквой S, тогда как работающие в том числе и на угле – буквой U. КПД таких котлов – до 90 %. В конструкции этих агрегатов прогорание идет сверху вниз – топливо горит по принципу свечи. Из-за того, что пламя сверху, дрова и уголь прогорают гораздо лучше, поэтому чистить котел придется гораздо реже.

Альтернативные варианты – газогенерация и пеллеты

К котлам длительного горения можно отнести и , а также котлы, работающие на пеллетах. Пиролизные (газогенераторные) котлы загружают дровами раз в 8–12 часов. Поначалу происходит стартовый розжиг топлива, чтобы внутри котла температура достигла отметки 800 °С. При такой температуре становится возможной газогенерация – с помощью задвижек устанавливается нужный режим, а именно ограничивается доступ кислорода к горящим дровам. В результате выделяется древесный газ, который и сгорает в специальной камере, а уже затем происходит сгорание древесного угля. Золы и сажи образуется минимальное количество. КПД газогенераторных котлов – около 85 %.

Главное достоинство пиролизных агрегатов – экономичное потребление топлива. Благодаря этому отопительный сезон обойдется вам в два-три раза дешевле, чем обычно – так и окупается высокая стоимость подобных устройств. Однако с другой проблемой придется бороться постоянно – дровяной котел подобного типа эффективно работает только на очень сухом топливе или чистом угле.

Пеллетные котлы с автоматической подачей топлива могут работать бесконечно долго, главное, чтобы рядом был нужный объем топлива.
Строение таких агрегатов практически не отличается от обычных твердотопливных котлов, за исключением автоматической подачи топлива. Бытовые котлы имеют контейнер, куда и засыпают пеллеты – одной загрузки бывает достаточно на несколько суток. В целом на обслуживание агрегата в неделю уйдет около 20 минут – этого достаточно, чтобы выносить изредка золу и подсыпать топливо в бункер.

Общий обзор котлов доступной конструкции

Особенность конструкции котлов с верхним горением – подвод воздуха к месту горения с помощью телескопической трубы. Сделать подобный дровяной агрегат своими руками – задача не из простых даже для опытных мастеров. По этой причине в большинстве случаев самодельные твердотопливные котлы длительного горения имеют традиционное нижнее горение, а длительность работы агрегата достигается за счет увеличенного объема топлива и подключения автоматических регуляторов, которые можно приобрести отдельно и установить на любой котел. Топливо в такой агрегат загружается через верхний люк, а для поджога предназначен нижний люк, через который также вычищают продукты горения.

В топливную камеру воздух подается через поддувало и колосники, с помощью дверки поддувальной камеры регулируют подачу воздуха и силу горения. В зависимости от конструкции агрегаты изготавливают из листовой стали толщиной 3–5 мм или же из труб диаметром как минимум 300 мм. Сталь подойдет обычная, но лучше приобретать жаростойкую или же использовать двойной слой материала. Роль теплообменника могут выполнять как сами стенки, так и регистры, либо комбинация того, и другого.

Главная задача при создании такого агрегата своими руками – обеспечить наибольшую площадь контакта топлива с поверхностью теплообменника, за счет чего и повышается КПД.

Простота конструкции обеспечивается тем, что водяной контур контактирует непосредственно с пламенем. Однако следует учитывать, что в дымоход все же будет улетать большое количество тепла, поэтому дополнительно можно создать водонагревательный аппарат. Для его обустройства нужны две трубы разного диаметра и немного листовой стали. Труба побольше будет служить контейнером для воды, а труба диаметром поменьше будет выполнять роль дымохода и нагревательного элемента.

Шахтного типа – более сложный для исполнения своими руками, однако отличается высоким КПД. Такие агрегаты состоят из двух камер – первая служит отсеком для загрузки топлива, а вторая, расположенная сбоку, содержит теплообменник. Когда топливо поджигается в соседней камере, пламя и горячие газы за счет тяги поступают в камеру с регистром и нагревают теплоноситель внутри труб. Поскольку дым проходит долгий путь от места горения до выхода в атмосферу, он практически полностью отдает тепло регистру.

Сложно, но выполнимо – горение топлива сверху вниз

Даже на примере обычной спички вы сами можете убедиться в эффективности горения сверху вниз. Спичка в вертикальном положении с пламенем внизу выделяет тепло, которого хватит, чтобы нагреть градусник до 60 °С. Если же спичку перевернуть, за счет долгого горения градусник можно нагреть до 120 °С. В масштабах отопительного котла этот принцип обеспечивает равномерное и длительное горение топлива, однако в этом случае обязательно нужна водяная рубашка, которая охватит всю поверхность топочной камеры. Регистры в подобной конструкции не обязательны, однако их наличие добавит 5–10 % к общему КПД котла.

Чтобы изготовить такой дровяной котел своими руками, вам понадобится мощная болгарка для резки металла и еще одна для выполнения шлифовальных работ. Впрочем, металл лучше порезать при покупке на металлобазе, поскольку при резке болгаркой высока вероятность перегреть материал в месте реза, из-за чего он станет слишком хрупким. Также нужен хороший сварочный аппарат. Листовой металл выбирайте толщиной минимум 4 мм, желательно жаростойкий. Понадобится и несколько труб, одна диаметром 300 мм и длиной метра полтора-два с толщиной стенок 3–4 мм и трубы с диаметром 60 мм и 100 мм – первая для распределителя воздуха, вторая для дымохода.

Котел шахтного типа отличается тем, что дрова в нем горят долго, так как он имеет большой объем топочной камеры.

Конструкция и принцип работы

Шахтный котел длительного горения бывает двух видов:

1. Устройство с .
2. Пиролизный агрегат.

Они состоят из двух камер,
которые разделяют котел на две вертикальные части. В первой горят дрова, во второй находится теплообменник
.

Устройство шахтного котла с обычным сжиганием является более простым:

1. Топка. Она составляет 50% и более от объема
   всего устройства. Эта часть котла длительного горения имеет большую высоту (почти равняется высоте агрегата), небольшую ширину и глубину.
2. Загрузочный люк. Находится на верхней или боковой части топки
   .
3. Зольная камера. Размещается под топкой
   .
4. Колосник. Он разделяет зольную и топочную камеры
   .
5. Зольная дверка. Она имеет такие размеры, которые позволяют получить не только доступ к зольнику, но и к нижней части топки. На ней размещают шибер для регулирования подачи воздуха
   .
6. Теплообменная камера. Внутри нее находится водяной или жаротрубный теплообменник
   . Она имеет отверстие, через которое поступают образовавшийся в топке угарный газ.
7. Дымоход. Он имеет заслонку.

Работает такой шахтный котел следующим образом:

1. Поджигаются дрова в топке.
2. Горячий угарный газ выходит через отверстие в теплообменную камеру.
3. Газ нагревает теплоноситель.
4. Охлажденный дым выходит через дымовую трубу, а нагретая вода – в систему отопления.

Пиролизный шахтный котел длительного горения имеет почти такую же конструкцию
, но она сложнее. Разница заключается в наличии:

1. Камер сгорания и догорания угарного газа. Размещаются в нижней части теплообменной камеры. Их стенки сделаны из шамотного кирпича.
2. Трубы вторичной подачи воздуха. Она находится внутри камеры сгорания. Особенностью трубы является наличие большого количества дырочек.
3. Задвижки вверху стенки, которая разделяет две камеры.

Такой шахтный котел работает по-другому: в топке создают пиролиз путем разжигания дров и последующего ограничения подачи воздуха через зольную дверку.

Во время пиролиза происходит разложение дров на кокс и различные горючие газы. Последние поступают в камеру сгорания, смешиваются с воздухом и сгорают. Остатки газов догорают в камере догорания. Образованное тепло нагревает теплоноситель.

Читайте также:
Парапетные котлы

Материалы

Для изготовления пиролизного котла шахтного типа нужно запастись:

1. Листовой сталью с футеровкой. Толщина 3-5 мм.
   Другую сталь использовать не стоит, поскольку пиролиз сопровождается высокой температурой и обычный сплав быстро перегорает.
2. Листовой сталью с толщиной 1-2 мм
   .
3. Шамотным кирпичом .
4. Трубами с диаметром 13, 5 и 2,5 см
   .
5. Уголками с размерами 4х4 см. Альтернативой может быть профильная труба с такими же размерами.
6. Двойной зольной дверкой. Желательно, чтобы она имела асбестовую прокладку. Обязательно она должна иметь задвижку для регулирования подачи воздуха.
7. Дверкой для чистки теплообменной камеры.
8. Задвижками. 3 шт. Одна предназначена для , вторая будет устанавливаться на перегородке между камерами, третья необходима для регулирования подачи воздуха в камеру сгорания.
9. Базальтовой ватой.
10. Оцинкованным листом.

При выборе чертежа большое внимание следует уделять объему топки. Чем больше объём, тем более длительным будет горение.

Изготовление основной части

Основной часть – это самодельный корпус, который разбит на камеры с различными функциональными приспособлениями. Корпус изготавливают так:

1. Изучают чертеж самодельного агрегата и определяют размеры всех металлических частей
   .
2. Рисуют на листовой стали с футеровкой прямоугольники, которые будут стенками и отдельными металлическими частями самодельного котла
   шахтного типа.
3. Разрезают листовую сталь на части. Это лучше делать с помощью автогенной сварки.
4. Сваривают боковые стенки корпуса
   .
5. В листе, который будет перегородкой между топочной и теплообменной камерами, вырезают два отверстия
   : одно должно быть вверху, другое – чуть выше уровня колосника. Желательно, чтобы высота второго отверстия составляла 3 см.
6. Ставят заготовку внутрь корпуса, фиксируют ее так, как указано в чертеже или просмотренном видео, и приваривают. На верхнем отверстии устанавливают задвижку и приваривают ее основание. Задвижка должна быть со стороны топки. С другой стороны приваривают горловину с глубиной 4 см.
7. Изготавливают колосник. Для этого в куске листовой стали с футеровкой вырезают продольные неширокие отверстия
   . Колосник может быть и покупным, но должен быть сделан из стали с футеровкой. Изделие из чугуна не подходит, так как за несколько месяцев работы самодельного котла шахтного типа он покоробится.
8. Приваривают колосник.
9. В боковых стенках вырезают отверстия для зольной дверки и дверки чистки камеры догорания. По периметру отверстий нужно приварить горловины. Они должны выступать наружу и внутрь на 6 и 3 см соответственно
   . Горловину для отверстия в камере догорания лучше приваривать после того, как будет приварен теплообменник.
10. К внутренним стенкам тепловой камеры приваривают два ряда уголков или профильной трубы
    . Верхний ряд размещают в 3-4 см от верха. Нижний – на уровне дна камеры догорания. Эти уголки станут частью водяной рубашки. Нельзя делать водяную рубашку вокруг пиролизной камеры, ведь из-за этого нарушится пиролиз.
11. Приваривают теплообменник с внутренней частью водяной рубашки
    (ее изготовление описано ниже).
12. Приваривают дно камеры догорания. Оно должно быть на уровне колосника. При этом одна его треть должна быть горизонтальной, а остальная часть должна подниматься вверх под углом. Величина угла зависит от чертежа. Горизонтальной делают ту часть, которая находится возле внутренней перегородки.
13. Над дном вырезают отверстие для трубы подачи воздуха
    .
14. Сверлят в трубе диаметром 5 см большое количество отверстий и приваривают ее к дыре в корпусе. При этом трубу размещают так, чтобы она выступала снаружи на 6 см. Эта часть не должна иметь дыр. На конце трубы фиксируют заслонку.
15. Обкладывают стенки камеры сгорания шамотным кирпичом. Чтобы подогнать материал под нужные размеры, его обрезают. Верх камеры должен представлять собой выступающий внутрь кирпич. Между кирпичами должно быть отверстие для дальнейшего движения пиролизного газа
    .
16. Аналогичный процесс делают в камере догорания.

Что такое шахтный котел

Шахтный котел — это разновидность отопительного оборудования, работающего на твердом топливе. Он является энергонезависимым, эффективным и способным работать в любых помещениях как с принудительной, так и естественной циркуляцией.

Как правило, котлы такого типа изготавливаются в заводских условиях с соблюдением всех технологий и стандартов. Некоторые модели комплектуются дополнительными функциями. Они могут иметь контур нагрева воды, накопительный бак и прочие дополнительные возможности

Конструкция и принцип работы

Шахтный котел получил своё название благодаря уникальной конструкции. Его шахта и топочная камера располагается не горизонтально, как у остального отопительного оборудования, а вертикально. В таком устройстве применяется принцип нижнего горения. Свое название котел получил от того, что его камера сгорания имеет вид шахты.

В зависимости от выбранной модели котлы могут иметь разное исполнение. Теплообменник в них может быть плоским, жаротрубным или водогрейным.

Работают данные агрегаты по следующему принципу:

1. Укладываем дрова в вертикальную топку и поджигаем их снизу в специальном отверстии оборудования.
2. По мере прогорания дрова опускаются вниз под собственным весом.
3. Поток воздуха не позволяет загораться верхнему слою дров.
4. Высокая температура в топочной камере просушивает дрова перед сжиганием.
5. Образующийся газ отправляется в камеру дожига.

Внутренний блок отопительного оборудования обложен шамотным кирпичом, что уменьшает теплопотери и поддерживает высокую температуру. В разных моделях отличаются и конструкции котлов. Но их общей особенностью является наличие вместительной топочной камеры с вертикальной загрузкой.

Чем можно топить такой котел и как его топить правильно

Чтобы в вашем доме было тепло и комфортно, следует научиться правильно топить котел дровами. В технической документации данного оборудования уточняется, что шахтный дровяной котел длительного горения при правильной эксплуатации:

• способен автономно работать на протяжении 6-8 часов;
• не задымляет помещений;
• отдаёт большое количества тепла.

Топить шахтный котел можно:

• брикетами;
• дровами;
• отходами древесины;
• пеллетами;
• опилками и щепками.

Важно: топить шахтный котел лучше твердыми породами древесины, а еловыми и сосновыми поленьями не рекомендуется, так как они приводят к образованию дегтя и смолы на стенках камеры. . Основным видом топлива для шахтного котла являются дрова

Даже если вы будете добавлять другой вид топлива, основой закладки должны быть именно просушенные, благодаря которым вы добьетесь максимальной теплоотдачи.

Основным видом топлива для шахтного котла являются дрова. Даже если вы будете добавлять другой вид топлива, основой закладки должны быть именно просушенные, благодаря которым вы добьетесь максимальной теплоотдачи.

Чтобы котел радовал вас эффективной и бесперебойной работой, следует научиться правильно его растапливать, так как неправильная укладка дров будет способствовать их зависанию в шахте и остановке процесса горения.

Чтобы этого не допустить необходимо:

1. Закладывать дрова на несколько сантиметров меньше, чем размер камеры топки.
2. Укладывать дрова не вдоль, а поперек камеры.
3. Располагать внизу сухие дрова, а сверху укладывать слегка влажные поленья.

Более подробная информация о том, как растапливать оборудование и правильно укладывать топливо, дана в инструкции отопительного оборудования.

Важно: данное отопительное оборудование совершенно неприхотливое к качеству топлива. Производители допускают использование дров, чья влажность превышает 40-45%.

Принцип работы котла шахтного типа. Особенности конструкции

Среди отопительных котлов длительного горения агрегаты шахтного типа выделяются неприхотливостью к качеству топлива

Условие немаловажное, учитывая тот факт, что другие нагревательные приборы на твердом топливе капризнее в плане выбора топлива. Технологически допускается использование для топки котла поленья, влажность которых превышает 40-45%

Шахтный твердотопливный котел способен не только переварить сырые дрова, но и выдавать необходимое тепло в течение продолжительного времени. Между очередными загрузками топлива, как правило, проходит 12 часов и более. Есть модели, где эти показатели еще выше.

Свое название агрегат получил благодаря особенностям конструкции. Камера сгорания или топка в этом приборе имеет вид шахты.  В агрегатах этого типа имеется две шахты: топливная и камера теплообмена. В топливной камере топливо располагается не в горизонтальном положении, а загружается, как в колодец, слой за слоем. Горение в таких аппаратах осуществляется снизу вверх, поэтому эти приборы еще называют агрегатами с  нижним горением. Рассмотрим, как это выглядит на практике:

• перед самой закладкой на колосниках создается очаг;
• основная закладка укладывается уже на горящее топливо, послойно, сверху.
• постоянный поток воздушной массы не дает верхним слоям топлива разгореться;
• под собственным весом, дрова опускаются вниз, занимая место прогоревших поленьев;
• дрова, расположенные в верхней части успевают за время работы котла подсохнуть;
• в самом низу топливный шахты, при отсутствии кислорода происходит пиролиз, процесс образования древесного (пиролизного) газа.

Вторая — топочная камера или шахта теплообмена, представляет собой зону, где протекает основной процесс горения. В устье второй топки поступает пиролизный газ, который и является основным источником тепловой энергии.

Для справки: Пиролиз —  процесс генерации газообразного вещества во время экзотермической реакции с древесным топливом. При отсутствии кислорода в процессе тления выделяется летучее газообразное вещество, которое уже потом, при контакте с кислорода выделяет интенсивно тепло.

Топочная шахта может иметь различное исполнение. Одни модели нагревательных приборов имеют шахту теплообмена с плоским теплообменником. Нередко в конструкции отопительного агрегата имеется водогрейный теплообменник или жаротрубное теплообменное устройство, установленные непосредственно в топочной шахте. Такой тип и расположение теплообменников является максимально эффективным. Для того, что бы получить реальное представляете о том, как устроен шахтный котел, достаточно посмотреть на рисунок —  разрез устройства.

Выше уже было подмечено, что данный вид обогревательного котельного оборудования прекрасно справляется с топливом низкого качества. За счет принципа работы отопительной техники этого вида, дрова успевают достичь необходимых параметров влажности. Характерный для агрегатов классического типа конденсат, выделяемый в больших количествах влажными дровами, для шахтных приборов не помеха. За счет высокой производительности КПД таких агрегатов составляет 75-80%.

Шахтной котел своими руками

Существует множество чертежей шахтного котла, чтобы сделать его своими руками. Сделать систему такого качества, как у производителя нельзя, но хороший аналог для дома возможно.

Составляющие котла для самостоятельной сборки:

• Топка. Она занимает половину всей системы. Высота топки должна быть в 2 раза больше ширины.
• Шахта для загрузки топлива, располагается с боку или сверху.
• Зольная камера, располагается под шахтой.
• Колосник, делит зольную и шахтную часть.
• Камеры для обмена теплом.
• Дымоход.
• Заслонки.
• Дверцы.

Для приобретения всех материалов и элементов для отопительной системы, нужно рассчитать их необходимое количество.

Принцип работы котла

Тепло в котле Холмова получается путём двух видов теплогенерации:

• прямого топливного сжигания;
• дожигания твердотопливных газов.

Пиролизный котёл сконструирован таким образом, что входящий воздушный поток не даёт достаточного объёма воздуха для хорошего горения. Поэтому некоторое количество топлива просто горит, а часть попросту тлеет. Из-за тления появляется много дыма с большим содержанием сажи и смолы. Газы дыма, когда проходят через горячие угли, дополнительно обогащаются веществами и создают ещё более активные газы.

Пиролизный котел шахтного типа Холмова

Такой котёл шахтного типа на дровах может стабильно функционировать около 12 часов на единичной закладке, что в несколько раз дольше, чем у стандартных агрегатов на угле или дровах. Как раз из-за этого котёл Холмова и называется котлом длительного горения. Топка устройства очень большая и вмещает намного больше топлива, чем камера классических твердотопливных котлов.

Агрегат с мощностной характеристикой 15 кВт имеет топочную камеру на 180 л топлива. Горение осуществляется лишь в нижних 20 см всей закладки. «Резервное» топливо сверху в то время ждёт, пока топливо снизу догорит и постепенно занимает его место. Газы дыма скапливаются на высоте 30 см над тлеющими углями. Больший объём входящего воздуха движется под колосники и проходит под ними в другую топку пиролизного дожига. Данный воздух притягивает газы дыма, которые находятся над слоем горения. Дым движется через угли и обогащается, тем самым повышая качество пирогазов.

Вторую и первую шахты отделяет вертикальная перегородка. Лишь снизу данной стенки есть маленький просвет. Через это отверстие при помощи тяги огонь засасывается из одной камеры в другую. Здесь внизу происходит полный дожиг древесных газов, а вверху находится конвекционный тепловой обменник. Наиболее высокий нагрев достигается в нижней части второй камеры (температура до +800 °С). Большая часть теплоэнергии в данной области переходит в водяную рубашку отопительного агрегата как радиационное излучение. Остальное тепло от газов горения собирается водотрубным тепловым обменником конвекционного типа.

Шахтные котлы могут работать как на дровах, так и на угле, пеллетных гранулах, брикетах, щепках, опилках. Чтобы повысить коэффициент полезного действия отопительного агрегата, использование угольного топлива лучше сделать минимальным. Дело в том, что уголь – это продукт органического разложения и при его сжигании пирогазов почти не появляется.

Более подробно про газогенераторный котёл Попова можно прочитать в .

Увеличение продолжительности горения твердого топлива

Каждый домовладелец желал бы установить котел, который не потребует подбрасывания дров каждые 6 часов. Некоторые теплогенераторы держат тепло до недели. Но увеличение длительности не всегда рационально, ведь понижается КПД установки. Причины в следующем:

1. КПД дровяных котлов составляет около 70%. Если заменить процесс тлением, увеличив тем самым продолжительность процесса, КПД уменьшится примерно до 40%, примерно как у простой печки.
2. Дрова, которые тлеют, выделяют мало тепла. Потому дом нагреваться будет значительно дольше.
3. Не получится сжечь сырые дрова, если котел использует только режим тления.

Котлы, работающие с одной подачей дров на протяжении 8 и выше часов, бывают следующих видов:

• классические, где подача воздуха осуществляется принудительно;
• с верхним горением. Подобные установки можно сделать самостоятельно, если имеется подходящий инструмент и опыт работы со сваркой.

Можно найти схемы котлов, работающих на опилках, но подобные установки сложно изготовить самостоятельно, плюс, они очень большие.

Особенности действия шахтных котлов

Воздух попадает под колосник и непосредственно в котел посредством поддувальной дверки, поэтому топливо и сжигается. Когда это происходит, образуются дымовые газы – они выводятся сквозь газовую щель. Котел Холмова имеет такую конструкцию, что объема воздуха, который подается посредством поддувальной дверки, изначально уже недостаточно для полноценного сжигания. Как следствие – при работе прибора наблюдается определенный химнедожог.

В нашем случае химический недожог свидетельствует о том, что в ходе окисления образуется не чистый углекислый газ, а он же, но уже в сочетании с угарным. Воздух, который проходит под вспомогательным колосником, затягивается в отверстия на нем. Число данный отверстий таково, что количества вторичного воздуха уже слишком много. Теплонапряженность в этом месте достаточно высокая и может достигать 700-800 градусов, вследствие чего остатки угарного газа и окисляются.

Важная информация! Если заглянуть в глазок, который находится в задней верхней дверке, то будет видно, что огонь вырывается из отверстий на вспомогательном колоснике (желтый или голубоватый, как при сгорании газа).

После окисления газ перемещается в радиационный отсек топочной камеры. Там он перемешивается, поднимается и делится благодаря обменнику на пару потоков. Далее посредством выходного патрубка газ попадает прямо в дымоход. Конвективная тепловая энергия забирается обменником и стенками, располагающимися рядом с ним. Рабочая жидкость после прохождения входного патрубка, соответственно, ударяется о стенку, после чего растекается и движется через весь прибор между обменником тепла и камерами. Уже прогретый теплоноситель подается в отопительную систему посредством выходного патрубка в верхней части устройства.

Чертеж котла

Создание теплообменника для шахтного твердотопливного котла

В данном случае им станет водяная рубашка, имеющая несколько рядов горизонтально расположенных труб. Специалисты не рекомендуют делать теплообменник с вертикальными трубами, поскольку направление перемещения теплоносителя совпадет с движением угарных газов.

В итоге КПД твердотопливных котлов шахтного типа сильно понижается. Наибольшая величина коэффициента наблюдается тогда, когда направления передвижения противоположны.

Теплообменник делают следующим образом:

1. Сваривают обечайку квадратной или прямоугольной формы. Ее параметры нужно сделать на 6 сантиметров меньше, чем у теплообменной камеры.
2. В обечайке выполняют два отверстия. Одно из них должно совпадать с дырой в перегородке для задвижки, а второе — с дырой для очистки камеры догорания.
3. В верхней части двух других, противолежащих сторон обечайки высверливают отверстия для 25- миллиметровых трубок. Для этого в дрели устанавливают коронку для металла. В шахматном порядке создают три ряда отверстий. Главное, чтобы дырки на одной стороне располагались выше отверстий на противоположной стенке.
4. Трубы разрезают на отрезки, вставляют их и приваривают.

Рекомендации и опыт эксплуатации

Многие ошибочно полагают, что если увеличить площадь или количество теплообменников внутри камеры, то это повысит КПД котла. На самом деле наибольший объём тепла получается именно в радиационной части – около 60-70%.

Укладывать дрова рекомендуется вдоль колосников, а не поперёк, это обеспечит более качественное и равномерное горение топлива. Загружают котёл либо полностью каждые 12-16 часов или периодически подкладывают. Золу необходимо вычищать 1 раз в 2 дня. Теплообменник очищается 1 раз в полмесяца.

Котёл Холмова быстро набирает температуру. При полной загрузке он достигает крайне высоких температур всего за 20 минут. На 1 час топления требуется 3 кг брикетов. При полной загрузке этим топливом он обогревает около 13 часов, сухая береза (36 кг) горит до 9 часов. В некоторых случаях котёл не смог работать в межсезонье, когда требовалась температура на подаче до 50°, а также на минимальном режиме. Сам Холмов советует избегать использования тлеющего режима.

При первом запуске обязательная опрессовка котла под давлением 1,5 атм воздухом, предварительно промазав швы мыльным раствором.

Рекомендуется приобретать котёл Холмова только у проверенного самого производителя и при наличии договора.

Основные преимущества и недостатки котельного оборудования шахтного типа

Для дачного дома или загородного гостевого дома, такой вид отопительной техники представляет собой настоящую находку. Не всегда есть возможность получить для использования идеальное топливо. Сухие дрова в холодное и сырое время года – явление достаточно редкое. Для других нагревательных приборов такое состояние дров может стать причиной низкой работоспособности отопительной техники.  Шахтные нагревательные приборы подобными недостатками не страдают.

Установив у себя в доме такое отопительное оборудование, вы получаете следующие преимущества:

• агрегат работает практически на любом виде твердого органического топлива;
• агрегаты способны работать на разных режимах работы (широкий диапазон мощности);
• оборудование экономично. Одной закладки хватает на 12-24 часа;
• длительная и непрерывная работа на протяжении всего отопительного сезона;
• агрегаты этого типа отличаются энергонезависимостью;
• простота конструкции и удобство в обслуживании (зола удаляется во время работы агрегата);
• высокий уровень безопасности работающего агрегата.

На заметку: Оценивая преимущества котельного оборудования шахтного типа, не стоит забывать о том, что как и любой другой котел, данный агрегат требует грамотной обвязки. В противном случае вы рискуете утратить все преимущества данного оборудования.

К другим недостаткам котельного оборудования этого типа можно отнести простоту его конструкции. Здесь надо быть осторожным и внимательным! Неправильная трактовка основных параметров оборудования и поверхностные знания о принципе работы котлов шахтного типа, могут привести к неприятным последствиям.

На первый взгляд конструкция нагревательного прибора проста и понятна. Многие пытаются сделать такое оборудование самостоятельно

Попытки не всегда успешны ввиду того, что очень важно грамотно и точно расположить теплообменники. В камере сгорания температура достигает 450-5000С и если водотрубный теплообменник расположен низко, ваш котел мгновенно закипит, что приведет к печальным последствиям

В зависимости от конструкции топочной камеры различают нагревательные приборы на следующие виды, по фамилии создателей. Основная часть используемых в быту нагревательных агрегатов —  это котлы Холмова и отопительные приборы Ефимова.

Котлы с автоматической подачей угля

Автоматизированные котлы на угле. Данное направление также активно пробивается в последние годы, и по-видимому, движение это продолжится, поскольку востребованность в автоматизированных угольных котлах в силу популярности данного вида топлива в нашей стране высока. Десять лет назад в России получили активное распространение угольные котлы венгерского производства под брендом КарбоРобот (Carborobot) — с автоматикой. Тогда резко сократились  выбросы с отходящими газами. Устраивавшие неоднократные проверки Карбороботов московские экологи не могли предъявить существенных претензий к оборудованию и не воспрепятствовали их использованию.  КПД венгерских котлов вырос в среднем составляет около 80- 85%. Хотелось бы надеяться, что в ближайшие годы Россия сумеет тоже составить достойную конкуренцию венгерским производителям, но пока об этом говорить, увы, рано.

А. В. Старков, канд.техн. наук

2 Устройство продолжительного горения классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. 1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. 2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. 3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. 4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Особенности российского рынка

Котлы длительного горения на твердом топливе с автоматикой имеют разную эффективность теплоотдачи

Многие специалисты справедливо считают его пока не вполне сформировавшимся. Именно в силу этого не всегда менее высокая эффективность отражается пропорционально на цене изделия. Нет достаточно четкой классификации, должной сертификации оборудования.
Нужны более глубокие и детальные исследования. Касающиеся мощностных режимов, разных теплоносителей, видов топлива, использования магнитных преобразователей и т.д. — все эти факторы напрямую отражаются на КПД приборов.
Без достаточных знаний простому потребителю сложно даже выявить отличия между, к примеру, прямоточными котлами и пиролизными. Что касается «пиролизников» и «шахтников», здесь и сами производители не совсем определились с терминологией (см. ниже).
Но подобные исследования обходятся дорого. А проводить их можно только в специальных условиях лицензированными специалистами, что не всегда и не всем производителям доступно. А так как пока в России это посчитали не обязательным, то и понятно, что самим производителям котлового оборудования нет никакой надобности на свой страх и риск углубленные изыскания проводить — зачем?
Реальный смысл в этом забрезжит лишь в том случае, если сочетание качественных характеристик и цен на товар приблизится к идеальному в своём сегменте, а сами итоги и выводы проведенных исследований будут ценной базовой опорой для рекламных кампаний.
На данный же момент несколько производителей, из тех, кто разбирается в предмете и выпускает ликвидную продукцию, по мере сил объединяют общие усилия по созданию независимого протокола. Вполне вероятно, и я это допускаю, что это может послужить базой для формирования в будущем мощного производственного комплекса в России, который способен обогнать (технически и интеллектуально) мировых лидеров в сфере котлостроения.

Изготовление основной части

Основной часть – это самодельный корпус, который разбит на камеры с различными функциональными приспособлениями. Корпус изготавливают так:

1. Изучают чертеж самодельного агрегата и определяют размеры всех металлических частей.
2. Рисуют на листовой стали с футеровкой прямоугольники, которые будут стенками и отдельными металлическими частями самодельного котла шахтного типа.
3. Разрезают листовую сталь на части. Это лучше делать с помощью автогенной сварки.
4. Сваривают боковые стенки корпуса.
5. В листе, который будет перегородкой между топочной и теплообменной камерами, вырезают два отверстия: одно должно быть вверху, другое – чуть выше уровня колосника. Желательно, чтобы высота второго отверстия составляла 3 см.
6. Ставят заготовку внутрь корпуса, фиксируют ее так, как указано в чертеже или просмотренном видео, и приваривают. На верхнем отверстии устанавливают задвижку и приваривают ее основание. Задвижка должна быть со стороны топки. С другой стороны приваривают горловину с глубиной 4 см.
7. Изготавливают колосник. Для этого в куске листовой стали с футеровкой вырезают продольные неширокие отверстия. Колосник может быть и покупным, но должен быть сделан из стали с футеровкой. Изделие из чугуна не подходит, так как за несколько месяцев работы самодельного котла шахтного типа он покоробится.
8. Приваривают колосник.
9. В боковых стенках вырезают отверстия для зольной дверки и дверки чистки камеры догорания. По периметру отверстий нужно приварить горловины. Они должны выступать наружу и внутрь на 6 и 3 см соответственно. Горловину для отверстия в камере догорания лучше приваривать после того, как будет приварен теплообменник.
10. К внутренним стенкам тепловой камеры приваривают два ряда уголков или профильной трубы. Верхний ряд размещают в 3-4 см от верха. Нижний – на уровне дна камеры догорания. Эти уголки станут частью водяной рубашки. Нельзя делать водяную рубашку вокруг пиролизной камеры, ведь из-за этого нарушится пиролиз.
11. Приваривают теплообменник с внутренней частью водяной рубашки (ее изготовление описано ниже).
12. Приваривают дно камеры догорания. Оно должно быть на уровне колосника. При этом одна его треть должна быть горизонтальной, а остальная часть должна подниматься вверх под углом. Величина угла зависит от чертежа. Горизонтальной делают ту часть, которая находится возле внутренней перегородки.
13. Над дном вырезают отверстие для трубы подачи воздуха.
14. Сверлят в трубе диаметром 5 см большое количество отверстий и приваривают ее к дыре в корпусе. При этом трубу размещают так, чтобы она выступала снаружи на 6 см. Эта часть не должна иметь дыр. На конце трубы фиксируют заслонку.
15. Обкладывают стенки камеры сгорания шамотным кирпичом. Чтобы подогнать материал под нужные размеры, его обрезают. Верх камеры должен представлять собой выступающий внутрь кирпич. Между кирпичами должно быть отверстие для дальнейшего движения пиролизного газа.
16. Аналогичный процесс делают в камере догорания.

Изготовление внутренней части

Она представляет собой конструкцию с передней, задней и боковыми стенками, а также с водяной перегородкой. Котел Холмова начинают изготавливать с создания водяной перегородки. Ее размеры должны быть такими:

1. Высота – 485 мм.
2. Глубина – 60 мм.
3. Ширина – 403 мм.

Перегородка представляет собой две вертикальные стенки с приваренным верхом и низом. В середине нужно приварить изогнутый в форме буквы «П» компенсатор. Его приваривают к одной стенке в самом начале. Торцевых стенок в перегородке быть не должно.

Далее, изготавливая котел Холмова, выполняют действия:

1. Вырезают из металла боковые стороны внутренней части шахтного котла. Согласно чертежам и разным видео они имеют высоту 77 см и ширину 54,6 см. Правда, они не являются простыми прямоугольниками, ведь впереди у нижнего угла должен быть вертикальный прямоугольник размером 80х208 мм, а вверху к этой же стороне должен примыкать горизонтальный прямоугольник размером 387х30 мм. Также в этих двух сторонах вырезают отверстия для водяной перегородки. Их делают на расстоянии 102 мм от задней стороны и 20 мм от верхней.
2. Вырезают заднюю и переднюю стороны. Согласно чертежам размер первой составляет 770х403 мм, второй – 562х403 мм.
3. Сваривают все элементы в единую конструкцию. На данном этапе выполняют точечную сварку. Благодаря этому все части будут формировать единую конструкцию, и при этом будет возможность скорректировать ее диагонали.
4. Приваривают две металлические рамки. Одна должна быть цельной, другая иметь форму буквы «П». Первую фиксируют на самом верху сварной конструкции. Другую внизу. Угол между ними и сторонами, к которым их приваривают, должен быть прямым. Рамки можно вырезать из металла или сварить из металлических полос шириной 3 см.
5. Тщательно сваривают все швы.
6. Изготавливают еще одну П-образную рамку. Она должна быть такой, чтобы могла поместиться внутри конструкции. Ее размещают под водяной перегородкой на расстоянии 9 см от нее.
7. К верху двух прямоугольников, которые выступают спереди конструкции, приваривают горизонтальную металлическую полосу. Ее ширина 8 см, а длина 40,3 см.
8. Вверху тыльной стороны вырезают круглое 115-мм отверстие.

Пиролизные котлы

Имеют неоднозначные позиции и даже снискали определенную репутацию «скандальных». В России их начали использовать  в бытовом сегменте, заменяя прямоточные котлы, и разница в экономичности показалась поразительной. В рабочем режиме КПД этих котлов демонстрирует огромную экономичность, достигая 80-90%. Изготовители пиролизной котельной техники «подрезали» диапазон рабочих мощностей (от 80 до 100% от номинальных параметров), потребовались тепловые аккумуляторы.  Ограничили и влажность для топлива до 20%. Впрочем, новые  модели работают на всяком топливе и при любой влажности, имея большой разброс мощностей (от 30 до 110% от номинальной). Некоторые модификации конструктивно приблизились к характеристикам шахтных котлов длительного нижнего горения и способны вполне работать более суток на одной закладке. Кстати, сходство у пиролизных и шахтных котлов действительно есть. Недаром и  производители зачастую называют пиролизные котлы («пиролизники») именуют «шахтниками», и наоборот. Пиролизные котлы, тем не менее, достаточно прочно занимают свою собственную нишу, и судя по динамике, продолжат совершенствоваться.

Пиролизные котлы с автоматикой

Пиролизные котлы, так же как и т.н. шахтники,  автоматизируются пеллетными горелками факельного типа, подразумевающими возможность автоматизации процессов загрузки топлива в саму топочную камеру. Могу только предположить, что в данном направлении в России какие-то более или менее серьезные исследовательские работы начаты, но пока нам о такого рода разработках ничего не известно.

Изготовление котла продолжительного горения

Чтобы собственноручно сделать установку, потребуется сталь Ст 20. Выполненная из нее установке прослужит не менее 15 лет. При большем количестве углерода в стали, материал может прикаливаться от высоких температур, потому для изготовления он не подходит. Если есть возможность, купить можно жаропрочную сталь, легированную молибденом или хромом. Из таблицы можно узнать, какие размеры заготовок потребуются для изготовления устройства.

Размеры заготовок

Чтобы разрезать материал, лучше обратиться в мастерскую, где имеются гильотинные ножницы. В частях не будет заусенцев, будет сэкономлено много времени. Также будут нужны следующие детали:

1. Равнополочный уголок 50х4 мм. Нужен будет, чтобы изготовить колосники.
2. 2 трубы: DN50 и DN Первая для теплообменника и патрубков, к которым будут подключаться системы отопления. Вторая – для дымохода.
3. Труба 60х40 мм для канала воздуховода.
4. Стальная полоска 20х3 мм.
5. Утеплитель из базальта.
6. Ручки.
7. Асбестовый картон и шнур.

Также понадобятся инструменты для сварки металла, резки и некоторые другие, имеющиеся в каждом жилище.

Вентилятор и блок управления

В шахтном котле будет использован блок управления, вентилятора, температурного датчика. Стоит найти польские изделия, которые очень похожи на китайские, но значительно отличаются по качеству сборки, сроку службы. Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Отопительный агрегат

Первым делом для изготовления шахтного котла следует собрать корпус топливника. Делается он из металлических частей, толщина которых 4 мм. Их требуется прихватить сваркой. Начать стоит с нижней части, где будут крепиться боковые части, крышка свода, отверстия для дверец. Должно получиться примерно так же, как на фотографии:

Сварка стенок

Следовать нужно чертежу. Лист на днище должен быть выпущен в каждую сторону. Он же будет служить нижней частью дверец отдела для золы. В камере сваркой необходимо будет закрепить полки. В материалах были указаны уголки. Там будет ложиться колосниковая решетка

Важно после сварки проверить на герметичность каждый отсек, тщательно проварив все стыки.

Сварка стенок

Далее нужно вставить водяную шубу. Материал – 3-х миллиметровый металл. Толщина у боковых стен ее должна быть 2 см, потому к топливнику приваривается стальная полоска, выпускаемая на 20 мм. К стенкам нужно прихватить листы стали – обшивку.

Стенки бака

Важно учитывать, что водяная шуба должна брать начало на уровне решетки. Она не должна омывать отдел для золы.

Далее, как видно на фотографии, нужно в шахматном порядке установить клипсы. К топке он должен привариваться встык одним концом, а другим – обварить вокруг отверстия.

По фото можно определить, где разместить низ водяной шубы.

Далее выполняется установка труб, через которые будет выходить жар. Ставятся они в верхней части бака шахтного котла. Как показано на чертеже, сзади и спереди нужно прорезать отверстия, где эти трубы должны будут размещаться. Торцы их необходимо хорошо обварить, как и остальные места соединений водяной шубы.

Расходиться эти трубы должны в форме веера

Следующий этап – установка дверец и колосниковой решетки. Нужно приварить к дверце во внутренней части полосу в 2 ряда. Между частями вставляется асбестовый шнур, который станет уплотнителем притвора. Наружный угол колосников должен быть приварен вниз. Таким образом будет рассеиваться воздух, который подается с помощью вентилятора в отделение для золы.

Колосниковая решетка

После выполнения всех мероприятий, нужно врезать штуцеры в стены шахтного котла. К ним будут присоединяться трубопроводы: подающий и обратный. Воздухопровод должен входить в отделение для золы около средней части задней стены. Находится он сразу под водяной шубой.

Установка трубопроводов

После необходимо приварить дверные петли и закладные детали, которые помогут установить декоративную обшивку.

Петли

Бак котла длительного горения необходимо с каждой стороны обложить утеплителем. Зафиксировать его можно шнуром. Остается немного: прикрутить аккуратные металлические листы к деталям и поставить дверцу.

Не нужно использовать стекловату или другие материалы. Базальтовый утеплитель отлично справляется со своей ролью.

К фланцу воздуховода нужно прикрепить вентилятор, установить приобретенный блок управления. Температурный датчик должен располагаться под базальтовым утеплителем возле задней части установки. Можно в котел, по-другому называемый «брагман», установить дополнительные агрегаты, которые будут полезны:

1. Можно установить дополнительный водяной бак, где будет подогреваться вода.
2. При отключении тока можно установить погружную гильзу для термометра.
3. Поставить ТЭН, который сможет разогреть воду после полного сгорания дров.

Ножки для агрегата привариваются на любом этапе работы. Для этого используются подходящие металлические отрезки. Ниже приложены схемы шахтного котла.

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

• металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

  Корпус можно изготовить из листовой стали метоодом сварки

• сварочный аппарат;
• листовая сталь толщиной 5 мм (для распределителя);
• болгарка;
• труба ø6 см для подачи кислорода;
• труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции)

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределитель

Воздушный распределитель

Воздушный распределитель

Двойные стенки котла

Двойные стенки котла

Котел

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Зольник

Загрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя

Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котла

Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы

Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров

Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

На заметку:  отсутствие необходимых навыков приводит к тому, что большая часть потребителей не в состоянии правильно использовать нагревательный прибор. Вместо режима газогенерации шахтные котлы работают в обычном режиме. Соответственно эффективность работа такого агрегата крайне низка.

1. Первоначальный розжиг дров традиционным способом.
2. Через 15-20 минут котел сможет выйти на номинальную мощность.
3. После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров

Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов

Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

На заметку: лучше для топки котла использовать дрова твердых пород древесины. Сосновые и еловые поленья обладают высоким содержанием смол, что может привести к образованию и скоплению на стенках камеры сгорания дегтя.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки.

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

• поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;
• дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;
• на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Устройство

Котёл Холмова состоит из следующих деталей:

• корпус;
• топливная шахта;
• камера с теплообменником;
• колосники;
• дверцы;
• зольник;
• компенсаторы расширения;
• патрубок для дымоходной трубы;
• выходы и входы для подачи, обратки, слива и установки группы безопасности или предохранительного клапана;
• терморегулятор.

Отопительный прибор мощностью 12 кВт весит около 255 кг. Его высота составляет 124 см, ширина 48,5 см, а длина 66 см. Занести этот котёл в дверной проём проблем не составит. Устройства на 10 кВт внешне и по габаритам не отличаются от предыдущей модели, различия состоят только во внутренней конструкции.

Загрузочная камера

Верхние дверцы котла двойные, внутри находится теплоизолятор, благодаря которому их температура не превышает 80°С. Края оклеены асбестовым шнуром (уплотнитель). Окраска проведена термостойкой краской. Задняя крышка закрывается четырьмя быстросъёмными винтами, а остальные специальными запорами. Нижняя дверца зольной камеры закрыта теплоизолятором лишь на 40%. При этом её температура не бывает больше 90°С, так как постоянные потоки воздуха охлаждают её.

Обратите внимание! Дно котла (камеры) – это не самая нижняя часть. Ей является специальная пластина с теплоизолятором внутри и двумя длинными ножками.
. Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения

В итоге прибор можно устанавливать даже на деревянный пол.

Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения. В итоге прибор можно устанавливать даже на деревянный пол.

Энергозависимые котлы Холмова дополнительно оснащаются дымососом или вентилятором, а также контролёром для управления топочного процесса. Но наибольший спрос в основном на энергонезависимые модели. В них контроль над котлом осуществляется терморегулятором типа RT3. Расположен он на передней стенке. С помощью цепочки терморегулятор соединяют с маленькой поддувальной дверцей через специальное ушко.

Котел с дымососом

Поддувальная дверца предназначена для подачи кислорода в котёл, чтобы поддерживать в нём горение топлива. Расположена она на большой двери зольной камеры. Полностью никогда не бывает закрытой, так как предусмотрен специальный зазор для минимального прохода воздуха.

Сзади сверху расположен патрубок, к которому подсоединяется дымовая труба. Именно благодаря этому элементу создаётся естественная тяга. В итоге через поддувальную дверцу в котёл начинает поступать кислород. Воздух проходит в подколосниковую камеру с двумя чугунными колосниками (вытаскиваемыми). За ними распложен дополнительный сварной колосник, по-другому его ещё называют горбик, так как он находится выше предыдущих.

Под колосниками находится ящик для сбора золы. Открыв дверцу, его можно легко вытащить и очистить от отходов. Для слива теплоносителя внизу котла предусмотрен патрубок на полдюйма, такой же установлен для группы безопасности или предохранительного клапана. Патрубки подачи и обратки большего размера, выходной расположен сверху, а обратный снизу.

Обратите внимание! Чтобы котёл не расширился до критических размеров, и не разошлись сварные швы, в его конструкции предусмотрены компенсаторы расширения.

Они расположены по всему периметру отопительного прибора. Также имеются внутри корпуса между камерами в виде стержней и перегородок. Разделительные стенки установлены на расстоянии 24 см друг от друга. В теплообменнике компенсаторы расширения не предусмотрены, так как его размеры позволяют удерживать свою форму.

Устройство котла

Отопительный агрегат Холмова имеет строение шахтного образца. Такие котлы разделяют на два вида:

• зависимый от электрического питания;
• работающий без подключения к электрической сети.

Все котлы Холмова имеют одну конструкцию, которая состоит из таких элементов:

• металлический корпус;
• две камеры – топливная и шахта с теплообменником;
• терморегулятор;
• колосники;
• патрубок, к которому подсоединяется дымоходная труба;
• компенсаторы теплового расширения;
• входы и выходы для слива, подачи и выводы и установки клапана предохранительного;
• дверки;
• выдвижной лоток для сбора золы.

Дверки агрегата изготовлены из двух металлических листов, между которыми заложен слой теплоизоляционного материала. Края их по контуру оклеены термостойким уплотнителем из асбеста. Такая конструкция позволяет дверкам сильно не накаляться – максимальная температура их прогрева достигает 80 градусов.

Крышки закрепляются специальными запорами, только задняя закрывающая панель крепится на съемные винты. Дверца зольного отсека охлаждается непрерывными воздушными потоками, поэтому она содержит менее 50 процентов термоизоляции.

На фото котел Холмова с увеличеным бункером

Дно агрегата представляет собой специальную пластину покрытую материалом уменьшающим передачу тепла. Сверху расположена камера, а с нижней две длинные устойчивые ножки.

Энергозависимые конструкции котлов Холмова оснащены вентилятором и прибором контролирующим процесс. Агрегаты, функционирующие независимо от электричества имею на фронтальной стенке терморегулятор, с помощью которого осуществляется автоматическая регулировка теплоотдачи отопительного оборудования. Устройство с поддувальной дверцей соединено специальной цепочкой.
Зольник устроен сразу под колесником. При открытой дверке зольник легко вынимается. Снизу котла расположен патрубок для слив рабочей жидкости. Отводы для входа устроены сверху, а обратки – в нижней части.

Компенсаторы расширения располагаются по периметру агрегата, а также в виде стержней и перегородок находятся самом корпусе. Они защищают корпус от увеличения до критических объемов во время прогрева. Благодаря этому теплообменник также не деформируется. Разделительные стенки находятся на расстоянии 24 сантиметров друг от друга.

Процесс изготовления твердотопливных котлов длительного горения своими руками чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

• труба сечением 500 мм и длиной 1300 мм;
• труба с диаметром 450 мм и длиной 1500 мм;
• труба сечением 60 мм и протяженностью 1200 мм;
• два кольца шириной 25 мм и диаметром 500 мм;
• металлические уголки и куски швеллера;
• лист металла;
• асбестовое полотно;
• петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.

С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.
.

Как топить шахтный котел дровами

1. Автономной работы в течение 6-8 часов.
2. Отсутствия задымления помещения.
3. Достаточная теплоотдача.

1. Разжигают дрова в обычном режиме.
2. Ждут в течение 15-20 минут, пока котел выйдет на рабочую мощность.
3. Переводят прибор в режим газогенерации.

какие дрова лучше для котла шахтного типа

• Брикеты.
• Отходы древесины.
• Пеллеты.
• Опилки и щепа.

Производители рекомендуют топить котлы любой древесиной твердых сортов. Не советуется использовать смолянистые породы, так как это приводит к снижению сроков эксплуатации котла.

Как правильно укладывать дрова в шахтный котел

• Закладка выполняется поленьями, на несколько сантиметров меньше, чем размер топочной камеры.
• Дрова укладываются поперек топки, а не вдоль ее.
• Снизу располагают сухие поленья, сверху можно уложить более влажные.

Преимущества и недостатки дровяных котлов шахтного типа

• Универсальность – котлы способны работать практически на любом виде твердого топлива. Допускается использование дров, с относительной влажностью 45%.
• Производительность – модели, предлагаемые различными изготовителями, предназначены для обогрева частных домов, коттеджей, промышленных и складских помещений.
• Автономность – энергонезависимые шахтные ТТ котлы длительного нижнего горения на дровах, не зависят от наличия электричества. В экономном режиме, одной закладки дров хватит от 12 до 24 часов. При максимальной загруженности, добавить топливо придется уже через 6-8 часов.
• Простое обслуживание – загрузка топлива и чистка камеры, выполняется через разные люки. Чтобы почистить шахту, нет необходимости останавливать котел. Зола ссыпается в специальный ящик, после чего удаляется.
• Безопасность – эксплуатация котла не требует применения сложной автоматики, происходит простым, но эффективным способом. Опасность попадания дыма в помещение и отравление угарным газом почти полностью исключается.

Изготовление наружной части котла

Котел Холмова требует еще внешних стенок водяной рубашки и дверок. Согласно многим видео дальнейший процесс изготовления котла предусматривает осуществление следующих действий:

1. Вырезание из металла внешних стенок. В этом случае они являются простыми прямоугольниками. Тыльная сторона имеет размеры 77х46,3 см, боковые – 77х57,6 см, а передняя – 56,2х46,3 см.
2. Вырезание в передней стенке 2-х круглых или ромбовидных компенсационных отверстий. Диаметр круглых – 1 см. Их размещают на одной вертикальной линии. Также в правом верхнем углу делают 15-мм отверстие. Оно необходимо для термометра.
3. Вырезание отверстий в задней стенке. В ней делают 2 компенсационные и еще дополнительные 3 отверстия: первое предназначено для дымохода, второе – для подачи теплоносителя (диаметр 40 мм), третье – для сливного клапана (диаметр 15 мм).
4. Вырезание в боковых стенках 4-х компенсационных отверстий. При этом одну пару в двух стенках размещают так, чтобы она была на одной прямой с компенсатором водяной рубашки. В эти отверстия позже нужно вставить металлический пруток и приварить его. В левой боковой стенке сверлят два отверстия: диаметр первого – 40 мм (нужен для возвращения теплоносителя), второго – 20 мм (для терморегулятора).
5. Изготовление П-образных компенсаторов. Их должно быть 10 шт. Размеры 4х4х3 см (ДхШхВ).
6. Приварка компенсаторов к компенсационным отверстиям наружных стен.
7. Приварка всех внешних стенок к внутренней конструкции.
8. Приварка патрубков и дымовой трубы.
9. Приварка вверху конструкции 4-х болтов. Их размещают по периметру теплообменной камеры.
10. Проверка герметичности. Для этого ставят заглушки на все патрубки и заливают в котел Холмова воду. Далее поднимают давление до 2,2 бар. Рабочее давление устройства будет составлять 1,5 Бар. Все места протекания заваривают электродной сваркой на больших токах на воде. Этот процесс можно увидеть в разных видео.
11. Приварка днища.

Как сделать своими руками

Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.

Размеры котла будут соответствовать таким параметрам:

• глубина с учетом дверки и горловины — 63 сантиметра;
• высота корпуса – 80 сантиметров;
• ширина – 47 сантиметров.

Как сделать котел Холмова своими руками

Для сборки отопительного агрегата следует приобрести материалы:

• толстостенные стальные листы толщиной не менее 3 миллиметров;
• шнур асбестовый с параметрами 15 х15 миллиметров;
• патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр;
• трубы разного диаметра – 15, 20, 40 и 115 миллиметров.

Сделать твердотопливный котел своими руками можно выполнить в такой последовательности:

1. Изготавливается внутренняя часть конструкции. Изначально сооружается водяное заграждение. Оно состоит из двух вертикальных стенок с дном и крышкой приваренным к ним. В центре, с помощью сварки, закрепляется металлический П-образный компенсатор. Торцы конструкции остаются незакрытыми. Водяная перегородка должна быть шириной 403 миллиметра, в глубину — 60 миллиметров, а ширина – 485 миллиметров.
2. Внутренние боковые стены котла вырезают из металлических листов шириной 540 миллиметров и высотой 770 миллиметров. Прямоугольник должен получиться не совсем правильным – в нижнем углу спереди получится вертикальная фигура величиной 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная прямоугольная конструкция с параметрами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней с двух сторон проделывают для водяной перегородки отверстия.
3. Вырезается задняя сторона — 770х403 миллиметров и передняя — 562х403 миллиметров.
4. Все подготовленные детали с помощью точечной сварки соединяются в одну конструкцию.
5. Приваривается первая цельная рамка к верху собранного корпуса котла. Вторая должна иметь П-образную форму и крепится снизу. Между рамками и сторонами должен соблюдаться прямой угол.
6. Подготавливается третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяным заграждением. Расстояние между ними должно быть 9 сантиметров.
7. К выступающим на переднем плане конструкции прямоугольникам горизонтально приваривают полосу из металла длиной 103 миллиметра и шириной 80 миллиметров.
8. С тыльной стороны вверху проделывается отверстие размером 115 миллиметров.
9. Из листов металла вырезаются наружные стенки. Они имеют простую прямоугольную форму и соответствуют размерам, передняя — 562х463 миллиметра, тыльная -77х463 миллиметра и боковые -77х546 миллиметров.
10. В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов. Их достаточно пару штук диаметром по 1 сантиметру. В углу с правой стороны вырезается круглый проем для термометра.
11. В задней панели корпуса добавляют два компенсационных отверстия, и по одному – для подачи, сливного клапана и дымохода.
12. В боковых стенках делают два отверстия на одной линии с подготовленным компенсатором водяной преграды. Далее сбоку конструкции в левой стенке проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.

Схема твердотопливного котла Холмова

После этого к специально подготовленным отверстиям приваривают компенсаторы. Все внешние стены привариваются к внутренней части. С помощью сварки подсоединяются патрубки, трубы дымовые, а сверху корпус по периметру камеры мс теплообменником четыре болта.

В собранный прибор заливается вода и нагнетается давление до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В конце приваривается днище котла.

Из металлического листа изготавливают порожек, размером 400х160х550 миллиметров с о 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. После этого вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.

Отопительное оборудование шахтного типа, работающее на твердом топливе, обладает простыми эксплуатационными особенностями и достаточно эффективно. Соорудить такое устройство для обогрева загородного дома или коттеджа можно своими руками по принципу схемы сборки котла Холмова.



Особенности самодельной установки

Прежде чем браться за само дело, надо выяснить, каковы преимущества и недостатки самостоятельного изготовления нагревательного котла.

Положительными сторонами будут:

• индивидуальная конструкция (максимально полно учитывающая особенности дома и отопительной системы);
• сокращение расходов;
• приятные эмоции от хорошо выполненной работы;
• высочайшая ответственность (редко кто на больших предприятиях работает столь же хорошо).

Но при этом есть и трудности:

• необходимость самостоятельно все рассчитать;
• необходимость разбираться в конструкционных материалах;
• обязательное условие — навык владения инструментами;
• наличие свободного пространства, где можно безопасно выполнить основные работы;
• отсутствие возможности предъявить кому-либо претензии в случае нестабильного, ненормального действия котла.

Для всех хотя бы минимально подготовленных домашних мастеров любая из указанных проблем не слишком актуальна. Большинство людей отдает предпочтение твердотопливным (а не газовым или жидкостным) конструкциям, потому что их устройство проще в исполнении

При работе в кустарных условиях это обстоятельство очень важно. При этом среди твердотопливных котлов самые популярные — основанные на шахтном принципе работы, потому что они обеспечивают длительное стабильное горение

Такие системы, в свою очередь, разбиваются на два подкласса — классическую и пиролизную схемы.

Любой шахтный котел имеет две основные камеры, разделенные по вертикали. Одна из них служит для сжигания горючего, а в другой размещается теплообменник.

Большинство видеокурсов и печатных руководств показывает более простую схему организации, включающую:

• топку (на нее приходится от 50% общего объема);
• люк для погрузки (размещаемый наверху или сбоку);
• накапливающую золу камеру;
• колосник;
• дверцу для удаления золы (с шибером);
• камеры теплообменника;
• дымоход.

Когда котел включается в работу, горячий газ устремляется в камеру с теплообменником и отдает через него энергию теплоносителю. Дымовой поток устремляется в отведенную для него трубу, вода уходит в отопительный контур. Сложнее устроен пиролизный котел. Если посмотреть видео, на котором показан первый запуск такой установки, рассчитанной на 45 кВт, разница заметна вполне отчетливо. Специфика оборудования обусловлена использованием камер для сжигания и дожигания угарного газа, трубопровода для повторной подачи воздуха и стенной задвижки, разделяющей основные рабочие отсеки.

Труба, по которой воздух идет повторно, имеет обильную перфорацию. Пиролизный эффект наступает благодаря разложению топлива при неполном снабжении отсека воздухом. Продукты частичного сгорания дожигаются в другом отсеке. Подобное решение позволяет повысить эффективность сжигания топлива и «добыть» из него максимум тепловой энергии

Но есть ряд других нюансов, которые обязательно должны быть приняты во внимание.

Несмотря на огромное количество отопительных приборов, представленных на рынке, популярным вариантом является твердотопливный котел длительного горения.

Этот агрегат может быть использован в качестве основного источника отопления в отдаленных районах, где не предусмотрена газификация и электрификация. Надежный, эффективный и экономичный, он является отличным решением для отопления загородного дома, коттеджа в городе или дачи.

В отличие от обычного котла, где основное тепло идет от самого пламени, ТТ котел длительного горения работает совсем по другому принципу. В этой статье речь пойдет о том, как правильно сделать твердотопливный котел длительного горения своими руками, а чертежи и схема монтажа помогут вам не ошибиться и сделать всё технологически правильно!

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Особенность конструкции

Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

Основные элементы ТТ котла:

1. Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
2. Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
3. Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
4. Дымоотвод – узел, через который выводятся продукты сгорания наружу.

Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

Преимущества и недостатки

Из-за крупных габаритов, сложности схемы конструкции, такой агрегат рационально использовать для обогрева большого коттеджа. А вот для небольшой дачи этот вариант не подойдет, так как не оправдает экономичности.

Плюсы

• высокий КПД (около 95%);
• автономность отопительной системы;
• экономичность;
• надежность и долговечность;
• высокая эффективность;
• доступность топлива;
• экологически чистый вариант отопления дома;
• универсальность топлива (угли, дрова, опилки, пиллеты).

Читайте наш материал о том, какие котлы длительного горения лучше.

Минусы

• громоздкость конструкции;
• под устройство необходимо оборудовать специальное помещение;
• сложность конструкции и монтажа;
• необходимость в постоянной чистке.

Котел длительного горения не обязательно покупать в готовом виде, ведь его цена в разы выше обычных печей. Такую конструкцию можно сделать самостоятельно, если иметь хоть небольшой опыт в строительстве и ремонте.

У самодельной конструкции, по сравнению с заводским аналогом, есть ряд преимуществ:

• низкая себестоимость;
• возможность сделать котел универсальным для любого вида топлива;
• возможность усовершенствования конструкции и добавления мощности.

Единственной сложностью является придание цилиндрической формы котлу. Без вальцовочного станка такую форму металлу придать очень сложно.

Но есть неплохое решение. Можно использовать пустые баллоны для пропана или любую трубу подходящего диаметра. Следует выбирать трубы, толщина стенок которых не менее 5 мм.

Для деревни и маленькой дачи можно сложить небольшую кирпичную печь и радоваться ее эффективности. А вот для большого коттеджа такой вариант  будет менее практичен, так как потребует большого запаса дров на зиму. Уход за обычной печью, по сравнению с котлом длительного горения гораздо сложнее, а большие перепады температуры в комнатах, отдаленных от печи и вовсе не позволяют организовать комфортный микроклимат в доме.

В случае, если у вас недостаточно денег на создание полноценной отопительной системы для дома, или само строительство такой системы является нецелесообразным — гораздо разумнее в этой ситуации будет сделать твердотопливный котел длительного горения своими руками и не переживать по поводу его сохранности и эстетичности внешнего вида.

Полезные советы по изготовлению ТТ котла

• Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

  Труба из легированной стали для котла

  Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

• Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
• Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.
• Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

  Асбестовый шнур

  Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Меры безопасности!

Чтобы такой котел действительно был эффективным и экономичным вариантом отопления, прослужил долгую службу и не стал причиной ожогов или аварий в доме, учитывайте основные моменты противопожарной безопасности.

1. Необходимо следить за температурой в системе и не допускать его перегрева.
2. Нельзя устанавливать запорный вентиль на трубопроводе.
3. Рядом с котлом нельзя держать легко воспламеняющиеся предметы.
4. Необходимо следить за вентиляции в помещении.
5. Для котла нужно оборудовать отдельное помещение.

На этапе подготовительных работ, продумайте место, где будет установлен котел.

В идеале, конечно, оборудовать отдельную котельную, ведь  эксплуатация ТТ котла длительного горения несколько  отличается от привычной кирпичной  печи  на дровах. Да и внешне  этот агрегат не будет радовать глаз, и служить украшением  дома.

Учитывая, что твердое топливо все-таки создает определенную грязь, ТТ котел длительного горения лучше устанавливать  нежилом помещении.

Но если его мощность небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной» с помощью кирпичной стенки.

Обязательно предусмотрите систему вентиляции в помещении, где будет происходить  эксплуатация  этим котлом. На постоянной  основе  с улицы должен поступать кислород.

Пошаговая инструкция по созданию твердотопливного котла длительного горения своими руками

Проект твердотопливного котла – задача непростая и новичку с ней справиться будет нелегко. Прежде чем приступить к строительству, подготовьте чертежи и эскизы.

Подготовьте также следующие инструменты:

1. Сварочный аппарат.
2. Инструменты для работы с металлом: плоскогубцы, шлифовальный круг.
3. Электродрель.
4. Строительный уровень и рулетка.
5. Маркер.
6. Болгарка.
7. Перчатки и защитный экран на глаза.

Внимание! При выполнении работ по изготовлению самодельного ТТ котла продолжительного горения, следует быть очень осторожным и иметь хотя бы базовую практику со сварочным аппаратом. Используйте обязательно защиты при работе со сваркой.

Из материалов понадобится:

1. Пустой газовый баллон.
2. Листовой металл.
3. Асбестовый шнур.
4. Стальная труба с сечением 60 мм.
5. Металлические петли и ручки.
6. Металлический уголок либо лопасти.
7. Металлическая вытяжка.
8. Базальтовое волокно для прохода дымоотводящей трубы.

Перед началом изготовления, предлагаем вам ознакомится с видео инструкцией, как правильно разрезать пустой газовый баллон, внимательно смотрите и не пренебрегайте мерами безопасности!



Шаг 1. Разметка корпуса и изготовление корпуса

С помощью маркера выполните разметку на пропановом баллоне согласно размерам чертежа.

Делаем небольшое прямоугольное отверстие под дверцу зольника, через которую будет осуществляться чистка котла.

На верхней части баллона (по всему периметру) проводим ровную линию для среза верхушки.

С помощью болгарки по линии срезаем верхушку.

Теперь по центру выполняем разметку под отверстие, через которую будет проходить труба. Отверстие, соответственно, должно быть больше диаметра трубы.

Вырезаем в крышке отверстие и навариваем кольцо металла, которое будет плотно обхватывать трубу, вставляемую в баллон.

Обвариваем небольшим кольцом из листового металла (4-5 мм) с внешней и внутренней стороны сам баллон, на который будет надеваться крышка.

Шаг 2. Изготовление трубы

Берем металлическую трубу длиной от 80 до 100 см. Если  вы используете не пропановый стандартный баллон, а самостоятельно  варите корпус  для котла, учитывайте, что  высота трубы должна быть  на 20-25 см выше. Ведь  суть работы заключается в том, что  по мере прогорания топлива, труба внутри  корпуса  будет опускаться вниз.

Привариваем  к трубе в нижней ее  части  металлический круг – распределитель  воздуха.

Вырезаем из листового металла крепления, которые надежно привариваем по линии среза баллона, предварительно проложив асбестовый шнур.

Крепим срезанную верхушку таким образом, чтобы она легко снималась и ставилась обратно. Выполните из металла ручки и для удобства снятия тоже приварите их к корпусу.

Шаг 3. Изготовление патрубка к дымоходу

Делаем разметку на баллоне в верхней его части под отверстие патрубка.

Вырезаем с помощью болгарки и привариваем трубу для вывода продуктов сгорания.

Потом к этому патрубку присоединяется стальная дымоотводящая труба.

Шаг 4. Изготовление зольника

По ранее выполненной разметке под зольную камеру вырезаем с помощью болгарки отверстие.

Отдельно из листового металла выполняем дверцу, которую потом нужно будет прикрутить на скобы к корпусу котла.

Для удобства можно  выполнить  небольшую  петлю из толстой проволоки  или армирующего стержня и прикрутить  в качестве  ручки.

Шаг 5. Готовим систему подачи воздуха

Измерьте внутренний диаметр корпуса баллона. Теперь на листовом металле начертите круг, диаметр которого будет на 5 мм меньше внутреннего диаметра баллона.

С помощью болгарки вырежьте этот круг.

Берем металлический уголок и нарезаем его на 6 равных частей. Размер каждой части равен ½ диаметра металлического круга. Для этих целей еще хорошо подойдет крыльчатка со старыми  лопастями.

Привариваем металлические круги в одинаковом направлении против часовой стрелки.

Шаг 6. Делаем теплообменник

Мы будем делать теплообменник, сконструированный по принципу водяного контура.

Размер этого теплообменника зависит от ваших личных предпочтений. Чем он будет больше, тем большее количество дров вы сможете в него заложить, а значит, большей длительностью горения будет отличаться ваш котел.

Из листового металла толщиной 5-6 мм вырезаем листы согласно схеме и свариваем их в надежный корпус, внутри которого будет располагаться наш газовый баллон.

В верхней и нижней части корпуса выполняем патрубки для подсоединения подающей и обратной линии.

В центральной части необходимо предусмотреть отверстие, через которую будет закладываться топливо. Выполняем с помощью маркера разметку и вырезаем болгаркой.

Шаг 7. Общая сборка и установка котла

Крепим дверцу зольника на топку.

Отмечаем на корпусе теплообменника место, где будет произведен доступ к зольнику и вырезаем с помощью болгарки. Тоже оснащаем этот проем дверцей, которая должна очень плотно закрываться, преграждая доступ кислорода в корпус.

Вставляем баллон внутрь теплообменника.

С помощью сварочного аппарата завариваем бак сверху, в результате чего получаем абсолютно герметичный корпус, внутри которого располагается круглая топка.

Суть ТТ котла длительного горения заключается в ограниченной подаче воздуха сверху, функцию которой выполняет система подачи кислорода.

Топливо (дрова, уголь, брикеты) следует загружать очень плотно, чтобы между слоями было как можно меньше пространства. Если дрова разные по размеры и плотно их укомплектовать не получается, то между слоями можно засыпать щепкой, бумагой. Чем плотнее будет эта твердотопливная смесь, тем дольше будет гореть дрова.

Как будет происходить загрузка такого котла?

• достаем ограничитель подачи воздуха из корпуса;
• загружаем топливо через специальную дверцу. Топливо предварительно лучше сбрызнуть специальной жидкостью для розжига;
• ставим обратно трубу ограничитель;
• внутрь котла бросаем зажженную спичку;
• после того, как убедитесь, что топливо постепенно начинает тлеть, плотно прикройте дверцу.

По мере прогорания дров, труба внутри баллона будет постепенно опускаться. По ее высоте вы всегда можете узнать, какое количество дров у вас сейчас находится внутри.

Шаг 8. Растопка котла

Такой простой котел вы можете выполнить прямо на улице в теплое время года и протестировать его на открытом воздухе, оснастив временным дымоходом.

Если площадь помещения превышает 30-40 квадратных метров, то можно сварить два баллона вертикально, увеличив, таким образом, закладку дров.

Шаг 9. Установка котла в помещении

Отнеситесь очень серьезно к вопросу пожаробезопасности котла.

Под него лучше выделить отдельное помещение или сделать небольшое ограждение от жильцов, чтобы исключить ожоги. Все-таки корпус котла металлический и в отличие от каменной печи, есть высокая вероятность получить ожог.

Установите в том месте, где есть возможность выводы дымохода. Вывести дымоход можно двумя способами: через кровлю или через стену.

 Учитывайте, что к котлу у вас должен быть прямой доступ, поэтому на расстоянии 50 см рядом с ним ничего не должно стоять.

• Выполните основание из кирпича под котел, уложив в 2 ряда сплошной кирпич. Проверьте строительным уровнем наклон основания.
• Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
• Если стены в доме выполнены из дерева или любого другого горючего материала, необходимо защитить листовым металлом или базальтом место примыкания котла к перекрытиям. Можно в качестве тепловой изоляции использовать обычный кирпич, которым следует  обложить по периметру место примыкания котла к стене.

В месте вывода дымохода через стену или кровлю, необходимо также обеспечить  должную теплоизоляцию. Для этого подойдет базальтовое волокно, которое следует плотно проложить между дымоходной трубой и  перекрытием.

• Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Учитывайте, что патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет горизонтальной, то может быть нарушена тяга в процессе эксплуатации.

Шаг 10. Подключаем котел к дымоходу.

Внимание! Нужно обязательно смазать герметиком стыки соединений всех частей дымохода между собой.

Подсоединяем трубу дымохода к патрубку ТТ котла. Диаметр дымоотвода должен быть не меньше патрубка ТТ котла. Если эти параметры не соблюсти, то снизится пропускная способность выхода газа.

Подключение к дымоходу

Как видите, делая всё своими руками можно получить отличный, всё не так сложно как казалось на первый взгляд! Если вы четко следовали инструкции, то быстро оцените  высокую производительность и экономичность твердотопливного котла длительного горения, который в разы превосходит своих конкурентов с принципом открытого пламени. Это позволит поддерживать комфортный микроклимат в доме при минимальном уходе.

Твердотопливный котел своими руками — видео инструкция
