Красивые мангалы из газового баллона своими руками

Сложно поспорить с тем, что отдыхать за городом на собственной даче – настоящее наслаждение. Ведь только в такие моменты жизни можно по-настоящему почувствовать свежесть природы, приготовить ароматные шашлыки и пообщаться с близкими людьми.

Особенно с этим согласны жители крупных городов, которым приходится жить в постоянной городской суете. Для таких граждан собственная дача за городом является настоящим спасением, где они могут отдохнуть от надоевшей атмосферы мегаполиса.

Естественно, на такой даче просто необходим мангал
, ведь он является крайне удобным средством для приготовления пищи на огне, когда-либо придуманным людьми. Готовить пищу на мангале стали еще в далеком прошлом, однако, даже в наше время многие люди не прочь воспользоваться такой техникой.

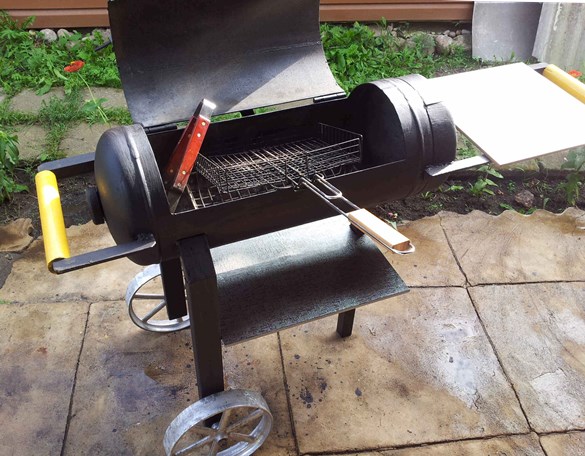

Мангал из газового баллона

В наше время мангал с коптильней является незаменимым атрибутом любой загородной дачи. Как правило, у множества дачных участков может различаться план дома, размеры, обстройка, но собственный мангал с коптильней имеет любой уважающий себя владелец собственной дачи.

Чтобы свести затраты на такое приспособлению к минимуму, лучше всего сделать мангал из газового баллона своими руками. Такая коптильня практически не будет отличаться от купленной в магазине, а количество средств, которое придется на нее затратить, составит минимальный показатель.

Преимущества мангала, сделанного своими руками

С момента появления мангалов человек постоянно модернизировал свое устройство, добавляя в него новые функции, делая его более удобным и так далее. Таким образом, от обычной жарки мяса на палке, на костре мы пришли к современным СВЧ печам. Следовательно, ассортимент мангалов
настолько широк, что каждый может свободно выбрать такую модель, которая придется ему по душе.

Однако, как правило, цены на современные модели мангалов являются просто запредельными и не многие могут позволить себе такую роскошь. Именно поэтому и создавалась эта статья – потому, что многие люди задаются вопросом о том, как сделать мангал из газового баллона своими руками.

Итак, ниже мы рассмотрим список преимуществ, а также недостатков конструкции, которую мы будем делать:

Плюсы:

• Большие размеры, которые позволят единовременно приготовить большое количество еды для немалой компании.
• Легкая конструкция, сделать которую не составит труда даже у тех, кто никак не привязан к физической работе. Все, что вам понадобится – это газовый баллон и несколько часов времени, которое придется потратить на создание своей коптильни.
• Предельно низкая стоимость мангала. Такие затраты может позволить себе любой, у кого есть собственная дача.
• Стойкая и прочная конструкция, которая способна выдержать высочайшие температуры. За счет этого повышается и долговечность вашего мангала.
• В случае с наличием откидной крышки, мангал не придется заносить под навес в случае дождя. Плюс ко всему, крышка мангала необходима для того, чтобы использовать его в качестве коптильни.

Минусы:

• Первое преимущество такого мангала можно также назвать и недостатком. Дело в том, что большая конструкция не всегда может вписаться в двор дачи, особенно если её площадь не может похвастаться большими размерами.
• Мангал и коптильня из газового баллона не будет переносной конструкцией, которую можно в любой момент переставить в более удобное место. Для того чтобы перенести такую конструкцию, понадобится как минимум 2 человека.
• Из сырья, которое можно использовать в качестве топлива для мангала, может использоваться только уголь, поскольку места для дров в нем слишком мало.

Процесс производства мангала из газового баллона

Первым делом необходимо найти подходящий газовый баллон
. В принципе, это не может составить труда, особенно для тех, кто пережил время заправки газовых плит с помощью газовых баллонов. Для изготовления нашего мангала вам понадобится большой газовый баллон, емкостью порядка 50 литров.

Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата
, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструмент и материалы, которые понадобятся в процессе производства

Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:

• болгарка;
• две дверные петли для крышки;
• набор инструментов, в которые входят:
  • молоток;
  • отвертка;
  • разводной ключ;
  • зубило;
• дрель;
• уголок;
• металлическая труба.

Инструкция изготовления

Первым делом необходимо разрезать баллон. Данный процесс является достаточно небезопасным, поэтому необходимо соблюсти все меры безопасности. Удостоверьтесь, что газовый баллон точно пуст и не имеет остатков газа
.

При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.

Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.

Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.

После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой
и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.

Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.

Сборка верхней части

Когда верхняя крышка готова к эксплуатации, необходимо качественно прикрепить ее к основной части мангала
. Для этого нам понадобятся, как уже говорилось ранее, дверные петли и дрель.

Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.

Укрепление и фиксация

Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни
.

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.

Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.

Естественно, любой мангал или барбекюшница должна иметь собственные ножки. Это не обошло и наш случай. Для ножек лучше всего подойдут обычные металлические трубы
одинаковой длины. Их должно быть четыре.

Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.

В довершение всей работы – просверлите несколько дыр на днище мангала для прогоревших углей.

Итоги

Итак, теперь вы можете легко сделать отличный мангал из баллона собственными руками. Причем, как вы могли понять, данный процесс не отнимает много сил и является предельно простым.

Если ко всему процессу вы подошли со всей серьезностью и сделали все правильно, то такая конструкция сможет прослужить вам не один год. Причем здесь можно не только жарить шашлыки, но и коптить различные продукты.

Поверьте, если вы самостоятельно изготовите такое функциональное изделие
, оно прослужит вам не один год, что не может не радовать.

Большой компании, приехавшей на дачу, нужен солидный мангал. Стандартные конструкции из тонкой стали, предлагаемые в магазинах, для этого не подходят.

Жарить шашлыки и стейки на костре, примостив их на кирпичах, неудобно. Строить стационарное сооружение для барбекю с печью и крышей решится не каждый.

Поразмыслив над этим, домашний умелец приходит к выводу, что лучший вариант — своими руками сделать мангал из газового баллона.

Толстые стенки такой емкости прослужат не один год. Ее размеры оптимально подходят для раскладки шампуров. Высоту несложно подобрать под свой рост так, чтобы в процессе готовки не пришлось гнуть спину.

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Делим баллон пополам и получаем две жаровни

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Сложно представить отдых на даче без шашлыка или гриля. Современный рынок предлагает множество мангалов разной конструкции. Однако покупать жаровню необязательно — сделать такое приспособление самостоятельно несложно. Один из вариантов самодельных печей для приготовления мяса — мангал из газового баллона.

Он практичен, удобен, может иметь разный внешний вид — например, форму паровоза — и станет отличным дополнением к дачному участку. Как изготовить такой мангал, рассмотрим в этом материале.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут
:

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

Фото: при резке баллона помните про технику безопасности

Подготовка материалов и инструмента

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего.
Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

• выпустить газ естественным образом — через клапан;
• промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

• болгарка;
• дрель;
• сварочный аппарат;
• металлические петли и ручка для крышки;
• стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

1. распиливание баллона,
2. приваривание ножек,
3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза. Важно использовать средства индивидуальной защиты — маску, перчатки.

Поперечные распилы делают, сместившись на 10-15 мм от сварных швов. В этих точках металл двойной, и сдвиг сэкономит немного времени и часть круга болгарки. Кроме того, на нижнем слое будет удобно лежать крышка мангала-барбекю.

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить , к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Видеоматериал

Время чтения ≈ 10 минут

Многие любят отдыхать на природе в кругу семьи или друзей, устраивать пикники и посиделки на свежем воздухе. И, конечно, выезд за город часто сопровождается приготовлением шашлыков или овощей на гриле. Чтобы отдых был приятным и запоминающимся, для антуража необходим добротный . Его можно изготовить и самостоятельно, используя подручные материалы, например, ненужный газовый баллон.

Разновидности мангалов

Сегодня в магазинах можно встретить огромный ассортимент дачных барбекю и коптилен на любой вкус. Но покупать такое изделие вовсе не обязательно, ведь можно изготовить из газового баллона, бочки и других материалов своими руками. Прежде чем понять, какая конструкция подходит именно вам, необходимо знать, какие вообще бывают мангалы:

Материал для самодельного мангала должен быть:

• Прочным и надежным.
• Огнестойким.
• Удерживать тепло.

Отличным вариантом является стандартный мангал из старого газового баллона, смастерить его легко, используя чертежи и необходимые инструменты. Конструкции какой конфигурации можно изготовить:

В качестве декора можно использовать металлические спицы, фигурные ручки, прутья или другие детали. Оформление корпуса зависит от вашей фантазии, главное, чтобы мангал вписывался в ландшафт дачной территории. На видео мастер-классе показано изготовление емкости для барбекю с пошаговой инструкцией и по чертежам.

Особенности и преимущества

Можно приобрести в магазине готовый мангал, а можно сделать из газового баллона своими руками конструкцию любой конфигурации и размера. Стоит ли использовать именно такую емкость, и безопасно ли это? Согласно советам опытных мастеров для изготовления подойдет старый баллон объемом 50 литров. При этом оптимальной длиной считается около 85 сантиметров, а диаметром – от 30 сантиметров.

Рассмотрим преимущества моделей таких самодельных мангалов:

У мангала из газового баллона, сделанного своими руками, можно заметить и несколько недостатков:

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

Какие инструменты и материалы нам нужны:

1. Дверные петли для крепления крышки.
2. Разводной рожковый ключ.
3. Труба из металла для дымоотвода.
4. Молоток с отверткой.
5. Струбцины.
6. Электрическая дрель.
7. Аппарат для проведения сварочных работ.
8. Болгарка.

Секреты мастерства

Весь процесс сооружения самодельного мангала можно разделить на несколько этапов, в каждом из которых следует действовать инструкции:

Жаровня с крышкой

Мангал для барбекю можно сделать своими руками из пропанового баллона, не тратя много времени и ресурсов. Старую газовую горелку можно не выкидывать, а смастерить самодельную жаровню, используя чертежи.

Следуя советам мастеров и четким инструкциям, приступаем к изготовлению:

Мангал на низких ножках

Чтобы воплотить в жизнь свою идею по созданию собственной мини жаровни для дачи, можно использовать старую металлическую емкость, например, газовый баллон. Для начала обращаем внимание на маркировку с указанием объема и габаритов.

Приступим:

• Вырезаем в корпусе крышку, оставляя нетронутыми боковушки, как на фото. Так угли не будут разлетаться по ветру.



• Следите за тем, чтобы точно по швам находились кольца.



• Теперь у нас готов корпус и крышка будущей мини-коптильни, две отдельные детали.



• Соединяем крышку с корпусом двумя металлическими петлями. Они должны быть потом хорошо приварены, чтобы не отлетели в процессе эксплуатации.



• Крепление сначала делаем при помощи алюминиевых заклепок, как на фото.



• На крышку наносим разметку для расположения рукояток. Они не должны быть изготовлены из легко воспламеняющегося материала.



• Во избежание деформации баллона внутри корпуса крепим уголок. Он также должен быть хорошо приварен и служить опорой шампурам и решетке для расположения продуктов-гриль.



• Ножки делаем укороченными, чтобы можно было перевозить мангал в багажнике авто.



• Настало время приварить крышку к петлям.



• Рукоятки привариваются к внешней поверхности крышки, которую сажаем на петли.





• Ограничители монтируем на крышку для фиксации ее в открытом состоянии.



• В днище нужно просверлить несколько отверстий для прохождения сгоревшего угля и для лучшей тяги. С противоположной стороны отверстий выпиливаем щели для фиксации шампуров внутри.



• Конструкция готова к использованию!



  Весь процесс создания можно увидеть на видео мастер-классе.

Существует множество вариантов изготовления мангалов, коптилен и барбекю-печей различных конфигураций. Однако самым универсальным способом считается использование старого пропанового баллона. Инструкции и советы опытных мастеров подскажут, как лучше смастерить такую конструкцию, и помогут избежать распространенных ошибок.

Лето является сезоном пикников, которые нельзя представить без шашлыков и овощей на гриле. Существует множество способов приготовления блюд на природе, для которых необходим мангал. Можно купить готовую конструкцию в магазине или оформить заказ в мастерской. Но лучше сделать мангал из газового баллона своими руками. Так можно получить эксклюзивное изделие, соответствующее заявленным требованиям и личным предпочтениям.

Мангалы изготавливаются из пропановых или кислородных баллонов, имеющих высокое качество металла. Они характеризуются солидными стандартными размерами, правильной геометрической формой, хорошей вместительностью, возможностью расположить большое количество шампуров. Высота конструкции может быть отрегулирована под рост хозяина, чего нельзя получить от заводских моделей. Это даст возможность человеку не сгибаться при приготовлении мяса, а стоять ровно.

Опытные умельцы могут, использовав собственную фантазию, применив сварку, арматуру и металл, создать необычные изделия, которые станут оригинальным украшением экстерьера загородного дома или дачи, что наглядно доказывают фото мангалов из баллона.

Конструкция такого изделия проста в изготовлении. Достаточно внимательно изучить чертеж мангала своими руками из баллона и при наличии минимальных навыков создать конструкцию. Такой вариант является самым бюджетным. Ведь изделие изготавливается из старого непригодного баллона, поэтому основа конструкции будет бесплатной. Оценить, сколько стоит мангал, изготовленный собственными руками, можно исходя из стоимости дополнительных составляющих элементов конструкции.

Поскольку газовый баллон имеет толстые стенки, готовая конструкция будет способна выдержать большое давление и высокую температуру без риска деформации изделия. Поэтому срок эксплуатации мангала увеличивается. К тому же днище не прогорает при длительном контакте с открытым огнем, а значит, после приготовления блюд нет надобности в заполнении изделия водой. Если сделать мангал с откидной крышкой, его можно оставить на улице, не опасаясь негативного воздействия атмосферных осадков. Кроме этого, мангал с крышкой можно использовать в качестве домашней .

Конструкцию можно укомплектовать дополнительными элементами, что увеличит ее функциональность. Мангал из баллона легко транспортируется и устанавливается на другое место.

Из недостатков можно выделить следующие:

• из-за больших габаритов конструкция может не вписаться в интерьер маленького дворика;
• мангал обладает значительным весом, поэтому для его перемещения понадобится два человека;
• конструкция имеет ограниченное место для поленьев, поэтому в качестве сырья лучше использовать уголь.

Это даст возможность не ждать слишком долго, пока прогорят дрова и освободится достаточное пространство под размещение шампуров.

Мангал из газового баллона: варианты изготовления конструкции

Из старого газового баллона можно изготовить несколько вариантов мангалов:

• традиционную конструкцию без крышки и с ней;
• барбекю;
• смокер;
• коптильню.

Три последние разновидности отличаются от классического вида мангала. Барбекю представлен простой конструкцией, состоящей из части баллона, внутри которого располагаются сетка для размещения продуктов и зона под угли. Срезанная часть баллона будет выступать в роли крышки и крепиться на петлях.

В коптильне присутствует топка. Чтобы сооружение справилось с поставленной задачей, оно должно быть герметичным. Для этого половина дна изделия удаляется. Из металлических листов изготавливается топка и приваривается к основной конструкции. К ней посредством сварки крепится дымоходная труба, которая способствует отводу дыма из коптильни. После окончания изготовления конструкции ее следует несколько раз протопить дровами и только потом приступать к копчению.

Полезный совет!

Для изготовления топки можно использовать другой баллон.

Самым сложным в исполнении и многофункциональным сооружением является смокер, который еще называют паровозом. Для изготовления конструкции понадобится несколько баллонов, каждый из которых будет выполнять свою функцию. Данное приспособление совмещает в себе возможности мангала, барбекю, коптильни и гриля.

Необходимые инструменты и материалы для изготовления из баллона мангала своими руками

Основой конструкции является газовый баллон размером 96 см в длину, 30 см в ширину, объемом 50 л. Также можно создать мангал из подобного изделия на 80 л, обладающего увеличенным диаметром, что способствует повышению комфорта во время розжига. Такое изделие характеризуется хорошей вместительностью, позволяющей использовать всю длину стандартных шампуров. Это значительно облегчает процесс готовки шашлыков для большой компании.

На конструкции не должно быть внешних повреждений, способствующих образованию мелких очагов коррозии, которые под воздействием открытого огня и высоких температур превратятся в дырки. Через некоторое время такая участь постигнет всю конструкцию. Даже если мангал покрыть термостойкой краской, все дефекты обнаружатся. Дыры можно заварить, но это испортит внешний вид изделия.

Полезный совет!

Для создания небольшого мобильного мангала можно использовать традиционный баллон на 27 л.

Перед тем как сделать мангал своими руками, следует подготовить такие материалы и инструменты:

• электрическую дрель со сверлами по металлу;
• сварочный аппарат;
• струбцины для фиксации металлических компонентов;
• трубный ключ;
• болгарку;
• молоток;
• зубило;
• отвертки;
• электроды диаметром 4 мм;
• зачистные и отрезные ;
• чертилку;
• насадку-щетку для дрели;
• распылитель или кисточку для дальнейшего окрашивания изделия;
• металлическую трубу диаметром 100 мм для дымохода;

• колено радиусом 900;
• дверные петли;
• металлический уголок;
• ручки из металла, что будут прикрепляться на крышку;
• решетку для создания барбекю;
• крепежные элементы в виде гаек, заклепок, болтов;
• грунт;
• краску;
• растворители;
• различные элементы декора.

Подготовительный этап перед разборкой баллона

Перед тем как правильно сделать мангал, следует подготовить баллон. Из него необходимо удалить остатки газа посредством откручивания вентиля разводным водопроводным ключом и стальной трубой, используемой в качестве рычага. Удалить штуцер на баллоне довольно проблематично, поскольку он надежно припаян к корпусу. Чтобы емкость не проворачивалась, к ее днищу следует прикрепить упорный уголок.

На место соединения крана с корпусом можно нанести «вэдэшку» и подождать несколько часов, пока не откиснет резьба. Выполнять процедуру требуется только на открытом воздухе, вдали от потенциальных источников огня и других мест, где может произойти возгорание.

Полезный совет!

Чтобы удостовериться в том, что баллон пуст, вентиль следует пропитать мыльным раствором. Если он пузырится, значит газ еще выходит.

После полного опустошения баллона его рекомендуется перевернуть вверх дном, чтобы вылился весь скопившийся конденсат. Далее емкость заполняется водой, которая способствует вытеснению всех паров и остатков. Для этого водопроводный шланг подключается к месту установки крана. Вода должна подаваться под небольшим напором. Такая простая операция способствует предотвращению опасных ситуаций, связанных с разборкой изделия. Кран ставится на место, и в таком состоянии конструкция остается на 2-3 дня для удаления всех запахов.

Оптимальный размер мангала: выполнение разметки

Пока вода находится в баллоне, выполняется разметка по предварительно разработанному чертежу мангала из газового баллона с указанными размерами. Обычно для мангала используется изделие объемом 50 л с наружным диаметром 96 см. Размеры мангала из газового баллона: длина – 98 см, ширина – 30 см, высота без учета ножек – 30 см. Такой конструкции достаточно, чтобы приготовить шесть порций шашлыка.

Разметку удобно осуществлять от продольного шва. Диаметр газового баллона делится на четыре равные части – по 24 см каждая. От шва откладывается в обе стороны данное значение. Справа и слева от круговых швов отступается 3 см, и ставятся метки через каждые 8 см. Таким образом, получается 6 отметок для будущего размещения шампуров. В них просверливаются отверстия диаметром 1 см.

Полезный совет!

Несмотря на то что мангал из баллона является простым изделием, следует на начальном этапе выполнить небольшой чертеж мангала из газового баллона с размерами и указанием мест присоединения отдельных элементов.

От линии, на которой выполнялась разметка, откладывается 10 см вверх, т.е. от середины шва получается 34 см. В этом месте будет заканчиваться крышка мангала, которая размечается на следующем этапе. Она занимает расстояние между первой нанесенной линией и только что отмеченной. Между ними прочерчивают прямую, отступив 3 см от круговых сварных швов. Также от начальной размеченной полосы отодвигаются на 10 см вниз для будущего крепления ножек, которые должны размещаться параллельно друг другу.

Полезный совет!

Если внутри изделия располагаются металлические кольца, разрез следует выполнять таким образом, чтобы их не повредить. Они в будущем могут стать опорой крышки.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Особенности и виды конструкций, интересные варианты дизайна и фото, популярные проекты с чертежами и пошаговым описанием технологии изготовления.

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Изготовление ножек для мангала из газового баллона своими руками

Ножки для мангала из газового баллона своими руками – фото наглядно это подтверждают – можно выполнить из любого материала: арматуры, профильной или круглой трубы, полосы толстого металла. Уголки или трубы распиливают на четыре части длиной около 50-70 см. Элементы приваривают к корпусу в ранее намеченных местах на одинаковом расстоянии друг от друга таким образом, чтобы они образовали прямоугольник правильной формы.

На концы опорных ножек необходимо приварить квадратные пластины из металла, благодаря которым мангал будет более устойчивым на поверхности. Также можно воспользоваться двумя профилями из металла, соединенными параллельно двум другим ножкам внизу изделия.

При изготовлении ножек из листового металла следует вырезать две полосы длиной 40 см, шириной 20 см. Ленты изгибаются в виде дуги по диаметру изделия. К их концам привариваются ножки. Далее для создания необходимой жесткости и прочности к каждой паре ног внизу присоединяется поперечная планка. Между двумя стойками приваривается уголок длиной, соответствующей значению изделия.

Популярным и простым вариантом для ножек может служить конструкция от швейной машинки. Мангал может быть установлен на колеса, что даст возможность легко перемещать его по двору.
Если для ножек использовать профильную трубу, то они будут иметь вид перевернутой буквы «Т», а также они могут привариваться к середине изделия. Можно выполнить опору в виде рамы с полочкой внизу для размещения дров, угля, мисок и т. д.

Хорошим вариантом является изготовление ножек из арматуры и круглой трубы. В этом случае можно получить переносную конструкцию. К корпусу мангала привариваются куски труб необходимого диаметра, в которые вставляются прутья арматуры требуемой длины. Можно, наоборот, приварить отрезки арматуры и на них насадить куски труб подходящего диаметра. Однако следует учесть, что при движении мангала ножки могут выпадать. Поэтому рекомендуется для них нарезать резьбу. Изготовление различных вариантов опор можно изучить на видео «Мангал из газового баллона: изготовление опорных конструкций».

Окрашивание мангала из пропанового баллона

Для окрашивания барбекю, коптильни, мангала из газового баллона своими руками следует использовать термостойкую краску, поскольку возможная температура в мангале может достигать 800 0C. Окраска должна защитить металл от воздействия коррозии и перепадов температур при попадании на раскаленный корпус холодной воды. Покрытие при нагревании не должно выделять вредных для здоровья человека элементов и вступать с другими веществами в химическую реакцию.

Перед выполнением окрашивания поверхность газового баллона очищается от старой краски. Процедуру можно провести с помощью наждачной бумаги или специальной металлической насадки для дрели. Далее вся поверхность обезжиривается растворителем, ацетоном или спиртом и покрывается грунтовкой. Термостойкую эмаль перед нанесением следует хорошо перемешать до получения однородного состояния. Из нее необходимо удалить все сгустки и осадок. В случае слишком густой консистенции краска разбавляется небольшим количеством растворителя.

Краска наносится распылителем или кисточкой в несколько слоев до получения гладкой и красивой поверхности. Каждый слой должен полностью высохнуть перед нанесением следующего. Температура окружающей среды должна быть выше 20°С.

Наиболее востребованными жаростойкими красками являются акриловые смеси в баллончиках. Имея уникальный состав, они являются безопасными, эффективными, быстросохнущими и долговечными. Также краска характеризуется антикоррозийными свойствами. Она распыляется на расстоянии 20 см и наносится в несколько слоев, каждый из которых сохнет на протяжении 2 часов. Палитра оттенков довольно широка, но самыми востребованными являются серебристый и черный цвета.

Мангал из газового баллона: фото разновидностей изделий

Используя инструкцию по изготовлению своими руками мангала из газового баллона, купить который можно в готовом виде у опытных мастеров, несложно сделать барбекю. Для этого по длинной стороне корпуса изделия приваривается уголок. В результате получается полочка, на которой будет располагаться решетка, сваренная из прутьев арматуры. Удобным вариантом будет разделение зон в мангале для барбекю с сеткой и места для шампуров. Можно также создать стационарную жаровню. Для этого по бокам и спереди конструкции привариваются небольшие столики из уголков.

Альтернатива окрашиванию — стилизация мангала под «старину»

Еще одним вариантом конструкции из баллона является создание мангала-коптильни своими руками. В данном приспособлении присутствует дополнительный элемент в виде топки. Для его создания с нижней части баллона срезаются полосы, затем вырезается половина днища. Таким образом, получается место для организации топки, которая изготавливается из плотных металлических листов толщиной 2-3 мм и приваривается к днищу. В результате получается цельная герметичная конструкция, что наглядно показано на фото коптильни.

Здесь также необходимо организовать дымовую трубу. Ее можно приобрести в строительном магазине или изготовить из газового баллона меньшего диаметра. Рекомендуется усовершенствовать конструкцию и установить мотор, который будет осуществлять вращение вертела с мясом, что можно посмотреть на видео «Мангал-коптильня своими руками из газового баллона». Чертежи, фото, которых большое количество интернете, также помогут доукомплектовать конструкцию и получить многофункциональное сооружение.

Еще одним уникальным сооружением является мангал-паровоз. Конструкция изготавливается из нескольких баллонов разного диаметра, бочек и магистральных труб. Такое изделие сочетает в себе мангал, коптильню, барбекю и своими руками. Сооружение дополняется коваными элементами, которые придают конструкции оригинальный и эстетичный внешний вид.

Используя фантазию и креативный творческий подход, можно изготовить мангал в виде поросенка, собаки, домика и даже подводной лодки, что наглядно демонстрируют фото мангалов из газового баллона своими руками.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Как сделать мангал из бочки и трубы

Для создания мангала из бочки понадобится емкость объемом 50-60 л с диаметром 40-50 см. Изделие должно иметь стенку толщиной 2-3 мм. Из бочки можно создать два мангала. Для этого изделие следует разрезать пополам.

Процесс изготовления конструкции аналогичен созданию мангала-коптильни из газового баллона. Отличаться будут лишь размеры изделия, на основании которых выполняется разметка для будущей резки. Однако на подготовительном этапе не потребуется заполнять емкость водой. В боковой части сверху следует вырезать круглое отверстие под дымоход, а внизу – для вентиляции.

Хорошим решением также является использование другой бочки, установленной на боковую крышку в качестве пьедестала, где организована полноценная коптильня. Для создания конструкции можно воспользоваться чертежами, найденными в интернете.

Полезный совет!

Рядом с бочкой можно прикрепить газовый баллон на 27 л, который можно использовать в качестве места хранения углей.

Конструкция довольно часто выполняется из металлической трубы. Это более трудоемкий вариант, который нуждается в использовании дополнительного материала. Для создания стенок конструкции применяется металлический лист. Если предусматривается труба для отведения дыма, ее диаметр должен быть 70-100 мм.

Важно!

Для мангала не следует использовать бочку из-под ГСМ. Специфический запах нельзя будет ничем ликвидировать.

Сегодня можно приобрести готовый мангал из газового баллона, цена которого в среднем составляет 5000 руб. Однако самодельная конструкция обойдется еще дешевле и может прослужить многие годы при правильной эксплуатации и должном уходе. Оборудовав дополнительными элементами мангал из газового баллона, купить которые можно в специализированных магазинах, вы получите многофункциональное сооружение для копчения, гриля и барбекю. Творческий подход к оформлению изделия позволит создать оригинальную конструкцию, способную украсить собой участок.

Изготовление мангала, гриля, барбекю, коптильни своими руками из газового баллона: видео-инструкция

Использовать по прямому назначению газовые баллоны с дефектами запрещено. Даже если изъян совсем незначительный. Но и выбрасывать изделие из столь качественного металла не стоит. Барбекю или мангал из старого газового баллона, сделанные своими руками, будут служить годами.

Прежде чем приступать к изготовлению, нужно не только запастись чертежами с размерами и фото готового изделия, но и ознакомиться с техникой безопасности.

Плюсы и минусы мангала из газового баллона

Достоинств у такого изделия намного больше, чем недостатков. К положительным моментам можно отнести:

• уникальный дизайн. Даже изготавливая мангал из газового баллона по готовым чертежам и фото, найденным в интернете, можно придать конструкции индивидуальный вид. Отдельные мелочи и оригинальная отделка сделают самодельную жаровню неповторимой;

• качество. В процессе эксплуатации баллон пропана должен выдерживать нагрузку в десятки атмосфер. Поэтому для его изготовления используются только самые качественные материалы;
• толщина стенки газового баллона. Металл на советских газовых баллонах делали толщиной 3 мм. Такой мангал не проржавеет под открытым небом, его не поведет от перепада температур. Современные баллоны имеют толщину стенок от 1 до 2,5 мм. Эти показатели, конечно хуже, но тоже допустимы;

• невысокая стоимость. Ненужный газовый баллон можно найти у дачников, автолюбителей или владельцев частного дома. Те, у кого нет подобных знакомств, могут за символическую плату (300–500 руб.) приобрести данное изделие в пунктах металлоприема. Даже с учетом всех возможных расходов цена простой модели будет равняться стоимости одноразовых китайских мангалов, а вот срок службы у них будет несопоставим;
• простота изготовления. Неопытный новичок без труда сможет сделать простые модели своими руками, буквально за один день. При этом для изготовления ему не понадобится сложное профессиональное оборудование. Для серьезных дизайнерских конструкций понадобиться больше знаний и сил, но даже мангалы с грилем, коптильней и прочими дополнениями не вызывают особых сложностей;

• мобильность. Большинство подобных конструкций являются переносными. В непогоду или холодный период года мангал можно убирать под навес или в гараж, что увеличивает срок его службы.

На фоне такого количества достоинств, перечень недостатков довольно мал:

• опасность при изготовлении. Если перед началом работ спустить газ не полностью — баллон может взорваться. При работе с болгаркой и подобными инструментами существует вероятность травмирования осколками металла. Чтобы избежать возможных травм, нужно внимательно изучить технику безопасности и не пренебрегать защитными средствами;

• большой вес. Из-за солидной толщины металла, готовая конструкция получается довольно громоздкой. Переносить такой мангал с места на место можно только вдвоем, а то и вчетвером. Но мало кто жарит шашлык в гордом одиночестве, поэтому проблемы с мобильностью изделия возникают редко;
• скучный дизайн. Не каждый справится с воплощением фигурной кованой отделки или уникальной резьбой. Большинство моделей довольно просты, и не всегда «вписываются» в интерьер двора. Учитывая достаточно крупные габариты, спрятать от посторонних глаз данный девайс не всегда возможно;
• сложности с сырьем. Из-за небольшой ширины и глубины баллона использовать при приготовлении шашлыка дрова проблематично — они займут весь имеющийся в наличии объем. Готовить в таком мангале придется исключительно на углях, либо рубить дрова очень мелко, а потом ждать, пока они полностью прогорят, освободив место для шампуров или барбекюшницы.

Большинство возможных недостатков можно устранить, четко соблюдая технику безопасности изготовления и эксплуатации мангала.

Типы мангалов

Выбирать модель и дизайн готовой конструкции нужно исходя из имеющихся в наличии заготовок. Стандартные баллоны бывают на 5, 12, 27 и 50 л. И ответы на вопросы: что можно сделать из газового баллона 50 л или из баллона 27 литров — будут сильно отличаться.

Барбекю

Самая простая модель из возможных. Часть боковой стенки вырезается. Отверстие является одновременно топкой и очагом. Решетка кладется непосредственно на стенки. Классические барбекю делают без крышки.

Гриль

Принцип приготовления тот же — мясо, рыба или овощи готовятся на решетке над углями. Фактически, это то же барбекю, но с крышкой. Наличие крышки позволяет продукты не только жарить, но и запекать или коптить. Такие модели часто именуют жаровнями — из-за того, что крышка позволяет поддерживать одинаковую температуру во всех частях баллона, а не только греть пищу снизу.

Мангал

Основным отличием классического мангала от барбекю можно считать их форму — в оригинале барбекю круглое, а мангал прямоугольный. Так что, по большому счету, все печки-барбекю, сделанные из газ-баллонов — это мангалы. Ведь не имеет большого значения, что размещать над углями: решетку или шампура.

Коптильня

Более сложная двухъярусная конструкция с крышкой. Камера сгорания топлива располагается отдельно от отсека копчения. Для коптилен горячего копчения — под емкостью для продуктов. При изготовлении агрегатов для холодного копчения топливный отсек выносится в сторону, а дым к продуктам приходит по трубе, в которой успевает остыть.

Смокер

Это универсальное устройство имеет множество названий: смокер-гриль, мангал из газового баллона 3 в 1, барбекю-коптильня. Независимо от названия, суть у агрегата одна — он имеет несколько отдельных отсеков и позволяет как готовить продукты на жаре (углях), так и коптить их.

Читайте также: Как просто и с минимумом риска сложить печь своими руками?

Изготовить правильный мангал-смокер своими руками сложнее всего. Даже, имея под рукой все чертежи с размерами и пошаговые инструкции, в процессе изготовления можно допустить ошибки, из-за которых агрегат будет работать некорректно.

Чертежи с размерами

Хоть большинство баллонов и имеет стандартные размеры, готовый чертеж, вероятнее всего, придется составлять самостоятельно. Ведь в процессе отрисовки эскиза нужно учитывать все моменты:

• размер и состояние баллона;
• расположение и параметры отверстия (топки);
• длину имеющихся в наличии шампуров (или решетки-гриль);
• тип мангала (барбекю, смокер и т.п.);
• будущую отделку;
• наличие вспомогательных элементов (ручек для транспортировки, стопоров, крюков под щипцы и кочергу, складного столика и т.п.).

Ниже представлены чертежи с размерами нескольких наиболее популярных мангалов.

Самая простая модель, изготовленная из большого баллона (50 л)

Мангал с крышкой и дымоходом

Мангал со столиком

Печь из газового баллона 27 л под казан

Мангал-коптилка из двух баллонов

Гриль-смокер

«Буржуйка» для дачи

Каждый эскиз можно доработать под индивидуальные потребности, убрав лишние элементы, либо добавив недостающие. Для удобства корректировки представленных чертежей ниже представлены размеры всех распространенных газовых баллонов: от 5 до 50-литрового.

Пошаговая инструкция по изготовлению простого мангала

Независимо от модели мангала, изначального объема и вида баллона (из-под пропана, фреона, кислорода и т.п.) многие этапы одинаковы.

Инструменты и материалы

Перечень необходимых материалов и инструментов может сильно отличаться, в зависимости от выбранной модели мангала и способа его отделки. В самом простом варианте потребуется:

• подробный чертеж с размерами;
• баллон (пропановский, кислородный и т.п.);
• сварочный аппарат и электроды;
• навесы;
• шуруповерт и шурупы;
• плоскогубцы;
• разводной ключ. Размер ключа для газового баллона может составлять от 27 до 40 мм (в зависимости от литража и производителя). Поэтому удобнее использовать разводной ключ с длинными ручками (так плечо силы будет больше, и откручивать вентиль будет проще);
• болгарка или ножовка по металлу;
• напильник;
• наждачная бумага и щетки по металлу;
• молоток или кувалда;
• защитные средства;
• лакокрасочные материалы (грунтовка, огнеупорная краска и т.п.).

Также потребуются дополнительные материалы для изготовления ножек. Их нужно выбирать так, чтобы они выдержали не только вес баллона, но и вспомогательных элементов (углей, шампуров, столика, продуктов и т.д.).

Как выкачать газ?

Эта фаза особенна важна. Если не спустить газ, либо стравить его не до конца, то при работе болгаркой или сварочным аппаратом, газолин может взорваться.

Все работы по выкачке газа следует проводить вдали от жилых помещений. Причин для этого три:

• неприятный запах (чаще всего мангалы делают из пропановых баллонов);
• вред газолина для всего живого (людей и растений);
• опасность взрыва.

Удаление остатков газа проходит в несколько этапов:

1. Выпустить газ.

Для этого нужно открутить вентиль и ждать, пока весь газ сойдет. Это может занять довольно много времени. При этом не стоит ориентироваться лишь на наличие или отсутствие неприятного запаха.

Проверять, идет ли еще газ, нужно при помощи мыльного раствора. Насыщенную смесь из воды и мыла наносят на вентиль и смотрят, образуются ли пузыри. Если их нет — газ спущен полностью.

2. Слить конденсат.

Чтобы избавиться от скопившегося конденсата (а его может быть довольно много), баллон потребуется перевернуть «вверх ногами». Жидкость постепенно стечет через отверстие.

3. Залить.

Набирать баллон водой нужно полностью, не оставляя вверху воздушного пузыря. Удобнее всего это делать при помощи садового шланга или ковша и лейки. При этом шланг не должен перекрывать отверстие полностью — воздух и остатки газа должны свободно выходить.

В некоторых случаях приходится использовать трубочку от капельницы или заполнять баллон порциями, давая газу выходить после каждого этапа. Полностью залитую водой заготовку нужно оставить на ночь, а лучше на сутки.

4. Промыть.

После того как газ-баллон отстоялся, всю воду нужно слить и промыть емкость несколько раз. Для этого баллон несколько раз полностью заполняют водой и опустошают. Каждый раз его придется переворачивать «вверх ногами», иначе вода полностью не стечет.

Сливать воду нужно подальше от огорода и жилых помещений, так как она будет содержать в себе меркоптаны (сернистые аналоги спиртов).

Очень часто на старых газовых баллонах вентиль не снимается, в этом случае его нужно будет аккуратно спилить ножовкой по металлу, регулярно остужая металл холодной водой.

Если срезать вентиль не хочется, и нужно найти другой способ, как открыть газовый баллон — можно попробовать применить один из 10 вариантов, представленных в видео ниже.

Как сделать разметку?

Вся разметка наносится при помощи обычного маркера и линейки. С продольными линиями проблем обычно не бывает. Некоторые трудности могут возникнуть с нанесением разметки на гнутые боковины.

В этом случае удобно пользоваться линейкой из мягких материалов (тонкого металла, пластика и т.п.). Такие изделия легко гнутся и плотно прилегают к бортам баллона.

Лучше всего для изготовления мангала подходит большой 50-литровый баллон. Его длина окружности составляет 96 см. При нанесении разметки нужно учитывать не только габариты заготовки, но и расположение сварных швов и технологических отверстий.

Мангал без крышки

Самый простой вариант — распилить баллон продольно пополам. Этот способ прост в реализации, но не очень удобен в эксплуатации.

Комфортнее использовать мангал, у которого остались боковые стенки (дно и «купол») — так ветер меньше задувает пламя.

Мангал с крышкой или боковыми стенками

От продольного шва стоит отступить по 24 см в обе стороны. От горизонтальных сварных колец достаточно отойти на 1–1,5 см. В этом месте металл лежит в два слоя.

Прорезав лишь верхний слой, можно не только сэкономить часть круга на болгарку, но и получить замечательную подложку для крышки. Такая основа обеспечит более плотное прилегание при копчении.

Помимо этого, нужно нанести разметку для отверстий под шампуры и приток воздуха.

Стандартный набор шампуров состоит из 6 шт. Мясо будет прожариваться равномерно, если, кроме них, на мангале ничего располагаться не будет. В этом случае крайние насечки должны отступать от боковых бортов на 3 см. Дистанция между соседними насечками должна составлять 6 см.

Если часть проема будет занимать решетка-гриль, то нужно либо уменьшать количество шампуров, либо дистанцию между ними.

Но слишком близко располагать насечки не стоит, ведь куски мяса на шампурах должны свободно проворачиваться.

В нижней части продольных стенок делается разметка под вентиляционные отверстия. Они могут быть круглой формы, в этом случае их делают сверлом диаметром не менее 1 см. Для продольных воздуховодов болгаркой делают параллельные пропилы длиной около 10 см, на расстоянии в 5 см друг от друга.

Как правильно разрезать баллон?

Во-первых, из-за округлой формы баллона, при его неправильном распиле можно легко травмироваться.

Во-вторых, даже после многоразовой промывки на стенках баллона остается часть газа, который может воспламениться в процессе нагрева. Поэтому работая болгаркой, металл нужно периодически остужать водой, а если это возможно — резать баллон, предварительно полностью заполнив его водой.

Так как разрезать баллон болгаркой проще и удобнее, чем обычной ножовкой, в большинстве случаев используют именно ее.

При такой резке образуется большое количество острых металлических осколков. Все работы нужно обязательно проводить в средствах индивидуальной защиты:

• очки или маска;
• респиратор;
• одежда из негорючего материала с длинным рукавом;
• закрытая обувь;
• плотные перчатки.

Открытых участков кожи быть не должно.

Чтобы безопасно распилить заготовку, нужно выполнять ряд правил:

1. Первыми режут обе продольные части. Если начать распил с коротких торцов, то при резке длинных сторон металл может резко разогнуться и травмировать работника.
2. Разрез делают от середины стороны к углам.
3. Нажим на болгарку должен быть минимальным. Если сильно давить на полотно, из-за округлых боков оно может соскользнуть.
4. Распил лучше проводить в несколько этапов (не прорезать всю толщину металла с первой попытки).

Помимо этого, есть несколько необязательных, но полезных советов:

• изначально разрезать кислородный баллон нужно со стороны будущих навесов. В этом случае их можно приварить перед тем, как будут сделаны остальные прорези. При таком подходе, навесы и будущая крышка будут расположены максимально ровно;
• чтобы сэкономить часть кругов на болгарку, прорези можно делать «пунктиром». Оставшуюся часть металла можно пробить зубилом (но края, получатся неаккуратными);
• из-за напряжения металла, после распила крышка может стать чуть меньше, чем надо. Исправить такую проблему можно двумя способами:
  • кувалдой;
  • наварив по периметру полосу металла нужного размера;
• предварительно стоит сделать прорези широким диском (толщиной 1,6 мм). Сняв верхний слой металла, можно предотвратить возможное «заклинивание» обычного диска при пропиле на полную глубину.

На этом же этапе делаются насечки и сверлятся отверстия под шампуры. Отверстия лучше сделать в несколько рядов, так впоследствии можно будет регулировать расстояние от мяса до углей.

Если после снятия крышки внутри баллона остается едкий неприятный запах, поверхность осторожно обрабатывается газовой горелкой.

Дополнительные элементы

После того как были прорезаны и зачищены все необходимые отверстия, к корпусу следует приварить вспомогательные элементы. Гипотетически можно обойтись и без них, но с ними процесс использования мангала будет более комфортным.

Стопор для крышки

Эта деталь приваривается к корпусу ниже навесов. Необходима она по двум причинам:

• такая поддержка будет частично разгружать навесы, что увеличит срок их службы;
• поможет правильно распределить нагрузку, это убережет мангал от возможного перекидывания (если он установлен на неровной поверхности).

Стопоры нужно приварить таким образом, чтобы крышка была немного откинута назад (она не должна самопроизвольно захлопываться).

Форма и дизайн стопоров подбираются индивидуально, строгих ограничений нет. Единственное условие — они должны быть полностью металлическими, чтобы выдерживать высокие температуры.

Ручки

На мангале с крышей должно быть три ручки: две транспортировочные и одна на верхней крышке. Учитывая достаточно большой вес конструкции, они должны быть надежными и удобными (не слишком узкими, без острых граней).

Мнения по оптимальному материалу для ручек расходятся. Часть изготовителей считает, что ручки должны быть полностью металлическими, так они будут более долговечными и надежными.

Оппоненты утверждают, что из металла должны быть только крепежные «ушки», которые привариваются к корпусу. Сами ручки в этом случае предлагается делать из натуральной древесины, чтобы случайно не обжечься об них.

Бюджетный вариант — купить в строительном магазине готовые ручки от напильников. Их цена не превышает 50 руб.

Главное не делать ручки из пластика и других материалов, которые не переносят высоких температур.

Распорки внутри крышки и корпуса

Эти функциональные элементы увеличивают срок службы мангала. Они удерживают металл от возможных деформаций при резком изменении температур.

На крышке достаточно поперечно приварить 2–3 куска арматуры. Они помогут ей сохранять первоначальную форму, чтобы крышка плотно прилегала к бортам.

На дно мангала следует продольно наварить металлический уголок (50–100 мм) краями вниз. «Прихватить» нужно обе стороны, так они будут удерживать правильную форму дна.

Просверлив в нем несколько отверстий, можно получить своеобразный колосник.

Дополнительно можно приварить более узкие уголки по стенкам мангала. Их желательно крепить таким образом, чтобы они стали удобной опорой для решетки-гриль.

Если это невозможно, то упор для решетки нужно продумать дополнительно. Он должен располагаться так, чтобы крышка мангала могла свободно закрываться, когда решетка-гриль находится внутри. Иначе для копчения продуктов придется изготавливать дополнительные колосники.

Многие пренебрегают подобными усилителями. В принципе, толщины металла в 3 мм вполне хватает на то, чтобы мангал служил и без распорок.

Но в этом случае нужно быть готовым к тому, что через несколько лет крышка перестанет плотно прилегать к корпусу, и изделие можно будет использовать только для приготовления пищи на углях. Функции запекания и коптильни такой мангал выполнять не сможет.

Отверстие для удаления золы

Прогоревшие угли убирать из мангала неудобно. Перевернуть и вытрусить столь массивную конструкцию проблематично, а выгребать золу через отверстие для топки понравится не всем (можно легко испачкаться или обжечься, если мангал не полностью остыл).

Облегчить процесс уборки можно, вырезав треугольное отверстие в торце баллона.

Оно снабжается поворотной заслонкой (ее можно сделать из обрезков или другого баллона). Через такое отверстие удобно убирать прогоревшие угли и золу. Помимо этого, заслонка поможет регулировать приток воздуха и температуру внутри мангала.

Как изготовить ножки?

Есть три наиболее распространенных пути:

Вариант 1. Изготовить простой каркас из уголка или профтрубы

Изделие получится надежное, но не очень эстетичное. Основные плюсы такого подхода: делать такие ножки несложно и стоимость такого каркаса будет сравнительно небольшая;

Вариант 2. Заказать ножки для мангала в кузнице

Помимо них, можно заказать ручки, стопоры и элементы отделки в том же стиле. Плюс этого способа — на выходе получится красивый кованый мангал, который совершенно не будет напоминать газовый баллон.

Основной недостаток — высокая цена. Изготовление кованых элементов по индивидуальным размерам — стоит дорого, но результат получается эстетичным и практичным;

Вариант 3. Использовать основу от старой швейной машинки

Раритетные экземпляры для этих целей выбирать не стоит. Цены на них могут достигать сотен тысяч рублей.

А вот старые советские машинки с ножным приводом можно найти на Авито за 3000–5000 руб. Остов таких агрегатов полностью металлический и надежный. При этом дизайн довольно интересный.

Еще один плюс — подставка для ног, которую можно зафиксировать и использовать, как готовую полку для дров. Размер и высота таких ножек подходит для мангала из автомобильного газового баллона практически идеально.

Так как последние два решения практически не требуют пояснений (готовые ножки, нужно просто приварить к мангалу), то подробно стоит остановиться лишь на первом варианте.

Высоту ножек для мангала каждый выбирает индивидуально, исходя из собственного роста. Дополнительные элементы: столик, подставка для дров, крючки для щипцов и кочерги — делаются по желанию.

Основная проблема при самостоятельном изготовлении — фиксация ножек к корпусу мангала.

Приварить ножки можно двумя способами:

• верхнюю часть ножек соединить перемычкой в Н-образную конструкцию, как показано на фото ниже. Внутрь конструкции вставляется корпус баллона и приваривается в трех точках: внизу и по бокам. Точно так же делаются ножки с другой стороны. Между собой они соединяются дополнительными перемычками для большей жесткости. К готовому каркасу по желанию привариваются вспомогательные элементы (крюки, столик и т.д.);

• второй вариант предполагает создание гнутого «ложа» под баллон из полос металла. Каркас (ножки) из профтрубы или уголка варятся так же, как и в первом случае. Полосам металла придается нужная форма непосредственно по баллону. Нижняя часть полос соединяется между собой при помощи уголка, как показано на фото ниже. Такое ребро жесткости придаст прочности не только основанию, но и самому баллону (после того, как он будет приварен к каркасу).

Чтобы облегчить процесс транспортировки мангала, многие делают его не на ножках, а на колесах. Этот вариант очень удобный, но есть один нюанс. Не стоит делать колеса на всех четырех ножках. Так мангал может самопроизвольно покатиться в самый неудобный момент.

Правильный вариант — комбинированный (две ножки и два колеса). Такое решение позволяет надежно фиксировать установленный мангал и в то же время свободно перекатывать его в одиночку.

Если мангал должен быть походным, то ножки лучше сделать съемными. В этом случае их проще делать не квадратными, а круглыми (из трубы).

Для изготовления походного мангала потребуется приварить к корпусу четыре одинаковых отрезка трубы с резьбой внутри.

В них впоследствии будут вкручиваться съемные ножки (более длинные куски трубы с резьбой). Так как диаметр опор будет меньше, чем приваренных к корпусу фиксаторов (чтобы трубы свободно вкручивались одна в другую), то ножки могут проваливаться в мягкий грунт. Предотвратить такое развитие событий можно, приварив к нижней части опор куски более широкой трубы или поперечные полосы металла.

Такой складной мангал будет лишь условно-мобильным. Хоть ножки у него и будут сниматься, корпус-баллон останется довольно громоздким и тяжелым. Но все же на дальние расстояния транспортировать конструкцию со снятыми ножками будет удобнее.

Очистка от ржавчины и старой краски

После того как все элементы будут собраны в единую конструкцию и отшлифованы, можно приступать к финишной отделке. Для этого нужно удалить ржавчину и старое лакокрасочное покрытие.

Делать это нужно непосредственно перед покраской — так как новая ржавчина на металле начинает образовываться уже спустя 3 часа после удаления старой краски.

Убирать лакокрасочное покрытие можно путем обжига. Для этого мангал помещается в огонь полностью или в нем разводится мощный огонь (заодно пламя выжжет остатки газа). Но этот процесс довольно долгий. Костер придется непрерывно поддерживать часов шесть.

Остатки ржавчины и краски зачищаются наждачной бумагой и щетками по металлу. Процесс этот довольно грязный и трудоемкий. Если нет желания заниматься подобной работой, то заготовку можно сдать в ближайшую организацию, занимающуюся пескоструйной очисткой.

Подобная услуга будет стоить от 1000 до 2000 руб. (в зависимости от состояния и размера заготовки). На выходе можно получить полностью готовый к грунтовке и покраске баллон.

Как покрасить мангал?

Самое сложное при окрашивании — правильно выбрать краску.

Довольно хорошая термостойкость у специальной краски для мангалов. Она выдерживает температуру до 650 °C. Единственный ее недостаток — она бывает только черной. С учетом того, что мангалов без углей, золы и копоти не бывает — черный цвет для него можно считать идеальным.

Если же хочется чего-то более яркого и оптимистичного, можно выбрать одну из обычных термостойких красок. Максимум, который они могут выдержать — 1000 °C, но он зависит от производителя и выбранного цвета. У многих изготовителей заявленная термостойкость не превышает 500 °C.

Процесс покраски довольно прост:

1. Поверхность очищается от пыли и грязи.
2. Обезжиривается.
3. Грунтуется.
4. Термостойкая краска наносится в 2–3 слоя. Каждый следующий пласт напыляется после высыхания предыдущего, при этом слои должны быть тонкими.

Краска разных производителей может иметь свои особенности применения. Перед началом окрашивания нужно внимательно изучить инструкцию и четко ей следовать.

В некоторых случаях недостаточно вскрыть газовый баллон краской и дождаться ее высыхания. Некоторые лакокрасочные составы требуют дополнительного прокаливания.

Для этого после полного высыхания краски (примерно через сутки), краску нужно нагреть до 230–250 °C и оставить при такой температуре на 15–20 минут.

Прокаливание нужно проводить только после полного высыхания. На не просохшей краске при нагреве появятся пузыри.

Особенности изготовления различных мангалов

Общий алгоритм действий всегда остается одним и тем же. Но, в зависимости от дизайна и типа мангала, есть несколько важных нюансов, которые нужно учитывать при изготовлении.

Мангал «Паровоз»

Каждый «Самоделкин» имеет свое представление об идеальном «Паровозе». Поэтому не составит труда подобрать оптимальный дизайн. Это может быть уникальное, практически достоверное дизайнерское творение:

либо чисто символическая стилизация «под паровоз»:

Главные атрибуты, которые обязательно должны присутствовать в любом мангале-паровозе:

• труба (она же — действующий дымоход);
• колеса;
• «кабина» (в ней могут располагаться полки для дров или продуктов, либо коптильня).

Ниже представлен чертеж с размерами функционального «паровоза» 3 в 1 (смокер-коптильня-мангал). Этот мангал можно сделать из 3 газовых баллонов: двух больших и одного маленького.

Используя этот чертеж, можно получить «условный» паровоз. Достоверности ему добавят правильно подобранные элементы отделки.

В самом простом варианте разметку газового баллона под мангал-паровоз можно делать стандартную (описана в пошаговой инструкции). Главное, сделать дополнительное отверстие нужного диаметра под дымоход. При наличии регулируемой заслонки в трубе, можно будет контролировать температуру внутри корпуса.

Если в наличии имеется несколько баллонов разного размера, то стандартному мангалу можно добавить дополнительных функций. Из маленького баллона, присоединенного к основному корпусу, выйдет замечательная коптильня.

Приток воздуха можно регулировать с помощью специальной заслонки, расположенной в торце маленького баллона.

Колеса можно сделать из трубы подходящего диаметра. При наличии неограниченного количества баллонов, один из них можно разрезать на кольца-колеса.

Чтобы конструкция смотрелась интереснее, внутреннюю часть колес стоит украсить спицами и фигурной отделкой.

В остальном алгоритм тот же:

1. Удалить остатки газа и промыть заготовку.
2. Разобрать газовый баллон 50 литров (если, кроме гриля-барбекю, будет еще и коптильня, то дополнительно нужен баллон на 12 или 27 л.).
3. Нанести разметку и разрезать баллон в соответствии с чертежом.
4. Приварить трубу, петли, ручки, стопоры и распорки.
5. Изготовить каркас с колесами.
6. Удалить ржавчину и старое лакокрасочное покрытие.
7. Очистить, обезжирить и покрасить мангал.

Стоит понимать, что за счет большого количества отделки, себестоимость такого мангала будет в разы выше, но и готовый результат может стать главным украшением двора.

Мангал «Поросенок»

Этот вариант дизайна реализовать дешевле и проще, чем мангал-паровоз.

Мангал-поросенок от стандартных экземпляров отличают такие детали как: мордочка, хвост и ноги с копытцами:

• для хвоста понадобится кусок катанки, его потребуется свернуть в соответствии с оригиналом;
• пятачок и ноги делаются из труб разного диаметра;

• в районе «коленей» трубы должны стыковаться под углом для большей достоверности;
• уши, рот и нос делаются из обрезков листового металла. В ушах можно разместить небольшие трубы-дымоходы. Они будут служить для отвода дыма, и при этом поддерживать уши в правильном положении;
• копыта можно вырезать из уголка, но удобнее разместить их на более широкие опоры. Так конструкция будет более устойчивой.

У мангала-поросенка есть один существенный недостаток: его неудобно транспортировать. К пяточку и хвосту невозможно прикрепить ручки — они испортят дизайн. Даже на крышке не каждая ручка будет уместна. Поэтому этот вариант мангала из кислородного баллона нужно выбирать с осторожностью.

Походный мангал

Основное достоинства такой конструкции — мобильность. Такие мангалы делаются из маленьких баллонов объемом 12–18 л. Стоит заметить, что даже в этом случае конечный вес изделия будет не менее 10 кг.

Поэтому, хоть он и считается «походным», брать его с собой в дальние пешие прогулки не стоит. Он лучше подходит для поездок на природу на личном автотранспорте.

Предварительные этапы (удаление остатков газа и т.д.) те же самые.

Так как качественно промыть даже маленький газовый баллон довольно сложно (из-за разницы давлений вода плохо вытекает) — в нем желательно просверлить несколько отверстий (которые впоследствии станут приточными).

Отверстия уравняют давление снаружи и внутри баллона, и вода будет вытекать свободно. Главное сверлить не пустой, а полностью заполненный водой корпус.

В столь маленьком объеме нет смысла вырезать крышку-дверцу, удобнее распилить заготовку пополам (продольно). Все опорные элементы и вентиль также нужно срезать.

Опорные ножки для мангала и транспортировочная ручка должны быть как можно легче. Ручку можно сделать из катанки, а ножки из металлического прута толщиной 8–12 мм.

Прикрепить ножки к корпусу можно, приварив к нему небольшие отрезки толстостенной трубы с внутренней резьбой.

В этом случае на прут также нужно будет нанести резьбу. Можно обойтись и без резьбы, но в этом случае ножки будут менее устойчивыми.

Подробно процесс изготовления походного мангала показан в видео ниже. Стоит заметить, что толщина стенок такого фреонового баллона меньше (всего 1 мм). За счет этого конструкция получается легче и мобильнее, но срок службы ее не так велик.

Мангал с коптильней

В зависимости от количества баллонов, имеющихся в наличии, можно соорудить либо мангал с коптильней для горячего копчения, либо для горячего и холодного копчения. В первом случае понадобится два баллона, во втором — три.

Ниже представлен эскиз мангала с коптильней. На нем указаны приблизительные размеры и возможный расход материалов.

Подобную конструкцию можно использовать разными способами:

• для горячего копчения продуктов (огонь разводится в маленьком баллоне, а продукты на решетках размещаются в большом);
• как шашлычницу или гриль (в зависимости от размера компании, огонь можно разводить как в большом, так и в маленьком отсеке).

Основным отличием такой коптильни от обычного мангала являются такие элементы как:

• подвижная заслонка в торце маленького баллона (для регулировки температуры);
• обязательный дымоход в большом отсеке.

При сварке двух баллонов в единую конструкцию в стенке между ними нужно сделать одно или несколько отверстий для свободного прохода дыма.

Размер отверстий должен быть небольшим (таким, чтобы при разведении огня в большом отсеке уголь и зола не могли проникнуть в малый).

Готовое изделие будет весить около 50 кг, а при наличии кованых элементов отделки масса может достигать и 100 кг. Для удобства транспортировки подставку под такой мангал из газового баллона лучше сделать с колесами.

При наличии третьего баллона такую конструкцию можно дополнить отсеком для холодного копчения. Он приваривается вертикально, вместо дымохода.

Дым, проходя через баллон для горячего копчения, остывает, после чего он поступает в отсек для холодного копчения и выходит через дымоход с регулируемой задвижкой наверху конструкции.

Общая ширина конструкции будет более двух метров, поэтому ее нужно лучше делать стационарной.

Мангал с печью под казан

Любителям шурпы и плова лучше подойдет мангал с коптильней и казаном из газового баллона. Отсек под казан приваривается сбоку и имеет независимую топку.

Важные моменты, которые нужно учитывать при изготовлении мангала под решетку барбекю с казаном:

• конструкция смотрится эстетичнее, если дверца топки для казана находится на лицевой части. Но при таком расположении внизу желательно оборудовать поддувало с регулируемой заслонкой. Если этого не сделать, то обычных вентиляционных отверстий может не хватать. Во время приготовления еды дверцу придется держать открытой. Жар из нее будет обжигать повара, что не очень приятно, особенно летом в жару. При отсутствии поддувала, дверцу топки лучше делать сбоку, либо с тыльной стороны мангала;

• сверху отсека для казана желательно сделать съемную крышку, которая будет защищать отдел от попадания осадков. Если крышку сделать невозможно, дно нужно в нескольких местах просверлить сверлом 8–10 мм. Так скопившаяся влага будет самостоятельно уходить;
• литраж баллона следует подбирать, исходя из диаметра имеющегося в наличии казана. Верхнюю часть расположенного вертикально баллона можно оборудовать съемной конфоркой для твердотопливных плит. Это позволит готовить не только в казанах разного диаметра, но и на сковороде;

• для изготовления колосников прекрасно подходит старая арматура.

Чем меньше будет очаг под казан, тем он будет экономнее, поэтому его лучше не делать из пятидесятилитрового баллона. Более подробно, все нюансы подобного агрегата рассмотрены в видео:

Мангал с электроприводом

Дополнив конструкцию электроприводом, можно освободить часть полезного времени. Мясо будет самостоятельно вращаться над углями, равномерно прожариваясь со всех сторон. Такой агрегат можно будет дополнительно оборудовать вертелом, который позволит готовить тушки небольших животных целиком.

Гипотетически, электропривод можно изготовить самостоятельно. Для этого потребуется всего несколько деталей:

• шестеренки-звездочки (не менее чем количество шампуров);
• жаропрочная планка (на нее будут крепиться все элементы);
• цепь от велосипеда;
• двигатель (достаточно 12 Вт).

Но в реальности сделать эту конструкцию своими руками довольно сложно. Нужно продумать, как фиксировать шампуры, чтобы они не проскальзывали внутри шестерни.

Все элементы нужно приваривать очень точно, иначе самодельный электропривод будет «клинить». Подобных нюансов очень много, поэтому проще и дешевле купить готовую конструкцию (на Али она стоит всего несколько сотен рублей).

Нюансы самостоятельной сборки электропривода рассмотрены в видео:

Желательно выбирать мотор с возможностью регулировки оборотов, это позволит контролировать скорость прожарки.

Также придется немного доработать сам мангал. Прорези под шампуры нужно будет сделать округлыми, чтобы мясо свободно вращалось.

Также может потребоваться съемная продольная планка, которая не даст выпасть шампурам из пазов. Ее располагают таким образом, чтобы ручки шампуров упирались в нее своим торцом и не выпадали при вращении.

Стоит понимать, что, даже изготовив мангал с электроприводом, не получится полностью автоматизировать процесс приготовления мяса или овощей. В любой момент на оставленных без присмотра углях может появиться огонь, который испортит блюдо.

Техника безопасности

Газовый баллон при разрезе может взорваться, поэтому нужно четко соблюдать технику безопасности. В перечень основных правил входит:

• перед началом работ обязательно удалить остатки газа и газолин. Для этого нужно промыть баллон водой несколько раз;
• все работы по промывке следует проводить на улице вдали от жилых помещений и огородов (вода, которая будет сливаться, опасна для жизни животных и растений);
• желательно резать баллон, предварительно наполнив его водой. Если это невозможно, место распила нужно регулярно остужать, смачивая его;
• работать только в средствах защиты (не должно быть открытых участков кожи);
• работать болгаркой без защитного кожуха нельзя;
• все лакокрасочные работы проводить в респираторе;
• перед использованием баллона остатки газа внутри нужно выжечь.

Также не стоит забывать о том, что в процессе эксплуатации металл будет сильно нагреваться. При приготовлении пищи к мангалу нельзя допускать детей, животных и людей в состоянии алкогольного опьянения.

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

• Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.

• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

• Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании.

К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

• отрезок стальной трубы и уголки;
• ручки из металла, которые будут крепиться на крышку;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
• решетка для организации барбекю;
• материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
• металлическая линейка;
• электроды диаметром 3-4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Разборка баллона

• Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.
• Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.
• Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки.

В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

• Длина окружности баллона, то есть его «периметр», составляет 96 см.
• Этот показатель делят на «4», получается 24 см.
• За точку отмера берут продольный шов цилиндрической части, то есть от него в две стороны откладывают по 24 см.
• По метке проводят продольные линии, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
• Концы продольных линий соединяют по периметру цилиндрической части. Разметку наносят мелом.

Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий.

После чего мелом формируется крышка, которую и надо будет отрезать.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

• Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две.
• Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации.

В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части.

Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

• С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

• Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

• 19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров.

То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60 и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга.

Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

• на крышке;
• сбоку, с врезкой в отверстие для крана;
• рядом с крышкой в цилиндрической части.

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

• К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
• На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
• Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.
• Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.
