Кровля крыши своими руками в частном доме

Монтаж крыши завершается укладкой кровли.

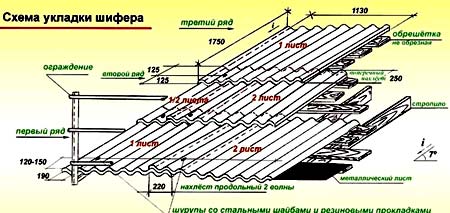

Шифер, штампованную черепицу, стальные листы укладывают в виде однослойной конструкции. Листы соединяются в замок, а натуральный материал, рулон и ленточная черепица укладываются многослойной конструкцией, в продольном или поперечном направлении, внахлёст.

Прежде, чем рассмотреть вопрос о том, как сделать своими руками крышу, нужно определиться со значениями слов «крыша» и «кровля»: есть ли между ними разница и какая. Практичный хозяин, желая уменьшить расходы на строительство стремится сделать большинство работ самостоятельно, не привлекая профессионалов и правильное понимание терминов и обозначений в строительных работах ему просто необходимо. Поэтому так важна качественная информация о том, как правильно выполнить монтаж того или иного архитектурного элемента строящегося дома.

Крыша – важнейший элемент конструкции дома, обеспечивающий защиту от воздействий окружающей среды и определяющий эстетический вид строения.

Итак, крыша — это верхняя часть здания, закрывающее внутренние помещения от окружающей среды, а кровля — это верхнее покрытие крыши, выполненное из влаго- и ветрозащитного покрытия.

Поэтому значения этих слов абсолютно разные. Выстроенная крыша своими руками является предметом гордости каждого хозяина. Но чтобы она была долговечной и действительно украшала здание, нужно знать, как ее делают.

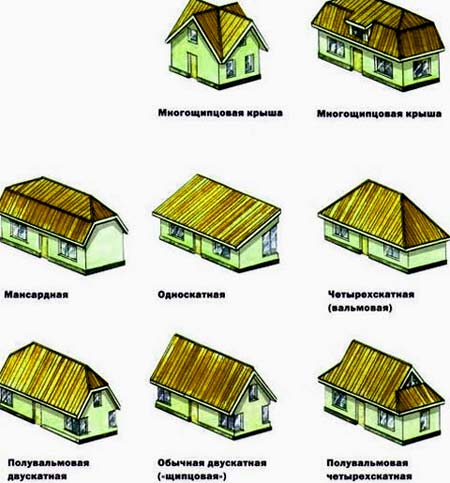

Типы скатных крыш

Крыши бывают двух видов: плоские и скатные. Поскольку первые возводятся застройщиками крайне редко, более подробно рассмотрим, какие бывают бывают крыши со скатами:

1. Односкатная система — довольно редкий выбор. Она имеет уклон от одной стены до другой. Частные застройщики их часто выстраивают для гаражей, сараев, подсобных помещений. В городском домостроении они используются там, где нежелательно устраивать водоотводящие системы и производить сброс снега.
2. Двускатная крыша дома — самый распространенный вариант. Используется повсеместно.
3. Полувальмовая (четырехскатная) — непременный атрибут дачных домиков.
4. Четырехскатная шатровая крыша представляет собой конструкцию, скаты которой соединены между собой в одной точке и спускаются по разным сторонам здания.
5. Шпилеобразная система оформлена в виде нескольких крутых треугольных скатов, соединяющихся в одной точке. Используются в возведении башен, эркеров, зданий с круглыми стенами.

Что нужно знать при выборе конструкции крыши со скатами

Чем выше угол ската у крыши, тем меньшее количество времени будет оставаться на ней снег, соответственно создавать меньшие нагрузки.

1. Если угол ската будет превышать 50 градусов, то снег на нем не задержится. Соответственно, нагрузка на кровлю в холодное время года будет незначительной. Значит, в расчетах можно заложить меньший коэффициент прочности стропил и сэкономить на строительных материалах.
2. Для крыш с 20 градусным углом уклона скатов сечение стропил должно быть максимальным, так как такой конструкции придется выдерживать значительные нагрузки.
3. Требования по пожаробезопасности к крышам следующие: при воздействии открытого огня она должна противостоять ему без особого для себя ущерба в течение 15-30 минут. Чтобы ваша конструкция соответствовала этому показателю, знайте, что предел огнестойкости более высок у крыш со стропилами максимального сечения, обработанными огнебиозащитным составом.
4. Если дом строится в северном регионе, то кровля должна предусматривать качественное утепление. Следовательно, нагрузка на конструктивные элементы крыши возрастет. Это нужно учитывать при выборе строительного материала.
5. Чем меньше угол ската, тем большим будет расход кровельных материалов, так как нахлест между листами покрытия в этом случае должен быть более широким.
6. Чем круче крыша, тем более длинный требуется ее свес. Он предохраняет стены здания от попадания на них дождевой воды и снега.
7. Определяясь с выбором типа крыши, прежде всего задумайтесь о материале для кровли. Его вес определяет, какую стропильную схему выбрать. Самая тяжелая кровля — из керамочерепицы. Для нее делаем усиленную стропильную конструкцию и мощный фундамент.

Монтаж конструкции двускатной крыши

Рассмотрим, как сделать своими руками самый распространенный тип крыши дома со следующей схемой укладки стропил: они укладываются на балки перекрытия верхнего этажа дома.

Установка мауэрлата

Схема устройства двухскатной крыши.

С его монтажа начинается возведение любой крыши. Строители называют этот конструктивный элемент и по-иному: матица, мурлат, матка и пр. Мауэрлат — это деревянный брус сечением 150х100 или 150х150 мм, который устанавливается на стены дома. Он предназначен для распределения нагрузки от веса крыши, включая снеговую и ветровую, на стены здания. Укладывать брус нужно по внутреннему краю стены на двойной слой рубероида, а с внешней стороны следует защитить дерево от неблагоприятного влияния окружающей среды с помощью ряда кирпичной кладки или гидроизоляционным и облицовочным материалом.

Часто у застройщика возникает вопрос: нужно ли крепить мауэрлат к стенам? Так как крыша всегда весит довольно много, брус этот, как думают многие, никуда не денется. Но крепить его нужно, ибо в случае урагана ваш дом вполне может остаться без крыши: ее просто снесет ветром. Способов крепления мауэрлата к стенам несколько. На практике чаще всего используются следующие:

1. Если здание выстроено из кирпича, то грамотный строитель, заканчивая кладку стен, непременно замурует во 2-3 ряду от верха деревянные бруски. К ним с помощью вертикально устанавливаемых скоб будет крепиться мауэрлат.
2. Если дом из пено- или газобетона, то поверх стен нужно сделать пояс из железобетона. Во время его устройства на расстоянии 1,5-2 м (не реже) нужно установить резьбовые шпильки. В брусе под них высверливаются отверстия, он закладывается на шпильки и притягивается к стенам гайками.

Перед тем, как установить своими руками брусья на стены, их нужно скрепить между собой. Делается это следующим образом: выпиливаем наполовину толщины дерева с его обоих торцов отрезки в 10-15 см и сращиваем брусья между собой, скрепляя их болтами или гвоздями. При установке матицы важно учесть, что ее верхняя часть должна выступать над поверхностью стены на 2-3 см. Этим мы добьемся того, чтобы вес крыши передавался мауэрлату, а не стенам.

Устанавливаем балки перекрытия

Угол наклона двухскатной крыши должен быть не менее 35 градусов.

Они представляют собой брусья сечением 200х100 или 150х100 мм. Длина балок должна таковой, чтобы уложенные на стены, они образовывали вынос, соответствующий ширине будущего карниза. В большинстве случаев она составляет 40-50 см. Проще говоря, эти брусья должны быть больше длины дома на определенное расстояние. Балки устанавливаются в одном направлении через равные промежутки. Эту работу нужно выполнять в строгой последовательности:

1. Сначала своим руками укладываем брусья у противоположных стен, отступив от их края 50-60 см.
2. Между крайними балками натягиваем шнур, который послужит ориентиром для установки последующих.
3. Если брус не ложится ровно на сену, то можно подкладывать под него деревянные плашки и подтесывать в этом месте мауэрлат.
4. Расстояние между балками выбирается с учетом шага и сечения будущих стропил. Например, если стропила решено монтировать из «половых» досок 50х150 мм, то шаг будет 60 см. Это самый оптимальный вариант, который значительно упрощает дальнейшие работы, так как ширина кровельного утеплителя тоже составляет 60 см. В этом случае его не придется подрезать и наращивать.
5. Теперь монтируем своими руками поперечные брусья, которые стыкуются одним концом с крайней балкой, а вторым выходят за стену на расстояние карниза со стороны фронтонов. Расстояние между этими перемычками — 1 м.
6. Все балки перекрытия притягиваем к мауэрлату гвоздями на 150, стальными уголками или саморезами.
7. Для того чтобы во время работ по можно было легко передвигаться, настилаем на балки обычные доски.

Устанавливаем коньковый брус

1. Начинаем монтировать своими руками вспомогательные стойки. Они представляют собой П-образные деревянные распорки, высота которых должна соответствовать высоте, на которой планируется установить конек, то есть высоте крыши. Профессионалы советуют брать ее равной высоте первого этажа (от грунта до мауэрлата, если дом одноэтажный).
2. Сначала собираем своими руками и устанавливаем стойки на противоположных сторонах крыши.
3. Затем натягиваем между ними шнур и по нему устанавливаем промежуточные с шагом 2,5-3 м.
4. Когда все стойки стропильной фермы будут установлены, укладываем на них, строго посередине, коньковый брус. Обычно он представляет собой доску 50х200 или 50х150 мм. Прочно крепить его к вспомогательным стойкам не нужно. Пока будет достаточно нескольких саморезов.

Монтаж стропильной системы

Стропильная система двухскатной крыши.

Так как стропила должны быть строго одинаковой длины, перед началом работ делаем своим руками шаблон, по которому будем их отмерять. Для этого возьмем доску 25х150 и приложим ее одним концом к коньку, а другим — к балке. В местах соприкосновения поставим метки и по ним отпилим доску. Несмотря на то, что шаблон нам понадобится и значительно облегчит работу, все же добиться строгой геометричности постройки сложно и еще не раз придется подгонять длину стропил.

Установив стропило с одного ската крыши, после него устанавливаем ему противоположное по другому скату. Это снимет нагрузку на коньковый брус. Если не придерживаться данной последовательности, то конек выгнет и конструкция получится ненадежной. Если скат очень длинный (более 6 м) и стандартной длины досок для устройства стропил недостаточно, эту проблему можно решить двумя способами:

• заказать на пилораме более длинный материал;
• сращивать между собой две имеющиеся в наличии доски, нашивая на них отрезок из точно такого же материала.

Каждое стропило крепим к коновому брусу парой-тройкой гвоздей. Для того чтобы своим руками притянуть его к балке, используем крепежные железные пластины или саморезы по дереву. Стальные скобы в этих работах использовать нежелательно, так как они «работают» на растяжение.

Каждое стропило усиливаем устанавливая ближе к балке опорную стойку. Если крыша у нас мансардная, эти стойки будут являться основой для боковых стен.

Работаем над устройством фронтонов и подшиваем карниз

Сделаем гидроизоляцию и обрешетку

При точном соблюдении последовательности и правильном выполнении всех работ, кровля Вашего дома ни чем не будет уступать, той которую бы ее изготовили профессионалы.

• для удобства работ по периметру дома нужно установить леса;

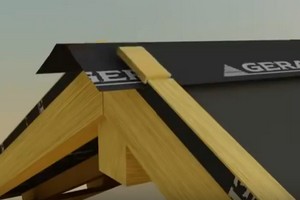

• настилаем на стропила первый гидроизоляционный слой: специальную пленку и крепим ее строительным степлером;
• берем рейки 25х50 мм и начинаем монтировать своим руками контробрешетку. С этим не должно возникнуть проблем, так как к каждому кровельному материалу при покупке прилагается инструкция, как ее сделать своими руками;
• по контробрешетке устанавливаем вертикальные стойки из той же рейки. Таким образом, мы получаем полноценную обрешетку;
• делаем фронтонный свес и отлив:

1. К выступающим со стороны фронтона торцам обрешетки подшиваем снизу доску 25х150. Это будет ветровая доска фронтонного свеса.
2. По всей высоте фронтона устанавливаем своими руками перемычки, которые строители называют «кобылки». Они должны отстоять друг от друга на 1 м.
3. К кобылкам снизу крепим своими руками доски 25х150 в два слоя. На них мы будем монтировать сайдинг или другой облицовочный материал.
4. Сделаем с помощью заранее приготовленных треугольных кобылок фронтонный отлив. Его тоже обшиваем двойным слоем досок 25х150.

Монтаж кровельного материала

Выбор здесь не слишком велик: металлочерепица, профилированный металлопрофиль, керамическая черепица, шифер, ондулин, оцинкованное железо. Все они прочны, долговечны, водонепроницаемы. Какой из них купить зависит от предпочтений владельца дома. Рассмотрим, как монтировать своим руками кровельный материал на примере профнастила.

Кровля из профнастила: выбираем материал

Обратим внимание на толщину листа и его марку. Для легкой кровли рекомендуется выбирать листы марки С8, С10, С13, С18, С25 и С44. Если нужно более прочное покрытие, то покупайте НС35 или НС44. Форма волны может быть как трапециевидная, так и синусоидальная. Высота волны должна быть от 20 мм. Цвет профнастила должен гармонировать с цветовым решением облицовочного материала всего дома.

Количество материала рассчитываем, исходя из площади одного листа профнастила, который вы будете покупать.
В расчетах нужно учесть, что кровельное покрытие монтируется внахлест на 10-15 см. Плюс к этому нужно заложить запас 4-5% от площади крыши дома. Для двускатной конструкции довольно просто подсчитать, сколько материала понадобится. Но если кровля сложная, ломанная, то нужно обратиться с этим вопросом к профессионалам.

Необходимые доборные элементы:

• торцевая планка;
• карнизная планка;
• разжелобная планка;
• планки примыкания;
• ендова;
• планки снегозадержания;
• коньковые элементы.

Монтаж профнастила на крышу

1. Правила безопасности: передвигаться нужно в мягкой обуви строго по углублениям между волнами. Работаем в перчатках, так как края листов острые.
2. Монтаж листов профнастила начинаем с нижней части ската. По всей его ширине настилаем своими руками первый слой листов. Кровля укладывается внахлест на 1-2 волны.
3. Крепежные детали — саморезы с резиновыми прокладками. Их вкручиваем только в углубления между волнами.
4. Верхний ярус листов профнастила укладываем внахлест не мене 15 см на нижний.
5. Монтируем своими руками коньковый элемент: если уклон скатов крыши небольшой, то используем резиновый уплотнитель. Нахлест конька на профнастил должен быть не менее 20 см.
6. Монтаж планок примыкания начинаем с нижней части трубы. Штробим кирпич, промываем шов, выставляем один край планки в трубу. Фиксируем соединительной лентой, крепим к профнастилу. Так делается двускатная крыша своими руками.

К ее преимуществам относится возможность экономии на кровельном материале и строительных лесах, легкость и быстрота возведения, небольшой вес.

Недостатки: не очень привлекательный внешний вид и отсутствие чердака или его небольшие размеры.

• Двускатная
  – намного популярнее односкатной.

Ее очевидными плюсами являются относительно небольшой вес (по сравнению, например, с четырехвальмовой), достаточно большое чердачное помещение, возможность обустройства мансарды в подкровельном пространстве, а также привлекательный, гармоничный внешний вид. Данный вид крыши прогревается солнечными лучами с обеих сторон.

Особыми недостатками крыша не обладает. Можно указать лишь на ее относительно тяжелый вес и больший расход стройматериалов, чем при строительстве односкатной кровли.

Для двускатной крыши нужен конек (односкатной он не требуется) и желоба для отвода дождевой воды.

• Четырехскатная крыша


Данный вид кровли не очень популярен, поскольку его возведение – дело довольно сложное и чтобы построить четырехскатную крышу своими руками требуются определенные навыки.

К очевидным плюсам этого типа кровли относится его эстетичный вид, большое чердачное помещение. Возможность четырехстороннего прогревания делает чердак очень теплым.

Среди недостатков этого вида следует указать его большой вес и, как уже говорилось, сложность проведения строительных работ.

• Комбинированная кровля


Идеальный выбор для разноуровневого здания или сооружения не совсем прямоугольной формы. Выглядит она довольно оригинально, к тому же гармонично вписывается почти в любой участок.

Крышу комбинированного типа намного проще возводить, поскольку ее можно строить отдельными участками: на первом этапе работ накрыть под один скат террасу, расположенную на втором этаже; потом над спальнями возвести двускатную крышу; на следующем этапе накрыть на первом этаже выступающий участок кухни и т. д.

На фото разные виды крыш:
1 – односкатная; 2 – двухскатная; 3 – ломаная или мансардная; 4 – вальмовая (четырехскатная); 5 – шатровая; 6 – многощипцовая.

Различают также шатровую крышу, которая представляет собой четыре идентичных ската в форме равнобедренных треугольников; крышу Судейкина и другие.

При всем разнообразии видов кровель их строительство основано на нескольких основных принципах. Уловив их, можно самостоятельно возвести даже самую сложную крышу.

Весь процесс строительства делится на несколько основных стадий. Итак, узнаем как построить крышу своими руками.

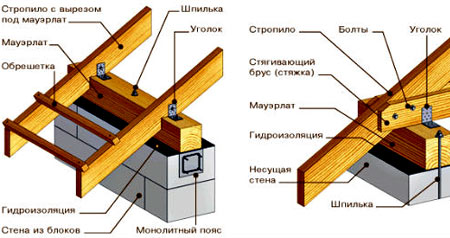

Крепление мауэрлата

Фундамент, который берет на себя главную часть нагрузки, – мауэрлат. На нем возводится вся кровля. Применяются балки с сечением 15х15 см. Они устанавливаются параллельно коньку кровли.

Для прочности крыши и устойчивости по отношению к неблагоприятным погодным условиям балки мауэрлата следует надежно закрепить, причем позаботиться об этом надо уже при кладке стен.

С этой целью между блоками (кирпичами) кладки на расстоянии 1 метра укладывают прочную толстую веревку, начиная с четвертого этажа. Она называется катанка.

Среднюю часть проволоки необходимо закрепить в кирпичной кладке, а концы оставить свисающими. Их длина должна быть достаточной для последующего обвязывания бруса. Если планируется штукатурка, то внешний конец проволоки нужно будет вмонтировать в раствор.

Фото: крепление мауэрлата проволочной скруткой

Мауэрлат должен отступать от края стены как минимум на 10 см. Чтобы предохранить балки от гниения, под них необходимо уложить слои толя.

Монтаж каркаса

Для обеспечения достаточной прочности крыши необходимо позаботиться о каркасе. Каркасом дома являются прикрепленные к мауэрлату стропила.

Следует учитывать, что при длине балок более 4,5 см нужно будет дополнительно монтировать прогоны. Оптимальным размером балок считают сечение 7х15 см.

Стропила прикрепляют к мауэрлату при помощи особого выреза, фиксируемого 20-сантиметровыми гвоздями. Забивают их таким образом:

• первый забивается по диагонали через стропило в мауэлат;
• второй прибивают аналогичным способом с обратной стороны;
• третий гвоздь забивают перпендикулярно сверху.

Благодаря указанной технологии стропило прочно прикрепляется и не двигается.

Верхнюю часть балок внахлест притягивают друг к другу таким образом, чтобы край одной балки перекрывал окончание другой (параллельной). Их скрепление производится при помощи гвоздей или болтов.

Усиление кровли

Для сокращения воздействия распорной силы на мауэрлат и большей прочности кровли стропильные ноги необходимо скреплять между собой при помощи балок, сечение которых составляет 5х15 см.

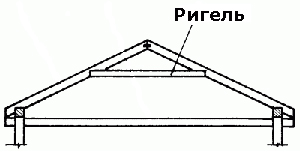

Данная деталь конструкции носит название «ригель».

Так, размер ригеля и расстояние между стропильными балками, которые нужно соединить, соответствуют друг другу. Крепление следует производить при помощи гвоздей.

Также необходимо позаботиться о креплении к каждой стропильной ноге кобылки, представляющей собой доску сечением 50х100 см. Ее закрепляют с помощью металлических скоб и шурупов к одной стороне ноги стропила.

Ее длина рассчитывается следующим способом: к длине свеса прибавляют 50 см.

Чтобы избежать сложностей, заранее надо подумать о заготовке кобылки. Для этого на доске, ширина которой составляет 15 см, делается вырез, при помощи которого она крепится к мауэрлату.

Особое внимание надо обращать на то, чтобы доски и стропила в точности сходились между собой. Все эти работы лучше закончить до начала возведения стропильной системы, чтобы затем можно было просто собрать всю конструкцию.

На данном этапе также надо выбрать величину угла наклона кровли. Для правильности выбора необходимо учитывать специфику местности. Например, при наличии обильных осадков и достаточно холодного климата идеальным считается угол наклона от 40 до 45 градусов.

На такой кровле снег не накапливается, что позволяет избежать повышения давления на перекрытия. Расстояние между стропильными ногами должно составлять 1 метр.

При жарком и сухом климате минимальный угол наклона составляет 3 градуса.

В зонах с частыми сильными ветрами оптимальной величиной угла наклона считается 20 градусов.

Для точного расчета следует воспользоваться используемыми профессионалами правилами.

Строители данную величину измеряют с помощью особого инструмента – уклонометра. До начала измерений надо подсчитать необходимый угол.

Для этого применяется специальная формула: величина угла наклона равна высоте конька, деленной на цифру, полученную посредством деления длины крыши на два.

Обрешётка

Для перекрытия крыши нужно будет сделать обрешетку. При выборе черепицы в качестве кровельного материала обрешетка должна быть сплошной.

На фото конструктивные элементы крыши:
1. кровля крыши; 2. бордюр; 3. вентиляционный люк; 4. конек; 5. стропила (стропильная нога); 6. вспомогательные элементы; 7. контр-балка (контр-брус); 8. обрешетка крыши; 9. защитный элемент безопасности; 10. карнизный сточный желоб; 11. фриз (бордюр) стены; 12. разжело­бок или ендова; 13. водоотводная сливная труба; 14. снегозадерживающее ограждение; 15. отду­шины для вывода пара; 16. опорный мостик; 17. анкерная опорная пластина; 18. обвязочный элемент; 19. молниеотвод; 20. подсоедине­ния технического оборудования из помещений; 21. воздуховод; 22. выход на крышу; 23. лежачее слуховое (чердачное) окно; 24. стоячее слуховое окно; 25. труба (дымоход печи); 26. наклонное перекрытие крыши; 27. чердачное перекрытие; 28. разделительная стена чердачного простран­ства; 29. теплоизоляция.

Для работы требуются деревянные целостные доски, толщина которых составляет примерно 25 см. Особое внимание нужно обращать на отсутствие на них трещин и сколов. Длина досок должна быть равна двум пролетам между стропилами, т. е составлять 2 метра.

При этом стыки будут располагаться только на опорах. Расстояние между ними должно быть не больше 5 мм. Доски, применяемые для формирования конька, следует располагать на возможно более близком расстоянии один от другого. Крепление осуществляется при помощи гвоздей длиной 20 см.

Выбор варианта обрешетки зависит от типа кровельного материала.

Если предполагается создание рулонных мягких кровель, то настил обрешетки должен быть целым (сплошным). При наличии шиферной или металлической кровли подходит разряженная обрешетка.

Если есть необходимость, то можно сделать настил двойным. При этом первый слой надо уложить в стандартном порядке – параллельно коньку, а второй – вдоль спуска, перпендикулярно.

Вентиляция

Для перекрытия кровли обрешетки недостаточно. Нужно подумать и о ее целостности во время эксплуатации.

Чтобы черепица проветривалась, нужно в обрешетке оставлять зазоры, по два или три вентиляционных канала с каждой стороны. Каналы должны начинаться в нижней части свеса, а заканчиваться по возможности выше. Ширина составляет примерно 5 см. В верхней устанавливается выход под вытяжку с целью вывода воздуха.

Монтаж капельников и подкладочного слоя

Для защиты кровельного покрытия от вредного воздействия конденсата на обрешетку необходимо уложить подкладочный слой. Его монтаж проводится только по краям, где высока вероятность просачивания воды: на внутренние ендовы, возле труб, к коньку.

Ширина подкладочного слоя должна составлять примерно 40 см. Прибивают ковер при помощи шурупов или гвоздей на расстоянии около 25-30 см.

При необходимости можно настелить еще один слой, он должен располагаться поверх уже прибитого. Проклеить нахлесток можно с помощью битумного клея.

Еще одним этапом работы до перекрытия кровли должна стать установка капельников. Они представляют собой пластины из металла для защиты карниза от попадания влаги.

Планки прибивают при помощи гвоздей на расстоянии 10 см, а нахлесток составляет 5 см. Аналогичным способом производится закрепление на коньке капельников.

К пластинам прикрепляется гибкая плитка, которая способствует улучшению как функций капельника, так и его внешнего вида. Поскольку пластины самоклеящиеся, с них следует сначала удалить защитный слой и только затем прикрепить к карнизу. Для большей надежности рекомендуется дополнительно прибить их при помощи гвоздей.

Монтаж кровельного материала

Выбор кровельного материала зависит от вида крыши. Каждый вариант подразумевает свои правила и условия монтажа.

Гибкая битумная черепица

Для облегчения перекрытия и равномерного распределения черепицы процесс следует начинать с середины карниза. С гонта снимают защитную пленку и приклеивают его к основанию.

Затем гвоздями прибивают по краям. Оптимальным вариантом являются оцинкованные гвозди с достаточно широкими шляпками. Стыки гонта должны быть закрыты выступами.

Если по проекту предполагается наличие труб, то вдоль периметра выреза гонта прикрепляются особые проходные элементы. Черепица должна клеиться внахлест на месте конька.

При наличии кирпичной трубы, которая нагревается, лучше будет положить брусок треугольной формы на угол трубы и крыши. На расстоянии примерно 20 см от трубы настилают подкладочный ковер, а на трубу надевают специальный разъем. Щели следует заделать при помощи герметика.

Металлическая черепица

Под черепицу из металла следует укладывать разряженную обрешетку. Количество материала можно рассчитать посредством сложения длины ската от конька до карниза, вертикального перехлеста листов и карнизного свеса.

Первый из листов укладывается и выравнивается по торцу и карнизу, второй следует уложить сверху, а третий – сбоку. Над вторым листом располагается четвертый.

Всю получившуюся конструкцию надо выровнять и прикрепить к обрешетке при помощи саморезов. В соответствии с данной схемой производится сборка всей крыши.

Внешние углы и планки конька необходимо монтировать внахлест и прикрепить с помощью саморезов. Конек закрыть с торцов заглушками.

Начинают покрытие металлической черепицы снизу, в верхнем направлении, слева направо. Черепицу предварительно раскладывают на небольшие (по 5 штук) стопки. Они размещаются на скатах.

В таком случае оказываемая на стропила нагрузка распределяется равномерно. К стропилам черепица крепится при помощи оцинкованных шурупов. На каждом из листов есть особые скважины, при помощи который нужно прикреплять листы друг к другу.

Подшивка карниза

Данная работа осуществляется на заключительном этапе. Стены уже должны быть утеплены, поскольку коробка подшивки должна к ним прилегать вплотную. В противном случае надо будет или подшивку ломать, или участок стены оставить неутепленным.

Предпочтительно подшивку делать из дерева. Так можно будет не проводить дополнительную вентиляцию. Подшивка – это некое подобие короба, прикрепляемого к продолжению стропил и кобылке.

На фото конструкция карнизного свеса

Его каркас составляют две доски, одна из которых идет от конца свеса по направлению к стене, вторая же спускается со стропил. Соединение досок происходит под прямым углом. Для крепления мест соединения используются саморезы или шурупы.

Применяются также пластины из металла. Между досками непременно надо оставлять зазоры небольшого размера. Срез углов короба производится под определенным наклоном, а крепятся они при помощи скоб из металла и саморезов.

Затем нижняя часть каркаса обивается досками по всей длине. Поскольку они подвергаются воздействию окружающей среды, закреплять их необходимо очень тщательно, в особенности по краям. Также необходимо обратить внимание на то, чтобы стыки рядов расположенных по соседству балок не совпадали. Углы нужно подпилить на 45 градусов.

Утепление крыши

Утепление является не менее важным моментом, чем возведение самой крыши.

Есть несколько вариантов утепления: сверху и изнутри обрешетки.

Если чердачное помещение не будет использоваться в качестве жилой зоны, то можно проводить внутреннее утепление. Оно также позволит скрыть свободное пространство между стропилами.

Перым делом необходимо по всему периметру перекрыть кровлю гидроизоляционной пленкой. Поскольку стропила располагаются поверх обрешетки, то невозможно пленку натянуть полотном.

Надо следить за тем, чтобы пленка покрывала все детали конструкции. Между стропилами и обрешеткой, в углах, поверх пленки прибивают деревянные рейки. Затем к обрешетке между стропилами необходимо прибить минеральную вату. Плиты этого утеплителя должны быть уложены друг к другу впритык.

Следующим слоем является пароизоляционная пленка. Ее нижний край нужно прикрепить к стропилам. Стыки двух пленок (гидроизоляционной и пароизоляционной) должны быть наложены друг на друга и плотно закреплены при помощи строительного скотча.

Если чердачное помещение планируется использовать в качестве жилого пространства, то следует позаботиться о том, чтобы кровля была более теплой.

В этом случае пленка и утеплитель должны быть уложены поверх стропильных конструкций и обрешетки. Следует избегать использования пенополиуретановых плит, поскольку этот материал не может достаточно плотно состыковываться.

Оптимальным выбором в качестве одного слоя является минеральная вата. Надо также использовать гидроизоляционную пленку. Принцип работ по утеплению аналогичен описанному.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно использовать гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Итак, строим крышу своими руками

Чтобы построить крышу дома своими руками, нужно следовать следующим этапам:

• Закрепление мауэрлата;
• Монтаж стропил;
• Обрешетка;
• Монтаж капельников, подкладочного слоя;
• Монтаж кровельного материала;
• Подшивка карниза;
• Утепление кровли.

Вашему вниманию предлагается видео о крыше:

Правильная крыша дома подразумевает не только красивый внешний облик, но и надежную конструкцию

Устройство крыши частных домов – работа сложная и весьма ответственная. Самый простой вариант – заказать специализированной фирме строительство под ключ, и ожидать счастливого момента, когда можно вселяться в новенький дом или коттедж. Но этот способ хорош, если имеется достаточно средств, чтобы оплатить недешевые услуги строителей-монтажников. Лучше построить дом самому, обойдется это примерно в два раза дешевле. Для этого потребуется качественный проект
.
Правильно составленный проект с расчетами требует знаний и опыта проектирования. Поэтому лучше использовать либо готовый проект, либо заказать его в специализированной организации. Ниже остановимся на технологии строительства крыши. Монтаж и напрямую зависит от ее вида и конструкции. Поэтому сначала расскажем какие крыши бывают.

Специфика и особенности крыши во многом зависят от ее типа. В настоящее время существует множество типовых проектов частных домов, с оригинальными и, порой очень эффектными кровлями. Рассмотрим несколько распространенных разновидностей, которые отличаются своей конструкцией:

1. Односкатная. Самый простой вариант, выглядит в разрезе как прямоугольный треугольник.

2. Двускатная. Иногда называемая щипцовой, конструкция кровли с двумя наклонными плоскостями. Здесь отлично встраивается мансардное помещение.

3. Ломаная. Разновидность предыдущего типа, имеющая скаты с изломом (измененным углом). Большое количество современных домов можно увидеть именно с ломаной кровлей.

4. Вальмовая (полувальмовая). Четырехскатная конструкция, позволяющая поднять потолок и удобно расположить под ней мансарду.

5. Коническая или купольная. Как правило, лучше подходит для зданий многоугольной или круглой формы.

6. Многощипцовая. Нестандартная конструкция, также как и вариант с ломаной кровлей, требует кропотливого расчета. Только опытный архитектор способен сделать хороший проект, да и стоимость работ очень высокая.


Различные типы крыш для загородных домов и коттеджей

Система стропил образует каркас кровли, который является скелетом, обеспечивающим надежность и прочность всей конструкции дома. Каркас определяет тип и форму крыши здания, его задача не только поддерживать кровельное покрытие, но и равномерно распределять нагрузку на стены дома. Правильный выбор системы стропил, грамотная ее стройка обеспечит надежность конструкции, ее долговечность и прочность.

Стропильная система сооружается, как правило, из древесины хвойных пород, хорошо просушенной до степени содержания влаги в 18-23%. Сделать хорошую и прочную кровлю можно только из качественного материала.

При расчетах нагрузок следует учитывать, что на каркас действует два типа усилий: постоянные и переменные:

• К постоянным относится вес всей конструкции каркаса вместе с водосточной системой, утеплением и кровельным покрытием.

• К переменным – вес находящихся внутри людей, снежного покрова и давление ветра.


Важно!

Расчет временных нагрузок проводится исходя из строительных норм для климатических регионов России.

Составные части и элементы каркаса рассмотрим на примере наиболее распространенной конструкции с 4-мя скатами:

1. Мауэрлат, брус, уложенный по верху стен дома. Служит опорой для стропил и равномерно распределяет нагрузку на конструкцию здания.

2. Стропило, имеет другое название стропильная нога. Расположенный под углом брус или доска, с опорой нижней частью на мауэрлат и верхней на прогоны. Определяет наклон скатов, служит опорным элементом для поддержки покрытия.

3. Прогон. Горизонтальная балка для опоры верхних концов стропил. Может служить коньковым брусом. Закрепляется на вертикальных стойках. Сделать его лучше из бруса или толстой доски.

4. Стойки вертикальные. Являются опорой для прогонов, располагаются на несущих стенах или на лежнях.

5. Лежни. Балки уложенные горизонтально на стены дома, играющие роль балок перекрытия. Служат опорой для стоек, несут на себе вертикальные нагрузки вес кровли.

6. Затяжки. Доски закрепляющая стропила противоположных скатов, создают жесткость конструкции, фиксируют стропила.

7. Подкосы. Доски, выполняющие опорную функцию и предохраняющие стропила от прогиба.

8. Ветровые балки. Доски, скрепляющие стропила на одном скате, закрепленные по диагонали от конька к мауэрлату. Выполняют задачу укрепления каркаса и предохранения его от ветровых нагрузок.

9. Кобылка. Доска, закрепленная на мауэрлате, формирующая свес.

10. Шпренгель. Брус, закрепляемый на углах дома между соединяющимися мауэрлатами соседних стен.


Стропильная система двухскатной крыши

Перечисленные части каркаса имеют место практически во всех типах стропильных систем, которых насчитывается несколько видов.

Система стропил является основой любой кровли, ее скелетом. Основное ее назначение придавать конструкции кровли прочность и надежность. Кроме того призвана равномерно распределять нагрузку на стены дома. Существует несколько разновидностей стропильных систем, позволяющих сделать надежную кровлю:

1. Система висячих или подвесных стропил. При такой конструкции отсутствуют промежуточные столбы для поддержки стропил, а соединение производится деревянными или металлическими затяжками. В верхней части стропила упираются друг в друга, а нагрузки переносят за счет затяжек. В данной системе на стропила действуют различные силы: на сжимание, изгиб и вертикальная составляющая, пригибающая стропило вниз.

2. Наслонная система. Как правило, применяется в двускатных кровлях. Используется с использованием промежуточных опор или в конструкциях домов с центральной несущей стеной. Стропила устанавливаются с опорой одним концом на стенах и другим на промежуточных столбах. СНиП регламентирует устройство подобной конструкции для двускатных крыш только в случаях, когда расстояние между несущими стенами не более 6,5 метров. Наслонная система обладает меньшим весом, монтаж ее проще.

3. Система стропил ломаной кровли. Сложная конструкция, требующая хорошего проекта и тщательных расчетов. Для ломаной конструкции существует возможность поднять кровлю и сделать мансарду более высокой, а незадействованную площадь минимизировать.


Варианты стропильных конструкций

Зачастую используется комбинация из перечисленных систем кровли. Важно, чтобы стропильная схема была просчитана на этапе проектирования здания. По результатам расчетов, проводимым по сложной методике, необходимо получить данные о нагрузках на 1 кв.м системы стропил. СНиПом регламентируется нормативная величина в 50 кг на кв.м. Также по результатам расчетов можно выбрать тот или иной тип системы стропил.

Фермы в стропильных системах

Лучше всего изготовить стропильную систему из готовых ферм, собранных в заводских условиях. Рассчитанные по всем нормативам, изготовленные из качественной и хорошо просушенной древесины, фермы значительно облегчают и ускоряют процесс строительства.

Вся конструкция, построенная с использованием ферм намного легче и прочнее. Фермы снижают нагрузки на стены, передавая только вертикальные усилия. Нижний пояс ферм устроен так, что он может служить балкой перекрытия чердака. Удобство использования ферм заключается в возможности перекрыть большой пролет, не имея дополнительной опоры.

Стропильная ферма для крыши из дерева является наиболее распространенным вариантом

Совет!

Если конструкция вашего дома более шести метров или крыша по проекту очень пологая (наклон скатов меньше 30˚), задумайтесь, не лучше ли использовать готовые деревянные фермы.

Минусы такой конструкции – стоит она несколько дороже, чем строительство собственными силами, а также возникают некоторые сложности, чтобы поднять ее на нужную высоту.

Проектирование кровли

Как было сказано выше, залогом надежной и прочной кровельной конструкции должен быть грамотно составленный проект. Как правило, он состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:

• в первую очередь проектом определяются основные параметры – форма крыши, ее размеры, наклон скатов, наличие фронтона;

• вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;

• отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;

• чертежи в различных проекциях с детализацией основных узлов;

• раздел с расчетами теплотехнических свойств конструкции кровли и указания об утеплении и гидроизоляции, с перечнем рекомендуемых материалов;

• рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.


Проектирование крыши в соответствием со СНиП

Важным разделом проекта должен стать раздел, посвященный утеплению, гидроизоляции и вентиляции.

Важно!

Правильно обустроенное подкровельное пространство позволит избежать накопления конденсированной влаги и протечек.

Грамотное утепление создаст комфортные условия для пребывания внутри здания. Все вместе взятое позволит увеличить прочность, долговечность и надежность крыше и всему зданию.

Проект кровли

Тепло- и гидроизоляция

Важной деталью для устройства изоляции крыши является тот факт, что на кровлю действуют не только наружные погодные факторы, но и внутренние:

• тепло от жилого помещения;

• испарения;
• конденсат, образующийся от температурной разницы в верхнем этаже и снаружи.


Следовательно, требования к утеплению кровли содержат дополнительные условия, по сравнению с утеплением стен. Это укладка пароизоляционных материалов, теплозащитного слоя и гидроизоляция. Кроме того, необходимо обустроить эффективную вентиляцию подкровельного пространства, иначе грозит постоянная сырость в помещении.

Гидроизоляция кровли – один из обязательных этапов ее обустройства

Чтобы надежно утеплить верхний этаж, обычно используют минеральную или эко вату. В сочетании гидроизоляционной и пароизоляционной пленкой получается неплохая защита от внешних и внутренних воздействий. А воздушная прослойка между разными изоляторами обеспечит вентилируемость фронтонов и кровли.

Пошаговая инструкция по обеспечению влагонепроницаемости и функциональности кровли

Чтобы крышу не сдувало

Важный нюанс, который нужно учитывать при монтаже и при реконструкции кровли – это ее система крепления к дому. Ураган, случающийся раз в столетие не должен поднять и унести нашу крышу. Для этого предусмотрены крепления каркаса к стенам. Выбирая способ крепления, следует предусмотреть, чтобы стропильная система не распирала стены.

Если крепление проводится в каменном доме, то рекомендуется скрепить стропила с костылями, вбитыми с внутренней части стены. Фиксация производится проволочной стяжкой в несколько витков. В некоторых случаях можно скрепить стропила с балками перекрытий. Такое крепление предусматривает небольшой люфт в соединениях стропил с мауэрлатом, что позволяет избежать распора стен.

Кроме того, не забываем устанавливать ветровые доски (см. выше), при монтаже и ремонте. Такая связка предохраняет от ветровой нагрузки изнутри. Ветровые доски предотвращают колебания конструкции, которые со временем приводят к разрушению.

Крышу с крутыми скатами сильные порывы ветра могут опрокинуть, с пологими – приподнять

Обрешетка призвана удерживать кровельное покрытие. Делается она на последнем этапе возведения каркаса (стропильной системы). Если балки перекрытия устанавливаются в проемах стен, то на первые снизу стропила следует закрепить кобылки, которые помогут сделать свес кровли. В случаях, когда перекрытие проложено по мауэрлату, в кобылках нет необходимости, так как балки в такой конструкции выступают за периметр стен, создавая тем самым свес кровли.

Тип обрешетки выбирается в соответствии с планируемым кровельным материалом. Обрешетка делается либо с небольшими зазорами, либо сплошной, с укладкой доски вплотную.

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении

Сверху обрешетки укладываем слой гидроизоляции. Теперь можно зашивать фронтоны и приступать к монтажу финишного покрытия.

Ремонт кровли: монтаж обрешетки

Чтобы узнать, как сделать крышу своими руками правильно, нужно изучить несколько инструкций по выполнению этой достаточно сложной работы. Необходимо сразу отметить, что существует несколько видов крыш, каждый из которых имеет собственную схему устройства и требует особенного подхода. Кроме этого, выбор вида крыши будет зависеть и от предназначения здания, которое будет ею покрываться.

Правильно возведенные
элементы кровли сумеют защитить дом не только от осадков, но и сохранят зимой внутри постройки драгоценное тепло. Поэтому хорошо построенная и утепленная
крыша не менее важна, чем надежные
теплые
стены.

Виды крыш

Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них
, чтобы знать, что они из себя представляют.

Различные типы крыш …

На сегодняшний день в строительной практике устраивают следующие основные виды крыш: , односкатные
, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные
.

… от самый простых, до весьма сложных

Односкатная
крыша

Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.

Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще
одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.

Двускатная крыша

Двускатный вариант кр
ыши считается традиционным для жилых домов, дачных домиков и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

Шатровая крыша

Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее
, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.

Крыша состоит из четырех
равнобедренных треугольников —
их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер
, отсюда и пошло ее
название.

Двускатная крыша со скосом

Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

Вальмовая или четырехскатная крыша

Эта конструкция несколько напоминает шатровый вариант кр
ыши, но, в отличие от него, в ней присутствует конек
. Крыша довольно сложна в устройстве, и чаще всего для ее
постройки используют схему с двойными затяжками и балками
.

Полувальмовая крыша

Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее
выбирают, то в основном устраивают по стропильной схеме с затяжками.

Многоскатная
крыша

Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция
многоскатной
крыши — достаточно сложная, и ее
применяют лишь в крайних случаях.

Мансардная крыша

Мансардную крышу простой в исполнении не назовешь …

Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной
кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного
типа.

… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

Уклон крыши

Очень важно сделать правильный уклон крыши —
от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю. Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.

Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.

При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной
25 ÷ 30 градусов.

Составляющие элементы конструкции крыши

В разных системах крыш элементы варьируются, но основные все же остаются едиными. К ним относятся следующие:

• Конек
  – верхняя часть крыши, место, где соединяются ее
  скаты. Этот элемент отсутствует в шатровом и односкатном
  варианте.
• Скаты – это основные плоскости крыши, покрытые кровельным материалом.
• Ендова –
  внутренний угол крыши, образующийся на стыке двух скатов. Этот элемент пр
  исутствует в только сложных конструкциях. При обустройстве крыши ендовам нужно уделить особое внимание при гидроизоляционных работах, так как такой участок —
  одно из самых уязвимых мест конструкции, именно в них идет
  самое большое скопление снега.
• Карнизный свес – это свес крыши по бокам дома. К ним производят монтаж водосточных систем.
• Фронтонный свес – выступающая часть скатов над фронтальной стороной крыши.
• Стропильная система –
  конструкция, являющаяся основой для устройства скатов. Существует несколько разновидностей этих систем, но самой надежной
  из них является треугольник, так как именно эта фигура придает
  конструкции жесткость
  .

Стропильные системы

Перед монтажом любой конструкции, выполненной из дерева, материал предварительно нужно обязательно покрыть антисептическими средствами и антипиренами
, которые смогут защитить его от грибковых образований, колоний насекомых и обеспечат повышение пожаробезопасности всей системы.

Основным элементом в стропильной системе являются стропила, укладываемые на мауэрлат, поддерживаемые стойками, скрепленными
лежнями и затяжками.

В верхней части стропила соединяются внахлест
и скрепляются, нижние же закрепляются на мауэрлат или к брускам, укладываемым между стропил.

Стропильная система имеет разные формы и бывает наслонной
или висячей.

Можно сделать упрощенный
вариант, когда на стропила набивают обрешетку
, а на нее
сверху сразу же укладывают кровельный материал. Но первая же зима покажет, что крыша требует утепления. Поэтому
, лучше всего сразу сделать все правильно и больше к этому вопросу не возвращаться.

Примерное строение «сэндвича» утепленной крыши

• Первое, что рекомендовано выполнить —
  это обшить стропильную систему изнутри пароизоляционной пленкой
  . Ее
  растягивают и крепят к стропилам с помощью степлера и скоб.
• Далее, сверху пленки
  пароизоляции, крыша со стороны чердака обшивается плитами гипсокартона —
  его прикручивают саморезами. Гипсокартон не только придаст чердачному помещению аккуратность, но и послужит основой для плит утеплителя
  .
• На следующем этапе придется
  подняться на крышу, чтобы между стропил, на пленку
  пароизоляции уложить утеплитель, которым чаще всего служит минеральная вата в матах или рулонах.
• Сверху утеплителя укладывается дощатый настил. Доски для него не должны быть слишком толстыми, чтобы не утяжелять конструкцию. Вместо досок можно использовать и фанерные листы (или ОSB
  ) толщиной 4—
  5 мм.
• Следующим слоем идут листы гидроизоляционного материала —
  это может быть полиэтиленовая плотная пленка
  или рубероид. Полотна гидроизоляции настилаются внахлест
  на 20 ÷ 25 см друг на друга.
• Сверху гидроизоляции устраивается контробрешетка
  ,
  которая состоит из реек толщиной 10—
  20 мм и набивается она непосредственно на стропила.
• По контробрешетке

  закрепляется кровельная обрешетка
  , с расстоянием между
  соседними направляющими, которое должно быть меньше черепицы, примерно
  на 5 мм.

• По карнизу прибивается лобовая доска, к которой позже будет устроена система слива.
• Перед тем, как
  укладывать кровельный материал, на стропила закрепляются крюки, на которые будет монтироваться водосточные желоба

  . После их монтажа устанавливается карнизная планка, которую закрепляют на лобовую доску

• Устроив обрешетку
  и водосточную систему, можно приступать к монтажу черепицы. Он начинается с правой или левой стороны крыши, с нижнего ряда, черепица выравнивается по краю карниза и укладывается внахлест
  , в соответствии с имеющейся на ней замковой системой.

• Второй ряд черепицы начинают укладывать с той же стороны, что и первый —
  он накрывает первый ряд на 50 ÷ 70 мм. Монтаж ведут таким же образом порядно
  , вплоть до конька крыши.
• Завершив укладку на скатах крыши, необходимо установить на их стыке конек
  .
• На боковое стропило закрепляется торцевой брусок, имеющий размер 25 × 50 мм, на угол крыши устанавливается уголок — заглушка
  .
• Между торцевым бруском и черепицей укладывается самоклеящийся уплотнитель.
• Вся боковая сторона крыши закрывается торцевой планкой, которая
  предназначена защищать материал кровли от ветра, способного при сильных порывах сорвать покрытие.

Выше процесс обустройства подкровельной системы и кровли с черепичным покрытием излагался вкратце, с простым перечислением основных действий. Наверное, имеет смысл рассмотреть его подробнее, буквально по шагам.

Цены на различные виды черепицы

Черепица

Пошаговая инструкция перекрытия крыши черепичной кровлей

Монтаж основы под кровельный материал

В наше время на строительном рынке представлено очень широкое многообразие различных кровельных покрытий. Тем не менее, черепица и на этом «фоне» не теряет своей популярности, хотя и относится к числу наиболее сложных и трудоёмких в монтаже кровель.

Керамическую черепицу представляют несколько европейских и отечественных компаний, и она может отличаться некоторыми конструктивными нюансами. Но принцип монтажа обрешетки и самого покрытия – одинаков.

Под установку и закрепления черепицы необходимо создать правильную основу — обрешетку, поэтому и начать рассмотрение процесса нужно с монтажа именно этого отдела конструкции.

Иллюстрация
	На начальном этапе, безусловно, создается один из типов стропильных систем, конструкция которых описана выше. До начала работ по монтажу обрешетки на стропила, элементы системы нужно дополнительно проверить на их ровность и правильность геометрии. Если на одной из стропильных ног обнаружатся неровности, то ее нужно выровнять, так как этот изъян может негативно отразиться на дальнейших работах. Проверка производится с помощью идеально ровного бруса и строительного уровня.
	Следующим шагом по всей карнизной линии, на края стропил прибивается металлическая карнизная планка, которая защитит торцы стропил от попадания на них влаги. Отдельные планки укладываются и закрепляются внахлест.
	Далее, сверху стропильной системы растягивается и закрепляется с помощью скоб паропроницаемая мембрана. Первое ее полотно укладывают слева направо сверху карнизной планки.
	Следующая полоса материала настилается горизонтально, внахлест на 150 мм на нижнее полотно. Мембрана монтируется надписью, которая нанесена на одну из поверхностей, наружу. По карнизному краю полотно дополнительно фиксируется на карнизной планке с помощью строительного двухстороннего скотча.
	Последнее верхнее полотно должно выступать выше конька, так как оно загибается на второй скат крыши.
	Следующим этапом паропроницаемая мембрана сверху фиксируется к стропильным ногам контррейками. При этом необходимо учесть, что если длина ската составляет не больше 6000 мм, толщина контррейки должна составлять 24 мм, при длине не более 12000 мм – 28 мм, от 12000 мм – 40 мм. Контррейки не должны доходить до конькового ребра на 120÷150 мм.
	Далее, на коньке сверху стыка стропильных ног закрепляются отрезки бруса длиной 150÷200 и сечением 50×50 мм. Пространство, остающееся между ними, будет играть роль вентиляционных зазоров.
	После этого конек накрывается полотном паропроницаемой мембраны, которая должна находить на скаты и выходить за пределы конструкции с фронтонов на расстояние 200÷250 мм.
	Сверху мембраны, настеленной вдоль конька, для ее фиксации, в продолжение контрреек закрепляется отрезки бруса. Их размер должен быть равен расстоянию от торца контррейки до гребня конька.
	При формировании карнизного свеса, на торцы контрреек и на карнизную планку монтируется перфорированная планка-сетка, предназначенная для обеспечения вентиляции пространства, образованного под кровельным материалом, и защиты от проникновения в это просвет различных насекомых.
	Далее, в карнизной части контрреек закрепляются кронштейны для монтажа на них водосточных желобов. Каждый из них закрепляется двумя саморезами или гвоздями.
	Чтобы желоб был уложен в кронштейны без проблем, они должны быть установлены ровно по линии с формированием ската для свободного стока воды. Для этого часто мастера устанавливают с необходимым перепадом два крайних кронштейна, затем натягивают между ними шнур, и, уже ориентируясь на него, закрепляют остальные крюки.
	После установки кронштейнов, по карнизному краю контрреек прибивается навесной брус по всей длине карниза ската. Он же становится стартовым брусом обрешетки под черепицу.
	От навесного бруса на крайних (у фронтонов или переломов профиля крыши) контррейках ската размечается расстояние (шаг), с которым будут закрепляться рейки обрешетки. Этот шаг будет зависеть от длины и нахлеста конкретной модели черепицы. Чаще всего оно варьируется от 340 мм до 370 мм. Разметку необходимо сделать на крайних контррейках. Затем на отмеченных рисках забивается по гвоздю, на них закрепляется и натягивается трассировочный окрашенный шнур, и с помощью него на всех контррейках отбивается общая линия для закрепления реек обрешетки.
	Следующим шагом на всю плоскость ската по разметкам, к контррейкам прибиваются горизонтальные рейки обрешетки. Их размер в сечении должен составлять 70×30 или 70×25 мм.
	По завершении монтажа обрешетка должна выглядеть следующим образом.
	Далее, необходимо подготовить конек крыши для дальнейшего монтажа на него коньковой черепицы – это можно сделать, закрепив на гребень два бруса по всей длине, один на другой.
	Другой вариант – это использовать специальные элементы, называемые держателями конькового бруса. Их прикручивают к контррейкам, используя по два самореза с каждой стороны от конька.
	В закрепленные держатели устанавливается и фиксируется деревянный брус. Держатели удобны тем, что они могут иметь разный размер и высоту, поэтому всегда его можно подобрать по необходимым параметрам.
	Далее, в кронштейны по всей длине карниза устанавливается и закрепляется водосточный желоб.
	Желоб дополнительно прижимается еще одной карнизной планкой, устанавливаемый на карнизной рейке. Этот элемент, закрепляемый по всей длине карниза, закрывает вход в подкровельное пространство, тем самым защищая его от попадания влаги, и спускается в желоб.
	Дальше, сверху обрешетки по краям ската со стороны фронтонов прибиваются бруски сечением 70×70 мм. Они станут основой для закрепления ветровой доски с фронтонной части крыши, а также ограничат и закроют край черепичной кладки.
	После этого по фронтону устанавливаются и фиксируются ветровые доски, которые дополнительно соединяются между собой в области конька металлическим уголком. На этом подготовка обрешетки к монтажу черепичного покрытия может считаться завершенной.

Монтаж черепицы на подготовленную обрешетку

Монтаж большинства моделей керамической черепицы практически идентичен, материал какого бы производителя ни был выбран хозяевами.

Иллюстрация	Краткое описание выполняемой операции
	Монтаж черепицы начинается от карниза с правой стороны ската. Первой укладывается угловая черепица, которая фиксируется ко второй от карниза рейке.
	Закрепление первой черепицы производится в верхней части с помощью двух саморезов, которые не закручиваются до конца.
	Далее, выкладывается весь первый ряд черепицы, каждая из которых в верхней части закрепляется на рейке обрешетки с помощью одного самореза через заранее просверленное в ней отверстие.
	В завершение первого ряда черепицы, последней устанавливается и прикручивается двумя саморезами угловая левая черепица.
	Далее, от низа до конька монтируется первый вертикальный фронтонный ряд, состоящий из угловых черепиц, каждая из которых закрепляется двумя саморезами.
	Далее, потребуется подготовить черепицу, которая будет укладываться сверху кронштейна для монтажа на него снегозащитного барьера. Для того чтобы черепица аккуратно встала и закрыла кронштейн, на ее обратной стороне размечается его местоположение и аккуратно с помощью молотка выбивается часть замка.
	Теперь, во втором горизонтальном ряду с шагом в 900 мм устанавливаются сами кронштейны. Этот элемент верхней частью – крюком зацепляется и прикручивается к третьей от карниза рейке обрешетки. Нижней же стороной он устанавливается сверху на нижнюю черепицу первого ряда.
	В установленном и закрепленном виде кронштейн должен выглядеть так, как представлено на этой иллюстрации.
	Далее, подготовленная черепица устанавливается сверху закрепленного кронштейна и прикручивается к третьей рейке обрешетки.
	Закрывающая кронштейн черепица дополнительно фиксируется проволочным крючком, которым ее зацепляют за боковой край и притягивают скруткой к рейке обрешетки. Таким образом закрепляется каждая третья черепица этого ряда, укладываемая на кронштейны-держатели. На этой иллюстрации хорошо виден проволочный зацеп, расположенный с левого края черепицы второго ряда.
	Установив черепицу второго ряда, и закрепив все кронштейны для снегозащитного барьера, нужно примерить его на место так, как он будет зафиксирован впоследствии. Закреплять барьер пока не имеет смысла, так как он будет мешать дальнейшему монтажу черепицы.
	Далее, производится кладка рядовой и угловой черепицы внахлест, с соединением их на замки, также справа налево, снизу вверх до тех областей, где в покрытие встраиваются дополнительные, необходимые для нормального функционирования конструкции кровли, элементы.
	Таким вот образом чаще всего приходится укладывать специальные вентиляционные черепицы. Если крыша имеет длину до 4500 мм, то эти элементы не используются. При длине от 4500 до 7000 мм, монтируется один ряд вентиляционных черепиц на втором ряду, считая от конька. На более длинных крышах вентиляционная черепица устанавливается на три ряда с шагом между ними в 1500 мм.
	На третьем или четвертом ряду от конька в средней части ската устанавливается черепица с вентиляционной трубой, называемая проходной.
	В комплексе с другими элементами кровли этот элемент выглядит так, как представлено на этой иллюстрации.
	Примерив эту черепицу на скате, ее временно снимают, и в мембране под ней размечается и вырезается круглое отверстие. Затем в него устанавливается герметизирующее кольцо.
	Далее, со стороны чердачного помещения в кольцо вставляется гофрированная соединительная труба. Обычно ее диаметр составляет 120 мм. Затем, она обратной стороной подключается к вентиляционному каналу здания.
	Сверху на вентиляционную трубу надевается защитный колпак, который защитит весь канал от попадания в него атмосферных осадков, пыли и мусора.
	В комплекте с черепицей достаточно часто приобретается скамья (ступенька) для трубочиста. Этот элемент кровельной системы закрепляют на четвертом или пятом ряду от конька. Кронштейны скамьи также имеют конструкцию крюков, и они зацепляются и прикручиваются к верхней в укладке ряда рейке обрешетки. Нижняя сторона кронштейнов устанавливается в углубления на черепицу нижележащего ряда.
	Для того чтобы закрывающие кронштейны черепицы верхнего ряда плотно прилегали к рейке обрешетки, в её замках, расположенных в верхней части, после примерки делаются сколы. Затем, черепица укладывается сверху крюков-кронштейнов и фиксируется шурупами и проволочным крючком – по аналогии с тем, как уже было рассмотрено выше.
	Еще одним важным и сложным узлом при покрытии крыши, является оформление примыкания кровельного материала к стенкам дымоходной трубы. Стык между ними должен быть заделан правильно и герметично. Удобнее всего для работы по формированию примыкания использовать гибкую самоклеящуюся ленту, изготовленную с применением свинца и алюминия. Она хорошо принимает рельефную форму черепицы и хорошо к ней приклеивается. Работы по отделке примыкания производятся в определенной последовательности. Сначала лента приклеивается к передней части трубы с заходом на ее боковые стенки, а также к черепице ряда, проходящего перед дымоходом. Для этого по месту, на ленте делаются разрезы нужной формы. Затем, вымеряется и отрезается, а затем приклеивается лента к боковым стенкам и примыкающей к ним черепице.
	Чтобы оформить стык с задней стороны трубы, берется два отрезка ленты одинаковой длины, которая превышает ширину трубы на 20÷30 мм. Они склеиваются между собой в ширину. Затем, совместив середину ленты и ширину трубы на высоте 150÷200 мм, гидроизоляция приклеивается к стенке дымохода и на металлический лист, заранее закрепленный на обрешетке с верхней стороны трубы. После этого, на приклеенную на металл ленту, сверху настилается ряд черепицы. Выступающие по углам части ленты надрезаются, заворачиваются на боковые стороны трубы, и приклеиваются внахлест, на уже закрепленную на них, гидроизоляцию.
	Некоторые мастера предпочитают оформлять примыкание листовым металлом, который нарезается на полосы нужной ширины, монтируется по тому же принципу, что и самоклеящаяся гидроизолирующая лента. Соединение краев металла на углах осуществляется с помощью заклепок и фальцовки.
	Закрепив по всему периметру трубы гидроизолирующую ленту или металлический кожух, по верхней его линии на стенках трубы, закрепляется металлическая профильная планка, прижимающая гибкую ленту к поверхностям дымохода. Затем, оставшийся между верхним краем планки и стеной дымоходной трубы зазор, заполняется кровельным уплотнителем. Нередко в стенке трубы прорезается штраба, в которую заводится загнутый край этой металлической планки-отлива. Затем штраба заделывается тем же герметиком.
	Далее, переходят к работе над коньковым узлом. Сначала на закрепленный коньковый брус внахлест на верхний ряд черепицы настилается уплотнительная вентиляционная перфорированная лента, изготовленная с применением алюминия и свинца.
	Благодаря своей гибкости, эта лента-юбка отлично принимает форму черепицы без прикладывания особых усилий.
	После настила ленты, с фронтонной стороны конька прикручивается торцевой коньковый элемент, и к нему примеряется первая коньковая черепица.
	Далее, первая черепица снимается, и к брусу, закрепленному на гребне крыши, прикручивается коньковый зажим со скобой, который идет в комплекте с коньковой черепицей.
	Затем в него устанавливается первая коньковая черепица. Далее, она крепится с другой стороны следующим зажимом при помощи самореза.
	Следующим шагом в закрепленную скобу устанавливается вторая черепица, фиксируемая также в конце зажимом – и так далее, пока конек не будет полностью сформирован.
	В готовом виде конек крыши должен выглядеть так, как показано на данной иллюстрации.
	Завершающим этапом в оформлении конька является закрепление второго торцевого элемента. При необходимости последняя черепица этого ряда подрезается в нужный размер.
	Когда все дополнительные элементы кровельного покрытия будут установлены, последним шагом к кронштейнам, установленным в нижней части ската, закрепляется сдерживающий сползание снега решетчатый барьер.
	На этой иллюстрации показан вид готового кровельного ската, если смотреть на него со стороны карниза.
	Так будет выглядеть скат крыши со всеми установленными на него элементами.

После завершения покрытия крыши, можно перемещаться на чердак, чтобы убрать временный настил и уложить уже стационарный деревянный пол. Монтаж начинают проводить со стороны
чердака или со стороны
помещения.Чердачное перекрытие тоже состоит из нескольких слоев
и устраивается по-разному. Главное
то, что если устроена кровля, то работы можно проводить не спеша, не боясь попадания осадков на водопроницаемые материалы и внутрь помещений.

В завершение,
стоит еще
раз подчеркнуть, что устройство крыши —
это трудоемкий
, ответственный и достаточно опасный процесс. Поэтому для проведения монтажа всей кровельной системы лучше порой наиболее целесообразным будет пригласить специалистов, которые профессионально занимаются возведением домов, устройством и покрытием крыш.

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом
называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги
— это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки
– вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы
делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка
– балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем
называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка
представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему.
При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы
. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

В деревянных домах
функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах
или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения.
Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами
: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно. Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами.

Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов.

Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов.

Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так.

В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле.

Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.

Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать.

Основные виды крыш

Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек.

Для формирования красивого вида предпочтение отдают следующим формам:

Двускатная. Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих.

Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу.

Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ.

Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке.

Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома.

Решение вопроса с проектированием

Выбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная.

В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши.

Основные работы

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

• крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.
• устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
• проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
• устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями.

Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды. Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

Фото крыши дома своими руками

Последним этапом завершения возведения коробки дома является крыша. Она выполняет две основные функции – защищает дом от негативных факторов внешней среды и служит украшением дома. Перед тем, как окончательно решить, что вы будете делать — строим крышу своими руками, или нанимать строителей, нужно все основательно взвесить и хорошенько продумать. Ведь крыша – это не обои, которые можно переклеивать хоть каждый год, она создается на многие десятилетия.

Виды крыш

В зависимости от количества скатов крыши делятся на три основных вида:

Односкатные. Самый простой вид, устанавливается как правило на различных нежилых помещениях;

Двускатные. Самый распространенный вид крыш;

Четырехскатные. В свою очередь они делятся на:

а) вальмовые — два ската сделаны в форме трапеции, а два остальных имеют треугольную форму;

б) полувальмовые;

в) шатровые – крыша имеет форму пирамиды.

Кроме этих основных и наиболее популярных видов, также крыши бывают:

мансардные;

купольные;

пирамидальные;

конические;

многощипцовые;

• сводчатые.

Стропильные системы скатных крыш

Все стропильные системы скатных крыш состоят из одинаковых частей, которые имеют различные размеры и предназначение. К таким основным элементам относятся:

мауэрлат;

стропила (стропильные ноги);

1. распорки;

4. обрешетка

Мауэрлат – большой массивный брус размером 100х100, 150х150 или 200х200 мм. Он выступает основой крыши, к которой потом крепится стропила. Сам мауэрлат крепится к основным стенам дома с помощь шпилек диаметром 12 – 16 мм. Он насаживается на шпильки и фиксируется гайками.

Стропила выступают несущим элементом крыши. Изготавливается из бруса размером 50х120, 80х160 или 9х200 мм.

Важно:
следует учесть, что при выборе стропил следует обратить внимание не на ширину балок, а их высоту. Лучше взять в качестве стропил брусок 50х120, чем 150х150 мм. Альтернативным вариантом является использование .

Прогоны служат для соединения стропил между собой. Они устанавливаются по середине и верхней части стропил. Что бы усилить жесткость всей стропильной системы, используются распорки, которые соединяют противоположные стороны мауэрлата. Затяжки соединяют две противоположные стропильные ноги, что позволят повысить их стойкость к прогибу. Стойки также усиливают жесткость все конструкции и соединяют верхнюю точку соединения стропил с затяжкой. Подкосы – это брусья, которые расположены под углом и соединяют низ и середины стропил. Сверху на стропила крепится обрешетка – доски 30х100 мм, небольшие бруски 40х40 мм, фанера. На обрешетку укладывается гидро- и паробарьер и монтируется кровельный материал.

Важно:
не нужно делать крышу имеющую множество изломов. Чем больше изломов, тем больше возможность появление протечки крыши.

Например, для крыши из , профнастила, ондулина, шифера достаточно создавать обрешетку из досок толщиной 30 мм с шагом 30 -40 см. А вот при монтаже гибкой черепицы, керамической черепицы и ряда других необходимо делать сплошную обрешетку из листов фанеры или ОСБ – плит.

Кроме того, если кровельный материал имеет относительно небольшой вес (например ондулин, металлочерепица, битумная черепица, профнастил), то в этом случае можно использовать стропила 50х120 мм. А вот для тяжелых кровельных материалов, таких как керамическая, полимер-песчаная, сланцевая черепица, стропила должны быть изготовлены из балок 80х160 мм.

Также следует отметить, что когда делается крыша деревянного дома своими руками, то кровельные материалы еще нужно подбирать в зависимости от того как в дальнейшем планируется использовать помещение под крышей. Если там планируется мансарда, то в том случае, когда в качестве кровельного материала будет применена металлочерепица или профнастил, нужно сделать очень хорошую шумоизоляцию. Все дело в том, что когда идет сильный дождь, то в комнате будет хорошо слышен шум от попадания дождевых капель на поверхность металла.

Способы ремонта крыши

Ремонт крыши можно разделить на три основных группы:

косметический ремонт кровельного материала – как правило это покраска;

замена кровельного материала;

полный или частичный ремонт стропильной системы.

В последнее время в продаже появилась резиновая краска для крыши, с помощью которой можно быстро и легко придать любому кровельному материалу приятный внешний вид.

Резиновая краска представляет собой акрил, которые имеет следующие достоинства:

очень высокая эластичность;

прекрасная термостойкость;

стойкость к ультрафиолетовым лучам;

длительный срок службы – некоторые производители дают гарантию на 10 лет;

устойчивость к перепадам температур и влиянию различных неблагоприятных факторов – влажность, удары, истирание;

высокая скорость высыхания – следующий слой краски можно наносить уже через два часа, а в течении 8 – 10 часов краска полностью высыхает.

Создание крыши – очень ответственный момент. Сделать ее можно и самостоятельно, но необходимо все тщательно продумать, рассчитать, сделать несколько вариантов возможной стропильной системы (в зависимости от разных видов кровельных материалов). При расчетах необходимо учитывать, что материалы необходимо взять с небольшим запасом, что бы потом ради пару балок снова не нанимать грузовой автомобиль для их доставки.

Видео строительства крыши своими руками:

Загородный дом – мечта многих горожан. Желание убежать от суеты, пыли и смога, насладиться пением птиц, девственной природой, фруктами и овощами, выросшими на собственном огороде, дает толчок к строительству дачи.

В процессе устройства крыш и необходимо учесть и тот факт, что чердачное помещение не должно простаивать в пустую. В данном случае можно соорудить оригинальную форму крыши и использовать чердак, как зону отдыха или дополнительный этаж. Если заинтересовало использование чердака как дополнительного этажа, тогда советуем и всех ее особенностях.

Так же форма кровли зависит от желаний и возможностей хозяина будущего дома. Лучше всего выбрать тот вариант, который подойдет по дизайну и украсит строение, а так же учесть достаточность опыта по его сооружению.

Сколько будет скатов, какую роль они будут играть и стоит ли вообще их делать – это вопросы, которые должен решить хозяин на этапе проектирования.

Материалы и инструменты, которые потребуются для устройства

Построить здание означает не только возвести фундамент и стены, это еще и строительство крыши. Комплекс работ включает сооружение стропил, устройство гидро- и пароизоляции и укладку финишного покрытия.

Каждый вид материала требует особого устройства системы стропил, а это в свою очередь является определяющим фактором количества и качества необходимых материалов.

Итак, для строительства крыши потребуется:

• Гидроизоляционный материал или пленка;
• Материал для утепления;
• Брусы, доски, рейки;
• Скобы металлические, гвозди, шурупы, саморезы;
• Инструменты, необходимые для работы: молоток, шуруповерт, дрель и другие.

Количество материалов зависит от того, . Например, керамическая черепица является наиболее тяжелым материалом, поэтому строим стропильную систему из прочных брусьев с большим количеством гвоздей, шурупов и скоб. Таким образом, количество и расход материалов напрямую зависят от выбранной формы и материала покрытия.

Так же не последнюю роль играет площадь дома. В данном вопросе стоит учесть все нюансы, потому как они будут в дальнейшем влиять на прочность конструкции и на ее долговечность. Построить крышу самостоятельно возможно с помощью современных материалов и технологий.

Монтажные работы: этапы и последовательность

Возведены стены, обшит каркас, приобретены все материалы для покрытия дома кровлей. Теперь можно приступать к поэтапной работе над крышей дома. Построить все системы и правильно утеплить сможет каждый, придерживаясь следующих инструкций.

В первую очередь крепиться мауэрлат. Это большой брус с сечением 150х150, который является своего рода фундаментом для стропильной системы. Его размер зависит от мощности стропильной системы дома и веса выбранного кровельного покрытия, а так же он призван равномерно распределять нагрузку кровли на стены дома.

Именно поэтому при его креплении необходимо использовать строительный уровень и другие приспособления для того чтобы все сделать правильно и ровно.

Для креплений необходимо выбирать самые надежные материалы и инструменты.

Анкерные болты подойдут как нельзя лучше для крепления мауэрлата. Их устанавливают при устройстве армирующего пояса, оставляя выступающие концы для крепления.

Установка проходит с помощью кувалды. В этот момент необходимо следить за тем, чтобы мауэрлат плотно «сел» на болты.

Следующий этап возведения кровли своими руками – устройство фермы. Для этого понадобятся толстые брусы и доски. Данная необходимость обусловлена тем, что стропила несут основную нагрузку, поэтому древесина должна быть качественной во всех отношениях. Построить стропила не сложно, главное все сделать правильно и ровно.

Важно правильно выбрать брусы, а точнее их размер, ведь сооружая стропила, их скрепляют между собой перемычками, стяжками, ригелями и другими элементами.

Двускатная крыша, которая сооружается собственными руками состоит из треугольников, которые можно собрать и скрепить на земле, а затем установить их на крыше. Между собой треугольники крепятся перемычками. Монтаж конструкции осуществляется после того, как устроены потолочные балки.

Монтаж двускатной крыши начинается с двух крайних треугольников, которые скрепляются с помощью коньковой балки.

Далее крепятся все остальные. После чего необходимо сделать крепления с помощью стяжек и перемычек, где это необходимо. Больше узнать о креплении стропил . Когда конструкция скреплена прибивают рейки контробрешетки.

Монтаж рейки на кровлю

Она необходима для создания зазора между утеплителем и кровельным покрытием. На контробрешетку набиваются рейки обрешетки. В данном случае все рейки крепятся поперек стропил с определенным шагом. На этом этап устройства стропильной системы подходит к концу.

Следующий и не менее важный этап – это сооружение защиты и утепления. Данный вид работ позволяет избежать протеканий и проникновения холода в помещение.

Мы более детально разобрали , но рассмотрена внешняя теплоизоляция. Защита кровельного покрытия дома укладывается в следующей последовательности:

• Слой пароизоляции. Он предохраняет все остальные слои от пара и влаги.
• Утеплитель. Он сохранит тепло дома и не позволит проникнуть внутрь холодному воздуху.
• Гидроизоляция. Она защищает чердачное помещение и дом в целом от влаги и осадков.
• Финишное покрытие или настил кровельного материала.

В первую очередь между стропилами укладывается утеплитель. В качестве утеплителя используется минеральная вата, которая отличается легкостью, долговечностью и не токсичностью.

Для того чтобы добиться наилучшего эффекта стоит утеплитель укладывать в несколько слоев. Таким образом, крыша будет не только защищать весь дом от холода и осадков, но и от посторонних звуков.

Далее необходимо сделать изоляцию от пара с помощью современной пленки. Эта работа проводится изнутри, с чердачного помещения и крепиться пароизоляционная пленка к стропильной системе. Она призвана защитить утеплитель от пара, который может исходить из жилых помещений.

Для того, чтобы кровля была теплой и надежной сверху на утеплитель укладывается паропроницаемая гидроизоляционная диффузная мембрана.

Этот материал пропускает пар, но задерживает влагу. Для того чтобы сделать этот этап работ достаточно степлером прикрепить пленку к обрешетке. Таким образом, пар от утеплителя проникает наружу, а влага из осадков остается на поверхности. Теперь вопрос о том, как соорудить крышу дома собственными руками обретет ясные очертания в виде поэтапного плана работ.

Строительство кровли завершается укладкой финишного покрытия. Листы шифера, металлочерепицы или другого материала укладываются в определенной последовательности. Каждый новый лист как бы выходит из под другого.

Нахлест должен составлять не менее 15 см. Такой подход позволяет воде скатываться и не проникать под крышу. Современные материалы имеют некоторые особенности по их укладке, которые изложены в инструкциях к каждому виду крыши. Тем не менее, любой кровельный материал начинают крепить от нижнего угла.

Это возможно сделать своими силами. Листы материала выравнивают по обрешетки.

Если необходимо увеличить карниз, то лист можно выдвинуть за пределы обрешетки и закрепить его таким образом. Первый лист крепиться с одного угла, устроив нахлест, закрепляются оба листа одним шурупом или другим способом.

Гвозди забиваются только в нижней части листов, так как далее необходимо будет класть еще один лист и делать нахлест. Эту работу сделать просто особенно с помощниками.

Строительство крыши осуществляется рядами. Первый ряд покрытия выравнивают по карнизу, а затем приступают к укладке последующих относительно первого. Правильно уложенное покрытие и утепление будет служить долгие годы, а в доме будет сухо и тепло.

Все виды работ можно выполнить своими руками или с помощью советов тех, кто уже работал над строительством кровли. Поэтапно выполненные действия и правильные материалы позволят в кратчайшие сроки возвести крышу и приступить к отделочным работам внутри дома.

Выбор материала для покрытия

На сегодняшний день покрыть крышу красивым, современным и прочным материалом достаточно просто. Огромный выбор различных материалов позволяет качественно произвести, как бюджетный вариант, так и покрыть крышу дорогостоящими материалами.

Самым доступны и надежным является шифер. Его не презентабельный вид компенсируется его физическими свойствами.

Хотя на сегодняшний день производители предлагают еврошифер или ондулин. Он по своим физическим характеристикам схож с обычным шифером, а внешне имеет привлекательный вид.

Так же простой в монтаже и прочной является металлочерепица. Она прекрасно подойдет для сооружения крыши собственными руками. Выбирая между шифером и современными материалами, лучше ориентироваться на площадь строения, сложность конструкции крыши и свойства самого материала.

Сегодня многих интересует вопрос о том, сколько стоит каждый вид материалов и где их лучше приобрести. Наиболее доступным и надежным является обычный шифер.

Его можно купить в любом строительном гипермаркете в любых количествах. К современным материалам можно отнести ондулин и металлочерепицу.

Эти материалы так же не являются очень дорогостоящими, но их внешний вид элегантнее, чем у шифера. Благодаря большому количеству оттенков можно выбрать тот, который подойдет под цвет стен.

Этими материалами можно легко укрыть крышу сложной формы. Черепица керамическая и битумная имеют высокую стоимость, но и их внешний вид дает возможность создать изысканный дизайн здания.

Сколько необходимо кровли и какую лучше выбрать судить только проектировщику или хозяину. Так как, только зная конкретные параметры крыши, ее сложность и количество скатов можно высчитать, сколько понадобиться шифера или черепицы.

Начиная работы по строительству крыши без багажа знаний и опыта стоит строго придерживаться советов и последовательности действий.

Если уйти в сторону от намеченного плана могут возникнуть неприятности, которые приведут к частым ремонтам кровли, к ее протеканию, неустойчивости или неровности. В худшем случае ошибки приведут к необходимости все переделывать, сколько это будет стоить ясно и сегодня.

Часть работ по теплоизоляции и защите от влаги проводятся с чердачного помещения, а часть с поверхности крыши.

В частности утеплитель и пароизоляция крепятся с чердака, а паропроницаемая пленка укладывает уже с крыши. Устройство этих слоев своими руками требует особой внимательности.

Если дом строиться не далеко от дороги или железнодорожных путей, то для звукоизоляции можно уложить утеплитель в несколько слоев. Важно помнить, что пенопласт хорошо сохраняет тепло, но он токсичен. Поэтому во избежание неприятностей со здоровьем его лучше не применять.
Лучше проконсультироваться у специалистов и приобрести материал более дорогой, но безопасный.

Подготовили сравнительный анализ минваты и пенопласта, с которым можно ознакомится по ссылке:

Стропильная система – это древесина, которая требует защиты от влаги и насекомых. Сегодня химическая промышленность предлагает широкий выбор различных средств. Поэтому во время сооружения конструкции можно покрыть все брусья и рейки ими. Своими свойствами эти средства защитят древесину от гниения, деформации и уничтожения насекомыми.

Как сделать крышу своими руками? Этот вопрос должен превратиться в систему теоретических знаний, которые легко будет применить на практике.

Таким образом, правильно собранные и скрепленные брусья, рейки и планки позволяют соорудить прочную стропильную систему, которая будет долгие годы поддерживать кровлю дома своими мощными опорами.

Как и какую лучше выбрать систему или тип сооружения решать только проектировщикам, так как крыша является оригинальным завершением ансамбля здания. Она дополняет дизайн всего строения и подчеркивает его стиль.

В продолжение читайте про монтаж водосточной системы по ссылке: , которая обеспечит дополнительную защиту стен дома, а также фундамента.

Двухскатная крыша своими руками

Двускатная крыша своими руками собранная — станет залуженной гордостью владельца дома и будет полностью соответствовать его желаниям. Для того чтобы она была не только украшением, но и надежной, долговечной, защитой здания, нужно очень тщательно продумать ее конструкцию, составить подробный план работ. Мы поделимся опытом и информацией о том, как сделать крышу дома своими руками.

Стропильная система двухскатной крыши своими руками

Выбор конструкции двускатной крыши — наиболее важная часть подготовки. Прочность каркаса определяет не только ее устойчивость к весу снега и напору ветра, но и влияет на долговечность кровельных материалов.

Крутая крыша

Чем круче наклон ската — тем больше свободного пространства будет иметь чердачное или мансардное помещение. К тому же, при наклоне больше 50°, снег на крыше не будет залеживаться.

Соответственно, прочность стропил может быть меньше, а это позволит неплохо сэкономить на объеме используемых пиломатериалов. С другой стороны, слишком высокая крыша испытывает большое давление ветра, и может быть разрушена во время урагана.

Пологая крыша своими руками

Низкая двускатная крыша легко переносит сильный ветер, но имеет уменьшенную нагрузочную способность и критична к большому весу толстого слоя мокрого снега. Наиболее идеальным принято считать наклон ската 30°. Именно такой угол обеспечивает:

• достаточную прочность,
• баланс между давлением и подъемной силой ветра,
• хорошее освещение плоскости крыши в зимнее время года.

Подбор угла наклона с учетом веса кровли

Вес кровли может составлять значительную часть общего веса крыши. Поэтому при проектировании конструкции каркаса учитываем также вес материала крыши.

Преимущества использования современных кровельных материалов

Планируя, как построить крышу дома своими руками, следует иметь в виду, что современная двускатная кровля отличается облегченным весом и простотой монтажа. Покрывать крышу металлочерепицей не в пример легче и быстрее, чем делать то же самое с устаревшим шифером. А укладка самоклеющейся мягкой рулонной битумной черепицы не только в разы быстрее, но и под силу самому неопытному человеку. К тому же, она очень эффективно глушит шум падающего дождя и града.

Особенности подготовки основы для кровли различного типа

Шаг обрешетки под металлочерепицу должен соответствовать ширине одного листа. Под мягкую кровлю укладывается листовой материал. Как правило, для этого применяется водостойкое ДСП.

Использовать сплошной настил из досок не рекомендуется, поскольку их размеры и форма могут значительно меняться от уровня влажности воздуха, что может привести к преждевременному разрушению мягкой черепицы на швах. Использование толстой фанеры также не рекомендовано. Она менее долговечна, чем хорошая ДСП, и не позволяет пользоваться гвоздями.

Материалы каркаса

Для построения каркаса крыши используют только хвойные породы дерева. Брус и доски из хвойных пород очень прочные, упругие, практически не впитывают влагу, не подвержены гниению и не по вкусу жукам-древоедам. Для повышения пожаробезопасности крыши дерево следует обработать соответствующими огнезащитными средствами (специальным лаком ОЗЛ-СК, краской ВД-545 по дереву и антипиренами или биопиренами).

Размеры бруса и доски для различных элементов каркаса двускатной крыши

Минимальное сечение бруса и досок для элементов каркаса определяем по таблице ниже.

Сечение стропил зависит от шага и максимальной длины стропильной ноги.

Инструменты и приспособления

Для возведения двускатной крыши своими руками потребуется такой инструмент:

• топор;
• молоток;
• пила универсальная или поперечного пиления;
• рожковый ключ нужного размера под гайки и стягивающие шпильки;
• плоскогубцы;
• строительный степлер;
• шуруповерт;
• гвоздодер;
• дрель.

Обычно используется ручной инструмент, но применение вместо него электрического ускорит работу и упростит задачу. Очень полезно иметь под рукой отвес и водяной уровень. Роль отвеса может играть любой небольшой грузик на шпагате. Вместо водяного уровня можно использовать ватерпас, но это менее удобно, и точность установки горизонтали на протяженных участках — гораздо ниже.

Кроме, собственно, инструмента потребуются также такие приспособления:

• лестница или стремянка;
• лебедка, самодельный или разборный помост.

Немного о безопасности

Если высота места работ превышает три человеческих роста, обязательно нужно позаботиться о своей безопасности перед тем как построить крышу. Все конструктивные элементы крыши имеют немалый вес и в сочетании с высотой представляют потенциальную опасность для человека.

При поднятии деревянного бруса, досок, готовых стропильных конструкций с земли наверх нужно использовать лебедку, а не тянуть их руками. Во время настила кровли обязательно пользоваться страховочными веревками или канатами, надежно закрепленными к прочному основанию. На месте строительства обязательно должна иметься аптечка.

Крыша дома своими руками: порядок возведения кровли

Крыша двухскатная может иметь различную конструкцию. Рассмотрим наиболее простую реализацию.

Укладка мауэрлата

По верхнему краю стен укладываем мауэрлат — основу для каркаса крыши. Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К деревянным стенам брус крепится гвоздями, болтами или скобами.

В каменных стенах крепления в идее анкеров или стержней с резьбой предусматриваются еще во время их возведения. Отдельные деревянные бруски в каменной кладке — не самый лучший вариант для крепления мауэрлата. В крайнем случае — деревянные вкладыши нужно продублировать крепежными скобами или металлическими накладками, стягивающими мауэрлат и каменное основание.

Чтобы крыша дома не оказалась снесена сильным ветром, стержни или анкера должны быть не менее 10 мм в диаметре. Между каменной кладкой и мауэрлатом укладывается слой гидроизоляции — рубероида или другого прочного материала.

Монтаж конькового бруса

Устанавливаем коньковый брус на фронтоны строения. Это позволит собирать скелет крыши прямо на месте. Установка стропил двухскатной крыши своими руками может производиться даже в одиночку. Стропила поочередно укладываются от конька к мауэрлату, скрепляются вверху между собой, обрезаются по месту и прикрепляются к коньку. Конструкция с несущим коньковым брусом позволяет собрать крышу своими руками самостоятельно или с одним помощником. Свес — часть кровли, выходящая за пределы стен строения, образуется за счет выступающих частей стропильных ног или дополнительных удлиняющих досок — кобылок. Доски для них должны выдерживать вес свисающей части кровли и водосточного желоба, наполненного водой.

Если в конструкции здания капитальные фронтоны не предусмотрены, стропила нужно будет соединять между собой на земле и подавать на крышу уже в виде готовых стропильных углов. При этом их установка потребует скоординированного действия нескольких человек. Верхняя часть стропил скрепляется коньком, который подбивается снизу.

В зависимости от конструкции крыши для крепления могут использоваться гвозди, металлические накладки, уголки или шпильки. Конструкция таких стропил обычно включает поперечную стяжку — ригель, и все необходимые зарезы и подпилы. С земли готовые стропильные конструкции подают по наклонным доскам при помощи веревок или лебедки. Местоположение стропильных ног размечается заранее на мауэрлате и коньке с учетом выбранного шага.

Как сделать крышу дома: установка обрешетки

Для увеличения жесткости конструкции и уменьшения распорного усилия нагрузки на стены стропила связывают затяжками. При построении крыши своими руками проще всего использовать длинные доски или наборные брусья.

1. После монтажа каркаса устанавливается обрешетка. При этом руководствуются правилом: под жесткую кровлю шаг обрешетки должен соответствовать размерам кровельных листов, а для кровли из мягких материалов потребуется сплошное основание.
2. По внутренней части стропил натягивается пароизоляционная мембрана. Она защищает внутреннее пространство дома от атмосферной влажности. Поверх пароизоляции укладывается утеплитель, а на него — паропроницаемая гидроизоляция.
3. Многочисленные поры такой мембраны непроницаемы для воды, но пропускают водяной пар, благодаря чему утеплитель «дышит» и не страдает от конденсата. Двускатная крыша фото которой приведено в этом разделе, обеспечивает минимальные утечки внутреннего тепла.

1. На свесах крыши монтируются желоба и другие элементы водостока. Окончательным этапом постройки является настилание кровли и уплотнение всех технологических зазоров и щелей. После этого монтаж крыши считается завершенным.

Итог

Смонтированная своими руками двускатная крыша — это гарантия качественной кровли. Строго соблюдая все рекомендации специалистов, и следуя пошаговой инструкции с фото, вы без проблем справитесь со сборкой и монтажем. Если же вы решите доверить работу строительной компании, то сможете курировать любой процесс, сами подберете необходимый материал и произведете точный расчет расходов.

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м 2 .

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м 2 .

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м 2 .

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников

Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

• величины нагрузки на них;
• вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
• длины стропильной ноги;
• породы древесины;
• расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами Проволока также устанавливается на этапе кладки стены Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения

Видео: быстрое изготовление стропил

Перед установкой обрешётки производится утепление крыши. Для этого:

1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
2. Натягивается пароизоляционная плёнка.
3. Укладывается утеплитель.
4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

Может ли обычный домашний мастер возвести крышу дома своими руками? На первый взгляд задача кажется довольно сложной, но потренировавшись на собственной даче, я понял, что все реально. Я пошагово покажу и расскажу вам, как сделать крышу своими руками, из каких узлов она состоит и какими вообще бывают крыши в частных домах.

Коротко о видах крыш и общей терминологии

Перед тем как делать крышу, нужно разобраться, какие существуют конструкции и как называются их основные элементы. Иначе вы ничего не поймете в специальной литературе, плюс вам трудно будет разговаривать с продавцами в магазине или на рынке.

На какой конструкции лучше остановиться

Виды крыш	Краткое описание
	Односкатная . Самый простой, доступный и экономный в плане материалов вариант. Проблема в том, что для средних и больших домов он не подходит. Чаще всего односкатную крышу монтируют на гаражах, сараях и прочих хозяйственных постройках.
	Двускатная или щипцовая. Традиционная и довольно удобная конструкция, которая подходит для любого дома с прямоугольной или квадратной «коробкой». Сейчас более половины хозяев частных домов и дач выбирают именно двускатную крышу.
	Шатровая . Шатровая крыша выглядит как четырехгранная пирамида, состоящая из равнобедренных треугольников с общей вершиной. Сейчас встречается редко, основная причина кроется в сложности балочно-затяжной системы, на которой эта конструкция базируется.
	Четырехскатная или вальмовая. Эта конструкция также базируется на балочно-затяжной системе, но встречается чаще, чем шатровая. Любителям за эти виды крыш браться не стоит.
	Полувальмовая . В классическом варианте полувальмовая крыша сейчас уже не используется. Конструкцию собирают по стропильной двускатной схеме с использованием затяжек и загнутых вверх «кобылок».
	Многоскатная . Из всех существующих многоскатная крыша считается одной из самых сложных конструкций. Ее устанавливают только на зданиях с «оригинальной» планировкой или домах с несколькими пристройками. С такими крышами могут работать только высококлассные профессионалы.
	Мансардная . Этот вид крыши по популярности лишь немного уступает двускатной конструкции. Людей привлекает жилое чердачное помещение. Своими руками мансардную крышу возвести можно, но нужен определенный опыт, поэтому лучше начать с двускатной крыши.

Проанализировав популярные виды конструкций, я понял, что для любителя оптимальным выходом будет монтаж двухскатной крыши.

Общая терминология

1. Ребра
   — все наружные углы и изгибы, кроме верхней кромки, именуют ребрами;
2. Вальва
   — лицевая плоскость в многоскатной крыше;
3. Ендова
   — внутренний угол между смежными плоскостями на крышах с несколькими скатами;
4. Конек
   — верхняя кромка крыши, на которой сходятся скаты. На шатровой и односкатной конструкции конька нет;
5. Слуховое окно
   — небольшая треугольная или сферическая врезка в скат крыши с оконной рамой внутри. Монтируется больше для украшения, функциональной нагрузки на слуховом окне мало. Любителям с такими конструкциями лучше не связываться;
6. Карнизный свес
   — это срез нижней части кровли, точнее все, что находится за пределами стены. Именно к краю карнизного крепятся дождевые водоотливы;
7. Фронтон
   — вертикальный сектор на фасаде здания расположенный между скатами крыши;
8. Фронтонный свес
   — боковой наклонный срез плоскости кровли.

Теперь разберемся, как называются внутренние конструкции крыши.

• Мауэрлат
  — опорная балка, которая монтируется на стены по периметру коробки дома, его еще можно назвать фундаментом крыши. Сечение зависит от веса крыши и габаритов дома, чаще всего оно колеблется в пределах от 100х100 мм до 200х200 мм;
• Стропильные ноги
  — едва ли не главный элемент конструкции, на них и держится вся кровля. В двускатной крыше они стыкуются под углом и образуют устойчивый равнобедренный треугольник. Для средних домов берутся балки 50х150 мм, а в больших домах 100х150 мм или 100х200 мм;
• Стойка
  — вертикальный брус, поддерживающий стропильные ноги. Может базироваться на потолочных балках или лежнях;
• Лежни
  — это подобие мауэрлата, только устанавливаются лежни не по периметру коробки, а на простенках большого дома. Эти элементы используются только в «наслонной» системе, о которой я упомяну позже;
• Затяжка
  или ригель — горизонтальная балка, которая соединяет две смежных стропильных ноги двухскатной крыши и образует с ними равнобедренный треугольник, тем самым увеличивая прочность всей конструкции;
• Прогон
  — монтируется в случае, когда затяжки устанавливаются не на всех стропильных парах. Прогоны нужны для дополнительной поддержки стропильных ног и экономии леса;
• Коньковый брус
  — (на данной схеме он не указан) монтируется горизонтально и устанавливается в верхней точке двускатной крыши непосредственно под соединением стропильных ног или между стропильными ногами.

Подготовка и монтаж двускатной конструкции

На этапе подготовки вы делаете расчет стропильной системы, рисуете эскиз или чертеж, после чего закупаете материал и готовите инструмент.

Расчет крыши

Первое, что вам нужно узнать, — это угол наклона плоскости кровли. Все скатные системы делятся на 3 вида:

1. Плоские крыши — в них угол наклона не превышает 5º. В жилых домах практически не встречаются;
2. Крыши со средним уклоном — здесь уклон должен составлять от 5º до 30º. Хорошо подходят для степных районов, где сильные ветра и мало снега;
3. Крыши с крутым уклоном — к ним относятся все скаты с наклоном более 30º. Эти кровли ставят в районах со снежными зимами, ведь чем круче скат, тем быстрее с него сойдет снег.

Что касается самих расчетов, то здесь нужно разделить высоту кровли от чердачного перекрытия до конька, на половину длинны пролета по горизонту. Если хотите получить значение в процентах, то умножьте полученный результат на 100%.

Иллюстрация	Отличие наслонной системы от подвесной
	Подвесная система . Стропила в этой системе устанавливаются только на мауэрлат между несущими стенами. Если стропила подпираются стойками, то стойки крепятся к потолочным балкам.
	Наслонная система . Эта система отличается от подвесной тем, что стойки поддерживающие стропила базируются как на несущих стенах, так и на простенках внутри дома.

Инструменты и материалы

Из инструмента вам понадобится:

• Топор
  ;
• Ручная ножовка
  по дереву и по металлу;
• Бензопила
  или электрическая пила;
• Молоток
  ;
• Рубанок
  ;
• Дрель
  ;
• Шуруповерт
  ;
• Набор рожковых ключей
  .
• Рулетка, уровень, отвес
  .

Желательно сбить из досок хотя бы 1 подставку для работы на высоте, в народе именуемую «козлом».

Материалы:

• Брус под стропильные ноги
  — самое распространенное сечение 50х150 мм;
• Брус под мауэрлат
  — можно взять цельный брус или собрать его из материала под стропильные ноги. В обоих случаях цена примерно одинаковая;
• Брус под затяжки, прогоны и стойки
  – я брал брусок 50х50 мм, но можно использовать стропильный брус 50х150 мм;
• Бруски для контр обрешетки
  — стандартное сечение 30х40 мм;
• Доска для кровельной обрешетки
  — подбирается под кровельный материал, самый распространенный вариант — это необрезная доска;
• Металлические шпильки
  с резьбой и гайки к ним — сечение 12–14 мм;
• Крепежные уголки и пластины
  — продаются готовые с отверстиями под саморезы;
• Саморезы

• Гвозди
  — в ассортименте начиная от длины 50 мм и больше;
• Скобы металлические
  — делаются из арматуры или проката толщиной от 10 мм.

Монтаж мауэрлата

Иллюстрации	Порядок работы
	Обустройство блочной основы . Если дом блочный (кирпич, шлакоблок) то под мауэрлат нужно поверх стены залить бетонный армированный пояс. Высота пояса 250–300 мм, ширина пояса равна толщине стены. Делаете деревянную опалубку, закладываете внутрь арматурную клетку и заливаете все бетоном.
	Закладка шпилек. Еще до заливки бетона нужно по центру будущей обвязки с шагом 0,6–1 м вертикально установить ряд шпилек с резьбой или просто куски арматуры. На них потом будет крепиться мауэрлат. В домах из газобетона бетонный армированный пояс заливается прямо вовнутрь П-образных фасонных газоблоков.
	Мауэрлат в деревянном доме . В деревянных домах мауэрлата как такового нет, его функцию выполняет брус или бревно верхней обвязки.
	Выравниваем основу . Под мауэрлат основание должно быть идеально ровным, если вначале вы этот момент пропустили, то перед укладкой нужно будет выровнять. Основу можно выравнивать цементно-песчаным раствором или клеем для газоблоков (клей используется в домах из газобетона).
	Обустраиваем гидроизоляцию . Брус не должен напрямую контактировать с бетоном, поэтому перед укладкой мауэрлата застилаем сверху рубероид, желательно в 2 слоя.
	Установка бруса . Просверливаем в мауэрлате отверстия под вмурованные в стену шпильки, надеваем брус на шпильки и притягиваем его к стене. Сверху обязательно подложите широкую шайбу и законтрогайте крепление. Цельный брус стыкуется в полдерева, то есть, делаете вырез как на фото, стыкуете два сектора и загоняете сверху 5–7 длинных саморезов или гвоздей. Если мауэрлат набирается из стропильных брусков, то они просто укладываются вразбежку и скрепляются саморезами.
	Мауэрлат. Бывают случаи когда мауэрлат набирается из кусочков уложенных между балками перекрытия, но прочность такой конструкции намного ниже, плюс анкеров на крепления у вас уйдет в 2 раза больше.
	Обработка древесины . Абсолютно всю древесину, которая идет на сооружение крыши нужно минимум 2 раза обработать антисептиками и антипиренами, иначе крыша простоит не более 10–15 лет, потом ее съедят жучки.
	Влажность древа . Из свежеспиленного леса крышу делать нельзя, в процессе сушки под нагрузкой балки и доски может повести или они начнут трескаться. Чтобы сократить расходы можно заранее взять свежеспиленный лес и сложить его в штабеля под навес, за сезон древесина высохнет, порядок укладки показан на схеме слева.

Монтаж стропильной конструкции

Иллюстрации	Порядок работы
	Устанавливаем крайние стропила . Первыми выставляются 2 треугольника по краям. Чтобы они не шатались, я укрепил оба треугольника временной стойкой и диагональной подпоркой. Кроме того временную вертикальную стойку я также закрепил двумя досками по диагонали.
	Стартовые крепления под стропила . На мауэрлат я установил и закрепил металлическими уголками бруски 50х150 мм. Бруски срезаются под углом наклона крыши. Обратите внимание: уголки крепятся на 8 саморезов (4х4) и устанавливаются только с одной, внешней стороны.
	Фиксация стропил снизу . По мере установки стропильных ног, основание бруса зажимается таким же упором и скрепляется саморезами. Позже я планирую в дополнение к саморезам стянуть всю эту конструкцию еще сквозной шпилькой на 12 мм.
	Дополнительная фиксация. В принципе такого крепежа достаточно, но я для уверенности решил снизу еще подпереть стропильную ногу треугольниками.
	На крайних стропильных треугольниках я изнутри поставил по 2 металлических уголка. С наружной стороны прикручена металлическая накладка, а потом фронтон будет сверху обшиваться доской 25 мм и сайдингом.
	Усиление. Кроме того, в 1 м от мауэрлата на крайние стропила я закрепил дополнительные подпирающие стойки.
	Коньковый брус . Сверху я пустил коньковый брус, для этого я закрепил на стропилах 2 затяжки (ригели) с зазором 150 мм, между ними вставил брус и зафиксировал его металлическими уголками на саморезах.
	Наращивание. Коньковый брус по длине вышел больше стропильной ноги, поэтому его пришлось наращивать. Я по бокам приложил 2 накладки из такого же бруса и стянул все это с обеих сторон шпильками 12 мм.
	Фиксация стропил сверху . Стропила у меня получились по 6 м, а весь пролет шириной 7 м. В верхней точке нагрузка солидная, особенно в крайних треугольниках, поэтому я вырезал из стального листа толщиной 5 мм накладки, просверлил их и стянул пятью шпильками.
	Крепление затяжек (ригелей). Промежуточные ригели на крайних стропильных треугольниках вставляются вовнутрь и фиксируются металлическими пластинами с обеих сторон.
	Шпильки. Все остальные стропильные треугольники скрепляются двумя затяжками (по затяжке с каждой стороны). На стропилах затяжки фиксируются двумя шпильками и четырьмя саморезами.
	Натягиваем шнур . После окончательной установки крайних стропильных треугольников, между ними натягивается шнур. Этот ориентир поможет нам выставить все остальные стропила в одной плоскости.
	Посадка стропил . В моем случае, каждое стропило в точке соединения с мауэрлатом подрезалось, как показано на фото. Но это не единственный вариант соединения стропильной ноги с мауэрлатом.
	Варианты посадки стропил . Вариант А — стропильная нога как бы обхватываем мауэрлат; Вариант Б — подрезается не только стропильная нога, но и сам мауэрлат; Вариант В — стропильная нога подрезается под углом, но чтобы вырез не соскользнул, к брусу еще крепятся упоры с обеих сторон; Вариант Г — такой же как вариант В, только в нем стропильная нога не обрезается возле мауэрлата, а продолжается еще минимум на полметра и вы получаете готовый карнизный свес. Есть еще запилы с «зубом», но там нужен опыт и специнструмент.
	Стыковка в деревянном доме . В деревянном доме стропила жестко крепить к мауэрлату нельзя, при усадке их перекосит. Для фиксации здесь используется плавающее крепление, на фото слева видно как оно устроено.
	Кобылки . У меня карнизный свес получился продолжением стропил. Если же длины стропил не хватает, то их упирают в мауэрлат или выдвинутые балки перекрытия, а карнизный свес наращивают за счет так называемых «кобылок». Обычно это бруски сечением 50х100 мм, которые крепятся к стропилу саморезами. Каждый такой брусок должен накладываться на стропила минимум на полметра и на такое же расстояние нависать над стеной.
	Стропильная система . Сборка стропильной системы окончена, теперь я покажу, как правильно смонтировать подкровельную обрешетку.

Правила монтажа кровли

Иллюстрации	Порядок работы
	Монтируем капельник . Первым на край фронтонного свеса монтируется «капельник» — уголок из тонкого металлического листа, который нужен для герметизации среза. Для этого я вырезаю в стропилах ниши и набиваю в них с двух сторон доску 25х150 мм, так чтобы получился угол. На этот наружный угол саморезами крепится капельник.
	Барьер для теплоизоляции . Между стропилами параллельно стене вставляется и фиксируется барьер, он не даст внутренней подкровельной теплоизоляции сползти вниз. Барьер я делал из доски 25х150 мм. Доска крепится в 3 точках на саморезы, по краям к стропилам и внизу к мауэрлату. Саморезы загоняются под углом.
	Клеим ленту . Для того чтобы гидроизоляционная мембрана плотно прилегала к капельнику, на край я вначале клею бутил-каучуковую ленту «К2», а на нее приклеиваю двусторонний скотч.
Укладка мембраны . По бокам мембрана должна выходить за пределы стены на 15 см; Мембрана раскатывается горизонтально; Нижняя кромка мембраны приклеивается к двустороннему скотчу; Само полотно крепится к стропилам степлером.
	Контробрешетка . Как только одна полоса мембраны закреплена, начинаем крепить контробрешетку. Я использовал брусок 30х40 мм и прикручивал его к стропилам саморезами 80х5 мм. Желательно чтобы все саморезы были с нержавеющим покрытием.
	Уплотнение . Снизу брусков контробрешетки я клеил полоски сшитого полиэтилена толщиной 3 мм, с одной стороны у этой ленты есть клеящий слой. С таким уплотнением планка удерживает мембрану по всей линии соприкосновения, влага не сможет проникнуть под планку, плюс закрываются скобы от степлера.
	Крепление обрешетки . Шаг наружной обрешетки зависит от того какой у вас вид кровли, в моем случае будет монтироваться металлочерепица, поэтому доску я набиваю с шагом 300 мм. Толщина доски 20–25 мм. Следующая полоса мембраны раскатывается и крепится с заходом на предыдущую. На фото видны метки, по этим меткам будет проходить кромка следующей ленты. Плюс стык проклеивается двусторонним скотчем. Наружную обрешетку я крепил саморезами 100х5 мм и дополнительно прибивал гвоздями 120 мм.
	Гидроизоляция конька . При гидроизоляции конька мембрану нужно заводить единым полотном под контробрешетку. Я с каждой стороны делал нахлест 350 мм, по правилам достаточно 200 мм.
	Печная труба . Печную трубу желательно вывести еще до того, как вы начнете монтировать гидроизоляцию, так вам будет удобно ее обходить.
	Готовая кровля . Я решил сделать крышу дома из металлочерепицы. Один из стандартных размеров листа металлочерепицы 6 м, как раз под этот размер у меня и были сделаны стропила. Вы же можете выбрать любой другой вид кровли, кстати, самый доступный вариант это шифер, но его лет через 10–15 придется менять.
	Утепление . Утеплять кровлю можно по-разному, я заложил между балками плотные плиты минеральной ваты, а сверху все зашил слоем пароизоляции и набил вагонку. Вместо ваты можно использовать плиты пенопласта, но этот утеплитель не пропускает воздух. Но имейте в виду, нужно брать именно плиты минеральной ваты. Мягкие маты «сядут» и за 5–7 лет станут похожи на тоненькое одеяло.

Вывод

Возможно, та подробная инструкция, которую я расписал выше, и не идеальна, но у меня все получилось, а значит и у вас тоже все получится. Видео в этой статье поможет вам разобраться в данной теме более подробно. Если у вас остались вопросы, пишите в комментарии, такое обсуждение пойдет на пользу всем.

10.05.2016

0 Комментарии

Многие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.

Вконтакте

Одноклассники

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

• Крыша
  – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
• Кровля
  – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
• Мауэрлат
  – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.
• Стропило
  – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов
, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:

• внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
• способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)

Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в ¼ от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100×50 мм.

Производится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см
. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25×50 мм.

Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100×25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее 100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм
. Доски, формирующие конёк (верх стропильной системы), должны находиться максимально близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягких, черепичных и рулонных кровель требуется выполнять сплошной настил. Иногда требуется устройство двухслойного настила, в этом случае первый слой досок располагается параллельно коньку, второй – перпендикулярно, вдоль ската крыши. Для шиферных и металлических кровель вполне подойдёт обрешётка с шагом досок, соразмерным с габаритами используемого материала.

В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.

Укладка теплоизоляции

Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см
.

Вконтакте

Двухскатная крыша своими руками

Двускатная крыша своими руками собранная — станет залуженной гордостью владельца дома и будет полностью соответствовать его желаниям. Для того чтобы она была не только украшением, но и надежной, долговечной, защитой здания, нужно очень тщательно продумать ее конструкцию, составить подробный план работ. Мы поделимся опытом и информацией о том, как сделать крышу дома своими руками.

Стропильная система двухскатной крыши своими руками

Выбор конструкции двускатной крыши — наиболее важная часть подготовки. Прочность каркаса определяет не только ее устойчивость к весу снега и напору ветра, но и влияет на долговечность кровельных материалов.

Крутая крыша

Чем круче наклон ската — тем больше свободного пространства будет иметь чердачное или мансардное помещение. К тому же, при наклоне больше 50°, снег на крыше не будет залеживаться.

Соответственно, прочность стропил может быть меньше, а это позволит неплохо сэкономить на объеме используемых пиломатериалов. С другой стороны, слишком высокая крыша испытывает большое давление ветра, и может быть разрушена во время урагана.

Пологая крыша своими руками

Низкая двускатная крыша легко переносит сильный ветер, но имеет уменьшенную нагрузочную способность и критична к большому весу толстого слоя мокрого снега. Наиболее идеальным принято считать наклон ската 30°. Именно такой угол обеспечивает:

• достаточную прочность,
• баланс между давлением и подъемной силой ветра,
• хорошее освещение плоскости крыши в зимнее время года.

Подбор угла наклона с учетом веса кровли

Вес кровли может составлять значительную часть общего веса крыши. Поэтому при проектировании конструкции каркаса учитываем также вес материала крыши.

Преимущества использования современных кровельных материалов

Планируя, как построить крышу дома своими руками, следует иметь в виду, что современная двускатная кровля отличается облегченным весом и простотой монтажа. Покрывать крышу металлочерепицей не в пример легче и быстрее, чем делать то же самое с устаревшим шифером. А укладка самоклеющейся мягкой рулонной битумной черепицы не только в разы быстрее, но и под силу самому неопытному человеку. К тому же, она очень эффективно глушит шум падающего дождя и града.

Особенности подготовки основы для кровли различного типа

Шаг обрешетки под металлочерепицу должен соответствовать ширине одного листа. Под мягкую кровлю укладывается листовой материал. Как правило, для этого применяется водостойкое ДСП.

Использовать сплошной настил из досок не рекомендуется, поскольку их размеры и форма могут значительно меняться от уровня влажности воздуха, что может привести к преждевременному разрушению мягкой черепицы на швах. Использование толстой фанеры также не рекомендовано. Она менее долговечна, чем хорошая ДСП, и не позволяет пользоваться гвоздями.

Материалы каркаса

Для построения каркаса крыши используют только хвойные породы дерева. Брус и доски из хвойных пород очень прочные, упругие, практически не впитывают влагу, не подвержены гниению и не по вкусу жукам-древоедам. Для повышения пожаробезопасности крыши дерево следует обработать соответствующими огнезащитными средствами (специальным лаком ОЗЛ-СК, краской ВД-545 по дереву и антипиренами или биопиренами).

Размеры бруса и доски для различных элементов каркаса двускатной крыши

Минимальное сечение бруса и досок для элементов каркаса определяем по таблице ниже.

Сечение стропил зависит от шага и максимальной длины стропильной ноги.

Инструменты и приспособления

Для возведения двускатной крыши своими руками потребуется такой инструмент:

• топор;
• молоток;
• пила универсальная или поперечного пиления;
• рожковый ключ нужного размера под гайки и стягивающие шпильки;
• плоскогубцы;
• строительный степлер;
• шуруповерт;
• гвоздодер;
• дрель.

Обычно используется ручной инструмент, но применение вместо него электрического ускорит работу и упростит задачу. Очень полезно иметь под рукой отвес и водяной уровень. Роль отвеса может играть любой небольшой грузик на шпагате. Вместо водяного уровня можно использовать ватерпас, но это менее удобно, и точность установки горизонтали на протяженных участках — гораздо ниже.

Кроме, собственно, инструмента потребуются также такие приспособления:

• лестница или стремянка;
• лебедка, самодельный или разборный помост.

Немного о безопасности

Если высота места работ превышает три человеческих роста, обязательно нужно позаботиться о своей безопасности перед тем как построить крышу. Все конструктивные элементы крыши имеют немалый вес и в сочетании с высотой представляют потенциальную опасность для человека.

При поднятии деревянного бруса, досок, готовых стропильных конструкций с земли наверх нужно использовать лебедку, а не тянуть их руками. Во время настила кровли обязательно пользоваться страховочными веревками или канатами, надежно закрепленными к прочному основанию. На месте строительства обязательно должна иметься аптечка.

Крыша дома своими руками: порядок возведения кровли

Крыша двухскатная может иметь различную конструкцию. Рассмотрим наиболее простую реализацию.

Укладка мауэрлата

По верхнему краю стен укладываем мауэрлат — основу для каркаса крыши. Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К деревянным стенам брус крепится гвоздями, болтами или скобами.

В каменных стенах крепления в идее анкеров или стержней с резьбой предусматриваются еще во время их возведения. Отдельные деревянные бруски в каменной кладке — не самый лучший вариант для крепления мауэрлата. В крайнем случае — деревянные вкладыши нужно продублировать крепежными скобами или металлическими накладками, стягивающими мауэрлат и каменное основание.

Чтобы крыша дома не оказалась снесена сильным ветром, стержни или анкера должны быть не менее 10 мм в диаметре. Между каменной кладкой и мауэрлатом укладывается слой гидроизоляции — рубероида или другого прочного материала.

Монтаж конькового бруса

Устанавливаем коньковый брус на фронтоны строения. Это позволит собирать скелет крыши прямо на месте. Установка стропил двухскатной крыши своими руками может производиться даже в одиночку. Стропила поочередно укладываются от конька к мауэрлату, скрепляются вверху между собой, обрезаются по месту и прикрепляются к коньку. Конструкция с несущим коньковым брусом позволяет собрать крышу своими руками самостоятельно или с одним помощником. Свес — часть кровли, выходящая за пределы стен строения, образуется за счет выступающих частей стропильных ног или дополнительных удлиняющих досок — кобылок. Доски для них должны выдерживать вес свисающей части кровли и водосточного желоба, наполненного водой.

Если в конструкции здания капитальные фронтоны не предусмотрены, стропила нужно будет соединять между собой на земле и подавать на крышу уже в виде готовых стропильных углов. При этом их установка потребует скоординированного действия нескольких человек. Верхняя часть стропил скрепляется коньком, который подбивается снизу.

В зависимости от конструкции крыши для крепления могут использоваться гвозди, металлические накладки, уголки или шпильки. Конструкция таких стропил обычно включает поперечную стяжку — ригель, и все необходимые зарезы и подпилы. С земли готовые стропильные конструкции подают по наклонным доскам при помощи веревок или лебедки. Местоположение стропильных ног размечается заранее на мауэрлате и коньке с учетом выбранного шага.

Как сделать крышу дома: установка обрешетки

Для увеличения жесткости конструкции и уменьшения распорного усилия нагрузки на стены стропила связывают затяжками. При построении крыши своими руками проще всего использовать длинные доски или наборные брусья.

1. После монтажа каркаса устанавливается обрешетка. При этом руководствуются правилом: под жесткую кровлю шаг обрешетки должен соответствовать размерам кровельных листов, а для кровли из мягких материалов потребуется сплошное основание.
2. По внутренней части стропил натягивается пароизоляционная мембрана. Она защищает внутреннее пространство дома от атмосферной влажности. Поверх пароизоляции укладывается утеплитель, а на него — паропроницаемая гидроизоляция.
3. Многочисленные поры такой мембраны непроницаемы для воды, но пропускают водяной пар, благодаря чему утеплитель «дышит» и не страдает от конденсата. Двускатная крыша фото которой приведено в этом разделе, обеспечивает минимальные утечки внутреннего тепла.

1. На свесах крыши монтируются желоба и другие элементы водостока. Окончательным этапом постройки является настилание кровли и уплотнение всех технологических зазоров и щелей. После этого монтаж крыши считается завершенным.

Итог

Смонтированная своими руками двускатная крыша — это гарантия качественной кровли. Строго соблюдая все рекомендации специалистов, и следуя пошаговой инструкции с фото, вы без проблем справитесь со сборкой и монтажем. Если же вы решите доверить работу строительной компании, то сможете курировать любой процесс, сами подберете необходимый материал и произведете точный расчет расходов.

Каким образом возводится крыша дома своими руками? Ответ на данный вопрос будет рассмотрен в этой статье. Вы узнаете, как происходит монтаж каркаса, как перекрыть крышу, и какие варианты покрытий существуют.

Для возведения каркаса крыши желательно использовать древесину лиственницы или сосны. Считается, что это наиболее прочные материалы.

Доски и брусья должны быть без дефектов: трещин и сколов, с влажностью не более 15%. Желательно заранее обработать материал противогрибковыми и огнеупорными веществами. Особенно внимательно стоит отнестись к обработке элементов карнизов, так как детали там практически не защищены.

Существует несколько вариантов крыш:

• Односкатная – используется для покрытия хозяйственных помещений, пристроек и бань.
• Двухскатная – состоит из двух скатов, сходящихся в одной точке. Наиболее распространённый вариант, встречающийся на частных домах.
• Четырёхскатная вальмовая – состоит из четырёх скатов, два из которых треугольной формы, а другие два – трапеции.
• Полувальмовая – гибрид четырёхскатной крыши в нижней части, и двухскатной в верхней части.
• Шатровая – четыре одинаковых ската, в виде равнобедренных треугольников.
• Многощипцовая скатная–представляет собой соединение двухскатной и вальмовой крыши.

Не смотря на многообразие вариантов, если уловить суть строительства крыши самого простого вида, можно поднять самостоятельно практически любой вариант.

В целом, крыша дома своими руками строится в несколько этапов.

Основа, на которую ложится основная часть нагрузки конструкции, называется мауэрлатом. Проще говоря, это основание, на котором будет происходить строительство крыши. Следует использовать балки, сечение которых составляет 15?15 см. Устанавливать их следует параллельно коньку крыши.

Для того, чтобы крыша дома могла успешно сопротивляться ветрам и погодным катаклизмам, необходимо надёжно закрепить балки мауэрлата. Желательно позаботиться об этом ещё на этапе кладки стен. Для этого необходимо, начиная с верхнего 4-го ряда кладки, между кирпичами (блоками), укладывать толстую проволоку. Называют её – катанка, она должна находиться друг от друга на расстоянии метра.

Проволока закрепляется серединой в кирпичной кладке, а свободно свисающие концы следует оставить такой длины, чтобы ими можно было впоследствии обвязать брус. Если предполагается, что дом не станут штукатурить, то внешний край проволоки следует монтировать в раствор, так его не будет заметно.

Обратите внимание на то, что минимальное отступление мауэрлата от края стены, составляет 10 см. Для защиты балок от гниения, под них подкладывают несколько слоёв толи.

Монтаж каркаса

Когда ведётся строительство крыши, совершенно точно, что без прочного каркаса не обойтись.

Стропила, прикреплённые к мауэрлату, и есть каркас. Помните, что если балки будут превышать 4.5м, то потребуется дополнительный монтаж прогонов.

Оптимальными для строительства кирпичного дома, считаются балки, сечением 7?15см.

К мауэрлату стропила крепятся специальным вырезом, который фиксируется гвоздями по 20 см. Гвозди следует забивать следующим образом:

• один прибивается через стропило в мауэрлат по диагонали;
• ещё один забивают таким же образом, но с другой стороны;
• третий – сверху, перпендикулярно.

Благодаря такой технологии, стропило не двигается в стороны.

Верхние концы балок притягиваются внахлёст друг к другу. Конец одной балки должен перекрывать конец параллельной балки. Их так же можно скрепить либо гвоздями, либо болтом.

Как сделать крышу более прочной?

Для прочности конструкции и для того, чтобы распорная сила меньше воздействовала на мауэрлат, стропильные ноги следует скрепить между собой балками с сечением 5?15 см. Этот элемент конструкции называется ригелем. Таким образом, длина ригеля соответствует расстоянию между балками стропил, которые необходимо соединить. Крепление производится гвоздями.

Строительство крыши так же предполагает крепление кобылки к каждой из стропильных ног. По сути, это доска, с сечением 50?100 см, которую необходимо закрепить шурупами и металлическим скобами с одной из сторон стропильной ноги. Длина её должна рассчитываться следующим образом: длина свеса + 50 см.

Чтобы крыша дома своими руками возводилась без лишних сложностей, рекомендуется заранее сделать заготовки кобылки. Для этого на доске, шириной 15 см, необходимо сделать вырез, с помощью которого она будет крепиться с мауэрлатом. Необходимо убедиться, что все доски и стропила точно сходятся между собой. Обычно эти работы производятся ещё до начала возведения стропил, что бы впоследствии всю конструкцию можно было просто собрать.

На этапе монтажа каркаса, так же часто возникает вопрос: как построить крышу под правильным углом?

Этот момент нельзя упускать. Наклон крыши выбирается с учётом стандартов для местности. Так, для холодных регионов с большим количеством осадков, оптимальным считается наклон 40-45°. Таким образом, снег не сможет скапливаться, что позволит избежать давления на перекрытия. При этом стропильные ноги желательно устанавливать на расстоянии 1м друг от друга.

В сухих жарких районах наименьший угол наклона может составлять 3°. В местности с сильными ветрами предпочтительно возводить крышу с уклоном 20°.

Если подробнее обсуждать: как сделать крышу с правильным уклоном, то необходимо обратиться к правилам, которые применяют профессиональные строители.

Итак. Угол крыши можно измерить при помощи специального инструмента, который называется «уклонометр». Но перед началом измерений, необходимо вычислить требуемый угол. Строители применяют особую формулу. Таким образом, угол уклона будет равен высоте конька разделённой на значение, которое получили путём деления длины кровли на два.

Обрешётка

Для того, чтобы перекрыть крышу, необходимо сделать обрешётку. Для черепицы, обрешётка делается сплошная.

Потребуются доски толщиной около 25 см, с максимальной целостностью, без сколов и трещин. Длина каждой около 2 м, то есть равняется двум пролётам между стропильных ног.

Таким образом, стыки могут находиться лишь на опорах, а расстояние между ними не должно превышать 5 мм. Доски, из которых формируется конёк, должны располагаться на максимально близком расстоянии друг от друга. Крепление производится гвоздями по 20 см.

Для каждого кровельного материала подбирается своё вариант обрешётки. Для мягких, рулонных кровель, обрешёточный настил должен быть сплошным. Для шифера, металлической кровли – подойдёт разряженная обрешётка.

При необходимости можно сделать двойной настил. В таком случае, первый слой укладывается стандартно — параллельно коньку. Второй слой, соответственно, перпендикулярно, то есть вдоль спуска.

Вентиляция

Для того, чтобы перекрыть крышу, только обрешётки мало. Необходимо позаботиться о её целостности в процессе эксплуатации.

Для проветривания черепицы, следует оставлять зазоры в обрешётке. С каждой стороны по два – три вентиляционных канала. Начало каналов должно находиться в низу свеса, а конец – максимально высоко. Ширина – около 5 см. Наверху, для вывода воздуха, устанавливают выход под вытяжку.

Монтаж капельников и подкладочного слоя

Для того, чтобы покрытие крыши не страдало от воздействия конденсата, необходимо на обрешётку уложить подкладочный слой. Монтируют его, как правило, лишь по краям, где может просочиться вода, то есть на внутренние ендовы, к коньку, возле труб.

Подкладочный слой должен быть шириной около 40 см. Весь ковёр прибивается гвоздями или шурупами, на расстоянии 25-30 см. Если необходимо настелить второй слой, то его располагают уже поверх первого, прибитого. Нахлёсток можно проклеить битумным клеем.

Следующим этапом, перед тем, как перекрыть крышу, является установка капельников. Это металлические пластины, служащие защитой от попадания влаги на карниз. Планки следует прибивать гвоздями на расстоянии 10 см, нахлёсток 5 см. Таким же образом следует закрепить капельники на коньке.

На пластины крепится гибкая плитка, способствующая не только улучшению функций капельника, но и улучшению его внешнего вида. Пластины самоклеющиеся. Необходимо сначала удалить защитный слой, а потом приклеить к карнизу. Для надёжности можно прибить гвоздями.

Монтаж черепицы

Как известно, существует несколько вариантов кровли. Возводимая крыша дома своими руками предполагает самостоятельный выбор черепицы застройщиком. Но для каждого варианта – свои условия и принципы монтажа. Рассмотрим основные.

Битумная гибкая черепица

Для того чтобы было легко перекрыть крышу, начинать укладывать её следует с середины карниза, чтобы была возможность равномерного её распределения. С гонта следует снять защитную плёнку и приклеить к основанию. Далее прибить гвоздями по краям. Желательно использовать оцинкованные гвозди с широкими шляпками. Выступ должен закрывать стыки гонта.

Если архитектурный проект предполагает наличие труб, то по периметру выреза гонта следует прикрепить специальные проходные элементы.

На месте конька черепица клеится внахлест.

Если труба кирпичная и нагревается, то на угол крыши и трубы правильным будет положить треугольный брусок. Подкладочный ковёр настилается на расстоянии 20 см от трубы, на которую надевается специальный разъём. Щели заделывают герметиком.

Металлическая черепица

Под металлическую черепицу укладывается разряженная обрешётка.

Общее количество необходимого материала рассчитывается путём сложения длины ската от карниза до конька, свеса карниза и вертикального перехлёста листов.

Первый лист укладывают и выравнивают по карнизу и торцу. Второй укладывается сверху. Третий — сбоку. Над вторым – четвёртый лист. Вся конструкция выравнивается и крепится саморезами к обрешётке. По данной схеме собирается вся крыша.

Коньковые планки и внешние углы монтируются внахлёст 10 см и крепятся саморезами. С торцов конёк следует закрыть заглушками.

Советуем так же установить снегозадержатели. Их монтируют параллельно карнизу, саморезами, непосредственно на покрытие крыши. Существует несколько вариантов: планочные, сетчатые, трубчатые. В регионах с большим количеством снега желательно устанавливать трубчатые снегозадержатели.

Керамическая черепица

Покрытие крыши металлической черепицей необходимо начинать снизу, двигаясь вверх, и слева на право. Черепицу стоит заранее разложить на небольшие стопки, по пять штук, которые будут размещаться на скатах. Таким образом, нагрузка на стропила будет распределена равномерно. Вся черепица должна крепиться к стропилам оцинкованными шурупами. В каждом листе имеются специальные скважины, то есть отверстия, с помощью которых листы крепятся друг к другу.

Подшивка карниза

Отвечая на вопрос, как построить крышу дома, нельзя упустить момент подшивки крыши.

Подшивка проводится на последнем этапе. Необходимо, чтобы стены уже были утеплены, так как коробка подшивки вплотную прилегает к ним. Иначе, придётся либо ломать подшивку, либо оставлять не утеплённым участок стены.

Желательно делать подшивку из дерева, таким образом возможно избежать проведения дополнительной вентиляции. Сама подшивка представляет собой подобие короба, который крепится к кобылке и продолжению стропил. Каркас короба состоит из двух досок. Одна идёт от края свеса к стене, а вторая спускается со стропил. Получается, что доски соединяются под прямым углом. Места соединения крепятся шурупами или саморезами, также можно использовать металлические пластины. Между досками необходимо оставить небольшие зазоры. Углы короба режутся под углом и крепятся с помощью металлических скоб и саморезов.

Далее низ каркаса, по всей длине, оббивается досками. Так как они подвержены влиянию погодных условий, их следует прочно закреплять, особенно по краям. Так же учитывайте, что стыки рядов соседних балок не должны совпадать. Углы подпиливаются на 45°.

Внутреннее утепление крыши

Как правильно построить крышу, не позаботившись об утеплении? Это довольно важный процесс.

Существует несколько вариантов: сверху обрешётки и изнутри.

Если не предполагается использовать чердачное помещение как жилую зону, то утепление можно провести изнутри. Кроме того, таким образом можно скрыть пространство между стропильными ногами.

В первую очередь необходимо перекрыть крышу дома гидроизоляционной плёнкой по всему периметру. Так как стропила выступают поверх обрешётки, натянуть плёнку полотном не получится. Необходимо, чтобы она плотна покрывала все элементы конструкции. Таким образом, в углах между обрешёткой и стропилами, поверх плёнки, прибиваются деревянные рейки.

Следующий слой – пароизоляционная плёнка, нижний край которой необходимо крепить к стропилам. Стыки пароизоляционной и гидроизоляционной плёнок должны накладываться друг на друга и закрепляться строительным скотчем.

Как сделать крышу дома более тёплой, если планируется использовать чердачное помещение?

В таком случае, утеплитель и плёнка укладываются поверх обрешётки и стропильных конструкций.

Нежелательно использовать пенополиуретановые плиты, так как данный материал не способен плотно состыковываться.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно используйте гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Как видно, крыша дома своими руками – процесс не слишком длительный, но кропотливый. Существует много нюансов, которые необходимо соблюдать для длительной эксплуатации всего здания.

Советуем вам не экономить на строительных материалах. Выбирайте, возможно, более затратные, но надёжны варианты конструкций. Серьёзно подойдите к выбору досок и покрытия. Обратите внимание на их целостность и качество. Изучите материалы о том, как правильно построить крышу дома.

Строительство односкатной крыши потребует от вас закупки следующих стройматериалов. Во-первых, нужно запастись деревянным брусом для стропильной системы, досками и гвоздями для монтажа конструкции.

Во-вторых, не забудьте приобрести антисептик для древесины, защищающий ее от насекомых, влаги, плесени и грибка. В-третьих, закупите необходимое количество рулонов паро-, гидро- и теплоизоляции, кровельного материала, а также крепежа для того, чтобы производить монтаж кровли.
Что касается инструментов, то здесь вам не понадобится какой-либо специализированный инструмент, достаточно иметь молоток, ножовку, топор, степлер, измерительную рулетку, а также строительный уровень. Кроме этого, вам пригодятся нож, карандаш и кисть для обработки древесины.

Прежде чем говорить о том, как возводится крыша дома своими руками, остановимся немного на существующих видах крыш.

Схема конструкции двускатной крыши для дома

Все крыши частных строений подразделяются на две большие группы: и скатные. Последние, в свою очередь, делятся на одно-, двух- и четырехскатные, а также ломаные и многощипцовые. Остановимся на каждой в отдельности.

Плоская крыша

К ее неоспоримым преимуществам можно отнести такие:

• Построить можно достаточно просто и быстро;
• Надежность и прочность конструкции;
• Продолжительный срок эксплуатации;
• Оригинальный внешний вид (хотя с этим утверждением, заявленным специалистами, многие обыватели пытаются спорить);
• Возможность дополнительной функциональной нагрузки на крышу (обустройство смотровой площадки, места для отдыха и принятия солнечных ванн, летнего мини-сада и т. д.).

Однако, несмотря на все достоинства плоских крыш, существует и несколько весомых недостатков. Во-первых, на таких крышах скапливаются осадки в виде снега, которые требуют регулярной чистки.

Существующие варианты крыш для частного дома

А, во-вторых, влага от атмосферных осадков, скопившаяся на крыше, нередко находит в кровле щели и образует течи, поэтому покрытие таких крыш должно быть без изъянов.

Односкатные крыши

Это наиболее простой вариант обустройства крыши частного дома. Хотя для жилых построек такой тип крыши применяется крайне редко, чаще он востребован для покрытия хозяйственных построек.

Односкатная крыша имеет такие преимущества, как простота конструкции, а также экономичность при возведении.
Но не особенно привлекательный внешний вид кровли, а также то, что скат здесь направлен в одну сторону, что требует сооружение надежной системы водоотлива, делает такие крыши не востребованными для жилых зданий.

Конструкция и устройство односкатной крыши для коттеджа

Кроме того, на таких крышах практически невозможно сделать чердачное помещение.

Двухскатные крыши

Очень часто используется для покрытия частных домов. Особенно она актуальна для небольших дачных домиков. Это связано с ее преимуществами, к которым можно отнести следующие:

Среди недостатков таких крыш можно выделить необходимость обустройства конька, а также двух линий водоотвода. Кроме того, если сравнивать двускатные крыши с односкатными, то вес их будет больше, что требует корректировки . Кроме того, сделать такую крышу своими руками гораздо сложнее, чем односкатную.

Четырехскатные крыши

Встречается не так часто, как двухскатная, хотя и обладает более привлекательным видом. Связано это с тем, что такая конструкция крыши очень сложна в исполнении и вес ее весьма велик.
Но такие крыши позволяют сделать внутри более просторное и светлое чердачное помещение, которое будет всегда теплым за счет того, что обогреваться оно будет с четырех сторон.

Стропильная система четырехскатной крыши

Ломаные крыши

Ломаные крыши — наиболее востребованный тип кровли в частном строительстве. Это связано с тем, что, если правильно ее построить, то такая крыша практически лишена недостатков. Зато преимуществ у нее масса:

• Возможность расширения жилой площади помещения за счет мансарды, оборудованной в ломаной крыше;
• Сниженный уровень теплопотерь через крышу;
• Придает оригинальность внешнему виду дома;
• Под сводом такой крыши можно .

Читайте также

Толщина утеплителя для мансарды

Есть и недостатки, которые легко устранимы при правильном обустройстве кровли. К таким «минусам» относятся:

Многощипцовые крыши

Дома с многощипцовой крышей оригинальны в своем дизайне и подходят для частных домов любой архитектурной формы. Но кроме этого, они обладают и такими преимуществами:

• Надежностью и долговечностью, которая обеспечивается специальной стропильной конструкцией;
• Под сводом такой крыши возможно оборудовать просторную комфортную мансарду, что позволит существенно увеличить площадь жилых помещений в доме;
• Атмосферные осадки не скапливаются на крыше, а стекают с нее по сложной системе желобов за счет крутого угла падения скатов крыши.

Однако есть у такой крыши и недостатки, которые сводятся к сложности возведения стропильной системы под щипковую крышу, увеличенному количеству строительного материала, а также сложности обустройства водоотливов.

Готовый проект двухэтажного дома с многощипцовой крышей

Такой тип крыши вам вряд ли удастся построить самостоятельно, а потому в нашей статье мы не будем на нем останавливаться, как, собственно, и на редко востребованной — четырехскатной.
Рассмотрим подробно технологию возведения таких крыш, как односкатная и двускатная, т. к. именно они являются наиболее популярными в частном строительстве.

Односкатная крыша своими руками

Прежде чем приступать к строительству односкатной крыши, необходимо определиться в нескольких моментах.

Особенности монтажа односкатных крыш

Во-первых, нужно понимать, куда будет направлен единственный скат крыши. Специалисты рекомендуют не ветреную сторону считать ориентиром для направления ската крыши. Во-вторых, нужно определиться с углом наклона крыши. Здесь стоит придерживаться следующей закономерности: чем больше в вашем районе выпадает осадков, тем более крутой нужно сделать односкатную крышу.

Монтаж лаг каркаса односкатной крыши

Но не стоит переусердствовать, т. к., повышая угол наклона крыши, вы увеличиваете парусность конструкции. В-третьих, в зависимости от выбранного угла наклона кровли, необходимо определиться с видом кровельного материала. Так, для различных углов наклона кровли рекомендуются разнообразные кровельные материалы:

Определившись со всеми вышеуказанными параметрами, можно приступать к строительству односкатной крыши.

Материалы и инструменты, необходимые для строительства

Этапы возведения односкатной крыши

Строительство односкатной крыши сводится к нескольким этапам.

Этап 1 — Крепление мауэрлата

Мауэрлат — это брус, который является самой нижней частью конструкции кровли. Он монтируется на стену дома и выполняет функцию опоры для стропил.

Пример крепления мауэрлата односкатной крыши

Его можно сделать из бруса 10 х 15 см, который крепится к стене одним из следующих способов: при помощи проволоки, с применением строительных шпилек или анкеров. Последовательность монтажа мауэрлата такая. В первую очередь для обеспечения долговечности кровли мауэрлат необходимо гидроизолировать от стены дома с помощью листа рубероида или полиэтилена, который прокладывается между ними.

Далее действия будут разниться в зависимости от выбранного вами метода крепежа. Если вы решили воспользоваться анкерами или шпильками, то необходимо сделать отверстия в стене и в мауэрлате, совпадающие между собой по шагу.

Для облегчения этого процесса используют доску с отметками для отверстий. Как вариант, шпильки можно закрепить в стене во время кладки последнего ряда кирпича (блока).
В отверстия в стене необходимо вставить болты, а мауэрлат впоследствии просто на них насадить.

Название элементов конструкции односкатной крыши

Остается только сделать затяжку при помощи гаек и с применением шайб крепления мауэрлата.
Если мауэрлат планируется монтировать при помощи проволоки, предусмотрительно вмонтированной в верхний ряд кладки стены, то процесс существенно облегчается. Тогда в мауэрлате на расстоянии не менее 25 мм от края необходимо просверлить сквозное отверстие, параллельное грани бруса. Через него пропускаются концы проволоки и туго затягиваются.

Этап 2 — Монтаж стропильной системы

Односкатная крыша имеет достаточно простую по конструкции стропильную систему.

Стропильная система односкатной крыши

В качестве стропил используют либо брус меньшего сечения (до 50 мм), либо доску (5 х 15 см). Необходимо учесть тот нюанс, что стропила должна выступать за уровень стены как минимум на 30 см. Это необходимо для того, чтобы обеспечить защиту стен частного дома от дождя и других атмосферных осадков.
Для плотного прилегания стропильных ног к мауэрлату, в стропилах необходимо сделать вырезы под брус основания. Шаг для размещения стропил выбирают, основываясь на ширине рулона теплоизолятора. Крепят стропила гвоздями (10 см).

Этап 3 — Монтаж обрешетки

Теперь необходимо поперек стропильных ног набить доски обрешетки. Для нее, как правило, используют брусья небольшого сечения (до 5 см). Шаг обрешетки зависит от . Например, при использовании рулонных кровельных материалов, обрешетку рекомендуют сделать сплошной. Монтаж обрешетки также выполняется с применением гвоздей (10 см).

Этап 4 — Создание кровельного пирога

На этом этапе главное — правильно соблюсти последовательность укладки гидро-, паро- и теплоизолирующих материалов. Так, на обрешетку укладывается гидроизолирующий слой, а паро- и теплоизоляторы монтируются с внутренней стороны крыши (к обрешетке примыкает теплоизоляция, которая сверху покрывается гидроизолирующим материалом). Получается, что теплоизоляция оказывается замкнутой между слоями паро- и гидроизоляторов.

Схема гидроизоляции и утепления односкатной крыши

Последовательность производимых работ рекомендуется следующая. В первую очередь укладывается утеплитель, в качестве которого чаще всего используют минеральную вату. Закладка утеплителя производится между стропил. Иногда целесообразно использовать двухслойную закладку утеплителя, создав при этом теплоизолирующий слой толщиной около 10 см. Это позволит сделать степень тепло- и звукоизоляции чердачного помещения больше. На втором этапе производят монтаж пароизоляционной пленки.

Размещают ее со стороны внутреннего помещения и, натягивая, крепят строительными скобами при помощи степлера к стропилам.

Такой слой будет препятствовать проникновению пара на теплоизоляционный слой, сохраняя его при этом всегда сухим. Это поможет продлить срок службы утеплителя и не изменит его теплоизоляционных характеристик. Далее, все работы по укладке кровли будут осуществляться с наружной стороны частного дома.

Монтаж профнастила на односкатную крышу

Приступаем к укладке гидроизолирующей мембраны. Особенности ее строения таковы, что она не позволит влаге извне попасть на слой утеплителя, но при этом пары от теплоизоляционного слоя будут выходить наружу. Крепится гидроизоляция аналогично пароизолирующей пленке. В завершение односкатная крыша требует монтажа финишного покрытия и водостока.

1.
2.
3.
4.
5.

Зачастую перед застройщиком очень остро встает вопрос, связанный с тем, как правильно построить крышу дома, причем сделать это так, чтобы в процессе эксплуатации не возникло каких-либо проблем, а сама крыша получилась надежной и прочной.

Далее речь пойдет именно о том, как правильно построить крышу своими руками, какую структуру имеет этот важный элемент дома, а также о том, какие этапы работы должны затрагиваться непосредственно в процессе монтажа. Безусловно, упомянуть сразу все возможные типы строительства крыш невозможно, поскольку вариантов устройства существует масса. Поэтому за основу можно взять строение крыши дома двускатного типа, являющейся одной из наиболее популярных среди всех типов конструкций. Разберемся, как построить крышу дома такого типа.

Нужно отметить, что начинать обустройство крыши рекомендуется сразу же после возведения основного каркаса дома, то есть его стен, иначе есть вероятность, что здание без покрытия будет разрушаться изнутри.

Так как создание крыши с нуля – процесс весьма непростой, то обязательно необходимо создать желаемый проект , воспользовавшись для этого услугами специалиста. Здесь следует продумать будущую форму конструкции крыши с учетом параметров всего здания в целом, а также выбрать кровельный материал.

Назначение мауэрлата

Чтобы разобраться с тем, как строить крышу, необходимо знать, и какие функции он в себе несет. Мауэрлат – это балка опоры, выполненная из дерева и имеющая размеры приблизительно 150×150 миллиметров. Она укладывается по периметру всей площади здания на верхушки стен, то есть в те места, где будут крепиться стропильные ноги. Важно понимать, . Установка мауэрлата крайне важна, поскольку именно благодаря этому элементу вся нагрузка, идущая на стены, распределятся равномерно. Балку необходимо плотно закрепить. Сделать это можно с помощью проволоки, но такой вариант подойдет только для крыш, имеющих малую парусность.

При условии, если площадь крыши составляет более 250 м², то закрепление мауэрлата требует установки в стену шпильки с резьбой, равной 12 миллиметрам на глубину не менее двух кирпичей (прочитайте также: » «). Шаг, с которым они должны располагаться – 2 метра. Шпилька является объектом, на который надевается брус и закрепляется при помощи гайки, имеющей широкую шайбу. Как правило, мауэрлат закрывают с внешней стороны стены кладкой.

Крайне важно помнить, что все элементы конструкции, состоящие из дерева необходимо обработать антисептиком, чтобы предотвратить их возможное гниение, а те места, в которых дерево соприкасается с бетоном или кирпичом, обязательно нужно оснастить гидроизоляцией.

Установка стропильной системы

Задумываясь над тем, как правильно построить крышу, необходимо знать, что самым главным несущим элементом кровельного каркаса является стропило. Оно представляет собой балку, имеющую размеры 150×70 миллиметров. Однако параметры могут и отличаться в зависимости от того, какой вес имеет крыша, а также с каким шагом расположены стропильные ноги.

Очень важно правильно закрепить стропила к мауэрлату. Для этого, заранее выполнив необходимый надрез, нужно упереть стропильную ногу в балку опоры. Далее углы скрепляются между собой при помощи угла из металла (детальнее: » «).

Также можно закрепить стропила с помощью вбивания трех гвоздей.

Делается это следующим образом:

1. Один гвоздь вбивается под углом слева.
2. Один гвоздь вбивается под углом справа.
3. Один гвоздь вбивается с целью затяжки.

Такой способ укрепления сможет защитить всю конструкцию от непредвиденного смещения под воздействием нагрузок. Еще один важный момент: древесина, применяемая для устройства каркаса, должна иметь показатель влажности, не превышающий 20%.

Строительство комбинированной крыши, смотрите на видео:

Устройство кровельного конька

Необходимо помнить, что касаясь вопроса, связанного с тем, как правильно строить крышу, нельзя не упомянуть ее такой важный элемент, находящийся в самом верху, как конек. Строение конька напрямую зависит от конструктивных особенностей крыши.

Так, принято выделять следующие способы устройства конька:

1. Скрепление торцами по принципу встык. Верхние участки стропильных ног следует обрезать так, чтобы они крепко соединялись друг с другом. Со стороны каждого из торца нужно вбить гвоздь, и дополнительно наложить закрепляющую накладку, присоединяемую болтами с каждой из сторон стропил.
2. Устройство стропил на брус конька. Это конструкция наиболее применима для тех сооружений, где имеется возможность осуществить упор для балки конька. Достоинство этого способа в том, что каждую стропильную ногу можно укрепить отдельно. Гораздо реже этот вариант встречается на крышах небольшого размера.
3. Стык по принципу внахлест. Этот вариант устройства считается наиболее простым и используется обычно на малых по размеру крышах, поскольку переносить большую нагрузку такая система неспособна. Стропильные ноги в районе стыка скрепляются болтами, оснащенными широкими шайбами, и крепко стягиваются.

Монтаж обрешетки

Такие параметры, как обрешеточный шаг или размер используемой доски напрямую зависят от того, какой тип кровли обустраивается и какой показатель имеет угол наклона кровли. При укладке мягкой кровли обрешетку следует монтировать вплотную, а для листовой кровли шаг должен составлять от 40 до 60 сантиметров. Зачастую встречается двойная обрешетка, суть которой заключается в набивке на стропильные ноги брусков с соблюдением определенного шага (контробрешетки), а затем непосредственно обрешетки. Этот тип устройства характерен для мягкой кровли.

Укладка кровельного покрытия

Очень часто сегодня кровельным материалом выступает популярная металлочерепица, поскольку стоимость ее является вполне доступной, кроме того, она проста в монтаже и обладает долгим сроком службы, а благодаря широкому ассортименту цветовых оттенков можно воплотить в жизнь любое дизайнерское решение. В этом случае использование гидроизоляции под кровлей является обязательным, также необходимо оснастить крышу утеплителем, который кладется под гидроизоляцию, и пароизоляцией, укладываемой прямо над жилым помещением.

Важно обеспечить вдоль всей длины кровли отверстия вентиляции для того, чтобы влага могла выходить беспрепятственно.

Так или иначе, при возникновении вопросов относительно устройства крыши информацию с подробными фото и видео монтажа всегда можно найти в Интернете, но также не следует пренебрегать и помощью специалистов во избежание возникновения дальнейших проблем во время эксплуатации.

Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья. Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю.

Мауэрлат для двускатной крыши

Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.

Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.

Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.

Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.

Укрепление каркаса крыши

При строительстве кровли, обязательным условием является обустройство надежного каркаса.
Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.

Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.

Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:

• Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости;
• Второй гвоздь забивается точно так же, только с обратной стороны;
• Забивка третьего гвоздя производиться под углом 90° сверху.

Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону.
Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.

На этом, работы по обустройству каркаса можно считать завершенными, останется только уложить кровельный пирог.

Как сделать крышу дома своими руками видео урок

Возведение двухскатной или вальмовой крыши не всегда рационально и целесообразно, если речь идет о хозяйственных постройках, промышленных и коммерческих объектах, а иногда и частных домах в современном стиле. Большой расход материала, сложная стропильная система делают возведение этих конструкций экономически невыгодным, затяжным мероприятием. В то время как проекты с плоской кровлей значительно сокращает расходы на строительство, строится быстро и подходит практически для любых сооружений.

Дом с плоской кровлей надежным образом защищен от повышенной ветровой нагрузки. Однако, не имея скатов, он не может оперативно отводить дождевые и талые воды с поверхности кровли.

Ситуация усложняется тем, что поверхность кровельных материалов имеет шероховатую структуру, которая не позволяет влаге и снегу свободно соскальзывать. Поэтому устройство плоской крыши, смонтированной своими руками, должно соответствовать жестким требованиям строительных норм к гидроизоляции, разуклонке и технологии возведения.

Строение кровельного пирога

Необходимость высокого уровня защиты от влаги заставляет располагать кровельные материалы плоской крыши слоями, один над другим, образуя так называемый «пирог». Если рассмотреть его устройство разрезе, можно увидеть следующие слои:

1. Плоское основание, выполненное из бетонных плит или листов профилированного металла
   . Оно обеспечивает жесткость конструкции, несет на себе вес кровельного пирога, передавая его несущим перегородкам и, в итоге, фундаменту. У эксплуатируемой кровли основание должно быть максимально жестким.
2. Пароизоляция
   . Слой который необходим для того, что защищать плоскую крышу от проникновения паров из внутренних подогретых помещений в толщу утеплителя. Оседая на термоизоляции в виде конденсата, вода безвозвратно снижает ее утепляющие свойства более, чем в два раза. В качестве простейшей пароизоляции используют полиэтиленовую пленку или покрытия на основе битума.
3. Утеплитель
   . Для термоизоляции плоской крыши используют засыпные материалы, такие как керамзит, перлит, шлак, рулонные, к примеру, минеральная вата и в виде плит, в частности пенополистирол. Между прочим, утеплитель используют не только для регуляции температурного режима, но и для разуклонки дома с плоской крышей. Основные требования, предъявляемые к утеплителю – низкая гигроскопичность и теплопроводность, легкий вес.
4. Гидроизоляция
   . Плоская кровля позволяет использовать для покрытия с целью защиты от влаги рулонные материалы: битумные, полимерные и битумно-полимерные. Помимо высоких гидроизоляционных качеств, они должны обладать устойчивостью к перепаду температур, эластичностью, долгим сроком эксплуатации.

Типы кровли и нюансы их монтажа

Устройство плоской крыши определяет конструкция и характер использования. В отдельные виды, требующие особого подхода при возведении выделяют следующие:

Монтаж кровли для неотапливаемых построек

Если плоская крыша своими руками возводится для неотапливаемого хозяйственного помещения, к примеру, сарая, беседки, навеса или пристройки, уклон организовывают с помощью опорных балок.

Их устанавливают под углом 3 градуса, что составляет 30 мм на каждый погонный метр длины балки. Затем на балки настилают основание из необрезных досок, закрепляя их гвоздями или саморезами.

В качестве гидроизолянта используют рубероид – самый доступный по цене материал. Его производят и продают в виде рулонов. Выполняют раскрой гидроизоляции, нарезая полосы так, чтобы уложить их по направлению уклона плоской крыши.

Полосы рубероида поэтапно настилают с нахлёстом 10-15 см и фиксируют деревянными рейками или стальными планками каждые 60-70 см по направлению водостока, чтобы не преграждать путь стекающей влаги. Плоская крыша неотапливаемого помещения без труда монтируется своими руками даже одним работником без помощи подсобников.

Монтаж кровли для отапливаемый сооружений

Если строят частный дом с плоской кровлей, который планируют подключить к системе отопления, то работы проходят в следующем порядке:

Чтобы построить дом с плоской кровлей, длина которого превышает 6 м, для изготовления опорных балок используют брус сечением 150х150 мм и более, либо стальной двутавр.

Кровля из монолитного бетона

Другой вариант, как возводится плоская крыша своими руками – использование монолитного бетона. Процесс выглядит следующим образом:

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Видео-инструкция

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса
(шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

• встык;
• внахлест;
• с вырезом пазов.

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем
— минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла
наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей
. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]

[content-egg module=GdeSlon template=compare]
