Крыша для дома из газобетона своими руками пошагово односкатная

Почему именно газобетон

Гараж из газобетона своими руками – это наиболее дешевый способ сооружения помещения для защиты автомобиля. Другая причина выбора блоков газобетона– легкость материала, что позволяет сооружать конструкции с меньшими затратами усилий и не столь мощными фундаментами, но прочность материала позволяет обеспечить достаточную защиту.

Примечание!

Пеноблоки газобетона обладают низкой теплопроводностью – что позволяет строить без дальнейшего утепления.

Кроме положительных характеристик есть и некоторые отрицательные стороны пеноблоков.

Самый главный недостаток, которым обладает строительство гаража из газобетона – не дышащее помещение, а для гаража такая характеристика является важным параметром, так как автомобиль после поездок зимой и в сырую погоду приносит в помещение достаточно большое количество ваги, ее конденсация и не выветривание негативно влияет на стены и сам транспорт.

Внимание!

Даже в сухую погоду, после длительной поездки остывая, двигатель выделяет некоторое количество влаги.

В случае с кирпичными гаражами влага выходит гораздо быстрее и не требуются дополнительные работы, а блоки газобетона не могут вывести влажность, и нужно будет сооружать дополнительную систему вентиляции с использованием электрического кулера, что повысит затраты времени средств.
Второй не менее важный отрицательный параметр – непереносимость воздействия огня, и при высокой температуре постройка может полностью сгореть, а во время горения материал выделяет опасные для жизни вещества.

Проектирование гаража и расчеты материалов

Строительство гаража из газобетона начинают с проекта и первое что делают – выясняют глубину грунтовых вод и прочие особенности земли, что дает возможность определения будущего фундамента, затем определяются задачи, которые выполнит строение:

• Наличие смотровой ямы для ремонта;
• Высота и ширина ворот;
• Наличие полок для инструментов;
• Перепады температур для выбора толщины стен.

Реализация проекта возможно одним из двух способов:

• Заказ проекта в компании или частного проектировщика;
• Самостоятельное выполнение расчетов и размети в специальных программах.

Разметка участка под гараж

Разметка участка под гараж и прочие строения делается путем протяжки нити ориентируясь по проекту, а угловое крепления делают кольями, углубленными в землю.

Натяжка нити в углах выравнивается строго в 90 градусов, что дает полностью перпендикулярность стен.

Внимание!

Если рядом находится дерево, куст или прочие препятствия нужно продумать наличие помех в дальнейшем, и по возможности строить без подобных препятствий.

Фундамент под гараж из газобетона

Самый важный критерий при строительстве фундамента – вес стен создающий давление, из чего ориентируются на материал и способ прокладки фундамента в зависимости от почвы.

Пеноблоки газобетона не имеют большого веса, по этой причине фундамент делают ленточным с углублением в 40 – 50 сантиметров.

• Для сооружения фундамента вырывается канава определенной глубины и ширины, а ранее установленная разметка является ориентиром;
• На дно траншеи засыпается песок и щебень, утрамбовывается;
• Монтируется опалубка, изготавливаемая из деревянных брусков и фанеры;
• В траншею укладывается армированный каркас.
• Последний этап – заливка фундамента гаража своими руками.

Установка ворот гаража

Перед началом установки ворот на фундамент укладывается рубероид или другой выбранный гидроизолирующий материал.

На раму ворот гараж в горизонтальном положении привариваются арматуры, высота монтажа которых выбирается исходя из пеноблоков газобетона, так, что бы они оказались на стыке блоков.

Примечание!

Перед свариванием арматуру грунтуют и красят, тем самым защищая от гниения.

Строим гараж из газобетона: стены

Строительство стен начинают с углов конструкции, а в качестве блоков газобетона наиболее часто используют модели шириной в 20 сантиметров.

Если начать с углов будет проще контролировать отклонение по горизонтали.

После выставления первых угловых блоков, по ним натягивается нить, далее ориентируясь по натянутому элементу, возводят стены гаража. В качестве состава для крепления чаще используется цемент, но есть альтернатива – клеящий состав, продающийся в магазинах.

Второй ряд блоков когда возводится гараж из газобетона своими руками устанавливается со смещением от первого, так, чтобы выше уложенный блок своей серединой перекрывал вертикальный стык двух блоков предыдущего ряда. Таким образом, работа продолжается, пока стены не достигнут требуемой высоты.

При достижении нужного размера стены, ориентируются на будущую крышу, и делают определенные участки выше, а другие ниже. Наиболее распространенный вариант крыши гаража – односкатная, и в таком случае одна стена делается выше, а параллельная ей значительно ниже.

Крыша гаража

Монтаж кровли начинается с монтажа стропил. На них будет постоянно осуществляться нагрузка, а значит от прочности и надежности крепления стропил, будет зависеть вся кровля.

Стропильная система служит скелетом материалов для кровли, она должна отражать любые внешние воздействия: сильный ветер, снег и любые другие виды осадков.

Основу каркаса составляют стропильные ноги – деревянные балки, которые упираются в коробку здания. Особенности стропильных ног следующие:

• Изготавливаются из хвойных пород или древесины;
• Тщательно просушиваются;
• Обрабатываются антисептическими средствами и противопожарной пропиткой.

Остальные элементы стропильной системы являются вспомогательными и служат для обеспечения ее нормальной работы:

• Для обеспечения дополнительной жесткости, стропильные балки соединяются дополнительными перемычками;
• Для монтажа объемной крыши, требуется устанавливать дополнительные подпорки, которые защитят стропила от прогиба;
• Для лучшего крепления кровельных материалов, перпендикулярно стропилам крепится обрешетка.

• Прочность кровельной конструкции зависит от расстояния между несущими стенами. Если расстояние между ними не превышает 4-х метров, то дополнительные опоры можно не использовать, достаточно монтировать балки между двух стоек. Если расстояние между несущими стенами больше, то дополнительные опоры использовать обязательно.
• При возведении стен гаража, важно помнить, что его крыша будет односкатной. Поэтому, при строительстве, одна из стен гаража должна быть выше другой.
• Угол наклона односкатной крыши не должен быть меньше 25 градусов.
• Если угол крыши равен 25 градусов, то каждый метр между несущими стенами гаража добавляет 300 мм высоты второй стены. Проще говоря, схема следующая: если между противоположными сторонами расстояние 5 метров, то прирост противоположной стены составит 1500 мм (5х300), т.е. одна стена будет на полтора метра выше другой.

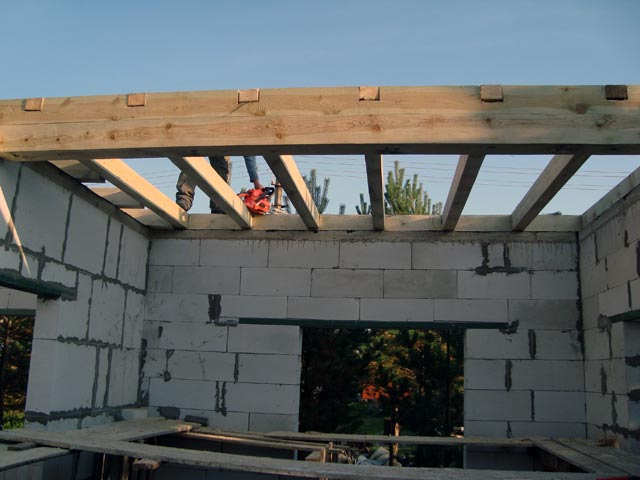

Технология устройства односкатной крыши

Подготовка к креплению мауэрлата:

• Деревянная балка размером 200х100 мм, в которой через каждые 500 мм. Просверливаются отверстия под анкера.
• В стене делаются отверстия под анкерные болты, с учетом того, что одна часть болта будет в балке, а другая – в стене.
• Далее с каждого угла просверливаются отверстия, для крепления балок по всем углам.
• Для лучшего крепления, в просверленные отверстия заливается клей под анкера.
• Каждая балка скрепляется заготовленными анкерами.

Теперь делаем следующее:

• Подготавливаются стропила, которые будут располагаться между двумя несущими стенами.
• В стропильных балках вырезаются двойные зубья, которые будут уходить в отверстия, вырезанные на балках.
• Каждая стропила устанавливается по очереди, она скрепляется металлическим хомутом с болтом. Расстояние между двумя балками должно быть 300 мм.

Обработка стропил огнеупорными средствами

В связи с высокой вероятностью возгорания, стропильную систему необходимо обязательно обрабатывать огнеупорными средствами.

Огнезащитными считаются только составы 1 и 2-ой групп огнезащитного эффекта по НПБ 251/ГОСТ 16363/
. Важные конструкции пропитываются только средствами высшей группы.

Пол в гараже

Последний этап того как построить гараж из газобетона – полы и в связи с нагрузкой, которую создает автомобиль, наиболее распространен – бетонный пол, сооружаемый с сыпучей подушкой.

Сначала периметр гаража очищается от земли, затем площадь засыпается небольшим слоем щебня, поверх него укладывается песок и гравий.

Внимание!

Каждый слой тщательно трамбуется.
Поверх уложенной подушки заливается бетон, но при таких объемах лучше заказать спецтехнику.

ВИДЕО:

Блоки из пенобетона отличный выбор для строительства дома. Они совмещают в себе функции конструкционного материала и теплоизоляции.

Однако из-за наличия пор стены из них отличаются от плотного кирпича или бетона. Поэтому у многих возникает вопрос — как крепить крышу к пеноблоку? В нашей статье постараемся на него ответить, рассмотрев возможные варианты исполнения этого узла строений.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Все дело в пористой структуре материала, ее видно в приближении на фото выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться.

Типы кровли пеноблочных строений

С пеноблочными строениями используются все существующие типы кровли. В принципе их можно разделить всего на две группы, плоские и скатные.

Плоские кровли

С ними проблем не возникает вообще. На стены укладывают плиты покрытия или перекрытия по ним делают кровельный пирог. Нагрузка от плит равномерно распределяется по всей площади сечения стен.

Пеноблоки, на которые опирается кровля, оказываются в таких же условиях, как и если бы мы продолжали возводить стену выше, и это был бы вес верхних этажей, а не крыши.

Скатные кровли

Их видов больше:

• односкатные;

• двухскатные;

• мансардные;

• вальмовые или четырехскатные;

• полувальмовые.


Кроме того есть крыши сложной формы, которые не классифицируются. Но нам это не важно, все эти крыши подразумевают стропильную конструкцию, которая поддерживает кровлю.

Нагрузка от стропил, если крепить их прямо к стенам будет точечной, поэтому и возникают проблемы конструирования узлов крепления крыши к пеноблоку. Для начала рассмотрим особенности стропильных конструкций.

Элементы и типы стропильных конструкций

Как и понятно, главная деталь — это стропила, связанные между собой обрешеткой, они держат вес кровельного пирога.

Их делят на два типа:

1. наслонные;
2. висящие.

Первые опираются обоими концами (нижние называют стропильными ногами) на стены, мауэрлаты или стойки.

Второй тип имеет опору только ногами, верхние концы висят свободно. Вкупе с другими элементами они могут образовывать стропильную ферму.

На рисунке сверху изображены наиболее распространенные типы стропильных ферм (не называем их конструкциями, так это подразумевает все стропила и обрешетку).

И еще два пояснения:

1. Бабка на четвертом рисунке — это то же самое, что стойка, автор рисунка применил термин принятый у реставраторов, чем у инженеров (автор этой статьи с ним почти не встречался).
2. Затяжка тоже чаще называется стяжкой (вообще, многие строительные термины имеют много названий, даже в нормативных документах это встречается).

Крепление без армопояса

Сразу рассмотрим более простой способ, как ставить крышу на пеноблок, когда детали кровли укладываются прямо на поверхность кладки. Этот вариант чаще всего используется в небольших постройках, возведенных своими руками.

На что надо обратить внимание

При креплении крыши к зданию из пеноблоков нужно особое внимание уделить следующим деталям стропильной конструкции.

Мауэрлат

К пеноблоку нельзя крепить детали стропильной системы без этой детали. Мауэрлат равномерно распределит вес кровли по всей площади стены. Его ширина должна быть максимальной, лучше всего, если она будет равна ширине стены.

Крепится мауэрлат к кладке с помощью запущенных в нее шпилек или нагелей. Желательно сажать их на раствор или вклеивать. Также диаметр нужно выбирать не менее 30 мм, чем он больше, тем меньше будет расшатывание крепления в пеноблоке.

Стойка, верхние концы наслонных стропил

Если стойки или верхние концы наслонных стропил опираются на перегородку, сделанную тоже из пеноблока, то поверх ее необходимо положить прогон. Он распределит нагрузку по всей площади, также как мауэрлат на внешних стенах.

Затяжки

Висячие стропила без затяжек «разъезжаются» в стороны. Препятствовать этому может только стена. В случае пеноблока эта нагрузка может расшатывать шпильки, которыми крепится мауэрлат. Поэтому затяжки должны быть обязательно и желательно не приподнятые.

По этой же причине нежелательно устраивать мансардную крышу, боковые стропила которой тоже передают горизонтальное усилие на стену. Обойти все ограничения можно, если дополнительно закрепить стропильные ноги, выпущенные за габариты стены к балкам перекрытия, которые будут играть роль затяжек.

Крепление кровли с армопоясом

Более надежной конструкция получается, если предусмотреть армопояс (второе название монолитный пояс).

Что такое армопояс

Армопояс представляет собой ленту монолитного железобетона толщиной до 0,5 м по верхнему краю стены. Он устраивается не только по пеноблокам, но и по кладке из любого штучного материала (к примеру, кирпича).

Его задача дополнительно связать кладку и равномерно распределит нагрузки по всем четырем (или больше) стенам. В случае с ячеистыми бетонами он дополнительно защищает поверхность от продавливания.

Монолитный пояс можно сделать в опалубке, но обычно выкладывают с внешней и внутренней стороны стены два ряда из блоков небольшой толщины так, чтобы получился лоток между ними (иногда выпиливают лоток, получая «U»-блок). В него устанавливают арматурный каркас и укладывают бетон.

Устройство армопояса немного усложняет конструкцию здания, но увеличивает его надежность и прочность. Цена строительства вырастает тоже незначительно, так как стали и бетона нужно немного. Для строений большой площади и с тяжелой кровлей монолитный пояс почти обязателен.

Крепление кровли к пеноболкам с армопоясом

К армопоясу стропила можно закрепить и без мауэрлата, теми же способами, но лучше все же установить его. В дерево мауэрлата устанавливать крепеж легче. Сам мауэрлат соединяется с монолитным поясом двумя способами, инструкция следующая.

• При заливке бетона в него закладываются шпильки-анкера. Под них сверлят отверстия в мауэрлате и притягивают его к бетону гайками с шайбами. Наиболее надежный способ, но требует точной разметки отверстий перед сверлением. На видео в этой статье показан именно такой вариант.

• Отверстия под шпильки сверлят, уже уложив мауэрлат на бетон. Сверло проходит сквозь дерево и бетон. Дополнительно шпильки можно закрепить клеем или использовать самораспорные анкера.

Внимание. Между мауэрлатом и стеной (армопоясом) обязательно делают гидроизоляцию.

Первые два способа монтажа стропил показаны на рисунке после заголовка этого раздела статьи, они наиболее распространены.

• В стропилах выбираются уступы, которыми они упираются в мауэрлат. Дополнительно по краям устанавливаются уголки. Можно также выбрать пазы и в мауэрлате, это более надежно закрепит стропила, и исключит возможность их смещения вдоль стены, если разрушится уголок.
• Стропильная конструкция упирается в мауэрлат низкой затяжкой — тоже ставят угольники.

Отметим, что дополнительно можно связать мауэрлат и стропило проволокой. Остальные способы монтажа стропил показаны на рисунке ниже.

• К стропилам с помощью стальных пластин крепят опорные бруски, которыми они упираются в мауэрлат. Дополнительно вдоль мауэрлата может закрепляться металлический прокат угольник, под который выбирается поперечный паз в стропильной ноге.
• Упорный брусок крепиться стальной пластиной, а двумя брусками, которые тоже создают дополнительную опору.
• Этот способ был уже показан на предыдущем рисунке.
• В торце стропила выбирается «V»-образная выемка, которой оно опирается на мауэрлат. В этом случае стропильная нога не выходит дальше стены.
• Комбинация способов «1» и «4».
• Способ «4», но при этом продолжением стропила, образующим выпуск за стены, являются бруски, на которых тоже выбраны упоры.

Совет. Пенобетон легко напитывается влагой, в том числе и от дождей. Поэтому обязательно делайте большие свесы кровли, для которых и необходимы выпуски стропил.

Отметим, что на всех предложенных узлах крепления кроме варианта «4» присутствует еще дополнительное крепление — хомут. Изготавливают его из проволоки, ленты и других подобных материалов.

Он охватывает стропильную ногу и притягивает ее вниз. Сам хомут с помощью дюбелей крепиться к внутренней стороне стены. Применять его можно, если нужно обеспечить дополнительную надежность соединения стены и кровли, например, когда крыша очень тяжелая.

Вот и все, что мы хотели рассказать о том, как ставить крышу на пеноблоки. Надеемся, наша статья была интересной, и принесла вам практическую пользу. Отлично если вы смогли воспользоваться нашими советами и воплотили один вариантов конструкции этого узла при строительстве на своем участке. Пусть крыша вашего дома будет надежной, а небо над ней безоблачным.

Скатные крыши делятся на 8 больших групп, среди которых особенное место занимает тип кровли с одной наклонной плоскостью.

Безусловно, вряд ли кто может соперничать с , пик популярности которых припал на вторую половину прошлого века.

Тем не менее, в наше время специалисты и строительные заказчики все чаще обращают внимание именно на
.

Сущность и особенность такого крова предельно проста. Несущая конструкция опирается на разноуровневые наружные стены.

Это явление имеет очень привлекательный вид, но из-за структурных особенностей ее не желательно использовать для создания «верхушки» дома, дачи или любого-другого важного здания или помещения.

Одна наклонная поверхность идеально подойдет для веранды, террасы, а также помещений складского и хозяйственного предназначения
.

Одно из главных преимуществ данной стрехи — ветроустойчивость
. Некая опция обусловлена конструкцией, поскольку в данном случае не идет речь об серьезных уклонах крытой поверхности.

ВНИМАНИЕ!

Чтобы уменьшить зависимость от осадков в виде снега, необходимо тщательней подойти к расчету сечений составляющих конструкции в период проектирования. Касательно изоляции — данный аспект особо важен при минимальных углах наклона.

Таким образом, существенно уменьшается площадь влияния силы ветра, что приводит к устойчивому сопротивлению на воздушные порывы. Если же помещение находится в местности, склонной к частым ветрам, специалисты советуют установление бордюров
.

Следовательно, указанные меры сократят вероятность поддевания крова до минимума. Оцинкованное железо или черепицу желательно использовать как верхний слой бордюра ради избежания сырости оград
.

Очень часто когда дело касается строительства или ремонта, человек старается купить необходимые материалы максимально выгодно и по бюджетным ценам. Навес с одним скатом идеально вписывается в категорию «эконом» и к тому же дешевые цены никак не отображаются на его внешнем виде.

К примеру, затраты по сравнению с двускатной поверхностью в два раза меньше
.

Строительное содержания процесса кровли односкатной крыши не требует специальных знаний
и многолетнего опыта в архитектурной сфере. Все предельно просто, поэтому можно браться за это дело своими руками. Довольно не сложный и .

Кроме перечисленных плюсов отметим следующие:

• Рациональное использование имеющегося пространства на чердаке. Как вариант — создание мансардного этажа;
• Относительно легкий вес наклонной плоскости, который исключает подключение к процессу установления подъемной техники;
• Отсутствие ограничений в связи с площадью дома;
• Высокий уровень ремонтопригодности;
• Возможность выбора (единственный нюанс — учет угла наклона);
• Предусловия для установления солнечных батарей.

Установка солнечных батарей

Перечень недостатков в разы меньше:

• Ради приглядного внешнего вида необходимо постараться. Акцентируйте внимание на качестве материалов и фасадных работ;
• Повышенная чувствительность к снеговым нагрузкам;
• Необходимость в усилении гидро- и наклонной плоскости;
• Усложненная организация из-за потока жидкости на одну сторону.

Повышенная чувствительность к снеговым нагрузкам

Стоит ли делать частный дом с односкатной крышей?

Не смотря на то, что в большинстве случаев аналогичные задумки не получают одобрения у профессионалов, есть ситуации, когда дом с таким видом кровли — разумное и безопасное решение.

ОСТОРОЖНО!

Крыша с одним скатом сложно переносит сопротивление осадков.

Следовательно, нет осадков — нет проблем, поэтому находясь в местности с сухим климатом эту идею можно смело внедрять в жизнь
.

Наклон в такой ситуации нужно установить в пределах 5%. В свою очередь, регионы с холодным или умеренным климатом
, который больше или меньше проводят под снежными осадками, не очень подходят для практически плоского крова
.

Вот только если 10-20 лет назад географический «диагноз» воспринимался как приговор, сейчас же просто возьмутся за повышение прочности будущей крыши. Если еще добиться наклона в интервале 90-100%, тогда идея действительно целесообразна. В нынешнее время много возможностей в строительной сфере, но будьте готовы к дополнительным расходам
.

Проектирование односкатной крыши — что нужно знать?

Наклонные плоскости классифицируют по разным признакам. В частности, это касается упора. Есть две разновидности — с упором на несущие стены разной или одинаковой высоты
.

Первый вариант используется чаще
, но камнем преткновения может стать отсутствие высокой внешней стены, что исключит установление высокого наклона. Второй концепт
этого не предполагает, но на этом, пожалуй, плюсы заканчиваются — он гораздо затратней
.

Вопрос наклона является одним из главных. Оптимальный диапазон колеблется в районе 10-30 градусов, крайние рамки 5-60 градусов.

Цифра зависит от следующих факторов:

• Объем осадков;
• Показатели потоков ветра;
• Выбранный материал кровли.

Чем больше осадков в местности, тем больше наклон
. К примеру, в регионах с обильным выпадением снега скат должен составлять не меньше 40 градусов. В противном случае есть угроза повреждения несущих конструкций из-за накопленных осадков.

Ниже приведены градусные соответствия типам крова:

• 5-7 градусов для рубероида;
• На 3 градуса выше диапазон у ;
• 25-35 — для ;
• Чуть меньшие требования выдвигаются к шиферу (20-30 градусов), практически те же для фальцевой кровли (18-28).

Градусные отметки желательно увеличивать на несколько единиц в тех местностях, где выпадает немало снега. Подобное несоблюдение не распространяется на и металлочерепицу, ведь это грозит попаданием воды из-за низкой плотности швов.

Не менее актуальным вопросом является определение типа крыши в контексте вентилируемая/не вентилируемая. В первом случае говорится о надежной и прочной домовой поверхности, тогда как второй вариант годится для «легких» помещений аля терраса и через минимальный скат (4-6 градусов) может принести немало забот в зимнее время.

В качестве материала односкатной верхушки безусловным лидером по запросам является древесина «семейства» хвойных
. Это обусловлено стойкостью к гниению, плесени и прочей нечисти. Обратите внимание на проценте влажности — показатель не должен превышать отметку 20-22.

В качестве профилактики борьбы с вредителями советуем обработать дерево антипиреном и антисептиком
.

Дома с односкатной крышей: фото проектов ниже.

Проект дома

Двухэтажный проект дома

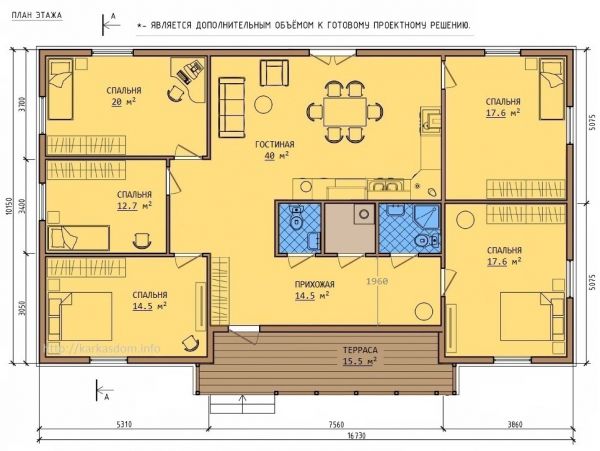

Одноэтажный проект каркасного дома

Финский дом

Разновидности дизайна и проектирования

Верхушка с одним скатом не является ограничителем в фантазии формирования облика кровли.

Реализовано немало удачных проектов
, в рамках которых создавали «ломаную» крышу или сквозные фасады.

Необязательно копировать идею увиденную в живую или в интернете — этот вид домового верха благосклонен к различным архитектурным коллажам
.

Проекты домов с односкатной крышей:

Пример проекта №1
. Частным дом площадью 240 кв.м. Дополнительные помещения и нулевой этаж не предусмотрены. В качестве стенного материала используется ячеистый бетон, а железобетонные плиты являются основой фундамента. Облицовка — штукатурка или деревянный рейка на выбор.

Пример проекта №2
. Двухэтажный дом на 225 кв.м с чердаком, гаражом, на 2 этаже балкон. Фундамент как и в первом примере, стены из газобетона с кирпичной облицовкой. Возможно использование декоративной плитки. Тип кровли — на выбор с учетом климатических условий.

Главная задача заключается в гармоничном воссоединении тех примеров, которые собираются в один проект. Следует обратить внимание на возможности установления солнечных батарей
, о которых уже вспоминалось выше — это сделает крышу еще более функциональной. А грамотная надолго сохранит ваш дом в целости и сохранности.

Односкатные крыши: проекты и чертежи

Чертеж дома с односкатной крышей

Проект каркасного дома

Схема дома

Полезное видео

В данном видео вы увидите пример проекта дома с односкатной крышей:

Вконтакте

Несмотря на свою простую, незамысловатую конструкцию односкатные крыши востребованы, рациональны, особенно для дачного домостроения. Кровли с одним скатом также массово используются для обустройства гаражей, придомовых построек, хозяйственных строений. О том, как возводится односкатная крыша своими руками пошагово, вы узнаете ниже. Многоскатные варианты крыш сложны по конструкции, а односкатную вполне можно сделать своими руками, так как представляет собой, по сути, прямоугольник, который располагается в одной плоскости, не имеет изгибов. На односкатную, кстати, у вас уйдёт гораздо меньше строительных материалов, чем какую-либо другую, она будет более устойчивой к сезонным проявлениям (снег, ветер, дождь).

Строительство гаража с односкатной крышей, фото:

Преимущества односкатной крыши:

• небольшой вес;
• сравнительно приемлемая итоговая стоимость;
• доступный, несложный процесс монтажа;
• возможность применения различных стройматериалов (кровельное покрытие, стропила);
• доступное обустройство водосточной системы, дымоходов.

Фото курятника с выгулом для кур

Несмотря на свою простоту, односкатная крыша может быть весьма творчески обыграна в дизайнерских решениях. Угол её уклона напрямую зависит от климатических особенностей региона, где вы проживаете. Если для вас привычны снежные зимы, то градус наклона должен быть больше (чтобы снег лучше соскальзывал), если же ваш дом расположен в ветреном месте, то уклон нужно делать меньшим. По тем же причинам наклон крыши должен быть направлен в противоположную от фасада сторону, чтобы осадки «уходили» за дом.

Крыша односкатная бывает вентилируемого и невентилируемого типа. Первый вариант применяется для жилых строений, уклон варьируется от 8 до 25 градусов. В таких случаях воздухообмен обеспечивается за счёт изоляционного слоя и специальных отверстий, расположенных по боковым сторонам кровли.

Пристрой — гараж и навес

Невентилируемый вариант чаще устанавливают на гаражах, сараях, пристройках к дому, угол наклона у них преимущественно небольшой – 3-6 градусов.

Дом с односкатной крышей – выбор кровельного материала

Расчёт схематического чертежа будущего дома начинается с определения требуемого угла наклона и подходящего укрывного материала для крыши. Чаще всего для подобных односкатных конструкций используется профнастил, металлопрофиль, рубероид, черепица, шифер, металлочерепица или ондулин. Мягкое черепичное или рубероидное покрытие оптимально подходит для совсем небольших уклонов — от 5-ти до 10-ти градусов. Шифер с профнастилом больше подходят для «средних» показателей угла наклона – от 20-ти до 30-ти градусов. Для металлочерепицы требуется уклон не менее 35-ти градусов.

Выбор кровельного материала обусловливается его способностью взаимодействовать с атмосферными осадками и своевременно удалять их с поверхности. Например, с шифера, профнастила, черепицы снег сходит гораздо легче.

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

• деревянный брус сечением 100×150 мм;
• укладочные доски (толщина минимум 5 см);
• стропильные гвозди;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• строительный скотч;
• инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

• Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
• На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
• При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
• Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
• Укладка кровельного материала согласно его индивидуальным особенностям.

Крыша односкатная своими руками

Рассмотрим пошагово весь строительный процесс:

• Так как мауэрлат представляет собой опору для всей системы, его главная функция состоит в том, чтобы совокупный вес кровли одинаково равномерно рассредоточивался на основных несущих деталях конструкции. Для этих целей нужно выбирать брус не менее 10×10 см, который устанавливается непосредственно на несущие стены. Между кладкой стены и брусом должен быть слой рубероида. Чем больше будет угол уклона, тем толще должен быть мауэрлатный брус.
  К монтажу мауэрлата своими руками нужно отнестись ответственно, обязательно использовать строительный уровень (требования к горизонтальности должны быть соблюдены). Устройство крыши односкатной подразумевает крепление бруса к стенам при помощи анкерных болтов, расстояние между ними должно составлять примерно метр-полтора.



• Теперь следует очередь укладки стропильных досок. Проследите за тем, чтобы длина доски была больше пролёта крыши примерно на полметра.
  Расстояние между этими досками зависит от тяжести укрывного материала, если предусматриваются листовые варианты, то 150-ти см будет вполне достаточно. Если вы собираетесь класть шифер или черепицу своими руками, то лучше выбрать шаг — 100-120 см. Лучше всего укладывать доску торцом кверху. Это придаст дополнительную прочность всей конструкции. Стропила для крыши односкатной должны быть врезаны в мауэрлатный брус по всей длине. Когда будете отмечать карандашом места для врезки (рекомендуется для строителей-новичков), следите за тем, чтобы будущий паз был немного шире толщины доски. Наклон выреза пазов отвечает за то, каким будет градус наклона.



• Одним из самых важных этапов является монтаж стропил в пазы.
  Все доски должны быть установлены одинаково, под одним уклоном. Для вашего удобства будет лучше изначально поставить два стропила в начале и в конце стены, а затем протянуть между ними бечёвку. Таким образом, вы получите точный ориентир, а сам процесс пойдёт гораздо легче. Для скрепления бруса и стропил используйте крупные гвозди (от 12 см и более). Конец стропильной доски (ноги – строительный термин) одной стороной крепится на краю стены, а другой закрепляется с вертикальной балкой. Все стропильные ноги должны быть одинаковыми по градусу уклона, высоте, направлению.



• Если у вас большой дом и расстояние между пролётами превышает 4-4,5 метра, то необходимо устанавливать дополнительные подпорочные балки (подкосы) под каждое стропило. С применением этого строительного метода будет усилена вся крыша, стропильная система в целом.
• На стропила пошагово укладываются доски, а на них пароизоляционный материал. Он кладётся поперек стропил. Плёнку натягивать не нужно, но полоски должны располагаться внахлёст (10-15 см). Там, где фрагменты будут стыковаться, для надёжности лучше применить строительный скотч (склеить полосы).



• Укладываем утеплитель на гидроизоляционную плёнку. При укладке не должно быть никаких щелей, зазоров. Толщина утеплителя должна составлять минимум 20 см. После следует очередь гидроизоляционного слоя, но между ним и утеплителем должно оставаться некоторое пространство. Чтобы обеспечить зазор обычно укладывают небольшие деревянные бруски между ними. Гидроизоляционный слой крепится при помощи строительного степлера.
• На получившийся в итоге «пирог» укладывают обрешётку. Как было упомянуто выше, для её изготовления используют рейки или бруски 50 на 50, их монтируют поперек стропильных досок. Располагают как угодно – сплошным полотном или с промежутками.

Обрешетка крыши сплошным полотном, фото

После обрешётки укладывают завершающее кровельное покрытие, его монтаж производится согласно индивидуальным строительным особенностям.

Качественно уложенные, закреплённые стропила не прогибаются под весом 70-100 кг. Если при укладке обнаружился этот факт, то необходимо провести усиление каркаса.

Технология укладки слоёв «пирога» может разниться в силу определённых обстоятельств, иметь некоторые дополнения. Иногда, для большей надёжности, гидроизоляционный слой повторно кладут поверх утеплителя. Хуже от этого не будет, но во всех случаях следует уделять особое внимание креплению.

Прибивать плёнку к деревянным элементам конструкции лучше всего при помощи гвоздей с плоской шляпкой или строительным степлером, частота шага должна составлять 15-20 см.

Одним из самых важных моментов является закрепление краёв гидроизоляционного материала. Его заводят под свес кровли, остаточный отрезок должен быть не меньше 20 см, после чего подбивают снизу гвоздями или, опять же, проходят степлером.

Лучше всего взять деревянную рейку и подбить её соответствующими гвоздями (с шагом 10-15 см) — это так называемый «народный» метод обустройства односкатной крыши. Таким образом, вы будете уверены, что воздушные потоки не проникнут под гидроизоляционную плёнку, не причинят масштабного ущерба при нашествии сильных ветров.

Ошибки крепления краев крыши гаража, фото

На фото выше ненадёжно были закреплены края (свес) крыши. При сильном ветре полотно металлопрофиля вместе с гидроизоляционной пленкой, как легкая тряпочка, легко было отброшено в сторону.

Односкатная крыша – пристройка к дому

Гараж, как пристрой

Для гаражей, сарайчиков, бань, беседок наиболее удобен именно такой тип крыши. Односкатная конструкция крыши обеспечивает ряд преимуществ для так называемых вспомогательных строений.

Крепление стропильного каркаса к стене дома

Если рассматривать пристройку пошагово, то станет понятно, что её крыша соседствует со стеной жилого строения. Таким образом, её стропильная система обустраивается отдельно от дома. Нижние концы стропил располагаются на фасадной стене пристройки, а вот верхние крепятся к самому зданию. Здесь очень важно обеспечить грамотное соединение стропильного каркаса пристройки и основной стены дома. Слишком жёсткие крепления тоже использовать нежелательно, потому как скорость усадки дома и пристраиваемой постройки может быть разной. Из-за этой разницы потом могут образоваться трещины стен.

В данном случае удобнее всего будет уложить балки на брусовый каркас, который соседствует с домом (прикреплен к стене). А само место (шов) между брусом и стеной заполнить полиуретановым герметиком. Укладывать кровельный материал на крышу пристройки нужно с нахлёстом, а также заводить в месте стыка под укрывное покрытие дома. Это необходимо сделать для того, чтобы потом атмосферные осадки не просачивались через место соединения. Обычно используется аналогичный кровельный материал на крыше дома и пристройки – по эстетическим соображениям.

Если вы решили построить сарай с односкатной крышей, то обустройство кровельной системы не будет существенно отличаться от вышеописанного поэтапного метода возведения.

Бывает так, что сараи возводят из бруса. В таких случаях верх сруба выступает в роли мауэрлата. В остальном, существенных отличий в стропильной системе односкатных крыш разных построек не имеется.

Видео, как быстро сделать простой зимний загон для лошадей:

Крыша для гаража односкатная делается по аналогичному методу.

Если стены гаража строятся из кирпича, то края балок, стропильные доски внедряются в обустроенные для этого ниши. Их заранее делают в стенах и оговаривают на этапах проектировки строения. Деревянные фрагменты рекомендуется обернуть гидроизоляционным покрытием перед заглублением в эти ниши. При этом интервал стропил составляет 60-70 см. Фасадная стена гаража – высокая. От нее идёт скат вниз к задней части постройки, въездные ворота располагаются в ней. Крыша должна выступать на 30-40 см от стены, образовывать небольшой свес.

Принимая к сведению приведённую выше информацию, становится ясно, что такой вариант кровли практичен, функционален, конструкционно прост. Односкатная крыша, обустроенная своими руками, может выдерживать мощные ветровые, снежные нагрузки. Такая кровля будет тёплой, благодаря небольшой площади для проникновения воздуха. Если вы всё сделали правильно, то она верно прослужит вам не один десяток лет.

Несмотря на неутихающие дискуссии между сторонниками и противниками, одним из популярнейших кладочных материалов сегодня считаются газобетонные блоки. Вот и Swift099, задумав строительство своего дома, остановился на газобетоне, а опыт его строительства будет полезен тем, кто также ограничен в ресурсах, но решил строиться.

• Проектирование
• Фундамент – УШП с погребом
• Строительство коробки
• Крыша
• Внутренняя отделка
• Фасад, парковка, отмостка

Дом: односкатная кровля, ГБ,145 м², за 7,5 месяцев

Рано или поздно, но практически перед каждым встает необходимость расширения жилплощади и один из вариантов – взять ипотеку под строительство своего дома, а не для покупки квартиры большей площади. Так и поступил участник нашего портала с ником Swift099
, воплощение своего проекта начавший в марте прошлого года. Он хотел встретить год нынешний с уже увеличившимся семейством под треск огоньков перед камином.

Swift099

Целью было уложиться в смету 2,2 миллиона рублей, а сроки продиктованы ожиданием пополнения, с двумя детьми в однокомнатной квартире «не совсем удобно».

Проектирование

Чтобы ускорить сам процесс возведения коробки, Swift099
тщательно подготовился: освоил программу для самостоятельного проектирования (ArchiCAD) и разработал свой проект. От типового отказался, так как полностью удовлетворявший всем потребностям подобрать не получилось. На разработку и доводку, включающую все важнейшие расчеты (нагрузки, перемычки, перекрытия, кровельная система, инженерные сети) ушло около года. Результатом стал проект двухэтажного дома площадью 145 м², с односкатной кровлей, из газобетонных блоков марки D500 (400 мм), без дополнительного утепления.

Дизайн-проект:

Планировки:

Фундамент

Не только проектирование было сделано заранее, но и основу дома – УШП с погребом, залили летом года 2015, опять же, на базе точных расчетов и в соответствии с весом дома (около 250 тонн). Состав грунта:

• плодородный слой – 0,4 м;
• песок – 1,2 м;
• суглинок.

Уровень грунтовых вод низкий – на соседском участке в процессе геологических исследований вода не обнаружилась даже на 2,5 метрах глубины. Тем не менее, Swift099
решил подстраховаться и в погребе сразу заложить водосборник – яма глубиной 0,5 м, габаритами 0,7×0,7 м, засыпанная щебнем, в дальнем углу. Водосборник пригодился неожиданно быстро. Габариты погреба привязаны к размерам плит ЦСП, использованных в качестве опалубки – 3,2×2,6 м и 1,84 м высота.

План фундамента:

Сначала сделали разметку, далее с помощью нанятой техники (JCB) сняли плодородный слой, вырыли котлован под погреб и траншею для подвода воды к нему от скважины. В погребе в дальнейшем разместится очистное оборудование. Еще одна траншея – для подачи воды в баню. Дно погреба выровняли песком, застелили плотным геотекстилем, еще слой 15 см утрамбованного песка, снова геотекстиль и слой щебня 10 см. Несъемная опалубка из ЦСП толщиной 10 мм, небольшой участок залит бетоном без опалубки.

Следующим этапом покрыли периметр битумной мастикой в два слоя, поверх нее – рулонная наплавляемая гидроизоляция (ушло восемь десятиметровых рулонов). Эффективность изоляции и своевременность дренажного углубления подтвердили обильные дожди – по возвращении из кратковременного отпуска Swift099
обнаружил в погребе пруд, глубиной 30 см, который был оперативно ликвидирован благодаря водосборнику.

Далее поверх листов уложили сетку из арматуры 10 мм, с ячейкой 200×200 мм, и залили слоем бетона толщиной 15 см. После схватывания собрали внутреннюю деревянную опалубку из доски 150×40 мм, заармировали таким же способом и завели ПНД трубу для инженерных систем, подготовив все к заливке.

Несмотря на низкий УГВ, пользователь обустроил дренажную систему, которая будет работать, скорее, как ливневка – подсыпка щебнем, трубы в геотекстиле с выводом в приемные колодцы.

Толщина песчаной подготовки под плиту – от 50 до 60 см, для засыпки потребовалось 125 тонн, идеального «зеркала» достичь трамбовкой не удалось, но получилось достаточно ровно. Подготовленную поверхность застелили полиэтиленовой пленкой (120 мкм), установили опалубку и уложили плиты экструдированного пенополистирола. Для создания равномерного защитного слоя арматурный каркас установили на специальные .

Армирование поверх слоя пенополистирола сделали усиленное – арматура Ф8, сетка с ячейкой 300×300 мм, по периметру длиной 1200 мм. В зоне над погребом перекрытие армировали арматурой 12 мм. На раскладку магистрали теплого пола в одиночку у Swift099
ушло два дня и две бухты труб из сшитого полиэтилена, каждая по 240 метров. Всего шесть контуров, длиной от 65 до 79 метров, хомуты 150×30 мм. В процессе пошли дожди, и коллектор пришлось укрыть палаткой, чтобы подключить трубы. После сборки систему опрессовал воздушным способом – пара переходников, манометр, простейший автомобильный компрессор и шланг от смесителя. Перед заливкой выставил маяки – использовал потолочный профиль для гипсокартона.

Бетон для заливки марки М350 (В25, F150) – 14 м³, благодаря свободному доступу залили непосредственно из машины, в процессе несколько раз переезжая с места на место. Крыльцо осталось недолитым, так как бетона немного не хватило, вместо ожидаемого излишка. Спустя несколько часов плиту затер «вертолетом», меняя оснастку – первым проходом – диск, завершающим – лопасти. Затертую плиту защитил пленкой.

Затраты на материалы, технику и услуги наемных рабочих составили 415 тысяч рублей, или 4300/м² вместе с подвалом.

Строительство коробки

Подготовку к строительству дома Swift099
начал в январе с бурения скважины (39 м). Следующим этапом, расчистив подъездные пути и площадки для складирования от снега, завез основные материалы. Чтобы не тратиться на кран дважды, сразу доставили и щебень с плитами перекрытий, и двутавровые балки, и арматуру, и газобетонные блоки. Некоторые сложности возникли с подбором строительной бригады.

Swift099

Сложно было найти строителей для возведения коробки – объезжал объекты, измерял стены правилами, расспрашивал соседей, несколько бригад в процессе поиска отпали. В итоге остановился на русских парнях, проект полностью обговорили, озвучили цены за все узлы и посчитали итоговую сумму. Около 220 тысяч рублей – коробка с перекрытием, с армированием кладки через каждые два ряда арматурой в 10 мм.

Погреб оказался очень кстати, чтобы расположить бригаду, и в конце марта стройка началась. Сначала очищали плиту от снега и льда, после укладывали блоки.

Столь мощное армирование кладки вызвано необходимостью – после пересчета конструктива фундаментной плиты с помощью опытных форумчан оказалось, что нагрузка – максимально допустимая, и необходимо усиление конструкции. При массе достоинств газобетон «славится» хрупкостью, и малейшие проблемы с фундаментом чреваты растрескиванием коробки. Поэтому решили не рисковать, а подстраховаться. Процесс стройки находился под постоянным контролем – по вечерам после работы и в выходные дни, чтобы в итоге запроектированное не отличалось от построенного, обязательна проверка соблюдения габаритов и уровня плоскостей.

Перемычки над окнами совпали с одиннадцатым рядом, расчеты армирования, перекрытий и крыши пользователь заказывал профессионалам. Для оконного пролета 237,5 мм по четыре прута арматуры 12 мм понизу и по два поверху, через каждые 15 см – поперечины (от края через 10 см). Опалубка из доски, с фасада изоляция из ЭППС (100 мм).

Следующим был армопояс, от фасада к внутренней стене слои такие:

• несъемная опалубка – газобетон толщиной 100 мм;
• утепление – ЭППС толщиной 50 мм;
• основа – бетон толщиной 250 мм;
• съемная опалубка – доска толщиной 32 мм.

Арматура 12 мм по четыре прута, заливка самомесным раствором с добавлением , на заливку ушел день. Через полторы недели вызвали кран и уложили плиты перекрытия. Чтобы сэкономить на разгрузке, сразу же завезли 9 м³ пиломатериалов для кровельной системы. И перемычки, и армопояс несколько дней после заливки обильно смачивали, опалубку с перемычек сняли через месяц.

В начале мая стартовал второй этаж, и возникла необходимость в лестнице. Параметры конструкции Swift099
рассчитал в онлайн калькуляторе.

Из профильной трубы 100×100 мм с помощью арендованной дисковой пилы и сварочного аппарата он сварил пролеты. Резку под ступеньки заказал в профильной компании.

Перекрытие между этажами плиты – 160 мм толщиной, только в зоне балкона выносные деревянные балки 150×100 мм.

Крыша

Смонтировали в течение месяца – односкатная, утепление базальтовой ватой толщиной 200 мм, в качестве кровельного покрытия пользователь выбрал мембрану из ПВХ. Обычно этот материал используется на общественных зданиях и менее востребован в частном секторе, но Swift099
своим выбором доволен.

Swift099

Очень интересный материал, пока ни капли не жалею о его выборе, особенно нравится шум дождя по крыше – никакого звона, глухой приятный, на грани слышимости звук.

Основание под мембрану готовится, как под мягкую черепицу: необходим сплошной настил, плюс в качестве подложки поверх укладывается плотный геотекстиль.

Тем, кому интересно подобное кровельное покрытие, опытные форумчане советуют брать полотно толщиной в 1,5 мм.

Чтобы не тратить время на устройство подложки, можно приобрести с уже наклеенным с изнанки флисом.

Внутренняя отделка

Еще в ходе заливки армопояса были установлены закладные под магистраль приточно-вытяжной рекуперативной установки. Судя по состоянию фильтра на момент периодического полугодового обслуживания, воздух явно нуждается в очистке, и система была подобрана верно.

Всем, кто собирается строиться или уже в процессе внутренних отделочных работ, Swift099
советует обязательно фотографировать скрытую проводку, после сложно вспомнить, где именно проходят провода.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Инструменты и расходники

При строительстве односкатной крыши вам понадобятся:

• дерево для балок, опор и стропильных ног размером 7-15×20 см;
• бруски сечением 5 см или доска 4 см;
• обрезные доски 2,5-3 см толщины – ими зашивают торцы;
• кровельный материал;
• саморезы для крепления кровли;
• гвозди разной длины;
• ножовка;
• бензопила;
• нож;
• топор;
• молоток;
• степлер;
• шуруповерт.

Количество бруса стропильных ног будет зависеть от расстояния между ними, а также результирующей массы кровли. Как правило, стропила монтируются с шагом в 60-100 см. Расход материала для обрешетки будет зависеть от типа кровли, а также площади поверхности крыши.

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

• деревянный брус сечением 100×150 мм;
• укладочные доски (толщина минимум 5 см);
• стропильные гвозди;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• строительный скотч;
• инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

• Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
• На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
• При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
• Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
• Укладка кровельного материала согласно его индивидуальным особенностям.

Гаражная кровля

Строительство односкатной крыши в гараже предполагает укладку стропил на стены здания. Чем надежнее и правильнее они будут уложены, тем долговечнее будет кровля.

Между собой стропила соединяют перемычками

Обратите внимание, что оптимально подойдет хвойная древесина, влажностью не более 22 %.. Для гидроизоляции под стропила на стены гаража укладывают рубероид

Далее выполняется обрешетка односкатной крыши с шагом, достаточным для укладки выбранного кровельного материала. Для гаража необходимости в мауэрлате или армопоясе нет.

Для гидроизоляции под стропила на стены гаража укладывают рубероид. Далее выполняется обрешетка односкатной крыши с шагом, достаточным для укладки выбранного кровельного материала. Для гаража необходимости в мауэрлате или армопоясе нет.

Материалы

Односкатная крыша для пристройки – самые доступное решение, как защитить сооружение от атмосферных осадков и ветра, благодаря низкой цене используемых материалов. Все что нужно для строительства своими руками, можно найти в самом обычном строительном магазине. На сборку этой конструкции требуется меньше материалов, чем на возведения двухскатных, шатровых и вальмовых крыш. Чтобы начать монтажные работы, необходимо закупить:

1. Пиломатериалы. Для сооружения стропильного каркаса односкатной крыши нужно приобрести хвойный брус с сечением 100х100 мм или 150х150 мм, обрезную доску 50х150 мм, необрезную доску 40х150 мм, рейки 25х50 мм. Приобретайте качественный пиломатериалы без трещин и сколов, влажность которых составляет 15-16%. Чтобы защитить элементы из древесины от проникновения влаги, образования плесени или гнили, выполняют обработку антисептическими препаратами глубокого проникновения.
2. Кровельный материал. Строительный рынок предоставляет обширный выбор кровельных материалов разных ценовых категорий. Наиболее дешевый вариант – шифер, рубероид или профнастил, он обойдется в 200-300 рублей за 1 квадратный метр покрытия. Более современные и привлекательные материалы (металлочерепица, ондулин, мягкая черепица) стоят в 2-3 раза дороже. Для крыш пристроек, используемых в качестве оранжерей и теплиц, используют прозрачный поликарбонат, обладающий высокими термоизоляционными качествами и пропускающий свет.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли

Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче

В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

• Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
• Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
• Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
• Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Материалы

Для строительства крыш используются такие материалы:

1. Бревно или брус используются для изготовления мауэрлата, балок и стропил. При этом древесина должна быть сухой, чаще всего применяют лиственные или хвойные деревья, при этом уровень допустимо влажности – около 20 процентов.
2. Доски или брус для обрешетки: главное – использовать древесину, не сильно сучковатую и без коры.
3. Доски обрезные монтируются на видном месте, к ним выдвигаются довольно высокие требования. В качестве крепежных деталей применяются гвозди, саморезы, анкерные болты. Для каждого крепления используется метиз, который применяется для надежной фиксации.

Для строительства односкатной крыши нужны такие материалы: стропила, балки, обрешетка и перекрытие. В качестве покрытия используются разные виды материалов: шифер, черепица, ондулин, металлочерепица. Крыша чаще всего выполняется из шифера, который отличается высокой стойкостью, прочностью, а также не подвержен морозам и ультрафиолетовому излучению.

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Уход за конструкцией односкатной крыши

Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:

• осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
• периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;

Закрытая беседка с односкатным типом кровли, построенная на склоне

замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.

Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.

Варианты проектных решений для домов с односкатной крышей

В настоящее время проектными и строительными компаниями предлагаются разные варианты использования односкатных крыш или крыш с несколькими скатами, расположенными на разных уровнях и в разных плоскостях. Можно с уверенностью утверждать, что в этом многообразии всегда можно найти решение, которое устроит самого требовательного заказчика.

При проектировании домов такого типа следует проанализировать некоторые технические и нормативные аспекты. В отличие от домов с двускатной крышей ветровая устойчивость односкатного варианта выше. Однако если дизайнеры предлагают продолжение крыши в виде навеса над верандой или над стоянкой для автомобиля, то такое решение требует тщательных расчётов. Дополнительная открытая площадь крыши резко повышает парусность и может стать причиной разрушения

Потому важно предусмотреть дополнительные крепления в виде армированных стоек или дополнительных балок

Проект дома с односкатной крышей

Дома с одной односкатной крышей обычно имеют средние размеры и небольшую площадь

При их проектировании следует обращать внимание на рациональное использование полезного пространства. Ввиду неравномерной высоты потолков самые высокие помещения следует отводить под общие комнаты, гостиные

Под спальни и вспомогательные помещения можно выделять комнаты с более низкими потолками.

Для примера приведём проект загородного дома, оригинально вписанного в окружающий ландшафт. Такой дом представляет собой гармоничное и практичное решение. Единая кровля из дерева над всем внутренним пространством жилища придаёт ему естественный, природный вид.

Большие свесы крыши не создают опасности разрушения, поскольку окружающие деревья надёжно защищают дом от ветра

Практичность при использовании различной высоты помещений здесь доведена почти до идеала. Лестница, терраса и большие окна со стороны склона открывают дополнительный обзор, а также оставляют пространство для прихожей и хозяйственных отсеков под верхней частью кровли. Надёжность креплению крыши придают дополнительные реактивные опоры. Теплом, уютом и реализованной мечтой веет от такого дома.

Проект сруба с односкатной крышей

Проект этого сруба на природе непритязателен, но весьма гармоничен. Безупречное место для семейного отдыха, рыбалки и охоты. И не только в летнее время, поскольку дом из бруса можно достаточно быстро протопить зимой, превратив его в тёплое уютное место для проведения досуга. Односкатная крыша предоставляет возможность устройства дополнительных походных спальных мест. Терраса и летняя площадка без особых затрат могут стать комфортным местом для близких и друзей. Навес или палатка быстро превратит его в удобный лагерь для ночлега.

Односкатная крыша удачно венчает изящный домик на берегу водоёма, который можно использовать для проживания при выездах на рыбалку или охоту

Дома из обычного бревна по традиции строят с двускатной крышей. Однако теперь нередки случаи, когда используется и вариант односкатной кровли.

Фотогалерея: варианты срубов с односкатной крышей

Проекты домов с односкатной крышей и гаражом

Односкатная крыша с присущим ей недостатком незаконченности кардинально преображается в решении с несколькими скатами на разных уровнях. Отдельные блоки дома, гараж или терраса отлично балансируют внешний облик, придавая ему законченный и гармоничный вид. При этом сохраняются все практические преимущества односкатной крыши.

1. В такую композицию удачно вписывается помещение под гараж. Это особенно актуально, когда из дома к нему есть отдельный проход. Для динамичных людей, которые ценят каждую минуту, подобное преимущество неоспоримо.

Вспомогательная крыша гаража с противоположно ориентированным скатом удачно компенсирует высоту основного дома

Если все строения на участке имеют одинаковые кровли, это выглядит стильно и довольно своеобразно

Большая односкатная кровля с минимальным углом наклона позволяет максимально эффективно использовать пространство второго этажа

Оригинальность такого проекта достигается за счёт разнонаправленных плоскостей односкатных крыш

Дачный дом с односкатной крышей

Дачный дом с односкатной крышей удобно строить на наклонном участке. При этом естественный уклон можно практично использовать для снижения затрат, вписывая часть жилищного пространства в существующий рельеф. Такая «землянка» для подсобных помещений бывает практически полезна: летом прохладно, зимой — тепло. Большая терраса со стеклянными стенами удачно открывает обзор на открытую часть ландшафта.

В части дома, расположенной на склоне, удачно поместились подсобные помещения, в которых всегда создаётся комфортный климат

Рекомендации по проектированию односкатной крыши

Первое, чему нужно уделить внимание при желании самостоятельно построить односкатную крышу, — это проект. Для начала определитесь, в какую сторону будет наклонена будущая крыша вашего дома

Склон должен быть направлен в наветренную сторону.

Склон должен быть направлен в наветренную сторону

Отдельного внимания заслуживает стропильная система

Хотя в случае с односкатными кровлями стропила и являются предельно простыми, но очень важно спроектировать их так, чтобы готовый каркас способствовал равномерному распределению поступающих нагрузок

Схема стропильной системы для односкатной крыши

В процессе расчета учитывается множество справочных данных для конкретного региона строительства. Не поленитесь уточнить необходимую информацию в отдельном порядке, чтобы избежать проблем с кровлей в будущем.

Подберите правильный уклон ската. Учитывайте не только уровень атмосферных нагрузок, характерных для вашего места жительства, но и особенности выбранного финишного покрытия. Чем выше уровень осадков – тем сильнее нужно наклонять крышу.

Какой должен быть уклон

Однако в этом моменте важно помнить, что с увеличением угла наклона ската повышается парусность конструкции, т.е. крыша будет подвергаться более высоким ветровым нагрузкам

Во всем нужно уметь находить оптимальные значения, т.н. «золотую середину».

При подборе уклона крыши ориентируйтесь и на особенности выбранного кровельного материала. Так, рулонное покрытие можно использовать при уклоне до 10 градусов. Если для покрытия используется шифер, уклон ската не должен превышать 20 градусов. В случае со скатами с уклоном в 20-35 градусов лучше всего обустраивать фальцевую кровлю. Если же владелец отдает свой выбор в пользу черепицы, скат рекомендуется делать с уклоном в 25-35 градусов.

При определении подходящего угла уклона крыши обращайте внимание на такой параметр как гладкость финишного материала. Чем более гладким является выбранный вами материал, тем меньшим должен быть угол наклона ската

Если ваш дом будет располагаться на открытом пространстве, уклон ската необходимо уменьшить в целях снижения парусности. При строительстве же дома в окружении довольно высоких деревьев кровлю необходимо наклонять сильнее, чтобы с нее могли самостоятельно уходить дождь и снег.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

• Брус — шаг составляет от 1,5 до 2 метров;
• Одинарная доска — от 0,6 до 1,3 м;
• Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Одним из вариантов возведения оригинального и непохожего на соседние строение дома является конструкция с односкатной крышей. Ее сооружение отличается значительной простотой, что позволяет реализовать такую работу самостоятельно.

Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Как построить односкатную крышу

Добиться необходимого уклона односкатной крыши помогают перепады высоты параллельных стен дома. Одну из них делают выше, поэтому потребуется потратиться на дополнительный материал. Зато в результате стропильная конструкция получится простой и надежной, в особенности, если здание не очень широкое. Определяясь, какие стропила нужны для односкатной крыши, в учет важно взять прочность стен. Если они обладают достаточной несущей способностью, в качестве упора для стропил односкатной крыши используется закрепленный к стене мауэрлат.

Для достижения большей равномерности нагрузки для армирования верхнего ряда стеновой укладки используется продольная арматура (речь идет о кирпичных или бетонных блоковых стенах). Если же стены были сооружены из легкого бетона, известняка или ракушечника, над верхним рядом обустраивают армопояс. Деревянные и каркасные дома имеют последний венец или верхнюю обвязку, которые заменяют мауэрлат.

Если стены сооружены из непрочного материала, значительная часть нагрузки нужно перенести на перекрытие. Для этого монтируются стойки шагом в 1 м, поверх которых размещают прогоны. Их делают из длинных брусков, проходящих вдоль постройки. Они позволяют решить вопрос, как установить стропила на односкатную крышу поверх стен слабой прочности. Заливая армопояс или обустраивая последний ряд, обычно для крепления мауэрлата на стены применяют шпильки. Шаг их установки – 80-100 мм. Деревянные дома без армопояса лишены возможности применения шпилек.

Выходят из подобной ситуации благодаря штифтам, имеющим головки в виде шестигранника. Под каждый такой штифт потребуется просверлить отдельное отверстие в мауэрлате. Оно должно уступать диаметру штифта пару миллиметров, чтобы добиться жесткой фиксации при забивании металлического стержня. Для затягивания крепления стропил односкатной крыши к стене потребуется подходящий по размеру шестигранный ключ.

Особенности стропильной конструкции односкатной крыши

Перед тем, как класть стропила на односкатную крышу, необходимо ознакомиться с особенностями ее конструкции. Чаще всего таким образом оснащаются различные дополнительные постройки – сараи, гаражи, летние кухни. Благодаря небольшим размерам на таких зданиях можно не применять мощные балки. А тех, что используются, потребуется не очень много. Если строение имеет ширину не более 6 м, стропильные системы конструкции односкатной крыши не оснащаются усиливающими деталями.

В центральных регионах страны пролеты до 5,5 м оформляются балками 50-150 мм, до 4 м – 50-100 мм. Однако лучше проводить расчет снеговой и ветровой нагрузки, учитывая особенности конкретной местности. Если между стенами имеется расстояние не более 4,5 м, для односкатной крыши будет достаточно пары закрепленных на стены брусков мауэрлата, упором для которого в этом случае служат стропильные ноги. Для этой конструкции характерна значительная простота и надежность.

Если пролет имеет ширину в разрезе 4,5-6 м, не обойтись без лежня: им оснащают более высокую стену, по уровню перекрытия. Также используют подстропильную ногу, упирающуюся в балку в центральной зоне. На степень ее уклона влияет отдаленность стен и уровень лежня. Здания шире 6 м требуют решения задачи, как усилить стропила односкатной крыши.

Для этого обычно применяются более сложные стропильные конструкции. Оптимальным вариантом является добавление внутрь дома дополнительной несущей стены, которая будет служить опорой для стоек. В целом дома шириной до 12 метров оснащаются простыми фермами, что позволяет не особо увеличивать уровень расходов.

Как поставить фермы односкатной крыши на зданиях шириной до 6 м

Системы на зданиях шириной более 12 м усложняются увеличением числа подстропильных ног. При этом, чтобы изготовить балку длиной свыше 6 м, приходится идти на дополнительные траты. Если речь идет только об увеличении на ширину свесов, балки можно дорастить по краям с помощью кобылок (речь идет о кусках балок идентичного размера, скрепленных с балкой). Для бокового крепления используется пара деревянных накладок.

Могут также отличаться способы крепления стропил к мауэрлату односкатной крыши. Планируя крепление стропил односкатной крыши , нужно выбрать наиболее подходящий вариант в конкретно взятом случае. Стропильная нога оснащается вырезом, выполняющего роль упора бруса в мауэрлат. Для убыстрения оснащения каждой стропильной ноги идентичной посадкой можно изготовить шаблон по первому вырезу. Для этих целей сгодится толстая фанера. Это позволяет проводить запиливание всех остальных стропил непосредственно перед монтажом.

Подобные способы крепления называют жесткими – их обычно применяют на зданиях с малой усадкой. Деревянные дома потребуют другого подхода, как поставить стропила на односкатную крышу, так как из-за усадок или поднятий может произойти перекос. Как результат, появляется реальная угроза разрыва для кровель жесткого крепления.

Поэтому, сооружая односкатную или любую другую кровлю на деревянной постройке, применяют для соединения стропил и мауэрлата крепления скользящего типа. Они имеют вид уголков, закрепленных на мауэрлат. С ними в подвижной связке находятся металлические пластины, соединенные со стропильной ногой. Подобные скользячки имеются по две штуки на каждой стропиле.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Вне зависимости от используемого материала, при угле уклона кровли менее 12 градусов его стыки дополнительно усиливаются гидроизоляцией. Для этих целей обычно используется жидкое гидрофобное вещество: это может быть битумная мастика или кровельный герметик.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника. При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

Как установить стропила на доме из газобетона — правила крепления

Проект в данном случае не изготовлялся — за ориентир брались фотографии. В качестве финишной отделки газобетонных стен использовалась штукатурка. Крышу оформили фальцевым покрытием, ориентируясь на его надежность, простоту монтажа и дешевизну. Чтобы установить мауэрлат на газобетон , поверх готовых стен была осуществлена заливка армопояса, оснащенного шпилькам с шагом в 1 м. После его застывания с помощью битумной мастики был уложен гидроизолирующий материал «Гидроизол». На гидроизоляцию установлен мауэрлат из бруса 150х150 мм.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик. Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм. Кровельные свесы подшивались таким же образом, как и основная поверхность.

Крыши с одним скатом – вариант, идеально подходящий для обустройства гаражей. Широко распространенные на просторах отечества пологие плоскости авторитетно завершают солидные кирпичные постройки и небольшие каркасные боксы.

Принцип строительства значительно проще, чем возведение двухскатной соперницы. Работы проводятся гораздо быстрее, и результат служит дольше, что весьма убедительно действует на самостоятельных мастеров. Однако для успешного завершения дела следует твердо знать, как сооружается односкатная крыша для гаража, каким способом ее разумней устроить.

Односкатные конструкции не поражают воображение эстетов, но к разуму практиков взывают крайне настойчиво. Потому не слишком красивые, но простые и надежные крыши с единственным скатом сооружают преимущественно над хозяйственными постройками.

Лидерство односкатных крыш в сфере обустройства гаражей обосновано внушительным списком преимуществ, в числе которых:

• Экономичность
  . На сооружение и обустройство расходуется минимальное количество материалов.
• Конструктивная простота
  . Односкатная крыша формируется отдельно установленными стропилинами, края которых опираются на стенки разной высоты. Функцию стен вправе выполнять столбы, колонны или стойки каркасного сооружения.
• Долгосрочность безукоризненной службы
  . Элементы грамотно построенной односкатной крыши беспрепятственно омываются воздушными потоками. Отличная вентиляция исключает образование разрушающего конденсата, предупреждает увлажнение деревянных деталей и его неизбежный итог – гниение.

Сооружение односкатных крыш над коробками гаражей в большинстве случаев не сопровождается устройством чердака. Сама конфигурация не слишком удобна для организации в чердачном помещении места для хранения, к примеру, зимней резины.

Исключением может стать желание владельца сделать над основным помещением мастерскую. Правда, в подобных ситуациях целесообразней, чтобы в строительстве применялась ломаная технология или , предоставляющая возможность обзавестись практически двухэтажным гаражом при относительно невысоких затратах.

Тонкости проектирования крыши гаража

Вариантов сооружения односкатных крыш над гаражами существенно больше, чем подсказывает конструктивная незамысловатость. Их возводят над отдельно стоящими объектами и над пристройками.

Один скат может перекрывать не только гараж, но заодно и баню или летний домик со смежной стеной. Основой строительства может служить не только стопа со стенками разной высоты, но и коробка, стены которой доведены до единого уровня.

Главный признак односкатной крыши – наличие опоры под обоими краями стропильной ноги. Элементы стропильной системы просто укладываются, т.е. как бы наслоняются на опоры, в связи с этим носят техническое название «наслонные».

По сути, стропилины односкатной крыши представляют собой обычные балки, уложенные под незначительным углом к горизонту. Потому крутизну сооружения при проектировании и расчетах не учитывают.

Принципы определения угла наклона

Грамотное строительство односкатной крыши обязано соблюсти уклон, необходимый для свободного схода дождевой воды и удаления осадков в период снеготаяния. Именно поэтому высота опорных конструкций должна различаться.

На выбор угла наклона ската влияют три фактора:

• Климатическая специфика конкретного региона.
  Пологие односкатные сооружения крутизной до 5-7º нерационально возводить в областях с обильным выпадением зимних осадков. Зато они прекрасно работают в местностях с высокой ветровой активностью и с незначительным количеством снега. Односкатные крыши с углом наклона 20-25º не стоит строить в районах с частыми сильными ветрами над отдельно стоящими гаражами. Возможно сооружение над пристройкой.
• Вид кровельного покрытия.
  В обустройстве пологих крыш до 8º применяются рулонные кровли: полимерные, 3х и 4х-слойные битумные или битумно-полимерные материалы. Если крутизна крыши 8-10º кровля укладывается в два слоя. Если угол наклона 15-20º, используются металлические листы, соединенные фальцем, плоский и волнистый шифер. Для крыш крутизной 25º подойдет или одна из его вариаций, металлочерепица.
• Ландшафтный дизайн усадьбы.
  Архитектурные каноны повелевают использовать кровли одного цвета и вида в пределах одной территориальной единицы. Хотя бы на собственном участке, если это не слишком обременит бюджет.

Неважно, угол наклона выбирается с ориентиром на указанные обстоятельства, или наоборот. Важно, чтобы в результате нашелся консенсус, удовлетворяющий всему спектру перечисленных условий.

Крутизна односкатной крыши – крайне важный параметр для гаража, определиться с которой необходимо на стадии проектирования гаража. Она даст понять, нужно ли будет сооружать стены коробки разной высоты или можно обеспечить уклон установкой с одной стороны консольно-прогонной рамы.

Длина стропильных ног

Площадь ската должна учитывать формирование свесов, защищающих строительные конструкции от прямых и косых дождей. Мастерам, желающим знать, как грамотно сделать проект односкатной крыши для гаража, необходимо учитывать тип материала, из которого выполнены стены, потому что:

• Свесы над обшитыми металлом каркасными строениями должны составлять по минимуму 10-20см.
• Свесы над срубами должны быть 50-60см.
• Свесы над кирпичными и бетонными гаражными коробками 30-40см.

Иногда свесы увеличивают с целью формирования навеса со стороны входа или вдоль длинной стенки. Увеличенный по площади навес необходимо опереть на столбы, сооруженные на общем с гаражом или отдельном фундаменте.

По завершению разбора геометрических показателей можно смело приступать к расчетам размеров стропилин.

Правила расчета стропильной системы

Для расчета элементов стропильного каркаса проще воспользоваться одной из предложенных интернетом программ. Принципиальных различий в их вычислениях нет.

Данные банально вводятся в специфические таблички, после чего практически моментально появляется результат. Т.к. интенсивных пешеходных передвижений по поверхности односкатной крыши обычно не предполагается, то для расчетов знать нужно будет только:

• Вес кровельного покрытия, распределенного на 1м² площади без учета угла наклона.
• Вес сплошной обрешетки, применяемой для обустройства скатов до 25º. Принимается вес доски, приходящейся на 1 м², фанеры или ОСП.
• Вес утеплителя, если планируется его установка.
• Масса снежного покрова, установленная по многолетним наблюдениям в конкретной местности.

Вес осадков в районе строительства можно определить по карте, которую мы приводили , или найти в сборнике нормативов по строительной климатологии.

Степень сложности стропильного каркаса

Конструктивная сложность стропильной системы односкатной крыши напрямую зависит от размера перекрываемого ею пролета:

• Если пролет не превышает 4,5м, стропильный каркас до предела прост. В его составе есть только параллельно уложенные стропильные ноги, соединенные с брусьями мауэрлата или с равнозначными элементами.
• Если пролет больше 4,6м, но меньше 6м, то система усложняется. Ввиду внушительной длины стропилины появляется вероятность ее провисания и кручения. Чтобы избежать деформации и повысить жесткость конструкции, стропильные ноги подпираются подкосами.
• Если пролет больше 6м, его делят на условные сегменты, между которыми устанавливается прогонная конструкция с вертикальными опорами. Естественно, для установки прогонной рамы нужна собственная опора в виде внутренней стены. Опереть можно на бетонное перекрытие, для устройства крыши поверх которого расчеты почти не требуются.

Оптимальными размерами внутреннего пространства гаража на одно авто считается 3,5×5,2м. Даже если не учитывать толщину стен, ясно, что построить крышу над коробкой с указанными размерами по схемам из первого или второго пункта. При уклоне ската поперек длинным стенам постройки стропила укладываются без дополнительных элементов.

Если уклон направлен вдоль длинных стен, стропилины необходимо будет подпереть подкосами. В любом случае продумать и рассчитать следует оба варианта. Желательно составить два чертежа гаража с односкатной крышей, чтобы выбрать наиболее подходящий тип по технологическим и экономическим аспектам.

Инструкции по строительному процессу

Лучшего метода изучения технологий строительства, чем разбор реальных разработок и примеров, пока не придумано. Полезны они и для тех, кто своими руками решил сделать односкатную крышу над запланированным к строительству гаражом, и для тех, кому требуется контролировать возведение объекта на личном участке.

Пристальное внимание следует уделить устройству фундамента под гараж. Основа постройки должна быть безупречной и действительно прочной. Если грунты под массой «железного коня» неравномерно просядут, фундамент обязательно даст трещину. Едва заметное на первоначальном этапе повреждение через год превратиться в крупную щель с полным списком вытекающих последствий: с нарушением теплоизоляции, смещением части стены и перекошенной в результате крышей.

Неравномерность просадки особо опасна для сборных и столбчатых фундаментов. Устроенный поверх них ростверк не спасет от разрушения кирпичные и бетонные стены из-за незначительной собственной мощности. Потому под капитальные сооружения вполне обоснованно принято заливать монолитную плиту или ленту. Заглублять монолитные основания требуется ниже горизонта сезонного промерзания грунта минимум на 30см, для уверенности в надежности на 50см.

В северных областях настолько серьезно заглубленная плита будет слишком дорогостоящей. Там предпочитают ленты с перекрытиями из бетонных плит, если предполагается устройство смотровой ямы, или с бетонным полом по утрамбованной основе, если организация ямы не предстоит.

Каркасные гаражи не слишком требовательны к фундаментам. Из-за неравномерной просадки подстилающих грунтов их может несколько перекосить. Однако рамы верхней и нижней обвязки, жестко сцепленные со стойками стен, не дадут постройке разрушиться. Причем исправить перекос не составит труда: достаточно приподнять просевшую часть строения домкратом и выровнять фундамент посредством подкладки кирпичей, пеноблоков, обрезков бруса и др.

В возможности свободного устранения недочетов заключается причина применения столбчатых типов фундамента под каркасные гаражи, с сооружением одного из которых будем разбираться.

Строительство обособленного гаража с «односкаткой»

Неоспоримые достоинства каркасной технологии отлично отображает сладкая парочка определений «дешево и быстро». Приплюсуем к ним возможность строительства своими руками и немногословно отошлем вдаль малейшие сомнения. Приступим.

Процесс сооружения каркасного гаража по шагам:

• Устраиваем по столбчатому фундаменту нижнюю обвязку каркаса. Первым делом из бруса 150×200 создаем раму согласно размерам гаража. Элементы укладываем широкой стороной плашмя, соединяем в углах косым прирубом. Соединения укрепляем гвоздями, болтами, металлическими пластинами. Пространство между ребрами рамы заполняем брусом 150×150, укладываемым на рядовые столбы фундамента. Углы дополнительно усиливаем скобами;
• Сооружаем переднюю стенку гаража. Устанавливаем брусья 150×150 длиной по 3м по углам обвязки. Крепим их усиленными оцинкованными уголками и фиксируем временными укосинами к смежным ребрам обвязки. Устанавливаем брусья равнозначного сечения и длины согласно ширине проема под гаражные ворота, крепим уголками. Соединяем полученные стойки путем укладки сверху бруса 100×150 с аналогичным креплением – получаем переднюю деталь верхней обвязки.
• Собираем тыльную стенку. Устанавливаем четыре отрезка бруса 150×150 длиной 2,5 – 2,7м через равные расстояния. Высота стоек задней стенки вычисляется в процессе проектирования и зависит от длины гаража. Угловые столбы дополнительно фиксируем временными укосинами. Перевязываем все четыре элемента сверху брусом 100×150. Это задняя деталь верхней обвязки.
• Укладываем стропила ребром на брусья обвязки. Для раскроя стропильных ног используем доску 25×150. Крепим их уголками или скользящими опорами к брусьям обвязки.
• Сооружаем боковые стенки. Прикладываем к середине боковой стенки дюймовку, на которой отмечаем линии запила по факту. Согласно сделанного из дюймовки шаблона изготавливаем стойки боковой стены из бруса 150×150. Устанавливаем их и соединяем вверху брусом 100×150, прикрепленным к боковым граням стоек.
• Обвязываем весь каркас посередине доской 50×150. За точку отсчета средней обвязки возьмем половину длины столба тыльной стенки.
• Устанавливаем постоянные укосины. Демонтируем все ранее установленные вспомогательные элементы. Каждый сегмент каркаса, полученный в результате установки средней обвязки, снабжаем укосиной из доски 25×150.
• Оформляем крышу. Устраиваем сплошную обрешетку, уложив на стропила доску 25×150 с зазорами 2-3мм. Вместо доски можно использовать фанеру или панели ОСП-3. Обшиваем периметр ветровой доской, расстилаем гидроизоляцию, монтируем покрытие.

Остается обшить каркас гаража доской, стеновым профнастилом или влагостойкой фанерой, применяемой в качестве основы под последующую отделку.

При желании утеплить гараж перед обшивкой между элементами каркаса закладывается теплоизоляция. В обшивке стен и потолка изнутри неутепленной постройки вообще нет необходимости. Открытые к свободному доступу воздуха деревянные составляющие хорошо просыхают, благодаря чему долго служат.

Сооружение пристройки с односкатной крышей

По экономическим показателям гараж-пристройка значительно опережает отдельно стоящий объект. Дело не только в существенном сокращении стройматериалов за счет общей стены с основным зданием. При необходимости подвести к пристройке коммуникации выгоднее и проще.

Под описанную в примере каркасную пристройку сделан ленточный фундамент. Для его заливки рыли не котлован, а траншею, в которую устанавливалась опалубка. Высота опалубки рассчитывалась так, чтобы в итоге над поверхностью земли возвышался небольшой цоколь в 15 – 20см. В период заливки устанавливаем закладные детали для крепления каркаса к фундаменту.

После распалубки внутри контура выбираем грунт на 30см ниже поверхности земли. Трамбуем дно и засыпаем сначала 10см смеси щебня с песком, затем 10см песка, потом снова трамбуем. На утрамбованный песок настилаем промасленную бумагу или рубероид, а поверх этой прослойки заливаем 10см бетона. Получили наиболее подходящий для гаража бетонный пол.

Если есть желание сделать некоторый уклон около 1% в сторону ворот, перед заливкой нужно установить в продольном направлении деревянные планки под требующимся углом. Планки устанавливаются на ребро в 60см от стен. В пространство между ними заливается бетонная смесь и распределяется путем затирания с необходимым наклоном. После удаления планок образованные ими борозды заполняются раствором.

Последовательность работ по устройству гаража-пристройки:

• Устройство нижней обвязки. На цоколь полосой настилаем рубероид, толь или подобный гидроизоляционный материал. Укладываем поверх гидроизоляции детали нижней обвязки, заранее раскроенные из бруса 150×150. Проверяем уровнем горизонтальность, при необходимости выравниваем положение путем подкладки щепы. Детали обвязки соединяем прирубом, места соединений дополняем болтами, углы усиливаем скобами.
• Установка стоек входа. Перед установкой в брусе обвязки с краю делаем врубку по размету бруса глубиной около 7см. Устанавливаем стойки, изготовленные из бруса 150×150, высота их должна соответствовать проекту.
• Сооружение стенок пристройки. Сначала из доски 50×150 формируем угловые опоры. Две доски устанавливаются под углом друг к дружке так, чтобы смежная доска формировала край смежной стенки. Заполняем пространство между угловыми опорами рядовыми стойками. Устанавливаем их с шагом примерно 60см.
• Устройство верхней обвязки. Укладываем плашмя доску 50×150 в два ряда с перевязкой стыков.
• Укладка потолочных балок. Устанавливаем доску 50×150 ребром с шагом около 60см на верхнюю обвязку. Между балками располагаем обрезки доски 50×50 для фиксации их положения.
• Установка стропилин. Стропильные ноги устанавливаем рядом с балками под углом. Для формирования угла используем либо стеновые кронштейны, заранее прикрученные к несущей конструкции основного здания, либо короткие опорные стоки, установленные на обвязку.
• Устраиваем по стропилам сплошную обрешетку, перекрываем ее гидроизоляцией, укладываем покрытие.

Завершающие этапы проводятся в традиционной последовательности. Обшиваем гараж, устраиваем косяк для ворот и навешиваем ворота.

Обзор вариантов строительства односкатной крыши с подробным изучением технологии строительства поможет соорудить надежную конструкцию собственноручно или гарантирует надлежащий контроль работы нанятых строителей.

Блоки из пенобетона отличный выбор для строительства дома. Они совмещают в себе функции конструкционного материала и теплоизоляции.

Однако из-за наличия пор стены из них отличаются от плотного кирпича или бетона. Поэтому у многих возникает вопрос — как крепить крышу к пеноблоку? В нашей статье постараемся на него ответить, рассмотрев возможные варианты исполнения этого узла строений.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Все дело в пористой структуре материала, ее видно в приближении на фото выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться.

Типы кровли пеноблочных строений

С пеноблочными строениями используются все существующие типы кровли. В принципе их можно разделить всего на две группы, плоские и скатные.

Плоские кровли

С ними проблем не возникает вообще. На стены укладывают плиты покрытия или перекрытия по ним делают кровельный пирог. Нагрузка от плит равномерно распределяется по всей площади сечения стен.

Пеноблоки, на которые опирается кровля, оказываются в таких же условиях, как и если бы мы продолжали возводить стену выше, и это был бы вес верхних этажей, а не крыши.

Скатные кровли

Их видов больше:

• односкатные;

• двухскатные;

• мансардные;

• вальмовые или четырехскатные;

• полувальмовые.


Кроме того есть крыши сложной формы, которые не классифицируются. Но нам это не важно, все эти крыши подразумевают стропильную конструкцию, которая поддерживает кровлю.

Нагрузка от стропил, если крепить их прямо к стенам будет точечной, поэтому и возникают проблемы конструирования узлов крепления крыши к пеноблоку. Для начала рассмотрим особенности стропильных конструкций.

Элементы и типы стропильных конструкций

Как и понятно, главная деталь — это стропила, связанные между собой обрешеткой, они держат вес кровельного пирога.

Их делят на два типа:

1. наслонные;
2. висящие.

Первые опираются обоими концами (нижние называют стропильными ногами) на стены, мауэрлаты или стойки.

Второй тип имеет опору только ногами, верхние концы висят свободно. Вкупе с другими элементами они могут образовывать стропильную ферму.

На рисунке сверху изображены наиболее распространенные типы стропильных ферм (не называем их конструкциями, так это подразумевает все стропила и обрешетку).

И еще два пояснения:

1. Бабка на четвертом рисунке — это то же самое, что стойка, автор рисунка применил термин принятый у реставраторов, чем у инженеров (автор этой статьи с ним почти не встречался).
2. Затяжка тоже чаще называется стяжкой (вообще, многие строительные термины имеют много названий, даже в нормативных документах это встречается).

Крепление без армопояса

Сразу рассмотрим более простой способ, как ставить крышу на пеноблок, когда детали кровли укладываются прямо на поверхность кладки. Этот вариант чаще всего используется в небольших постройках, возведенных своими руками.

На что надо обратить внимание

При креплении крыши к зданию из пеноблоков нужно особое внимание уделить следующим деталям стропильной конструкции.

Мауэрлат

К пеноблоку нельзя крепить детали стропильной системы без этой детали. Мауэрлат равномерно распределит вес кровли по всей площади стены. Его ширина должна быть максимальной, лучше всего, если она будет равна ширине стены.

Крепится мауэрлат к кладке с помощью запущенных в нее шпилек или нагелей. Желательно сажать их на раствор или вклеивать. Также диаметр нужно выбирать не менее 30 мм, чем он больше, тем меньше будет расшатывание крепления в пеноблоке.

Стойка, верхние концы наслонных стропил

Если стойки или верхние концы наслонных стропил опираются на перегородку, сделанную тоже из пеноблока, то поверх ее необходимо положить прогон. Он распределит нагрузку по всей площади, также как мауэрлат на внешних стенах.

Затяжки

Висячие стропила без затяжек «разъезжаются» в стороны. Препятствовать этому может только стена. В случае пеноблока эта нагрузка может расшатывать шпильки, которыми крепится мауэрлат. Поэтому затяжки должны быть обязательно и желательно не приподнятые.

По этой же причине нежелательно устраивать мансардную крышу, боковые стропила которой тоже передают горизонтальное усилие на стену. Обойти все ограничения можно, если дополнительно закрепить стропильные ноги, выпущенные за габариты стены к балкам перекрытия, которые будут играть роль затяжек.

Крепление кровли с армопоясом

Более надежной конструкция получается, если предусмотреть армопояс (второе название монолитный пояс).

Что такое армопояс

Армопояс представляет собой ленту монолитного железобетона толщиной до 0,5 м по верхнему краю стены. Он устраивается не только по пеноблокам, но и по кладке из любого штучного материала (к примеру, кирпича).

Его задача дополнительно связать кладку и равномерно распределит нагрузки по всем четырем (или больше) стенам. В случае с ячеистыми бетонами он дополнительно защищает поверхность от продавливания.

Монолитный пояс можно сделать в опалубке, но обычно выкладывают с внешней и внутренней стороны стены два ряда из блоков небольшой толщины так, чтобы получился лоток между ними (иногда выпиливают лоток, получая «U»-блок). В него устанавливают арматурный каркас и укладывают бетон.

Устройство армопояса немного усложняет конструкцию здания, но увеличивает его надежность и прочность. Цена строительства вырастает тоже незначительно, так как стали и бетона нужно немного. Для строений большой площади и с тяжелой кровлей монолитный пояс почти обязателен.

Крепление кровли к пеноболкам с армопоясом

К армопоясу стропила можно закрепить и без мауэрлата, теми же способами, но лучше все же установить его. В дерево мауэрлата устанавливать крепеж легче. Сам мауэрлат соединяется с монолитным поясом двумя способами, инструкция следующая.

• При заливке бетона в него закладываются шпильки-анкера. Под них сверлят отверстия в мауэрлате и притягивают его к бетону гайками с шайбами. Наиболее надежный способ, но требует точной разметки отверстий перед сверлением. На видео в этой статье показан именно такой вариант.

• Отверстия под шпильки сверлят, уже уложив мауэрлат на бетон. Сверло проходит сквозь дерево и бетон. Дополнительно шпильки можно закрепить клеем или использовать самораспорные анкера.

Внимание. Между мауэрлатом и стеной (армопоясом) обязательно делают гидроизоляцию.

Первые два способа монтажа стропил показаны на рисунке после заголовка этого раздела статьи, они наиболее распространены.

• В стропилах выбираются уступы, которыми они упираются в мауэрлат. Дополнительно по краям устанавливаются уголки. Можно также выбрать пазы и в мауэрлате, это более надежно закрепит стропила, и исключит возможность их смещения вдоль стены, если разрушится уголок.
• Стропильная конструкция упирается в мауэрлат низкой затяжкой — тоже ставят угольники.

Отметим, что дополнительно можно связать мауэрлат и стропило проволокой. Остальные способы монтажа стропил показаны на рисунке ниже.

• К стропилам с помощью стальных пластин крепят опорные бруски, которыми они упираются в мауэрлат. Дополнительно вдоль мауэрлата может закрепляться металлический прокат угольник, под который выбирается поперечный паз в стропильной ноге.
• Упорный брусок крепиться стальной пластиной, а двумя брусками, которые тоже создают дополнительную опору.
• Этот способ был уже показан на предыдущем рисунке.
• В торце стропила выбирается «V»-образная выемка, которой оно опирается на мауэрлат. В этом случае стропильная нога не выходит дальше стены.
• Комбинация способов «1» и «4».
• Способ «4», но при этом продолжением стропила, образующим выпуск за стены, являются бруски, на которых тоже выбраны упоры.

Совет. Пенобетон легко напитывается влагой, в том числе и от дождей. Поэтому обязательно делайте большие свесы кровли, для которых и необходимы выпуски стропил.

Отметим, что на всех предложенных узлах крепления кроме варианта «4» присутствует еще дополнительное крепление — хомут. Изготавливают его из проволоки, ленты и других подобных материалов.

Он охватывает стропильную ногу и притягивает ее вниз. Сам хомут с помощью дюбелей крепиться к внутренней стороне стены. Применять его можно, если нужно обеспечить дополнительную надежность соединения стены и кровли, например, когда крыша очень тяжелая.

Вот и все, что мы хотели рассказать о том, как ставить крышу на пеноблоки. Надеемся, наша статья была интересной, и принесла вам практическую пользу. Отлично если вы смогли воспользоваться нашими советами и воплотили один вариантов конструкции этого узла при строительстве на своем участке. Пусть крыша вашего дома будет надежной, а небо над ней безоблачным.

Строительство гаража ответственное дело. Очень важно чтобы в результате он стал надежной защитой для вашего автомобиля. Использовать для таких работ можно разные материалы, например, кирпич, дерево , газобетон и пенобетон. Далее будет рассматриваться технология возведения гаража из пеноблоков. Об отличительных особенностях этого материала вы узнаете из этой статьи.

В первую очередь необходимо взять в руки листок бумаги и карандаш, чтобы спланировать будущее строительство. Наличие проекта позволит вам сделать приблизительный анализ по расходу строительного материала и, соответственно, финансовых средств. Более того, необходимо произвести анализ почвы, а именно на какой глубине находятся грунтовые воды. Также определить особенность структуры грунта. Уже отталкиваясь от полученной информации можно будет решать какой тип фундамента предстоит воздвигать.

Проект гаража из пеноблоков можно выполнить при помощи специальных компьютерных программ. Однако сделать его можно и самостоятельно. Так, вы сможете учесть в проекте особенности вашей местности и сделать планировку по своему усмотрению.

Кроме всего прочего, стоит решить – будет ли гараж выполнять другие функции помимо хранения автомобиля. Например, подумайте вот о чем:

• будет ли обустраиваться смотровая яма;
• необходим ли подвал для хранения консервации и других продуктов в зимнее время;
• будут ли устанавливаться стеллажи для инструментов;
• нужна ли дополнительная рабочая зона, например, стол, верстак и т.п.

Отталкиваясь от этого, следует выполнить такой проект, который будет соответствовать назначению гаража. Соответственно определяете тип фундамента, его длину и ширину, а также высоту стен и потолка. Если взять для примера стандартные габариты такого строения, то они находятся в следующих пределах:

• Ширина 3–3,5 м.
• Высота 3 м.
• Длина 4,5–6 м.

В конце этой статьи предоставлен ряд проектов и чертежей для постройки гаража. Если вас устраивает тот или иной проект, то можно воспользоваться им. Но при этом обязательно учтите особенности вашей местности: уровень залегания грунтовых вод и структуру грунта.

Обычно для строительства используются блоки размером 600×300×200 мм. Толщину стен при этом можно сделать как 200 мм, так и 300 мм просто перевернув блок. Что касается неотапливаемого гаража, то толщины стены достаточно в 200 мм. Для определения толщины стен отапливаемого строения нужно учитывать местные климатические условия. Если проект уже готов, то вполне реально произвести расчет необходимого количества блока. Для этого следует выполнить такие действия:

• Для примера возьмем размеры гаража 5×6×3 м. Теперь высчитываем длину периметра стен и соответственно количество блоков в одном ряду: (5+6)×2 и делим длину блока 0,6 м. В результате получаем такое действие: (5 + 6) × 2 ÷ 0,6 = 36,6 (37 штук).

• Далее определяем количество рядов. В нашем случае высота гаража будет иметь 3 м. Значит ее следует разделить на высоту блока 0,3 м. Получается так: 3 ÷ 0,3 = 10 рядов.

• Отталкиваясь от этого можно с легкостью определить сколько потребуется блоков для всего строительства: 37 шт. × 10 ряд. = 370 шт.

• Но важно еще учесть и размер ворот, двери и окна, если таковое будет. Если кладка стен выполняется толщиной в 200 мм, то в среднем в 1 м 2 ворот и окон входит 6 пеноблоков. Отталкиваясь от размеров ваших ворот и окон, определяете общую площадь проемов и умножаете полученную сумму на 6. При стандартных размерах, в среднем получается от 40 до 50 блоков. В итоге вам необходимо приобрести 300 – 320 пеноблоков.

По такой схеме можно выполнять расчет количества блоков для гаража любых размеров.

Обязательно учитывайте следующие нюансы: при перевозке может быть порча материала, а также при таких расчетах мы не учитывали толщину шва. По этой причине добавьте к полученному количеству 5%. В противном случае вам может не хватить нескольких блоков для окончания кладки стен.

По завершении подготовительных работ, а также после закупки всего необходимого материала, можно приступать к разметке гаража. В углах будущего строения забиваете колышки. По всему периметру между ними натягиваете бечевку. Обязательно проверьте угол между нитями. Он должен равняться 90°. Или можно провести осевую разметка – это намного проще и точнее. Если длина нити одинакова, то точно будет 90º.При разметке точно придерживайтесь размеров, указанных в проекте.

Когда разметка выполнена, станьте возле будущих ворот гаража и убедитесь в том, что им ничто не будет мешать открываться. Это может быть дерево, постройка, забор или что-либо другое. Если никаких серьезных помех нет, можно приступать к изготовлению фундамента.

Пеноблок сравнительно легкий материал, поэтому потребность в сооружение заглубленного и тяжелого фундамента отпадает. Но не только вес материала влияет на выбор того или иного типа фундамента . Более важным критерием является тип и свойства грунта на месте строительства. Например, если уровень залегания грунтовых вод в вашей местности находится ниже отметки 2–2,5 м, а грунт при этом непучинистый однородный и плотный, то можно построить легкий ленточный фундамент , глубиной до 0,5 м. Совсем другая ситуация возникает при пучинистом грунте, ведь придется сооружать монолитный фундамент . Это объясняется особенностью блоков, которые плохо переносят нагрузку на изгиб. Вследствие этого пеноблок лопается, а сама постройка разрушается. Во избежание этого стены выкладываются на монолитной плите, которая «плавает» в грунте вместе со всей постройкой.

Если проект предусматривает строительство смотровой ямы, то вариант фундамента с монолитной плитой отпадает. В таком случае потребуется сооружать заглубленный ленточный или комбинированный ленточно-свайный фундамент.

Для примера рассмотрим строительство ленточного фундамента, глубиной 0,8 м. Работы выполняются в следующем порядке:

• Прокапывается траншея глубиной 0,8 м. Ширина равная пеноблоку (200 мм) и добавить 150 мм, в итоге толщина фундамента равняется 350 мм.
• Дно траншеи следует тщательно утрамбовать.
• После этого засыпается песчаная подушка, состоящая из 100–150 мм песка и 70–100 мм щебня. Каждый слой также трамбуется.
• Для фундамента устанавливаете опалубку.
• В траншею необходимо поместить сваренный или соединенный вязальной проволокой каркас из арматуры. В результате вы изготовите каркас для ленточного фундамента.
• Далее необходимо залить фундамент бетоном, за один раз и основательно провибрировать.

Пока бетон сохнет, можно приступить к изготовлению смотровой ямы, если это предусмотрено проектом.

Напомним о том, что при строительстве смотровой ямы обязательно нужно учесть глубину залегания грунтовых вод. Если глубина более 2,5 м, то изготавливать дренаж нет необходимости. Если меньше, то дренаж, соответственно, необходим. Предлагаем вам ознакомиться с процессом изготовления смотровой ямы, в которой необходимо сделать дренаж. Также следует произвести расчеты по ее размеру. Длина выбирается с учетом размера автомобиля, обычно достаточно 2 м. Что касается глубины, то она должна быть такой, чтобы в ней было удобно передвигаться. Так, вы учитываете рост автовладельца, добавляя к нему 30 см и клиренс машины, который равен от 120 до 175 мм. В результате примерная глубина будет достигать до 1800 мм. (30 см очень много – до машины не достанешь. Клиренс у машин разный и это нужно учитывать заранее, учитывая показатели имеющегося автомобиля.

Работы по изготовлению смотровой ямы выглядят следующим образом:

1. Сперва выполняются земельные работы. При этом учтите толщину финишной стяжки пола, подушки, гидроизоляционного слоя и дренажа.
2. Дно ямы следует засыпать гравием, слоем 100 мм, а затем песком слоем 50 мм. Все это поочередно трамбуется.
3. По периметру котлована выкапываются траншеи для организации дренажа, глубиной до 500 мм.
4. Дно траншеи застилается геотекстилем. Его необходимо завернуть на стену траншеи на 80 см.
5. Далее засыпается слой гравия в 50 мм, а сверху монтируется дренажная труба. Можно использовать перфорированные трубы из пластика, асбестоцемента или керамики. При укладке трубы сделайте небольшой уклон для их функциональности. На 1 м будет достаточно 1 см уклона.
6. После этого засыпаете трубу слоем гравия в 20 см и заворачиваете геотекстиль. Так, дренаж готов.
7. Будущий пол ямы засыпается небольшим слоем глины, который необходимо утрамбовать.
8. Следующим слоем расстилается рулонная гидроизоляция, например, рубероид или полиэтиленовая пленка.
9. После изготавливается опалубка для пола, укладывается армирующий каркас из арматуры и заливается бетоном. В смесь бетона рекомендуется добавить «Дегидрол» или «Бетоноправ» для изготовления водонепроницаемого бетона.
10. Когда стяжка пола высохла, проводится повторная гидроизоляция.
11. Если грунтовые воды располагаются высоко к уровню землю, то стены смотровой ямы также замазываются/трамбуются глиной.
12. Для строительства стен можно использовать кирпич или сделать монолитный бетон, предварительно сделав гидроизоляцию и соорудив опалубку с армированием. Последний вариант наиболее актуален при высоком уровне грунтовых вод.
13. На стены укладывается гидроизоляционный слой, который соединяется с гидроизоляцией пола. Все стыки, щели и края тщательно обработайте. После этого выполняется заливка бетона.
14. Когда стены высохли, можно производить финишную отделку стен и пола смотровой ямы.
15. Стены можно поштукатурить и обложить плиткой или стекловолокнистыми плитами.
16. Сверху ямы необходимо установить страховочную рейку. Она нужна с той целью, чтобы машины случайно не упала в яму. Для ее изготовления используется металлический уголок 60 мм. По размеру ямы сваривается каркас. Уложив на яму, каркас бетонируется. По завершении строительства на уголок можно будет укладывать доски (достаточно 40 мм толщины) для закрытия ямы.

Этот этап работы можно выполнять как сразу после заливки фундамента для стен гаража, так и после их возведения.

Перед началом строительства стен, важно установить ворота . Они будут частично вмурованы в стену. Перед их установкой на фундамент необходимо уложить слой гидроизоляции из рубероида в 2–3 слоя. К каркасу ворот привариваете куски арматуры 40 см Ø12 мм. С каждой из стороны необходимо приварить по 4 отрезка. Расположение прутков должно быть выполнено так, чтобы они попадали на шов пеноблоков. А перед тем как установить раму ворота, их следует покрасить с предварительной грунтовкой. Установка ворот должна осуществляться строго по уровню. Поэтому в этом процессе необходимо использовать уровень и отвес. Зафиксировать ворота можно при помощи деревянных брусков, устанавливая их по диагонали.

Балка над проемом ворот

Чтобы ворота имели надежное основание, над ними изготавливается балка. Для этого можно изготовить металлический каркас и залить его бетоном. Но учтите, длина балки должна быть больше длины проема минимум на 0,2 м с каждой из сторон. Как вариант можно установить готовую балку по виду двутавра. В таком случае из металлического уголка 50×50 мм свариваете каркас по размеру ворот. Установить его следует так, чтобы изнутри гаража он был впритык к стене. Уголок фиксируется цементом. Далее сверху устанавливаете двутавр на каркас и ворота.

Если планируется возводить второй этаж, то сооружается армопояс по всему периметру для удержания плиты перекрытия. Для гаража из пеноблоков он необходим, так как скрепит всю конструкцию и будет надежной опорой крыши.

Начинать строительство стен лучше с угла. Установка блоков осуществляется длинной стороной вдоль стены. Пеноблоки укладываются на специальный клей или цементно-песчаный раствор. Если говорить про клей, то он гораздо лучше обеспечивает теплоизоляцию. Поэтому его использование эффективней. Тем более, что расход клея сравнительно небольшой.

Так, выставив углы, натягиваете между ними веревку. По ней будет производиться кладка стен. Каждые два ряда кладку следует армировать. Для этого в шов прокладывается специальная сетка или армирование кладки. Прутья, которые вы ранее приварили к воротам, вмуровываете в кладку между блоками. Когда вы дошли до балки перекрытия, то кладку выполняете без смещения блока. При необходимости блок подрезаете так, чтобы не нарушалась связка швов.

Если по проекту будет делаться односкатная крыша, то кладка стен сразу выполняется под наклоном к задней стенке гаража. На 1 м погонный достаточно 5 см уклона.

Для изготовления уклона, пеноблоки просто подрезаются специальной ножовкой. Совсем другое дело обстоит в том случае, если крыша будет двускатной. Тогда важно продумать как будут закрываться фронтоны кровли. Как вариант можно продолжить кладку из или использовать другой облегченный материал, например, вагонку.

Армопояс для пенобетона

По периметру стен сооружаете опалубку высотой 0,3 м. В нее укладывается армирующий металлический каркас из арматуры. Все это бетонируется. Если для перекрытия кровли будет использоваться балочное перекрытие, то потребность в сооружении такого мощного армопояса отпадает и как следствие устанавливать опалубку также не нужно. Достаточно будет выложить на стену слой густого цемента сверху арматурный стержень и потом повторно слой цемента. При необходимости кельмой снимаете остатки раствора. Здесь важно контролировать густоту раствора. Он не должен быть в таком состоянии чтобы стекал по стенам или не должен быть слишком густым, который в одно мгновение раскрошится.

Самый распространенный вариант обустройства кровли – установка бетонной плиты, которую необходимо покрыть несколькими слоями рубероида. Но при сооружении стен из пеноблока эта методика не подходит, так как сам по себе этот материал сравнительно хрупкий и под весом плиты может продавиться. Рассмотрим пример изготовления односкатной кровли с использованием двутавровой балки:

• Поперек кровли с шагом в 800 мм устанавливаете балки. Длина балки должна быть на 200–250 мм больше стены, т.е. именно настолько с двух сторон крыша будет свисать. Это защитит строение от осадков. Балки вмуровываются в стену.
• На нижнюю полочку раскладываете доски 40 мм как можно плотнее.
• Сверху них расстилаете рубероид. На края рубероид загибаете на 10 см.
• После этого засыпаете поверх рубероида шлаком, керамзитом или другим сыпучим сухим теплоизоляционным материалом.
• Сверху утеплителя изготавливаете тонкую цементно-песчаную стяжку до 3 см.
• Когда стяжка высохла, обработайте ее жидкой битумной мастикой, например, «Праймер».
• После этого методом наплавления расстилаете рубероид поперек гаража по направлению с нижней точки кровли вверх. Каждое полотно укладывается внахлест, что обеспечит стек дождевой и талой воды без просачивания ее в кровельный «пирог».

В завершение остается сделать козырек над воротами. Его можно сделать самостоятельно, сварив из уголка и застелив его поликарбонатом или другим кровельным материалом или приобрести готовый.

Обустройство пола

Когда уже возведены стены, установлена крыша и сделана смотровая яма можно приступать к изготовлению пола гаража. Здесь следует обустроить прочный пол, так как автомобиль будет оказывать на стяжку большую нагрузку. Поэтому идеальным решением будет изготовление бетонного основания. Непосредственно в пешеходной зоне можно выполнить деревянный настил, особенно это эффективно если планируется рабочая зона и установка столов. На деревянном полу будет комфортнее находиться, чем на бетонном.

Так, грунт выравнивается и утрамбовывается. Также утрамбовывается каждый последующий слой, состоящий из:

• щебня 100–150 мм;
• песка 50–100 мм;
• гравия 50–100 мм.

В завершение заливается бетонная стяжка слоем не меньше 200 мм. После этого вам останется произвести отделку стен, провести необходимые коммуникации и завести свой автомобиль в его новый, надежный и сухой «дом».

Стоит заметить, что покупка пеноблоков от общей стоимости всего проекта составляет около 30%. Большая часть денег идет на обустройство основания и кровли. Однако, даже несмотря на это, гараж из пеноблоков считается одним из самых дешевых. Если вы уже имеете опыт работы с этим строительным материалом, то пишите комментарии в конце этой статьи. Ваш опыт может помочь мастерам-новичкам.

Видео

Хотите получить больше информации о строительстве гаража из пеноблоков? Посмотрите видео:

Чертежи

Для классической холодной односкатной крыши
кровельный пирог состоит их следующих слоев:

• Стропильная система;
• Гидроизоляция;
• Контробрешетка;
• Финишное покрытие.

Если проект предусматривает теплое помещение
, то схема кровельного пирога выглядит следующим образом:

• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция;
• Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Устройство кровельного пирога

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее , в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша
: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры
между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости
(при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий
.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

• Бревна (брус)
  . Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород
  и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
• Доска или брус для обрешетки
  . Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями
  . Сечение бруса или ширину доски определяет финишное покрытие крыши;
• Доски обрезные
  . Необходимы для создания планки торца. Если при покрытии используют , то для торцевой планки можно воспользоваться доборными элементами
  ;
• Элементы для закрепления
  . Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления
  или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли
.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета
подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания
. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания
.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата
. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов
, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Монтаж обрешетки

Обрешетка является опорным элементом
, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги
.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

• Если покрытие листовое, то достаточно шага в 1,5 метра;
• Для шифера шаг следует делать около 1 метра;
• Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке
. При этом не следует материал натягивать, он должен слегка провисать.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала
.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Крепление кровельного материала

— финишное покрытие крыши.

Является определяющим показателем всех работ
по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки
.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли
, поэтому ими не стоит пренебрегать. Элементы для , планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли
.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих
.

Доборные элементы

Полезное видео

В данном вы увидите строительство односкатной крыши:

Вконтакте

Несмотря на свою простую, незамысловатую конструкцию односкатные крыши востребованы, рациональны, особенно для дачного домостроения. Кровли с одним скатом также массово используются для обустройства гаражей, придомовых построек, хозяйственных строений. О том, как возводится односкатная крыша своими руками пошагово, вы узнаете ниже. Многоскатные варианты крыш сложны по конструкции, а односкатную вполне можно сделать своими руками, так как представляет собой, по сути, прямоугольник, который располагается в одной плоскости, не имеет изгибов. На односкатную, кстати, у вас уйдёт гораздо меньше строительных материалов, чем какую-либо другую, она будет более устойчивой к сезонным проявлениям (снег, ветер, дождь).

Строительство гаража с односкатной крышей, фото:

Преимущества односкатной крыши:

• небольшой вес;
• сравнительно приемлемая итоговая стоимость;
• доступный, несложный процесс монтажа;
• возможность применения различных стройматериалов (кровельное покрытие, стропила);
• доступное обустройство водосточной системы, дымоходов.

Фото курятника с выгулом для кур

Несмотря на свою простоту, односкатная крыша может быть весьма творчески обыграна в дизайнерских решениях. Угол её уклона напрямую зависит от климатических особенностей региона, где вы проживаете. Если для вас привычны снежные зимы, то градус наклона должен быть больше (чтобы снег лучше соскальзывал), если же ваш дом расположен в ветреном месте, то уклон нужно делать меньшим. По тем же причинам наклон крыши должен быть направлен в противоположную от фасада сторону, чтобы осадки «уходили» за дом.

Крыша односкатная бывает вентилируемого и невентилируемого типа. Первый вариант применяется для жилых строений, уклон варьируется от 8 до 25 градусов. В таких случаях воздухообмен обеспечивается за счёт изоляционного слоя и специальных отверстий, расположенных по боковым сторонам кровли.

Пристрой — гараж и навес

Невентилируемый вариант чаще устанавливают на гаражах, сараях, пристройках к дому, угол наклона у них преимущественно небольшой – 3-6 градусов.

Дом с односкатной крышей – выбор кровельного материала

Расчёт схематического чертежа будущего дома начинается с определения требуемого угла наклона и подходящего укрывного материала для крыши. Чаще всего для подобных односкатных конструкций используется профнастил, металлопрофиль, рубероид, черепица, шифер, металлочерепица или ондулин. Мягкое черепичное или рубероидное покрытие оптимально подходит для совсем небольших уклонов — от 5-ти до 10-ти градусов. Шифер с профнастилом больше подходят для «средних» показателей угла наклона – от 20-ти до 30-ти градусов. Для металлочерепицы требуется уклон не менее 35-ти градусов.

Выбор кровельного материала обусловливается его способностью взаимодействовать с атмосферными осадками и своевременно удалять их с поверхности. Например, с шифера, профнастила, черепицы снег сходит гораздо легче.

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

• деревянный брус сечением 100×150 мм;
• укладочные доски (толщина минимум 5 см);
• стропильные гвозди;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• строительный скотч;
• инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

• Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
• На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
• При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
• Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
• Укладка кровельного материала согласно его индивидуальным особенностям.

Крыша односкатная своими руками

Рассмотрим пошагово весь строительный процесс:

• Так как мауэрлат представляет собой опору для всей системы, его главная функция состоит в том, чтобы совокупный вес кровли одинаково равномерно рассредоточивался на основных несущих деталях конструкции. Для этих целей нужно выбирать брус не менее 10×10 см, который устанавливается непосредственно на несущие стены. Между кладкой стены и брусом должен быть слой рубероида. Чем больше будет угол уклона, тем толще должен быть мауэрлатный брус.
  К монтажу мауэрлата своими руками нужно отнестись ответственно, обязательно использовать строительный уровень (требования к горизонтальности должны быть соблюдены). Устройство крыши односкатной подразумевает крепление бруса к стенам при помощи анкерных болтов, расстояние между ними должно составлять примерно метр-полтора.



• Теперь следует очередь укладки стропильных досок. Проследите за тем, чтобы длина доски была больше пролёта крыши примерно на полметра.
  Расстояние между этими досками зависит от тяжести укрывного материала, если предусматриваются листовые варианты, то 150-ти см будет вполне достаточно. Если вы собираетесь класть шифер или черепицу своими руками, то лучше выбрать шаг — 100-120 см. Лучше всего укладывать доску торцом кверху. Это придаст дополнительную прочность всей конструкции. Стропила для крыши односкатной должны быть врезаны в мауэрлатный брус по всей длине. Когда будете отмечать карандашом места для врезки (рекомендуется для строителей-новичков), следите за тем, чтобы будущий паз был немного шире толщины доски. Наклон выреза пазов отвечает за то, каким будет градус наклона.



• Одним из самых важных этапов является монтаж стропил в пазы.
  Все доски должны быть установлены одинаково, под одним уклоном. Для вашего удобства будет лучше изначально поставить два стропила в начале и в конце стены, а затем протянуть между ними бечёвку. Таким образом, вы получите точный ориентир, а сам процесс пойдёт гораздо легче. Для скрепления бруса и стропил используйте крупные гвозди (от 12 см и более). Конец стропильной доски (ноги – строительный термин) одной стороной крепится на краю стены, а другой закрепляется с вертикальной балкой. Все стропильные ноги должны быть одинаковыми по градусу уклона, высоте, направлению.



• Если у вас большой дом и расстояние между пролётами превышает 4-4,5 метра, то необходимо устанавливать дополнительные подпорочные балки (подкосы) под каждое стропило. С применением этого строительного метода будет усилена вся крыша, стропильная система в целом.
• На стропила пошагово укладываются доски, а на них пароизоляционный материал. Он кладётся поперек стропил. Плёнку натягивать не нужно, но полоски должны располагаться внахлёст (10-15 см). Там, где фрагменты будут стыковаться, для надёжности лучше применить строительный скотч (склеить полосы).



• Укладываем утеплитель на гидроизоляционную плёнку. При укладке не должно быть никаких щелей, зазоров. Толщина утеплителя должна составлять минимум 20 см. После следует очередь гидроизоляционного слоя, но между ним и утеплителем должно оставаться некоторое пространство. Чтобы обеспечить зазор обычно укладывают небольшие деревянные бруски между ними. Гидроизоляционный слой крепится при помощи строительного степлера.
• На получившийся в итоге «пирог» укладывают обрешётку. Как было упомянуто выше, для её изготовления используют рейки или бруски 50 на 50, их монтируют поперек стропильных досок. Располагают как угодно – сплошным полотном или с промежутками.

Обрешетка крыши сплошным полотном, фото

После обрешётки укладывают завершающее кровельное покрытие, его монтаж производится согласно индивидуальным строительным особенностям.

Качественно уложенные, закреплённые стропила не прогибаются под весом 70-100 кг. Если при укладке обнаружился этот факт, то необходимо провести усиление каркаса.

Технология укладки слоёв «пирога» может разниться в силу определённых обстоятельств, иметь некоторые дополнения. Иногда, для большей надёжности, гидроизоляционный слой повторно кладут поверх утеплителя. Хуже от этого не будет, но во всех случаях следует уделять особое внимание креплению.

Прибивать плёнку к деревянным элементам конструкции лучше всего при помощи гвоздей с плоской шляпкой или строительным степлером, частота шага должна составлять 15-20 см.

Одним из самых важных моментов является закрепление краёв гидроизоляционного материала. Его заводят под свес кровли, остаточный отрезок должен быть не меньше 20 см, после чего подбивают снизу гвоздями или, опять же, проходят степлером.

Лучше всего взять деревянную рейку и подбить её соответствующими гвоздями (с шагом 10-15 см) — это так называемый «народный» метод обустройства односкатной крыши. Таким образом, вы будете уверены, что воздушные потоки не проникнут под гидроизоляционную плёнку, не причинят масштабного ущерба при нашествии сильных ветров.

Ошибки крепления краев крыши гаража, фото

На фото выше ненадёжно были закреплены края (свес) крыши. При сильном ветре полотно металлопрофиля вместе с гидроизоляционной пленкой, как легкая тряпочка, легко было отброшено в сторону.

Односкатная крыша – пристройка к дому

Гараж, как пристрой

Для гаражей, сарайчиков, бань, беседок наиболее удобен именно такой тип крыши. Односкатная конструкция крыши обеспечивает ряд преимуществ для так называемых вспомогательных строений.

Крепление стропильного каркаса к стене дома

Если рассматривать пристройку пошагово, то станет понятно, что её крыша соседствует со стеной жилого строения. Таким образом, её стропильная система обустраивается отдельно от дома. Нижние концы стропил располагаются на фасадной стене пристройки, а вот верхние крепятся к самому зданию. Здесь очень важно обеспечить грамотное соединение стропильного каркаса пристройки и основной стены дома. Слишком жёсткие крепления тоже использовать нежелательно, потому как скорость усадки дома и пристраиваемой постройки может быть разной. Из-за этой разницы потом могут образоваться трещины стен.

В данном случае удобнее всего будет уложить балки на брусовый каркас, который соседствует с домом (прикреплен к стене). А само место (шов) между брусом и стеной заполнить полиуретановым герметиком. Укладывать кровельный материал на крышу пристройки нужно с нахлёстом, а также заводить в месте стыка под укрывное покрытие дома. Это необходимо сделать для того, чтобы потом атмосферные осадки не просачивались через место соединения. Обычно используется аналогичный кровельный материал на крыше дома и пристройки – по эстетическим соображениям.

Если вы решили построить сарай с односкатной крышей, то обустройство кровельной системы не будет существенно отличаться от вышеописанного поэтапного метода возведения.

Бывает так, что сараи возводят из бруса. В таких случаях верх сруба выступает в роли мауэрлата. В остальном, существенных отличий в стропильной системе односкатных крыш разных построек не имеется.

Видео, как быстро сделать простой зимний загон для лошадей:

Крыша для гаража односкатная делается по аналогичному методу.

Если стены гаража строятся из кирпича, то края балок, стропильные доски внедряются в обустроенные для этого ниши. Их заранее делают в стенах и оговаривают на этапах проектировки строения. Деревянные фрагменты рекомендуется обернуть гидроизоляционным покрытием перед заглублением в эти ниши. При этом интервал стропил составляет 60-70 см. Фасадная стена гаража – высокая. От нее идёт скат вниз к задней части постройки, въездные ворота располагаются в ней. Крыша должна выступать на 30-40 см от стены, образовывать небольшой свес.

Принимая к сведению приведённую выше информацию, становится ясно, что такой вариант кровли практичен, функционален, конструкционно прост. Односкатная крыша, обустроенная своими руками, может выдерживать мощные ветровые, снежные нагрузки. Такая кровля будет тёплой, благодаря небольшой площади для проникновения воздуха. Если вы всё сделали правильно, то она верно прослужит вам не один десяток лет.

Одним из вариантов возведения оригинального и непохожего на соседние строение дома является конструкция с односкатной крышей. Ее сооружение отличается значительной простотой, что позволяет реализовать такую работу самостоятельно.

Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Как построить односкатную крышу

Добиться необходимого уклона односкатной крыши помогают перепады высоты параллельных стен дома. Одну из них делают выше, поэтому потребуется потратиться на дополнительный материал. Зато в результате стропильная конструкция получится простой и надежной, в особенности, если здание не очень широкое. Определяясь, какие стропила нужны для односкатной крыши, в учет важно взять прочность стен. Если они обладают достаточной несущей способностью, в качестве упора для стропил односкатной крыши используется закрепленный к стене мауэрлат.

Для достижения большей равномерности нагрузки для армирования верхнего ряда стеновой укладки используется продольная арматура (речь идет о кирпичных или бетонных блоковых стенах). Если же стены были сооружены из легкого бетона, известняка или ракушечника, над верхним рядом обустраивают армопояс. Деревянные и каркасные дома имеют последний венец или верхнюю обвязку, которые заменяют мауэрлат.

Если стены сооружены из непрочного материала, значительная часть нагрузки нужно перенести на перекрытие. Для этого монтируются стойки шагом в 1 м, поверх которых размещают прогоны. Их делают из длинных брусков, проходящих вдоль постройки. Они позволяют решить вопрос, как установить стропила на односкатную крышу поверх стен слабой прочности. Заливая армопояс или обустраивая последний ряд, обычно для крепления мауэрлата на стены применяют шпильки. Шаг их установки – 80-100 мм. Деревянные дома без армопояса лишены возможности применения шпилек.

Выходят из подобной ситуации благодаря штифтам, имеющим головки в виде шестигранника. Под каждый такой штифт потребуется просверлить отдельное отверстие в мауэрлате. Оно должно уступать диаметру штифта пару миллиметров, чтобы добиться жесткой фиксации при забивании металлического стержня. Для затягивания крепления стропил односкатной крыши к стене потребуется подходящий по размеру шестигранный ключ.

Особенности стропильной конструкции односкатной крыши

Перед тем, как класть стропила на односкатную крышу, необходимо ознакомиться с особенностями ее конструкции. Чаще всего таким образом оснащаются различные дополнительные постройки – сараи, гаражи, летние кухни. Благодаря небольшим размерам на таких зданиях можно не применять мощные балки. А тех, что используются, потребуется не очень много. Если строение имеет ширину не более 6 м, стропильные системы конструкции односкатной крыши не оснащаются усиливающими деталями.

В центральных регионах страны пролеты до 5,5 м оформляются балками 50-150 мм, до 4 м – 50-100 мм. Однако лучше проводить расчет снеговой и ветровой нагрузки, учитывая особенности конкретной местности. Если между стенами имеется расстояние не более 4,5 м, для односкатной крыши будет достаточно пары закрепленных на стены брусков мауэрлата, упором для которого в этом случае служат стропильные ноги. Для этой конструкции характерна значительная простота и надежность.

Если пролет имеет ширину в разрезе 4,5-6 м, не обойтись без лежня: им оснащают более высокую стену, по уровню перекрытия. Также используют подстропильную ногу, упирающуюся в балку в центральной зоне. На степень ее уклона влияет отдаленность стен и уровень лежня. Здания шире 6 м требуют решения задачи, как усилить стропила односкатной крыши.

Для этого обычно применяются более сложные стропильные конструкции. Оптимальным вариантом является добавление внутрь дома дополнительной несущей стены, которая будет служить опорой для стоек. В целом дома шириной до 12 метров оснащаются простыми фермами, что позволяет не особо увеличивать уровень расходов.

Как поставить фермы односкатной крыши на зданиях шириной до 6 м

Системы на зданиях шириной более 12 м усложняются увеличением числа подстропильных ног. При этом, чтобы изготовить балку длиной свыше 6 м, приходится идти на дополнительные траты. Если речь идет только об увеличении на ширину свесов, балки можно дорастить по краям с помощью кобылок (речь идет о кусках балок идентичного размера, скрепленных с балкой). Для бокового крепления используется пара деревянных накладок.

Могут также отличаться способы крепления стропил к мауэрлату односкатной крыши. Планируя крепление стропил односкатной крыши , нужно выбрать наиболее подходящий вариант в конкретно взятом случае. Стропильная нога оснащается вырезом, выполняющего роль упора бруса в мауэрлат. Для убыстрения оснащения каждой стропильной ноги идентичной посадкой можно изготовить шаблон по первому вырезу. Для этих целей сгодится толстая фанера. Это позволяет проводить запиливание всех остальных стропил непосредственно перед монтажом.

Подобные способы крепления называют жесткими – их обычно применяют на зданиях с малой усадкой. Деревянные дома потребуют другого подхода, как поставить стропила на односкатную крышу, так как из-за усадок или поднятий может произойти перекос. Как результат, появляется реальная угроза разрыва для кровель жесткого крепления.

Поэтому, сооружая односкатную или любую другую кровлю на деревянной постройке, применяют для соединения стропил и мауэрлата крепления скользящего типа. Они имеют вид уголков, закрепленных на мауэрлат. С ними в подвижной связке находятся металлические пластины, соединенные со стропильной ногой. Подобные скользячки имеются по две штуки на каждой стропиле.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Вне зависимости от используемого материала, при угле уклона кровли менее 12 градусов его стыки дополнительно усиливаются гидроизоляцией. Для этих целей обычно используется жидкое гидрофобное вещество: это может быть битумная мастика или кровельный герметик.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника. При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

Как установить стропила на доме из газобетона — правила крепления

Проект в данном случае не изготовлялся — за ориентир брались фотографии. В качестве финишной отделки газобетонных стен использовалась штукатурка. Крышу оформили фальцевым покрытием, ориентируясь на его надежность, простоту монтажа и дешевизну. Чтобы установить мауэрлат на газобетон , поверх готовых стен была осуществлена заливка армопояса, оснащенного шпилькам с шагом в 1 м. После его застывания с помощью битумной мастики был уложен гидроизолирующий материал «Гидроизол». На гидроизоляцию установлен мауэрлат из бруса 150х150 мм.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик. Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм. Кровельные свесы подшивались таким же образом, как и основная поверхность.

Крепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех составляющих: деревянных брусьев, крепежных элементов, арматурного каркаса, надежной гидроизоляции. Давайте рассмотрим порядок работ.

Крепление мауэрлата к газобетону

Перед непосредственным креплением мауэрлата следует подготовить основание. Армирующий пояс
– обязательное условие при обустройстве крыши, если стены выполнены из газобетона или любого подобного материала.

Железобетонный обвязочный пояс предупреждает продавливание газобетонных блоков и позволяет равномерно распределить динамические и статические силы, идущие от крыши, полностью на площадь стены.

Обустройство армирующего пояса

Минимальный размер бетонной ленты составляет 200х150 м. Она крепится с внутренней поверхности стены.

Этапы установки
:

• сооружают опалубку по периметру дома. Фронтоны обрабатывают обязательно;
• u-образные блоки создают железобетонный пояс;
• из арматуры толщиной 10 мм собирают каркас. Арматура должна выступать на 4 см;
• для жесткого крепления мауэрлтата на газобетон с интервалом в 1м устанавливают шпильки с резьбой. Их диаметр – 14мм;
• блоки заполняют бетоном марки М-200;
• через неделю можно снимать части опалубки и выполнять крепление мауэрлата.

Важно
: на этапе подготовки к началу работ строители обязаны просчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилу и точки соединения с армирующим поясом должны размещаться в разных местах. Проверяют, чтобы число стропильных ног и шпилек было одинаковым.

Подготовка деревянной конструкции

Брусья перед установкой обрабатывают антисептиками
, предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизолирующим материалом. Для этой цели подходит битумно-полимерный гидроизоляционный материал. Рубероид не применяют.

Качественные материалы позволят создать прочную конструкцию. Дерево не должно иметь сучков и трещин. Влажность должна соответствовать строительным нормам.

Если застройщик использует «сырую» древесину, следует обеспечить возможность регулировать гайку анкера
.

Эту операцию производят 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания брусьев подтягивать гайку придется все реже.

На этом фото вы можете наглядно увидеть один из способов крепления мауэрлата на стенах из газобетона.

Как правильно крепить мауэрлат к газобетону?

Используют анкер с шайбой и гайкой. Форма анкеров: Т- и Г- образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных районах между соседними анкерами шаг не должен превышать 1 – 1,2м.

Механический тип крепежа

Порядок действий
:

• дюбеля вставляют в подготовленные отверстия;
• ввинчивают крепежный элемент;
• зубья гарпуна прочно вдавливаются в газобетон;
• поверхность расширяется;
• конструкция надежно фиксируется.

Отличный вариант
установки мауэрлата на газобетон имеет всего один недостаток – высокую стоимость. 1 анкер и специальный дюбель с гарпуном стоит более 3 тыс. руб.

Еще одно видео о том, как закрепить мауэрлат к газобетону.

Установка мауэрлата

Применяют еще один способ, позволяющий прочно закрепить мауэрлат в газобетонных стенах. Понадобится капсула с химическим веществом
. Стоимость ее намного ниже – 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химикатов в поры материала. Дополнительно бетонная поверхность получает тепло-и гидроизоляцию.

Завершающий этап

После монтажа мауэрлата на газобетон приступают к монтажу стропильной конструкции
. Способов – два.

Первый вариант

• в досках выполняют запил на 1/3 глубины доски;
• гвозди и металлические уголки позволят надежно закрепить стропила;
• гвозди (2шт.) забиваются крест-накрест с боков;
• дополнительный гвоздь вбивается сверху;
• крепежные уголки окончательно закрепляют стык.

Второй вариант

• в стропиле запил не выполняют;
• снизу подшивают специальный опорный брусок, упирающийся в мауэрлат;
• гвозди вбивают, как и при первом варианте.

Опорный брусок имеет длину 1 м. Второй вариант подходит для стропил, имеющих малую высоту.

Крепление связующего бруса можно выполнять только после точных расчетов и заготовки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкера со специальными дюбелями или химический способ установки. Обязательно выполните
теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Односкатную
крышу не так часто применяют для обустройства кровли частных домов, хотя и сама конструкция, и ее
монтаж значительно проще, чем двускатной. Считается, что этот вид крыши недостаточно хорошо сохраняет тепло в доме, поэтому
, чаще его используют при возведении или дачных домиков и сараев. Однако, нужно отметить, что эту конструкцию вполне можно сделать теплой
и даже устроить под ней дополнительную комнату, если правильно смонтировать термоизоляцию.

Односкатная
крыша своими руками делается по предварительно составленным чертежам, сделанным на основании проведенных
расчетов
. Особенно это важно в тех случаях, когда под ней планируется сделать жилое помещение.

Основные преимущества и отрицательные стороны конструкции

К достоинствам этой конструкции можно отнести следующее:

• Экономия средств на покупке стройматериалов.
• Простота конструкции, а значит
  , и монтажа.
• Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
• Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
• Конструкция может быть возведена в разном угловом диапазоне —
  от 5 до 45º.
• Односкатная
  крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость
  или солнечные батареи, а также устроить место для отдыха.
• Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом
  условий ее
  эксплуатации и угла наклона.

Естественно, как и у любой конструкции, у односкатной
крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

• Крыша с одним скатом требует более серьёзного утепления, чем , так как под ней не такое большое пространство, которое создает
  воздушную прослойку. Без обустройства надежной
  термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —
  выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
• Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит
  , возможности устроить дополнительную комнату —
  это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

• Еще
  один недостаток односкатной
  крыши относится только к конструкции, имеющей небольшой уклон в 5—
  10º — это плохой сход с нее
  снеговых масс. Так, при большом скоплении снега кровлю придется
  очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Видео: небольшой дачный домик с односкатной крышей

Расчет
конструкции односкатной
крыши

Если принято решение устроить односкатную
крышу, то для начала нужно произвести расчеты
и убедиться в их правильности, воочию увидев предварительный результат на чертеже. Только в этом случае может получиться именно тот вариант, который идеально подойдет
для определенного
строения и его жильцов.

Для того, чтобы
составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов
  между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или , то достаточно переднюю стену постройки сделать несколько выше задней на определенную
высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении
устраивать жилую комнату
—
от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козыре
к

к
рыши впереди и сзади строения.

— Кроме этого
нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее
.

— Вышеперечисленные факторы напрямую влияют и на длину , а общая длина здания —
на их количество.

— Стропила
укладывают поперек
строения
на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом
в 6-7
метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

— Иногда стропила составляют даже из трех
частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

— Чтобы со временем стропила не провисли, их подпирают и закрепляют различными элементами стропильной системы —
подкосами, ригелями и стойками. Такие дополнительные детали применяют в том случае, если ширина пролета
превышает расстояние в 5 метров.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

— При длине пролета
в 12 м
, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м
, то, кроме стойки, устанавливают дополнительно подстропильные ноги —
они придадут настилу жесткость
.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть
, как минимум
, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета
стропила между фронтонной стеной и подпоркой-стойкой
. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой —
это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная
крыша, стропила укладываются на , закрепленный
на стенах и на фронтоне.

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами
между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Чертеж
крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы
, поэтому чертеж
нужно составлять очень тщательно и точно.

Расчет
угла ската крыши

• Рассчитывается исходя из того, что крыша имеет форму треугольника, у которого один угол всегда прямой. Этот угол образуют катеты из балок перекрытия и фронтонной части конструкции, а стропила в этой фигуре играют роль гипотенузы.

На представленном рисунке применены следующие условные обозначения:

— Lc
—
длина стропильной ноги;

— Lbc
—
высота фронтона от балок перекрытия до пересечения с плоскостью кровли;

— Lсд

– ширина дома;

— А
– выбранный или рассчитываемый
угол наклона ската.

Если вспомнить базовый школьный курс тр
игонометрии и вооружиться
калькулятором, то не представит никакого труда рассчитать все параметры будущей крыши, опираясь на исходные величины. Ширину здания несложно промерить, а в качестве второго параметра может выступать либо желаемая высота фронтона, либо выбранный угол ската кровли.

Итак, если за основу берется
ширина здания и планируемая высота фронтона, то угол ската несложно рассчитать формулой:

Tg

A

= Lbc :
Lсд

Если же в основу расчетов
принимается выбранный угол ската кровли, то высота фронтона будет равна:

Lbc =
Tg
A
× Lсд

Lc = Lсд
:
С

os

А

При этом не забываем, что длина стропила, вычисленная подобным образом – это только до пересечения с плоскостью стен, без учета
козырьков с фасадной и тыльной стороны здания.

• Уклон угла ската выбирается в зависимости от некоторых критериев, одним из которых является выбранный вид кровельного материала, так как для каждого из них рекомендовано выбирать определенное
  значение или параметр, максимально близкий к нему, например:

— Профнастил требует уклона не менее 8º.

— При при
менении металлочерепицы, можно делать крышу со скатом
в 30º.

— Для шифера хорошо подойдет
величина угла в 20—
30°.

— Для рулонных кровельных материалов, таких, как рубероид, а также другой мягкой кровли рекомендован угол уклона ската от 5—
7°, но не меньше.

Если крыша не имеет системы подогрева, а строение расположено в регионе, где в зимнее время выпадает большое количество осадков, то лучшим вариантом будет односкатная
крыша, устроенная под углом в 40—
45°, каким бы кровельным материалом она ни была покрыта.

Кроме вышеперечисленных данных, нужно разбираться, какие виды стропильных систем бывают.

Виды стропильных систем на односкатной
крыше

При обустройстве односкатной
кровли может исполняться в одном из трех
вариантов, выбор которых зависит от типа и размеров строения:

• Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной
  , параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот
  тип конструкции
  применяют
  в домах, выстроенных из любых используемых в строительстве видов материалов.

Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.

Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом
случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.

• Наслонные
  стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.

В наслонных
системах стропила устанавливают жестко
на фронтонную стену, на которой заранее установлен

мауэрлат, а нижний их край может быть зафиксирован

как
жестко
, так и на скользящие крепления
. Такими конструкциями односкатной
крыши в основном покрывают кирпичные или каменные дома.

Для жесткости
конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть
свободного места в чердачном помещении, угла уклона ската и массивности стропил.

• Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко
  фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят
  к мауэрлату исключительно скользящими креплениями
  , которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.

Монтаж односкатной
крыши

Уточнив
в

се необходимые
нюансы, произведя расчеты
, составив чертеж
крыши и закупив требуемые для работы
материалы, можно приступать к монтажу конструкции.

• Чтобы работа шла проще и безопасней, строение необходимо сразу перекрыть балками чердачного перекрытия. Их укладывают на полосы гидроизоляции из рубероида, настеленного на стены. Балки располагают на таком же расстоянии друг от друга, как в дальнейшем будут устанавливаться и стропила —
  оно обычно составляет от 500 до 800 мм.

Цены на брус

• На задней нижней стенке строения, по всей ее
  длине, сверху балок перекрытия укладывают мауэрлат из массивного бруса.
• Далее, на балки следует уложить настил из досок —
  по нему можно будет безопасно ходить и удобнее продолжать возведение конструкции.

• Следующим этапом идет
  возведение фронтонной стены, она строится из того же материала, что и все здание, или из другого, более легкого
  . Например, если строение возведено из кирпича, то фронтон можно поднять из брусков и досок.
• Балки перекрытия, предварительно закрытые гидроизоляцией, вмуровываются в стену. Фронтон поднимают на высоту, предусмотренную в чертеже.
• На фронтонной стене, так же, как и на противоположной закрепляют брус мауэрлата.
• Далее
  на нижней стене делается разметка, и прикручиваются крепления для установки стропил.
• На стропилах, для их жесткого
  крепления, согласно чертежу, вырезаются пазы, которыми они будет надеваться на мауэрлат на

  верхней
  стене и на нижней, если это предусмотрено.

• Затем их закрепляют с помощью специальных уголков и креплений. На фронтоне стропила прикручивают жестко
  , в то время, как на нижнем мауэрлате они могут быть установлены в скользящие крепления, в зависимости от выбранного типа конструкции.

• Существует последовательность врезания стропил: сначала устанавливают крайние элементы всей стропильной системы, затем по ним натягивают шнур, который станет уровнем для остальных деталей. Расстояние между
  стропилами должно соответствовать
  расстоянию между
  балок перекрытия.
• Установленные стропила для устойчивости соединяют с балками перекрытия стойками, подкосами и другими элементами, о которых шла речь выше. Закрепление их производят металлическими скобами и уголками, что добавляет жесткости
  конструкции.

При необходимости удлинения стропил за уровень стен, к ним монтируются «кобылки»

• Если предполагалось продлить крышу для устройства террасы, или веранды, то к стропилам дополнительно прикрепляют выносные доски, которые называют «кобылки».

Видео: процесс строительства наслонной односкатной крыши

Цены на различные виды крепежа для стропил

Крепеж для стропил

После завершения установки стропильной системы, необходимо перейти к утеплительным мероприятиям, так как односкатная
крыша особо нуждается в термоизоляции, даже в том случае, если под крышей будет расположен обычный чердак.

Для этого подойдут ,

описания которых можно найти на на
шем сайте, пройдя по ссылке.

Устройство обрешетки под кровлю или же сплошная обшивка крыши проводятся с учетом выбранного кровельного материала — для каждого из них существует собственная технология подобных работ.

Видео: сплошная обшивка односкатной крыши гаража досками

Устройство любой крыши —
это ответственный и трудоемкий
процесс, а из-за работы на высоте —
еще
и достаточно опасный. Поэтому
, не имея опыта в строительном ремесле, лучше доверить монтаж мастерам, знающим свое
дело, так как неудачно выстроенная основа под кровлю, грозит тем, что и стены дома будет подвержены деформациям.

6 основных видов стропильных систем

Двускатные стропильные системы — самые популярные для одноэтажных частных домов. Они аккуратно смотрятся, хорошо вписываются в любой стиль постройки, надежны и могут быть использованы, в зависимости от угла их уклона, для обустройства чердака под жилые комнаты, подсобные помещения или же просто для создания воздушной прослойки, удерживающей тепло в здании.

• высокая надёжность;
• простота конструкции;
• двухскатная крыша с углом наклона более 50 градусов практически не боится снежных заносов, большой снежной шапки на ней образовываться не будет.

Шатровая стропильная система

• для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
• крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
• поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
• скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.
• шатровая крыша достаточно сложна в проектировке и возведении;
• конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
• большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Ломаными называют мансардные стропильные системы, которые используются в тех случаях, когда планируется в чердачном пространстве обустроить жилое помещение, так как эта конструкция формирует максимально просторную площадь будущих комнат. Каждый из двух скатов ломаной стропильной системы состоит из двух плоскостей — верхней и боковой.



• дополнительное жилое помещение;
• мансарда обходится дешевле, чем возведение полноценного второго этажа или расширение периметра жилья;
• облик частного дома с ломаной крышей выигрывает по сравнению с классической двускатной кровлей.
• невозможность создать просторную комнату на мансарде, потому что высота стен ограничивается крышей;
• тепло и гидроизоляция будут проводиться по более сложным техникам и с применением особых материалов;
• мансардные окна повышают требования к укладке кровли, и скапливают на себе больше снега.

Многоскатную стропильную систему можно назвать самой сложной из всех существующих, так как она зачастую включает в себя разные формы крыш — это может быть двускатная и односкатная, шатровая, вальмовая или полувальмовая в различных сочетаниях. Подобный вариант выбирается для домов со сложной внутренней планировкой, и их в последние годы становится все больше.



• надежная, долговечная и прочная конструкция;
• за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
• идеально сочетается с любой архитектурной формой;
• наличие сбалансированной стропильной системы.
• сложность выполнения монтажных работ;
• устройство большого количества ендов;
• большой расход строительных и кровельных материалов;
• сложный уход и обслуживание конструкции.

Вальмовые крыши имеют четыре ската, причем фронтонные стороны имеют треугольную пологую форму, а боковые скаты конструкции – трапециевидную. Именно треугольный скат и называется вальмой – он стыкуется с трапециевидной плоскостью под определенным углом.



• не подвергается деформации;
• снег не задерживается;
• будет прекрасно противостоять сильным ветрам, для регионов, где ураганы и торнадо не редкость — большой плюс;
• места карнизных свесов меньше подвергаются разрушениям.
• отличается более высокой стоимостью, чем двускатный;
• конструкция получается сложной, обычно возведение вальмовой крыши доверяют специалистам, а это вновь дополнительные расходы;
• обустроить мансарду под вальмовой кровлей — задача сложная, зачастую просто неразрешимая.

Как можно понять уже из названия, эта крыша имеет один скат, располагающийся под уклоном. Если строение небольшое по размеру и полностью возводится из кирпича или бетона, то стропила конструкции укладываются на фасадную несущую высокую и на заднюю низкую стену. Если же между фасадом строения и задней стеной расстояние составляет шесть и более метров, то между передней и задней стеной устанавливаются подпорные стойки.



• экономичность (практически двойная экономия пило- и кровельных материалов по сравнению с двускатной крышей);
• незначительный вес крыши (дает возможность ее возведения на строениях с облегченным фундаментом без применения подъемной техники);
• возможность обустройства односкатной крыши на домах больших размеров;
• ремонтопригодность (простота передвижения по крыше, особенно при небольших углах наклона);
• высокая зависимость от снеговых нагрузок (требует правильных расчетов сечений элементов конструкции при проектировании);
• усиленная тепло- и гидроизоляция крыши (важно при небольших углах наклона);
• неприглядный внешний вид, что требует повышенного внимания к качеству фасадных работ и применения современных кровельных материалов.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных или не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с . В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными .

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2-4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
2. подготовка материалов и инструментов, обработка древесины антисептиком;
3. крепление мауэрлата к стене;
4. установка конькового ригеля, если он нужен (для наслонных стропил);
5. монтаж каркаса;
6. усиление кровли с помощью стоек, подкосов и затяжек;
7. гидроизоляция;
8. обрешетка;
9. обеспечение вентиляции;
10. установка капельников;
11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

“Скользящее” крепление в деревянном доме

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Способы крепления стропил к обвязке в каркасном доме

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

• на скобы;
• на шпильки;
• на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление мауэрлата на скобы. В кладке стены предусматриваются антисептированные деревянные бруски с шагом 1-1,5 м

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10-12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

• с врубкой;
• без врубки.

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Защита от срывания ветром

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Обрешетка

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом — это не повод для экономии.

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32-40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25-32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Правильное обустройство вентиляции под крышей предохранит конструкцию от появления грибка

Для вентиляции нужно предусмотреть:

• поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
• движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2-3 см);
• выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Фальцевая кровля – это легкое пожаробезопасное и долговечное покрытие

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:утеплении крыши .

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из , известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для . Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

В данной статье я хочу рассказать, как возводится простая односкатная крыша. Почему я назвал её простой? Просто потому, что её стропильная ферма состоит только из стропил. Никаких стоек, подкосов, раскосов и т.п. здесь нет. Такой вид крыши чаще всего используется при строительстве небольших гаражей, иногда бань, различных пристроек к дому, каких-либо хозяйственных построек и т.д.

Вообще, когда читаешь в литературе или интернете про односкатные крыши, обычно видишь такое утверждение – якобы они самые дешёвые, простые в сооружении и надёжные.

По поводу дешевизны и простоты — абсолютно согласен, но вот на счёт надёжности — готов поспорить.

Конечно, может я проживаю не в той климатической зоне, но за свою практику ни разу не видел, чтобы на частном малоэтажном доме обрушивалась крыша имеющая два или более скатов (напр., , вальмовая, шатровая и т.п.). Все обрушения, которые когда-либо встречались, были на односкатных крышах. Причиной их практически всегда являются снеговые нагрузки плюс вес людей, которые работают на крыше (например, скидывают тот же снег).

Итак, почему это происходит. Думаю тут всё просто. Часто застройщики не очень серьёзно и обдуманно подходят к сооружению односкатной крыши. В основном совершается одна из трёх ошибок, либо сразу несколько:

Делается недопустимо маленький угол наклона ската;

В качестве стропил используются доски с неподходящим сечением;

Между стропилами делается слишком большой шаг.

Как избежать этих ошибок, мы и будем сейчас разбираться на примере строительства односкатной крыши над гаражом.

Допустим, мы имеем коробку из пенобетонных блоков с толщиной стен 30 см. Размеры её указаны на рис.1.

Рисунок 1

Начав кладку блоков, мы уже должны определиться с углом наклона ската крыши. Чем здесь необходимо руководствоваться?

Думаю, многие знают, что для каждого кровельного покрытия определён минимальный угол наклона ската, при котором его можно использовать. Эти значения представлены в таблице 1., составленной на основе СНиП II-26-76* («Кровли» — актуализированная версия 2010г.):

Таблица 1.

Уверен, некоторые из Вас, кто уже изучал подобные таблицы в интернете, немного смутятся, увидев такие цифры. Хочу им рассказать о небольшой путанице, которая образовалась на различных строительных сайтах из-за банальной невнимательности их авторов. Часто, составляя подобную табличку, они берут цифры из упомянутого выше СНиП II-26-76*, но не замечают, что в данном документе углы указаны в процентах (%), а не в градусах, как мы привыкли со школы их мерить. Я не буду сейчас объяснять, как перевести проценты в градусы. В сети эта информация есть (есть и формулы, есть и таблички). Нам в принципе это не нужно.

Теперь другое замечание. Каждый производитель любого кровельного покрытия (будь то металлочерепица, либо битумная черепица и т.д.) сам устанавливает для своей продукции минимальный угол наклона кровли. Он указывается в инструкции по монтажу. Например, у разных производителей металлочерепицы, Вы сможете увидеть цифры и в 14°, и в 16°, и др. Зачастую эти цифры выше определённых СНиПом и указанных в Таблице 1.

Но и это ещё не всё. Все цифры, приведённые выше, характеризуют угол наклона кровли, при котором у данного кровельного покрытия не будет происходить перелива воды между соседними элементами при определённых погодных условиях. А условия эти в нашей стране очень и очень разнообразные. Так снеговые нагрузки значительно отличаются в различных климатических зонах. А ветровые вообще могут отличаться и в пределах одного населённого пункта, в зависимости от расположения Вашей постройки относительно других.

Снеговые нагрузки влияют на возможный прогиб стропильной системы, при котором меняется геометрия кровельного покрытия. К тому же при большом количестве снега часто на крыше образуется так называемый «снеговой мешок» (см. рис.2):

Рисунок 2

Сильный ветер также может проталкивать дождевую воду через стыки элементов кровли.

Я в своё время проглядел множество различных источников, но нигде так и не нашёл конкретной зависимости минимального угла наклона кровельного покрытия от климатических условий в данном регионе. Я так понимаю никто её и не выводил. Все пользуются значениями, основанными на предыдущем многолетнем опыте. Могу сказать, что для односкатных крыш, в средней полосе России, обычно не рекомендуется делать угол наклона ската меньше 20°. От этого значения будем отталкиваться и мы.

Итак, пусть на нашем гараже (рис.1) мы решили сделать угол наклона ската равным 20°. Крыть будем профнастилом. Теперь нам нужно решить, какой высоты необходимо выкладывать стены. В данном случае низкую стену делаем высотой 2,4 метра. Значение это выбирается в каждом случае индивидуально, в зависимости от Ваших личных предпочтений и особенностей Вашей постройки. Высоту противоположной стены определяем по простой формуле:

Н в = Н н + В×tg α,

где Н в – высота высокой стены;

Н н – высота низкой стены;

В – ширина постройки (гаража);

α – угол наклона ската.

В нашем случае Н в = 2,4 + 4,8×tg 20° = 4,2 м. (немного округлили в большую сторону).

Теперь можно приступать к кладке стопы гаража. Обратите внимание, что у высокой стены последний ряд не проложен. Почему, станет ясно позднее.

ШАГ 1:

Строительство крыши начинаем с установки мауэрлата. В качестве мауэрлата используем брус 100х150 мм (рис.3). Он кладётся заподлицо с внутренними стенами. Обратите внимание, как выложена наклонная стена.

Рисунок 3

Также вместо бруса можно использовать две сшитые между собой гвоздями доски 50х150 мм. О таком примере я писал в статье об установке мауэрлата. Там описывается несколько способов закрепления мауэрлата на стене. Вдобавок к ним, я хочу показать Вам ещё один, который мы иногда используем при возведении крыши на газо- и пенобетонных стенах, когда заказчику не хочется делать армопояс (Рис.4):

Рисунок 4

Здесь применяется усиленный кровельный уголок 90х90. К газобетону его крепим при помощи двух ʺGBʺ дюбелей диаметром 14 мм. Держат они замечательно. Такие уголки ставим на мауэрлат примерно через 80-100 см.

Обратите внимание, что под мауэрлат необходимо положить рубероид, чтобы не было контакта дерева с газобетоном и металлом. На всех последующих рисунках рубероид просто не показан, но наличие его обязательно.

ШАГ 2:

Начинаем установку стропил. Для этого в первую очередь нам нужно определиться с их сечением и шагом между ними. В этом нам опять будет помогать программа, описанная в статье ʺСтропильная система. Расчёт стропил и балок перекрытияʺ ().

Хочу ещё раз уточнить. Я не являюсь автором данной программы. Но пользуюсь ей всегда, за неимением ничего другого (более или менее понятного). В прочности крыш, которые мы уже построили, я полностью уверен. Эта уверенность, приходит в процессе строительства, когда сам лазишь по стропилам и когда осматриваешь стропильную систему через несколько лет после постройки дома (такие возможности у меня бывают).

Программа конечно не идеальна и иногда самому приходится делать какие-либо допущения. Поэтому не судите строго. Главное, чтобы все эти допущения работали в сторону увеличения запаса прочности стропил и балок.

Вернёмся к нашему гаражу. Выберем в качестве примера регион — Подмосковье. Сумма снеговой и ветровой нагрузок составит 196 кг/м 2 . Откуда берётся эта цифра, я подробно описывал в статье (ссылка выше). Думаю повторяться нет смысла. Кстати как раз вот здесь я делаю в расчёте одно допущение. В программе, при вводе исходных данных, запрашивается значение только снеговой нагрузки (Рис.5). Графы для ввода ветровой нагрузки вообще нет. Поэтому я просто прибавляю её к снеговой, хотя знаю, что она действует в другом направлении (снеговая — сверху, ветровая – сбоку).

Рисунок 5

Шаг стропил мы ввели 0,5 метров. Результат расчёта (во вкладке Строп.1) показан на рисунке 6. Для стропил выбраны доски сечением 50х200 мм. Конечно шаг маловат, но куда деваться. Если взять его равным 0,6 метров, то данное сечение расчёт не проходит. Конечно, можно в качестве стропил взять, например, брус 150х100, тогда и минимальный шаг изменится. Здесь Вы уже можете импровизировать. Я привык работать с досками либо сечением 50х150, либо 50х200 мм.

Рисунок 6

Кстати на рисунке расстояние между опорами (4,2 метра) — это внутренняя ширина нашего гаража.

Определив сечение, производим разметку запилов стропил. Берём доску 50х200 мм подходящей длины и ставим её на мауэрлат (см. рис.7). Она должна свисать со стен с запасом (у нас получилось 53 см), чтобы после окончательной подрезки, карнизы получились шириной в пределах 40-50 см.

Рисунок 7

Теперь используя либо угольник, либо рулетку с небольшим уровнем делаем разметку нижнего и верхнего запилов. В данном случае мы делаем ширину запила равной ширине мауэрлата – 150 мм. Глубина запила при этом получится 48 мм (см. рис.8). Такие точные значения мне выдаёт программа, в которой я рисую трёхмерную модель крыши (Google SketchUp). В реальной работе, такой точности до миллиметра конечно не будет, да она там особо и не нужна.

В других статьях, при рассмотрении крыш с большими углами наклона скатов, подобные запилы выполняются исходя не из ширины мауэрлата, а исходя из максимально допустимой глубины запила. Она обычно составляет 1/3 от высоты сечения стропила. Сейчас же у нас 1/3 от 200 мм – это 66 мм. Мы в это значение укладываемся. А делать ширину запила больше ширины мауэрлата смысла абсолютно нет.

Рисунок 8

Итак, мы получили шаблон, по которому делаем все последующие стропила и производим их установку (см. рис.9):

Рисунок 9

Крайние стропила не касаются наклонных стен. На рисунке выше это можно разглядеть. Зазор около 5 см.

ШАГ 3:

Изготавливаем и устанавливаем карнизные кобылки (см. рис.10):

Рисунок 10

Изготавливаем мы их из досок того же сечения, что и стропила. На наклонную стену перед установкой кобылок раскатываем рубероид. На рисунке он не показан.

Последовательность здесь такая. Сначала ставим две крайние кобылки и натягиваем между ними шнурку (см. рис.11):

Рисунок 11

Затем с шагом около 0,8-1 м устанавливаем остальные (см. рис.12).

Рисунок 12

Закрепить кобылки достаточно 2-мя гвоздями (120 мм) забитыми в торец через стропило. Крайние кобылки можно закрепить кровельными уголками непосредственно к наклонной стене.

ШАГ 4:

Устанавливаем торцевые (ветровые) доски (см. рис.13):

Рисунок 13

Используем дюймовые доски 25х200 мм.

Также, нам необходимо заложить мауэрлат на высокой стене (см. рис. 14). Сделать это можно либо газобетоном, либо обычным кирпичом. Опять же дерево должно быть отделено от другого материала слоем рубероида.

Рисунок 14

ШАГ 5:

Подшиваем карнизы снизу. Делается это в зависимости от окончательной отделки крыши. Карнизы либо зашивают полностью, либо, как в нашем случае, подшиваются только пояса под последующую отделку сайдингом (см. рис.15):

Рисунок 15

В качестве поясков достаточно использовать доски 25х100 мм.

ШАГ 6:

Теперь делаем обрешётку (см. рис.16):

Рисунок 16

Необходимое сечение досок обрешётки можно определить в программе, которая используется для расчёта стропил и балок (см. рис.5). В нашем примере взяты доски сечением 25х100 мм, шаг их составляет 350 мм. На рисунке мы видим надпись — ʺНесущая способность обрешётки обеспеченаʺ.

В качестве основания под профнастил, которым мы хотим покрыть данную крышу, в целях экономии можно использовать необрезные дюймовые доски. Но брать нужно только так называемую ʺвторую доскуʺ (см. рис.17):

Рисунок 17

Цена такого материала почти в 2 раза ниже, чем обрезного. Только есть одно очень важное замечание. Перед укладкой досок на крышу с них обязательно нужно счистить кору. Под ней часто живут личинки жучка (короеда), которые сначала съедают кору, а затем приступают к самой древесине. Избавиться от них впоследствии довольно трудно. Некоторые говорят, что вообще невозможно.

ШАГ 7:

Ну вот, стропильная система готова. Теперь мы кроем крышу профнастилом и обшиваем карнизы сайдингом (см. рис.18):

Рисунок 18

Таким образом мы сделали не утеплённую односкатную крышу. Понятно, что такая конструкция подходит только для холодных помещений. Если мы собираемся отапливать помещение, то крышу нужно будет утеплять. Давайте посмотрим, какие дополнительные работы необходимо для этого провести.

Первые пять шагов делаем так же, как описано выше. Затем выставляем заглушки для укладки утеплителя (см. рис.19). Делаем их из дюймовки (доска толщиной 25 мм).

Рисунок 19

Теперь укладываем утеплитель. Снизу к стропилам должна быть подшита пароизоляционная плёнка. На рисунке она не показана.

Монтаж крыши – это финальный этап в строительстве любого дома. При выборе конструкции крыши следует отталкиваться от того, что она должна отличаться долговечностью и хорошими эксплуатационными характеристиками. Односкатная крыша – это экономичный вариант с точки зрения финансов и самый простой по технологии возведения, поэтому ее построить своими руками сможет даже человек профессионально не занимающийся строительством. Но даже в случае возведения односкатной крыши, существуют особые нюансы строительства и выбора строительных материалов, о чем мы и расскажем в данной статье.

Односкатная крыша – это универсальный выбор для всех видов постройки: включая несколько этажный жилой дом, промышленные сооружения, а также для гаража, веранд, дач, бытовок и небольшим пристройкам к основному зданию.

Основные преимущества и недостатки односкатных крыш

Перед выбором и монтажом любой конструкции в постройке, следует учесть все достоинства и недостатки. Вполне вероятно, что односкатная крыша может вас устроить дешевизной и легкостью монтажа, но расстроить рядом других особенностей.

Достоинства:

• Небольшая сложность монтажа и эксплуатации. Низкий вес конструкции и всех ее отдельных элементов позволяет произвести строительство данного типа крыши самостоятельно
• Невысокая парусность. Этот аспект – безусловное преимущество односкатной крыши по сравнению с двускатным вариантом, так как значительно уменьшается парусность, благодаря чему конструкция гораздо более долговечна и ее можно устанавливать в местностях с повышенной ветреностью
• Нет ограничений по выбору типа кровельного материала. Крыша может располагаться под любым углом, в том числе быть абсолютно плоской, что позволяет использовать любой кровельный материал, в том числе мембранную или инверсионную кровлю
• Современный дизайн. Устройство односкатной крыши позволяет строить ее в несколько этажей, что открывает множество вариантов для создания запоминающегося экстерьера строения
• Контроль ската воды. С таким типом крыши можно регулировать положение стока воды и полностью избежать ската влажности на одной стороне здания

Недостатки:

• Небольшая площадь под чердак. Чем меньше уровень ската, тем меньше пространства остается под чердачное помещение
• Менее примечательный внешний вид по сравнению с двухскатной крышей. Этот недостаток полностью нейтрализуется использованию несколько этажной конструкцией

Если Вы полностью определились с целесообразностью постройки односкатной крыши, то самое время начать расчет количества необходимого материала на конструкцию. Данный вопрос лучше всего доверить специалистам из строительных компаний. Практически в любом проверенном строительном магазине Вам смогут рассчитать количество необходимого материала исходя из плана постройки. Если нет желания обращаться к специалистам и тратить финансы, то можно воспользоваться различными строительными калькуляторами, которые несложно найти практически на любом ресурсе в интернете, который предлагает материалы или услуги по строительству.

На количество бруса и размер его сечения влияет длина стропил на односкатной крыше. Также стоит учитывать, что чем тоньше брус, тем меньшую нагрузку он может вынести и поэтому стропила стоит устанавливать более плотно друг к другу.

Что касаемо кровельного материала, то на его выбор влияет площадь ската, а также уровень уклона крыши. В равнинных местностях более предпочтительно будет построить крышу с минимальным наклоном, что снизить парусность и дать множественным ветрам без проблем обдувать кровлю. В местности, где нет сильных ветров, следует сделать больший наклон, чтобы осадки самостоятельно стекали с поверхности крыши. Наилучшим вариантом – будет сделать наклон крыши в 20 градусов, благодаря чему такая крыша актуальна как в местностях с сильным ветром, так и с умеренным, где поток воздуха будет замедляться ближайшими постройками и деревьями.

Наклон крыши влияет также на выбор кровельного материала. Такие материалы: шифер, черепица, профнастил и многое другое, можно монтировать на крышах с наклоном в 20 градусов, но вот рулонное покрытие можно использовать только в крышах, строящихся под углом в 10 градусов. Ребристость поверхности также заставляет внести свои коррективы в выбор кровельного материала: чем более гладкая кровля, тем меньше следует делать наклон крыши, что обусловлено, в первую очередь, соскальзыванием осадков с крыши.

При расчете необходимого количества досок, необходимо учитывать тип кровли, т.к. у любого кровельного материала свои требования к монтажу и шагу обрешетки. Чаще всего для кровли применяется черепица (шаг обрешетки 300 мм) и шифер (шаг обрешетки 440 мм). Если пренебрегать правилами монтажа, то чаще всего поверхность кровли разрушится уже в первые годы эксплуатации. Проще всего обстоит дело с гибкой кровлей, где нет четких требований к шагам обрешетки и наклону крыши.

Односкатная крыша своими руками пошагово

Перед монтажом крыши необходимо составить план строения исходя из параметров конструкции и типа постройки. Составить план можно самостоятельно, заказать у профессионалов или же скачать готовые чертежи из интернета. К счастью, большое количество строительных форумов и сайтов данной тематики предоставляют множество готовых вариантов, в которых можно вносить коррективы исходя из Ваших собственных требований. Далее идет процесс закупки материалов и непосредственно возведение крыши.

Отдельно стоит рассмотреть крыши с вентиляцией или без нее. Первые предпочтительно устанавливать в постройках, где необходимо создать комфортный микроклимат без застоявшегося воздуха, а также в случаях, где в помещении концентрируется большой уровень влажности (бани или бассейны). Вентиляция происходит благодаря промежуткам между теплоизоляционными слоями кровли, а также с помощью специальных отверстий, которые находятся по бокам крыши. В зимний сезон не стоит забывать про уборку снега с крыши, чтобы улучшить работу системы вентиляции. Что касаемо крыш без вентиляции, то они проще в монтаже и применяются для складских строений, бытовок или садовых строений.

Первый шаг в возведении крыши – это монтаж стропильной системы. Стропильная система может быть треугольной формы или же располагаться на разных уровнях строения. Выбор стропильной системы не влияет на качество и устойчивость конструкции, данные параметры в обоих случаях равны.

Треугольная стропильная система характеризуется большим количеством затрат на пиломатериалы, т.к. в нее входят балки, стойки и стропила. К ее преимуществам можно отнести легкость монтажа, что обусловлено возможностью смонтировать конструкцию на земле, а потом уже с помощью лебедок поднять на необходимый уровень и произвести монтажные работы. Также такой тип стропильной системы не требует наращивания несущих стен. Пример крыши с треугольной стропильной системой Вы можете увидеть на фото ниже.

Стропильная система, располагающаяся на разных уровнях здания, напротив требует увеличения несущих стен, т.к. в них должны упираться стропила, для укрепления всей конструкции в целом. Преимуществом такого способа возведения крыши – низкий расход пиломатериалов.

Для крепления стропильных ног используются опоры и откосы, на количество которых влияет: вес стропильной ноги, наклон ската, общая длина ноги, расстояние между кровлей и стеной, а также слой теплоизоляции и кровельный материал.

Мауэрлат монтируется на несущие стены или между балками стропильной системы, на него устанавливается нижний край стропил. Так как мауэрлат подвержен коррозии, то для увеличения срока эксплуатации, его следует монтировать на стену, покрытую гидроизоляционным материалом.

Технология крепления мауэрлата различается в зависимости от материала, из которого построена несущая стены:

• Для крепления мауэрлата в кирпичные стены используется специально обожжённая проволока
• Если из пористого материала, вроде пеноблока или шлакоблока, то крепления осуществляется за счет арматуры
• Если несущая стена состоит из бруса, то крепление мауэрлата происходит за счет анкерных болтов

Для лучшего крепления стропильной системы не будет лишним установить балки перекрытия, которые монтируются в специально вырезанное отверстие в мауэрлате. Необходимо следить за тем, чтобы зазор между стропилом и мауэрлатом был как можно менее низкий – это обеспечит устойчивость конструкции. Стропильные ноги следуют устанавливать между собой с тем же шагом, с которым установлены балки перекрытия.

При большой ширине пролета стропильной системы необходимо устанавливать подстропильные ноги, которые предотвращают пригибание бруса. Шаг между подстропильными ногами зависит от длины пролета, рекомендуется устанавливать через каждые 3 метра.

Обрешетка – это неотъемлемая составляющая любой крыши, т.к. именно на обрешетку крепится гидро- и теплоизоляция. Крепление обрешетки производится с помощью самых гвоздей к стропилам. На шаг между обрешеткой влияет конструкция крыши и тип кровельного материала. Рекомендуется обрешетки обработать специальными антисептическими средствами с составом алкидной смолы, для придания древесине антикоррозийных свойств и защиты от вредителей. Также такие пропитки позволяют снизить горючесть пиломатериала, поэтому дополнительно рекомендуется им обработать все компоненты крыши из древесины.

Если односкатная крыша включает в себя мансарду, то на месте окна не устанавливается обрешетка, но дополнительно монтируется пара перемычек, на которые устанавливается окно.

Работы по утеплению крыши

Для утепления крыши используются специальные теплоизоляционные материалы: минеральная вата, утеплители из полистирола и целлюлозные утеплители. Если односкатная крыша своими руками имеет наклон, то лучше всего будет использовать мягкие утеплители, они обладают низкой проводимостью тепла и просты в монтаже. Толщина теплоизоляционного слоя должна быть не меньше 10 см, в северных регионах России слой толщину увеличить, вплоть до того, что использовать несколько слоев теплоизоляции.

Если крыша плоская, то используется в качестве утеплителя керамзит или древесные опилки, такой тип материала дешев и обладает дополнительно отличными гидроизоляционными свойствами.

Инструкция по установке теплоизоляции:

1. Внахлест к обрешетке прикладывается гидроизоляционный слой, для крепления используют строительный степлер
2. В пространство между стропилами закладывается слой теплоизоляции
3. Производится монтаж контробрешетки, на которую крепят паробарьер

От выбора типа кровли целиком зависит конструкция крыши. Монтаж разных кровельных материалов различен между собой, поэтому при установке нужно в точности следовать инструкциям от производителей. Дополнительным помощником в строительной работе могут служить множественные видео по установке кровли, которые можно в большом количестве найти в интернете.

В качестве заключительных работ, на крышу можно установить дополнительное оборудование вроде флюгеров, водостоков и различных декоративных элементов.

Уход за односкатной крышей

Чаще всего крыши приходят в негодность из-за большого количества осадков, особенно это касается зимнего сезона. Снег не только может подвергать коррозии пиломатериалы, из которых создана крыша, но также большие снежные завалы создают большое давление на стропила и могут быть привести к разрушению конструкции. Помимо очистки крыши от снега не следует забывать про ежегодный осмотр кровельного материала, при котором с крыши следует убирать весь скопившийся мусор.

Чаще всего односкатную крышу устанавливают для гаража, поэтому предлагаем видео-инструкцию по установки крыши данного типа на гараж:

При строительстве или ремонте частного дома обустройство крыши является одним из самых важных этапов. Если ее неправильно спроектировать, то осадки будут скапливаться на ней, что составит лишнюю нагрузку и будет способствовать порче кровельного материала. Если неправильно уложить кровлю, то в швы будет попадать влага и со временем она протечет в дом, а если не утеплить крышу изнутри, то холодный воздух очень быстро попадет в помещение и не даст его полноценно прогреть никакими средствами, то есть жить в таких условиях круглый год будет невозможно.

Физические факторы: воздействие

Любой дом, который используется под жилье, должен отвечать определенным требованиям, чтобы проживать в нем было уютно и комфортно. Важно правильно заложить фундамент, чтобы дом не давал усадку и не трескался, утеплить его и возвести крышу. Выбор покрытия очень важен, поскольку от него зависит вес, который распространяется на дом, время на выполнение работ по перекрытию и стоимость. Кроме всего этого, необходимо позаботиться и об утеплении внутренней стороны крыши, чтобы конструкция дома оставалась максимально надежной, а жильцы чувствовали себя комфортно в любое время года.

В разных климатических условиях на постройки воздействуют разнообразные факторы.

Для наших широт характерными будут:

• осадки в виде дождя;
• снег, крупа и подобные явления;
• град;
• обледенение кровли;
• активное солнце;
• сильный ветер.

Чтобы выдержать все эти негативные факторы, крыша должна быть покрыта достаточно плотными материалами, которые смогут надежно защищать дом в течение многих лет.

Частный дом представляет собой конструкцию, которая состоит из основного этажа и чердака.
Если крыша не утеплена, то через потолок уходит до 15% тепла из помещения в холодное время, что вызывает необходимость усиленно отапливать комнаты. Кроме этого, имея утепленный чердак, это пространство при желании можно сделать жилым и использовать как комнаты определенного назначения. В условиях большой семьи это идеальный вариант.

Процессы внутри

Для того чтобы правильно утеплить частный дом и сделать крышу полноценным защитным механизмом как для основного помещения, так и для чердака, нужно уметь правильно выбирать материал для утепления. Обычно подбор происходит исходя из физических процессов, протекающих внутри, под крышей.

К наиболее важным относятся несколько.

• Теплообмен
  , который возникает вследствие разных температур в доме и за его пределами. Если крыша не утеплена, то часть тепла уходит через крышу, а утеплитель препятствует этому процессу и сохраняет оптимальные показатели температуры в помещении.
• Влагообмен
  , который возникает от самого человека, его дыхания, испарений от температуры тела до процессов приготовления пищи, когда пары поднимаются к потолку, неся на себе частички влаги, которые выводятся через кровлю. Если крыша утеплена, уровень влажности остается оптимальным, а ненужные запахи можно убрать при помощи вентиляции.

При утеплении крыши можно уберечься от перепадов температур внутри помещения, потому как утеплитель имеет свою собственную температуру, которая зачастую немного выше той, что на улице, и не дает теплу здания выйти наружу, что избавит от необходимости дополнительного отопления, которое требует резервных финансовых средств.

Изоляционный слой помогает избежать конденсата
, который образовывается при контакте горячего и холодного воздуха, потому укладка его вместе с утеплителем поможет сохранить его внешний вид и работоспособность. Правильно выполненные работы увеличивают срок эксплуатации постройки почти в два раза и минимизируют необходимость проведения ремонтных работ каждый год.

Необходимость или прихоть?

Частный дом зачастую имеет скатную крышу, которая образует чердачное пространство поверх основного жилого этажа. Если нет никакого утепления, то проживание в таких условиях будет весьма некомфортным ввиду отсутствия тепла в холодное время года. Если чердак оформляется в виде жилого этажа – той же мансарды, то процесс утепления должен быть обязательным.

Любой кровельный материал не сможет защитить так, как пенопласт, минеральная вата или другой тип покрытий. Кроме самого утеплителя, важно использовать пароизоляционную пленку, которая справится с разного рода испарениями.

Если игнорировать установку утеплительного покрытия, то кроме холода в доме, очень скоро начнутся проблемы со стропильной системой крыши
, которая будет прогнивать и возникнет риск обвала. Тот же эффект можно наблюдать и при неправильной технологии установки или неточном выборе утеплителя. Если неправильно выбрать толщину стоя утепления, то вместо защиты будет оказываться обратный эффект. В нормальных условиях при разности температур осуществляется защита от конденсата, вывода тепла, что дает возможность чувствовать себя комфортно в любую погоду.

Если нарушена толщина и выбран тонкий утеплитель, то на нем будет образовываться чрезмерно большое количество конденсата, который будет способствовать быстрому гниению стропил и нарушению микроклимата помещения.

Несоблюдение норм опасно и для здоровья, и для безопасности
, так как конструкция крыши может обрушиться. Выбор материала, которым нужно утеплять, зависит от самых разнообразных факторов, которые важно учитывать, чтобы иметь возможность самостоятельно установить то, что нужно. Если возникают трудности с выбором утепления или его установкой, лучше обратиться к профессионалам и получить исчерпывающую консультацию и помощь в монтаже.

«Пирог» крыши: какой он?

Правильно сконструированная кровля предполагает большое количество слоев различных материалов, которые накладываются друг на друга, что напоминает пирог – отсюда и такое название. Основа строительного «пирога» – это стропилы, на которые уже идет укладка всех остальных слоев.

Чтобы правильно выложить все слои, важно знать их правильную последовательность, которая выглядит так:

• Кровля.
• Обрешетка, на которой будет производиться монтаж финишных материалов. Укладываться может всплошную или с зазорами.
• Контробрешетка в виде брусков, которая служит для вентилирования пространства под самой кровлей.
• Пленка для гидроизоляции.
• Материалы для теплоизоляции.
• Слой материала для пароизоляции.
• Создание обрешетки, куда монтируются изоляционные материалы и внутренняя обшивка.
• Материал для внутренней обшивки.

Если правильно уложить «пирог», то можно избежать потерю тепла из жилого помещения в холодный сезон, а также это поможет от перегрева пространства в сильный зной. Гидроизоляционный слой будет способствовать защите утеплителя от влаги, поступающей извне, а пароизоляционный слой защитит от разного рода испарений.

Скатная крыша – достаточно распространенный тип
, потому для нее нетрудно будет подобрать все необходимые материалы. Положительным моментом высоких чердаков является удобство работ по их утеплению и возможность обустроить полноценное жилое пространство.

Без дополнительных работ находиться в нем будет крайне неприятно – зимой очень холодно, а летом слишком жарко.

Требования к материалам и их функции

Для проведения качественных работ необходимо правильно выбирать материалы. Именно от них будет зависеть, насколько точно получится сделать комфортные условия для проживания и обезопасить опоры кровли. Выбор будет зависеть от региона расположения постройки, ее величины, назначения, а также средств, которые есть на покупку материалов.

Различают четыре основных способа утепления.

• Использование минеральной ваты
  , что является наиболее часто используемым материалом ввиду его свойств. Лучше всего приобретать базальтовую разновидность. В магазине желательно получить сертификат качества, чтобы точно знать, что продукция безопасна и отвечает всем нормам и стандартам. Есть разновидности, имеющие более легкий вес, они пригодны для работы в условиях самостоятельного утепления помещения. Положительными качествами ваты можно считать негорючий состав и отталкивание влаги, что соответствует главной задаче данного слоя. Кроме этого, ее не любят грызуны, а значит, можно не переживать, что в доме может кто-то завестись, особенно на крыше.

Из минусов можно отметить достаточно высокую стоимость, но она сполна компенсируется положительными сторонами.

• Применение стекловаты.
  Еще некоторое время назад этот материал считался основным для утепления крыши, но из-за некоторых опасных свойств ей очень скоро нашли более безопасные аналоги. Теплоизоляция стекловаты неплохая, а эффективность очень высока. Во время работы с таким материалом очень важно соблюдать все правила безопасности, а именно использовать защитный костюм, перчатки, очки. Важно закрыть носоглотку и глаза, чтобы в них не попали кусочки стеклянной пыли.

Люди с аллергией не смогут жить в таком доме, потому нужно уметь правильно выбирать тип внутреннего утепляющего покрытия.

• Полимерное утепление крыши
  – это специальные плитки из пенопласта и пенополистирола. У них есть как преимущества, так и недостатки. Это недорогой вариант, потому его может позволить себе любой, но если разобраться в минусах, то стоит хорошо подумать о приобретении такого утепления. Эти материалы очень легко воспламеняются, и при горении от них исходит большое количество дыма, который очень опасен для человека.

Обычно к такому типу прибегают в случае, когда другие варианты использовать не получается.

• Утепление керамзитом.
  Этот материал очень часто используется для утепления пола и имеет хорошие теплоизоляционные свойства, но для крыши его применять очень сложно ввиду тяжелого монтажа. Обычно только опытные работники могут совладать с ним, чтобы сделать внутреннее утепление потолка в доме.

Если рассматривать альтернативные варианты, то среди них выделяют пенополиуретан, который может использоваться в двух состояниях – в виде плит и пены. Плиты для обустройства потолка желательно не брать, потому как работать с ними неудобно и они имеют очень высокую стоимость. В то же время жидкий или вспененный полиуретан легок в нанесении и имеет ряд преимуществ. С его помощью можно заполнять пустоты любых форм и габаритов, очень хорошо забиваются щели и линии проемов. Если остальные материалы нужно резать и добиваться максимального прилегания, то в этом случае пена сама ложится, главное – ее правильно и ровно распределить.

Очень удобно применять пену для кровли из шифера или ломаных конструкций
, когда на крыше много перепадов и каркас имеет значительные различия. Еще одним значительным плюсом можно считать автономность от гидро- и теплоизоляции, которые не нужны для пенополиуретана. Кроме этого, материал имеет отличные показатели по противодействию горючести, что обеспечивает безопасность дома.

Как выбрать?

Выбирая материал для утепления важно понимать, на что именно стоит обращать внимание, какие показатели будут играть решающую роль в подборе того или иного вида.

Основными критериями являются:

• Масса материала. Тяжелый утеплитель будет служить дополнительной массой на сам дом, что скажется и на стропилах крыши, и на постройке в целом. Если дом построен из качественного кирпича или пеноблоков, то можно позволить усиленное утепление, но в этом случае нужно сделать стропилы более мощными, чтобы они выдержали большой вес.
• Показатель теплопроводности. Чем ниже цифры, тем лучше для кровельного материала. Если показатель примерно равен 0.04 Вт/м*с, то это будет оптимальным вариантом.
• Показатель устойчивости к воздействию неблагоприятных факторов внешней среды.
• Плотность материала, которая влияет на теплопередачу материала. Если плотность низкая, увеличивается пористость утеплителя, что снижает теплопроводность и ведет к возрастанию теплоизоляционных свойств.

• Способность к поглощению влаги. Для того чтобы отталкивать влагу, любой утеплитель можно обработать гидрофобным веществом. Некоторые материалы уже продаются с такой пропиткой.
• Показатели горючести, что является важнейшим фактором для обустройства крыши.
• Возможность оказывать противодействие низкому уровню температуры.
• Устойчивость к воздействию химических элементов.
• Экологичность материала.

Рассмотрев все эти показатели, самым оптимальным вариантом будет использование минеральной и стекловаты. Продается стекло- и минеральная вата в виде рулонов или плит. Минватой утеплять безопаснее, потому как она более устойчива к возгоранию.

Если рассматривать современные утеплители, наиболее прогрессивной технологией будет обшивка крыши пенофлексом.
Это прочный и легкий блок, который можно легко установить на любую поверхность, будь то стена или потолок. Отрезать нужный кусочек можно обычным ножом.

Кроме этого, отличительными являются и условия хранения пенофлекса, который может находиться на улице в любую температуру, но лучше, чтобы на нем была упаковка.

Удобно использовать пеноплистирол, который еще называется пеноплексом, в помещениях с неблагоприятными условиями, потому как он их не боится, также в нем не начнут развиваться разнообразные микроорганизмы. Очень важной чертой является экологичность данного утеплителя. Он не выделяет никаких вредных запахов и испарений и совершенно безвреден как для взрослых, так и для детей.

Подготовка

Для проведения утеплительных процедур важно четко понимать, с какой крышей предстоит работать. Правильно определив порядок работ, можно быстро и качественно произвести утепление крыши. Стоит учитывать и материалы, которые будут под рукой во время работы. Важно четко для себя понять, с чем именно предстоит работать и что делать.

Если процесс утепления стал полностью понятен, то справиться можно абсолютно с любой крышей, будь-то у сельского домика или большой виллы у моря. Для того чтобы проводить утеплительные работы, важно подготовить саму крышу к этому.

Для этого есть определенный порядок действий, который включает:

• осмотр стропильной системы, чтобы можно было вовремя выявить испорченные доски и заменить их;
• обработка деревянных конструкций антисептиком;
• проверка коммуникаций, если они располагаются под крышей. Это касается трубопровода и проводки.

Как только крыша будет готова, нужно проверить наличие всех материалов, при помощи которых будет производиться утепление, подготовить инструменты, и только после этого можно приниматься за работу. Рабочий процесс имеет свои правила и закономерности, которые необходимо знать, чтобы не совершать ошибки и получить хороший и качественный результат.

Процесс пошагово: как сделать?

Чтобы работа проходила быстро и эффективно, важно хорошо подготовиться, прочесть статьи по теме, посмотреть видеоролики, чтобы наглядно увидеть, что и зачем делается в процессе работ по внутреннему утеплению крыши.

Алгоритм проведения работ сводится к четырем моментам.

• Монтирование гидроизоляционного слоя.
  Эту задачу стоит совершать в момент покрытия кровельным материалом. Гидроизоляция монтируется по стропилам так, чтобы было небольшое провисание. Шиферный дом предполагает укладку данного материала сразу на изоляцию. Важно правильно уложить гидроизоляцию – ее гладкая сторона должна быть сверху. Полоски материала нужно заклеить при помощи скотча, чтобы со временем не образовались щели. Только после этого на стропилы набиваются контррейки, к которым будет производиться монтаж обрешетки. На готовые доски и нужно укладывать кровельный материал.
• Монтаж теплоизоляции.
  Важно выбрать теплоизоляционный мат с необходимой толщиной, и уложить его между стропилами. Материал укладывается в распорку или на черновую подшивку, которая изготовляется из реек небольшой ширины, лески и веревки, которые крепятся при помощи гвоздей к стропилам. Маты теплоизоляции занимают свободное место, а лишние кусочки вырезаются.

Если нужно максимально качественно утеплить комнату, маты укладываются, смещаясь с каждым рядом в сторону.

• Размещение пароизоляционного слоя.
  Этот материал состоит из гладкой стороны, которая размещается к утеплителю, и более шершавой, которая направлена к самому зданию и выполняет забор паровых выделений из помещения. Укладка такой пленки является важным моментом для полноценной ее работы. Процесс монтажа происходит при помощи степлера. В этом случае можно обойтись без контробрешетки, но все стыки важно проклеить при помощи скотча.
• Процесс установки профилей и направляющих брусков.
  Эти материалы служат основой для монтирования декоративных элементов и вентиляции, которая необходима для правильной работы утепления.

Технология работ будет похожей, будь это дача, где в доме плоское перекрытие, или большой загородный дом, где выстроена двускатная крыша. Правильный выбор материалов и монтаж в нужной последовательности дадут необходимый результат.

Чердачные перекрытия

Выбирая утепление для чердачного перекрытия, нужно учитывать его теплозащиту, прочность и устойчивые качества по отношению к неблагоприятным явлениям внешней среды. Важно учитывать и тип перекрытия, материал, из которого оно сделано. Бетон с деревом располагают своими особенностями.

Процесс монтажа утеплителя зависит от материала
, если это минеральная вата, то лучше использовать толстые слои (около 20 см), но если есть желание создать повышенную теплоизоляцию, можно увеличить толщину до 30 см. Укладка ваты происходит только после того, как была размещена пароизоляция. Ее лучше всего настилать под перекрытием из досок или бруса, чтобы они не впитывали влагу и не гнили. Если не удалось положить сплошной кусок пароизоляции, его нужно склеить скотчем.

После этого начинается работа с утеплителем, который помещается в деревянный каркас так, чтобы заполнить все свободные места. Как только минеральная вата была размещена, сверху идет укладка гидроизоляции, которая не дает вате впитать лишнюю вату. Особенно важно это сделать, если следующим шагом будет заливка бетона, когда планируется 2 этаж в постройке. Вместо бетона можно сделать настил из ОСБ-плит. Именно таким образом можно утеплить чердак и при желании сделать его жилым помещением.

Скаты

Утеплить скаты можно различными способами, выбор которых зависит от конструкции стропил, их высоты и умений того, кто будет работать с поверхностью.

Есть всего три варианта, как можно утеплить скатную крышу:

• с теплоизоляцией, которая располагается между стропилами, каркас должен быть вровень с утеплением;
• с теплоизоляцией между и над стропилами, каркас обернут со всех сторон утеплением;
• с теплоизоляцией между и под стропилами, каркас не утеплен.

Утепление скатной крыши лучше всего проводить при помощи матов из минеральной ваты или же с основой из стекловолокна. Монтаж крыши может производиться как изнутри, так и снаружи. Различаться будут только слои и их порядок укладки. При внутренних работах крыша утепляется при помощи слоя гидроизоляции, на который уже укладывается сам материал утепления, и после этого натягивается пароизоляционная лента.

Ломаная крыша представляет собой особую конструкцию, которую нужно уметь правильно утеплить
, особенно если вся процедура будет выполняться своими руками. Зная технологию и правильное расположение слоев, можно получить качественно выполненное кровельное покрытие, которое будет защищать дом от потери тепла и проникновения влаги и поможет создать внутри комфортный микроклимат.

Плоская кровля: особенности работ

Если есть необходимость утеплить плоскую крышу, то монтаж соответствующих материалов зачастую производится уже после того, как кровля установлена. Работы ведутся внутри помещения, и после их завершения высота потолков существенно понижается, что является ощутимым недостатком при всех остальных преимуществах.

Перед началом работ важно продумать, как именно будет освещаться чердачное помещение.

Утепляем плоскую кровлю путем набивания брусков по всей длине помещения
, после чего их нужно разделить на квадраты, в которые и будет помещаться теплоизоляционный материал. Удерживать его в ячейках можно шнуром или приклеив к поверхности, что менее желательно. Шнур можно будет убрать, когда все зазоры будут закрыты пеной, которая и будет удерживать утеплитель на месте.

Первым слоем всегда должен быть теплоизоляционный слой, а последним – пароизоляционный, что в сумме даст необходимый результат сухой и теплой крыши. Если не использовать защитные слои, то утеплитель очень скоро придет в негодность и перестанет выполнять свои функции.

Когда работа с утеплением окончена, нужно обратить внимание на проводку. Если она там присутствует, только после этого приступить к установке светильников и декоративной отделке помещения.

Если чердак представляется как большая и холодная комната, можно использовать утеплители разного рода, после чего в этом помещении можно будет жить. Укладывать теплоизоляционный материал можно как во время строительства крыши, так и после этого. Если крыша уже покрыта шифером или другим материалом, то работы производятся изнутри, что меняет расположение слоев во время укладки утепления.

• Система утепления односкатной крыши
• Основные требования к утеплителям
• Монтаж теплоизоляции односкатной крыши

Особенности утепления односкатной крыши

Односкатная крыша из всех существующих видов крыши, применяющихся в наше время для строительства жилых домов и хозяйственных построек, считается самой простой. Основными преимуществами односкатных крыш считаются: сравнительно маленькая площадь, подставляемая для атаки ветра (очень редко угол наклона односкатной крыши превышает 25º), устройство такого вида кровли требует меньших усилий, плюс — значительная экономия строительных материалов по сравнении с двухскатной крышей.

Односкатная крыша является самой экономичной и простой в изготовлении.

Но односкатная крыша имеет и свои недостатки. Во-первых, при устройстве такого вида крыши невозможно использовать чердак строения для жилых и хозяйственных нужд, во-вторых, утепление односкатной крыши имеет ряд проблем. Например, утепление построенной односкатной крыши очень сложно сделать, не снимая покрытие кровли, что может являться причиной повреждения ее целостности и герметичности.

Именно по этой причине утепление односкатной, в отличии от двускатной, где утепление чаще всего делается после покрытия крыши кровельным материалом, нужно делать до ее покрытия. Еще совсем недавно для утепления такого типа кровли использовали глинобетон и цементно-стружечные шлаки.

Устройство односкатной крыши.

Эти материалы не имели достаточно высоких показателей теплоизоляции, вследствие чего происходила большая утечка тепла, к тому же они были практически нулевыми гидроизолянтами и не могли противостоять воздействию дождевых и талых вод. Сейчас им на смену пришли новые материалы, например, стекловата, базальтовая минеральная вата, силикатное волокно, пенопласт.

Здесь нужно сказать, что любой теплоизоляционный слой, утепляющий как односкатную, так и двухскатную крышу, должен не столько не выпускать тепло из помещения наружу, сколько не впускать внутрь помещения зимой холод, а летом зной. Учитывая то, что кровля односкатной крыши, нагревающаяся под солнечными лучами, будет размещаться значительно ближе к теплоизоляционному слою, чем у двухскатной, далеко не каждый теплоизоляционный материал может справится с поставленной задачей.

Система утепления односкатной крыши

Такая система применяется при новом строительства и реконструкции старых односкатных крыш и представляет из себя конструкцию из пароизоляционного, теплоизоляционного и гидроизоляционного слоев.

Конструкция утепленной односкатной крыши.

«Хребтом» системы утепления односкатной крыши являются стропила. Стропила являются и основой несущей способности крыши. При их установке необходимо учитывать не только величину пролетов между опорами, но и делать запас прочности на ветровые, снеговые, гололедные нагрузки.

Пароизоляцию обычно устанавливают со стороны помещения. Нужно сразу сказать, что пароизояцию делают только в отапливаемых помещениях. Ее основная задача — не допустить попадания в теплоизоляционный слой влаги из внутренних помещений, поэтому делать ее в неотапливаемых помещениях нет смысла. Отличным материалом для пароизоляции будет полиэтиленовая или полипропиленовая пленка.

Утепление крыши устраивают в пустотах между стропилами, укладывая утеплитель на пароизоляционный шар. В том случае, когда толщина слоя теплоизоляции больше высоты стропил, теплоизоляционный слой делается по внутренней стороне строп со стороны помещения.

Порядок укладки утеплителя.

Гидроизоляционный слой устанавливается или над теплоизоляцией, если используется для этой цели полиэтиленовая или полипропиленовая пленка, или прямо по теплоизоляции, если для устройства гидроизоляции используются дышащие мембраны. Гидроизоляция нужна для того, чтобы обеспечить защиту стропил и теплоизоляционного слоя от влаги.

Чтобы устроенное утепление крыши служило как можно дольше, очень важно правильно сделать вентиляцию. Делают ее, устраивая два вентиляционных зазора. Верхний вентиляционный зазор служит для удаления проникнувшей под кровлю атмосферной влаги и устраивается между кровлей и слоем гидроизоляции. Нижний вентиляционный зазор устраивается между пароизоляцией и теплоизоляцией. Его задача — удаление паров, проникших через пароизоляционный слой, через возможные неплотности соединения.

Основные требования к утеплителям

При выборе утеплителя для односкатной крыши нужно очень внимательно ознакомится с его характеристиками. Он должен быть по возможности легким, чтобы не создавать лишней нагрузки на конструкцию крыши. Еще он должен обладать низким коэффициентом теплопроводности. Утеплитель не должен впитывать в себя влагу. В противном случае его вес за счет впитанной влаги может значительно увеличится, что может привести к повреждению крыши. Да и надежность утеплителя в случае попадания в него влаги снижается более чем наполовину.

Не влияющее на основное предназначение, но тоже очень важное условие — устойчивость к погодным перепадам. От этого напрямую зависит эксплуатационный срок утеплителя. Еще он должен быть экологически чистым, в противном случае это неизбежно скажется на состоянии здоровья живущих в доме. Также он должен отвечать требованиям пожарной безопасности.

Больше всех среди утеплителей описанным характеристикам отвечают базальтовая минеральная вата и минеральная стекловолокнистая вата. Лучшим утеплителем для односкатной крыши будет базальтовая минеральная вата, которая является достаточно жестким материалом, что очень важно, учитывая, что утепляющий слой будет расположен между стропилами под наклонным углом. К тому же выполнять работы с базальтовой минватой, в отличие от стекловаты, легче и, главное, — безопаснее. И немаловажно, что по сравнению со стекловатой базальтовая минеральная вата выдерживает более высокую температуру.

Монтаж теплоизоляции односкатной крыши

Схема утепления крыши с примерением пенополистирола.

Сначала нужно сделать деревянную обрешетку. Для ее устройства используются деревянные брусья 20-25 мм в зависимости от толщины вентиляционных зазоров. Обрешетка крепится к стропилам при помощи саморезов. Поверх утеплителя со стороны жилого помещения настилается пароизоляционная пленка, которая прикрепляется снизу к стропилам с помощью строительного степлера.

После устройства пароизоляции можно приступать к укладке минеральной ваты. Минеральную вату укладывают изнутри между стропилами. Чтобы материал принял естественную форму, ему после распаковки нужно дать время — примерно 20-25 минут. Затем минеральную вату режут на небольшие куски, которые укладывают между стропилами. Продолжая расширятся, минвата будет плотно прилегать к стропилам и пароизоляционной пленке, практически не оставив на всем пространстве утепляющего слоя щелей. Толщина теплоизоляционного слоя должна быть не меньше 15 см.

Края утеплителя не должны выступать за наружную поверхность вертикальных стен. В этой целью из доски шириной 150 мм делают ограничитель, который прибивают между стропилами в одной плоскости с наружной поверхностью стен. Верхняя грань ограничителя должна располагаться на одном уровне со стропилами, чтобы деревянные конструкции защитили собой теплоизоляцию.

Чертеж устройства стропильной системы односкатной крыши.

Завершив утепление кровли, нужно настелить гидроизоляционную пленку. Пленку нужно стелить поперек ската крыши, двигаясь снизу вверх и делая нахлест не менее метра. При этом гидроизоляционную пленку нельзя туго натягивать. Поскольку гидроизоляционная пленка будет служить буфером между крышей и утеплителем, то при сильных морозах она начнет сжиматься, и если будет туго натянута, то может лопнуть.

Крепится гидроизоляционная пленка к стропилам крыши с помощью строительного степлера или специальной клейкой ленты. Также для крепления можно использовать оцинкованные шиферные гвозди с большими шляпками. Дальше нужно сделать еще одну деревянную обрешетку. На эту обрешетку кладется и прикрепляется к ней кровельный материал.

На этом утепление кровли можно считать законченными. Но напоследок одно важное замечание: если чердак или его часть не планируется использовать в качестве жилой комнаты или подсобного помещения, то в этом случае с целью лучшей теплоизоляции пароизоляционную пленку и утеплитель нужно стелить непосредственно на потолок дома, а не на стропила крыши.

Для работ по утеплению односкатной крыши понадобятся:

Если обстоятельства заставили вас приобрести готовую постройку с односкатной неутепленной крышей, не стоит опускать руки. Хотя останутся незащищенными деревянные стропила крыши, вы сможете сделать достаточно надежное утепление чердака от холода.

Сначала нужно гидроизоляционную пленку расстелить в межстропильное пространство. Затем по описанной выше технологии между стропилами разместить утеплитель, который, расширяясь, зафиксирует пленку. Сверху все закрыть пароизоляционной пленкой. При этом способе стропила остаются незащищенными от влаги, но утеплитель будет защищен и сможет надежно выполнять свою функцию.

Как построить односкатную крышу

Односкатная крыша является одной из наиболее простых кровельных конструкций, которую можно построить своими руками. Строительство односкатной крыши собственноручно существенно сократит расходы. Этот вариант отлично подходит для стройки хозяйственных сооружений или дачных домиков.

Достоинства и недостатки односкатных крыш

Односкатные крыши повергаются меньшим ветровым нагрузкам, так как их парусность снижена, а кровельные покрытия могут быть из всевозможных материалов. Также при возведении такой простой кровельной конструкции нет необходимости использовать подъемную технику, ведь множество элементов можно легко установить вручную.

Но, несмотря на простоту процесса возведения односкатной крыши, есть и отрицательные моменты.

Подобная кровля при маленьких углах уклона скатов будет подвергаться снеговым нагрузкам. Также такая конструкция исключает возможность обустройства чердака, а ее внешний вид проигрывает относительно других видов кровли. Давайте разберемся, как построить односкатную крышу.

Возведение стропильной системы

Главным отличием несущего каркаса подобной крыши является его простота. Стропила и прочие элементы изготавливают из просушенного качественного леса, обработанного антисептиком. Расчет на несущую способность помогает определить сечения деталей. Данный этап лучше всего доверять профессиональным строителям.

Стропила зачастую опирают на две стены разной высоты. Лучше всего, если меньшая стена находится со стороны господствующих ветров – это поможет снизить ветровую нагрузку.

Если в постройке высота стен одинакова, то формировать уклон стоит используя стойки, а фронт зашивать подходящим материалом.

Желательно сразу выложить и боковые стены или же выполнить их также, как и переднюю часть при помощи обшивки и несущего каркаса.

Если стены кирпичные, то перед монтажом крыши необходимо позаботиться об укладке мауэрлата, ведь именно на него будут опираться края стропильной ноги. Для его изготовления потребуется цельный брус сечением 150х150 мм.

Для возведения односкатной крыши на рубленую постройку используют скользящие крепления для стропил, которые помогают компенсировать распирающие нагрузки.

Стропила прикрепляются к мауэрлату врубами, элементы дополнительно соединяются строительными скобами.

Утепление односкатной крыши

При подходящих погодных условиях лучше утеплять крышу снаружи, так как большинство материалов монтировать изнутри достаточно сложно.

Для утепления односкатной крыши зачастую используют рулонные утеплители на основе стекловолокна, пенополистирол, маты из базальтовой ваты, жидкий пенополиуретан, местные рассыпные материалы (опилки, керамзит, шлаки).

Последовательность утепления крыши снаружи следующая.

Стропила снизу подшиваются фанерой, деревом или другим похожим материалом, который служит как основание для слоя утеплителя. Затем на него укладывается слой пароизоляции, которая должна лежать идеально, сплошным ковром. При укладке необходимо обращать внимание на то, какой стороной она укладывается, так как пароизоляция работает только в одном направлении.

Слой гидроизолирующей мембраны накладывается поверх стропил, что защищает утеплитель от намокания. После на стропильные ноги набивается брусок не менее 20 мм в высоту, что формирует вентиляционный зазор меду гидроизоляцией и кровельным покрытием.

Укладка кровельного покрытия и устройство обрешетки

Прежде всего, необходимо определиться с выбором кровельного покрытия, от которого зависят многие технологические моменты. Для каждого материала существует свой угол наклона ската, при котором его функциональность лучше всего.

Помимо этого, обрешетка под разные покрытия требуется своя и выполняется она с различным шагом от отличающихся материалов.

Из обрезных досок, влагостойкой фанеры или плит OSB можно делать сплошную обрешетку. Такая конструкция применяется под гибкую черепицу, металлопрофиль и ондулин при незначительных углах наклона.

Разреженную обрешетку выполняют из брусков и досок, толщина которых должна быть не менее 30 мм. Шаг установки может достигать 50-70 мм и определяется он видом кровельного покрытия.

Как сделать односкатную крышу своими руками — инструкция по монтажу

Прежде чем делать односкатную крышу, необходимо начать со стропильной системы

Утепление односкатной крыши

Всего несколько десятилетий назад односкатная крыша устраивалась исключительно на хозяйственных постройках, но благодаря современным материалам это стало возможно в жилом строительстве. Утепление односкатной крыши является важной составляющей строительства, ведь именно так вы уменьшаете тепловые потери помещения и сокращаете потребление энергии на его обогрев. О том, как провести данную процедуру максимально выгодно расскажет данная статья.

Основные требования, предъявляемые к утеплителю

Такую резкую популярность у частных застройщиков вызвала экономическая сторона строительства.
Благодаря простой кровельной конструкции за сравнительно небольшие деньги вы построите достойную и долговечную защиту на целые десятилетия. Стоит понимать, что срок крыши всецело зависит от верных расчетов и правильного подбора материала. Поэтому давайте рассмотрим требования, предъявляемые к теплоизоляционному слою.

1. Утеплитель должен быть максимально воздушным, так как высокая плотность будет создавать повышенную нагрузку на основание крыши. При подборе и покупке такого материала в обязательном порядке вы должны обращать внимание на его плотность.
2. Кроме небольшой плотности, теплоизоляционный слой должен максимально хорошо сопротивляться влаге. Большинство известных мне материалов не соответствуют этому требованию, поэтому их приходится укутывать в гидроизоляционную пленку или мембрану. Кстати, при попадании влаги в кровельный пирог, вода снижает положительные качества утеплителя на половину. Конечно, в последующем можно будет просушить материал, но прежние качества к нему уже не вернутся.
3. Теплопроводность так же является основным критерием при покупке теплоизоляции. Чем ниже этот показатель, тем качественнее продукт.
4. Как правило, жильцы частных домов стараются выбрать более экологичный материал, нежели жить рядом с очагом яда.
5. Теплоизоляционный продукт должен иметь высокие показатели пожаробезопасности: низкую степень воспламеняемости и горения.
6. Устройство рассматриваемого материала должно производиться по всем правилам и нормам строительного дела. Особенно важно, чтобы он плотно прилегал к основанию.
7. Эксплуатационный период тепловой изоляции во многом зависит от устойчивости к перемене температурных условий. Помимо этого, на срок влияет качество укладки и сама разновидность материала.

Как утеплить односкатную крышу

Так как односкатная крыша является очень простой по своей конструкции, значит создать на ней дополнительный слой не составит особого труда. Основная часть данной крыши представляет собой обыкновенные балки, уложенные на противоположные стены.

Над утеплением кровельной поверхности необходимо задумываться уже на стадии проектирования, когда решается функциональное назначение всей постройки. Если здание жилое, то вам придется приобрести качественные материалы для теплоизоляции и уложить их этапе возведения крыши. Благодаря этому тепло из помещения в зимнее время не будет уходить слишком быстро, а в жару в доме будет прохладно.

Как уже известно, работа по устройству односкатной кровли очень простая, поэтому для проведения всего процесса вам потребуется небольшое количество материалов, а именно:

• Теплоизоляционный продукт
• Пароизоляционный и гидроизоляционный материал
• Степлер или гвозди
• Столярный набор
• Строительный скотч

Этот список может дополнится чем-нибудь другим, все будет зависеть от выбранного вами покрытия.

Последовательность работ

Как правило, односкатная крыша предусматривает размещение балок с шагом в 60 сантиметров.
Это значение выбрано неспроста, ведь стандартная ширина утеплительной плиты или рулона обладает таким же расстоянием. Благодаря такому шагу их монтаж проводить максимально удобно.

1. В качестве подготовительных работ производится крепление пароизоляционного слоя с внутренней стороны промеж стропильных балок. В качестве крепежных элементов выступают кнопки или скобы.
2. Для увеличения герметичности стыки пароизоляционного материала проклеивают при помощи строительного скотча. Что касается внутренней стороны, то она должна обшиваться ДВП, гипсокартоном или вагонкой.
3. Укладка теплоизоляционного материала проводится на внешнюю сторону. Хорошей изоляции достаточно слоя в 15 сантиметров. Деление продукта можно проводить при помощи обыкновенного ножа. В процессе укладки нужно следить за полным прилеганием утеплителя к основанию.

Заострите особое внимание на края теплоизоляции, они должны совпадать с выступающей частью стен.
Если есть нужна разделить утепляемый участок на зоны, то вы можете прикрепить в нужном месте подходящую по размерам доску. При качественной укладке никакая часть утеплителя не должна выходить за пределы стропильных ног.

Внешняя укладка утеплителя

В случаях, когда в роли основания крыши выступает железобетонная плита, теплоизоляционный материал должен размещаться с внешней стороны. Такой кровельный пирог можно встретить на гаражах. Структура крыши очень проста. На твердое основание укладывается пароизоляция, затем теплоизоляционные плиты, которые закрываются гидроизоляцией. Поверх пирога устраивается бетонная стяжка и уже на нее осуществляется монтаж кровельного покрытия. Теперь давайте разберемся во всем более детально.

Для повышения долговечности крыши в целом нельзя забывать про подготовительные работы. На этом этапе проводится очистка и выравнивание железобетонных плит от грязи и выбоин соответственно. Стыки между плитами так же подвергают заделыванию при помощи специальной монтажной пены, выдерживающей высокое давление. В качестве альтернативного варианта можно использовать стекловолокно.

После подготовки основания можно приступать к укладке плотного утеплителя – пенополистирола. Укладка такого материала должна осуществляться в разбежку

, дабы влага не смогла проникнуть через совпадающие швы. Поверх утеплителя, как правило, устраивается рулонная гидроизоляция. Экономически выгодный продукт – это рубероид. Современный материал можно прослужить довольно долгий период при этом стоит очень дешево.

Поверх гидроизоляции укладывается бетонная стяжка. Для повышения ее характеристик на гидроизоляционный слой устраивается армирующая сетка. Так стяжка не будет трескаться со временем, и крыша вашей постройки прослужит максимально долго. На созданный слой можно монтировать абсолютно любое покрытие для пологих кровель.

Технология утепления изнутри

Внутренняя теплоизоляция включает в себя три слоя, а именно:

Такой кровельный пирог является стандартном всех крыш для жилых домов с железобетонным основанием или обрешеткой из дерева.

В случае, когда толщина теплоизоляционного материала меньше стропильной ноги гидроизоляционная пленка укладывается сверху стропил. При равных значениях ее крепление производят к брускам, удлиняющим несущие балки.

Размещение гидроизоляции осуществляется поперек ската, а нахлест полос друг на друга составляет минимум 10 сантиметров. Для удаления конденсата промеж изоляции и покрытия устраивается воздушный зазор в 50 миллиметров. Его можно создать при помощи небольших брусков, заготовленных заранее. Кстати, если в качестве теплоизоляции вы выбрали маты, то непосредственно перед их укладкой не забудьте их встряхнуть, так вы приведете его структуру в порядок.

Если вам придется разрезать маты утеплителя, то возьмите на 5-10 сантиметров больше. Благодаря этому вы немного увеличите плотность, и он будет хорошо держаться.

На следующем этапе создания кровельного пирога потребуется монтаж пароизоляционного слоя. Он нужен для того, чтобы поступающая влага из расположенного ниже помещения не могла повредить плиты утеплителя. Такой продукт размещается снизу стропильных балок и крепится при помощи скоб степлера или маленьких гвоздей. Пароизоляцию, как и любой другой рулонный материал, следует укладывать с внахлест, который составит 10 сантиметров. Для повышения герметичности стыки проклеиваются строительным скотчем.

На некоторых крышах пароизоляционный слой монтируется несколько другим способом. Его основанием служит нижняя часть утеплителя, а не стропильные балки. В случае использования полипропиленовой или полиэтиленовой пленки в качестве пароизоляции, то гидроизоляция устраивается поверх нее. А если применялись дышащие мембраны, тогда монтаж проводится по теплоизоляции.

Теперь нужно сказать пару слов о естественной вентиляции. Качественная вентиляционная система может быть создана при помощи 1-2 зазоров. Одно из них должно располагаться промеж гидроизоляции и кровельным покрытием. Благодаря этой воздушной прослойке влага будет естественным образом покидать кровельный пирог, в случае образования конденсата или протечки. Что касается второго, то оно должно находиться между теплоизоляционным и гидроизоляционным слоем. Здесь прослойка будет удалять конденсат и не позволит влаге скапливаться в утеплителе.

Подходящие материалы

В современном строительстве существует большое количество материалов, в которых можно с легкостью запутаться. Для простоты выбора я представляю вам три наиболее часто используемых утеплителя на скатных крышах.

Минеральная вата

Структура такого материала представляет собой систему волокон неорганического продукта, который подвергся плавлению.

В продажу поступает матами или плитами. В качестве положительных сторон можно выделить следующие пункты:

• Низкая теплопроводность и достаточное сопротивление влаге
• За счет высокой прочности без проблем переносит все механические нагрузки
• Повышенная звукоизоляция
• Температурные перепады никак не повлияют на структуру материала
• Экологически чистый продукт
• Химическая и биологическая стойкость к большинству веществ
• Пористость материала позволяет ему без особых проблем задерживать теплый воздух
• Первородное качество материала сохраняется на протяжении 15 лет

Теплоизоляция «урса»

Плюсами материала считаются:

• Благодаря повышенной звукоизоляции утеплитель «урса» целесообразнее устраивать на «громкие» кровли, например, металлочерепицу
• Эластичность и упругость продукта позволяет уложить его на поверхность с максимально возможным прилеганием. Это позволяет добиться хороших показателей теплоизоляции
• Данный материал обладает хорошей пористостью, поэтому разделить его на части можно при помощи обыкновенных ножниц
• Высокие показатели теплоизоляции помогут жильцу дома многократно сократить затраты на отопление

Пенополистирольные плиты

В строительстве данный продукт имеет второе, более известное название – пенопласт. Он отвечает на все требования застройщиков и поэтому пользуется большой популярностью. К плюсам пенополистирола можно отметить то, что он очень хорошо изолирует помещение от постороннего шума, а его структура не боится влаги. Его минусами является небольшая прочность, поэтому на мягкие кровли его класть не советуется. Кроме этого пенопласт отлично горит, что не соответствует пожарной безопасности.

Впрочем, если вы хотите приобрести дешевый и качественный материал, то я вам советую рассмотреть именно пенополистирол. Он является очень легким, а значит с транспортировкой и доставкой материала на объект не будет никаких проблем.

Утепление односкатной крыши: как утеплить крышу

Утепление односкатной крыши не требует никаких сложных действий и такая работ может быть выполнена самостоятельно. Если не верите, прочтите статью и убедитесь.

Как правильно утеплить односкатную кровлю

Кровли с одним скатом являются очень выгодными с точки зрения сохранения тепла, поскольку чердак такой конструкции дает меньше пространства для перемещения холодных воздушных масс.

Односкатная кровля действительно обладает этим очевидным плюсом, но только при одном условии: правильном выполнении работ по утеплению.

Прежде кровли с одним скатом утеплялись при помощи глинобетона или цементно-стружечных шлаков. Эти два материала не очень выгодны в плане сохранения тепла.

Что такое мягкая кровля katepal, и в чем её преимущества.

О существующих видах битумных герметиков для кровли читайте в статье на сайте.

В настоящее время широко применяются комбинированные материалы на основе утепляющих плит, базальтовых матов, блоков из стекловаты или стекловолокна. Подобное утепление зарекомендовало себя с наилучшей стороны, к тому же оно экономически очень выгодно.

Основные требования к материалу

Качественный материал для утепления должен обладать некоторыми необходимыми качествами:

1. Он должен быть легким, чтобы не оказывать значительной нагрузки на кровельную основу. Для определения веса материала при его выборе прежде всего следует обращать внимание на плотность.

2. Утеплитель должен быть влагостойким. Если он будет пропускать влагу, то со временем пропитается ею, и вся конструкция может разрушиться. К тому же при воздействии влаги материал теряет больше половины технических характеристик и просто становится неэффективным.

3. Необходимо учитывать коэффициент теплопроводности: показатель должен быть низким – примерно о,о5 Вт на кв. метр.

4. Следует выбирать экологически чистые материалы, особенно при утеплении кровли жилых домов.

5. Надо учитывать и такие качества, как пожаробезопасность, воспламеняемость, самозатухание.

6. Утеплитель должен быть укомплектован таким образом, чтобы он плотно прилегал к поверхности.

7. Очень важное качество – устойчивость к смене температурного режима и резким колебаниям температуры. От него в значительной степени зависит длительность эксплуатационного срока.

8. Срок эксплуатации определяется несколькими факторами, в том числе качественной укладкой и конкретным видом материала.

• Для утепления односкатной кровли подходят стекловолокно, минеральная вата, пенополиуретан экструдированный пенополистирол, базальтовая вата.

Они отвечают всем основным требованиям к качеству утеплителя.

• Иногда используются натуральные материалы: солома, льняные утеплители, морские водоросли и др.

Однако они не отличаются долговечностью, к тому же некоторые разновидности стоят весьма недешево.

Утепление односкатной кровли

Как известно, односкатная кровля является самой простой в монтаже, эксплуатации, дальнейшем обслуживании. Ее основу составляет каркасная система на основе деревянных брусьев конкретного сечения, которые опираются на мауэрлат.

Об утеплении кровли необходимо позаботиться уже на этапе ее монтажа. В этом случае утеплитель становится составной частью кровельного пирога и надежно защищает внутренние помещения от проникновения холода зимой и перегрева в жаркую погоду. Он также предотвращает образование конденсата при резких изменениях температурного режима и уровня влажности.

Материалы и инструменты

Для работы требуются:

• соответствующий требованиям утеплитель;
• пароизоляция;
• гидроизоляция;
• строительные кнопки, гвозди;
• инструменты (столярные);
• клеящая лента.

Порядок работ

Как правило, между деревянными стропилами сохраняется шаг примерно в 60 см, поскольку стандартная ширина утеплителя в матах или рулонах составляет 61 см. Целью технологического запаса является плотное вхождение полотна в свободное пространство между брусьями и профилактика образования зазоров.

• Сначала с внутренней стороны между стропилами закрепляется слой пароизоляции. Для этого используют строительные кнопки или скобки.
• Слои пароизоляции должны быть абсолютно загерметизированы. С этой целью все стыки необходимо проклеить с помощью клеящейся ленты. С внутренней части пароизоляционный слой полностью защищен любым типом отделки: ДВП, вагонкой, финишными панелями, гипсокартоном.
• С внешней стороны утеплительный материал (минеральная вата, стекловолокно и т.д.) укладывается толщиной как минимум 15 см. Если материал нужно разрезать, для этого используют специальный строительный нож. Во время укладки необходимо следить, чтобы стыки материала прилегали очень плотно.
• Края слоя теплоизоляционного материала и вертикальная поверхность внешней части стен должны совпадать. Для ограничения утеплителя используют доску: ее необходимо прибить между стропилами. Для защиты теплоизоляции со всех сторон верхний край доски должен находиться заподлицо со стропильными брусьями.

Особенности технологии утепления

Если основанием кровли являются плиты из железобетона (они применяются, например, при возведении крыши гаража), теплоизоляция должна быть выполнена с внешней стороны. Для этого применяют пенопласт, а сверху укладывают бетонную стяжку.

Технология требует предварительного проведения необходимых подготовительных работ. Плиты следует очистить от грязи, пыли, разных наплывов.

Расположенные между плитами стыки заделывают при помощи монтажной пены высокой прочности или конопатят стекловолокном. Подготовленная таким образом поверхность покрывается пенопластом повышенной прочности. Теплоизоляционный материал укладывается двумя слоями вразбежку с нахлестом. Утеплительные плиты лучше закрепить между собой при помощи строительной пленки.

Сверху на слой утеплителя укладывается гидроизоляция. Прекрасно подходит для этого обычный рубероид или подкровельная пленка – как по качественным характеристикам, так и в плане цены. На готовый слой производят монтаж бетонной стяжки с особыми пластиковыми добавками или армированием. Чтобы в дальнейшем избежать растрескивания покрытия, в бетонный состав необходимо добавить особые морозостойкие растворы.

Технология внутреннего утепления

Чтобы качественно утеплить кровлю изнутри, необходимо уложить три слоя:

Такой “пирог” должен быть создан как в случае, когда основой являются плиты из железобетона, так и при наличии балочной конструкции из дерева.

Для выполнения гидробарьера используется особый материал, который укладывают поверх стропильных ног.

Это необходимо в случае, когда высота стропильной ноги больше толщины теплоизоляции.

Если толщина материала для теплоизоляции и высота стропильной ноги равны, пленку укладывают на верхнюю часть брусков, используемых для удлинения стропил.

Монтаж гидроизоляции проводится поперек скатов, при этом нахлест составляет 10 см. Между крышей и слоем гидроизоляции сохраняется как минимум 50-миллиметровый зазор. С этой целью следует заранее подготовить бруски сечением 50 х 50 мм.

После распаковки теплоизоляционных матов их надо оставить на некоторое время (от 15 до 25 минут) для восстановления размеров. Для ускорения процесса можно встряхнуть утеплительный материал.

В том случае, когда предварительно известна необходимая ширина утеплителя, ее надо учесть еще на стадии разработки проекта. Маты размером 1,2 метра можно укладывать в два слоя при расстоянии между стропилами 0,6 метров. Во всех остальных случаях их необходимо разрезать.

После восстановления размеров утеплителя он нарезается и в соответствии с составленным проектом размещается между стропилами.

Необходимо учитывать, что материал должен устанавливаться в распор. Его ширина должна превосходить расстояние между расположенными по соседству стропилами на 3 см.

Чем хороша резино битумная мастика для кровли и как правильно её использовать?

Больше о стропильной системе односкатной крыши здесь.

В том случае, когда маты были нарезаны не в соответствии с длиной ската, для обеспечения надежной изоляции расположенных горизонтально участков длина перекрытия будет составлять от 20 до 30 см.

Между пленкой гидроизоляции и слоем утеплителя должен оставаться зазор. Для этого применяются кондукторы на основе брусков.

Последний этап устройства теплоизоляционного слоя – монтаж пароизоляции. Она необходима для предотвращения проникновения конденсата и влаги в гигроскопичный утеплитель, что может привести к отсыреванию материала и потере его качественных характеристик.

Пароизоляция располагается в нижней части стропильных ног и закрепляется при помощи скоб строительного степлера или оцинкованных гвоздей с плоскими шляпками. Пароизоляцию следует укладывать с 10-сантиметровым нахлестом. Чтобы обеспечить герметичность полотна, производят соединение при помощи клеящей ленты.

В некоторых случаях нижняя сторона утеплительного материала бывает оборудована пароизоляцией. В этом случае необходимость в монтаже дополнительных слоев отпадает.

Установка гидроизоляции производится над слоем теплоизоляции, если используется полипропиленовая или полиэтиленовая пленка, которые не пропускают водяные пары.

Установка по теплоизоляции производится в том случае, когда используются дышащие мембраны.

Вентилирование системы утепления обеспечивается при помощи 1 или 2 зазоров.

Одно отверстие проделывается между слоем гидроизоляции и кровлей. Оно служит для отвода атмосферной влаги, которая может попадать в подкровельное пространство в результате конденсации или протечек.

Второе отверстие располагается между слоями тепло- и гидроизоляции. Его назначением является удаление поступающих через недостаточно герметичную пароизоляцию паров из внутреннего помещения.

Обзор некоторых материалов для утепления

Минеральная вата

Материал для теплоизоляции, состоящий из длинных волокон неорганического происхождения, подвергшийся расплаву.

Производится в виде теплоизоляционных матов и плит.

• Обладает низкой теплопроводностью, высоким уровнем прочности по отношению к механическим нагрузкам, высокими показателями водоотталкивания.
• Наличие хаотично расположенных волокон обеспечивает прекрасные звукоизоляционные качества.
• Минеральная вата не деформируется под воздействием холода или жары.
• Обладает химической и биологической стойкостью, экологически безопасна.
• Отличные теплоизоляционные качества обеспечиваются наличием множества воздушных каналов и пор. Относится к классу негорючих материалов.
• Качественные характеристики сохраняются более 10 лет.

Данный материал обладает прекрасными теплоизоляционными качествами.

• Благодаря высокому уровню звукоизоляции отлично подходит для утепления шумных видов кровель – например, из металлочерепицы.
• Упругость материала позволяет добиться его плотного прилегания к поверхности, что обеспечивает идеальную теплоизоляцию.
• Материал не очень плотный, благодаря чему при необходимости его можно разрезать при помощи обычных ножниц.
• Его использование в качестве утеплителя дает возможность значительно сократить финансовые затраты на отопление.

Пенополистирол

Данный материал занимает особое место среди современных утеплителей благодаря своим уникальным теплоизоляционным и звукопоглощающим качествам. Однако по причине его паронепроницаемости и горючести не рекомендуется применение в случае плоской мягкой кровли. Выбор экструдированного пенополистирола обеспечивает прекрасную вентиляцию помещения.

Материал закрепляется с внутренней стороны. Укладка плит осуществляется в один слой прямо на гидроизоляцию. Необходимо позаботиться о плотном прилегании краев. Стыки заполняются монтажной пеной, а сверху наклеивается армированный скотч.

В процессе монтажа важно следить за плотностью прилегания краев. Места стыков плит следует заполнять монтажной пеной, поверх которой клеится армированный скотч.

• В силу своих особенностей односкатная кровля позволяет сохранять максимальное количество тепла.
• Для сокращения теплопотерь крышу необходимо утеплить по всем правилам.
• Основными требованиями к материалу для утепления являются легкость, высокие теплоизоляционные качества, влагонепроницаемость.
• Для утепления односкатной кровли используют стекловату, минеральную вату, стекловолокно и т.д.
• Для выполнения работ необходимо заранее подготовить инструменты и материалы.
• Работы должны проводиться в строгой последовательности.
• Внутренняя теплоизоляция производится в следующем порядке: гидроизоляция – теплоизоляция – пароизоляция.
• Требуется также устройство вентиляционных зазоров.
• Современный рынок предоставляет широкий выбор утеплителей для односкатной кровли.

При устройстве крыши очень важна толщина утеплителя. Она является расчётной величиной и зависит от климатического района строительства, и характеристик самого утеплителя.

Для определения толщины конкретного утеплителя лучше всего обратиться к профессиональному проектировщику, который сделает расчёт.

При этом вы сэкономите деньги и будете уверены в правильности выбора конкретного утеплителя и его толщины.

Утепление односкатной крыши: особенности и материалы

Утепление кровли является очень важным моментом. Оно предупреждает утечку тепла в зимнее время и перегрев помещения– в жаркие сезоны, тем самым способствует

Вес от несущих конструкций крыши, ее покрытия, а также нагрузки от атмосферных осадков равномерно распределяются и передаются на стены дома. Именно поэтому при выборе покрытия и конструкции крыши важно учитывать прочность и несущую способность стен. Если говорить о пористых стеновых материалах (пенобетоне, газобетоне), то они плохо переносят воздействия на скол и значительные точечные нагрузки. Именно поэтому стропильная система дома из газобетона и другие несущие крышные конструкции должны опираться не на материал стен, а на более прочную основу, которая будет равномерно распределять и передавать нагрузку. Кроме этого, к крышам газобетонных сооружений предъявляются другие не менее значимые требования.

Начнем с того, что крыша дома из газобетона может быть:

• Плоской.
  Ее уклон находится в пределах 2-4° в зависимости от используемого покрытия и количества его слоев.
• Скатной.
  Уклон скатной крыши в доме из газоблоков может быть в пределах 10-60° и тоже зависит от выбранного кровельного покрытия. Если используется мягкая черепица, то уклон не может быть меньше 12° для защиты от протекания. Профилированный лист и металлочерепицу можно укладывать на скаты с меньшим уклоном.

Важно! Крышу газобетонного дома лучше делать из легких материалов. Причем эти требования предъявляются не только к каркасу, но и к кровельному покрытию.

Лучшим каркасом для крыши дома из пенобетона и газоблоков будет деревянная стропильная система. Она достаточно легкая и прочная. Что касается плоских крыш, то их каркас тоже можно сделать из деревянных балок. Для устройства кровли лучше взять легкие кровельные материалы:

• металлочерепицу;
• профнастил;
• мягкую черепицу;
• для плоских крыш подойдут рулонные материалы и мембраны.

От использования шифера и натуральной черепицы для кровли газобетонного дома лучше отказаться. Эти материалы сами по себе достаточно тяжелые, поэтому требуют устройства массивной и тяжеловесной стропильной системы.

Внимание! При строительстве дома из газобетона своими руками стоит помнить, что все перекрытия и несущий каркас крыши должны опираться не на газо- и пеноблоки, а на монолитный армирующий пояс, который изготавливается по всем несущим стенам на высоту 20 см из монолитного железобетона.

Плоская крыша

В этом разделе мы расскажем, как сделать плоскую крышу в доме из газобетона своими руками. Небольшой дачный домик, построенный из газоблоков, можно перекрыть плоской совмещенной крышей, то есть без обустройства чердака. Конструкция такой крыши состоит из следующих составляющих частей:

1. В качестве несущего каркаса используются деревянные балки.
2. Между этими несущими элементами закладывается теплоизоляционный материал. Для этого предварительно снизу балки подшиваются досками. На них укладывается слой пароизоляции, а потом утеплитель.
3. Далее поверх утеплителя настилают слой гидроизоляции, которую крепят степлером к балкам.
4. После этого следует выполнить деревянную обрешетку и уложить на нее один из листовых материалов: ОСП, влагостойкую фанеру, фиброцементные плиты или плоский шифер.
5. Далее следует слой гидроизоляционного покрытия. Для этого можно использовать полимерную мембрану, мастику или битумно-полимерные рулонные изделия.

Мастика

Выполняя плоскую крышу для дома из газобетона своими руками, можно выполнить кровлю из полимерной мастики. С ее помощью легко обустроить многослойное сплошное водонепроницаемое покрытие. Его необходимо дополнительно армировать стеклосеткой, полиэстеровым волокном, стеклотканью и т.п. Мастика наносится на тщательно подготовленное и очищенное основание. Если вы делаете крышу над небольшим домиком, то мастика идеально подходит в качестве покрытия, поскольку легко наносится и быстро сохнет, образуя непромокаемое покрытие.

Совет: самостоятельно обустраивать мастичную кровлю над большим домом не рекомендуется, поскольку сложно получить равномерное покрытие и выдержать одинаковую толщину мастичного слоя на всей площади покрытия.

Битумно-полимерная кровля

Плоская крыша для дома из газобетона из битумно-полимерных материалов делается с двухслойным покрытием. Фиксация рулонного материала осуществляется при помощи мастики или газовой горелки. Для лучшей адгезии с основанием его обрабатывают специальной грунтовкой.

При выполнении битумно-полимерной кровли придерживаются следующих правил:

1. Полосы материала приклеивают вдоль карниза снизу вверх. Каждая последующая полоса должна перекрывать предыдущую на 10 см. При укладке второго слоя нужно обеспечить сдвижку швов в половину ширины рулона, но не меньше чем на 20 см.
2. Запрещено организовывать примыкания кровли к вертикальным конструкциям под прямым углом. Для этого нужно делать специальные отбортовки, чтобы добиться угла в 45°. Высота примыкания не менее 35 см.
3. Верхний слой рулонного покрытия должен иметь защитную посыпку в виде минеральной крошки.
4. Если вы возводите жилой дом из пеноблоков, то для кровли лучше выбрать рулонный материал с прочной армирующей основой. Самой прочной из них считается полиэстер, далее следует стеклоткань и самая непрочная основа – это стеклохолст.

Внимание! Зимой запрещено перемещаться по кровле из битумно-рулонных материалов и убирать снеговые заносы с неэксплуатируемой крыши.

Полимерная мембрана

Плоская крыша для дома из пеноблоков может быть покрыта следующими видами мембран:

1. ЭПДМ
   – это эластичное покрытие из синтетического каучука, которое приклеивается к основанию, как и рулонные материалы на основе битума. Для фиксации используют резиновый клей. Также такую мембрану можно крепить балластным методом, пригрузив сверху плиткой или гравием.
2. ТПО
   – это материал на базе термопластичных полиолефинов. Такое изделие довольно долговечное и обладает химической устойчивостью. Применяется в балластно-кровельных системах.
3. ПВХ
   – это изделия из армирующего слоя и пластифицированного поливинилхлорида. Это долговечный слабогорючий материал, который устойчив к УФ излучению. Полосы мембраны склеиваются горячим воздухом и могут фиксироваться на основании балластным способом или механическими креплениями.

Скатные крыши

Если вы решили построить жилой дом из пеноблоков или газобетона, то чаще всего в нем используются скатные крыши. Устройство такой крыши намного проще, доступен больший ассортимент кровельных материалов. Также скатные крыши имеют лучшие технические характеристики.

Чаще всего в качестве покрытия в таких домах используют следующие материалы:

• профилированный лист;
• ондулин;
• мягкую черепицу;
• оцинкованный лист;
• композитную черепицу;
• металлочерепицу.

Рассмотрим подробнее самые распространенные кровельные материалы.

Профлист

Дачные пеноблочные дома чаще всего покрывают профнастилом. Обычно для этих целей используют профили с высотой волны 21 мм. Они крепятся к деревянной обрешетке, уложенной по стропильной системе. Для фиксации листов используют оцинкованные саморезы с резиновыми герметизирующими шайбами.

Профилированные листы укладываются от карниза к коньку с нахлестом соседних полос на 10-30 см в зависимости от уклона ската. Нахлест листов в одном ряду составляет 1-2 волны. К достоинствам этого материала стоит отнести следующее:

• небольшой вес;
• приемлемая цена;
• большой выбор расцветок;
• минимальное количество отходов;
• простота монтажа;
• устойчивость к погодным воздействиям;
• долговечность.

Металлочерепица

Благодаря волнам продольного и поперечного направления материал очень схож с натуральной черепицей, но значительно легче нее. Монтаж металлочерепицы очень схож с принципами монтажа профнастила. Она крепится на обрешетку при помощи саморезов, вкручиваемых в желоб.

Благодаря особому покрытию металлочерепица особенно устойчива к погодным воздействиям, солнечному излучению, коррозии. Покрытие имеет стойкий цвет и красивый блеск. Однако в процессе монтажа на сложную крышу процент отходов материала может возрастать до 50.

Мягкая черепица

Данный материал выполняется в виде отдельных гонтов. Это многослойное покрытие, изготовленное из модифицированного битума на основе стеклохолста. Это материал отличается изобилием расцветок и привлекательностью.

Монтируется мягкая черепица на сплошную обрешетку из ОСП, влагостойкой фанеры или досок. Материал сначала приклеивается к основанию, а после дополнительно фиксируется при помощи гвоздей. Стыки обязательно обрабатываются мастикой. Срок службы мягкого покрытия доходит до 50 лет.

Из газобетонных блоков. Низкая стоимость материала для большинства владельцев, не является основополагающим преимуществом.

Намного важнее получить материал, простой в обработке и обеспечивающий все необходимые условия для сохранности автомобиля и комфортного проведения текущих работ в любое время года, при любом температурном режиме.

Газобетон
, благодаря своим преимуществам, отвечает всем основным требованиям владельца гаража:

1. Обеспечивает хорошую теплоизоляцию
   , освобождая от дополнительных затрат на утепление.
2. Пористые ячейки материала гарантируют паропроницаемость
   и морозоустойчивость
   .
3. Стены из газобетона отличаются высокой прочностью
   и долговечностью
   .
4. Постройка соответствует всем требованиям экологической чистоты
   и безопасности
   для здоровья.
5. Наружные стены гаража строятся в один слой и не требуют
   дополнительного утепления.
6. Правильная геометрическая форма, гладкая и ровная поверхность газобетонных блоков обеспечивает экономию материала
   при строительстве.
7. Отсутствует необходимость в применении специальных инструментов
   для распиловки и обтесывания.
8. Размеры, вес, а также наличие захватов и пазов гарантируют быстроту
   строительства гаража своими руками.
9. Частые сезонные работы, связанные с ремонтом и обслуживанием сооружения не требуются
   .

Наличие минусов
, аналогичных минусам кирпича (влагопоглощаемость, понижение температуры в помещении из-за оледенения внешних стен), следует учитывать при строительстве. Однако опыт состоявшихся владельцев гаражей, возведенных из газобетонных блоков
, показывает, что указанные недостатки не могут существенно повлиять на результат, достигнутый благодаря преимуществам газобетона.

Более того, газобетонные блоки
не уступают признанному в индивидуальном строительстве материалу – блокам из пенобетона.

Начало строительных работ

Строить гараж из газобетона
начинают с выбора проекта, соответствующего индивидуальным требованиям. Найти подходящую разработку можно уже в готовом виде, воспользовавшись информацией из сети или профильного журнала, либо заказать собственный вариант, обратившись к специалистам.

Помощь профессионалов – лучший вариант решения вопроса
, поскольку представленные в сети или журналах проекты разработаны с учетом ряда факторов, которые могут не совпадать с характеристиками выбранного под строительство участка. В первую очередь, это:

• тип почвы;
• уровень залегания грунтовых вод;
• особенности климатических условий.

После получения индивидуального проекта
гаража, необходимо запастись набором инструментов и материалов, которые понадобятся во время строительства. В список входят:

1. Инструменты


• ножовка, необходимая для резки газобетонного блока;
• штроборез;
• щетки;
• каретка, удобная для распределения клеевого слоя;
• зубчатый шпатель;
• кельма;
• отвес;
• лопаты;
• киянка из резины;
• строительный уровень;
• емкость для разведения и хранения раствора.

Материалы

• блоки из газобетона;
• щебень;
• цемент;
• песок;
• доски для строительства опалубки;
• сетка армирующая;
• арматура (предназначается для обвязки);
• клей для укладки газобетонных блоков.

ВАЖНО:
Несмотря на тщательную подготовку и наличие всех необходимых инструментов, следует обратить внимание на время начала строительства
.

Сооружение из газобетона
лучше начинать строить в теплое время года. Также учитывается и ориентировочные сроки выполнения работ. Все зависит от уровня подготовленности исполнителя. У профессионалов, в среднем, на постройку уходит порядка двух месяцев
, без учета времени, затраченного на внутреннюю отделку гаража.

Необходимые расчеты

Возможность проведения точных расчетов необходимого количества материалов для строительства гаража из газобетонных блоков
, позволяет сэкономить не только благодаря невысокой стоимости газобетона
, но и благодаря отсутствию переплаты за лишний материал.

Начинать процесс вычислений
следует с:

1. Завершения проектирования.
2. Определения размеров гаражной постройки (длина и высота стен, площадь проемов (окна, ворота)).
3. Выбор размера газобетонных блоков.

Указанные показатели, в каждом отдельном случае, могут быть различными
.

Для того чтобы понять алгоритм расчета, лучше воспользоваться вариантом со средними показателями, согласно которым гаражное строение предполагается прямоугольной формы, а его размеры составляют 4х6 метра
(длина и ширина), при высоте 2,4 метра
.

Что касается параметров газобетонного блока, из всех размеров, предлагаемых производителями, для постройки гаража лучше всего подойдет блок с габаритами 200/300/600 мм
.

Расчет общего объема

Те мастера, у кого нет желания проводить детальные расчеты для одного ряда или для каждой стены, могут воспользоваться следующей формулой:

(L х Н — Sп) х 1,05 х В = V
, где L
— это общая длина стен гаража в метрах, Н
– средний показатель высоты стен в метрах, Sп
– рассчитанная общая площадь проемов в квадратных метрах, 1,05
– коэффициент (необходим для учета пятипроцентного запаса на подрезку, В
– толщина газобетонных блоков в метрах, V
– искомый результат объема блоков в кубических метрах.

СПРАВКА:
полученный результат обязательно округляется
до целого числа в сторону увеличения. Это справедливо как для расчета количества штук, так и для расчета общего объема газобетонных блоков.

Вычисление объема газобетонных блоков
можно осуществить и по более упрощенной схеме:

• определение объема одного блока;
• умножение полученного результата на необходимое количество блоков.

Результаты выглядят следующим образом: 0,2×0,3×0,6= 0,036 куб. м
(объем одного блока), 0,036 ×232=8,352 куб. м
(объем блоков для всей постройки 4х6 метра).

Детальный расчет

Количество блоков для одного ряда. Для стены гаража в 6 метров
, исходя из габаритных размеров газобетонного блока в 200/300/600 мм
, понадобится всего 10 газобетонных блоков
. На стену длиной 4 метра
– 7 блоков
из газобетона (согласно правилу, производится округление в большую сторону).

Количество рядов зависит от необходимой высоты гаража
и способа укладки
блоков. Блоки можно располагать как на широкой стороне, так и на узкой, добиваясь регулировки толщины стены (оптимальная толщина стены гаража из газобетона составляет не менее 20 см). Для гаража с высотой стен 2,4 метра
, понадобится укладка 8 рядов
газобетонных блоков.

Завершающим этапом в проведении расчетов, будет вычисление общего количества газобетонных блоков для гаража 4х6 м
. Используются уже полученные данные:

• количество для длинной стены – 80 штук
  ;
• количество для короткой стены – 56 штук
  ;
• стена с проемом для ворот возьмет 16 штук блоков
  .

При расчете общего количества, цифра, полученная для длинной стены, умножается на 2. Дальнейшие вычисления не составляют особого труда: 160+56+16=232 штук
. Следуя установленному правилу, полученная цифра увеличивается до 235 шт. газобетонных блоков
.

Аналогичным образом можно произвести вычисления для гаража 3х6 м или постройки других параметров, установленных в индивидуальном порядке.

Порядок строительства

Обустройство представляет собой первый шаг в процессе строительства гаража из газобетона своими руками. Для определения типа фундамента
для гаража из газобетона, необходимо учесть следующие параметры:

1. Уровень залегания грунтовых вод. Если он находится ниже двух метров, грунт отличается однородностью и плотностью, то в этом случае подойдет легкий фундамент с глубиной не более полуметра.
2. Фундамент понадобится, если грунт пучинистый, поскольку газобетонные блоки не переносят нагрузок на изгиб и велика вероятность их растрескивания и разрушения.
3. Заглубленный ленточный
   или совмещенный свайно-ленточный
   фундамент поможет решить проблему обустройства и , поскольку при использовании в качестве фундамента монолитной плиты их оборудование невозможно
   .

Порядок выполнения работ:

1. Разметка на грунте места расположения будущего сооружения с помощью колышков
   .
2. Рытье ямы
   под фундамент.
3. Засыпка песка
   на дно выкопанной траншеи. Увлажнение песчаного слоя и его уплотнение.
4. Укладка металлической арматуры
   (прут имеет толщину от 6 до 8 мм).
5. Заливка бетоном
   . Раствор готовится из расчета 1 часть цемента, 2 части морского песка (применение речного песка снижает прочность), 6 частей щебня мелкой фракции. Сухие компоненты тщательно перемешиваются в бетономешалке, и только после этого производится добавление воды. Заливку раствором стоит осуществлять после постройки опалубки.
6. Укладка арматурной сетки
   поверх бетонной заливки.
7. Увлажнение
   бетонной заливки и защита ее от атмосферных осадков в течение полутора месяцев.
8. Начало строительства стен
   .

Стены и обустройство каркаса

Укладка газобетонных блоков выполняется с использованием специального клеевого состава
, заменяющего привычный раствор для кладок. Благодаря этому клеевому составу кладка получается идеально ровной
, шов между блоками не превышает 1 мм в отличие от 3 мм при использовании раствора на основе цемента.

Для повышения прочности, с помощью прослойки из армирующего материала, создается своеобразный каркас
. Контроль над расположением арматуры осуществляется благодаря небольшому выступу прутов за край кладки. Затем выполняется обвязка
:

1. Деревянная обвязка
   подходит для одноэтажных сооружений. Перед ее выполнением стены покрываются мастикой и укладывается гидроизоляционный слой.
2. Для двухэтажных построек понадобится монолитный железобетонный пояс
   .

Смотровая яма

Для обустройства смотровой ямы
необходимо:

1. Вырыть яму требуемого размера. Обычно достаточно глубины в 1,5 метра
   , ширины в 0,8 метра
   и длины около 1,8 метра
   .
2. Дно ямы засыпать песком или глиной. Слой плотно утрамбовать
   . Застелить рубероидом и залить бетоном (толщина слоя около 10 см).
3. Обложить яму шлаковым кирпичом
   , который лучше всего подходит для обустройства плохо проветриваемых и сырых помещений (кладка выполняется в полкирпича).
4. Выполнить с помощью специальной битумной мастики. Мастика предварительно разогревается и наносится на стены с помощью кисти либо валика.
5. После гидроизоляции, стены уже можно покрыть штукатуркой после укладки электропроводки
   .
6. При желании, дополнительно окрасить стену масляной краской
   .
7. Наружный периметр ямы обеспечить сварной рамкой. Для нее подойдет металлический уголок
   . К рамке приваривается проволока, необходимая для последующего вмуровывания в бетон при проведении работ по бетонированию пола.
8. Установить защитную крышку
   на яму. Такое приспособление не только убережет от случайных падений, но и ограничит проникновение влаги из смотровой ямы.
9. Установить лестницу.

Таким же способом можно осуществить обустройство погреба
в гараже. Проблема излишней влаги решается с помощью гидроизоляции
, а также строительства поверхностной и скважинной дренажных систем. Поверхностная система состоит из неглубоких траншей, дополненных лотками из пластика или металла.

Скважинная дренажная система
предусматривает бурение скважин с последующей установкой в шурфы дренов, имеющих на поверхности специальные насечки для отвода воды. Внутреннее пространство дренов (труб) должно быть заполнено гравием либо мелким щебнем.

Для гидроизоляции
используется рулонная пленка, которую расстилают по всей площади пола гаража с заходом частей друг на друга, а также на стены не менее чем на 10 см. Места заходов укрепляются с помощью строительного фена или газовой горелки. Кроме пленки для гидроизоляции
хорошо использовать битумную мастику, как и для стен смотровой ямы. Наносить ее лучше на тонкий слой бетонной заливки.

Обшивка стен и крыша

Выполнить обшивку стен гаража из газобетонных блоков можно с помощью термопанелей
. Данный вариант позволяет не проводить дополнительное утепление строения и улучшить его внешний вид, поскольку термопанели могут имитировать кирпич или натуральный камень. Также хорошо зарекомендовал себя каркасный способ с использованием металлического профиля, к которому крепятся облицовочные материалы
.

После завершения строительства стен можно приступать к изготовлению гаража. Ее тип выбирается индивидуально, однако лучший вариант для гаража – односкатная крыша
. Для ее обустройства необходимо осуществить армированную бетонную стяжку поверх кладки стен.

На стяжке размещается мауэрлат и стропильная система. Из кровельных материалов лучше всего подходит профнастил, черепица и шифер.

Ворота и внутренняя отделка

Ворота
выбираются в зависимости от размеров гаража, а также от окружающей строение территории. При наличии достаточного количества свободного пространства, подойдут распашные ворота
. В иных случаях лучше остановить свой выбор на подъемно-гильотинных, подъемно-секционных либо, в самом крайнем случае, роллетных или рулонных воротах.

Гаража производится после выполнения штукатурных работ. Что и как делать – решает сам владелец, исходя из своих индивидуальных предпочтений. Хотя, лучшим вариантом будет покраска стен
гаража.

При условии выполнения всех правил и учета нюансов, характерных для строительства с применением газобетонных блоков
, можно за короткий срок построить собственными руками надежный и комфортный гараж, где в одинаковой безопасности будут себя чувствовать и автомобиль, и его владелец.

Полезное видео

Смотрите видео об укладке газобетонных блоков:

Несмотря на свою простую, незамысловатую конструкцию односкатные крыши востребованы, рациональны, особенно для дачного домостроения. Кровли с одним скатом также массово используются для обустройства гаражей, придомовых построек, хозяйственных строений. О том, как возводится односкатная крыша своими руками пошагово, вы узнаете ниже. Многоскатные варианты крыш сложны по конструкции, а односкатную вполне можно сделать своими руками, так как представляет собой, по сути, прямоугольник, который располагается в одной плоскости, не имеет изгибов. На односкатную, кстати, у вас уйдёт гораздо меньше строительных материалов, чем какую-либо другую, она будет более устойчивой к сезонным проявлениям (снег, ветер, дождь).

Строительство гаража с односкатной крышей, фото:

Преимущества односкатной крыши:

• небольшой вес;
• сравнительно приемлемая итоговая стоимость;
• доступный, несложный процесс монтажа;
• возможность применения различных стройматериалов (кровельное покрытие, стропила);
• доступное обустройство водосточной системы, дымоходов.

Фото курятника с выгулом для кур

Несмотря на свою простоту, односкатная крыша может быть весьма творчески обыграна в дизайнерских решениях. Угол её уклона напрямую зависит от климатических особенностей региона, где вы проживаете. Если для вас привычны снежные зимы, то градус наклона должен быть больше (чтобы снег лучше соскальзывал), если же ваш дом расположен в ветреном месте, то уклон нужно делать меньшим. По тем же причинам наклон крыши должен быть направлен в противоположную от фасада сторону, чтобы осадки «уходили» за дом.

Крыша односкатная бывает вентилируемого и невентилируемого типа. Первый вариант применяется для жилых строений, уклон варьируется от 8 до 25 градусов. В таких случаях воздухообмен обеспечивается за счёт изоляционного слоя и специальных отверстий, расположенных по боковым сторонам кровли.

Пристрой — гараж и навес

Невентилируемый вариант чаще устанавливают на гаражах, сараях, пристройках к дому, угол наклона у них преимущественно небольшой – 3-6 градусов.

Дом с односкатной крышей – выбор кровельного материала

Расчёт схематического чертежа будущего дома начинается с определения требуемого угла наклона и подходящего укрывного материала для крыши. Чаще всего для подобных односкатных конструкций используется профнастил, металлопрофиль, рубероид, черепица, шифер, металлочерепица или ондулин. Мягкое черепичное или рубероидное покрытие оптимально подходит для совсем небольших уклонов — от 5-ти до 10-ти градусов. Шифер с профнастилом больше подходят для «средних» показателей угла наклона – от 20-ти до 30-ти градусов. Для металлочерепицы требуется уклон не менее 35-ти градусов.

Выбор кровельного материала обусловливается его способностью взаимодействовать с атмосферными осадками и своевременно удалять их с поверхности. Например, с шифера, профнастила, черепицы снег сходит гораздо легче.

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

• деревянный брус сечением 100×150 мм;
• укладочные доски (толщина минимум 5 см);
• стропильные гвозди;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• строительный скотч;
• инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

• Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
• На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
• При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
• Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
• Укладка кровельного материала согласно его индивидуальным особенностям.

Крыша односкатная своими руками

Рассмотрим пошагово весь строительный процесс:

• Так как мауэрлат представляет собой опору для всей системы, его главная функция состоит в том, чтобы совокупный вес кровли одинаково равномерно рассредоточивался на основных несущих деталях конструкции. Для этих целей нужно выбирать брус не менее 10×10 см, который устанавливается непосредственно на несущие стены. Между кладкой стены и брусом должен быть слой рубероида. Чем больше будет угол уклона, тем толще должен быть мауэрлатный брус.
  К монтажу мауэрлата своими руками нужно отнестись ответственно, обязательно использовать строительный уровень (требования к горизонтальности должны быть соблюдены). Устройство крыши односкатной подразумевает крепление бруса к стенам при помощи анкерных болтов, расстояние между ними должно составлять примерно метр-полтора.



• Теперь следует очередь укладки стропильных досок. Проследите за тем, чтобы длина доски была больше пролёта крыши примерно на полметра.
  Расстояние между этими досками зависит от тяжести укрывного материала, если предусматриваются листовые варианты, то 150-ти см будет вполне достаточно. Если вы собираетесь класть шифер или черепицу своими руками, то лучше выбрать шаг — 100-120 см. Лучше всего укладывать доску торцом кверху. Это придаст дополнительную прочность всей конструкции. Стропила для крыши односкатной должны быть врезаны в мауэрлатный брус по всей длине. Когда будете отмечать карандашом места для врезки (рекомендуется для строителей-новичков), следите за тем, чтобы будущий паз был немного шире толщины доски. Наклон выреза пазов отвечает за то, каким будет градус наклона.



• Одним из самых важных этапов является монтаж стропил в пазы.
  Все доски должны быть установлены одинаково, под одним уклоном. Для вашего удобства будет лучше изначально поставить два стропила в начале и в конце стены, а затем протянуть между ними бечёвку. Таким образом, вы получите точный ориентир, а сам процесс пойдёт гораздо легче. Для скрепления бруса и стропил используйте крупные гвозди (от 12 см и более). Конец стропильной доски (ноги – строительный термин) одной стороной крепится на краю стены, а другой закрепляется с вертикальной балкой. Все стропильные ноги должны быть одинаковыми по градусу уклона, высоте, направлению.



• Если у вас большой дом и расстояние между пролётами превышает 4-4,5 метра, то необходимо устанавливать дополнительные подпорочные балки (подкосы) под каждое стропило. С применением этого строительного метода будет усилена вся крыша, стропильная система в целом.
• На стропила пошагово укладываются доски, а на них пароизоляционный материал. Он кладётся поперек стропил. Плёнку натягивать не нужно, но полоски должны располагаться внахлёст (10-15 см). Там, где фрагменты будут стыковаться, для надёжности лучше применить строительный скотч (склеить полосы).



• Укладываем утеплитель на гидроизоляционную плёнку. При укладке не должно быть никаких щелей, зазоров. Толщина утеплителя должна составлять минимум 20 см. После следует очередь гидроизоляционного слоя, но между ним и утеплителем должно оставаться некоторое пространство. Чтобы обеспечить зазор обычно укладывают небольшие деревянные бруски между ними. Гидроизоляционный слой крепится при помощи строительного степлера.
• На получившийся в итоге «пирог» укладывают обрешётку. Как было упомянуто выше, для её изготовления используют рейки или бруски 50 на 50, их монтируют поперек стропильных досок. Располагают как угодно – сплошным полотном или с промежутками.

Обрешетка крыши сплошным полотном, фото

После обрешётки укладывают завершающее кровельное покрытие, его монтаж производится согласно индивидуальным строительным особенностям.

Качественно уложенные, закреплённые стропила не прогибаются под весом 70-100 кг. Если при укладке обнаружился этот факт, то необходимо провести усиление каркаса.

Технология укладки слоёв «пирога» может разниться в силу определённых обстоятельств, иметь некоторые дополнения. Иногда, для большей надёжности, гидроизоляционный слой повторно кладут поверх утеплителя. Хуже от этого не будет, но во всех случаях следует уделять особое внимание креплению.

Прибивать плёнку к деревянным элементам конструкции лучше всего при помощи гвоздей с плоской шляпкой или строительным степлером, частота шага должна составлять 15-20 см.

Одним из самых важных моментов является закрепление краёв гидроизоляционного материала. Его заводят под свес кровли, остаточный отрезок должен быть не меньше 20 см, после чего подбивают снизу гвоздями или, опять же, проходят степлером.

Лучше всего взять деревянную рейку и подбить её соответствующими гвоздями (с шагом 10-15 см) — это так называемый «народный» метод обустройства односкатной крыши. Таким образом, вы будете уверены, что воздушные потоки не проникнут под гидроизоляционную плёнку, не причинят масштабного ущерба при нашествии сильных ветров.

Ошибки крепления краев крыши гаража, фото

На фото выше ненадёжно были закреплены края (свес) крыши. При сильном ветре полотно металлопрофиля вместе с гидроизоляционной пленкой, как легкая тряпочка, легко было отброшено в сторону.

Односкатная крыша – пристройка к дому

Гараж, как пристрой

Для гаражей, сарайчиков, бань, беседок наиболее удобен именно такой тип крыши. Односкатная конструкция крыши обеспечивает ряд преимуществ для так называемых вспомогательных строений.

Крепление стропильного каркаса к стене дома

Если рассматривать пристройку пошагово, то станет понятно, что её крыша соседствует со стеной жилого строения. Таким образом, её стропильная система обустраивается отдельно от дома. Нижние концы стропил располагаются на фасадной стене пристройки, а вот верхние крепятся к самому зданию. Здесь очень важно обеспечить грамотное соединение стропильного каркаса пристройки и основной стены дома. Слишком жёсткие крепления тоже использовать нежелательно, потому как скорость усадки дома и пристраиваемой постройки может быть разной. Из-за этой разницы потом могут образоваться трещины стен.

В данном случае удобнее всего будет уложить балки на брусовый каркас, который соседствует с домом (прикреплен к стене). А само место (шов) между брусом и стеной заполнить полиуретановым герметиком. Укладывать кровельный материал на крышу пристройки нужно с нахлёстом, а также заводить в месте стыка под укрывное покрытие дома. Это необходимо сделать для того, чтобы потом атмосферные осадки не просачивались через место соединения. Обычно используется аналогичный кровельный материал на крыше дома и пристройки – по эстетическим соображениям.

Если вы решили построить сарай с односкатной крышей, то обустройство кровельной системы не будет существенно отличаться от вышеописанного поэтапного метода возведения.

Бывает так, что сараи возводят из бруса. В таких случаях верх сруба выступает в роли мауэрлата. В остальном, существенных отличий в стропильной системе односкатных крыш разных построек не имеется.

Видео, как быстро сделать простой зимний загон для лошадей:

Крыша для гаража односкатная делается по аналогичному методу.

Если стены гаража строятся из кирпича, то края балок, стропильные доски внедряются в обустроенные для этого ниши. Их заранее делают в стенах и оговаривают на этапах проектировки строения. Деревянные фрагменты рекомендуется обернуть гидроизоляционным покрытием перед заглублением в эти ниши. При этом интервал стропил составляет 60-70 см. Фасадная стена гаража – высокая. От нее идёт скат вниз к задней части постройки, въездные ворота располагаются в ней. Крыша должна выступать на 30-40 см от стены, образовывать небольшой свес.

Принимая к сведению приведённую выше информацию, становится ясно, что такой вариант кровли практичен, функционален, конструкционно прост. Односкатная крыша, обустроенная своими руками, может выдерживать мощные ветровые, снежные нагрузки. Такая кровля будет тёплой, благодаря небольшой площади для проникновения воздуха. Если вы всё сделали правильно, то она верно прослужит вам не один десяток лет.

В данной статье я хочу рассказать, как возводится простая односкатная крыша. Почему я назвал её простой? Просто потому, что её стропильная ферма состоит только из стропил. Никаких стоек, подкосов, раскосов и т.п. здесь нет. Такой вид крыши чаще всего используется при строительстве небольших гаражей, иногда бань, различных пристроек к дому, каких-либо хозяйственных построек и т.д.

Вообще, когда читаешь в литературе или интернете про односкатные крыши, обычно видишь такое утверждение – якобы они самые дешёвые, простые в сооружении и надёжные.

По поводу дешевизны и простоты — абсолютно согласен, но вот на счёт надёжности — готов поспорить.

Конечно, может я проживаю не в той климатической зоне, но за свою практику ни разу не видел, чтобы на частном малоэтажном доме обрушивалась крыша имеющая два или более скатов (напр., , вальмовая, шатровая и т.п.). Все обрушения, которые когда-либо встречались, были на односкатных крышах. Причиной их практически всегда являются снеговые нагрузки плюс вес людей, которые работают на крыше (например, скидывают тот же снег).

Итак, почему это происходит. Думаю тут всё просто. Часто застройщики не очень серьёзно и обдуманно подходят к сооружению односкатной крыши. В основном совершается одна из трёх ошибок, либо сразу несколько:

Делается недопустимо маленький угол наклона ската;

В качестве стропил используются доски с неподходящим сечением;

Между стропилами делается слишком большой шаг.

Как избежать этих ошибок, мы и будем сейчас разбираться на примере строительства односкатной крыши над гаражом.

Допустим, мы имеем коробку из пенобетонных блоков с толщиной стен 30 см. Размеры её указаны на рис.1.

Рисунок 1

Начав кладку блоков, мы уже должны определиться с углом наклона ската крыши. Чем здесь необходимо руководствоваться?

Думаю, многие знают, что для каждого кровельного покрытия определён минимальный угол наклона ската, при котором его можно использовать. Эти значения представлены в таблице 1., составленной на основе СНиП II-26-76* («Кровли» — актуализированная версия 2010г.):

Таблица 1.

Уверен, некоторые из Вас, кто уже изучал подобные таблицы в интернете, немного смутятся, увидев такие цифры. Хочу им рассказать о небольшой путанице, которая образовалась на различных строительных сайтах из-за банальной невнимательности их авторов. Часто, составляя подобную табличку, они берут цифры из упомянутого выше СНиП II-26-76*, но не замечают, что в данном документе углы указаны в процентах (%), а не в градусах, как мы привыкли со школы их мерить. Я не буду сейчас объяснять, как перевести проценты в градусы. В сети эта информация есть (есть и формулы, есть и таблички). Нам в принципе это не нужно.

Теперь другое замечание. Каждый производитель любого кровельного покрытия (будь то металлочерепица, либо битумная черепица и т.д.) сам устанавливает для своей продукции минимальный угол наклона кровли. Он указывается в инструкции по монтажу. Например, у разных производителей металлочерепицы, Вы сможете увидеть цифры и в 14°, и в 16°, и др. Зачастую эти цифры выше определённых СНиПом и указанных в Таблице 1.

Но и это ещё не всё. Все цифры, приведённые выше, характеризуют угол наклона кровли, при котором у данного кровельного покрытия не будет происходить перелива воды между соседними элементами при определённых погодных условиях. А условия эти в нашей стране очень и очень разнообразные. Так снеговые нагрузки значительно отличаются в различных климатических зонах. А ветровые вообще могут отличаться и в пределах одного населённого пункта, в зависимости от расположения Вашей постройки относительно других.

Снеговые нагрузки влияют на возможный прогиб стропильной системы, при котором меняется геометрия кровельного покрытия. К тому же при большом количестве снега часто на крыше образуется так называемый «снеговой мешок» (см. рис.2):

Рисунок 2

Сильный ветер также может проталкивать дождевую воду через стыки элементов кровли.

Я в своё время проглядел множество различных источников, но нигде так и не нашёл конкретной зависимости минимального угла наклона кровельного покрытия от климатических условий в данном регионе. Я так понимаю никто её и не выводил. Все пользуются значениями, основанными на предыдущем многолетнем опыте. Могу сказать, что для односкатных крыш, в средней полосе России, обычно не рекомендуется делать угол наклона ската меньше 20°. От этого значения будем отталкиваться и мы.

Итак, пусть на нашем гараже (рис.1) мы решили сделать угол наклона ската равным 20°. Крыть будем профнастилом. Теперь нам нужно решить, какой высоты необходимо выкладывать стены. В данном случае низкую стену делаем высотой 2,4 метра. Значение это выбирается в каждом случае индивидуально, в зависимости от Ваших личных предпочтений и особенностей Вашей постройки. Высоту противоположной стены определяем по простой формуле:

Н в = Н н + В×tg α,

где Н в – высота высокой стены;

Н н – высота низкой стены;

В – ширина постройки (гаража);

α – угол наклона ската.

В нашем случае Н в = 2,4 + 4,8×tg 20° = 4,2 м. (немного округлили в большую сторону).

Теперь можно приступать к кладке стопы гаража. Обратите внимание, что у высокой стены последний ряд не проложен. Почему, станет ясно позднее.

ШАГ 1:

Строительство крыши начинаем с установки мауэрлата. В качестве мауэрлата используем брус 100х150 мм (рис.3). Он кладётся заподлицо с внутренними стенами. Обратите внимание, как выложена наклонная стена.

Рисунок 3

Также вместо бруса можно использовать две сшитые между собой гвоздями доски 50х150 мм. О таком примере я писал в статье об установке мауэрлата. Там описывается несколько способов закрепления мауэрлата на стене. Вдобавок к ним, я хочу показать Вам ещё один, который мы иногда используем при возведении крыши на газо- и пенобетонных стенах, когда заказчику не хочется делать армопояс (Рис.4):

Рисунок 4

Здесь применяется усиленный кровельный уголок 90х90. К газобетону его крепим при помощи двух ʺGBʺ дюбелей диаметром 14 мм. Держат они замечательно. Такие уголки ставим на мауэрлат примерно через 80-100 см.

Обратите внимание, что под мауэрлат необходимо положить рубероид, чтобы не было контакта дерева с газобетоном и металлом. На всех последующих рисунках рубероид просто не показан, но наличие его обязательно.

ШАГ 2:

Начинаем установку стропил. Для этого в первую очередь нам нужно определиться с их сечением и шагом между ними. В этом нам опять будет помогать программа, описанная в статье ʺСтропильная система. Расчёт стропил и балок перекрытияʺ ().

Хочу ещё раз уточнить. Я не являюсь автором данной программы. Но пользуюсь ей всегда, за неимением ничего другого (более или менее понятного). В прочности крыш, которые мы уже построили, я полностью уверен. Эта уверенность, приходит в процессе строительства, когда сам лазишь по стропилам и когда осматриваешь стропильную систему через несколько лет после постройки дома (такие возможности у меня бывают).

Программа конечно не идеальна и иногда самому приходится делать какие-либо допущения. Поэтому не судите строго. Главное, чтобы все эти допущения работали в сторону увеличения запаса прочности стропил и балок.

Вернёмся к нашему гаражу. Выберем в качестве примера регион — Подмосковье. Сумма снеговой и ветровой нагрузок составит 196 кг/м 2 . Откуда берётся эта цифра, я подробно описывал в статье (ссылка выше). Думаю повторяться нет смысла. Кстати как раз вот здесь я делаю в расчёте одно допущение. В программе, при вводе исходных данных, запрашивается значение только снеговой нагрузки (Рис.5). Графы для ввода ветровой нагрузки вообще нет. Поэтому я просто прибавляю её к снеговой, хотя знаю, что она действует в другом направлении (снеговая — сверху, ветровая – сбоку).

Рисунок 5

Шаг стропил мы ввели 0,5 метров. Результат расчёта (во вкладке Строп.1) показан на рисунке 6. Для стропил выбраны доски сечением 50х200 мм. Конечно шаг маловат, но куда деваться. Если взять его равным 0,6 метров, то данное сечение расчёт не проходит. Конечно, можно в качестве стропил взять, например, брус 150х100, тогда и минимальный шаг изменится. Здесь Вы уже можете импровизировать. Я привык работать с досками либо сечением 50х150, либо 50х200 мм.

Рисунок 6

Кстати на рисунке расстояние между опорами (4,2 метра) — это внутренняя ширина нашего гаража.

Определив сечение, производим разметку запилов стропил. Берём доску 50х200 мм подходящей длины и ставим её на мауэрлат (см. рис.7). Она должна свисать со стен с запасом (у нас получилось 53 см), чтобы после окончательной подрезки, карнизы получились шириной в пределах 40-50 см.

Рисунок 7

Теперь используя либо угольник, либо рулетку с небольшим уровнем делаем разметку нижнего и верхнего запилов. В данном случае мы делаем ширину запила равной ширине мауэрлата – 150 мм. Глубина запила при этом получится 48 мм (см. рис.8). Такие точные значения мне выдаёт программа, в которой я рисую трёхмерную модель крыши (Google SketchUp). В реальной работе, такой точности до миллиметра конечно не будет, да она там особо и не нужна.

В других статьях, при рассмотрении крыш с большими углами наклона скатов, подобные запилы выполняются исходя не из ширины мауэрлата, а исходя из максимально допустимой глубины запила. Она обычно составляет 1/3 от высоты сечения стропила. Сейчас же у нас 1/3 от 200 мм – это 66 мм. Мы в это значение укладываемся. А делать ширину запила больше ширины мауэрлата смысла абсолютно нет.

Рисунок 8

Итак, мы получили шаблон, по которому делаем все последующие стропила и производим их установку (см. рис.9):

Рисунок 9

Крайние стропила не касаются наклонных стен. На рисунке выше это можно разглядеть. Зазор около 5 см.

ШАГ 3:

Изготавливаем и устанавливаем карнизные кобылки (см. рис.10):

Рисунок 10

Изготавливаем мы их из досок того же сечения, что и стропила. На наклонную стену перед установкой кобылок раскатываем рубероид. На рисунке он не показан.

Последовательность здесь такая. Сначала ставим две крайние кобылки и натягиваем между ними шнурку (см. рис.11):

Рисунок 11

Затем с шагом около 0,8-1 м устанавливаем остальные (см. рис.12).

Рисунок 12

Закрепить кобылки достаточно 2-мя гвоздями (120 мм) забитыми в торец через стропило. Крайние кобылки можно закрепить кровельными уголками непосредственно к наклонной стене.

ШАГ 4:

Устанавливаем торцевые (ветровые) доски (см. рис.13):

Рисунок 13

Используем дюймовые доски 25х200 мм.

Также, нам необходимо заложить мауэрлат на высокой стене (см. рис. 14). Сделать это можно либо газобетоном, либо обычным кирпичом. Опять же дерево должно быть отделено от другого материала слоем рубероида.

Рисунок 14

ШАГ 5:

Подшиваем карнизы снизу. Делается это в зависимости от окончательной отделки крыши. Карнизы либо зашивают полностью, либо, как в нашем случае, подшиваются только пояса под последующую отделку сайдингом (см. рис.15):

Рисунок 15

В качестве поясков достаточно использовать доски 25х100 мм.

ШАГ 6:

Теперь делаем обрешётку (см. рис.16):

Рисунок 16

Необходимое сечение досок обрешётки можно определить в программе, которая используется для расчёта стропил и балок (см. рис.5). В нашем примере взяты доски сечением 25х100 мм, шаг их составляет 350 мм. На рисунке мы видим надпись — ʺНесущая способность обрешётки обеспеченаʺ.

В качестве основания под профнастил, которым мы хотим покрыть данную крышу, в целях экономии можно использовать необрезные дюймовые доски. Но брать нужно только так называемую ʺвторую доскуʺ (см. рис.17):

Рисунок 17

Цена такого материала почти в 2 раза ниже, чем обрезного. Только есть одно очень важное замечание. Перед укладкой досок на крышу с них обязательно нужно счистить кору. Под ней часто живут личинки жучка (короеда), которые сначала съедают кору, а затем приступают к самой древесине. Избавиться от них впоследствии довольно трудно. Некоторые говорят, что вообще невозможно.

ШАГ 7:

Ну вот, стропильная система готова. Теперь мы кроем крышу профнастилом и обшиваем карнизы сайдингом (см. рис.18):

Рисунок 18

Таким образом мы сделали не утеплённую односкатную крышу. Понятно, что такая конструкция подходит только для холодных помещений. Если мы собираемся отапливать помещение, то крышу нужно будет утеплять. Давайте посмотрим, какие дополнительные работы необходимо для этого провести.

Первые пять шагов делаем так же, как описано выше. Затем выставляем заглушки для укладки утеплителя (см. рис.19). Делаем их из дюймовки (доска толщиной 25 мм).

Рисунок 19

Теперь укладываем утеплитель. Снизу к стропилам должна быть подшита пароизоляционная плёнка. На рисунке она не показана.

Для классической холодной односкатной крыши
кровельный пирог состоит их следующих слоев:

• Стропильная система;
• Гидроизоляция;
• Контробрешетка;
• Финишное покрытие.

Если проект предусматривает теплое помещение
, то схема кровельного пирога выглядит следующим образом:

• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция;
• Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Устройство кровельного пирога

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее , в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша
: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры
между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости
(при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий
.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

• Бревна (брус)
  . Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород
  и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
• Доска или брус для обрешетки
  . Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями
  . Сечение бруса или ширину доски определяет финишное покрытие крыши;
• Доски обрезные
  . Необходимы для создания планки торца. Если при покрытии используют , то для торцевой планки можно воспользоваться доборными элементами
  ;
• Элементы для закрепления
  . Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления
  или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли
.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета
подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания
. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания
.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата
. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов
, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Монтаж обрешетки

Обрешетка является опорным элементом
, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги
.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

• Если покрытие листовое, то достаточно шага в 1,5 метра;
• Для шифера шаг следует делать около 1 метра;
• Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке
. При этом не следует материал натягивать, он должен слегка провисать.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала
.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Крепление кровельного материала

— финишное покрытие крыши.

Является определяющим показателем всех работ
по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки
.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли
, поэтому ими не стоит пренебрегать. Элементы для , планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли
.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих
.

Доборные элементы

Полезное видео

В данном вы увидите строительство односкатной крыши:

Вконтакте
