Крючок (крюк) для вязки арматуры: виды и варианты изготовления своими руками с чертежами, фото и видео

29.05.2017

Без арматуры сегодня не обходится ни один строительный объект. Прочность и надежность металлических прутов существенно улучшают характеристики бетона, позволяя ему прослужить десятилетия, противостоя любым нагрузкам. Но чтобы связать надежный каркас из прутов, нужен крючок для вязки арматуры, его можно купить в магазине или же сделать своими руками.

Зачем вязать каркас?

При армировании небольшого объема бетона строители просто укладывают арматуру в опалубку, после чего заливают раствором. Однако, если предстоит армирование крупных бетонных изделий, например, монолитного (плитного) или массивного ленточного фундамента, то необходим каркас. Арматуру нужно равномерно распределять по всему объему бетона, чтобы надежно выполнять функцию по повышению прочности конструкции. В этих случаях из металлических прутов изготавливают сложный каркас.

При работе с большинством видов арматуры нежелательно пользоваться сваркой. Во-первых, места сварки чаще подвергаются коррозии, которая значительно снижает прочность и срок службы металла. Во-вторых, перегрев металла приводит к тому, что он больше не может выдерживать большие нагрузки и может выйти из строя.

Поэтому профессионалы предпочитают использовать в качестве соединения вязку. Каждое пересечение прутов соединяется специальной проволокой, что гарантирует надежность каркаса. Для упрощения работы используется крюк для вязки арматуры или другие специализированные инструменты. О них, а также об их достоинствах и недостатках, будет полезно рассказать более подробно.

Чем вязать каркас?

Для вязки арматуры могут использоваться следующие инструменты:

1. Крючок для арматуры.
2. Механический крючок.
3. Пистолет для вязки.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту. Опытный мастер, проработавший в данной сфере не один год, достигает предела в 15-20 вязок. Но это, пожалуй, максимум. Поэтому на выполнение крупного объема работы уйдет довольно много времени. Также придется потратить время на то, чтобы нарезать проволоку кусками соответствующей длины и аккуратно сложить её. Так как даже для небольшого объекта могут понадобиться сотни кусков, этот фактор следует учесть.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее. Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

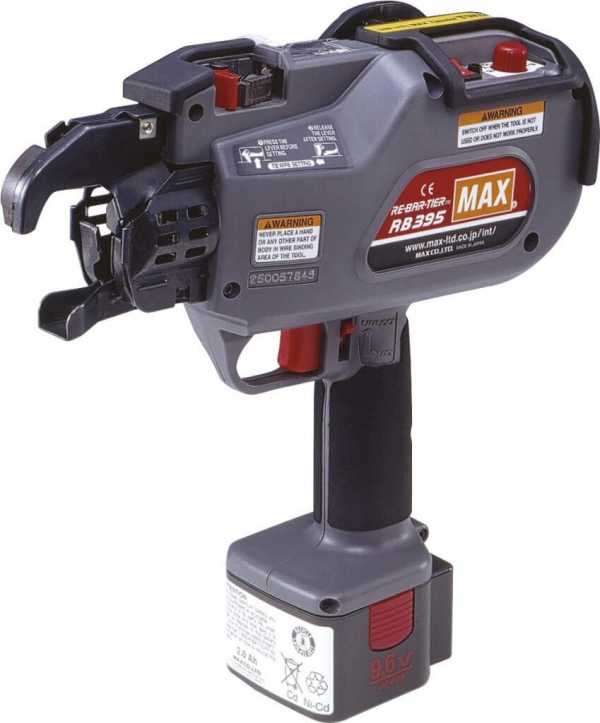

Автоматический пистолет

Наконец, специальный пистолет. Если вы используете для вязки арматуры автоматический пистолет, то даже с самым крупным объемом работы без труда справится новичок, ранее никогда не занимавшийся подобной деятельностью. При работе с ним не нужно резать и сгибать проволоку – в пистолет заправлена катушка с проволокой, которая сгибается и режется автоматически. Достаточно прижать пистолет к стыку и нажать спусковой крючок – меньше, чем через секунду арматура будет плотно притянута. За минуту неопытный работник сможет сделать 50-60 вязок. Конечно, это безусловный рекорд. Увы, у вязального пистолета есть недостаток – стоимость. Самые простые модели стоят около 50 тысяч. К тому же, здесь подойдет не любая проволока. Нужно использовать специальную, имеющую определенный диаметр и жесткость, а она стоит значительно дороже обычной вязальной. Использование не подходящей проволоки может привести к выходу из строя дорогостоящего оборудования.

Зная о разных видах вязальных приспособлений, вы сможете без труда сделать правильный выбор, решив, какой вариант вас устроит в полной мере.

Изготавливаем крючок самостоятельно

Несмотря на низкую стоимость вязального крючка для арматуры, некоторые опытные мастера, проработавшие с арматурой не один год, предпочитают использовать самодельные, а не покупные. В этом есть свои плюсы.

1. При самостоятельном изготовлении можно придать рукояти оптимальную форму, для того чтобы она удобно лежала в руке. Рука будет меньше уставать, а производительность возрастет.
2. Выбор стали для изготовления, часто попадаются заводские крючки, сделанные из мягкого металла. В результате он не выдерживает нагрузки и гнется.
3. Сделать крючок для вязания арматуры нужного размера. Бываю случаи, когда заводским крюком невозможно подлезть к месту вязки, из-за него длинны.
4. Небольшая, но все-таки экономия (при наличии материалов и инструментов).

Крюк из электрода

Крючок из электрода подойдет при небольшом объёме работы. Когда необходимо связать небольшой каркас из арматуры.

Изготовления крючка своими руками занимает всего 5 минут. Понадобится: электрод 4, плоскогубцы и болгарка (если нет, то можно обойтись и без неё).

Разберем по шагам, как его делать:

1. Отбиваем электрод от защитного покрытия.
2. Отступаем от края 1-2 сантиметра и загибаем его под 80-90 градусов.
3. От другого края отступаем 3-4 сантиметра, делаем первый загиба под 90 градусов. Отступаем еще 10-12 сантиметров, и делаем второй загиб под 90 градусов. Отступаем еще 4-5 сантиметра и делаем третий загиб.
4. Заточим немного кончик, крючка, для того чтобы лучше слазила проволока.

Крючок готов, должен получиться такой формы, как на чертеже ниже.

Самодельный крючок из арматуры с деревянной ручкой

Самодельный крюк чаще всего используют профессиональные арматурщики, благодаря плюсам описанным выше. Его изготовление займет около 2 часов, в результате получится крюк ни чем не уступающим заводским.

Для изготовления крючка понадобятся следующие материалы и инструменты:

• Рифлёная арматура 8-10 диаметра, длинна 35-50 сантиметров;
• деревянная заготовка для ручки;
• 2 шайбы — диаметр равен ручке крючка;
• 2 гайки;
• пассатижи, нож или топорик;
• болгаркам и сварка;
• дрель со сверлом 8-10 диаметра;
• наждачная бумага.

Порядок действий изготовления:

1. Обточим ребра арматуры на болгарке, чтобы она стала гладкой. Берем рифлёную, а не гладкую, так как для её производства используется сталь большего класса, крючок получится крепче.
2. Подготовим ручку. Просверлим дрелью, сверлом подходящего диаметра, отверстие по центру заготовки. После, если необходимо, подгоняем её под необходимый размер, ножиком или топориком. При этом следите, за тем, чтобы отверстие получилось по центру ручки. Далее отшлифуем ручку до гладкого состояния наждачной бумагой.
3. На край арматуры одеваем гайку и привариваем её сваркой. Наверх гайки, положим шайбу, после надеваем ручку, затем опять шайбу и гайку. Важно чтобы межу шайбами и ручкой получился небольшой зазор, для того чтобы ручка крючка хорошо крутилась. Для этого между ними положите сложенный пару раз кусочек бумаги. Затем привариваем вторую гайку. Обязательно возле себя поставьте воду, для того чтобы в случае возгорания ручки стразу её потушить.
4. Теперь болгаркой заточим край арматуры, не переусердствуйте, чтобы он не получился слишком тонкий, а то вязальный крюк будет гнуться.
5. Отступаем от края ручки 1-2 см. и делаем загиб под 90-140 градусов (все зависит от выбранного типа крючка, примеры загибов смотрите на картинке ниже). Отступаем от края арматуры 1-2 сантиметра и загибаем кончик крючка пассатижами под 80-100 градусов. Следите за тем, чтобы загибы получились в одной плоскости.
6. Для увеличения срока службы ручки, покрываем её пропиткой для дерева от гниения и влаги в 2 слоя. После высыхания, покрываем лаком по дереву.
7. Крючок готов, осталось сделать пару завязок для испытания, если вяжется хорошо, то подгибать ничего не надо, иначе можно немного подогнуть под свою руку.

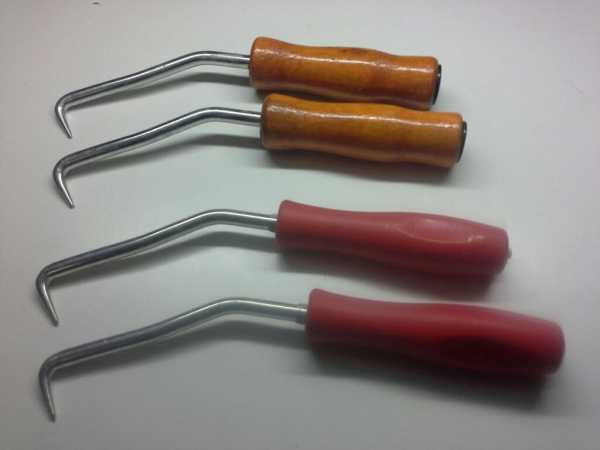

Фото крючков для вязки арматуры изготовленных своими руками

Рекомендуем к просмотру видео инструкцию, одного из вариантов изготовления крюка для вязания своими руками.

Вот и всё. Теперь вы не только узнали о вязальных устройствах, но и изучили, как сделать крючок для вязки арматуры своими руками и без труда справитесь с этой задачей.

Как сделать крючок для вязки арматуры своими руками?

Соединение металлических арматурных стержней в каркас для бетонных конструкций в частном домостроительстве происходит методом вязки. Для сборки армирующего каркаса используется специальное приспособление в виде маленького крюка. Рассмотрим далее, как сделать крючок для вязки арматуры своими руками и как правильно с ним работать.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

1. Одной петлей для соединения внахлест.
2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке.

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
3. Взять крючок, протянуть его в петлю.
4. Зацепить инструментом два свободных конца проволоки.
5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
6. Извлечь инструмент из петли и проверить качество узла.

Схема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.

Совет! Перед тем, как нарезать количество кусков на весь объем работы, лучше отрезать несколько тестовых вариантов разной длины и попробовать работать каждым их них: таким образом можно подобрать наиболее удобную длину и исключить возможность перевести материал.

Заключение

Любой, кто решил всерьез заняться монолитным строительством, должен знать, как вязать арматуру крючком, ведь это наиболее простой и удобный способ сделать прочный и надежных каркас для заливки бетоном. Вязальный крючок может быть как покупным, так и сделанным собственноручно. В любом случае, это приспособление станет незаменимым для быстрой работы и вязания надежных соединительных узлов!

Видео по теме

На видео представлен вариант самодельного крюка, а также методика работы с ним:

Делаем сами автоматический крючок для вязки арматуры

Всем доброго времени. Не для кого, не секрет, что бывают такие ситуации, где требуется соорудить какую либо металлоконструкцию из арматуры например для фундамента. А связывать арматуру плоскогубцами, дело не быстрое и нудное. С таким инструментом связка арматуры займёт всего пару секунд вашего времени. Надеюсь, статья будет полезной не только строителям, но и всем любителям смастерить что-то полезное своими руками. И так, героем нашей сегодняшней статьи стал автор канала «Mr SunY», который поделится с нами, как и из чего можно собрать данный инструмент.Перечень материалов, которые автор использовал для данного инструмента:Труба металлическая на полдюйма.Пару болтов приблизительно М 10.Гайки к ним в количестве 4 шт.Сверло такого диаметра, чтобы оно свободно перемещалось внутри трубы.Также нужна гайка размером немного больше, чем наружный диаметр трубы.И ещё, одна гайка примерно М 12.И первым делом автор отмерял от трубы кусок 18 см.После отрезал его.Затем на одном краю трубы сделал метку будущего отверстия.После сделал сквозное отверстие под болты.Затем установил в это отверстие болт, с предварительно установленной гайкой.Затем установил на болт ещё одну гайку.После приварил гайки к трубе.Далее обработал швы.После автор взял болты и заточил их под конус.Далее установил их на свои места.Перед установкой болтов, автором было установлено на них дополнительно по одной гайке.Далее было установлено сверло.На сверло гайка диаметром больше трубы.Затем гайку автор приварил, к сверлу.Далее он взял гайку М 12 и нанёс разметку такого плана.После отрезал всё лишнее.Получился такой вот крюк.Примерка.И после сварка этого крюка, к гайке на сверле.Затем автор зачистил швы. И всё самоделка готова.Такой вот инструмент получился у нашего героя сегодня.И в завершении тест от автора.Как можно увидеть на фото инструмент с поставленной задачей справился отлично.А на этом у меня всё. Надеюсь, статья была полезной. Всем спасибо и до новой встречи!

Видеоролик:

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

4.3

Идея

6.2

Описание

5.3

Исполнение

Итоговая оценка: 5.28 из 10 (голосов: 6 / История оценок)

Facebook

ВКонтакте

Twitter

ОК

+4

Крючок для вязки арматуры своими руками чертежи

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

Поделись ссылкой — это лучший мотиватор для нас

К преимуществам ручного прибора относят:

• низкую стоимость;
• простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

• долговечностью инструмента;
• простотой использования;
• высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Как сделать своими руками?

Многие мастера предпочитают самодельный крючок. Для его изготовления не понадобятся сложные материалы и много времени. В качестве основы берут сварочный электрод диаметром не больше 3 мм. Ручку можно изготовить из отрезка шланга или мастерка без лопатки, который крепят на один конец электрода. С другой стороны формируют крюк. Перед работой инструмент следует слегка наточить.

Автоматический вязальный крючок для арматуры можно сделать своими руками, если воспользоваться дополнительными приборами. Один из вариантов – взять шуруповерт. В его патрон вставляют крючок, который предварительно изготавливают из гвоздя. Чтобы процесс шел быстро и без брака, необходимо отрегулировать скорость самодельного изделия.

Главная задача – не допустить обрыва проволоки, при помощи которой осуществляют вязку. Предварительно ее рекомендуется обжечь, особенно если она не гнется.

Для этого ее в течение некоторого времени держат над огнем, а перед использованием охлаждают. Диаметр проволоки должен быть не менее 1 мм (при большем – возникнут сложности со сгибом, при меньшем – может порваться).

Для вязки также понадобятся фиксаторы, представленные в виде пластиковых деталей. Они необходимы для создания защитного слоя между прутьями и опалубкой и предотвращения разрушения конструкции.

Как правильно пользоваться?

Вязка арматуры с помощью крючка происходит в такой последовательности:

Работает один человек. Это наиболее простой и популярный метод, который используют в профессиональном строительстве и для бытовых нужд.

Соединение металлических арматурных стержней в каркас для бетонных конструкций в частном домостроительстве происходит методом вязки. Для сборки армирующего каркаса используется специальное приспособление в виде маленького крюка. Рассмотрим далее, как сделать крючок для вязки арматуры своими руками и как правильно с ним работать.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

1. Одной петлей для соединения внахлест.
2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке.

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
3. Взять крючок, протянуть его в петлю.
4. Зацепить инструментом два свободных конца проволоки.
5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
6. Извлечь инструмент из петли и проверить качество узла.

Схема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.

Совет! Перед тем, как нарезать количество кусков на весь объем работы, лучше отрезать несколько тестовых вариантов разной длины и попробовать работать каждым их них: таким образом можно подобрать наиболее удобную длину и исключить возможность перевести материал.

Заключение

Любой, кто решил всерьез заняться монолитным строительством, должен знать, как вязать арматуру крючком, ведь это наиболее простой и удобный способ сделать прочный и надежных каркас для заливки бетоном. Вязальный крючок может быть как покупным, так и сделанным собственноручно. В любом случае, это приспособление станет незаменимым для быстрой работы и вязания надежных соединительных узлов!

Видео по теме

На видео представлен вариант самодельного крюка, а также методика работы с ним:

Крючок для вязки арматуры (КДВА) – простое приспособление для сооружения надежного и прочного арматурного каркаса, которым может пользоваться человек без специальных технических навыков.

1 Крюки для вязки – настоящие помощники строителей

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Крючок для вязки арматуры – очень простое приспособление, сделанное из металлического стержня со слегка изогнутым окончанием. Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются друг с другом.

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине. Но далеко не всегда заводская продукция подходит для вязания конкретной арматуры. Если крюк сделан тонким, он может гнуться при затяжке проволоки. Бывают и ситуации, когда изгибы КДВА неудобны для пользователя.

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

• две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
• стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
• ручка от строительного мастерка, отвертки или малярного валика.

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

3 Полуавтоматический и автоматический КДВА для скоростной вязки

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок. Взять гвоздь без шляпки, загнуть один его кончик, а второй поместить в электрический шуруповерт. Его будет непросто закрепить, но в принципе это возможно.

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала. Автоматические крючки могут подключаться к бытовой электророзетке. Но большей популярностью пользуются механизмы со встроенными аккумуляторами. Их можно применять на объектах, где нет электричества.

4 Технология использования вязальных приспособлений – коротко об основном

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

• один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
• крюк продевается в петлю, цепляется за второй торец вязального материала;
• начинается операция скручивания проволоки посредством вращения КДВА.

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны «гулять», если вы сделали все правильно и надежно затянули узел при помощи крючка.

Источники: http://stoneguru.ru/vyazalnyj-kryuchok-dlya-armatury.html, http://fundamentclub.ru/montazh/kryuchok-dlya-vyazki-armatury.html, http://tutmet.ru/avtomaticheskij-krjuchok-vjazki-armatury.html

Один из видов исполнения простого крючка

Винтовой крючок и принцип его действия

Пистолеты для вязки арматуры

Этапы ручной вязки арматуры

ГлавнаяРазноеКрючок для вязки арматуры своими руками чертежи

виды приспособлений и их применение

Соединение металлических арматурных стержней в каркас для бетонных конструкций в частном домостроительстве происходит методом вязки. Для сборки армирующего каркаса используется специальное приспособление в виде маленького крюка. Рассмотрим далее, как сделать крючок для вязки арматуры своими руками и как правильно с ним работать.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

1. Одной петлей для соединения внахлест.
2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке.

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
3. Взять крючок, протянуть его в петлю.
4. Зацепить инструментом два свободных конца проволоки.
5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
6. Извлечь инструмент из петли и проверить качество узла.

Схема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.

Совет! Перед тем, как нарезать количество кусков на весь объем работы, лучше отрезать несколько тестовых вариантов разной длины и попробовать работать каждым их них: таким образом можно подобрать наиболее удобную длину и исключить возможность перевести материал.

Заключение

Любой, кто решил всерьез заняться монолитным строительством, должен знать, как вязать арматуру крючком, ведь это наиболее простой и удобный способ сделать прочный и надежных каркас для заливки бетоном. Вязальный крючок может быть как покупным, так и сделанным собственноручно. В любом случае, это приспособление станет незаменимым для быстрой работы и вязания надежных соединительных узлов!

Видео по теме

На видео представлен вариант самодельного крюка, а также методика работы с ним:

fundamentclub.ru

цены и изготовление своими руками

20.03.2017

Вязка арматуры является одним из ключевых действий при укладке фундамента любого здания. Кроме того, армированные каркасы широко используются при строительстве бассейнов и иных объектов. Создание качественного каркаса из прутьев арматуры требует такого же надежного инструментария. Для решения поставленной задачи используется специальный крючок для вязки арматуры.

Крючок для вязки арматуры

Какими характеристиками должен обладать этот предмет, как им пользоваться и какие модели на данный момент успели снискать популярность у мастеров вы узнаете из этой статьи. Итак, начнем с основы.

Содержание статьи:

Цены на различные модели крючков для вязки арматуры

В зависимости от того, какой тип изделия планируется приобретать, будет варьироваться и стоимость последнего. Естественно, наиболее дешевыми будут простые модели. Чуть подороже обойдутся механизированные крючки, и самыми дорогими будут профессиональные устройства, они же пистолеты для вязки арматуры. В таблице ниже мы рассмотрим все три категории инструментов, сравним расценки на них и технические характеристики.

Принцип работы крючка для вязки арматуры

Вне зависимости от того, какой тип крючка для вязки арматуры будет использоваться в работе, для создания каркаса применяется одна технология, которая отличается простотой исполнения. Главное — подобрать правильный расходный материал, но этот момент мы рассмотрим ниже.

Чтобы связать прутья арматуры, потребуется специальная проволока, которая нарезается кусками. Их длина обычно составляет от 30 до 40 см. Это наиболее распространенные показатели, но расчет указанного параметра всегда идет от толщины сечения арматуры.

Важно! Перед работой будет полезно попробовать связать несколько пробных узлов. Это поможет подобрать оптимальную длину проволоки, с помощью которой можно будет создавать прочные каркасные сетки. Затем имеющуюся проволоку разрезать на куски необходимой длины.

Вязание армирующего пояса с помощью крючков проводится по несложной схеме. Какие шаги следует провести:

1. Сложить вязальную проволоку вдвое.
2. Протянуть сложенный кусок под крестовиной, иначе говоря скрепляемым узлом.
3. Скрестить петлю со свободными концами.
4. Конец крючка вставить в проволочную петлю и зацепить за свободные концы.
5. Начать обычные вращательные движения, с помощью которых проволока будет заворачиваться.
6. После того, как первые несколько витков были сделаны, снизить скорость вращения и аккуратно затянуть узел до конца. В противном случае есть риск порвать проволоку.
7. Вытащить крючок из петли и провести контроль получившегося соединения на прочность.

Чтобы проводить проверку надежности полученного узла, не обязательно проверять прочность проволоки и насколько затянуто соединение. Достаточно просто попробовать пошатать прутья армированной сетки. При правильном результате они будут неподвижны.

Это была схема вязки с применением обычного крючка. Однако она работает и при использовании винтового типа изделия. Начало вязки проходит по такому же принципу. Проволока складывается пополам, после чего пропускается под перекрещенными прутьями арматуры.

Далее ее края загибаются и закрепляются на крючке. Основное отличие механизированного изделия в том, что для завязывания проволоки достаточно просто потянуть рукоять крючка на себя. Не нужно самостоятельно заворачивать проволоку с помощью вращательных движений кисти.

Стержень крючка начинает вращаться за счет смещения. Далее ручка отпускается, после чего действие повторяется. Сколько раз потребуется повторить эту процедуру, зависит от того, какая степень жесткости должна быть получена. Плюс устройство имеет еще одну особенность — изделие может как складываться, так и раскладываться во время эксплуатации. Напоминаем, что для вращения изделия достаточно потянуть на себя его ручку.

Важно! Если предстоит соединение особой сложности и важности, проволока обматывается вокруг пересечения арматуры несколько раз без сильного затягивания. После этого можно использовать прибор для окончательного закручивания проволоки и фиксации прутьев.

Описанная схема связывания достаточно проста, но при этом обеспечивает надежное крепление армирующего пояса. Благодаря этому многие могут сэкономить на проведении этого типа строительных работ. При наличии небольшой практики и «прямых руках» можно провести вязку прутьев арматуры самостоятельно, что позволит сэкономить достаточное количество средств.

На видео ниже наглядно демонстрируется процесс вязки арматуры с помощью крючков:

На что стоит обратить внимание

Ключевая задача — сделать так, чтобы проволока не оборвалась во время вязки арматуры. Для этого ее можно предварительно обжигать, если она недостаточно гибкая и плохо гнется. Чтобы получить оптимальный результат, проволоку следует некоторое время подержать над огнем. А перед тем, как использовать, ее потребуется охладить. Наиболее удобной является низкоуглеродистая сталь.

Что касается оптимального диаметра проволоки, этот показатель зависит от того, насколько крепким должна быть вязка, и насколько толстые прутья арматуры используются при возведении объекта. Но наиболее оптимальными считаются площади сечения:

• 1 мм;
• 1,2 мм;
• 1,4 мм.

Данный параметр подбирается по возможности опытным путем, поскольку использование слишком тонкой проволоки приведет к тому, что узлы могут порваться, а слишком толстую проволоку будет сложнее согнуть.

Дополнительно при вязке могут использоваться специальные фиксаторы, представляющие собой пластиковые детали. Они прокладываются между опалубкой и прутьями, защищая всю конструкцию от повреждений.

Виды крючков для вязки раматуры

В зависимости от того, какой тип и объем работы предстоит строителю, ему потребуется один из трех видов крючков:

• простой конструкции;
• специальный винтовой вязальный крючок;
• пистолет, который относительно связан с крючками.

Рассмотрим все типы изделия, их преимущества и недостатки.

Простой крючок

Наиболее простой тип инструмента, предназначенного для связывания арматуры. В его конструкцию входит металлический стержень, оканчивающийся крюком. Благодаря итоговому виду конструкции можно с легкостью захватить требуемую проволочную петлю. Стержень обычно делается также выгнутым, а в рукояти находится встроенный подшипник. С помощью этих особенностей мастер получает повышенную скорость вращения инструмента. В итоге получается туго затянутая петля, четко и крепко фиксирующая элементы конструкции.

Винтовой крючок

В отличие от простого аналога винтовой крюк представляет собой более механизированный вариант изделия. Его конструкция предполагает использование того же способа вязки. Проволочная петля таким же образом затягивается при вращении крючка, расположенного на наконечнике изделия. Основное различие в том, что механизм вращения основан на оборотах инструмента, получаемых за счет поступательной силы. Последняя передается за счет червячной передачи.

Применение такого типа автоматических крючков позволяет существенно увеличить скорость создания узлов. Но следует учитывать, что и стоимость такого изделия будет существенно больше, чем у обычного крючка. Следовательно, его приобретение потребуется только в случае, когда предстоят крупные объемы работ.

Пистолеты для скрепления армирующих поясов

Для многих зданий приходится возводить крупные фундаменты. И тогда потребуется делать достаточно большие армированные каркасы. Особенно, если архитектура объекта включает плитный тип фундамента. В таком случае количество узлов, необходимых для создания укрепляющего пояса, исчисляется сотнями и тысячами. А ведь нередко требуется перевязать не один, а два слоя армирующего пояса.

Если предстоит настолько большой объем работы, проще и выгоднее сразу купить специальный пистолет, предназначенный для связывания арматуры. Его преимущество заключается в полной автоматизации процесса вязки. Принцип работы устройства следующий:

• Пистолет заправляется мотком проволоки, которой в дальнейшем будет связываться арматура.
• Когда элементы совмещаются, с помощью автоматического инструмента на узел наматывается проволока, которая затем туго затягивается и закручивается.
• Как только узел будет готов, излишки вязальной проволоки обрезаются.

Отрицательным моментом является более высокий расход связующего материала. Но данная особенность компенсируется благодаря равномерному натяжению на всех узлах, чего не всегда удается добиться при ручной работе. Плюс использование пистолета существенно увеличивает скорость завязывания узлов по сравнению с обычными или механическими крючками. Также данное устройство стоит значительно дороже, чем первые два типа изделия, поэтому их приобретение оправдано только в том случае, когда требуется работа на крупных объектах.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

• слишком маленькая или слишком большая толщина стержня;
• неудобные углы, под которыми изогнут крючок;
• сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

• На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
• Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
• Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

• Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
• Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
• Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
• Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
• Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе. После того, как нужная форма получена, с помощью пассатижей необходимо загнуть прут в крючок. На этом заканчивается процесс изготовления стандартного простого инструмента для вязки арматурных сеток, и изделие можно эксплуатировать.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом. Единственное условие, которое должно соблюдаться всегда — крюк не должен рвать проволоку. Если этот принцип не выполняется, крючок придется переделать. А правильно сделанное приспособление обеспечит качественное соединение прутьев арматуры.

Автоматический или полуавтоматический крючок

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Форма крючка практически не отличается от описанной выше. Процесс связывания армирующего пояса также не отличается от того, что применяется с ручными типами изделия. Поэтому основной сложностью при работе с автоматическим вязальным строительным крючком будет подбор оптимального режима работы шуруповерта. Определяющим показателем здесь является скорость. При правильно подобранном параметре работа будет проходить быстро и без брака.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Вам может понравиться

v-teplo.ru

Изготавливаем крючок для вязки арматуры своими руками

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Оглавление:

1. Как изготовить своими силами
2. Правила вязки

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

• низкую стоимость;
• простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

• долговечностью инструмента;
• простотой использования;
• высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Как сделать своими руками?

Многие мастера предпочитают самодельный крючок. Для его изготовления не понадобятся сложные материалы и много времени. В качестве основы берут сварочный электрод диаметром не больше 3 мм. Ручку можно изготовить из отрезка шланга или мастерка без лопатки, который крепят на один конец электрода. С другой стороны формируют крюк. Перед работой инструмент следует слегка наточить.

Автоматический вязальный крючок для арматуры можно сделать своими руками, если воспользоваться дополнительными приборами. Один из вариантов – взять шуруповерт. В его патрон вставляют крючок, который предварительно изготавливают из гвоздя. Чтобы процесс шел быстро и без брака, необходимо отрегулировать скорость самодельного изделия.

Главная задача – не допустить обрыва проволоки, при помощи которой осуществляют вязку. Предварительно ее рекомендуется обжечь, особенно если она не гнется.

Для этого ее в течение некоторого времени держат над огнем, а перед использованием охлаждают. Диаметр проволоки должен быть не менее 1 мм (при большем – возникнут сложности со сгибом, при меньшем – может порваться).

Для вязки также понадобятся фиксаторы, представленные в виде пластиковых деталей. Они необходимы для создания защитного слоя между прутьями и опалубкой и предотвращения разрушения конструкции.

Как правильно пользоваться?

Вязка арматуры с помощью крючка происходит в такой последовательности:

• Нарезается проволока на небольшие стержни длиной около 30 см. На данном этапе можно воспользоваться болгаркой, сделав сразу нужное количество заготовок.
• Проволоку складывают вдвое.
• Берут два арматурных стержня и пропускают ее по диагонали.
• В образовавшуюся петлю вдевается крючок.
• Концы проволоки заводятся за инструмент.
• Крючком выполняют несколько вращений для получения надежного крепления. При этом не стоит слишком усердствовать, иначе проволока лопнет.

Работает один человек. Это наиболее простой и популярный метод, который используют в профессиональном строительстве и для бытовых нужд.

stoneguru.ru

Крючок для вязки арматуры — своими руками, а также разновидности!

Крючок для вязки арматуры – приспособление, позволяющее снизить трудоемкость работ по соединению арматурных прутков в единую двух- или трехмерную конструкцию. Металлический арматурный каркас применяют при заливке монолитных бетонных конструкций: фундамента, стен, перекрытий, опалубки. Вязку выполняют мягкой отожжённой проволокой, имеющей высокую пластичность и прочность на разрыв.

Конструкция обычного крючка

Простейший крючок для вязки арматуры представляет собой металлический стержень, изогнутый на конце в виде крюка для удобного захвата проволочной петли. Сам стержень имеет выгнутую форму, что в совокупности с подшипником, встроенным в ручку, позволяет производить быстрое его вращение, за счет чего обернутая вокруг соединения арматуры проволочная петля затягивается, скрепляя арматурные прутья.

Крючок для вязки арматуры

Конструкция винтового крючка

Винтовой крючок для вязки арматуры – механизированный вариант обычного крючка. Принцип действия схож: за счет вращения крюка-наконечника происходит затягивание петли. Разница в том, что вращение на наконечник передается через червячную передачу при поступательном движении ручки приспособления вверх и вниз. Скорость вязки при использовании механизированного крючка больше, цена его несколько выше, поэтому при большом объеме работы его приобретение целесообразно и позволит сэкономить время на вязку арматуры.

Крючок для вязки винтового крючка

Пистолет для вязки арматуры

При строительстве большого объекта из монолитного бетона объемы вязки настолько велики, что есть смысл приобрести пистолет для вязки. Он полностью механизирует эту операцию: моток проволоки заранее заправляется в пистолет, при вязке соединения пистолет наматывает проволоку, затягивает и скручивает петлю, после чего отрезает излишки. Расход проволоки при таком способе вязки несколько выше, зато натяжение проволоки получается равномерным. Скорость работы значительно выше, чем при вязке простым крючком. Пистолет для вязки – дорогой инструмент, поэтому его покупка и применение целесообразны только для больших объемов работы.

Пистолет для вязки арматуры

Крючок для вязки арматуры своими руками

Для сооружения фундамента небольшого дома или выполнения опалубки тратиться на покупку инструмента не обязательно, вполне можно сделать крючок самостоятельно. Можно взять ручку от малярного валика и согнуть ее под нужным углом, конец слегка заточить и сформировать в виде крюка. Для механизации процесса можно изготовить стержень необходимой формы из прутка, сварочного электрода или длинного гвоздя и закрепить импровизированную насадку  в шуруповерте.

Технология вязки

Проволоку режут на отрезки около 40 см, сгибают их пополам в виде петли. Подготовленную проволоку вперед петлей заводят под пересечение арматуры и поднимают вверх, свободные концы накидывают сверху и зацепляют за петлю. Под полученную обвязку заводят крюк и вращают его таким образом, чтобы проволока образовала скрутку и стянула арматурные прутки.

Для особо ответственных соединений проволоку можно слабо обмотать вокруг пересечения арматуры несколько раз, после чего закрутить полученную петлю аналогичным образом.

Образец связанной арматуры при помощи крючка

stroyvopros.net

изготовление инструмента для вязания своими руками

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

• Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
• Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
• Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

• На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
• В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
• На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

• Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
• Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
• На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

• Нарезанная проволока складывается вдвое.
• Протягивается под местом пересечения арматур.
• Свободные концы проволоки скрещиваются.
• Крючок протягивается в проволочную петлю и зацепляет свободные концы.
• Начинаются вращательные движения, при которых происходит заворачивание проволоки.
• Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

tokar.guru

Крючок для вязки арматуры – все разновидности крюков + Видео

Крючок для вязки арматуры (КДВА) – простое приспособление для сооружения надежного и прочного арматурного каркаса, которым может пользоваться человек без специальных технических навыков.

1 Крюки для вязки – настоящие помощники строителей

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Технология крепления арматуры вязкой

Рекомендуем ознакомиться

Крючок для вязки арматуры – очень простое приспособление, сделанное из металлического стержня со слегка изогнутым окончанием. Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются друг с другом.

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине. Но далеко не всегда заводская продукция подходит для вязания конкретной арматуры. Если крюк сделан тонким, он может гнуться при затяжке проволоки. Бывают и ситуации, когда изгибы КДВА неудобны для пользователя.

Недорогие заводские КДВА

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

• две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
• стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
• ручка от строительного мастерка, отвертки или малярного валика.

Изготовление крюка для вязки своими руками

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

3 Полуавтоматический и автоматический КДВА для скоростной вязки

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

Полуавтоматический винтовой крючок

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок. Взять гвоздь без шляпки, загнуть один его кончик, а второй поместить в электрический шуруповерт. Его будет непросто закрепить, но в принципе это возможно.

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

Автоматический пистолет для вязания арматуры

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала. Автоматические крючки могут подключаться к бытовой электророзетке. Но большей популярностью пользуются механизмы со встроенными аккумуляторами. Их можно применять на объектах, где нет электричества.

4 Технология использования вязальных приспособлений – коротко об основном

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

• один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
• крюк продевается в петлю, цепляется за второй торец вязального материала;
• начинается операция скручивания проволоки посредством вращения КДВА.

Операция скручивания проволоки посредством вращения КДВА

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны «гулять», если вы сделали все правильно и надежно затянули узел при помощи крючка.

tutmet.ru

Крючок для вязки арматуры

Содержание

Абсолютное большинство современных несущих конструкций строят из железобетона. Этот материал для таких задач подходит практически идеально, ведь он сочетает в себе высокую прочность, долговечность, устойчивость к внешним физическим и атмосферным воздействиям и т.д.

Простой и винтовой крючок для арматуры

Чтобы создать монолитную железобетонную конструкцию надо залить в опалубку с арматурным каркасом бетонный раствор. Главный элемент в ней – арматурный каркас. Производят арматурные каркасы, связывая отдельные стержни в единую конструкцию, а во время их скрепления применяют крючки для арматуры. О них сейчас и поговорим.

Назначение и особенности процесса

Для начала определим, что делает крючок для вязки арматуры, и какая задача перед ним стоит.

Как мы уже отметили выше, крючок применяется для вязания стержней между собой.

Вязать арматуру, значит связывать между собой отдельные элементы специальной вязальной проволокой. Проволока делается из закаленной стали, выдерживает огромные нагрузки на растяжение и имеет диаметр 1-2 мм.

Проволокой обвязывают узлы соединений, собирая каркас как в конструкторе. При вязке наша задача – сформировать из отдельных стержней рабочую конструкцию, и убедится в том, что она достаточно крепка  чтобы выдержать давление, к примеру, нескольких тонн монолитного бетона.

После застывания каркас интегрируется в бетон, образуя всем известный нам железобетон. Но до того момента – это две разные конструкции.

Вязать арматуру – значит делать огромное количество однотипных действий, состоящих из обвязки стержней в нескольких десятках мест проволокой.

Вязка арматуры

К примеру, если вам нужно сделать каркас под колонну высотой 2 метра и с сечением 30×30 см, то для этого потребуется закупить порядка 10-15 стержней и собрать их вместе в каркас аналогичных размеров. Количество обвязанных проволокой узлов в таком случае стремится к нескольким сотням.

Очевидно, что такой труд своими руками без инструментов делать нельзя. Мало того что вы просто быстро устанете, так ведь проволока еще и довольно острая, что чревато мелким травматизмом.

Подобные задачи крючки и помогают нам осуществить. Они позволяют вязать проволоку под арматурные узлы быстро и качественно, ускоряя рабочий процесс, без преувеличения, в несколько раз. Производство и скорость вырастает, качество узлов возрастает, следовательно, повышается качество исполнения всей конструкции, что для несущих оснований крайне важно.к меню ↑

Конструкция

Из чего же крючок для вязки арматуры состоит? Конструкция у него, очень простая. Настолько простая, что сделать его можно даже своими руками, а производство моделей без дополнительного функционала поставлено на поток.

Это впрочем, не касается продвинутых образцов. Тот же автоматический крючок-пистолет – самый настоящий профессиональный инструмент, высокотехнологичный и дорогостоящий.

Рассмотрим простейший крючок, который при желании можно сделать своими руками. Состоит он из:

1. Ручки.
2. Стержня.

Ручка делается из пластика или дерева. Здесь она мало чем отличается от ручки какой-нибудь отвертки, разве что форма немного иная, так как приспособлен крючок для действий с другой вращательной амплитудой.

Ручной крючок для арматуры

Стержень имеет диаметр от 2 до 4 мм. Делают его из того же металла, что и отвертки. Основание стержня наклонено от центральной оси на 15-30 градусов. Его крайняя часть закручена крючком еще сильнее, ее наклон уже равняется примерно 60-70 градусам.

Читайте также: обзор муфтового соединения арматуры, правил работы и преимуществ методики.

По сути это обычный крючок с удобной ручкой. Его краешком мы зацепляем проволоку, затем поворачиваем инструмент вокруг своей оси как отвертку. Чем больше поворотов, тем больше витков образуется.

Принцип действия, как видим, крайне прост. Единственная проблема – огромное количество однотипных действий. Неопытный человек поработав с крючком пару часов, обнаружит что у него начинают болеть запястья, а работы сделано не так уж и много. Проблему решает автоматический подход или применение продвинутых инструментов для вязания.к меню ↑

data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»1955705077″>

Пример вязки арматуры (видео)

к меню ↑

Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

• полуавтоматические;
• автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.к меню ↑

Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.к меню ↑

Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

Статьи по теме:

Портал об арматуре » Арматура » Вязка » Что такое и как использовать крючок для арматуры?

armaturniy.ru

Крючок для вязки арматуры своими руками чертежи



При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных

vsjaarmatura.ru

Что такое крючок для вязки арматуры своими руками — СамСтрой

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку. Арматуру связывают вязальной проволокой, которая имеет толщину не более 1 – 2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

samstroy.com

Как вязать арматуру при помощи крючка

Именно армирование превращает бетонный монолитный фундамент в мощное и надёжное сооружение, которому не страшны проседания грунта. И такую чудесную конструкцию возможно возвести своими руками.

Если строить дом своими руками, то знание о том, как правильно вязать арматуру, становится одним из самых ценных приобретений. Нужно осознавать всю меру ответственности и вникнуть – как же на самом деле правильно и точно осуществить этот непростой процесс.

Крайне нежелательно монтировать армировочный каркас при помощи сварки. Сварное соединение необратимо изменяет свойства и состав стали, поэтому если сварка неизбежна следует либо свести количество сварных швов к минимуму, либо использовать арматуру специальных марок. Сварной монтаж армировочного каркаса обычно используется при строительстве панельных домов, но наш разговор не о них.

На самом деле, несмотря на кажущуюся сложность, вязать арматуру достаточно просто. Ведь цель вязки – удерживать армировочные стержни в заданном положении во время заливки фундамента бетоном, проще говоря – зафиксировать, чтобы не сдвинулись. Собственно, сама связка не значительно влияет на прочность конечной конструкции.

Чтобы связать арматуру нужна проволока, а также крючки и, возможно, фиксаторы. Хотя фиксаторы с крючками, конечно, необходимы для успешного и качественного выполнения работы, но по-настоящему важно правильно выбрать проволоку, поскольку она является главным соединяющим элементом.

Проволоку брать крайне желательно калёную (обожжённую) диаметром не менее 1 мм круглого сечения. Такая проволока гнётся и тянется намного лучше, чем необожженная. Благодаря своим качествам она более плотно стягивает прутья и соединение получается намного прочней. Связывать прутья некалёной простой проволокой плохая идея, потому что она чаще обламывается и рвётся.

Фиксаторы нужны для создания зазора между опалубкой и краем арматуры. Благодаря им каркас будет скрыт в толще плиты после окончательного застывания бетона, а это предотвратит его быструю коррозию и скорое разрушение возведённого фундамента.

Крючок для связки арматурного каркаса можно сделать самому. Для этого нужен кусочек рифленого армировочного прута и маленькие подшипники для ручек. Готовые крючки из магазина быстро портятся и часто просто неудобны. Ещё бывают винтовые полуавтоматические крючки, но и они несовершенны – оставляют обрывки проволоки (а мы же помним – из плиты ничего торчать не должно).

Собственно, процесс связки совсем не сложен. Нужно сделать небольшую петлю из сложенной вдвое приготовленной проволоки, пропустить её под местом соприкосновения прутьев, а затем над ним соединить петлю с помощью крючка. Его нужно вставить в петельку и провернуть хорошенько. Теперь крючок можно вынуть, узел связан.

Выполнить вязку арматурной сетки можно, конечно, не одним только крючком. Существуют специальные арматурные пистолеты, заправленные проволокой. Такой инструмент связывает прутья быстро, надёжно и единообразно, нужно только поднести его к узлу решётки и сделать «пафф!».

По окончании связывания арматурной сетки, установив решётку на положенное ей место, можно приступать к окончательной заливке фундаментной плиты. Предварительно на края конструкции надеть пластиковые фиксаторы.

Когда бетон вполне застынет и наберёт прочность, фундамент будет готов. А знание о правильном вязании арматурной сетки останется с вами навсегда и будет полезно в последующих возможных проектах.

Как вязать арматуру крючком. Видео урок.

o-remonte.com
