Квадроцикл из мотоблока своими руками чертежи и размеры

Самодельный квадроцикл из Мотоблока – необходимые материалы

В народе есть множество умельцев, способных их обычного мотоблока сделать множество полезных устройств и приспособлений. Из этой техники удается получить:

• Проходимые вездеходы;
• Уборщики снега;
• Снегоходы;
• Маленькие трактора.

Так же очень часто мастера изготавливают самодельные квадроциклы из мотоблока.

Квадроцикл – это мощный, скоростной, проходимый мотоцикл на четырех колесах, с легким управлением и достаточно безопасный.

Главное при производстве выбрать хороший и надежный двигатель от мотоблока. Дальше все зависит от ваших умений и мастерства. При правильном подходе к работе и усердию можно получить очень маневренную и выносливую технику для передвижения.

Изготовление квадроцикла из мотоблока своими руками

В переводе с английского языка, в общем смысле, термин квадроцикл звучит, как транспортное средство, применяемое для передвижения по местности без дороги, а за рубежом определяется одной фразой All Terrain Vehicle.

Квадроцикл включает в себя маневренность мотоцикла и проходимость, мощь и отличную управляемость небольшого джипа. Но не все могут себе позволить приобрести данный агрегат, так как стоит он достаточно дорого. Выходом из ситуации является самодельное устройство.

Рассмотрим, как сделать квадроцикл своими руками

Первым делом нужно быть уверенным в своих умениях в токарном и сварочном деле. Необходимо сразу определиться с вариантом мотора и основных составных частей. Одни элементы берут от мотоблока, другие от мотоцикла.

Помимо деталей, следует выбрать место, где будет происходить производство, нужные инструменты и оборудование, а также подготовить чертежи, без которых просто не обойтись.

Придя к решению произвести квадроцикл из мотоблока самому, необходимо понимать, что агрегат получится менее мощным и скоростным. Также сидеть на нем придется не как на мотоцикле, а как на мотоблоке. Но выносливость и обеспечение маневров будет на высоте.

Необходимые материалы и инструменты

Целей, для которых будет использоваться самодельный квадроцикл достаточно много:

1. Охота;
2. Рыбалка;
3. Выезд на пикник или просто прогулку по пересеченной местности;
4. Перемещение грузов и не очень больших по габаритам предметов.

От принципа и от региона применения зависит мощность мотора, подвеска, наличие багажника и его размер, дополнительные функции. Например, двигатель, снятый с мотороллера, хоть и маленький, но очень легкий, поэтому застряв в песке, либо грязи, агрегат можно вытащить без особых проблем. Но если необходимо перевозить тяжелые предметы, то его объема и мощности не хватит для этих действий.

Чертеж можно выполнить самому, в зависимости от ваших желаний, или же найти в интернете готовые, которых там бесчисленное множество.

Для выполнения работ не обойтись без следующих инструментов:

• Аппарата для сварки;
• Болгарки или электрического лобзика;
• Дрели и шуруповерта;
• Комплекта гаечных ключей;
• Штангенциркуля для точного замера;
• Молотка и отвертки;
• Ножа;
• Плоскогубец и других мелких приспособлений.

Если планируется изготовить раму самостоятельно, нужно озаботиться находкой оборудования, сгибающего трубы. При неуверенности в собственных силах, выполнение этих действий лучше доверить специалистам.

Квадрацикл состоит из следующих частей:

1. Мотора. Подойдет как от автомобиля, так и от мотоцикла. Чем меньше по объему двигатель, тем больше снижается расход топлива. Если агрегат будет эксплуатироваться в жаркую погоду, то выбрать стоит деталь, имеющую охлаждение;
2. Рамы. Нужно не ней крепко закрепить двигатель при помощи болтов подсоединить привода и трансмиссию.

Если рама изготавливается самостоятельно, берутся трубы и сваркой соединяются в определенном порядке. Сразу привариваются ушки, служащие креплениями для амортизаторов и рычагов, а также кронштейны.

Когда происходит переделывание готовой рамы, следует оставить только каркас и присоединить при помощи сварки необходимые узлы. Далее крепят багажники и красят;

• Подвески спереди и сзади. Можно взять задний мост машины, при этом будет присутствовать дифференциал, или использовать карданно — редукторную конструкцию. Рычаги крепят к раме сайлентблоками, присоединяют стойки под наклоном и амортизаторы;
• Рулевого управления. Бывает как в виде автомобильного колеса или мотоциклетного руля. Некоторые совмещают оба варианта. Зубчатую передачу лучше заменить цепной, что поможет сэкономить на обслуживании. КПП обычно делают механической, что улучшает маневренность агрегата.


  Внимание! Входные валы необходимо направить сразу и на передний, и на задний мост.

• Системы тормозов и охлаждения;
• Аккумулятора и приборов освещения дороги;
• Основного корпуса. Изготавливают из стекловолокна. Следует сначала вырезать и скрепить по чертежам из пенопласта основу. Затем нанести несколько слоев стекловолокна, вставляя крепления из металла, чтобы присоединить к раме. После чего просушить устройство, обработать грунтовкой, зачистить и покрасить.
• Глушителя, который нетрудно сделать самому.

Важно! Желательно приобрести новую тормозную систему, чтобы быть уверенными в своей безопасности.

Поэтапная инструкция

Чтобы изготовить квадроцикл из мотоблока, не требуется сильно переделывать технику. Сам процесс включает в себя следующие этапы:

1. База колес расширяется. Так как диски у мотоблока расположены непосредственно под мотоблоком, то их раздвигают. Вытачивают вставки на станке, а если такового нет, то просто приобретают подходящие адаптеры, служащие расширению этой базы;
2. Обустраивается рама. Она должна быть прочной и надежной. Обычно применяют мотоциклетную готовую раму, но при определенных навыках, можно обрезки труб сварить между собой. На эту деталь будет производиться значительная нагрузка, так как именно на нее крепится двигатель и все основные узлы. Ко всему агрегату рама присоединяется при помощи двух специальных штифтов и поворотного шарнира;
3. Устанавливаются колеса, размер которых различается, в зависимости от предназначения мотоустройства. Первым делом необходимо выбрать диски. Лучше применить автомобильные, под низкопрофильную резину, чтобы камера плотно к ним прилегала. Для сохранения целостности и более долгой эксплуатации, рекомендуют положить прочную, но мягкую ткань, между диском и камерой.

Вместо шин можно использовать камеры с большегрузных машин, что обеспечит увеличение устойчивости и площади сцепления с дорогой. Также их применение поможет повысить амортизацию техники. Но они тонкие и не имеют запаса прочности, поэтому такие колеса будет легко повредить колючками, сучками и острыми предметами. Один из выходов, защищающий шины от повреждений, это обмотка их шлангом из брезента и последующая фиксация его моментально застывающим клеем.

Вот так легко и просто мотоблок можно трансформировать в агрегат, быстро и маневренно перемещающийся по полям, холмам, крутым оврагам и другим местам, где нет асфальтированного дорожного покрытия.

Самостоятельно смонтированный квадрацикл, по функциональности и характеристикам ничуть не хуже заводских устройств. Главное, что вы знаете его слабые и сильные стороны, и сделанный агрегат с любовью прослужит долго и без особых неполадок. Нужно только вовремя проводить техническое обслуживание и следить за состоянием всех систем.

Следует учесть все мелочи, скрупулезно подобрать все необходимые материалы, и точно произвести все работы.

В общем, имея в наличии специальные, и просто основные и дополнительные инструменты, можно расширить возможности своего мотоблока, обеспечить новую функциональность и использование для многих новых действий.

vsemotobloki.com

Самодельный квадроцикл из мотоблока

Манёвренность и мобильность – главные преимущества квадроцикла, которые сочетаются с мощностью и управляемостью, высокой проходимостью. Но покупка готовых моделей таких внедорожников обходится в крупную сумму. Можно изготовить агрегат собственными силами. Главное – заранее разобраться с расходными материалами перед тем, как создавать самодельный квадроцикл из мотоблока.

Как превратить мотоблок в квадроцикл

Перед началом работы главное – отыскать дизельный или бензиновый мотор в исправном состоянии. Его тягового потенциала должно хватать не только для полноценного перемещения, но и для транспортировки водителя.

После этого остаётся выбрать ходовую часть, которая используется в том или ином случае. Выбор делают между гусеничным и колёсным вариантом. Первое решение отличается более высокой проходимостью. Но такая конструкция более сложная в исполнении. И процесс управления не всегда доступен водителям с минимумом познаний по технической составляющей.

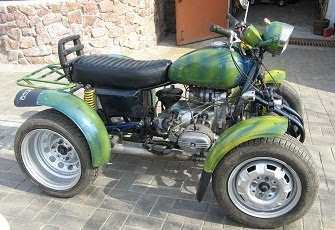

Самодельный квадроцикл

Какие понадобятся инструменты и оборудование

Кроме того, для конструкции понадобятся такие узлы, приобретённые в готовом виде или созданные самостоятельно:

1. Освещение, чтобы передвигаться ночью.
2. Сиденье для водителя, защищённое от осадков и неблагоприятного воздействия окружающей среды.
3. Задний мост, располагающийся под задними колёсами.
4. Рама, куда крепятся все детали.

Когда квадроцикл из мотоблока своими руками собран, он обладает следующими характеристиками:

1. Средняя скорость до 10 километров в час.
2. Мощность двигателя – 10 лошадиных сил.
3. 200 килограмм грузоподъёмности.

Изготовление квадроцикла

Главное – заранее решить, для каких целей применяется оборудование. Это может быть охота и рыбалка, прогулки на природе, другие подобные мероприятия. Все детали подбираются на основании данного фактора.

По поводу рам квадроцикла

Либо эта деталь конструируется самим владельцем техники, либо он монтирует уже готовый вариант изделия, бывший в употреблении. Здесь важно проследить за тем, чтобы надёжно крепился к днищу двигатель – он как раз идёт вдоль рамы. Для закрепления используются болты. Трансмиссия и привод тоже присоединяются как можно более крепко, чтобы не было люфтов.

Самодельные рамы

Основным материалом могут служить трубы для газо- и водопровода. Толщина стенки у них не должна превышать 3 миллиметра:

1. У поперечин, подкосов нужно 20 мм.
2. 25 миллиметровые изделия – для лонжеронов.

При соединении применяют точечную сварку. После этого переходят к цельной разновидности работ. К раме надо сразу приварить ушки, на которые крепят рычажные, амортизаторные механизмы. Дальнейший монтаж предполагает крепление кронштейнов, чтобы квадроцикл с двигателем от мотоблока стал более надёжным.

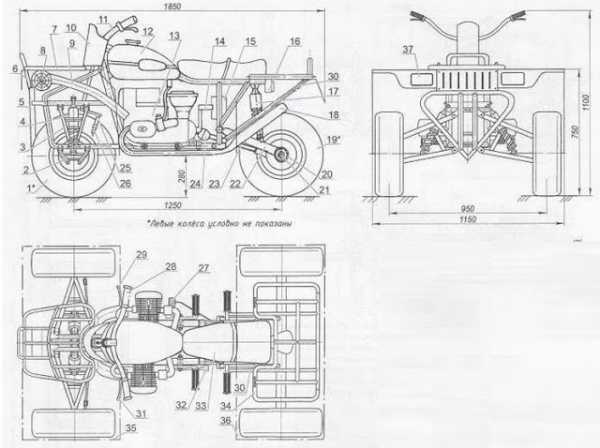

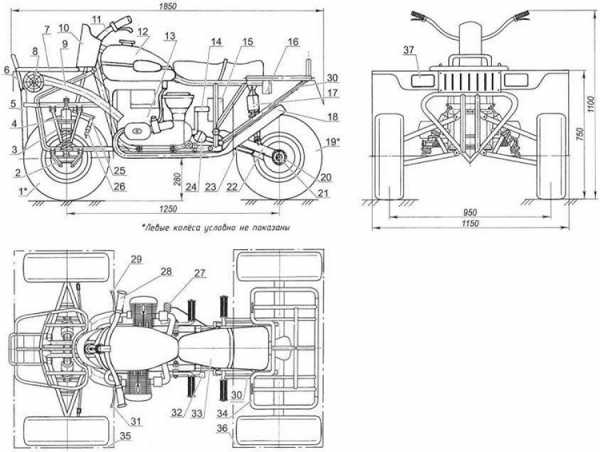

Схема квадроцикла

При реконструкции имеющейся рамы

Удаление деталей — обязательный этап при реконструкции готовых рам. Свободный доступ важен для каркаса. Отсоединяют часть сзади, а для передней проводят наращивание. После этого привариваются узлы, позволяющие монтировать полный набор агрегатов для квадроцикла. Подседельные стойки при выполнении такой работы отодвигаются на 40-45 сантиметров.

Металлические листы – основа для багажника передней, задней части. На следующем этапе идёт соединение с рамой. Получается готовая рама, которую надо покрасить. От применения лаковых покрытий можно отказаться.

По поводу двигателей

Можно использовать детали от любых транспортных средств:

1. Мотороллеры.
2. Мотоциклы.
3. Автомобили.

Но нас интересует именно, как из мотоблока сделать квадроцикл. Современные модели обладают достаточным показателем мощности для решения подобных проблем. У них внутри стоят четырёхтактные двигатели, с мощностью до 15 лошадей.

Топливо экономнее всего расходуется у мотороллерных двигателей. Такие квадроциклы будут самыми лёгкими.

Функция охлаждения понадобится тем, кто любит путешествовать и в жаркую погоду. На старых моделях эта возможность отсутствовала.

Работа с подвеской

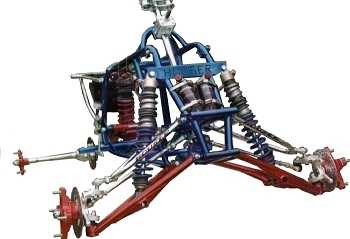

Использование передних, задних подвесок разрешено одинаково. Из самых простых решений – выбор передней подвески, от мотоцикла.

Задняя подвеска обустраивается в двух вариантах:

1. От автомобиля. Тогда деталь укорачивают под габариты самого квадроцикла в готовом виде. Наличие дифференциала станет главным преимуществом. Но такие конструкции отличаются увеличенным весом.
2. Карданно-редукторные модели. Редуктор монтируется на задней оси.

При создании квадроциклов из мотоблоков не обойтись без независимой подвески, для которой характерен высокий клиренс. Крепление проводится при помощи болтов. В процессе участвуют и сайлентблоки – это шарниры из резины и металла. Передняя подвеска имеет стойку, для которой важен определённый уровень наклона. Иначе транспорт с большой вероятностью переворачивается на дороге.

Амортизаторы подходят любого типа. Но при наличии подходящего бюджета – рекомендуется приобретать газомасляные модели, с подкачкой. Тогда подвеску будет проще регулировать в зависимости от складывающихся условий. Колёса от квадроцикла на мотоблок ставятся в большинстве случаев.

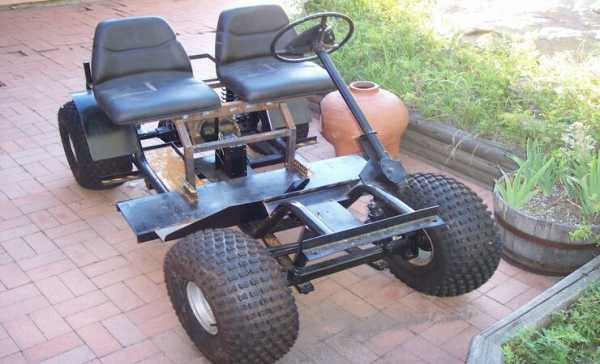

Обустройство ходовой части вместе с рулевым управлением

Рули выбираются автомобильные либо мотоциклетные. В некоторых случаях совмещаются оба варианта. Тогда крепления выглядят следующим образом:

1. Вверху находятся руль, рычаг и вал от мотоцикла.
2. Тяга руля от автомобиля располагается снизу.

Желательно сразу приобретать и топливный бак, вместе с рулём.

Рулевые валы используются и самодельные. В качестве основы берут металлическую трубу – с 3-миллиметровыми стенками, 20-миллиметровым диаметром. Нижняя часть – для размещения ограничителя хода. Видео из интернета это подтверждают. Цепная передача станет отличным аналогом зубчатой паре. Тогда техобслуживание станет проще, не потребует серьёзных денежных вложений.

Также оптимальным выбором станет механическая коробка передач. Тогда характерно улучшение манёвренности. Ручное переключение для высоких и низких передач всё равно необходимо. Входные валы из КПП должны быть направлены на задний и передний мосты, соответственно.

ВАЗы небольших габаритов – оптимальный источник колёс. Их обувают в резину, соответствующую текущим эксплуатационным условиям. Выбор тормозных систем зависит от колёс. У отечественных автомобилей берут поворотные кулаки.

О полном приводе

Хорошая проходимость – главная положительная характеристика для полноприводных моделей. Но тогда важна надёжность двигателя, резины. После нужно брать:

1. Управление рулём только автомобильного типа.
2. Дифференциалы.
3. Трансмиссионный привод, механический.

Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке. Полноприводный узел продаётся и в готовом виде, но придётся потратить больше денег. Квадроцикл из мотоблока Нева собирается по такому же принципу.

По поводу корпуса

Из подходящих вариантов материалов отмечают стеклопластик либо стекловолокно. С первой разновидностью процесс изготовления проще.

Работа выполняется с такой последовательностью:

1. Сооружаем «болванку» корпуса. Её надо начертить, вырезать и соорудить, из листов пенопласта максимальной плотности.
2. Несколько стекловолоконных слоёв тоже присутствуют на конструкции.
3. На каждый слой наносят эпоксидную смолу.
4. Вставка креплений из металла между слоями обязательна, чтобы соединить корпус с рамой.

На последнем этапе корпус высушивается. После этого поверхность грунтуется и шлифуется, красится.

О сборке квадроциклов

Понадобится пройти такие этапы для завершения работы:

1. Приобретение, подготовка деталей.
2. Сварка рамы, её переделка.
3. Монтаж колёс с амортизаторами, ходовой части, тормозов с подвесками.
4. Установка двигателя и коробки передач. Привод собирается на этом же этапе.
5. Далее монтируют электрооборудование, включая аккумулятор и приборную доску, поворотники, фары.
6. Изготавливается корпусная часть.
7. Корпус шлифуют и грунтуют, красят.
8. Устанавливают корпус, сидения.

Итоги

По техническим характеристикам квадроциклы, изготовленные собственными силами, не уступают заводским вариантам. Такой транспорт долго прослужит владельцу, ведь последний знает обо всех деталях. Ремонт легко провести прямо на месте при необходимости. Главное – чтобы набор инструментов и деталей на замену всегда был под руками. Важно с самого начала до мелочей продумать процесс сборки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Интересное по теме:

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

самодельный квадроцикл, трицикл, багги, своими руками, самоделки, самодельный

Многие люди спрашивают, как самостоятельно изготовить каракат из мотоблока. Сейчас умельцы пытаются модернизировать любую попадающую под руки технику и изготовить что-нибудь необычное. С каждым годом таких людей становится все больше. Особенно часто мастера пытаются соорудить вездеходы, одним из видов является каракат, который сооружают из обычного мотоблока.

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

1. Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
2. Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
3. Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
4. Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
5. Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Перед полноценным его использованием на бездорожье следует испытать изготовленный аппарат.

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Главное — он должен быть оснащен качественным мотором.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

1. Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
2. Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
3. Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Трицикл из мотоблока

Рассмотрим, как сделать трицикл из мотоблока. Создание такого транспорта совсем немного будет отличаться от сооружения квадроцикла. Единственное, в качестве рамы можно использовать скутер или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя либо сразу за ним. Аналогично сооружение трайка.

Трицикл — это любое трехколесное транспортное средство от велосипеда до автомобиля, а трайк — трехколесный мотоцикл. При этом некоторые специалисты утверждают, что «трайк» с американского английского переводится как «трицикл».

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты.

Для его создания потребуется:

• труба;
• колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
• ступицы колес, руля, задней оси, тормозного диска;
• система торможения;
• мотоблок;
• сиденье.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

specmahina.ru

Kvadracikl. Как самому сделать из мотоцикла, мотоблока или мопеда настоящий квадроцикл своими руками. Чертежи, схемы и методики сборки самодельного квадроцикла из подручных материалов в гараже

Сегодня мы поговорим о том, как самому сделать из мотоцикла, мотоблока или мопеда настоящий квадроцикл своими руками. Также рассмотрим чертежи, схемы и методики сборки самодельного квадроцикла из подручных материалов в гараже

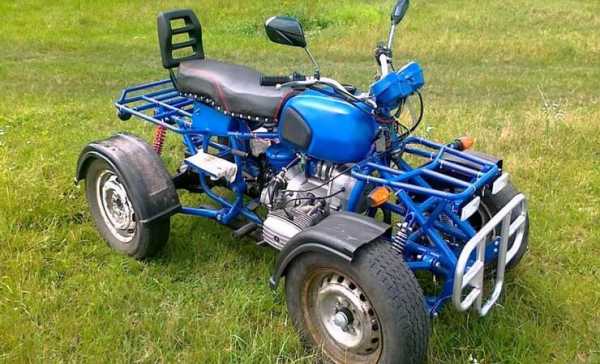

Из мотоцикла по типу “Урала” – это большой, громоздкий, тяжелый и “прожорливый” зверь имеет прекрасный четырехтактный двигатель с задней передачей и стоит “копейки”. По этой причине энтузиастам намного дешевле и интереснее создавать собственные конструкции этих внедорожников.

Прежде чем начать сборку, необходимо составить подробный список агрегатов и деталей, которые понадобятся для создания собственного детища, разработать план работ и чертёж конструкции.

Логично, что прежде всего необходимо найти “сердце” будущего квадроцикла – силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 – бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов – они экономные и малогабаритные.
Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя “Минска” или “Урала”.



Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых – мощная тяга и совершенно неприхотливая карданная передача.

Существует два самых распространенных решения задней подвески для квадроцикла.
Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.

Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.



Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант – создание подвески на базе имеющегося мотоцикла “Урал”.

Идеально – снять раму с мотоцикла-донора и доварить необходимые элементы – это избавляет от ряда проблем, однако конструкция может получиться излишне сложной.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора – получится ничуть не хуже.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора – получится ничуть не хуже.

Устанавливаем двигатель. Ставиться он может как сзади, так и спереди – главное, прочно закрепить его с помощью болтов на днище рамы.

Монтируем привод и трансмиссию на задние колеса. Привод не требуется создавать самостоятельно – он переходит вместе с двигателем с транспорта-донора и устанавливается на раму. Опять же, необходимо качественно закрепить привод и трансмиссию на раме для предупреждения люфта.

Рулевое управление также устанавливаем с мотоцикла. Вместе с рулем на квадроцикл “перекочевывает” и топливный бак. В целом, если представить конструкцию, то выглядеть она будет следующим образом: 3/4 квадроцикла – это все тот же “Урал” или другой мотоцикл, 1/4 – это самодельные рама и подвеска. .

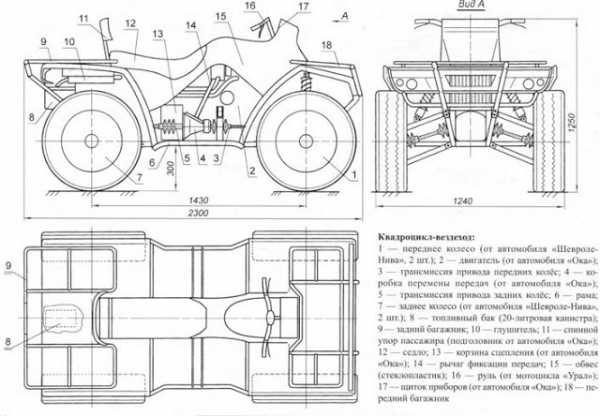

Колеса устанавливаем с малогабаритного транспортного средства (“Ока” или “ЗАЗ-968”). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса
С редуктором на задней оси и двигателем собираем единый привод (опять же – проще будет, если его полностью переставить со средства-донора). Делаем это следующим образом: от двигателя протягиваем цепь на редуктор и закрепляем, после чего проводим проверку работоспособности. В конечном итоге, всю конструкцию фиксируем на раме.

Передняя подвеска – независимая – это более выгодно с точки зрения времени и средств, поскольку полноприводный квадроцикл требует значительной доработки этого узла профессиональным токарем, сварщиком и электриком, что займет очень много времени. Как вариант, приобретаем готовые заводские узлы для квадроциклов.

Благодаря надежной конструкции, проверенной временем, отличной мощности и тяге, именно мотоцикл “Урал” является самым популярным донором для самодельных квадроциклов.
Рама.

Спецификация на раму квадроцикла:

Материал: 2,5 x 2,5 квадратный профиль
Общая длина: 130 см
Общая высота: 74 см (уровень посадки)
Общая высота: 84 см (уровень руля)
Колёсная база: 105 см
Расстояние между осями: 70,5 см
Наклон оси: 14 градусов
Колея (расстояние от внешнего края шины до внешнего края другой): передняя: 105 см; задняя : 112 см
Клиренс: 7 дюймов (при 16-дюймовых задних колёсах)
Материалы:
Квадратный профиль:

2,5×2,5 квадратный профиль – 9,75 метра
Трубы:

1,22 метра – 1 x .065 (дюймы)
1,22 метра – 3/4 x .065
0,3048 метра – 3/4 x .125
0,915 метра – 5/8 x .125
0,61 метра – 1/2 x .083 алюминиевая труба Т6
Прокат:

0,61 метра – 1 x 3/16 (дюймы)
0,915 метра – 1 1/4 x 1/4
0,61 метра – 5 x 1/8 (пластина для крепления двигателя и подвески)

Так же вам ещё понадобятся пружинные амортизаторы для задней и передней подвесок.

Двигатель для квадроцикла:

Теперь необходимо надежно закрепить двигатель на раме. Двигатель лучше всего использовать от мопеда. После того, как прикрутите его к раме, соедините вал двигателя с шестеренкой на задней оси простой цепной передачей. После этого выведите все органы управления двигателем на руль и закрепите педали и рычаги на вашей раме.

Детали обвеса или кузова квадроцикла лучше и проще всего сделать из стекловолокна. После изготовления на деревянных или пластилиновых болванках, элементы аэродинамического обвеса подгоняются относительно друг друга, шлифуются и затем окрашиваются в желаемый цвет, после чего уже крепятся на раму квадроцикла. Идеи, как впрочем и некоторые готовые элементы, например от сломанной машины (конечно если они есть у вас в наличии), вариантов внешнего обвеса можно взять от любых серийных моделей.
Важно:

Помните, что для эксплуатации квадроцикла на дорогах общего пользования вам будет необходимо зарегистрировать его в ГИБДД, где необходимо регистрировать любые транспортные средства с двигателем более 50 куб.см и максимальной конструктивной скорость более 50 км/ч. Поэтому рекомендуем не использовать двигатели объемом более пятидесяти кубических сантиметров.



Раму для квадроцикла сваривают с помощью труб с круглым сечением, уголков и квадратных профилей. Желательно при этом применять элементы различных мопедов и мотоциклов, ведь именно там используют трубы с высокой прочностью. Ни в коем случае не используйте водопроводные трубы. Они не обладают необходимой прочностью и могут треснуть в любой момент. Потом привариваем крепёжные кронштейны и закрепляем двигатель к раме. Свой первый квадроцикл лучше сделать из мопедного двигателя
Он будет по душе даже вашим детям, которые от него будут просто в восторге. Дело в том, что детские квадроциклы на бензине – это отличная игрушка для каждого ребёнка. Ведь огромных скоростей он не развивает, а вот эмоций от преодоления пересечённой местности у ребят будет хоть отбавляй. Далее соединяем вал двигателя с шестерней задней оси с помощью цепи.

Устанавливаем на рулевой колонке механизмы управления квадроциклом, а на раму крепим педали и рычаги. Система питания и зажигания берётся из той же модели мопеда, из которой мы взяли двигатель. Через время их можно усовершенствовать и доработать в разумных, конечно, пределах. Выбрать топливный бак можно мотоциклетный соответствующего объёма. Не забудьте также тот момент, что в вопросе о том, как сделать квадроцикл, необходимо каждый этап тщательно проработать. Поэтому установка аккумулятора на такую машину просто необходима



Также нужны детали для сборки квадроцикла:

1 – диски с мотороллера турист или муравей
2 – резина на мотоблок 10 дюймов и по шире4,5 или 5,0
3 – труба профильная 15*15. 17*17. 20*20. 25*25.
4 – подшипник 306 – 12 штук
5 – шрус наружный ваз 2109-08 16 штук из них 4 новых 4 б/у, но рабочих, а 8 можно убитых (на любой сто в металлоломе) и 8 пыльников.
6 – двигатель с мопеда не менее 150 куб. например вайпер шторм в месте с проводкой с замком зажигания колесом и глушаком
7 – редуктор с мотороллера муравей усиленный (все валы на подшипниках)
8 – четыре ведущих звезды с ижа на 21 зуб и две новых цепи
9 – шаровые опоры с рено 21 на любой разборке валом и копейки
10 – реактивная тяга заднего моста (короткая.) с 2101нужно-6 шт
11 – куча различных болтов отрезных кругов и электродов ну это все по ходу
12 – амортизаторы смопеда ямаха априо -4шт с хонды леад 2 шт и еще 8 убитых амортизов с любых яп мопедов(с них будем обрезать уши)




.

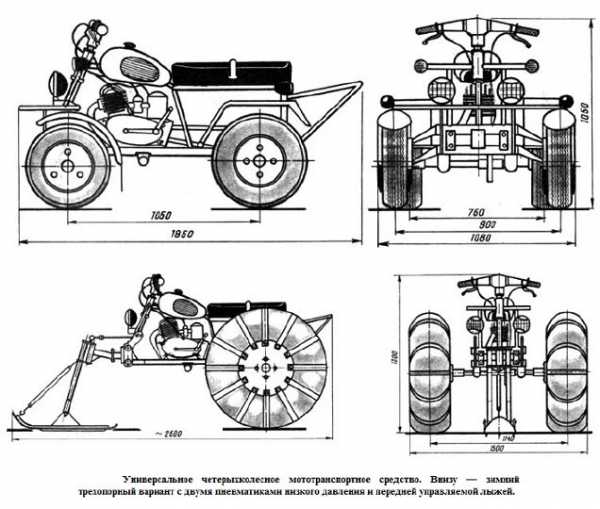

В зимнее время квадроцикл несложно переоборудовать, заменив задние колеса на пневматики и установив спереди рулевую лыжу; машина таким образом превращается в снегоход, причем на трансформацию требуется менее часа. Использование при изготовлении вездехода доступных материалов, простота конструкции вполне могут обеспечить повторяемость машины даже в условиях домашней мастерской.

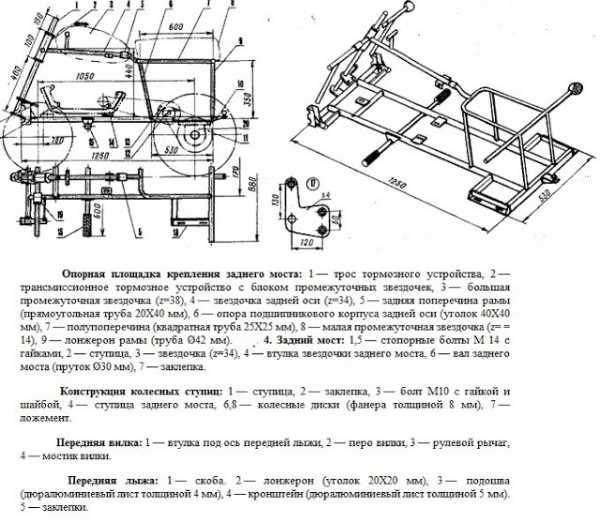

Рама МТС изготовлена из труб круглого сечения, квадратных профилей и уголков. Ее особенностью являются разъемные соединения, позволяющие снимать узел рулевой колонки при установке двигателя, а также балку переднего моста. Каждый из разъемов состоит из обычной «водопроводной» муфты, сгона и контргайки.

Для натяжения цепи, связывающей двигатель с редуктором, моторная рама (часть рамы мотоцикла «Минск») передвигается; ось задних колес с подшипниками также имеет возможность перемещаться в продольном направлении, что позволяет регулировать натяжение второй цепи, соединяющей редуктор с задней осью. Передние и задние крылья съемные (в варианте снегохода они отсутствуют). Стыковка элементов рамы производилась электросваркой.

Двигатель мототранспортного средства — от мотоцикла «Минск», замечаний к его работе у меня нет. Возможна, конечно, установка более мощных двигателей — от мотоцикла «Восход» или мотороллера «Тула»; необходимо только скорректировать под них размеры рамы. Выбор же «минского» двигателя был обусловлен его экономичностью и малой массой. Мощность его оказалась вполне достаточной для поездок на снегоходе с пассажиром, возможна также буксировка лыжника или саней. Пусковые свойства мотора и летом и зимой вполне удовлетворительные.



Путевое управление летнего варианта мототранспортного средства обеспечивается поворотом передних колес с помощью двух тяг; для зимнего варианта предусмотрен рычаг и тяга, соединяющая его с вилкой лыжи. Последняя позаимствована от мопеда. Передний мост — от мотоколяски СЗД, правда, несколько уменьшенный: из его балок вырезаны участки и центральные части (с болтом крепления торсиона) сварены с периферийными (с втулками рычагов подвески). В зимнем варианте рычаги, поворотные кулаки, тяги и торсионы демонтируются.

Руль — от мотороллера «Турист», он отлично стыкуется с рулевым валом болтом М10. Органы управления стандартные, мотоциклетные. Рычаг тормоза связан тросом с тормозными колодками, установленными на редукторе.

Редуктор. Его основой стала ступица заднего колеса мотороллера «Тула-200», к которой со стороны тормозного барабана приварена звездочка. Привод задней оси осуществляется цепью с шагом 19 мм. Трансмиссионный тормоз позволяет существенно упростить конструкцию задней оси. Звездочка на оси фиксируется болтом М14, аналогично крепятся ступицы ходовых колес, как это показано на чертежах. В качестве основы редуктора можно использовать не только ступицу колеса «Туриста», но и других мотосредств.

Ось ведущих колес — это пруток диаметром 30 мм; концы его проточены до Ø25 мм, на эти места надеты точеные ступицы. Колеса используются от мотоколяски размером 5,00X10,0. Зимние колеса обычной для пневмоходов на шинах низкого давления конструкции: с фанерными дисками, алюминиевыми ложементами и креплением камеры ремнями. Подшипники оси двухрядные, они имеют конусные вставки с гайками, которые хорошо фиксируют ось и не требуют высокой точности обработки.

Подробнее о квадроциклах можно посмотреть по этой ссылке:

Дополнительное оборудование. К нему можно отнести передний и задний багажники, фары, световые сигналы поворота и стоп-сигналы; места их крепления показаны на рисунках.

Конструкция вездехода проста, сделать его можно буквально за несколько дней в достаточно примитивной мастерской — разумеется, если в наличии есть все комплектующие узлы. А возможности использования такой машины — самые широкие: в качестве лебедки при вспашке огорода, для привода дисковой пилы, как простейший садовый трактор (отличная проходимость по пашне, поэтому возможна культивация, окучивание и т. п.). К тому же можно повысить проходимость, установив спаренные задние колеса. Можно также смонтировать реверс-редуктор от мотоколяски СЗА, в котором дифференциал заменен валом, и тогда вездеход получит заднюю передачу. Износ резины из-за отсутствия дифференциала не наблюдается, и на управляемости это не сказывается.

remontavto-moto-velo.blogspot.com

Сообщества › Самоделки (гаражный автопром) › Блог › Что можно сделать с мотоблочным двигателем? (обзор самоделок Драйв2)

Не рекламы ради, интереса для 🙂 Не так давно я рассказывал о Чудо юдо рыба кит, или “bierkiste” в России 🙂 Сегодня мои дорогие друзья, я поделюсь с вами моими наблюдениями за проектами-самоделками с нашего любимого сайта — Драйв2, где в качестве силовой установки используется мотоблочный (общего назначения) двигатель 🙂 Зачем? Во первых — всем жителям Драйва2 эти проекты доступны как никому другому. Во вторых — двигатели общего назначения легки, просты в эксплуатации, и доступны в приобретении повсеместно. В третьих — ну может кому-то всётаки будет интересней багги нежели тарабайк, или болото ход, а может кто-то захочет построить для ребёнка небольшую копию виллиса?.. конечно кто-то и так может быть уже подписан на все эти творчества, что же в таком случае будет приятно снова вспомнить самые интересные творения наших с вами соотечественников. И так! начнём`с… 🙂

1. Пожалуй стоит начать с проекта “Буцефал” моего друга по переписке Sanusha. Пожалуй самое элегантное и простое исполнение лёгкого багги, в основе которого лежит точно такой же двигатель как у меня — Lifan 190FR.

2. Не менее оригинален проект багги товарища vital-bmk из Мариуполя. Конечно это не отдельная самостоятельная машина, а ответвление в основном проекте, поэтому историю создания придётся отдельно вычитывать из БЖ.

3. Продолжаем обзор колёсной техники 🙂 следующим кандидатом в мой список стал пожалуй один из самых ярких проектов драйва с мотоблочным двигателем — проект шоссейного квадрика от nika67 из Витебска. Тот же мотоблочный двигатель с редуктором правда на 13 лошадей, ещё конечно плюс коробка от мотоцикла Днепр, но вы посмотрите какое воплощение! Вообще с первого взгляда даже сложно сказать что транспорт гаражного производства. Кажется, что квадроцикл сошёл с производственной линии.

4. Ну раз уж пошёл такой разговор от квадриках, следующим интересным творением для меня стал квадроблок из Питера от Miha1508. Шести колёсный квадрик спокойно въезжает и выезжает из болота, как по мне так просто супер, эхх… моя табуретка может ездить только по асфальту 🙂

5. Одним из недавних и интересных проектов, появившихся на драйве, для меня стал проект самоделки из города Кикнур (Кировская область) от Karetn. Как мне кажется проект с самого начала создавался как-то спонтанно без особого плана действий. Создатель переодически за “мыслью” обращается к народу, от чего творение всё становиться похожим на что то вроде маленького “виллиса”, по мне так не менее интересно чем предыдущее проекты, тем более он так же попадает в категорию самоделок с двигателем от мотоблока. По словам автора в проекте реализован 6,5 сильный аналог хонды 🙂

6. Так же одним из молодых проектов Драйва2 является творение родом из Волокаламска в виде гоу-карта от Wowka82. Скажу так… это именно то что хотел изначально сделать я, ну точнее то к чему я хотел придти 🙂 но в итоге жизнь сложилась так, что я решил запилить тарабайк 🙂 Поэтому для меня этот проект это воплощение моей мечты, хоть и другим человеком но всё же, лично мне приятно на то как это техника “живёт”.

7. Пожалуй это самое оригинальное техническое применение мотоблочного двигателя! 🙂 для меня стало пожалуй приятной неожиданностью, что такой транспорт можно сделать самостоятельно в гаражных условиях! и так не буду темнить… это судно на воздушной подушке… да да! эта техника перемещается на тяге от мотоблочных движков. Раньше это был самостоятельный проект, не постесняюсь сказать, моего удалённого наставника Alex5799 из Челябинска 🙂 правда судя по всему он был забанен, что для меня стало очень печальным событием 🙁 и теперь за судьбой этой уникальной техники остаётся следить только в блоге его создателя.

8. Буквально сегодня попался мне вот такой вот замечательный агрегат принадлежащий AleksMlv 🙂 И не смотря на то что техника имеет два колеса, это (обратите внимание!) не мотоцикл, а снегоболтоход! :)) И естественно в качестве силовой установки используется мотоблочный двигатель на 7 лошадок. Хоть и не самоделка, но всё же люди с руками вполне смогут повторить данное чудо в гаражных условиях, поэтому имеет все права место в этой записи 🙂

9. Ещё один не самостоятельный проект “жителя” Драйва2 Impala2 трайк получился на славу 🙂 К сожалению плотно ознакомиться с творением можно только пообщавшись с создателем. Раньше об этой технике можно было прочитать в бж и блоге, но потом хозяин счёл эту информацию не актуальной и удалил её. Сейчас можно довольствоваться только фото, как и во всех остальных творениях в этой технике так же в качестве силовой установке используется мотоблочный двигатель 🙂

10. Не лает не кусает, и возит кучу полезного? 🙂 Ну конечно! конечно, я чуть совсем не забыл о самоходных санках, или в простонародии называемых мотособаках. Из свежего на нашем сайте имеется вот такая запись от Sever29 о своей самодельной собачке 🙂

На этом пока всё! 🙂 если кого пропустил — свистните, обязательно добавлю.
Р.S. Если было интересно не забываем ставить палец вверх и делиться с друзьями:)
Всем хорошего настроения и успехов в начинаниях! 🙂

www.drive2.ru

Как сделать квадроцикл из мотоблока?

КАК СДЕЛАТЬ КВАДРОЦИКЛ ИЗ МОТОБЛОКА?

Общая схема сборки квадроцикла, надеемся, Вам стала понятна. Но как сделать квадроцикл из мотоблока мало кто знает? Мы попытаемся об этом рассказать. Сразу предупредим, что тот, кто захочет сделать квадроцикл из мотоблока должен подготовиться к тому, что высокой скоростью вездеход обладать не будет. Но зато по проходимости и качеству маневренности он ни чуть не уступит дорогостоящему фирменному квадроциклу. Всем известно, что самая непростая составляющая автомобиля – это его двигатель. Если он у Вас есть, то считайте, что половина квадроцикла уже готова. Если Вы обладаете вдобавок еще и коробкой передачами, то остается лишь построить качественный каркас с колесами. Ну что ж, преступим! Как же сделать квадроцикл из мотоблока?
Лучше всего за основу подойдет самый известный отечественный мотоблок – Нева. Сборка квадроцикла из мотоблока будет состоять из трех этапов :

– Расширение колесной базы

– Изготовление рамы

– Оснастка каркаса подходящими по размеру колесами.

Первый этап. Так как у стандартного отечественного мотоблока колеса располагаются под двигателем, то в первую очередь их нужно разнести. В настоящее время в большом объеме производителями выпускаются специальные адаптеры, с помощью которых можно без особых усилий расширить колесную базу. Если адаптера нет, то придется обращаться к токарю.

Второй этап. Необходимо изготовить раму, так как именно она выполняет основную часть работы. Лучшими каркасами являются велосипедные и мотоциклетные. Однако, если нет таковых, то можно сварить раму из труб, к примеру, водопроводных. Но будьте готовы к тому, что Ваша заготовка утяжелится и не будет столь прочна. После того, как рама будет изготовлена, ее необходимо будет прикрепить к самому мотоблоку за поворотный шарнир с помощью двух шрифтов. Эти шрифты идут в комплекте.

Третий этап. Заключительным этапом будет оснащение готового каркаса колесами. Для квадроцикла лучше всего подойдут шины с низким давлением. Ведь с их помощью можно будет обойтись без амортизаторов. Помимо этого ширина поверхности шин обеспечивает квадроциклу лучшее соприкосновение с землей. Простейшим вариантом будет сделать их из камер больших грузовых машин. Но сначала выберем диски. Лучшие для квадроцикла – это диски для резины с низким профилем. Из-за того, что ложе дисков достаточно широко , резина должна лечь плотно. Достаточно лишь проложить что-нибудь между шиной и ободком. Подойдет ткань. В этой камере есть свои минусы. Она очень тонкая. Как изготовить квадроцикл из мотоблока, чтобы он был прочным? Необходимо эти камеры просто укрепить, чтобы не схватить на дороге первый попавшийся гвоздь. Необходимо взять брезентовый шланг и обмотать его несколько раз вокруг камеры, затем закрепить суперклеем.

Путем простейших доработок старый мотоблок в семь лошадиных сил может прослужить Вам очень долго. Крепкая конструкция позволит бесстрашно подниматься в горы и передвигаться по бездорожью.

kvadro.guru

Как сделать квадроцикл с двигателем от мотоблока

Косилка на базе мотоблока

Косилки позволяют увеличить производительность работ по заготовке сена и окашиванию прилегающих территорий и газонов на даче, в городе, на промышленных объектах, на спортивных объектах, в парках, в санаториях и домах отдыха. Для снижения издержек по приобретению косилок предлагается многофункциональный вариант на базе мотоблока:

результаты испытаний и подробное видео работы мотоблока с роторной косилкой смотри далее: Роторная косилка крепится к мотоблоку и привод вращения на режущие элементы передаётся от двигателя мотоблока с помощью ремённой передачи. Ремень идёт в комплекте к роторной косилке.
ВНИМАНИЕ! при запуске двигателя мотоблока режущие элементы тоже начинают вращаться! Берегите ноги! Убедитесь что люди не находятся в опасной близости к дискам роторной косилки! При транспортировке мотоблока к обрабатываемому участку снимите ремень роторной косилки со шкива мотоблока или не натягивайте ремень с помощью натяжительного устройства. Обрабатывать небольшой участок можно с применением мотоблока и роторной косилки без каких-либо дополнительных устройств.
При необходимости обрабатывать большие участки можно использовать ещё и прицеп для оператора.
Tags: МОТОБЛОК, косилка

Tags: Как сделать квадроцикл с двигателем от мотоблока

самодельный квадроцикл из мотоблока

Александр Спасов | Автор топика: Александр

мужики подскажите двигатель с мотоблока 7 лс хочу зделать минитрактор потянет пахату или слабый? кпп жигуль мост классика между двс и кпп будет стоять двигатель с мото минск как 2я кпп и сципление каленвала на минске не будет будет прямой вал

Алексей (Maemi) 

Сергей (Viraat) 

Сергей (Viraat) 

Алексей (Maemi) 

александр (Shanna) 

Алексей (Maemi) 

александр (Shanna) 

Сергей (Viraat) 

александр (Shanna) 

александр (Shanna) 

Сергей (Viraat) 

Игорь (Fupi) 

Николай (Vaibhav) 

Самодельный квадроцикл,примерка нового двигателя. – YouTube

43:55. Минитрактор из мотоблока Зубр.Подробное описание. – Duration: 25:25. Вова Сантик 254,111 views · 25:25 · DMS2.0 Квадроцикл …

uvlechenie.info

Мотоблок вполне возможно переделать в квадроцикл, но для этого придется постараться. Для этого необходимо приобрести некоторые дополнительные элементы и воспользоваться специальными инструментами. Так, для того, чтобы создать квадроцикл из мотоблока своими руками, мастер должен уметь обращаться со сварочным аппаратом.

Как и квадроцикл, мотоблок предназначен для езды по бездорожью, поэтому переделать его в модный мотовездеход будет относительно несложно. Получится мощное, скоростное транспортное средство, которое обладает высокой проходимостью. При этом самодельный квадроцикл будет легким и безопасным, из него выпасть гораздо сложнее, чем с мотоцикла.

Кроме того, функции мотоблока можно сохранить в новой конструкции. Но при этом квадроцикл можно будет применять для езды по бездорожью или поездок на природу. Но и хозяйственные функции мотовездехода в конструкции сохраняются.

Самодельный квадроцикл из мотоблока будет несколько отличаться от моделей заводского производства. Посадка у него будет не мотоциклетной, так как конструкция останется практически неизменной, как и седло, которое было изначально у мотоблока. По показателям мощности и скорости самодельный квадроцикл с двигателем от мотоблока будет уступать популярным моделям. Но зато по маневренности и выносливости новое транспортное средство будет ничуть не хуже.

Квадроцикл из мотоблока: этапы проведения модификации

Конструкция мотоблока нуждается в минимальной модификации, так как оба транспортных средства действительно сильно похожи. Но некоторые изменения внести все же придется. Рекомендуется найти или разработать своими руками чертежи квадроцикла 4х4 с двигателем от мотоблока. Это позволит тщательно продумать все детали, избежать ошибок в процессе сборки.

Всю работу можно разделить на 3 этапа:

• Сначала расширяется колесная база мотоблока.
• Обустраивается конструкция рамы.
• Устанавливаются колеса, подходящие по размеру.

Мотор

Лучше всего создавать своими руками квадроцикл из мотоблока «Нева». Это самоходное транспортное средство обладает надежным и достаточно мощным мотором. А ведь это самая важная деталь любого мотовездехода. В зависимости от модели мотоблока, двигатель может иметь мощность 6, 6,2 или 7,5 л. с. Этого вполне достаточно, чтобы передвигаться по пересеченной местности, перевозить небольшие и средние грузы, а также выполнять хозяйственные операции, обрабатывать огород и т. д.

Мотор может быть и от мотоблока иной модели, но его мощность должна быть достаточной для выполнения всех возложенных на квадроцикл функций.

Расширение колесной базы

Двигатель у всех современных мотоблоков находится над колесами, поэтому их придется развести. Для этого нужно выточить специальные вставки из металла. Мастер должен иметь в распоряжении токарный станок. Если этого оснащения нет, можно приобрести специальные расширители в магазине. Это более простой, но затратный способ, так как адаптеры для расширения колес стоят довольно дорого.

Обустройство рамы

Дальше нужно сварить стальную раму, которая должна быть прочной и надежной. Но, как утверждают опытные конструкторы, этот узел является самой уязвимой частью квадроцикла. Ее собирают из рамы от мотоцикла или велосипеда. Если взять заготовку неоткуда, можно сварить конструкцию из труб, стенки которых имеют толщину 3 мм. Они могут быть как с круглым, так и квадратным сечением.

Самодельная конструкция крепится к будущему транспортному средству двумя штифтами, которые фиксируются к поворотному шарниру.

Установка на колеса

Чтобы установить конструкцию на колеса, нужно определиться с выбором колесных дисков. Лучшим вариантом для этого являются детали, взятые с автомобиля. Они должны предназначаться для покрышек с низким профилем, так как у такой резины ложе широкое.

Выбирая шины для колес нужно отдавать предпочтение покрышкам грузового типа, с агрессивным протектором. Такой квадроцикл сможет проехать по грязи, плохой и неровной дороге. Давление в шинах должно быть невысоким, что обеспечит достаточную площадь контакта с поверхностью. Так колеса смогут преодолевать различные препятствия на дороге, а ход будет более плавным. Такие шины повышают комфорт в процессе управления мотовездеходом.

В некоторых случаях применение мягкой резины с низким давлением позволяет обойтись без установки амортизаторов, так как пружинить будут непосредственно шины. Недостатком подобного решения является факт, что мягкие покрышки менее выносливые. Без дополнительной защиты они будут эксплуатироваться недолго. Ведь ездить придется по бездорожью, где могут попадаться камни, колючки, ветки и прочие острые предметы. Проколоть мягкую шину в этом случае гораздо проще, чем твердую.

Самодельный квадроцикл собирают не только из «Муравья»: почитайте, как делают квадроцикл из мотоцикла «Урал», «Днепр», «Муравей», из скутера и Оки.

Те, кто создавал мотоблоки, даже не догадывались, во что смогут переделать их народные умельцы. А последние постарались на славу: из обычных мотоблоков смогли сделать не только квадроциклы, но даже и снегоходы, и трициклы.

Чтобы переделать мотоблок, понадобятся простые инструменты, а также чертежи. Только когда все нужное под рукой, можно приступать к работе над переделкой.

Инструменты, которые понадобятся:

• набор ключей, а также сверла;
• электрическая дрель;
• аппарат для сварки;
• болгарка;
• разные элементы для крепежа;
• набор отверток.

Если говорить о квадроцикле, то важно знать, что это достаточно мощный четырехколесный мотоцикл. У него высокая скорость, а проехать на таком агрегате можно в любом месте.

Одной из самых важных деталей в нем считается мотор. Именно поэтому прекрасно себя показали квадроциклы и трициклы, переделанные из мотоблоков.

Для этого можно использовать любую модель, однако, лучше всего подойдут моторы от «Невы».

Для того чтобы сделать такие аппараты своими руками, особо переделывать мотоблок не понадобится. Единственное, что надо достать или сделать самостоятельно, – это чертежи. После этого можно приступать к самой переделке.

Работу можно разделить на несколько этапов:

• для начала необходимо расширить колеса;
• далее – надо установить более мощные колеса;
• после этого следует заняться рамой.

Так как у большинства мотоблоков колеса находятся прямо под мотором, то их надо немного расширить. Вставки для этого надо выточить на специальном станке. Если же сделать это дома нельзя, то нужно просто пойти в магазин и купить адаптеры, предназначенные для того, чтобы расширить колеса мотоблока.

После этого можно приступать к переделке рамы. Для квадроцикла или трицикла можно взять раму от велосипеда или мотоцикла. Если ее нет, то подойти могут любые обрезки от водопроводных труб. Прикрепить такую раму можно при помощи двух штифтов, используя для этого поворотный шарнир.

Затем можно заняться установкой колес. Для начала необходимо определить, какие можно использовать диски. Лучше всего подойдут диски, взятые из автомобиля. Резину брать надо с низким профилем, чтобы она более плотно прилегала к самим дискам.

Переделывая таким образом мотоблок, в итоге можно получить прекрасный аппарат, который сможет передвигаться по любой дороге, а затраты будут совершенно небольшими.

Чтобы собрать самодельный каракат, для начала необходимо определиться, от какой техники можно взять раму. Прекрасно подойдет рама, взятая из мотоцикла марки «Урал». Далее – нужно сделать подвеску, а также задний привод. Затем надо при помощи уголка соединить рулевую колонку, лонжероны и специальный кронштейн.

После этого можно приступать к креплению колес. Взять можно резину от таких автомобилей, как «Урал» или «КамАЗ». Последним устанавливается мотор от мотоблока, а также все дополнительные системы – необходимо подсоединить тормоза и сцепление, а также заняться системой для выброса газов.

После сборки надо обязательно протестировать сделанный каракат. При помощи такого самодельного вездехода без труда можно ехать даже на болотистые места.

Переломка мотоблока в мини-трактор осуществляется в несколько этапов. Для начала нужно заняться рамой. Ее делают из прочного металла, который разрезают на куски необходимой длины, а затем сваривают между собой. Когда рама готова, можно заняться сборкой ходовой части.

Если мотор будет размещен в передней части, тогда ширину для колес можно оставить такую, как и в мотоблоке. Для того чтобы прикрепить колеса сзади, понадобится дополнительная ось.

Ее изготовляют нужной длины, подойдет для этого обычный кусок трубы, главное – чтобы ширина подошла. На концах трубы нужно установить втулки и подшипники. На них затем можно будет установить колеса.

Если мотор решили расположить сзади, то ширину колес необходимо увеличить, иначе минитрактор не будет иметь нужной балансировки. Так, с мотоблока нужно снять его колеса, после чего надо сделать мост немного шире.

Чтобы управлять минитрактором, можно взять ручки от мотоблока. Однако это сделает переделанный трактор похожим на мотоцикл, а управлять им будет немного неудобно. Для удобства лучше установить обычную рулевую колонку.

Сиденье для водителя можно сделать из рамы санок, которые необходимо приварить. Кроме этого, нужно не забыть поставить фары, а также габариты. После полной сборки минитрактора надо обязательно заняться смазкой всех деталей, а также обкатать его.

Из всего этого следует, что переделать мотоблок в минитрактор сможет почти каждый человек, хоть немного ознакомленный с техникой.

Кроме всего прочего, из мотоблока можно сделать дровокол. Для этого понадобится выточить на специальном станке конус, а также резьбу. После этого уже готовый конус необходимо насадить на вал, имеющий подходящие подшипники. Затем на конце вала нужно установить фланец, а также звездочку. Ее можно взять из колеса мотоцикла.

Зафиксировать конус на валу можно при помощи болта. После этого между мотором и самим валом надо установить распорку из труб, а также пары гаек. Это поможет натягивать цепь. Для того чтобы сделать опоры для вала, можно взять опоры от «Жигулей». Мотор нужно взять от мотоблока. При помощи такой переделанной конструкции можно с легкостью справиться с раскалыванием дров.

Кроме этого, из мотоблока получится также сделать и другую технику. Например, может получиться думпер, пневмоход или виброплита. Также некоторые умельцы делают из мотоблока погрузчик или аэросани. Многие используют мотоблоки для уборки кукурузы.

Такая конструкция служит для того, чтобы можно было удобно передвигаться по снегу. Для этого понадобятся достаточно широкие колеса. Гусеницу можно достать от старого снегохода. Она сможет подойти под колеса мотоблока.

Сам снегоход делается из рамы, гусениц, некоторых элементов подвесок. Крепление можно использовать от мотоблока. После переделки получается отличный снегоход, который также подойдет и для охоты на болотах.

Поэтому в результате получается и болотоход, и снегоход.

Иногда при покупке заводского мотобуксировщика приходится столкнуться со многими недостатками. Поэтому чаще всего их делают своими руками.

Достаточно прочными получаются они, если использовать для этого мотоблок. Такая конструкция прекрасно справится со своей задачей, а также сэкономит топливо.

Помимо этого, к такой конструкции получится приделать отделения, чтобы складывать нужные инструменты.

Такая техника в итоге переделки получится достаточно компактной и удобной. Однако чтобы справиться с данной работой, для начала необходимо сделать чертежи. Все работы с чертежами нужно делать очень детально – это во многом облегчит дальнейшую работу. После этого можно заняться самой конструкцией. Сначала надо сделать раму, можно использовать швеллер.

После этого надо прикрепить балку (размером до 11 метров) к раме. Пружины и рессоры не понадобятся. Для более простого варианта можно использовать самодельную ось, на которую насаживаются колеса. В итоге получается шасси.

Далее при помощи специального станка необходимо выточить все механизмы, которые понадобятся для движения, а также кронштейны и крепления для гидроцилиндров.

Ковш можно приобрести в магазине. Для гидравлики понадобится купить насос, а также можно цилиндры использовать от старого «КамАЗа». Также надо приобрести гидрорасперделитель, который понадобится для управления экскаватором.

Когда все запчасти закуплены, можно приступать к сборке. Затем необходимо подключить вал отбора мощности мотоблока, а также масляной насос через кардан. После этого нужно соединить всю гидравлику шлангами высокого давления. Далее – готовую конструкцию надо покрасить, а также смазать все детали, после чего – испробовать в работе.

Многие рыбаки уже не хотят ходить на рыбалку с обычным буром, поэтому некоторые из них решают переделать мотоблок, который в зимнее время не нужен, на ледоруб. Особых усилий для этого применять не понадобится.

Необходимо просто переставить колеса «Жигулей», а также изготовить насадку, чтобы привести бур в движение. После чего можно спокойно ехать на рыбалку. Летом же мотоблок получиттся опять использовать по назначению.

Такой самодельный мотоблок можно сделать дома. Это поможет сэкономить финансовые средства. Для изготовления понадобится мотор, каркас, а также оба вала: верхний и нижний. Мотор для этого можно взять от бензопилы. Кроме этого, надо обязательно сделать чертежи, а затем уже приступать к сборке.

Кроме этого, заводские мотоблоки можно переделать по своему усмотрению и на другие конструкции, например, трайк или циркулярку.

Таким образом, если проявить немного смекалки, а также достать некоторые детали и сделать качественные чертежи, то можно использовать мотоблок как исходный материал для изготовления большого количества устройств, которые станут незаменимыми помощниками в домашнем хозяйстве в различное время года. Однако важно строго следовать инструкциям сборки и выполнять все рекомендации.

О том, как переделать мотоблок в мини-трактор, смотрите следующее видео.

Квадроцикл своими руками: 6 вариантов сборки, подробная инструкция + видео

Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.

Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.

6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.

Мотоцикл «Урал».

Мотоцикл «Иж».

Мотороллер «Муравей».

Другой мотороллер (скутер).

Автомобиль «Нива».

Автомобиль «Ока».

Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.

Помимо деталей (комплектующих) для квадрика его создателю понадобятся:

• сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
• набор оборудования и инструментов;
• чертежи.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

• Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
• Список необходимых инструментов:

• сварочный аппарат;
• болгарка;
• дрель;
• набор ключей;
• различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Комплектующие квадрика:

• двигатель;
• рама;
• задняя и передняя подвески;
• рулевое управление;
• тормозная система;
• система охлаждения;
• глушитель;
• электрооборудование — аккумулятор, фары;
• корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Выбор деталей

Рама квадроцикла

В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.

Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.

Самодельная рама

В качестве материала подойдут обычные водогазопроводные трубы,  с толщиной стенки не более 3 мм:

• для лонжеронов — 25-миллиметровые;
• для поперечин и подкосов — 20-мм.

Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.

Реконструкция имеющейся рамы

Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.

Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.

Двигатель

Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».

Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.

Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.

Для поездок в жаркую погоду квадроциклу нужен двигатель с охлаждением. На старых мотоциклах охлаждение не устанавливалось, так что его придётся подобрать (сгодится, например, от ВАЗ 2108) и вмонтировать.

Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.

2 варианта задней подвески:

Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.

Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.

Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.

Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.

Обязателен наклон стойки передней подвески, иначе квадроцикл может перевернуться.

Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.

Рулевое управление и ходовая часть

Рулевая система квадроцикла может быть как на основе автомобильной — с рулевым колесом, так и с мотоциклетным рулём. Некоторые мастера совмещают оба типа: мотоциклетные руль, рычаг и вал — вверху, автомобильные рулевые тяги — внизу. Вместе с рулем мотоцикла желательно сразу брать топливный бак.

Самодельный рулевой вал делается из 20-мм трубы со стенками до 3 мм. Снизу обязательно ставится ограничитель хода.

Зубчатую пару при изготовлении квадрика на базе автомобиля лучше заменить цепной передачей. Это значительно упростит и удешевит техобслуживание.

Коробку переключения передач (КПП) рекомендуем механическую, поскольку с ней улучшается маневренность, к тому же при управлении квадроциклом заднюю, низкую либо высокую передачу всё равно приходится переключать вручную.

Входные валы из КПП нужно суметь направить непосредственно на задний и передний мосты.

Колеса чаще всего берутся от малогабаритных ВАЗов («Оки» или «Нивы») и обуваются резиной, соответствующей условиям эксплуатации (погода, местность и др.). Тормозная система выбирается в зависимости от колёс. Поворотные кулаки — тоже от «Нивы» либо «Оки».

Полный привод

• Полноприводные квадроциклы характеризуются особо хорошей проходимостью — разумеется, при наличии достаточно надежного двигателя и шипованной резины (читайте о законе о зимней резине).
• Если вы предпочитаете транспорт с полным приводом, необходимы рулевое управление от автомобиля, дифференциалы и привод механической трансмиссии.
• Имеющаяся рама в этом случае не подойдёт, следует сварить новую под объем двигателя.

Подвески, как и рулевую систему, нужно взять с автомобиля. На передней необходимо предусмотреть место для установки редуктора.

Установка полноприводной модели требует не только специальных навыков умельца, но и дополнительных трудозатрат. Альтернативный вариант — купить готовый полноприводный узел — стоит денег.

Корпус

Изготовление корпуса — далеко не самый простой этап истории, под названием: «как собрать квадроцикл своими руками». Подходящие материалы — стеклопластик и стекловолокно, проще сделать обвес из второго.

Сначала необходимо начертить, вырезать и соорудить из кусков прочного пенопласта, склеиваемых либо скрепляемых монтажной пеной, «болванку» корпуса.

Затем — нанести на неё несколько слоёв стекловолокна, промазывая каждый эпоксидной смолой и вставляя между ними металлические крепления для присоединения корпуса к раме.

В заключение — хорошенько высушить корпус, после чего погрунтовать, отшлифовать и покрасить.

Этапы сборки квадроцикла

Чтобы создать самодельный квадроцикл своими руками, нужно шаг за шагом пройти 9 этапов работ:

Приобретение и подготовка всего необходимого;

Сварка (переделка) рамы;

Монтаж подвесок, тормозов, ходовой части, амортизаторов, колёс;

Установка двигателя, коробки передач, сборка привода;

Установка топливной системы;

Монтаж электрооборудования — поворотников, фар, приборной доски, аккумулятора;

Изготовление корпуса;

Грунтовка, шлифовка и покраска корпуса, (при желании) изощрённый авторский тюнинг;

Утановка корпуса и сидения.

После заключительного этапа готовое чудо самодельной техники останется хорошенько обкатать, постепенно усложняя дорожные (и бездорожные) условия.

Заключение

Квадроцикл, изготовленный самостоятельно, практически не уступает продукции предприятий по техническим характеристикам.

Но самое главное, что под управлением «Мастера Золотые Руки», знающего собственный транспорт «от А до Я», он будет ездить долго и счастливо.

Ведь случись что за много десятков километров от ближайшей СТО, владелец и водитель квадрика в одном лице тут же его отремонтирует. Главное — возить с собой набор необходимых инструментов, сложенных в кофр, которым рекомендуется снабдить ТС.

Используя наши советы, внимательно продумайте процесс сборки до мелочей, правильно подберите всё необходимое, проведите полную последовательность работ не торопясь, ведь от скрупулёзности умельца зависит безопасность участников дорожного движения — и результат будет!

Пожалуйста, оцените этот материал!

(17

Kvadracikl. Как самому сделать из мотоцикла, мотоблока или мопеда настоящий квадроцикл своими руками. Чертежи, схемы и методики сборки самодельного квадроцикла из подручных материалов в гараже

Сегодня мы поговорим о том, как самому сделать из мотоцикла, мотоблока или мопеда настоящий квадроцикл своими руками.

Также рассмотрим чертежи, схемы и методики сборки самодельного квадроцикла из подручных материалов в гараже Из мотоцикла по типу “Урала” – это большой, громоздкий, тяжелый и “прожорливый” зверь имеет прекрасный четырехтактный двигатель с задней передачей и стоит “копейки”.

По этой причине энтузиастам намного дешевле и интереснее создавать собственные конструкции этих внедорожников.

Прежде чем начать сборку, необходимо составить подробный список агрегатов и деталей, которые понадобятся для создания собственного детища, разработать план работ и чертёж конструкции.

Логично, что прежде всего необходимо найти “сердце” будущего квадроцикла – силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 – бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов – они экономные и малогабаритные.

Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя “Минска” или “Урала”.

Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых – мощная тяга и совершенно неприхотливая карданная передача. Существует два самых распространенных решения задней подвески для квадроцикла. Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.

Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.

Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант – создание подвески на базе имеющегося мотоцикла “Урал”. Идеально – снять раму с мотоцикла-донора и доварить необходимые элементы – это избавляет от ряда проблем, однако конструкция может получиться излишне сложной. Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора – получится ничуть не хуже.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла: Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора – получится ничуть не хуже. Устанавливаем двигатель. Ставиться он может как сзади, так и спереди – главное, прочно закрепить его с помощью болтов на днище рамы. Монтируем привод и трансмиссию на задние колеса. Привод не требуется создавать самостоятельно – он переходит вместе с двигателем с транспорта-донора и устанавливается на раму. Опять же, необходимо качественно закрепить привод и трансмиссию на раме для предупреждения люфта.

Рулевое управление также устанавливаем с мотоцикла. Вместе с рулем на квадроцикл “перекочевывает” и топливный бак. В целом, если представить конструкцию, то выглядеть она будет следующим образом: 3/4 квадроцикла – это все тот же “Урал” или другой мотоцикл, 1/4 – это самодельные рама и подвеска. .

Колеса устанавливаем с малогабаритного транспортного средства (“Ока” или “ЗАЗ-968”). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса С редуктором на задней оси и двигателем собираем единый привод (опять же – проще будет, если его полностью переставить со средства-донора). Делаем это следующим образом: от двигателя протягиваем цепь на редуктор и закрепляем, после чего проводим проверку работоспособности. В конечном итоге, всю конструкцию фиксируем на раме.

Передняя подвеска – независимая – это более выгодно с точки зрения времени и средств, поскольку полноприводный квадроцикл требует значительной доработки этого узла профессиональным токарем, сварщиком и электриком, что займет очень много времени. Как вариант, приобретаем готовые заводские узлы для квадроциклов.

Квадроцикл из мотоблока [пошаговая инструкция переделки]

Конструкторам мотоблоков, наверное, и в самом кошмарном сне не могло присниться, во что будут превращать их детище народные умельцы. Что они из него только не делают своими руками: минитрактор, снегоуборщик, вездеход, снегоход – короче, все, что может своим ходом двигаться по матушке-земле. Было бы просто удивительным, если бы современные «кулибины» не попытались превратить мотоблок в такое занимательное транспортное средство, как квадроцикл.

Идея квадроцикла из мотоблока

В англоязычных странах подобный транспорт называется All Terrain Vehicle, Наиболее близкая этому названию в русском языке такая формулировка: «транспортное средство для езды по бездорожью».

В отличие от обычных вездеходов, квадроцикл по своей сути – это четырехколесный мотоцикл – мощный, скоростной, с замечательной проходимостью, и в то же время легкий в управлении и безопасный. Во всяком случае, выпасть с обычного мотоцикла намного проще, чем с квадроцикла.

Все дальнейшее – это только дело умения и терпения. Создавая самодельный квадроцикл из мотоблока, нужно заранее быть готовым к тому, что он не получится таким же мощным и скоростным, как настоящий.

Еще одна особенность квадроцикла, сделанного из мотоблока — его посадка будет не мотоциклетная, а останется стандартной для мотоблока.

Зато по выносливости и маневренности такая самоделка получается ничуть не хуже своих заводских собратьев.

Этапы превращения мотоблока в квадроцикл

Для простейшей конструкции квадроцикла особая переделка мотоблока не потребуется, главное – раздобыть подходящие для этой цели чертежи. Само превращения механизма в квадроцикл происходит в 3 этапа:

• Расширение колесной базы;
• Обустройство рамы;
• Установка подходящих по размеру колес.

Поскольку у всех стандартных моделей мотоблоков колеса находятся непосредственно под двигателем, то нужно их расширить. Специальные вставки, чтобы развести колеса, можно выточить на обычном токарном станке.

Если же такой возможности нет, а колеса развести очень нужно, то можно пойти более простым, но и более затратным способом – приобрести в магазине специальные адаптеры для расширения колесной базы мотоблока.

Дальше для будущего квадроцикла нужно сделать надежную раму. Чаще всего при ее изготовлении за основу используется велосипедная или мотоциклетная рамы, но в случае необходимости можно ее сварить даже из обрезков водопроводных труб.

В любом случае самодельная рама будет самым уязвимым узлом в будущем квадроцикле, поскольку после соединения с мотоблоком она неизбежно утяжелиться.

Крепиться самодельная рама непосредственно к мотоблоку двумя шрифтами за поворотный шарнир.

На закуску остается постановка будущего вездехода на колеса. Сначала нужно определиться с дисками.

Велосипеда здесь изобретать не нужно: лучшим вариантом будут автомобильные диски для резины с низким профилем, поскольку у них достаточно широкое ложе, и резиновая камера будет плотно прилегать к ним.

А чтобы предохранить резину камеры от повреждения, между камерой и ободом лучше положить прокладку из плотной ткани.

С шинами на колеса тоже все просто: отлично подойдут камеры от колес больших грузовых машин. Камеры с низким давлением обеспечат механизму большую площадь сцепления с землей, вдобавок они при движении хорошо амортизируют, следовательно, при сборке квадроцикла можно обойтись без установки амортизаторов.

Единственный минус такого решения – сами по себе резиновые камеры очень непрочные, и без дополнительной защиты на них далеко не уедешь, тем более по бездорожью, где различные колючки, сучки и другие острые предметы встречаются на каждом шагу. Самый простой способ обеспечить камерам сносную защиту – обмотать их несколько раз брезентовым шлангом, зафиксировав в конце суперклеем.

Таким вот нехитрым способом можно из мотоблока своими руками сделать механизм, которому не нужна накатанная дорога и не страшны крутые склоны холмов и оврагов.

Квадроцикл из мотоблока своими руками

Мотоблок вполне возможно переделать в квадроцикл, но для этого придется постараться. Для этого необходимо приобрести некоторые дополнительные элементы и воспользоваться специальными инструментами. Так, для того, чтобы создать квадроцикл из мотоблока своими руками, мастер должен уметь обращаться со сварочным аппаратом. В работе пригодится также ручной и электроинструмент.

Как и квадроцикл, мотоблок предназначен для езды по бездорожью, поэтому переделать его в модный мотовездеход будет относительно несложно. Получится мощное, скоростное транспортное средство, которое обладает высокой проходимостью. При этом самодельный квадроцикл будет легким и безопасным, из него выпасть гораздо сложнее, чем с мотоцикла.

Кроме того, функции мотоблока можно сохранить в новой конструкции. Но при этом квадроцикл можно будет применять для езды по бездорожью или поездок на природу. Но и хозяйственные функции мотовездехода в конструкции сохраняются.

Самодельный квадроцикл из мотоблока будет несколько отличаться от моделей заводского производства.

Посадка у него будет не мотоциклетной, так как конструкция останется практически неизменной, как и седло, которое было изначально у мотоблока.

По показателям мощности и скорости самодельный квадроцикл с двигателем от мотоблока будет уступать популярным моделям. Но зато по маневренности и выносливости новое транспортное средство будет ничуть не хуже.

Квадроцикл из мотоблока: этапы проведения модификации

Конструкция мотоблока нуждается в минимальной модификации, так как оба транспортных средства действительно сильно похожи. Но некоторые изменения внести все же придется. Рекомендуется найти или разработать своими руками чертежи квадроцикла 4х4 с двигателем от мотоблока. Это позволит тщательно продумать все детали, избежать ошибок в процессе сборки.

Всю работу можно разделить на 3 этапа:

• Сначала расширяется колесная база мотоблока.
• Обустраивается конструкция рамы.
• Устанавливаются колеса, подходящие по размеру.

Эту работу проводят в обустроенной мастерской, в которой обязательно функционирует качественная вентиляция. Если переделка проводится в зимний период, внутри помещения должно быть тепло. В летний период можно обустроить мастерскую на улице под навесом.

Мотор

Лучше всего создавать своими руками квадроцикл из мотоблока «Нева». Это самоходное транспортное средство обладает надежным и достаточно мощным мотором. А ведь это самая важная деталь любого мотовездехода. В зависимости от модели мотоблока, двигатель может иметь мощность 6, 6,2 или 7,5 л. с. Этого вполне достаточно, чтобы передвигаться по пересеченной местности, перевозить небольшие и средние грузы, а также выполнять хозяйственные операции, обрабатывать огород и т. д.

Если мотор в базовой комплектации потребуется заменить, вместе с ним устанавливают и трансмиссию. Эти две системы должны работать в тандеме, чтобы обеспечить слаженную работу транспортного средства.

Мотор может быть и от мотоблока иной модели, но его мощность должна быть достаточной для выполнения всех возложенных на квадроцикл функций.

Расширение колесной базы

Двигатель у всех современных мотоблоков находится над колесами, поэтому их придется развести. Для этого нужно выточить специальные вставки из металла.

Мастер должен иметь в распоряжении токарный станок, а также соответствующие навыки для работы с подобным оборудованием. Если этого оснащения нет, можно приобрести специальные расширители в магазине.

Это более простой, но затратный способ, так как адаптеры для расширения колес стоят довольно дорого.

Обустройство рамы

Дальше нужно сварить стальную раму, которая должна быть очень прочной и надежной. Но, как утверждают опытные конструкторы, этот узел является самой уязвимой частью квадроцикла. Ее собирают из рамы от мотоцикла или велосипеда. Если взять заготовку неоткуда, можно сварить конструкцию из труб, стенки которых имеют толщину 3 мм. Они могут быть как с круглым, так и квадратным сечением.

После соединения с квадроциклом, рама обязательно утяжелится, поэтому на нее будет действовать значительная нагрузка. Самодельная конструкция крепится к будущему транспортному средству двумя штифтами, которые фиксируются к поворотному шарниру.

Установка на колеса

Чтобы установить конструкцию на колеса, нужно определиться с выбором колесных дисков. Лучшим вариантом для этого являются детали, взятые с автомобиля.

Они должны предназначаться для покрышек с низким профилем, так как у такой резины ложе широкое. Благодаря этой особенности камера будет плотно прилегать к дискам.

Между ободом и камерой прокладывается слой плотной ткани, которая будет защищать резину от механических повреждений.

Выбирая шины для колес нужно отдавать предпочтение покрышкам грузового типа, с агрессивным протектором. Такой квадроцикл сможет проехать по грязи, плохой и неровной дороге.

Давление в шинах должно быть невысоким, что обеспечит достаточную площадь контакта с поверхностью. Так колеса смогут преодолевать различные препятствия на дороге, а ход будет более плавным.

Такие шины повышают комфорт в процессе управления мотовездеходом.

В некоторых случаях применение мягкой резины с низким давлением позволяет обойтись без установки амортизаторов, так как пружинить будут непосредственно шины.

Недостатком подобного решения является факт, что мягкие покрышки менее выносливые. Без дополнительной защиты они будут эксплуатироваться недолго.

Ведь ездить придется по бездорожью, где могут попадаться камни, колючки, ветки и прочие острые предметы. Проколоть мягкую шину в этом случае гораздо проще, чем твердую.

Чтобы обеспечить для покрышек защиту, можно обмотать их водопроводным шлангом, концы которого фиксируются качественным водостойким клеем. Это специальный состав, который не растрескается под давлением. Однако лучше купить профессиональную резину подходящего размера.

Квадроцикл С Двигателем От Мотоблока

• Варианты интересного самодельного автомобильного мотокросса
• Купив мотоблок, его счастливый владелец решает большинство проблем, связанных с обработкой сайта.
• Богатый набор приспособлений позволяет не только качественно пахать почву, но и обрабатывать ее, собирать картофель, чистить снег и откачивать воду.
• К тяжелому мотоблоку всегда можно купить тележку, которая превратит ее в мини-грузовик.
• И что должны делать владельцы средних и малых моторизованных подразделений, которые не являются конструктивно пригодными для перевозки товаров и выполнения других «тракторных» работ?

Вы можете твердо сказать одно: сидеть сложа руки и ждать чуда не стоит. Каждый, кто понимает механику машин, сможет сделать мотоблок множеством интересных машин.

Минитрактор и вездеход от мотоблока

Почти все самодельные предметы из мотоблока сделаны для повышения комфорта в работе. Действительно, зачем тратить энергию, ведущую тяжелую единицу за рогами, когда ее можно оседлать, превратившись в маневренный мини-трактор?

Однако здесь нужно сделать одно важное замечание. Сидя на мотоблоке, вы поднимете центр его силы тяжести. Это увеличит риск опрокидывания, когда повороты будут крутыми. Чтобы повысить устойчивость, необходимо сделать достаточно широкую вторую ведомую ось (1-1,2 м).

Весьма желательно расширить узкую колесную базу самого блока двигателя. Сегодня для такого изменения вам не нужно искать опытного токаря. В продаже имеются готовые втулки (удлинители), которые устанавливаются на приводной вал, чтобы увеличить расстояние между колесами мотоблока.

Если на легком или среднем мотоблоке нет дифференциала, можно увеличить его маневренность и в то же время увеличить колесную базу, установив блокирующие вращающиеся расширения, которые выполняют эти функции.

Любой, кто не уверенно работает с железом и имеет небольшой опыт проектирования автомобилей, может сделать мини-трактор с моторного блока, купив готовый комплект.

Оно включает:

• рама с креплениями двигателя;
• шаги с педалями;
• сиденье;
• блокирующие рычаги для блокировки полуоси;
• рулевое управление с тягой;
• передняя балка с тормозными дисками и ступицами колес;
• заднее сцепное устройство с ручным подъемным механизмом;
• крылья.

Цена такого комплекта составляет 20-22 тысячи рублей. Особые проблемы при переработке мотоблока в минитрактор в присутствии перечисленных сборочных единиц не возникают.

В результате вы получите самодельный трактор, на котором вы сможете комфортно обращаться с сайтом и нести товар, тележку для прицепов.

Важным преимуществом готового технического комплекта является его конструкция, точно рассчитанная и проверенная в эксплуатации.

При самоадаптации мотоблока к самодельной базе тракторов большинство блоков необходимо будет изготовить и состыковать самостоятельно. Этот процесс часто требует изменения и отладки.

Тот, кто сам изготовил мини-трактор, внедорожник с моторного блока будет собираться без проблем. Для этого достаточно заменить стандартные диски на более широкие и установить на них резиновую резину.

Самодельный квадроцикл из мотоблока

Устновили двигатель LIFAN 190 на Квадроцикл РЫСЬ.

Квадроцикл РЫСЬ двигатель LIFAN 190

Канал доставлено:STOPsUg Канал .

Лучше всего, если базой для такого мини-рельефа станет мотор-блок с водой, а не двигатель с воздушным охлаждением. Он более долговечен для длительных нагрузок и меньше перегревов.

Снегоход и зефир из мотоблока

Нет никакой принципиальной разницы между этими самодельными изделиями, поскольку снегоход с мотоблока, как болотодержатель на его основе, объединяет одно основное требование: минимальное давление на землю. При повторном использовании моторного блока для нового четырехколесного шасси особое внимание следует уделять качеству производства широких колес снегов.

Лучше всего сделать grousers таким образом, чтобы они могли вместить стандартные колеса мотоблока.

Владельцы тяжелых моторизованных агрегатов с задней тележкой могут изготовить из него самодельный снегоход, не меняя дизайн вообще. Для этого достаточно, чтобы ваш ручной трактор стал новым бездорожью «лапти».

Перед этим шины должны быть опущены, затем рама должна быть поднята, колеса вставлены в зажимы, а затем снова закачаны.

После этой простой работы вы можете спокойно отправиться в путешествие по болотистой местности или через глубокий рыхлый снег.

Практика подтверждает, что такое самодельное болото даже с не очень мощным 6-сильным бензиновым двигателем довольно быстро проходит по равнине и уверенно преодолевает небольшие отклонения.

Мотоцикл и карат

Любой, кто имел возможность ездить на импортированном моторизованном эвакуаторе, вероятно, увидит в своем дизайне много похожего на обычный мотоблок.

Почти такой же передний тяговый блок с двигателем, аналогичный способ передачи крутящего момента, аналогичные органы управления на рулевом колесе.

Не хватает резиновых гусениц, с помощью которых мотошокака тянет сани и всадника по заснеженному полю.

Реализуя свою мечту о мотоцикле, заядлые рыбаки и охотники могут пойти двумя путями: купить готовый снегоходный префикс или сделать его самим.

Сегодня гусеничные приспособления практически для всех типов моторных блоков (Нева, Салют, Агат, Фаворит, Каскад, Форза и т. Д.) Производятся в промышленном масштабе. Цена этого аппарата довольно высока (около 30 тысяч рублей).

Поэтому тот, кто пытается сэкономить деньги и в то же время знаком с ходовой частью гусеницы, может сделать это и лыжные сани независимо. Для этого вам необходимо сварить сплошную раму, в которой будут установлены двигатель и рулевое колесо, ходовые и ведомые звездочки, а также два промежуточных вала с резиновыми роликами.

Говоря о том, что можно сделать с моторного блока, стоит упомянуть о таком интересном произведении, как карат. Мощность этой машины на огромных колесах, которые являются обычными автомобилями, обвязаны сильными ремнями.

Иногда для производства шин шин сверхнизкого давления используются из грузовых автомобилей. Их облегчают аккуратно высекая часть поверхности с помощью электрической головоломки, оставляя только часть шарика и узор протектора с заземлением.

На карат от моторного блока положены самодельные колесные диски, модифицирующие и расширяющие стандартный автомобиль. На легком моторном блоке вы также можете поставить очень оригинальное колесо. Чтобы сделать это, два алюминиевых бассейна приварены вдоль контура, разрезают дно на размер ступицы, снабжают их ребрами жесткости и боковыми упорами для фиксации камеры.

При наружной неуклюже каракат на основе мотор-блока является удивительно проходимым и стабильным. Он не только легко преодолевает болотистую низменность, но в то же время способен нести довольно значительный груз (до 100 кг).

Тот, кто планирует собрать ATV, с использованием мотоблока в качестве основы, должен быть подготовлен к тому, что он не достигнет сверхвысокой скорости на нем. Но для маневренности и проходимости такое устройство не уступит более дорогому корпоративному «брату».

Посадка в самодельном внедорожнике остается традиционным «мотоблоком», а не мотоциклом, как в «квадрике». Выполнение собственных колесных дисков для такого квадроцикла не требуется. Вы можете использовать стандарт от любого автомобиля, предназначенного для установки широкопрофильного «грязевого» резины.

Каракат на основе культиватора: отличительные черты и сборка

Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

• увеличенная колесная база с ременным сцеплением;
• громоздкость;
• расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

• варим раму из металлического профиля или труб;
• устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
• передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
• двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
• поставить скаты и переходить к тестированию каракарта.

Альтернативные конструкции

В качестве альтернативы берется готовая старая мотоциклетная рама типа «Урал» или «ИЖ». Предпочтительней использовать несущие элементы тяжелого мотоцикла «Днепр», так как они рассчитаны на большие нагрузки. Для экстремальных условий вождения по пересеченной местности лучше использовать части автомобильного каркаса от малолитражки, например, «Оки». А если взять раму от мотороллера «Муравей», результат сборки не заставит себя ждать.

Преимуществом переделки заводских каркасов от мотоцикла или малолитражки станет наличие его номера, который нужен при регистрации транспортного средства в ГАИ. В противном случае самодельным квадроциклом нельзя будет воспользоваться на дорогах, а его перевозка потребует наличия автомобильного прицепа.

Болотоходы и пневмоходы как доработанная версия вездеходов

Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Выбор материалов

Чаще всего для изготовления рамы квадроцикла используется шовная стальная труба круглого сечения. Эта труба годится для легких конструкций, не рассчитанных на высокие нагрузки. Трубы круглого сечения гнутся обычным трубогибочным станком, поэтому количество сварных соединений будет минимально.

Большим пределом прочности обладают трубы профильного сечения — квадрата или прямоугольника. Гнуть металлопрофиль намного сложнее, потребуются специальные навыки и оборудование. Для ребер жесткости, мест крепления двигателя и частей рулевого управления, а также кронштейнов подойдут листы металла толщиной 3-5 мм, в зависимости от необходимой массы и жесткости каркаса.

Перед сборкой проводится точечная сварка компонентов конструкции, и только после проверки симметрии и размеров приступают к провариванию швов.

Двигатель

Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».

Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.

Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.

Для поездок в жаркую погоду квадроциклу нужен двигатель с охлаждением. На старых мотоциклах охлаждение не устанавливалось, так что его придётся подобрать (сгодится, например, от ВАЗ 2108) и вмонтировать.

Заключительный этап и отделочные работы

Заключительным этапом создания самодельного квадроцикла является установка сидений и фар. В данном случае идеальным выбором станут противоугонные фары, ведь квадроцикл должен подходить для использования в любую погоду. Особое внимание следует уделить количеству сидений на квадроцикле и решить, будет ли это сидение только для водителя или для водителя и пассажира.

Отделочные работы при создании квадроцикла заключаются в обшивке полученной конструкции металлом и покраске.

Источник

Знакомимся с пневмоходом из мотоблока и болотоходом из мотоблока

Как упоминалось ранее, пневмоход и болотоход являются несколько измененным аналогами вездехода и караката. Первый вариант считается простым передвижным средством, который появился в 60-х годах и в современных модификациях дополняется 3-6 колесами для лучшей проходимости.

Особенностью, как пневмохода на базе мотоблока, так и болотохода является эксплуатация особых колес низкого давления. Дело в том, что в данном случае шины обладают малым весом, эластичны и оказывают небольшое давление на грунт. Вместе с большим радиусом качения устройство отличается проходимостью и выносливостью.

Пневмоход-переломка и болотоход создаются за аналогичной схемой, как и вездеход, поэтому нередко многие специалисты употребляют три термина в одном контексте. На нашем сайте каждый желающий сможет найти видео с практическим использованием устройств и оценить их сходство с указанными вариантами переделок.

Как превратить мотоблок в квадроцикл

Перед началом работы главное – отыскать дизельный или бензиновый мотор в исправном состоянии. Его тягового потенциала должно хватать не только для полноценного перемещения, но и для транспортировки водителя.

После этого остаётся выбрать ходовую часть, которая используется в том или ином случае. Выбор делают между гусеничным и колёсным вариантом. Первое решение отличается более высокой проходимостью. Но такая конструкция более сложная в исполнении. И процесс управления не всегда доступен водителям с минимумом познаний по технической составляющей.

Как с мотоблока сделать снегоход: пошаговая инструкция

• Для начала на гусеничном движителе происходит установка двигателя от мотоблока;
• Затем к нему прикрепляются две тяги, присоединяющиеся к поперечной балке (где уже закреплены руль и лыжи);
• Передняя стойка и сидение монтируются в пространстве между двумя тягами;
• Теперь гусеничный движитель нужно присоединить к указанной поперечной балке;
• Все остальные детали следует прикрепить посредством штифтов и болтов.

В итоге должно получиться отличное моторизированное транспортное средство, сумеющее перевозить человека (и небольшой груз) в трудных погодных условиях.

Как сделать каракат и другие самоделки из мотоблока

Многие люди спрашивают, как самостоятельно изготовить каракат из мотоблока. Сейчас умельцы пытаются модернизировать любую попадающую под руки технику и изготовить что-нибудь необычное. С каждым годом таких людей становится все больше. Особенно часто мастера пытаются соорудить вездеходы, одним из видов является каракат, который сооружают из обычного мотоблока.

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

1. Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
2. Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
3. Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
4. Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
5. Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Перед полноценным его использованием на бездорожье следует испытать изготовленный аппарат.

Как сделать квадроцикл из скутера?

Чтобы собрать квадроцикл из легкого мотороллера нужно подготовит ряд инструментов. В работе обязательно применяется сварочное оборудование, болгарка. Также будет нужен разнообразный ручной инструмент, начиная с отвертки и заканчивая гаечными ключами.

Мастерскую оборудуют в отапливаемом, хорошо проветриваемом помещении или на улице под навесом в летний период.

Чтобы сделать квадроцикл из скутера своими руками, чертежи конструкции потребуется рассмотреть детально перед началом работы. Лучше всего разработать схему самостоятельно, прорабатывая каждую деталь будущей системы.

Начать сборку нужно с рамы, которую берут от скутера-донора. Ее потребуется доработать, дополнительно обварить и сделать багажник, расположенный спереди либо сзади.

Для сборки рамы обязательно пригодится дополнительный материал. Это должна быть тонкостенная труба с круглым или квадратным поперечным сечением. Она не должна быть тяжелой, в противном случае вес квадроцикла будет большим. Из-за этого он потеряет в маневренности и управляемости, а на мотор будет действовать слишком высокая нагрузка. Из-за этого он может выйти из строя довольно быстро.

Не рекомендуется применять водопроводные трубы, так как они очень хрупкие и для подобных целей не подходят. Чтобы установить все необходимые узлы и механизмы к раме приваривают кронштейны.

Как собрать самодельный квадроцикл своими руками

Какие понадобятся инструменты и оборудование

Кроме того, для конструкции понадобятся такие узлы, приобретённые в готовом виде или созданные самостоятельно:

1. Освещение, чтобы передвигаться ночью.
2. Сиденье для водителя, защищённое от осадков и неблагоприятного воздействия окружающей среды.
3. Задний мост, располагающийся под задними колёсами.
4. Рама, куда крепятся все детали.

Когда квадроцикл из мотоблока своими руками собран, он обладает следующими характеристиками:

1. Средняя скорость до 10 километров в час.
2. Мощность двигателя – 10 лошадиных сил.
3. 200 килограмм грузоподъёмности.

Квадроцикл — фактически любой четырёхколёсный транспорт

Квадроцикл — фактически любой четырёхколёсный транспорт, поскольку на латинском «quadro» — «четыре». К образцу, байк «Урал» — великий, слишком большой, тяжкий и «обжорливый» владеет красивый четырехтактный движок с задней передачей и стоит «гроши«. Сообразно данной фактору энтузиастам гораздо подешевле и увлекательнее творить личные системы данных вездеходов.

Обычный фабричной адепт квадроциклов — блестящий, аккуратненько организованный, сильный и мощнейший.

Его самодельный собрат, который немногим уступает внешне, а уж в плане мощности — и подавно.

Логично, что прежде всего необходимо найти «сердце» будущего «зверя» — силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 — бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов — они экономные и малогабаритные.

Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя «Минска» или «Урала». Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых — мощная тяга и совершенно неприхотливая карданная передача.

Существует два самых распространенных решения задней подвески для квадроцикла.

1. Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.
2. Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.

Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант — создание подвески на базе имеющегося мотоцикла «Урал».

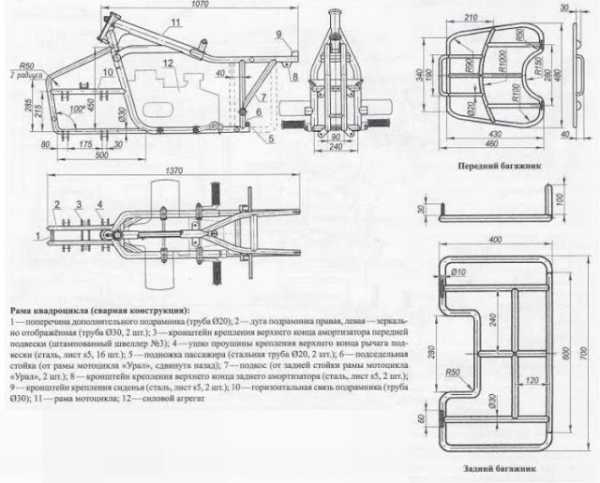

Рама(чертежи) Лучшее решение — прочная конструкция из труб или профилей, сваренных между собой.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

• Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора — получится ничуть не хуже.

Устанавливаем двигатель. Ставиться он может как сзади, так и спереди — главное, прочно закрепить его с помощью болтов на днище рамы.

Монтируем привод и трансмиссию на задние колеса. Привод не требуется создавать самостоятельно — он переходит вместе с двигателем с транспорта-донора и устанавливается на раму. Опять же, необходимо качественно закрепить привод и трансмиссию на раме для предупреждения люфта.

Рулевое управление также устанавливаем с мотоцикла. Вместе с рулем на квадроцикл «перекочевывает» и топливный бак. В целом, если представить конструкцию, то выглядеть она будет следующим образом: 3/4 квадроцикла — это все тот же «Урал» или другой мотоцикл, 1/4 — это самодельные рама и подвеска.

Колеса устанавливаем с малогабаритного транспортного средства («Ока» или «ЗАЗ-968»). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса, которые могут быть даже с шинами низкого давления.
Колеса устанавливаем с малогабаритного транспортного средства («Ока» или «ЗАЗ-968»). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса, которые могут быть даже с шинами низкого давления.
С редуктором на задней оси и двигателем собираем единый привод (опять же — проще будет, если его полностью переставить со средства-донора). Делаем это следующим образом: от двигателя протягиваем цепь на редуктор и закрепляем, после чего проводим проверку работоспособности. В конечном итоге, всю конструкцию фиксируем на раме.
Передняя подвеска — независимая — это более выгодно с точки зрения времени и средств, поскольку полноприводный квадроцикл требует значительной доработки этого узла профессиональным токарем, сварщиком и электриком, что займет очень много времени. Как вариант, приобретаем готовые заводские узлы для квадроциклов.

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

• модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
• переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
• монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
• инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

• • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
  • удаляем проволочный корд по всему периметру заготовки;
  • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

• • после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

• • переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

• собираем запаску;
• накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Кузов и электроника

Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла. Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя.

Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.

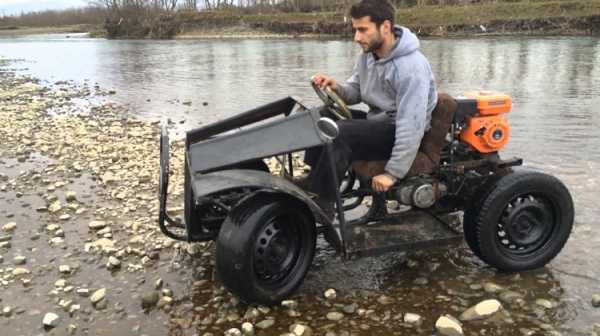

Посмотрите, какой самодельный квадроцикл в деле!

О полном приводе

Хорошая проходимость – главная положительная характеристика для полноприводных моделей. Но тогда важна надёжность двигателя, резины. После нужно брать:

1. Управление рулём только автомобильного типа.
2. Дифференциалы.
3. Трансмиссионный привод, механический.

Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке.

Обустройство ходовой части вместе с рулевым управлением

Рули выбираются автомобильные либо мотоциклетные. В некоторых случаях совмещаются оба варианта. Тогда крепления выглядят следующим образом:

1. Вверху находятся руль, рычаг и вал от мотоцикла.
2. Тяга руля от автомобиля располагается снизу.

Желательно сразу приобретать и топливный бак, вместе с рулём.

Рулевые валы используются и самодельные. В качестве основы берут металлическую трубу – с 3-миллиметровыми стенками, 20-миллиметровым диаметром. Нижняя часть – для размещения ограничителя хода. Видео из интернета это подтверждают. Цепная передача станет отличным аналогом зубчатой паре. Тогда техобслуживание станет проще, не потребует серьёзных денежных вложений.

Также оптимальным выбором станет механическая коробка передач. Тогда характерно улучшение манёвренности. Ручное переключение для высоких и низких передач всё равно необходимо. Входные валы из КПП должны быть направлены на задний и передний мосты, соответственно.

ВАЗы небольших габаритов – оптимальный источник колёс. Их обувают в резину, соответствующую текущим эксплуатационным условиям. Выбор тормозных систем зависит от колёс. У отечественных автомобилей берут поворотные кулаки.

Общие технические характеристики

Параметры трицикла Самсон, сделанного на базе мотоцикла ИЖ-Юпитер 5:

• передний/задний тормоз — диск с ручным гидроприводом/барабан ножной;
• габаритные размеры — 3,55/2,26/1,58 м;
• база колес — 1,6 м;
• вес полный — 470 кг;
• скорость — 40 км/ч;
• потребление горючего — 9 л/100 км;
• трансмиссия — цепная передача с раздаточной коробкой;
• передняя/задняя подвеска — удлиненная вилка-телескоп/маятник с регулируемыми амортизаторами;
• мотор — бензиновый движок с 2 цилиндрами объемом 347 куб. см (24,5 л.с.).

Особенности разработки каркаса

Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.

Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.

Для увеселительных прогулок по асфальту можно пренебречь чрезмерной жесткостью конструкции, отдавая предпочтение маломощному двигателю. Легкие туристические квадроциклы для взрослых имеют небольшие габариты и облегченную конструкцию, но на раме располагается больше креплений для расширения функциональности — установки багажников.

Особенности создания самодельного снегохода из мотоблока своими руками

Многие умельцы знают, что такая агропромышленная машина, как мотоблок, может легко трансформироваться в снегоход, позволяющий успешно передвигаться по бездорожью даже в самые заснеженные дни. Причем сам процесс переделки довольно прост и незамысловат.

Главное подобрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдать предпочтение тому приспособлению, которое обладает ручным управлением и тягово-сцепным устройством. В большинстве случаев в ход идет класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового двигателя на бензине, имеющего охлаждение воздушного плана.

По поводу двигателей

Можно использовать детали от любых транспортных средств:

Но нас интересует именно, как из мотоблока сделать квадроцикл. Современные модели обладают достаточным показателем мощности для решения подобных проблем. У них внутри стоят четырёхтактные двигатели, с мощностью до 15 лошадей.

Топливо экономнее всего расходуется у мотороллерных двигателей. Такие квадроциклы будут самыми лёгкими.

Функция охлаждения понадобится тем, кто любит путешествовать и в жаркую погоду. На старых моделях эта возможность отсутствовала.

По поводу корпуса

Из подходящих вариантов материалов отмечают стеклопластик либо стекловолокно. С первой разновидностью процесс изготовления проще.

Работа выполняется с такой последовательностью:

1. Сооружаем «болванку» корпуса. Её надо начертить, вырезать и соорудить, из листов пенопласта максимальной плотности.
2. Несколько стекловолоконных слоёв тоже присутствуют на конструкции.
3. На каждый слой наносят эпоксидную смолу.
4. Вставка креплений из металла между слоями обязательна, чтобы соединить корпус с рамой.

На последнем этапе корпус высушивается. После этого поверхность грунтуется и шлифуется, красится.

Подвеска

Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.

2 варианта задней подвески:

1. Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
2. Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.

Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.

Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.

Обязателен наклон стойки передней подвески, иначе квадроцикл может перевернуться.

Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.

Пошаговая инструкция для изготовления самодельного вездехода

1. Создание основания конструктива вездехода. Желательно брать уже готовые рамы, например, со старой мототехники типа УРАЛ или ИЖ. Благодаря им будущий вездеход будет прочным и маневренным;
2. После рамы переходим к заднему мосту. Стойка, покос и втулки руля собирают воедино две подвески – заднюю и переднюю;
3. На этом этапе собирается колесная база вездехода. В качестве нее подойдет бывшая в употреблении запаска с грузовых машин. Если на них установить камеры низкого давления, вездеходу будет гарантирована отменная управляемость и маневренность. Об их пошаговом выполнении мы поговорим под конец статьи;
4. Интеграция в сборную конструкцию двигателя, без которого мини вездеходы на колесах не смогут выполнять свою функцию;
5. После инсталляции моторной системы самоделка дополняется трансмиссией, выхлопными элементами и тормозами, которые для снижения силовых и временных затрат могут быть взяты со старого автомобиля или мотоцикла.

Вслед за сборкой переходят к полевым испытаниям собранного своими руками агрегата, успешность которых – предпосылка к полнорценной эксплуатации.

Работа с подвеской

Использование передних, задних подвесок разрешено одинаково. Из самых простых решений – выбор передней подвески, от мотоцикла.

Задняя подвеска обустраивается в двух вариантах:

1. От автомобиля. Тогда деталь укорачивают под габариты самого квадроцикла в готовом виде. Наличие дифференциала станет главным преимуществом. Но такие конструкции отличаются увеличенным весом.
2. Карданно-редукторные модели. Редуктор монтируется на задней оси.

При создании квадроциклов из мотоблоков не обойтись без независимой подвески, для которой характерен высокий клиренс. Крепление проводится при помощи болтов. В процессе участвуют и сайлентблоки – это шарниры из резины и металла. Передняя подвеска имеет стойку, для которой важен определённый уровень наклона. Иначе транспорт с большой вероятностью переворачивается на дороге.

Амортизаторы подходят любого типа. Но при наличии подходящего бюджета – рекомендуется приобретать газомасляные модели, с подкачкой. Тогда подвеску будет проще регулировать в зависимости от складывающихся условий. Колёса от квадроцикла на мотоблок ставятся в большинстве случаев.

Рама и подвеска

Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла. Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому.

В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.

Рассмотрим, как сделать квадроцикл своими руками

Первым делом нужно быть уверенным в своих умениях в токарном и сварочном деле. Необходимо сразу определиться с вариантом мотора и основных составных частей. Одни элементы берут от мотоблока, другие – от мотоцикла.

В данном видео рассмотрим квадроцикл своими руками:

Помимо деталей, следует выбрать место, где будет происходить производство, нужные инструменты и оборудование, а также подготовить чертежи, без которых просто не обойтись.

Придя к решению произвести квадроцикл из мотоблока самому, необходимо понимать, что агрегат получится менее мощным и скоростным. Также сидеть на нем придется не как на мотоцикле, а как на мотоблоке. Но выносливость и обеспечение маневров будет на высоте.

Рулевое управление

Самым сложным моментом изготовления рамы квадроцикла станет сварка и сборка рулевого управления. Рулевая колонка должна прочно крепиться к каркасу, будучи его составляющей частью. Лучше всего использовать готовый руль от мотоцикла, на который навешиваются рычаги с сайлентблоками.

Преимущество установки готовых частей заключается в использовании точных заводских деталей, в то время как при их изготовлении собственными руками можно ошибиться размерами. Незначительные отклонения от симметричности приведут к неуправляемости квадроцикла на большой скорости или при агрессивной езде. Для сварки передней части каркаса используются трубы профильного сечения, их прочность — на изгиб выше.

Рулевое управление и колеса

Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.

Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.

Самодельные рамы

Основным материалом могут служить трубы для газо- и водопровода. Толщина стенки у них не должна превышать 3 миллиметра:

1. У поперечин, подкосов нужно 20 мм.
2. 25 миллиметровые изделия – для лонжеронов.

При соединении применяют точечную сварку. После этого переходят к цельной разновидности работ. К раме надо сразу приварить ушки, на которые крепят рычажные, амортизаторные механизмы. Дальнейший монтаж предполагает крепление кронштейнов, чтобы квадроцикл с двигателем от мотоблока стал более надёжным.

Самодельный вездеход на базе мотоблока

Мотоблок – одна из самых удачных конструкций агротехники. Именно поэтому народные умельцы научились создавать на ее основе другие транспортные средства – болотоходы, каракаты и др. Не взирая на синонимичность на первый взгляд этих понятий, все они имеют свои нюансы и адаптированы под специфические условия эксплуатации. О сходствах и отличиях между самодельными видами транспорта из малой агротехники и пойдет речь в данной статье.

Самодельный вездеход на базе мотоблока своими руками

Классическое определение мотовездехода гласит, что это автомобиль или иной вид транспорта для езды по бездорожью и трассам с любым дорожным покрытием. Вездеход на основе легкой и средней сельскохозяйственной техники, относится к категории мини вездеходов, обладающих малыми габаритами и сниженным весом.

Перед началом изготовления мини вездехода своими руками нужно:

• найти исправный дизельный или бензиновый мотор, тяговый потенциал которого позволит не только перемещаться, но и транспортировать водителя;
• определиться с типом ходовой части. Она может быть гусеничной и колесной. Гусеничный мини вездеход более проходимый. Однако его исполнение всегда на порядок сложнее, да и процесс управления может оказаться не под силу человеку с первичными техническими знаниями.

Самодельный квадроцикл из скутера

Самодельный квадроцикл сделанный из скутера: фото изготовления с описанием самоделки, а также видео испытаний.Автор решил приучать сына к технике с юных лет, для этого умелец собрал своими руками квадроцикл из скутера. Для постройки самоделки был куплен разбитый скутер, колёса от мотоблока и некоторые запчасти от детского квадроцикла.

Далее несколько фото по сборке транспортного средства.

Сделана передняя подвеска, рычаги самодельные, поворотные кулаки от детского квадра.

На корпусные подшипники установлена задняя ось со звездой.

Двигатель с вариатором остался от скутера.

Автор установил колёса от мотоблока.

В результате получился вот такой мини квадроцикл.

Свою самоделку умелец назвал — «Егорушка».

Рекомендуем посмотреть видео самодельного квадроцикла.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий.

Трицикл из мотоблока

Рассмотрим, как сделать трицикл из мотоблока. Создание такого транспорта совсем немного будет отличаться от сооружения квадроцикла. Единственное, в качестве рамы можно использовать скутер или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя либо сразу за ним. Аналогично сооружение трайка.

Трицикл — это любое трехколесное транспортное средство от велосипеда до автомобиля, а трайк — трехколесный мотоцикл. При этом некоторые специалисты утверждают, что «трайк» с американского английского переводится как «трицикл».

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты.

Для его создания потребуется:

• труба;
• колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
• ступицы колес, руля, задней оси, тормозного диска;
• система торможения;
• мотоблок;
• сиденье.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Как создать вездеход, каракат, снегоход, пневмоход, квадроцикл и болотоход из мотоблока?

Мотоблоки являются излюбленными техническими приспособлениями многих фермеров, поэтому неудивительно, что при применении конструкционной фантазии можно преобразить агрегат и создать на его основе вездеход, каракат, снегоход, пневмоход, квадроцикл и болотоход. Сегодня мы рассмотрим способы расширения функциональности устройства без особых финансовых затрат и обращения к специалистам.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель. Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением.

Рабочий процесс

1. Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
2. Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
3. Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
4. Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Каракат из мотоблока: специфика

По сути, каракат выполняет практически те же задачи, что и вездеход, вот только его особенность проявляется в больших колесах, стянутых прочными ремнями. На первый взгляд такое устройство может показаться довольно громоздким и неуклюжим, но на деле указанный транспорт спокойно эксплуатируется на ужасных дорогах на скорости до 70 км/ч.

Как создать мощные колеса собственноручно?

Существует 4 способа:

1. Первый способ относительно прост: в ход идут 2 диска из листового металла, которые крепятся на втулку. После одевается камера, фиксирующаяся отрезками специальной транспортерной ленты;
2. Второй подразумевает закрепление одного диска на втулке и прикрепление перемычки. Затем к ним необходимо приварить боковые кольца;
3. Третий вариант очень похож на второй, вот только для центрального диска эксплуатируется спица из трубы или листового металла;
4. Четвертый принцип предусматривает монтаж на втулке двух дисков, которые очень похожи на диски колес от мотороллера.

Благодаря крепкой подвеске, которую можно без проблем сварить со стальных труб и соединить шарнирами, каракат может выдержать невероятно большие нагрузки. Вот только управлять таким агрегатом несколько сложнее, поскольку зачастую в основе конструкции лежит обычная червячная передача.

Чтобы грамотно сделать каракат из мотоблока своими руками, можно воспользоваться вышерассмотренными советами, касающимися вездехода, и ознакомиться с чертежами на нашем сайте.

Умельцам, разбирающимся в механических и конструкционных особенностях мотоблоков, будет не сложно создать действительно высококлассный каракат, который станет настоящим помощником для поездок на рыбалку, по грибы, на охоту и т. п.

Особенности создания самодельного снегохода из мотоблока своими руками

Многие умельцы знают, что такая агропромышленная машина, как мотоблок, может легко трансформироваться в снегоход, позволяющий успешно передвигаться по бездорожью даже в самые заснеженные дни. Причем сам процесс переделки довольно прост и незамысловат.

Главное подобрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдать предпочтение тому приспособлению, которое обладает ручным управлением и тягово-сцепным устройством. В большинстве случаев в ход идет класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового двигателя на бензине, имеющего охлаждение воздушного плана.

Прежде чем приступать к процессу работы над будущим снегоходом, необходимо приготовить:

• мощные колеса (или же гусеницы со снегозацепами);
• раму;
• силовой агрегат;
• привод;
• полозья;
• амортизаторы;
• рулевую колонку.

Некоторые детали можно создать самим, а некоторые приобрести. К примеру, рама подойдет от старого мотоцикла, а в качестве поворотных стоек лыж стоит использовать продольные трубы рамок от старых велосипедов.

Как с мотоблока сделать снегоход: пошаговая инструкция

• Для начала на гусеничном движителе происходит установка двигателя от мотоблока;
• Затем к нему прикрепляются две тяги, присоединяющиеся к поперечной балке (где уже закреплены руль и лыжи);
• Передняя стойка и сидение монтируются в пространстве между двумя тягами;
• Теперь гусеничный движитель нужно присоединить к указанной поперечной балке;
• Все остальные детали следует прикрепить посредством штифтов и болтов.

В итоге должно получиться отличное моторизированное транспортное средство, сумеющее перевозить человека (и небольшой груз) в трудных погодных условиях.

Знакомимся с пневмоходом из мотоблока и болотоходом из мотоблока

Как упоминалось ранее, пневмоход и болотоход являются несколько измененным аналогами вездехода и караката. Первый вариант считается простым передвижным средством, который появился в 60-х годах и в современных модификациях дополняется 3-6 колесами для лучшей проходимости.
Особенностью, как пневмохода на базе мотоблока, так и болотохода является эксплуатация особых колес низкого давления. Дело в том, что в данном случае шины обладают малым весом, эластичны и оказывают небольшое давление на грунт. Вместе с большим радиусом качения устройство отличается проходимостью и выносливостью.

Пневмоход-переломка и болотоход создаются за аналогичной схемой, как и вездеход, поэтому нередко многие специалисты употребляют три термина в одном контексте. На нашем сайте каждый желающий сможет найти видео с практическим использованием устройств и оценить их сходство с указанными вариантами переделок.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Общие этапы трансформации мотоблока в квадроцикл

• Расширение колесной базы;
• Грамотное обустройство рамы;
• Монтаж подходящих колес.

Детальные этапы трансформации

• Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
• Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
• Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
• После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
• Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

Квадроцикл из мотоблока своими руками

Манёвренность и мобильность – главные преимущества квадроцикла, которые сочетаются с мощностью и управляемостью, высокой проходимостью. Но покупка готовых моделей таких внедорожников обходится в крупную сумму. Можно изготовить агрегат собственными силами. Главное – заранее разобраться с расходными материалами перед тем, как создавать самодельный квадроцикл из мотоблока.

Как превратить мотоблок в квадроцикл

Перед началом работы главное – отыскать дизельный или бензиновый мотор в исправном состоянии. Его тягового потенциала должно хватать не только для полноценного перемещения, но и для транспортировки водителя.

После этого остаётся выбрать ходовую часть, которая используется в том или ином случае. Выбор делают между гусеничным и колёсным вариантом. Первое решение отличается более высокой проходимостью. Но такая конструкция более сложная в исполнении. И процесс управления не всегда доступен водителям с минимумом познаний по технической составляющей.

Какие понадобятся инструменты и оборудование

Кроме того, для конструкции понадобятся такие узлы, приобретённые в готовом виде или созданные самостоятельно:

1. Освещение, чтобы передвигаться ночью.
2. Сиденье для водителя, защищённое от осадков и неблагоприятного воздействия окружающей среды.
3. Задний мост, располагающийся под задними колёсами.
4. Рама, куда крепятся все детали.

Когда квадроцикл из мотоблока своими руками собран, он обладает следующими характеристиками:

1. Средняя скорость до 10 километров в час.
2. Мощность двигателя – 10 лошадиных сил.
3. 200 килограмм грузоподъёмности.

Изготовление квадроцикла

Главное – заранее решить, для каких целей применяется оборудование. Это может быть охота и рыбалка, прогулки на природе, другие подобные мероприятия. Все детали подбираются на основании данного фактора.

По поводу рам квадроцикла

Либо эта деталь конструируется самим владельцем техники, либо он монтирует уже готовый вариант изделия, бывший в употреблении. Здесь важно проследить за тем, чтобы надёжно крепился к днищу двигатель – он как раз идёт вдоль рамы. Для закрепления используются болты. Трансмиссия и привод тоже присоединяются как можно более крепко, чтобы не было люфтов.

Самодельные рамы

Основным материалом могут служить трубы для газо- и водопровода. Толщина стенки у них не должна превышать 3 миллиметра:

1. У поперечин, подкосов нужно 20 мм.
2. 25 миллиметровые изделия – для лонжеронов.

При соединении применяют точечную сварку. После этого переходят к цельной разновидности работ. К раме надо сразу приварить ушки, на которые крепят рычажные, амортизаторные механизмы. Дальнейший монтаж предполагает крепление кронштейнов, чтобы квадроцикл с двигателем от мотоблока стал более надёжным.

При реконструкции имеющейся рамы

Удаление деталей – обязательный этап при реконструкции готовых рам. Свободный доступ важен для каркаса. Отсоединяют часть сзади, а для передней проводят наращивание. После этого привариваются узлы, позволяющие монтировать полный набор агрегатов для квадроцикла. Подседельные стойки при выполнении такой работы отодвигаются на 40-45 сантиметров.

Металлические листы – основа для багажника передней, задней части. На следующем этапе идёт соединение с рамой. Получается готовая рама, которую надо покрасить. От применения лаковых покрытий можно отказаться.

По поводу двигателей

Можно использовать детали от любых транспортных средств:

Но нас интересует именно, как из мотоблока сделать квадроцикл. Современные модели обладают достаточным показателем мощности для решения подобных проблем. У них внутри стоят четырёхтактные двигатели, с мощностью до 15 лошадей.

Топливо экономнее всего расходуется у мотороллерных двигателей. Такие квадроциклы будут самыми лёгкими.

Функция охлаждения понадобится тем, кто любит путешествовать и в жаркую погоду. На старых моделях эта возможность отсутствовала.

Работа с подвеской

Использование передних, задних подвесок разрешено одинаково. Из самых простых решений – выбор передней подвески, от мотоцикла.

Задняя подвеска обустраивается в двух вариантах:

1. От автомобиля. Тогда деталь укорачивают под габариты самого квадроцикла в готовом виде. Наличие дифференциала станет главным преимуществом. Но такие конструкции отличаются увеличенным весом.
2. Карданно-редукторные модели. Редуктор монтируется на задней оси.

При создании квадроциклов из мотоблоков не обойтись без независимой подвески, для которой характерен высокий клиренс. Крепление проводится при помощи болтов. В процессе участвуют и сайлентблоки – это шарниры из резины и металла. Передняя подвеска имеет стойку, для которой важен определённый уровень наклона. Иначе транспорт с большой вероятностью переворачивается на дороге.

Амортизаторы подходят любого типа. Но при наличии подходящего бюджета – рекомендуется приобретать газомасляные модели, с подкачкой. Тогда подвеску будет проще регулировать в зависимости от складывающихся условий. Колёса от квадроцикла на мотоблок ставятся в большинстве случаев.

Обустройство ходовой части вместе с рулевым управлением

Рули выбираются автомобильные либо мотоциклетные. В некоторых случаях совмещаются оба варианта. Тогда крепления выглядят следующим образом:

1. Вверху находятся руль, рычаг и вал от мотоцикла.
2. Тяга руля от автомобиля располагается снизу.

Желательно сразу приобретать и топливный бак, вместе с рулём.

Рулевые валы используются и самодельные. В качестве основы берут металлическую трубу – с 3-миллиметровыми стенками, 20-миллиметровым диаметром. Нижняя часть – для размещения ограничителя хода. Видео из интернета это подтверждают. Цепная передача станет отличным аналогом зубчатой паре. Тогда техобслуживание станет проще, не потребует серьёзных денежных вложений.

Также оптимальным выбором станет механическая коробка передач. Тогда характерно улучшение манёвренности. Ручное переключение для высоких и низких передач всё равно необходимо. Входные валы из КПП должны быть направлены на задний и передний мосты, соответственно.

ВАЗы небольших габаритов – оптимальный источник колёс. Их обувают в резину, соответствующую текущим эксплуатационным условиям. Выбор тормозных систем зависит от колёс. У отечественных автомобилей берут поворотные кулаки.

О полном приводе

Хорошая проходимость – главная положительная характеристика для полноприводных моделей. Но тогда важна надёжность двигателя, резины. После нужно брать:

1. Управление рулём только автомобильного типа.
2. Дифференциалы.
3. Трансмиссионный привод, механический.

Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке. Полноприводный узел продаётся и в готовом виде, но придётся потратить больше денег. Квадроцикл из мотоблока Нева собирается по такому же принципу.

По поводу корпуса

Из подходящих вариантов материалов отмечают стеклопластик либо стекловолокно. С первой разновидностью процесс изготовления проще.

Работа выполняется с такой последовательностью:

1. Сооружаем «болванку» корпуса. Её надо начертить, вырезать и соорудить, из листов пенопласта максимальной плотности.
2. Несколько стекловолоконных слоёв тоже присутствуют на конструкции.
3. На каждый слой наносят эпоксидную смолу.
4. Вставка креплений из металла между слоями обязательна, чтобы соединить корпус с рамой.

На последнем этапе корпус высушивается. После этого поверхность грунтуется и шлифуется, красится.

О сборке квадроциклов

Понадобится пройти такие этапы для завершения работы:

1. Приобретение, подготовка деталей.
2. Сварка рамы, её переделка.
3. Монтаж колёс с амортизаторами, ходовой части, тормозов с подвесками.
4. Установка двигателя и коробки передач. Привод собирается на этом же этапе.
5. Далее монтируют электрооборудование, включая аккумулятор и приборную доску, поворотники, фары.
6. Изготавливается корпусная часть.
7. Корпус шлифуют и грунтуют, красят.
8. Устанавливают корпус, сидения.

Итоги

По техническим характеристикам квадроциклы, изготовленные собственными силами, не уступают заводским вариантам. Такой транспорт долго прослужит владельцу, ведь последний знает обо всех деталях. Ремонт легко провести прямо на месте при необходимости. Главное – чтобы набор инструментов и деталей на замену всегда был под руками. Важно с самого начала до мелочей продумать процесс сборки.

Особенности самодельного вездехода из мотоблока

Многие фермеры не обходятся без мотоблоков. Отличительная особенность данной техники в возможности преобразить агрегат и трансформировать его в каракат, квадроцикл или вездеход. Таким образом можно расширить функциональность устройства без особых денежных затрат и без помощи специалистов.

Особенности самодельного вездехода из мотоблока

Мотовездеход в классическом понимании – это транспорт, предназначенный для передвижения по бездорожью и дорогам вне зависимости от их покрытия. Вездеход из мотоблока отличается небольшими размерами и облегчённой массой.

Перед тем, как приступить к изготовлению мини вездехода своими руками стоит выполнить следующие действия:

• Подготовить работающий двигатель на бензине или дизеле с тяговым потенциалом достаточным для перемещения агрегата и транспортировки водителя;
• Определить ходовую часть – гусеничный или колёсный тип. Мини вездеходы на колёсах менее проходимы, но их изготовить своими руками намного проще, нежели гусеничные модели.

Нужно приобрести или изготовить своими руками ключевые узлы конструкции:

• Раму для крепления всех деталей;
• Задний мост под задние колёса;
• Сиденье для водителя, которое должно быть защищённым от воды и грязи, летящей из-под колёс;
• Освещение для возможности передвижения в ночное время.

Технические характеристики готового вездехода:

• Грузоподъёмность – 200 килограмм;
• Двигатель с мощностью от 10 л. с.;
• Средняя скорость – 10 км/ч.

Как изготовить вездеход из мотоблока?

Вездеход с двигателем от мотоблока изготовляется, следуя определённой схеме:

1. Создаётся основание устройства. Больше всего походят готовые рамы. Можно взять их со старой техники Урал и Иж. Такие рамы отличаются прочностью и манёвренностью;
2. Задний мост. Включает заднюю и переднюю подвески, которые собираются из стойки, покоса и рулевой втулки;
3. Колёсная база агрегата. Можно использовать старую запаску с грузовиков. Мотоблок на камерах низкого давления лёгок в управлении и достаточно манёвренный;
4. Устанавливается сборная конструкция мотора для выполнения вездеходом своих функций;
5. Если монтирование моторной системы завершено, устанавливается трансмиссия, выхлопные элементы и тормоза. Последние можно взять со старой машины или мотоцикла.

Самодельный каракат на основе мотоблока

Каракат выполняет те же функции, что и вездеход, но есть отличительные особенности:

• Колёсная база с ремённым сцеплением увеличенного размера;
• Крупный размер агрегата;
• Широкие условия применения. Пневмоходы могут развивать скорость до 70 км/ч.

Такая переделка больше всего касается именно покрышек, на создании которых нужно сделать особый акцент.

Нужно выделить ключевые нюансы:

• Лёгкая конструкция. Два металлических диска агрегируют на втулку. Сверху камеры, которые закрепляет транспортерная лента. Устройство устойчивое и выносливое;
• Диск закрепляется на втулке. Также привариваются перемычки с кольцами;
• Центральный диск с дополнительной спицей, для изготовления которой подойдёт металлическая заготовка или труба;
• Можно использовать диски из старого мотороллера, они будут закреплены на втулке.

Каракат из мотоблока имеет следующие конструкционные особенности:

1. Сваривается рама из металлического профиля или трубы;
2. Устанавливаются задний и передний приводы. Подойдут дифференциальные и цельные элементы;
3. Передний мост и рулевое, детали можно взять от ходовой части машины;
4. «Родной» мотор и редуктор, который может заменить многоступенчатая коробка передач для лёгкого управления скоростями;
5. На финальном этапе устанавливаются скаты и каракат тестируется.

Самодельный квадроцикл на основе мотоблока

Квадроцикл имеет хорошую проходимость, манёвренность и высокий уровень безопасности. Он напоминает четырёхколёсный мотоцикл.

Зачастую квадроцикл создаётся на базе мотоблока Нева.

Пошаговая схема изготовления:

1. Модифицируются колёса. В агрегате колёса разводятся на одинаковое расстояние от кузова заводскими адаптерами;
2. Переделывается и усиливается рама. Лучше использовать готовую основу от мотоцикла, которая достаточно крепкая и не станет причиной проблем в дальнейшем;
3. Монтируются диски. Можно воспользоваться низкопрофильными дисками. Сгладить трение между резиной и ободом возможно специальными тканевыми прокладками;
4. Надеваются шины. Подходят камеры от грузовых автомобилей. Можно взять колёса с малым давлением. На агрегат не нужно устанавливать амортизаторы.

После несложных действий готовый квадроцикл из мотоблока испытывается на просёлочной дороге.

Как изготовить колёса низкого давления своими руками?

Вне зависимости от типа изготовляемой техники для движения по влажным и зыбким грунтам требуются грунтозацепы, обеспечивающие высокое сцепление. Больше всего подойдут колёса низкого давления. Мотоблок на пневмоколёсах оказывает минимум воздействия на почву.

На заднем мосту используются самодельные специальные колёса, которые можно установить на болотоход, мотосани (аэросани), снегоход или мотобуксировщик из мотоблока. Можно приобрести готовые элементы или купить детали по-отдельности (покрышки, камеры, диски).

Схема сбора колеса:

1. Обычные диски и крепёжные пластины свариваются металлическими трубками. Так создаются большие камеры с улучшенной фиксацией;
2. На готовый расширенный диск надевается камера. Её можно приобрести или использовать с грузовых автомобилей;
3. В отверстие диска вводится воздушный клапан;
4. Накачать колесо воздухом;
5. Готовые шины установить на пневмоход из мотоблока.

Увеличивается проходимость обычного колеса дополнительным протектором. Для закрепления камер используются цепи, транспортерная лента, самодельные траки.

Чтобы изготовить вездеходы/каракаты на пневмоходу нужно заранее подготовить необходимые материалы и инструменты. Разобраться с процессом помогут описанные схемы действий и видео-инструкции.

Самодельный вездеход на базе мотоблока

Мотоблок – одна из самых удачных конструкций агротехники. Именно поэтому народные умельцы научились создавать на ее основе другие транспортные средства – болотоходы, каракаты и др. Не взирая на синонимичность на первый взгляд этих понятий, все они имеют свои нюансы и адаптированы под специфические условия эксплуатации. О сходствах и отличиях между самодельными видами транспорта из малой агротехники и пойдет речь в данной статье.

Самодельный вездеход на базе мотоблока своими руками

Классическое определение мотовездехода гласит, что это автомобиль или иной вид транспорта для езды по бездорожью и трассам с любым дорожным покрытием. Вездеход на основе легкой и средней сельскохозяйственной техники, относится к категории мини вездеходов, обладающих малыми габаритами и сниженным весом.

Перед началом изготовления мини вездехода своими руками нужно:

• найти исправный дизельный или бензиновый мотор, тяговый потенциал которого позволит не только перемещаться, но и транспортировать водителя;
• определиться с типом ходовой части. Она может быть гусеничной и колесной. Гусеничный мини вездеход более проходимый. Однако его исполнение всегда на порядок сложнее, да и процесс управления может оказаться не под силу человеку с первичными техническими знаниями.

Пошаговая инструкция для изготовления самодельного вездехода

1. Создание основания конструктива вездехода. Желательно брать уже готовые рамы, например, со старой мототехники типа УРАЛ или ИЖ. Благодаря им будущий вездеход будет прочным и маневренным;
2. После рамы переходим к заднему мосту. Стойка, покос и втулки руля собирают воедино две подвески – заднюю и переднюю;
3. На этом этапе собирается колесная база вездехода. В качестве нее подойдет бывшая в употреблении запаска с грузовых машин. Если на них установить камеры низкого давления, вездеходу будет гарантирована отменная управляемость и маневренность. Об их пошаговом выполнении мы поговорим под конец статьи;
4. Интеграция в сборную конструкцию двигателя, без которого мини вездеходы на колесах не смогут выполнять свою функцию;
5. После инсталляции моторной системы самоделка дополняется трансмиссией, выхлопными элементами и тормозами, которые для снижения силовых и временных затрат могут быть взяты со старого автомобиля или мотоцикла.

Вслед за сборкой переходят к полевым испытаниям собранного своими руками агрегата, успешность которых – предпосылка к полнорценной эксплуатации.

Каракат на основе культиватора: отличительные черты и сборка

Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

• увеличенная колесная база с ременным сцеплением;
• громоздкость;
• расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

• варим раму из металлического профиля или труб;
• устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
• передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
• двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
• поставить скаты и переходить к тестированию каракарта.

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

• модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
• переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
• монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
• инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Болотоходы и пневмоходы как доработанная версия вездеходов

Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см 2 ) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

• • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
  • удаляем проволочный корд по всему периметру заготовки;
  • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

• • после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

• • переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

• собираем запаску;
• накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Как сделать из мотоблока квадроцикл своими руками

Автомеханик, специализируется на С/Х технике

В народе есть множество умельцев, способных их обычного мотоблока сделать много полезных устройств и приспособлений. Из этой техники удается получить:

• проходимые вездеходы;
• уборщики снега;
• снегоходы;
• маленькие трактора.

Также очень часто мастера изготавливают самодельные квадроциклы из мотоблока.

Квадроцикл – это мощный, скоростной, проходимый мотоцикл на четырех колесах, с легким управлением и достаточно безопасный.

Главное при производстве – выбрать хороший и надежный двигатель от мотоблока. Дальше все зависит от ваших умений и мастерства. При правильном подходе к работе и усердию можно получить очень маневренную и выносливую технику для передвижения.

Изготовление квадроцикла из мотоблока своими руками

В переводе с английского языка, в общем смысле, термин квадроцикл звучит, как транспортное средство, применяемое для передвижения по местности без дороги, а за рубежом определяется одной фразой All Terrain Vehicle.

Квадроцикл включает в себя маневренность мотоцикла и проходимость, мощь и отличную управляемость небольшого джипа. Но не все могут себе позволить приобрести данный агрегат, так как стоит он достаточно дорого. Выходом из ситуации является самодельное устройство.

Рассмотрим, как сделать квадроцикл своими руками

Первым делом нужно быть уверенным в своих умениях в токарном и сварочном деле. Необходимо сразу определиться с вариантом мотора и основных составных частей. Одни элементы берут от мотоблока, другие – от мотоцикла.

В данном видео рассмотрим квадроцикл своими руками:

Помимо деталей, следует выбрать место, где будет происходить производство, нужные инструменты и оборудование, а также подготовить чертежи, без которых просто не обойтись.

Придя к решению произвести квадроцикл из мотоблока самому, необходимо понимать, что агрегат получится менее мощным и скоростным. Также сидеть на нем придется не как на мотоцикле, а как на мотоблоке. Но выносливость и обеспечение маневров будет на высоте.

Необходимые материалы и инструменты

Целей, для которых будет использоваться самодельный квадроцикл, достаточно много:

1. Охота.
2. Рыбалка.
3. Выезд на пикник или просто прогулку по пересеченной местности.
4. Перемещение грузов и не очень больших по габаритам предметов.

От принципа и региона применения зависит мощность мотора, подвеска, наличие багажника и его размер, дополнительные функции. Например, двигатель, снятый с мотороллера, хоть и маленький, но очень легкий, поэтому, застряв в песке либо грязи, агрегат можно вытащить без особых проблем. Но если необходимо перевозить тяжелые предметы, то его объема и мощности не хватит для этих действий.

Чертеж можно выполнить самому, в зависимости от ваших желаний, или же найти в интернете готовые, которых там бесчисленное множество.

Для выполнения работ не обойтись без следующих инструментов:

1. Аппарата для сварки.
2. Болгарки или электрического лобзика.
3. Дрели и шуруповерта.
4. Комплекта гаечных ключей.
5. Штангенциркуля для точного замера.
6. Молотка и отвертки.
7. Ножа.
8. Плоскогубец и других мелких приспособлений.

Если планируется изготовить раму самостоятельно, нужно озаботиться находкой оборудования, сгибающего трубы. При неуверенности в собственных силах выполнение этих действий лучше доверить специалистам.

Квадроцикл состоит из следующих частей:

1. Мотора. Подойдет как от автомобиля, так и от мотоцикла. Чем меньше по объему двигатель, тем больше снижается расход топлива. Если агрегат будет эксплуатироваться в жаркую погоду, то выбрать стоит деталь, имеющую охлаждение.
2. Рамы. Нужно на ней хорошо закрепить двигатель при помощи болтов подсоединить привода и трансмиссию.

Если рама изготавливается самостоятельно, берутся трубы и сваркой соединяются в определенном порядке. Сразу привариваются ушки, служащие креплениями для амортизаторов и рычагов, а также кронштейны.

Когда происходит переделывание готовой рамы, следует оставить только каркас и присоединить при помощи сварки необходимые узлы. Далее крепят багажники и красят:

1. Подвески спереди и сзади. Можно взять задний мост машины, при этом будет присутствовать дифференциал, или использовать кардано-редукторную конструкцию. Рычаги крепят к раме сайлентблоками, присоединяют стойки под наклоном и амортизаторы.
2. Рулевого управления. Бывает как в виде автомобильного колеса или мотоциклетного руля. Некоторые совмещают оба варианта. Зубчатую передачу лучше заменить цепной, что поможет сэкономить на обслуживании. КПП обычно делают механической, что улучшает маневренность агрегата.

Внимание! Входные валы необходимо направить сразу и на передний, и на задний мост.

Важно! Желательно приобрести новую тормозную систему, чтобы быть уверенными в своей безопасности.

Поэтапная инструкция

Чтобы изготовить квадроцикл из мотоблока, не требуется сильно переделывать технику. Сам процесс включает в себя следующие этапы:

1. База колес расширяется. Так как диски у мотоблока расположены непосредственно под мотоблоком, то их раздвигают. Вытачивают вставки на станке, а если такового нет, то просто приобретают подходящие адаптеры, служащие расширению этой базы.
2. Обустраивается рама. Она должна быть прочной и надежной. Обычно применяют мотоциклетную готовую раму, но при определенных навыках можно обрезки труб сварить между собой. На эту деталь будет производиться значительная нагрузка, так как именно на нее крепится двигатель и все основные узлы. Ко всему агрегату рама присоединяется при помощи двух специальных штифтов и поворотного шарнира.
3. Устанавливаются колеса, размер которых различается, в зависимости от предназначения мотоустройства. Первым делом необходимо выбрать диски. Лучше применить автомобильные, под низкопрофильную резину, чтобы камера плотно к ним прилегала. Для сохранения целостности и более долгой эксплуатации, рекомендуют положить прочную, но мягкую ткань, между диском и камерой.

Вместо шин можно использовать камеры с большегрузных машин, что обеспечит увеличение устойчивости и площади сцепления с дорогой. Также их применение поможет повысить амортизацию техники. Но они тонкие и не имеют запаса прочности, поэтому такие колеса будет легко повредить колючками, сучками и острыми предметами. Один из выходов, защищающий шины от повреждений, – это обмотка их шлангом из брезента и последующая фиксация его моментально застывающим клеем.

Вот так легко и просто мотоблок можно трансформировать в агрегат, быстро и маневренно перемещающийся по полям, холмам, крутым оврагам и другим местам, где нет асфальтированного дорожного покрытия.

Самостоятельно смонтированный квадроцикл по функциональности и характеристикам ничуть не хуже заводских устройств. Главное, что вы знаете его слабые и сильные стороны, и сделанный агрегат с любовью прослужит долго и без особых неполадок. Нужно только вовремя проводить техническое обслуживание и следить за состоянием всех систем.

Следует учесть все мелочи, скрупулезно подобрать все необходимые материалы и точно произвести все работы.

В общем, имея в наличии специальные и просто основные и дополнительные инструменты, можно расширить возможности своего мотоблока, обеспечить новую функциональность и использование для многих новых действий.

Самодельный вездеход на базе мотоблока

Мотоблок – одна из самых удачных конструкций агротехники. Именно поэтому народные умельцы научились создавать на ее основе другие транспортные средства – болотоходы, каракаты и др. Не взирая на синонимичность на первый взгляд этих понятий, все они имеют свои нюансы и адаптированы под специфические условия эксплуатации. О сходствах и отличиях между самодельными видами транспорта из малой агротехники и пойдет речь в данной статье.

Самодельный вездеход на базе мотоблока своими руками

Классическое определение мотовездехода гласит, что это автомобиль или иной вид транспорта для езды по бездорожью и трассам с любым дорожным покрытием. Вездеход на основе легкой и средней сельскохозяйственной техники, относится к категории мини вездеходов, обладающих малыми габаритами и сниженным весом.

Перед началом изготовления мини вездехода своими руками нужно:

• найти исправный дизельный или бензиновый мотор, тяговый потенциал которого позволит не только перемещаться, но и транспортировать водителя;
• определиться с типом ходовой части. Она может быть гусеничной и колесной. Гусеничный мини вездеход более проходимый. Однако его исполнение всегда на порядок сложнее, да и процесс управления может оказаться не под силу человеку с первичными техническими знаниями.

Пошаговая инструкция для изготовления самодельного вездехода

1. Создание основания конструктива вездехода. Желательно брать уже готовые рамы, например, со старой мототехники типа УРАЛ или ИЖ. Благодаря им будущий вездеход будет прочным и маневренным;
2. После рамы переходим к заднему мосту. Стойка, покос и втулки руля собирают воедино две подвески – заднюю и переднюю;
3. На этом этапе собирается колесная база вездехода. В качестве нее подойдет бывшая в употреблении запаска с грузовых машин. Если на них установить камеры низкого давления, вездеходу будет гарантирована отменная управляемость и маневренность. Об их пошаговом выполнении мы поговорим под конец статьи;
4. Интеграция в сборную конструкцию двигателя, без которого мини вездеходы на колесах не смогут выполнять свою функцию;
5. После инсталляции моторной системы самоделка дополняется трансмиссией, выхлопными элементами и тормозами, которые для снижения силовых и временных затрат могут быть взяты со старого автомобиля или мотоцикла.

Вслед за сборкой переходят к полевым испытаниям собранного своими руками агрегата, успешность которых – предпосылка к полнорценной эксплуатации.

Каракат на основе культиватора: отличительные черты и сборка

Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

• увеличенная колесная база с ременным сцеплением;
• громоздкость;
• расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

• варим раму из металлического профиля или труб;
• устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
• передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
• двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
• поставить скаты и переходить к тестированию каракарта.

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

• модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
• переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
• монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
• инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Болотоходы и пневмоходы как доработанная версия вездеходов

Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см 2 ) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

• • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
  • удаляем проволочный корд по всему периметру заготовки;
  • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

• • после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

• • переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

• собираем запаску;
• накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Сообщества › Самоделки (гаражный автопром) › Блог › Что можно сделать с мотоблочным двигателем? (обзор самоделок Драйв2)

1. Пожалуй стоит начать с проекта “Буцефал” моего друга по переписке Sanusha . Пожалуй самое элегантное и простое исполнение лёгкого багги, в основе которого лежит точно такой же двигатель как у меня — Lifan 190FR.

2. Не менее оригинален проект багги товарища vital-bmk из Мариуполя. Конечно это не отдельная самостоятельная машина, а ответвление в основном проекте, поэтому историю создания придётся отдельно вычитывать из БЖ.

3. Продолжаем обзор колёсной техники 🙂 следующим кандидатом в мой список стал пожалуй один из самых ярких проектов драйва с мотоблочным двигателем — проект шоссейного квадрика от nika67 из Витебска. Тот же мотоблочный двигатель с редуктором правда на 13 лошадей, ещё конечно плюс коробка от мотоцикла Днепр, но вы посмотрите какое воплощение! Вообще с первого взгляда даже сложно сказать что транспорт гаражного производства. Кажется, что квадроцикл сошёл с производственной линии.

4. Ну раз уж пошёл такой разговор от квадриках, следующим интересным творением для меня стал квадроблок из Питера от Miha1508 . Шести колёсный квадрик спокойно въезжает и выезжает из болота, как по мне так просто супер, эхх… моя табуретка может ездить только по асфальту 🙂

5. Одним из недавних и интересных проектов, появившихся на драйве, для меня стал проект самоделки из города Кикнур (Кировская область) от Karetn . Как мне кажется проект с самого начала создавался как-то спонтанно без особого плана действий. Создатель переодически за “мыслью” обращается к народу, от чего творение всё становиться похожим на что то вроде маленького “виллиса”, по мне так не менее интересно чем предыдущее проекты, тем более он так же попадает в категорию самоделок с двигателем от мотоблока. По словам автора в проекте реализован 6,5 сильный аналог хонды 🙂

6. Так же одним из молодых проектов Драйва2 является творение родом из Волокаламска в виде гоу-карта от Wowka82 . Скажу так… это именно то что хотел изначально сделать я, ну точнее то к чему я хотел придти 🙂 но в итоге жизнь сложилась так, что я решил запилить тарабайк 🙂 Поэтому для меня этот проект это воплощение моей мечты, хоть и другим человеком но всё же, лично мне приятно на то как это техника “живёт”.

7. Пожалуй это самое оригинальное техническое применение мотоблочного двигателя! 🙂 для меня стало пожалуй приятной неожиданностью, что такой транспорт можно сделать самостоятельно в гаражных условиях! и так не буду темнить… это судно на воздушной подушке… да да! эта техника перемещается на тяге от мотоблочных движков. Раньше это был самостоятельный проект, не постесняюсь сказать, моего удалённого наставника Alex5799 из Челябинска 🙂 правда судя по всему он был забанен, что для меня стало очень печальным событием 🙁 и теперь за судьбой этой уникальной техники остаётся следить только в блоге его создателя.

8. Буквально сегодня попался мне вот такой вот замечательный агрегат принадлежащий AleksMlv 🙂 И не смотря на то что техника имеет два колеса, это (обратите внимание!) не мотоцикл, а снегоболтоход! :)) И естественно в качестве силовой установки используется мотоблочный двигатель на 7 лошадок. Хоть и не самоделка, но всё же люди с руками вполне смогут повторить данное чудо в гаражных условиях, поэтому имеет все права место в этой записи 🙂

9. Ещё один не самостоятельный проект “жителя” Драйва2 Impala2 трайк получился на славу 🙂 К сожалению плотно ознакомиться с творением можно только пообщавшись с создателем. Раньше об этой технике можно было прочитать в бж и блоге, но потом хозяин счёл эту информацию не актуальной и удалил её. Сейчас можно довольствоваться только фото, как и во всех остальных творениях в этой технике так же в качестве силовой установке используется мотоблочный двигатель 🙂

10. Не лает не кусает, и возит кучу полезного? 🙂 Ну конечно! конечно, я чуть совсем не забыл о самоходных санках, или в простонародии называемых мотособаках. Из свежего на нашем сайте имеется вот такая запись от Sever29 о своей самодельной собачке 🙂

На этом пока всё! 🙂 если кого пропустил — свистните, обязательно добавлю.
Р.S. Если было интересно не забываем ставить палец вверх и делиться с друзьями:)
Всем хорошего настроения и успехов в начинаниях! 🙂

Как создать вездеход, каракат, снегоход, пневмоход, квадроцикл и болотоход из мотоблока?

Мотоблоки являются излюбленными техническими приспособлениями многих фермеров, поэтому неудивительно, что при применении конструкционной фантазии можно преобразить агрегат и создать на его основе вездеход, каракат, снегоход, пневмоход, квадроцикл и болотоход. Сегодня мы рассмотрим способы расширения функциональности устройства без особых финансовых затрат и обращения к специалистам.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель. Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением.

Рабочий процесс

1. Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
2. Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
3. Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
4. Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Каракат из мотоблока: специфика

По сути, каракат выполняет практически те же задачи, что и вездеход, вот только его особенность проявляется в больших колесах, стянутых прочными ремнями. На первый взгляд такое устройство может показаться довольно громоздким и неуклюжим, но на деле указанный транспорт спокойно эксплуатируется на ужасных дорогах на скорости до 70 км/ч.

Как создать мощные колеса собственноручно?

Существует 4 способа:

1. Первый способ относительно прост: в ход идут 2 диска из листового металла, которые крепятся на втулку. После одевается камера, фиксирующаяся отрезками специальной транспортерной ленты;
2. Второй подразумевает закрепление одного диска на втулке и прикрепление перемычки. Затем к ним необходимо приварить боковые кольца;
3. Третий вариант очень похож на второй, вот только для центрального диска эксплуатируется спица из трубы или листового металла;
4. Четвертый принцип предусматривает монтаж на втулке двух дисков, которые очень похожи на диски колес от мотороллера.

Благодаря крепкой подвеске, которую можно без проблем сварить со стальных труб и соединить шарнирами, каракат может выдержать невероятно большие нагрузки. Вот только управлять таким агрегатом несколько сложнее, поскольку зачастую в основе конструкции лежит обычная червячная передача.

Чтобы грамотно сделать каракат из мотоблока своими руками, можно воспользоваться вышерассмотренными советами, касающимися вездехода, и ознакомиться с чертежами на нашем сайте.

Умельцам, разбирающимся в механических и конструкционных особенностях мотоблоков, будет не сложно создать действительно высококлассный каракат, который станет настоящим помощником для поездок на рыбалку, по грибы, на охоту и т. п.

Особенности создания самодельного снегохода из мотоблока своими руками

Многие умельцы знают, что такая агропромышленная машина, как мотоблок, может легко трансформироваться в снегоход, позволяющий успешно передвигаться по бездорожью даже в самые заснеженные дни. Причем сам процесс переделки довольно прост и незамысловат.

Главное подобрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдать предпочтение тому приспособлению, которое обладает ручным управлением и тягово-сцепным устройством. В большинстве случаев в ход идет класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового двигателя на бензине, имеющего охлаждение воздушного плана.

Прежде чем приступать к процессу работы над будущим снегоходом, необходимо приготовить:

• мощные колеса (или же гусеницы со снегозацепами);
• раму;
• силовой агрегат;
• привод;
• полозья;
• амортизаторы;
• рулевую колонку.

Некоторые детали можно создать самим, а некоторые приобрести. К примеру, рама подойдет от старого мотоцикла, а в качестве поворотных стоек лыж стоит использовать продольные трубы рамок от старых велосипедов.

Как с мотоблока сделать снегоход: пошаговая инструкция

• Для начала на гусеничном движителе происходит установка двигателя от мотоблока;
• Затем к нему прикрепляются две тяги, присоединяющиеся к поперечной балке (где уже закреплены руль и лыжи);
• Передняя стойка и сидение монтируются в пространстве между двумя тягами;
• Теперь гусеничный движитель нужно присоединить к указанной поперечной балке;
• Все остальные детали следует прикрепить посредством штифтов и болтов.

В итоге должно получиться отличное моторизированное транспортное средство, сумеющее перевозить человека (и небольшой груз) в трудных погодных условиях.

Знакомимся с пневмоходом из мотоблока и болотоходом из мотоблока

Как упоминалось ранее, пневмоход и болотоход являются несколько измененным аналогами вездехода и караката. Первый вариант считается простым передвижным средством, который появился в 60-х годах и в современных модификациях дополняется 3-6 колесами для лучшей проходимости.
Особенностью, как пневмохода на базе мотоблока, так и болотохода является эксплуатация особых колес низкого давления. Дело в том, что в данном случае шины обладают малым весом, эластичны и оказывают небольшое давление на грунт. Вместе с большим радиусом качения устройство отличается проходимостью и выносливостью.

Пневмоход-переломка и болотоход создаются за аналогичной схемой, как и вездеход, поэтому нередко многие специалисты употребляют три термина в одном контексте. На нашем сайте каждый желающий сможет найти видео с практическим использованием устройств и оценить их сходство с указанными вариантами переделок.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Общие этапы трансформации мотоблока в квадроцикл

• Расширение колесной базы;
• Грамотное обустройство рамы;
• Монтаж подходящих колес.

Детальные этапы трансформации

• Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
• Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
• Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
• После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
• Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

Квадроцикл из мотоблока своими руками

Манёвренность и мобильность – главные преимущества квадроцикла, которые сочетаются с мощностью и управляемостью, высокой проходимостью. Но покупка готовых моделей таких внедорожников обходится в крупную сумму. Можно изготовить агрегат собственными силами. Главное – заранее разобраться с расходными материалами перед тем, как создавать самодельный квадроцикл из мотоблока.

Как превратить мотоблок в квадроцикл

Перед началом работы главное – отыскать дизельный или бензиновый мотор в исправном состоянии. Его тягового потенциала должно хватать не только для полноценного перемещения, но и для транспортировки водителя.

После этого остаётся выбрать ходовую часть, которая используется в том или ином случае. Выбор делают между гусеничным и колёсным вариантом. Первое решение отличается более высокой проходимостью. Но такая конструкция более сложная в исполнении. И процесс управления не всегда доступен водителям с минимумом познаний по технической составляющей.

Какие понадобятся инструменты и оборудование

Кроме того, для конструкции понадобятся такие узлы, приобретённые в готовом виде или созданные самостоятельно:

1. Освещение, чтобы передвигаться ночью.
2. Сиденье для водителя, защищённое от осадков и неблагоприятного воздействия окружающей среды.
3. Задний мост, располагающийся под задними колёсами.
4. Рама, куда крепятся все детали.

Когда квадроцикл из мотоблока своими руками собран, он обладает следующими характеристиками:

1. Средняя скорость до 10 километров в час.
2. Мощность двигателя – 10 лошадиных сил.
3. 200 килограмм грузоподъёмности.

Изготовление квадроцикла

Главное – заранее решить, для каких целей применяется оборудование. Это может быть охота и рыбалка, прогулки на природе, другие подобные мероприятия. Все детали подбираются на основании данного фактора.

По поводу рам квадроцикла

Либо эта деталь конструируется самим владельцем техники, либо он монтирует уже готовый вариант изделия, бывший в употреблении. Здесь важно проследить за тем, чтобы надёжно крепился к днищу двигатель – он как раз идёт вдоль рамы. Для закрепления используются болты. Трансмиссия и привод тоже присоединяются как можно более крепко, чтобы не было люфтов.

Самодельные рамы

Основным материалом могут служить трубы для газо- и водопровода. Толщина стенки у них не должна превышать 3 миллиметра:

1. У поперечин, подкосов нужно 20 мм.
2. 25 миллиметровые изделия – для лонжеронов.

При соединении применяют точечную сварку. После этого переходят к цельной разновидности работ. К раме надо сразу приварить ушки, на которые крепят рычажные, амортизаторные механизмы. Дальнейший монтаж предполагает крепление кронштейнов, чтобы квадроцикл с двигателем от мотоблока стал более надёжным.

При реконструкции имеющейся рамы

Удаление деталей – обязательный этап при реконструкции готовых рам. Свободный доступ важен для каркаса. Отсоединяют часть сзади, а для передней проводят наращивание. После этого привариваются узлы, позволяющие монтировать полный набор агрегатов для квадроцикла. Подседельные стойки при выполнении такой работы отодвигаются на 40-45 сантиметров.

Металлические листы – основа для багажника передней, задней части. На следующем этапе идёт соединение с рамой. Получается готовая рама, которую надо покрасить. От применения лаковых покрытий можно отказаться.

По поводу двигателей

Можно использовать детали от любых транспортных средств:

Но нас интересует именно, как из мотоблока сделать квадроцикл. Современные модели обладают достаточным показателем мощности для решения подобных проблем. У них внутри стоят четырёхтактные двигатели, с мощностью до 15 лошадей.

Топливо экономнее всего расходуется у мотороллерных двигателей. Такие квадроциклы будут самыми лёгкими.

Функция охлаждения понадобится тем, кто любит путешествовать и в жаркую погоду. На старых моделях эта возможность отсутствовала.

Работа с подвеской

Использование передних, задних подвесок разрешено одинаково. Из самых простых решений – выбор передней подвески, от мотоцикла.

Задняя подвеска обустраивается в двух вариантах:

1. От автомобиля. Тогда деталь укорачивают под габариты самого квадроцикла в готовом виде. Наличие дифференциала станет главным преимуществом. Но такие конструкции отличаются увеличенным весом.
2. Карданно-редукторные модели. Редуктор монтируется на задней оси.

При создании квадроциклов из мотоблоков не обойтись без независимой подвески, для которой характерен высокий клиренс. Крепление проводится при помощи болтов. В процессе участвуют и сайлентблоки – это шарниры из резины и металла. Передняя подвеска имеет стойку, для которой важен определённый уровень наклона. Иначе транспорт с большой вероятностью переворачивается на дороге.

Амортизаторы подходят любого типа. Но при наличии подходящего бюджета – рекомендуется приобретать газомасляные модели, с подкачкой. Тогда подвеску будет проще регулировать в зависимости от складывающихся условий. Колёса от квадроцикла на мотоблок ставятся в большинстве случаев.

Обустройство ходовой части вместе с рулевым управлением

Рули выбираются автомобильные либо мотоциклетные. В некоторых случаях совмещаются оба варианта. Тогда крепления выглядят следующим образом:

1. Вверху находятся руль, рычаг и вал от мотоцикла.
2. Тяга руля от автомобиля располагается снизу.

Желательно сразу приобретать и топливный бак, вместе с рулём.

Рулевые валы используются и самодельные. В качестве основы берут металлическую трубу – с 3-миллиметровыми стенками, 20-миллиметровым диаметром. Нижняя часть – для размещения ограничителя хода. Видео из интернета это подтверждают. Цепная передача станет отличным аналогом зубчатой паре. Тогда техобслуживание станет проще, не потребует серьёзных денежных вложений.

Также оптимальным выбором станет механическая коробка передач. Тогда характерно улучшение манёвренности. Ручное переключение для высоких и низких передач всё равно необходимо. Входные валы из КПП должны быть направлены на задний и передний мосты, соответственно.

ВАЗы небольших габаритов – оптимальный источник колёс. Их обувают в резину, соответствующую текущим эксплуатационным условиям. Выбор тормозных систем зависит от колёс. У отечественных автомобилей берут поворотные кулаки.

О полном приводе

Хорошая проходимость – главная положительная характеристика для полноприводных моделей. Но тогда важна надёжность двигателя, резины. После нужно брать:

1. Управление рулём только автомобильного типа.
2. Дифференциалы.
3. Трансмиссионный привод, механический.

Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке. Полноприводный узел продаётся и в готовом виде, но придётся потратить больше денег. Квадроцикл из мотоблока Нева собирается по такому же принципу.

По поводу корпуса

Из подходящих вариантов материалов отмечают стеклопластик либо стекловолокно. С первой разновидностью процесс изготовления проще.

Работа выполняется с такой последовательностью:

1. Сооружаем «болванку» корпуса. Её надо начертить, вырезать и соорудить, из листов пенопласта максимальной плотности.
2. Несколько стекловолоконных слоёв тоже присутствуют на конструкции.
3. На каждый слой наносят эпоксидную смолу.
4. Вставка креплений из металла между слоями обязательна, чтобы соединить корпус с рамой.

На последнем этапе корпус высушивается. После этого поверхность грунтуется и шлифуется, красится.

О сборке квадроциклов

Понадобится пройти такие этапы для завершения работы:

1. Приобретение, подготовка деталей.
2. Сварка рамы, её переделка.
3. Монтаж колёс с амортизаторами, ходовой части, тормозов с подвесками.
4. Установка двигателя и коробки передач. Привод собирается на этом же этапе.
5. Далее монтируют электрооборудование, включая аккумулятор и приборную доску, поворотники, фары.
6. Изготавливается корпусная часть.
7. Корпус шлифуют и грунтуют, красят.
8. Устанавливают корпус, сидения.

Итоги

По техническим характеристикам квадроциклы, изготовленные собственными силами, не уступают заводским вариантам. Такой транспорт долго прослужит владельцу, ведь последний знает обо всех деталях. Ремонт легко провести прямо на месте при необходимости. Главное – чтобы набор инструментов и деталей на замену всегда был под руками. Важно с самого начала до мелочей продумать процесс сборки.

Вездеход / каракат и квадроцикл из мотоблока

Сегодня мотоблок – это не просто полезная сельскохозяйственная машина. Это еще и база для создания различных самоделок. К числу последних относится вездеход или как его еще называют каракат, а также квадроцикл. Каждое из перечисленных транспортных средств пригодиться жителям регионов со сложными погодными условиями и просто любителям экстрима.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода

Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками

Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

• первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
• второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
• третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
• четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается. Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата.

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

Квадроцикл из мотоблока – особенности создания агрегата

По своей сути, квадроцикл представляет собой 4-колесный мотоцикл, который предназначается для езды в наиболее труднодоступных местах. Для этого агрегат должен иметь легкую массу, большой запас мощности, а также быть максимально простым в эксплуатации. Всеми этими качествами будет обладать квадроцикл, изготовленный своими руками из мотоблока.

Выбор двигателя для самодельного агрегата

Возможности самодельного квадроцикла во многом зависят от двигателя, который вы выберите для сборки агрегата. Первое требование к мотору – он должен быть максимально мощным. Неплохим вариантом будет применение двигателя от китайского мотоблока. Такие моторы уже успели зарекомендовать себя, как достаточно надежные конструкции, хорошо выдерживающие длительные нагрузки.

При выборе обязательно обращайте внимание на начальный крутящий момент мотора. Чем выше этот показатель, тем быстрее квадроцикл будет преодолевать болотистую местность.

Если рассуждать по маркам мотоблоков, чьи двигатели подходят для монтажа на самодельный квадроцикл, то, помимо китайских агрегатов, для изготовления можно использовать моторы от сельскохозяйственных машин марки Нева, Заря и Салют. Мотобуксировщик из мотоблока одной из этих марок преодолеет любое препятствие, и не подведет вас в самый неподходящий момент.

Как собрать квадроцикл своими руками – порядок действий

Сделать квадроцикл с двигателем от мотоблока немного проще за счет того, что вам не потребуется изготавливать колеса. Как и в случае с каракатом, перед изготовлением квадроцикла из мотоблока нужно изучить чертежи, которые подскажут правильный порядок действий при сборке.

Алгоритм изготовления квадроцикла выглядит следующим образом:

1. В первую очередь от вас потребуется расширить колею. Так как в конструкции всех современных мотоблоков колеса располагаются непосредственно под мотором, то вам понадобится немного расширить дистанцию между колесами, что придаст квадроциклу устойчивости, особенно, при прохождении резких поворотов. Для увеличения колеи используйте специальные вставки – их можно выточить самому, или заказать изготовление деталей в токарной мастерской. Еще один вариант – покупка специальных адаптеров в магазине сельскохозяйственной техники. Минус данного метода – высокая стоимость готовых элементов;
2. На следующем этапе нужно сделать раму для квадроцикла. Ее можно сварить, взяв за основу велосипедный или мотоциклетный каркас, или же изготовить с нуля, используя стальные трубы. Помните, что рама – это самая уязвимая часть квадроцикла, так как после монтажа на нее мотора и других деталей конструкция будет поддаваться сильной нагрузке. Крепить раму следует посредством двух шрифтов и поворотного шарнира;
3. Третий этап – установка и фиксация колес. Перед этим определите нужный вам размер дисков. Помните, что чем больше диаметр деталей, тем меньше будет скорость, и тем больше усилий потребуется мотору для разгона. Оптимальным вариантом станет применение автомобильных дисков с широким ложем, диаметром 15 дюймов. Далее на диски наматывается плотная ткань, а сверху надевается резиновая камера;
4. На последнем этапе на раму квадроцикла монтируется двигатель, сцепление, система зажигания, тормоза и выхлоп. Не обязательно использовать все эти механизмы от одного и того же мотоблока. Главное, чтобы каждый элемент был действительно надежным и полностью исправным. Не забудьте установить и подключить кнопки управления и переключатели. Лучше всего расположить их рядом друг с другом, чтобы управлять квадроциклом было удобнее.

Самодельный квадроцикл практически ничем не уступает рыночным аналогам – он развивает примерно такую же скорость и быстро преодолевает любые препятствия.

Особенности изготовления мото- и аэросаней

Если квадроцикл нужен исключительно для езды зимой, то вместо передних колес его можно оборудовать лыжами. Для этого агрегат оборудуется вертикальной осью, которая крепится к перекладине, соединяющей лыжи. Верхняя часть оси приваривается к рулю квадроцикла из мотоблока.

Изготовленные таким образом мотосани весят на порядок меньше колесного квадроцикла. Благодаря этому самодельный агрегат сможет с легкостью преодолевать высокие сугробы, не погружаясь в снег. Еще один плюс заключается в том, что такая конструкция сможет разгоняться до большей скорости и перевозить немного больше багажа.

При желании из мотоблока можно изготовить аэросани. Вся сложность работы заключается в изготовлении пропеллера, который потребуется установить в задней части агрегата. Сделав лопасти и поместив их в круглый каркас, пропеллер через вал подключается к двигателю от мотоблока. При эксплуатации аэросаней мотор будет разгонять лопасти, а они – самодельный агрегат.

Квадроцикл из мотоблока своими руками

Мотоблок вполне возможно переделать в квадроцикл, но для этого придется постараться. Для этого необходимо приобрести некоторые дополнительные элементы и воспользоваться специальными инструментами. Так, для того, чтобы создать квадроцикл из мотоблока своими руками, мастер должен уметь обращаться со сварочным аппаратом. В работе пригодится также ручной и электроинструмент.

Как и квадроцикл, мотоблок предназначен для езды по бездорожью, поэтому переделать его в модный мотовездеход будет относительно несложно. Получится мощное, скоростное транспортное средство, которое обладает высокой проходимостью. При этом самодельный квадроцикл будет легким и безопасным, из него выпасть гораздо сложнее, чем с мотоцикла.

Кроме того, функции мотоблока можно сохранить в новой конструкции. Но при этом квадроцикл можно будет применять для езды по бездорожью или поездок на природу. Но и хозяйственные функции мотовездехода в конструкции сохраняются.

Самодельный квадроцикл из мотоблока будет несколько отличаться от моделей заводского производства. Посадка у него будет не мотоциклетной, так как конструкция останется практически неизменной, как и седло, которое было изначально у мотоблока. По показателям мощности и скорости самодельный квадроцикл с двигателем от мотоблока будет уступать популярным моделям. Но зато по маневренности и выносливости новое транспортное средство будет ничуть не хуже.

Квадроцикл из мотоблока: этапы проведения модификации

Конструкция мотоблока нуждается в минимальной модификации, так как оба транспортных средства действительно сильно похожи. Но некоторые изменения внести все же придется. Рекомендуется найти или разработать своими руками чертежи квадроцикла 4х4 с двигателем от мотоблока. Это позволит тщательно продумать все детали, избежать ошибок в процессе сборки.

Всю работу можно разделить на 3 этапа:

• Сначала расширяется колесная база мотоблока.
• Обустраивается конструкция рамы.
• Устанавливаются колеса, подходящие по размеру.

Эту работу проводят в обустроенной мастерской, в которой обязательно функционирует качественная вентиляция. Если переделка проводится в зимний период, внутри помещения должно быть тепло. В летний период можно обустроить мастерскую на улице под навесом.

Мотор

Лучше всего создавать своими руками квадроцикл из мотоблока «Нева». Это самоходное транспортное средство обладает надежным и достаточно мощным мотором. А ведь это самая важная деталь любого мотовездехода. В зависимости от модели мотоблока, двигатель может иметь мощность 6, 6,2 или 7,5 л. с. Этого вполне достаточно, чтобы передвигаться по пересеченной местности, перевозить небольшие и средние грузы, а также выполнять хозяйственные операции, обрабатывать огород и т. д.

Если мотор в базовой комплектации потребуется заменить, вместе с ним устанавливают и трансмиссию. Эти две системы должны работать в тандеме, чтобы обеспечить слаженную работу транспортного средства.

Мотор может быть и от мотоблока иной модели, но его мощность должна быть достаточной для выполнения всех возложенных на квадроцикл функций.

Расширение колесной базы

Двигатель у всех современных мотоблоков находится над колесами, поэтому их придется развести. Для этого нужно выточить специальные вставки из металла. Мастер должен иметь в распоряжении токарный станок, а также соответствующие навыки для работы с подобным оборудованием. Если этого оснащения нет, можно приобрести специальные расширители в магазине. Это более простой, но затратный способ, так как адаптеры для расширения колес стоят довольно дорого.

Обустройство рамы

Дальше нужно сварить стальную раму, которая должна быть очень прочной и надежной. Но, как утверждают опытные конструкторы, этот узел является самой уязвимой частью квадроцикла. Ее собирают из рамы от мотоцикла или велосипеда. Если взять заготовку неоткуда, можно сварить конструкцию из труб, стенки которых имеют толщину 3 мм. Они могут быть как с круглым, так и квадратным сечением.

После соединения с квадроциклом, рама обязательно утяжелится, поэтому на нее будет действовать значительная нагрузка. Самодельная конструкция крепится к будущему транспортному средству двумя штифтами, которые фиксируются к поворотному шарниру.

Установка на колеса

Чтобы установить конструкцию на колеса, нужно определиться с выбором колесных дисков. Лучшим вариантом для этого являются детали, взятые с автомобиля. Они должны предназначаться для покрышек с низким профилем, так как у такой резины ложе широкое. Благодаря этой особенности камера будет плотно прилегать к дискам. Между ободом и камерой прокладывается слой плотной ткани, которая будет защищать резину от механических повреждений.

Выбирая шины для колес нужно отдавать предпочтение покрышкам грузового типа, с агрессивным протектором. Такой квадроцикл сможет проехать по грязи, плохой и неровной дороге. Давление в шинах должно быть невысоким, что обеспечит достаточную площадь контакта с поверхностью. Так колеса смогут преодолевать различные препятствия на дороге, а ход будет более плавным. Такие шины повышают комфорт в процессе управления мотовездеходом.

В некоторых случаях применение мягкой резины с низким давлением позволяет обойтись без установки амортизаторов, так как пружинить будут непосредственно шины. Недостатком подобного решения является факт, что мягкие покрышки менее выносливые. Без дополнительной защиты они будут эксплуатироваться недолго. Ведь ездить придется по бездорожью, где могут попадаться камни, колючки, ветки и прочие острые предметы. Проколоть мягкую шину в этом случае гораздо проще, чем твердую.

Чтобы обеспечить для покрышек защиту, можно обмотать их водопроводным шлангом, концы которого фиксируются качественным водостойким клеем. Это специальный состав, который не растрескается под давлением. Однако лучше купить профессиональную резину подходящего размера.
