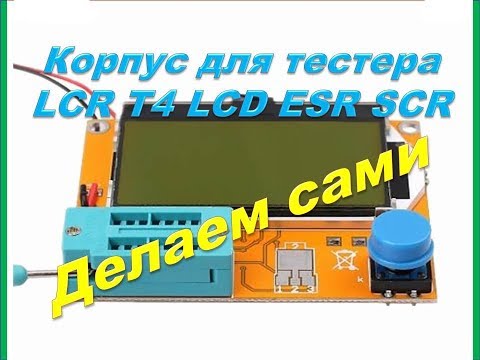

Всем привет! Сегодня у нас на канале ролик «Супер корпус для LCR T4 LCD ESR SCR тестера своими руками»
Разговор пойдёт о недорогом, но нужном Китайском приборе LCR-T4 LCD ESR SCR Meter Transistor Tester .
Очень не плохой приборчик, позволяет проверить без проблем множество радио деталей.
Бывают конечно и косячки в измерениях, но это мелочь.
Главное, что меня не устроило, это отсутствие корпуса, корпус который мог быть с прибором, мне тоже не очень понравился, не понравился и источник питания батарея типа «крона» решил всё это модернизировать )))
Для модернизации потребовалось : распаечная коробка,(подходящего размера), аккумулятор 3.7В. (у меня от электронной сигареты, это не критично, можно любой подходящий по размеру) повышающий модуль с 3.7В. до 9.0В. ,кнопка включения (у меня от фонарика) , и плата зарядки для аккумуляторов. Всё это прекрасно уместилось в распаечной коробке, и получился весьма не плохой приборчик. В общем оцените сами.
ссылка на прибор https://alitems.com/g/1e8d114494f7a6e71e4e16525dc3e8/?subid=LCR-T4+ESR+%D0%BC%D0%B5%D1%82%D1%80&ulp=https%3A%2F%2Fru.aliexpress.com%2Fitem%2FLCR-T4-ESR-Mega328-M328-Lcr%2F1000004863552.html%3Faf%3D347536%26aff_platform%3Daaf%26cpt%3D1545125525555%26afref%3Dhttps%25253A%25252F%25252Fwww.youtube.com%25252F%26dp%3D65da05272dc2070f67b2cf7d93d0b7b3%26spm%3Da2g0v.10010108.1000013.2.27b03b18xZBMYY%26cv%3D47843%26traffic_analysisId%3Drecommend_2088_1_-1_iswistore%26pvid%3D4c67ac00-6409-42a5-967b-6c9ddfa0747d%26tpp%3D1%26mall_affr%3Dpr3%26sk%3DVnYZvQVf%26aff_trace_key%3D09aa2108cfd147e4b26d606595807845-1545125525555-06708-VnYZvQVf%26scm%3D1007.13339.90158.0%26terminal_id%3Db1d55f25aaf84e64bfd62f4b9813a9e7 ссылка на плату зарядки https://goo.gl/hQaeLH ссылка на повышающий модуль https://goo.gl/Y3pa2T ссылка на программатор для прошивки https://goo.gl/nZds7B ссылка на макетную плату https://goo.gl/ZiVS1e ссылка на провода к макетной плате https://goo.gl/UxZDtC ссылка на быстрые разъёмы https://goo.gl/YtkJ5y
Вот и всё смотрим видео «Супер корпус для LCR T4 LCD ESR SCR тестера своими руками» Комментируем , даём советы, или указываем на ошибки.
Оставайтесь на канале «Алё Гараж с Геннадием В»
https://www.youtube.com/channel/UCqWAAdgl-EBu7JBcR1UJQ4w
Кэшбэк сервис LetyShops https://letyshops.ru/soc/sh-1/?r=705730
AIR http://join.air.io/65Gennadi
Скайп genaha65
Одноклассники https://ok.ru/profile/379243874604
Мой мир https://my.mail.ru/bk/kres65/
В контакте https://vk.com/id94634330
Фейсбук https://www.facebook.com/profile.php?id=100003452435669
почта gmail magkitel@gmail.com
почта mail.ru kres65@bk.ru

Видео Супер корпус для LCR T4 LCD ESR SCR тестера своими руками канала Алё Гараж с Геннадием В

Показать

Тестер транзисторов, ESR-метр LCR-T4 на микроконтроллере ATmega328 позволяет определить тип и цоколевку радиоэлектронных компонентов (диод, биполярный транзистор NPN, PNP, полевой транзистор, тиристор и т.д.). И представляет из себя многофунциональный тестер, которым можно измерить ряд параметров (сопротивление резистора, емкость конденсатора, ESR конденсатора, индуктивность дросселя, емкость перехода в диодах и транзисторах). На картинках ниже показан внешний вид прибора.

Данный прибор на мой взгляд является очень нужным и должен быть у каждого радиолюбителя. Но его недостатком является на мой взгляд только одно, ESR-метр LCR-T4 поставляется без корпуса. И корпус для тестера необходимо приобретать отдельно. Сразу нужно отметить, что без корпуса прибор легко можно повредить. По этому я предлагаю сделать корпус самостоятельно. Кто-то скажет зачем, ведь его можно купить. На это Я отвечу кто не хочет заморачиваться тот так может и сделать. Но здесь не об этом. Приступим к разработке и сборке корпуса. Корпус прибора будем делать из оргстекла толщиной 2 мм с последующим склеиванием. Он будет закрытого типа. По этому вместо площадки под SMD компоненты припаяем три провода с крокодильчиками для подключения радиоэлементов (на картинках в низу это три маленьких отверстия в один ряд). Также из-за того, что питание прибора осуществляется от батарейки типа «КРОНА» то для нее необходимо предусмотреть отсек, доступ к которому будет позволять ее быструю замену. С этой целью сделаем заднюю крышку съемной. На этом наверное и все, перейдем к нашему компьютеру и начертим будущий корпус во всех деталях. На картинка ниже изображен корпус в разных проекциях.

После создания 3D чертежа корпуса необходимо его преобразовать в отдельные 2D чертежи с размерами. По которым в дальнейшем будем изготавливать элементы для корпуса. Чертежи смотрим на картинках ниже.

Следующим этапом изготовления корпуса после распилки и обточки элементов будет его склеивание. Склеивание необходимо производить согласно картинке ниже и в указанной последовательности, с помощью супер клея с пищевой содой.

После склейки всех элементов корпуса и его высыхания, корпус нужно будет обработать напильником, что бы сровнять все неровности и выступы деталей. Завершающим этапом будет придание корпусу ESR метра эстетического вида. Для этого окрасим корпус в черный цвет. Но перед этим его необходимо будет затереть наждачной бумагой для лучшей адгезии краски и заклеить место под экран малярным скотчем, который нужно будет снять после высыхания краски. На картинках ниже можете посмотреть готовый корпус с установленным в него прибором.
