Ленточная пилорама по дереву своими руками с двигателем от мотоблока

Необходимость в пиломатериале в частном доме рано или поздно приведет к решению сделать пилораму своими руками в домашних условиях. Потребность в недорогой профильной древесине, качественном строительном материале особенно актуальна для частных домашних хозяйств. Привлекает возможность недорогой обработки древесины, изготовление профилей различной конфигурации, возможности использования в основных конструкциях, при капитальном домостроении, в ремонте, применение в отделке внешней и внутренней, строительстве ограждающих и вспомогательных конструкций различного назначения.

Пиломатериал любого профиля и качества сегодня можно приобрести на любом строительном рынке или базе, но любой рачительный хозяин, планирующий строительство дома или работы, требующей применения большого количества изделий из дерева, задумывается об экономии. Если сделать пилораму, появится возможность меньшими затратами производить работы на своем участке или в хозяйстве, избыточный материал можно реализовывать или расплачиваться за сырье.

Общее описание пилорамы

Ленточная пилорама, или лесопилка — универсальный станок для продольной распиловки бревен, чтобы получить различный профильный пиломатериал: доски, брусок, дранку и пр. Конструкция пилорамы включает четыре основных части:

• ленточная пила с приводом;
• устройство подачи рамы пилы;
• регулировочный механизм высоты режущего полотна;
• зажимное и крепежное приспособление для бревен.

Приводной механизм пилорамы запускает электродвигатель, или она работает на бензине (дизеле).

Для бытовых пилорам средней мощности подойдет асинхронный электродвигатель 5 кВт или дизельный (бензиновый) мощностью 6-8 л/с. Это позволит обеспечить бесперебойное функционирование установки в номинальном режиме без перегрузок.

Схема работы пилорамы заключается в передаче момента вращения на шкив с закольцованной пилящей лентой шириной до 6 см. Провис ленты компенсирует гидравлический или пружинный механизм.

Рама установки с приводным механизмом движется по рельсам, смонтированным на бетонном фундаменте. Движение обеспечивают стальные закаленные ролики на закрытых шарикоподшипниках, закрепленные внизу корпуса установки. Длина рельсов задает максимальный продольный размер обработки пиломатериала.

Механизм, включающий резьбовую передачу и приводной элемент, регулирует высоту рабочего полотна пилы и задает размер среза. Два вращающихся винта по бокам каретки задают ее движение по направляющим, не допускают перекашивания пилы.

Заготовка, подготовленная для роспуска, укладывается между направляющими, фиксируется зацепами, которые расклиниваются ударами кувалдой. Каретку с пилой подводят к торцу бревна и выставляют высоту рабочего полотна. Затем станок запускают и постепенно перемещают раму с пилой по рельсам, срезая доски заданной толщины. Достигнув окончания бревна, свежесрезанная доска убирается. После этого пилу поднимают и механизм возвращают в исходное состояние.

Зажим, сделанный из направляющей обычной трубы, на которой установлены втулки с зацепами, не допускает смещение бревна при подаче. Неподвижность бревна при обработке обеспечивается заклиниванием механизма и перекосом подвижного узла с закрепленными когтями.

Приведенное описание характеризует сделанную простейшую ленточную пилораму своими руками, используя чертежи. Схема поэтапного строительства лесопилки описана ниже.

Как сделать ленточную пилораму и что для этого требуется

Рельсовые направляющие делаются из швеллера или балки с выдержанной геометрией или заводских рельсов с узкоколейки.

Ролики вытачиваются на токарном станке и закаливаются. В роликах лучше применить подшипники качения.

Рама, место для заготовок и пильная каретка производятся из толстостенных профилей прямоугольного и квадратного сечения для обеспечения необходимой прочности при изменении нагрузок.

Механизм, регулирующий высоту рабочей каретки, изготавливают из металлических квадратных профилей с ползунами и двумя болтами с гайками. Детали используют со старых токарных станков или вытачивают новые.

Колеса, полотно ленты и валы с подшипниками качения можно взять от списанных комбайнов или другой сельхозтехники. Размер сечения направляющей должен быть порядка 500 мм во избежание механических напряжений конструкции и повреждений у основания зубьев пильного полотна.

Затраты на изготовление пилорамы в домашних условиях могут составить несколько десятков тысяч рублей. Желательно собирать лесопилку, имея чертежи.

Самодельная ленточная пилорама своими руками собирается с использованием следующих инструментов:

• углошлифовальная машина;
• бытовой сварочный аппарат;
• вертикально-сверлильный станок;
• дрель;
• буры по бетону;
• сверла;
• слесарные струбцины;
• ключи торцовые и рожковые;
• плоскогубцы;
• метизы и крепеж;
• лазерный уровень.

Оптимальная площадка для сооружения пилорамы — 3х6 м, при условии длины продукции до 6 м. Размещать установку желательно в помещении или соорудить потом навес из подручных средств для возможности работы в любую погоду. Главное, чтобы площадка делалась добросовестно.

Рекомендации по эксплуатации ленточной самодельной пилорамы

Необходимо следить за натяжкой пильного полотна, не эксплуатировать пилораму более 2 часов без перерыва. Регулярно менять рабочее полотно, подвешивать, чтобы снять скопившееся внутреннее напряжение. Необходимо использовать смазочную жидкость, летом можно водный состав с Ферри, в холодное время смешивать керосин с соляркой и масло для двигателя в соотношении 5:1.

После остановки пилы в конце работы необходимо ослабить натяжители.

Регулярно затачивать и разводить зубья пилы. Свежеспиленный лес сразу в работу брать не желательно, дать отлежаться месяц и обтесать кору. Регулярно нужно обслуживать установку, делать периодически контрольную протяжку и смазку для поддержания работоспособности пилорамы.

Приведенный пример сборки может служить для оценки возможности строительства собственной пилорамы с применением многих подручных материалов и деталей. При соблюдении всех технических параметров и правильном монтаже и эксплуатации пилорама будет бесперебойно функционировать длительное время.

При более свободном бюджете лучше применять больше деталей фабричного изготовления.

Бензиновая пила – это хороший помощник при заготовке дров, спиливании деревьев, уходе за садом, очистке заросшего участка. Ее основой является двигатель внутреннего сгорания, который отличается компактными размерами, надежностью, небольшой массой, хорошими показателями мощности. Такие достоинства привода позволяют создать различные оригинальные самоделки из бензопилы: мотоблок, болгарку, снегоуборочную машину, газонокосилку, пилораму, электрогенератор, картинг, снегоход. Мотор также устанавливают на велосипед, лодку, делая данные средства передвижения более практичными. При этом часто умельцы используют не только двигатель, но и другие детали от агрегата. Сложность в переделывании заключается в точном подгоне по размерам деталей собираемой техники.

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

• снимают шину с пилы;
• вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
• затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор
. Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме
сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами
. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Небольшим минусом является образование большого количества опилок. Это происходит из-за значительной толщины цепи.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

• берется велосипед;
• к багажнику либо раме прикрепляется мотор с бензобаком;
• устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
• монтируются дополнительные амортизаторы;
• ставится тормоз.

Вместо редуктора используют две зубчатые пары
, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Обычно велосипед с мотором от бензопилы делают ради развлечения: ездит такой мотовелосипед со скоростью обычного.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы
. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

• привода;
• каркаса;
• ручки;
• колес;
• ножей;
• системы управления;
• защитного кожуха.

Процесс изготовления
газонокосилки проходит в следующей последовательности:

• сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
• с помощью болтов или сварки к раме приделывают ручки из железных трубок;
• по углам каркаса монтируют колеса;
• снимают с бензиновой пилы ручку и шину;
• прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

• удлиняют газовый трос;
• из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
• делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
• с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски
, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи
бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Наличие телескопического вала позволит регулировать высоту оставляемого после покоса травяного покрова.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником
, благодаря которому на участке практически не остается срезанной травы.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами
. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя.
На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля
подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Чем мощнее будет установленный ДВС, тем большую проходимость будет иметь собранный снегоход.

Создание триммера

Триммер, как и газонокосилка, используется для скашивания травяного покрова на участке. Но мотокоса используется при сравнительно меньших объемах работ или на
неровных местностях, каменистых грунтах. Триммер из бензопилы, сделанный самостоятельно, обойдется значительно дешевле своего заводского аналога. Производительность у такого агрегата достаточно высокая.

Самым простейшим вариантом создания мотокосы является использование специальной заводской насадки на бензиновую пилу
, работа с которой показана в нижеследующем видеоролике.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт
(4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

• заборного отсека с расположенным внутри шнеком с лопастями;
• ручки;
• рамы;
• выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники.
Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека
подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Диск такого самодельного оборудования будет вращаться не электромотором, а двигателем внутреннего сгорания от пилы.

Сборки болгарки
с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Сборка машины для картинга и багги

Картинг
– это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

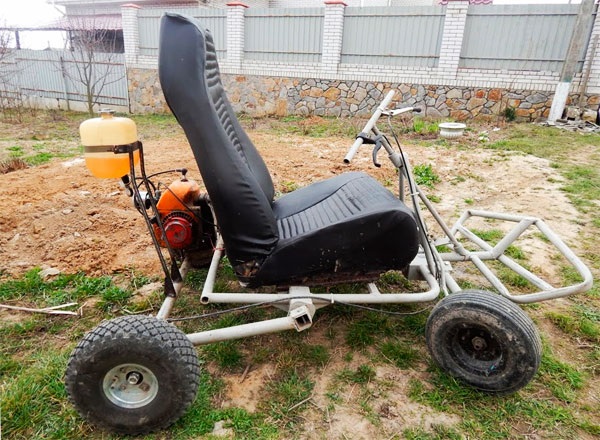

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

• колес;
• рулевого узла;
• каркаса;
• тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Карт с двигателем от бензиновой пилы обходится сравнительно недорого. Для детей он станет способом увлекательного времяпровождения.

Конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

• сваривают раму;
• изготавливают подвеску, например, торсионного типа;
• делают детали рулевого управления;
• собирают подвеску;
• монтируют руль и тяги;
• прикрепляют колеса;
• ставят тормоз;
• устанавливают кресло;
• закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы
либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях
. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

1. бензиновая пила;
2. передаточный редуктор;
3. приводной ремень;
4. планка для натяжения;
5. электрический генератор;
6. панель управления;
7. зажимы;
8. упор пилы;
9. крепежная гайка (предназначена для присоединения к раме редуктора);
10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока
(например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Мотоблок для домашнего использования

Мотоблок – это сельскохозяйственная техника, которая благодаря возможности установки различных насадок способна пахать и культивировать почву, делать борозды, а также выполнять другие операции. По сути, мощные модели являются мини-тракторами.
Техника заводского производства стоит дорого, дешевле обойдется мотоблок из бензопилы собственноручного изготовления.

Сборка агрегата не отличается сложностью. Устройство самодельного мотоблока показано в видео ниже.

Конструктивных исполнений мотоблоков, сделанных народными умельцами, много. Следует выбирать наиболее подходящий по имеющимся комплектующим и функциональным возможностям вариант.

Сельскохозяйственный культиватор своими руками

Культиватор – это техника, предназначенная для взрыхления почвенного слоя и разрезания корней сорных растений в нем. Рабочим органом агрегата является вращающаяся фреза
. За счет ее вращения происходит также перемещений культиватора по обрабатываемому участку.

По своей мощности мотокультиватор уступает мотоблоку. Для последнего есть специальная культивирующая насадка.

Культиватор из бензопилы собственной сборки вполне подойдет для обработки небольшого участка
. Вариант конструкции такой самодельной техники рассмотрен в следующем видеоролике.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля
. Одновременно происходит удаление сорняков между рядами.

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

• 1 – рукоять управления мотором;
• 2 – тросик;
• 3,4, 7, 10 – звездочки передач;
• 5 – цепь;
• 6 – колесо;
• 8 – ручка;
• 9 – топливный бачок;
• 11 – крепление мотора;
• 12 – площадка под двигатель;
• 13 – ДВС;
• 14 – рама;
• 15 – плуг (насадка окучника).

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур
. Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.

Уважаемые посетители сайта « «
из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и , тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру: колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
2. колеса от легкового автомобиля
3. ступицы
4. подшипники
5. профтруба квадратного сечения
6. шпилька с резьбой
7. домкрат
8. капельница
9. силовой агрегат (бензиновый или электродвигатель)
10. арматура
11. болты, гайки, шайбы, граверы
12. листовой металл 1 мм
13. ремень

Инструменты

1. сварочный аппарат
2. дрель
3. наждак
4. болгарка
5. молоток
6. рулетка
7. набор гаечных ключей
8. уровень (лазерный)
9. линейка
10. уголок

Процесс сборки ленточной пилорамы .

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь.





Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем.
2. Ленточная пилорама с бензиновым двигателем.
3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины.
Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части.
Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона.
Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание!!! На фото уголок расположен ребром вверх.
Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.
Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря.
После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз.
Рама же сварена из профтрубы квадратного сечения.
В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги.
Далее изготавливается механизм подъема.



После чего устанавливаются шкивы и ступицы.

Подключение к силовому агрегату.
Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.

Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь.
Механизм натяжения можно сделать из небольшого домкрата.
После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.

Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила
, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания
из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки
, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника
на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней
– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат
, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты
, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Распиловочный станок по дереву (пилорама) – достаточно сложное специальное производственное оборудование, требующее в процессе работы строгого соблюдения мер безопасности.
В условиях РФ собственная пилорама может многократно сократить расходы на деревянное строительство и/или стать источником стабильного дохода. Цель настоящей публикации – помочь читателю разобраться, как делается пилорама своими руками, выбрать подходящую для себя конструкцию и избежать непреодолимых трудностей при ее изготовлении.

Когда она нужна?

Интерес к «пилораме своими руками» вообще-то пришел в рунет из ЕС. Там в определенный период времени (который еще не вполне закончился) самостоятельная распиловка леса-кругляка на мерные пиломатериалы оказалась выгодной несмотря ни на что. В РФ ситуация существенно иная. Первое, «ножницы» цен на дикое бревно и строевой лес в России «разведены» много уже. Второе, первичная обработка древесины – работа особо опасная, как и лесозаготовка. Мелкому ИП открыть лесопилку легально мало реально – российское законодательство об охране труда в этом отношении драконовское.

Третий момент – опилки. Их от первичной обработки древесины будет очень много. Хранить опилки (допустим, на топливо для печи длительного горения) нельзя – они начинают бродить, выделяя высокотоксичный метанол (метиловый спирт, древесный спирт). Лесопильные предприятия обязаны сдавать опилки на утилизацию. «За бугром» с ними проще – тамошние производители МДФ и ДВП охотно купят необходимое им сырье, могут даже с самовывозом. РФ древесиной никак не бедна и российские производители плитных/листовых древесных материалов «левые» партии опилок не берут. Исходя из этих условий, можно предварительно определить случаи, когда сделать пилораму самостоятельно в РФ может иметь смысл:

• Непременное условие – если в ваших краях легко доступен лес-кругляк, а ближайшая лесопилка далеко. Аренда лесовоза на российские расстояния (имеется в виду холостой пробег от гаража) по российским дорогам в глубинке за тонно-километр груза существенно дороже европейской.
• Если непременное условие выполнено, то первый случай – самостоятельное деревянное строительство при хронической нехватке денежных средств. Тогда самостоятельная распиловка кругляка на строевой лес сократит смету стройки в 2-3 раза и до 5 раз, с учетом расходов на изготовление пилорамы. Соотв. удлинится и срок строительства, но когда денег нет, то и выбирать нечего. С опилками – делайте что хотите, они получатся однократно.
• Следующий вариант – распиловка диких бревен на заказ в домашних условиях, т.е. мастером по вызову на хозяйское подворье. В условиях РФ это, пожалуй, оптимальный вариант: привезти мобильную мини-пилораму (см. далее) к месту работы можно и на легковушке, так что стоимость распиловки выходит приемлемой для обеих сторон. Опилки – проблема хозяина, и небольшая, т.к. ему на участок они выбрасываются тоже однократно. У мастера от них голова не болит, т.е. можно зарегистрироваться, напр. ИП-плотником и работать «по белому».

Особенности конструкции

Главная особенность пилорамы – запил в ней всегда продольный. Насколько труднее пилить дерево вдоль волокон, общеизвестно. В отличие от циркулярной пилы пилорама имеет дело не с мерными досками и брусьями, а с дикими бревнами в общем неправильной формы. Поэтому в пилорамах вдоль распиливаемого бревна перемещается пильная каретка с рабочим органом (собственно пилой); иначе обеспечить точность и чистоту запила очень сложно. На больших лесоперерабатывающих предприятиях есть и пилорамы для распиловки очень длинных бревен (до 30, а в тропиках до 60-70 м). В них каретка неподвижна, а бревно перемещается гидросистемой; центровку лесины обеспечивает компьютер с датчиками. Но домашних условиях такое решение нереально.

Примечание:
распиловку бревен ведут всегда по направлению схождения волокон дерева, т.е. от комля к верхушке. Если пустить каретку наоборот, то любая пила (см. ниже) непременно завязнет в дереве и/или сломается.

Чем пилить?

Насколько доступной для изготовления, долговечной, удобной и безопасной в работе будет самодельная пилорама, в основном определяется конструкцией ее рабочего органа. Другое существенное условие – требования к производительности станка и режиму его работы (регулярно, от случая к случаю). Третье – ресурс рабочего органа и возможность его замены. И, наконец, немаловажно энергоснабжение на месте работы: что там доступнее – электричество или моторное топливо? Есть и менее существенные дополнительные условия, см. далее.

В пилорамах небольшой и средней производительности (до 3-5 куб. м древесины за 6 час. рабочую смену) применяются след. виды рабочих органов:

• Пильная шина возвратно-поступательного хода (старая).
• Пильный диск (поз. 1 на рис. ниже).
• Пильная лента (поз. 2).
• Пильная цепь (поз. 3).
• Цепная пильная шина непрерывного действия (новая, поз. 4).
• Бытовая бензопила (поз. 5).

Как вести запил?

Ориентация режущей поверхности может быть горизонтальной и вертикальной. Соотв. и запил будет горизонтальным или вертикальным, а пилорама горизонтальной или вертикальной. Вертикальный запил, во-первых, уменьшает отход материала, т.к. бревно под него достаточно выровнять только в горизонтальной плоскости. Под горизонтальный запил бревно для минимизации отхода требует выравнивания и по горизонтали, и по вертикали, иначе слишком много дерева уйдет в горбыль («горбушку»). Во-вторых, при вертикальном запиле отпил (отпиливаемая часть бревна) не давит на рабочий орган и много меньше за него цепляется. Поэтому для распиловки одной и той же лесины по вертикали требуется мощность привода в 2-3 раза меньше, чем по горизонтали, см. видео ниже:

Видео: самодельная цепная вертикальная пилорама

Но, во-первых, травмоопасность вертикальных пилорам много выше, чем горизонтальных. Во-вторых, поперечная подача бревна под пилу вертикальной пилорамы конструктивно и технически очень сложна, причем обеспечить максимально допустимую точность распиловки по ТУ до 6 мм на 6 м длины бревна на самодельной вертикальной пилораме крайне сложно или вовсе невозможно. Поэтому пилораму своими руками лучше строить под горизонтальный запил.

Конструктивный состав пилорамы

Об особенностях той или иной пилы для пилорамы поговорим немного далее. Предварительно нужно разобраться с конструкцией распиловочного станка в целом. Она состоит из:

1. рабочего органа – пилы (см. выше и далее);
2. привода к нему от мотора;
3. пильной каретки;
4. рельсового пути (направляющей) для нее;
5. лафета (ложемента) для бревна;
6. захватов-держателей для него же;
7. станины, объединяющей все это в цельное устройство и обеспечивающей его общую прочность и надежность.

Примечание:
те или иные конструктивные узлы пилорамы могут быть выполнены заодно со станиной.

Чертежи пилорамы в полном конструктивном составе (компоновочная схема) даны на рис.:

Ее особенности, во-первых, станина из деревянных брусьев. Во-вторых, минимум сварочных работ при сборке. Это важный момент: металлоконструкции при сварке ведет; из-за этого уложить точность распиловки сварной пилорамой в ТУ весьма проблематично. В-третьих, рельсовый путь каретки (поз. 13 справа) из стального уголка, более дешевого, чем швеллер; необходимая устойчивость пути обеспечивается жестким скреплением рельсов со станиной. Как следствие – опорные башмаки каретки это пары обычных подшипников качения, а плавность и точность ее хода высоки; дрожь каретки – основная причина брака распиловки. Еще следствие – механизм подачи каретки без передачи (цепной, винтовой или др.), что также увеличивает плавность ее хода. Наконец, в каретке данной конструкции возможно установить привод с любой пилой из указанных выше под горизонтальный запил; дисковый, с шиной непрерывного действия и бензопилой также и под вертикальный.

Недостаток данного станка – гребенчатые держатели бревна. Делать их из швеллера менее 60 мм нельзя, не удержат лесину. Т.е., последний негодный в дело горбыль получится не тоньше 60 мм. Дополнительно отход материала возрастет оттого, что выравнивание бревна по вертикали в данном станке невозможно. Однако избавиться от этих недостатков не так уж сложно, применив отдельный лафет для бревна простой конструкции, см. далее.

Некоторых пояснений требует работа узла установки толщины отпила (на врезке), который в данном станке достаточно прост, точен и удобен в работе. Гайки 5 на врезке привариваются к опорной пластине 4 и контрятся. После первого отпила регулировочные винты (поз. 1 на врезке и 11 справа) вращаются синхронно, т.к. они связаны цепной передачей (поз. 20 справа). Контргайки (поз. 2 на врезке) отпускать не надо: сами ослабнут. По установке пилы в новое положение ниже прежнего контргайки затягивают вручную.

Пила как пила – продольная

Пильная шина возвратно-поступательного действия это не что иное, как полотно плотницкой продольной пилы. Его чертеж, профилировка зубьев и схема разводки даны на рис. справа. Привод в пилораме – от маховика в кривошипно-шатунным механизмом через ползун – гладкий стальной стержень, скользящий в обойме с бронзовыми или баббитовыми вкладышами (именно такой показан на рис. выше с компоновочной схемой пилорамы). В прежние времена умельцы вместо пильной шины ставили полотна столярных лучковых пил; они и вдоль пилят, а купить их можно было почти в любом инструментальном магазине. Натяжение полотна на обратном ходу в таком случае обеспечивает достаточно сильная возвратная пружина.

Достоинство возвратно-поступательной пильной шины – гладкий чистый рез шириной не более 3 мм, т.е. малый отход материала. Ресурс весьма солидный, не меньше, чем у пильного диска, см. далее. Но и недостатков уйма:

• Низкая производительность: если подача каретки на обратном ходу пилы превысит 1/3 высоты зуба, т.е. 4 мм, пила застревает.
• Распилить бревно диаметром более 300-320 мм невозможно – полотно сразу вязнет и сминается.
• Сырое невыдержанное дерево не берет, тоже сразу вязнет и ломается.
• Очень часто застревает на сучках и свилях.
• При недостаточном натяжении на обратном ходу рез резко ухудшается – становится широким и рваным.
• То же – при избыточно сильной возвратной пружине.

В профессиональной лесопереработке возвратно-поступательные пильные шины вышли из употребления к концу XIX в., а у любителей – с появлением в быту бензопил.

Дисковая

Пильный диск от циркулярной пилы в пилораму не подойдет: он изготовлен из стали худшего качества, чем требуется в данном случае. На распиловке сырых бревен материал диска от циркулярки скоро самоотпустится вследствие нагрева, диск быстро выйдет из строя или его вовсе разнесет. Поэтому пильный диск для пилорамы удовольствие не из дешевых. В отдельных источниках можно встретить советы: мол, вырежьте из оцинковки (!) или дюраля (!!!) кругляш, закрепите на нем 2-4 зуба, и пилите. Судя по тому, что авторы публикаций такого рода, похоже, живы и не изувечены, сами они так не делали и понятия не имеют, что из этого может выйти.

Дисковая распиловка древесины широко распространена в профессиональной деревообработке, т.к. позволяет в один проход вырезать из лесины сразу несколько штук мерного пиломатериала; для этого используются угловые и многодисковые пильные каретки (врезка вверху слева на рис.). Однако промышленная дисковая пилорама – сложное сооружение, см. рис., по теме «своими руками» никак не проходящее.

Любителю, если он разживется диском для пилорамы (диаметр от 600 мм, профиль зубьев такой же, как у продольной пилы, см. выше) нужно иметь в виду такие его достоинства и недостатки:

• Большой ресурс – до 5000 час и более полный; до 1500-2000 час между переточками зубьев.
• Для заточки обязательно нужен заточной станок, вручную никак не получится.
• Рез – не очень ровный шириной 3-5 мм, т.е. отход материала до 10-12% по объему. Диск «чистый рез», дающий отход 2-5%, стоит в 3-10 раз дороже простого.
• Пилить можно без техперерывов всю 6 час. смену; производительность максимальная в данном классе устройств.
• Высокое энергопотребление, т.к. диск трется о дерево и в вертикальном, и в горизонтальном в запиле боковой поверхностью большой площади. Чтобы получить требуемую мощность привода в кВт, диаметр бревна в дм умножаем на 1,7.
• Качество и состояние обрабатываемой на производительность пилорамы практически не влияют.
• Диском диаметром 800 мм можно распилить бревно диаметром до 350 мм.
• Диски большего диаметра в любительских конструкциях очень опасны, т.к. требуют во избежание биений высокоточного привода.
• Привод – только электрический, т.к. диск на холостом ходу должен вращаться абсолютно плавно. В дереве ему и так дерготни хоть отбавляй.

В целом же дисковая пилорама своими руками точно не вариант. Рассмотрим чертежи на рис. ниже. Первое, что бросается в глаза слева – каретка на катках в рельсах из швеллера. Это не рельсовый путь из фрезерованных профилей: перекос катков на 1-2 мм при перемещении каретки неизбежен. Следствие – перекос диска на 6 мм и более. Тут же – его застревание в дереве. Учитывая массу диска, скорость его вращения и момент инерции, возникновение аварийной и чрезвычайно травмоопасной ситуации неизбежно.

Далее, нижний край диска должен входить в паз лафета бревна, иначе он не допилит его до конца. И вот, отпилили мы первую горбушку. Что дальше? По идее, пазов в лафете нужно несколько согласно толщины получаемых досок. После каждого запила либо каретка приподнимается, подается вперед и вновь опускается в рабочее положение, либо лафет с бревном нужно двигать под нее аналогично. Вы представляете себе такую конструкцию, выполненную в домашних условиях? Не надо, голова сильно заболит.

А если попросту? Просто передвинуть бревно на лафете? Нет, не просто. Его нужно снова уложить так, чтобы следующий запил прошел точно параллельно предыдущему. А на лафете не палочка, там здоровенный тяжеленный чурбак.

Ну, допустим семья/персонал у нас богатырские, бревна ворочать нам нипочем, а потери производительности из-за этого приемлемы. Тогда смотрим, что там отмечено красным на чертеже справа на рис. Да, это держатель бревна. Без него оно или скатится с лафета, или опрокинется, когда отпилены 2-3 плахи (необрезные доски во всю лесину под роспуск на мерные доски). Держатель приходится на самую середину бревна. Пилить по нему нельзя. Итого, самая ценная, широкая, крепкая и равномернее всего усыхающая сердцевинная плаха скорее всего пойдет в отход, т.к. вследствие перекладываний бревна получится недопустимо сходящейся на клин по толщине.

Примечание:
любительская однодисковая пилорама на горизонтальный запил ничуть не удобнее и не производительнее вертикальной, но конструктивно много сложнее и опаснее.

Итак, дисковая пилорама для изготовления своими руками вариант в одном-единственном случае: если вы придумали ее усовершенствование в ранге коммерчески перспективного изобретения и вам нужно проверить идею в железе, чтобы подать заявку на патент. Во всех прочих – не надо.

Пила-лента

Ленточная пилорама относится к числу изобретений, дающих значимый результат тривиальными техническими решениями. Возратно-поступательная продольная пила обладает массой достоинств, а ее недостатки обусловлены более всего наличием обратного хода. Значит, нужно от него избавиться, чтобы получилось пильное полотно непрерывного действия. В результате эксплуатационные свойства ленточной пилорамы существенно отличаются от таковых прототипа и станков аналогичного назначения:

1. Производительность – до средней, 2-3 куб. м древесины в смену.
2. Пилит как выдержанный, так и сырой свежерубленый кругляк.
3. Чистота реза такая же высокая, как у продольного пильного полотна, а отход материала такой же низкий.
4. Точность реза такая же высокая, как у дисковой пилорамы, при условии равномерного оптимального натяжения пильной ленты.
5. Распиловка бревна сразу на штуки мерных материалов невозможна.
6. Энергопотребление на 1 куб. м дерева в 1,2-1,5 раза ниже, чем у дисковой пилорамы.
7. Во избежание самоотпуска материала ленты необходимы техперерывы в работе: после каждого запила на 5-10 мин; после распиловки 0,5 куб. м (2 бревна диаметром 0,3 м и 6 м длиной) – 10-15 мин; спустя 2 часа работы – полчаса-час; от 6-часовой смены до след. такой же – не менее 2 час.
8. Полный ресурс рабочего органа (ленты) – 100-500 час; перезаточка невозможна.
9. Стоимость ленты в пересчете на час работы много меньше, чем простого пильного диска.
10. Стоимость всего станка в несколько раз меньше, чем дискового с угловой кареткой на один отпил.
11. Привод – электрический, т.к. плавность холостого хода ленты нужна такая же высокая, как для диска.

Вследствие этих особенностей ленточная пилорама находит самое широкое применение в малых лесопилках. По большинству объявлений: «Принимаем кргуляк/бревно в распиловку» работают именно ленточные пилорамы. В России ленточные пилорамы выпускаются в достаточно широком ассортименте («Тайга» и др.).

Простейший способ сделать продольную пилу – свернуть ее полотно в кольцо и посадить его на шкивы, поз. 1 на след. рис.. Для исключения травматизма нерабочей ветвью полотна на рабочий орган надевается защитный кожух. Делать пилораму с лентой без него (поз. 2) крайне опасно!

Второй камень преткновения для самодельщиков здесь – шкивы ленты. У фирменных профиль боковой поверхности (рабочей) специальный чуть выпуклый. С цилиндрического шкива лента сползает; реборды (закраины) не помогают. Некоторые умельцы от этого наклоняют весь пилящий узел вверх на 1-3 градуса. Однако, чуть натяжение ленты ослабнет (что возможно на протяжении одного реза), лента слетит сверху; без защитного кожуха это еще более опасно, чем сползание внизу.

Умельцы посообразительнее нашли выход: ленту надевают на колеса от машин и мотоциклов с шинами, поз. 3 на рис. и рис. в начале. Их профиль почти точно соответствует необходимому, а упругость туго надутых камер обеспечивает оптимальное натяжение ленты по крайней мере на распил целого бревна. Кроме того, если пилятся тонкие достаточно качественные материалы, то можно обойтись простейшим фрикционным приводом, тоже поз. 3 рис. справа. Упрощается и изготовление станка, т.к. авто-мото колеса уже достаточно сбалансированы, см. видео:

Видео: ленточная пилорама своими руками

Передача на пилу

При распиловке сырых необработанных бревен и суковатой/свилеватой и вязкой мелкослойной древесины камнем преткновения оказывается и передача с привода на ленту (главная). Механическая характеристика ременной слишком мягкая: ремень упруг и может проскальзывать. Зубчатой, наоборот, слишком жесткая: на миг перед заклиниванием шестерни дают резкий сильный рывок. В том и другом случае весьма вероятно увязание ленты в дереве и ее смятие, что немедленно создает опасную ситуацию.

Наилучшая главная передача для ленточной пилорамы – цепная. Холостой ход ленты она обеспечивает почти такой же плавный, как ременная. А при распиловке «плохого» дерева собственная инерция цепи дергает ленту мелкими частыми рывками, и неоднородности древесины успешно преодолеваются. Это же свойство цепной передачи используется, напр. в винтовых дровоколах.

Цепь вместо ленты

Рабочий орган цепной пилорамы – цепь с пильными зубьями, растянутая на роликах. Ее эксплуатационная прочность, ресурс и надежность (не склонная к застреванию на дефектах дерева) в несколько раз больше, чем ленты, а стоимость в расчете на длину реза до износа ниже. Пильная цепь подлежит перезаточке (нужен заточной станок!) и техперерывов в работе в течение смены не требует. Привод возможен энергонезависимый от 1-2 цилиндрового 2-тактного ДВС: пильная цепь сама по себе гасит его вибрации. По безопасности цепная пилорама наилучшая в данном сегменте производственного оборудования.

Недостатки, во-первых, повышенное сравнительно с ленточной энергопотребление – кожух цепи трется о дерево, хотя и не так сильно, как диск. Второе – широкий (4-6 мм и более) довольно-таки рваный рез: пиломатериалы из цепной пилорамы нуждаются в ошкуривании (поэтому в не нередко встраивают плоскошлифовальный станок – гриндер) или пойдут в продажу вторым сортом. Следствие: повышенный отход материала, до 15% по объему. Третий – на пильную цепь в непрерывной работе необходимо подавать СОЖ (смазочно-охлаждающую жидкость, эмульсию), см. рис. Четвертый – большой техперерыв между сменами для самовосстановления свойств цепи: не менее 10 час. И, наконец, высокая трудоемкость обслуживания: перезаточка и/или замена зубьев цепи требуются каждые 10-50 час работы, а возни с ними – мама, не горюй!

Вследствие указанных обстоятельств цепные пилорамы используются преим. для первичной распиловке леса на биржах и в местах заготовки. В последнем случае решающую роль играет энергонезависимость станка с ДВС: его привозят на грузовике или тракторе, распускают лесины на плахи и их увозят. В отдаленных регионах РФ и Канады потери древесины при этом часто с избытком компенсируются экономией на перевозках кругляка лесовозами. Но на пользу лесу как живому сообществу такой подход, конечно, никак не идет. И от излишней вырубки, и от засорения опилками.

Шина новая

Пильная шина непрерывного действия это консольная цепная пила, т.е. не требующая натяжения на дальнем от привода конце; в подаче СОЖ также не нуждается. Узнаете? Это «полотно» бензопилы. Применение современных материалов и непрерывное совершенствование конструкции позволило создать бензопилы, по всем параметрам пригодные для бытового применения. Станковая пилорама из бензопилы в домашних условиях также изготавливается много проще, чем любая другая; чертежи станины с рельсами и держателем бревна можно взять , а каретки под бытовую бензопилу . Ее эксплуатационные качества и особенности (кроме ресурса) будут прим. такими же, как у цепной пилорамы. Переналадка с горизонтального не вертикальный рез осуществляется просто перестановкой каретки. Но учтите:

• Ресурс мотора пилы сократится прим. вдвое.
• Полный ресурс «полотна» лучших моделей составит не более 20-30 час, а дешевых – 10-12 час.
• Каждые 2-3 часа понадобится перезаточка, а каждые 4-6 час замена зубьев (если она возможна у данного образца).
• Совокупное время работы в течение дня – 2-3 час.
• Техперерыв до след смены – от 12 час.
• Пила должна быть рассчитана и на поперечный, и на продольный рез.

Последнее обстоятельство, как сказал бы товарищ Сухов, дело тонкое. У моделей ведущих производителей (Stihl, напр.) оба реза предусмотрены по умолчанию, но ресурс на продольный дается для штатного режима пользования: 15 мин работы, полчаса отдыха. В пилораме выдержать его невозможно, т.к. останавливать каретку пока ведется запил нельзя. Ресурс пильной шины при этом сокращается вдвое-втрое. У «альтернативных» производителей чаще всего наоборот: пила по умолчанию только поперечная. Если же в руководстве пользователя сказано «поперечный и продольный», «также и продольный» и т.п., то ресурс на продольный рез не оговаривается. Имейте в виду.

Для пилорам выпускаются особые пильные шины непрерывного действия. За счет отказа от поперечного реза их вынос (длина) больше, до 1000-1200 мм, рез тоньше (3-4 мм) и чище; фактически такой же, как у ленточной пилы. Ресурс и режим использования – как у пильной цепи. Пилорама с шиной может быть обычной конструкции (слева на рис.), но в разрезе самодельных гораздо больший интерес представляет шинная пилорама типа Логосоль, центр-справа на рис. Пружинные кантовые опоры удерживают бревно от скатывания. Элеваторы регулируются раздельно, что позволяет выравнивать бревно по горизонтали.

История Логосоля интересна и неразрывно связана с нашей. В СССР с 30-х экспорт необработанной древесины строго регламентировался и производился крупными партиями по налаженным каналам. После его распада бывшие союзные республики, обладающие лесными запасами, буквально завалили Европу дешевым кругляком нормами хоть от бревнышка. В ЕС основные собственные лесозаготовки ведутся в Германии и Швейцарии в Альпах. Толковых мастеров по дереву там и там хватает, и они привычны работать на остром дефиците сырья. При тамошних ценах на строевой лес подсчет дохода от закупки диких лесин и распиловки на доску-брус у себя во дворе давал результаты, от которых глаза но лоб лезли. Плюс – от опилок нет головной боли с утилизацией, но есть весомая дополнительная выгода от их продажи. Вот тогда-то швейцарец Бенгт-Улоф Бюстрём и придумал пилораму, которую назвал Logosol. Его изюминка – замена технологически сложного рельсового пути гладкой направляющей, по которому каретку передвигают вручную с прижимом. Это требует большего труда и некоторого навыка, но конструкция пилорамы много упрощается, а ее стоимость падает в разы. Любители разработали много модификаций безусловно удачной разработки Бюстрёма. Их чертежи Логосолей и узлов к ним можно открыто взять отсюда: //www.logosol.su/files.htm. А как сделать пилораму Логосоль своими руками см. видео:

Видео: мобильно-стационарная Логосоль “Теря” своими руками

Появление Логосоля – непосредственная причина разработки и пильных шин для пилорам. В продаже имеются их модели, сопрягаемые с бытовыми бензопилами: снимаем штатное полотно, ставим шину. Таким образом решилось и дело со стоимостью и трудоемкостью привода: бензопила на хозяйстве и так вещь нужная.

Мини

Дальнейшее развитие идеи Логосоля – мини пилорама без станины, направляющей и рельсов, см. рис. справа. Вместо направляющей используется существующий спил; при аккуратной ручной распиловке ее точность в пределах бревна выдерживается. На каретке в таком случае остается кроме шины и привода только опорная площадка и рукояти для удержания и перемещения.

Пионерный запил делается по шаблону (ровная доска, вверху справа на рис.), швеллер, рама из уголка и т.п., длиной больше бревна. Последующие горизонтальные – по предыдущему, в центре справа. Если необходим вертикальный запил, подкладывают швеллер (внизу справа), т.к. в данном случае нужна ровная боковая опорная поверхность. Однако все это не устраняет последних проблем: установки бревна на лафет, его выравнивания и удержания.

Лафет, захваты, зажимы

Осталась такая проблема, как станина с дополнительным узлами. Та, что на поз. 1 рис. слева далеко не оптимум. Для одноразовой распиловки на самострой она слишком сложна и дорога. Для длительного регулярного использования тоже не годится: даже если несущая рама из 200-мм швеллера, на первом-втором десятке бревен на просядет, что означает полную непригодность станка. Стационарную пилораму нужно делать с раздельными бетонированным рельсовым путем и лафетом для бревна (поз. 2; на технике безопасности в данном случае не будем заостряться – тема этой статьи другая).

Следующие задачи – выравнивание и удержание бревна. В промышленной деревообработке для этого используются гидравлические домкраты в крючьями. Бревно вывешивается на тельфере, опускается на лафет без касания, домкраты включаются и крепко хватают его. В автоматизированных лафетах бревно кладут на него и гидравлика по сигналам датчиков сразу выравнивает лесину.

В любительских условиях первое осуществимо малореально; второе никак не осуществимо. Во многих самодельных пилорамах захваты бревна делают так, как показано на рис. ниже. Бревно вывешивают на автодомкратах (см. далее), подводят к нему крючья, скользящие по направляющей (труба, толстый прут). Крючья подбивают молотком по принципу «легонько постукивая кувалдой», они заклиниваются на направляющих и держат бревно.

Во-первых, такое крепление просто опасно: от вибраций при распиловке захваты могут расклиниться, а это авария скорее всего с тяжелыми последствиями. Во-вторых, ухватить лесину за самое «донышко» таким способом невозможно. Значит, придется, не допилив до половины, бревно переворачивать. В результате качество распиловки и отход материала получатся как на вертикальной однодисковой пилораме, см. выше.

Лафет

Попробуем выработать техтребования к лафету бревна, пригодному в т.ч. для использования с портативной мини-пилорамой при работе на выезде:

1. материалы – обычный металлопрокат без предварительной отбраковки на ровность;
2. для прочности, надежности и долговечности – сварной;
3. влияние качества сварки и коробления металла от нее на качество распиловки – отсутствует;
4. подготовленная базовая (опорная) поверхность – не требуется;
5. массогабариты – пригоден для перевозки в мини-грузовичке, пикапе и на верхнем багажнике легковушки;
6. максимальная длина обрабатываемого бревна – 6 м;
7. максимальный диаметр его же – до 1 м;
8. выравнивание и вывешивание бревна – любым независимым от лафета способом, см. далее;
9. влияние ровности лафета по горизонту на качество распиловки – нет;
10. надежность удержания самой что ни на есть корявой неокоренной лесины – абсолютная;
11. возможность роспуска напиленных плах на обрезные мерные доски/брусья без переналадки пилорамы – обязательно;
12. безопасность – достаточная для непроизводственных условий, когда доступ на площадку неподготовленных посторонних легко контролируем.

Чертежи лафета бревна для пилорамы, в т.ч. мини, удовлетворяющие указанным условиям, даны на рис. (слева/в центре – вид сверху). Материал – швеллер 120х60, пруток 14 и 16 мм.

Точно под отверстиями М14 в верхней полке швеллера в нижней сверлятся отверстия D15 для прохода хвостовиков крючьев-держателей (справа на рис.). Отверстия М16 в нижней полке (отмечены зеленым) – для резьбовых ножек. Конфигурация в плане и расположение захватов-держателей позволяют надежно удерживать как полномерные бревна, так и короткие чураки. Пользуются данным лафетом так:

• бревно вывешивают и выравнивают на паре автодомкратов. Вариант – одним домкратов поочередно: под поднятый конец подкладывают что-то подходящее, домкрат переставляют и поднимают другой;
• лафет подсовывают под середину бревна уширенной частью к комлю и выравнивают по оси лесины. Если бревно вывешивалось на тельфере, то средняя пара ножек должна прийтись под его центр тяжести;
• крючья-держатели выворачивают до касания бревна так, чтобы их острия смотрели внутрь точно друг на друга. Промашка на один оборот (на шаг резьбы М14) на точность распиловки не влияет;
• бревно опускают на крючья. Если лесина вывешивалась на одном домкрате и подпорке, то сначала отпускают домкрат, а затем одним резким ударом выбивают подпорку;
• для надежности удержания тонкого легкого бревна можно сесть на него и попрыгать;
• пилят бревно любой пилорамой горизонтальными резами. Толщина последнего горбыля в подавляющем большинстве не превысит 40 мм.

Струбцины

Полную функциональность данного лафета обеспечат 2-5 струбцин (почти всегда хватит 3-х) для распиловки плах на мерные пиломатериалы. Конструкция струбцины к лафету бревна ясна из рис. ниже. Крепятся струбцины в болтами в штатные отверстия лафета М14, поэтому их основания и расстояния между осями крепежных отверстий разные: в отличие от крючьев-держателей струбцины не взаимозаменяемы! Под роспуск на доски/брусья сначала распиливают бревна на плахи. Затем плахи сортируют и собирают в пакеты плах подобной друг другу конфигурации. Очередной пакет зажимают струбцинами на лафете и распускают на доски/брусья горизонтальными резами.

Итог

Подобьем, как говорится, бабки: какую делать пилораму своими руками и в каких случаях имеет смысл.

Если вы видите круг клиентуры на распиловку и/или усматриваете стабильный доход от сбыта пиломатериалов – ленточную на автомотоколесах. Она прослужит по крайней мере до тех пор, пока не наберется денег на покупку «новой, хорошей» фабричной. Тогда можно будет открыть лесопилку по всей форме и спокойно работать легально. Если же распиловка древесины для вас подсобное занятие, лучше себя покажет пилорама Логосоль – она менее производительна, но конструктивно проще и дешевле, а бензопила к ней и так на хозяйстве пригодится.

Ленточная пилорама обеспечивает распил древесины для ее последующего использования в целях ремонта, строительства, производства различных деревянных изделий. Собранная ленточная пилорама своими руками позволяет заменить заводские станки, линейка которых представлена в обширном ценовом диапазоне.

Каждый опытный рамщик на ленточную пилораму должен знать, как функционирует данное устройство, какие используются запчасти как эти запчасти менять и пр. Без этого работа даже на мини станке недопустима. Инструкция обязана строго соблюдаться, будь то мини или промышленный агрегат.

• Конструкция пилорамы состоит из двух вращающихся компонентов. Это шкивы. Причем часто вместо шкивов осуществляется установка автомобильных колес. Преимущество колес в том, что они легко доступны, некоторым при сборке собственной пилорамы своими руками не приходится тратить деньги на покупку колес. Специализированные шкивы обойдутся дороже;
• Между шкивами или колесами пилорамы натягивается пила;
• Катушки пилорамы вращаются, за счет чего шкивы осуществляют возвратно-поступательные движения для пилы. Это обеспечивает распил заготовки;
• Заводская, как и самодельная ленточная пилорама функционирует в горизонтальной плоскости;
• Режущая часть пилорамы фиксируется на тележке, которая является подвижной;
• Мобильная телега осуществляет свое перемещение по специальным рельсам пилорамы. Это расстояние равно длине обрабатываемого дерева;
• Крепление бревна на каркасе ленточного станка осуществляется в неподвижном состоянии. Чтобы обеспечить фиксацию древесины правильно, нужно предусмотреть в конструкции струбцины. Они фиксируют бревно, позволяя станку распилить его;
• Длина обработки напрямую зависит от того, какую длину имеют рельсы пилорамы, предназначенные для перемещения тележки;
• Предельная ширина формируется за счет расстояния, имеющегося между компонентами натяжения режущего инструмента ленточного станка.

Умелый рамщик на ленточную пилораму способен своими руками сделать полноценный станок, на котором можно эффективно распилить элементы древесины или целые бревна. Все зависит от того, работа с каким типом древесины вам требуется. Некоторые чертежи позволяют сделать мини станок для работы в домашних условиях. Либо можно сделать большие модели. Обычно такие конструкции выбирают опытные пилорамщики, которым требуется обрабатывать большое количество древесины. Опираясь на чертежи, стоит дополнительно проконсультироваться со специалистами, посмотреть видео уроки по сборке большого или мини станка.

Инструкция по работе на пилораме не сложная, хотя рамщик на ленточную пилораму обязан знать буквально все об инструменте, на котором он работает. Как менять запчасти, как правильно регулируется каретка, каким образом работать по дереву разной породы.

Условия качественного распила

Чтобы работа ленточного станка осуществлялась правильно, пилорамщики указывают на необходимость соблюдения нескольких условий:

• Бревно обязано быть надежно зафиксированным на ленточной пилораме. Инструкция четко это прописывает, иначе правильно и безопасно распилить заготовку не получится;
• Выполнена градация, для чего подойдет электронная линейка, выставлены все параметры среза;
• Сделать проверку натяжения ленточной пилы, убедитесь, что не требуется заточка;
• Удостовериться в соответствии режущего инструмента характеристикам обрабатываемого материала.

Заточка должна выполняться периодически, как гласит инструкция. Правильная заточка обеспечивает сохранение режущих свойств ленточной пилы, а также гарантирует эффективную обработку бревна и древесины.

Электронная линейка — это выбор сугубо индивидуальный. Опытные пилорамщики утверждают, что им электронная линейка ввиду опыта не требуется. Хотя если рамщик на ленточную пилораму возлагает большие надежды как инструмент, способный сделать максимально точный распил бревна, лучше, чтобы электронная линейка была установлена.

Распиловка и ее этапы

Если вы не знаете, как функционирует ленточная пилорама, видео поможет получить наглядное представление. Работа происходит в три этапа.

1. Нужно сделать сортировку древесины, разобрав ее по длине, диаметру и пр. Вручную рамщик на ленточную пилораму подгоняет габариты древесины под возможности устройства.
2. Проводится распиловка. Но перед самым первым срезом пилорамщики обязаны проверить, выполнена ли заточка, работает ли электронная линейка, выставлены ли все настройки.Только после этого можно распилить бревно, сделать требуемые срезы на своем промышленном или мини станке.
3. Бревна дорабатываются вручную. Если ленточная пилорама Кедр может дать достаточно точный результат обработки, то работа самодельных устройств имеет определенные отклонения. Потому в домашних условиях не редко приходится дорабатывать изделия своими руками, используя рубанок, болгарку и прочие инструменты.

Сборка своими руками

Если вам нужна качественная, высокопроизводительная распиловка бревна, древесины, стоит обратить внимание на заводские модели станков. Заметным спросом пользуется ленточная пилорама МВ 2000, хотя и ленточная пилорама Байкал ей не сильно уступает.

Если же вы хотите сделать устройство своими руками, запрещать это никто не будет. А вот с основными принципами сборки ознакомиться нужно.

Начните с чертежей. Чертежи можно выполнить своими руками, либо найти готовые варианты. На них следует указать все размеры, длина, ширина, параметры будущего станка, его технические характеристики. Так вы будете знать, какие материалы вам потребуются для сборки и сколько на это уйдет денег.

Среди основных узлов будущей конструкции следует выделить:

• Раму;
• Направляющие для перемещения пильного элемента;
• Винтовой узел для движения режущей ленты;
• Пружина для натяжения пилы;
• Шкивы — неподвижный и подвижный;
• Защитный чехол;
• Передаточные узлы;
• Электродвигатель (можно заменить бензиновым);
• Емкость с жидкостью для системы охлаждения;
• Стопор;
• Устройства фиксации обрабатываемых заготовок.

Уделите внимание режущему элементу. Многие пилорамщики при создании самодельных мини станков используют электрические и бензиновые пилы. Они отлично подходят, когда нужно сделать небольшой объем работ.

Применение колес может заменить шкивы. Главное грамотно подобрать размер колес, чтобы они прочно и эффективно удерживали, натягивали пильный элемент.

1. Сначала выполняется сборка рельс. Ориентировочная длина — 8 метров. Чтобы не деформировать их под весом бревна, усильте конструкцию металлическими ножками. Если планируется работа с крупными заготовками, правильно будет установить станок стационарно, сделать фундамент под него.
2. В роли подвижной телеги будет выступать стальная бесшовная плита. Ее длина — 60 сантиметров, а ширина — на 80 мм больше, чем ширина рельсового пути.
3. Подвижная каретка, она же тележка, также предназначена для монтажа колес или шкивов. Одно из колес фиксируется в неподвижном состоянии, а второе будет подвижным.
4. Не рекомендуется размешать шкивы параллельно друг другу. Лучше сделать отклонение в 4 градуса в вертикальной плоскости. Это не позволит ленте слетать со своего места во время работы устройства. Не каждая инструкция это указывает, хотя рекомендация важная.
5. Если удастся, выполните блок управления для пилорамы. Но на простых моделях используется штурвал, движение от которого можно передавать через металлическую цель.
6. Завершается сборка установкой прижимов на пилораму.
7. Напоследок оставьте монтаж режущей пилы и электрического двигателя.

По мере модернизации вашего самодельного ленточного устройства на нем может появиться электронная линейка, более мощный двигатель, всевозможные запчасти. Также некоторые расширяют габариты станка, чем обеспечивается работа с более крупными заготовками на пилораме.

Если собирать самостоятельно ленточную пилораму не хотите, инструкция кажется сложной, тогда выбирайте заводские модели. Ленточная пилорама Байкал, которая пользуются внушительным спросом, стоит порядка 150-200 тысяч рублей. Цена не маленькая, но и возможности станка огромные.

Уважаемые посетители сайта « «
из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и , тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру: колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
2. колеса от легкового автомобиля
3. ступицы
4. подшипники
5. профтруба квадратного сечения
6. шпилька с резьбой
7. домкрат
8. капельница
9. силовой агрегат (бензиновый или электродвигатель)
10. арматура
11. болты, гайки, шайбы, граверы
12. листовой металл 1 мм
13. ремень

Инструменты

1. сварочный аппарат
2. дрель
3. наждак
4. болгарка
5. молоток
6. рулетка
7. набор гаечных ключей
8. уровень (лазерный)
9. линейка
10. уголок

Процесс сборки ленточной пилорамы .

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь.





Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем.
2. Ленточная пилорама с бензиновым двигателем.
3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины.
Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части.
Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона.
Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание!!! На фото уголок расположен ребром вверх.
Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.
Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря.
После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз.
Рама же сварена из профтрубы квадратного сечения.
В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги.
Далее изготавливается механизм подъема.



После чего устанавливаются шкивы и ступицы.

Подключение к силовому агрегату.
Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.

Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь.
Механизм натяжения можно сделать из небольшого домкрата.
После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.

Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!

Распиловочный станок по дереву (пилорама) – достаточно сложное специальное производственное оборудование, требующее в процессе работы строгого соблюдения мер безопасности.
В условиях РФ собственная пилорама может многократно сократить расходы на деревянное строительство и/или стать источником стабильного дохода. Цель настоящей публикации – помочь читателю разобраться, как делается пилорама своими руками, выбрать подходящую для себя конструкцию и избежать непреодолимых трудностей при ее изготовлении.

Когда она нужна?

Интерес к «пилораме своими руками» вообще-то пришел в рунет из ЕС. Там в определенный период времени (который еще не вполне закончился) самостоятельная распиловка леса-кругляка на мерные пиломатериалы оказалась выгодной несмотря ни на что. В РФ ситуация существенно иная. Первое, «ножницы» цен на дикое бревно и строевой лес в России «разведены» много уже. Второе, первичная обработка древесины – работа особо опасная, как и лесозаготовка. Мелкому ИП открыть лесопилку легально мало реально – российское законодательство об охране труда в этом отношении драконовское.

Третий момент – опилки. Их от первичной обработки древесины будет очень много. Хранить опилки (допустим, на топливо для печи длительного горения) нельзя – они начинают бродить, выделяя высокотоксичный метанол (метиловый спирт, древесный спирт). Лесопильные предприятия обязаны сдавать опилки на утилизацию. «За бугром» с ними проще – тамошние производители МДФ и ДВП охотно купят необходимое им сырье, могут даже с самовывозом. РФ древесиной никак не бедна и российские производители плитных/листовых древесных материалов «левые» партии опилок не берут. Исходя из этих условий, можно предварительно определить случаи, когда сделать пилораму самостоятельно в РФ может иметь смысл:

• Непременное условие – если в ваших краях легко доступен лес-кругляк, а ближайшая лесопилка далеко. Аренда лесовоза на российские расстояния (имеется в виду холостой пробег от гаража) по российским дорогам в глубинке за тонно-километр груза существенно дороже европейской.
• Если непременное условие выполнено, то первый случай – самостоятельное деревянное строительство при хронической нехватке денежных средств. Тогда самостоятельная распиловка кругляка на строевой лес сократит смету стройки в 2-3 раза и до 5 раз, с учетом расходов на изготовление пилорамы. Соотв. удлинится и срок строительства, но когда денег нет, то и выбирать нечего. С опилками – делайте что хотите, они получатся однократно.
• Следующий вариант – распиловка диких бревен на заказ в домашних условиях, т.е. мастером по вызову на хозяйское подворье. В условиях РФ это, пожалуй, оптимальный вариант: привезти мобильную мини-пилораму (см. далее) к месту работы можно и на легковушке, так что стоимость распиловки выходит приемлемой для обеих сторон. Опилки – проблема хозяина, и небольшая, т.к. ему на участок они выбрасываются тоже однократно. У мастера от них голова не болит, т.е. можно зарегистрироваться, напр. ИП-плотником и работать «по белому».

Особенности конструкции

Главная особенность пилорамы – запил в ней всегда продольный. Насколько труднее пилить дерево вдоль волокон, общеизвестно. В отличие от циркулярной пилы пилорама имеет дело не с мерными досками и брусьями, а с дикими бревнами в общем неправильной формы. Поэтому в пилорамах вдоль распиливаемого бревна перемещается пильная каретка с рабочим органом (собственно пилой); иначе обеспечить точность и чистоту запила очень сложно. На больших лесоперерабатывающих предприятиях есть и пилорамы для распиловки очень длинных бревен (до 30, а в тропиках до 60-70 м). В них каретка неподвижна, а бревно перемещается гидросистемой; центровку лесины обеспечивает компьютер с датчиками. Но домашних условиях такое решение нереально.

Примечание:
распиловку бревен ведут всегда по направлению схождения волокон дерева, т.е. от комля к верхушке. Если пустить каретку наоборот, то любая пила (см. ниже) непременно завязнет в дереве и/или сломается.

Чем пилить?

Насколько доступной для изготовления, долговечной, удобной и безопасной в работе будет самодельная пилорама, в основном определяется конструкцией ее рабочего органа. Другое существенное условие – требования к производительности станка и режиму его работы (регулярно, от случая к случаю). Третье – ресурс рабочего органа и возможность его замены. И, наконец, немаловажно энергоснабжение на месте работы: что там доступнее – электричество или моторное топливо? Есть и менее существенные дополнительные условия, см. далее.

В пилорамах небольшой и средней производительности (до 3-5 куб. м древесины за 6 час. рабочую смену) применяются след. виды рабочих органов:

• Пильная шина возвратно-поступательного хода (старая).
• Пильный диск (поз. 1 на рис. ниже).
• Пильная лента (поз. 2).
• Пильная цепь (поз. 3).
• Цепная пильная шина непрерывного действия (новая, поз. 4).
• Бытовая бензопила (поз. 5).

Как вести запил?

Ориентация режущей поверхности может быть горизонтальной и вертикальной. Соотв. и запил будет горизонтальным или вертикальным, а пилорама горизонтальной или вертикальной. Вертикальный запил, во-первых, уменьшает отход материала, т.к. бревно под него достаточно выровнять только в горизонтальной плоскости. Под горизонтальный запил бревно для минимизации отхода требует выравнивания и по горизонтали, и по вертикали, иначе слишком много дерева уйдет в горбыль («горбушку»). Во-вторых, при вертикальном запиле отпил (отпиливаемая часть бревна) не давит на рабочий орган и много меньше за него цепляется. Поэтому для распиловки одной и той же лесины по вертикали требуется мощность привода в 2-3 раза меньше, чем по горизонтали, см. видео ниже:

Видео: самодельная цепная вертикальная пилорама

Но, во-первых, травмоопасность вертикальных пилорам много выше, чем горизонтальных. Во-вторых, поперечная подача бревна под пилу вертикальной пилорамы конструктивно и технически очень сложна, причем обеспечить максимально допустимую точность распиловки по ТУ до 6 мм на 6 м длины бревна на самодельной вертикальной пилораме крайне сложно или вовсе невозможно. Поэтому пилораму своими руками лучше строить под горизонтальный запил.

Конструктивный состав пилорамы

Об особенностях той или иной пилы для пилорамы поговорим немного далее. Предварительно нужно разобраться с конструкцией распиловочного станка в целом. Она состоит из:

1. рабочего органа – пилы (см. выше и далее);
2. привода к нему от мотора;
3. пильной каретки;
4. рельсового пути (направляющей) для нее;
5. лафета (ложемента) для бревна;
6. захватов-держателей для него же;
7. станины, объединяющей все это в цельное устройство и обеспечивающей его общую прочность и надежность.

Примечание:
те или иные конструктивные узлы пилорамы могут быть выполнены заодно со станиной.

Чертежи пилорамы в полном конструктивном составе (компоновочная схема) даны на рис.:

Ее особенности, во-первых, станина из деревянных брусьев. Во-вторых, минимум сварочных работ при сборке. Это важный момент: металлоконструкции при сварке ведет; из-за этого уложить точность распиловки сварной пилорамой в ТУ весьма проблематично. В-третьих, рельсовый путь каретки (поз. 13 справа) из стального уголка, более дешевого, чем швеллер; необходимая устойчивость пути обеспечивается жестким скреплением рельсов со станиной. Как следствие – опорные башмаки каретки это пары обычных подшипников качения, а плавность и точность ее хода высоки; дрожь каретки – основная причина брака распиловки. Еще следствие – механизм подачи каретки без передачи (цепной, винтовой или др.), что также увеличивает плавность ее хода. Наконец, в каретке данной конструкции возможно установить привод с любой пилой из указанных выше под горизонтальный запил; дисковый, с шиной непрерывного действия и бензопилой также и под вертикальный.

Недостаток данного станка – гребенчатые держатели бревна. Делать их из швеллера менее 60 мм нельзя, не удержат лесину. Т.е., последний негодный в дело горбыль получится не тоньше 60 мм. Дополнительно отход материала возрастет оттого, что выравнивание бревна по вертикали в данном станке невозможно. Однако избавиться от этих недостатков не так уж сложно, применив отдельный лафет для бревна простой конструкции, см. далее.

Некоторых пояснений требует работа узла установки толщины отпила (на врезке), который в данном станке достаточно прост, точен и удобен в работе. Гайки 5 на врезке привариваются к опорной пластине 4 и контрятся. После первого отпила регулировочные винты (поз. 1 на врезке и 11 справа) вращаются синхронно, т.к. они связаны цепной передачей (поз. 20 справа). Контргайки (поз. 2 на врезке) отпускать не надо: сами ослабнут. По установке пилы в новое положение ниже прежнего контргайки затягивают вручную.

Пила как пила – продольная

Пильная шина возвратно-поступательного действия это не что иное, как полотно плотницкой продольной пилы. Его чертеж, профилировка зубьев и схема разводки даны на рис. справа. Привод в пилораме – от маховика в кривошипно-шатунным механизмом через ползун – гладкий стальной стержень, скользящий в обойме с бронзовыми или баббитовыми вкладышами (именно такой показан на рис. выше с компоновочной схемой пилорамы). В прежние времена умельцы вместо пильной шины ставили полотна столярных лучковых пил; они и вдоль пилят, а купить их можно было почти в любом инструментальном магазине. Натяжение полотна на обратном ходу в таком случае обеспечивает достаточно сильная возвратная пружина.

Достоинство возвратно-поступательной пильной шины – гладкий чистый рез шириной не более 3 мм, т.е. малый отход материала. Ресурс весьма солидный, не меньше, чем у пильного диска, см. далее. Но и недостатков уйма:

• Низкая производительность: если подача каретки на обратном ходу пилы превысит 1/3 высоты зуба, т.е. 4 мм, пила застревает.
• Распилить бревно диаметром более 300-320 мм невозможно – полотно сразу вязнет и сминается.
• Сырое невыдержанное дерево не берет, тоже сразу вязнет и ломается.
• Очень часто застревает на сучках и свилях.
• При недостаточном натяжении на обратном ходу рез резко ухудшается – становится широким и рваным.
• То же – при избыточно сильной возвратной пружине.

В профессиональной лесопереработке возвратно-поступательные пильные шины вышли из употребления к концу XIX в., а у любителей – с появлением в быту бензопил.

Дисковая

Пильный диск от циркулярной пилы в пилораму не подойдет: он изготовлен из стали худшего качества, чем требуется в данном случае. На распиловке сырых бревен материал диска от циркулярки скоро самоотпустится вследствие нагрева, диск быстро выйдет из строя или его вовсе разнесет. Поэтому пильный диск для пилорамы удовольствие не из дешевых. В отдельных источниках можно встретить советы: мол, вырежьте из оцинковки (!) или дюраля (!!!) кругляш, закрепите на нем 2-4 зуба, и пилите. Судя по тому, что авторы публикаций такого рода, похоже, живы и не изувечены, сами они так не делали и понятия не имеют, что из этого может выйти.

Дисковая распиловка древесины широко распространена в профессиональной деревообработке, т.к. позволяет в один проход вырезать из лесины сразу несколько штук мерного пиломатериала; для этого используются угловые и многодисковые пильные каретки (врезка вверху слева на рис.). Однако промышленная дисковая пилорама – сложное сооружение, см. рис., по теме «своими руками» никак не проходящее.

Любителю, если он разживется диском для пилорамы (диаметр от 600 мм, профиль зубьев такой же, как у продольной пилы, см. выше) нужно иметь в виду такие его достоинства и недостатки:

• Большой ресурс – до 5000 час и более полный; до 1500-2000 час между переточками зубьев.
• Для заточки обязательно нужен заточной станок, вручную никак не получится.
• Рез – не очень ровный шириной 3-5 мм, т.е. отход материала до 10-12% по объему. Диск «чистый рез», дающий отход 2-5%, стоит в 3-10 раз дороже простого.
• Пилить можно без техперерывов всю 6 час. смену; производительность максимальная в данном классе устройств.
• Высокое энергопотребление, т.к. диск трется о дерево и в вертикальном, и в горизонтальном в запиле боковой поверхностью большой площади. Чтобы получить требуемую мощность привода в кВт, диаметр бревна в дм умножаем на 1,7.
• Качество и состояние обрабатываемой на производительность пилорамы практически не влияют.
• Диском диаметром 800 мм можно распилить бревно диаметром до 350 мм.
• Диски большего диаметра в любительских конструкциях очень опасны, т.к. требуют во избежание биений высокоточного привода.
• Привод – только электрический, т.к. диск на холостом ходу должен вращаться абсолютно плавно. В дереве ему и так дерготни хоть отбавляй.

В целом же дисковая пилорама своими руками точно не вариант. Рассмотрим чертежи на рис. ниже. Первое, что бросается в глаза слева – каретка на катках в рельсах из швеллера. Это не рельсовый путь из фрезерованных профилей: перекос катков на 1-2 мм при перемещении каретки неизбежен. Следствие – перекос диска на 6 мм и более. Тут же – его застревание в дереве. Учитывая массу диска, скорость его вращения и момент инерции, возникновение аварийной и чрезвычайно травмоопасной ситуации неизбежно.

Далее, нижний край диска должен входить в паз лафета бревна, иначе он не допилит его до конца. И вот, отпилили мы первую горбушку. Что дальше? По идее, пазов в лафете нужно несколько согласно толщины получаемых досок. После каждого запила либо каретка приподнимается, подается вперед и вновь опускается в рабочее положение, либо лафет с бревном нужно двигать под нее аналогично. Вы представляете себе такую конструкцию, выполненную в домашних условиях? Не надо, голова сильно заболит.

А если попросту? Просто передвинуть бревно на лафете? Нет, не просто. Его нужно снова уложить так, чтобы следующий запил прошел точно параллельно предыдущему. А на лафете не палочка, там здоровенный тяжеленный чурбак.

Ну, допустим семья/персонал у нас богатырские, бревна ворочать нам нипочем, а потери производительности из-за этого приемлемы. Тогда смотрим, что там отмечено красным на чертеже справа на рис. Да, это держатель бревна. Без него оно или скатится с лафета, или опрокинется, когда отпилены 2-3 плахи (необрезные доски во всю лесину под роспуск на мерные доски). Держатель приходится на самую середину бревна. Пилить по нему нельзя. Итого, самая ценная, широкая, крепкая и равномернее всего усыхающая сердцевинная плаха скорее всего пойдет в отход, т.к. вследствие перекладываний бревна получится недопустимо сходящейся на клин по толщине.

Примечание:
любительская однодисковая пилорама на горизонтальный запил ничуть не удобнее и не производительнее вертикальной, но конструктивно много сложнее и опаснее.

Итак, дисковая пилорама для изготовления своими руками вариант в одном-единственном случае: если вы придумали ее усовершенствование в ранге коммерчески перспективного изобретения и вам нужно проверить идею в железе, чтобы подать заявку на патент. Во всех прочих – не надо.

Пила-лента

Ленточная пилорама относится к числу изобретений, дающих значимый результат тривиальными техническими решениями. Возратно-поступательная продольная пила обладает массой достоинств, а ее недостатки обусловлены более всего наличием обратного хода. Значит, нужно от него избавиться, чтобы получилось пильное полотно непрерывного действия. В результате эксплуатационные свойства ленточной пилорамы существенно отличаются от таковых прототипа и станков аналогичного назначения:

1. Производительность – до средней, 2-3 куб. м древесины в смену.
2. Пилит как выдержанный, так и сырой свежерубленый кругляк.
3. Чистота реза такая же высокая, как у продольного пильного полотна, а отход материала такой же низкий.
4. Точность реза такая же высокая, как у дисковой пилорамы, при условии равномерного оптимального натяжения пильной ленты.
5. Распиловка бревна сразу на штуки мерных материалов невозможна.
6. Энергопотребление на 1 куб. м дерева в 1,2-1,5 раза ниже, чем у дисковой пилорамы.
7. Во избежание самоотпуска материала ленты необходимы техперерывы в работе: после каждого запила на 5-10 мин; после распиловки 0,5 куб. м (2 бревна диаметром 0,3 м и 6 м длиной) – 10-15 мин; спустя 2 часа работы – полчаса-час; от 6-часовой смены до след. такой же – не менее 2 час.
8. Полный ресурс рабочего органа (ленты) – 100-500 час; перезаточка невозможна.
9. Стоимость ленты в пересчете на час работы много меньше, чем простого пильного диска.
10. Стоимость всего станка в несколько раз меньше, чем дискового с угловой кареткой на один отпил.
11. Привод – электрический, т.к. плавность холостого хода ленты нужна такая же высокая, как для диска.

Вследствие этих особенностей ленточная пилорама находит самое широкое применение в малых лесопилках. По большинству объявлений: «Принимаем кргуляк/бревно в распиловку» работают именно ленточные пилорамы. В России ленточные пилорамы выпускаются в достаточно широком ассортименте («Тайга» и др.).

Простейший способ сделать продольную пилу – свернуть ее полотно в кольцо и посадить его на шкивы, поз. 1 на след. рис.. Для исключения травматизма нерабочей ветвью полотна на рабочий орган надевается защитный кожух. Делать пилораму с лентой без него (поз. 2) крайне опасно!

Второй камень преткновения для самодельщиков здесь – шкивы ленты. У фирменных профиль боковой поверхности (рабочей) специальный чуть выпуклый. С цилиндрического шкива лента сползает; реборды (закраины) не помогают. Некоторые умельцы от этого наклоняют весь пилящий узел вверх на 1-3 градуса. Однако, чуть натяжение ленты ослабнет (что возможно на протяжении одного реза), лента слетит сверху; без защитного кожуха это еще более опасно, чем сползание внизу.

Умельцы посообразительнее нашли выход: ленту надевают на колеса от машин и мотоциклов с шинами, поз. 3 на рис. и рис. в начале. Их профиль почти точно соответствует необходимому, а упругость туго надутых камер обеспечивает оптимальное натяжение ленты по крайней мере на распил целого бревна. Кроме того, если пилятся тонкие достаточно качественные материалы, то можно обойтись простейшим фрикционным приводом, тоже поз. 3 рис. справа. Упрощается и изготовление станка, т.к. авто-мото колеса уже достаточно сбалансированы, см. видео:

Видео: ленточная пилорама своими руками

Передача на пилу

При распиловке сырых необработанных бревен и суковатой/свилеватой и вязкой мелкослойной древесины камнем преткновения оказывается и передача с привода на ленту (главная). Механическая характеристика ременной слишком мягкая: ремень упруг и может проскальзывать. Зубчатой, наоборот, слишком жесткая: на миг перед заклиниванием шестерни дают резкий сильный рывок. В том и другом случае весьма вероятно увязание ленты в дереве и ее смятие, что немедленно создает опасную ситуацию.

Наилучшая главная передача для ленточной пилорамы – цепная. Холостой ход ленты она обеспечивает почти такой же плавный, как ременная. А при распиловке «плохого» дерева собственная инерция цепи дергает ленту мелкими частыми рывками, и неоднородности древесины успешно преодолеваются. Это же свойство цепной передачи используется, напр. в винтовых дровоколах.

Цепь вместо ленты

Рабочий орган цепной пилорамы – цепь с пильными зубьями, растянутая на роликах. Ее эксплуатационная прочность, ресурс и надежность (не склонная к застреванию на дефектах дерева) в несколько раз больше, чем ленты, а стоимость в расчете на длину реза до износа ниже. Пильная цепь подлежит перезаточке (нужен заточной станок!) и техперерывов в работе в течение смены не требует. Привод возможен энергонезависимый от 1-2 цилиндрового 2-тактного ДВС: пильная цепь сама по себе гасит его вибрации. По безопасности цепная пилорама наилучшая в данном сегменте производственного оборудования.

Недостатки, во-первых, повышенное сравнительно с ленточной энергопотребление – кожух цепи трется о дерево, хотя и не так сильно, как диск. Второе – широкий (4-6 мм и более) довольно-таки рваный рез: пиломатериалы из цепной пилорамы нуждаются в ошкуривании (поэтому в не нередко встраивают плоскошлифовальный станок – гриндер) или пойдут в продажу вторым сортом. Следствие: повышенный отход материала, до 15% по объему. Третий – на пильную цепь в непрерывной работе необходимо подавать СОЖ (смазочно-охлаждающую жидкость, эмульсию), см. рис. Четвертый – большой техперерыв между сменами для самовосстановления свойств цепи: не менее 10 час. И, наконец, высокая трудоемкость обслуживания: перезаточка и/или замена зубьев цепи требуются каждые 10-50 час работы, а возни с ними – мама, не горюй!

Вследствие указанных обстоятельств цепные пилорамы используются преим. для первичной распиловке леса на биржах и в местах заготовки. В последнем случае решающую роль играет энергонезависимость станка с ДВС: его привозят на грузовике или тракторе, распускают лесины на плахи и их увозят. В отдаленных регионах РФ и Канады потери древесины при этом часто с избытком компенсируются экономией на перевозках кругляка лесовозами. Но на пользу лесу как живому сообществу такой подход, конечно, никак не идет. И от излишней вырубки, и от засорения опилками.

Шина новая

Пильная шина непрерывного действия это консольная цепная пила, т.е. не требующая натяжения на дальнем от привода конце; в подаче СОЖ также не нуждается. Узнаете? Это «полотно» бензопилы. Применение современных материалов и непрерывное совершенствование конструкции позволило создать бензопилы, по всем параметрам пригодные для бытового применения. Станковая пилорама из бензопилы в домашних условиях также изготавливается много проще, чем любая другая; чертежи станины с рельсами и держателем бревна можно взять , а каретки под бытовую бензопилу . Ее эксплуатационные качества и особенности (кроме ресурса) будут прим. такими же, как у цепной пилорамы. Переналадка с горизонтального не вертикальный рез осуществляется просто перестановкой каретки. Но учтите:

• Ресурс мотора пилы сократится прим. вдвое.
• Полный ресурс «полотна» лучших моделей составит не более 20-30 час, а дешевых – 10-12 час.
• Каждые 2-3 часа понадобится перезаточка, а каждые 4-6 час замена зубьев (если она возможна у данного образца).
• Совокупное время работы в течение дня – 2-3 час.
• Техперерыв до след смены – от 12 час.
• Пила должна быть рассчитана и на поперечный, и на продольный рез.

Последнее обстоятельство, как сказал бы товарищ Сухов, дело тонкое. У моделей ведущих производителей (Stihl, напр.) оба реза предусмотрены по умолчанию, но ресурс на продольный дается для штатного режима пользования: 15 мин работы, полчаса отдыха. В пилораме выдержать его невозможно, т.к. останавливать каретку пока ведется запил нельзя. Ресурс пильной шины при этом сокращается вдвое-втрое. У «альтернативных» производителей чаще всего наоборот: пила по умолчанию только поперечная. Если же в руководстве пользователя сказано «поперечный и продольный», «также и продольный» и т.п., то ресурс на продольный рез не оговаривается. Имейте в виду.

Для пилорам выпускаются особые пильные шины непрерывного действия. За счет отказа от поперечного реза их вынос (длина) больше, до 1000-1200 мм, рез тоньше (3-4 мм) и чище; фактически такой же, как у ленточной пилы. Ресурс и режим использования – как у пильной цепи. Пилорама с шиной может быть обычной конструкции (слева на рис.), но в разрезе самодельных гораздо больший интерес представляет шинная пилорама типа Логосоль, центр-справа на рис. Пружинные кантовые опоры удерживают бревно от скатывания. Элеваторы регулируются раздельно, что позволяет выравнивать бревно по горизонтали.

История Логосоля интересна и неразрывно связана с нашей. В СССР с 30-х экспорт необработанной древесины строго регламентировался и производился крупными партиями по налаженным каналам. После его распада бывшие союзные республики, обладающие лесными запасами, буквально завалили Европу дешевым кругляком нормами хоть от бревнышка. В ЕС основные собственные лесозаготовки ведутся в Германии и Швейцарии в Альпах. Толковых мастеров по дереву там и там хватает, и они привычны работать на остром дефиците сырья. При тамошних ценах на строевой лес подсчет дохода от закупки диких лесин и распиловки на доску-брус у себя во дворе давал результаты, от которых глаза но лоб лезли. Плюс – от опилок нет головной боли с утилизацией, но есть весомая дополнительная выгода от их продажи. Вот тогда-то швейцарец Бенгт-Улоф Бюстрём и придумал пилораму, которую назвал Logosol. Его изюминка – замена технологически сложного рельсового пути гладкой направляющей, по которому каретку передвигают вручную с прижимом. Это требует большего труда и некоторого навыка, но конструкция пилорамы много упрощается, а ее стоимость падает в разы. Любители разработали много модификаций безусловно удачной разработки Бюстрёма. Их чертежи Логосолей и узлов к ним можно открыто взять отсюда: //www.logosol.su/files.htm. А как сделать пилораму Логосоль своими руками см. видео:

Видео: мобильно-стационарная Логосоль “Теря” своими руками

Появление Логосоля – непосредственная причина разработки и пильных шин для пилорам. В продаже имеются их модели, сопрягаемые с бытовыми бензопилами: снимаем штатное полотно, ставим шину. Таким образом решилось и дело со стоимостью и трудоемкостью привода: бензопила на хозяйстве и так вещь нужная.

Мини

Дальнейшее развитие идеи Логосоля – мини пилорама без станины, направляющей и рельсов, см. рис. справа. Вместо направляющей используется существующий спил; при аккуратной ручной распиловке ее точность в пределах бревна выдерживается. На каретке в таком случае остается кроме шины и привода только опорная площадка и рукояти для удержания и перемещения.

Пионерный запил делается по шаблону (ровная доска, вверху справа на рис.), швеллер, рама из уголка и т.п., длиной больше бревна. Последующие горизонтальные – по предыдущему, в центре справа. Если необходим вертикальный запил, подкладывают швеллер (внизу справа), т.к. в данном случае нужна ровная боковая опорная поверхность. Однако все это не устраняет последних проблем: установки бревна на лафет, его выравнивания и удержания.

Лафет, захваты, зажимы

Осталась такая проблема, как станина с дополнительным узлами. Та, что на поз. 1 рис. слева далеко не оптимум. Для одноразовой распиловки на самострой она слишком сложна и дорога. Для длительного регулярного использования тоже не годится: даже если несущая рама из 200-мм швеллера, на первом-втором десятке бревен на просядет, что означает полную непригодность станка. Стационарную пилораму нужно делать с раздельными бетонированным рельсовым путем и лафетом для бревна (поз. 2; на технике безопасности в данном случае не будем заостряться – тема этой статьи другая).

Следующие задачи – выравнивание и удержание бревна. В промышленной деревообработке для этого используются гидравлические домкраты в крючьями. Бревно вывешивается на тельфере, опускается на лафет без касания, домкраты включаются и крепко хватают его. В автоматизированных лафетах бревно кладут на него и гидравлика по сигналам датчиков сразу выравнивает лесину.

В любительских условиях первое осуществимо малореально; второе никак не осуществимо. Во многих самодельных пилорамах захваты бревна делают так, как показано на рис. ниже. Бревно вывешивают на автодомкратах (см. далее), подводят к нему крючья, скользящие по направляющей (труба, толстый прут). Крючья подбивают молотком по принципу «легонько постукивая кувалдой», они заклиниваются на направляющих и держат бревно.

Во-первых, такое крепление просто опасно: от вибраций при распиловке захваты могут расклиниться, а это авария скорее всего с тяжелыми последствиями. Во-вторых, ухватить лесину за самое «донышко» таким способом невозможно. Значит, придется, не допилив до половины, бревно переворачивать. В результате качество распиловки и отход материала получатся как на вертикальной однодисковой пилораме, см. выше.

Лафет

Попробуем выработать техтребования к лафету бревна, пригодному в т.ч. для использования с портативной мини-пилорамой при работе на выезде:

1. материалы – обычный металлопрокат без предварительной отбраковки на ровность;
2. для прочности, надежности и долговечности – сварной;
3. влияние качества сварки и коробления металла от нее на качество распиловки – отсутствует;
4. подготовленная базовая (опорная) поверхность – не требуется;
5. массогабариты – пригоден для перевозки в мини-грузовичке, пикапе и на верхнем багажнике легковушки;
6. максимальная длина обрабатываемого бревна – 6 м;
7. максимальный диаметр его же – до 1 м;
8. выравнивание и вывешивание бревна – любым независимым от лафета способом, см. далее;
9. влияние ровности лафета по горизонту на качество распиловки – нет;
10. надежность удержания самой что ни на есть корявой неокоренной лесины – абсолютная;
11. возможность роспуска напиленных плах на обрезные мерные доски/брусья без переналадки пилорамы – обязательно;
12. безопасность – достаточная для непроизводственных условий, когда доступ на площадку неподготовленных посторонних легко контролируем.

Чертежи лафета бревна для пилорамы, в т.ч. мини, удовлетворяющие указанным условиям, даны на рис. (слева/в центре – вид сверху). Материал – швеллер 120х60, пруток 14 и 16 мм.

Точно под отверстиями М14 в верхней полке швеллера в нижней сверлятся отверстия D15 для прохода хвостовиков крючьев-держателей (справа на рис.). Отверстия М16 в нижней полке (отмечены зеленым) – для резьбовых ножек. Конфигурация в плане и расположение захватов-держателей позволяют надежно удерживать как полномерные бревна, так и короткие чураки. Пользуются данным лафетом так:

• бревно вывешивают и выравнивают на паре автодомкратов. Вариант – одним домкратов поочередно: под поднятый конец подкладывают что-то подходящее, домкрат переставляют и поднимают другой;
• лафет подсовывают под середину бревна уширенной частью к комлю и выравнивают по оси лесины. Если бревно вывешивалось на тельфере, то средняя пара ножек должна прийтись под его центр тяжести;
• крючья-держатели выворачивают до касания бревна так, чтобы их острия смотрели внутрь точно друг на друга. Промашка на один оборот (на шаг резьбы М14) на точность распиловки не влияет;
• бревно опускают на крючья. Если лесина вывешивалась на одном домкрате и подпорке, то сначала отпускают домкрат, а затем одним резким ударом выбивают подпорку;
• для надежности удержания тонкого легкого бревна можно сесть на него и попрыгать;
• пилят бревно любой пилорамой горизонтальными резами. Толщина последнего горбыля в подавляющем большинстве не превысит 40 мм.

Струбцины

Полную функциональность данного лафета обеспечат 2-5 струбцин (почти всегда хватит 3-х) для распиловки плах на мерные пиломатериалы. Конструкция струбцины к лафету бревна ясна из рис. ниже. Крепятся струбцины в болтами в штатные отверстия лафета М14, поэтому их основания и расстояния между осями крепежных отверстий разные: в отличие от крючьев-держателей струбцины не взаимозаменяемы! Под роспуск на доски/брусья сначала распиливают бревна на плахи. Затем плахи сортируют и собирают в пакеты плах подобной друг другу конфигурации. Очередной пакет зажимают струбцинами на лафете и распускают на доски/брусья горизонтальными резами.

Итог

Подобьем, как говорится, бабки: какую делать пилораму своими руками и в каких случаях имеет смысл.

Если вы видите круг клиентуры на распиловку и/или усматриваете стабильный доход от сбыта пиломатериалов – ленточную на автомотоколесах. Она прослужит по крайней мере до тех пор, пока не наберется денег на покупку «новой, хорошей» фабричной. Тогда можно будет открыть лесопилку по всей форме и спокойно работать легально. Если же распиловка древесины для вас подсобное занятие, лучше себя покажет пилорама Логосоль – она менее производительна, но конструктивно проще и дешевле, а бензопила к ней и так на хозяйстве пригодится.

Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

Ленточная пилорама — это станок, который выполняет продольную распиловку брёвен. Благодаря возможности точно отрегулировать положение режущей поверхности, можно изготовить пиломатериал различной толщины.

Конструкция пилорамы состоит из следующих основных элементов:

• Ленточной пилы.
• Зажимного механизма.
• Механизма передвижения рамы.
• Устройства регулировки высоты полотна.

На станок устанавливается электрический двигатель мощностью не менее 5 кВт. Может быть изготовлена пилорама с двигателем от мотоблока, но шумность такой установки будет значительно выше, чем при использовании электрического агрегата.

Во время работы установки крутящий момент передаётся с помощью ременной передачи на рабочие шкивы, на которые устанавливаются пильная лента. Пильный механизм обязательно должен иметь в своей конструкции пружинное или гидравлическое натяжное устройство для автоматической корректировки ширины выдвижения шкивов, чтобы компенсировать тепловое расширение металлической ленты во время работы.

Для обработки круглого леса, рама с установленной ленточной пилой и силовой установкой перемещается вдоль зафиксированного материала по рельсам установленным на бетонное основание. Регулировка высоты пильного полотна относительно нижней точки пилорамы осуществляется винтовым механизмом, который устроен таким образом, чтобы исключить вероятность образования перекосов во время работы установки.

Для надёжного удержания бревна во время работы пилорамы заготовку укладывают между направляющими и фиксируют специальными зацепами. После укладки и фиксации бревна оператор производит плавное перемещение подвижной части установки, в процессе которого и происходит срезание верней части бревна. После завершения одного цикла режущая поверхности приподнимается и рама перемещается в исходное положение.

При использовании самодельной пилорамы потребуется перемещать каретку над бревном вручную, в то время как заводские установки позволяют практически полностью автоматизировать процесс изготовления пиломатериалов. Качество бруса или доски, при правильном изготовлении пилорамы своими руками, не отличается от материалов произведённом на современном оборудовании.

Что понадобится для самодельной пилорамы

Самостоятельно изготовить сложные устройства и механизмы из металла можно только в том случае, если имеются навыки использования . Ленточная пилорама своими руками не может быть смонтирована без сварных соединений.

Кроме сварочного аппарата потребуется приготовить для работы следующие инструменты:

1. Электрическая дрель.
2. Свёрла по бетону и металлу.
3. Пассатижи.
4. Гаечные ключи.
5. Комплект слесарных струбцин.
6. Строительный уровень.
7. Гайки и болты.
8. Бетономешалка.

Для изготовления основания пилорамы потребуется бетономешалка. При отсутствии заводской модели устройство можно сделать самостоятельно из стальной бочки.

Для монтажа самодельной деревообрабатывающей установки потребуется приобрести следующие материалы:

• Металлический уголок 50 мм.
• Ролики или шарикоподшипники.
• Профильную трубу.
• Стальную трубу.
• Электрический или бензиновый двигатель.
• 2 длинных винта с гайками.
• Цепную передачу.
• Колёса и ступицы от легкового автомобиля.
• Цемент, песок и щебень для бетонного раствора.

Когда все инструменты и материалы будут приготовлены, необходимо сделать чертежи пилорамы по дереву.

Чертежи для самодельной пилорамы

Чтобы сделать чертёж самодельного станка, достаточно нарисовать на бумаге уменьшенную копию деревообрабатывающего устройства с указанием размеров каждой детали и механизма.

При проектировании ленточной пилорамы, желательно установить значение длины не меньше 6, а ширины — 3 метров. Только в этом случае можно будет производить на самодельной устройстве пиломатериалы стандартной длины.

По сделанным эскизам деревообрабатывающей установки несложно будет подсчитать количество материалов для изготовления рамы и направляющих рельс. Для того чтобы усилить конструкцию между двумя параллельными уголками направляющих, обязательно устанавливаются поперечные усилители, расстояние между которыми не должно превышать 1 метра.

Если ленточная мини-пилорама своими руками изготовленная будет эксплуатироваться в помещении, то потребуется сделать чертёж только основного устройства. При размещении деревообрабатывающей установки на открытой площадке, желательно изготовить навес, чертёж которого также следует составить прежде, чем приступать к практической реализации данного проекта.

Делаем основание

Только правильно подготовленное основание для пилорамы позволит перемещаться раме с пильным механизмом равномерно. Плита на которой будут установлены направляющие рельсы изготавливается по принципу возведения обычного ленточного фундамента.

Основание обязательно выливается на гравийнопесчаной подушке толщиной не менее 15 см.

Чтобы повысить прочность плиты, перед заливкой бетона на основание укладывается металлическая армирующая сетка. После заливки бетона его необходимо выдержать не менее 2 недель, чтобы добиться максимальной прочности основания.

Изготовление пилорамы: пошаговая инструкция

Самодельная ленточная пилорама своими руками монтируется с использованием колёс от легкового автомобиля, ременной передачи и двигателя.

В качестве направляющих используется уголок или швеллер. Уголок применяется сечением не менее 50 * 50 мм. Материал укладывается строго параллельно, внутренним ребром вверх, на заранее рассчитанном расстоянии.

Затем между уголками устанавливаются шпалы, которые нарезаются из профильной трубы сечением 50 * 100 мм. При сваривании поперечных усилителей следует проявлять осторожность, чтобы не перегреть направляющие, которые может повести от высокой температуры. Когда шпалы будут приварены к направляющим производится фиксация металлической конструкции к бетонному основанию с помощью анкерных болтов.

После окончания работ по фиксации рельс к бетонному основанию, по которому будет перемещаться каретка, в серединной части «железнодорожного» полотна устанавливается ложе для фиксации лесоматериала. Для удержания круглого леса, к шпалам приваривается Н-образная стойка с боковыми выступами. Минимальная высота штанги удерживающего устройства не должна быть меньше 100 мм.

В качестве роликов для пилорамы могут быть использованы шарикоподшипники. На каждую ось рамы необходимо подобрать 2 подшипника большего диаметра и 4 — 6 меньшего. Разница в диаметре зависит от высоты ребра уголка. Например, если в качестве направляющей используется уголок 50 * 50 мм, то разница внешних диаметров подшипников должна составить 100 мм. При этом, внутренние диаметры деталей должны быть равны.

Изготовление рамы начинается с установки 2 направляющих из стальной трубы. Направляющие устанавливаются в вертикальном положении, после чего на них монтируются ползуны, внутренний диаметр которых должен минимально отличаться от внешнего диаметра направляющих труб.

Станина каретки сваривается из профильной трубы. Этот элемент должен представлять собой надёжную конструкцию прямоугольной формы, на которую затем будут привариваться вертикальные направляющие, а в нижней части — ось с подшипниками.

Перемещение каретки в вертикальной плоскости осуществляется с помощью винтового механизма, который устанавливается с обеих сторон направляющих труб. Гайка приваривается к ползуну, а длинные шпильки фиксируют в верхней части рамы. Для того чтобы обеспечить лёгкое вращение регулировочного механизма рекомендуется шпильки установить на подшипники с обеих сторон.

Для обеспечения синхронности вращения винтового механизма следует на каждую шпильку приварить небольшие велосипедные звёздочки одинакового диаметра, между которыми делается цепная передача с использованием велосипедной цепи. Для обеспечения постоянного натяжения цепного механизма, в его конструкции обязательно должен быть ролик, на рычаг которого устанавливается пружина.

В качестве шкивов в самодельной пилораме будут использоваться колёса и ступицы от заднеприводного легкового автомобиля. Чтобы обеспечить лёгкое вращение привода, необходимо собрать подшипниковый узел, который будет приварен с обеих сторон к поперечине каретки. На одну из ступиц устанавливается шкив, к которому затем будет передаваться крутящий момент от электрического или бензинового двигателя.

Для повышения безопасности использования пильного механизма в нижней части каретки возле каждого из колёс устанавливается узел поддержки пилы, который состоит из оси, на которую установлены несколько шарикоподшипников небольшого диаметра. Со стороны ступицы, на которую был установлен шкив монтируется силовой агрегат.

Если используется двигатель внутреннего сгорания, то для натяжения клиноременной передачи применяется подпружиненный ролик. Для натяжения ремня в случае применения электродвигателя, агрегат устанавливают на небольшую платформу, которую можно будет перемещать в горизонтальной плоскости.

На следующем этапе на пилораму устанавливается ёмкость для смазывающе-омывающей жидкости, от которой необходимо подвести трубку к режущему узлу. Затем над режущим узлом изготавливается кожух из металлического уголка и жести, после чего можно приступать к первому запуску самодельной деревообрабатывающей установке, предварительно установив между колёсами ленточную пилу.

Популярность древесины в частном строительстве остаётся высокой даже с появлением самых новых строительных материалов. Во многом этому способствует её приемлемая стоимость, доступность и простота обработки. Несмотря на то что сегодня можно без проблем купить подходящую доску, брус или рейку, вопрос самостоятельного распила брёвен интересует каждого экономного хозяина. И это закономерно, ведь затраты на приобретение делового леса не идут ни в какое сравнение со стоимостью обрезного пиломатериала. Конечно, держать собственную лесопилку ради того, чтобы подправить забор или отремонтировать крышу, нецелесообразно. Если же речь идёт о начале строительства на пустом участке, то собственная пилорама будет очень кстати. А сэкономить на её покупке можно, если соорудить агрегат своими руками.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

В некоторых источниках предлагаются к повторению конструкции агрегатов, в которых пильная каретка установлена неподвижно, а распил осуществляется передвижением бревна, уложенного на подвижную платформу. Может, подобная схема и имеет право на существование, однако надо учитывать, что для её реализации потребуются рельсы удвоенной длины.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Видео: Особенности работы ленточной пилорамы

Что понадобится для строительства лесопильной установки

Тем, кто считает постройку собственной пилорамы делом несложным, сразу скажем, что создать качественный, работоспособный агрегат непросто. И дело даже не в том, что здесь не обойтись без определённых финансовых затрат — как правило, бюджет самодельной лесопилки легко укладывается в сумму 30 – 40 тыс. рублей. Сборка агрегата, способного выдавать качественный пиломатериал, потребует решения задач, связанных со стабильностью работы, обеспечением прочности узлов и деталей, настройкой и регулировкой механизмов, изготовлением приспособлений для заточки ленточной пилы и разводки её зубьев и т. д. Не боитесь трудностей? Тогда ознакомьтесь с тем, какие материалы и инструменты потребуются для работы.

В качестве рельсовых направляющих можно использовать стальные уголки с шириной полки не менее 50 мм, швеллер или двутавровую балку. Основным требованием к рельсам является их прямолинейная геометрия.
Надо иметь в виду, что любой недостаток нашей миниатюрной «железной дороги» скажется на качестве пропила, поскольку ленточное полотно скопирует каждую неровность, перенеся её на поверхность доски. Именно поэтому лучшим вариантом будет Т, Н или П-образный металлопрокат. К сожалению, уголки больше всего подвергаются искривлению при изготовлении и транспортировке. Самым же идеальным случаем будет использование заводских рельс, например, от узкоколейного транспорта, которые при определённом везении можно найти в пунктах приёма металлолома.

Ролики, обеспечивающие продольное перемещение лесопилки, можно выточить на токарном станке и закалить. В отдельных случаях допускается использование обычных шарикоподшипников.

Отличные ролики получаются из линейных направляющих на базе шарикоподшипников, которые можно найти в продаже. Это решение нельзя назвать самым дешёвым, однако в надёжности и долговечности такого узла можно не сомневаться

Собственно, рама, пильная каретка и ложе для укладки брёвен изготавливается из квадратных и прямоугольных профильных труб. Лучше всего использовать металлопрокат с максимальной толщиной стенки. Это обеспечит оборудованию необходимую прочность, поскольку работа станка связана с переменными динамическими нагрузками.

Для механизма регулировки высоты каретки (траверсы) понадобятся направляющие из стальных труб с ползунами и два длинных винта с гайками. В этих целях можно использовать детали от списанных токарно-винторезных станков (маловероятно, но чем чёрт не шутит), механических прессов, или прутки с нарезанной резьбой из строймага (самый доступный, но наименее предпочтительный вариант). Также можно заказать изготовление деталей у токаря — всё равно без обращения к специалисту обойтись вряд ли получится. Кроме того, потребуется цепная передача, которую нередко заимствуют из механизма газораспределения автомобильных двигателей. Как вариант, можно использовать велосипедную цепь и звёздочки.

В качестве рабочих колёс под ленточное полотно лучше всего подходят шкивы от старых отечественных комбайнов марки «Колос», «Нива» и другой сельхозтехники. Кстати, оттуда же можно взять валы и корпуса подшипников качения. Учтите, что диаметр направляющих должен быть не менее 30 см (оптимально 50 см), иначе излишние механические напряжения приведут к трещинам у основания зубьев пилы.

В конструкции привода ленточной пилы можно использовать шкивы от списанной отечественной сельхозтехники

Существуют конструкции самодельных установок с направляющими шкивами в виде колёс от легковых автомобилей. Для скептиков отметим, что такое кустарное решение имеет массу преимуществ начиная от возможности применения ступиц в сборе и заканчивая тем, что тонкую регулировку натяжения полотна в процессе работы можно осуществлять подкачкой шин.

Ленточную пилу можно купить новую или б/у. Лучше всего иметь в запасе несколько полотен, которые по мере затупления можно будет менять на острые.

Что касается инструмента, который понадобится в процессе работы, то он должен быть у каждого уважающего себя хозяина. В частности, потребуются:

• сварочный аппарат;
• «болгарка», или, профессиональным языком, угловая шлифмашина;
• сверлильный станок или электрическая дрель;
• набор свёрл по бетону и металлу;
• комплект слесарных струбцин;
• набор гаечных ключей;
• молоток;
• пассатижи;
• крепёж (болты, гайки, шайбы различных размеров);
• мерительный инструмент (линейка, штангенциркуль, рулетка);
• уровень (лучше всего лазерного типа).

Не забудьте и о том, что понадобится подготовить прочное, ровное основание, поэтому будьте готовы к бетонным работам — сделайте запас песка, щебня и цемента, подготовьте бетономешалку, трамбовки, опалубку и длинное правило.

Подготовительные мероприятия

На этапе подготовки выбирают оптимальную конструкцию, делают необходимые расчёты и разрабатывают чертежи. После этого подготавливают материалы и инструмент и обустраивают место под монтаж лесопильного агрегата.

Проектировочные работы, чертежи

Строительство пилорамы начинают с выбора производственной площадки. Опытным путём установлено, что для этого понадобится участок размером не менее 3х6 м. В любом случае, планируя протяжённость рабочей зоны, надо обязательно учитывать максимальный размер обрабатываемого леса. Лучше всего, если агрегат будет установлен внутри помещения или под большим навесом. В таком случае можно будет работать в любую погоду.

Затем определяют количество уголков (швеллеров, двутавровых балок) и профильных труб, необходимых для изготовления рельсовых направляющих, ложе и пильной рамы. Расстояние между рельсами рассчитывают, прибавляя к максимальному диаметру бревна зазоры не менее 0.3 – 0.4 м с каждой стороны. Кроме того, необходимо учитывать поперечные усилители, которые устанавливают между рельсами через каждые 0.8 – 1 м. Опорные элементы под лесоматериал можно смонтировать на этих же усилителях, поднимая ложе на высоту не менее 0.2 м над уровнем направляющих.

Схема пилорамы Чертёж пильной каретки Чертёж рельсовых направляющих

В зависимости от конструкции составляют чертежи узлов, которые надо будет выточить на токарном станке — роликов, винтов, валов, корпусов подшипников, шкивов и т. д. Конструкцию самодельной пилорамы принимают исходя из финансовых возможностей, наличия материалов и отдельных узлов, поэтому точный проект агрегата каждый выполняет самостоятельно. Тем не менее мы предоставляем схемы и чертежи лесопилки и её отдельных узлов в качестве примера. Их можно будет использовать в собственных разработках.

Чертёж механизма натяжения Чертёж ролика Рабочее колесо в сборе

Подготовка основания

Правильно сделанный фундамент обеспечит оборудованию стабильность линейных характеристик в процессе эксплуатации

Поскольку постройка собственной пилорамы — дело серьёзное, то и подойти к нему нужно ответственно. Возможно, в дальнейшем оборудование станет не только хорошим подспорьем в хозяйстве, но и источником дополнительного заработка. Такие важные факторы, как долговечность и надёжность работы лесопилки, удобство работы и качество получаемых пиломатериалов во многом зависят от того, насколько прочное и ровное основание у неё имеется.

Сооружение опорной плиты ничем не отличается от обустройства мелкозаглубленного плавающего или простого ленточного фундамента. О нём немало написано, поэтому нет необходимости останавливаться на процессе сооружения подробно. Напомним только, что потребуется подушка из песка и гравия, толщину основания делают не менее 10 – 15 см, а его прочность обеспечивают армопоясом из стального прутка диаметром не менее 10 мм. В этом случае значимые переменные нагрузки не приведут к трещинам или проседанию бетонной плиты.

Инструкция по изготовлению пилорамы своими руками

В качестве рабочего проекта возьмём известную своей простотой и низкой стоимостью конструкцию с колёсами от легкового автомобиля. Поскольку от каждого элемента зависит правильность и надёжность работы пильного агрегата, рассмотрим в деталях процесс изготовления каждого узла, нюансы сборки и настройки оборудования.

Рельсовые направляющие

Укладка рельсовых направляющих

При использовании в качестве рельс уголков размером 50х50 мм, их укладывают не на одну из полок, а ориентируя углом ребра вверх. Это позволит уменьшить износ деталей и обеспечит повышенную жёсткость конструкции. Если же для направляющих будет взят металлопрокат с полкой 100 мм, то такой уголок можно устанавливать в любом положении. Надо сказать, что наиболее удачным вариантом являются рельсы из двутавра или швеллера, поскольку они обладают повышенной жёсткостью даже не будучи «расшитыми» при помощи поперечных элементов. К слову, в качестве «шпал» используют квадратный профиль шириной не менее 25 мм. Детали рельсового полотна соединяют между собой при помощи электросварки. Устанавливая распорные детали, приваривают трубу диаметром полдюйма с установленными на неё приспособлениями для фиксации брёвен («когтями»).

Выполняя сварочные работы, надо следить за тем, чтобы заготовки не «повело», что нередко случается при перегреве деталей. Чаще всего подобные неприятности происходят с уголками и другим тонким металлопрокатом, поэтому в таком случае лучше воспользоваться сварочным полуавтоматом, работающим в среде углекислого газа.

Если не удаётся обеспечить прямолинейность рельс при сваривании, то монтаж поперечных элементов выполняют резьбовым соединением. К бетонному основанию направляющие крепят при помощи анкерных болтов.

Одновременно с монтажом рельс обустраивают ложе для укладки лесоматериала. Для этого к «шпалам» крепят вертикальные Н-образные стойки с минимальной высотой штанг 10 см и выступами для предотвращения скатывания кругляка размером не менее 5 см.

Ложе для укладки пиломатериалов может иметь любую конфигурацию

Ближние 3 — 4 поперечины устанавливают на более коротком расстоянии — не более 0.5 м. Благодаря такому решению в дальнейшем можно будет работать не только с длинномером, но и с короткими заготовками.

В качестве роликов можно использовать как детали, выточенные на токарном станке, так и обычные шарикоподшипники. В первом случае обязательно обеспечивают отверстие под установку узла вращения, а сами колёса подвергают закалке. Второй вариант подразумевает установку на ось одного увеличенного и двух-трёх одинаковых подшипников. Разумеется, детали подбирают с одинаковым внутренним размером, а вал вытачивают с упорным буртиком с одной стороны и резьбой для крепления роликов с другой.

Широкие ролики хороши тем, что в качестве рельс можно использовать любой металлопрокат, включая швеллеры и двутавровые балки

Пильная рама

Изготовление пильной рамы начинают с вертикальных направляющих, которых потребуется две штуки. Лучше всего стойки и ползуны сделать из стальных труб, подобранных с минимальным зазором. После этого изготавливают прямоугольную раму каретки, к боковым сторонам которой приваривают верхние и нижние ползуны. Поскольку на нижней поперечине будут смонтированы рабочие колёса, то её обязательно следует сделать из жёсткой квадратной трубы или швеллера.

Примерка направляющих и ползунов

Корпус пилорамы не является чем-то сложным, поскольку представляет собой парные вертикальные и горизонтальные элементы, соединённые под прямым углом. Прочная станина получается из квадратного стального профиля шириной не менее 50 мм. В качестве распорок можно использовать прямоугольный металлопрокат меньшего размера.

Сварка станины

Применение профильных труб обеспечит конструкции жёсткость. Если же в качестве конструкционных материалов используются уголки, то места их соединений дополнительно укрепляют стальными раскосами толщиной не менее 2 мм.

В нижней части рамы устанавливают ролики, предварительно определив расстояние между их упорными стенками. Оно должно соответствовать ширине рельсовых направляющих.

Пильная рама в сборе с направляющими и кареткой

Механизм подъёма каретки. Фотогалерея

Вертикальное перемещение каретки обеспечивает парный винтовой механизм с ручным приводом и цепной передачей. Гайки приваривают к нижним втулкам (ползунам), а упорную часть винта монтируют к верхней перекладине пильной рамы. Винты будут легко вращаться, если в качестве опор взять подходящие подшипники.

Привод механизма подъема пильной каретки в сборе с приводом и натяжителем Верхний узел подъёмного механизма Гайка подъемного механизма приваривается к втулке каретки На верхней поперечине винт устанавливается в подшипник

Чтобы подъёмный механизм работал без перекосов, на валы устанавливают звёздочки одинакового размера.
После монтажа цепи её натягивают при помощи ролика или фторопластового сухаря. Привод гибкой передачи обеспечивают разноразмерные шестерни, одна из которой жёстко соединяется с одним из винтов, а другая крепится на отдельном валу. Применение ведущей звёздочки увеличенного размера позволит быстро перемещать каретку по направляющим. Механизм фиксации можно сделать из подпружиненного штифта, который после регулировки устанавливают между роликами цепи и неподвижно закреплёнными кронштейнами. После сборки привод снабжают удобной ручкой.

Шкивы

Изготовление узла регулировки ступиц

Для шкивов берут колёса и полуоси от заднеприводного легкового автомобиля. Чтобы закрепить их на нижней поперечине каретки, понадобятся подшипниковые узлы. Лучше всего заказать эти детали у токаря — в таком случае можно будет сделать их регулируемыми, что позволит смещать оси рабочих колёс в стороны. Дело в том, что при работе ленточная пила нагревается и удлиняется. Если вовремя её не подтянуть, то она может слететь с наших «шкивов». Если же развести их на пару градусов в сторону от продольной оси, то можно исключить эту опасность.

Монтаж ступиц на пильную каретку

Регулировочные узлы представляют собой отрезки труб, одна из которой установлена в другую с зазором до 5 мм. Внутренняя муфта является ещё и корпусом для подшипников полуоси, а её центровка обеспечивается винтами, установленными на внешней цанге.

Монтаж силового агрегата и элементов главного привода

Одно колесо устанавливают на каретку неподвижно, снабжая хвостовик его полуоси шкивом. Другое монтируют на подвижный узел, которым будет выполняться предварительное натяжение пильного полотна. Установку шкивов выполняют не горизонтально, а со смещением 2 – 4 мм в вертикальной плоскости. Выравнивание ленточной пилы по уровню происходит благодаря смещению узла поддержки режущего полотна. Этот элемент конструкции можно сделать из трёх шарикоподшипников, подобно роликам пильной рамы.

Монтаж узла поддержки ленточной пилы. Хорошо видно устройство механизма его регулировки

После сборки и установки всех узлов на агрегат монтируют силовую установку. Вращение от двигателя к ведущему колесу передают посредством клиноременной передачи. В зависимости от используемого мотора натяжение ремня делают при помощи подпружиненного ролика, если используется ДВС, или смещением рамы с установленным электродвигателем. Кроме того, изготавливают защитный кожух, который не позволяет опилкам разлетаться во все стороны. На последнем этапе устанавливают ёмкость со смазывающе-омывающей жидкостью (СОЖ), трубку от которой подводят к одному из режущих узлов.

В механизме натяжения пильного полотна можно использовать небольшой гидравлический домкрат

После сборки агрегата и проверки затяжки всех болтовых соединений на рабочие колёса устанавливают ленточную пилу, после натяжения которой производят пробный запуск лесопилки. Если тестовое включение проходит успешно, то двигатель отключают и после полной остановки пилы на ложе укладывают и фиксируют бревно. Механизмом подъёма пилы регулируют толщину первой доски, после чего производят пробный спил. Установку выключают и осматривают, делают заключение о работоспособности пилорамы.

Видео: Ленточная пилорама, сделанная в домашних условиях

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

Для начала,рассмотрим «рельсы»

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

• Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
• Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

Дерево повсеместно используется в быту при производстве различных сооружений, их отделке и выполнении иной работы. Владельцы частного участка постоянно ведут строительные работы: пристройку сделать, забор обновить, повысить надежность сооружений и так далее. Легкость обрабатываемости, а также доступность древесины изначально определили их популярность. Многие владельцы частных домов и участков на собственной практике определили то, что приобрести бревна и с них получить доску, брус, обрез гораздо дешевле, чем купить готовый пиломатериал. Также не стоит забывать о том, что иногда длина и толщина, ширина используемых досок или бруса имеют важное значение. Поэтому самостоятельно их изготовление позволяет существенно снизить денежные и временные затраты.

Для получения пиломатериала из бревна или другой заготовки зачастую используют ленточную пилу. Популярность этого оборудования определила появление огромного количества различных станков, некоторые их компактные и предназначены для установки в домашней мастерской. Однако стоимость бытовых вариантов исполнения довольно велика, покупать их целесообразно только в случае потокового производства пиломатериалов или других изделий из дерева. Именно поэтому многие решают сделать самодельную конструкцию. Ленточная пилорама своими руками создается в течение короткого промежутка времени, для чего следует знать: какие для этого нужны детали, как проводится сборка.

Стоимость и эффективность промышленных вариантов исполнения

Почему возникает большое желание проводить создание самодельного варианта исполнения станка? Примером можно назвать ленточную пилораму «Тайга», стоимость которой в зависимости от эксплуатационных качеств может варьировать в районе 112-165 тысяч рублей. Даже самый простой вариант исполнения, не обладающий большой производительностью, будет стоить не менее 90 тысяч рублей. Самодельная ленточная пилорама обойдется в разы дешевле. Сделанный своими руками станок подходит для использования от случая к случаю.

Сложности при самостоятельном изготовлении станка

Устройство ленточной пилорамы достаточно сложное. От качества проводимой сборки зависит производительность ленточной пилорамы, срок службы без возникновения поломок и многое другое. Свой станок следует начинать делать после рассмотрения нижеприведенных моментов:

1. Монтажные работы проводятся при использовании сварки. Поэтому без сварочного аппарата провести работы по созданию рамы и других элементов практически не возможно. Для изменения формы и размеров элементов конструкции понадобится электроинструмент и фрезеровальный станок. Конечно, создание некоторых элементов можно доверить профессионалам, однако это существенно увеличит стоимость работы.
2. Во время работы на ленточную пилораму оказывается большая нагрузка. Поэтому конструкция должна быть устойчивой и прочной. Для этого проводится крепление конструкции к основанию, а рама и другие элементы производят с учетом возможного веса обрабатываемых бревен около 300 килограмм.
3. Если создается самодельная бензиновая ленточная пилорама, то следует учитывать необходимость проведения работы по заточке пилы и разводки рабочей части.
4. Существует довольно много различных конструкций, которые позволяют указывать толщину получаемой продукции.
5. Необходимо продумать безопасность использования оборудования. Установленная пила и лента могут нанести существенный вред здоровью человека.

Стоит учитывать, что конструкция самодельных ленточных пилорам подходит исключительно для нарезания досок различной длины и ширины.

Существует достаточно большое количество вариантов исполнения самодельных ленточной пилорам, чертежи которых основаны на использовании электрических и бензиновых двигателей. При этом электрические варианты исполнения пользуются большой популярностью по причине лучших эксплуатационных качеств и простоте использования. Но не во всех случаях можно использовать электрический двигатель в качестве движущей силы, так как электричество есть не на всех земельных участках.

Проводить рассмотрении конкретных станков, чертежи которых имеют точные размеры. Ведь для каждого производства требуется стол различных размеров, как и электродвигатель разной мощности.

Порядок изготовления самодельной ленточной пилорамы

Вышеприведенные моменты указывают на основные моменты по производству самодельной пилорамы. Сделать ленточную пилораму можно самостоятельно при минимальный затратах. Ведь нужно купить или найти только двигатель, шкивы и ролики, найти металлопрофиль для рамы и полотно для пиления. Надежность конструкции зависит от технического состояния всех узлов и качества их соединения. Поэтому перед использованием пилорамы следует тщательно ее проверить.

Распиловочный станок по дереву (пилорама) – достаточно сложное специальное производственное оборудование, требующее в процессе работы строгого соблюдения мер безопасности.
В условиях РФ собственная пилорама может многократно сократить расходы на деревянное строительство и/или стать источником стабильного дохода. Цель настоящей публикации – помочь читателю разобраться, как делается пилорама своими руками, выбрать подходящую для себя конструкцию и избежать непреодолимых трудностей при ее изготовлении.

Когда она нужна?

Интерес к «пилораме своими руками» вообще-то пришел в рунет из ЕС. Там в определенный период времени (который еще не вполне закончился) самостоятельная распиловка леса-кругляка на мерные пиломатериалы оказалась выгодной несмотря ни на что. В РФ ситуация существенно иная. Первое, «ножницы» цен на дикое бревно и строевой лес в России «разведены» много уже. Второе, первичная обработка древесины – работа особо опасная, как и лесозаготовка. Мелкому ИП открыть лесопилку легально мало реально – российское законодательство об охране труда в этом отношении драконовское.

Третий момент – опилки. Их от первичной обработки древесины будет очень много. Хранить опилки (допустим, на топливо для печи длительного горения) нельзя – они начинают бродить, выделяя высокотоксичный метанол (метиловый спирт, древесный спирт). Лесопильные предприятия обязаны сдавать опилки на утилизацию. «За бугром» с ними проще – тамошние производители МДФ и ДВП охотно купят необходимое им сырье, могут даже с самовывозом. РФ древесиной никак не бедна и российские производители плитных/листовых древесных материалов «левые» партии опилок не берут. Исходя из этих условий, можно предварительно определить случаи, когда сделать пилораму самостоятельно в РФ может иметь смысл:

• Непременное условие – если в ваших краях легко доступен лес-кругляк, а ближайшая лесопилка далеко. Аренда лесовоза на российские расстояния (имеется в виду холостой пробег от гаража) по российским дорогам в глубинке за тонно-километр груза существенно дороже европейской.
• Если непременное условие выполнено, то первый случай – самостоятельное деревянное строительство при хронической нехватке денежных средств. Тогда самостоятельная распиловка кругляка на строевой лес сократит смету стройки в 2-3 раза и до 5 раз, с учетом расходов на изготовление пилорамы. Соотв. удлинится и срок строительства, но когда денег нет, то и выбирать нечего. С опилками – делайте что хотите, они получатся однократно.
• Следующий вариант – распиловка диких бревен на заказ в домашних условиях, т.е. мастером по вызову на хозяйское подворье. В условиях РФ это, пожалуй, оптимальный вариант: привезти мобильную мини-пилораму (см. далее) к месту работы можно и на легковушке, так что стоимость распиловки выходит приемлемой для обеих сторон. Опилки – проблема хозяина, и небольшая, т.к. ему на участок они выбрасываются тоже однократно. У мастера от них голова не болит, т.е. можно зарегистрироваться, напр. ИП-плотником и работать «по белому».

Особенности конструкции

Главная особенность пилорамы – запил в ней всегда продольный. Насколько труднее пилить дерево вдоль волокон, общеизвестно. В отличие от циркулярной пилы пилорама имеет дело не с мерными досками и брусьями, а с дикими бревнами в общем неправильной формы. Поэтому в пилорамах вдоль распиливаемого бревна перемещается пильная каретка с рабочим органом (собственно пилой); иначе обеспечить точность и чистоту запила очень сложно. На больших лесоперерабатывающих предприятиях есть и пилорамы для распиловки очень длинных бревен (до 30, а в тропиках до 60-70 м). В них каретка неподвижна, а бревно перемещается гидросистемой; центровку лесины обеспечивает компьютер с датчиками. Но домашних условиях такое решение нереально.

Примечание:
распиловку бревен ведут всегда по направлению схождения волокон дерева, т.е. от комля к верхушке. Если пустить каретку наоборот, то любая пила (см. ниже) непременно завязнет в дереве и/или сломается.

Чем пилить?

Насколько доступной для изготовления, долговечной, удобной и безопасной в работе будет самодельная пилорама, в основном определяется конструкцией ее рабочего органа. Другое существенное условие – требования к производительности станка и режиму его работы (регулярно, от случая к случаю). Третье – ресурс рабочего органа и возможность его замены. И, наконец, немаловажно энергоснабжение на месте работы: что там доступнее – электричество или моторное топливо? Есть и менее существенные дополнительные условия, см. далее.

В пилорамах небольшой и средней производительности (до 3-5 куб. м древесины за 6 час. рабочую смену) применяются след. виды рабочих органов:

• Пильная шина возвратно-поступательного хода (старая).
• Пильный диск (поз. 1 на рис. ниже).
• Пильная лента (поз. 2).
• Пильная цепь (поз. 3).
• Цепная пильная шина непрерывного действия (новая, поз. 4).
• Бытовая бензопила (поз. 5).

Как вести запил?

Ориентация режущей поверхности может быть горизонтальной и вертикальной. Соотв. и запил будет горизонтальным или вертикальным, а пилорама горизонтальной или вертикальной. Вертикальный запил, во-первых, уменьшает отход материала, т.к. бревно под него достаточно выровнять только в горизонтальной плоскости. Под горизонтальный запил бревно для минимизации отхода требует выравнивания и по горизонтали, и по вертикали, иначе слишком много дерева уйдет в горбыль («горбушку»). Во-вторых, при вертикальном запиле отпил (отпиливаемая часть бревна) не давит на рабочий орган и много меньше за него цепляется. Поэтому для распиловки одной и той же лесины по вертикали требуется мощность привода в 2-3 раза меньше, чем по горизонтали, см. видео ниже:

Видео: самодельная цепная вертикальная пилорама

Но, во-первых, травмоопасность вертикальных пилорам много выше, чем горизонтальных. Во-вторых, поперечная подача бревна под пилу вертикальной пилорамы конструктивно и технически очень сложна, причем обеспечить максимально допустимую точность распиловки по ТУ до 6 мм на 6 м длины бревна на самодельной вертикальной пилораме крайне сложно или вовсе невозможно. Поэтому пилораму своими руками лучше строить под горизонтальный запил.

Конструктивный состав пилорамы

Об особенностях той или иной пилы для пилорамы поговорим немного далее. Предварительно нужно разобраться с конструкцией распиловочного станка в целом. Она состоит из:

1. рабочего органа – пилы (см. выше и далее);
2. привода к нему от мотора;
3. пильной каретки;
4. рельсового пути (направляющей) для нее;
5. лафета (ложемента) для бревна;
6. захватов-держателей для него же;
7. станины, объединяющей все это в цельное устройство и обеспечивающей его общую прочность и надежность.

Примечание:
те или иные конструктивные узлы пилорамы могут быть выполнены заодно со станиной.

Чертежи пилорамы в полном конструктивном составе (компоновочная схема) даны на рис.:

Ее особенности, во-первых, станина из деревянных брусьев. Во-вторых, минимум сварочных работ при сборке. Это важный момент: металлоконструкции при сварке ведет; из-за этого уложить точность распиловки сварной пилорамой в ТУ весьма проблематично. В-третьих, рельсовый путь каретки (поз. 13 справа) из стального уголка, более дешевого, чем швеллер; необходимая устойчивость пути обеспечивается жестким скреплением рельсов со станиной. Как следствие – опорные башмаки каретки это пары обычных подшипников качения, а плавность и точность ее хода высоки; дрожь каретки – основная причина брака распиловки. Еще следствие – механизм подачи каретки без передачи (цепной, винтовой или др.), что также увеличивает плавность ее хода. Наконец, в каретке данной конструкции возможно установить привод с любой пилой из указанных выше под горизонтальный запил; дисковый, с шиной непрерывного действия и бензопилой также и под вертикальный.

Недостаток данного станка – гребенчатые держатели бревна. Делать их из швеллера менее 60 мм нельзя, не удержат лесину. Т.е., последний негодный в дело горбыль получится не тоньше 60 мм. Дополнительно отход материала возрастет оттого, что выравнивание бревна по вертикали в данном станке невозможно. Однако избавиться от этих недостатков не так уж сложно, применив отдельный лафет для бревна простой конструкции, см. далее.

Некоторых пояснений требует работа узла установки толщины отпила (на врезке), который в данном станке достаточно прост, точен и удобен в работе. Гайки 5 на врезке привариваются к опорной пластине 4 и контрятся. После первого отпила регулировочные винты (поз. 1 на врезке и 11 справа) вращаются синхронно, т.к. они связаны цепной передачей (поз. 20 справа). Контргайки (поз. 2 на врезке) отпускать не надо: сами ослабнут. По установке пилы в новое положение ниже прежнего контргайки затягивают вручную.

Пила как пила – продольная

Пильная шина возвратно-поступательного действия это не что иное, как полотно плотницкой продольной пилы. Его чертеж, профилировка зубьев и схема разводки даны на рис. справа. Привод в пилораме – от маховика в кривошипно-шатунным механизмом через ползун – гладкий стальной стержень, скользящий в обойме с бронзовыми или баббитовыми вкладышами (именно такой показан на рис. выше с компоновочной схемой пилорамы). В прежние времена умельцы вместо пильной шины ставили полотна столярных лучковых пил; они и вдоль пилят, а купить их можно было почти в любом инструментальном магазине. Натяжение полотна на обратном ходу в таком случае обеспечивает достаточно сильная возвратная пружина.

Достоинство возвратно-поступательной пильной шины – гладкий чистый рез шириной не более 3 мм, т.е. малый отход материала. Ресурс весьма солидный, не меньше, чем у пильного диска, см. далее. Но и недостатков уйма:

• Низкая производительность: если подача каретки на обратном ходу пилы превысит 1/3 высоты зуба, т.е. 4 мм, пила застревает.
• Распилить бревно диаметром более 300-320 мм невозможно – полотно сразу вязнет и сминается.
• Сырое невыдержанное дерево не берет, тоже сразу вязнет и ломается.
• Очень часто застревает на сучках и свилях.
• При недостаточном натяжении на обратном ходу рез резко ухудшается – становится широким и рваным.
• То же – при избыточно сильной возвратной пружине.

В профессиональной лесопереработке возвратно-поступательные пильные шины вышли из употребления к концу XIX в., а у любителей – с появлением в быту бензопил.

Дисковая

Пильный диск от циркулярной пилы в пилораму не подойдет: он изготовлен из стали худшего качества, чем требуется в данном случае. На распиловке сырых бревен материал диска от циркулярки скоро самоотпустится вследствие нагрева, диск быстро выйдет из строя или его вовсе разнесет. Поэтому пильный диск для пилорамы удовольствие не из дешевых. В отдельных источниках можно встретить советы: мол, вырежьте из оцинковки (!) или дюраля (!!!) кругляш, закрепите на нем 2-4 зуба, и пилите. Судя по тому, что авторы публикаций такого рода, похоже, живы и не изувечены, сами они так не делали и понятия не имеют, что из этого может выйти.

Дисковая распиловка древесины широко распространена в профессиональной деревообработке, т.к. позволяет в один проход вырезать из лесины сразу несколько штук мерного пиломатериала; для этого используются угловые и многодисковые пильные каретки (врезка вверху слева на рис.). Однако промышленная дисковая пилорама – сложное сооружение, см. рис., по теме «своими руками» никак не проходящее.

Любителю, если он разживется диском для пилорамы (диаметр от 600 мм, профиль зубьев такой же, как у продольной пилы, см. выше) нужно иметь в виду такие его достоинства и недостатки:

• Большой ресурс – до 5000 час и более полный; до 1500-2000 час между переточками зубьев.
• Для заточки обязательно нужен заточной станок, вручную никак не получится.
• Рез – не очень ровный шириной 3-5 мм, т.е. отход материала до 10-12% по объему. Диск «чистый рез», дающий отход 2-5%, стоит в 3-10 раз дороже простого.
• Пилить можно без техперерывов всю 6 час. смену; производительность максимальная в данном классе устройств.
• Высокое энергопотребление, т.к. диск трется о дерево и в вертикальном, и в горизонтальном в запиле боковой поверхностью большой площади. Чтобы получить требуемую мощность привода в кВт, диаметр бревна в дм умножаем на 1,7.
• Качество и состояние обрабатываемой на производительность пилорамы практически не влияют.
• Диском диаметром 800 мм можно распилить бревно диаметром до 350 мм.
• Диски большего диаметра в любительских конструкциях очень опасны, т.к. требуют во избежание биений высокоточного привода.
• Привод – только электрический, т.к. диск на холостом ходу должен вращаться абсолютно плавно. В дереве ему и так дерготни хоть отбавляй.

В целом же дисковая пилорама своими руками точно не вариант. Рассмотрим чертежи на рис. ниже. Первое, что бросается в глаза слева – каретка на катках в рельсах из швеллера. Это не рельсовый путь из фрезерованных профилей: перекос катков на 1-2 мм при перемещении каретки неизбежен. Следствие – перекос диска на 6 мм и более. Тут же – его застревание в дереве. Учитывая массу диска, скорость его вращения и момент инерции, возникновение аварийной и чрезвычайно травмоопасной ситуации неизбежно.

Далее, нижний край диска должен входить в паз лафета бревна, иначе он не допилит его до конца. И вот, отпилили мы первую горбушку. Что дальше? По идее, пазов в лафете нужно несколько согласно толщины получаемых досок. После каждого запила либо каретка приподнимается, подается вперед и вновь опускается в рабочее положение, либо лафет с бревном нужно двигать под нее аналогично. Вы представляете себе такую конструкцию, выполненную в домашних условиях? Не надо, голова сильно заболит.

А если попросту? Просто передвинуть бревно на лафете? Нет, не просто. Его нужно снова уложить так, чтобы следующий запил прошел точно параллельно предыдущему. А на лафете не палочка, там здоровенный тяжеленный чурбак.

Ну, допустим семья/персонал у нас богатырские, бревна ворочать нам нипочем, а потери производительности из-за этого приемлемы. Тогда смотрим, что там отмечено красным на чертеже справа на рис. Да, это держатель бревна. Без него оно или скатится с лафета, или опрокинется, когда отпилены 2-3 плахи (необрезные доски во всю лесину под роспуск на мерные доски). Держатель приходится на самую середину бревна. Пилить по нему нельзя. Итого, самая ценная, широкая, крепкая и равномернее всего усыхающая сердцевинная плаха скорее всего пойдет в отход, т.к. вследствие перекладываний бревна получится недопустимо сходящейся на клин по толщине.

Примечание:
любительская однодисковая пилорама на горизонтальный запил ничуть не удобнее и не производительнее вертикальной, но конструктивно много сложнее и опаснее.

Итак, дисковая пилорама для изготовления своими руками вариант в одном-единственном случае: если вы придумали ее усовершенствование в ранге коммерчески перспективного изобретения и вам нужно проверить идею в железе, чтобы подать заявку на патент. Во всех прочих – не надо.

Пила-лента

Ленточная пилорама относится к числу изобретений, дающих значимый результат тривиальными техническими решениями. Возратно-поступательная продольная пила обладает массой достоинств, а ее недостатки обусловлены более всего наличием обратного хода. Значит, нужно от него избавиться, чтобы получилось пильное полотно непрерывного действия. В результате эксплуатационные свойства ленточной пилорамы существенно отличаются от таковых прототипа и станков аналогичного назначения:

1. Производительность – до средней, 2-3 куб. м древесины в смену.
2. Пилит как выдержанный, так и сырой свежерубленый кругляк.
3. Чистота реза такая же высокая, как у продольного пильного полотна, а отход материала такой же низкий.
4. Точность реза такая же высокая, как у дисковой пилорамы, при условии равномерного оптимального натяжения пильной ленты.
5. Распиловка бревна сразу на штуки мерных материалов невозможна.
6. Энергопотребление на 1 куб. м дерева в 1,2-1,5 раза ниже, чем у дисковой пилорамы.
7. Во избежание самоотпуска материала ленты необходимы техперерывы в работе: после каждого запила на 5-10 мин; после распиловки 0,5 куб. м (2 бревна диаметром 0,3 м и 6 м длиной) – 10-15 мин; спустя 2 часа работы – полчаса-час; от 6-часовой смены до след. такой же – не менее 2 час.
8. Полный ресурс рабочего органа (ленты) – 100-500 час; перезаточка невозможна.
9. Стоимость ленты в пересчете на час работы много меньше, чем простого пильного диска.
10. Стоимость всего станка в несколько раз меньше, чем дискового с угловой кареткой на один отпил.
11. Привод – электрический, т.к. плавность холостого хода ленты нужна такая же высокая, как для диска.

Вследствие этих особенностей ленточная пилорама находит самое широкое применение в малых лесопилках. По большинству объявлений: «Принимаем кргуляк/бревно в распиловку» работают именно ленточные пилорамы. В России ленточные пилорамы выпускаются в достаточно широком ассортименте («Тайга» и др.).

Простейший способ сделать продольную пилу – свернуть ее полотно в кольцо и посадить его на шкивы, поз. 1 на след. рис.. Для исключения травматизма нерабочей ветвью полотна на рабочий орган надевается защитный кожух. Делать пилораму с лентой без него (поз. 2) крайне опасно!

Второй камень преткновения для самодельщиков здесь – шкивы ленты. У фирменных профиль боковой поверхности (рабочей) специальный чуть выпуклый. С цилиндрического шкива лента сползает; реборды (закраины) не помогают. Некоторые умельцы от этого наклоняют весь пилящий узел вверх на 1-3 градуса. Однако, чуть натяжение ленты ослабнет (что возможно на протяжении одного реза), лента слетит сверху; без защитного кожуха это еще более опасно, чем сползание внизу.

Умельцы посообразительнее нашли выход: ленту надевают на колеса от машин и мотоциклов с шинами, поз. 3 на рис. и рис. в начале. Их профиль почти точно соответствует необходимому, а упругость туго надутых камер обеспечивает оптимальное натяжение ленты по крайней мере на распил целого бревна. Кроме того, если пилятся тонкие достаточно качественные материалы, то можно обойтись простейшим фрикционным приводом, тоже поз. 3 рис. справа. Упрощается и изготовление станка, т.к. авто-мото колеса уже достаточно сбалансированы, см. видео:

Видео: ленточная пилорама своими руками

Передача на пилу

При распиловке сырых необработанных бревен и суковатой/свилеватой и вязкой мелкослойной древесины камнем преткновения оказывается и передача с привода на ленту (главная). Механическая характеристика ременной слишком мягкая: ремень упруг и может проскальзывать. Зубчатой, наоборот, слишком жесткая: на миг перед заклиниванием шестерни дают резкий сильный рывок. В том и другом случае весьма вероятно увязание ленты в дереве и ее смятие, что немедленно создает опасную ситуацию.

Наилучшая главная передача для ленточной пилорамы – цепная. Холостой ход ленты она обеспечивает почти такой же плавный, как ременная. А при распиловке «плохого» дерева собственная инерция цепи дергает ленту мелкими частыми рывками, и неоднородности древесины успешно преодолеваются. Это же свойство цепной передачи используется, напр. в винтовых дровоколах.

Цепь вместо ленты

Рабочий орган цепной пилорамы – цепь с пильными зубьями, растянутая на роликах. Ее эксплуатационная прочность, ресурс и надежность (не склонная к застреванию на дефектах дерева) в несколько раз больше, чем ленты, а стоимость в расчете на длину реза до износа ниже. Пильная цепь подлежит перезаточке (нужен заточной станок!) и техперерывов в работе в течение смены не требует. Привод возможен энергонезависимый от 1-2 цилиндрового 2-тактного ДВС: пильная цепь сама по себе гасит его вибрации. По безопасности цепная пилорама наилучшая в данном сегменте производственного оборудования.

Недостатки, во-первых, повышенное сравнительно с ленточной энергопотребление – кожух цепи трется о дерево, хотя и не так сильно, как диск. Второе – широкий (4-6 мм и более) довольно-таки рваный рез: пиломатериалы из цепной пилорамы нуждаются в ошкуривании (поэтому в не нередко встраивают плоскошлифовальный станок – гриндер) или пойдут в продажу вторым сортом. Следствие: повышенный отход материала, до 15% по объему. Третий – на пильную цепь в непрерывной работе необходимо подавать СОЖ (смазочно-охлаждающую жидкость, эмульсию), см. рис. Четвертый – большой техперерыв между сменами для самовосстановления свойств цепи: не менее 10 час. И, наконец, высокая трудоемкость обслуживания: перезаточка и/или замена зубьев цепи требуются каждые 10-50 час работы, а возни с ними – мама, не горюй!

Вследствие указанных обстоятельств цепные пилорамы используются преим. для первичной распиловке леса на биржах и в местах заготовки. В последнем случае решающую роль играет энергонезависимость станка с ДВС: его привозят на грузовике или тракторе, распускают лесины на плахи и их увозят. В отдаленных регионах РФ и Канады потери древесины при этом часто с избытком компенсируются экономией на перевозках кругляка лесовозами. Но на пользу лесу как живому сообществу такой подход, конечно, никак не идет. И от излишней вырубки, и от засорения опилками.

Шина новая

Пильная шина непрерывного действия это консольная цепная пила, т.е. не требующая натяжения на дальнем от привода конце; в подаче СОЖ также не нуждается. Узнаете? Это «полотно» бензопилы. Применение современных материалов и непрерывное совершенствование конструкции позволило создать бензопилы, по всем параметрам пригодные для бытового применения. Станковая пилорама из бензопилы в домашних условиях также изготавливается много проще, чем любая другая; чертежи станины с рельсами и держателем бревна можно взять , а каретки под бытовую бензопилу . Ее эксплуатационные качества и особенности (кроме ресурса) будут прим. такими же, как у цепной пилорамы. Переналадка с горизонтального не вертикальный рез осуществляется просто перестановкой каретки. Но учтите:

• Ресурс мотора пилы сократится прим. вдвое.
• Полный ресурс «полотна» лучших моделей составит не более 20-30 час, а дешевых – 10-12 час.
• Каждые 2-3 часа понадобится перезаточка, а каждые 4-6 час замена зубьев (если она возможна у данного образца).
• Совокупное время работы в течение дня – 2-3 час.
• Техперерыв до след смены – от 12 час.
• Пила должна быть рассчитана и на поперечный, и на продольный рез.

Последнее обстоятельство, как сказал бы товарищ Сухов, дело тонкое. У моделей ведущих производителей (Stihl, напр.) оба реза предусмотрены по умолчанию, но ресурс на продольный дается для штатного режима пользования: 15 мин работы, полчаса отдыха. В пилораме выдержать его невозможно, т.к. останавливать каретку пока ведется запил нельзя. Ресурс пильной шины при этом сокращается вдвое-втрое. У «альтернативных» производителей чаще всего наоборот: пила по умолчанию только поперечная. Если же в руководстве пользователя сказано «поперечный и продольный», «также и продольный» и т.п., то ресурс на продольный рез не оговаривается. Имейте в виду.

Для пилорам выпускаются особые пильные шины непрерывного действия. За счет отказа от поперечного реза их вынос (длина) больше, до 1000-1200 мм, рез тоньше (3-4 мм) и чище; фактически такой же, как у ленточной пилы. Ресурс и режим использования – как у пильной цепи. Пилорама с шиной может быть обычной конструкции (слева на рис.), но в разрезе самодельных гораздо больший интерес представляет шинная пилорама типа Логосоль, центр-справа на рис. Пружинные кантовые опоры удерживают бревно от скатывания. Элеваторы регулируются раздельно, что позволяет выравнивать бревно по горизонтали.

История Логосоля интересна и неразрывно связана с нашей. В СССР с 30-х экспорт необработанной древесины строго регламентировался и производился крупными партиями по налаженным каналам. После его распада бывшие союзные республики, обладающие лесными запасами, буквально завалили Европу дешевым кругляком нормами хоть от бревнышка. В ЕС основные собственные лесозаготовки ведутся в Германии и Швейцарии в Альпах. Толковых мастеров по дереву там и там хватает, и они привычны работать на остром дефиците сырья. При тамошних ценах на строевой лес подсчет дохода от закупки диких лесин и распиловки на доску-брус у себя во дворе давал результаты, от которых глаза но лоб лезли. Плюс – от опилок нет головной боли с утилизацией, но есть весомая дополнительная выгода от их продажи. Вот тогда-то швейцарец Бенгт-Улоф Бюстрём и придумал пилораму, которую назвал Logosol. Его изюминка – замена технологически сложного рельсового пути гладкой направляющей, по которому каретку передвигают вручную с прижимом. Это требует большего труда и некоторого навыка, но конструкция пилорамы много упрощается, а ее стоимость падает в разы. Любители разработали много модификаций безусловно удачной разработки Бюстрёма. Их чертежи Логосолей и узлов к ним можно открыто взять отсюда: //www.logosol.su/files.htm. А как сделать пилораму Логосоль своими руками см. видео:

Видео: мобильно-стационарная Логосоль “Теря” своими руками

Появление Логосоля – непосредственная причина разработки и пильных шин для пилорам. В продаже имеются их модели, сопрягаемые с бытовыми бензопилами: снимаем штатное полотно, ставим шину. Таким образом решилось и дело со стоимостью и трудоемкостью привода: бензопила на хозяйстве и так вещь нужная.

Мини

Дальнейшее развитие идеи Логосоля – мини пилорама без станины, направляющей и рельсов, см. рис. справа. Вместо направляющей используется существующий спил; при аккуратной ручной распиловке ее точность в пределах бревна выдерживается. На каретке в таком случае остается кроме шины и привода только опорная площадка и рукояти для удержания и перемещения.

Пионерный запил делается по шаблону (ровная доска, вверху справа на рис.), швеллер, рама из уголка и т.п., длиной больше бревна. Последующие горизонтальные – по предыдущему, в центре справа. Если необходим вертикальный запил, подкладывают швеллер (внизу справа), т.к. в данном случае нужна ровная боковая опорная поверхность. Однако все это не устраняет последних проблем: установки бревна на лафет, его выравнивания и удержания.

Лафет, захваты, зажимы

Осталась такая проблема, как станина с дополнительным узлами. Та, что на поз. 1 рис. слева далеко не оптимум. Для одноразовой распиловки на самострой она слишком сложна и дорога. Для длительного регулярного использования тоже не годится: даже если несущая рама из 200-мм швеллера, на первом-втором десятке бревен на просядет, что означает полную непригодность станка. Стационарную пилораму нужно делать с раздельными бетонированным рельсовым путем и лафетом для бревна (поз. 2; на технике безопасности в данном случае не будем заостряться – тема этой статьи другая).

Следующие задачи – выравнивание и удержание бревна. В промышленной деревообработке для этого используются гидравлические домкраты в крючьями. Бревно вывешивается на тельфере, опускается на лафет без касания, домкраты включаются и крепко хватают его. В автоматизированных лафетах бревно кладут на него и гидравлика по сигналам датчиков сразу выравнивает лесину.

В любительских условиях первое осуществимо малореально; второе никак не осуществимо. Во многих самодельных пилорамах захваты бревна делают так, как показано на рис. ниже. Бревно вывешивают на автодомкратах (см. далее), подводят к нему крючья, скользящие по направляющей (труба, толстый прут). Крючья подбивают молотком по принципу «легонько постукивая кувалдой», они заклиниваются на направляющих и держат бревно.

Во-первых, такое крепление просто опасно: от вибраций при распиловке захваты могут расклиниться, а это авария скорее всего с тяжелыми последствиями. Во-вторых, ухватить лесину за самое «донышко» таким способом невозможно. Значит, придется, не допилив до половины, бревно переворачивать. В результате качество распиловки и отход материала получатся как на вертикальной однодисковой пилораме, см. выше.

Лафет

Попробуем выработать техтребования к лафету бревна, пригодному в т.ч. для использования с портативной мини-пилорамой при работе на выезде:

1. материалы – обычный металлопрокат без предварительной отбраковки на ровность;
2. для прочности, надежности и долговечности – сварной;
3. влияние качества сварки и коробления металла от нее на качество распиловки – отсутствует;
4. подготовленная базовая (опорная) поверхность – не требуется;
5. массогабариты – пригоден для перевозки в мини-грузовичке, пикапе и на верхнем багажнике легковушки;
6. максимальная длина обрабатываемого бревна – 6 м;
7. максимальный диаметр его же – до 1 м;
8. выравнивание и вывешивание бревна – любым независимым от лафета способом, см. далее;
9. влияние ровности лафета по горизонту на качество распиловки – нет;
10. надежность удержания самой что ни на есть корявой неокоренной лесины – абсолютная;
11. возможность роспуска напиленных плах на обрезные мерные доски/брусья без переналадки пилорамы – обязательно;
12. безопасность – достаточная для непроизводственных условий, когда доступ на площадку неподготовленных посторонних легко контролируем.

Чертежи лафета бревна для пилорамы, в т.ч. мини, удовлетворяющие указанным условиям, даны на рис. (слева/в центре – вид сверху). Материал – швеллер 120х60, пруток 14 и 16 мм.

Точно под отверстиями М14 в верхней полке швеллера в нижней сверлятся отверстия D15 для прохода хвостовиков крючьев-держателей (справа на рис.). Отверстия М16 в нижней полке (отмечены зеленым) – для резьбовых ножек. Конфигурация в плане и расположение захватов-держателей позволяют надежно удерживать как полномерные бревна, так и короткие чураки. Пользуются данным лафетом так:

• бревно вывешивают и выравнивают на паре автодомкратов. Вариант – одним домкратов поочередно: под поднятый конец подкладывают что-то подходящее, домкрат переставляют и поднимают другой;
• лафет подсовывают под середину бревна уширенной частью к комлю и выравнивают по оси лесины. Если бревно вывешивалось на тельфере, то средняя пара ножек должна прийтись под его центр тяжести;
• крючья-держатели выворачивают до касания бревна так, чтобы их острия смотрели внутрь точно друг на друга. Промашка на один оборот (на шаг резьбы М14) на точность распиловки не влияет;
• бревно опускают на крючья. Если лесина вывешивалась на одном домкрате и подпорке, то сначала отпускают домкрат, а затем одним резким ударом выбивают подпорку;
• для надежности удержания тонкого легкого бревна можно сесть на него и попрыгать;
• пилят бревно любой пилорамой горизонтальными резами. Толщина последнего горбыля в подавляющем большинстве не превысит 40 мм.

Струбцины

Полную функциональность данного лафета обеспечат 2-5 струбцин (почти всегда хватит 3-х) для распиловки плах на мерные пиломатериалы. Конструкция струбцины к лафету бревна ясна из рис. ниже. Крепятся струбцины в болтами в штатные отверстия лафета М14, поэтому их основания и расстояния между осями крепежных отверстий разные: в отличие от крючьев-держателей струбцины не взаимозаменяемы! Под роспуск на доски/брусья сначала распиливают бревна на плахи. Затем плахи сортируют и собирают в пакеты плах подобной друг другу конфигурации. Очередной пакет зажимают струбцинами на лафете и распускают на доски/брусья горизонтальными резами.

Итог

Подобьем, как говорится, бабки: какую делать пилораму своими руками и в каких случаях имеет смысл.

Если вы видите круг клиентуры на распиловку и/или усматриваете стабильный доход от сбыта пиломатериалов – ленточную на автомотоколесах. Она прослужит по крайней мере до тех пор, пока не наберется денег на покупку «новой, хорошей» фабричной. Тогда можно будет открыть лесопилку по всей форме и спокойно работать легально. Если же распиловка древесины для вас подсобное занятие, лучше себя покажет пилорама Логосоль – она менее производительна, но конструктивно проще и дешевле, а бензопила к ней и так на хозяйстве пригодится.

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер.
Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка с дисками по металлу;
• электрическая дрель;
• гаечный ключ;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности
, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Принцип работы пилорамы

Объяснить, как работает пилорама
, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом
: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные
, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа
своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера
, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму
, с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства
начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу
, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

Угловая пилорама имеет очень много функций
и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности
, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

Пилорама из бензопилы

В бытовых условиях чаще всего не требуется такая большая пилорама
, поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

• два швеллера;
• уголки;
• рельсы.

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

Для усиления каркаса монтируют несколько ребер жесткости
. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Так как пилорама считается довольно опасным агрегатом
внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

• сарай;
• гараж;
• обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель
, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное
. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Ленточная пилорама обеспечивает распил древесины для ее последующего использования в целях ремонта, строительства, производства различных деревянных изделий. Собранная ленточная пилорама своими руками позволяет заменить заводские станки, линейка которых представлена в обширном ценовом диапазоне.

Каждый опытный рамщик на ленточную пилораму должен знать, как функционирует данное устройство, какие используются запчасти как эти запчасти менять и пр. Без этого работа даже на мини станке недопустима. Инструкция обязана строго соблюдаться, будь то мини или промышленный агрегат.

• Конструкция пилорамы состоит из двух вращающихся компонентов. Это шкивы. Причем часто вместо шкивов осуществляется установка автомобильных колес. Преимущество колес в том, что они легко доступны, некоторым при сборке собственной пилорамы своими руками не приходится тратить деньги на покупку колес. Специализированные шкивы обойдутся дороже;
• Между шкивами или колесами пилорамы натягивается пила;
• Катушки пилорамы вращаются, за счет чего шкивы осуществляют возвратно-поступательные движения для пилы. Это обеспечивает распил заготовки;
• Заводская, как и самодельная ленточная пилорама функционирует в горизонтальной плоскости;
• Режущая часть пилорамы фиксируется на тележке, которая является подвижной;
• Мобильная телега осуществляет свое перемещение по специальным рельсам пилорамы. Это расстояние равно длине обрабатываемого дерева;
• Крепление бревна на каркасе ленточного станка осуществляется в неподвижном состоянии. Чтобы обеспечить фиксацию древесины правильно, нужно предусмотреть в конструкции струбцины. Они фиксируют бревно, позволяя станку распилить его;
• Длина обработки напрямую зависит от того, какую длину имеют рельсы пилорамы, предназначенные для перемещения тележки;
• Предельная ширина формируется за счет расстояния, имеющегося между компонентами натяжения режущего инструмента ленточного станка.

Умелый рамщик на ленточную пилораму способен своими руками сделать полноценный станок, на котором можно эффективно распилить элементы древесины или целые бревна. Все зависит от того, работа с каким типом древесины вам требуется. Некоторые чертежи позволяют сделать мини станок для работы в домашних условиях. Либо можно сделать большие модели. Обычно такие конструкции выбирают опытные пилорамщики, которым требуется обрабатывать большое количество древесины. Опираясь на чертежи, стоит дополнительно проконсультироваться со специалистами, посмотреть видео уроки по сборке большого или мини станка.

Инструкция по работе на пилораме не сложная, хотя рамщик на ленточную пилораму обязан знать буквально все об инструменте, на котором он работает. Как менять запчасти, как правильно регулируется каретка, каким образом работать по дереву разной породы.

Условия качественного распила

Чтобы работа ленточного станка осуществлялась правильно, пилорамщики указывают на необходимость соблюдения нескольких условий:

• Бревно обязано быть надежно зафиксированным на ленточной пилораме. Инструкция четко это прописывает, иначе правильно и безопасно распилить заготовку не получится;
• Выполнена градация, для чего подойдет электронная линейка, выставлены все параметры среза;
• Сделать проверку натяжения ленточной пилы, убедитесь, что не требуется заточка;
• Удостовериться в соответствии режущего инструмента характеристикам обрабатываемого материала.

Заточка должна выполняться периодически, как гласит инструкция. Правильная заточка обеспечивает сохранение режущих свойств ленточной пилы, а также гарантирует эффективную обработку бревна и древесины.

Электронная линейка — это выбор сугубо индивидуальный. Опытные пилорамщики утверждают, что им электронная линейка ввиду опыта не требуется. Хотя если рамщик на ленточную пилораму возлагает большие надежды как инструмент, способный сделать максимально точный распил бревна, лучше, чтобы электронная линейка была установлена.

Распиловка и ее этапы

Если вы не знаете, как функционирует ленточная пилорама, видео поможет получить наглядное представление. Работа происходит в три этапа.

1. Нужно сделать сортировку древесины, разобрав ее по длине, диаметру и пр. Вручную рамщик на ленточную пилораму подгоняет габариты древесины под возможности устройства.
2. Проводится распиловка. Но перед самым первым срезом пилорамщики обязаны проверить, выполнена ли заточка, работает ли электронная линейка, выставлены ли все настройки.Только после этого можно распилить бревно, сделать требуемые срезы на своем промышленном или мини станке.
3. Бревна дорабатываются вручную. Если ленточная пилорама Кедр может дать достаточно точный результат обработки, то работа самодельных устройств имеет определенные отклонения. Потому в домашних условиях не редко приходится дорабатывать изделия своими руками, используя рубанок, болгарку и прочие инструменты.

Сборка своими руками

Если вам нужна качественная, высокопроизводительная распиловка бревна, древесины, стоит обратить внимание на заводские модели станков. Заметным спросом пользуется ленточная пилорама МВ 2000, хотя и ленточная пилорама Байкал ей не сильно уступает.

Если же вы хотите сделать устройство своими руками, запрещать это никто не будет. А вот с основными принципами сборки ознакомиться нужно.

Начните с чертежей. Чертежи можно выполнить своими руками, либо найти готовые варианты. На них следует указать все размеры, длина, ширина, параметры будущего станка, его технические характеристики. Так вы будете знать, какие материалы вам потребуются для сборки и сколько на это уйдет денег.

Среди основных узлов будущей конструкции следует выделить:

• Раму;
• Направляющие для перемещения пильного элемента;
• Винтовой узел для движения режущей ленты;
• Пружина для натяжения пилы;
• Шкивы — неподвижный и подвижный;
• Защитный чехол;
• Передаточные узлы;
• Электродвигатель (можно заменить бензиновым);
• Емкость с жидкостью для системы охлаждения;
• Стопор;
• Устройства фиксации обрабатываемых заготовок.

Уделите внимание режущему элементу. Многие пилорамщики при создании самодельных мини станков используют электрические и бензиновые пилы. Они отлично подходят, когда нужно сделать небольшой объем работ.

Применение колес может заменить шкивы. Главное грамотно подобрать размер колес, чтобы они прочно и эффективно удерживали, натягивали пильный элемент.

1. Сначала выполняется сборка рельс. Ориентировочная длина — 8 метров. Чтобы не деформировать их под весом бревна, усильте конструкцию металлическими ножками. Если планируется работа с крупными заготовками, правильно будет установить станок стационарно, сделать фундамент под него.
2. В роли подвижной телеги будет выступать стальная бесшовная плита. Ее длина — 60 сантиметров, а ширина — на 80 мм больше, чем ширина рельсового пути.
3. Подвижная каретка, она же тележка, также предназначена для монтажа колес или шкивов. Одно из колес фиксируется в неподвижном состоянии, а второе будет подвижным.
4. Не рекомендуется размешать шкивы параллельно друг другу. Лучше сделать отклонение в 4 градуса в вертикальной плоскости. Это не позволит ленте слетать со своего места во время работы устройства. Не каждая инструкция это указывает, хотя рекомендация важная.
5. Если удастся, выполните блок управления для пилорамы. Но на простых моделях используется штурвал, движение от которого можно передавать через металлическую цель.
6. Завершается сборка установкой прижимов на пилораму.
7. Напоследок оставьте монтаж режущей пилы и электрического двигателя.

По мере модернизации вашего самодельного ленточного устройства на нем может появиться электронная линейка, более мощный двигатель, всевозможные запчасти. Также некоторые расширяют габариты станка, чем обеспечивается работа с более крупными заготовками на пилораме.

Если собирать самостоятельно ленточную пилораму не хотите, инструкция кажется сложной, тогда выбирайте заводские модели. Ленточная пилорама Байкал, которая пользуются внушительным спросом, стоит порядка 150-200 тысяч рублей. Цена не маленькая, но и возможности станка огромные.

Когда появляется необходимость обработать большой объем досок и древесины, то лучшим вариантом является использование пилорамы, созданной собственноручно. Многие уверены, что стоит купить готовое устройство, однако сделать его самостоятельно совсем не сложно. в этой статье мы расскажем о том, как делается самодельная пилорама. Фото чертежей в большом количестве присутствуют в интернете.

Как сделать самодельную пилораму

Прежде чем приступить к этому процессу, нужно определиться с объемом предстоящей работы, а также с древесиной. После это нужно поискать чертежи самодельной пилорамы в интернете и определиться с типом устройства для успешной реализации поставленной цели. При сборке устройства своими руками, главное внимание должно быть уделено вопросам безопасности, так как подобное устройство является объектом повышенного риска.

Самодельная пилорама напоминает вращение двух катушек с натянутой между ними нитью. Эта нить и есть пила, а расстояние от одной катушки до другой — это оптимальный размер бревна. Самодельная пилорама, видео создания которой представлено ниже, дает возможность:

• подгонять бревна под одну форму и размер
• осуществлять распил заготовки по конкретной схеме после точных настроек оборудования.

Однако в результате распила зачастую получаются незначительные изъяны, ликвидировать которые нельзя. По этой причине дерево нужно дополнительно обрабатывать вручную.

Работает самодельная пилорама таким образом:

• на платформу прочно закрепляется заготовка, которая не двигается
• движение мобильной тележки обеспечивает распил древесины
• пила расположена горизонтально
• для получения конкретного размера досок, нужно изначально задать соответствующие параметры
• пильная лента является пилой, поэтому она должна быть качественно натянута.

Самодельная пилорама, видео

Место для самодельной пилорамы

Поскольку самодельная пилорама — это крупногабаритное и достаточно опасное устройство, то перед тем как делать самодельные пилорамы своими руками (видео их создания можно посмотреть на нашей сайте) нужно хорошо подумать, и решить в каком месте вы будете использовать подобное устройство.

Наилучшим образом для этой цели подойдет сарай или гараж, а также любое подсобное помещение с бетонным основанием. Помещение для пилорамы должно иметь хорошую систему проветривания. Оно должно быть не тесным и хорошо освещаться.

Модно расположить пилораму и на улице, однако для нее нужно обязательно смастерить навес. Если вы планируете создать пилораму с электрическим двигателем, то нужно особенно внимательно отнестись к монтажу проводки и всех переключателей и автоматов.

Во время сборки агрегата своими руками, уделите особое внимание его режущим и подвижным частям. Именно они являются наиболее опасными частями.

При работе с четырех вальцовыми лесопильными рамами необходимо осуществлять распиловку бревен не короче 3 метров. Если возникает необходимость обработки более коротких заготовок, то пилорама должна быть оборудована дополнительными механизмами. Чтобы работать с заготовками менее 1,5 м нужно использовать особые восьми вальцовые рамы. Дополнительную безопасность гарантирует тормоз пилорамы, позволяющий безоткатно ее тормозить.

По окончанию сборки и перед началом использования нужно тщательно проверить все крепления и составные узлы, а также устойчивость всей конструкции. Только после этого можно запускать устройство.

Как сделать правильный выбор

Во время выбора самого идеального варианта станка для деревообработки необходимо обратить внимание на самое основное преимущество ленточных пилорам в сравнении с многопильными дисковыми станками, это преимущество состоит в небольшой высоте пропила.

Величина пропила дисковой пилорамы, зачастую колеблется в пределах 5-6.2 мм. Шинная пилорама делает еще больший пропил. К примеру, можно посмотреть карту раскроя тонкомерного бревна сечением 180 мм и материал с сечением 124х35, получается, суммарная площадь пропила будет составлять 4377 мм2. А вот если бревно будет 90х90, то 17.2% древесины станет опилками. Если каждый месяц вы будете перерабатывать 900 м3 и более, то такая потеря древесины не будет заметна, потому что выполняемые объемы компенсируют потерю. Но если объемы производства не большие, то нужно использовать технологии, которые отличаются низкой производительностью, но дают возможность распиливать заготовки с минимальными потерями. Следовательно, для малых объемов производства лучше применять ленточные пилорамы, но не шинные.

При использовании ленточного станка, величина пропила составит от 2.2 до 2.5 мм. При заготовке сечением 180 мм для изготовления пиломатериалов с сечением 124х35, площадь пропила равняется 1765 мм2. В опилки превратится в этом случае лишь 6,9% древесины.

Шинные устройства, которые дают широкий пропил, применяются, чаще всего, частниками или небольшими фермерскими хозяйствами для обработки минимальных объемов сырья, при которых не важен выход пиломатериалов.

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила
, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания
из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки
, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника
на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней
– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат
, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты
, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Купить домашнюю пилораму сегодня можно на любом строительном рынке. Однако стоит такое приспособление не очень дешево. Поэтому домашние мастера, изучив все тонкости этого устройства, просмотрев материалы, которые даны в интернете, производят самодельные мини-пилорамы. Для этого нужно иметь соответствующий материал и слесарный опыт.

Для работы нужно использовать только качественный материал, так как если станина будет сделана из тонких труб или маленьких уголков, возможен ее выход из строя. Рабочий может получить сильную травму.

С чего начинать процесс работы

Для обустройства любого вида мини пилорамы нужно иметь следующие материалы и инструменты:

• швеллер;
• трубы;
• сталь листовая;
• уголок металлический;
• бруски;
• дисковая пила;
• электродвигатель;
• сварочный аппарат;
• дрель;
• болты;
• гаечные ключи;
• плоскогубцы.

Конечно, производительность заводских образцов мини пилорамы намного выше самодельного устройства. И все-таки в самоделках закладываются самые необходимые свойства, которые устраивают конкретного хозяина. Прежде чем начать изготавливать мини пилораму, требуется определить будущие параметры:

1. Очень важно подсчитать, какой производительностью будет обладать устройство. Для этого потребуется определить объем древесины, которую нужно будет обработать.
2. Ориентировочные габариты заготовок.
3. Методы транспортировки. Возможно, что рамная пилорама будет иметь стационарный вид.
4. Питание — бензиновое или работающее от электричества.

Вернуться к оглавлению

Дисковая мини-пилорама

Лесопилка, которой занимается определенный вид бизнеса, чаще всего использует дисковую пилораму. Это простейший вид приспособления, его легко сделать самостоятельно. Для этого понадобятся самые простые заготовки.

Такая дисковая мини пилорама в корне отличается от аналогичных аппаратов. Основой всей конструкции является дисковая пила.
Ее закрепляют двумя способами:

• на валу шпинделя;
• на оси электродвигателя.

Простейший вид должен иметь:

• стол;
• дисковую пилу;
• двигатель.

Основой всей конструкции считается стол. Для него делается каркас из металлических уголков, скрепленных болтами или сваркой. Верх стола представляет собой стальная пластина с габаритами 200 х 4 мм. Иногда такая пластина делается сборной. Все части скрепляются между собой болтами с гайками.

Заметим, что основание мини пилорамы можно сделать из дерева или металлических уголков. Основание из толстых досок хуже стального только в одном случае. Если лесопилка постоянно находится под открытым небом, то доски быстро сгниют, не поможет даже антисептик. Все остальные качества превосходят железное основание, так как очень легко обрабатывать древесину на массивных досках.

Для закрепления пилы пластины имеют специальное отверстие, в которое вставляется дисковая пила. Отверстия, сделанные в столе, раззенковываются, затем скрепляются болтами. Крепление пилы должно быть сделано так, чтобы она находилась строго по центру всей конструкции. Она крепится через отверстия, имеющиеся в пластинах и столе.

Вернуться к оглавлению

Как устроена мини пилорама

Основными деталями шинной мини-пилорамы являются:

• станина (каркас);
• привод;
• детали крепления;
• шина совместно с цепью.

Каркас — самая важная деталь. Это основа приспособления, которая держит всю оснастку. От надежности каркаса, его устойчивости во многом зависит безопасность работ, окончательный результат всей операции. Длину каркаса подбирают индивидуально. Эта величина находится в прямой зависимости от габаритов обрабатываемых заготовок.

Силовыми деталями каркаса могут быть:

• уголки;
• швеллер;
• тавр.

Толщина полки такого крепежа должна быть выше 3 мм. Именно этот размер может выдержать большие нагрузки.

Мотор. Без этой детали мини пилорама будет мертвой. Для домашней пилорамы будет вполне достаточно установить мощный трехфазный электродвигатель. Даже профессиональная бензопила может подойти для этой цели. Ее легко закрепить на двигающуюся каретку. Электропилы для такой работы не подходят, у них слишком малая мощность.

Крепеж. Для распиловки крепление бревна должно проводиться на стационарном приспособлении. Выбор метизов зависит от массы будущих заготовок. Должна быть предусмотрена возможность быстрого крепления.

Шина обычно имеет стандартные размеры — 50 см.

Ее лучше купить совместно с цепью. Такое приспособление позволит получить минимальную толщины пропила, значит, минимизируются отходы, и повысится экономичность пилорамы.

Можно изготовить пилу самостоятельно. Для этого нужно переточить полотно механической ножовки, предназначенной для работы с металлом. Габариты полотна — 40х450 мм. Нарезка зубьев выполняется отрезным диском специальной угловой шлифмашинки. Развод зубьев делается точечно после предварительного нагрева сварочной горелкой. Точило поможет создать пиле требуемую форму. Первоначальные зубья, которые остались необработанными, можно оставить.

Вернуться к оглавлению

Цепная пилорама своими руками

Домашняя пилорама состоит из нескольких основных деталей:

• рама;
• направляющие;
• двигатель.

Чтобы сделать пилораму с шинной цепью, необходимо стальную раму скрепить совместно с шиной пилы. Расстояние от шины до рамы соответствует толщине обрабатываемой заготовки. Поэтому такую толщину нужно заранее предусмотреть и заложить в чертеж цепной пилорамы.

Если сделать настраиваемое расстояние от шины до рамы, можно будет проводить распиловку самых разных досок, с различными габаритами.

Основание должно иметь направляющие, по которым оно будет двигаться в вертикальном направлении. Для крепления основания к стойкам привариваются пластины с отверстиями. После установки нужного размера основание фиксируется болтами с гайками.

При подборе двигателя необходимо учитывать его мощность. Она должна быть не ниже 3 кВт. Мотор должен работать в самом экономичном режиме.

Насколько надежно и качественно будет работать пилорама собственного изготовления, ответить сложно. Все зависит от домашнего «Кулибина» и его мастерства.

Главнейшим требованием надежности конструкции являются рельсовые направляющие. Если его игнорировать, конструкция будет ненадежной и опасной. Особо важно иметь доступный и простой в эксплуатации механизм, фиксирующий бревна.

Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

Ленточная пилорама — это станок, который выполняет продольную распиловку брёвен. Благодаря возможности точно отрегулировать положение режущей поверхности, можно изготовить пиломатериал различной толщины.

Конструкция пилорамы состоит из следующих основных элементов:

• Ленточной пилы.
• Зажимного механизма.
• Механизма передвижения рамы.
• Устройства регулировки высоты полотна.

На станок устанавливается электрический двигатель мощностью не менее 5 кВт. Может быть изготовлена пилорама с двигателем от мотоблока, но шумность такой установки будет значительно выше, чем при использовании электрического агрегата.

Во время работы установки крутящий момент передаётся с помощью ременной передачи на рабочие шкивы, на которые устанавливаются пильная лента. Пильный механизм обязательно должен иметь в своей конструкции пружинное или гидравлическое натяжное устройство для автоматической корректировки ширины выдвижения шкивов, чтобы компенсировать тепловое расширение металлической ленты во время работы.

Для обработки круглого леса, рама с установленной ленточной пилой и силовой установкой перемещается вдоль зафиксированного материала по рельсам установленным на бетонное основание. Регулировка высоты пильного полотна относительно нижней точки пилорамы осуществляется винтовым механизмом, который устроен таким образом, чтобы исключить вероятность образования перекосов во время работы установки.

Для надёжного удержания бревна во время работы пилорамы заготовку укладывают между направляющими и фиксируют специальными зацепами. После укладки и фиксации бревна оператор производит плавное перемещение подвижной части установки, в процессе которого и происходит срезание верней части бревна. После завершения одного цикла режущая поверхности приподнимается и рама перемещается в исходное положение.

При использовании самодельной пилорамы потребуется перемещать каретку над бревном вручную, в то время как заводские установки позволяют практически полностью автоматизировать процесс изготовления пиломатериалов. Качество бруса или доски, при правильном изготовлении пилорамы своими руками, не отличается от материалов произведённом на современном оборудовании.

Что понадобится для самодельной пилорамы

Самостоятельно изготовить сложные устройства и механизмы из металла можно только в том случае, если имеются навыки использования . Ленточная пилорама своими руками не может быть смонтирована без сварных соединений.

Кроме сварочного аппарата потребуется приготовить для работы следующие инструменты:

1. Электрическая дрель.
2. Свёрла по бетону и металлу.
3. Пассатижи.
4. Гаечные ключи.
5. Комплект слесарных струбцин.
6. Строительный уровень.
7. Гайки и болты.
8. Бетономешалка.

Для изготовления основания пилорамы потребуется бетономешалка. При отсутствии заводской модели устройство можно сделать самостоятельно из стальной бочки.

Для монтажа самодельной деревообрабатывающей установки потребуется приобрести следующие материалы:

• Металлический уголок 50 мм.
• Ролики или шарикоподшипники.
• Профильную трубу.
• Стальную трубу.
• Электрический или бензиновый двигатель.
• 2 длинных винта с гайками.
• Цепную передачу.
• Колёса и ступицы от легкового автомобиля.
• Цемент, песок и щебень для бетонного раствора.

Когда все инструменты и материалы будут приготовлены, необходимо сделать чертежи пилорамы по дереву.

Чертежи для самодельной пилорамы

Чтобы сделать чертёж самодельного станка, достаточно нарисовать на бумаге уменьшенную копию деревообрабатывающего устройства с указанием размеров каждой детали и механизма.

При проектировании ленточной пилорамы, желательно установить значение длины не меньше 6, а ширины — 3 метров. Только в этом случае можно будет производить на самодельной устройстве пиломатериалы стандартной длины.

По сделанным эскизам деревообрабатывающей установки несложно будет подсчитать количество материалов для изготовления рамы и направляющих рельс. Для того чтобы усилить конструкцию между двумя параллельными уголками направляющих, обязательно устанавливаются поперечные усилители, расстояние между которыми не должно превышать 1 метра.

Если ленточная мини-пилорама своими руками изготовленная будет эксплуатироваться в помещении, то потребуется сделать чертёж только основного устройства. При размещении деревообрабатывающей установки на открытой площадке, желательно изготовить навес, чертёж которого также следует составить прежде, чем приступать к практической реализации данного проекта.

Делаем основание

Только правильно подготовленное основание для пилорамы позволит перемещаться раме с пильным механизмом равномерно. Плита на которой будут установлены направляющие рельсы изготавливается по принципу возведения обычного ленточного фундамента.

Основание обязательно выливается на гравийнопесчаной подушке толщиной не менее 15 см.

Чтобы повысить прочность плиты, перед заливкой бетона на основание укладывается металлическая армирующая сетка. После заливки бетона его необходимо выдержать не менее 2 недель, чтобы добиться максимальной прочности основания.

Изготовление пилорамы: пошаговая инструкция

Самодельная ленточная пилорама своими руками монтируется с использованием колёс от легкового автомобиля, ременной передачи и двигателя.

В качестве направляющих используется уголок или швеллер. Уголок применяется сечением не менее 50 * 50 мм. Материал укладывается строго параллельно, внутренним ребром вверх, на заранее рассчитанном расстоянии.

Затем между уголками устанавливаются шпалы, которые нарезаются из профильной трубы сечением 50 * 100 мм. При сваривании поперечных усилителей следует проявлять осторожность, чтобы не перегреть направляющие, которые может повести от высокой температуры. Когда шпалы будут приварены к направляющим производится фиксация металлической конструкции к бетонному основанию с помощью анкерных болтов.

После окончания работ по фиксации рельс к бетонному основанию, по которому будет перемещаться каретка, в серединной части «железнодорожного» полотна устанавливается ложе для фиксации лесоматериала. Для удержания круглого леса, к шпалам приваривается Н-образная стойка с боковыми выступами. Минимальная высота штанги удерживающего устройства не должна быть меньше 100 мм.

В качестве роликов для пилорамы могут быть использованы шарикоподшипники. На каждую ось рамы необходимо подобрать 2 подшипника большего диаметра и 4 — 6 меньшего. Разница в диаметре зависит от высоты ребра уголка. Например, если в качестве направляющей используется уголок 50 * 50 мм, то разница внешних диаметров подшипников должна составить 100 мм. При этом, внутренние диаметры деталей должны быть равны.

Изготовление рамы начинается с установки 2 направляющих из стальной трубы. Направляющие устанавливаются в вертикальном положении, после чего на них монтируются ползуны, внутренний диаметр которых должен минимально отличаться от внешнего диаметра направляющих труб.

Станина каретки сваривается из профильной трубы. Этот элемент должен представлять собой надёжную конструкцию прямоугольной формы, на которую затем будут привариваться вертикальные направляющие, а в нижней части — ось с подшипниками.

Перемещение каретки в вертикальной плоскости осуществляется с помощью винтового механизма, который устанавливается с обеих сторон направляющих труб. Гайка приваривается к ползуну, а длинные шпильки фиксируют в верхней части рамы. Для того чтобы обеспечить лёгкое вращение регулировочного механизма рекомендуется шпильки установить на подшипники с обеих сторон.

Для обеспечения синхронности вращения винтового механизма следует на каждую шпильку приварить небольшие велосипедные звёздочки одинакового диаметра, между которыми делается цепная передача с использованием велосипедной цепи. Для обеспечения постоянного натяжения цепного механизма, в его конструкции обязательно должен быть ролик, на рычаг которого устанавливается пружина.

В качестве шкивов в самодельной пилораме будут использоваться колёса и ступицы от заднеприводного легкового автомобиля. Чтобы обеспечить лёгкое вращение привода, необходимо собрать подшипниковый узел, который будет приварен с обеих сторон к поперечине каретки. На одну из ступиц устанавливается шкив, к которому затем будет передаваться крутящий момент от электрического или бензинового двигателя.

Для повышения безопасности использования пильного механизма в нижней части каретки возле каждого из колёс устанавливается узел поддержки пилы, который состоит из оси, на которую установлены несколько шарикоподшипников небольшого диаметра. Со стороны ступицы, на которую был установлен шкив монтируется силовой агрегат.

Если используется двигатель внутреннего сгорания, то для натяжения клиноременной передачи применяется подпружиненный ролик. Для натяжения ремня в случае применения электродвигателя, агрегат устанавливают на небольшую платформу, которую можно будет перемещать в горизонтальной плоскости.

На следующем этапе на пилораму устанавливается ёмкость для смазывающе-омывающей жидкости, от которой необходимо подвести трубку к режущему узлу. Затем над режущим узлом изготавливается кожух из металлического уголка и жести, после чего можно приступать к первому запуску самодельной деревообрабатывающей установке, предварительно установив между колёсами ленточную пилу.
