Леса строительные разборные металлические своими руками

Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.

Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

1. Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
2. Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
3. Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
4. Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
5. Упорные укосы (предохраняют леса от опрокидывания).
6. Перила (защищают рабочих от падения).
7. Лестницы (служат для подъема и спуска с рабочих площадок).

Материалом для сборки подмостей и лесов традиционно служит древесина или металл
. Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.

Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.

Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.

Особенности изготовления деревянных и металлических лесов своими руками

Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.

Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:

• максимальная высота конструкции — 6 метров;
• расстояние между стойками от 2,0 до 2,5 метров;
• ширина рабочего настила – 1 метр.

Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.

Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

• Для нарезки стоек и упорных раскосов – брус сечением 10х10 см или доски шириной не менее 10 см и толщиной 5 см.
• Распорки, стяжки и перила можно изготовить из обрезной доски «тридцатки».
• Для настила и перемычек, на которых он будет лежать, потребуются доски толщиной 4-5 см.

Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.

Строительные леса из досок собирают в таком порядке:

• на ровной площадке параллельно друг другу раскладывают 4 стойки из бруса или доски, обрезанных «в размер» по высоте лесов;
• стойки связывают горизонтальными перемычками, на которых будет уложен рабочий настил;
• две полученные рамы «лесенки» ставят вертикально одну против другой и соединяют их диагональными и горизонтальными стяжками;
• на горизонтальные перемычки ставят настил из досок и крепят его;
• леса фиксируют на двух боковых укосах-упорах;
• на стойки прибивают перила, приставляют и фиксируют лестницу для подъема.

Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы
по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

• к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
• к стойкам приваривают горизонтальные перемычки;
• в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
• сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
• концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
• затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
• стяжки фиксируют к стойкам болтами и затягивают гайками;
• на стойках и перилах сверлят отверстия под болтовые соединения;
• к отрезкам труб приваривают пластины (подпятники);
• собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
• на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Рано или поздно стройка доходит до отделки фасада. И тут возникает необходимость осуществить работы в диапазоне высот от 4 до 10 метров. Ведь нужно и фронтоны «подшить», и сайдинг смонтировать, и покраску элементов фасада выполнить, и водосточную систему установить.

Выход один – ставить строительные леса или вышку-туру. Но промышленные строительные конструкции дорого, а цена на вышку-туру с рабочей высотой на 8-10 метров сильно кусается. Можно взять их в аренду, но в случае, если работы растянутся по времени, такой прокат влетит в копеечку.

Металл или дерево

Леса можно из древесины или из металла. Практический опыт форумчан говорит о том, что возводить металлические конструкции экономически целесообразно только при наличии «бесплатного» железа. Если покупать металл, крепёжные элементы, заниматься сварочными работами, то такие конструкции в итоге обойдутся дороже заводских и, тем более, деревянных.

Если строительные леса можно аккуратно разобрать и пустить доски в «дело», то металлические обречены пылиться в хозяйственном блоке. Опытные строители скажут, что качественно сделанные леса или вышку-туру можно потом сдавать в аренду. Но возиться с этим захотят немногие из частных застройщиков.Поэтому большинство форумчан все же отдают предпочтение деревянным конструкциям.

HukTo
участник FORUMHOUSE

Металлические леса лучше деревянных, но главный козырь деревянных – относительная дешевизна, простота и скорость их изготовления.

Совет от FORUMHOUSE: строительные леса своими руками из дерева лучше строить из качественного пиломатериала. Качественную доску, в отличие от бросового материала, который придётся выкинуть после его использования, можно использовать в новой стройке.

Леса для дома своими руками.

Как сделать леса из досок

Перед тем как приступить к самодельных деревянных конструкций, необходимо определиться с фронтом работ. Если в одном случае они могут быть самыми простыми – приставными (для подшивки фронтонов, обшивки сайдингом дачного домика и т.п.), то в других случаях (отделка фасада камнем или кирпичом, штукатурные работы и т.д.) необходима более серьёзная конструкция.

Размеры базового блока следующие:

• Длина – 5 м;
• Ширина – 1 м;
• Высота (толщина) – 3.5 м.

На конструкцию ушло 60 погонных метров доски 150х50мм.

Бурят
участник FORUMHOUSE

Их называют «подмости — конверт».

Подмости строительные своими руками

Сама конструкция выглядит, как буква Г, приставленная к . За основу берётся доска 150х50, к ней перпендикулярно прибивается другая доска – опорная площадка, на которую затем укладывается настил.
Одним из важнейших элементов таких конструкций являются укосины – доски 25-50х100, которыми обшиваются с боков две сбитые друг с другом под прямым углом основные доски.

Обычно на каждую сторону прибивается по 3 укосины. Таким образом, достигается жёсткость всей конструкции.

Такие леса не нуждаются в жёсткой связи с домом. Силовую нагрузку несёт подпорная доска, которая одним концом упирается в место крепления досок, а другим – заострённым концом – втыкается в землю.

Если дом деревянный или каркасный, то приставные леса можно прибить к стене. Если фасад нельзя портить, то они прислоняются к стене, а основную нагрузку несёт подпорная доска.

При выборе размеров «конвертов» следует придерживаться следующих требований. Если площадка слишком узкая, то по ней будет сложно и опасно ходить. Если площадка слишком широкая, то не исключён отрыв «конверта» от стены. Оптимальный размер площадки – 400-500 мм.

Главное достоинство приставных конструкций – для их изготовления не требуется много пиломатериала.

Бурят
участник FORUMHOUSE

Подпорную доску и, соответственно, высоту лесов можно наращивать. Если длина доски увеличивается (более 6 м), то для жёсткости конструкции, в угол между стеной и отмосткой, упирается ещё одна доска, которая другим концом крепится в середину первой – основной доски.

Несмотря на то, что конструкция широко известна, при первом взгляде на такие конструкции сомневаешься в их надёжности — страшно смотреть! Обратимся к практическому опыту пользователей нашего сайта.

Zark
участник FORUMHOUSE

У нас такие леса называют «армянскими». Когда впервые увидел такую конструкцию, то я был удивлён – как вообще она держится. Попробовал, поднялся на настил – вполне надёжно. Сам пользовался приставными лесами уже не раз и на деревянном, и на кирпичном доме. Они удобны, быстро собираются и разбираются. Не занимают много места.

Армянские леса строительные.

Drosha
участник FORUMHOUSE

Леса этого типа вполне безопасны. К стенам доски крепить нет необходимости, а вот настил надо привинтить саморезами к подпоркам (гвоздями не сбивал, чтобы потом можно было быстро его разобрать).

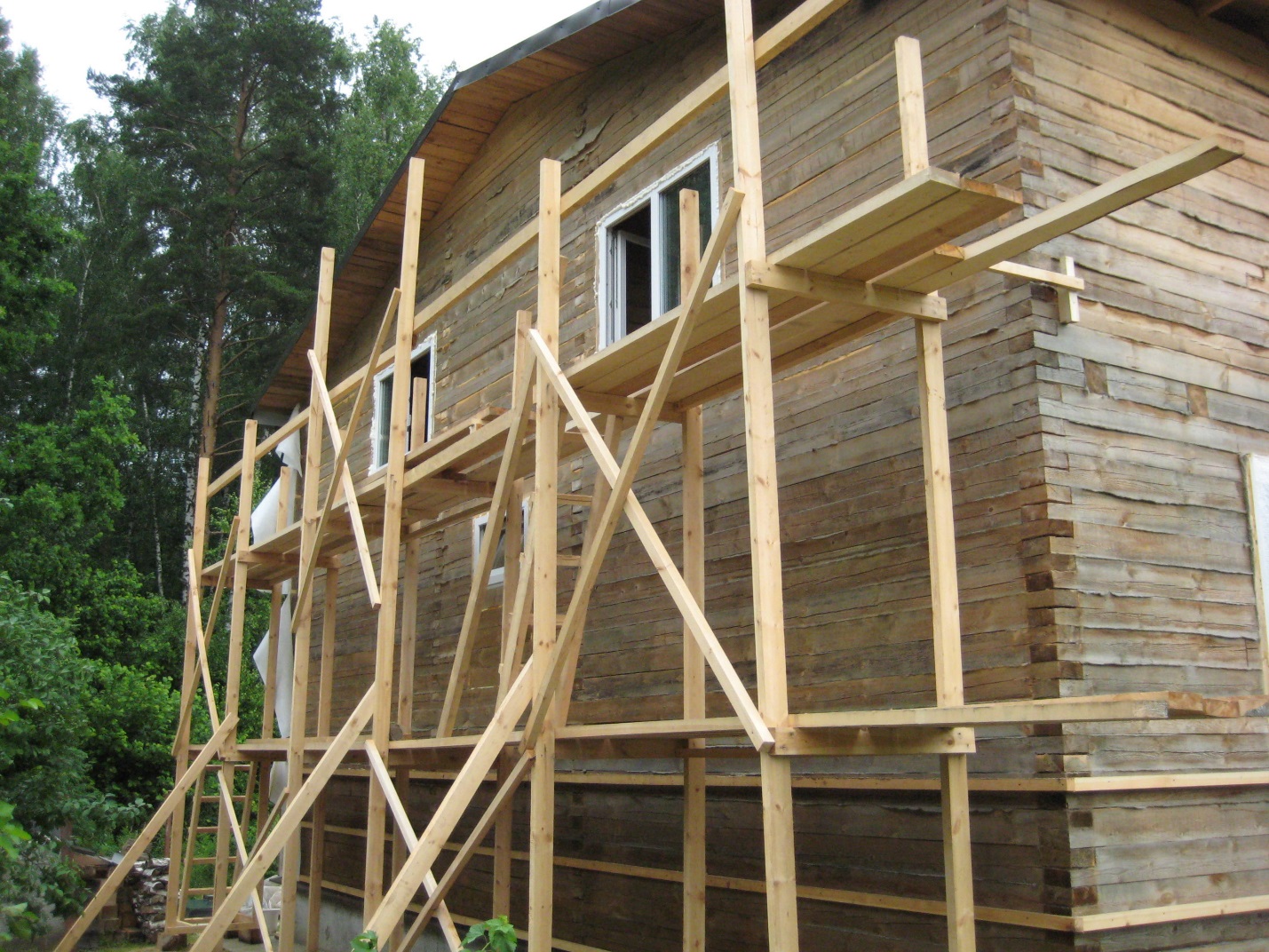

Как возводить строительные леса для тяжелых работ

Но такие «армянские» подмости подходят не для всех работ – в основном, для лёгких. Они хороши как леса для покраски дома и т.д. Для «тяжёлых» работ, требующих работы с инструментом, растворами, отделки фасада камнем и т.д. должна применяться более капитальная конструкция.

Сборка конструкции делается так:

• Берётся шестиметровая доска (150/200х50) и ставится вертикально к стене;
• Параллельно ей ставится вторая доска;
• Между собой они закрепляются горизонтальными перекладинами. Далее, по такой же схеме, монтируется вторая опора и кладется настил;
• Для большей жёсткости стойки подпираются дополнительными досками-раскосами, которые упираются в землю;
• По мере необходимости леса наращиваются в высоту путём закрепления дополнительных вертикальных досок.

Стандартные размеры одного пролёта таких лесов:

• Шаг между стойками – 2-2,5 м;
• Ширина настила для работы – 1 м.

Деревянные леса своими руками.

diews
участник FORUMHOUSE

Делали такие леса прошлым летом. К стене их не крепили. Ставили только по одной стене, а потом переносили. Главное – сделать раскосы и упоры, и конструкция будет стоять, как влитая.

Как лучше сделать леса: г
возди против саморезов

Всегда появляется много споров о том, как сколотить строительные леса,
чём скреплять доски друг с другом. Мнения форумчан разделились: одни считают, что можно собирать на саморезах, другие категорически против – только на гвоздях.

Главный аргумент противников саморезов – их хрупкость. Саморез плохо работает при ударных нагрузка и на срез. Результат – отлетает шляпка, конструкция теряет прочность, вплоть до саморазрушения.

Как построить леса для обшивки дома.

Игорь Коханов
участник FORUMHOUSE

Я рекомендую всё крепить 120 мм гвоздями с обязательным загибом кончика на перекладины и на укосины. И никаких саморезов! Расскажу такой случай. Знакомые строители делали крышу. Они скрепили доски саморезами. Результат – конструкции разошлись, все четверо полетели с пятиметровой высоты. Итог – один в больнице с отбитыми почками. Второй – сильный ушиб ноги. Но они ещё легко отделались, будь высота больше, всё могло окончиться куда плачевнее.

Вот почему это произошло. Гвоздь делается из относительно мягкого металла. Под нагрузкой он гнётся, а не ломается. Саморез делается из закалённого металла и при знакопеременных и ударных нагрузках, он сначала немного согнётся, а потом сломается. Причём, так называемые в народе «чёрные» саморезы, из-за закалки, гораздо более ломки, чем анодированные жёлтые.

Для разборных деревянных конструкций хорошо подходят болты с шестигранной головкой (под шайбу) диаметром от 8 мм и специальные металлические крепёжные элементы.

Главный аргумент противников гвоздей заключается в том, что аккуратно разобрать леса, которые сколотили на гвозди, уже не удастся, а часть хорошей доски придётся выкинуть или пустить на черновые работы. А элементы конструкции от сдвига удержит большая сила трения, возникающая между досками, если использовать саморезы длиной в 120 — 150 мм. Поэтому нужно идти на компромисс – использовать саморезы для сбора строительных лесов «на черно». В этом случае, если произошла ошибка на первом этапе сбора лесов, их можно быстро разобрать и возвести заново. И уже потом дополнительно как следует всё сколотить гвоздями.

Все фото из статьи

Существуют ли какие-то нормативные требования к подмосткам, использующимся при кладке стен и отделке фасадов? В этой статье мы познакомимся с документами, регламентирующими их сооружение, а также выясним, как правильно собираются самодельные леса из дерева.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Уточним: раздел посвящен не только лесам, но и безопасности при использовании средств малой механизации и подсобных приспособлений в целом.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.

При строительстве или ремонте часто приходится выполнять работы на высоте. При помощи приставной лестницы их производить будет неудобно. Для этих целей можно собрать строительные леса своими руками. Существуют разные варианты конструкции, которые подбираются исходя из характера и сложности работ. Какой лучше выбрать тип изделия, как его собрать или изготовить самостоятельно, можно прочитать в данной статье.

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Полезный совет!

В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.

Строительные леса состоят из таких элементов:

• стоек;
• диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
• перемычек для настила;
• упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
• настила из досок, где будет стоять человек;
• ограждающего элемента для защиты работника от падения вниз;
• стремянки или лестницы для подъема на необходимый уровень.

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

Полезный совет!

При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Из какого материала изготавливают строительные леса: фото изделий

Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Рамные разборные строительные леса: цена изделий

Строительные леса рамного типа являются наиболее дешевым и простым в эксплуатации вариантом. В состав конструкции входят готовые элементы из сваренных полых труб в виде вертикальных рам, опор, горизонтальных и диагональных связей. Благодаря тому, что на изготовление элементов не затрачивается много металла, конструкция характеризуется легким весом, быстрым монтажом и разборкой.

Сборка рамных строительных лесов осуществляется с помощью флажковых креплений или хомутов. Такие конструкции применяют как при внутренней отделке помещения, так и при наружных штукатурных и покрасочных работах зданий с простым фасадом. Благодаря малому весу, в лесах можно легко изменить секционность, а также перенести их на другое место.

Можно купить строительные рамные леса одного из видов: ЛРСП-30, ЛРСП-40, ЛРСП-60 и ЛРСП-100, где числовое значение указывает на предельную высоту установки. Однако конструкции отличаются не только габаритами, но и диаметром труб и толщиной стенок составных элементов. Первые два вида выпускаются диаметром 42 мм и толщиной 1,5 мм, а два других – 48 и 3 мм соответственно. Цена строительных рамных лесов начинается от 125 руб./м².

Конструкции могут быть оснащены колесами, что способствует легкому перемещению установки по плоскому грунту. Стандартными габаритами изделия являются такие показатели: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1 м. Для выполнения одноразовых работ можно оформить аренду рамных строительных лесов, цена составит 55 руб./м².

Монтаж строительных рамных лесов: последовательность действий

На подготовленной утрамбованной ровной площадке устанавливаются башмаки и деревянные прокладки. При необходимости можно расположить винтовые опоры. В башмаки помещаются смежные рамы первого яруса с последующим соединением их диагональными и горизонтальными связями. С шагом в три метра ставятся следующие две рамы со связями. Процесс выполняется до момента создания рамных облегченных строительных лесов необходимой длины. По краям конструкции монтируются рамы-ограждения с последующей установкой лестницы.

Важно!

Опорные поверхности должны располагаться строго в горизонтальной плоскости.

Далее приступают к монтажу второго яруса, который также соединяется связями, однако диагональные элементы располагаются в шахматном порядке относительно предыдущего ряда. Здесь можно применять ригели, на которые укладываются настилы из дерева. Для перемещения людей между ярусами устанавливаются наклонные лестницы в местах, отведенных для люков.

Рамные строительные приставные леса крепятся к стене в шахматном порядке с шагом в 4 м с помощью крюков со втулками или пробок с хомутами или кронштейнами, прикрепленными к стойкам рам лесов. Вышеизложенные действия осуществляются до момента достижения необходимой высоты установки.
На предохранительном и рабочем ярусе располагаются продольные и торцевые связи ограждений, которые монтируются в месте отсутствия диагональных стяжек. Леса устанавливаются по отвесу. Демонтаж разборных строительных рамных лесов осуществляется в обратной последовательности, начиная с верхнего ряда.

Передвижные строительные леса на колесах

Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².

Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.

Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.

Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².

Мобильные леса на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Полезный совет!

При сборке конструкции можно комбинировать хомуты, что позволит создать установку нужной конфигурации.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Статья по теме:

Какие материалы используют для утепления деревянного дома. Нужно ли утеплять фундамент. Лучшие современные технологии утепления деревянных домов.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Полезный совет!

Хомутовые леса рекомендуется использовать для создания сцен и трибун.

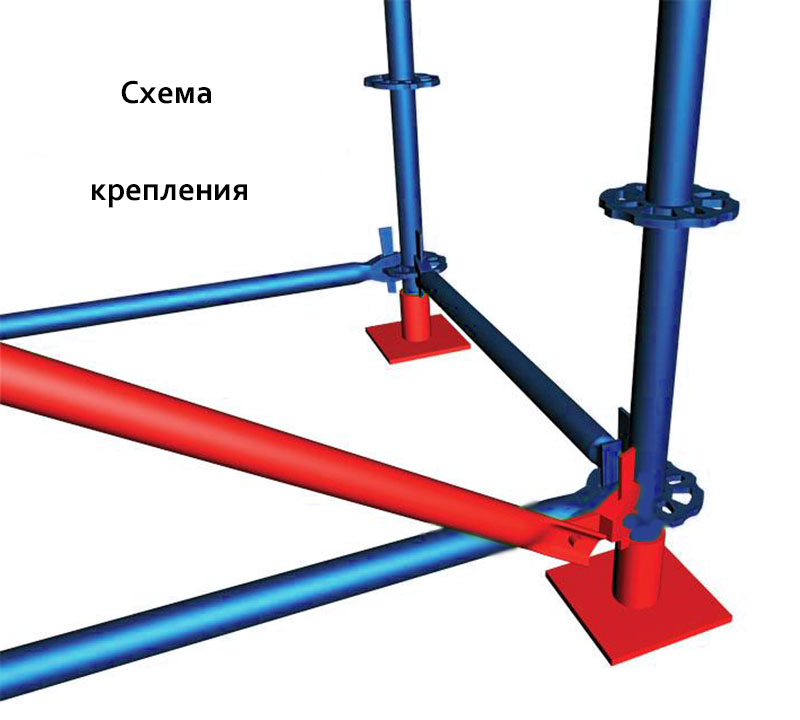

Клиновые строительные передвижные леса

Данная конструкция создается из функциональных элементов с помощью специального клинового фиксирования. В качестве вертикальных составляющих используются трубы с фланцами, горизонтальных – трубы с держателями. Для придания установке мобильности ее рекомендуется оснастить специальными колесиками. Такие леса характеризуются прочностью и надежностью. При монтаже установки можно менять угол направления соединительных элементов, благодаря чему создаются многоуровневые конструкции различной конфигурации.

Производители выпускают клиновые строительные леса размером: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1-3 м. Конструкция может иметь высоту 60 и 100 м. Установка способна выдержать большую нагрузку до 500 кг/м², поэтому устройство используют во время строительства сложных объектов в том случае, когда осуществляется подъем тяжелых узлов и материалов.

Полезный совет!

Для обеспечения безопасности людей, которые могут находиться вблизи стройплощадки, рекомендуется купить сетку для строительных лесов, предназначенную для ограждения фасада здания.

Леса удобны в эксплуатации, однако требуют трудоемкого монтажа. Конструкция характеризуется универсальностью, благодаря чему может быть использована не только при строительстве зданий, но и при возведении сцен, трибун, навесов, эстакад. Это незаменимая установка в судо- и самолетостроении. Стоимость конструкции начинается от 425 руб./м². Взять в аренду строительные леса можно за 85 руб./м².

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

• ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
• ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
• Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м. Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы.

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

Полезный совет!

При монтаже деревянных лесов следует позаботиться об их удобной разборке. Для этого гвозди не рекомендуется полностью забивать, а также можно использовать между элементом сооружения и шляпкой деревянную прокладку.

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

Полезный совет!

Боковые поперечные элементы должны иметь разную длину, чтобы в результате получить пирамидальную конструкцию.

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ. При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая.

Перед тем как сделать строительные леса своими руками, оцените все достоинства и недостатки данного сооружения. Такие самодельные вспомогательные сооружения на стройке хоть и помогают сэкономить деньги, но их безопасность и практичность остаются под вопросом. В нашей статье мы расскажем, как сделать деревянные строительные леса, и проведём сравнительный анализ традиционных инвентарных лесов и этих сооружений.

На фото строительные леса своими руками

Способы сооружения

Изготавливая самостоятельно временные конструкции, можно соорудить несколько типов вспомогательных изделий, которые будут отличаться как по назначению, так и по используемым для производства материалам. В зависимости от области использования самодельные строительные леса делятся на:

• сооружения для ремонтных и отделочных работ с небольшой нагрузкой на настил;
• изделия для выполнения кладочных работ с большой грузоподъёмностью.

В зависимости от материалов леса собственноручного производства бывают:

• металлические;
• деревянные.

Мы рассмотрим процесс изготовления каждого вида лесов отдельно. Но в любом случае наибольшее внимание необходимо уделять безопасности вспомогательных сооружений. Если процесс изготовления лесов был выполнен по всем правилам, то в надёжности и функциональности лесов можно не сомневаться. Перед тем как изготовить строительные леса своими руками, нужно изучить нормативную документацию, ведь этот вид временных сооружений обязательно должен соответствовать ГОСТам и СНиПам.

Конечно, вы можете купить самодельные строительные леса, но так вы не сможете быть уверены на все 100 % в качестве материалов, используемых для сборки лесов, в их надёжности и соответствии требованиям действующих нормативных документов.

Строительные леса своими руками из дерева

Самое важное при изготовлении деревянных строительных лесов – это соблюдение вертикальности стоечных элементов или нужного угла наклона при изготовлении невысоких сооружений из досок. В любом случае делая строительные леса из досок своими руками, необходимо придерживаться этого правила. Только так вы можете быть уверены в устойчивости и безопасности сооружения.

На фото строительные леса из досок своими руками

Для изготовления вертикальных несущих элементов таких конструкций лучше взять доски толщиной 4 см. Но при использовании бруса 100х100 мм сооружение получится намного прочнее и надёжнее. Чтобы изделие было устойчивым и не могло случайно сложиться в ходе эксплуатации, лучше использовать двойные диагональные связи в каждом пролёте. Диагонали лучше монтировать так, чтобы они были зафиксированы сразу к нескольким стойкам и к стенам объекта.

Самодельные деревянные строительные леса имеют одно неоспоримое преимущество – материал лесов может использоваться для других целей после разбора сооружения. Но не забывайте, что аренда строительных лесов позволит вам сэкономить свои деньги и время, а также получить максимально прочное, устойчивое и безопасное сооружение, полностью соответствующее всем требованиям нормативной документации.

Пошаговая инструкция по сборке деревянных лесов

Прилагаемые чертежи на строительные леса из дерева, возводимые своими руками, поможет вам лучше разобраться в процессе. Работы ведём в таком порядке:

Как сделать строительные леса своими руками из дерева, мы уже разобрались, осталось подсчитать расход материалов. Конечно, в каждом конкретном случае расчёт должен вестись с учётом габаритов временного сооружения. Чтобы вы имели представление о количестве материалов, мы приведём расчёт для сооружения размерами 300х200х40 см. Итак, вам потребуется 6 метров обрезной доски сечением 20х4 см для сборки рабочего настила, а также 36 м бруса сечением 150х100 мм для изготовления опорных стоек. Затем мы можем подсчитать общую стоимость самодельных лесов, исходя из цены одного кубического метра древесины.

Видео о том, как построить строительные леса своими руками, поможет вам лучше разобраться в процессе сборке.

На фото строительные леса своими руками из дерева

Строительные леса своими руками из труб

Чтобы выполнить данный вид вспомогательных сооружений своими руками, необходимо использовать стальные трубы диаметром 4-6 см с большой толщиной стенки. Для соединения трубчатых элементов в одно сооружение можно использовать хомутовые крепежи. Подробные чертежи на строительные леса своими руками из труб можно найти в интернете.

Обычно самодельные временные сооружения из стали получаются высотой не более 6-8 м, поскольку возникают трудности с покупкой и доставкой длинной трубы на место монтажа. Незначительная высота – это, пожалуй, главный минус, который имеют строительные леса из металла, изготовленные своими руками. Если вам нужно выполнять работы на высоте, то намного проще купить или взять в аренду готовые заводские строительные леса.

Чертежи на строительные леса своими руками

Изготовление строительных лесов своими руками оправдано лишь при сооружении небольшого загородного дома, дачи или коттеджа. Для профессиональных застройщиков и крупных строительных компаний наиболее целесообразно приобрести готовые комплекты вспомогательного оборудования, которое будет отличаться прочностью, надёжность и безопасностью, и самое главное – может многократно использоваться.

Также металлические строительные леса своими руками можно сварить, а не скрепить на хомутах. Однако в этом случае вы проигрываете. Во-первых, сооружение нельзя разбирать на хранение или для перевозки на новое место. Во-вторых, полученная жёсткая конструкция лесов не может корректироваться под особенности строящегося объекта: нельзя поменять высоту настила, изменить шаг стоек.

Но если вы собираетесь делать рамные строительные леса своими руками, то сварка может понадобиться для изготовления рамных элементов конструкции. Также в сети вы можете найти чертежи, объясняющие, как делать штыревые строительные леса своими руками.

Что выбрать?

Чтобы понять, что лучше, строительные леса своими руками или готовые традиционные временные сооружения, нужно знать особенности строящегося объекта и назначение лесов. Если требуется возводить большое сооружение, будет работать большая бригада рабочих, а нагрузки на настил предполагаются значительные, то намного лучше и безопаснее использовать заводской комплект вспомогательных сооружений. Тем более что строительные леса в аренду позволяют также сэкономить деньги, как и сооружения, выполненные своими руками.

Строительные леса из поддонов своими руками

Устройство строительных лесов своими руками: преимущества

• Экономия. Комплект готовых лесов стоит как минимум 150 руб. за квадратный метр оборудования. Самодельные леса обойдутся намного дешевле, особенно если у вас есть материалы для их изготовления.
• Если вам требуются временные сооружения для одноразового использования при возведении собственного дома, то строительные леса для дачи, изготовленные своими руками, станут лучшим вариантом.
• Более прочные строительные леса своими руками можно сделать из профильной трубы. Однако это оправдано только при наличии у вас материалов. Специально покупать трубу и делать из неё леса не выгодно, тем более что всегда можно взять подобное оборудование в аренду.
• Ещё одной возможностью сэкономить может стать покупка готовых самодельных лесов. Например, есть отзывы, что армянские строительные леса своими руками отличаются приемлемой ценой и отменным качеством.

Недостатки самодельных лесов:

По предложенным фото можно понять, как сделать строительные леса своими руками. Но давайте перечислим все недостатки таких вспомогательных сооружений:

• Заводские леса монтируются и демонтируются за пару часов. На сборку самодельных лесов может уйти целый день.
• Сложности при сооружении лесов своими руками говорят не в их пользу. В традиционных сооружениях из стали все узлы просчитаны и продуманы до мелочей. Кроме этого прилагается подробная инструкция сборки.
• Вес деревянных самодельных лесов намного больше, чем у стальных готовых сооружений.

Как сделать строительные леса своими руками (видео):

Если у вас возникла необходимость выполнить работы на фасаде, вам необойтись без строительных лесов.

Являются временнми сооружениями, представляют собой металлические конструкции, которые используются в строительных, отделочных и реставрационных работах на зданиях и сооружениях. Приемущества данных конструкций в том, что их монтаж и демонтаж осуществляют прямо на строительных площадках. При необходимости конструкцию легко переместить вдоль стены. К тому же строительные подмости являются удобной конструкцией для временного использования, находясь на которой, можно выполнять работы связанные с фасадом: утепление, отделка, покраска. Можно выполнять мелкие работы по реставрации деревянных оконных рам, сделать откосы оконных проемов.

Не только профессиональные строители, но и многие рядовые дачники, а также владельцы частных домов и загородных коттеджей нуждаются в приобретении строительных лесов со съемными настилами (подмостями) — ведь когда будет необходимость подкрасить фронтоны кровли или же обновить фасадную отделку дома, может потребоваться не просто лестница или стремянка, а что-то посерьезнее.

Подмости на «конвертах» в последнее время стали довольно популярным вариантом исполнения которые можно изготовить своими руками. Как видите на фотографиях ниже, такие строительные подмости имеют широкий спектр применения, от производства кирпичной кладки до отделочных работ. Благодаря простоте и дешовизне их конструкции, можно с легкостью организовать подмащивание на нужной высоте и выполнить работы по покраске, побелке, реставрировании поверхностей, мойке окон, установке откосов и наличников и т.п.

Почему данный вариант популярен среди строителей?

Основное приемущество в том, что подмости можно изготовить самостоятельно. При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

«Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны — доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать . Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность отрыва конвертов от стены. Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм, приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты.

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня. Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла
слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет:
чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание
Будьте осторожны работая на высоте. Соблюдайте технику безопасности на . Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции.

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками
без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных
. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов
. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

• Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
• Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом
  – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
• Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
• Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
• Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1:
Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2:
Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3:
Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу
достаточно схождения в 40-50 см вверху
. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре
. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4:
Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине
. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5:
Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

При строительстве или ремонте часто приходится выполнять работы на высоте. При помощи приставной лестницы их производить будет неудобно. Для этих целей можно собрать строительные леса своими руками. Существуют разные варианты конструкции, которые подбираются исходя из характера и сложности работ. Какой лучше выбрать тип изделия, как его собрать или изготовить самостоятельно, можно прочитать в данной статье.

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Полезный совет!

В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.

Строительные леса состоят из таких элементов:

• стоек;
• диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
• перемычек для настила;
• упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
• настила из досок, где будет стоять человек;
• ограждающего элемента для защиты работника от падения вниз;
• стремянки или лестницы для подъема на необходимый уровень.

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

Полезный совет!

При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Из какого материала изготавливают строительные леса: фото изделий

Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Рамные разборные строительные леса: цена изделий

Строительные леса рамного типа являются наиболее дешевым и простым в эксплуатации вариантом. В состав конструкции входят готовые элементы из сваренных полых труб в виде вертикальных рам, опор, горизонтальных и диагональных связей. Благодаря тому, что на изготовление элементов не затрачивается много металла, конструкция характеризуется легким весом, быстрым монтажом и разборкой.

Сборка рамных строительных лесов осуществляется с помощью флажковых креплений или хомутов. Такие конструкции применяют как при внутренней отделке помещения, так и при наружных штукатурных и покрасочных работах зданий с простым фасадом. Благодаря малому весу, в лесах можно легко изменить секционность, а также перенести их на другое место.

Можно купить строительные рамные леса одного из видов: ЛРСП-30, ЛРСП-40, ЛРСП-60 и ЛРСП-100, где числовое значение указывает на предельную высоту установки. Однако конструкции отличаются не только габаритами, но и диаметром труб и толщиной стенок составных элементов. Первые два вида выпускаются диаметром 42 мм и толщиной 1,5 мм, а два других – 48 и 3 мм соответственно. Цена строительных рамных лесов начинается от 125 руб./м².

Конструкции могут быть оснащены колесами, что способствует легкому перемещению установки по плоскому грунту. Стандартными габаритами изделия являются такие показатели: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1 м. Для выполнения одноразовых работ можно оформить аренду рамных строительных лесов, цена составит 55 руб./м².

Монтаж строительных рамных лесов: последовательность действий

На подготовленной утрамбованной ровной площадке устанавливаются башмаки и деревянные прокладки. При необходимости можно расположить винтовые опоры. В башмаки помещаются смежные рамы первого яруса с последующим соединением их диагональными и горизонтальными связями. С шагом в три метра ставятся следующие две рамы со связями. Процесс выполняется до момента создания рамных облегченных строительных лесов необходимой длины. По краям конструкции монтируются рамы-ограждения с последующей установкой лестницы.

Важно!

Опорные поверхности должны располагаться строго в горизонтальной плоскости.

Далее приступают к монтажу второго яруса, который также соединяется связями, однако диагональные элементы располагаются в шахматном порядке относительно предыдущего ряда. Здесь можно применять ригели, на которые укладываются настилы из дерева. Для перемещения людей между ярусами устанавливаются наклонные лестницы в местах, отведенных для люков.

Рамные строительные приставные леса крепятся к стене в шахматном порядке с шагом в 4 м с помощью крюков со втулками или пробок с хомутами или кронштейнами, прикрепленными к стойкам рам лесов. Вышеизложенные действия осуществляются до момента достижения необходимой высоты установки.
На предохранительном и рабочем ярусе располагаются продольные и торцевые связи ограждений, которые монтируются в месте отсутствия диагональных стяжек. Леса устанавливаются по отвесу. Демонтаж разборных строительных рамных лесов осуществляется в обратной последовательности, начиная с верхнего ряда.

Передвижные строительные леса на колесах

Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².

Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.

Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.

Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².

Мобильные леса на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Полезный совет!

При сборке конструкции можно комбинировать хомуты, что позволит создать установку нужной конфигурации.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Статья по теме:

Какие материалы используют для утепления деревянного дома. Нужно ли утеплять фундамент. Лучшие современные технологии утепления деревянных домов.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Полезный совет!

Хомутовые леса рекомендуется использовать для создания сцен и трибун.

Клиновые строительные передвижные леса

Данная конструкция создается из функциональных элементов с помощью специального клинового фиксирования. В качестве вертикальных составляющих используются трубы с фланцами, горизонтальных – трубы с держателями. Для придания установке мобильности ее рекомендуется оснастить специальными колесиками. Такие леса характеризуются прочностью и надежностью. При монтаже установки можно менять угол направления соединительных элементов, благодаря чему создаются многоуровневые конструкции различной конфигурации.

Производители выпускают клиновые строительные леса размером: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1-3 м. Конструкция может иметь высоту 60 и 100 м. Установка способна выдержать большую нагрузку до 500 кг/м², поэтому устройство используют во время строительства сложных объектов в том случае, когда осуществляется подъем тяжелых узлов и материалов.

Полезный совет!

Для обеспечения безопасности людей, которые могут находиться вблизи стройплощадки, рекомендуется купить сетку для строительных лесов, предназначенную для ограждения фасада здания.

Леса удобны в эксплуатации, однако требуют трудоемкого монтажа. Конструкция характеризуется универсальностью, благодаря чему может быть использована не только при строительстве зданий, но и при возведении сцен, трибун, навесов, эстакад. Это незаменимая установка в судо- и самолетостроении. Стоимость конструкции начинается от 425 руб./м². Взять в аренду строительные леса можно за 85 руб./м².

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

• ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
• ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
• Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м. Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы.

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

Полезный совет!

При монтаже деревянных лесов следует позаботиться об их удобной разборке. Для этого гвозди не рекомендуется полностью забивать, а также можно использовать между элементом сооружения и шляпкой деревянную прокладку.

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

Полезный совет!

Боковые поперечные элементы должны иметь разную длину, чтобы в результате получить пирамидальную конструкцию.

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ. При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая.

Сделать строительные леса своими руками при наличии навыков обращения со сварочным оборудованием и различными инструментами хозяину частного дома будет совсем нетрудно. Сборные конструкции нужны для организации работ по облицовке и ремонту поверхностей фасадов зданий на высоте. Сооружение возводится по всему периметру дома или у одной из стен фасада.

Леса собирают из металлических стержней, бруса, досок и деревянных щитов. Конструкция сооружений представляет собой каркас из вертикальных опорных элементов с горизонтальными связями. Площадки представляют собой настилы из деревянных щитов или других материалов. Сообщение между разными уровнями сооружения осуществляется с помощью лестниц. Леса состоят из конструктивных элементов, таких как:

1. Башмаки.
2. Вертикальные стойки и горизонтальные связи.
3. Настил.
4. Перила.
5. Лестницы.
6. Сетка.

Башмаки

Опорами для вертикальных стоек являются башмаки (подпятники). Обычно это металлические площадки с вертикальными гнёздами для стоек. Для горизонтальной коррекции башмаков используют прокладки и подкатки из дерева или металла.

Башмаки являются конечными конструктивными элементами лесов, передающих всю нагрузку от сооружения на грунтовое основание. Перед возведением лесов нужно точно определить места для опор. Поверхности площадок должны находиться в одном горизонте, иначе ограждение фасадов перекосит, и сооружение станет непригодным для эксплуатации. Для подготовки опорных площадок используют нивелир или лазерный уровень.

Вертикальные стойки и горизонтальные связи

Стойки выполняют основную несущую функцию. Для лесов небольшой высоты в пределах 2 — 3 этажного дома применяют деревянный брус. Гораздо чаще применяют стойки из металлических труб.

Вертикальные опоры устанавливают поэтапно — по мере монтажа горизонтальных связей. Узлы соединений между элементами каркаса выполняются несколькими способами. Главное требование к креплениям — обеспечение безопасного нахождения людей на площадках сооружений.

Настил

Рабочие площадки формируют из деревянных, стальных и алюминиевых щитов. Настил укладывают на горизонтальные рамы, образованные элементами каркаса.

Настил, помимо роли опорных площадок, выполняет функцию связующих элементов, обеспечивающих жёсткость всего каркаса лесов.

Перила

Все проёмы, обращённые наружу, должны иметь перила. Ограждения делают из бруса 50×50 мм. Перила располагают на высоте от настила в пределах 1,1 — 1,2 м.

Лестницы

Переходы между разными уровнями площадок делают путём установки лестниц. Лестницы могут быть полностью деревянными или сваренные из стального профиля. Дюралевые лесенки — не редкость при обустройстве лесов.

Лестницы целесообразно устанавливать под углом не более, чем 450. Это позволяет рабочему легко перейти с одного этажа на другой, при этом переносить какой-либо груз.

Сетка

Согласно требованиям строительных норм и правил (СНиП), все леса должны быть закрыты сеткой. Сетка представляет собой мелкоячеистое полимерное покрытие зелёного цвета (международный стандарт).

Сетка выполняет несколько функций одновременно:

• Предотвращает случайное падение рабочих.
• Препятствует выпадению различных предметов за пределы рабочей зоны.
• Защищает от яркого солнечного света.
• Предохраняет фасад здания во время проведения окрасочных работ от проникновения пыли извне.

Как собрать деревянные леса своими руками

Для деревянных лесов существуют определённые нормы. Расстояние между стойками вдоль фасада здания делают от 2 до 2,5 м. Ширина настила, которая определяет поперечный размер между внешним и внутренним ограждением лесов, должна быть не менее 1 м. Высота сооружения из дерева должна быть до 6 м.

Для возведения каркаса из пиломатериалов понадобятся следующие материалы и инструменты:

• Ручная или дисковая пила.
• Молоток и клещи.
• Рулетка и уровень.
• Гвозди.
• Деревянный брус сечением 100×100 мм, 50×50 мм.
• Доски сечением 100×30 мм, 100×40 мм.

Толщина пиломатериалов может быть другой, но не меньше вышеуказанных размеров. Пиломатериалы должны быть сухими, без крупных сучковых образований и трещин. Ни в коем случае нельзя использовать сырую древесину. Помимо того, что влажное дерево обладает большим весом, оно при высыхании может существенно деформироваться.

Пошаговая инструкция сборки деревянных лесов

1. На ровной площадке укладывают 4 бруса, обрезанные по размеру высоты лесов.
2. Каждые 2 бруса располагают между собой на ширине настила.
3. Стойки сбивают гвоздями поперечинами. Поперечные нижние балки закрепляют из расчёта не более 50 см от земли. Верхние балки должны находиться на уровне настила.
4. Полученные рамы укладывают набок, закрепляя положение временными подпорками.
5. Рамы соединяют двумя досками по диагоналям.
6. Конструкцию переворачивают на другой бок и повторяют действия по закреплению диагональных связей.
7. Во время сборки осуществляют постоянный контроль размеров проёмов рулеткой.
8. К опорам снизу прибивают площадки из отрезков доски.
9. На места, где будут стоять леса, укладывают толь или рубероид.
10. Подмости поднимают в вертикальное положение таким образом, чтобы ноги конструкции точно попали в намеченные места.
11. С помощью подкладок корректируют вертикальные отметки опорных площадок.
12. Устанавливают настил. Настил представляет собой сбитые продольные доски поперечным брусом.
13. Доски настила прибивают к поперечным балкам рам каркаса.
14. С внешней стороны лесов над настилом прибивают перила из досок.
15. Устанавливают лестницу, ведущую на верхнюю площадку.
16. Для удобного и безопасного перемещения работников, устанавливают перила для лестницы.
17. По мере возведения конструкции, исходя из индивидуальных особенностей фасада, могут применять временную фиксацию лесов с помощью дополнительных связей с элементами здания. Это распорки, укосы и прочее.

По окончании работ леса разбирают на отдельные элементы, которые могут послужить для удовлетворения других нужд приусадебного хозяйства.

Виды самодельных лесов из металлических труб

Опорные конструкции лесов из металлопрофиля могут различаться способом соединения несущих элементов. Это клиновые, хомутовые и штыревые узлы креплений.

Клиновые леса

Узлы соединений включают в себя опорные площадки с монтажными отверстиями, в которые входят клинообразные держатели опорных элементов. Делать такие конструкции самостоятельно — довольно сложно и дорого.

Хомутовые крепления

Стержни каркаса скрепляют специальными хомутами. Процесс довольно трудоёмкий, продолжительный по времени. Преимуществом хомутовых лесов является то, что конструкции могут «обнимать» фасады самой сложной конфигурации, не осуществляя каких-либо сложных работ.

Штыревые конструкции

Из-за простоты конструкции и высокой надёжности, штыревые леса пользуются особой популярностью у домашних мастеров. Их быстро собирают и разбирают. Эта особенность штыревых сооружений привлекает самодеятельных мастеров.

Изготовление и сборка штыревых лесов

Перед тем, как приступить к изготовлению многоуровневых подмостей из труб, нужно подготовить следующие инструменты и материалы.

Инструменты:

• Электросварочный блок.
• Угловая машинка (болгарка).
• Электродрель.
• Гибочное устройство.
• Уровень.

Материалы:

1. Стальные трубы ø 48 мм.
2. Стальные трубы ø 20 мм.
3. Стальной лист толщиной 12 мм.
4. Гладкая арматура ø 16 мм.
5. Деревянный брус 40×40 мм.

Пошаговая инструкция

1. Гладкую арматуру разрезают на отрезки, длиной 40 см.
2. На гибочном устройстве отрезки арматуры сгибают под углом 450, получая опорные штыри.
3. Устройство для сгибания штырей делают из двух отрезков трубы. Один приваривают к массивной металлической болванке. В трубу вставляют наполовину отрезок гладкой арматуры. На другой конец штыря одевают длинный отрезок трубы и сгибают арматуру.
4. Трубу ø 48 мм нарезают на стойки, по длине равные высоте лесов.
5. Из трубы ø 20 мм болгаркой нарезают гильзы, длиной 200 мм.
6. Рулеткой и маркером размечают места для сварки вертикальных гильз.
7. Гильзы приваривают к вертикальным стойкам. На угловых опорах гильзы размещают под углом 900 между собой.
8. На рядовых стойках приваривают по 3 гильзы — по центру и бокам.
9. К горизонтальным отрезкам трубы сваркой прикрепляют штыри, свободные концы которых обращены вниз.
10. К нижним концам стоек приваривают башмаки из листовой стали размером 20×20 см.
11. Высота расположения гнёзд (гильз) устанавливается в каждом индивидуальном случае. Обычно гнёзда размещают на расстоянии 2 м друг от друга по вертикали.
12. Горизонтальный проём делают от 1,5 до 2 м.
13. Из досок и бруса гвоздями сбивают щиты, которые будут служить в качестве настила.
14. Там, где настил будет опираться на крайнюю балку, снизу к щиту прибивают 2 отрезка из бруса. Деревянные отрезки прибивают к доскам таким образом, чтобы балка из трубы проходила между ними. Это придаст дополнительную устойчивость всему каркасу лесов.
15. В метах стыковки щитов к поперечной балке приваривают с двух сторон отрезки из стального уголка так, чтобы горизонтальные полки уголков находились в одном уровне с трубой.
16. В гнёзда вставляют штыри горизонтальных связей.
17. В местах, где будут усыновлены лестничные переходы, оставляют проёмы между щитами настила.
18. Если нужно удлинять стойки в высоту, то к верхним концам опор приваривают гильзы из труб большего диаметра, которые образуют гнёзда крепления верхних стоек.
19. Лестницы сваривают из отрезков тех же труб.
20. Стойки приводят в вертикальное положение.
21. Штыри вставляют в гнёзда.
22. Укладывают настил.
23. Устанавливают лестницы.

Леса готовы к эксплуатации. В любой момент сооружение может быть быстро разобрано и элементы его складированы.

Сборка хомутовых лесов

Конструкции такого типа не требуют применения сварки. Все узлы соединений выполняются своими руками с помощью стальных хомутов. Из инструментов потребуются только гаечные ключи.

Наряду с этим следует отметить, что установка и снятие хомутов требуют значительных временных затрат. Стоимость хомутов довольно высокая. На сборку таких лесов потребуется большое количество крепежа, что ощутимо скажется на себестоимости конструкций.

Покраска металлических лесов

При подготовке трубных элементов перед монтажом, конструкции очищают от ржавчины. Для этого хорошо использовать шлифовальную машинку с наждачным кругом.

После этого конструкции грунтуют средством для наружных работ по металлу. Высохшие трубы покрывают двумя слоями краски, предназначенной для стальных изделий.

При интенсивной эксплуатации лесов, металлические элементы подкрашивают один раз в год. Если леса хранятся в разобранном виде, то подкраску изделий производят по мере необходимости. Хранят леса в сухом проветриваемом помещении.

Армянские леса

Это народное название нехитрых приспособлений в виде деревянных подмостков. Для кладки стен из кирпича или шлакоблоков одноэтажных домов, применяют простое приспособление, представляющее собой треугольники с прямым углом.

Треугольная конструкция состоит из двух деревянных щитов, между которыми помещается консоль на оси. Консоль одним концом прижимает вертикальную конструкции одним из катетов к стене здания, а другим концом упирается в землю. Две такие конструкции образуют горизонтальные площадки, на которые опирают настил.

Сделанные своими руками «армянские подмостки», далеко небезопасные, и относиться к ним необходимо осторожно. Хозяин, пользуясь такими подмостями, подвергает риску своё здоровье.

Заключение

Сделанные своими руками, строительные леса можно сдавать в аренду, что быстро окупит все затраты на изготовление конструкций. При осуществлении работ на высоте, нужно обязательно выполнять требования техники безопасности.

Все фото из статьи

Существуют ли какие-то нормативные требования к подмосткам, использующимся при кладке стен и отделке фасадов? В этой статье мы познакомимся с документами, регламентирующими их сооружение, а также выясним, как правильно собираются самодельные леса из дерева.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Уточним: раздел посвящен не только лесам, но и безопасности при использовании средств малой механизации и подсобных приспособлений в целом.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.
