Лестница из профильной трубы 100х100 своими руками

Любой современный строительный проект предполагает обустройство лестничных маршей, соединяющих между собой этажи жилого строения. При этом для изготовления каркаса пролёта используются самые технологичные материалы, к которым относится и профильная труба.

В этой статье вы узнаете о том, как изготовить лестницу из профильной трубы, а также сможете ознакомиться со всеми преимуществами описываемой конструкции.

Межэтажные сооружения из труб прекрасно смотрятся в интерьерах современных дачных построек, офисных помещений и других строений. Кроме того, для изготовления лестниц этого класса сегодня широко используется металлический профиль сечением 60х40 мм, размер которого считается наиболее оптимальным.

Подобный выбор объясняется тем, что при меньших размерах снижается прочность конструкции, а профили большей размерности делают её слишком громоздкой и тяжёлой.

Преимущества профильных конструкций

Выбор трубы для обустройства лестничного пролёта обеспечит вам целый ряд безусловных преимуществ:

• высокую прочность и надежность конструкций этого класса;
• неплохие эксплуатационные показатели и долговечность;
• применение отлаженных технологий, заметно сокращающих временные и трудовые затраты;
• возможность варьирования конфигурации пролётов с использованием современных элементов декора;
• вполне приемлемую цену.

Используемые при производстве профиля технологии допускают возможность его окрашивания в любой цвет (методом порошкового напыления). При этом вы сможете подобрать окраску, оптимально сочетающуюся с интерьером обустраиваемого вами помещения.

Отметим, что самыми модными в настоящее время считаются серебристый, золотистый и черный цвета.

Также заметим, что данная конструкция обеспечивает возможность подготовки прямого марша, позволяющего изменять направление её монтажа на 90 и 180 градусов.

Организация работ

При монтаже основания (каркаса) лестничной конструкции профильные трубы устанавливаются и закрепляются на платформе попарно, после чего к ним монтируются ступени из выбранного застройщиком материала.

Порядок подготовки каркаса может выглядеть следующим образом:

• предварительная разметка и нарезка заготовок,
• монтаж рамок под ступеньки,
• изготовление ступенек,
• их установка и сварка.

Подобный порядок организации работ предполагает обязательное использование сварочного оборудования, а также владение навыками обращения с ним.

Порядок изготовления

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
3. Сразу вслед за этим можно перейти к монтажу трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой – крепится к анкерам, наглухо закреплённым в стене.
4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
5. По завершению основных работ сбоку к каркасу монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.

Особенности конструкции

Отметим, что за счёт установки перил сбоку от несущего каркаса вам удастся увеличить рабочую ширину лестничного пролёта. Следует также учесть, что между готовой конструкцией и стеной должен оставляться проход, достаточный для того, чтобы не мешать проведению текущих ремонтных работ. Во избежание вибраций, возникающих иногда при перемещении, рекомендуется ограничивать длину стоек в пролетах.

Кроме того, для изготовления лестницы из профильных труб вам обязательно потребуются вспомогательные материалы, среди которых наиболее часто используется стекло, дерево, камень и даже керамика. Применение любого из этих материалов не только повышает эксплуатационные достоинства любой конструкции, но и обеспечивает ей вполне современный и привлекательный облик.

Видео

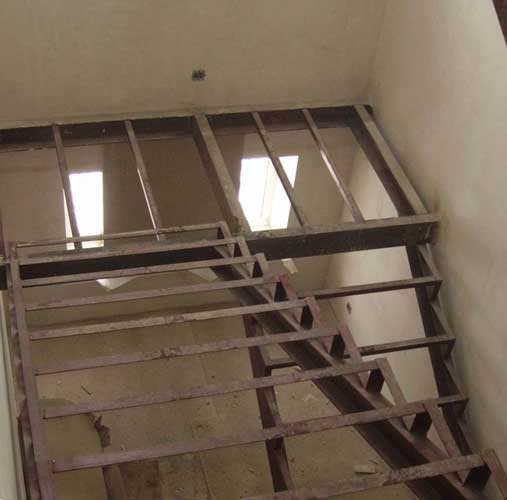

Типичный металлокаркас лестницы выглядит так:

Фото

Изделия из металла ценились с давних времён, а к кузнецам, которые исполняли кованые изделия, относились с большим уважением. Всё стало намного проще при большом наличии строительного материала. Приобретаются готовые профильные трубы и, следуя схеме, сваривается необходимая конструкция. Не является исключением и лестница из профильной трубы. Сделать её своими руками несложно, если есть опыт работы со сварочным аппаратом.

Преимущества лестниц из профильной трубы

Изготавливая металлическую лестничную конструкцию, получают ряд преимуществ.
Она по своей функциональности несколько выигрывает перед деревянными изделиями или готовыми лестницами из металла.

К плюсам изделия из профильной трубы относят следующее:

• экономия средств и большой срок службы лестницы;
• возможность сконструировать и собрать конструкцию почти любой формы;
• отличная сочетаемость с другими строительными и отделочными материалами;
• небольшие затраты времени на монтаж, но только при условии, что работает мастер с опытом;
• возможность выполнения работ и сборки конструкции на любом этапе строительства;
• устройство лестницы в любом месте (как внутри строения, так и снаружи здания);
• можно сварить упрощённый вариант лестницы, которая визуально занимает меньше пространства в помещении.

Некоторые конструкции из профильных труб, сваренные по последним технологиям, будто парят в воздухе.

Разновидности

По утверждению мастеров, из профильных труб можно сконструировать лестницу любой формы.
В их перечень входят как простые конструкции, так и с внедрением самых замысловатых форм. При выполнении работ имеются свои особенности. Рассмотрим их более детально.

Маршевая

Для маршевых лестниц характерно устройство одного и более пролётов.
Изделия из нескольких маршей собирают в одну конструкцию площадкой горизонтального расположения или оснащают ступенями забежного типа. Говорить о востребованности какого-то вида не приходится. Они популярны среди потребителей в равной мере. В основном выбор зависит от размера площади, отводимой для монтажа лестничной конструкции.

Если лестница состоит из одного марша, то для неё понадобится достаточно много места.
В том случае, когда существует недостаток пространства, придётся сконструировать изделие таким способом, чтобы занять как можно меньше места. Многие стараются увеличить крутизну лестницы, что приводит к неудобствам при передвижении по ней.

Лестницу с большой крутизной можно устроить только для перехода в помещения хозяйственного назначения.

Лестница с одним маршем, забирая площадь в помещении, позволяет рационально использовать пространство под ней. Его часто обустраивают под шкафы, ниши или кладовку.
Также такие изделия устанавливают при входе в дом. Могут быть использованы приставного типа для попадания на чердак.

В плане экономии места устанавливают двухмаршевые конструкции. Чаще всего устанавливают в углу комнаты у стен под прямым углом. Иногда делают разворот на 180 0 или устраивают три марша. Более удобными в монтаже являются лестницы с площадкой.

С забежными ступенями придётся повозиться. Но в защиту таких конструкций можно сказать, что выглядят они более привлекательно по дизайну.

Поворотная лестница из профильных труб с забежными ступенями

Винтовая

Из компактных вариантов отмечают винтовой тип лестницы. Внешний вид её оригинальный и эстетичный, а вписать изделие можно даже на пространстве 1,5×1,5 м.
Такие конструкции зачастую имеют центральный опорный столб, к которому прикреплены ступени. Последние с краю могут опираться на ломаный косоур или металлические пластины.

Но, несмотря на все преимущества, существуют минусы винтовой конструкции. Так, изделие не позволяет поднимать крупногабаритные предметы мебели. Для передвижения жильцов даже с пустыми руками не комфортно. Устраивают винтовую лестницу только в крайнем случае, когда нет другого выхода.

Есть сложности в расчётах и монтаже. Выполнить своими руками такую лестницу без определённого опыта почти невозможно.

Если, несмотря на минусы винтовых изделий, есть приверженцы такого типа конструкций, специалисты советуют приблизить проект к поворотному типу в несколько маршей и расширить проем. В таком случае пользоваться винтовой лестницей будет намного удобнее.

Полувинтовая лестница с забежными ступенями

Лестница-стремянка

Одним из вариантов устройства лестницы из профильной трубы является лестница-стремянка.
Если жильцы обитают в частном доме, то складная лестница – одна из нужных изделий в хозяйстве. Приобретается металлопрофиль с сечением 40×40 мм для изготовления стоек и 20×20 мм для монтажа перекладин, а также шарнирные механизмы, болты и саморезы.

Шарниры позволят сделать конструкцию складной, а чтобы во время использования она не разъехалась, обеспечивается стопорами.

Для монтажа стремянки своими руками необходимо иметь инструменты и опыт работы с ними. Предварительно составляется чертёж, позволяющий выполнить работу быстрее и точнее. Пример такой схемы представлен на фото ниже. Более простой вариант, который может заменить стремянку, — приставная лестница из профильной трубы.

На видео:
лестница-стремянка из профтрубы своими руками.

Что нужно знать при расчётах любой лестницы?

Расчёты лестницы из профтрубы аналогичны конструкциям из других материалов. Процесс не сложный, но требующий составления проекта.
Обязательно указываются все параметры лестницы из профильной трубы на чертеже, расположение углов и малейших изменений в форме изделия.

Основные критерии, которые необходимо учитывать при составлении проекта изделия любого типа:

• длина лестницы или маршей;
• угол наклона марша;
• ширина пролёта;
• высота подступенка;
• ширина ступеней;
• размеры проёма под лестницу.

Каждый тип лестницы имеет свои особенности в монтаже, которые нужно учитывать при расчётах и составлении схемы.

Расчёт маршевой конструкции

Расчёты маршевой лестницы начинают с определения высоты лестничного пролёта.
Выполнить это несложно. Необходимо измерить расстояние от пола до перекрытия верхнего этажа.

Удобство передвижения обеспечивает не только крутизна изделия, но и ширина ступени, высота подступенка.
По обоим параметрам установлены нормы: размер ступени варьируется от 200 до 400 мм, а подступенка — от 150 до 200 мм.

На практике часто случаются отклонения, но это усложняет передвижение по лестнице из металлопрофиля.

Ещё одним важным моментом является соблюдение пропорциональности между этими величинами. Рассчитывать его нужно по формуле: a+b=470 мм, где a – высота подступенка, b–ширина проступи.

После определения параметров проступи и подступенка приступают к расчёту количества ступеней.
Для этого значение высоты пролёта делят на высоту подступенка. Затем определяют проекцию лестницы. Рассчитывают посредством умножения ширины ступени на число ступеней.

В домашних условиях минимальное значение ширины пролёта составляет 800 мм. При учёте всех норм, одномаршевая лестница при высоте потолков в 2,5 м имеет проекцию на полу от 5 м. Поэтому, при недостатке места в помещении, лучше устраивать поворотные конструкции на несколько маршей.

На следующем этапе приступают к вычислению длины косоура. Здесь на помощь придёт теорема Пифагора.
Катетами выступают высота пролёта и его проекция на пол. Необходимо сложить квадраты этих показателей, а затем из результата извлечь квадратный корень. Полученная цифра и будет означать длину косоура.

При вычислениях чаще всего получаются не целые числа. Специалисты советуют округлять их всегда в большую сторону.

Расчет по Теореме Пифагора: L=√(D²+H²)

Ещё одним параметром, который обеспечивает комфорт передвижения по лестнице, её крутизна.
По всем стандартам, межэтажное устройство для постоянного использования должна иметь угол наклона от 23 0 до 37 0 . На практике, максимальный показатель угла наклона может достичь 40 0 . Больший угол наклона подходит только приставным лестницам.

Расчёт винтовой лестницы

Редко когда винтовая лестница на второй этаж из профильной трубы устраивается для поддержания дизайнерского решения. Часто из-за недостатка пространства в помещении. Затраты на такую конструкцию по времени и финансам значительно превышают маршевые.

Расчёт винтовых конструкций лучше выполнять с помощью онлайн калькулятора, так как они имеют круглую форму. Но, если есть желание и опыт, то можно выполнить расчет и вручную.

Первоначально ознакомимся с названиями параметров, которые используются для расчёта изделий винтового типа:

• «H» – вертикальная высота изделия, определяется высота потолка плюс толщина перекрытия;
• «H1» – расстояние между витками. Подразумевает высоту между ступенями, расположенными строго друг над другом;
• «h» – высота подступенка;
• «h1» – глубина ступени;
• «R» – значение наружного радиуса изделия, линия установки перилл;
• «R1» – внутренний радиус без учёта перил;
• «r» – радиус центральной опоры.

Выполняя расчёты, обязательно опираются на установленные нормы для винтовой конструкции, представленные ниже:

• В местах прохождения линии рабочего радиуса, где обычно человек ставит ноги, глубина проступи должна составлять 200-400 мм.

• Глубина ступени у опоры (на расстоянии 10-15 см от нее) должна быть не менее 100 мм. Высота подступенка варьируется от 120 до 220 мм.

• Минимальное значение ширины проёма для винтовых конструкций – 100 см, в случае отсутствия перилл – до 150 см.

Любые расчёты начинаются с обмеров. Необходимо правильно определить параметр внешнего радиуса, высоту конструкции и расположение точек входа и выхода, так званый угол закручивания. Затем приступают к расчётам.

Приводится пример расчёта с «R»=1 м, «H»=3 м, при угле закручивания 360 0 . С этими значениями определяется длина рабочего марша с использованием формулы 2*П*R1. Обычно он составляет 2/3 от величины наружного параметра. По представленным данным получится 2/3*2*3,14*1000=4190 мм=4,19 м.

На следующем этапе рассчитывают количество ступеней по основной формуле n=L/h1. Определяем значения «h1»=250 мм и получаем 4190/250=16,79. Округлить нужно в большую сторону, в итоге получаем 17. С учётом того, что последняя ступенька соответствует уровню пола второго этажа, то индивидуальных элементов получаем 16.

Наименьшая ширина ступени у основания составляет 100 мм. Рассчитаем значение в самом широком месте.
Для этого вначале определяют длину внешнего марша по формуле 2ПR. Выполнив подсчёты, получаем 6280 мм=6,28 м. Разделив полученное значение на количество ступеней, получаем 6280/17=369 мм.

Расчёт высоты подступенка выполняют по тому же принципу, что и для маршевой конструкции.
Высота 3 м делится на количество ступенек, в результате имеем 176 мм. Оптимизация размеров проводится по формуле 2h + h¹ равно от 600 до 650 мм. Проведя коррекцию, получаем результат 190 мм.

Сборка конструкций

Справившись с самой трудной задачей, с расчётами, приступают к разметке профиля и созданию каркаса по чертежам.
Этот процесс несложный, поэтому переходят непосредственно к свариванию элементов из труб. Некоторые предпочитают соединение на крепежах, но это намного сложнее и занимает довольно много времени. Далее подробно разберём, как сварить лестницу из профильной трубы.

Собираем маршевый пролет

Монтаж самодельной маршевой конструкции зависит от её вида:

• крепление на одной усиленной профтрубе;
• сваривание элементов и образование ломаных косоуров.

На одной профильной трубе

Для первого варианта необходимо приобрести профтрубу с сечением 150×150 мм. Она обеспечит надёжную прочность.
Для проступей необходимо обеспечить опоры. В их качестве выступают листы металла 3-4 мм, ширина которых должна составлять ½ значения проступи на схеме.

Варить подставки для ступеней на трубе можно несколькими способами:

1. В местах крепления ступеней с определённым шагом привариваются заранее подготовленные листы, служащими подставкой для ступенек. Но на одном сварочном шве элементы нагрузку не выдержат. Следует обеспечить им подпорку. Её роль могут сыграть кусочки арматуры из такого же листа или профиля меньшего сечения. Но, специалисты отмечают, что эстетика такой лестницы не на высоком уровне.

2. Дизайн второго варианта намного привлекательней. Для начала нарезаются детали опоры из такой же трубы, что и несущая деталь. Один из торцов срезается под углом наклона лестницы. В этом месте опоры привариваются к основе. Со второго конца навариваются пластины для ступеней.

Нагрузка на лестницу получается немалая, особенно в точке касания основной трубы к полу. Нужно распределить нагрузку равномерно. В месте касания опорной трубы с перекрытием нужно наварить пластину из металла толщиной от 5 мм.

Размеры пластины должны быть немного больше, чем те, что использовались для опор под ступени.

На ломаных косоурах

Следующий вариант каркаса лестницы из профильной трубы – ломаный марш, заменяющий балки в деревянных изделиях.
К его плюсам относят низкую стоимость и небольшой вес, если сравнивать с изделием на одной трубе. Трубы приобретаются с сечением 40×60 мм. Допускается чуть больше, но не меньше.

Сварка каркасной детали производится также двумя способами:

1. Сначала нарезают заготовки, соответствующие размерам проступи и подступенка с добавлением толщины материала. Затем последовательно элементы сваривают под прямым углом и получают готовый косоур. К недостаткам такого способа относят громоздкую работу по свариванию и возможность неравномерного соединения.

2. Второй способ сварки боле эстетичный и относится к одному из лёгких. Необходимо в трубе с одной стороны вырезать болгаркой деталь в виде равнобедренного треугольника. Одна сторона материала остаётся не тронутой. После этого трубу сгибают до образования прямого угла, выполняют фиксацию стыков.

Опоры для ступеней получают в результате сваривания верхних уголков косоуров между собой с трубой меньшего сечения.

Сборка винтовой конструкции

Монтаж самодельной винтовой лестницы начинают с установки трубы-опоры строго вертикально. В её роли должна служить деталь с круглым сечением и как можно большей толщины.
Это обосновано огромной нагрузкой на неё. На полу у основания опоры устанавливается толстая и надёжная площадка. Во время проведения строительных работ сваривается крестовина и заливается бетонной стяжкой.

1. Из металлопрофиля с сечением 20×20 мм или 30×30 мм свариваются детали. Должна получиться форма, повторяющая периметр будущих ступеней. Чтобы не мучится с подгонкой по размеру каждой детали, можно предварительно сделать лекало. Из деревянных брусков формируется нужная форма и крепится на лист фанеры. Остаётся внутрь вставлять металлические отрезки и сваривать их между собой.

2. Для второго способа приобретаются трубы с сечением 40×60 мм. Для сварки нарезаются элементы, равные рабочему радиусу. На каждый их торец навариваются детали с таким же сечением и длиной чуть меньше размеров проступи в виде литеры «Т».

После подготовки опор их приваривают к круглой основе лестницы в местах расположения ступеней согласно проекту. Для большей надёжности опору под ступени усиливают подпоркой, прикреплённой к основе.

Отделочные работы

Каркас самодельной лестничной конструкции готов, и пришло время заняться внешней отделкой. Чаще всего для этого используют дерево.
Деревянные элементы для ступеней выбираются толщиной не менее 40 мм. Для облагораживания боковой части изделия и для подступенков используют материал с меньшей толщиной.

Для защиты профильной трубы от коррозии, её сначала очищают от пыли и грязи, места сваривания зачищают напильником. Обезжиривают, грунтуют и наносят краску в 2-3 слоя.

В том случае, когда монтаж лестницы планируется выполнять самостоятельно, то вариант с профильными трубами является оптимальным. Процесс намного проще, чем с деревянными конструкциями, а надёжность значительно выше. Выполняя рекомендации, представленные в содержании статьи, на выходе получится надёжная, прочно установленная лестница из профильных труб.

Любой современный строительный проект предполагает обустройство лестничных маршей, соединяющих между собой этажи жилого строения. При этом для изготовления каркаса лестничного пролёта используются самые технологичные материалы, к которым относится и профильная труба.

В этой статье вы узнаете о том, как изготовить лестницу из профильной трубы своими руками, а также сможете ознакомиться со всеми преимуществами описываемой конструкции.

Межэтажные лестничные сооружения из труб прекрасно смотрятся в интерьерах современных дачных построек, офисных помещений и других строений. Кроме того, для изготовления лестниц этого класса сегодня широко используется металлический профиль сечением 60х40 мм, размер которого считается наиболее оптимальным.

Подобный выбор объясняется тем, что при меньших размерах снижается прочность конструкции, а профили большей размерности делают её слишком громоздкой и тяжёлой.

Преимущества профильных конструкций

Выбор профильной трубы для обустройства лестничного пролёта обеспечит вам целый ряд безусловных преимуществ:

• высокую прочность и надежность конструкций этого класса;
• неплохие эксплуатационные показатели и долговечность;
• применение отлаженных технологий, заметно сокращающих временные и трудовые затраты;
• возможность варьирования конфигурации лестничных пролётов с использованием современных элементов декора;
• вполне приемлемую цену.

Обратите внимание!

Используемые при производстве профиля технологии допускают возможность его окрашивания в любой цвет (методом порошкового напыления). При этом вы сможете подобрать окраску, оптимально сочетающуюся с интерьером обустраиваемого вами помещения.

Отметим, что самыми модными в настоящее время считаются серебристый, золотистый и черный цвета.

Также заметим, что данная конструкция обеспечивает возможность подготовки прямого марша, позволяющего изменять направление её монтажа на 90 и 180 градусов.

Организация работ

При монтаже основания (каркаса) лестничной конструкции профильные трубы устанавливаются и закрепляются на платформе попарно, после чего к ним монтируются ступени из выбранного застройщиком материала.

Порядок подготовки каркаса лестничного пролёта может выглядеть следующим образом:

• предварительная разметка и нарезка профильных заготовок,
• монтаж рамок под ступеньки,
• изготовление ступенек,
• их установка и сварка.

Обратите внимание!

Подобный порядок организации работ предполагает обязательное использование сварочного оборудования, а также владение навыками обращения с ним.

Порядок изготовления

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит профильная труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
3. Сразу вслед за этим можно перейти к монтажу профильной трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой крепится к анкерам, наглухо закреплённым в стене.
4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
5. По завершению основных работ сбоку к каркасу лестницы монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.

Особенности конструкции

Отметим, что за счёт установки перил сбоку от несущего каркаса вам удастся увеличить рабочую ширину лестничного пролёта. Следует также учесть, что между готовой конструкцией и стеной должен оставляться проход, достаточный для того, чтобы не мешать проведению текущих ремонтных работ. Во избежание вибраций, возникающих иногда при перемещении по лестнице, рекомендуется ограничивать длину стоек в её пролетах.

Кроме того, для изготовления лестницы из профильных труб своими руками вам обязательно потребуются вспомогательные материалы, среди которых наиболее часто используется стекло, дерево, камень и даже керамика. Применение любого из этих материалов не только повышает эксплуатационные достоинства любой лестничной конструкции, но и обеспечивает ей вполне современный и привлекательный облик.

Обратите внимание!

Конструкции подобного класса используются не только в качестве лестничных пролётов многоэтажных строений, но и часто являются основой крыльца строения.

Видео

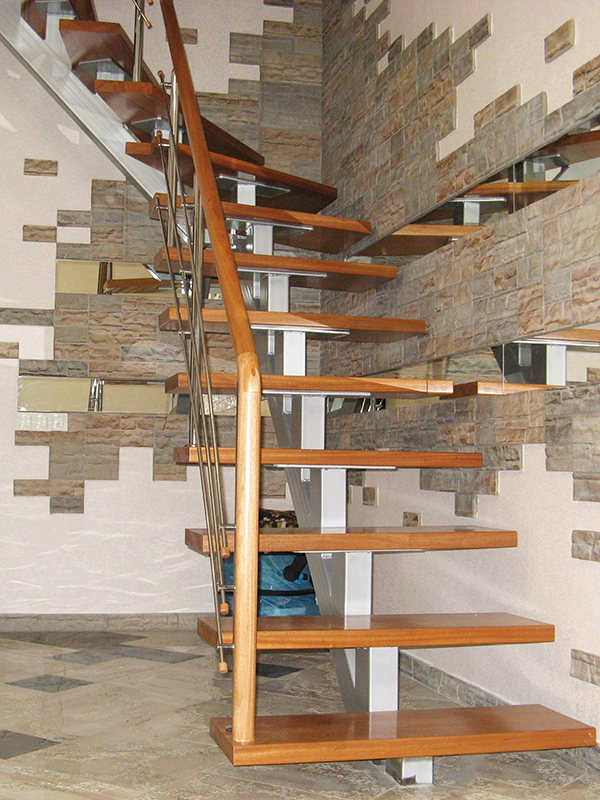

Типичный металлокаркас лестницы выглядит так:

Фото

Представить себе дом без лестницы практически невозможно. Даже если строение имеет в своем распоряжении только один этаж, лестницы монтируются на крыльце или подъеме на чердак и мансарду.

Материалов для создания подобных конструкций очень много, но сегодня особое значение для потребителя приобрел вариант, сделанный из металлической трубы прямоугольного сечения. Причин тому много, но основные — это легкость в возведении и отличные эксплуатационные характеристики.

Сегодня мы разберем, как делается лестница из профильной трубы своими руками: видео и подробная инструкция будут приложены.

Любая серьезная работа начинается с того, что нужно составить проект возводимой конструкции, ну, или хотя бы сделать наброски в виде эскиза. Расчет лестничных конструкций не относится к разряду высшей математики, но все равно к нему стоит отнестись внимательно, чтобы не получить в итоге несостыковок во время сборки лестницы.

Расчет маршевой лестницы

Итак, давайте сначала разберем, как выполняются расчеты под маршевые металлические лестницы из профильной трубы.

Маршевая лестница представляет собой конструкцию, собранную из одного или нескольких участков с прямым подъемом. В зависимости от количества маршей различают одномаршевые и многомаршевые варианты исполнения. Выбор целиком зависит от места расположения лестницы и нужной высоты подъема.

• В многомаршевых конструкциях марши соединяются при помощи площадок или забежных ступеней

• Такие лестницы могут разворачиваться на 90 градусов – они ставятся, когда места под длинный марш достаточно. Площадка чаще всего располагается ближе к уровню пола первого этажа, в углу комнаты

• На 180 градусов – такая конструкция позволяет уместить два марша меньших размеров. Подъем такой лестницы бывает пологим, и удобным для передвижения. Продолжая конструкцию, можно сделать подъем на любое количество этажей.

• На 270 градусов – в данном случае лестница имеет три марша, каждый из которых поворачивает по отношению к соседним на 90 градусов. Конструкция очень компактна, что позволяет устанавливать ее в узких местах, например, небольшом эркере или коридоре.

Зная типы конструкций, можно приступать к расчетам.

Действовать нужно в следующей последовательности:

• Определяемся с местом, где хотим установить лестницу.
• Оценив масштабы помещения и высоту перекрытий второго этажа, можно определиться с количеством маршей. Помните, что на данном этапе все умозаключения являются прикидкой. Более детально мы сможем все увидеть при расчете.
• Замеряем высоту подъема, учитывая толщину межэтажных перекрытий.

Совет! Не стоит пренебрегать миллиметрами, чтобы в итоге не ошибиться в расчетах. Делайте сразу все максимально точно.

• Чтобы по лестнице было удобно передвигаться и взрослым и детям, необходимо оптимально подобрать соотношение длины и высоты ступени. Данные параметры называют еще размерами проступи (место опирания стопы при подъеме) и подступенка (вертикальная декоративная планка). Оптимальные размеры умещаются в следующие диапазоны: длина 25 – 33 сантиметра, высота 15 – 22 сантиметра.
• Что касается соотношения, то оно должно укладываться в формулы 2х + у = 60(64) или х + у = 47. Все значения указаны в сантиметрах и подогнаны под ширину шага человека среднего роста (175 — 180 сантиметров).
• Количество ступеней вычисляется очень просто – достаточно высоту проема разделить на высоту подступенка. Получив это значение, можно рассчитать и длину марша – нужно умножить его на длину проступи.
• Данные значения напрямую связаны с углом наклона лестницы. Как вы поняли, мы получили воображаемый треугольник, перенеся который в масштабе на бумагу, можно точно измерить угол наклона.

Совет! Удобнее всего выполнять чертежи и расчеты на разлинеенном листе из школьной тетради по математике.

• Но для расчета нам не хватает еще одной величины – длины самого марша. Высчитать ее может любой учащийся шестого класса, знакомый с теоремой Пифагора. Ну, а мы вспоминаем: а² + в² = с² (квадрат гипотенузы равен сумме квадратов катетов). Допустим, высота нашего воображаемого перекрытия 260 см, а длина лестницы – 400 см. Выполняем расчет: (260*260) + (400*400) = 227600. Извлекаем корень и получаем 477 см с «хвостиком» — это и есть длина марша.
• Смотрим, получится ли уместить такую лестницу в намеченное место, если нет, то можно попробовать изменить параметры проступи и подступенка, или, если угол наклона вас устраивает, то сохранить его, разбив подъем на несколько маршей.
• Вообще, угол наклона для домашней лестницы очень важен, так как по ней будут проходить и маленькие дети и пожилые люди. Чем более пологим будет подъем, тем легче будет его преодолевать. Согласно нормативным актам, значения данного параметра должно быть от 23 до 45 градусов.

• Но лучше всего, когда величина не превышает 33 градусов, так как более крутые лестницы являются менее удобными. Меньшие значения подходят больше для пандусов, чем для лестниц.

Совет! Делая расчеты, вы навряд ли сможете подогнать параметры под целые числа – всегда будет небольшой остаток. Округляйте результат в большую сторону. Все отклонения от заданных параметров можно будет устранить за счет нижней фризовой ступени.

Расчет винтовой лестницы

Винтовая лестница очень красива и выбирается дизайнерами именно по этой причине, к тому же она занимает намного меньше места, чем маршевый вариант конструкции. Но и минусов у ее предостаточно: такая лестница считается самой опасной при подъеме; по ней сложно или вообще невозможно поднять крупногабаритные грузы; цена, которую называют мастера за сборку, запредельно высока.

Но если вам деваться некуда, и требуется установить именно такой вариант, не расстраивайтесь! Мы подробно расскажем, как изготовить такой металлокаркас для лестницы из профильной трубы, а также как его правильно отделать.

Экономия «на лицо». Единственное, что требуется от вас – это умения работать со сварочным аппаратом и рабсила, которая будет перемещать габаритные заготовки.

Расчет винтовой конструкции может показаться кому-то слишком сложным, но мы уверяем вас, что следуя за нами, вы не сможете ошибиться, так как потребуется воспользоваться всего лишь несколькими формулами. В крайнем случае, вы всегда можете воспользоваться специальными калькуляторами, которые можно легко найти в интернете.

Итак, запоминаем обозначения параметров лестницы:

• Н
  – высота пролета. Как и в случае с маршевой лестницей, учитывает толщину перекрытия.
• Н1
  – расстояние между витками лестницы. То есть, расстояние от одной ступени до другой, находящейся ровно над ней. Минимально комфортное значение, которое следует соблюдать, равно 2-м метрам. Так, даже высокий человек не ударится головой при подъеме.
• h
  – высота ступени. Подступенки на винтовых лестницах делаются редко, но параметр остается неизменным, как и для маршевых лестниц. Для удобного подъема данное значение тут сокращено до 12 – 22 сантиметров.
• h1
  – глубина ступени. Неоднозначная величина, так как ступени винтовых лестниц имеют форму трапеции. ГОСТы и СНиПы устанавливают размер меньшей грани в 10 см, а большая сторона, в принципе, не ограничена (зависит от ширины подъема), но рекомендуемое значение составляет около 40-ка сантиметров.
• Рабочая глубина ступени
  – это условная линия, по которой будет осуществлять подъем человек. Ее параметры нужно рассчитать так, чтобы величина укладывалась в нормируемые 25 – 33 сантиметров.
• L
  – длина лестницы по заданному радиусу.
• R
  – наружный радиус. Данное значение не должно быть меньше 80-ти сантиметров. При размещении лестницы в округлом эркере – целесообразно увеличить его до внутреннего радиуса помещения, чтобы иметь возможность опереть свободные края ступеней на стены.
• r1
  – рабочий радиус, та же самая линия, по которой двигается человек при подъеме.
• r
  – радиус центральной опоры. Потребуется для расчетов тогда, когда в конструкции не будет внутреннего столба, а лестница будет опираться на косоуры или примыкающие стены. Исполнение таких лестниц будет невыполнимой задачей для новичков, поэтому мы не станем их расписывать.

Как и прошлом случае, начинаем с замера высоты пролета. Предположим, что у нас она равна 3-м метрам. Затем определяем внешний радиус конструкции, ориентируясь на размеры помещения, в котором будет выполняться установка. Для удобства расчетов возьмем 1 метр.

Далее определяем точки входа и выхода. Допустим, что они у нас находятся друг над другом, то есть угол поворота при подъеме составит ровно 360 градусов. Этих данных будет достаточно, чтобы рассчитать внешнюю длину подъема.

• Как мы помним из школьного курса геометрии, длина окружности высчитывается по следующей формуле: L = 2πR – где L – длина, R – радиус, а π – это константа, которая приблизительно равна 3,14.
• Считаем: 2*3,14*100(см) = 628, то есть 6м 28 сантиметров.
• Теперь нужно узнать количество ступеней, но для этого сначала потребуется определить рабочую длину марша. Принято считать, что человек совершает подъем по радиусу, который составляет 2/3 от внешнего. Исходя из этого, ответ можно получить тремя способами.

1. Первый, 628* 2/3 = 419, с округлением в большую сторону;
2. Второй, по формуле Lраб = 4/3πR = 4/3*3,14*100 = 419, так же с округлением;
3. Третий, вычислить сначала рабочий радиус и выполнить расчет по формуле нахождения длины окружности: 2/3*100*3,14*2 = 419 – 4м 19 сантиметров.

• Теперь, зная рабочую длину, мы можем подобрать оптимальную ширину проступи. Допустим, мы хотим 30 сантиметров. Делим рабочую длину на это число: 419/30 = 14 с округлением. Это и есть количество ступеней в пролете
• Осталось проверить высоту проступи. Для этого высоту пролета делим на количество ступеней: 300/14 = 21,42. Значение немного крутовато, поэтому давайте попробуем уменьшить ширину проступи до 25 сантиметров: 419/20 = 17; 300/17 = 17,6 см. Вот теперь подъем будет плавным и удобным.
• Ах, да! Чуть не забыли! Полностью определяем геометрию ступени, высчитывая ее внешнюю длину: 628/17 = 36,9. Маловато! Тогда снова возвращаемся к подбору параметров, пока не найдем оптимального значения.

Но это еще не конец, осталось определить размер выходной площадки, с оглядкой на значение h1. По мере подъема, каждая ступень будет отнимать от общей высоты пролета значение высоты подступенка. Из-за того, что h1 ограничено пределом в два метра, ширина площадки не должна быть больше 4-5 проступей — не забываем про толщину перекрытия.

Процесс сборки каркаса лестницы из профилированной трубы

После того, как все чертежи готовы, можно приступать к изготовлению лестницы. Точное соблюдение всех полученных при расчетах размеров не позволит вам ошибиться во время разметки заготовок, так что будьте внимательны.

Инструменты и материалы

Для выполнения всех работ нам потребуются следующие инструменты:

Также давайте перечислим и основные материалы, с которыми мы будем работать:

Для крепления ступеней к каркасу используются болты или саморезы с шайбами. Болтовое соединение является сквозным, а крепление на саморезы можно сделать незаметным, загнав их в ступень снизу.

Сборка маршевой конструкции

Распространены два основных вида конструкции, хотя они далеко не единственные. Первый – с наклонной балкой и наваренными держателями под ступени, а второй – с ломаным косоуром из трубы. Давайте рассмотрим оба варианта.

Первый вариант выполняется намного легче и быстрее, но в итоге он будет немного дороже, а внешний вид конструкции выглядеть очень просто и непритязательно. Использовать такой метод лучше тогда, когда каркас лестницы полностью прячется после обшивки, либо же соорудить конструкцию на одной опоре с площадками, как показано на фото выше.

• Удорожание конструкции связано с тем, что в качестве балки используется труба профильная для лестницы сечением 100х100 или даже 150х150. Помимо этого придется наваривать площадки из листового металла толщиной в 3 мм, который также выйдет дороже, чем профилированные трубы.
• При сборке, первым делом устанавливаются наклонные опоры. Если в конструкции предусмотрено 2 марша, то сначала монтируется каркас промежуточной площадки, который и станет опорой для балок.
• Наварить площадки можно двумя способами. Первый заключается в том, что после определения угла наклона, к балке горизонтально наваривается металлический лист. Чтобы он выдерживал вес перемещающегося человека, спереди под него приваривается вертикальная подпорка из арматуры или куска трубы.
• При втором способе, на балку сначала навариваются треугольники из труб, которые соединены под прямым или острым углом, в случае, если вы хотите, чтобы подступенки уходили внутрь, с целью увеличения площади проступи.
• Поверх этих опорных элементов уже наваривается площадка, хотя можно обойтись и без нее. Края проступи между параллельными уголками можно соединить поперечинами из труб или, вовсе, сразу накрутить на них деревянные ступени, толщиной не меньше 4 см.

Совет! Дополнительно стоит отметить, что вес конструкции данного типа достаточно велик и возможно боковое опрокидывание лестницы. Чтобы этого избежать, навариваем на стойки опорные площадки из металла толщиной 5 мм – так мы более равномерно распределим вес всей конструкции.

Как сварить лестницу из профильной трубы, видео в этой статье покажет наглядно.

Второй вариант конструкции выглядит более красиво, но с его сборкой придется повозиться подольше. Оптимальным сечением трубы под нее считается 40х60 мм, можно и больше, но учитывайте, что будет возрастать масса лестницы, что не всегда оправдано.

Тут также имеется два способа соединения деталей, для изготовления готового косоура:

1. При первом способе
   труба нарезается на отдельные части, соответствующие по длине проступям и подступенкам. Их края обрезаются под углом в 45 градусов (для более точного реза лучше обзавестись торцевой пилой) и свариваются между собой, образуя лесенку. В теории все просто, но на деле вам придется выполнить много сварочных работ, и постоянно следить за точность расположения деталей. Чтобы упростить задачу, вырежьте из фанеры трафарет, внутрь которого укладывайте заготовки.
2. Второй способ намного проще
   – берем цельную трубу и размечаем ее таким образом, чтобы точка углового среза была вершиной равностороннего треугольника. Второй треугольник будет развернут относительно первого на 180 градусов, то есть его вершина будет на противоположной грани. Рисуем треугольники с двух сторон, а затем вырезаем их из трубы так, чтобы грань, к которой подходят вершины, осталась на месте. Далее нам будет нужно согнуть в этом месте трубу и сварить соединение.

Вместо площадки на косоуры также навариваем перекладины.

Изготовление винтовой лестницы

Монтаж винтовой лестницы начинается с установки центрального столба опоры. Его диаметр не должен быть меньше 10 сантиметров, чтобы мы смогли соблюсти размер примыкающей грани ступени. Экономия при покупке данного элемента неуместна, так как ось винтовой лестницы испытывает на себе серьезные нагрузки.

Упираться нижний край столба должен в прочное надежное основание – лучше всего в бетонное перекрытие. Также потребуется устройство опорной площадки, чтобы распределить вес лестницы.

Совет! Если вы устанавливаете лестницу одновременно со строительством дома, то чтобы не покупать дорогостоящий листовой металл, опору можно соорудить в виде перекрестия из отрезков той же трубы, которая потом замуровывается в бетонную стяжку.

Опоры под ступеньки могут быть двух типов, которые зависят от сечения используемой трубы. По прочности и внешней эстетической составляющей, они мало чем отличаются.

1. Если куплены трубы сечением 20х20 или 30х30 сантиметров, то лучше сварить полноценный каркас по всему периметру проступи. Для удобства – снова пользуемся трафаретом. Высчитать угол расхождения граней очень просто. Как вы помните, в наших теоретических расчетах получилось 17 ступеней. Берем угол поворота и делим его на это значение: 360/17 = 22 градуса. Вот и весь расчет.
2. Второй вариант выполняется намного быстрее. Для него понадобятся трубы сечением 40х60. Никаких лекал тут не потребуется – берем кусок трубы, длиной на 8 см меньше, чем длина проступи, прикладываем с конца второй отрезок, который будет соответствовать ширине ступени, и свариваем их буквой «Т». В середине можно тоже добавить поперечный элемент, как показано на фото.

Финишная отделка

Вот вы фактически и собрали винтовую лестницу своими руками. Осталось ее только облагородить. В связи с тем, что количество материалов для этого очень велико, а способов отделки еще больше, перечислим лишь основные этапы.

• Сначала шлифуем поверхность лестницы, особое внимание, уделяя сварным швам. В идеале они не должны прощупываться и быть гладкими и ровными.
• Покрываем металл преобразователем ржавчины и смываем его согласно инструкции на упаковке.

• Грунтуем поверхность металла.
• Выполняем окрашивание всей конструкции.
• Обшиваем ступени и делаем декоративную отделку вокруг, если она запланирована.

Чаще всего в частных домах в качестве ступеней под такие каркасы используется дерево. Достаточно установить только проступи, и лестница обретет привлекательный вид. «Лестницы из профильной трубы» — видео, которое мы подобрали, покажет, как выполняется эта процедура. Ну, а у нас на этом все! До новых встреч!

Там, где нужна надежность и долговечность, всегда присутствует металл. Причем чем металл массивнее, тем он прочнее. Однако при проектировании и сборке лестниц избыточная массивность может сослужить плохую службу.

А вместо изящной и прочной конструкции на выходе будете иметь массивную, неподъемную и весьма угловатую лестницу, в которую придется еще вложить финансы для приведения этого изваяния к какому-либо приемлемому варианту. Во избежание лишних трат, и изначального нахождения золотой середины в решении вопроса нами подготовлена вот эта инструкция.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К сведению! Металлическая труба квадратного сечения 40х60 мм считается оптимальной для такого вида изделий. Меньшие сечение ведут себя также как и уголки, способны деформироваться, большие, слишком массивные, и не имеют «товарного» вида, громоздки.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

• Как не крути, а металл относится к тяжелым материалам, поэтому дополнительное утяжеление конструкции не рекомендуется, более того приоритетным является применение материалов, которые способны облегчить вес лестницы, но не изменять ее прочность, например для ступенек вполне можно использовать фанеру березовую, а для перил пластиковые решетки. Хотя в данном вопросе выбор материалов зависит полностью от вас;
• Не существует большой разницы, в каком месте вы планируете установить лестницу внутри помещения или снаружи во всех случаях изделие будет требовать антикоррозийной обработки и окрашивания, только на внешней лестнице это придется делать чаще;
• Для выполнения работ вам понадобятся аппарат и навыки сварщика. В противном случае вам придется либо приглашать специалиста, либо использовать болты для крепления. Скажем сразу лучше вообще отказаться от идеи, чем использовать такой вид крепления;
• И о креплениях отдельно. Существуют ситуации, когда лестница из профиля устанавливается снаружи в качестве пожарной или запасной. Независимо от крепости материала, при спуске по ней возможны вибрационные процессы. Для избегания этих явлений, стойки пролетов рекомендовано максимально уменьшить (но в пределах разумного) или же, укрепить.

К подготовительным работам приступили

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

Совет! Если вы не готовите сложную конструкцию винтообразной лестницы или лестницы с применением профиля с косоурами, то этим советом вы можете пренебречь. В более сложном построении лучше заготовки пронумеровать от нижней к верхней, для того, чтобы не произошло путаницы или не состыковок в процессе сборки.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов.

Самая простая конструкция металлической лестницы собирается следующим образом:

• Обваривается контур, в результате получится прямоугольник, на который будет установлена деревянная ступенька. Хотя сам контур уже может быть использован в качестве ступеньки, для наружных лестниц вместо дерева в контур (или на него) можно наварить прутья арматуры;
• Основой для лестницы могут служить: либо швеллера не менее 100 мм, либо профильная труба 100х100 мм. Считается, что труба является более предпочтительным изделием и при ее использовании уменьшаются эффекты вибрации, однако если для швеллера продумать дополнительные крепления на земле, то эти процессы не будут заметны (просто немного лишних затрат);
• Работа с направляющими. Швеллер или труба подрезаются таким образом, чтобы деталь срезом плотно встала на опору, а второй конец плотно прилегал ко второй верхней опоре. Для этого к нижнему и верхнему краям привариваются платформы, которые и будут фиксирующими. В данном случае платформа низа лестницы будет плотно фиксироваться к полу, а верхняя – к платформе перекрытия;
• Далее с определенным шагом между двумя опорами наваривается опорная рамка, в которую позже будут установлены ступеньки;
• Перила и прочие атрибуты лестницы вставляются на заключительном этапе сборки, если эти элементы представлены другими материалами. то место для их креплений готовится заранее, а установка этих элементов происходит после окрашивания основного тела лестницы.

Совет! В некоторых источниках вы встретите рекомендации оставлять щель между лестницей и стеной с тем, чтобы можно было поклеить обои или использовать другие материалы для оформления стен.

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

В заключение

Если вы решите усложнить свою лестницу, это не проблема, профиль выдержит. Видео в этой статье также подготовило материал по данной теме.

Лестница из профильной трубы своими руками создается сварным и сборным способом. Для ее изготовления рассматривают приставные, стационарные и другие варианты. Для наглядного примера, ниже рассмотрены варианты установки сооружения в виде прямой, винтовой и мобильной конструкции.

Важные детали

• Для уменьшения веса профильной конструкции применяют вставки из дерева, стекла, камня и керамики.
• Приставная лестница из профильной трубы своими руками производится в качестве дополнения крыльца, наружного подъема на чердак и установки внутри помещений.
• Для создания ступенек используются профилированные трубы сечением 5-7,4 см. исключить дрожание и вибрацию можно путем сокращения длины стоек в пролетах.
• Наклон ступеней – 1:2 или 1:2,5, что соответствует углу подъема от 30 до 40 гр.
• Правильно разработанная лестница из профильной трубы своими руками на чертежах имеет не более 18 ступеней. При наличии высоких потолков, сооружается площадка между маршами.
• Для удобства создается нечетное количество ступенек в марше. Это позволяет начинать и заканчивать шаг с одинаковой ноги.
• Высота ступенек составляет 15 – 21 см.
• Ширина ступенек равна 30 см. Чем меньше угол наклона, тем шире проступи.

Металлическая лестница из профильной трубы своими руками может иметь альтернативу в виде двух швеллеров. Изначально сваривают опорную раму, затем каркас для ступенек. Он размещается двумя способами:

1. Поверх швеллера;
2. Внутри рамы.

В первом варианте уголки привариваются к верхней полке швеллера. А во втором случае создается предварительное крепление уголков к наклонным балкам внутри. К ним приваривают оставшиеся детали каркаса ступенек. Ниже отображена лестница из профильной трубы своими руками на фото.

Подготовка материалов

• Швеллер 16 (высотой 16 см, шириной полки 6,4 см) длиной, соизмеримой с маршем. Потребуется 2 балки.
• Профиль толстостенный 4х4 см. Его количество определяется числом ступеней. Для создания небольшого марша потребуется 20 м погонных.

Инструменты для возведения марша:

• Пила для металлоконструкций (маятниковый вариант).
• Станок для сверления.
• Сварка.
• Электродрель.

Этапы монтажа:

• Межэтажная лестница из профильной трубы своими руками начинается с обрезки косоуров до нужных параметров так, чтобы после монтажа они образовывали упор на пол плоской стороной среза.
• Для более прочной фиксации на перекрытиях первого и второго этажа к бетонной основе под напольной поверхностью закладывают балки из металла (можно применить швеллер с параметрами 22 см). Длина балок должна быть больше ширины лестницы.
• Производится крепление несущих швеллеров к закладным балкам. Для этого применяется сварка.

Здесь можно узнать в подробностях, как производится лестница из профильной трубы своими руками на видео:

Из профиля создаются заготовки для ступенек прямоугольной формы.

• Заготовки монтируют на направляющих и приваривают к ним. Для создания усиления сооружения применяют вертикальные опорные части из той же трубы.
• Для облегчения устройства вместо трубы можно использовать стальные уголки.
• Каркас зачищается и окрашивается для исключения порчи конструкции.
• На основу из металла укладываются проступи из массива с дальнейшим креплением с помощью саморезов. Для этого предварительно сверлятся зазоры.
• С боковых сторон направляющих швеллеров привариваются опоры в виде столбов, поверх размещаются поручни.
• На ступеньках монтируются вертикальные стойки. Вместо балясин могут послужить горизонтальные прутки или листовые плиты типа плексигласа, пластиката, шпона, триплекса и пр.

Металлокаркас для маршевой лестницы

План работ:

• Разметка и нарезка профиля, соединение рам под ступенями.
• Бетонирование конструкции.
• Монтаж косоуров;
• Оснащение уголками тыльную часть ступеней.
• Сварка ступенек между собой.

Инструкция по монтажу:

• Рассчитывается число ступенек, их параметры.
• Для создания каркаса применяется профиль 10х10 см и уголки 4х4 см. В данном случае труба применяется вместо швеллера, так как характеризуется большой жесткостью.
• Создают постамент для пологой конструкции. На краю платформы размещается нижняя отправная точка начала ступенек.

Внимание!
в случае установки прямого сооружения, постамент не потребуется, так как важно учитывать отправные точки между напольными поверхностями перекрытий

• Так монтируется профильная труба, привариваемая к нижней платформе, а вверху с помощью анкеров производится фиксация к стеновой поверхности. Затем привариваются уголки, нарезанные предварительно.
• Вертикальные параметры уголков должны иметь точные параметры, а горизонтальная часть изделий может выступать за профиль.
• Между ступенями и стеновой поверхностью создается зазор для поклейки обоев.
• С боковой стороны к профилю приваривают перила. Обычно установка перил проводится с отступом от края в 10 см. однако это повлияет на сужение лестницы.

Винтовые конструкции

Труба для создания ступенек разрезается на гильзы по 22 см.

Для определения количества элементов, высота помещения делится на 22 см, то есть размеры подступенка.

Из стальной заготовки нарезается прокладка и консоль. Приваривается прокладка к консоли, затем образовавшиеся элементы присоединяют к частям трубы (толщина 10 см).

На прокладке размещаются ступени с помощью саморезов. Плотность прилегания гильз, размещенных на трубе должна быть повышенной. Исключено образование перекосов и люфтов. Если образуются отверстия при неточном диаметре, создаются кольца-уплотнители.

Затем производится разметка и собираются ступени. Важно предусмотреть наличие нахлеста близко 5 см. Длина круга не менее, чем более широкая часть ступеней. Остается лишь собрать единую конструкцию. Сразу же просверливаются зазоры для фиксации будущих поступей. Конструкция грунтуется.

Внимание!
Перила лестницы можно создать из железа, для стоек применяется профильная труба 4х 4 см, а на поручни создаются из трубы 2х2 см.

Потом поверх металла можно соорудить деревянные поручни. В перилах обычно применяют элементы ковки. Для покраски лестницы применяется молотковая краска.

После ее просыхания ставятся временные ступени. Для этого потребуются щиты из клееной сосны. Их необходимо обработать лаком. Для крепления ступенек потребуются саморезы по дереву 32мм.

Приставная лестница

Конструктивно изделие выглядит достаточно просто. Она образует упор тетивами в стеновую и напольную поверхность. Наклон сооружения составляет 60-75 гр. Ступени размещаются друг от друга на одном промежутке, равном 35 см. Для исключения скользящих свойств, на её опоры надевают наконечники из пластика или резины.

Материалы для изготовления:

• Профиль прямоугольного или круглого сечения длиной 2 м. Один прямоугольный профиль длиной в 165 см (для ступенек). Обычно применяются дюралевые трубы толщиной 2 мм.
• Гайки, болты М8х70, шайбы.
• В идеальном случае применяется сварка. В таком случае винтовые соединения не нужны.
• 4 пластмассовых или резиновых защиты для нижней части опор.

Для создания приставной конструкции необходимо сделать заготовку ступенек. Профиль, длина которого равна 165 см, разрезается на 5 одинаковых изделий длиной 33 см. Делается разметка на двух профилях длиной 2 м. Ставятся отметки так, чтобы между ними был промежуток по 35 см.

При условии, что для фиксации ступенек к основе применяются болты, важно из тонких полос металла создать хомуты, предусмотренные для загибания симметрично по форме труб и просверливания в них зазоров. При этом делается отступ от края 1,5 см. Зазоры делаются в трубах по 2 м. Этому способствует предварительная разметка. Если для фиксации применяется сварка, этот аспект пропускают.

Крепятся ступеньки. Надеваются на ножки пластиковые или резиновые наконечники.

Там, где нужна надежность и долговечность, всегда присутствует металл. Причем чем металл массивнее, тем он прочнее. Однако при проектировании и сборке лестниц избыточная массивность может сослужить плохую службу.

А вместо изящной и прочной конструкции на выходе будете иметь массивную, неподъемную и весьма угловатую лестницу, в которую придется еще вложить финансы для приведения этого изваяния к какому-либо приемлемому варианту. Во избежание лишних трат, и изначального нахождения золотой середины в решении вопроса нами подготовлена вот эта инструкция.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К сведению! Металлическая труба квадратного сечения 40х60 мм считается оптимальной для такого вида изделий. Меньшие сечение ведут себя также как и уголки, способны деформироваться, большие, слишком массивные, и не имеют «товарного» вида, громоздки.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

• Как не крути, а металл относится к тяжелым материалам, поэтому дополнительное утяжеление конструкции не рекомендуется, более того приоритетным является применение материалов, которые способны облегчить вес лестницы, но не изменять ее прочность, например для ступенек вполне можно использовать фанеру березовую, а для перил пластиковые решетки. Хотя в данном вопросе выбор материалов зависит полностью от вас;
• Не существует большой разницы, в каком месте вы планируете установить лестницу внутри помещения или снаружи во всех случаях изделие будет требовать антикоррозийной обработки и окрашивания, только на внешней лестнице это придется делать чаще;
• Для выполнения работ вам понадобятся аппарат и навыки сварщика. В противном случае вам придется либо приглашать специалиста, либо использовать болты для крепления. Скажем сразу лучше вообще отказаться от идеи, чем использовать такой вид крепления;
• И о креплениях отдельно. Существуют ситуации, когда лестница из профиля устанавливается снаружи в качестве пожарной или запасной. Независимо от крепости материала, при спуске по ней возможны вибрационные процессы. Для избегания этих явлений, стойки пролетов рекомендовано максимально уменьшить (но в пределах разумного) или же, укрепить.

К подготовительным работам приступили

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

Совет! Если вы не готовите сложную конструкцию винтообразной лестницы или лестницы с применением профиля с косоурами, то этим советом вы можете пренебречь. В более сложном построении лучше заготовки пронумеровать от нижней к верхней, для того, чтобы не произошло путаницы или не состыковок в процессе сборки.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов.

Самая простая конструкция металлической лестницы собирается следующим образом:

• Обваривается контур, в результате получится прямоугольник, на который будет установлена деревянная ступенька. Хотя сам контур уже может быть использован в качестве ступеньки, для наружных лестниц вместо дерева в контур (или на него) можно наварить прутья арматуры;
• Основой для лестницы могут служить: либо швеллера не менее 100 мм, либо профильная труба 100х100 мм. Считается, что труба является более предпочтительным изделием и при ее использовании уменьшаются эффекты вибрации, однако если для швеллера продумать дополнительные крепления на земле, то эти процессы не будут заметны (просто немного лишних затрат);
• Работа с направляющими. Швеллер или труба подрезаются таким образом, чтобы деталь срезом плотно встала на опору, а второй конец плотно прилегал ко второй верхней опоре. Для этого к нижнему и верхнему краям привариваются платформы, которые и будут фиксирующими. В данном случае платформа низа лестницы будет плотно фиксироваться к полу, а верхняя – к платформе перекрытия;
• Далее с определенным шагом между двумя опорами наваривается опорная рамка, в которую позже будут установлены ступеньки;
• Перила и прочие атрибуты лестницы вставляются на заключительном этапе сборки, если эти элементы представлены другими материалами. то место для их креплений готовится заранее, а установка этих элементов происходит после окрашивания основного тела лестницы.

Совет! В некоторых источниках вы встретите рекомендации оставлять щель между лестницей и стеной с тем, чтобы можно было поклеить обои или использовать другие материалы для оформления стен.

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

В заключение

Если вы решите усложнить свою лестницу, это не проблема, профиль выдержит. Видео в этой статье также подготовило материал по данной теме.

Представить себе дом без лестницы практически невозможно. Даже если строение имеет в своем распоряжении только один этаж, лестницы монтируются на крыльце или подъеме на чердак и мансарду.

Материалов для создания подобных конструкций очень много, но сегодня особое значение для потребителя приобрел вариант, сделанный из металлической трубы прямоугольного сечения. Причин тому много, но основные — это легкость в возведении и отличные эксплуатационные характеристики.

Сегодня мы разберем, как делается лестница из профильной трубы своими руками: видео и подробная инструкция будут приложены.

Любая серьезная работа начинается с того, что нужно составить проект возводимой конструкции, ну, или хотя бы сделать наброски в виде эскиза. Расчет лестничных конструкций не относится к разряду высшей математики, но все равно к нему стоит отнестись внимательно, чтобы не получить в итоге несостыковок во время сборки лестницы.

Расчет маршевой лестницы

Итак, давайте сначала разберем, как выполняются расчеты под маршевые металлические лестницы из профильной трубы.

Маршевая лестница представляет собой конструкцию, собранную из одного или нескольких участков с прямым подъемом. В зависимости от количества маршей различают одномаршевые и многомаршевые варианты исполнения. Выбор целиком зависит от места расположения лестницы и нужной высоты подъема.

• В многомаршевых конструкциях марши соединяются при помощи площадок или забежных ступеней

• Такие лестницы могут разворачиваться на 90 градусов – они ставятся, когда места под длинный марш достаточно. Площадка чаще всего располагается ближе к уровню пола первого этажа, в углу комнаты

• На 180 градусов – такая конструкция позволяет уместить два марша меньших размеров. Подъем такой лестницы бывает пологим, и удобным для передвижения. Продолжая конструкцию, можно сделать подъем на любое количество этажей.

• На 270 градусов – в данном случае лестница имеет три марша, каждый из которых поворачивает по отношению к соседним на 90 градусов. Конструкция очень компактна, что позволяет устанавливать ее в узких местах, например, небольшом эркере или коридоре.

Зная типы конструкций, можно приступать к расчетам.

Действовать нужно в следующей последовательности:

• Определяемся с местом, где хотим установить лестницу.
• Оценив масштабы помещения и высоту перекрытий второго этажа, можно определиться с количеством маршей. Помните, что на данном этапе все умозаключения являются прикидкой. Более детально мы сможем все увидеть при расчете.
• Замеряем высоту подъема, учитывая толщину межэтажных перекрытий.

Совет! Не стоит пренебрегать миллиметрами, чтобы в итоге не ошибиться в расчетах. Делайте сразу все максимально точно.

• Чтобы по лестнице было удобно передвигаться и взрослым и детям, необходимо оптимально подобрать соотношение длины и высоты ступени. Данные параметры называют еще размерами проступи (место опирания стопы при подъеме) и подступенка (вертикальная декоративная планка). Оптимальные размеры умещаются в следующие диапазоны: длина 25 – 33 сантиметра, высота 15 – 22 сантиметра.
• Что касается соотношения, то оно должно укладываться в формулы 2х + у = 60(64) или х + у = 47. Все значения указаны в сантиметрах и подогнаны под ширину шага человека среднего роста (175 — 180 сантиметров).
• Количество ступеней вычисляется очень просто – достаточно высоту проема разделить на высоту подступенка. Получив это значение, можно рассчитать и длину марша – нужно умножить его на длину проступи.
• Данные значения напрямую связаны с углом наклона лестницы. Как вы поняли, мы получили воображаемый треугольник, перенеся который в масштабе на бумагу, можно точно измерить угол наклона.

Совет! Удобнее всего выполнять чертежи и расчеты на разлинеенном листе из школьной тетради по математике.

• Но для расчета нам не хватает еще одной величины – длины самого марша. Высчитать ее может любой учащийся шестого класса, знакомый с теоремой Пифагора. Ну, а мы вспоминаем: а² + в² = с² (квадрат гипотенузы равен сумме квадратов катетов). Допустим, высота нашего воображаемого перекрытия 260 см, а длина лестницы – 400 см. Выполняем расчет: (260*260) + (400*400) = 227600. Извлекаем корень и получаем 477 см с «хвостиком» — это и есть длина марша.
• Смотрим, получится ли уместить такую лестницу в намеченное место, если нет, то можно попробовать изменить параметры проступи и подступенка, или, если угол наклона вас устраивает, то сохранить его, разбив подъем на несколько маршей.
• Вообще, угол наклона для домашней лестницы очень важен, так как по ней будут проходить и маленькие дети и пожилые люди. Чем более пологим будет подъем, тем легче будет его преодолевать. Согласно нормативным актам, значения данного параметра должно быть от 23 до 45 градусов.

• Но лучше всего, когда величина не превышает 33 градусов, так как более крутые лестницы являются менее удобными. Меньшие значения подходят больше для пандусов, чем для лестниц.

Совет! Делая расчеты, вы навряд ли сможете подогнать параметры под целые числа – всегда будет небольшой остаток. Округляйте результат в большую сторону. Все отклонения от заданных параметров можно будет устранить за счет нижней фризовой ступени.

Расчет винтовой лестницы

Винтовая лестница очень красива и выбирается дизайнерами именно по этой причине, к тому же она занимает намного меньше места, чем маршевый вариант конструкции. Но и минусов у ее предостаточно: такая лестница считается самой опасной при подъеме; по ней сложно или вообще невозможно поднять крупногабаритные грузы; цена, которую называют мастера за сборку, запредельно высока.

Но если вам деваться некуда, и требуется установить именно такой вариант, не расстраивайтесь! Мы подробно расскажем, как изготовить такой металлокаркас для лестницы из профильной трубы, а также как его правильно отделать.

Экономия «на лицо». Единственное, что требуется от вас – это умения работать со сварочным аппаратом и рабсила, которая будет перемещать габаритные заготовки.

Расчет винтовой конструкции может показаться кому-то слишком сложным, но мы уверяем вас, что следуя за нами, вы не сможете ошибиться, так как потребуется воспользоваться всего лишь несколькими формулами. В крайнем случае, вы всегда можете воспользоваться специальными калькуляторами, которые можно легко найти в интернете.

Итак, запоминаем обозначения параметров лестницы:

• Н
  – высота пролета. Как и в случае с маршевой лестницей, учитывает толщину перекрытия.
• Н1
  – расстояние между витками лестницы. То есть, расстояние от одной ступени до другой, находящейся ровно над ней. Минимально комфортное значение, которое следует соблюдать, равно 2-м метрам. Так, даже высокий человек не ударится головой при подъеме.
• h
  – высота ступени. Подступенки на винтовых лестницах делаются редко, но параметр остается неизменным, как и для маршевых лестниц. Для удобного подъема данное значение тут сокращено до 12 – 22 сантиметров.
• h1
  – глубина ступени. Неоднозначная величина, так как ступени винтовых лестниц имеют форму трапеции. ГОСТы и СНиПы устанавливают размер меньшей грани в 10 см, а большая сторона, в принципе, не ограничена (зависит от ширины подъема), но рекомендуемое значение составляет около 40-ка сантиметров.
• Рабочая глубина ступени
  – это условная линия, по которой будет осуществлять подъем человек. Ее параметры нужно рассчитать так, чтобы величина укладывалась в нормируемые 25 – 33 сантиметров.
• L
  – длина лестницы по заданному радиусу.
• R
  – наружный радиус. Данное значение не должно быть меньше 80-ти сантиметров. При размещении лестницы в округлом эркере – целесообразно увеличить его до внутреннего радиуса помещения, чтобы иметь возможность опереть свободные края ступеней на стены.
• r1
  – рабочий радиус, та же самая линия, по которой двигается человек при подъеме.
• r
  – радиус центральной опоры. Потребуется для расчетов тогда, когда в конструкции не будет внутреннего столба, а лестница будет опираться на косоуры или примыкающие стены. Исполнение таких лестниц будет невыполнимой задачей для новичков, поэтому мы не станем их расписывать.

Как и прошлом случае, начинаем с замера высоты пролета. Предположим, что у нас она равна 3-м метрам. Затем определяем внешний радиус конструкции, ориентируясь на размеры помещения, в котором будет выполняться установка. Для удобства расчетов возьмем 1 метр.

Далее определяем точки входа и выхода. Допустим, что они у нас находятся друг над другом, то есть угол поворота при подъеме составит ровно 360 градусов. Этих данных будет достаточно, чтобы рассчитать внешнюю длину подъема.

• Как мы помним из школьного курса геометрии, длина окружности высчитывается по следующей формуле: L = 2πR – где L – длина, R – радиус, а π – это константа, которая приблизительно равна 3,14.
• Считаем: 2*3,14*100(см) = 628, то есть 6м 28 сантиметров.
• Теперь нужно узнать количество ступеней, но для этого сначала потребуется определить рабочую длину марша. Принято считать, что человек совершает подъем по радиусу, который составляет 2/3 от внешнего. Исходя из этого, ответ можно получить тремя способами.

1. Первый, 628* 2/3 = 419, с округлением в большую сторону;
2. Второй, по формуле Lраб = 4/3πR = 4/3*3,14*100 = 419, так же с округлением;
3. Третий, вычислить сначала рабочий радиус и выполнить расчет по формуле нахождения длины окружности: 2/3*100*3,14*2 = 419 – 4м 19 сантиметров.

• Теперь, зная рабочую длину, мы можем подобрать оптимальную ширину проступи. Допустим, мы хотим 30 сантиметров. Делим рабочую длину на это число: 419/30 = 14 с округлением. Это и есть количество ступеней в пролете
• Осталось проверить высоту проступи. Для этого высоту пролета делим на количество ступеней: 300/14 = 21,42. Значение немного крутовато, поэтому давайте попробуем уменьшить ширину проступи до 25 сантиметров: 419/20 = 17; 300/17 = 17,6 см. Вот теперь подъем будет плавным и удобным.
• Ах, да! Чуть не забыли! Полностью определяем геометрию ступени, высчитывая ее внешнюю длину: 628/17 = 36,9. Маловато! Тогда снова возвращаемся к подбору параметров, пока не найдем оптимального значения.

Но это еще не конец, осталось определить размер выходной площадки, с оглядкой на значение h1. По мере подъема, каждая ступень будет отнимать от общей высоты пролета значение высоты подступенка. Из-за того, что h1 ограничено пределом в два метра, ширина площадки не должна быть больше 4-5 проступей — не забываем про толщину перекрытия.

Процесс сборки каркаса лестницы из профилированной трубы

После того, как все чертежи готовы, можно приступать к изготовлению лестницы. Точное соблюдение всех полученных при расчетах размеров не позволит вам ошибиться во время разметки заготовок, так что будьте внимательны.

Инструменты и материалы

Для выполнения всех работ нам потребуются следующие инструменты:

Также давайте перечислим и основные материалы, с которыми мы будем работать:

Для крепления ступеней к каркасу используются болты или саморезы с шайбами. Болтовое соединение является сквозным, а крепление на саморезы можно сделать незаметным, загнав их в ступень снизу.

Сборка маршевой конструкции

Распространены два основных вида конструкции, хотя они далеко не единственные. Первый – с наклонной балкой и наваренными держателями под ступени, а второй – с ломаным косоуром из трубы. Давайте рассмотрим оба варианта.

Первый вариант выполняется намного легче и быстрее, но в итоге он будет немного дороже, а внешний вид конструкции выглядеть очень просто и непритязательно. Использовать такой метод лучше тогда, когда каркас лестницы полностью прячется после обшивки, либо же соорудить конструкцию на одной опоре с площадками, как показано на фото выше.

• Удорожание конструкции связано с тем, что в качестве балки используется труба профильная для лестницы сечением 100х100 или даже 150х150. Помимо этого придется наваривать площадки из листового металла толщиной в 3 мм, который также выйдет дороже, чем профилированные трубы.
• При сборке, первым делом устанавливаются наклонные опоры. Если в конструкции предусмотрено 2 марша, то сначала монтируется каркас промежуточной площадки, который и станет опорой для балок.
• Наварить площадки можно двумя способами. Первый заключается в том, что после определения угла наклона, к балке горизонтально наваривается металлический лист. Чтобы он выдерживал вес перемещающегося человека, спереди под него приваривается вертикальная подпорка из арматуры или куска трубы.
• При втором способе, на балку сначала навариваются треугольники из труб, которые соединены под прямым или острым углом, в случае, если вы хотите, чтобы подступенки уходили внутрь, с целью увеличения площади проступи.
• Поверх этих опорных элементов уже наваривается площадка, хотя можно обойтись и без нее. Края проступи между параллельными уголками можно соединить поперечинами из труб или, вовсе, сразу накрутить на них деревянные ступени, толщиной не меньше 4 см.

Совет! Дополнительно стоит отметить, что вес конструкции данного типа достаточно велик и возможно боковое опрокидывание лестницы. Чтобы этого избежать, навариваем на стойки опорные площадки из металла толщиной 5 мм – так мы более равномерно распределим вес всей конструкции.

Как сварить лестницу из профильной трубы, видео в этой статье покажет наглядно.

Второй вариант конструкции выглядит более красиво, но с его сборкой придется повозиться подольше. Оптимальным сечением трубы под нее считается 40х60 мм, можно и больше, но учитывайте, что будет возрастать масса лестницы, что не всегда оправдано.

Тут также имеется два способа соединения деталей, для изготовления готового косоура:

1. При первом способе
   труба нарезается на отдельные части, соответствующие по длине проступям и подступенкам. Их края обрезаются под углом в 45 градусов (для более точного реза лучше обзавестись торцевой пилой) и свариваются между собой, образуя лесенку. В теории все просто, но на деле вам придется выполнить много сварочных работ, и постоянно следить за точность расположения деталей. Чтобы упростить задачу, вырежьте из фанеры трафарет, внутрь которого укладывайте заготовки.
2. Второй способ намного проще
   – берем цельную трубу и размечаем ее таким образом, чтобы точка углового среза была вершиной равностороннего треугольника. Второй треугольник будет развернут относительно первого на 180 градусов, то есть его вершина будет на противоположной грани. Рисуем треугольники с двух сторон, а затем вырезаем их из трубы так, чтобы грань, к которой подходят вершины, осталась на месте. Далее нам будет нужно согнуть в этом месте трубу и сварить соединение.

Вместо площадки на косоуры также навариваем перекладины.

Изготовление винтовой лестницы

Монтаж винтовой лестницы начинается с установки центрального столба опоры. Его диаметр не должен быть меньше 10 сантиметров, чтобы мы смогли соблюсти размер примыкающей грани ступени. Экономия при покупке данного элемента неуместна, так как ось винтовой лестницы испытывает на себе серьезные нагрузки.

Упираться нижний край столба должен в прочное надежное основание – лучше всего в бетонное перекрытие. Также потребуется устройство опорной площадки, чтобы распределить вес лестницы.

Совет! Если вы устанавливаете лестницу одновременно со строительством дома, то чтобы не покупать дорогостоящий листовой металл, опору можно соорудить в виде перекрестия из отрезков той же трубы, которая потом замуровывается в бетонную стяжку.

Опоры под ступеньки могут быть двух типов, которые зависят от сечения используемой трубы. По прочности и внешней эстетической составляющей, они мало чем отличаются.

1. Если куплены трубы сечением 20х20 или 30х30 сантиметров, то лучше сварить полноценный каркас по всему периметру проступи. Для удобства – снова пользуемся трафаретом. Высчитать угол расхождения граней очень просто. Как вы помните, в наших теоретических расчетах получилось 17 ступеней. Берем угол поворота и делим его на это значение: 360/17 = 22 градуса. Вот и весь расчет.
2. Второй вариант выполняется намного быстрее. Для него понадобятся трубы сечением 40х60. Никаких лекал тут не потребуется – берем кусок трубы, длиной на 8 см меньше, чем длина проступи, прикладываем с конца второй отрезок, который будет соответствовать ширине ступени, и свариваем их буквой «Т». В середине можно тоже добавить поперечный элемент, как показано на фото.

Финишная отделка

Вот вы фактически и собрали винтовую лестницу своими руками. Осталось ее только облагородить. В связи с тем, что количество материалов для этого очень велико, а способов отделки еще больше, перечислим лишь основные этапы.

• Сначала шлифуем поверхность лестницы, особое внимание, уделяя сварным швам. В идеале они не должны прощупываться и быть гладкими и ровными.
• Покрываем металл преобразователем ржавчины и смываем его согласно инструкции на упаковке.

• Грунтуем поверхность металла.
• Выполняем окрашивание всей конструкции.
• Обшиваем ступени и делаем декоративную отделку вокруг, если она запланирована.

Чаще всего в частных домах в качестве ступеней под такие каркасы используется дерево. Достаточно установить только проступи, и лестница обретет привлекательный вид. «Лестницы из профильной трубы» — видео, которое мы подобрали, покажет, как выполняется эта процедура. Ну, а у нас на этом все! До новых встреч!

В строительных магазинах представлены десятки вариантов металлических лестниц, изготовленных преимущественно из стали и алюминия: из алюминиевых труб делают легкие приставные лестницы и стремянки, а из стали — капитальные межуровневые, а также наружные конструкции. Стоимость готовой двухметровой приставной лестницы начинается от 2 тысяч рублей, межуровневой — от 30 000. Между тем, лестница из трубы своими руками обошлась бы как минимум вдвое дешевле. Для ее самостоятельного изготовления необходимо обладать навыками сварочных работ и достаточным запасом времени.

Какие лестницы можно сделать своими руками

Кроме приставных, лестницы бывают маршевыми (прямыми и поворотными), больцевыми и винтовыми. Рассмотрим особенности каждого вида:

1. Приставные лестницы. Наиболее простые среди них — приставные, представляющие собой две параллельных опоры, с установленными между ними перекладинами. Такие лестницы, как правило, мобильны и имеют небольшой вес.
2. Маршевые лестницы. Характеристики данного вида:
   • Маршевые лестницы имеют более сложную конструкцию и состоят из фиксированных на определенном уровне балок с закрепленными на них ступенями.
   • Маршевая лестница, образовавшая прямой ряд, называется одноуровневой, два ряда с пролетом — двухуровневой и т. д. Маршевая лестница из профильной трубы своими руками изготавливается хозяевами чаще всего.
   • В качестве опоры маршевой лестнице могут служить косоуры (балки, фиксирующие ступени снизу) или тетивы (балки, удерживающие торцы ступеней).

1. Винтовые лестницы. Ступени в винтовых конструкциях с одной стороны крепятся к центральной балке, огибая ее снизу вверх, а с другой — к балясинам и перилам. Для изготовления такой лестницы необходима центральная металлическая балка, а также дерево или профили для конструирования основания ступеней. Самостоятельно такие лестницы изготавливаются редко ввиду своей непопулярности (эти конструкции они очень крутые и неудобные).
2. Больцевые лестницы. В этом случае ступени крепятся к стене на особенно прочных болтах — больцах. Свободные торцы ступеней соединяются между собой больцами и перилами. Принципиальной особенностью таких лестниц является то, что для их монтажа необходима прочная стена с одной стороны. Самостоятельное изготовление такой лестницы возможно, однако для этого не нужны металлические трубы.

Таким образом, наиболее подходящими для самостоятельного изготовления являются маршевая и лестница приставная из трубы. Ниже представлены инструкции по их изготовлению.

Как сделать приставную лестницу

Материалы

Изготовление приставной лестничной конструкции не представляет сложностей даже для тех, кто никогда не держал в руках сварочного аппарата, так как закрепить перекладины к раме можно с помощью болтов. Однако сварные металлические лестницы из труб более прочные и надежные, да и для их изготовления нужен минимум материалов, список которых представлен ниже:

• 2 профильных трубы диаметром 40х40 мм и длиной 2,5 метра;
• 10 отрезков из профильной трубы 40х40 мм длиной по 30 см;
• 4 квадратных пластины из стали сечением 40х40 мм;
• 20 стальных уголков;
• ровная поверхность (стол или два стула со спинками);
• грунтовка по металлу;

Последовательность работ

Как сварить лестницу из профильной трубы? Монтаж лестничной конструкции этого типа не займет много времени. Прежде чем приступить к сварке деталей, необходимо положить их на ровную поверхность. Монтаж в неудобных условиях может привести к тому, что готовое изделие будет перекошенным и неустойчивым. Последовательность работ следующая:

1. Выложить две длинные металлические опоры необходимо на расстоянии 30 см друг от друга (соответственно ширине перекладин).
2. Затем сделать отметки, расстояние между которыми должно составлять 25 см.
3. Соответственно отметкам приварить металлические уголки. Расположить их следует таким образом, чтобы они служили дополнительной поддержкой перекладинам. Можно обойтись и без уголков, приваривая перекладины непосредственно к раме.
4. После этого из двух длинных и двух коротких отрезков необходимо сварить раму прямоугольной формы.

1. Далее в раму следует вставить и приварить перекладины, укладывая их на уголки.

1. На концы опор следует приварить квадратные прямоугольники, чтобы вовнутрь изделия не попадала влага и земля.
2. По окончании сварки швы следует зачистить шлифмашиной или наждачной бумагой.

1. Получившаяся конструкция грунтуется и покрывается краской.

На этом лестница приставная из профильной трубы готова. Останется лишь просушить ее. При изготовлении конструкции для домашнего использования целесообразнее взять алюминиевый профиль, так как он очень легкий. При необходимости можно увеличить длину лестницы из квадратной трубы. Для этого потребуются трубы с большим : так, для 4-6 метрового изделия потребуется труба сечением 50х20 мм.

Как сделать каркас маршевой лестницы

Материалы

Изготовление лестницы на второй этаж из профильной трубы является очень распространенным способом. Такие конструкции используются внутри дома (для соединения этажей) и снаружи (для строительства пожарных лестниц, крыльца и т.д.).

Изготовление маршевой лестницы всегда считалось самым сложным элементом домового строительства. Даже прямая одномаршевая конструкция требует аккуратного математического расчета.

Для расчета параметров лестницы можно воспользоваться специальными программами либо выполнить расчет вручную.

При этом следует знать следующие параметры:

• оптимальная ширина лестницы — 80-120 см;
• оптимальный угол наклона — 45 градусов;
• высота между ступенями — 12-20 см;
• глубина ступени 25-40 см;
• количество ступеней составляет частное из длины лестницы и ширины ступени;
• длина косоура — это корень из суммы длины и высоты лестницы, возведенных в квадраты;
• расчетная нагрузка на косоуры равна сумме ступеней, умноженных на 1,1 и сумме веса людей, одновременно находящихся на лестнице, умноженной на 1,4;
• сечение профиля рассчитывается по формуле I=5.2хbхQхL/E (b-ширина ступени, Q-расчетная нагрузка, L-длина косоура, Е-показатель упругости стали, равный 2100000).
• высота перил — 90 см (для взрослых) либо 60 см (если в доме есть дети).

Исходные габариты лестницы определяются особенностями помещения: его площадью, высотой, а также местом размещения лестницы и ее конструкцией. Для сооружения прямой одномаршевой конструкции потребуются:

• прямоугольный металлопрофиль для косоуров (длина и сечение зависят от длины и высоты лестницы и габаритов ступеней);
• металлопрофиль для строительства каркаса под ступени (определяется как сумма ширины ступени и высоты проступенка, умноженной на количество ступеней).

При наличии всех необходимых материалов и согласно схеме лестницы, осуществляется строительство каркаса. Для этого потребуются:

• болгарка или ножовка по металлу;
• сварочный аппарат и диоды по 3 мм;
• шлифмашина или наждачная бумага (марки Р100 или Л2);
• грунтовка по металлу;
• строительный уровень и уголок;
• цемент для приготовления бетона;
• анкерные болты (2-4 шт);
• краска для металлических поверхностей.

Последовательность работ

Процесс монтажа лестничного каркаса производится в такой последовательности:

1. В первую очередь требуется нарезать трубы для косоуров.
2. Затем нарезать трубы для создания гребня каркаса под ступени.
3. После этого косоуры размещаются в нужном месте (нижние их концы желательно забетонировать или укрепить анкерными болтами; верхние концы закрепляются с помощью анкерных болтов).
4. Косоуры будут служить своеобразной платформой, благодаря которой вся конструкция будет более надежной и устойчивой. При организации двухмаршевой лестницы дополнительно устанавливаются решетки из профиля, выполняющие роль пролетов.
5. Затем отрезки металлопрофильных труб привариваются к платформе, образуя гребнеобразный каркас лестницы из профильной трубы для ступеней.

1. Все работы проводятся строго в соответствии с чертежом.
2. Каждый приваренный должен быть расположен строго параллельно тому, что расположен на втором косоуре.
3. При монтаже следует контролировать угол наклона каждого элемента.
4. По завершении сварочных работ все сварные швы зашлифовываются, а конструкция грунтуется и окрашивается.

На этом создание каркаса металлической лестницы завершено. В качестве основания для ступеней могут быть взяты деревянные заготовки, уложенные в металлические рамы или же прикрепленные к основанию болтами. Более простой вариант создания основания для степеней представлен на фото ниже.

Также вам будет полезна подробная видеоинструкция об изготовлении металлической лестницы из труб.

При строительстве дома или коттеджа возникает необходимость обустройства лестницы. Наиболее крепкими и долговечными считаются лестничные конструкции, выполненные на основе металлического каркаса.

Тем более, что использование металла позволяет решать самые затейливые дизайнерские проекты – из профильной трубы можно создавать уникальные и нестандартные композиции, которые подойдут под интерьер.

Cодержание статьи

Виды лестниц

Разделение лестниц на виды происходит по нескольким позициям: материал изготовления, конструкция, назначение, место расположения (внутренние, наружные).

В качестве материала для изготовления лестничных конструкций используют металл, дерево и железобетонные смеси.
Чаще всего эти материалы комбинируют.

По конструкции бывают:

• приставные – наиболее простой и распространенный конструкционный вид. Представляет собой две параллельные опоры, к которой приварены ступени под углом 900. Могут быть как стационарные, так и переносные, к примеру, стремянка;
• маршевые – имеют более сложную конструкцию, которая подразумевает монтаж ступеней на балках, установленных под определенным углом. В качестве опорных элементов могут выступать тетивы или косоуры. Такие вполне под силу выполнить хозяевам частного дома своими руками;
• винтовые – Ступеньки крепятся с одной стороны к опорной балке, а другую сторону ограждают перила. Ступени делают в форме треугольника или сектора. Самостоятельно изготовить такую конструкцию достаточно сложно;

• больцевые лестницы – в этом случае ступени крепят непосредственно к стене с помощью специальных прочных болтов (больцев). Другая сторона соединена перилами. Обязательное условие для такого вида лестниц – крепкая стена, способная выдержать нагрузку.

Достоинства и недостатки лестниц из профильной трубы

Лестница из профильной трубы своими руками имеет массу достоинств в сравнении с конструкциями
из других материалов:

• высокая прочность, которая обеспечивается профильной трубой;
• длительный срок эксплуатации, можно даже сказать, что это лестница на века;
• процесс изготовления каркаса отработан уже до мелочей, поэтому не займет много времени;
• использование разных креплений, можно реализовать любые конструкционные замыслы;
• относительно дешевые строительные материалы на каркас.

Наряду с достоинствами, есть и некоторые «минусы» лестниц из профильной трубы, которые необходимо учитывать еще до начала работ.

Так, металлический каркас – достаточно тяжелая конструкция, поэтому для вспомогательных элементов использовать нужно более легкие материалы, такие как пластик или стекло.

Но этот нюанс позволяет придать им более эстетичный внешний вид.
Второй момент: использование металлического профиля подразумевает, что все соединения должны быть сварными, следовательно, уметь мастер должен уметь пользоваться сварочным аппаратом.

Этапы изготовления лестницы из профильных труб

Наиболее часто используемый вариант изготовления лестницы – каркас из профильной трубы, а ступени выполнены из древесины. Для основы берут трубу диаметром порядка 60 см и уголок 40х40 см.

На примере этой конструкции рассмотрим основные этапы работ:

1. На первом этапе делают расчет и чертеж будущей конструкции, определяют количество ступеней и вычисляют длину косоура. Наиболее оптимальные размеры: ширина лестницы в пределах 80-120 см, высота ступеней – не выше 20 см и не менее 12 см, глубина – 30 см.
2. Далее выполняют разметку труб и их нарезку, изготавливают рамки под ступени.
3. Необходимо забетонировать платформу, которая будет служить основанием всей конструкции, а также держать угол наклона. Этот уровень принято считать нулевым – на нем будет находиться первая ступень.
4. Выполняют монтаж профильной трубы, закрепляя ее сваркой к закладкам в бетонной платформе с одной стороны, а с другой к анкерам, которые вмонтированы в стену.
5. К металлической трубе приваривают уголки, расчет размеров которых определяют на начальном этапе. Следует отметить, что все размеры, даже если изготавливается бытовая стремянка, необходимо соблюдать в точности.
6. Когда каркас собран, к нему приваривают перила (если они металлические) или крепят другим способом, если используется дерево или иной материал.

Как сделать лестницу из профильной трубы своими руками? (видео)

Конструкционные особенности

В процессе изготовления лестницы из профильной трубы существуют нюансы, знание которых значительно упрощает выполнение работы. Так, если перила устанавливают сбоку на лестничный каркас, то удается таким образом увеличить ширину пролета.

При возведении лестницы следует учитывать, что в процессе эксплуатации может понадобиться текущий ремонт конструкции. Для этой цели оставляют зазор между стеной и несущей конструкцией.

Чтобы не было вибраций лестницы при перемещении по ней, длину стоек в пролетах ограничивают.

Полностью металлическая лестница из профильной трубы не очень привлекательна, поэтому часто используют вспомогательные материалы, такие как стекло, прочный пластик или шлифованную древесину. Это не только облегчает конструкцию, но и делает внешний вид лестницы более красивым.

Приставная стремянка

В подсобном хозяйстве приставная стремянка – незаменимая вещь, которая пригодится для выполнения любых высотных работ.
Изготовить ее можно своими руками. Бывают стремянки одностороннего или двухстороннего типов. Конструкционно стремянка выглядит следующим образом – две параллельные , и прикрепленные к ним ступеньки.

Расчет высоты стремянки делают в процессе определения интервала между основанием, то есть полом, и последней ступенью. Оптимальный интервал между ними – 20-25 см.

По функциональным особенностям бывают стремянки трех видов: классическая, универсальная или трансформер.

Каркас универсальных стремянок может быть раскладным или телескопическим, в котором секции выдвигаются постепенно, по мере надобности. Фиксируют секции посредством защелок или крючков.

Раскладная стремянка работает в нескольких положениях, и кроме того компактная и легкая в собранном состоянии, что существенно упрощает транспортировку.

В неразборных стремянках соединения выполняют при помощи сварки,
а конструкции-трансформеры стыкуют с помощью болтов. Такой способ соединения позволяет быстро демонтировать поврежденный элемент и выполнить его замену.

Сделанная своими руками, имеет ряд достоинств, как то легкость, практичность и удобство в использовании, и высокую степень надежности.

При проектировании любых металлоконструкций возникает вопрос – какой металлопрокат, и какого сечения необходимо использовать, чтобыобеспечить надёжность конструкциипод воздействием предполагаемых нагрузок.Можно найти методики точных расчётов или воспользоваться программными ресурсами, позволяющие рассчитать практически любые конструкции.Однако это почти всегда под силу только профессионалам, умеющим пользоваться программными средствами, знающих технологию производства металлоконструкций и имеющих представления о металлопрокате.

Очень часто, при конструировании небольших и не сложных объектов, например, лестницы на второй этаж, приходится по опыту, как говорят «на глаз» выбирать металлопрокат. Чтобы как-то обосновать свой выбор, а заодновселить уверенность и в себя, и в заказчика, мы предлагаем вариант простейшего («для начинающих»), расчёта.

Допустим нам необходимо построить металлический каркас лестницы на второй этаж.

Пусть будет: длина лестницы 3м. , угол наклона 30 0 , предполагаемая нагрузка: 200кг. – вес конструкции и 500кг. – дополнительная нагрузка. Необходимо выбрать профильную трубу для несущей балки(тетивы)

Расчёт проводим с определённой степенью приближения. На рис.1 изображена схема балки лестницы,

Рис.1где:

L
– длина балки,

q
– угол наклона лестницы

В нашем случае:F
= 500кг.

L
= 300см.

q
= 30 0

P
= 200кг.

Для простоты расчёта и, учитывая, что в итоге лестница на второй этажбудет достаточно жёсткой, позволяющей распределять нагрузки, имеющуюся схему (рис.1) приведём к схеме с равномерно распределённой нагрузкой,

Рис.2где:b
– горизонтальная составляющая балки,

Для нашего случая:b
= L
*cos
q
= 300*cos
30 0 = 260см.

Q
= F
+P
= 500кг.+200кг. = 700кг.

G
=

Q
/

b

= 700кг./260см. = 2.7кг/см.

Под воздействием нагрузок труба начнёт прогибаться.При незначительных прогибах после устранения нагрузки, труба вернётся в исходное состояние.Если нагрузка превышает допустимую, может произойти деформация (не исправимый прогиб) трубы. Для того чтобы не было деформации, необходимо изгибающий момент (возникающий от действия нагрузки) компенсировать моментом сопротивления трубы.В нашем случае, формула изгибающего момента:

M
=

q
*

b
2 /8

подставив данные получаем:M
= 22815кг.см.

Момент сопротивления трубы зависит от материала трубы (балки лестницы) ирассчитывается по формуле:

W
=

M
/

R
,

где: R
– расчётное сопротивление металла

трубы, для стали Ст.3 – R
= 2100.

Подставив значения M

и

R

, получаем, что W

= 10,86см3

Моменты сопротивлений профильных труб рассчитаны и сведены в таблицы, которые можно найти в соответствующих темах интернета.По таблицам нам необходимо взятьтрубы, у которыхW

больше полученного в наших расчётах (> 10,86).Момент сопротивления больше значения 10,86у труб 70х70, 80х80 и т.д.Если взять трубу 50х100, то по стороне 100W
= 24см3, т.е. почти в два с половиной раза больше, чем в нашем расчёте.Таким образом, для балки (тетивы) нашей лестницы на второй этаж вполне подойдёт профильная труба 50х100.Металлопрокат для несущих элементов лестниц следует брать с трёх-пятикратным запасом от возможных нагрузок. Дополнительно необходимо проверить прогиб балки (тетивы, косоура лестницы). В случае равномерно распределённой нагрузки прогиб определяют по формуле:

f
= 5

Gb
4 /384

EI

где: f

— максимальный прогиб

G

– равномерно распределённая нагрузка

b

– горизонтальная проекция балки

E

– модуль упругости (табличные данные)

I

– момент инерции (табличные данные).

Для нашего случая

G

= 2,7кг/см.,b

= 260см., E

(для стали Ст.3) = 20,4*10 5 кг.см 2 (справочные данные), I

(для трубы 50х100) = 137см. 4 (табличные данные). В итоге:

f


= 0,6см.

Прогиб незначительный, номы в начале упростили задачу и привели её к варианту равномерно распределённой нагрузки.Реально нагрузкабудет сосредоточенная и прогиб может бытьраза в три больше. С другой стороны, мы рассчиталитолько одну балку (тетиву, косоур).Если взять классический вариант с двумя, например, косоурами, то опять уменьшится прогиб.В общем случае, если прогиб не допустим, то следует делать подпорки, соединять несколько труб или искать другие варианты.

В заключении необходимо подчеркнуть, что мы не пытались сделать точных расчётов, а пытались доказать, используемые при сооружении лестниц трубы 40х80 или 50х100 вполне правильный вариант.

Лестница, соединяющая два этажа здания и изготовленная из профильной трубы, сегодня достаточно популярная конструкция. Как и все сооружения данного типа, ей предъявляются жесткие требование и по изготовлению, и по монтажу. В первую очередь она должна быть безопасной для перемещения людей разного роста, веса и возраста. Рассмотрим, что собой представляет межэтажная лестница из профильной трубы, на какие аспекты необходимо обратить внимание, изготавливая данную конструкцию.

Лестницы из профильных труб

Профильная стальная труба – материал из металла с высокими несущими способностями. Поэтому изготовленная из нее лестница – это прочное и надежное сооружение, отвечающее всем требованиям безопасности. Есть и другие преимущества:

• полное сочетание с другими материалами;
• возможность проводить разный тип отделки;
• можно использовать для установки внутри и снаружи;
• монтаж производится на любом этапе строительства дома, даже при законченной отделке помещений;
• простота сборочного процесса.

Многие задают вопрос, будет ли надежной изготовленная лестница из профильной трубы своими руками. Качество сборки лестничной конструкции зависит от опыта производителя работ, от его навыков работы с разными инструментами, где болгарка и сварочный аппарат являются основными. Если навыков нет, лучше возложить ответственность производства на плечи мастера.

Размерные показатели лестниц

Размерные параметры – основа изготовления. Поэтому необходимо понять, какие есть ограничения и требований к самим лестницам.

В основе лестницы из профильной трубы лежат ступени. Именно их размеры берут за основу изготовления лестничной конструкции. Требуемые параметры:

• глубина проступи: 20-32 см,
• ширина проступи: 90-125 см,
• высота подступени: 14-18 см.

Размерные параметры ступенек лестниц

В независимости от длины и угла наклона устройства, данные параметры являются строго выполняемыми.

Виды лестниц

Существует достаточно большое разнообразие лестниц из профильной трубы, которые отличаются подходом к чисто конструктивным формам и элементам сборки. Вот несколько разновидностей.

Один из часто используемых вариантов, который доказал свою высокую несущую способность.

Лестница на прямых косоурах

Модель состоит из двух прямых , изготовленных из профильной трубы. На них устанавливаются и крепятся ступенчатые элементы для проступи, изготовленные из того же материала.

Маршевая модель с одним центральным косоуром

Данная модель – одна из непростых в плане подгонки элементов друг к другу. Здесь требуется опыт проведения данного вида работ. Часто лестницы из металла с одним центральным из профильной трубы используют в небольших по размерам помещениях. Где требуется сохранить больше свободного пространства.

С центральным ломаным косоуром

Подвид предыдущей модели, только в ней используется не прямой, а ломаный . Интересный вариант в плане необычности конструкции и возможности сыграть на размерах комнаты.

Добавим, что из профильной трубы собирают поворотные лестницы на 90° или 180° (с забежными ступенями, промежуточными площадками), винтовые модели.

Как правильно спроектировать лестницу

Параметры ступенек известны, теперь их нужно вместить в лестничную конструкцию. Поэтому на листе бумаги делают небольшой эскиз и проводят необходимые расчеты, касающиеся количества ступенек. Нужно замерить высоту межэтажных перекрытий и угол наклона устройства.

С последним проблем нет, потому что существуют нормативы, которые берутся за основу – 25-45°. Высота лестницы – это расстояние между уже застеленным напольным покрытием первого этажа и второго.

Размеры лестничной конструкции

Расчет количества ступеней

Посмотрите на фотографию выше, где показан размер длины марша. Он определяется из расчета высоты лестницы и угла наклона. Оба показателя известны. Вычислить длину марша можно по формуле, обозначенной на фото ниже.

Соотношение сторон треугольника с углом

Для нашей ситуации требуется определить значение АС. Из нижней формулы с учетом математических соотношений выводится, что АС=ВС/tg A. Тангенс угла – значение табличное.

Длина марша выведена математическими исчислениями. Теперь необходимо подсчитать, сколько ступенек поместится на этом отрезке. К примеру, если длина марша равна 3 м, а глубина ступеней выбрана 30 см, то лестница из профиля, собираемая по данным параметрам, поместит в себе 10 ступенек.

Касаемо высоты подступеней. Необходимо высоту лестницы разделить на количество ступеней. Например, высота конструкции – 2,5 м, разделим данный показатель на 10, получаем 25 см.

Технология изготовления

Лестница из профильной трубы – сооружение ответственное. Для проведения работ потребуются следующие инструменты:

• сварочный аппарат,
• болгарка с отрезным и шлифовальным кругом,
• слесарный угольник,
• рулетка, линейка, карандаш.

Рассмотрим, как правильно собирать устройство на основе ломанных . Для этого необходимо сделать заготовки материала, определяющие части косоурных конструкций. Их две: под размер ступени и подступени. Параметры выведены математическим путем из расчета высоты и угла наклона лестницы.

Касаемо профиль трубы. Лучше выбирать сечением 80х40 или 80х80 мм толщиною стенки 3 мм. Сразу оговоримся, стыковать трубные элементы между собой лучше под углом 45°. Стык под прямым углом не является максимально несущим. Но это не строгое требование, потому что небольших размеров межэтажные лестницы из металла спокойно выдерживают вес 1-2 человека.

Нарезанные части косоура

Из профильной трубы выбранного размера нарезаются болгаркой требуемое количество элементов. Отдельно вырезаются опоры под ступени и под подступнки. Их количество умножается на «2» из расчета двух ломаных .

Стыковка двух элементов

Из отходов материала можно сварить специальное приспособление – кондуктор, составляющий 90°, с помощью которого проводится стыковка двух элементов . Именно здесь начинаются сварочные работы – прихватка двух труб.

Сваренные между собой два элемента

Готовый косоур

Следующий этап – соединение заготовок в готовое изделие – . Проводится по идентичной технологии стыковки и сваривания отдельных труб.

Правила сборки второго косоура

Крепление лестницы по месту монтажа

Существует множество вариантов, как прикрепить лестничное сооружение (каркас) к полу первого и перекрытию второго этажа. С напольным первого этажа проще. Простой вариант – вбить в металлические штыри, к которым привариваются . Можно заложить в бетонную стяжку закладную деталь в виде металлического листа прямоугольной формы, к нему лестница и приваривается.

Касаемо плиты перекрытия второго этажа, то здесь также несколько несложных вариантов. Один из них показан на фото ниже. В нем четко видно, что верхняя последняя ступень ложиться поверх пола второго этажа, а крепится к торцу плиты металлическими анкерами. Для этого с его торца приваривается металлическая пластина прямоугольной формы.

Крепление металлического косоура из профильной трубы к перекрытию

Перила из профильной трубы

Профиль труба нередко используется для изготовления перил. Это надежно, прочно и красиво. Высота элементов – стандартизированный параметр:

• высота лестницы до 6 м – высота перил 90 см;
• высота лестницы более 6 м – высота перил 110 см.

Существует огромное разнообразие форм ограждений для лестниц, где используется профильный материал. В фотогалерее ниже это будет хорошо видно.

Фотогалерея

Поворотная на 180° лестница на двух ломаных косоурах из профильной трубы

Экономичный вариант, оригинальный с широкими ступенями и с хорошо продуманными и установленными перилами

Сооружение с поворотом на 90° на двух косоурных опорах с оригинальным ограждением из профильной трубы и квадратной арматуры

Сложной конструкции лестница с несколькими поворотами, забежными ступенями, площадками на одном косоуре из профильной трубы

Лестничная конструкция из профильных труб: косоур и перила

В тех конструкциях, где необходима высокая надежность и долговечность, элементы изготавливается из металлических деталей.

Лестница из профильной трубы своими руками, изготовленная в домашних условиях – не исключение.

Cодержание статьи

Основные типы лестниц

Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

• Классической;
• Универсальной;
• Трансформером.

Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

Может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки неразборными – для их создания применяется сварка.

Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая будет отличаться такими преимуществами, как:

• легкость;
• надежность;
• удобство в эксплуатации.

Инструменты и материалы, необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

• рулетки;
• угольника;
• простого карандаша;
• ножовки по металлу;
• болгарки;
• дрели;
• отвертки;
• молотка;
• сверла по металлу;
• болтов и гаек;
• сварочного аппарата.

Кроме того, нужны будет такие расходные материалы, как:

• ремни или цепи;
• несколько резиновых набоек для ножек;
• клей для металла или жидкие гвозди;
• металлический лист, из которого будут вырезаться ступеньки и соединители;
• металлическая или алюминиевая профильная труба.

Необходимо уточнить, что обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий
.

Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

Порядок изготовления

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

Самостоятельное изготовление стремянки (видео)

Изготовление других видов стремянок

Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

1. Нарезается 8 отрезков труб с одинаковой длиной.
2. Из листа металла вырезаются ступени. Размер шага можно задать любой.
3. Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
4. Производиться примерка и секции соединяются при помощи запорных механизмов.
5. Стремянка обрабатывается грунтовкой и покрывается краской.

Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

Лестница из профильной трубы (не из круглой) отличается долговечностью и хорошей износостойкостью. В отличие от деревянной лестницы, металлическая более прочная, хотя может быть и более тяжелой. Сами по себе профильные трубы уже тяжёлые, поэтому за весом лестницы нужно следить по ходу работы и стараться не утяжелить, а лучше и уменьшить её вес. Сделать это можно, воспользовавшись советами, которые можно найти в данной статье.

Прежде чем приступить к работе, необходимо сделать замеры, по которым в дальнейшем и будет строиться лестница.

Что необходимо знать перед работой:

1. Размеры лестничного проёма;
2. Расчет необходимого количества материала;
3. Поворот лестницы;
4. Количество ступеней.

Лестничный проём — это свободное пространство в перекрытии между первым и вторым этажом. Самое первое что нужно сделать — рассчитать размеры этого проёма.

Количество материала определяется после всех замеров, на основе уже составленного чертежа.

Поворот лестницы необходим, когда размеры или другие особенности помещения не позволяют поставить лестницу прямо, без изгибов под углом.

Также важно определить количество ступенек на будущей лестнице. Делать это удобно, зная, что по длине одна ступень должна составлять примерно 30 сантиметров, по ширине от 90 до 125, а комфортное для человека расстояние между ступенями по высоте составляет 15 сантиметров. В особых случаях ширина ступени может достигать 180 сантиметров, но для таких огромных лестниц понадобится и дополнительное крепление.

Также при расчётах помните, что средний шаг человека составляет 60 — 64 сантиметра.

Монтаж лестницы из профильной трубы: чертеж и необходимые инструменты

Без хорошего чертежа вы не сможете сделать качественную лестницу. Если раньше вы никогда не имели дела со схемами, то лучше обратиться за помощью к профессионалу.

Что учитывается при составлении чертежа:

1. Размер лестничного проёма;
2. Поворот, ширина и высота лестницы;
3. Количество ступенек.

Сюда же можно добавить будущую художественную отделку лестницы, если вы планируете немного приукрасить её.

Расчет наклона ступеней лестницы позволит спроектировать удобную и безопасную конструкцию. О том, как подобрать угол наклона ступеней наш следующий материал: .

После того, как вы сделали чертёж и купили все материалы, нужно подготовить все необходимые инструменты, которые понадобятся в процессе работы.

Инструменты, которые пригодятся при создании лестницы:

1. Сварка и электроды к ней;
2. Пила-болгарка и диски для работы с металлом;
3. Перфоратор, свёрла;
4. Молоток.

Для того чтобы в процессе создания лестницы не запутаться в большом количестве различных деталей, мы советуем вам пронумеровать их.

Готовим каркас лестницы из профильной трубы: советы

Каркас — это основа будущей лестницы, поэтому необходимо продумать его до конца, а затем качественно сварить.

Помните, что при изготовлении каркаса в любом случае понадобится сварка. А значит, и умение обращаться с нею. Если таковых навыков у вас нет — то придётся прибегнуть к помощи мастера по сварочным работам.

Каркасным основанием чаще всего является труба, диаметром около 60 миллиметров.

Этапы изготовления каркаса:

1. Просчитайте количество ступенек, их высоту и ширину;
2. Приступайте к монтажу профильной трубы. Крепиться она будет на настенных анкерах, которые предварительно необходимо установить. Дополнительно лестницу нужно закрепить и с другой стороны, при помощи закладок.
3. Приваривайте к трубе уголки. Следите, чтобы их замеры точно совпадали с заданными по чертежу, иначе конечный результат получится некачественным, а лестница — кривой и небезопасной.
4. Если необходимо, к концу работы также можно установить перила.

Как сварить лестницу из профильной трубы: дальнейшая отделка

После того, как вы закончили делать каркас лестницы нужно переходить к её дальнейшей отделке.

Что нужно сделать после установки каркаса:

1. Изготовить ступени;
2. Установить перила;
3. Если требуется, украсить лестницу.

Заметьте, что лестница из профильной трубы — сама по себе тяжёлая конструкция. Поэтому вы можете немного облегчить вес, сделав ступени не из тяжёлого металла, а из лёгкого дерево.

При должном подходе, сочетание металлического каркаса и деревянных ступенек создаст дополнительный эффект дороговизны.

Перила также можно изготовить из дерева, но не забывайте, что дерево должно быть качественным. Как правило, при изготовлении лестниц используют породы дуба, бука или ясеня.

Украсить лестницу можно уже на конечном этапе. Например, если вы выбрали вариант с деревянными перилами, то можно прибегнуть к художественной резьбе или выжиганию.

Лестница на второй этаж из профильной трубы: преимущества и недостатки

После того, как вы ознакомились с процессом из профильной трубы, стоит подумать над преимуществами и недостатками такой конструкции.

Преимущества лестницы из профильной трубы:

1. Хорошая прочность и износостойкость;
2. Большой срок эксплуатации;
3. Относительно быстрый срок изготовления;
4. Создать лестницу из профильной трубы можно в одиночку, не прибегая к помощи мастеров;
5. Возможность создать лестницу любой формы;
6. Цена на необходимые материалы невысока.

Как видите, плюсов у такой лестницы действительно немало. Срок её эксплуатации заметно выше, чем у деревянной, и она не так тяжела, как каменная. Однако есть и недостатки.

Недостатки лестницы из профильной трубы:

1. Металлический каркас весит довольно много, особенно, если лестница большая. Из-за этого при отделке лестницы приходится использовать такие материалы как дерево и пластик.
2. Для того чтобы создать такую лестницу нужны умения и опыт работы со сварочным аппаратом.

Не забывайте, что лестницу необходимо периодически обрабатывать антикоррозийным покрытием.

Как монтируется лестница из профильной трубы собственноручно (видео)

Лестница из профильной трубы тяжела и требует дополнительной периодической обработки. Зато цена на её изготовление заметно ниже, чем на другие виды лестниц, а срок эксплуатации выше. Правильно изготовленные самодельные конструкции будут служить долгое время.

Надежная лестница из профильной трубы (фото конструкций)

Любой современный строительный проект предполагает обустройство лестничных маршей, соединяющих между собой этажи жилого строения. При этом для изготовления каркаса лестничного пролёта используются самые технологичные материалы, к которым относится и профильная труба.

В этой статье вы узнаете о том, как изготовить лестницу из профильной трубы своими руками, а также сможете ознакомиться со всеми преимуществами описываемой конструкции.

Межэтажные лестничные сооружения из труб прекрасно смотрятся в интерьерах современных дачных построек, офисных помещений и других строений. Кроме того, для изготовления лестниц этого класса сегодня широко используется металлический профиль сечением 60х40 мм, размер которого считается наиболее оптимальным.

Подобный выбор объясняется тем, что при меньших размерах снижается прочность конструкции, а профили большей размерности делают её слишком громоздкой и тяжёлой.

Преимущества профильных конструкций

Выбор профильной трубы для обустройства лестничного пролёта обеспечит вам целый ряд безусловных преимуществ:

• высокую прочность и надежность конструкций этого класса;
• неплохие эксплуатационные показатели и долговечность;
• применение отлаженных технологий, заметно сокращающих временные и трудовые затраты;
• возможность варьирования конфигурации лестничных пролётов с использованием современных элементов декора;
• вполне приемлемую цену.

Обратите внимание!

Используемые при производстве профиля технологии допускают возможность его окрашивания в любой цвет (методом порошкового напыления). При этом вы сможете подобрать окраску, оптимально сочетающуюся с интерьером обустраиваемого вами помещения.

Отметим, что самыми модными в настоящее время считаются серебристый, золотистый и черный цвета.

Также заметим, что данная конструкция обеспечивает возможность подготовки прямого марша, позволяющего изменять направление её монтажа на 90 и 180 градусов.

Организация работ

При монтаже основания (каркаса) лестничной конструкции профильные трубы устанавливаются и закрепляются на платформе попарно, после чего к ним монтируются ступени из выбранного застройщиком материала.

Порядок подготовки каркаса лестничного пролёта может выглядеть следующим образом:

• предварительная разметка и нарезка профильных заготовок,
• монтаж рамок под ступеньки,
• изготовление ступенек,
• их установка и сварка.

Обратите внимание!

Подобный порядок организации работ предполагает обязательное использование сварочного оборудования, а также владение навыками обращения с ним.

Порядок изготовления

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит профильная труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
3. Сразу вслед за этим можно перейти к монтажу профильной трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой крепится к анкерам, наглухо закреплённым в стене.
4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
5. По завершению основных работ сбоку к каркасу лестницы монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.

Особенности конструкции

Отметим, что за счёт установки перил сбоку от несущего каркаса вам удастся увеличить рабочую ширину лестничного пролёта. Следует также учесть, что между готовой конструкцией и стеной должен оставляться проход, достаточный для того, чтобы не мешать проведению текущих ремонтных работ. Во избежание вибраций, возникающих иногда при перемещении по лестнице, рекомендуется ограничивать длину стоек в её пролетах.

Кроме того, для изготовления лестницы из профильных труб своими руками вам обязательно потребуются вспомогательные материалы, среди которых наиболее часто используется стекло, дерево, камень и даже керамика. Применение любого из этих материалов не только повышает эксплуатационные достоинства любой лестничной конструкции, но и обеспечивает ей вполне современный и привлекательный облик.

Обратите внимание!

Конструкции подобного класса используются не только в качестве лестничных пролётов многоэтажных строений, но и часто являются основой крыльца строения.

Видео

Типичный металлокаркас лестницы выглядит так:

Фото

В данной статье будет рассказано о том, что собой представляет лестница из профильной трубы, какими преимуществами она обладает и как происходит ее монтаж своими руками.

При строительстве лестниц особой популярностью пользуются различные конструкции, основой которых служит профильный столб.

Такие модели являются наиболее подходящими для межэтажных лестниц во внутренних помещений дач, коттеджей, офисных двухэтажных помещений и т.д., а также профильная труба довольно часто используется для изготовления винтовых лестниц.

Лестницы из профильной трубы отличаются надежной и прочной конструкцией. Их каркас изготавливают из профильных труб, сечения которых могут быть различными, но наиболее часто используется профиль, имеющий сечение 60х40.

При выборе труб меньшего  диаметра конструкция будет иметь недостаточную прочность, а использование профильных труб слишком большого диаметра делает конструкцию такой лестницы слишком грубой и громоздкой.

В процессе изготовления каркаса лестницы профильные трубы распределяют в каждом из маршей попарно, после чего прикрепляют к ним сверху подступенки и ступени из древесины или другого материала, более подходящего по мнению застройщика.

Преимущества лестниц из профиля

Использование профильной трубы для изготовления лестниц имеет перед прочими типами конструкций целый ряд преимуществ:

• Высокая надежность, обеспечиваемая данным типом конструкции;
• Долговечность эксплуатации;
• Отработанная технология изготовления лестниц, что позволяет выполнять их монтаж с низкими трудовыми затратами;
• Быстрота изготовления каркаса для лестниц из профильной трубы;
• Помимо простоты изготовления конструкция таких лестниц с каркасом из профильной трубы позволяет реализовать любые формы как опор, так и самих лестниц, варьируя при этом используемые материалы и крепеж, а также применяя различные элементы декора;
• Установка в помещении лестниц из профильных труб также выполняется довольно быстро;
• Довольно низкие цены на изготовление лестниц данного типа.

Кроме того, технология, по которой изготовляются подобные лестницы, позволяет выполнить окрашивание их каркаса в разные цвета методом порошковой окраски. Это позволяет выбрать для каркаса такой цвет, который будет лучше всего сочетаться с общим интерьером того помещения, где будет произведена установка лестницы.

Полезно: наиболее распространенными цветами каркаса являются золотистый, серебристый и черный.

Следует также отметить, что существуют конструкции лестниц из профильных труб с изготовлением прямого марша, что позволяет выполнять повороты каркаса на 90 или 180°.

Изготовление лестниц из профильной трубы

Изготовление металлической лестницы из профильных труб является довольно сложным и трудоемким процессом, но прочность и долговечность такой лестницы превосходят аналоги, изготовленные из других материалов.

Рассмотрим основные нюансы изготовления металлических лестниц:

1. Лестницы из профильных труб имеют довольно большой вес, поэтому при их монтаже применяются дополнительные материалы, такие как дерево, стекло, камень, керамика и т.д.
   Это не только делает лестницы более практичными, но и придает им более привлекательный внешний вид.
2. Профильная труба позволяет ускорить процесс изготовления лестницы, а пластичность трубы позволяет изготовить действительно красивое изделие.
3. Лестница из профиля может служить как элементом крыльца, так и частью внутренних помещений.
   Для изготовления ступеней могут применяться трубы профильные с сечением 50-74 мм. Во избежание дрожания и вибрации лестницы рекомендуется сокращать длину стоек в пролетах.
4. Для изготовления каркаса лестницы из профильной трубы необходимо наличие сварочного аппарата и навыков по обращению с ним.
5. Вкратце изготовление металлического каркаса можно представить следующим образом:

• Разметка и нарезка профильных труб, сваривание рамок под ступеньки;
• Бетонирование ступенек;
• Установка косоуров;
• Приваривание под ступенями уголков;
• Сварка ступеней между собой.

Инструкция

В качестве примера рассмотрим изготовление деревянной лестницы с металлическим каркасом из профильной трубы в доме.

Материалом для изготовления ступеней служит толстая березовая фанера, выгодно отличающаяся от сосновых готовых ступеней как ценой, так и прочностью, а также отсутствием выгибания при высыхании:

1. Первым делом рассчитывают количество ступеней лестницы и их размеры по глубине и высоте.
2. Для изготовления каркаса используется профильная труба размером 100х100 мм и уголок размером 40х40 мм. Труба является более предпочтительным вариантом, чем швеллер, поскольку обладает большей жесткостью и отсутствием вибрации при ходьбе по лестнице.
3. Далее изготавливают постамент для лестницы, позволяющий сделать ее более пологой. На краю постамента или платформы будет располагаться нижняя отправная точка начала лестницы.

Важно: в случае монтажа прямой лестницы постамент изготавливать не требуется, поскольку важно учитывать отправные точки между чистым полом первого и второго этажей.

4. Устанавливают профильную трубу, которую приваривают снизу к постаменту, а сверху при помощи анкеров крепят к стене.



   Изготовление лестницы

5. Далее приваривают уголки, которые необходимо подготовить заранее.

Важно: вертикальные размеры уголков должны быть выдержаны точно, а по горизонтали уголок может быть длиннее, но не выходить за границы трубы профильной, чтобы не создавать помех для обшивки лестницы.

6. Между лестницей и стеной можно оставить щель для поклейки обоев.
7. Далее сбоку к профилю привариваются кованые перила, которые могут быть как изготовленными из дерева или металла самостоятельно, так и заказаны коваными по заданным размерам.

Важно: установка перил сбоку выполнена потому, что классическая их установка по краю ступенек немного сужает лестницу.

На этом все, что хотелось рассказать о лестницах из профильной трубы. Как видно из данной статьи, такие лестницы имеют целый ряд неоспоримых преимуществ, а также могут быть изготовлены самостоятельно при наличии определенных навыков и умений.
