Лестница на чердак раскладная с люком своими руками

Многие собственники частных домов для того чтобы
попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее
«транжирить», если чердак используется не постоянно, а лишь время от времени. Что
предпринять? А выход есть – это конструкция-
«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный
вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома
.

Итак, к преимуществам складной лестничной конструкции
относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость
  эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем
  чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее
  — вообще
  не придется
  прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется
  пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от , далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема
  , количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих
  некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил
  в вырезанный под лестницу проем
  , он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется
  утеплить. Это, безусловно, ведет
  к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем,
  так или иначе,
  необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее
конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость
  конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее
  складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее
  надежности
  , а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный
«моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный
груз, а другой —
подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее
конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной
конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех
секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема
, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен
к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще
один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной
на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты..
Этот вариант также подойдет
для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее
нижняя часть до упора в пол.

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен
собственной термоизоляцией. А по контуру проема
установлен уплотнитель, чтобы теплый
воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы
.

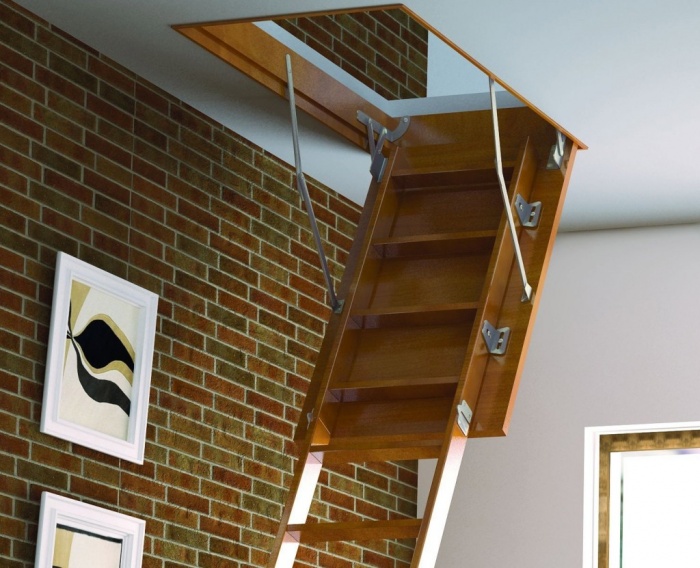

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее
секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов
. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на
нем

же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем
в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому
, поднявшись на чердак, лестницу можно поднять, чтобы
она не мешалась на нижнем этаже, а для того, чтобы
случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема
.

Цены на лестницы

лестница

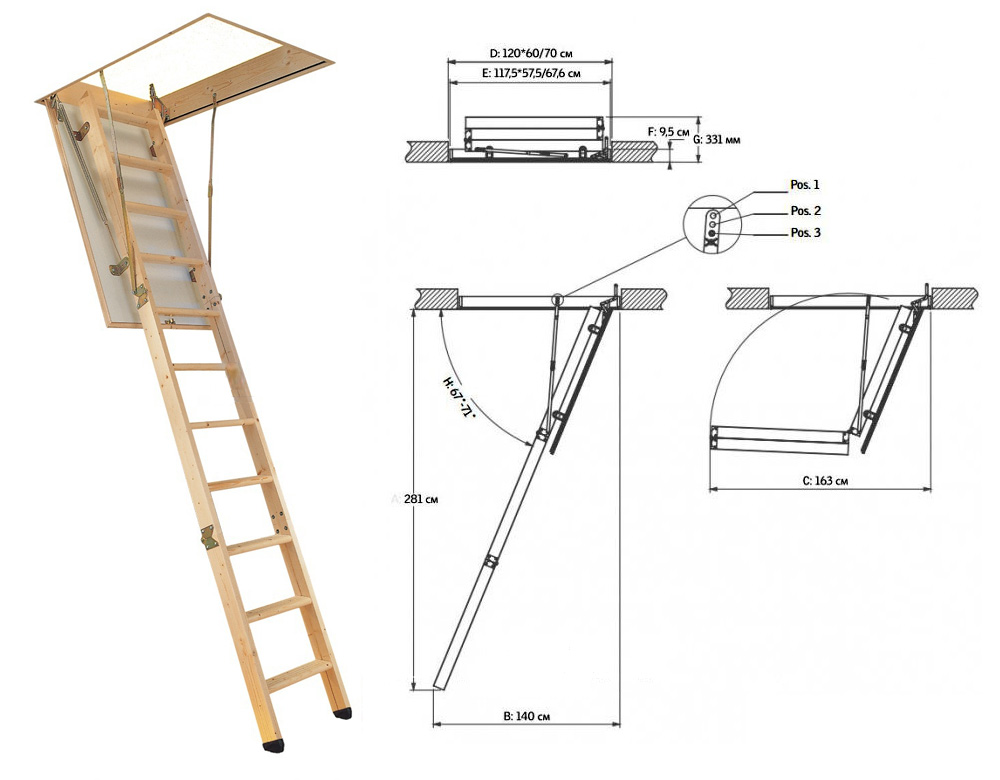

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее
, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий
проем
. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП
, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую
пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех
канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно
, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще
один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее
универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного
уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный
, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее
короба, устанавливаемого в толщину чердачного перекрытия.

Недостатком подобной ножничной конструкции можно считать то, что для ее
установки и сложения необходимо приложить определенные
усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно
, так как материал для самостоятельного изготовления наверняка обойдется
в сумму ничуть не меньшую, чем стоимость уже готового изделия.

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для . Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная
.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

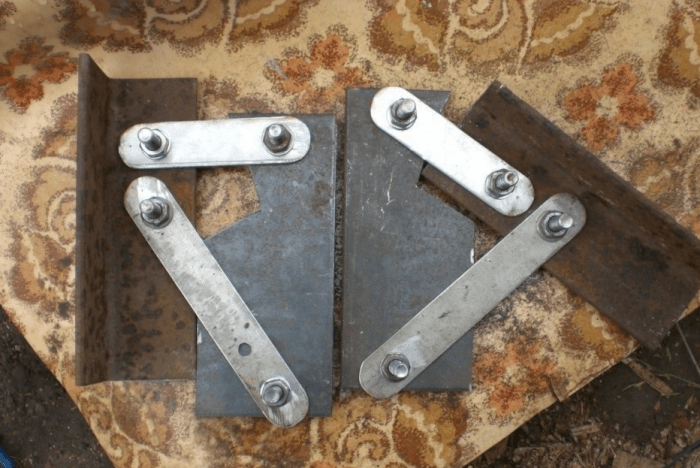

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

• 1 Требования к конструкции
• 2 Разновидности
• 3 Размеры
• 4 Выбор места
• 5 Замеры
• 6 Выбор материала
• 7 Форма
• 8 Начало работы
• 9 Двухсекционная лестница
• 9.1 Технология изготовления
• 10 Изготовление складной лестницы на тетивах
• 11 Видео
• 12 Фото
• 13 Схемы

Если в ближайшее время вы намерены переоборудовать чердак под функциональное помещение, то стоит перед началом работ продумать где установить лестницу и как ее сделать. Здесь также будет установлена потолочная дверь или люк. Такую конструкцию можно заказать или купить, но давайте узнаем, как сделать лестницу на чердак своими руками. Так, вы изрядно сэкономите семейный бюджет и приобретете новые навыки, которые вполне могут пригодиться вам в будущем.

Ранее чердачные лестницы делали снаружи, но едва ли кого-то порадует перспектива подниматься в это помещение через улицу в мороз или дождь. У многих людей в чердаке сделана потолочная дверь, чаще всего в коридоре, и при необходимости взобраться на чердак, они используют приставную лестницу. Но это тоже неудобно, если вам предстоит сделать на чердаке, например, рабочий кабинет или комнату отдыха. Для цивилизованного человека более удачным выбором будет установка стационарной либо складной лестницы. Если у вас нет места для первого варианта, то второй вас весьма устроит.

Требования к конструкции

Требования к конструкции

Какой бы вариант лестницы ни был вами выбран, он должен соответствовать требованиям техники безопасности. Конструкция должна обеспечивать безопасный проход на чердак и быть достаточно прочной. Винтовые лестницы занимают сравнительно мало места и отличаются высокой привлекательностью, однако, пожилым людям подняться по такой конструкции будет весьма трудно.

Если позволяет площадь коридора или прихожей, где будет установлена лестница, то лучше сделать достаточно широкий проем, чтобы можно было установить хорошую стационарную лестницу.

Чем больше проем под лестницу на чердак, тем больше будут теплопотери, если речь, конечно же, не идет об отапливаемом чердачном помещении.

Стационарная лестница

Поручни и перила обеспечивают достаточную безопасность для человека, поднимающегося по лестнице. Поэтому если возможно, то сделайте конструкцию с этими элементами. Поскольку в нашем случае речь идет о самостоятельном изготовлении лестницы, то важно также обработать ее специальными средствами, повышающими огнеупорность конструкции. Это особенно актуально при изготовлении деревянной лестницы.

Показатель грузоподъемности должен быть не малым, так как при необходимости поднять на чердак тяжелый груз нужно учитывать и собственный вес. Итак, оптимальная грузоподъемность — 260 кг.

Разновидности

Разновидности

Чердачные лестницы делятся на такие виды:

• Монолитные. Они могут быть маршевыми и винтовыми.
• Складные. Бывают рычажными, ножничными, откидными, раздвижными или телескопическими.
• Переносные стремянки или приставные лестницы.

Переносные виды лестниц — это временный вариант соединения этажей. Если вы планируете использовать чердак в редких случаях, то приставная конструкция — это оптимальный вариант. Но при обустройстве чердачного помещения под зону отдыха или для игр детей нужно сделать более надежную лестницу.

Приставная лестница

Чаще всего на обустройство массивной конструкции нет места в жилых домах. Поэтому не удивительно, что выдвижные лестницы и их складные собратья пользуются наибольшим спросом при обустройстве чердака. Они занимают мало места, являются безопасными и удобными, просты в использовании.

Размеры

Чердачная лестница имеет стандартные параметры, соблюдая которые вы сможете изготовить действительно надежную и удобную в эксплуатации конструкцию:

• Ширина марша должна составлять 65-110 см.
• Высота лестницы до 3,5 м. Это связано с тем, что падение с такой или большей высоты чревато получением травм, да и жесткость высокой конструкции будет значительно меньше.
• Среднее число ступеней — 15.
• Высота подступенок — 19 см.
• Толщина ступеней — 1,8-2,2 см.
• Угол наклона колеблется от 60 до 75º. Это обусловлено тем, что угол меньше 60º потребует много пространства, а угол больше 75º — опасен при использовании.
• Если вам предстоит сделать складную лестницу, то она должна выдерживать вес до 150 кг.
• Ступени не должны быть скользкими. Их устанавливают параллельно полу.

Выбор места

Выбор места

Если вам предстоит сделать лестницу самому, то важно определить место установки лестницы — внутри или снаружи, если вы выберете первый вариант, то в каком помещении будет проделан проем для подъема на чердак? Важно, чтобы лестница не мешала домочадцам. Поэтому устанавливать ее на кухне или в спальне не рентабельно.

Если чердачное помещение не будет интенсивно использоваться, то лестницу для подъема в него можно сделать в гостиной. Лучше, чтобы лестница на чердак в таком случае была закрытой или автономной. В такой ситуации складная лестница — это очень хороший вариант.

Замеры

Если вы будете делать складную лестницу, то примите во внимание ее размеры в сложенном и разложенном виде. Сделайте замер от пола помещения, в котором будет установлена лестница, до потолка. Определитесь с шириной лестницы, количеством ступеней, углом наклона. Все данные фиксируйте на бумаге, что поможет вам составить максимально точный чертеж. Ошибки в расчетах могут привести к нежелательным последствиям. Например, лестницей будет неудобно пользоваться, увеличится риск получения травмы.

Ступеньки должны быть расположены параллельно полу. Двери не должны открываться на лестничный пролет.

Выбор материала

Выбор материала

При изготовлении лестницы из дерева следует обработать все детали антисептиками во избежание гниения готового изделия. После сборки можно будет покрасить конструкцию любым подходящим по цвету лаком/краской. Обычно чердачные лестницы делают из сосны. Этот материал выбирает большинство самоделкиных, так как с древесиной легче работать, нежели с металлом.

Если же вы, таки решили работать с металлом, то используйте материалы с оцинкованным покрытием. Этот вид металла не ржавеет. Такие конструкции обладают большой прочностью. Так, вы сможете сэкономить пространство, оцинкованные элементы тонкие, а посему не занимают много места.

Чтобы металлические элементы не терлись друг о друга, следует использовать пластиковые детали. Таким образом, за счет сменных боковых пластмассовых вставок будет предотвращено скольжение.

Форма

Особенность чердачной лестницы — форма. Она должна быть эргономичной, компактной, комфортной и удобной. В небольшом помещении габаритная конструкция будет смотреться нелепо. В достаточно большом помещении — ограничений нет, хотите устанавливайте компактную лестницу, а хотите сделайте стационарную массивную.

От имеющегося пространства и личных предпочтений зависит, будет ли лестница одно-, двух- или трехмаршевой. Если от пола до потолка не больше 3 м, то вполне можно обойтись самой простой одномаршевой конструкцией. Но, если вы желаете быть более оригинальными, то сделайте лестницу, состоящую из двух маршей.

Чтобы одномаршевая конструкция выглядела интересней, сделайте ее дугообразной. Ступени можно сделать в виде расходящихся лучей.

Начало работы

Начало работы

Если замеры вами были сделаны, а чертежи очерчены, то самое время составить смету материалов. Итак, чтобы вы смогли самостоятельно сделать чердачную деревянную лестницу, вам следует запастись:

• Шурупы.
• Отвертки.
• Рулетка.
• Ножовка по дереву.
• Набор гаечных ключей.
• Монтажная пена.
• Угломер.
• Шарниры.

В качестве основания используются боковые и вертикальные балки, служащие опорой лестницы. Величина допустимых нагрузок на конструкцию полностью зависит от прочности основания.

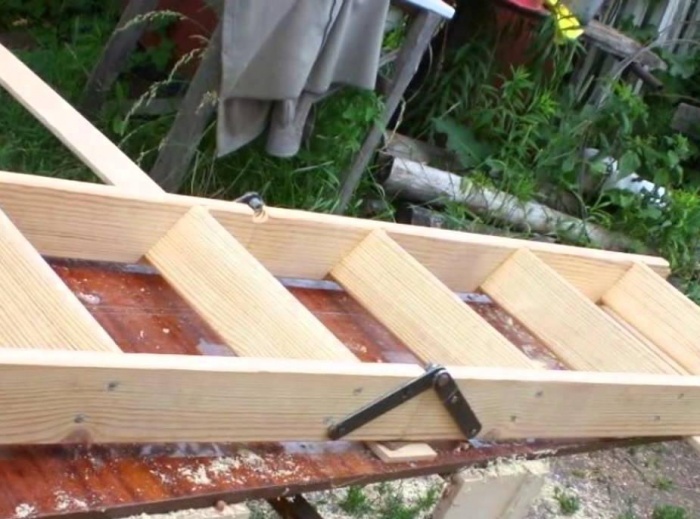

Двухсекционная лестница

Двухсекционная лестница

Одна секция такой конструкции складывается наверх. В собранном виде двухсекционная лестница не прячется, а остается на виду. Такое допускается, если выход на чердак обустраивается в гараже или ином рабочем помещении. При оформлении дома в соответствующем стиле двухсекционная лестница будет удачно смотреться и в коридоре. Для ее изготовления вам понадобятся следующие материалы:

• Рулетка.
• Обычная деревянная лестница.
• Ножовка по дереву.
• 4 бруска, имеющие толщину 2-3 см, 2 из них должны соответствовать ширине люка, а 2 — должны быть длиннее люка на 20 см.
• 4 шт. карточных петель, соответствующие ширине косоура.
• Крепежные элементы.

Косоур — это основа лестницы, на которую укладывают ступени.

Технология изготовления

Технология изготовления

Для начала нужно соединить короткий брусок при помощи петель с верхним концом лестницы, другой аналогичный брусок следует жестко закрепить к нижней части лестницы. Чтобы в итоге конструкция была надежной, возьмите 2 рейки и прибейте их наискосок с обратной стороны лестничного марша. При этом следует провести эти действия так, чтобы эти укрепляющие рейки не препятствовали перемещению по лестнице.

После этого нужно отмерить 2/3 от общей длины конструкции. Измерения проводятся снизу. В намеченном месте следует распилить лестницу. Эти части конструкции впоследствии будут соединены карточными петлями, которые крепят с обратной стороны лестницы. Таким образом, конструкцию можно будет легко сложить.

Верхний брусок закрепляется под люком. Благодаря крючку и петле, ваша лестница не будет открываться произвольно. Итак, крючок нужно прикрепить к стене, а петлю — к бруску.

Изготовление складной лестницы на тетивах

Изготовление складной лестницы на тетивах

Процесс изготовления складной лестницы состоит из таких этапов:

Поделите высоту от пола до чердачного люка на 3 части. При этом первая часть должна быть такой как размер люка, вторая — чуть меньше, а третья — должна перекрывать оставшееся расстояние до пола.

Теперь нужно отмерить угол люка малкой.

Перенесите угол на заготовки под лестницу, что позволит вам отметить ступени.

Между секциями высверлите отверстия для последующего монтажа шарнира.

Отшлифуйте все элементы.

В местах установки шарниров доски распиливаются.

Нарежьте и отшлифуйте ступени.

Сделайте выемки в тетивах для установки ступеней.

Вставьте ступени в тетивы, сажая их на клей, а после стягивая саморезами.

Соедините петлями секции. Чтобы правильно выполнить этот этап работ, разместите секции на ровной плоскости.

Проверьте функциональность секций.

Соберите конструкцию и временно установите ее в люк. Если оказалось, что лестницу нужно немного подогнать под люк, то сделайте это.

Теперь отшлифуйте лестницу и вскройте ее лаком в несколько слоев. При этом следующий можно наносить только после полного высыхания предыдущего слоя.

После высыхания лака, установите лестницу в люк.

Чтобы ускорить процесс изготовления чердачной лестницы, выполняйте все работы с напарником. Это также поможет избежать травм при работе на высоте.

Основные моменты по изготовлении чердачной деревянной лестницы были описаны в этой статье. Если у вас есть вопросы по теме, то непременно задайте их нашему эксперту. Желаете дополнить статью или предоставить полезные дополнительные рекомендации? Оставляйте свои комментарии.

В предоставленном видеоматериале, вы сможете узнать о других тонкостях изготовления лестницы для чердака:

На фото представлено несколько вариантов чердачных лестниц:

Лестница на чердак с улицы

Лестница над входом

Оригинальная лестница

Раскладная лестница

Стационарная лестница

Виды раскладных лестниц

Расчет винтовой лестницы

Чертеж лестницы

Схема деревянной лестницы

Схема лестницы

Схема определения высоты и уклона лестницы

Для дач, загородных домиков и коттеджей с мансардными помещениями компактная и легкая складная лестница на чердак становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

Виды чердачных лестниц

Чердачные лестницы могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции лестницы бывают:

• монолитными (маршевые или винтовые);
• складными (рычажные, телескопические, ножничные или откидные);
• переносными (приставные или стремянки).

Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант — монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

Лестницы-трансформеры

Для изготовления складных чердачных лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали — это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

Для лестниц выбирают твердую древесину (березу, ясень, лиственница, бук, клен). Брус необходимо выбирать не менее 2 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции.

Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

• оптимальной шириной марша является значение 65 см;
• среднее количество ступенек — 15;
• оптимальной шириной шага считается 19,3 см;
• толщина ступеней не меньше 18 мм;
• оптимальный угол наклона конструкции — 60-70 градусов.

Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

Ножничные

Такие лестницы выполняют полностью из металла. Их другое название — лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток — со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

Телескопические

В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

Месторасположение

К месторасположению лестницы предъявляется одно главное требование — она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера — если позволяют размеры помещения. В этом случае прятать ее необязательно.

Изготовление двухсекционной лестницы

Если нужно выполнить простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

• ножовка;
• стремянка;
• рулетка;
• брус толщиной 2-3 см.
• петли по ширине косоура;
• крючок, саморезы, анкера и петли.

Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

Подготовительные работы

Сперва демонтируют старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

Изготовление лестницы

Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны — минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы — она остается на виду.

Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант — лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

Трехсекционная

Наиболее компактный вариант лестницы на чердак — люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

1. Бруски 50*50 мм — 2 длинных и 2 коротких.
2. Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Механизмы открывания

Теперь стоит заняться самым сложным — созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

• куски листового металла;
• один уголок;
• две металлические полоски разной длины.

На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.

Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

Лестница

Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее — на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

Петли для маршей

Следующий этап в изготовлении лестниц — выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие — для прикручивания к лестнице.

Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз — по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

Каждая лестница, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

• мансардные складные лестницы не должны быть более 3 метров;
• ступеньки из металла следует оборудовать противоскользящими накладками;
• модели из дерева не устанавливают в слишком сухих или влажных помещениях;
• механизмы и крепления должны быть крепкими и надежными;
• время от времени трущиеся части изделия стоит смазывать.

Такие правила будут полезны при изготовлении чердачных лестниц.

Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема.

В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

По виду конструкции различают следующие типы чердачных лестниц:

1. Монолитные:
   • винтовые;
   • маршевые.
2. Складные чердачные лестницы:
   • ножничные;
   • раскладные или рычажные;
   • телескопические или раздвижные лестницы;
   • откидные.
3. Переносные:
   • стремянки;
   • приставные.

Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

• ширина лестничного марша. Оптимальная ширина — около 65 см;
• высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
• количество ступенек. Обычно равно 14 или 15;
• расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
• толщина ступеней находится в пределах от 18 до 22 мм;
• угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
• складная чердачная лестница должна выдерживать вес не менее 150 кг;
• ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница

Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Чердачные складные лестницы своими руками

Вариант №1 — простая конструкция из 2-х секций

Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

• ножовка для работы по дереву;
• рулетка для измерений;
• лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
• четыре карточные петли шириной с косоур;
• два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
• саморезы, анкера, крючок и петелька.

Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

Как сделать люк на чердак своими руками — основа складной лестницы

Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала понадобится:

• четыре бруска 50×50 мм — два коротких и два длинных;
• лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирный без пружины

Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

• один уголок;
• кусок листового металл;
• две полосы разной длинны.

Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

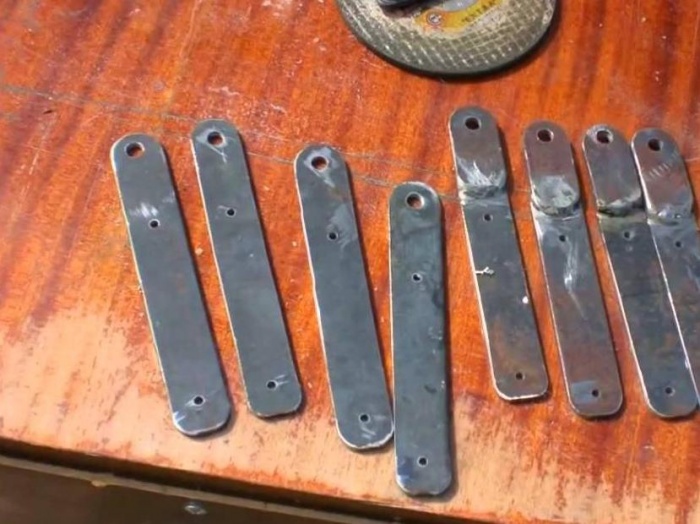

Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

Затем, скрутив обе детали болтами, ровняем их по длине.

Таким образом изготавливаем все части.

На выходе должно получится два совершенно идентичных механизма.

Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

Деревянная лестница на тетивах своими руками

Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

Теперь внимание
, мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида отшлифовываем все грани фрезером.

На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция—«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

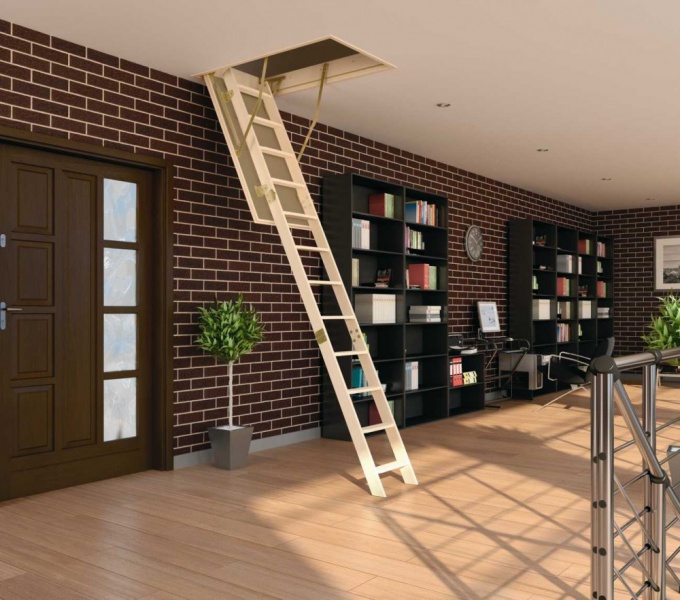

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома.

Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от стационарных, далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема, количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил в вырезанный под лестницу проем, он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с качественным утеплением.

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности, а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой —подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому, поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема.

Цены на лестницы

лестница

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно, так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Узнайте, как сделать деревянную лестницу своими руками, из нашей новой статьи на нашем портале.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

• Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного на стене.

Самое главное в этой конструкции — правильно рассчитать ее высоту и размеры используемых для ее сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном случае, мастер дополнительно, для придания конструкции жесткости, закрепил на каждой из секций диагональный брус.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост». Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Цены на обрезную доску

обрезная доска

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

• Второй вариант

Для того чтобы попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при наличии некоторых инструментов.

Такая конструкция получается достаточно жесткой и вполне может выдержать средний вес человека, несущего не слишком тяжелый груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена за ремень на кронштейн, предусмотренный для нее на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Изготовление этой довольно простой конструкции производится следующим образом:

• Берутся два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
• С одной из широких сторон бруса, которые в дальнейшем будут повернуты друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз. В него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
• Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
• Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее чертеж или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

• Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз.

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства лестницы в погреб, из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Цены на популярные модели бензопил

Крутизна лестничного марша (угол а) зависит от высоты Н (показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия). Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Калькулятор взаимозависимости высоты лестницы, ее крутизны и длины горизонтальной проекции

Перейти к расчётам

Калькулятор позволяет быстро и точно решить прямую или обратную задачу. Имеется в виду, что можно исходя из планируемой крутизны определить, сколько места на полу необходимо предусмотреть для раскладки лестницы. Или же, исходя из наличия свободной площади, заранее определить получающуюся крутизну лестничного марша, чтобы появилась возможность оценить степень его комфортности и безопасности для всех членов семьи.

Теперь, имея в распоряжении параметры высоты и горизонтальной проекции лестницы, несложно рассчитать суммарную длину ее секций, то есть, по сути, общую длину лестницы в разложенном положении (на схеме обозначена зелеными стрелками и буквой L).

Вновь обратимся к онлайн-калькулятору.

Калькулятор расчета длины лестницы на чердак

Перейти к расчётам

• Зная основные линейные параметры лестницы, можно на схеме «расставить» ступеньки для каждой из ее секций. Считается, что для лестниц такого типа оптимальной высотой каждой из ступеней будет 200÷220 мм.
• Не стоит делать проем в потолке под люк слишком большого размера. Чем больше будет площадь проема, тем быстрее помещение будет выхолаживаться, даже при хорошем утеплении и уплотнении пазов. Но, вместе с тем, есть и определенные минимальные размеры этого окна. По ширине оно должно составлять не менее 700÷800 мм, а по длине (по ходу лестничного марша — 1000÷1200 мм.
• Если для выхода на чердак выбрано помещение, в котором потолок имеет высоту в 3000÷3500 мм, то лучше и вовсе от раскладной лестницы отказаться в пользу винтовой, стационарной маршевой конструкции, или же обходиться приставной. Эти варианты будут более безопасны и прослужат длительный срок без ремонта.
• При планировании конструкции важно также учесть особенности открывающего люк механизма. Дело в том, что при раскладывании и складывании лестницы он может немного сдвигаться вперед или, наоборот, назад.
• В связи с тем, что люк вместе с лестницей будет открываться внутрь помещения, необходимо предусмотреть механизм, который позволит открываться ему плавно. Такое открывание реализовано во всех готовых заводских лестничных конструкциях — в них оно обеспечивается посредством специально установленной пружины. Если такого механизма установлено не будет, не исключается вероятность весьма неприятных последствий. При раскладывании лестницы она может просто упасть кому-то на голову, поэтому конструкция будет чрезвычайно травмоопасной.

Сегодня в строительных магазинах можно найти любые механизмы, предназначенные для подобных конструкций, поэтому создать условия для медленного и плавного открывания люка — не составит труда. Если же в магазине ничего подходящего не нашлось, то, изучив принцип работы такого механизма замедления, его можно сделать самостоятельно или же заказать мастеру.

Самостоятельное изготовление и монтаж складной лестницы на чердак

Материалы и механизмы для изготовления складной лестницы

Перейдем к рассмотрению основным материалов и деталей, которые потребуются для изготовления и монтажа складной лестницы на чердак.

• Для того чтобы изготовить люк для размещения лестницы в собранном положении потребуется подготовить брус сечением примерно 50×50 мм и лист фанеры толщиной в 10 мм. Для деталей самой лестницы потребуется хорошо обработанная доска толщиной в 20÷25 мм и шириной 120÷150 мм. Длина досок будет зависеть от рассчитанных линейных параметров лестницы, количества секций и шага установки ступеней.
• Важную роль, как уже говорилось выше, играют механизмы, обеспечивающие амортизацию открывания люка, а также складывание и раскладывание конструкции лестницы.
• Для закрепления люка на коробе, обрамляющем проем, потребуется две мощных петли или же надежная прочная рояльная конструкция.
• Потребуются механизмы, удерживающие люк вместе с лестницей и предупреждающие его резкое открывание, то есть своеобразные амортизаторы. Они могут иметь сложную и простую конструкцию, доступную для самостоятельного изготовления при наличии необходимых инструментов.

• Механизмы, позволяющие складывать и раскладывать секции лестницы, то есть, по сути — шарнирные соединения. Некоторые мастера используют для этой цели обычные мощные дверные петли. Но более удобный, и проверенный временем механизм, представлен на фото. Он состоит из двух металлических полос, с просверленными в них отверстиями для креплений. Подобные шарниры продаются в специализированных магазинах, например, мебельной фурнитуры. Несложно, при необходимости, изготовить их и самостоятельно.

Процесс изготовления складной чердачной лестницы – пошагово

В этом разделе статьи представлена таблица-инструкция, в которой будет подробно рассмотрено изготовление не только самой лестницы, но и механизмов для ее нормального функционирования, а также показан монтаж всей конструкции в проем чердачного перекрытия.

Приведенную пошаговую инструкцию вполне можно использовать в качестве руководства для самостоятельного изготовления складной чердачной лестницы, которая может состоять из трех или четырех секций.

Лестница готова — можно переходить к ее испытаниям самим мастером, к проведению инструктажа домочадцев и к последующей эксплуатации.

Установка готового комплекта раскладной чердачной лестницы

Если нет уверенности в собственных способностях, возможности или желания изготовить раскладную лестницу самостоятельно, но навыки работы с инструментами все же имеются, то в наше время можно подобрать подходящий вариант их ассортимента представленных в продаже систем. Ну а потом – провести его монтаж самостоятельно в обустроенный проем.

Готовые лестничные системы производители часто рекомендуют устанавливать со стороны чердака, подняв на него комплект в собранном виде.

Далее работы осуществляются в следующем порядке:

Итак, в данной публикации были представлены варианты самостоятельного изготовления складной лестницы на чердак и установки готового комплекта. Поэтому у читателя есть возможность оценить все достоинства и недостатки как одного, так и другого подхода. Основываясь на собственных выводах, и после реальной оценки своих собственных возможностей, можно будет определить, какой способ больше подойдет для конкретного случая.

Читайте интересную и полезную статью на нашем портале — «Накладки на ступени лестницы из ковролина».

И в завершение публикации — интересный видеосюжет, в подробностях демонстрирующий монтаж складной чердачной лестницы производства компании «FAKRO»

Видео: Как самостоятельно установить складную чердачную лестничную систему компании «FAKRO»

Складная чердачная лестница – это удобный вариант, не занимающий много места.

Такую лестницу не сложно сделать собственными силами.

Для этого не обязательно обладать особыми талантами, не нужно быть профессиональным столяром, а нужно иметь немного материалов, свободного времени и, конечно же, толику терпения.

Какая лестница лучше?

Чердак может быть местом, заваленным старым хламом, и стать прекрасной декорацией на Хеллоуин.

Можно оборудовать на чердаке творческую мастерскую или кабинет для работы, можно оборудовать там уютную детскую комнату.

Но каким бы разным целям не служило чердачное помещение, как бы оно не было оборудовано, – все чердаки в мире объединяет один факт: туда невозможно попасть без лестницы. Конечно, если владелец чердака – не супергерой.

Так какую же лестницу выбрать для подъема на чердак? Можно ли изготовить ее своими руками? На второй вопрос ответ проще: человеческими руками можно сделать все! С первым вопросом придется разбираться более подробно.

Тип лестницы следует выбирать в зависимости от предназначения чердака и наличия свободного места внизу.

Все виды лестниц можно условно разделить на три типа:

• приставные;
• постоянные;
• складные конструкции.

Самый простой вариант – это, конечно же, приставная лестница. К этому типу относятся и обычные деревянные драбины, и металлические стремянки.

Плюсы приставной лестницы:

• легкая;
• не занимает места;
• можно использовать одну лестницу для подъема в разных местах.

В хозяйстве такой вариант, несомненно, незаменим. С помощью стремянки можно менять лампочки, стричь деревья на участке, починить крышу и т. п.

Однако использовать ее для подъема на чердак удобно только в том случае, если чердаком планируется пользоваться время от времени.

Это идеальный вариант, если на чердаке будут храниться старые вещи, т. е. туда будут подниматься пару раз в год.

Если чердак планируется переоборудовать в полезное, функциональное помещение, которое будет часто использоваться, то и способ подъема туда должен быть соответствующим.

Стационарная лестница – это идеальный вариант.

У этого варианта много достоинств:

• устойчивая;
• надежная;
• по ней легко подняться как ребенку, так и пожилому человеку;
• ее несложно оформить в стиле помещения;
• может быть дополнена периллами;
• пространство под маршами можно функционально использовать, например, устроить там кладовку.

Это единственный приемлемый вариант, если чердак предполагается переоборудовать в детскую комнату. Очень эффектно смотрятся и металлические винтовые лестницы с коваными периллами.

Но все плюсы этой лестницы перечеркивает один жирный минус – она занимает много места. Что делать тем, у кого место не позволяет сделать стационарную лестницу?

Неужели придется отказаться от идеи переоборудовать чердачное помещение?

Для тех, кто хотят надежную и безопасную лестницу, но не имеют свободного пространства для ее устройства, существует третий вариант – складная конструкция.

Этот вариант немного уступает в безопасности стационарному, но зато после использования лестница будет убираться и не занимать пространство. К тому же ее просто сделать своими руками, учитывая все индивидуальные нюансы.

Складные конструкции

Вариантов складных лестниц множество.

К этому типу относятся следующие конструкции:

• подвесная;
• убирающаяся наверх.

Оба варианта просты для изготовления своими руками. Разница их в том, что лестница может складываться и убираться в чердачный люк или складываться и подвешиваться на стену.

Подвесной вариант подойдет только в том случае, если люк находится прямо у стены. К тому же висящая на стене под потолком, пусть и сложенная деревянная конструкция, впишется не в любой интерьер.

Поэтому самым оптимальным вариантом является лестница, которая будет убираться на чердак. В зависимости от размера люка, она может состоять из двух, трех или даже четырех секций.

Произвести замеры и построить чертежи – это первый шаг при изготовлении лестницы собственными руками.

Есть ряд правил, которые по возможности нужно соблюдать, чтобы конструкция получилась удобной и безопасной:

• ширина лестницы должна быть не уже 60 см;
• в разложенном состоянии угол наклона должен быть не менее 30°;
• глубина ступени должна быть не меньше 10 см, чтобы поднимающийся человек чувствовал себя уверенно;
• расстояние между ступеньками не должно превышать 30 см (лучше меньше);
• если чердачный люк находится выше чем 2,2 метра, то его необходимо оснастить поводком для удобного открытия;
• при высоте помещения 4 м и больше лучше выбрать стационарный вариант, так как под весом человека конструкция может «играть», что значительно снизит ее безопасность.

В первую очередь нужно определиться с размером и местоположением будущего люка. Чем длиннее он будет, тем на меньшее количество секций потребуется делить лестницу.

Например, при длине дверцы 90 см и длине лестницы 240 см получается три секции: 240:(90-10)=3.

Лучше, если люк будет выполнен из массива дерева. В этом случае он окажется тяжелее, чем из фанеры или других материалов, но крепления в дереве будут «сидеть» намного лучше.

На потолке люк требуется закрепить при помощи надежных дверных навесов фиксированного открытия.

Такие навесы фиксируются своими руками в нужном для открытия положении при помощи специальных шпилек.

При дальнейшем открытии люка он будет открываться только на столько, на сколько позволят установленные шпильки.

Не стоит использовать какие-нибудь другие крепления (например, форточные навесы).

Необходимо помнить, что на навесы ляжет вес самого люка, лестницы и человека, поднимающегося по ней. Поэтому стоит обеспечить надлежащую надежность конструкции.

Кроме того, нужно установить замок и, в случае недосягаемой с человеческого роста высоты расположения люка, поводок.

Замок со стороны потолка может быть использован как для межкомнатной двери, оснащенный автоматической защелкой. С чердачной стороны подойдет задвижка типа «шпингалет».

В качестве поводка может быть использован тросик либо рычаг. Тросик, проходя через роликовое устройство с чердачной стороны дверцы, приводит в действие механизм замка.

Однако свисающий с потолка тросик впишется далеко не в каждый интерьер, поэтому более удачным решением является рычаг.

Рычаг представляет собой пластиковый или металлический стержень (для удобства хранения он может быть телескопическим) с углублением нужной формы на верхнем конце.

Этот метод подходит при использовании в крышке люка врезного замка своими руками, с которого необходимо снять вертушку.

Вертушкой называют пластиковую насадку на несъемный ключ. Она используется для удобства открывания замка изнутри.

Под вертушкой окажется металлический стержень квадратной или полукруглой формы, на который должен надеваться рычаг.

Отверстие рычага должно максимально плотно прилегать к стержню замка, в этом случае замок будет открываться легко.

Если есть материальная возможность, то можно установить на люк автоматический замок с дистанционным пультом.

Изготовление лестницы

После того как чердачная дверца изготовлена, можно приступать к изготовлению лестницы своими руками.

Для этого потребуются следующие материалы и инструменты:

• два бруса, длиной равные длине будущей лестницы, шириной не менее 12 см и толщиной от 3 см;
• доска для ступеней шириной не менее 10 см, толщиной – 2 см. Общая длина доски равна длине ступени, умноженной на их количество;
• уголки или болты для крепления ступеней (по 4 на каждую ступень);
• крепления для фиксации верхней секции лестницы на крышке люка;
• шарниры, по два на количество соединений секций (4 секции – это 3 соединения);
• дрель;
• шуруповерт;
• ножовка по дереву;
• длинная металлическая линейка или рулетка;
• транспортир или малка.

После того как к работе все подготовлено, первостепенной задачей является разметка и закрепление ступеней.

Следует помнить, что лестница будет стоять под наклоном, а ступени должны быть параллельны полу. Их необходимо намечать под углом в 30°.

После того как первая ступень закреплена, следует установить лестницу и убедиться в том, что ступени расположены правильно.

Когда лестница будет готова, ее следует распилить на необходимое количество секций. Распилы должны располагаться на одинаковом расстоянии от ступеней. Секции скрепляются между собой при помощи металлических шарниров или петель.

Когда лестница собрана, ее верхнюю часть необходимо наглухо закрепить на чердачной дверце, отступив 5 см от верхнего края.

После этого следует проверить грузоподъемность лестницы и ее соединений. Нельзя проверять лестницу собственным весом, забравшись на нее!

Для смягчения резкости открытия можно использовать резиновые ремни или металлические пружины, закрепив один их конец в нижней части крышки люка, а другие – на полу чердака.

Лестница изготовлена своими руками, и на ее изготовление затрачено не так уж много сил и времени.

Но для большей безопасности и надежности следует сделать еще кое-что:

• смазать все подвижные металлические части (петли, шарниры);
• отшлифовать наждачной шкуркой или шлифмашинкой все деревянные поверхности;
• при желании конструкцию можно покрасить акриловой краской или покрыть лаком.

В таком случае эта конструкция прослужит долго, не оставит заноз после поднятия по ней, не порвет одежду и не будет скрипеть.

Такое устройство, изготовленное своими руками, станет настоящей гордостью хозяина. Удачного ремонта!

Такие изделия, как чердачные лестницы своими руками — вполне достойная замена массивным стационарным конструкциям и ненадежным приставным моделям. Разнообразие доступных для самостоятельного конструирования вариантов позволяет выбрать именно такой, осуществить который будет вам под силу даже при отсутствии специальных строительных навыков.

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

• Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
• Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
• Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
• Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
• Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Разновидности моделей

Чтобы выбрать конкретную модель для проектирования, необходимо ознакомиться с основными разновидностями.

Чердак — это специальное помещение под крышей дома, которое может использоваться по-разному. Естественно, наверх нужно как-то подняться. Для этого вам понадобится чердачная лестница. Своими руками сделать ее достаточно просто. Потребуется только материал, инструмент, чертеж и немного времени.

Конструкции лестниц для чердака

Естественно, представленное сооружение должно быть удобным и занимать очень мало места в доме.

Существует достаточно мало типов таких конструкций:

— Складная
. Чаще всего она состоит из 3-х частей, которые скрепляются между собой. Их можно запросто сложить. То есть при ненадобности такая лестница будет находиться на чердаке и не будет занимать пространство. Высоту такой конструкции вы можете регулировать вручную. Складные чердачные лестницы своими руками настраиваются очень просто.

— Раздвижная
. Такое изделие чаще всего в своем составе имеет 2 части, которые крепятся к люку. Такая лестница обязательно должна быть оснащена поручнями. Однако учтите, что в этом случае вам придется подумать, как правильно установить ее в проеме.

— Ножничная
. Чаще всего производятся они из металла. Принцип действия такой конструкции прост. Секции ступенек соединяются друг с другом, как ножницы. В спокойном состоянии такая лестница похожа на пружину. А еще вы можете оснастить ее автоматическим приводом, который будет управляться пультом.

Какие требования предъявляются к сооружению?

Если вам необходима чердачная лестница, своими руками ее сконструировать может даже любитель. Однако при этом нужно соблюдать определенные требования:

1. Особое внимание следует уделять безопасности изделия. То есть все крепления должны быть надежными, а материалы изготовления прочными. А еще лестница не должна заграждать проход.

2. Учтите, что функциональность главнее внешней красоты. Хотя и это не последняя деталь. Например, вам должно быть удобно подниматься по ступенькам. Конструкцию следует выбирать с учетом всех живущих в доме членов семьи, которые ею будут пользоваться.

3. Лучше, если лестница буде оснащена перилами, поручнями и накладками, которые будут препятствовать скольжению.

4. Конструкция обязана отвечать особенно деревянная.

5. Учтите грузоподъемность изделия. Оптимальный показатель равняется 260 кг.

Чердачная лестница (своими руками смастерить ее достаточно просто) должна в полной мере отвечать указанным требованиям. Этими вы сохраните свое здоровье, пространство и деньги.

Необходимые материалы

Если вам понадобилась чердачная лестница, своими руками ее надо делать только после того, как вы определитесь, из чего вы будете ее складывать. Например, вы можете соорудить ее из дерева или металла. В первом случае следует использовать неокрашенный материал. Так вы сможете в будущем оформить лестницу согласно своему интерьеру. Тем более что такая конструкция делается быстрее и проще.

4. Для шарнирного механизма следует подготовить металлические элементы: листовую сталь, толстый уголок и полосу.

5. Тетивы и ступени следует хорошенько отшлифовать. В противном случае вы можете пораниться. Далее в тетивах делаются углубления для вставки ступеней. Учтите, что последние элементы должны располагаться строго параллельно к полу.

Особенности изготовления металлической конструкции

Существуют и другие типы представленных сооружений. Чердачная лестница своими руками из металла делается гораздо сложнее, чем из дерева. Например, тут вы должны строго соблюдать уклон маршей в пределах 25-45 градусов. Высота ступеней тоже должна находиться в пределах 60-64 см. Это стандартные показатели, на которые следует ориентироваться.

Косоуры тоже могут быть разными. Например, есть лестницы с тетивой из листа металла, пилообразной, с зубчатым сечением, без кронштейнов или с ними. В принципе, при наличии подходящего чертежа вы быстро соберете нужный вариант лестницы.

Установка конструкции

Надо отметить, что изготовление сооружения — это не самый сложный этап. Установка чердачной лестницы своими руками должна производиться очень точно, чтобы впоследствии не переделывать всю работу. Во время осуществления монтажа следует выполнять определенные правила:

1. Прежде всего, делать все нужно не самостоятельно. Вам необходим помощник.

2. У вас должны быть точные размеры проема, к которому будет крепиться конструкция.

3. Обратите внимание на то, что лестницей должно быть просто управлять. То есть к раздвижному механизму нужно дотягиваться. При этом он должен надежно фиксировать сооружение в собранном состоянии.

4. Крепить конструкцию нужно очень-очень прочно, чтобы в один прекрасный момент она не свалилась вам на голову. Для этого используйте крупные болты и металлические вставки.

5. Для облегчения эксплуатации сооружения вы можете оснастить его автоматическими механизмами, которые при помощи пульта будут поднимать или опускать изделие.

Перед прикручиванием испытайте лестницу: все ли механизмы работают правильно.

В принципе, вы узнали все особенности изготовления и установки чердачной лестницы. Естественно, все действия следует выполнять точно и взвешенно. При условии соблюдения всей технологии ваше изделие прослужит долго и очень качественно. Удачи!

Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы – безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство.
Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом – 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно!
Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

Важно!
Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы – это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку. Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла. Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап – крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно!
Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой. После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона. После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы. Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок. Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

• металлический уголок;
• часть листа металла;
• две полосы различной длины;
• болты;
• струбцины;
• набор сверл;
• дрель;
• лобзик;
• тески;
• малка.

Порядок действий при изготовлении:

1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
2. После чего вырезают макет из картона, для проверки всех размеров.
3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
4. Детали собирают и стягивают друг с другом.
5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
10. Затем делают второе отверстие.
11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

1. Откидываться может вся конструкция.
2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка.
Изготовление откидной чердачной лестницы.

Совет!
Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы. Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

Материал для работы

Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
2. Фанера 8-10 мм — 2 кв. м. Нужна для обшивки крышки.
3. Доска 100х25-30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
4. Полоса стальная 3-4х20 мм — для подвижного крепежа колен.
5. Уголок и пластина 3-4 мм — для основного механического элемента.
6. Болты, гайки, шайбы, гроверы М12-М14.
7. Саморезы.

Инструмент:

1. Плотницкий — пила, шуруповёрт, угломер.
2. Слесарный — сварочный аппарат, электроды 3-4, болгарка.
3. Верстак и струбцины.

Порядок работы

В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6-7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

• 1-я — длина проёма минус 10%
• 2-я — длина первой минус 10%
• 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

• 1-я — 1080 мм
• 2-я — 972 мм
• 3-я — 448 мм

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

1. Дополнительные шарниры для устранения люфта.
2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
3. Замок-фиксатор.
4. Поручни.
5. Использовать декоративную отделку и дополнительное утепление.

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80-150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Чердак является традиционным помещением практически в каждом загородном доме. Его функционал необычайно широк. К примеру, данное помещение используется в качестве складской комнаты или мастерской, некоторые домовладельцы и вовсе оформляют чердак как гостиную или спальню. На самом деле, функционально назначение такой комнаты зависит исключительно от вашей собственной фантазии, а также финансовых возможностей. Однако, несмотря на широкое многообразие вариантов оформления чердачного пространства, стоит знать, что чердачная лестница с люком является неотъемлемой его частью. Если вы не соорудите данную конструкцию, то попросту не сможете попасть в это помещение. Создание чердачной лестницы – достаточно простое дело, в связи с которым вам даже не придется обращаться к профессионалам в строительной индустрии.

Классификация конструкций

Собственно, наиболее трудоемким процессом в деле организации чердачного пространства является конструирование лестничного сегмента. Прежде, чем создавать проект конкретной лестницы для вашего дома, необходимо предварительно определиться с категорией конструкции. Существуют такие варианты:

• складная;
• стационарная;
• переносная.

Временное решение

Переносные модели выделят в отдельную категорию, однако, она достаточно обширна. Разнообразие переносных изделий просто невероятное. Между тем, не стоит забывать, что ежедневное использование такого изделия никогда не сможет стать безопасным или достаточно комфортным, а сама лестница не в состоянии конкурировать со стационарными и складными моделями по эксплуатационно-техническим характеристикам.

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно – ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

• Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
• Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
• Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.

Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.

Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

• площадь свободного пространства в помещении;
• функциональное назначение объекта;
• необходимый угол наклона изделия.

Рисунок 9.

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

• эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
• наилучшая высота насчитывает три с половиной метра;
• максимальное число ступеней – 15 штук;
• расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
• комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
• если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.

Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

• монтажная пена;
• бруски;
• саморезы;
• электрический шуруповерт;
• ножовка;
• измерительная рулетка;
• анкеры;
• отвертки.

Строительство лестницы – не сложное дело

Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

• чертеж наносится на листы картона;
• вырезаются картонные элементы будущего изделия;
• на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
• подготовленные детали фиксируются между собой;
• замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
• на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
• с помощью специального инструмента вырезаются элементы;
• придается эстетичный внешний вид объекта;
• существующие углы закругляются;
• скрепляются заготовки попарно.

Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.

Для того, чтобы внешний вид чердачной лестницы был максимально привлекательным, не поленитесь осуществить подготовительные работы по поверхности строительного материала. Речь идет, к примеру, о нанесении специальной грунтовки прежде, чем покрывать красящим веществом поверхность.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

Лестница на чердак – несложная конструкция, которую можно запросто создать самостоятельно. Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки.
   Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени.
   Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы.
   Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка.
На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера.
Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы.
Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка.
Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней.
Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям.
Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве.
Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы.
Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг.
Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг.
Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Третий шаг.
Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг.
Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг.
Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг.
Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг.
Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг.
Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг.
Соедините части конструкции с помощью петель.

Пятый шаг.
Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг.
Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг.
Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Первый шаг.
Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг.
Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг.
Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг.
Зашлифуйте грани конструкций.

Пятый шаг.
Распилите доски в точках размещения шарниров.

Шестой шаг.
Нарежьте и отшлифуйте ступеньки.

Седьмой шаг.
Подготовьте в тетивах углубления для ступеней.

Восьмой шаг.
Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг.
Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг.
Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг.
Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками

В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.

Различают несколько видов чердачных лестниц, а именно:

• складные;
• стационарные;
• переносные.

Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

• площади помещения, где будет расположена лестница;
• назначения чердачного помещения;
• возможного угла наклона.

Стандартные размеры

Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

• оптимальная ширина марша должна быть порядка 65-110 см;
• высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
• число ступенек обычно не должно превышать 15;
• между ступенями принято делать расстояние порядка 19 см;
• толщина ступеней обычно составляет 18-22 мм;
• стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
• складная лестница должна выдерживать 150 кг нагрузки;
• ступени следует устанавливать параллельно полу и они должны быть не скользкими.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

• бруски 50×50 мм;
• фанера.

Порядок работ следующий:

• определяемся с местом и размерами будущего люка;

Обратите внимание!
К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

• разрезаем брус на 4 части необходимых размеров;
• выпиливаем на концах брусьев пазы;
• смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

• чтобы диагональ не ушла, прикручиваем косынки;
• закрепляем фанеру;
• примеряем люк в проем;
• чтобы хорошо закрыть люк, врежем в крышку защелку;
• для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

• ножовка по дереву;
• пистолет с монтажной пеной;
• набор отверток или шуруповерт с комплектом бит;

• разнообразные саморезы, анкера;
• рулетка;
• карточные петли;
• бруски толщиной 20-30 мм.

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

• на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
• распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
• для придания жесткости по диагонали закрепляем 2 рейки;
• соединяем обе части лестницы петлями;
• с помощью анкеров закрепляем верхний брусок под люком;

• чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
• готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения
.

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

• поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

• отмеряем угол люка с помощью малки;
• переносим угол на доски, тем самым отмечаем ступени;
• на месте будущего шарнира между секциями высверливаем отверстия;
• шлифуем все грани;
• распиливаем доски в тех местах, где будут ставиться шарниры;
• нарезаем и шлифуем ступени;
• под ступени делаем небольшие выемки в тетивах;
• вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
• соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

разбираем всю систему на детали;

тщательно шлифуем и обрабатываем лаком все поверхности;

после высыхания лака собираем всю конструкцию и пользуемся.

Обратите внимание!
Выполнять работу на высоте рекомендуется с напарником.
Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Вывод

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Многие собственники частных домов для того чтобы
попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее
«транжирить», если чердак используется не постоянно, а лишь время от времени. Что
предпринять? А выход есть – это конструкция-
«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный
вариант как для большого, так и для маленького частного дома.

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома
.

Итак, к преимуществам складной лестничной конструкции
относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость
  эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем
  чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее
  — вообще
  не придется
  прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется
  пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от , далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема
  , количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих
  некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил
  в вырезанный под лестницу проем
  , он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется
  утеплить. Это, безусловно, ведет
  к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем,
  так или иначе,
  необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее
конструкции и материала изготовления.

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость
  конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее
  складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее
  надежности
  , а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный
«моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный
груз, а другой —
подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее
конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной
конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех
секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема
, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен
к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще
один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной
на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты..
Этот вариант также подойдет
для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее
нижняя часть до упора в пол.

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен
собственной термоизоляцией. А по контуру проема
установлен уплотнитель, чтобы теплый
воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы
.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее
секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов
. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на
нем

же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем
в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому
, поднявшись на чердак, лестницу можно поднять, чтобы
она не мешалась на нижнем этаже, а для того, чтобы
случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема
.

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее
, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий
проем
. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП
, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую
пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех
канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно
, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще
один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее
универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного
уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный
, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее
короба, устанавливаемого в толщину чердачного перекрытия.

Недостатком подобной ножничной конструкции можно считать то, что для ее
установки и сложения необходимо приложить определенные
усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно
, так как материал для самостоятельного изготовления наверняка обойдется
в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее
будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

• Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного
на стене.

Самое главное
в этой конструкции — правильно рассчитать ее
высоту и размеры используемых для ее
сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном
случае, мастер дополнительно, для придания конструкции жесткости
, закрепил на каждой из секций диагональный брус.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным
вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост»
. Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно
зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная
часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны
, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

• Второй вариант

Для того чтобы
попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при
наличии

некоторых инструментов.

Такая конструкция получается достаточно жесткой
и вполне может выдержать средний вес человека, несущего не слишком тяжелый
груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена
за ремень на кронштейн, предусмотренный для нее
на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также
выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Изготовление этой довольно простой конструкции производится
следующим образом:

• Берутся
  два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
• С одной из широких сторон бруса, которые в дальнейшем будут повернуты
  друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы
  должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз.
  В
  него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
• Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
• Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную
  часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее
сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее
хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее
вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее
чертеж
или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты
. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

• Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз
  .

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях
, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства , из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –
зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Крутизна лестничного марша (угол а) зависит от высоты Н
(показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия)
. Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое
лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Многие собственники частных домов для того чтобы
попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее
«транжирить», если чердак используется не постоянно, а лишь время от времени. Что
предпринять? А выход есть – это конструкция-
«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный
вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома
.

Итак, к преимуществам складной лестничной конструкции
относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость
  эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем
  чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее
  — вообще
  не придется
  прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется
  пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от , далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема
  , количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих
  некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил
  в вырезанный под лестницу проем
  , он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется
  утеплить. Это, безусловно, ведет
  к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем,
  так или иначе,
  необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее
конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость
  конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее
  складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее
  надежности
  , а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный
«моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный
груз, а другой —
подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее
конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной
конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех
секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема
, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен
к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще
один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной
на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты..
Этот вариант также подойдет
для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее
нижняя часть до упора в пол.

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен
собственной термоизоляцией. А по контуру проема
установлен уплотнитель, чтобы теплый
воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы
.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее
секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов
. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на
нем

же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем
в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому
, поднявшись на чердак, лестницу можно поднять, чтобы
она не мешалась на нижнем этаже, а для того, чтобы
случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема
.

Цены на лестницы

лестница

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее
, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий
проем
. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП
, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую
пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех
канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно
, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще
один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее
универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного
уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный
, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее
короба, устанавливаемого в толщину чердачного перекрытия.

Недостатком подобной ножничной конструкции можно считать то, что для ее
установки и сложения необходимо приложить определенные
усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно
, так как материал для самостоятельного изготовления наверняка обойдется
в сумму ничуть не меньшую, чем стоимость уже готового изделия.

В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы. Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

Материал для работы

Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
2. Фанера 8-10 мм — 2 кв. м. Нужна для обшивки крышки.
3. Доска 100х25-30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
4. Полоса стальная 3-4х20 мм — для подвижного крепежа колен.
5. Уголок и пластина 3-4 мм — для основного механического элемента.
6. Болты, гайки, шайбы, гроверы М12-М14.
7. Саморезы.

Инструмент:

1. Плотницкий — пила, шуруповёрт, угломер.
2. Слесарный — сварочный аппарат, электроды 3-4, болгарка.
3. Верстак и струбцины.

Порядок работы

В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6-7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

• 1-я — длина проёма минус 10%
• 2-я — длина первой минус 10%
• 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

• 1-я — 1080 мм
• 2-я — 972 мм
• 3-я — 448 мм

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

1. Дополнительные шарниры для устранения люфта.
2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
3. Замок-фиксатор.
4. Поручни.
5. Использовать декоративную отделку и дополнительное утепление.

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80-150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Преимущества и недостатки складных лестниц

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Почему лучше сделать лестницу самому?

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 – раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1.
  Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2.
  Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3.
  Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4.
  Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5.
  Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.

Поверьте, на практике все окажется намного проще!

Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

Классический вид выдвижной лестницы на чердак

Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

1. Разработка чертежей
2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
3. Подбор необходимых материалов и инструментов.
4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
5. Сборка рамки люка и надежная фиксация всех элементов.
6. Изготовление крышки из остатков покрытия пола.
7. Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Складная лестница на чердак своими руками

В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

• Ножовка
• Пена монтажная
• Шуруповерт (желательно электрический)
• Отвертка
• Анкерные болты
• Саморезы разного диаметра
• Петли для крепежа
• Рулетка.

Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

1. Складная лестница позволяет существенно сэкономить пространство.
2. Элемент легко складывается и предельно прост в эксплуатации.
3. Гармоничное вписывание в любой интерьер.
4. Быстрая скорость изготовления.
5. Высокая прочность и длительный срок эксплуатации.

Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
2. Высота 280 см: 60х120 и 70х120 см.
3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.

Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

1. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
2. После монтажа рамы в корпус вставляется крышка люка.
3. На направляющих делают пазы для лестниц.
4. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
5. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

1. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

1. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
2. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
5. Определяется точный угол с помощью малки.
6. Раздвиньте создаваемый механизм на установленный угол.
7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
8. Используя лобзик отрежьте этот участок.
9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
11. Также с помощью струбцин можно добиться точного расположения отверстий.
12. После того, как отверстия для болтов созданы, в готовое помещается болт.
13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

Фотогалерея чердачных лестниц

Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.

Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

• Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
• Подбирайте инструменты и материалы лучшего качества.
• Внимательно осматривайте все соединительные элементы и стыковочные части.
• Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

1. По месту установки:
   • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
   • внутренние – размещаются в доме.
2. По конструкции:
   • монолитные – винтовые или маршевые;
   • переносные – приставные, стремянки;
   • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель
состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель
производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница
не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница
на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

• угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
• оптимальная ширина лестницы 65 см;
• рекомендуемое количество ступеней – 13-15 штук;
• длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
• удобное для передвижения расстояние между ступенями – 19,3 см;
• лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
• безопасная толщина ступенек составляет 1,8-2,2 см;
• горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

• шуруповерт;
• рулетка;
• ножовка.

Материалы:

• деревянные бруски размером 2х3 см;
• карточные петли;
• саморезы;
• крючок с петлей.

1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк.
   Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

Классификация чердачных лестниц

1. По месту установки:
   • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
   • внутренние – размещаются в доме.
2. По конструкции:
   • монолитные – винтовые или маршевые;
   • переносные – приставные, стремянки;
   • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Рекомендации по размерам

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

• угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
• оптимальная ширина лестницы 65 см;
• рекомендуемое количество ступеней – 13-15 штук;
• длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
• удобное для передвижения расстояние между ступенями – 19,3 см;
• лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
• безопасная толщина ступенек составляет 1,8-2,2 см;
• горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Инструменты для работы:

• шуруповерт;
• рулетка;
• ножовка.

Материалы:

• деревянные бруски размером 2х3 см;
• карточные петли;
• саморезы;
• крючок с петлей.

1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Разновидности складных лестниц на чердак.

В большинстве случаев чердак используется достаточно редко. По этой причине установка массивной стационарной лестницы – далеко не идеальный вариант. Более практичное решение – это складная лестница на чердак, небольшие размеры которой позволяют максимально сэкономить свободное пространство.

Плюсы и минусы складных конструкций

В сравнении со стационарными моделями, складные чердачные лестницы обладают следующими преимуществами:

Среди недостатков стоит выделить следующие моменты:

• Сложность в изготовлении. Некоторые модели довольно трудно сделать своими руками. Для этого потребуются сложные и точные расчёты, инструменты, а также соответствующие навыки.
• Отсутствие достаточного комфорта при использовании. Подниматься или спускаться по лестнице с большим углом наклона не слишком удобно, да и поднимать массивные предметы по таким конструкциям – не самый разумный вариант.
• Невысокая грузоподъёмность. Большинство моделей не выдерживают вес больше 150 кг.

Поднимать габаритные грузы по такой лестнице очень неудобно.

Типы раскладных лестниц

Все складные чердачные и мансардные конструкции можно разделить на несколько типов:

• ножничные;
• телескопические;
• секционные;
• откидные.

Ножничные модели

Раскладные изделия ножничного типа также именуют «лестницей-гармошкой».Такое название отлично описывает её суть: в сложенном состоянии изделие напоминает небольшой блок, а при раскладывании – расправляется по типу мехов у гармони. Чтобы расправить такую лестницу, следует потянуть за нижнюю ступень.

Ножничная лестница в разложенном виде.

Ножничная модель состоит из множества небольших секций, скреплённых между собой. Поэтому размеры конструкции в сложенном состоянии – минимальны. Пожалуй, единственный недостаток данной разновидности – не слишком надёжные крепления между блоков. Поэтому с ножничной лестницей следует обращаться аккуратно и не забывать смазывать механизмы между сегментами. Принцип работы ножничной лестницы с электроприводом

Телескопические разновидности

Характерная черта данной модели – выдвижной тип секций, по типу матрёшки. То есть, самые маленькие трубки закрепляются в трубах большего диаметра, которые вставляются в ещё более крупные боковые трубы и т.д. Удерживают же секции в сложенном состоянии специальные фиксаторы, которые расположены с внешней стороны металлических балок. Чтобы сложить конструкцию, достаточно ослабить «хватку» фиксатора.

Разложить такую конструкцию очень просто.

Однако, несмотря на достаточно простое устройство, такие модели встречаются редко. Причина низкой популярности – проблемы с фиксаторами.
После недолгого использования, металлические фиксаторы начинает «заклинивать», что препятствует расправлению конструкции.

Фиксаторы телескопических лестниц.

Секционные лестницы

Секционная раскладная модель напоминает ножничный тип, только здесь сегменты не прижимаются, а складываются друг на друга. Соответственно, при раскладывании, части расправляются и фиксируются в определённом положении.

Секционная лестница может состоять из двух…

…или трех секций

Преимущество такой лестницы – это низкая стоимость. В качестве недостатков стоит упомянуть довольно большие размеры и массивность конструкции.

Схематическое изображение двухсекционной лестницы в сложенном и разложенном виде.

Откидные изделия

Самый необычный вариант – это откидная лестница. Данная модель имеет пару интересных особенностей:

Так как конструкция схожа с прямыми маршевыми разновидностями, угол наклона откидной лестницы около 45 градусов, что способствует максимально удобному использованию.
В качестве отрицательных моментов стоит выделить:

• высокие требования к свободному пространству;
• «специфичный» дизайн (в сложенном состоянии откидная лестница выглядит не слишком приятно, поскольку она не прячется и всегда находится на виду);
• массивность конструкции.

Гораздо большей популярностью пользуются раскладные конструкции, которые полностью прячутся в чердачный люк.

Используемый материал

Материал играет важную роль для раскладных лестниц. С одной стороны, он должен быть прочным, с другой – иметь минимальную стоимость. Этим требованиям в полной мере отвечают лишь 2 материала – дерево и металл.

При этом даже деревянная лестница имеет некоторое количество металлических деталей.

Деревянные изделия в основном изготавливаются из хвойных пород дерева, например, сосны. Такие модели обладают хорошей надёжностью и небольшой ценой. Кроме того, для создания деревянных лестниц не требуется специфических навыков или сложного оборудования. В качестве недостатков же стоит выделить следующие моменты:

• массивность изделия;
• довольно низкая грузоподъёмность (максимальный вес – 100 кг);
• небольшой срок службы.

Кроме прочего, деревянная лестница на чердак может неплохо вписаться в интерьер.

Гораздо чаще встречаются металлические лестницы из алюминия и стали, которые ничем не уступают деревянным аналогам.
В частности, к плюсам таких изделий относится:

• приемлемая стоимость;
• хорошая грузоподъёмность (до 200 кг, в зависимости от типа конструкции);
• высокая устойчивость к ржавчине и механическим воздействиям;
• долговечность;
• малый вес (у алюминиевых);
• высокая прочность.

Единственный недостаток металлических разновидностей – это сложность самостоятельного изготовления. Для работы потребуются знания по сварке и соответствующее оборудование.

Конструкция из металла даже внешне более надежная, нежели деревянная.

Важные моменты

Любая лестница, вне зависимости от её типа, должна быть максимально удобной для использования. Поэтому при выборе или проектировании изделия, рекомендуется учитывать следующие параметры:

• оптимальная ширина пролёта – 60-70 см (без учёта несущих балок);
• рекомендуемый угол наклона конструкции – 45-60 градусов, максимальный – 75 градусов;
• среднее количество ступеней – 15 шт.;
• толщина ступенек – 2 см (± 2 мм);
• «шаг» ступеней – 17-22 см (ступеньки должны располагаться на равноудалённом друг от друга расстоянии на протяжении всего лестничного пролёта);
• при частом использовании лестницы, ширину проступи (горизонтальной части ступеньки), следует делать не менее 20 см;

Варианты чердачных лестниц с размерами.

Также следует обратить внимание на другие важные моменты:

• мансардные лестницы не должны быть выше 3 м, иначе существенно возрастает риск травматизма;
• на металлические ступени рекомендуется поставить противоскользящие накладки;
• деревянные модели не стоит устанавливать в слишком сухих или влажных помещениях (снижается срок службы);
• крепления и механизмы должны надёжно соединять секции изделия;
• рекомендуется время от времени смазывать механизмы конструкции.

Регулярно осматривайте крепление конструкции и подвижные элементы.

Изготовление складной лестницы своими руками

Процесс создания лестничной конструкции не отличается особой сложностью. Но для большего удобства, его следует разделить на 2 этапа:

• подготовка к работе;
• изготовление лестницы.

Чаще всего своими руками делают раскладную конструкцию.

Подготовительный этап

Изготовление лестницы начинается с проектирования – проведения замеров и создания чертежа. Схему рекомендуется выполнять в трёх проекциях: вид спереди, сверху и сбоку.

Важно!

При этом конструкцию на чертеже следует отобразить в «расправленном» состоянии.

Также чертёж должен соответствовать следующим требованиям:

• на проекции сверху следует начертить план помещения, на котором отметить месторасположение лестницы;
• для большей наглядности, размеры элементов рекомендуется указывать в отдельных сносках;
• металлические детали отображают диагональными линиями, деревянные – завитушками (имитация деревянных «колец»).

После подготовки чертежа, закупаются необходимые материалы. Когда всё готово, стоит подготовить инструментарий. Так, для работы потребуется:

• электрическая или ручная пила;
• дрель;
• свёрла различного диаметра;
• саморезы по дереву.

Для изготовления металлической лестницы необходимы следующие инструменты:

• сварочный аппарат;
• ножовка по металлу;
• дрель со свёрлами по металлу;
• крепёжные элементы.

Чтобы конструкция могла складываться, необходимо приобрести металлические карточные петли.

Карточные петли для крепления лестницы.

Выполнение работ

Сам же процесс изготовления и монтажа довольно прост. К примеру, двухсекционная складная чердачная лестница изготавливается следующим образом:

1. несущие балки разделяются на 2 части (и длины) и соединяются с помощью металлических петель;
2. в каждой несущей балке делаются пазы для ступеней;
3. в сделанные отверстия вставляются ступеньки;
4. снизу несущих балок надеваются резиновые накладки;
5. в стене под проёмом на чердак крепится деревянный брусок;
6. верхняя часть () конструкции с помощью петель соединяется с бруском;
7. нижняя часть () прижимается к стене и крепится на крючке.

Делаем складную лестницу

Порядок изготовления раскладной лестницы откидного типа совершенно иной:

1. первая тетива жёстко закрепляется на стене под необходимым углом;
2. на ней делается разметка первой ступени (шириной 12 см);
3. проводятся 2 линии, параллельные граням несущей балки;
4. отмечается линия, перпендикулярная концу первого отрезка;
5. от перпендикулярной отметки делается отступ вправо на 1 см и проводится вертикальная линия;
6. сделанная разметка отмечает начало второй ступеньки (таким же образом отмечаются следующие ступени);
7. разметка переносится на вторую тетиву;
8. с помощью петель ступени крепятся на несущие балки (на стационарной тетиве они должны подниматься, на подвижной – опускаться вниз);
9. к подвижной тетиве крепится петля и в соответствующем месте на стене для неё устанавливается крючок.

Пример откидной лестницы на чердак

Складные лестницы для чердака обретают всё большую популярность в странах СНГ. Этому способствует низкая стоимость, простота монтажа и, главное, компактность изделий. Однако стоит учитывать, что в сравнении с обычными конструкциями, пользоваться раскладными лестницами менее удобно. / автор статьи

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Многие желают жить в уютном загородном доме с чердачной комнатой или мансардой. При проектировании и строительстве такого жилья встает вопрос об удобном и безопасном подъеме на второй этаж. Поэтому стоит подробнее рассмотреть нюансы изготовления лестницы для чердака.

Особенности

Чердачная лестница необходима не только в доме с мансардой, она потребуется, даже если чердак не используется для жилья – для доступа к крыше, ремонтным работам, прокладке коммуникаций. Видов и конструкций ее существует немало, но главное, чтобы она обеспечивала удобный спуск-подъем и была безопасной.

Одним из самых простых вариантов является чердачная лестница, расположенная снаружи дома.
Ее изготовить элементарно, но в холодное время залазить на чердак будет не очень комфортно, а чердачный проем, выходящий на улицу, будет пропускать холодный воздух, что в целом увеличит теплопотери внутри жилого дома. Поэтому лучше сразу выбрать проект лестницы на чердак изнури.

Помещение на чердаке может использоваться по-разному.
Оно может служить полноценной жилой комнатой, быть мастерской, кладовкой. В зависимости от ее предназначения стоит выбирать вид чердачной лестницы. Если доступ на чердак требуется несколько раз за сезон, то можно обойтись простейшей раскладной моделью из дерева или алюминия, а если на верху будет расположена спальня или детская, то обязательно стоит сделать прочную и удобную конструкцию с люком и перилами.

Задача изготовить лестницу для чердака своими руками для опытного мастера не слишком сложная, главное – это заранее выбрать ее тип, форму, расположение и предварительно создать чертежи с размерами. Простейшие раскладные варианты изготовляются за один день, более сложные модели с перилами и двумя пролетами можно соорудить за 2–3 дня. Чаще всего вход на чердак делают в прихожей, на веранде, но он может быть построен и в любом другом жилом помещении.

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Переносные лестницы чаще всего используют как временные (при строительстве или ремонте), в дальнейшем лучше всего соорудить более надежный и удобный вариант.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью.
Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница.
Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении
, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Материалы

Чердачная лестница может быть металлическая и деревянная. Для раздвижных и откидных конструкций лучше применять металл, который будет меньше изнашиваться при постоянном трении деталей.

Чаще всего выбирают алюминий, который является легким, прочным и не подвержен коррозии.

Лестничная фурнитура включает петли, болты, пружины, которые могут быть изготовлены из нержавеющей стали.

Стационарную и монолитную лестницу на чердак лучше всего изготовить из дерева.
Оно легко обрабатывается и скрепляется. Обычно выбирают твердые породы древесины: дуб, бук, сосну. Материал должен быть хорошо высушен, обработан лаком и антисептиком. Для каркаса и ступеней берутся бруски толщиной не менее 2 см.

Фурнитура

При монтаже деревянной монолитной лестницы для скрепления деталей понадобятся только обыкновенные гвозди. Для раздвижных или откидывающихся потолочных вариантов потребуются более сложные комплектующие. Для открытия чердачного люка понадобятся металлические уголки и полоски, петли, шарниры, болты или саморезы. Количество деталей подбирается в зависимости от длины лестницы и числа секций.

Монтаж

В качестве примера изготовления удобной и безопасной лестницы на чердак можно рассмотреть устройство складной модели из трех секций, которая откидывается вверх на потолочный люк. Ее можно построить самостоятельно практически в любом загородном доме с потолками из дерева с высотой до 280 см.

Пошагово она изготовляется в несколько этапов.

• Вначале необходимо изготовить чердачный люк. Потолочный проем может иметь любые размеры, например, 80х70 см. Сам люк должен легко открываться и выдерживать конструкцию сложенной лестницы. Для его изготовления берутся бруски 5х5 см и фанера толщиной 1 см. Брусья, выпиленные по размерам проема, соединяются с помощью клея и саморезов, для жесткости можно укрепить раму металлическими уголками. Затем к ней прибивается фанера с помощью тонких гвоздей.
• Далее необходимо установить люк на потолочное перекрытие с помощью шарниров, чтобы он легко и плавно открывался и закрывался. На этом этапе важно правильно подобрать и монтировать шарнирный механизм. На чердаке должно быть достаточно места для откинутого люка. Если помещение под крышей холодное, то стоит дополнительно утеплить чердачный люк, поместив между слоями фанеры какой-нибудь утеплитель, обшить края резиновым уплотнителем, чтобы не было щелей.

• После этого необходимо сделать саму лестницу. Для нее берется доска 2х10 см, выпиливаются секции нужной длины. Ступени нужно крепить не под прямым углом, а под наклоном в соответствии с углом наклона самой лестницы, то есть в разложенном состоянии они должны лежать горизонтально.
• Далее секции скрепляются с помощью металлических шарниров таким образом, чтобы вся конструкция легко раздвигалась и складывалась. Собранная лестница из трех секций крепится на люк с помощью металлических уголков.
• Далее можно прикрепить к чердачной двери удобную ручку, защелки или замки.

Другой пример чердачной лестницы в деревянном доме, которую можно сделать самому – это стационарная монолитная конструкция с одним пролетом. Место для нее стоит выбрать в углу комнаты, чтобы одной стороной лестничный марш упирался на стену. Так как подъем будет довольно крутым, то лучше всего снабдить лестницу деревянными перилами. Для каркаса и ступеней выбираются дюймовые доски шириной 10 см.

Ступени выпиливаются шириной 650 см
, шаг между ними должен составлять 10–15 см, длина будет зависеть от высоты потолка. Для перил можно взять полированные брусья 5х5 см. Установка происходит на анкера или шурупы. При необходимости на чердачный проем монтируется люк, открывающийся при помощи петель с шарнирами.

Достоинства такой конструкции в том, что она легко собирается и устанавливается, имеет приятный вид, а при ремонте легко демонтируется.

Монтировать деревянную лестницу с одной секцией длиной более 3,5 м не рекомендуется, так как при этом страдает ее жесткость, конструкция имеет риск обрушиться. В частном доме с высокими потолками лучше использовать монолитный вариант с 2–3 пролетами. Если высота этажа большая, а места мало, то есть неплохой вариант винтовой лестницы. Но такие сооружения не очень удобны, существует большой риск падения.

Лестницу на чердак с улицы тоже можно сделать стационарной, прилегающей к стене деревянного дома.
Но такой вариант хорош только для теплого климата, или если ей пользоваться нерегулярно. Часто такие проекты используют в домах с мансардой для дополнительного входа на верхнюю комнату. Если возможности построить прочную и красивую внутреннюю конструкцию не позволяют, а пользоваться чердаком нужно регулярно, то можно создать простейший временный уличный вариант.

Для удобства использования ступени должны иметь шаг не более 20 см, но и слишком часто их располагать не следует. Оптимальная высота составляет 19,3 см.

Если они изготовляются из дерева, то их толщина должна быть 18–22 мм, в противном случае лестница имеет риск обрушиться. В здании высотой до 280 см количество ступеней однопролетной лестницы будет 14–15.

Оптимальный угол наклона раскладной или однопролетной лестницы составляет 60–75 градусов.
Если он меньше, то крутизна подъема слишком большая, пользоваться становится неудобно и опасно. Если наклон будет больше, то конструкция будет занимать много места в комнате. Вообще рассчитано, что для комфортного подъема общая длина пролета в такой модели должна быть на 35 см больше высоты от пола до потолка.

Расчет показывает, что оптимальная длина ступенек должна быть не менее 65 см, тогда по ней можно свободно перемещаться. Но если место позволяет, можно увеличить эту величину. Складная или однопролетная деревянная лестница должна выдерживать вес 150 кг. По ширине ступеньки должны быть не менее 20 см, тогда на них будет удобно ступать.

Есть возможность купить готовые складные механизмы чердачных лестниц. Но при этом нужно правильно учитывать их размеры, чтобы они вписывались в сложенном виде в потолочный проем, надежно крепились к люку, а в разложенном виде были как раз по высоте комнаты.

Если такой подъем на чердак решено сделать полностью самостоятельно, то стоит создать подробный чертеж с размерами, расчет возможной нагрузки, составить смету, включающую стройматериалы для каркаса, ступенек и перил, фурнитуру и крепежные детали, утеплитель для люка.

В отличие от перил ступени лучше не делать из гладкого отполированного дерева.
В этом случае поверхность будет очень скользкой и велик риск падения, особенно при большой крутизне или винтовом варианте. Если все же древесина слишком гладкая, то лучше всего снабдить ступени противоскользящими наклейками.

Удачные примеры и варианты

Ножничная лестница на чердак является простой в установке, сравнительно дешевой. Но она не такая удобная при подъеме, да и вид не слишком привлекательный.

Раскладная деревянная лестница, крепящаяся к люку, смотрится красиво. Как видно, механизм снабжен специальной ручкой, так что никаких стремянок и табуреток не потребуется.

Красивый вариант монолитной конструкции из дерева с оригинальными ступеньками можно изготовить и собрать своими руками.

Зачастую выход на чердак находится как раз в одном из жилых помещений дома. И при проектировании такого выхода раньше многим дизайнерам и архитекторам приходилось решать, какую комнату придется «обидеть» некрасивой лестницей в углу. На крайний случай изготавливалась стремянка, которая пряталась в кладовой. И в случае необходимости перед хозяевами стояла задача вытащить ее, отнести к люку, не задев по дороге телевизор, поставить и подняться.

И при этом желательно, чтобы ножки лестницы не поехали и сама она не свалилась, пока человек не будет находиться на чердаке. Пока современный рынок не предложил замечательную альтернативу всем этим хлопотам в виде особого вида люка, за которым прячется сама лестница.

Почему бы и вам ведь не построить нечто подобное, ведь чердачная лестница с люком – не такой уж и сложный механизм, и во всем при желании можно разобраться? Тем более, что с нашими фото-инструкциями, полезными советами и видео-историями у вас просто нет шанса не справиться!

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все “прячущиеся” чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

В общем же вся конструкция выглядит примерно так:

Пошаговая инструкция по конструированию

Самыми прочными и практичными признаны такие лестницы, которые сделаны на металлической основе с деревянными ступеньками. В домашних условиях, конечно, нечто подобное соорудить сложно, а вот работа с деревом под силу каждому.

Шаг 1. Планируем и проектируем

Итак, для начала внимательно рассмотрите заботливо приготовленные для вас схематические иллюстрации:

У вас сложилось понимание, как именно будет выглядеть проем чердачного люка и с какой стороны к нему будет крепиться лестница? Тогда идем дальше.

Шаг 2. Подбираем крепление для люка и лестницы

Именно от прочности и качества механизма зависит то, насколько легко будет открываться люк, и насколько он будет выдерживать возложенные на него нагрузки. Самый простой механизм из всех существующих в этом плане – это петли и защелки. Разница лишь в том, как именно вы расположите их: по длинной стороне створки, или по короткой, и куда будет открывается сам люк – верх или вниз.

И здесь многие домашние умельцы идут на такие хитрости: они используют не простые мебельные петли, а приспосабливает автомобильные капотные, и получается крышка люка с пружинным механизмом ничуть не хуже, чем у самых дорогих промышленных вариантов. Такая пружина помогает поднимать тяжелую лестницу с люком и фиксировать ее в нужном направлении.

Т.е. каждый раз, когда вы будете подниматься на чердак, вам уже не нужно будет применять особых усилий, чтобы поднять обычно массивную крышку люка.

Вдобавок, совсем не лишним будет кронштейн, который поможет зафиксировать открытый люк в определенном положении. Таким образом, вы не позволите люку открывается на больший угол, чем он рассчитан, и отлетевшая вниз крышка не стукнет случайно проходящего мимо человека по голове.

Еще вы можете применить для массивного чердачного люка так называемый газовый лифт – такие приспособления сегодня активно продаются для тяжелых дверей. Все это тоже поможет легко открывать и закрывать люк наверх, а еще газовый лифт просто не позволит опускаться крышке быстро резко.

Ведь бывают ситуации, что человек решил спуститься с чердака по приставной лестнице, стал закрывать за собой крышку люка, а та под своей тяжестью попросту захлопнулась. Результат – сотрясение мозга и быстрый полет вниз. Подумайте над этим, ведь подобного легко избежать.

В качестве фиксатора крышки люка вы также можете применить стальную цепочку, как здесь:

Шаг 3. Устанавливаем пружинный механизм

Также обязательно необходимо продумать для складной лестницы не только ее составные элементы, но и главный пружинный механизм. Речь идет о таком приспособлении, которое обеспечит надежную фиксацию всей конструкции лестницы в закрытом положении на чердаке.

Но учтите, что чем крепче и тяжелее получится такая фиксация, тем больше усилий вам потом придется прикладывать, чтобы раскрыть лестницу и развернуть ее. И тем больше будет нагрузка уже на сам механизм, а он не вечен.

Еще один важный момент: чем больше наклон самой лестницы, тем больше будет оказываться нагрузка на место крепления ее к перекрытию чердака. Самая маленькая нагрузка будет при угле установки в 90 градусов. Но лестницу так не установить, конечно же, поэтому оптимальный угол, на который вы можете ориентироваться, находится в диапазоне от 65 до 75 градусов.

Шаг 4. Изготавливаем чердачный люк

А теперь продумайте конструкцию самого люка. У него могут быть одна крыша или две (верхняя и нижняя), дополнительные удерживающие механизмы и даже дистанционное управление.

Вот подробная пошаговая инструкция, которой вам удобно будет пользоваться:

• Шаг 1. Сделайте необходимые замеры и начертите их на фанере.
• Шаг 2. Изготовьте боковые стенки путем нанесения клея на стыки будущего люка.
• Шаг 3. Скрепите все детали шурупами.
• Шаг 4. Снова промажьте все кромки ПВА и приклейте дно.
• Шаг 5. Забейте для надежности скобы, при помощи строительного степлера.
• Шаг 6. Сделайте из плиты МDF-распорку.
• Шаг 7. Положите распорку в короб – так вы поймете, куда наносить клей.
• Шаг 8. При помощи шурупов прикрепите распорку к подготовленному коробу.
• Шаг 9. Начертите на дне короба линию и снова пройдитесь по разметке скобами.
• Шаг 10. Прибейте дно к распорке.
• Шаг 11. Положите на дно короба теплоизоляцию.
• Шаг 12. Засуньте в щели короба оконный изолятор.
• Шаг 13. При помощи степлера и шурупов прибейте крышку к коробу.

Вам также помогут наши мастер-классы, которые замечательно иллюстрируют процесс изготовления чердачных люков с лестницами из разных материалов и разных конструкций:

Продолжение:

Шаг 5. Устанавливаем люк и лестницу в проем

Был ли люк и чердачная лестница своими руками изготовлены, или же вы решили не заморачиваться и приобрели готовую конструкцию, в любом случае сейчас вам придется столкнуться с одинаковыми сложностями в процессе их установки.

Итак, если перекрытие вашего чердака сделано из бетона, проем для выхода на крышу нужно делать заранее – вырезать его потом будет сложно. А вот в деревянном перекрытии люк следует устанавливать между несущими балками, расстояние между которыми – не менее 60 сантиметров, но не более 1 метра.

Важно, чтобы при подъеме и спуске человека по такой лестнице вся нагрузка была равномерно распределена между балками, поэтому люк с лестницей устанавливать необходимо так, чтобы крышка открывалась параллельно балкам, но не поперек им. Как здесь:

Еще один пример монтажа люка с лестницей в деревянном перекрытии:

Как вы видите, при помощи деревянных треугольников (косынок) по углам крышки люка была сооружена специальная ниша, в которую потом будет вложен утеплитель.

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

• Петли здесь монтируется только с верхней стороны, и никогда с нижней.
• Также створка должна открываться только наверх.
• Коробка делается усиленной, углового типа.

Виды и группы по времени противостояния огню

По огнеупорности чердачные люки также делятся на три основные группы:

1. Первая группа.
   Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
2. Вторая группа.
   У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
3. Третья группа. Х

   орошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.

Требования к изготовлению пожарного люка и лестницы

Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.

Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.

А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах 2.01.02-85.

А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:

В частных домах, построенных со скатными кровлями, обязательно имеются чердачные помещения. Им может быть отведена техническая роль, но чаще в них обустраивают жилые комнаты-мансарды. Полезное пространство нужно всем, но как попасть на чердак, если эксплуатация его не планировалась при создании проекта дома? Можно сделать стационарную лестницу, но данная задача очень хлопотная.

В продаже сейчас появились чердачные лестницы с люком и без него, которые легко устанавливаются в перекрытие между этажами. Конструкции занимают минимальное количество свободного пространства, функциональны и практичны. Благодаря этим лестничным системам можно комфортно попасть на мансардный этаж.

Выбор типа лестницы

Чердачные подъемные конструкции могут быть установлены снаружи или внутри дома. Если чердак жилой, то используют второй вариант.
Но даже если помещение не жилое, доступ в него должен быть максимально безопасным, удобным и незаметным.

Для доступа на мансарду применяют следующие виды лестниц:

• монолитные маршевые или винтовые конструкции;
• переносные в виде стремянок или приставных лестниц;
• встроенные решения.

Выбор той или иной лестничной конструкции зависит от условий эксплуатации, требований по прочности, от объема пространства в перекрытии. Если будет приобретаться складная конструкция, то учитывают размеры изделия, материал изготовления.

Для жилых помещений лучше приобрести деревянные решения. В доме с современным интерьером больше подойдут металлические лестницы.

Важно обращать внимание на расстояние от пола до потолка. Если модель лестницы имеет большую высоту, чем необходимо, то следует уточнить возможности по ее регулировке — лестница не должна просто висеть на потолке, для безопасного использования ее следует упереть в поверхность пола.

Также важен размер проема. Очень часто он ограничен расстоянием между элементами перекрытия или габаритными размерами люка в конструкции из железобетона. В данном случае, если нет никаких ограничений, можно приобретать модель под максимально большой проем. Если выбирается конструкция с люком, то последний должен быть качественно теплоизолирован.

Стационарные

Стационарные монолитные лестницы на чердак – это маршевые или же винтовые конструкции.
Это один из наиболее традиционных видов лестниц в частном домостроительстве. Такие решения солидные, эстетичные, удобные и безопасные. Но это массивные и дорогие изделия, занимающие много свободного места.

Среди плюсов подобных решений можно отметить наличие поручней, а также защитные ограждения. Это очень актуально, если в доме проживают пожилые люди или маленькие дети.

Переносные

Эти чердачные лестницы не что иное, как стремянки и приставные лестницы. Они не занимают много места, недорогие, а после эксплуатации их можно убрать в кладовку.
Использовать их очень просто, но нужно понимать, что пользоваться стремянкой не всегда удобно и безопасно. Приставная лестница применяется лишь во время строительства или ремонта, а также на дачах.

В продаже имеются стальные, алюминиевые переносные и приставные лестницы отечественного, европейского и китайского производства. Продукция различается ценой, качеством, количеством ступеней, а также наличием дополнительных элементов.

Складные

Складная лестница объединяет в себе преимущества первого и второго вариантов, но и не лишена недостатков. Такие модели безопасны, легко и без труда вписываются в любой интерьер, позволяют экономить место, просты в использовании. Демократическая цена моделей с люком порадует, а моет быть даже и удивит.

Складная лестница может изготавливаться из алюминиевых сплавов и древесины. Нередко производители комбинируют эти материалы.
Из древесины используют преимущественно прочные породы. Так, чердачная складная система «Факро» производится из качественного бруса хвойных пород. Другие бренды применяют бук, клен, дуб.

Складная алюминиевая лестница подойдет, когда использоваться она будет постоянно. Данная лестничная система отличается повышенной стойкостью к износу, большей прочностью.

Раздвижные

Раздвижная или выдвижная лестница – это металлическая или деревянная конструкция. Она может состоять их двух или более секций.
На верхней секции имеются направляющие, по которым поднимется и опускается нижняя часть. Особенность раздвижной/выдвижной модели в полном отсутствии пружинных элементов – это позволяет снизить цену.

Раздвижная система способна выдерживать нагрузку до 200 кг. Деревянная выдвижная модель выдержит до 150 кг. Масса металлических изделий и моделей из дерева сравнительно небольшая, размеры компактны, марш имеет незначительный размах. Так как устройство простое, то механизм долговечен.

Эти модели преимущественно используются в частном доме с невысокими потолками. В большинстве случаев конструкция встроенная в люк и утепленная.

Раскладные с пружинным механизмом

Раскладная лестница с пружинным механизмом – самый распространенный тип. Принцип ее работы простой. За качество и надежность работы отвечают два механических узла для открывания и закрывания люка. Секции раскладной лестницы соединяют между собой мощные петли с башмаком или рычажные петли.

Лестницу можно приобрести в готовом виде или же сделать своими руками из приставной, важно только рассчитать нужную длину участков. Механизм раскладной лестницы сделан так, чтобы обеспечивать плавность работы, когда крышка движется вниз, и невесомость, когда она закрывается обратно. Вдоль короба устанавливается специальная возвратная пружина.

Статья по теме:
Телескопическая алюминиевая лестница — мобильная стремянка на все случаи

Также представлены ножничные лестницы. Здесь ступени соединяются между собой специальными ножничными элементами-скобами.
Конструкция при подъеме складывается таким образом, что каждая ступень очень плотно подходит друг к другу. При опускании лестницы скобы раскрываются, а ступени удерживаются на удобном для подъема/спуска расстоянии.

Чаще всего производители предлагают металлические изделия. Дополнительно модели оборудованы удобными поручнями.

Среди прочих важных преимуществ высокая пожарная безопасность, а также прочность. Модель способна выдержать до 200 кг веса. Эти решения более компактны – лестница раскладывается по прямой, а дополнительное пространство непосредственно рядом с люком не нужно.

Телескопические

Телескопическая система не особо популярна на отечественном рынке, зато в Европе такие лестницы пользуются большим спросом. Основной материал – алюминий. Лестница собирается из отдельных полых трубок, в сложенном виде ступени могут очень плотно прилегать одна к другой, а в разложенном виде надежно фиксируются.

Боковины сформированы полыми трубами, расположенными от большего диаметра к меньшему. В процессе складывания боковые элементы складываются друг в друга.

Минус в том, что телескопическая конструкция имеет ограничение по нагрузке – не рассчитана для большого веса, а также в том, что система не оборудована поручнями для удобного подъема наверх. Особой устойчивостью лестница также не отличается.

Телескопическая лестница в сложенном виде имеет компактные размеры – такая модель способна легко встраиваться в перекрытия.
Также существуют конструкции из дерева, но такие изделия не отличаются особой прочностью, поэтому применяются реже.

Упрощенные складные лестницы

Данные конструкции не спрятаны за люком чердака, однако их легко спрятать в углу или за какой-либо интерьерной декорацией.
Это редкий вид чердачных лестниц. Они состоят из двух или более секций, соединенных петлями, и складываются по принципу книжки – часть лестницы откидывается и компактно прислоняется к стене.

На видео:
обзор чердачных лестниц и советы по выбору.

Выбор материала

При изготовлении чердачных лестниц производители используют различные материалы. Это преимущественно алюминий и его сплавы, натуральная древесина, а также сталь.
Выбор того или иного материала зависит от типа лестничной конструкции, а также от назначения – предназначено ли изделие для помещения или для улицы.

Деревянная

Деревянная лесенка – наиболее распространенный и доступный вариант. Если чердак в частном доме применяется не так часто, то можно приобретать самые недорогие изделия – приставные лестницы. Если вход красиво оформлен или лестница нужна для улицы, то выдвигаются уже другие требования – древесина не должна гнить, рассыхаться после нескольких лет использования.

Породы дерева используются самые разные, следует выбирать их исходя из задач. Так, в классических интерьерах можно приобрести изделия из дуба, ясеня и других пород. Из более дорогих пород чаще всего изготавливают стационарные лестницы с перилами, а вот складные производятся из сосны.

Металлическая

Изделие из металла – это гарантия того, что подъемная система будет работать долгие годы без износа.
Особенно это актуально для моделей из алюминия или нержавейки. Сталь, если изделие будет использоваться на улице, потребует антикоррозийной обработки.

Металл более привлекателен в современных интерьерах, таких как хай-тек и минимализм. Особенно гармонично вписываются телескопические и выдвижные системы.

Подбирая размеры лестницы, следует ориентироваться на уже проверенные, а также утвержденные нормы:

• Рекомендуемая ширина марша для удобного подъема/спуска – от 650 до 1100 мм.

• Высота – не больше 350 см. Если выбирать более значительные размеры, то изделие потеряет в жесткости и безопасности.

• Число ступенек – не больше 15 шт. Иногда эту цифру можно и увеличить, но придется дополнительно укреплять лестницу.

• Расстояние между ступенями делают примерно 15-20 см, толщина каждой ступеньки – 2 см, но это не жестко.

• Угол наклона лестницы – 60-80 градусов. Чтобы устанавливать лестницу под небольшими углами, нужно свободное место, а большой угол снижает безопасность.

Размеры лестниц с люком

Чтобы иметь полное представление о габаритных размерах типовых подъемных лестничных систем с люками, можно на примере одной из крупнейших-компаний производителей рассмотреть параметры.

60х60

К этой категории относятся лестницы на чердак с люком, размеры которого — 60 на 60 см.
Такие модели имеются в каталогах многих производителей, но размер нестандартный. Сами лестницы компактны и не займут много места, установить их можно в любых помещениях.

60х80

Лестница с люком 60 на 80 см — более стандартное решение.
Такие модели имеются у различных производителей в большом количестве. Эти изделия пользуются популярностью у покупателей.

Люк

Люк — это не самая простая деталь и при этом важная часть в раскладной или откидной лестничной системе. Существует несколько видов люков:

• горизонтальные – типичные решения, устанавливаемые в потолки;
• вертикальные люки;
• мансардные конструкции;
• ревизионный люк для проверки состояния чердака.

Первый, горизонтальный вариант – это классика и самая часто применяемая конструкция.
Изготовление такого люка и установка к нему лестницы может осуществляться своими руками, в интернете имеются чертежи и все необходимое. Однако в продаже имеются модели лестниц, уже оборудованные люком.

Мансардный люк многофункционален. Это и люк для доступа на чердак, и одновременно выход на крышу. Устроен он сложно, но очень функционален.
Минус в том, что сделать такой люк самостоятельно не получится – нужно заказывать изделие в студии, установка должна осуществляться руками опытных профессионалов.

С лестницей

Люки оснащаются раскладными, раздвижными и ножничными лестничными конструкциями. Такие решения чаще всего монтируют в помещениях с дефицитом свободного пространства. Среди плюсов – компактность. Выбирать лестницу можно без ориентирования на интерьер и стиль помещения – сама лестница прячется внутри перекрытия.

Некоторые люки оснащены специальным механизмом – подъемные устройства за несколько секунд опустят лестницу вниз.
Если встроенная лестница ручного типа, то чтобы ее опустить, достаточно одного легкого движения руки.

Единственный недостаток конструкции – сложности при самостоятельном проведении монтажных работ. Однако если четко следовать инструкциям производителя, то все получится.

Без лестницы

Здесь все гораздо проще, это деревянный или пластиковый люк. Встроенная откидная лестница отсутствует – ее нужно сделать самостоятельно. Монтаж люка может выполняться своими руками. Можно даже самостоятельно изготовить изделие. Удерживают конструкцию на потолке петли. Чтобы в помещении было тепло, если чердак без отопления, в люке укладывается один или несколько слоев утеплителя.

Конструирование люка [своими руками]

Самодельная конструкция не будет серьезно отличаться от заводских моделей. Единственный нюанс – отделка. Чертежи представлены в интернете, а для изготовления потребуется небольшое количество инструментов и материалов. Чтобы изготовить простой люк, нужно несколько листов фанеры и брус размером 5х5 см. Толщину можно выбирать и другую. Этот люк не будет иметь утеплительных материалов внутри.

Этапы выполнения работ:

1. Первым делом выбирают место, где будет расположен люк. Затем определяют его оптимальные размеры. К цифрам следует прибавить еще примерно 9 мм на каждую сторону. Это позволить в дальнейшем складывать крышку без шумов и скрипов.

2. Далее разрезают деревянный брусок на части по габаритам люка. Затем на каждом конце брусков делают пазы, их смазывают и соединяют в прямоугольную конструкцию. Чаще всего размеры люка таковы, что это именно прямоугольник.

4. Чтобы не повело диагонали, прикручивают косынки. После этого можно попробовать примерить-установить люк в проем под него.

5. Чтобы люк мог закрываться, в верхнюю крышку врезают защелку. Открываться конструкция будет при помощи ручки, ее закрепляют на крышке.

6. Затем фиксируют изделие в проеме, для этого применяются обыкновенные петли.

Более сложная конструкция включает в себя брус толщиной от 10 см, а также утеплительные материалы внутри и резиновый уплотнитель по периметру.

В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

По виду конструкции различают следующие типы чердачных лестниц:

1. Монолитные:
   • винтовые;
   • маршевые.
2. Складные чердачные лестницы:
   • ножничные;
   • раскладные или рычажные;
   • телескопические или раздвижные лестницы;
   • откидные.
3. Переносные:
   • стремянки;
   • приставные.

Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

• ширина лестничного марша. Оптимальная ширина — около 65 см;
• высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
• количество ступенек. Обычно равно 14 или 15;
• расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
• толщина ступеней находится в пределах от 18 до 22 мм;
• угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
• складная чердачная лестница должна выдерживать вес не менее 150 кг;
• ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница

Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Чердачные складные лестницы своими руками

Вариант №1 — простая конструкция из 2-х секций

Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

• ножовка для работы по дереву;
• рулетка для измерений;
• лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
• четыре карточные петли шириной с косоур;
• два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
• саморезы, анкера, крючок и петелька.

Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

Как сделать люк на чердак своими руками — основа складной лестницы

Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала понадобится:

• четыре бруска 50×50 мм — два коротких и два длинных;
• лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирный без пружины

Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

• один уголок;
• кусок листового металл;
• две полосы разной длинны.

Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

Затем, скрутив обе детали болтами, ровняем их по длине.

Таким образом изготавливаем все части.

На выходе должно получится два совершенно идентичных механизма.

Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

Деревянная лестница на тетивах своими руками

Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

Теперь внимание
, мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида отшлифовываем все грани фрезером.

На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.
