Лестница на чердак раскладная своими руками из дерева

В каждом доме есть потребность в дополнительной площади. Когда все комнаты функционально заняты, владелец жилища начинает искать свободное пространство за их пределами. Вот тут-то очень кстати окажется складная лестница на чердак. Она позволит на оборудовать мастерскую, детскую комнату, поставить там биллиардный стол, барную стойку. Озабоченный этой идеей, хозяин начинает задумываться, купить ли лестничную конструкцию в готовом виде или сделать ее самому.

Пример складной лестницы из метала на чердак

Но прежде он должен ознакомиться с различными ее вариантами, чтобы выбрать подходящий.

• Стационарная конструкция с одним или двумя пролетами;



  Пример стационарной лестницы на чердак из металла

• Складная многосекционная;
• Винтовая;
• Откидная.

В зависимости от места установления чердачные входы бывают внутренними и наружными. Складная чердачная лестница снаружи, как правило, не устанавливается. А стационарная конструкция, установленная снаружи, не совсем комфортна зимой, зато она не занимает ни одного метра полезной жилой площади; еще один вариант — утепленная.

Чтобы металлические детали не подвергалась разрушительному воздействию атмосферных осадков, их чаще всего делают из оцинкованного металла или окрашивают специальной краской.

Чердачные лестницы изготавливают из дерева и металла. Оба варианта — достаточно прочные устройства. Однако они могут скрипеть или громыхать, хотя не для всех эти звуки являются раздражающим фактором. К тому же их можно устранить или хотя бы приглушить, если использовать различные половички или противоскользящие накладки. Дерево и металл зачастую комбинируют, чтобы получить очень привлекательные многоступенчатые конструкции.

Стационарная


Монолитное сооружение со ступеньками, как правило, из дерева, с поручнями и перилами устанавливают на . При активной повседневной эксплуатации чердачного помещения оно дополняется дверью. Без нее не обойтись тогда, когда оборудуется как комфортабельное помещение в доме в качестве или взрослых, комнаты отдыха, мастерской, которую приходится посещать ежедневно.

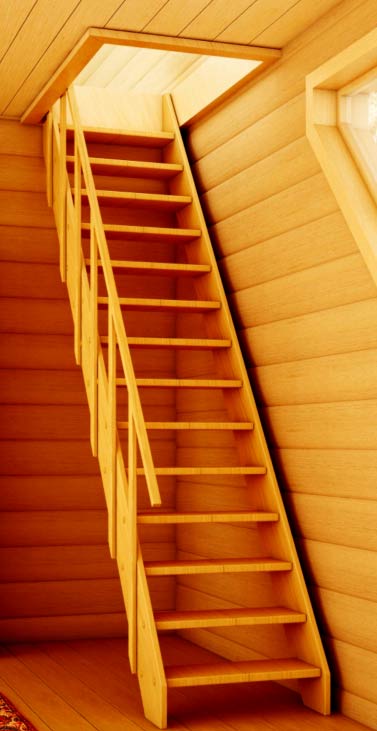

Вариант устройства стационарной деревянной лестницы на чердак

Для стационарного устройства иногда отводят отдельную территорию — лестничную клетку.

Складные чердачные лестницы


Их также можно купить или смастерить своими руками. Устанавливаются в помещениях с ограниченным пространством, когда невозможно соорудить монолитную лестничную конструкцию. Складные чердачные лестницы имеют несколько разновидностей, но все они не громоздкие, а легкие, но вес не ограничивает прочности, потому что для изготовления используют дерево твердых пород и алюминий.

Ножничная


Такая выдвижная конструкция прикрепляется к крышке люка, а раскладывается до самого пола по принципу трамвайного токосъемника или гармошки. Такая конструкция — только металлическая, поэтому со временем без должной смазки начинает скрипеть. Используется в частном жилище при неинтенсивной эксплуатации чердака.

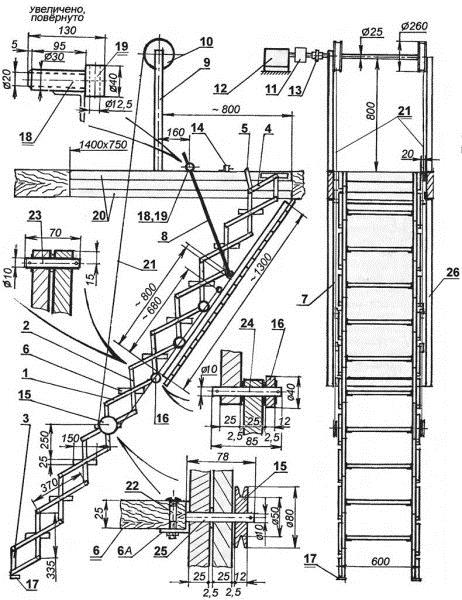

Схема работы ножничной лестницы на чердак

Грузоподъемность небольшая, но вес взрослого человека выдерживает надежно.

Телескопическая


Лестницу из нескольких секций, которые пакуются одна в другую, называют телескопической. Обычно ее делают из алюминия, поэтому она легкая и прочная. Но такие складные лестницы на чердак большой популярностью у потребителей не пользуются. Чаще они применяются на строительных работах в виде стремянок. В упакованном виде так компактны, что размеры позволяют перевозить их в багажнике легкового автомобиля.

Откидная


Это одна из разновидностей складных лестничных устройств, состоящих обычно из двух секций. Первая жестко прикреплена к основанию люка. Снизу к ней присоединена вторая специальными шарнирами, позволяющими складываться вперед.

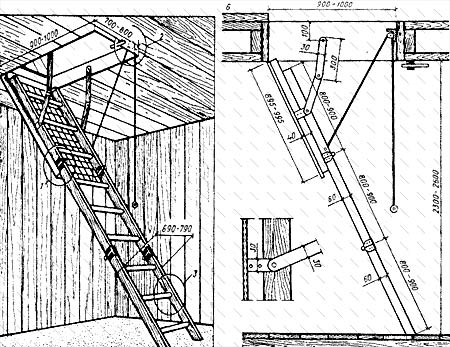

Чертёж с размерами откидной лестницы

Когда в ней нет необходимости, а вход на чердак закрыт, то откидная конструкция находится в чердачном помещении. Если его открыть, она откидывается и опускается на пол.

Выдвижная


При недостатке пространства устанавливается выдвижная лестница на чердак. Она может быть из дерева или металла. Выдвигается из люка, который открывается вручную или с помощью электропривода.

Основные требования к такой конструкции — компактность, прочность, небольшой вес. Чтобы добиться этого, при изготовлении сочетают прочное дерево и легкий металл.

Винтовая


Она требует большего пространства, чем складные устройства. Может быть с перилами или без них. Выглядит очень легкой, независимо от того, деревянная она или сделана из металла. Оригинальная конструкция, но подъемы и спуски затруднительны, а иногда и рискованны, особенно для обитателей дома преклонного возраста.

Используются такие чердачные лестницы в домах, в которых эксплуатация чердака не так интенсивна. Они могут быть устроены так, что все ступеньки прикреплены к столбу, который находится в центре системы. Есть и такие лестничные спирали, у которых ступени удерживаются изогнутыми несущими балками-тетивами.

Раскладные и можно без особых проблем купить в магазине стройматериалов, где продаются сосновые, дубовые, а также металлические, изготовленные обычно из алюминия. Самое дешевое изделие из сосны, но по прочности не уступает другим материалам.

Не следует забывать, что купленная в готовом виде лестничная установка нуждается в правильном уходе, который включает обработку деревянных поверхностей противопожарной пропиткой, покрытие лаком или краской.

Металлические детали, шарниры, ролики необходимо смазывать машинным маслом.



Но на рынке не всегда можно найти подходящее лестничное сооружение. Тогда наилучший вариант — чердачная лестница своими руками, которую можно сделать в соответствии с собственными пожеланиями и вкусами. Как это сделать? Сегодня во Всемирной паутине нет недостатка соответствующей информации. Нужно лишь желание, необходимые материалы, инструменты и творческий энтузиазм.

Основные требования


Чердачная лестница — это зона риска, поэтому она должна соответствовать следующим требованиям:



Детали лестницы


Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.



Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

• Балки, которые называют тетивами и косоурами;
• Перила, поручни безопасности;
• Грани ступеней, также имеющие свое название: горизонтальная — проступь, а вертикальная — подступень;
• Лестничный марш.

Косоур


Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она — одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива


Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две — по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.


С ними стационарная конструкция выглядит массивно, добротно, в то время как на косоурах она кажется визуально легкой и просторной.

Перила и поручни


Следует разобраться, есть ли разница между этими понятиями. Перила — ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями — это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.



Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

• Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
• Высота — на уровне пояса взрослого человека, не ниже;
• Во избежание травм не должно быть острых углов на их окончаниях;
• По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи


Вертикальная часть каждой приступки — подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног — так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш


Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках — тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.



Конструкция лестничного марша

Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.

Прежде всего, надо понимать, что чердак чаще всего используется в роли складского помещения. На нём удобно хранить временно ненужные под рукой вещи, либо громоздкие, старые предметы, а также используемые по сезонам.
Поэтому для доступа к чердачному помещению не нужна постоянная большая конструкция, которая будет занимать достаточно много места. Для доступа наверх к чердаку существуют специальные лестничные механизмы.

Особенности чердачных лестниц

• трансформеры (раскладные);
• стационарные.

И те и другие удобные, простые в установке, а главное, занимают минимум места. Самый лучший вариант, когда такой механизм невидно или она скрыт в интерьере. Ведь в дальний угол убирают вещи, которые не пригодятся длительное время.

Чертёж складной чердачной лестницы на тетивах

Раскладные конструкции

Линейка производителей раскладных лестниц довольно широка, цена товара зависит от материала изготовления и функциональности.

Раскладной вариант на чердак представляет собой конструкцию из 3-4 секций, которые складываются друг в друга и преобразуются в компактный блок, располагающийся под потолком.

Таким образом, она легко раскладывается при необходимости, устойчива, подняться наверх не будет проблематично. Если размеры комнаты малы даже для расположения кровати и лестничной конструкции вместе, то раскладная версия точно подойдёт в данном случае.

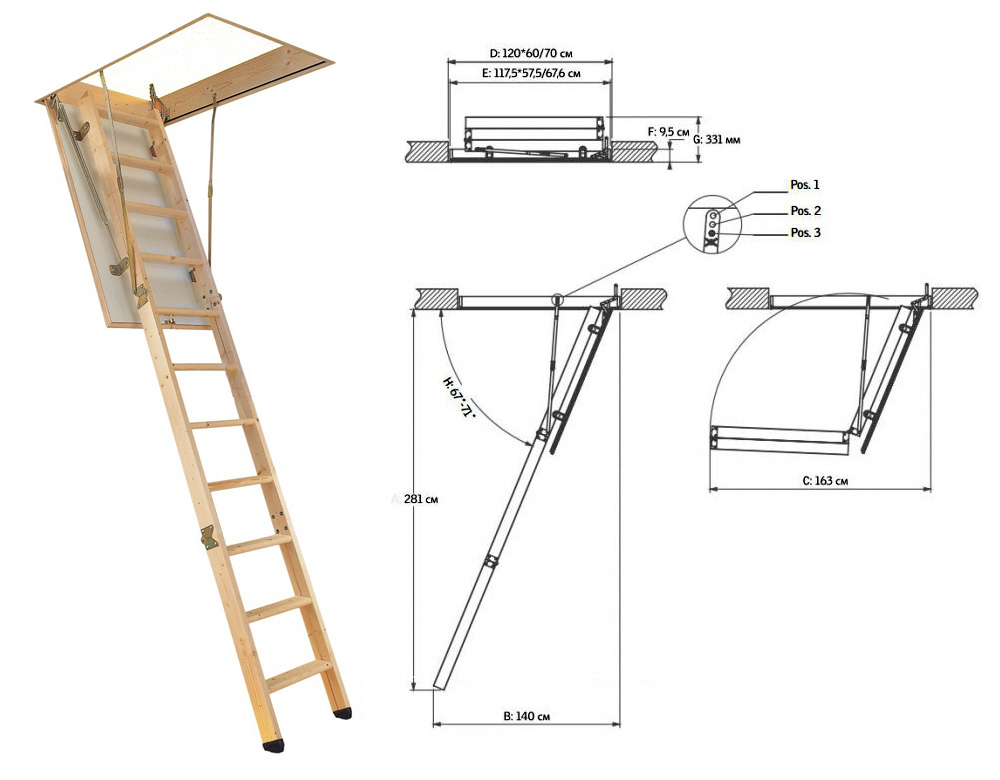

Чертёж раздвижной чердачной лестницы

Трансформеры приводятся в движение специальным стержнем.
Он активируется при открытии крышки люка, есть модели с пультом дистанционного управления.

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

Для работы понадобятся:

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);

• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Для монтажа люка и лестницы лучше всего использовать герметик на силиконовой или резиновой основе.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

Механизм действия складной чердачной лестницы

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции. Нужно уделить ей особое внимание.

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Схема устройства стационарной лестницы на чердак

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней. Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа.

Первое, что должно быть изготовлено — это рама люка, в который и будет монтироваться сама лестница.

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Основные составляющие механизмы складной чердачной лестницы

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы.
Ну вот, теперь осталось даже место для кровати.

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Чертёж лестницы по типу «гусиный шаг»

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг»
. Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Лестница из профильной трубы

Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

Для изготовления используются швеллеры 16 см., пофили 4х4 см.
На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

Можете посмотреть видео, где рассказывается о том, как правильно сделать складную лестницу на чердак своими руками.

Чердак является традиционным помещением практически в каждом загородном доме. Его функционал необычайно широк. К примеру, данное помещение используется в качестве складской комнаты или мастерской, некоторые домовладельцы и вовсе оформляют чердак как гостиную или спальню. На самом деле, функционально назначение такой комнаты зависит исключительно от вашей собственной фантазии, а также финансовых возможностей. Однако, несмотря на широкое многообразие вариантов оформления чердачного пространства, стоит знать, что чердачная лестница с люком является неотъемлемой его частью. Если вы не соорудите данную конструкцию, то попросту не сможете попасть в это помещение. Создание чердачной лестницы – достаточно простое дело, в связи с которым вам даже не придется обращаться к профессионалам в строительной индустрии.

Классификация конструкций

Собственно, наиболее трудоемким процессом в деле организации чердачного пространства является конструирование лестничного сегмента. Прежде, чем создавать проект конкретной лестницы для вашего дома, необходимо предварительно определиться с категорией конструкции. Существуют такие варианты:

• складная;
• стационарная;
• переносная.

Временное решение

Переносные модели выделят в отдельную категорию, однако, она достаточно обширна. Разнообразие переносных изделий просто невероятное. Между тем, не стоит забывать, что ежедневное использование такого изделия никогда не сможет стать безопасным или достаточно комфортным, а сама лестница не в состоянии конкурировать со стационарными и складными моделями по эксплуатационно-техническим характеристикам.

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно – ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

• Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
• Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
• Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.

Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.

Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

• площадь свободного пространства в помещении;
• функциональное назначение объекта;
• необходимый угол наклона изделия.

Рисунок 9.

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

• эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
• наилучшая высота насчитывает три с половиной метра;
• максимальное число ступеней – 15 штук;
• расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
• комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
• если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.

Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

• монтажная пена;
• бруски;
• саморезы;
• электрический шуруповерт;
• ножовка;
• измерительная рулетка;
• анкеры;
• отвертки.

Строительство лестницы – не сложное дело

Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

• чертеж наносится на листы картона;
• вырезаются картонные элементы будущего изделия;
• на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
• подготовленные детали фиксируются между собой;
• замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
• на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
• с помощью специального инструмента вырезаются элементы;
• придается эстетичный внешний вид объекта;
• существующие углы закругляются;
• скрепляются заготовки попарно.

Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.

Для того, чтобы внешний вид чердачной лестницы был максимально привлекательным, не поленитесь осуществить подготовительные работы по поверхности строительного материала. Речь идет, к примеру, о нанесении специальной грунтовки прежде, чем покрывать красящим веществом поверхность.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

Что такое чердак? Известно, что в наших краях чердак может стать чем угодно – складом, мастерской или жилой комнатой.

Все зависит от возможностей помещения и вашей фантазии, но одно можно сказать определённо – чердачное пространство нужно использовать. Как оборудовать вход на чердак своими руками?

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате
. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной
, вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц
, самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций
, одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице
.

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические
.

Конструкции чердачных лестниц

Складная лестница на шарнирах своими руками

Это раскладная чердачная лестница с люком, состоящая из трёх секций
, а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты
предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться
, не нарушая теплоизоляции.

Необходимые материалы:

• бруски 5 x 5 см – 2 коротких и 2 длинных;
• фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами
в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку
, любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы
при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров
, поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

1. Металлический уголок – 2 шт.
2. Листовой металл.
3. Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка
и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга
, но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности
открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

• Длинные полоски металла, шириной в 2 см – 4 шт.
• Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента
. Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать
при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно
. Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

• Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней
.

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие
для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать
, как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

Необходимые материалы:

1. Металлические полосы шириной в 2,5 см – 8 шт.
2. Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты
такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку
, а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков
к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим
.

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Лестница на чердак – несложная конструкция, которую можно запросто создать самостоятельно. Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки.
   Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени.
   Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы.
   Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка.
На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера.
Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы.
Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка.
Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней.
Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям.
Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве.
Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы.
Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

схемы и формулы для расчета

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак
Вернуться к оглавлению

Содержание материала

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

   Чертеж с размерами складной лестницы на чердак

4. Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

• По способу размещения:
  • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
  • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
• По способу фиксации:
  • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
  • Стационарная.
    Вариант стационарной лестницы на чердак

    Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

  • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
• По способу изготовления:

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Вернуться к оглавлению

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
4. Количество ступеней рекомендуется до 15 шт.
5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Вернуться к оглавлению

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы
2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема.

Основные тонкости при конструировании и сборке:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Вернуться к оглавлению

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

• Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.

  Схема и чертеж стационарной деревянной лестницы на чердак

  Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

• Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:
  • расчет радиуса всей конструкции;
  • радиус, проведенный через середину ступени;
  • параметры ступеней, их количество и высота между ними;
  • высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

proekt-sam.ru

Как сделать лестницу на чердак своими руками: чертежи установки с размерами

В каждом доме есть потребность в дополнительной площади. Когда все комнаты функционально заняты, владелец жилища начинает искать свободное пространство за их пределами. Вот тут-то очень кстати окажется складная лестница на чердак. Она позволит на обустроенной чердачной территории оборудовать мастерскую, детскую комнату, поставить там биллиардный стол, барную стойку. Озабоченный этой идеей, хозяин начинает задумываться, купить ли лестничную конструкцию в готовом виде или сделать ее самому.

Пример складной лестницы из метала на чердак

Но прежде он должен ознакомиться с различными ее вариантами, чтобы выбрать подходящий.

Вернуться к оглавлению

Содержание материала

Виды чердачных лестниц

Самая простая конструкция и чертеж лестницы — это стремянка. Она неустойчива, поэтому пользоваться следует очень осторожно, особенно если подниматься или спускаться придется с ношей в руках. Ее применяют тогда, когда на чердак заглядывают очень редко, а сам он исполняет роль хранилища ненужных вещей, от которых пользы нет, но выбрасывать жалко. Но можно пытаясь сделать чердачное пространство «активной» домашней территорией.

На практике чаще используются следующие монолитные и складные лестницы на второй этаж:

• Стационарная конструкция с одним или двумя пролетами;

  Пример стационарной лестницы на чердак из металла

• Складная многосекционная;
• Винтовая;
• Откидная.

В зависимости от места установления чердачные входы бывают внутренними и наружными. Складная чердачная лестница снаружи, как правило, не устанавливается. А стационарная конструкция, установленная снаружи, не совсем комфортна зимой, зато она не занимает ни одного метра полезной жилой площади; еще один вариант — утепленная.

Чтобы металлические детали не подвергалась разрушительному воздействию атмосферных осадков, их чаще всего делают из оцинкованного металла или окрашивают специальной краской.

А та лестница которая располагается в доме, эксплуатируется круглогодично без выхода на улицу. Она отнимает полезное пространство, создает небольшие неудобства для обитателей. Однако в большинстве случаев предпочитают именно ее, а не вход на двухуровневую мансарду с улицы. Размеры обдумывают заранее, чтобы она не была громоздкой, выглядела как внутренний декоративный элемент интерьера.

Схема устройства с размерами складной лестницы на чердак

Не забывают также об утеплении двери или люка чердачного помещения.

Чердачные лестницы изготавливают из дерева и металла. Оба варианта — достаточно прочные устройства. Однако они могут скрипеть или громыхать, хотя не для всех эти звуки являются раздражающим фактором. К тому же их можно устранить или хотя бы приглушить, если использовать различные половички или противоскользящие накладки. Дерево и металл зачастую комбинируют, чтобы получить очень привлекательные многоступенчатые конструкции.

Стационарная

Монолитное сооружение со ступеньками, как правило, из дерева, с поручнями и перилами устанавливают на плане частного коттеджа. При активной повседневной эксплуатации чердачного помещения оно дополняется дверью. Без нее не обойтись тогда, когда планировка мансарды оборудуется как комфортабельное помещение в доме в качестве спальни для детей или взрослых, комнаты отдыха, мастерской, которую приходится посещать ежедневно.

Вариант устройства стационарной деревянной лестницы на чердак

Для стационарного устройства иногда отводят отдельную территорию — лестничную клетку.

Складные чердачные лестницы

Их также можно купить или смастерить своими руками. Устанавливаются в помещениях с ограниченным пространством, когда невозможно соорудить монолитную лестничную конструкцию. Складные чердачные лестницы имеют несколько разновидностей, но все они не громоздкие, а легкие, но вес не ограничивает прочности, потому что для изготовления используют дерево твердых пород и алюминий.

Ножничная

Такая выдвижная конструкция прикрепляется к крышке люка, а раскладывается до самого пола по принципу трамвайного токосъемника или гармошки. Такая конструкция — только металлическая, поэтому со временем без должной смазки начинает скрипеть. Используется в частном жилище при неинтенсивной эксплуатации чердака.

Схема работы ножничной лестницы на чердак

Грузоподъемность небольшая, но вес взрослого человека выдерживает надежно.

Телескопическая

Лестницу из нескольких секций, которые пакуются одна в другую, называют телескопической. Обычно ее делают из алюминия, поэтому она легкая и прочная. Но такие складные лестницы на чердак большой популярностью у потребителей не пользуются. Чаще они применяются на строительных работах в виде стремянок. В упакованном виде так компактны, что размеры позволяют перевозить их в багажнике легкового автомобиля.

Откидная

Это одна из разновидностей складных лестничных устройств, состоящих обычно из двух секций. Первая жестко прикреплена к основанию люка. Снизу к ней присоединена вторая специальными шарнирами, позволяющими складываться вперед.

Чертёж с размерами откидной лестницы

Когда в ней нет необходимости, а вход на чердак закрыт, то откидная конструкция находится в чердачном помещении. Если его открыть, она откидывается и опускается на пол.

Выдвижная

При недостатке пространства устанавливается выдвижная лестница на чердак. Она может быть из дерева или металла. Выдвигается из люка, который открывается вручную или с помощью электропривода.

Основные требования к такой конструкции — компактность, прочность, небольшой вес. Чтобы добиться этого, при изготовлении сочетают прочное дерево и легкий металл.

Винтовая

Она требует большего пространства, чем складные устройства. Может быть с перилами или без них. Выглядит очень легкой, независимо от того, деревянная она или сделана из металла. Оригинальная конструкция, но подъемы и спуски затруднительны, а иногда и рискованны, особенно для обитателей дома преклонного возраста.

Используются такие чердачные лестницы в домах, в которых эксплуатация чердака не так интенсивна. Они могут быть устроены так, что все ступеньки прикреплены к столбу, который находится в центре системы. Есть и такие лестничные спирали, у которых ступени удерживаются изогнутыми несущими балками-тетивами.

Раскладные и складные лестницы можно без особых проблем купить в магазине стройматериалов, где продаются сосновые, дубовые, а также металлические, изготовленные обычно из алюминия. Самое дешевое изделие из сосны, но по прочности не уступает другим материалам.

Не следует забывать, что купленная в готовом виде лестничная установка нуждается в правильном уходе, который включает обработку деревянных поверхностей противопожарной пропиткой, покрытие лаком или краской.

Металлические детали, шарниры, ролики необходимо смазывать машинным маслом.

Но на рынке не всегда можно найти подходящее лестничное сооружение. Тогда наилучший вариант — чердачная лестница своими руками, которую можно сделать в соответствии с собственными пожеланиями и вкусами. Как это сделать? Сегодня во Всемирной паутине нет недостатка соответствующей информации. Нужно лишь желание, необходимые материалы, инструменты и творческий энтузиазм.

Вернуться к оглавлению

Основные требования

Чердачная лестница — это зона риска, поэтому она должна соответствовать следующим требованиям:

1. Установка чердачной лестницы основывается на соблюдении правилах техники безопасности. Подъемы, спуски должны быть неопасными, для чего необходимы поручни и перила.
2. Если вместо двери сделан люк для входа на чердак, то его размеры не должны создавать лишних неудобств, особенно старикам.
3. Конструкция должна быть достаточно прочной, выдерживать вес более 200 кг. Угол наклона стандартный: 60–70 градусов.

   Чертеж конструкции чердачной лестницы с размерами

4. Если она деревянная, то следует покрыть конструкцию противопожарным составом.
5. Предпочтительно, чтобы она находилась не на кухне или в другой какой-либо комнате, а в коридоре или в прихожей. Притом устанавливают ее не посредине помещения, а у самой стенки, чтобы как можно меньше мешала обитателям дома.
6. Оптимальная ширина — 80 см, а ступенек — не менее 65, высоту последних можно скорректировать в зависимости от того, какого роста преобладающее число жильцов дома.
7. Если чердачная лестница с люком, то его стандартные размеры — 70 х 120 см. При не отапливаемом чердаке его хорошо утепляют.

Вернуться к оглавлению

Детали лестницы

Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.

Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

• Балки, которые называют тетивами и косоурами;
• Перила, поручни безопасности;
• Грани ступеней, также имеющие свое название: горизонтальная — проступь, а вертикальная — подступень;
• Лестничный марш.

Косоур

Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она — одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива

Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две — по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.

С ними стационарная конструкция выглядит массивно, добротно, в то время как на косоурах она кажется визуально легкой и просторной.

Перила и поручни

Следует разобраться, есть ли разница между этими понятиями. Перила — ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями — это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.

Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

• Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
• Высота — на уровне пояса взрослого человека, не ниже;
• Во избежание травм не должно быть острых углов на их окончаниях;
• По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи

Вертикальная часть каждой приступки — подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног — так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш

Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках — тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.

Конструкция лестничного марша

Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.

Вернуться к оглавлению

Самый простой вариант

Если потребуется срочное использование верхнего помещения дома, но известно, что в дальнейшем оно будет использоваться неинтенсивно, то есть быстрое решение этой проблемы: чердачная лестница своими руками, которую можно сделать очень быстро. Конструкция настолько проста, что составлять чертеж необязательно. Для этого понадобится прочная высокая стремянка. Ее надо распилить так, чтобы получились три равные части, и сделать из них лестницу-раскладушку. Отрезки соединяют шарнирами, позволяющими им компактно складываться.

Первую секцию прочно укрепляют на крышке люка, на которой умещаются остальные в собранном виде. При закрытом чердачном входе вся лестничная конструкция находится на чердаке.

Хранение складной лестницы при закрытом люке

Люк запирается на защелку, которая открывается при нажатии на нее длинной палкой, а защелкивается автоматически. Если крышку открыть, то все секции свободно свисают до самого пола. Для того чтобы они не падали резко, рекомендуется установить пружинные шарниры.

Но готовой приставной лестницы может в хозяйстве не оказаться. Тогда придется сделать лестницу-раскладушку с нуля. Конструкция несложная, но все равно рекомендуется произвести все замеры, расчеты и нанести их на чертеж. Надо точно измерить чердачный проем, чтобы в соответствии с его размерами определять длину складных секций. Для работы подойдут бруски сечением 60 х 150 мм, а дощечки толщиной 40 мм.

Предпочтительно, чтобы они были из дуба, который прочнее сосны, или других пород дерева.

Понадобятся обычные детали и инструменты:

• Угломер, рулетка;
• Пила, дрель, ножовка;
• Шарниры, анкерные болты и прочая фурнитура для чердачной лестницы;
• Крепеж.

Далее изготовляют отдельные секции, а монтаж всей системы производят в той последовательности, которая изложена при использовании распиленной приставной лестницы. Такая конструкция годится, если в доме нет детей, стариков, для которых опасны подобные подъемы и спуски. За складным устройством нужен такой же уход, как за каждым домашним сооружением из дерева и металла.

А для детей, пожилых людей самым безопасным чердачным входом будет стационарная лестница с перилами и поручнями. Ее также предпочтительно возводить из дерева. Нужен чертеж, отражающий: какие балки будут использованы — косоуры или тетивы; сколько собирать лестничных маршей; ступени будут открытыми или закрытыми и многие другие подробности.

Просчитать, а тем более выполнить все это самому очень сложно. Лучше довериться опытным специалистам и заказать стационарную лестницу соответствующей строительной организации или купить готовую. А установить ее можно своими силами.

planvsem.ru

Чердачная лестница своими руками: складная, раздвижная, чертежи

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

• Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

• Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

• Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

• Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

gidlestnic.ru

Лестница на чердак своими руками из дерева: советы

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена лестница на чердак своими руками из дерева.

Готовое сооружение

Содержание статьи

Виды чердачных лестниц

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На тетивах

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На косоурах

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Больцевая

• На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Винтовая

• Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

На вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

• Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Приставная

• Стремянка. Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Стремянка

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Виды

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота  — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

Люк с крышкой

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

• Части соединяются между собой при помощи петель.

Петли для соединения секций

• Конструкция из секций, уголками прикрепляется к крышке (как на фото).

Готовая деревянная складная чердачная лестница

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Подъем

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

olestnicah.ru

Лестница на чердак своими руками

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

Лестница на чердак своими руками

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

Лестница на чердак своими руками

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Содержание пошаговой инструкции:

Выбор типа лестницы

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Чердачная лестница

Стационарная лестница

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Переносной вариант

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Складная лестница

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

Чердачные лестницы

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Чердачные лестницы

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Чердачные лестницы, чертеж

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

Из древесины профессионалы рекомендуют отдавать предпочтение сосне. Эта прочная древесина позволит вам получить лестницу с наилучшими эксплуатационными характеристиками.

Рекомендованные размеры лестницы

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Угол наклона лестницы

Рекомендованные значения следующие:

• ширина марша – на уровне 650-1100 мм;
• высота – не более 350 см. При более существенных значениях лестница заметно теряет в плане жесткости и в целом безопасности;
• количество ступеней – до 15. В отдельных ситуациях число ступенек можно увеличивать с обязательным дополнительным укреплением конструкции;
• расстояние между ступеньками – 15-20 см, обычно их размещают на расстоянии около 18-19 см;
• толщина ступеней – порядка 2 см, может немного отклоняться в обе стороны;
• угол наклона – порядка 60-80 градусов. Для установки лестниц под маленьким углом нужно много свободного места, большой же угол снижает безопасность конструкции.
• В процессе проектирования лестницы обязательно учитывайте предполагаемый уровень нагрузки на конструкцию.


  Размеры лестницы

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Размер межэтажного проема

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Чердачная откидная лестница своими руками

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Один из чертежей

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

• ножовка;
• монтажная пена;
• электрический шуруповерт;
• отвертки;
• анкера;
• саморезы;
• бруски;
• крепежные петли;
• измерительная рулетка.


  Почти полный комплект



  Инструменты для разметки

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

Люк

Простой люк

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Коробка люка

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Простая схема построения утепленного люка на чердак

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Люк

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Люк должен открываться легко

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Схема

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Готовая конструкция

Складная чердачная лестница на тетивах

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Складная чердачная лестница на тетивах

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Петли

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Лестница

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками

svoimi-rykami.ru

как сделать, виды, чертежи, фото

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 – раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
• Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

krovgid.com

Чердачная лестница с люком своими руками

Многие желают жить в уютном загородном доме с чердачной комнатой или мансардой. При проектировании и строительстве такого жилья встает вопрос об удобном и безопасном подъеме на второй этаж. Поэтому стоит подробнее рассмотреть нюансы изготовления лестницы для чердака.

Особенности

Чердачная лестница необходима не только в доме с мансардой, она потребуется, даже если чердак не используется для жилья – для доступа к крыше, ремонтным работам, прокладке коммуникаций. Видов и конструкций ее существует немало, но главное, чтобы она обеспечивала удобный спуск-подъем и была безопасной.

Одним из самых простых вариантов является чердачная лестница, расположенная снаружи дома. Ее изготовить элементарно, но в холодное время залазить на чердак будет не очень комфортно, а чердачный проем, выходящий на улицу, будет пропускать холодный воздух, что в целом увеличит теплопотери внутри жилого дома. Поэтому лучше сразу выбрать проект лестницы на чердак изнури.

Помещение на чердаке может использоваться по-разному. Оно может служить полноценной жилой комнатой, быть мастерской, кладовкой. В зависимости от ее предназначения стоит выбирать вид чердачной лестницы. Если доступ на чердак требуется несколько раз за сезон, то можно обойтись простейшей раскладной моделью из дерева или алюминия, а если на верху будет расположена спальня или детская, то обязательно стоит сделать прочную и удобную конструкцию с люком и перилами.

Задача изготовить лестницу для чердака своими руками для опытного мастера не слишком сложная, главное – это заранее выбрать ее тип, форму, расположение и предварительно создать чертежи с размерами. Простейшие раскладные варианты изготовляются за один день, более сложные модели с перилами и двумя пролетами можно соорудить за 2–3 дня. Чаще всего вход на чердак делают в прихожей, на веранде, но он может быть построен и в любом другом жилом помещении.

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Переносные лестницы чаще всего используют как временные (при строительстве или ремонте), в дальнейшем лучше всего соорудить более надежный и удобный вариант.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью. Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница. Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Материалы

Чердачная лестница может быть металлическая и деревянная. Для раздвижных и откидных конструкций лучше применять металл, который будет меньше изнашиваться при постоянном трении деталей.

Чаще всего выбирают алюминий, который является легким, прочным и не подвержен коррозии.

Лестничная фурнитура включает петли, болты, пружины, которые могут быть изготовлены из нержавеющей стали.

Стационарную и монолитную лестницу на чердак лучше всего изготовить из дерева. Оно легко обрабатывается и скрепляется. Обычно выбирают твердые породы древесины: дуб, бук, сосну. Материал должен быть хорошо высушен, обработан лаком и антисептиком. Для каркаса и ступеней берутся бруски толщиной не менее 2 см.

Фурнитура

При монтаже деревянной монолитной лестницы для скрепления деталей понадобятся только обыкновенные гвозди. Для раздвижных или откидывающихся потолочных вариантов потребуются более сложные комплектующие. Для открытия чердачного люка понадобятся металлические уголки и полоски, петли, шарниры, болты или саморезы. Количество деталей подбирается в зависимости от длины лестницы и числа секций.

Монтаж

В качестве примера изготовления удобной и безопасной лестницы на чердак можно рассмотреть устройство складной модели из трех секций, которая откидывается вверх на потолочный люк. Ее можно построить самостоятельно практически в любом загородном доме с потолками из дерева с высотой до 280 см.

Пошагово она изготовляется в несколько этапов.

• Вначале необходимо изготовить чердачный люк. Потолочный проем может иметь любые размеры, например, 80х70 см. Сам люк должен легко открываться и выдерживать конструкцию сложенной лестницы. Для его изготовления берутся бруски 5х5 см и фанера толщиной 1 см. Брусья, выпиленные по размерам проема, соединяются с помощью клея и саморезов, для жесткости можно укрепить раму металлическими уголками. Затем к ней прибивается фанера с помощью тонких гвоздей.
• Далее необходимо установить люк на потолочное перекрытие с помощью шарниров, чтобы он легко и плавно открывался и закрывался. На этом этапе важно правильно подобрать и монтировать шарнирный механизм. На чердаке должно быть достаточно места для откинутого люка. Если помещение под крышей холодное, то стоит дополнительно утеплить чердачный люк, поместив между слоями фанеры какой-нибудь утеплитель, обшить края резиновым уплотнителем, чтобы не было щелей.

• После этого необходимо сделать саму лестницу. Для нее берется доска 2х10 см, выпиливаются секции нужной длины. Ступени нужно крепить не под прямым углом, а под наклоном в соответствии с углом наклона самой лестницы, то есть в разложенном состоянии они должны лежать горизонтально.
• Далее секции скрепляются с помощью металлических шарниров таким образом, чтобы вся конструкция легко раздвигалась и складывалась. Собранная лестница из трех секций крепится на люк с помощью металлических уголков.
• Далее можно прикрепить к чердачной двери удобную ручку, защелки или замки.

Другой пример чердачной лестницы в деревянном доме, которую можно сделать самому – это стационарная монолитная конструкция с одним пролетом. Место для нее стоит выбрать в углу комнаты, чтобы одной стороной лестничный марш упирался на стену. Так как подъем будет довольно крутым, то лучше всего снабдить лестницу деревянными перилами. Для каркаса и ступеней выбираются дюймовые доски шириной 10 см.

Ступени выпиливаются шириной 650 см, шаг между ними должен составлять 10–15 см, длина будет зависеть от высоты потолка. Для перил можно взять полированные брусья 5х5 см. Установка происходит на анкера или шурупы. При необходимости на чердачный проем монтируется люк, открывающийся при помощи петель с шарнирами.

Достоинства такой конструкции в том, что она легко собирается и устанавливается, имеет приятный вид, а при ремонте легко демонтируется.

Советы и рекомендации

Монтировать деревянную лестницу с одной секцией длиной более 3,5 м не рекомендуется, так как при этом страдает ее жесткость, конструкция имеет риск обрушиться. В частном доме с высокими потолками лучше использовать монолитный вариант с 2–3 пролетами. Если высота этажа большая, а места мало, то есть неплохой вариант винтовой лестницы. Но такие сооружения не очень удобны, существует большой риск падения.

Лестницу на чердак с улицы тоже можно сделать стационарной, прилегающей к стене деревянного дома. Но такой вариант хорош только для теплого климата, или если ей пользоваться нерегулярно. Часто такие проекты используют в домах с мансардой для дополнительного входа на верхнюю комнату. Если возможности построить прочную и красивую внутреннюю конструкцию не позволяют, а пользоваться чердаком нужно регулярно, то можно создать простейший временный уличный вариант.

Для удобства использования ступени должны иметь шаг не более 20 см, но и слишком часто их располагать не следует. Оптимальная высота составляет 19,3 см.

Если они изготовляются из дерева, то их толщина должна быть 18–22 мм, в противном случае лестница имеет риск обрушиться. В здании высотой до 280 см количество ступеней однопролетной лестницы будет 14–15.

Оптимальный угол наклона раскладной или однопролетной лестницы составляет 60–75 градусов. Если он меньше, то крутизна подъема слишком большая, пользоваться становится неудобно и опасно. Если наклон будет больше, то конструкция будет занимать много места в комнате. Вообще рассчитано, что для комфортного подъема общая длина пролета в такой модели должна быть на 35 см больше высоты от пола до потолка.

Расчет показывает, что оптимальная длина ступенек должна быть не менее 65 см, тогда по ней можно свободно перемещаться. Но если место позволяет, можно увеличить эту величину. Складная или однопролетная деревянная лестница должна выдерживать вес 150 кг. По ширине ступеньки должны быть не менее 20 см, тогда на них будет удобно ступать.

Есть возможность купить готовые складные механизмы чердачных лестниц. Но при этом нужно правильно учитывать их размеры, чтобы они вписывались в сложенном виде в потолочный проем, надежно крепились к люку, а в разложенном виде были как раз по высоте комнаты.

Если такой подъем на чердак решено сделать полностью самостоятельно, то стоит создать подробный чертеж с размерами, расчет возможной нагрузки, составить смету, включающую стройматериалы для каркаса, ступенек и перил, фурнитуру и крепежные детали, утеплитель для люка.

В отличие от перил ступени лучше не делать из гладкого отполированного дерева. В этом случае поверхность будет очень скользкой и велик риск падения, особенно при большой крутизне или винтовом варианте. Если все же древесина слишком гладкая, то лучше всего снабдить ступени противоскользящими наклейками.

Удачные примеры и варианты

Ножничная лестница на чердак является простой в установке, сравнительно дешевой. Но она не такая удобная при подъеме, да и вид не слишком привлекательный.

Раскладная деревянная лестница, крепящаяся к люку, смотрится красиво. Как видно, механизм снабжен специальной ручкой, так что никаких стремянок и табуреток не потребуется.

Красивый вариант монолитной конструкции из дерева с оригинальными ступеньками можно изготовить и собрать своими руками.

Симпатичная на вид раскладная конструкция с люком является очень простым устройством. Монтаж выполняется быстро и легко.

Монолитная лестница из дерева с перилами характеризуется практичностью и удобством. Для ее монтажа потребуется минимум материалов и крепежных деталей.

Инструкция по изготовлению лестницы на чердак своимим руками в следующем видео.

dekoriko.ru

Чердак есть в любом загородном доме. Очень часто это неиспользуемое помещение, но в некоторых случаях здесь хранятся какие-то ненужные вещи или даже обустраивается какая-нибудь комната. В любом случае к нему должен быть доступ, а для этого делаются лестницы на чердак. Они могут быть созданы из дерева и металла — в этом случае заняться их изготовлением можно и самостоятельно. А могут быть красивыми коваными — такие конструкции обычно создаются на заказ.

Основные требования

Прежде чем возводить чердачную лестницу, нужно продумать несколько ее особенностей. Во-первых, она должна быть удобной и безопасной в эксплуатации. Причем эти два показателя зависят от конструктивного принципа самой лестницы и чердака. Важную роль играет учет типа лестницы, ширины ее ступеней, высоты подъема. Высота лестниц рассчитывается в зависимости от того, какой будет ее конструкция. Если она складного типа, то нужно внимательно продумать ее размеры в сложенном состоянии.

Ступени должны быть таких размеров, чтобы подниматься по ним было удобно и безопасно любому человеку. Правильность конструкции зависит и от расположения ступеней: расстояние между ними не должно быть слишком маленьким или большим. При несоблюдении указанных требований будут нарушены правила техники безопасности.

Ширина пролета лестницы на чердак должна быть не меньше 0,8 м. Важно, чтобы был соблюден угол наклона: это нужно продумать еще на стадии проектирования конструкции.

Виды лестниц: складная или стационарная?

Выбор между этими двумя типами конструкций зависит от того, насколько большая площадь у чердака. Конечно, стационарная лестница более надежна и безопасна, зато и основательна, то есть под нее требуется немало пространства. Именно поэтому многие предпочитают складные чердачные лестницы: они удобны, занимают немного места, благодаря тому что их можно сложить. Чаще всего такие конструкции состоят из нескольких секций, которые накладываются друг на друга, обеспечивая тем самым экономию места. Причем их всегда можно отрегулировать в зависимости от требуемого размера.

Или выдвижная?

Эти конструкции становятся все более популярными, что объясняется их достоинствами:

• дешево стоят;
• легко монтируются;
• занимают мало места благодаря конструкции в виде гармошки;
• надежны;
• маскируют конструкцию чердачным люком.

Все эти достоинства делают выдвижные лестницы столь востребованными. Как ее сделать самому?

Самостоятельный монтаж выдвижной лестницы: основные этапы

Самым первым шагом должен стать тщательный анализ и проверка размеров проема люка. Это нужно для того, чтобы выбранные вами параметры совпадали с габаритами лестницы. Затем продумывается расположение брусков — сначала внизу, потом сверху. Специальные распорки располагаются между проемом и лестничной коробкой — они помогут лучше фиксировать конструкцию. Когда она уложена, распорки можно убрать.

Или наружная?

Если монтировать выдвижные лестницы не позволяет пространство, можно заменить их наружной конструкцией. Она позволит обеспечить связь между внешним миром и внутренним пространством вашего дома. Главное — помнить о правилах безопасности, поскольку эксплуатация подобной конструкции имеет свои особенности. При монтаже наружной лестницы важно правильно выбрать материал: он должен быть стойким к воздействию солнечных лучей, обладать повышенным абразивным износом, надежным и износостойким.

Лестница из дерева

Деревянные лестницы на чердак — самый простой вариант, создать который можно и своими руками. Сделать это можно несколькими способами. Рассмотрим самые простые и реализуемые на деле.

Способ 1

Чтобы сделать чердачную лестницу, сначала нужно выполнить замеры: нам нужны параметры высоты помещения, предполагаемого угла наклона, который чаще всего достигает 30 градусов, в то время как высота — около 2,5 м. Чтобы лестница получалась надежной и правильной с точки зрения конструкции, нужно продумать и правильно составить чертежи. Самые простые деревянные лестницы создаются на основе брусков для косоуров, брусков, соответствующих ширине лестницы, для крепления, накладных петель и досок, из которых мы сделаем ступени. Да, и не забываем про раскладные подвесы — на них будет фиксироваться крышка люка. Сам процесс монтажа следующий:

1. Между косоурами устанавливаются и надежно крепятся ступени. Делается это или креплением по типу «шип-паз», или на саморезы, или на клей. Ступени лучше обработать антискользящими накладками — они повысят безопасность эксплуатации конструкции.
2. Лестница сначала крепится под потолочный проем на два бруска, которые равны ширине лестницы. Их соединение выполняется петлями.
3. Проверяем, насколько работоспособны петли, после чего окончательно закручиваем крепежи.

Это самый простой способ создания лестницы на чердак.

Способ второй

Это более трудоемкий способ изготовления лестницы, которую вполне можно монтировать даже в загородном доме. Она более эстетично выглядит и имеет более надежную конструкцию, что важно в условиях большой нагрузки на нее. Сама конструкция с одной стороны будет подвижной, а второй половиной будет крепиться к стене. Для создания такой лестницы на чердак нам потребуются:

• две доски длиной, соответствующей высоте потолка и углу наклона;
• доски для создания ступеней шириной не меньше 0,5 м и толщиной около 3 см;
• болты, саморезы в качестве крепежных элементов;
• карточные петли, которыми будут крепиться ступеньки.

Важно вооружиться чертежом — он позволит выполнить все работы качественно и точно. После определения угла наклона нужно отпилить бруски сверху и снизу, чтобы они прочно упирались в пол. Доски по всей длине делятся на равные отрезки — здесь будут располагаться ступеньки на расстоянии, которое нужно вам. Крепление ступеней выполняется карточными петлями, а после завершения конструкции можно сделать ее изысканной, обработав ее лаком или покрасив.

Лестницы из металла

Очень красиво смотрятся чердачные лестницы, выполненные из алюминия, особенно если ваш загородный дом оформлен в стиле «минимализм» или «хай-тек». Чем хорош металл? Во-первых, он более надежен. Во-вторых, такие конструкции обрабатываются специальными составами, которые защищают поверхность от механического воздействия или коррозии. В-третьих, металлические конструкции способны выдержать большую нагрузку.

Самыми востребованными у покупателей считаются лестницы из металла выдвижного типа, которые занимают мало места. Они актуальны для помещений, которые имеют небольшие размеры, то есть там, где требуется рациональное использование пространства.

Как сделать своими руками?

Несмотря на всю сложность технологического процесса, сделать металлическую лестницу можно и самостоятельно. Причем она может быть сделана как из металла, так и из комбинации материалов. Для изготовления самой простой лестницы из металла нам потребуется подготовить:

• сварочный аппарат;
• механическую пилу;
• наждачный круг, которым будем удалять заусенцы на металле;
• циркуляционную пилу и струбцину для состыковки деталей, если лестница будет иметь деревянные части;
• трубы;
• стальные листы.

Отметим, что количество материалов рассчитывается на основе чертежа. Сварочным аппаратом мы сделаем прочные швы, поэтому лестница будет монолитной и прочной конструкцией.

Такая лестница алюминиевая или стальная будет сооружаться на основе швеллера (размер 8-10). Ступени создаются из листовой стали, если они будут без дополнительной отделки, потребуется решетчатый настил на ступени, который защитит от падения. Ограждения выполняются из угловой стали, а опоры для проступей — из арматуры. Сначала на балку устанавливаются и привариваются опорные приспособления, затем привариваются кронштейны для крепления.

Металлические чердачные лестницы могут иметь деревянные накладки для проступей, но сначала нужно продумать, где будут располагаться дополнительные крепежные детали. На металлических ступенях отверстия для саморезов должны располагаться на расстоянии 15 см друг от друга. К металлическим проступям монтируется подложка из фанеры — она крепится на монтажный клей, который после застывания сохраняет свою форму.

Готовая лестница алюминиевая

Очень часто многие предпочитают купить готовые конструкции, нежели монтировать их самостоятельно. Но и в этом случае придется потрудиться, поскольку они поставляются в разобранном виде. Как собрать? Общая схема работы примерно следующая:

1. Сначала создается эскиз будущей лестницы.
2. От металлического профиля или трубы отрезаются 4 одинаковых отрезка.
3. Труба крепится в тисках и тщательно зачищается от ржавчины.
4. Из металлического листа вырезаются ступени — они должны быть одинаковой длины.
5. Ступени примеряются на ровной поверхности и подгоняются по размеру.
6. Ступени крепятся к опорам сваркой — это более надежный вариант, чем уголки и болты.
7. Снизу лестница отделывается резиновыми набойками.

Кованые конструкции: красиво и современно

Очень часто в загородных домах помещения с чердаком или мансардой связывают кованые лестницы. Причем они могут простыми винтовыми, а могут иметь витиеватые рисунки, что позволяет вписать их в любое по стилистической направленности помещение. Все винтовые лестниц можно поделить на несколько видов:

• в первом варианте лестница выполняется с опорой на центральный столб и стены;
• во втором — винтовая лестница удалена от стен и крепится на опорном столбе ступенями;
• в третьем случае лестница с поворотом не имеет центрального столба, а опирается на спирально изогнутые тетивы;
• четвертый вариант — надежная лестница из металла, которая опирается на столб из монолита на основе трубы из стали.

Самыми удобными считаются лестницы, ширина пролета в которых составляет до 900 мм при диаметре всей лестничной конструкции до 2200 мм.

А если купить?

Если вам не хочется заниматься собственноручным монтажом, всегда можно купить те же самые кованые лестницы, которые довольно сложно монтировать самостоятельно, а тем более придумать и сделать. Большой выбор чердачных лестниц предлагают многие бренды, причем не только России, но и других стран мира. Рассмотрим самые популярные:

1. STANDART ISO PLUS (MINKA, Австрия). Эта складная деревянная лестница выполнена из качественного МДФ и рассчитана на максимальную нагрузку 150 кг. Имеются специальные защитные насадки на ножки, а с помощью металлического поручня обеспечивается максимальная безопасность. Это компактная лестница, цена которой составляет в среднем 8200 рублей.
2. Датская компания VELTA предлагает конструкции эконом-класса, которые можно монтировать на чердак или в мансарду. За 6000 рублей вы получаете простую лестницу, которая отличается компактностью: она состоит из трех секций, которые удобно собираются и убираются в потолок.
3. Лестницы FAKRO производятся из сосны зимней заготовки, поэтому надежны и долговечны в эксплуатации. Эта компания предлагает широкий ассортимент продукции, которая отличается компактностью и широким ценовым диапазоном. Утепленная крышка люка — самое главное преимущество, которое имеет данная лестница. Цена моделей начинается от 8000 рублей. Немаловажно и то, что все соединения конструкции надежные и прочные, ступени дополнены противоскользящими выемками, благодаря чему эксплуатация безопасна и комфортна.

Выводы

Теперь вы знаете, как можно сделать лестницу на чердак своими руками. Имея под рукой самые простые материалы, вы создадите лаконичную, но удобную деревянную или алюминиевую конструкцию.

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

1. По месту установки:
   • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
   • внутренние – размещаются в доме.
2. По конструкции:
   • монолитные – винтовые или маршевые;
   • переносные – приставные, стремянки;
   • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель
состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель
производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница
не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница
на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

• угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
• оптимальная ширина лестницы 65 см;
• рекомендуемое количество ступеней – 13-15 штук;
• длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
• удобное для передвижения расстояние между ступенями – 19,3 см;
• лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
• безопасная толщина ступенек составляет 1,8-2,2 см;
• горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

• шуруповерт;
• рулетка;
• ножовка.

Материалы:

• деревянные бруски размером 2х3 см;
• карточные петли;
• саморезы;
• крючок с петлей.

1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк.
   Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Деревянные складные модели представляют собой конструкции с маршем из 3-4 секций, которые скреплены петлями. Для дополнительной фиксации применяется пружинный механизм. В складном состоянии изделия не занимают много места — их можно убирать в плоскость перекрытия. В разложенном виде деревянная чердачная лестница имеет вид наклонной прямой. Для монтажа потребуется наличие свободного пространства возле потолка перед люком. К преимуществам данного типа относится небольшая цена за установку.

Неокрашенные варианты обладают наиболее универсальным видом. В случае необходимости владелец может придать изделию любой цвет, который хорошо подойдет к основной палитре интерьера. Складные конструкции способны выдерживать вес 250 кг. Периодически их смазывают для избежания скрипа во время эксплуатации. Подбор длины изделия осуществляется с учетом параметров комнаты и высоты потолка. Ширина шага соответствует установленному стандарту — 19,3 см. Допускается установка дополнительных элементов, например, перил.

Лестница складная на чердак — это вид компактных вспомогательных приспособлений для подъема в подсобные помещения загородного дома. Довольно часто стационарная конструкция лестничных маршей для мансардных этажей выглядит просто нерациональной — не часто приходится ею пользоваться, или занимает много жилой площади, которой как всегда катастрофически не хватает.

Многим данные обстоятельства хорошо знакомы. Раньше они возникали, когда необходимо было залезть на чердак, где по устоявшимся традициям хранились старые вещи, которые уже были не нужны, а выкинуть жалко. Конечно, для подъема и спуска можно использовать обычную стремянку, однако для большего удобства и безопасности существует другое решение — это складывающаяся лестница на чердак.

Существенно экономит жизненный простор дома. Располагается он в специально оборудованном потолочном проеме междуэтажного перекрытия.

Лестница для чердака складная — функциональна, компактна и очень проста в эксплуатации, а разнообразие моделей и предусмотренных вариантов данной конструкции, позволяет выбрать именно тот вид, который идеально подойдет к конкретным эксплуатационным условиям любого загородного дома.

Среди многообразия складных мансардных систем наиболее востребованы три основные конфигурации:

• рычажные;

• клешневидные;

• телескопические.


Рычажные конструкции

Рычажные или трехколенные системы состоят из трех складывающихся частей. Первая часть (колено) крепится в крышке люка, а две последующие, при помощи пружин и специального механизма, последовательно складываются друг на друга.

Для того чтобы установить лестницу, необходимо при помощи длинной штанги с крючком зацепить установленное с наружной части люка кольцо и потянуть вниз. После того, как откроется люк, конструкция самостоятельно, под действием собственного веса, разложится в нужное положение.

Для удобства разборки и сборки, система укомплектована специальными рычажными механизмами, помогающими мобильному маршу плавно раскладываться и складываться в лестничный проем. Крышка люка снабжена защелками, которые предназначены для фиксации всего устройства в междуэтажном перекрытии.

Клешневидные лестницы

Клешневидная конструкция марша получила такое наименование от формы ее элементов. Такой вид устройств складывается как гармошка, и их еще называют лестницами–пантографами. Основой таких систем является многорычажный шарнирный механизм, который регулируется пружинами.

При открытом люке устройство растягивается вниз и при помощи специального пружинного упора фиксируется к полу. При снятии механизма с упора, конструкция под действием пружин собирается в исходное положение.

Телескопические устройства

Телескопическая система, с учетом эксплуатационных свойств, изготавливается только из легкого алюминиевого профиля.

Поэтому, чердачные металлические складные лестницы с телескопической системой представляют собой отдельные секции, изготовленные из профильной алюминиевой трубы, которые последовательно вставляются друг в друга.

• Вся конструкция монтируется в крышку люка
  , и при необходимости легко выдвигается в рабочее положение.
• Устойчивость обеспечивают фиксаторы
  , расположенные в местах соединения секций.
• Количество частей может меняться
  , в зависимости от необходимой высоты и модели выбранного устройства.
• В целях безопасной эксплуатации механизм спроектирован таким образом, что исключает произвольное осевое смещение секций
  .
• Специальные защелки прочно фиксируют конструкцию в сложенном положении.

• Чтобы разложить лестницу, достаточно легко потянуть
  за предусмотренную для этих целей специальную штангу (стержень).

Как выбрать складную лестницу

Прежде чем выбрать и приобрести чердачную лестницу, необходимо усвоить несколько правил:

1. Подбирать конструкцию следует с учетом подготовленного проема в междуэтажном перекрытии. А для этого необходимо знать оптимальные размеры для такого вида лестниц.
2. Минимальный рекомендуемый размер проема составляет 500–600 мм, но по опыту некоторых производителей — лучше 0,6–1,20 м. Можно проконсультироваться у продавца — какие размеры сейчас имеются в продаже, и подогнать свой проем по выбранному шаблону.
3. Второй необходимый параметр — это высота и угол наклона («вылет») устройства в рабочем состоянии. Для этого нужно знать, как часто будут пользоваться лестницей, и ее будущее месторасположение (длина помещения, мебель и др.). Наиболее допустимой и удобной в эксплуатации считается конструкция высотой 2,80–3,5 м.

Подсказки: при высоте помещения более 3,5 м, в целях безопасности не рекомендуется установка складной чердачной лестницы. В этом случае необходимо подумать об установке стационарной лестницы эконом класса, имеющую больший угол наклона и оборудованную перилами.

Как принято, чердачные системы продаются уже с готовыми размерами, поэтому нужно предусмотреть ситуацию, когда нужного размера может не оказаться. В этом случае, как уже говорилось выше, необходимо готовить проем под готовые размеры, либо заказывать нужный размер индивидуально. В последнем варианте цена конструкции будет выше.

Металлические складные лестницы лучше всего подходят для хозяйственных построек, а для загородного дома наиболее уместна деревянная конструкция, которая при определенной отделке может стать украшением интерьера (см. видео в этой статье).

Чердачные системы по своему исполнению неприхотливы в эксплуатации, и при наличии необходимого инструмента и инструкции по сборке конкретной архитектуры, свободно монтируются своими руками.

Сборка складной деревянной лестницы

Перед сборкой готовой конструкции, необходимо ознакомиться с некоторыми основными правилами техники безопасности:

• не рекомендуется использование данных конструкций для гипсокартонных перекрытий;
• запрещается разборка составляющих элементов механизма во время монтажа;
• не следует откручивать или регулировать крепления к люку;
• запрещается пробная эксплуатация устройства до окончания монтажа всех элементов.

Складные лестницы на чердак своими руками — инструкция:

1. Монтаж мансардной системы выполняют два человека. Первый, со всем необходимым инструментом и прочным шпагатом, поднимается на второй этаж, а второй остается внизу.
2. Проверяем размеры проема, которые должны быть больше коробки на 2 см.

1. Для поддержки комплекта, во время монтажа привяжите к коробу два страховочных бруса. Причем, начальный нижний уровень коробки должен быть немного ниже уровня потолка (см. фото).
2. Затем, при помощи подготовленных деревянных клиньев, совместите уровень потолка и коробки механизма.

1. Раскройте лестницу и проверьте исправность всех элементов.
2. После этого поднимите устройство в исходное положение, и приступайте к монтажу короба.
3. Перед началом установки проверьте совпадение длины диагоналей между противоположными углами короба.

1. В зазор между конструкцией и междуэтажным перекрытием, в места установки шурупов, вставьте планки для плотного прилегания короба к проему.
2. Прикрутите шурупами (8х80) короб к основанию проема.
3. Зазор между коробом и проемом необходимо заполнить монтажной пеной.
4. Раскройте приспособление и проверьте правильность работы всех механизмов, а при необходимости отрегулируйте их.

1. Разложенная конструкция должна образовывать прямую линию, а нижняя часть тетив должна плотно прилегать к полу.

Лестница для чердака складная может иметь самые разнообразные конструкции и усовершенствования. Она может быть оснащена пылезащитными крышками, перилами, электромоторами и пультом дистанционного управления, приводящим в действие механизм автоматического раскладывания и складывания системы. Поэтому, в зависимости от выбранной конструкции, цена таких усовершенствований может варьироваться в широких пределах.

Под личные нужды. Для подъема в помещение можно использовать различные виды лестниц: монолитные – маршевые или винтовые, складывающиеся или приставные. Складные чердачные лестницы устанавливаются внутри помещения или с внешней стороны здания. Чтобы попасть на чердак с наружной стороны дома, приходится в любую погоду выходить во двор, а это очень неудобно. Поэтому установка такого устройства внутри помещения обеспечит комфортный подъем.

Пользоваться стационарными сходнями удобно и безопасно, но для их установки необходимо свободное место. При редких посещениях чердака достаточно приставлять стремянку и убирать за ненадобностью. Минусом такого способа является ненадежность переносных приспособлений. Совместить требования безопасности и ограниченную площадь позволит использование складной лестницы, которую можно сделать самостоятельно. Это доступный и экономный способ.

Складные чердачные лестницы должны соответствовать определенным требованиям прочности, поэтому для их изготовления используется металл и дерево. Существует несколько видов складных конструкций:

• Ножничные – компактная модель, складывающаяся по типу гармошки. Для изготовления используется легкий и прочный металл, например, алюминий. Это сложный вариант для монтажа, он требует навыков работы с металлом и многочисленных креплений.
• Телескопическая – модель изготавливается по принципу складывания сегментов в боковых трубках. При изготовлении потребуется самостоятельно растачивать металл.
• Секционная – компактно размещается на чердачном люке. Отдельные секции соединяются шарнирным креплением, при выдвигании они надежно фиксируются.

Определяемся с размерами

До начала изготовления определяются с габаритами будущего изделия. Нужно учитывать размера конструкции в сложенном состоянии и ее полную длину, которая допускается до трех метров. Более длинные лестницы не обладают достаточной жесткостью и использование их небезопасно. Ширина пролета должна обеспечивает удобную эксплуатацию, для этого она должна составлять не меньше 65 см. Отмечается оптимальное расстояние между ступенями – 19, см, большее или меньшее значение повлечет за собой затруднения при подъеме. Толщина перекладин должна быть 2–3 см. Угол установки конструкции находится в диапазоне 60–75 градусов. Ступени располагают строго параллельно полу. При использовании дерева для изготовления конструкции, можно рассчитывать на эксплуатацию при нагрузке до 150 кг, металлическая конструкция выдержит до 260 кг.

Проем люка выполняется размером в 120×70 см, чтобы взрослый человек мог без проблем им пользоваться. Больший размер отверстия станет местом существенной потери тепла.

Инструменты

Для работы потребуются следующие инструменты:

1. Гаечные ключи.
2. Ножовка по дереву.
3. Отвертки.
4. Рулетка.
5. Карандаш.

Процесс изготовления

Самым простым вариантом складной конструкции станет устройство, состоящее из двух секций. Для его изготовления потребуются деревянные бруски, петли и металлические полосы для крепления, саморезы.

Берется готовая деревянная лестница, к верхней части которой крепится брусок толщиной в 2 см. Аналогичная планка прикручивается на стене под люком. Брусья скрепляются при помощи петель.

Отмерив от нижней части боковых досок 1/3 длины, выполняют распил – он должен быть выполнен между ступеней. Две получившиеся части соединяют петлями. Важно правильно расположить крепеж, чтобы лестница складывалась в нужную сторону.

Для удерживания конструкции в сложенном состоянии используется петля, вкрученная в месте соединения секций, и крючок, установленный на нужной высоте. Недостатком этой простой конструкции будет открытое размещение.

Скрытая складная лестница

Чтобы было много свободного места и ничего не портило интерьер, устройство можно закрепить на крышке люка. Для ее изготовления потребуются две доски шириной в 10 см. Конструкция будет состоять из трех секций: первая – равняется длине люка, вторая немного короче, длина третьей равняется оставшемуся расстоянию до пола. Угол наклона люка отмеряется малкой и переносится на доски.

На досках отмечаются места распилов и крепления петли. Доски пилятся на три секции. Для крепления ступенек в них выполняются выемки глубиной в 5 мм. Ступеньки фиксируется клеем и саморезами.

Элементы раскладываются на ровной поверхности и стыкуются, в местах соединения прикручиваются петли. Собрав конструкцию, проверяют ее способность сгибаться, после проверки лестницу устанавливают на люк. Фиксировать первую секцию можно при помощи металлических полос, прикрученных к люку и краям тетивы. Сложенная лестница опускается за нижнюю секцию.

Изготовить чердачную лестницу несложно, важно, чтобы она была прочной, удобной и компактной.

Видео: процесс изготовления складной лестница на чердак

Как сделать и установить раскладную чердачную лестницу своими руками: пошаговая инструкция

Такие изделия, как чердачные лестницы своими руками — вполне достойная замена массивным стационарным конструкциям и ненадежным приставным моделям. Разнообразие доступных для самостоятельного конструирования вариантов позволяет выбрать именно такой, осуществить который будет вам под силу даже при отсутствии специальных строительных навыков.

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

• Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
• Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
• Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
• Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
• Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Разновидности моделей

Чтобы выбрать конкретную модель для проектирования, необходимо ознакомиться с основными разновидностями.

Покупные модели могут иметь более сложную конфигурацию, поэтому для самостоятельного изготовления лучше брать стандартные шарнирные конструкции.

Основные виды чердачных лестниц:

• телескопическая;
• откидная;
• раскладная «гармошка»;
• складная «книжка».

Модели чердачных лестниц — откидная и телескопическая

Раскладная лестница на чердак, сделанная своими руками, несмотря на визуальную сложность, может оказаться вам под силу. Ножничные модели обычно изготавливаются исключительно из металла, поэтому процесс их сборки можно сравнить с конструктором.

Самым простым вариантом является складная лестница на чердак по типу книжки. Сделать её своими руками можно как из дерева, так и из металла. Принцип основан на соединении нескольких отдельных секций.

Разновидности лестниц изготовленных из металла

Подбор материалов и инструментов

Чтобы изготовить самодельную лестницу на чердак или мансарду, вам понадобится определенный набор инструментов. Прежде всего, подготовьте рулетку и карандаш. Также вам будет нужна ножовка или пила для нарезки деталей. Чтобы устранить неровности и шероховатости, обязательно запаситесь наждачной бумагой разной зернистости.

Что касается непосредственно самих материалов, оптимальным вариантом станут некоторые сорта древесины и алюминиевые профили, так как необходимо сделать чердачную лестницу своими руками достаточно легкой, но и одновременно прочной.

Для обеспечения подвижности секций лестницы понадобятся специальные крепежные петли

Поскольку дерево является более предпочтительным материалом, рассмотрим именно этот вариант. Для обеспечения небольшого веса изделия лучше всего брать сосну. Если вы хотите продлить срок эксплуатации лестницы, обратите внимание на более износостойкие породы, например, лиственницу. Толщина бруса для тетивы должна быть не менее 50 мм в сечении. Для ступеней берутся планки толщиной 2,5–3,5 см.

Для креплений вам понадобятся шарнирные элементы. Специальные петли обеспечивают подвижность секций. Чтобы соединить лестницу и люк чердака, также приобретите уголки и держатели на шарнирах с ограничением хода.

Крепежный механизм для соединения лестницы с люком

Проектирование

Поскольку качественно сделать своими руками лестницу на чердак, основываясь на интуитивных параметрах, невозможно, потребуется рассчитать некоторые данные. Прежде всего необходимо вычислить длину лестницы. Для этого воспользуйтесь теоремой Пифагора. Расстояние от пола до потолка, а также от нижней точки до примерного расположения первой ступени возведите в квадрат и суммируйте. Уклон лестницы нужно брать в интервале 50–60 градусов. Выбрав нужный угол и определив сумму катетов, вы узнаете длину вашего изделия. После этого нужно высчитать количество ступеней. Оптимальным является их расположение на расстоянии 35 см друг от друга. Ширина конструкции обычно составляет 60–70 см.

Обратите внимание на расположение верхней секции лестницы вместе с люком, именно эта точка является исходной для определения основных параметров.

После того как вы определите параметры чердачной лестницы с люком, необходимо подготовить чертежи. На них схематически определите места соединений, чтобы в сложенном состоянии конструкция была как можно более компактной.

Конструкция некоторых складных чердачных лестниц, сделанных своими руками, может предполагать наличие дополнительно устанавливаемых поручней для большей безопасности передвижения. В таком случае ширину изделия нужно увеличить примерно на 10 см.

При изготовлении чердачной лестницы нужно учитывать все моменты проектирования

Соединение деталей

После того как чертежи будут готовы, можно приступать к изготовлению деталей складной лестницы. Итак, рассмотрим, как сделать лестницу на чердак и выполнить монтаж своими руками.

Распилите брус на отрезки для секций и изготовьте черенки для перекладин. Более удобными являются прямоугольные доски. Для того чтобы соединить тетиву со ступенями, можно использовать угловые крепежи, гвозди или саморезы. Последние закручиваются с торца, плотно входя в центр перекладины. Для лучшего сцепления можно выточить систему шип-паз и дополнительно промазать стыки столярным клеем.

Последовательность работ по изготовлению раскладной лестницы

Когда секции будут готовы, нужно их соединить между собой. Важно предусмотреть срезы под определенным углом, чтобы тетивы в раскрытом положении плотно стыковались друг с другом. Нижний край следует подрезать таким образом, чтобы лестница становилась на пол всей поверхностью ножек. Для предотвращения скольжения рекомендуется использовать набойки из резины.

Конструкция соединяется с помощью петель. Для того чтобы их закрепить, нужны саморезы и шуруповерт. Пластины прикручиваются с внешней стороны тетивы. Движение шарниров должно идти в разные стороны для соседних секций, чтобы лестницу было удобно раскладывать.

Установка чердачной лестницы производится на люк или к полу. Рассмотрим первый вариант, когда лестница крепится к люку на чердак — это идеальное решение. Выполнить такое крепление своими руками довольно просто: крышка фиксируется с помощью металлических шарнирных элементов, а верхняя секция лестницы прикручивается за люк с внутренней стороны с помощью уголков.

Компактные складные лестницы для чердачных помещений — это лучшее решение для ограниченных пространств. Не забудьте обработать древесину защитной пропиткой и смазать металлические крепления для продления их срока службы.

Лестница на чердак своими руками

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

Лестница на чердак своими руками

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

Лестница на чердак своими руками

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Содержание пошаговой инструкции:

Выбор типа лестницы

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Чердачные лестницы, чертеж

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

Из древесины профессионалы рекомендуют отдавать предпочтение сосне. Эта прочная древесина позволит вам получить лестницу с наилучшими эксплуатационными характеристиками.

Рекомендованные размеры лестницы

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Угол наклона лестницы

Рекомендованные значения следующие:

• ширина марша – на уровне 650-1100 мм;
• высота – не более 350 см. При более существенных значениях лестница заметно теряет в плане жесткости и в целом безопасности;
• количество ступеней – до 15. В отдельных ситуациях число ступенек можно увеличивать с обязательным дополнительным укреплением конструкции;
• расстояние между ступеньками – 15-20 см, обычно их размещают на расстоянии около 18-19 см;
• толщина ступеней – порядка 2 см, может немного отклоняться в обе стороны;
• угол наклона – порядка 60-80 градусов. Для установки лестниц под маленьким углом нужно много свободного места, большой же угол снижает безопасность конструкции.
• В процессе проектирования лестницы обязательно учитывайте предполагаемый уровень нагрузки на конструкцию.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Размер межэтажного проема

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Чердачная откидная лестница своими руками

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Один из чертежей

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

• ножовка;
• монтажная пена;
• электрический шуруповерт;
• отвертки;
• анкера;
• саморезы;
• бруски;
• крепежные петли;
• измерительная рулетка.

Почти полный комплект

Инструменты для разметки

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Простая схема построения утепленного люка на чердак

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Люк должен открываться легко

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Складная чердачная лестница на тетивах

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Складная чердачная лестница на тетивах

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками

Как сделать своими руками чердачную лестницу с люком

Что такое чердак? Известно, что в наших краях чердак может стать чем угодно – складом, мастерской или жилой комнатой.

Все зависит от возможностей помещения и вашей фантазии, но одно можно сказать определённо – чердачное пространство нужно использовать. Как оборудовать вход на чердак своими руками?

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной. вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц. самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций. одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Складная лестница на шарнирах своими руками

Это раскладная чердачная лестница с люком, состоящая из трёх секций. а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться. не нарушая теплоизоляции.

• бруски 5 x 5 см – 2 коротких и 2 длинных;
• фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку. любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров. поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

1. Металлический уголок – 2 шт.
2. Листовой металл.
3. Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга. но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

• Длинные полоски металла, шириной в 2 см – 4 шт.
• Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента. Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно. Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

• Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней .

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать. как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

1. Металлические полосы шириной в 2,5 см – 8 шт.
2. Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку. а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим .

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Барсуков Виктор Иванович

Источники: http://vseolestnicah.ru/izgotovlenie-i-montazh/cherdachnaya-lestnica-svoimi-rukami.html, http://svoimi-rykami.ru/stroitelstvo-doma/lestnica/lestnica-na-cherdak-svoimi-rukami.html, http://lestnica.guru/cherdachnye/kak-sdelat-svoimi-rukami-cherdachnuyu-lestnicu-s-lyukom.html
