Лестницы для частного дома из дерева на второй этаж своими руками пошаговая

Рано или поздно задумываются о вопросе расширения пространства и организации второго этажа в здании, будь то или достройка полноценного дополнительного яруса. В этом деле обязательно понадобятся ступеньки, ведущие на верхний этаж, поможет качественно и безопасно установить данный предмет необходимости.

Детали и названия элементов деревянной лестницы на второй этаж дома

Становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

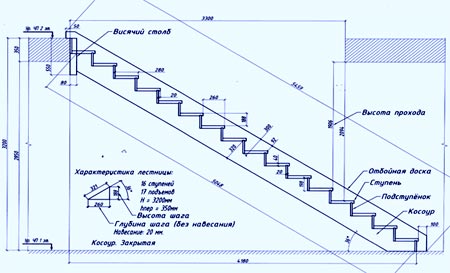

Как самостоятельно начертить схему лестницы для дома

При желании начертить схему своими руками, следует знать некоторые особенности, на которые обязательно стоит обратить внимание. Под рукой нужно иметь:

• Рулетку;
• Фломастер или мел, которым будут делаться отметки на поверхности стены, пола;
• Ручку или карандаш;
• Лист бумаги;
• Линейку;
• Циркуль.

Этих принадлежностей будет вполне достаточно, чтобы сделать нужные чертежи для деревянной лестницы в доме.

Пошаговые действия для нанесения чертежа

Когда дошли руки и человек начинает наносить на лист бумаги чертежи деревянных лестниц на второй этаж, следует действовать пошагово:

Выполняя действия пошагово, придерживаясь очередности, сделать чертеж деревянной лестницы будет несложно.

На что обратить внимание

При осуществлении замеров обязательно обратить внимание на следующие факторы:

Учитывая данные детали, есть вероятность составления максимально точного чертежа лестницы, ведущей на верхний этаж.

Деревянные лестницы для улицы

Конечно, для подъема на верхний ярус здания можно использовать приставные лестницы, зафиксированные на основании дома. Но это небезопасно и неудобно. Поэтому, если вход на уровень второго этажа планируется организовать не внутри пространства, а снаружи, то следует выбрать максимально соответствующую по предпочтениям конструкцию уличной лестницы из дерева.

При этом нужно придерживаться некоторых правил, так как находясь на открытом пространстве, деревянная лестница очень подвержена воздействиям природных факторов. Именно поэтому:

Преимущества

Те, кто принял решение размещать деревянную лестницу на улице, могут для себя отметить ряд преимуществ:

В данном случае допускаются небольшие погрешности, ведь то, что лестница получается немного шире или длиннее, играет роль в доме, а не за его пределами. Поэтому стоит, конечно, осуществлять замеры, но в некоторых показателях необходимость отпадает. Например, для улицы нет нужды замерять пространство от ступеньки до потолка, что нужно обязательно сделать в доме.

Это далеко не полный перечень преимуществ, каждый владелец дома отметит для себя свои. Тем не менее, наряду с положительными сторонами имеются и негативные стороны.

Проект уличной лестницы на второй этаж

Недостатки

• Подверженность воздействию природных факторов;
• Деревянная лестница на улице требует тщательного ухода.

Зная плюсы и минусы, каждый владелец дома самостоятельно сможет для себя определить: делать ставку на установку лестниц на улице или нет.

Большинство частных резиденций сегодня имеют более одного этажа, что подразумевает наличие лестницы на верхние уровни. В данной статье будет приведена инструкция, как правильно сделать лестницу на второй этаж из дерева своими силами и по собственному проекту, будет рассказано, каких правил стоит придерживаться, а также как сделать расчеты.

Расчет главных параметров

Изготовленная своими руками лестница будет не только дешевле, чем заказанная в специализированных мастерских, но и в точности будет соответствовать вашим требованиям и желаниям. Главное с умом и терпением подойти к ее созданию. Для этого первым делом нужно провести точные замеры и рассчитать все важные параметры конструкции.

Рассмотрим расчет размеров ступеней и прочих параметров лестницы на примере маршевой конструкции на косоурах – самом просто проекте. Данная конструкция состоит из несущих досках, ступеней или проступей и подступенках. Кроме размеров лестницы также необходимо определиться с ее наклоном. Хорошо видно, какой диапазон угла будет приемлемым для конструкции на схеме ниже.

Как видите, наиболее удобным, а главное и безопасным углом наклона считается наклон в диапазоне 23-37 °. Выбирая нужный для вашего помещения наклон, стоит учесть, что при малой площади, стоит выбрать угол наибольший, тогда требуемое место под конструкцию будет наименьшим, и наоборот.

Внимание!
При слишком высоком угле наклона лестницы по ней будет проблематичнее что-либо поднять или перенести на второй этаж. А если угол менее 23° – то проще установить уже пандус.

Ширина марша определяется по количеству людей, что могут по ней подниматься одновременно. Минимум эта величина может составлять около 1 м, но рекомендуется сооружать конструкцию от 1,25-1,5 м в ширину. Высота лестницы будет фиксирована в зависимости от планировки дома. Она составляет расстояние от пола 1-го этажа до его потолка плюс толщина перекрытия второго уровня.

Теперь нужно рассчитать, сколько ступеней понадобится для нашей лестницы. Расчет проводим, исходя из рекомендованной для комфортного передвижения высоты ступеней – от 18 до 20 см. Выбрав высоту ступени можно рассчитывать их количество, разделив фиксированную высоту всей конструкции на выбранную самостоятельно высоту самой ступени.

Кроме того, необходимо определить также и ширину проступи, которая должна варьироваться в диапазоне 25-30 см. Она зависит от размеров ног жильцов дома – длины стопы. Умножив эту величину на количество ступеней можно получить проекцию конструкции на пол первого этажа. Остается определить только длину всей лестницы.

Длина рассчитывается по простой формуле, которую возможно Вы еще помните из школьного курса – теорема Пифагора. На рисунке выше указаны все параметры и формула расчета. Когда все параметры рассчитаны, можно приступать к заготовке материала и изготовлению элементов конструкции.

Изготовление и монтаж лестницы по рассчитанным параметрам

В качестве материала для деревянной лестницы чаще всего сегодня мастера используют дуб, хвойные деревья, липу и прочее. Выбирайте согласно общему стилю интерьера и своим бюджетным возможностям. Отличные перила можно изготовить из блокхауса, а для балясин можно использовать деревянные бруски 500х500 мм.

Для создания косоура с точными выемками под ступени необходимо провести разметку по шаблону. Ниже приведена иллюстрированная инструкция к данному мероприятию. Для разметки понадобится лекало и угольник, ну и карандаш конечно. Сам же косоур можно изготовить из бруса дерева размером около 14х16.

По намеченным отметинам теперь нужно поработать круглой пилой. Вырезая ступени, необходимо двигаться с особой осторожностью, чтобы не выходить за разметку. Когда один косоур готов, остальные вырезаете уже по нему.

Обратите внимание!
Чем больше косоуров в конструкции, тем прочнее и жестче выйдет лестница. Также это позволит избежать нежелательных прогибов ступеней и расшатывания всей конструкции.

Теперь остается только нарезка ступеней и подступеней, от толщины последних будет зависеть размер первых. Кроме того, не стоит забывать и о выступе ступени примерно на 2-4 см над самой ступенькой. Для создания более призентабельного вида ступеней, можно обработать кромки круглой фрезой.

Когда все детали готовы, необходимо провести пробную примерку конструкции. Если все в порядке можно приступать к шлифовке деталей и сборке конструкции. Соединение всех составных деталей лестницы промазывается столярным или ПВА клеем, а также обязательно для надежности скрепляется шурупами из нержавеющего металла.

Последним завершающим штрихом будет декоративное оформление лестницы – лакирование или покрытие морилкой, краской и прочими средствами. Первым делом наносится морилка, а когда слой высохнет можно приступать к лакированию (рекомендовано в более чем 1 слой) водостойким средством. Морилку также может заменить олифа.

Внимание!
Покрытие морилкой даже лучше проводить до сборки всей конструкции, в этом случае места соединений, которые будут промазываться клеем, нужно защитить молярным скотчем.

В современном загородном строительстве уже стало нормой возведение домов в несколько этажей, а для обеспечения в таких домах свободного перемещения между этажами обустраивают лестницы. Простая на первый взгляд конструкция лестницы в частном доме, которую способен сделать любой мастер, требует точных расчетов и понимания механики ходьбы человека. Ошибка в расчетах или при выборе вида лестницы и используемого материала может негативно сказаться на надежности конструкции лестницы в целом, а также на удобстве её использования. В обычный интерьер лестницы в частном доме вписываются очень органично, что придает ему большую изысканность.

Приняв решение построить лестницу в частном доме своими руками, необходимо не только уметь обращаться с инструментом, но и обладать определенными знаниями относительно элементов конструкции и видов лестниц. Для тех, кто решил сделать лестницу в загородном доме в первый раз, представленная в этой статье информация будет хорошим подспорьем.

Виды лестниц для частного дома

Делая лестницы в частном доме самостоятельно, жизненно важно быть знакомым с тем или иным видом лестниц, а также их конструктивными и эксплуатационными особенностями. На сегодняшний день разнообразие видов этой, казалось бы, простой строительной конструкции, а также материалов для её изготовления может озадачить мастера с выбором. Но все не так страшно, как может показаться на первый взгляд.

Лестницы в частном доме: фото

В загородном строительстве обустраивают три основных вида лестниц: винтовые, маршевые и на больцах. Каждый из этих видов можно построить как внутри, так и снаружи дома, и каждый из них может выполнять функции входной, межэтажной, рабочей или проходной лестницы. В качестве материалов для изготовления таких лестниц используют дерево, металл, бетон, железобетон, натуральный или искусственный камень, пластик, стекло, а также их комбинации. Выбор того или иного материала зависит от предназначения лестницы, возможных нагрузок и финансовых возможностей хозяев. Ко всему прочему, на выбор влияют сильные и слабые стороны каждого вида лестниц.

Винтовые лестницы

Этот вид лестниц чаще всего используется при необходимости жесткой экономии пространства и там, где просто невозможно оборудовать прямую лестницу. При использовании подобных лестниц можно забыть об удобстве, но это компенсируется экономией пространства. Зачастую такие лестницы оборудуют для спуска или подъема на чердак и цокольный этаж. С точки зрения эстетики винтовые лестницы смотрятся весьма впечатляюще и, к тому же, они могут быть круглыми или выполненными в форме многоугольника или квадрата, что дает дизайнерам возможности для их использования в своих проектах.

Сегодня можно увидеть винтовые лестницы в частных домах металлические со ступенями из стекла, пластика или дерева, но обычно они полностью из металла, дерева или камня. Впрочем, хорошую каменную винтовую лестницу может позволить себе не каждый. И дело тут не только в стоимости материалов, но и в сложности выполнения работ.

Маршевые лестницы

Наиболее распространенным видом лестниц в частных домах являются маршевые. Высокую популярность маршевым лестницам обеспечивают простота конструкции и обустройства, а также то, что для достижения максимального удобства при подъеме и спуске в её конструкции учтена механика движения человека. Основным недостатком маршевых лестниц является их потребность в большом свободном пространстве, более 3 м2. Но сэкономить драгоценные метры и установить маршевую лестницу можно. Для этого используют так называемые поворотные маршевые лестницы с промежуточными площадками.

Маршевые лестницы в частных домах изготавливают из металла, дерева, камня, бетона, пластика или стекла, используя только один вид материалов или комбинируя их. Сегодня для надежности используют бетон в изготовлении маршевых лестниц. Такой подход вполне оправдан, так как материал доступный и дешевый, и к тому же прослужит несколько десятков лет. А вот маршевые лестницы деревянные в частном доме как были популярны ранее, так и продолжают держать свои позиции. Во многом причина в том, что сегодня наблюдается тенденция строительства домов из природных и экологичных материалов.

Лестницы на больцах

Название этих лестниц происходит от германского слова Bolzen, что означает «болт». По сути, ступени такой лестницы укладываются на конструкцию, которая крепится к стене при помощи штырей или болтов, вмурованных или вкрученных в стену. Основными преимуществами такой лестницы являются компактность и экономность в использовании материалов. Особенность и недостаток этого типа лестниц заключается в обязательном наличии прочной каменной стены с одной стороны лестницы.

В конструкции больцевой лестницы используются металлические элементы (болты, прутья, трубы) для создания каркаса и поручней, а для ступеней применяют дерево, металл, стекло, бетон или железобетон. Больцевые лестницы, несмотря на свою показную хрупкость и легкость, могут выдерживать весьма большие нагрузки. Так, например, больцевые бетонные лестницы в частных домах способны выдержать нагрузку до 1500 кг, что в сочетании с минимальным количеством дополнительных элементов конструкции весьма привлекательно.

Устройство лестницы в частном доме

Лестница, как и любая другая строительная конструкция, состоит из нескольких основных элементов, изготовленных по отдельности и затем соединенных между собой. В зависимости от вида лестницы в её конструкции могут отсутствовать те или иные элементы, но для создания лестницы своими руками необходимо иметь представление о каждом. Знание конструктивных элементов, их назначение особенно необходимо для того, чтобы выполнить проектирование лестниц в частных домах.

Ступени

Этот элемент состоит из двух частей — проступи и подступенка. Проступь представляет собой горизонтальную рабочую поверхность. Размер проступи выбирается, исходя из удобства размещения ноги на ней. Но на протяжении многих веков мастера определили, что наиболее удобный размер проступи около 30 см. Ширина лестницы в частном доме зависит от длины проступи и варьируется от 90 см до 150 см.

Подступенок представляет собой вертикальную часть ступени, а его высота должна быть в пределах 15 — 20 см. Иногда, чтобы получить красивый дизайн лестницы в частном доме, ступени делают без подступенка.

Важно! Для классической винтовой лестницы ширина двух концов ступени разная. Так самая широкая 45 см, а ширина центральной части должна быть около 25 см.

Опорные балки

Ступени лестницы крепятся к опорным балкам. Они бывают трех видов: косоур, тетива и столб. Первые два вида применяют для маршевых лестниц, а вот столб используется при обустройстве винтовой лестницы.

Косоур представляет собой деревянную балку толщиной 50 мм и более с треугольными вырезами для ступеней. Тетива — это также деревянная балка толщиной более 50 мм, но в отличие от косоура, вырезы делаются только под проступи с внутренней стороны балки. Столб для винтовой лестницы может быть из металла, дерева или камня, именно к нему будут крепиться ступени.

Перила

Этот элемент конструкции обеспечивает безопасное передвижение по лестнице и состоит из двух частей: поручня и балясин. Поручни устанавливаются сверху балясин или крепятся к стене. Балясины являются опорами перил и одновременно являются естественным ограждением всей лестницы. Поручни и балясины могут изготавливаться из различных материалов, начиная с дерева и заканчивая пластифицированным ПВХ. Все зависит от того, какой был выбран дизайн лестниц в частом доме.

Важно! Марш — это часть лестницы, состоящая из нескольких ступеней и перил. Маршами принято называть те части лестницы, которые разделены лестничными площадками.

Строительство лестницы в частном доме

Перед тем как сделать лестницу в частном доме, необходимо разработать проект. Для этого можно воспользоваться одной из специализированных компьютерных программ, а можно обратиться в компанию, специалисты которой за определенную плату выполнят все расчеты и сделают чертежи. При самостоятельном проектировании лестницы необходимо помнить о ряде базовых правил, требований и особенностей проектирования различных видов лестниц. Это касается размеров лестниц, угла наклона и места их установки.

Место установки лестниц

Выбор места установки лестницы во многом будет влиять на её размеры, наклон и вид. Но чтобы лестница получилась удобной и надежной, необходимо учесть следующие простые правила. Во-первых, измерить площадь места планируемой установки, и если она будет менее 3 м2, тогда следует выбрать винтовую лестницу. В противном случае можно остановить свой выбор на маршевой или больцевой лестницах. Во-вторых, наиболее удобными являются прямые маршевые лестницы, но такие лестницы будут большой длины, более 4 м, и если нет возможности установить такую лестницу, можно обустроить поворотную маршевую лестницу. В-третьих, больцевые лестницы требуют наличия рядом несущей стены, к которой и будут крепиться ступени.

Размеры лестниц в частном доме

Проектируя лестницу в загородном доме, кроме свободного пространства для лестницы, необходимо учитывать и удобство движения по ней. Так ширину винтовых лестниц принято делать в 100 см. Конечно, можно и 150 см, но тогда увеличится занимаемая лестницей площадь. Для маршевых и больцевых лестниц ширина должна составлять от 120 см до 150 см. Такая ширина рассчитана на перемещение двух человек.

Длина лестницы является сумой всех её проступей, начиная от первой и заканчивая последней. Это касается всех видов лестниц. Для поворотных учитывается еще и лестничная площадка.

С высотой лестницы все намного проще. Она будет равна высоте от пола нижнего этажа до пола следующего этажа. При этом последняя проступь лестницы должна быть вровень с полом, а первая размещена на высоте подступенка.

Выбор угла наклона лестниц

Идеальным считается угол в 45°, но, к сожалению, обеспечить такой угол удается не всегда. Иногда приходится делать лестницу под углом в 55° или еще больше. В таких случаях неизменно уменьшается удобство передвижения по ней.

Важно! Высота подступенка, ширина проступи и угол наклона взаимосвязаны между собой. Так при увеличении угла наклона увеличивается высота подступенка и уменьшается ширина проступи. А при уменьшении угла уменьшается подступенок и увеличивается проступь.

В приведенной выше таблице указаны размеры проступи и подступенка в зависимости от того, какой угол будет выбран для проектируемой лестницы. Как видно из таблицы, наиболее удобными считаются лестницы с углом наклона от 30° до 45°.

Монтаж винтовой лестницы

Пожалуй, сборка винтовых лестниц наиболее сложная в сравнении с маршевыми или больцевыми. Причиной тому веерное расположение ступеней и необходимость точных расчетов при монтаже. Тем, кто решил обустроить такую лестницу, необходимо сделать следующее:

• в первую очередь делаем ступени лестницы. Если она будет деревянной, тогда берем широкую прямоугольную доску и размечаем её по диагонали для одной или двух ступеней, после чего распиливаем и закругляем края. Если лестница будет из камня, тогда придется заказывать в специальной мастерской обработку камня для ступеней. Можно сделать ступени из бетона. В этом случае делаем форму и в неё помещаем армирующую сетку, заливаем бетоном и дожидаемся его полного высыхания;

• подготовив ступени, устанавливаем вертикальную стойку. Она может быть наборной или цельной. Все зависит от проекта лестницы. Если стойка наборная, тогда устанавливается основная труба диаметром в 50 мм, на неё нанизывается первая втулка и резиновая прокалка. В случае использования цельной стойки после её установки в местах монтажа ступеней прорезается паз, в который в дальнейшем будет уложена ступень;
• теперь устанавливаем ступени. Для этого берем ранее изготовленные заготовки и нанизываем их на тонкую трубу и сверху прижимаем более широкой втулкой, после чего разводим ступени веером. Для придания прочности всей конструкции ступени соединяем между собой по краям при помощи вертикальных кронштейнов. Также их можно закрепить к стене больцами. Для цельной стойки ступени заводятся в прорезанные пазы, соединяются между собой кронштейнами и усиливаются креплением на больцах;
• осталось сделать и установить перила. Это наиболее сложный этап работ, так как поручни необходимо сделать криволинейными, а балясины выточить из цельного куска материала.

Монтаж маршевой лестницы

Создание этого вида лестниц несколько проще в сравнении с винтовыми, но в любом случае необходимо точно придерживаться сделанных ранее расчетов и следить за качеством выполняемых работ. От этого зависит не только надежность, но и внешний вид лестницы. Для монтажа маршевой лестницы необходимо сделать следующее:

• в первую очередь делаем проступи и подступени. Для этого размечаем доски и распиливаем их, после чего обрабатываем края, делая их ровными и гладкими;
• теперь приступаем к созданию опорных балок — косоуров или тетив. Для создания косоура из деревянной балки необходимо сделать специальный шаблон в виде прямоугольного треугольника, полностью соответствующего размеру ступени. Прикладывая этот шаблон к балке, отмечаем места для выреза. После чего аккуратно их выпиливаем. Для создания тетив, с внутренней стороны балки на определенном расстоянии отмечаем места под пазы, в которые будем вставлять проступи. Угол наклона пазов должен совпадать с углом наклона лестницы. Для металлических лестниц удобней всего наварить с внутренней стороны уголки под ступени;
• закончив с подготовкой опорных балок, устанавливаем их на место и закрепляем там. Если в проекте предусмотрена лестничная площадка, тогда устанавливаем сначала её, а затем уже опорные балки;
• далее начинаем монтировать ступени. Для этого вначале устанавливаем подступенок и закрепляем его, а затем проступь. В качестве крепежа используем саморезы и утапливаем их заподлицо. Для металлических лестниц деревянные проступи укладываем на приваренные уголки и закрепляем к ним же при помощи саморезов;
• завершив с монтажом ступеней, устанавливаем балясины и поручни.

Монтаж больцевой лестницы

Неоспоримым плюсом больцевых лестниц является их простая конструкция, что сказывается и на легкости самого монтажа. Единственная сложность при монтаже — это четко и правильно намечать места на стене для больцевого крепления. Чтобы смонтировать такую лестницу, потребуется следующее:

• приобрести весь необходимый крепеж, а также приобрести или сделать самостоятельно проступи;
• на стене отметить места для установки крепежа. Затем засверлить отверстия и установить больцы;
• теперь осталось установить ступени. Начинать следует с нижней. С одного края ступень крепится к стене, а с другого под неё устанавливается еще один больц;
• установив последнюю ступень, приступаем к монтажу балясин и поручней.

Создать лестницу в частном доме своими руками из приобретенных материалов не представляет особой сложности. Единственное, что хочется отметить, это возможность приобретения уже готовых лестниц. Решив купить лестницу, необходимо быть готовым к тому, что на лестницы в частном доме цена начинается от 1000 у.е. и зависит от сложности конструкции и используемых материалов.

Современные частные загородные дома растут как грибы, а вернее как сосны или даже секвойи. Сегодня не редкость дачные дома в два, а то и в три этажа. А еще есть дома с мансардой. Не говоря уже об двухуровневых квартирах. Для того, чтобы подняться наверх необходима лестниц или лифт. Последнее, это конечно, баловство, хотя имеет место быть. Мы же поговорим о том, как сделать деревянную лестницу своими силами.

Можно предположить, что это не так уж сложно, но в действительности такая работа имеет свои тонкости и требует знания дела. Ведь нужна не любая лестница, а такое сооружение, которое будет красивым, прочным и настолько безопасным, чтобы его можно было спокойно эксплуатировать достаточно долго.

Лестницы для загородного дома, дачи или коттеджа часто делают из дерева. Правильный выбор прочной древесины является гарантией того, что лестница простоит долго. Вместе с тем, немаловажное значение имеет экологическая составляющая.

Виды и типы конструкций лестниц для частного дома

Выбор лестницы зачастую ограничен рамками имеющегося пространства для ее устройства, и конечно же бюджета. Но, руководствоваться лучше удобством расположения и эстетическими предпочтениями. Среди существующих конструкций деревянных лестниц самыми распространенными являются маршевые и винтовые.

Винтовые лестницы

Вариант удобен когда пространство ограничено. Такую лестницу можно разместить на пяточке в 1,5 метра. Правда использовать ее можно только для перемещения наверх или вниз одного человека. Поднять что-то крупногабаритное, н-р, мебель, уже не получится.

Кроме того, имеет сложную конструкцию, и ее строительство требует больше трудозатрат.

Вместе с тем, приходится учитывать множество нюансов: проверить конструкцию на прочность, в первую очередь, надежными должны быть несущие стойки.

Сложность конструкции связана с тем, что основные детали приходится рассчитывать с учетом всех особенностей конструкции.

С такой работой лучше справятся опытные специалисты. Без особых навыков и инструмента сделать своими руками трудно.

Маршевые лестницы

Деревянные лестницы для дома могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми (каждая из них используется в определенных условиях, которые зависят от этажности и площади здания).

Маршевые лестницы по своей направленности подразделяются на прямые и поворотные. Могут располагаться вдоль стены или как самостоятельная конструкция посредине комнаты.

Стоит отметить, что устройство прямой лестницы предполагает наличие достаточного свободного пространства, так как занимает много места. В целом, этот тип конструкции является значительно проще в плане самостоятельной реализации по сравнению с винтовым вариантом.

Если количество ступеней более 10, лестницу рекомендуется разделить на две части, соединив их между собой промежуточной площадкой. При необходимости и экономии пространства (это зависит от особенностей помещения) от промежуточной площадки лестница может уходить вверх с поворотом, так называемая лестница с поворотными ступенями (трапециевидные ступени, которые еще называют забежными).

Лестница с поворотом на 90 градусов, называется четвертьоборотная. Полуоборотная лестница имеет угол поворота на 180 градусов.

Когда поворот составляет 360 градусов, то это уже вариант круговой или винтовой лестницы. Хотя, в принципе, это обычная маршевая лестница с забежными ступенями и поворотом на * градусов.

Комбинированные лестницы

В зависимости от планировки и проекта дома возможно устройство комбинированной лестничной конструкции, которая будет состоять из двух или нескольких типов лестниц. К примеру, маршевая лестница на определенном пролете дополняется винтовым элементом с опорой на тетивах или косоурах. Конечно, такая конструкция весьма сложна и требует точных расчетов.

Прежде чем выбрать ту или иную конструкцию, следует здраво оценить свои возможности. Лучше пусть будет более простая прямая лестница, но надежная и из качественных материалов, чем замысловатая винтовая или комбинированная, на постройку которой может не хватить средств или сил.

Ну и конечно, определяющее значение имеет пространство, чтобы потом не оказалось, что лестница отнимет большую половину дома.

Начните с замеров и расчетов. Нарисуйте чертеж или закажите у специалистов. Даже можно создать 3D модель будущей лестницы и наглядно увидеть расположение именно в вашей планировке.

Межэтажные деревянные лестницы — подбор комплектующих и несущих элементов

Возможно, что создаваемая лестница окажется первым вашим опытом, тогда лучшим выбором будет прямая лестница. Этот вариант прост в изготовлении, его установка и монтаж также не очень сложны, а полученный результат будет соответствовать всем основным требованиям по прочности, удобству и долговечности.

Изготовление лестницы из дерева своими руками возможно при наличии соответствующих инструментов, качественного пиломатериала и опыта.

Материал для строительства лестницы:

• Бруски для ступенек, толщина которых должна быть не менее 40 мм.
• Доски приблизительно такой же ширины и размера предусмотренного проектом.
• Балки для проступи 30-40 мм.
• Балки для подступеней не менее 30 мм.
• Брус для косоуров или тетивы 50х250 мм.
• Поручни, перила и балясины можно сделать самостоятельно, но лучше купить готовые.
• Для крепежа используются шурупы из нержавеющей стали.

На рисунках представленны чертежи деревянных лестниц

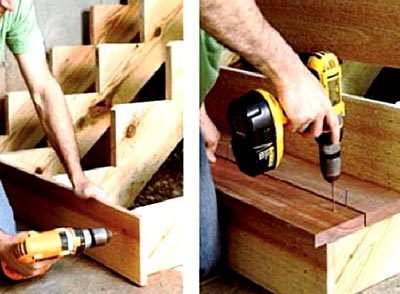

Монтаж деревянной лестницы своими руками:

1. Как говорилось выше, предварительно нужно продумать конструкцию, произвести расчет количества ступеней и определить размеры лестницы (ширина, длина), можно скачать в интернете готовый чертеж или же сделать простую схему самостоятельно.
2. Стандартный марш можно построить с опорой ступеней на тетивы, которые проходят с двух ее сторон. Другой вариант крепления предполагает опору ступеней на косоуры, которые представляют собой балки, находящиеся снизу ступенек.
3. Все ступени сначала соединяются с тетивами, затем конструкция укрепляется поддерживающими брусками, которые размещают под лестницей на равном расстоянии друг от друга. При достаточно высоком угле наклона марша необходимость в брусках отсутствует, хотя для гарантии безопасности их все же желательно установить.
4. Низ и верх тетивы следует крепить к стенам, полу или потолку.

Многоэтажное частное строительство предполагает наличие в доме . Эта архитектурная деталь помещения сегодня представлена достаточно широким ассортиментом, как в плане конструкции, так и в плане материалов, из которых она изготавливается. В сегодняшнем обзоре мы рассмотрим, как изготавливаются схемы лестниц на второй этаж в частном доме своими руками и какие параметры требуют обязательного расчета.

Читайте в статье

Какие лестницы бывают

Начнем именно с конструктивных особенностей лестниц, потому что именно этот критерий является основным в выборе данного архитектурного элемента.

Маршевые лестницы

Это самая распространенная лестничная модель, которую используют в частных домах, ввиду своей простой конструкции. Они могут быть прямыми, то есть одним маршем соединять первый и второй этаж. Могут быть поворотными с изменением направления на 90° или 180°.

Необходимо отметить, что прямые лестницы с на второй этаж – это самый простой вариант. Их сборка достаточно проста, главное – правильно рассчитать количество ступеней с учетом угла наклона конструкции. Потому что именно от этих двух параметров зависит безопасное по ней перемещение.

Внимание!
Оптимальный угол наклона лестничного марша — 45°. Чем круче пролет, тем сложнее по нему двигаться.

Нормами обозначено, что идеальный пролет лестничного марша должен состоять из 10 ступеней, не больше. Если количество превышает данный показатель, то надо задуматься над тем, чтобы использовать поворотную модель.

Кроме направления расположения лестничных конструкций маршевые лестницы различаются по несущему элементу сооружения. Здесь две позиции:

• на косоурах;
• на тетивах.

Косоуры – это балка (одна или две), на которую сверху устанавливаются ступени. Если посмотреть на такую лестницу сбоку, то вся конструкция будет на виду. Тетивы – это тоже балки (их обязательно должно быть две), только ступени крепятся к ним сбоку на тыльные стороны. Они оказываются внутри конструкции, и если посмотреть на последнюю сбоку, то ступени видны не будут. Они закрыты тетивами. На фото выше показана лестница на второй этаж на косоурах, на нижнем снимке на тетивах.

Лестницы из дерева

Как сделать металлическую лестницу на второй этаж своими руками

В первую очередь надо выбрать опорные элементы. Обычно для этого используют швеллер №16-20 или профильную трубу 100×100 или 150×150 мм. Их, как и в случае с деревянными косоурами, выбирают по длине с учетом угла наклона и высоты потолков.

Два профиля укладываются между полом первого и второго этажа и закрепляются к ним любыми способами и средствами. Чаще всего для этого используют или металлические дюбели. Хотя можно использовать и , если в полах заложены закладные детали в виде уголков или пластин.

Сложность начинается именно на этом этапе, потому что необходимо сформировать опоры для ступенек. По сути, из двух профилей надо создать две гребенки. Вырезать здесь ничего не надо, потому что это ослабит несущие элементы. Балки будем наращивать. Для этого придется сделать из уголка 35×35 или 40-40 мм несколько подпорок в виде уголковых конструкций. Их количество – это удвоенное количество ступенек. Потому что под каждую придется укладывать по две опоры.

Размеры уголков определяют высоту подступени и глубину ступени. После чего эти элементы привариваются к балкам по месту расположения ступенек. На фото ниже показана схема распределения уголковых опор.

Внимание!
Собирать косоуры можно по отдельности на полу, а затем их устанавливать по месту расположения. А можно установить несущие профили, а уже затем на них приваривать опоры под ступени.

Теперь, что касается крепления ступенек. Самый простой вариант – на болты. Для этого на верхней плоскости уголковых опор дрелью и сверлом делаются по два отверстия. Ступенька (обычно деревянная) устанавливается по месту и снизу через отверстия на ней делаются маркером метки. По последним делаются сквозные отверстия. С лицевой стороны (верхней) отверстие надо расширить под размер головки болтов. Это делается с целью, чтобы головки были заподлицо с поверхностью ступеней. Теперь надо ступени установить на опоры, вставить в них четыре болта головкой верх, а снизу затянуть их гайкой с проложенной широкой шайбой.

Способ крепления деревянных ступеней к металлическому каркасу лестницы: «А» — нижняя ступень, «Б» — подступень, «В» — верхняя ступень

Подступени, если таковые будут использоваться в лестнице, можно крепить к вертикальным частям опор точно таким же способом, или к ступеням саморезами снизу в торец.

Компактная лестница на второй этаж

Что значит, компактная лестница. Скорее всего, под этим термином подразумевается сооружение небольших размеров, которое можно уместить на небольшой площади. Во всяком случае, она не должна занимать много пространства и не мешать. И из винтовых, и из маршевых видов такие конструкции можно возводить. И в этом плане винтовые предпочтительнее, хотя, если сделать маршевую лестницу крутой, то занимать они будут немного места. Обычно такие сооружают из или на .

Итак, рассмотрим, как можно провести установку компактной лестницы в дом на второй этаж.

Как сделать компактную лестницу своими руками

Рассмотрим именно винтовой вариант. В основе конструкции лежит опорный столб, на который будут крепиться степени. Для столба лучше выбрать трубу диаметром 80-100 мм. То есть, будем собирать металлическую конструкцию с использованием .

1. Для этого надо знать длину окружности, которая формирует внешние границы ступенек. К примеру, если диаметр компактной лестницы будет 1 м, то длина окружности рассчитывается по формуле: 2πR или πD, где D — тот самый диаметр 1 м. Отсюда получаем, что длина окружности равна 3,14×1= 3,14 м.
2. Теперь данное значение надо разделить на количество ступенек, которое должно быть не больше 10. Даже если 10, то внешняя ширина каждой – это 3,14/10=0,314 м или 31 см. Так как лестница компактная, то на одном пролете будет не более 6 ступеней, поэтому расчет надо проводить под них.
3. Далее надо рассчитать точное количество ступеней по всей высоте лестницы. Для этого потребуются три параметра: высота потолков, толщина перекрытия, толщина ступени. К примеру, первый – 2,7 м, второй –15 см, третий 2 см. Для расчетов берем стандартное расстояние между ступеньками, пусть будет 20 см. Высота лестницы – это 270 плюс 15 равно 285 см. Делим данный параметр на 22 (это толщина ступени плюс расстояние между ними), получаем с округлением 13 ступенек. В данном случае нижняя ступенька – это первого этажа.

Итак, в первую очередь по полученным размерам изготавливается 12 ступенек. Они могут быть изготовлены из уголка или листового железа толщиною не менее 6 мм. Затем устанавливается и крепится опорный столб. После чего к нему равномерно по длине привариваются ступеньки. Основное к ним требование – горизонтальность расположения.

Фотогалерея чертежей и проектов

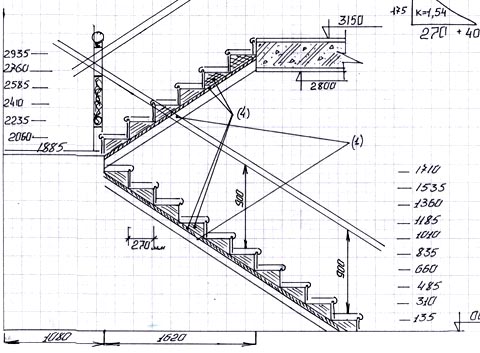

В первую очередь покажем чертежи лестниц на второй этаж с поворотами.

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

• тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
• проступь – верхняя плоскость ступеньки;
• подступенок – проем между двумя проступями;
• опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
• балясина – вертикальная опора для перил.

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

1. Прямая маршевая с переходной площадкой или без нее.
2. Поворотная на 90 или 180° с забежными ступенями.
3. Винтовая.
4. Компактная лесенка «гусиный шаг».

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

• ширина проступи — не менее 26 см;
• высота ступеньки – не более 20 см;
• уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
• высота перил – от 900 мм;
• минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

• ширину ступени уменьшить до 26 см;
• высоту увеличить до 18 см;
• выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

• дуб;
• бук;
• ясень;
• осина;
• хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:

1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
6. Закрепите балясины на шкантах или шпильках, поставьте перила.

Схема крепления центральной опоры и сборки лестничного пролета

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:

Заключение

При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.

Источники:

1. Канализация населенных мест. — М.: ОНТИ НКТП. Главная редакция строительной литературы, 1987. — 644 c.
2. Строительные материалы. — М.: Феникс, 2009. — 704 c.
3. Строительство автодорожных и городских тоннелей. Учебник. — М.: РИОР, Инфра-М, 2014. — 398 c.
4. Свергузова, С. В. Экологическая экспертиза строительных проектов / С.В. Свергузова, Т.А. Василенко, Ж.А. Свергузова. — М.: Академия, 2011. — 208 c.

Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.

Загрузка…

Главная » Разное » Лестницы из дерева на второй этаж в частном доме своими руками схема

Как сделать своими руками деревянную лестницу на второй этаж – пошаговая инструкция (видео)

Вы можете придумать десятки вариантов дизайна деревянной лестницы.

Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Лестницы на второй этаж может иметь креативную конструкцию..

Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них. Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

• приемлемая цена;
• доступность материала;
• легкая обработка.

Для более комфортного подъема по лестнице можно установить настенные перила.

Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства лестницы или крыльца из подобного материала, не провести необходимую обработку древесины.

Готовые ступени для лестницы из сосны.

При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Лестница из дуба смотрится очень красиво.

Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Важно выбрать правильное место под лестницу на второй этаж.

Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Необычный дизайн винтовой лестницы.

Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

Двухмаршевая стильная лестница.

Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи.

Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Чертеж маршевой деревянной лестницы.

Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
3. Проступи – поверхность ступени.
4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
8. Декоративные элементы – декоративные накладки, заглушки.

Обозначения элементов деревянной лестницы.

На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Крепление ступеней к тетиве.

Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоура.

Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки

Изготовление косоура

Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

1. Угол наклона лестницы не должен быть выше 45 градусов.
2. Глубина проступи не должна быть меньше 250мм.
3. Высота подступенка находится в пределах 160-200мм.
4. Минимальная ширина проема 1000мм.
5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
6. Вертикальный проем не должен быть ниже 2000мм.

Расчет для лестницы можно произвести в компьютерной программе.

Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Вырез для ступени на втором этаже.

Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
4. Зашкуриваем все деревянные заготовки лестницы.
5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.

Разметка также немаловажный процесс при проектировании деревянной лестницы.

Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Проверка равномерности горизонтов строительным уровнем.

Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Лестница из бревен имеет массивный вид.

Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголок для лестницы из бревен.

Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

Крепление брусков к тетиве с помощью саморезов.

Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Крыльцо из бревен придает Вашему дому дух средневековья.

Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и их вы вполне сможете установить своими руками. Для этого мы также подготовили подробную статью.

Лестница из бревен своими руками

Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.

Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.

Весь процесс обработки можно разделить на три основных процесса:

• шлифовка;
• грунтовка;
• защита лаком.

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.

Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы

derevyannie-doma.com

Чертеж деревянной лестницы: схема сборки

Те люди, у которых есть частный дом, рано или поздно задумываются о вопросе расширения пространства и организации второго этажа в здании, будь то мансарда или достройка полноценного дополнительного яруса. В этом деле обязательно понадобятся ступеньки, ведущие на верхний этаж, проект деревянной лестницы в доме поможет качественно и безопасно установить данный предмет необходимости.

Детали и названия элементов деревянной лестницы на второй этаж дома Вернуться к оглавлению

Содержание материала

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.

   Чертеж деревянной лестницы с размерами

3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

   Процесс установки деревянной лестницы

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

   Процесс монтажа деревянных ступенек

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Вернуться к оглавлению

Как самостоятельно начертить схему лестницы для дома

При желании начертить схему своими руками, следует знать некоторые особенности, на которые обязательно стоит обратить внимание. Под рукой нужно иметь:

• Рулетку;
• Фломастер или мел, которым будут делаться отметки на поверхности стены, пола;
• Ручку или карандаш;
• Лист бумаги;
• Линейку;
• Циркуль.

Этих принадлежностей будет вполне достаточно, чтобы сделать нужные чертежи для деревянной лестницы в доме.

Пошаговые действия для нанесения чертежа

Когда дошли руки и человек начинает наносить на лист бумаги чертежи деревянных лестниц на второй этаж, следует действовать пошагово:

1. Для начала следует определиться, какой будет лестница по конструкции. Чертеж с размерами простой лестницы на второй этаж

   Хотя иногда этот процесс полностью завершается после осуществления замеров. Ведь случается, что конструкция не помещается в выбранное пространство. А бывает и наоборот, то, чего никак не ожидал, свершается. Тем не менее, прежде чем рисовать чертеж будущей лестницы, нужно точно понимать, какой она будет.

2. Затем следует определить, каким будет угол наклона лестницы. Оптимальным является 35 градусов.
3. Далее следует измерить расстояние от пола до уровня начала ступеней. В зависимости от того, какая конструкция для установки выбрана, этот показатель может разниться.
4. А также стоит определить, какой ширины будет каждая ступенька. В идеале она должна составлять от 25 до 35 сантиметров, чтобы нога свободно могла разместиться на поверхности.

   Чертежи лестничных ступенек

5. Рулеткой измеряем расстояние от стены до крайней точки балясин и перил лестницы. Тут сложно сказать, какой она должна быть по максимуму, ведь все зависит от дизайна изделия. Но ее расстояние не должно быть менее чем 80 сантиметров. Именно при таком решении, движущиеся в разном направлении люди смогут нормально разминуться.
6. Следует не забыть осуществить замер расстояния от самой высокой ступеньки до потолка. Этот замер крайне важен, и длина должна быть не менее чем человеческий рост. Если в доме есть высокие люди, то данную цифру нужно подстраивать под них. В идеале этот параметр должен быть не менее двух метров.

   Расстояние от ступеней лестницы до потолка

7. Пространство под ступенькой по высоте варьируется от 15 до 20 сантиметров. Все зависит от того, какой конструкции планируется лестница.
8. Следующим этапом является перенесение осуществленных замеров на лист бумаги или ватмана. Тут стоит быть очень внимательным, указывая свой результат. Важно четко прописать цифры, пропорции, высоту и ширину изделия, чтобы не столкнуться со сложностями в процессе установки.
9. Следовательно, после начертания плана будущей лестницы можно приступать к ее непосредственному установлению.

Выполняя действия пошагово, придерживаясь очередности, сделать чертеж деревянной лестницы будет несложно.

На что обратить внимание

При осуществлении замеров обязательно обратить внимание на следующие факторы:

Учитывая данные детали, есть вероятность составления максимально точного чертежа лестницы, ведущей на верхний этаж.

Вернуться к оглавлению

Деревянные лестницы для улицы

Конечно, для подъема на верхний ярус здания можно использовать приставные лестницы, зафиксированные на основании дома. Но это небезопасно и неудобно. Поэтому, если вход на уровень второго этажа планируется организовать не внутри пространства, а снаружи, то следует выбрать максимально соответствующую по предпочтениям конструкцию уличной лестницы из дерева.
При этом нужно придерживаться некоторых правил, так как находясь на открытом пространстве, деревянная лестница очень подвержена воздействиям природных факторов. Именно поэтому:

• Следует продумать максимально закрытый вариант лестничного проема. Например, оборудовать конструкцию можно под козырьком дома или крышей;

  Вариант конструкции деревянной уличной лестницы

• Независимо от расположения лестницы, следует тщательно ее обработать средствами специального назначения (защищающими от насекомых, грызунов, солнечных лучей, влаги, намокания). В любом случае, покупка всех средств без исключения обойдется дешевле, чем установка лестничного проема в пространстве дома;
• Для улицы следует выбирать относительно стойкий к повреждениям и гниению природный материал. Это может быть дуб, сосна. Такое сырье минимально склонно к порче и разрушению. Несмотря на то, что материал привычный к природным воздействиям, в своем нестандартном использовании он все же должен быть защищен на достаточном уровне;
• Стоит учесть форму конструкции. Ступени и другие элементы изделия должны быть оборудованы таким образом, чтобы осадки стекали с поверхности и не впитывались в нее. Пример крепления деревянной уличной лестницы

  Поэтому, если чертеж осуществляется своими руками, то стоит обязательно учесть этот фактор. Такое действие сделает риски гниения материала минимальными.

Преимущества

Те, кто принял решение размещать деревянную лестницу на улице, могут для себя отметить ряд преимуществ:

1. Так как на открытом пространстве больше места, можно целиком пустить в ход фантазию и оборудовать самые разные конструкции лестниц.
2. На улице нет необходимости подстраивать дизайн конструкции под общую картинку интерьера.
3. В вопросе установления лестницы гораздо комфортнее находиться на улице, нежели в пыльном, дышащим ремонтом, замкнутом пространстве. Естественно, следует выбирать день для установки с максимально подходящими климатическими условиями.
4. Чертеж лестницы на улице своими руками осуществить проще, чем схему ступеней для подъема на верхний этаж в помещении.

   Пример чертежа лестницы выполненного своими руками

В данном случае допускаются небольшие погрешности, ведь то, что лестница получается немного шире или длиннее, играет роль в доме, а не за его пределами. Поэтому стоит, конечно, осуществлять замеры, но в некоторых показателях необходимость отпадает. Например, для улицы нет нужды замерять пространство от ступеньки до потолка, что нужно обязательно сделать в доме.

Это далеко не полный перечень преимуществ, каждый владелец дома отметит для себя свои. Тем не менее, наряду с положительными сторонами имеются и негативные стороны.

Проект уличной лестницы на второй этаж

Недостатки

• Подверженность воздействию природных факторов;
• Деревянная лестница на улице требует тщательного ухода.

Зная плюсы и минусы, каждый владелец дома самостоятельно сможет для себя определить: делать ставку на установку лестниц на улице или нет.

Вернуться к оглавлению

Какие по конструкции бывают лестницы

Как и все предметы для оборудования и обеспечения безопасности в доме, лестницы имеют свои конструкции и структуры. Подбираются они в зависимости от пространства, которое выделено для оборудования. Схема сборки может быть:

Маршевая

Маршевая конструкция часто выбирается для обустройства. Чертеж к такому варианту осуществить максимально просто. А также ее вполне сможет сделать своими руками человек, который ранее не сталкивался с подобными задачами.

Это могут быть лестницы с поворотом и прямые лестницы, ведущие прямо ко второму ярусу жилья.

Выбрать какой именно будет конструкция, следует исходя из того, какая площадь в помещении выделена для лестницы.

Винтовая

Винтовая деревянная лестница поможет сэкономить значительное пространство в здании. Она смотрится весьма гармонично и привлекательно. Есть один недостаток, который останавливает людей, желающих осуществить рисование чертежа и установление винтовых ступеней своими руками.

Чертеж винтовой лестницы

Достаточно сложно правильно сделать замеры и реализовать монтаж винтовой лестницы. Это требует хотя бы минимальных навыков в данной сфере.

Подвесная

Такая лестница поможет в домах, где ограничено пространство. Ступеньки в данном случае крепятся к стене, сбоку устанавливаются перила. Для реализации таких работ достаточно просчитать количество необходимых ступеней и иметь дрель, шуруповерт. Несложными действиями ступени фиксируются в нужных точках. Единственное, перед ставкой на такую конструкцию, следует обратить внимание на прочность стен. Ведь именно они будут нести основную нагрузку при ходьбе людей на второй ярус и вниз.

Различные схемы и варианты подвесных лестниц на второй этаж

Каждый, у кого есть большое желание собственными руками сделать чертеж лестницы для дома, обязательно сможет это сделать. Самое главное придерживаться правил, очередности и четкости действий.

proekt-sam.ru

как правильно сделать схемы и чертежи для частного дома, как построить самому, изготовление устройства и монтаж

Строительство частного дома зачастую предполагает наличие второго этажа или утепленной мансарды. Такая конструкция позволяет расширить жилую площадь сооружения и существенно сэкономить на возведении дорогостоящего фундамента. А также в двухэтажном доме намного проще организовать подходящую планировку. Однако наличие нескольких этажей предполагает возведение лестниц, что останавливает многих начинающих строителей. На самом же деле качественную лестничную конструкцию легко изготовить собственными руками, зная определенные особенности.

Особенности конструкции

Прежде чем выбирать готовую лестницу именитых производителей или приступать к закупке материалов для самодельной конструкции, необходимо разобраться – из чего же состоит любая лестница. Основы конструкции настолько элементарные, что различий между лестницами различных видов практически нет.

• Любая лестница состоит из ступеней, будь то небольшая лесенка крыльца или винтовой проход на второй этаж. Именно ступеньки принимают на себя основную нагрузку. Почти в любой конструкции совместно со ступенями в качестве основного элемента выступают подступенки. Их основная функция – это скрыть или задекорировать места крепления и внутреннее устройство всей конструкции. Но оба эти элемента не висят в пространстве, а опираются на следующий – косоур либо тетиву.

• Косоуры представляют собой две доски пилообразной формы. На горизонтальную часть пропила укладывается сама ступень, а к вертикальной части крепится подступенок. В некоторых случаях, например, когда лестница располагается около стены, можно использовать только один косоур, а вторую сторону подступенка крепить непосредственно к стене.
• Тетива, в отличие от косоура, представляет собой две прямые толстые доски, в которых вырезаны пазы. В такие пазы, сделанные по одному шаблону, вставляются ступени с подступенками. Для большей надежности такой лестницы тетива стягивается деревянными или металлическими тяжами.
• А также одним из важных, хоть и необязательных, элементов выступают перила, которые снижают риск оступиться и упасть с высоты. В некоторых случаях монтируют площадку и опорную ступень.

Виды

Самые используемые межэтажные лестницы в современных домах можно разделить на три вида: винтовая, маршевая и лестница на больцах.

Маршевая

Более простым и распространенным является устройство маршевой лестницы. В зависимости от высоты этажа она бывает одномаршевой или многомаршевой. Марши – это отрезки с различным числом ступенек. Обычно их число не превышает пятнадцати, но самыми удобными являются марши в девять ступеней. А также маршевая лестница может быть открытого типа (без подступенок) и закрытого (с подступенками). Выбор чаще всего зависит только от личных предпочтений, так как различий, кроме внешнего вида, в таких типах нет.

Открытые маршевые лестницы часто используются в качестве временного решения и в дальнейшем заменяются на более сложные конструкции.

Маршевые лесенки могут опираться как на косоур, так и на тетиву, нет никаких преимуществ той или иной опоры. Рядом со стеной удобнее использовать одинарный косоур, но при желании можно изготовить и тетиву, это просто несколько увеличит расход материала. При всех своих преимуществах, маршевая конструкция имеет один существенный недостаток – занимает довольно большое пространство.

Для его экономии такие лестницы делают с угловыми поворотами, иначе ее возведение в небольшом частном доме просто неоправданно. Ступени такой лестницы называются забежными и выполняются в трапециевидной форме. Чаще всего встречаются повороты марша на 90 градусов (четвертьоборотный марш) и 180 градусов (полуоборотный). Если градус оборота составит 360, то такая лестница превращается в винтовую.

На больцах

С возрастанием популярности стиля хай-тек в дизайне интерьера выросла и популярность таких лестниц. Их основным конструктивным элементом является болтовое крепление, за счет чего они и получили такое название («больц» – это «болт» на немецком). Благодаря отсутствию каркаса, на который бы опирались ступени, лестница получается «парящей» в воздухе.

Роль каркаса же на себя принимают больцы, которые монтируются к поручням. Хотя в некоторых случаях конструкция предполагает использование одного косоура или одной тетивы, прикрепленной к стене.

Главным достоинством такой лестницы является то, что для ремонта и демонтажа одного элемента нет необходимости демонтировать или заменять всю конструкцию.

Винтовая

Зачастую винтовая лестница ставится для экономии пространства и красоты дизайна. Она действительно прекрасно подходит для маленьких домиков с высокими потолками. Вместе с тем такие лестницы узкие и крутые, а также намного сложнее в изготовлении и сборке, чем обычные маршевые конструкции. Ими не могут пользоваться два человека одновременно, и по ним практически невозможен подъем какой-либо крупногабаритной мебели или техники.

Винтовые лестницы делятся на два подвида. В первом случае конструкция представляет собой центральную опору, к которой крепятся ступени, и один гнутый поручень. Во втором случае центральная опора отсутствует, а гнутые поручни крепятся с обеих сторон. Такой подвид является более сложным в изготовлении и предъявляет определенные требования к качеству используемых материалов.

В некоторых случаях винтовая лестница может располагаться около стены и некоторые ступени можно дополнительно закрепить в углублениях, созданных в стене. Классическая винтовая конструкция круглая, но лестницу можно изготовить и многоугольной или сложной произвольной формы.

Какую выбрать?

Проект лестницы создается одновременно с проектированием самого дома. Для выбора правильной конструкции необходимо учитывать следующее:

• где будет расположена лестница: у стены или в центре помещения;
• сколько людей будет подниматься и спускаться по ступеням, какого они будут возраста. Пожилым людям бывает тяжело подняться по высоким ступеням, а если в доме есть маленькие дети, наличие перил просто обязательно;
• планируется ли поднятие тяжестей на второй этаж. Минимальная нагрузка на ступеньки составляет 200 килограмм на кубометр, а перил – 100 килограмм на кубометр;
• угол наклона должен быть постоянным по всей длине лестницы и не должен превышать 40 градусов;
• ширина пролета должна быть не менее 80 сантиметров, а высота перил – не ниже 90 сантиметров;
• просвет между балясинами не должен превышать 15 см, они не должны стоять слишком редко.

Используемые материалы

Чаще всего для изготовления лестниц используют струганную древесину без неровностей, шипов и прочих дефектов. Перед работой такой материал просушивают и обрабатывают морилкой. После этого дерево можно покрыть одним или двумя слоями специального лака. Качественная древесина для строительства лестницы – это древесина только лишь первого сорта с влажностью, не превышающей 10 процентов.

Если влажность материала при работе по сборке будет выше, есть вероятность, что после высыхания конструкция деформируется достаточно сильно. Можно использовать как бюджетные сорта древесины, так и элитные дорогостоящие материалы.

Древесина сосны светло-серая, высокопрочная, но легко поддающаяся обработке. Небольшая стоимость является одним из самых больших преимуществ. А также невысокой стоимостью обладает древесина березы. Отсутствие выраженного древесного узора позволяет воплотить в жизнь интересные дизайнерские задумки. Ясень же, наоборот, имеет ярко выраженный древесный рисунок из-за особой структуры волокон. Несмотря на высокую податливость при обработке, ясень более прочен, чем береза или сосна.

Твердая древесина дуба имеет светло-желтый оттенок и высокую стоимость из-за его высокой прочности. Классические дубовые лестницы прослужат очень долгое время и внесут немного роскоши даже в самый простой интерьер. Конкуренцию дубу может составить клен, который из-за отсутствия пор имеет еще более высокую прочность и долговечность. Однако, кроме высокой цены, такой материал обладает еще одним существенным недостатком: он очень сложен в обработке.

Кроме дерева, лестницы изготавливаются из таких материалов, как стекло, пластик, бетон и металл. Тем не менее такие лестницы редко изготавливаются самостоятельно, так как для крепления их элементов потребуются специальные инструменты. Например, для сварной металлической конструкции, кроме самого сварочного аппарата, необходима болгарка, специальные тиски, металлический стол, сверла по металлу и многое другое. Такие сложные в изготовлении лестницы лучше заказывать у профессионалов.

Как изготовить самостоятельно?

Поскольку самой простой для изготовления собственными руками является деревянная маршевая конструкция с косоуром, то имеет смысл остановиться более подробно именно на ней. Она же является и наиболее безопасной при наличии перил правильной высоты.

Расчеты

Для начала необходимо правильно рассчитать все размеры, количество ступеней и ширину пролета. Высота помещения и длина стены или места, отведенного под лестницу, берутся за основы. Уменьшив в масштабе эти размеры, необходимо построить чертеж прямоугольного треугольника: высота и длина будут катетами, а гипотенуза – это сама лестница.

Идеальной считается такая схема, где угол наклона лестницы не будет превышать 40–45 градусов. Ширина проступи не должна быть менее 200 мм, поэтому натуральную длину нижнего катета делим на размер проступи и получаем готовое количество ступеней.

Затем делим натуральную высоту второго катета на количество ступеней и получаем среднюю высоту подступенка. Их высота не должна превышать 120 миллиметров, а если это произошло, то либо придется увеличивать длину лестницы, либо выбрать другую конструкцию, например, винтовую. Все полученные размеры наносятся на чертеж, получается готовый эскиз, по которому легко самому изготовить косоур и ступени.

Ширина пролета зависит от личных предпочтений и свободного пространства помещения, но не может быть менее 80 см. Расчет лестницы на бальцах производится подобным образом. Для винтовой конструкции понадобятся уже более сложные чертежи в виде круга определенного диаметра, рассеченного на сектора – ступени.

Строительство

Для того чтобы изготовление деталей своими руками не принесло неожиданных неприятных сюрпризов, необходимо очень точно перенести все размеры с чертежа на материал и следовать подробной инструкции. Выбор качественного материала намного упростит процесс постройки: хорошая сухая древесина легко распиливается и крепится. Сложнее всего сделать ровный косоур, так как от него зависит прочность и эстетичность готовой конструкции. Для него подбирается цельная доска без суков и трещин. Толщина такой доски может колебаться в пределах 45–50 миллиметров.

Сами проступи делаются из досок толщиной 30–35 миллиметров и должны на 1,5–2 сантиметра по ширине превышать изготовленное под них место на косоуре. Края проступей нужно делать закругленными и аккуратно отшлифованными, чтобы случайно не пораниться об маленькую щепку и не посадить занозу. Если планировалась лестница закрытого типа, то для нее необходимо изготовить, кроме самих проступей, еще и подступенки. Для них подойдет даже тонкая доска толщиной 1,5–2 сантиметра, потому что вся нагрузка ляжет на косоуры, а они будут лишь слегка поддерживать ступень и закрывать внутреннее пространство.

Поручни или балясины лучше всего приобрести уже готовые сразу с крепежом. Деревянные элементы останется только скрепить саморезами, а металлические сварить с помощью специального аппарата. Если в доме есть пожилые и маленькие дети, то на каждую ступень необходимо поставить сразу две балясины, если же нет, то достаточно и одной. Для лестницы на больцах с одним косоуром изготовление деталей проходит по похожей схеме, только без подступенков и с закупкой металлических больцов вместо деревянных перил.

Круглую винтовую лестницу смастерить своими руками невероятно сложно. Начиная от невозможности без специального оборудования изготовить гнутые детали в домашних условиях, и заканчивая спецификой конструкции, лекала и крепежные элементы, к которой почти невозможно купить в обычном строительном магазине. Выходом из ситуации может послужить монтаж обычной поворотной маршевой лестницы с углом в 360 градусов либо заказ готового изделия у профессионалов.

Установка

Монтаж – это самый сложный и ответственный этап после того как все элементы изготовлены или куплены. Во время установки необходимо постоянно проверять детали по уровню или отвесу, чтобы вся конструкция правильно закрепилась и не представляла собой опасности. В первую очередь нужно установить косоуры по меткам, которые заранее устанавливаются на полу первого и второго этажей.

На полу первого этажа располагается специальный опорный брус, к которому нужно закрепить низ косоуров. А в верхней части лестницы можно использовать металлические опоры, соединенные с потолочной балкой анкерными болтами. Подступенки прикручиваются к установленным косоурам, сверху на них крепятся проступи с помощью саморезов.

Можно монтировать сразу оба эти элемента, начиная внизу вверх и соединяя одну ступеньку за другой.

Затем можно монтировать балясины. На нижнем и верхнем краях лестницы ставятся опорные стойки, которые ограничивают конструкцию перил и поддерживают ее. Сами балясины могут быть разных видов и креплений: некоторые прикручиваются с помощью саморезов, для других высверливаются отверстия или пропиливаются специальные пазы. Установленные элементы накрывают сверху поручнями, которые крепятся на опорных стойках по краям лестницы.

Если перила довольно тяжелые, можно поставить несколько дополнительных стоек. В таких случаях вместо балясин можно использовать длинные деревянные планки, установленные параллельно лестничному ходу.

После сборки всей конструкции можно обработать поверхность получившейся лестницы шлифовальной машинкой и наждачной бумагой различной зернистости. После этого на дерево наносятся различные антисептические составы, защищающие от насекомых, плесени, грибка и гнили. После нанесения всех необходимых растворов нужно дать дереву полностью высохнуть, а потом покрыть его лаком в несколько слоев.

Если дерево нужно затемнить, то перед лаком можно нанести морилку и также дать полностью просохнуть. После того как все нанесенные покрытия высохли, лестница готова к эксплуатации.

Полезные советы от профи

Лестница – это не только строительная конструкция, но и источник опасности травм в частном доме. Делать эту конструкцию следует наиболее безопасной: невысокие удобные ступени, надежный материал и, конечно, прочные перила. Не следует делать лестницу из скользкого кафеля или дерева, лакированного в несколько слоев. Если же покрыть древесину лаком необходимо, то на каждой ступени по засохшему лаку нужно сделать несколько царапин наждачной бумагой – они не будут бросаться в глаза, но могут спасти от падения. А также деревянную лестницу можно оббить тяжелой ковровой дорожкой – это также исключит скольжение.

Главное в такой отделке – это тщательно закрепить ковер на каждой ступени небольшими саморезами, чтобы он не отклеился в самый неподходящий момент. Не стоит оббивать лестницу линолеумом – это только увеличит риск падения, так как линолеум довольно скользкий даже на плоскости.

Если лестница изготавливается из металлических профилей, лучше всего подбирать те, что с квадратным сечением. За счет наличия жестких граней они более устойчивы, чем те, что с круглым сечением.

Размер лестницы больше всего зависит не столько от площади помещения, сколько от высоты потолка. На небольшой даче с низкими потолками нет смысла делать широкую винтовую лестницу, а в крупном особняке с потолками более трех метров странно будет смотреться длинная открытая маршевая конструкция. Перед тем как приступать к расчётам и изготовлению, необходимо убедиться, что перекрытия второго этажа выдержат выбранную конструкцию. Иначе придется монтировать дополнительные опоры, а это намного уменьшит жилую площадь первого этажа.

Не нужно самостоятельно строить чертеж лестничного марша от начала и до конца, можно найти уже готовые варианты в интернете и подогнать их под необходимые размеры. При изготовлении декоративных перил или балясин по картинке из журнала или интернета не следует ожидать, что получится «не хуже». Для создания таких сложных элементов, как резьба или ковка необходимы не только знания, но и многолетний опыт работы с определенными материалами и инструментами.

Легче всего собрать свободную не скрепленную со стеной лестницу. Но такие конструкции можно использовать либо как временный вариант, либо для чердачных помещений и гаражей.

Межэтажная лестница из дерева в частном доме обязательно должна быть закреплена на стене. Пространство под лестницей можно приспособить под небольшую закрытую кладовую или открытые книжные полки. Сама лестница может быть изготовлена в виде кубических полок, верхняя часть которых является ступеньками. Под лестницей, висящей на бальцах, можно организовать небольшой уголок отдыха, поставив там кресло-качалку с пледом или небольшую мягкую софу.

Как показывает практика, изготовить и установить даже самую элементарную лесенку не так уж и легко, особенно если опыт работ с такой конструкцией еще не получен. В строительстве такой травмоопасной конструкции в своем доме недопустимы небрежности в монтаже и тем более в расчетах. При явных сомнениях в собственном мастерстве лучше всего обратиться за помощью к профессионалам. Необязательно заказывать готовую работу под ключ, достаточно будет консультации и помощи специалиста.

О том, как построить лестницу на второй этаж, смотрите далее.

stroy-podskazka.ru

Изготовление деревянной лестницы своими руками: руководство

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

domzastroika.ru

чертежи онлайн, деревянная своими руками на второй этаж, изготовление

Материал, из которого делают лестницу, может быть разным – дерево, железо, бетон или комбинация данных материалов. Но чаще всего, используют дерево для строительства лестниц.

Расчет деревянной лестницы для частного дома

Любая конструкция должна быть безопасна для передвижения по ней. Для этого, перед строительством лестницы, необходимо выполнить ее расчеты, исходя из того, какой тип конструкции лестницы предполагается.

Для расчета деревянной лестницы, следует сделать следующее:

1. Определить высоту межэтажного пространства, от пола до потолка с учетом межэтажного перекрытия, и определить площадь, которая будет отведена под лестницу.
2. Определить количество ступеней в лестнице, исходя из их глубины проступи, высоты подступенка, и угла наклона лестницы. Обычно высота подступенка равняется 150 – 200 мм, а оптимальная ширина подступи обычно равняется 250 – 320 мм.
3. Следует учесть также высоту просвета между горизонтальной плоскостью ступеней и самой нижней частью потолочной конструкции, это необходимо с тем, чтобы человек, поднимаясь или спускаясь по лестнице, не задевал головой потолочные конструкции.

Также следует рассчитать ширину лестницы, с тем, чтобы можно было по ней комфортно передвигаться, оптимально ширина лестницы должна быть равна 120 см.

Существует много видов лестниц, изготовленных из дерева, поэтому каждый сможет выбрать для себя наиболее подходящий вариант. Ознакомиться с красивыми и оригинальными проектами деревянных лестниц можно тут: https://homeli.ru/remont-i-otdelka/lestnitsy/proekty-i-foto-derevyannykh-lestnits-v-chastnom-dome.

Общие примеры чертежей для деревянной лестницы

Перед тем как выполнять какие-либо чертежи в формате dwg, необходимо выбрать тип лестницы.

Надо выполнить определенные замеры и расчеты, и определить общие параметры лестницы:

1. Угол подъема лестницы, такой параметр обычно находится в пределах 23 – 37 градусов.
2. Минимальная высота между потолком и ступенями должна быть не менее 2 м.
3. Ширина самой лестницы должна быть не менее 1 метра.

После определения всех параметров, нужно нарисовать план помещения, на котором необходимо отметить расположение лестницы и все ее размеры с привязкой к плану помещения. Отдельно стоит сделать общий чертеж всей лестницы для лучшего понимания всех необходимых параметров.

Все чертежи можно сделать вручную, но с тем, чтобы избежать ошибок, лучше всего все чертежи сделать онлайн, используя специальный калькулятор.

Если человек затруднится самостоятельно создать чертеж лестницы, можно воспользоваться готовыми чертежами и схемами лестниц, распечатав их, и подобрать наиболее оптимальный вариант. Но, делать это необходимо еще на этапе строительства дома, так как под готовое строение подобрать чертеж будет затруднительно.

От того, какой будет лестница, и насколько качественно она будет построена, зависит очень многое. Расскажем об этом подробнее в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/derevyannye-lestnitsy-na-vtoroj-etazh.

Детальное и общее описание онлайн-расчета деревянных лестниц

Для расчета всех необходимых параметров для создания деревянных лестниц своими руками, необходимо снять все размеры, такие как высота между перекрытиями, площадь, которая будет отведена под лестницу, угол ее наклона, длина проема, количество ступеней.

Для расчета лестницы из дерева, лучше всего воспользоваться специальными онлайн калькуляторами или же специальными утилитами:

1. Разные утилиты позволяют также рассчитывать, просматривать, в том числе и в 3D формате, и, при необходимости, все редактировать, и переделывать все схемы и чертежи. Можно даже в подобных утилитах создать схему всего дома, а также нарисовать лестницу и посмотреть, как все будет смотреться на виртуальном макете.
2. При расчете онлайн, необходимо определиться с типом лестницы, это может быть одномаршевая, двухмаршевая, спиральная, лестница с поворотной площадкой на 180 градусов, и т.д. и для каждого типа лестницы необходим свой расчет.

Вот поэтому следует пользоваться специальными онлайн калькуляторами или специальными утилитами, что гораздо выгоднее и проще даже начинающим строителям.

Основа чертежа для лестницы из дерева

Основное преимущество деревянной лестницы, это ее относительная легкость, экологичность, к тому же, дерево легко обрабатывать, и деревянная лестница будет оптимально смотреться в загородном деревянном доме.

Подробнее про разработку чертежей для изготовления лестниц читайте в специальной статье: https://homeli.ru/remont-i-otdelka/lestnitsy/chertezhi-lestnits.

Но, перед тем, как делать лестницу на второй этаж дома, необходимо сделать чертеж лестницы, на котором будут учтены все параметры:

1. На основе чертежей производится разметка деревянных заготовок, из которых впоследствии будет собрана лестница. Все размеры, которые будут на бумаге, переносятся на заготовки, и они распиливаются, согласно нанесенной разметке.
2. Но, перед тем, как делать чертежи и заниматься распиловкой материала и последующей сборкой лестницы, следует оценить свои силы, так как грамотно составить чертеж и правильно сделать распиловку всего материала не каждому под силу.

Перед тем как делать чертеж, необходимо произвести обмер того места в помещении, где будет располагаться лестница. Это высота от пола до потолка, ширина перекрытия, также следует учесть тип лестницы, угол ее наклона, систему крепления и т.д.

Без этих данных сделать чертеж лестницы, а уж тем более, ее изготовить, будет практически нереально.

Принцип составления чертежа деревянной лестницы на второй этаж

Дома строят двухэтажные, трехэтажные, а, для перемещения между этажами, необходимо оборудовать лестницу.

Подробнее о том, как сделать ступени для различных типов лестниц, читайте в нашем следующем материале: https://homeli.ru/remont-i-otdelka/lestnitsy/stupeni-dlya-lestnits-iz-dereva.

Изготовление любой лестницы начинается с определения ее типа, это может быть:

• Винтовая или спиральная лестница, одномаршевая классическая лестница, двухмаршевая с поворотом, и т.д.;
• Также лестница, помимо своей основной функции подъема или спуска, может быть практически незаметной в помещении, а может, наоборот, выделяться в интерьере, и служить даже декоративным украшением.

Поэтому, перед тем как начать проектировать лестницу, необходимо выбрать ее тип, после этого стоит схематично нарисовать план дома, саму лестницу и посмотреть, как тот или иной тип лестницы будет смотреться на схеме. Если человека все устраивает, можно приступать к созданию детальных чертежей лестницы.

При создании чертежа, следует учитывать все ранее сделанные обмеры, угол наклона, ширину и высоту ступеней, ширину самой лестницы, если предполагается сделать ограждение, то и его следует также изобразить на чертеже.

Схемы и чертежи для изготовления деревянных лестниц своими руками

Лестница, это обязательный элемент домов, она обеспечивает связь между этажами, также лестница должна обеспечивать комфортное передвижение по ней, быть безопасной и вписываться в интерьер помещения. Планировать и строить лестницу следует, опираясь на строительные нормы, а также необходим точный расчет и чертежи, так как, если этого не сделать, то впоследствии, при изготовлении, могут быть обнаружены ошибки.

Нюансы, которые предотвратят переделывание всей конструкции, лишний расход материалов и времени:

1. Перед созданием чертежей, необходимо определиться с типом лестницы, посмотреть разные примеры, и выбрать ту, которая наиболее полно будет удовлетворять всем требованиям. После этого, можно приступать к созданию чертежей, и планировать обустройство лестницы в том или ином месте дома.
2. Перед созданием чертежа, следует сначала выполнить обмер, это высота от пола до потолка с учетом межэтажной перегородкой. А также рассчитать количество ступеней, их ширину, высоту и угол наклона лестницы и т.д.
3. На чертеже следует не только отобразить все размеры лестницы, но и также указать ограждения, их высоту.

Также стоит нарисовать общую схему дома, на которой будет отображено местоположение лестницы с указанием занимаемой площади.

Такая схема позволит лучше понять, как будет выглядеть готовая лестница, и позволит еще раз перепроверить все расчеты перед изготовлением лестницы.

Начинающему строителю на основе чертежей лучше всего начать делать самую простую лестницу с использованием несущей балки – косоура. Их количество в лестнице может колебаться от 1 до 3.

Лестница своими руками из дерева: расчеты (видео)

При строительстве многоэтажного дома, необходимо обустройство лестниц, чтобы можно было попадать с этажа на этаж комфортно и безопасно для здоровья жильцов.

homeli.ru

Лестницы своими руками чертежи, фото видео

Подробная и простая схема для стандартной лестницы на второй этаж.

Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.

Виды

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

• Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
• Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.

Разновидности маршевых лестниц.

Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.

Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

• шурупы;
• толстые доски, которые в дальнейшем превратятся в ступеньки;
• бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.

Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

• угол наклона лестницы;
• ширина;
• высота всей конструкции;
• количество ступеней.

Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Чертежи

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.

 Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.

 Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.

Расчеты и процесс изготовления

Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.

Схема деревянной конструкции на второй этаж:

Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.

В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.

Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.

Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

• Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
• Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.

Так выглядит конструкция деревянной лестницы с тетивами.

Монтаж

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.

В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.Подступенники – это дополнительный элемент.

Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.На изображении показаны способы крепления балясин.

Теперь установка:

1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

jsnip.ru

135 фото постройки лестницы своими руками быстро и просто

Лестницы мы каждый день встречаем в своей жизни и преодолеваем большое количество ступенек.

Если вы проживаете в частном доме, то она нужна, чтобы залезть на чердак, если строите двухэтажный дом, то она должна присутствовать априори, в городе они в каждом подъезде.

Однако как сделать лестницу своими руками, многие задаются, особенно новички, этим вопросом.

Ничего сложного в этом деле нет, поскольку современные технологии упрощают процесс постройки самых сложных конструкций. Понадобится только немного аккуратности и соблюдать этапы инструкции.

Содержимое обзора:

Краткий инструктаж по материалу

Какую бы вы не решили делать лестницу, сырье необходимо выбирать самое лучшее, поскольку от этого зависит долговечность итогового строения.

Чтобы сделать лестницу на второй этаж подойдут как бетон, так и камни (кирпич). Часто используют дерево. Лучше выбирать из твердых и прочных пород деревьев – дубовая доска, елка, ясень.

Для перил выбирают конструкции из металла, нержавейки и алюминия. Можно и комбинировать дерево, бетон, пластик и металл.

Если вы делаете лестницу из камня, лучше использовать блоки, изготовленные промышленным методом, так готовая конструкция защищена от возникновения трещин.

Рекомендуем посмотреть еще тут

Древесину легко обрабатывать, если вы делаете лестницу из данного материала.

Делаем сами

В самом начале работ лучше ознакомится с видео, как сделать лестницу. Лишним данное пособие не будет. Далее необходимо определить параметры лестничного проема.

Стоит помнить, что если вы хотите сделать винтовую лестницу, она лучше всего гармонирует в округлом проеме. Если же проем квадратный, или прямоугольный, то и лучше делать конструкцию таких форм.

Элементы строения

Новичкам при изготовлении деревянной лестницы своими руками, требуется знать, какие части входят в лестницу, опытным мастерам обновить знания:

• Поворотная площадка – зона, которая делит маршевые пролеты;
• Маршевый пролет – ступеньки конструкции, идут по прямой линии;
• Ступени – горизонтальные элементы лестницы;
• Подступеньки – вертикальные элементы;
• Балясина – опорные брусья перил;
• Фризовые ступени – первая и последняя ступеньки каждого из этажей;
• Забежные ступеньки – дают делать поворот лестницы;
• Тетиво – боковой толстый брус, который соединяет ступени;
• Косоур – балка, которая крепит ступеньки, обычно либо из дерева, или из металла.

Строительные нормы

При строительных работах любая конструкция должна отвечать определенным нормам.

Рекомендуем посмотреть еще тут

То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.

А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.

Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.

Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.

Основные параметры

Новичкам в этом деле стоит запомнить, что широкая лестница обеспечивает удобное передвижение по ней, а также удобство.

Рекомендуем посмотреть еще тут

На самом верху террасы необходимо закрепить доску, или брус так, чтобы они перекрывали место подъема конструкции. Уровнем необходимо максимально выравнивать доски и крепления.

Далее просчитывается ее угол наклона. Поскольку чем лучше он подобран, тем безопаснее ходьба по лестнице. Специалисты рекомендуют выбирать его из диапазона от 30 до 45 градусов.

Высота и ширина ступеней

Наиболее подходящими параметрами ступеньки являются значения: высота 14-17 сантиметров, а ширина от 33 до 37 сантиметров. Высоту не стоит превышать 20 сантиметров, поскольку при таком значении безопасность и удобство передвижения снижается.

Выступ ступени должен варьироваться от 2 до 4 сантиметров. Это самая подходящая величина.

Обычно специалисты делают ступень, ширина которой составляет длине стопы 42 размера.

Разметка косоура

Чтобы самому сделать лестницу правильно, нужно определить, как косоур прикреплять к террасе. Закрепляют его к балке и под помостом лестницы так, что пол террасы является последней ступенькой конструкции.

При помощи металлического лекала определяете размер косоура.

Следующим этапом вырезаете ступени.

Нарежьте достаточное количество косоуров, поскольку они определяют жесткость конструкции.

Далее нарезается подступени.

Этап сборки

Сначала устанавливается опорный столб и подступенок. Все закрепляется при помощи саморезов, дополните при необходимости уголками.

Иногда все закрепляют жидкими гвоздями, это препятствует возникновению скрипа. Далее устанавливаются поворотные ступени.

На стене размечаете будущее положение косоуров. Далее рисунок со стены наносится на кальку, а после на косоур. Далее делаете выемки под ступеньки.

Косоур закрепляется к стене саморезами. Далее ступеньки и подступок. Открытая часть ступеней необходимо закрывать тетивой.

Далее устанавливаются перила, балясины и разнообразные элементы декора.

Если хотите под лестницей можете оборудовать комнату и ждать прилета совы из Хогвартса, а если серьезно то обычно туда монтируют ящик, что позволяет отлично экономить пространство. Также часто делают под лестницей гардеробную.

Сделать самому деревянную лестницу не трудно, необходимо лишь соблюдать инструкции и делать все по чертежам. Тогда успех в вашей работе гарантирован.

Фото советы как сделать лестницу

Вам понравилась статья? Поделитесь 😉

Всего посмотрели 2 988

 посетителей.      Рубрика:

kaksdelat.guru

Деревянная лестница на второй этаж своими руками: как сделать и собрать

Дома, имеющие более одного этажа, никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.

Маршевая лестница, особенности расчета параметров

Деревянные лестницы на второй этаж могут быть маршевые и винтовые. Для постройки лестницы на второй этаж своими руками наиболее легкими считаются маршевые. Они могут иметь один и более пролетов в зависимости от специфики постройки и общего замысла. Для расчета всех параметров можно воспользоваться общепринятыми правилами. В нашей статье “ Строим лестницу на 2-й этаж с поворотом ” вы можете детальнее разобраться в вопросе создания лестницы с несколькими пролетами.

Чтобы сделать деревянную лестницу своими руками, и чтобы эта лестница эксплуатировалась долго и не вызывала нареканий, необходимо на этапе проектирования учесть следующие параметры:

• Угол наклона лестничного марша необходимо сделать в пределах 30-45°, что отвечает требованиям безопасности и эргономики. Конструкция более 45° будет неудобна для переноски тяжелых вещей и для подъема людей, особенно с ограниченными возможностями. Если сделать меньше 30°, то длина пролета увеличится и конструкция будет занимать больше места.
• Ширина не должна создавать дискомфорт во время подъема или спуска по лестнице. Оптимальная ширина будет около 1 метра.
• Проступь должна иметь глубину 25-30 см, подступенок (при необходимости его установки) должен быть высотой 15-20 см.

• Если количество ступенек в лестничном марше превышает 18 штук, рекомендуется сделать промежуточные площадки.
• Количество ступеней. Длину лестничного марша делим на высоту ступени. Высота ступени складывается из высоты подступенка (15-20 см) и толщины проступи.

Важно!Пользоваться ступенями, у которых ширина проступи меньше ширины ступни не только неудобно, но и не безопасно!

• Длина лестничного марша. Для расчета необходимо взять точки начала и окончания лестничного пролета по уровню перекрытий с первого на второй этаж. Имея высоту и ширину, по формуле расчета гипотенузы прямоугольного треугольника, рассчитываем длину лестничного пролета. При этом надо учитывать безопасный угол наклона от 30° до 45°.
• Высота пролетов должна соответствовать росту человека плюс 20 см, чтобы не наклоняться и не травмироваться о верхний лестничный марш или потолок. Оптимальной высота между ступенями и потолком составляет 2 метра. Расчет начинается с замера высоты между этажами и размеров лестничного проема.

Материал для лестниц

Для изготовления лестниц своими руками подбирают струганную древесину, которая не имеет шипов, деформаций, неровностей поверхности. Перед началом работы древесину просушивают. Для придания ей более глубокого цвета, поверхность обрабатывают морилкой. После этого на древесину наносят несколько слоев водонепроницаемого лака.

Качественная древесина для лестниц должна быть первого сорта и иметь влажность не более 10%. Использовать материал с влажностью более 10% для изготовления лестниц не рекомендуется. При высыхании древесина будет подвержена деформации и лестница начнет скрипеть. Чтобы сделать лестницу своими руками, используют, как бюджетные сорта дерева (сосна, береза, ясень), так и более дорогие элитные (дуб, кедр, клен).

Характеристика некоторых видов древесины:

Монтаж одномаршевой деревянной лестницы своими руками

Этот способ считается эталонным, так как порядок монтажа, не зависимо от количества пролетов, однообразен. В комплект входят косоуры, перила, проступи, и подступенки. Проступями и подступенками называют горизонтальную и вертикальную части ступеней, соответственно. Косоур – основная несущая деталь, в которой вырезаны специальные пазы для монтажа ступеней.

Подготовка частей лестницы

• Косоуры. Их изготавливают из цельной доски, которая не имеет дефектов, а толщиной не менее 40 мм. Косоуры должны быть одинаковыми. Перед монтажом в них выпиливаются места для установки ступеней.
• Ступени. Для них выбирается ровная, шлифованная доска, шириной 20-30 см, в зависимости от того, сколько места отведено под лестницу. Все ступени должны быть отшлифованы, срезы и неровности убраны.
• Подступенки не несут большой нагрузки. Высота их колеблется в пределах 15-20 см.
• Перила и балясины. Очень тяжело сделать в домашних условиях, добившись при этом идентичности всех деталей. Учитывая, что у перил с балясинами одной из функций является дизайнерское оформление, то лучше будет их купить или заказать.

Сборка лестницы своими руками

Для монтажа косоуров в верхней части лестничного пролета на балке перекрытия надо сделать пропилы под монтаж. Как вариант, вместо пропилов применяются упоры из металла, которые крепят к вертикали перекрытия анкерными болтами.

В полу нижнего этажа монтируют опорный брус на линии нижней ступени и стопорят его анкерными болтами.

Установка ступеней не отличается сложностью. На вырезы в косоурах необходимо нанести слой клея и приложить подступенки. Затем подступенки нужно выровнять по краям и закрепить шурупами. Сверху на них укладываются проступи. Не поленитесь использовать тонкие прокладки из полимера в виде ленты. Этот нехитрый секрет поможет избежать трения одной деревянной части о другую, предотвращая, таким образом, неприятный скрип при эксплуатации. Ступени фиксируются на подступенках и косоурах.

Совет!Чтобы было удобней работать, установку ступеней необходимо начинать с низу марша.

При установке балясин своими руками необходимо выдержать один уровень. Для этого устанавливается верхняя и нижняя балясины, натягивается нитка и по ее уровню устанавливаются все остальные. Балясины крепятся шурупами или саморезами, которые впоследствии закрываются заглушками или замазываются специальной затиркой. Поручни монтируются на балясины и закрепляются на них. При этом, поручни можно изготовить из любого материала, а не только из дерева.

Окончательная обработка

Собранную лестницу еще раз шлифуют, уделяя особое внимание стыковым соединениям и торцам. После шлифовки лестница покрывается лаком, краской, восковым раствором или другими защитными средствами. Каждый новый слой наносят 2–3 раза после высыхания предыдущего. Перед покраской древесине при помощи морилки можно придать какой-нибудь своеобразный оттенок.

Винтовая лестница на второй этаж своими руками, особенности монтажа

Винтовые лестницы красивее, но их изготовление и монтаж сложнее маршевых. Как правило, винтовые конструкции устанавливают в местах с ограниченным пространством, где маршевую лестницу установить просто невозможно.

Монтаж винтовой лестницы своими руками с центральной опорной стойкой – самый приемлемый вариант, в котором ступени в форме трапеции или треугольника надеваются на центральный столб. Для устойчивости и надежности столб, с заранее приваренной к нему пятой, выставляется ровно по вертикали и бетонируется в основании. В узкой части ступеней заранее подготавливают отверстия. Затем их нанизывают на опорную трубу, перемежая с цилиндрическими вставками, которые своим размером определяют высоту ступеней. Верхняя ступень жестко крепится заподлицо межэтажному перекрытию и является дополнительным опорным элементом всей винтовой конструкции.

При расчете высот и количества ступеней необходимо учесть, что над головой всегда должен быть просвет не менее 200 мм и при проектировании надо учитывать рост людей, живущих в доме. Чтобы избежать дискомфорта, вертикальное расстояние между рядами ступеней надо сделать около 2 метров. Ширина пролета лестницы около 0,8 метра. Независимо от типа лестниц, это оптимальные размеры, которые обеспечивают удобное перемещение.

Наиболее удобная глубина проступи у опоры от 15 см, у окончания ступени не менее 35 см. Средняя высота подступенка около 20 см (если таковые имеются). Часто рекомендуют отказаться от подступенков на винтовых лестницах. Это имеет ряд существенных преимуществ:

• существует мнение, что без них подъем более удобный;
• значительно снижается масса всей конструкции;
• экономия средств на материалах.

Перила для винтовой лестницы

Деревянные лестницы на второй этаж оборудуются перилами из клееной древесины. Они легко принимают форму винтовой лестницы, если их тщательно замочить в горячей воде, подержать в той форме, которую они должны иметь, и дать высохнуть.

Загибание древесины с последующей фиксацией – процесс достаточно хлопотный и требующий определенных навыков.

Делаем гнутые перила:

Обработка гнутых перил:

Нормальной принято считать высоту перил около 1 метра. Крепятся они к балясинам, высота которых подбирается индивидуально для каждого конкретного проекта. Не каждый умелец имеет доступ к деревообрабатывающему станку, поэтому, если вы хотите иметь точеные балясины, можно просто сходить за ними в ближайший строительный магазин. Стоят они недорого.

При всем этом надо помнить, что винтовые лестницы на второй этаж имеют ограниченную функциональность, так как по ним практически невозможно транспортировать мебель и крупногабаритные материалы. Ею не могут пользоваться одновременно 2 человека, идущих в разных направлениях. Но в любом случае, лестница, изготовленная своими руками – это своего рода достижение и гордость.

Предыдущая

Своими рукамиДелаем раскладную лестницу на чердак своими руками

Следующая

Своими рукамиЭтапы создания чертежа лестницы

lestnitsygid.ru

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

   Пример чертежа поворотной лестницы с площадкой

3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

   Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

   Схема и чертеж лестницы с размерами по высоте и ширине

4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

• Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
• Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
• Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. Пример готового чертежа лестницы

  Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

• Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
• Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Вернуться к оглавлению

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

   Расчет габаритов ступеней лестницы

4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

proekt-sam.ru

Делаем лестницу на второй этаж своими руками

Большинство частных домов в наше время имеют по несколько этажей. Строить такой дом дешевле, поскольку можно получить больше жилой площади при меньших размерах фундамента. Ведь именно на фундамент приходятся основные траты при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего числа этажей требует возведения лестниц, что часто пугает занимающихся строительством своего дома или дачи. Им такие работы кажутся чем-то сложным, а на самом же деле — всё достаточно просто. Хорошую лестницу легко построить своими руками, просто зная некоторые особенности.

Из чего состоит лестница

Содержание статьи

Элементы лестницы

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

• Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
• В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

Схема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространены маршевые лестницы

Наиболее простой и распространённой конструкцией является маршевая лестница. Хотя, имея такой важный плюс – простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн возросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт», именно так называется их основной конструктивный элемент – большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики, у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная со ступеней и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используются две основные конструкции:

• Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
• Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых условий и требований:

1. Надо учесть то, где она будет установлена;
2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
5. Минимальная ширина должна составлять 80 см и не меньше;
6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 см;
9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 см.

Сделать лестницу: Расчёты

Перед изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу.

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 см.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше, тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того чтобы определить общую длину простой маршевой лестницы, можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того чтобы определить размер проекции, нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Сделать лестницу по инструкции: лестница на тетивах

Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.

Лестница на второй этаж на тетивах

Как сделать тетиву

Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.

Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное его выполнение часто приводит к банальному перекашиванию ступеней. Для того чтобы вырезы пазов были полностью одинаковыми, расположены равноудаленно друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.

На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.

Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.

Монтаж тетивы

Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.

Вырезание элементов

Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.

Как сделать ступени и смонтировать их

Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.

При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.

Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но его прочность зависит того, насколько плотно ступенька заходит в паз.

Иногда ступени крепят к тетивам, не применяя пазы. Тогда к внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.

Как сделать перила и смонтировать их

Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.

Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.

Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.

Лестница на косоурах

Лестница на второй этаж на косоурах

Изготовление косоура во многом похоже на изготовление тетив, хотя два эти типа опорных конструкций используют несколько разный принцип держания ступеней.

По такой технологии делаются временные, наружные (уличные) самодельные лестницы в домах.

Нужно выбрать цельную доску из твёрдых прочных пород древесины. Доска обязательно должна быть сухой.

После этого делают шаблон для разметки, подобный тому, который использовался для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать расчётным размерам ступеней. На этот раз не нужно рисовать линию отступа, поскольку выпиливать надо будет не пазы.

Для выпиливания выступов удобнее всего использовать электролобзик. После того как они выпилены, их нужно отшлифовать.

Самостоятельное изготовление лестницы на первый взгляд может показаться довольно сложным занятием, требующим расчётов, правильного выбора материала и определённых навыков. Но это только на первый взгляд. Достаточно ознакомиться с тем, как всё делается, чтобы понять — тут нет ничего сложного.

Сделать свой дом удобным не требует ни слишком много времени, ни слишком больших усилий, ни значительных финансовых затрат.

Есть еще виды лестниц для ограниченного пространства – складывающиеся, выдвижные, лестницы-шкафы. Они являются временными и выполняются в основном из железа.

Видео

Посмотрите видео из ютуб о том как изготовить лестницу своими руками.

fastbuildings.ru

Лестница на второй этаж своими руками: схемы, чертежи, примеры.

Содержание:

В настоящее время при строительстве загородного дома, дачи владельцы редко ограничиваются одним этажом. В большинстве случаев возводят двухэтажные, а иногда — трехэтажные дома. Чтобы доступ на второй этаж был возможен, необходимо возвести лестницу. Конечно, ее проектирование, изготовление и установку можно заказать у специалистов. Однако конструкцию можно изготовить самостоятельно. Монтаж лестницы на второй этаж своими руками, без привлечения специалистов осуществляется  достаточно часто. Это неудивительно, поскольку выполнение работ своими руками позволяет экономить значительные средства при отделке частного дома. Не менее выгодный вариант — купить готовую деревянную лестницу на второй этаж и собрать ее самостоятельно.

Проект, разработанный своими руками, позволяет создать лестницу с учетом архитектурных особенностей здания. Изобилие материалов позволяет выполнить лестницу на второй этаж в подходящем стиле. Конструкция, изготовленная своими руками, в обязательном порядке будет соответствовать интерьеру, а также потребностям владельцев. Перед тем, как приступить к работе, необходимо ознакомиться с некоторыми правилами.

Выбор правильного материала

После выбора места расположения конструкции многие задаются вопросом, какой материал выбрать. К этому вопросу нужно подходить с максимальной ответственностью. Ведь от качества материала зависит надежность, внешний вид возведенной лестницы.

Деревянная лестница на второй этаж своими руками — это классический вариант, поскольку деревянные конструкции всегда смотрятся аккуратно, красиво, они наполняют дом уютом, невероятным теплом. Можно выделить следующие преимущества деревянной лестницы:

• экологичность: лестницы на второй этаж из натурального дерева совершенно безвредны для окружающих;
• доступность: дерево — относительно недорогой и распространенный материал;
• универсальность: дерево прекрасно сочетается практически с любой отделкой;
• небольшим весом: сооружая крупную конструкцию, можно не беспокоиться о значительных нагрузках на фундамент.

Для изготовления лестниц используются следующие виды дерева: сосна- самый востребованный и недорогой материал, ясень, клен, дуб, лиственница, а также бук.

К выбору древесины для лестницы на второй этаж своими руками необходимо относиться с максимальной ответственностью. Неправильно подобранный материал способен привести к тому, что изделие в конечном итоге прослужит совсем непродолжительный срок.

Достоинства лестниц из сосны

Огромную популярность имеет такой материал как сосна. Сосна отличается невысокой стоимостью, а также универсальностью. Если говорить о сосновых лестницах на второй этаж, чаще всего они отличаются светлым оттенком, достойным внешним видом. Еще один немаловажный плюс — удивительный аромат. Примечательно, он держится даже после нескольких месяцев эксплуатации лестницы.

Сосна — очень легкий материал, который не создает значительных нагрузок на стены, пол. Из этих характеристик следует простота в использовании. Благодаря особенной структуре сосна просто распиливается, легко шлифуется. Эти свойства позволяют осуществлять художественную отделку по сосне.

Для создания элементов лестниц можно использовать клеёную продукцию. Лучше выбирать древесину с небольшими сучками, категории А. Можно использовать бессучковый массив, категории Экстра.

Основные элементы лестницы

Расчетные данные, чертежи для возведения деревянной лестницы

Маршевые конструкции считаются наиболее популярными моделями лестниц на второй этаж. Для правильного возведения необходимо провести расчеты:

1. Для начала необходимо измерить точное расстояние от пола до потолка по стене («плюс» толщина перекрытия).
2. Рассчитываем количество ступеней. Расстояние от потолка до пола с учетом толщины перекрытия лестницы делим на высоту ступеней. Практикой доказано, что оптимальная высота ступени 150 – 200 мм. Толщина, как правило составляет 40 мм. Пусть расстояние от пола до потолка 2800 мм, при высоте ступени 200 мм, потребуется 14 ступеней (2800 мм / 200 мм= 14 шт)
3. Длина марша лестницы = количество ступеней умножаем на предварительно принятую ширину ступени. 14 шт * 270 мм=3780 мм
4. Расчёт высоты прохода, ее ещё называют точкой «удара головой». Рассчитываем на какую ступень попадает окончание пролёта проёма (на рисунке, это 3-я). Необходимо учитывать рост человека плюс запас, 20-25 см, это расстояние должно быть не менее 2 метров. Лучше рассчитывать габариты лестницы так, Длина лестницы = Длина проёма, в этом случае высота прохода будет всегда оптимальной.
5. Вычисляем длину косоура (тетивы). По теореме Пифагора, длина равна квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника. =4,70м
6. Ограждения. Балясины желательно располагать друг от друга на расстоянии 10-12 см, высота ограждения: 0,9 м – стандарт для жилых домов, 1.2 метра рекомендуется, для помещений с детьми.

Для комфортного передвижения угол наклона лестницы должны быть не более 35-40 градусов. Для расчёта оптимального угла наклона и количества ступеней используют таблицу.

Маршевые лестницы на второй этаж состоят из маршей (в каждом должно присутствовать не более 15, не менее 3 ступеней). Маршевый тип различают по виду крепления, их монтируют при помощи тетив и косоуров. Косоурная конструкция основывается на закладке ступеней в специальные ячейки.

Изготовление деталей лестницы

Чтобы изготовить элементы для лестницы на второй этаж своими руками, необходимо создать чертеж будущей и размеры всех элементов перенести на материал. Подбор качественной древесины — не менее важный этап. Изготовление (выпиливание) деталей лестницы — сложный процесс, он включает:

• аккуратное выпиливание косоуров: от этой работы зависит надежность, внешний вид конструкции. Для таких несущих элементов необходимо отобрать ровные доски без смоляных карманов, сучков. Толщина заготовок должна быть не менее 4,5 – 5 см. Внимание ширина от «нижнего зуба» косоура должна быть не менее 20 см. При увеличении глубины ступени ширина от «нижнего зуба» должна быть увеличена.

• для изготовления ступени необходимо взять доску, предпочтительнее клееную толщиной минимум 40 мм. Выпиливаются шириной на 1- 2 см больше, чем место, которое предусмотрено для них на косоурах. По длинному краю снимается фаска.
• при возведении лестницы на второй этаж с подступенниками, для изготовления подступенников необходимо взять материал толщиной 18-20 мм.

Что касается поручней, балясин, их целесообразнее всего приобрести в готовом виде со всеми необходимыми креплениями. Если в семье присутствуют дети, на каждую ступеньку лучше установить по 2 балясины.

Процесс монтажа

Несмотря на то, что монтаж лестницы на второй этаж — это завершающий этап, к его выполнению необходимо подойти с максимальной ответственностью. Работы по установке требуют определенных навыков. Монтаж не отнимет значительных сил, если следовать некоторым советам:

Удобная, надежная лестница на второй этаж — обязательный атрибут многоэтажного дома. Теперь, когда вы знаете как самостоятельно делать лестницы на второй этаж то стоит набраться терпения и запастись временем. Тут важно помнить, что это не только красивый элемент в доме, но и конструкция, выполняющая вполне определённую функцию — ПО НЕЙ ХОДЯТ ЛЮДИ.

mirdereva.ru

Лестница является неотъемлемой частью двухэтажного дома. На фото лестницы, сделанные своими руками, выглядят просто фантастически. Не стоит пугаться сложности конструкции. Обладая основными строительными навыками вы легко построите лестницу на второй этаж своими руками.

Лестница на самом деле состоит из всего трех основных частей: проступи – широкой части ступени, на которую вы ставите ногу, тетивы – наклонной балки, держащей на себе конструкцию и столбов или балясин, которые будут поддерживать поручень.

Что такое лестница на второй этаж

Для того, чтобы самостоятельно изготовить деревянную лестницу на второй этаж, стоит ознакомиться с основными строительными терминами:

1. Лестничный марш – часть лестницы со ступенями, которая опирается на несущую балку. В одном марше обычно около 18 ступеней.
2. Проступь – горизонтальная часть ступени, куда ставится нога.
3. Подступенок – вертикальная доска, соединяющая проступи.
4. Пригласительные ступени. Если позволяет пространство, первые 2-3 ступени лестницы делают немного шире остальных, края их в декоративных целях делают сглаженными.
5. Забежные ступени. Используются для лестниц с поворотом. Ширина такой ступени у края больше, а у основания меньше.
6. Тетива – несущая косая балка, в которую вставляются ступени. Является основным элементом самонесущей конструкции.
7. Ограждения – деревянные элементы, которые устанавливают вертикально по бокам лестницы. Выполняют защитную и декоративную функции.
8. Поручень – горизонтальный элемент, предназначенный для обеспечения опоры человеку, поднимающемуся по лестнице. Оптимальной высотой считается 1 м от проступи.
9. Балясина – фигурная балка, которая поддерживает поручень. Балясины могут быть ровными или фигурными. Балясины устанавливают по краям ступеней так, чтобы они опирались на тетиву.

Выбор материала для лестницы

Для изготовления лестницы нужно обязательно использовать крепкие породы дерева.

Для тетивы используют дуб, лиственницу, ясень. Более дешевым вариантом может служить сосна, но она очень мягкая, поэтому доски нужно будет выбирать более толстые, чтобы обеспечить достаточную прочность.

Для ступеней рекомендуется использовать только дуб, ясень и лиственницу т.к. ступени должны быть не только крепкими, но устойчивыми к истиранию обувью, к пересушиванию в зимний период и к гниению в весенне-осенний сезон.

Для ступеней также важно, чтобы они не были скользкими. Для этого для проступей выбирают доску с бороздами или кладут нескользящую дорожку на лестницу.

Предварительные замеры

Перед тем, как сделать лестницу своими руками, измерьте общий подъем, он измеряется от пола до начала перекрытия второго этажа. При этом стоит учитывать, будет заканчиваться лестница чуть ниже пола второго этажа или вровень с ним.

Разделите общий подъем на подъем ноги. Во время ходьбы мы поднимаем ногу на 17-20 см. Высоту можно вычислить исходя из вашего роста. Например, если ваш рост составляет 185 см, эту цифру нужно разделить на 18, получаем 10,3 шагов.

Чтобы вычислить высоту ступеней, разделите ваш рост на количество шагов, полученное ранее. Получается 17,9. Комфортная высота ступеней равняется 18 см.

Установите ширину ступеней, обычно это от 22 до 25 см и общий пробег – длину лестницы по прямой (количество шагов умножьте на ширину ступеней).

Решите, нужны ли вам лестничные площадки. Это зависит от конструкции дома и длины лестницы.

Вычислите длину тетивы. Это косые доски, которые находятся под ступенями и держат их. Длина вычисляется по такой формуле: длину пробега в квадрате сложите с высотой вашего роста в квадрате.

Продумайте метод крепления лестницы. Если она будет опираться на перегородку между этажами, ей не нужна дополнительная поддержка. Если опоры не будет, потребуется поставить опорные столбы.

Определитесь, сколько понадобится косых досок для поддержки лестницы в доме, сделанной своими руками. Для узкой лестницы хватит и двух досок, для широкой понадобится больше. В целях безопасности доски располагают на расстоянии 35-40 см друг от друга.

Чтобы ничего не перепутать, постройте простой чертеж лестницы, которую собираетесь собрать своими руками.

Нарезка косых досок – тетивы

• Подготовьте длинные доски, сечением 5 на 30,5 см. Концы досок не обрезайте.
• Расчертите на доске при помощи угольника выступы, равные ширине и высоте шага.
• Подрежьте край доски в соответствии с углом наклона ступеней.
• Начертите треугольники – пазы, в которые станут ступени по всей длине доски.
• Вырежьте пазы.
• Отрежьте нижний край доски так, чтобы он примыкал к полу горизонтально.
• Приложите готовую тетиву на место, где будет располагаться лестница. Проверьте, чтобы доска плотно прилегала как к перекрытию между этажами, так и к полу первого этажа.
• Приложите готовую доску к другой такой же по размеру доске. Обведите ее как шаблон, чтобы сделать еще несколько опор.

Сборка лестницы на второй этаж своими руками

Прикрепите опорные доски. Самый простой способ – использование металлических уголков. Один край уголка прикрутите саморезами к доске, второй прикрепите к полу и перекрытию. Если они сделаны из бетона, воспользуйтесь перфоратором, чтобы проделать отверстия. Закрепите опоры при помощи более толстых, чем для ступеней досок в начале и в конце лестничного марша.

Прикрепите саморезами отрезы доски, которые формируют ступени. Установите протекторы. В целях безопасности по бокам лестницы устанавливают небольшие ограждения. Их выпиливают из доски, сечением 2,5 на 25 см.

По желанию на каждой ступени закрепите балясины или балки. Поверх балясин положите поручень, его делают из обработанного бруса.

При необходимости покройте готовую лестницу лаком или краской для дерева. Положите на ступени нескользящие коврики.

Создание деревянной лестницы может занять достаточно много времени и сил, зато красивая и прочная лестница в вашем доме будет долгие годы радовать вас и ваших близких. Соблюдайте наши рекомендации и у вас обязательно все получится.

Фото  лестницы на второй этаж

Вы можете придумать десятки вариантов дизайна деревянной лестницы. Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет.

Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления. Лестницы на второй этаж может иметь креативную конструкцию..

Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них.

Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

• приемлемая цена;
• доступность материала;
• легкая обработка.

Для более комфортного подъема по лестнице можно установить настенные перила. Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам.

Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства деревянной лестницы на второй этаж своими руками или крыльца из подобного материала, не провести необходимую обработку древесины.

Готовые ступени для лестницы из сосны. При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Лестница из дуба смотрится очень красиво.

Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла).

При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе.

Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии:

1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
3. Проступи – поверхность ступени.
4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
8. Декоративные элементы – декоративные накладки, заглушки.

На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины.

Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.).

Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж:

1. Угол наклона лестницы не должен быть выше 45 градусов.
2. Глубина проступи не должна быть меньше 250мм.
3. Высота подступенка находится в пределах 160-200мм.
4. Минимальная ширина проема 1000мм.
5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
6. Вертикальный проем не должен быть ниже 2000мм.

Расчет для лестницы можно произвести в компьютерной программе. Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно! Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции:

1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
4. Зашкуриваем все деревянные заготовки лестницы.
5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.

Разметка также немаловажный процесс при проектировании деревянной лестницы.

Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола).

Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит.

Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент. Проверка равномерности горизонтов строительным уровнем.

Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.

Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен). С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.

Весь процесс обработки можно разделить на три основных процесса:

• шлифовка;
• грунтовка;
• защита лаком.

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.

Совет! При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Источник: https://lestnitsygid.ru/svoimi-rukami/montaj-derevyannoy-lestnicy.html

Деревянная лестница на второй этаж своими руками — схемы, четрежи

Элегантная деревянная лестница, украшающая интерьер — характерный атрибут загородной усадьбы. Все чаще частные дома строятся в два-три этажа или с мансардой в чердачном помещении.

Без прочной, удобной и безопасной конструкции не обойтись. Изготовить своими руками ее совсем несложно. Нужны только навыки обращения с деревом, инструменты и тщательный расчет.

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;
• маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
• винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
• полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
• забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;
• T-образные — два марша, соединяющиеся в один;
• S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
• У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
• пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

Конструктивные элементы

Деревянные лестницы состоят из несущего каркаса, площадок, ступеней с подступенками, ограждений. Опорные элементы для маршей из дерева:

• косоур — несущая нижняя балка с вырезами в форме гребня для укладки ступеней;
• тетива — боковая доска с пазами для опирания проступей и подступенков;
• тросы — тяжи, с помощью которых марши крепятся к потолку
• больцы — болтовые крепления, соединяющие ступень и ограждение в несущий элемент;
• опорный столб — вертикальная несущая конструкция, на которую нанизывают проступи;
• стена — основание для крепления консольных ступеней.

Несущие элементы изготавливают из дерева, металла, бетона, камня. Две-три разновидности могут компоноваться в смешанную систему. Смежные марши соединяются лестничными площадками. Их устанавливают при длинных — свыше 18 ступеней — пролетах или в конструкциях сложных форм.

Горизонтальные детали лестниц — ступени — воспринимают вес человека при ходьбе, испытывают значительные истирающие нагрузки. Минимальная толщина элемента — 40 мм. Дополнительная установка вертикального подступенка усиливает конструкцию, уменьшает прогибы проступи.

Первая ступень — фризовая — часто выполняется шире и длиннее остальных. Называется «пригласительной», предназначена для удобного доступа с разных сторон.

Ограждения обеспечивают безопасность перемещения человека по лестнице и включают:

• балясины — вертикальные или наклонные опорные стойки;
• заполнения — сплошные панели или ригели;
• поручни — закрепленные на стене или установленные на балясины перила.

Ограждения изготавливают из дерева, пластика, стекла, металла или их комбинаций. Декоративное оформление разнообразно — резьба, ковка, окрашивание, плетение из шнуров, вставки из различных материалов.

Источник: https://stroim-dom.net/derevjannaja-lestnica-na-vtoroj-jetazh-kakuju-vybrat-i-kak-sdelat-svoimi-rukami/

Как сделать деревянную лестницу на второй этаж своими руками

При строительстве дома высотой более одного этажа встает вопрос строительства лестницы на второй этаж. Существует как минимум три варианта решения этой задачи:

1. Купить типовой комплект лестницы и установить его. Нет гарантий, что типовое решение впишется в планировку и дизайн вашего дома.
2. Заказать индивидуальный проект лестницы. Данное решение будет далеко не дешевым.
3. Построить лестницу своими руками.

В данной статье мы рассмотрим как раз третий вариант. Самым оптимальным решением будет монтаж деревянной лестницы.

Выбор типа лестницы

Существует множество видов лестниц. Чтобы безошибочно выбрать именно ту, которая подойдет вам, необходимо знать все достоинства и недостатки каждого из видов:

• Все виды можно разбить на две большие группы: это винтовые лестницы и маршевые.
• Упрощенный вариант винтовой конструкции не рекомендуют использовать как основную лестницу из-за сложности перемещения и подъема крупногабаритных предметов по ней.

Наиболее распространенным и удобным вариантом являются маршевые конструкции. Их множество в различных вариациях, вам будет проще подобрать необходимый для вас вариант под параметры вашего дома.

Мы дадим вам основные рекомендации о том, как сделать маршевую лестницу самостоятельно с учетом индивидуальных пожеланий и параметров. Будем рассматривать вариант изготовления конструкции из дерева. Этот теплый природный материал возможно вписать в интерьер и планировку любого дома.

Чертежи и расчет основных параметров

Для изготовления деревянной лестницы на второй этаж своими руками, необходимы чертежи и расчеты не только самой лестницы, но и каждого элемента в отдельности. Для начала проектирования деревянной лестницы необходимо произвести расчет лестницы. Для этого вы должны произвести замеры вводных данных: потолочного проема, высоты потолка, толщины перекрытия.

Опираясь на полученные данные, вы сможете определиться с шириной марша, углом наклона лестницы, размерами ступеней, необходимостью установки лестничной площадки.

Выполняя проект деревянной лестницы, вы должны выбрать, какой тип несущей конструкции будет использован. Это может быть:

• косоур;
• тетива;
• конструкция на больцах;
• консольная конструкция.

В первых двух вариантах для строительства используются только деревянные материалы. В третьем и четвертом необходимо использование металлических элементов для жесткости конструкции. Заключительным этапом проектирования является выбор породы дерева, из которого будет изготовлена лестница.

После того как вы пройдете все вышеперечисленные этапы, необходимо закупить стройматериалы согласно спецификации проекта и можно переходить непосредственно к изготовлению и монтажу лестницы.

Пошаговая инструкция монтажа

В данной статье рассмотрим пошаговую инструкцию по монтажу деревянной лестницы с поворотом 180°. Перед началом строительства у вас должен быть готов чертеж деревянной лестницы на второй этаж, из которого вы можете узнать, какого размера должны быть элементы лестницы и их количество.

Рассмотрим два варианта монтажа: на тетиве и на косоуре. Различие между ними заключается только в способе крепления ступеней. Крепление на тетиве: ступени расположены между направляющими и врезаются в них, как представлено на рисунке.

Крепление на косоуре отличается тем, что направляющим придается ступенчатая форма, на которой в дальнейшем располагаются ступени. Изготовление косоура представлено на рисунке.

Косоуры изготавливаются исходя из расчета размеров ступеней. Если поворотная лестница имеет забежные ступени, то косоуры на повороте должны отличаться от косоуров на прямом марше из-за специфики размеров ступеней.

Подготовив основные элементы, переходим к сбору конструкции:

• Устанавливаем опорные столбы.
• В опорных столбах в местах соединения с косоуром необходимо сделать выемку, аналогичную подготовленному выступу на косоуре (узел Б на рисунке).

• На узлах В и Г указаны способы соединения косоуров в местах поворота конструкции.
• После того как закреплен весь каркас, переходим к монтажу ступеней. Монтаж ступеней нужно начинать с нижней ступени и постепенно подниматься вверх (на рисунке представлены способы крепления ступеней).

• Дойдя до угла поворота лестницы, приступаем к креплению поворотных ступеней. Для этого в главной опорной балясине, вокруг которой осуществляется поворот, необходимо подготовить запилы, в которые будут вставляться поворотные ступени, как указано на рисунке узел А.
• По завершению монтажа ступеней переходим к монтажу перил и покраске лестницы.

Источник: https://gidlestnic.ru/izgotovlenie-i-montazh/chertezhi-i-raschety
