Ломаная крыша из металлочерепицы своими руками

Как правильно класть металлочерепицу на мансардную крышу

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок

Металлочерепица появилась на рынке строительных материалов относительно недавно. Однако сразу же она завоевала огромную популярность у частных застройщиков. И неудивительно. Помимо просто замечательных рабочих характеристик, этот материал отличается еще и несложностью монтажа. О том, как покрыть крышу металлочерепицей своими руками, и поговорим в этой статье. Но для начала посмотрим, какими достоинствами и недостатками обладает этот материал.

Что представляет собой металлочерепица

Металлочерепица представляет собой стальные листы, оцинкованные и покрытые полимерным защитным составом. Называется так этот материал из-за своей характерной формы. Штампуются листы на заводе таким образом, что издалека они выглядят, как хорошо известный всем дорогой и престижный кровельный материал – глиняная черепица. Поэтому смотрится крыша очень презентабельно. Стандартный лист имеет размеры 110 х 118 см.

Краткий обзор достоинств и недостатков металлочерепицы

Как правильно покрыть крышу металлочерепицей, в подробностях разберем чуть ниже. Сейчас же посмотрим, какими достоинствами и недостатками отличается этот материал. К его плюсам относятся:

Эстетическая привлекательность. Листы металлочерепицы окрашиваются обычно в сочные яркие цвета. Поэтому крыша, покрытая ими, выглядит красиво и современно.
Долговечность. Поскольку листы защищены от коррозии двумя защитными слоями – цинковым и полимерным, прослужить такая кровля может не одно десятилетие.
Простота монтажа. Вопрос о том, как покрыть крышу металлочерепицей, совершенно несложный. Установить листы сможет любой домашний мастер. Монтаж может быть произведен в короткие сроки.
Невысокая стоимость. По сравнению с другими кровельными материалами, за исключением разве что профлиста, стоит металлочерепица очень дешево.

Недостатков у этого материала практически нет. К некоторым минусам можно отнести то, что при возникновении царапин на поверхности листов может появиться ржавчина. Кроме того, металлочерепица – материал довольно-таки «шумный». Во время дождя стук капель по крыше (при отсутствии утепления) хорошо слышен в комнатах дома.

Как выбрать металлочерепицу

Давайте рассмотрим, как покрыть крышу дома металлочерепицей таким образом, чтобы она прослужила максимально долго. При выборе прежде всего следует обращать внимание на вид полимерного покрытия, а также его толщину. Металлочерепица может быть покрыта полиэстером, матовым или глянцевым, толщиной от 25 до 35 мкм. Основными достоинствами этого вида покрытия являются невысокая цена и устойчивость к воздействию неблагоприятных факторов внешней среды. Матовая металлочерепица выглядит несколько эстетичнее глянцевой, более реалистично имитируя натуральный материал. Недостатком полиэстерового покрытия считается не слишком хорошая устойчивость к механическим воздействиям.

Выпускаются также листы, покрытые пластизолом. Этот материал изготавливается на основе хорошо известного всем поливинилхлорида. Это самое толстое покрытие из всех (100-200 мкм). Основным его отличительным признаком является тисненая поверхность. К плюсам этого покрытия можно отнести высокую степень износостойкости. Поцарапать лист, защищенный этой разновидностью полимера, чрезвычайно сложно. Минусом его является низкая устойчивость к повышенным температурам. Поэтому, к примеру, если вы задались вопросом о том, как покрыть крышу металлочерепицей в доме, построенном в районе с жарким климатом, материал с этим видом покрытия приобретать не стоит.

Еще один вид полимерной защиты металлочерепицы – пурал (пленка, изготовленная на основе полиуретана). Толщина слоя обычно равна 5 мкм. Этот материал царапается меньше полиэстера, и при этом, в отличие от пластизола, отлично переносит повышенные температуры. Помимо этого, он совершенно не выгорает на солнце. Недостатком его считается не слишком хорошая устойчивость к пластическим деформациям. То есть при монтаже гнуть такие листы нужно максимально аккуратно.

Последний вид покрытия — PVDF — представляет собой смесь поливинилфторида и акрила. Толщина этого защитного слоя составляет обычно 27 мкм. Листы, покрытые им, отличаются глянцевым цветом «металлик». Это покрытие самое долговечное из всех. К его плюсам можно также отнести максимальную устойчивость к воздействию ультрафиолета и появлению царапин. Очень интересной особенностью PVDF-покрытия является его способность к самоочищению во время дождя. Специалисты рекомендуют использовать такие листы в агрессивной среде. Например, для покрытия крыш домов, расположенных на морском побережье.

Особенности устройства стропильной системы под металлочерепицу

Прежде чем начинать выяснять, как самостоятельно покрыть крышу металлочерепицей, следует разобраться с тем, какой должна быть при этом конструкция стропильной системы. Основания под стандартные листы устанавливают с шагом в 60 см. Обрешетку можно использовать сплошную или располагать элементы таким образом, чтобы они совпадали с шагом волны листов. Все элементы стропильной системы следует промазать антисептическим составом. Кроме того, их обрабатывают средством, повышающим огнестойкость дерева.

Как покрыть двухскатную кровлю

Для начала давайте рассмотрим, как покрыть двускатную крышу металлочерепицей. Этот вид кровли относится к одному из самых простых конструктивно. Состоит такая крыша из двух скатов, расположенных под определенным углом к горизонту. Для металлочерепицы он должен составлять минимум 11 градусов.

При устройстве кровли любой конструкции под рассматриваемый кровельный материал обязательно следует монтировать гидроизоляционный слой. Пленку крепят на стропила с некоторым провисом. Полосы мембраны располагают горизонтально, с нахлестом в 10 см. Далее поверх пленки на стропильные основы набивается обрешетка. Под металлочерепицу используют узкие доски (100 х 30 мм).

Так как покрыть крышу металлочерепицей своими руками, если она состоит из двух скатов? Листы крепятся к обрешетке специальными кровельными саморезами (4,8 х 28 мм). Каждый крепежный элемент должен иметь прокладку из ЭПДМ-резины. Необходимо приобретать саморезы, цвет шляпок которых соответствует цвету листов. Вкручивать их следует шуруповертом таким образом, чтобы они плотно прижимали материал к обрешетке, но не слишком сильно давили на прокладку и не деформировали металл.

Начинают монтаж на двускатной кровле с торца и от карнизной доски. Устанавливать элементы можно как справа налево, так и наоборот. Выравнивание производят по карнизу, а не по торцу.

Крепление выполняют по продольной волне через одну поперечную в местах расположения обрешетки. На каждом листе слева находится капиллярная канавка. При монтаже она накрывается следующим листом. Крепление в месте нахлеста выполняется саморезами в двух местах – под волной и на ней. Нижний край листа должен выступать вниз за карнизную доску на 40 см.

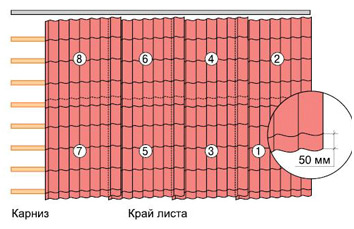

Порядок монтажа листов

Как правильно покрыть крышу металлочерепицей, а вернее, каков порядок действий при обшивке? Монтаж производится в несколько шагов.

Лист поднимают на крышу и крепят у карниза. При этом временно фиксируют его и у конька.
Далее лист немного приподнимают и укладывают под него второй.
Соединяют их, вкручивают саморезы вдоль нахлеста снизу вверх.
После установки двух-трех листов временный саморез у конька можно будет выкрутить.
Полученный блок листов тщательно выравнивают по карнизу.
В том случае, если длины одного листа не хватит для того, чтобы покрыть весь скат, монтируют второй ряд. Ширина горизонтального нахлеста при этом должна составлять не менее 10 см. Установите два листа нижнего ряда, далее прикрепите один верхнего. После этого смонтируйте третий лист первого ряда и второй второго, далее – четвертый первого и третий второго и т. д. Крепят листы друг над другом без разбежки.
При помощи оцинкованных саморезов по верхней волне крепят ендовы (шаг 20-30 см).
К обрешетке крепят коньковый элемент (через одну вертикальную волну). Между планкой и коньком предварительно прокладывают специальный уплотнитель.

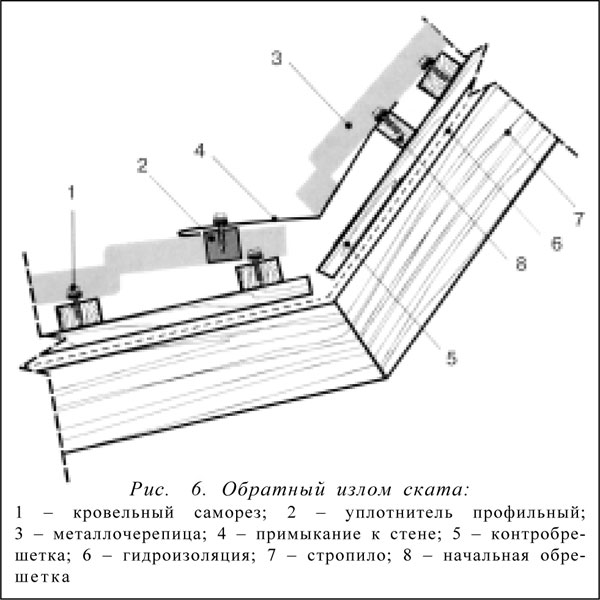

Особенности монтажа металлочерепицы на ломаной кровле

Ломаная двускатная кровля – еще один популярный вид крыши. Обычно ее устраивают в том случае, если хотят оборудовать под ней жилую мансарду. Далее давайте рассмотрим, как покрыть ломаную крышу металлочерепицей.

В этом случае монтаж листов выполняется в том же порядке. В месте излома кровли устанавливается специальный наружный уголок. Монтаж его производится так же, как и установка коньковой планки, через одну вертикальную волну. Уголковый элемент крепится под верхним листом и над нижним. Между верхним листом и уголком прокладывается уплотнитель.

Мансардные окна

Как покрыть крышу металлочерепицей своими руками, вы теперь знаете. Как видите, положить листы на обрешетку несложно. Несколько сложнее состыковать их с разного рода элементами конструкции кровли. К примеру, с фартуком мансардных окон. К проему в этом случае лист может подойти как удачной фазой волны, так и неудачной. Однако обычно окно можно сдвигать вверх или вниз. Поэтому просто поэкспериментируйте с целью обеспечения наиболее плотной стыковки нижнего фартука окна с листами кровельного материала.

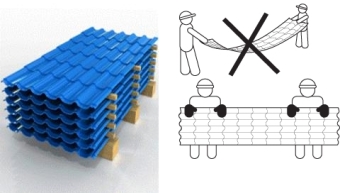

Как следует обращаться с листами металлочерепицы

Таким образом, мы с вами выяснили, как покрыть мансардную крышу металлочерепицей и как обшить двускатную. Теперь давайте посмотрим, как следует обращаться с листами самого этого кровельного материала. Привезенную металлочерепицу следует разложить в стопки так, как листы будут располагаться по рядам. При монтаже ходить по кровле следует в мягких тапочках, чтобы не повредить полимерное покрытие.

Как резать металлочерепицу

Вопрос о том, как покрыть крышу металлочерепицей своими руками, сводится не только к правилам установки листов, но и к тому, как нужно их резать. При раскрое нельзя использовать болгарку, поскольку это может привести к порче полимерного покрытия. Резать листы можно или электрическими ножницами, или ножницами по металлу. Выполнять раскрой следует только в рукавицах и защитных очках.

Монтаж листов металлочерепицы должен выполняться достаточно аккуратно. Это правило действует и при креплении их на крышу, и при раскрое. Постарайтесь не повредить полимерное и цинковое покрытия материала — и ваша кровля прослужит вам долго.

Источник: http://www.syl.ru/article/151521/new_kak-pokryit-kryishu-metallocherepitsey-svoimi-rukami-i-ne-dopustit-oshibok

Как правильно покрыть крышу металлочерепицей

Крыша из металлочерепицы — один из самых популярных видов кровли. Она имеет прекрасный внешний вид, хорошо противостоит всем типам атмосферных воздействий и имеет достаточно большой срок службы.

Несмотря на то, что покрыть крышу металлочерепицей своими руками достаточно сложно, и работы требуют особой тщательности исполнения, выполнить их вполне возможно и без посторонней помощи.

Построение стропильной системы с утепленной мансардой

Поскольку масса крыши из металла достаточно велика, система стропил под нее должна выдерживать значительное давление. Для стропильных балок берутся брусья размерами от 100х50 до 150х50мм с влажностью древесины в пределах 22%.

Шаг между ними выбирается от 60 до 90 см. Если система была изначально построена под другую крышу и шаг между балками выше, чем указано — поперек балок набивается усиливающая обрешетка.

Монтаж подкровельных пленок, обрешетки и карнизной планки необходимо выполнять с особой осторожностью, тщательно выбирая материалы. От правильности построения подкровельного «пирога» зависит прочность и долговечность самой кровли. Он включает не только стропильный скелет, но и систему тепловой и влагозащиты.

Пароизоляция и утеплитель

С внутренней стороны стропил при помощи нержавеющих скоб или гвоздей подбивается пароизоляция. Она препятствует попаданию внутренней влаги дома на рыхлый слой утепляющего материала. Сверху на пленку паробарьера, между стропил, стелется утеплитель, например, VAL-FLAX (Теплолен).

Поверх него укладывается гидроизоляция, задерживающая воду, но пропускающая водяные пары.

Как покрыть крышу металлочерепицей своими руками: материалы

Особенности монтажа гидроизоляции

Гидроизоляция раскатывается горизонтально, параллельно карнизу, начиная снизу. Каждый последующий слой укладывается внахлест на предыдущий. Величина нахлеста составляет 150-200 мм. Гидроизоляция крепится к стропилам деревянными контррейками. Их размеры — 25*50 мм. Планки прошиваются гвоздями или скобами. Гидроизоляция не должна быть сильно натянута, иначе ее разорвет от температурных изменений длины. Величина провиса полотна — около 10мм.

Гидроизоляция крыши не должна касаться утеплителя. Величина зазора между ним и гидроизоляционной мембраной составляет 3-5 мм. Такая конструкция позволяет влаге беспрепятственно стекать по мембране вниз, прямо в водосточный желоб.

Обрешетка, ендова и карнизная планка

Перпендикулярно контррейкам набивается обрешетка. Крайняя обрешетина, устанавливаемая по линии карниза, должна иметь высоту на 10-15 мм выше других. Она служит упором для нижней ступеньки первого ряда металлочерепицы. Планка упирается в выступ, образованный нижним рядом рисунка профиля. Благодаря этому выступающий срез листа располагается над водосточным желобом.

Вторая обрешетина устанавливается на расстоянии высоты профиля ступеньки металлочерепицы. Она должна попадать на нижнюю часть первой ступеньки. Для второй и последующих обрешетин берется планка от 25х100 до 35х100 мм. Ровняются края подготовленной обрешетки, а свисающие концы отрезаются.

Монтаж карнизной планки

Карнизная планка набивается поверх первой обрешетины таким образом, чтобы защитить лобовую доску от попадания влаги. Крепится она оцинкованными гвоздями на расстоянии 300 мм друг от друга. Выпуск нижнего края гидроизоляции свободно укладывается на карнизную планку.

Монтаж ендовой

Ендова — это металлический V-образный профиль для укладки в местах внутреннего излома соединения скатов крыши. Ендова защищает стыки скатов от попадания влаги под кровлю и на слой утеплителя. Состоит из двух элементов: верхнего и нижнего.

Нижний — монтируется до укладки металлочерепицы в месте излома. Именно по этому элементу вода с крыши стекает в водосточный желоб. Верхняя ендова устанавливается поверх черепицы и служит для декоративных целей. Крепятся обе саморезами. Во время прикручивания верхней ендовы нужно обязательно проконтролировать, чтобы саморез не попал в центральную часть нижней. Шаг крепления — 300-500 мм.

Как покрыть крышу металлочерепицей своими руками

Монтаж кровли всегда начинается с нижнего ряда. Лучший вариант — если высота листа равна или длиннее высоты ската крыши. Тогда поверхность кровли покрывается в один проход, а количество соединительных швов на ней — минимально.

Особенности строения листа металлочерепицы

Правый и левый край черепицы имеет разную высоту профиля. Это сделано для лучшего прилегания металла при нахлестке. Производитель всегда указывает, какой край устанавливается под низ, а какой — сверху.

Кровля крыши металлочерепицей своими руками инструкция

Торцевая планка

Такая планка прикручивается к торцевой доске. Последняя должна выступать выше обрешетки крыши на высоту профиля по рисунку металлического листа. Планка сверху и сбоку крепится на торцевую доску. В местах стыковки нахлест соседних элементов должен быть от 7 до 10 миллиметров.

Металлочерепица монтаж своими руками обхода печной трубы

Обход дымохода выполняется из металла под цвет черепицы крыши. Обычно обвод делается из 4-х элементов — правого, левого, нижнего и верхнего. В зависимости от конструкции, он может быть простым верхним или нижним.

В первом случае обвод укладывается под черепицу. Его конструкция предусматривает специальный желобок, отводящий воду к водостоку. Места прилегания фартука к трубе замазывают специальным герметиком с высоким уровнем термостойкости, например, Локтайт, Хенкель, Макрофлекс.

Верхний обвод укладывается поверх черепицы для крыши. Место прилегания к дымоходу тоже обязательно герметизируется, как и верхняя часть (для предотвращения попадания воды по профилю черепицы). Фартук обвода желательно пришить к дымоходу металлическими дюбелями.

Монтаж коньковой планки

Коньковая планка крыши является важным элементом вентиляции подкровельного пространства. Она предохраняет металлические и деревянные элементы от сырости и является очень важным условием длительного срока службы кровли. Подкровельный воздух, нагреваясь от тепла крыши, естественным путем поднимается от карниза к коньку.

Там он выходит наружу через технологические зазоры проветривания. Производители металлочерепицы предлагают различные конструкции коньковых элементов и дают свои рекомендации по их установке. Крепление конька крыши делается саморезами с шагом 300-400 мм по гребням волн профиля листа. Нахлест соседних коньковых планок составляет 7-10 мм.

Работы с металлочерепицей для крыши считаются одними из самых дорогостоящих. Поэтому многие владельцы частных домов покрывают кровлю самостоятельно. Крыша из металлочерепицы своими руками собранная, отблагодарит владельцев надежностью и многими годами безотказной службы.

Если же вы не решитесь на самостоятельный монтаж и доверите его специалисту, то полученные знания позволят контролировать процесс и навыки рабочих, что в результате может стать гарантией качества вашего жилища в будущем.

Написать комментарий

Статьи по теме

Зимние условия устанавливают свои правила в отношении строительства и подготовки жилья к холодам. Большое количество накапливаемого снега и возможность падения крупных пластов является очень важным аспектом обустройства крыши частного дома. Элементом кровельной системы, который может осуществлять защитные функции является снегозадержатель.

Чтобы крыша не только надежно защищала внутренне пространство дома от всех капризов погоды, но и много лет могла радовать своих владельцев красивым нарядным внешним видом – обустраивать ее нужно по всем правилам строительной науки. Одним из самых важных процессов является монтаж металлочерепицы.

В отличие от крыш из металлочерепицы, монтаж мягкой кровли не требует значительных физических усилий, и выполнить его вполне под силу даже одному человеку. Мягкие кровельные материалы легко комбинируются между собой, прекрасно сочетаются с другими видами, а красота такой крыши ни в чем не уступает покрытию из элитных видов металлической и керамической черепицы.

Профнастил – современный строительный материал универсального применения. Работа с ним не представляет проблем даже для самого неподготовленного человека. Крыша из профлиста своими руками делается легко, быстро и не требует привлечения специальной техники и высококвалифицированных специалистов.

Читайте в рубрике

В этом году лето принесло нам рекордное количество дождей. По данным метеорологов, таких осадков не наблюдалось последние 100 лет! Вы уже начинаете волноваться, что крыша долго не продержит оборону от дождя? Не повод переживать! «Леруа Мерлен» приходит на помощь и помогает найти доступные решения для защиты вашей крыши.

Несложная конструкция позволяет установить дымоход своими руками, но следует учитывать, что от этого элемента отопительной системы зависит ваша безопасность. Мы расскажем, как правильно рассчитать длину и диаметр трубы, подобрать необходимую конструкцию и материалы, а также правильно выполнить монтаж современной дымоходной сэндвич-системы.

Рулонные материалы — один из самых распространенных видов кровельных покрытий. Их популярность обоснована простотой монтажа, малым весом, надежной защитой от влаги. Мы рассмотрим основные виды мягких материалов, их достоинства и недостатки, а также пошагово разберем ремонт кровли из рулонных материалов при различных типах повреждений.

Вопрос, чем покрыть крышу дома или постройки — всегда актуален для дачника. Строительные магазины всегда советуют материалы партнеров, более выгодные к продаже. Чтобы выбрать наиболее подходящий материал для крыши дома, необходимо знать какие виды покрытий бывают, и чем они отличаются.

Чтобы баня приносила не только физическое, но и эстетическое удовольствие, и служила долгое время — нужно снабдить ее надежной практичной и красивой кровлей. Мы расскажем, каким образом монтируется крыша бани своими руками: инструкция по возведению, а также подробные схемы и чертежи, фото и видео монтажа — помогут справиться с этой нелегкой задачей без помощи специалистов.

Вальмовая крыша идеально подходит для защиты современных домов и дач. Мы расскажем, какие достоинства и недостатки имеет такая кровля, как рассчитать площадь покрытия и материалы для стропильной системы, чтобы сделать вальмовую крышу своими руками, а также поделимся необходимыми чертежами и схемами.

Ондулин — современный экологически чистый кровельный материал, обладающий рядом неоспоримых преимуществ, выгодно выделяющий его среди других кровельных материалов. Его нередко называют мягким, или евро-шифером, так как визуально они очень схожи. Мы расскажем как рассчитать количество листов и крепежного материала чтобы покрыть крышу своими руками, а также какие достоинства и недостатки имеет ондулин, инструкция по монтажу которого подробно рассмотрена в нашем материале.

Все чаще для покрытия кровли частного дома и возведения заборов на дачном участке используется профнастил. Мы расскажем как правильно выбрать профлист: размеры листа, толщину и высоту профилирования — характеристики материала играют значительную роль. Именно от них зависит жесткость листа, и то, как долго прослужит профнастил для кровли.

Календарь садовода — Январь
Вопрос / Ответ 1132
Новости и события

Сад и огород
Цветы и клумбы
Деревья и кустарники
Комнатные растения
Дом и дача
Садовая техника
Своими руками
Ландшафтный дизайн
Здоровье
Еда и Рецепты
Купить / Продать
Каталог растений
Болезни и вредители

Контакты
Реклама
Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Copyright © «Всаду.ру» 2010-2018 Копирование и видоизменение материалов сайта возможно только после письменного согласия правообладателей.

Статьи защищены законом об авторских и смежных правах, при цитирование материалов проекта «Всаду.ру» прямая открытая ссылка на vsadu.ru обязательна.

Все права защищены.

чтобы вы всегда были в курсе самого интересного.

Источник: http://vsadu.ru/post/kak-pravilno-pokryt-kryshu-metallocherepicej.html

Как правильно положить металлочерепицу своими руками?

Самостоятельная правильная укладка металлочерепицы на крышу является очень сложным делом, которое нуждается в большом количестве времени, а также физической силы. Делать все и сразу – это очень тяжело, а если по пунктам, то можно полагать, что будет намного проще. Также следует учесть тот факт, что почти все работы делаются на высоте, исходя из этого следует быть осторожным и не забывать о безопасности. Итак, давайте разберемся, как правильно класть металлочерепицу.

Подготовительные работы

Самым первым шагом, который нужно сделать перед тем, как класть металлочерепицу, являются расчеты. Требуется определить достаточное количество материалов и сделать замеры крыши. Когда измеряете площадь, примите во внимания тот факт, что у крыши могут быть некоторые изгибы или торцевые края.

Когда сделали все необходимые замеры, нужно определиться с инструментами. Если до этого вы занимались какими-то строениями или ремонтом, то у вас должны быть эти инструменты. Электролобзик и ножницы вам понадобятся, чтоб порезать метал. Чтобы правильно укладывать металлочерепицу вам также пригодятся такие инструменты:
- молоток;
- маркер;
- болгарка;
- шуруповерт;
- плоскогубцы;
- бруски для контробрешетки;
- утеплитель;
- рулетка для измерения;
- паро- и гидроизоляционная пленка;
- саморезы;
- металлочерепица и другие необходимые материалы.
Установка стропил

Перед тем, как уложить металлочерепицу, нужно установить стропила. На данном этапе вам нужно выполнить следующие действия:

Рассчитать шаг и угол сечения не так просто, как может показаться на первый взгляд, это сложное дело, вот почему лучше пригласить профессионала для этого дела. Однако, если вы определились, что все будете делать сами, то строительные балки берите 100*50 мм и 150*50 мм. Допускается шаг между этими балками примерно 65- 90 см .

Следует запомнить, что все материалы требуется обрабатывать антисептиком. А также нужно контролировать влажность древесины, которая должна быть не более 22%.

Сначала нужно просверлить дырки сбоку на стропилах, они должны быть 2 см с шагом, равным 30 см. Это делается для того, чтоб была межстропильная вентиляция. Периметр кровли должен иметь форму прямоугольника. Крыша должна иметь уклон 14 градусов и больше, чтоб осадки могли сходить без препятствий.

Потом следует установить карнизную доску под крюк желоба. Нужно выпилить пазы у стропил и положить туда. Также выпилите необходимые пазы для крюков желоба. Данные операции совершаются с целью придания конструкции более жесткого вида.

Приступаем к установке лобовой доски. Ее прикрепляют к торцу стропил с помощью оцинкованных гвоздей. Данная доска выполняет усилительную функцию.

Подшив свеса кровли

Далее подшивают свес кровли. Подшивать карниз нужно так, чтоб воздух имел возможность перемещаться без проблем в подкровельной территории, этим самым он будет обеспечивать вентиляцию. Чтобы сделать подшивку часто пользуются:

Если вы подшиваете карниз, то эти материалы подойдут очень хорошо. Данные стройматериалы существуют в различных цветах, поэтому вы можете выбрать тот, который будет подходить под цветовую гамму металлочерепицы. Очень часто в подшивку встраивают светильники.

Выполнение обрешетки

Следующим шагом является выполнение обрешетки для подшивки. Возьмите горизонтальный брусок и прикрепите его на стене, он должен иметь одинаковый уровень с лобовым бруском. Между лобовыми и горизонтальными частями прикрепите поперечные бруски. Когда закончите все это делать, то можно сказать, что обрешетка завершена, нужно всего лишь обшить ее с помощью обшивочного материала. Обязательно оставляйте зазоры, чтоб была вентиляция. Потом на зазоры нужно поместить решетку с маленькими ячейками, чтоб туда не попадал разный мусор и насекомые.

Карниз можно подшивать и с помощью дерева тоже. Процедура совершается аналогично, как и с помощью профилированных материалов. Помните о вентиляции, между брусками сделайте зазоры и наверх них поместите решетку.

Следующим этапом устанавливают крюки для желоба водостока. Лучше всего пользоваться длинными крюками. Их нужно скреплять до того, как укладывать металлочерепицу. Крюки прикрепляют к карнизной доске или к стропилам. Расстояние между крюками и стропилами должно быть одинаковым. Требуется вырезать пазы на стропилах, отогнуть в них крюки, вставить саморезы в торцевую часть и на верх стропила. Но если вдруг так случилось, что металлочерепица уже уложена, то пользуйтесь крюками, которые имеют короткую форму, прикрепляйте их на лобовую доску.

Как правильно укладывать утеплитель под металлочерепицу?

Утеплитель укладывают с внутренней стороны крыши между стропил. Его не рекомендуется укладывать очень плотно, впритык. Нужно чтоб было некоторое пространство для вентиляции. Чтоб прикрепить утеплитель, используйте строительный степлер. Проделывая это, вы утеплите всю внутреннюю часть крыши.

Монтаж гидроизоляционного слоя

Переходим к укладке гидроизоляционной пленки. Данный вид пленки нужно укладывать с целью защиты кровли от влаги и ветра, появления плесени. Чтоб укрепить гидроизоляционную пленку, используйте также строительный степлер. Ее раскатывают горизонтально, начиная от карниза и двигаясь к коньку. Кладите пленку нахлестом около 150 миллиметров. Участки, на которых происходил нахлест, изолируйте с использованием клейкой ленты.

Эту пленку укладывайте свободно, не натягивая, она должна быть слегка провисающей. Такая укладка необходима ввиду того, что в холодную пору пленка будет уменьшаться в размере и может порваться.

Если вы используете пароизоляционную пленку, то укладывать ее желательно с внутренней стороны, сверху вниз. Это делается тоже нахлестом, примерно в 10 — 15 сантиметров . Потом те участки, где был нахлест, герметизируют клейкой пленкой и фиксируют степлером.

Пароизоляционная пленка укладывается с целью защиты утеплителя от пара.

Установка карнизной планки

Потом устанавливаем карнизную планку. Делать это нужно именно до того, как будет проводиться монтаж металлочерепицы. Ее нужно устанавливать внатяг, так чтоб она не теребилась, когда задует ветер. Платку также нужно укладывать внахлест, примерно 100 миллиметров. Прикрепляйте ее к лобовой и карнизной доске, используйте при этом саморезы, шаг должен быть 300 миллиметров.

Установка ендовы

Переходим к установке верхней и нижней ендовы. Там, где происходит стык скатов, нужно делать ендовы. Перед тем, как устанавливать нижнюю, требуется сделать обрешетку. Для этого возьмите доски размером 150*25 мм, расстояние должно соответствовать 30 сантиметрам от оси стыка во все стороны. Потом на желоб, который образовался, положите гидроизоляционную пленку и потом укрепите ендову. Пользуйтесь при этом саморезами, делайте шаг 30 см . На карнизный брусок укрепляйте нижнюю ендову.

Верхнюю ендову используют, чтоб отвести воду от стыков двух скатов, с внутренней стороны. Прикрепляют саморезами.

Укладка металлочерепицы

Для качественной укладки металлочерепицы, нужно выполнять несколько основных правил:

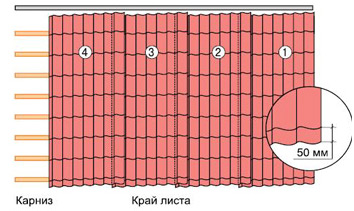

1. Металлочерепицу нужно укладывать в разные стороны, налево и направо, начиная с первого листа. Металлочерепицу кладите по принципу волной к волне. К примеру, если вы решили класть металлочерепицу с правой стороны на левую, то нижняя волна должна накрываться верхней и во время этого капиллярная канавка с левого края должна быть закрытой. Это делается для того, чтоб не произошел скат кровли.
2. Требуется сделать выравнивание карниза горизонтально на скате поверхности. Для этого используйте маленький свес, примерно 5 сантиметров .
3. Укладка комплектующих для металлочерепицы. Их укладывают в 1 ряд. Первый лист кладут с правой стороны на левую, выравнивают по торцу и карнизу. Укрепите его с помощью самореза в центре у конька, положите следующий лист. Потом также выровняйте его и все скрепите. Это действие совершите с 4 листами, а потом проводите монтаж металлочерепицы на обрешетку. Крайний лист черепицы в ряду не нужно скреплять с обрешеткой до того времени, пока вы не проделываете эти действия со следующим рядом. Когда все ряды уложены, то можно делать крепление.
4. Металлочерепицу можно укладывать и другим способом, то есть в несколько рядов. С правой стороны на левую положите лист металлочерепицы, сделайте его выравнивание по карнизу и торцу, сверху на него положите второй лист. С помощью саморезов прикрепите их друг к другу. Третий лист металлочерепицы требуется класть слева от первого листа, и аналогично сделайте скрепление. Дальше возьмите четвертый лист и укладывайте его на третий. Потом блок, который получился выровняйте и укрепите его к обрешетке с помощью саморезов.
5. Если скаты у крыши треугольные, то прежде чем укладывать металлочерепицу сделайте разметку центра, и через него прочертите ось. Такую же ось сделайте и на металлочерепице. Сразу прикрепите 1 лист у конька с помощью самореза. Потом влево и вправо укладывайте листья металлочерепицы. Там, где косые хребты, треугольные скаты и ендовы нужно обрезать кровлю. Для этого используйте черток.
Источник: http://krovlya.guru/krovlya/metallocherepica/kak-pravilno-polozhit-metallocherepicu-svoimi-rukami.html

akakpravilno.ru

Монтаж металлочерепицы на крыше своими руками: подробная инструкция, фото, видео

В большинстве случаев для выполнения кровельных работ домовладельцы привлекают наемных специалистов. Но если вы изначально экономили средства и строили дом своими руками, то платить за монтаж металлочерепицы тоже бессмысленно. Да и технология устройства подобных крыш не настолько сложна, чтобы не справиться с задачей самостоятельно. Разобраться в ней как раз и поможет данная публикация — подробное руководство по правильной укладке этого современного покрытия.

Сведения о материале и комплектующих

Качественная металлочерепица представляет собой профилированные листы толщиной 0,45—0,5 мм, покрытые слоем цинка и цветного полимера (преимущественно полиэстера). Конфигурация профиля может незначительно меняться у сортов от разных производителей, но в целом повторяет форму глиняной черепицы, придуманной столетия назад. Листы, уложенные на подготовленную конструкцию крыши, образуют красивый и долговечный настил, изображенный на фото.

Примечание. У материала есть один существенный недостаток – цветное порошковое покрытие со временем выгорает на солнце и тускнеет, что не сказывается на защитных свойствах. Другой небольшой минус – шум от дождя – свойственен всем железным кровлям и «лечится» утеплением минеральной ватой.

Чтобы самому заняться обустройством черепичной крыши, нужно знать следующие конструктивные особенности материала:

модульная (полезная без учета нахлеста) ширина листа составляет около 1100 мм, полная – 1180—1200 мм;
стандартный лист имеет 6 волн – гребней, которые должны располагаться вдоль ската крыши;
ряды «черепиц», выдавленные прессом в виде каскада, располагаются поперек склона и зовутся модулями;
в подавляющем большинстве изделий от различных брендов ряды отштампованы с шагом 35 см, что и показано на чертеже.

Справка. Известные бренды, такие как Monterrey, Ruuki и Grand Line, выпускают листы на 1, 3, 6 и 10 модулей, что соответствует длине 45, 115, 220 и 360 см. Можно сделать листы заказной длины (от 3 до 10 м) по той же стоимости, но их перевозка выйдет дороже, а поднятие наверх усложнит строительство.

Чтобы монтировать крышу из металлочерепицы, необходимо использовать такие разновидности доборных и фасонных элементов:

Планки примыкания к различным поверхностям, например, к вертикальной стене.
Капельники карнизные и торцевые.
Ендовы – элементы, обеспечивающие водоотведение со стыков плоскостей ломаных кровель.
Коньки плоские и полукруглые с заглушками.
Крюки для установки водосточных систем. Полный набор комплектующих показан ниже на фото.

Как нужно правильно выбирать металлические черепичные изделия, смотрите на видео:

Расчет количества черепицы

Рассчитать объем материалов для устройства обычной двускатной крыши довольно просто. Необходимо общую длину сооружения (измеряется по стороне, параллельной коньку) разделить на модульную ширину листа металлочерепицы, а затем округлить в большую сторону. Вы получите число цельных 6-волновых полос, укладываемых от конька до свеса карниза. Остается набрать длину полос из листов стандартного размера с учетом нахлеста 50 мм и умножить их количество на 2 (два кровельных ската).

Справка Число карнизных и коньковых планок определяется путем замеров здания. Но учтите такой момент: длина фасонных элементов равна 2 м, что с учетом нахлестов составит 1950 мм, поэтому полосы нужно брать с запасом 10%.

Схема раскладки листов по скатам различной формы

Для четырехскатных и вальмовых крыш с плоскостями, пересекающимися под разными углами, алгоритм расчета несколько сложнее. Количество вертикальных 6-волновых полос определяется таким же образом, только по наибольшей ширине каждой перекрываемой плоскости. Дальше производится набор из листов с разным числом модулей, но с учетом подгонки и последующей стыковки в местах пересечения плоскостей.

Совет. Поскольку по умолчанию вы не имеете большого опыта в монтаже кровель, то при закупке металлочерепицы следует предусмотреть запас в размере 10—15%. Чтобы ознакомиться с полезными рекомендациями по выбору длины изделий, просмотрите короткое видео:

Как правильно подготовить обрешетку

При строительстве крыши стоит соблюдать простой порядок: сначала выберите и купите металлочерепицу, а потом приступайте к монтажу шаговой обрешетки. Из названия явствует, что доски каркаса нужно прибивать к стропилам с определенным шагом, чтобы при укладке профильного покрытия попасть в них саморезами. Обычно эта дистанция составляет 35 см, но встречаются и другие сорта черепицы с интервалом крепления 400 мм.

Важный момент. Металлочерепицу допускается монтировать на крыши, чей наклон составляет не менее 14°. Иначе затекание воды от осадков в подкровельное пространство неизбежно. Если ваша стропильная система сделана с меньшим уклоном, выбирайте другой тип покрытия, например, битумную черепицу на основу из плит ОСБ.

Чтобы своими руками установить обрешетку под монтаж кровли из металлочерепицы, следуйте нашей подробной инструкции:

Начиная снизу, уложите поперек стропил полотна гидроизоляции и зафиксируйте их с помощью строительного степлера. Напуск верхнего полотна на нижнее – не меньше 10 см. Между стропилами материал должен провисать на 1—1,5 см, чтобы по нему стекал конденсат и случайно попавшая влага.
Установите капельник и набейте на стропила бруски контробрешетки размером 4 х 5 см, как изображено на схеме. Чтобы обеспечить хорошую вентиляцию подкровельного пространства, около дымовых труб и мансардных окон оставляйте между соседними брусками зазоры 2—3 см.
Сколотите основную обрешетку. Первая доска от карниза должна быть толстой (50 х 100 мм), остальные – 25 х 100 мм. Величину шага между досками определяйте в зависимости от типа черепицы по таблице, изображенной ниже на схеме.
К нижней доске прикрепите карнизную планку и крюки для водосточных желобов.

Рекомендация. Используйте для гидроизоляции супердиффузионную мембрану, а не обычную ветровую пленку. Она пропускает водяные пары в одну сторону – наружу, но не дает влаге пройти внутрь, что одинаково полезно для холодных и утепленных крыш.

На сложной ломаной кровле в местах крепления ендов обрешетка делается сплошной. Для этого с обеих сторон от стыка надо прибить доски на ширину элемента (примерно 30 см). Если предвидится наклон ендовы менее 10°, то обязательно выполняется дополнительная гидроизоляция узла.

Выполняя работы на высоте, не забывайте о правилах и средствах безопасности. Надежно крепите лестницы, применяйте монтажные пояса и другие способы страховки.

Инструкция по монтажу

Для устройства кровли из металлической черепицы не нужны специальные инструменты, кроме резального приспособления либо ручных ножниц. Также для этих целей можно применить насадку на дрель под названием «Стальной бобер». Дело в том, что сталь с полимерной покраской нельзя кроить болгаркой – покрытие в этом месте теряет защитные свойства.

Установка конькового бруса

Пошагово технология монтажа металлочерепицы выглядит так:

Установите и приколотите гвоздями карнизные планки с нахлестом 10 см одна на другую. Интервал между точками крепления – 300 мм. Торцы кровельного свеса закройте перфорированной вентиляционной лентой, чтобы под покрытие не проникали птицы.
Прикрепите ендовы. Нахлест элементов и шаг между саморезами (или гвоздями) – 30 см. Также на данном этапе ставятся планки всех примыканий (к дымоходу, стене и так далее).
Смонтируйте на специальных перфорированных креплениях коньковый брус 40 х 50 мм, как показано выше на фото, выверив его по горизонтали.
Уложите первый ряд листов (начиная снизу). Поднимать их на крышу лучше волоком по двум наклонным доскам, опирающимся на землю. Выпустите края модулей на 5 см дальше кровельного свеса и выровняйте между собой.
Прикрутите листовые элементы к обрешетке самонарезающими винтами 4,8 х 35 мм с окрашенными головками и прокладкой из резины EDPM. Место крепления – во впадине волны на 10 мм ниже горизонтального гребня. Таким же образом закрепите остальную черепицу, причем край верхнего листа должен отстоять от конькового бруса на 50 мм.
Проклейте конек гидроизоляционной лентой и поставьте полукруглый декоративный нащельник. Прикрепите все торцевые планки и снегозадержатели. Последние выставляются на одной вертикали с наружной стеной и прикручиваются саморезами к обрешетке.

Важно! Саморезы должны входить в доску под прямым углом, а усилие шуруповерта настраивается так, чтобы резиновая шайба плотно прижималась к поверхности, но не расплющивалась. Если в древесине попадется сучок, то винт придется дотягивать вручную.

Несколько слов о том, как правильно крепить металлочерепицу в процессе монтажа. Самонарезающие винты нужно вкручивать в каждую вторую вертикальную волну через один горизонтальный ряд. Чтобы листы не поднимались сильным боковым ветром, а в щели не попадал снег, скрепите их края между собой саморезами 5,5 х 19 мм, как это сделано на схеме.

Все технологические операции по устройству крыши из профильных листов подробно показаны в очередном видеосюжете:

Заключение

Если вы никогда не занимались перекрыванием либо ремонтом кровель, монтаж металлочерепицы отнимет немало времени. Поэтому желательно подгадать с хорошей погодой, чтобы не пришлось принимать меры от намокания чердачного пространства или утеплителя. Обязательно привлеките к работам помощника, поскольку в одиночку поднимать и монтировать листы довольно трудно. И последнее: закрепляя любой фасонный элемент, убедитесь, что под него ветром не задует снег или дождь и примите соответствующие меры.

qustu.com

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок :: SYL.ru

Что представляет собой металлочерепица

Краткий обзор достоинств и недостатков металлочерепицы

Эстетическая привлекательность. Листы металлочерепицы окрашиваются обычно в сочные яркие цвета. Поэтому крыша, покрытая ими, выглядит красиво и современно.
Долговечность. Поскольку листы защищены от коррозии двумя защитными слоями – цинковым и полимерным, прослужить такая кровля может не одно десятилетие.
Простота монтажа. Вопрос о том, как покрыть крышу металлочерепицей, совершенно несложный. Установить листы сможет любой домашний мастер. Монтаж может быть произведен в короткие сроки.
Невысокая стоимость. По сравнению с другими кровельными материалами, за исключением разве что профлиста, стоит металлочерепица очень дешево.

Как выбрать металлочерепицу

Особенности устройства стропильной системы под металлочерепицу

Как покрыть двухскатную кровлю

Порядок монтажа листов

Лист поднимают на крышу и крепят у карниза. При этом временно фиксируют его и у конька.
Далее лист немного приподнимают и укладывают под него второй.
Соединяют их, вкручивают саморезы вдоль нахлеста снизу вверх.
После установки двух-трех листов временный саморез у конька можно будет выкрутить.
Полученный блок листов тщательно выравнивают по карнизу.
В том случае, если длины одного листа не хватит для того, чтобы покрыть весь скат, монтируют второй ряд. Ширина горизонтального нахлеста при этом должна составлять не менее 10 см. Установите два листа нижнего ряда, далее прикрепите один верхнего. После этого смонтируйте третий лист первого ряда и второй второго, далее – четвертый первого и третий второго и т. д. Крепят листы друг над другом без разбежки.
При помощи оцинкованных саморезов по верхней волне крепят ендовы (шаг 20-30 см).
К обрешетке крепят коньковый элемент (через одну вертикальную волну). Между планкой и коньком предварительно прокладывают специальный уплотнитель.

Особенности монтажа металлочерепицы на ломаной кровле

Мансардные окна

Как следует обращаться с листами металлочерепицы

Как резать металлочерепицу

www.syl.ru

Металлочерепица для ломаной крыши

on 13 Апрель 2015.

Несмотря на то, что конструктивно ломаная крыша несколько сложнее и в проектировании, и в исполнении, её популярность очень высока. Одно из оптимальных покрытий для такой крыши – металлочерепица.

1. Преимущества ломаной крыши.

Ломаная крыша даёт строению солидную прибавку полезной площади, — ведь под ней располагается достаточно просторное высокое помещение, которое можно даже сделать жилой мансардой.

Главное требование к ломаной крыши – естественно, её надёжность. Кровельное покрытие не должно пропускать атмосферные осадки и иметь достаточный уровень паро- и теплоизоляции.

В качестве кровельного покрытия для ломаной крыши удобно применять металлочерепицу.

2. Кровля для ломаной крыши.

Основой кровли для ломаной крыши является стропильная система. Формируя предварительный проект, следует помнить о том, что для металлочерепицы угол уклона кровли должен быть не менее пятнадцати градусов – в противном случае существует опасность возникновения «снеговых карманов» и затекания влаги во время дождя.

При монтаже стропил жёсткость конструкции контролируется за счёт поперечных связей, «висящих стропил». Чем больше таких связей – тем прочнее будет крыша.

Когда каркас готов, следует произвести расчёт площади и купить металлочерепицу в необходимом количестве.

Начинается монтаж кровельного покрытия с контробрешётки. Она изготавливается из деревянного бруса со стороной 5 см. На контробрешётку крепится гидроизоляционный материал (как правило, он поставляется в рулонах, которые удобно раскатывать и крепить к стропилам). Гидроизоляцию следует раскатывать поперёк стропил.

Далее наступает очередь обрешётки. Для этого подойдёт обрезная доска 3х10 см. Шаг укладки доски – 35-40 см. Там, где нагрузка на крышу максимальна – в области ендовы и конька – обрешётку следует сделать сплошной.

На внутренние скатные стыки необходимо смонтировать планку нижней ендовы с нахлёстом до 15 см. Далее начинается монтаж металлочерепицы. Сверху на данный стык крепится планка верхней ендовы.

Необходимо обеспечить герметичность кровельного покрытия в области вентиляции и стен. Это достигается монтажом внутреннего фартука кровли.

Монтаж кровельных листов следует начинать с торцевой области крыши. Укладывать металлочерепичные листы можно справа налево, слева направо и в длину. Листы крепят при помощи саморезов, соединяя волну листа кровли через волну. Саморезы вкручиваются в подошву волны, следуя шахматному порядку. Боковые нахлёсты следует соединять по гребню каждой кровельной волны.

Завершает монтаж кровли создание водосточной системы.

www.ysadba.org

Ломаная крыша своими руками

В архитектурном облике дома не бывает мелочей, каждый элемент должен быть продуман и соответствовать общей концепции планируемого строения. И крыша, являясь важной ограждающей конструкцией здания, не только защищает дом от атмосферных осадков и распределяет нагрузку от ветра и снега на стены и предусмотренные отдельные опоры, но и вносит свою лепту в формирование внешнего вида дома.

В частном домостроении применяются разнообразные типы крыш, которые отличаются конструктивными особенностями. В последние десятилетия невероятную популярность приобрела ломаная крыша, под сводами которой хозяева обустраивают мансарду, рационально используя площадь чердачного помещения под кровлей.

Геометрия ломаной крыши и ее варианты

Если освежить в памяти математическое понятие ломаной линии, то это прямые отрезки, последовательно соединенные между собою под углом. Именно так выглядит в разрезе конструкция ломаной крыши, за что она и получила свое наименование. Наиболее распространенным и популярным вариантом у застройщиков стала двускатная крыша ломаной конфигурации. Смотрится она очень привлекательно и нередко становится архитектурным украшением дома. Выбирают ее еще и по той причине, что такой подход в строительстве дома позволяет получить мансардное помещение с достаточно высоким потолком, если сравнить с высотой под обычной двускатной кровлей.

Построить ломаную крышу дома можно, используя четырехскатный вариант. Такую конструкцию называют еще вальмовой. Она считается наиболее сложной в процессе возведения, поскольку состоит из ломаных профилей со всех четырех сторон строения и требует выполнения доскональных и точных расчетов ветровых нагрузок. К тому же скаты значительно сокращают часть чердачной площади, поэтому при планировании устройства мансарды от данного вида крыши придется отказаться.

Одной из существующих разновидностей четырехскатной ломаной крыши является полувальмовая. В торцовом скате верхняя и нижняя части данной конструкции срезаны.

Двухскатная ломаная крыша: материал и монтаж стропильной системы

Несущей основой любой конструкции крыши служит стропильная система. Ее возведение достаточно трудоемкий и сложный процесс, но это не значит, что он не может выполняться собственными силами. Однако для этого нужно сделать грамотный чертеж правильно рассчитать потребность материалов и закупить качественный продукт.

Для монтажа стропильной фермы понадобятся следующие материалы:

Деревянный брус, имеющий сечение 150×50 мм. Его используют для монтажа мауэрлата, стропильных ног, вертикальных стоек, наклонных подкосов. Чаще для этой цели застройщики приобретают брус из хвойных пород древесины. Лучшим вариантом считается клееный аналог, поскольку он характеризуется повышенной прочностью и значительно меньшей удельной массой, позволяя делать прогон больше обычного параметра длины.
Обрезная доска обыкновенная для обрешетки. В зависимости от выбранного кровельного материала ее выполняют сплошной, с небольшими зазорами 15, максимум – 30 мм или редкой с расстоянием между досками обрешетки в 300 – 350 мм. Первую схему монтажа применяют для мягкой кровли, вторую – для жесткой.
Крепежные элементы: металлические скобы, кронштейны, саморезы.
Утеплитель и гидроизоляционный материал.

Перед началом работ древесный материал обрабатывается специальными антисептическими составами, позволяющими продлить срок службы конструкции, защитив от гниения и насекомых-паразитов. Обработка антипиренами позволяет повысить огнестойкость древесины. Последующим этапом возведения конструкции фермы становится укладка мауэрлата, который служит нижней опорой для стропил.

Этот элемент обустраивается в виде отдельной составляющей всей конструкции крыши в домах, где стены возведены из кирпича, камня, газобетонных блоков. Брус располагают либо по внутреннему краю несущей стены, либо строго придерживаясь осевой линии. Соединение с поперечным брусом осуществляется выполнением запила, после чего просверливают отверстие и забивают металлический шкант. Для закрепления балок мауэрлата могут использоваться установленные шпильки сечением 16 – 22 мм или строительные скобы, если в кладке были предварительно уложены вкладыши из обрезков бруса. Снизу мауэрлат обязательно изолируется гидронепроницаемым материалом.

В деревянных постройках последний венец сруба, надежно закрепленный с предыдущим, вполне справится с ролью мауэрлата. Данный элемент не требуется устанавливать и в постройках каркасного типа.

Устройство ломаной крыши предполагает наличие верхних и нижних стропил. Нижние располагают обычно под углом 60 градусов и более, для верхних предусматривают наклон около 30 градусов.

После установки и крепления элементов мауэрлата преступают к монтированию стропильного каркаса для устройства мансарды с ломаной двускатной крышей. Данные работы включают целый комплекс последовательный действий:

Устанавливают стропильные ноги. Следуя чертежам, в местах соединения стропил между собой и с балками мауэрлата выпиливают пазы по шаблону.
Выставляют вертикально стойки, которые послужат основой для каркаса стен мансарды.
Поверху стойки связывают между собой прогонами. Они будут одновременно исполнять роль потолочных балок для мансарды и затяжек для верхних стропил.
Устанавливают нижние боковые стропила, которые станут связующим элементом затяжек верхних стропил с мауэрлатом и образуют отвесный скос конструкции крыши.
Монтируют верхние висячие стропила. Для жесткости конструкции они поддерживаются бабкой – специальным вертикальным брусом, соединяются с затяжками, которые служат потолочными балками мансарды.

В некоторых случаях предусматривается установка дополнительных распорок и подкосов. С торцов дома, используя крайние стропильные конструкции, обустраивают каркас для фронтона и выполняют его обшивку, предусматривая проемы для будущих окон.

Когда каркас ломаной крыши готов, то приступают к следующему этапу строительных работ – устройству так называемого кровельного пирога. Он представляет собою многослойную конструкцию, в которой каждый слой имеет свое конкретное назначение, обеспечивая защиту от конденсата, проникновения влаги, и сокращает теплопотери. Для этого:

По стропилам укладывают слой пароизоляционного материала, который представляет собой пленку со сложной многослойной структурой. Данный слой пароизоляции должен стать барьером и уберечь утеплитель от попадания конденсата.
Настилают утеплитель, а затем приступают к гидроизоляции, укладывая соответствующий материал. Данная система предусматривает наличие вентиляционного зазора между слоем утеплителя и гидроизоляционной пленки, чтобы они не соприкасались, и утеплитель не намокал. Рационально воспользоваться специальной супердиффузионной мембраной, которую укладывается сразу на утепляющий слой без зазора.
Монтируют сначала контробрешетку для создания вентиляционного зазора, а затем и обрешетку. Шаг между ее элементами зависит от выбранного кровельного материала. В местах максимальных нагрузок (ендова и конек) обрешетку рекомендуют делать сплошной.

После этого приходит черед кровельных работ.

Монтаж металлочерепицы на ломаную крышу

Металлочерепица относится к тем кровельным материалам, которые пользуются заслуженной популярностью в частном малоэтажном домостроении. Благодаря защитному и декоративному покрытию, она приобретает отличные эксплуатационные свойства и привлекательный внешний вид.

Несмотря на то, что ломаная крыша имеет свои особенности конструкции и отличается наличием нескольких углов, укладка кровельного материала выполняется по обычной технологии с торца справа налево или наоборот. В первом случае, когда началом служит торец слева, то укладка металлочерепицы выполняется под последнюю волну, расположенную на уложенном ранее листе. Если же стартуют с правого торца, лист устанавливается на последнюю волну предыдущего. Однако есть и свои нюансы, в частности потребуется порезка листов. Для этого советуют использовать дисковую пилу или электролобзик. Применение болгарки часто приводит к образованию коррозии.

Срезы в обязательном порядке обрабатывают антикоррозийными составами, а обрезанный фрагмент листа располагают, укладывая стороной, где присутствует срез под цельную металлочерепицу. Это позволяет свести к минимуму воздействие атмосферы на линию среза. В целом последовательность работ такова:

Первый лист располагают на обрешетке и крепят к ней саморезом.
Второй помещают таким образом, чтобы нижние кромки обоих листов находились в идеально ровном положении, нахлест укрепляют одним саморезом. Подобным образом укладывают еще два листа, поочередно соединяя. Затем полученный из четырех листов блок надежно крепят к обрешетке. На каждый квадратный метр металлочерепицы используют 7 – 8 саморезов, при этом закрепляют лист, начиная от торцовой доски в каждую волну.

В качестве крепежа правила работы с металлочерепицей предусматривают применение специальных кровельных саморезов, оснащенных резиновыми прокладками.

Особое внимание при монтаже металлочерепичной кровли уделяют внутренним углам, которые образованы скатами крыши, области выхода дымоходов и различным примыканиям. В этих местах выполняется сплошная обрешетка, а под кровельным материалом устанавливают еще дополнительные элементы: ендовы и фартуки.

На финишном этапе устройства кровельной конструкции устанавливают коньковые и торцовые планки, наружные ендовы, фартуки вокруг вентиляционных и дымоходных труб, снегозадержатели.

Построить ломаную крышу собственными руками вполне по силам частным застройщикам, если есть хотя бы небольшой опыт ведения строительных работ. Проявляя аккуратность и соблюдая рекомендации по возведению стропильной системы и монтажу кровельного материала, можно рассчитывать на успех. И в итоге создать долговечную, надежную и красивую крышу, которая будет красоваться издалека и радовать глаз владельцев.

stroikadialog.ru

Крыша из металлочерепицы своими руками: как правильно выполнить монтаж

Содержание статьи

Рассматривая различные варианты по обустройству кровли в частном доме, многие домовладельцы отдают предпочтение металлочерепице. Преимущества этого материала очевидны. Покрытие получается надежным, привлекательным внешне и может эксплуатироваться десятками лет, не требуя дополнительного обслуживания или ремонта. Технология укладки материала несложна, поэтому крыша из металлочерепицы своими руками вполне может быть смонтирована любым домашним мастером, который имеет первоначальные строительные навыки.

Металлочерепица – это один из наиболее востребованных в коттеджном строительстве кровельный материал. Производители предлагают различные варианты этого покрытия, поэтому каждый владелец дома может подобрать материал, который идеально подойдет к конкретному проекту дома.

Единственное ограничение по применению металлочерепицы – скат должен быть иметь уклон не меньше 14 градусов. Если кровля плоская, то стоит поискать другие варианты кровельных покрытий. Рассмотрим, как крыть крышу металлочерепицей своими руками правильно – видео материалы помогут мастерам лучше понять все особенности процесса.

Металлочерепица — что это за материал?

Металлочерепица – современный материал, профиль которого имитирует покрытие из черепицы натуральной. Изготавливается этот вариант покрытия из тонкого металла (чаще всего, стали, но иногда используются алюминий или медь).

Чтобы защитить металл от коррозии на него наносится несколько слоев защитных покрытий. Так, на стальную основу, как правило, наносят слой цинка, затем пассивирующий слой, предотвращающий накапливание статического электричества. Далее основание грунтуется, а верхним слоем является покрытие из полимерного материала. Полимер служит для защиты материала от внешних воздействий и придает материалу декоративные свойства.

Производители используются разные виды полимерных покрытий. Они отличаются по составу, толщине нанесения и свойствам. Самый распространенный и недорогой вариант покрытий – полиэстер. Этот полимер обладает умеренной устойчивостью к механическим воздействиям и ультрафиолету. Другие варианты покрытия, например, пурал или PDVF более устойчивы к нагрузкам, но материал, покрытый этими видами полимера, стоит дороже.

Подготовительный этап монтажа

Рассмотрим, как покрыть крышу металлочерепицей своими руками – фото и видео материалы отдельных моментов монтажа помогут лучше понять положения инструкции. Начинать монтаж всегда нужно с подготовки. Сначала стоит приобрести нужные материалы, инструменты, составить план работ.

Выполняем обмеры

Начинаем покрытие крыши металлочерепицей своими руками с выполнения обмеров скатов. Сделать это необходимо после того, как будет завершен процесс строительства стропильной системы. Цель проведения обмеров – подтверждение того, что скаты получились ровными, ведь в процессе строительства вполне могли возникнуть небольшие дефекты и отклонения.

Совет! Если в процессы выполнения измерений будут выявлены небольшие (в пределах 1-3 см) отклонения от прямоугольной формы ската, можно будет устранить дефект путем установки доборных планок.

Кроме того, зная точные размеры скатов, можно будет легко подсчитать количество необходимых материалов.

Расчет количества материалов

Перед тем, как накрыть крышу металлочерепицей своими руками, необходимо будет приобрести кровельные материалы. Если это простая двускатная крыша со скатами прямоугольной формы, то подсчитать, сколько нужно будет купить материалов, несложно.

В том случае, если крыша имеет ломаную форму, нужно будет производить расчеты для каждой плоскости отдельно.

Совет! Для подсчетов количества металлочерепицы для покрытия крыш, имеющих сложную форму, лучше обратиться к профессионалам или воспользоваться специальными программами для расчета.

Чтобы определить количество рядов по вертикали, нужно просто разделить ширину ската на величину полезной ширины листов материала. Определение длины покрытия производится путем измерения высоты ската от конька до карниза. Далее к этой высоте нужно прибавить ширину карнизного свеса, которая составляет 4-5 см.

Если общая высота покрытия составляет не более 4,5 метров, то можно планировать однорядную укладку металлочерепицы, заказав изготовление листов необходимой длины. В том случае, если длина покрытия больше, лучше укладывать металлочерепицу в два ряда, так как проводить работы с использованием более длинных листов крайне сложно. При двухрядной укладке к общей длине покрытия нужно добавить 15 см на образование нахлеста между листами в горизонтальном ряду.

Гидроизоляция, вентиляция и обрешетка

Перед тем, как покрыть крышу металлочерепицей своими руками – видео инструкция предписывает произвести укладку гидроизоляционного материала и построить обрешетку, то есть настил, на который будут крепиться листы металлочерепицы.

Выполнение гидроизоляции

Гидроизоляция – это важный элемент кровли, так как от него зависит срок, который сможет прослужить конструкция. Дело в том, что из-за разницы внешней и внутренней температур на обратной стороне металлочерепицы часто образуется конденсат.

При отсутствии гидроизоляционного слоя влага будет попадать в слой утеплителя и на деревянные конструкции крыши, что приведет к их преждевременному разрушению. Гидроизоляция выполняется из современных мембранных паропроницаемых материалов. Эти материалы выпускаются в виде тонких пленок, свернутых в рулоны. Монтируют слой гидроизоляции так:

Материал начинают настилать по стропильным ногам вдоль карниза.
Пленку не нужно натягивать, напротив, ее укладывают так, чтобы она на 2 см провисала между стропильными ногами.
Следующие полотнища расстилают параллельно первому, укладывают материал с нахлестом. Ширина нахлеста 15 см.
Крепят материал, прибивая оцинкованными гвоздиками, имеющими плоские шляпки. Можно использовать строительный степлер, прикрепляя пленку скобками.
Между собой полотна рекомендуется скреплять при помощи клейкой двухсторонней ленты

Вентиляционный зазор

Выполняя монтаж крыши из металлочерепицы своими руками, нужно обязательно позаботиться о том, чтобы подкровельное пространство могло проветриваться. Наличие вентиляционного зазора между слоем гидроизоляции и нижней поверхностью обрешетки необходимо для своевременного удаления влаги, которая накапливается в виде конденсата на обратной стороне покрытия.

Для создания зазора сооружают контробрешетку из бруса с сечение 50 мм. Бруски следует прибить к стропильным ногам при помощи оцинкованных гвоздей.

Обрешетка

Если осуществляется кровля крыши металлочерепицей своими руками, необходимо правильно собрать обрешетку для укладки материала. Собирается обрешетка крыши под металлочерепицу своими руками из калиброванной доски с сечение 32 мм. Очень важно, чтобы покрытие получилось ровным и максимально плоским.

Шаг расположения досок определяется шагом профиля, необходимо, чтобы на место понижения профиля (прогиб волны) приходилась доска обрешетки. Для того чтобы исключить изгибание карнизного свеса в качестве стартового элемента обрешетки, расположенного вдоль карниза, укладывается доска с сечением 50 мм.

Расстояние между стартовым и вторым элементом необходимо сократить на 5 см. В местах расположении труб и во внутренних углах ендовы необходимо собрать сплошной настил.

Установка внутренних доборных элементов

Для защиты карнизных торцов обрешетки необходимо установить капельники – это металлические планки, которые устанавливаются с нахлестом и крепятся к торцевой части обрешетки саморезами. Перед тем, как покрыть ломаную крышу металлочерепицей своими руками, необходимо будет обустроить внутренние углы (ендовы).

Для обустройства ендов используют специальные фасонные элементы. Укладывают их от нижнего края установленной карнизной планки-капельника по направлению вверх. Элементы укладывают с нахлестом (10 см), крепят к сплошному настилу саморезами, располагая винты с шагом 30 см.

Совет! Под боковые стороны ендовных элементов рекомендуется укладывать специальный пористый уплотнитель или использовать герметики.

Для обустройства примыканий к вертикальным надстройкам (например, трубам) используют внутренние планки примыкания. Устанавливают их в предварительно выполненные штробы на вертикальной стене. Затем под установленную планку вставляется лист металла с загнутыми бортиками, так называемый «галстук». Этот элемент используется для отведения воды, поэтому его направляют к водосточному желобу или в ендову.

Укладка листов

Закончив подготовку основания, можно переходить к формированию основного покрытия. Рассмотрим, как перекрыть крышу металлочерепицей своими руками.

Листы следует поднимать на крышу по сходням – простейшей конструкции, которую легко собрать из двух досок.
На двухскатные крыши листы начинают укладывать с нижней части ската с правой или с левой стороны. Выбор направление укладки влияет на способ формирования нахлеста.

Совет! На листах металлочерепицы с одной стороны имеется капиллярная канавка, которая при формировании нахлеста должна остаться сверху.

Крепят листы к обрешетке при помощи специальных саморезов, имеющих эластичное уплотнительное кольцо под шляпкой. При закручивании самореза, уплотнительное кольцо плотно прижимается к поверхности и немного сжимается, это обеспечивает герметичность покрытия в месте соединения.
При укладке листов вдоль карниза необходимо сформировать карнизный свес, то есть положить лист так, чтобы он на 4-5 см выступал за карнизную планку.
Если мы кроем крышу металлочерепицей своими руками – видео инструкция рекомендует сначала собрать блок из 3-4 листов, скрепленных по линии нахлеста между собой. И только потом, тщательно выровняв этот блок, произвести его закрепление на обрешетке.

Установка наружных доборов

После того, как основное покрытие будет собрано, нужно будет установить наружные доборы. Это:

Коньковые элементы. Специальные фигурные планки устанавливают поверх коньковой доски, крепят саморезами к покрытию.

Совет! Под коньковые элементы рекомендуется укладывать специальные пористый уплотнитель.

Ветровые планки устанавливают на фронтонные торцы крыши.
В ендовах и в местах примыкания устанавливают декоративные наружные планки, которые скрывают места стыков основного покрытия и внутренних доборов.

Итак, выполнение работ по укладке металлочерепицы вполне может быть проведено самостоятельно. Но чтобы не допустить ошибок в работе, стоит внимательно изучить инструкции, а также посмотреть на практике, как собирается крыша из металлочерепицы своими руками – видео уроки позволят освоить самые сложные моменты монтажных работ.

okrovlenadom.ru

Как покрыть крышу металлочерепицей своими руками

Новенькая и сияющая крыша из металлочерепицы радует глаз хозяина дома. Ещё более радостно, когда эта кровля не протекает, не трепещет от порывов ветра, не обрастает массивными сосульками зимой и не теряет свою красоту с годами.
Покрыть крышу металлочерепицей своими руками помогут большое количество разнообразных инструкций и видео. В этой статье приводятся некоторые советы о том, как выбрать металлочерепицу, как правильно покрыть крышу металлочерепицей, рассматриваются основные ошибки и отступления от технологии.

Обратите внимание на уклон кровли

Слишком пологая крыша из металлочерепицы является источником многих проблем. Дождевая вода может не успевать уходить, снег на такой крыше тоже будет скапливаться. Все это дает возможность воде проникнуть между стыками листов. Наибольшую опасность представляет снег. Под его массой лист прогибается и снег попадает внутрь. При оттаивании и повторном замерзании, лёд, расширяясь, может повредить стыки листов металлочерепицы на крыше. Исключение составляют ломаные крыши, где верхний малоуклонный участок имеет очень небольшую длину ската и, как правило, не обременён усложняющими элементами типа ендов. Большинство производителей не рекомендует покрытие крыши металлочерепицей при её уклоне менее 14 градусов.
Чтобы перевести градусы в проценты: Проценты=tg (Градусы)*100. Например, 14 градусов в процентах это tg 14°*100=24,9%, то есть минимальный уклон крыши в процентах должен быть не менее 24,9%, или 0,249:1 (превышение 24,9 см на каждый 1 метр проекции от карниза до конька). Для справки: Угол в градусах=arctg (Проценты/100).

Осознанно выбирайте металлочерепицу

С точки зрения прочности, ошибки при выборе быть не может. Практически вся имеющаяся на рынке сертифицированная профильная продукция годится для того, чтобы покрыть крышу металлочерепицей. Другое дело, как найти долговечный и в то же время экономически целесообразный вариант. Металлочерепица производится методом штамповки готовой рулонной оцинкованной стали с различными типами полимерных покрытий. От вида верхнего слоя этого покрытия зависит срок службы кровли и время, через которое наступит момент перекрыть крышу металлочерепицей.
Рулоны, в свою очередь, изготавливаются на различных крупных металлургических комбинатах, которые дают гарантию на свою продукцию. Гарантия на металлочерепицу как изделие является совместным продуктом производителя стали и производителя профильных листов металлочерепицы, поэтому очень важные критерии для выбора металлочерепицы по техническим параметрам это:

Толщина стального основания, из которого штампуется профильный лист, варьируется от 0.4 до 0.55 мм. При этом сталь толщиной до 0.7 мм иногда используется для доборных элементов.
Содержание цинка (масса цинкового покрытия на единицу поверхности стали). Чем выше содержание цинка, тем сильнее защита от коррозии.
Тип защитного полимерного покрытия.

Все известные типы покрытий делятся на четыре основные группы по виду полимерной основы из Полиэстера, Пластизола, Полиуретана (PUR) и Поливинилиденфторида (PVDF) и их модификаций.

На основе этих элементов производители рулонной оцинкованной стали с полимерным покрытием разрабатывают и патентуют собственные марки покрытий и дают на них гарантию.
Компания Металлпрофиль, например, производит профильные листы из оцинкованной стали с полимерным покрытием нескольких типов. В рулонах сталь при этом закупается как у зарубежных, так и у отечественных производителей. От вида покрытия зависит и цена, поэтому разброс цен весьма широк. Выбирая металлочерепицу, сравните свойства стали с полимерным покрытием, из которой сделана металлочерепица и условия её использования. Сравнительная таблица отечественного производителя поможет в этом.

Наименование	Agneta® (АГД)	Colorcoat Prisma® (ПРМ)	Granite® CLOUDY (КЛМА)	Пластизол (ПЛ)	PVDF (ПВФ)	PVDF Matt (ПВMП)	Ecosteel® (ЭС/ЭСМА)	VikingMP® (ВИК)	PURETAN (ПУР)	Полиэстер (ПЭ)
Тип поверхности	глянцевая	глянцевая	глянцевая/ матовая	текстурная	глянцевая	глянцевая	глянцевая	тексктурная матовая	глянцевая	глянцевая
Толщина покрытия, мкм	30/25	50**	35	200	27	27	30**	30	35	25
Блеск, %	80	30-40	5	20-40	30-40	4	30-40/5	5	25-30	30-40
MAX. температура эксплуатации, С	140	120	80	60	110	110	80	100	100	80
Цветостойкость	отл.	отл.	отл.	хор.	отл.	отл.	хор.	хор.	отл.	хор.
Механическая стойкость	отл.	отл.	хор.	отл.	хор.	хор.	хор.	хор.	отл.	удовл.
Коррозионная стойкость	отл.	отл.	хор.	отл.	хор.	хор.	хор.	хор.	отл.	удовл.
Гарантийный срок, лет	25	до 20	10	10	10	10	10	3	до 12	10

При выборе металлочерепицы следует знать, что в климатических и атмосферных условиях эксплуатации крыши может быть полезен, а может бесполезен тот или иной тип полимерного покрытия. Не вдаваясь в технические подробности полимерных соединений, приведём ещё одну сводную таблицу характеристик, декларируемых зарубежными и некоторыми отечественными производителями металлочерепицы.

Сводная таблица характеристик некоторых сталей с полимерными покрытиями

Наименование	Polyester	PUREX	PURAL, PURAL MATT	VELUR 20	VikingMP	Cтальной шелк	Cтальной бархат	Colorcoat Prisma
Производитель стали, мм	Ruuki	Ruuki	Ruuki	Гранд лайн		ЧерМК	ЧерМК	Tata Steel
Толщина покрытия, мкм	25	26	50	35	35	25-35	25	50
Плотность цинкового покрытия, г/м2	275	275	275	275		180-275	180
Гарантия производителя на декоративные свойства	10	15	10	10		10	10
Гарантия производителя на отсутствие первых признаков коррозии						15	15	20
Гарантия производителя на сквозную коррозию	30	40	50	20		25	25
Стойкость к УФ излучению	Ruv2	Ruv3	Ruv4		хорошая			Ruv4
Коррозионная стойкость	Rc3	Rc4	Rc5		хорошая			Rc5
Мax. эксплуатационная температура	90	100	120	120	100		90	90

Как видно из таблицы, наиболее долговечное и функциональное покрытие производит эксперт на рынке металлочерепицы, финская компания RUUKI. И хотя качество отражается в цене, компания выпускает металлочерепицу всех ценовых сегментов.

К слову сказать, физическая долговечность покрытия не зависит от того, глянцевая поверхность или матовая. Однако качественное покрытие выгорает равномерно, а некачественное пятнами. Металлочерепица ярких и темных цветов выгорит быстрее чем приглушенных тонов, а более светлая металлочерепица требует периодической очистки от загрязнений. В любом случае момент, когда придётся перекрыть крышу металлочерепицей, должен наступить не ранее, чем через 15 лет при любых вариантах.

Не следует портить листы до монтажа

Правильно складируйте листы: положите заводскую упаковку на деревянные бруски сечением минимум 50х100 мм, шаг брусков 0,5 метра. Хранить листы нужно под навесом или в неотапливаемом помещении, избегая прямого попадания солнечных лучей. Если хранить листы нужно более месяца, следует распаковать палету и проложить деревянными брусками каждый лист. При складировании листов таким образом на улице нужно накрыть и пригрузить их сверху балластом, предотвращая их перемещение порывами ветра. Перемещение листов нужно организовать так, чтобы листы не прогибались: два человека для переноски листов это минимум, а лучше 4–5. При чрезмерном прогибе они деформируются и затем на крыше очень сильно видны стыки листов. Поднимать листы на кровлю при сильном ветре также не следует.
Правильно режьте листы: все производители металлочерепицы запрещают резать металлочерепицу угловой шлифовальной машиной (болгаркой). Возможно такой способ более удобен, однако при такой резке полимерное покрытие и цинковый слой вокруг повреждается окалиной и острыми стальными опилками. Даже при выполнении резки по технологии специальным инструментом и при сверлении, неаккуратное удаление опилок и мелких частиц приводит к корродированию их на поверхности покрытия, и как следствие, к ржавым разводам на металлочерепице.
Ходить по металлочерепице следует наступая на вогнутую часть и по обрешётке. Перед тем как стелить металлочерепицу непосредственно на кровле, дополнительно убедитесь, что все листы одинакового цветового тона. Если в поставке вдруг попались листы разных оттенков, их можно будет поменять до того, как крыть крышу металлочерепицей.
Смонтировав металлочерепицу на крыше, необходимо снять с её поверхности защитную плёнку, иначе она со временем прикипит и снять её будет проблематично.

Крепим листы правильно! Почему иногда на крышах стыки очень заметны?

Стыки листов заметны опытному глазу всегда, но очень сильно раскрытые швы возникают в результате деформации листов при транспортировке, хранении и подготовке к укладке (смотрим совет 3). Другая причина деформации металлочерепицы это измененная геометрия самой крыши – чрезмерный прогиб обрешётки, стропил, либо просто несоблюдение допусков отклонения деревянных элементов крыши и вследствие этого, кривая крыша. Именно поэтому перед тем как крыть крышу металлочерепицей, нужно проверить геометрию кровли.
Немаловажное условие также применение правильного крепежа и соблюдение технологии монтажа. Крепление листов металлочерепицы на крыше следует выполнять специальными самонарезающими винтами с шестигранной головкой и каучуковой эластичной прокладкой. Сейчас на рынке представлены также более дешёвые кровельные саморезы с резиновыми прокладками. Выбирая саморезы нужно учитывать, что резиновая прокладка имеет свойство «дубеть» при низких температурах, а по истечении несколько лет и вовсе разрушиться. Поэтому в случае если монтаж предстоит вести из долговечных и дорогих листов, не стоит экономить на крепеже.

Вентиляция, и ещё раз вентиляция

Неважно, кроем мы мансардную крышу или холодный чердак, обеспечение правильного воздушного режима подкровельного пространства, вентиляции и отвода конденсата с внутренней поверхности металлочерепицы одна из основных задач. Для крыши с холодным чердаком вентиляция обеспечивается устройством слуховых окон из расчета 1/400 от площади чердака, при этом площадь одного окна не менее 0,05м2.
Мансарда вентилируется немного сложнее, и здесь нужно помнить два простых правила:
А) Приток воздуха в карнизной части через полости между гидроизоляцией и металлочерепицей, а также между утеплителем и гидроизоляцией, если таковая полость имеется. В случае с ломаной кровлей, в месте изменения уклона также следует закрепить планку по типу карнизной с капельником.
Б) Вывод воздуха через вентиляционные отверстия в коньковой части кровли.
Не нужно пренебрегать применением современных пароизоляционных и гидроизоляционных плёнок и мембран. При монтаже следует тщательно проклеивать стыки, обеспечивая герметичность кровельных мембран.

Ендова – наше все

Как самый рискованный и ответственный участок крыши, ендова требует дополнительного внимания и тщательного соблюдения технологии. Во всех инструкциях, как сделать крышу из металлочерепицы, этот вопрос достаточно проработан. Основные моменты, на которые следует обратить внимание:
Во-первых, устройство дополнительной обрешетки на участке 0,8 метра от оси ендовы в каждую сторону.
Во-вторых, выполнение (заведение) гидроизоляции ПОВЕРХ сплошного настила или уплотненной обрешетки и контробрешетки, непосредственно под стальной фартук.
В-третьих, фартук из оцинкованной стали с полимерным покрытием, или планка ендовы должна быть шириной не менее 350 мм в каждую сторону, а нахлест листа металлочерепицы над планкой ендовы не менее 250 мм. Соединение листов фартука по высоте нужно выполнять с нахлестом не менее 150 мм.
Не стоит забывать, что размещение в ендовах дымоходов, вентшахт, пропусков других коммуникаций категорически не рекомендуется. Обеспечить герметичное примыкание таких узлов не под силу даже опытным кровельщикам.
Не только изучение инструкций, как покрыть крышу металлочерепицей, но и понимание причин, почему нужно делать так, а не иначе, поможет не просто выполнить кровлю, но и испытать удовольствие от процесса строительства.

prokryshi.ru

Источник

Выбор кровельного покрытия бани – вопрос одновременно и простой, и сложный. Даже большое количество предлагаемых производителями вариантов кровли не может удовлетворить всех без исключения, каждый владелец бани пытается найти свое собственное решение. И мы не имеем своей целью давать советы по выбору конкретного типа кровельного покрытия, каждый должен прислушиваться к своему мнению – нет идеальной кровли, как нет и совсем плохой, каждая имеет сильные и слабые стороны, очень большие колебания по цене и по сложности монтажа.

Самыми престижными и сложными считаются штучные покрытия из черепицы, она может быть натуральной керамической, бетонной, с добавками полимеров, красителей и т. д. Более дешевым вариантом считается металлическая и гибкая черепица, хотя и среди этих видов покрытия разница в цене по маркам может отличаться в разы. Все зависит от материала, технологии изготовления и конечных эксплуатационных характеристик. Варианты покрытий металлической и гибкой черепицей встречаются наиболее часто в покрытиях бани, именно на них пока и остановимся.

Для начала желательно немного ознакомиться с краткими характеристиками покрытия.

Цены на металлическую черепицу

металлическая черепица

Достоинства

Дешевизна, быстрота монтажа, широкий выбор цветовых решений и геометрических форм. Можно упомянуть и долговечность, но этот показатель зависит не только от марки, но и от производителя. Если черепица изготавливается с грубыми отклонениями от общепринятых стандартов и с нарушениями технологии, то уже лет через 6÷7 покрытие придется ремонтировать или менять. Добросовестные лицензированные производители на элитные марки продукции дают гарантию от 25 лет и более.

Недостатки

Шумит во время сильного дождя или града. Недостаток не критичен, в бане никто чутким сном спать не собирается. А если на втором этаже сделана мансарда, то минеральная вата, применяемая для утепления крыши, отлично гасит звуковые колебания. Вывод – для бань металлическая черепица отличное кровельное покрытие.

Перевозить металлочерепицу нужно только в горизонтальном положении, длина кузова должна быть больше длины материала. Осторожно разгружайте кровлю, листы переносите только в вертикальном положении, не допускайте резких изгибов.

Мы опишем самый сложный метод монтажа металлической черепицы – с теплой крышей. В зависимости от конкретного использования чердачных помещений вы можете упрощать процесс монтажа и пропускать некоторые операции.

Пошаговая инструкция по монтажу

Шаг 1.
Проверьте правильность строительства и размеры стропильной системы. Большинство бань имеет самые простые двухскатные типы крыши, проверка их размеров не занимает много времени.

Как это сделать? Вначале нужно проверить диагонали стропильной системы, разница значений не должна превышать двух сантиметров, такой разброс без проблем скрывается доборными элементами. Далее натяните между крайними стропилами веревку, все они должны лежать в одной плоскости. Места с отклонениями нужно отметить, исправления прогибов делается во время прибивания обрешетки.

Шаг 2.
Если есть возможность – обработайте все деревянные элементы стропильной системы антисептическими средствами комплексного действия. Они надежно защитят дерево от поражения гнилью и вредителями и повысят показатели противопожарной безопасности. Для бани это важный фактор.

Шаг 3.
Укладка гидроизоляции.

Она будет защищать утеплительный слой от конденсата паров влаги. Конденсат всегда образуется с нижней стороны металлической черепицы, капельки воды могут попадать на минеральную вату, что значительно понижает ее теплозащитные показатели. Кроме того, длительный контакт влажной ваты с деревянными конструкциями может стать причиной их преждевременной порчи. Сам утеплитель будет укладываться на кровлю со стороны чердака и дополнительно защищаться пароизоляционным слоем.

Гидроизоляция продается в рулонах, во время укладки нужно следить за маркировкой, на лицевой поверхности нанесены линии. Простые крыши бани не имеют ендов, но у них может быть выход дымохода. Гидроизоляцию начинайте делать именно около дымоходов, по всему периметру натяните материал и зафиксируйте степлером. Следите, чтобы все нахлесты были направлены по ходу стекания конденсата, стыки мембран желательно проклеить специальной лентой или обыкновенным скотчем.

Дымоход обработан – приступайте к гидроизоляции скатов. Рулоны укладывайте снизу вверх, к стропилам фиксируйте степлером. Не допускайте значительных провисаний материала, он ни в коем случае не должен касаться минеральной ваты. Мембрану можно дополнительно зафиксировать к стропилам рейками контробрешетки 50×50 мм.

Такое устройство увеличивает эффективность естественной вентиляции между кровельным покрытием и обрешеткой. Некоторые строители пропускают эту операцию, считают, что для вентиляции достаточно зазоров между обрешеткой и листами покрытия. Оба метода имеют право на жизнь, но мы бы не рекомендовали слишком экономить во время обустройства кровельных покрытий.

Шаг 4.

Вдоль карнизов прибейте ветровые доски, гидроизоляцию заверните поверх досок.

Для обрешетки можно использовать доски толщиной 30 мм и шириной 100 мм или рейки 30×50 мм. Первая от карниза доска или рейка должны быть на сантиметр толще остальных для увеличения прочности фиксации листов и предупреждения их подрыва сильными порывами ветра. Шаг обрешетки должен ровняться шагу волны металлической черепицы.

Обрешетка под металлочерепицу – фото

Прибейте первую рейку у карниза, проверьте ее положение. Она должна быть строго параллельной коньку, в противном случае волны черепицы на крыше не будут перпендикулярными ему, а это считается браком. Для того чтобы ускорить процесс прибивания обрешетки, нужно отрезать несколько реек по длине шага волны, они будут использоваться в качестве шаблона. Есть второй метод ускорения работ – отбейте веревкой с синькой параллельные линии по контробрешетке на нужном расстоянии. Во время прибивания реек ориентируйтесь на эти линии. У конька обязательно должны быть рейки, расстояние реек от конька не может превышать десяти сантиметров. Рейки нужны для фиксации конькового металлического элемента кровельного покрытия.

Длина волны металлической черепицы зависит от марки и толщины листа, подбирайте черепицу с учетом индивидуальных характеристик крыши. Каждый производитель снабжает свою продукцию инструкций с описанием оптимальным показателей крыши и климатической зоны. По периметру дымохода нужно делать сплошную обрешетку шириной примерно 20÷25 сантиметров.

Шаг 5.
Монтаж фартука дымохода.

Все производители выпускают доборные элементы для кровельного покрытия, в их перечень входят и металлические планки примыкания для дымохода. Они имеют вид плоских пластин, вырезать технологические загибы нужно самостоятельно с учетом размеров дымохода.

Замеряйте ширину нижней части дымохода, отбейте данную величину на планке симметрично краям. Проведите маркером линию шириной ≈10 сантиметров, ножницами отрежьте вертикальные края, загните их перпендикулярно проведенной линии. Целую часть фартука по линии нужно загнуть под углом, равным углу выхода стенки дымохода на скате крыши. Не бойтесь ошибиться, во время фиксации элемента угол выровняется до существующих размеров.

Схема установки доборных элементов вокруг дымохода

Фартук начинайте устанавливать с нижней стенки кирпичной трубы. Под нижний элемент фартука следует завести плоский лист металла (галстук) с отбортовками по бокам, по нему вода будет уходить в водосборники. Таким же способом отделывают боковые стенки трубы, в последнюю очередь герметизируется верхняя часть.

Для того чтобы исключить попадание воды по стекам дымохода под кровельное покрытие, боковые планки рекомендуется утопить в кладке кирпича. Для этого нужно ее приложить к стенке и на дымоходе прочертить линию прилегания верхней кромки планки. Болгаркой с алмазным диском прорезается линия (штроба) по отмеченному месту. Пропил нужно очистить от пыли и промыть. Загнутый край планки вставляется в штробу и по всей длине герметизируется силиконом. Так нужно делать по всему периметру кирпичного дымохода. Планки прикручиваются саморезами с потайными головками к обрешетке крыши. Места примыканий – самые опасные с точки зрения протечек, очень внимательно выполняйте все операции по их герметизации.

Внешний фартук герметизации дымохода устанавливается уже после укладки металлочерепицы. Некоторые мастера внутренний фартук ставить не желают, мы не советуем упрощать процесс монтажа покрытия за счет увеличения рисков образования протечек. По времени полная установка одного фартука не отнимет более двух-трех часов, это не то время, за счет экономии которого можно подвергать дополнительному риску всю кровлю бани.

Шаг 5.
Установка крюков для водосточной системы.

Крюки следует фиксировать еще до начала установки капельника металлической черепицы, это очень важно. Сразу после крюков можно устанавливать и карнизные планки.

Важно. Низ карнизной планки должен немного опускаться в желоб. В противном случае при сильных порывах ветра дождевая вода будет попадать на деревянные элементы карниза. Сам желоб водосточной системы можно поставить после монтажа металлочерепицы.

Расстояние между держателями примерно 50 сантиметров. Общий уклон желоба должен быть не менее трех миллиметров на метр длины, отметьте на каждом держателе линии для изгиба в нужном месте.

Как это сделать рассмотрим на примере. Допустим, длина ската крыши бани составляет 6 метров, уклон между крайними держателями должен быть примерно 6×3=18 миллиметров. Положите все крюки в ряд и подровняйте их торцы. На первом отметьте точку загиба, а на последнем отметьте точку на ≈18 миллиметров ниже первой. Соедините точки линией, на каждом крюке будет метка его изгиба. Конечно, держатели нужно пронумеровать, чтобы потом во время крепления они не поменялись местами. Не стоит огорчаться, если во время изгибов не удастся до миллиметра выдержать точность, желоб сам со временем ляжет на свое место.

Шаг 6.
На желобе размечается отверстие под выпускную воронку, ширина отверстия зависит от диаметра водоотвода. Отверстие вырезается ножовкой по металлу. Вставьте желоб в держатели с нахлестом в несколько сантиметров, края отдельных кусков желоба должны входить в специальные посадочные места. Закрепите желоб металлическими язычками на держателях. Для повышения герметизации стыков отдельных кусков желоба можно устанавливать уплотнители. На торцах желоба устанавливаются заглушки. Воронка устанавливается под отверстием и фиксируется загибом металлического язычка.

Шаг 7.
Поверх установленной карнизной планки нужно вывести края полотна гидроизоляции и приклеить его двухсторонним скотчем. В таком положении конденсат будет попадать с полотна в желоб, а не под карниз.

Шаг 8.
Листы металлочерепицы поднимаются на крышу по одному, можно использовать деревянные лаги, установленные с земли с упором на начало ската.

Если баня двухэтажная, то для подъема следует пользоваться брезентовыми ремнями.

Первый лист нужно укладывать точно по линии карниза и торца крыши.

Если стропильная система была сделана по всем правилам, то никаких проблем не должно возникать. Если есть ошибки, кладите первый лист со смещением не более 1÷2 см, последний лист также будет иметь такое смещение. Торцевой доборный элемент закроет неровности листов.

Крепление делается специальными кровельными саморезами с резиновыми шайбами.

Саморезы для металлочерепицы, сколько надо на 1 кв. м.

Важно. Саморез должен вкручиваться в обрешетку не менее чем на два сантиметра.

В нижней части листа крепления производится в каждый прогиб волны, в дальнейшем листы крепятся через прогиб в шахматном порядке. Если листы укладываются слева направо, то второй лист нахлестывается на первый, если в противоположном порядке, то он заходит под первый. Это следует иметь в виду и не прикручивать саморезы на крайних волнах металлической черепицы до укладки двух листов.

Передвигаться по кровле нужно очень внимательно, только в мягкой обуви, ноги следует ставить лишь в местах прогиба волны.

Саморезы нужно затягивать без недожима или пережима. Резиновая шайба должна плотно прижиматься к поверхности листа, но не деформировать его.

Шаг 9.
Установка планок конька.

Они могут быть плоскими и полукруглыми, комплектуются торцовыми заглушками соответствующего профиля. Планки кладите с нахлестом до 10 сантиметров, фиксируйте к металлочерепице коньковыми саморезами.

Шаг 10.
Установка торцевых планок.

Торцы подровняйте, все рейки обрешетки должны находиться на одной линии. Планки с одной стороны фиксируются к ветровым доскам, с другой – к кровельному покрытию.

Если в бане используется для дымохода металлическая сэндвич-труба, то для ее выхода на крышу нужно устанавливать специальное доборное устройство для инженерного оборудования – резиновый выход. Диаметр выхода у него изменяется за счет обрезания верхней части гофрированного уплотнителя.

Как герметизируется выход металлической трубы

Шаг, №№	Описание	Иллюсстрация
Шаг 1	На крыше отметьте место выхода дымохода, металлическими ножницами вырежьте отверстие
Шаг 2	В гидроизоляции проделайте такое же отверстие, нанесите силиконовый герметик на уплотнитель гидроизоляции, приклейте его и металлическими планками зафиксируйте к рейкам или доскам обрешетки
Шаг 3	Приставьте основание выхода к профилю металлочерепицы и подогните его по размерам
Шаг 4	С нижней стороны выхода нанесите слой герметика, установите выход на место и саморезами зафиксируйте по периметру. Диаметр резиновой вставки приспособления должен быть приблизительно на 20% меньше диаметра трубы дымохода

Если есть желание, можете на крыше устанавливать вентиляционные отверстия. Технология ничем не отличается вышеописанной, отличается только внешний вид и инженерное устройство колпачка вентиляции.

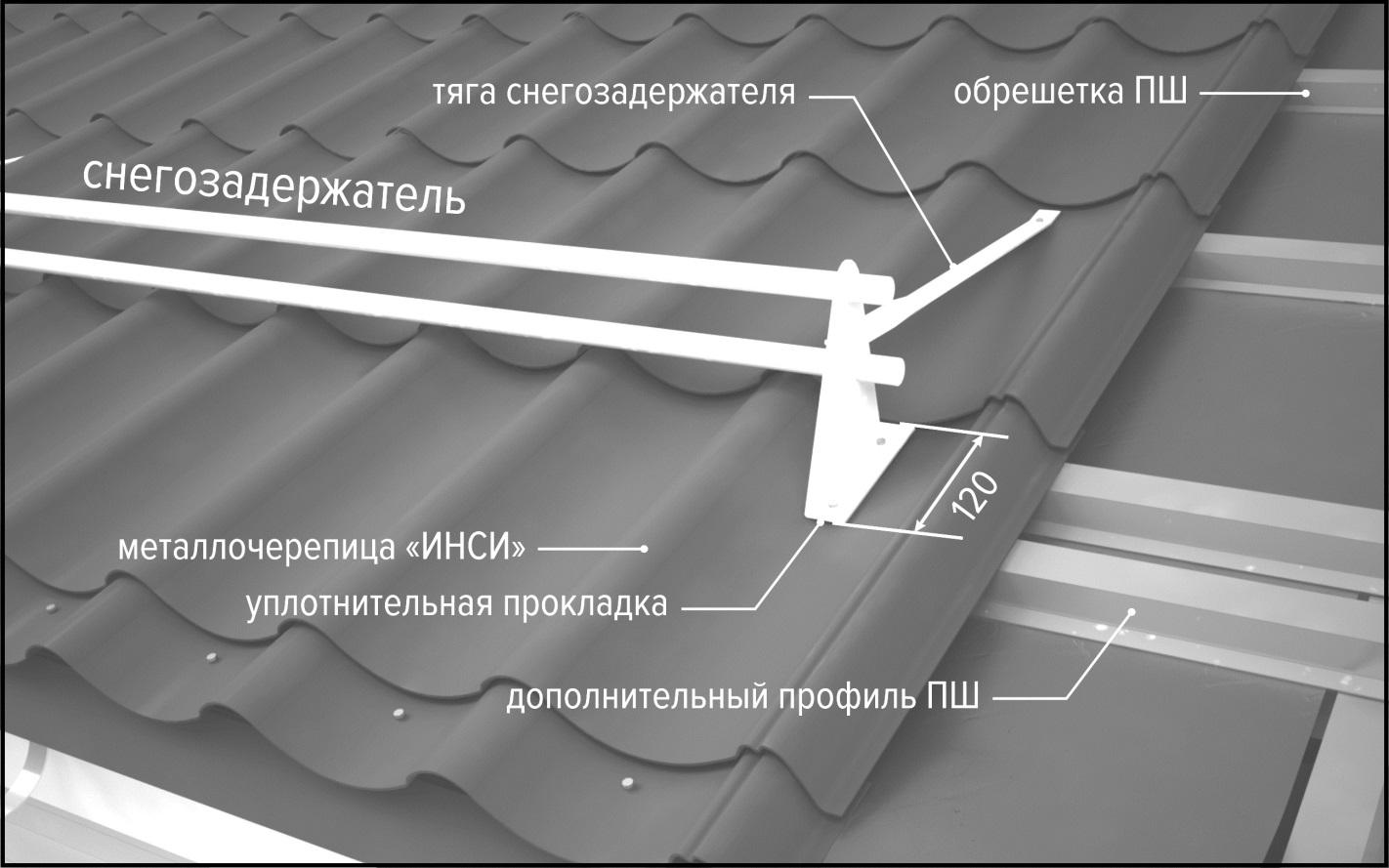

Последний «штрих» – снегозадержатели. Ставить их рекомендуется в районах с большим снежным покровом, они защищают системы водослива от механических повреждений. Кронштейны ставятся в низ волны металлочерепицы только над обрешеткой. Отметьте места расположения и тонким сверлом просверлите в черепице и рейках отверстия. Они нужны для болтов-шурупов повышенной прочности, снегозадержатели должны выдерживать большие нагрузки. Крепить кронштейны рекомендуется на резиновых подкладках, трубки снегозадержателя вставляются в отверстия кронштейнов.

Цены на снегозадержатели

снегозадержатели

Видео – Монтаж металлочерепицы

Правила и пошаговая инструкция монтажа гибкой черепицы

Среди современных кровельных материалов гибкая черепица занимает достойное место, это покрытие универсального использования, ним можно накрыть самые сложные конусные, купольные или ломаные крыши.

По ценовой стоимости материал относится к средней категории. Конечно, разброс цен среди различных марок и производителей гибкой черепицы может составлять значительные величины, но по среднему показателю стоимости это вполне доступный для большинства пользователей кровельный материал. На банях ее можно увидеть очень часто. Все рекламные буклеты производителей привлекают внимание покупателей отличными фотографиями различных объектов, где крыша имеет не только разнообразные цветовые решения, но и форму «лепестков» черепицы.

Но никто из производителей не дает фотографии кровель с мягкой черепицей чрез 5÷6 лет эксплуатации. Знаете почему? А потому что за это время между частичками крошки скапливается достаточно пыли для произрастания мхов и лишайников.

Мы не будем обговаривать внешний вид такого покрытия, кое-кому он может и нравиться – настоящая «ретрокровля». Пусть нравится, но мхи и лишайники «не нравятся» самой кровле, корневая система растений в ускоренном темпе разрушает основание мягкой черепицы. Никакие «модифицированные» битумы и нетканые материалы не могут противостоять воздействию живой природы. Это значит, что пора копить деньги на полную замену кровельного материала. Причем, не откладывайте работы в «долгий ящик», через несколько лет начнет портиться фанера, верхний шпон отслоится. Придется менять и дорогостоящую фанеру. Можно, конечно, для обрешетки применять ламинированную фанеру, но посмотрите на ее цену и трезво оцените свои финансовые возможности. Есть варианты очистки ото мха, но они одновременно «очищают» поверхность от крошки и части битума.

Основание для черепицы сплошное, чаще всего используются листы клееной фанеры или ОСП, иногда встречается и более дорогой вариант из тонких обрезных досок. В зависимости от шага стропил используются материалы с различной толщиной.

	Толщина материала, мм
Расстояние между стропилами обрешетки, мм	ОСП	Листовая фанера	Натуральная обрезная доска
300	9	9	—
600	12	12	20
900	18	18	23
1200	21	21	30
1500	27	27	37

В таблице указаны примерные параметры материалов обрешетки в зависимости от расстояний между стропильными ногами. Самым выгодным считается использование более тонких плит, уложенных на шаговую обрешетку из необрезных досок. Так и прочность можно регулировать самостоятельно, и цена обрешетки минимальная. Одновременно значительно сокращается количество непродуктивных отходов – место можно найти почти для всех обрезков плиты. На таком варианте мы и остановимся.

Шаг 1.
Проверьте геометрию стропильной системы и надежность фиксации всех ее узлов. Конструкции гибкого покрытия намного тяжелее металлического, стропильная система должна быть по максимуму устойчивой. Кроме того, поверхность мягкой черепицы шероховатая, что способствует накоплению повышенного снежного покрова, а это дополнительные нагрузки. Углы проверяются измерением диагоналей, линейность стропил при помощи натянутой веревки. Обнаружились прогибы – сделайте в этих местах метки и во время укладывания шаговой обрешетки устраняйте их. Расстояние между досками обрешетки 20÷30 сантиметров.

Шаг 2.
Начинайте прибивать плиты ОСП.

Основание для гибкой черепицы – сплошная обрешетка

Бани, как правило, имеют небольшие размеры и простые крыши, такие особенности дают возможность составить предварительный план раскроя плит. Наличие плана сокращает количество резок материала, а это время и качество. Плиты можете крепить обыкновенными гвоздями длиной 40÷50 мм, есть желание помучаться и за эти муки заплатить дополнительные деньги – фиксируйте плиты саморезами. Много споров ведется вокруг необходимости оставлять зазор между плитами, он, мол, будет компенсировать тепловые расширения.

Не стоит этому верить. Как может зазор компенсировать расширения плиты, если она во многих местах прибита к доскам? Это, во-первых. Во-вторых, те несколько десятых миллиметра, на которые действительно может расшириться плита, без проблем сминаются в кромках. Старайтесь, чтобы плиты лежали максимально ровно в одной плоскости. Но разбег в несколько миллиметров не должен вас расстраивать, гибкая черепица их легко скроет без ухудшения своих свойств.

Шаг 3.
Закрепите крюки водосточной системы.

Как это делается подробно описано выше в пункте №5 раздела «Правила и пошаговая инструкция монтажа металлической черепицы». И общий алгоритм монтажа водосливной системы, включая и снегозадержатели, ничем не отличается.

Шаг 4.
Установите на карнизный свес металлические капельники, закрепите их с шагом приблизительно 15 сантиметров кровельными гвоздями. Намного легче забивать гвозди в металл специальным молотком, он имеет острый зуб, которым вначале пробиваются в листе отверстия и только после этого забивается гвоздь. Нахлест капельников не менее трех сантиметров.

Шаг 5.
Монтаж гибкой черепицы нужно начинать с дымохода, уложите по его периметру гидрозащитный барьер, он реализуется в комплекте. Такой же барьер настоятельно советуем положить по всему периметру карнизных свесов. Стоит от недорого, а пользы принесет много. Ширина примерно 50 сантиметров. Барьер самоклеящийся, снимите защитную пленку и тщательно приклейте его, не допускайте изгибов, поверхность должна быть ровной. Нахлесты не менее 20 см, если барьер плохо приклеивается – пользуйтесь специальной жидкой битумной мастикой.

Лишние куски материала отрезаются строительным ножом. Подложите под линию среза ровную доску, отрежьте, доску уберите и приклейте подготовленный по размерам кусок. Можно дополнительно подкладочный ковер зафиксировать гвоздиками с широкими шляпками, длина гвоздей в пределах 20 мм, шаг 25÷30 см.

Важно. Если уклон скатов кровли менее 15°, то подкладочный ковер лучше класть по всем скатам. Материал кладут снизу вверх, места нахлестов герметизируется битумной мастикой. На коньке барьер нужно укладывать во всех случаях.

Еще один момент. Если профиль гибкой черепицы имеет глубокие вырезы, к примеру, сорта джаз, хвост, трио, то подкладочный ковер следует применить на всей крыше.

Шаг 6.
Для защиты торцов от ветровых нагрузок к фронтонной доске прибиваются фронтонные планки.

Используйте гвозди и специальный молоток. Расстояние между гвоздиками примерно двадцать сантиметров, не забывайте делать нахлест планок. Ребро планки нужно класть на ребро ветровой доски, гвозди располагайте в шахматном порядке.

Шаг 7.
Разметка ската крыши. По подкладочному ковру веревкой с синькой нужно отбить параллельные горизонтальные линии, расстояние между ними равняется примерно пятикратной ширине черепицы, расстояние вежду вертикальными линиями должно быть в размер одного гонта. Такая сетка намного упростит и ускорит процесс монтажа гибкой черепицы. Кроме того, она полностью исключает риски перекосов рядов черепицы. Эти линии дают возможность не только держать шингл по вертикали и горизонтали, но и соблюдать его на сложных участках крыши, исправлять неправильные размеры ската.

Шаг 8.
По периметру кирпичного дымохода положите ендовный ковер, стыки обязательно промазывайте битумной мастикой.

Шаг 9.
Установка стартовой полосы.

Очень ответственный этап, отнеситесь к его выполнению с максимальным вниманием. Работы выполняйте с центра карниза, по краям излишки обрежутся. Такой способ позволит всю кровлю сделать симметричной, а это очень важно для внешнего вида бани. Стартовая полоса имеет свой профиль и увеличенную толщину клеящего слоя. С тыльной стороны удалите защитную пленку, аккуратно уложите материал и в шахматном порядке зафиксируйте гвоздиками с широкими шляпками. От ребра капельника следует отступать 1,5 см.

Шаг 10
. Перед началом укладки гонты нужно в произвольном порядке перемешать, не берите их подряд с одной стопки.

Дело в том, что цвет может немного изменяться и у вас на крыше образуются большие полосы с различными оттенками. Во время перемешивания гонтов такая проблема исчезает. У каждого гонта с обратной стороны снимается защитная пленка, черепица ровно приклеивается и дополнительно фиксируется гвоздями.

Важно. Во время забивания гвоздей в нижней части черепицы следует обращать внимание, чтобы их шляпки обязательно закрывались последующими рядами. Первый ряд гвоздей должен отступать от стартовой полосы на один сантиметр.

Есть сорта черепицы, не имеющие защиты клеящего слоя, с ними работать немного легче. Гвозди вбивайте только под прямым углом, шляпки не должны врезаться в кровлю. На один гонт длиной метр достаточно четыре гвоздя, от видимой части гонта шляпка должна располагаться на удалении не менее двух сантиметров. Каждый гвоздь должен держать сразу два гонта.

Шаг 11.
По всему периметру кирпичного дымохода черепицу нужно класть на мастику, все верхние стыки дополнительно герметизируются. Для повышения герметичности рекомендуется пропилить штробу, вставить в нее металлические декоративные планки и загнуть их вниз. Места примыканий тщательно промазываются мастикой.

Проходной элемент – фиксация

Шаг 12.
Оформление фронтонов. Края гонтов дополнительно промазываются мастикой. Лишние части отрезаются по ровной линии острым столярным ножом.

Шаг 13.
Конек вначале проклеивается гибкой черепицей, а потом закрывается специальным металлическим коньковым элементом. Не забывайте делать нахлесты и промазывать все стыки битумной мастикой. Желательно в коньке оставлять щель в несколько сантиметров для естественной вентиляции стропильной системы. Металлическое коньковое покрытия оклеивается мягкой черепицей. Ее можно выкроить из рядовой или разорвать по линиям перфорации карнизную. Фиксируйте листы черепицы четырьмя гвоздиками, по два с каждой стороны. Укладку конька делайте навстречу преобладающему направлению ветра.

Если конек имеет острый угол или работы по укладке черепицы производятся в холодное время года, то перед изгибом коньковой черепицы линию следует прогреть строительным феном, в противном случае она даст трещины. Некоторые производители обещают, что их черепицу можно укладывать при температуре -5°С. Не верьте и не экспериментируйте, работы нужно выполнять только в теплую и сухую погоду. Чтобы края коньковой черепицы не просматривались, немного отрежьте их под углом. Сверху будет узкая часть, внизу немного шире. Широкая ровная часть заводской резки спрячет все неровности ручной работы.

На этом работы по кровле закончены, можно приступать к утеплению крыши.

Цены на гибкую черепицу

гибкая черепица

Видео – Монтаж гибкой черепицы

Металлочерепица – материал, который используется для отделки кровли наравне с такими популярными материалами, как шифер, битумная черепица и оцинкованная жесть. Превосходные технические характеристики делают ее отличным вариантов для любого дома. И хотя обычно для проведения такого рода предпочитают приглашать профессионалов, рассмотрим, как самостоятельно провести монтаж металлочерепицы: пошаговая инструкция и некоторые рекомендации специалистов.

Крыша из черепицы, в особенности если она сделана из металла — один из лучших вариантов для оформления дома. Специалисты и сами пользователи отмечают множество положительных аспектов использования этот материала, среди которых:

малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

Отличается демократической ценой, длительным сроком эксплуатации и выразительным внешним видом

простая процедура монтажа и легкость проведения ремонтных работ;
большой ассортимент цветовых решений;
материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Говорить о недостатках металлочерепицы практически не приходится, за исключением, разве что, повышенного уровня шума в дни, когда идет дождь. Но и с этим вполне можно справиться, если предварительно провести укладку слоя стекловаты.

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

Перед тем как начать рассмотрение процесса монтажа этого кровельного материала, необходимо определиться с тем, как именно материал должен быть использован.

Просмотр фото крыш, металлочерепица на которых смотрится привлекательно, далеко не лучший метод в данном случае, так как в процессе выбора нужно обращать внимание на перечень доборных элементов, а также маркировку, представленную производителем. Рассмотрим, что же нужно знать покупателю.

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

различные виды коньков: простые, фигурные и с аэраторами;
специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
внутренние и наружные ендовы;
другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

Важно!

Наличие всех перечисленных элементов среди предложений продавца – показатель уровня компании, которая производит металлочерепицу, что может свидетельствовать и о качестве самих продуктов.

Кроме этого, стоит уделить внимание изучению маркировки, которая обязательно должна присутствовать на каждом сертифицированном материале. Обычно на производстве указывают все характеристики самого материала, а также уровень качества антикоррозийного покрытия, которое наносится поверх листа.

Итак, вот какие сведения можно почерпнуть, прочитав информацию, предоставленную на обратной стороне листа металлочерепицы:

наличие полимеров;
сколько цинка приходится на 1 м² листа;
дата производства и период гарантийного срока использования материала;
название производителя;
толщина листа.

В процессе визуального осмотра нужно обращать внимание на целостность защитного слоя, как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных маркировок.

Важно!

Если речь идет о материале, приобретенном у крупного производителя, то в маркировке будет присутствовать информация еще и марке использованной стали.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Полезный совет!

Помимо приобретения листов стандартных размеров, можно рассмотреть вариант индивидуального изготовления металлочерепицы под заказ. Конечно, стоить это будет заметно дороже, но зато так можно получить именно такой материал, что подходит именно вам. Главное помнить, что длина одного листа не должна быть меньше 45 см или больше 7 м.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската. Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов.

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица.

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Важно!

11 градусов – это минимальный наклон, при котором допустим монтаж металлочерепицы.

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

шуруповерт;
электродрель;
ножницы для резки металла;
измерительная рулетка;
молоток;
маркер;
монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

Полезный совет!

Для придания привлекательного внешнего вида покрытия стоит использовать декоративные накладки.

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная , сделанная из реек.

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки. Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон. Крайне нежелательно располагать стропила непосредственно над окнами.

Статья по теме:

Термоизоляция в процессе монтажа крыши из металлочерепицы

Когда речь идет об устройстве крыши из металлочерепицы, теплоизоляционный материал призван решить сразу две задачи – сократить потери тепла, а также снизить уровень шума, который производят капли дождя, попадаю на поверхность. Для этого на стропила сначала укладывают пароизоляционный материал, а затем уже слой теплоизоляции. При этом важно, чтобы толщина слоя не превышала 25 см. Сверху крепят антиоксидантную пленку, фиксируя ее при помощи деревянных брусков прямо к стропилам.

Важно!

Для того чтобы обеспечить стекание осадков в водосток, материал нужно фиксировать с небольшим припуском (примерно 2 см). За счет такого небольшого провисания никаких проблем со стеканием воды не будет
.

Такой «пирог» — максимально эффективная система теплоизоляции кровли, которую допускает технология монтажа металлочерепицы. Что же касается выбора теплоизоляционного материала, то здесь есть несколько вариантов, которые зависят от стоимости, качества и производителя.

Устройство кровли из металлочерепицы: основные правила работы

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов. Поэтому выбору саморезов нужно уделить должное внимание. Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение. Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Полезный совет!

Если предстоит работать с кровлей, угол наклона которой больше 45 градусов, то заранее стоит провести расчеты, которые позволят определить, возможно ли установка конкретной модели коньковой планки в этом случае. Сделать это нужно обязательно, так как в противном случае, может понадобиться даже полная замена всего кровельного покрытия.

Стоит обратить внимание еще и на тот факт, что при необходимости, коньковая планка поддается некоторой корректировке. То есть ее можно не согнуть или разогнуть, чтобы обеспечить максимально точное повторение угла наклона крыши. Подробнее о таких тонкостях можно знать из видео-инструкции монтажа металлочерепицы.

Монтаж ендовы при кровле металлочерепицей

Еще один чрезвычайно важный элемент, правилами установки которого нельзя пренебречь – ендова. Для каждого такого элемента обязательно крепится дополнительная доска. Крепление в этом случае нужно начинать снизу, постепенно продвигаясь вверх и не забывая про необходимость нахлеста (в данном случае 25-30 см). Ниже уровня карниза обязательно обрезают нижнюю планку. Затем следует отбортовка, под которую, как и под конек, прокладывают уплотнитель.

Между листами и осью остается зазор, размером порядка 8-10 см. Затем на расстоянии примерно 1,5 см от штамповочной линии в обрезанные листы закручивают шурупы. При этом, крепление должно быть расположено в 25 см от оси ендовы. Если следовать этой технологии, то в итоге лист, в месте крепежа, сойдется с доской, на которой расположена ендова.

Что же касается монтаж ендовы внизу, то ее необходимо начинать до укладки кровельного материала. Это важно, чтобы в дальнейшем обеспечить стекание воды непосредственно в доборный элемент.

Важно!

Все ошибки в процессе проведения расчетов и замеров могут привести к появлению зазоров на поверхности, и когда начнутся обильные атмосферные осадки, скорее всего крыша будет протекать.

Для того чтобы прикрыть те места, где видны обрезанные листы, используют специальные декоративные накладки. Устанавливая их, также нужно помнить несколько простых правил:

установка обязательно должна быть произведена снизу вверх;
уплотнитель между накладкой и черепицей не нужен;
накладки обязательно должны быть уложены внахлест минимум 10 см;
крепежные элементы (в данном случае саморезы) не должны провоцировать повреждение ендовы.

Очень часто приходится сталкиваться с ситуациями, когда начало и конец ендов расположены непосредственно на скате крыши. В качестве примера можно рассмотреть случай, когда производится установка слухового окна. В такой ситуации обязательно нужно подложить отдельную доску, а для самого окна в листе металлочерепицы проделывают отверстие. Карнизный срез при этом перекрывается планкой. А вдоль стенок обязательно должен быть уложен уплотняющий материал.

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то обязательно потребуется установка двух дополнительных брусков. Их устанавливают по линии сгиба крыши с двух сторон от «хребта». После этого монтируют карнизную доску и начинают сборку обрешетки. Шаг обрешетки для металлочерепицы в данном случае рассчитывается таким же образом, как и при стандартной схеме. Затем производят монтаж карнизной системы. Металлочерепецу начинают укладывать только после проведения всех этих процедур, ориентируя и ровняя первый лист по планке карниза.

Важно!

Расстояние между угловыми листами, которые подвергались обрезке и были установлены возле «хребта» не должно превышать 10 см.

Для того чтобы установить узлы конька нужно поровнять коньковые планки относительно угла «хребта». В случае использования прямого конька, его нужно обрезать согласно имеющимся углам, а для полукруглого предусмотрены специальные заглушки. Причем, лучше всего использовать пластиковые модели.

Коньковая планка должна быть расположены строго по оси «хребта». Это не слишком сложная задача, если углы ската одинаковые. Если же они имеют разную величину, то задача существенно усложняется. В качестве вспомогательного материала используют яркую монтажную пену, которая позволяет определить качество примыкания к скатам.

Инструкция по монтажу металлочерепицы «Монтеррей»

Отдельный вид металлочерепицы, бесспорно достойный внимания – монтеррей. Этот вариант пользуется большой популярностью, благодаря некоторым исключительным характеристикам:

чрезвычайно высокий уровень устойчивости материала как к ультрафиолетовому излучению, так и к другим внешним факторам, например, влаге и температуре;
за счет слоя полимера, нанесенного на поверхность черепицы, она не теряет свой внешний вид на протяжении всего срока эксплуатации;
материал чрезвычайно прочный и твердый, так что способен выдерживать серьезные нагрузки;
многослойная структура предотвращает возникновение коррозии;
за счет малого веса (один квадратный метр материала весит не больше 5 кг), существенно снижается нагрузка на стропильную систему;
использование этого варианта – отличная экономия, так как нет необходимости делать большой шаг между креплениями. Изначально, инструкция монтажа металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

Недостатков у этого материала всего два – большое количество остатков после укладки, а также необходимость качественной звукоизоляции.

Что же касается особенностей, о которых нужно знать, перед тем как уложить металлочерепицу «Монтррей», то здесь играют роль такие аспекты:

для различных моделей этого материала необходимо подготовить различную обрешетку. Так, для металлочерепицы Стандарт или Супер будет достаточно шага 35 см, а вот для Люкс или Макси шаг должен составлять 40 см;
в самых сложных местах кровли (обычно это внутренние углы, а также место, где расположен выход дымохода), нужно делать сплошную обрешетку;
на планках примыкания, для выхода дымохода нужно устанавливать внутренние фартуки;
инструкция по монтажу металлочерепицы «Монтеррей» не предусматривает использование материала, длина которого больше 4 м;
перед установкой материала необходимо снять защитное покрытие, так как сделать это в дальнейшем может быть невозможно.

Категорически нельзя производить разрезку листа в поперечном направлении, так как это может привести к тому, что профиль сомнется. Также ни в коем случае нельзя использовать для этой цели болгарку или другие инструменты с абразивными кругами.

Интересно!

Отлично смотрится и металлочерепица Каскад, инструкция монтажа для которой не слишком отличается от всех прочих. Но зато внешний вид такой кровли считается более эстетичным и оригинальным.

Как правильно ухаживать за покрытием крыши металлочерепицей

Изучив пошаговую инструкцию монтажа металлосайдинга, можно провести его качественную укладку. Но для того чтобы материал прослужил многие годы, нужно знать, как за ним ухаживать.

Верхний слой металлочерепицы – полимерный материал, который предназначен для защиты от коррозийных процессов. Но в результате постоянного воздействия внешних факторов: атмосферных осадков, ультрафиолетовых лучей, а также пыли и грязи, этот слой может начать разрушаться, что приведет к необходимости замены покрытия. Для того чтобы избежать подобного явления и продлить эксплуатационный срок кровли, необходимо регулярно проводить следующие процедуры:

удалять грязь, пыль и сухие листья с поверхности, используя влажную ворсистую щетку;
если речь идет об устранении более сложных загрязнений, то допустимо использовать чистящие средства, но только те, что предназначены для полимерных поверхностей. Применять агрессивные химические средства запрещено категорически, так как они разрушают защитный слой и приводят материал к непригодности;
очистка водостоков проводится при помощи струи воды, которая должна быть направлена от конька к карнизам;
очищать снег можно и нужно, но делать это стоит только с использованием таких инструментов, которые не способны нанести повреждения нежному покрытию.

При условии соблюдения этих простых, но чрезвычайно важных правил, покрытие из металлочерепицы способно исправно прослужить в качестве кровельного материала около 50 лет.

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

Неопытные мастера часто допускают ошибки, которые могут привести к тому, что работу придется частично, а иногда и полностью, переделывать. Подобная неосторожность может привести к дополнительным тратам на приобретение материала и расходников, так что лучше заранее ознакомиться с распространенными ошибками, чтобы не допустить их:

установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
категорически запрещено наступать на гребень волны, так как это может стать причиной деформации;
более того, наступать на листы полной стопой вообще не рекомендуется;
при передвижении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно скату;
брать материал можно только в перчатках.

Принимая во внимание эти не сложные правила, а также действуя в соответствии с технологией укладки металлочерепицы, можно самостоятельно сделать красивую и надежную крышу.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Важно!

Вопрос распределения нагрузки, которую оказывает на поверхность крыши снег, должен быть продуман еще на этапе закладки фундамента. Этот фактор обязательно должен быть учтен в расчетах.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах.

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки. Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом.

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате.

Монтаж металлочерепицы: видео-инструкция для новичков

Для тех, кто никогда ранее не занимался подобными работами, чрезвычайно полезно будет посмотреть видео о том, как крепить металлочерепицу на крыше. Наглядная демонстрация, а также рекомендации специалистов позволят не допустить ошибок, и самостоятельно сделать красивую и надежную кровлю, которая будет исправно служить на протяжении многих лет.

Металлочерепица – популярный материал для обшивки кровли. Он обладает превосходными техническими характеристиками и скромной массой. Для его монтажа принято приглашать специалистов, но можно все работы провести самостоятельно, следуя пошаговой инструкции и соблюдая необходимые критерии.

Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила
:

Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
Кровельную планку и лист черепицы должен отделять слой уплотнителя.
Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Перед укладкой теплоизоляции сначала на стропила помещается пароизоляция. Максимальный слой материала для удержания тепла – 25 см
. На него монтируется антиоксидантная плёнка, крёпёж происходит деревянными брусками к стропилам.

Чтобы осадки стекали в водосток, теплоизоляцию фиксируйте с незначительным припуском (2-3 см).

Технология и инструкция по монтажу металлочерепицы

Данная работа состоит из нескольких стадий:

Проведение расчётов.
Укладывается гидроизоляция.
Создаётся контробрешётка.
Крепятся кронштейны к водостоку.
Монтируется обрешётка.
Ставится карнизная планка.
Присоединяется ендова.
Укладываются и фиксируются листы материала.
Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

Вычислению площади каждого ската;
Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
Подсчёту числа листов в линии (ряду).
Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой
:

Также до покупки уделите внимание углу наклона крыши
. Он должен быть не менее 11 градусов
. Это минимальный показатель для проведения монтажа.

Для самих работ понадобятся следующие инструменты:

Ножницы по металлу.
Электрическая дрель.
Шуруповёрт.
Рулетка.
Молоток.
Специальная лента для монтажа.
Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

материалов для гидроизоляции;
кровельных планок;
аэророликов;
коньковых и торцевых планок;
досок 2,5 х 10 см;
направляющей доски;
саморезов и уплотнителей для них.

Укладка гидроизоляции

Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать
диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата
со стороны утеплителя.

Схема обустройства такова:

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

Опоры для работников при создании главной обрешётки.
Защита гидроизоляции от повреждений и обрешётки от влаги.
Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке
:

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

Сам монтаж водосточного желоба проходит в таком алгоритме
:

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.

Стоит знать, что нельзя устраивать стропила над самими окнами!

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка
.

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.

Крепление идёт в таком порядке:

Подшивание шпоновой доски на передний участок основания.
Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы
по схеме обустройства ендовы выглядит так:

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы
здесь следующий
:

Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
Процесс дублируется для вторых и следующих линий.
Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так
:

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Установка снегозадержателей

Эти приспособления могут быть трубчатыми, решётчатыми и уголковыми. Первые фиксируются в таком порядке:

Создание разметки расположения устройств.
Усиление обрешётки с помощью дополнительного бруска.
Сборка конструкции. Болты не затягиваются.
Сам монтаж к кровле, в которой создаются отверстия для крепежей. Для их размещения подходит только нижняя волна, прилегающая к обрешётке.
Присоединение к скату болтами. 0,8 х 6 см. Шаг – 30-50 см.
Гидроизоляция отверстий – применяются резиновые прокладки.
Вставка самих трубок.

При наличии мансарды они устраиваются над всеми оконными проёмами. Их дистанция от крайней части крыши – 40-50 см.

Вторые ставятся под значительным углом там, где концентрируются огромные объёмы снега. Предельная высота решётки – 20 см.

Третьи фиксируются саморезами или стальными уголками, обязательно на верхнюю волну материала. Вариации расположения: хаотичное или в один ряд.

Длина листа от 550 до 8000 мм
Масса — 4,75 кг/м 2

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы
используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы
вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы
производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы
крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы
накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы
.

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы
. Листы всех укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш

b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы
используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова)
в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице
надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы
под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова
крепится к обрешётке с помощью кляммеров. Листы металлочерепицы
укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова
устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон
крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13
, расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 — Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 — Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 — Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 — Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 — Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 — Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Видео монтажа металлочерепицы

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 — Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 — это количество держателей желоба.

шаг 2 —
Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 —
Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h)
исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i)
желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h)
можно посчитать как:

h= L x i

где L — длина желоба;
i — уклон желоба

шаг 4 — Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 — Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 — Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 — Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.

шаг 8 — Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 — Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 —
Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 — Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Шаг 12 — Монтаж трубы.

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 34).

Шаг 13 — Монтаж сливного колена.

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания. Низ сливного колена должен располагаться на высоте 300 мм от отмостки здания (рис. 35).

11. Снегозадержатель и ограждение кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и вида черепицы. Крепление производится к обрешёточному профилю через лист металлочерепицы и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5×25 мм для металлической обрешётки и 5,5×60 мм для деревянной обрешётки. Крепить кровельное ограждение к одному листу металлочерепицы запрещается. Между собой секции ограждения крепятся на болтовые соединения.

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм (по осям профилей обрешетки). Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну, другим- к другому обрешеточному профилю через уплотнительную прокладку и лист металоочерепицы (см. рис. 38).

Крепить кронштейн снегозадержания к одному листу металлочерепицы запрещается!

Шаг установки кронштейнов снегозадержания зависит от снегового района строительства, конструкции кровли, крепёжного элемента. Разработаны рекомендации по расчету шага установки кроншейнов. Расчет выполнен исходя из применения саморезов диаметром 4,8 мм. Глубина погружения саморезов показана на рис. 39.

снегозадержателей доступна в формате
HTML
данной инструкции.

12. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130°) используются кровельные уплотнители Master Flash.

13. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве кровли, нуждаются в антисептической и антипиреновой (противопожарной обработке) обработке. Обработка может проводится как до сюорки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешётки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем.

14. Инструменты

Шуруповерт с шестигранной насадкой 6 мм.
Электрические высечные ножницы или ниблер.
Ручные кровельные ножницы.
Киянки (деревянные, каучуковые).
Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
Углошлифовальная машина («болгарка»), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
Уровень, нивелир, отвес, измерительные инструменты и приспособления.

15. Внимание!

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли «ИНСИ» , разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод «ИНСИ» не несёт ответственности за убытки или потери, которые могут возникнуть при использовании изделий «ИНСИ» для выполнения несвойственных им функций.

Кровля из металлочерепицы — самая популярная в строительстве частных и многоэтажных домов, общественных и промышленных зданий, создании малых архитектурных форм. Тонкий профильный лист имитирует кладку из керамической черепицы, но при этом лишен ее недостатков — значительного веса, сложного монтажа и высокой цены. Покрытие используется для скатных крыш с углом наклона более 12°.

Первую металлочерепицу выпустили в начале 80-ых годов в Финляндии. Она быстро завоевала признание у архитекторов, дизайнеров и строителей. Оценил новинку и конечный потребитель. В России кровельный материал появился в 90-е годы. Теперь его применяют в регионах с различным климатом — в суровых северных широтах и на жарком юге. Ранее мы писали про то, как сделать и своими руками без помощи специалистов, в любом случае Вам будет полезно прочитать, даже, если работать будут специалисты.

Основа металлочерепицы — холодногнутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, базой, грунтовкой и полимерными материалами. Тонкий наружный слой выполняет также декоративную функцию. Поверхности имеют различную текстуру и цвет.

Устройство металлочерепицы схематически.

Типы защитно-декоративных внешних покрытий

Таблица покрытий по температуре.

Кровельные листы покрывают полимерами, устойчивыми к перепаду температур, солнечной радиации. Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

Производители для нужд потребителя выпускают металлочерепицу с покрытиями разнообразного состава и характеристик. Полимеры прослаивают кварцевым песком, наносят на поверхность точечное тиснение, добавляют к основе алюминий и цинк. Некоторые пленки обладают шумозащитными свойствами, что важно для металлических крыш. На высококачественную продукцию срок гарантии достигает 70 лет.

Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей
. Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

Каскад.
Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

Испанская Дюна
. Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

Финнера
. Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

Адаманте
. Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Новинки профилей финских и российских производителей — Деккорей с высотой гребня 18 мм, Банга с круглой выпуклой волной, Шанхай с чередующимися разновеликими выступами.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Кровля из металлочерепицы устраивается по двум технологиям — теплой или холодной. Выбор варианта зависит от назначения чердачного пространства. Для жилого помещения утепляют скаты и фронтоны, если оно неотапливаемое — укладывают теплоизоляцию по перекрытию. Монтаж кровельного пирога в каждом случае имеет свои особенности.

Теплая кровля

Устройство теплой кровли из металлочерепицы начинается с укладки гидроизоляции. Она защищает утеплитель и деревянную конструкцию крыши от конденсата и случайно просочившейся воды. Одновременно выполняет функцию ветрозащиты — препятствуют выдуванию волокон теплоизолятора сквозь щели.

Гидроизоляцию укладывают поверх стропил. Для этого применяют:

недорогие полиэтиленовые или пропиленовые пленки, не пропускающие пар;
диффузные дышащие мембраны.

Если используются полиэтиленовые пленки, то между ними и утеплителем устраивают вентиляционный зазор. Это позволит влаге испаряться.

Пленку или мембрану монтируют степлером к стропилам без провисания. В местах стыка полотнища крепят внахлест на ширину 15 см. Проклеивают скотчем, чтобы избежать задувания ветра. Направление укладки — снизу вверх для свободного стекание воды по поверхности гидроизоляции.

Мембраны при укладке ориентируют согласно инструкции. Поскольку прохождение паров предусмотрено в одном направлении, нужно быть внимательным. Иначе результат будет обратным. Обычно производитель печатает на внешнюю сторону логотип или яркую полосу.

Поверх гидроизоляции монтируют бруски контробрешетки толщиной 40-50 мм. Это обеспечивает необходимый вентиляционный зазор между пленкой и металлочерепицей.

Между стропилами враспор размещают маты базальтовой ваты. С нижней стороны теплоизоляцию защищают паронепроницаемыми пленками. Если этого не сделать, в толще материала образуется конденсат. Это ухудшает свойства утеплителя, создает источник постоянной сырости в помещениях.

Пароизоляцию устраивают из пленок, мембран, отражающих фольгированных материалов с паропроницаемостью в пределах 0-90 г/м²*сутки. Их крепят к стропилам изнутри, стараясь сохранить герметичность покрытия. Для этого стыки тщательно проклеивают, места прохождения коммуникаций дублируют накладками с вырезанными отверстиями.

Важно.
Фольгированные пленки укладывают, обращая металлический слой внутрь помещения. Тепловые волны отражаются от барьера, не излучаясь в атмосферу. Для проклейки выбирают скотч с металлизированным слоем.

Холодная кровля

В холодных кровлях утеплитель укладывают на перекрытие верхнего этажа. При этом его также защищают от проникновения влаги изоляционными материалами.

Под металлочерепицу помещают только слой гидроизоляции. Он защищает подкровельное пространство и стропильную систему от конденсата, образующегося на внутренней поверхности профильного листа.

Для гидроизоляции используют пленки или мембраны. Их выбор достаточно велик. Крепят материалы аналогично утепленному варианту. Между стропилами оставляют небольшое — 20 мм — провисания для стекания конденсата в водосточную систему. Все стыки герметизируют клейкой лентой.

Чтобы уменьшить шумы, возникающие во время дождя или града, гидроизоляцию совмещают со звукоизоляцией. Применяют плотные тяжелые мембраны, барьеры на основе акустического войлока или каучука, пенофол, минеральную вату.

Крепление и укладка металлочерепицы — шаг за шагом

Монтаж кровли из металлочерепицы выполняют, как правило, профессиональные бригады. Вес квадратного метра кровельного материала 4-7 кг, что позволяет легко поднимать листы и устанавливать их на крыше. Имея строительный навык и набор инструментов, можно сделать это вместе с помощником.

Для работы потребуются:

приставная лестница и стремянка;
инструмент для резки — ножницы по металлу, ножовка с мелким зубом, электрический лобзик, дисковая пила;
шуруповерт;
молоток;
рулетка;
длинная рейка;
маркер или карандаш для разметки;
мягкая щетка для удаления опилок после резки.

Важно.
Не рекомендуется резать металлочерепицу ручной болгаркой. Вращаясь с большой скоростью, абразивный круг выжигает защитное цинковое и полимерное покрытие. Это ускоряет образование коррозии, приводит к появлению ржавчины.

Листы крепят к обрешетке цветными оцинкованными саморезами с прокладкой из ЭПДМ-резины, вкручивая их шуруповертом.

Если при монтаже появились царапины, их закрашивают аэрозолем того же цвета, что и базовый материал. Деревянные элементы обрабатывают антисептиком.

Этапы работ при укладке металлочерепицы:

Проверяют геометрию крыши с помощью рулетки. Диагонали ската должны быть равны.
Монтируют гидро-, паро- и теплоизоляцию согласно проекту.
Устанавливают контробрешетку по стропилам из брусков 40х50 или 50х50 мм.
Обрешетку из досок толщиной 40-50 мм прибивают параллельно коньку с шагом, равным длине волны металлочерепицы. Для самого распространенного профиля Монтеррей это 350 мм.
На нижнем элементе обрешетки закрепляют крюки для водосточной системы, карнизные планки и желоб. Он должен быть ниже края кровли на 25-30 мм.
В местах наклонных стыков скатов устанавливают внахлест элементы нижних ендов.
Монтируют листы металлочерепицы справа налево. Каждый предыдущий лист перекрывают последующим на одну волну. Крепят саморезами.
Стыки закрывают верхними ендовами.
Устанавливают торцевые планки с уплотнителями.
На расстоянии 350 мм от карниза монтируют снегозадержатели.

Саморезы вкручивают в центр прогиба волны на 3-5 см ниже штампового рельефа. Крепеж располагают строго перпендикулярно. Резиновая шайба должна плотно примыкать к поверхности листа. Неправильная установка приводит к образованию зазоров или деформации эластичной прокладки.

Важно.
Нельзя крепить саморезы в верхнюю часть волны, это приведет к непрочной фиксации профиля. Недопустимо использовать для каркаса доски разной толщины, устанавливать их с неравномерным шагом. В результате возникают дефекты покрытия.

Монтаж металлочерепицы — пошаговая инструкция

Перед началом работ проводят предварительный расчет для определения расхода материалов. Верхние края профилей несимметричны, поэтому при раскладке их нельзя поменять местами. Помимо основных размеров элемента учитывают его рабочие габариты с учетом перехлеста.

На чертеже размечают положение каждого листа. В двухскатных кровлях монтаж начинают с нижнего правого или левого угла ската. Второй элемент располагают рядом. Третью панель крепят выше первой, четвертую — над второй.

При четырехскатных или более сложных крышах начальная линия — вертикаль, где располагается самая высокая точка. Укладку начинают с устройства стыков или примыканий.

Для регулирования положения листов сначала их временно закрепляют друг к другу, не прикручивая к обрешетке, по 2-3 штуки в ряд. Затем выравнивают образовавший блок и прочно фиксируют.

Важно.
По металлочерепице ходят только в мягкой обуви, стараясь наступать в прогибы волны.

Монтаж доборных элементов

Доборные элементы предназначены для герметизации стыков, сочленений и примыканий кровли, придания ей законченного облика. Для каждого вида и цвета черепицы выпускают соответствующие профили. Изготавливают их из того же стального листа с защитным покрытием.

Для оформления крыш используют:

Карнизные планки — капельники, устанавливаемые по низу карниза. Служат для сбора конденсата из подкровельного пространства, защиты от дождя при боковом ветре. Элементы закрепляют саморезами к нижней доске обрешетки, которая должна быть на 10-15 мм толще остальных. Свесы кровли подшивают софитами или профилями.
Торцевые планки — защищают фронтон крыши от порывов ветра. Их еще называют ветровыми или фронтонными. Верхнюю часть крепят к металлочерепице, нижнюю — к ветровой доске.
Коньковая планка — профиль для оформления вершины крыши круглой, треугольной, трапециевидной или прямоугольной формы. Для плотного примыкания к фигурной черепице добор уплотняется поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки комплектуются заглушками, повторяющими форму торцевого отверстия. По длине стыкуются внахлест или замковым креплением.
Ендовы — фигурные планки, предназначенные для отведения атмосферной влаги, стекающей с поверхности крыши, и декоративного оформления стыка сверху.

Герметизацию стыков, мест расположения мансардных окон или коммуникаций выполняют планками, пристенными профилями, наружными примыканиями и проходными элементами. Для защиты от схода больших пластов снега на скаты устанавливают уголковые, трубчатые или решетчатые снегозадержатели.

Важно.
Доборные элементы нужно крепить так, чтобы исключить риск протечек. Для этого применяют уплотнители, стальные клипсы, герметики.

Вывод

Крыша из металлочерепицы — достойная альтернатива натуральной черепице. Выпускается в виде разнообразных профилей. Срок службы материалов с качественным покрытием достигает 70 лет. Важное условие — правильный монтаж и эксплуатация.

Источник

Главная
»
Остекление »

Монтаж металлочерепицы ломаной крыши пошаговая инструкция. Крыша из металлочерепицы своими руками пошагово

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града.
Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Устройство утеплённой и неутеплённой кровли

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой.
Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

металлочерепица — выполняет защитную функцию строения;
шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
обрешётка — место крепления кровли;
контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
гидроизоляция — защищает утеплитель от влаги;
теплоизоляция — удерживает тепло внутри жилого помещения;
стропильная система;
пароизоляция — предотвращает проникновение влаги изнутри помещения;
внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

металлочерепица;
обрешётка;
контробрешётка;
гидроизоляция;
стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

Необходимые инструменты

Для укладки металлочерепицы на крышу понадобятся:

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

У листа металлочерепицы есть две ширины:

общая (1180 мм);
полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м: 1,1 м = 4,5. Полученное число округлить до 5 рядов.
Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м: 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

Цвет шляпки самореза для крепления металлочерепицы к обрешётке можно подобрать в тон кровельному материалу

При выборе саморезов нужно обращать внимание на:

расстояние между витками — саморезы с большим расстоянием между витками подойдут для крепления металлочерепицы к деревянному брусу;
наконечник — саморезы с острым наконечником крепят металлочерепицу к металлической основе;
длину — длинные саморезы подходят для фиксации доборных элементов, короткие — для соединения листов и крепления металлочерепицы к обрешётке (2,8 см);
форму шляпки.

Технология набивки обрешётки под металлические листы

Вес металлочерепицы небольшой, поэтому специального основания под неё не требуется. Нужно лишь к стропильной системе прибить обрешётку.

Набивать обрешётку под металлочерепицу нужно точно по разметке

При этом важно правильно определить шаг укладки досок.
Расстояние между первой и второй доской должно быть 25–35 см (в зависимости от расстояния между изгибами листа конкретной модели металлочерепицы), далее шаг увеличивается на 5 см и выдерживается постоянным.

Шаг обрешётки должен соответствовать шагу волны металлочерепицы

В проблемных местах (размещения ендов, примыкания металлочерепицы к трубе и возле окон) обрешётка делается сплошной.

Технология укладки металлочерепицы на крышу

Обычно металлические листы начинают стелить с правого края прямоугольного ската крыши. Тогда каждый следующий лист укладывают на предыдущий. Если двигаться в обратном направлении, то каждый следующий лист подкладывают под предыдущий. Если же скат треугольной формы, то первый лист кладут по центру ската (там, где самая большая его высота). А остальные уже крепят к нему с обеих сторон. Сам монтаж выполняют в следующей последовательности:

Укладывают первый ряд металлочерепицы. При этом не стоит сразу надёжно фиксировать листы. Лучше немного прихватить в одном месте, выровнять их относительно друг друга и края ската. Первый ряд должен свисать с карниза на 5 см.
Начинать работу можно как с левой стороны, так и с правой
Фиксируют металлочерепицу. Рекомендуется использовать только качественные крепёжные элементы, поскольку от этого напрямую зависит срок службы кровли. Располагать саморезы нужно через волну.
Крепежи нужно располагать через волну, закручивать крепко, но не пережимать уплотнительное кольцо
В месте стыка часть угла срезают, чтобы удалить уплотнение. Возможен вариант выпрямления капиллярной канавы, которая располагается под штамповочной чертой.
Если необходимо передвигаться по металлочерепице, то наступать можно только на нижнюю часть волны
Повторяют процесс для второго и последующих рядов.
Есть разные варианты укладки металлочерепицы в два ряда, поэтому изучив принцип монтажа, можно выбрать более удобный способ для конкретной крыши
Фиксируют торцевые планки. Укладывают их внахлёст в 2 см.

Во время работы с металлическими листами нужно соблюдать некоторые правила:

передвигаться по крыше аккуратно, в удобной обуви, наступать только на нижнюю часть волны;
место среза сразу закрашивать специальной краской. Болгаркой резать металлочерепицу запрещено, так как нарушается защитное покрытие;
после монтажа снять с поверхности материала защитную плёнку: она будет выглядеть не эстетично, если раскрошится под воздействием солнечных лучей.

Видео: монтаж металлочерепицы с пошаговой инструкцией

Монтаж кровельного конька

Конёк изготавливается из того же материала, что и кровельное покрытие. Его монтаж выполняют следующим образом:

При угле наклона скатов в 45° перед установкой конька нужно проверить его совместимость с крышей подобной конструкции. Иначе есть риск проникновения влаги в подкровельное пространство, что повлечёт за собой полную замену кровли.

Видео: как самостоятельно установить конёк

Монтаж ендовы

Если крыша сложной формы, то на стыке двух скатов ставится ендова.

Сначала крепится нижняя ендова, затем монтируется кровельное покрытие, после чего стык закрывается верхней ендовой

Выполнять её монтаж нужно в соответствии с технологией:

Видео: внутреннее устройство ендовы

Отделка труб

Для отделки мест выхода трубы отопления или вентиляции используются специальные фартуки. Монтаж выполняется следующим образом:

Видео: как правильно выполнить обход трубы

Заземление

Применяя металлические листы в качестве кровельного материала, стоит подумать про обустройство заземления. Для этого можно использовать штырь-электрод или металлические трубы (естественное заземление).
Но только не трубы с горючими жидкостями, канализационные и центрального отопления.

Металлическую крышу необходимо заземлить, чтобы избежать проблем во время грозы

Поперечное сечение штыря-электрода должно составлять 50 мм 2 и более, а толщина полосок стали — от 4 мм. На крыше крепится молниеприёмник: стержень из стали толщиной 12 мм и длиной 200–1500 мм.
Для него можно использовать трубу с запаянным торцом. Штырь заглубляется в землю и соединяется оцинкованной проволокой из стали сечением 6 мм и более с этим громоотводом.

Во время грозы молниеприёмник принимает на себя электрический разряд и передаёт его в землю

Видео: бюджетный вариант громоотвода своими руками

Установка снегозадержателей

На последнем этапе монтажа к кровле крепятся снегозадержатели. Этот элемент является обязательным, если использовалась металлочерепица с полиэстеровым покрытием.

Чем больше наклон крыши, тем больше снегозадержателей потребуется

Располагать планки снегозадержателя нужно в один или два ряда в шахматном порядке. Чем угол наклона ската больше, тем больше планок нужно использовать. Крепить их к металлочерепице можно теми же саморезами, что использовались для монтажа кровли.

Снегозадержатели ставятся для безопасности находящихся внизу людей, когда начинается сход с крыши заледеневшей снежной массы

Видео: для чего и как работают снегозадержатели, правила их установки

Срок службы металлочерепицы зависит и от правильности монтажа, и от соблюдения правил ухода. В первую очередь это касается регулярной чистки. Но чистить металлочерепицу нужно правильно, чтобы не повредить защитный полимерный слой. Основные этапы ухода за металлочерепичной крышей:

для удаления грязи и листьев нужно использовать ворсистую щётку;
при наличии более серьёзных загрязнений можно выбирать специальные средства, предназначенные для полимерных покрытий;
водосточную систему прочищать только водой под напором;
снег удалять специальными инструментами, которые не способны повредить материал (пластиковым скребком).

Правильный уход может продлить срок службы металлочерепицы до 50 лет.

Металлочерепица может стать отличной защитой строения от погодных явлений. И прослужит она не один десяток лет, но при условии соблюдения технологии монтажа, выбора качественных доборных элементов и крепёжных деталей, а также своевременной чистки и ремонта.

28.09.2017

0 Комментарии

Необходимость надёжного и качественного перекрытия сооружений различного назначения является аксиомой. Застройщики все чаще предпочитают металлочерепицу, в замену классическому шиферу и оцинкованной жести. С виду сложная укладка материала, доверяемая специалистам, может быть успешно выполнена самостоятельно с подсобниками из числа родственников и хороших знакомых. Желание, азарт, наличие необходимых инструментов должны базироваться на определённых теоретических знаниях для получения, ожидаемого от работы результата. Теоретические моменты и полезные советы представлены в этом материале.

Вконтакте

Одноклассники

Преимущества и недостатки покрытия

В пользу выбора металлочерепицы можно привести такие качества кровельного материала:

экологичность – в составе отсутствуют вредные вещества и составы;
небольшой вес – 3,6-5,2 кг/м2;
отличная прочность, достигаемая наличием конструктивных рёбер жёсткости, придаёт правильно установленному листу металлочерепицы с толщиной 0,5 мм способность устоять при нагрузке более 200 кг/м2;
монтаж и ремонт кровли не отличается сложностью;
пожарная безопасность;
эстетичный классический вид с широкими возможностями выбора материала различной толщины, профиля, защитного покрытия и цвета;
минимальное линейное расширение под действием температуры и высокая устойчивость к её перепадам.

Выбирая материал нужно знать и его недостатки. У металлочерепицы это:

Склонность к образованию на поверхности листа конденсата от разницы температур наружного воздуха и чердачного помещения. Для материала, основой которого является металл, это может стать причиной коррозионных процессов.
Шумность при попадании на неё атмосферных осадков (дождя, града) и от контакта с раскачиваемыми ветром ветками деревьев.

Обе проблемы значительно сглаживаются обязательным утеплением кровли со стороны чердака. Утеплительный «пирог» смещает «точку росы» наружу и одновременно выполняет роль звукоизоляции.

Расчёт материала и необходимой фурнитуры

Чтобы заказать полный комплект материалов для обустройства кровли необходимо произвести обмер подготовленной конструкции. Измерению подлежат:

Длина ската – измеряется по центру и на краях свеса от конька к наружному краю нижней карнизной доски. Основным считается максимальный показатель с добавлением припуска навеса.
Ширины ската.
Длины внешних (хребтов) и внутренних (ендов) углов и их суммирование.
Длины коньков и карнизов по периметру конструкции крыши.

Все результаты замеров переносятся на эскиз или план крыши. По этому эскизу продавец-консультант или специалист строительной компании сможет произвести точный подсчёт необходимого количества листов металлочерепицы различных размеров. Листы производятся в 1, 3, 6 или 10 модулей (модуль – единица площади, равная одному профильному ряду металлочерепицы). Подбор необходимых по размерам листов позволит снизить количество отходов материала при укладке крыши со сложной геометрией.

Пример раскладки листов металлочерепицы на 1-ом из скатов вальмовой крыши.

При подсчёте количества листов учитывают их полезную площадь, которая на 8-12% меньше общей за счёт перехлеста листов между собой. Затем список дополняют водосборники, ендовы, конёк, держатели снега, планки и листы из стали в цвете выбранной черепицы, необходимый крепёж. На плане крыши должны быть нанесены существующие и планируемые вентиляционные шахты, антенны, окна (мансардные, слуховые), дымовые трубы. Их отделка в местах примыкания к кровле также потребует приобретения специальной фурнитуры.

Подготовительные работы

Основным монтажным работам предшествуют обязательные подготовительные. Их важность нельзя приуменьшать. На этом этапе проверяют:

Правильность собранной стропильной системы, точность её геометрии.
Наличие обрешётки, контробрешетки. Соответствие сечения погонажного материала и шага обрешётки шагу стропил, предполагаемой нагрузке, рекомендациям сопроводительной документации производителя черепицы.
Наличие сплошной или дополнительной обрешётки карниза для надёжного закрепления применяемых элементов безопасности (ограждения, снегозадержатели).
Целостность мембран изоляции.
Наличие дополнительных досок крепления коньков и досок для усиления в ендовах.
Возможность организации вентиляции всего пространства под кровлей. Для этого должны быть предусмотрены обязательные карнизные и коньковые продухи. При их наличии воздух поступает в карнизной части, проветривает и высушивает от возможного конденсата изнаночную сторону металлочерепицы, удаляется через коньковую зону.
Проводилась ли обработка деревянной конструкции специальными средствами для огневой и биологической защиты.

Устройство стропильной системы, обрешетки и гидропароизоляции.

Основные работы

Пошаговый монтаж металлочерепицы на крышу собственными силами.

Для предусмотренной системы стока воды монтируют кронштейны не дальше 0,7 м друг от друга.
Прибивают карнизные планки (шаг 30 см) оцинкованными гвоздями. На планку слегка напускается и подрезается плёнка гидроизоляции, уложенная под обрешёткой.
Первый укладываемый лист металлочерепицы выравнивается у фронтона и временно закрепляется одним саморезом у конька, другим – у карниза.
Временно закрепляются следующие три листа и весь блок выравнивается.
Теперь нужно закрепить все листы черепицы на обрешётке.
Далее операция с 3-4 листами повторяется, пока весь скат не будет укрыт.
Края профиля металлочерепицы не должны доходить до оси конька минимум 8 см. На них устанавливается вентиляционная лента и затем в высших точках профиля саморезами (шаг 30-80 см) крепятся коньковые планки.
Устанавливается снизу вверх фронтонная планка: шаг крепления – 30-60 см, нахлест – 5-10 см. Планка должна накрывать верхнюю линию профильной волны.

Обустройство ендов

Когда полноразмерные листы черепицы уложены, выполняется оформление внутренних углов. Ещё на подготовительном этапе в ендовах набивались дополнительные доски обрешётки для способности выдержать нагрузку от вероятных снежных «мешков». Теперь снизу к коньку укладывается сам жёлоб из гнутого листа. Вертикальный нахлест листов – 200 мм. Ширина листа от оси ендовы – по 0,5 м на сторону.

На уложенных листах желоба делается разметка (10 мм по сторонам от оси ендовы), по которой будут раскраиваться примыкающие к внутреннему углу листы. По краям желоба крепится специальный уплотнитель. Подрезанные, согласно разметке, листы металлочерепицы выставляются на свои места и крепятся к обрешётке не ближе 0,25 м от оси угла. Показатель правильного крепления – отсутствие зазоров между черепицей и уплотнителем и плотное прилегание листа к доске обрешётки в месте крепления. Если края прилегания черепицы к ендове были отрезаны неровно и с дефектами – не стоит переживать. Все недостатки скроются под установленной декоративной накладкой.

Устройство кровли возле труб

Проходящие через кровлю трубы и шахты вентиляции по периметру обкладываются пристенным профилем из гнутых оцинкованных листов, имеющих устойчивое полимерное покрытие. Нахлест профилей на трубу – не меньше 15 см. Крепятся они к обрешётке под листами черепицы, примыкание к трубе обрабатывается герметиком. Под нижний профиль заводится и крепится «галстук» — плоский треугольный лист с отбортовкой – для обеспечения отвода попадающей под кровлю воды от трубы в сторону карниза. После монтажа пристенного профиля, «галстука» и самой металлочерепицы, устанавливаются элементы примыкающего «фартука» на стыках с трубой.

Аксессуары

Установка предусмотренных планом аксессуаров производится строго по технологии, указанной производителем в прилагаемой инструкции к конкретному изделию. Но все устанавливаемые лестницы, ограждения, вентиляционные выпуски, мостики и другие аксессуары объединяет общее правило крепления – через листы кровельного материала непосредственно к обрешётке с использованием синтетических прокладок.

Металлочерепица – мерный материал, длина листов которого достигает 7,5 м. Для её временного складирования или длительного хранения подбирается ровная площадка с установленными через 0,5 м деревянными брусами. Такие же брусья используют, как прокладки между листами. Стопка сложенных листов накрывается и придавливается сверху (в 2-3 местах) грузом, способным предотвратить нежелательное перемещение материала от порывов ветра.
Подача кровельного материала на крышу осуществляется по двум доскам, как по направляющим.
Применение «болгарки» при работе с металлочерепицей следует исключить, потому что при резке, кроме края в области реза, полимерное покрытие также нарушается (прожигается) в местах попадания на него горячих металлических опилок. Второй важный момент – гарантия на листы, порезанные этим электроинструментом, отменяется производителем.
Под декоративной накладкой ендовы уплотнители не используются. При фиксации накладок нужно проследить, чтобы сама ендова не была повреждена саморезами.
Пристенный профиль примыкания может монтироваться сразу на плоскость стены или в подготовленную штробу с обязательным уплотнением стыка герметиком.
Большой свес с карниза может стать причиной деформации края металлочерепицы. Оптимальный свес – 40 мм.
Саморезы приобретаются из расчёта 7-10 шт/м2. Длина саморезов для крепления черепицы к обрешётке – 25 мм, между собой – 19 мм.
Обычно к обрешётке металлочерепица крепится в каждую третью волну профиля; возле фронтонов, коньков и карнизов – через волну. Саморез загоняется на 1,5 см ниже линии штамповки.
Работа с металлочерепицей требует максимальной аккуратности и деликатности для сохранности напыленного слоя.Поэтому работая на крыше, применяют обувь с мягкой подошвой.

Технология монтажа кровли из профиля металлочерепицы не сложная. Следование её пунктам и надлежащее обслуживание крыши в дальнейшем могут снять вопрос перекрытия здания с повестки дня лет на 50.

Вконтакте

малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

Отличается демократической ценой, длительным сроком эксплуатации и выразительным внешним видом

простая процедура монтажа и легкость проведения ремонтных работ;
большой ассортимент цветовых решений;
материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

различные виды коньков: простые, фигурные и с аэраторами;
специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
внутренние и наружные ендовы;
другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

Важно!

Наличие всех перечисленных элементов среди предложений продавца – показатель уровня компании, которая производит металлочерепицу, что может свидетельствовать и о качестве самих продуктов.

наличие полимеров;
сколько цинка приходится на 1 м² листа;
дата производства и период гарантийного срока использования материала;
название производителя;
толщина листа.

Важно!

Если речь идет о материале, приобретенном у крупного производителя, то в маркировке будет присутствовать информация еще и марке использованной стали.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Полезный совет!

Помимо приобретения листов стандартных размеров, можно рассмотреть вариант индивидуального изготовления металлочерепицы под заказ. Конечно, стоить это будет заметно дороже, но зато так можно получить именно такой материал, что подходит именно вам. Главное помнить, что длина одного листа не должна быть меньше 45 см или больше 7 м.

Важно!

11 градусов – это минимальный наклон, при котором допустим монтаж металлочерепицы.

Материалы и инструменты для укладки металлочерепицы своими руками

шуруповерт;
электродрель;
ножницы для резки металла;
измерительная рулетка;
молоток;
маркер;
монтажная лента.

Полезный совет!

Для придания привлекательного внешнего вида покрытия стоит использовать декоративные накладки.

Как крепить металлочерепицу: этапы проведения подготовительных работ

Статья по теме:

Термоизоляция в процессе монтажа крыши из металлочерепицы

Важно!

Для того чтобы обеспечить стекание осадков в водосток, материал нужно фиксировать с небольшим припуском (примерно 2 см). За счет такого небольшого провисания никаких проблем со стеканием воды не будет
.

Устройство кровли из металлочерепицы: основные правила работы

Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов. Поэтому выбору саморезов нужно уделить должное внимание. Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение. Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Схема крепления металлочерепицы и других необходимых элементов

торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Полезный совет!

Если предстоит работать с кровлей, угол наклона которой больше 45 градусов, то заранее стоит провести расчеты, которые позволят определить, возможно ли установка конкретной модели коньковой планки в этом случае. Сделать это нужно обязательно, так как в противном случае, может понадобиться даже полная замена всего кровельного покрытия.

Монтаж ендовы при кровле металлочерепицей

Важно!

Все ошибки в процессе проведения расчетов и замеров могут привести к появлению зазоров на поверхности, и когда начнутся обильные атмосферные осадки, скорее всего крыша будет протекать.

установка обязательно должна быть произведена снизу вверх;
уплотнитель между накладкой и черепицей не нужен;
накладки обязательно должны быть уложены внахлест минимум 10 см;
крепежные элементы (в данном случае саморезы) не должны провоцировать повреждение ендовы.

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Важно!

Расстояние между угловыми листами, которые подвергались обрезке и были установлены возле «хребта» не должно превышать 10 см.

Инструкция по монтажу металлочерепицы «Монтеррей»

чрезвычайно высокий уровень устойчивости материала как к ультрафиолетовому излучению, так и к другим внешним факторам, например, влаге и температуре;
за счет слоя полимера, нанесенного на поверхность черепицы, она не теряет свой внешний вид на протяжении всего срока эксплуатации;
материал чрезвычайно прочный и твердый, так что способен выдерживать серьезные нагрузки;
многослойная структура предотвращает возникновение коррозии;
за счет малого веса (один квадратный метр материала весит не больше 5 кг), существенно снижается нагрузка на стропильную систему;
использование этого варианта – отличная экономия, так как нет необходимости делать большой шаг между креплениями. Изначально, инструкция монтажа металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

для различных моделей этого материала необходимо подготовить различную обрешетку. Так, для металлочерепицы Стандарт или Супер будет достаточно шага 35 см, а вот для Люкс или Макси шаг должен составлять 40 см;
в самых сложных местах кровли (обычно это внутренние углы, а также место, где расположен выход дымохода), нужно делать сплошную обрешетку;
на планках примыкания, для выхода дымохода нужно устанавливать внутренние фартуки;
инструкция по монтажу металлочерепицы «Монтеррей» не предусматривает использование материала, длина которого больше 4 м;
перед установкой материала необходимо снять защитное покрытие, так как сделать это в дальнейшем может быть невозможно.

Интересно!

Отлично смотрится и металлочерепица Каскад, инструкция монтажа для которой не слишком отличается от всех прочих. Но зато внешний вид такой кровли считается более эстетичным и оригинальным.

Как правильно ухаживать за покрытием крыши металлочерепицей

удалять грязь, пыль и сухие листья с поверхности, используя влажную ворсистую щетку;
если речь идет об устранении более сложных загрязнений, то допустимо использовать чистящие средства, но только те, что предназначены для полимерных поверхностей. Применять агрессивные химические средства запрещено категорически, так как они разрушают защитный слой и приводят материал к непригодности;
очистка водостоков проводится при помощи струи воды, которая должна быть направлена от конька к карнизам;
очищать снег можно и нужно, но делать это стоит только с использованием таких инструментов, которые не способны нанести повреждения нежному покрытию.

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
категорически запрещено наступать на гребень волны, так как это может стать причиной деформации;
более того, наступать на листы полной стопой вообще не рекомендуется;
при передвижении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно скату;
брать материал можно только в перчатках.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Важно!

Вопрос распределения нагрузки, которую оказывает на поверхность крыши снег, должен быть продуман еще на этапе закладки фундамента. Этот фактор обязательно должен быть учтен в расчетах.

Q = G×s

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Уголковые снегогозадержатели на металлочерепицу

Монтаж мансардного окна в металлочерепицу

Монтаж металлочерепицы: видео-инструкция для новичков

Металлочерепица — является одним из популярных кровельных материалов, который характеризуется надежностью, порочностью и доступностью. Чтобы качественно выполнить работы по покрытию , необходимо следовать приведенной ниже инструкции. Но для начала давайте разберем, чем же так примечателен этот материал и какие он имеет недостатки.

Достоинства и недостатки металлочерепицы

Среди достоинств этого покрытия можно отметить:

Небольшой вес, который позволяет крыть крышу без особых усилий;
Работа не вызовет затруднений и специального обучения не потребуется, достаточно иметь базовые познания в этой области;
Срок эксплуатации очень большой, что позволяет долгое время не задумываться о перекрытии;
Доступная цена и высокая износоустойчивость не менее важный критерий при выборе кровельного материала;
Такой материал не горит, а под действием высокой температуры не плавится и не деформируется;
Огромный выбор и стильный внешний вид, позволят подыскать подходящий вариант всем без исключения.

Единственным минусом, который называют многие покупатели — это его шумность. Но даже с этим можно справиться, если при покрытии позаботиться о звукоизоляции.

Кроем крышу металлочерепицей правильно: пошаговая инструкция

Чтобы выполнить эти работы своими руками правильно, необходимо соблюдать все правила, обозначенные в пошаговой инструкции. Итак, с чего нужно начать:

Провести необходимые расчеты, чтобы узнать количество материалов, не забывая про утеплитель и крепежные элементы;
Выполнить покрытие вокруг дымохода;
Выполнить укладку материала, используя один из вариантов.

Расчет количества металлочерепицы на крышу

Обычно ширина полного листа больше рабочей области. Эта разница может составлять от 80 до 120 мм. поэтому при покупке материала необходимо знать точные размеры рабочего покрытия.

Чтобы расчет выполнить правильно, необходимо ориентироваться на такую формулу:

Наибольшая длина материала делится на его ширину. Получившуюся цифру нужно округлить в сторону увеличения.

Сначала нужно измерить длину ската, при этом свес карниза тоже нужно учесть;
Нахлест равен 0,15 м на 1 ряд. Если есть такая возможность уложить покрытие в один ряд, то нахлест учитывать не нужно.

Измерив оба показателя их складывают.

Если приобретенная металлочерепица была изготовлена на заказ по определенным размерам, то чтобы правильно рассчитать все показатели лучше воспользоваться помощью специалистов.

Размеры такого материала бывают от 70 см. до 12 метров.

Но наиболее оптимальным вариантом будет покрытие с габаритами 4 — 4,5 м.

Оборудование «фартука»

Там, где дымоход проходит перекрытие, следует позаботиться о внутренней части примыкания.

Монтаж фартука своими руками следует выполнять по такой схеме:

Основной материал должен соответствовать планкам по цвету;
Штроб, проделанный в трубе, должен быть глубиной около 15 см, а уклон должен быть небольшим;
Теплостойкую изоляцию нужно вывести на трубу дымохода. Место соприкосновения необходимо приклеить скотчем;

Там, где печная труба проходит уровень крыши, ее оборачивают специальной пленкой.

Декоративный фартук можно устанавливать тогда, когда листы металлочерепицы будут уложены на крыше. На дымоход накладывают наружные рейки примыкания так, чтобы их верхняя часть переместилась в подготовленный штроб. Для более надежной защиты, места стыковки заполняют термостойким герметиком. А нижнюю часть реек нужно прикрепить саморезами к обрешетке.

Чтобы была хорошая вентиляция между дымоходом и стропилами, необходимо чтобы расстояние между ними было большое.

А для защиты кирпичного дымохода от возможного растрескивания, трубу необходимо обернуть своими руками сталью с полимерным покрытием. Для обеспечения хорошей вентиляции необходимо оставить небольшой зазор, около 20 мм.

Дымоход с круглым сечением должен быть заизолирован там, где проходит поверхность кровли. Для этого можно взять специальную ленту, которая имеет способность к саморасширению. Она отлично герметизирует все отверстия, в том числе и по всему диаметру.

Монтаж металлочерепицы: последовательность работ

Чтобы монтаж кровельного покрытия своими руками не вызвал больших затруднений, необходимо позаботиться о методе подачи металлочерепицы на крышу. Для этого рекомендуют изготовить лаги.

Если крыша больших размеров или нет возможности хранить весь приобретенный материал возле дома, тогда можно попробовать изготовить своими руками своеобразный стеллаж. Все материалы нужно будет перенести туда, а потом выполнить их установку. Чтобы листы не повредились за время хранения, в процессе перемещения их необходимо перекладывать планками.

Как только металлочерепица окажется на своем месте, защитное пленочное покрытие следует снять.

Если приходится ходить по уложенному материалу, то нужно знать, как это сделать правильно, чтобы не повредить его. Во-первых, это осторожность. Прежде чем наступить куда-нибудь, необходимо внимательно подобрать для этого место. Во-вторых, передвижения нужно осуществлять только вдоль листов и ступать только между волнами материала.

Если необходимо пройти поперек покрытия, то местом, куда будет ступать нога, должна быть складка. В-третьих, крыть кровлю нужно в мягкой обуви, это поможет избежать повреждения материала.

Если крыть приходится в дождливую погоду, то в места стыковки может попасть вода. Вся влага выдавливается вверх под силой второго листа. Чтобы скопления влаги полностью исключить, каждый лист материала содержит специальную бороздку, которая и помогает стечь ненужной воде. Есть некоторые виды, у которых такая бороздка есть с двух сторон, но в основном она находится с одной стороны, справа. Когда , следует проконтролировать, чтобы эта бороздка перекрывалась последующим покрытием.

Уложив начало ряда можно продолжать крыть в любую сторону:

направо;
налево.

Направление укладки выбирается из личных соображений, относительно удобства. Но начало укладки должно начинаться от стороны, на которой отсутствуют срезы и скосы. Крыть нужно, ориентируясь на другой скат крыши или ендову.

Если процесс начинается слева, то листы, укладываемые после, должны лечь на волну листа перед ним. А бороздка должна быть по левой стороне покрытия.

Если принцип укладки предусматривает направление справа, то перекрытие бороздки происходит при помощи края следующего листа, оказываясь под волной материала. Вторым методом крыть намного легче и проще, так как исключается сдвиг уложенного материала. Но, поцарапать его тоже очень легко.

Каким бы методом укладки ни осуществлялась эта работа, но начальные листы следует располагать параллельно к карнизу, а длина свеса не должна быть больше 50 мм.

Покрыть кровлю листами можно двумя технологиями:

Уложить материал в один ряд;
Выполнить многослойную укладку.

Как уложить металлочерепицу в один ряд

Такая технология предполагает монтаж справа от края. А значит, покрытие должно ровняться, ориентируясь на торцы и карнизы. Когда первый лист выровнялся по отношению к ним, его нужно зафиксировать посредине, недалеко от конька. Последующие материалы накладываются с небольшим перекрытием. Обычно, для хорошей прочности хватает одной волны листа. После выравнивания второго листа, по отношению к первому, его тоже закрепляют, но уже не посредине, а вместе с предыдущим полотном. Этим методом выкладывают блоки, по 4 листа. Полученный блок выравнивают относительно карниза и торца и, оставляя место на свес, крепят всю конструкцию к доскам обрешетки. Последний лист в блоке крепить нужно тогда, когда будет отрегулирован последний блок. На рисунке, представленном ниже, можно детальнее рассмотреть этот способ укладки.

Многорядный способ крепления

Такой способ укладки подразумевает покрытие крыши по такой схеме:

Крыть нужно с правой стороны. Начальный лист необходимо ровнять, относительно торца и карниза. Сверху монтируется другой элемент покрытия и крепиться к первому листу, после выравнивания двух листов. Последующий лист необходимо монтировать слева от первого элемента покрытия, и также скрепить с ним. Четвертый элемент следует уложить наверх третьего, и так продолжают до окончания крыши. Закончив два ряда такого покрытия, блок фиксируют на деревянной обрешетке.

На рисунке ниже можно посмотреть описанную схему.

Укладка материала на коньке

До начала укладки следует выполнить разметку на скате и определить центральную ось. На одном листе металлочерепицы следует сделать то же самое, наметить центральную ось. Совместить вместе поверхность ската и лист материала, последний необходимо зафиксировать с помощью винта-самореза. Последующие листы следует укладывать с двух сторон конька, одним из вышеприведенных способов.

На какие моменты нужно обратить внимание

должен происходить только в месте касания досок обрешетки;
Нижний лист нужно монтировать, пропуская одну волну над ступенькой;
Последующие ряды крепят на небольшом расстоянии, относительно ступеней;
Во время крепления материала от начала торцевой доски, необходимо задействовать все волны;
Уложенный материал обязан плотно прилегать к доскам обрешетки;
При вертикальном перекрытии материал крепят при помощи саморезов в углубление волн.

Разобрав процесс своими руками, нужно уделить внимание обработке листов.

Болгарку при работе с металлочерепицей использовать запрещено, так как покрытие можно повредить, а это повлечет за собой дальнейшую коррозию. Для этих целей рекомендуется воспользоваться вырубными электроножницами или электролобзиком. Ножовка для работы по металлу тоже подойдет.
Места повреждения материала нужно обработать краской, чтобы избежать дальнейшего ржавления.

На рисунке, расположенном ниже, можно рассмотреть укладку материала своими руками.

На представленном рисунке номер 3 означает пленку для гидроизоляции;

Номер 4 означает обрешетку;
Номер 21 — торцевую доску;
Номер 22 — внешний уголок;
Номер 23 — саморез.

Торцевая планка

Если она установлена правильно, тогда она служит не только как декоративный элемент, но и как защитный. Она позволяет защитить крепежи от пагубного влияния факторов окружающей среды. Не допустить попадание влаги тоже в ее компетенции.

Ендова

Она предназначена для облагораживания внешних стыков. Отведение лишней влаги тоже в ее силах. Во время крепления верхней ендовы необходимо контролировать, чтобы саморезы не повредили нижнюю ендову, это может привести к порче гидроизоляции.

Кровельные изломы

Изломы на кровле различают двух видов:

Если у крыши скат с прямым изломом, тогда доски для обрешетки нужно располагать достаточно близко относительно друг друга. Материал для покрытия обязан покрыть место прямого излома, с небольшим выступом.

Если крыша имеет обратный излом, тогда необходимо воспользоваться стеновым примыканием, которое выполнит функции сопрягающего элемента. Там, где присутствует обратный излом, обрешеточные доски должны находиться достаточно близко по отношению друг к другу. А между металлочерепицей и примыканием должен находиться слой уплотнителя.

Во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам
можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Покрытие кровли металлочерепицей начинается с расчетов.

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Помимо самой металлочерепицы, в комплект входят также:

планки из стали длиной в 2 м;
стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

ножницы по металлу;
стремянка;
электродрель;
длинная рейка;
шуруповерт;
монтажная лента;
измерительный прибор;
молоток;
маркер;
средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

гидроизоляция;
черепица;
кровельные планки;
аэроролик;
планки для торцов и конька;
декоративные накладки;
саморезы, шайбы-уплотнител и к ним;
доски 2,5х10 см;
направляющая доска.

Этап 3. Основание

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

Этап 4. Термоизоляция

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Изоспаном» или «Ютафолом»). Далее укладывается утепляющий слой (толщиной не более 25 см), укрывается антиоксидантной пленкой и крепится к стропилам деревянными брусками.

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Шаг 1.
Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

Шаг 2.
Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3.
При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4.
При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Шаг 5.
Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

Этап 7. Обустройство ендовы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Видео – Укладка металлической черепицы

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1.
Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2.
Устанавливается карнизная доска, собирается .

Шаг 3.
Сооружается карнизная система.

Шаг 4.
Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Шаг 5.
Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6.
Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

Грязь и сухие листья смываются влажной ворсистой щеткой.
Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил прослужит порядка 50 лет.

Источник

Вопрос о том, как правильно уложить металлочерепицу, задает себе большинство застройщиков, решивших выбрать при строительстве дома данный практичный, современный и долговечный материал. В данной статье будет рассказано о том, как производится монтаж металлочерепицы – инструкция расскажет обо всех тонкостях и нюансах выполнения данной работы.

В статье также рассказано об устройстве кровельного пирога, необходимых при возведении крыши материалах, инструментах и многом другом.

Использованная в статье схема «металлочерепица – монтаж – инструкция» может оказаться полезной как для застройщиков, так и для самих строителей как при строительстве дома, так и при выполнении таких работ, как возведение навеса из металлочерепицы.

Технология монтажа

Прежде чем приступать к монтажу металлочерепицы, можно посмотреть или скачать в сети Интернет видео – монтаж металлочерепицы, но первым делом рассмотрим схему и основные принципы устройства так называемого кровельного пирога под металлочерепицу.

Такое название связано с большим количеством слоев, каждый из которых выполняет определенную функцию.

При условии правильного подбора материалов, а также выполнения расчета и монтажа, именно данная конструкция позволяет сделать кровлю из металлочерепицы наиболее надежной и долговечной.

Вне зависимости от того, как будет применяться инструкция – монтаж металлочерепица планируется выполнять собственноручно или с приглашением наемных рабочих, следует осознавать, что кровля является довольно сложной конструкцией, при строительстве которой важно четко следовать рекомендациям производителей по монтажу покрытия из металлочерепицы, а также – всем строительным правилам и нормативам.

Еще раз напомним, что рекомендуется просмотреть видео – монтаж металлочерепицы, а весь процесс непосредственно монтажа следует постоянно держать под контролем, поскольку некачественное выполнение работ может выявиться не сразу, а в процессе эксплуатации.

Например, некачественная укладка гидро- и пароизоляции может привести к скапливанию конденсата, снижению качеств теплоизоляции и гниению деревянных конструкционных элементов.

Важно: надежная и долговечная крыша может быть построена только с полным соблюдением всех правил, которые включает в себя инструкция: монтаж металлочерепицы.

Система стропил;
Контррейки;
Гидроизоляционная пленка;
Бруски вертикальной обрешетки;
Стартовый брус горизонтальной обрешетки;
Бруски горизонтальной обрешетки;
Обрешетка дополнительная;
Ветровая доска;
Кронштейн для желоба;
Карнизная планка;
Металлочерепица;
Кровельный конек;
Коньковый уплотнитель;
Слуховое окно;
Материал теплоизоляции;
Пароизоляционный материал;
Подшивка мансарды.

На рисунке приведена схема монтажа металлочерепицы, в соответствии с которой и выполняются работы, описанные ниже.

Но сначала следует разобраться, при помощи каких инструментов будет производиться монтаж покрытия.

Инструменты и оборудование

Данная инструкция: металлочерепица – монтаж описывает процесс монтажа металлочерепицы на примере марки «Монтеррей» и аналогичных ей, монтаж прочих марок в целом выполняется по тому же принципу, отличительные особенности будут рассмотрены в конце статьи.

Для выполнения работ потребуются следующие инструменты и материалы:

Инструмент для нарезания листов металлочерепицы;
Шуруповерт, желательно на аккумуляторах;
Средних размеров молоток;
Правило или ровная длинная рейка;
Маркер.

Для того, чтобы нарезать листы, производители советуют использовать следующие инструменты:

Ножницы ручные или электрические по металлу;
Ножовка или сабельная электрическая пила с необходимыми полотнами;
Просечные электрические ножницы;
Электрический лобзик;
Дисковая пила с зубьями из победита.

После того, как нарезка листов завершена, следует удалить различные опилки, которые, ржавея, могут привести к повреждению полимерного покрытия металлочерепицы.

Важно: при нарезке листов металлочерепицы не следует использовать инструмент с абразивными режущими кругами, такой как болгарку.

В этом случае воздействие высоких температур приведет к разрушению цинкового и полимерного покрытия материала, что вызовет впоследствии коррозионный процесс, в результате которого на крыше будут появляться ржавые подтеки.

Инструкция по монтажу

Полезно: несмотря на то, что укладка длинных листов снижает количество стыков, сам процесс монтажа значительно сложнее, чем укладка более коротких листов с перехлестом.

Промерзание крыши;
Образование на металлочерепице наледи;
Гниение обрешетки и стропил;
Разрушение отделки внутренних помещений.

Во избежание перечисленных неприятных последствий правила монтажа металлочерепицы рекомендуют использовать теплоизоляционный материал необходимой толщины.

Кроме того, при монтаже металлочерепицы следует в обязательном порядке выполнять защиту материала утеплителя со стороны металлочерепицы – с помощью гидроизоляционной пленки, со стороны внутренних помещений – пароизоляционной пленкой.

Удаление влажных паров из пространства под кровлей обеспечивается созданием естественной вентиляции, представляющей собой свободное перемещение воздушных масс от карнизов к коньку кровли.

Для этого между гидроизоляционной пленкой и металлочерепицей с помощью обрешетки следует оставить зазор, составляющий примерно 40 мм. При подшивании свесов карнизов на них следует оставить щели, а также освободить специальные отверстия в резиновом уплотнителе на коньке.

Полезно: в случае пленок «Ютавек» и «Тайвек» теплоизоляция может укладываться без зазора.

Обрешетка выполняется из брусьев или досок обрезных, обработанных антисептическими препаратами. Рекомендованное сечение брусьев составляет 50х50 мм, досок – 100х32 мм.
Монтаж обрешетки выполняется в несколько этапов:

На стропилах поверх пленки гидроизоляции прибиваются брусья, спадающие от конька до карниза. На данные брусья крепят доски обрешетки;
Первая от карниза доска обрешетки должна быть толще остальных приблизительно на 10-15 мм. Далее необходимо соблюдать правильное расстояние между досками;
В случае металлочерепицы «Монтеррей» инструкция по монтажу: металлочерепица предписывает устанавливать вторую доску с отступом от нижнего края первой в 300 мм (измерение производится от середины второй прибиваемой доски), для металлочерепицы «Макси» данное расстояние составляет 350 мм;
Расстояния между осями досок обрешетки, прибиваемых в дальнейшем, составляют для разных марок металлочерепицы: для «Монтеррей» и «Супермонтеррей» — 350 мм, для «Макси» — 400 мм.

Важно: в случае, если шаг стропил превышает 1000 мм, для обрешетки следует использовать доски большей толщины.

Сплошная обрешетка выполняется в таких местах, как ендовы, дымоходы, периметр слуховых и мансардных окон. С обеих сторон конька прибиваются дополнительно две обрезные доски, при этом торцевые планки поднимаются на высоту профиля металлочерепицы над обрешеткой рядовой.

Монтаж металлочерепицы. Ендова

Прежде чем будет укладываться металлочерепица – инструкция предусматривает крепления нижней планки ендовы с помощью саморезов к сплошной обрешетке по внутреннему стыку скатов.

При необходимости стыкования планок делают перехлест, составляющий 100-150 мм. Далее производят разметку и, в случае необходимости, подрезание листов металлочерепицы.
Монтаж металлочерепицы производится снизу вверх (см. рис.). Верхний стык листов довольно редко имеет привлекательный внешний вид, поэтому поверх него устанавливают декоративный элемент, например – верхняя планка ендовы.

Важно: самым слабым местом кровли являются узлы примыканий. Во избежание впоследствии ремонта кровли их устройство инструкция: металлочерепица требует выполнять с особой тщательностью.

Герметичное примыкание металлочерепичной кровли к стенам на скатах и дымоходам осуществляется при помощи внутреннего фартука, изготовляемого с использованием нижних планок примыкания:

Планка прикладывается к стенке трубы, после чего ее верхний край отмечается на кирпиче;
С помощью болгарки по проведенной линии пробивается штроба, после выполнения которой следует убрать пыль и промыть данный участок водой;
Установку внутреннего фартука начинают на той стенке трубы, которая расположена в нижней части ската, то есть со стороны карниза. Планка по месту подрезается, устанавливается и крепится при помощи саморезов;
Аналогично выполняется монтаж фартука со всех оставшихся сторон трубы;
При необходимости стыкования планок выполняется нахлест, составляющий примерно 150 мм. Край фартука, заводимый в штробу, следует обработать силиконовым герметиком, желательно бесцветным;
Далее в пространство под нижней кромкой внутреннего фартука заводится галстук – плоский лист, обеспечивающий сток воды. Галстук может быть направлен либо в ендову, либо вниз до самого карнизы. По краям галстука с помощью молотка и плоскогубцев выполняют бортик;
Листы металлочерепицы монтируются поверх галстука и фартука;
После укладки кровельного покрытия вокруг трубы дымохода начинают изготовление и монтаж наружного фартука, изготавливаемого с помощью верхних планок примыкания;
Верхние планки устанавливаются аналогично нижним, но верхняя кромка не заводится в штробу, а крепится напрямую к стене.

Важно: при перемещении по металлочерепичной кровле следует соблюдать все необходимые меры безопасности.

Металлочерепица: инструкция по монтажу
предписывает одевать удобную и мягкую нескользящую обувь и наступать только в прогибы волны. Кроме того, следует пользоваться поясом монтажника и страховочным фалом.

Первый лист выравнивается вдоль торца крыши и крепится в верхней части с помощью одного самореза.
При этом возле карниза следует сделать вынос (металлочерепичный козырек) около 40 мм. Второй лист укладывается с нахлестом первого при монтаже справа налево, либо его край заводится под первый лист в случае монтажа слева направо.
Крепление листов между собой осуществляется при помощи саморезов в верхней точке перехлеста, при этом они не должны быть прикручены к обрешетке под металлочерепицу – следует обеспечить возможность свободного движения листов относительно удерживающего первый лист самореза в коньковой части.
Укладка третьего листа выполняется аналогично второму, после чего скрепленные между собой листы выравнивают параллельно карниза.
В случае, если необходимо состыковать листы по длине, следует соблюдать порядок их укладки, показанный на рисунке Б.

Важно: в случае наличия защитной пленки на металлочерепице, перед монтажом следует обязательно удалить ее.

Важно: приобретая металлочерепицу, необходимо выяснить условия гарантии на материал.

Многими производителями гарантия на металлочерепицу предоставляется только с условием использования определенной марки саморезов, поэтому саморезы рекомендуется приобретать у поставщика вместе с самим материалом.

При монтаже вентиляционных элементов первым делом в металлочерепице вычерчивается и прорезается по шаблону отверстие.
Далее на проходной элемент наносят силикон, после чего крепят конструкцию к металлочерепице при помощи саморезов.
Вентиляционный выход вставляют в проходной элемент, выравнивают вертикально с помощью уровня и также крепят саморезами.
Для соединения вытяжки и внутридомового воздуховода используется гофрированная труба, пропускаемая через пирог кровли, после чего проход герметизируют при помощи клейкой ленты.
Для установки лестниц используются кронштейны в количестве 4 штук на 1 секцию.
Они одеваются на стойки лестницы и фиксируются при помощи болтов М8х40.
Крепление кронштейнов к поверхности крыши производится в прогибах волн с помощью болтов Ш8х60, а места их примыкания герметизируются.
По длине кровельного ската лестница набирается секциями, самая верхняя из которых крепится к брусу конька специальными кронштейнами.

Вертикальная решетка ограждения, обеспечивающая безопасность при выполнении обслуживания кровли, устанавливается на сплошную обрешетку на уровне карнизов.
Опоры ограждений устанавливаются в прогибы волн металлочерепицы, кронштейны крепятся к опорному брусу при помощи оцинкованных шурупов М8х60 с использованием резиновой прокладки.
Расстояние между опорами должно составлять приблизительно 900 мм. Опоры регулируются относительно наклона крыши и фиксируются, после чего на них навешивается само ограждения.
В точках сопряжений опор и секций ограждения сверлят отверстия (в нижней перекладине 12 мм, в верхней – 12 мм).
Через данные отверстия производится соединение опор с секциями при помощи соответствующих болтов. После завершения монтажа следует герметизировать все точки соединений.

Для обслуживания антенн, дымоходов и прочих элементов на кровле обустраиваются переходные мостики, для установки которых также заранее выполняется сплошная обрешетка.
Крепление опорных кронштейнов мостика выполняется аналогично ограждению кровли, наклон регулируется путем подбора отверстий в крепежных кронштейнах.
Фиксация осуществляется при помощи болтов М8х20, расположенных по два с каждой стороны платформы.

Трубчатые снегозадержатели монтируются для защиты от лавинообразных сходов снежного покрова с крыши, обрешетка при этом также выполняется сплошная.
Кронштейны крепятся с шагом около 100 см, установка концевых кронштейнов выполняется примерно в 50 см от конца снегозадержателя.
Снегозадержатель также должен быть удален на 35 см от карниза кровли. В случае длины ската, превышающей 8 м, устанавливают промежуточный ряд снегозадержателей.

Важно: при наличии мансардных окон над ними необходимо также установить снегозадержатели.

Монтаж других видов металлочерепицы

Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при монтаже отдельных видов материала.

На рисунке видно, что шаг обрешетки при монтаже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

При монтаже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует учитывать свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

При этом крепеж получается скрытым, что позволяет сделать места стыков листов практически незаметными.

При приобретении металлочерепицы следует выяснить различные тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю.

Время чтения ≈ 3 минут

Чертежи и схемы крыши из металлочерепицы

Обрешетка

Для надежной фиксации кровельного покрытия потребуется заготовить прочную и надежную обрешетку. Она состоит из деревянных досок, определяет покатость крыши. Для оптимального отвода осадков рекомендуется проводить монтаж стропил с углом более 14-15 градусов. Между тремя крайними досками необходимо установить дополнительные перемычки. Это позволит придать конструкции двухскатной крыши большую прочность и защитит от сильных порывов ветра.

Следующим этапом становится укладка парогидроизоляционного материала. Довольно хорошо зарекомендовала себя пароизоляция Изоспан . Материал позволяет провести действительно качественный монтаж кровли из металлочерепицы, исключающий скопление влаги под кровлей и разрушение древесных элементов.

Перед монтажом контробрешетки нужно подготовить используемые бруски и доски. Потребуется покрыть элементы антисептиком для максимального продления срока службы. Затем бруски прикрепляются непосредственно к стропилам.

Пошаговая инструкция по монтажу металлочерепицы

Приступать к монтажу металлочерепицы следует после установки кронштейнов. Они выставляются под уровень, крепятся к нижней доске.

На кронштейны устанавливаются желоба, монтируется капельник.

Капельник закрывается гидроизоляцией.

1. Поднимается первый лист металлоцерепицы (работа начинается с края), фиксируется в верхней части.

2. Проводится прикручивание листа к доскам с помощью кровельных саморезов (по всей длине и ширине).

3. Осуществляется подъем второго листа, он накладывается на первый (хватит нахлеста на 1 полосу). Фиксируется аналогичным способом.

4. Проводится укладка остальных листов, вплоть до края крыши.

5. Работа по аналогичной инструкции выполняется для второй стороны крыши.

Следующим этапом становится установка конька.

Для его ровного расположения необходимо между фронтонами натянуть нитку.

Завершение работ

Помимо информации о том, как смонтировать крышу из металлочерепицы, исполнитель должен помнить о необходимости качественного закрытия торцевых стенок крыши. Для работы потребуется использовать плиты OSB . Они обладают незначительным весом и оптимально подходят для строительства каркасного дома. Монтировать плиты необходимо с внутренней стороны — чердачного помещения.

Изначально исполнителю потребуется провести замеры и сделать разметку на плите, согласно которому буде выполняться ее обрезка. В первую очередь заготавливаются боковые части треугольной формы. После их монтажа выполняется подгонка нижней и верхней части. Важно учитывать, что на чердаке нужно оставить отверстие для последующего монтажа окна. Как только последние части плит будут установлены, сборка двухскатной крыши завершается. Для подробного изучения всех описанных этапов, начиная с крепления изоляционного слоя и до момента закрытия торцевых стенок, рекомендуется дополнительно просмотреть прилагаемые фото и видео подсказки.

Видео монтажа металлочерепицы своими руками

Достоинства и недостатки металлочерепицы

Среди достоинств этого покрытия можно отметить:

Небольшой вес, который позволяет крыть крышу без особых усилий;
Работа не вызовет затруднений и специального обучения не потребуется, достаточно иметь базовые познания в этой области;
Срок эксплуатации очень большой, что позволяет долгое время не задумываться о перекрытии;
Доступная цена и высокая износоустойчивость не менее важный критерий при выборе кровельного материала;
Такой материал не горит, а под действием высокой температуры не плавится и не деформируется;
Огромный выбор и стильный внешний вид, позволят подыскать подходящий вариант всем без исключения.

Кроем крышу металлочерепицей правильно: пошаговая инструкция

Провести необходимые расчеты, чтобы узнать количество материалов, не забывая про утеплитель и крепежные элементы;
Выполнить покрытие вокруг дымохода;
Выполнить укладку материала, используя один из вариантов.

Расчет количества металлочерепицы на крышу

Чтобы расчет выполнить правильно, необходимо ориентироваться на такую формулу:

Наибольшая длина материала делится на его ширину. Получившуюся цифру нужно округлить в сторону увеличения.

Сначала нужно измерить длину ската, при этом свес карниза тоже нужно учесть;
Нахлест равен 0,15 м на 1 ряд. Если есть такая возможность уложить покрытие в один ряд, то нахлест учитывать не нужно.

Измерив оба показателя их складывают.

Размеры такого материала бывают от 70 см. до 12 метров.

Но наиболее оптимальным вариантом будет покрытие с габаритами 4 — 4,5 м.

Оборудование «фартука»

Там, где дымоход проходит перекрытие, следует позаботиться о внутренней части примыкания.

Монтаж фартука своими руками следует выполнять по такой схеме:

Основной материал должен соответствовать планкам по цвету;
Штроб, проделанный в трубе, должен быть глубиной около 15 см, а уклон должен быть небольшим;
Теплостойкую изоляцию нужно вывести на трубу дымохода. Место соприкосновения необходимо приклеить скотчем;

Там, где печная труба проходит уровень крыши, ее оборачивают специальной пленкой.

Монтаж металлочерепицы: последовательность работ

Как только металлочерепица окажется на своем месте, защитное пленочное покрытие следует снять.

Уложив начало ряда можно продолжать крыть в любую сторону:

направо;
налево.

Покрыть кровлю листами можно двумя технологиями:

Уложить материал в один ряд;
Выполнить многослойную укладку.

Как уложить металлочерепицу в один ряд

Многорядный способ крепления

Такой способ укладки подразумевает покрытие крыши по такой схеме:

Крыть нужно с правой стороны. Начальный лист необходимо ровнять, относительно торца и карниза. Сверху монтируется другой элемент покрытия и крепиться к первому листу, после выравнивания двух листов. Последующий лист необходимо монтировать слева от первого элемента покрытия, и также скрепить с ним. Четвертый элемент следует уложить наверх третьего, и так продолжают до окончания крыши. Закончив два ряда такого покрытия, блок фиксируют на деревянной обрешетке.

На рисунке ниже можно посмотреть описанную схему.

Укладка материала на коньке

На какие моменты нужно обратить внимание

должен происходить только в месте касания досок обрешетки;
Нижний лист нужно монтировать, пропуская одну волну над ступенькой;
Последующие ряды крепят на небольшом расстоянии, относительно ступеней;
Во время крепления материала от начала торцевой доски, необходимо задействовать все волны;
Уложенный материал обязан плотно прилегать к доскам обрешетки;
При вертикальном перекрытии материал крепят при помощи саморезов в углубление волн.

Разобрав процесс своими руками, нужно уделить внимание обработке листов.

Болгарку при работе с металлочерепицей использовать запрещено, так как покрытие можно повредить, а это повлечет за собой дальнейшую коррозию. Для этих целей рекомендуется воспользоваться вырубными электроножницами или электролобзиком. Ножовка для работы по металлу тоже подойдет.
Места повреждения материала нужно обработать краской, чтобы избежать дальнейшего ржавления.

На рисунке, расположенном ниже, можно рассмотреть укладку материала своими руками.

На представленном рисунке номер 3 означает пленку для гидроизоляции;

Номер 4 означает обрешетку;
Номер 21 — торцевую доску;
Номер 22 — внешний уголок;
Номер 23 — саморез.

Торцевая планка

Ендова

Кровельные изломы

Изломы на кровле различают двух видов:

Достоинства материала

К сильным сторонам металлочерепицы относятся:

Покрытие кровли металлочерепицей начинается с расчетов.

Этап 1. Проведение расчетов

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

Помимо самой металлочерепицы, в комплект входят также:

планки из стали длиной в 2 м;
стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

ножницы по металлу;
стремянка;
электродрель;
длинная рейка;
шуруповерт;
монтажная лента;
измерительный прибор;
молоток;
маркер;
средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

гидроизоляция;
черепица;
кровельные планки;
аэроролик;
планки для торцов и конька;
декоративные накладки;
саморезы, шайбы-уплотнител и к ним;
доски 2,5х10 см;
направляющая доска.

Этап 3. Основание

Этап 4. Термоизоляция

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Этап 7. Обустройство ендовы

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Цены на различные виды черепицы

Черепица

Видео – Укладка металлической черепицы

Скаты в виде трапеции или треугольника

Шаг 1.
Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2.
Устанавливается карнизная доска, собирается .

Шаг 3.
Сооружается карнизная система.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Особенности ухода за материалом

Грязь и сухие листья смываются влажной ворсистой щеткой.
Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил прослужит порядка 50 лет.

Производится металлочерепица на высокотехнологичном оборудовании из листов оцинкованной стали. Листы покрываются грунтовкой, а затем полимерным покрытием. Полимерное покрытие играет важную роль в характеристике металлочерепицы — это текстура, цвет, устойчивость к коррозии и атмосферным воздействиям. Прочность и жесткость металлочерепицы обеспечивается методом профилирования.

Основные преимущества установки металлочерепицы
:

прочность, надежность, устойчивость к перепадам температур
длительный срок службы
легкий вес, удобство транспортировки и монтажа
экологически чистый строительный материал
пожаробезопасность

Разнообразие цветовых оттенков и объемный рисунок придают металлочерепице эстетичный внешний вид.

Устройство кровли из металлочерепицы

Стропильная система является несущей конструкцией кровли. После установки данной конструкции начинается монтаж металлочерепицы.

Устройство крыши дома из металлочерепицы.

Инструкция по монтажу металлочерепицы своими руками

Как крыть крышу металлочерепицей? Необходимо начать с расчетов.

Расчет металлочерепицы на крышу

В первую очередь, необходимо сделать замер крыши
при помощи длиномерной рулетки. Сложные конструкции крыши разбиваются на отдельные участки и измеряются. Точность расчета необходимого кровельного материала зависит от количества снятых размеров.

Далее, каждый снятый размер необходимо разделить на ширину кровельного листа. При этом следует помнить, что металлочерепица укладывается в нахлест. Поэтому учитывается только полезная ширина кровельного листа.

Резка металлочерепицы

Для раскроя листы металлочерепицы необходимо положить на ровное надежное основание. Ножницы, которые подойдут для раскроя металлочерепицы
:

ножницы по металлу просечные
электроножницы просечные
ножницы по металлу рычажные.

Во избежании возникновения коррозии, места срезов после раскроя металлочерепицы необходимо обработать ремонтной эмалью.

Правила крепления металлочерепицы

Как крепить металлочерепицу? При монтаже кровли крыши из металлочерепицы применяются специальные кровельные саморезы
длиной до 28 мм. Саморез для металлочерепицы имеет уплотнительную шайбу и шестигранную головку. Обязательным условием при выборе саморезов должен быть цвет и срок службы точно такой, как у кровельного покрытия.

Саморезы вкручиваются шуруповертом. Очень важный этап — поймать вращающий момент шуруповерта. При недостаточном вкручивании уплотнительная шайба самореза не создаст определенную степень герметизации. При чрезмерно вкрученном саморезе уплотнительная шайба деформируется, что грозит ослаблением крепления.

Саморез необходимо крепить в нижнюю часть волны
металлочерепицы. Жесткости верхней части волны недостаточно для плотного примыкания самореза с уплотнительной шайбой. У верхней части волны металлочерепицы осутствует площадка примыкания к стропильной конструкции. В этом месте саморез просто сомнет кровельный лист.

На один квадратный метр металлочерепицы необходимо вкрутить 6-8 саморезов. Кровельные листы скрепляют между собой более короткими саморезами.

Видео инструкция по монтажу металлочерепицы своими руками поможет вам покрыть крышу.

Ещё одно подробное видео по укладке крыши из металлочерепицы своими руками.

Монтаж ендовы

Функции ендовы при монтаже крыши из металлочерепицы
:

защита стыков двух скатов от атмосферных осадков
снижение дождевых и снеговых нагрузок на кровельное покрытие
улучшение внешнего эстетичного вида крыши.

Ендова закрывает пространство между двумя стыками крыши. Различают нижние и верхние ендовы
.

Нижняя ендова устанавливается до монтажа металлочерепицы. Защищает подкровельное пространство от попадания влаги.

Верхняя ендова крепится поверх листов металлочерепицы. Служит, в основном, декоративным элементом и придает крыше эстетичный внешний вид. При креплении верхней ендовы саморезами необходимо проконтролировать, чтобы не повредилась середина нижней ендовы.

Ендовы, изготовленные из оцинкованной стали, продлят срок эксплуатации кровли.

Установка конька на крышу из металлочерепицы для вентиляции

Теплый воздух из внутренних помещений дома поднимается вверх. Это способствует образованию влаги под кровлей. Чтобы избежать таких неприятностей, необходимо установить доску на коньковый прогон. Доска служит разделителем между двумя половинами крыши. Это необходимо для того, чтобы кровля всегда отдавала вентиляционный воздух только с одной стороны. Эту функцию выполняет конек для металлочерепицы
.

С помощью конька и коньковой доски крыша конструируется так, чтобы каждая вентиляционная область выводила воздух в отдельный канал.

Монтаж металлочерепицы своими руками необходимо осуществлять, соблюдая все выше изложенные правила. Тогда в течение длительного времени не потребуется ремонт и замена кровельного покрытия из металлочерепицы.

Источник

как крыть ломаную крышу металлочерепицей

Содержание статьи

Как сделать крышу из металлочерепицы: выбор материала, монтаж холодной крыши

Металлочерепица – это современный материал для кровли, который завоевал свое прочное место на рынке строительных материалов. Он отличается своей универсальностью, особой прочностью, которая соседствует с легкостью и красотой. Добавьте еще долгий срок службы и приемлемую стоимость, и вы получите ответ на вопрос: «Почему так востребована металлочерепица?».

Металлочерепица – это стальные крупноразмерные листы, имеющие многослойное покрытие и волнистую поверхность. Материал достаточно экономичный, но не для очень сложных форм – большое количество отходов сводит экономию практически на нет.

Устройство крыши требует правильных поэтапных расчетов , чтобы кровля служила продолжительное время без ремонта, надо отлично знать, как сделать качественно.

Какой металлочерепицей покрыть крышу, что важно при выборе ↑

Металлочерепица – довольно разнообразна: может иметь различные профили, волны, цвета, типы покрытия металла.

Качество продукции зависит от качества и толщины металла и от его покрытия.

Хорошая сталь отличается заданным пределом прочности, имеет постоянную толщину. Процесс оцинковки выполняется по технологии горячего цинкования, благодаря которой плоскость и края стального листа оказываются максимально защищенными.

Виды кровельного материала в зависимости от типа внешнего покрытия ↑

Металлочерепицу покрывают: полиэстером, пурексом, пластизолом и поливинилденфторидом (ПВДФ).

Полиэстер – это самый дешевый вариант покрытия, устойчивость к УФ-излучению небольшая (толщина – 25 мк).
Пурал Матт – глянцевость покрытия делает материал стойким к резким перепадам температур и негативным атмосферным воздействиям (толщина – 50 мк).
ПВДФ – долговечное глянцевое покрытие, устойчиво к механическим повреждениям, выцветанию и УФ-излучению (толщина – 27 мк).
Пластизол – прочность такого покрытия допускает нанесение на поверхность материала различных рельефов и насечек (толщина – 200 мк).

Технология монтажа ↑

При устройстве крыши из металлочерепицы должны быть учтены все нюансы, которые могут так или иначе повлиять на качество и долговечность покрытия. В первую очередь это касается необходимости гидроизоляции . Гидроизоляционный материал, впитав из воздуха излишнюю влагу, сохраняет как качество листов, так и всех элементов из дерева.

Материал укладывают по стропилам и прижимают брусками контробрешетки. Под гидроизоляционным ковром выполняется или холодная крыша из металлочерепицы , или утепленная — мансардная . Для первых можно использовать паронепроницаемые мембраны, для мансард — паропроницаемые.

Проводят расчет металлочерепицы с учетом угла ската крыши, вылетов, нахлестов, отходов и прочего.

Минимальный наклон крыши составляет 10%.
Обрешетка служит несущей конструкцией. Ее выполняют из деревянных досок толщиной 20–30 мм, шириной 100 мм. Все они должны быть обработаны антисептиком.Обрешетку прибивают в горизонтальном положении относительно контробрешетки гидроизоляции. Ее можно укладывать сплошной или оставлять небольшие зазоры.

Шаг обрешетки может быть абсолютно разным в зависимости от типа используемой металлочерепицы. Накрывают по порядку. Устанавливают карнизную планку и закрепляют ее к последней доске обрешетки. Нахлест планок карниза составляет порядка 10 см.

Далее, с учетом типа крыши начинают размещать листы:

шатровая крыша покрывается, начиная от наиболее высокой точки, вниз к краям,
двухскатная – с торца: слева или справа, но ни в коем случае не с середины торца.

Листы металлочерепицы укладывают в такой последовательности.

Пошаговая инструкция по монтажу металлочерепицы по специальной технологии от А до Я

Металлочерепица – это кровельный материал, имеющий форму профилированных стальных листов с полимерным покрытием. Применяется для покрытия крыш с углом больше 14 градусов.

Внешне она похожа на классическую керамическую черепицу, но превосходит ее по надежности и простоте установки. В этой статье мы рассмотрели, что лучше, мягкая кровля или металлочерепица?

Материал устойчив к перепадам температуры и к другим негативным климатическим воздействиям. Главным его недостатком являются низкие звукоизоляционные характеристики, но он устраняется при правильном проведении работ.

В этой статье вы узнаете, как сделать крышу из металлочерепицы своими руками, пошагово от А до Я. Если вы не знаете, как выбрать металлическую черепицу, то читайте эту статью.

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

Установка конструкции проводится после

завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):

Вычисляется площадь каждого ската.
Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
Подсчитывается количество листов в ряду.
Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

Шуруповерт.
Рейка.
Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
Строительный степлер.
Рулетка и маркер.
Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

Крепление и укладка металлочерепицы — шаг за шагом

Как крыть крышу металлочерепицей своими руками? Металлочерепица прикрепляется к обрешетке на саморезы с прокладкой из этилен-пропиленового каучука, которая обеспечивает гидроизоляцию участков крепежа.

Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.

Саморезы нужно закручивать с оптимальной силой.

Если сила крепления будет недостаточной, то влага будет попадать под шляпку и вызывать ее коррозию. Если закрутить саморезы слишком сильно, то прокладка деформируется, что нарушит ее герметичность.

Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Металлочерепица — монтаж своими руками+инструкция

Теперь вы знаете, как правильно класть металлочерепицу и мы предлагаем вам ознакомиться с самым главным — инструкция по монтажу металлочерепицы.

Монтаж металлочерепицы — пошаговая инструкция

Как правильно покрыть крышу металлочерепицей своими руками? Первым шагом является обустройство стропильной системы.

Именно на ней будут закрепляться все прочие элементы кровли. Система сооружается из деревянных балок, при этом их размер превосходит габариты брусков обрешетки.

Самыми главными элементами стропил являются:

Мауэрлат. Это точка опоры конструкции.
Стропильные ноги. Они держат на себе обрешетку и опираются на мауэрлат.
Стойки. Усиливают опору стропильных ног.

Крепление стропил к стене осуществляется с помощью так называемых шинок. Это полоски из металла, которые связывают две конструкции гвоздями или саморезами.

Далее устанавливаются основные изолирующие слои: утеплитель, паро- и гидроизоляция. Гидроизоляционная пленка или мембрана накладывается на стропильную систему и скрепляется с ней степлером. Теплоизоляция размещается в ячейках, образуемых пересечениями стропильных балок, и фиксируется с помощью проведенных наперекрест шнуров в нижней плоскости стропил.

После завершения монтажа защитных конструкций можно приступить к установке обрешетки, на которую, в последствии, мы будем укладывать кровельное покрытие. Она накладывается поверх стропил и гидроизоляционного слоя и прикрепляется на саморезы к этим конструкциям.

Установка металлочерепицы своими руками:

К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.
Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки. Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

схема укладки металлочерепицы

Укладка металлочерепицы вокруг дымохода требует дополнительной осторожности. Во-первых, его необходимо предварительно отштукатурить. Во-вторых, вокруг него нужно установить доски, прикрепляемые к обрешетке. В-третьих, черепица обрезается на 15 сантиметров со всех сторон, выходящих на дымоход.

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
Уголки и ендовы. Они защищают все угловые конструкции кровли.
Отливы. Используются для перенаправления потоков дождевой и талой воды.
Конек.

Советы мастеров

Расстояние между балками стропильного каркаса должно составлять не более 60-90 сантиметров, иначе конструкция кровли может просесть.
При выполнении работ нужно надевать обувь на мягкой подошве и передвигаться по черепице, наступая в ее нижние прогибы. Это позволит предотвратить продавливание материала.
Отсутствие контактов между защитными слоями важно не только для обеспечения вентиляции, но для предотвращения их механических повреждений при трении.
Для обеспечения дополнительной вентиляции можно обустроить слуховые окна в чердачном помещении.
Для ровной установки всех продолговатых доборных элементов нужно протягивать нитку и закреплять ее между двумя уже установленными конструкциями.

Так выглядит технология укладки металлочерепицы на крышу. Данный материал имеет примерный срок службы около 50 лет, но без необходимости проведения ремонтных работ эксплуатация будет проходить только при правильном выполнении монтажа.

Важно правильно рассчитать расход материала, для это надо знать размеры покрытия, а также все размерности и пропорции. Даже незначительные отклонения от требуемых показателей могут привести к сокращению эксплуатационного срока на порядок.

Покрытие крыши металлочерепицей своими руками

Металлочерепица имеет чрезвычайную популярность, ведь обладает существенными преимуществами перед остальными кровельными материалами. Используя металлочерепицу при покрытии кровли, вы обеспечите дому надежную защиту от агрессивного воздействия окружающей среды. Рассмотрим, как покрыть крышу металлочерепицей и что для этого потребуется.

Покрытие крыши металлочерепицей своими руками

Содержание пошаговой инструкции:

Достоинства металлочерепицы

К достоинствам этого материала можно отнести:

низкую стоимость;
приятный внешний вид;
надежность;
небольшой вес;
длительный эксплуатационный срок.

Карта цветов металлочерепицы

Что потребуется в работе

Перед тем как приступить к работе, нужно не только тщательно изучить инструкцию, но и позаботиться обо всех необходимых материалах и инструментах. В первую очередь это:

ножницы по металлу;
рулетка;
молоток;
ножовка;
маркер;
степлер с оцинкованными скобами;
деревянная рейка подходящей длины;
шуруповерт;
дрель.

Обратите внимание! Ручными ножницами будет довольно трудно порезать металлочерепицу сложного профиля, поэтому лучше использовать для этого электроинструмен т (если есть возможность).

Также стоит отметить, что материал покрыт специальным полимерным напылением, которое ни в коем случае нельзя повреждать – оно выполняет антикоррозийную функцию. По этой причине следует исключить все варианты резки, которые предусматривают нагревание разрезаемого участка. Оптимальным инструментом для резки может стать «болгарка», но только с абразивным кругом .

Касаемо необходимых материалов, то для работы понадобятся:

металлочерепица;
доска для сооружения обрешетки, 2,5х10см;
деревянный брус, 2,5х5 см;
минеральная вата для утепления;
гидроизоляция (любая, кроме битума).

Какую крышу можно покрывать металлочерепицей ?

Какую крышу можно покрывать металлочерепицей

Сразу оговоримся, что этот материал подходит далеко не для всех типов кровли. Дело в том, что кровля должна соответствовать некоторым требованиям, а именно:

быть скатной;
иметь уклон более 14°;
иметь простую геометрию.

Если крыша будет иметь сложную конструкцию, пусть и прямолинейную, то в ходе монтажа потребуется произвести не один десяток подрезок, что увеличит расход материала (ведь большая часть его просто уйдет в отходы). Следовательно, это намного увеличит стоимость стройматериалов и самого монтажа.

Предварительный замер крыши

Начинать работу нужно с грамотного замера крыши, ее длины и ширины – это позволит рассчитать требуемое количество материалов. При ширине ската не более шести метров длина одного листа должна равняться этой ширине (с небольшим запасом для карниза). Но если ширина здания превышает шесть метров, то лист разбивается на две части, которые устанавливаются внахлест примерно 10 см.

Сам лист черепицы должен быть длиннее ската минимум на 4 см. Дело в том, что лист крепится к скату, немного перекрывая карниз. Это позволяет обеспечить хорошую вентиляцию под коньком кровли.

После этого крышу нужно измерить по диагонали. Также стоит убедиться, что у крыши правильная геометрическая форма. Более того, на этом этапе обнаружатся все дефекты и перекосы, которые нужно немедленно исправить.

Термо- и гидроизоляция

До того как приступить к монтажу обрешетки и укладке черепицы, нужно обеспечить для кровли хорошую гидроизоляцию. Это предотвратит конденсацию на внутренней части крыши, и даже после протекания влага будет задерживаться специальным веществом – абсорбером .

Самым доступным и оттого популярным изоляционным материалом считается пароизолирующая пленка. Обработанная специальным абсорбирующим веществом, она устанавливается непосредственно над помещением.

Термо- и гидроизоляция

Изоляцию нужно укладывать на стропильную систему так, чтобы начальный слой свеса не превышал 2 см. Следующие слои кладутся внахлест приблизительно 15 см. Между стропилами можно оставлять небольшой провес, но не больше 2 см. Для фиксации пленки используются оцинкованные гвозди или монтажный степлер.

Параллельно с гидроизоляцией следует также утеплить кровлю. Плиты изоляции кладутся между стропилами. Если материал выполнен в виде матов, то его нужно закрепить тем же монтажным степлером (в данном случае все зависит от выбранного материала, этот вопрос уже рассматривался в одной из предыдущих статей).

Сборка обрешетки

Обрешетка под металлочерепицу

Чтобы собрать обрешетку, необходимо на слой гидроизоляции закрепить вдоль ската деревянные брусья. Затем к брусьям крепятся доски толщиной 2,5 см и шириной 10 см.

Обратите внимание! Монтаж досок нужно начинать снизу! Первая доска при этом должна быть толще остальных приблизительно на 1–2 см, ведь именно на нее будут устанавливаться края листов металлочерепицы.

Шаг между досками может быть разным, от 30 до 45 см, в зависимости от поперечного профиля кровельного материала. Характерно, что между первой и второй досками шаг должен быть меньшим примерно на 4 см, чем между другими обрешетинами. Перед началом работы все деревянные элементы следует обработать антисептиком и (по возможности) антипиреном.

Схема шага обрешетки под металлочерепицу

При установке обрешетки следует особое внимание уделять вспомогательным элементам.

С обеих сторон кровли нужно установить на стропила дополнительные бруски – это повысит надежность фиксации конька.
Устанавливая гидроизоляцию, ее нужно на пару сантиметров вывести на дымоходную трубу и заклеить армированным скотчем – это поможет скрыть образовавшиеся зазоры. На самом дымоходе необходимо проделать штробы (маленькие канавки) глубиной в 2 см. По завершении монтажных работ в эти штробы нужно установить примыкающие планки и изолировать стыки силиконовым герметиком.
На зазоры, образовавшиеся между скатами, следует установить ендовы. Для этого из досок монтируется сплошная обрешетка с дополнительным слоем гидроизоляции. Каждую из ендов следует установить над карнизной планкой и закрепить саморезами через каждые 25 см.
На лобную доску саморезами нужно установить планку карниза и закрепить через каждые 25 см. Такая планка должна выдерживать сильный ветер, поэтому ее устанавливают внахлест в 12 см.

Доборные элементы кровли

Покрытие крыши металлочерепицей своими руками

Работы по укладке черепицы выполняются в следующем порядке.

Покрытие крыши металлочерепицей своими руками

Первый этап. Собственно, его мы уже рассмотрели выше – он заключается в установке карнизной планки к лобной доске обрешетки. Еще раз напоминаем про обязательный 12-сантиметровый нахлест.

Второй этап. Далее можно приступать непосредственно к укладке металлочерепицы. Стоит отметить, что технология укладки полностью зависит от типа кровли.

В случае двускатной крыши начинать работу нужно с торца ската. Если было решено покрывать с правого ската, то каждый следующий лист устанавливается на крайней волне предыдущего. Но если материал ложится с левого торца, то новый лист устанавливается под крайней волной находящегося перед ним.
Шатровую крышу нужно покрывать с самой верхней точки, постепенно опускаясь (тут все дело в особенностях геометрической формы шатровой кровли).

Все листы нужно укладывать параллельно карнизу , с обязательным 4-сантиметровым отвесом.

Третий этап . Если листы устанавливаются в один ряд , то первый из них нужно выровнять по карнизу и на время зафиксировать саморезом в области конька. Второй лист нужно выровнять по первому и на время соединить их. Так необходимо установить еще два листа, затем выровнять образованный блок по карнизу и закрепить на обрешетке саморезами.

В случае многорядной укладки металлочерепицы первый лист нужно установить внизу, закрепить саморезом и выровнять по торцу и карнизу. Сверху устанавливается второй лист черепицы, сбоку – третий. Все они на время крепятся саморезами. Затем нужно выровнять образованный блок и окончательно зафиксировать его на обрешетке.

Наконец, если скат имеет треугольную форму , то для начала нужно определить и обозначить на нем осевую линию. Такую же линию следует провести на листе черепицы. Затем обе линии совмещаются, лист фиксируется саморезами. Последующий монтаж производится по обе стороны первого листа.

Четвертый этап . Саморезы следует вкручивать в углубления листов через одну волну . Каждой новый ряд саморезов должен располагаться в шахматном порядке относительно предыдущего. На каждый квадратный метр материала должно выходить по 7–8 саморезов.

Нахлесты нужно укреплять в каждой волне .

Покрывая крышу металлочерепицей , особой внимание нужно уделять надежности креплений листов и точности их состыковки.

Как покрыть крышу металлочерепицей

В качестве заключения

Все работы нужно проводить в соответствии с приведенной инструкцией, следить за тем, чтобы деревянные элементы были тщательно высушенные, и на них не было следов гниения. Только так можно добиться долговечности и надежности конструкции, а также привлекательного внешнего вида кровли.

kak-sdelat-kryshu.ru

устройство крыши, обрешетка, как покрыть

Какой металлочерепицей покрыть крышу, что важно при выборе

Технология монтажа

Устройство крыши требует правильных поэтапных расчетов, чтобы кровля служила продолжительное время без ремонта, надо отлично знать, как сделать качественно.

Какой металлочерепицей покрыть крышу, что важно при выборе ↑

Металлочерепица – довольно разнообразна: может иметь различные профили, волны, цвета, типы покрытия металла.

Качество продукции зависит от качества и толщины металла и от его покрытия.

Виды кровельного материала в зависимости от типа внешнего покрытия ↑

Металлочерепицу покрывают: полиэстером, пурексом, пластизолом и поливинилденфторидом (ПВДФ).

Полиэстер – это самый дешевый вариант покрытия, устойчивость к УФ-излучению небольшая (толщина – 25 мк).
Пурал Матт – глянцевость покрытия делает материал стойким к резким перепадам температур и негативным атмосферным воздействиям (толщина – 50 мк).
ПВДФ – долговечное глянцевое покрытие, устойчиво к механическим повреждениям, выцветанию и УФ-излучению (толщина – 27 мк).
Пластизол – прочность такого покрытия допускает нанесение на поверхность материала различных рельефов и насечек (толщина – 200 мк).

Стоимость металлочерепицы зависит, в частности, от того какова ее поверхность: глянцевая, матовая или имеет цветную каменную посыпку. Кстати, последняя в два раза дороже классического варианта.

Технология монтажа ↑

При устройстве крыши из металлочерепицы должны быть учтены все нюансы, которые могут так или иначе повлиять на качество и долговечность покрытия. В первую очередь это касается необходимости гидроизоляции. Гидроизоляционный материал, впитав из воздуха излишнюю влагу, сохраняет как качество листов, так и всех элементов из дерева.

Материал укладывают по стропилам и прижимают брусками контробрешетки. Под гидроизоляционным ковром выполняется или холодная крыша из металлочерепицы, или утепленная — мансардная. Для первых можно использовать паронепроницаемые мембраны, для мансард — паропроницаемые.

Проводят расчет металлочерепицы с учетом угла ската крыши, вылетов, нахлестов, отходов и прочего.

Далее, с учетом типа крыши начинают размещать листы:

шатровая крыша покрывается, начиная от наиболее высокой точки, вниз к краям,
двухскатная – с торца: слева или справа, но ни в коем случае не с середины торца.

Если начало укладки – левый торец, то каждый последующий лист укладывают под последнюю волну предыдущего. Если правый – установку производят на последнюю волну, расположенную на предыдущем. .

Листы металлочерепицы укладывают в такой последовательности.

Первый лист размещают на обрешетку и закрепляют к ней в районе конька одним саморезом.
Следующий устанавливают так, чтобы нижние края первого и второго оказались на идеально ровной линии, нахлест укрепляют одним саморезом в оба листа в верхнюю точку волны под нижнюю поперечную складку первой волны. Таким образом выкладывают не более четырех листов, которые все вместе по очереди соединяют. Затем весь блок прикрепляют к обрешетке. Укладку продолжают только после того, как убедятся, что все материалы правильно состыкованы.

Последний лист не прикручивают пока последующий блок не будет выровнен. .

если выполняется многорядная укладка, то первый лист, уложенный справа налево, выравнивают по торцу и карнизу. Над ним с наложением закрепляют второй – временно по центру конька саморезом. После этого их выравнивают и скрепляют между собой, используя саморезы. Третий располагают по левую сторону от первого и так же скрепляют межу собой. Над ним (аналогично первым двум) монтируют еще один лист. Выровняв готовый блок относительно торца и карниза, окончательно закрепляют его на обрешетке.

Требования к креплению.

Лист закрепляют между волнами в месте, где он соприкасается с обрешеткой.
Нижние монтируют к начальной обрешетине над ступенькой – через волну.
В последующих рядах прикрепляют на наименьшем расстоянии к ступеньке
Металлочерепицу закрепляют от торцевой доски в каждую волну.
Листы необходимо притянуть обрешетинам.
Вертикальный нахлест крепят в спад волны при помощи саморезов 5,5 х 19.
На каждый 1 кв. м используют 7–8 саморезов.

Укладка металлочерепицы на крыши более сложной формы, например, ломаную, для которой необходима порезка, имеет свои особенности.

Как покрыть ломаную крышу: основные правила ↑

Использование болгарки может привести к образованию крайне нежелательных коррозийных процессов

Образовавшийся при этом срез покрывают антикоррозийной краской.
Обрезанные листы укладывают под целые стороной со срезом, чтобы минимизировать контакт линии среза с атмосферой.

stylekrov.ru

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок :: SYL.ru

Что представляет собой металлочерепица

Краткий обзор достоинств и недостатков металлочерепицы

Эстетическая привлекательность. Листы металлочерепицы окрашиваются обычно в сочные яркие цвета. Поэтому крыша, покрытая ими, выглядит красиво и современно.
Долговечность. Поскольку листы защищены от коррозии двумя защитными слоями – цинковым и полимерным, прослужить такая кровля может не одно десятилетие.
Простота монтажа. Вопрос о том, как покрыть крышу металлочерепицей, совершенно несложный. Установить листы сможет любой домашний мастер. Монтаж может быть произведен в короткие сроки.
Невысокая стоимость. По сравнению с другими кровельными материалами, за исключением разве что профлиста, стоит металлочерепица очень дешево.

Как выбрать металлочерепицу

Особенности устройства стропильной системы под металлочерепицу

Как покрыть двухскатную кровлю

Порядок монтажа листов

Лист поднимают на крышу и крепят у карниза. При этом временно фиксируют его и у конька.
Далее лист немного приподнимают и укладывают под него второй.
Соединяют их, вкручивают саморезы вдоль нахлеста снизу вверх.
После установки двух-трех листов временный саморез у конька можно будет выкрутить.
Полученный блок листов тщательно выравнивают по карнизу.
В том случае, если длины одного листа не хватит для того, чтобы покрыть весь скат, монтируют второй ряд. Ширина горизонтального нахлеста при этом должна составлять не менее 10 см. Установите два листа нижнего ряда, далее прикрепите один верхнего. После этого смонтируйте третий лист первого ряда и второй второго, далее – четвертый первого и третий второго и т. д. Крепят листы друг над другом без разбежки.
При помощи оцинкованных саморезов по верхней волне крепят ендовы (шаг 20-30 см).
К обрешетке крепят коньковый элемент (через одну вертикальную волну). Между планкой и коньком предварительно прокладывают специальный уплотнитель.

Особенности монтажа металлочерепицы на ломаной кровле

Мансардные окна

Как следует обращаться с листами металлочерепицы

Как резать металлочерепицу

www.syl.ru

Как покрыть крышу металлочерепицей своими руками

Металлочерепица – универсальный, недорогой, но достаточно сложный в монтаже кровельный материал. Она требует определенного опыта проведения кровельных работ и хорошо спланированного процесса укладки. Металлочерепица подходит в качестве кровельного покрытия для крыш со скатом от 12 градусов, поэтому часто используется в индивидуальном строительстве. Если монтаж проведен правильно, кровля прослужит до 40 лет (хотя гарантийный срок службы на разные виды металлочерепицы – от 10 до 15 лет).

Подготовка к монтажу металлочерепицы

То, сколько прослужит кровельный материал, зависит от качества монтажа и качества самой металлочерепицы. Качество металлочерепицы складывается из толщины листа металла (чем она меньше, тем больше риск коррозии при нарушении верхних защитных слоев), количества слоев и качества покрытия.

Перед монтажом металлочерепицы уже должна быть установлена стропильная система;
Далее проводятся замеры скатов крыши. Если диагонали ската не равны, это необходимо учесть при укладке обрешетки и монтаже. Разницу до 10 см легко скрыть за счет дополнительных элементов кровли, небольшие перекосы можно скорректировать на этапе обрешетки или с помощью доборных деталей;
На стропила укладывается обрешетка. Металлочерепица не требует сплошной обрешетки. Минимальное сечение бруса или доски зависит от толщины и веса кровельного материала, чем эти показатели выше, тем более прочной должна быть обрешетка (обычно используются доски 32×100 мм), шаг обрешетки должен быть равен поперечному профилю металлочерепицы – 350 или 400 мм. Для обрешетки может использоваться и металлический профиль;
Далее укладываются слои гидроизоляции, пароизоляции и утеплителя, которые обеспечивают защиту всех материалов, составляющих «пирог» крыши;
Заказ листов металлочерепицы;
Резка листов, если крыша имеет ломаные и нестандартные скаты. Для резки металлочерепицы подходят далеко не все инструменты. Не следует использовать для резки болгарку, температурное воздействие разрушает полимерное покрытие, а это приводит к коррозии. Правильнее использовать пилу с твердосплавными зубьями, ручные или электрические ножницы по металлу, ножовку по металлу или другой инструмент для резки металла с полимерным покрытием.

Перед резкой лист нужно разметить, резать металлочерепицу можно только на твердой поверхности. После завершения резки сразу же уберите все металлические опилки – они могут повредить полимерное покрытие.

О том, какие доступны размеры металлочерепицы и как правильно рассчитать ее необходимое количество, расскажет данная публикация.
Технология монтажа качественной обрешетки под металлочерепицу описывается здесь.
Для чего нужна подложка под металлочерепицу и какие ее варианты бывают, читайте по этой ссылке.

Монтаж металлочерепицы

До начала монтажа должно быть рассчитано количество листов и все отрезки ската, для которых лист необходимо разрезать. Если проводить необходимые замеры и резку после начала монтажа, отходов получится гораздо больше – в этом случае следует брать металлочерепицу с некоторым запасом.

Монтаж начинается с укладки карнизной планки на край ската. Она крепится к карнизной доске защищает кровлю и лобовую доску от влияния осадков. Между карнизной планкой и металлочерепицей должен быть уложен уплотнитель, планка крепится с помощью кровельных гроздей или саморезов. До крепления планки в карнизной доске должны быть сделаны углубления для установки крюков водосточного желоба;
Устанавливаются внутренние ендовы (разжелобок — внутренний стык скатов в сложных по конфигурации крышах). Между ними и металлочерепицей должен быть уложен уплотнитель, под внутренним разжелобком кровли должна быть сплошная обрешетка;
Укладка листов металлочерепицы на двухскатную крышу начинается от торца, шатровой – с верхней точки в обе стороны, вальма – от карниза. Сначала укладывается и крепится первый лист, он закрепляется саморезом или другим способом на обрешетку. Если укладка проводится слева направо, то каждый последующий лист подсовывается под предыдущий, если справа налево – накладывается сверху;
Затем укладывается лист над первым и еще один-три листа сбоку (также третий – у карниза, четвертый – над ним, пятый – снова у карниза). Листы между собой скрепляются саморезами, выравниваются по карнизу и нижним краям, только после этого – закрепляются на обрешетке. Свободным оставляют последний лист, по которому выравнивается следующий блок;
Укладываются и крепятся все листы металлочерепицы;
Устанавливаются торцевые планки, которые закрывают край кровли;
Устанавливается коньковый элемент, он может быть как округлой формы, так и прямоугольной;
Устанавливаются внешние ендовы;
Монтируются снегозадержатели;
Крепятся планки на стыках со стенами и швах;
Устанавливаются водостоки;
На крышу могут быть также установлены дополнительные элементы, лестницы или декоративные детали.

Лист металлочерепицы крепится к обрешетке с помощью саморезов, из расчета примерно 6-8 саморезов на один квадратный метр (в каждую вторую поперечную волну) кровельного материала. Саморезы вкручиваются в нижнюю часть волны, прикрепляя лист к планке обрешетки.

Нахлест по ширине – 60-80 мм, по длине – 100-130 мм для коротких листов и около 200 мм для листов длиннее 6 метров. Места нахлеста не нуждаются в дополнительной герметизации, в стыки металлочерепицы и стен, других элементов крыши укладывается уплотнитель (силиконовая мастика или другой материал).

Для монтажа вам понадобится ножовка по металлу или другой инструмент для резки и дрель.

Монтаж 100 квадратных метров металлочерепицы без этапа подготовки занимает от двух дней и больше. Если Вы купили длинные листы, то Вам в обязательном порядке понадобится помощник, иначе при подъеме листов на крышу они деформируются.

Некоторые особенности монтажа металлочерепицы

При самостоятельном монтаже металлочерепицы следует помнить о некоторых особенностях этого вида кровельного материала:

полимерное покрытие большинства видов достаточно чувствительно к механическому воздействию, поэтому укладывать листы нужно в обуви с мягкой подошвой, чтобы его не повредить;
при укладке металлочерепицы наступать можно только в прогиб волны;
для крепления используются саморезы с уплотнительными шайбами;
защитная пленка снимается с листов уже после монтажа. Если не снять ее сразу, сделать это позже будет сложнее.

При соблюдении технологии монтажа уложить на крышу металлочерепицу можно и самостоятельно, но для работы вам понадобятся соответствующие инструменты и помощники. Не стоит браться за укладку металлочерепицы на сложную по конфигурации крышу, это требует определенных навыков проведения сложных кровельных работ. Но покрыть двухскатную крышу дачного или жилого дома вполне по силам непрофессионалу.

okrovle.com

Источник

Подготовительный этап монтажа

Выполняем обмеры

Совет! Если в процессы выполнения измерений будут выявлены небольшие (в пределах 1-3 см) отклонения от прямоугольной формы ската, можно будет устранить дефект путем установки доборных планок.

Кроме того, зная точные размеры скатов, можно будет легко подсчитать количество необходимых материалов.

Расчет количества материалов

В том случае, если крыша имеет ломаную форму, нужно будет производить расчеты для каждой плоскости отдельно.

Совет! Для подсчетов количества металлочерепицы для покрытия крыш, имеющих сложную форму, лучше обратиться к профессионалам или воспользоваться специальными программами для расчета.

Гидроизоляция, вентиляция и обрешетка

Выполнение гидроизоляции

Материал начинают настилать по стропильным ногам вдоль карниза.
Пленку не нужно натягивать, напротив, ее укладывают так, чтобы она на 2 см провисала между стропильными ногами.
Следующие полотнища расстилают параллельно первому, укладывают материал с нахлестом. Ширина нахлеста 15 см.
Крепят материал, прибивая оцинкованными гвоздиками, имеющими плоские шляпки. Можно использовать строительный степлер, прикрепляя пленку скобками.
Между собой полотна рекомендуется скреплять при помощи клейкой двухсторонней ленты

Вентиляционный зазор

Обрешетка

Установка внутренних доборных элементов

Совет! Под боковые стороны ендовных элементов рекомендуется укладывать специальный пористый уплотнитель или использовать герметики.

Затем под установленную планку вставляется лист металла с загнутыми бортиками, так называемый «галстук». Этот элемент используется для отведения воды, поэтому его направляют к водосточному желобу или в ендову.

Укладка листов

Листы следует поднимать на крышу по сходням – простейшей конструкции, которую легко собрать из двух досок.
На двухскатные крыши листы начинают укладывать с нижней части ската с правой или с левой стороны. Выбор направление укладки влияет на способ формирования нахлеста.

Совет! На листах металлочерепицы с одной стороны имеется капиллярная канавка, которая при формировании нахлеста должна остаться сверху.

Крепят листы к обрешетке при помощи специальных саморезов, имеющих эластичное уплотнительное кольцо под шляпкой. При закручивании самореза, уплотнительное кольцо плотно прижимается к поверхности и немного сжимается, это обеспечивает герметичность покрытия в месте соединения.
При укладке листов вдоль карниза необходимо сформировать карнизный свес, то есть положить лист так, чтобы он на 4-5 см выступал за карнизную планку.
Если мы кроем крышу металлочерепицей своими руками – видео инструкция рекомендует сначала собрать блок из 3-4 листов, скрепленных по линии нахлеста между собой. И только потом, тщательно выровняв этот блок, произвести его закрепление на обрешетке.

Установка наружных доборов

После того, как основное покрытие будет собрано, нужно будет установить наружные доборы. Это:

Коньковые элементы. Специальные фигурные планки устанавливают поверх коньковой доски, крепят саморезами к покрытию.

Совет! Под коньковые элементы рекомендуется укладывать специальные пористый уплотнитель.

Ветровые планки устанавливают на фронтонные торцы крыши.
В ендовах и в местах примыкания устанавливают декоративные наружные планки, которые скрывают места стыков основного покрытия и внутренних доборов.

Источник

Как крыть крышу металлочерепицей – порядок и особенности укладки своими руками

Металлочерепица представляет собой один из современных материалов для обустройства кровли, совмещающий эффектный внешний вид и доступную стоимость с рядом важных технологических преимуществ. Процесс монтажа её не является слишком сложным делом: ознакомившись с тем, как обустроить настил кровли из металлочерепицы, можно выполнить такую работу собственными руками.

Конечно, всегда возможен и другой вариант: избавить себя от хлопот, доверив всю работу профессионалам. Однако такой выбор обойдётся значительно дороже, вследствие чего далеко не всякому понравится подобная альтернатива.

Итак, если, взвесив все за и против, мы приняли решение, что собственноручно кроем крышу металлочерепицей, тогда прежде всего следует ознакомиться с технологией и особенностями данного процесса.

Характеристики металлочерепицы

Металлочерепичный материал представляет собой разновидность металлопрофильных изделий, имеющий характерную для черепицы волнистую поверхность. Листы его производятся из оцинкованной стали, а затем на них наносится покрытие из полимерных составов, придающее изделиям эффектный вид и устойчивость к неблагоприятным внешним факторам.

Металлочерепичное покрытие для кровли обладает рядом важных преимуществ, в числе которых следующие:

Высокая прочность, устойчивость к механическим и ветровым нагрузкам.
Лёгкий вес изделий и простота в монтаже. Крыть крышу металлочерепицей несложно, это не требует чересчур больших физических усилий либо освоения слишком сложных навыков.
Эстетичный внешний вид.
Высокая устойчивость к коррозионным процессам.
Длительный срок службы, составляющий несколько десятков лет.
Доступная цена.

Тщательно изучив технологию и порядок покрытия крыши металлочерепицей, можно осуществить эту работу самому, заметно сэкономив при этом. Нелишним будет отметить, что стоимость монтажных работ составляет более трети от общих расходов на обустройство кровли.

Состав и устройство металлочерепичного кровельного покрытия

Укладка металлочерепицы на кровлю представляет собой процесс монтажа многослойной конструкции, состоящей из следующих частей:

Пароизоляционный слой, представленный пленкой, пропускающей пар, но блокирующей конденсат и воду, чтобы не дать намокнуть утеплителю. Укладка пароизоляционной пленки производится на нижнюю поверхность стропил, после чего осуществляется ее закрепление посредством строительного степлера.
Стропила, от количества и прочности которых во многом зависит надёжность кровельного покрытия в целом. Следует точно просчитать места крепления стропил и расстояние между ними, а затем аккуратно произвести их установку.
Слой утеплительного материала, который крепится между стропильными ногами конструкции. По этой причине ширина утеплителя должна учитываться при обустройстве стропильного каркаса.
Гидроизоляционный слой, материал которого укладывается поверх стропил и защищает деревянные каркасные конструкции от воздействия влаги или конденсата.
Обрешетка, служащая для последующей укладки металлочерепицы. Её функция состоит в равномерном распределении веса кровельного покрытия.
Металлочерепица, укладываемая поверх обрешеточной конструкции, с последующей фиксацией посредством самонарезающих шурупов.

Следует отметить, что металлочерепичное кровельное покрытие может быть двух типов: холодным и тёплым. В составе холодной крыши отсутствуют пароизоляционный и термоизоляционный слои. Естественно, что такая кровля обойдётся значительно дешевле, однако при этом варианте обогрев мансарды и верхнего этажа будет представлять значительные сложности. Поэтому, если стоит вопрос, как покрыть мансардную крышу металлочерепицей, лучше воспользоваться тёплым вариантом кровельного покрытия.

Этапы и порядок монтажа кровли из металлочерепицы своими руками

Чтобы обеспечить надежность и долгий срок службы металлочерепичной кровли, необходимо вначале подробно изучить особенности и правила монтажных работ, а затем придерживаться их в процессе установки.

Если разобрать подробно вопрос, как правильно крыть крышу металлочерепицей – пошаговая инструкция по данной работе заключается в следующем:

Обустройство стропильных сооружений. Стропильный каркас может быть металлическим, но чаще изготавливается из древесины хвойных деревьев, которую пропитывают антисептиком и антипиреном. Вначале устанавливается опорный брус мауэрлата, который фиксируют посредством анкерных болтов либо металлических шпилек, вмонтированных в бетон. Далее производится монтаж затяжек из бруса, закрепляющих мауэрлат, на расстоянии в 1-1,2 метра друг от друга. После этого монтируются вертикальные стойки посередине каждой из затяжек, с промежутками в 1-1,2 метра, используя для них временные подпорки. Затем сверху на стойки укладывается коньковый брус, на который далее крепятся стропильные ноги. Расстояние между стропилами может быть различным, обычно от 60 до 120 сантиметров, и зависит от тяжести крыши, толщины самих стропил и ширины утеплителя.
Покрытие стропил слоем гидроизоляционного материала, который укладывается горизонтально, с некоторым провисанием и без натяжки, во избежание прорыва под тяжестью воды. Крепление гидроизоляционного материала осуществляется непосредственно к стропилам, посредством скоб или нержавеющих гвоздей с широкой шляпкой.
Монтаж обрешетки, для сооружения которой используются деревянные рейки толщиной примерно в 3 сантиметра, либо листы влагостойкой фанеры. Промежутки между обрешеточными элементами также могут разниться в зависимости от веса и крутизны кровли – для более пологих крыш это расстояние должно быть меньше, а сама обрешетка прочнее.
Установка карнизной планки, для закрепления которой в районе карниза кровли к торцам стропил монтируется лобовая доска. Карнизная планка укладывается сверху на лобовую доску и фиксируется посредством оцинкованных гвоздей.
Монтаж пароизоляционного слоя, который затем покрывается слоем термоизоляции. Пароизоляционный материал укладывается на нижнюю поверхность стропильных ног, а последующая укладка утеплителя осуществляется между элементами стропил. В качестве термоизоляционного материала могут быть использованы минеральная вата, стекловата, пенополиуретан, пенопласт и т. д.
Установка доборных элементов ендов, крепление которых производится к конструкции обрешётки.
Настил самого металлочерепичного покрытия. Данный процесс также включает несколько этапов. Во-первых, если это необходимо, осуществляется разрезка листов металлочерепицы для соответствия покрываемой поверхности. Затем производится выкладка нижнего ряда листов, нахлестом в 10-20 сантиметров. Далее укладываются последующие ряды. Стыковые участки между листами желательно обработать герметиком, для предотвращения протеканий воды. Все листы металлочерепицы закрепляются посредством оцинкованных самонарезающих шурупов с прессшайбой.
После завершения работ по укладке основной части кровельной конструкции производится установка коньковых, торцевых и прочих доборных элементов, а также монтаж водосточной системы крыши.

Как крыть кровлю на различные типах крыши

Хотя в целом работы по монтажу металлочерепичного покрытия имеют много общего независимо от конструкции крыши, тем не менее, для тех или иных разновидностей крыш этот процесс может иметь определённые отличия и нюансы. Например, для того, кто собирается обустроить кровлю четырехскатной крыши металлочерепицей, либо задумался о том, как покрыть ломаную крышу металлочерепицей, важно изучить некоторые дополнительные особенности в данном деле, прежде чем браться за работу. Иначе в процессе монтажа и дальнейшей эксплуатации можно столкнуться с довольно значительными проблемами и непредвиденными ситуациями.

Классическими и наиболее простыми вариантами устройства крыши являются односкатные и двухскатные конструкции. При поиске решения, как покрыть двухскатную крышу металлочерепицей своими руками, достаточно просто придерживаться общего плана работ, изложенного выше. Ещё более прост ответ на вопрос, как покрыть односкатную крышу металлочерепицей. В этом случае нет необходимости обустраивать конек и ендовы, и всё, что требуется – это непосредственно работы по монтажу самой кровли. Нужно лишь помнить, что односкатные крыши могут быть с чердаком или без, и подобно другим кровлям, их можно обустроить либо в утеплённом, либо в холодном варианте.

Несколько большую сложность представляет обустройство многоскатных кровель, а также крыш со сложной конструкцией. Сюда можно отнести, например, покрытие кровли ломаной крыши металлочерепицей. Ломаные крыши могут иметь различное количество продолжающих друг друга скатов, увеличивая внутреннее пространство и комфортность жилого помещения в целом. Процесс обустройства ломаной крыши из металлочерепицы своими руками в целом такой же, как и обычных крыш, однако дополнительно требуется закрыть стыковые участки, которые могут пропускать воду во время осадков. Гидроизоляция в этом случае укладывается вдоль скатов, и таким же образом можно установить утеплительный материал и обрешетку.

В случае обустройства сложных кровель с четырьмя или более скатами рекомендуется применение специальных стальных элементов, поддерживающих стропила и сохраняющих их расположение в неизменном состоянии. Использование прочных стальных опор желательно также для наиболее нагруженных коньковых балок. Следует учесть, что четырёхскатные крыши отличаются от двухскатных отсутствием фронтонов, вместо которых монтируются дополнительные треугольные скаты на торцевых участках. Подобного рода конструкции сложнее для монтажа, однако характеризуются большей надёжностью и прочностью.

Наконец, следует учесть, что возведение крыши своими руками может обусловить применение строителями нестандартных решений и замыслов, практический выбор которых всегда зависит от той или иной конкретной ситуации.

Как крыть крышу металлочерепицей: кроем двухскатную и четырехскатную кровлю своими руками, как правильно крыть, пошаговая инструкция

Источник: kryshadoma.com

[content-egg module=GdeSlon template=compare]

Пошаговая инструкция по монтажу металлочерепицы по специальной технологии от А до Я

Установка обрешетки

Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Расчет металлочерепицы

Вычисляется площадь каждого ската.
Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
Подсчитывается количество листов в ряду.
Количества рядов и листов в ряду перемножаются.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Необходимые инструменты и оборудование

Шуруповерт.
Рейка.
Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
Строительный степлер.
Рулетка и маркер.
Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

Крепление и укладка металлочерепицы — шаг за шагом

Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.

Саморезы нужно закручивать с оптимальной силой.

Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Металлочерепица — монтаж своими руками+инструкция

Монтаж металлочерепицы — пошаговая инструкция

Самыми главными элементами стропил являются:

Мауэрлат. Это точка опоры конструкции.
Стропильные ноги. Они держат на себе обрешетку и опираются на мауэрлат.
Стойки. Усиливают опору стропильных ног.

Установка металлочерепицы своими руками:

К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.
Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки. Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

схема укладки металлочерепицы

Доборные элементы

Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
Уголки и ендовы. Они защищают все угловые конструкции кровли.
Отливы. Используются для перенаправления потоков дождевой и талой воды.
Конек.

Советы мастеров

Расстояние между балками стропильного каркаса должно составлять не более 60-90 сантиметров, иначе конструкция кровли может просесть.
При выполнении работ нужно надевать обувь на мягкой подошве и передвигаться по черепице, наступая в ее нижние прогибы. Это позволит предотвратить продавливание материала.
Отсутствие контактов между защитными слоями важно не только для обеспечения вентиляции, но для предотвращения их механических повреждений при трении.
Для обеспечения дополнительной вентиляции можно обустроить слуховые окна в чердачном помещении.
Для ровной установки всех продолговатых доборных элементов нужно протягивать нитку и закреплять ее между двумя уже установленными конструкциями.

Кровля из металлочерепицы — монтаж и пошаговая инструкция укладки покрытия своими руками

Монтаж металлочерепицы: пошаговая инструкция по обустройству кровли из металлочерепицы своими руками. В этой статье мы расскажем о правильной укладке покрытия на крышу, как правильно рассчитать и постелить кровельное покрытие на обрешетку, расскажем о проверенной технологии монтажа стропил и доборных элементов.

Источник: expert-dacha.pro

[content-egg module=GdeSlon template=compare]

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок

Что представляет собой металлочерепица

Краткий обзор достоинств и недостатков металлочерепицы

Эстетическая привлекательность. Листы металлочерепицы окрашиваются обычно в сочные яркие цвета. Поэтому крыша, покрытая ими, выглядит красиво и современно.
Долговечность. Поскольку листы защищены от коррозии двумя защитными слоями – цинковым и полимерным, прослужить такая кровля может не одно десятилетие.
Простота монтажа. Вопрос о том, как покрыть крышу металлочерепицей, совершенно несложный. Установить листы сможет любой домашний мастер. Монтаж может быть произведен в короткие сроки.
Невысокая стоимость. По сравнению с другими кровельными материалами, за исключением разве что профлиста, стоит металлочерепица очень дешево.

Как выбрать металлочерепицу

Последний вид покрытия – PVDF – представляет собой смесь поливинилфторида и акрила. Толщина этого защитного слоя составляет обычно 27 мкм. Листы, покрытые им, отличаются глянцевым цветом «металлик». Это покрытие самое долговечное из всех. К его плюсам можно также отнести максимальную устойчивость к воздействию ультрафиолета и появлению царапин. Очень интересной особенностью PVDF-покрытия является его способность к самоочищению во время дождя. Специалисты рекомендуют использовать такие листы в агрессивной среде. Например, для покрытия крыш домов, расположенных на морском побережье.

Особенности устройства стропильной системы под металлочерепицу

Как покрыть двухскатную кровлю

Порядок монтажа листов

Лист поднимают на крышу и крепят у карниза. При этом временно фиксируют его и у конька.
Далее лист немного приподнимают и укладывают под него второй.
Соединяют их, вкручивают саморезы вдоль нахлеста снизу вверх.
После установки двух-трех листов временный саморез у конька можно будет выкрутить.
Полученный блок листов тщательно выравнивают по карнизу.
В том случае, если длины одного листа не хватит для того, чтобы покрыть весь скат, монтируют второй ряд. Ширина горизонтального нахлеста при этом должна составлять не менее 10 см. Установите два листа нижнего ряда, далее прикрепите один верхнего. После этого смонтируйте третий лист первого ряда и второй второго, далее – четвертый первого и третий второго и т. д. Крепят листы друг над другом без разбежки.
При помощи оцинкованных саморезов по верхней волне крепят ендовы (шаг 20-30 см).
К обрешетке крепят коньковый элемент (через одну вертикальную волну). Между планкой и коньком предварительно прокладывают специальный уплотнитель.

Особенности монтажа металлочерепицы на ломаной кровле

Мансардные окна

Как следует обращаться с листами металлочерепицы

Как резать металлочерепицу

Монтаж листов металлочерепицы должен выполняться достаточно аккуратно. Это правило действует и при креплении их на крышу, и при раскрое. Постарайтесь не повредить полимерное и цинковое покрытия материала – и ваша кровля прослужит вам долго.

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок

Как покрыть крышу металлочерепицей своими руками правильно? Сделать это несложно. Одним из основных достоинств этого кровельного материала является именно простота монтажа. Самое главное в процессе обшивки – соблюдение положенной технологии и аккуратное обращение с листами, покрытыми тонким полимерным слоем.

Источник: www.syl.ru

[content-egg module=GdeSlon template=compare]

Как накрыть крышу металлочерепицей: технология монтажа

Металлочерепица — красивый и прочный кровельный материал, правильный монтаж обеспечит ему долговечность и невосприимчивость к погодным явлениям.

Расчет количества необходимых материалов

Началу работы предшествует расчет металлочерепицы на крышу. У каждого элемента есть полная и полезная площадь. Полная — размер с учетом нахлеста, полезная — та, что фактически покрывает крышу.

Каждый производитель выпускает кровельный материал с отличным от других размером нахлеста:

10 см, 12 см и т. д. по вертикали
6 см, 8 см, 9 см — по горизонтали

Во время расчетов учитывается только полезная площадь листа. Его длину определяет длина волны в 35 см, количество волн может быть разным. Полезная длина листа у разных производителей колеблется от 35 см до 3,5 м. В соответствии с этим показателем и рассчитывают горизонтальные ряды.

Разнится и полезная ширина листов: от 1 м 5 см; 1 м 10 см и далее. Ширина листов — основа для определения количества вертикальных рядов.

Если скат крыши имеет правильную прямоугольную форму, горизонтальные ряды рассчитывают простым делением ширины ската на полезную ширину одного листа. Полученное число округляют в большую сторону.

Вертикальные ряды рассчитывают, поделив высоту ската на 35 см и тоже округлив в большую сторону. При минимальном угле наклона (менее 14 градусов), для нахлеста необходимо две волны.

Расчёт металлочерепицы на крышу при помощи программы

Другие элементы кровли, количество которых необходимо рассчитать:

Элементы, накрывающие конек и ребра; измеряется их общая длина, к ней прибавляется еще 10% на нахлесты
Элементы, образующие внутренний угол в месте соединения скатов — ендовы, внешняя и внутренняя
Карнизная планка — желательный, но не обязательный элемент, прикрывающий концы стропил; его длина равна периметру карнизов
Торцевая планка — закрывая торцы обрешетки, защищает листы черепицы от отрывания ветром; ее длина равна общей длине торцов
Пленка для гидроизоляции — количество материала равно площади кровли плюс 15 см для нахлеста каждого ряда
Пористая полоса для уплотнения в местах зазоров между коньком, ендовой
Бруски, равные стропилам по длине, доски для обрешетки; каждый скат закрывается ими с шагом 35 см

Задачи и кровельный пирог под металлочерепицу

Материалы, имеющие различное назначение, монтируются во время устройства кровли послойно:

Теплоизоляционный слой предохраняет стропильную систему от образования конденсата
Пароизоляция защищает гидрофобные теплоизоляционные материалы от влаги
Гидроизоляционный материал
Контробрешетка под металлочерепицу и обрешетка
Металлочерепица

Устройство кровельного пирога под металлочерепицу

Инструменты

Шуруповерт и шестигранная насадка для него
Высечные ножницы электрические или ниблер
Кровельные ножницы ручные
Киянки
Лобзик, молоток, ножовка (для монтажа стропил и обрешетки)
Уровень, отвес, нивелир

Инструменты для монтажа металлочерепицы

Карнизная планка для металлочерепицы также подгоняется электроножницами и крепится шуруповертом. Здесь подробнее описан процесс монтажа этого элемента.

Технология покрытия крыши металлочерепицей

Стропила для обрешетки 5х15 см располагают с шагом в 60-90 см.

Первая доска укладывается снизу, она толще других на 1-2 см. Вертикально направленными гвоздями 7-8 см она прибивается к стропилам.

Следующие доски прибиваются с шагом в 35 см (равным длине волны на листе), с обеспечением фронтонного свеса.

Шаг обрешетки для металлочерепицы

Внутренние ендовы и карнизная планка

Первыми, начиная снизу, закрепляют внутренние ендовы.

Вдоль всего нижнего края фиксируется пористая уплотняющая полоса.

До начала укладки черепицы закрепляется и карнизная планка. Она выравнивается вдоль нижнего обреза ската и фиксируется к обрешетке самосверлящими винтами. Стыкуются карнизы с нахлестом в 5-10 см.

Укладка металлочерепицы на крышу

Покрытие кровли крыши металлочерепицей такова: первый лист закрепляется справа внизу.

Идеально ровный край первого ряда достигается благодаря доске, прибитой с выступом в 4-5 см к торцам стропил. Позднее она демонтируется.

Лист выравнивают по свесу фронтона и карниза, фиксируют саморезом в первую верхнюю волну справа с помощью шуруповерта.

Лучшими для крепежа считаются саморезы для кровли 35 мм, снабженные резиновой шайбой.

На первый накладывается второй лист, фиксируется в месте нахлеста саморезом. Далее укладывается третий лист в нижнем ряду или первый — во втором, для обеспечения правильной геометрической формы полотнища крыши.

Монтаж профиля металлочерепицы

Монтаж конька металлочерепицы

Когда монтаж листов металлочерепицы завершен, вдоль конька наклеивается уплотняющая полоса, поверх нее — фиксируется сам конек.

Коньковые элементы крепятся и по ребрам с помощью специальных коньковых саморезов.

Монтаж торцевой планки для металлочерепицы

Торцевые планки закрепляются на заранее прибитом торцевом бруске, фиксируются сверху и по бокам. Сверху саморез входит в гребень волны металлочерепицы.

Чтобы нарастить ветровую планку, делают нахлест в 10 см.

Монтаж ендовы металлочерепицы

Нижняя ендова фиксируется на обрешетке с помощью кляммеров.

Верхняя — кровельными саморезами с шагом в 20-30 см по верхней части волны, не нарушая целостность нижней ендовы.

Схема монтажа нижней ендовы металлочерепицы

Снегозадержатели

Если длина ската велика, снегозадержатели устанавливают в два ряда. Во время устройства обрешетки, для них устанавливают дополнительный брус на расстоянии в 12 см от основной доски. К брусу снегозадержатель крепится анкером сквозь лист металлочерепицы и уплотняющую резиновую прокладку.

Оформление слуховых окон

Выступающее слуховое окно выполняется аналогично стыкам скатов: укладывают нижние ендовы, поверх них — черепицу, затем — верхние ендовы. Узел уплотняют саморасширяющейся лентой.

Схема оформления слуховых окон

Теплоизоляция

Под стропилами монтируется теплоизолирующий слой, под которым во всю длину помещения располагается пароизоляционная пленка.

Полотна пленки начинают натягивать снизу, между рядами делают нахлест 10-15 см, который проклеивается скотчем. Фиксируют пленку строительным степлером к стропилам.

Металлочерепица — легкий, негорючий кровельный материал, его жесткость позволяет монтаж на обрешетку с достаточно большим шагом. Учитывая нагрузку, разницу в толщине металла и цене, можно подобрать оптимальный вариант. Залогом долговечности кровли является соблюдение всех правил и последовательности монтажа.

Как накрыть крышу металлочерепицей? Монтаж, конструкция и состав кровли

Как накрыть крышу металлочерепицей? Зная формулу расчета и приемы работы, можно самостоятельно выполнить монтаж красивой, долговечной, легкой и недорогой

Источник: megabeaver.ru

[content-egg module=GdeSlon template=compare]

Покрытие крыши металлочерепицей своими руками

Достоинства металлочерепицы

К достоинствам этого материала можно отнести:

низкую стоимость;
приятный внешний вид;
надежность;
небольшой вес;
длительный эксплуатационный срок.

Карта цветов металлочерепицы

Что потребуется в работе

ножницы по металлу;
рулетка;
молоток;
ножовка;
маркер;
степлер с оцинкованными скобами;
деревянная рейка подходящей длины;
шуруповерт;
дрель.

Касаемо необходимых материалов, то для работы понадобятся:

металлочерепица;
доска для сооружения обрешетки, 2,5х10см;
деревянный брус, 2,5х5 см;
минеральная вата для утепления;
гидроизоляция (любая, кроме битума).

Какую крышу можно покрывать металлочерепицей ?

Какую крышу можно покрывать металлочерепицей

быть скатной;
иметь уклон более 14°;
иметь простую геометрию.

Предварительный замер крыши

Термо- и гидроизоляция

Сборка обрешетки

Обрешетка под металлочерепицу

Схема шага обрешетки под металлочерепицу

При установке обрешетки следует особое внимание уделять вспомогательным элементам.

С обеих сторон кровли нужно установить на стропила дополнительные бруски – это повысит надежность фиксации конька.
Устанавливая гидроизоляцию, ее нужно на пару сантиметров вывести на дымоходную трубу и заклеить армированным скотчем – это поможет скрыть образовавшиеся зазоры. На самом дымоходе необходимо проделать штробы (маленькие канавки) глубиной в 2 см. По завершении монтажных работ в эти штробы нужно установить примыкающие планки и изолировать стыки силиконовым герметиком.
На зазоры, образовавшиеся между скатами, следует установить ендовы. Для этого из досок монтируется сплошная обрешетка с дополнительным слоем гидроизоляции. Каждую из ендов следует установить над карнизной планкой и закрепить саморезами через каждые 25 см.
На лобную доску саморезами нужно установить планку карниза и закрепить через каждые 25 см. Такая планка должна выдерживать сильный ветер, поэтому ее устанавливают внахлест в 12 см.

Доборные элементы кровли

Покрытие крыши металлочерепицей своими руками

Работы по укладке черепицы выполняются в следующем порядке.

Покрытие крыши металлочерепицей своими руками

В случае двускатной крыши начинать работу нужно с торца ската. Если было решено покрывать с правого ската, то каждый следующий лист устанавливается на крайней волне предыдущего. Но если материал ложится с левого торца, то новый лист устанавливается под крайней волной находящегося перед ним.
Шатровую крышу нужно покрывать с самой верхней точки, постепенно опускаясь (тут все дело в особенностях геометрической формы шатровой кровли).

Все листы нужно укладывать параллельно карнизу , с обязательным 4-сантиметровым отвесом.

Нахлесты нужно укреплять в каждой волне .

Как покрыть крышу металлочерепицей

В качестве заключения

Покрытие крыши металлочерепицей своими руками — пошаговая инструкция!

Узнайте про покрытие крыши металлочерепицей своими руками! Этапы укладки металлочерепицы, пошаговая инструкция, фото + видео.

Источник: svoimi-rykami.ru

[content-egg module=GdeSlon template=compare]

Поделитесь статьей в соц. сетях:

Источник

Ломаная крыша из металлочерепицы своими руками

Как правильно класть металлочерепицу на мансардную крышу

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок

Что представляет собой металлочерепица

Краткий обзор достоинств и недостатков металлочерепицы

Как выбрать металлочерепицу

Особенности устройства стропильной системы под металлочерепицу

Как покрыть двухскатную кровлю

Порядок монтажа листов

Особенности монтажа металлочерепицы на ломаной кровле

Мансардные окна

Как следует обращаться с листами металлочерепицы

Как резать металлочерепицу

Как правильно покрыть крышу металлочерепицей

Построение стропильной системы с утепленной мансардой

Пароизоляция и утеплитель

Особенности монтажа гидроизоляции

Обрешетка, ендова и карнизная планка

Монтаж карнизной планки

Монтаж ендовой

Как покрыть крышу металлочерепицей своими руками

Особенности строения листа металлочерепицы

Кровля крыши металлочерепицей своими руками инструкция

Торцевая планка

Металлочерепица монтаж своими руками обхода печной трубы

Монтаж коньковой планки

Написать комментарий

Статьи по теме

Читайте в рубрике

Как правильно положить металлочерепицу своими руками?

Подготовительные работы

Установка стропил

Подшив свеса кровли

Выполнение обрешетки

Как правильно укладывать утеплитель под металлочерепицу?

Монтаж гидроизоляционного слоя

Установка карнизной планки

Установка ендовы

Укладка металлочерепицы

Монтаж металлочерепицы на крыше своими руками: подробная инструкция, фото, видео

Сведения о материале и комплектующих

Расчет количества черепицы

Как правильно подготовить обрешетку

Инструкция по монтажу

Заключение

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок :: SYL.ru

Что представляет собой металлочерепица

Краткий обзор достоинств и недостатков металлочерепицы

Как выбрать металлочерепицу

Особенности устройства стропильной системы под металлочерепицу

Как покрыть двухскатную кровлю

Порядок монтажа листов

Особенности монтажа металлочерепицы на ломаной кровле

Мансардные окна

Как следует обращаться с листами металлочерепицы

Как резать металлочерепицу

Металлочерепица для ломаной крыши

Ломаная крыша своими руками

Геометрия ломаной крыши и ее варианты

Двухскатная ломаная крыша: материал и монтаж стропильной системы

Монтаж металлочерепицы на ломаную крышу

Крыша из металлочерепицы своими руками: как правильно выполнить монтаж

Металлочерепица — что это за материал?

Подготовительный этап монтажа

Выполняем обмеры

Расчет количества материалов

Гидроизоляция, вентиляция и обрешетка

Выполнение гидроизоляции

Вентиляционный зазор

Обрешетка

Установка внутренних доборных элементов

Укладка листов

Установка наружных доборов

Как покрыть крышу металлочерепицей своими руками

Обратите внимание на уклон кровли

Осознанно выбирайте металлочерепицу

Не следует портить листы до монтажа

Крепим листы правильно! Почему иногда на крышах стыки очень заметны?

Вентиляция, и ещё раз вентиляция

Ендова – наше все
