Как класть печку из кирпича

Чудо-печи из кирпича своими руками

Я снова рад приветствовать Вас, уважаемые читатели моего блога!Подходит идеальное время для грандиозных строительных решений! С наступлением тепла есть возможность претворить эти идеи в реальность. Даже если вы не мастер-печник, никогда не поздно им стать. Пусть не профессионалом, но домовладельцем, умеющим уложить такую конструкцию из кирпича. О том, как правильно класть печь из кирпича и поговорим сегодня.

Итак, вы твердо решили самостоятельно сложить печь в вашем доме, бане либо другом помещении. Сначала определитесь с местом расположения конструкции. Между стропилом и дымоходом необходимо соблюсти расстояние не меньше 15 см. и при этом те части печки, которые нагреваются нужно удалить от пожароопасных элементов.

Если ваше жилье небольших размеров, то печь установить следует так, чтобы обогревались одновременно несколько комнат, в том числе кухня. Иначе дело обстоит с камином – его устанавливают в наибольшем помещении, так как и предназначение у него другое.

Виды кирпича

Кладку стоит начать с выбора правильного материала. Это наша основа. Можно выделить четыре вида:

1. Огнеупорные выдерживают температуру до 1200 градусов и без вреда для его структуры;
2. Керамические – используются лучше марку М-250 полнотелый (без отверстий). Он дороже по стоимости, но устойчив к высоким температурам. Также, без особого труда поддается дополнительной формовке.
3. Силикатные;
4. Ручной формовки.

Полезные советы

Что касается раствора

Для экономии времени и сил при кладке облицовочного ряда оклейте его малярным скотчем шириной 60 см. Это позволит вам не отвлекаться постоянно на то, чтобы проверять раствор на лицевой стороне кирпичей. Просто когда раствор схватиться, можно удалить скотч и обмести кладку щеткой с жесткой щетиной.

Раствор для кладки можно приготовить самостоятельно, а можно приобрести в специализированных магазинах. Выбор сейчас немалый. Смотрите, чтобы смесь была огнеупорная. Фасовка ее различная от 5 до 25 кг. Если вы кладете печь, то лучше брать сразу большую упаковку. Для косметического ремонта можно использовать и 5 кг.

Так как керамический кирпич выдерживает нагрев до 650 градусов, то для сохранения кладки в целостности нужно изолировать шамот (кладку) при помощи картона толщиной не меньше 5 мм.

Что касается процесса кладки

Для облегчения процесса кладки в определённых местах конструкции, а также для большего наглядного эффекта нужно пользоваться обычным металлическим уголком на 50 мм. Снаружи его должно быть не видно, но кирпичи он должен прижимать с двух сторон.

По мнению профессионалов на «надпечье» понадобиться шесть уголков, причем длина каждого не должна быть больше 75-80 см (в противном случае от нагрева уголок деформируется и провиснет).

Для соблюдения элементарных правил безопасности и для придания печи приглядного вида лучше всего не использовать на лицевой стороне металлические уголки. Его целесообразно заменить клиновидным замком.

Ваша печь будет служить верой и правдой долгие годы, если все её составные части (заслонка, колосники, дверцы и т.п.) будут уложены в пазы глубиной, соответствующей толщине фурнитуры.

Для лицевой части перемычек применяйте металлические шпильки с резьбой диаметром не меньше 16 мм. Их использование позволит удобно сформировать отделку на лицевой части печи, не употребляя для удержания кирпичей уголки.

После того, как подготовили кирпич для перемычки, сверлим посередине отверстие, насаживаем на шпильку и промазываем все раствором. Затем стягиваем. Когда уложили перемычку на место и «на взгляд» определили провисание, конструкцию стоит укрепить еще одной шпилькой.

Формовочные кирпичи есть возможность изготовить самостоятельно, даже если вы не специалист высокого профиля. Главное терпение и желание. Зачастую хочется украсить кладку печи элементами декора (закругленные края, в стиле армир, фигурные и т.п.).

Всё, что понадобиться – это шлифовальная машинка, отрезной алмазный круг по керамике и помощник, которому нужно будет постоянно поливать водой кирпичи в процессе шлифовки.

Не забывайте о мерах безопасности при работе со шлифмашинкой во избежание травм и попадания пыли в органы дыхания и зрения.

Что касается ровного шва

Есть некоторые хитрости для выкладывания идеально ровного шва. На ряд кладки стоит уложить два металлических четырехугольных прута с толщиной равной толщине шва. Как правило, 8 мм. Сверху накладывается раствор. Затем кирпичи. Прутья же вынимать после укладки последнего кирпича в ряду. Но! Осаживать кирпичи после этой процедуры уже нельзя! Иначе пойдет деформация кладки.

Знайте, если вы не хотите разрушить кладку, то длина пруда должна быть не более метра. Для облегчения скольжения прута в момент вынимания из раствора следует его смазать отработанным маслом или тавтом.

В моде сейчас каминные арки. Примените фантазию, немного больше времени. Для создания арки можно как наиболее простой способ применить гипсокартон с толщиной 12 мм. Процесс несложный: вырезаем арку необходимой вам формы, устанавливаем на рабочее место, прижимаем к основанию при помощи чего-то подручного и выкладываем, подготовленные нужной формы кирпичи по направляющей шаблона.

Что касается кладки трубы

Основная ошибка при выкладывании трубы – наклон более 5 градусов относительно основания. Это недопустимо, так как приведет к трудоемкому исправлению работы. Есть возможность не допустить такой промашки: сначала выкладываете основание трубы.

Потом с помощью отвеса определяете на крыше точку, куда должна выйти ваша труба и закрепляете саморез. И так по каждому углу трубы. Далее натяните яркие нити от основания к крыше и производите кладку именно ориентируясь на них. Как советуют профессионалы, лучше всего труба кладкой 1,5 × 2 кирпича.

Труба должна быть от конька кровли на 1,5 м или больше и по высоте выступать на 0,5 м.

После возведения трубы её нужно будет хорошенько изолировать. О том как это правильно сделать вы можете ознакомиться вот здесь .

Немного терминологии

А теперь немного терминологии, так как это может вам в последующем помочь разобраться в технологии кладки печи.

• дымоход – часть, которая выходит на крышу;
• чело – сторона, где расположено творило или зев;
• щеки (зеркала) – бока печи;
• тело – сама конструкция;
• колосниковая решетка – делается из чугуна, различны по размерам. На этих решетках сгорает топливо;
• печные вьюшки и задвижки – регулируют тягу в печи.

Правила непосредственной кладки печи из кирпича

Строение печи так же начинается с возведения для неё фундамента. И об этом вы можете почитать в статье «Как правильно сделать фундамент под печь ».

1. Фундамент делаем одной плитой из железобетона. Когда фундамент на шанцах, используется ленточный фундамент с применением бутового камня. Фундамент должен превышать размеры тела не менее чем на 5 см. сверху укладывается три слоя рубероида в качестве изоляции. После 5 мм асбеста и далее кровельное листовое железо. На него укладываем смоченный в негустом составе для кладки лист войлока. Перед началом работ подождите высыхания войлока.Отдельный фундамент нужен почти для всех сооружений из кирпича из-за достаточно тяжёлого веса.Если у вас пол на лагах – необходимо сначала укрепить его с помощью перемычек. Когда под домом монолитный фундамент, можно просто положить подстилку и начинать выкладывать.
2. Кладка самой печи с наружной стороны проходит с помощью красного кирпича на цементно-песчаную смесь (глиняную применять нежелательно по ряду причин). Так получается подтопочная часть конструкции. Жаровая или топочная часть кладется из керамического кирпича, чередуя с шамотным кирпичом.
3. Перед дверцей, затворяющей поддувало, и творилом в зоне пола металлический лист для кровли кладётся на подушку из асбеста 5 мм. Один его край с коренной стороны закладывают сверху в ближайший шов между кирпичами. Лист должен выступать на 0,3 м, а в бока – на 0,15 м и больше. Выступающие края сгибают и прибивают к полу.
4. В газовом конвекторе канальные переходы в нижней области должны быть на ½ больше верхних. (Для справки: перетоки – нижние каналы, перевалы — верхние). Зачем? Для облегчения удаления скопившейся сажей внизу. С этой же целью края верхних каналов закругляют.
5. При температуре в дымоходе не более 800 печь конструируют из обычного кирпича с цементно-песчаной смесью. Дымоход в случае надобности разделяют базальтовым картоном или асбестом толщиной не менее 5 см, что определено противопожарной безопасностью.
6. Барьером для ветра служит распушка, которая выполняет аэродинамическую роль и помогает избежать дымления печи. Высота ее должна быть 2 ряда из кирпича. Выступ за дымовую трубу – в полкирпича.

Схемы кладки печи из кирпича

Теперь что касается схемы кладки печи из кирпича.Выделяют два вида: голландские и шведские. У каждого из них есть свои преимущества и недостатки.

Голландская схема:

• проста в реализации,
• газовый конвектор проходит последовательно по всем каналам,
• конвектор и топка соединены лишь хайлом, что дает возможность соорудить печь в помещении разной планировке, но низкий КПД (до 40%),
• сложность в обустройстве нагрева воды, при нарушении циркуляции КПД уменьшится и возрастет отдача сажи.

Шведская схема:

• КПД составляет до 60%
• представляет собой камерную печь: камерой является духовка, ее окутывают раскаленные газы. От низа до потолка идет вертикальный канал конвектора, который расположен за духовкой. В специальной нише идет нагревание варочной поверхности.

У шведских печей есть свои плюсы:

• духовка и конвектор энергетически независимы от части с топкой. Поэтому духовку возможно снабдить теплообменником ГВС с баком накопителем. Местом для расположения бака может служить сушка или перекрытие печи. Теплообменник двух видов: W или U.
• дымовые газы догорают в камерной части возведения. До конвектора они доходят при температуре до 800 градусов. Оттого конвектор делают из кирпича с использованием цементно-песчаной состава.
• так как конвектор — узкий и высокий, то помещение прогревается равномерно везде
• часть дымовых газов могут быть с камеры запущены в лежанку, после этого сделать оборот в конвекторе и характеристики печи при этом не изменяться
• конвектор возможно изменять в габаритах, вращать и сдвигать касательно к камерной части. Это позволяет устанавливать шведскую печь в любое помещение и обогреваться сразу могут несколько комнат

Под шведскую печь обязательно нужно конструировать фундамент. Это связано с тем, что в нешироком и невысоком сооружении на различной высоте напряжения тепла неодинаковы и печь может быть неустойчивой. Правильно и безопасно сложить такую печь вам поможет опытный специалист.

Колпаковая печь

Еще один вид печи – колпаковая. У нее очень высокий КПД – до 70%. Она саморегулирующая и это плюс данного типа. Дымовые газы сначала полностью выгорают под колпаком, прежде чем перейти в дымоход. При этом все тепло отдается печи. Здесь действует принцип газовой вьюшки: когда штатная заслонка закрыта, подколпачные газы исключают выпуск из хайла холодного воздуха. Это обеспечивает оптимальный режим печи. Т.е. даже при временно открытой вьюшке угар не образуется.

У такого типа печи довольно сложная конструкция и работает она только для отопления, поэтому варочную поверхность приспособить к ней не получится.

Печь каменка

Особое внимание я хотел бы уделить печи для бани, так как её конструкция имеет свои особенности. Открытая каменка будет долго разогреваться и в печь необходимо периодически добавлять топливо. Тогда вы сможете попариться от души. Но тогда творило должно иметь выход в соседнее помещение – предбанник.

В этом случае весь угар будет уходить из самого помещения бани. Если такую печь несильно топить, то каменка быстро выстудится и пропариться, как следует не выйдет.

Если каменка расположена сбоку и закрыта, то помещение с камнями заполняется горючими газами со всех сторон за исключением передней её части. В этом случае печь быстро нагревается.

Более приемлемый вариант печи для бани – колпаковый. В данном случае каменка такова, что температура под колпаком очень высокая и принудительно проходит в камни. В этом случае печь разогревается в короткий промежуток времени и подтапливать можно хоть сколько. При наличии топлива в топке колпаковая печь самостоятельно регулирует режим.

Классификации печей

Существует и такая классификация печей:

• отопительная: её предназначение – исключительно обогрев помещения. К таким относится рассмотренный выше тип голландки
• варочная: для нагрева плиты с целью приготовления еды. Ее можно применять в любое время года, т.к. она не нагревает окружающий воздух так, как другие. Основной недостаток – невозможность использования при низких температурах и больших площадях. Но для помещении до 50 кв.м. вполне пригодна.
• отопительно-варочная: наиболее приемлемый и распространенный вариант – сочетает характеристики предыдущих двух видов. К стандартному набору характеристик спокойно можно добавить духовку, нишу для сушки, лежак, водяной бак. Все зависит от ее конструкции и вашей фантазии. Самым распространенным вариантом является традиционная русская печь. Недостаток ее именно во внушительных размерах из-за того, что варочная поверхность вынесена отдельно от тела. Печь-шведка также относится в этой категории, но она более компактна (варочная поверхность спрятана в углубление). Ее можно использовать в разных режимах.
• камин: для отопления комнаты, но больше используется как декоративный элемент интерьера. У такой печи две топки: открытая и закрытая. Это обеспечивает прогрев помещения в двух режимах. Если правильно ее сконструировать, то займет немного места и из-за небольшого веса не потребует наличия отдельного фундамента. Да и топить камин можно как дровами, углем, так и различными брикетами.

Для печи вам понадобится различная фурнитура, выбор которой очень широк в наше время. Разнообразие дверок позволит соорудить печь на свой вкус, а можно подсмотреть у соседа. Почему нет? Подробно на топочных дверках пока останавливаться не буду, так как на эту тему есть статья которую вы можете почитать вот здесь .

Дерзайте и все у вас получится.

На этом у меня всё уважаемый читатель.

Ну как вам понравилась статья? Если да, то обязательно поделитесь ею в социальных сетях и подписывайтесь на обновления блога. Я с вами прощаюсь. Пока, пока!

С уважением, автор блога Максим Алейников.

Этой статьёй стоит поделиться с друзьями. Жми!

Прочность печи и ее экономичность во многом обусловлены правильностью кладки сооружения. Не менее важно, какого качества кирпич использован, достаточно ли гладкие стены, и т. д.

Устройство кирпичной печи.

Чтобы улучшить прочность кладки, особое внимание следует уделить глине или глиняному раствору. Что касается раствора, то он изготавливается из песка и глины. На одну часть простой глины добавляют две части песка. Если глина тощая, то требуется одна часть песка.

Приготовление глины может проводиться несколькими разными способами. Вначале ее необходимо смочить водой, далее размять, чтобы получилась однородная тестообразная масса. Уже после этих операций выбираются и выбрасываются мелкие камни, устраняются сгустки глины. После тщательного разминания глины добавляется песок, и масса переминается вторично. Если останутся комки, то качество глиняного раствора значительно ухудшится.

Необходимо учитывать, что при проведении кладки из красных кирпичей толщина глиняного шва ограничена, она не должна превысить 7 мм. Если кладка проводится из огнеупорного кирпича, то 5 мм. Будет лучше, если шов сделать тоньше. Для получения качественного глиняного состава без комков и плотных сгустков песок просеивают, сито должно иметь ячейки 2×2 мм. Глина тщательно размачивается водой, для этого можно использовать определенную емкость либо ящик, затем перемешивается, чтобы образовалось глиняное молоко. Его нужно процедить, а после отстоя лишняя вода сливается.

Особенности глиняного раствора

Таблица составов растворов для кладки печи.

Важно, чтобы глиняный раствор для кладки печи имел вид рыхлого теста. Если до введения в работу глиняный раствор постоит хотя бы пару дней, он будет иметь лучшее качество, потому что частицы станут максимально мягкими. Не рекомендуется использовать густой раствор. Его труднее выдавливать из швов, кроме того, такие швы всегда утолщенные. При работе с красным кирпичом его обязательно тщательно смачивают водой. Правильнее будет его опустить в воду на некоторое время, при этом начнут выделяться воздушные пузырьки.

Можно считать, что замачивание завершилось, если пузырьки не выделяются. Сухой кирпич в кладке никогда не используют. Он впитывает влагу из раствора, поэтому смесь становится гуще и хуже схватывается. Если используется огнеупорный кирпич, то его следует лишь окунуть в воду для устранения пыли. При проведении кладки следует придерживаться правильной перевязки швов. Вертикальный шов можно перекрывать как минимум на четверть длины кирпича, а еще лучше на половину. Заполнение швов производится полностью, и к тому же очень плотно, глина должна лежать по плоскости кирпича в виде ровной массы.

Правильная кладка кирпичей

Схема кладки фундамента под печь.

Занимаясь кладкой кирпичей, требуется постоянно проверять вертикальность сооружения отвесом. Подобные проверки требуется делать примерно через три ряда. В работе на горизонтальность кладка проверяется с помощью уровня с рейкой. Как известно, в ходе кладки кирпич довольно часто требуется колоть, а порой и перерубать. Прежде чем произвести подобное, сделайте на кирпиче насечку. Благодаря этому несложному элементу вы значительно облегчите себе работу.

Для получения тонкого шва следует соблюдать некоторые нюансы. В частности, слой выкладываемого раствора непременно должен быть тонким, но в то же время швы должны быть полными и плотно друг к другу прилегать, чтобы не возникло пустот или раковин. Кроме того, глину на кирпич мажут руками, можно кельмой, прощупывая при этом пальцами и разравнивая на требуемую толщину. Это необходимо, чтобы в слое раствора не пропустить оставшихся комочков и крупных песчинок.

После того как слой раствора наложен, на него начинают укладывать кирпичи, которые предварительно важно пригнать насухо сразу на полный ряд. Далее из ящика забирают готовый раствор, подобранный кирпич размещают левой рукой, аккуратно намазывают под него смесь. Раствор выравнивается пальцами по ряду, который выложен ранее. В данном случае на руке остается раствор, его счищают ребром кирпича. Следующий шаг – это укладывание кирпича левой рукой на смесь, когда используя легкий нажим, его продвигают, обеспечивая при этом притирку в швах.

Как устанавливать дверцы

Схема кладки печки по рядам.

Возле рамок дверец кладку ведут с особой тщательностью. Кладка и рамка должны неизменно иметь между собой зазор по высоте и ширине до 5 мм. Это необходимый пункт, ведь при нагревании происходит расширение рамки, а при охлаждении она опять сжимается. При плотном примыкании кладки к рамке происходит постепенное раздвижение кирпича и кладка впоследствии разрушается. Рамка разделяется с кладкой асбестовой лентой, обмазанной глиняным раствором. Если оставить лишь раствор, то он быстро выкрошится.

Рамку дверец непосредственно к кладке закрепляют с помощью ручек в четырех местах. Для этого используют мочки, свитые проволочки, их 4 шт. Чтобы оптимально закрепить мочки, в рамках нужны отверстия. Важно, чтобы концы мочек были глубоко и надежно заделаны в швы. Для этого к ним привязывают гвозди без шляпок, их длина примерно 120 мм. Благодаря таким гвоздям, вязка оказывается прочно защемленной в швах. Используют вместо проволоки лапки, выполненные из полоскового железа, при их защемлении в швах крепление более надежное по сравнению с проволочными мочками.

Не следует применять рамку дверцы в качестве опоры для укладки кирпича.

Лучше для этой цели применять дополнительно чугунную либо стальную полоску, можно сделать перемычку. По мнению специалистов, все-таки лучше предпочесть перемычку. Если топочные отверстия имеют ширину, не превышающую 35 см, их можно перекрывать изразцом, длина изразца 40 см и более. Изразец подготавливается заранее, кромки отпиливаются, кладутся вверх поливной стороной.

Материалы и инструменты

Для кладки печи требуются:

Инструменты для кладки кирпича.

• кирпичи;
• глина;
• песок;
• уровень и отвес для проверки правильности кладки;
• ветошь;
• шпатель;
• ведра;
• полосковое железо;
• гвозди;
• проволока;
• рабочая одежда, рукавицы.

После того как кладка завершена, печь необходимо просушить, для этого потребуется до 10 дней. Все это время печь должна находиться с открытыми дверцами, следует держать открытой и вьюшку с задвижкой не менее 3 дней. После этого печь протапливают стружками, подойдет для этой цели щепа, но печь в это время не должна сильно нагреваться. Топка повторяется на следующий день, дров можно прибавить.

Таким образом, количество дров постоянно увеличивают. Эксплуатация в полноценном режиме допускается спустя 12 дней. Если обнаружены мелкие дефекты, их исправляют после топки. Класть печь может каждый, главное, ознакомиться с последовательностью работ.

Related posts:

Особенности и порядок кладки печи из кирпича

Кладка печи из кирпича может быть выполнена своими руками даже без наличия большого опыта проведения подобных работ. Достаточно лишь в общих чертах знать, как устроена и как должна быть выложена кирпичная печка. Далее будет предложен один из самых распространенных и простых вариантов кладки печи из кирпича.

Отопительная печь с варочной панелью без облицовки.

Основные типы печей из кирпичаПечи из кирпича выкладывают по-разному. В соответствии с этим различают несколько типов данных агрегатов, а именно:

• отопительная печь применяется для обогрева одного помещения или всего дома, если его площадь его небольшая;
• варочная кирпичная печь, ее предпочитают класть те, кто хочет использовать данный агрегат для приготовления пищи, сушки ягод, грибов и фруктов, подготовки кормов для животных;
• отопительно-варочная печь — универсальное решение, которое сочетает в себе функции печей для отопления и варки.

Современные печи для дома, правильно сложенные из специального кирпича, эффективно вырабатывают тепло, не дымят, являются пожаробезопасными, создают комфорт и уютную атмосферу в доме.

Перед тем как класть собственную кирпичную печь, обязательно ознакомьтесь с особенностями ее устройства, ведь это достаточно трудоемкое и сложное мероприятие, однако, несмотря на мнение многих профессионалов, что это под силу лишь опытным мастерам, выполнить данную работу возможно и начинающему мастеру. Важно лишь знать, как правильно класть печь из кирпича, и четко следовать данной инструкции. Прежде всего, необходимо выбрать подходящий материал.

Особенности выбора материала для кладки кирпичной печи

1 пример порядовки печи для загородного дома.

Для строительства печи из кирпича нельзя использовать только один тип материала, т.к. для конструктивных решений используется один материал, а для облицовки — другой. Как правило, это комбинация из естественных и искусственных каменных материалов.

К естественным материалам, которые можно найти в природе, относятся:

А вот выбор искусственных материалов для строительства бани гораздо разнообразнее:

• бетонные кирпичи;
• глиняные кирпичи и многое другое.

Булыги и валуны представляют собой камни неправильной формы разнообразных цветов. Они очень красиво смотрятся при кладке домашних каминов. Их выкладывают как с внутренней, так и с наружной стороны печи. Находится применение и для разнообразных мелких камней, которыми заполняется середина конструкции.

2 пример порядовки печи из кирпича.

Бутовый камень имеет слоистую структуру, встречается в виде плит или кусков. Как правило, данный материал тщательно обрабатывается до тех пор, пока он не примет правильную форму. Тяжелый или легкий бут из местных пород можно получить из песчаника или известняка.

Для надежности необходимо выбирать только качественные и прочные материалы, которые не будут постепенно сыпаться и крошиться.

Кирпич — это традиционно используемый для кладки печей и каминов материал. Он хорошо переносит воздействие огня и замечательно держит тепло. Красный кирпич, который большинство хозяев находит наиболее привлекательным, представляет собой продукт керамики, изготовленный из легкоплавкой глины средней пластичности. Оптимальная плотность для кладки печи составляет 150 кгс/см². Данная плотность отлично подходит для кладки домашних дровяных печей. Для того чтобы материал не давал усадку под воздействием огня и весом самого строения, используются глины с высоким содержанием песка.

Традиционный красный цвет кирпича после обжига получается благодаря тому, что в глинах содержится высокий процент окислов железа. Из глины изготавливаются и керамические трубы, используемые при возведении печей. Подовый кирпич применяется для оформления подов в домашних печах. Таким образом, он не имеет ярко выраженных швов и получается достаточно гладким, так что, если вы будете использовать печь из кирпича для готовки, по ее поверхности будет легко двигать различную посуду.

Кирпичная печь с водяным контуром.

От качества кирпича полностью зависит долговечность и качество самой печи. Поэтому для ее строительства можно использовать только кирпич высокого качества. Узнать, насколько качественным является материал, достаточно просто — он должен быть характерного розового цвета и издавать чистый звук при ударе молотком. В случае если кирпич имеет фиолетовый оттенок, это значит, что он пережженный. Если же кирпич оранжевого цвета, то он недожженный. Ни первый, ни второй вариант не подходят для кладки печи из кирпича.

Печь кладем только из кирпичей высокой прочности. Желательно, чтобы они не имели сколов и трещин, были ровными. В идеале необходимо подобрать кирпичи одинакового размера. Однако если вам не повезло, и в партии оказались кирпичи с дефектами, не используйте их при кладке топки и дымохода.

Устройство печи из кирпича подразумевает наличие соответствующего фундамента. Как правило, фундамент представляет собой котлован глубиной 1 м с песчаной подушкой толщиной 11 см. Сверху котлован заливается бетонным раствором. Фундамент должен быть устроен на расстоянии не менее 250 мм от внутренней стены дома.

Подготовьте материалы и инструменты, необходимые для кладки печи из кирпича. Вам понадобятся:

Схема печи “Сахара”.

1. Причальные скобы (из оцинкованного листа со шнуром и стального прута с защелкой).
2. Остроугольная кувалда.
3. Прямоугольная кувалда.
4. Комбинированная кельма.
5. Шаблоны для разметки проемов.
6. Деревянная и металлическая трамбовки.
7. Молоток-кирочка.
8. Шаблоны для кладки каналов.
9. Расшивки для вогнутых и выпуклых швов.
10. Уровень.
11. Отвес.
12. Растворная лопатка.
13. Складной м.
14. Угольник.
15. Рулетка.
16. Глина красная.
17. Кирпич красный.
18. Песок.
19. Цемент.
20. Дверца поддувальная.
21. Дверца топочная.
22. Колосник.
23. Дверцы чистки дымохода.
24. Чугунные задвижки.
25. Чугунная плита.
26. Стальные уголки.
27. Алюминиевые уголки.
28. Стальные полосы.

Размеры и количество материалов могут меняться в зависимости от вашего проекта печи.

Основные принципы кладки печей из кирпича

Процесс кладки печи из кирпича

Сначала кирпичи замачиваются в дощатом ящике, длина которого должна соответствовать количеству кирпичей в 1 ряду печи. Кирпичи кладутся рядами, так как они будут лежать в кладке. Раствор нужно наносить одной рукой. Кельма применяется лишь тогда, когда нужно равнять кладку с наружной стороны для аккуратного и привлекательного внешнего вида.

Одной рукой нужно набирать горсть раствора, а другой доставать кирпич из воды. Раствор наносится на кирпич достаточно тонким слоем, не должно оставаться голых участков. Кирпич кладется на выбранное место, немного двигается и плотно прижимается. Следующий кирпич кладется по похожему принципу, только раствор уже нужно наносить на пласт и на тычковую часть.

При кладке печи из кирпича швы могут быть выполнены различными способами. Выбор зависит от того, будете ли вы штукатурить кладку снаружи.

При первом способе швы выполняются впустошовку. В данном случае раствор не залегает глубже 0,5-1 см. Этот метод предполагает, что после нанесения штукатурки материал проникнет в швы, сцепится с поверхностью, за счет чего будет создана монолитная конструкция.

Если печь не будет штукатуриться, то швы стараются заполнить раствором, полностью сравнивая их с поверхностью кирпичных стен. При желании швы можно сделать фигурными при помощи расшивки, например выпуклыми.

Приготовление раствора для кладки кирпичной печиСуществует несколько вариантов приготовления раствора для кладки печи из кирпича. Обычно печник в процессе сооружения конструкции опытным путем приходит к выбору самого оптимального для конкретно взятого случая варианта.

За сутки до начала работы по возведению печи глину необходимо замочить. После этого в нее добавляется вода в объеме, который позволил бы довести раствор до консистенции сливок. Тяжелые примеси оседают на дно стенок, легкие — всплывают на поверхность. Чтобы очистить глиняный раствор для кладки печи, его нужно процедить при помощи специального сита. После этого в емкость вводится определенное количество песка. Раствор очень тщательно перемешивается.

Понять, что раствор готов к использованию, можно по исчезновению с его поверхности лужицы жидкой глины. В массу небольшими порциями прибавляется песок, пока лужицы полностью не растворятся.

Особенности и порядок кладки кирпичной печиПравильно выложенная печь из кирпича станет настоящим украшением дома. Как правило, такой отопительный агрегат имеет достаточно простую конструкцию. Единственная сложность для человека, решившего построить ее самостоятельно — это свод варочной камеры.

Однако даже с устройством свода можно справиться самостоятельно. Отличным выходом будет аккуратный глинобитный свод, выполняемый при помощи опалубки. При тщательной и аккуратной работе он приобретает форму опалубки, держится надежно и долго, не дает трещин при смене температур. Свод делается при помощи уплотнения материала, который больше весит, потому и опалубка должна быть достаточно прочной. Толщина подобного свода может достигать 30 см.

Кирпичные печи топятся исключительно твердым топливом. Каменный уголь не используется. Можно брать кизяк, солому, традиционно дрова. Каминные печи могут быть с индивидуальным видом топлива.

Класть простую печь из кирпича не так сложно, как может показаться на первый взгляд. После сортировки кирпичей на предмет дефектов выбирают самый лучший, который будет использоваться для устройства варочной камеры. Обязательно нужно соблюдать порядок кладки данной конструкции: сначала идет фундамент, после этого укладывается гидроизоляционный материал, и только потом — подпечье.

Первый ряд печи кладется не из красного кирпича на раствор, а 2-й ряд выкладывается колодцем толщиной в 1 кирпич. Именно он и образует подпечье, где можно будет хранить разнообразную утварь. После этого кладутся 2 ряда такой же формы (не забывайте про подпечье).

Завершает конструкцию 5 ряд: с него уже начинает формироваться свод. Следующие 2 ряда формируют свою, а следующие ряды — вплоть до 10-го — идут в 1 кирпич с холодной печуркой. Она перекроется 11-м рядом над отверстием подпечья. После этого получившийся колодец засыпается, уплотняется и выравнивается. Далее на 12-м ряду укладывается пол, и лишь затем, на 13-м ряду, закладываются шесток, устье и варочная камера, если таковая предусмотрена конструкцией.

Источники: http://alemaksi.ru/stroitelstvo-doma/kak-pravilno-klast-pech-iz-kirpicha-svoimi-rukami-html/, http://teplomonster.ru/kak-pravilno-klast-pech.html, http://1poteply.ru/pechi/kladka/kak-klast-pech-iz-kirpicha.html

teplosten24.ru

Как класть печь из кирпича своими руками

Несмотря на большой ассортимент газовых котлов, и современных металлических моделей, печи из кирпича не потеряли свою актуальность и пользуются все большей популярностью.

Преимущества печи из кирпича в доме

Для начала следует разобраться и подвести итоги, по какой причине печь из кирпича пользуется небывалой популярностью и стоит ли ее подключать в общую систему отопления. На самом деле существует множество причин, поспособствовавших этому:

Печи из кирпича длительное время поддерживают тепло в помещении

• быстрый нагрев;
• длительное поддержание тепла в помещении;
• безопасность эксплуатации;
• минимум испарений, поддержание уровня влажности.

Корпус печи прекрасно нагревается и долго обеспечивает поддержание температурного режима. Нет необходимости периодически затапливать печь вновь. И это главное преимущество при проведении сравнительных характеристик в отношении печных устройств из чугуна или стали. На практике это действительно так, ведь в металлические печи приходится подкладывать дрова максимум через 6 часов, а кирпич сохраняет тепло и отдает его от себя в течение суток.

Конструктивные элементы кирпичных печек

Уникальная способность долго держать тепло обеспечивает экономичность и способствует улучшению экологии, так как оксид углерода в меньшем количестве улетучивается в атмосферу.

Оптимальный режим сгорания топлива обеспечивает разложение углекислоты и воды на отдельные молекулы. В результате образуется тепло, которое поглощает печь, затем накапливает и постепенно отдает, тем самым обеспечивая отопление помещения.

Печь снаружи не нагревается, поэтому в некоторой степени становится безопасной при эксплуатации. В результате получаемое излучение становится мягким, что не производят металлические агрегаты при отоплении.

Печь из кирпичей выделяет небольшое испарение при нагреве, а при снижении температуры вновь впитывает влагу. Такое свойство принято называть дыханием. При этом влажность в помещении остается в допустимых пределах, ее показатель — от 40 до 60%.

О недостатках и сравнительных характеристиках

Схема работы коллектора для прогревания воздуха

К недостаткам эксплуатации можно отнести то, что долгое время приходится ожидать, когда печь растопится и нагреет помещение. Поэтому опытные печники советуют дополнительно приобрести стальной коллектор для прогревания воздуха в форсированном ритме.

При нагревании стальных печей одновременно нагревается пыль, оседающая на металлическую поверхность, в результате образуются вредные для здоровья вещества, что не происходит при эксплуатации кирпичного варианта.

Топку можно выполнить своими руками, что обеспечит экономию денежных средств, а кладка из кирпича принесет только удовольствие.

Разновидности сооружений

Всего существует три разновидности печей кирпичного типа для отопления, о которых необходимо знать при выборе конструкции:

• Варочная плита с водяным котлом.
• Отопительно-варочная печь.
• Канальная печь-голландка.

Варочная плита с водяным котлом. Такая конструкция имеет чугунную плиту, с помощью которой можно готовить пищу. Печи в основном небольших габаритов и отлично зарекомендовали себя в дачных особняках. Конечно, функциями отопления дома печь тоже обладает. Печь без труда выкладывается самостоятельно.

Отопительно-варочная печь. Эта уникальная печь может обогреть большие площади. В конструктивном исполнении кладка предусматривает:

• лежанку;
• шкаф для выпечки;
• бак для нагревания воды;
• специальную нишу для сушки фруктов.

Поэтому печь пользуется популярностью.

Канальная печь-голландка. Такое интересное название конструкция получила из-за канальной последовательности. Она отличается простотой изготовления, и в процессе кладки обеспечивается подведение любого конструктивного элемента. Однако максимальная теплоотдача — не более 40%, и отопление дома вряд ли будет эффективным.

Каждый решает самостоятельно, какой вид печи необходимо построить, в зависимости от условий эксплуатации и возможностей.

Схема и материалы для печи-голландки с плитой и духовкой

Из какого кирпича класть печь

Перед тем как класть печь, немаловажно определиться с выбором кирпича. Необходимо учитывать устойчивость материала к высоким температурам и его целостность при нагревании и охлаждении. Характеристика кирпича – это важный критерий при выборе материала для строительства печи.

Важные характеристики кирпича:

• марка;
• морозостойкость.

Марка. При выборе следует знать о марке материала, которая обозначает плотность структуры. Оптимальным при выборе будет кирпич марки от М75 до М250. Чем выше показатель плотности, тем дольше нагревается печь, но и остывать кладка будет медленнее, тем самым тепло дольше будет отдаваться.

Виды кирпича и его назначение

При возведении печи внутри банного помещения лучше всего подбирать кирпич с невысоким показателем, но марки 100 и выше, иначе растапливание будет долговременным. Чтобы обогреть дачные домики или приготовить пищу, плотный кирпич подойдет лучше. Но следует помнить, что плотность не подтверждает качество материала. Поэтому рекомендуется узнать о составе кирпича.

Морозостойкость. Этот свойство особенно важно для дымовой трубы, находящейся под кровлей. Критерий морозостойкости означает способность накапливать влагу, после кристаллизации воды происходит деформация материала, и кладка постепенно разрушается. У пустотелых кладочных кирпичей этот показатель довольно высокий.

Эти показатели важные, поэтому следует ознакомиться с ними до принятия решения о покупке.

Дополнительные советы по выбору материала

Сравнительная таблица кирпича

Следует покупать для печной кладки материалы из глины коричневого цвета. Они с успехом выдерживают резкие перепады температур, а если печь долго не эксплуатировалась, кладка не растрескается.

Не стоит делать выбор в пользу силикатного, отлитого или прессованного кирпича – их структура не выдержит нагрузки.

Шамотный кирпич наиболее подходит для выполнения кладки печи, так как выдерживает температуру до 13500С. Его также можно применять для возведения всей конструкции, а можно выложить им лишь внутреннюю версту.

Использование кирпича марки ША 8 желтого цвета с краплениями или ША от 22 до 45 – отличное решение для кладки печи, только не для помещений с повышенным уровнем влажности, так как его эксплуатация возможна только при 60% влажности.

В таких помещениях, как баня лучше всего использовать следующие виды кирпича:

• керамический;
• огнеупорный;
• клинкерный.

С учетом всего вышеизложенного можно добиться безупречного результата.

Пошаговая инструкция

Сложить печь для отопления своими руками несложно, достаточно ознакомиться с инструкцией.

Изначально рекомендуется выложить ряды без использования раствора, чтобы обеспечить выравнивание, а после выполнять перекладку на раствор. Можно для точности выполнения работ изготовить опалубку, так шансов сделать ошибку будет меньше, а кладка будет смотреться стройнее.

Дальнейшая последовательность действий:

Два примера кладки печи из кирпича

• После того как уложен третий ряд, следует выставить поддувальную дверцу в печь.
• Чтобы все было ровно, используется уровень, а чтобы закрыть щель, применяется асбестовый шнур.
• После приступают к выкладыванию главной части, предназначенной для обогрева. С этой целью используется шамотный или печной кирпич.
• Перед тем, как класть печь из кирпича, керамический материал очищается от пыли и грязи и смачивается чистой водой.
• Шамотный кирпич не следует смачивать.
• Выкладывание раствора допускается производить вручную, так как сложно при помощи мастерка добиться толщины раствора в 3 мм.
• Кладка печи должна быть выверена. Постукивание и отдельная правка не допускаются.
• Если с первого раза это не удается сделать, можно все повторить, предварительно очистив кирпич от раствора.
• После выполнения нескольких рядов кладки в пазах шамотных кирпичей устанавливается решетка для отделения камеры для золы.
• Установку рабочей топочной дверцы в печь производят таким же образом, как и поддувала.
• Выкладывается тело печи кирпичной кладкой.
• Если чугунная плита должна находиться ниже уровня кирпичей, то последний ряд кладки следует сдвинуть наружу.

Перед выполнением работ следует проконсультироваться со специалистом.

Правила и нюансы эксплуатации

Чтобы эксплуатация печи была действительно экономически выгодной, необходимо поддерживать ее в безупречном состоянии.

Рекомендации по эксплуатации печи

Небольшая трещина, которую дала кладка, до 2 мм, будет способствовать потерям тепла отопительной системы. Примерно 10% тепла будет утрачено, в связи с поступлением воздушных масс.

Используемые дрова не должны быть влажными. Их предварительно рекомендуется сушить естественным способом, и производить заготовку задолго до затопления печи. Сырые дрова сыграют отрицательную роль, так как от них на стенках кирпича будет накапливаться конденсат, действие которого способствует разрушению материала.

Дрова не нужно укладывать плотно друг другу, между ними должен быть зазор хотя бы 10 мм, а от верха печки должно оставаться свободными 2 см. Идеальным вариантом будет заполнение топки на 2/3 от общего объема камеры.

Еще некоторые рекомендации:

Схема противопожарных требований

• Если во время растапливания будет открыто поддувало, то до 20% тепла поступит в трубу, и отопление не будет эффективно работать.
• При открытой топочной дверце тепла будет растерянно около половины.
• Для равномерного нагревания рекомендуется подбирать поленья одинакового размера, примерно 10 см толщины.
• Чтобы лучше разгорелся огонь, рекомендуется использовать щепу или лучину, а применять для этих целей горючие жидкости запрещено.
• Вьюшку следует перекрыть, тогда тепло не уйдет напрямую в дымоход, и отопление будет на прежнем уровне.

Для обеспечения тяги следует ориентироваться на цвет огня. Если цвет желтый, то режим горения оптимальный, если белый – то в пламени много воздуха и в основном тепло уходит в дымоход. Если же огонь красного цвета, то это происходит в результате недостатка кислорода.

Технически грамотное решение по эксплуатации и уходу за печью обеспечит продолжительную и надежную работу.

Чем можно покрасить печку

Ничего страшного нет, если печь не получилась красивой снаружи. Поверхность можно покрасить. Ранее печки штукатурили или покрывали двумя слоями извести. Сегодня имеется возможность покрыть основание современными красками:

Как один из вариантов для покраски печи, можно использовать жаропрочную эмаль марки КО

• жаропрочная эмаль марки КО на кремнийорганической основе;
• акриловые или силикатные красящие составы;
• специальный жаростойкий лак, его можно применять с пигментом.

Предпочтение отдается все же в пользу эмали КО (85, 174, 813). Тем более она предназначена для окрашивания самого кирпича и металлических элементов печи. Выдерживает температуру до 600 0С. Акриловые и силикатные красящие основы стоят значительно дешевле, но срок их эксплуатации гораздо ниже.

Неплохим решением будет применение прозрачного лака вперемешку с гуашью выбранного цвета.

Нанесение производится в два слоя, последовательно. При этом первый должен быть высохшим перед нанесением второго. Применяются обычные кисти и валик. Перед окрашиванием необходимо обработать грунтовкой, специально приобретенной для этих целей.

Во всех случаях перед выполнением работ следует все взвесить, чтобы принять правильное решение.

Советы от опытных печников

Мастера кладки печи советуют придерживаться следующих правил:

По рядовая схема кухонной плиты

• Для установки чугунной плиты на печь не рекомендуется использовать раствор, достаточно обеспечить герметичность асбестовым шнуром.
• После окончания работ по кладке печи, можно начинать строительство дымохода для системы отопления.
• Чистку топочного агрегата производят летом, а в холодный период рекомендуется пару раз почистить дымоход.
• При наличии сажи происходит закупоривание выхода дыма и от этого эффективность от работы печи не будет столь высокой.

Регулирование работы печи обеспечивается задвижкой, дверцей либо вьюшкой. Эти элементы подлежат постоянному контролю, а при необходимости производится их замена.

Перед тем, как принять решение выложить печь для отопления самостоятельно, рекомендуется ознакомиться с технической литературой.

Видео по теме: Кладка печи для дома своими руками

promzn.ru

Как класть печь из кирпича

Прочность печи и ее экономичность во многом обусловлены правильностью кладки сооружения. Не менее важно, какого качества кирпич использован, достаточно ли гладкие стены, и т. д.

Устройство кирпичной печи.

Чтобы улучшить прочность кладки, особое внимание следует уделить глине или глиняному раствору. Что касается раствора, то он изготавливается из песка и глины. На одну часть простой глины добавляют две части песка. Если глина тощая, то требуется одна часть песка.

Приготовление глины может проводиться несколькими разными способами. Вначале ее необходимо смочить водой, далее размять, чтобы получилась однородная тестообразная масса. Уже после этих операций выбираются и выбрасываются мелкие камни, устраняются сгустки глины. После тщательного разминания глины добавляется песок, и масса переминается вторично. Если останутся комки, то качество глиняного раствора значительно ухудшится.

Необходимо учитывать, что при проведении кладки из красных кирпичей толщина глиняного шва ограничена, она не должна превысить 7 мм. Если кладка проводится из огнеупорного кирпича, то 5 мм. Будет лучше, если шов сделать тоньше. Для получения качественного глиняного состава без комков и плотных сгустков песок просеивают, сито должно иметь ячейки 2×2 мм. Глина тщательно размачивается водой, для этого можно использовать определенную емкость либо ящик, затем перемешивается, чтобы образовалось глиняное молоко. Его нужно процедить, а после отстоя лишняя вода сливается.

Особенности глиняного раствора

Таблица составов растворов для кладки печи.

Важно, чтобы глиняный раствор для кладки печи имел вид рыхлого теста. Если до введения в работу глиняный раствор постоит хотя бы пару дней, он будет иметь лучшее качество, потому что частицы станут максимально мягкими. Не рекомендуется использовать густой раствор. Его труднее выдавливать из швов, кроме того, такие швы всегда утолщенные. При работе с красным кирпичом его обязательно тщательно смачивают водой. Правильнее будет его опустить в воду на некоторое время, при этом начнут выделяться воздушные пузырьки.

Можно считать, что замачивание завершилось, если пузырьки не выделяются. Сухой кирпич в кладке никогда не используют. Он впитывает влагу из раствора, поэтому смесь становится гуще и хуже схватывается. Если используется огнеупорный кирпич, то его следует лишь окунуть в воду для устранения пыли. При проведении кладки следует придерживаться правильной перевязки швов. Вертикальный шов можно перекрывать как минимум на четверть длины кирпича, а еще лучше на половину. Заполнение швов производится полностью, и к тому же очень плотно, глина должна лежать по плоскости кирпича в виде ровной массы.

Правильная кладка кирпичей

Схема кладки фундамента под печь.

Занимаясь кладкой кирпичей, требуется постоянно проверять вертикальность сооружения отвесом. Подобные проверки требуется делать примерно через три ряда. В работе на горизонтальность кладка проверяется с помощью уровня с рейкой. Как известно, в ходе кладки кирпич довольно часто требуется колоть, а порой и перерубать. Прежде чем произвести подобное, сделайте на кирпиче насечку. Благодаря этому несложному элементу вы значительно облегчите себе работу.

Для получения тонкого шва следует соблюдать некоторые нюансы. В частности, слой выкладываемого раствора непременно должен быть тонким, но в то же время швы должны быть полными и плотно друг к другу прилегать, чтобы не возникло пустот или раковин. Кроме того, глину на кирпич мажут руками, можно кельмой, прощупывая при этом пальцами и разравнивая на требуемую толщину. Это необходимо, чтобы в слое раствора не пропустить оставшихся комочков и крупных песчинок.

После того как слой раствора наложен, на него начинают укладывать кирпичи, которые предварительно важно пригнать насухо сразу на полный ряд. Далее из ящика забирают готовый раствор, подобранный кирпич размещают левой рукой, аккуратно намазывают под него смесь. Раствор выравнивается пальцами по ряду, который выложен ранее. В данном случае на руке остается раствор, его счищают ребром кирпича. Следующий шаг – это укладывание кирпича левой рукой на смесь, когда используя легкий нажим, его продвигают, обеспечивая при этом притирку в швах.

Как устанавливать дверцы

Схема кладки печки по рядам.

Возле рамок дверец кладку ведут с особой тщательностью. Кладка и рамка должны неизменно иметь между собой зазор по высоте и ширине до 5 мм. Это необходимый пункт, ведь при нагревании происходит расширение рамки, а при охлаждении она опять сжимается. При плотном примыкании кладки к рамке происходит постепенное раздвижение кирпича и кладка впоследствии разрушается. Рамка разделяется с кладкой асбестовой лентой, обмазанной глиняным раствором. Если оставить лишь раствор, то он быстро выкрошится.

Рамку дверец непосредственно к кладке закрепляют с помощью ручек в четырех местах. Для этого используют мочки, свитые проволочки, их 4 шт. Чтобы оптимально закрепить мочки, в рамках нужны отверстия. Важно, чтобы концы мочек были глубоко и надежно заделаны в швы. Для этого к ним привязывают гвозди без шляпок, их длина примерно 120 мм. Благодаря таким гвоздям, вязка оказывается прочно защемленной в швах. Используют вместо проволоки лапки, выполненные из полоскового железа, при их защемлении в швах крепление более надежное по сравнению с проволочными мочками.

Не следует применять рамку дверцы в качестве опоры для укладки кирпича.

Лучше для этой цели применять дополнительно чугунную либо стальную полоску, можно сделать перемычку. По мнению специалистов, все-таки лучше предпочесть перемычку. Если топочные отверстия имеют ширину, не превышающую 35 см, их можно перекрывать изразцом, длина изразца 40 см и более. Изразец подготавливается заранее, кромки отпиливаются, кладутся вверх поливной стороной.

Материалы и инструменты

Для кладки печи требуются:

Инструменты для кладки кирпича.

• кирпичи;
• глина;
• песок;
• уровень и отвес для проверки правильности кладки;
• ветошь;
• шпатель;
• ведра;
• полосковое железо;
• гвозди;
• проволока;
• рабочая одежда, рукавицы.

После того как кладка завершена, печь необходимо просушить, для этого потребуется до 10 дней. Все это время печь должна находиться с открытыми дверцами, следует держать открытой и вьюшку с задвижкой не менее 3 дней. После этого печь протапливают стружками, подойдет для этой цели щепа, но печь в это время не должна сильно нагреваться. Топка повторяется на следующий день, дров можно прибавить.

Таким образом, количество дров постоянно увеличивают. Эксплуатация в полноценном режиме допускается спустя 12 дней. Если обнаружены мелкие дефекты, их исправляют после топки. Класть печь может каждый, главное, ознакомиться с последовательностью работ.

Самые популярные статьи блога за неделю

teplomonster.ru

Несмотря на большой ассортимент газовых котлов, и современных металлических моделей, печи из кирпича не потеряли свою актуальность и пользуются все большей популярностью.

Преимущества печи из кирпича в доме

Для начала следует разобраться и подвести итоги, по какой причине печь из кирпича пользуется небывалой популярностью и стоит ли ее подключать в общую систему отопления. На самом деле существует множество причин, поспособствовавших этому:

Печи из кирпича длительное время поддерживают тепло в помещении

• быстрый нагрев;
• длительное поддержание тепла в помещении;
• безопасность эксплуатации;
• минимум испарений, поддержание уровня влажности.

Корпус печи прекрасно нагревается и долго обеспечивает поддержание температурного режима. Нет необходимости периодически затапливать печь вновь. И это главное преимущество при проведении сравнительных характеристик в отношении печных устройств из чугуна или стали. На практике это действительно так, ведь в металлические печи приходится подкладывать дрова максимум через 6 часов, а кирпич сохраняет тепло и отдает его от себя в течение суток.

Уникальная способность долго держать тепло обеспечивает экономичность и способствует улучшению экологии, так как оксид углерода в меньшем количестве улетучивается в атмосферу.

Оптимальный режим сгорания топлива обеспечивает разложение углекислоты и воды на отдельные молекулы. В результате образуется тепло, которое поглощает печь, затем накапливает и постепенно отдает, тем самым обеспечивая отопление помещения.

Печь снаружи не нагревается, поэтому в некоторой степени становится безопасной при эксплуатации. В результате получаемое излучение становится мягким, что не производят металлические агрегаты при отоплении.

Печь из кирпичей выделяет небольшое испарение при нагреве, а при снижении температуры вновь впитывает влагу. Такое свойство принято называть дыханием. При этом влажность в помещении остается в допустимых пределах, ее показатель — от 40 до 60%.

О недостатках и сравнительных характеристиках

К недостаткам эксплуатации можно отнести то, что долгое время приходится ожидать, когда печь растопится и нагреет помещение. Поэтому опытные печники советуют дополнительно приобрести стальной коллектор для прогревания воздуха в форсированном ритме.

При нагревании стальных печей одновременно нагревается пыль, оседающая на металлическую поверхность, в результате образуются вредные для здоровья вещества, что не происходит при эксплуатации кирпичного варианта.

Топку можно выполнить своими руками, что обеспечит экономию денежных средств, а кладка из кирпича принесет только удовольствие.

Разновидности сооружений

Всего существует три разновидности печей кирпичного типа для отопления, о которых необходимо знать при выборе конструкции:

• Канальная печь-голландка.

Такая конструкция имеет чугунную плиту, с помощью которой можно готовить пищу. Печи в основном небольших габаритов и отлично зарекомендовали себя в дачных особняках. Конечно, функциями отопления дома печь тоже обладает. Печь без труда выкладывается самостоятельно.

Эта уникальная печь может обогреть большие площади. В конструктивном исполнении кладка предусматривает:

• лежанку;
• шкаф для выпечки;
• бак для нагревания воды;
• специальную нишу для сушки фруктов.

Поэтому печь пользуется популярностью.

Канальная печь-голландка.
Такое интересное название конструкция получила из-за канальной последовательности. Она отличается простотой изготовления, и в процессе кладки обеспечивается подведение любого конструктивного элемента. Однако максимальная теплоотдача — не более 40%, и отопление дома вряд ли будет эффективным.

Каждый решает самостоятельно, какой вид печи необходимо построить, в зависимости от условий эксплуатации и возможностей.

Из какого кирпича класть печь

Перед тем как класть печь, немаловажно определиться с выбором кирпича. Необходимо учитывать устойчивость материала к высоким температурам и его целостность при нагревании и охлаждении. Характеристика кирпича – это важный критерий при выборе материала для строительства печи.

Важные характеристики кирпича:

• марка;
• морозостойкость.

Марка.
При выборе следует знать о марке материала, которая обозначает плотность структуры. Оптимальным при выборе будет кирпич марки от М75 до М250. Чем выше показатель плотности, тем дольше нагревается печь, но и остывать кладка будет медленнее, тем самым тепло дольше будет отдаваться.

При возведении печи внутри банного помещения лучше всего подбирать кирпич с невысоким показателем, но марки 100 и выше, иначе растапливание будет долговременным. Чтобы обогреть дачные домики или приготовить пищу, плотный кирпич подойдет лучше. Но следует помнить, что плотность не подтверждает качество материала. Поэтому рекомендуется узнать о составе кирпича.

Морозостойкость.
Этот свойство особенно важно для дымовой трубы, находящейся под кровлей. Критерий морозостойкости означает способность накапливать влагу, после кристаллизации воды происходит деформация материала, и кладка постепенно разрушается. У пустотелых кладочных кирпичей этот показатель довольно высокий.

Эти показатели важные, поэтому следует ознакомиться с ними до принятия решения о покупке.

Следует покупать для печной кладки материалы из глины коричневого цвета. Они с успехом выдерживают резкие перепады температур, а если печь долго не эксплуатировалась, кладка не растрескается.

Не стоит делать выбор в пользу силикатного, отлитого или прессованного кирпича – их структура не выдержит нагрузки.

Шамотный кирпич наиболее подходит для выполнения кладки печи, так как выдерживает температуру до 1350 0 С. Его также можно применять для возведения всей конструкции, а можно выложить им лишь внутреннюю версту.

Использование кирпича марки ША 8 желтого цвета с краплениями или ША от 22 до 45 – отличное решение для кладки печи, только не для помещений с повышенным уровнем влажности, так как его эксплуатация возможна только при 60% влажности.

В таких помещениях, как баня лучше всего использовать следующие виды кирпича:

• керамический;
• огнеупорный;
• клинкерный.

С учетом всего вышеизложенного можно добиться безупречного результата.

Пошаговая инструкция

Сложить печь для отопления своими руками несложно, достаточно ознакомиться с инструкцией.

Изначально рекомендуется выложить ряды без использования раствора, чтобы обеспечить выравнивание, а после выполнять перекладку на раствор. Можно для точности выполнения работ изготовить опалубку, так шансов сделать ошибку будет меньше, а кладка будет смотреться стройнее.

Дальнейшая последовательность действий:

• После того как уложен третий ряд, следует выставить поддувальную дверцу в печь.
• Чтобы все было ровно, используется уровень, а чтобы закрыть щель, применяется асбестовый шнур.
• После приступают к выкладыванию главной части, предназначенной для обогрева. С этой целью используется шамотный или печной кирпич.
• Перед тем, как класть печь из кирпича, керамический материал очищается от пыли и грязи и смачивается чистой водой.
• Шамотный кирпич не следует смачивать.
• Выкладывание раствора допускается производить вручную, так как сложно при помощи мастерка добиться толщины раствора в 3 мм.
• Кладка печи должна быть выверена. Постукивание и отдельная правка не допускаются.
• Если с первого раза это не удается сделать, можно все повторить, предварительно очистив кирпич от раствора.
• После выполнения нескольких рядов кладки в пазах шамотных кирпичей устанавливается решетка для отделения камеры для золы.
• Установку рабочей топочной дверцы в печь производят таким же образом, как и поддувала.
• Выкладывается тело печи кирпичной кладкой.
• Если чугунная плита должна находиться ниже уровня кирпичей, то последний ряд кладки следует сдвинуть наружу.

Перед выполнением работ следует проконсультироваться со специалистом.

Правила и нюансы эксплуатации

Чтобы эксплуатация печи была действительно экономически выгодной, необходимо поддерживать ее в безупречном состоянии.

Небольшая трещина, которую дала кладка, до 2 мм, будет способствовать потерям тепла отопительной системы. Примерно 10% тепла будет утрачено, в связи с поступлением воздушных масс.

Используемые дрова не должны быть влажными. Их предварительно рекомендуется сушить естественным способом, и производить заготовку задолго до затопления печи. Сырые дрова сыграют отрицательную роль, так как от них на стенках кирпича будет накапливаться конденсат, действие которого способствует разрушению материала.

Дрова не нужно укладывать плотно друг другу, между ними должен быть зазор хотя бы 10 мм, а от верха печки должно оставаться свободными 2 см. Идеальным вариантом будет заполнение топки на 2/3 от общего объема камеры.

• Если во время растапливания будет открыто поддувало, то до 20% тепла поступит в трубу, и отопление не будет эффективно работать.
• При открытой топочной дверце тепла будет растерянно около половины.
• Для равномерного нагревания рекомендуется подбирать поленья одинакового размера, примерно 10 см толщины.
• Чтобы лучше разгорелся огонь, рекомендуется использовать щепу или лучину, а применять для этих целей горючие жидкости запрещено.
• Вьюшку следует перекрыть, тогда тепло не уйдет напрямую в дымоход, и отопление будет на прежнем уровне.

Для обеспечения тяги следует ориентироваться на цвет огня. Если цвет желтый, то режим горения оптимальный, если белый – то в пламени много воздуха и в основном тепло уходит в дымоход. Если же огонь красного цвета, то это происходит в результате недостатка кислорода.

Технически грамотное решение по эксплуатации и уходу за печью обеспечит продолжительную и надежную работу.

Чем можно покрасить печку

Ничего страшного нет, если печь не получилась красивой снаружи. Поверхность можно покрасить. Ранее печки штукатурили или покрывали двумя слоями извести. Сегодня имеется возможность покрыть основание современными красками:

• жаропрочная эмаль марки КО на кремнийорганической основе;
• акриловые или силикатные красящие составы;
• специальный жаростойкий лак, его можно применять с пигментом.

Предпочтение отдается все же в пользу эмали КО (85, 174, 813). Тем более она предназначена для окрашивания самого кирпича и металлических элементов печи. Выдерживает температуру до 600 0 С. Акриловые и силикатные красящие основы стоят значительно дешевле, но срок их эксплуатации гораздо ниже.

Неплохим решением будет применение прозрачного лака вперемешку с гуашью выбранного цвета.

Нанесение производится в два слоя, последовательно. При этом первый должен быть высохшим перед нанесением второго. Применяются обычные кисти и валик. Перед окрашиванием необходимо обработать грунтовкой, специально приобретенной для этих целей.

Во всех случаях перед выполнением работ следует все взвесить, чтобы принять правильное решение.

Мастера кладки печи советуют придерживаться следующих правил:

• Для установки чугунной плиты на печь не рекомендуется использовать раствор, достаточно обеспечить герметичность асбестовым шнуром.
• После окончания работ по кладке печи, можно начинать строительство дымохода для системы отопления.
• Чистку топочного агрегата производят летом, а в холодный период рекомендуется пару раз почистить дымоход.
• При наличии сажи происходит закупоривание выхода дыма и от этого эффективность от работы печи не будет столь высокой.

Регулирование работы печи обеспечивается задвижкой, дверцей либо вьюшкой. Эти элементы подлежат постоянному контролю, а при необходимости производится их замена.

Перед тем, как принять решение выложить печь для отопления самостоятельно, рекомендуется ознакомиться с технической литературой.

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. , от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности
. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки
, показанные на фото, состоящие из концентрических колец разного диаметра
— их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?

В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки
: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость
. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Виды

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

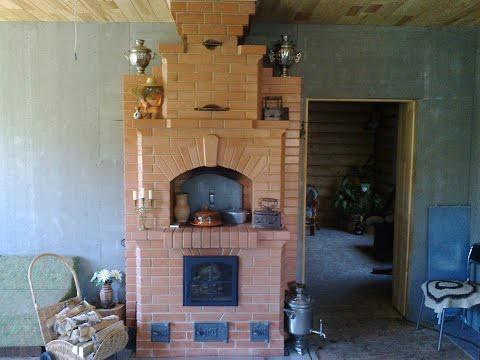

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций
: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху
, благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время
при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками
от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается
, так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи
. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно
.

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

• кирпич красный полнотелый марки М 150 — 580 штук;
• смесь сухая кладочная на глиняной основе — 200 кг;
• колосниковая решетка чугунная;
• дверца топки;
• дверца поддувала;
• чугунная плита с двумя разборными конфорками;
• духовка сварная из листового металла;
• задвижка дымохода — 2 шт;
• чистка — 3 штуки;
• стальной уголок равнополочный 40 мм — 170 см;
• полоса стальная 5х50 мм — 65 см;
• плоский шифер толщиной 10 мм — 1 лист;
• кровельное железо.

Фундамент под шведку делают основательный, из бетона
. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

Выполняют ее так:

1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
3. следом — еще один аналогичный слой асбеста с теми же размерами;
4. лист кровельного железа с теми же отступами, что и асбест;
5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке
:
Первые два ряда
— сплошные. Они образуют основание печи. Третий и четвертый
— устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду
устанавливают колосник и духовку. В 6 ряду
продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду
ставят дверцу топки, закрепляют ее в 8 и 9 рядах
, продолжают выкладку каналов. 10 ряд
образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд
выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда
кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах
закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда
, в котором ставят задвижку, после чего приступают к кладке нужной высоты.

Малая варочная печка

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

• 1 — топка;
• 2 — зольник и поддувало;
• 3 — духовой шкаф;
• 4 — водяной бак;
• 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов
. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича
, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда
, как и у шведки, сплошные. В 3 ряду
устанавливают чистку, в 4 и 5
— дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду
делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду
на дно топки кладут колосник, с 8 по 10 ряд
выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд
— перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция
печей реализована в В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Отопительно-варочная печка

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

• кирпич:
• *шамотный – 37 шт.;
• *красный – 60 шт.;
• дверца поддувала;
• дверца топливника;
• решётка;
• задвижка;
• варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладкиПечная порядовка следующая:

1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкцииЕсли уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладки
Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печкиСогласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

znatoktepla.ru

Как сложить печь из кирпича для дома или дачи

Невзирая на развитие новых технологий, обычная дровяная печь из кирпича продолжает оставаться одним из востребованных источников тепла для частных и дачных домов, а также гаражей и других хозяйственных построек. Но строительство даже самой простой печки требует ощутимых финансовых затрат, оттого многие домовладельцы интересуются, можно ли построить ее самому и как это лучше сделать.

Чтобы помочь им сэкономить на строительстве, в данном материале рассказывается, как своими руками правильно сложить простую кирпичную печь, предназначенную для отопления жилого дома или дачи.

Выбор проекта печи

Не секрет, что различных проектов кирпичных печей на дровах существует бесчисленное множество, причем мастера — печники постоянно придумывают новые конструкции. Оттого человеку, решившему освоить азы печного дела, будет непросто осуществить среди них выбор. Поэтому сначала следует дать четкие ответы на следующие вопросы:

1. Какие задачи должна решать кирпичная печь в вашем доме, она будет только отопительной или же понадобится с ее помощью готовить пищу и греть воду?
2. Сколько места вы готовы выделить под строительство печки при возведении нового дома?
3. Если дача или дом уже возведены, то надо подумать о месте размещения отопителя и прохода перекрытий дымоходной трубой. При этом надо учесть и устройство отдельного фундамента.
4. Заранее определитесь с дизайном, возможно, вы пожелаете построить печь камин с панорамным стеклом.

Совет. Новичку на первых порах не стоит браться за кладку серьезной печи из кирпича в доме, а для начала сложить во дворе что-то простое и маленькое — барбекю или мангал, благо таких проектов опубликовано достаточно много. Потренировавшись и набив руку, вы поймете нюансы этой работы и к возведению домашнего отопителя приступите уверенней.

Схема уличного мангала со шкафчиками

Конечно, сходу построить своими руками красивую печку со встроенным панорамным стеклом несведущему человеку вряд ли удастся. Но ведь для выполнения этих работ и консультации всегда можно пригласить печника. Как правило, эти люди — доброжелательные, поскольку к возведению домашнего очага надо всегда подходить с душой. Что же до выбора проекта, то вашему вниманию предлагается 3 простых варианта:

• обычная варочная плита на 2 конфорки с баком для подогрева воды;
• канальная отопительная печь – голландка;
• отопительно-варочная печка классической конструкции.

Технология постройки оригинальной ракетной печки представлена в нашем отдельном руководстве.

Варочная плита с водяным котлом

Данная печь имеет размеры 890 х 510 мм и предназначена для приготовления пищи с одновременным подогревом воды в баке, размещенным на пути отходящих из топки дымовых газов. Общая теплоотдача плиты составляет 1.2 кВт при закладке дров дважды в сутки. Ниже эта печь представлена в чертежах с разрезами:

Подобная малогабаритная печь из кирпича, сложенная своими руками, довольно проста в исполнении и займет немного места на кухне. Впоследствии к ней можно пристроить отопительный щиток, чтобы отобрать побольше теплоты у дымовых газов. Ниже на схеме кладки показана порядовка печи:

Чтобы сложить варочную плиту самому, надо заранее приобрести следующие материалы и печную фурнитуру:

• кирпич керамический полнотелый – 185 шт.;
• плита из чугуна на 2 конфорки размером 530 х 180;
• дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140;
• уголок равнополочный 30 х 4 – 3.6 м;
• духовка 320 х 270 х 400;
• бак для воды 150 х 350 х 450.

Также для подкладки под печь потребуется кровельная сталь и листовой асбест размерами 115 х 64 см, а для укладки перед плитой на пол нужен лист металла 50 х 70 см.

Канальная печка голландка

Эта классическая отопительная печь канального типа, показанная на фото, действительно родом из Голландии. Ее плюсы – в простоте и нетребовательности к качеству материалов, а еще тело печи можно наращивать сколь угодно в высоту и таким образом отапливать помещения на двух этажах. Кроме того, голландку можно смело считать мини-печью, поскольку она занимает очень мало места в плане.

Изготовление простейшей голландской печки на 3 канала, изображенной ниже на чертеже, для опытного мастера не составит большой сложности. Новичку же придется потрудиться, чтобы сделать качественную кладку размерами в плане 1010 х 510 мм, уходящую на высоту более 2 м плюс дымовая труба. Но вначале предлагается ознакомиться со схемой кладки данной кирпичной печи и порядовками:

Для строительства потребуются такие материалы:

• кирпич керамический полнотелый – 390 шт.;
• колосники 250 х 250 (чугунная или стальная решетка);
• дверца топливника 250 х 210, зольника 140 х 140, ревизионная 140 х 140;
• задвижка металлическая 130 х 130;
• лист асбеста 1000 х 500;
• такой же лист кровельной стали.

Печь отопительно-варочная

Конструкция этого источника тепла уже более сложная, хотя внешне печка напоминает ту же голландку. Ее габариты – 650 х 510 мм, а развиваемая тепловая мощность – около 1.5 кВт. По названию кирпичной печи – отопительно-варочная – легко понять, что она предназначена как для обогрева комнат в доме, так и для приготовления пищи. Схема сооружения показана на рисунке:

Схема комбинированной печки

Важный момент. Если внимательно изучить схему, то можно понять, что летнего режима работы в данной простой конструкции не предусмотрено.

Это значит, что готовить пищу летом на печке будет жарковато, если она располагается в доме. Придется готовку выполнять другим способом или же выбирать более подходящий проект источника тепла. Домовладельцам, коих не смущает приведенный факт, предлагается перечень материалов и порядовки, чтобы успешно сложить печь из кирпича:

• кирпич керамический полнотелый – 211 шт.;
• плита из чугуна на 1 конфорку размером 360 х 410;
• колосники 250 х 250;
• дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140, вентиляционная 130 х 75;
• уголок равнополочный 32 х 4 – 300 мм;
• задвижка 140 х 140;
• вязальная проволока диаметром 1.5 – 5 м.

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Шамотный камень для формирования топливника

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали.

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

• песок – 6 частей;
• цемент – 1 часть;
• известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя.

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3-5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

• кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
• силикатные или акриловые краски;
• жаростойкий лак (например, ПФ-238) вперемешку с красителем.

Наиболее предпочтительным вариантом является прозрачная эмаль КО-85, КО-174 и КО-813. Она годится как на саму печь, так и для покраски металлических частей, поскольку выдерживает температуру до 600 °С. Силикатные и акриловые краски прослужат не так долго, но они и по цене дешевле. Также печь можно покрасить и прозрачным лаком ПФ-238 либо перемешать его с гуашью необходимого цвета, как это показано на фото:

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Заключение

Конечно же, глубоко раскрыть все нюансы сложного печного дела в рамках одной статьи невозможно, здесь даны только основы. Начинающему домашнему мастеру, прежде чем браться за дело, желательно проштудировать соответствующую литературу, чтобы успешно сложить свою первую печь. Не менее важно провести подготовительный этап, правильно подобрать материалы, инструменты и приспособления.

otivent.com

Как сложить печь своими руками – технология кладки кирпича, советы + Видео

Сложить печь из кирпича, которая всегда готова согреть любое жилище, несложно самому. Нужно лишь узнать некоторые тонкости строительства кирпичных печек и правильно использовать полученные знания.

Какую кирпичную печь можно установить в своем доме и где это лучше сделать?

По функциональности все печки принято делить на несколько видов. Варочные располагают специальной панелью из чугуна, на которой можно греть воду и готовить пищу. Такие печи чаще всего устанавливают на дачах и в маленьких частных домах, в которых люди не живут зимой. В принципе, варочная печка способна отопить небольшую площадь, но главная ее задача не в этом, а в приготовлении еды.

Отопительные предназначены исключительно для отопления жилища. На них не готовят, так как они не располагают панелью для варки, за счет чего и имеют обычно очень компактные размеры. Варочно-отопительные – комбинация двух первых видов печей из кирпича, которая дает возможность нагреть большую площадь и приготовить любую еду. Нередко такие устройства снабжаются не только чугунной панелью, но еще и отдельной нишей, где можно сушить фрукты и овощи, и встроенной духовкой.

Варочно-отопительная печь

Вне зависимости от вида любая печка обязана быть максимально пожаробезопасной, не дымить при растопке и горении, а также создавать комфортные условия пребывания в доме. Чтобы добиться этого, необходимо правильно подобрать место в жилище, где вы хотите сложить печь, руководствуясь следующими рекомендациями:

• Нельзя сооружать отопительное устройство у внешней стены жилой постройки в связи с тем, что она станет очень быстро выхолаживаться из-за воздействия холодного воздуха снаружи.
• Ставят печку посередине помещения или рядом с внутренней стенкой. Также ее можно сооружать встроенной в стену. Если устройство ставится в центре комнаты (так делают, когда площадь жилища достаточно большая), оно делит ее на несколько функциональных частей – гостиная и кухня, спальня и столовая и так далее. Для малых по площади строений больше подходит печка, встроенная в стенку, или смонтированная прямо под ней.
• Для упрощения кладки желательно найти правильно составленную схему-порядовку для конкретного типа печи.
• Если печка сооружается между двумя комнатами, ее обязательно отделяют от стеновых поверхностей материалами с высоким показателем жаростойкости.

Отметим, что большие устройства для отопления (количество кирпичей более 500) и с собственным дымоходом следует устанавливать в доме на отдельный фундамент. Причем он не должен иметь связи (механической) с основанием строения (соблюдать это требование нужно и тогда, когда дом и печь возводятся вместе).

Делаем фундамент и выбираем кирпич для постройки печи

Если печка относительно небольших размеров строится в уже эксплуатируемом доме с плиточным бетонным фундаментом, допускается монтировать ее прямо на имеющееся основание. На пол из бетона нужно будет только постелить рубероид.

Когда напольное покрытие постройки из древесины или же дом стоит на ленточном фундаменте, необходимо будет подготавливать отдельное основание для отопительного устройства.

Сделать это можно самому по такой схеме:

1. Размечаем на полу место под будущую печку из кирпича.
2. Снимаем отмеченную часть напольного покрытия и выкапываем в земле под ним котлован (его глубина должна составлять около полуметра).
3. На дно ямы помещаем слой песка (примерно 10 см) и сверху – щебня (толщина такая же), утрамбовываем получившуюся «подушку».
4. Ставим дощатую опалубку для фундамента по периметру котлована (над уровнем основного напольного покрытия ее возвышают где-то на 11 см).
5. Половину ямы под печной фундамент заливаем смесью из песка, щебня и цемента, ждем, когда она застынет.
6. Заливаем вторую половину котлована раствором (после того, как предыдущий состав в яме надежно схватится), который желательно делать более «тонким» (добавьте в него чуть больше воды).

Основание для отопительного устройства

После этого необходимо тщательно разровнять фундамент правилом и подождать около месяца до того момента, как он прочно застынет. А в это время можно выбирать и закупать кирпич, помня о том, что от его качества зависит долговечность печки.

Для кладки используют огнеупорные, керамические, шамотные и специальные печные кирпичи, а также изделия ручной формовки. Все эти материалы следует выбирать по маркировке, которая указывает на их прочность. Кирпичную печь в доме следует сооружать из специальных изделий марок М150–М200, имеющих:

• однородный цвет;
• прямые грани с отсутствием сколов и трещин;
• геометрически правильную форму;
• размеры 11,3х6,5 либо 23х12,3 см (желательно покупать кирпичи именно с такими параметрами, так как большинство порядовочных схем разрабатываются под них).

Специальные печные кирпичи

Допускается использовать не печной кирпич, а шамотный. Но будьте готовы к тому, что печь из шамотного материала будет не только быстро нагреваться, но и быстро остывать. Снаружи шамотные изделия облицовывают керамическим кирпичом. Это делать обязательно. Такая отделка рекомендована и для отопительных конструкций, сооруженных из специального печного кирпича.

Кладочные печные растворы – какими они должны быть?

Перед тем как сложить печь своими руками, следует разобраться с составами, которые обеспечат надежную фиксацию кирпичей и всей конструкции. Обычно используют кладочные растворы на основе песка и глины (белый каолин или шамотный мергель для обычного кирпича, серую кембрийскую или молотую огнеупорную глину для керамического).

Компоненты состава для кладки печки нужно подбирать очень тщательно. Например, если вы ощущаете, что от шамотной глины идет какой-либо запах (неприятный или приятный), не берите ее. Аромат свидетельствует о наличии в сырье органики. Для кладки печи такая глина не подходит. Песок берут любой, главное, чтобы в нем не было посторонних примесей.

Глина с песком

Пропорции в растворе глины и песка определяют опытным путем, проводя специальные пробы по такой схеме:

• заливают 1 кг глины обычной водой и оставляют на 24 часа, пока состав не закиснет;
• вымешивают глину до состояния пластилина (доливая в закисшую смесь воды);
• делят замес на 3–5 частей и добавляют в разные его порции песок (от 10 до 100% по объему);
• вымешивают растворы (максимально тщательно) и сушат их примерно 3,5 часов.

Затем пробы нужно аккуратно раскатать в 30–40-сантиметровые по длине «колбаски» сечением около 1,5 см и обернуть их вокруг какой-либо круглой заготовки большего диаметра. После этого ждут засыхания составов (около получаса). Осталось только проанализировать качество растворов.

Проверка качества раствора для кладки

Если на «колбаске» образовались микроскопические трещинки либо их нет вовсе, смело смешивайте глину и песок в пропорциях, использованных для этой пробы. С трещинами глубиной не более 2 мм раствор можно применять для кладки тех участков отопительной конструкции, которые не прогреваются выше 280–300 °С. Если же «колбаски» покрылись разрывами и глубокими трещинами, это означает, что в подготовленной смеси слишком много песка. Ее использовать для сооружения печи запрещается.

Еще более простой вариант – приобрести в строительном магазине готовую смесь для выполнения печных работ. Не желаете возиться с созданием «идеального» раствора самостоятельно, просто покупаете ее и приступаете к сооружению печи из кирпича.

Важно строго придерживаться выбранной вами схемы-порядовки для конкретной модели печной конструкции, а также определиться с видом кладки. Распространенные способы установки кирпичей – это кладка с пустыми швами и вподрезку. В последнем случае штукатурить готовую печку нет необходимости – в ней раствор присутствует во всех выполненных швах. А вот при выполнении работ с пустыми швами оштукатуривание построенной печи является обязательной операцией.

Схема-порядовка для печной конструкции

Чтобы не сделать роковых ошибок, новичкам в вопросах строительства домашних отопительных конструкций рекомендуется произвести предварительную кладку кирпичей без применения песчано-глиняной смеси. Делается она по порядовке при помощи 5-миллиметровых по толщине реек. Их ставят между рядами кирпичей. По сути, рейки «заменяют» собой раствор.

После того как вы соорудите всю печь насухо, и убедитесь, что все сделали правильно, начинайте разбирать конструкцию. По возможности пронумеруйте все кирпичи и сложите их отдельно. Тогда процесс чистовой кладки пройдет у вас в разы быстрее.

Процесс чистовой кладки печи

• вертикальные швы (все без исключения) необходимо заполнять раствором, чтобы избежать вероятности расслаивания конструкции;
• каждый кирпич в кладке должен опираться как минимум на два других;
• наименьшая ширина шва составляет 2 мм;
• нужно выполнять перевязку всех рядов по вертикали;
• толщину раствора для кладки берут около 5–7 мм, после прижимания его кирпичами эта величина уменьшается на 2–3 мм (допускается слегка пристукивать ряды резиновым молоточком);
• при использовании керамических кирпичей их обмакивают на пару секунд в обычную воду, благодаря чему они без проблем пристают к раствору, шамотные изделия «купать» не нужно;
• перед укладкой кирпичи следует очистить волосяной щеткой от пыли и крошек (эту операцию называют швабрением).

Еще несколько важных моментов. Кирпичи укладывают на предназначенное для них место по одному. Если камень лег «мимо», его необходимо снять, убрать с него глиняно-песчаную смесь, а затем положить снова. Раствор, который был снят с кирпичей, в дальнейшем не используется.

Выполняем кладку печи самостоятельно по понятной и простой технологии

Первый ряд отопительной конструкции выкладывается без применения раствора. Затем все кирпичи, входящие в него, тщательно выравнивают и определяют места нахождения всех дверок и других элементов печи. После этого нужно установить положение угловых камней и уложить их на раствор.

Используем уровень для точной выверки положения кирпичей по горизонтали, а также рулетку для проверки размеров строящейся конструкции в диагонали и плане. Теперь можно укладывать первый ряд на песчано-глиняную смесь, начиная работы с середины ряда.

Укладывание первого ряда на песчано-глиняную смесь

Вертикальность всего контура печи из кирпича в ходе его сооружения контролируется посредством нехитрого приспособления – отвесов, протягиваемых на бечевке от потолка к печным углам. Выполненные таким образом линии станут отличным ориентиром для кладки. Завершив первый ряд, выполняем укладку второго ряда по аналогичной схеме:

• ставим на свое место камни по углам;
• проверяем отвесом от потолка вертикальность углов;
• выкладываем середину второго ряда.

Таким же образом укладываем третий и последующий ряды из кирпича. Не забывайте постоянно сверяться с планом постройки печи (с порядовкой). Обязательно нужно очищать наружные и внутренние части камней от лишнего раствора при помощи строительного мастерка.

В зависимости от типа печи выбирайте места расположения топки, поддувала, зольника. В обычном отопительном устройстве поддувальное отделение делают чаще всего после третьего ряда кирпичей, зольник – после пятого.

При кладке печи следует придерживаться важного принципа перевязки используемых камней, который предполагает перекрытие кирпичом последующего ряда каждого шва, расположенного по вертикали. Желательно, чтобы вертикальное соединение располагалось четко по центру кирпича следующего ряда. На практике такой «идиллии» достичь удается достаточно редко. В этом случае постарайтесь, чтобы сдвиг шва приходился максимум на четверть камня.

Не забудьте смонтировать специальный лист между полом и первым рядом кладки (его называют предтопочным). Он скроет небольшой зазор, всегда присутствующий в этом месте. Как видим, кирпичную печь не так уж и сложно выложить собственными руками.

• Распечатать

remoskop.ru

Как правильно сложить печь из кирпича

Печное отопление вовсе не собирается изживать себя. Дровяные печки из кирпича продолжают строить не только хозяева деревенских домов, но и владельцы больших загородных коттеджей. Другой вопрос – сколько стоит нанять мастера-печника для постройки да прикупить необходимые материалы. Единственный способ сэкономить – сложить кирпичную печь своими руками, изучив технологию строительства по схемам – порядовкам, представленным далее в статье. Конечно, возведение русской или двухколпаковой печки с лежанкой новичку не под силу, но источник тепла простой конструкции вы одолеть сумеете.

Проекты простых кирпичных печей

Первое, чем следует озаботиться, — подобрать проект домашнего отопителя, способного удовлетворить ваши потребности в тепле. Мы предлагаем 3 варианта несложных конструкций, проверенных в работе многолетней практикой:

• отопительная печка канального типа, так называемая голландка;
• варочная плита с духовкой и бачком, подключаемым к водяному отоплению или ГВС;
• шведка — комбинированный обогреватель с нишей для сушки вещей.

Канальная печка — голландка

Самостоятельно сложить голландку, изображенную на картинке, достаточно просто. Она отличается небольшими размерами в плане, зато в высоту ее можно класть бесконечно, внутренние вертикальные каналы при этом удлиняются. Это позволяет обогревать двух — либо трехэтажный домик малой площади или дачу, если построить голландку с проходом сквозь перекрытия. Канальная печка успешно сжигает дрова различного качества и удовлетворительно отапливает помещения, хотя экономной ее не назовешь.

Справка. Голландка быстро прогревается, а после затухания недолго отдает тепло, длительность горения с одной закладки тоже оставляет желать лучшего. Ее сильная сторона – простота возведения и нетребовательность к топливу.

Плита, показанная на фото, – удобный вариант для дачного домика или небольшого жилища в деревне, в том числе для использования в летний период. Бак, установленный на пути раскаленных дымовых газов, способен подавать горячую воду для системы отопления либо хозяйственных нужд.

Шведские печи из кирпича объединяют в себе достоинства двух предыдущих отопителей. Вдобавок они экономичны, долго отдают накопленное тепло и одинаково хорошо работают на дровах и угле. Но кладка шведки не в пример сложнее варочной плиты плюс требуется больше кирпича и покупной железной фурнитуры.

Шведская печь, встроенная между стенами

Чертежи и порядовки печек

Порядовка печи — голландки
Схема голандки в разрезе
Порядок кладки варочной плиты
Схематическое устройство плиты Порядовка шведской печи

Любая кирпичная печь передает теплоту в помещение двумя путями: с помощью инфракрасного излучения от горячих стенок и через нагрев воздуха, циркулирующего в комнате (конвекция). Отсюда вывод: для эффективного обогрева необходимо, чтобы отопитель или хотя бы его часть находилась в отапливаемом помещении. Учитывая это требование, дадим несколько советов по выбору места для строения в сельском доме и на даче:

1. Если нужно обогревать одну большую комнату, то печку лучше выложить посередине, с небольшим смещением в сторону наружной стены, откуда идет холод.
2. Для отопления 2-4 смежных помещений сооружение надо размещать по центру здания, демонтировав часть межкомнатных перегородок.
3. Предположим, к залу примыкает 1-2 небольших комнатки. Туда можно провести водяное отопление с радиаторами и циркуляционным насосом, подключенное к печному теплообменнику или баку.
4. Не планируйте ставить отопитель вплотную к наружным стенам. Прогревать их бессмысленно, часть тепла просто уйдет на улицу.
5. Варочная поверхность и духовка должны выходить на кухню, а груба – в гостиную или спальню.

Совет. Размещая обогреватель по центру частного дома, проследите, чтобы будущий дымоход не попадал в конек крыши. Лучше сместить строение на 20-40 см и вывести трубу через один из скатов кровли.

Перегородки и полы из дерева или другого сгораемого стройматериала, находящиеся ближе 500 мм от тела печи, впоследствии нужно защитить листами металла. Под них желательно уложить слой базальтового картона. В каменном доме эти предосторожности касаются только деревянных элементов кровли, расположенных рядом с дымоходом.

Заготовка материалов и комплектующих

Основной стройматериал, из которого строится печка своими руками, — это красный керамический кирпич. Он должен быть качественным и обязательно полнотелым, камни с пустотами внутри в печном деле не применяются, разве что для строительства уличных мангалов и барбекю.

Совет. Голландка настолько нетребовательна к качеству материалов, что ее можно сделать из красного кирпича, бывшего в употреблении. Только по завершении кладки ее придется облагородить, например, обложить кафельной плиткой или придумать красивый изразцовый декор.

Чтобы сложить малогабаритную печь – голландку, необходимо подготовить такие материалы и фурнитуру:

• красный обожженный кирпич – минимум 390 шт.;
• решетка колосниковая размером 25 х 25 см;
• дверца загрузочная 25 х 21 см;
• маленькие дверки прочистки и поддувала 14 х 14 см;
• металлическая заслонка 13 х 13 см.

Примечание. Как было сказано в первом разделе, голландку можно выложить любой требуемой высоты. Указанного количества кирпичей хватит на сооружение в одноэтажном частном доме.

Перечень комплектующих и стройматериалов для варочной плиты:

• полнотелый керамический кирпич – 190 шт.;
• колосниковая решетка 25 х 5 см;
• двухконфорочная чугунная плита размером 53 х 18 см с дисками;
• дверка топливной камеры 25 х 21 см;
• металлический бак – котел габаритами 35 х 45 х 15 см;
• духовой шкаф 32 х 27 х 40 см;
• дверцы для прочистки 13 х 14 см – 2 шт.;
• дымоходная задвижка;
• стальной уголок 30 х 30 х 4 мм – 4 м.

Чтобы сэкономить средства, изготовление бака для подогрева воды вы можете взять на себя – попросту сварить его из металла толщиной 3, а лучше – 4 мм. Есть и другой вариант: вместо бака поместить внутрь печи змеевик, сваренный своими руками из стальной трубы диаметром 25-32 мм. Но надо помнить, что в таком водяном контуре требуется организовать постоянную циркуляцию с помощью насоса, иначе металл быстро прогорит.

Для возведения отопительно-варочной шведской печи вам потребуется такой же комплект материалов, как для плиты. Только уголок возьмите больше – 50 х 50 мм, купите стальную полосу 40 х 4 мм и заготовьте огнеупорный (шамотный) кирпич на кладку топливника. Для установки фурнитуры отыщите мягкую проволоку из стали диаметром до 2 мм.

Совет по кладочному раствору. Приготовление природной глины, на которую опытные печники производят укладку кирпичей, — процесс длительный и непростой. Поэтому новичкам рекомендуется использовать готовые глиняно-песчаные смеси для возведения печей, имеющиеся в продаже.

Закладка фундамента

Перед тем как сложить печь, необходимо подготовить прочное основание. Сооружение довольно тяжелое, поэтому ставить его прямо на полы, даже залитые цементной стяжкой, недопустимо. Фундамент печки – строение обособленное, не соприкасающееся с основанием здания. Если вы строите кирпичный отопитель поблизости от стен либо возводите угловой камин, нужно сделать отступ не менее 150 мм, чтобы между фундаментами оставался минимальный просвет 10 см.

Если полы в доме залиты стяжкой, то для устройства печного фундамента рекомендуется соблюдать следующую пошаговую инструкцию:

1. Демонтируйте участок стяжки и выройте котлован, выступающий за габариты печи на 50 мм в каждую сторону. Глубина зависит от мощности верхнего слоя просадочного грунта.
2. Насыпьте песчаную подушку высотой 100 мм и утрамбуйте ее. Доверху заполните яму бутовым камнем или битым кирпичом, после чего залейте жидким цементным раствором.
3. После застывания проложите гидроизоляционный слой из рубероида и установите опалубку, выступающую над стяжкой, как это показано на чертеже.
4. Приготовьте бетон и залейте фундаментную плиту. Для прочности туда можно заложить арматурную сетку.

Спустя 3 недели (время полного затвердевания бетонной смеси) положите на готовое основание лист кровельной стали, а сверху – войлок, пропитанный глиняным раствором либо базальтовый картон. После этого можно начинать класть тело печи.

Схема устройства основания при деревянных полах

Чтобы правильно заложить фундамент печи под деревянные полы, используйте тот же алгоритм, только вместо бетонной плиты выложите стенки из красного кирпича (можно б/у) до уровня напольного покрытия. Пустоту внутри засыпьте бутом или щебнем и забетонируйте сверху. Дальше – лист металла, промоченный глиной войлок и сплошной первый ряд печной кладки. Получить больше информации по теме вы сможете, просмотрев видеоматериал

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь , которая подойдет именно вам. Наибольшую популярность приобрели:

• голландская;
• русская;
• шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

• Определиться с местом расположения печи.
• Подготовить правильный чертеж.
• Купить качественные материалы для строительства.
• Закупка инструментов.
• Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

• Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
• Кельма.
• Молоток-кирка.
• Лопата для раствора.
• Отвес.
• Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

• Просеянный песок.
• Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Фото печей из кирпича

Приведены рекомендации по созданию небольшой печки из кирпича для отопления дома, дачи, подсобного помещения… Такая конструкция может быть выполнена мастером с начальным уровнем освоения печного дела. После создания маленьких печей, можно переходить к более сложным…

Ниже рассмотрим, как делается типичная небольшая печка на 3х3,5 кирпича, порядовка приведена также. Подобная конструкция может быть с варочной панелью и со встроенным водяным контуром, поэтому она является наиболее распространенной и востребованной для небольших дач, например… Также рассмотрим маленькую голландку. Преимущество подобных конструкций еще и в том, что их можно выложить и без особого фундамента, если прочность перекрытия позволяет…

Какой тип печки выбрать

Приведены наиболее распространенные типы печей из кирпича с краткой характеристикой.

• Голландская – простые печи, которые можно сложить своими руками, не обладая большим опытом подобных работ. Но несложность конструкции дает и небольшой КПД – 40%.
• Шведская печь – более сложные. с КПД под 60%.
• Русская – большая массивная и наиболее сложная при строительстве конструкция, с дополнительными дымовыми ходами, с КПД под 75%. Создание такой печи требует особого мастерства.
• Колпаковые печи – конструкция Кузнецова с оборотом дыма в колпаках, по заявлениям, ее коэффициент полезного действия достигает 80%.
• Простые малые печи с водяным контуром упрощенной конструкции. Эти печки могут быть с водогрейным котлом внутри и с варочной стальной панелью, или же без оных. Наиболее дешевые конструкции с КПД 35 – 55%, удобные тем, что их собрать несложно…

Где разместить печь и какая лучше подойдет

Классическое расположение печи в жилом доме – по центру. При этом через печь проходят межкомнатные перегородки, поэтому она может одновременно обогревать до 4 комнат.

Но в просторном помещении для работ и др. кирпичную печь размещают в каком-либо углу недалеко от входной двери, чтобы не загромождала рабочую территорию. Также и с печью снабженной водяным контуром.

Между печкой и наружными стенами обычно оставляют минимальный зазор не менее 0,6 метра, при этом стены обязательно ограждают сначала огнеупорным теплоизолятором, типа асбестовых листов, а затем металлическим листом или фольгой – отражателем тепловой энергии.

Сейчас в жилых помещениях стараются устранить обычный недостаток печного отопления – холодные стены, окна и углы. Чаще с помощью водяного отопления от водонагревателя, вмонтированного в туже печь. Или с помощью электрических конвекторов, установленных под окнами —

Но прежде чем приступить к выполнению работ по обустройству печи, нужно создать все необходимые условия.

Фундамент

Даже небольшая печь из кирпича совсем не легкая (массу можно подсчитать), поэтому ее чаще располагают на отдельно-стоящем фундаменте, размеры которого должны быть на 5 см больше размера кладки. Фундамент делается из армированной металлом бетонной плиты толщиной от 15 см.

Укладка бетона выполняется на гравийную утрамбованную в подстилающий грунт подушку от 20 см толщиной. Рекомендуется фундаментное основания выводить выше чистовых полов на 5 – 10 см, и с него начинать кладку непосредственно печи внутри помещения. Поднять основание печи от грунта на такую высоту зачастую помогает промежуточный цоколь из шлакоблока, например.

Нагреваемая печная кладка отделяется от фундамента гидроизоляционным слоем, листом нержавеющей стали (отражение лучевого тепла) с положенным на него войлоком толщиной от 1 см, и положенным сверху него листами асбеста толщиной от 2 см.

Кирпичи и раствор

Обычный размер кирпичей – 250х125х65 мм. Рекомендуется для обкладки топки и дымовых ходов применять шамотный кирпич – специальный огнеупорный вид кирпичей. Для облицовочных рядов допускается обычный глиняный красный кирпич. Можно применять материал и со специальным фасадным качеством лицевой стороны для создания лучшего вида.

Можно с успехом применить б/у старые кирпичи от разобранных печей. Но стоит помнить, что раньше размер кирпичей для кладки печей был несколько другим — 230 х 114 х 40 мм. Поэтому для современных порядовок они не подходящие – изменяться размеры топок-ходов… Поэтому под такой кирпич нужно применять свои порядовки.

Глиняный кладочный раствор для печи должен быть только особого качества. Можно ознакомится Но его изготовление довольно сложный вопрос. Поэтому для выкладки маленькой печки своими руками, на начальных этапах освоения технологий, рекомендуется использовать покупную глиняную смесь…

Выкладка печки на сухую и соблюдения размера швов

Рекомендуется обзавестись мерными рейкам, определяющими толщину швов между кирпичами – 5 мм. Кирпич положенный на раствор, пристукивается до тех пор, пока не сядет на подставленную с краю рейку. Она извлекается, после набора прочности смесью, обычно из 3-го ряда от верха кладки, поэтому понадобится целый набор таких реек. Шов после этого заполняется раствором полностью и формируется. Точные швы – залог долговечности кладки, отсутствия в ней лишних напряжений, а также лучшего внешнего вида и др…

Но прежде чем заниматься раствором и швами, печь нужно выложить на сухую, т.е. разместить все кирпичи в рядах на своих местах. Только когда будет выложен таким образом последний кирпич кладки, можно начинать готовить раствор и приступать к кладочным работам.

Как собирается печь на 3 кирпича – порядовки и рекомендации мастера. Смотрим видео о сборке маленькой печки для небольшого дома.

Порядовки для сборки небольших печек

Представлена порядовка выкладки печи 3х3,5 кирпича – типичный размер для размещения на маленьком фундаменте. Печь проста и возможна к выкладке на начальном этапе освоения кладочного дела.

Еще порядовка печи в 2 кирпича – маленькая голандка, может стать украшением любого помещения, как вспомогательный греющий элемент или печь-камин…

Несмотря на многочисленность современных методов отопления, своей популярности не утрачивает печка. Ее по-прежнему можно встретить во многих загородных домах для поддержания уюта и создания благоприятной атмосферы.

Однако печь будет служить долго и качественно, отдавая тепло, лишь в том случае, когда будут получены ответы на следующие вопросы:

1. Где правильней разместить печку?
2. Какие необходимы для работы материалы и инструменты?
3. Каким должен быть раствор для печи?
4. Как грамотно сделать кладку печи?

Где правильно разместить печку?

Обдумывая как сложить печь своими руками, необходимо грамотно ее разместить. Для этого во внимание принимаются следующие условия:

• Стенки дымового канала обязаны располагаться от деревянных конструкций на удалении не менее 40 см
• Дымовую трубу разрешается выводить на одном уровне с коньковым выступом, если она располагается на удалении 1.5-3 м
• Если расстояние от конькового выступа до дымовой трубы 1.5 м и менее, последняя должна быть выше на 0.5 м
• Если трубу удаляют более чем на 3 м от конькового выступа, ее высота может делаться ниже, но при этом угол между скатом крыши и линий, которая соединяет верхний срез трубы и конек, не должен превышать 10 градусов

Читайте так же руководство, о том как самостоятельно

Основание дома и печи имеют свои специфические особенности, поэтому объединять их между собой не допустимо.

Материалы и инструменты

Не зависимо от вида выбранной печи, работы по их возведению очень похожи, а сами конструкции имеют незначительные функциональные различия между собой. С технической стороны они будут отличаться универсальностью, степенью отдачи и размерами.

Исходными строительными материалами для возведения кирпичной печей служат:

• проволока
• известь с песком
• кирпич

Приобретая последний, нужно убедить в правильной его форме и достаточном уровне обжига.

Для приготовления раствора можно использовать огнеупорную, красную или даже обыкновенную глину. Потребуется также вспомогательное оборудование, которое можно приобрести на рынках:

• Необходимые дверцы и заслонки
• Вьюшки и задвижки
• Колосниковые решетки
• Плиты с конфорками и т. д.

Кроме материалов и комплектующих для печи потребуется подготовить набор рабочих инструментов (уровень, отвес, молочную кисть, правило, молоток печника, уровень и т. д.).

Готовим раствор для кладки печи

Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.

Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).

Порядовка печи из кирпича

Когда все необходимое собрано, а фундамент успел надежно застыть, приступают к решению основного вопроса как сложить печь своими руками – кирпичной кладке. Следует отметить, что вариантов порядовок огромное множество и далее будет рассмотрен только один — шведка. Она отлично подходит для отопления и приготовления пищи. Перед началом работ кирпич рекомендуется подержать в воде до 10 минут.

Вся информация о печи должна отображаться в чертежах. Они могут отражать как конструкцию целиком, так и отдельные ее части или вырезы. На каждый ряд даются горизонтальные размеры – порядовки.

Как вариант для отопления помещения можно воспользоватся электрокотлом …

Самым важным является первый ряд – на нем необходимо строго контролировать углы, вертикаль и горизонталь. Допустив погрешности, даже незначительные глазу, они дадут о себе знать в будущем.

Поддувало в нише принято располагать с правой стороны. Но чтобы из него было легче удалять золу, в направлении камеры внутренние стороны счесываются под конус. Очень часто придется использовать не целый кирпич, а его определенную часть. Куски лучше нарезать специальным диском с алмазным напылением, но не отбивать молотком.

После установки поддувальной дверцы начинается кладка второго ряда. При это делается перевязка со смещением 30-50% для большей устойчивости конструкции.

Высота третьего ряда должна совпасть с верхним краем дверцы. При этом необходимо не забывать стесывать края кирпича, образуя конус внутри поддувала для более легкого удаления золы.

Ряд четвертый укладывается слева. Вначале монтируют дверку для чистки. Делается П-образный канал. Над зольником необходимо выложить квадратное отверстие, при этом перекрыв дверцу поддувала.

Пятый ряд практически не имеет никаких отличий от четвертого, но отверстие над зольником необходимо сузить еще немного.

Необходимо подготовить огнеупорный кирпич, прежде чем приступать к кладке шестого ряда (он будет на месте штриховки). Если такой возможности нет – сойдет и обычный. При этом на пятый ряд необходимо опереть колосниковую решетку. Между ней и кирпичами необходим компенсирующий незначительный зазор до 15 мм, который заполняется песком или залой.

В седьмом ряду необходимо перекрыть образованный ранее П-образный канал таким образом, чтобы он образовал три новых. На шестой ряд ставится дверца для топочной.

Восьмой и девятый ряды кладутся аналогично седьмому. Они должны достичь верха топочной дверки.

Чтобы дымовые газы плавно переходили в канал из топки, необходимо счесать кирпичи, которые перекрывают левый канал и перегородку топочной.

Выкладывая десятый ряд, необходимо следить за его строгой вертикальностью. Поверх него будет уложен варочный настил, который нельзя скосить, иначе готовить будет крайне неудобно. Топочная дверка полностью перекрывается и оставляется два строго квадратных канала.

Вопрос о том, как складывать кирпичную печь своими руками на половину решен. Варочный настил закрывает топочную камеру, опираясь на десятый ряд. Кромка кирпичей, которая будет с ним контактировать, должна очесываться, образуя зазор до 2 см. Тут же устанавливается небольшая дверка для топочной и выкладывается одиннадцатый ряд. Слева остаются два квадратных канала.

Двенадцатый и тринадцатый ряды укладываются практически одинаково. Основное отличие заключается в том, что вначале оба квадратных канала соединяются в единый, а в следующем ряду вновь делается их разделение.

Четырнадцатый ряд устанавливается по аналогии с предыдущим, но в нем один канал перекрывается заслонкой. В закрытом состоянии можно будет использовать варочную, не давая нагреваться печке.

В пятнадцатом ряду перекрывается задвижка, а в шестнадцатом накрывается дверца топочной камеры. Чтобы удалялись запахи и вентилировался варочный отдел, необходимо установить дверку между ним и уже закрытым задвижкой каналом.

В семнадцатом ряду необходим уложить стальные полосы над варочной, которые позволят перекрыть камеру. В обычной отопительной печи пришлось бы сооружать куполообразное перекрытие.

Последующие два ряда перекрывают варочную, но при этом оба квадратных канала остаются не тронутыми.

На поверхность варочной на ребро кладутся два кирпича, удаленные от задней стенки на 40 см. тут же монтируются дверцы для очистки и самоварной трубы. По аналогии укладывается следующий ряд.

В двадцать втором ряду необходимо перекрыть дверцы. Над варочной делается три продольных канала (11, 5 и 11 см соответственно), слева – все те же два квадратных. В двадцать третьем ряду продольные каналы перекрываются кирпичом, уложенным поперек. Аналогично делается следующий ряд.

По аналогии с двадцать вторым кладутся ряды 25-26.

В двадцать седьмом ряду нужно уложить на одинаковом расстоянии и удалении от стенок три кирпича. При этом остается лишь один квадратный канал. По аналогии укладываются следующие два ряда.

В тридцатом ряду необходимо полностью перекрыть тепловую камеру, оставив один дымовой канал, который перекрывается задвижкой. Последующие два ряда укладываются с небольшим смещением относительно друг друга. Три таких ряда гарантируют пожарную безопасность.

Остается обустроить простой дымоход для печи.

Подробная видео инструкция по кладке печи своими руками

В заключении

Приведенная порядовка печи «Шведки» одна из самых распространенных на сегодня. Она не только дает возможность отопить помещение, но и приготовить пищу. Все чаще такую конструкцию можно встретить в загородных дачных домах.

Но вопрос о том, как сложить печь своими руками оказался сложным и в своих усилиях уверенности нет – прежде чем приступить к работе, следует обратиться к печнику или человеку, который уже возводил подобные конструкции. Он наверняка даст множество ценных советов.

Возведение кирпичной печи – процесс достаточно сложный и трудоемкий. Построить ее можно и своими руками, однако в таком случае следует быть предельно внимательным и точно соблюдать схему кладки кирпичей (порядовку). Если для вас, это первая кладка кирпичной печи своими руками, то лучше получить подробную консультацию специалиста или выкладывать печь под его руководством.

Выбор кирпичной печи

В больших частных домах и коттеджах для обогрева чаще всего используются котлы с водяным отоплением. Для отопления же строений с 2-3 жилыми помещениями достаточно возведения кирпичной печи. Она не только намного дольше хранит тепло, но и создает в помещении особый микроклимат и может стать настоящим украшением дома. Однако кирпичная печь имеет и существенный недостаток: это сооружение весьма габаритно и занимает слишком много места.

Существует несколько видов кирпичных печей:
в рейтинге таких конструкций шведка
заслужено занимает первое место; она компактна, имеет варочную панель и снабжена трехканальным щитком
(теплообменником, позволяющим длительно сохранять тепло, в виде стены с дымоходами внутри, может выполнять одновременно роль несущей стены или располагаться отдельно); к их разновидностям можно отнести конструкции Кузнецова, Буслаева и пр.;

Внешний вид шведской печи и возведение стены с трехканальным щитком

Несмотря на свое название, голландская печь
с вертикальными дымоходами
(каналами, в которых сохраняется тепло и по которым выводится дым) была изобретена русскими мастерами; имеет высокую теплоотдачу; обычно имеет 2 канала: летний и зимний, что упрощают растопку после длительного перерыва; в классических вариантах варочная панель не предусмотрена, однако есть вариации печей как со встроенным камином, так и с варочной плитой;

Классическая голландская печка с вертикальными дымоходами

Дымоходы с вертикальным (как у голландки) и горизонтальным расположением каналов

русская печь
очень долго держит тепло: до 2-3 дней; имеет газовый порог (стену между камерой и устьем печи); прогревается она очень долго, да и места занимает предостаточно, ее размеры таковы, что на ее лежанке может одновременно поместится несколько человек; именно поэтому в последние годы применяются такие конструкции достаточно редко.

Русская печка

По толщине стенок
все печи делятся на:

Тонкостенные: в один кирпич, идеальных вариант для дачных строений;

Толстостенные: возводятся в помещениях, предназначенных для постоянного проживания, долго хранят тепло;

Комбинированные: толстые стены выкладываются только в топливнике; дымоход же имеет тонкие стены.

Одно- и двухколпаковые печи
Кузнецова – одна из наиболее распространенных вариаций шведской печи. В отличие от обычных канальных
, выход горячих газов по дымоходам осуществляется не только за счет тяги, но и естественным образом за счет особой конструкции дымовых каналов. Дым в них вначале поднимается кверху, а при остывании опускается вниз. Так как утечек тепла в них значительно меньше (ведь теплый воздух, пока не остынет, не может найти выхода), такие печи способны долго хранить тепло.

Схема колпакового дымохода

Кирпичная печь может не иметь отделки или зашиваться металлом, штукатуриться, выкладываться керамической плиткой или облицовочным камнем или укладываться под расшивку (с уплотнением и приданием швам особой формы).

Расшивка швов печи

Варианты отделки печи

Нужен ли фундамент для печи?

Кирпич – достаточно тяжелый материал. Вес сложенной печи может достигать 8-10 т, поэтому и фундамент для печи нужен основательный. В противном случае из-за подвижек в грунте и его расширения во время промерзания в ней могут образоваться трещины или она может полностью обрушиться. Иногда для более равномерной усадки при наличии в доме нескольких печей или каминов отдельные основания делают не только для них, но и для коренной (расположенной на отдельном участке) дымовой трубы.

Фундамент для печи

Так как просадка грунта под печью и домом будет разной, фундамент для такой конструкции должно возводиться отдельно от основания самого строения. Между основным и печным фундаментами обязательно делается зазор от 50 мм, который заполняется песком.

Если печь возводится в уже построенном здании, допускается установка конструкции весом до 1200 кг (300-350 кирпичей) на панель перекрытия. На деревянном полу допустимо возведение конструкций до 700 кг.

Лучшим основанием для массивной отопительной печи является бетон. Для цемента М400 соотношение цемента, песка и щебня будет равно 1:3:5. При использовании марки М250 пропорции меняются: 1:2:4. Глубина заложения бетонной подушки зависит от веса печи, плотности грунта и глубины промерзания почвы. В каждом регионе России она будет разной (см. фото).

Глубина промерзания почвы

1. Фундамент должен выступать от краев печи в каждую сторону на кирпич (10-15 см). У топки это расстояние может быть чуть большим – до 30 см.

2. Дно подготовленного для фундамента котлована трамбуется. Затем на него укладывается слой гидроизоляции.

3. Перед закладкой раствора в котлован засыпается 10-сантиметровая подушка из щебеня и 15 см бутового камня. Все свободное пространство между камнями также заполняется щебнем и заливается раствором.

5. Чтобы раствор в процессе высыхания не растрескивался, он заливается в котлован слоями, при этом каждый слой должен выстоять не менее суток.

6. После удаления опалубки образовавшиеся зазоры заполняются песком, проливаются водой и тщательно трамбуются.

Закладка фундамента для печи на стадии возведения здания

Важно!
Возводить массивную печь следует только после полного застывания раствора. Фундамент набирает 50% прочности через 15 дней. Окончательное упрочение происходит лишь через 28 суток.

Инструменты для кладки

Для работы потребуются:

Кельма для зачерпывания и укладки раствора; наиболее удобен в работе инструмент с чуть сдвинутой вбок рукояткой;

Кирка или молоток-кирка: для тески неполномерных кирпичей;

Болгарка с алмазным диском для распиливания их на половинки и четверти;

Киянка с резиновым наконечником для подбивки кирпичей в укладке;

Крученый шнур-причалка;

Отвес для проверки вертикальных поверхностей;

Строительный уровень;

Угольник, которым будут выверяться углы;

Рулетка.

Инструменты для кладки печи

Для выравнивания стен и углов можно воспользоваться шнуром-причалкой и металлическим уголком

Раствор для кладки

Цементная смесь под действием высоких температур быстро растрескается, поэтому для выкладки печей используют только глиняно-песчаный раствор
. Для устройства трубы, проходящей по чердаку, применяют известковый или известково-цементный раствор. Цементно-песчаную смесь используют только для кладки трубы над кровлей.

Соотношение глины и просеянного песка подбирается экспериментально. Оно зависит от вида глины. Чаще всего используют смеси 1: 2 или 1: 3. Причем чем жирней глина, тем ее меньше должно быть в растворе. Вначале глину замачивают, процеживают через сито, а лишь затем добавляют песок.

Раствор должен иметь консистенцию достаточно густой сметаны. Определить вязкость смеси можно следующим образом. Деревянную палку или мастерок опускают в раствор и встряхивают. Если на ней остается слой толщиной меньше 2 мм, добавляется глина, более 3 мм – добавляется песок. Слишком жирный раствор приведет к растрескиванию шва кладки, при недостатке глины песок из швов будет высыпаться.

Секреты кирпичной кладки

Печь лучше выкладывать из огнеупорного шамотного кирпича
. Для экономии средств можно выложить им лишь топку, для остальных же частей печи использовать обычный силикатный. Однако комбинировать их в одной связке, равно как и кирпич от разных производителей, не рекомендуется: при температурных перепадах степень их расширения будет разной, поэтому такую печь может «повести». Непрочный пустотелый кирпич для кладки не используется
.

Виды, размеры и вес кирпича

1. Для устройства печей используют порядовки: подробные схемы, в которых обозначен процесс кладки каждого ряда. Расположение в печи шамотного огнеупорного кирпича в таких схемах указывается штриховкой или выделяется цветом. Изменять порядовку без необходимости настоятельно не рекомендуется: отклонения в схеме могут привести к сужению каналов дымовых ходов.

Выкладка шамотного для топки и дымоходов и силикатного кирпичей

2. Перед укладкой кирпичей на основании размещается 2 слоя гидроизоляции
: толь или рубероид, пропитанные мастикой. Для предохранения раствора от обезвоживания кирпич предварительно пару минут вымачивается в воде.

3. Первый его ряд выкладывается насухо без раствора. Далее выкладка ведется с перекрытием стыков
предыдущего ряда. Каждый шов должен быть полностью заполнен раствором, без пустот и раковин.

4. Укладка ряда производится с углов (см. фото). После этого между двумя угловыми кирпичами производится докладка всего ряда.

Укладка ряда

5. Каждый ряд проверяется строительным уровнем на соответствие горизонтали и вертикали.

6. Во избежание ошибок ряд вначале выкладывается без раствора. Затем порядковый номер каждого из кирпичей подписывается мелом, их убирают и начинают чистовую кладку. Раствором промазываются не только горизонтальные, но и все вертикальные швы слоем 3-5 мм.

Важно!
При укладке дымовых ходов не следует использовать половинки и четверти кирпича. В случае их выпадения достать их из дымохода будет проблематично. Использовать части кирпичей лучше в самых верхних рядах сооружения.

7. Варочная плита и колосник закладывается с зазором 5 мм для компенсации температурного расширения.

8. Дверцы топки и поддувала изолируются асбестом и дополнительно крепятся на проволоку, которая закладывается в швы кладки. Для ее крепления в чугунной рамке обязательно предусматриваются специальные отверстия.

Крепление дверок печи

9. Стенки дымохода должны быть идеально гладкими и ровными. В стыках и сколах кирпичей будут скапливаться комки сажи, поэтому для обустройства дымовых ходов используются только идеально ровные кирпичи без дефектов. Остатки раствора в таких местах должны тут же протираться тряпкой или ветошью.

10. При возведении трубы наиболее сложным является участок, проходящий через чердачное перекрытие. Стенки в этом месте увеличиваются так, чтобы их ширина превышала 38 см, при этом сечение дымохода оставалось неизменным.

На расположенных ниже схемах предоставлена порядовка
небольшой печи-шведки на 570 кирпичей с варочной панелью. Для устройства такой печи также понадобятся:

Чугунная плита с двумя конфорками;

Дверки из чугуна для топки и устройства поддувала;

3 прочистные дверцы для удаления сажи;

2 задвижки;

Металлическая духовка;

Уголок,

Стальная полоса для устройства перекрытия над варочным углублением.

Видео: Кладка кирпичной печи своими руками

По мнению профессиональных печников больших сложностей в кладке кирпичного отопительного прибора нет. С работой может справиться любой мужчина. Достаточно взять за основу готовые чертежи и ознакомиться с технологией кладки печей своими руками. Подборка видео уроков с пошаговой инструкцией станет хорошим подспорьем в изучении нового дела. Начать практические занятия лучше с простых вариантов печей.

Подробное ознакомление с монтажом кухонного отопительного прибора из керамического кирпича с трехканальным щитком и вертикальным дымоходом. Печь имеет размеры 3 х 3,5 кирпича в основании и 22 линии (160 см) в высоту.

Обратите внимание, что самая слабая и проблемная часть плитки – топочная дверца в 7-м ряду кладки. Для надежного монтажа применяют установку чугунных элементов на уголок или проволоку с гвоздями и без них.

Простая кирпичная кладка отопительного прибора для домика из 2-х комнат общей площадью 30 м 2 . Теплоемкость печи – 3,5 кВт/час. Имеет летний и зимний вариант прогрева. Важно запомнить, что на 8-м ряду устанавливают задвижку летнего хода, которая позволяет готовить пищу, не отапливая при этом помещение. Порядок своих действий нужно постоянно сверять с чертежами, соблюдая перевязку и плотность кладки.

Установка дымовой трубы в чердачном пространстве производится с учетом мер пожарной безопасности. Так, расстояние от кирпичной поверхности до ближайших деревянных конструкций должно составлять не менее 35 см. В месте перехода насадной трубы в потолок делают горизонтальную разделку – расширение стенок на 20-30 мм благодаря противопожарным асбестовым прокладкам.

Для удобства монтажных работ нужно изготовить одноразовую опалубку. Дугообразный изгиб сначала воспроизводится на чертеже, затем переносится на фанеру. Полученные кружала устанавливают в пролете печного свода и фиксируют.

Кирпичи при выкладке плотно подгоняются друг к другу и делаются надежные перекрывающиеся швы. Последнюю линию арки закрывают замыкающим элементом, с силой вгоняя его между рядами. Фанерную опалубку удаляют после полного высыхания арочной конструкции.

1. Качественный раствор является гарантией надежной кладки печи. Глиняно-песчаный состав должен иметь густую и пластичную консистенцию. Избыток песка не сможет упрочнить конструкцию и вызовет разрушение швов. Повышенное содержание глины приведет к значительной осадке и растрескиванию соединений. Оптимальное соотношение компонентов достигается опытным путем.

2. Керамический кирпич для печей лучше выбирать марки М-250 или 500. Стоимость его выше, чем у М-100 или 150, но он имеет однородную структуру и способен выдерживать длительную цикличность нагревательного процесса. Отличное качество основного материала полностью компенсирует затраченные на него средства.

3. Кирпич должен иметь правильную форму и равномерный обжиг. Сначала делают сухую раскладку всех элементов и только затем сажают их на раствор. Перед укладкой кирпич нужно замачивать в воде. Когда из него прекращают выходить пузырьки воздуха, можно брать в работу.

4. Первый ряд располагается строго горизонтально, он задает необходимые геометрические параметры печи. Швы должны быть ровными с толщиной 3-5 мм. Горизонтальные линии проверяют по уровню.

5. Чистовую кладку облицовочного ряда печи обеспечивают благодаря малярному скотчу. Это облегчит работу и не позволит постоянно отвлекаться на контроль внешней стороны.

6. Колосник, дверцы, заслонки будут служить гораздо дольше, если их располагать в подготовленных пазах в кирпиче. Глубина выемки соответствует толщине фурнитуры. Поддувальная и топочная двери закрепляются на печной кладке с помощью проволоки или стальных полос.

7. Задвижки закрывают дымоход по окончании топки или переключения газовых потоков. Для свободного перемещения заслонки между рядами кладки монтируется рамка.

Эксплуатируют печь только после полного высыхания всей конструкции. Плита должна отстояться не менее одной недели. Не рекомендуется сразу загружать печь дровами – резкий перепад температуры может дать трещину. Для постепенного прогрева и закаливания топки нужно начинать розжиг с тонких щепок.

Стоимость кладки отопительной печи

Цена зависит, прежде всего, от квалификации печника и качества его работы. На итоговую сумму влияют следующие факторы:

• модель прибора;
• расположение печи в помещении;
• основной материал;
• размер и форма топки;
• наличие летнего и зимнего каналов;
• количество задвижек;
• гильзование трубы;
• сложность облицовки.

Примерная стоимость кладки отопительной печи:

Стоимость расходных материалов составляет 12 300 рублей. Минимальная цена работы за кладку печей начинается от 25 000. Таким образом, самый простой отопительный прибор из керамического кирпича обойдется не менее, чем в 37 000.

Печь – исконно русский отопительный агрегат, с которым даже сегодня не смогут сравниться никакие котлы и прочие обогреватели. Настоящее «живое» тепло, удивительная практичность и неприхотливость в топливе делают печь идеальным выбором для загородного дома. К тому же, только качественно построенная печка способна создать в каждом помещении здания неповторимую атмосферу истинно домашнего комфорта и уюта.

Возведение печи своими руками: возможно ли это

В те времена, когда печь была основным средством обогрева домов, возведением подобных тепловых агрегатов занимались профессиональные мастера-печники. Сегодня же, если у владельца загородного коттеджа имеются определенные навыки, то отопительный агрегат можно установить даже самостоятельно. Но, тем не менее, если опыта не имеется, то лучше все-таки доверить всю работу мастеру, ведь печь, по сути, является объектом повышенной опасности.

Перед тем как самому сложить отопительную печь, необходимо обязательно ознакомиться с основными типами подобных конструкций:

• Отопительные печи.
  Как можно судить, исходя из названия, предназначаются только для обеспечения обогрева дома. Установка отопительных печей является довольно быстрым процессом, ведь конструкция агрегатов проста;
• На данный момент такие агрегаты являются наиболее популярными и востребованными. Все дело в том, что кроме обогрева помещений, они позволяют еще и готовить еду, экономя на газе и прочих теплоносителях.
• Для готовки пищи в печь встроена специальная кухонная плита
  , а в некоторых случаях даже духовой шкаф
  ;

• Печи-камины.
  Такие отопительные печи Бавария помогут существенно сэкономить место в доме, обеспечив эффективный обогрев и создав лучшие условия для проживания. Кроме того, розжиг подобных теплогенераторов занимает совсем немного времени.

Характерной чертой печей-каминов можно назвать их стильный внешний вид. Как результат, установка подобных агрегатов способна украсить любое здание, начиная от небольшого дачного домика и заканчивая загородной виллой.

Схемы отопительных печей также различают и по форме. Так, например, в загородных домах сегодня активно используются круглые, квадратные и прямоугольные тепловые устройства, что позволяет подобрать оптимальный вариант для того или иного помещения.

Совет. Вне зависимости от вида, формы и типа используемого топлива, печь обязательно должна соответствовать существующим требованиям пожарной безопасности. Естественно, что основание для нее следует выбирать обязательно бетонное.

Конструкция отопительной печи — кладка печного агрегата в частном доме

Местоположение и типы основания для отопительных печей

Обустраивая печное отопление своими руками, нужно позаботиться о качественном выборе места для установки подобного агрегата. Так, например, если поставить печь посреди комнаты, то теплоотдача у нее будет более высокой, прогревать она будет сразу со всех сторон, равномерно отдавая тепло воздуху в помещении.

В то же время, если печь установлена у стены (а именно такой вариант чаще всего выбирают владельцы загородных домов), то конвекционные потоки холодного воздуха, которые исходят от окон и дверей, будут активно передвигаться по дому. Как следствие, при таком расположении печного агрегата, холод будет постоянно «тянуть по ногам».

Инструкция предполагает, что перед началом кладочных работ нужно также предусмотреть место расположения топочной дверцы. Важно учесть, чтобы не пришлось носить дрова через всю комнату, разносить грязь и сажу. Как вариант, можно смонтировать печное отопление в малопосещаемом помещении либо же кухне.

Что касается фундамента, то чертежи отопительных печей предусматривают наличие бетонного перекрытия или же самостоятельного основания. В последнем случае фундамент должен быть рассчитан на монтаж не только корпуса печи, но еще и стен прислонения дымоходной трубы.

К варочным печам относятся кухонные плиты различных конструкций. Они бывают различных размеров и служат только для приготовления пищи. Подключают кухонные печи к коренным или насадным трубам.

Кухонные плиты из кирпича

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.

Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.

Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки — из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

Печь с двухкамфорной плитой и духовкой

В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.

В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.

Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.

Простая кухонная плита

Простая кухонная плита имеет размеры, мм: 1160x510x630 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).

Для кладки кухонной плиты необходимы следующие материалы:

• кирпич красный — 120 шт.;
• глина красная — 50 кг;
• песок — 40 кг;
• колосниковая решетка — 28×25 см;
• дверка топочная — 25×21 см;
• дверка поддувальная — 25×14 см;
• плита чугунная на две конфорки — 70×40 см;
• обвязка плиты (уголок 30x30x4 мм) -3,5 м;
• лист из кровельной стали под плиту — 1160×510 мм;
• войлок строительный — 1 кг;

Один печник может сложить простую кухонную плиту в течение 3 ч (не считая кладку дымовой трубы), дополнительно для подноски материала и приготовления глинопесчаного раствора требуется 1,5 ч. Для возведения дымовой трубы необходимо дополнительное время: в зависимости от ее высоты надо подсчитать время из расчета полчаса на 1 м кладки трубы (при кладке трубы в четверть кирпича).

Теплоотдача простой кухонной плиты при двухразовом приготовлении пищи составляет около 0,7-0,8 кВт (660-700 ккал/ч).

На рисунке ниже приведены вертикальный и горизонтальный разрезы простой кухонной плиты. Далее будут даваться чертежи кладки по рядам (порядовки). Из разрезов и чертежей кладки по рядам видно, что кладка простой кухонной плиты не представляет трудностей.

Разрезы простой кухонной печи: а — фасад; б — разрез А-А (продольный вертикальный разрез печи); в — разрез Б-Б (поперечный вертикальный разрез). Обозначения: 1- топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — дымовая задвижка; 5 — чугунная плита (настил).

Прежде чем начать кладку простой кухонной печи, следует приобрести необходимые печные приборы.

Приготовив глинопесчаный раствор, приступают к кладке простой кухонной плиты. Если плиту кладут на фундамент, то выравнивают его вверх. При кладке плиты на деревянном полу надо вырезать лист из кровельной стали по размеру плиты. На пол положить слой листового асбеста, а при его отсутствии — два слоя строительного войлока, хорошо вымоченного в глинопесчаном растворе, накрыть все листом из кровельной стали и прибить к полу гвоздями. Затем из целого кирпича делают площадку в два ряда кладки на глинопесчаном растворе. После этого приступают к кладке плиты с первого ряда строго по порядовкам.

Первый ряд

кладут, соблюдая правила перевязки швов из отборного целого кирпича, как указано на рисунке ниже. Выполненную кладку проверяют на прямоугольность.

Первый ряд простой кухонной печи

Во время кладки второго ряда

устраивают поддувало, устанавливают поддувальную дверку, которую крепят к кладке с помощью печной проволоки. Временно поддувальную дверку спереди можно поддерживать кирпичами, которые укладывают штабелем на полу перед поддувальной дверкой. Дно зольниковой камеры равняется 380×250 мм.

Второй ряд кухонной печи

Третий ряд

похож на предыдущий, однако следует хорошо перевязать швы.

Третий ряд

Четвертый ряд

перекрывает поддувальную дверку, при этом оставляют только отверстие зольниковой камеры размером 250×250 мм, на которую укладывают колосниковую решетку. При возможности кладку с четвертого ряда желательно проводить из огнеупорного кирпича, как показано на рисунке ниже.

Кладка четвёртого ряда. Заштрихованые кирпичи — огнеупорные. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Пятый ряд

образует под топливника размером 510×250 мм. Кирпич, прилегающий сзади к колосниковой решетке, стесывают,для образования наклонной плоскости, по которой топливо будет скатываться на колосниковую решетку (см. разрез Б-Б по А-А). При кладке этого ряда нужно установить топочную дверку, предварительно прикрепив к ней лапки из кровельной стали с помощью заклепок.

Кладка пятого ряда печи

Шестой ряд

укладывают так же, как и предыдущий, но следует перевязывать швы.

Кладка шестого ряда печи

Седьмой ряд

кладут согласно рисунку ниже. Этим рядом оставляют дымоход под плитой, соединяющий топливник с дымовой трубой.

Седьмой ряд печи

Восьмой ряд

выполняют строго горизонтально, этим рядом перекрывают топочную дверку. На выложенный восьмой ряд с помощью тонкого слоя глинопесчаного раствора укладывают чугунную плиту. Чугунные плиты заводского изготовления с нижней стороны имеют выступы, или ребра жесткости, которые отступают на 15 мм от краев плит.

Восьмой ряд печи

Внутренние размеры кладки восьмого ряда должны быть такими, чтобы плита своими ребрами свободно вошла туда и имела зазор на все стороны не менее 5 мм, предназначенный для расширения металла при его нагревании. Если не соблюдать этого, то чугунная плита, расширяясь, разрушит печную кладку. Чтобы кладка была прочной, на восьмой ряд укладывают обвязку из угловой стали. Рамку желательно покрыть огнеупорным лаком, который предохраняет сталь от ржавчины.

После кладки девятого ряда

с помощью тонкого слоя глинопесчаного раствора устанавливают дымовую задвижку. Этот ряд — завершающий, далее идет кладка дымовой трубы.

Завершающий ряд простой кухонной печи

Кухонная плита работает следующим образом. Дымовые газы из топливника попадают под чугунную плиту, далее через отверстие под трубой через дымовую задвижку отводятся в дымовую трубу.
В кухонной плите прочистное отверстие не предусмотрено, так как чистить дымовую трубу можно через отверстие под трубой, куда легко засунуть руку через конфорку чугунной плиты.

Пример кладки варочной плиты

Во-первых, в кухонной плите топочная дверка установлена на одном уровне с колосниковой решеткой. В плите дымовые газы постоянно поддерживают в дымовой трубе высокую температуру, вследствие чего на колосниковой решетке необязательно укладывать топливо большой толщины. Во-вторых, при такой установке топочной дверки расстояние от колосниковой решетки до чугунной плиты будет равняться только 280 мм, что дает возможность даже при малом расходе топлива быстро приготовить пищу.

После окончания кладки печи ее обязательно нужно просушить, открыв топочную и поддувальную дверки и задвижку в трубе.

Чем дольше сушится печь, тем прочнее будет кладка. Кухонную плиту можно просушить небольшими пробными топками, но после пробных топок задвижку в трубе и поддувальную дверку обязательно нужно оставлять открытыми.

После полной просушки кухонную плиту штукатурят глинопесчаным раствором с последующей побелкой.

Наружную отделку лучше произвести следующим образом:
после кладки восьмого ряда и установки чугунной плиты, а также перед установкой обвязки из угловой стали кухонную плиту со всех сторон замуровывают в футляр из кровельной стали (можно применять оцинкованную сталь). Предварительно вырезают соответствующие отверстия по размерам топочной и поддувальной дверок. Футляр у пола крепят с помощью плинтуса, который прибивают вокруг плиты. Наружную поверхность футляра очищают и покрывают печным лаком, который хорошо выдерживает высокую температуру.

Перед топочной дверкой на пол прибивают предтопочный лист гвоздями через 50 мм один от другого. Если же плинтус был прибит раньше, то предтопочный лист надо загнуть на плинтус.

Кухонная плита с духовкой

Кухонная плита с духовкой имеет размеры, мм: 1290x640x560 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).
Для кладки кухонной плиты с духовкой необходимы следующие материалы:

• кирпич красный — 140 шт.;
• глина красная — 60 кг;
• песок — 50 кг;
• колосниковая решетка — 26×25 см;
• дверка топочная — 25×21 см;
• дверка поддувальная — 14×25 см;
• прочистные дверки 130×140 мм — 2 шт.;
• чугунная плита из пяти составных плит размером 53×18 см с двумя конфорками;
• задвижка дымовая — 130×130 мм;
• духовой шкаф — 45x31x28 см;
• обвязка плиты (уголок 30x30x4 мм) — 4 м;
• предтопочный лист из кровельной стали — 500×700 мм;
• лист из кровельной стали под плиту — 1290×640 мм;
• войлок строительный — 1,2 кг;
• металлический ящик для сбора золы в зольниковой камере — 350x230x100 мм.

Один печник может сложить эту печь в течение 3-4 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 2 ч. Теплоотдача плиты при двухразовом приготовлении пищи составляет около 0,8 кВт (770 ккал/ч). На рисунке ниже изображены общий вид, продольный и поперечные разрезы кухонной плиты с духовкой. Далее будут приведены рисунки-порядовки каждого ряда. Кладка кухонной плиты с духовкой также не представляет трудностей и похожа на кладку простой кухонной плиты, но здесь приходится устанавливать духовой шкаф и прочистные дверки.

Кухонная плита с духовкой: а — общий вид; б — разрезы А-А, Б-Б (вертикальные разрезы), В-В, Г-Г (горизонтальные разрезы). Обозначения: 1 — зольниковая камера; 2 — колосниковая решетка; 3 — топливник; 4 — чугунная плита; 5 — духовка; 6 — дымовая задвижка; 7 — топочная дверка; 8 — поддувальная дверка; 9 — прочистные отверстия.

При кладке плиты на самостоятельном фундаменте перед началом работ выравнивают его верх слоем глинопесчаного раствора.

При установке плиты на полу перед началом кладки первого ряда необходимо провести те же работы, что и при кладке простой кухонной плиты.

Кладку первого ряда

производят из отборного целого кирпича, строго придерживаясь при этом правила перевязки швов. Длина кухонной плиты должна соответствовать длине пяти кирпичей, ширина — длине 2,5 кирпича. С помощью шнура проверяют равенство диагоналей.

Кладка первого ряда кухонной плиты с духовкой

Второй ряд

выкладывают, строго следуя порядовке. Здесь оставляют зольниковую камеру размером 380×250 мм, устанавливают и крепят поддувальную дверку, на задней стенке оставляют прочистные отверстия (ширина отверстий должна равняться ширине кирпича, т.е. 12 см). При возможности устанавливают прочистные дверки размером 130×140 мм. У крайнего от зольниковой камеры прочистного отверстия укладывают кирпич на ребро, как показано на порядовке кладки. Для лучшего крепления духовки в середине места ее установки кладут половинку кирпича на ребро.

Кладка второго ряда плиты

Третий ряд

похож на предыдущий, только следует соблюдать правило перевязки швов.

Кладка третьего ряда плиты

Четвертый ряд

перекрывает поддувальную и прочистные дверки. После окончания кладки четвертого ряда на тонком слое глинопесчаного раствора на заранее отмеченном месте устанавливают духовку. После этого устанавливают колосниковую решетку. Этим же рядом установленным на ребро кирпичом перекрывают дымоход в дымовую трубу.

Кладка четвёртого ряда плиты с духовкой

Во время кладки пятого ряда

устанавливают и крепят топочную дверку, кирпич перед установкой за колосниковую решетку стесывают для того, чтобы топливо в процессе горения постепенно скатывалось на колосниковую решетку.

Кладка пятого ряда плиты

Шестой ряд

похож на пятый.

Кладка шестого ряда плиты

Седьмой ряд

выкладывают по порядовке. Образовавшийся канал дымовой трубы с передней стороны закладывают с помощью трех кирпичей, вследствие чего внутренний размер образовавшегося канала под дымовой трубой будет равняться 130×130 мм. В изображении этого ряда у духовки видна пароотводная труба диаметром 10 мм и длиной 160 мм, которая соединяет духовку с восходящим каналом. Эта труба предусмотрена для удаления пара и запаха.

Кладка седьмого ряда плиты с духовкой. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Восьмой ряд

выполняют строго горизонтально по уровню. Этим рядом перекрывают духовку и топочную дверку. Верхнюю стенку духовки обмазывают слоем глиняного раствора толщиной до 10-
15 мм, который будет защищать духовку от быстрого прогорания.

Кладка восьмого ряда кирпичной печи (до установки чугунной плиты)

При этом необходимо, чтобы расстояние между верхом глиняной обмазки и чугунной плитой было не менее 70 мм. После этого устанавливают на тонком слое глинопесчаного раствора чугунную плиту и обмуровку из угловой стали.

Восьмой ряд кирпичной печи (после установки чугунной плиты)

После кладки девятого ряда

остается только кладка вертикального канала. Девятый ряд кладут согласно изображению ниже.

Девятой ряд печи

После кладки десятого ряда

устанавливают дымовую задвижку.

Десятый ряд печи

Кладкой одиннадцатого ряда

начинают дымовую трубу. Дальнейшая кладка трубы не представляет трудностей.

Заключительный ряд печи (не учитывается кладка дымовой трубы)

Кухонная плита с духовкой работает так. Из топливника дымовые газы направляются под чугунную плиту, откуда они, обогревая духовку сзади с обеих сторон, опускаются под духовку и направляются к отверстию под дымовой трубой. Поднимаясь по вертикальному каналу, они через дымовую задвижку попадают в дымовую трубу и удаляются в атмосферу.

Кухонная плита с духовкой и водогрейной коробкой

Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.

На рисунке ниже приведены общий вид, горизонтальный разрез по А-А и вертикальный разрез по Б-Б плиты.

Кухонная плита с духовкой и водогрейной коробкой: а — общий вид; б — разрезы. Определения: 1 — топливник; 2 — чугунная плита; 3 — духовка; 4 — водогрейная коробка; 5 — дымовая задвижка; 6 — зольниковая камера; 7 — обвязка из угловой стали

Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции

В кухонных плитах в сельской местности готовят не только пищу для людей, но и варят корм для скота, кипятят белье при стирке. Во время топки в помещение поступает много пара и выделяются посторонние неприятные запахи. Из-за этого повышается влажность воздуха в помещении, что отрицательно сказывается на его микроклимате. Поэтому для удаления постороннего запаха и пара в кухонных плитах желательно предусмотреть варочную камеру, которую с помощью вентиляционного канала соединяют с дымовой трубой. В вентиляционном канале надо устанавливать вентиляционную задвижку.

Установка двухстворчатой двери в варочной камере позволяет сохранить пищу в ней горячей долгое время и таким образом предупредить ее закисание.

Варочная камера в кирпичной печи

Топливник и поддувало (зольниковую камеру) снаружи закрывают соответствующими дверками. Верхнюю поверхность духового шкафа защищают от горячих газов слоем глиняного раствора толщиной 10-12 см. Кухонную плиту с четвертого по девятый ряд желательно класть из огнеупорного кирпича (особенно топливник).

Пример перекрытия зольника

Кухонную плиту до девятого ряда кладки желательно изготовить из листовой стали, а для усиления ее прочности после монтажа каркаса на глинопесчаном растворе установить обвязку из угловой стали. Так как масса такой плиты будет больше одной тонны, ее устанавливают на самостоятельном фундаменте.

При невозможности устройства самостоятельного фундамента пол необходимо укрепить дополнительными балками, которые монтируют на кирпичных столбиках. Вместо кирпичных столбиков можно применять столбы из бревен твердой породы, железобетонные столбы, железные трубы сечением не менее 180-200 мм.

В кухонной плите улучшенной конструкции предусмотрена задвижка «прямого» хода. Во время длительной топки плиты возможно испарение воды в водогрейной коробке. Для прекращения этого необходимо долить в нее немного холодной воды и открыть задвижку «прямого” хода. При этом дымовые газы из-под чугунной плиты не опускаются вниз, а сразу уходят в дымовую трубу. Вследствие этого водогрейная коробка перестает прогреваться, испарение воды в ней прекращается.

Пример задвижки «прямого» хода

Для удобства очистки зольниковой камеры от золы в нее устанавливают специальную коробку из кровельной стали размером 350x230x100 мм. Этим предотвращается загрязнение помещения при очистке зольниковой камеры от золы.

Кухонная плита такой конструкции имеет следующие преимущества по сравнению с предыдущей кухонной плитой с духовкой и водогрейной коробкой:

• во время приготовления пищи в помещение не поступают пар и посторонние запахи, которые удаляются в атмосферу через вентиляционное отверстие;
• приготовленная на плите пища в варочной камере сохраняется горячей долгое время и не закисает в течение суток;
• с помощью задвижки «прямого» хода возможно готовить пищу, не прогревая водогрейную коробку и предотвращая тем самым дальнейшее испарение воды в ней.

На рисунке ниже приведен общий вид кухонной плиты спереди, здесь же даны чертежи разрезов плиты в наиболее сложных местах. Чертежи кладки по рядам будут далее, и они дают исчерпывающее представление о внутреннем устройстве плиты. Пользуясь порядовками и чертежами по рядам, можно сложить плиту самому, без помощи печника.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции: а — фасад; б — разрезы А-А, Б-Б, в — разрезы В-В, Г-Г, Д-Д, Е-Е. Определения: 1 — поддувальная дверка; 2 — топочная дверка; 3 — духовка; 4 — дверка варочной камеры; 5 — дымовая задвижка; 6 — вентиляционная задвижка; 7 — задвижка «прямого» хода; 8 — водогрейная коробка; 9 — прочистные отверстия; 10 — чугунная плита.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции имеет размеры, мм: 1290x640x1330.

Для кладки необходимы следующие материалы:

• кирпич красный — 250 шт.;
• кирпич огнеупорный — 80 шт.;
• глина красная — 180 кг;
• песок — 90 кг;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• решетка колосниковая — 280×250 мм;
• шкаф духовой размером 250x280x450 мм;
• плита чугунная с двумя конфорками — 700×400 мм;
• водогрейная коробка — 250x140x510 мм;
• предтопочный лист — 500×700 мм;
• сталь полосовая размером 400x250x6 мм;
• дверь к варочной камере — 750x350x5 мм;
• сталь угловая для обвязки плиты размером 30x30x3 мм — 4,1 м;
• сталь полосовая для перекрытия варочной камеры размером 450x45x4 мм — 4 шт.

Кухонную плиту может сложить один печник в течение 18- 20 ч, для приготовления раствора и подноски материала требуется дополнительно 6 ч.

Чтобы сложить плиту с топкой с левой стороны, нужно рассматривать чертежи с помощью зеркала, поставленного ребром на чертеж.

Кухонную плиту выкладывают следующим образом. Кладку первого ряда

производят по фундаменту, возведенному до уровня пола. Первый ряд определяет основные размеры плиты. Длина плиты равняется длине кладки пяти кирпичей на глинопесчаном растворе, а ширина — длине 2,5 кирпича.

Первый ряд улучшенной кухонной плиты с духовкой и водогрейной коробкой

Во время кладки второго ряда

спереди устанавливают две прочистные дверки и поддувальную дверку. Их крепят к кладке с помощью печной проволоки.

Кладка второго ряда печи; 1 — поддувальная дверка, 9 — прочистные отверстия.

Кладку третьего ряда

производят согласно порядовке, она похожа на предыдущий ряд. После кладки третьего ряда устанавливают водогрейную коробку.

Кладка третьего ряда печи; 11 — стальной лист толщиной 3 мм.

Топливник четвертого ряда

кладут из огнеупорного кирпича, при его отсутствии применяют отсортированный первосортный красный кирпич. Четвертый ряд перекрывает прочистные отверстия и поддувальную дверку, образуя начало пода. После кладки четвертого ряда устанавливают колосниковую решетку и духовку.

Кладка четвёртого ряда печи

Кладка пятого ряда

не представляет трудностей. Кирпич, прилегающий сзади колосниковой решетки, наполовину стесывают для образования наклонной плоскости.

Кладка пятого ряда печи; 3 — духовка.

Перед кладкой шестого ряда

подготовляют топочную дверку, для чего сверху и снизу заклепками прикрепляют полосовую сталь, которая должна быть длиннее топочной дверки в обе стороны на 10 см. Для большей прочности концы полосовой стали прикручивают печной проволокой, концы которой заделывают в кладку. Дверку устанавливают на глинопесчаном растворе, предварительно обмотав асбестовым волокном рамку топочной дверки.

Кладка шестого ряда

Кладкой седьмого ряда

закрепляют основание топочной дверки.

Кладка седьмого ряда

Восьмой ряд

перекрывает водогрейную коробку.

Кладка восьмого ряда

Девятый ряд

перекрывает топочную дверку и духовку. Верх духовки защищают от прогорания слоем глиняного раствора толщиной 10-12 мм. Этот ряд желательно класть полностью из огнеупорного кирпича.

Кладка девятого ряда

После окончания кладки девятого ряда над топливником на глинопесчаном растворе устанавливают чугунную плиту. Большую конфорку плиты помещают над топливником. Рядом с основной плитой ставят дополнительную, выполненную из стального листа размером 400x200x6 мм. После этого укладывают уголковую сталь, к которой приварена нижняя рама дверки варочной камеры. Для прочности уголковую сталь желательно привязывать через специальные отверстия в ней печной проволокой, которую крепят к кладке.

Установка чугунной плиты на девятый ряд; 12 — стальной лист толщиной 6 мм; 13 — сталь угловая.

Десятый ряд

кладут из обыкновенного красного кирпича. С правой стороны оставляют окно для чистки канала «прямого» хода. Часть кирпичей, которые перекрывают плиту, перед кладкой отесывают кирочкой для того, чтобы в случае поломки плиты можно было легко ее заменить.

Кладка десятого ряда

Кладка одиннадцатого ряда

не представляет трудностей, необходимо только соблюдать правила перевязки швов.

Одиннадцатый ряд печи

Двенадцатый ряд

перекрывает окно чистки.

Двенадцатый ряд печи

После кладки т
ринадцатого ряда

на глинопесчаном растворе устанавливают задвижку «прямого» хода.

Тринадцатый ряд печи; 6 — вентиляционная задвижка.

Кладка четырнадцатого ряда

должна соответствовать уровню верхней рамки двери к варочной камере. Рядом с верхней рамкой двери к варочной камере устанавливают угловую сталь размером 45x45x800 мм.

Четырнадцатый ряд печи

Пятнадцатый ряд

перекрывает дверку к варочной камере.

Пятнадцатый ряд печи

Шестнадцатый ряд

перекрывает канал «прямого» хода.

Кладка шестнадцатого ряда кухонной печи

Кладка семнадцатого ряда

предусматривает вентиляционный канал для отвода запаха и пара из варочной камеры.

Кладка семнадцатого ряда кухонной печи

После окончания кладки восемнадцатого ряда

над варочной камерой устанавливают четыре отрезка полосовой стали размером 4x45x500 мм для перекрытия варочной камеры.

Кладка восемнадцатого ряда кухонной печи

Девятнадцатый ряд

перекрывает варочную камеру. После окончания кладки этого ряда устанавливают вентиляционную задвижку.

Кладка девятнадцатого ряда кухонной печи; 6 — вентиляционная задвижка.

Кладка двадцатого и двадцать первого

рядов не представляет трудностей, только следует хорошо перевязывать швы.

Кладка двадцатого ряда кухонной печи

Кладка двадцать первого ряда

Кладка двадцать
второго ряда

уменьшает размеры дымохода, он составит 130×130 мм.

Кладка двадцать второго ряда

Двадцать третий и двадцать четвертый
ряды

кладут согласно порядовке.

Двадцать третий ряд печи

Двадцать четвёртый ряд

После кладки двадцать пятого
ряда

устанавливают дымовую задвижку, которая является одновременно и регулировочной.

Кладка двадцать пятого ряда печи; 5 — дымовая задвижка.

Кладкой двадцать шестого ряда

начинают дымовую трубу. Кладка дымовой трубы не представляет трудностей.

Кладка завершающего ряда (не считая дымовой трубы)

После окончания кладки печи перед ее обмазкой очищают дымоходы от упавших остатков раствора и щебня через прочистные отверстия. Отверстия для чистки после этого закладывают половинками кирпича на глинопесчаном растворе.

При установке прочистных дверок их плотно закрывают, неплотности замазывают глинопесчаным раствором.

После этого плиту можно просушить двумя способами: открыв топочную и поддувальную дверки и задвижки или небольшими пробными топками. После полной просушки плиту штукатурят глинопесчаным раствором, а после просушки штукатурки производят двухкратную побелку. Перед топочной дверкой на пол прибивают предтопочный лист.

Варочная печь из кирпича своими руками: пошаговая инструкция кладки + фото

Вопрос о том, как сложить печь для дома из кирпича своими руками, не перестает быть актуальным и сегодня, так как уют и тепло всегда оставались для человека важными условиями для полноценного отдыха после напряженного рабочего дня. Поэтому в последнее время всё больше городских жителей перебирается из панельных многоэтажек в частные дома, где есть возможность создать комфортную обстановку в любое время года.

В связи с востребованностью различных моделей печей, инженеры продолжают разрабатывать все новые варианты, приемлемые для строений с разными площадями. Нужно отметить, что даже в том случае, когда в доме присутствуют все «блага цивилизации», небольшая уютная печка никогда не будет лишней и выручит в различных ситуациях. Например, ее можно протопить в холодные весенние или осенние вечера, когда на улице влажно или идет дождь, не запуская системы отопления. Такое сооружение поможет создать в доме оптимальный баланс температуры и влажности, который будет комфортен для человека. Кроме этого, печь станет отличной помощницей в приготовлении пищи или сушке овощей, трав и фруктов.

Так как существует большое количество различных моделей отопительных сооружений, то следует выбирать для самостоятельной кладки печи с наиболее доступными, легко читаемыми схемами, особенно если опыт работы в данном ремесле невелик или даже вовсе отсутствует. Естественно, при этом нужно учитывать и другие факторы, которые напрямую влияют на эффективность работы печи – это её мощность, размерные параметры, функциональность, а также немаловажным является и эстетичность внешнего вида. И чтобы правильно выбрать модель печи, нужно рассмотреть критерии, на которые нужно ориентироваться, определяя нужный вариант.

Как выбрать оптимальный вариант печи?

Выбор места установки печи

Чтобы печь была пожаробезопасной, эффективной, и ее мощность использовалась в максимально возможной степени, это сооружение нужно правильно установить, учитывая некоторые нюансы.

• Во-первых, решается, какую площадь можно выделить для установки печи.
• Затем, нужно определиться с конкретным местом:

— печь устанавливается в центре комнаты, разделяя ее на отдельные зоны;

— встраивается в стены, между двух или трех комнат;

— возводится около стены, с отступом от нее 250÷300 мм, если нужно обогреть только одну комнату. Однако, нужно учесть, что этот вариант самый проигрышный, так как большая часть тепла, выделяемого задними стенками, не будет использована в полной мере.

• Выбрав примерное место, его нужно сразу разметить, начиная от потолка, с помощью отвеса, так как труба должна проходить через чердачное перекрытие между балок и стропил, и на расстоянии от них не менее 120÷150 мм.
• Выделяя площадь для печи, учитывается то, что для ее фундамента нужно предусмотреть места больше, чем ее основание, на 100÷150 мм с каждой из его сторон.
• Чтобы не было никаких проблем с контролирующими организациями, при выборе места установки нужно учесть не только выше представленные рекомендации, но и нормы, разработанные специалистами и указанные в СНиП 41-01-2003.

Расчет необходимой мощности и оценка расхода дров

Печь не будет эффективна и не сможет обогреть дом, если ее мощности не хватит для конкретной площади. При этом также учитываются зимние температуры региона, где расположено, отапливаемое строение, количество окон и дверей в нем, уровень утепления стен и пола, высота потолков и многие другие условия..

Например, чем выше потолок, тем больший объем воздуха придется прогревать, а чем больше площадь остекления, тем быстрее тепло будет уходить из дома, а значит, придется выбирать печь с повышенной мощностью. Обычно для строений с нестандартным остеклением и другими не попадающими под среднестатистический уровень параметрами расчеты должен производить специалист индивидуально, опираясь на специфические характеристики дома.

Но в целом можно опираться и на усреднённые значения. Так, для хорошо утепленных домов с обычным остеклением, площадью от 50 до 100 м², с высотой потолков от 2,5 до 2,7 м допустимы следующие нормативы тепловой мощности на единицу площади (Wуд):

Это значение более точно можно узнать и в местной строительной организации. А для любителей самостоятельных расчетов можно порекомендовать более подробный и достаточно точный алгоритм.

Как провести точный расчет необходимой тепловой мощности?

Каждое помещение по-своему уникально, и для обогрева двух, казалось бы, равным по площади комнат может потребоваться различное количество тепловой энергии. Методика расчета мощности отопительного оборудования изложена в специальной публикации нашего портала, посвященной .

Имея данные для конкретного региона и размер отапливаемой площади (S), мощность печи для него рассчитывают по формуле:

Wсум = S (м²) × Wуд (кВт/м²)

Для примера можно рассмотреть мощность печи для кирпичного дома, расположенного в Центральной части России и имеющего площадь 75 м²
.

Wсум = 75 × 0,14 = 10,5 кВт

Обычно разработчики печей сразу указывают тепловую мощность своих конструкций. Правда, часто встречаются иные единицы измерения – килокалории в час или мегаджоули. Не страшно – их легко перевести в ватты и киловатты:

В нашем случае, например, рассчитанная мощность в килокалориях будет равна:

10500 × 0,86 = 9030 ккал/час

Теперь можно просчитать экономичность будущей печи, которая во многом зависит в том числе от качества и породы древесины, используемой в качестве топлива. При этом нельзя забывать о том, что обычно кирпичные дровяные печи не отличаются высоким КПД. Обычно он оценивается примерно в 70%. Если есть данные на конкретную модель печи, то подставляется конкретное значение.

Каждый вид твердого топлива имеет свою теплотворную способность – количество тепловой энергии, которое выделяется при сжигании 1 килограмма. Понятно, в килограммах и тоннах обычно оценивается только сыпучие виды топлива – уголь или , а дрова, как правило, измеряются в складских кубометрах. Этот показатель, таким образом, зависит от удельной плотности того или иного сорта древесины. Показатели энергетического потенциала (от массы и от складского объема) основных видов твёрдого топлива показаны в таблице.

Показатели теплотворности непросушенных дров показаны для контраста – насколько теряется вырабатываемая мощность. Естественно, рассчитывать следует все же на дрова, прошедшие необходимый цикл просушки.

Подготовка дров – вопрос серьезный!

Чтобы печь оправдывала свое предназначение и служила максимально долго, ее следует «кормить» правильным топливом. О том,
, об их основных характеристиках, правилах заготовки, просушки и хранения – в специальной публикации нашего портала.

Среднее суточное весовое потребление топлива для обеспечения необходимой теплоотдачи определяется формулой:

V(кг)= (Wсум /
Qm) × 24 часа

Для расчета объема — все то же самое, но вместо теплотворности по массе Qm
подставляется значение Qv
.

Зная суточный расход, несложно определить недельный, месячный и даже на весь предполагаемый отопительный период – чтобы иметь представление о предстоящих затратах на приобретение или заготовку требуемого количества дров.

Для облегчения самостоятельного расчета, ниже расположен удобный калькулятор, в котором уже заложены необходимые соотношения. Расчет проводится для просушенной древесины.

Печное отопление вовсе не собирается изживать себя. Дровяные печки из кирпича продолжают строить не только хозяева деревенских домов, но и владельцы больших загородных коттеджей. Другой вопрос – сколько стоит нанять мастера-печника для постройки да прикупить необходимые материалы. Единственный способ сэкономить – сложить кирпичную печь своими руками, изучив технологию строительства по схемам – порядовкам, представленным далее в статье. Конечно, возведение русской или двухколпаковой печки с лежанкой новичку не под силу, но источник тепла простой конструкции вы одолеть сумеете.

Проекты простых кирпичных печей

Первое, чем следует озаботиться, — подобрать проект домашнего отопителя, способного удовлетворить ваши потребности в тепле. Мы предлагаем 3 варианта несложных конструкций, проверенных в работе многолетней практикой:

•
  отопительная печка канального типа, так называемая голландка;
•
  варочная плита с духовкой и бачком, подключаемым к водяному отоплению или ГВС;
•
  шведка — комбинированный обогреватель с нишей для сушки вещей.

Канальная печка — голландка

Самостоятельно сложить голландку, изображенную на картинке, достаточно просто. Она отличается небольшими размерами в плане, зато в высоту ее можно класть бесконечно, внутренние вертикальные каналы при этом удлиняются. Это позволяет обогревать двух — либо трехэтажный домик малой площади или дачу, если построить голландку с проходом сквозь перекрытия. Канальная печка успешно сжигает дрова различного качества и удовлетворительно отапливает помещения, хотя экономной ее не назовешь.

Справка. Голландка быстро прогревается, а после затухания недолго отдает тепло, длительность горения с одной закладки тоже оставляет желать лучшего. Ее сильная сторона – простота возведения и нетребовательность к топливу.

Плита, показанная на фото, – удобный вариант для дачного домика или небольшого жилища в деревне, в том числе для использования в летний период. Бак, установленный на пути раскаленных дымовых газов, способен подавать горячую воду для системы отопления либо хозяйственных нужд.

Шведские печи из кирпича объединяют в себе достоинства двух предыдущих отопителей. Вдобавок они экономичны, долго отдают накопленное тепло и одинаково хорошо работают на дровах и угле. Но кладка шведки не в пример сложнее варочной плиты плюс требуется больше кирпича и покупной железной фурнитуры.

Шведская печь, встроенная между стенами

Чертежи и порядовки печек

Любая кирпичная печь передает теплоту в помещение двумя путями: с помощью инфракрасного излучения от горячих стенок и через нагрев воздуха, циркулирующего в комнате (конвекция). Отсюда вывод: для эффективного обогрева необходимо, чтобы отопитель или хотя бы его часть находилась в отапливаемом помещении. Учитывая это требование, дадим несколько советов по выбору места для строения в сельском доме и на даче:

1. Если нужно обогревать одну большую комнату, то печку лучше выложить посередине, с небольшим смещением в сторону наружной стены, откуда идет холод.
2. Для отопления 2-4 смежных помещений сооружение надо размещать по центру здания, демонтировав часть межкомнатных перегородок.
3. Предположим, к залу примыкает 1-2 небольших комнатки. Туда можно провести водяное отопление с радиаторами и циркуляционным насосом, подключенное к печному теплообменнику или баку.
4. Не планируйте ставить отопитель вплотную к наружным стенам. Прогревать их бессмысленно, часть тепла просто уйдет на улицу.
5. Варочная поверхность и духовка должны выходить на кухню, а груба – в гостиную или спальню.

Совет. Размещая обогреватель по центру частного дома, проследите, чтобы будущий дымоход не попадал в конек крыши. Лучше сместить строение на 20-40 см и вывести трубу через один из скатов кровли.

Перегородки и полы из дерева или другого сгораемого стройматериала, находящиеся ближе 500 мм от тела печи, впоследствии нужно защитить листами металла. Под них желательно уложить слой базальтового картона. В каменном доме эти предосторожности касаются только деревянных элементов кровли, расположенных рядом с дымоходом.

Заготовка материалов и комплектующих

Основной стройматериал, из которого строится печка своими руками, — это красный керамический кирпич. Он должен быть качественным и обязательно полнотелым, камни с пустотами внутри в печном деле не применяются, разве что для строительства уличных мангалов и барбекю.

Совет. Голландка настолько нетребовательна к качеству материалов, что ее можно сделать из красного кирпича, бывшего в употреблении. Только по завершении кладки ее придется облагородить, например, обложить кафельной плиткой или придумать красивый изразцовый декор.

Чтобы сложить малогабаритную печь – голландку, необходимо подготовить такие материалы и фурнитуру:

•
  красный обожженный кирпич – минимум 390 шт.;
•
  решетка колосниковая размером 25 х 25 см;
•
  дверца загрузочная 25 х 21 см;
•
  маленькие дверки прочистки и поддувала 14 х 14 см;
•
  металлическая заслонка 13 х 13 см.

Примечание. Как было сказано в первом разделе, голландку можно выложить любой требуемой высоты. Указанного количества кирпичей хватит на сооружение в одноэтажном частном доме.

Перечень комплектующих и стройматериалов для варочной плиты:

•
  полнотелый керамический кирпич – 190 шт.;
•
  колосниковая решетка 25 х 5 см;
•
  двухконфорочная чугунная плита размером 53 х 18 см с дисками;
•
  дверка топливной камеры 25 х 21 см;
•
  металлический бак – котел габаритами 35 х 45 х 15 см;
•
  духовой шкаф 32 х 27 х 40 см;
•
  дверцы для прочистки 13 х 14 см – 2 шт.;
•
  дымоходная задвижка;
•
  стальной уголок 30 х 30 х 4 мм – 4 м.

Чтобы сэкономить средства, изготовление бака для подогрева воды вы можете взять на себя – попросту сварить его из металла толщиной 3, а лучше – 4 мм. Есть и другой вариант: вместо бака поместить внутрь печи змеевик, сваренный своими руками из стальной трубы диаметром 25-32 мм. Но надо помнить, что в таком водяном контуре требуется организовать постоянную циркуляцию с помощью насоса, иначе металл быстро прогорит.

Для возведения отопительно-варочной шведской печи вам потребуется такой же комплект материалов, как для плиты. Только уголок возьмите больше – 50 х 50 мм, купите стальную полосу 40 х 4 мм и заготовьте огнеупорный (шамотный) кирпич на кладку топливника. Для установки фурнитуры отыщите мягкую проволоку из стали диаметром до 2 мм.

Совет по кладочному раствору. Приготовление природной глины, на которую опытные печники производят укладку кирпичей, — процесс длительный и непростой. Поэтому новичкам рекомендуется использовать готовые глиняно-песчаные смеси для возведения печей, имеющиеся в продаже.

Закладка фундамента

Перед тем как сложить печь, необходимо подготовить прочное основание. Сооружение довольно тяжелое, поэтому ставить его прямо на полы, даже залитые цементной стяжкой, недопустимо. Фундамент печки – строение обособленное, не соприкасающееся с основанием здания. Если вы строите кирпичный отопитель поблизости от стен либо возводите угловой камин, нужно сделать отступ не менее 150 мм, чтобы между фундаментами оставался минимальный просвет 10 см.

Если полы в доме залиты стяжкой, то для устройства печного фундамента рекомендуется соблюдать следующую пошаговую инструкцию:

1. Демонтируйте участок стяжки и выройте котлован, выступающий за габариты печи на 50 мм в каждую сторону. Глубина зависит от мощности верхнего слоя просадочного грунта.
2. Насыпьте песчаную подушку высотой 100 мм и утрамбуйте ее. Доверху заполните яму бутовым камнем или битым кирпичом, после чего залейте жидким цементным раствором.
3. После застывания проложите гидроизоляционный слой из рубероида и установите опалубку, выступающую над стяжкой, как это показано на чертеже.
4. Приготовьте бетон и залейте фундаментную плиту. Для прочности туда можно заложить арматурную сетку.

Спустя 3 недели (время полного затвердевания бетонной смеси) положите на готовое основание лист кровельной стали, а сверху – войлок, пропитанный глиняным раствором либо базальтовый картон. После этого можно начинать класть тело печи.

Схема устройства основания при деревянных полах

Чтобы правильно заложить фундамент печи под деревянные полы, используйте тот же алгоритм, только вместо бетонной плиты выложите стенки из красного кирпича (можно б/у) до уровня напольного покрытия. Пустоту внутри засыпьте бутом или щебнем и забетонируйте сверху. Дальше – лист металла, промоченный глиной войлок и сплошной первый ряд печной кладки. Получить больше информации по теме вы сможете, просмотрев видеоматериал

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый
, порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»).

Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива.

Кладка печей своими руками схемы

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту.

Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции.

Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх.

Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час.

В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»).

Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.
Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает.

Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор.

Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник.

В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.
Она похожа на опрокинутый колпак, по форме напоминающий стакан.

Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания.

Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов.

Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник.

Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки.

Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы.

Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.
Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов.

Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой.

КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»).

Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции.

Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

Кладка печи

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке.

Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой.

По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше.

Как сложить печь из кирпича своими руками

В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.

Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке.

Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей.

Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково.

Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм.

Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора.

Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича.

Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется.

Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Я определяю основные правила укладки плиты, которые, возможно, даже не известны печному журналисту или человеку, который решил включить печь:

Вес печи с трубой, установленной без основания, не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
Если вы положите основание плиты, вы должны проверить возможность переключения дымохода между несущими балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, и конструкция печи не должна быть покрыта несущими конструкциями здания.

Вы можете позволить им находиться в местах вырезания и отека. Это делается для того, чтобы избежать повреждения плиты в случае неравного расселения дома.
Деревянные элементы дома и дыма должны быть не менее четверти метра.
Если печь не должна быть закрыта, вода для настенного раствора должна быть питьевой или дождевой воды без соли, иначе вся соль на поверхности кирпича появится в виде белого покрытия.
Песок для раствора должен использоваться карьером (а не рекой), потому что частицы песка реки имеют округлую поверхность, что делает раствор хрупким.
Плита и камин — кирпичная колонна на глиняном растворе.

И даже самые маленькие пятки или боковые удары со стороны несущих конструкций домашних трещин образуются, что может вызвать пожар.

Что нужно искать при изготовлении кирпичного кирпича

Защитите себя и убедитесь, что печь длится как можно дольше — это основная задача, состоящая в построении надежного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому, после закладки фундамента, верхняя платформа должна быть тщательно спланирована. На него накладывается слой кровельного войлока, 1-2 см песка заливают сверху и выравнивают, а первый бесцветный кирпич кладется. Восстановите прокладку и нажмите молоток на выступающие кирпичи. Горизонтальность каждой строки проверяется с использованием уровня, указанного в правиле. Прямоугольность первой строки проверяется путем сравнения длины диагонали.

Когда вы размещаете каждую строку, проверьте ее плоскостность, используя правило, на стене. После установки двух типов, чтобы обеспечить вертикальность коробки печи, вам нужно вытянуть струны толщиной 1-3 мм в углах стены.

Точки крепления к потолку определяются линией буксировки. Выше, линия воды опускается таким образом, что вес падает до верхней части наружного угла печи. На полу на потолке, с которого паз опускается, гвоздь наклоняется, к нему прикрепляется веревка. На нижнем конце второй гвоздь связан и тянет веревку, вставляем гвоздь под угловой кирпич первого ряда, чтобы кабель был строго растянут вдоль угла.

Затем вертикаль веревки подвергается воздействию лотка, который в нужном направлении сгибает верхний гвоздь. Поэтому повторите все четыре угла.
Швы должны быть толщиной 5 мм. Для этого поместите полосы для укладки по краям шва, распределите раствор, поместите кирпич и поместите его на место с ударом рукоятки. После высушивания раствора удалите прокладки.
Наружные стены не должны иметь более двух видов без сшивания, иначе могут возникнуть трещины.
Доля кирпичей может быть получена с помощью болгарской, и стена должна быть сведена к минимуму, так как кирпич более подвержен разрушению.
Части сигарет расположены рядом в швах.
В области, изменяющей направление потока дымчатого дна, всегда дверь определяется как отверстие для очистки, или лучше «выталкивание кирпича», которое простирается на 5-10 мм от стены, легче понять, чем необходимая очистка дымохода.
Прокладка должна быть спланирована таким образом, чтобы кирпич не полагался исключительно на дверную раму или в духовку, и закрывался над ними или был сделан клиновидным замком или сводчатым сводом.

Это делается для упрощения замены неуспешного печного оборудования.
Зажимы (узкие металлические профили), а также другие стальные детали следует использовать меньше, поскольку металл нагревается дольше, чем глина, и больше не может разрушаться от этой муфты. Чтобы этого избежать, поместите стальные ленты свободно, без раствора или обернутых в слой асбеста.

Дверь духовки, включая печь, расположена так, что ее можно нагревать, не затрагивая стену. Если вы хотите это сделать, вы можете использовать асбест со слоем 5 мм, с которым вы соприкасаетесь с виноградником.
Решетку и чугунную пластину укладывают с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко удалить для замены.

Поместите их без раствора (вы можете поместить пластину на асбест или асбестовый слой) и заполнить слоты песком.
Решетки должны быть помещены в топку под дымом дыма до 70-150 мм, чтобы не выпасть при открытии угольной двери и укладывались вдоль выемок топки, а пепел будет трудно очистить покер при приготовлении печи для последующего зажигания.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двухжильными проводами.

На других концах скручивания мимо гвоздя и потяните провод, держите его в ближайшем вертикальном шве.
Пространство между духовкой и боковой стенкой духовки должно быть покрыто кирпичами.
Длина дымохода независимо от рамы трубы не должна превышать 7 м, в противном случае осадка будет недостаточной, и дым будет происходить в дымоходе.
Стены дымоходов должны быть ровными и ровными.

К раствору в курице вертикальные каналы не попадают внутрь печи, а заглушка пены обернута в влажную ткань и подвешена внутри дымохода на проводе.

Периодически удаляйте и очищайте его, сделайте навес из канала влажной тканью.
Для пожарной безопасности расстояние от потолка духовки до потолка должно быть не менее 35 см.
Для этой же цели перекрытие должно состоять как минимум из трех типов непрерывных блоков.
Чтобы защитить пол под камином печи, поместите металлический нагревательный лист.
Приблизительное отношение размера входного отверстия камина к поверхности нагретой области составляет 1:70.
Отношение площади поперечного сечения прямоугольной трубки на высоте 5 м к площади входа в камин должно составлять примерно 13%, высота дымохода 10 м — около 10%.
В случае преобладающего ветра должен быть установлен огонь (или, как вы его называете, дымовая камера, зонтик на трубе, колпачок на трубе).

Защищает духовку от курения в ветреную погоду и защищает ее, когда идет дождь. Метки:

Знания, Домострой

Печи отопительные из кирпича

Еще с давних времен для постройки печи применялся кирпич. Благодаря современным технологиям стало возможно использовать для этих целей иные строительные материалы.

Несмотря на это, кирпич остался на лидирующей позиции среди всех кладочных материалов, апечи отопительные из кирпича пользуются большой востребованностью.

Многие возводят печи для дома самостоятельно, так как данный процесс достаточно простой.

Для строительства печи из кирпича своими руками необходимо иметь небольшое представление о строительстве. Поставить такую печь не составит особого труда, так как она не требует дальнейшей облицовки. (См. также: Печь для бани из кирпича)

Для такой работы необходимо небольшое количество инструментов, а именно:

• Емкость для приготовления раствора.
• Наждачный инструмент.
• Строительный карандаш.
• Пассатижи.

Виды печей из кирпича

В настоящее время существуют отдельные виды отопительных печей кирпича, одни из которых предназначаются для обогрева жилья, другие для приготовления вкусной и здоровой домашней пищи, третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится отопительно-варочная печь из кирпича. Подобный вид печи еще называют «шведка», а в некоторых районах их называют «голландкой».

Не меньшей известностью пользуются печи-камины.

В этом случае, мнения разных людей разделяются. Некоторые считают, что камин должен стоять отдельно, других вполне устраивает встроенный в печь.

Второй вариант наиболее экономичен в плане места и использования расходных материалов. Такая печь достаточно быстро прогревает помещение. К тому же кирпичная мини-печь своими руками не требует больших знаний и умений в строительстве.

А значит, она может стать украшением абсолютно любого дома.

Печь-мангал из кирпича представляет собой простое устройство, хотя и выглядит достаточно сложно. Данную печь можно использовать в качестве альтернативы обыкновенного мангала.

Поэтому ее строительство во дворе собственного дома не составит особого труда. (См. также: Печи из кирпича для дачи)

Важно помнить: порядовки кирпичных печей, относящихся к определенному виду, разительно отличаются друг от друга.

Требования, предъявляемые к печам

Большинство сайтов, которые посвящены данной тематике, ставят перед собой задачу продать уже готовый проект печи. А что же делать людям, которые решили возвести самостоятельно печь, но у них не хватает опыта и знаний, чтобы создатьпроекты отопительных печей из кирпича.

Чтобы значительно облегчить себе работу, необходимо понять какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используют профессиональные архитекторы при составлении проектов абсолютно всех видов кирпичных печей. В список требований входит: (См. также: Строительство печи своими руками)

1. Экономичность.
2. Возможность удерживать тепло продолжительное время.
3. Соответствие нормам пожарной безопасности.
4. Хорошее прогревание всего объема печи.
5. Простота в эксплуатации.
6. Удобство технического обслуживания.
7. Долговечность.
8. Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка отопительных печей из кирпича начинается с определения ее месторасположения, исходя из их предназначения.

Отопительную печь лучше всего разместить в центре дома, так как если она хотя бы одной стороной будет примыкать к стене, выходящей на улицу, потеряется ее эффективность. Помимо этого могут возникнуть нежелательные перепады температур, которые негативно влияют на срок службы домашнего очага. А также на эффективность работы дымохода.

Комбинированная печь должна располагаться так же, как и отопительная.

Единственное условие заключается в том, чтобы кирпичные топки смотрели на кухню. А печь-камин должна располагаться камином в гостиную.

Приготовление раствора

Далее необходимо сделать цементный раствор. Для его приготовления глина заливается водой. При этом она должна быть заранее просеянной, без камней. Это позволит сделать кладку более прочной. (См. также: Печь из кирпича для дачи)

Важно: правильно приготовленный глиняный раствор является гарантией долговечности печки.

Вымоченная глина смешивается с одинаковым количеством песка.

После чего в емкость наливается вода, объем которой равен ¼ от объема глины. Раствор необходимо тщательно перемешать, чтобы не было не единого комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался со шва.

Сухая кладка

Прежде чем начать класть кирпич на раствор, рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае не допускается, делать замеры на глаз, так как это может привести к плачевному результату.

Чтобы держать правильное направление при кладке, необходимо проверить ее вертикальность, перевязку швов, внутреннее устройство, правильность швов и горизонтальность укладки. (См. также: Как класть печь)

Возведение печи

Прежде чем начать использовать кирпич, его окунают в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

Укладывая кирпич, необходимо как можно сильней его прижать, чтобы раствор сильно выдавился.

Таким образом, можно достигнуть более прочной постройки.Малогабаритные отопительные печи из кирпича требуют соблюдения толщины раствора из-за своих конструктивных особенностей. Она должна составлять не менее 3 и не более 5 миллиметров.

Лишний раствор убирается кельмой, это позволит его сэкономить.

Дверца печи закрепляется проволокой.

Если этим пренебречь, может образоваться люфт, что приведет к выпадению дверки. Для более надежного закрепления, проволоку вставляют в коробку и скручивают вдвое. После этого требуется сделать прорез в верхней кромке кирпичного бруска, в который будет вставляться проволока.

Важно: разъемы должны совпадать с коробкой дверцы.

Нельзя допускать образование промежутка даже в один миллиметр.

По окончанию кладки требуется просушить печь. Для этого нужно открыть все окна и двери. Печь полностью просохнет лишь по истечению 15 суток. О том, что печка готова к использованию, свидетельствует исчезновение всех сырых следов.

Подробная инструкция кладки кирпичной печки

После определения места кладется первый ряд, на который укладывается в дальнейшем лист толстой полиэтиленовой пленки, рубероида или гидроизола.

Это необходимо для устройства гидроизоляции. Размер площадки должен составлять 780 на 350 миллиметров. После этого просеивается песок, который потом насыпается слоем в один сантиметр. Чтобы избежать образования выступов, площадка тщательно выравнивается. Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухая кладка проверяется также строительным уровнем. На этом самый главный ряд можно считать готовым.

После этого вся поверхность заливается раствором тонким слоем и ставится поддувальная дверка, которую требуется обмотать асбестовым картоном и шнурами, изготовленными из того же материала.

Дверца закрепляется посредством отожженной проволоки, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выкладывать из шамотного кирпича, который окрашен желтым цветом.

На этот же ряд укладывается колосниковая решетка. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать специальные подставки внутри дымохода. Стоит обратить внимание, что кирпичи задней стенки кладутся без использования раствора.

За счет того, что данное пространство изготавливается под колодцы, которыми называют участки для очищения печи от сажи, их называют вышибными.

Чуть позже осуществляется установка топочной дверцы.

Чтобы она смогла открываться снизу-вверх, ее обматывают асбестовым шнуром, после чего закрепляют проволокой. Некоторое время ее подпирают кирпичами. Чтобы она установилась строго вертикально.

Изготовление задней стенки осуществляется с помощью двух кирпичей, которые кладутся на ребро.

И уже с последующего ряда слой выкладывается, начиная с трех четверок.

Схема и кладка кирпичных печей

Это позволит выполнить более прочную перевязку швов.

На восьмом ряду производится монтаж скошенного кирпича, который выступает в качестве дымового зуба. Девятый ряд необходимо сместить немного назад, чтобы обеспечить поддержку во время открывания дверцы. Перед установкой варочной панели, устанавливается асбестовый шнур, который заранее вымачивается в воде. С этого же ряда формируется дымовая труба, которая должна расширяться внутрь топливной камеры.

Это делается для того, чтобы не допустить прохода дыма внутрь помещения. В самом конце монтируется дымовая труба, которую необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется выполнить перекрытие из трех рядов кирпичей.

По окончании работ через вышибной кирпич прочищается внутренняя часть печки от глины и воды.

На варочную плиту кладется кусок, вырезанный из полиэтиленового материала. Это делается для того чтобы в дальнейшем избежать появления желтизны. На этомкирпичная печь с плитой готова. Нельзя забывать о том, что пользоваться ею можно будет только после того, как она полностью просохнет.

На главнуюКарта сайта

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

Как чертежи с порядовками помогают выложить кирпичные печи для дома

1. Кладка красного печного кирпича.
2. Кладка огнеупорного (шамотного) кирпича.
3. Топочная дверца.
4. Поддувальная дверца.
5. Колосниковая решетка.
6. Металлический бак для горячей воды.
7. Металлический бункер для банных камней.
8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды.

Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

• кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)
• кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
• глина – 60 (кг)
• глина тугоплавкая – 35 (кг)
• песок – 32 (кг)
• задвижка дымовая – 140 х 270 (мм)
• дверка топочная – 250 х 205 (мм)
• дверка поддувальная – 250 х 135 (мм)
• чугунная колосниковая решетка – 250 х 252 (мм)
• бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
• бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я.

Коломакина.

1-й ряд.
Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд.
Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд.
Согласно порядовке.
4-й ряд.
Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд.
В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд.
Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:

Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд.
Согласно порядовке.
9-й ряд.
Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд.
Согласно порядовке.

13-й ряд.
Согласно порядовке.
14-й ряд.
Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд.
Согласно порядовке.
17 ряд.
В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд.
Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я.

Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:

Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Очаг – сердце зданий, не подключенных к централизованным сетям. Он генерирует необходимое для жизни тепло и дарит энергию для приготовления пищи. От его производительности и эффективности зависит и микроклимат в постройке, и непосредственно сроки ее службы, а это весьма важные факторы эксплуатации агрегата, согласны?

В представленной нами статье подробно изложено, как грамотно соорудить печь из кирпича для дома. Приведены схемы строительства домашнего очага, досконально разобраны технологические нюансы. Мы предлагаем тщательно подобранную, скрупулезно проверенную, подтвержденную практикой информацию по выбору и устройству кирпичных печек.

Начинающим печникам и владельцам загородной собственности, желающим проконтролировать работу наемных мастеров, помогут предложенные нами сведения, опирающиеся на строительные требования. Отличным подспорьем в освоении материала станут фотоизображения и видео-руководства.

В конструктивном изобилии кирпичных печей непросто разобраться. Однако собственникам загородной недвижимости, желающим обустроить дом агрегатом из кирпича, этот трудный вопрос следует изучить. Лучше заранее определить оптимальный по назначению и устройству вариант, чем перестраивать и модернизировать.

Деление кирпичных печек на виды производится по следующим аспектам:

• Назначение.
• Тип движения газов.
• Производительность.
• Периодичность топки.
• Геометрические данные.

В идеале безукоризненная лично для вас печь подбирается по двум-трем самым важным критериям. Разберем, что стоит отнести к значимым на ваш взгляд аспектам, что станет основой выбора оптимального кирпичного агрегата.

Галерея изображений

Расчет теплопотерь даст возможность определиться с производительностью печи, которая должна быть несколько больше расчетной величины, но не более 15%. В случае, если мощность кирпичного агрегата будет больше указанного предела, следует подбирать другую конструкцию.

Чтобы облегчить процесс выбора наиболее подходящей печи из кирпича для кладки в малоэтажном доме, разработаны номограммы. Представленный ниже график, упрощающий расчеты для подбора печки, создан для помещений с одной наружной стеной.

Галерея изображений

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Старая добрая печь из кирпича не сдает своих позиций под натиском современных высокоэффективных конкуренток. Споров – почему? – не счесть, но вообще-то причина одна: кирпичная печка дышит. Каменная, между прочим, нет.

Что значит – дышит? При прогреве микропористое тело печи выделяет в воздух обогреваемого помещения пары влаги, а при остывании вбирает их в себя. В результате кирпичная печь поддерживает т. наз. точку росы в помещении в оптимальных с точки зрения физиологии пределах. Когда говорят, что кирпичная печь «здоровее» любой другой, то, ведомо или неведомо, имеется в виду именно этот фактор.

Помимо благотворного влияния на здоровье, дыхание печи дает еще одно немаловажное следствие: при медико-теплотехническом расчете дома нижние пределы температуры в нем можно снизить до 18 градусов по комфортности и до 20 градусов по медицине, т.к. относительная влажность воздуха в отопительный сезон будет близка к оптимальной. В деревянных и кирпичных зданиях может дать сверхэкономию: при 16-17 градусах в них свыше 80% физически здоровых людей не ощущают дискомфорта, и постельное белье остается сухим. А в каменном или бетонном доме, отапливаемом батареями, и при 18 градусах может быть зябко.

При отоплении водяными регистрами нижние температуры нужно брать в 20 и 22 градуса соответственно, а при отоплении ИК-излучателями, электрическими или газовыми каталитическими, еще на градус выше; ИК-приборы сильно сушат воздух. Поэтому кирпичная отопительная печь с КПД (коэффициентом теплоотдачи) в 50% может по затратам на отопление оказаться экономичнее суперсовременной металлокомпозитной с КПД в 70%, ведь теплопотери дома сильно, по степенному закону, зависят от разницы внутренней и наружной температур (температурного градиента).

Примечание:

небольшого дыхания можно добиться, огородив ее конвекционным экраном (см. рис.) толщиной 30-40 мм из фанеры, выдержанной древесины лиственных пород или нескольких слоев гипсокартона. Заодно будет обеспечен равномерный прогрев помещения по высоте. Но дыхание такой печи глубоким и ровным не будет. Тут современные технологии до кирпича еще не дотягиваются.

Дыхание печи в сочетании с физиологией дает экономическое следствие второго порядка: отопительный сезон можно начинать позже, а заканчивать раньше. В средней полосе РФ разница за год может достигать недели, а в Черноземье и южнее – 2-3. На которые не нужно будет закупать топливо. А если учесть, что хорошая кирпичная печка работает на всем, что горит, включая бросовое и дешевое альтернативное топливо (пеллеты и т.п.), то экономия еще возрастает.

Примечание:

в глобальном масштабе кирпичные печи пока в экологию вписываются плоховато – добыча и производство материалов для них наносит урон окружающей среде больший, чем экономия от печного отопления на потерях в тепловых магистралях и ЛЭП. Но в данном случае спрос уже не рождает, а диктует предложение. В ведущих печных фирмах идет тихая, но напряженная работа по улучшению технологий производства печных материалов и созданию кирпичных печей, допускающих транспортировку в готовом виде и установку сразу на месте использования.

Желающих сложить печь своими руками не убывает. Печники-профессионалы тоже цену не ломят: их работа востребована, конкуренция довольно высока, и, кроме того, большинство из них энтузиасты своего дела. Но чтобы взяться за печку самому или со знанием дела рассмотреть предложенный проект, нужно знать основные принципы строительства печей, о чем и написана настоящая статья.

Только ли в доме?

Кирпичная печь на хозяйстве пригодится не только для отопления и готовки. Стационарная может принести очень хороший доход, как и или барбекю ИП, работающему в области общественного питания.

В быту важна прежде всего высокая теплоемкость кирпича, обеспечивающая длительную теплоотдачу после протопки. Раз топка пуста, можно спать спокойно, не опасаясь угара. Для производственных печей на первый план выходит уже низкая теплопроводность кирпича, дающая возможность создать высокую концентрацию тепла в рабочей зоне. В таком случае дыхание печи становится уже вредным фактором, и его чаще всего пресекают, помещая печь в газонепроницаемый футляр.

Мелким бизнесменам, специализирующимся на кустарном промышленном производстве, стоит подумать о таких видах промышленных печей, которые вполне возможно сделать самому:

• Вагранка – на хоздворе в ней можно за раз переплавить до 50 кг металлолома.
• – для закалки металлоизделий с одновременным цементированием.
• Обжиговая печь для керамики и др.

Примечание:

кирпичные печи не рекомендуются для отопления теплиц, оранжерей, птичников, скотных дворов. Дышащая миазмами печь и воздух испортит, и сама скоро испортится.

Дело в том, что фабричные образцы малых промышленных печей рассчитаны на транспортировку по частям или в собранном виде. Поэтому и цены на них непомерно велики. Но, выкладывая печь на месте, можно получить не худшую, не влезая в неподъемный кредит, и развернуть прибыльный бизнес. Мы же пока остановимся подробнее на : они первыми появились в обиходе и заложенные в них принципы справедливы и для прочих.

Примечание:

отдельного разбора требуют печи для бани. Здесь кирпич также оказывается на высоте, но по несколько другим причинам. Банным печам далее будет посвящен особый раздел.

Печь в доме

Дом не обязательно строить от печки, можно и печку подобрать подходящую к дому. Но сначала нужно провести теплотехнический расчет здания с учетом описанных выше факторов и определить место для печи в доме. Нужно также знать, что утепление дома снаружи повышает эффективность печного отопления много более, чем обогрева регистрами. И, в свою очередь, обшивка дома сайдингом намного упрощает и удешевляет утепление. Т.е., оптимальный проект домовой печи изначально должен быть комплексным.

Что касается планировки, то здесь возможны разные варианты, см. рис. Дом слева на нем подойдет, к примеру, для холостяка отшельника, но не аскета или бездетной семьи убежденных сибаритов, тут очень кстати будет теплая лежанка в спальне. Печь – отопительно-варочная. Русская в такой дом не вписывается, но шведская (см. далее) подойдет отлично.Вариант – бюджетное жилье для небольшой семьи, тогда спальня превращается в детскую либо для детей выделяется зона в пентхаузе.

Посредине дом уже побольше и посолиднее. В гостиную выходит печь-камин с готовой литой чугунной топкой, см. далее; дверца топки из жаропрочного стекла. Здесь тоже возможны разные варианты. Если, к примеру, кухню с санузлом поменять местами, щиток обогрева (о нем см. далее) развернуть на 90 градусов, а веранду с прихожей перенести на правую сторону, то можно за счет некоторого уменьшения гостиной выгородить еще 1-2 спальни. При этом к местам общего пользования пройдет коридор.

План справа более подходит для дачи. Летом, распахнув окно в кухне-прихожей, готовить будет не слишком жарко. Каминопечь в углу – для вечерних посиделок у огонька; в ней же можно будет в случае ненастья приготовить шашлык или барбекю на рашпере.

Уже на этапе планировки дома с печью нужно учесть следующее:

1. Для высокой печи со своим дымоходом, или для печи на 500 и более кирпичей нужен отдельный фундамент, не имеющий механической связи с фундаментом здания, даже если они проектируются и строятся вместе;
2. Низкую и широкую варочную плиту и щиток отопления к ней на пол, выполненный по требованиям СНиП (т.е. способный держать нагрузку не менее 250 кг/кв. м) можно ставить без фундамента, сделав только теплоизоляцию; о ней далее. Настил пола под щитком желательно подкрепить дополнительными лагами;
3. Разделка дымохода (тоже см. далее) не должна соприкасаться с потолочными балками, очень желательно, чтобы расстояния от разделки до ближайших к ней балок перекрытия были примерно одинаковы.
4. Дымовая труба должна выступать над коньком крыши не менее чем на 500 мм и отстоять от него не менее чем на 1500 мм.

П.1 допускает исключения. Если печь из 1000 или менее кирпичей, а фундамент дома ленточный секционный, то фундамент печи можно строить на пересечении или Т-образном соединении лент под внутренними стенами. В таком случае расстояние от фундамента печи до ближайших других лент фундамента здания должно быть не менее 1,2 м.

Примечание:

т.к. уже на малую русскую печь требуется 1500 кирпичей, то все русские печи должны возводиться на отдельных фундаментах. Но и здесь есть исключение – малую русскую можно строить на опечье из деревянного бруса 150х150 мм, пронизывающем пол до бута в фундаменте здания или грунта.

Строение печи

Собственно печь иногда называют телом печи. Тело печи устанавливается на гидро- и теплоизоляцию фундамента печи или пола и завершается выходящим сквозь чердак и крышу дымоходом. Все это вместе называется строением печи. Строение кирпичной отопительной печи показано на рис. справа:

1. фундамент;
2. гидротеплоизоляция;
3. шанцы – своего рода ножки, их делают для нижнего обогрева и экономии кирпича;
4. поддувало;
5. вход душника – воздушного канала, обеспечивающего равномерный прогрев помещения по высоте;
6. поддувальная дверца;
7. колосниковая решетка;
8. дверца топки – творило – с ходом подачи топлива – гоном;
9. топливник топки, или просто топка, или просто топливник;
10. свод топки;
11. устье топки, или ее хайло. Иногда хайлом называют только вертикальное устье топки с сужением (соплом), а в русской печи хайло – сопло в начале дымохода;
12. прочистная дверца или просто прочистка;
13. переток (перевал) – перегиб канала воздушного конвектора душника;
14. воздушный конвектор душника;
15. задвижка переключения хода печи (см. далее, показана условно);
16. газовый (дымовой) конвектор, или конвективная система печи;
17. вьюшка – задвижка, которой перекрывают дымоход после протопки, чтобы печь не выстуживалась естественной или ветровой тягой;
18. выход душника в помещение с его дверцей. Летом дверцу душника закрывают, и конвекция воздуха в нем прекращается;
19. дымовой канал дымохода;
20. перекрыша печи;
21. внутренняя разделка дымохода;
22. потолочное перекрытие;
23. противопожарная разделка;
24. распушка, или выдра – расширение устья дымовой трубы.

Примечание:

сторону печи с творилом (в русской печи творило иногда называют зевом) называют челом печи, а ее боковые стенки – зеркалами или щеками.

Дадим некоторые пояснения. Фундамент – цельнолитой железобетонный; для печи на шанцах – ленточный забутованный. Вынос фундамента – не менее 50 мм. Изоляция – 2-3 слоя рубероида, поверх них – 4-6 мм асбеста или базальтового картона, затем лист кровельного железа, а по нему подстилка под кладку – лист войлока или базальтового картона, вымоченный в очень жидком кладочном растворе для печи, о нем см. далее. Подстилку кладут на железо мокрой и дают ей присохнуть, прежде чем начинать кладку.

Первые ряды кладки тела печи (косая штриховка на рис.) – из обычного керамического красного кирпича (не лицевого!) на цементно-песчаном растворе, это подтопочная часть печи. Далее идет топочная, или жаровая часть (штриховка в клеточку), ее кладут из керамического печного кирпича в сочетании с шамотным, о кирпичах также далее, на глиняно-песчаном растворе.

Перед поддувальной дверцей и творилом на пол укладывают лист кровельного железа на асбестовой или из базальтового картона подушке в 4-6 мм, его коренной край замуровывают в ближайший верхний шов кладки. Вынос листа вперед – не менее 300 мм, а в стороны от чела – не менее чем на 150 мм. Свободные края листа подворачивают и прибивают к полу.

Глиняный кладочный раствор не схватывается, а высыхает. При нерегулярной топке в холодное время года он от влаги постепенно раскисает. В таком случае часть тела печи, температура в которой не поднимается выше 200-250 градусов, выкладывают из печного кирпича, но на цементно-песчаном растворе, он же и гораздо дешевле глиняного, косая штриховка с серой заливкой на рис. На раствор для этой части кладки идет портландцемент от М400 и горный песок без включений. Замена декоративными аналогами недопустима!

Нижние переходы из канала в канал газового конвектора (перетоки) должны быть на 30-50% больше в высоту верхних (перевалов). Это обеспечит скопление сажи внизу конвектора (на его поде), откуда ее несложно убрать. С этой же целью края перевалов выполняют скругленными.

Начиная от 80 градусов в дымоходе, кладку ведут опять из простого кирпича на обычном цементно-песчаном растворе. Внутренняя разделка дымохода необходима, она держит на себе противопожарную разделку (не менее 50 мм асбеста или базальтового картона в металлической обойме) и, самое главное, в случае загорания сажи примет в себя жар на время, достаточное для принятия необходимых мер.

Роль распушки (выдры) аэродинамическая. Она рассекает ветровой поток, заставляя верхнюю его часть как бы перепрыгивать устье дымохода, поэтому тяга не так зависит от ветра. Высота распушки – не менее 2 рядов кирпича, вынос на срезе устья – в полкирпича. Пренебрежение распушкой – очень частая причина дымящих печей.

Выбор схемы печи

Основные схемы конвекции бытовых кирпичных печей представлены на рис. Слева – канальная печь с последовательным газовым конвектором, самая простая с исполнении. По последовательной канальной схеме строятся и подобные им. Помимо простоты, преимущество канальной схемы в том, что она очень пластична конструктивно. Конвектор с топкой механически связаны только хайлом, поэтому канальную печь можно разработать под любое готовое помещение, см. след. рис.

Однако КПД чисто канальных печей редко превышает 40%, и встроить в них водогрейку очень сложно: в теле печи циркулирует мощный внутренний поток тепла, и любое его нарушение ведет в падению КПД и усиленному осаждению сажи.

В центре на рис. со схемами самая совершенная отопительно-варочная печь из кирпича –
, ее КПД достигает 60%. Она представляет собой камерную печь (роль воздушной камеры, обтекаемой потоком раскаленных газов, играет духовка 1) и растянутого от пола до потолка канального конвектора за ней. В камерной части шведки газы греют варочную поверхность в варочной нише 2, а часть тепла конвектора поступает в сушилку 3. Преимущества шведской печи:

• Конвектор и духовка не имеют энергетической обратной связи с топочной частью, поэтому в духовку можно встроить сбоку U- или W-образный теплообменник системы ГВС с накопительным баком, а самый бак разместить или в сушильной нише, или на перекрыше печи.
• Догорание дымовых газов происходит в камерной части печи. В конвектор они уходят с температурой ниже 800 градусов, поэтому его можно сделать из обычного кирпича на цементно-песчаном растворе.
• Высокий узкий конвектор дает равномерный прогрев помещения по высоте.
• Часть дымовых газов с выхода камеры можно перепустить, например, в лежанку, а затем вернуть в конвектор, не ухудшая параметров печи.
• Размеры конвектора можно варьировать, сдвигать и поворачивать его относительно камерной части, поэтому шведка также неплохо вписывается в готовый дом и может греть до 3-х комнат, см. след. рис. (после канальных печей).
• Если открыть дверцу духовки, из нее пойдет мощный поток теплового излучения, что позволит быстро обогреться и обсушиться пришедшим с тяжелой работы на морозе людям.

Главные недостаток шведской печи – высокие требования к качеству материалов и работы для камерной части печи. Кроме того, под нее обязательно нужен фундамент, без него высокая и узкая конструкция, части которой из-за тепловых напряжений нагружены по-разному, окажется хрупкой и неустойчивой. Сделать печь шведского типа может только опытный печник.

Наконец, справа на рис. со схемами – печь колпаковая. Ее КПД может превышать 70%, т.к. она саморегулирующаяся: дымовые газы не уйдут в дымоход, пока не догорят под сводом колпака и не отдадут свое тепло телу печи. Кроме того, колпаковая печь обладает свойством газовой вьюшки: если забыть закрыть штатную, горячие газы под колпаком не пустят на проток тяжелый холодный воздух из хайла, и печь не выстудится. Это гарантирует от угара из-за не вовремя закрытой вьюшки.

Однако колпаковая печь выглядит просто только на схеме, а в исполнении она очень сложна из-за высоких нагрузок в конструкции. Затем, колпаковая печь исключительно отопительная, встроить в нее варочную поверхность невозможно. Отбор тепла для водогрейки возможен только в двухколпаковых печах, еще более сложных, поэтому колпаковые печи в быту распространены мало. Исключение – , но столь талантливые печники на свет появляются редко.

Плита и щиток

Развитие идеи шведки породило очень перспективную конструкцию: обычную варочную плиту с отдельным обогревательным щитком-конвектором, см. рис. Все, что для этого потребовалось – отказаться от варочной и сушильной ниш, это дало возможность разъединить камерную и канальную части механически, т.е. строить их по отдельности; возможно, даже по очереди.

Что же мы получаем взамен? Меньшую нагрузку на пол. Плиту в большинстве случаев можно строить прямо на деревянном полу, положив на него изоляцию такую же, как на фундамент под печь. А под щиток достаточно просто демпфирующей подушки из базальтового картона. Остается проблема устойчивости высокого узкого щитка, но она решается путем создания его механической связи со стеной, хоть бы и перегородкой в полкирпича, см. рис. слева.

Далее, щиток можно сдвигать и разворачивать относительно плиты, тогда плита может греть кухню с санузлом, а щиток еще до 4-х комнат. Для этого нужно вставить в горизонтальный участок дымохода между ними гибкое звено из жаропрочного гофра с хорошей теплоизоляцией, чтобы избежать осаждения сажи. В общем, ценой отказа от почти ненужных в наше время ниш получилась принципиально новая и очень практичная конструкция.

Сезонные ходы печи

Летом, когда и так жарко, греть помещение ни к чему. Но закладывать в топку мизерные количества топлива тоже не получится: пределы регулировки мощности подачей топлива всех печей невелики. Тепло от малой закладки вылетит в трубу, остатка не хватит и на яичницу. Но обзавестись летней кухней с плитой возможность есть далеко не у всех.

На такой случай придуманы конструкции печей с переключением хода с летнего на зимний. Проще всего ход переключать в канальной печи параллельной схемы, две левые поз. на рис. ниже. Однако максимального КПД канально-параллельной печи можно добиться только при ее мощности более 20 кВт. Тут действует закон квадрата-куба, и в слишком малой печи тепло «просвистит» в трубу, не успев нагреть конвектор. Кроме того, все двухходовые печи потенциально опасны: если ненароком закрыть обе задвижки, пойдет угар. Наконец, на летнем ходу перекрыша и часть щек печи все равно греются.

Между тем есть двухходовая схема, особенно пригодная для отопительных щитков: схема с двумя дымоходами, летним и зимним, две поз. справа на рис. Для нее нужна всего одна задвижка, поэтому она совершенно безопасна – при любом положении переключателя тяга будет. Положение задвижки не по сезону сразу почувствуется по теплоотдаче, а переключать ход можно во время топки. И плавно регулировать обогрев, частично задвигая заслонку.

На летнем ходу газы в зимний ход никак не протиснутся: аэродинамическое сопротивление лабиринта конвектора много больше, чем у прямой трубы. И трудоемкость сооружения дымоходов вовсе не двойная: газы в зимний дымоход уходят остывшими ниже 80 градусов, поэтому зимняя труба может быть облегченной и упрощенной, напр. асбоцементной. Единственный небольшой минус системы с двумя дымоходами – на каждую пару каналов конвектора нужно по прочистке.

Особые печи

Прежде чем переходить к более подробному разбору обычных печей, остановимся на нескольких специальных весьма востребованных конструкциях.

Печь для барбекю

Настоящая – это древний открытый очаг, см. рис. Строят его либо на открытом воздухе под навесом либо в помещении под колпаком-дымоулавливателем. Кладка без каких-либо премудростей: в полкирпича с ложковой перевязкой. 3-4 ряда нужно выложить тычками, чтобы получились опоры для жаровни и решеток. Впрочем, подробнее о кладке см. далее.

Фундамент для наружного барбекю – простейший, плитный из готовых бетонных монолитов или каменных блоков на песчано-щебневой подушке. Комнатную барбекю строят прямо на полу на описанной выше комбинированной изоляции.

У барбекю есть одна тонкость: бортик жаровни, он в правильном очаге греет стряпню с боков. Поэтому 2-3 верхних ряда желательно выложить из шамотного кирпича, он очень хорошо вбирает в себя тепло и медленно отдает его. Чтобы навершие жаровни прогревалось быстрее, кирпичи нужно брать граненые фасонные, как показано на рис. ниже. По клиновидным впадинам между ними тепло быстрее пройдет в кладку. Можно и самому сделать фасонные кирпичи для барбекю, но тогда придется поработать болгаркой.

Банная

Как печь строится обычным порядком; здесь главный секрет – устройство каменки. Закрытая каменка, сквозь которую проходят дымовые газы (слева на рис.) быстро прогревается и дает самый полезный сухой пар. Но «наддавать» воды или квасу на нее нельзя, придется снова растапливать печь. Кроме того, малейший огрех – неправильно подобранные камни, плохое топливо, нарушение режима топки – ведет к осаждению в каменке недогоревшей органики, и сухой пар может оказаться токсичным и канцерогенным.

Открытая каменка (вторая слева на рис.) безопасна, но долго греется. Чтобы париться с «наддачей», печь нужно все время топить, поэтому ее творило должно выходить в предбанник: угар особенно опасен при высокой температуре воздуха. Наддав слишком много, каменку можно вообще выстудить, и вся баня пойдет насмарку.

Третья слева печь с боковой закрытой каменкой совершеннее: бункер с камнями омывается горячими газами со всех сторон, кроме лицевой, поэтому каменка и прогревается быстрее, и наддавать в нее можно больше. Но самая совершенная банная печь – колпаковая, крайняя справа. Каменка устроена на своде колпака, температура под которым весьма высока, там основной очаг тепловыделения, и деваться этому теплу некуда кроме как в камни. Поэтому каменка прогревается за считанные минуты и наддавать можно почти без ограничений. Подтапливать печь не нужно, «колпаковка» сама подберет себе режим смотря по расходу тепла, лишь бы топливо в топке было.

У этой печи 3 недостатка. Во-первых, общая сложность и дороговизна, как у колпаковых печей вообще. Во-вторых, колпак из обычной стали быстро прогорает, а из жаропрочной дорог. Наконец, наддавать в каменку этой печи можно только из встроенного душа, а его кваском не заправишь.

Проточные печи

Проточные печи не имеют конвекторов, но с костром в трубе или пещере у них только внешнее сходство. Проточные печи могут быть весьма эффективными. Самые востребованные виды – английский камин и русская печь.

Камин

Схема строения приведена на рис. Для получения максимального КПД, сравнимого с КПД голландки, топка камина должна быть сужающейся назад со всех сторон, справа на рис.

Основные пропорции камина следующие:

• Площадь портала – 2% от площади помещения.
• Высота портала – от 2/3 до 3/4 его ширины.
• Площадь топочного проема – 1,5-1,8% площади помещения.
• Площадь пода топливника – 70% от площади портала.
• Глубина топливника – 1/2-2/3 высоты топочного проема.
• Излом задней стенки топливника – на 1/3 ее высоты.
• Угол наклона «зеркала» задней стенки – 20-22 градуса от вертикали.
• Угол схождения боковых стенок – 45-60 градусов, т.е. по 22,5-30 градусов на каждую.
• Если камин с глухим подом, то его подъем назад – 4-7 градусов.
• Высота подиума над полом – около 50 см.
• Площадь сечения дымохода – 7-13% от площади топки. Меньшее значение относится к круглому дымоходу, большее – к прямоугольному со сторонами 1:2. Для дымохода квадратного сечения – 10%

Русская печь

(схема на рис.) при регулярной интенсивной топке дает КПД до 80%, обладает потрясающими декоративными качествами, позволяет готовить традиционные блюда русской кухни, которые иным способом не приготовишь, и обязательно снабжается лежанкой. Но конструкция русской печи весьма консервативна, вносить в нее изменения, не рискуя испортить печь, может только печник с большим опытом работы именно по русским печам.

С точки зрения строительной механики русская печь также стоит особняком. Она представляет собой не цельный, работающий как одно, модуль (пустотелую колонну, стену), но почти полный аналог здания: связную конструкцию, части которой взаимодействуют через углы. Поэтому углы русской печи нужно выкладывать по всем правилам. Сверки по порядовке мало, нужно еще постоянно выверять по отвесу. Ключевые моменты кладки русской печи показывает след.рис.

Предварительный расчет печи

Перед выбором проекта печи необходимо проделать ее предварительный расчет под помещение. Обычно его ведут исходя из теплоотдачи печи в ккал/час. В процессе остывания печи теплоотдача уменьшается, но и потери тепла помещением падают, т.к. оно тоже остывает. Задача расчета – выдержать температуру в помещении до следующей топки.

Такой расчет теоретически сложен, а по готовым коэффициентам и упрощенным формулам требует большого опыта. Но для домов с хорошим наружным утеплением вполне достоверные результаты дает предложенный И. В. Кузнецовым способ расчета по усредненной тепловой мощности единицы поверхности печи (ТМЕП). Для нормальной топки ее можно брать 0,5 кВт/кв. м, а для перетопки в сильный мороз – до 0,76 кВт/кв. м в течение 2-х недель.

С использованием ТМЕП прикидочный расчет печи становится совсем простым. Допустим, у нас печь 1,5х1,5 м в плане и высотой 2,5 м. Площадь ее стен – 3,75х4 = 15 кв. м, плюс 2,25 кв. м перекрыша. Всего 17,5 кв. м. Отдать эта печь сможет от 8,75 до 13,3 кВт тепла. С учетом особенностей печного отопления этого хватит для дома в 80-100 кв. м.

Топка

Для расчета топки нужно сначала определить максимальный объем закладки топлива. Его находят по требуемой тепловой мощности, теплотворной способности топлива, его удельному весу и предполагаемому КПД печи. Расчет проводят для всех видов топлива, для которых предназначена печь, и выбирают наибольшее значение. Объем топливной камеры топки (камеры сгорания) берут в 2-3 раза больше максимального объема топливной массы, в расчете на перетопку. Вообще же максимальная загрузка топлива в камеру сгорания – 2/3 ее объема.

Полный расчет топки – удел не любителей и даже далеко не всякого инженера-теплотехника. Возьмем хотя бы такую «мелочь», как колосниковая решетка. Пропустит она слишком много воздуха – топливо сгорит быстрее, чем тело печи примет его тепло, остаток вылетит в трубу. Мало воздуха – топливо на сгорит полностью, а невыделенное тепло опять же в трубу с дымом. А сажа, а зола, забивающая колосники? И все это нужно увязать с другими, не менее значащими узлами топки, причем для разных видов топлива.

К счастью, сейчас в продаже есть много готовых печных топок на разную тепловую мощность, под разное топливо, с глухим или прозрачным, для печей-каминов, творилом. И обойдется готовая топка дешевле любой самодельной. Нужно только при выборе обратить внимание на следующее:

1. Размеры топки и ее крепежных элементов (штырей, усов) должны быть согласованы с размерами кирпича. Печные кирпичи выпускаются нескольких типоразмеров (см. далее), и одна и та же топка может быть в продаже нескольких модификаций под разный кирпич.
2. Для печи долговременного пользования топку нужно брать литую чугунную. Сварные из листа – для печей, используемых эпизодически.
3. Также нужно обратить внимание на глубину сужения камеры сгорания к колосникам – зольной шахты, зольного колодца или просто зольника.

Поясним последний пункт. Если печь будет топиться преимущественно высококалорийным малозольным топливом в крупных кусках (каменный уголь, торфобрикеты), то зольник нужно брать поглубже, до 1/3 высоты камеры сгорания. В мелком зольнике такое топливо слишком быстро прогорит. Если же печь под низкокалорийное древесное топливо, включая пеллеты, то глубина зольника должна быть не более 1/5 высоты камеры сгорания, иначе низ топливной массы быстро забьется золой, приток воздуха сократится, и топливо не догорит.

Как видим, вилка глубины зольника большая. Поэтому лучше немного переплатить и взять топку многотопливную. В таких полное сгорание всех перечисленных в сертификате видов топлива обеспечивается специальными конструктивными мерами.

Примечание:

сырые дрова можно полностью сжечь в глубоком зольнике, а уголь – на ровном поду топки, правильно выбрав величину закладки топлива. Но это требует опыта истопника и промежуточных подтопок с шурованием, что ночью никуда не годится.

Дымоход

Расчет дымохода – отдельная тема, едва ли не более сложная, чем расчет всей печи. Даже на компьютере приходится 2-3 раза перезапускать САПР, вручную корректируя исходные данные, прежде чем все не сойдется как следует. Но для обычных условий (сечение прямоугольное, ход вертикальный без изломов, высота устья дымовой трубы над колосником 4-12 м) можно сразу дать готовые значения поперечных размеров для печей разной мощности:

• До 3,50 кВт – 140×140 мм.
• От 3,50 до 5,20 кВт – 140×200 мм.
• 5,20-7,20 кВт – 140×270 мм.
• 7,20-10,5 кВт – 200х200 мм.
• 10,5-14 кВт – 200Х270 мм.

Эти значения – минимальные. Они рассчитаны на то, чтобы избежать «просвиста», когда холодный воздух противотоком опускается в печь по слишком широкому дымоходу. «Просвист» чреват не только потерями тепла, но и уймой других серьезных неприятностей.

Если же печь в выбранным «навскидку» дымоходом дымит хоть изредка, его нужно нарастить, всего на 0,25-0,5 м. Когда-то для этого на трубу нахлобучивали прохудившееся ведро, сейчас можно надставить кусок асбоцементной трубы с поперечным сечением не меньшим, чем у дымохода.

Но самый лучший способ – не полениться и положить еще 2-4 ряда кирпичей, не забыв сделать новую распушку. Видали когда-нибудь трубу с двумя выдрами? Это значит, что первоначально коротковатый дымоход по результатам протопок нарастили до нормы.

Примечание:

наращивать трубу нередко приходится при изменении аэродинамики местности. Скажем, лес вокруг вырос или многоэтажек настроили.

Печные материалы и приборы

Кирпич

В источниках часто путают с огнеупорным шамотным. Общего у них только размеры: если у одинарного строительного кирпича они 250х125х65 мм, то у печных 230х114х40 мм (стандарт) или, иногда, 230х114х65 мм. А вообще-то печной кирпич – высококачественный красный М150. Из него целиком можно строить голландку и русскую печь. По термостойкости (до 800 градусов) он пошел бы и на камин, но вбирает мало тепла и быстро остывает, поэтому сгодится лишь для камина летней дачи, огнем в котором только любуются.

Примечание:

размеры печного кирпича сложились исторически еще в старину, чтобы любой мог отличить его от строительного. Обжиг кирпича тогда стоил больших трудов и расходов, бетона не было, а месторождения хорошей глины редки. Поэтому тогдашние странствующие печники частенько халтурили, пуская в дело слабо обожженный кирпич из неважной глины.

Шамотный кирпич идет на кладку топочных частей печей с достаточно напряженным тепловым режимом: шведской, банных, колпаковых. Главное его достоинство для бытовых печей не жаростойкость, 1600 градусов в домашних печах не бывает. Тут важнее большая теплопроводность шамота в сочетании высокой теплоемкостью: шамотная кладка – отличный теплоаккумулятор.

Вследствие большой теплопроводности строить печь целиком из шамота нельзя: она сначала недопустимо раскалится, а затем слишком быстро отдаст тепло излучением. Снаружи шамотная кладка должна быть со всех сторон обложена керамической, хотя бы в полкирпича.

Судить о качестве шамотного кирпича только по глубине его цвета не совсем правильно, т.к. шамотная глина из разных месторождений сильно отличается внешне. Почти черный кирпич может оказаться плохим, а светло-желтый – отличным. Главный признак качества – мелкозернистая структура без множества видимых пор и включений (слева вверху на рис; рядом – подозрительный). Следующий этап проверки – простукивание легким молоточком. Хороший кирпич дает звонкий или четкий отрывистый звук, а плохой – глухой растянутый. Наконец, если и стук толком ничего не прояснил, проверяют на спайность, или, говоря по-современному, проводят краш-тест: кирпич разбивают или роняют с высоты на твердый пол. У хорошего кирпича и спайность хорошая, он раскалывается на крупные куски с зернистым изломом. Плохой дает больше пыли и крошки, чем крупных фрагментов.

Стороны шамотного кирпича называются так же, как и строительного, это тоже показано на рис. Как и строительный, шамот идет в дело полномерным, в 3/4 длины (трехчетверками), половинками и четвертями. Как они обозначаются на схемах кладки, показано на рис. слева внизу.

Для кладки внутренних ответственных частей бытовых печей хорошо подходит клинкерный кирпич, или просто клинкер (справа на рис.) Это тот же керамический кирпич, обожженный при высокой температуре. Вид у него неказистый, но прочность и жаростойкость повышенные. Стоит клинкер несколько дороже обычного красного кирпича, но существенно дешевле шамота.

Примечание:

силикатный кирпич на любые части печей непригоден абсолютно. На глиняном растворе он не держится, а от знакопеременных тепловых нагрузок тянет в себя влагу как губка.

Песок

Песок в раствор для кладки печей требует особого рассмотрения. Для печи, рассчитанной на более чем 10 лет регулярного пользования без ремонта нужен горный песок без включений. В остальных видах слишком много органики, из-за которой швы кладки со временем выкрашиваются и трескаются.

Чистый горный песок дорог. Но главное – сейчас в продаже есть вообще идеальная его замена: глиняный песок для керамической кладки и шамотный для шамотной. Не удивляйтесь словосочетанию «глиняный песок», он, как и шамотный, перемолотый бой соответствующего вида кирпича. Кирпичный песок чаще всего оказывается дешевле хорошего горного, а кладка на растворе с ним выходит исключительного качества.

Кладочные растворы

Для кладки кирпичных печей применяются . Рецептов известно немало, приведем самые простые и качественные. Для шамота нужен шамотный мергель или белый каолин. Для керамического кирпича – любая огнеупорная молотая глина; лучше всего серый каолин, синяя или серая кембрийская. И в том, и в другом случае на 100 шт. кирпича понадобится 40 кг глины.

При покупке сразу проверяют глину на запах: любой явственно ощутимый, приятный или неприятный, свидетельствует о примеси органики, для кладки печи такая глина не пригодна. Далее нужно определить необходимую долю песка в растворе, т.к. глина разных месторождений одного качества имеет разную жирность – сочетание адгезионной способности с вязкостью. На пробу берут 0,5-1 кг глиняного порошка, заливают водой в посуде до верха засыпки и дают сутки закиснуть, набраться влаги. Шамотный мергель полностью закисает за 1-2 часа, передержка не страшна.

Закисшую глину, добавляя понемногу воды, вымешивают до консистенции очень густого теста или пластилина. Затем замес разделяют на 5 частей и в каждую добавляют песок: 10%, 25%, 50%, 75% и 100% по объему. Все пробы тщательно, до полной однородности, снова вымешивают и сушат 3-4 часа.

Теперь пробы раскатывают в колбаски диаметром 1-1,5 см, длиной не менее 30 см. Каждую колбаску оборачивают вокруг любого круглого предмета диаметром около 5 см и смотрят результат:

1. Раствор по пробе, улегшейся абсолютно без трещин, сгодится для любой печи, в том числе и на топливную часть.
2. Подсохшая корочка порвалась, образовав сетку мелких трещинок – раствор также пригоден для всех печей, в т.ч. для горнила русской и топки голландской.
3. Трещинки прошли вглубь на 1-2 мм – раствор годен для частей печи, прогреваемых не выше 300 градусов, для барбекю и дачного камина.
4. Глубокие трещины, изломы, разрывы – песка слишком много, раствор не годен.

Главный смысл пробы на пропорцию песка в том, чтобы удешевить строительство: кирпичный песок много дешевле качественной глины. Соответственно, чем больше его уйдет в раствор, тем он будет дешевле.

Примечание:

эта проба годится только для раствора на кирпичном песке. Для растворов на природном песке применяют другие пробы.

Рабочий раствор готовится по тому же принципу, что и проба, но уже в требуемом объеме:

• Глину замачивают сутки; шамотный мергель – час.
• Вымешивают массу до теста.
• Протирают через сито 3х3 мм.
• Добавляют песок по результатам пробы.
• Добавляя понемногу воду, вымешивают до густоты сметаны.
• Проверяют жирность уже раствора обычным способом, по смачиванию кельмы.
• При необходимости добавляют глины или песка (очень немного!), вымешивают и приступают к кладке.

Примечание:

в среднем из продажной упаковки глины выходит 3-4 ведра готового раствора.

Печные приборы

Печные приборы (дверцы, задвижки) крепятся к телу печи либо усами, приходящимися на швы кладки (слева на рис.), либо юбкой из жаропрочной стали, обматываемой перед установкой 5-мм асбестовым шнуром, справа там же. Первые, понятно, дешевле, но для творила топки, духовки и жаровых заслонок не годятся: за время службы печи их приходится несколько раз менять, а нарушать кладку, выдирая усы из швов, плохо. И, разумеется, установочные размеры приборов должны быть согласованы с размерами кирпичей с учетом толщины шва.

Кладка и перевязка

Кирпичная кладка бывает ложковой и тычковой, смотря по тому, какая сторона кирпича смотрит наружу. Кирпичи укладываются на постель. «Постельная» кладка, когда кирпич ставят на тычок или ложок, крайне непрочна и СНиП запрещена, но в исключительных случаях применяется для внешней отделки ненагруженных конструкций.

Кладку ведут с перевязкой швов, т.е. швы отдельных кирпичей должны иметь разбежку (смещение) в ряду кладки (в одном или двух направлениях по горизонтали) и между рядами (по вертикали). В неперевязанной кладке любая микротрещина, которых не избежать, неизбежно поползет дальше, разрушая конструкцию.

Способов перевязки швов только в строительстве известны десятки, а в печном деле их еще и приходится изменять, чтобы выложить сложные дымовые ходы. Однако проверить готовый проект печи либо разработанный самостоятельно можно, руководствуясь достаточно простыми принципами:

1. Кладка начинается и заканчивается тычковыми рядами.
2. Любой кирпич должен опираться не менее чем на 2 других.
3. Кирпичи соседних рядов должны перекрываться не менее чем на 1/4 по длине или ширине.
4. Все вертикальные швы должны быть заполнены раствором, иначе кладка пойдет расслаиваться на вертикальные пласты.
5. Вертикальные швы тычковых и ложковых рядов не должны совпадать.
6. Выступающие пороги, участки под балками и вкладышами должны быть тычковыми.
7. Подтесанные части кирпичей не должны выступать наружу. Исключение – кирпичи, обработанные болгаркой с алмазным кругом.

Нормальная ширина шва при кладке печи – 3 мм, минимальная – 2 мм. Допустимо уширение до 5 мм; на подтопочных рядах и в своде – до 13 мм. В местах сопряжения шамотной и керамической кладки и вокруг вкладышей из любого другого материала (печные приборы, бетонные балки, штыри под варочную поверхность и т.п.) кладка ведется со швом максимальной ширины – 5 мм. Колосники укладываются в гнездо на поде топки на сухую, чтобы их можно было вынимать для прочистки.

Все ряды кладки обязательно должны быть перевязаны по вертикали. В обширных внутренних пространствах рядов допускается неполная перевязка в ряду (см. рис.), или кладка методом забутовки, т.е. заполнение их кирпичами без перевязки. Перевязку между схожими рядами (напр. подтопочными) удобно делать методом зеркального отражения, наподобие того, как выкладываются заборные столбы, справа на рис.

Кладка конвектора и щитка

При кладке перегородок конвекторов необходимо оставлять перепускные окна вверху (перевалы) и внизу (перетоки). С перевалами проблем нет – достаточно не доложить 2-3 кирпича, да и все тут. Но переток так класть нельзя, получится висячая стенка. Перегородки над перетоками выкладывают, как показано на рис. Опоры из тычков чередуют через 3-5 рядов. Окна ложкового ряда возле тычков закрывают половинками кирпича.

Стенки конвектора печи выкладывают по ее порядовке, а стенки обогревательного щитка – ложками с простой ложковой перевязкой. Ее схемы для стенок в полкирпича, в кирпич и полтора кирпича показаны на след. рис. В последней используется перевязка способом зеркального отражения.

Кладка сводов

В бытовых печах применяются полуциркульные (в виде части цилиндра) и плоские своды, см. рис. ниже. В лучших русских печах очень опытные печники иногда по спецзаказу делают свод горнила овальным четырехцентровым, а в помпейских печах свод купольный, но и тот и другой требуют высокого мастерства и опыта. В механически слабо нагруженном печном полуциркульном своде крайние камни крыльев – пятки – и центральный камень – замок – не отличаются от прочих.

Полуциркульный свод выкладывается в следующем порядке:

• Готовят чертеж свода в масштабе 1:1.
• По нему подтесывают подпятники – кирпичи, на которые будут опираться крылья свода.
• Кладут на раствор подпятники и кладку печи прерывают до полного высыхания раствора.
• По шаблонам – кружалам – выкладывают крылья свода, соблюдая перевязку между рядами.
• Обильно наносят раствор в паз замка и вставляют в него по очереди замковые камни, вколачивая деревянной кувалдой или поленом. Признаком правильно выполненной кладки будет равномерное выдавливание раствора из швов на крыльях.
• Дожидаются полного высыхания раствора в своде, убирают кружала, продолжают кладку печи.

Вертикальные швы замка не должны совпадать со швами на крыльях. Для этого уже на этапе чертежа крылья нужно выполнить в зеркальном отражении, а не простым сдвигом одного на другую сторону. Максимальный угол расхождения кирпичей в своде – 17 градусов. При кирпичах стандартного размера, внутреннем шве в 2 мм внешнем в 13 мм этот угол будет выдержан.

Плоский свод выкладывают на плоском поддоне вместо кружала из фасонных кирпичей, готовых покупных или самостоятельно изготовленных. Технология кладки такая же, но учтите – плоский свод не терпит ни малейшей асимметрии! Чуть сдвинут весь в сторону – пойдет разрушаться сам по себе. Поэтому плоский свод даже опытные мастера выкладывают из фасонных кирпичей по фирменному поддону-шаблону.

Сколько нужно кирпичей?

Какое нужно количество кирпичей на печь? Ведь к нему привязано количество раствора и, следовательно, основные расходы на постройку.

Когда-то число кирпичей считали по эмпирическим коэффициентам для типовых проектов. Метод давал до 15% боя (и на воровство), что при нынешних ценах недопустимо.

Сейчас печи рассчитывают в компьютерных системах автоматизированного проектирования (САПР). Программа сразу выдает, сколько нужно полномерок, дольных и фасонных кирпичей. Но, поскольку дома домну или обжиговую печь для завода не строят, а овладение САПР требует немалого труда, времени и специальных знаний, то самодельщику не остается ничего иного, как просто посчитать кирпичи по порядовке печи. Займет это для средней домовой печки час-полтора, но зато, считая аккуратно, можно свести бой к 2-3%

Примечание:

к правильно выполненному проекту печи обязательно прилагается спецификация с указанием количества кирпичей, прочих материалов и полным перечнем приборов с указанием их типа и разновидности.

Инструмент

Инструмент для печных работ в общем такой же, как и для прочих кладочных (см. рис. ниже): молоток-кирочка (обушок) с обухом в виде клина на колки кирпича, кельма (мастерок), разделки для выпуклых и вогнутых швов, растворная лопата. Но обязательно добавляется и порядовка. В данном случае это не схема кладки, разнесенная по ее рядам, а инструмент для проверки ее правильности.

Дело в том, что кладка печи с неровными по толщине швами скоро потрескается от температурных деформаций. С другой стороны, кладка на глине сохнет долго, не меньше недели, и даже засохшие швы можно размочить и неудачную конструкцию перестроить.

Порядовка-инструмент (справа на рис.) – ровная деревянная рейка 50х50 мм, по сторонам которой нанесены номера рядов для разных видов кирпичей с учетом толщины шва. На печь нужны как минимум 4 порядовки, и по одной на каждый дополнительный угол, внутренний или внешний. Пользуются порядовками так:

1. Подтопочные ряды выкладывают в опалубке.
2. По углам закрепляют порядовки, 2 скобами с заостренными концами каждую. Скобы вдавливают в швы кладки.
3. К порядовкам зачаливают шнур-причалку, по которому и ведут кладку. Для русской печи углы дополнительно выверяют отвесами.
4. По мере выкладки верхнюю скобу, покачивая, вынимают из шва и вставляют в следующий.
5. Отверстия от скобы в предыдущем шве заделывают кладочным раствором.

Рабочие принципы

Во всех без исключения печах механические связи относительно слабы, а нагрузки высоки. Поэтому «кирпич на кирпич – гони, бабка, могорыч!» здесь не проходит однозначно. Еще не доведенная до перекрыши печь скорее всего рухнет, как описано у Макаренко в «Педагогической поэме». При кладке печи нужно соблюдать следующие правила:

• Кирпичи кладут только по одному. Новичкам желательно очередной ряд выложить на сухую, выровнять, и уж тогда класть камни на раствор.
• Каждый кирпич перед укладкой швабрят (не путать с шабрением!): тщательно очищают от крошки и пыли волосяной щеткой.
• Керамический кирпич на секунду-две окунают в чистую воду и хорошенько отряхивают, тогда он сразу пристанет к раствору.
• Шамотный кирпич не «купают» ни в коем случае!
• Нанести слой раствора точно в 3 мм кельмой трудно, поэтому опытные мастера наносят раствор рукой. Но это тоже требует определенного навыка.
• Кирпич ставят на место одним движением, пододвигать и подстукивать нельзя!
• Если камень сразу не лег как надо, его снимают, счищают раствор с кирпича и его ложа и кладут снова.
• Снятый раствор выбрасывают, в дело он уже не годен!

Примеры конструкций

Для примера рассмотрим пару конструкций, с которых можно начинать переход от теории к практике. На рис. – схема и порядовка простейшей печи из кирпича: варочной плиты, не требующей фундамента. На нее уйдет не более 130 обычных красных кирпичей, учитывая бой от рук начинающего мастера. В опуск от перевала газового канала к выходу в дымоход (отмечено красным на рис.) можно встроить U- или W-образный теплообменник ГВС с накопительным баком из металлической водопроводной трубы.

Несмотря на простоту и малые размеры, теплоотдача этой печки около 650 ккал/час, что позволяет пропустить дымовые газы через отопительный щиток, обогревающий 20-25 кв. м. жилой площади. Варочная поверхность стандартного размера 1 укладывается свободно на усы 2 из 3-4 мм стали, вмурованные в шов между 11 и 12 рядами кладки. Толщина его – 6 мм.

На след. рис. – порядовка небольшой с одноконфорочной варочной поверхностью. Она также выполняется из простого красного кирпича М150. Их с учетом любительского боя понадобится 270-280 шт.

Чугунная плита лежит свободно на усах, как и в предыдущей печке. Ее можно снять и вставить в ее гнездо рашпер для барбекю, или уложить на проем плиты шампуры с шашлыками. С открытой (или прозрачной) дверцей топки печь превращается в камин.

Ставить эту печь на пол уже нельзя, она слишком высокая и узкая. Но на грунтах с достаточной несущей способностью (суглинок, супесь, лесная земля и пр. «дачные» грунты) фундамент под нее может быть цельным плитным на песчано-щебневой подушке, как для барбекю-очага.

Видео: пример кладки простой кирпичной печи

Самый главный принцип

Напоследок дадим самый главный принцип строительства кирпичных бытовых печей: печь и дом теснейшим образом взаимосвязаны, они могут дружить и враждовать. Помирить печку с домом очень просто: любая из них проявит все свои достоинства только в добротном, хорошо утепленном доме.

(Пока оценок нет)

Существует большое количество разнообразных печей, которые могут служить как только для отопления, так и для обогрева дома и приготовления пищи. Некоторые —
достаточно объемные
и массивные, другие —
компактные, и для конкретного помещения выбирается нужный вариант, который будет наиболее эффективен для данной площади. Кроме этого, любая из печей должна устанавливаться с обязательным учетом
разработанных специалистами требований согласно СНиП
41–01-2003.

В условиях современного информационного пространства кирпичные печи для дома чертежи с порядовками можно всегда найти в интернете. Однако, необходимо помнить, что самостоятельно возвести это строение – достаточно сложно, так как у каждого печника есть свои наработки и профессиональные секреты, которые приобретаются только с опытом работы.

Критерии выбора кирпичной печи

Если все-таки
решено произвести подобную работу самостоятельно, то необходимо определиться с моделью — со
знанием дела, обратив внимание не только на внешний вид и конструкцию печи, но и на ее
обогревательные способности применительно к помещению, которое она должна будет отапливать.

При выборе печи по размеру нужно учитывать, что боковые ее
стенки отдают больше тепла, чем передняя и задняя. Этот фактор необходимо предусмотреть, планируя установку печки в том или ином месте.

Печи подразделяют не только по функциональности, но и по ее
форме. Они могут быть прямоугольными, Т-образными, с выступом в виде лежанки или кухонной
плиты и другими.

Печи могут быть использованы только для обогрева жилых комнат и устанавливаться, например, между гостиной и спальней, выполнять несколько функций и служить разделительной стеной между жилыми помещений и кухней.

Для помещений с небольшой площадью не стоит выбирать слишком массивные строения. Хотя многие из них многофункциональны, но при этом займут слишком много полезного места, которое может быть использовано для других нужд.

Естественно, большую роль играет и месторасположение обогреваемой комнаты в доме, а также степень утепления всего здания.

Таблица выбора печи в зависимости от от
апливаемой площади и расположения комнат:

Все эти критерии должны быть заранее определены, и, опираясь на них, следует делать выбор в пользу одной или другой модели.

Виды печей из кирпича

Как уже говорилось выше, конструкция печей может быть разной —
и весьма сложной для возведения, и достаточно простой. Самые известные из моделей —
это «голландка», «шведка», «русская». Широкой популярностью пользуются модификации, названные именами их конструкторов. Так, весьма распространены печи Быкова, Подгородникова, Кузнецова и других мастеров.

• Существуют отопительные печи, не имеющие варочной плиты и других элементов, а состоят только из стен, в которых проходят дымоотводные каналы, топки, поддувальной и очистных камер.

• Отопительно-варочные печи имеют в своей конструкции плиту для приготовления пищи, иногда —
  духовку, водогрейный бак и сушильную камеру.

• Еще
  одним видом отопительного строения является печь-камин, которая имеет в своей конструкции две топки —
  каминную и печную. Эту модель можно использовать, протапливая только одну из топок или обе одновременно.

• Существуют и печи, включающие в себя весь комплекс, необходимый для жизнедеятельности человека как
  в летний, так и в зимний период. Нередко они оснащены обогреваемой лежанкой, которая вполне может служить основой для кровати.

Возможно, вас заинтересует информация о том, что собой представляет

Цены на готовые отопительные печи

отопительные печи

Выбор места для установки печи

Немаловажно предусмотреть и правильное место установки печи. Оптимальным местом является перекрестье стен дома. Если он не имеет большой площади, то такой печкой можно обогреть все комнаты одновременно. Желательно, чтобы сооружение находилось недалеко от входа в здание, так как тепло, исходящее от него, будет создавать преграду для холодного воздуха, идущего от входной двери. Кроме этого, если дверца топки выходит в прихожую, то проще доставлять к ней топливо, не пронося его через весь дом.

При выборе места, нужно учесть и еще
несколько факторов, имеющих важное значение для эксплуатации печи:

• Строение должно быть
  установлено таким образом, чтобы был свободный доступ к любой из его стенок —
  это необходимо учесть для беспрепятственного контроля за целостностью стен и для очистки камер.
• При возведении печи необходимо предусмотреть для нее
  отдельный фундамент, не соединенный
  с основанием дома.
• Дымоходная
  труба должна проходить между балок чердачного перекрытия и не наткнуться на них при ее
  поднятии —
  это предусматривают при постройке дома, а если печь возводится в готовом здании, то до закладки фундамента под нее
  .
• В целях пожаробезопасности, на полу перед топочной дверцей должен обязательно располагаться жаростойкий настил из металлического листа или керамической плитки.

Базовая конструкция кирпичной печи

Чтобы знать, как работает каждый из элементов печи, и для чего он предназначен, нужно рассмотреть базовую конструкцию отопительного сооружения:

• Топливная камера предназначена для закладки и сжигания топлива. Она отделена от поддувальной камеры колосниковой решеткой
  и соединена с внутренними каналами, по которым следует дым и горячие газы через всю печь, перенаправляясь в трубу дымохода.
• Поддувальная камера обеспечивает регулируемую подачу воздуха в топку и является сборником золы от сгоревшего топлива, поэтому требует периодической очистки.
• Духовой шкаф, варочная плита и бак для нагрева воды —
  эти элементы встраиваются в отопительно-варочные печи.
• Очистные камеры необходимы, так как в них собирается сажа, которая осыпается со стенок дымоходных
  каналов, проходящих внутри печи. С помощью их и производится периодическая очистка печи для поддержания нормальной тяги.

• Дымоходные
  каналы, проходящие внутри печи, могут иметь различную конфигурацию в разных моделях. Горячие газообразные продукты сгорания ,
  проходя по ним, нагревает стены печи, которые отдают тепло в комнату.
• Каналы направляют дым с продуктами горения в дымоходную
  трубу, расположенную в самом верху печи и выходящую затем наружу здания.

Одним из важнейших условий эффективной работы печи является хорошая тяга, которая достигается качественной кладкой с соблюдением схемы-порядовки и периодической очисткой в сооружения в процессе эксплуатации. Кроме этого, необходимо соблюсти необходимую высоту дымоходной
трубы и правильное ее
расположение на крыше.

Возможно, вас заинтересует информация о том, почему

Материалы для постройки печи

Важным вопросом для долговечного функционирования печи является выбор качественных материалов для ее
кладки, поэтому не стоит на них экономить. Для возведения строения потребуется:

• Красный огнеупорный кирпич, количество которого определяется выбранной моделью. Нужно помнить, что это материал достаточно хрупкий, поэтому его транспортировку и выгрузку нужно проводить крайне аккуратно.
• Шамотный кирпич используется для кладки топочной камеры, непосредственно контактирующей с огнем
  . Его потребуется от 40 до 200 штук, но точное количество можно узнать из схемы выбранной модели. Этот вид кирпича способен выдержать температуру в 1450–1500°, он долго держит тепло, постепенно отдавая его стенам печи.
• Не обойтись в поднятии печи и без раствора для кладки кирпича, который изготавливается на основе глины. Печники советуют применять боровичевский
  состав раствора —
  он достаточно пластичен в процессе кладки и огнеупорен при эксплуатации.
• Чугунные элементы —
  это дверцы для топки, поддувала и очистных камер, задвижки и колосник. Если поднимается отопительно-варочная печь, то потребуется одно—
  или двухконфорочная
  плита, духовой шкаф и бак для нагрева воды, предусмотренные конструкцией.

• Стальная проволока для закрепления чугунных элементов в кладке.
• Асбестовый шнур или лист —
  для прокладки между кирпичом и металлическими деталями.

Возможно, вас заинтересует информация о том, чтобы сделать из нее чугунную печь

Теперь, познакомившись с некоторыми нюансами постройки печи, можно рассмотреть несколько моделей, которые должны быть доступны для кладки даже новичкам.

Отопительная печь В. Быкова

Эта печь предназначена только для отопления, так как в ней не предусмотрена установка плиты или духовки. Однако, несмотря на это, она достаточно популярна для домов, имеющих небольшую площадь, так как она компактна – занимает мало места, но при этом способна обогреть даже три комнаты.

Размер строения составляет 510 × 1400 мм, при его высоте без трубы в 2150 мм. Если брать размер в кирпичах, то он составляет 2 × 5½ кирпича.

Печь достаточно проста в кладке, так как не имеет сложных внутренних конфигураций. На внешний вид она вообще
напоминает толстую стенку, поэтому сам конструктор назвал ее
«толстой теплой
стеной». Теплоотдача от всего строения составляет 2400 ккал/ч, но при этом на боковые стены приходится
по 920 ккал/ч, а на переднюю и заднюю ее
часть всего по 280 ккал/ч. Сечение дымоотводного канала составляет 130 × 260 мм.

Благодаря своей малой ширине, печь прекрасно вписывается между двумя комнатами, выходя передней частью в третью, например, в прихожую, и является не только разделителем для двух помещений, но и источником тепла для них.

Вся конструкция этой модели разделяется условно на два отделения —
это верхнее газоотводящее и нижнее —
топочное. В нижней части проходят два канала —
восходящий и нисходящий. Они помогают нагревать топочную часть печи и выравнивать температуру во всем
строении, предотвращая его перегревание.

Верхняя часть печи выполнена в виде колпака, разделенного
, на пять вертикальных, нисходящих и восходящих каналов, которые на ⅔ перекрываются горизонтально уложенными в кладку кирпичами. Они создают своеобразное сито, задерживающее выход тепла напрямую в трубу. Стенки каналов не только направляют нагретый воздух в нужном направлении, но и значительно увеличивают внутреннюю площадь поверхности печи. Эти факторы повышают КПД отопительного строения, что приводит к большей теплоотдаче. Ей же способствует устанавливаемая в верхней части строения задвижка, которая регулирует выход теплого
воздуха в трубу.

Для этой модели печи понадобятся следующие материалы:

• Красный огнеупорный кирпич — 407 шт.
• Белый шамотный кирпич ША
  -8 —

  197 шт.

• Топочная дверца 210×250 мм — 1 шт.
• Дверцы прочистки 140×140 мм — 2 шт.
• Колосниковая решетка
  250×252 мм -1 шт.
• Дымоходная
  задвижка 130×250 мм -1 шт.
• Металлический лист дл
  я настила перед топкой, размером 500
  ×700 мм -1 шт., вместо листа может быть уложена керамическая плитка.

Цены на готовые топки для кирпичные печей

Топка для кирпичных печей

Порядовка печи Быкова

Кладка печи происходит на подготовленный для нее
фундамент, который должен иметь размер больший основания печи на 100 ÷120 мм в каждую сторону. Фундамент по высоте должен быть ниже чистового пола на два ряда кладки. Перед началом кладки он простилается слоем гидроизоляции – рубероида.

Печь-камин «шведка» А. Рязанкина

Достаточно популярна, благодаря своей эффективности, отопительно-варочная печь типа «шведка». Ее
конструкция способствует быстрому нагреву помещений и позволяет не только отопить дом, но и приготовить обед.

Внешний вид «шведки» Рязанкина

Такую печь обычно устанавливают между кухней и жилой зоной дома, располагая ее
таким образом, чтобы варочная плита и духовка были повернуты
в сторону кухни. В некоторых конструкциях «шведки» со стороны, предназначенной для обогрева гостиной или спальни, предусмотрен камин. Именно этот вариант и стоит рассмотреть, так как он отлично подойдет
как
для просторного, так и небольшого строения, а, как известно, многие владельцы частных домов мечтают о камине в одной из жилых комнат.

Эта модель печи отапливается дровами, имеет размер 1020 × 890 мм по периметру и 2170 мм в высоту без учета
трубы. При этом нужно предусмотреть и то, что портал камина будет выступать за пределы строения на 130 мм. Фундамент должен быть больше размеров основания печи и составлять 1040 × 1020. Мощность «Шведки» достигает
3000 ккал/час.

Для возведения этой модели печи потребуются следующие материалы:

• Красный кирпич, без учета
  кладки трубы — 714 шт.
• Поддувальная дверца 140×140 мм — 1 шт.
• Дверца для топочной камеры 210×250 мм — 1 шт.
• Дверца для прочистных
  камер 140×140 мм — 8 шт.
• Духовой шкаф 450×360×300 мм — 1 шт.
• Двухконфорочная чугунная плита 410×710 мм — 1 шт.
• Колосниковая решетка
  200×300 мм — 1 шт.
• Задвижка на дымоход 130×250 мм — 3 шт.
• Стальной уголок 50×50×5×1020 мм — 2 шт.
• Стальная полоса 50×5×920 мм — 3 шт.
• Стальная полоса 50×5×530 мм — 2 шт.
• Стальная полоса 50×5×480 мм — 2 шт.
• Решетка
  для камина, ее
  можно изготовить самостоятельно из арматурных прутьев.
• Металлический лист дл
  я настила перед топкой 500×700 мм — 1 шт.
• Асбестовый лист или шнур для укладки между металлическими элементами и кирпичом кладки.

Кладка печи

На представленных схемах подробно показано расположение всех чугунных элементов печи-камина, а описание кладки поможет избежать ошибок на некоторых, достаточно сложных, этапах работы.

Опытные мастера-каменщики рекомендуют выполнить кладку всей печи для начала насухо, то есть без раствора, придерживаясь схемы и разбираясь
в конфигурации каждого из рядов. Особенно этот процесс важно провести новичкам, которые едва знакомы с работой печника.

Еще
одной хитростью опытных мастеров является предварительная подгонка и кладка каждого из рядов без раствора в процессе работы. Любой ряд сначала выкладывается, и, если есть необходимость, отдельные кирпичи срезаются или подтесываются
, а затем уже производится
их кладка на раствор.

Такой подход несколько замедлит работу, но позволит выполнить ее
намного качественнее, без ошибок, способных негативно повлиять на создание нормальной тяги.

Выполняя кладку, под рукой нужно держать не только схему каждого из рядов, но и чертеж
печи в разрезе. Он также будет в помощь – позволит представить все проходящие внутри каналы и конструкцию топок.

Итак, кладка производится следующим образом:

Порядовка — с 1 по 6 ряд

• Первый, сплошной ряд печи, укладывается на на

  стеленный на готовый
  фундамент рубероид. Очень важно выложить ряд идеально ровно и правильно, так как от него будет зависеть качество кладки всей конструкции. Поэтому сначала стоит полотно рубероида разметить с помощью линейки, угольника и мела, вычертив на нем
  форму основания печи, соблюдая размеры. Затем, опираясь на схему и соблюдая конфигурацию укладки кирпича, производится сборка первого ряда насухо, а затем – кладка на раствор.

• 2 ряд. В нем
  закладываются металлические элементы, состоящие из отрезков арматуры, на которые в дальнейшем будет зафиксирована с помощью сварки каминная решетка
  , или же этот декоративный элемент вм
  уровывается полностью. Остальная кладка осуществляется по схеме.
• 3 ряд. На этом этапе монтируются дверцы первой очистной и поддувальной камеры, предварительно обмотанные асбестовой веревкой
  или обложенные отрезками асбеста. Для фиксации дверец на местах используется проволока, которую продевают в специальные петли-ушки чугунной рамы. Далее, проволоку располагают в швы кладки, где она закрепляется раствором и прижимается верхним рядом кирпичей. Временно, до окончательного закрепления, дверцы с двух сторон подпираются кирпичами.

• 4 ряд. Работа идет
  по схеме, но ряд примечателен тем, что дверцы с двух сторон фиксируются кладкой, которую нужно вывести идеально ровно. Швы
  в этой области могут быть на два — три
  миллиметра шире, из-за вмурованной в них проволоки.
• 5 ряд рекомендовано выкладывать с применением шамотного огнестойкого кирпича, так же, как и все стенки топочной камеры. На этом же ряду монтируется колосниковая решетка
  и коробка духовки, которую обматывают или обкладывают асбестом, во избежание ее
  преждевременного прогорания.

• 6 ряд. На этом ряду устанавливается топочная дверца, обвернутая
  асбестовым шнуром, и с зафиксированными в ней отрезками проволоки.

• 7 ряд. Кладка производится по схеме, над выложенными стенками камина монтируется стальная полоса, которая послужит опорой для следующего ряда кладки. Ее
  укладывают ровно или в виде полуарки, заранее придав ей нужную форму.
• 8 и 9 ряды выкладываются согласно представленной схеме.
• 10 ряд. Укрепляется передняя стенка печи, так как далее в этой части строения будет монтироваться чугунная варочная плита. На стенку с помощью двух проволочных крючков закрепляется стальной уголок, затем на место монтажа плиты укладываются отрезки асбестового листа, и устанавливается сама плита. В этом же ряду закрепляется дверца еще
  одной очистной камеры.
• 11 и 12 ряды
  выкладываются по схеме без установки металлических элементов. На двенадцатом ряду идет
  перекрытие дверцы очистной камеры.

Порядовка — с 13 по 24 ряд

• С 13 по 15 ряды кладутся по разработанной схеме, строго придерживаясь конфигурации кладки кирпича.
• 16 ряд. Завершается устройство стенок камеры, расположенной над варочной плитой, которая перекрывается металлическими полосами. Они послужат основой для кладки кирпичей следующего ряда.
• 17 и 18 ряды укладываются по схеме.
• 19 ряд. На этом этапе монтируются еще
  две две
  рцы очистных камер, которые закрепляются так же, как предыдущие.
• 20, а также 21 ряд кладется
  по схеме.
• 22 ряд. Производится монтаж еще
  двух дверец очистительных камер.
• 23 ряд. Кладка идет
  по схеме.
• 24 ряд. Производится монтаж дымоходной
  задвижки, раму которой устанавливают на раствор.

• 25 ряд. Рядом с первой, на соседний канал дымохода, монтируется вторая дымоходная
  задвижка.
• 26 ряд. Производится монтаж дверцы очистной камеры.
• С 27 по 30 ряды
  выкладываются
  по схеме.
• 31 ряд. На этом этапе устанавливается третья, последняя дымоходная
  задвижка.
• 32—
  33 ряды. В этой области конструкции происходит переход на выкладывание трубы, которая поднимается до потолка.

При проводке трубы через чердачное перекрытие, необходимо изолировать от нее
горючие материалы конструкции. Для этого вокруг дымохода устраивается металлический короб с бортами высотой больше толщины перекрытия на 100 ÷ 120 мм. Эта «разница» остается
в чердачном помещении.

Если стены печи не будут покрываться декоративным материалом, то при произведении кладки кирпича еще
влажный раствор
в швах расшиваются специальным инструментом
, то есть ему придают аккуратную выпуклую или вогнутую форму.

Печь—
«шведка» может быть дополнена теплой
лежанкой. Этот интересный проект пр
едставлен на видео.

Видео: кирпичная «шведка» с лежанкой

И в завершение статьи —
еще
один добрый совет. Прежде чем решиться на самостоятельную постройку печи, не имея достаточного опыта в этой работе, рекомендовано, для начала потренироваться в обычной кладке кирпичей на раствор. Поверьте, этот процесс не так прост, как кажется на первый взгляд.

Евгений Афанасьев
главный редактор

Автор публикации
27.08.2015

Печное отопление для дома во многих регионах нашей страны является основным. Зачастую устанавливают толстостенные печи, которые обладают повышенной теплоотдачей в северных районах; в зимнее время топят их раз в сутки. Они в состоянии обеспечить теплом несколько комнат. Ими пользуются также для приготовления пищи.

Несколько отопительных котлов ставить в доме невыгодно, потому что возрастут потребление топлива и интенсивность загрязнения дома. Для южных районов оптимальным вариантов будет небольшая печь, ее при необходимости протапливают пару раз за сутки. Можно заказать это сооружение, но можно и построить своими руками.

Выбираем конструкцию

Перед тем как выбрать конструкцию котла (существует их множество), нужно вначале определить место расположения его в доме. Самым лучшим вариантом размещения является случай, когда топка выходит на коридор, а поверхности — сориентированы на комнаты. Зеркало печи при этом не должно быть прикрыто мебелью, перегородками и т.п. Ее теплоотдача при закрытых стенках уменьшается где-то на 1/3.

Теплоотдача приблизительно пропорциональна площади поверхности всего печного строения. Выбирая место размещения, пользователь должен найти подходящий для дома тип печи и произвести ее установку так, чтобы ее самая большая сторона выходила в самую просторную комнату.

К примеру, если нужно отопление двух больших смежных помещений, то лучше построить печь, обладающей выведенной в сторону коридора узкой тыльной стороной и широкими боковыми зеркалами.

При строительстве своими руками фундамент под конструкцию должен обладать той же площадью, что и кладка. При обустройстве его на слабых грунтах под печь устанавливают специальные железобетонные пояса толщиной 100-150 мм либо армированные швы толщиной в 30-50 мм.

Выбор фундамента производится во время закладки: нужно составить план, в котором и определяется, какое будет основание печи. После обустройства фундамента для дома можно приступать к производству основания для размещения печи отопления.

При этом надо придерживаться таких простых правил. Под печь он возводится отдельно от основного фундамента дома. В котлован укладывается битый щебень, кирпич слоями толщиной 15-20 см. Каждый слой трамбуют и поливают раствором из цемента. Так же выкладывается последний слой. После чего укладывается два слоя из кирпичей как при произведении стен на цементном растворе.

Гидроизоляция обустраивается из пергамина, толя или рубероида, а также несколько слоев кирпича, установленного на глиняном растворе. Верх этого печного цоколя должен превышать уровень пола на 1-2 см. На такое основание и ставится котел.

Выбираем печную конструкцию

Построить любую из печей сможет практически каждый хозяин. Но при этом необходимо соблюдать главные рекомендации по обустройству. Предлагаем с ними ознакомиться, изучив нижеследующую информацию.

Выбираем кирпич

При строительстве своими руками одной из первоочередных задач является выбор кирпича. Кирпич должен быть красным и хорошо обожженным. «Хорошо обожженный» обозначает, что он обработан при определенной температуре. Определить это можно по следующим признакам.

Пережженный кирпич покрыт темным налетом и стекловидной пленкой. Недожженый кирпич бледно-розовый, при постукивании и падении исходит глухой звук. При падении на твердую поверхность, он разлетается на мелкие куски. Называемый нормально обожженным кирпич, при падении тоже раскалывается, но на крупные куски. Он при постукивании издает металлический звук. Этот кирпич должен без труда колоться при обработке.

Для печных топок красный кирпич «немного слабоват». Первый дымовой канал и топка — составные части печи отопления, где наиболее высокая температура, поэтому они требуют укладки огнеупорного тугоплавкого кирпича. При этом кирпич выбирают в зависимости топлива, которым в основном будет отапливаться жилище. Если в ней будет гореть торф – нужен боровичский, дрова — белый гжельский, каменный уголь — шамотный кирпич.

Готовим раствор

Следующим шагом является процесс приготовления раствора для кирпичной печи отопления. Высокое качество раствора гарантирует прочность кладки. Делают его из глины и просеянного песка. В корыто укладывается глина и заливается водой. По истечению 3-х суток необходимо процедить раствор.

Когда раствор готов, необходимо заранее приготовить инструмент. Для произведения строительных работ нам понадобится:

• мастерок;
• молоток;
• кирка;
• уровень;
• уголок;
• мочальная кисть для затирки поверхностей.

Работу можно упростить путем установки по периметру печки вертикальных стоек. Обустроив такую несложную конструкцию, вам не нужно будет проверять кладку по горизонтали и по вертикали.

Нужно знать, что кладка печи отопления производится только в теплое время, оптимальным вариантом будет, если температура не будет ниже 15°С.

При укладке независимо от выбранной конструкции порядовой кладки, старайтесь чтоб толщина шва была около 3-4 мм, можно меньше, но не больше. Для фундамента и труб подойдут швы и толще — до 1 см. При этом важно, чтобы между швами отсутствовали полости.

Не надо обмазывать топливник и топливные каналы глиной. Углы и повороты в каналах необходимо закруглять, все имеющиеся в печи каналы должны быть закругленными и плавными. Это нужно для того, чтобы достичь минимального трения о стенки каналов, избегать ударов во время движения о разнообразные препятствия в результате резких расширений и сужений канальных отверстий. Поэтому нельзя внутрь каналов укладывать сколотую или стесанную часть кирпича.

Колосниковые решетки укладывайте с зазором около 0,7–1 см от стены кладки. Они должны обладать уклоном в сторону печной дверки, чтобы остатки недогоревшего топлива не скапливались у задней стены конструкции. Обычно просушивание занимает около 14 дней, в том случае если все вьюшки, задвижки и форточки полностью закрыты. Для того чтобы ускорить сушку, печь можно подтапливать небольшими объемами абсолютно сухих дров.

Размер поперечного сечения дымового канала зависит от количества газов, которые через него будут протекать. Если ее теплоотдача для отопления не будет превышать 3000 Ккал в 1 час, его сечение должно быть 14*14 см или 0,5*0,5 кирпича. Если ее уровень выше показателя в 3000 Ккал, то оно должно иметь размеры 14*27 см или 0,5*1 кирпича.

Головки дымовых труб укладываются на цементный раствор. Поверхность части наружной трубы, расположенную в чердачных помещениях дома необходимо оштукатурить, после чего произвести побелку. Это делается для обеспечения пожарной безопасности. Высоту трубы измеряют от колосниковой решетки. В одноэтажных зданиях она не должна быть меньше 5 метров. В местах ее прохождения обустраивают распушку — делают постепенный напуск из кирпичей.

В том случае если толщина стенок конструкции не меньше 1,5 кирпича, тогда ее можно обустроить насадной дымовой трубой. В таком случае дымовой стояк необходимо устанавливать непосредственно на печь. В отличие от коренной насадная дымовая труба дома не нуждается в фундаменте. Коренная труба обустраивается в доме, который имеет несколько печей. При этом подключение конструкций, которые расположены на разных уровнях недопустимо, так как нижняя заберет всю тягу от верхней, если они будут работать одновременно.

Независимо от выбранной конструкции трубы, над кровлей дома обустраивают выдру, которая должна нависать над кровлей. Она не допускает попадания на чердачные перекрытия воды. Раствор под ней намазывают толстым слоем для прочного удерживания на трубе. Зачастую ее изготавливают в форме квадрата, размер которого должен превышать диаметр трубы на 20-30 см. Нередко выдру сооружают путем заливки железобетонной конструкции.

После выдры обустраивается шейка трубы, а за ней расширяющийся оголовок. Все эти элементы котла – выдру, оголовок, шейку — оштукатуривают. Чтобы это сделать, необходимо предварительно смочить трубу водой. После чего наносится жидкий слой раствора, и в несколько слоев укладывается еще и густой раствор. Все слои тщательно раздавливают и производят затирку появившихся трещин, после чего осуществляют побелку известью.

• 1 часть глины;
• 1 часть цемента;
• 1 часть известкового теста;
• 2 части песка либо 1 часть глины;
• 2 части песка.

Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное отопление. Тем же, кому приходиться отапливать свой дом автономно, придется основательно подготовиться к осенне-зимнему сезону. Решить проблему сегодня могут современные котлы или электрокамины, но они не создадут той особой неповторимой атмосферы живого огня в печи, сопровождаемого потрескиванием дров. Поэтому вполне правильно, если для вас встанет такой вопрос: «Как сложить печь из кирпича своими руками?». В этой статье мы рассмотрим процесс создания печи из кирпича поэтапно, с учетом схем и всех необходимых во время процесса укладки материалов и инструментов. Вам останется только правильно повторить все описанные процессы, и вы станете владельцем добротной домашней печи, которая будет согревать вас холодными зимними вечерами.

Очень просто сделать печь из кирпича, если у вас есть четкое понятие о том, какая именно по типу печь идеально впишется в условия ваше строения. Для этого нужно ознакомиться с краткими характеристиками частных домов, и уже отталкиваясь от полученной информации, сделать правильный выбор. Итак, типы печей относительно вида строений.

1. Печь в деревянном доме.
   Печь такого типа нуждается в очень надежном основании. Лучше предусматривать наличие печи еще на этапе возведения дома, тогда вы сможете значительно снизить расходы на создания фундамента для печного оборудования. Если печь не была заложена в проект строительства дома, то придется потратиться на частичный демонтаж полов и последующие отделочные работы. Другого выхода нет. Лучшим вариантом для деревянного дома будет компактная печь из кирпича отопительно-варочного типа средней теплоемкости, а также каминопечь или вариант с хлебопечкой.





2. Печь классическая русская для коттеджа.
   Этот вариант теряет популярность ввиду массивности и сложности кладки. Такая крупногабаритная печь с функциями приготовления пищи, подогрева воды, отопления и спальным местом, то есть лежаком, весьма удобна, но не впишется в дом малой площади, а также требует обязательного создания индивидуального монолитного армированного основания.



3. Печь в загородном в доме.
   Идеальным вариантом для загородного дома станет печь с варочной панелью и нагревательным баком для воды.



4. Печь в коттедже или на даче.
   Коттедж и дача подразумевают посещение только в определённый сезон или по выходным, а это значит, что в таком строении достаточным будет установить небольшую печь из кирпича с варочной поверхностью. В этом случае, стоит присмотреться к печной конструкции, сложенной по летнему варианту, когда согретый воздух будет направлен напрямую в дымоход, а не в теплообменные каналы.





5. Печь для дома с баней.
   Если к вашему дому пристроена баня, вполне допустим вариант строительства кирпичной печи-каменки со встроенным котлом для отопления жилых помещений.



6. Печь-барбекю.
   Такие агрегаты обычно устанавливаются на мансардах, в беседках или летних кухнях. Могут иметь скромные размеры или быть весьма внушительными, но в равной степени используются только для приготовления пищи, поэтому комплектуются, к примеру, варочными панелями, духовками, мангалами, решетками-барбекю, чугунными казанами и т.д.





   Барбекю варочная с духовым шкафом

Это все, что необходимо принимать к сведению, для того чтобы правильно определиться с типом подходящего печного оборудования. Можно двигаться дальше.

Совет печника. Определяясь с выбором размера печной конструкции, в первую очередь уделите внимание таким пунктам, как комфортность использования и пожаробезопасность!

2 этап. Строительный материал: выбор

При выборе кирпича, нужно рассматривать, насколько он будет устойчивым к влиянию высоких температур, при этом основной акцент нужно ставить на целостность материала после повторения процедуры нагревания и охлаждения. Характеристики кирпича как строительного материала будут определять сроки эксплуатации печи. Это важно!

Выбираем кирпич

Любой кирпич имеет маркировку. Одна из них обозначает плотность. Для печей оптимально приобретать кирпич с маркировкой от 75 до 250, при этом стоит помнить, что чем более плотное изделие, тем более медленно придется растапливать печь, и тем медленнее она будет нагреваться. С другой стороны, хорошо прогретая печь из плотного кирпича будет медленно остывать, отдавая свое мягкое тепло в атмосферу.

Если вы планируете строить печь в бане, лучше выбирать наименее плотный кирпич (но выше М100), чтобы на растопку не уходило много времени. А для приборов, предназначенных для отопления жилых помещений и приготовления блюд, стоит приобретать кирпич более плотный.

Стоит знать, что показатель плотности не является знаком качества кирпича. Однако лучше уточнить состав, чтобы не приобрести товар с опасными для здоровья химическими примесями.

Следующая маркировка – морозостойкость изделия. Особенно важен этот показатель (и должен быть наивысшим) для той части дымохода, которая находится над крышей. Сама морозостойкость – это свойство изделия поглощать влагу, которая при кристаллизации деформирует материал. Лучшие показатели морозостойкости у кирпичей облицовочных пустотелых, внутреннюю же часть дымохода можно выложить из полнотелого красного кирпича. Качественные изделия с высоким уровнем морозостойкости выпускают в Новгородской области, город Боровичи.

Желательно приобретать красные кирпичи, изготовленные методом пластической формовки. В этих изделиях мало пор, они хорошо выдерживают температурные перепады, кладка не трескается даже после длительного простоя печи. Изделия силикатные, прессованные, отлитые по методу шликерного литья, сырцы необожженные не подходят для строительства печей.

Кирпич шамотный, изготовленный по ГОСТ выдерживает до 1350 градусов. Из такого кирпича можно строить всю печь или использовать его только для футеровки внутренних рабочих поверхностей печи. Для кладки топки можно использовать соломенно-желтые с темными вкраплениями изделия марки Ш8, для топочного свода подойдут шамотные кирпичи Ш22 – Ш45. Впрочем, эта рекомендация не относится к банным печам, ведь шамотный кирпич эксплуатируется только при влажности менее 60%. В бане же лучше применять клинкерный кирпич или керамический огнеупорный.

Цены на шамотный кирпич

шамотный кирпич

Как проверить качество кирпичей:

• если уронить изделие на пол, оно расколется на крупные куски. Если кирпич рассыпался в крошку, откажитесь от партии;
• если кирпич потрогать, он не пылит;
• если качественное изделие ударить молотком, будет чистый звонкий продолжительный звук;
• грани хорошего кирпича ровные, цвет насыщенный и ровный.

ГОСТ 530- 2012. КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ. Файл для скачивания

ГОСТ 8691-73. ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ. ФОРМА И РАЗМЕРЫ. Файл для скачивания

Выбираем строительный раствор

Выбор строительного раствора – важный момент. Если раствор будет неправильным, то печь будет дымить, и на поверхности конструкции очень скоро могут появиться трещины.

Чаще всего кладочный раствор готовят из речного мелкозернистого просеянного песка (песчинки максимум по 1,5 мм) и глины, которую обязательно замачивают перед замешиванием на несколько часов. Вымоченную глину перетирают через сито, чтобы избавиться от комков, ведь кладочный шов не должен превышать пяти миллиметров по толщине.

Глиняный раствор – приготовление

Пропорции для глиняного раствора зависят от качества глины – чем она жирнее, тем больше песка, но при этом важно не сделать слишком тощий раствор, который высохнет и растрескается. Рекомендуется сделать несколько тестовых замешиваний растворов, чтобы определить нужные пропорции песка и глины, при этом важно тщательно размешивать песок, добавляя его в несколько приемов.

Пробу на жирность делают, взяв половину кулака материала, смочив его и хорошенько размяв, скатав шарик, а затем положив и сдавливая его между двумя гладкими дощечками. Если шарик удалось сдавить на треть его диаметра и при этом не появилось трещин, то раствор годится для кладки печи. Дополнительная проверка качества – высушивание шарика диаметром 5 см на воздухе в течение 20 суток. Высушенный шар хорошего качества не будет сминаться при надавливании на него.

Сколько лить воды
? Снова делаем пробные замесы и проверяем степень текучести раствора. Проводим кельмой по замешанному раствору и смотрим на след:

• если он рваный, то воды недостаточно;
• если почти моментально заплыл, – переизбыток влаги;
• если след четкий, а края ровные, значит раствор пригоден для кладки печи.

На рисунках 5 и 6 продемонстрирована кельма, которую окунули в раствор. В первом случае он слишком жирный, на кельме остались струйчатые разводы, требуется добавить немного песка, а во втором случае (рис. 6) раствор хороший, слегка просвечивает металл, а разводы узорчатые.

Обратите внимание! Для замешивания кладочной смеси желательно использовать мягкую воду. Слишком жесткая, то есть 8 градусов и выше, уменьшит степень прочности раствора.

Последний тест на пригодность проводят, намазывая слой 3 мм на постель кирпича. Второй кирпич приклеивают к первому, пристукивают киянкой и ждут до 5-10 минут. За указанное время оба кирпича должны слипнуться. Если кирпичи не разливаются даже при потряхивании, печь гарантированно простоит сотню лет.

Обратите внимание! Для кладки топки в раствор добавляется либо шамотный песок, либо смесь равных долей шамотного и кварцевого песков.

Видео – Приготовление глиняного раствора для кладки печи

Глиняный раствор для кладки фундамента и распушки дымовой трубы не используют. Для этих элементов применяется классический цементный или с добавлением известкового теста раствор (цемент М500 или М600 – 1 часть, тесто известковое – от 9 до 16 частей).

Важно! Если вы считаете, что не справитесь с подготовкой, тестированием и замешиванием глиняного раствора, приобретайте готовые печные смеси, например, Терракот (20 кг 306 руб.). Для красного кирпича подойдет смесь с красной глиной, а огнеупорные смеси серого цвета идеальны как для красного, так и для шамотного кирпича. Не приобретайте готовые смеси с содержанием цемента.

Цены на цемент М600

цемент М600

3 этап. Выбор и расчет количества кирпича для кладки

На втором этапе нужно провести оптимальный расчет размеров печи из кирпича. Установив окончательный размер печной конструкции, вы сможете установить требуемое количество кирпича. Кирпич красный полнотелый одинарный имеет фиксированный размер 250 (длина) х 120 (ширина) х 65 (толщина) мм с отклонением +/- 2 мм.

Огнеупорные шамотные кирпичи, из которых выкладывают топку почти у всех печей, изготавливаются и маркируются по ГОСТ 8691-73. Информация о размерах приведена в таблице.

Для одного квадратного метра кладки в полкирпича понадобится:

• без учета растворного шва – 61 кирпич;
• с учетом растворных швов – 57 штук и 0,011 кубометров кладочного раствора.

Соответственно, для двух метров квадратных кирпичной кладки понадобится 122 или 113 кирпичей полнотелых красных, а предполагаемое количество израсходованного раствора составит 0,022 м3.

Обратите внимание, что при кладке в один кирпич, то есть если толщина стенки печи составит не 120, а уже 250 мм, то на каждый квадратный метр будет использовано 128 или 115 кирпичей соответственно без учета и с учетом растворных швов, а количество кладочной смеси увеличится до 0,027 м3.

Как производится упрощенный расчет приблизительного количества кирпичей для всей печи:

• высчитывается количество кирпичей в первом ряду;
• полученное значение умножается на количество рядов печи;
• найденное число умножается на 0,8 (для отопительных приборов) ил 0,65 (для приборов с отопительным щитком).

Например, рассчитаем количество кирпича на печь размерами 90х90 см. На 900 мм приходится 3,5 кирпича. То есть в первом ряду будет 24,5 шт. Умножаем на количество рядов 24,5х30, получаем 735 шт. Принимаем коэффициент 0,65х735 шт. = 477,75 шт., округляем до 480 и добавляем 10% для отбраковки.

Количество кирпича на трубу считается отдельно. Ее высота и конструкция принимаются в соответствии с СП 60.13330.2012 («Отопление, вентиляция и кондиционирование») и СНиП 2.09.03-85 («Дымовые трубы»), о чем будет подробно изложено далее. Для прямой четырехметровой трубы потребуется:

Считаем: 4х56=224 шт. На выдру, разделку и распушку прибавляем еще по 56 кирпичей и умножаем результат на 10%. Остается только просуммировать количество кирпича для печи с аналогичным количеством для дымохода.

Более точно подсчитать количество материала можно, составив или взяв в работу уже имеющуюся схему-порядовку, на которой показаны продольные и поперечные разрезы печи, приведены рекомендации по кладке дымохода и размеры всех элементов, в том числе дверок.

Этой информацией можно пользоваться на практике, формируя индивидуальный план расходов кирпичного материала.

Стоит заметить: если вы желаете в конечном итоге получить совершенную печь из кирпича, идеально вписывающуюся в ваш дом, будьте максимально внимательны, начиная с выбора печного оборудования и заканчивая его вводом в эксплуатацию. Такой подход позволит вам в будущем долго наслаждаться личным творением.

4 этап. Выбор местоположения печи

Итак, после того как вы определились с типом печи, определили площадь печной конструкции, а также выбрали строительный материал и раствор, переходите к выбору места для монтажа печи.

Обычно печь устанавливают в одном из углов помещения или у стены, – это позволяет сэкономить драгоценные метры жилой площади.

Отопительная печь может располагаться в центре дома, одновременно разными своими гранями находясь сразу в нескольких соседних помещениях, например, в кухню будет выходить топка, а три других стенки будут обогревать комнаты.

Банную печь-каменку лучше строить около двери в парилку. Это обеспечит надлежащий температурно-влажностный режим и позволит воздушным массам эффективно циркулировать (при условии правильно расположенного вытяжного и приточного вентиляционного отверстия).

Впрочем, нужно помнить и о расстояниях между поверхностями печи, дымовой трубы и стенами, потолком. Согласно СНиП 2.04.05-91, стоит придерживаться следующих расстояний:

Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ

Каменные и печные работы. Файлы для скачивания pdf

Этап 5. Фундамент

Печь, созданная из кирпича, имеет большую удельную массу, поэтому без надежного фундамента конструкцию установить не получится.

Фундамент для печи может быть монолитным железобетонным, свайным, столбчатым, выложенным из блоков, свайно-винтовым.

Независимо от вида, фундамент печи не должен быть связан с основанием дома. Вид фундамента выбирают, как и для дома, отталкиваясь от типа грунта.

1. Гравийно-песчаная почва позволяет обустраивать мелкозаглубленное основание.
2. Если грунт глинистый или осадочный, лучше заливать фундамент на щебневой подушке, при этом углубив его до уровня промерзания.
3. В зонах вечной мерзлоты обустраивают свайно-винтовое основание, особое внимание уделяя теплоизоляции свай.
4. На сухих скальных грунтах фундамент может иметь минимальную толщину или отсутствовать вовсе.
5. Насыпной грунт не подходит для установки кирпичной печи.

Рассмотрим способ обустройства сплошных оснований для кирпичной печи.

Шаг 1.
В зависимости от типа почвы и уровня ее промерзания выкапываем котлован. Ширину и форму принимаем, исходя из габаритов печи и прибавляя к ее длине и ширине по 10-15 см соответственно. Сразу же обратите внимание на месторасположение потолочных балок перекрытия – между ними должна будет пройти труба дымохода, причем с учетом отступок, регламентированных СНиП. Также рекомендуется сделать водоотведение (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта.

Шаг 2.
Дно котлована трамбуем и максимально возможно выравниваем по горизонтали. Насыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3.
Готовим жидкий цементный раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

• сочетать дестисантиметровые слои щебневой засыпки с цементной заливкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;



• установить арматурный каркас и залить его бетоном. Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от ее стенок и дна на 5 см, для чего используются пластиковые фиксаторы или куски кирпича. Внутрь заливается бетон, смесь в процессе заливки уплотняется глубинным вибратором или металлическим прутком. Верхняя точка заливки должна быть ниже уровня чистового пола на 15 см;





• залить бетонную армированную плиту, поверх которой выложить из силикатного или красного кирпича стенки фундамента, а внутреннюю часть залить бетоном с забутовкой (сыпучего заполнителя должно быть меньше или равно объему бетона).



Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяется уровнем и при необходимости выравнивается правилом или иным подходящим инструментом.

Дальнейшие работы производятся после полного высыхания растворов, использованных в процессе заливки фундамента.

Шаг 5.
Укладываем гидроизоляцию тремя слоями, фиксацию производим мастикой (для толя используем дегтевую, для рубероида – битумную).

Шаг 6
. Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки – внутрь. Кирпичное основание должно быть на 5-7 см уже имеющегося фундамента, но на 5-7 см шире самой печи.

Не применяем цемент для связки кирпичей между собой. Поверх кладки, которую также проверяем на горизонтальность, кладем еще один слой гидроизоляции, далее выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами. Кирпичное основание в идеале должно быть точно вровень с чистовым полом или возвышаться над ним на 3-4 см.

Важное замечание! Не используйте для строительства кирпич, пролежавший на улице всю зиму и неоднократно подвергшийся намоканию и промерзанию. Такие изделия способны быстро разрушаться, что многократно снизит срок службы печи.

Пространство между фундаментом печи и дома засыпаем речным песком.

Этап 6. Строительство печи-каменки своими руками. Пошаговая инструкция

Этот проект можно реализовать как в отдельной бане, так и в парной, пристроенной к жилому дому. У печи отсутствует бак для нагрева воды и теплообменник, но есть варочная панель, на которой легко нагреть воду для 4-6 человек. При этом печь остывает очень медленно, поэтому теплая вода будет даже на следующее после процедур утро, а в помещении даже зимой более суток температура не опустится ниже +15 градусов. Печь обеспечит прогрев парной размерами 3,3х5 метра и с высотой потолка 2 метра до восьмидесяти градусов примерно за 5-6 часов.

Сама каменка разместится в парной, а загрузка топлива будет производиться из комнаты отдыха. Банные камни, которых вмещается примерно 40 кг (талькохлорит), загружаются в особый духовой шкаф, где они равномерно прогреваются, благодаря чему пар в бане получается сухой и достаточно густой, горячий.

Высота печи составит примерно 1,33 метра. Печь квадратная, сторона 0,89 метра. Оперируя этими данными, высчитайте размеры фундамента и заблаговременно его заложите/залейте.

При строительстве печи (дымоход не берется в расчет) будут использованы:

• 269 красных кирпичей;
• 63 огнеупорных кирпича ША-8;



• топочная дверца чугунная размерами 0,21х0,25 м;



  Печная дверца – пример

• дверца для поддувала 0,14х0,25 м;
• две прочистные дверцы 0,14х0,14 м;
• колосниковая решетка 0,38х0,25 м;
• варочная панель из чугуна двухконфорочная 0,51х0,34 м;



• шкаф духовой для укладки камней размерами 0,25х0,25х0,44 м;
• одна задвижка для «летнего» режима размерами 0,13х0,13 м;



• одна задвижка для дымохода, размер 0,13х0,25 м;



• лист предтопочный стальной размером не менее 50х70 см.



• ключевым в кирпичной кладке является строительный шов. Он должен быть равномерный по каждому ряду, тщательно промазанный. Только так вы получите монолитность печной конструкции, и исключите утечку дыма из топливной камеры. Выполняйте процесс предельно тщательно;
• перед тем, как укладывать кирпич, его нужно хорошо увлажнить. Для этого подготовьте емкость с водой и опускайте кирпичи на 5 – 10 минут в воду. Этого времени достаточно для того, чтобы адгезия глины и кирпича, в дальнейшем была на самом высоком уровне. Намокший кирпич после высыхания исключает возникновение трещин в готовой печной конструкции. Кирпичи держим в воде, пока не перестанут выходить пузырьки воздуха. Огнеупорные кирпичи не замачивают, а лишь смачивают водой;
• перед укладкой каждого последующего ряда используйте строительный уровень и отвес – использование этих инструментов в рабочем процессе являться гарантией, что конструкция будет избавлена от геометрических искривлений и перекосов.

Первый ряд выкладываем из красного кирпича. Всего понадобится 24 целых и один распиленный надвое кирпич. Ряд укладывайте очень ровно, метровым уровнем проверяйте горизонтальность по сторонам и осям кладки. Рулеткой проверяйте прямоугольность и соосность. Подгоняем кирпичи резиновым молотком. Швы делаем не более пяти миллиметров.

Второй ряд не отличается от первого ни количеством кирпича, ни его качеством. Стоит только внимательно соблюдать перевязку между двумя рядами. Кладку лучше начинать с углов, постепенно заполняя середину.

Для третьего ряда возьмите двадцать красных кирпичей и дверцу зольной камеры. Шестнадцать кирпичей укладываем целыми, еще четыре распиливаем болгаркой или ножовкой по металлу с полотном из карбида вольфрама (смотрите чертеж для точности распила элементов).

Кирпич перед резкой смачиваем и надежно фиксируем. Соблюдаем технику безопасности!!!

Резка кирпича болгаркой – фото

Видео – Как резать кирпич

Видео – Распил болгаркой печного кирпича

Не спешим наносить раствор, сначала весь ряд выкладываем насухо! Кирпичи запрещается укладывать стесанной (обрезанной) стороной внутрь топки или дымохода. Также категорически запрещено смазывать глиной внутренние поверхности каналов и топки.

Если кирпич положен неудачно, снимаем его, очищаем от раствора, заново вымачиваем, кельмой наносим новый раствор, после чего повторно производим подгонку.

В этом же ряду закрепляем дверцу, для этого рамку дверцы обматываем по периметру асбестовым шнуром, замазываем его раствором, вставляем и скручиваем стальную вязальную проволоку (диаметр 3-4 мм, длина 1-1,2 м, количество прутков для скрутки от 3 до 4) в отверстия в углах рамки, а полученные проволочные скрутки пропускаем между рядами кирпича.

Крепление дверцы проволокой – верхние концы проволоки уложены между кирпичами

Установка печной дверцы – фото

Видео – Как прикрепить проволоку к дверце

Видео – Как крепить печную дверку поддувала

Глиняный раствор и тяжесть кирпичей надежно удержат рамку дверцы.

Другой способ установки дверцы – с использованием металлических полос или пластин, расширенных на концах. Элементы крепятся к рамке дверки посредством клепания, после чего фиксируются в кладочных швах. Если пластины слишком толстые, лучше вытесать на кирпичах пазы.

Точность установки дверцы проверяют отвесом и уровнем.

Совет. Чтобы прочистная дверца встала более аккуратно и точно, снимите прямоугольную фаску с кирпичей, которые будут расположены по периметру рамки дверки. То есть отверстие для установки дверцы должно быть на 5 мм длиннее и шире рамки.

Не беспокойтесь, если за день вам удастся выложить только три ряда. Замачивание, подрезка, подгонка и кладка требуют времени, терпения и аккуратности.

В четвертом ряду продолжаем формировать зольную камеру, дополнительно выкладывая нижний горизонтальный канал. Для всего ряда потребуется 16 кирпичей. Для канала сразу ставим дверцу 0,14х0,14 м. Дверцу можно крепить без асбеста, просто на раствор, так как в этом месте температура будет невысокой, а тепловое расширение металла минимальным.

Для пятого ряда берем 16 с половиной красных кирпича. Четыре из них стесываем наискось, чтобы сделать перекрытие дверцы методом «в замок». Кирпичи укладываем стесанной стороной вверх. Еще два кирпича стесываем наискось, образуя перекрытие.

Ряд 6

В шестом ряду будет использован шамотный кирпич в количестве шести с половиной штук и красный кирпич – 12 шт. На схеме он показан желтым цветом. Из шамота выкладываем основание топливной камеры. Делаем прорези для укладки колосниковой решетки. Отверстие для решетки должно быть на 5-7 мм больше нее, чтобы расширяющийся металл не разрушил кладку. Пространство между решеткой и кирпичами (фасками) засыпаем песком.

Опытные печники советуют колосниковую решетку укладывать с небольшим, до трех сантиметров, уклоном в сторону печной дверцы.

Одним кирпичом перекрываем дверцу прочистную.

В этом ряду из 9 красных и 5 шамотных кирпичей формируем топливную камеру. Кирпич, который ставится в задней части топливника, стесываем наискось под углом 45 градусов.

Устанавливаем дверцу, используя асбестовый шнур. Размер дверцы 21х25 см.

Также размещаем сварной духовой шкаф из стали толщиной 8 мм. Шкаф своей задней частью будет находиться в топливной камере. У шкафа дверца немного меньше его высоты, то есть, приподнята, за счет чего банные камни не выпадут на пол.

Кладку выполняем по схемам-порядовкам. Для работы берем по семь кирпичей красных и шамотных.

Для девятого ряда понадобится 6,5 красных и 7 шамотных кирпичей. Выстраиваем стенки топливника.

В этом ряду уже рассмотренным выше методом «в замок» перекрываем топочную дверцу. На весь ряд уйдет 7 красных, 8 шамотных кирпичей и еще 1 стесанный клином шамотный.

Берем 10 с половиной шамотных и 6 с половиной красных кирпичей. Перекрываем дверцу и заднюю часть духового шкафа. Укладываем кирпичи, соединяя топливник с ближайшим вертикально расположенным каналом. Над шкафом образуется еще один канал – устанавливаем туда дверцу.

Берем 12 красных и 9 шамотных кирпичей. Производим стесывание, как показано на схеме, также делаем выемку для варочной панели с учетом необходимых пятимиллиметровых зазоров. Укладываем варочную панель 51х34 см, раствор не используем.

Устанавливаем задвижку в ближний вертикальный канал. Для установки металлического элемента делаем прорези в кирпиче, как показано на схемах. Дальний вертикальный канал, начиная с этого ряда, раздваивается.

Задвижка в печи – фото

Для работы берем 9 шамотных и 6 с половиной красных кирпича.

Начинаем формировать декоративную нишу, для чего используем 15,5 красных кирпича. Шамот более не применяем.

Объединяем ближний канал и центральный. Используем 13,5 кирпичей.

Продолжаем кладку по порядовке. Берем 14 с половиной кирпичей.

Перекрываем дальний канал и центральный. Два кирпича над нишей стесываем наискось, чтобы сделать замковое перекрытие. Так же наискось стесываем кирпич над варочной панелью. Укладываем клиновой кирпич в замок. Расход на ряд – 18 шт.

Перекрываем печь полностью, за исключением ближнего канала. В этом канале делаем вырезы, чтобы установить задвижку 13х25 см. Над плитой еще один кирпич стесываем наискось. Расход – 16 шт.

Из 17 с половиной кирпичей делаем повторное перекрытие, оставив только дымовой канал размером 13х13 см.

Из четырех кирпичей формируем основание трубы дымохода.

С перевязкой кладем второй ряд трубы.

Видео – Описание строительства печи

Внутренние поверхности печи должны быть как можно более гладкими, чтобы на них не накапливалась сажа, поэтому в процессе кладки выступившую глину обязательно счищают или соскребают.

Как сушить печь? Примерно на неделю оставляем агрегат с открытыми задвижкам и дверцами. Не закрывая дверец, кладем в топку совсем немного топлива, чтобы чуть прогреть стенки. На следующий день повторяем операцию, увеличив количество топлива. При этом дверцы не закрываем. Когда на стенках не останется мокрых следов, а на задвижке – конденсата, печь готова к первой настоящей топке.

Видео – Печка в баню своими руками

Видео – Сушка печи

После просушки печь можно протопить и проверить в ней тягу, открыв задвижки, затем поднеся горящую спичку к открытой дверце топливника. Если пламя отклонится внутрь печи, значит, тяга есть.

Тяга зависит от дымовой трубы, которая в свою очередь должна быть в длину не менее пяти метров, если считать от колосниковой решетки. Более точно высоту дымовой трубы над крышей можно определить по картинке. Но помните, что у сырых труб тяга будет несколько слабее.

Кирпичную трубу рекомендуется в два слоя белить мелом или известью, чтобы сразу стали заметны утечки печных газов. Неисправная труба сразу ремонтируется. Над кровлей труба дымохода обязательно штукатурится, а для кладки используется раствор цементный, цементно-известковый или просто известковый, кирпич же выбирается самый качественный, без сколов, трещин, иных дефектов.

Не забывайте чистить печь – весной, если планируете топить баню летом и два раза в год, если пользуетесь постоянно. В случае появления трещин, сразу заделывайте их глиняным раствором, нанося и разравнивая его кельмой.

Видео – Как сложить печь своими руками

Видео – Укладка первого ряда кирпича

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый
, порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»).

Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива.

Кладка печей своими руками схемы

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту.

Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции.

Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх.

Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час.

В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»).

Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.
Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает.

Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор.

Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник.

В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.
Она похожа на опрокинутый колпак, по форме напоминающий стакан.

Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания.

Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов.

Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник.

Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки.

Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы.

Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.
Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов.

Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой.

КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»).

Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции.

Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

Кладка печи

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке.

Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой.

По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше.

Как сложить печь из кирпича своими руками

В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.

Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке.

Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей.

Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково.

Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм.

Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора.

Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича.

Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется.

Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Я определяю основные правила укладки плиты, которые, возможно, даже не известны печному журналисту или человеку, который решил включить печь:

Вес печи с трубой, установленной без основания, не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
Если вы положите основание плиты, вы должны проверить возможность переключения дымохода между несущими балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, и конструкция печи не должна быть покрыта несущими конструкциями здания.

Вы можете позволить им находиться в местах вырезания и отека. Это делается для того, чтобы избежать повреждения плиты в случае неравного расселения дома.
Деревянные элементы дома и дыма должны быть не менее четверти метра.
Если печь не должна быть закрыта, вода для настенного раствора должна быть питьевой или дождевой воды без соли, иначе вся соль на поверхности кирпича появится в виде белого покрытия.
Песок для раствора должен использоваться карьером (а не рекой), потому что частицы песка реки имеют округлую поверхность, что делает раствор хрупким.
Плита и камин — кирпичная колонна на глиняном растворе.

И даже самые маленькие пятки или боковые удары со стороны несущих конструкций домашних трещин образуются, что может вызвать пожар.

Что нужно искать при изготовлении кирпичного кирпича

Защитите себя и убедитесь, что печь длится как можно дольше — это основная задача, состоящая в построении надежного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому, после закладки фундамента, верхняя платформа должна быть тщательно спланирована. На него накладывается слой кровельного войлока, 1-2 см песка заливают сверху и выравнивают, а первый бесцветный кирпич кладется. Восстановите прокладку и нажмите молоток на выступающие кирпичи. Горизонтальность каждой строки проверяется с использованием уровня, указанного в правиле. Прямоугольность первой строки проверяется путем сравнения длины диагонали.

Когда вы размещаете каждую строку, проверьте ее плоскостность, используя правило, на стене. После установки двух типов, чтобы обеспечить вертикальность коробки печи, вам нужно вытянуть струны толщиной 1-3 мм в углах стены.

Точки крепления к потолку определяются линией буксировки. Выше, линия воды опускается таким образом, что вес падает до верхней части наружного угла печи. На полу на потолке, с которого паз опускается, гвоздь наклоняется, к нему прикрепляется веревка. На нижнем конце второй гвоздь связан и тянет веревку, вставляем гвоздь под угловой кирпич первого ряда, чтобы кабель был строго растянут вдоль угла.

Затем вертикаль веревки подвергается воздействию лотка, который в нужном направлении сгибает верхний гвоздь. Поэтому повторите все четыре угла.
Швы должны быть толщиной 5 мм. Для этого поместите полосы для укладки по краям шва, распределите раствор, поместите кирпич и поместите его на место с ударом рукоятки. После высушивания раствора удалите прокладки.
Наружные стены не должны иметь более двух видов без сшивания, иначе могут возникнуть трещины.
Доля кирпичей может быть получена с помощью болгарской, и стена должна быть сведена к минимуму, так как кирпич более подвержен разрушению.
Части сигарет расположены рядом в швах.
В области, изменяющей направление потока дымчатого дна, всегда дверь определяется как отверстие для очистки, или лучше «выталкивание кирпича», которое простирается на 5-10 мм от стены, легче понять, чем необходимая очистка дымохода.
Прокладка должна быть спланирована таким образом, чтобы кирпич не полагался исключительно на дверную раму или в духовку, и закрывался над ними или был сделан клиновидным замком или сводчатым сводом.

Это делается для упрощения замены неуспешного печного оборудования.
Зажимы (узкие металлические профили), а также другие стальные детали следует использовать меньше, поскольку металл нагревается дольше, чем глина, и больше не может разрушаться от этой муфты. Чтобы этого избежать, поместите стальные ленты свободно, без раствора или обернутых в слой асбеста.

Дверь духовки, включая печь, расположена так, что ее можно нагревать, не затрагивая стену. Если вы хотите это сделать, вы можете использовать асбест со слоем 5 мм, с которым вы соприкасаетесь с виноградником.
Решетку и чугунную пластину укладывают с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко удалить для замены.

Поместите их без раствора (вы можете поместить пластину на асбест или асбестовый слой) и заполнить слоты песком.
Решетки должны быть помещены в топку под дымом дыма до 70-150 мм, чтобы не выпасть при открытии угольной двери и укладывались вдоль выемок топки, а пепел будет трудно очистить покер при приготовлении печи для последующего зажигания.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двухжильными проводами.

На других концах скручивания мимо гвоздя и потяните провод, держите его в ближайшем вертикальном шве.
Пространство между духовкой и боковой стенкой духовки должно быть покрыто кирпичами.
Длина дымохода независимо от рамы трубы не должна превышать 7 м, в противном случае осадка будет недостаточной, и дым будет происходить в дымоходе.
Стены дымоходов должны быть ровными и ровными.

К раствору в курице вертикальные каналы не попадают внутрь печи, а заглушка пены обернута в влажную ткань и подвешена внутри дымохода на проводе.

Периодически удаляйте и очищайте его, сделайте навес из канала влажной тканью.
Для пожарной безопасности расстояние от потолка духовки до потолка должно быть не менее 35 см.
Для этой же цели перекрытие должно состоять как минимум из трех типов непрерывных блоков.
Чтобы защитить пол под камином печи, поместите металлический нагревательный лист.
Приблизительное отношение размера входного отверстия камина к поверхности нагретой области составляет 1:70.
Отношение площади поперечного сечения прямоугольной трубки на высоте 5 м к площади входа в камин должно составлять примерно 13%, высота дымохода 10 м — около 10%.
В случае преобладающего ветра должен быть установлен огонь (или, как вы его называете, дымовая камера, зонтик на трубе, колпачок на трубе).

Защищает духовку от курения в ветреную погоду и защищает ее, когда идет дождь. Метки:

Знания, Домострой

Печи отопительные из кирпича

Еще с давних времен для постройки печи применялся кирпич. Благодаря современным технологиям стало возможно использовать для этих целей иные строительные материалы.

Несмотря на это, кирпич остался на лидирующей позиции среди всех кладочных материалов, апечи отопительные из кирпича пользуются большой востребованностью.

Многие возводят печи для дома самостоятельно, так как данный процесс достаточно простой.

Для строительства печи из кирпича своими руками необходимо иметь небольшое представление о строительстве. Поставить такую печь не составит особого труда, так как она не требует дальнейшей облицовки. (См. также: Печь для бани из кирпича)

Для такой работы необходимо небольшое количество инструментов, а именно:

• Емкость для приготовления раствора.
• Наждачный инструмент.
• Строительный карандаш.
• Пассатижи.

Виды печей из кирпича

В настоящее время существуют отдельные виды отопительных печей кирпича, одни из которых предназначаются для обогрева жилья, другие для приготовления вкусной и здоровой домашней пищи, третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится отопительно-варочная печь из кирпича. Подобный вид печи еще называют «шведка», а в некоторых районах их называют «голландкой».

Не меньшей известностью пользуются печи-камины.

В этом случае, мнения разных людей разделяются. Некоторые считают, что камин должен стоять отдельно, других вполне устраивает встроенный в печь.

Второй вариант наиболее экономичен в плане места и использования расходных материалов. Такая печь достаточно быстро прогревает помещение. К тому же кирпичная мини-печь своими руками не требует больших знаний и умений в строительстве.

А значит, она может стать украшением абсолютно любого дома.

Печь-мангал из кирпича представляет собой простое устройство, хотя и выглядит достаточно сложно. Данную печь можно использовать в качестве альтернативы обыкновенного мангала.

Поэтому ее строительство во дворе собственного дома не составит особого труда. (См. также: Печи из кирпича для дачи)

Важно помнить: порядовки кирпичных печей, относящихся к определенному виду, разительно отличаются друг от друга.

Требования, предъявляемые к печам

Большинство сайтов, которые посвящены данной тематике, ставят перед собой задачу продать уже готовый проект печи. А что же делать людям, которые решили возвести самостоятельно печь, но у них не хватает опыта и знаний, чтобы создатьпроекты отопительных печей из кирпича.

Чтобы значительно облегчить себе работу, необходимо понять какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используют профессиональные архитекторы при составлении проектов абсолютно всех видов кирпичных печей. В список требований входит: (См. также: Строительство печи своими руками)

1. Экономичность.
2. Возможность удерживать тепло продолжительное время.
3. Соответствие нормам пожарной безопасности.
4. Хорошее прогревание всего объема печи.
5. Простота в эксплуатации.
6. Удобство технического обслуживания.
7. Долговечность.
8. Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка отопительных печей из кирпича начинается с определения ее месторасположения, исходя из их предназначения.

Отопительную печь лучше всего разместить в центре дома, так как если она хотя бы одной стороной будет примыкать к стене, выходящей на улицу, потеряется ее эффективность. Помимо этого могут возникнуть нежелательные перепады температур, которые негативно влияют на срок службы домашнего очага. А также на эффективность работы дымохода.

Комбинированная печь должна располагаться так же, как и отопительная.

Единственное условие заключается в том, чтобы кирпичные топки смотрели на кухню. А печь-камин должна располагаться камином в гостиную.

Приготовление раствора

Далее необходимо сделать цементный раствор. Для его приготовления глина заливается водой. При этом она должна быть заранее просеянной, без камней. Это позволит сделать кладку более прочной. (См. также: Печь из кирпича для дачи)

Важно: правильно приготовленный глиняный раствор является гарантией долговечности печки.

Вымоченная глина смешивается с одинаковым количеством песка.

После чего в емкость наливается вода, объем которой равен ¼ от объема глины. Раствор необходимо тщательно перемешать, чтобы не было не единого комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался со шва.

Сухая кладка

Прежде чем начать класть кирпич на раствор, рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае не допускается, делать замеры на глаз, так как это может привести к плачевному результату.

Чтобы держать правильное направление при кладке, необходимо проверить ее вертикальность, перевязку швов, внутреннее устройство, правильность швов и горизонтальность укладки. (См. также: Как класть печь)

Возведение печи

Прежде чем начать использовать кирпич, его окунают в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

Укладывая кирпич, необходимо как можно сильней его прижать, чтобы раствор сильно выдавился.

Таким образом, можно достигнуть более прочной постройки.Малогабаритные отопительные печи из кирпича требуют соблюдения толщины раствора из-за своих конструктивных особенностей. Она должна составлять не менее 3 и не более 5 миллиметров.

Лишний раствор убирается кельмой, это позволит его сэкономить.

Дверца печи закрепляется проволокой.

Если этим пренебречь, может образоваться люфт, что приведет к выпадению дверки. Для более надежного закрепления, проволоку вставляют в коробку и скручивают вдвое. После этого требуется сделать прорез в верхней кромке кирпичного бруска, в который будет вставляться проволока.

Важно: разъемы должны совпадать с коробкой дверцы.

Нельзя допускать образование промежутка даже в один миллиметр.

По окончанию кладки требуется просушить печь. Для этого нужно открыть все окна и двери. Печь полностью просохнет лишь по истечению 15 суток. О том, что печка готова к использованию, свидетельствует исчезновение всех сырых следов.

Подробная инструкция кладки кирпичной печки

После определения места кладется первый ряд, на который укладывается в дальнейшем лист толстой полиэтиленовой пленки, рубероида или гидроизола.

Это необходимо для устройства гидроизоляции. Размер площадки должен составлять 780 на 350 миллиметров. После этого просеивается песок, который потом насыпается слоем в один сантиметр. Чтобы избежать образования выступов, площадка тщательно выравнивается. Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухая кладка проверяется также строительным уровнем. На этом самый главный ряд можно считать готовым.

После этого вся поверхность заливается раствором тонким слоем и ставится поддувальная дверка, которую требуется обмотать асбестовым картоном и шнурами, изготовленными из того же материала.

Дверца закрепляется посредством отожженной проволоки, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выкладывать из шамотного кирпича, который окрашен желтым цветом.

На этот же ряд укладывается колосниковая решетка. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать специальные подставки внутри дымохода. Стоит обратить внимание, что кирпичи задней стенки кладутся без использования раствора.

За счет того, что данное пространство изготавливается под колодцы, которыми называют участки для очищения печи от сажи, их называют вышибными.

Чуть позже осуществляется установка топочной дверцы.

Чтобы она смогла открываться снизу-вверх, ее обматывают асбестовым шнуром, после чего закрепляют проволокой. Некоторое время ее подпирают кирпичами. Чтобы она установилась строго вертикально.

Изготовление задней стенки осуществляется с помощью двух кирпичей, которые кладутся на ребро.

И уже с последующего ряда слой выкладывается, начиная с трех четверок.

Схема и кладка кирпичных печей

Это позволит выполнить более прочную перевязку швов.

На восьмом ряду производится монтаж скошенного кирпича, который выступает в качестве дымового зуба. Девятый ряд необходимо сместить немного назад, чтобы обеспечить поддержку во время открывания дверцы. Перед установкой варочной панели, устанавливается асбестовый шнур, который заранее вымачивается в воде. С этого же ряда формируется дымовая труба, которая должна расширяться внутрь топливной камеры.

Это делается для того, чтобы не допустить прохода дыма внутрь помещения. В самом конце монтируется дымовая труба, которую необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется выполнить перекрытие из трех рядов кирпичей.

По окончании работ через вышибной кирпич прочищается внутренняя часть печки от глины и воды.

На варочную плиту кладется кусок, вырезанный из полиэтиленового материала. Это делается для того чтобы в дальнейшем избежать появления желтизны. На этомкирпичная печь с плитой готова. Нельзя забывать о том, что пользоваться ею можно будет только после того, как она полностью просохнет.

На главнуюКарта сайта

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

Как чертежи с порядовками помогают выложить кирпичные печи для дома

1. Кладка красного печного кирпича.
2. Кладка огнеупорного (шамотного) кирпича.
3. Топочная дверца.
4. Поддувальная дверца.
5. Колосниковая решетка.
6. Металлический бак для горячей воды.
7. Металлический бункер для банных камней.
8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды.

Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

• кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)
• кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
• глина – 60 (кг)
• глина тугоплавкая – 35 (кг)
• песок – 32 (кг)
• задвижка дымовая – 140 х 270 (мм)
• дверка топочная – 250 х 205 (мм)
• дверка поддувальная – 250 х 135 (мм)
• чугунная колосниковая решетка – 250 х 252 (мм)
• бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
• бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я.

Коломакина.

1-й ряд.
Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд.
Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд.
Согласно порядовке.
4-й ряд.
Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд.
В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд.
Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:

Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд.
Согласно порядовке.
9-й ряд.
Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд.
Согласно порядовке.

13-й ряд.
Согласно порядовке.
14-й ряд.
Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд.
Согласно порядовке.
17 ряд.
В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд.
Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я.

Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:

Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки
проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Чтобы узнать, как сложить , нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет
меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую
работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа —
варочную, отопительную и . Выбирая подходящую конструкцию, в первую очередь
нужно определиться, что именно будет т
ребоваться от нее
.

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще
и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее
конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее
расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее
подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

• Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —
  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
• Нежелательно строить печь
  у внешней стены, так как там она будет быстро выхолаживаться.
• При установке печки между двумя помещениями, ее
  также нужно отделить от стен жаростойкими материалами.
• Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
• Для того, чтобы
  работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты
.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее
требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» —
это подмостки, которые облегчат работу на высоте, когда печь
будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой
емкость
с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный —
это «козелок»
. Таких приспособлений нужно иметь два, так как если их поставить на определенном
расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности

, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

1. Кирка
нужна будет для разделения и обтесывания кирпича.

2. Метелочка
, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки
внутри кладки.

3. Уголок —
поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания
кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров —
для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую
чертилку
используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце
представляет собой отрезок трубы, который тоже используют для обтески
изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева —
для замешивания и растирки
раствора
.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь
не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость
для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка
колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный
красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент
, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент дл
я печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко
с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

• Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
• Если фундамент ленточный или пол деревянный, то придется
  устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить
в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

• В открывшемся грунте копается котлован, глубиной в 400—
  500 мм.
• На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины —
  из щебня, слои хорошо утрамбовываются.
• Далее,
  по периметру котлована устраивается опалубка для заливания бетона —
  она должна подниматься над основным полом на 100 ÷ 120 мм
• Нижний слой фундамента, примерно
  до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
• После того как
  нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

• Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.Затем на этой поверхности делается разметка —
  вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

• Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
• Производя этот процесс вн
  имательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных
  каналов и устройстве топки и подувала.
• Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами —
  оно при основной кладке будет заполняться раствором, образуя швы.
• После того, как
  вся модель печи до дымоходной
  трубы будет выложена, ее
  вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем
  . Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
• Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
• Кроме этого
  нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно
  в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
• Уложив два — три
  ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
• Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-«шведка»

Можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит
, при ее
топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти
полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы —
с другой стороны конструкции, и выдержанная закругленность
углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки

стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы
не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

• Итак, с первого ряда начинается формирование поддувальной камеры.
• На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

• С четвертого
  ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
• На пятом ряду укладывается колосниковая решетка
  .

• Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а
  также

  , если
  это необходимо, подпорка ставится и с лицевой стороны дверцы.

• На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
• На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
• На одиннадцатом ряду на оставленный проем
  укладывается варочная плита, под ее
  края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
• С двенадцатого по шестнадцатый ряд выводится варочная камера.
• На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
• Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
• На двадцатом ряду устанавливается еще
  одна дверца, и начинают формироваться очистная камера и ниша для сушки.
• На 22-
  ом

  ряду дверца камеры перекрывается кладкой.

• На 23-ем
  ряду камера перекрывается полностью, а в ее
  конце оставляется отверстие, которое продолжит дымоотводный канал.
• На 24-
  ом

  ряду металлическими полосками перекрывают сушильную нишу.

• На 25-
  ом

  устанавливают дверцу камеры очистки.

• На 27-
  ом

  дверцу перекрывают кладкой.

• На 28-
  ом

  перекрывается полностью вся камера.

• На 30-
  ом

  ряду, на дымоотводные каналыустанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее
  вставляется задвижка.

• С 31-ого
  по 35-
  ый

  ряд выкладывается отрезок .

• С 35-ого
  по 38-ой
  начинается сооружение распушки трубы.
• Далее, идет
  кладка трубы, которая уже имеет свою собственную
  нумерацию. С первого по 26-ой
  ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
• На третьем ряду ставят еще
  одну дверцу на очистную камеру.
• На 27-
  ом

  ряду ставят еще
  одну задвижку дымохода.

• На 29-
  ом

  делают расширение трубы на один ряд, а на 30-
  ом

  ее
  приводят в начальную форму.

• Начиная с 31-ого
  ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее
необходимо изолировать от него него
рючими материалами —
это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое
проходит т
руба, после постройки обязательно закрывается гидроизоляционным материалом, который
накладывается как на трубу, так и на кровлю.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены
и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

• На место, куда он будет установлен, сначала монтируют металлические уголки —
  они станут надежными
  опорами для шкафа.

• Далее, духовку оборачивают
  асбестовым шнуром, —
  этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Видео: технология кладки эффективной печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях —
размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее
можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая
вода, малопригодная для водных процедур.

Другой вариант установки этого водогрейного элемента —
это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно
очень быстро прогорит. Емкость
в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что
меньше места остается
для варочной плиты, или же топку придется
делать более глубокой, а значит
, увеличатся общие габариты печки, что
не всегда возможно
в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее —
какие функции должны в ней быть реализованы, ее
размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи —
это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Кирпичная печь для дома своими руками: пошаговая инструкция с фото

В этой статье — понятная, очень подробная фотоинструкция кладки кирпичной печи своими руками, советы о том, как не ошибиться при выборе необходимых материалов и как правильно разместить печку в частном доме для оптимального обогрева большей площади.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что именно от неё ждут хозяева. Если она устанавливается в доме небольшой площади и будет использоваться в виде камина для дружеских посиделок, можно использовать первую схему. Такая печка — неплохой вариант для приготовления барбекю на решётке или шашлыков.

Варианты размещения кирпичной печи

Вторая схема — для дома солидной квадратуры. В данном случае фронтальная сторона печи-камина выходит в гостиную, печные стены обогревают обе спальни, а тепло в остальных комнатах поддерживается при помощи теплообмена.

Третья схема с печью для отопления и приготовления пищи — бюджетный вариант жилья для холостяка либо небольшой семьи. Плюсы — тёплая лежанка и возможность размещения в прихожей сушилки.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь оно многократно повышает эффективность печного отопления.

Подбор кирпича, песка, раствора

Чтобы печь служила долго, нужно грамотно подобрать все материалы. Кирпичи бывают трёх видов:

1. Керамические — могут использоваться для возведения печи.
2. Силикатные — вообще не годятся в данном случае, даже двойные М150.
3. Огнеупорные — идеально подходят, но ими чаще обкладывают только топку и камины, разновидности: шамотные, тугоплавкие кирпичи и др.

Совет: выбирая кирпич для печки, нужно полностью отказаться от пустотелых его видов.

Раствор производится из глины. Красная глина подойдёт, если печь кладут из красного кирпича, при использовании шамотного требуется специальная шамотная глина. Отдельные печники до сих пор по старинке самостоятельно делают раствор из речного песка с зерном 1–1,5 мм, глины (в соотношении 2,5:1) и воды. Желательно при этом использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надёжнее купить в магазине готовую печную смесь, приготовив её согласно инструкции.

Из фурнитуры нужно приобрести колосниковые решётки, поддувальные и топочные дверцы, сажечистки, задвижки или заслонки.

Подготовка, список инструментов

Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.

Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.

Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.

Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.

Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.

Для строительства кирпичной печи необходимы такие инструменты:

• отвес;
• кельма;
• рулетка;
• шпатель;
• болгарка;
• вязальная проволока;
• строительный уровень;
• металлические полосы, уголки;
• ёмкости для цементного и глиняного раствора.

Пошаговая инструкция с фото по кладке печки

У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.

Кладка фундамента

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.

При укладке базового ряда используется цементный раствор.

Фундамент полностью заливается раствором, слой выравнивается.

Возведение тела печи

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.

Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.

Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.

Место, где будет расположен дымоход, во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

Далее кладутся следующие 3 ряда. Затем устанавливается упор из кирпича для решётки — по бокам кладутся 2 ряда в 1/4 кирпича.

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.

Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

Большая дверца монтируется рядом с установленной решёткой.

Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки, затем прорези доводятся вручную до нужного размера.

Кладётся следующий кирпичный ряд.

На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.

Фиксируется дверца, кирпич строго подгоняется под неё.

Топка новой печки с камином готова.

Над печной топкой кладутся огнестойкие шамотные кирпичи.

Тело печки построено.

Создание дымохода

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.

Укладываются кирпичные колодцы дымоотвода.

Над крышей топки монтируются сажечистки.

Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.

Выкладывается карниз тела, затем кладутся дымоотводы.

Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.

Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.

Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

В кровле аккуратно выпиливается отверстие для печного дымохода.

Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.

Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.

Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.

Делаем самую простую печку своими руками (10 фото)

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

• кирпич:
• *шамотный – 37 шт.;
• *красный – 60 шт.;
• дверца поддувала;
• дверца топливника;
• решётка;
• задвижка;
• варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

Как сложить печь из кирпича своими руками

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

• Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
• Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
• Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
• Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

• красный керамический марки 150;
• огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

• Камни следует приобретать одного типоразмера.
• Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
• Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
• В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

• Каждый камень ставят, опирая его на 2 других.
• Первый и последний ряды выполняют тычковыми.
• Чтобы избежать расслоения, вертикальные швы заполняют раствором.
• Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
• Не допускается совпадения тычковых и ложковых рядов.
• Подрубленные стороны камней ставят внутрь, а не наружу стены.

Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

Как сложить печь своими руками – не так сложно, как кажется

Необходимые инструменты и материалы

Сложить печь из кирпича, которая всегда готова согреть любое жилище, несложно самому. Нужно лишь узнать некоторые тонкости строительства кирпичных печек и правильно использовать полученные знания.

Какую кирпичную печь можно установить в своем доме и где это лучше сделать?

По функциональности все печки принято делить на несколько видов. Варочные располагают специальной панелью из чугуна, на которой можно греть воду и готовить пищу. Такие печи чаще всего устанавливают на дачах и в маленьких частных домах, в которых люди не живут зимой. В принципе, варочная печка способна отопить небольшую площадь, но главная ее задача не в этом, а в приготовлении еды.

Отопительные предназначены исключительно для отопления жилища. На них не готовят, так как они не располагают панелью для варки, за счет чего и имеют обычно очень компактные размеры. Варочно-отопительные – комбинация двух первых видов печей из кирпича, которая дает возможность нагреть большую площадь и приготовить любую еду. Нередко такие устройства снабжаются не только чугунной панелью, но еще и отдельной нишей, где можно сушить фрукты и овощи, и встроенной духовкой.

Вне зависимости от вида любая печка обязана быть максимально пожаробезопасной, не дымить при растопке и горении, а также создавать комфортные условия пребывания в доме. Чтобы добиться этого, необходимо правильно подобрать место в жилище, где вы хотите сложить печь, руководствуясь следующими рекомендациями:

• Нельзя сооружать отопительное устройство у внешней стены жилой постройки в связи с тем, что она станет очень быстро выхолаживаться из-за воздействия холодного воздуха снаружи.
• Ставят печку посередине помещения или рядом с внутренней стенкой. Также ее можно сооружать встроенной в стену. Если устройство ставится в центре комнаты (так делают, когда площадь жилища достаточно большая), оно делит ее на несколько функциональных частей – гостиная и кухня, спальня и столовая и так далее. Для малых по площади строений больше подходит печка, встроенная в стенку, или смонтированная прямо под ней.
• Для упрощения кладки желательно найти правильно составленную схему-порядовку для конкретного типа печи.
• Если печка сооружается между двумя комнатами, ее обязательно отделяют от стеновых поверхностей материалами с высоким показателем жаростойкости.

Отметим, что большие устройства для отопления (количество кирпичей более 500) и с собственным дымоходом следует устанавливать в доме на отдельный фундамент. Причем он не должен иметь связи (механической) с основанием строения (соблюдать это требование нужно и тогда, когда дом и печь возводятся вместе).

Делаем фундамент и выбираем кирпич для постройки печи

Если печка относительно небольших размеров строится в уже эксплуатируемом доме с плиточным бетонным фундаментом, допускается монтировать ее прямо на имеющееся основание. На пол из бетона нужно будет только постелить рубероид.

Когда напольное покрытие постройки из древесины или же дом стоит на ленточном фундаменте, необходимо будет подготавливать отдельное основание для отопительного устройства.

Сделать это можно самому по такой схеме:

1. Размечаем на полу место под будущую печку из кирпича.
2. Снимаем отмеченную часть напольного покрытия и выкапываем в земле под ним котлован (его глубина должна составлять около полуметра).
3. На дно ямы помещаем слой песка (примерно 10 см) и сверху – щебня (толщина такая же), утрамбовываем получившуюся «подушку».
4. Ставим дощатую опалубку для фундамента по периметру котлована (над уровнем основного напольного покрытия ее возвышают где-то на 11 см).
5. Половину ямы под печной фундамент заливаем смесью из песка, щебня и цемента, ждем, когда она застынет.
6. Заливаем вторую половину котлована раствором (после того, как предыдущий состав в яме надежно схватится), который желательно делать более «тонким» (добавьте в него чуть больше воды).

Основание для отопительного устройства

После этого необходимо тщательно разровнять фундамент правилом и подождать около месяца до того момента, как он прочно застынет. А в это время можно выбирать и закупать кирпич, помня о том, что от его качества зависит долговечность печки.

Для кладки используют огнеупорные, керамические, шамотные и специальные печные кирпичи, а также изделия ручной формовки. Все эти материалы следует выбирать по маркировке, которая указывает на их прочность. Кирпичную печь в доме следует сооружать из специальных изделий марок М150–М200, имеющих:

• однородный цвет;
• прямые грани с отсутствием сколов и трещин;
• геометрически правильную форму;
• размеры 11,3х6,5 либо 23х12,3 см (желательно покупать кирпичи именно с такими параметрами, так как большинство порядовочных схем разрабатываются под них).

Специальные печные кирпичи

Допускается использовать не печной кирпич, а шамотный. Но будьте готовы к тому, что печь из шамотного материала будет не только быстро нагреваться, но и быстро остывать. Снаружи шамотные изделия облицовывают керамическим кирпичом. Это делать обязательно. Такая отделка рекомендована и для отопительных конструкций, сооруженных из специального печного кирпича.

Кладочные печные растворы – какими они должны быть?

Перед тем как сложить печь своими руками, следует разобраться с составами, которые обеспечат надежную фиксацию кирпичей и всей конструкции. Обычно используют кладочные растворы на основе песка и глины (белый каолин или шамотный мергель для обычного кирпича, серую кембрийскую или молотую огнеупорную глину для керамического).

Компоненты состава для кладки печки нужно подбирать очень тщательно. Например, если вы ощущаете, что от шамотной глины идет какой-либо запах (неприятный или приятный), не берите ее. Аромат свидетельствует о наличии в сырье органики. Для кладки печи такая глина не подходит. Песок берут любой, главное, чтобы в нем не было посторонних примесей.

Пропорции в растворе глины и песка определяют опытным путем, проводя специальные пробы по такой схеме:

• заливают 1 кг глины обычной водой и оставляют на 24 часа, пока состав не закиснет;
• вымешивают глину до состояния пластилина (доливая в закисшую смесь воды);
• делят замес на 3–5 частей и добавляют в разные его порции песок (от 10 до 100% по объему);
• вымешивают растворы (максимально тщательно) и сушат их примерно 3,5 часов.

Затем пробы нужно аккуратно раскатать в 30–40-сантиметровые по длине «колбаски» сечением около 1,5 см и обернуть их вокруг какой-либо круглой заготовки большего диаметра. После этого ждут засыхания составов (около получаса). Осталось только проанализировать качество растворов.

Проверка качества раствора для кладки

Если на «колбаске» образовались микроскопические трещинки либо их нет вовсе, смело смешивайте глину и песок в пропорциях, использованных для этой пробы. С трещинами глубиной не более 2 мм раствор можно применять для кладки тех участков отопительной конструкции, которые не прогреваются выше 280–300 °С. Если же «колбаски» покрылись разрывами и глубокими трещинами, это означает, что в подготовленной смеси слишком много песка. Ее использовать для сооружения печи запрещается.

Еще более простой вариант – приобрести в строительном магазине готовую смесь для выполнения печных работ. Не желаете возиться с созданием «идеального» раствора самостоятельно, просто покупаете ее и приступаете к сооружению печи из кирпича.

Кладка кирпичной печи – важные советы профессионалов

Важно строго придерживаться выбранной вами схемы-порядовки для конкретной модели печной конструкции, а также определиться с видом кладки. Распространенные способы установки кирпичей – это кладка с пустыми швами и вподрезку. В последнем случае штукатурить готовую печку нет необходимости – в ней раствор присутствует во всех выполненных швах. А вот при выполнении работ с пустыми швами оштукатуривание построенной печи является обязательной операцией.

Схема-порядовка для печной конструкции

Чтобы не сделать роковых ошибок, новичкам в вопросах строительства домашних отопительных конструкций рекомендуется произвести предварительную кладку кирпичей без применения песчано-глиняной смеси. Делается она по порядовке при помощи 5-миллиметровых по толщине реек. Их ставят между рядами кирпичей. По сути, рейки «заменяют» собой раствор.

После того как вы соорудите всю печь насухо, и убедитесь, что все сделали правильно, начинайте разбирать конструкцию. По возможности пронумеруйте все кирпичи и сложите их отдельно. Тогда процесс чистовой кладки пройдет у вас в разы быстрее.

Процесс чистовой кладки печи

Другие рекомендации специалистов, которых стоит обязательно придерживаться при сооружении печки в частном доме:

• вертикальные швы (все без исключения) необходимо заполнять раствором, чтобы избежать вероятности расслаивания конструкции;
• каждый кирпич в кладке должен опираться как минимум на два других;
• наименьшая ширина шва составляет 2 мм;
• нужно выполнять перевязку всех рядов по вертикали;
• толщину раствора для кладки берут около 5–7 мм, после прижимания его кирпичами эта величина уменьшается на 2–3 мм (допускается слегка пристукивать ряды резиновым молоточком);
• при использовании керамических кирпичей их обмакивают на пару секунд в обычную воду, благодаря чему они без проблем пристают к раствору, шамотные изделия «купать» не нужно;
• перед укладкой кирпичи следует очистить волосяной щеткой от пыли и крошек (эту операцию называют швабрением).

Еще несколько важных моментов. Кирпичи укладывают на предназначенное для них место по одному. Если камень лег «мимо», его необходимо снять, убрать с него глиняно-песчаную смесь, а затем положить снова. Раствор, который был снят с кирпичей, в дальнейшем не используется.

Выполняем кладку печи самостоятельно по понятной и простой технологии

Первый ряд отопительной конструкции выкладывается без применения раствора. Затем все кирпичи, входящие в него, тщательно выравнивают и определяют места нахождения всех дверок и других элементов печи. После этого нужно установить положение угловых камней и уложить их на раствор.

Используем уровень для точной выверки положения кирпичей по горизонтали, а также рулетку для проверки размеров строящейся конструкции в диагонали и плане. Теперь можно укладывать первый ряд на песчано-глиняную смесь, начиная работы с середины ряда.

Укладывание первого ряда на песчано-глиняную смесь

Вертикальность всего контура печи из кирпича в ходе его сооружения контролируется посредством нехитрого приспособления – отвесов, протягиваемых на бечевке от потолка к печным углам. Выполненные таким образом линии станут отличным ориентиром для кладки. Завершив первый ряд, выполняем укладку второго ряда по аналогичной схеме:

• ставим на свое место камни по углам;
• проверяем отвесом от потолка вертикальность углов;
• выкладываем середину второго ряда.

Таким же образом укладываем третий и последующий ряды из кирпича. Не забывайте постоянно сверяться с планом постройки печи (с порядовкой). Обязательно нужно очищать наружные и внутренние части камней от лишнего раствора при помощи строительного мастерка.

В зависимости от типа печи выбирайте места расположения топки, поддувала, зольника. В обычном отопительном устройстве поддувальное отделение делают чаще всего после третьего ряда кирпичей, зольник – после пятого.

При кладке печи следует придерживаться важного принципа перевязки используемых камней, который предполагает перекрытие кирпичом последующего ряда каждого шва, расположенного по вертикали. Желательно, чтобы вертикальное соединение располагалось четко по центру кирпича следующего ряда. На практике такой «идиллии» достичь удается достаточно редко. В этом случае постарайтесь, чтобы сдвиг шва приходился максимум на четверть камня.

Не забудьте смонтировать специальный лист между полом и первым рядом кладки (его называют предтопочным). Он скроет небольшой зазор, всегда присутствующий в этом месте. Как видим, кирпичную печь не так уж и сложно выложить собственными руками.

Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все виды печей, она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

• Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
• Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
• Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по ссылке.

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

• Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
• Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
• Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

• Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
• Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
• Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический дефлектор – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Отопительная печь из кирпича: порядовка, наиболее распространенные примеры

Кладка печи гораздо сложнее, чем возведение стен, поэтому мастера используют кроме чертежей (а чаще вместо них) порядовки, точнее порядковые схемы укладки. На них указываются не только размеры самой печи и каналов внутри нее, но и точно определяется место каждого кирпича.

Рассмотрим вопрос — печи отопительные кирпичные порядовки, что это такое и как ими пользоваться. Также приведем несколько конструкций печей.

Перед тем как разбирать конкретные примеры, проведем небольшой экскурс в теорию.

Обратите внимание. Порядовка не однозначный термин. Этим же, словом называются рейки, устанавливаемые по краям кладки на которых есть разметка и приспособления для натягивания шнура обозначающего швы. Такую порядовку используют для кладки самых разных конструкций, а не только печей.

Немного теории

Этот раздел нашей статьи необходим в связи с тем, что даже профессиональный строитель никогда не сталкивавшийся с кладкой печи может не понять некоторые специфические термины и названия элементов и деталей конструкции. Если говорить вообще о домашних мастерах самоучках, то им такой «ликбез» необходим обязательно, иначе будет непонятно, о чем идет речь. Начнем с устройства печи.

Устройство печи

Сначала разберемся с терминами и элементами устройства печи, так как, для того чтобы понять описание порядовки, их обязательно нужно знать. Перечислим детали печи и обозначим их назначение. Рисунок ниже позволит увидеть все наглядно.

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

Названия граней кирпича и его неполных частей

В первую очередь необходимо знать, как называются грани кирпича и его неполные части.

У строителей приняты следующие названия граней кирпича, обозначенные цифрами на рисунке под буквой «а»:

• тычковая грань (тычок);
• постельная грань (постель), в зависимости от положения в пространстве может быть верхней и нижней;
• ребро кирпича, иногда называют усенком;
• ложковая грань (ложок).

Дальше обозначены буквами части кирпича:

• полный кирпич;
• трехчетверка (иногда называют девяткой);
• половинка;
• четверка.

Совет. Обычно кирпич колют кирочкой молотка каменщика, при этом удары нужно наносить не по постели, а по ложку, держа кирпич на ребро. Но желательно, если это возможно, заказать некоторое количество неполных кирпичей прямо на заводе или у продавца.

Огнеупорный кирпич, цена которого довольно высока, вообще лучше не отбивать, а резать соответствующим кругом, чтобы исключить возможность неправильного раскалывания.

Укладка кирпича

В большинстве случаев кирпич кладут на постель, но возможны и другие варианты они представлены на рисунке ниже. Для того чтобы кладка была прочной вертикальные швы в соседних по высоте рядах не должны совпадать, вышележащий и ниже лежащий кирпичи должны перекрывать друг друга, лучше всего на половину.

На рисунке буквами обозначены:

• укладка кирпича на постель;
• укладка кирпича на ребро (ложок);
• укладка кирпича на тычок;
• правильная перевязка швов.

Также принято различать кладку по толщине, варианты показаны на рисунке.

На рисунке буквами обозначены:

• кладка в четверть (кирпичи ложатся на ложок);
• кладка в полкирпича (постелью);
• в две четверти (в полкирпича, но кирпичи укладываются на ложок);
• в три четверти (ряд на ложок и ряд на постель);
• в три четверти (ряды ложок и постель чередуются);
• в кирпич.

Кроме приведенных выше вариантов возможны еще и другие, но как понятно толщина кирпича стены определяется размерами кирпича, т. е более подробно:

• если толщина стены равна ширине ложка или тычка, такая кладка читается в четверть;
• толщина равна ширине постели — в полкирпича;
• длине постели — в кирпич.

Дальше идут кратные и составные размеры — в два, три, четыре кирпича, в два кирпича с четвертью или с половиной и т. п.

Также кладку различают по виду швов (надо отметить, при кладке печей стараются добиться их минимального размера буквально в несколько миллиметров, в отличие от обычной кладки). Виды швов приведены на рисунке ниже.

На рисунке показаны следующие варианты швов:

• Впустошовку — кладочный раствор не заполняет швы на глубину 5-10 миллиметров. Такие швы используются, если печь будет оштукатуриваться в дальнейшем, тогда часть штукатурного раствора заполняет образовавшиеся пазы и таким образом обеспечивается более крепкое сцепление с поверхностью.
• Вподрезку — шов заполняется полностью, лишний раствор удаляется мастерком (подрезается)
• В выпуклую расшивку — после подрезки специальным инструментом расшивкой шву придается особый профиль с декоративной целью.
• Вогнутая расшивка — то же самое, но профиль не выступает за контур стены, а наоборот углубляется в нее (на фото в начале статьи показан вариант с такими швами)

Теперь, когда мы разобрались с теорией, лучше на примере более подробно разобраться с вопросом — кирпичная отопительная печь порядовка. Для начала можете посмотреть видео в этой статье, затем рассмотрим две конструкции.

Печь оштукатуренная с теплоотдачей на 1760 ккал/ч

Это одна из наиболее распространенных печей складываемых своими руками. Она была очень подробно описана в книге А. М. Шепелева, которая переиздавалась несколько раз с начала 80-х годов прошлого века и фактически является «библией» печников на территории СНГ.

Хотя отмечу, в данной книге иногда встречаются спорные моменты (особенной с точки зрения современного развития строительной науки и технологий), ее до сих пор можно рекомендовать.

Конструкция печи

На рисунке цифрами обозначены детали печи:

• дымовые заслонки;
• чистка;
• топка;
• зольник;
• гидроизоляционный слой.

Шкала, которая расположена между первым и вторым рисунком обозначает нумерацию рядов кладки (как и на всех остальных схемах, которые мы будем рассматривать ниже). Как видно, приведенная отопительная кирпичная печь порядовка начинается снизу, это и понятно нумерация соответствует порядку кладки.

Это простейшая печь, в которой нет сложных дымовых каналов. Газы из топки поднимаются вверх до перекрыши, затем опускаются вниз и снова через последний дымовой канал идут вверх в дымоход. Для кладки вам понадобится 110 штук огнеупорного кирпича и 250 обычного полнотелого (не считая дымохода).

Теперь подробнее рассмотрим ее порядовку.

Порядовка печи с теплоотдачей на 1760 ккал/ч

Для первой печи будем описывать порядовку тщательно, это будет подробная инструкция, как делать печь. Хотя конструкция и не очень сложная, но на простых примерах легко учиться. Когда Вы разберетесь с этим описанием, то в дальнейшем будет проще понять, как делать кладку даже без пояснений, ориентируясь только по рисунку.

Теперь по порядку, точнее по рядам кладки (соответствуют пунктам списка) печь кирпичная отопительная порядовка делается следующим образом.

Внимание. Не забываем перед первым рядом уложить гидроизоляцию, не менее чем из трех слоев рубероида, или еще лучше другого листового материала («техноэласт» и т. п.). Каждый слой укладываем на мастику или, в крайнем случае, на расплавленный битум, современную гидроизоляцию можно также приплавить, нагревая поверхность горелкой или промышленным феном.

Не забывайте, бронированные поверхностные листы (покрытые посыпкой) можно использовать только для верхнего слоя:

• Первый ряд ложится из обычного кирпича — использовать три четверти. Расположение его видно на рисунке. Причем обратите внимание со стороны, где будет дверца зольника, по направлению к его камере часть кирпича стесывают, это показано параллельными линиями (вертикальными относительно расположения на рисунке). Это делается для того, чтобы зола не просыпалась за пределы печи и чтобы удобно ее выгребать.

Форма кирпича после такой обработки видна на разрезе A-А первого чертежа иллюстрирующего кладку данной печи. Можно кирпич не стесывать, но тогда выбирать золу будет труднее. После укладки первого ряда дополнительно укладываем ряд глиняного раствора на дно поддувала, для защиты гидроизоляции от горячих углей.

Внимание. Печь будет штукатуриться, поэтому кирпич ложится впустошовку.

• Начиная укладывать второй ряд, одновременно начинаем устанавливать дверку зольника. Для этого привязываем к ней отрезки проволоки длиной около метра, которые заводим в горизонтальный в шов.

Для более прочной связи дополнительно обматываем проволоку вокруг штырей (гвоздиков) воткнутых в вертикальные швы. Можно также вязать дверку к обрезкам сетки, которую укладываем в раствор между рядами кладки. Дверку по контуру обкладываем асбестовым шнуром.

На следующем рисунке продолжение порядовки.

Дальше идет кладка дымохода, порядовку для его обычно не указывают, так как все зависит от конструкции здания высоты и материала перекрытий и покрытий. Главное при кладке дымохода обеспечивать надежную перевязку и не забывать о противопожарных разделках в местах прохода через конструкции здания, особенно из сгораемых материалов. Дымоход после прохода кровли кладут уже не на глиняном растворе, а на цементном, не боящемся влаги.

Дальше рассмотрим более сложную комбинированную печь.

Комбинированная отопительно-варочная печь

Использовать печь только для обогрева здания, а для приготовления пищи применять другие источники тепла, не очень выгодно. Поэтому даже больше распространение, чем только отопительные имеют комбинированные — отопительно-варочные печи.

Особенно рационально такие конструкции собирать для небольших домов, например дач. Протопив такую печь, вы сможете одновременно не только нагреться, но и приготовить ужин. То есть с ней трудно сказать, что в доме «холодно и голодно», тем более блюда из дровяной печи по вкусу превосходят приготовленные в микроволновке или на газовой плите.

Рассмотрим порядовку одной из таких конструкций авторства В. В. Потапова (тоже описанной в книге из которой мы взяли первую печь) в ней есть духовой шкаф, являющийся лучшей заменой привычной газовой или электрической духовки. Вот ее внешний вид и разрез.

На рисунках цифрами обозначены:

• дверка зольника;
• топливник (топка);
• варочная камера;
• духовая камера;
• колосниковая решетка;
• чистка;
• вентиляция;
• чугунная плита;
• дымоход.

На рисунке показан вариант с подключением к боковому или стеновому дымоходу. Если дымоход будет опираться непосредственно на печь (насадной), то конструкция верхней части будет выглядеть несколько по иному, приводим рисунок.

Теперь перейдем к порядовке, сразу ряды с первого по восьмой.

Дальше снова рисунок — печь отопительная кирпичная порядовка с девятого ряда.

Дальше рассматриваем, как будет ложиться кирпич при боковом подсоединении дымохода. Вариант с надсадной трубой рассмотрим чуть позже.

• Двадцать первый ряд аналогичен предыдущим, но в нем начинаем формировать выход на боковой дымоход. Для этого укладываем кирпич, который будет выступать за контуры печи, это видно на порядовке.
• Двадцать второй ряд перекрывает дверку духовки, также в нем оставляем проем для выхода дымовых газов в сторону. Тоже укладываем кирпичи, выступающие за контур для связи с боковым дымоходом.
• В двадцать третьем ряду продолжает формировать канал для выхода газов в дымоход. Поверх этого ряда укладываем пластины для поддержки перекрыши.
• Двадцать четвертый ряд сплошной, укладывается на стальные пластины. Также в этом ряду связываются с верхней частью бокового дымохода выступающим кирпичом.
• Последние два ряда сплошные, они формируют перекрышу печи и отличаются только порядовкой.

Теперь рассмотрим вариант с насадной трубой, здесь изменения начнутся с двадцать первого ряда (на рисунке показана порядовка только с двадцать третьего).

• Ряды двадцать первый и двадцать второй кладем без выступающих за контур кирпичей, в остальном порядовка не изменяется.
• Двадцать третий ряд кроме перевязки аналогичен предыдущим. На него укладываем пластины для поддержания свода.
• Двадцать четвертый — двадцать шестые ряды почти сплошные кроме отверстия для выхода дымовых газов, отличаются только перевязкой.
• В двадцать седьмом ряду устанавливаем заслонку (вьюшку). Кирпичи начинают формировать дымоход и ложатся только вокруг его канала.
• Двадцать восьмой ряд аналогичен (кроме заслонки). После него начинается дымоход.

Вот и все, что мы хотели рассказать про печи кирпичные отопительные порядовки. Как видите, все не так и сложно. Будем рады, если наша статья помогла вам разобраться с этим вопросом, а примеры, приведенные в ней, помогли сделать теплую и надежную печь.
