Лючок сантехнический под плитку своими руками на магнитах чертежи

Люк под плитку на магнитах за 5 минут. Своими руками.

Как сделать самый дешевый люк невидимку. СМОТРИ.

Как сделать люк под плитку на магнитах и экран под ванну за 30 минут!

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стену. Это позволит сократить расходы на монтаж и займёт не намного больше времени по сравнению с выбором уже готовой конструкции.

Установка специальных сантехнических люков требуется, в первую очередь, в санузлах и ванных комнатах. Они обеспечивают доступ к коммуникациям, приборам учёта, фильтрам, узлам управления и даже водонагревателям, скрытым за кафельной плиткой стен или, в редких случаях, пола. С помощью таких конструкций, отлично вписывающихся в интерьер, легко проверить состояние труб и водомеров, и провести их замену. Сделать ревизионный люк своими руками несложно, хотя для этого следует знать особенности изготовления и монтажа.

Что такое люк-невидимка?

Существует два типа ревизионных люков. Обычный вариант отличается доступной стоимостью и простотой монтажа, но заметны на стене. Люки-невидимки не бросаются в глаза, но требуют для установки больше времени и опыта. Готовые конструкции, рамы и дверцы можно приобрести, выбрав из ассортимента известных производителей («Практик», Hago и «Люклэнд»). Но выгоднее сделать сантехнический люк своими руками, замаскировав его плиткой, это выйдет в разы дешевле.

Выбор инструментов и материалов

Для того чтобы изготовить и установить люк под ванной самостоятельно необходимо наличие следующих инструментов и материалов:

механизма Push-to-open, обеспечивающего открывание дверцы без ручек;
влагостойкого гипсокартона (кроме вариантов с кирпичной или бетонной стеной) и фанеры;
деревянного бруса;
армированной сетки;
клея ПВА и клеящего вещества для плитки;
самой керамики по размеру всей поверхности для облицовки, так как её укладка будет выполняться сразу же после установки люка;
дрели и шуруповёрта;
саморезов;
рулетки и карандаша.

В качестве материала для самой дверцы и люка может использоваться и фанера, и ДСП или ОСП – всё зависит от количества приклеиваемых на неё плиток. Чем больше керамики, тем прочнее должна быть конструкция. Наиболее устойчивым вариантом будет ориентированно-стружечная плита, тогда как фанера подойдёт, если дверца рассчитана только на одну плитку. Толщина открывающейся части люка при выборе ОСП должна быть не меньше 12 мм.

Создание каркаса и дверцы

После выбора материалов для изготовления рамы и дверцы проводят замеры для определения их размеров и планируют местоположение люка. Желательно устанавливать его таким образом, чтобы к нему было легко подобраться. Если же расположение люка возможно только в труднодоступных местах, стоит предусмотреть не обычную распашную конструкцию дверцы, а откидную (при наличии препятствий на расстоянии меньше 120 мм от люка) или сдвижную.

Размер дверцы рекомендуется выбирать кратным элементам облицовки. Для керамики с шириной и высотой больше 25–30 см ревизионные люки самодельные для счётчика могут совпадать по габаритам с одной плиткой. А для доступа к ключевым коммуникациям следует предусмотреть дверцу не меньше 400х600 мм, совпадающие по площади с 4 стандартными плитками 20х30 см. Большие размеры не всегда увеличивают удобство использования люка. И для того чтобы не тратить лишнее время и материалы на конструкцию, не рекомендуется делать её слишком высокой или широкой.

Совет: Размеры можно подобрать и по габаритам проёма в кирпичной или бетонной стене. При этом они могут не совпадать с параметрами плитки, но расстояние между краями дверцы и наклеиваемой на неё керамики не должны быть больше 5 см со стороны петель и 7,5 см с других сторон.

В процессе планирования расположения и размеров дверцы необходимо учитывать, из какого материала сделаны ограждающие конструкции:

если основанием для укладки плитки будет бетонная стена или кирпич, стоит ориентироваться на габариты уже имеющейся ниши;
монтируя самодельные люки под плитку в гипсокартон, проём усиливают каркасом из металлического профиля.

Определившись с размером, следует выбрать количество и расположение петель для установки дверцы. Для обычного люка достаточно двух креплений. Для большого – трёх или четырёх, расположенных на расстоянии не меньше 100 мм друг от друга и около 1–2 см от краёв дверцы.

Отдельно рекомендуем посмотреть ниже видео по использованию неодимовых магнитов для изготовления сантехнического люка.

Этапы монтажа

Начинать устанавливать ревизионный люк ванной своими руками следует с создания рамы. Для гипсокартонных стен процесс монтажа упрощается, так как в качестве каркаса конструкции могут выступить профили, которыми усиливался проём. А обшивка внутреннего периметра люка обшивается полосками из того же ОСП, из которого он сделан. При монтаже внутри более прочной стены по краям ниши с коммуникациями или приборами устанавливают деревянные бруски.

Следующий этап – установка петель на дверцу, а их ответных частей – в нужные места каркаса (но только на один винт). Далее необходимо провести проверочную установку для определения правильности монтажа креплений. Установленная дверца должна находиться в одной плоскости с кирпичной стеной или же с гипсокартоном. Во втором варианте люк примеряют с уже приклеенной гипсокартонной частью. После проверки ответные части петель окончательно закрепляют вторым винтом, устанавливают дверцу и ещё раз регулируют её положение.

Процесс монтажа керамики на сантехнический люк под плитку своими руками заключается в следующем:

Внешняя часть дверцы обезжиривается и грунтуется;
Деревянная поверхность смазывается клеем ПВА;
Сверху приклеивается штукатурная сетка (с использованием шпателя);
После высыхания клея (не меньше 12 часов) готовится клеящий раствор;
Плитка наклеивается на капроновую сетку;
Продолжается укладка остальной керамики.

Совет: Плитку следует продолжать укладывать от ревизионного люка. Сначала доводится до конца ряд (или 2–3 ряда по высоте), а затем продолжается укладка под дверцей. Таким образом, расположение керамики не нарушится, и люк будет незаметным.

После установки плиток на стене по сторонам дверцы дополнительно проверяется расположение люка относительно плоскости стены. Если он выступает или, наоборот, слишком утоплен внутрь, допускается ещё раз отрегулировать положение креплений. А для того чтобы упростить регулировку, в последнюю очередь устанавливается пуш-система.

Видео по самостоятельному изготовлению самодельного сантехнического люка

Источник

Вы наверняка задумывались и задавали себе вопрос: Как сделать свой интерьер ванной комнаты или туалета не похожим на другие? Как спрятать коммуникации и при этом чтобы они были легкодоступны? Ответ очень прост — это установка люка невидимку под плитку.

Хочу на личном примере показать весь процесс: от выбора люка, установки и финальной стадии — герметизации швов.

Ну что, Вы, готовы, тогда начинаем.

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Установка люка невидимки

Для правильной установки люка невидимки необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку, как было в моем случае, но об этом позже…

Минимальный проект должен содержать:

Выбрать плитку и соответственно люк;
Прорисовать раскладку плитки на той стене куда устанавливается люк невидимка, чтобы не было узких подрезов плитки по краям стены;
Исходя из раскладки плитки и размеров люка — прорисовать, как будут проходить коммуникации (вентили и счетчики воды) , чтобы к ним был удобный доступ;
Прорисовать, как будут располагаться металлический профиль, на который будет закреплен люк, а в дальнейшем листы гипсокартона;
Проставить размеры установки люка относительно пола и стен помещения.

Вот мой проект рис.2, для удобства проектирования он был сделан в программе SketchUP.

Рис.2. Проект с размещением всех элементов конструкции, раскладка плитки и основные размеры монтажа.

А теперь по поводу моей ошибки, разводка и монтаж труб водоснабжения были сделаны без предварительного проекта и когда я начал устанавливать люк невидимку с учетом раскладки плитки, то оказалось что один кран и счетчик воды находятся в не зоны доступа люка. Поэтому пришлось переделывать разводку труб, чтобы все краны и счетчики были в зоне доступа. Теперь вы понимаете на сколько важно иметь проект!

Ещё несколько фотографий во время монтажа люка невидимки под плитку:

Рис. 3. Проем в который будет устанавливаться люк невидимка

Рис. 4. Усыновлены металлические профили и на них закреплен люк невидимка

Рис. 5. Вид из люка

Рис. 6. Зашиваем всю конструкцию гипсокартоном

Чем клеить плитку к люку

Так как при установке ревизионного люка мы выставляем его по одной плоскости со стеной из гипсокартона, то и клеить плитку необходимо на плиточный клей, чтобы в дальнейшем поверхность всей стены облицованной плиткой находилась в одной плоскости.

На практике, плитка приклеенная плиточным клеем к люку, от нажатий и открывания люка начинает отклеиваться. После второго приклеивания на плиточный клей она снова отвалилась, было принято решение приклеить её при помощи жидких гвоздей, наклеив на старый слой плиточного клея.

Рис. 7. Вид стены после облицовки плиткой

Рис.8. Приоткрытая дверца люка

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Силиконовый герметик белого цвета;
Ножницы;
Малярный скотч;
Пульверизатор с мыльным раствором;
Кисточка с деревянной ручкой;
Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

В результате получаем вот такую картинку

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Финальный вид туалета, где наш люк невидимка скрывается на стене

Поиск по сайту

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной…

О том, что такое фундамент, по всей вероятности, знает любой человек. В строительстве это подземный отрезок постройки, который принимает все основные нагрузки и подает…

Современные требования к инженерным коммуникациям время от времени вступают в противоречие с решениями дизайнеров. А конструктивные особенности помещений не всегда позволяют осуществлять необходимый контроль над состоянием сетей. Решение нашлось быстро: задекорировав основную часть коммуникаций, оставлять особые отверстия для периодического контроля и ремонтных работ. Так как основные инженерные сети дома проходят в кухне и санузлах, то открытые отверстия смотрелись бы крайне неэстетично. Скрыть место доступа к коммуникациям и сделать его использование удобным призван сантехнический люк под плитку. Такой прием позволит иметь возможность в любой момент осмотреть сантехнические и электротехнические приборы, отремонтировать или заменить их. Ведь скрытые под отделкой они были бы недоступны. Люки монтируются вровень с поверхностью и имеют ту же отделку — чаще всего плитку, мозаику, керамогранит. Поэтому общий дизайн не меняется, стиль помещения сохраняется полностью.

Практичные современные технологии позволяют создать смотровые люки в любых частях помещения – в стенах, на потолке или в полу. Ревизионные люки под плитку можно поставить в вертикальные стены из кирпича, пенобетона или из гипсовых блоков, врезать в гипсокартонную обшивку. Они откроют доступ в канал, проложенный в монолитном бетонном полу или в подвесном потолке. При условии аккуратного профессионального монтажа в закрытом положении такие люки практически незаметны. Недаром они получили заслуженное звание невидимок.

Особую конструкцию имеют потолочные люки. Им требуется дополнительная фиксация дверцы, чтобы она не распахивалась под своим весом. Иногда потолочные люки имеют дополнительную функцию и «работают» светильниками.

Скрытые люки под плитку, монтируемые в стенах или полу, обладают возможностью выдерживать большие внешние нагрузки, ведь они декорируются теми же плитками, что и помещение. Тяжелый керамогранит, искусственный камень или плитка не должны препятствовать легкому доступу к коммуникациям. Кроме того, люки должны быть влагозащищенными, ведь зачастую в таких помещениях повышенная влажность. Сантехнический люк под плитку обычно выполняется из поливинилхлорида или алюминия, что обеспечивает устойчивость к коррозии. Иногда требуется и газонепроницаемость.

Какими они бывают конструкции и материалы

По стандарту скрытый люк под плитку имеет прямоугольную (квадратную) раму, которая вставляется в проем в стене или в полу. На раму при помощи шарнирных петель крепят дверцу. И петли, и дверца изготавливаются из того же материала, что и рама. То есть они могут быть металлическими или:пластиковыми. Это гарантирует, что в дальнейшем материалы конструкции будут деформироваться одинаково и перекосов не произойдет.

Чаще всего дверца одна, но если отверстие больше 70 см, то ставят две створки. Дверцы конструктивно делят на распашные и сдвижные. Первые открываются как обычная дверца и имеют лево- и правосторонний варианты. Обычно их ставят там, где нет предметов, препятствующих открыванию дверцы. Сдвижные сначала открывают «на себя», потом сдвигаются в сторону с помощью петель особой конструкции. Это удобно в условиях тесноты, например, если люк установлен между стеной и унитазом, такому люку достаточно 15 см для открывания. Если и такого пространства нет, применяют откидной вариант, когда после сдвигания крышка поднимается вверх или откидывается вниз.

Рамы тоже имеют 2 разновидности:

регулируемые: после установки в отверстие размер рамы регулируется, а излишки обрезаются;
не регулируемые: рама сразу изготавливается по точным размерам люка.

Есть модели безрамные, где дверца люка крепится при помощи магнитов или герметика. Но как сантехнический люк под плитку такая конструкция не годится, так как она не способна выдержать вес облицовки.

По способу открывания люки делятся на люки под плитку нажимные, открываемые ключами или ручками-присосками. Первые люки откроются при простом нажатии на них, что очень удобно. Но есть и недостаток – ведь при случайном нажатии он распахнется тоже, что может быть опасным. Люки «под присоску» имеют специальную ручку.

Тонкости установки

Основное правило монтажа ревизионных люков – их не должно быть видно. Люк-невидимка под плитку должен монтироваться вровень со стеной или полом, а отделка на дверце — гармонично вписываться в рисунок. Такие люки довольно дорогие, поэтому многие предпочитают делать их своими руками.

Для самостоятельного монтажа потребуется совсем немного:

покупная или самодельная конструкция люка;
саморезы;
шуруповерт;
строительный уровень;
плитка и плиточный клей.

Можно обойтись своими силами полностью и не покупать люк. Раму создают из алюминиевого профиля или обработанных влагозащитным герметиком деревянных брусьев, а створку вырезают из гипсокартона, устойчивого к влаге. Декоративную плитку на люк устанавливают в последнюю очередь, точно вписывая сантехнический люк под плитку в дизайн помещения. Лучше всего облицовку плиткой помещения начинать после установки люка, тогда результат будет безупречным. На люке швы не затираются, чтобы визуально быстрее его найти. Систему запирания такого люка можно позаимствовать от старой мебели.

13599
0

Открыто расположенные коммуникации и контрольно-измерительные приборы в ванной снижают эстетичность отделки помещения, поэтому их стараются скрыть в коробах или закрытых нишах, отделанных той же плиткой, что и комната. При этом доступ к скрытым механизмам обеспечивают установкой в перегородках потайных люков.

Первые образцы таких устройств производились из пластмассы и не предусматривали отделку керамикой, поэтому люки, скрывая магистрали, сами выделялись на облицованной плиткой поверхности. После усовершенствования смотровые устройства начали производить из армированного пластика или металла, что повысило их жёсткость и сделало возможной отделку люков плиткой.

Алюминиевый люк AluKlik Revizor

Современные сантехнические люки – «невидимки», предлагаемые производителями – это высококачественные изделия различных конструкций и размеров, в которых использованы специальные потайные петли и замки нескольких типов, например, алюминиевые люки под плитку AluKlik Revizor или стальные смотровые устройства «Шаркон». Соответственно, цена таких устройств, в зависимости от габаритов и использованных технических решений, варьируется от двух до нескольких десятков тысяч рублей, а стоимость установки может быть ещё выше.

Самостоятельно изготовить люк, по качеству не уступающий имеющимся в продаже готовым изделиям, сложно. Однако если необходимо установить смотровое устройство неправильной формы или произвести оптимизацию традиционной конструкции, имея навыки выполнения слесарно-монтажных работ и зная технологию, сделать люк под плитку своими руками всё же реально.

Чтобы изготовить ревизионный люк для ванной самостоятельно, рассмотрим следующие детали и технологии:

требования к смотровому устройству;
конструкции люков;
изготовление комплектующих деталей;
сборка люка – «невидимки».

Требования к смотровому устройству

Ревизионный люк – «невидимка» в ванной, независимо от конструкции, должен отвечать следующим требованиям:

функциональность – размеры и формат люка должны обеспечивать возможность обслуживания скрытого за перегородкой оборудования;
прочность и жёсткость – для длительной безотказной эксплуатации и сохранности уложенной на него керамики;
герметичность – с целью защиты скрытых коммуникаций и устройств от открытого контакта с водой в ванной;
тепло- и звукоизоляция створки – для исключения образования конденсата на наружной поверхности дверцы и снижения шума от движения воды (в канализационном стояке);
эстетичность – скрытость в закрытом положении и обустроенность внутренних поверхностей.

Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям

Несоответствие даже одному из перечисленных требований приведёт к потере эстетичности облицовки ванной и проблемам с техническим состоянием скрытого оборудования.

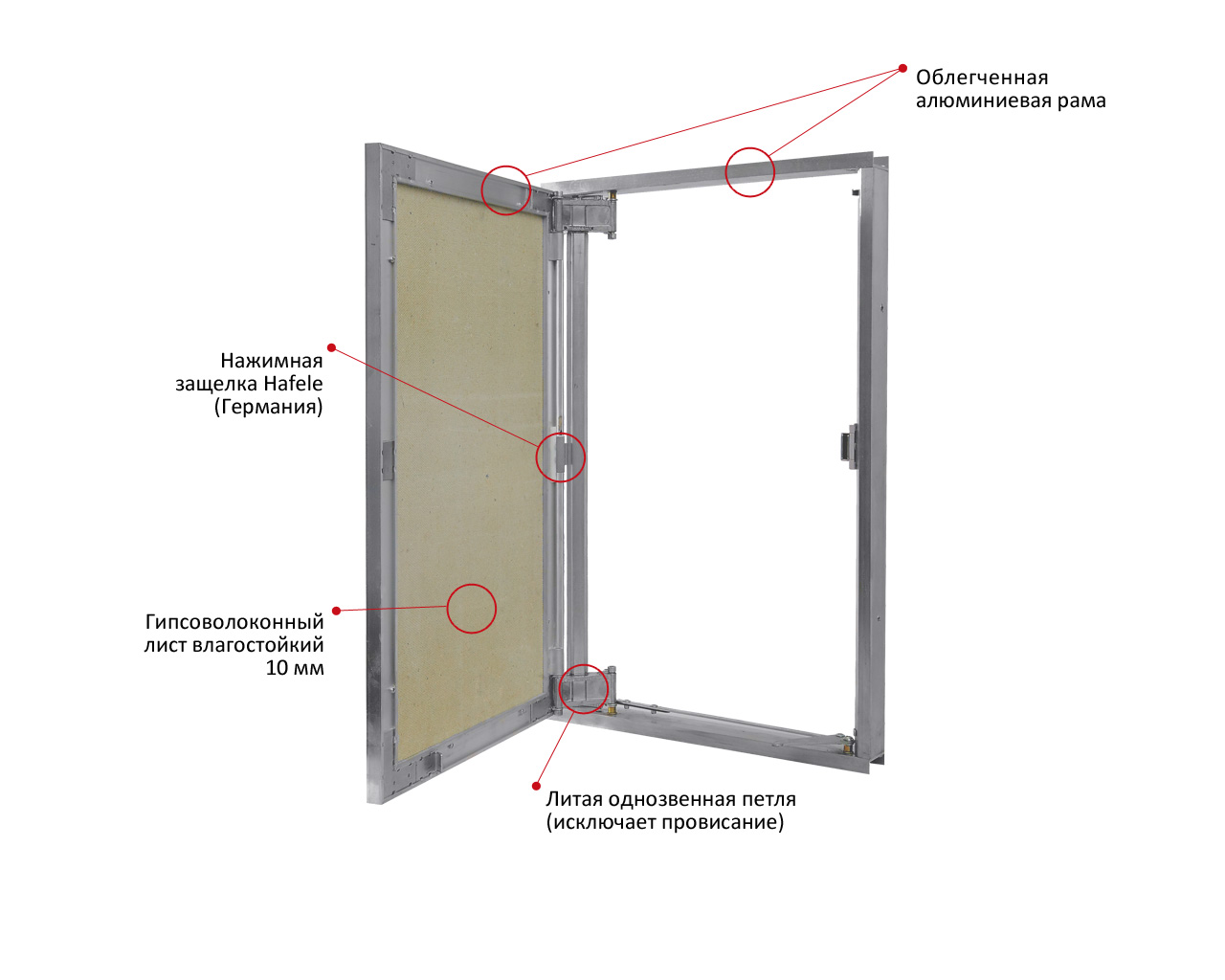

Все ревизионные люки, независимо от типа, состоят из коробки-рамы, створки (дверцы) на специальных петлях и замкового устройства. Для герметичности сопряжения между дверцей и коробкой устанавливается уплотнительная прокладка из резины или каучука, а скрытость люка на облицовке стен или пола ванной достигается отделкой лицевой стороны створки керамической плиткой.

Производители люков – «невидимок» предлагают ревизионные устройства трёх типов:

распашные – люки с одной или двумя створками, при открывании вручную подающимися всей площадью в направлении от стены или пола, а затем распахивающимися на петлях;
сдвижные – смотровые форточки с выдвигающейся вручную, а затем двигающейся параллельно стене дверцей;
нажимного действия – конструкции, открывающиеся и закрывающиеся при нажатии на створку, под которой находится замок с механизмом пружинного типа.

Изготавливаются напольные люки из алюминия или стали определенной толщины

Из перечисленных видов потайных люков, монтируемых в ванной, для изготовления своими руками целесообразнее выбрать распашной тип устройства, пригодный к установке в стене и полу, с доступными ценами на комплектующие и относительной простотой самостоятельной установки.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

облегчённые приспособления для проёмов малых размеров;
люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Острые кромки стальной рамки в проёме в целях безопасности эксплуатации обрабатываются напильником.

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

ОСП перед установкой должна быть обработана для защиты от влаги гидрофобным составом.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Заключение

Самостоятельное изготовление стенового или напольного ревизионного люка, не уступающего по качеству готовым изделиям, работа сложная, требующая профессиональных навыков. Но сделать своими руками ревизионное окно упрощённой конструкции, способное удовлетворить потребности контроля скрытого оборудования в ванной, при знании технологий изготовления вполне реально и экономически оправданно.

Тем, кто хочет скрыть доступ к разводке или трубам, люк-невидимка под плитку своими руками поможет осуществить задуманное. По правилам, когда вы прячете в стены сантехническую сеть, обязательно должно оставаться ревизионное отверстие доступа – хотя бы для сверки показаний счетчиков и обнаружения протечек или других неисправностей. Можно, конечно же, оставить просто аккуратную дырку в стене, но такое решение проблемы будет выглядеть не эстетично. А через открытое пространство станут просачиваться в помещение различные неприятные запахи.

Еще совсем недавно лучшим решением вопроса считалась пластиковая дверца, которая закрывала проем и убирала от всеобщего обозрения сантехнические детали. Однако, во-первых, она не красит общий вид санузла, особенно если пластик, как отделочный материал, в нем больше нигде не используется.

А во-вторых, если проем достаточно велик, такая дверца оказывается довольно ненадежной: ее крепления легко нечаянно сломать, при сквозняке она начинает дребезжать и постукивать, а большое полотно требует наличия ручек и замков. Так что многие хозяева, стремящиеся сделать свою ванную комнату идеальной, сегодня выбирают прекрасную альтернативу безликому пластику, маскируя, таким образом, не только ревизионное окошко, но и саму закрывающую его дверку.

Люк-невидимка под плитку своими руками
хорош еще и тем, что его идею можно использовать очень разносторонне. К примеру, оформить подобным образом вход в подвал на полу. Или закрыть пространство под ванной, которое можно будет использовать как маленькую подсобку для хранения нужных в хозяйстве бытовых вещей: швабр, тазиков и моющих средств. Но начнем с самого несложного варианта.

Маленькое окошко: быстро, просто и незаметно

Легче всего оформить небольшое ревизионное отверстие, которое нужно исключительно для сверки счетчика. В этом случае достаточно проема в 1-4 плитки. Если вас устраивает размер в одну, можно даже не морочиться с подготовкой дверцы, а наклеить магниты на оборотную сторону плитки. Если же есть необходимость в большем окошке, процесс несколько усложнится, но останется тоже предельно простым.

Смотровой люк размечается еще на стадии обшивки стен гипсокартоном (именно за него обычно прячутся все коммуникации). Проем оформляется дополнительными профилями для укрепления отверстия.
По профилю с наружной стороны фиксируется металлическая рамка.
Из плиты ОСП вырезается деталь, на 5 мм более узкая с каждой стороны, чем совокупные размеры плиток, которые будут закрывать окошко. Она должна достаточно свободно входить в рамку, но не проваливаться за ее пределы.
С внутренней стороны дверцы наклеиваются магниты; поскольку исходный материал довольно тяжел, на магниты лучше не скупиться и поставить их часто.
Наружная сторона облицовывается плиткой. Швы на этом этапе можно не зашивать, а сделать это одновременно с остальной стеной.
Сниматься такая дверка будет обычной присоской, а на фоне поверхности окажется совсем незаметной.

При большой дверце магниты оказываются не очень надежным креплением, поэтому придется прибегнуть к более привычным методам навешивания дверей. Здесь есть 2 варианта:

Мебельные петли
. Более бюджетная пропозиция, однако, нужно учесть следующие моменты. Во-первых, петли берутся скрытые, чтобы при захлопнутой дверце они не оставались на виду. Это несколько удорожит работы, зато люк будет по-настоящему потайной. Во-вторых, нужно рассчитать их количество. При относительно небольших размерах полотна достаточно и двух, но если дверь у вас довольно большая по габаритам, лучше поставить 3: дверной массив будет тяжеловат, а петли, как на входную, к примеру, дверь, здесь не врежешь.
Push-система
. Она обойдется дороже, и ставить ее несколько сложнее. Зато, даже в открытом виде дверка будет занимать немного места, что немаловажно в небольших санузлах, а в закрытом – полностью сливаться со стеной.

В обоих случаях процесс выполнения работ будет приблизительно одинаков.

Монтируется каркас под люк. Он должен быть предельно крепкий, с четкими ребрами жесткости. В качестве материала подойдут гипсокартонные профиля, укрепленные хотя бы 2-мя закладными (по высоте или по горизонтали). Надежнее, безусловно, закладные делать по всему периметру.
Далее идет рама под дверцу. Она может быть выполнена из брусков и зафиксирована в каркас длинными саморезами. Плоскости рамы и профилей должны строго совпадать. При обшивке стены гипсокартоном листы нахлестываются на раму.
Устанавливается выбранная фурнитура. Расчет ведется таким образом, чтобы полотно было утоплено в стену на толщину облицовки (плитка+клей).
Из толстой фанеры, ДВП или ОСП вырезается полотно заданного размера. Отметим, что если лючок делается для влажного помещения, его нужно пропитать антисептиками. Некоторые мастера советуют еще обшить дверцу гипсокартоном. Но нам это кажется неразумным: во-первых, лишние затраты, а во-вторых – увеличение веса полотна, а значит – и общей нагрузки.
Дверная заготовка навешивается на фурнитуру и подгоняется по легкости открывания/закрывания. При регулировке дверцу нужно утяжелить, чтобы ее масса соответствовала уже облицованному полотну. Иначе после отделки она может провиснуть и будет закрываться с большим трудом.

Оклейка дверки плиткой может быть произведена и на снятом элементе. Но рекомендуется все же эти работы производить в общей массе, вместе с остальной стеной. При этом соблюдаются определенные правила.
Размер полотна люка должен быть равен целому количеству плиток, без подрезания. Иначе он будет сразу же бросаться в глаза.
Укладка плитки ведется не с угла и не от пола, а от потайной дверки во все стороны. Если внизу останется зазор, придется его заполнять резаными элементами. Да и в стороны обрезки сгоняются к углам.
Краевая плитка должна выступать за кромки дверцы хотя бы на 5 мм. При этом отслеживается плотность нанесения клея: если будет зафиксировано меньше половины, элемент быстро отпадет или даст скол.
Край кафеля, прилегающий к раме, должен быть защищен от попадания на него раствора – это создает опасность схватывания люка с рамой. Можно проклеить кромку узким малярным скотчем, который снимается при прикладывании плитки к нужному месту. При затирке швов зазоры заполняются и на плитке, которой оклеена дверца. Естественно, периметр ее не затирается. Чтобы он был, как можно менее заметен, после того, как люк-невидимка под плитку своими руками полностью готов, рама окрашивается в общий тон затирке.

Тот факт, что во время ремонта важно, что каждая мелочь всегда запоминается, потому что недостаток может стать «шипом в вашем глазу». Так что это может стать и с плиткой в ванной или туалете. Или не с самими плитами, а с зеркальной дверью, на которой будут установлены плитки.
Почему дверь?

Эта проблема уже не пыталась обойтись без нее, а восстановить ее нигде.

Облицовочная плитка для плитки

Дверь закроет все наши коммуникации, счетчики, остановит краны для часов и т. Д. То, что выглядит, выглядит не очень хорошо, но нам нужен быстрый и регулярный доступ.

Таким образом, для этой двери есть несколько альтернатив. Таким образом, вы можете установить пластиковый лоскут и ничего не делать, вы можете сделать лоскут — дверь, а затем вставить ту же плиту, которая используется на стенах.

Это версия, которая будет учтена в нашей статье.

Основные требования к установке и изготовлению секретного лоскута под плиткой

Здесь, даже на стадии проектирования секретной плитки с плитами, нужно помнить две важные вещи.

Прежде всего, при открытии люка необходим правильный доступ для управления клапаном и измерения показаний. Аналогичным образом, размеры дверей должны обеспечивать возможность для легкого и наиболее вероятного ремонта.

Другое требование состоит в том, что лоскут желательно делать на плите с несколькими размерами, так что несколько плиток укладываются на пластину по ширине и длине. Это должно быть сделано не для того, чтобы уменьшить плитки, а для того, чтобы создать наиболее имитацию того факта, что вместо люка размещается простой тип плиток.

Установите секретный лоскут под плитки, расположенный в ванной или туалете. Конечно, сначала необходимо начать с базы, на которой будут размещаться плитки, и на которой будет прикреплен дверной клапан. Как правило, обычно используется и устанавливается гипсовая плита. Гипсокартон монтируется на направляющем профиле с помощью самонарезающих винтов.

Но он не будет работать на дверь, потому что его сила не будет высокой.

Лучше всего, для нижней части секретного лоскута, на котором будут закреплены плитки, возьмите фанеру толщиной 8-10 мм или пластину OSB, которая почти такая же.
Партийная партия прикрепляется с помощью мебельных петель к раме профиля и предпочтительно армирована той же связью.

Здесь работа должна быть ювелиром, потому что точность допусков размеров между рамой вала и крышкой или, проще говоря, размер зазора будет зависеть от того, насколько гармоничный наш диапазон будет выглядеть как плитки на связанных панелях.

Когда мы открываем раму и дверь, необходимо обеспечить надлежащую адгезию между плитами и фанерой, поскольку плитка просто не будет склеивать плитки, по крайней мере, с плиточным клеем.

Для этого вы должны взять сетку из нейлона и наклеить ее клеем ПВА на фанерные двери.

Теперь подождите, пока клей не высохнет, и вы можете начать облицовку керамической плитки на двери. Поместите плитки на дверь так, чтобы она была выровнена с уровнем плитки, уже установленным на стене.

Швы между дверными плитками хранятся в том же размере, что и на стене, и покрыты одинаковой массой для инъекций.

Если швы слишком малы и не гарантируют нормального открытия двери, сначала необходимо будет снять наклонную стойку на краю плитки, оставляя петли.

Теперь, чтобы запереть секретную дверь с керамической плиткой в закрытом положении, необходимо установить запирающий механизм, который открывается и закрывается при нажатии через дверь.

Также возможно установить магнит с металлической пластиной на раме и на двери. Это в основном все.

Теперь ваша секретная дверь будет выглядеть более элегантно и на месте, чем купленные карманные лоскуты.

Остатки уплотнения между отверстием и стенкой остаются только правильно покрытыми, но, как мы это сделаем, мы расскажем в нашей второй статье.

(«Как сделать невидимый прыжок между плитами на лоскуте и стене»).

Люк под плитку своими руками Строительный портал

Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками.

В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.

Функции

Как установить ревизионный люк под плитку своими руками

После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Разновидности

Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна.

Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.

Материал и размеры

Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика.

Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.

Читайте также: Какую плитку выбрать для маленькой ванной комнаты — особенности дизайна

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками.

Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок.
В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Читайте также: Как положить плитку на деревянный пол — советы экспертов

Видео-инструкция

Похожие публикации

Добавить комментарий

Ревизионный люк под плитку своими руками

Мы делаем закрылки в ванной комнате. Типы строительных и контрольно-измерительных приборов

Ванная комната является самым важным санитарным узлом, полным многих коммуникаций. Есть водопроводные трубы, канализационные трубы, холодильники и счетчики горячей воды, электрические розетки, освещение. Только этого достаточно, чтобы понять, почему лоскут в ванной находится под плиткой.

Но это еще не все.

Рядом с ванной есть комната, для которой вам нужен контрольный лоскут. В конце концов, если заливается сифон или начинка, его необходимо отремонтировать.

С голыми плитами мы делаем люк невидимым. Красота интерьера лежит в деталях

И это требует хорошего и удобного доступа.

Скрытые отверстия в ванной комнате также будут полезны для ниш, в которых хранятся косметика, мыло, шампунь, гели, кремы и люфы. Маленький лоскут под вашей ванной комнатой полезен и для ниши с инструментами для чистки и уборки сантехники.

Почему все это? Разработанные с разнородным оборудованием, устройствами, технологическими нишами и другими важными элементами, ванная комната не лучшее место для реализации дизайнерской фантазии.

Лучше всего это нужно, чтобы спрятаться под плиткой. А для доступа ко всему, что описано выше, есть технические сетки, которые скроют видимые ошибки и помогут предотвратить создание технических проблем, вызванных человеком.

Чтобы узнать, какие лоскуты лучше в ванной, лучше и для каких конкретных целей вы должны увидеть, что они собой представляют.

Сортировка по механизму открытия

Типы прозрачных нефритовых механизмов в ванной комнате

Во-первых, тапочки для ванной комнаты отличаются дизайном.

Существует несколько типов таких устройств, которые имеют разные механизмы открытия и поэтому соответствующим образом используются для них.

Некоторые отверстия в ванной под плиточками требуют много места для их открытия. Еще одно довольно ограниченное пространство.

Некоторые купальные балки открыты с пластиковыми или резиновыми млекопитающими, другие — в результате скрытого пружинного механизма. Но, хорошо.

Качание металлических отверстий для ванной комнаты требует большого количества рабочего пространства. Характерной чертой их дизайна является последовательность открытия.
Во-первых, с помощью резиновых или пластиковых млекопитающих такой лоскут выдвигается вперед, а затем открывается, как обычно, на всех дверях — вперед и сбоку.
Крышки для ванной комнаты для плиток с механизмом колебаний являются технологически подходящими для установки, не требуют специальной экспертизы капитана.
Кроме того, они относительно недороги и доступны по цене. И не присоски — это одно. Есть декоративные ручки или даже замок магнитного давления. Сосатели могут быть потеряны, но замки или ручки никуда не исчезают.
Еще одна интересная дверь — скользящая.
Они имеют несколько более сложную форму и открыты для другого. Используя вышеупомянутые пластиковые или резиновые чашки, устройство впервые представилось, а затем сдвинуто налево или на правую сторону. Версия lyuk этой модели просто подходит для установки в местах, где места недостаточно для открытия и доступа коммуникационных потребностей.

Например, для шкафа, стиральной машины и тому подобного.

Скользящий люк скрытого типа

Невидимый слайдер еще дороже, чем курс, поскольку он имеет несколько более сложный и ответственный дизайн.
Но во многих случаях, без такого устройства, он просто не может этого сделать. Если вы не хотите искать потери присосок, вы также можете использовать другие устройства для открывания и закрывания, одни и те же ролики или магнитные замки.
Клапан давления отличается от двух, что, как правило, описано выше. Иностранные объекты не нужны, чтобы сорвать их. При нажатии на тарелку, которая скрывает такое устройство, применяется скрытый пружинный механизм, дверь двери подается вперед, а затем открывается одним из способов.
Такая достаточно совершенная конструкция подходит для установки в ваннах, где плитка не используется в качестве декоративного материала, но любые бесшовные или механически неустойчивые материалы, например мозаичные плиты.
Люк под магнитом ванны, т. Е. Холдинг, скрытая дверь, приклеенная к нему магнитной пластиной, не относится к импровизированной конструкции, и конкретные характеристики операции не могут похвастаться.

Классификация: материалы, размеры и многое другое

Контрольная крышка для обслуживания сифона в ванной комнате

Существуют различные типы клапанов для ванной комнаты, а не только.

Пластиковые лоскуты, металлические, деревянные — то есть, когда дело доходит до материала покрытия. Выбор такого материала определяется несколькими факторами. Прежде всего, это стеновое покрытие, под которым люк будет скрыт. Также рассматриваются условия эксплуатации, включая возможные механические нагрузки, уровень влажности и тому подобное.

Как и любое секретное устройство, загадочный лоскут для вашей ванной комнаты хорош, потому что он просто скрыт, но трудно найти незапланированного человека.

Разумеется, такая приватность в ванной комнате необходима только для целей дизайна, чтобы не испортить внешний вид различных дверей ручками. Хорошее скрытие копания может быть достигнуто только в том случае, если оно не посягает на декоративные стены и другие конструкции практически для всех существующих материалов для этой цели.

Хорошие отверстия для сантехники не будут видны под плитки различной формы, разных размеров и из разных материалов, на заднем плане, под фарфоровые плитки, декоративные плиты.

Водопроводная лоскут должен быть подходящим для покраски, замешивания, облицовки плитки или фона и т. Д.
Шлюз для секретного доступа к коммуникациям в ванной комнате — это именно то, что они делают, в противном случае они просто не могут выполнять назначенные им функции.
В зависимости от потребностей, открытие в ванной комнате имеет минимальные размеры и довольно велико. Промышленность производит оборудование, которое устанавливается на устройства любого размера и уже непосредственно работает с потребителем, компания выпускает стандартные размеры или отвечает индивидуальным заказам.
Ванночка под плиткой может быть размером всего: от десяти до десяти сантиметров.
Он может быть спроектирован для контроля стены, которая так или иначе установила плитки.
Шаблоны ремонта могут иметь впечатляющие параметры.
Например, для размера двери от 1800 до 1200 миллиметров, человек подойдет, а также нет. Такие жалюзи необходимы для доступа к серьезным конструкциям, таким как трубопроводы, кабельная проводка и тому подобное. В конце концов, в случае отказа с полным доступом, ремонт нелегко сделать. Следует отметить, что большой люк имеет двойную дверь под ванной.

Есть и другие функции

Отрежьте панель управления плитки

Инспекционная ванна или водоотвод — надежные устройства, конструкция которых учитывает условия их эксплуатации.

Очевидная слабость открытых дверей, которые висели на многих килограммах тяжелой плитки, не должна вводить в заблуждение.

Скрытые металлические отверстия хранятся в открытом и закрытом состоянии, так как инженеры и проектировщики обязательно учитывают условия их эксплуатации во время проектирования. Окно инспекции легко прекратит нагрузку, даже если вы полагаетесь на нее. Главное — качественная установка.

Для информации: закрылки и закрылки под бадьей аккуратно плотно, без воздействия.

Механизмы работают плавно, чтобы они не раздавили готовый материал.

Монтажные функции

Металлическая конструкция с закрылками с оружием

Как сделать лоскут под ванной, вы можете узнать из ряда материалов, опубликованных в Интернете. , фотографии, подробные описания — все они хороши для общего знания процесса и для начала изучения этой работы.

Они не боги, которые сжигают горшки, люди кладут горло под ванную, но для того, чтобы стать экспертом, требуется время.

Как сделать лоскут в ванной, конечно, знает профессиональный мастер.

Особенно, если его профессионализм подтверждается успешными заказами и отличной репутацией среди клиентов. Хороший мастер гарантирует, что окно для просмотра в ванной не косит, не выходит из кадра и не работает надежно.

Совет. Если вы хотите, чтобы окно под краем было плотным, существует несколько типов вложений.

Если пластиковые крышки или входные отверстия включены в конструкцию, на которой установлены плитки, зафиксируйте их с помощью специальных анкерных болтов. Если люк находится под ванной ближе к стене, затем прикрепите его раму, вы можете использовать винты для приведения в стенные дюбели.

Простые выводы

Шкаф наблюдения, скрытый под плиткой

Аудит под ванной, украшенный плиткой, может быть выполнен, если он доступен.
Скрытый лоскут или лоскут под ванной обеспечивает такой доступ, не нарушая общую картину оформления комнаты.
Кроме того, напольная крышка позволяет вам контролировать трубы и счетчики, если они установлены, без разрушения плитки.
И устранить утечки, если вообще.
Отверстие в коробке, если оно имеет достаточные размеры, позволит легко управлять основным блоком и устранить неисправность. Дверь в ванную должна быть помещена в скрытый шкафчик, предназначенный для хранения различных аксессуаров.

Проведенный небольшой или большой пересмотр состояния двери всех коммуникаций в ванной комнате поможет предотвратить несчастные случаи и другие неприятные тенденции в развитии ситуации.

В этом случае внутренняя часть ванной комнаты никоим образом не откроет, что скрыто под плитой, что монтажный клапан. Все останется на месте, зеркала, лампы и вешалки. Но когда это необходимо, владелец откроет дверь, просто двигая рукой, где это, кажется, ничего, кроме плиток или фарфора.

После завершения всей работы, процедур и процедур дверь будет закрыта с тем же движением света до следующего соответствующего события.

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно — сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба — увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты — 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки — быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Варианты готовых изделий: особенности эксплуатации и монтажа

Проще подобрать готовую конструкцию люка, а установить ее самостоятельно. На рынке представлены модели разных размеров и типов. Получится найти вариант, оптимально подходящий под ламинат, плитку или линолеум. Зависимо от способа открывания дверцы в подвал бывают трех типов:

Если пол выложен плиткой, ламинатом или другим отделочным материалом, то для создания скрытого люка в подвал своими руками надо выбирать наполняемые алюминиевые или стальные конструкции. Подобный экземпляр представляет собой неглубокую прямоугольную емкость. После установки рама наполняется бетонным раствором, после полного высыхания поверхность облицовывается.

Важно! Бетонный люк имеет значительный вес, поэтому требует использования массивных петель и прочных крепежей. Грамотно спроектированная конструкция из стали способна выдержать вес выше 1 т.

Выбор материалов для изготовления скрытого люка своими руками

Для реализации проекта можно использовать дерево или металл. В данном вопросе важно соблюдать разумный баланс между весом конструкции и ее прочностью. При создании люка из дерева часто используют доски толщиною 2,5 мм. Верхнюю отделку крышки выполняют фанерой в 1 см. С помощью поперечных реек доски соединяются между собой, образуя цельное полотно. Для продления срока службы деревянную дверцу надо обработать олифой.

Сооружение прочного металлического люка выполняется из листов стали толщиною 3-4 мм. В качестве утеплителя применяется пенопласт или вспененный пенополистирол.

Немаловажный аспект удобного пользования погребным люком — правильно подобранная ручка и петли. Для этих целей не подойдет обычная дверная ручка, так как она будет возвышаться над уровнем пола и доставлять неудобства при ходьбе. Лучше использовать откидные ручки, которые можно легко опустить или поднять. Если в доме есть малолетние дети, то желательно устанавливать съемные модели. Некоторые умельцы в деревянных люках часто вырезают выемки и размещают в них потайные ручки.

При изготовлении распашных крышек понадобятся петли. Это могут быт обычные модели дверных петель или от капота автомобиля. При установке петель для скрытых люков своими руками необходимо учесть некоторые нюансы:

лучше применять изделия с пружинами — это обеспечит более легкое открывание тяжелых крышек;
петли от автомобиля фиксируют люк в открытом положении, что исключает вероятность захлопывания дверцы погреба.

Важно! Для скрытого люка надо брать врезные петли. Если навесные модели сверху облицевать ламинатом или плиткой, то впоследствии такую конструкцию нельзя будет отремонтировать.

Для алюминиевой или стальной крышки обычные петли не подходят. Здесь необходимо задействовать газовые амортизаторы.

Создание скрытой конструкции из металла

Для изготовления металлических скрытых ревизионных люков своими руками понадобятся следующие материалы и инструменты:

листовой металл (сталь) толщиною 3-4 мм и 1 мм;
металлический уголок — 4-5 см;
петли дверные;
теплоизоляционный материал;
резиновый уплотнитель;
грунтовка для обработки металла;
болгарка;
сварочный аппарат, электроды;
шлифмашинка;
шуруповерт;
электродрель;
саморезы.

Схема сборки металлического люка представлена ниже.

Общий порядок выполнения работ:

Подготовка и утепление люка:
- из стали в 3-4 мм вырезать нужный лист, например 75*75 см;
- по периметру листа приварить уголок с внутренней стороны;
- приварить ребра жесткости, разделив площадь люка на 4 сектора;
- зачистить сварочные швы;
- между перемычками разместить утеплитель;
- с тыльной стороны крышки приложить тонкую листовую сталь и зафиксировать ее саморезами к уголкам.
Монтаж рамы проема погреба:
- раскроить стальной уголок согласно размерам отверстия люка;
- сварить из уголков четырехугольную раму;
- закрепить раму к бетону анкерами;
- торец рамы отделать уплотнителем.
Крепление дверцы:
- приварить армированные петли к металлической раме;
- ответные элементы приварить к крышке;
- установить газовые доводчики;
- зафиксировать крышку;
- покрыть стальные детали олифой.

Металлический напольный люк в гараже: видео.

Как сделать скрытый люк под плитку своими руками

Разработка чертежа

Необходимо заранее разработать эскиз будущей конструкции. Скрытый люк пола (чертеж руками) схематически должен отображать основные параметры сооружения:

габариты коробки (длина, ширина);
толщина проема и используемой рамы;
размещение петель на крышке и проеме люка.

Скрытый люк под плитку своими руками: чертежи

Обустройство стяжки пола

Первым делом следует позаботиться о ровности пола, в котором будет размещен скрытый люк. Весь процесс выравнивания выполняется в несколько этапов:

Определить уровень готового напольного покрытия. Надо предусмотреть толщину плитки (около 8 мм) и клея (4 мм).
Подготовить цементный раствор и выставить маячковые профиля.
Отбортовать проем, оставив около 10 см по периметру в качестве опоры под крышку люка.
Сделать стяжку пола, согласно стандартной технологии.

Облицовка плиткой

После полного затвердевания бетонного раствора, необходимо примерять люк, приложив его к проему. На этом этапе желательно выполнить предварительную раскладку плитки. Облицовка плиткой начинается от угла стены, расположенной на самом видном месте. Подрезка и укладка плиточного материала при отделке ниши выполняется только после окончательного монтажа рамы люка.

Перед установкой рамы место расположения люка должно иметь приблизительно такой вид.

Отделка рамы и откосов

Оформление торцов проема выполняется в следующем порядке:

Приложить раму к нише, выровнять ее по уровню.
Щели между стяжкой и металлическим каркасом заполнить цементным раствором (необходимо использовать состав марки М500).
Дать раствору полностью затвердеть.
Выполнить подрезку плитки и облицевать оставшийся участок вокруг проема.
Откосы ниши выровнять — установить маяки и «вытянуть» цементным раствором.
Облицевать откосы плиткой, используя клей СМ-11.
До высыхания клеевого состава плитку лучше зафиксировать обычным скотчем.
Установить разграничивающие крестики.

Монтаж крышки

Для изготовления скрытого люка под плитку своими руками используется корпус из оцинкованной стали с муфтами для установки ручек. В металлическую коробку укладывается арматура, рама заполняется бетоном, а сверху — укладывается плитка заподлицо с торцами крышки.

Финишная отделка предполагает затирку межплиточных швов и установку съемных ручек.

Скрытый люк под плитку своими руками: видео.

Ревизионный люк с электроприводом: особенности монтажа

Для облегчения подъема тяжелой дверцы люка и защиты подвала от проникновения воров, люк можно укомплектовать автоматикой. Наиболее легкий способ — сооружение откидного механизма. Для его изготовления надо подготовить:

электрический мотор;
дюралевая труба;
лист стали;
стержни стальные;
болгарка;
аппарат для сварки;
тумблер (переключатель) на 3 позиции;
наличие источника тока.

Механизм монтируется на готовую откидную крышку, угол открытия люка составит менее 90°. Принцип действия следующий: на электрический мотор поступает сигнал с дистанционного пульта, приводя в действие вал. Стержень поднимается на 80° и устройство фиксирует люк в открытом состоянии. Второй тумблер подает импульс через пульт управления и запускает обратную тягу на моторе. Стержень опускается и тянет за собою дверцу.

Скрытый люк — практичный вариант обустройства подвального входа. Крышка и механизм подъема должны быть безопасными и удобными в эксплуатации. Создать люк получится собственноручно, без привлечения дорогостоящего оборудования и помощи профессионалов.

Источник

До недавнего времени считалось вполне нормальным, что все коммуникации в санузлах были на виду. Однако в хороший современный ремонт предполагает не только сокрытие неприглядных труб, но и отсутствие пластиковых или металлических люков. Сохранить доступ к коммуникациям и улучшить дизайн помещения помогает скрытый сантехнический люк под плитку, который можно приобрести в готовом виде или сделать самостоятельно. Разберем, как установить ревизионный потайной люк под плитку в ванной или туалете.

Преимущества установки скрытого сантехнического окошка

Невидимые сантехнические люки для ванной и туалета, получившие большую популярность, успешно объединили в себе лучшие характеристики всех видов, при этом позволяя заменить крупногабаритные сантехнические окошки. Как правило, установка люка невидимки под плитку делается для того, чтобы визуально увеличить пространство, а также красиво задекорировать коммуникации, не преграждая удобство доступа к ним.

Даже самый маленький сантехнический лючок для ревизии справится со следующими задачами:

Обеспечение комфортного подхода для контроля и ремонта труб, фильтров, счетчиков.
Сокрытие неприглядных сантехнических коммуникаций и других элементов сантехники.
Потайной люк может использовать в качестве камеры, чтобы скрывать водонагреватель.
Возможность удобного снятия показаний с тепло- , электро- и водосчетчиков.

Устанавливать ревизионный люк под плитку специалисты советуют во всех помещениях, где пол или стены отделываются мозаикой, плиткой, природным или искусственным камнем.

О минусах сантехнических коробов также стоит упомянуть: высокая цена и сложность монтажа для непрофессионала. Так, люк инспекционный размером 30×60 см хорошего качества обойдется не менее чем в 3500 рублей. Бюджетные модели стоят примерно 2 500 рублей. Самые дешевые, но и самые хлипкие невидимые конструкции из пластика будет стоить в средне 1 500 рублей.

Разновидности потайных люков

В зависимости от объекта, спрятанного за дверцей люка, выделяют электрические, сантехнические и вентиляционные устройства.

По расположению различают настенные, напольные и потолочные конструкции. К последним двум предъявляются особые требования: напольный люк должен иметь надежную конструкцию в виде рамы с дополнительным оснащением, быть влагостойким и звукоизоляционным. У потолочной модели должны быть легкие дверцы и надежные затворки, которые не будут открываться сами по себе.

В квартирах и жилых домах, чаще всего, устанавливают квадратный или прямоугольный сантехнический люк в туалет. При желании можно заказать или изготовить люк под плитку своими руками, однако область их применения и монтаж несколько отличаются.

При этом, чем незаметнее замаскирован инспекционный люк в интерьере, тем лучше. Поэтому интерес потребителей вызывают такие лючки сантехнические, как скрытый, нажимной и на магнитах:

Нажимные. Люк нажимной под плитку использует в принципе своей работы пуш-системы, основанные на роликовых механизмах. Люк под плитку нажимной довольно часто совмещают с механизмами невидимками, пространственными петлями, сдвоенными, позволяющие экономить место и использовать ручки. Если говорить об некоторых нюансах нажимных систем, то стоит упомянуть один момент, дело в том что открытие тут происходит в два приема: после того как сильно надавить дверца немного отходит в сторону, после чего делается заметной. В этом состоянии крышку проще оттянуть в сторону.
Скрытые. Распространенные системы-невидимки сочетают в своих особенностях нюансы других вариантов и дают возможность позволить сделать большой лючок сантехнический менее заметным. Использование специальных петель и гипсокартона на крышке дают возможность «замаскировать» ревизионный люк под стену. Стоит помнить о том что, установка подобного окна должна быть учтена заранее. Еще на этапе проектирования ниши. Если же переделывать уже завершенный ремонт под «невидимку» это может только испортить внешний вид полностью.
Устройство на неодимных магнитах используется как в напольных, так и в настенных смотровых окнах. Люк на магнитах под плитку обладает достаточно большой силой притяжения, которая дает возможность выдержать достаточно приличный вес. Для того чтобы сделать данную крышку малозаметной используют следующую технологию: паз для люка делают немного меньше, для того чтобы дверца располагалась под облицовкой, маскирующей ее. Магнит удерживает саму крышку, иногда его устанавливают таким образом, чтобы в будущем можно было сдвинуть его в сторону для уменьшения притяжения.

При больших размерах или если крышка изготовлена из тяжелых материалов, она оснащается ручкой для более удобного использования. Сделанные из более легких материалов и меньших размеров могут изготавливаться и без ручек, большие чаще делаются откидными.

Основные элементы сантехнических люков

Обычные сантехнические люки-невидимки под плитку изготавливаются из нескольких элементов:

Алюминиевая рама и дверца, на которую монтируется панель из влагостойкого гипсоволокнистого листа (ГВЛВ).
Магнитный замок.
Особая система петель и узлов для регулировки.

Чаще всего для сантехдверцы изготавливают из влагостойкого материала (обработанные ДСП, ОСП, гипсокартон). Рамка устанавливается в стену или нишу. Замок срабатывает от внешнего воздействия, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – являются наиболее важной частью, так как от данных элементов напрямую зависит каким образом и в какую сторону открывается люк. Для простых вариантов в этих целях могут подойти навесные или мебельные петли. В более сложных – сдвоенные с дополнительными узлами регулировки.

Выбирая дверцы под плитку, размеры также важно учитывать. Стандартные размеры скрытых ревизионных люков предполагают минимальный размер 10×10 см, готовые изделия используют люки, которые подходят по размерам к обычной плитке 20×30 см.

При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия. Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель.

Самым большим готовым вариантом можно считать дверцу лючков размером 120 см. Дверцы, изготовленные самостоятельно, которые отличаются от обычных параметров можно подогнать к следующим размерам: не меньше 5-50 мм запаса плитки на фиксаже со стеной не больше половины собственных параметров плитки со свободной стороны.

Открывается потайной люк под плитку следующим образом: необходимо нажать на центр со стороны петель, после чего откроется магнитный замок, и дверца смотрового лючка выйдет из рамы.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка. При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

Дверцы люка и стены обрабатываются грунтовкой.
Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края, для того чтобы в дальнейшем была возможность открыть дверцу.
Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.

Как сделать люк-невидимку своими руками?

Готовые решения хоть и недорогие, но, тем не менее, они не всегда подходят. Чтобы решить эту задачу потребуется лист фанеры, болты с гайками и шайбами, а также втулки из нержавеющей стали. На верхнюю часть фанеры можно было бы приклеить лист ГЛВ или ЦСП, но тогда бы они не везлись бы по толщине. Поэтому фанера грунтуется с помощью Ceresit CT-16, для более устойчивого удержания плитки.

Монтаж довольно простой:

К фанере прикручиваются болты и в определенных местах в стене делаются отверстия под втулки.
Втулки забиваются, и вставляется фанера с болтами.
Сразу после монтажа люка укладывается плитка, таким образом, чтобы все швы сходились, и он был незаметен.
Для шпилек в стене бурятся отверстия.
Благодаря большой длине болтов, люк не выпадет сам по себе. Для его открывания можно приспособить присоски, приклеить декоративные крючки или чем-нибудь поддевать.
Самостоятельно изготовленный люк невидимка под плитку, может держаться не при помощи болтов, а на неодимовых магнитах, которые есть в продаже, либо их можно достать из старого винчестера.

Получается быстро, просто и недорого.

Если есть небольшой опыт, можно довольно легко смонтировать готовые ревизионные люки, а если есть желание, то самому его сделать.

Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования.
Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают , чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.

Материал и размеры

Сантехнические лючки для комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок.
В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Видео-инструкция

Какими они бывают конструкции и материалы

Рамы тоже имеют 2 разновидности:

регулируемые: после установки в отверстие размер рамы регулируется, а излишки обрезаются;
не регулируемые: рама сразу изготавливается по точным размерам люка.

Тонкости установки

Для самостоятельного монтажа потребуется совсем немного:

покупная или самодельная конструкция люка;
саморезы;
шуруповерт;
строительный уровень;
плитка и плиточный клей.

Белые пластиковые люки постепенно уходят в историю, им на смену пришли современные и удобные потайные люки под плитку. Они не только отлично вписываются в интерьер, но и обеспечивают свободу доступа ко всем коммуникациям. Сегодня мы подробно расскажем, как устанавливать ревизионные люки невидимки под плитку своими руками.

Есть у них конечно и свои недостатки — достаточно сложная установка и высокая стоимость. Цена стандартного люка хорошего качества, размером 30х60 см, от проверенного производителя стартует от 3500 рублей. Доступный по цене вариант можно найти за 2000 рублей.

Бюджетный вариант съемной невидимки выпускается из пластика и стоит он от 1300 до 2000 рублей. Комплектуются из основания, которое крепится на плитку, и двух защелок, закрепляющихся в проемах.

Одним из надежных проверенных производителей можно назвать Хаммер. Его продукция стоит немного дороже, чем у других, но она того стоит — при открывании нет люфта, во время открывания дверцы плитка не задевается и не лопается. Есть возможность купить продукцию даже нестандартных размеров.

Комплектация конструкции

Сантехнические люки-невидимки под плитку собираются из:

алюминиевой рамы и дверцы, с одетой на нее панелью из влагостойкого гипсокартона;
магнитного замка;
сложной системы регулирующих петель и узлов.

Открывание потайного люка выполняется легким нажатием на его центральную часть со стороны петель. И все — замок на магнитах открыт, дверца спокойно выходит из рамы.

Устанавливаем потайной люк

В большинстве случаев скрытый люк под плитку устанавливают в каркас из металла, потому что установить непосредственно в короб не получится, ведь он сделан из гипсокартона. Иногда невидимка монтируется в кирпичный или блочный проем, укрепляется дюбелями и задувается монтажной пеной.

Самое важное правило — обеспечение надежного, не шатающегося основания. Для этого предварительно изготавливают жесткий прочный каркас из профиля, состоящий из 2-х закладных на ширину и длину люка, но в идеале они должны быть по периметру.

С помощью длинных саморезов по металлу, раму нужно прикрутить к профилю, на котором уже есть сквозные отверстия. Внимательно следим, чтобы плоскость профиля для гипсокартона и такая же для рамы были идентичны. После этого на каркасе делается обшивка гипсокартоном с небольшим нахлестом на раму.

Специальные узлы на петлях предназначены для регулировки положения дверцы. Работу выполняют шестигранным ключом.

Монтаж небольших люков выполняется вместе с дверцей. Чтобы установить люк большого размера, дверца предварительно снимается

Выбираем сторону открывании

Не менее важно выбрать сторону, куда лучше открывать люк. При открывании он не должен касаться соседней плитки, иначе сколы вам гарантированы, также нежелательно его плотное примыкание к углу.

Главное, чтобы при открытом люке вы могли свободно подступиться к счетчику, трубе, крану или вентилю, если вдруг возникнет необходимость ремонта или их замены.
Зачатую люк имеет стандартное открывание — в левую или в правую сторону. Редко, но иногда бывает, что его переворачивают и он открывается вверх или вниз. Такой вариант приемлем для узкого туалета, облицованного крупной плиткой. Для этого случая нужна идеально ровная стена, ведь швы по периметру плитки будут очень маленькими.

Выполняя раскладку плитки, нужно не забыть о дверце, и сделать так, чтобы на ней был целый элемент, без малейшего подреза. Для такого случая больше подойдет узкий подрез у стены, чем на дверце люка.

Приобретая люк, не забудьте обратить внимание в какую сторону он открывается, чтобы купить именно то, что нужно.

Облицовываем люк

Перед началом работы стену и дверцу люка нужно прогрунтовать.
Маленькую и среднюю дверцу лучше испытать на прочность, навесив на нее груз, идентичный весу предполагаемой облицовки.
Используя специальную скобу, выполняем блокировку нажимного механизма, который должен быть надежно зафиксирован на время выполнения облицовочных работ.
Для приклеивания плитки можно воспользоваться цементным клеем или жидкими гвоздями.
Плитку к дверце клеим так, чтобы по периметру получился выступ от 5 до 50 мм. Чтобы плитка не отвалилась, нужно приклеить большую ее часть.
Если вы обнаружили, что в щели между дверцей и рамой попал клей для плитки, постарайтесь убрать его как можно быстрее.
Через 24 часа проверяем полученный результат и убираем остатки клея.

Затираем и герметизируем швы

Начинаем затирку всех швов, кроме периметра люка. В процессе применяем силиконовую затирку-герметик, например соответствующего цвета, чтобы получить практически незаметный шов.
Поверхность плитки должна быть чистой и сухой. По обе стороны шва клеится малярный скотч, тогда облицовка останется чистой.
Распределяем герметик по шву с помощью пистолета, затем заглаживаем пальцем, который предварительно смочен мыльной водой.
Нижний слой скотча можно снять и выдержать люк закрытым в течении нескольких суток.

Затем при помощи тонкого лезвия прорезаем шов.Каждая сторона разрезается за один раз, чтобы свести к минимуму количество засечек. Угол наклона ножа — 45 градусов. Кончик лезвия ножа нужно упереть в гипсокартон, тогда прорежется вся глубина.
После нужно открыть люк и убрать с плитки весь силикон, чтобы не липла дверца.
Если герметик не подрезался с первого раза, открываем дверцу, наносим его тонким слоем на плитки на стене. Выждав 2 часа, аккуратно закрываем дверцу. Если вылезут излишки, то для их удаления лучше использовать абразивную сетку.
Получим идеальный эффект. и уплотнитель со всех сторон обеспечат полную герметичность люка, поэтому его можно использовать в любом месте.

Устанавливаем люк в готовом короб

Установка люка невидимки под плитку для уже обшитого гипсокартоном короба выполняется так:

размечаем место установки и высверливаем отверстия по углам;
с помощью электролобзика выпиливаем место для установки люка;
в проем вставляем люк, заглубляя раму;
выполняем временную фиксацию рамы с использованием струбцин, затем основательно прикручиваем ее вдоль периметра саморезами, прямо через лист гипсокартона;
переходим к грунтовке стены и облицовке плиткой.

Стена может быть и окрашена. Для этого нужно:

прошпаклевать стену до идеальной ровности. Шов по шпаклевке нужно сделать до того, как она засохнет;
отшлифовать и окрасить стену.

Люк-невидимка своими руками

Готовый люк можно запросто купить, но бывают случаи, когда найти нужный размер или конфигурацию не получается. Один из таких случаев — каминная ревизия, люк для которой должен быть скрытым, чтобы не портить красоту облицовки. Для этого случая трудно подобрать готовый вариант, поэтому можно сделать его самостоятельно.
Итак, запасаемся листом фанеры, болтами с гайками и шайбами, втулками из нержавейки.

В идеале на фанеру клеится лист гипсокартона или цементно-стружечная плита, но тогда толщина будет слишком большой и эта вся конструкция просто не влезет. Фанеру грунтуем, используя Ceresit CT-16, который обеспечит хорошее сцепление с плиткой.

Монтаж не представляет никакой сложности. Болты необходимо прикрутить к нашему куску фанеры. На стенке размечаются места, где сверлятся отверстия для втулок. Далее нужно забить втулки и вставить в них фанеру с болтами. После того, как люк установлен, приступаем к укладке плитки, контролируя ровность швов. Люк выделяться не должен.

Достаточно большая длина болтов обеспечит надежность крепления люка — выпасть он не может. Чтобы его вытащить, можно запастись специальными присосками, декоративными крючками или любым предметом, которым можно поддеть.

Еще один вид крепления для самодельного люка невидимки — неодимовые магниты, которые можно использовать как альтернативу болтам. Можно купить новые или использовать старые, разобрав ненужный винчестер.

Поделимся с вами небольшим секретом открывания люка, облицованного рельефной плиткой, без использования присоски. Причем сделаем так, чтобы облицовка нисколько не пострадала.

Нужна гладилка или гребенка, обязательно с ручкой. Ее необходимо равномерно покрыть тонким слоем шпаклевки(примерно 5 мм).

Вместо шпаклевки отлично подойдет любое другое вяжущее вещество. Намазанная гладилка плотно прижимается к нужному месту и дверца легко открывается. Главное, чтобы смесь не попала в швы. Если одной ручкой открыть не получится, возьмите несколько, чтобы удвоить усилие.

Осуществляя ремонт, люди часто стараются скрыть коммуникации, которые выглядят не слишком эстетично.

Но поскольку трубы и проводка периодически нуждаются в осмотре, техобслуживании и ремонте, полностью перекрывать доступ к ним нельзя. Нужен ревизионный люк, открыв который, можно без труда добраться до скрытых коммуникаций.

Такую конструкцию можно изготовить самостоятельно, но проще приобрести готовую.

В продаже есть широкий выбор смотровых люков, различающихся назначением, местом установки, размерами и формой, внешним видом, материалом. Ревизионные люки бывают:

по назначению — сантехнические, электротехнические, вентиляционные
по месту установки — настенные, напольные, потолочные. Потолочный люк обычно обустраивается в подвесном потолке и должен быть максимально легким, с надежной дверцей, которая не будет открываться самопроизвольно. Основное требование к напольному люку — прочность, устойчивость к нагрузкам. Чаще всего смотровые люки делаются в стене
смотровой люк может выделяться на общем фоне, выглядеть, как дверца в раме. Наиболее распространенными вариантами видимых люков являются пластиковые, обычно белого цвета, самые доступные по цене, и металлические, более прочные, с порошковой покраской. Возможна комбинация нескольких материалов
существуют также скрытые (потайные) ревизионные люки, или люки-невидимки. Они предусматривают отделку тем же материалом, что пол, стена или потолок. Выделяют скрытые люки под покраску, под обои, под плитку
стандартная форма смотрового люка — прямоугольная или квадратная, под заказ могут изготавливаться нестандартные конструкции — округлые, трапециевидные. Размер стороны прямоугольного люка может составлять от 20 см до 1,2 м
по способу открывания и запирания люки бывают без замков (на магнитах), с замковым механизмом и ключом, с защелками-фиксаторами, нажимные, без ручек

Люки под плитку

Сантехнические люки обычно устанавливают в ванной, туалете и на кухне, где стены и пол зачастую облицованы плиткой. Чтоб даже находящийся на видном месте люк не бросался в глаза и не воспринимался как нечто инородное, его делают скрытым и облицовывают плиткой. В этом случае лишь щель вокруг люка, немного отличающаяся от стандартных швов между плитками, будет выдавать его местоположение.

Нажимные и магнитные люки

Нажимные люки для скрытой установки, облицованные той же плиткой, что стена, воспринимаются как ее часть, а отсутствие ручек делает их совсем незаметными. Открыть такой люк можно, слегка надавив на него. Роликовая пуш-система обеспечивает движение дверцы люка вперед, от стены, после чего появляется возможность взяться за край крышки. Дальнейшее движение зависит от конструкции, нажимные люки с пуш-системой (мебельными навесами) бывают:

распашными, лево- или правосторонними
сдвижными, двигающимися параллельно стене

Выбирать способ открывания нужно с учетом находящихся поблизости от люка объектов. Они не должны препятствовать его сдвиганию или распахиванию в ту или иную сторону.

Люк, крепящийся на внешних присосках, магнитах может быть:

откидным, его открывание обеспечивается шарнирами, при помощи которых крышка соединяется с рамой, а надежное удержание в закрытом положении — магнитами
съемным, крышка держится на магнитах, а при необходимости доступа к коммуникациям просто снимается руками и откладывается в сторону

Люк на магнитах обычно приходится оснащать ручкой, поскольку преодолеть силу их притяжения достаточно сложно. Такая система удобнее для напольных люков.

Напольные люки

Напольные (горизонтальные) ревизионные люки могут устанавливаться в жилых и подсобных помещениях, например, гаражах. Их рама и крышка обычно оснащаются дополнительными ребрами жесткости, люк может иметь также такие элементы:

уплотнители, обеспечивающие герметичное примыкание крышки. Это особенно важно, если под люком находится помещение с повышенным уровнем влажности и неприятным запахом, типа погреба
амортизаторы, обеспечивающие более легкое, плавное открывание
фиксаторы, позволяющие удерживать крышку откидного люка в открытом положении

Крышка напольного люка может иметь основу из влагостойкого ламината, на которую можно наклеить любое напольное покрытие. Существуют также заполняемые тяжелым строительным материалом напольные люки, их крышку можно отделать керамической или тротуарной плиткой, керамогранитом, зафиксировав их на цементный или бетонный раствор. Такие конструкции чаще используются в подсобных помещениях или во дворе.

Монтаж скрытого люка под плитку

Сантехнический люк под плитку может монтироваться в полу, стене или быть частью декоративного экрана, закрывающего ванну. Ниша под скрытые коммуникации может создаваться на этапе строительства дома. Если она уже имеется, в нее нужно вставить коробку люка, зафиксировать ее и установить на место дверцу.

При отсутствии ниши задача усложняется, ее придется прорубать в бетонной, кирпичной стене, используя мощный инструмент — дрель, болгарку. Это делается при капитальном ремонте с заменой коммуникаций на скрытые, когда в стенах полу штробятся пазы под них. Если трубы будут проходить за гипсокартонной обшивкой, для подготовки отверстия под люк достаточно электролобзика или обычной ручной ножовки.

Размеры люка

При выборе размеров потайного люка под плитку нужно учитывать 2 фактора:

какой размер должна иметь ниша за люком, чтоб обеспечить доступ к узловым местам коммуникаций (если в стене есть готовая ниша, люк выбирают, исходя из ее размеров)
какого размера плитка будет использоваться для его облицовки

Существуют конструкции с регулируемыми размерами рамы, которые можно подогнать под размеры проема и обрезать излишки болгаркой. Иногда расположение коммуникаций таково, что удобнее установить 2-3 маленьких лючка, соответствующих размерами одиночной плитке, вместо одного большого.

Определяясь с размерами скрытого люка под плитку, нужно стремиться к тому, чтоб на крышке умещалось целое число плиток, иначе ее облицовка будет выделяться на общем фоне. Нужно учитывать, что плитка должна выступать за пределы крышки люка:

минимум на 0,5 см
со стороны петель — максимум на 5 см
со всех остальных сторон — не больше, чем на 50% своей длины или ширины

Установка

Существуют 2 основных варианта фиксации коробки люка в проеме:

с помощью саморезов, в этом случае в комплекте с люком продается крепеж, а по периметру рамы есть отверстия. После завинчивания саморезов оставшийся зазор нужно заполнить монтажной пеной
с помощью клея, силиконового герметика, монтажной пены. Данный способ лучше подходит для легких пластиковых люков небольшого размера и гипсокартонных перегородок

Перед установкой коробки в проем дверцу нужно отсоединить от рамы, она навешивается после того, как клей, герметик, пена полностью высохнут, излишки пены будут срезаны. Если люк монтируется в бетонную, кирпичную стену, в нее сначала надо забить дюбеля, в которые будут завинчиваться саморезы, а если в гипсокартонную — окошко нужно окантовать алюминиевым профилем.

Видео инструкция по установке скрытого люка:

Обычно участок стены вокруг рамы после ее установки покрывается тонким слоем штукатурки, дальнейшие работы проводятся после ее высыхания. Очень важно в процессе установки люка контролировать с помощью уровня отсутствие перекосов.

Если обычный, не скрытый люк устанавливается в самом конце ремонта, то люк-невидимку под плитку нужно смонтировать еще до ее облицовки стены или пола. Потом крышка люка будет облицовываться вместе с ними.

Швы между плиткой на крышке и на стене (полу) не затираются, как все остальные. Их нужно проклеить малярной лентой, оставив щель в пару миллиметров. Она заполняется силиконовым герметиком, его излишки сразу же удаляются, затем снимается лента. После полного отвердения герметика, на которое обычно уходит 2 суток, в нем острым ножом под углом 45⁰ прорезается незаметный шов.

Люк-невидимка под плитку своими руками

Проще всего приобрести готовый люк скрытой установки и облицевать его. Но можно изготовить ревизионный люк-невидимку под плитку и самостоятельно. Для изготовления дверной коробки под люк и жесткого основания его дверцы лучше всего использовать ОСП, в качестве крышки, которая будет облицовываться плиткой — влагостойкий гипсокартон или ГВЛ. Понадобится также мебельная пуш-система для соединения дверцы и коробки нажимного люка.

Если для закрытия ревизионной ниши достаточно одной плитки, можно прибегнуть к самому простому варианту, изготовив магнитный люк-невидимку.

Для этого понадобится приклеить 4 мощных неодимовых магнита по углам плитки и столько же в соответствующих местах по краям от ревизионного отверстия (оно обязательно должно быть меньше плитки). Желательно прикрепить к плитке мебельную ручку, чтоб не приходилось поддевать ее ножом всякий раз, как возникнет необходимость открыть люк.

Итог

Люк-невидимка под плитку — удобный способ скрыть расположенные на видном месте коммуникации, обеспечив к ним ревизионный доступ. Сантехнические люки могут устанавливаться в нишу в полу или стене, в отверстие в гипсокартонной обшивке, в экран под ванной.

Доступен большой выбор скрытых люков разных размеров, с различными механизмами открывания-закрывания, которые можно облицевать подходящей плиткой. Изготовление такой конструкции своими руками тоже не представляет особой сложности.

Источник

скрытый люк-невидимка на магнитах, установка потайного люка своими руками, размеры, видео » SanDizain.ru
- Функциональные отличия скрытых ревизионных люков
- Задачи, выполняемые ревизионными люками
- Использование магнитов в крепежной системе
- Оптимальные размеры сантехнических скрытых люков
- Последовательность установки своими руками
- Как подобрать люк-невидимку: видео
- Сантехнический люк: фото
Ревизионный люк под плитку для сантехнических счетчиков
- Что такое ревизионный люк?
- Нажимные лючки
- Скрытые люки
- Люки с магнитным замком
- Размеры описываемых изделий
- Особенности конструкции
- Особенности открытия дверцы
- Как и где лучше расположить сантехническое окно
- Алгоритм выполнения облицовки
- Затирка швов
- Полезные советы, помогающие облегчить процессы эксплуатации люка
- Обобщение по теме
Нажимной сантехнический лючок под плитку: размеры, особенности и установка
- Особенности конструкции
- Как устанавливается потайной люк
- Облицовка люка
- Можно ли сделать нажимной люк из подручных материалов своими руками?
- Обобщение по теме
Люк сантехнический под плитку нажимной [Виды, установка]
- Применение
- Конструктивные особенности изделия
- Преимущества
- Ограничения, на которые нужно обращать внимание
- Установка
- Как подобрать люк под плитку?
Пара примеров, как сделать сантехнический люк под плитку
- Где их устанавливают
- Какими они бывают конструкции и материалы
- Тонкости установки
Люк для ванной под плитку своими руками, размеры люков (фото, видео)
- Функции
- Разновидности
- Материал и размеры
- Требования к конструкции
- Видео-инструкция
лючок сантехнический нажимной, размеры скрытого, потайной в ванной, невидимка
- Нажимной лючок сантехнический под плитку: размеры
- Скрытый люк под плитку: виды
- Сантехнические люки под плитку: формы
- Потайной люк под плитку
- Каким бывает ревизионный люк под плитку (видео)
  - - Добавить комментарий

скрытый люк-невидимка на магнитах, установка потайного люка своими руками, размеры, видео » SanDizain.ru

Сантехнический люк, устанавливающийся под плитку или мозаику, призван обеспечивать комфортный доступ к инженерному оборудованию, расположенному в стенах, полу, нишах или колоннах. За ревизионным люком можно удобно и скрытно разместить сантехнические краны, вентили, гребенки, трубы, водные счетчики и фильтры, а также сливные сифоны и перепускные клапаны. Ревизионный люк или как принято его называть, невидимка или потайной, размещается в кухонных помещениях, ваннах, саунах, бассейнах и любых санузлах. Его установка рекомендуется во всех помещениях, в которых чистовые отделочные работы выполняются плиткой, мозаикой, а также материалами из природного или искусственного камня.

Большую популярность получили скрытые люки, включающие в свое устройство магнит. Вне зависимости от вида конструкции, ее установка возможна своими руками и без наличия особых навыков. Ознакомиться с особенностями монтажа можно просмотрев тематическое видео. Главное, на что стоит обратить внимание – это подходящие размеры сантехнического люка.

Функциональные отличия скрытых ревизионных люков

Получившие большое распространение, люки-невидимки удачно объединили в себе все особенности других видов, тем самым позволяя заменить крупногабаритные дверцы. Отличия скрытых ревизионных люков от пластиковых или металлических предшественников (использование которых было распространено до недавних пор) заключаются в методике их монтажа и особенном строении петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются совместно с ее частью (одной-двумя), которой отделывается дверца самого люка.

Скрытый ревизионный люк под плитку

Чаще всего к их установке прибегают с целью визуального увеличения пространства ванной комнаты, а также успешного декорирования сантехнических коммуникаций, не преграждая удобный подход к ним. Использование при установке особых петель и крышки из гипсокартона позволяет надежно и незаметно спрятать нишу на общем фоне стены. Монтаж такого механизма должен быть своевременным, т.е. не дожидаясь последних стадий ремонта, чтобы исключить неудобства и не нарушить целостность отделки.

В качестве материалов для отделки невидимых ревизионных люков широко применяется керамическая плитка, искусственный или натуральный камень, керамогранит, декоративные панели или мозаика. Отдельными или целыми их составными частями декорируют дверцу с помощью клея. Целая плитка не нуждается в обрезке, сохраняя тем самым узор или рисунок на общем фоне.

Щель, идущая по контуру дверцы, в обязательном случае должна приравниваться к толщине шва между отдельными плитками. Такая конструкция имеет более аккуратный вид. Отсутствие ручек или замков никоим образом не затрудняет открытие. Для этого применяются нажимные механизмы или съемные присоски.

Задачи, выполняемые ревизионными люками

Обеспечение постоянного доступа к кранам с горячей и холодной водой, фильтрам, трубам и вентилям, а также вентиляционной системе.

Сантехнический люк может скрывать трубы, счетчики или водонагреватель
Использование люка в качестве камеры для скрытия водонагревателя.
Возможность удобного и регулярного снятия показаний со счетчиков воды и электричества.
Предоставление открытого доступа для обслуживания или ремонта сантехнического оборудования.

Использование магнитов в крепежной системе

Установка магнитов возможна как в напольных, так и настенных люках-невидимках. Благодаря их немалой силе, они способны выдерживать большие нагрузки и вес. Готовая конструкция выполнена следующим образом: на несущую раму прикрепляются магниты и дверцы из металла, являющиеся отдельной составной частью, монтирующейся в несущую раму. Такая рама может быть установлена в подготовленный проем на стене и впоследствии облицована плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея, дверь размещается на положенном месте и удерживается с помощью магнитов.

Оптимальные размеры сантехнических скрытых люков

Необходимость выбора того или иного размера обуславливается следующими факторами:

месторасположения сантехнического люка;
размеры проема, который необходимо спрятать;
предполагаемые размеры облицовочной стены и дверцы люка.

Размер люка должен соответствовать размеру плитки, чтобы ее не пришлось обрезать

Минимальным стандартным параметрами люка служит квадрат, длина каждой стороны которого равна 10 см. Большинство готовых изделий имеют размер стандартной плитки – 20 х 30 см. Вся работа по изготовлению конструкции направлена на то, чтобы на дверце смогли разместиться целые керамические фрагменты. Это позволяет скрыть люк наиболее эффективно.

Внимание! Подбирая параметры скрытого люка, следует придерживаться таких размеров, чтобы на поверхности крышки могло разместиться целое число плиток. Таким образом, отделка не будет заметна на общем плане. Необходимо также учитывать то, что размеры плитки должны быть немного больше, чем самой дверцы люка: на 0,5 см со стороны петель и максимум 5 см со всех оставшихся сторон (но не более чем на половину своей ширины или длины).

Последовательность установки своими руками

Процесс монтажа рекомендуется выполнять в строгой последовательности:

Проведение замеров, выбор подходящего места и его проверка уровнем во избежание неровностей.
Изготовление рамы и основы, их установка (для каркаса можно использовать готовый алюминиевый профиль, а из его планок делается рама).
Подготовка крышки и соединение саморезами ее деталей (в качестве плотного основания лучше всего использовать гипсокартон, работы по которому пройдут легче, чем по дереву).
Сверление пазов для будущих петель с отступом по 10 мм с каждой стороны. Объединив петли и крышку, необходимо приложить ее к раме и нанести разметку для установки механизма.

Устройство скрытого ревизионного люка
Монтаж петель в раме и размещение люка на запланированном месте. Крышка люка должна образовывать одну плоскость с облицовочной стеной. Для обеспечения легкого нажатия и открытия люка оставляется зазор.
Закрепление двери специальными болтами с применением груза. Очищение люка от пыли, его грунтовка и подготовка к облицовке.
Проверка дверного механизма после полного высыхания клея и его регулировка.
Установка нажимного устройства.

Внимание! Нормой считается нанесение небольшого слоя штукатурки на часть стены по периметру рамы сразу после ее установки. Все остальные работы должны проводиться только после полного высыхания.

Обязательным условием качественного крепления люка является контроль отсутствия перекосов с помощью уровня.

В то время, когда обычный люк может быть установлен только на завершающих стадиях ремонта, невидимый люк устанавливается строго до момента начала облицовочных работ на полу и стенах. Позже дверца люка будет оклеена плиткой одновременно с ними. Имеющиеся швы между плиткой на дверце и стене ни в коем случае не затираются, а проклеиваются малярным скотчем, оставляя зазор в 1-3 мм. Позже он заполняется герметиком, после окончательного затвердевания которого (около 48 часов) прорезывается незаметная щель под углом 45°.

Монтаж скрытого люка нужно проводить еще до облицовки стен

Установка невидимого люка под плитку – это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить круглосуточный доступ к ним. В качестве мест для их размещения могут быть задействованы полости в полу, стенах, гипсокартонных конструкциях или под ванной. Широкий ассортимент скрытых ревизионных люков представлен моделями различных размеров с разными системами открывания, которые без труда облицовываются выбранной плиткой.

Как подобрать люк-невидимку: видео

Сантехнический люк: фото

sandizain.ru

Ревизионный люк под плитку для сантехнических счетчиков

Требования, предъявляемые к современным концепциям дизайна, достаточно жестки. На первый план выходит эстетическая сторона вопроса. Но и техническое оснащение тоже развивается довольно стремительно. Сегодня важно, чтобы ремонт помог значительно улучшить степень комфорта, при этом усилия, позволяющие его достигать, не должны бить видны. Вот почему практически все коммуникации прячутся под скрытыми коробами, а доступ к ним (в сантехнических помещениях, например), обеспечивает ревизионный люк под плитку. Его можно купить или собрать своими руками. В продаже есть разные конструкции, выполненные из разных строительных материалов. Рассказ о том, какой сантехнический люк под плитку лучше, предмет этой статьи.

Что такое ревизионный люк?

Под ревизионным люком под плитку могут прятаться разные коммуникации. В зависимости от того, что конкретно находится за ним, выделяют несколько видов описываемых изделий. Есть электрические, сантехнические и вентиляционные отверстия для доступа. Они могут устанавливаться на потолке, на стене или на полу.

Требования повышенной прочности предъявляются только к потолочным и напольным конструкциям. Поэтому все потолочные и напольные ревизионные люки под плитку обязательно имеют металлическую раму и надежные крепления дверцы. Такой смотровой люк обязательно обеспечен дополнительной влагозащитой и звукоизоляцией. Полочные конструкции для безопасности должны иметь хорошо продуманный вариант закрытия, как правило, все они имеют небольшой вес.

В обычных типовых квартирах чаще всего применяется настенный люк сантехнический. Он устанавливается в ванных комнатах и обеспечивает доступ к счетчикам воды, к кранам перекрытия стояков. Традиционно для сантехнического шкафа применяются прямоугольные и квадратные рамы. Изготавливаться они могут из разных материалов.

Пластиковые сантехнические люки под плитку – самый доступный вариант устройства окошка доступа. Их дверцы, как правило, открываются при помощи удобной ручки. Производители выпускают пластиковые изделия разных размеров, разной расцветки. Чаще всего подобные изделия используются при декорировании пьедестала ванной.

Металлические рамы изготавливаются из прочного алюминия. Если они имеют металлическую дверцу, покрытую порошковой краской, значит, лючок предназначен для установки на пол. Его нередко применяют в частных домах для оформления входа в подвалы, используют в крупных торговых комплексах, офисах, других подобных административных учреждениях, там, где необходимо обеспечить дополнительную защиту доступу к техническим помещениям.
При желании можно легко сделать ревизионный люк под плитку своими руками из подручных материалов: раму из ДСП, крышку из гипсокартона. В этом случае поверх дверцы разрешено укладывать кафель, любой другой плиточный материал, что позволяет скрывать смотровые изделия под облицовочным материалом.

Обратите внимание! Чем лучше удается замаскировать наличие описываемого предмета, тем лучше для общего восприятия дизайна интерьера. Вот почему ревизионные люки под плитку на магнитах, на других скрытых крепежных элементах, пользуются наибольшей популярностью.

У каждой конкретной конструкции есть свои плюсы и минусы, поэтому есть смысл поговорить о каждой разновидности люков более подробно.

Нажимные лючки

Что такое нажимные лючки? Это конструкции, дверцы которых открываются при помощи сильного нажатия на дверцу изделия. Они оснащены современными пуш-системами или роликовыми механизмами. Наличие сдвоенных пространственных петель позволяет отказаться от использования ручек. От конструкции петель зависит механизм открывания дверцы. Она может открываться распашным или откидным способом. Многочисленные отзывы покупателей и практика применения люков подобных конструкций показывает, что приобретать подобное изделие необходимо у производителей, имеющих хорошую репутацию на рынке. Дешевые модели не могут похвастаться своей долговечностью. А если учесть, что кафельная облицовка способна служить не годами, а десятилетиями, то и ревизор должен иметь подобный запас прочности.

Обратите внимание! Нажимные конструкции имеют одно важную особенность, дверцы у них открываются в два приема: одно нажатие лишь определяет наличие откидной створки, второе нажатие полностью открывает доступ к нужным системам. Если выбираются настенные сантехнические люки под плитку, размеры они должны иметь небольшие, средние.

Скрытые люки

Скрытые люки, как правило, довольно часто сегодня просто заменяют сантехнические шкафы. Подобные конструкции устанавливаются в имеющиеся ниши. Они снабжены дверцей, обшитой с двух сторон гипсокартоном. Лицевую поверхность скрытого люка можно дополнительно декорировать кафелем, используя обычный плиточный клей. Устанавливать невидимые люки необходимо до укладки плитки на стены. Только в этом случае можно будет добиться хорошего маскирующего эффекта.

Люки с магнитным замком

Смотровые окна чаще всего устанавливаются на стены или на пол. Магнитные замки способны выдержать значительную весовую нагрузку. Описываемые изделия имеют одну отличительную особенность. У них короб рамы по размерам чуть меньше площади дверцы. Такой ход помогает достаточно искусно маскировать дверцу под использованную отделку. Если люки с магнитом выполняются в больших размерах, изделие обязательно дополнительно оснащается ручкой. Небольшие по размеру люки ручек не имеют. Магниты помогают удерживать дверцу в закрытом состоянии. У напольных конструкций дверца держится в закрытом виде под тяжестью своего веса.

Размеры описываемых изделий

Делая свой выбор, приобретая сантехнический люк, важно учитывать и его размеры. Существуют стандартные формы, чаще всего, например, при установке настенных смотровых окон используют изделия размерами 10 на 10 см. Специалисты советуют при решении подобной проблемы учитывать размеры используемой плитки. Лучше выбирать тот люк, на дверце которого можно уложить целостные модули используемой облицовки. Только в этом случае можно будет сделать описываемое изделие невидимым.
У самого большого готового сантехнического люка дверцы имеют размеры 120 на 120 см.

Особенности конструкции

Конечно, у каждой конструкции люка свои конструктивные особенности. Но есть у всех подобных изделий общие точки соприкосновения. Стандартный образец имеет раму, выполненную из алюминия, дверца прикрепляется к основе при помощи петельных конструкций, на дверце может быть замок на магнитах.

Если люк выбирается под плиточную облицовку, его дверца выполняется из влагостойкого гипсокартона, либо из листов ДСП, ОСП. Монтаж смотрового окна начинается с установки рамы. Потом регулируется петельный механизм. В самых простых дешевых моделей вместо петельного механизма используются мебельные петли, в дорогих моделях устанавливаются сдвоенные петли с дополнительными механизмами регулировки.

Особенности открытия дверцы

Положение открывания дверцы тоже играет важную роль. Важно выбрать для себя такое изделие, чтобы его дверца при открытии легко распахивалась, открывалась до конца, и при этом никого не задевала, никому не мешала. Кроме этого, открытая дверь должна обеспечивать необходимый обзор, позволяющий работать с основными техническими узлами инженерных коммуникаций.

Специалисты обращают внимание на то, что удобными считаются люки, у которых дверцы открываются просто: вправо или влево. Если выбирается модель, у которой дверца открывается вертикально вверх, придется более тщательно подготавливать основу, на которую будет производиться монтаж описываемого изделия.
Где нежелательно устанавливать ревизионный люк?

На углу стены. В этом случае открытые дверцы будут мешать выполнять необходимый объем ремонтных работ.
Впритык к полу. В этом случае нижний край открытой двери будет постоянно царапать кафель, оставляя на нем характерные потертости.

Как и где лучше расположить сантехническое окно

Процесс монтажа потайного окна предельно прост:

Сначала производится крепление рамы. Так как она чаще всего монтируется в тело короба, за которым прячутся все инженерные коммуникации, проще всего устанавливать люк еще на этапе сооружения его каркаса. Место установки дополнительно усиливается металлическими профилями. Затем рама крепится к каркасу при помощи саморезов по металлу. Если заранее просверлить отверстия под них, процесс пойдет гораздо быстрее.

Обратите внимание! Если рама устанавливается в тело кирпичной или бетонной ниши, для крепления рамы выбираются дюбели. Для их установки предварительно сверлом просверливаются отверстия. Зазоры между стеной и установленной рамой заполняются монтажной пеной. Перед установкой рамы дверца снимается с ее конструкции, а потом устанавливается после того, как хорошо просохнет пена.

После установки необходимо обязательно проверятся механизмы закрывания двери. Нужно посмотреть, как плотно к раме она прилегает, как хорошо держит замок закрытую дверцу. Если нужно, петельный механизм регулируется ключом-шестигранником.

Алгоритм выполнения облицовки

Облицовку двери и стен (или пола) выполняется одновременно. Она производится следующим образом:

Поверхность дверцы предварительно грунтуется составами, способными обеспечить лучшую адгезию.
Когда слой грунтовки высохнет, к дверце приклеивается кафель. Для этих целей целесообразно использовать жидкие гвозди, но можно заменять их цементными клеями. Они должны разводиться до консистенции устой сметаны. При нанесении клея важно обращать внимание, чтобы он не попадал в пространство между металлическими деталями рамы. Если это случается, излишки необходимо тут же удалять ветошью.
Важно предварительно перед облицовкой плиткой все нажимные механизмы закрывания фиксировать и на двери вешать груз, вес которого равен весу используемого кафеля. Такой ход поможет сразу отрегулировать нагрузку на петельный механизм.

Затирка швов

Затирка швов осуществляется по той же технологии, что и затирка облицовочной плитки. Но при выполнении данной операции необходимо учесть, что дверцы люка не затирают по краям, а затирают только те швы, которые находятся внутри дверцы.

Герметизацию люка обеспечивает применение силиконового герметика. Он закладывается по всему периметру дверцы специальным пистолетом дозатором, излишки герметика тут же удаляются пальцем. Если предварительно смачивать руки в мыльной воде, масса герметика будет вести себя достаточно послушно.

Силикон сохнет примерно два дня. После того, как силикон высохнет, его нужно разрезать ножом под углом в 45 градусов. Делать это необходимо в одно движение. Только так можно будет избежать образования неприглядной бахромы. Удалять излишки силикона лучше после того как дверь будет открыта.

Полезные советы, помогающие облегчить процессы эксплуатации люка

При монтаже описываемого изделия обязательно нужно использовать строительный уровень. Он поможет избежать образования перекосов, которые потом не будет плотно закрываться.

Небольшие по размерам люки лучше устанавливать в целом виде, а большие сантехнические шкафы лучше перед установкой разбирать на детали.

При оформлении стен, облицовку плиткой лучше начинать сразу под крытой дверцей невидимки. Таким способом можно попытаться избежать образования случайных перекосов.

Обобщение по теме

Применение ревизионного люка – хорошее решение, позволяющее скрыть неприглядные инженерные коммуникации. Подобные изделия продаются в готовом виде, но при желании собрать и установить сантехническое окно можно самостоятельно, используя подручные материалы. Если правильно будут подобраны размеры, система открывания дверцы, крепежные элементы, изделие поможет без труда выполнять ремонтные работы при необходимости, а в остальное время о наличии описываемого изделия можно будет только догадываться.

oblicovshik.ru

Нажимной сантехнический лючок под плитку: размеры, особенности и установка

Современные ремонтные технологии позволяют делать отделку ванной и туалета, способную полностью скрывать все существующие инженерные коммуникации. При этом доступ к ним остается. Его обеспечивает нажимной сантехнический лючок под кафельную плитку, размеры его могут быть разными, выбор конструкции во многом зависит от места установки. В данной статье речь пойдет о конструктивных особенностях подобных изделий, о возможностях установки лючка под плитку своими руками.

Особенности конструкции

Что такое сантехнический люк невидимка? Это конструкция, которая состоит из рамы, выполненной из алюминия, и дверцы. С внешней стороны дверца обшивается влагостойким гипсоволокнистым листом. Дверца с корпусом соединяется усиленной алюминиевой петлей. Она обеспечивает легкое открывание и закрывание крышки. Все нажимные лючки имеют магнитный замок. Открывается скрытый люк при помощи простого нажатия руки на центр дверцы.

В продаже имеются изделия разных размеров, понять, какой лючок выбрать, поможет совокупность некоторых факторов. Что нужно учесть при покупке нажимного люка?

Его предположительное расположение.
Размеры проема, который необходимо замаскировать.
Размеры стены и дверцы скрытого короба (размер крышки должен максимально близко соответствовать размеру облицовочного материала). В противном случае плитку придется обрезать, а это внешне будет выглядеть не очень эстетично.

Параметром для выбора размера крышки люка служит квадрат. У большинства готовых моделей размеры крышки соответствуют стандартным размерам плитки (на крышке помещается ровное количество квадратов, размерами 20х30 см). Именно это обстоятельство позволяет максимально эффективно маскировать нажимной люк под облицовкой.

Обратите внимание! При выборе люка важно сначала определиться с размерами кафеля, используемого для ремонта ванной комнаты или туалета. Покупать стоит тот люк, на дверце которого целиком ляжет выбранная плитка и закроет всю площадь крышки. Важно учитывать, что собранная облицовка на крышке по своим размерам должна быть на 0,5 см больше с каждой стороны, чем площадь крышки.

Как устанавливается потайной люк

Чаще всего все сантехнические люки устанавливаются на металлический каркас, являющийся частью короба, собранного из гипсокартона. Подобную конструкцию нередко используют и в ванной комнате, и в туалете для скрытия коммуникативных разводок. Главное правило установки – усилить конструкцию металлического короба и обеспечить тем самым надежное крепление. Важно добиться того чтобы во время эксплуатации ревизионный люк не шатался. Для этого с четырех сторон при помощи металлических профилей и саморезов формируется жесткая рамка, она и становится точкой опоры для описываемого изделия.

В алюминиевой раме люка уже присутствуют отверстия под длинные саморезы. Люк устанавливается таким образом, чтобы плоскость металлического каркаса совпадала с плоскостями корпуса рамы. После того, как корпус изделия будет прикреплен, производится регулировка узлов крепления дверцы люка. Для выполнения данной операции необходимо взять в руки шестигранный ключ.

Обратите внимание! Монтаж люка необходимо производить еще до обшивки короба гипсокартоном. Модели небольших размеров устанавливаются сразу с дверцей, нажимные люки больших размеров устанавливать легче, предварительно сняв с крепления дверцу.

Иногда, когда позволяют конструктивные особенности описываемых комнат, ревизионный люк устанавливается в кирпичный прием. В данном случае крепление рамы осуществляется при помощи дюбелей, а щели между стенами и корпусом лючка заполняются монтажной пеной.

При монтаже описываемого изделия опытный сантехник обязательно, еще перед «примеркой», проверит, куда будет открываться дверца нажимного люка. Существуют определенные правила, которые необходимо учитывать всем новичкам:

Нельзя устанавливать нажимной люк, или любой другой ревизионный короб около углов стен.
Во время открывания дверца описываемой конструкции не должна задевать соседнюю плитку, уложенную на стене или на любой другой поверхности. В противном случае будет присутствовать риск появление трещин и сколов на новой облицовке.
Целесообразно устанавливать скрытый люк там, где их продолжение позволит добраться до основных узлов коммуникаций (кранов, сифонов, счетчиков воды). Свободный доступ к ним обеспечит возможность ремонта ключевых систем, и это тоже очень важно.
Обычно сантехнические нажимные люки устанавливаются стандартно, так, чтобы дверца открывалась либо вправо, либо влево. Но иногда ситуация требует произвести монтаж короба таким образом, чтобы дверца его открывалась вниз или вверх. В данном случае необходимо действовать по ситуации.
Для декорирования дверцы нажимного люка используются те же плитки, что использовались для облицовки ванной комнаты или туалета. Важно для декорирования дверцы выбирать только цельный кафель без подрезки. Лучше всегда пожертвовать и увеличить расход материала, выполнив подрезку модулей у угла стены, где устанавливается лючок. Тогда он растворится в облицовке и станет действительно невидимым глазом.

Облицовка люка

Существуют определенные хитрости, которые используют опытные плиточники, оформляя дверцы нажимных люков:

Сначала они их дважды грунтуют. Грунтовка обеспечивает лучшую адгезию.
Пока грунтовка сохнет, мастера открывают дверцу и подвешивают на нее груз, равный грузу будущей облицовки. Такой трюк помогает исключить возможность провисания двери после завершения декоративных работ.
Перед укладкой кафеля производится блокировка нажимного механизма. Для этих целей используется специальная скоба. Она идет в комплекте изделия.
Кафель приклеивается к гипсокартонной основе при помощи цементного клея или жидких гвоздей.
Плитка к дверце клеится таким образом, чтобы будущая облицовка выступала со всех сторон периметра дверцы на 5см.
Если во время работы в щель между рамой и дверцей попадает плиточный клей, его необходимо сразу удалять оттуда.
Плитка укладывается по правилам обычной облицовки.
Затирка швов выполняется спустя сутки после завершения монтажа.
Для заполнения швов лучше использовать силиконовые герметики.
Предварительно плитка тщательно чистится от загрязнений, поверхность ее полностью высушивается.
Опытные мастера советуют вдоль имеющегося шва с обеих его сторон приклеить к плитке молярный скотч. Он поможет сохранить чистоту новой отделки.
Герметик в пространство шва заполняется специальным клеевым пистолетом.
Излишки герметика сразу же убираются мокрым пальцем, смоченным в растворе мыльной воды.
После подобной операции молярный скотч снимается сразу же.
Люк нельзя открывать после укладки кафеля несколько суток.

Обратите внимание! Целесообразно производить затирку швов на дверце параллельно с затиркой всех облицовки. Это позволит сформировать полотно, которое визуально будет восприниматься, как цельное.

После высыхания затирки, находим люк и острым ножом прорезаем швы по периметру крышки. Необходимо постараться сделать это одним движением, не производя большое количество насечек. Сделать одним движением подобную операцию получится, если нож держать под углом в 45 градусов.После этого крышка одним нажимом должна открыться. Остается счистить остатки герметика с крышки.

При самостоятельном монтаже нажимного люка необходимо обращать внимание на небольшие нюансы. Устанавливая лючок, часто пользуйтесь строительным уровнем. Модели небольших размеров устанавливаются целиком, большие люки предварительно разбираются на детали. Если сразу не получается заполнить швы герметиком, можно исправить положение после того, как герметик полностью высохнет. Если есть небольшой строительный опыт, установить нажимной люк самостоятельно будет не так уж и сложно.

Можно ли сделать нажимной люк из подручных материалов своими руками?

Некоторые народные умельцы не ищут легких путей, тот, кто не хочет или не может купить готовую модель люка, наверняка предпочтет сделать описываемое изделие самостоятельно из подручных материалов. Пример самоделки – изделие из фанеры.

Для работы может понадобиться лист фанеры, болты и гайки с шайбами, втулки, выполненные из нержавеющей стали. Плитка легко ляжет на фанеру, если ее предварительно прогрунтовать клеевым составом, таким, как смесь «Церезит СТ-16». Процесс сборки люка предельно прост:

К фанере прикручиваются болты, в стене высверливаются отверстия под втулки, так как это показано на фото.

Крышка фанеры вместе с болтами просто потом туда и вставляется. Подобный люк условно можно назвать нажимным. Из-за наличия болтов большой длины фанерная крышка не выпадет. Для открывания фанерной крышки можно использовать декоративные крючки или обычные присоски. Что должно получиться в итоге, хорошо видно на следующем фото.

Небольшое вентиляционное отверстие можно закрыть магнитными лючками. Для этого необходимо сделать из деревянных реек корпус будущего изделия. По углам корпуса прикрепить магниты. Магниты дублеры крепятся и по углам будущей дверцы. На все про все уйдет всего восемь магнитов.

Обобщение по теме

Как видите, нажимные люки прекрасно справляются с поставленными задачами. Они обеспечивают удобный доступ к ревизии канализационного стояка, к счетчикам воды, к другим важным инженерным коммуникациям. Они могут быть установлены возле ванной, в стенке, в скрытом коробе. При соблюдении описанных выше правил, система доступа будет работать безупречно. Невидимые конструкции всегда размещаются под кафельной плиткой, облицовка прекрасно маскирует расположение технического доступа.

oblicovshik.ru

Люк сантехнический под плитку нажимной [Виды, установка]

Потайная дверца для легкого доступа

При выполнении ремонта в санузле часто возникает необходимость скрыть некоторые внутренние коммуникации так, чтобы к ним был доступ в любой момент, когда это потребуется. В таком случае необходимо изготовить сантехнический люк-невидимку. Одним из вариантов является нажимной вид.

Содержание:

Красивая ванная комната в светлых тонах

Применение

Эта конструкция отвечает всем нормам и требованиям. Расположение люка в комнате будет известно только вам – под облицовочным материалом его совершенно не видно. Люки используются внутри помещения и обеспечивают возможность обслуживания коммуникаций, скрытых под облицовкой. Применяются они в жилых и коммерческих помещениях, установку производят в нишах, перегородках, проемах, сделанных из разных строительных материалов.

Конструкции из пластика имеют небольшую стоимость и небольшой срок эксплуатации

Перед ремонтом необходимо определиться с расположением труб и отсечных вентилей

Дверца может быть обшита кафелем, натуральным камнем или панелями из ПВХ или МДФ. По размеру изделия бывают стандартными или выполненными на заказ.

Совет! Чтобы открыть дверцу, достаточно легкого нажатия на нее. Для фиксации применяют специальный замок. Если обшивку предполагается выполнить мозаикой, необходимо заказывать специальную нажимную модель.

Популярность люка-невидимки обусловлена надежностью, удобством в использовании и длительным сроком службы.

Конструктивные особенности изделия

Богатый ассортимент ревизионных люков позволит вам с легкостью подобрать подходящую модель

Отделка стен мозаикой в виде сот

Откидная дверца с нажимным замком

Стальной ревизионный люк

Люк состоит из таких элементов:

рамная конструкция;
дверца из гипсоволокнистой плиты;
специальные петли;
роликово-нажимной запорный механизм.

Строение алюминиевой конструкции

Строение стального люка

Изготавливается рама из металлического каркаса, основанием дверцы служит гипсокартон, на него наклеивается облицовочный материал. В проеме рама крепится саморезами или дюбелями. Специальные петли позволяют дверке открываться сначала прямо, а потом в сторону, что позволяет обезопасить плитку от сколов краев.

Важно! Устанавливается люк только в вертикальную плоскость. Конструкция перегородки должна быть правильной геометрии, обладать прочностью. Обратите внимание на то, что размер плитки должен быть равен дверце либо превышать ее.

Устанавливать изделия можно во влажных помещениях и снаружи строения – тогда вместо гипсокартона применяется цементная армированная плита. Подобрать необходимый вариант вам помогут консультанты магазина, в котором вы будете покупать изделие.

Преимущества

Отделка ванной МДФ-панелями с имитацией гранита

Такие варианты изделий обладают рядом достоинств:

позволяют получить легкий доступ к коммуникациям, скрытым в нишах;
надежная фиксация створки не допускает ее провисания;
особая конструкция петель позволяет уберечь плитку от сколов;
разнообразие размеров позволяет подобрать необходимый вариант в каждом конкретном случае;
люк невидим на фоне облицовки;
установка не требует большого опыта и высокой квалификации;
отличное сочетание качества и стоимости.

Мозаика лучше всего поможет спрятать ревизионную дверцу

Интерьер ванной комнаты в стиле лофт

Ограничения, на которые нужно обращать внимание

При установке скрытых сантехнических люков существуют и ограничения

Существуют некоторые нюансы, которые следует знать:

если монтаж изделия осуществляется в проем, нельзя надавливать с силой на дверцу, это может привести к нарушению формы и выходу изделия из строя;
одностворчатые модели можно изготавливать только до 70 см шириной. В большие проемы устанавливаются двустворчатые варианты;
нельзя монтировать такие конструкции на пол, поскольку они не предназначены для вертикальной нагрузки;
нельзя наклеивать тяжелые плиты (гранит, мрамор), для этого предназначены усиленные конструкции;
транспортировка и хранение осуществляются в вертикальном положении.

Совет! Если у вас нестандартные размеры проема, то стоит изготовить люк-невидимку на заказ. Для этого необходимо пригласить мастера: он снимет замеры, по которым будет сделано изделие. Кроме того, производители предоставляют гарантию на свою продукцию сроком до 12 месяцев.

Установка

Установка нажимной дверцы

Монтировать изделие необходимо так, чтобы стена и створка были в одной плоскости. Крепление к стене происходит при помощи саморезов. Щель между рамой и стеной обрабатывают пеной для монтажа.

Схема монтажа ревизионной конструкции

Подбор размера плитки

Если монтаж происходит в сборный проем или нишу, то сначала нужно собрать каркас из профильного материала, который обшивается листами. Проем под люк выпиливается ножовкой или лобзиком. В готовое отверстие вставляется рама и закрепляется саморезами. Регулировку створки в плоскости осуществляют при помощи замков. После этого необходимо приклеить плитку на дверцу.

Как подобрать люк под плитку?

Зеркальная плитка в интерьере ванной

Прежде чем покупать изделие, нужно определиться с его размерами. Для этого замерьте плиточный материал, который будет использован для облицовки санузла.

Совет! Размер люка должен быть равен либо меньше плитки. Если техническое отверстие должно быть больше, чем размер одной плитки, то можно наклеить их несколько на дверцу. В таком случае размер створки будет соответствовать величине наклеиваемого материала.

Производители предлагают специальные таблицы, по которым можно посмотреть и выбрать подходящий размер товара. Легче купить готовую модель, но можно изготовить ее и собственноручно. В таком случае вам понадобятся составные элементы конструкции и фурнитура. Кроме того, потребуются инструменты и определенные навыки в работе.

Плитка с имитацией дерева

Ванная комната в классическом стиле

Сантехнический нажимной люк-невидимка под плитку – это удобный способ получить доступ к узлам и коммуникациям в любое время. Такой вариант поможет скрыть от глаз инженерные сети и придать эстетичный вид помещению ванной или туалета.

happymodern.ru

Пара примеров, как сделать сантехнический люк под плитку

Где их устанавливают

Какими они бывают конструкции и материалы

По стандарту скрытый люк под плитку имеет прямоугольную (квадратную) раму, которая вставляется в проем в стене или в полу. На раму при помощи шарнирных петель крепят дверцу. И петли, и дверца изготавливаются из того же материала, что и рама. То есть они могут быть металлическими или :пластиковыми. Это гарантирует, что в дальнейшем материалы конструкции будут деформироваться одинаково и перекосов не произойдет.

Рамы тоже имеют 2 разновидности:

регулируемые: после установки в отверстие размер рамы регулируется, а излишки обрезаются;
не регулируемые: рама сразу изготавливается по точным размерам люка.

Тонкости установки

Для самостоятельного монтажа потребуется совсем немного:

покупная или самодельная конструкция люка;
саморезы;
шуруповерт;
строительный уровень;
плитка и плиточный клей.

Так как размер стандартной облицовочной плитки 30х20см, то размеры ревизионного люка подгоняются под него. Если предполагается отделка мозаикой или искусственным камнем, размер варьируется широко, от 10х10 до 100х70, в зависимости от предназначения.

Напольные ревизионные люки имеют некоторые особенности. Им необходима дополнительная герметизация, чтобы грязь и влага не попадали внутрь люка. Понадобится и усилить конструкцию рамы, чтобы крышка могла свободно выдержать вес человека. Створки можно не оборудовать замками, но вот ручки должны быть съемными.

Сделанные на заказ или изготовленные самостоятельно ревизионные люки довольно просты в установке, многофункциональны, обеспечивают удобство в обслуживании сетей, надежны. Отделка плиткой позволяет вписать их практически в любой интерьер, оставляя незаметными.

koffkindom.ru

Люк для ванной под плитку своими руками, размеры люков (фото, видео)

Содержание статьи

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
Легкий доступ к датчикам и трубам
Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
Получить доступ к сифону под ванной его для прочистки и обслуживания.

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Разновидности

Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
Распашной люк
Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
Сдвижная модель люка
Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.
Нажимной люк

Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.

Материал и размеры

Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.
Пластиковый люк
Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.
Люк под плитку
Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.

Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием.
Схема монтажа люка
Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Видео-инструкция

sovety-vannoy.ru

лючок сантехнический нажимной, размеры скрытого, потайной в ванной, невидимка

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками, и установив его на стенуЛючок сантехнический под улитку устанавливается в санузел в специальное окно (нишу). Во время ревизии коммунальных служб, можно осуществить перестановку труб и узлов в скрытую часть, чтобы сделать люк. Часть счетчиков также можно установить под дверцей этого люка. Съемную дверку можно сделать на магнитах, с замками или открывающимися с помощью присосок. Может быть люк под плитку, краску, обои. Как же не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Нажимной лючок сантехнический под плитку: размеры

Существуют определенные стандартные размеры ревизионных люков. Минимальный квадратный размер равен 10 см на 10 см. Готовые изделия под плитку равны размерам обычной плитки 20 см на 30 см. В случае произвольных параметров, специалисты стремятся создать их ближе к размерам керамических плиток, чтобы сантехнический нажимной лючок можно было спрятать в комнате.

Запатентованный нажимной замок разработан непосредственно для люка под плитку, предназначен для легкого выталкивания дверцы

Размеры люка в таком случае зависят от конкретного случая, от назначения дверцы.

Наибольший размер готового люка равен 1 м 20 см. Можно сделать такой люк своими руками, тогда параметры дверцы должны быть следующими: около 5 см оставить про запас для фиксации с поверхностью; около половины размеров плитки нужно оставить со свободной стороны. Как правильно рассчитать размер люка?

Для этого следует провести несколько расчетов:

В первую очередь определить место для люка, чтобы была возможность доступа к сантехническим узлам;
Высоту и ширину плитки для стен;
Высчитать высоту и ширину люка, для этого число плиток по горизонтали умножить на ширину одной плитки, а затем то же самое сделать по вертикали.

После всего вышеперечисленного можно приступать к выбору люка. Обязательно нужно приобрести монтажный клей.

Скрытый люк под плитку: виды

Скрытый люк создают в помещениях с высокой влажностью, поэтому и изготавливают их из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавейку. Самыми дешевыми являются люки из пластика, но они не подходят под плитку. Специалисты различают люки по виду открытия дверки. Выбирать следует из общего дизайна комнаты, мебели и других отделочных материалов.

Скрытые люки под плитку Access Panel состоят из прочной алюминиевой рамы и откидного
алюминиевого люка

Итак, типы современных люков следующие:

Распашной люк. Наиболее популярный тип, открыть его можно в сторону при помощи присосок, они прилагаются в комплекте с люком. На такую конструкцию можно положить плитку из керамики или камня. Присоски в случае потери можно заново приобрести в любом магазине.
Нажимной люк. Такой вид скрытого люка подходит в случае отделки комнаты мозаикой. Присоски на таком материале не всегда держатся крепко. Механизм очень прост – открыть люк можно просто нажав на него рукой на дверцу. Сначала дверка выезжает вперед, а затем в сторону. Присоски в этом механизме не нужны, что является большим преимуществом. Магнитный нажимной люк наиболее популярен в современных ванных комнатах модерн.
Сдвижной люк. Этот вид устанавливают, когда пространство не дает поставить другие типы скрытых люков. Сдвижной люк похож по своей конструкции на предыдущий тип, использовать для открывания можно как присоски, так и нажимной механизм. Отделывается такой люк плиткой или мозаикой. Открывается сначала вперед, а затем в сторону.
Откидной люк. В данном случае дверка съемная, используется в местах, где места недостаточно, чтобы дверка открылась полностью. Открывается при помощи присосок или нажимного механизма. Откидывается под углом сверху, а держится при помощи карабинов. Дверка отсоединяется легко – карабины нужно просто открепить и поставить дверь в сторону.

Все эти виды имеют как свои преимущества, так и недостатки. Выбирать люк следует из габаритов помещения и дизайна комнаты.

Сантехнические люки под плитку: формы

В настоящее время в продаже представлен широкий ассортимент сантехнических люков невидимок под плитку. Различны они по своим размерам, форме, отделке, материалу.

Сантехнический люк – приспособление для ревизии и скрытия инженерных коммуникаций, проходящих под землей или внутри помещения

Существуют люки разные по своим свойствам:

Сантехнические, электротехнические, вентиляционные.
По способу установки – настенные, напольные, потолочные. Последние, как правило, крепят в подвесной потолке, такой люк должен быть очень легким. Надежная дверца не должна открываться произвольно, нужно, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стену.
Видимые люки могут стать прекрасным дополнением интерьера, их можно отделать другой плиткой, а можно наоборот скрыть такой же плиткой, как и остальную комнату, тогда их называют невидимки. Чаще всего такие люки пластиковые и металлические, первые гораздо доступнее по цене.
Существуют и люки под покраску, обои, а также под мозаику, формы люков так же разнятся – от привычных квадратных до круглых и даже трапециевидных.
Размеры люка привычного размера составляют от 0,2 м до 1,5 м, существуют магнит люки, с замками, ключом, с защелками или фиксаторами, без ручек.

Их чаще всего делают в ванной, туалете или на кухне, где отделка чаще всего представляет собой плитку. Дополнительно облицовывают и люк плиткой, чтобы скрыть его, а в случае чего открыть и использовать. Совсем скрыть технический люк не получится, швы вокруг люка будут выдавать его местоположение. Выбрать размеры, как крепить и форму можно на заказ, в таком случае делаются индивидуальные замеры, создается схема, выбирается тип люка.

Потайной люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративного экрана. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Устанавливается коробка люка, зафиксироваться и устанавливается дверца.

При монтаже люка вам нужно учесть, в какую сторону он должен открываться

Если ниши нет, то ее нужно создавать специально, прорубая ее в стене из бетона или кирпича с помощью дрели или болгарки. Все это делается во время ремонта, когда заменяются коммуникации на скрытые, специально проделываются пазы под них. Трубы проходят за обшивкой из гипсокартона, тогда использовать можно только лобзик и ручную ножовку.

Потайной люк под плитку позволяет скрыть трубы и узлы, которые портят внешний вид ванной комнаты.

Лучше всего сделать его в один тон с плиткой, чтобы он не бросался в глаза. Также можно сделать люк своими руками из металла или пластика, тщательно проведя все замеры и выбрав способ крепежа.

В настоящее время существуют несколько основных типа крепления коробки люка в проеме:

С помощью саморезов, тогда вместе с люком в комплекте идет крепеж, а у рамы по бокам есть отверстия для этих крепежей;
После завинчивания таких саморезов заполняют все отверстия специальной монтажной пеной с клеем, герметиком из силикона;
В другом случае люк монтируют в бетонную или кирпичную стену, в нее первым шагом забивают дюбеля, а затем завинчивают саморезы, а в гипсокартонную стену при установке окошко отделывают алюминиевым материалом.

Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный способ, хорош и для легких, и для тяжелых материалов.

Ревизионный люк невидимка надежно защищен от попадания воды. Установка его в санузлах на магнитах делает приспособление удобным для пользования в любое время. После установки шкаф можно отрегулировать и отделать кафельной плиткой. Соединить люк вместе со стеной можно с помощью петли, установить съемную магнитную крепежную конструкцию.

Каким бывает ревизионный люк под плитку (видео)

Невидимые лючки для туалета или установки в ванну – удобные приспособления, которые позволяют скрыть трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразные варианты устройства этих люков позволяют выбрать наилучший смотровой технологический вид именно для определенной ванной комнаты или кухни. Самодельный люк можно делать из металла или пластика, монтаж сантех. устройства доступен. Клеить их лучше с помощью монтажной пены.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Источник

Делаем люк невидимку под плитку своими руками. Красота интерьера кроется в мелочах

Люк-невидимка под плитку своими руками хорош еще и тем, что его идею можно использовать очень разносторонне. К примеру, оформить подобным образом вход в подвал на полу. Или закрыть пространство под ванной, которое можно будет использовать как маленькую подсобку для хранения нужных в хозяйстве бытовых вещей: швабр, тазиков и моющих средств. Но начнем с самого несложного варианта.

Маленькое окошко: быстро, просто и незаметно
Легче всего оформить небольшое ревизионное отверстие, которое нужно исключительно для сверки счетчика. В этом случае достаточно проема в 1-4 плитки. Если вас устраивает размер в одну, можно даже не морочиться с подготовкой дверцы, а наклеить магниты на оборотную сторону плитки. Если же есть необходимость в большем окошке, процесс несколько усложнится, но останется тоже предельно простым.

Смотровой люк размечается еще на стадии обшивки стен гипсокартоном (именно за него обычно прячутся все коммуникации). Проем оформляется дополнительными профилями для укрепления отверстия.
По профилю с наружной стороны фиксируется металлическая рамка.
Из плиты ОСП вырезается деталь, на 5 мм более узкая с каждой стороны, чем совокупные размеры плиток, которые будут закрывать окошко. Она должна достаточно свободно входить в рамку, но не проваливаться за ее пределы.
С внутренней стороны дверцы наклеиваются магниты; поскольку исходный материал довольно тяжел, на магниты лучше не скупиться и поставить их часто.
Наружная сторона облицовывается плиткой. Швы на этом этапе можно не зашивать, а сделать это одновременно с остальной стеной.
Сниматься такая дверка будет обычной присоской, а на фоне поверхности окажется совсем незаметной.

Мебельные петли. Более бюджетная пропозиция, однако, нужно учесть следующие моменты. Во-первых, петли берутся скрытые, чтобы при захлопнутой дверце они не оставались на виду. Это несколько удорожит работы, зато люк будет по-настоящему потайной. Во-вторых, нужно рассчитать их количество. При относительно небольших размерах полотна достаточно и двух, но если дверь у вас довольно большая по габаритам, лучше поставить 3: дверной массив будет тяжеловат, а петли, как на входную, к примеру, дверь, здесь не врежешь.
Push-система. Она обойдется дороже, и ставить ее несколько сложнее. Зато, даже в открытом виде дверка будет занимать немного места, что немаловажно в небольших санузлах, а в закрытом – полностью сливаться со стеной.

В обоих случаях процесс выполнения работ будет приблизительно одинаков.

Монтируется каркас под люк. Он должен быть предельно крепкий, с четкими ребрами жесткости. В качестве материала подойдут гипсокартонные профиля, укрепленные хотя бы 2-мя закладными (по высоте или по горизонтали). Надежнее, безусловно, закладные делать по всему периметру.
Далее идет рама под дверцу. Она может быть выполнена из брусков и зафиксирована в каркас длинными саморезами. Плоскости рамы и профилей должны строго совпадать. При обшивке стены гипсокартоном листы нахлестываются на раму.
Устанавливается выбранная фурнитура. Расчет ведется таким образом, чтобы полотно было утоплено в стену на толщину облицовки (плитка+клей).
Из толстой фанеры, ДВП или ОСП вырезается полотно заданного размера. Отметим, что если лючок делается для влажного помещения, его нужно пропитать антисептиками. Некоторые мастера советуют еще обшить дверцу гипсокартоном. Но нам это кажется неразумным: во-первых, лишние затраты, а во-вторых – увеличение веса полотна, а значит – и общей нагрузки.
Дверная заготовка навешивается на фурнитуру и подгоняется по легкости открывания/закрывания. При регулировке дверцу нужно утяжелить, чтобы ее масса соответствовала уже облицованному полотну. Иначе после отделки она может провиснуть и будет закрываться с большим трудом.

Оклейка дверки плиткой может быть произведена и на снятом элементе. Но рекомендуется все же эти работы производить в общей массе, вместе с остальной стеной. При этом соблюдаются определенные правила.
Размер полотна люка должен быть равен целому количеству плиток, без подрезания. Иначе он будет сразу же бросаться в глаза.
Укладка плитки ведется не с угла и не от пола, а от потайной дверки во все стороны. Если внизу останется зазор, придется его заполнять резаными элементами. Да и в стороны обрезки сгоняются к углам.
Краевая плитка должна выступать за кромки дверцы хотя бы на 5 мм. При этом отслеживается плотность нанесения клея: если будет зафиксировано меньше половины, элемент быстро отпадет или даст скол.
Край кафеля, прилегающий к раме, должен быть защищен от попадания на него раствора – это создает опасность схватывания люка с рамой. Можно проклеить кромку узким малярным скотчем, который снимается при прикладывании плитки к нужному месту. При затирке швов зазоры заполняются и на плитке, которой оклеена дверца. Естественно, периметр ее не затирается. Чтобы он был, как можно менее заметен, после того, как люк-невидимка под плитку своими руками полностью готов, рама окрашивается в общий тон затирке.

Эта проблема уже не пыталась обойтись без нее, а восстановить ее нигде.

Облицовочная плитка для плитки

Это версия, которая будет учтена в нашей статье.

Основные требования к установке и изготовлению секретного лоскута под плиткой

Здесь, даже на стадии проектирования секретной плитки с плитами, нужно помнить две важные вещи.

Но он не будет работать на дверь, потому что его сила не будет высокой.

Для этого вы должны взять сетку из нейлона и наклеить ее клеем ПВА на фанерные двери.

Также возможно установить магнит с металлической пластиной на раме и на двери. Это в основном все.

Теперь ваша секретная дверь будет выглядеть более элегантно и на месте, чем купленные карманные лоскуты.

(«Как сделать невидимый прыжок между плитами на лоскуте и стене»).

Люк под плитку своими руками Строительный портал

19.08.2016

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками.

Функции

Как установить ревизионный люк под плитку своими руками

Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.

Легкий доступ к датчикам и трубам
Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
Получить доступ к сифону под ванной его для прочистки и обслуживания.

Разновидности

Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками.
Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.

Распашной люк
Сдвижные.
Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.

Сдвижная модель люка
Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед.
Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Нажимной люк

Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна.

Материал и размеры

Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом.
Пластиковые модели обладают наилучшей влагостойкости.

Пластиковый люк
Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь.
В этом показателе модели из стали намного опережают более дешевые пластиковые.

Люк под плитку
Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку.
То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.

Читайте также: Какую плитку выбрать для маленькой ванной комнаты — особенности дизайна

Требования к конструкции

Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием.

Схема монтажа люка
Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов.
Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Читайте также: Как положить плитку на деревянный пол — советы экспертов

Видео-инструкция

Похожие публикации

Добавить комментарий

Ревизионный люк под плитку своими руками

Мы делаем закрылки в ванной комнате. Типы строительных и контрольно-измерительных приборов

Но это еще не все.

С голыми плитами мы делаем люк невидимым. Красота интерьера лежит в деталях

И это требует хорошего и удобного доступа.

Сортировка по механизму открытия

Типы прозрачных нефритовых механизмов в ванной комнате

Во-первых, тапочки для ванной комнаты отличаются дизайном.

Качание металлических отверстий для ванной комнаты требует большого количества рабочего пространства. Характерной чертой их дизайна является последовательность открытия.
Во-первых, с помощью резиновых или пластиковых млекопитающих такой лоскут выдвигается вперед, а затем открывается, как обычно, на всех дверях — вперед и сбоку.
Крышки для ванной комнаты для плиток с механизмом колебаний являются технологически подходящими для установки, не требуют специальной экспертизы капитана.
Кроме того, они относительно недороги и доступны по цене. И не присоски — это одно. Есть декоративные ручки или даже замок магнитного давления. Сосатели могут быть потеряны, но замки или ручки никуда не исчезают.
Еще одна интересная дверь — скользящая.
Они имеют несколько более сложную форму и открыты для другого. Используя вышеупомянутые пластиковые или резиновые чашки, устройство впервые представилось, а затем сдвинуто налево или на правую сторону. Версия lyuk этой модели просто подходит для установки в местах, где места недостаточно для открытия и доступа коммуникационных потребностей.

Например, для шкафа, стиральной машины и тому подобного.

Скользящий люк скрытого типа

Невидимый слайдер еще дороже, чем курс, поскольку он имеет несколько более сложный и ответственный дизайн.
Но во многих случаях, без такого устройства, он просто не может этого сделать. Если вы не хотите искать потери присосок, вы также можете использовать другие устройства для открывания и закрывания, одни и те же ролики или магнитные замки.
Клапан давления отличается от двух, что, как правило, описано выше. Иностранные объекты не нужны, чтобы сорвать их. При нажатии на тарелку, которая скрывает такое устройство, применяется скрытый пружинный механизм, дверь двери подается вперед, а затем открывается одним из способов.
Такая достаточно совершенная конструкция подходит для установки в ваннах, где плитка не используется в качестве декоративного материала, но любые бесшовные или механически неустойчивые материалы, например мозаичные плиты.
Люк под магнитом ванны, т. Е. Холдинг, скрытая дверь, приклеенная к нему магнитной пластиной, не относится к импровизированной конструкции, и конкретные характеристики операции не могут похвастаться.

Классификация: материалы, размеры и многое другое

Контрольная крышка для обслуживания сифона в ванной комнате

Существуют различные типы клапанов для ванной комнаты, а не только.

Водопроводная лоскут должен быть подходящим для покраски, замешивания, облицовки плитки или фона и т. Д.
Шлюз для секретного доступа к коммуникациям в ванной комнате — это именно то, что они делают, в противном случае они просто не могут выполнять назначенные им функции.
В зависимости от потребностей, открытие в ванной комнате имеет минимальные размеры и довольно велико. Промышленность производит оборудование, которое устанавливается на устройства любого размера и уже непосредственно работает с потребителем, компания выпускает стандартные размеры или отвечает индивидуальным заказам.
Ванночка под плиткой может быть размером всего: от десяти до десяти сантиметров.
Он может быть спроектирован для контроля стены, которая так или иначе установила плитки.
Шаблоны ремонта могут иметь впечатляющие параметры.
Например, для размера двери от 1800 до 1200 миллиметров, человек подойдет, а также нет. Такие жалюзи необходимы для доступа к серьезным конструкциям, таким как трубопроводы, кабельная проводка и тому подобное. В конце концов, в случае отказа с полным доступом, ремонт нелегко сделать. Следует отметить, что большой люк имеет двойную дверь под ванной.

Есть и другие функции

Отрежьте панель управления плитки

Для информации: закрылки и закрылки под бадьей аккуратно плотно, без воздействия.

Механизмы работают плавно, чтобы они не раздавили готовый материал.

Монтажные функции

Металлическая конструкция с закрылками с оружием

Как сделать лоскут в ванной, конечно, знает профессиональный мастер.

Совет. Если вы хотите, чтобы окно под краем было плотным, существует несколько типов вложений.

Простые выводы

Шкаф наблюдения, скрытый под плиткой

Аудит под ванной, украшенный плиткой, может быть выполнен, если он доступен.
Скрытый лоскут или лоскут под ванной обеспечивает такой доступ, не нарушая общую картину оформления комнаты.
Кроме того, напольная крышка позволяет вам контролировать трубы и счетчики, если они установлены, без разрушения плитки.
И устранить утечки, если вообще.
Отверстие в коробке, если оно имеет достаточные размеры, позволит легко управлять основным блоком и устранить неисправность. Дверь в ванную должна быть помещена в скрытый шкафчик, предназначенный для хранения различных аксессуаров.

Source: stroitel12.ru

Источник

В современных квартирах ревизионные люки под плитку перестали быть чем-то новым, диковинным. С каждым годом они получают всё более широкое применение, их конструкции усовершенствуются, адаптируются к новым выдвигаемым требования. Безусловно, это не может не отразиться на цене таких изделий – чем новее технология, совершеннее механизм и конструкция – тем выше стоимость.

На нашем сайте есть много информации про потайные люки разных производителей, от самых незамысловатых и дешевых до самых сложных и дорогих. Но, если быть до конца честным – не все и не всегда могут себе позволить по ряду причин установить дорогое устройство. Если от известного выражения «Хороший понт дороже денег» Вы широко улыбнулись – эта статья для Вас.

В этой статье мы рассмотрим, как можно сделать ревизионный люк под плитку своими руками. Обговорим, какие могут быть варианты обустройства, какие потребуются материалы и обратим внимание на все нюансы и тонкие места.

Материал для потайного люка

На первом этапе определимся с материалом, из которого будет изготовлен потайной люк под плитку своими руками. В зависимости от того, чем отделаны стена или пол, это могут быть:

Фанера. Ее мы используем, если Вы утепляли стены или пол помещения с помощью минеральной ваты, целлюлозного волокна, пенопласта или полиуретана, а качестве покрывающего слоя применили листы фанеры с последующим нанесением декоративного слоя.
OSB. Используем этот материал, если для обшивки стен и перекрытий помещения использованы прессованные древесно-стружечные плиты.
Гипсокартон. Самый простой и эффективный способ выровнять поверхности стен, соорудить декоративные перегородки или стены при перепланировке пространства квартиры, обустроить ниши для прокладки коммуникаций – это гипсокартон. Если это Ваш случай – именно такой материал станет основанием скрытого люка под плитку, сделанного своими руками.
Металл. Люк под плитку на пол нужно делать из крепкого, ударопрочного материала, способного выдержать большую нагрузку. Всеми этими свойствами будет обладать железная дверца.

Вполне объясним возникающий вопрос – а какая разница, за исключением пола, из какого материала будет сделан самодельный ревизионный люк? А разница в клеевом составе, с помощью которого Вы будете наклеивать плитку на дверцу. Для гипсокартона, например, применяется традиционный клей для кафеля. А вот на плиту OSB монтаж керамики осуществляется при помощи смеси на полиуретановой основе.

Следующим шагом станет выбор типа фиксации люка под плитку, сделанного своими руками в его посадочном месте. Сразу отметим, что для обустройства конструкции невидимки нельзя использовать обычные мебельные петли, и вот почему. Дверцу нужно замаскировать керамической плиткой. Швы между кафелем дверцы и стены не должны отличаться от остальных швов. Если эти требования соблюсти – ревизионное устройство не откроется, либо при открывании будет повреждена плитка.

Можно использовать специализированные петли – но тогда уже целесообразнее установить стандартное смотровое устройство для доступа к скрытым коммуникациям и узлам.

Для фиксации люка можно использовать:

Длинные шурупы;
Пластмассовые дюбеля с саморезами;
Магниты.

Сразу обращаем Ваше внимание на то, что магниты должны быть достаточно мощными, чтобы надежно удерживать вес устройства. Магниты от сувениров на холодильник не обеспечат надежной фиксации, дверца может открыться от случайного касания или самопроизвольно, под тяжестью кафеля. Последствиями такой ситуации может стать бой плитки и повреждение поверхностей, на которые она может упасть. Лучшим решением могут стать небольшие неодимовые магниты. Рассмотрим детально каждый вариант

Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

Крепление ревизионного люка при помощи дюбелей

Если ниша для прокладки коммуникаций прорезана непосредственно в стене, и ревизионный люк под плитку будет монтироваться непосредственно на оштукатуренную стену, сделаем следующее.

Из имеющегося под рукой материала: фанера, плита OSB или влагостойкий гипсокартон, вырезаем дверку, которая перекроет нишу таким образом, чтобы по углам можно было просверлить отверстия для крепежа.
Углубляем дверцу в стену таким образом, чтобы при монтаже наклеенные на нее фрагменты декора оказались на одном уровне с остальным слоем декора.
Как в предыдущем методе размечаем плитку и сверлим отверстия с учетом того, чтобы спрятать головки саморезов.
Наклеиваем плитку на дверку и даем высохнуть. После этого просверливаем крепежные отверстия насквозь, через основание.
Прикладываем конструкцию на место установки, выравниваем и намечаем на стене места для крепления.
Просверливаем победитовым сверлом отверстия диаметром, который соответствует размеру дюбеля. Берем пластмассовый дюбель без шляпки (который входит в отверстие заподлицо) и забиваем его на место.
Через крепежные отверстия крепим люк на свое место.

Люк под плитку на пол лучше всего устанавливать именно этим способом, так как только в этом случае устройство надежно фиксируется, не разболтается и не сдвинется, если по нему будут ходить.

Установка с помощью магнитов

Люк на магнитах под плитку своими руками сделать достаточно просто. Единственное, чем такой способ фиксации отличается от предыдущих способов – это тем, что вместо сверления отверстий для саморезов на дверцу, как Вы уже сами догадались, приклеиваются магниты.

Подробнее о том, как правильно делается сверление кафельной плитки.

По размерам ниши вырезается лючок, облицовывается кафелем и устанавливается на место. По краям проема клеятся ответные части магнитов, или попросту металлические пластинки, которые при закрывании плотно смыкаются с магнитами дверцы.

Такой способ не обеспечивает полной неподвижности и устройство может под своим весом смещаться вниз. Одна маленькая хитрость поможет избежать подобных проблем. При монтаже, на нижнюю кромку проема (это верхний торец плитки, расположенной под ревизионным окном) достаточно при помощи клеевой смеси закрепить фрагмент крестика для швов, с помощью которого регулируется величина зазора. Дверца будет опираться на него и не нарушит общего порядка рядов облицовки.

Открывать такой люк можно при помощи присоски или декоративной ручки, закрепленной на поверхности (такой вариант можно рассматривать, если поверхность шероховатая, и присоска к ней не прилипает). Таким же способом можно устанавливать и люк для пола под плитку, но только при условии, что по нему не будут ходить.

Затирка швов

Швы затираются гипсовой затиркой. За исключением тех, которые расположены по периметру дверцы. Их заделывают силиконовым герметиком, цвет которого подбирается под цвет затирки. Шов заполняется силиконом, а после полного высыхания подрезается ножом под углом 45 градусов.

Как Вы уже смогли заметить, ничего сложного в том, чтобы самостоятельно изготовить и установить ревизионный люк нет. Нужно немного опыта, полезные советы и информация (их Вы всегда можете найти на нашем сайте), а самое главное – желание. И тогда всё у Вас получится.

Источник
