Люк для погреба своими руками из металла

Практически каждый хозяин собственного дома обустраивает в своем жилище погреб — место, где можно хранить консервацию, продукты с огорода, сезонные вещи. В правильно обустроенном погребе за счет близости к земле всегда сохраняется низкая температура и определенная влажность. Вход в погреб, расположенный на полу, часто ведет из кухни или коридора дома.

Люк для погреба своими руками

Нужно знать, как правильно сделать входной люк в «закрома», чтобы избежать потери тепла и не нарушить интерьер пола помещения. Также важно продумать систему стопоров или амортизаторов, которые предотвратят самопроизвольное закрытие люка в тот момент, когда человек спустился в погреб.

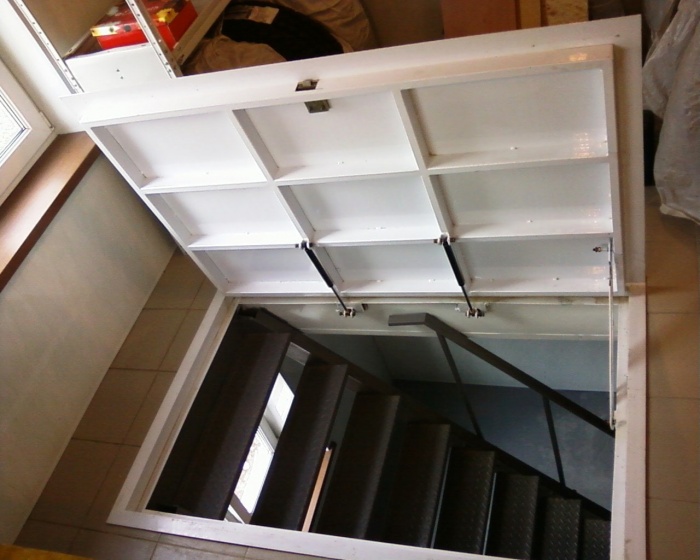

Хороший люк не захлопнется у вас над головой благодаря амортизаторам

Если строительство дома в разгаре и расположение люка в подвал или погреб еще на стадии разработки, стоит учесть следующие нюансы.

1. Вход должен располагаться в удобном месте, не рядом со стеной. Это нужно для того, чтобы люк открывался без каких-либо помех.
2. Если вход в погреб планируется сделать на кухне, важно располагать вход там, где не будет стоять мебель, например, обеденный стол. Важно, чтобы поднятая крышка не задевала кухонный гарнитур или другие вещи.
3. Конструкция крышки люка должна быть усиленной и выдерживать вес человека, если например, вход в погреб будет выходить из коридора.
4. Размеры входа в погреб. Они должны быть «подогнаны» под габариты хозяев. Это нужно для того, чтобы без затруднений спускаться в подвал и доставать из него нужные вещи и продукты.

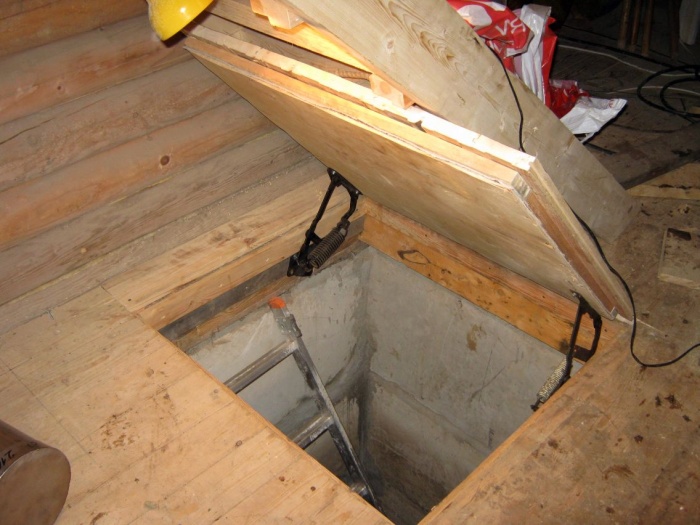

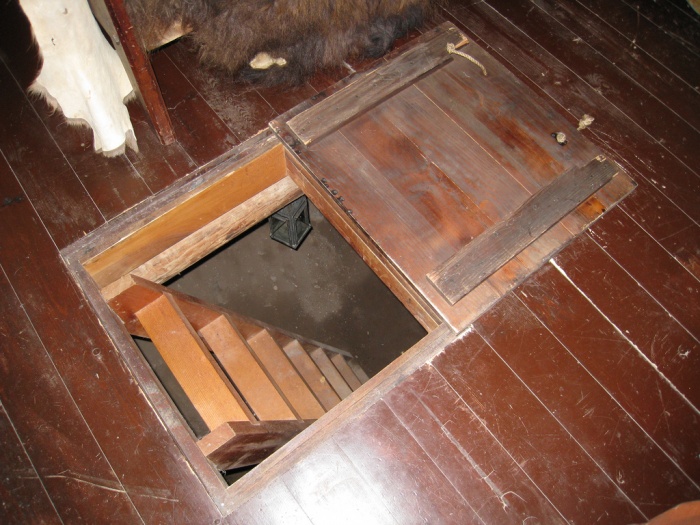

Люк для погреба из дерева

Люк для погреба из дерева

Люк из дерева делается в том случае, если на полу уложена деревянная доска. Это позволит визуально скрыть вход в подполье и облегчить вес всей конструкции.

Для изготовления люка из дерева требуются следующие инструменты.

1. Пила.
2. Молоток.
3. Отвертка.
4. Кисть.

Также требуется подготовить нужные материалы.

1. Доски для верхнего настила.
2. Рейки для обрешетки.
3. Брусы для опор
4. Фанера.
5. Олифа.
6. Гвозди.
7. Шурупы.
8. Мел или карандаш.
9. Утеплитель.
10. Петли и газовый амортизатор.
11. Ручка.

Как сделать люк в погреб

Если лаз в погреб имеет размеры 80 на 80 см, то крышку следует сделать немного меньше, чтобы она свободно прилегала к полу. Зазоры между полом и крышкой люка должны быть не более 4-5 мм.

1. В первую очередь со стороны подполья к черновому настилу из досок требуется прибить 4 опоры из бруса, на которых будет лежать крышка.



   В первую очередь со стороны подполья к черновому настилу из досок требуется прибить 4 опоры из бруса

2. Затем следует распилить половую доску на заготовки длиной по 79 см.
3. Из листа фанеры необходимо вырезать квадрат 79 на 79 см. Один сантиметр останется на зазоры между люком и полом. Этот зазор необходим для предотвращения возможных деформаций при изменении температурно-влажностного режима.
4. Рейки для внутренней обрешетки также нужно раскроить на отрезки длиной 79 см. Или можно составить обрешетку из коротких реек.

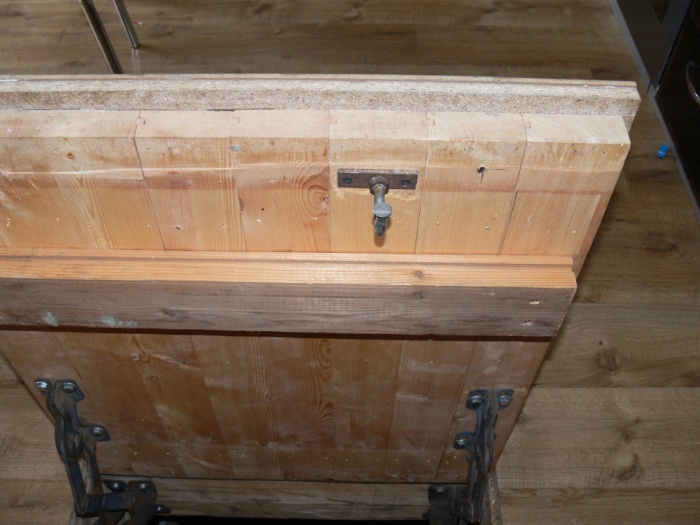

   Как сделать люк в погреб

5. Все деревянные детали перед работой стоит покрыть олифой, которая защитит материал от порчи влагой и грибком.

Высота люка должна совпадать с размерами чистового и чернового покрытия. Для этого люк делается многослойным. Первый  слой — фанера, на которую набиваются рейки в виде обрешетки. Между этих реек размещается утеплитель (второй слой), предотвращающий возникновение сквозняков. Наверх на рейки крепится доска (финишный слой).

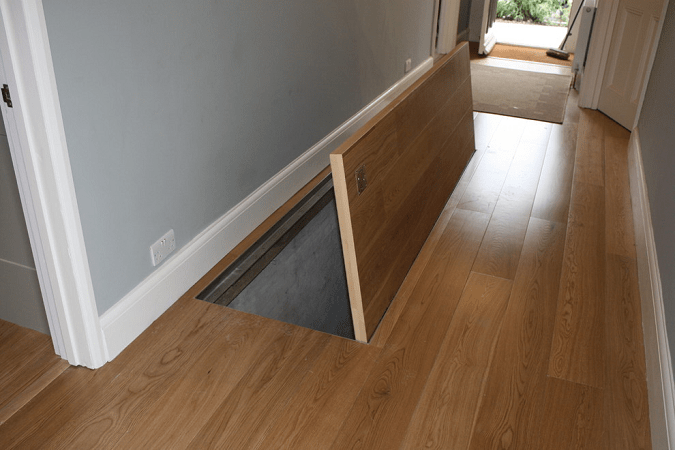

Люк в полу

Желательно подбирать материал, который совпадает шириной и толщиной с доской, уложенной на полу. Также рекомендуется прибивать верхние доски люка параллельно половой доске, чтобы крышка не слишком выделялась на полу.

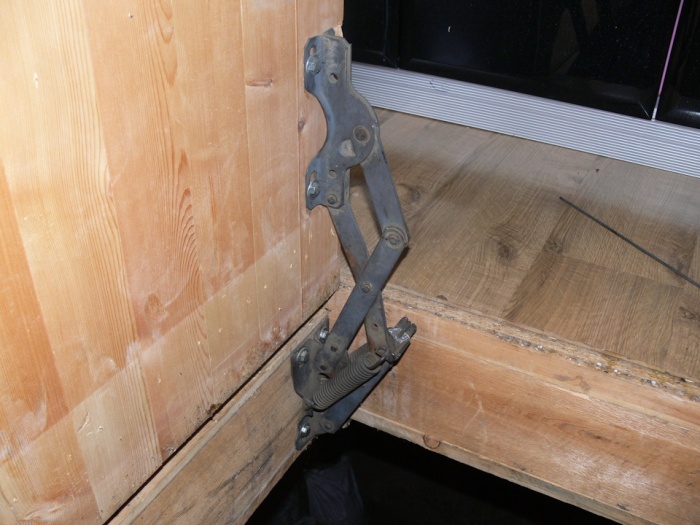

Механизм открывания крышки напольного люка

Конструкция такого утепленного деревянного люка не слишком тяжелая, можно оборудовать ее обычными петлями, прикрепленными со стороны подвала. Но специалисты рекомендуют оснащать люк газовыми доводчиками, упрощающими поднятие конструкции.

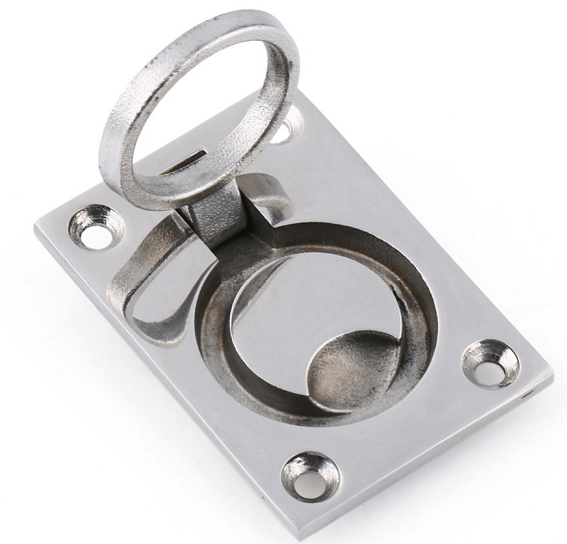

Ручка для люка

На лицевую поверхность люка прикрепляется специальная ручка, которая укладывается на пол и не выступает.

Видео — Люк в погреб из дерева на доводчиках

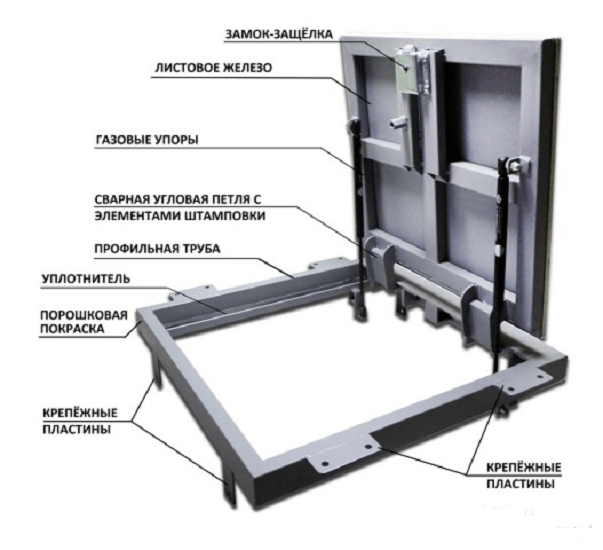

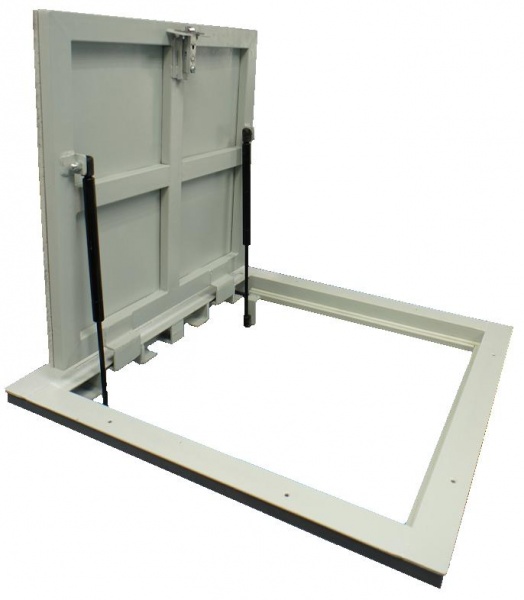

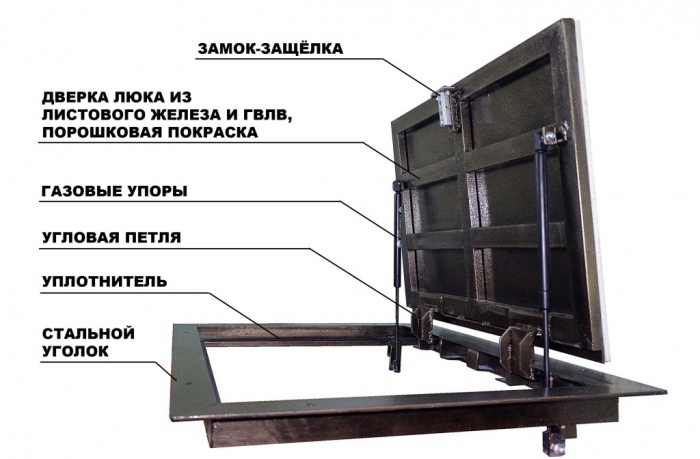

Металлический люк в погреб

Металлический люк в погреб

Металлические конструкции более надежные и крепкие, чем деревянные люки. Но и сделать такую крышку намного сложнее.

Для изготовления люка из металла понадобятся следующие инструменты.

1. Угловая шлифмашинка с режущим металл диском.
2. Сварочный аппарат.
3. Шуруповерт.
4. Рулетка.
5. Нож.

Также следует запастись материалом.

1. Листовая сталь, толщиной 3 мм и 1 мм.
2. Стальной уголок 3-4 мм.
3. Петли.
4. Газовый доводчик.
5. Анкера
6. Пенопласт или другой утеплительный материал.
7. Резиновые прокладки-уплотнители.
8. Грунтовка.

Для изготовления крышки требуется вырезать из стали нужный по размеру лист, например, 80 на 80 см. Специалисты рекомендуют использовать материал не менее 3 мм в толщину.

На сталь по периметру с внутренней стороны наваривается уголок. Также рекомендуется из этого же уголка наварить ребра жесткости, между которыми разместить утеплитель. Получается, что площадь крышки люка разделяется на 4 сектора. Все сварочные работы желательно проводить аккуратно, швы желательно зачищать.

Утеплитель не должен быть шире, чем уголок. Поверх утепляющего материала внахлест накладывается тонкая листовая сталь или жесть, загибается с помощью ударов киянкой и закрепляется к уголкам саморезами.

Люк готов.

Люк в погреб

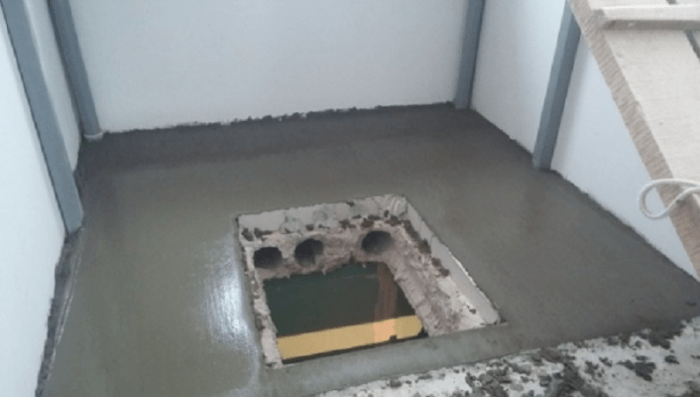

Следующий этап — монтаж рамки входа в погреб. Для этого стальной уголок режется на фрагменты, соответствующие размеру люкового отверстия. Уголки свариваются между собой и прикрепляются к бетону с помощью анкеров. Одна из сторон рамки является опорой для металлического люка. На выступающий край рамки крепится уплотнитель, который уменьшит тепловые потери и защитит люк от трения и ударов о края рамки.

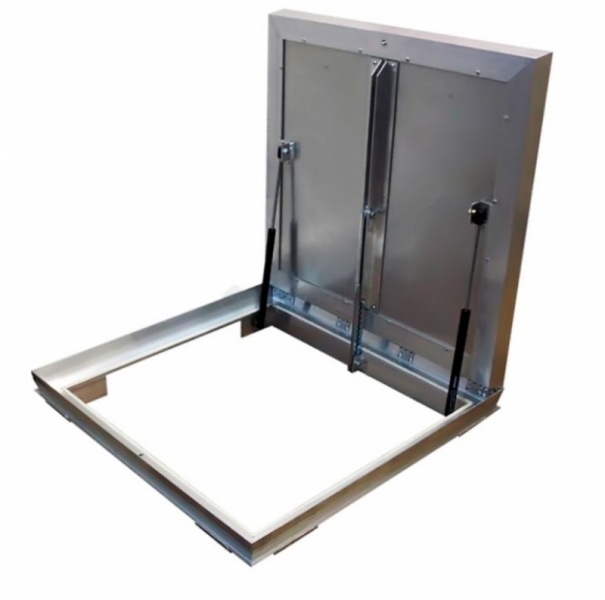

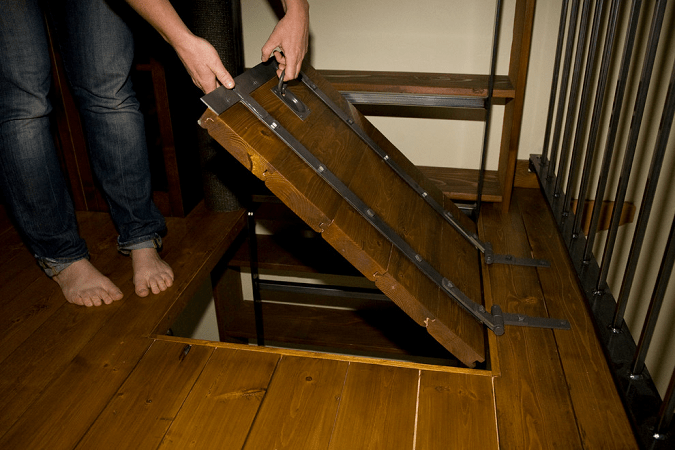

Люк

Крышка присоединяется к металлической рамке с помощью специальных армированных петель, выдерживающих вес конструкции. Чтобы люк легко открывался, рекомендуется оснастить его газовыми доводчиками. Все металлические стальные части конструкции люка рекомендуется обработать олифой, во избежание коррозии.

При монтаже рамки рекомендуется утопить конструкцию в бетон на несколько миллиметров, чтобы крышка не выступала над поверхностью пола. Ручку для люка приваривают к крышке.

Если люк монтируется в процессе строительства дома, то скрыть вход в подполье можно при финишной отделке пола.

Видео — Металлический люк пол ламинат

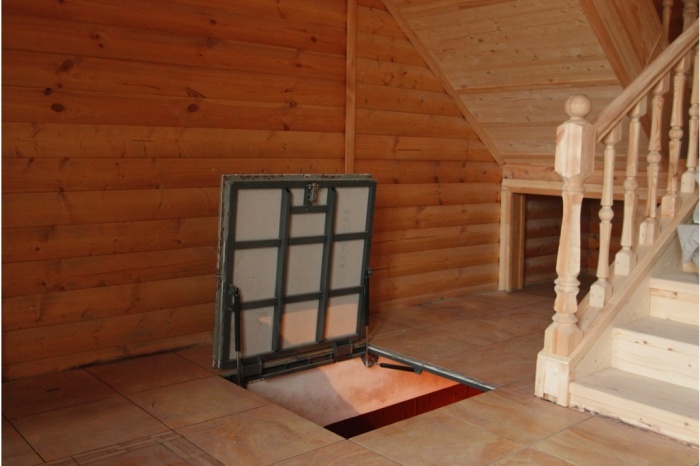

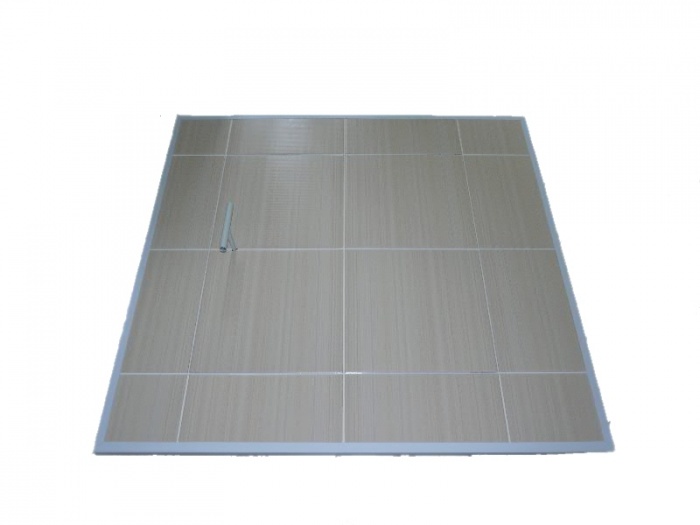

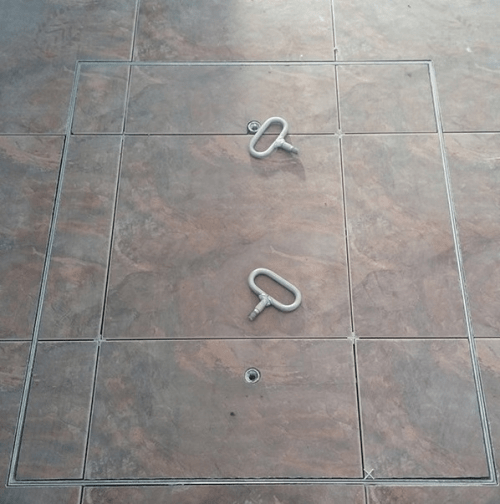

Люк в погреб под плитку

Люк в погреб

Плитка — идеальный материал для кухни. Многие хозяйки предпочитают именно этот вид отделки пола, тем более, что оформить люк в подвал в едином стиле с напольным покрытием не слишком сложно.

Для этого требуются следующие материалы:

• стальной уголок;
• стальной лист 3 мм минимум;
• арматура с сечением 3-4 мм;
• раствор;
• плитка.

Инструменты нужны такие же, как при изготовлении обычного металлического люка.

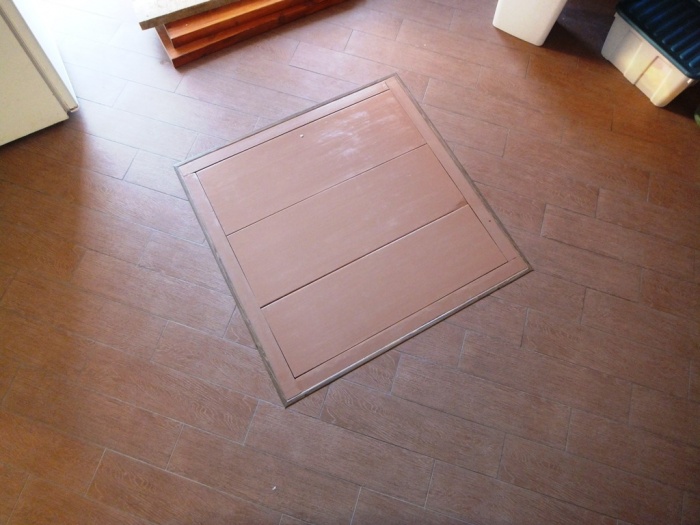

Люк в погреб под плитку

Люк в погреб под плитку

В отличие от обычного металлического люка, крышка под плитку изготавливается несколько иначе. Из листовой стали вырезается заготовка соответствующая размеру люка. Это будет дно. По периметру заготовки наваривается уголок, образующий борта. Внутри бортов наваривается арматура, образующая ячейки.

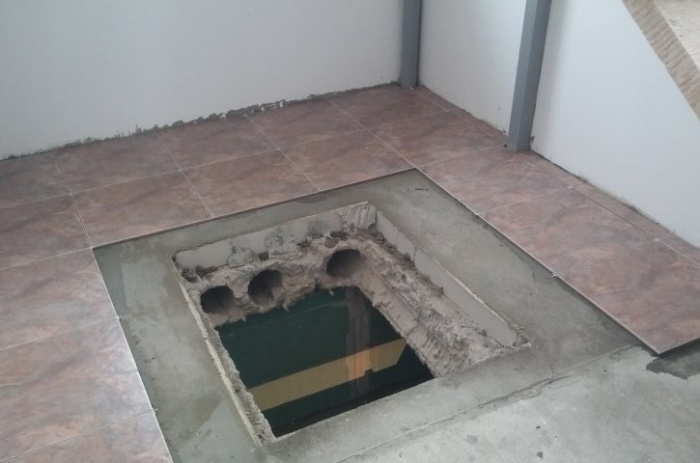

Рамка для входа в погреб сваривается из стальных уголков и утапливается в бетон на ширину крышки. Соединяется конструкция с помощью усиленных петель. Для безопасности можно оснастить крышку газовым амортизатором.

Специалисты рекомендуют использовать в таком типе крышек для погреба скрытые замки, которые не имеют видимых элементов.

После того, как конструкция готова, можно приступать к ее декорированию. Замешивается раствор, на который будет укладываться плитка. Раствор заливается в крышку люка, скрывая армирующую сетку. Наверх укладывается плитка.

Важно уложить материал на люке так, чтобы он совпадал швами с плиткой, уложенной на полу.

Ревизионные люки под плитку невидимки

Видео — Люк для погреба своими руками (металл)

При сооружении дома владелец загородного участка планирует обустроить удобное место для хранения овощей. В каком месте бы не была сооружена конструкция — под домом, гаражом или сараем, его следует тщательно герметизировать. Немаловажное значение имеет крышка для погреба. Она должна обеспечивать сохранение оптимального микроклимата в помещении. Это позволит овощам сохраниться в свежем виде долгое время.

Особенности строительства

Когда крышка находится только в проекте, следует составить точный чертеж. Также во время планирования будущей конструкции понадобится учесть такие факторы:

• Лаз в погреб следует оборудовать на определенном расстоянии от стены погреба. Это позволит дверце свободно открываться.
• Габариты входного отверстия стоит подбирать в соответствии с комплекцией хозяев.
• При сооружении погреба под кухней необходимо разместить люк в том месте, в котором не будет кухонного гарнитура. При этом важно, чтобы крышка в открытом состоянии не соприкасалась с различной мебелью.
• Дверца должна быть насколько крепкой, чтобы взрослый человек смог свободно по ней ходить. Также важно оставить запас прочности.

Если все советы, представленные ниже, воплотить в реальность, посещать погреб будет намного комфортнее. Подвальное помещение при этом прослужит достаточно долго, а заготовки, которые в нем хранятся, будут всегда пригодны к употреблению.

Подготовка и материалы

Чтобы разобраться, как сделать крышку для погреба в своем доме, следует выбрать ее расположение. Как только место будет определено, можно приступать к обустройству входа в погреб. Для этого подготавливаются инструменты для работы с деревом (если пол деревянный). Затем можно приступать непосредственно к дверце. Она состоит из каркаса и обшивочного материала. Не помещает утеплить дверцу специальными материалами.

Оптимальный размер лаза в погреб составляет 75х75 см. Также часто встречается размер 0,6х0,8 м. Кроме того, для дверцы следует создать удобную ручку. Если она будет еще и потайной, домочадцы не будут спотыкаться об нее во время перемещения. Вход оборудуется опорными брусьями, на который будет опираться люк после закрытия.

Изготавливается крышка для погреба из различных материалов — в зависимости от состояния пола и предполагаемой нагрузки на крышку. Распространенный вариант — бруски, оббитый фанерой. Также можно использовать доски, равные по толщине половым. Иногда для отделки крышки используют плитку. Металл также является одним из распространенных вариантов. Соорудить крышку в погреб своими руками согласно инструкции может каждый.

Крышка своими руками

Крышку из дерева обычно сооружают в случае с дощатым полом. Этот материал отлично маскирует вход в подпольное пространство, а также выглядит достаточно привлекательно. К тому же масса такой конструкции намного меньше, чем металлической. В ходе работы используется пила, молоток и отвертка. Для обработки готовой крышки понадобится кисть.

Необходимые материалы:

• доски — их необходимо заготовить для наружного щита крышки;
• гвозди, саморезы;
• олифа;
• рейки — понадобятся при создании обрешетки;
• фанера;
• ручка;
• петли, амортизатор для крышки.

Зазор между краями дверцы и полом должен составлять 5 мм. В этом случае крышка в погреб будет легко открываться, а также отлично прилегать к опорным брускам.

Для создания дверцы понадобится выполнить такие действия:

• подготавливаем 4 бруска для опоры крышки;
• распиливаем половые доски по размерам люка.
• вырезаем из фанеры квадрат 79х79 см. Оставленный 1 см с каждой стороны будет формировать зазор.
• чтобы соорудить внутреннюю часть крышки, вырезаются рейки для обрешетки.
• перед тем как соединить все элементы конструкции, их необходимо обработать олифой.

Крышка выполняется высотой, равной толщине пола. По этой причине конструкция создается послойной. Фанера крепится к реечной обрешетке. На нее будет укладываться теплоизолирующий материал. Затем идет финишная прослойки из досок. Верхнее покрытие должно быть равным по толщине половому настилу.

Металлическая крышка

Крышки, выполняемые из металла, имеют большую прочность, в сравнении с деревянными конструкциями. Обычно такие крышки устанавливают для закрытия гаражного погреба. Снаружи крышка покрывается стальным листом. Перед изготовлением металлической крышки люка для погреба подготавливают:

• листы стали, имеющие толщину 3 мм;
• уголок из металла;
• прочные петли;
• грунтовка;
• специальные анкера;
• уплотнители, которые позволят предотвратить обмен воздуха между верхним помещением и погребом;
• нож, рулетка, аппарат для сварки;
• пенопласт или похожий материал для утепления.

Изготовление самой крышки не составит труда. Работа делится на несколько простых этапов:

• Подготавливаем металлический лист, вырезая его по размерам 79х79 см.
• По краям вырезанного листа привариваем уголок. Также следует закрепить на листе ребра жесткости, которые будут предотвращать деформацию листа.
• Проводим утепление крышки пенопластом.
• Сверху укладываем листовую сталь. Загибаем ее края, крепим на саморезы.

Остается выполнить установку крышки. Сначала монтируются рамы. Отдельные элементы уголка приваривают друг к другу. Полученный каркас крепим на анкеры к бетону. В качестве опорной стороны выбирается одна из 4. Края обводки, которые будут выступать следует оборудовать прокладками. Это защитит их от механических повреждений, а погреб — от проникающего теплого воздуха.

Стальная крышка также может удачно эксплуатироваться и в качестве люка в погреб из жилого помещения. В этом случае финишный слой можно выполнить из фанеры. Так крышка будет выглядеть максимально естественно.

Дверца под плитку

В случае когда пол в помещении покрыт плиткой, а под ним необходимо устроить погреб, лучше сделать крышку в едином стиле. Для этого понадобятся:

• арматурные прутья;
• плитка;
• стальной уголок;
• сталь листовая толщиной 3 мм;
• раствор для укладки плитки.

Существует несколько существенных отличий крышки, выполняемой из металла, и дверцы с плиткой. Изготовление последней выполняется намного проще:

• Сначала вырежьте заготовку, которая будет выполнена из стального полотна. Она должна иметь соответствующие параметры. Заготовка будет служить опорой конструкции.
• По ее периметру следует приварить уголки, за счет чего образуются борта. Внутрь помещаются арматурные прутья.
• Рамка входного отверстия для погреба выполняется из уголков. Ее утапливают в бетонном растворе.
• Крепится крышка на усиленные петли.
• Раствор необходимо замесить, а затем наложить элементы плитки.

Крышка декорируется с учетом имеющегося на остальной поверхности пола рисунка. Чтобы его не испортить, следует придерживаться заранее заданной геометрии.

Чтобы закрепить такой люк, понадобится подготовить простые петли, которые используют для дверей. Также можно использовать капотные петли, которые способны фиксировать крышку в любом положении, когда она открыта. Чтобы поднимать люк было не так сложно, следует использовать специальный механизм, выполненный из пружины и прута, а также косячного крепления и шарнира.

Также на дверцу в погреб можно установить систему автоматического открывания. Она окажется наиболее удобной. Состоит такой механизм из электродвигателя, источника питания и тумблера.

Герметизация входа

Чтобы микроклимат в помещении погреба оставался стабильным, следует надежно загерметизировать вход. Благодаря этому в жилое помещение не проникает холодный воздух, а неприятные запахи остаются в погребе.

При оборудовании утеплительного слоя используют:

• пенополистирол;
• стекловату;
• пенопропилен.

Чтобы загерметизировать стыки между люком и перекрытием, используют войлочную ленту. Также благодаря такой отделке можно избежать механических повреждений рамки во время закрытия крышки.

Успешная эксплуатация погреба возможна только при правильном обустройстве входа. Если сделать крышку максимально качественно, она будет защищать зимние заготовки от влаги и перепадов температур. Удобство открытия лаза будет зависеть от правильного выбора петель. Также следует продумать габариты конструкции.

Завершающий этап

Как только работа по сооружению крышки для погреба своими руками будет выполнена, стоит подумать о правильной отделке крышки для погреба. На завершающем этапе могут понадобиться такие советы:

• Если на дверцу будет укладываться линолеум, его можно как прикрутить при помощи шурупов, так и приклеить.
• Для надежной фиксации дверцы следует сделать фиксатор.
• Для его изготовления понадобится алюминиевая трубка или стальной прут.

Такие советы помогут оборудовать люк таким образом, чтобы он был максимально удобным в эксплуатации.

Продвинутые варианты

Разобравшись в технологии сооружения люка, можно понять, что создать ее можно достаточно быстро своими руками. Следует только уделять внимание некоторым аспектам процесса. Однако не всегда дверца в погреб выполняется просто и безо всяких сложностей. Иногда приходится создавать механизированную систему. Также существуют случаи, когда крышка должна обладать определенными характеристиками:

• Если напольное покрытие в комнате выполнено из дорогостоящей плитки, вписать вход в подвал в общий интерьер будет непросто. Для монтажа такой дверцы придется пригласить профессионала.
• Для удобства открывания и закрывания дверцы владельцы частных домов нередко приобретают механизированные конструкции. Такие устройства работают на электроприводе. Они отличаются бесшумностью и безопасностью.

Только учитывая интерьер, особенности эксплуатации погреба и свои возможности, можно сделать действительно качественную дверцу.

Выводы

Как видно, сделать крышку в погреб своими руками можно при помощи стандартных инструментов. Для сооружения такой конструкции используются доступные материалы. Главное — выполнять определенную технологию работ. Также следует учитывать такие особенности конструкции, как внешний вид дверцы, расположение предметов мебели в жилой комнате над погребом, интенсивность эксплуатации лаза.

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стену. Это позволит сократить расходы на монтаж и займёт не намного больше времени по сравнению с выбором уже готовой конструкции.

Установка специальных сантехнических люков требуется, в первую очередь, в санузлах и ванных комнатах. Они обеспечивают доступ к коммуникациям, приборам учёта, фильтрам, узлам управления и даже водонагревателям, скрытым за кафельной плиткой стен или, в редких случаях, пола. С помощью таких конструкций, отлично вписывающихся в интерьер, легко проверить состояние труб и водомеров, и провести их замену. Сделать ревизионный люк своими руками несложно, хотя для этого следует знать особенности изготовления и монтажа.

Что такое люк-невидимка?

Существует два типа ревизионных люков. Обычный вариант отличается доступной стоимостью и простотой монтажа, но заметны на стене. Люки-невидимки не бросаются в глаза, но требуют для установки больше времени и опыта. можно приобрести, выбрав из ассортимента известных производителей («Практик», Hago и «Люклэнд»). Но выгоднее сделать сантехнический люк своими руками, замаскировав его плиткой, это выйдет в разы дешевле.

Выбор инструментов и материалов

Для того чтобы изготовить и установить люк под ванной самостоятельнонеобходимо наличие следующих инструментов и материалов:

• механизма Push-to-open, обеспечивающего открывание дверцы без ручек;
• влагостойкого гипсокартона (кроме вариантов с кирпичной или бетонной стеной) и фанеры;
• деревянного бруса;
• армированной сетки;
• клея ПВА и клеящего вещества для плитки;
• самой керамики по размеру всей поверхности для облицовки, так как её укладка будет выполняться сразу же после установки люка;
• дрели и шуруповёрта;
• саморезов;
• рулетки и карандаша.

В качестве материала для самой дверцы и люка может использоваться и фанера, и ДСП или ОСП – всё зависит от количества приклеиваемых на неё плиток. Чем больше керамики, тем прочнее должна быть конструкция. Наиболее устойчивым вариантом будет ориентированно-стружечная плита, тогда как фанера подойдёт, если дверца рассчитана только на одну плитку. Толщина открывающейся части люка при выборе ОСП должна быть не меньше 12 мм.

Создание каркаса и дверцы

После выбора материалов для изготовления рамы и дверцы проводят замеры для определения их размеров и планируют местоположение люка. Желательно устанавливать его таким образом, чтобы к нему было легко подобраться. Если же расположение люка возможно только в труднодоступных местах, стоит предусмотреть не обычную распашную конструкцию дверцы, а откидную (при наличии препятствий на расстоянии меньше 120 мм от люка) или сдвижную.

Размер дверцы рекомендуется выбирать кратным элементам облицовки. Для керамики с шириной и высотой больше 25–30 см ревизионные люки самодельные для счётчика могут совпадать по габаритам с одной плиткой. А для доступа к ключевым коммуникациям следует предусмотреть дверцу не меньше 400х600 мм, совпадающие по площади с 4 стандартными плитками 20х30 см. Большие размеры не всегда увеличивают удобство использования люка. И для того чтобы не тратить лишнее время и материалы на конструкцию, не рекомендуется делать её слишком высокой или широкой.

Совет: Размеры можно подобрать и по габаритам проёма в кирпичной или бетонной стене. При этом они могут не совпадать с параметрами плитки, но расстояние между краями дверцы и наклеиваемой на неё керамики не должны быть больше 5 см со стороны петель и 7,5 см с других сторон.

В процессе планирования расположения и размеров дверцы необходимо учитывать, из какого материала сделаны ограждающие конструкции:

• если основанием для укладки плитки будет бетонная стена или кирпич, стоит ориентироваться на габариты уже имеющейся ниши;
• монтируя самодельные люки под плитку в гипсокартон, проём усиливают каркасом из металлического профиля.

Определившись с размером, следует выбрать количество и расположение петель для установки дверцы. Для обычного люка достаточно двух креплений. Для большого – трёх или четырёх, расположенных на расстоянии не меньше 100 мм друг от друга и около 1–2 см от краёв дверцы.

Этапы монтажа

Начинать устанавливать ревизионный люк ванной своими руками следует с создания рамы. Для гипсокартонных стен процесс монтажа упрощается, так как в качестве каркаса конструкции могут выступить профили, которыми усиливался проём. А обшивка внутреннего периметра люка обшивается полосками из того же ОСП, из которого он сделан. При монтаже внутри более прочной стены по краям ниши с коммуникациями или приборами устанавливают деревянные бруски.

Следующий этап – установка петель на дверцу, а их ответных частей – в нужные места каркаса (но только на один винт). Далее необходимо провести проверочную установку для определения правильности монтажа креплений. Установленная дверца должна находиться в одной плоскости с кирпичной стеной или же с гипсокартоном. Во втором варианте люк примеряют с уже приклеенной гипсокартонной частью. После проверки ответные части петель окончательно закрепляют вторым винтом, устанавливают дверцу и ещё раз регулируют её положение.

Процесс монтажа керамики на сантехнический люк под плитку своими руками заключается в следующем:

1. Внешняя часть дверцы обезжиривается и ;
2. Деревянная поверхность смазывается клеем ПВА;
3. Сверху приклеивается штукатурная сетка (с использованием шпателя);
4. После высыхания клея (не меньше 12 часов) готовится клеящий раствор;
5. Плитка наклеивается на капроновую сетку;
6. Продолжается укладка остальной керамики.

Совет: Плитку следует продолжать укладывать от ревизионного люка. Сначала доводится до конца ряд (или 2–3 ряда по высоте), а затем продолжается укладка под дверцей. Таким образом, расположение керамики не нарушится, и люк будет незаметным.

После установки плиток на стене по сторонам дверцы дополнительно проверяется расположение люка относительно плоскости стены. Если он выступает или, наоборот, слишком утоплен внутрь, допускается ещё раз отрегулировать положение креплений. А для того чтобы упростить регулировку, в последнюю очередь устанавливается пуш-система.

Видео по самостоятельному изготовлению самодельного сантехнического люка

Люк в подвал обеспечивает доступ в подполье, которое часто встречается в частном строительстве
. Если он изготовлен грамотно, то вы получите не только дополнительное место для хранения запасов консервации, овощей и фруктов на зиму, но и замаскируете саму углубленную конструкцию, например, постелите на нее паркет или ламинат.

Основным преимуществом подполья является его способность сохранять температурный режим на одном уровне в течение всего года, независимо от сезона, а раз такая конструкция столь полезна в хозяйстве, значит, необходимо раскрыть все тонкости оборудования эстетичного входа в нее, что мы и планируем сейчас сделать.

Особенности изготовления проема в полу

К люкам предъявляется ряд требований, которым они должны соответствовать
:

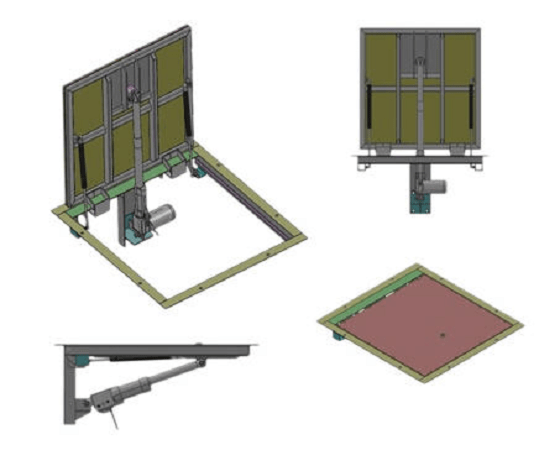

Автоматическая система открывания

• презентабельный внешний вид;
• гармоничное сочетание с окружающим пространством (ламинат, плитку или линолеум нужно подбирать в соответствии с уже застеленным покрытием в помещении);
• обеспечение надежной крышки проема в полу;
• простота и высокое качество открывающегося механизма;
• использование качественной фурнитуры (петли и завесы);
• несмотря на габариты дверцы, даже если они достаточно большие, запорный механизм должен отлично функционировать и не требовать приложения особых усилий при открывании;
• для большего удобства в эксплуатации желательно снабжать конструкцию двумя ручками;
• если вес крышки будет превышать 10 кг, лучше отдавать предпочтение устройству для открывания с электродвигателем или автоматической системой;
• габариты люка должны полностью соответствовать шахте в плите перекрытия, в противном случае придется столкнуться с переоборудованием конструкции, что повлечет за собой дополнительные финансовые и временные затраты;
• конструкция должна позволять напольному покрытию (ламинат, плитка, линолеум) замаскировать вход насколько это возможно, а значит, ее верхняя плоскость должна совпадать с уровнем пола;
• на скрытую дверцу будет оказываться нагрузка, ведь по полу в доме будут ходить, на него будет уложен ламинат, дерево или плитка, поэтому нужно сделать конструкцию, которая без проблем выдержит такое давление сверху.

Устройство входа в подполье

Насколько мудреным будет устройство входа в подполье, зависит только от владельца жилища – главное, чтобы все вышеперечисленные требования соблюдались. Также не забывайте, что люк должен защитить жилое помещение от сырости, провоцирующей грибковую и плесневую инфекцию в доме, способную повредить деревянную облицовку (паркет, ламинат)
.

Инструменты и материалы

Изготовление металлического люка

Перед началом основных работ по обустройству дверцы в плите перекрытия, нужно запастись материалами и инструментами следующего образца
:

• металлический уголок;
• лист металла, толщина которого не превышает 5 см;
• петли;
• резиновый уплотнитель;
• сварочный аппарат и болгарка;
• шуруповерт и электрическую дрель;
• фиксаторы для металла (саморезы);
• рулетка.

Этапы выполнения работ

Чтобы сделать дверцу в полу, начинать работу нужно со сборки каркаса для нее, который по всем параметрам впишется в общую конструкцию
. Сначала при помощи сварочного аппарата создается каркас из металлических уголков прямоугольной или квадратной формы. Не забываем оставлять зазор в 3-5 мм между плитой перекрытия и сварной рамкой, который заполняется резиновым уплотнителем для герметизации
. Сама крышка может быть сконструирована из дерева или металла, здесь выбор полностью ложится на хозяина, а он, вероятнее всего, будет руководствоваться интерьером в жилой зоне. В деревянном доме лицевую сторону дверцы лучше сделать из такого же материала.

Если каркас для дверцы проема напольного перекрытия будет создаваться из металлических уголков, на крышке притупляют острую кромку и осуществляют ее подгонку под габариты рамки. Верхняя часть крышки должна быть чуть шире нижней. Чтобы проход в плоскости перекрытия мог плотно закрываться, расчет размеров проводится относительно толщины уголков
.

Установка деревянного люка

Крышка люка чаще всего крепится на петли, что облегчает процесс ее открывания, в то же время уплотнение должно надежно защищать помещение от проникновения влаги. Наружные петли вы без проблем найдете в каждом строительном супермаркете.

Внимательно следите за тем, чтобы петли подходили к габаритам люка.

Обращаем ваше внимание на то, что одни крепежи, которыми укомплектованы петли, фиксируются к уголкам, а вторые – непосредственно к крышке. Для таких целей рекомендуется выбирать саморезы.

Современная конструкция

Люк в подвал с газовыми амортизаторами устанавливается там, где нужно обеспечить комфортный доступ к различным коммуникациям и помещениям, которые расположены ниже уровня напольного перекрытия
. В данном случае конструкция собирается из прочной качественной стали, защищенной от коррозийных процессов порошковыми покрытиями. Сборка проводится с помощью аргонно-дуговой сварки.

Усовершенствованная конструкция

В качестве облицовки можно использовать любые напольные покрытия:

• керамическую плитку;
• натуральный или декоративный искусственный камень;
• деревянный материал;
• ламинат;
• паркет;
• линолеум.

Правильно сконструированный и аккуратно облицованный вход в подполье будет незаметен в общем антураже, и неважно, постелете вы ламинат или кафель. Газовые пружины придадут ревизионному люку плавный ход и обезопасят эксплуатацию конструкции, избавив этот процесс от рывков и заклинивания.

Конструктивные особенности оборудования

Конструкция, изготовленная с особой тщательностью, позволяет устанавливать дверцы больших размеров, при этом прочность каждой петли и самого люка не будет нарушена
. Более того, при помощи амортизаторов вы сможете открывать люк на 90 градусов без применения дополнительного усилия, а петли не будут создавать сопротивление. На пружинном оборудовании ставят качественные петли. Не стоит экономить и на уплотнителях, которые не пропускают запахи, влагу и сквозняк.

Монтаж люков под кафель и ламинат

Конструкции под облицовку кафелем монтируются и обслуживаются с некоторыми особенностями, поэтому их стоимость выше. Такая же ситуация и с вариантом под ламинат:

• подобные каркасы устанавливаются горизонтально, наверху предусмотрены своеобразные корыта;
• во время укладки декоративного покрытия и наладки газовых подъемников напольный механизм эксплуатировать нельзя.

Этапы установки открывающихся конструкций в полу под облицовочный материал проводятся так
:

1. Снимается подъемный механизм.
2. Проводится разметка под монтаж на поверхности перекрытия. При этом люк помещается в проем в полу и обе плоскости сочленяются при помощи уровня.
3. Верхняя часть каркаса должна быть на уровне нижней плитки.
4. Перед заполнением корыто обязательно демонтируется от подъемников, которые заменяют подложенным под дверь плоским ремнем.
5. Корыто заполняют бетонным раствором.
6. Когда бетон достигнет прочности на 90%, каркас открывают. Раствор, который остался между рамой и корытом, удаляют, а края конструкции тщательно очищаются.
7. Обратно подсоединяют подъемник по прилагаемой схеме.
8. Укладывают плитку.
9. Чтобы избежать прилипания после обработки швов между кафелем, зазор между конструкцией и рамой необходимо аккуратно вычистить.
10. По периметру каркаса у перекрытия приклеивается качественный резиновый уплотнитель.

Для достижения оптимальной звуковой и тепловой изоляции, а также чтобы не нарушить эксплуатационные способности конструкции, нужно избегать полых пространств между каркасом и отверстием перекрытия
. Во избежание подобных неприятностей полости заделывают герметиком или эластичной монтажной пеной, обладающей гибкостью. Не реже одного раза в год конструкцию очищают от загрязнений.

Очень надеемся, что наш материал помог вам соорудить качественный и удобный люк в подвал своими руками, что заметно упростило использование подпольного помещения.

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно — сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба — увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

1. Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты — 75*75 см.
2. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
3. Погреб надо обустроить простым и удобным механизмом открывания.
4. При весе дверцы более 10 кг люк желательно обустроить электроприводом.
5. Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки — быть герметичными.
6. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
7. Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
8. Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Варианты готовых изделий: особенности эксплуатации и монтажа

Проще подобрать готовую конструкцию люка, а установить ее самостоятельно. На рынке представлены модели разных размеров и типов. Получится найти вариант, оптимально подходящий под ламинат, плитку или линолеум. Зависимо от способа открывания дверцы в подвал бывают трех типов:

Если пол выложен плиткой, ламинатом или другим отделочным материалом, то для создания скрытого люка в подвал своими руками надо выбирать наполняемые алюминиевые или стальные конструкции. Подобный экземпляр представляет собой неглубокую прямоугольную емкость. После установки рама наполняется бетонным раствором, после полного высыхания поверхность облицовывается.

Важно! Бетонный люк имеет значительный вес, поэтому требует использования массивных петель и прочных крепежей. Грамотно спроектированная конструкция из стали способна выдержать вес выше 1 т.

Выбор материалов для изготовления скрытого люка своими руками

Для реализации проекта можно использовать дерево или металл. В данном вопросе важно соблюдать разумный баланс между весом конструкции и ее прочностью. При создании люка из дерева часто используют доски толщиною 2,5 мм. Верхнюю отделку крышки выполняют фанерой в 1 см. С помощью поперечных реек доски соединяются между собой, образуя цельное полотно. Для продления срока службы деревянную дверцу надо обработать олифой.

Сооружение прочного металлического люка выполняется из листов стали толщиною 3-4 мм. В качестве утеплителя применяется пенопласт или вспененный пенополистирол.

Немаловажный аспект удобного пользования погребным люком — правильно подобранная ручка и петли. Для этих целей не подойдет обычная дверная ручка, так как она будет возвышаться над уровнем пола и доставлять неудобства при ходьбе. Лучше использовать откидные ручки, которые можно легко опустить или поднять. Если в доме есть малолетние дети, то желательно устанавливать съемные модели. Некоторые умельцы в деревянных люках часто вырезают выемки и размещают в них потайные ручки.

При изготовлении распашных крышек понадобятся петли. Это могут быт обычные модели дверных петель или от капота автомобиля. При установке петель для скрытых люков своими руками необходимо учесть некоторые нюансы:

• лучше применять изделия с пружинами — это обеспечит более легкое открывание тяжелых крышек;
• петли от автомобиля фиксируют люк в открытом положении, что исключает вероятность захлопывания дверцы погреба.

Важно! Для скрытого люка надо брать врезные петли. Если навесные модели сверху облицевать ламинатом или плиткой, то впоследствии такую конструкцию нельзя будет отремонтировать.

Для алюминиевой или стальной крышки обычные петли не подходят. Здесь необходимо задействовать газовые амортизаторы.

Создание скрытой конструкции из металла

Для изготовления металлических скрытых ревизионных люков своими руками понадобятся следующие материалы и инструменты:

• листовой металл (сталь) толщиною 3-4 мм и 1 мм;
• металлический уголок — 4-5 см;
• петли дверные;
• теплоизоляционный материал;
• резиновый уплотнитель;
• грунтовка для обработки металла;
• болгарка;
• сварочный аппарат, электроды;
• шлифмашинка;
• шуруповерт;
• электродрель;
• саморезы.

Схема сборки металлического люка представлена ниже.

Общий порядок выполнения работ:

1. Подготовка и утепление люка:
   • из стали в 3-4 мм вырезать нужный лист, например 75*75 см;
   • по периметру листа приварить уголок с внутренней стороны;
   • приварить ребра жесткости, разделив площадь люка на 4 сектора;
   • зачистить сварочные швы;
   • между перемычками разместить утеплитель;
   • с тыльной стороны крышки приложить тонкую листовую сталь и зафиксировать ее саморезами к уголкам.
2. Монтаж рамы проема погреба:
   • раскроить стальной уголок согласно размерам отверстия люка;
   • сварить из уголков четырехугольную раму;
   • закрепить раму к бетону анкерами;
   • торец рамы отделать уплотнителем.
3. Крепление дверцы:
   • приварить армированные петли к металлической раме;
   • ответные элементы приварить к крышке;
   • установить газовые доводчики;
   • зафиксировать крышку;
   • покрыть стальные детали олифой.

Металлический напольный люк в гараже: видео.

Как сделать скрытый люк под плитку своими руками

Разработка чертежа

Необходимо заранее разработать эскиз будущей конструкции. Скрытый люк пола (чертеж руками) схематически должен отображать основные параметры сооружения:

• габариты коробки (длина, ширина);
• толщина проема и используемой рамы;
• размещение петель на крышке и проеме люка.

Скрытый люк под плитку своими руками: чертежи

Обустройство стяжки пола

Первым делом следует позаботиться о ровности пола, в котором будет размещен скрытый люк. Весь процесс выравнивания выполняется в несколько этапов:

1. Определить уровень готового напольного покрытия. Надо предусмотреть толщину плитки (около 8 мм) и клея (4 мм).
2. Подготовить цементный раствор и выставить маячковые профиля.
3. Отбортовать проем, оставив около 10 см по периметру в качестве опоры под крышку люка.
4. Сделать стяжку пола, согласно стандартной технологии.

Облицовка плиткой

После полного затвердевания бетонного раствора, необходимо примерять люк, приложив его к проему. На этом этапе желательно выполнить предварительную раскладку плитки. Облицовка плиткой начинается от угла стены, расположенной на самом видном месте. Подрезка и укладка плиточного материала при отделке ниши выполняется только после окончательного монтажа рамы люка.

Перед установкой рамы место расположения люка должно иметь приблизительно такой вид.

Отделка рамы и откосов

Оформление торцов проема выполняется в следующем порядке:

1. Приложить раму к нише, выровнять ее по уровню.
2. Щели между стяжкой и металлическим каркасом заполнить цементным раствором (необходимо использовать состав марки М500).
3. Дать раствору полностью затвердеть.
4. Выполнить подрезку плитки и облицевать оставшийся участок вокруг проема.
5. Откосы ниши выровнять — установить маяки и «вытянуть» цементным раствором.
6. Облицевать откосы плиткой, используя клей СМ-11.
7. До высыхания клеевого состава плитку лучше зафиксировать обычным скотчем.
8. Установить разграничивающие крестики.

Монтаж крышки

Для изготовления скрытого люка под плитку своими руками используется корпус из оцинкованной стали с муфтами для установки ручек. В металлическую коробку укладывается арматура, рама заполняется бетоном, а сверху — укладывается плитка заподлицо с торцами крышки.

Финишная отделка предполагает затирку межплиточных швов и установку съемных ручек.

Скрытый люк под плитку своими руками: видео.

Ревизионный люк с электроприводом: особенности монтажа

Для облегчения подъема тяжелой дверцы люка и защиты подвала от проникновения воров, люк можно укомплектовать автоматикой. Наиболее легкий способ — сооружение откидного механизма. Для его изготовления надо подготовить:

• электрический мотор;
• дюралевая труба;
• лист стали;
• стержни стальные;
• болгарка;
• аппарат для сварки;
• тумблер (переключатель) на 3 позиции;
• наличие источника тока.

Механизм монтируется на готовую откидную крышку, угол открытия люка составит менее 90°. Принцип действия следующий: на электрический мотор поступает сигнал с дистанционного пульта, приводя в действие вал. Стержень поднимается на 80° и устройство фиксирует люк в открытом состоянии. Второй тумблер подает импульс через пульт управления и запускает обратную тягу на моторе. Стержень опускается и тянет за собою дверцу.

Скрытый люк — практичный вариант обустройства подвального входа. Крышка и механизм подъема должны быть безопасными и удобными в эксплуатации. Создать люк получится собственноручно, без привлечения дорогостоящего оборудования и помощи профессионалов.

Еще недавно большая часть подвальных помещений планировалась таким образом, чтобы вход в подвал под домом находился за пределами жилой зоны помещения. Сегодня, с появлением новых материалов, стало возможным сделать люк в подвал практически герметичным и малозаметным, а значит, устройство подвального помещения стало проще и дешевле, и главное — пользоваться подземельем стало в разы удобнее благодаря тому, что сделать это можно не выходя из дома.

Конструкция люка в подвал

В устройстве напольного люка нет ничего необычного, от аналогичных складских или гаражных конструкций он отличается только внешней отделкой и качеством пригонки деталей. Но все же в ходе планирования домашнего люка в подвал своими руками, перед началом работ необходимо продумать несколько основных деталей:

• Определить место расположения люка;
• Рассчитать размеры напольного проема;
• Выбрать надежную конструкцию петель и газовых упоров;
• Подобрать способ крепления декоративной отделки на внешней поверхности в унисон с напольным покрытием в комнате.

Чаще всего при обустройстве входа в подвальное помещение используют так называемый люк лифт, в конструкции которого крышка открывается электроприводом или руками. Подобная схема компоновки и крепления крышки зарекомендовала себя, как наиболее удобная и надежная:

Кроме одностворчатой схемы, существуют распашные двустворчатые и раздвижные люки, но подобные решения для домашних напольных систем оказались менее удобными. Поэтому такие напольные люки в подвал используются только в тех случаях, когда требуется построить вход в подвальное помещение увеличенных размеров.

Важно!
Кроме того, каркас люка должен иметь как минимум запас прочности и жесткости, аналогичный характеристикам пола.

Если этого не сделать, со временем крышка люка просядет относительно уровня напольного покрытия, это место станет сборщиком грязи и помехой для нормального пользования помещением. Кроме того, для отдельных видов напольного покрытия высокая жесткость крышки напольного люка является главным условием для укладки облицовки.

Отделка напольного люка в подвал под плитку своими руками

Схема обустройства напольного люка практически не отличается от покрытий из ламината или паркета. Чтобы выложить наружную поверхность крышки керамической плиткой, необходимо, чтобы основание под укладку имело такие же характеристики, как и остальной пол. Кроме того, горизонтальный уровень крышки в закрытом состоянии должен совпадать с горизонтом бетонной стяжки пола.

Каркас крышки и привалочная рама напольного люка изготавливаются из прочного стального уголка. Нижняя часть заваривается стальным листом, а внутри каркаса крышки вваривается стальная арматура.

В процессе бетонирования стальная рама устанавливается на закладных элементах на входе в подвал. После укладки плитки на пол крышка люка устанавливается на петли и заливается бетонной смесью по уровню так, чтобы после усадки раствора можно было уложить облицовку точно по размеру и рисунку напольного покрытия.

Конструкция люка получается тяжелой, поэтому на раме устанавливаются газовые упоры, а по контуру укладывается уплотнение из вспененного полипропилена или мягкой резины.

Варианты обустройства напольного люка в доме

В первую очередь напольный люк должен быть удобен для пользования. При открытии крышки входа в погреб створка не должна оставаться в нейтральном, неуравновешенном положении. Если напольный люк не оборудован газовыми упорами, вероятность падения крышки и травмирования возрастает на порядок.

Месторасположение напольного люка в доме

Место для установки входа в подвал или погреб выбирается, исходя из конструкции и ориентации подвального помещения под домом. Наиболее удобным считается ход по ступенчатой лестнице из двух маршей.

В этом случае попасть в подвал можно без особых проблем даже пожилым людям или с тяжелой ношей в руках. При такой компоновке люк изготавливается вытянутой прямоугольной формы и выносится под стену, например, в помещение прихожей или кухни. Такую компоновку напольного люка можно считать идеальной:

1. Вход в подвал получается максимальных размеров, что очень важно при загрузке- выгрузке продуктов в ящиках или коробках;
2. Так как место врезки крышки в напольное покрытие смещено под стену, люк в закрытом и открытом положении абсолютно не мешает нормально ходить и пользоваться прихожей;
3. Такая конструкция не ослабляет прочности несущих балок — лаг под деревянным полом. Размещение входа и напольного люка в центре деревянного пола всегда требует установки короба или поперечных отрезков из бруса, чтобы предотвратить опрокидывание лаг.

Для небольшого подвала или погреба, построенного под кафельным полом кухни или столовой для хранения скоропортящихся продуктов, вина, фруктов, лучше всего подойдет лестница винтом и круглый прозрачный люк, как на фото.

Для деревянного пола или имеющего ламинатное покрытие напольный люк всегда делается невидимым, то есть в тон расцветке и рисунку всего пола.

В деревянном дубовом полу на даче или загородном доме напольный люк можно сделать нарочито грубоватым, сбитым из доски и скрепленным классическими коваными петлями из черного металла. Разумеется, что из-за такого устройства крышка должна располагаться подальше от проходных частей комнаты и дома.

Фурнитура для напольного люка

Наиболее важным и нагруженным элементом входа в подвал являются петли, на которых навешивается люк. Когда вы наступаете на крышку, половина нагрузки приходится именно на петельный подвес.

Для обычных по размерам и толщине крышек, закрывающих вход в подвал, будет достаточно обычных дверных петель, но ставить их нужно таким образом, чтобы петельные оси оставались утопленными в «тело» крышки.

Для тяжелых и толстых конструкций рекомендуют использовать багажные навесы от легкового автомобиля. Такое устройство подвеса напольного люка в корне меняет траекторию движения крышки. Открытие и закрытие происходит очень плавно и точно по месту посадки на раме.

Вторым по важности элементом можно назвать подъемный электропривод. Чтобы понять важность и пользу от использования электрического подъемника, достаточно хотя бы один раз спуститься в подвал через широкий лаз с массивной крышкой и постараться закрыть люк одной рукой. Мало того что делать это, стоя на лестнице, неудобно и тяжело, крышка может в самый неподходящий момент травмировать человека.

Для детей и пожилых граждан поднять тяжелую створку иногда становится непосильной задачей, поэтому установка электропривода станет очень полезным и нужным делом. Саму конструкцию можно сделать своими руками или купить в готовом виде.

Совет!
Чтобы не оказаться пленником подвала из-за сломавшегося подъемника, приобретайте систему с ручной разблокировкой привода, позволяющую открыть створку люка руками.

В большинстве случаев для люка приходится устанавливать ручку или петлю, с помощью которой крышку можно безопасно поднять в рабочее положение. Чаще всего используют ручку-ключ или складную металлическую петлю. Такие устройства очень надежны и неприхотливы в работе, в отличие от красивых замковых механизмов, подобных тому, что приведено на фото.

Заключение

Конструкция люка должна быть максимально простой и прочной. Ежедневно десятки раз на крышку будут наступать, ронять предметы, в замок и щели будет попадать пыль и мусор. Если люк и лаз в погреб установлены на кухне, то не исключено попадание моющих средств и воды. Все это говорит о том, что, даже если вы не пользуетесь входом в подвал, все равно периодически крышку люка придется открывать, чистить, смазывать, и время от времени ремонтировать. Только тогда напольная система прослужит несколько десятков лет.

Практически каждый частный дом оборудован подвалом или подпольем. Это удобное место для хранения овощей и консервации. И незаменимый помощник для любой хозяйки. Он может иметь вход двух видов: либо дверь, либо люк. Вход в погреб должен смотреться в интерьере комнаты естественно и не выделяться на полу инородным пятном. Он должен легко открываться и плотно закрываться. Чтобы все нюансы были учтены, лучше изготовить люк самостоятельно.

Предварительная подготовка

Изготовление люка начинается с выбора места для входа в подвал. Вход в любой погреб должен быть легкодоступным и не загромождённым предметами. Это облегчит подъем и спуск консервации и овощей.

На следующем этапе определяют размер люка. Он зависит от комплекции хозяина дома, но его площадь не должна быть меньше 75х75 см, иначе спустить в него продукты будет не так-то просто. Стоит сразу учесть размещение ручки.

Вход должен иметь специальные опоры, на которые в дальнейшем будет укладываться ляда, и быть герметичным, иначе холод из подвала будет проникать в помещение. Для надежности и прочности, таких опор должно быть четыре. При выборе вида крышки, учтите ее вес, так как хрупким женским рукам будет не под силу открыть и удержать слишком тяжелый люк.

Для изготовления легкого люка используются прочные материалы: фанерный лист толщиной 10 мм, а слой древесины не менее 25 мм. Для металлического люка применяется листовая сталь толщиной 1 и 3 мм.

Изготавливаем деревянную крышку в погреб

Чтобы сделать деревянное творило своими руками, необходимы такие материалы и инструменты:

• Фанера.
• Доски.
• Рейки.
• Молоток.
• Пила.
• Гвозди.
• Шурупы.
• Отвертка.

Итак, для начала пропитываем каждую доску олифой. Это сделает их прочными и защищенными от древесных вредителей. Затем отмеряем доски необходимого размера и отпиливаем их, укладывая в ряд. Сверху на них прикрепляют деревянные рейки, получив, таким образом, деревянный квадрат, соединенный этими рейками.

С одной стороны крышки набивают фанеру. Если прикрепить её со стороны реек, то образовавшиеся пустоты, можно заполнить урсой или гидроизоляционным материалом, тем самым утеплив творило. Чтобы крышка вписывалась в интерьер, сверху на нее набивают линолеум, ламинат и закрепляют алюминиевыми уголками.

Иногда внизу лаз оборудуют решеткой, изготовленной своими руками, из железных прутов. Его используют как защиту при просушке погреба, не давая неосторожным домочадцам свалиться вниз.

Изготавливаем металлический люк

Для изготовления металлической двери в подвал используются:

• Листовая сталь.
• Уголок.
• Шуроповерт.
• Болгарка.
• Сварка.
• Нож.
• Пенопласт.
• Саморезы.
• Рулетка.

Проще всего изготавливать дверь в погреб по чертежу. Ведь придерживаться указанных параметров гораздо легче, чем пытаться подогнать крышку под размер проема. Но если же чертежа нет, тогда советуем следовать инструкции, описанной ниже.

Лист стали должен быть соответствующий размеру лаза или немного больше. Толщина стали не менее 3 мм, более тонкая не выдержит вес человека и деформируется. Внутри укладывают уголок, учитывая то, что крышка должна плотно закрываться. Внутри рекомендуется приварить дополнительное перекрестие, сделав творило еще прочнее. Перекрестие выступает в качестве ребер жесткости, а в дальнейшем позволит дополнительно утеплить люк.

Сваривать детали нужно очень тщательно, без пропусков и плохо проваренных участков. Так ваша работа будет долговечной и надежной. В итоге вы получите большой квадрат, разделенный на четыре маленьких. Вырезаем четыре квадрата пенопласта, которые совпадут по размеру с полученными ячейками, и вставляем пенопласт в маленькие квадраты.

Сверху пенопласт накрываем листом тонкой стали и немного загибаем края, чтобы при открывании люка не пораниться острым краем. Затем с помощью шуруповерта лист фиксируем саморезами. Рамку для люка изготавливаем своими руками из толстостенного уголка, который свариваем с основанием.

После того как крышка будет установлена, по периметру люка укладывают резиновый уплотнитель. Это устранит шум при открывании-закрывании погреба и сделает крышку более герметичной.

Наружная сторона полностью сливается с полом в комнате, единственное различие – ручка в полу, которую можно сделать незаметной.

Выбираем ручку для двери в погреб

К ручке для люка предъявляются абсолютно иные требования, нежели к обычной дверной. Если на люк прикрутить даже самую красивую дверную ручку, вы не получите ничего, кроме неудобства. Постоянные спотыкания и ушибы будут преследовать вас. Отличной заменой будет потайная ручка для погреба. Скрытая ручка не будет бросаться в глаза, и выделяться из общего интерьера помещения.

Существуют также откидные виды ручек. Такие ручки легко поднимаются и опускаются, а их форма не доставит вам каких-либо неудобств. Для тех, у кого есть маленькие дети, великолепным выходом из ситуации будет съемная ручка. Она устанавливается только на момент, когда нужно попасть в погреб, а после можно снять ручку и убрать ее в безопасное место. Такая ручка для погреба видом и конструкцией напоминает обычную оконную ручку.

Петли для люка

Чтобы оборудовать лаз в подземный погреб можно использовать обычные дверные петли. Они подойдут для легкой деревянной крышки. Учтите, крышка не будет фиксироваться, а просто откроется настежь. Для фиксации двери, подойдут капотные петли от отечественного автопрома. Их легко найти на рынке автозапчастей. Такие подпружиненные петли позволяют зафиксировать крышку в любом положении, и даже самая тяжелая крышка откроется без особых усилий. При монтаже таких петель пружины предварительно снимаются, а петли устанавливаются на закрытом люке. Сначала монтируются снизу, а затем (после открывания люка) они становятся на свое место.

Для металлических люков обычные петли окажутся слишком слабыми. Поэтому лучше сделать лаз, оснащенный газовыми амортизаторами. Для правильного выбора газового амортизатора необходимо рассчитать вес поднимаемой конструкции и силу открывания.

Существует еще один способ открывания люка. Он может превратить подвал в своеобразный сейф, куда не сможет попасть любой желающий. Для его установки понадобится:

• Электродвигатель.
• Трубы из дюралюминия.
• Сталь.
• Болгарка.
• Сварочный аппарат.
• Электрокабель.
• Тумблер и источник тока.

Собирается упрощенный вариант электропривода, который не способен защитить погреб, но может облегчить и усовершенствовать взаимодействие с люком. Механизм устанавливают на саму крышку. Принцип работы такой конструкции состоит в подаче сигнала с пульта управления на электродвигатель, который начинает вращаться и поднимает крышку максимум до 80°, затем автоматика его останавливает. Закрывается люк при нажатии другого тумблера, который отвечает за обратное вращение механизма, опуская крышку. Механизм очень легко собирается, своими руками с ним справиться даже неопытный работник.

Герметизация и изоляция люка в подвале

Герметизация люка позволяет избавиться от холода, который из подвала может проникать в жилое помещение. Также надежная изоляция не позволяет проникать в дом запахам и влаге.

Для того чтобы сделать вход в подвал герметичным, применяют дверной уплотнитель или войлочную ленту. Использование уплотнителя, в том числе, избавит от громких хлопков при закрывании люка.

Также можно отделать всю конструкцию люка погреба полипропиленом. Но это больше подходит для погреба, вход в который находится на улице. Такая конструкция может устанавливаться как своими руками, так и фирмой-производителем и прослужит не менее 20 лет.

Решив сделать двери для теплого погреба нужно учитывать малейшие нюансы. Герметизация и изоляция люка входит в их число. Заказать готовый люк или сделать его своими руками – решать вам, главное, чтобы он был надежным и долговечным! Не забудьте позаботиться об оборудовании удобной и незаметной ручки.

Люк для погреба своими руками – из металла и дерева

Делаем люк в погреб своими руками

Практически каждый частный дом оборудован подвалом или подпольем. Это удобное место для хранения овощей и консервации. И незаменимый помощник для любой хозяйки. Он может иметь вход двух видов: либо дверь, либо люк.

Вход в погреб должен смотреться в интерьере комнаты естественно и не выделяться на полу инородным пятном. Он должен легко открываться и плотно закрываться.

Чтобы все нюансы были учтены, лучше изготовить люк самостоятельно.

Предварительная подготовка

Изготовление люка начинается с выбора места для входа в подвал. Вход в любой погреб должен быть легкодоступным и не загромождённым предметами. Это облегчит подъем и спуск консервации и овощей.

На следующем этапе определяют размер люка. Он зависит от комплекции хозяина дома, но его площадь не должна быть меньше 75х75 см, иначе спустить в него продукты будет не так-то просто. Стоит сразу учесть размещение ручки.

Вход должен иметь специальные опоры, на которые в дальнейшем будет укладываться ляда, и быть герметичным, иначе холод из подвала будет проникать в помещение. Для надежности и прочности, таких опор должно быть четыре. При выборе вида крышки, учтите ее вес, так как хрупким женским рукам будет не под силу открыть и удержать слишком тяжелый люк.

Для изготовления легкого люка используются прочные материалы: фанерный лист толщиной 10 мм, а слой древесины не менее 25 мм. Для металлического люка применяется листовая сталь толщиной 1 и 3 мм.

Изготавливаем деревянную крышку в погреб

Чтобы сделать деревянное творило своими руками, необходимы такие материалы и инструменты:

Итак, для начала пропитываем каждую доску олифой. Это сделает их прочными и защищенными от древесных вредителей. Затем отмеряем доски необходимого размера и отпиливаем их, укладывая в ряд. Сверху на них прикрепляют деревянные рейки, получив, таким образом, деревянный квадрат, соединенный этими рейками.

Деревянная крышка изготавливается из досок, скрепленных двумя поперечинами.

С одной стороны крышки набивают фанеру. Если прикрепить её со стороны реек, то образовавшиеся пустоты, можно заполнить урсой или гидроизоляционным материалом, тем самым утеплив творило. Чтобы крышка вписывалась в интерьер, сверху на нее набивают линолеум, ламинат и закрепляют алюминиевыми уголками.

Иногда внизу лаз оборудуют решеткой, изготовленной своими руками, из железных прутов. Его используют как защиту при просушке погреба. не давая неосторожным домочадцам свалиться вниз.

Изготавливаем металлический люк

Для изготовления металлической двери в подвал используются:

Проще всего изготавливать дверь в погреб по чертежу. Ведь придерживаться указанных параметров гораздо легче, чем пытаться подогнать крышку под размер проема. Но если же чертежа нет, тогда советуем следовать инструкции, описанной ниже.

Металлический люк лучше делать по предварительно изготовленным чертежам.

Лист стали должен быть соответствующий размеру лаза или немного больше. Толщина стали не менее 3 мм, более тонкая не выдержит вес человека и деформируется.

Внутри укладывают уголок, учитывая то, что крышка должна плотно закрываться. Внутри рекомендуется приварить дополнительное перекрестие, сделав творило еще прочнее.

Перекрестие выступает в качестве ребер жесткости, а в дальнейшем позволит дополнительно утеплить люк.

Сваривать детали нужно очень тщательно, без пропусков и плохо проваренных участков. Так ваша работа будет долговечной и надежной. В итоге вы получите большой квадрат, разделенный на четыре маленьких. Вырезаем четыре квадрата пенопласта, которые совпадут по размеру с полученными ячейками, и вставляем пенопласт в маленькие квадраты.

Сверху пенопласт накрываем листом тонкой стали и немного загибаем края, чтобы при открывании люка не пораниться острым краем. Затем с помощью шуруповерта лист фиксируем саморезами. Рамку для люка изготавливаем своими руками из толстостенного уголка, который свариваем с основанием.

После того как крышка будет установлена, по периметру люка укладывают резиновый уплотнитель. Это устранит шум при открывании-закрывании погреба и сделает крышку более герметичной.

Наружная сторона полностью сливается с полом в комнате, единственное различие – ручка в полу, которую можно сделать незаметной.

Выбираем ручку для двери в погреб

Аккуратная компактная ручка.

К ручке для люка предъявляются абсолютно иные требования, нежели к обычной дверной. Если на люк прикрутить даже самую красивую дверную ручку, вы не получите ничего, кроме неудобства. Постоянные спотыкания и ушибы будут преследовать вас. Отличной заменой будет потайная ручка для погреба. Скрытая ручка не будет бросаться в глаза, и выделяться из общего интерьера помещения.

Существуют также откидные виды ручек. Такие ручки легко поднимаются и опускаются, а их форма не доставит вам каких-либо неудобств.

Для тех, у кого есть маленькие дети, великолепным выходом из ситуации будет съемная ручка. Она устанавливается только на момент, когда нужно попасть в погреб, а после можно снять ручку и убрать ее в безопасное место.

Такая ручка для погреба видом и конструкцией напоминает обычную оконную ручку.

Так выглядит складная ручка в жизни.

Петли для люка

Чтобы оборудовать лаз в подземный погреб можно использовать обычные дверные петли. Они подойдут для легкой деревянной крышки. Учтите, крышка не будет фиксироваться, а просто откроется настежь. Для фиксации двери, подойдут капотные петли от отечественного автопрома. Их легко найти на рынке автозапчастей.

Такие подпружиненные петли позволяют зафиксировать крышку в любом положении, и даже самая тяжелая крышка откроется без особых усилий. При монтаже таких петель пружины предварительно снимаются, а петли устанавливаются на закрытом люке.

Сначала монтируются снизу, а затем (после открывания люка) они становятся на свое место.

Для металлических люков обычные петли окажутся слишком слабыми. Поэтому лучше сделать лаз, оснащенный газовыми амортизаторами. Для правильного выбора газового амортизатора необходимо рассчитать вес поднимаемой конструкции и силу открывания.

Существует еще один способ открывания люка. Он может превратить подвал в своеобразный сейф, куда не сможет попасть любой желающий. Для его установки понадобится:

• Электродвигатель.
• Трубы из дюралюминия.
• Сталь.
• Болгарка.
• Сварочный аппарат.
• Электрокабель.
• Тумблер и источник тока.

Собирается упрощенный вариант электропривода, который не способен защитить погреб, но может облегчить и усовершенствовать взаимодействие с люком. Механизм устанавливают на саму крышку.

Принцип работы такой конструкции состоит в подаче сигнала с пульта управления на электродвигатель, который начинает вращаться и поднимает крышку максимум до 80°, затем автоматика его останавливает.

Закрывается люк при нажатии другого тумблера, который отвечает за обратное вращение механизма, опуская крышку. Механизм очень легко собирается, своими руками с ним справиться даже неопытный работник.

Герметизация и изоляция люка в подвале

Герметизация люка позволяет избавиться от холода, который из подвала может проникать в жилое помещение. Также надежная изоляция не позволяет проникать в дом запахам и влаге.

Для того чтобы сделать вход в подвал герметичным, применяют дверной уплотнитель или войлочную ленту. Использование уплотнителя, в том числе, избавит от громких хлопков при закрывании люка.

Также можно отделать всю конструкцию люка погреба полипропиленом. Но это больше подходит для погреба, вход в который находится на улице. Такая конструкция может устанавливаться как своими руками, так и фирмой-производителем и прослужит не менее 20 лет.

Решив сделать двери для теплого погреба нужно учитывать малейшие нюансы. Герметизация и изоляция люка входит в их число. Заказать готовый люк или сделать его своими руками – решать вам, главное, чтобы он был надежным и долговечным! Не забудьте позаботиться об оборудовании удобной и незаметной ручки.

http://podvaldoma.ru

Источник: http://legkoe-delo.ru/remont-doma/raznoe/29947-lyuk-dlya-pogreba-svoimi-rukami-iz-metalla-i-dereva

Разновидности и монтаж люков для подвальных проемов

Люк в подвал чаще всего находится внутри помещения — в коридоре, на кухне или в другом нежилом помещении. При этом обязательно необходимо снабдить отверстие крышкой. К ней предъявляются особые требования:

• она должна быть достаточно прочной, чтобы выдерживать вес человека или мебели;
• предотвращать газообмен между помещением и подвалом;
• не пропускать воду;
• не иметь выступающих элементов, о которые можно было бы споткнуться;
• легко и удобно открываться;
• иметь привлекательный внешний вид и не создавать трудностей в уборке помещения.

Кажется, что невозможно сочетать все эти требования в одном решении, но на самом деле это достаточно просто и может быть реализовано своими руками.

Однако прежде чем самостоятельно делать напольный люк для подвала и крышку для него, стоит приглядеться к готовым решениям.

Готовые изделия

В продаже имеется множество готовых люков различных типов, размеров, с самыми разнообразными характеристиками. Также есть решения, которые позволяют сделать люк, который идеально вписывается в ламинат, линолеум, плитку или иные напольные покрытия.

По способу открывания различают:

• распашной;
• раздвижной;
• съемный люк.

Съемный наиболее дешевый и простой. Крышка выполнена отдельным элементом, она просто приподнимается и кладется рядом с проемом.

Распашной выполнен по аналогии с обычной дверью — две или более петли с одной стороны и замок с противоположной.

Раздвижной внутри помещений используется редко, чаще такое решение встречается на уличных люках. Крышка сдвигается в сторону, перемещаясь на специальных направляющих.

Если на пол уложен или планируется уложить ламинат, поклеить плитку или прочий напольный материал, то наиболее удобным вариантом станут наполняемые люки.

Крышка такого изделия представляет собой прямоугольную неглубокую емкость из металла.

После монтажа ее заполняют бетонным раствором, поверх которого можно клеить плитку или укладывать ламинат. Таким образом, крышка отделывается тем же материалом, что и вся поверхность пола, в итоге только при тщательном осмотре можно заметить наличие люка.

Масса такой красивой дверцы исчисляется десятками килограмм, поэтому она лежит основательно, не болтается, не шумит при ходьбе по ней. Однако для нее требуется надежный крепеж, массивные петли, поэтому в проем устанавливается коробка из стального швеллера или уголка.

Правильно спроектированная и собранная конструкция может выдержать вес более тонны.

Еще одна проблема — открывание. Своими руками поднять такую массу тяжело, поэтому такие крышки не устанавливаются без специальных газовых амортизаторов. Аналогичные конструкции популярны в автомобилях, они облегчают открывание багажника или капота.

За счет газовых амортизаторов открывание массивной крышки не сложнее, чем легкой деревянной.

Также механизм обязательно снабжается фиксаторами, которые не позволяют крышке самопроизвольно закрыться. Чтобы исключить проникновение воздуха из подвала в помещение, используются резиновые или пористые уплотнители.

Ручка делается съемной (рым-болт), она привинчивается в специальное отверстие в крышке.

Установить подобный люк своими руками совершенно не сложно. Главное, чтобы габариты соответствовали размерам проема. Поставляются они в собранном виде, монтаж осуществляется следующим образом:

1. Крышка вместе с рамой устанавливается в проем.
2. Снизу при необходимости рама выравнивается, фиксируется временными клинышками и привинчивается к полу дюбелями или анкерами.
3. Удаляются временные клинышки.
4. Щель между рамой и стяжкой пола задувается монтажной пеной.
5. Внутреннее пространство наполняемой крышки заливается бетоном. Если размеры проема большие, то желательно усилить конструкцию арматурным каркасом. Бетон заливается вровень со стяжкой пола.
6. После затвердевания бетона можно укладывать плитку или стелить ламинат.

Чтобы напольный люк работал долго и безопасно, важно правильно подобрать количество и размер анкеров. Хотя основную нагрузку будет нести бетонная плита перекрытия, на которую непосредственно опирается рама.

к оглавлению ↑

Самостоятельное изготовление крышки

Напольный люк можно выполнить своими руками, причем реализовать даже современный скрытый тип. Однако для этого понадобится набор инструментов и базовые познания в строительстве.

Особенно часто неправильно устанавливают петли, в итоге крышка не открывается или же возникает большая щель между нею и рамой.

Без особых сложностей можно сделать крышку люка на деревянной основе. Это хороший выбор в случае наличия деревянных перекрытий. Также его можно использовать и в сочетании с бетонной плитой при условии отсутствия повышенной влажности в подвале.

Для рамы можно взять брус 100х50 мм или толще в зависимости от предполагаемой нагрузки. Саму крышку можно изготовить из обрезной доски 30-40 мм. Все деревянные детали нужно обработать антисептиком, также желательно пропитать их гидрофобными материалами. К примеру, парафином.

Сверху на доски необходимо наклеить гипсоволоконный лист, поверх которого уже не составит труда уложить ламинат или еще какой либо напольный материал. Если же пол деревянный, то можно монтировать люк вровень с финальным покрытием и затем просто выкрасить все в один цвет.

Петли лучше брать врезные, особенно это актуально для скрытого люка. Если взять навесные, а затем уложить поверх них плитку или ламинат, то конструкция станет неремонтопригодной.

Петли не обязательно брать массивные и прочные, они должны выдерживать вес крышки. В закрытом положении люк опирается на раму и всю нагрузку передает ему непосредственно.

Чтобы сделать своими руками ручку, понадобится изготовить рым-болт. Его можно выполнить из стального прутка, согнутого в петлю. На одном конце нарезается резьба. А в крышку монтируется втулка с аналогичной резьбой.

Когда нужно открыть проход в подвальные помещения, ручка ввинчивается во втулку и крышка поднимается. Также нужно предусмотреть защиту от самопроизвольного закрытия крышки. Наиболее простой вариант — подпорка.

к оглавлению ↑

Где купить и сколько стоит?

Люки для подвала производятся множеством малоизвестных цехов, их не сложно найти в строительных супермаркетах. Из известных российских производителей эти изделия предлагают «Армада», «СтройДвери», «РусВент МСК», ООО Стройуниверсал и многие другие. Есть и импортные модели. А есть комбинированные, в которых петли и прочая фурнитура импортные, а рама и крышка — отечественные.

Если же делать его своими руками из дерева, то вполне можно уложиться в 5-6 тысяч, однако тут многое зависит от выбранной фурнитуры (петли, поршни для амортизации и пр.), на которой лучше не экономить.

Смотрите нашу видео-подборку:

Источник: http://proffu.ru/podval/delaem-lyuk-v-podval-s-amortizatorami.html

Скрытый люк в погреб своими руками

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений.

Важно, чтоб открытая крышка не задевала предметы на полу и мебель. Погреб надо обустроить простым и удобным механизмом открывания. При весе дверцы более 10 кг люк желательно обустроить электроприводом.

Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.

Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.

Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Варианты готовых изделий: особенности эксплуатации и монтажа

Проще подобрать готовую конструкцию люка, а установить ее самостоятельно. На рынке представлены модели разных размеров и типов. Получится найти вариант, оптимально подходящий под ламинат, плитку или линолеум. Зависимо от способа открывания дверцы в подвал бывают трех типов: Распашные. Изготавливаются по аналогии с входной дверью.

С одной стороны устанавливается 2-4 петли, а с противоположной – замок или защелка. Съемные. Такие модели самые дешевые и легкие в установке. Дверца выполняется обособленным элементом и накладывается на обустроенный проем. Раздвижные. Люки откатного типа чаще применяются при оформлении уличных погребов.

Дверца перемещается по направляющим и открывает вход в погреб. Если пол выложен плиткой, ламинатом или другим отделочным материалом, то для создания скрытого люка в подвал своими руками надо выбирать наполняемые алюминиевые или стальные конструкции. Подобный экземпляр представляет собой неглубокую прямоугольную емкость.

После установки рама наполняется бетонным раствором, после полного высыхания поверхность облицовывается.

Важно! Бетонный люк имеет значительный вес, поэтому требует использования массивных петель и прочных крепежей. Грамотно спроектированная конструкция из стали способна выдержать вес выше 1 т.

Выбор материалов для изготовления скрытого люка своими руками

Для реализации проекта можно использовать дерево или металл. В данном вопросе важно соблюдать разумный баланс между весом конструкции и ее прочностью. При создании люка из дерева часто используют доски толщиною 2,5 мм. Верхнюю отделку крышки выполняют фанерой в 1 см.

С помощью поперечных реек доски соединяются между собой, образуя цельное полотно. Для продления срока службы деревянную дверцу надо обработать олифой. Сооружение прочного металлического люка выполняется из листов стали толщиною 3-4 мм. В качестве утеплителя применяется пенопласт или вспененный пенополистирол.

Немаловажный аспект удобного пользования погребным люком – правильно подобранная ручка и петли. Для этих целей не подойдет обычная дверная ручка, так как она будет возвышаться над уровнем пола и доставлять неудобства при ходьбе. Лучше использовать откидные ручки, которые можно легко опустить или поднять.

Если в доме есть малолетние дети, то желательно устанавливать съемные модели. Некоторые умельцы в деревянных люках часто вырезают выемки и размещают в них потайные ручки.

При изготовлении распашных крышек понадобятся петли. Это могут быт обычные модели дверных петель или от капота автомобиля.

При установке петель для скрытых люков своими руками необходимо учесть некоторые нюансы:

• лучше применять изделия с пружинами – это обеспечит более легкое открывание тяжелых крышек;
• петли от автомобиля фиксируют люк в открытом положении, что исключает вероятность захлопывания дверцы погреба.

Важно! Для скрытого люка надо брать врезные петли. Если навесные модели сверху облицевать ламинатом или плиткой, то впоследствии такую конструкцию нельзя будет отремонтировать.
Для алюминиевой или стальной крышки обычные петли не подходят. Здесь необходимо задействовать газовые амортизаторы.

Создание скрытой конструкции из металла
Для изготовления металлических скрытых ревизионных люков своими руками понадобятся следующие материалы и инструменты:

• листовой металл (сталь) толщиною 3-4 мм и 1 мм;
• металлический уголок – 4-5 см;
• петли дверные;
• теплоизоляционный материал;
• резиновый уплотнитель;
• грунтовка для обработки металла;
• болгарка;
• сварочный аппарат, электроды;
• шлифмашинка;
• шуруповерт;
• электродрель;
• саморезы.

Общий порядок выполнения работ

Подготовка и утепление люка:

1. из стали в 3-4 мм вырезать нужный лист, например 75*75 см;
2. по периметру листа приварить уголок с внутренней стороны;
3. приварить ребра жесткости, разделив площадь люка на 4 сектора;
4. зачистить сварочные швы;
5. между перемычками разместить утеплитель;
6. с тыльной стороны крышки приложить тонкую листовую сталь и зафиксировать ее саморезами к уголкам.

Монтаж рамы проема погреба:

1. раскроить стальной уголок согласно размерам отверстия люка;
2. сварить из уголков четырехугольную раму;
3. закрепить раму к бетону анкерами;
4. торец рамы отделать уплотнителем.

Крепление дверцы:

1. приварить армированные петли к металлической раме;
2. ответные элементы приварить к крышке;
3. установить газовые доводчики;
4. зафиксировать крышку;
5. покрыть стальные детали олифой.

Обустройство стяжки пола

Первым делом следует позаботиться о ровности пола, в котором будет размещен скрытый люк. Весь процесс выравнивания выполняется в несколько этапов: Определить уровень готового напольного покрытия.

Надо предусмотреть толщину плитки (около 8 мм) и клея (4 мм). Подготовить цементный раствор и выставить маячковые профиля.

Отбортовать проем, оставив около 10 см по периметру в качестве опоры под крышку люка.

Сделать стяжку пола, согласно стандартной технологии.

Облицовка плиткой

После полного затвердевания бетонного раствора, необходимо примерять люк, приложив его к проему. На этом этапе желательно выполнить предварительную раскладку плитки. Облицовка плиткой начинается от угла стены, расположенной на самом видном месте. Подрезка и укладка плиточного материала при отделке ниши выполняется только после окончательного монтажа рамы люка.

Отделка рамы и откосов

Оформление торцов проема выполняется в следующем порядке:

1. Приложить раму к нише, выровнять ее по уровню.
2. Щели между стяжкой и металлическим каркасом заполнить цементным раствором (необходимо использовать состав марки М500).
3. Дать раствору полностью затвердеть.
4. Выполнить подрезку плитки и облицевать оставшийся участок вокруг проема.
5. Откосы ниши выровнять – установить маяки и «вытянуть» цементным раствором.
6. Облицевать откосы плиткой, используя клей СМ-11.
7. До высыхания клеевого состава плитку лучше зафиксировать обычным скотчем.
8. Установить разграничивающие крестики.

Монтаж крышки

Для изготовления скрытого люка под плитку своими руками используется корпус из оцинкованной стали с муфтами для установки ручек. В металлическую коробку укладывается арматура, рама заполняется бетоном, а сверху – укладывается плитка заподлицо с торцами крышки.
Финишная отделка предполагает затирку межплиточных швов и установку съемных ручек.

Для облегчения подъема тяжелой дверцы люка и защиты подвала от проникновения воров, люк можно укомплектовать автоматикой. Наиболее легкий способ – сооружение откидного механизма. Для его изготовления надо подготовить:

• электрический мотор;
• дюралевая труба;
• лист стали;
• стержни стальные;
• болгарка;
• аппарат для сварки;
• тумблер (переключатель) на 3 позиции;
• наличие источника тока.

Механизм монтируется на готовую откидную крышку, угол открытия люка составит менее 90°. Принцип действия следующий: на электрический мотор поступает сигнал с дистанционного пульта, приводя в действие вал.

Стержень поднимается на 80° и устройство фиксирует люк в открытом состоянии. Второй тумблер подает импульс через пульт управления и запускает обратную тягу на моторе. Стержень опускается и тянет за собою дверцу.

Источник: http://www.comfortclub.ru/publ/remont-i-strojka/tehnologii-stroitelstva/skrytyj-lyuk-v-pogreb-svoimi-rukami.html

Устройство погреба – как сделать лестницу, люк, кессон, стеллажи своими руками + Видео

Предисловие

Сегодня устройство погреба в частном доме преследует те же цели, что и многие столетия назад – хранение урожая свежих продуктов, консерваций, солений, вина и сухофруктов. Как бы далеко не зашел прогресс, но более дешевого способа сохранить запасы на зиму нам не придумать – в погребе без затрат электроэнергии удается летом достичь прохлады, а зимой защитить продукты от мороза.

Существует ряд общих правил, без соблюдения которых сделать хороший классический погреб и ледник на участке не получится. Под классическим мы подразумеваем сооружение из бутового камня, кирпича, ракушечника, бетона, с надежным перекрытием. Удобные стеллажи и полки – на усмотрение каждого.

Хороший классический погреб

Обустройство погреба следует начать с выбора места на участке. Традиционные закрома и ледник можно соорудить только в тех случаях, если грунтовые воды залегают достаточно глубоко, минимум 2,5 метра ниже уровня грунта.

Такой уровень чаще всего возможен на возвышенных местах.

Погреб и ледник в низине в дождливые сезоны может превратиться в большую лужу – даже если все время откачивать воду, уровень влажности будет слишком высок для хранения продуктов, быстро придут в негодность стеллажи и полки.

Погреб-ледник на участке

Форма погреба может быть любой. Высота стен – не меньше двух метров, как раз достаточно, чтобы расположить полки в три ряда. При строительстве следует избегать использования деревянных перекрытий – лучше всего использовать плиты или монолитный бетон.

Из деревянных досок можно изготовить разве что полки и лестницу. Ледник на участке можно соорудить своими руками и без перекрытий – сверху яму накрывают утепленным дощатым щитом, а для спуска и подъема служит обычная прикладная лестница или стремянка.

Первым делом следует обозначить наружные стены. Намеченный контур – ориентир, от которого отступают минимум на полметра наружу и начинают копать котлован. Если лестница наружная – это учитывают в разметке. Чем больше котлован, тем лучше – удобнее будет проводить гидроизоляционные и штукатурные работы своими руками.

К высоте будущих стен не забудьте добавить еще хотя бы сантиметров 30, которые потребуются для обустройства гидроизоляции. Самый простой и эффективный способ – выстелить дно ямы мятой жирной глиной. Ее выкладывают в три, а то и четыре слоя, каждый по 5 см толщины, тщательно трамбуя каждый слой. Поверх глиняного слоя своими руками устраивают опалубку высотой 15 см.

Обустройство гидроизоляции погреба

Для бетона можно брать цемент марки 200 или 300 – первый слой густой смеси распределяют по периметру толщиной 5 см, трамбуют и оставляют на несколько суток, чтобы он мог просохнуть. Поверх него расстилают несколько слоев тюля или рубероида, обязательно с нахлестом не меньше 10 см. Затем следует еще один слой бетона, по которому уже можно будет делать стандартную цементную стяжку.

Готовая стяжка высыхает несколько суток – перед началом возведения стен рекомендуем покрыть пол опилками или сухой травой, чтобы избежать загрязнения пола. При этом основание под будущей кладкой должно быть идеально чистым.

Стены возводят своими руками из любого доступного материала, кроме древесины – камень, кирпич, бетон, готовые железобетонные конструкции.

Для перекрытия лучше всего использовать железобетонные плиты толщиной не меньше 10 см, или сделать монолитное перекрытие своими руками.

Стяжка погреба

В последнем случае сначала устанавливают опалубку и делают конструкцию из арматуры диаметром не менее 8 мм, и заливают опалубку бетоном. Опалубка убирается через 2–3 недели.

Само собой, в перекрытии оставляют достаточно широкое отверстие, в котором обустраивают люк-лаз, лестницу, а также вентиляционные отверстия или хотя бы отдушину.

Если есть место на участке, можно отказаться от люка, соорудив дверь в одной из стен и сделав удобные ступеньки снаружи. Дверь делают из дерева – она способствует правильному воздухообмену.

С наружной и внутренней сторон стены следует оштукатурить цементным раствором, а также покрыть несколькими слоями битумной мастики снаружи.

Если есть средства, не пожалейте на заделку стен толем или рубероидом – особенно это актуально для погреба, который строится во влажных грунтах. Но даже в этом случае не помешает дополнительная глиняная гидроизоляция, такая же, как для пола.

Только после выполнения всех этих процедур короб погреба можно засыпать землей, слоями по 20 см, как следует трамбуя каждый слой.

Погребница, люк-лаз, лестница и другие удобства своими руками

Погреб обязательно следует побелить известью – она хорошо дезинфицирует поверхность, отпугивает насекомых и избавляет от грибка. Известью можно покрыть стеллажи и полки, лестницу, люк.

Если закрома возводятся не под домом, а на участке, над погребом строят погребницу – подсобное помещение, которое служит для хранения пустой тары, инструментов и оборудования, и в то же время защищает подземную часть от снега зимой и жары летом.

Погребница должна быть хорошо изолирована от воздействия ветра, поскольку пронзительные зимние сквозняки могут привести к понижению температуры в самом погребе. Дверь в погребнице делают с северной стороны из толстых досок, кровлю выполняют из материалов, которые не сильно нагреваются на солнце.

Стены погребницы делают длиннее на метр-полтора, чем стены погреба, чтобы не создавать на них нагрузку. Плюс еще обязательно стоит сделать отмостку от стен погребницы не меньше метра – благодаря этому вы обезопасите нижнюю часть от атмосферных вод, и создадите больше места под стеллажи и полки.

Дверь в погребницу

Люк-лаз – не единственное отверстие в перекрытии. Дополнительное удобство пользования погребом обеспечит загрузочный люк.

Его стороны можно сделать метровыми – через люк удобно будет поднимать и опускать бочонки, емкости для закваски, мешки с овощами, стеллажи и полки для ремонта. Для удобства можно придумать складную лестницу.

Также предусматривают два отверстия с задвижками для приточно-вытяжной вентиляции. Суть ее работы совершенно проста – приточная труба подводится на расстояние 20–30 см от пола, а вытяжная труба начинается под самым потолком.

Теплый воздух, поднимаясь к потолку, будет выходить через вытяжную трубу, а свежий воздух – заходить через приточную. Задвижками регулируют интенсивность воздушного потока.

Сверху трубы вентиляции обязательно следует утеплить и закрыть сеткой от грызунов, прикрыть конусными колпаками от осадков.

На зиму загрузочный люк утепляют, для чего используют деревянную или металлическую крышку с пенопластом. Часто крышку заменяют старыми одеялами.

Труба вентиляции погреба

Ледник – это тот же погреб, куда зимой наносят снег или лед. Они создают достаточно низкую температуру, в которой долгое время будут храниться скоропортящиеся продукты. Чтобы предотвратить быстрое таяние льда, ледник изнутри засыпают опилками, лед и снег накрывают соломенными матами. Вдоль стен ледника обустраивают полки для продуктов, которые также засыпают снегом.

Если ледник вырыт в сухом, песчаном или каменистом грунте, то можно обойтись без сточной ямы – она нужна для сбора растаявшей воды.

Если же погреб вырыт в сырой земле, понадобится и яма, и бетонный пол, по которому растаявшая вода будет стекать. Стеллажи и полки в таком леднике следует устанавливать на некотором удалении от стен, чтобы они меньше гнили.

Очень важно сделать качественную теплоизоляцию потолка, стен, утеплить крышку, чтобы через люк ледник не покидал холодный воздух.

Кессон – погреб в грунтовых водах

Кессон – это, как аквариум, только наоборот. Роль погреба в этом случае исполняет сухая, герметичная камера, которая создает воздушный карман во влажном грунте с высоким уровнем грунтовых вод. Погреб-кессон можно как сделать своими руками, так и купить уже абсолютно готовым. Кессон не боится грибка, поскольку его стенки зачастую выполняются из устойчивых к микроорганизмам материалов.

Самое главное достоинство подобного удобства – возможность пользоваться погребом при любом уровне грунтовых вод. Кессон можно обустроить в любом месте – под домом или гаражом, под сараем или даже на открытой местности. При проведении соответствующих гидроизоляционных работ кессону не страшны ни проливные дожди, ни авария водопровода.

Кессон

Зачастую кессон имеет округлое строение или форму параллелепипеда, готовый люк и горловину, внутри – уже собранные стеллажи и полки, удобная лестница, приточно-вытяжная вентиляция. Если уровень грунтовых вод такой высокий, что может поднять камеру, то кессон закрепляют специальными анкерами.

Существуют три типа кессонных погребов. Первый тип – железобетонный, сегодня встречается все реже и реже, поскольку его сложно гидроизолировать, для него требуется солидный фундамент, который выдержит вес железобетонных колец.

От него сегодня отказываются в пользу пластиковых или металлических конструкций.

Пластиковый погреб-кессон – современное решение, которое не боится влаги и ржавчины. При установке такого погреба вы сэкономите на монтажных работах, поскольку камера обладает небольшим весом, и поднять ее смогут своими руками несколько человек.

Правда, это же является и минусом – погреб придется как следует закрепить, чтобы под напором грунтовых вод он не поднялся выше положенного уровня. Лестницу в таком кессоне делают винтовой. Пластиковый кессон обладает очень высокой степенью герметичности, так что в гидроизоляции нет никакой необходимости.

Впечатляет и срок эксплуатации – такой погреб может безотказно прослужить все пятьдесят лет.

Пластиковый погреб-кессон

Однако самыми популярными пока остаются конструкции из металла. Для их изготовления используют стальные листы толщиной 15-20 мм, из которых сваривается герметичный куб. Встроенный люк и лестница также прилагаются.

Вся конструкция неоднократно обрабатывается антикоррозийным покрытием, как изнутри, так и снаружи. Металлические кессоны могут прослужить долгие десятилетия, обеспечивая идеальные условия для хранения продуктов питания.

Самое сложное в установке погреба-кессона – это вырыть котлован. Что, впрочем, делается и при строительстве классического погреба.

В остальном же вы сэкономите и время, и силы – установка кессона проводится за несколько часов, после чего можно использовать его, как душе угодно.

К слову, в таком погребе можно также своими руками обустроить ледник, который еще лучше будет удерживать холод и прослужит до нового снега.

Источник: https://nasotke.ru/ustrojstvo-pogreba-lestnica-ljuk-svoimi-rukami.html

Как сделать люк в подвал

Процесс изготовления подвального люка разделяется на несколько этапов: выбор материала, продумывание конструкции, приобретение недостающих деталей и реализация проекта.

1

При разработке самодельного люка в подвал учитываются основные моменты:

• Удобное месторасположение лаза в подполье;
• Минимальные размеры внутреннего проема 750х750 мм;
• Сочетание в конструкции умеренного веса и достаточной прочности;
• Герметичность и теплоизоляция покрываемой площади;
• Размещение верхней плоскости люка заподлицо с полом;
• Привлекательная внешняя отделка.

Дополнительно конструкцию можно оснастить функцией плавного закрытия/открытия и фиксирующим устройством.

2

Люк в деревянном полу логично сделать из досок толщиной 30–50 мм и листа фанеры. Пиломатериал нарезается по размерам, строгается и пропитывается до сборки олифой или антисептиком.

Порядок изготовления крышки из древесины:

1. Сооружается опорная рама, прикрепляемая к черновому настилу;
2. Половые доски нарезаются по размерам, оставляя зазор 4–5 мм по периметру крышки;
3. Заготовки соединяются поперечными брусками;
4. Прибиваются продольные рейки вдоль краев щита;
5. Внутрь обрешетки закладывается минеральная вата;
6. Утеплитель закрывается фанерным листом;
7. Отделывается верх люка материалом, из которого изготовлен пол в помещении;
8. Крышка устанавливается на петли, прикручивается ручка.

3

Для изготовления подвального люка из металла потребуются инструменты:

• Болгарка, отрезные круги;
• Аппарат сварочный, электроды;
• Дрель, сверла.

Необходимые материалы:

• Сталь листовая толщиной 3–4 и 0,5–1 мм;
• Уголок со стороной 40–50 мм;
• Пенопласт;
• Уплотнитель резиновый;
• Саморезы;
• Грунтовка.

Работа начинается с промера лаза и составления чертежа.

4

Заготовки нарезаются болгаркой самостоятельно, если в хозяйстве есть подходящий материал. В противном случае на металлобазе заказываются детали согласно определенным размерам. Стальной лист должен немного перекрывать габариты лаза, уголки размещаются на расстоянии 5–10 мм от края.

Посередине добавляются 1–2 ребра жесткости. Отрезанные заготовки свариваются без пропусков, собранная крышка зачищается от ржавчины и грунтуется. Во внутренние ячейки закладывается пенопласт, который спрячется под тонким листом железа.

Готовый люк монтируется с помощью анкеров, после чего приклеивается уплотнитель.

5

Сделать у подвального люка плавный ход и фиксацию в открытом положении можно двумя способами:

• С помощью пружинных петель от автомобильного капота – подходящий вариант для деревянной и легкой металлической крышки;
• Используя газовые амортизаторы – выпускаются различной мощности для люков любой массы и размеров.

Параметры доводчиков рассчитываются исходя из веса конструкции, а точки крепления размечаются так, чтобы полностью разгруженный амортизатор открывал крышку на угол в 90°.

6

Ручка на крышке выполняется потайной или складывающейся. Продаются специфические устройства, имеющие углубленную чашу и врезаемые в плоскость люка. Другой вариант – съемная ручка, позволяющая предотвратить случайное открытие люка детьми.

На видео рассматривается процесс сооружения складывающейся крышки для подвала.

Источник: https://sovetclub.ru/kak-sdelat-lyuk-v-podval

Как сделать люк в погреб своими руками: монтаж и отделка

Правильное обустройство погреба всегда будет сохранять необходимый температурный и влажностный режим. Вход в данное хранилище в основном расположен в полу кухни или коридора.

При установке этого элемента важно не допустить потерю тепла и сохранить целостность интерьера. Поэтому многих владельцев домов интересует вопрос, как сделать люк в погреб своими руками.

При устройстве входа в подвальное помещение следует уделить большое внимание выбору места под конструкцию, особенностям устройства и его размерам, форме, крепежным элементам и ручке.

Определение места для входа

При выборе данного участка следует учитывать, чтобы открытая дверца не преграждала проход в доме. Место возле лаза должно быть всегда свободным, поэтому это нужно предусмотреть при планировке.

Свободная площадь вокруг отверстия должна иметь размеры около двух метров.

Мебельные предметы располагать возле входа в погреб не рекомендуется, так как образующаяся влага будет проявляться на деревянной поверхности и приведет к порче мебели.

Также выбранное место должно хорошо освещаться, чтобы не создавать опасностей для домочадцев.

Лучшим вариантом будет, когда вход в подвальное хранилище находится рядом со стеной.

В таком случае открытая дверца не помешает при проходе, а лестницу, возможно, зафиксировать к стене. Такое обустройство входа будет практичным и удобным.

Особенности люка и подходящий размер

При изготовлении крышки для входа в погреб следует придерживаться следующих требований:

• Эстетическое оформление и сочетание с напольным покрытием;
• Надежность и прочность конструкции при нагрузке, оказываемой сверху;
• Обеспечение полной защиты от попадания влажности и посторонних запахов;
• Простота в эксплуатации.

Размер конструкции должен не создавать проблем и затруднений при проходе в подвальное помещение.

Оптимальными параметрами для взрослого человека среднего телосложения является проем 75*75 см.

Форма для погреба

Изделия круглой формы или с округлыми краями в основном используется для наружных входов. Для подвального помещения чаще применяется квадратная форма, которая придает элементу максимальную жесткость.

Под такую конфигурацию легче подбирать отделочный материал и располагать крепежные детали можно в любом порядке.

Также существуют люки прямоугольной формы, которые дают возможность установить крышку вдоль стены, обеспечивая удобный спуск в погреб.

Рекомендуем посмотреть видео по теме:

Помимо этого подъем и опускание различного груза с таким люком создает больше свободного пространства и не ограничивает движения.

Крепежные петли и ручка

Для крепления крышки к входному отверстию можно использовать дверные петли, но если конструкция изготовлена из древесины.

Есть также недостаток такого крепежа это проседание со временем и при монтаже элемента образуется выступающая часть над уровнем пола.

Лучшим вариантом крепления будут петли с пружиной, которые обеспечат плавное открывание и закрывание. Их можно изготовить самостоятельно или на заказ.

Для открытия входа понадобится ручка, которая должна выполнять функциональное назначение, но немаловажным моментом является удобство и безопасность эксплуатации.

Если данная деталь для открывания будет выступать из поверхности люка, то создаст массу неудобств и опасных ситуаций проживающим в доме.

Будет лучше, чтобы ручку можно было легко снять и при необходимости вставить.

Для открывания конструкции можно приобрести врезную ручку из металла, которая откидывается и складывается под уровень люка или изготовить на заказ специальный болт с кольцом.

Для использования болта понадобиться на внутренней стороне крышки закрепить гайку с заглушкой сверху, а при необходимости болт с кольцом вставляется и открывается люк.

Плавное открытие крышки можно обустроить с помощью установленных амортизаторов, подобранных по предусмотренной нагрузке.

Определив месторасположение и все составляющие данного изделия можно приступать к непосредственному монтажу конструкции.

Наиболее распространенным материалом, используемым при изготовлении дверцы для входа в погреб является дерево и металл.

Деревянный люк

Для того чтобы сделать люк в погреб своими руками понадобятся такие материалы и инструменты:

• Деревянные доски для верхнего покрытия;
• Рейки для обрешетки и брус для каркаса;
• Олифа;
• Фанера;
• Гвозди, шурупы;
• Теплоизоляционный материал;
• Петли, ручка и амортизатор.

К инструментарию относят:

• Ручная пила;
• Отвертки;
• Молоток;
• Малярная кисточка.

При параметрах входного отверстия 75*75 см размер крышки должен быть немного меньше, что обеспечит плотное прилегание к полу.

Промежуток между полом и дверкой входа допускается не больше 4 или 5 мм.

Вначале со стороны погреба к черновой деревянной основе крепятся четыре бруса, на которые будет укладываться крышка.

Затем проводится раскрой досок для верхнего покрытия и фанеры по выбранному размеру, но отнимая один сантиметр.

Этот зазор между крышкой и полом нужен для предотвращения возможных изменений под воздействием перепада температуры. После делают распиловку реек для внутренней обрешетки с таким же размером, как верхние доски и фанера.

Высота погребной крышки должна иметь такой же размер, как у чистового и чернового пола. Поэтому люк изготавливается из нескольких прослоек, состоящий из фанеры, закрепленной на рейки.

Вторым слоем служит утеплитель, защищающий от проникновения воздуха, и последний слоем является финишное покрытие из досок.

При выборе древесного стройматериала следует отдавать предпочтение тому материалу, который по ширине и толщине совпадает с половой доской.

Также крепление верхнего покрытия крышки необходимо осуществлять параллельно доски, уложенной на полу.

Данная деревянная конструкция для входа в погреб получается не тяжелой, поэтому можно использовать обыкновенные петли, но для удобного открывания рекомендуется установить амортизаторы.

Завершающим этапом является крепление складной ручки на поверхность крышки.

Из металла

Металлические изделия считаются более прочными и надежными, чем изготовленные из дерева. Однако соорудить такую конструкцию гораздо сложнее.

Чтобы изготовить потребуется следующий инструментарий:

• Болгарка с диском по металлу;
• Оборудование для сварки;
• Дрель с насадками;
• Измерительная лента;
• Строительный нож.

Также понадобиться материал:

• Стальной лист с толщиной 3 и 1 мм;
• Металлический уголок;
• Крепежные петли;
• Амортизатор;
• Анкеры;
• Теплоизоляционный материал;
• Резиновые прокладки;
• Грунтовочная смесь.

Чтобы сделать крышку для входного проема необходимо вырезать из стального материала лист требуемых размеров.

Затем по всему периметру с внутренней стороны приваривается уголок. Также металлический уголок используется для создания ребер жесткости на поверхности стального листа, тем самым разделяя конструкцию на четыре секции.

В полученные пустоты закладывается утеплитель с шириной не больше, чем уголок.

Затем поверх теплоизоляции внахлест укладывается листовая сталь толщиной 1 мм и загибается при помощи деревянного молотка. После покрытие фиксируется к уголкам саморезами по металлу.

Следующим шагом будет установка рамки входа в подвальное помещение. Чтобы изготовить данный элемент потребуется уголок порезать на отрезки по необходимым размерам.

После полученные фрагменты свариваются и фиксируются к бетонному покрытию анкерами. Одна из сторон основы служит опорой для металлической крышки.

На выступающую часть рамки закрепляется резиновая прокладка, которая предотвращает потери тепла, и защищает покрытие от повреждений и трения.

Также для легкого открывания устанавливается амортизатор. Ручка для открывания дверцы приваривается к верхнему покрытию.

После окончания крепежных работ все металлические детали покрываются олифой, чтобы предотвратить появление коррозии.

Видео по теме:

Ознакомившись с особенностями монтажа и видами изготавливаемой конструкции, уже будет не сложно разобраться в том, как сделать люк в погреб своими руками.

Источник: http://domunit.ru/kak-sdelat-lyuk-v-pogreb-svoimi-rukami.html

Самостоятельное возведение люка в подвал

Подвальный люк с автоматизированным подъемом крышки

Не нужно объяснять россиянину, что такое подвал. Почти в каждом частном доме есть такое помещение, где хранится консервация или обустроена мастерская. Сложность подвального помещения заключается не только в том, что он подвержен проникновению сырости.

С этим явлением успешно борются гидроизоляция фундамента и пола в подвале. Вход в погреб, подпол или подвальное помещение, как правило, находится внутри дома. Два помещения, верхнее и нижнее разделяет пол первого этажа и… крышка люка. А вот на этом мы остановимся поподробнее.

Рассмотрим виды люков и как их лучше устроить своими руками.

Крышка люка

Крышка подвального люка – это неотъемлемая часть пола. Она должна быть надежной во многих отношениях.

• Во-первых, наступая на нее, не должно возникать опасение провалиться вниз. Она должна выдерживать нагрузку от веса взрослого человека.
• Во-вторых, крышка должна служить барьером для температуры и влаги между подпольем и жилым помещением. Запахи и холодный воздух не должны свободно проходить через щели проема. Это может послужить источником сквозняков.
• В-третьих, она должна легко открываться и фиксироваться в определенном положении во избежание травм при пользовании подвалом.

Хорошо продумайте конструкцию крышки люка

На первый взгляд, крышка подвального люка, ляда как ее еще называют, это не архи какое сложное приспособление. Но если хотите, чтобы вход был оформлен эстетически, выполнял свои функции и при этом не бросался в глаза, то его конструкцию нужно тщательно продумывать. Давайте пока не будем касаться материала изготовления. Рассмотрим варианты принципиальной конструкции люка.

Форма

Круглая крышка или любой другой формы, но со скругленными краями хороша для наружных люков, но не для внутренних. Самая распространенная форма для люка в подвал – квадратная. Квадрат обеспечивает люку жесткость конструкции. Под него просто подгонять отделочный материал для пола. Расположение петель может быть произвольное.

Квадратный люк

Полукруглые крышки люка

Люки прямоугольной формы более практичны. Они позволяют расположить крышку вдоль стены, открывая удобный доступ к лестнице в подвал. При этом петли желательно располагать на длинной стороне крышки.

Тогда при пользовании подвалом, можно смело ходить по лестнице вверх/вниз, не опасаясь травмировать голову. Кроме того, чтобы, поднимать или опускать какой-то груз с таким люком наиболее удобно.

Открытое пространство над головой предоставляет больше свободы действий.

Прямоугольный люк

Определившись с формой, можно приступить к выбору места для входа в подвальное помещение.

Крышка люка своими руками

Место для входа в подвал

Выбор формы люка напрямую связан с местом, где вы будете организовывать вход в подвал. Прежде всего, нужно найти для него такое место в доме, чтобы открытая крышка не перегораживала проход. Подход к люку должен быть всегда свободным. Поэтому перед ним необходимо предусмотреть свободное пространство. Хотя бы 1000 х 1000 мм.

Расположение мебели возле входа в подвальное помещение нежелательно. Влага будет конденсироваться на деревянной поверхности и приведет, в конечном итоге, к порче поверхности мебели. Кроме того, необходимо предусмотреть, чтобы это место было хорошо освещенным. Тогда люк не будет представлять опасности для людей, проживающих в доме.

Самый предпочтительный вариант, когда вход в подвальное помещение находится у стены. Тогда и открытая крышка не будет мешать свободному проходу, и лестницу можно будет закрепить к стене. При такой организации входа, подпольное пространство станет намного просторнее и функциональнее.

Чтобы люк в подвал не доставлял неудобств, выберете для него правильное место

Размеры люка

Для каких бы целей вы не использовали подвал, вам потребуется входить в него и выходить из него.

Согласитесь, тратить столько времени, средств и собственных сил, чтобы своими руками сделать маленький, узкий и неудобный люк не имеет смысла. Размеры проема не должны быть меньше, чем 750 х 750 мм.

Тогда взрослый человек средней комплекции не будет испытывать затруднений при проникновении подпол.

Минимальный размер люка

Подбирая размеры крышки и ее местоположение в комнате, надо учитывать отделочный материал для пола. Это не обязательное условие. Но если при укладке паркета, ламината, деревянной половой доски или керамической плитки вам удастся избежать множества обрезков при подгонке, вы сэкономите время и средства.

Размер и форма подвального люка, который вы хотите сделать своими руками, не всегда зависят от вашего желания и отведенного места для входа в подвальное помещение. Если вы организуете его на деревянном перекрытии, то его ширина не может превышать расстояние между несущими балками.

Ручка

Ручка должна быть удобной не только для открывания.

Разве можно назвать надежным и удобным место, где вы постоянно рискуете споткнуться о торчащий из пола предмет? А как же дети или пожилые домочадцы? Лучше всего, если вы сможете своими руками сделать такую ручку, которая бы легко снималась и вставлялась при необходимости. Когда ручка постоянно находится на люке, дети могут из чистого любопытства проникнуть в подвал. При крутом спуске это может быть опасно и может принести вам немало беспокойств.

Конечно, можно приобрести в магазине металлическую врезную ручку, которая откидывается и прячется в уровень с люком, а можно изготовить или заказать рым-болт. Это тот же болт, только вместо шестигранной головки у него кольцо.

При необходимости, вы снимаете заглушку на поверхности крышки, вкручиваете его в гайку, зафиксированную на внутренней стороне, и открываете люк, потянув за кольцо.

Лучше, если диаметр рым-болта будет 10 или 12 мм, а хранить его можно вместе с ключом от подвала.

Рым-болт

Особенности петель

Петли для крышки нужно подбирать очень тщательно. Если установить простые дверные петли, то со временем они будут проседать. Кроме того, они будут выступать над уровнем пола. Такие петли можно использовать, только если люк будет из дерева.

Обратите внимание на автомобильные петли. Особенно на те, которые держат капот или багажник. Эти петли выполнены в форме скобы и прячутся внутрь под крышку капота.

Вам не обязательно покупать или изготавливать своими руками именно такие образцы. Тем более, что не каждые петли багажника или капота раскрываются на 80 – 85°. Иначе вам неудобно будет пользоваться люком.

Но заказать сварщику или сделать их своими руками вы можете. В их механизме присутствует пружина. Она и обеспечивает плавность хода.

1. Петли люка

Амортизаторы

Не удивляйтесь, но для плавности открывания крышки в подвальное помещение можно использовать автомобильные амортизаторы.

Присмотритесь, как плавно открывается и не падает тот же тяжелый капот иномарки, благодаря двум тоненьким амортизаторам.

Конечно, если вы изготовите свою крышку из металла толщиной 3 мм, утеплите ее снизу, положите сверху плитку, то и амортизаторы надо будет подбирать по нагрузке.

1. Амортизатор

Кстати, для такого варианта крышки-невидимки необязательно использовать листовой металл. Достаточно сварить контур из уголка ребром вверх и приварить в середине высоты ребра прутья.

 К наружной стороне приварить еще один контур из такого же уголка, только ребром вниз. На второе, горизонтальное ребро, крышка будет ложиться на каркас. Внутренняя часть заполняется раствором. Снизу устанавливаются утеплитель и обшивка.

В итоге, у вас получится надежное армированное бетонное перекрытие, на которое можно стелить плитку.

Крышка-невидимка

Устанавливать люк для входа в подвал довольно кропотливое занятие. Тем более, если вы делаете это своими руками. Нужно учитывать и форму люка, и его место расположения в доме. Важно правильно подобрать ручку и петли. Однако сделать такой люк возможно, следуя определенным правилам.

Источник: https://lestnitsygid.ru/svoimi-rukami/delaem-podvalnyj-lyuk-samostoyatelno.html
