Люки в подвал и погреб напольный люк своими руками

Погребами обзаводится большинство дачников и домовладельцев, а также многие умельцы, живущие на первых этажах в многоквартирных домах. Подсобное пространство очень удобно для хранения не только старых предметов, с которыми жалко расстаться.

Держать там домашние заготовки и консервацию приспособились еще наши предки. И, даже сейчас, в эпоху холодильников, подвалы и погреба не утратили актуальности.

Понятно, что внутрь придется периодически спускаться и подниматься. Для этого и предусмотрен лаз, но, для сохранения постоянного микроклимата в помещении обязательна и прочная, надежная дверца.

Ее достаточно просто изготовить самостоятельно, и крышка погреба своими руками сооруженная будет отвечать всем требованиям хозяев. При грамотном подходе вы избавитесь от проникновения не только незваных гостей, но и влаги, холода и мусора.

Дополнит сказанное выше видео в этой статье, там размещена информация по сегодняшней теме.

Не секрет, что наличие подвала под полом первого этажа существенно экономит место в основном помещении дома. Гидроизоляция, наружное утепление стен, система вентилирования – все эти работы позволяют поддерживать в подвале постоянную температуру и влажность. В таком помещении можно не только хранить консервацию. Если установить утепленный люк в подвал, то в нем можно оборудовать даже мастерскую либо бильярдную. Или замахнуться на винный погребок.

Обустроив подвал, можно отказаться от возведения некоторых хозяйственных построек во дворе. Еще на этапе проектирования дома следует определиться, будет ли ваш . Это помещение не часто используется, как и чердак. Вход в него должен быть оснащен плотно закрывающимся люком. Тогда холод, влажность, запахи, шум не будут проникать из комнаты в подвал и наоборот. Если подойти к этому грамотно, то оборудовать люк в подвал можно в любом удобном месте. Главное, чтобы подвальное помещение имело комфортный и безопасный вход.

Важно!
В открытом состоянии крышка люка должна открываться почти до вертикального положения. Комфортный угол открывания составляет 90°.

Открытая под таким углом крышка легко удерживается распорками и фиксаторами. И при спуске в подвал можно на нее опереться. К тому же она не загромождает пространство самого входа и не требует для себя дополнительного места вокруг него.

Все это касается распашной крышки. Ее преимущества перед съемным, откидным или складным вариантами очевидны.

Преимущества и особенности различных крышек

Что касается распашной крышки, то, во-первых, она не требует дополнительного места для открывания, как откидная. При открывании она не ложится на пол и не опирается на мебель. А вход в подвальное помещение можно расположить в максимальной близости к стене.

Во-вторых, распашную крышку можно изготовить любого размера. Оснастить ее дополнительными ребрами жесткости и теплоизолирующими материалами. Конечно же, усиленный и утепленный люк в подвал будет иметь больший вес. Но если его оснастить подъемным механизмом, то с ним сможет справиться даже ребенок. Тем более, что его не нужно будет отрывать от каркаса и отставлять в сторону, как в случае со съемным вариантом крышки. Съемный люк должен быть одновременно легким и прочным. Поэтому их изготавливают небольшого размера, при котором сочетание прочности и веса становится оптимальным.

В-третьих, установка роликов на складную крышку подвального люка утяжеляет конструкцию. В открытом положении складывающиеся створки занимают больше полезного пространства входа в подвал, чем распашная крышка. Вдобавок, чтобы сложить створки, необходимо приложить немалые усилия.

Допустим, ее можно оснастить механизмами складывания и облегчить процесс подъема. Но что делать с технологической щелью между створками? Такая крышка должна иметь как минимум один дополнительный шов на границе створок. Этот шов надо будет предохранять от попадания загрязнений на петли.

Оптимальный вид люка в подвальное помещение – напольный распашной с одной или двумя створками.
Люк должен достаточно легко открываться и не загромождать проем в подпольное помещение. Об особенностях конструкции удобного люка мы и расскажем ниже.

Материалы для входа в подземелье

Прежде всего, давайте рассмотрим, из каких составных частей изготавливается люк. Это каркас проема и непосредственно крышка. Каркас должен фиксироваться к проему анкерами и иметь выборку для крышки. Тогда она ложится вровень с каркасом и не проваливается вниз.

Из каких же материалов можно изготовить напольный каркас для входа в подвал? В принципе, выбор небольшой – дерево и металл.
Но порода дерева должна быть твердой не только потому, что люк будет частью пола, а еще и для того, чтобы влага и конденсат не проникали глубоко в структуру древесины и не оказывали на нее свое разрушительное влияние. Каркас под крышку изготавливается из бруса прямоугольного сечения, например, 60 х 40 мм для лучшего сопротивления на прогиб, а каркас проема – из толстой доски, например, 100 х 40 мм.

Важно!
Для верхней крышки используется доска толщиной не менее 25 мм или фанера толщиной не менее 12 мм.

Впоследствии можно будет обшить поверхность люка линолеумом или ламинатом. На фанеру можно приклеить и плитку, если пол и крышка находятся в одной плоскости.

Пространство между брусом заполняется утеплителем и подшивается пароизоляционной пленкой. Низ деревянной крышки лучше подшить оцинкованным листом и загнуть его края на боковые стороны каркаса.

Армированный вход

В качестве конструкционного материала и альтернативы дереву может послужить металл. Уголок с толщиной стенки не менее 4-х мм используется для наружного каркаса, а профильная труба – для основания крышки.

Совет!
Если напольные крышки применяются в технических помещениях, то будет достаточно приварить лист поверх фермы из труб. Все сварочные швы должны быть тщательно зашлифованы.

Совсем другое отношение должно быть к люку, если вы решили его оборудовать в жилом помещении или, например, на кухне. В таком случае, он должен устанавливаться точно по уровню чернового пола. То есть непосредственно на стяжку. Тогда сверху него можно положить плитку или другой напольный материал и максимально завуалировать его присутствие.

Уголок, труба, лист и другие металлические составляющие люка существенно утяжеляют общую конструкцию.
Если без них нельзя обойтись конструктивно, то можно облегчить изделие технологически. Черный метал тяжелый и «морально» неустойчив к воздействию влаги. Начинает окисляться и ржаветь. Выход рядом – использовать для каркаса алюминий. Прекрасная прочность поверхности, жесткость каркаса и самое основное для подвала – его антикоррозийные качества.

Напольный вход в подвал находится на границе температур и влажности. Древесину нужно в обязательном порядке обработать антисептиком и покрывать ее слоями лака или олифы. Черный метал тоже не любит влагу. Поэтому, окрашивание в несколько слоев с предварительным грунтованием – обязательно. Алюминий же – самый неприхотливый материал для подвального люка.

Заветный люк

Итак, мы подошли к тому, что идеальный люк в подвальное помещение должен совмещать в себе несколько качеств:

иметь утепленную крышку, лучше распашного типа, чтобы в подвале поддерживалась постоянная температура и влажность;
иметь подъемные механизмы, петли, ограничители и фиксаторы положения для облегчения проникновения в подвальное помещение;
быть изготовленным из алюминия (желательно), чтобы защититься от ржавчины и избавить себя от систематического окрашивания или другой обработки поверхностей крышки и каркаса люка;
иметь усиленную крышку, чтобы она была полноценной частью перекрытия и имела ту же отделку, что и остальной пол в комнате – линолеум, ламинат, дерево или плитку;
иметь минимальные размеры 750 х 750 мм, чтобы человек мог беспрепятственно спускаться и подниматься с ношей в руках.

Однако, чтобы заказать или изготовить такой люк, мало нарисовать чертеж. Нужно еще иметь опыт в создании подобных конструкций и знать многие тонкости.

Люк-невидимка

Напольный вход в подвал может быть одновременно и надежным, и безопасным. Если на него приклеить плитку, такую же, как и на остальной поверхности пола, спрятать петли вниз и убрать ручку, то закрытый люк будет трудно разглядеть.
Однако не все так просто.

Для начала крышка должна иметь форму корыта, верхние грани которого расположены на одном уровне с поверхностью каркасных уголков. Внутри этого корытца должна быть вмонтирована арматура, которая создает армирующую сетку. После установки люка в проеме необходимо заполнить корытце бетоном или цементным раствором под самый уровень. Только после усиления крышки раствором можно укладывать плитку или другое напольное покрытие. Без этой процедуры крышка будет прогибаться под весом человека, а материал – растрескиваться.

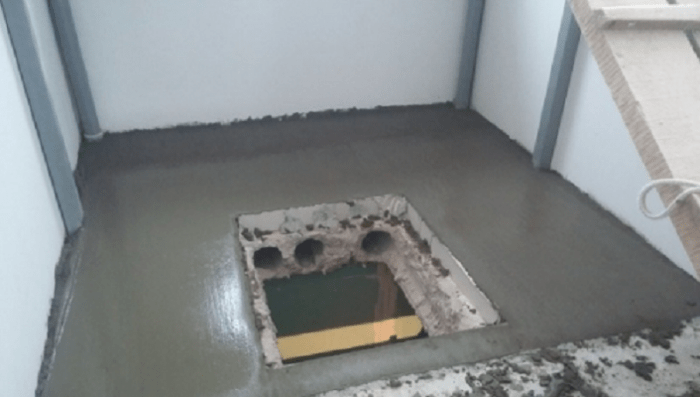

При выполнении стяжки необходимо зафиксировать трубку напротив ключа замка. Тогда сквозь плитку можно будет вставлять Т-образный ключ и поворачивать защелку. Этот же ключ может одновременно служить и ручкой для открывания люка. Живущие в доме люди не будут спотыкаться о выступающие части люка. Отверстие под ключ может быть спрятано заглушкой.

Люк-невидимка в подвал.

Совет!
Желательно, чтобы мастер укладывал плитку на полу сразу во всей комнате, а швы приходились на края крышки люка. Тогда никто, кроме хозяев, не догадается о существовании входа в подвал.

Безопасный, красивый, надежный и незаметный люк в доме с подвалом – это техническая изюминка. Вы всегда будете ощущать под ногами ровную поверхность пола и отсутствие выступающих элементов.

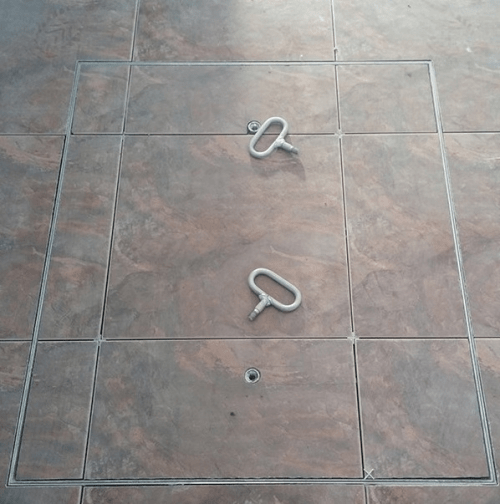

Люк в подвал под плитку.

Дополнительные составляющие комфорта

Рассказ об усиленном и утепленном, идеально ровном и незаметном люке в подвал был бы неполным без упоминания о его некоторых особенностях. Прежде всего – это плавность хода и легкость, с которой можно его открыть, не прикладывая усилий. Этот эффект достигается исключительно за счет оснащения крышки газовыми амортизаторами.

Производители люков рассчитывают нагрузку амортизаторов в зависимости от веса и размеров люка. Петли, спрятанные под лицевым уголком, и амортизаторы работают в паре. Они синхронно приподнимают крышку сначала строго вверх, а лишь потом опрокидывают ее в сторону до вертикального положения.

Совет!
Если наружные края плитки или ламината будут спилены внутрь, то при открывании крышки на газовых амортизаторах облицовочная поверхность не будет тереться на стыках при минимальных зазорах.

Крышка и каркас люка должны плотно прилегать друг к другу. Это прилегание обеспечивает резиновый уплотнитель по всему контуру. Если вы решитесь изготовить или составить проект подобного люка, то капотные петли и автомобильные амортизаторы багажника вам могут очень пригодиться.

Сделать самому, довериться или объяснять мастеру, а может купить готовое изделие – выбирать вам. Равно как и пользоваться им с удовольствием.

Люк в погреб своими руками.

Еще недавно большая часть подвальных помещений планировалась таким образом, чтобы вход в подвал под домом находился за пределами жилой зоны помещения. Сегодня, с появлением новых материалов, стало возможным сделать люк в подвал практически герметичным и малозаметным, а значит, устройство подвального помещения стало проще и дешевле, и главное — пользоваться подземельем стало в разы удобнее благодаря тому, что сделать это можно не выходя из дома.

Конструкция люка в подвал

В устройстве напольного люка нет ничего необычного, от аналогичных складских или гаражных конструкций он отличается только внешней отделкой и качеством пригонки деталей. Но все же в ходе планирования домашнего люка в подвал своими руками, перед началом работ необходимо продумать несколько основных деталей:

Определить место расположения люка;
Рассчитать размеры напольного проема;
Выбрать надежную конструкцию петель и газовых упоров;
Подобрать способ крепления декоративной отделки на внешней поверхности в унисон с напольным покрытием в комнате.

Чаще всего при обустройстве входа в подвальное помещение используют так называемый люк лифт, в конструкции которого крышка открывается электроприводом или руками. Подобная схема компоновки и крепления крышки зарекомендовала себя, как наиболее удобная и надежная:

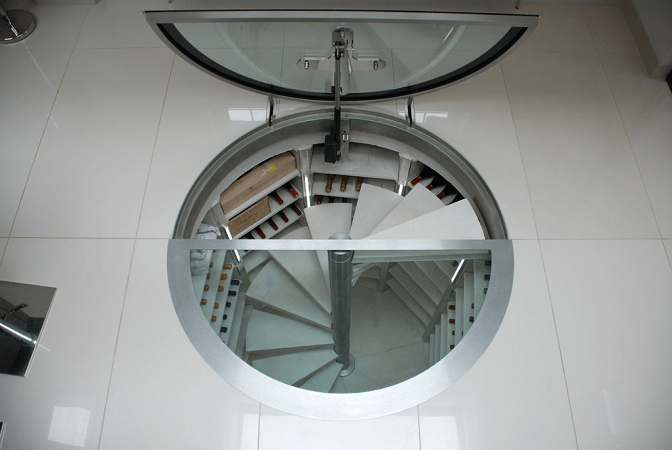

Кроме одностворчатой схемы, существуют распашные двустворчатые и раздвижные люки, но подобные решения для домашних напольных систем оказались менее удобными. Поэтому такие напольные люки в подвал используются только в тех случаях, когда требуется построить вход в подвальное помещение увеличенных размеров.

Важно!
Кроме того, каркас люка должен иметь как минимум запас прочности и жесткости, аналогичный характеристикам пола.

Если этого не сделать, со временем крышка люка просядет относительно уровня напольного покрытия, это место станет сборщиком грязи и помехой для нормального пользования помещением. Кроме того, для отдельных видов напольного покрытия высокая жесткость крышки напольного люка является главным условием для укладки облицовки.

Отделка напольного люка в подвал под плитку своими руками

Схема обустройства напольного люка практически не отличается от покрытий из ламината или паркета. Чтобы выложить наружную поверхность крышки керамической плиткой, необходимо, чтобы основание под укладку имело такие же характеристики, как и остальной пол. Кроме того, горизонтальный уровень крышки в закрытом состоянии должен совпадать с горизонтом бетонной стяжки пола.

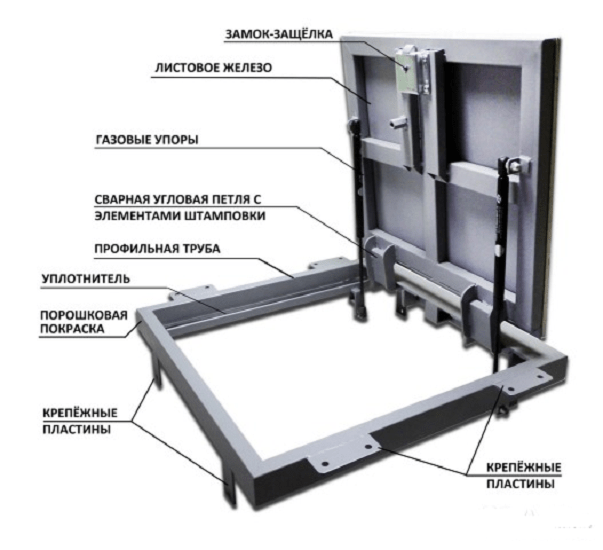

Каркас крышки и привалочная рама напольного люка изготавливаются из прочного стального уголка. Нижняя часть заваривается стальным листом, а внутри каркаса крышки вваривается стальная арматура.

В процессе бетонирования стальная рама устанавливается на закладных элементах на входе в подвал. После укладки плитки на пол крышка люка устанавливается на петли и заливается бетонной смесью по уровню так, чтобы после усадки раствора можно было уложить облицовку точно по размеру и рисунку напольного покрытия.

Конструкция люка получается тяжелой, поэтому на раме устанавливаются газовые упоры, а по контуру укладывается уплотнение из вспененного полипропилена или мягкой резины.

Варианты обустройства напольного люка в доме

В первую очередь напольный люк должен быть удобен для пользования. При открытии крышки входа в погреб створка не должна оставаться в нейтральном, неуравновешенном положении. Если напольный люк не оборудован газовыми упорами, вероятность падения крышки и травмирования возрастает на порядок.

Месторасположение напольного люка в доме

Место для установки входа в подвал или погреб выбирается, исходя из конструкции и ориентации подвального помещения под домом. Наиболее удобным считается ход по ступенчатой лестнице из двух маршей.

В этом случае попасть в подвал можно без особых проблем даже пожилым людям или с тяжелой ношей в руках. При такой компоновке люк изготавливается вытянутой прямоугольной формы и выносится под стену, например, в помещение прихожей или кухни. Такую компоновку напольного люка можно считать идеальной:

Вход в подвал получается максимальных размеров, что очень важно при загрузке- выгрузке продуктов в ящиках или коробках;

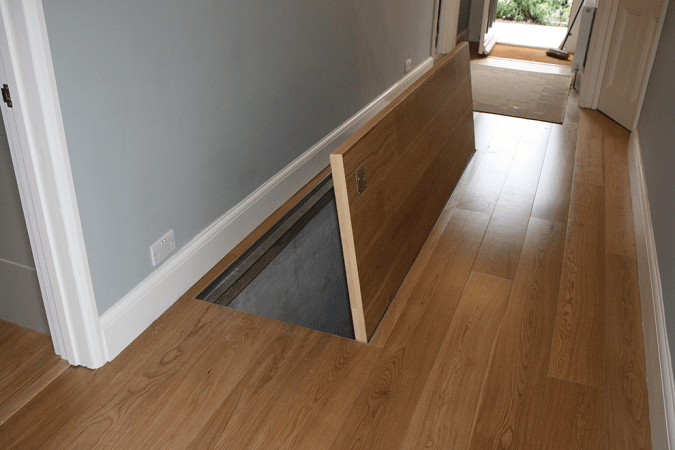

Так как место врезки крышки в напольное покрытие смещено под стену, люк в закрытом и открытом положении абсолютно не мешает нормально ходить и пользоваться прихожей;
Такая конструкция не ослабляет прочности несущих балок — лаг под деревянным полом. Размещение входа и напольного люка в центре деревянного пола всегда требует установки короба или поперечных отрезков из бруса, чтобы предотвратить опрокидывание лаг.

Для небольшого подвала или погреба, построенного под кафельным полом кухни или столовой для хранения скоропортящихся продуктов, вина, фруктов, лучше всего подойдет лестница винтом и круглый прозрачный люк, как на фото.

Для деревянного пола или имеющего ламинатное покрытие напольный люк всегда делается невидимым, то есть в тон расцветке и рисунку всего пола.

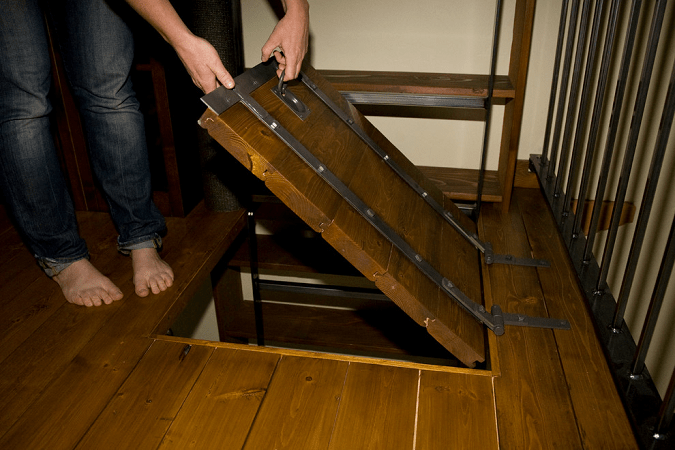

В деревянном дубовом полу на даче или загородном доме напольный люк можно сделать нарочито грубоватым, сбитым из доски и скрепленным классическими коваными петлями из черного металла. Разумеется, что из-за такого устройства крышка должна располагаться подальше от проходных частей комнаты и дома.

Фурнитура для напольного люка

Наиболее важным и нагруженным элементом входа в подвал являются петли, на которых навешивается люк. Когда вы наступаете на крышку, половина нагрузки приходится именно на петельный подвес.

Для обычных по размерам и толщине крышек, закрывающих вход в подвал, будет достаточно обычных дверных петель, но ставить их нужно таким образом, чтобы петельные оси оставались утопленными в «тело» крышки.

Для тяжелых и толстых конструкций рекомендуют использовать багажные навесы от легкового автомобиля. Такое устройство подвеса напольного люка в корне меняет траекторию движения крышки. Открытие и закрытие происходит очень плавно и точно по месту посадки на раме.

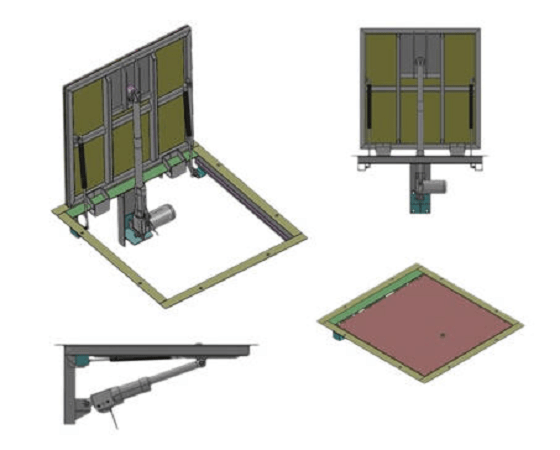

Вторым по важности элементом можно назвать подъемный электропривод. Чтобы понять важность и пользу от использования электрического подъемника, достаточно хотя бы один раз спуститься в подвал через широкий лаз с массивной крышкой и постараться закрыть люк одной рукой. Мало того что делать это, стоя на лестнице, неудобно и тяжело, крышка может в самый неподходящий момент травмировать человека.

Для детей и пожилых граждан поднять тяжелую створку иногда становится непосильной задачей, поэтому установка электропривода станет очень полезным и нужным делом. Саму конструкцию можно сделать своими руками или купить в готовом виде.

Совет!
Чтобы не оказаться пленником подвала из-за сломавшегося подъемника, приобретайте систему с ручной разблокировкой привода, позволяющую открыть створку люка руками.

В большинстве случаев для люка приходится устанавливать ручку или петлю, с помощью которой крышку можно безопасно поднять в рабочее положение. Чаще всего используют ручку-ключ или складную металлическую петлю. Такие устройства очень надежны и неприхотливы в работе, в отличие от красивых замковых механизмов, подобных тому, что приведено на фото.

Заключение

Конструкция люка должна быть максимально простой и прочной. Ежедневно десятки раз на крышку будут наступать, ронять предметы, в замок и щели будет попадать пыль и мусор. Если люк и лаз в погреб установлены на кухне, то не исключено попадание моющих средств и воды. Все это говорит о том, что, даже если вы не пользуетесь входом в подвал, все равно периодически крышку люка придется открывать, чистить, смазывать, и время от времени ремонтировать. Только тогда напольная система прослужит несколько десятков лет.

16489
0

Открыто расположенные коммуникации и контрольно-измерительные приборы в ванной снижают эстетичность отделки помещения, поэтому их стараются скрыть в коробах или закрытых нишах, отделанных той же плиткой, что и комната. При этом доступ к скрытым механизмам обеспечивают установкой в перегородках потайных люков.

Первые образцы таких устройств производились из пластмассы и не предусматривали отделку керамикой, поэтому люки, скрывая магистрали, сами выделялись на облицованной плиткой поверхности. После усовершенствования смотровые устройства начали производить из армированного пластика или металла, что повысило их жёсткость и сделало возможной отделку люков плиткой.

Алюминиевый люк AluKlik Revizor

Современные сантехнические люки – «невидимки», предлагаемые производителями – это высококачественные изделия различных конструкций и размеров, в которых использованы специальные потайные петли и замки нескольких типов, например, алюминиевые люки под плитку AluKlik Revizor или стальные смотровые устройства «Шаркон». Соответственно, цена таких устройств, в зависимости от габаритов и использованных технических решений, варьируется от двух до нескольких десятков тысяч рублей, а стоимость установки может быть ещё выше.

Самостоятельно изготовить люк, по качеству не уступающий имеющимся в продаже готовым изделиям, сложно. Однако если необходимо установить смотровое устройство неправильной формы или произвести оптимизацию традиционной конструкции, имея навыки выполнения слесарно-монтажных работ и зная технологию, сделать люк под плитку своими руками всё же реально.

Чтобы изготовить ревизионный люк для ванной самостоятельно, рассмотрим следующие детали и технологии:

требования к смотровому устройству;
конструкции люков;
изготовление комплектующих деталей;
сборка люка – «невидимки».

Требования к смотровому устройству

Ревизионный люк – «невидимка» в ванной, независимо от конструкции, должен отвечать следующим требованиям:

функциональность – размеры и формат люка должны обеспечивать возможность обслуживания скрытого за перегородкой оборудования;
прочность и жёсткость – для длительной безотказной эксплуатации и сохранности уложенной на него керамики;
герметичность – с целью защиты скрытых коммуникаций и устройств от открытого контакта с водой в ванной;
тепло- и звукоизоляция створки – для исключения образования конденсата на наружной поверхности дверцы и снижения шума от движения воды (в канализационном стояке);
эстетичность – скрытость в закрытом положении и обустроенность внутренних поверхностей.

Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям

Несоответствие даже одному из перечисленных требований приведёт к потере эстетичности облицовки ванной и проблемам с техническим состоянием скрытого оборудования.

Все ревизионные люки, независимо от типа, состоят из коробки-рамы, створки (дверцы) на специальных петлях и замкового устройства. Для герметичности сопряжения между дверцей и коробкой устанавливается уплотнительная прокладка из резины или каучука, а скрытость люка на облицовке стен или пола ванной достигается отделкой лицевой стороны створки керамической плиткой.

Производители люков – «невидимок» предлагают ревизионные устройства трёх типов:

распашные – люки с одной или двумя створками, при открывании вручную подающимися всей площадью в направлении от стены или пола, а затем распахивающимися на петлях;
сдвижные – смотровые форточки с выдвигающейся вручную, а затем двигающейся параллельно стене дверцей;
нажимного действия – конструкции, открывающиеся и закрывающиеся при нажатии на створку, под которой находится замок с механизмом пружинного типа.

Изготавливаются напольные люки из алюминия или стали определенной толщины

Из перечисленных видов потайных люков, монтируемых в ванной, для изготовления своими руками целесообразнее выбрать распашной тип устройства, пригодный к установке в стене и полу, с доступными ценами на комплектующие и относительной простотой самостоятельной установки.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

облегчённые приспособления для проёмов малых размеров;
люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Острые кромки стальной рамки в проёме в целях безопасности эксплуатации обрабатываются напильником.

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

ОСП перед установкой должна быть обработана для защиты от влаги гидрофобным составом.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Заключение

Самостоятельное изготовление стенового или напольного ревизионного люка, не уступающего по качеству готовым изделиям, работа сложная, требующая профессиональных навыков. Но сделать своими руками ревизионное окно упрощённой конструкции, способное удовлетворить потребности контроля скрытого оборудования в ванной, при знании технологий изготовления вполне реально и экономически оправданно.

Достоинства наших изделий

надежность;
удобство и простота эксплуатации;
эргономичность;
привлекательность внешнего вида;
органичное сочетание с половым покрытием.

Почему люк в подвал купить стоит именно у нас?

Компания занимается производством инженерных конструкций, обладающих высокими качественными характеристиками, способных стать оптимальным решением при обустройстве подпольных и подвальных помещений.

При разработке и производстве изделий, к технологическому процессу предъявляется ряд требований. Строгое следование нормативам и правилам способствует выпуску продукции с высокими эксплуатационными показателями, обеспечивающими повышенный спрос у наших клиентов.

Монтаж люка с амортизаторами позволит:

обеспечить полноценный доступ к погребу или подвалу;
не занимать полезную площадь и не перекрывать проход (за счет удобного размещения крышки при открывании);
обеспечить безопасное использование конструкции, оборудованной амортизирующим устройством, плавно открывающим дверцу (без заклинивания, рывков и поломок).

При производстве используется качественная, надежная фурнитура от проверенных производителей: запорные устройства, амортизирующие механизмы, петли и навесы. Облицовка крышки производится тем же материалом, что и в напольное покрытие оборудуемого помещения. Верх створки покрывается ламинатом, плиткой из керамики, линолеумом или паркетом. Общая стилистика помещения не нарушается и остается на должном уровне.

Разумным решением для тех, кто решил привлекательно и оптимально оформить подпольное помещение, станет специально разработанная конструкция — утепленный напольный люк в подвал. Купить изделие можно у нас, ознакомившись с широким выбором моделей в представленном каталоге. Мы позаботимся о своевременной доставке вашего заказа.

Заказать напольные люки в подвал или погреб вы можете с доставкой в Москве. Найдете дешевле, пишите на почту [email protected], сделаем более выгодное предложение.
Остались вопросы? Позвоните нашему оператору 8-800 551-21-29 ! Получить товар можно по адресу
г. Москва, Калужское шоссе 22 км, 10 ст11

Модель	Цена
	5 000 руб.
	8 650 руб.

Источник

05.12.2019 в 05:41

Чертеж люк в подвал. Изготовление люка для погреба своими руками

Понадобится:

Сталь листовая 3 мм и 1 мм.
Уголок.
Болгарка.
Рулетка.
Сварочный аппарат.
Пенопласт.
Нож.
Шуруповерт.
Петли дверные.

Крышку для погреба своими руками изготовить не трудно, если есть чертеж, а вот подогнать ее потом под необходимые критерии гораздо сложнее.

Для работы потребуется стальной лист подходящей площади, либо немного превосходящий. Идеально вписываться крышка должна, если люк в подвал находится в доме (чтобы не цеплять ногами при ходьбе), в то время как на улице дополнительный разлет на 5 см в каждую сторону позволит сохранить помещение от осадков (дождевая вода и талый снег).

Все стороны нужно выровнять и подогнать под желаемые требования. Толщина стального листа должна быть не менее 3 мм, чтобы выдержать на себе вес человека без деформации.

Изнутри прокладывается уголок таким образом, чтобы крышка впритык закрывалась, но без трения. После этого внутри желательно сделать еще 1 перекрестие, чтобы окончательно быть уверенным в итоге своей работы. Сварные работы проводятся максимально качественно, избегая плохо проваренных участков.

Визуально должен получиться внутренний квадрат, поделенный на 4 более мелких квадратика, которые будет выполнять сразу 2 функции:

Создание ребер жесткости. Даже при серьезном физическом воздействии крышка не поддастся, и люк в подвал останется неприступным. А дополнительная масса при этом будет минимальной.

Возможность монтажа утепляющих материалов, которые защитят помещение от изменения температуры.

В получившиеся 4 ячейки впритык укладывается пенопласт (можно использовать и минеральную вату, но это будет регулярно создавать дополнительные неудобства, тогда как пенополистирол идеально справится со своей задачей). Высота пенопласта и уголка должна совпадать или разниться совсем минимально.

Следующим слоем укладывается тонкая листовая сталь (1 мм) или жесть, которые будут немного больше площади, занимаемой пенопластом. Бока осторожно приминаются деревянной киянкой (согнет, но не сломает), после чего благополучно фиксируются саморезами по металлу.

Рамка делается из толстостенного уголка, причем таким образом, чтобы идеально вписываться на плиту пола, в которой пробито люковое отверстие. Все срезы косые, чтобы при сваривании добиться эффекта цельной конструкции.

Петли можно использовать заводские для входных дверей (они прочнее) либо сделать собственноручно.

Люк в подвал под линолеум. Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Люк в подвал под линолеум. Требования к скрытым люкам в погреб

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Электропривод для люка в подвал. Люк в подвал АМО с электроприводом

Заказные люки в подвал с интегрированным линейным электроприводом на пульте под плитку, ламинат.

Преимущества конструкции автоматического напольного люка АМО

Штатные крепления не требуют регулировки по месту установки — узлы механизма настроены в заводских условиях.
Дверь с малой металлоемкостью остается легкой, поэтому с подъемом справляются один или два актуатора мощностью 1000/1500Н.
Компактные редукторы с точечным вылетом крепления по п.2: 36 и 48 мм соответственно, относительно опорных поверхностей, сохраняют полезное пространство светового окна лаза.
Работают на малых токах до 500 Ампер.
Головки штока и корпуса сервопривода из фторопласта устойчивы к истиранию, не дают трещин при нагрузках на разрыв.
Контроллер собственной разработки предприятия позволяет выполнить тонкие настройки: синхронизация открывания, подъем независимых створок до разного угла, есть возможность изменения длины базы штока подъемника для увеличения скорости хода.
Малые размеры выпускаются стандартными в уголке 40*40*4, комплектуются одним подъемным устройством. Остальные модели представлены в раме короб из профтрубы 50*25, 60*30 с двумя электроподъемниками, доп комплектацией по п.8.
На критичных размерах используются догрузы и плавающие амортизаторы «Кузнечики» для сбалансированного хода крышки.
Специализация на сложных технических решениях: двухстворчатые бомболюки с петлями по принципу гаражных ворот, Г-образные на лестницу с поворотом.

Люк в подвал под линолеум своими руками. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Люк в подвал под линолеум своими руками. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно – сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома.

Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Источник

Люк для погреба своими руками

31 мая 2017

Сегодня мы поговорим о том, как сделать люк для погреба самостоятельно.

Погреб есть практически в любом частном доме, это незаменимое место для хранения сезонных вещей и продуктов. Если он обустроен правильно, то в нем всегда поддерживается низкая температура и примерно постоянная влажность, что способствует хорошему сохранению находящегося внутри.

При строительстве погреба, важно правильно сделать в него входной люк, чтобы сохранить тепло и не нарушать интерьера комнаты, в которой находится вход в погреб.

Нужна также продуманная система ступоров и амортизаторов, чтобы крышка не закрылась, когда человек находится внизу. Если вы только строите дом и еще не знаете, где будет расположен вход в подвал, то нужно обратить внимание на некоторые нюансы.

Он не должен быть рядом со стеной, чтобы люк легко открывался.
Если он будет на кухне, то важно, чтобы он не был там, где будет мебель, чтобы поднятая крышка не задевала никакие кухонные принадлежности.
Если вход будет в коридоре, то конструкцию крышки нужно усилить, так, чтобы она выдерживала вес человека.
Его размеры входа должны быть такими, чтобы человек мог легко опускаться в погреб, брать оттуда нужные припасы и подниматься наверх.

Как сделать люк для погреба?

Если у вас на полу уложена деревянная доска, то и люк для погреба должен быть деревянным, чтобы в ход был визуально скрыт. Вся конструкция, в этом случае, будет легче.

Крышку нужно делать немного меньше лаза в погреб, чтобы она свободно прилегала к полу. Зазоры между ней и полом не должны превышать полсантиметра.

Вначале, прибейте со стороны подпола к черновому настилу из досок 4 опоры из бруса, именно на них будет лежать крышка.
Распилите на заготовки половую доску, их длина должна быть по 80 сантиметров.
Вырежьте из фанерного листа квадрат размерами 79 на 79 сантиметров, один сантиметр нужен на зазоры между полом и люком, он поможет предотвратить деформации, если изменится влажность или температура.
Раскроите рейки для внутренней обрешетки на отрезки по 79 сантиметров, можно также сделать обрешетку из коротких реек. Все деревянные детали покройте олифой, чтобы на них не воздействовала влага или грибок.

Высота люка должна быть такой же, как высота чернового и чистового покрытия, поэтому он должен быть многослойным. Первым слоем должна быть фанера, на нее набивается рейка, это обрешетка.

Между рейками размещается утеплитель, это второй слой, он нужен, чтобы не было сквозняков, поверх рейки укрепляется доска, это финишный слой. Материал по толщине должен совпадать с половой доской.

Верхние доски люка лучше прибивать параллельно половой доске, чтобы крышка не сильно выделялась. Это довольно легкая конструкция, поэтому для нее подойдут обычные петли, прикрепленные со стороны подвала, но лучше воспользоваться газовыми доводчиками, чтобы конструкция легче поднималась. Есть еще вариант, это пластиковый погреб, он имеет преимущества перед обычным, но и стоит дороже.

Металлический люк надежнее и крепче деревянного, но такую крышку будет труднее сделать. Для того чтобы ее изготовить, вырежьте из стали лист нужных размеров, ее толщина не должна быть меньше 3 мм.
По периметру стали, с внутренней стороны, наварите уголок, из него же лучше наварить и ребра жесткости, а между ними разместите утеплитель. Площадь крышки будет разделена на 4 части, важно аккуратно вести сварочные работы и зачищать швы.
Утеплитель не должен быть шире уголка, поверх него внахлест наложите тонкую сталь или жесть, загните ее и прикрепите к уголкам при помощи саморезов.
Далее нужно сделать рамку входа в овощехранилище, для этого порежьте стальной уголок на фрагменты по размеру отверстия люка.
Сварите уголки друг с другом и прикрепите анкерами к бетону, одна из сторон рамки станет опорой люка. На выступающий ее край закрепите уплотнитель, чтобы уменьшить потери тепла и защитить люк от трения.
Крышка присоединяется к рамке при помощи армированных петель, чтобы люк легко открывался установите газовые доводчики. Все металлические части конструкции обработайте олифой, чтобы избежать коррозии.

Плитка является идеальным материалом для кухни, этот вид отделки пола предпочитают многие хозяйки. Здесь используются те же инструменты, что и при изготовлении металлического люка.

Крышка изготавливается немного не так,вырежьте из листовой стали заготовки по размеру люка, это будет его дно. По периметру заготовки наварите уголок, чтобы он образовывал борта, внутри них нужно наварить арматуру, она образует ячейки.

Рамку для входа в погреб нужно варить из стальных уголков и утопить в бетоне по ширине крышки. Конструкцию соединяют с использованием усиленных петель. Для большей безопасности используйте газовый амортизатор , в такой крышке хорошо использовать скрытые замки без видимых элементов.

После изготовления конструкции, можно начать ее декорировать , замесите раствор для укладки плитки, его нужно залить в крышку и скрыть армирующую сетку, поверх него укладывается плитка .

Материал должен быть уложен так, чтобы швами совпадал с напольной плиткой. Важным вопросом также является вентиляция погреба, для этого важно предусмотреть все необходимые отверстия.

Источник: http://dom-dacha-svoimi-rukami.ru/stroim-dachu/lyuk-dlja-pogreba-svoimi-rukami.html

Устройство погреба – как сделать лестницу, люк, кессон, стеллажи своими руками + Видео

Предисловие

Сегодня устройство погреба в частном доме преследует те же цели, что и многие столетия назад – хранение урожая свежих продуктов, консерваций, солений, вина и сухофруктов. Как бы далеко не зашел прогресс, но более дешевого способа сохранить запасы на зиму нам не придумать – в погребе без затрат электроэнергии удается летом достичь прохлады, а зимой защитить продукты от мороза.

Существует ряд общих правил, без соблюдения которых сделать хороший классический погреб и ледник на участке не получится. Под классическим мы подразумеваем сооружение из бутового камня, кирпича, ракушечника, бетона, с надежным перекрытием. Удобные стеллажи и полки – на усмотрение каждого.

Хороший классический погреб

Обустройство погреба следует начать с выбора места на участке. Традиционные закрома и ледник можно соорудить только в тех случаях, если грунтовые воды залегают достаточно глубоко, минимум 2,5 метра ниже уровня грунта.

Такой уровень чаще всего возможен на возвышенных местах.

Погреб и ледник в низине в дождливые сезоны может превратиться в большую лужу – даже если все время откачивать воду, уровень влажности будет слишком высок для хранения продуктов, быстро придут в негодность стеллажи и полки.

Погреб-ледник на участке

Форма погреба может быть любой. Высота стен – не меньше двух метров, как раз достаточно, чтобы расположить полки в три ряда. При строительстве следует избегать использования деревянных перекрытий – лучше всего использовать плиты или монолитный бетон.

Из деревянных досок можно изготовить разве что полки и лестницу. Ледник на участке можно соорудить своими руками и без перекрытий – сверху яму накрывают утепленным дощатым щитом, а для спуска и подъема служит обычная прикладная лестница или стремянка.

Проект строительства – строим погреб на века

Первым делом следует обозначить наружные стены. Намеченный контур – ориентир, от которого отступают минимум на полметра наружу и начинают копать котлован. Если лестница наружная – это учитывают в разметке. Чем больше котлован, тем лучше – удобнее будет проводить гидроизоляционные и штукатурные работы своими руками.

К высоте будущих стен не забудьте добавить еще хотя бы сантиметров 30, которые потребуются для обустройства гидроизоляции. Самый простой и эффективный способ – выстелить дно ямы мятой жирной глиной. Ее выкладывают в три, а то и четыре слоя, каждый по 5 см толщины, тщательно трамбуя каждый слой. Поверх глиняного слоя своими руками устраивают опалубку высотой 15 см.

Обустройство гидроизоляции погреба

Для бетона можно брать цемент марки 200 или 300 – первый слой густой смеси распределяют по периметру толщиной 5 см, трамбуют и оставляют на несколько суток, чтобы он мог просохнуть. Поверх него расстилают несколько слоев тюля или рубероида, обязательно с нахлестом не меньше 10 см. Затем следует еще один слой бетона, по которому уже можно будет делать стандартную цементную стяжку.

Готовая стяжка высыхает несколько суток – перед началом возведения стен рекомендуем покрыть пол опилками или сухой травой, чтобы избежать загрязнения пола. При этом основание под будущей кладкой должно быть идеально чистым.

Стены возводят своими руками из любого доступного материала, кроме древесины – камень, кирпич, бетон, готовые железобетонные конструкции.

Для перекрытия лучше всего использовать железобетонные плиты толщиной не меньше 10 см, или сделать монолитное перекрытие своими руками.

Стяжка погреба

В последнем случае сначала устанавливают опалубку и делают конструкцию из арматуры диаметром не менее 8 мм, и заливают опалубку бетоном. Опалубка убирается через 2–3 недели.

Само собой, в перекрытии оставляют достаточно широкое отверстие, в котором обустраивают люк-лаз, лестницу, а также вентиляционные отверстия или хотя бы отдушину.

Если есть место на участке, можно отказаться от люка, соорудив дверь в одной из стен и сделав удобные ступеньки снаружи. Дверь делают из дерева – она способствует правильному воздухообмену.

С наружной и внутренней сторон стены следует оштукатурить цементным раствором, а также покрыть несколькими слоями битумной мастики снаружи.

Если есть средства, не пожалейте на заделку стен толем или рубероидом – особенно это актуально для погреба, который строится во влажных грунтах. Но даже в этом случае не помешает дополнительная глиняная гидроизоляция, такая же, как для пола.

Только после выполнения всех этих процедур короб погреба можно засыпать землей, слоями по 20 см, как следует трамбуя каждый слой.

Погребница, люк-лаз, лестница и другие удобства своими руками

Погреб обязательно следует побелить известью – она хорошо дезинфицирует поверхность, отпугивает насекомых и избавляет от грибка. Известью можно покрыть стеллажи и полки, лестницу, люк.

Если закрома возводятся не под домом, а на участке, над погребом строят погребницу – подсобное помещение, которое служит для хранения пустой тары, инструментов и оборудования, и в то же время защищает подземную часть от снега зимой и жары летом.

Погребница должна быть хорошо изолирована от воздействия ветра, поскольку пронзительные зимние сквозняки могут привести к понижению температуры в самом погребе. Дверь в погребнице делают с северной стороны из толстых досок, кровлю выполняют из материалов, которые не сильно нагреваются на солнце.

Стены погребницы делают длиннее на метр-полтора, чем стены погреба, чтобы не создавать на них нагрузку. Плюс еще обязательно стоит сделать отмостку от стен погребницы не меньше метра – благодаря этому вы обезопасите нижнюю часть от атмосферных вод, и создадите больше места под стеллажи и полки.

Дверь в погребницу

Люк-лаз – не единственное отверстие в перекрытии. Дополнительное удобство пользования погребом обеспечит загрузочный люк.

Его стороны можно сделать метровыми – через люк удобно будет поднимать и опускать бочонки, емкости для закваски, мешки с овощами, стеллажи и полки для ремонта. Для удобства можно придумать складную лестницу.

Также предусматривают два отверстия с задвижками для приточно-вытяжной вентиляции. Суть ее работы совершенно проста – приточная труба подводится на расстояние 20–30 см от пола, а вытяжная труба начинается под самым потолком.

Теплый воздух, поднимаясь к потолку, будет выходить через вытяжную трубу, а свежий воздух – заходить через приточную. Задвижками регулируют интенсивность воздушного потока.

Сверху трубы вентиляции обязательно следует утеплить и закрыть сеткой от грызунов, прикрыть конусными колпаками от осадков.

На зиму загрузочный люк утепляют, для чего используют деревянную или металлическую крышку с пенопластом. Часто крышку заменяют старыми одеялами.

Труба вентиляции погреба

Ледник – это тот же погреб, куда зимой наносят снег или лед. Они создают достаточно низкую температуру, в которой долгое время будут храниться скоропортящиеся продукты. Чтобы предотвратить быстрое таяние льда, ледник изнутри засыпают опилками, лед и снег накрывают соломенными матами. Вдоль стен ледника обустраивают полки для продуктов, которые также засыпают снегом.

Если ледник вырыт в сухом, песчаном или каменистом грунте, то можно обойтись без сточной ямы – она нужна для сбора растаявшей воды.

Если же погреб вырыт в сырой земле, понадобится и яма, и бетонный пол, по которому растаявшая вода будет стекать. Стеллажи и полки в таком леднике следует устанавливать на некотором удалении от стен, чтобы они меньше гнили.

Очень важно сделать качественную теплоизоляцию потолка, стен, утеплить крышку, чтобы через люк ледник не покидал холодный воздух.

Кессон – погреб в грунтовых водах

Кессон – это, как аквариум, только наоборот. Роль погреба в этом случае исполняет сухая, герметичная камера, которая создает воздушный карман во влажном грунте с высоким уровнем грунтовых вод. Погреб-кессон можно как сделать своими руками, так и купить уже абсолютно готовым. Кессон не боится грибка, поскольку его стенки зачастую выполняются из устойчивых к микроорганизмам материалов.

Самое главное достоинство подобного удобства – возможность пользоваться погребом при любом уровне грунтовых вод. Кессон можно обустроить в любом месте – под домом или гаражом, под сараем или даже на открытой местности. При проведении соответствующих гидроизоляционных работ кессону не страшны ни проливные дожди, ни авария водопровода.

Кессон

Зачастую кессон имеет округлое строение или форму параллелепипеда, готовый люк и горловину, внутри – уже собранные стеллажи и полки, удобная лестница, приточно-вытяжная вентиляция. Если уровень грунтовых вод такой высокий, что может поднять камеру, то кессон закрепляют специальными анкерами.

Существуют три типа кессонных погребов. Первый тип – железобетонный, сегодня встречается все реже и реже, поскольку его сложно гидроизолировать, для него требуется солидный фундамент, который выдержит вес железобетонных колец.

От него сегодня отказываются в пользу пластиковых или металлических конструкций.

Пластиковый погреб-кессон – современное решение, которое не боится влаги и ржавчины. При установке такого погреба вы сэкономите на монтажных работах, поскольку камера обладает небольшим весом, и поднять ее смогут своими руками несколько человек.

Правда, это же является и минусом – погреб придется как следует закрепить, чтобы под напором грунтовых вод он не поднялся выше положенного уровня. Лестницу в таком кессоне делают винтовой. Пластиковый кессон обладает очень высокой степенью герметичности, так что в гидроизоляции нет никакой необходимости.

Впечатляет и срок эксплуатации – такой погреб может безотказно прослужить все пятьдесят лет.

Пластиковый погреб-кессон

Однако самыми популярными пока остаются конструкции из металла. Для их изготовления используют стальные листы толщиной 15-20 мм, из которых сваривается герметичный куб. Встроенный люк и лестница также прилагаются.

Вся конструкция неоднократно обрабатывается антикоррозийным покрытием, как изнутри, так и снаружи. Металлические кессоны могут прослужить долгие десятилетия, обеспечивая идеальные условия для хранения продуктов питания.

Самое сложное в установке погреба-кессона – это вырыть котлован. Что, впрочем, делается и при строительстве классического погреба.

В остальном же вы сэкономите и время, и силы – установка кессона проводится за несколько часов, после чего можно использовать его, как душе угодно.

К слову, в таком погребе можно также своими руками обустроить ледник, который еще лучше будет удерживать холод и прослужит до нового снега.

Источник: https://nasotke.ru/ustrojstvo-pogreba-lestnica-ljuk-svoimi-rukami.html

Люк в погреб своими руками с амортизаторами под плитку

Погреб не только дает дополнительную полезную площадь, но и помогаетобеспечить комфортный сухой пол на первом этаже.

Строительство погреба является довольно затратным к общей смете дачи или дома. Сэкономить можно, если сделать люк в погреб своими руками.

Выполненный качественно люк не будет занимать дополнительную площадь в помещении и даже скроет наличие подвала.

Он должен вписаться в интерьер комнаты, иметь хороший вид и обеспечивать удобный и надежный вход в подвал. В погребе температура остается стабильной.

Это позволяет хранить в нем овощи, консервы, запасы продуктов. Не исключено обустройство в подвалах мастерских и мест хранения невостребованных вещей.

Размеры его зависят от назначения погреба, но не меньше 75 на 75 см.

Разместить крышку следует так, чтобы мебель не мешала его открытию. Лучше расположить у стены. Обычно подвалы размещают под нежилыми помещениями типа прихожих и кухонь и вход в него не должен мешать при уборке помещения.

Люк должен открываться плавно и без усилий, что обеспечивается применением механизмов. А при весе свыше 10 кг его снабжают электроприводом.

Люк должен иметь надежные опоры и герметичные стыки, чтобы избежать проникновение сырости и грибков из подвального помещения.

Проникновение сырого воздуха с погреба может повредить покрытие в помещении, особенно если это паркет или дерево. Обмен воздуха между подвалом и помещением одинаково вреден обоим.

Лучше предусмотреть фиксацию крышки от случайного открывания, особенно если есть в доме дети.

Крышка выполняется из материала, аналогичного полу. Это может быть доска, ламинат, линолеум или плитка.

Можно заняться изготовлением входа в погреб самому. Или подобрать готовый подходящий вариант и только установить люк в погреб своими руками.

Строительные магазины предлагают разные варианты готовых изделий. Есть модели комбинированные, в них отечественные рамы с крышками комплектуются импортной фурнитурой.

Соответственно и цены колеблются от бюджетных нескольких тысяч до 15 тысяч рублей. Изготовить раму и крышку можно самим, а фурнитуру (петли и поршни) купить качественную.

Распашные дверцы с петлями на одной половинке и замком на другой.

Съемные конструкции, простые и дешевые в исполнении. Крышка выполняется как самостоятельный элемент, она вытаскивается и кладется рядом.

Раздвижные дверцы, которые по направляющим открывают вход в погреб.

Важно отметить, что скрытый люк будет функциональнее, если выполнить наполняемые конструкции. После наполнения производится его облицовка. Крепеж и петли в них должны быть прочными и массивными.

Для изготовления люка в погреб своими руками выбирают материал, который обеспечит необходимую прочность.

Основную часть выполнить можно из толстых досок, а верх отделать фанерой. Если предполагаются нагрузки большие, то берется толстый брус для рамы.

Крышка делается из доски, толщиной до 40 см. Дерево обрабатывается олифой, антисептиком. Хорошо пропитать также гидрофобной пропиткой (парафином).

Если предполагается на поверхность укладывать ламинат, то необходимо предусмотреть гипсоволоконный лист.

Когда в помещении полы деревянные, то достаточно люк выполнить вровень с полом и покрасить его в основной тон.

Люк из листовой стали нужно будет утеплить пенопластом или пенополистиролом.

Сталь защищается краской. Используют также прочные алюминиевые конструкции. Ручки выполняют так, чтобы они не мешали ходьбе. Есть конструкции ручек потайные, откидные или съемные.

Съемные ручки (рым-болт) крепятся в заранее подготовленное отверстие в люке. Он представляет собой петлю из стального прутка и резьбой на конце.

В крышке люка предусматривается втулка, в которую вкручивается болт. Когда люк нужно открыть, то болт ввинчивается и с его помощью крышку можно поднять.

Конечно для безопасности лучше предусмотреть подпорку во избежание самопроизвольного закрытия люка.

Для тяжелых крышек нужны петли с пружинами. Удобными петлями являются автомобильные. Они не позволят захлопнуться дверце, так как открытое положение ее фиксируется.

Для металлических люков подойдут амортизаторы. При этом открывание массивного люка будет не труднее, чем открыть легкую деревянную крышку.

Автомобильные амортизаторы доступны в магазинах запчастей для автомобилей. Кроме того они легко устанавливаются своими руками. Концы амортизатора крепятся к крышке и раме.

Инструменты и материалы для изготовления металлических люков:

Сталь толщиной 3-4 мм;
Уголок металлический;
Дверные петли;
Уплотнители, желательно резиновые;
Набор электроинструментов по металлу: дрель, болгарка, шлифовальная машинка;
Сварка и саморезы.

Подготовительные операции включают вырезание листа требуемого размера и приварки уголков. Равномерно разделить крышку на сектора и приварить ребра жесткости.

Зачистив швы размещаем утеплитель. Для хорошей тепло и звукоизоляции нужно исключить полые места. Если потребуется, то можно использовать герметики или эластичную пену для заполнения пустых полостей.

Саморезами фиксируем тонкий лист стали с внутренней стороны, защищенный красками от коррозии.

В проеме погреба монтируется рама. Для этого изготовленную из уголков раму крепят анкерами. Не забывать утеплить торец рамы.

Для закрепления дверцы приварить петли к раме. Аналогично привариваются ответные части петель к крышке. Крышка фиксируется и затем обрабатывается олифой.

1 этап. Определяем уровень пола с учетом толщины плитки и клея. Готовим раствор и маячки.

Проем отбортовать с опорой под крышку скрытого люка и затем сделать стяжку.

2 этап. Когда бетон застынет, подогнать люк по проему. Сделать раскладку плитки. Плитку укладывать с самого видного угла от стены.

Закончив монтаж рамы скрытого входа подрезать и уложить плитку на нишу.

3 этап. Оформляем торцы проема. Раму надо выровнять по уровню и заделать щели качественным цементным раствором.

Когда раствор затвердеет подрезать плитку и закончить облицовку всего проема. Откосы ниши также облицевать плиткой с использованием клея СМ-11. На откосах плитку фиксируют скотчем до полного высыхания.

4 этап. Люк под плитку выполняют из стали с предусмотренными заранее муфтами для ручек. Плитка укладывается на одном уровне с крышкой, затираются швы и монтируются ручки.

Автоматизация подъема тяжелой дверцы предусматривает наличие откидного механизма.

Для этого понадобится электромотор, стальные трубы и стержни, сварка и болгарка, подключение к электричеству и тумблер на три позиции.

Подъемный механизм монтируют на готовый люк с углом открытия около 90 градусов. Электромотор приведет в действие вал и с помощью стержня крышка поднимется и зафиксируется.

Управляя вторым тумблером подаем обратную тягу, которая опустит стержень и потянет ее в закрытое состояние.

Электромотор устанавливают под полом, проводка подводится к автоматам счетчика, пульт располагают в удобном месте.

При обустройстве люка в погреб своими руками все механизмы должны быть безопасными и удобными в использовании.

Выполнение работ по обустройству люка своими руками избавит от больших затрат на привлечение специалистов.

Успех зависит от правильного выбора места входа в погреб, его формы, выборе подходящих комплектующих, петель и ручек.

Конечно эти работы можно проводить при определенных навыках обращения с инструментами. Периодически нужно обслуживать и прочищать люк от пыли и прочих загрязнений для его надежной и длительной эксплуатации.

Источник: http://vizada.ru/2018/05/18/lyuk-v-pogreb-svoimi-rukami-s-amortizatorami-pod-plitku/

Люк для погреба своими руками – из металла и дерева

Делаем люк в погреб своими руками

Практически каждый частный дом оборудован подвалом или подпольем. Это удобное место для хранения овощей и консервации. И незаменимый помощник для любой хозяйки. Он может иметь вход двух видов: либо дверь, либо люк.

Вход в погреб должен смотреться в интерьере комнаты естественно и не выделяться на полу инородным пятном. Он должен легко открываться и плотно закрываться.

Чтобы все нюансы были учтены, лучше изготовить люк самостоятельно.

Предварительная подготовка

Изготовление люка начинается с выбора места для входа в подвал. Вход в любой погреб должен быть легкодоступным и не загромождённым предметами. Это облегчит подъем и спуск консервации и овощей.

На следующем этапе определяют размер люка. Он зависит от комплекции хозяина дома, но его площадь не должна быть меньше 75х75 см, иначе спустить в него продукты будет не так-то просто. Стоит сразу учесть размещение ручки.

Вход должен иметь специальные опоры, на которые в дальнейшем будет укладываться ляда, и быть герметичным, иначе холод из подвала будет проникать в помещение. Для надежности и прочности, таких опор должно быть четыре. При выборе вида крышки, учтите ее вес, так как хрупким женским рукам будет не под силу открыть и удержать слишком тяжелый люк.

Для изготовления легкого люка используются прочные материалы: фанерный лист толщиной 10 мм, а слой древесины не менее 25 мм. Для металлического люка применяется листовая сталь толщиной 1 и 3 мм.

Изготавливаем деревянную крышку в погреб

Чтобы сделать деревянное творило своими руками, необходимы такие материалы и инструменты:

Итак, для начала пропитываем каждую доску олифой. Это сделает их прочными и защищенными от древесных вредителей. Затем отмеряем доски необходимого размера и отпиливаем их, укладывая в ряд. Сверху на них прикрепляют деревянные рейки, получив, таким образом, деревянный квадрат, соединенный этими рейками.

Деревянная крышка изготавливается из досок, скрепленных двумя поперечинами.

С одной стороны крышки набивают фанеру. Если прикрепить её со стороны реек, то образовавшиеся пустоты, можно заполнить урсой или гидроизоляционным материалом, тем самым утеплив творило. Чтобы крышка вписывалась в интерьер, сверху на нее набивают линолеум, ламинат и закрепляют алюминиевыми уголками.

Иногда внизу лаз оборудуют решеткой, изготовленной своими руками, из железных прутов. Его используют как защиту при просушке погреба. не давая неосторожным домочадцам свалиться вниз.

Изготавливаем металлический люк

Для изготовления металлической двери в подвал используются:

Проще всего изготавливать дверь в погреб по чертежу. Ведь придерживаться указанных параметров гораздо легче, чем пытаться подогнать крышку под размер проема. Но если же чертежа нет, тогда советуем следовать инструкции, описанной ниже.

Металлический люк лучше делать по предварительно изготовленным чертежам.

Лист стали должен быть соответствующий размеру лаза или немного больше. Толщина стали не менее 3 мм, более тонкая не выдержит вес человека и деформируется.

Внутри укладывают уголок, учитывая то, что крышка должна плотно закрываться. Внутри рекомендуется приварить дополнительное перекрестие, сделав творило еще прочнее.

Перекрестие выступает в качестве ребер жесткости, а в дальнейшем позволит дополнительно утеплить люк.

Сваривать детали нужно очень тщательно, без пропусков и плохо проваренных участков. Так ваша работа будет долговечной и надежной. В итоге вы получите большой квадрат, разделенный на четыре маленьких. Вырезаем четыре квадрата пенопласта, которые совпадут по размеру с полученными ячейками, и вставляем пенопласт в маленькие квадраты.

Сверху пенопласт накрываем листом тонкой стали и немного загибаем края, чтобы при открывании люка не пораниться острым краем. Затем с помощью шуруповерта лист фиксируем саморезами. Рамку для люка изготавливаем своими руками из толстостенного уголка, который свариваем с основанием.

После того как крышка будет установлена, по периметру люка укладывают резиновый уплотнитель. Это устранит шум при открывании-закрывании погреба и сделает крышку более герметичной.

Наружная сторона полностью сливается с полом в комнате, единственное различие – ручка в полу, которую можно сделать незаметной.

Выбираем ручку для двери в погреб

Аккуратная компактная ручка.

К ручке для люка предъявляются абсолютно иные требования, нежели к обычной дверной. Если на люк прикрутить даже самую красивую дверную ручку, вы не получите ничего, кроме неудобства. Постоянные спотыкания и ушибы будут преследовать вас. Отличной заменой будет потайная ручка для погреба. Скрытая ручка не будет бросаться в глаза, и выделяться из общего интерьера помещения.

Существуют также откидные виды ручек. Такие ручки легко поднимаются и опускаются, а их форма не доставит вам каких-либо неудобств.

Для тех, у кого есть маленькие дети, великолепным выходом из ситуации будет съемная ручка. Она устанавливается только на момент, когда нужно попасть в погреб, а после можно снять ручку и убрать ее в безопасное место.

Такая ручка для погреба видом и конструкцией напоминает обычную оконную ручку.

Так выглядит складная ручка в жизни.

Петли для люка

Чтобы оборудовать лаз в подземный погреб можно использовать обычные дверные петли. Они подойдут для легкой деревянной крышки. Учтите, крышка не будет фиксироваться, а просто откроется настежь. Для фиксации двери, подойдут капотные петли от отечественного автопрома. Их легко найти на рынке автозапчастей.

Такие подпружиненные петли позволяют зафиксировать крышку в любом положении, и даже самая тяжелая крышка откроется без особых усилий. При монтаже таких петель пружины предварительно снимаются, а петли устанавливаются на закрытом люке.

Сначала монтируются снизу, а затем (после открывания люка) они становятся на свое место.

Для металлических люков обычные петли окажутся слишком слабыми. Поэтому лучше сделать лаз, оснащенный газовыми амортизаторами. Для правильного выбора газового амортизатора необходимо рассчитать вес поднимаемой конструкции и силу открывания.

Существует еще один способ открывания люка. Он может превратить подвал в своеобразный сейф, куда не сможет попасть любой желающий. Для его установки понадобится:

Электродвигатель.
Трубы из дюралюминия.
Сталь.
Болгарка.
Сварочный аппарат.
Электрокабель.
Тумблер и источник тока.

Собирается упрощенный вариант электропривода, который не способен защитить погреб, но может облегчить и усовершенствовать взаимодействие с люком. Механизм устанавливают на саму крышку.

Принцип работы такой конструкции состоит в подаче сигнала с пульта управления на электродвигатель, который начинает вращаться и поднимает крышку максимум до 80°, затем автоматика его останавливает.

Закрывается люк при нажатии другого тумблера, который отвечает за обратное вращение механизма, опуская крышку. Механизм очень легко собирается, своими руками с ним справиться даже неопытный работник.

Герметизация и изоляция люка в подвале

Герметизация люка позволяет избавиться от холода, который из подвала может проникать в жилое помещение. Также надежная изоляция не позволяет проникать в дом запахам и влаге.

Для того чтобы сделать вход в подвал герметичным, применяют дверной уплотнитель или войлочную ленту. Использование уплотнителя, в том числе, избавит от громких хлопков при закрывании люка.

Также можно отделать всю конструкцию люка погреба полипропиленом. Но это больше подходит для погреба, вход в который находится на улице. Такая конструкция может устанавливаться как своими руками, так и фирмой-производителем и прослужит не менее 20 лет.

Решив сделать двери для теплого погреба нужно учитывать малейшие нюансы. Герметизация и изоляция люка входит в их число. Заказать готовый люк или сделать его своими руками – решать вам, главное, чтобы он был надежным и долговечным! Не забудьте позаботиться об оборудовании удобной и незаметной ручки.

http://podvaldoma.ru

Источник: http://legkoe-delo.ru/remont-doma/raznoe/29947-lyuk-dlya-pogreba-svoimi-rukami-iz-metalla-i-dereva

Скрытый люк в погреб своими руками

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений.

Важно, чтоб открытая крышка не задевала предметы на полу и мебель. Погреб надо обустроить простым и удобным механизмом открывания. При весе дверцы более 10 кг люк желательно обустроить электроприводом.

Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.

Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.

Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Варианты готовых изделий: особенности эксплуатации и монтажа

Проще подобрать готовую конструкцию люка, а установить ее самостоятельно. На рынке представлены модели разных размеров и типов. Получится найти вариант, оптимально подходящий под ламинат, плитку или линолеум. Зависимо от способа открывания дверцы в подвал бывают трех типов: Распашные. Изготавливаются по аналогии с входной дверью.

С одной стороны устанавливается 2-4 петли, а с противоположной – замок или защелка. Съемные. Такие модели самые дешевые и легкие в установке. Дверца выполняется обособленным элементом и накладывается на обустроенный проем. Раздвижные. Люки откатного типа чаще применяются при оформлении уличных погребов.

Дверца перемещается по направляющим и открывает вход в погреб. Если пол выложен плиткой, ламинатом или другим отделочным материалом, то для создания скрытого люка в подвал своими руками надо выбирать наполняемые алюминиевые или стальные конструкции. Подобный экземпляр представляет собой неглубокую прямоугольную емкость.

После установки рама наполняется бетонным раствором, после полного высыхания поверхность облицовывается.

Важно! Бетонный люк имеет значительный вес, поэтому требует использования массивных петель и прочных крепежей. Грамотно спроектированная конструкция из стали способна выдержать вес выше 1 т.

Выбор материалов для изготовления скрытого люка своими руками

Для реализации проекта можно использовать дерево или металл. В данном вопросе важно соблюдать разумный баланс между весом конструкции и ее прочностью. При создании люка из дерева часто используют доски толщиною 2,5 мм. Верхнюю отделку крышки выполняют фанерой в 1 см.

С помощью поперечных реек доски соединяются между собой, образуя цельное полотно. Для продления срока службы деревянную дверцу надо обработать олифой. Сооружение прочного металлического люка выполняется из листов стали толщиною 3-4 мм. В качестве утеплителя применяется пенопласт или вспененный пенополистирол.

Немаловажный аспект удобного пользования погребным люком – правильно подобранная ручка и петли. Для этих целей не подойдет обычная дверная ручка, так как она будет возвышаться над уровнем пола и доставлять неудобства при ходьбе. Лучше использовать откидные ручки, которые можно легко опустить или поднять.

Если в доме есть малолетние дети, то желательно устанавливать съемные модели. Некоторые умельцы в деревянных люках часто вырезают выемки и размещают в них потайные ручки.

При изготовлении распашных крышек понадобятся петли. Это могут быт обычные модели дверных петель или от капота автомобиля.

При установке петель для скрытых люков своими руками необходимо учесть некоторые нюансы:

лучше применять изделия с пружинами – это обеспечит более легкое открывание тяжелых крышек;
петли от автомобиля фиксируют люк в открытом положении, что исключает вероятность захлопывания дверцы погреба.

Важно! Для скрытого люка надо брать врезные петли. Если навесные модели сверху облицевать ламинатом или плиткой, то впоследствии такую конструкцию нельзя будет отремонтировать.
Для алюминиевой или стальной крышки обычные петли не подходят. Здесь необходимо задействовать газовые амортизаторы.

Создание скрытой конструкции из металла
Для изготовления металлических скрытых ревизионных люков своими руками понадобятся следующие материалы и инструменты:

листовой металл (сталь) толщиною 3-4 мм и 1 мм;
металлический уголок – 4-5 см;
петли дверные;
теплоизоляционный материал;
резиновый уплотнитель;
грунтовка для обработки металла;
болгарка;
сварочный аппарат, электроды;
шлифмашинка;
шуруповерт;
электродрель;
саморезы.

Общий порядок выполнения работ

Подготовка и утепление люка:

из стали в 3-4 мм вырезать нужный лист, например 75*75 см;
по периметру листа приварить уголок с внутренней стороны;
приварить ребра жесткости, разделив площадь люка на 4 сектора;
зачистить сварочные швы;
между перемычками разместить утеплитель;
с тыльной стороны крышки приложить тонкую листовую сталь и зафиксировать ее саморезами к уголкам.

Монтаж рамы проема погреба:

раскроить стальной уголок согласно размерам отверстия люка;
сварить из уголков четырехугольную раму;
закрепить раму к бетону анкерами;
торец рамы отделать уплотнителем.

Крепление дверцы:

приварить армированные петли к металлической раме;
ответные элементы приварить к крышке;
установить газовые доводчики;
зафиксировать крышку;
покрыть стальные детали олифой.

Обустройство стяжки пола

Первым делом следует позаботиться о ровности пола, в котором будет размещен скрытый люк. Весь процесс выравнивания выполняется в несколько этапов: Определить уровень готового напольного покрытия.

Надо предусмотреть толщину плитки (около 8 мм) и клея (4 мм). Подготовить цементный раствор и выставить маячковые профиля.

Отбортовать проем, оставив около 10 см по периметру в качестве опоры под крышку люка.

Сделать стяжку пола, согласно стандартной технологии.

Облицовка плиткой

После полного затвердевания бетонного раствора, необходимо примерять люк, приложив его к проему. На этом этапе желательно выполнить предварительную раскладку плитки. Облицовка плиткой начинается от угла стены, расположенной на самом видном месте. Подрезка и укладка плиточного материала при отделке ниши выполняется только после окончательного монтажа рамы люка.

Отделка рамы и откосов

Оформление торцов проема выполняется в следующем порядке:

Приложить раму к нише, выровнять ее по уровню.
Щели между стяжкой и металлическим каркасом заполнить цементным раствором (необходимо использовать состав марки М500).
Дать раствору полностью затвердеть.
Выполнить подрезку плитки и облицевать оставшийся участок вокруг проема.
Откосы ниши выровнять – установить маяки и «вытянуть» цементным раствором.
Облицевать откосы плиткой, используя клей СМ-11.
До высыхания клеевого состава плитку лучше зафиксировать обычным скотчем.
Установить разграничивающие крестики.

Монтаж крышки

Для изготовления скрытого люка под плитку своими руками используется корпус из оцинкованной стали с муфтами для установки ручек. В металлическую коробку укладывается арматура, рама заполняется бетоном, а сверху – укладывается плитка заподлицо с торцами крышки.
Финишная отделка предполагает затирку межплиточных швов и установку съемных ручек.

Для облегчения подъема тяжелой дверцы люка и защиты подвала от проникновения воров, люк можно укомплектовать автоматикой. Наиболее легкий способ – сооружение откидного механизма.

Для его изготовления надо подготовить:

электрический мотор;
дюралевая труба;
лист стали;
стержни стальные;
болгарка;
аппарат для сварки;
тумблер (переключатель) на 3 позиции;
наличие источника тока.

Механизм монтируется на готовую откидную крышку, угол открытия люка составит менее 90°. Принцип действия следующий: на электрический мотор поступает сигнал с дистанционного пульта, приводя в действие вал.

Стержень поднимается на 80° и устройство фиксирует люк в открытом состоянии. Второй тумблер подает импульс через пульт управления и запускает обратную тягу на моторе. Стержень опускается и тянет за собою дверцу.

Источник: http://www.comfortclub.ru/publ/remont-i-strojka/tehnologii-stroitelstva/skrytyj-lyuk-v-pogreb-svoimi-rukami.html

Источник

Люк в подвал

Большинство современных частных загородных домов оборудовано подвальными помещениями, которые довольно активно эксплуатируется хозяевами дачных коттеджей. Для более удобного спуска в такие подвальчики очень хорошо было бы сделать специальный напольный безопасный скрытый люк в подвал под ламинат – устройство, предназначенное для обеспечения удобного и безопасного доступа в помещения, находящиеся под домом.

Оригинальная маскировка подвального люка

Необходимо уточнить, что подвал дома многофункционален и его наличие обладает рядом положительных качеств – в нём круглый год можно хранить старые вещи, продукты питания и припасы, а также строительные инструменты, хозяйственные материалы, кухонную утварь и прочее имущество, что позволяет не занимать лишнее помещение во внутренней планировке дома. К тому же хранение вещей в подвале гораздо удобнее, чем в сарае, поскольку они всегда будут находиться в непосредственной близости от вас.

Одним из необходимых условий для подвального помещения является сохранение одинаковых показателей температурного режима на протяжении круглого года. Достичь этой цели можно, если правильно сделать напольный современный люк в подвал под ламинат с соблюдением всех основных технологий, что обеспечит подвальное помещение хорошей теплоизоляцией.

Названия элементов и конструкция люка в подвал

Заказ на изготовление подвального люка в рабочем цеху

Изготавливать напольный утеплённый люк в подвал под ламинат, вовсе необязательно самим, соответствующий заказ можно оставить в сварочном цеху. Единственная возможная проблема заключается лишь в том, что ряд необходимых строительных материалов специалисты могут попросить вас приобрести самостоятельно, поскольку их не держат в цехах или на строительных складах.

Приобретать все материалы лучше всего с учётом некоторого запаса, тем более что все лишние остатки, которые образуются после строительства, будут возвращены вам вместе с готовым люком.

Вариант подвального люка сделанного на заказ

Итак, для того чтобы сделать современный безопасный напольный люк под ламинат в цеховых условиях потребуются:

стандартные петли для входных дверей;
замок с защёлкивающимся механизмом;
несколько металлических уголков;
металлическая труба (для каркаса);
стальной или алюминиевый материал в форме листов;
металлический прут, который потребуется в процессе сооружения люка для изготовления ручки-ключа съёмного типа;
гипсокартонный лист;
обычные амортизаторы от автомобиля;
металлические гайки.

Также мастерам в сварочном цехе предварительно потребуется сделать подробную схему или же начертить точный чертёж для того, чтобы в будущем соорудить качественный напольный люк в полу под ламинат.

Составить его с нуля самостоятельно фактически невозможно, если не обладать определёнными знаниями в области расчёта допустимых нагрузок на конструкции из металла и навыками по строительному проектированию.

Однако в интернете на сегодняшний день можно найти целый ряд уже готовых проектов люков в полу, которые находятся в свободном доступе. Их нетрудно частично доработать или преобразить с учётом индивидуальных предпочтений и пожеланий.

Самостоятельное изготовление подвального люка

Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома;

Простой деревянный люк для подвала

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

уголки, сделанные из металла;
листовой металлический материал с примерной толщиной 4-6 мм;
резину;
сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
электроды;
саморезы;
отвёртку или шуроповёрт;
болгарку;
электрическую дрель;
рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.
Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.
При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
С верхней стороны крышка должна быть несколько шире, чем снизу.
Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

Детали, на которые необходимо обратить особое внимание при изготовлении подвального люка

Независимо от того, как вы решили поступить – заказать изготовление люка в сварочном цеху или же изготовить его самостоятельно, необходимо будет придерживаться следующих общих рекомендаций:

При выборе металлических уголков следует обращать внимание на то, чтобы они были достаточно прочными, поскольку это та деталь, которая станет принимать на себя значительные нагрузки. Оптимальным вариантом является использование уголка толщиной не мене 5 мм, такие габариты позволят сохранять ему геометрию и не подвергаться деформациям даже при очень сильных нагрузках.
Если при монтаже люка вы будете руководствоваться автомобильными амортизаторами, то необходимо будет проследить, чтобы крышка была надёжно зафиксирована и не вылетала в процессе эксплуатации, иначе это может привести к получению различных травм.

Пример установленной крышки люка с амортизаторами

Если амортизатор не будет справляться с выталкиванием крышки наружу, дверь люка просто не сможет открыться. Поэтому мощность амортизатора должна быть тщательно исследована: при повороте ключа крышка обязана подниматься легко и плавно. Мощность амортизаторов, а также их количество, могут быть с точностью определены лишь во время тестовых испытаний функционирования конструкции. Также необходимо грамотно распределить их местонахождение, чтобы крышка поднималась строго под углом 90°, иначе механизм быстро придёт в негодность в процессе эксплуатации.
Потребуется найти правильный баланс в местонахождении гипсокартонной панели. Если высота будет слишком низкой, то заглубленная крышка не станет открываться вместе с плиткой. Если же высота, наоборот, будет излишне высокой, то она окажется над поверхностью пола.

Схема для монтажа подвального люка

Пример монтажа крепежных элементов

При использовании описанной выше технологии монтажа скрытых петель, должны быть образованы грамотно продуманные зазоры с одинаковыми расстояниями между элементами облицовки.

Идеальной конструкцией считается та, которая обладает распашно-фронтальным открыванием. Иными словами, крышка люка первоначально должна подниматься наверх, а потом уже отходить в сторону. Если соблюдать все перечисленные рекомендации, то должен получиться именно такой вариант, который считается наиболее надёжным, и обеспечит вам долговечность подвального люка.

Люк в подвал своими руками – как установить и облагородить?

Статью опубликовал: Николай Стрелковский

Когда в доме имеется подвал или погреб, необходимо сделать к этим помещениям удобный доступ. Если установить дверь и построить полноценную лестницу достаточно накладно, то предусмотреть люк гораздо проще и дешевле. Многие не представляют, как лучше соорудить такую дверку – приобрести готовую или смастерить самому. Сегодня мы ответим на все эти вопросы. Итак, как сделать люк в подвал своими руками?

Люк в подвал своими руками

Особенности устройства люка в подвальное помещение

Люк – это не просто декоративная дверца, прикрывающая вход. Он выполняет вполне конкретный функционал.

Является частью пола, а значит, должен хорошо выдерживать нагрузки от хождения людей по поверхности.
Разделяет помещения, а соответственно, должен не пропускать сырость, запахи, температуру.
Качественно смонтированное изделие не будет выделяться на фоне остального интерьера, а наоборот, станет его гармоничной частью.

Деревянный пол – деревянный люк

При этом хороший люк должен иметь:

систему запирания, чтобы предотвратить его открывание малыми детьми;
упоры, чтобы не случилось самопроизвольного закрывания, когда человек находится внутри;
газлифты, чтобы облегчить поднятие и опускание механизма. Они смягчают удары при опускании крышки, что способствует сохранности отделки пола;
поручни, за которые будет удобно держаться во время движения.

Принципы устройства люка

Все перечисленное реализовано в большинстве магазинных изделий, которые, однако, стоят немалых денег. Поэтому многие берутся за составление чертежей и монтаж самостоятельно.

Важные моменты при установке люков

Разрабатывать проект люка желательно на этапе строительства дома. Вы заранее должны зунать, где и что будет располагаться, чтобы избежать неприятных накладок в дальнейшем. Обратите внимание на следующие моменты.

Люк поднимается в сторону от лестницы

Выбирая место, не жмитесь к стене, лучше, наоборот, сделать все ближе к центру помещения, куда постоянно будет открыт доступ. Вдоль стен ставят мебель и, расположи вы там люк, пространства может просто не хватить. Также близость стен может помешать нормальному открыванию люка, например, тот будет постоянно задевать отделку.
Вход часто делают с кухни. Заранее продумайте, в каком месте вы установите стол, чтобы не пришлось его постоянно двигать.
Проем в перекрытии следует сделать так, чтобы усиленный каркас люка в него свободно умещался по краям, то есть он должен иметь ступенчатое строение. Этот момент также позволит качественнее замаскировать изделие.
Размеры люка и проема под него должны соответствовать габаритам пользователей. Тут все и так понятно.

Большой удобный люк на деревянном перекрытии

Из чего и как сделать люк самому

Вы можете предусмотреть самую простую конструкцию из досок, или построить что-то по-настоящему функциональное и надежное – из металла. Каждый вариант имеет право на жизнь и может пригодиться в разных ситуациях. Для начала давайте разберем полное строение этого механизма.

рама

Как выбрать материал? Правильнее всего будет посмотреть на сам пол и сделать люк таким же. Это гарантированно позволит облицевать поверхность одним и тем же отделочным материалом.

Варианты изготовления люка

Теперь давайте рассмотрим пошаговые процесс изготовления простого люка из досок и установки магазинного варианта.

Самодельный деревянный люк

В работе нам понадобится самый простой столярный инструмент:

молоток;
шуруповерт;
электрический лобзик или циркулярная пила и ножовка;
шлифовальная машинка или терпение на пару с наждачной бумагой;
малярные кисти.

Обрезная доска – нужно взять толщиной минимум 30-35 мм, чтобы она не прогибалась при нагрузках. Обратите внимание, материал не должен иметь выпадающих сучков и трещин, которые снижают его прочность.

Саморез по дереву

Таблица. Выполняемый порядок работ.

Шаг 1 – отметка первой доски

Шаг 4 – периметральная обвязка

Шаги, фото	Описание
Как видно из фото, по периметру проема уже установлена металлическая рама. Она крепится к бетону при помощи анкеров из арматуры, забитых в его толщу. К анкерам уголки присоединяются сваркой. Начинаем мы с разметки досок под крышку люка. Нам нужно поочередно укладывать их внутрь конструкции, упирать в дальнюю сторону и делать метку на 5 мм от края, чтобы получить технологический зазор.
Шаг 2 – продолжение разметки по угольнику	Торцы досок должны быть ровными. Для точной разметки используем столярный угольник.
Шаг 3 – резка досок	Берем циркулярную пилу и отрезаем от доски лишнее. То, что получилось, укладываем в раму и переходим к следующей заготовке. Таким манером заполняем весь проем. Последнюю доску, скорее всего, придется подрезать еще и по ширине. Совет! Если финишная доска оказалась ну очень узкой и нет уверенности в ее надежности, советуем с каждой предыдущей доски снять по 1-2 сантиметра, выровняв ширину всех деталей. Это долгая и кропотливая работа (без профессионального инструмента), но безопасность превыше всего.
Прямо на уголок под доски кладем рейку, которая свяжет друг с другом все детали. Тут нужно точно рассчитать толщину, чтобы крышка не выступала над стальным уголком. Если доски итак стоят заподлицо, то каркас нужно сместить немного к центру, чтобы он не попадал на уголки.
Шаг 5 – косая перевязка	Затем переворачиваем уже практически сформированную крышку и для большей прочности устанавливаем несколько дополнительных перевязок. Располагать их нужно под углом.
Шаг 6 – установка петель	Снимаем крышку и устанавливаем ее на ребро. С торца к доскам крепим на саморезы дверные петли
Шаг 7 – крепление петель к металлу	Наступила самая сложная часть. Необходимо в открытом положении зафиксировать люк и приподнять его так, чтобы он встал на запланированный уровень. Для этого устанавливаем подпорки из любого удобного материала. Если крышку некуда опереть, ищем помощника, который придержит конструкцию, пока вы будете устанавливать крепеж. Для связки берем саморезы по металлу с буром. Если уголок слишком толстый, предварительно насверливаем отверстия дрелью.
Шаг 8 – установка ручки	В нашем случае ручка будет самой простой, так как люк этот располагается в гараже, где особой красоты не требуется. Выбираем подходящий вариант и крепим его на саморезы.
Шаг 9 – бюджетная обработка машинным маслом	Далее поверхность крышки тщательно шлифуется. Если получились перепады по высоте досок, то пригодится и электрорубанок, чтобы вывести поверхность в единую плоскость. Затем наносится слой декоративного состава. На фото мастер взял машинное масло и пропитал им древесину – интересное решение, продиктованное обилием влажности в помещении. Можно также использовать любой тонирующий состав, например, морилку. После ее высыхания древесина повторно шлифуется и покрывается бесцветным лаком для красоты и дополнительной защиты.

Вы увидели сооружение самой простой конструкции. Если выполнены все технические моменты, дерево отшлифовано и качественно покрыто ЛКМ, использовать его можно смело внутри дома. Как вариант, вместо покраски можно набить или наклеить сверху любой отделочный материал – линолеум, ламинат и даже керамическую плитку. Последнее возможно только при использовании эластичных полимерных клеев, которые будут выдерживать температурные и влажностные деформации древесины. Отличным решением станет силиконовый герметик – много его не уйдет, так как площадь люка небольшая.

Конструкцию эту можно даже еще упростить. Для этого вместо досок покупаем листовой материал – фанеру 20-ку или ОСП листы. На такое основание класть керамику будет еще проще и надежнее.

Прочная металлическая рама

Можно пойти по тому же пути, что используют производители таких люков. В работе вам понадобится сварочный аппарат, удобный широкий стол, система упоров на нем, струбцины и стальная профилированная труба прямоугольного сечения.

Лучше, если стол будет сделан из ДСП или фанеры, чтобы прямо на нем можно было расчертить разметку и смонтировать систему упоров. В качестве последних можно приспособить стальные мебельные уголки, прикрутив их на саморезы. На чертеже внутреннее пространство каркаса разбейте на ячейки размером не более 30х30 см.

Упоры не дают деталям смещаться во время сварки

К готовому каркасу можно смело прикручивать гипсоволокно, фанеру и прочие материалы. Система крепления петель подбирается по месту – тут стоит взять как минимум капотные модели. Также позаботьтесь о приобретении газлифтов, так как люк на металлическом каркасе будет достаточно тяжелым. Остальные действия особо отличаться не будут.

Монтаж и отделка заводского люка

Теперь давайте посмотрим, как устанавливаются готовые решения. В работе вам потребуется только монтажный инструмент: перфоратор, шуруповерт, гаечные ключи, строительный уровень (не всегда).

Снимаем с люка пленку. Обратите внимание, где на раме располагаются монтажные отверстия – крепить к перекрытию нужно вертикально.

Шаг 1 – распаковка люка

Шаг 2 – удаление старой отделки

Шаг 3 – демонтаж покрытия

Шаг 4 – примерка люка

Шаг 5 – прорезание фаски

Неармированная стяжка таким сверлом проходится без особых усилий

Шаг 6 – обкладка люка кафелем

Шаг 7 – люк почти готов

Шаг 8 – отверстие под замок

На фото ниже показан конечный результат облицовки. Люк уже стал практически незаметным, несмотря разницу в швах. После выполнения затирки на виду будет только темный контур.

Итак, мы с вами рассмотрели два разных варианта подвального люка. Оба по-своему хороши, но меньше возни с установкой занимает модель от завода-изготовителя. По прочности и красоте она также лидирует, но тут уж, смотря с каким самодельным люком сравнивать. Думаем, теперь с выбором справится каждый. Желаем успехов, будьте профессиональны в работе!

Видео – Люк в подвал. Очень удобно!

Видео – Люк в подвал гаража своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Делаем напольный люк в подвальное помещение

Обустройство подвала предполагает создание входа. Есть два варианта конструкций для входа – дверь и люк (или ляда). В большинстве случаев, если подвал находится под домом, выбор делается в пользу люка в полу. Работа по созданию люка включает в себя несколько этапов, среди которых выбор и покупка материала, разработка чертежей будущей конструкции и собственно строительство. В статье вы найдёте всю необходимую информацию и узнаете, как сделать люк в подвал своими руками.

Принципы устройства люка

Преимущества подвала неоспоримы. Он не только играет роль подсобного помещения и увеличивает площадь дома, но и позволяет всегда иметь тёплый и сухой пол на первом этаже. Единственный минус подвала – высокая стоимость строительства. Нередко затраты на устройство подземного помещения составляют четверть от всей суммы, затраченной на строительство дома. Поэтому неудивительно, что многие хозяева пытаются сэкономить и сделать часть работ самостоятельно.

Место для люка стоит выбирать с учетом того, чтобы крышка открывалась не задевая мебель и не мешая ходить.

Напольные люки являются одним из пунктов бюджета, на которых можно хорошо сэкономить. Это связано с тем, что материалы для люка, например, петли и доски, стоят относительно недорого, а всю необходимую работу можно сделать своими руками. Кроме того, люк или ляда не испортит облик вашего дома. Крышка для входа в подвал будет удобно размещена на полу, гармонично сочетаясь с окружающим пространством.

Для того чтобы работа прошла успешно, необходимо заранее продумать все детали. Особенно когда строительство проводится своими руками.

Перед тем как начинать, вам необходимо сделать чертеж и определить:

место, где будет расположен люк или ляда, с учетом того, что открытая крышка не должна задевать мебель или вещи на полу;
оптимальные размеры (минимальный размер внутреннего проёма составляет 75 на 75 см);
подходящий материал, который одновременно сделает конструкцию прочной и не слишком тяжёлой;
способы обеспечения герметичности и теплоизоляции;

Пример чертежа, показывающего особенности конструкции люка и принцип его монтажа.

Для удобства использования напольные люки часто оснащают системой плавного открытия и закрытия, а также фиксирующим устройством. О последней функции стоит задуматься тем, в чьём доме есть животные и маленькие дети.

Хорошим способом ограничения доступа в подвал является электропривод. Он позволяет превратить помещение в настоящий сейф. Конструкция этого механизма непроста и зависит от особенностей крышки люка и самого подвала.

Выбор материалов для люка во многом зависит от материала дома в целом и пола в частности. Так, в деревянных домах обычно делают напольные люки из досок и листов фанеры. Материал вырезается по размерам, которые показывает чертеж, детали строгаются, обрабатываются олифой и антисептиком. Это помогает избежать развития грибка. Все эти процедуры необходимо сделать за несколько дней до начала строительства, чтобы доски успели полностью высохнуть.

Металлическая конструкция

Изготовление более надежного металлического люка потребует следующих материалов и инструментов:

листы стали толщиной 3-4 и 0,5-1 мм;
уголок 40-50 мм;
дверные петли;
пенопласт;
уплотнитель (желательно из резины);
грунтовка;
отрезные круги и болгарка;
аппарат для сварки, электроды;
саморезы;
дрель и комплект свёрл.

Элементы конструкции металлического люка с утепленной крышкой и газовыми амортизаторами.

Строительство всегда начинается с разработки чертежа. Работа проводится по следующему плану:

Подготовка заготовок.
Сооружение опоры, которую крепят к настилу.
Распил половых досок. Необходимо оставлять зазор в 0,5 см по всему периметру будущей крышки.
Соединение заготовок поперечными брусками. В это же время устанавливают петли.
Обработка кромки щита продольными рейками.
Закладка минеральной ваты или другого утеплителя в обрешётку.
Закрытие утеплителя.
Внешняя отделка люка. Обычно для этого применяют тот материал, из которого выполнен пол. В некоторых случаях принимается решение об использовании материалов, которые являются контрастными по цвету и фактуре. Такой выбор может стать интересным дизайнерским решением.
Установка крышки на петли и монтаж ручки.

Рассмотрим эти этапы немного подробнее.

Если у вас есть все необходимые материалы и болгарка, вы можете сделать заготовки своими руками. Также можно воспользоваться услугами металлобазы или мастерской, заказав все нужные детали по индивидуальным размерам.

Учитывайте, что лист стали должен превышать размеры лаза, чтобы немного перекрывать его. Уголки следует разместить в 5-10 мм от края. По центру конструкции добавляют 1-2 ребра жёсткости. Подготовленные детали сваривают, не делая пропусков. Готовая крышка должна быть зачищена и загрунтована. Во все внутренние пустоты нужно поместить минеральную вату или пенопласт, который в дальнейшем закроется тонким железным листом или фанерой. Монтаж собранного люка на петли проводится с помощью анкеров.

Завершающим этапом становится крепление уплотнителя. Он выполняет сразу две функции – защищает напольные конструкции и служит дополнительным слоем изоляции.

Обеспечение плавного хода и ручки

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки. Однако, когда напольные люки выполняются из металла, стоит задуматься о более надёжных вариантах. Обычные петли могут оказаться слишком слабыми.

Плавный ход и фиксация крышки делают напольные люки более удобными в эксплуатации. Кроме того, они нередко помогают избежать травм. Если вы решили установить такой механизм, воспользуйтесь одним из следующих способов. Помните о том, что во время монтажа крышка люка должна быть открыта.

Воспользуйтесь пружинными петлями от капота машины. Этот вариант идеален для лёгкой металлической или деревянной крышки.
Газовые амортизаторы пригодятся в том случае, если крышка люка выполнена из тяжёлого материала. В продаже можно найти амортизаторы различной мощности, подходящие для самых разнообразных люков.

Все необходимые параметры можно узнать, рассчитав вес конструкции. Точки крепления следует отметить так, чтобы полностью разгруженный механизм позволял крышке открываться перпендикулярно.

Ручка крышки люка обычно делается потайной или складывающейся. Существует ещё один вариант – необычное устройство, представляющее собой углублённую чашу. Её нужно врезать в поверхность люка. Также можно использовать съёмную ручку. Она поможет предотвратить случайное открытие крышки маленькими детьми. Если вы собираетесь сделать всё своими руками, выбирайте более простой вариант, который не предполагает сложных работ с металлом.

Электропривод

Электропривод является лучшим выбором для тех, кто хочет ограничить доступ в подвал для посторонних. С помощью него ляда не сможет быть открыта без вашего ведома.

Есть несколько способов установки электропривода. Далее будет описан наиболее простой из них.

Упрощённый вариант

электродвигатель;
трубы, выполненные из дюралюминия;
стальные листы;
болгарка, приспособленная для резки металла;
аппарат для сварки;
электрокабель;
трехпозиционный переключатель;
источник электрического тока.

Монтаж конструкции проводится на крышку люка. Рекомендуется не устанавливать люк на 90 градусов, а оставить немного места для обратного хода.

Электрический механизм действует предельно просто – вы подаёте сигнал двигателю с помощью пульта, начинается вращение и конструкция приходит в движение. Крышка поднимется вверх благодаря специальному стержню. Закрытие люка также происходит с помощью пульта.

Создание выдвижного механизма

Если у вас есть некоторый опыт в строительстве, вы можете оборудовать напольные люки выдвижным механизмом. Подготовьте:

листы стали толщиной 5 мм;
металлические ролики;
стержни из стали;
2 электрических двигателя;
трёхпозиционный переключатель;
электрокабель;
источник тока.

Хотя эта конструкция сложнее предыдущей, все временные затраты окупаются возможностью обезопасить подвал от посторонних. Вся система помещается под полом и не занимает много места.

Таким образом, напольные люки являются удобным способом организации входа в подвальное помещение. Главными требованиями, которым должен отвечать люк или ляда, считаются удобство и безопасность использования. При наличии необходимых материалов и оборудования вы сможете провести всю работу своими руками.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Как сделать люк в подвал

Дачник с 20 летним стажем

Практически во всех частных домах имеется собственный подвал или погреб. Если вход в него находится в полу, то потребуется изготовить напольный люк в подвал. Как сделать такой люк, во многом зависит от особенностей строения подъема и его места расположения. Создание люка в подвал своими руками подразумевает изготовление чертежей, выбор и приобретение материалов, из которых будет создана конструкция. Люк в подвал, в первую очередь, должен быть полностью безопасен и удобен для использования.

Особенности устройства люка

Подвал имеет множество преимуществ, в том числе он выступает в роли помещения для хранения, а также позволяет полу на первом этаже лучше сохранять тепло. Главный минус — высокая стоимость создания подвального помещения, поэтому большинство владельцев домов занимаются изготовлением проема в полу и установкой напольного люка в подвал своими руками.

Для установки люка нужно продумать все этапы работы

Особенности изготовления проема в полу позволяют значительно сэкономить, но для успешного завершения проекта требуется заранее продумать все детали:

Разработать подробный чертеж.
Выбор места для установки также имеет большое значение. Мебель или иные предметы не должны мешать крышке свободно открываться.
Установить оптимальный размер. При этом внутренний проем не должен быть менее 75х75 см.
Подобрать материалы, которые смогут сделать конструкцию достаточно прочной, но не тяжелой, а также впишутся в интерьер.
Выбрать оптимальный вариант для герметизации и теплоизоляции крышки. Утепленный люк в подвал не позволит холодному воздуху проникать в дом даже в зимнее время.

Часто люки оснащаются подъемным подвальным механизмом, который обеспечивает плавность движения и позволяет зафиксировать крышку в одном положении. Кроме этого, на люк можно установить электропривод, который не позволит проникнуть в него животным или маленьким детям.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Важно! Между полом и крышкой также требуется оставить зазоры размером 4-5 мм. Это обеспечит свободную циркуляцию воздуха.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

Вырезать крышку из листа стали толщиной не меньше 3 мм.
Приварить уголки с внутренней стороны стали по всему периметру.

Важно! С помощью уголка можно изготовить ребра жесткости, в которые потом можно установить утеплитель.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Герметизация люка в подвал

Люк должен быть встроен герметично, но при этом не мешать полноценному ходу. Если весь пол в помещении состоит из определенного варианта покрытия, которое нельзя повредить, например, ламината, то напольные люки обустраиваются с дополнительной герметизацией, не мешающей ни покрытию, ни самой конструкции.

Герметики выбираются в зависимости от сочетаемости с материалами, которые использовались при строительной работе.

Электропривод

Электропривод устанавливается на люк для управления закрытием и открытием подвала. Есть много вариантов обустройства, но даже при самом упрощенном потребуется дополнительная разметка по размерам люка. Это необходимо для полноценного хода.

Требуется помнить, что стержни должны быть установлены правильно. Сам электропривод будет расположен на крышке люка.

Создание выдвижного механизма

Выдвижной механизм часто применяется при обустройстве напольных люков. Для создания механизма потребуется небольшое пространство под полом, а также список материалов:

стальной лист 2 шт. толщина 5 мм;
набор металлических роликов;
стальные стержни;
электродвигатели компактного размера – 2 шт.;
источник тока и электрокабель;
переключатель с тремя позициями.

Выдвижной механизм удобен в обращении, но его создание и обустройство должен вести человек с опытом подобной работы.

Каждый тип люка имеет свои нюансы

Виды петель для крышки люка

Петли для люка в подвал — важный элемент, который нужно выбирать с особой тщательностью. При монтаже входа в подвальное помещение применяют следующие виды петель:

Накладные. Крепятся одной стороной к крышке люка, а другой – к полу или стенке. Стоимость петель может значительно отличаться в зависимости от степени надежности, декора. Наиболее дорогостоящие — кованые петли.
Скрытые. Монтируются в самом покрытии или внутреннем каркасе, что позволяет добиться плотного прилегания крышки к полу. Такой механизм позволит полностью скрыть люк от посторонних глаз.
Пантографы. С их помощью люк плавно выдвигается вначале вверх, а потом в сторону. Независимо от толщины используемого материала края крышки спокойно выходят из перекрытий.
Газовые амортизаторы. С их помощью можно легко поднять крышку и зафиксировать ее в необходимом положении. Такой механизм позволяет без приложения особых усилий поднимать тяжелые деревянные или металлические дверцы, расположенные горизонтально.
С приводом. Позволяют свободно открывать или закрывать большие и тяжелые крышки люков. Чаще всего используются при изготовлении металлических конструкций. В свою очередь, механизм с приводом делится на выдвижной и откатный. Выбор зависит только от желания самого мастера и имеющегося места.

Выбор петель необходимо осуществлять в зависимости от нагрузки, которая будет на них возложена. Кроме этого, не стоит забывать про необходимость люфта и защиту от коррозии.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

Важно! За несколько дней до начала работы требуется обработать все деревянные элементы олифой, антисептиком или гидрофобной пропиткой. Только после полного высыхания можно приступать к сбору люка.

При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

Прибить к черновому полу раму, изготовленную из 4 брусков.
Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
Установить со стороны подвального помещения петли или амортизаторы.
Вырезать потайную ручку.
Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

Вырезать дверцы, которые будут соответствовать выбранным размерам.
Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
Уложить пенопласт, толщина которого не будет превышать высоту уголка.
Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
Сварить и закрепить с помощью анкера металлическую раму.
Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Важно! Все детали, изготовленные из металла, необходимо предварительно покрыть антикоррозийными средствами или краской.

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

В заключение

Вход в подвальное помещение, расположенный на полу, — удобный способ организации всего пространства как внутри подвального помещения, так и снаружи. Люк для подвала с амортизаторами должен соответствовать всем требованиям безопасности, а также быть удобным для пользования.

Монтаж люков под кафель можно осуществить самостоятельно. Чтобы избежать вероятных ошибок, рекомендуется заблаговременно составить чертеж входа в подземелье на амортизаторах.

Люк в полу под ламинат: отделка и установка своими руками

При укладке напольного покрытия для сохранения эстетичности основания нельзя допускать наличие выступов, углублений, зазоров, особенно если предусматривается люк в подвал под ламинат. Такие выделяющиеся места всегда будут находиться в центре внимания. Учитывая все эти моменты, необходимо при обустройстве входа в складское или подвальное помещение, которое находится под полом, тщательным образом скрывать его под напольное покрытие – ламинат. Чтобы не нарушить целостность поверхности и создать незаметный доступ в подпольное помещение, нужно ознакомиться с разновидностями люков и технологией их изготовления.

Люк на пол под ламинат практически не заметен при правильном подходе

Особенности люков в подпол под ламинатом

Напольный люк в подвал под ламинат представляет собой не только красиво оформленный вход в подполье, но и является частью пола, которая должна соответствовать ряду требований:

вписываться в интерьер;
иметь привлекательный внешний вид;
отличаться надежным и герметичным запиранием;
оснащаться качественным замковым механизмом;
не создавать сложностей при открывании дверцы (даже при больших размерах люка);
иметь простую конструкцию (тонкая квадратная крышка и ручка для ее поднятия);
подходить для оборудования электроприводов либо других автоматических устройств при весе крышки от 10 кг;
соответствовать размерам подвальной шахты и крышки люка (иначе будут сложности при проведении монтажных работ);
люк не должен выступать над поверхностью пола;
должен иметь высокие прочностные характеристики (выдерживать нагрузки от хождения людей).

Независимо от вида люка в полу для подвала, ни сырость, ни плесень, ни другие патогенные микроорганизмы не должны проникать внутрь жилого помещения. Это требование касается и простых, и сложных конструкций.

Скрытый люк в подвальное помещение может быть расположен практически в любом месте комнаты

Преимущества и недостатки напольного люка под ламинатом

Среди положительных моментов создания скрытого люка под ламинат выделяют:

относительную простоту при изготовлении;
достаточную степень герметичности за счет применения силиконовых или резиновых уплотнителей;
высокий уровень безопасности;
хорошие прочностные качества;
быстрый доступ в подвальное помещение;
исключена ограниченность в плане установки (выбора места);
множество вариантов исполнения;
ровная плоскость пола;
удобство при эксплуатации;
презентабельный внешний вид.

Крышку люка можно оформить любым удобным способом

Несмотря на целый перечень преимуществ, у невидимого люка под ламинат есть и свои недостатки, которые для получения желаемого результата следует учитывать. Из них можно отметить:

Большой вес конструкции. Это объясняется наличием металлического каркаса.
Без использования газовых амортизаторов не обойтись. Они нужны для упрощения процесса открывания люка в подвал, учитывая, что кроме рамы из металла имеются ламели ламината сверху, уложенные на подложку. Благодаря высоким рабочим характеристикам газовые амортизаторы, люк в погреб под ламинат не создает трудностей при эксплуатации, но к нему потребуется шестигранный ключ либо специальный магнит. В таком исполнении вход в подвал уже не останется потайным, его будет видно.

Виды люков для пола под ламинат

На рынке представлено множество моделей, отличающихся и размерами, и типами. Все имеющиеся люки по способу открывания дверцы можно разделить на 3 группы:

Распашная конструкция . Принцип изготовления люка в подвал для пола под ламинат схож с процессом создания входной двери. На одной стороне находятся 2-4 петли, а на другой – замок (защелка).
Съемная модель. Такой вариант люка отличается бюджетностью и легкостью в монтаже. Дверцу изготавливают как самостоятельный элемент и устанавливают на обустроенную шахту.
Раздвижной люк. Откатная разновидность используется для обустройства уличных погребов. Открытие входа в подвальное помещение осуществляется за счет перемещения по направляющим.

Модель представлена в виде неглубокой прямоугольной емкости, которую после определения на место заливают бетонной массой, а после высыхания облицовывают ламинатом.

Как сделать люк в ламинате своими руками

Чтобы грамотно обустроить вход и положить ламинат на люк в полу, нужно заблаговременно продумать все детали. Это особенно важно при проведении монтажных работ своими руками. Прежде всего, необходимо сделать чертеж и определиться:

С местом расположения люка. Вход в подвальное помещение не должен при открывании дверцы затрагивать предметы интерьера, вещи, находящиеся на полу.
Размерами будущей конструкции. Минимальные показатели внутреннего проема составляют 75×75 см.
Материалом. Выбранный вариант должен отличаться высокими прочностными характеристиками, иметь относительно небольшой вес.
Способом обеспечения герметичности и теплоизоляционных качеств.

Чтобы изготовить люк в полу из металла, понадобятся следующие материалы и инструменты:

листы стали (толщина 3-4, 0,5-1 мм);
уголок (40-50 мм);
петли для дверцы;
лист пенопласта;
резиновый уплотнитель;
болгарка;
отрезные круги;
сварочный аппарат;
электроды;
крепежные элементы;
дрель с набором сверел.

Инструкция по изготовлению металлического люка:

Сделать замеры ширины проема, места, куда будет установлен люк, а также определить толщину плиты перекрытия. Во избежание появления в дальнейшем проблемных мест, недостатков, производить замеры необходимо с максимальной точностью.
Создать чертеж, где учтены габариты проема, параметры расходных материалов и напольного покрытия. Под ламинат не стоит делать слишком глубокую емкость (корыто), достаточно сделать ее на общую толщину стяжки, основы и ламелей.
При помощи сварочного аппарата нужно изготовить каркас (раму) для установки в проем, осуществить монтаж газовых амортизаторов.
Проконтролировать качество и прочностные характеристики конструкции. В случае появления зазоров в тех местах, где они должны быть исключены, спустя время на общем фоне они будут сильно выделяться, портить внешний вид всего пола. Очистить металлическую раму от ржавчины, мусора, заусенцев, прогрунтовать, окрасить. После высыхания краски люк полностью готов к монтажу в проем.

При изготовлении металлического люка своими руками следует учитывать такие моменты:

параметры стального листа должны быть немного больше от размеров входного проема;
размещать уголки при обустройстве люка нужно на расстоянии 8 мм (в среднем) от края листа;
установку ребер жесткости следует делать только по центру каркаса;
производить сварку составляющих конструкции нужно без пропусков.

Для удобства использования облегченного люка часто применяют дверные петли, но если конструкция состоит из металла, то без надежного варианта просто не обойтись. Для тяжелых конструкций обычные петли не подходят, они могут не выдержать такой серьезной нагрузки. Лучше всего, если крышка будет оборудована плавным ходом. Существует несколько действенных способов:

Пружинные петли от капота автомобиля. Их устанавливают на легкую металлическую крышку либо дверцу из дерева.
Газовые амортизаторы. Это отличный вариант для дверцы из тяжелого материала.

Ручка на люк не создает неудобств при эксплуатации

Что касается ручки на крышке люка, то ее можно сделать скрытой (потайной) либо складывающейся. Есть еще одно решение – приспособление в виде углубленной чаши, которую монтируют в поверхность люка. Подойдет и съемный вариант ручки, преимущество которой заключается в предупреждении случайного открывания крышки детьми.

Как оформить люк в подвал под ламинатом

Производить установку скрытого люка нужно особенно тщательно, верхние части не должны быть выше уровня пола. Первым делом монтируют раму, на ней будет держаться лифт. Чтобы обезопасить себя во время работ, подъемный механизм рекомендуется убрать.

Соблюдение технологии укладки ламината на крышку люка дает возможность сделать ее вровень с уровнем пола

На зафиксированный каркас монтируют крышку. Перед тем как положить ламинат на люк погреба, необходимо в корыте сделать стяжку из вяжущих материалов. После высыхания раствора укладывают основу под напольное покрытие – подложку. Укладку ламината на люк в полу производят на нее, затем на место нужно вернуть подъемный механизм и произвести изоляцию стыков.

Заключение

Люк в подвал под ламинат – оригинальное и функциональное решение. Если сделать все правильно, то он будет красиво оформлен и не станет выпирать над поверхностью пола. Можно приобрести уже готовую конструкцию или сделать ее своими руками, придерживаясь определенной технологии. После предварительных работ финишным этапом будет крепление ламината на люке. Главное при обустройстве проема в подвальное помещение – удобство и безопасность при эксплуатации.

Источник

Пётр Кравец

Время на чтение: 4 минуты

А
А

Для доступа в подполье из жилого дома обустраивают напольный люк для подвала – удобный и незаметный вариант входа, широко распространенный в загородном строительстве. При грамотном обустройстве можно получить полезное пространство для хранения овощей и консервированной продукции, скрытое в интерьере дома под ламинат или паркетную доску.

Главным достоинством люка является способность хранить температуру оптимальной круглый год, не допуская изменения оптимального микроклимата подполья.

Если в частном доме обустраивается люк в подполье, его необходимо сделать правильно не только с инженерной точки зрения, но и привлекательным визуально (поскольку он скрытый), вписав в интерьер или укрыв от посторонних глаз. Следует подумать, обустраивая лаз в подпол, как сделать его удобным и безопасным, а также долговечным и надежным.

Особенности изготовления люка

К обустраиваемым люкам предъявляют несколько требований:

Презентабельность вида;
Сочетание с существующим интерьером (линолеум, ламинат или кафель нужно выбирать исходя из напольной отделки помещения);
Надежность крышки-входа;
Качество и долговечность механизма открывания;
Надежность и качество используемой фурнитуры для петель и завес;
Надежность отпирающего механизма без усилий, независимо от того, какой размер люка;
Обустройство конструкции двумя ручками для открывания;
При весе крышки более 10 килограмм, необходимо обустройство для открывания с приводом (электродвигатель) или автоматически;
Размеры люка в подвал должны соответствовать шахте в перекрытии этажа, иначе будет необходимо переобустройство всей конструкции, что приведет к существенному удорожанию сметы;
Вход через люк должен вписываться в существующий интерьер, быть невидимым для посторонних глаз, соответственно, он должен быть вровень с полом (под ламинат, плитку или деревянные доски);
На потайную дверцу, которая будет входом в подполье, будет оказываться постоянная нагрузка, поскольку по дому будут постоянно передвигаться люди, значит, нужно обеспечить устойчивость конструкции к нагрузкам.

Каким должен быть люк подвальный по своим техническим параметрам и декоративным особенностям – выбирать владельцу, главное, чтобы он был сделан с учетом всех требований и соответствовал стандартам.

Изготовление и варианты отделки можно найти в каталогах производителей или на фото и видео в открытом доступе Люки в подвал защищают верхние этажи дома от сырости, присущей подземным помещениям, не допуская проникновения инфекций плесени или грибка на поверхность.

Инструменты и материалы

Перед тем как сделать люк в подвал своими руками, нужно подготовить необходимые материалы и инструменты:

Металлический лист толщиной не более 5 см;
Петли;
Уголки из металла;
Уплотнитель (чаще всего резиновый);
Болгарка и аппарат для сварки;
Дрель и шуруповерт;
Саморезы;
Рулетка.

Место для обустройства люка выбирают исходя из особенностей конструкции и конфигурации подземного помещения под домом. Самым удобным является маршевый ход по лестнице, где есть удобные ступеньки. Как правило, достаточно двух маршей.

В таком случае передвижение по лестнице будет удобно не только при переносе тяжестей и продукции, но и пожилым людям. Люк в таком случае делается прямоугольным, слегка вытянутым и с заходом на стену помещения, к примеру, кухни.

Преимущества такого обустройства:

Спуск получается достаточного размера, что очень важно при закладке объемной продукции или вещей с крупными размерами, коробок, ящиков и пр.;
Место врезки, смещенное под стену, не мешает передвижению по комнате в доме, поскольку как в открытом, так и в закрытом состоянии, люк незаметен;
Конструкция не ослабляет балок, несущих нагрузку. Люк и вход в центре деревянной конструкции нуждается в обустройстве короба или поперечных брусьев для того, чтобы избежать опрокидывания лаг.

Если дом обустроен с небольшим подвалом, особенно при размещении его под кафелем на кухне или столовой, предназначенным для хранения быстро портящихся продуктов, то можно сделать винтовую лестницу и прозрачную крышку.

Это только украсит интерьер помещения. Если пол деревянный, то напольные люки в подвал всегда делаются по технологии «стелс», то есть люк-невидимка в подвал, что делается подбором рисунка пола или покрытия.

При размещении люка в доме из дерева или дачного домика, крышки обустраиваются нарочито грубыми, из досок и кованых петель из металла черного цвета. Такая конструкция должна быть расположена как можно дальше от мест, где часто проходят люди в доме.

Главной частью входной группы в подполья являются петли, на которые вешают крышку люка. В момент нагрузки на крышку, когда на ней наступают, к примеру, большая половина оказываемого давления приходится именно на подвес петель.

Типовые размеры входа подразумевают простые дверные петли, поставленные так, чтобы оси были утоплены в поверхность крышки люка. Если конструкция планируется более тяжелой, то лучше обходиться автомобильными навесами багажника. Это изменит траекторию откидывания крышки, и движение будет плавным и точным.

Для упрощения открытия тяжелого люка стоит использовать особый механизм из витой пружины, стального прута, косячного крепления и кронштейна, где есть шарниры.

Также важен такой конструктивный элемент, как электропривод подъемного механизма. Его целесообразность можно ощутить при спуске с продукцией в руках и попытке закрыть крышку люка одной рукой. Это неудобно и затруднительно, к тому же, крышка может упасть в любой момент и нанести урон здоровью человека.

Во избежание таких сложностей лучше сделать подъемный электропривод, который можно как сделать своими руками, так и приобрести уже в готовом виде. При собственноручном изготовлении все чертежи можно найти в открытых источниках.

Для того, чтобы обезопасить себя на тот случай, когда электроподъемник выйдет из строя, нужно купить систему разблокировки такого привода, что позволит открыть крышку руками механически.

Как правило, на крышки люка делают ручки или петли, при помощи которых их можно откидывать в безопасное положение. Для этих целей отлично подойдет ручка-ключ или металлическая петля складного типа.

Конструкция люка в подвал

Обустройство входа в подполье в доме аналогично складским или видам в гараже, только с лучшей отделкой и повышенной подгонкой деталей. В гараже таких отделочных работ не требуется. В ходе работ необходимо продумать несколько главных деталей – выбрать место для люка, рассчитать люк в плите перекрытия, выбрать конструкцию петель и упоров (газовых), выбрать способ фиксации декоративной отделки крышки в рамках существующего дизайна помещения.

Для входа в подпол используют люк лифт, особый вид, при котором крышка открывается приводом или собственноручно. Это очень надежная схема крепления крышки и всей конструкции в целом.

Можно сделать и двустворчатые входы распашного или раздвижного типа. Сдвижная крышка не очень распространено в загородных домах. Такие варианты используют по мере необходимости, когда подвальное помещение большого размера.

Каркас люка должен обладать запасом жесткости и повышенной прочностью, как минимум аналогичными характеристикам пола.

Дверца люка со временем может проседать, становясь ниже линии пола, и будет скапливать на себе грязь и пыль. Помимо того, жесткость крышки – залог правильной облицовки входа в подпол.

Каким бы ни было покрытие в доме, перед тем, как оформить люк в подвал под линолеум, необходимо убедиться, что все элементы конструкции не имеют дефектов, а декоративное покрытие не будет препятствовать удобному использованию.

При монтаже дверцы в полу, все работы начинают с каркаса, который должен вписаться по своим размерам в общую схему проекта входа в подвал. Размеры люка в подвал должны быть не менее 75*75 см. Сваркой делают каркас из уголков из металла, как правило, квадратной или прямоугольной формы.

Оставляют зазор около 5 мм между сварной рамкой и плитой перекрытия подвала, который заполняют потом резиновым уплотнением для лучшей герметизации. Дверца делается из металла толщиной в 1 мм или дерева, что зависит только от предпочтений владельца.

При монтаже каркаса из уголков (40-50 мм), на крышке притупляется кромка из острых поверхностей, делается подгонка её вровень с рамкой. Верх крышки должен быть слегка приподнят относительно низа.

Крепление производится на петли, так будет проще открывать дверцу, а герметичность уплотнения швов защитит комнату от проникновения сырости и влаги. Все петли должны подходить габаритам проема в подвал. Некоторые крепления устанавливают непосредственно на уголки, а некоторые — на саму крышку, в таком случае нужно использовать саморезы.

Люк в подвал с газовыми амортизаторами

Установка газовых амортизаторов нужна в тех случаях, когда должен быть свободный доступ к коммуникациям и подвальным помещениям. Тогда вся конструкция делается из стали повышенной прочности, обработанной от коррозии порошкообразными смесями.

Процесс сборки производится сваркой аргонно-дугового типа. Облицовкой могут служить любые материалы – плитка, камень (натуральный или искусственный), дерево, пакет или ламинат, линолеум.

Внешне обустройство грамотно сделанного входа в подвал будет незаметно, каким бы ни было покрытие. Газовые пружины обеспечивают плавность хода механизма открывания, что обезопасит конструкцию и избавит от рывков при открытии и случае заклинивания устройства.

Правильный монтаж люка с газовыми амортизаторами позволяет делать дверцы увеличенных габаритов без потери прочности конструкции. При таком обустройстве дверцы входа в подполье, крышка может открываться на 90 градусов без усилий, причем петли не создадут сопротивления.

Обустройство петель на такой конструкции должно быть особенно качественным, причем специалисты отдают предпочтение именно пружинному типу. Выбор уплотнителя также важен в целях недопущения проникновения запахов, холода и влаги.

Под некоторые виды покрытия, к примеру, линолеум, кафель или ламинат, монтаж люков делается с определенными нюансами. Когда обустраивают люк в подвал под плитку своими руками, все каркасы делают горизонтальными, а сверху обустраивают схемы, напоминающие корыто. Когда делают монтаж покрытия на люк в подвал под ламинат в декоративных целях, а также при установке газовых подъёмников, входом в подвал и люками не пользуются.

Люк под плитку в полу делается в следующей последовательности:

Снимают подъемный механизм;
Делают разметку под монтаж на поверхности перекрытия подвала, причем дверцу люка кладут в проем входа в подвал и соблюдают ровность строительным уровнем;
Верх каркаса делают по нижней плитке;
Корыто перед заполнением демонтируют от подъемных механизмов, которые можно заменить ремнями, подложенными под дверь;
Заливают раствором бетона и ждут до затвердевания до 90%;
Удаляют лишний раствор между рамой или корытом, очищая края конструкции;
Подсоединяют подъемник и делают облицовку плиткой;
Зазоры между рамой и конструкцией вычищают и фиксируют уплотнитель.

В целях звукоизоляции и сохранения тепла нужно избегать пустот между каркасом и отверстием в перекрытии. Люк в подвал под ламинат осматривается на наличие дефектов. Все щели заделывают герметиком или монтажной пеной, которая обладает достаточной гибкостью. Примерно раз в год всю люки под плитку подвальные необходимо чистить от грязи и пыли.

Люк превращает подвал в изолированное помещение, благодаря чему туда не упадет собака или кошка. Если люк оснащен надежным замком, то из вашего подвала не украдут овощи или закатки. В этой статье мы расскажем о различных способах врезки люка в подвал. Эти способы зависят от материала, из которого изготовлена крыша подвала, а также от доступных инструментов и строительных навыков.

Размеры люка

Не существует стандарта, регламентирующего размеры подвального люка, однако все люки можно условно поделить на два вида:

с прямой лестницей;
с косой лестницей.

Люк – это проход в крыше подвала, однако расстояние от него до пола составляет 2–4 метра, поэтому без лестницы не обойтись. Если в подвале установлена вертикальная лестница, то нужен люк небольшого размера, который пропустит любого члена семьи с мешком или банкой в руках. Если же лестница установлена наклонно, то потребуется длинный люк, ведь спуск в подвал проходит по диагонали. Длина такого люка может достигать 2 метров. Дальнейшее увеличение длины не имеет смысла, потому что большинство подвальных лестниц установлены под углом 45 и более градусов, то есть на расстоянии 2 метров от начала люка высота будет составлять как минимум 2 метра. Поэтому через такой люк спокойно пройдет даже высокий человек.

Материал для изготовления люка

Для изготовления люка лучше всего подходят доски и сталь. Люк из досок проще в изготовлении и установке, ведь вам не придется использовать болгарку и сварочный аппарат. Зато металлический люк прочней, это важно, если есть вероятность, что ваш подвал собираются обокрасть бомжи. Для подвала, расположенного внутри дома предпочтительней деревянный люк – его несложно изготовить и от него не ожидают какой-то особой прочности. Ведь если злоумышленник проникнет в дом, то найдет чем поживиться и помимо подвала. Еще одно преимущество деревянного люка – его гораздо проще отделать так, чтобы он не выделялся на полу.

Выбор места для установки

При выборе места для установки люка необходимо учитывать строение пола и движение людей. Если пол изготовлен из дерева, то люк можно ставить только между лагами, потому что повреждение даже одной лаги приведет к провисанию пола, появлению скрипов и вибраций. Если пол сделан из пустотных плит, то люк нужно располагать на стыке двух плит. Если люк длинный, то его необходимо ставить вдоль плит. Любая другая установка приведет к сильному ослаблению одной из плит, что может закончиться ее обрушением.

В монолитном железобетонном полу люк можно располагать в любом месте, но чем ближе к центру, тем лучше. Прочность люка гораздо меньше прочности пола, поэтому его нужно ставить в тех местах, где люди ходят реже всего и не ставят мебель. Однако, чем меньше размер люка, тем меньше он подвержен этому правилу. Люки размером до 80х80 см (длина и ширина) с мощной коробкой и фальцем шириной не менее 25 мм можно ставить даже на самых проходных местах. Для этого крышку люка нужно будет делать не из тонкой, а из толстой (свыше 40 мм) доски

Конструкция люка

Любой люк состоит из таких элементов:

коробки;
дверцы;
навесов;
ручки;
замка.

Коробку крепят к полу и на нее приходится вся нагрузка, поэтому в деревянных люках ее изготавливают из строганой доски толщиной не меньше 50 мм и шириной не меньше 150 мм. Для создания коробки железного люка используют стальной уголок размером 50–60 мм.

Чаще всего в деревянных люках дверцу делают из строганой доски толщиной 20–25 мм. Если же люк расположен в проходном месте, то дверцу делают из строганой доски толщиной 40–50 мм. В железном люке дверцу делают из стального листа толщиной 2–3 мм и усилителей, изготовленных из уголка с шириной полки 30–40 мм. Навесы можно использовать любые, лишь бы они с гарантией выдерживали вес дверцы. Ручки могут быть как выступающие, так и потайные или полупотайные. В качестве выступающих ручек подойдут любые ручки от окон или дверей, а в качестве потайных или полупотайных используйте различные кольца. В качестве замка можно использовать как шпингалеты, так и врезные или навесные замки.

Как сделать люк

Любой люк сначала необходимо собрать, убедиться, что он работает и только после этого врезать в пол. В противном случае возможна ситуация, когда вы сделаете дырку в полу, а потом поймете, что у вас чего-то не хватает и придется срочно искать недостающее. Поэтому мы подробно расскажем, как делать деревянный и металлический люки и на что обращать внимание. Изготовление любого люка нужно начинать с подбора материалов и инструментов.

Деревянный люк

Чтобы сделать деревянный люк вам нужно будет достать материалы:

строганую доску 50х150 или 50х200 мм;
строганые доски толщиной 25 или 40 мм;
оконные или дверные навесы;
саморезы;
гвозди.

И инструменты:

фрезерный станок;
электролобзик;
циркулярная пила;
дрель с набором сверл по дереву;
шуруповерт с набором бит;
молоток;
угольник;
стамески;
наградка (специальная ножовка по дереву для тонких работ);
карандаш.

Фрезерный станок необходим только для нарезки фальца в досках коробки, поэтому если его нет, посетите ближайший столярный или мебельный цех, где вам за небольшую плату выберут фальцы необходимого размера. Размеры коробки должны быть на 0,5–1 см меньше размеров проема. При разметке деталей коробки учитывайте, что вертикальные (по аналогии с обычными дверями) бруски, на которых установлены навесы, должны быть полной длины, а длину горизонтальных брусков необходимо рассчитывать.

Ведь их длина должна быть меньше ширины коробки на удвоенную ширину бортика фальца. Определив размеры брусков, приступайте к нарезке досок. Для этого сначала с помощью угольника нанесите перпендикулярную линию на один из торцов доски, затем обрежьте доску строго по линии. Эта операция называется торцовкой и ее лучше делать с помощью циркулярной пилы. Затем отмеряйте необходимую длину доски, отмечайте на ней метку и перпендикулярную линию и обрезайте циркулярной пилой.

Положите на стол горизонтальную доску и приставьте к ее торцам вертикальные доски. Отметьте линию вертикальных досок, затем прорежьте по линии горизонтальные доски наградкой (глубина прореза равна глубине фальца) и осторожно сколите отрезанный участок с помощью стамески. Это необходимо для создания ровной площадки, чтобы вертикальные и горизонтальные доски плотно прижимались друг ко другу. Обработав таким образом все горизонтальные доски, соберите коробку, сбивая ее гвоздями длиной 100–120 мм. Выставьте коробку по угольнику, затем вставьте ее в проем, чтобы убедиться в соответствии размеров. После этого кладите коробку на стол и нарезайте тонкие доски. Их тоже необходимо сначала торцевать, а затем резать по нужной длине.

Длина досок должна быть на 2–3 мм меньше пространства для них. После этого выкладывайте доски на верстак или стол, чтобы набрать из них дверку нужной ширины. Скорее всего, ширина дверки будет больше, чем необходимо, поэтому одну из досок придется обрезать с помощью циркулярной пилы. Для этого на сложенных досках отметьте необходимую ширину, которая на 3–5 мм меньше внутренней ширины коробки по фальцам. Затем проведите прямую линию, параллельную другому краю дверцы и по этой линии обрежьте доску.

Выложите все доски дверцы на столе и соедините их тремя досками в виде буквы Z, причем ширина этих досок должна быть на 10 мм меньше внутренней ширины коробки без учета фальца. Если вы делаете дверцу из доски 20–25 мм, то длина гвоздей должна быть 70 мм. Если из доски толщиной 35–40, то длина гвоздей должна быть 120 мм. Гвозди должны пройти через обе доски насквозь до упора, после чего пассатижами загните их кончики под углом 90 градусов на расстоянии 1 см. Согнув гвозди, подоприте шляпки чем-нибудь и согните их так, чтобы загнутые концы вошли в древесину.

Такой способ крепления не только очень надежен, но и максимально безопасен, ведь никто не получит травм, зацепившись за торчащий из дверцы острый кончик гвоздя. Вставьте дверцу в коробку, чтобы убедиться, что она легко входит и выходит, затем вставьте коробку с дверцей в подготовленный для нее проем. Если все нормально, навешивайте дверцу на коробку и устанавливайте люк в проем. Если люк с дверцей перестал соответствовать проему, проверьте дверцу с помощью угольника, скорее всего вы ее перекосили во время сборки. Чтобы исправить дверцу, придется разгибать гвозди, вытаскивать их, затем нормально выставлять все доски и снова забивать гвозди, но уже в других местах. Если же дверца правильной формы, значит, придется подравнивать проем.

Железный люк

Для его изготовления вам потребуются:

уголок 50–60 мм;
уголок 20–30 мм;
листовое железо толщиной 2–3 мм;
оконные или дверные навесы.

Вот список необходимого инструмента:

болгарка с различными дисками и металлической щеткой;
сварочный инвертор;
дрель с набором сверл по металлу;
угольник;
метчик.

Нарежьте горизонтальные и вертикальные элементы коробки из уголка 50–60 мм, причем резать нужно под углом 45 градусов, чтобы было удобней варить. Затем сложите все заготовки на столе, выровняв с помощью угольника и соедините их прихватками. Осторожно поместите эту заготовку коробки в проем, чтобы убедиться, что она нормально туда входит. При необходимости расширьте проем или скорректируйте его форму. Положите заготовку коробки на стол и проварите ее. Вырежьте из листового металла дверцу, причем размеры дверцы должны быть на 5 мм меньше внутреннего размера коробки.

Убедитесь, что дверца хорошо входит в коробку. Вырежьте из уголка 20–30 мм усилители и приварите их к дверце. Причем с задней стороны вертикальная полка уголка должна стоять заподлицо с дверцей, а с передней стороны заподлицо с дверцей должна быть горизонтальная полка, а вертикальная находиться позади нее. Благодаря такой конструкции, дверца не будет цепляться за коробку. Помимо 4 усилителей по периметру дверцы, приварите еще и 2 усилителя в форме буквы Х. После этого навесьте дверцу на коробку.

Установка

Для крепления люка к проему в вертикальных брусках коробки сверлят отверстия, затем крепят к бетону с помощью анкерных болтов, а к деревянному полу с помощью гвоздей. Для крепления к пустотной плите рекомендуем следующий способ – пробейте в стенке плиты 6–7 отверстий размером 5х5 см, затем залейте в них густой бетон начиная от крайних. Залив бетон в отверстие, заткните его деревянной пробкой. Затем заливайте следующее отверстие и снова затыкайте пробкой. Так двигайтесь от крайних отверстий к центру. Через сутки вытащите деревянные пробки. Через 25–30 дней крепите к проему люк с помощью анкеров. Если вы хотите покрыть люк отделкой, чтобы он был похожим на пол, то опускайте его на толщину отделочного материала.

Вывод

Самостоятельно установить люк сможет любой человек, который знаком со столярными, слесарными или сварочными работами. Прочитав статью, вы узнали, что необходимо для создания и установки люка, а также каков порядок работы. Благодаря этому вы сможете сделать надежный и практичный люк, который защитит ваш подвал от нежелательных проникновений.

Люк в подвал обеспечивает доступ в подполье, которое часто встречается в частном строительстве
. Если он изготовлен грамотно, то вы получите не только дополнительное место для хранения запасов консервации, овощей и фруктов на зиму, но и замаскируете саму углубленную конструкцию, например, постелите на нее паркет или ламинат.

Основным преимуществом подполья является его способность сохранять температурный режим на одном уровне в течение всего года, независимо от сезона, а раз такая конструкция столь полезна в хозяйстве, значит, необходимо раскрыть все тонкости оборудования эстетичного входа в нее, что мы и планируем сейчас сделать.

Особенности изготовления проема в полу

К люкам предъявляется ряд требований, которым они должны соответствовать
:

Автоматическая система открывания

презентабельный внешний вид;
гармоничное сочетание с окружающим пространством (ламинат, плитку или линолеум нужно подбирать в соответствии с уже застеленным покрытием в помещении);
обеспечение надежной крышки проема в полу;
простота и высокое качество открывающегося механизма;
использование качественной фурнитуры (петли и завесы);
несмотря на габариты дверцы, даже если они достаточно большие, запорный механизм должен отлично функционировать и не требовать приложения особых усилий при открывании;
для большего удобства в эксплуатации желательно снабжать конструкцию двумя ручками;
если вес крышки будет превышать 10 кг, лучше отдавать предпочтение устройству для открывания с электродвигателем или автоматической системой;
габариты люка должны полностью соответствовать шахте в плите перекрытия, в противном случае придется столкнуться с переоборудованием конструкции, что повлечет за собой дополнительные финансовые и временные затраты;
конструкция должна позволять напольному покрытию (ламинат, плитка, линолеум) замаскировать вход насколько это возможно, а значит, ее верхняя плоскость должна совпадать с уровнем пола;
на скрытую дверцу будет оказываться нагрузка, ведь по полу в доме будут ходить, на него будет уложен ламинат, дерево или плитка, поэтому нужно сделать конструкцию, которая без проблем выдержит такое давление сверху.

Устройство входа в подполье

Насколько мудреным будет устройство входа в подполье, зависит только от владельца жилища – главное, чтобы все вышеперечисленные требования соблюдались. Также не забывайте, что люк должен защитить жилое помещение от сырости, провоцирующей грибковую и плесневую инфекцию в доме, способную повредить деревянную облицовку (паркет, ламинат)
.

Инструменты и материалы

Изготовление металлического люка

Перед началом основных работ по обустройству дверцы в плите перекрытия, нужно запастись материалами и инструментами следующего образца
:

металлический уголок;
лист металла, толщина которого не превышает 5 см;
петли;
резиновый уплотнитель;
сварочный аппарат и болгарка;
шуруповерт и электрическую дрель;
фиксаторы для металла (саморезы);
рулетка.

Этапы выполнения работ

Чтобы сделать дверцу в полу, начинать работу нужно со сборки каркаса для нее, который по всем параметрам впишется в общую конструкцию
. Сначала при помощи сварочного аппарата создается каркас из металлических уголков прямоугольной или квадратной формы. Не забываем оставлять зазор в 3-5 мм между плитой перекрытия и сварной рамкой, который заполняется резиновым уплотнителем для герметизации
. Сама крышка может быть сконструирована из дерева или металла, здесь выбор полностью ложится на хозяина, а он, вероятнее всего, будет руководствоваться интерьером в жилой зоне. В деревянном доме лицевую сторону дверцы лучше сделать из такого же материала.

Если каркас для дверцы проема напольного перекрытия будет создаваться из металлических уголков, на крышке притупляют острую кромку и осуществляют ее подгонку под габариты рамки. Верхняя часть крышки должна быть чуть шире нижней. Чтобы проход в плоскости перекрытия мог плотно закрываться, расчет размеров проводится относительно толщины уголков
.

Установка деревянного люка

Крышка люка чаще всего крепится на петли, что облегчает процесс ее открывания, в то же время уплотнение должно надежно защищать помещение от проникновения влаги. Наружные петли вы без проблем найдете в каждом строительном супермаркете.

Внимательно следите за тем, чтобы петли подходили к габаритам люка.

Обращаем ваше внимание на то, что одни крепежи, которыми укомплектованы петли, фиксируются к уголкам, а вторые – непосредственно к крышке. Для таких целей рекомендуется выбирать саморезы.

Современная конструкция

Люк в подвал с газовыми амортизаторами устанавливается там, где нужно обеспечить комфортный доступ к различным коммуникациям и помещениям, которые расположены ниже уровня напольного перекрытия
. В данном случае конструкция собирается из прочной качественной стали, защищенной от коррозийных процессов порошковыми покрытиями. Сборка проводится с помощью аргонно-дуговой сварки.

Усовершенствованная конструкция

В качестве облицовки можно использовать любые напольные покрытия:

керамическую плитку;
натуральный или декоративный искусственный камень;
деревянный материал;
ламинат;
паркет;
линолеум.

Правильно сконструированный и аккуратно облицованный вход в подполье будет незаметен в общем антураже, и неважно, постелете вы ламинат или кафель. Газовые пружины придадут ревизионному люку плавный ход и обезопасят эксплуатацию конструкции, избавив этот процесс от рывков и заклинивания.

Конструктивные особенности оборудования

Конструкция, изготовленная с особой тщательностью, позволяет устанавливать дверцы больших размеров, при этом прочность каждой петли и самого люка не будет нарушена
. Более того, при помощи амортизаторов вы сможете открывать люк на 90 градусов без применения дополнительного усилия, а петли не будут создавать сопротивление. На пружинном оборудовании ставят качественные петли. Не стоит экономить и на уплотнителях, которые не пропускают запахи, влагу и сквозняк.

Монтаж люков под кафель и ламинат

Конструкции под облицовку кафелем монтируются и обслуживаются с некоторыми особенностями, поэтому их стоимость выше. Такая же ситуация и с вариантом под ламинат:

подобные каркасы устанавливаются горизонтально, наверху предусмотрены своеобразные корыта;
во время укладки декоративного покрытия и наладки газовых подъемников напольный механизм эксплуатировать нельзя.

Этапы установки открывающихся конструкций в полу под облицовочный материал проводятся так
:

Снимается подъемный механизм.
Проводится разметка под монтаж на поверхности перекрытия. При этом люк помещается в проем в полу и обе плоскости сочленяются при помощи уровня.
Верхняя часть каркаса должна быть на уровне нижней плитки.
Перед заполнением корыто обязательно демонтируется от подъемников, которые заменяют подложенным под дверь плоским ремнем.
Корыто заполняют бетонным раствором.
Когда бетон достигнет прочности на 90%, каркас открывают. Раствор, который остался между рамой и корытом, удаляют, а края конструкции тщательно очищаются.
Обратно подсоединяют подъемник по прилагаемой схеме.
Укладывают плитку.
Чтобы избежать прилипания после обработки швов между кафелем, зазор между конструкцией и рамой необходимо аккуратно вычистить.
По периметру каркаса у перекрытия приклеивается качественный резиновый уплотнитель.

Для достижения оптимальной звуковой и тепловой изоляции, а также чтобы не нарушить эксплуатационные способности конструкции, нужно избегать полых пространств между каркасом и отверстием перекрытия
. Во избежание подобных неприятностей полости заделывают герметиком или эластичной монтажной пеной, обладающей гибкостью. Не реже одного раза в год конструкцию очищают от загрязнений.

Очень надеемся, что наш материал помог вам соорудить качественный и удобный люк в подвал своими руками, что заметно упростило использование подпольного помещения.

Важно!
В открытом состоянии крышка люка должна открываться почти до вертикального положения. Комфортный угол открывания составляет 90°.

Все это касается распашной крышки. Ее преимущества перед съемным, откидным или складным вариантами очевидны.

Преимущества и особенности различных крышек

Материалы для входа в подземелье

Важно!
Для верхней крышки используется доска толщиной не менее 25 мм или фанера толщиной не менее 12 мм.

Армированный вход

Совет!
Если напольные крышки применяются в технических помещениях, то будет достаточно приварить лист поверх фермы из труб. Все сварочные швы должны быть тщательно зашлифованы.

Заветный люк

Итак, мы подошли к тому, что идеальный люк в подвальное помещение должен совмещать в себе несколько качеств:

иметь утепленную крышку, лучше распашного типа, чтобы в подвале поддерживалась постоянная температура и влажность;
иметь подъемные механизмы, петли, ограничители и фиксаторы положения для облегчения проникновения в подвальное помещение;
быть изготовленным из алюминия (желательно), чтобы защититься от ржавчины и избавить себя от систематического окрашивания или другой обработки поверхностей крышки и каркаса люка;
иметь усиленную крышку, чтобы она была полноценной частью перекрытия и имела ту же отделку, что и остальной пол в комнате – линолеум, ламинат, дерево или плитку;
иметь минимальные размеры 750 х 750 мм, чтобы человек мог беспрепятственно спускаться и подниматься с ношей в руках.

Люк-невидимка

Люк-невидимка в подвал.

Совет!
Желательно, чтобы мастер укладывал плитку на полу сразу во всей комнате, а швы приходились на края крышки люка. Тогда никто, кроме хозяев, не догадается о существовании входа в подвал.

Люк в подвал под плитку.

Дополнительные составляющие комфорта

Совет!
Если наружные края плитки или ламината будут спилены внутрь, то при открывании крышки на газовых амортизаторах облицовочная поверхность не будет тереться на стыках при минимальных зазорах.

Люк в погреб своими руками.

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стену. Это позволит сократить расходы на монтаж и займёт не намного больше времени по сравнению с выбором уже готовой конструкции.

Установка специальных сантехнических люков требуется, в первую очередь, в санузлах и ванных комнатах. Они обеспечивают доступ к коммуникациям, приборам учёта, фильтрам, узлам управления и даже водонагревателям, скрытым за кафельной плиткой стен или, в редких случаях, пола. С помощью таких конструкций, отлично вписывающихся в интерьер, легко проверить состояние труб и водомеров, и провести их замену. Сделать ревизионный люк своими руками несложно, хотя для этого следует знать особенности изготовления и монтажа.

Что такое люк-невидимка?

Существует два типа ревизионных люков. Обычный вариант отличается доступной стоимостью и простотой монтажа, но заметны на стене. Люки-невидимки не бросаются в глаза, но требуют для установки больше времени и опыта. можно приобрести, выбрав из ассортимента известных производителей («Практик», Hago и «Люклэнд»). Но выгоднее сделать сантехнический люк своими руками, замаскировав его плиткой, это выйдет в разы дешевле.

Выбор инструментов и материалов

Для того чтобы изготовить и установить люк под ванной самостоятельнонеобходимо наличие следующих инструментов и материалов:

механизма Push-to-open, обеспечивающего открывание дверцы без ручек;
влагостойкого гипсокартона (кроме вариантов с кирпичной или бетонной стеной) и фанеры;
деревянного бруса;
армированной сетки;
клея ПВА и клеящего вещества для плитки;
самой керамики по размеру всей поверхности для облицовки, так как её укладка будет выполняться сразу же после установки люка;
дрели и шуруповёрта;
саморезов;
рулетки и карандаша.

В качестве материала для самой дверцы и люка может использоваться и фанера, и ДСП или ОСП – всё зависит от количества приклеиваемых на неё плиток. Чем больше керамики, тем прочнее должна быть конструкция. Наиболее устойчивым вариантом будет ориентированно-стружечная плита, тогда как фанера подойдёт, если дверца рассчитана только на одну плитку. Толщина открывающейся части люка при выборе ОСП должна быть не меньше 12 мм.

Создание каркаса и дверцы

После выбора материалов для изготовления рамы и дверцы проводят замеры для определения их размеров и планируют местоположение люка. Желательно устанавливать его таким образом, чтобы к нему было легко подобраться. Если же расположение люка возможно только в труднодоступных местах, стоит предусмотреть не обычную распашную конструкцию дверцы, а откидную (при наличии препятствий на расстоянии меньше 120 мм от люка) или сдвижную.

Размер дверцы рекомендуется выбирать кратным элементам облицовки. Для керамики с шириной и высотой больше 25–30 см ревизионные люки самодельные для счётчика могут совпадать по габаритам с одной плиткой. А для доступа к ключевым коммуникациям следует предусмотреть дверцу не меньше 400х600 мм, совпадающие по площади с 4 стандартными плитками 20х30 см. Большие размеры не всегда увеличивают удобство использования люка. И для того чтобы не тратить лишнее время и материалы на конструкцию, не рекомендуется делать её слишком высокой или широкой.

Совет: Размеры можно подобрать и по габаритам проёма в кирпичной или бетонной стене. При этом они могут не совпадать с параметрами плитки, но расстояние между краями дверцы и наклеиваемой на неё керамики не должны быть больше 5 см со стороны петель и 7,5 см с других сторон.

В процессе планирования расположения и размеров дверцы необходимо учитывать, из какого материала сделаны ограждающие конструкции:

если основанием для укладки плитки будет бетонная стена или кирпич, стоит ориентироваться на габариты уже имеющейся ниши;
монтируя самодельные люки под плитку в гипсокартон, проём усиливают каркасом из металлического профиля.

Определившись с размером, следует выбрать количество и расположение петель для установки дверцы. Для обычного люка достаточно двух креплений. Для большого – трёх или четырёх, расположенных на расстоянии не меньше 100 мм друг от друга и около 1–2 см от краёв дверцы.

Этапы монтажа

Начинать устанавливать ревизионный люк ванной своими руками следует с создания рамы. Для гипсокартонных стен процесс монтажа упрощается, так как в качестве каркаса конструкции могут выступить профили, которыми усиливался проём. А обшивка внутреннего периметра люка обшивается полосками из того же ОСП, из которого он сделан. При монтаже внутри более прочной стены по краям ниши с коммуникациями или приборами устанавливают деревянные бруски.

Следующий этап – установка петель на дверцу, а их ответных частей – в нужные места каркаса (но только на один винт). Далее необходимо провести проверочную установку для определения правильности монтажа креплений. Установленная дверца должна находиться в одной плоскости с кирпичной стеной или же с гипсокартоном. Во втором варианте люк примеряют с уже приклеенной гипсокартонной частью. После проверки ответные части петель окончательно закрепляют вторым винтом, устанавливают дверцу и ещё раз регулируют её положение.

Процесс монтажа керамики на сантехнический люк под плитку своими руками заключается в следующем:

Внешняя часть дверцы обезжиривается и ;
Деревянная поверхность смазывается клеем ПВА;
Сверху приклеивается штукатурная сетка (с использованием шпателя);
После высыхания клея (не меньше 12 часов) готовится клеящий раствор;
Плитка наклеивается на капроновую сетку;
Продолжается укладка остальной керамики.

Совет: Плитку следует продолжать укладывать от ревизионного люка. Сначала доводится до конца ряд (или 2–3 ряда по высоте), а затем продолжается укладка под дверцей. Таким образом, расположение керамики не нарушится, и люк будет незаметным.

После установки плиток на стене по сторонам дверцы дополнительно проверяется расположение люка относительно плоскости стены. Если он выступает или, наоборот, слишком утоплен внутрь, допускается ещё раз отрегулировать положение креплений. А для того чтобы упростить регулировку, в последнюю очередь устанавливается пуш-система.

Видео по самостоятельному изготовлению самодельного сантехнического люка

Источник

Особенности люков ведущих в подвал, нюансы изготовление своими руками и монтажа под плитку

Почти каждый хозяин частного дома строит в собственном жилище подвальное помещение для хранения консервации, овощей с грядки и прочих продуктов. Надежный люк в подвал позволяет обеспечить пониженную температуру и оптимальную влажность в погребе. Часто вход располагается на полу в кухне или коридоре дома.

Виды люков

Лаз в погреб может закрывается либо полноценной дверью, либо напольным люком. Второй вариант более приемлем, поскольку напольные люки экономят пространство жилого помещения. Вход в подвал должен вписываться в интерьер дома и не выделяться на полу прямоугольным пятном. Напольный люк-невидимка может скрыть от посторонних глаз существование погреба. Такие дверцы полностью сливаются с половым покрытием в комнате, часто на них даже не устанавливают ручек или петель.

Большинство люков имеют прямоугольную форму, хотя при желании можно установить и полукруглую дверь в подвал. Кроме того, материал крышки бывает разным. Дверцы делают из дерева, фанеры или металла.

Технические требования

Выбор места для установки лаза необходимо сделать, исходя из следующих правил:

Вход должен быть расположен в неприметном месте, но не возле стены. Это требование обусловлено тем, что перпендикулярная поверхность помешает распахнуть створки люка.
Если вход в подвал располагается на кухне, то он должен находиться на месте, где не планируется установка какой-либо кухонной мебели. Открытая крышка люка не должна задевать столы, тумбы и элементы гарнитура.
Полотно двери должно выдерживать вес человека. Лучше всего укрепить его дополнительными железными перегородками или рамой.

Люк в полу должен иметь размеры, которые будут соответствовать габаритам хозяина. Минимальная площадь такого лаза составляет 75х75 см. При меньшем проеме спускать и вынимать продукты из подвала будет крайне проблематично. Стоит сразу же предусмотреть форму и расположение ручки.

Вход в погреб снабжают специальными опорами, на которые в дальнейшем устанавливают ставни. Для безопасности лучше прикрепить не менее четырех столбиков.

Лаз должен герметично закрываться, иначе холодный воздух будет просачиваться в жилое помещение. Кроме того, следует принять во внимание вес крышки люка. Если она получилась слишком тяжелой, то ее снабжают специальными пружинами или электроприводом для более удобной эксплуатации.

Особенности конструкции

Чтобы прикрепить люк для входа в подвал, можно использовать обыкновенные дверные петли. Это надежные крепежи, которые требуют минимум усилий и затрат. Их целесообразно применять только для легкой деревянной крышки.

Другим способом организации входа является использование в конструкции люка капотных петель от автомобиля. Подпружиненные фиксаторы позволяют закрепить дверь в устойчивом положении. Благодаря механизму подъема без особых усилий открывается даже достаточно увесистая дверь.

Металлическая конструкция двери делает ее не только крепкой, но и непомерно тяжелой. В таком случае петли обязательно должны быть с амортизаторами. Кроме того, можно соорудить подобие двери сейфа при помощи электродвигателя и нескольких алюминиевых труб. Но такую крышку можно будет открыть, только если двигатель подключен к источнику электроэнергии.

Эксплуатация и уход

Дверь для подвала нуждается в периодическом уходе, поскольку она подвергается сильным перепадам температуры и воздействию повышенной влажности. Примерно раз в год петли и амортизаторы люка нужно тщательно смазывать.

На деревянную дверь время от времени наносят растворы, которые отталкивают влагу и препятствуют развитию грибка. Металлический люк следует очищать от ржавчины и красить.

Как выбрать материал и тип конструкции

При сооружении входа в подвал материал дверцы подбирают, исходя из места ее расположения. Если лаз установлен в коридоре, и по нему каждый день будут ходить люди, то крышку делают из листового металла, чтобы обеспечить надежность и безопасность.

Если выбор места для установки пал на отдаленный уголок кухни, то можно сделать дверцу из дерева. Этот вариант подойдет, если на полу уложен паркет или деревянная доска.

В плане конструктивных особенностей сложно дать универсальный совет. Самое главное, чтобы крышка люка не мешала передвижению по комнате, выдерживала вес хозяев и не привлекала внимание.

Изготовление люка в подвал своими руками

Для самостоятельного изготовления деревянного люка в подвал с амортизаторами, нам понадобятся:

доски для настила;
брус для опор;
фанера;
гвозди, шурупы;
петли с амортизаторами и ручка.

Вся работа выполняется в следующем порядке:

Сначала со стороны лаза к настилу из досок прибивают опоры, на которые будет ложиться крышка.
С помощью циркулярной пилы распиливают доски на заготовки, длина которых будет на 0,5-1 см меньше ширины коробки люка.
Из фанеры вырезают прямоугольник. Здесь нужно вычесть 1 см на зазоры между дверью и полом.
Все деревянные детали покрывают олифой, которая отталкивает влагу и препятствует развитию грибка.
На слой фанеры набивают рейки для обрешетки. Между реек следует положить слой утеплителя. Поверх реек крепят доски.

Важно, чтобы высота люка совпадала с высотой пола. Желательно подбирать материал, который будет совпадать по ширине и толщине с досками, уложенными на полу. Изготовление люков такой конструкции не требует больших затрат или опыта в строительстве.

Расчет размера

Чертежи входа в подвал составляются индивидуально. Рекомендуется следовать стандартам при расчете габаритов лаза.

Оптимальный размер люка составляет 80х80 см. При этом двери должны быть не более 79х79 см. Фанерный лист лучше выбрать толщиной не менее 10 мм, а слой древесины — 25 мм. Для изготовления люка из металла стоит использовать листовую сталь 1-3 мм.

Особенности монтажа под плитку

Лучшим способом спрятать люк в погреб является маскировка его под плитку. Для этого крышку лаза изготавливают особым образом.

Из листовой стали вырезается заготовка, соответствующая размеру люка. По ее периметру навариваются уголки, которые образуют борта. Внутри стенок наваривается арматура, формирующая ячейки для плитки. После установки люка на арматуру заливается раствор. Сверху укладывается плитка.

Люк в подвал

Оригинальная маскировка подвального люка

Названия элементов и конструкция люка в подвал

Заказ на изготовление подвального люка в рабочем цеху

Вариант подвального люка сделанного на заказ

стандартные петли для входных дверей;
замок с защёлкивающимся механизмом;
несколько металлических уголков;
металлическая труба (для каркаса);
стальной или алюминиевый материал в форме листов;
металлический прут, который потребуется в процессе сооружения люка для изготовления ручки-ключа съёмного типа;
гипсокартонный лист;
обычные амортизаторы от автомобиля;
металлические гайки.

Самостоятельное изготовление подвального люка

люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома;

Простой деревянный люк для подвала

Оригинальный декор подвального люка в деревянном доме

уголки, сделанные из металла;
листовой металлический материал с примерной толщиной 4-6 мм;
резину;
сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
электроды;
саморезы;
отвёртку или шуроповёрт;
болгарку;
электрическую дрель;
рулетку или иные измерительные материалы.

Конструкция и чертеж подвального люка

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.
Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.
При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
С верхней стороны крышка должна быть несколько шире, чем снизу.
Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

Детали, на которые необходимо обратить особое внимание при изготовлении подвального люка

При выборе металлических уголков следует обращать внимание на то, чтобы они были достаточно прочными, поскольку это та деталь, которая станет принимать на себя значительные нагрузки. Оптимальным вариантом является использование уголка толщиной не мене 5 мм, такие габариты позволят сохранять ему геометрию и не подвергаться деформациям даже при очень сильных нагрузках.
Если при монтаже люка вы будете руководствоваться автомобильными амортизаторами, то необходимо будет проследить, чтобы крышка была надёжно зафиксирована и не вылетала в процессе эксплуатации, иначе это может привести к получению различных травм.

Пример установленной крышки люка с амортизаторами

Схема для монтажа подвального люка

Пример монтажа крепежных элементов

Люк в полу под ламинат: отделка и установка своими руками

Люк на пол под ламинат практически не заметен при правильном подходе

Особенности люков в подпол под ламинатом

вписываться в интерьер;
иметь привлекательный внешний вид;
отличаться надежным и герметичным запиранием;
оснащаться качественным замковым механизмом;
не создавать сложностей при открывании дверцы (даже при больших размерах люка);
иметь простую конструкцию (тонкая квадратная крышка и ручка для ее поднятия);
подходить для оборудования электроприводов либо других автоматических устройств при весе крышки от 10 кг;
соответствовать размерам подвальной шахты и крышки люка (иначе будут сложности при проведении монтажных работ);
люк не должен выступать над поверхностью пола;
должен иметь высокие прочностные характеристики (выдерживать нагрузки от хождения людей).

Скрытый люк в подвальное помещение может быть расположен практически в любом месте комнаты

Преимущества и недостатки напольного люка под ламинатом

Среди положительных моментов создания скрытого люка под ламинат выделяют:

относительную простоту при изготовлении;
достаточную степень герметичности за счет применения силиконовых или резиновых уплотнителей;
высокий уровень безопасности;
хорошие прочностные качества;
быстрый доступ в подвальное помещение;
исключена ограниченность в плане установки (выбора места);
множество вариантов исполнения;
ровная плоскость пола;
удобство при эксплуатации;
презентабельный внешний вид.

Крышку люка можно оформить любым удобным способом

Большой вес конструкции. Это объясняется наличием металлического каркаса.
Без использования газовых амортизаторов не обойтись. Они нужны для упрощения процесса открывания люка в подвал, учитывая, что кроме рамы из металла имеются ламели ламината сверху, уложенные на подложку. Благодаря высоким рабочим характеристикам газовые амортизаторы, люк в погреб под ламинат не создает трудностей при эксплуатации, но к нему потребуется шестигранный ключ либо специальный магнит. В таком исполнении вход в подвал уже не останется потайным, его будет видно.

Виды люков для пола под ламинат

Распашная конструкция . Принцип изготовления люка в подвал для пола под ламинат схож с процессом создания входной двери. На одной стороне находятся 2-4 петли, а на другой – замок (защелка).
Съемная модель. Такой вариант люка отличается бюджетностью и легкостью в монтаже. Дверцу изготавливают как самостоятельный элемент и устанавливают на обустроенную шахту.
Раздвижной люк. Откатная разновидность используется для обустройства уличных погребов. Открытие входа в подвальное помещение осуществляется за счет перемещения по направляющим.

Как сделать люк в ламинате своими руками

С местом расположения люка. Вход в подвальное помещение не должен при открывании дверцы затрагивать предметы интерьера, вещи, находящиеся на полу.
Размерами будущей конструкции. Минимальные показатели внутреннего проема составляют 75×75 см.
Материалом. Выбранный вариант должен отличаться высокими прочностными характеристиками, иметь относительно небольшой вес.
Способом обеспечения герметичности и теплоизоляционных качеств.

Чтобы изготовить люк в полу из металла, понадобятся следующие материалы и инструменты:

листы стали (толщина 3-4, 0,5-1 мм);
уголок (40-50 мм);
петли для дверцы;
лист пенопласта;
резиновый уплотнитель;
болгарка;
отрезные круги;
сварочный аппарат;
электроды;
крепежные элементы;
дрель с набором сверел.

Инструкция по изготовлению металлического люка:

Сделать замеры ширины проема, места, куда будет установлен люк, а также определить толщину плиты перекрытия. Во избежание появления в дальнейшем проблемных мест, недостатков, производить замеры необходимо с максимальной точностью.
Создать чертеж, где учтены габариты проема, параметры расходных материалов и напольного покрытия. Под ламинат не стоит делать слишком глубокую емкость (корыто), достаточно сделать ее на общую толщину стяжки, основы и ламелей.
При помощи сварочного аппарата нужно изготовить каркас (раму) для установки в проем, осуществить монтаж газовых амортизаторов.
Проконтролировать качество и прочностные характеристики конструкции. В случае появления зазоров в тех местах, где они должны быть исключены, спустя время на общем фоне они будут сильно выделяться, портить внешний вид всего пола. Очистить металлическую раму от ржавчины, мусора, заусенцев, прогрунтовать, окрасить. После высыхания краски люк полностью готов к монтажу в проем.

При изготовлении металлического люка своими руками следует учитывать такие моменты:

параметры стального листа должны быть немного больше от размеров входного проема;
размещать уголки при обустройстве люка нужно на расстоянии 8 мм (в среднем) от края листа;
установку ребер жесткости следует делать только по центру каркаса;
производить сварку составляющих конструкции нужно без пропусков.

Пружинные петли от капота автомобиля. Их устанавливают на легкую металлическую крышку либо дверцу из дерева.
Газовые амортизаторы. Это отличный вариант для дверцы из тяжелого материала.

Ручка на люк не создает неудобств при эксплуатации

Как оформить люк в подвал под ламинатом

Соблюдение технологии укладки ламината на крышку люка дает возможность сделать ее вровень с уровнем пола

Заключение

Делаем напольный люк в подвальное помещение

Принципы устройства люка

Место для люка стоит выбирать с учетом того, чтобы крышка открывалась не задевая мебель и не мешая ходить.

Перед тем как начинать, вам необходимо сделать чертеж и определить:

место, где будет расположен люк или ляда, с учетом того, что открытая крышка не должна задевать мебель или вещи на полу;
оптимальные размеры (минимальный размер внутреннего проёма составляет 75 на 75 см);
подходящий материал, который одновременно сделает конструкцию прочной и не слишком тяжёлой;
способы обеспечения герметичности и теплоизоляции;

Пример чертежа, показывающего особенности конструкции люка и принцип его монтажа.

Выбор материалов для люка во многом зависит от материала дома в целом и пола в частности. Так, в деревянных домах обычно делают напольные люки из досок и листов фанеры. Материал вырезается по размерам, которые показывает чертеж, детали строгаются, обрабатываются олифой и антисептиком. Это помогает избежать развития грибка. Все эти процедуры необходимо сделать за несколько дней до начала строительства, чтобы доски успели полностью высохнуть.

Металлическая конструкция

Изготовление более надежного металлического люка потребует следующих материалов и инструментов:

листы стали толщиной 3-4 и 0,5-1 мм;
уголок 40-50 мм;
дверные петли;
пенопласт;
уплотнитель (желательно из резины);
грунтовка;
отрезные круги и болгарка;
аппарат для сварки, электроды;
саморезы;
дрель и комплект свёрл.

Элементы конструкции металлического люка с утепленной крышкой и газовыми амортизаторами.

Строительство всегда начинается с разработки чертежа. Работа проводится по следующему плану:

Подготовка заготовок.
Сооружение опоры, которую крепят к настилу.
Распил половых досок. Необходимо оставлять зазор в 0,5 см по всему периметру будущей крышки.
Соединение заготовок поперечными брусками. В это же время устанавливают петли.
Обработка кромки щита продольными рейками.
Закладка минеральной ваты или другого утеплителя в обрешётку.
Закрытие утеплителя.
Внешняя отделка люка. Обычно для этого применяют тот материал, из которого выполнен пол. В некоторых случаях принимается решение об использовании материалов, которые являются контрастными по цвету и фактуре. Такой выбор может стать интересным дизайнерским решением.
Установка крышки на петли и монтаж ручки.

Рассмотрим эти этапы немного подробнее.

Если у вас есть все необходимые материалы и болгарка, вы можете сделать заготовки своими руками. Также можно воспользоваться услугами металлобазы или мастерской, заказав все нужные детали по индивидуальным размерам.

Обеспечение плавного хода и ручки

Воспользуйтесь пружинными петлями от капота машины. Этот вариант идеален для лёгкой металлической или деревянной крышки.
Газовые амортизаторы пригодятся в том случае, если крышка люка выполнена из тяжёлого материала. В продаже можно найти амортизаторы различной мощности, подходящие для самых разнообразных люков.

Электропривод

Есть несколько способов установки электропривода. Далее будет описан наиболее простой из них.

Упрощённый вариант

электродвигатель;
трубы, выполненные из дюралюминия;
стальные листы;
болгарка, приспособленная для резки металла;
аппарат для сварки;
электрокабель;
трехпозиционный переключатель;
источник электрического тока.

Создание выдвижного механизма

листы стали толщиной 5 мм;
металлические ролики;
стержни из стали;
2 электрических двигателя;
трёхпозиционный переключатель;
электрокабель;
источник тока.

Как сделать люк в подвал

Дачник с 20 летним стажем

Особенности устройства люка

Для установки люка нужно продумать все этапы работы

Разработать подробный чертеж.
Выбор места для установки также имеет большое значение. Мебель или иные предметы не должны мешать крышке свободно открываться.
Установить оптимальный размер. При этом внутренний проем не должен быть менее 75х75 см.
Подобрать материалы, которые смогут сделать конструкцию достаточно прочной, но не тяжелой, а также впишутся в интерьер.
Выбрать оптимальный вариант для герметизации и теплоизоляции крышки. Утепленный люк в подвал не позволит холодному воздуху проникать в дом даже в зимнее время.

Из каких материалов делают люк в подвал

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Важно! Между полом и крышкой также требуется оставить зазоры размером 4-5 мм. Это обеспечит свободную циркуляцию воздуха.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

Металлический люк

Вырезать крышку из листа стали толщиной не меньше 3 мм.
Приварить уголки с внутренней стороны стали по всему периметру.

Важно! С помощью уголка можно изготовить ребра жесткости, в которые потом можно установить утеплитель.

Данный люк намного практичнее

Люк под плитку

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Герметизация люка в подвал

Электропривод

Создание выдвижного механизма

стальной лист 2 шт. толщина 5 мм;
набор металлических роликов;
стальные стержни;
электродвигатели компактного размера – 2 шт.;
источник тока и электрокабель;
переключатель с тремя позициями.

Каждый тип люка имеет свои нюансы

Виды петель для крышки люка

Накладные. Крепятся одной стороной к крышке люка, а другой – к полу или стенке. Стоимость петель может значительно отличаться в зависимости от степени надежности, декора. Наиболее дорогостоящие — кованые петли.
Скрытые. Монтируются в самом покрытии или внутреннем каркасе, что позволяет добиться плотного прилегания крышки к полу. Такой механизм позволит полностью скрыть люк от посторонних глаз.
Пантографы. С их помощью люк плавно выдвигается вначале вверх, а потом в сторону. Независимо от толщины используемого материала края крышки спокойно выходят из перекрытий.
Газовые амортизаторы. С их помощью можно легко поднять крышку и зафиксировать ее в необходимом положении. Такой механизм позволяет без приложения особых усилий поднимать тяжелые деревянные или металлические дверцы, расположенные горизонтально.
С приводом. Позволяют свободно открывать или закрывать большие и тяжелые крышки люков. Чаще всего используются при изготовлении металлических конструкций. В свою очередь, механизм с приводом делится на выдвижной и откатный. Выбор зависит только от желания самого мастера и имеющегося места.

Пошаговая инструкция, как сделать люк в подвал своими руками

Важно! За несколько дней до начала работы требуется обработать все деревянные элементы олифой, антисептиком или гидрофобной пропиткой. Только после полного высыхания можно приступать к сбору люка.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

Прибить к черновому полу раму, изготовленную из 4 брусков.
Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
Установить со стороны подвального помещения петли или амортизаторы.
Вырезать потайную ручку.
Прикрутить под углом 90° крышку и проверить механизм работы.

Металлические элементы проще сделать самостоятельно. Для этого требуется:

Вырезать дверцы, которые будут соответствовать выбранным размерам.
Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
Уложить пенопласт, толщина которого не будет превышать высоту уголка.
Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
Сварить и закрепить с помощью анкера металлическую раму.
Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Важно! Все детали, изготовленные из металла, необходимо предварительно покрыть антикоррозийными средствами или краской.

В заключение

Источник

Люк для входа в подвал

Люк представляет собой горизонтальный вход в подвал, на чердак или в погреб. Конструкция похожа на дверцу и состоит из рамки и крышки на петлях, которая при этом составляет часть поверхности пола.

lyuk v podval

Требования к напольным люкам в подвал:

lyuk v podval foto

Важно! Проектировать место размещения лаза желательно на этапе застройки. В бетонных плитах перекрытий, проем вырезается на стыке двух плит. Если он прямоугольной формы, то вырубается в продольном направлении. Срезают не больше трети ширины плиты для предотвращения потерь прочности.

lyuk v podval idei

Из чего изготавливают крышку для входа в подпол

Рамки и дверцы изготавливают из металла или дерева. Лаз маскируется напольным покрытием или декорируется в качестве детали интерьера. Современные дизайнеры закрывают вход даже сверхпрочным стеклом, но обычно предпочтение отдается потайным.

lyuk v podval idei foto

Из дерева

Вариант для пола с деревянными перекрытиями. Традиционно вырезают участок настила, из которого впоследствии формируют створку, так, чтобы рисунок дерева сохранился.

lyuk v podval iz dereva

Металлический люк

Легкие конструкции изготавливают из алюминия, с повышенной прочностью – из стальных профилей. Некоторые модели по прочности могут сравниться с сейфами, но для обычного использования этого не требуется. После монтажа рама заливается бетоном, а вход оформляют напольным покрытием: ламинатом, плиткой. В металлическом изделии для удобства устанавливают амортизаторы или подъемники.

lyuk v podval metallicheskij

Люк под плитку

Лаз-невидимка. В узоре плитки не видны зазоры по 5 мм. скрытый замок. Под кафель выбирают металлический каркас.

lyuk v podval pod plitku

Разновидности петель для люка в подвал

Как и любой двери, входу в подпол необходимы петли. От выбора будут зависеть сложность монтажа и декоративные качества. Ненадежные детали со временем расшатываются и выходят из строя.

lyuk v podval foto idei

lyuk v podval raspashnoj

Пошаговая инструкция по устройству люка в подвал своими руками

На деревянном полу устроить вход не сложно, это не занимает много времени и не требуется использовать дорогостоящие инструментов и материалы.

lyuk v podval dizajn scaled

Соблюдение высоты с промежутком между черновым и чистовым настилом и уровнем пола. Створку делают многослойной.

lyuk v podval skrytyj

Важно! Если вентиляция подпола недостаточна, то при открытии чувствуется, что воздух внутри затхлый, с неприятными запахами.

В бетонном полу закрепляют металлические опоры. Крышка при этом может быть деревянной или металлической.

lyuk v podval dizajn foto

На стыках плит намечают место для прорезания. Вырезают с помощью болгарки, до арматурных стержней. Арматуру убирают с помощью шлифмашинки с отрезным кругом или других инструментов для резки металла.

По периметру на арматурные анкеры привариваются уголки и закрепляется рама. Щели и неровные края бетонируют.

lyuk v podval steklyannyj

Для сварки дверцы создается устанавливаются распорки из уголков. Трубы срезаются под углом 45 градусов.

Части каркаса устанавливаются на распорки и свариваются точечно, затем по шву с дополнительной фиксацией струбцинами.

Ребра жесткости ввариваются только по центру, чтоб не добавлять лишний вес. Каркас очищается от ржавчины, грунтуется и окрашивается.

lyuk v podval foto dizajn

К готовому изделию добавляют гипсоволокно или щит в качестве поверхности под отделку, крепежные петли, гидроизоляцию и уплотнитель. Внутреннюю поверхность, при желании, закрывают оцинкованным листом.

Петли можно заменить специальным сдвижным механизмом, который срабатывает от нажатия, с трехзвенной конструкцией, регулировочными узлами и замком. При этом дверь открывается горизонтально.

lyuk v podval s lestnicej

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

nuzhen li podval v dome iz brusa

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

lyuk v podval s elektroprivodom

Создание проекта с чертежами

Работу по изготовлению и установке не произвести без расчетов. Что нужно учитывать в чертежах:

tonkosti podbora i izgotovleniya lyuka dlya pogreba

Установка и отделка люка

При укладке покрытия нельзя допускать выступов, углублений, видимых зазоров. Поэтому при монтаже важно рассчитывать толщину слоев облицовочного покрытия, например, кафеля и плиточного клея, под ламинат укладывают стяжку. По периметру укладывают уплотнитель.

lyuk v podval s uplotnitelem

Подбирают ручки врезных конструкций, не выступающих над поверхностью: плоские или съемные. Для плавного хода сочетают пружинные петли с газовыми амортизаторами.

Важно! Неправильно подобранные газлифты могут работать на сопротивление, трудно открывать и закрывать, или створка падает. Ошибочно определенная мощность или длина кронштейна ведет к деформации стоек.

lyuk v podval s gazliftami

Универсальной формулы подбора не существует. Приблизительное вычисление мощности: измерить манометром усилие для подъема двери в килограммах и перевести в ньютоны с запасом 30%.

Таким же образом обстоят дела с электроприводом. Стоимость готовых комплектов подъемников с контроллером и пультами управления высока, при этом, сложно рассчитать мощность.

Особенности герметизации крышки в подвал

Герметизация не позволит холоду из подполья проникать в жилое помещение, а также защитит от запахов и влаги. Производители чаще используют минеральную вату 50 мм. и влагостойкое гипсоволокно, а также уплотнитель по периметру. В садовом хозяйстве допустимо утепление пенопластом.

lyuk v podval nevidimyj

Как правильно пользоваться и ухаживать за люком

Правильно спроектированный и установленный люк в подвал не требует дополнительного ухода и прослужит долгие годы. В ходе эксплуатации проверяются прочность крепления петель и исправность газлифтов. При появлении с внутренней стороны створки конденсата и неприятных запахов необходимо выявить причину. Это может быть неисправность вентиляции или дренажного водоотведения, поднятие уровня грунтовых вод.

lyuk v podval oformlenie

Невозможно переоценить преимущества подвала, и если он предусмотрен проектом здания, любой хозяин пожелает оборудовать в дополнительное помещение для хранения или погреб. Даже небольшое помещение способно выполнять ряд функций. На рынке представлен широкий выбор готовых люков, оборудованных подъемниками, герметизированных и утепленных. Такую модель остается правильно установить в проем пола. Но и в этом случае нужны точные расчеты.

lyuk v podval v chastnom dome

С тщательностью подбирают место входа. Удобнее всего расположить его на кухне, но кухонное пространство обычно имеет мало свободной площади, не занятой мебелью и техникой. Люки так же устанавливают в нежилых помещениях, предназначенных для хранения и работы: гаражах, кладовках.

Для оборудования невидимых люков приобретают или изготавливают модели с крышкой под отделку, в соответствии с высотой заглубления. Если требований к эстетике мало, например, вход находится в гараже, то металлическая поверхность дверцы совпадает с горизонтом пола.

lyuk v podval foto oformleniya

Тяжелые конструкции способны выдерживать повышенные нагрузки, но требуют оснащения подъемными механизмами и упорами. Чем больше размер, тем тяжелее становится дверь.

Важнейшее требование при изготовлении и монтаже: строгое соблюдение геометрии. Ошибка даже в несколько миллиметров будет бросаться в глаза и осложнит использование.

lyuk v podval idei oformleniya

ВИДЕО: Изготовления люка в погреб своими руками.

Источник

Люк в подвал своими руками – как установить и облагородить?

Статью опубликовал: Николай Стрелковский

Люк в подвал своими руками

Особенности устройства люка в подвальное помещение

Люк – это не просто декоративная дверца, прикрывающая вход. Он выполняет вполне конкретный функционал.

Деревянный пол – деревянный люк

При этом хороший люк должен иметь:

Принципы устройства люка

Все перечисленное реализовано в большинстве магазинных изделий, которые, однако, стоят немалых денег. Поэтому многие берутся за составление чертежей и монтаж самостоятельно.

Важные моменты при установке люков

Люк поднимается в сторону от лестницы

Большой удобный люк на деревянном перекрытии

Из чего и как сделать люк самому

Варианты изготовления люка

Самодельный деревянный люк

В работе нам понадобится самый простой столярный инструмент:

Таблица. Выполняемый порядок работ.

Шаг 4 – периметральная обвязка

Шаги, фото	Описание
Как видно из фото, по периметру проема уже установлена металлическая рама. Она крепится к бетону при помощи анкеров из арматуры, забитых в его толщу. К анкерам уголки присоединяются сваркой. Начинаем мы с разметки досок под крышку люка. Нам нужно поочередно укладывать их внутрь конструкции, упирать в дальнюю сторону и делать метку на 5 мм от края, чтобы получить технологический зазор.
Шаг 2 – продолжение разметки по угольнику	Торцы досок должны быть ровными. Для точной разметки используем столярный угольник.
Шаг 3 – резка досок	Берем циркулярную пилу и отрезаем от доски лишнее. То, что получилось, укладываем в раму и переходим к следующей заготовке. Таким манером заполняем весь проем. Последнюю доску, скорее всего, придется подрезать еще и по ширине. Совет! Если финишная доска оказалась ну очень узкой и нет уверенности в ее надежности, советуем с каждой предыдущей доски снять по 1-2 сантиметра, выровняв ширину всех деталей. Это долгая и кропотливая работа (без профессионального инструмента), но безопасность превыше всего.
Прямо на уголок под доски кладем рейку, которая свяжет друг с другом все детали. Тут нужно точно рассчитать толщину, чтобы крышка не выступала над стальным уголком. Если доски итак стоят заподлицо, то каркас нужно сместить немного к центру, чтобы он не попадал на уголки.
Шаг 5 – косая перевязка	Затем переворачиваем уже практически сформированную крышку и для большей прочности устанавливаем несколько дополнительных перевязок. Располагать их нужно под углом.
Шаг 6 – установка петель	Снимаем крышку и устанавливаем ее на ребро. С торца к доскам крепим на саморезы дверные петли
Шаг 7 – крепление петель к металлу	Наступила самая сложная часть. Необходимо в открытом положении зафиксировать люк и приподнять его так, чтобы он встал на запланированный уровень. Для этого устанавливаем подпорки из любого удобного материала. Если крышку некуда опереть, ищем помощника, который придержит конструкцию, пока вы будете устанавливать крепеж. Для связки берем саморезы по металлу с буром. Если уголок слишком толстый, предварительно насверливаем отверстия дрелью.
	В нашем случае ручка будет самой простой, так как люк этот располагается в гараже, где особой красоты не требуется. Выбираем подходящий вариант и крепим его на саморезы.
Шаг 9 – бюджетная обработка машинным маслом	Далее поверхность крышки тщательно шлифуется. Если получились перепады по высоте досок, то пригодится и электрорубанок, чтобы вывести поверхность в единую плоскость. Затем наносится слой декоративного состава. На фото мастер взял машинное масло и пропитал им древесину – интересное решение, продиктованное обилием влажности в помещении. Можно также использовать любой тонирующий состав, например, морилку. После ее высыхания древесина повторно шлифуется и покрывается бесцветным лаком для красоты и дополнительной защиты.

Прочная металлическая рама

Упоры не дают деталям смещаться во время сварки

Монтаж и отделка заводского люка

Шаг 1 – распаковка люка

Шаг 3 – демонтаж покрытия

Шаг 4 – примерка люка

Шаг 5 – прорезание фаски

Неармированная стяжка таким сверлом проходится без особых усилий

Шаг 7 – люк почти готов

На фото ниже показан конечный результат облицовки. Люк уже стал практически незаметным, несмотря разницу в швах. После выполнения затирки на виду будет только темный контур.

Понравилась статья?
Сохраните, чтобы не потерять!

Источник
