Лыжи для мотособаки своими руками чертежи и размеры

Общая конструкция не сложная и изготовить мотособаку своими руками по силам каждому, умеющему держать инструмент в руках (чертежи и пояснения см в окончании статьи).

Большая популярность легких мотобуксировщиков обусловлена тем, что в купе с достаточно компактными размерами они обладают отличной проходимостью, неприхотливы в обслуживании и расходуют мало топлива.

Давайте же попробуем разобраться, что представляет собой мотособака? По сути, это небольшой моторизованный гусеничный блок, который предназначен для буксирования небольших грузов.

Выбор и установка двигателя

Наиболее важным элементом самоделки является двигатель. В нашем случае мы выбрали достаточно распространенный отечественный мопедный мотор Ш-58, главное преимущество которого заключается в том, что он рассчитан на использование ручного переключателя коробки передач.

Самодельная мотособака

Также стоит отметить, что в мотособаках самоделках могут с успехом использоваться двигатели и зарубежного производства. Особенно, пользуются спросом, малолитражные двигатели компаний Yamaha и Honda.

Главная особенность этих ДВС это универсальность, они прекрасно подходят не только для создания самодельного мотобуксировщика, но и для большого количества других устройств, начиная с небольших электростанций и заканчивая самодельными мотоблоками.

Что касается количества тактов, то для лучше всего подходят двухтактные двигатели, которые по сравнению со своими четырехтактными собратьями обладают меньшими габаритами и весом, при этом их силовые характеристики примерно одинаковы.

Не стоит забывать и про элементы управления мотособакой. Здесь лучше всего подойдет руль со встроенными органами управления, т.е с переключателем КПП, ручкой газа и сцепления от старой мототехники.

Перед чалом сборки ходовой части необходимо подобрать опорные подшипники, после чего под эти подшипники и вытачиваются втулки. В качестве несущей конструкции используется сварная рама, состоящая из водопроводных труб различного диаметра. Для придания трубам нужной формы их предварительно наполняют сухим песком и плотно закупоривают пробками.

Расход не более 2л на 100км

Затем заготовка помещается в тиски, и медленно, с использованием паяльной лампы, сгибается в нужных местах. Для того чтобы изгиб получился ровным используется эталонный шаблон сделанный из фанеры.

После того как все элементы рамы приобретут нужную форму их скрепляют при помощи сварочных прихватов.

Делается это специально для того чтобы в случае образования дефектов на сборочном этапе их можно было бы легко исправить.После устранения всех дефектов рамы окончательно скрепляется сваркой.

Для установки двигателя на раму отлично подойдут заготовки из листовой стали. Делаются такие заготовки по предварительно подогнанным под раму шаблонам из картона. В первую очередь, заготовки закрепляются на двигателе, после чего, получившуюся конструкцию, прикрепляют к раме сварочными точками. Затем двигатель отсоединяют от заготовки и окончательно приваривают ее к раме.

В нашем гусеничном блоке будут использоваться разборные валы, выполненные из втулок, подшипников и непосредственно самого вала. Как говорилось ранее, втулки, специально вытачиваются под подшипники, при этом толщина втулочных стенок не должна превышать 5 мм. В связи с тем, что наибольшие нагрузки в самодельной мотособаке приходятся на заднюю ось, ее мы и делаем ведущей. Для этого к заднему валу приваривается приводная звездочка, которая соединяется с КПП посредством цепной передачи.

Помимо составных валов в мотособаках используются и составные колеса. Каждое из этих колес состоит из двух щек толщиной 3 мм и нескольких десятков грунтозацепов, выполненных из небольших стальных труб. Для того чтобы колеса лучше гасили вибрацию в концы грунтозацепов вставляются резиновые втулки.

Движитель

Для изготовления гусениц лучше всего подходит транспортерная лента шириной не менее 220 мм. Траки, для нашего мотоблока, выполняются из ровных березовых реек длиной 1260 мм. Для усиления конструкции траков можно воспользоваться стальными гребнями которые крепятся к березовым брускам. Крепление деталей гусеницы производится болтами с резьбой M6.

Самодельная гусеница

Процесс управления самодельной мотособакой практически ничем не отличается от управления мопедом. На правой ручке руля находится рукоятка газа, а на левой ручка сцепления и рычаг переключатель КПП. К слову говоря, руль крепиться к раме при помощи двух труб, которые в свою очередь приварены к П-образной вилке. Сама же вилка крепится на задней оси мотоблоке при помощи вваренных в нее стальных шайб.

Из-за того что мотор нашего мотобуксировщика располагается внутри гусеницы, завести его при помощи стандартного кикстартера нельзя, поэтому его пришлось немного модернизировать. Для этого понадобиться достаточно длинный отрезок трубы, на конце которого мы делаем прорезь такого размера, чтобы в нее смог легко войти привод рычага. Затем, при помощи обычной сварки, мы скрепляем трубу и рычаг кикстартера.

Чертеж мотособаки

Пояснения к чертежу: 1-передние ведомые колеса; 2-траки-грунтозацепы (березовые рейки 35×75-1260 мм); 3-резьбовые шпильки М8х170 мм c гайками; 4-верхняя часть рамы (стальная труба 30×2 мм); 5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм); 6-гребень (стальная полоса толщиной 3 мм); 7-усиливающий элемент (стальной лист толщиной 2,5 мм); 8-стойка (стальная труба 30×2 мм); 9-вилка (стальная труба диам. 22×2,5 мм); 10-топливный бак (полиэтиленовая канистра емкостью 2,5 л); 11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»); 12-руль (от мопеда любой марки); 13- опора топливного бака (стальная полоса толщиной 2 мм); 14-топливный кран с отстойником (от любого мопеда); 15-топливопровод; 16-втулка ведущего валa; 17- зацеп; 18-втулка (отpeзок резинового шланга); 19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм); 20-шайба; 21-шайбы вилки; 22-шплинт; 23-ведущий вал (стальная труба диам 30×2,5 мм); 24-фланец (стальной лист толщиной 3 мм); 25-штифт (стальной пруток диам 10 мм); 26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм); 27-заднее ведущее колесо; 28-тросы системы управления; 29-цепь привода гусеницы; 30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм); 31-двигатель типа В-50; 32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм); 33-нижняя часть рамы (стальная труба 30×2 мм); 34-втулка переднего ведомого вала; 35-болты М8х55 мм c гайками; 36,40- втулки; 37-подшипник; 38-переходник; 39-втулка; 41-втулка; 42-ведущая цепная звездочка; 43- резинотканевая лента (толщина 6 мм, ширина 220 мм).

Создание мотособаки потребует от вас определенных навыков и умений, однако при наличии правильного чертежа и пояснений, не превратится в невероятное препятствия. Ниже мы подробно опишем весь процесс создания этого механизма.

Создание мотособаки: выбор двигателя

Польза от создания мотособаки будет особенно ощутима в труднопроходимой местности. Механизм обладает небольшими размерами, требует смешное количество топлива, прост в починке и управлении. По сути, это гусеничный блок на моторе, упрощающий процесс буксировки груза. Соответственно, самой важной деталью такой “поделки” будет двигатель. Мы рекомендуем выбрать модель Ш-58 от старого советского мопеда по следующим причинам: он стоит относительно дешево и предлагает ручное управление коробкой передач. Любые другие малолитражные двигатели, которые окажутся под рукой, также приемлемы для использования. К примеру, распространенным выбором являются запчасти от Yamaha и Honda. Лучше брать двухтактный двигатель, так как в данной поделке он не слишком уступит четырехтактному.

Подбор нужных деталей для мотособаки

В качестве основного элемента управления нам потребуется руль со встроенным переключателем КПП, сцеплением и газом, например, от той же мототехники советских образцов. Для ходовой части необходимы опорные подшипники, к ним – втулки по размеру, плюс опорная рама. Сделать ее легко из водопроводных труб. Чтобы придать им нужную форму, трубы заполняют песком, закупоривают и с помощью паяльной лампы аккуратно изгибают, предварительно зафиксировав в тисках. Далее компоненты скрепляются сварочными прихватами, в соответствии с эталонной конструкцией. Когда видно, что ни какие дефекты не нуждаются в правке, детали свариваются окончательно.

Установка двигателя и валов мотособаки

Чтобы закрепить двигатель на раме, потребуются заготовки из заранее подготовленной листовой стали. Сперва они наносятся на картон и подгоняются под раму. Из втулок, подшипников и валов будет создан разборной вал. В связи с распределением нагрузок, задняя ось будет ведущей. Поэтому к заднему валу необходимо приварить приводную звездочку соединяющаяся цепной передачей с КПП. Составные колеса для мотособаки будут состоять из 2 щек по 3 мм, стальных грунтозацепов и резиновых втулок, гасящих вибрацию.

Изготовление гусениц для мотособаки

В идеале для данной части берем транспортерную ленту около 220 мм. Траки делаем из березовых планок, по 1260 мм. в длину, закрепляя детали болтами М6. Управление финальной конструкцией похоже на вождение мопеда. Руль закрепляем на раме посредством 2-х труб, закрепленных на вилке в виде буквы П. Вилка укрепляется на задней оси приваренными стальными шайбами. Так как мотор расположен внутри гусеницы, кикстартер придется слегка усовершенствовать. Для этого мы берем отрезок трубы и размещаем в ее конце привод рычага, после чего скрепляем их сваркой.

Чертеж и пояснения к нему вы найдете на картинке выше. Также смотрите подробное видео о том, как сделать мотособаку своими руками.

Мотобуксировщик является неотъемлемым приобретением в местах, где автомобиль не может проехать – это поля, леса, районы, в которых большее время года находится глубокий снег. Преимуществами такой техники является то, что она имеет относительно небольшие размеры, мало весит, способна справится с различными заносами, а также легко проходит в труднодоступных местах. Особенно мотобуксировщик хорошо иметь людям, которые увлекаются зимней охотой, рыбалкой, а также для перевоза малогабаритных грузов, дров. Пригодится устройство зимой и летом. Купить мотособаку можно в магазине, однако, кто не хочет переплачивать, ее можно собрать своими руками.

Что такое мотособака для мотоблока

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

Заводские мотобуксировщики

После ажиотажа на гусеничные приставки, их стали выпускать на территории нашей страны. Одними из популярных по праву можно назвать мотобуксировщики для мотоблоков Салют (Агат) и Нева.

Снегоходные приставки для Салют (например, модель СП-МБ-С) и Нева (модели СП-МБ-2, СП-МБ-23 и другие) стали выпускаться 15 лет назад и успели завоевать сердца многих людей за легкость в использовании и простой ремонт.

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотоблоки имеют небольшой двигатель, поэтому лучше для них купить двухгусеничную приставку. Каждый трак имеет отверстия, а стандартные модели располагают на оси обычные 2 звездочки из пластмассы, куда насаживаются гусеницы. Такой технический момент является более практичным, так как часто поломки мотособаки происходят по этой проблеме.

Но есть существенный недостаток: двигатель имеет малую мощность (7 л), поэтом разгон будет не более 20 км/ч, а то и еще ниже. Этим моделям тяжело тянуть несколько волокуш, т.к. они относятся к облегченным вариантам. При выборе гусеничной приставки надо обратить внимание на этот факт, т.к. для серьезных грузов устройства не пригодны.

Мотобуксировщик к мотоблоку своими руками

Самостоятельно сделать мотобуксировщик несложно. Важно определиться с двигателем. Можно купить двигатель как отечественный, так и зарубежный. Неплохие отзывы о работе имеют двигатели марки Yamaha и Honda. Они универсальны, поэтому подойдут к любой модели аппарата. Что касается гусениц, то их можно сделать своими руками, понадобятся лишь материалы, немного времени и терпения.

Самодельные гусеницы для снегоходной приставки

Способов сделать гусеницу много, но сегодня расскажем, как сделать ее из клиновидных ремней, цепей. Для этого берем ремни, скрепляем их на грунтозацепы или колеса, таким образом, получаем простые самодельные гусеницы.

Схема сборки гусеницы из цепей осуществляется не менее просто. Необходимо взять две идентичные цепи, найти последние звенья, разжать их согнуть, чтобы получился замкнутый круг. Затем звенья закрепляем, паяльником завариваем. Укрепление цепей делается , сделанных из стальных пластин. Закрепляются они болтами. Для представления можно ознакомиться со схемами:

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, . или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Когда осуществляется сборка снегоходной приставки, надо наметить чертеж, который предотвратит лишние ошибки.

1. Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
2. Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
3. Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Сделать снегоходную приставку просто, нужно немного времени, смекалки и предусмотреть все мелочи, так как экономить на хорошей технике глупо. Мотобуксировщик, собранный самостоятельно, будет служить без перебоев.

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом
за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость
личной авто- и мототехники при минимальных финансовых затратах
.

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора
:

• крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами
, служащими в качестве активных грунтозацепов.

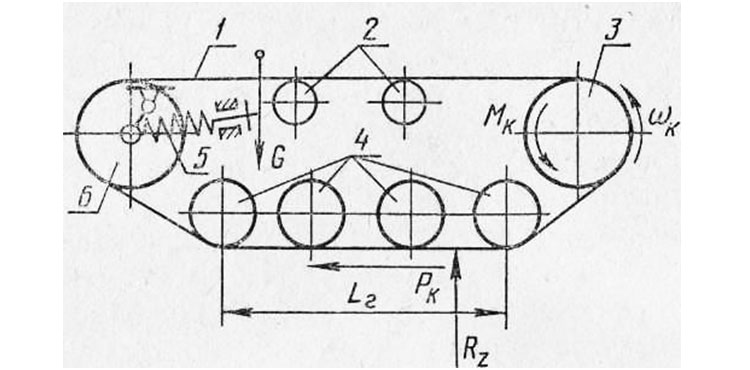

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом
:

1. На ведущую звездочку (поз. 3) подается крутящий момент М к.
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению
, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом
, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход
на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность
   старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев
   ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы
   , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью
   и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность
   применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков
работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции
самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества
своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево
.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья
.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции
   повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей
   , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя
   .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов
по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову
.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения
(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход
(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью
и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману
, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см
.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см
с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы
.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси
. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл
. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл
. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм
.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

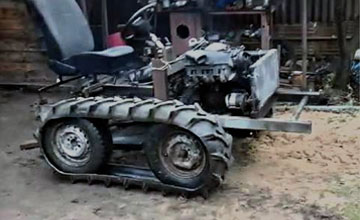

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись
.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка
   для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором
   .
4. Вырезание ножом можно с успехом заменить электролобзиком
   , обезопасившись от возможного травмирования.
5. Срезаются обе боковины
   покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты
.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

«Не лает, не кусает, по полю катает»… Не ломайте голову над этой странной загадкой.

В ней скрывается необычная машина, предназначенная для перевозки людей и грузов по бездорожью. Ассоциация с собачьей упряжкой возникает по причине раздельного расположения транспортного модуля и саней-волокуш. Поэтому мотобуксировщик часто именуют «мотособакой».

Привычная среда эксплуатации этой машины – замерзшие озера и реки, заснеженные леса и поля. Абсолютное большинство владельцев мотособак — охотники, рыбаки и туристы.

Недостаточная осведомленность большинства горожан о мотобуксировщиках на фоне их растущей популярности требует от нас подробного рассказа об их видах, возможностях и особенностях эксплуатации.

Что представляет собой мотобуксировщик?

Созданный для движения по зимнему бездорожью, мотобуксировщик имеет много общего со снегоходом. Принципиальное отличие – размещение водителя вне платформы с мотором на буксируемых санях. Это не пустой каприз конструкторов, а важное компоновочное решение, уменьшающее вес машины и увеличивающее ее проходимость. Два других достоинства в сравнении со снегоходом – простота конструкции и доступная цена.

Следует особо отметить компактность и небольшой вес данной машины. Ее можно без проблем разместить в легковом автомобиле с кузовом «универсал».

Лучшее время года для мотобуксировщика – зима, а идеальное место для поездок – заснеженная поверхность реки или озера. Изначально эти машины как раз и были разработаны для любителей подледной рыбалки. Схема эксплуатации мотособаки очень простая: в автомобиле ее привозят на берег водоема, выгружают и ездят по льду в поисках хорошего клева. У большинства машин бака с горючим хватает на 30-40 км, поэтому на одной заправке можно удалиться от места базирования на 15-20 км.

Хороший мотобуксировщик уверенно передвигается не только по накатанному, но и по достаточно глубокому снегу. Он может перевозить грузы по лесу и по пересеченной местности, изобилующей подъемами и спусками.

Летом транспортные возможности этой техники снижаются, поскольку каменистый грунт быстро убивает резиновую гусеницу. А вот для поездок по болотистым местам, полям и лесным дорогам мотобуксировщики в теплое время года используют довольно активно.

Хорошие тяговые характеристики и отличная маневренность этой машины востребованы в приусадебном хозяйстве круглый год.

Летом мотособака не отдыхает, а трудится вместе с хозяином

«Анатомия» мотособаки

Здесь все нужно разложить «по косточкам». Любой мотобуксировщик состоит из следующих частей:

1. Двигателя.
2. Несущей рамы.
3. Подвески.
4. Трансмиссии.
5. Гусеницы.
6. Электрооборудование и системы управления.

1. Двигатель

чаще всего одноцилиндровый четырехтактный мощностью от 6 до 15 «лошадок».

Наибольшую популярность заслужили три вида силовых агрегатов: более дорогие «Honda», а также более бюджетные MTR (китайский аналог японского бренда) и Lifan. Ценовая разница между ними весьма ощутима и достигает 20 000 рублей. Разница в надежности не столь значительна. Поэтому многие покупатели выбирают технику с китайскими моторами.

Если говорить о тяговых характеристиках, то 6-ти сильный агрегат – вариант для поездок одного человека на рыбалку или охоту с необходимым снаряжением (50-70 кг). Мотособака с мотором мощностью более 9 л.с. справится с перевозкой двух человек и доставит на санях-волокушах в нужную точку два центнера груза.

2. Раме

нужно уделить должное внимание, поскольку она испытывает серьезные нагрузки при движении по бездорожью. Тонкий металл здесь недопустим. Он быстро деформируется, делая машину непригодной к работе.

Знатоки утверждают, что необходимый минимум толщины стального листа – 3 мм. По поводу надежности стального профиля каркаса лучше всего судить по отзывам владельцев данной техники.

Рама – основа надежности и долговечности

3. Подвеска

мотобуксировщика – важный показатель его ходовых возможностей. Существуют две конструктивные системы подвески: катковая и склизовая.

Катковая подвеска

Склизовая подвеска – гусеница скользит по внутренней «лыже»

Катковая подвеска при движении по неровной местности комфортнее склизовой, но хуже преодолевает глубокий снег (забиваются полости между катками). В свою очередь склизовая система может эксплуатироваться только в зимнее время. Ей необходим снег, охлаждающий гусеницу, трущуюся об лыжный полоз – склиз.

Из современных модификаций катковых подвесок можно выделить варианты, в которых реализовано не жесткое, а пружинное опирание катков. Благодаря такому решению мотобуксировщик мягче движется по твердой поверхности замерзшего водоема и грунтовым дорогам.

4. Трансмиссия

передает вращение вала двигателя на ведущую звездочку гусеницы. Она бывает двух типов: автоматическая редукторная и вариаторная.

Главный плюс автоматического сцепления – высокое тяговое усилие. К недостаткам можно отнести повышенный износ фрикционных дисков и необходимость частого обслуживания.

Вариатор обеспечивает плавную бесступенчатую передачу крутящего усилия от мотора к гусенице, меньший износ деталей и экономию топлива. Он надежнее, но дороже «автомата». Самое слабое место вариаторной трансмиссии – приводной ремень. Его приходится часто менять после активного движения на тяжелых участках.

Знатоки мотособак утверждают, что вариатор оптимален для зимней эксплуатации. Автоматическая трансмиссия и рама с подрессоренными катками – лучшее решение для всесезонной эксплуатации.

5. Конструкции гусениц

отличаются по ширине, длине, высоте и шагу грунтозацепов.

В зависимости от ширины различают два вида гусениц:

1. Снегоходные (38 см).
2. Специально разработанные для мотобуксировщиков (50-55 см).

Снегоходная «бурановская» гусеница не отличается высокой проходимостью. Технику с таким движителем лучше эксплуатировать на укатанных зимниках или на водоемах. Небольшая ширина гусеницы делает машину менее устойчивой. Чаще всего ее ставят на бюджетные модели с автоматической трансмиссией и мощностью мотора не более 7 л/с. Покупать мотособаку с узкой гусеницей можно порекомендовать тому, кто ездит один и не перевозит тяжелые грузы.

50-ти сантиметровая гусеница – самый востребованный вариант. Большая ширина и высокие грунтозацепы делают мотобуксир проходимее, устойчивее и маневреннее.

Стандартная гусеница (длина 2828 мм, ширина 500 мм, высота грунтозацепов 21 мм)

Для повышения проходимости мотобуксировщики комплектуют так называемой агрессивной гусеницей. Она отличается большей шириной (55 см), особым «рисунком протектора» и высотой грунтозацепов (32 мм против 21 мм у стандартной).

Агрессивная гусеница

Для движения по голому льду и плотному снегу разработана разрезная конструкция. Она представляет собой две узкие гусеницы, соединенные металлическими рейками-грунтозацепами. Узкая специализация данной конструкции делает ее малопригодной для движения по глубокому и рыхлому снежному покрову.

Разрезная гусеница

6. Кроме штатной «электрики»

, обслуживающей мотор, мотособаку по вашему желанию могут доукомплектовать электростартером (в базовой комплектации предусмотрен ручной пуск) и катушкой освещения.

О необходимости первого устройства можно спорить, поскольку ручной запуск двигателя у мотобуксировщика работает надежно. А вот про установку катушки освещения дискутировать нет смысла. Она снабжает электричеством фару, без которой в темное время суток вы далеко не уедете.

Единственный нюанс, о котором следует знать – сила тока, вырабатываемого катушкой. 3-х амперной будет недостаточно для питания стандартной 55 Ваттной лампочки, стоящей в фаре. Поэтому лучше, если мотособака будет снабжена катушкой освещения на 7 Ампер. Ее хватит не только для освещения, но также для питания электроподогрева ручек управления – дополнительной полезной опции мотобуксировщика.

Управление двигателем и трансмиссией, выбор направления движения – все в этой машине выполняется посредством двуручной стойки, в просторечье именуемой «рогами». Она шарнирно соединена с силовым модулем и напоминает систему управления мотоблоком.

Свободное место на платформе мотособаки не пустует. На нем перевозят грузы и туристическое снаряжение.

Говоря об устройстве мотособаки, нужно сказать несколько слов о полезном дополнении — лыжном модуле. Он превращает машину в подобие легкого снегохода, позволяя водителю сидеть на грузовой платформе, комфортно управляя движением.

Лыжный модуль мотобуксировщика

Пятерка популярных производителей

Популярность мотособак на сегодняшний день такова, что только ленивый производитель не пытается предложить рынку свой вариант машины. Разобраться в пестром разнообразии названий и моделей непросто. Как всегда полезным ориентиром в этом деле выступают видеоролики, размещенные в интернете и отзывы владельцев.

В связи с этим заслуживают внимание мотобуксировщики компании Бурлак
. Надежность конструкции и отсутствие проблем с запчастями радует владельцев этой техники. В 2016 году самую бюджетную модель данной фирмы (6.5 л.с.) можно приобрести за 52 000 руб., самую оснащенную (15 л.с.) за 82 600 руб.

Буксировщик Бурлак

Не менее популярны всесезонные машины российской компании Койра (KOiRa)
. Они оснащены двумя гусеницами и пневмокатками, повышающими проходимость по болотистым участкам. Ценники на них стартуют с отметки в 82 000 и заканчиваются на уровне 135 000 рублей.

Не вызывают нареканий у владельцев скоростные мотобуксировщики Чинук
российской сборки, уверенно преодолевающие рыхлый снег и весеннюю распутицу. Ориентировочные цены на эти машины находятся в диапазоне от 74 000 до 105 000 рублей (с лыжным модулем в комплекте).

Положительные отзывы заслужили мотособаки Пахус (Paxus)
за высокую проходимость, надежность и ремонтопригодность. Приобрести их можно по цене от 51 000 до 250 000 руб. в самой богатой и полной комплектации.

Высокие позиции в народном рейтинге занимает мототехника Барс
. Самые популярные модели этого производителя — Партизан и Следопыт. Они экономичны, просты в управлении и обслуживании. Стоимость машин в зависимости от мощности мотора и комплектации находятся в диапазоне от 56 до 120 тыс. руб.

Барс Следопыт

Как сделать мотособаку своими руками?

Многие любители самодельных конструкций успели приложить руки к созданию мотобуксировщиков. Дело это не простое, требующее хороших конструкторских и слесарных навыков.

Самодельную мотособаку, собранную на основе маломощного двигателя от бензопилы или мопеда нельзя считать серьезным механизмом. Это скорее забавная игрушка, а не надежный помощник на охоте или рыбалке.

Основные узлы будущего буксировщика – двигатель, вариатор, цепь, ведущую звездочку, катки и гусеницу лучше купить готовыми, сосредоточив основные усилия над изготовлением прочной рамы и качественным монтажом приобретенных агрегатов.

Самодельная рама — вид сверху

Сварив по чертежам раму, к ней крепят опоры для гусеницы, валы с катками и ставят гусеницу.

Следующий этап – монтаж платформы из толстой фанеры или стального листа и крепление на ней двигателя, вариатора и приводной цепи.

Сделать мотособаку своими руками без ограждения грузовой платформы – значит каждый раз тратить время на фиксацию поклажи с помощью веревок или упругих строп. Решетку ограждения сваривают из мелкого трубчатого профиля сечением 20х20 мм.

Мотособаки своими руками изготавливаются сегодня многими умельцами. Эти устройства представляют собой снегоходные малогабаритные гусеничные машины, с помощью которых можно буксировать сани. Этот вид техники стал известен сравнительно недавно, около 20 лет назад, однако уже сегодня он смог завоевать популярность среди широкого круга потребителей. Технику вы можете не только приобрести, но и изготовить.

Почему стоит изготовить мотособаку

Оборудование отличается компактностью, неприхотливостью и не предполагает необходимости наличия отдельного помещения для хранения. Если вы изготовите такой мотобуксировщик самостоятельно, то он будет способен облегчить вам жизнь, это особенно касается рыболовов и охотников, а также любителей активного зимнего отдыха. Собрать данный прибор можно из подручных средств, этот подход окажется рентабельнее по сравнению с приобретением модели заводской сборки.

Подготовка к работам

Перед тем как приступить к сборке мотособаки своими руками, вы должны определиться с ее характеристиками. Важно решить, какой грузоподъемностью будет обладать техника, за счёт какого двигателя будет работать, а также какой тип трансмиссии будет использован в конструкции. Мастеру нужно решить, будет ли двигатель запускаться электрическим стартером или вручную.

Когда изготавливаются мотособаки своими руками, они обычно дополняются приспособлениями, которые будут отвечать на запросы владельца. Сюда можно отнести:

• лебедку;
• защиту цепи;
• дополнительный свет.

Возможно, вам понадобится мотобуксировщик в виде толкача. Все эти характеристики позволят определить необходимый набор инструментов и материалов.

Подбор двигателя и сборка основы

На первом этапе мастеру предстоит собрать раму, на которую будут укрепляться двигатель, ходовая часть и коробка скоростей. Для этого обычно используется швеллер или металлическая балка, из одного из которых можно будет собрать прямоугольную раму, а использовать для этого нужно сварочный аппарат и углошлифовальную машину. При сборке мотособаки своими руками на раму устанавливаются крепления для коробки скоростей и мотора, при этом следует использовать стальной уголок. Двигатель может быть любым, его можно позаимствовать у бензопилы «Дружба» или «Урал». Именно так поступали производители первых мотобуксировщиков.

Однако вы можете использовать и мощный мотор, который можно взять от импортного скутера или мопеда. Если речь идет о двигателе Ш-58, можно выделить его основное преимущество — возможность использования коробки передач с ручным переключением. Если же применить двигатель зарубежного производства, то он должен быть малолитражным, желательно предпочесть двухтактный мотор, ведь четырехтактный при одинаковой мощности будет иметь более внушительную массу. Если говорить о мощности, то вполне достаточно будет 6,5 л. с., это позволит обеспечить скорость движения, которая равна 30 км/ч, что верно даже при передвижении по глубокому снегу.

Работа над ходовой частью

Если вы задумались над вопросом о том, как сделать мотособаку своими руками, то должны позаботиться о системе управления и ходовой части. Последняя основана на опорных подшипниках. На токарном станке, учитывая подобранные подшипники, выполняются втулки, толщина стенок которых должна быть равна 5 мм.

Они используются для установки опорных подшипников по углам рамы. Передние и задние оси вытачиваются на токарном станке, в итоге удастся получить валы. У описываемой конструкции на заднюю часть будет приходиться больший объем нагрузок. Поэтому задний вал необходимо сделать ведущим, на него надевается приводная звездочка, которая фиксируется сваркой. Ее следует соединить с помощью цепи с коробкой передач.

Самодельные мотособаки своими руками изготавливаются по определенной технологии, которая предусматривает дополнения к технике в виде гусениц. Их можно выполнить из транспортерной 22-см ленты, которую дополнительно усиливают металлическими шинами. Вы можете позаимствовать гусеницу у снегохода «Буран», но для расширения ходовой части ее разрезают пополам и делают вставки.

Методика проведения работ

Гусеничные траки иногда изготавливаются из твердой древесины или кареток от «Бурана», которые распиливаются и соединяются вставками. На четырехступенчатую коробку и мотор необходимо установить шкивы, которые соединяются ременной передачей. Руль дополняется встроенными органами управления по типу ручек газа и сцепления, а также переключателя коробки передач. Его снимают со скутера или мопеда.

Сборка мотособаки своими руками предусматривает фиксацию рукоятки на правой стороне, тогда как ручка переключения сцепления и коробки передач должна находиться слева. Руль фиксируется с помощью двух трубок, которые должны иметь вид буквы П. Полученная вилка фиксируется к задней оси шайбами, которые укрепляются сваркой. В результате разница в управлении обычным мопедом и мотобуксировщиком будет отсутствовать.

Вы можете изменить технологию проведения работ. Например, мотособака-толкач своими руками изготавливается почти по такой же методике, однако разница выражена лишь в навесном оборудовании. Для этого применяются узлы и детали, которые были позаимствованы у других механизмов и устройств, ранее пришедших в негодность.

Использование мотоблока

В конструкции можно использовать мотоблок, который ляжет в основу. Однако при этом удастся добиться скорости, равной 5 км/ч. Из транспортерной ленты необходимо изготовить две гусеницы, а корд будет однослойным. Применив отходы пластиковых труб, вы сможете выполнить траки. Применив полиэтилен, нужно будет выпилить ведущие звезды с помощью лобзика.

Мотособака из мотоблока своими руками изготавливается по технологии, которая предполагает дополнение техники сидячими санками. Кондуктор выполняется из старой двери, на поверхность которой необходимо набить штапики и бруски, расстояние между ними составит 35 мм. На ведущую звездочку надеваются гусеницы и натяжное колесо.

Заключение

Если вы решили изготовить мотособаку, то элементы между собой соединяются уголками, на которых располагается площадка для крепления двигателя. Натяжное колесо будет иметь диаметр, равный 290 мм. Диаметр впадины у ведущей звездочки составляет 290 м, звёздочка надевается на оси мотоблока.

Учитывая параметры агрегата, вы должны подобрать размеры конструкций, которые изготавливаются из швеллера, уголка и трубы. Например, подшипники будут иметь размеры 107 и 205 мм. Иногда последний параметр оказывается слишком велик для такой техники, однако если запчасти есть под рукой, то можно использовать именно их. Учитывая диаметр оси агрегата, необходимо подобрать подшипник, который надевается на ось.

Чтобы тянуть волокуши, проще приобрести готовый мини-снегоход, мотобуксировщик или толкач, чем делать его своими руками. Однако, как показывает практика, заводские модели имеют множество недостатков, начиная с низкого качества деталей и заканчивая конструктивными недоработками. Тянуть волокуши такие мотособаки не хотят. Не удивительно, что в инструкциях к мотобуксировщикам можно увидеть предостережение не уезжать от дома дальше, чем на километр без сопровождения другого водителя. Согласитесь, застрять в снегу вдали от дома? не очень ободряющая перспектива.

В китайских мотособаках постоянно ломается карбюратор, расстраивается сцепление, ослабляется гусеница или ломается что-либо другое. Поэтому, чтобы избежать подобных неприятностей, лучше всего сделать своими руками собственную мотособаку или толкач полностью с нуля, или переделать заводской вариант. Главный минус? это трудоемкое, требующее времени и навыков изготовление рамы и подгонки деталей.

Почему самодельные мотобуксировщики предпочтительнее

Каких недочетов получится избежать, разрабатывая собственную модель? Из-за неправильной конструкции гусеницы буксировщиков могут забиваться снегом. В другом случае мотособака встает на дыбы и зарывается в глубоком снегу, бросая его на ездока и волокуши. Самодельные мотобуксировщики с передним расположением двигателя, в отличие от большинства заводских, где он размещается в задней части, гораздо предпочтительнее. Сцепление с дорогой гораздо лучше, что позволяет экономить топливо и шустрее тянуть волокуши. Кроме того, в буксировщике или толкаче для рыбалки и работы можно предусмотреть дополнительные отделения для припасов и снастей.

Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от?Бурана?, которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Ну и главное преимущество? по цене самого дешевого китайского буксировщика вы можете сделать более прочный самодельный буксировщик или толкач. За те же деньги получаем отличный двигатель, мощную гусеницу и более качественные детали.

Использование снегоходной приставки для мотокультиваторов

Если вы владелец мотоблоков?Салют?, ?Нева?, ?Каскад?, ?Целина?, МБ-2, ?Луч? или?Фаворит?, то можете приобрести двухгусеничную снегоходную приставку. Пока что это лучший способ сделать буксировщик или толкач из мотоблока. Прошлые модели таких приставок были раскритикованы пользователями. Однако эти разительно отличаются от своих предшественников. В отличие от цепной передачи, как у обычных мотособак, на оси мотоблока насаживаются две пластмассовые звездочки, на которые надеваются гусеницы. Для этих ведущих звезд в каждой гусенице предусмотрены специальные прорези.

Использование мотоблока, чтобы тянуть волокуши, очень удобно. Конструкция быстро разбирается, что позволяет разместить ее в легковом автомобиле. Однако, минус мотоблока в том, что установленный в нем двигатель имеет мощность 6 или 7 л. с. Мотобуксировщик из мотоблока и волокуши будут двигаться со скоростью до 15 или 20 км/ч, а средняя скорость может быть и того ниже. Такой буксировщик с трудом тянет одни волокуши, не говоря уже о вторых.

Как сделать мотобуксировщик своими руками

Чтобы собрать самодельную модель, некоторые запчасти лучше купить готовыми. Гусеницу и ролики можно взять от?Бурана?. Двигатель тоже можно приобрести отдельно? сегодня в Интернете их огромный выбор. Среди множества китайцев предпочтение лучше отдать мотору от Honda на 9?13 л. с. Чтобы карбюратор хорошо работал, обращайте внимание на наличие надписи Design in Japan. Такой карбюратор создаст вам меньше проблем при обслуживании. Этот карбюратор лучше настраивается и регулируется.

Для изготовления мини-снегохода, буксировщика или толкача вряд ли сгодится двигатель от бензопилы?Урал?, так как тянуть волокуши он будет в лучшем случае со скоростью пешехода. Мощность бензопилы?Урал? 5 л. с., а этого недостаточно для полноценной мотособаки. Мотор от бензопилы?Урал? сгодится разве что для установки на детский или взрослый облеченный снегокат. Вместо этого можно использовать двигатель от мопеда или мотоцикла. Скорее всего, он будет мощнее, чем у бензопилы?Урал?, однако не переусердствуйте, так как слишком тяжелый мотор? это тоже плохо.

В отличии от других деталей, раму буксировщику необходимо сделать самостоятельно. Для этого, можно использовать металлические квадратные трубы 20 х 40 х 120. На готовую раму нужно приварить крепления для коробки скоростей, двигателя и гусеницы. Как и раму, из 120 металлической трубы нужно сделать рычаги для управления. Однако для этого лучше взять трубу круглого сечения. Две трубы скрепляются перемычками, а на одну из них ставится сцепление и газ.

Корпус для защиты двигателя мотобуксировщика изготавливают из жести, однако в некоторых случаях можно обойтись без него. Если двигатель установлен в передней части, то корпус не так нужен. Если же мотор сзади, то защита от снежной пыли обязательно понадобится. В любом случае, делать корпус или нет, решать вам. Можно также использовать корпус от старого мотобуксировщика.

Итак, для создания самодельной мотособаки нужно не так уж много. Главное, это умение работать со сварочным аппаратом, чтобы сварить раму, и некоторое понимание в механике. А настроить карбюратор, отрегулировать сцепление или подтянуть гусеницу? все это дело практики.

Мотобуксировщик или мотособака – нужная вещь для охотника. Этот вид транспорта можно приобрести в специализированном магазине, но цены на подобную технику высокие. Выход есть: собрать изделие можно самому, тогда затраты будут небольшими. Чтобы мотособака своими руками была сделана качественно, служила долго, нужна подробная схема и чертежи, ряд инструментов и деталей.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

• экономия топлива и общее удешевление конструкции;
• более высокая скорость движения;
• возможность сделать дополнительные отсеки для снастей.

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор. Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

Чаще всего для мотособак используются двигатели марок «Хонда», «Ямаха» (дорогие) или китайских брендов (MTR, «Лифан» и другие бюджетные).
Эти силовые агрегаты сильно различаются по цене, хотя мощность их обычно равнозначна. Отлично себя зарекомендовали двигатели «Лифан» с центробежным (сухим) сцеплением. Некоторые применяют для создания мотособак мотор из мотоблока, снимают двигатель с бензопилы «Урал», пилы «Дружба».

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать раму своими руками, можно посмотреть на фото, видео. Берут две трубы сечением 20*20 мм, дополняют еще двумя размерами 20*40 мм, формируют каркас. Вваривают в него два уголка по 40 мм, сверху приваривают защитный каркас для двигателя, который не даст ему повредиться при опрокидывании техники. К раме также желательно присоединить заклепками лист оцинковки для закрытия гусеницы.

Подвеска мотособаки

Подвеска служит важным показателем работы ходовой части. По конструкции она может быть катковой, склизовой. Катковая хуже показывает себя на снегу, зато идеальна для движения в теплое время года. Подвеска на склизах не позволяет забиваться гусеницам, но применяется только зимой: ей нужен снег, который охлаждает систему (лыжный модуль).

Для домашнего изготовления мотособаки и поездок в любой сезон года стоит выбирать современную катковую подвеску, но не с жестким, а с пружинным опиранием катков. Такая мотособака будет более мягко перемещаться на замерзшей дороге. При движении придется избегать слишком рыхлого снега.

Трансмиссия мотособаки

Трансмиссия отвечает за передачу вращения вала на основную звездочку гусеницы. Коробка может быть вариаторной, механической, автоматической редукторной, некоторые имеют реверс (возможность заднего хода). Преимущество автоматической трансмиссии – большое тяговое усилие, минус – быстрый износ ряда деталей, необходимость регулярного техобслуживания.

В качестве механической можно применять коробку от ВАЗ, иного старого автомобиля. Ее плюс – простота обслуживания, отсутствие необходимости в частом ремонте, но использование такой трансмиссии менее комфортно. Вариатор обеспечивает плавную передачу усилия от двигателя на гусеницу, что помогает снизить скорость износа деталей, сэкономить на бензине. Минус – слабый приводной ремень, который приходится регулярно менять.

Гусеница мотособаки

Такие устройства могут быть снегоходными и специализированными, созданными именно для мотособак. Они различаются шириной, высотой, длиной. В продаже есть сменные гусеницы от снегоходов, которые можно применять в изготовлении мотобуксировщиков. Популярны гусеницы от «Бурана», но высокой проходимостью они не отличаются, эксплуатировать мотособаки придется только на замерзшем водоеме, хорошо накатанной дороге.

Приобретать следует не слишком узкие гусеницы. Оптимальным считается изделие на 50 см, поскольку оно делает мотособаку устойчивой, проходимой, маневренной.
Есть в продаже и «агрессивные» гусеницы повышенной проходимости, их ширина – от 55 см, выполнен особый рисунок протектора. У изделий повышена высота грунтозацепов – она равна 32 мм (стандартная составляет 21 мм). Можно также сделать гусеницы самостоятельно из транспортерной ленты. Траки выполняют из березовых планок, иных материалов.

Электрооборудование и системы управления машины

Для управления мотособаки используют руль, имеющий связь с КПП, ручкой сцепления, газом, которые следует взять с любой подходящей старой техники. Обычно в базовых комплектациях буксировщиков оборудован ручной пуск, но по желанию его могут поменять на электростартер, добавить катушку освещения. Все это легко сооружается самостоятельно, но затраты на изготовление мотособаки повысятся.

Без электростартера вполне можно обойтись, к тому же ручной пуск считается более надежным в плане поломки.
Зато без освещения ночью на мотособаке точно придется плохо, эту систему нужно предусмотреть обязательно. Машину надо снабдить катушкой на 7 ампер, чтобы проблем с подпиткой фар не возникало.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

• грузоподъемностью;
• мощностью двигателя;
• типом трансмиссии;
• системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями.
Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

Для любителей охоты и рыбалки незаменимым приспособлением представляется мотобуксировщик. Поскольку подобного рода устройство стоит довольно дорого, многие интересуются, может ли быть сделана мотособака своими руками. Схема и чертежи при наличии необходимого оборудования и материалов позволят изготовить это нестандартное транспортное средство самостоятельно.

Прежде чем выяснить, как своими руками сделать мотособаку, необходимо более подробно рассмотреть этот тип устройств. Они представляют собой компактные снегоходы или болотоходы, оборудованные двигателем. Основными элементами мотособаки является буксировщик гусеничного типа, а также сани, прикрепляемые к нему.

В зависимости от конкретной модификации подобного рода механизм может обладать другими составными частями, например, грузовой платформой, размещенной на тягаче. Силовые агрегаты, используемые в конструкции данного транспортного средства, оснащаются маломощными моторами — от 6 до 13 л.с., что позволяет двигаться по пересеченной местности с небольшой скоростью, около 30-40 км/ч.

Мотособака обладает небольшими габаритами

Необходимо отметить, что мотособака из культиватора не предполагает наличия тормозной системы, это делает езду на высокой скорости небезопасной. Устройство пользуется высоким спросом среди любителей рыбалки, охоты, отдыха на природе. Оно используется для выполнения различных хозяйственных задач, транспортировки небольших грузов.

К числу характерных преимуществ мотобуксировщиков целесообразно отнести следующие особенности:

• простота конструкции, позволяющая собрать подобное устройство самостоятельно;
• высочайшая проходимость, за счет которой удается передвигаться даже по труднодоступной местности;
• низкая стоимость эксплуатации, обслуживания, ремонта.

По своей конструкции подобные устройства напоминают классические снегоходы, однако позиция водителя расположена вне буксировщика, что позволяет значительно снизить его вес, увеличивая проходимость.

Изделия отлично подходят для любителей зимней рыбалки, поскольку благодаря небольшой массе они легко передвигаются по поверхности замерзших озер, не создавая угрозы пролома льда.

Мотобуксировщик для труднопроходимых мест

Планируя изготовить самодельные мотобуксировщики, необходимо учесть, что их стоимость будет аналогична наиболее бюджетным моделям, представленным в продаже. Однако, они по большей части китайского производства, отличаются низким качеством сборки и часто ломаются, в отличие от самодельного агрегата повышенной надежности.

Мотобуксировщик, изготовленный своими руками, отлично подойдет для передвижения и транспортировки грузов в условиях:

• болотистой местности;
• снега;
• грунтовых дорог;
• неравномерного рельефа, изобилующего спусками и подъемами.

Приспособление отличается небольшими габаритами и малым весом, что позволяет перевозить его до места эксплуатации с помощью стандартных транспортных средств без лишних неудобств.

Изготовление вездехода

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

1. Подбор основных элементов конструкции с необходимыми параметрами.
2. Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
3. Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

• гусеничный механизм;
• подвеска;
• рама мотобуксировщика;
• трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

Чертеж рамы мотособаки

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным.

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.
