Макеты железной дороги в масштабе 1 87 своими руками

атюрная железная дорога — это мечта почти каждого ребёнка. Достаточно посмотреть, как дети «прилипают» к выставочным стендам и музейным экспонатам, моделирующим железную дорогу. Очень интересно видеть паровозики и вагончики, которые являются уменьшенной копией настоящих. Составами можно управлять, они останавливаются на станциях, подают звуковые сигналы, проезжают через тоннели и заезжают в депо. Это очень красивое зрелище, но сделать все это совсем непросто.

Для того чтобы собрать макет дороги, нужно много времени, умений, материалов и финансовых затрат. Ребёнку это не под силу. Но многие взрослые готовы тратить время, силы и средства на создание собственной модели железной дороги. Это очень увлекательное занятие, и наградой будет макет, который можно развивать, совершенствовать, добавлять подвижной состав и детали ландшафта.

История появления макетов

Направления моделирования, которыми увлекаются поклонники макетов бывают разные:

Коллекционирование подвижного состава, рельсов, вагончиков.
Коллекционирование полноценных макетов железных дорог.
Изготовление миниатюрных дорог.
Изготовление копий реально существующих поездов и составов.
Создание парковых моделей на открытом воздухе.

Первые макеты появились в Германии во второй половине XIX века, и впоследствии масштаб, в котором они выпускались, был принят за основу другими производителями.

Макеты, копирующие формы и размеры настоящих поездов, сильно отличаются от детских игрушечных дорог с паровозиками. Почти век прошёл с тех пор, как моделизм превратился в увлекательное занятие для взрослых. Это заставило многие фирмы начать выпуск усовершенствованных моделей поездов и рельсов, производить домики, стрелки, светофоры и семафоры, детали ландшафта.

Миниатюрные дороги выпускаются в цифровом и аналоговом исполнении. Управление аналоговой железной дорогой сводится к управлению движением составов. При цифровом управлении функции значительно расширяются. Используя пульт, можно зажигать свет в вагонах и паровозах, подавать звуковые сигналы, переводить стрелки. Это очень интересный процесс, но не менее интересно создавать такие макеты самим.

Как сделать макет своими руками

Начинать стоит со сбора информации. Многие люди увлечены модельным строительством и делятся опытом, дают советы, выкладывают на страницах в интернете фотографии и ролики, показывающие собранные ими модели. Можно приобретать различные элементы конструкций и собирать их. Прежде всего стоит определиться с местом для макета. Это должно быть свободное пространство. Может подойти стол размером приблизительно два на полтора метра. Существуют способы устроить макет на откидной или выдвижной столешнице. Затем надо выбрать масштаб макета. Существует пять основных масштабов:

HO, колея 16,5 мм (1:87).
TT, колея 12 мм (1:120).
N, колея 9 мм (1:160).
Z, колея 6,5 мм (1:220).
G (1:28 или 1:22,5) — садовый или уличный масштаб.

Дорога в масштабе очень распространена. Она имеет размеры, позволяющие разместить макет в доме, и состоит из довольно крупных элементов, с которыми удобно работать и играть. Интересной является также возможность использовать дымогенератор, звуковой декодер, для воспроизведения шумов при движении составов, и систем безопасности.

Для другого распространённого масштаба ТТ многие немецкие фирмы выпускают модели и аксессуары, например, Tillig, Berliner T. T. Bahnen . Производят такие модели и другие европейские компании Piko и Roco, российские производители «ТТ-модель», «Пересвет».

Выбор масштаба зависит от места, выделенного для дороги. Z — слишком мелкий масштаб и макет будет трудно собирать и заниматься с ним. Наиболее употребительными являются TT и H0. При выборе масштаба надо учитывать минимальный радиус кривой. Для рельсов масштаба (1:87) он равен 380 мм. При прохождении больших локомотивов с пятью осями и длинных вагонов этот минимальный радиус надо увеличивать в 1,5—2 раза.

Исходя из этого, нужно рассчитать необходимое пространство для размещения рельсового пути. При масштабе (1:87) это будет три на полтора метра. Можно выбрать меньший масштаб (1:120). Минимальный радиус будет 275 мм и ширины в один метр вполне хватит.

Начинать построение макета нужно с создания схемы. Поначалу она может быть простой, один круг с составом. Постепенно будут добавляться новые ветки, стрелки, семафоры, домики и другие элементы.

Изготовление детской железной дороги

Определив размеры и нарисовав схему, можно приступать к изготовлению макета:

Начинать надо с изготовления подмакетника, выбранного размера. Это может быть столешница или просто лист толстой фанеры. Далее следует перенести схему на подмакетник, нарисовав рельсовые пути, места установки стрелок и семафоров, расположение домиков, депо и станционных построек. Сложное расположение путей проектируется в специальном приложении на компьютере.
После прорисовки схемы надо проложить рельсы. Их приклеивают или прибивают гвоздиками. Рельсы можно покупать или изготавливать самим из медной проволоки. В этом случае им нужно придавать прямоугольную форму методом прокатывания на станке. Шпалы изготавливаются тоже на станке. Они имеют вид тонких брусочков.

Для подвижного состава необходима электрическая схема. Блок питания может быть самодельным или покупным с напряжением не больше 16 В. В качестве электромотора для локомотива можно использовать мотор, вынутый из какой-нибудь игрушки или приобретённый в магазине. Электропитание поездов будет осуществляться через рельсы. К ним нужно присоединить отводы от блока питания. Электрическую разводку полагается делать с помощью медных проводов и разъёмов. Она должна учитывать все места, где будут светофоры, семафоры, фонари.
Чтобы рельсовые пути имели реалистичный вид, надо отсыпать балласт. Для этого можно использовать аквариумные грунты или специальный гравий модельный.
Для придания макету законченного вида надо продумать и выполнить ландшафт, сделать горы, тоннели, провести дороги, поставить домики и фигурки людей. Можно купить присыпку грунт траву, деревья или сделать гору и тоннель при помощи монтажной пены и покрасить акриловой краской. Хорошее применение могут найти папье-маше, бумага, дерево, гипс, картон и другие материалы.
Очень интересные модели поездов и вагонов можно сделать из бумаги. Для этого надо скачать из интернета и распечатать схемы. Их нужно сложить по линиям сгиба и склеить. Это простой способ наполнить макет новыми интересными модельками.

Моделизм своими руками — это увлекательное занятие и непрерывный творческий процесс. Требуется очень много фантазии и умелые руки, чтобы воплотить в жизнь задуманное. Вдвойне интереснее будет делать макет вместе с ребёнком. Это хороший повод привить ему навыки ручного труда и показать каким интересным может быть процесс конструирования и изготовления моделей. Совместное творчество сближает и обогащает.

Originally posted 2018-03-19 07:10:16.

Источник

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF

Введение 3

Глава 1. Общие сведения о железнодорожном моделизме 5

Глава 2. Построение макета железной дороги 6

2.2 Мой опыт создания макета железной дороги в домашних условиях 7

2.3 Социологический опрос «Железнодорожный моделизм» 8

Заключение 9

Список источников и литературы 10

Приложения 11

Введение

Любите ли Вы встречать и провожать железнодорожные составы? Возможно, у Вас вызывает восторг и восхищение проезжающий мимо поезд, поражает мощь и сила локомотива, который тянет за собой груженые вагоны. Однако, у Вас пока нет возможности связать свою профессию и жизнь с железной дорогой. Тогда Вам будет интересно узнать, что есть такое увлечение, которое позволит иметь свой собственный поезд с вагончиками, станциями, рельсами и окружающим миром. Это железнодорожный моделизм.

Железнодорожный моделизм не такое простое увлечение, как может показаться на первый взгляд. Для того чтобы результат от занятий железнодорожным моделизмом радовал, необходимо иметь достаточно знаний в общих вопросах железнодорожной техники, стремиться к приобретению новых знаний в этой области, применять различные техники и технологии, выбирать материал для создания объектов макета или модели, уметь правильно пользоваться инструментом и, конечно, не забывать о технике безопасности.

В своей работе мы хотим собрать такую информацию и предложить свой вариант макета железной дороги.

Мы считаем, что наше исследование поможет вызвать интерес к технике, будет способствовать развитию воображения и фантазии у детей, возможно, кому-то поможет определиться с выбором будущей профессии.

Проблема исследования
: выяснить, каким образом организовать работу по созданию макета железной дороги в домашних условиях.

Объект исследования
: макет железной дороги.

Предмет исследования
: условия и технологии создания элементов макета железной дороги.

Цель исследования
: описать создание макета железной дороги в домашних условиях.

Задачи исследования
: изучить литературу по данной теме; исследовать современные методы и технологии построения макета железной дороги; описать макет железной дороги, созданный в домашних условиях.

Гипотеза исследования
: предполагается, что если выполнить определенные условия при создании макета железной дороги, то это позволит придать макету максимальную реалистичность.

Теоретическую значимость
работы мы видим в том, что проведенные исследования будут способствовать развитию интереса у учащихся к технике в целом и к железнодорожному моделизму в частности.

Практическая значимость
данной работы заключается в том, что собранные материалы могут быть использованы учителями и учащимися на дополнительных занятиях по окружающему миру и технологии. Также материалы исследования могут быть интересны тем, кто хочет заняться железнодорожным моделизмом.

Методы исследования
: изучение специальной литературы; обобщение и систематизация материала; наблюдение и фиксация результатов, фотографирование.

Краткий обзор используемой литературы и источников
. Теме железнодорожного моделизма посвящено огромное количество практических и теоретических пособий, каталогов, справочников и периодических изданий. В нашем распоряжении имеется подборка периодического издания «Железная дорога в миниатюре», в котором подробно описываются инструкции по созданию объектов макета . Много общих сведений о железнодорожном моделизме (история, развитие, современные достижения, самые известные модели и технологии изготовления макетов) собрано в трехтомном издании «Искусство железнодорожного моделизма» . «Модели железных дорог» под редакцией Барковскова Б.В. является одним из первых отечественных изданий о железнодорожном моделизме , эта книга очень популярна в нашей стране, недаром ее называют «Библией моделизма». Здесь собраны общие сведения об этом увлечении, его видах, технологии производства и хранения макетов и моделей. Также достаточно широко эта тема обсуждается в Интернет-сообществах и форумах.

Глава 1. Общие сведения о железнодорожном моделизме

«Моделизм» — это изготовление модели, воспроизводящей геометрические формы натуры, линейно уменьшенной во всех плоскостях и повторяющей фактуру наружных поверхностей оригинала. Само слово «модель» — французское, означает подобие какого-то предмета в уменьшенном виде. Таким образом, моделизмом принято называть масштабное воспроизведение существующего или ранее существовавшего объекта.

Сегодня уже никто уверенно не сможет сказать, что было вначале: настоящий паровоз или его модель. По некоторым сведениям, английский инженер Ричард Тревитик, прежде чем построить свой первый локомотив, испытал его уменьшенную копию. В любом случае несомненным остается исторический факт, что в начале девятнадцатого столетия железнодорожная модель пришла в наш мир практически параллельно с реальной железной дорогой.

Развитие железнодорожного транспорта в России способствовало развитию железнодорожного моделизма в мире. Строительство Транссибирской магистрали в начале XX столетия стало явлением всемирного масштаба. На выставке в Париже в 1900 году золотую медаль получила модель сибирского экспресса, которая является классическим примером модели крупномасштабных форм.

Сегодня модельная железная дорога занимает важное место в ряду самых популярных хобби во всем мире. Люди разных возрастов и профессий увлекаются созданием копий подвижного состава и целых железнодорожных комплексов — макетов.

В первой половине XX века наметились три пути развития железнодорожного моделизма. Первый из них — крупномасштабный, включает в себя музейные, выставочные модели высокого класса, изготовленные профессионалами-макетчиками; второй — ученический, который популярен в нашей стране и имеет большое воспитательное значение; третий путь — мелкомасштабный любительский.

Ученический моделизм знакомит учащихся с техникой железных дорог. Этот вид моделизма не ставит своей целью строгое масштабное воспроизведение подвижного состава и других элементов железной дороги. Главные его отличительные признаки — это большой выбор масштаба моделей и произвольная их форма.

Любительский мелкомасштабный моделизм включает в себя постройку миниатюрных моделей-копий железнодорожного подвижного состава, а также постройку для этих моделей макетных комплексов, воспроизводящих как бы железную дорогу в целом. Этот вид моделизма может быть домашним или клубным, т. е. индивидуальным или коллективным.

Глава 2. Построение макета железной дороги 2.1 Общие рекомендации по созданию макета железной дороги

Макет железной дороги — это макет, воссоздающий объекты железной дороги в миниатюре. Макет может содержать модель железно-дорожной станции, части перегона, подъездных путей, локомотивного или вагонного депо, городской инфраструктуры с железнодорожными путями, природные объекты, по которым проходит железнодорожная линия.

Первое, с чем мы должны определиться, решив создать макет железной дороги, — это масштаб. В железнодорожном моделизме понятие масштаб тесно связано с типоразмером. Типоразмер характеризуется масштабным уменьшением и шириной модельной колеи. Существуют несколько основных типоразмеров модельных железных дорог, познакомиться с основными из них ними можно в приложении (Приложение 1).

Изучив в литературе различные инструкции по созданию макетов железных дорог, мы составили примерную последовательность работы по изготовлению макета железной дороги в домашних условиях.

Сделать подмакетник, платформу на которую крепятся все элементы макета и кладется рельсовый путь. Для простого макета можно обойтись фанерным листом нужного размера.

Нанести разметку путей, автодорог, расположения строений и другое.

Уложить подложки для имитации балластной призмы.

Уложить рельсы. Перед этим необходимо купить достаточное количество рельсового материала.

Разработать электрическую схему и смонтировать её на макете.

Провести отсыпку балласта. Имитация балласта — обязательный элемент макета. Балласт можно подобрать по размеру среди аквариумных грунтов или других бытовых сыпучих материалов сходного вида.

Изготовить рельеф (возвышенности, горы, долины рек и т.п.).

Покрасить основания под различные элементы ландшафта (траву, песок, лесную почву).

Наклеить автодороги.

Изготовить и установить строения.

Нанести травяной покров и другую растительность.

Расположить фигурки людей и транспорт на макете.

2.2 Мой опыт создания макета железной дороги в домашних условиях

Решив создать собственный макет железной дороги, мы с папой подписались на журнал «Железная дорога в миниатюре» (Приложение 2).

Поскольку мы решили создать несложный макет, остановились на настенном варианте. Для подмакетника использовали полоски фанеры шириной 30 см. С помощью деревянных брусков прикрепили их к стене саморезами.

В Интернет-магазине с папой купили рельсы и стрелки. Маленькими гвоздиками прибили их к макету (Приложение 3).

Для имитации отсыпки балласта использовали просеянный речной песок. Папа нанес клей, а я насыпал песок (Приложение 4).

Из окрашенных зеленой гуашью опилок сделали траву, и приклеили на макет (Приложение 5).

Здание вокзала плоское — папа выпилил его из куска фанеры, а я раскрасил и нарисовал окна (Приложение 6).

Здание станции объемное. Я работал выжигателем, шуруповертом, стамеской, молотком и канцелярским ножом. Стены, пол и потолок — это фанерные части, скрепленные зубочистками. Для придания реалистичности крышу оклеили черной бумагой (Приложение 7).

Еще мы купили светофоры и приклеили их на макет. Папа подсоединил провода, мы поставили на макет локомотивы с вагонами, и я проверил, как все это работает (Приложение 8, 9).

Макет готов, но это не значит, что больше в нем ничего не измениться. Мы планируем много всяческих доработок и усовершенствований. Так что работа предстоит большая! (Приложение 10)

2.3 Социологический опрос «Железнодорожный моделизм»

Мне стало интересно, а знакомы ли мои одноклассники, друзья и знакомые с этим занятием? Хочется ли им увлечься железнодорожным моделизмом и будет ли им интересна моя работа. Я провел опрос (Приложение 11) и получил следующие результаты:

Выводы: Опрашивая мальчиков и девочек в возрасте от 6 до 9 лет, я выяснил, что:

Очень многим (74%) нравятся поезда.

Немногие имеют в настоящий момент железную дорогу (31%), но большинству хочется иметь свою железную дорогу (58%).

Мало кто знаком с понятием «моделизм» (21%).

Опрашиваемые хотят узнать, как создать свой макет железной дороги (63%).

Следовательно, тема исследования действительно интересная и актуальная для большинства моих одноклассников, друзей и знакомых. Я обязательно познакомлю их со своими исследованиями и поделюсь практическими рекомендациями.

Заключение

В нашей исследовательской работе мы сформулировали проблему — выяснить, каким образом организовать работу по созданию макета железной дороги в домашних условиях. В процессе исследования, мы рассмотрели общие вопросы, принципы, возможности и способы постройки макетов железных дорог в домашних условиях.

Проведенные нами наблюдения помогли убедиться в правильности выдвинутой гипотезы: если выполнить определенные условия при создании макета железной дороги, то это позволит придать макету максимальную реалистичность. Наш макет — это маленький мир железной дороги.

Проведенный социологический опрос помог убедиться в необходимости и актуальности представленной в исследовании темы. Надеемся, что наши рекомендации помогут Вам создать свой первый макет железной дороги, и Вы ощутите магию и волшебство мира маленьких железнодорожных моделей.

Список источников и литературы

Барковсков Б.В., Прохазка К.И, Рагозин Л.Н. Модели железных дорог / Под ред. Барковскова Б.В., — М.: Транспорт, 1989

Железная дорога в миниатюре — М.: ООО «Иглмосс Эдишинз», подборка журналов за 2014-2016 года.

Москалев Л.М. Искусство железнодорожного моделизма. [В 3 т. Т. 1]: История. Начальные навыки / Москалев Л.М., Мясников А.Г., Рагозин Л.Н. — М. : Железнодорожное дело, 2011. — 256 с.

www.railmodel.ru/-сайт о создании домашней железной дороги.

Приложения

ПРИЛОЖЕНИЕ 1

Условное обозначение типоразмера	Основной масштаб	Величина масштабного метра, мм	Ширина колеи, мм

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3

ПРИЛОЖЕНИЕ 4

ПРИЛОЖЕНИЕ 5

ПРИЛОЖЕНИЕ 6

ПРИЛОЖЕНИЕ 7

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

ПРИЛОЖЕНИЕ 10

ПРИЛОЖЕНИЕ 11

Опросный лист научно-исследовательской работы

Максименко Димы

Сколько тебе лет? ______________

Тебе нравятся поезда? Да, Нет.

У тебя есть игрушечная железная дорога? Да, Нет.

Ты знаешь что такое «Моделизм»? Да, Нет.

Ты хочешь иметь свою собственную железную дорогу с маленькими поездами, станциями, домами, деревьями, туннелями, машинками, тракторами, людьми? Да, Нет.

Ты хочешь узнать, как сделать макет железной дороги своими руками? Да, Нет.

Задумались над тем, как сделать макет железной дороги своими руками? Для реализации подобной задумки потребуется запастись огромным количеством терпения, поскольку такая работа не терпит спешки. Кроме того, перед строительством придется изучить немало теоретической информации и составить грамотные чертежи. Более подробно обо всех этих нюансах читайте в нашей статье. Будьте уверены, что очень скоро вам удастся построить собственную железную дорогу для украшения своей квартиры.

Основные виды и особенности моделизма

Миниатюрная железная дорога — это такой предмет интерьера, который будет радовать глаз не только детей, но и взрослых. Если вы интересуетесь макетом изготовления железных дорог своими руками, значит, скорее всего, у вас в детстве была подобная игрушка и вы решили воплотить свои воспоминания в жизнь. Ну или вы просто хотите порадовать своих домочадцев необычным украшением, сделанным вручную. Как бы то ни было, в следующих разделах вы найдете подробную инструкцию, которая описывает каждый этап работы над макетом во всех подробностях.

Чтобы сделать настоящий красивый макет, потребуется довольно много потрудиться, ведь даже самая маленькая деталь композиции требует к себе пристального внимания. Если вы когда-нибудь изучали устройство настоящих железных дорог, то вам будет значительно проще реализовать свою задумку. Однако не стоит расстраиваться, если у вас нет нужных навыков, поскольку всю необходимую информацию можно без особых трудностей найти в интернете. Например, в нашей статье будет представлено несколько оригинальных идей, которые позволят сделать качественный и необычный макет для дома.

Что касается основных разновидностей макетов, то их довольно трудно классифицировать. Если говорить о масштабах, то можно найти небольшие средние и огромные макеты, которые заполняют практически все пространство комнаты. Некоторые композиции используются для того, чтобы по ним ездил игрушечный поезд. Другие — служат частью интерьера. Довольно часто на макетах можно встретить различные элементы природы: реки, горы, леса и поля, а иногда они могут попросту отсутствовать, а сама железная дорога располагается на обычной плоскости. В общем, вариантов изготовления макета довольно много, особенно для человека, который будет делать это впервые.

Какие материалы потребуются для работы?

Решили изготовить у себя дома макет железной дороги своими руками? Для начала необходимо определиться с материалами, которые вы будете использовать в процессе строительства. Сделать это можно лишь в том случае, если хорошенько изучить варианты готовых макетов, фотографии которых представлены в нашей статье. В этом списке можно найти самые часто использующиеся материалы при строительстве и их предназначение:

фанерный лист — подойдет в качестве основной плоскости для макета;
строительная пена — идеальный вариант для создания гор с тоннелем;
доски и картон — подойдут для создания декоративных объектов.

Стоит отметить, что возможность использования различных материалов ограничивается только умением и фантазией самого мастера. Например, если вы неплохо обращаетесь с гипсом, то можете вполне сделать из него несколько объектов для макета. Умеете проектировать мосты? Почему бы не добавить такую конструкцию в вашу композицию. А как насчет реальной воды в макете, которая будет символизировать речку?

Также не следует забывать о том, что некоторые элементы можно приобрести в магазинах, а не изготавливать их вручную. Например, начинающему дизайнеру будет достаточно трудно изготовить фигурку человека из подручных материалов, однако в интернете такой элемент можно заказать по вполне скромной цене. Или можно расположить на макете свою коллекцию спортивных автомобилей, чтобы она больше не пылилась на полке, а радовала глаз ваших гостей и членов семьи.

Список необходимых инструментов

Мы уже говорили о том, что изготовить основу для макета железной дороги своими руками проще всего из большого листа фанеры. Приобрести такой материал можно в мебельном магазине или снять со старой ненужной кровати. Однако какие инструменты могут понадобиться дизайнеру в процессе работы? Как правило, они напрямую зависят от материалов, которые вы решили использовать. Хотя в списке ниже вы отыщите наиболее часто применяемые инструменты, а также их «сферу деятельности».

Электрический лобзик — незаменим для работы с фанерным листом и деревом.
Строительный клей — идеальный вариант для крепления мелких деталей.
Наждачная бумага — подходит для обработки неровных поверхностей.

В процессе работы вам понадобится еще довольно много различных инструментов, которые связаны с материалами для работы. Например, если вы захотите покрасить макет разными красками, то вам потребуются кисточки различной тонкости. Решили добавить пару металлических деталей? Не забудьте обзавестись болгаркой с дисками и сварочным аппаратом с электродами.

Как видите, список инструментов для работы может быть довольно обширным, поэтому рекомендуется найти все необходимое заранее, чтобы в процессе работы не пришлось ни на что отвлекаться. Если у вас дома нет какого-то инструмента, то можете его попросить у знакомых, но ни в коем случае не прибегайте к альтернативным вариантам (вместо гвоздей — шурупы). Изготовление макета — это очень тонкая работа, которая требует соблюдения определенных правил.

Проектирование или составление чертежей

Как изготовить пошагово и своими руками макет железной дороги в домашних условиях? В следующих разделах вы отыщите подробную информацию по этому поводу. Однако прежде чем приступить к строительству чего-либо своими руками, необходимо грамотно составить чертежи будущего изделия, которые бы учитывали все особенности композиции.

В первую очередь необходимо определиться с размерами макета. Стоит понимать, что чем больше площадь изделия, тем больше мелких деталей вам придется в него добавлять. Начинающему дизайнеру следует сначала научиться делать маленькие макеты, а уже потом переходить к большим композициям. Хотя если вы уверены в своих силах или работаете под руководством настоящего профессионала, то об этом правиле можно забыть.

Однако не стоит забывать о том, что от правильно составленного чертежа зависит не только качество будущей конструкции, но и ее декоративный вид. Как правило, люди начинают изготавливать макеты, когда у них уже есть определенная задумка. Например, мастер хочет включить в композицию несколько гор с тоннелем, речку, мост, а также небольшой поселок посредине. Для такого макета может потребоваться довольно много деталей, однако и выглядеть он будет весьма достойно.

Изготавливаем подмакетник

Делаем макет железной дороги своими руками. Первым этапом будет изготовление подмакетника, на котором будут размещаться все основные элементы. Настоятельно рекомендуется в качестве строительного материала использовать лист фанеры, поскольку она обладает достаточно хорошей прочностью и имеет небольшой вес, что позволит перетаскивать макет даже в одиночку. Приобрести такое изделие можно в любом мебельном магазине, однако если вы хотите сэкономить, то отправляйтесь на строительную базу, где прямо при покупателе отпилят лист фанеры нужных размеров.

Как только фанерный лист будет готов, его необходимо тщательно обработать, чтобы не повредиться об острые края в процессе работы. Для этой цели можно использовать электрический лобзик со специальной насадкой или наждачную бумагу средней зернистости. Старайтесь обрабатывать фанеру как можно тщательнее, поскольку потом такой возможности может и не быть. Кроме того, на гладкую поверхность гораздо проще наносить краску и приклеивать мелкие детали. А если вы хотите покрыть макет водоотталкивающим покрытием, то обрабатывать лист фанеры наждачной бумагой просто обязательно.

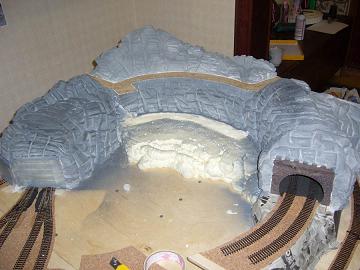

Работа с ландшафтом

Следующим этапом изготовления макета железной дороги своими руками из фанеры является работа над ландшафтом. Данный этап можно назвать самым трудным, поскольку от его правильной реализации зависит качество будущей конструкции. Если вы не сможете реализовать задумку с первого раза, то не стоит отчаиваться. В любой момент можно выбросить фанерный лист и приобрести другой. Благо стоят они достаточно недорого.

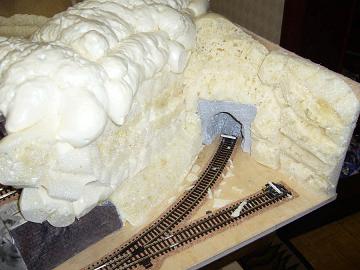

Для работы над ландшафтом можно использовать самые различные методы. Например, горы можно сделать из обычной строительной пены, высвободив ее из баллончика в нужном количестве. Если вы подразумеваете, что через такой природный элемент будет проходить тоннель, то следует это заранее учесть, положив на макет пластиковую или картонную трубу. После использования пены вам даже не понадобится ее вытаскивать. Пусть она лежит себе внутри гор, а швы можно замаскировать практически чем угодно.

Еще одним незаменимым материалом для ландшафтных работ является гипс или строительная шпаклевка. В отличие от пены такой материал гораздо проще видоизменять под нужную форму, однако его чаще всего используют в качестве декоративного элемента, а не основного. Во-первых, гипс достаточно много весит, поэтому делать из него большие объекты не следует. Во-вторых, со временем шпаклевка может дать трещину, особенно если не использовать при строительстве водоотталкивающую смесь. В общем, вариантов работы над ландшафтом существует огромное множество, поэтому подходить к их выбору следует с умом.

Шлифовочные и покрасочные работы

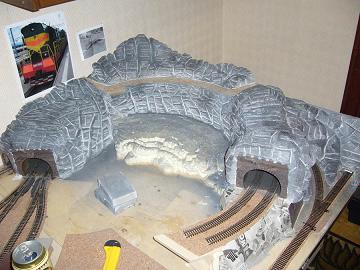

Следующим этапом строительства макета железной дороги своими руками являются шлифовочные и покрасочные работы. Если вы использовали для строительства древесину, то устранить все неровности можно с помощью обычной наждачной бумаги. Засохшую строительную пену легче всего подравнивать с помощью шпаклевки, нанося ее на все неровные участки. После этого горы станут довольно гладкими. Если вас это не устраивает, не бойтесь отколоть парочку кусочков шпаклевки, чтобы придать природному образованию более естественный вид.

Как только ландшафт приобретет нужную форму, открываем несколько банок акриловых красок, берем в руки кисточки и начинаем творить. Лучше всего иметь перед глазами изображение настоящих гор с растительностью, чтобы лучше понимать, какие цвета из палитры следует использовать в первую очередь. Не бойтесь наносить несколько слоев краски, поскольку это лишь придаст будущей композиции естественный вид. Например, можно покрасить камни в серый цвет, после чего сверху добавить немного белой краски, изобразив тем самым снег на вершине.

Прокладываем железную дорогу

Все еще делаем макет железной дороги своими руками и постепенно подходим к самому долгому этапу строительства — прокладыванию железной дроги. Как правило, большинство мастеров предпочитает приобретать уже готовый материал в магазинах с игрушками, поскольку на изготовление железной дороги собственными руками может уйти нереально много времени. Кроме того, пластмассовые детали стоят достаточно дешево и их не жалко будет сломать в случае неаккуратного использования. Особенно актуально это для тех людей, у кого в семье есть дети.

Крепление железной дороги к макету происходит с помощью обычного строительного клея. Не стоит использовать слишком длинные детали во время работы, поскольку это может придать дороге неестественную прямолинейность. Лучше всего сделать так, чтобы на ней было побольше поворотов и возвышений. Помните о том, что для крепления деталей к поверхности не следует использовать слишком много клея. Также на любом тюбике вы найдете информацию о том, что для хорошей фиксации огромную роль играет сила надавливания детали к поверхности, а не длительное время придавливания.

Создание декораций

Как только основной элемент нашего макета будет сделан, можно приступать к созданию различных декоративных элементов. Приобрести такие детали можно в магазинах с игрушками или изготовить самостоятельно из строительных материалов, если у вас есть к этому талант. Например, на некоторых макетах можно увидеть обычную медицинскую вату, которая исполняет роль снега, хотя большинство профессиональных дизайнеров все-таки предпочитает использовать специальную смесь, которая продается в небольших баллончиках в рождественских магазинах.

То же самое касается и остальных элементов композиции. Сделать своими руками фонари для макета железной дороги можно из обычного пластилина или купить готовую декорацию в магазине. Кстати, если вы планируете изготовить макет к Рождеству, то весьма неплохой идеей станет замена стандартного уличного освещения на новогодние гирлянды, однако подобное решение следует заранее предусмотреть, вырезав в фанере несколько десятков отверстий для лампочек — таким образом провода будут находиться внизу, прикрепленные изолентой.

Видеоролик и заключение

Надеемся, теперь вы лучше понимаете, в чем заключается изготовление мини-макета железной дороги своими руками. Если информации из нашей статьи вам показалось мало, или у вас до сих пор остались какие-то вопросы, то рекомендуем к просмотру небольшой видеоролик, в котором мастер демонстрирует весь процесс изготовления ландшафта своими руками. Подобный видеоматериал будет полезным как для начинающего дизайнера, так и для настоящего мастера своего дела. Если вы посмотрите его целиком, то непременно научитесь мастерить с помощью подручных материалов красивые горы и другие природные объекты.

Если вы со своим ребенком задумали сделать игрушку своими руками, то попробуйте соорудить собственную железную дорогу. Дети любят игрушки с множеством деталей. Собранная вместе со взрослым железная дорога может стать любимой игрушкой. Для изготовления понадобится совсем мало предметов, которые найдутся в любом доме. А в итоге получится уникальная и яркая вещь, которая будет радовать вашего ребенка и напоминать о времени, проведенном вместе с вами. Если вы не знаете, как самому сделать железную дорогу, но хотите попробовать, то самое время научиться.

Инструменты и материалы

Листы плотного картона
Линейка
Простой карандаш
Ножницы для бумаги
Канцелярский нож
Клей ПВА
Акриловые краски

Пошаговая инструкция

Существует несколько способов того, как сделать игрушечную железную дорогу, но начать лучше всего с самого простого.

Определите примерный размер будущей железной дороги. От него будет зависеть длина рельсов. Рельсы нужно вырезать из плотного картона. Можно использовать коробки от обуви, мебели или техники. Разложите лист картона на полу и начертите на нем полосы выбранной длины. Наверняка, ваша железная дорога будет иметь изгибы, поэтому понадобятся не только прямые, но и изогнутые полоски для поворотов. Таким образом, можно сделать кольцевую дорогу, играть с которой гораздо интереснее.
Будущие рельсы покрасьте серой краской, так как она больше всего похожа на металл. Выбирайте акриловые краски, так как они не смываются с поверхности бумаги.
Подготовьте шпалы. Для этого нужно нарезать достаточное количество небольших полосок из картона. На обоих концах шпал нужно наметить точки, где будут наложены рельсы. Шпалы лучше всего покрыть коричневой или рыжей краской, так как их делают из дерева.
Выкрашенные заготовки рельсов выложите в правильном порядке и переверните нижней стороной кверху. На эту сторону нужно приклеить заготовленные шпалы на одинаковом расстоянии друг от друга.
Теперь самое время перейти к изготовлению поезда. Для вагонов и локомотива удобнее всего использовать маленькие картонные коробки от сока или молока. Если таких коробок нет, то можно склеить их из кусков картона самостоятельно. Для локомотива понадобится две коробки, которые нужно склеить между собой так, чтобы одна коробка располагалась вертикально, а другая — горизонтально.
Локомотив и вагоны обычно выкрашены в один цвет, но вы можете использовать любые цвета и рисунки на свой вкус. После того, как краска высохнет, не забудьте нарисовать окна.
К вагонам нужно приклеить раскрашенные колеса, а сами вагоны необходимо соединить между собой полосками из картона. Теперь состав готов к размещению на железной дороге.
Чтобы сделать игрушку ещё более интересной, сделайте из картонной коробки вокзал или несколько станций. Их можно реалистично расписать красками. Из остатков картона можно вырезать силуэты людей, деревья, домики, придорожные столбы и раскрасить их фломастерами и красками.

Как распределить роли

Теперь вы знаете, как сделать железную дорогу вместе с ребенком. Позвольте ему активно поучаствовать в процессе. Ребенку можно доверить раскрашивание деталей и склеивание частей железной дороги между собой. А все операции с ножницами и канцелярским ножом лучше сделать самому, чтобы ребенок не порезался. Если вы хотите доверить ребенку вырезание некоторых деталей, то дайте ему ножницы с закругленными концами, предназначенные для маленьких детей.

Как сделать макет железной дороги своими руками

Игрушечные железные дороги неотъемлемо ассоциируются с детством. У многих из нас в юном возрасте когда-то была пластмассовая или железная сборная модель железной дороги. А те, кто мог похвастаться моделью зарубежного производства, считались счастливчиками.

В наше время хобби игрушечных железных дорог выросло в крупную отрасль моделирования.

К главным атрибутам — колее и локомотиву с вагончиками, добавились деревья, дома, дороги, машины, рельефное окружение. А стол с полноценным макетом железной дороги, со множеством деталей и мелочей — это уже настоящее искусство.

За рубежом подобные изделия стоят от 2 тысяч долларов, мы же в этой статье расскажем, как сделать полноценный макет игрушечной железной дороги своими руками.

Стол

Для макета вам понадобится место. В идеале это должен быть отдельный стол, но можно обойтись и небольшим столиком, или просто отгороженной площадью на любой подходящей поверхности. Все зависит от вашего желания и размаха. Я рекомендую начать с небольшого места — например, части стола, и потом уже, если вдохновитесь, делать большой макет. Лучше начать с малого, чем сразу взяться за большой объем работы и бросить на полдороги.

Стартовый набор

То, без чего не получится сделать макет железной дороги — это сама железная дорога. А точнее — , и для него, или просто готовый моделей железных дорог.

Набросок

Чтобы знать, к чему вы движетесь, нужно иметь перед глазами цель. Сделайте на бумаге примерный набросок — где что должно находиться, и каким будет общий вид вашего макета. Побродите по интернету, посмотрите на многочисленные макеты железных дорог и возьмите на заметку то, что вам нравится — , . Можете сделать макет полустанка на Диком Западе, а можете — станции в центре современного города. Но обязательно определитесь до того, как приметесь за работу. И сделайте разметку на столе, чтобы не обнаружить вдруг, что колея выходит за границы стола, или что будет цепляться за проезжающий поезд.

Горы

Через который будет проезжать поезд, будет украшением макета. Для создания небольшой горы вам понадобится монтажная пена, фанера, нож, алебастр и наждачка.

Сначала продумайте и, по возможности, нарисуйте набросок будущей горы. Затем сбейте над рельсами небольшой короб из фанеры или другого подходящего материала. Убедитесь, что размер короба позволит свободно проезжать по тоннелю вашему поезду. Затем начинайте наносить пену вокруг короба, с паузами по полтора-два часа, чтобы дать слоям засохнуть и не проседать под своим весом. После того, как нанесете пену нужного объема, оставьте ее сохнуть на сутки, не меньше.

Через сутки берите в руки нож (удобнее — канцелярский), и начинайте ковырять гору — срезайте лишние куски, придавая ей намеченную вами форму. Вырезайте ложбинки, расщелины, постарайтесь придать ей максимальную натуралистичность.

Затем вам понадобится алебастр. Разведите его с водой, и тонким слоем до 3 мм покройте всю гору. Он быстро сохнет, так что разводите его небольшими порциями. Затем вновь подождите несколько часов, пока все застынет — феном при этом лучше не пользоваться.

Теперь нужно закрасить гору серым цветом. Для этого купите в любом автомагазине баллон грунтовки, под цвет серого камня, и можете красить вашу гору. Только испытайте сначала краску на чем-то другом, чтобы удостовериться, что ее цвет точно вам подходит.

Далее воспользуйтесь наждачкой и позатирайте местами гору, чтобы снять кое-где слои грунтовки. Это придаст горе большей натуралистичности, чтобы она была не однородного цвета, а оттенка от светлого до темно-серого. Можно повторить покраску и шлифовку несколько раз, пока у вас не получится то, что вас устроит. Можете также покрасить отдельные кусочки горы белым или черным цветом, для большей правдоподобности.

Напоследок возьмите зеленую краску и подкрасьте кусочки горы еще и в цвет зелени — так она будет еще натуралистичнее. Только краска должна быть правдоподобного, «мхового» цвета.

Ваша гора (или горка) готова. Поздравляю, вы уже проделали немалый кусок работы. На очереди — остальные детали рельефа.

Тут уже все упирается в вашу фантазию, размер свободного пространства и подходящие детали, которые у вас есть. Заполните незанятую поверхность стола — например, муляжом , который продается в магазинах.

Строительство макета железной дороги – одно из самых увлекательных и красивых видов хобби, широко распространенных за рубежом. Садовые поезда – любимое занятие не только детворы, но и пенсионеров, которому последние посвящают все свое время.

В США и Западной Европе нередко можно увидеть, как пожилые люди вместе с внуками с восхищением и восторгом наблюдают за легкими электровозами, которые выходят из депо и весело бегут по дачному участку.

В России это развлечение еще не получило должной популярности, однако интерес к садовым железным дорогам растет с каждым днем. Ведь она может стать оригинальным украшением ландшафта: ее устраивают с учетом клумб, прудов и мостиков. Особенно эффектно смотрится колея, проходящая под навесами, через беседки, сараи, другие строения или даже комнаты дома.

Как это делают

Для строительства садовой железной дороги обычно приобретают специальные стартовые наборы различных масштабов (наиболее распространен – G): с локомотивом и вагонами, рельсами, стрелками, трансформатором и т.д. Качественные «игрушки» предназначены для использования на улице, а потому устойчивы к высоким и низким температурам и атмосферным осадкам.

Вначале подготавливают земляное полотно – по аналогии с настоящим, но с учетом масштаба, типа грунта и местной растительности. Грунт вынимают на пол штыка лопаты. Чтобы не было проблем с травой, из дренажного синтетического материала делают подкладку под тело балластной призмы, насыпают песок и щебень.

Для балластной призмы лучше всего подходит так называемый ягодный щебень с фракцией 3–7 мм.

Рельсы и шпалы укладывают прямо на щебень, не закрепляя: путь надежно лежит на балласте под тяжестью собственного веса.

Садовая железная дорога нуждается в уходе: раз в три-четыре дня чистят рельсы, регулярно пропалывают и скашивают траву, убирают листья и плоды деревьев.

Плоды, падая на рельсы, могут испортить их, вызвав окисление. При эксплуатации на открытом воздухе поверхность рельсов загрязняется, что приводит к нарушению контакта.

На радость детям и себе в помощь

Участник форума «Дом и дача» chudotxt – один из немногих смельчаков, отважившихся не просто купить садовый поезд, но построить его собственными .

Для воплощения своей мечты хозяин, с детства увлекающийся железнодорожным моделизмом, пожертвовал дачным сараем. На освободившейся территории в 12 соток Алексей устроил разборную узкоколейную железную дорогу протяженностью 120 м, с колеей 300 мм. Рельсы заказал сделать из прямоугольного профиля 50х25 мм.

Макет железной дороги форумчанин воссоздал в масштабе 1:2. Изобретатель не собирался копировать реальные машины, его главной задачей было – наслаждаться поездками, возродив впечатления, испытанные в далеком детстве. В дополнение предполагалось испытывать на УЖД собственные модели, обеспечить для семьи интересное времяпрепровождение на выходные дни, общаться с единомышленниками и получать небольшой доход от предприятия.

Обдумывая технические характеристики будущего мотовоза и согласовав их со своими финансовыми возможностями, chudotxt решил делать машину небольшую, но просторную. Локомотив-мотовоз смастерил сам.

Машина приводится в движение четырехтактным двигателем объемом 50 куб.см, с автоматической трансмиссией, снятым с детского квадроцикла. Максимальная скорость машины – 10 км/ч. Чтобы можно было изменять направление движения, Алексей поставил реверс-редуктор. Для пущего шику форумчанин оснастил мотовоз световыми приборами и сигналом, на звук которого сбегается соседская ребятня.

Чтобы не только кататься самому, но и радовать гостей, форумчанин сделал пассажирский вагончик-банкетку. Заказал тележку, сделал раму вагона, из досок – крышу. Снаружи вагон обтянул перкалью, все покрасил. Длина пассажирского вагона составила 2,4 метра.

То, что – не пустая забава, chudotxt доказал, прицепив к мотовозу специальную вагонетку для перевоза песка и других материалов. Со временем подвижной состав пополнился дрезиной с электроприводом, сделанной из детской машины.

На месте разобранного и сожженного сарая выросла баня, стилизованная под здание станции. Позже занял свое место найденный под откосом стрелочный станок, появились «расписание» и перронные часы.

Управлять мотовозом может и ребенок: в кабине лишь ручка газа и тормоз. За один раз поезд может перевести трех взрослых и трех детей.

По материалам участников форума «Дом и Дача»

Источник

Для юных моделистов и энтузиастов, кому жалко или нет денег на покупные рельсы, но зато есть время, ниже представляем вам пример бюджетного моделирования
железнодорожного полотна
.

Основанием
нашей дороги служит подрамник, сколоченный из реек и фанеры. Размер его может быть примерно 3000х500х120 мм или больше. Это зависит от площади помещения. Роль балласта выполняют деревянные бруски, на которые укладывают шпалы. К шпалам крепятся самодельные рельсы.
А чтобы полотно вашей дороги походило на настоящее, смажьте его жидким столярным клеем и присыпьте песком, просеянным сквозь мелкое сито. Когда клей высохнет, излишки песка стряхните. Можно поступить и иначе: покрасить подрамник краской. Разумеется, предварительно его нужно прошпаклевать, зачистить шкуркой…

Шпалы
можно изготовить из полосок фанеры или сосновых планок 60х10х4 мм. Чтобы не возиться с изготовлением каждой шпалы, работу можно упростить. Возьмите лист фанеры, разметьте его по размеру шпал и разрежьте ножовкой с мелкими зубьями, потом зачистите все неровности драчовым напильником и наждачной бумагой и выкрасьте масляной краской или тушью в черный цвет.
На полотне готовые шпалы укладываются — приклеиваются на расстоянии 20-25 мм друг от друга.

Для их изготовления нужен штамп. Он делается из двух металлических прямоугольных брусков одного сечения.
На фрезерном или строгальном станке произведите обработку этих брусков. На одном профрезеруйте паз размером 7х10 мм и две выемки диаметром 3 и 4 мм, на другом — такие же выемки, но вместо паза выступ. Получится приспособление вроде пуансона и матрицы. В выемке штампуется головка рельса (см. рисунок ниже). Для модели, выполненной в масштабе 1: 50, используется выемка 3,5 мм, а для модели 1:100 — 2,5 мм.
Расскажем о последовательности операций. Возьмите полоску жести (см. рисунок ниже), проведите осевую линию, сложите. Внутрь вложите проволоку диаметром 2,5-3 мм — для головки рельса, обожмите кусачками и теперь закладывайте в штамп. Зажмите штамп в тиски, и вы получите ровный по всей длине рельс с хорошей головкой и шейкой.
Не вынимая рельс из штампа, развальцуйте его основание отверткой в разные стороны и выровняйте киянкой.
Готовый рельс прикрепите к шпалам гвоздиками. Делайте это аккуратно и как можно точнее. Прежде всего наметьте линию одной нити рельсов по всей длине полотна. Для этого точно на расстоянии 15 мм от края шпал натяните нитку, укрепив ее на двух гвоздиках, временно вбитых в первую и последнюю шпалы. Рельсы укладывайте и прибивайте точно под этой ниткой. При этом они не должны ни задевать ее, ни оттягивать в сторону.
Есть и другой способ. Выстругайте прямоугольный брусок размером 1000х32х10 мм. Положите его в центре балласта, закрепите гвоздями и по обеим сторонам от него проложите рельсы. Вы увидите, как ровно они уложатся, а расстояние между ними будет точным по всей длине — равно 32 мм между головками.
Соединять рельсы между собой на стыках надо стержнями, которые вставляются в головки рельсов. Стыки рельсов должны приходиться на середину шпал.
Когда сделаете один участок пути, испытайте на нем локомотив и приступайте к постройке следующего участка.
Участки между собой скрепляйте металлическими крючками или петлями, прикрепленными к подрамнику.
Итак, вы построили железнодорожное полотно, уложили шпалы, рельсы. Теперь надо установить опорные мачты и натянуть контактный провод.

Опорные мачты.
Из бруска длиной 200 мм и сечением 21 х 21 мм выстругайте опору. За основание возьмите фанерку (30 х 30 мм). Просверлите в центре отверстие диаметром 10 мм, зачистите шкуркой и подгоните под него нижнюю часть мачты.
Подвеску, на которой крепится контактный провод, вы можете сделать из любой проволоки диаметром 2-3 мм. Не забудьте навить пружину, как показано на рисунке, для этого возьмите гвоздь диаметром 2 мм, зажмите его в тиски и обвейте вокруг него спираль высотой 10-12мм. Подвеска готова. К опорной мачте она крепится через кронштейн и, кроме того, для большей прочности подтягивается струной — обычной ниткой или тонкой проволокой.
Изоляторами
могут быть пластмассовые бусинки или маленькие пуговки.
Контактный провод
проходит вдоль всего железнодорожного полотна. Поддержкой для него служат опорные мачты, о которых мы только что вам рассказали, и опорный провод. Он укрепляется над контактным проводом и соединяется с ним проволочными растяжками.
Чтобы макет можно было переносить, подвесные провода в нескольких местах имеют разрыв и соединены разъемами — двумя металлическими пластинами: к одной припаивается контактный провод, к другой — опорный. Пластины снабжены замком — на одной сделаны вырезы, на другую напаяны заклепки. Благодаря этому пластины легко и быстро разъединяются.
Готовую железную дорогу вы можете «озеленить». Материалом для «травы» служат сухие древесные опилки, выкрашенные гуашью в зеленый цвет. Их просеивают через сито на планшет, смазанный столярным клеем, олифой или масляным лаком.
«Деревья» изготавливают из резиновой губки, поролона или жгута медной проволоки. Жгут складывают пополам и скручивают на расстояние «ствола», а для «веток» проволоку разъединяют. Чтобы «дерево» «зазеленело», его обмакивают, в жидкий клей, дают ему стечь и обсыпают «крону» мелко нарезанной крашеной папиросной бумагой.

Макетирование это очень интересное занятие.

Сделать макет железной дороги я всегда мечтал с детства, реально мною было сделано всего несколько пролётов опытных путей. К сожалению во время работы я столкнулся со многими проблемами и дефицитными деталями, в этой статье я хочу обсудить с вами наиболее частые вопросы при создании макета железнодорожного полотна и транспорта.

Во втором выпуске журнала ModelMen я опубликовал статейку и несколько фотографий с сайта одного опытного моделиста, он строит макеты железных дорог и участвует в выставках со своими творениями. Даже взглянув на фотографии макета можно уже определить для себя объём работы, составить список инструментов и материалов. Я не буду приводить сразу весь список необходимого потому, как он может быть не полным, давайте лучше вместе разберём, что из чего делается.

Основание

Макет железнодорожного полотна должен на чём-то стоять, поэтому в самом начале необходимо сконструировать основание (стол) для макета. Основание может быть цельным и разборным. Проще делать цельное основание, но тогда нужно заранее определиться с помещением для макета, это должна быть просторная комната на случай расширения масштабов.

Для основания понадобятся ножки их можно взять от старых школьных парт или сделать их самостоятельно. Всю конструкцию можно легко сделать из фанеры и деревянных брусков. Для крепежа понадобятся шурупы, металические уголки. Чтобы сделать разборный макет придётся поломать голову над устройством основания и способах его транспортировки.

Инструмент

Для работы понадобится много разных инструментов:

Молоток
— отвёртки
— кусачки и проскогубцы
— стамески
— напильники
— шпатели
— ножницы
— ножи
— кисточки
— паяльник
— и др.

Железнодорожное полотно

Для того, чтобы поезда могли двигаться в нужном направлении нам нужны рельса, их можно приобрести готовыми в специализированных магазинах для моделистов. Если вы, как и я, не имеете таких магазинов в своём городе, то их можно купить через Интернет-магазины или самостоятельно съездить за ними. В крайнем случае рельсы придётся делать самостоятельно.

Самый простой вариант строительства — использование готорых рельс, их приклеивают или прибивают маленькими гвоздиками к основанию, стыки можно спаять и зачистить напильником.

Если готовых рельс нет, тогда нужно подумать как их сделать самостоятельно, можно взять размеры рельс, которые продаются в магазинах и сделать такие же свои. Для шпал нужно будет напилить много тонких брусочков, это можно сделать на небольшом станке. Сам рельс должен проводить ток, поэтому его целесообразно делать из толстой медной проволоки, которую можно прокатать на ручном станке до прямоугольного сечения. Прикрепить рельс к шпалам можно с помощью хорошего клея или припаять к гвоздикам, вбитым в шпалы, это можно делать через 3-4 шпалы.

Электрооборудование

Для движения поезда трубуется электрический ток, если конечно вы делаете не паровоз. В качестве источника питания используют заводские и самодельные блоки питания (см. схемы , радиотехника), напряжение на выходе не должно быть опасным, обычно используют БП до 16 вольт, для небольших моделей достаточно 6 — 9 вольт.

Поезд двигается с помощью электромоторчика, его можно взять от поломанных игрушек или приобрести в радиомагазине. Электричество к двигателю подводится от двух рельс, с них напряжение снимается при помощи двух и более счёток либо от металлических колёс самого поезда.

Для разводки электричества по макету (основанию) понадобятся медные провода и разъёмы.

Кроме самих поездов на макете могут располагаться светофоры, шлагбаумы, фонари и другие элементы которым необходимо электричество. Перед разводкой проводов тщательно продумайте каждую деталь, после монтажа будет поздно вести провода, придётся курочить макет.

Ландшафт

Неотьемлемой частью хорошего макета является оформление ландшафта, этому стоит уделить особое внимание. Для схожести с реальностью нужно как следует поработать над имитацией холмов, растительности, зданий, человечков, автотранспорта и др.

Многие детали можно использовать в готовом виде, т.е. взять игрушечные машинки, фигурки людей, также в детских магазинах можно приобрести фигурки животных, деревьев…

Для имитации холмов, гор и др. понадобится фанера, строительный гипс, папье-маше, стеклоткань, краски акриловые и другие отделочные материалы.

Здания

Макеты зданий тоже можно приобрести в магазинах игрушек или сделать их самостоятельно из дерева, картона, папье-маше, фанеры и пр.

Часто моделисты за образец берут реальные вокзалы, фотографируют их и превращают в миниатюры на столе.

На сайте я периодически буду публиковать свои и присланные вами разработки, вас наверняка интересует информация как сделать модель поезда, светофоры, деревья, мосты и другие элементы для железной дороги. А также я опубликую электрические схемы, фотографии и чертежи старых и новых поездов.

В наше время хобби игрушечных железных дорог выросло в крупную отрасль моделирования. Причем этот бизнес уже больше ориентирован на взрослую аудиторию, нежели на детей.

К главным атрибутам – колее и локомотиву с вагончиками, добавились деревья, дома, дороги, машины, рельефное окружение. А стол с полноценным макетом железной дороги, со множеством деталей и мелочей – это уже настоящее искусство.

За рубежом подобные изделия стоят от 2 тысяч долларов, я же в этой статье расскажу, как сделать полноценный макет игрушечной железной дороги своими руками.

Стол

Для макета вам понадобится место. В идеале это должен быть отдельный стол, но можно обойтись и небольшим столиком, или просто отгороженной площадью на любой подходящей поверхности. Все зависит от вашего желания и размаха. Я рекомендую начать с небольшого места – например, части стола, и потом уже, если вдохновитесь, делать большой макет. Лучше начать с малого, чем сразу взяться за большой объем работы и бросить на полдороги.

Стартовый набор

То, без чего не получится сделать макет железной дороги – это сама железная дорога. А точнее – набор рельс, поезд и система питания для него. Тут, увы, альтернатив нет – это все нужно покупать. Хорошо, что в наше время на рынке есть из чего выбирать.

Набросок

Чтобы знать, к чему вы движетесь, нужно иметь перед глазами цель. Сделайте на бумаге примерный набросок – где что должно находиться, и каким будет общий вид вашего макета. Побродите по интернету, посмотрите на многочисленные макеты железных дорог и возьмите на заметку то, что вам нравится – мосты, переезды, дома, станции. Можете сделать макет полустанка на Диком Западе, а можете – станции в центре современного города. Но обязательно определитесь до того, как приметесь за работу. И сделайте разметку на столе, чтобы не обнаружить вдруг, что колея выходит за границы стола, или что шлагбаум будет цепляться за проезжающий поезд.

Горы

Наличие горы, с туннелем, через который будет проезжать поезд, будет украшением макета. Для создания небольшой горы вам понадобится монтажная пена, фанера, нож, алебастр и наждачка.

Через сутки берите в руки нож (удобнее – канцелярский), и начинайте ковырять гору – срезайте лишние куски, придавая ей намеченную вами форму. Вырезайте ложбинки, расщелины, постарайтесь придать ей максимальную натуралистичность.

Затем вам понадобится алебастр. Разведите его с водой, и тонким слоем до 3 мм покройте всю гору. Он быстро сохнет, так что разводите его небольшими порциями. Затем вновь подождите несколько часов, пока все застынет – феном при этом лучше не пользоваться.

Напоследок возьмите зеленую краску и подкрасьте кусочки горы еще и в цвет зелени – так она будет еще натуралистичнее. Только краска должна быть правдоподобного, «мхового» цвета.

Ваша гора (или горка) готова. Поздравляю, вы уже проделали немалый кусок работы. На очереди – остальные детали рельефа.

Тут уже все упирается в вашу фантазию, размер свободного пространства и подходящие детали, которые у вас есть. Заполните незанятую поверхность стола – например, муляжом травяного покрытия, который продается в магазинах. Игрушечные дома, фигурки людей, транспорт, железнодорожный переезд, вокзал со станцией, мостик, деревья – вот все те детали, которые украсят ваш макет. Многие из них можно найти в конструкторах Лего, или просто по отдельности в игрушечных магазинах. Фирмы, торгующие товарами для ж/д моделирования, также продают отличные комплекты, но в этом случае будьте готовы к немалым тратам.

Вы можете сделать макет на большом столе, со множеством деталей, рельефной местностью, электрическим ходом и настоящим городком в миниатюре. Но вы также можете сделать и небольшую модель – поезд на батарейках, с небольшим участком ландшафта и несколькими элементами декора.

Какой бы вариант вы не выбрали, сделанная вами модель будет украшением любого дома и интересна любой компании – как детской, так и взрослой.

Как это делают

Для балластной призмы лучше всего подходит так называемый ягодный щебень с фракцией 3–7 мм.

Плоды, падая на рельсы, могут испортить их, вызвав окисление. При эксплуатации на открытом воздухе поверхность рельсов загрязняется, что приводит к нарушению контакта.

На радость детям и себе в помощь

По материалам участников форума «Дом и Дача»

Введение 3

Глава 1. Общие сведения о железнодорожном моделизме 5

Глава 2. Построение макета железной дороги 6

2.2 Мой опыт создания макета железной дороги в домашних условиях 7

2.3 Социологический опрос «Железнодорожный моделизм» 8

Заключение 9

Список источников и литературы 10

Приложения 11

Введение

В своей работе мы хотим собрать такую информацию и предложить свой вариант макета железной дороги.

Объект исследования
: макет железной дороги.

Предмет исследования
: условия и технологии создания элементов макета железной дороги.

Цель исследования
: описать создание макета железной дороги в домашних условиях.

Глава 1. Общие сведения о железнодорожном моделизме

Глава 2. Построение макета железной дороги 2.1 Общие рекомендации по созданию макета железной дороги

Нанести разметку путей, автодорог, расположения строений и другое.

Уложить подложки для имитации балластной призмы.

Уложить рельсы. Перед этим необходимо купить достаточное количество рельсового материала.

Разработать электрическую схему и смонтировать её на макете.

Изготовить рельеф (возвышенности, горы, долины рек и т.п.).

Покрасить основания под различные элементы ландшафта (траву, песок, лесную почву).

Наклеить автодороги.

Изготовить и установить строения.

Нанести травяной покров и другую растительность.

Расположить фигурки людей и транспорт на макете.

2.2 Мой опыт создания макета железной дороги в домашних условиях

В Интернет-магазине с папой купили рельсы и стрелки. Маленькими гвоздиками прибили их к макету (Приложение 3).

Из окрашенных зеленой гуашью опилок сделали траву, и приклеили на макет (Приложение 5).

Здание вокзала плоское — папа выпилил его из куска фанеры, а я раскрасил и нарисовал окна (Приложение 6).

2.3 Социологический опрос «Железнодорожный моделизм»

Выводы: Опрашивая мальчиков и девочек в возрасте от 6 до 9 лет, я выяснил, что:

Очень многим (74%) нравятся поезда.

Немногие имеют в настоящий момент железную дорогу (31%), но большинству хочется иметь свою железную дорогу (58%).

Мало кто знаком с понятием «моделизм» (21%).

Опрашиваемые хотят узнать, как создать свой макет железной дороги (63%).

Заключение

Список источников и литературы

Барковсков Б.В., Прохазка К.И, Рагозин Л.Н. Модели железных дорог / Под ред. Барковскова Б.В., — М.: Транспорт, 1989

Железная дорога в миниатюре — М.: ООО «Иглмосс Эдишинз», подборка журналов за 2014-2016 года.

www.railmodel.ru/-сайт о создании домашней железной дороги.

Приложения

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3

ПРИЛОЖЕНИЕ 4

ПРИЛОЖЕНИЕ 5

ПРИЛОЖЕНИЕ 6

ПРИЛОЖЕНИЕ 7

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

ПРИЛОЖЕНИЕ 10

ПРИЛОЖЕНИЕ 11

Опросный лист научно-исследовательской работы

Максименко Димы

Сколько тебе лет? ______________

Тебе нравятся поезда? Да, Нет.

У тебя есть игрушечная железная дорога? Да, Нет.

Ты знаешь что такое «Моделизм»? Да, Нет.

Ты хочешь узнать, как сделать макет железной дороги своими руками? Да, Нет.

Источник

История у этой поделки
короткая. Во время летних каникул у меня было довольно много свободного времени и хотелось сделать что-то своими руками
. Однажды проходя мимо жд-переезда, у меня появилась идея сделать действующую модель такого обычного на первый взгляд объекта.

Для основания
потребуется ящик от стола. Размечаем на ящике места расположения объектов и просверливаем отверстия для крепления семафора и фонарей, а так же просверливаем отверстия для проводки домика.

Для домика потребуются
:

кусок тонкой фанеры;
тонкий прозрачный пластик;
спички;
ватман;
светодиод с проводками для подсветки домика.

Вырезаем стены и крышу домика, затем пропиливаем два окна в стенах и склеиваем полученные части воедино с помощью термоклея, красим. Стекла врезаем из пластика. По размеру они должны быть чуть больше, чем оконный проём и приклеиваем их. Режем и красим спички. При помощи супер клея изготавливаем рамы окон. В завершении прикрепляем светодиод в центре крыши домика.

Теперь займёмся дорогой и ландшафтом:

Дорога
состоит из приклеенного мелко просеянного отсева, что укатан валиком. Поверхность покрашена и нанесена разметка.

Железно-дорожное полотно
делаем как и дорогу, только добавляем второй слой (меньшей ширины). Сверху укладываем шпалы сделанные из палочек от мороженого и рельсы из толстой алюминиевой проволоки.

Трава
сделана из стружки покрашенной в зелёный цвет.

Для фонарей потребуется
:

Светодиоды с проводками;
Корпус обычной шариковой ручки и стержень от гелиевой;
непонятные штуковинки, которые лежали у меня в столе.

Собираем всё вместе и получаем:

Семафор
:

Дюбель для плинтусов
Корпус ручки и стержень гелиевой ручки

Отрезаем от дюбеля верхнюю часть. Сгибаем стержень под углом 90 градусов. Отрезаем половину ручки, сверлим отрезанную часть дюбеля и ручку,соединяем их.

Шлагбаумы
: Изготавливаем их из двух кусочков фанеры разной толщины и проделываем по два отверстия на концах узкой полосы.

Электроника и механизмы

Делаем простенькую схему мультивибратора и присоединяем его к семафорам. Они включаются, когда шлагбаумы опускаются, при помощи самодельного «реле».

Как это делают

Для балластной призмы лучше всего подходит так называемый ягодный щебень с фракцией 3–7 мм.

Плоды, падая на рельсы, могут испортить их, вызвав окисление. При эксплуатации на открытом воздухе поверхность рельсов загрязняется, что приводит к нарушению контакта.

На радость детям и себе в помощь

По материалам участников форума «Дом и Дача»

Сегодня хочу рассказать вам о нашей железной дороге. На самом деле, она совсем не железная:-), а сделанная мамой из картона буквально за пять минут.

Зато с ней очень весело играть, а главное — играть можно очень долго, что не может не радовать маму, у которой неожиданно появляется время на себя 🙂

Совсем недавно нам подарили паровозик. Подарок этот был спонтанный, поэтому никаких приспособлений для обеспечения нормального функционирования данного предмета у нас не было.

А так хотелось повозить паровозик по рельсам, туннелям и горкам…Вот маме и пришлось креативить 🙂 В результате у меня получилась вот такая

Наша детская железная дорога состоит из:

3 маршрутов рельс
горки
туннеля
туннеля-трубы
ремонтной станции
мойки

Для изготовления железной дороги понадобилось:

кусок обоев (или лист ватмана)
двусторонний скотч
обычный широкий скотч
канцелярский нож и ножницы
карандаши
маленькая коробочка
губка для мытья посуды
2 прищепки
крышка от баночки
рулончики от туалетной бумаги
крышка от коробки
кусок картона

Изготовление железной дороги

Все очень и очень просто. Рельсы
, как вы сами понимаете, я нарисовала карандашом.

У нас получилось три маршрута каждый своего цвета (если Вашему малышу актуально изучение цветов — разноцветные рельсы будут носить и обучающий характер. Можно и больше маршрутов нарисовать, чтоб охватить все необходимые для изучения цвета)

Туннели и горки

В крышке коробки канцелярским ножом необходимо проделать два отверстия напротив — так получается туннель (важно еще не забыть в середине туннеля сделать стены из картона, а то поезд рискует потеряться и не выехать 😉)

С одной стороны к коробке на скотч крепим кусок картона и получаем горку
. Горку не забываем приклеить на двусторонний скотч к обоям.

Тоже самое относится и к самой коробке. Рулончики от туалетной бумаги соединяем между собой и получаем трубу. Крепим ее на скотч к другому краю коробки и обоям — туннель-труба
готова к эксплуатации.

Мойка

Губку для мытья посуды разрезаем на 2 части (или 4) и помещаем их в прищепки.

Канцелярским ножом в коробочке проделываем два отверстия напротив (вход и выход из мойки) и еще два или четыре отверстия в стенках для мочалок. Приклеиваем коробку на двусторонний скотч к обоям.

Ремонтная станция

Самый простой объект нашей железной дороги. Обычная крышка прикрепленная к обоям двусторонним скотчем.

Вот и вся работа, занявшая у меня минут 15 времени. Зато ребенку — столько счастья 🙂 Да и часы игр обеспечены.

Конечно, получилось не очень представительно, можно было сделать и покрасивее, заклеить все цветной бумагой и предать детской железной дороге товарный вид, но на все это у меня просто не было времени.

Да и не в красоте, наверное, дело, а в идеи, как считаете 🙂 ?

А с какими железными дорогами играете вы?

С любовью,

И началась постройка подмакетника. Купил фанеру 9 мм и 4 мм, алюминевый профиль и хромированные ножки, аж 6 штук для устойчивости. Распилил, насверлил, прикрутил.

Начальный этап строительства макета. Куплены ножки, фанера, алюминиевый профиль.

Прикручиваем саморезами алюминиевый профиль к фанере и получаем какркас подмакетника.

Усиливаем, место соединение двух листов фанеры и места крепления ножек.

Прикручиваем ножки к каркасу, усиливаем уголками и получаем собственно подмакетник. Вес которого составил 12,1 кг.

Вот так выглядит подмакетник, очень похож на тенисный стол.

С нетерпением выкладываю свою будущую схему движения, заранее нарисованную на бумаге. Забегая немного вперед хочу сказать, что в дальнейшем схема движения немного измениться. Когда видишь это реально в объеме, а не на плоской бумажной схеме, то все может получится иначе. Поэтому первоначально грамотно продумывайте свою схему, чертите ее по возможности планшетной линейкой или в программе WinTrack, и тогда ошибок будет меньше.

Делаем каркас будующей горки переходящей в мост.

Продолжаем строить нашу горку.

Продолжаем строить, одновременно прикидываем к месту купленные в магазине мосты.

Приступаем к строительству железнодорожного спуска. При строительстве спуска строго придерживайтесь нормам спуска в градусах, иначе поезд не сможет подняться на вашу горку. Еще учитывайте, что разные локомотивы обладают и разной тягой. Если есть возможность нужно поэксперементировать с локомотивами. Я на выпилиные радиусные заготовки из фанеры, приложил рельсы и гонял разные составы верх и вниз, изменяя угол наклона заготовки таким образом пока самый слабый локомотив смог спокойно подняться в горку. И только после этого закрепил спуск и подъем.

Локомотив готов к испытанию спуск — подъем.

Обязательно после нанесения клея ПВА на деревянные детали, крепко прижимаем их друг к другу, ставим тяжелый груз или струбцины.

В моей схеме движения появились изменения. Почему то пришла идея участка железной дороги, типа лекгого метро на бетонных опорах — столбах.

В модельном магазине куплены: круглые палочки — будущие бетонные опоры, рейки — будущая отбортовка, а в канцтоварах были куплены деревянные линейки для самого постамента, на который будет уложена фанера с рельсами.

Вот он будущий участок путепровода, пока еще без бортиков.

Проявился будущий силуэт макета железной дороги.

Проводим ходовые испытания подвижного состава.

Так как мне хочется поскорей увидеть хоть какой то результат, я приступил к формированию рельефа гор из папье-машье. Берете бумагу, газеты — режете на полоски, смазываете клеем ПВА и приклеиваете к фанере, слой за слоем, дав слоям просохнуть. Примерно 3-4 слоя. Когда это все просохнет у Вас получится довольно прочное основание склона. (Хотя по правилам сначала нужно закончить все подготовительные работы, а уж потом браться за отделочные, но я так не могу, поэтому иногда буду нарушать последовательность постройки — важен результат)

Вот так выглядят этапы нанесения слоев папье-маше.

Приклеиваем бортик к путепроводу и красим его. Заодно подготавливаем папье — маше для наклейки травы. Красим бумажный склон краской по цвету совпадающий с цветом травы, для того что бы при приклеивании травы краска скрыла небольшие наши ошибки.

Вот так выглядит облагороженный монорельс. Приклеены рельсы, насыпан гравий.

Здесь видны провода для будущего блок участка. Не забудьте поставить диэлектрический (пластмассовый) разделитель рельсов, на фото он черного цвета между двух выступающих проводов, в дальнейшем провода аккуратно подпаиваются к рельсам.

Аккуратно подпаиваем провода к рельсам и окрашиваем рельсы темно-коричневой матовой краской, это придает им уже не игрушечный вид. Окраска рельс трудоемкая работа, но она того стоит. На втором плане видны не окрашенные рельсы — разница очевидна.

Для большей реалистичности красим железнодорожный мост.

Из специальной бумаги имитирующей кирпичную кладку, делаем опору нашего монорельса.

Сеем траву и подсыпаем гравий к железнодорожному мосту.

К траве добавляем разросшуюся траву или небольшой кустарник.

Вот такой получился переход от монорельса к насыпи.

Материалы и инструменты для постройки макета железной дороги.

Прежде всего для постройки макета не обойтись без клея. Клея нужно много и разного. Я использовал три вида клея ПВА. ПВА СТОЛЯР хорош для склеивания деревянных частей макета, он быстро сохнет и крепко держит, один его минус он желтоватого оттенка. Второй клей ПВА СУПЕР идеально белый, тоже быстро сохнет, при засыхании дает глянцевый слой. Третий клей ПВА ТЕКС долго сохнет (но это иногда очень нужно) идеально белый, при высыхании дает прозрачный, матовый слой.

Также не обойтись без специальных клеев: клей для моделей, дихлоритан, супер момент, момент универсальный.

Также необходимы различные модельные краски, я использовал акриловые «Звезда»

Понадабяться и кисточки, как для нанесения клея так и для окраски моделей.

Для имитации насыпи железной дороги, используется фирменная присыпка гравий — обращайте внимания на масштаб, для каждого масштаба свой размер гравия.

Не забудьте купить траву, она бывает разных видов и составов. Простая трава сделана из опилок, та что по-естественней сделана из флока. Ну и конечно Вам потребуется флокатор, он бывает электростатический и простой. Электростатический флокатор нужен для приклеивания травы под статикой, от полученного заряда трава тянется к флокатору и в таком положении приклеивается, получается более натурально. Но можно обойтись и без него в крышке баночки делаются отверстия диаметром 4 мм, и методом вытряхивания из баночки сеям траву. Дешево и сердито.

Для чистки рельсов понадобится фирменный чистящий брусок, он необходим для очистки рельсов от краски, клея и грязи.

Покупаем различные виды деревьев, одни пойдут на передний план, другие на задний.

строительство макет железный дорога

Можно купить бумагу имитирующую различные материалы: кирпичную кладку, мостовую, и т.д.

Начинаем склеивать дома, сооружения для нашего макета. При склеивании домиков особое внимание уделяйте снятию заусенцов, при фотографировании крупным планом они особенно выделяются. Ну и осторожнее с клеем при нанесении большого количества он может остаться на модели, и очень испортить впечатления. Также рекомендую купить модельки людей, без них макет становится не таким интересным.

Продолжаем строить макет железной дороги. Поговорим немного об электрификации макета.

Важной частью любого железнодорожного макета является электрификация, сигнализция и управление. На снимке представлен двухцветный светофор(красный, зеленый) на нашем макете он будет выполнять функцию разрешение — запрещение отправление поезда с блок участка, если впереди будет находиться другой поезд. Светофор связан с блоком автоматики, которая даст команду на торможение или отправление поезда, с одновременным переключением сигнала светофора.

Светофоры имеют различное крепление: есть встраиваемый или на готовой опоре. Кому как удобней: поставить и закрепить, но буден видна опора, или просверлить отверстие и акуратно закрепить. Не забывайте о том, что любой электронный блок может сломаться или перегореть и Вы должны продумать возможный демонтаж и замену этого блока, либо светофора.

Очень красиво смотриться ночная подсветка зданий, освещение улиц и станций. Если вы будете это делать, то заранее продумайте и подготовьте свой макет.

Все здания для макетов имеют возможность электрификации, приложив домик к макету очертите его контур и просверлите или профрезеруйте отверстие для того чтобы можно было вставить подсветку.

Готовые отверстия для подсветки домиков на макете. В домики можно вставлять как лампы накаливания так и светодиоды, лапы дают большой угол освещенности, но менее долговечны, светодиоды дают меньший угол освещенности, но более долговечны.

Подготавливаем автодорогу.

Сеем траву и кустарник, ставим на размеченные места домики и железнодорожный переезд. Прикладываем деревья и автомобили. Очень важный момент, когда Вы будете планировать блок участки то обязательно учитывайте длину вашего состава, если у вас будут разные составы по длине и Вы не учтете это, то возможно различные проблемы: длинный состав может не остановиться или остановиться не там где Вы планировали.

Составы и поезда на вашем макете будут разные, да и в последствии захочется поменять состав, поэтому продумывайте длину участка торможения и разгона.

Тепловоз на переезде.

Электровоз на переезде.

Ну это просто красавчик — моторный вагон BR 642

Для большей красоты сажаем пассажиров в наш моторный вагон BR 642

Приклеиваем материал фирмы BUSCH имитирующий асфальтовое покрытие.

С асфальтом макет стал смотреться намного естественнее, чем идея с дорогой покрашенной краской.

Приклеиваеем кустарник, прикладываем деревья, но пока их не закрепляяем, чтобы представить себе будующую картину макета. В дальнейшем корни деревьев желательно присыпать травой, или имитировать окучивание дерева, для того чтобы спрятать пластмассовые корни деревьев.

Игрушечные железные дороги неотъемлемо ассоциируются с детством. У многих из нас в юном возрасте когда-то была пластмассовая или железная сборная модель железной дороги.

А те, кто мог похвастаться моделью зарубежного производства, считались счастливчиками.

Стол.

Для макета вам понадобится место. В идеале это должен быть отдельный стол, но можно обойтись и небольшим столиком, или просто отгороженной площадью на любой подходящей поверхности. Все зависит от вашего желания и размаха. Я рекомендую начать с небольшого места – например, части стола, и потом уже, если вдохновитесь, делать большой макет. Лучше начать с малого, чем сразу взяться за большой объем работы и бросить на полдороги.

Стартовый набор.

То, без чего не получится сделать макет железной дороги – это сама железная дорога. А точнее – набор рельсов, поезд и система питания для него. Тут, увы, альтернатив нет – это все нужно покупать. Хорошо, что в наше время на рынке есть из чего выбирать.

Набросок.

Горы.

Затем вам понадобится алебастр. Разведите его с водой, и тонким слоем до 3 мм покройте всю гору. Он быстро сохнет, так что разводите его небольшими порциями. Затем вновь подождите несколько часов, пока все застынет – феном при этом лучше не пользоваться.

Вы можете сделать макет на большом столе, со множеством деталей, рельефной местностью, электрическим ходом и настоящим городком в миниатюре. Но вы также можете сделать и небольшую модель – поезд на батарейках, с небольшим участком ландшафта и несколькими элементами декора.

Loading…

Источник

Автор Teddy На чтение 11 мин Просмотров 3.1к.
Обновлено 20.02.2018

Хобби бывают разными: кто-то тихо и спокойно собирает марки или фантики, вмещая всю свою коллекцию в толстый альбом в верхнем ящике стола, кто-то играет в гольф по субботам, а кто-то выбирает в качестве увлечения целое направление искусства и посвящает ему всю свою жизнь.

Именно так можно сказать о любителях и фанатах железнодорожной или жд миниатюры, ведь для создания поделки подобного рода мало одного желания – потребуется немало времени, усилий, тщательного сбора информации, иногда и ресурсов, и финансовых вложений, а также, несомненно, умения, чтобы в результате у вас получилась настоящая собственная железная дорога в миниатюре.

Особенности и виды жд моделизма

Железная дорога в миниатюре – предмет интереса не только детей, но и взрослых, причем взрослых даже больше и чаще. Практически у каждого ребенка была детская игрушка в виде жд станции с рельсами, паровозами и вагонами, а если она стоила подороже, то в комплект входили различные железнодорожные знаки, семафор, фигурки машинистов и другие интересные детали.

Играть в такое интересно, но всегда хотелось большего, к примеру, чтобы жд сеть была развитее и содержала множество разветвлений и поворотов рельсов, чтобы модельки поездов были инерционными или двигались сами по себе, а вы могли управлять ими с помощью пульта, чтобы было много дополнительных элементов: тоннели, мосты, дороги с транспортом, деревья, люди и т. д.

Чтобы сделать такую игрушку, вернее, уже не игрушку, а настоящий макет железной дороги своими руками, необходимо здорово потрудиться, а не у всех детей есть такая возможность, поэтому наверняка понадобится помощь родителей. Хорошо, если они разделят ваше увлечение жд миниатюрой и помогут в создании поделки. Взрослому любителю жд моделизма, конечно же, в этом плане легче.

Что касается направлений, в которых существует хобби жд в миниатюре, то их разделяют несколько:

одни просто коллекционируют только игрушечные рельсы, поезда и все сопутствующие им аксессуары;
другие тоже коллекционируют, но уже масштабные модели;
третьи – занимаются именно изготовлением железных дорог в миниатюре, воссоздавая целые исторические станции и вокзалы, прокладывая настоящую железнодорожную сеть из разных направлений путей, занимаясь фактической реконструкцией определенных объектов;
кто-то старается сделать миниатюрные копии реально существующих или существовавших локомотивов и поездов в малейших деталях;
а еще один интересный вид жд моделизма – парковая или садовая железная дорога, для создания которой используются весьма крупные масштабы, поэтому такой макет железной дороги можно использовать даже в качестве аттракциона и перевозить в нем людей.

Немного истории

Железная дорога в миниатюре – совсем не дань моде и не новое явление, ведь история жд миниатюры и моделизма насчитывает уже более ста пятидесяти лет. Впервые макет железной дороги появился, как игрушка, в девятнадцатом веке (во второй его половине). Обеспечение необходимых промышленных объемов взяла на себя Германия в лице фирмы — производителя Märklin. Их железные дороги в миниатюре были так качественны и хороши, что даже царская семья заказала себе такой макет для Зимнего Дворца.

Основываясь на масштабах жд, представленных в миниатюре германского производства, позже были приняты стандарты масштабирования для железнодорожного моделизма. К концу девятнадцатого столетия к делу подключилась и Америка, впервые в мире выпустив на рынок электрическую модель железной дороги (производитель – фирма Carlisle&Finch).

Практически до середины прошлого века и обычная игрушка в виде жд рельсов с поездом, и идеально точная копия или железная дорога в миниатюре воспринимались одинаково, однако, после игрушки перестали вызывать такой ажиотаж, а моделизм стал формироваться, как серьёзное увлечение, постепенно находя все больше и больше поклонников.

Поэтому производители старались угодить и своим новым почитателям – взрослым, которые жаждали собирать полноценный миниатюрный макет железной дороги. Для этого они стали выпускать более усовершенствованные модели, где рельсы можно было складывать в полноценное жд полотно в миниатюре, где у локомотивов и вагонов было много деталей и элементов, куда также входили различные здания, дорожная атрибутика и знаки, семафор и т. д.

В наше время уже практически не осталось фирм-гигантов мирового масштаба, которые бы занимались подобным производством, однако существует немало маленьких успешно функционирующих компаний, специализирующихся на выпуске определенных моделей поездов или дополнительных аксессуаров, без коих невозможна железная дорога в миниатюре.

Масштабы, комплектующие и другие нюансы

Чтобы сделать макет железной дороги, вы должны разбираться во многих нюансах, к примеру, в каких масштабах обычно выполняется железная дорога в миниатюре, какого вида наборы и конфигурации поделки могут получиться, нужна ли схема и где ее взять, как быть с комплектующими, необходимыми деталями и различными аксессуарами и т. д.

Стандарты масштабов и размеров для жд моделизма бывают самые разные. Наиболее распространенными являются типоразмеры, носящие условное обозначение ТТ и НО.

Типоразмер ТТ – от английского Table-top trains– означает, что макет железной дороги выполняется масштабом один к ста двадцати (1:120) с шириной колеи в двенадцать миллиметров. Такая железная дорога в миниатюре еще носит название двенадцатимиллиметровой. Также в ней делаются все подвижные модели поездов – это осуществляется посредством подведения электричества по рельсам, хотя можно и подключить через контактную сеть электровоз.

Большое количество моделей и всевозможных аксессуаров для сборки жд миниатюры этого типоразмера выпускают:

немецкие компании Berliner TT Bahnen, Tillig;
небольшой выбор есть у европейских производителей Roco и Piko;
компания Jago радует поклонников раритетными моделями старинных локомотивов;
русские фирмы «Пересвет» и «ТТ-модель»;
американские PossumValleyModels, GoldCoast(некоторые модели вагонов и локомотивов).

Другой распространенный типоразмер – НО. Название происходит от английского сокращенного HalfZero или половинка нуля. Макет железной дороги в этом случае производится в масштабном соотношении один к восьмидесяти семи (1:87). Существует еще типоразмер 0, в котором масштаб берется вдвое больше, то есть, 1 к 45. А здесь получается половина нуля, но используется латинская буква О вместо него в обозначении.

Железная дорога в миниатюре в таком масштабе считается наиболее популярной и широко распространенной в мире за счет того, что ее можно сделать, не используя сложные приспособления, к тому же эти модели железных дорог и достаточно крупные для детализации, но в то же время вполне удобные и компактные для размещения макета в доме или квартире.

Железная дорога в миниатюре этого типоразмера тоже является подвижной: энергия поставляется от контактной сети или по рельсам (в случае наличия электрических двигателей в моделях локомотивов). Плюс – у вас есть возможность использовать и дополнительные интересные элементы при создании поделки:

устройство дымогенератора, который будет работать на масле и создавать дымовой эффект над тепловозами или паровозами;
установка звукового декодера в подвижной состав – сможете воспроизводить любые звуковые файлы, имитирующие шумы и звуки движения поездов и т. д.;
устройства СЦБ, что расшифровывается, как сигнализация, централизация и блокировка.

Существуют и различные другие типоразмеры. К примеру, масштабный стандарт G, разработкой и выпуском которого занималась с 1968 года и занимается до сих пор немецкая компания LGB. Это ярчайший пример садовой железной дороги, предназначенной для расположения под открытым небом. А вообще, чем больше выбирается масштаб, в котором выполняется железная дорога в миниатюре, тем детальнее должен повторяться прототип, учитываться мельчайшие подробности и элементы.

Сделать своими руками или купить?

Сегодня можно найти немало тематических форумов, специальных изданий, посвященных железнодорожному моделизму. Вы можете приобретать различные элементы по отдельности и собирать их потом воедино, монтируя собственный макет железной дороги.

Однако прежде всего вам понадобится определиться с доступным свободным пространством. Сможете ли вы выделить для расположения макета половину или даже целую комнату? Если нет, то придется сначала заняться сооружением подмакетника или оборудованием специального места. Для этого можно задействовать хотя бы отдельный стол либо сделать выдвижную / откидную столешницу, которая будет использоваться только для вашего проекта и больше ни для чего другого, а значит, вам не придется каждый раз складывать и убирать макет.

Есть еще варианты модульных макетов, которые состоят из отдельных блоков, консольных конструкций (вы можете прикрепить подмакетники к стенам, словно полки) и подъемных (легко убирается под потолок).

Масштаб для квартиры тоже лучше брать соответствующий, к примеру, с типоразмером 1:87 вы много не сделаете, ведь вам по минимуму понадобится пространство один на три метра. Лучше остановиться на масштабах 1:120 или 1:160, так как проектировка макета в еще более мелком типоразмере Z (1:240) потребует очень больших умений, усилий и финансовых вложений.

Для создания собственной миниатюрной железной дороги вам понадобится придумать и продумать до мельчайших подробностей ее будущий вид. Возможно, начать стоит с самой простой схемы, к примеру, сделать только одно рельсовое кольцо и локомотив с несколькими вагонами. Со временем будете добавлять к проекту дополнительные пути, составы, семафор и знаки, вокзал и здания, фигурки людей и т. д.

Опытные мастера уже умеют создавать целые подробные ландшафты – горы и равнины, мосты и тоннели, леса и поля, миниатюрные улицы, многочисленные развилки путей, депо и прочие интересные штуки.

Даже для самого простого проекта лучше сделать схему. Просто попробуйте нарисовать, что именно вы хотите создать. Если в ваших планах создание железной дороги определенной исторической эпохи, то понадобиться досконально изучить всю доступную информацию по этой теме, найти архивные фотографии, срисовать их и т. д.

Также подробная схема понадобится для изготовления моделей паровозов и вагонов. Вы можете воспользоваться схемой-чертежом определенной машины, разыскав ее фото. Просто поделите реальные размеры того или иного поезда на нужный вам масштаб и у вас будет готовый план постройки.

Пошаговый план работы

Обеспечиваете пространство для проекта и делаете подмакетник (простую конфигурацию можно разместить даже на фанерном листе).
Переносите на подмакетник схему будущей жд миниатюры (рисуйте, как будут проходить рельсы, размечаете развилки и повороты, дороги, где вы разместите здания или строения). Для сложного рельсового расположения схему можно проектировать на компьютере в специальной программе.
Прокладываете рельсы. Рельсовый материал можно купить в специализированном магазине или сделать их самостоятельно. Поскольку по рельсам в подвижных дорогах проходит ток, мастера делают их из толстой медной проволоки, прокатывая ее до прямоугольного сечения на ручном станке. Шпалы выполняются из тонких брусочков, которые тоже вырезаются на станке. Пути прикрепляются двумя способами: либо приклеиваются, либо прибиваются маленькими гвоздиками к основанию, к этим же гвоздикам потом можно припаивать рельсы или тоже приклеивать рельсы к шпалам.
Для подвижной модели нужно дополнительно разрабатывать электрическую схему, а после монтировать ее уже на макете. В качестве источника питания обычно берутся самодельные блоки, можно взять и заводской. Не забывайте о правилах безопасности – напряжение на выходе не может быть высоким, используйте БП до шестнадцати вольт, а если модель небольшая, то достаточно будет и шести-девяти вольт. Электромотор для поезда можно приобрести в радиомагазине или вынуть с какой-либо игрушки. Проведите к двигателю электричество от двух рельс. Чтобы развести электричество по всему основанию, запаситесь разъемами и медными проводами. Продумывайте все детали до разводки – где будут располагаться семафоры и светофоры, шлагбаумы, будут ли гореть фонари и т. д.
Проведите отсыпку и укладку балласта, подобрав его по размеру среди аквариумных грунтов или каких-либо бытовых сыпучих материалов.
Продумайте и изготовьте рельеф и ландшафт. Чтобы ваш макет был похож на настоящий, обязательно оформите красивый ландшафт. Можно использовать профессиональные материалы, как шпатель-массу, лесную подстилку, луговую присыпку, разные слои земли, щебень, песок, гравий и прочие интересные аксессуары от известных производителей. Если выбирать более бюджетные варианты, то для имитации гор вполне можно обойтись строительной пеной, которую потом легко окрасить в любой нужный цвет. Холма, поля, растительность и прочий декор тоже можно воссоздать из фанеры, строительного гипса, стеклоткани, папье-маше, дерева и других отделочных материалов. Чтобы покрасить детали, используйте акриловые краски.
Если нет времени и желания так заморачиваться, то многие элементы можно взять на макет и в готовом виде, к примеру, из игрушечных наборов, в которых есть и фигурки деревьев, и муляжи травы или кустиков, животные, машинки, знаки, люди.
Со зданиями та же ситуация – либо воспользуйтесь готовыми вариантами, либо сооружайте самостоятельно из картона, дерева, фанеры, папье-маше. В качестве образцов используйте фотографии реальных вокзалов и других зданий.
Добавляйте необходимые составляющие: наносите автодороги, покрасьте траву, расположите фигурки людей и поставьте составы на рельсы.

Увлечение жд моделизмом может начаться с подаренного набора с железной дорогой и поездами. Такое хобби хоть и требует немалых усилий и затрат, но несомненно помогает развиваться, думать, творить и не стоять на месте.

Смотрите похожие мастер-классы: Делаем костюмы железного человека.

Источник

Макет железной дорог своими руками изготовить можно, но для этого потребуется многосторонняя подготовка. При строительстве макета необходимы знания в области устройства и работы железной дороги, об этом можно прочитать в книгах, которые используются для обучения в высших учебных заведениях, техникумах, а также в инструкциях, таких как «Правила технической эксплуатации железной дороги», «Инструкция по железнодорожной сигнализации». Существует периодические издания, такие как, «Локотранс», «Семафор», «Железнодорожное дело». В этих журналах можно найти полезную информацию о железных дорогах России и мира, а в некоторых изданиях есть рубрики, посвященные железнодорожному моделизму. Там можно найти описание технологий, приемов работы, выкройки моделей подвижного состава, советы специалистов.

При строительстве макета своими руками необходимы навыки работы с различными инструментами: для работы с деревом – работа лобзиком, напильниками, для измерений и разметки – умение пользоваться угольником, линейкой, штангенциркулем. Для работы с электронными устройствами – правильно формовать детали, выполнять соединение проводов, паять, измерять силу тока, напряжение. В случае если навыков работы нет, то стоит изучить технику работы, потренироваться прежде, чем начинать возведение макета железной дороги. Для тренировок можно закупить дешевый материал и инструменты, а уже при строительстве макета использовать высококачественное сырье и инструменты.

Строительство макета начинается с создания плана работ, путевой схемы, примерной карты рельефа местности – с планирования и проектирования железнодорожной линии своими руками. После того, как проект готов первым делом сооружается основание для макета – подмакетник. В дальнейшем на нем будет расположен макет, причем будет использоваться как внешняя поверхность, на которой будут расположены пути, станции, депо, леса, горы, реки, но и внутренняя часть для проводов, различных устройств, которые обеспечивают работу макета.

На подмакетнике прокладываются пути. Железнодорожные рельсы и шпалы можно купить в магазине, но при помощи специальных станков можно изготовить своими руками. Таким производством мало кто занимается из моделистов. После прокладки путей, подключения электрической части макета, создается рельеф, растительность, устанавливаются модели жилых домов, заводов, вокзалы.

На макете какие-то детали, объекты можно изготавливать своими руками, а можно покупать в магазинах. Если покупные модели не устраивают своим внешним видом или имеют не достаточную детализацию, то их можно дорабатывать самостоятельно. Таким приемом пользуются некоторые моделисты.

Модели домов, растений, столбов освещения, светофоров – все эти элементы макета можно изготавливать самостоятельно, в домашних условиях. Подробнее о том, как это делается, вы можете найти в статьях раздела сайта «макеты и модули».

Кроме того строительство макета – это не только изготовление отдельных объектов инфраструктуры железной дороги, это объединение всех компонентов макета с помощью единого, одинакового масштаба, эпохи, темы макета и времени года.

На тему о том написано немало статей, но я решил написать свою и ниже я поясню почему…

Скажу сразу, у меня до недавнего времени не было опыта по постройке макета железной дороги. Поиск необходимой информации на просторах интернета дал мало. Одни статьи «обходили азы» и сразу «перепрыгивали на сложности» такие как: «а теперь будем делать горы».., или же предлагаемые макеты были сверхсложными: сразу же предлагалось овладеть программой Autocad. В других статьях акцент был сделан на какие-то
пустяки вроде: «Вам понадобится молоток…
«, вот и вся ценная информация. Все найденные статьи не соответствовали нашим целям и задачам. Пришлось самому все очно
спрашивать и выпытывать в магазинах и конечно же у любителей.

Семейная традиция

Вернемся на 12 лет назад. На фото внизу, в Питерской коммуналке я играю с сыном Алешей в железную дорогу, которую мне подарил мой отец много-много лет назад, когда я еще учился в начальной школе!

Да, ничего не скажешь, качество и надежность PIKO было проверено временем. Ведь почти каждые выходные мы с сыном собирали-разбирали-конструировали… А когда наша семья переезжала в очередной раз, то каждый раз коробка с подарком моего отца стояла первая в списке вещей для переезда. Только нам пришлось ее оставить… и опять же у моего отца в деревне, она цела и по сей день!

Цели и задачи нашего будущего макета

Основная цель:
психомоторное развитие ребенка.

Поэтому копийность

, красота

(да такая чтобы руками нельзя было трогать) и излишняя сложность

отходят на второй план. Но это не значит, что мы должны сделать «простой круг» и «тупо гонять» по этому кругу паровозик… Другими словами, нужно сделать макет максимально функциональным и интересным для ребенка.

Наши задачи
:

развитие мелкой моторики
: сцепление и расцепление вагонов, загрузка и разгрузка, строительство разных объектов на самом макете и много других мелких операций;
развитие мышления и решение задач:
это что-то вроде головоломки, например нужно убрать из середины состава какой-либо вагон (не просто руками конечно, а маневрами) и оставить его на запасных путях (чтобы не мешал) или на загрузку-разгрузку. Кажется элементарно, но поверьте, такая задача иногда и взрослого может немного «напрячь»;
взаимодействие ребенка с другими играющими
: например ребенок управляет поездом, останавливает поезд и просит другого игрока переключить стрелку. Или ребенок подгоняет поезд точно к место загрузки, ждет пока другой игрок загрузит вагон и потом транспортирует этот груз;
получение знаний
: дать понятие о различных видах транспорта и о их взаимодействии. Транспортировка разных грузов (для людей мы будем использовать пассажирский вагон, для крупногабаритных грузов — платформу итд). «Комбинированная» транспортировка, например мы будем что-то грузить в контейнер (прямо внутрь этого контейнера), далее перевозить сам контейнер и затем разгружать его на месте прибытия.

Этот список конечно можно бесконечно продолжать…

Основа

Очень коротко поговорим об основе: рельсах, локомотиве, вагонах и блоке питания.

Самым распространенным и удобным масштабом является H0
или 1:87 (∼ 90-95% всех железнодорожных моделей). Имейте ввиду, что его могут писать как буква «H» и ноль (более правильно), но также, как буква «H» и буква «О». Ширина колеи составляет 16,5 мм. Запомните, масштаб «H0
» [«аш ноль» или «эйч ноль»] — ищите, спрашивайте, покупайте только этот масштаб!

Есть еще одна деталь. Как Вы знаете, есть рельсы прямые, а есть и изогнутые. Так вот, эта «степень кривизны» измеряется радиусом. Т.е. если мы соберем из изогнутых рельсов круг, то мы можем измерить радиус. Если Вы планируете использовать только маленький двухосный локомотив, то никаких проблем нет. Но если Вы будете использовать большой шестиосный (две тележки по три оси), то он не сможет проехать при маленьком радиусе
. Это все равно что грузовик с длинным прицепом не может проехать по дороге с резкими поворотами. Не буду забивать Вам этим голову, т.к. у разных изготовителей может быть разная маркировка «кривизны». Надо просто об этом помнить.

Хорошо если Вы приобрели готовый набор, и из него можно собрать не просто «круг»
или «ов
ал», и в нем есть стрелки, тупики… А как быть, если нужно собрать самому с нуля? Для начала Вам нужно решить какой будет размер макета (см ниже). После чего нужно сделать на бумаге его набросок. А потом чертеж можно сделать в натуральную величину. И если у вас есть уже рельсы, собираете их прямо на чертеже и обрисовываете. С этой огромной «картинкой» уже можно ходить и выбирать недостающие рельсы, просто прикладывая их к чертежу! Кстати, сейчас в продаже есть гибкие рельсы, гнете как хотите, т.е. можно одну такую положить вместо 4-6 обычных и самое главное, что эта длинная рельса может быть по Вашему желанию как прямой, так и изогнутой, точно повторяя все Ваши фантазии на чертеже!

Самой простой и более дешевой является аналоговая модель железной дороги.
Тут все просто: по рельсам пускаем ток (на одной рельсе минус, на другой плюс) и локомотив едет, т.к. в нем электрический двигатель. Прекратили подачу тока — локомотив остановился, поменяли полярность — локомотив поехал в другую сторону. С недавнего времени появилось цифровое управление
. В этом случае рельсы все время находятся под током, но особенностью является то, что локомотиву отправляется команда (по тем же рельсам), чтобы например включился двигатель, или свет итп. Каждому локомотиву присваиваться свой уникальный код. Если стоят два локомотива (даже рядом), то можно управлять одним из них, другой не будет реагировать на эти команды. Другими словами, можно управлять независимо разными составами. Такая система намного сложней и ее стоимость на порядок выше.
Для наших целей и задач простого, старого и надежного аналогового управления
с недорогим блоком питания более чем достаточно.

Где купить

На многих сайтах, описывающих постройку макета, предлагают сразу купить стартовый набор. Если у Вас «денег куры не клюют» и Вам лень что-то делать своими руками, то это не проблема (вместо Вас всё сделают, и кстати… что Вы тут забыли?). Нужно иметь ввиду, что ребенок может что-то сломать в процессе игры. Другими словами, макет не должен быть «дешевкой», но и не должен быть чрезмерно дорогим, чтобы ребенок на него мог только смотреть. Кроме этого, нам не нужны только одинаковые вагоны, нам нужно разнообразие: платформа, вагон в котором открывается дверь (для загрузки), пассажирский вагон, какая-нибудь цистерна итд. Поэтому для старта, я бы посоветовал поискать б/у наборы, а уже дополнять их по необходимости как новыми объектами так и б/у. На самом деле такие наборы «валяются» у многих
. В Монреале, где мы живем, их можно купить на /только для зарегистрированных пользователей/

. Там я купил стартовый набор всего за 20 долларов при обычной цене — 100 CAD! Здесь я также видел много хороших предложений:/*****/

Но будьте осторожны, часто необоснованно заламывают цены! Очень хорошие цены в магазине /*****/

Также можно покупать через интернет, например по /*****/

, но это в основном для дополнения. Кстати, когда жили в Санкт-Петербурге, очень много чего я видел /*****/

.

Макет железной дороги своими руками

Можно играть на полу, но сама сборка железной дороги будет занимать от 30 — 40 минут, после этого Вам уже не останется сил на саму игру с ребенком. Потом постоянно будут где-то разъединяются рельсы, при этом вагоны будут сходить с них.. Нужно будет бесконечно ставить все обратно! Также будет часто терятся контакт, нужно будет искать где же не контачит. Ребенок будет ходить, наступать на рельсы, сметать построенные им объекты или даже может наступить на состав… А вот Вы все это время будете ползать на четвереньках
(как я на фото вверху). Я через это уже прошел и меня это «доконало»…

Размер макета

К параметрам макета требования были следующими:

чтобы мог легко проноситься в дверь,
чтобы можно было ставить к стене (когда не играем),
чтобы во время игры можно было ходить вокруг макета,
чтобы макет был максимально большим,
чтобы ребенок мог спокойно играть «как на столе»,
чтобы мы, взрослые, не ползали на четвереньках и чтобы не надо было записываться к массажисту после таких игр.

Итак, мы с измерили пару комнат где планировалось играть в железную дорогу, прикинули и пришли к выводу, что размер приблизительно 1,5х2 метра подойдет. Чтобы не усложнять конструкцию макета, пока решили во время игры просто ставить его на четыре табуретки.

Начнем строительство

Я купил 8 мм фанеру. Проверяя еще раз, собрал на ней все рельсы и отпилил до нужных размеров.

На фото внизу
Вы видите как собрана будущая железная дорога. Таким же образом я собирал рельсы на фанере перед тем как
придать ей нужный размер. Железную дорогу надо сделать как можно насыщенной и интересной (по возможности), а не просто «круг» или «овал». Запланируйте различные ответвления, запасные пути. Конечно хочется, чтобы «железной дороги было больше», но по краям нужно оставить некоторое расстояние, чтобы локомотив или вагоны не падали на пол при схождении с рельс. Кроме того, ребенку легче что-то конструировать и играть на краю макета, он там может строить разные объекты, там может быть дорога итд.

Такая большая фанера будет деформироваться как за счет своей силы тяжести, так и за счет того, что ребенок будет опираться на нее во время игры. А при деформации фанеры будут деформироваться рельсы. В связи с этим с обратной стороны нужно сделать усиление. Кстати, это усиление также поможет защитить провода, если Вы захотите поставить какие либо дополнительные электрические объекты (как светофоры, огни или сделать стрелки чтобы они переключались дистанционно).

Я долго думал, чем покрыть весь этом макет. Сначала хотел просто покрасить краской, но выглядело бы это не очень красиво. Сами профессионалы, которые строят сложные макеты железной дороги, покрывают все клеем ПВА, а сверху сыпят специальную «траву». Но я остановился на специальном виниловом мате (Woodland scenics), который увидел в магазине. Не думаю что это идеал, возможно даже что лучше подойдет какая-нибудь ткань, НО имейте ввиду, что эта ткань не должна накапливать статическое электричество!

Меня заверили, что этот мат хорошо клеится и посоветовали определенный клей. Видя перед собой продавца преклонных лет, с серьезно-профессиональным выражением лица, я конечно же ему поверил. «Крутой» научный клей оказался в нашем понимании простым ПВА! И как потом оказалось, пластик нормально не приклеился. Так что будьте осторожны, перепроверяйте советы, даже если они даются с серьезным видом 🙂

Я дополнительно прибил скобками край мата к рейкам. Кроме этого, мат будет удерживаться рельсами, т.к. мы укладываем рельсы на мат и прибиваем их через него к фанере.

Сейчас рассмотрим как мы будем укладывать рельсы, почему-то этот важный момент все игнорируют
. Можно рельсы сразу прибить на макет, но при этом может усиливаться вибрация от поезда, тем более у нас фанера, которая не будет ее эффективно гасить и легкие вагоны могут сходить с рельс. Поэтому под рельсы подкладывают этакую подстилку в виде насыпи. Эту «подложку под рельсы» называют балластом.
Кстати, я сначала думал что это исключительно для красоты, пока мне не объяснили. Балласт часто делают из пробки, в моем случае балласт состоял из двух половинок, что облегчило задачу. Сначала мы собираем все рельсы на макете, как положено соединяя их контактными клеммами. Стараемся чтобы стыки были как можно незаметней. И потом насаживаем их специальными гвоздиками через специальные отверстия в шпалах (см фото внизу).

Затем мы приподнимаем рельсы, как на фото внизу…

И подсовываем балласт под рельсы. Далее мы наносим ПВА на макет (но не на рельсы) где будет балласт и аккуратно укладываем его шаг за шагом, повторяя конфигурацию полотна. И пришпиливаем его булавками. Осторожней с клеем, у меня он попал на стрелку, пришлось ее очень долго переключать, чтобы не заклеилась! 🙂

Далее также важный момент. Уложив какой либо участок, мы придавливаем аккуратно (!!!)
рельсами и забиваем гвоздик. ОЧЕНЬ ВАЖНО:

шляпка гвоздика не должна быть плотно прижата к шпале!
Между шляпкой гвоздика и шпалой должно быть очень маленькое расстояние, приблизительно с толщину ватмана или плотной бумаги.

В следующей статье мы покажем Вам этот макет в игре и расскажем о дальнейших планах.

PIKO — немецкая компания, выпускающая все для железнодорожного моделизма, была организована еще в ГДР и остается до сих пор одной из ведущих в мире.
«Копийность» — термин … Многие люди делают макеты железных дорог очень похожими на их прототип, т.е. копию. При этом собирают составы так, чтобы локомотив и вагоны подходили друг к другу по времени использования, месту использования…
Помните, что дети могут играть между собой (или со взрослыми), начиная где-то с четырех лет, имеется ввиду взаимодействие, например один ребенок «подъехал» на машине, подождал, пока другой ее загрузил и «поехал» дальше. До этого они играют «параллельно», можно выразиться так: «в одной песочнице, но не друг с другом».

Тут расказано о базовом макете железной дороги HO.

Мы сделали новый макет. Продолжение темы
.

Для того чтобы собрать макет дороги, нужно много времени, умений, материалов и финансовых затрат. Ребёнку это не под силу. Но многие взрослые готовы тратить время, силы и средства на создание собственной модели железной дороги. Это очень увлекательное занятие
, и наградой будет макет, который можно развивать, совершенствовать, добавлять подвижной состав и детали ландшафта.

История появления макетов

Направления моделирования, которыми увлекаются поклонники макетов бывают разные:

Коллекционирование подвижного состава, рельсов, вагончиков.
Коллекционирование полноценных макетов железных дорог.
Изготовление миниатюрных дорог.
Изготовление копий реально существующих поездов и составов.
Создание парковых моделей на открытом воздухе.

Макеты, копирующие формы и размеры настоящих поездов
, сильно отличаются от детских игрушечных дорог с паровозиками. Почти век прошёл с тех пор, как моделизм превратился в увлекательное занятие для взрослых. Это заставило многие фирмы начать выпуск усовершенствованных моделей поездов и рельсов, производить домики, стрелки, светофоры и семафоры, детали ландшафта.

Миниатюрные дороги выпускаются в цифровом и аналоговом исполнении. Управление аналоговой железной дорогой сводится к управлению движением составов. При цифровом управлении функции значительно расширяются. Используя пульт, можно зажигать свет в вагонах и паровозах, подавать звуковые сигналы, переводить стрелки. Это очень интересный процесс
, но не менее интересно создавать такие макеты самим.

Как сделать макет своими руками

Начинать стоит со сбора информации. Многие люди увлечены модельным строительством и делятся опытом, дают советы, выкладывают на страницах в интернете фотографии и ролики, показывающие собранные ими модели. Можно приобретать различные элементы конструкций и собирать их. Прежде всего стоит определитьс
я с местом для макета. Это должно быть свободное пространство. Может подойти стол размером приблизительно два на полтора метра. Существуют способы устроить макет на откидной или выдвижной столешнице. Затем надо выбрать масштаб макета. Существует пять основных масштабов:

HO, колея 16,5 мм (1:87).
TT, колея 12 мм (1:120).
N, колея 9 мм (1:160).
Z, колея 6,5 мм (1:220).
G (1:28 или 1:22,5) — садовый или уличный масштаб.

Дорога в масштабе очень распространена. Она имеет размеры, позволяющие разместить макет в доме, и состоит из довольно крупных элементов, с которыми удобно работать и играть. Интересной является также возможность использовать дымогенератор
, звуковой декодер, для воспроизведения шумов при движении составов, и систем безопасности.

Выбор масштаба зависит от места, выделенного для дороги. Z — слишком мелкий масштаб и макет будет трудно собирать и заниматься с ним. Наиболее употребительными являются TT и H0. При выборе масштаба надо учитывать минимальный радиус
кривой. Для рельсов масштаба (1:87) он равен 380 мм. При прохождении больших локомотивов с пятью осями и длинных вагонов этот минимальный радиус надо увеличивать в 1,5-2 раза.

Изготовление детской железной дороги

Определив размеры и нарисовав схему, можно приступать к изготовлению макета:

Начинать надо с изготовления подмакетника, выбранного размера. Это может быть столешница или просто лист толстой фанеры. Далее следует перенести схему на подмакетник, нарисовав рельсовые пути, места установки стрелок и семафоров, расположение домиков, депо и станционных построек. Сложное расположение путей проектируется в специальном приложении на компьютере.
После прорисовки схемы надо проложить рельсы. Их приклеивают или прибивают гвоздиками. Рельсы можно покупать или изготавливать самим из медной проволоки. В этом случае им нужно придавать прямоугольную форму методом прокатывания на станке. Шпалы изготавливаются тоже на станке. Они имеют вид тонких брусочков.

Для подвижного состава необходима электрическая схема. Блок питания может быть самодельным или покупным с напряжением не больше 16 В. В качестве электромотора для локомотива можно использовать мотор, вынутый из какой-нибудь игрушки или приобретённый в магазине. Электропитание поездов будет осуществляться через рельсы. К ним нужно присоединить отводы от блока питания. Электрическую разводку полагается делать с помощью медных проводов и разъёмов. Она должна учитывать все места, где будут светофоры, семафоры, фонари.
Чтобы рельсовые пути имели реалистичный вид, надо отсыпать балласт. Для этого можно использовать аквариумные грунты или специальный гравий модельный.
Для придания макету законченного вида надо продумать и выполнить ландшафт, сделать горы, тоннели, провести дороги, поставить домики и фигурки людей. Можно купить присыпку грунт траву, деревья или сделать гору и тоннель при помощи монтажной пены и покрасить акриловой краской. Хорошее применение могут найти папье-маше, бумага, дерево, гипс, картон и другие материалы.
Очень интересные модели поездов и вагонов можно сделать из бумаги. Для этого надо скачать из интернета и распечатать схемы. Их нужно сложить по линиям сгиба и склеить. Это простой способ наполнить макет новыми интересными модельками.

Внимание, только СЕГОДНЯ!

Особенности и виды жд моделизма

Что касается направлений, в которых существует хобби жд в миниатюре, то их разделяют несколько:

одни просто коллекционируют только игрушечные рельсы, поезда и все сопутствующие им аксессуары;
другие тоже коллекционируют, но уже масштабные модели;
третьи – занимаются именно изготовлением железных дорог в миниатюре, воссоздавая целые исторические станции и вокзалы, прокладывая настоящую железнодорожную сеть из разных направлений путей, занимаясь фактической реконструкцией определенных объектов;
кто-то старается сделать миниатюрные копии реально существующих или существовавших локомотивов и поездов в малейших деталях;
а еще один интересный вид жд моделизма – парковая или садовая железная дорога, для создания которой используются весьма крупные масштабы, поэтому такой макет железной дороги можно использовать даже в качестве аттракциона и перевозить в нем людей.

Немного истории

Масштабы, комплектующие и другие нюансы

Стандарты масштабов и размеров для жд моделизма бывают самые разные. Наиболее распространенными являются типоразмеры, носящие условное обозначение ТТ и НО.

Большое количество моделей и всевозможных аксессуаров для сборки жд миниатюры этого типоразмера выпускают:

немецкие компании Berliner TT Bahnen, Tillig;
небольшой выбор есть у европейских производителей Roco и Piko;
компания Jago радует поклонников раритетными моделями старинных локомотивов;
русские фирмы «Пересвет» и «ТТ-модель»;
американские PossumValleyModels, GoldCoast(некоторые модели вагонов и локомотивов).

устройство дымогенератора, который будет работать на масле и создавать дымовой эффект над тепловозами или паровозами;
установка звукового декодера в подвижной состав – сможете воспроизводить любые звуковые файлы, имитирующие шумы и звуки движения поездов и т. д.;
устройства СЦБ, что расшифровывается, как сигнализация, централизация и блокировка.

Сделать своими руками или купить?

Опытные мастера уже умеют создавать целые подробные ландшафты – горы и равнины, мосты и тоннели, леса и поля, миниатюрные улицы, многочисленные развилки путей, депо и прочие интересные штуки.

Пошаговый план работы

Обеспечиваете пространство для проекта и делаете подмакетник (простую конфигурацию можно разместить даже на фанерном листе).
Переносите на подмакетник схему будущей жд миниатюры (рисуйте, как будут проходить рельсы, размечаете развилки и повороты, дороги, где вы разместите здания или строения). Для сложного рельсового расположения схему можно проектировать на компьютере в специальной программе.
Прокладываете рельсы. Рельсовый материал можно купить в специализированном магазине или сделать их самостоятельно. Поскольку по рельсам в подвижных дорогах проходит ток, мастера делают их из толстой медной проволоки, прокатывая ее до прямоугольного сечения на ручном станке. Шпалы выполняются из тонких брусочков, которые тоже вырезаются на станке. Пути прикрепляются двумя способами: либо приклеиваются, либо прибиваются маленькими гвоздиками к основанию, к этим же гвоздикам потом можно припаивать рельсы или тоже приклеивать рельсы к шпалам.
Для подвижной модели нужно дополнительно разрабатывать электрическую схему, а после монтировать ее уже на макете. В качестве источника питания обычно берутся самодельные блоки, можно взять и заводской. Не забывайте о правилах безопасности – напряжение на выходе не может быть высоким, используйте БП до шестнадцати вольт, а если модель небольшая, то достаточно будет и шести-девяти вольт. Электромотор для поезда можно приобрести в радиомагазине или вынуть с какой-либо игрушки. Проведите к двигателю электричество от двух рельс. Чтобы развести электричество по всему основанию, запаситесь разъемами и медными проводами. Продумывайте все детали до разводки – где будут располагаться семафоры и светофоры, шлагбаумы, будут ли гореть фонари и т. д.
Проведите отсыпку и укладку балласта, подобрав его по размеру среди аквариумных грунтов или каких-либо бытовых сыпучих материалов.
Продумайте и изготовьте рельеф и ландшафт. Чтобы ваш макет был похож на настоящий, обязательно оформите красивый ландшафт. Можно использовать профессиональные материалы, как шпатель-массу, лесную подстилку, луговую присыпку, разные слои земли, щебень, песок, гравий и прочие интересные аксессуары от известных производителей. Если выбирать более бюджетные варианты, то для имитации гор вполне можно обойтись строительной пеной, которую потом легко окрасить в любой нужный цвет. Холма, поля, растительность и прочий декор тоже можно воссоздать из фанеры, строительного гипса, стеклоткани, папье-маше, дерева и других отделочных материалов. Чтобы покрасить детали, используйте акриловые краски.
Если нет времени и желания так заморачиваться, то многие элементы можно взять на макет и в готовом виде, к примеру, из игрушечных наборов, в которых есть и фигурки деревьев, и муляжи травы или кустиков, животные, машинки, знаки, люди.
Со зданиями та же ситуация – либо воспользуйтесь готовыми вариантами, либо сооружайте самостоятельно из картона, дерева, фанеры, папье-маше. В качестве образцов используйте фотографии реальных вокзалов и других зданий.
Добавляйте необходимые составляющие: наносите автодороги, покрасьте траву, расположите фигурки людей и поставьте составы на рельсы.

Для домика потребуются
:

кусок тонкой фанеры;
тонкий прозрачный пластик;
спички;
ватман;
светодиод с проводками для подсветки домика.

Теперь займёмся дорогой и ландшафтом:

Трава
сделана из стружки покрашенной в зелёный цвет.

Для фонарей потребуется
:

Светодиоды с проводками;
Корпус обычной шариковой ручки и стержень от гелиевой;
непонятные штуковинки, которые лежали у меня в столе.

Собираем всё вместе и получаем:

Семафор
:

Дюбель для плинтусов
Корпус ручки и стержень гелиевой ручки

Электроника и механизмы

Источник

Макеты железной дороги в масштабе 1 87 своими руками

История появления макетов

Как сделать макет своими руками

Изготовление детской железной дороги

Основные виды и особенности моделизма

Какие материалы потребуются для работы?

Список необходимых инструментов

Проектирование или составление чертежей

Изготавливаем подмакетник

Работа с ландшафтом

Шлифовочные и покрасочные работы

Прокладываем железную дорогу

Создание декораций

Видеоролик и заключение

Инструменты и материалы

Пошаговая инструкция

Как распределить роли

Стол

Стартовый набор

Набросок

Горы

Наша детская железная дорога состоит из:

Для изготовления железной дороги понадобилось:

Изготовление железной дороги

Туннели и горки

Мойка

Ремонтная станция

Особенности и виды жд моделизма

Немного истории

Масштабы, комплектующие и другие нюансы

Сделать своими руками или купить?

Пошаговый план работы

Семейная традиция

Цели и задачи нашего будущего макета

Основная цель: психомоторное развитие ребенка.

Основа

Где купить

Макет железной дороги своими руками

Размер макета

Начнем строительство

История появления макетов

Как сделать макет своими руками

Изготовление детской железной дороги

Особенности и виды жд моделизма

Немного истории

Масштабы, комплектующие и другие нюансы

Сделать своими руками или купить?

Пошаговый план работы

Добавить комментарий Отменить ответ

Основная цель:
психомоторное развитие ребенка.
