Малая голландка 520х520 своими руками порядовка

Содержание:

1. Подготовительный этап порядовки печи Голландка
2. Схема устройства печки Голландка своими руками
3. Просушка печи

Среди многообразия конструкций для обогрева помещений в загородных домах и дачных постройках заслуженной популярностью пользуется отопительная печь голландка порядовка которой весьма эффективна. Как она выглядит, изображено на фото. Причин несколько. В первую очередь это небольшие габариты по сравнению с русской печью (прочитайте: «Порядовка русской печи — кладка своими руками»). Кроме этого, на обогрев дома тратится меньше времени.

Устройство печи голландки позволяет обеспечить теплом не только частное домовладение, но и баню. Схема ее кладки не является сложной, поэтому нередко данную конструкцию делают своими руками. Чтобы печь получилась качественной, необходимо подойти к работе ответственно, соблюдая технологию. Прежде чем сделать печь голландка своими руками, необходимо проконсультироваться со специалистом.

Подготовительный этап порядовки печи Голландка

Чтобы печка голландка своими руками эффективно справлялась с обогревом помещений, следует прислушаться к рекомендациям специалистов и выполнять ряд требований:

1. Перед тем, как приготовить раствор для кладки кирпичей, глину нужно пару раз просеять сквозь сито, при этом не оставляя больших кусков. Ситом может служить панцирная сетка от старой кровати, поставленная под небольшим углом. Затем глину вымачивают в воде на протяжении нескольких часов. Остатки жидкости, которая не впиталась, нужно слить. После набухания глины, к ней добавляют песок в пропорции 1:1 плюс 1/8 часть воды. Затем смесь тщательно перемешивают, чтобы не было комков. Консистенция раствора должна быть такой, чтобы в процессе кладки он выдавливался из швов.
2. Когда выкладывается отопительная печь голландка — порядовка выполняется в полном соответствии со схемой. Малейшее отклонение от чертежей может привести к негативным последствиям (прочитайте: «Порядовка печи: чертежи»).
3. Чтобы не допустить ошибки, сначала кладку можно выполнить, не используя раствор глины. Профессионалы советуют делать подтесовку и подколку, и это поможет сэкономить не только силы, но и время.
4. Дверцы будут хорошо держаться и со временем не расшатаются, если их закрепить при помощи стальной проволоки. Для этого в верхней кромке кирпича делают прорез, вставляют в него проволоку, потом нужно загнуть ее и переплести с кладкой.
5. Кладут кирпичи с сильным нажимом так, чтобы раствор из глины и песка выдавливался из швов, толщина которых не может превышать 3-5 миллиметров. Этот параметр необходимо соблюдать на протяжении строительства отопительной конструкции.
6. До того, как уложить кирпич, его следует смочить в воде, и тогда он не будет впитывать влагу, содержащуюся в растворе.

Схема устройства печки Голландка своими руками

Когда делают кирпичные отопительные печи голландка, используют:

• огнестойкий кирпич;
• стальную проволоку;
• глину, песок;
• гидроизоляционный материал;
• колосниковую решетку;
• дверцы для топливника и поддувала;
• отвес и уровень;
• угольники и рулетку;
• сито для просеивания;
• кирку для обработки кирпича;
• чертежи, на которых изображена порядовка печи голландка.

Сначала выбирают место, где будет располагаться отопительная конструкция, для которой требуется площадка со сторонами 78 и 53 сантиметра. Потом делают гидроизоляцию фундамента, используя рубероид и гидроизол (вместо него подойдет толстая полиэтиленовая пленка). Поверх насыпают песок 10-миллиметровым слоем и выравнивают его, пока поверхность не станет абсолютно ровной. Для проверки применяют уровень. Читайте также: «Печь своими руками: порядовка».

Кладку первых 12 кирпичей выполняют без раствора. Это будет начальный (1-й) ряд схемы, на которой изображена порядовка отопительной печи голландка. Его заливают тонким слоем раствора и устанавливают дверцу поддувала. Для этого ее обматывают асбестовым картоном и закрепляют стальной проволокой.

Следующие два ряда (2-й и 3-й) укладывают с использованием раствора. На этом заканчивается кладка кирпича плашмя. Начиная со следующего ряда, все элементы конструкции монтируют исключительно на ребро. Поверх устанавливают колосниковую решетку.

После завершения 4-го ряда крепят дверь топки, обматывают ее асбестовым картоном и шнуром, и закрепляют стальными прутьями. На данном этапе внутри дымохода конструируют подставку под внутреннюю перегородку. Кирпичи при создании задней стенки кладут насухо.

5-й и 6-й ряд делают аналогично.

Для 7-го ряда кладку выполняют с ¾ кирпича, что позволяет обеспечить надежную перевязку швов.
.
В 8-ом ряду монтируют скошенный кирпич, на который возлагается функция дымового зуба.

9-й ряд немного смещают назад, и тогда крышке топливника при открывании будет обеспечена поддержка. Варочную плиту прежде, чем установить, обматывают смоченным в воде асбестовым шнуром. После этого начинают конструировать дымовую трубу, которая в дальнейшем начнет расширяться внутрь камеры для топлива.  Читайте также: «Как устроена печь голландка с плитой, принцип работы и руководство по строительству».

Дальше приступают к монтажу задвижки. С целью предотвращения попадания дыма в помещение этот элемент отопительной конструкции обматывают асбестовым картоном, предварительно смазанным раствором или смоченным водой. Затем кладут дымоход. В случае его смещения в сторону, делают перекрытие из трех рядов кирпичей. После этого кирпич, уложенный без применения раствора в 4-ом ряду, необходимо вынуть, а пространство печи изнутри очистить от остатков глины.
Если создается печь голландка – порядовка предусматривает конструирование трех каналов дымооборота, начиная с 18-го ряда. Они идут первоначально от топки агрегата вверх, потом опускаются вниз и вновь направляются вверх.

На уровне 25-го ряда выполняют перегородку дымохода.

В 27 ряду завершают создание дымохода, после чего в печи насчитывается три внутренних канала.

29-й ряд — монтируют задвижку, с ее помощью регулируют тягу. Затем кладут такое количество кирпичных рядов, которое требуется для придания отопительной конструкции необходимой высоты. Читайте также: «Как устроена печь голландка, отличия от традиционной печи, как сложить правильно».

Просушка печи


Чтобы просушить печь, открывают окна и двери помещения на несколько дней, а полностью она высохнет через 12-16 дней. На ней не должно остаться влажных участков.

Порядовка отопительно варочной печи голландка имеет ряд особенностей, что связано с ее техническим устройством. Опытные печники, как правило, предлагают клиентам отработанные конструкции.

Порядовка печи Голландка на видео:

Отопление частных домов достаточно насущная проблема. Так как цена на энергоносители постоянно растет, а финансовый кризис и экономические санкции стран Евросоюза постоянно лишают жителей нашей страны уверенности в завтрашнем дне. Поэтому им приходится задумываться над тем, как сэкономить средства, которые достаются им все тяжелее и тяжелее.

Одна из основных затрат в холодное время года это оплата отопления помещения. Каких только вариантов не придумывает наш народ. Но иногда приходится возвращаться к хорошо забытому.

Одним из таких вариантов является печь-голландка. Давайте поближе познакомимся с этим вариантом и посмотрим, в чем его основная привлекательность.

Что такое печь голландка?

История ее появления

1. Как видно из названия, страной изобретения этого типа печей является Голландия.
2. На конструкцию этих печей, которые появились порядка 600 лет тому назад, повлияли два основных фактора:

• голландские дома того времени имели весьма скромные размеры
• налоги, которые брало государство рассчитывались исходя из количества труб в доме.

Поэтому печи были достаточно маленькие, для того чтобы экономить место, а трубы зачастую объединялись с соседями, чтобы платить меньше налогов.

Достоинства печи-голландки

Основным достоинством печи голландка из кирпича являются не только ее малые габариты, как писалось выше, но и возможность ее изготовить самостоятельно. Хотя для этого необходимо иметь минимальные навыки печного дела и знание процессов происходящих в печах.

Еще одним достаточно важным моментом является необходимость иметь для ее построения всего 650 штук кирпича. Тогда как стандартная русская печь требует в четыре раза больше.

• Кроме этого не обязательно весь кирпич должен быть огнеупорным, специалисты говорят, что огнеупорным кирпичом выкладывается только топка, а весь остальной кирпич может быть обыкновенного качества или даже пережженный.

Недостатки печи-голландки

Как и все сделанное человеческими руками имеет не только достоинства, но и недостатки. Так КПД такой печи не очень большое, в среднем оно может достигать всего 40 процентов.

1. Отопительная площадь для нормального функционирования печи и обогрева дома не может превышать 65 квадратных метров.

Кроме этого основным видом топлива для такой печи являются дрова твердых пород дерева. Топить различным мусором не рекомендуется, так как печь будет легко засоряться.

Разновидности печи голландка

Печи этой категории имеют несколько разновидностей. Наиболее распространенным вариантом или так называемой базовой версией является отопительная печь голландка.

Но народные умельцы сделали несколько модификаций, которые также достаточно популярны. К ним стоит отнести, например, такой вариант как варочная печь голландка. На нем можно также приготовить еду.

Еще один вариант заключается в установке внутрь печи емкости с водой для организации снабжения дома горячей водой.

• Но давайте рассмотрим самый простой вариант построения печи это чисто отопительный.

Как построить печь-голландку своими руками

Размышляя над вопросом: как сложить печь голландку, необходимо подготовить схему порядовой укладки кирпича. Минимальный размер такой печи по площади составляет 520*520 мм. Высота занимает высоту комнаты и может регулироваться.

1. Для начала работ необходимо заготовить не только материалы, но и инструмент.

К таковым кроме кирпича стоит отнести огнеупорную глину, песок и цемент. Из металлических частей это колосники, дверцы, задвижки.

В качестве инструмента используется кельма или мастерок, лопата и емкость для замеса раствора. Небольшую печь можно сложить за один, максимум два дня.

Подведем итог

Итак, печь голландка своими руками не является каким-то фантастическим проектом.

При хорошей подготовке и планировании ее можно сложить в течение нескольких дней. Конечно наведение красоты может занять гораздо больше времени, но уже в это время печью можно будет пользоваться.

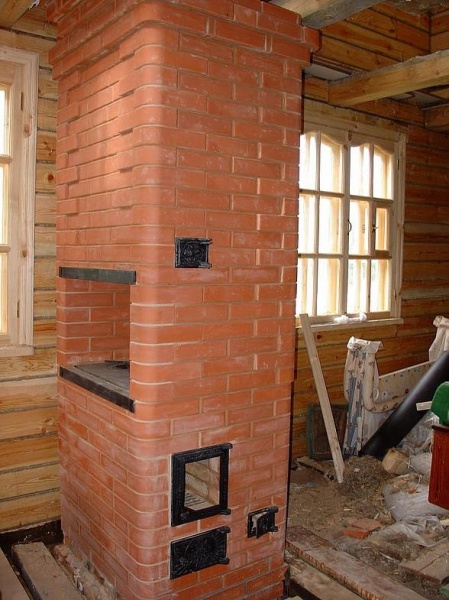

Фото печи голландка

Вам понравилась статья? Поделитесь 😉

Источник: https://otopleniehouse.ru/pech-gollandka/

Как самостоятельно сложить печку — голландку

Эта статья – пособие новичкам, желающим сложить простую кирпичную печку с грубой для отопления дома. Вашему вниманию предлагается неприхотливая печь голландка канального типа, чью порядовку и кладку мы подробно рассмотрим далее.

Конструкция и схема работы

Пришедшая к нам из глубины веков голландская печка, изображенная на фото, – лучший вариант для начинающего мастера или рядового домовладельца. Ее канальная система применяется в современных отопительных печах и каминах, поскольку является одним из самых удачных решений.

Классическая голландка не оснащается варочной плитой или духовкой и состоит из следующих основных частей:

• топливник средних размеров с колосниковой решеткой;
• зольная камера с поддувальной дверцей;
• система вертикальных либо горизонтальных каналов;
• дымоходная труба.

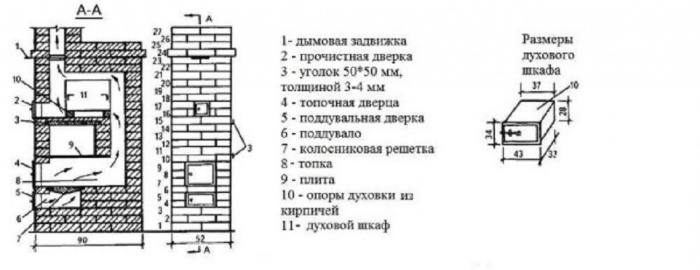

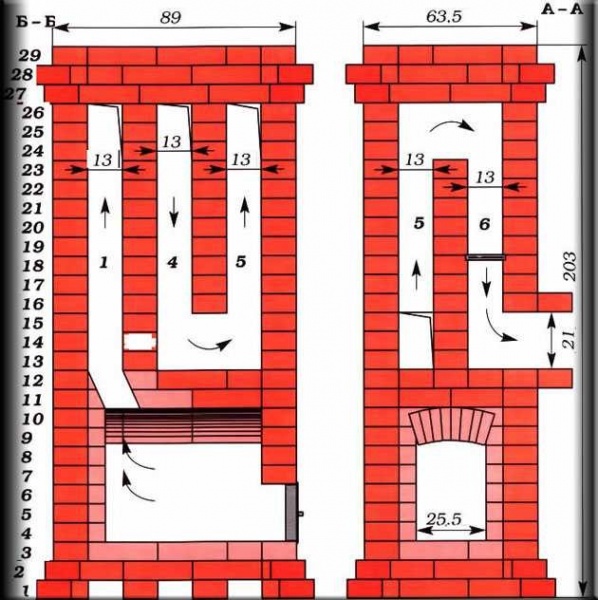

Принцип работы отображает схема печки в двух вариантах исполнения. Дрова сжигаются в топливнике и передают тепло помещению через кирпичные стенки, а разогретые дымовые газы путешествуют по системе каналов до выхода в трубу. В дымооборотах продукты горения остывают, разогревая тело печи сверху донизу.

Чем привлекательно устройство голландской печи:

1. Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
2. Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
3. Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
4. Сооружение отличается малыми размерами в плане.
5. В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

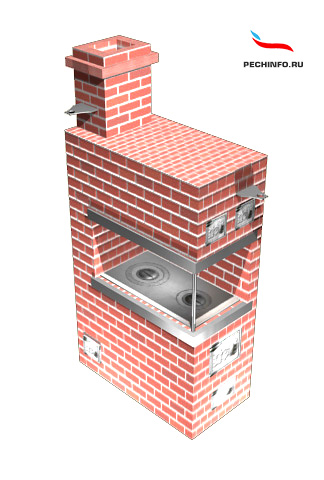

Со временем мастера усовершенствовали голландку, добавив к ней варочную плиту с духовкой. Она же послужила прототипом для круглой канальной печи диаметром 1 м, выкладываемой внутри железного кожуха, как показано на фото и схеме.

Выкладываем голландскую печь

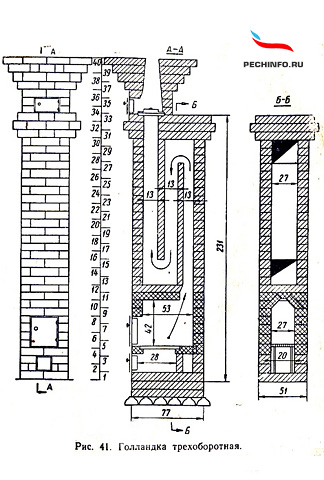

Как своими руками сложить простейший вариант печки с тремя вертикальными каналами, мы рассказывали ранее в отдельной пошаговой инструкции. В данной публикации представлен вариант теплоемкой голландки с горизонтальной канальной системой, показанной на чертеже.

Технические характеристики отопителя:

• тепловая мощность – 2,5 кВт;
• средняя обогреваемая площадь – 20 м²;
• размеры в плане – 51 х 89 см;
• планируемая высота – 35 рядов кирпича или 2,45 м (при необходимости наращивается);
• для сбережения тепла предусматривается внутренняя полость, засыпанная песком.

Традиционная печка голландка подойдет для обогрева небольшого частного дома, дачи или бани. Размещается в удобном месте отапливаемого помещения с отступом 10 см от фундамента здания и подальше от наружных стен. Поскольку конструкцией не предусмотрена варочная плита, печь строится в жилой комнате — гостиной либо спальне.

Заготовка стройматериалов

Благоприятная в плане экономии особенность голландки – возможность применения второсортных материалов, в том числе кирпича, бывшего в употреблении. На приготовление раствора пойдет обычная овражная глина и тщательно просеянный кварцевый песок.

Для строительства показанной на чертеже модели потребуются стройматериалы и печное литье в таком количестве:

• полнотелый керамический кирпич стандартного размера 25 х 12 х 6,5 см – 400 шт.;
• основная топочная дверца 250 х 205 мм;
• дверка зольной камеры 13 х 14 см;
• ревизионная дверца для прочистки размером 130 х 140 мм – 2 изделия;
• готовая решетка (колосники) 25 х 25 см;
• задвижка дымохода 130 х 130 см – 2 изделия;
• предтопочный стальной лист 0,5 х 0,7 м;
• рубероид;
• войлок либо асбестовый картон.

Рекомендация. Поскольку камера сгорания строится без применения огнеупорных камней, для ее кладки следует подобрать качественный, хорошо обожженный красный кирпич.

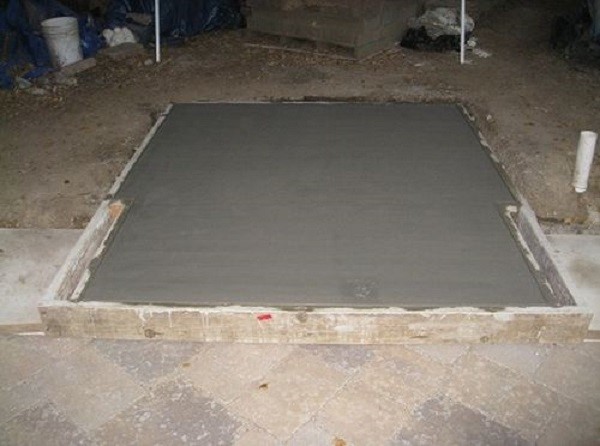

Устраиваем бутовый фундамент

Поскольку вес сооружения составляет порядка 1,5 тонны, необходимо устройство фундамента, не связанного с основанием существующего здания. С целью экономии материалов он делается бутовым — из битого камня, кирпича и крупного строительного мусора. Верхняя плоскость фундамента выводится на уровень чистого пола комнаты.

Основание закладывается согласно пошаговой инструкции:

1. Отступив от фундамента здания минимум 100 мм, выройте котлован размером 61 х 100 см, что на 100 мм больше габаритов печи. Глубина зависит от расположения плотного слоя грунта и составляет не менее полуметра.
2. Насыпьте подушку из песка и утрамбуйте. Толщина слоя – 10 см.
3. Заполните яму бутом, тщательно уплотните и пролейте щели между камнями жидким цементным раствором (бюджетный вариант – глина с водой).
4. Когда раствор затвердеет, сделайте гидроизоляцию подземной части, застелив верхнюю плоскость сложенным вдвое рубероидом, как предписывает схема.
5. Выложите подпорные стенки из любого кирпича до уровня чистого пола, используя цементно-песчаный раствор. Внутреннюю полость заложите бутовым камнем, как описывалось в предыдущих пунктах.

Поверхность фундамента выровняйте цементным раствором, дождитесь застывания и уложите сверху лист базальтового картона либо промоченный глиной войлок. Основание печи готово.

Порядок кладки

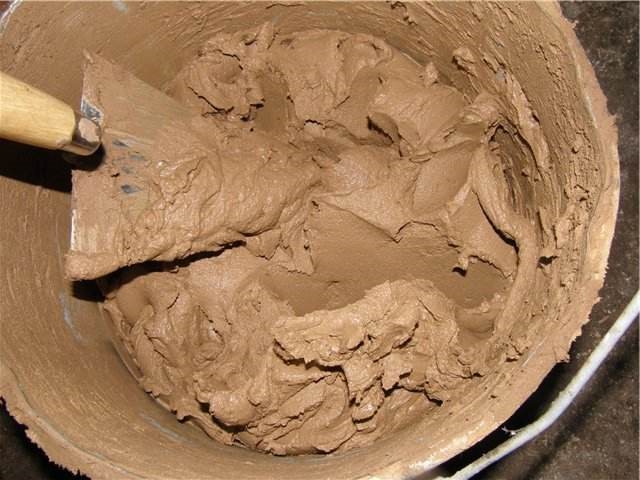

Для надежности постройки важно правильно сделать кладочный раствор. Глину замочите водой на 24 часа, пропустите через мелкое сито и перемешайте с песком в пропорции 1 : 1, затем корректируйте консистенцию.

Слишком жирный раствор впоследствии грозит потрескаться, а тощий не наберет требуемой прочности. В первом случае добавляется песок, во втором – глина.

Примечание. Густота и жирность раствора проверяется скатыванием в руке. «Колбаска» не должна трескаться (признак высокой жирности) либо приставать к ладоням (тощая смесь).

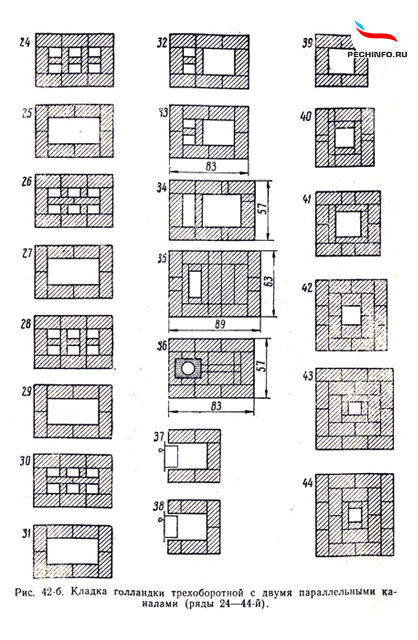

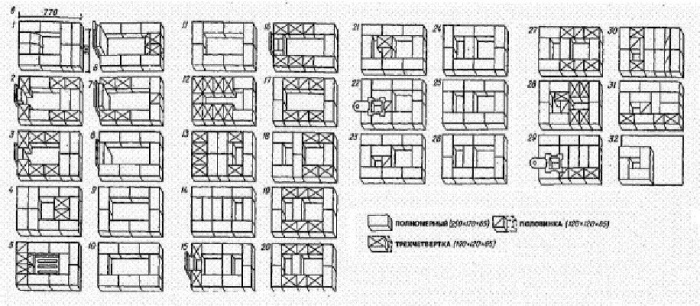

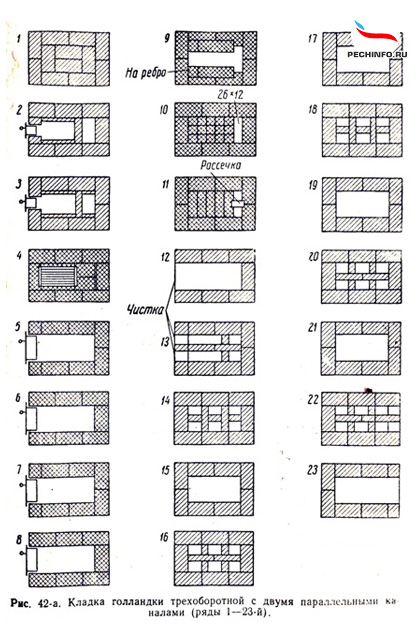

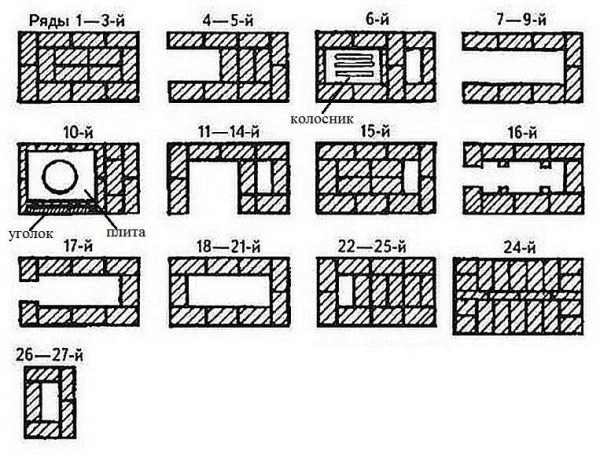

Дальше выкладывайте печь голландку в соответствии с порядовками:

1. Первый ряд делайте сплошным, а начиная со второго формируйте камеру зольника и внутреннюю полость.
2. Закончив 3-й ряд, закрепите в кладке поддувальную дверцу, на 4-м засыпьте полость песком. Перекрыша выполняется в пятом ряду.
3. В 6-м ряду устанавливайте колосниковую решетку, стесав край переднего кирпича, куда крепится топочная дверка. Ярусы 8—13 формируют стенки топливника.
4. Ряды с 14-го по 16-й постепенно перекрывают камеру сгорания, оставляя в задней части дымоходный проем.
5. Начиная с 18-го яруса формируется канальная система с перекрышами в рядах 23—25 и 32—34.
6. Задвижки ставьте на ярусах № 29 и 33.

Совет. После формирования каждого перекрытия рекомендуется тщательно промазывать стыки глиняно-песчаным раствором.

Если вы располагаете некоторым опытом возведения печей, то можете взяться за круглую голландку, выкладываемую внутри металлического кожуха Ø1 м. Порядовки отопителя показаны ниже (ряды 1—3 выполняются сплошными).

Постройка дымохода

Труба для отвода продуктов горения выкладывается толщиной в полкирпича, начиная с 36-го яруса печи, являющегося перекрытием. В кладке дымоходного канала допускается применять раствор с добавлением цемента М400.

Чтобы выдержать требования к пожарной безопасности, проход сквозь деревянный потолок и кровлю нужно выполнять трубой с утолщенными стенками. В перекрытии формируется так называемая разделка, а на кровле – выдра.

Цель усиления стенок – обеспечить нормативное расстояние 38 см между газоходом и кровельными конструкциями из горючих материалов, как изображено на схеме.

По окончании строительства дайте голландке 5—10 дней на полное высыхание раствора, затем внимательно осмотрите все швы на предмет образования трещин. Если таковые обнаружены, аккуратно заполните их глиняным раствором, предварительно расширив мастерком.

В конце проверьте тягу и выполните первичное протапливание, как советует мастер на видео:

Как правильно класть печку

Возведение кирпичной печи – голландки ведется по определенным правилам, которые необходимо соблюдать при строительстве своими руками:

1. Приготовьте набор измерительных приспособлений и инструментов, изображенных на фото.
2. Прежде чем класть очередной ряд на раствор, разложите кирпичи на сухую согласно порядовке. Это позволит выбрать лучшие камни на топливник и заранее сделать подрезки в нужных местах.
3. Кирпич перед укладкой погружается в воду на 2—4 минуты, пока не выйдут пузырьки воздуха.
4. Правильность кладки контролируется строительным уровнем и отвесом через каждые 2 яруса.
5. Выдерживайте максимальную толщину шва 5 мм, пристукивая кирпичи и убирая вылезающий по бокам раствор.

Внутренние поверхности каналов делаются гладкими, дабы уменьшить сопротивление потоку дымовых газов. Это достигается протиранием стенок изнутри мокрой тряпкой после укладки 3—5 рядов. Правило соблюдается и в процессе строительства дымоходной трубы.

Заключение

Голландка – чуть ли не единственный отопитель, подвластный рукам неопытного каменщика, садовые и прочие уличные печки в расчет не принимаются.

Если получилось сделать раствор удовлетворительного качества и не допустить ошибок в порядовках, то печь наверняка заработает сразу и не создаст проблем в будущем.

Для полной уверенности вместо овражной глины воспользуйтесь готовой печной смесью, цена данного стройматериала невысокая и мало повлияет на стоимость строительства.

Источник: https://qustu.com/kak-samostoyatelno-slozhit-pechku-gollandku/

Инструкция по самостоятельной сборке печи-голландки из кирпича

Несмотря на широкое распространение твердотопливных отопительных котлов, традиционные кирпичные печи по-прежнему востребованы среди потребителей. Они служат недорогими и эффективными источниками тепла, одновременно выступая как украшение жилых интерьеров.

Из нашего обзора вы узнаете, что такое печь-голландка, как она работает и как собрать её своими руками.

В качестве примера будет взята порядовка самой простой малогабаритной печи, но ничто не мешает отыскать или заказать чертёж крупногабаритной печки повышенной мощности.

Голландская печь отличается предельной простотой. Вооружившись инструментами и необходимыми материалами, её сможет собрать даже начинающий печник. Традиционная печка-голландка лишена поддувала, что обеспечивает неторопливое длительное горение. То есть закладываем в большую топку дрова, разжигаем их, после чего прикрываем дверцу и на протяжении многих часов наслаждаемся теплом.

Современная голландская печь делается с поддувалом и колосниковой решёткой. В оригинале этих двух элементов не было, они появились позднее. Наличие поддувала обеспечивает удобную регулировку интенсивности горения.

Например, в самом начале розжига желательно получить мощное пламя, чтобы прогреть печку и помещение. После этого закрываем дверцу поддувала – интенсивность горения снижается, экономя дрова.

Что касается колосниковой решётки, то она необходима для более удобной уборки.

Большая топка – ключевая особенность кирпичной печи-голландки для дома. Некоторые печки, как и многие современные отопительные котлы, отличаются небольшими топочными камерами.

Много дров сюда не поместится, также существуют ограничения на максимальную длину поленьев.

Сооружая в доме полноразмерную печь-голландку, потребители получают в своё распоряжение отопительные агрегаты с большими топками.

Печь-голландка отличается вертикальной конструкцией. Она занимает минимум свободного места, а большая теплоотдача обеспечивается за счёт её площади, образуемой вертикальными стенками.

Преимущества большой топки:

• Длительное горение – решает основную проблему дровяного отопления, связанную с частой закладкой горючего.
• Удобная закладка топлива – в том числе удобно работать с крупногабаритными дровами.
• Лёгкость в уборке золы и несгоревших головешек – лишнее пространство обеспечит удобство очистки печи-голландки.

Если говорить про теплоотдачу, то печь-голландка обладает удивительной эффективностью. Она отдаёт тепло по максимуму. Здесь нет каких-то непонятных ухищрений, противоречащих законам физики.

Всё дело в многоканальном отводе продуктов сгорания. Они действительно отводятся через множество вертикальных дымовых каналов. Проходя через них, раскалённые газы отдают подавляющую часть тепла в кирпич.

Этим обеспечивается максимальная эффективность печей-голландок.

Самая простая голландская печь лишена поддувала. Мы уже говорили, к чему это приводит и для чего её нужно оснащать этим элементом. Поэтому все современные образцы в обязательном порядке содержат поддувала и колосниковые решётки.

Но и это ещё не всё – одним из необязательных атрибутов всё чаще становится ниша с варочной поверхностью. Она располагается над камерой сгорания (топкой) и служит для приготовления еды или её поддержания в подогретом состоянии.

Голландка может иметь любую форму, например, прямоугольную. Круглая печь из кирпича придётся по душе тем, что хочет сделать отопительный агрегат более красивым и соответствующим интерьеру. Многие люди отделывают печки облицовочным кирпичом, штукатурят или покрывают их декоративной кафельной плиткой – под старину. Что касается лежанок, то они здесь отсутствуют.

Типичный аналог голландки – это металлическая печь-контрамарка фабричного производства. Она круглая, высокая и не занимает много места в помещениях.

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

• Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
• При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
• Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Сложить печку голландку своими руками не так уж и сложно – в этом вам поможет наша пошаговая инструкция. Мы будем использовать простую схему малогабаритной печи для небольших зданий. Например, вы можете использовать её для обогрева дачного домика. Начать сборку необходимо с самого простого – с приобретения инструментов и необходимых материалов. Для сборки печи понадобятся:

Использование качественного шамотного кирпича не прихоть, а залог надежной противопожарной безопасности. Поэтому экономить на его покупке не стоит ни в коем случае!

• Обычный кирпич – несколько сотен штук.
• Огнеупорный (шамотный) кирпич – несколько десятков штук.
• Глина для глиняного раствора – используется для скрепления кирпича.
• Дверцы под топку, поддувало и прочистку, а также колосниковую решётку – реализуются в хозяйственных и специализированных магазинах (обратитесь туда, где продаются печи и аксессуары для постройки собственных бань и саун).

Также потребуются инструменты – молоток для подбивки кирпича, мастерок для работы с раствором, строительный уровень для выравнивания кладки, бечёвка для контроля вертикального положения кладки, инструменты для резки кирпича, стальная проволока для привязывания дверок и асбестовый шнур для прокладки между кирпичом и дверками. Остальное будем вспоминать и упоминать по мере продвижения.

В этом обзоре мы уделим внимание традиционному агрегату без варочной поверхности. Печь голландка с плитой своими руками собирается аналогичным образом, но по другой порядовке. Вам останется только подыскать подходящую схему сборки. Также нужно будет купить чугунную варочную поверхность – такие вещи продаются там же, где и дверки с колосниковыми решётками (об этом мы писали чуть выше).

Готовим площадку под фундамент – голландка должна стоять на прочном основании из бетона, а не на деревянном полу. В этом заключается главная сложность при проведении работ. Необходимо разобрать полы и дойти до основания дома, соорудить деревянную опалубку и залить будущий фундамент. Если полов ещё нет, смело копайте яму глубиной 50-60 см. Далее укладываем слои:

• 10-15 см песка – тщательно и долго утрамбовываем.
• До 20 см крупных камней – утрамбовываем повторно.
• 10 см щебня – опять прессуем.

Будущая стяжка должна быть армированной. Покупаем арматуру диаметром 8-10 мм, нарезаем её болгаркой на прутья подходящего размера, делаем решётку с размером ячеек 10х10 см. Решётка должна располагаться в толще бетонной стяжки. Заливаем бетон – высота основания над землёй составляет 15 см. Наш фундамент под печь-голландку готов, но не спешите собирать её – дайте бетону застыть.

Рецепт бетона под фундамент – одна часть цемента, 2,5 части песка, 4,5 части щебня, заливаем водой до подходящей консистенции.

Что касается глиняного раствора, оставьте его для профессионалов – они знают, как правильно подготовить глину и как сделать из неё прочный раствор. Для любителей в продаже имеются специальные огнеупорные смеси для каминов и печек. Цена одной пачки составляет от 600 рублей.

Сборку печи будем осуществлять по следующей порядовки. Она состоит из 36 простых рядов. На выходе у нас получится внушительная печка, мощности которой вполне достаточно для обогрева небольшого дома.

Первые два ряда у нас сплошные – они образуют основание голландки. Просто уложите кирпичи по указанной схеме и соедините между собой раствором. Пристукивайте кирпичи обратной стороной молотка или деревянной киянкой, щели между ними замазывайте глиной или огнеупорной смесью.

На третьем ряду закладываются боковые прочистные дверцы – через них производится очистка внутренних дымовых каналов голландки. Отсюда же начинаются дымовые каналы.

На четвёртом и пятом рядах ставится дверца поддувала. Обратите внимание на крепления дверок – они привязываются стальной проволокой, концы которой закладываются между кирпичами.

Между металлом и кирпичами прокладывается асбестовый шнур.

Сделали очередной ряд печи голландки – проверьте правильность укладки с помощью уровня и вертикальных бечёвок.

В шестом ряду продолжаются дымовые каналы, а в седьмом нас ждёт нововведение – здесь начинается кладка огнеупорного кирпича, который образует начало камеры сгорания. На этом этапе закрепляем колосниковую решётку.

Начиная с восьмого ряда топка голландки расширяется в глубину. В последующих рядах продолжается кладка дымовых каналов. На тринадцатом ряду завершается постройка камеры сгорания.

Она получилась узкой, но довольно высокой.

Ряды 14, 15 и 16 схожи между собой. Начиная с 17-го ряда топка печи-голландки заканчивается, в 18-м её уже нет. В ряду 19 ставится очередная прочистная дверка. Их изобилие позволит в любой момент прочистить дымовые каналы, не разрушая печь. Основной корпус голландки заканчивается на 24-м ряду – начиная с 25 вверх уходит дымоход.

Существует множество версий кладки печей типа голландка. В любом случае у вас должен получиться компактный вертикальный агрегат. Печь голландка круглая в кожухе из металла потребует для своей сборки умений в работе со сварочным аппаратом. Такие модели отличаются повышенной компактностью, варочные поверхности в них обычно отсутствуют.

Не возбраняется использовать для очистки голландки специальные поленья «Трубочист». Ознакомьтесь с инструкцией к полену – это поможет избежать ошибок.

Наша голландка готова, но до начала её эксплуатации ещё далеко. Сначала нужно дать ей просохнуть обычно этот этап составляет 21 день. За это время полностью созреет бетонная стяжка, застынет огнеупорный глиняный раствор. Если для облицовки использовался красивый гладкий кирпич, можно приступать к испытаниям. Если планируется отделка керамикой или кафелем, смело приступайте к работам.

Испытания печи голландки начинаются с проверки тяги. Для этого в топке поджигается комок бумаги или газета. Если конструкция соответствует схеме, тяга будет отличной. После этого выметаем золу, закладываем крупные дрова, между ними закладываем клочки бумаги и мелкую щепу.

Разжигаем заложенное топливо, закрываем дверцу топки, открываем поддувало. Теперь наша голландка должна прогреться. Как только в комнате станет тепло, тягу можно уменьшить – закрываем поддувало. Теперь нужно время от времени подкидывать в топку печи всё новые порции дров.

Зола удаляется из поддувала по мере её накопления, рекомендуется проделывать эту операцию не реже одного раза в 1-2 дня. Два-три раза в год печь следует растапливать по максимуму, что поможет избежать подтёков смолы.

Соблюдение правил техники безопасности позволит сделать эксплуатацию голландки более безопасной. Вот рекомендации и требования:

• Не используйте для кладки печи неподходящие растворы и смеси.
• Помните, что готовая голландка должна получиться не только ровной, но и герметичной (иначе задымит весь дом).
• Постелите перед топкой лист железа – он предотвратит пожар при случайном выпадении угольков из топки.
• Уделите внимание прохождению дымохода через деревянные конструкции потолка – здесь необходимо сделать изоляцию, которая не позволит дереву перегреться.

Также необходимо уделить внимание местоположению печи – она должна располагаться на расстоянии не менее 50 см от мебели и других конструкций в комнате.

Источник: https://remont-system.ru/pechi-i-kaminy/instrukciya-po-samostoyatelnoy-sborke-pechi-gollandki-iz-kirpicha

Схема кладки печи голландки с плитой своими руками

Несмотря на разнообразие современных отопительных приборов, они так и не смогли вытеснить старую, проверенную временем голландскую печь.

Она не требует сложной системы для циркуляции теплоносителя и по стоимости обходится намного дешевле, чем любая современная котельная установка.

Малогабаритную конструкцию голландки можно использовать не только для обогрева жилья, но и для приготовления пищи.

Особенности конструкции голландки

Дымоход голландки имеет 6 каналов для циркуляции горячего воздуха – 3 подъемных и 3 опускных. Выйдя из топки, дым поднимается по первому каналу, нагревая при этом стенки печи. Потеряв температуру, он опускается вниз где снова нагревается и поднимается вверх, но уже по второму каналу.

Нагреваясь и остывая, дым поочередно проходит все каналы печи пока не попадет в последний, откуда через дымоход выводится за пределы помещения.

Шестиканальная система голландки удлиняет путь горячего дыма, что обеспечивает равномерный нагрев стенок печи без резких перепадов и позволяет им длительное время сохранять тепло.

https://www.youtube.com/watch?v=GlVclepGte0

Таким образом, основными элементами голландки являются:

• топка;
• дымовые каналы;
• дымоход.

В первоначальном виде голландка использовалась только для обогрева помещения и не имела поддувала и колосниковой решетки.

Эти элементы были добавлены по прошествии времени, что значительно повысило эффективность печи. Также была расширена и функциональность конструкции путем добавления варочной плиты, духового шкафа и лежанки.

Современные голландки оснащают емкостью для нагрева воды или баком для системы водяного обогрева.

Голландская печь может иметь разнообразную геометрическую форму, но независимо от конфигурации, топочная камера всегда имеет большой объем и прямоугольную форму, что повышает эффективность обогрева и позволяет в будущем модернизировать конструкцию голландки добавлением емкости для воды.

В традиционной голландке дымовой канал имеет боковой выход – это связано с тем, что в средневековой Голландии жители платили налог на трубы и в целях экономии выводили несколько печей в один дымоход. В верхней части конструкции расположена заслонка, позволяющая регулировать температуру нагрева печи.

Достоинства и недостатки голландки

В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

• Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
• Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
• Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
• Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
• Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
• Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
• Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
• Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
• Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

• КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
• Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
• Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
• Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

В большинстве случаев голландку используют для обогрева помещений с ограниченной площадью. Если же дом просторный и имеет много окон, то тогда лучше использовать другие типы отопительных конструкций.

Основные правила сооружения голландки с плитой

Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:

• Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
• Фундамент накрывается гидроизоляционным материалом.
• Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
• Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
• При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.

Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным.

Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться.

В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.

В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:

• избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
• следует производить регулярную очистку каналов голландки от осевшей сажи;
• деревянные стены необходимо оградить от печи огнеупорным материалом;
• запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
• необходимо минимизировать количество металлических элементов при возведении конструкции.

Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.

Строительство голландки с плитой

Прежде чем начать строительство печи необходимо провести подготовительные работы, заключающиеся в заливке фундамента и приготовлении раствор для кладки.

Заливка фундамента

В идеале, сооружение голландки следует планировать перед строительством дома. Если работы выполняются в уже обустроенном помещении, то необходимо удалить часть напольного покрытия. Основание голландки отделяется от фундамента дома песчаной подушкой. Глубина котлована под заливку основания должна составлять не менее 0,5 м.

Его длина и ширина определяется в зависимости от габаритов печи — к размерам сторон прибавляется 15-20 см. Сверху песчаной подушки засыпается слой щебня толщиной 10 см и устанавливается опалубка, все стороны которой необходимо обернуть рубероидом. Опалубка заливается цементно-песчаным раствором, приготовленным в соотношении 1:3.

После этого следует сделать технический перерыв до полного высыхания раствора.

Через 25-30 дней, когда фундамент наберет достаточную прочность, его присыпают слоем песка 3-5 см и накрывают рубероидом для гидроизоляции.

Приготовление раствора для кладки

Как уже отмечалось ранее, цементно-песчаная смесь не годится для кладки голландки — для этого применяется глиняный раствор. Для его приготовления следует размельчить глину и залить водой, излишки которой необходимо удалить.

Через несколько часов, когда глина напитается жидкостью, засыпают песок в пропорции 2:1 и тщательно размешивают, затем заливают воду в количестве 1/8 от общего объема.

Процесс приготовления глиняной смеси необходимо производить за 2-3 дня до начала сооружения печи.

Для проверки качества приготовленной смеси, достаточно сдвинуть ее мастерком в сторону. Если след остается гладкий, без рваных участков, значит смесь приготовлена идеально. Если раствору не хватает густоты, и он растекается, то в этом случае необходимо добавить еще глины.

Порядовая кладка голландки с плитой

Кладка печи производится согласно схеме, в которой указано количество рядов и кирпичей. Специалисты рекомендуют предварительно сложить конструкцию без раствора, и нанести на кирпичах метки для ориентира.

Чтобы печь имела строго вертикальное положение следует натянуть отвесы и контролировать кладку на всех этапах пузырьковым уровнем.

Перед укладкой кирпичи помещают в воду, чтобы они не вытягивали влагу из глиняного раствора.

Строительство голландки производится в следующей последовательности:

• 1-3 ряд — кирпич выкладывается плашмя с перевязкой. Особенно следует уделить внимание 1 ряду — он служит основанием всей конструкции и от правильности укладки зависит ее надежность. С 3 по 10 ряд кладка производится из огнеупорного кирпича.
• 4 ряд — устанавливается дверца поддувала. В зазор между кирпичом и дверцей закладывается асбестовый шнур. Это необходимо для предотвращения деформации кладки в случае температурного расширения металла.
• 5 ряд — выкладывается аналогично предыдущему.
• 6 ряд —перекрывается дверца поддувала. В этом же ряду подпиливаются кирпичи для установки колосниковой решетки.
• 7–9 ряд — производится формирование топливного отсека печи. Устанавливается дверца топки.
• 10 ряд — перекрывается дверца топочной камеры, в кирпичах делают выемки для варочной плиты таким образом, чтобы после ее установки оставался зазор в 5 мм. Впоследствии он заполняется асбестовым шнуром. Край плиты прикрывают металлическим уголком для защиты кладки от повреждений.
• 11-14 ряд — формируется зона над плитой. В 14 ряду делаются борозды для установки уголка, который будет служить опорой для следующего ряда кирпичей.
• 15 ряд — перекрывается зона над плитой.
• 16, 17 ряд — ложится аналогично предыдущему, устанавливается дверца для прочистки с асбестовым шнуром.
• 18-24 ряды — выкладываются дымоходные каналы. Необходимо следить за тем, чтобы на кладке не было выступов, которые могут послужить причиной ухудшения тяги в печи.
• 25-28 ряды — производится перекрытие каналов печи. В 28 ряду формируется отверстие дымохода.
• 29 ряд — устанавливается заслонка для регулировки тяги в печи. Так же, как и все металлические элементы она монтируется с зазором и применением асбестового шнура.
• 30 ряд — завершается кладка дымохода.

На завершающем этапе производится кладка дымовой трубы, которая выводится над поверхностью крыши на высоту 60 см.

Первая топка голландки с плитой

Первую топку печи можно производить через 10-14 дней — это время необходимо для полного просушивания конструкции. Дверцу топки необходимо оставить в открытом положении.

Если строительные работы производились в холодное время года, то внутрь голландки можно поставить лампу для ускорения процесса высыхания.

Запрещается растапливать преждевременно сырую печь, в противном случае она может растрескаться.

В первую очередь следует проверить тягу, для этого в топливном отсеке поджигают лист бумаги. Если дым уходит нормально, то можно приступать к тестовой топке печи.

Топку голландки заполняют на 20% хворостом или опилками и разжигают, при этом все заслонки должны быть полностью открыты. Топка в таком режиме полностью просушит конструкцию.

Первую неделю необходимо следить за тем, чтобы температура внутри печи не превышала 600°С.

Источник: https://2proraba.com/teplo-ventilyaciya/sxema-kladki-pechi-gollandki-s-plitoj.html

Инструкция по строительству

Желательно перед началом работ составить подробную схему кладки печи голландки с плитой. По ней будет удобно ориентироваться в процессе монтажа всей конструкции.

Сначала под печку нужно выкопать яму примерно 50×50 см на 75-80 см глубины. На дно ямы засыпаем слой песка в 10 см толщины и такой же слой щебня. Далее на всю высоту до верха ямы размещают армированную сетку. Смешиваем раствор бетона из песка и цемента в пропорции 1:3. Далее собираем опалубку из фанеры или досок и заливаем все раствором, после чего оставляем конструкцию сохнуть на неделю.

Когда фундамент полностью застынет, на него стелют гидроизоляцию из рубероида, уложенного в два слоя. Далее берем предварительно замоченную на 2 суток глину (8 литров), 900 г термостойкого печного клея и 2 ведра песка, все тщательно перемешиваем. Полученную смесь, по консистенции похожую на густую сметану, наносим поверх рубероида.

Руководство по шагам

Прежде чем начать работу, стоит сделать схему и подробный чертеж, чтобы не допустить грубых ошибок. Для возведения Голландки технология обязательно требует прочное основание и оно не должно соприкасаться с фундаментом дома. По габаритам – больше на 20 см, чем печка. Монтируют своими руками либо из кирпича, либо так же, как и основу для здания – заливкой бетонного раствора с арматурой. Второй вариант для Голландки предпочтительнее, так как является более надежным и способен выдерживать большие нагрузки. В любом случае перед кладкой печи из кирпича надо дождаться полного его просыхания.

После этого фундамент покрывают слоем гидроизоляции (толь, пергамин, рубероид, мастика, битум). Далее подготавливается раствор для укладки кирпичей. Смешивают глину, песок и воду в соотношение 1:1:4, по консистенции должен быть похож на густую сметану. Затем насыпается песок толщиной до 5 см и поливается водой. Для строительства печки используются полнотелый керамический и шамотный (огнеупорный) кирпичи. Последний обязательно применяется для формирования топки и мест, подвергающихся значительному нагреву и воздействию огня, так как обычный не способен переносить высокие температуры.

Подробная пошаговая инструкция порядовки Голландки с варочной плитой и духовкой, расположенных сбоку:

1. Укладывается сплошным слоем 1-ый, 2-ой и 3-ий ряды печки из обычных кирпичей. Все время следует проверять ровность порядовки и вертикальность углов. Для этого по технологии монтажа отопительной печи рекомендуется использовать вместе строительный уровень и отвес.

2. В 4-ом и 5-ом рядах размещается дверца для поддувала, в 6-ом ее закладывают, причем кирпичом, распиленным вдоль. На этом же этапе порядовки Голландки готовится место для колосника. Для этого в блоках вырезается углубление на 5 мм длиннее, чем колосниковая решетка, чтобы было пространство для термического расширения металла.

3. В 7-ом ряду проводится монтаж дверцы топки Голландки с плитой. На 8-ом и 9-ом продолжают класть все так же, как и раньше.

4. В 10-ом перекрывают топочную дверцу печи Голландки и делают углубления в кирпичах для плиты. После установки ее края необходимо обязательно закрыть металлическим уголком. Благодаря ему блоки не будут подвергаться каким-либо повреждениям.

5. С 11-го по 14-ый этап порядовки Голландки формируют зону над варочной поверхностью. Причем в последнем монтируется второй уголок таким же образом, как и первый. На него будут размещаться следующие ряды.

6. На 16-ом и 17-ом проводится установка дверцы для прочистки дымоходных каналов Голландки, а также ставятся кирпичи для духовки. На 18-ом она перекрывается.

7. В 21-ом рекомендуется положить металлические полосы, чтобы было удобнее закладывать кирпич над духовкой. На 22-ом этапе порядовки она перекрывается.

8. В 23-ем монтируется задвижка для дымохода Голландки, для этого следует подпилить кирпичи в зависимости от ее размеров.

9. 24-ый ряд печки для отопления с варочной поверхностью делается большего размера, чем остальные (должен выступать не меньше чем на 3 см). Следующий этап укладывается стандартно.

10. С 26-го ряда начинается строительство дымохода.

Порядок укладки кирпичей

Устройство голландки

• Толщина стенок «голландки» равняется одному кирпичу.
• Уложив гидроизоляционный материал на застывший фундамент, сверху него нужно насыпать тонкую прослойку песка, и плашмя выложить первый ряд заранее замоченных в воде кирпичей, соблюдая небольшое расстояние между ними. При кладке самой печи используется раствор на основе глины: сверху, на выложенные кирпичи, наносится раствор, который постепенно опускается в оставленное пространство между кирпичами. Все следующие ряды связываются раствором, как обычно.
• Кладка голландки Сразу же после выкладки первого ряда необходимо от углов и середины каждой из 4 стен строго вертикально натянуть веревки, чтобы соблюсти размеры «голландки» и выложить ее ровно.
• Второй ряд требуется выложить целиком, со сдвигом на пол кирпича относительно кирпичей, выложенных по периметру первого ряда. В третьем ряду требуется обустроить дверцу поддувала. Так как используется уже готовая металлическая дверца, необходимо оставить место как в горизонтальном ряду, так и в вертикальных, для монтажа дверцы. Между четвертым и пятым рядом нужно уложить колосниковую решетку с возможностью ее последующей замены, и начиная с 6 ряда требуется начать выкладывать топливную камеру, в том числе и ее дверцу.
• Стены топливной камеры нужно продолжать выкладывать до 13 ряда включительно.
• В 14 и 15 рядах нужно обустроить перекрытие топливника, выкладывая кирпичи на ребро. Далее с помощью кирпичей, поставленных на ребра, формируется удлиненный дымоход, по которому будет подниматься дым по мере сгорания дров или угля в топливной камере.
• Если нужно возвести компактную «голландку», то ее дымоходы с помощью особой технологии выкладки как будто бы сворачиваются в кольцо. При монтаже большой печи длинный дымоход располагается без сворачивания, и таким образом, классическая «голландка» занимает довольно много места.
• Наконец длинный дымоход сводится к дымовой трубе, выходя наружу через крышу. В районе крыши нужно снова выкладывать кирпичи плашмя, достигнув, таким образом, большей толщины. Кроме того, нужно использовать изолирующие материалы для предотвращения слишком сильного нагрева перекрытий.
• Эксплуатация «голландки» возможна уже спустя 2-3 недели после ее выкладки.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

• в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
• принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

• Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
• Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
• Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Особенности кладки голландской печи

Галанка: основные характеристики и материалы Печь галанка (гуланка, голландка) может использоваться для любых целей, за исключением выпечки хлеба. Печи можно выложить своими руками, соблюдая определенные инструкции.

Схема печи голландки.

Галанки достаточно эффективны, так как равномерно и быстро прогревают среднее по величине помещение.

Благодаря вертикально расположенным извилистым ходам #8212; дымооборотам, печь способна держать, в зависимости от внешней температуры, тепло от 12 до 24 часов.

Ширина может быть от 70 см до 1 м, глубина #8212; 1-2 м, а высота #8212; 2-2,5 м.

Голландская печь не велика по размеру, поэтому возможно строительства своими руками. Для этого нужно приобрести материалы:

• красный кирпич #8212; 382 шт.;
• огнеупорный кирпич #8212; 43 штуки;
• плитки чугунные (дополнительные) #8212; 2 шт.;
• предпотолочный лист #8212; 1 шт.;
• стальные уголки #8212; 3 шт.;
• полосы стальные.

Некоторые из металлических и чугунных предметов продаются комплектами. В них входят печные плита, колосник, задвижки, дверки, духовка, водогрейная коробка.

Порядок кладки печки-галанки

Схема печи #171;Галанка#187;.

Для разметки рядов кладки используется порядовка #8212; рейка с засечками, соответствующими высоте ряда кладки. При кладке своими руками действовать следует согласно пошаговой инструкции и чертежам (чертеж 1).

Первые 2 ряда кладут, соблюдая перевязку. Сверху 2-го ряда устанавливается поддувальная дверца, которую обкладывают кирпичами в 3-ей линии. Оставляется промежуток для прочистного окна (под духовкой).

Духовку, вставленную на 4-м ряду, усиливают кровельным железом с 3-х сторон. По бокам духовка обкладывается огнеупорными кирпичами, поставленными на ребро. На этом же уровне устанавливается топочная дверка.

Проложенная 5-я линия закрепляется поддувальную дверцу и расположенное под духовкой прочистное окно.

Устанавливается чугунная колосниковая решетка, выстилается огнеупорным кирпичом под топливником. Кладкой 6-го ряда закрепляются духовка и топочная дверца.

Для стенок духовки в 7-м ряду используют огнеупорный кирпич, выложенный на ребро. При кладке 8-го ряда укрепляется топочная дверца, сверху на нее прикрепляют стальную полосу. Сверху укладывается 9-я линия, устанавливается плита с использованием 10-миллиметровых пластин из стали с использованием кирпичей, положенных на ребро.

Система дымооборота печки-галанки

Схема работы печи наглядно представлена на разрезах А-А и Б-Б.

В 10-м ярусе галанки оставляется окно для чистки, которое перекрывается 11-м рядом. В нем оставляются еще 2 окна (для очистки опускных каналов и удаления сажи). Сверху накладываются 3 полоски из стали #8212; на них будут опираться висячие внутренние стенки.

Окна чистки каналов перекрываются 12-м рядом.

Устанавливается варочная камера. Под нее пропускается проволока, с ее помощью закрепляют рамку дверцы камеры.

Кирпичи, положенные в 13-м ряду на ребро, формируют с обеих сторон стенки паросборника.

Сверху укладывается стальная полоса и уголок. В 14-м ярусе выкладывается коробка из боковых стенок и щитка. Потолок варочной камеры перекрывается кирпичами в 2 ряда. В нем оставляется отверстие для вытяжки пара из печи.

В 15-х и 16-х рядах закладывается основа 2-х печей. Потолок нижней, малой образуется листом кровельной стали, положенной в 16-м ряду. Обкладывая паровую вытяжку, следует уменьшать ее сечение к 21 ряду.

17-й и 19-й ярусы кладутся в соответствии с порядовкой. При этом в 18-м ряду формируется окно для чистки в стенках обоих каналов.

20-м рядом перекрывается дымоход. Большая печка перекрывается посередине полоской из стали и с краю #8212; стальным уголком. Ее потолок формируется при кладке 21-го ряда при перекрытии дымооборота. Одновременно устанавливаются паровая и дымовая задвижки.

Со следующего ряда выкладывается шейка печи, переходящая в горизонтальную разделку в последних 2-3 рядах. Сечение дымохода к кладке печной дымовой трубы (перед ней устанавливается вторая задвижка) должно уменьшиться вдвое для тяги.

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основеголландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения .

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка .

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России. хотя имеет немецкое происхождение. Схема устройства достаточно простая: дымооборот, три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этомотопительнаяконструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе. требует регулярного ухода, который не так просто дается .

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров .

Как выглядит печь-голландка и почему так популярна

Внешний вид голландки

Незамысловатое, на первый взгляд, сооружение имеет немало преимуществ:

1. «Голландка» способна быстро разогреваться от самой малой порции топлива. При этом его перерасход во время протопки после длительного простоя очень мал.
2. Конструкция данной печи предусматривает применение сравнительно небольшого количества материала, поэтому она является относительно лёгкой. Для сравнения: большая голландская печь строится из 650 кирпичей, тогда как большая русская — из 2500. При этом отапливаемая площадь для «голландки» составляет 60 м2, в то время как для русской — только 45 м2. Кроме того, принцип устройства «голландки» позволяет существенно сократить исходные размеры — вплоть до 0,5х0,5 м в плане. Данное преимущество позволяет без опасений размещать «голландку» на междуэтажном перекрытии.
3. Канальный лабиринт в теле печки оказывает большое сопротивление обратной тяге, поэтому задымления при задувании ветра в трубу практически никогда не происходит.
4. Хотя голландская печь изначально создавалась как чисто отопительная, её легко можно оснастить варочной плитой — режим горения при этом нарушен не будет.
5. Канальную часть печи можно вытянуть вверх на 2 этажа (а некоторые вытягивают и до 4-х), при этом КПД её останется на прежнем уровне.
6. Особенности конструкции в сочетании с небольшой толщиной стенок исключают развитие значительных температурных деформаций в кладке, поэтому голландка нетребовательна к качеству материалов. Хороший кирпич (огнеупорный) потребуется только для сооружения топки. Остальную часть иногда выкладывают даже из пережжённого или пустотелого кирпича.
7. В канальной части легко можно найти область с оптимальной температурой для установки духового шкафа или водяного теплообменника.
8. Нерегулярное использование не наносит абсолютно никакого вреда печи. При этом топить её можно, минуя разгонную фазу — кладка от этого не растрескается.

Как видно, список достоинств у данной печи весьма впечатляющий. Но, несмотря на это, идеальной её назвать нельзя. Вот какой ценой удалось добиться указанных преимуществ:

1. «Голландка» обладает очень низким КПД — в пределах 40%. Для сравнения: русская печь усваивает более 80% заложенной в топливе тепловой энергии.
2. Стоит хоть немного замешкаться с перекрытием вьюшки после протопки, как печь тут же будет выстужена холодным воздухом. Он затягивается через дымоход канальным лабиринтом, который действует подобно сифону.
3. «Голландка» не рассчитана на применение бросового топлива, полностью сгорающего за короткий срок. Её не стоит топить, к примеру, камышом, соломой, хворостом и тому подобными материалами: львиная доля произведённого тепла улетучится через дымоход. С максимальным эффектом печь работает на долгоиграющем топливе (дрова, уголь, торф), причём в режиме тления.
4. При использовании недорогих видов топлива с высокой зольностью дымоход быстро зарастает сажей.

При чрезмерно интенсивной топке печь-голландка может выделять угарный газ в помещение.

Этап 4. Кладка

Внимание! При кладке каждый кирпич следует помещать в воду секунд на десять. Это необходимо для того, чтобы кирпичи не поглощали влагу из глины

Вначале основание конструкции покрывается двумя слоями рубероида. Далее засыпается 5-сантиметровый слой речного песка. Песок выравнивается, проверяется на предмет горизонтальности. после чего сбрызгивается небольшим количеством воды.

По завершении подготовительных работ можно приступать непосредственно к кладке.

Ряд №1. Первый ряд кладется «насухую», без раствора. Для этого потребуется двенадцать кирпичей – они кладутся, проверяются монтажным уровнем и лишь после этого покрываются незначительным слоем раствора.

Ряд №№2,3. Кирпичи ложатся плашмя, в этот раз на раствор (дальше их нужно выкладывать «на ребро» вплоть до верхней части топки).

Ряд №№4,5. Используются шамотные кирпичи, зачастую желтого цвета. Параллельно формируется подкладка для перегородки дымоходного канала. Задняя стенка выкладывается из «вышибного» кирпича, уложенного «насухую».

Внимание! Раствор не нужен, т. к

этот кирпич будет все время извлекаться для прочистки дымохода от сажи. Разумеется, вместо этого заднюю стенку можно оборудовать дополнительной дверкой, но в таком случае тепло будет быстро выходить из конструкции.

Также на этом этапе нужно установить дверку для топливника. Желательно ее обмотать асбестом, хотя в последнее время этот материал достаточно трудно найти. В качестве альтернативы можно использовать любой другой негорючий материал. Для фиксации дверки используется стальная проволока, которая вставляется в кладочные швы.

Ряд №№6,7. Здесь все делается так же, как в четвертом ряду. Порядовка может несколько меняться еще до верхней части дверки, но в данном случае все зависит от высоты будущей конструкции. По завершении обвязки дверки (зачастую это происходит при укладке седьмого ряда) кирпичи опять раскладываются плашмя. Перевязка все время контролируется, периодически проверяются горизонтальность и месторасположени е каждого угла печи.

Внимание! В седьмом ряду кирпич укладывается плашмя, а тыльная стенка остается «на ребре». Способ укладки кирпичей меняется, лишь начиная с восьмого ряда

Ряд №8. Отличается тем, что над топочной камерой устанавливается скошенный кирпич. Подобная хитрость позволит использовать печь в качестве камина после открывания топки. Этот ряд полностью перекрывает топочную.

Ряд №9. Кирпич смещается назад (примерно на 1/2 ширины). Поверх девятого ряда укладывается какой-нибудь негорючий материал (к примеру, шнур из асбеста), на который устанавливается варочная плита (если она предусматриваетс я конструкцией).

Укладка уплотнителя для варочной плиты

Ряд №10. Далее возводится основание под дымоходную трубу. Если строится голландка легкой модификации, то в качестве дымохода лучше использовать металлическую трубу, поскольку кирпичная конструкция будет чересчур тяжелой.

Ряд №11. На данном этапе вкладывается задвижка, предварительно уплотненная асбестом. Параллельно формируется стык между конструкцией и дымоходной трубой. Характерно, что кладку здесь следует выполнять в ¼ кирпича.

Внимание! Во избежание типичных ошибок новичкам рекомендуется вначале сложить печь из кирпича без использования раствора и уже потом, если все нормально, заново ее переложить

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

↓ Обязательно изучите рекомендованный материал по теме ↓

Как производят порядовку банной печи – конструкция и реализация

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Достоинства и недостатки

Положительные особенности

Что даёт большое количество дымоходов в голландке:

• Увеличивается площадь поверхности, а значит и отдача тепла;
• t внешней поверхности – 60 – 70 оС;
• Дым трудно продуть обратно: печь не дымит, когда задувается ветер в трубу;

Другие плюсы:

• При грамотном использовании, срок её службы – 25 лет и более.
• Хорошая пожаробезопасность голландки стала одной из причин её популяризации в России.
• Печь прочна и надёжна. Допускает внесение множества изменений, без потери свойств.
• Малые габариты (можно довести до половины метра2 в плане).
• На большую голландку уйдёт всего 650 кирпичей – это сравнительно не много.
• Печку можно тянуть вверх – на два, три и даже четыре этажа!

Недостатки

К минусам, или трудностям с голландкой можно отнести:

• Порой приходится чистить её 1-2 раза за отопительный сезон;
• По теплоёмкости голландка выигрывает у чугунных печей, но остывает гораздо быстрее, чем русские;
• Если вовремя не закрыть вьюшку – выстывает моментально, а если закрыть рано, можно отравиться угарным газом;
• Появление трещин при перегреве;
• В сутки требуется две протопки.

Возможные сложности

Несмотря на простоту устройства, сооружение голландской печи требует наличия теоретических и практических навыков в данной сфере. Неопытный мастер может допустить недочет на любом этапе — от выбора подходящей схемы до закупки материалов и непосредственно укладки. Ценой ошибки могут стать как незначительные внешние дефекты, так и неправильное функционирование готовой голландки.

Печи — источники повышенной опасности. Любые ошибки, допущенные при сооружении, чреваты возникновением риска для здоровья и жизни домочадцев. Залогом высокой эффективности и безопасности эксплуатации голландок являются расчетные и монтажные работы, выполненные квалифицированными специалистами.

Кладка корпуса, облицовка

Печь голландка своими руками складывается из кирпича легче, чем классическая русская печь. Разработаны чертежи голландских печек на любой вкус и размер.

Если вы собрались сооружать голландку самостоятельно, то позаботьтесь, чтобы у вас была хорошая порядовка — «из головы» сложить печь не получится.

Как сложить печь голландку по порядовке? Порядовку можно сравнить с нотами в музыке. Не зря о хорошем печнике говорят, что он «кладет кирпичи как по нотам».

Порядовая схема состоит из специальных символов, значение которых указано на самом чертеже.

Правильная схема будет гарантией того, что вы сможете построить печь, которая будет функционировать как положено.

При укладке кирпичей соблюдают общие правила:

• первый ряд выкладывают без раствора;
• топку выкладывают огнеупорными кирпичами и не связывают их с кирпичами, из которых сложен корпус;
• кирпичи скрепляют глиной или промышленными жаростойкие смесями, специально предназначенными для укладки печей;
• огнеупорные кирпичи укладывают со швом толщиной 4 мм, для обычного шов должен составлять 7 мм.

После постройки конструкция должна просохнуть с открытыми дверцами не меньше двух недель.

В первый отопительный сезон еще не начинают отделку печи — нужно подождать, чтобы конструкция осела.

Отделать печку можно кафелем, изразцами или просто оштукатурить. В последнее время в связи с тенденцией к минимализму голландки часто оставляют без отделки, если они сложены из качественных кирпичей.

Оштукатурить печь можно глиной или специальной огнеупорной штукатуркой. Для крепости слои раствора наносят на каркас из оцинкованной сетки.

Первый слой делают из более жидкой смеси, толщина — не более 5 мм. Второй слой после нанесения тщательно выравнивают и затирают.

Нельзя протапливать печь для ускорения высыхания раствора. Если в процессе высыхания на поверхности штукатурки появились трещины, то их нужно расшить, смочить водой и затереть заново.

Облицевав голландку своими руками кафелем, можно избавиться от необходимости ежегодно белить печку.

Для отделки нужно использовать специальную клинкерную плитку. Обычный кафель не подойдет, так как он снизит КПД печи и быстро отвалится.

Плитку можно выкладывать двумя способами:

• сделать независимый каркас из металлического уголка;
• закрепить на клей.

Клей тоже потребуется специальный, для печных конструкций.

Разумеется, лучшим «нарядом» для голландки будет отделка на голландский же манер — изразцами, но они далеко не каждому по карману.

Изразцами печь отделывают еще на этапе строительства. Их насаживают на специальные крепления, вмурованные в кладку.

Вместо изразцов можно использовать искусственный камень. Это не идеальный вариант, так как он передает тепло хуже керамики.

Тем не менее, искусственный камень можно использовать, если нужен яркий и недорогой вариант отделки.

Галланка, гуланка или голландка – одна из популярнейших печей, которая возводится со времен Петра Первого. Подобную конструкцию можно установить в каждом доме. Она будет максимально экономична, удобна и эргономична в дачном домике или подсобных помещениях, гаражах.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Возводится печь голландка своими руками довольно быстро и не сложно. Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

1. Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами
2. Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним
3. Топливо расходуется не слишком экономно

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

1. Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки
2. Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях
3. Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение

Видео урок по устройству и кладке

Конструктивные особенности голландки

Основными элементами печи голландки своими руками являются:

• Дымовая труба – обязательный элемент
• Три отпускных и три впускных канала (их число может быть различным) – благодаря им происходит быстрый обогрев помещения
• Вместительная топка – ниша для закладки палений

Нельзя начинать кладку без основательного армированного основания.

Печку возводят самых различных форм: от округлых до прямоугольных. Дым, проходя по первому дымовому каналу, отдает свое тепло стенкам печи. Затем он остывает и посредством перевалов по второму каналу опускается к топочной. Около нее он снова греется и уже поступает по следующему каналу вверх. Дойдя до последнего, дым уходит в дымоходную трубу.

Приступаем к работе

Начинать работу возводя печь голландка своими руками, как и любую другую подобную конструкцию, нужно с подготовки всего необходимого. Потребуется стандартный печной набор инструмента (мастерок, молотки, киянки, ведро и т. д.), а также болгарка со специальным кругом по бетону, на который нанесено алмазное напыление, рулетка, уровни и отвес.

Также для работы понадобятся строительные и расходные материалы:

1. Глина и песок, цемент
2. Кирпичи огнеупорные
3. Набор дверок (поддувальные, топочные, для прочистных каналов)
4. Решетка колосниковая

Кладка основания

Как говорилось ранее, возвести голландку без основательного армированного фундамента не получится. Самый лучший из вариантов – предусмотреть строительство печи во время возведения дома и одновременно с лентой залить плиту. Однако связывать их между собой не следует, отделяя друг от друга песчаной подушкой.

1. Участок, на котором будет строиться будущая печь, размечается и тщательно расчищается. Возводя кирпичную конструкцию в уже готовом помещении, необходимо демонтировать половое покрытие.
2. Размер фундамента выбирается в зависимости от аналогичной характеристики печи, увеличив каждое из значений на 15-25 см
3. Подготовленный котлован должен на дне иметь песчаную подушку
4. Далее разводится не сильно густой раствор, соотношение цемента и песка у которого – 1 к 3, и заливается на поверхность песка
5. Затем делается армирующая сетка, укладывая пруты сначала в одном направлении, затем в перпендикулярном, расстояние между ними – около 10 см
6. Армирующая сетка вновь поливается раствором
7. Завершающий этап – по влажной поверхности ситом просеивается сухой цемент, затем кладутся рубероид или несколько слоев толи для основательной гидроизоляции

Поверхность засыпается 3-5 см слоем песка. Очень важно следить, чтобы подушка была строго горизонтальной, иначе печь может получиться подкошенной.

Готовим глиняный раствор

Готовить раствор глины для печи голландки своими руками следует за несколько суток до начала строительства. Это потребуется для того, чтоб он смог как следует настояться.

• Глиняная масса заливается чистой водой и какое-то время пропитывается
• Излишки, которые останутся сверху, рекомендуется слить
• Спустя день-два глина набухнет, необходимо будет смешать ее с просеянным песком (камней и прочих примесей в нем содержаться не должно)
• Затем добавляется вода в соотношении к смеси как 1 к 8
• Чтобы избежать крупных включений и прочих примесей, комков, глина просеивается через сетку

Спорный вопрос, каким должно быть соотношение глины с песком. У каждого печника свои взгляды на этот счет. Наиболее распространенные пропорции – соответственно 1 к 1 или 1 к 2.

Порядовка печи голландка

Ряд 1. Самый первый ряд необходимо укладывать поверх верхнего песчаного слоя, убедившись, что все кирпичи лежат ровно, горизонталь соблюдена. Поверх заливается цементный раствор – это будет завершающий этап основания.

Ряды 2 и 3. Последующие два ряда кладутся плашмя, связываясь раствором. Для удобства каждый из рядов пронумеровываются мелком. Чтобы не сбиться в вертикали, по углам можно пустить отвесы. Еще одно правило – важно соблюдать перевязку, каждым последующим рядом перекрывая стыки предыдущего.

Ряды 4 и 5. В четвертом ряду будет укладываться подставка под отверстие зольника. Кирпичики при этом ложатся на ребро. Заднюю стенку тут можно делать без раствора, так как в процессе нагревания кирпичи будут удаляться и наоборот. Можно разместить на задней поверхности еще одну дверцу, но увеличатся потери тепла.

Затем устанавливается дверца, которая крепится в кладку мягкой проволокой. Чтобы добиться герметичности, по краям наматывают жаропрочный теплоизолирующий материал, например, асбестовый шнур.

Ряды 6-8. Часть зольника сверху рекомендуется перекрыть кладкой, оставив отверстие для расположения топочной решетки.

Ряды с 9 по 13. На данном этапе необходимо соорудить топочную. Тут же для нее устанавливается дверка, соблюдая описанные правила ранее.

Кликните для увеличения изображения

Ряды 14 и 15. Теперь топливник следует перекрыть кирпичной кладкой, оставив позади проем, через который будет удаляться дым.

Ряды 16 и 17. Тут закладывается прочистное отверстие, которое также закрывается дверкой. Иногда устанавливают вышибной кирпич, чтобы уменьшить тепловые потери.

Ряды с 18 по 26. Один из самых значимых этапов, так как на нем выкладываются оборотные каналы. Следует заметить, что их количество и конфигурация могут разниться, однако форма остается неизменной – классический змеевик. Необходимо, чтобы на стенках не было уступов. Иногда поверхности обмазывают глиной.

Ряд 27. Кладка практически подошла к концу. Каналы необходимо перекрыть, оставив в последнем отверстие для дымохода. При этом кирпичи рекомендуется сдвинуть на 5 см назад.

Ряды 29 и 30. На последнем этапе потребуется сформировать дымоход и установить задвижку, регулирующую тягу.

Очень важно следить каждые 3-4 ряда, укладывая печь голландку своими руками, за вертикалью и горизонталью. Чтобы песок, который располагается в основании печи, не имел возможности попасть наружу, необходимо положить передаточный лист.

Видео обзор готовой печи

Кладка дымохода

Без дымохода голландку, в отличие от русской печи, возвести нельзя. Его длина и возвышение над крышей – решение индивидуальное, но оно не должно нарушать пожарные нормы и правила.

В местах, где он идет сквозь строительные конструкции, необходимо подумать о качественной теплоизоляции. Поверхность обшивается негорючими материалами, например, асбестом. Около перекрытие делают распушки – небольшие утолщения. При этом внутреннее сечение остается неизменным.

Кликните для увеличения изображения

Строя дымоход, в глиняный раствор нужно добавить цемента (соотношение 1 к 10 соответственно). Сверху монтируется оголовок из металла.

Подводим итоги

Возводится печь голландка своими руками достаточно просто в кратчайшие сроки. Однако не следует торопиться. Новичку рекомендуется строить по несколько рядов в день, анализируя при этом результат. И не следует бояться обратиться за помощью к человеку, который в печных установках разбирается намного лучше – его совету будут всегда кстати.

Печь Малая Голландка (порядовки кладки кирпича)

Как сложить малогабаритную отопительную кирпичную печь  “Малая Голландка” 520х520 своими руками.

Порядовки печи “Малая Голландка” 520х520.

Вид в разрезе.

Порядовка для изготовления печи.
