Маленькая кирпичная печь для дачи на дровах своими руками

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Компактность удалось сохранить благодаря вертикальному размещению всех элементов. Дымоход имеет сечение в один кирпич. Отработанные газы проходят через каналы, расположенные за варочной камерой, затем поступают в горизонтальный дымоход, обходят с обеих сторон духовку и уходят в трубу.

Схема мини-печи для дачного домика или летней кухни

Для строительства потребуются материалы:

• красный кирпич – 220 штук;
• кладочный раствор из глины или готовый – около 50 литров;
• колосниковая решетка;
• стальной лист (предтопочный) размером 50*70 см;
• стальная полоса толщиной 4 мм с параметрами 350*25 см;
• лист шифера 51*30 см;
• задвижка – 2 штуки;
• дверца для топки;
• 3 прочистных дверцы;
• поддувальная дверца;
• духовка (32*38*42 см);
• плита (38*35 см) с одной конфоркой.

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

Схема кладки миниатюрной печки с плитой

Продолжение порядовки

Порядовка верхней части печи

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич

Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам

Принцип футеровки

Отопительно-варочная дачная печь с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Внешний вид и устройство печи

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

• керамический кирпич – 170 штук;
• огнеупорный кладочный раствор – 35–40 литров;
• дверка для топки размером 23*25 см;
• поддувальная дверца (13*14 см);
• прочистная дверца (13*9 см);
• колосниковая решетка (25*18 см);
• задвижка (12*34 см);
• стальной лист;
• стальная проволока – около 2,5 м;
• рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Порядовая схема кладки

Верхние ряды и чертеж духовки

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Подготовка дверки

Положительные и отрицательные характеристики мини-печи

Данная конструкция обладает как плюсами, так и минусами. Именно поэтому перед самыми работами, связанными с ее возведением, следует оценить все особенности этого оборудования.

Мини-печь своими руками из кирпича, работающая на дровах,
обладает следующими положительными параметрами:

• Получаемая конструкция обладает долгим сроком службы, в результате чего можно получить качественную и привлекательную печку на много лет.
• Разогрев происходит быстро, а также, даже после окончания горения топлива, печь еще долго будет отдавать тепло в помещения.
• Сделать оборудование можно своими руками, однако для этого должна иметься предварительно составленная схема всей конструкции, следуя которой можно добиться идеального результата работы.
• Стенки печки, сделанные из кирпича, не очень сильно раскаляются во время топки, поэтому существует очень маленькая вероятность обжечься.
• Если строится конструкция для дачи или небольшого дачного дома, то она может быть мини-печкой, поэтому не будет занимать много места.
• При желании можно получить такую печь, которая будет оснащена дополнительными элементами для готовки и иных процессов, однако в этом случае должна применяться подходящая и соответствующая схема, в которой должны быть проработаны все необходимые нюансы строительства.
• Если просмотреть заранее обучающее видео, то сам процесс строительства будет реализован без проблем и проволочек.
• Сделать можно такую печь, которая будет обладать нужной формой, размером и иными характеристиками, поскольку процесс реализуется своими силами.
• Особенно тщательно должна быть проработана схема будущего дымохода, чтобы печь обладала высоким КПД, а также была надежной и безопасной в использовании.

Однако кирпичные мини-печи обладают не только плюсами, но и некоторыми минусами:

• Даже мини-печь на дровах, созданная из кирпича, нуждается в фундаменте, поскольку обладает достаточно большим весом, поэтому важно будет изначально уделить много времени формированию основания.
• Предварительно должна быть сформирована четкая, качественная и правильная схема будущей кладки, без которой во время работы можно совершить множество ошибок, устранить их можно будет только после полного разрушения уже созданной конструкции.
• Во время работы необходимо обязательно и всегда пользоваться и учитывать правила и требования безопасности, чтобы будущая печь могла использоваться по прямому назначению без опасений для нанесения вреда здоровью или жизни людей.

Дополнительные требования к выбору печи

Так как мы предлагаем сделать все самостоятельно, а не купить готовую печь в магазине, при выборе необходимой конструкции рекомендуем обращать внимание на следующие параметры:

1. Простота эксплуатации
   . Процесс топки должен быть приятным и несложным занятием, с которым сможет справиться каждый член семьи.
2. Экономичность
   . Данный пункт особенно важен, если планируется использование только этой печи для обогрева дома на постоянной основе (в зимнее время). При этом одна единица топлива будет обеспечивать максимальную теплоотдачу.
3. Простота конструкции
   . Если человек, не имеющий опыта в кладке, возьмется за возведение сложной модели устройства, то могут возникнуть трудности, которые впоследствии приведут к некорректной работе печи.
4. Внешний вид
   . Дизайн конструкции должен радовать глаз и создавать уют в комнате, поэтому стоит уделить особое внимание качеству кирпича.
5. Присутствие водяного контура
   . Известно, что даже небольшая отопительная печь с вмонтированным теплообменником для нагрева теплоносителя является намного производительнее, нежели другие модели без этого устройства.

При выборе отопительной печи необходимо проконсультироваться с квалифицированным печником. Он подскажет, какую конфигурацию выбрать и на что следует обратить особое внимание.

Как изготовить своими руками

При правильном расположении печи позволяют протапливать всю площадь дома. Кирпич, нагреваясь, долго сохраняет тепло.

Материалы и инструменты

Прежде чем приступить к работе по постройке печи, необходимо подготовить инструменты:

• Ёмкости для замешивания цемента (специальные ведра объёмом от 15 л
  с градуировкой по внутренней стенке).
• Лопатку для приготовления раствора. Можно использовать насадку-миксер для дрели или перфоратора
  , так раствор получается однородным.
• Мастерок.
• Шпатель.
• Уровень.
• Молоток-киянку.
• Плоскогубцы.
• Угольник.
• Болгарку с диском для работы по камню.
• Правило или отвес.
• Рулетку.
• Шпагат.

Основание

Для кирпичной мини печи необходим фундамент. Его мощность зависит от размеров общей конструкции печи. Для простого устройства с габаритами 50*90 см
в нижней части достаточно основания из бута. Минимальная глубина под фундамент составляет 50 см
, а его размеры должны превышать площадь печи в основании на 10-15 см.
Устройство фундамента из камня не требует опалубки.

Внимание! Если в доме есть деревянные перегородки, печь должна располагаться на безопасном расстоянии от них. От балок перекрытия и стропил верхняя часть мини печи и дымоход располагают на расстоянии 12-15 см

Бут плотно укладывают в подготовленное «корыто», скрепляя послойно цементно-песчаным раствором. На уровне пола выполняется бетонная стяжка, на которую после застывания и высыхания укладывается гидроизолирующий материал (рубероид). Строительство основания завершается укладкой двух рядов кирпича.

Кладка

Сооружение производится строго по чертежам выбранной модели:

1. Первый ряд
   выкладывается «насухо». После чего выполняются контрольные измерения на соответствие параметрам, указанным в чертеже.
2. Второй и следующие ряды
   контролируются относительно первого ряда. Внутреннее строение должно точно отвечать чертежам, поскольку погрешности повлекут нарушение потока воздуха. Это чревато проникновением дыма и угарного газа (продукта сгорания) в помещение.
3. Если дача имеет 2 жилых уровня
   и предполагается их отапливать в полной мере, кладку следует завершать на 15-20 см выше перекрытия 2 этажа
   . Это будет основание для отопительного выхода в помещение.

Фото 1. Вариант порядовки отопительной печи из кирпича. Сдержит 30 рядов для кладки.

1. Дымовую трубу и дымоход с заслонкой монтируют на уровне 2 этажа
   . Установка требует осторожности и наличия надёжной лестницы. Отверстие под конструкцию вырезается болгаркой. Дымоход либо выкладывается из кирпича, либо устанавливается труба из нержавейки.

Важно! Если от конька до трубы три метра и более, то её верхняя часть должна располагаться по линии, которая проходит от конька под углом к горизонту в 10 градусов. В противном случае печь будет дымить

Прежде чем топить прибор, нужно проверить тягу. Для этого открывают все дверцы и заслонки и оставляют в таком положении на 5-6 дней
. По истечении этого времени в топку загружают небольшое количество дров так, чтобы они не соприкасались со стенками, и протапливают в течение 2-3 часов
. Процедуру повторяют ещё несколько дней
, чтобы печь просохла полностью при медленном тепле. Использование сразу на всю мощность может привести к растрескиванию кладки.

Основные конструкции и варианты дровяных устройств

Оптимальная конструкция — мини печь И.В. Кузнецова ОИК (модификации)
. Сооружение, имеющее в основании 2*2 или 2*3 кирпича
, состоящее из топливного отсека и верхнего колпака, может устанавливаться без фундамента в любом помещении.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов
предложил такую схему расчета: на 1 кв. м.
при теплой погоде выделяется 0.5 кВт
, а при морозах — 0.76 кВт
. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%
, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Покупка или кладка своими руками какую печь выбрать

В прошлом веке установка в доме отопительной печи прочно ассоциировалась с каменной или кирпичной кладкой. Современные производители выпускают готовое к монтажу печное оборудование на любой вкус, в том числе и малогабаритные печи для дачи, изготовленные из чугуна и стали. Заводские приборы не требуют много времени на установку, им можно найти место даже в самом маленьком дачном домике. Кирпичные очаги от этого не стали менее популярными, их продолжают возводить в домах постоянного и временного проживания.

Печь – традиционное украшение избы

Металлические печи: бочка меда и ложка дегтя

Отопительные металлические печи имеют ряд преимуществ, среди которых:

• простота монтажа и демонтажа;
• компактные размеры;
• возможность переноса прибора в другое место;
• незначительный вес конструкции;
• герметичность корпуса;
• быстрый обогрев помещения;
• высокая безопасность и надежность.

Очень интересны дачные печи с варочной поверхностью и духовкой в компактном корпусе, соизмеримым с размерами типичной кухонной плиты, где помещаются сразу все необходимые на даче приборы. Современные отопительно-варочные устройства оснащены увеличенными топками длительного горения, помогающими снизить расход топлива и использовать агрегат в роли классического камина. Стеклянные дверцы защищают от искр и чрезмерного жара, позволяя близко подходить к плите.

Специально для бань разработаны металлические печи-каменки, за полчаса разогревающие парную. При желании стальную каменку можно обложить кирпичом, повысив тем самым теплоотдачу и безопасность.

Если сравнивать металлические очаги с кирпичными печами, то к недостаткам изделий из чугуна и стали стоит отнести:

• опасность ожогов, случающихся от прикосновений к раскаленному металлу;
• незначительный период работы – в среднем до 20 лет;
• быстрое остывание и необходимость в повторных топках;
• сухость воздуха.

Обзор рынка: популярные модели печей

Металлические дачные очаги можно разделить на несколько групп: отопительные, отопительно-варочные, печи-камины. Самая маленькая из них – буржуйка, а наиболее функциональные устройства способны греть воду для бытовых нужд и работать в качестве котла для водяного отопления. По фотографиям несложно понять, как выглядят популярные агрегаты и чем они отличаются.

Стильная буржуйка в современном исполнении

Печь-камин длительного горения

Отопительно-варочная модель с каминной топкой

Угловая печь-камин

Кирпичные очаги: достоинства и сложности

Даже самая компактная печь для дачи из кирпича требует прочного фундамента, а значит, к ее строительству придется серьезно и основательно готовиться. Кладка кирпича – процесс несложный, но в случае с печным оборудованием мало уметь аккуратно укладывать ряды. При работе следует учитывать правила безопасности и четко следовать схемам.

Устройство кирпичной печи со схемой кладки

У кирпичной печи много преимуществ: она служит несколько десятков лет, аккумулирует тепло и медленно отдает его после окончания топки, не сушит воздух и не наполняет комнату неприятными запахами. При этом кирпичные стены не раскаляются так сильно, как металл и значительно реже становятся причиной травм.

Для отопления небольшого дачного домика рекомендуется обратить внимание на «голландку», она представляет собой компактную конструкцию с несколькими последовательно соединенными вертикальными каналами. Если планируется не только отапливать домик, но и готовить еду, лучше выбрать миниатюрную «шведку», над топкой которой предусмотрена варочная плита

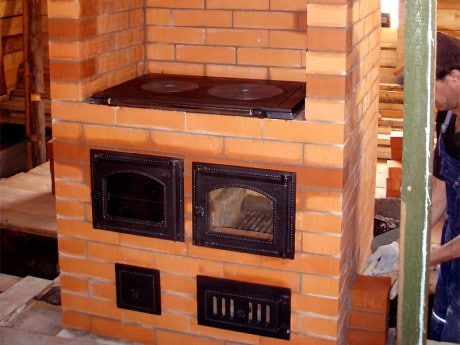

Кирпичная «шведка» с варочной плитой

Варианты небольших кирпичных печей

Русская печь с двумя дымовыми каналами или печка-трубка

Такой вариант конструкции совмещает в себе жарочную панель и источник тепла. Когда необходимо только лишь приготовить еду, нет необходимости протапливать всю поверхность печки. За счёт наличия прямого дымохода, жар от сгорания дров при варке пищи уходит напрямую в дымоход, не нагревая всю конструкцию. Это отличный вариант для дачи, где печь является источником тепла и плитой для готовки еды. В качестве жарочной панели можно использовать чугунную плиту на несколько конфорок или встроить покупную духовую камеру.

Возводить русскую печь желательно в центральной части дома, что бы доступ к топке и варочной панели был со стороны кухни, а теплая стена печки с лежаком располагалась в жилой части строения.

Печь-ракета

Печь-ракета не самый распространенный вариант в наших широтах. Принцип её работы заключается в отсутствия камеры сгорания, и вторичного догорания продуктов горения в утепленном дымоотводе. Такой источник тепла наиболее эффективен при протапливании небольших помещений. К тому же, данная система не требует много дров. Существуют конструкции с лежаком и щитом для приготовления пищи. Для возведения печи ракеты не надо большого умения в кладке, а в качестве строительных материалов можно использовать подручные средства: металлические вёдра, глину, опилки, битый кирпич и бутовый камень.

Повышаем КПД

Для того что бы повысить КПД металлического котла на даче или в бане,
к ней можно пристроить кирпичный щит-дымоход. Продукты горения, проходя по системе дымовых каналов, обеспечат нагрев кирпича. А тот, за счет высокой теплоемкости, будет нагревать помещение после сгорания дров в буржуйке. Такая конструкция проста в строительстве и достаточно эффективна. Кирпичный щит может иметь два варианта дымохода: колпаковый и канальный.
В случае канального дымоотвода, древесные газы, проходя по системе соединяющихся вертикальных каналов, отдают тепло в помещение. При колпаковом устройстве, продукты горения по мере остывания под сводом колпака, попадают в вертикальный дымоход и выводятся наружу.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.

Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

Выбор места для строительства

Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

Во время кладки следите за толщиной шва. Он должен быть 5 мм.

Швы делаем тонкими

2. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.

Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

Натяните отвесы по углам

3. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
4. Фундамент под печь выполняется отдельно от основного.
5. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
6. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
7. Каждый ряд начинайте вести с угла.

В уходе печь нетребовательна. Чтобы избежать нежелательных последствий, необходимо соблюдать правила пользования мини-печкой
:

• нельзя топить одновременно два топливника. При этом поддувальные и топочные дверки неиспользуемого топливника нужно плотно закрыть;
• нельзя для растопки использовать горючие жидкости – бензин или керосин;
• держите заслонку печки закрытой. Если есть необходимость ее открыть, то сначала нужно открыть задвижку вентиляционного канала;
• следите за количеством золы. Своевременно убирайте ее, иначе экономии топлива не будет, ведь она будет поглощать тепло, и обогрев комнат ухудшится. Делать такую процедуру лучше не реже двух раз в неделю;
• нужно дать топливу хорошо разогреться в течение десяти минут, и лишь затем начинать готовить пищу в печи;
• для растопки не очень практично использовать бумагу – она быстро сгорает. Лучше положите в печь щепки или березовую кору;
• периодически проверяйте, нет ли щелей в вашей печке. Если обнаружили таковые – их надо заделать. Если повреждения существенные, то придется сделать основательный ремонт. Явным показателем неполадок является снижение температуры обогрева, которую выдает печь. Стало холоднее дома – осмотрите печь;
• ремонт предпочтительно делать в теплое время года, когда печь не используется для обогрева;
• перед сжиганием горючего нужно закрыть дверки поддувал и топливников;
• нужно своевременно чистить дымоход;
• начинать топить печку лучше днем, тогда к вечеру прогреется все помещение;
• предпочтительно, чтобы топливо было сухим. А для того чтобы оно не подвергалось воздействию влаги и воды и не отсыревало, храните его в специально выделенном месте. Оно должно быть сухим и закрытым;
• желательно, чтобы поленья были примерно одной толщины и длины. Это нужно потому, что тонкие сгорают слишком быстро, а толстые – наоборот. Дом таким образом не будет прогрет достаточно хорошо;
• складывайте поленья не хаотично, а в определенном порядке. В первую очередь подгребите угли кочергой ближе к дверце. Поперек туда положите полено. Затем косо укладываются более тонкие дрова, а на них – дрова потолще.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

Печь для дачи

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

Печь с варочной поверхностью

В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

Варочная печь

Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Как сложить кирпичную печь для отопления дачи

Печи-буржуйки из чугуна все еще популярны в деле отопления дачных домиков.

Они очень быстро нагреваются, что понятное дело для дачи большой плюс, ведь живем то мы на ней не постоянно.

Но в этом же заключается и их главный минус: остывают такие печки также быстро, как и нагреваются, поэтому для дачного дома, который плохо утеплен они не подходят, ведь их приходится топить круглые сутки, чтобы поддерживать комфортную температуру.

Еще один минус таких печей заключается в том, что железные трубы таких печек очень быстро забиваются сажей, что, кстати говоря, небезопасно. Но даже эти минусы с лихвой компенсируются их дешевой стоимостью и простотой конструкции, которая позволяет смонтировать систему отопления дачного дома в центре которой такая печь своими руками даже не очень опытному мастеру.

В последние годы часть дачников перешла на буллерьяны и другие «продвинутые» железные агрегаты, но многие начали строить и кирпичные печи. Главное преимущество последних — большая теплоёмкость, позволяющая топить их для поддержания стабильной температуры в доме один, максимум — два раза в день. К тому же кирпичные печи менее пожароопасны (при условии соблюдения правил постройки и эксплуатации, конечно). Об одной такой замене старой железной печи на кирпичную и пойдёт речь.

Хозяйка попросила меня поставить кирпичную печь вместо двух буржуек, которые очень давно установил на даче её муж. Они явно выработали свой ресурс и перестали справляться с отоплением домика.

Когда я увидел эти печи, очень удивился, как до сих пор не сгорел дом! На первом этаже буржуйка стояла близко к стене, которая сильно нагревалась во время топки. На втором этаже была установлена ещё одна буржуйка, подсоединённая к той же трубе, прогоревшей в нескольких местах.

Мы с хозяйкой сразу пришли к общему мнению, что на месте буржуйки на первом этаже необходимо сложить топливник (так у нас называют печь без кухонной плиты) из кирпича, а стену возле печи защитить от нагрева. Буржуйку со второго этажа решили просто убрать.

Возможные сложности и проблемы

Неопытные мастера при возведении печных стен не используют каркас из деревянных брусьев и отвес, что приводит к отклонению стен от вертикали
.

Если в процессе строительства обнаружился перекос стен
, кладку следует разобрать и переложить.

После окончания работ и естественного просушивания мини-печь начинают протапливать малыми порциями дров.

При этом печные стены покрываются трещинами
из-за того, что в отопительном сооружении идут процессы усадки. Чтобы ликвидировать трещины, разводят раствор и замазывают швы.

Неправильная заделка крепежа дверки может привести к ее смещению. Чтобы избежать перекоса дверцы
, ее не оставляют открытой до полной заделки креплений в швы. Если смещение обнаружено в процессе строительства, ряды разбирают и крепежные элементы снова заделывают.

Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

• Готовить пищу;
• Сушить овощи, ягоды, грибы, травы;
• Использовать для сушки одежды и обуви.

Отличительной чертой
конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете
на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Как же сделать печь

Чтобы правильно соорудить печь своими руками, соблюдайте такие пункты:

Печь, указанная на фото, называется кухонной. Применение ее понятно из названия — на ней готовят пищу.

1. Выберите подходящее место для вашей новой мини-печки и в то место положите полиэтиленовую пленку, рубероид, гидрозоль или же пергамин. Размер одного из этих материалов должен быть 78х53 см.
2. На подстилку (ее толщина должна составлять 1 см) требуется высыпать и разровнять сухой песок.
3. Сверху на песок укладывайте первый ряд из 12 кирпичей, которые не нужно между собой охватывать креплением. После чего требуется выровнять кирпичи в один уровень, чтобы они лежали строго по горизонтали.
4. На первый ряд кирпичей необходимо нанести глину тонким слоем, после чего можно устанавливать поддувальную дверь. Очень важно, чтобы поддувальная дверь была обернута асбестовым картоном или шнуром. Поддувальную дверцу нужно закрепить проволокой, после чего можно приступать к укладке второго ряда.
5. необходим для укладки третьего ряда мини-печи, по завершении чего нужно установить колосниковую решетку. Ее требуется вмонтировать над поддувалом, в том случае если третий ряд кирпичей уже полностью сформирован.
6. Кирпичи укладываем в четвертый ряд, но уже на ребро, а в середине дымохода нужно укладывать подставки для внутренней перегородки печи. Заднюю стенку печи укладываем кирпичами с выступом наружу и без глины — их называют вышибные кирпичи.
7. Далее требуется установить топочную дверь. Опять же, перед тем как устанавливать дверь своими руками, ее нужно обернуть асбестовым шнуром таким образом, чтобы она могла открываться снизу вверх. Закреплять ее требуется проволокой и на время зафиксировать двумя кирпичами. Первый кирпич положите сзади, а второй — на этот кирпич и сверху дверцы.
8. Плашмя нужно уложить пятый ряд кирпичей, и важно повторить контур предыдущего ряда. А вот шестой ряд необходимо класть ребром. Далее вам необходимо натереть стенки мини-печи мокрой тряпкой и приступать к седьмому ряду.
9. На седьмой ряд укладываем плашмя, для связки начиная с кирпичей в ¾ со следующими рядами. Далее ставим ребром два кирпича и начинаем делать заднюю стенку.
10. Когда будете укладывать восьмой ряд печи своими руками, то смотрите, чтобы он закрыл топочную дверь, над которой он заканчивается. Именно в восьмом ряду обязательно нужно установить над топкой скошенный кирпич, чтобы пламя в печи направлялось в центр конфорки чугунной плиты.
11. Предварительно нужно выложить слегка смоченный асбестовый шнур, чтобы все было герметично между плитой и кирпичами. Так как глина и чугун с разными коэффициентами расширения температуры, плита на глину не укладывается. Далее можно укладывать девятый ряд, но требуется незначительно его сместить, чтобы поддерживать дверцу открытой.
12. При укладке десятого ряда вам нужно сформировать дымовую трубу с расширением сзади. Для конструкции именно такой мини-печи не требуется насадная труба из кирпича, которая расширяется вверху, потому что такой вид трубы изменяет центр тяжести всей мини-печки. Схемы дымоходов существуют разные. Дымоходы бывают: прямыми, горизонтальными, вертикальными, прямоточными, противоточными, колпаковыми и комбинированными. Схема данной печки предусматривает прямой дымоход.
13. При укладке одиннадцатого ряда вставляем задвижку и уплотняем его асбестовым шнуром, который обмазывают глиной.
14. Таким образом, дымовая труба будет стыкаться с металлической. В случае если дымовая труба уйдет в сторону, перекрывайте ее тремя рядами кирпичей.
15. Дальше нужно вынуть кирпичи из четвертого ряда и прочистить дымоход от скопившейся там во время строительства грязи.
16. побелка печи . Требуется защитить пленкой металлическую часть и стены печи. Чтобы печка не желтела, надо добавить в раствор молоко и синьку в небольшом количестве. Важно тщательно пробелить каждый кусочек печки, а особенно стыки чугунной поверхности и кирпичей.
17. Нужно хорошо закрыть щели между полом и первым рядом выложенных кирпичей с той целью, чтобы песок, который вы высыпали под кирпич, не просыпался.
18. Дальше требуется по окантовке печи прибить плинтус, который защитит конструкцию от высыпания песка. Плинтус надо прибивать плотно и вровень, чтобы не было щелей. Благодаря этому мини печь будет иметь отличный вид.
19. После того как вы протопите первый раз печь бумагой и щепой, оставьте на несколько дней открытыми все конфорки и двери, чтобы она хорошо просохла. Такая мини-печка будет выдерживать достаточно высокие перепады температуры и послужит вам долгие годы.

Металлические и чугунные мини-печи на дровах

Чугунные печи изготавливаются на заводе способом литья.
Они тяжёлые и хрупкие.

Такие конструкции целесообразно устанавливать, если дача требует обогрева весь холодный период.

В качестве временного отопительного элемента и для приготовления еды применяют металлические печи.

Используют разные виды металлов:

• Сталь толщиной от 4 мм и больше
  . При использовании топлива с высокой теплоотдачей стальная печь выгорает в течение 2-3 месяцев.
  Прибор легко собирается с помощью сварки по выбранным эскизам.
• Жаростойкая сталь
  . Применяются листы толщиной от 1,5 до 3 мм
  . Мини печи из такого материала служат более 20 лет.
  Самостоятельная работа с жаропрочной сталью без спецоборудования невозможна, поскольку под влиянием обычной сварки материал теряет свойства, становится неустойчивым к температурным воздействиям.

Некоторые правила изготовления печи

Чтобы печь получилась хорошей и прослужила долго, перед ее строительством учтите:

1. материалы
   , которые вы используете, обязательно должны быть качественные
   . Скупясь на добротные компоненты, вы рискуете обеспечить себя продолжительными и частыми ремонтами;
2. все же лучше воспользуйтесь инструкцией
   по изготовлению печи. Опыт мастера убережет от ошибок и лишних трат при строительстве;
3. первое время после строительства будьте особенно внимательны – вы могли не уследить за чем-то во время работ. Другие неполадки могут выявиться только во время эксплуатации;
4. соблюдайте технику безопасности
   . Во время строительства можно получить травму. Будьте внимательны и не рискуйте.

В целом печь достаточно безопасна для дома и его жителей. Практически исключены самовозгорания от искры или выпавших углей, даже если пользоваться печкой неправильно. А справиться с растопкой сможет даже новичок – печь очень просто устроена.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится.

Варианты конструкции

Применяются на дачах, различаются особенностями конструкции:

1. Камерный
   тип печи состоит из двух отсеков: топки и камеры дожига. В первом происходит горение топлива, продукты которого под воздействием естественной циркуляции поступают в камеру, где окончательно сгорают с выделением тепла.
2. Канальный
   тип печи — более сложная конструкция. Внутри основной камеры устанавливаются перегородки, образующие каналы, по которым продукты сгорания, двигаясь к дымоходу, постепенно передают тепло стенкам печи, обогревая помещение.

Фото 2. Схема канальной мини печи из кирпича. Вид спереди и сбоку, устройство имеет систему каналов, по которым двигаются продукты сгорания.

1. Печь колпаковая.
   Устроена таким образом, что газы поднимаются к своду, а догорая, опускаются. Можно добиться 70% КПД.


Справка.
Металлические мини печи легко смастерить своими руками. Для этого используют отработанные баллоны, бочки и другие изделия из металла высокой марки. Но у таких материалов есть существенный недостаток: они быстро отдают тепло и охлаждаются.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Миниатюрная печь из банки

Этот вариант печи прекрасно подойдет любителям отдохнуть на природе. Готовое изделие имеет минимальный вес и занимает очень мало место в походном рюкзаке. При всей простоте конструкции печка из банки является очень удобной и производительной – литр воды можно будет вскипятить, затратив на это несколько небольших сухих веток.

Миниатюрная печь из банки

При этом подобная самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Голодными вы точно не останетесь!

Первый этап – подготовка компонентов

Заранее подготовьте три жестяные банки различного размера. Прекрасно подойдут емкости от консервов. Из самой большой банки вы сделаете корпус печи, среднюю по размерам банку поместите в корпус, а из маленькой емкости изготовите импровизированную конфорку.

Жестяные банки

Дополнительно подготовьте ножницы, брусок, электродрель и фломастер.

Деревянный брусок

Второй этап – изготовление шаблона

Упомянутый деревянный брусок поможет вам правильно изготовить мини печь. Его вы будете использовать в качестве шаблона для создания отверстий и выполнения прочих мероприятий.

Первый шаг. Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм.

Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм

Второй шаг. Выпилите по разметке прямоугольную выемку такого размера, чтобы в нее мог свободно входить верхний край емкости.

Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки

Сверлим выемку по разметке

Третий шаг. Установите брусок так, чтобы банка устойчиво на него опиралась, а верхняя кромка большой банки, при этом, держалась в подготовленном ранее углублении в бруске.

Надеваем банку на брусок

Третий этап – подготовка большой банки

Первый шаг. Нанесите линию над нижним краем самой большой банки. Эта линия будет выполнять функцию разметки для создания вентиляционных отверстий. Линию можно нанести обыкновенным фломастером.

Делаем разметку

Второй шаг. Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно подобрать только опытным путем. Избыточная вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь попросту не сможет нормально работать.

Делаем отверстия

Поэтому сделайте для начала небольшое количество отверстий, а затем при необходимости досверлите их после первичных испытаний печи.

Четвертый этап – подготовка средней банки

Со второй банкой сделайте то же самое, что и с первой, с единственным отличием – вентиляционные отверстия должны находиться под верхней гранью, а не над днищем.

Под верхней гранью средней банки сверлим отверстия

В дне емкости среднего размера просверлите множество отверстий. Размер и количество этих отверстий подбирайте так, чтобы в будущем загруженное топливо не вываливались. В результате днище банки станет похоже на сито.

Просверливаем донышко средней банки

Пятый этап – сборка печки

Вставьте банку среднего размера в самую большую емкость. Сопряжение должно быть достаточно жестким, но не плотным – между стенками двух банок обязательно необходим небольшой промежуток для циркуляции воздуха.

Вставляем среднюю банку в большую

Шестой этап – изготовление конфорки

Для создания конфорки используйте самую маленькую жестяную банку.

Отрезаем половинку маленькой банки, делаем отверстия ближе к краю, а также одно отверстие в донышке

Первый шаг. Подготовьте отверстия в боковой грани банки подобно тому, как вы это делали с предыдущими емкостями.

Второй шаг. Вырежьте дно банки при помощи ножниц для резки металла.

Третий шаг. Аккуратно выровняйте края конфорки и зачистите их с помощью напильника.

Седьмой этап – проверка печки

Складываем щепки

В среднюю банку загружаем щепки и поджигаем

Возьмите основную часть печи (среднюю емкость, вставленную в большую) и загрузите в нее горючее (шишки, щепки, листья, маленькие ветки и т.п.). По возможности загружайте в печь сухие сучки прямо с деревьев, т.к. горючее с земли может оказаться сырым.

Самая маленькая деталь — это конфорка. Ставим ее сверху

Подожгите загрузку и дайте ей разогреться. Сначала у вас может не очень хорошо получаться, но уже очень скоро вы научите разжигать печку буквально с пары спичек.

Греем еду или ставим чайник. Походная мини-печь готова

Дайте топливу интенсивно разгореться, установите на печь конфорку, а на нее – кастрюлю, чайник либо другую емкость.

Усовершенствованная модель мини-печки с наддувом

Видео – Мини печь своими руками

Процесс сооружения малогабаритной печи

Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

Порядовка кладки

1. Первый этап традиционно — выбор места и подготовка его для возведения печи.
   Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

1. Укладываем второй ряд
   нашей печи.
2. Третий ряд
   выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
3. В четвертом ряду
   кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
4. Следующий обязательный элемент любой печи — дверца топки.
   Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
5. Кирпичи в пятом ряду
   укладываем плашмя, повторяя контуры четвертого ряда.
6. Кирпичи шестого ряда
   кладем на ребро, а затем натираем стены печи сырой тряпкой.

Для седьмого ряда
вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.
Схема порядовки малогабаритной печи

7. При кладке восьмого ряда
   имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.

   Коэффициенты расширения температур глины и чугуна значительно разнятся, поэтому укладывать чугунную варочную поверхность поверх глины нельзя.

8. Приступаем к укладке девятого ряда,
   немного смещая его, чтоб дверца оставалась в открытом положении.
9. Десятый ряд
   кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.

   Лучше установить приставную или насадочную трубу, изготовленную из легкого железа. В такой печке предусматривается установка прямого дымохода.

10. В одиннадцатом ряду
    производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
11. После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
12. Побелите печь.
    Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
13. Окантовка низа печки
    плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
14. На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.

Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований
колеблются от 50 до 70 сантиметров в ширину и до 65-100 см в длину
. Высота
отопительного сооружения составляет от 1,5 до 2,3 метров
. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина
  основания — 51 см;

• длина
  основания (глубина) — 89 см;

• высота
  — 238 см.


Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20-35 метров
. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства
находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца
мини-печки (чугунная или стеклянная
) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части
печи устанавливают две дымовые задвижки
. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук
  кирпича керамического
  ;
• 130 штук шамотного
  кирпича;
• колосник (40х23 см)
  ;
• топочная (30х20 см)
  и поддувальная (20х14 см)
  дверки;
• 2 дверцы
  для прочистных отверстий (20х40 см
  );
• металлический предтопочный лист (50х70 см)
  ;
• два листа рубероида размером 60х100 мм
  ;
• песок и глина
  (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь
  .

Справка.
Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть
мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку
кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне
основания умещается три с половиной кирпича
, на короткой — 2 стандартных кирпича длиной 25 см
. В высоту кладка состоит из 35 рядов
.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения
при минусовых температурах — 20-25 квадратных метров
.

Устройство имеет следующие размеры:

• длина
  основания (глубина) — 64 см;

• ширина
  основания — 51 см;

• высота
  — 215 см.


Конструкцию возводят на кухне. В прибор входят
:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

Варочный настил
из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры
располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится
:

• 222 штуки керамического
  кирпича;
• колосник (40х25 см)
  ;
• дверца
  для топки (20х20 см
  );
• дверца
  для поддувала (14х14 см
  );
• варочный настил (35х38 см)
  ;
• металлический духовой шкаф
  или водогрейный бачок
  ;
• железный предтопочный лист (50х70 см)
  ;
• две дверцы
  для прочистных отверстий (20х14 см
  );
• две задвижки
  ;
• кусок плоского шифера
  ;
• уголок стальной;

• глина, песок
  или готовая глиняно-песчаная смесь
  для кладки.

Список главных достоинств

Основное преимущество голландской дачной печи заключается в простоте конструкции, поэтому ее можно сложить из кирпича самостоятельно. В связи с этим конечная цена сооружения получается невысокой. Чтобы самостоятельно изготовить подобную систему обогрева, достаточно ознакомиться с ее особенностями и способами кладки.

Перечисление остальных преимуществ

• Высокая функциональность подразумевает возможность использовать конструкцию не только для отопления, но и для выполнения других действий, например, для приготовления пищи.
• Небольшие размеры позволяют вмещать сооружения практически в любые строения. При необходимости вполне реально довести габариты обогревающей системы до 50×50 см.
• Малогабаритная печь из кирпича для дачи, сделанная по голландской технологии, прогревается достаточно быстро, а остывает очень медленно. При временном проживании это неоценимое достоинство.
• Хорошая тепловая отдача дает возможность обогревать помещения даже с большой площадью. Общая квадратура отапливаемого объекта вполне может достигать 60 кв. м.
• При эксплуатации нет необходимости осуществлять регулярную топку и производить предварительный прогрев после простоя. Использовать по назначению конструкцию можно сразу же.
• Относительно малый вес предоставляет возможность устанавливать такие системы на многих типах перекрытий. Низкая масса объясняется в первую очередь низким расходом основного материала.

Готовая конструкция в бревенчатом строении.

Примечание! При использовании дешевого топлива с повышенным выделением золы в дымоходе остается много сажи, поэтому в процессе эксплуатации требуется довольно частая чистка.

Место для печи в доме

От места установки печи будет зависеть ее эффективная работа. Лучшим расположением будет пересечение всех стен в доме. При не большей площади, можно будет эффективно обогреть все пространство. Чем ближе будет находиться печь к выходу, тем лучше. Нагреты воздух будет препятствовать попаданью холодного воздуха с наружи. К тому же, в таком случае будет проще доставлять топливо для топки.

Факторы, которые нужно учитывать:

• Конструкция должна быть установлена так, чтобы можно было добраться до всех боковых частей. Это нужно, для правильной эксплуатации и возможности полноценной чистки.
• Печь не должна быть часть общего фундамента дома, так как ее фундамент будет испытывать совершенно другие типа нагрузок.
• Расположение должно быть таким, чтобы труба дымохода не упиралась в балки перекрытия. Это нужно рассчитать при строительстве дома или же при укладке фундамента к печи.
• Перед дверцей топочной части должен находится напольный настил, выдерживающий возгорания. (лист металла или керамическая плитка), для предотвращения случайных возгораний.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Типы печей на дровах

Определившись с тем, на чём будет работать ваш отопительный прибор, следует решить, какими будут его основные параметры.

Современные дровяные печи принято подразделять по следующим показателям:

• Назначению:
  • Отопительные, единственной их задачей является обогрев строения;
  • Отопительно-варочные. Греют сразу несколько комнат и имеют специальные элементы конструкции (варочные панели), позволяющие готовить и разогревать пищу;
  • Печи-котлы. В них встраивается водяной контур, что позволяет использовать их в контуре водяного отопления, либо для подготовки горячей воды. разновидностями подобных конструкций являются банные печи;
  • Печь универсальная, укомплектованная отделением для сушки фруктов, коробкой водогрейной, духовым шкафом, летним дымоходом и местом подсоединения самовара.
• Материалу изготовления:
  • Металлические, с тонкими и толстыми стенками;
  • Чугунные;
  • Кирпичные;
• месту установки:
  • варианты классические, рассчитанные на установку возле стены;
  • угловые;
  • островные. Конструкция подобных печей позволяет ставить их в центре помещения;
• продолжительности горения. Этот показатель является одним из наиболее важных. По нему печи делятся на модели:
  • кратковременного (до 3 часов) горения одной закладки дров;
  • длительного (до 12 часов), что достигается за счёт системы регулировки подаваемого в топливник воздуха. Наиболее востребованными моделями являются линейки печей Бутакова и Булерьян.

Также читайте, и о том как ее сделать.

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки.
Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз
— летом, зимой обходятся незначительной уборкой, но не менее 3-4 раз за сезон
. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора
, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь
.

Оцени статью:

Будь первым!

Средняя оценка: 0
из 5
.
Оценили: 0
читателей
.

Кирпичные печи для дома или дачи, которые используют в качестве источника энергии твердое топливо, – достаточно нужная вещь в загородных домах. Если знать несколько нюансов, отопительный прибор можно легко соорудить своими руками. Преимуществом данного агрегата считается возможность использовать его для приготовления пищи.

Разновидности печей

Разные печки для одной семьи

Кирпичные печи для дачи или дома разделяют на такие типы в зависимости от их функций:
отопительные – предназначены для обогрева жилых помещений.

Могут использоваться в комбинации с другими отопительными приборами:

• варочные – используются для приготовления пищи;
• варочно-отопительные – используются как для обогрева здания, так и для приготовления пищи;
• русские – особый тип печей на дровах, который оборудован лежанкой;
• печи-камины – сочетают в одном агрегате функции закрытой печки и открытого камина;
• специфические приборы – предназначены для сушки белья, ягод, для подогрева большого объема воды.

Конструктивные элементы кирпичных печек

Любые печи для дома или дачи независимо от их функциональных возможностей состоят из следующих элементов:

• топочная камера, где происходит процесс горения дров;
• фундамент – обязательная часть, если печь массивная и производит нагрузку больше чем 250 кг/м2;
• колосниковая решетка – предназначена для размещения твердого топлива в топке и свободному перемещению пепла в зольник;
• зольник – небольшая камера, где скапливается зола;
• дымоход – предназначен для отвода угарного газа с отопительной системы;
• поддувало – обеспечивает систему свежим воздухом.

Кирпичные печи для приготовления пищи также оснащены варочной панелью. Дополнительно может устанавливаться духовой шкаф, камера для сушки, бак для нагрева воды и другие приспособления для повышения функциональности отопительного прибора.

Кирпичная пиролизная печка

Печь из кирпича длительного горения внешне ничем не отличается от обычной печки. Ее можно использовать для обогрева дома или дачи. Агрегат длительного горения имеет своеобразную конструкцию. Внутри обычной топочной камеры находится специальная шахта. Она соединяется с промежуточным колпаком, где происходит догорание газов из топки.

Преимущества печей длительного горения на дровах:

• высокая эффективность – при использовании одного и того же объема дров можно получить намного
• больше тепловой энергии;
• большой КПД – в некоторых приборах этот показатель достигает 85%;
• печка длительного горения может использоваться как единственный источник тепла для дома;
• газ, который выходит через дымоход почти не имеет вредных веществ;
• дополнительно закладывать дрова нужно только через 5-6 часов.

При установке агрегата длительного горения нужно учитывать, что дрова, которые используются для отопления, должны быть сухими. Если их влажность будет повышена, это значительно снизит продуктивность отопительного прибора. Дымоход для печки длительного горения должен быть максимально вертикальным.

Также его нужно часто чистить, потому что из-за низкой температуры выходящих газов, на внутренней поверхности дымового канала скапливается большое количество сажи.

Шведская печка

Шведская печка, которая оснащена варочной панелью, является одной из самых удачных моделей отопительных приборов из кирпича. Она оснащена духовым шкафом с канальным конвектором и сушилкой.

Преимущества шведской печки:

• достаточно высокий КПД – 60%;
• конвектор и духовка не имеют обратной связи с топкой, что позволяет выбрать разные схемы их размещения;
• конвектор можно соорудить из обычного кирпича и цементно-песчаного раствора;
• данный отопительный прибор позволяет равномерно прогреть помещение по всей высоте;
• конструкция печки позволяет варьировать ее размеры и конфигурацию.

Главным недостатком шведской печки считаются высокие требования к качеству ее монтажа.

Что понадобится для возведения печки?

Чтоб соорудить печку для обогрева дома своими руками нужно запастись следующими инструментами:

• кельма;
• строительный уровень;
• отвес;
• правило;
• молоток;
• рулетка;
• лопата.

Для возведения топки отопительного прибора своими руками используйте огнеупорный шамотный кирпич. Для сооружения элементов, которые не подвергаются воздействию высоких температур, можно применять обычный красный кирпич. Для раствора возьмите песок и глину средней жирности. Также можно купить специальную смесь, которая предназначена для печей и каминов.

Кирпичные печи для дома на дровах в некоторых ситуациях являются необходимостью, так как могут быть единственной возможностью отопить жилую постройку в связи с отсутствием газоснабжения и с целью экономии электроэнергии. Однако, очень часто печи устанавливаются дополнительно, так как способны не только уберечь семейный бюджет от лишних трат, но и внести в дом уют, обеспечив его особым целебным теплом.

Несмотря на появление различных современных видов отопления, кирпичные печи остаются востребованными и в наши дни. Это подвигает и инженеров, и народных умельцев не прекращать работ над новыми конструкциями, благодаря чему и появляются все более совершенные, функциональные и теплоемкие отопительные сооружения.

Моделей кирпичных печей – достаточно много, и выбрать из них нужную не составит труда. Но при этом необходимо учитывать несколько важных условий, которые обязательны для эффективной и безопасной работы этой домашней помощницы – настоящей печки.

Разнообразие конструкций печей

Кирпичные печи по своей функциональности можно разделить на три основных категории: на варочные, отопительно-варочные и отопительные конструкции, например, . Кроме них существуют и многофункциональные варианты, включающие камин, водогрейную емкость и даже водяной контур – для отопления площади, большей по размеру, чем способно обогреть только само сооружение. Поэтому, если принимается решение установить в доме кирпичную печь, в первую очередь нужно определиться с выбором модели.

• Варочный вариант печи обычно выбирается для установки в дачных условиях, в том случае, если владельцы проживают там только в летний сезон. Иногда такая печь устанавливается и в частном доме дополнительно к газовому или электрическому отоплению – в целях экономии более дорогого по сравнению с дровами топлива. Варочная печь обычно оснащается варочной панелью, духовым шкафом, а иногда и водогрейным резервуаром. Она обычно имеет достаточно компактные размеры, но все-таки способна обогреть помещение, в котором установлена. Нужно отметить, что такой вариант не будет лишним ни в одном доме, тем более что сама эта постройка не займет много места.

Отопительно-варочная печь — это целый многофункциональный комплекс

• Отопительно-варочная печь — это комплекс, который может включать в себя несколько, необходимых для повседневного использования функций – сюда относятся варочная плита, духовой шкаф, бак для нагрева воды, ниши для сушки растительных продуктов, лежанка, камин, а иногда и водяной контур. Подобная конструкция выручит в любых ситуациях, поэтому ее чаще всего устанавливают в тех случаях, когда другого отопления в доме нет. Однако, зачастую от таких печей не спешат отказаться и при наличии в доме газового котла отопления.

• Отопительная печь предназначается только для отопления дома или банных помещений. В конструкции отсутствует варочная панель и духовой шкаф, но может быть встроен водогрейный резервуар и присутствовать функция камина. Такая печь способна обогреть две или даже три небольших комнаты, при правильном ее встраивании в стены между помещений.

Кроме функционального предназначения, необходимо определиться с формой и размером печи. Этот критерий будет зависеть от планировки дома и площади, которая может быть выделена под ее установку. Также нужно учесть теплоемкость конструкции, то есть показатель, от которого зависит, какую площадь способна отопить выбранная печка.

Так, большие по размеру печи, имеющие толстые стены, способны распространить тепло на большую площадь, но продолжительность их топки для достижения обогрева составляет около 1,5÷2 часов. Компактные же, малогабаритные печи нагреваются и отдают тепло гораздо быстрее, примерно, в течение 35÷40 минут. Причем для того чтобы их натопить требуется меньшее количество топлива, а значит, они более экономны. Поэтому, выбирая модель, нужно обязательно узнать ее мощностные характеристики и то, на какую площадь они рассчитаны.

Возможно, вас заинтересует информация о том, что такое

Выбор места для установки кирпичной печи

Печь может быть установлена в разных местах комнаты, но самым оптимальным ее расположением будет встраивание в стены между смежными помещениями. В этом случае, при небольшой площади дома можно обойтись одним отопительным сооружением, если теплоотдающая поверхность будет пропорциональна размерам помещений, в которые они выходят.

Выбранное для постройки место нужно хорошо промерить и учесть при этом некоторые моменты:

• Важное значение имеет высота потолка комнаты, так как кирпичная печь должна хорошо вписаться в пространство по своей высоте.
• Фундамент для печи должен быть больше ее основания на 110÷120 мм, и для него нужно тоже предусмотреть подходящей по размерам участок.
• Дымоходная труба при ее выкладке вверх не должна наткнуться на балки перекрытия и на стропильные ноги кровельной конструкции.

Основные материалы и комплектующие для кладки кирпичной печи

Помимо кирпича и кладочного раствора, для возведения печи потребуются и другие материалы и элементы. Их номенклатура, количество и размеры будут зависеть от выбранной модели отопительного сооружения.

Итак, для кирпичной печи могут потребоваться следующие чугунные комплектующие:

1 – дверца зольника (поддувала);

2 – топочная дверца;

3 – дверцы для установки на очистные каналы;

4 – задвижка дымоходного канала;

5 – конфорочные кольца, устанавливаемые на отверстия варочной плиты;

6 – варочная плита;

7 – колосниковая решетка.

Кроме чугунных, нужно будет подготовить некоторые стальные детали или сборки, которые входят в конструкцию печи. Это может быть:

1. Духовой шкаф.
2. Водогрейный бак.
3. Металлические полосы разной длины и ширины.
4. Металлический уголок, чаще всего имеющий размеры 50×50 мм.
5. Отожжённая стальная проволока диаметром 2÷3 мм.
6. Стальной лист для настила перед топкой.
7. Кровельное железо — иногда требуется для перекрытия варочной камеры.

Для самой кладки потребуются материалы, которые подбираются в соответствии со схемой кладки и списком (таблицей), обычно приложенным к ней:

1. Красный кирпич.
2. Кирпич шамотный.
3. Компоненты для глиняного раствора — песок и глина, или же готовая жаростойкая , продающаяся в специализированных магазинах.
4. Материалы для фундамента — они могут быть разными: это щебень, битый кирпич, песок и цемент, бутовый камень, доски для опалубки, рубероид для гидроизоляции.
5. Асбестовый лист и шнур.

Разметка и обустройство фундамента

Работу по кладке печи невозможно начать, если под это сооружение не создан надежный фундамент, так как конструкция получится весьма массивной.

• Вначале идет разметка места, где будет устанавливаться основа под печь — фундамент. При этом нужно учитывать, что дымоходная труба при проходе через чердачное перекрытие должна проходить на расстоянии не менее, чем 120÷150 мм от деревянных балок.

Чтобы точно определить место, где будут выпилены доски полов под устройство фундамента, применяется отвес, который закрепляется на потолке, на нужном расстоянии от балки перекрытия. После того, как отвес остановится, на полу делается отметка, одного из углов печи. Так же, точками, отмечаются остальные угловые ее части, а затем полученный план выверяется строительным уровнем и уголком. Далее, следует вычертить на полу форму будущего фундамента (как уже говорилось, он должен быть шире печного основания минимум на 100 – 150 мм в каждую сторону). По полученной разметке будет производиться выпиливание досок пола – так, чтобы дойти до грунта.

Здесь нужно сразу отметить, что фундамент печи и дома не должен быть общим. Мало того, они и не должны быть связаны. Усадка оснований печи и самого дома разные, и может получиться, что при связанном фундаменте одна постройка будет тянуть за собой другую.

• Далее, выпиливаются и демонтируются доски полов, и в обнажившемся грунте роется котлован глубиной не менее 500 мм от поверхности земли.
• Фундамент может быть обустроен из бутового камня или кирпича. Если основа будет обустраиваться из бутового камня, то установка опалубки в котловане не требуется. Достаточно укладывать очищенный от грязи камень слоями, каждый из которых заливается бетонным раствором. Очень важно проследить за тем, чтобы между камнями кладки не оставалось незалитых пустот.

• Кладка над грунтом продолжается в опалубке, выполненной в виде ящика, доски которого должны быть плотно подогнаны друг к другу. Чтобы раствор просыхал равномерно, а жидкость не впитывалась в древесину опалубки, ее изнутри рекомендуется закрыть плотным полиэтиленом, который закрепляется скобами на досках.
• Фундамент должен быть ниже уровня чистого пола на 140 мм.
• Поверхность бутово-цементного основания выравнивается для следующего этапа работ.
• Далее, на ровной и высохшей поверхности монтируются два ряда кирпичной кладки, а после того, как раствор просохнет, на него настилается в два слоя рубероид, выполняющий роль гидроизоляции.

Вполне возможен и вариант со сплошной заливкой фундаментной плиты в опалубке, с установкой стальной армирующей конструкции. Правда, расход бетонного раствора в таком случае будет намного выше.

Подготовка кирпича к кладочным работам

Как известно, основным материалом для кладки печи является красный кирпич нормального обжига. Ну а выкладывание стенок и дна топки осуществляется из огнеупорного шамотного материала. Можно, конечно же, для топочной камеры использовать и отборный красный кирпич, но нужно учесть, что срок его службы намного ниже огнеупорного.

В первую очередь приобретенный кирпич нужно тщательно перебрать и отбраковать тот, который имеет существенные трещины и сколы. Если для кладки будет использоваться кирпич, бывший в употреблении, то его нужно очистить от сажи и старого раствора.

Подготовленный красный кирпич замачивается в воде, как минимум на 12÷14 часов. Шамотный же нужно перед использованием только ополоснуть водой для того, чтобы удалить пыль.

К процессу подготовки относят и раскалывание кирпича на части, так как при кладке печи бывают нужны не только целые кирпичи, но и половинки, ¾ — трехчетвертка, ¼ -четвертинки и даже иногда и более мелкие фрагменты. Чтобы было легче определять части кирпича по размеру, на рукоятке молотка-кирочки отмеряются и делаются насечки, соответствующие размеру половинки, ¼ или ¾ его части.

Чтобы получить необходимые для кладки фрагментарные детали, кирпич раскалывают или стесывают. Стесывание производится в том случае, если необходимо иметь кирпич, срезанный под углом.

Для тески берутся кирпичи, не имеющие трещин. Чтобы сделать все правильно, кирпич нужно взять левой рукой и, удерживая его на весу, на его ребрах киркой делается разметка участка, который нужно стесать.

Разметка наносится под углом, вдоль отмеченной линии. Затем ударами по боковым сторонам кирпича скалываются углы. Стесанные поверхности получатся шероховатыми, и чтобы довести их до ровного гладкого состояния, их притирают кирпичом.

Чтобы расколоть кирпич на ровные части (этот процесс печниками называется приколкой), нужно взять качественный кирпич без трещин. Процесс приколки тоже проводится на весу.

Если кирпич нужно разделить напополам, он также берется в левую руку, и на нем отмеряется часть, которую нужно отделить. Затем, по ложковой стороне кирпича, по отмеченной линии пробивается неглубокая бороздка. После этого кирпич переворачивается бороздкой вниз, и по нему наносится резкий удар бойком молотка в области намеченной линии.

Приемы раскалывания кирпича — 2

Если же от цельного кирпича нужно отделить меньшую, чем половина, часть, то бороздка делается в месте будущего раскола со всех сторон кирпича. Раскалывается он в этом случае, сильным ударом в борозду с одной из ложковых сторон. При необходимости, точно так же можно отколоть и угловую часть.

Если нужно расколоть кирпич не поперек, а вдоль, то разметка проводится по боковой, узкой его стороне, а бороздка по разметке делается глубже, так как вдоль он раскалывается намного труднее и может раскрошиться.

При необходимости скруглить углы кирпича, потребуется специальный инструмент — это может быть станок или же шлифмашинка с кругом по камню.

Приготовление кладочного раствора

Очень важным этапом работ можно назвать приготовление глиняного раствора, который используется при кладке основного массива печи. Необходимо знать и то, что для возведения дымоходной трубы или обустройства фундамента раствор из глины не подходит. Для этой цели чаще применяют бетонные смеси или же в глиняный раствор добавляют несколько частей цемента.

Кладочный печной шов не должен превышать 8 мм по толщине, иначе на нем появятся трещины, а через них внутрь конструкции может проникать кислород, что снизит эффективность работы печи. Кроме этого, во время топки в комнату может просачиваться угарный газ, что крайне опасно для здоровья и даже жизни человека. Поэтому раствор нужно готовить из качественной глины и просеянного мелкого песка с фракцией песчинок не более 1 мм. Раствор должен быть однородным, без комков и посторонних вкраплений.

Растворы из глины подразделяются на тощие, нормальные и жирные. Это их качество напрямую зависит от правильно выбранной глины.

• Тощие растворы не пластичны, непрочны и сильно крошатся.
• Нормальные смеси имеют правильные пропорции и состоят из средней жирности глины и просеянного песка. Они в меру пластичны, практически не растрескиваются после полного просыхания, не дают сильной усадки и не меняют своего объема. Поэтому они и будут самым подходящим вариантом для печной кладки.
• Жирные растворы пластичны, но имеют свойство растрескиваться при высыхании. Но этот состав смеси можно исправить, «затощив» его добавлением песка.

Правильная густота глиняного раствора не менее важна, чем пластичность. Поэтому по консистенции кладочная смесь должна напоминать средней густоты тесто, а при сжатии ее между двумя намоченными кирпичами — легко выдавливаться под их тяжестью.

Перед замешиванием раствора нужно обязательно проверить качество глины. Процесс проверки готового раствора можно провести тремя способами, но сначала его нужно изготовить используя метод подбора ингредиентов — глины и песка по пропорциям.

Обычно готовится несколько вариантов раствора в небольших количествах. В каждом из растворов предусматриваются разные пропорции:

• Чистая глина без добавления песка.
• Глина 90%, песок 10%.
• Глина 75%, песок 25%.
• Глина 25%, песок 75%.

Растворы хорошо перемешиваются с добавлением воды до консистенции густого теста, не прилипающего к рукам. Далее можно переходить к его испытаниям.

А.
Из каждого варианта раствора изготавливают шарики диаметром 35÷40 мм и пластины толщиной 15÷25 мм. Все эти изделия оставляют сохнуть при комнатной температуре на 7÷9 дней.

По истечении этого времени нужно провести проверку. Те изделия, которые дали меньше трещин, а шарики, брошенные с высоты 1000 мм на пол, не распались, имеют нужные пропорции для печной кладки.

Можно раствор, скатанный в шарики, сжать между двумя деревянными пластинами до толщины 7 мм и оставить сохнуть при комнатной температуре. Выбирается тот раствор, который даст меньше трещин.

Б.
Другим вариантом испытаний, не требующим длительного ожидания, является проверка на разрыв. Для этого из растворов с разными пропорциями изготавливаются жгутики толщиной 10÷15 мм и длиной в 120÷170 мм. Затем жгутики пытаются растянуть. Подойдет та смесь, жгут из которой разорвется, растянувшись в месте разрыва до толщины 2÷3 мм.

В.
Третьим вариантом может быть скатывание готовых растворов в жгут и сворачивание его вокруг круглой деревянной палочки диаметром в 40÷50 мм. Тот раствор, из которого сделан жгут, который дал меньше трещин при высыхании и остался при этом целым, отлично подойдет для кладочных работ.

Выбрав оптимальный раствор по пропорциям, его необходимо правильно замесить.

• Глина замачивается на одни — двое суток, а затем во влажном состоянии протирается через сито, изготовленное из металлической сетки с ячейками в 3÷3,5 мм.
• Песок просеивается.
• Далее, отмеряется нужное количество глины и песка, согласно, выявленным экспериментальным путем пропорциям, а затем тщательно перемешивается до однородного состояния.

Правильно изготовленный раствор не теряет своих адгезионных качеств неограниченное время. Если произошло его высыхание, стоит только добавить в него жидкости и снова хорошо перемешать.

Для кладки шамотных кирпичей готовится специальный раствор, состоящий из чистой глины и шамотного песка в пропорциях 1:1.

Цена на кладочную смесь для печей

кладочная смесь для печей

Общие рекомендации по проведению кладки кирпичной печи

После того как фундамент наберет необходимую прочность, а кирпичи, раствор, металлические и чугунные детали будут подготовлены, можно переходить к разметке первого ряда и самой кладке.

• Разметка первого ряда.


На гидроизоляционный лист (рубероид), настеленный на фундамент с отступом от его края, насухо выкладываются по периметру кирпичи первого ряда. Сначала устанавливаются угловые кирпичи, затем промежуточные по периметру, между ними обязательно оставляется зазор в 5÷6 мм, которые при контрольной кладке будут заполнены раствором. Углы вымеряются по строительному уровню и уголку. Чтобы удостовериться, что ряд выложен ровно, с помощью рулетки промеряют его диагонали – они должны иметь одинаковую длину.

Геометрия первого ряда чрезвычайно важна для всего печного сооружения, поэтому измерения нужно проводить с максимально возможной точностью. Чтобы не сбиться, выполняя контрольную кладку, выложенный насухо ряд стоит обчертить мелом.

• Проверка горизонтальности ряда.


Далее, ряд выкладывается на раствор. На первый, угловой кирпич наносится тонкий слой раствора, на второй — более толстый. Затем, на два уложенных кирпича устанавливается строительный уровень, которым надавливают на второй кирпич, тем самым добиваясь их совмещения в идеально горизонтальной плоскости. Таким же образом выкладываются 3 и 4 кирпичи и так далее по схеме.

• Выполнение кладки.


Для того чтобы кладка получилась ровной по углам печи, с внешних сторон натягиваются вертикальные шнуры-отвесы, которые крепятся к потолку и полу. Если же печь мастером возводится впервые, вместо шнуров лучше всего установить бруски опалубки от потолка до пола. Их выставляют по строительному уровню и надежно закрепляют в выверенном положении.

На этом этапе с использованием мастерка или шпателя на первый выложенный ряд наносится раствор слоем в 9÷10 мм.

Сверху него укладывается угловой кирпич. Затем на торцевую сторону второго кирпича наносится раствор и также разравнивается. Второй кирпич укладывается на подготовленное для него место, прижимается, а при необходимости пристукивается молотком. Выступивший между рядов раствор подбирается мастерком. При этом желательно аккуратно очищать кирпичи сразу, чтобы раствор не успел схватиться.

Если нет уверенности в том, что швы получатся одинаковыми, можно воспользоваться пластиковыми или деревянными рейками-калибраторами, имеющими толщину, равную необходимой толщине шва. Такие калибровочные приспособления укладываются на готовый ряд, перед монтажом следующего. Подобных реек нужно подготовить столько, чтобы их хватило на три ряда. Выложив эти ряды, из самого нижнего шва рейки вытаскиваются и перекладываются на самый верхний – и так до самого верха возводимой конструкции.

Если на стены печи не будет наноситься отделочный материал, то швы аккуратно обрабатываются специальным инструментом, называемым «расшивка».

Обработка швов «под расшивку»

Очень важно учесть то, что следующий ряд печной кладки должен начинаться только после того, как будет полностью закончен предыдущий. Никаких «лесенок» не допускается.

Горизонтальность каждого ряда обязательно контролируется строительным уровнем.

Чтобы нагретый воздух, циркулируя по внутренним каналам, не встречал препятствий в виде выступившего раствора, и плавно скользил по стенкам от топочной камеры к дымоходной трубе, раствор с внутренних стенок тоже нужно удалить. Этот процесс может проводиться с помощью кисти из мочала, которой затирают несхватившийся раствор, при необходимости, увлажняя его водой. Подобная затирка производится при завершении кладки каждых 4÷5 рядов или же при необходимости установки вертикального перекрытия, которое закроет полость печи.

Если планируется внешняя отделка печи, то для этого используется штукатурный раствор, состоящий из глины, извести и песка в пропорциях 1:1:3. Для жаростойкости в этот состав добавляется 0,2÷0,3 части измельченного асбеста. Правда, существующие современные санитарные нормы не приветствуют использование асбеста в жилых помещениях.

• Устройство перекрытий.


Различных перекрытий в конструкции любой печи – достаточно много, и они все имеют свои особенности, в зависимости от участка их обустройства.

Так, при перекрытии дверцы топливной камеры и внутренних проемов печи, желательно это производить без металлических деталей.

Если выбрана модель, имеющая арочное перекрытие варочной камеры, то арка выводится по специальной опалубке, имеющей полукруглую форму. Такая опалубка называется «кружало».

Кладка арочных сводов производится с обязательной для нее перевязкой швов, а это говорит о том, что рядов в своде всегда нечетное количество. В нижней части свода швы должны быть идеально прямыми и иметь толщину не более 5 мм.

Свод выкладывается снизу доверха арки, сначала с одной стороны кружала, затем со второй и только после этого выкладывается центральный завершающий замковый ряд.

• Установка печных чугунных и металлических элементов.


Все металлические элементы печи, как известно, при нагревании расширяются, поэтому вокруг них должны быть образованы тепловые зазоры, которые создаются с помощью асбестового материала. В некоторых случаях используется асбестовый шнур, в других – из цельного листа этого материала вырезаются полосы нужной ширины и длины. Так, дверца топочной камеры и духовой шкаф обматывают шнуром из асбеста, а под варочную плиту укладываются полосы.

Закрепление металлических дверок в швах кладки происходит с помощью проволочных скруток. На задней стенке металлической рамы дверцы всегда располагаются специальные «ушки», в которые вставляется проволока, а затем ее концы скручиваются между собой.

Проволоку, закрепленную на нижних «ушках», вмуровывают в швы ряда, на котором устанавливается дверца, а верхние скрутки – между рядами, один из которых будет расположен на одном уровне с верхней частью рамы дверцы, а второй выше ее.

Перед закреплением в швах, дверца выставляется по строительному уровню или с помощью отвеса.

Поддувальная и прочистная дверца не требует обмотки асбестовым шнуром, так как не нагреваются до очень высоких температур. Зазоры между ними и кирпичом можно заделать глиняным раствором.

Если для перекрытия топочной дверцы должна использоваться металлическая полоса, то между ней и рамой нужно обязательно сделать прокладку из асбестовой полосы.

Рама дымовой задвижки монтируется тоже на глиняный раствор, но работу эту нужно проводить аккуратно, чтобы раствор не попал в пазы рамы, по которым должна ходить задвижка.

Просушка готовой печи

По завершении работ по возведению печи, топить ее сразу на полную мощность ни в коем случае нельзя, иначе вся работа будет испорчена. Поэтому сначала необходимо провести ее просушку, которая проводится в следующем порядке:

• В печи открываются все дверцы и задвижки, и в таком состоянии ее оставляют на срок от 7 до 10 дней, в зависимости от окружающей температуры воздуха. Излишняя влага из раствора и самих кирпичей в этом случае будет испаряться естественным путем.

Принудительная просушка нежелательна, но ее приходится применять, если, скажем, температура на улице недостаточно высока для качественного просыхания раствора. Для этого внутри топочной камеры размещают обычную электрическую лампочку на 200÷300 Вт и оставляют ее в горящем состоянии на весь срок просушки, который будет длиться от 6 до 10 суток.

• По истечении этого времени, печь начинают протапливать небольшим количеством щепок или бумагой, начиная с 0,5 кг топлива и ежедневно прибавляя к этому количеству по 0,2 кг. Этот процесс проводится на протяжении, примерно, 10 дней. Ну а после этого уже можно приступать к полноценной топке хорошо просохшей конструкции.

Возможно, вас заинтересует информация о том, что собой представляет на дровах

Отопительно-варочная печь «шведка» с лежанкой

Общие характеристики и необходимые материалы

В этом подразделе публикации будет представлена порядовка кладки отопительно-варочной печи, оснащенной лежанкой. Эта модель принципиального типа «шведка» разработана инженером Г. Резником. Конструкцию такой печи можно назвать одной из самых популярных, так как она отличается простой конфигурацией внутренних каналов, относительно небольшими размерами и своей высокой функциональностью. Кроме этого, «шведка», имеющая компактные размеры, имеет более высокий КПД, по сравнению с русской печью, занимающей достаточно большую площадь дома.

Отопительно-варочная печь типа «шведка», с теплой лежанкой, разработки Г. Резника

«Шведка» этой конструкции удобна по всем ее параметрам. Так, если ее установить в простенок между двумя комнатами, например, кухней и спальней, то большая площадь нагреваемой стены будет согревать жилое помещение, а теплая вполне может служить спальным местом. Кухня же приобретет удобную варочную плиту и сушильные камеры, пригодные для разных нужд, например, для заготовки на зиму сушеных овощей, фруктов, а также целебных трав. Причем, сушка будет проходить в естественных условиях, при оптимальных для этой цели температурах.

Размеры печи, учитывая ее функциональные качества, достаточно компактные, и составляют в основании 765×1145 мм (3×4,5 кирпича). Размеры лежанки – 635×1785 мм (2,5×7 кирпичей). Общая высота конструкции без учета насадной трубы равна 1890 мм, поэтому подойдет для комнат с не очень высокими потолками. При этих параметрах теплоотдача от конструкции составляет 3500 Вт, и печь способна обогреть помещения общей площадью до 35 квадратных метров.

В конструкции предусмотрены два рабочих режима — это «зимний», когда отапливаются все отделы печи, и «летний», позволяющий использовать только варочную плиту и камеру.

Топливная камера имеет футеровку из шамотного кирпича, что повышает надежность и долговечность эксплуатации конструкции.

Для кладки необходимы следующие материалы и металлические детали:

Кроме этого, необходимо запастись листом асбеста и шнуром, изготовленным из этого же материала – для создания тепловых зазоров между металлическими элементами и кирпичом. Также потребуется отожженная стальная проволока диаметром 2÷3 мм – для крепления чугунных и стальных деталей конструкции.

Возможно, вас заинтересует информация о том, что собой представляют мини

Процесс кладки печи-«шведки» с лежанкой

Для начала – несколько иллюстраций, которые помогут лучше разобраться с тонкостями конструкции печи:

Можно переходить к практической кладке. В таблице подобно расписан каждый выкладываемый ряд, с указанием его нюансов:

Если прислушаться ко всем рекомендациям и досконально следовать схеме-порядовке, эту печь, имеющую достаточно несложную конструкцию каналов и отделов, вполне под силу возвести даже начинающему печнику. Главное в этой работе – не торопиться, и точно выполнять конфигурацию каждого из рядов.

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый
, порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»).

Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива.

Кладка печей своими руками схемы

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту.

Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции.

Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх.

Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час.

В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»).

Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.
Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает.

Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор.

Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник.

В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.
Она похожа на опрокинутый колпак, по форме напоминающий стакан.

Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания.

Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов.

Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник.

Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки.

Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы.

Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.
Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов.

Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой.

КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»).

Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции.

Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

Кладка печи

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке.

Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой.

По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше.

Как сложить печь из кирпича своими руками

В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.

Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке.

Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей.

Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково.

Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм.

Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора.

Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича.

Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется.

Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Я определяю основные правила укладки плиты, которые, возможно, даже не известны печному журналисту или человеку, который решил включить печь:

Вес печи с трубой, установленной без основания, не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
Если вы положите основание плиты, вы должны проверить возможность переключения дымохода между несущими балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, и конструкция печи не должна быть покрыта несущими конструкциями здания.

Вы можете позволить им находиться в местах вырезания и отека. Это делается для того, чтобы избежать повреждения плиты в случае неравного расселения дома.
Деревянные элементы дома и дыма должны быть не менее четверти метра.
Если печь не должна быть закрыта, вода для настенного раствора должна быть питьевой или дождевой воды без соли, иначе вся соль на поверхности кирпича появится в виде белого покрытия.
Песок для раствора должен использоваться карьером (а не рекой), потому что частицы песка реки имеют округлую поверхность, что делает раствор хрупким.
Плита и камин — кирпичная колонна на глиняном растворе.

И даже самые маленькие пятки или боковые удары со стороны несущих конструкций домашних трещин образуются, что может вызвать пожар.

Что нужно искать при изготовлении кирпичного кирпича

Защитите себя и убедитесь, что печь длится как можно дольше — это основная задача, состоящая в построении надежного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому, после закладки фундамента, верхняя платформа должна быть тщательно спланирована. На него накладывается слой кровельного войлока, 1-2 см песка заливают сверху и выравнивают, а первый бесцветный кирпич кладется. Восстановите прокладку и нажмите молоток на выступающие кирпичи. Горизонтальность каждой строки проверяется с использованием уровня, указанного в правиле. Прямоугольность первой строки проверяется путем сравнения длины диагонали.

Когда вы размещаете каждую строку, проверьте ее плоскостность, используя правило, на стене. После установки двух типов, чтобы обеспечить вертикальность коробки печи, вам нужно вытянуть струны толщиной 1-3 мм в углах стены.

Точки крепления к потолку определяются линией буксировки. Выше, линия воды опускается таким образом, что вес падает до верхней части наружного угла печи. На полу на потолке, с которого паз опускается, гвоздь наклоняется, к нему прикрепляется веревка. На нижнем конце второй гвоздь связан и тянет веревку, вставляем гвоздь под угловой кирпич первого ряда, чтобы кабель был строго растянут вдоль угла.

Затем вертикаль веревки подвергается воздействию лотка, который в нужном направлении сгибает верхний гвоздь. Поэтому повторите все четыре угла.
Швы должны быть толщиной 5 мм. Для этого поместите полосы для укладки по краям шва, распределите раствор, поместите кирпич и поместите его на место с ударом рукоятки. После высушивания раствора удалите прокладки.
Наружные стены не должны иметь более двух видов без сшивания, иначе могут возникнуть трещины.
Доля кирпичей может быть получена с помощью болгарской, и стена должна быть сведена к минимуму, так как кирпич более подвержен разрушению.
Части сигарет расположены рядом в швах.
В области, изменяющей направление потока дымчатого дна, всегда дверь определяется как отверстие для очистки, или лучше «выталкивание кирпича», которое простирается на 5-10 мм от стены, легче понять, чем необходимая очистка дымохода.
Прокладка должна быть спланирована таким образом, чтобы кирпич не полагался исключительно на дверную раму или в духовку, и закрывался над ними или был сделан клиновидным замком или сводчатым сводом.

Это делается для упрощения замены неуспешного печного оборудования.
Зажимы (узкие металлические профили), а также другие стальные детали следует использовать меньше, поскольку металл нагревается дольше, чем глина, и больше не может разрушаться от этой муфты. Чтобы этого избежать, поместите стальные ленты свободно, без раствора или обернутых в слой асбеста.

Дверь духовки, включая печь, расположена так, что ее можно нагревать, не затрагивая стену. Если вы хотите это сделать, вы можете использовать асбест со слоем 5 мм, с которым вы соприкасаетесь с виноградником.
Решетку и чугунную пластину укладывают с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко удалить для замены.

Поместите их без раствора (вы можете поместить пластину на асбест или асбестовый слой) и заполнить слоты песком.
Решетки должны быть помещены в топку под дымом дыма до 70-150 мм, чтобы не выпасть при открытии угольной двери и укладывались вдоль выемок топки, а пепел будет трудно очистить покер при приготовлении печи для последующего зажигания.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двухжильными проводами.

На других концах скручивания мимо гвоздя и потяните провод, держите его в ближайшем вертикальном шве.
Пространство между духовкой и боковой стенкой духовки должно быть покрыто кирпичами.
Длина дымохода независимо от рамы трубы не должна превышать 7 м, в противном случае осадка будет недостаточной, и дым будет происходить в дымоходе.
Стены дымоходов должны быть ровными и ровными.

К раствору в курице вертикальные каналы не попадают внутрь печи, а заглушка пены обернута в влажную ткань и подвешена внутри дымохода на проводе.

Периодически удаляйте и очищайте его, сделайте навес из канала влажной тканью.
Для пожарной безопасности расстояние от потолка духовки до потолка должно быть не менее 35 см.
Для этой же цели перекрытие должно состоять как минимум из трех типов непрерывных блоков.
Чтобы защитить пол под камином печи, поместите металлический нагревательный лист.
Приблизительное отношение размера входного отверстия камина к поверхности нагретой области составляет 1:70.
Отношение площади поперечного сечения прямоугольной трубки на высоте 5 м к площади входа в камин должно составлять примерно 13%, высота дымохода 10 м — около 10%.
В случае преобладающего ветра должен быть установлен огонь (или, как вы его называете, дымовая камера, зонтик на трубе, колпачок на трубе).

Защищает духовку от курения в ветреную погоду и защищает ее, когда идет дождь. Метки:

Знания, Домострой

Печи отопительные из кирпича

Еще с давних времен для постройки печи применялся кирпич. Благодаря современным технологиям стало возможно использовать для этих целей иные строительные материалы.

Несмотря на это, кирпич остался на лидирующей позиции среди всех кладочных материалов, апечи отопительные из кирпича пользуются большой востребованностью.

Многие возводят печи для дома самостоятельно, так как данный процесс достаточно простой.

Для строительства печи из кирпича своими руками необходимо иметь небольшое представление о строительстве. Поставить такую печь не составит особого труда, так как она не требует дальнейшей облицовки. (См. также: Печь для бани из кирпича)

Для такой работы необходимо небольшое количество инструментов, а именно:

• Емкость для приготовления раствора.
• Наждачный инструмент.
• Строительный карандаш.
• Пассатижи.

Виды печей из кирпича

В настоящее время существуют отдельные виды отопительных печей кирпича, одни из которых предназначаются для обогрева жилья, другие для приготовления вкусной и здоровой домашней пищи, третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится отопительно-варочная печь из кирпича. Подобный вид печи еще называют «шведка», а в некоторых районах их называют «голландкой».

Не меньшей известностью пользуются печи-камины.

В этом случае, мнения разных людей разделяются. Некоторые считают, что камин должен стоять отдельно, других вполне устраивает встроенный в печь.

Второй вариант наиболее экономичен в плане места и использования расходных материалов. Такая печь достаточно быстро прогревает помещение. К тому же кирпичная мини-печь своими руками не требует больших знаний и умений в строительстве.

А значит, она может стать украшением абсолютно любого дома.

Печь-мангал из кирпича представляет собой простое устройство, хотя и выглядит достаточно сложно. Данную печь можно использовать в качестве альтернативы обыкновенного мангала.

Поэтому ее строительство во дворе собственного дома не составит особого труда. (См. также: Печи из кирпича для дачи)

Важно помнить: порядовки кирпичных печей, относящихся к определенному виду, разительно отличаются друг от друга.

Требования, предъявляемые к печам

Большинство сайтов, которые посвящены данной тематике, ставят перед собой задачу продать уже готовый проект печи. А что же делать людям, которые решили возвести самостоятельно печь, но у них не хватает опыта и знаний, чтобы создатьпроекты отопительных печей из кирпича.

Чтобы значительно облегчить себе работу, необходимо понять какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используют профессиональные архитекторы при составлении проектов абсолютно всех видов кирпичных печей. В список требований входит: (См. также: Строительство печи своими руками)

1. Экономичность.
2. Возможность удерживать тепло продолжительное время.
3. Соответствие нормам пожарной безопасности.
4. Хорошее прогревание всего объема печи.
5. Простота в эксплуатации.
6. Удобство технического обслуживания.
7. Долговечность.
8. Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка отопительных печей из кирпича начинается с определения ее месторасположения, исходя из их предназначения.

Отопительную печь лучше всего разместить в центре дома, так как если она хотя бы одной стороной будет примыкать к стене, выходящей на улицу, потеряется ее эффективность. Помимо этого могут возникнуть нежелательные перепады температур, которые негативно влияют на срок службы домашнего очага. А также на эффективность работы дымохода.

Комбинированная печь должна располагаться так же, как и отопительная.

Единственное условие заключается в том, чтобы кирпичные топки смотрели на кухню. А печь-камин должна располагаться камином в гостиную.

Приготовление раствора

Далее необходимо сделать цементный раствор. Для его приготовления глина заливается водой. При этом она должна быть заранее просеянной, без камней. Это позволит сделать кладку более прочной. (См. также: Печь из кирпича для дачи)

Важно: правильно приготовленный глиняный раствор является гарантией долговечности печки.

Вымоченная глина смешивается с одинаковым количеством песка.

После чего в емкость наливается вода, объем которой равен ¼ от объема глины. Раствор необходимо тщательно перемешать, чтобы не было не единого комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался со шва.

Сухая кладка

Прежде чем начать класть кирпич на раствор, рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае не допускается, делать замеры на глаз, так как это может привести к плачевному результату.

Чтобы держать правильное направление при кладке, необходимо проверить ее вертикальность, перевязку швов, внутреннее устройство, правильность швов и горизонтальность укладки. (См. также: Как класть печь)

Возведение печи

Прежде чем начать использовать кирпич, его окунают в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

Укладывая кирпич, необходимо как можно сильней его прижать, чтобы раствор сильно выдавился.

Таким образом, можно достигнуть более прочной постройки.Малогабаритные отопительные печи из кирпича требуют соблюдения толщины раствора из-за своих конструктивных особенностей. Она должна составлять не менее 3 и не более 5 миллиметров.

Лишний раствор убирается кельмой, это позволит его сэкономить.

Дверца печи закрепляется проволокой.

Если этим пренебречь, может образоваться люфт, что приведет к выпадению дверки. Для более надежного закрепления, проволоку вставляют в коробку и скручивают вдвое. После этого требуется сделать прорез в верхней кромке кирпичного бруска, в который будет вставляться проволока.

Важно: разъемы должны совпадать с коробкой дверцы.

Нельзя допускать образование промежутка даже в один миллиметр.

По окончанию кладки требуется просушить печь. Для этого нужно открыть все окна и двери. Печь полностью просохнет лишь по истечению 15 суток. О том, что печка готова к использованию, свидетельствует исчезновение всех сырых следов.

Подробная инструкция кладки кирпичной печки

После определения места кладется первый ряд, на который укладывается в дальнейшем лист толстой полиэтиленовой пленки, рубероида или гидроизола.

Это необходимо для устройства гидроизоляции. Размер площадки должен составлять 780 на 350 миллиметров. После этого просеивается песок, который потом насыпается слоем в один сантиметр. Чтобы избежать образования выступов, площадка тщательно выравнивается. Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухая кладка проверяется также строительным уровнем. На этом самый главный ряд можно считать готовым.

После этого вся поверхность заливается раствором тонким слоем и ставится поддувальная дверка, которую требуется обмотать асбестовым картоном и шнурами, изготовленными из того же материала.

Дверца закрепляется посредством отожженной проволоки, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выкладывать из шамотного кирпича, который окрашен желтым цветом.

На этот же ряд укладывается колосниковая решетка. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать специальные подставки внутри дымохода. Стоит обратить внимание, что кирпичи задней стенки кладутся без использования раствора.

За счет того, что данное пространство изготавливается под колодцы, которыми называют участки для очищения печи от сажи, их называют вышибными.

Чуть позже осуществляется установка топочной дверцы.

Чтобы она смогла открываться снизу-вверх, ее обматывают асбестовым шнуром, после чего закрепляют проволокой. Некоторое время ее подпирают кирпичами. Чтобы она установилась строго вертикально.

Изготовление задней стенки осуществляется с помощью двух кирпичей, которые кладутся на ребро.

И уже с последующего ряда слой выкладывается, начиная с трех четверок.

Схема и кладка кирпичных печей

Это позволит выполнить более прочную перевязку швов.

На восьмом ряду производится монтаж скошенного кирпича, который выступает в качестве дымового зуба. Девятый ряд необходимо сместить немного назад, чтобы обеспечить поддержку во время открывания дверцы. Перед установкой варочной панели, устанавливается асбестовый шнур, который заранее вымачивается в воде. С этого же ряда формируется дымовая труба, которая должна расширяться внутрь топливной камеры.

Это делается для того, чтобы не допустить прохода дыма внутрь помещения. В самом конце монтируется дымовая труба, которую необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется выполнить перекрытие из трех рядов кирпичей.

По окончании работ через вышибной кирпич прочищается внутренняя часть печки от глины и воды.

На варочную плиту кладется кусок, вырезанный из полиэтиленового материала. Это делается для того чтобы в дальнейшем избежать появления желтизны. На этомкирпичная печь с плитой готова. Нельзя забывать о том, что пользоваться ею можно будет только после того, как она полностью просохнет.

На главнуюКарта сайта

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

Как чертежи с порядовками помогают выложить кирпичные печи для дома

1. Кладка красного печного кирпича.
2. Кладка огнеупорного (шамотного) кирпича.
3. Топочная дверца.
4. Поддувальная дверца.
5. Колосниковая решетка.
6. Металлический бак для горячей воды.
7. Металлический бункер для банных камней.
8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды.

Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

• кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)
• кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
• глина – 60 (кг)
• глина тугоплавкая – 35 (кг)
• песок – 32 (кг)
• задвижка дымовая – 140 х 270 (мм)
• дверка топочная – 250 х 205 (мм)
• дверка поддувальная – 250 х 135 (мм)
• чугунная колосниковая решетка – 250 х 252 (мм)
• бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
• бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я.

Коломакина.

1-й ряд.
Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд.
Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд.
Согласно порядовке.
4-й ряд.
Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд.
В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд.
Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:

Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд.
Согласно порядовке.
9-й ряд.
Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд.
Согласно порядовке.

13-й ряд.
Согласно порядовке.
14-й ряд.
Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд.
Согласно порядовке.
17 ряд.
В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд.
Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я.

Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:

Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Очаг – сердце зданий, не подключенных к централизованным сетям. Он генерирует необходимое для жизни тепло и дарит энергию для приготовления пищи. От его производительности и эффективности зависит и микроклимат в постройке, и непосредственно сроки ее службы, а это весьма важные факторы эксплуатации агрегата, согласны?

В представленной нами статье подробно изложено, как грамотно соорудить печь из кирпича для дома. Приведены схемы строительства домашнего очага, досконально разобраны технологические нюансы. Мы предлагаем тщательно подобранную, скрупулезно проверенную, подтвержденную практикой информацию по выбору и устройству кирпичных печек.

Начинающим печникам и владельцам загородной собственности, желающим проконтролировать работу наемных мастеров, помогут предложенные нами сведения, опирающиеся на строительные требования. Отличным подспорьем в освоении материала станут фотоизображения и видео-руководства.

В конструктивном изобилии кирпичных печей непросто разобраться. Однако собственникам загородной недвижимости, желающим обустроить дом агрегатом из кирпича, этот трудный вопрос следует изучить. Лучше заранее определить оптимальный по назначению и устройству вариант, чем перестраивать и модернизировать.

Деление кирпичных печек на виды производится по следующим аспектам:

• Назначение.
• Тип движения газов.
• Производительность.
• Периодичность топки.
• Геометрические данные.

В идеале безукоризненная лично для вас печь подбирается по двум-трем самым важным критериям. Разберем, что стоит отнести к значимым на ваш взгляд аспектам, что станет основой выбора оптимального кирпичного агрегата.

Галерея изображений

Расчет теплопотерь даст возможность определиться с производительностью печи, которая должна быть несколько больше расчетной величины, но не более 15%. В случае, если мощность кирпичного агрегата будет больше указанного предела, следует подбирать другую конструкцию.

Чтобы облегчить процесс выбора наиболее подходящей печи из кирпича для кладки в малоэтажном доме, разработаны номограммы. Представленный ниже график, упрощающий расчеты для подбора печки, создан для помещений с одной наружной стеной.

Галерея изображений

В этой статье — понятная, очень подробная фотоинструкция кладки кирпичной печи своими руками, советы о том, как не ошибиться при выборе необходимых материалов и как правильно разместить печку в частном доме для оптимального обогрева большей площади.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что именно от неё ждут хозяева. Если она устанавливается в доме небольшой площади и будет использоваться в виде камина для дружеских посиделок, можно использовать первую схему. Такая печка — неплохой вариант для приготовления барбекю на решётке или шашлыков.

Варианты размещения кирпичной печи

Вторая схема — для дома солидной квадратуры. В данном случае фронтальная сторона печи-камина выходит в гостиную, печные стены обогревают обе спальни, а тепло в остальных комнатах поддерживается при помощи теплообмена.

Третья схема с печью для отопления и приготовления пищи — бюджетный вариант жилья для холостяка либо небольшой семьи. Плюсы — тёплая лежанка и возможность размещения в прихожей сушилки.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь оно многократно повышает эффективность печного отопления.

Подбор кирпича, песка, раствора

Чтобы печь служила долго, нужно грамотно подобрать все материалы. Кирпичи бывают трёх видов:

1. Керамические — могут использоваться для возведения печи.
2. Силикатные — вообще не годятся в данном случае, даже двойные М150.
3. Огнеупорные — идеально подходят, но ими чаще обкладывают только топку и камины, разновидности: шамотные, тугоплавкие кирпичи и др.

Совет: выбирая кирпич для печки, нужно полностью отказаться от пустотелых его видов.

Раствор производится из глины. Красная глина подойдёт, если печь кладут из красного кирпича, при использовании шамотного требуется специальная шамотная глина. Отдельные печники до сих пор по старинке самостоятельно делают раствор из речного песка с зерном 1-1,5 мм, глины (в соотношении 2,5:1) и воды. Желательно при этом использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надёжнее купить в магазине готовую печную смесь, приготовив её согласно инструкции.

Из фурнитуры нужно приобрести колосниковые решётки, поддувальные и топочные дверцы, сажечистки, задвижки или заслонки.

Подготовка, список инструментов

Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.

Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.

Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.

Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.

Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.

Для строительства кирпичной печи необходимы такие инструменты:

• отвес;
• кельма;
• рулетка;
• шпатель;
• болгарка;
• вязальная проволока;
• строительный уровень;
• металлические полосы, уголки;
• ёмкости для цементного и глиняного раствора.

Пошаговая инструкция с фото по кладке печки

У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.

Кладка фундамента

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.

При укладке базового ряда используется цементный раствор.

Фундамент полностью заливается раствором, слой выравнивается.

Возведение тела печи

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.

Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.

Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.

Место, где будет расположен , во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.

Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

Большая дверца монтируется рядом с установленной решёткой.

Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки , затем прорези доводятся вручную до нужного размера.

Кладётся следующий кирпичный ряд.

На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.

Фиксируется дверца, кирпич строго подгоняется под неё.

Топка новой печки с камином готова.

Над печной топкой кладутся огнестойкие шамотные кирпичи.

Тело печки построено.

Создание дымохода

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.

Укладываются кирпичные колодцы дымоотвода.

Над крышей топки монтируются сажечистки.

Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.

Выкладывается карниз тела, затем кладутся дымоотводы.

Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.

Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.

Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

В кровле аккуратно выпиливается отверстие для печного дымохода.

Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.

Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.

Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.

Жители частных домов не всегда подключают газовое отопление. Поэтому альтернативой является установка печи из кирпича для дачи на дровах. Некоторые домовладельцы устанавливают оборудование в качестве дополнительного отопительного оборудования. Есть несколько типов кирпичных печей для отопления разных помещений и площадей.

Руская печь не только обогреет дом, с ее помощью можно приготовить вкусный обед и испечь каравай Источник zen.yandex.ru

Плюсы печного отопления

Печи на дровах быстро нагреваются и распределяют тепло на протяжении долгого времени. От кирпича выделяется лучистая энергия, которая полезна для здоровья. В доме, где установлена печь всегда комфортно и тепло. Благодаря тяге в помещении создается естественная вентиляция. В конструкциях часто устроена варочная поверхность, на которой можно приготовить пищу. Кроме того, на такой печи можно сушить вещи, обувь и продукты.

Комбинированная печь – это устройство, которое имеет несколько функций. Сюда можно отнести печь-камин, отопительно-варочную и русскую печь.

Единственным существенным недостатком является плохой обогрев отдаленных помещений. Именно поэтому всю конструкцию стараются устанавливать по центру дома для равномерной отдачи тепла. В больших домах желательно устанавливать несколько печей, которые имеют объединенный дымоход. Варочную поверхность обычно устанавливают по расположению к кухне.

Отопительное оборудование отличается по внешнему виду и конструкции.

Обычно печь устанавливается между несколькими смежными комнатами, чтобы они все прогревались равномерно Источник pechnoy.guru

Обзор кирпичных печей

Конструкции печей независимо друг от друга развивались в разных странах. Соответственно и имена они получили – либо по принципу действия, либо от названия страны, в которой были разработаны:

Голландская печь

Конструкция относится к одной из самых популярных. Некоторые модели комплектуются варочной поверхностью и духовкой, что решает проблему приготовления еды, но классическая «голландка» используется только для отопления.

Топка канального типа отлично нагревает стенки. Дым выводится по вертикальному каналу, в котором практически весь сгорает. Хотя обычно кирпичные печи для дома на дровах имеют большие размеры, это нельзя сказать про голландку, поэтому она оптимально подходит для комфортного отопления частного дома – одно или двухэтажного. Внешне голландка напоминает колонну. Форма конструкции может быть круглой, квадратной или прямоугольной.

Преимущества голландки:

После долгих перерывов можно начинать топку печи на полной мощности.

Конструкция небольшого размера может протопить дом 70 кв. м.

Экономичность. Маленький расход материала. Цена монтажа ниже, а также экономия площади.

Конструкция имеет тонкие стенки, поэтому прогревается быстро.

Классические «голландки» занимают меньше места, но их применяют только для обогрева дома Источник ar.decoratex.biz

Недостатки:

КПД составляет не более 40%.

Следует не забывать про очистку печи от золы, а также сажи для нормальной тяги.

Наиболее эффективным режимом является тление. Часто такую конструкцию называют печью длительного горения.

После топки нужно закрывать вьюшку, иначе печь быстро остынет.

Таким оборудованием можно отапливать небольшие дома, которые имеют 2 этажа или мансардный этаж.

Русская печь

Имеет большие размеры и является многофункциональной, а также имеет дымовые каналы и открытую топку. Ее иногда закрывают заслонкой. Оборудование может иметь варочную поверхность.

Кроме обогрева помещения такая конструкция позволяет готовить еду и сушить одежду.

Коэффициент полезного действия составляет максимально 60%. В зимний период нельзя допустить остывания печи, поэтому топить следует регулярно. Если конструкция будет остывать, то возможно появление конденсата. Кирпич насыщается влагой, а при последующем остывании замерзает и трескается.

Летом для приготовления еды можно использовать печь в летнем режиме. В таком случае дым направляется прямо в трубу при помощи заслонки, а тело конструкции не нагревается.

Современная русская печь с лежанкой в деревянном доме Источник yandex.ru

Преимущества:

При своевременной топке в доме создается комфортный микроклимат, а также температура.

Многофункциональная конструкция.

Печь из кирпича для дачи украшает помещение.

Недостатки:

Высокая стоимость монтажа за счет большого объема кирпича.

Из-за большого веса и размеров необходимо возводить основательный фундамент.

Небольшой КПД.

Регулярно требуется производить очистку каналов и дымохода.

Такое оборудование подходит для круглогодичного проживания.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа каминов и печей . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Шведская печь

Печь обладает универсальной конструкцией и предназначена в первую очередь для эффективной работы в помещениях небольшой площади. Стандартная «шведка» оснащена духовым шкафом, варочной поверхностью, а также нишами для сушки вещей. Некоторые шведки имеют лежанку и камин.

Принцип работы шведской печи примерно такой же, как и у колпаковой – под сводом топки происходит дожигание дымовых газов.

Достоинства конструкции:

Помещение обогревается очень быстро.

Возможность приготовления еды, как на варочной поверхности, так и в духовке.

Практически полное сжигание топлива.

Благодаря конструкции каналов прогревается нижняя часть оборудования, а, следовательно, полы немного подогреваются.

В конструкцию можно установить теплообменник для нагрева воды.

Шведская печь из кирпича имеет свои особенности, но с прогревом дома справляется хорошо Источник mauro-gianvanni.ru

Чтобы предотвратить тепловые потери через пол необходимо устроить качественную теплоизоляцию.

Для монтажа нагреваемых элементов применяется шамотный кирпич, который имеет более высокую стоимость.

Колпаковая печь

Одной из современных конструкций является такая печь. Оборудование отлично нагревается и удерживает тепло на протяжении длительного времени. Конструкция не имеет маленьких извилистых каналов, следовательно, они не так сильно подвержены оседанию сажи.

Принцип работы колпаковой печи: дым идет вверх из топки, затем остается там до остывания. А после начинает опускаться по стенкам дымохода, таким образом, нагревая его. Такие конструкции эффективны, так как могут иметь несколько колпаков.

Преимущества:

Низкая стоимость материала и монтажа. Простота конструкции.

Можно установить теплообменник и варочную поверхность.

Быстро нагревается даже после полного остывания.

Газовая вьюшка препятствует обратной тяге. Именно поэтому при открытой заслонке печь не может остыть.

В современных печах ручной кладки предусматривается возможность отопления сразу нескольких помещений в доме Источник mauro-gianvanni.ru

У такой печи может быть несколько колпаков, а, следовательно, получится отапливать 2 этажа и несколько комнат. У нее сложно выделить какие-либо недостатки, именно поэтому колпаковая модель популярна у домовладельцев.

Видео описание

Пример кладки колпаковой печи смотрите в видеоролике:

Где установить в доме дровяную кирпичную печь

Установить печь можно в любом месте, но для эффективного отопления рекомендуется расположить ее в центре дома. Специалисты не рекомендуют устанавливать оборудование рядом с внешней стеной дома, для избежания тепловых потерь на улицу. При устройстве конструкции следует определить размеры сторон фундамента, место расположения трубы и высоту печи.

Можно ли возвести кирпичные печи длительного горения

Каждый домовладелец хочет установить такое отопление, которое не потребует больших трудозатрат. Устроить это в печи для дома на дровах длительного горения из кирпича достаточно проблематично. В промышленных печах, изготовленных из металла, которые работают по такому принципу, выделяется угарный газ. Режим длительного горения можно устроить в русской или голландской печи. Но такой способ не является эффективным на 100%. Поэтому рекомендуется установить стандартную кирпичную печь, которая долго сохраняет тепло.

Видео описание

Некоторые размышления про печи длительного горения смотрите в следующем видео:

Основные приемы кладки

При изготовлении применяются жаростойкие и огнеупорные материалы для топки, а также каленый кирпич. Делать устройство печи самостоятельно не рекомендуется. Необходимо обратиться к специалистам для качественной и безопасной кладки.

Специалисты проводят работы с соответствием всех норм и правил безопасности. Для укладки кирпичей применяется цементный раствор, который разведен с песком в соотношении 1 к 3.

Для связующего материала многие мастера используют глину с песком.

Каждый ряд кирпича выкладывается определенным образом формируя печь заданного проекта Источник pechki.net.ru

Что необходимо приобрести для возведения печки

Сначала необходимо приобрести раствор для кладки и кирпичи. Количество материала рассчитает специалист. Не стоит забывать об устройстве отдельного фундамента для установки печи. Для оборудования понадобятся чугунные элементы: дверца для топки, поддувала (дверь зольника), кольца для конфорки, задвижка дымохода, решетка и варочная плита.

Кроме того, необходимо приобрести стальные элементы: водогрейный бак и духовой шкаф. При строительстве конструкции понадобятся полоски, выполненные из металла разной ширины и длины. Уголок из металла стандартного размера 0,5 х 0,5 см. отожженная проволока из стали диаметром 0,2 — 0,3 см. Перед топкой необходимо положить лист из стали.

В некоторых конструкциях может понадобиться кровельное железо для перекрытия варочной камеры.

Нужное количество материала рассчитывает специалист исходя из размеров и типа печи.

Кирпичные печи для дома на дровах длительного горения возводятся из шамотного и красного кирпичей, глины и песка. Для возведения фундамента понадобится песок и цемент, щебень, рубероид, а также доски для опалубки.

Дверцы и решетки (колосники) монтируются по ходу кладки основной конструкции Источник extracraft.ru

Кирпичная пиролизная печка

Такое отопительное оборудование можно отнести к категории длительного горения. Твердое топливо сгорает без поступления кислорода. При помощи древесины насыщаются летучие газы, а после дожигаются при температурном режиме более 450 о С, при этом происходит их смешивание с остатками воздуха во 2-ой камере.

Такая конструкция имеет высокий коэффициент полезного действия, который может достигать до 95%.

Установить оборудование можно на даче, в гараже или загородном доме небольшой площади. Пиролизная печь расходует немного топлива при максимальной работе. Весь твердый материал сгорает почти полностью. Сажа практически не оседает, так как угли и газ сжигаются.

По такому принципу работают все пиролизные модели, но разные конструкции отличаются характеристиками и внешним видом.

Пиролизная печь может не особо отличатся от классических кирпичных печей Источник stop-othod.ru

Как работает кирпичная печка на дровах

Кирпичные печи собирают тепло и постепенно распределяют тепло по помещению. Дом маленькой площади обогревается от 15 до 24 часов. Через дымоходную трубу уходит дым благодаря естественной тяге. Комнату, в которой установлено отопительное оборудование, следует регулярно проветривать. Заслонка на главной трубе закрывается для прекращения тяги.

Оптимальным для топки будет использование сухих дров. В приемном отсеке необходимо очищать золу. При пользовании оборудованием обычно не возникает проблем.

Кирпичные конструкции имеют некоторые недостатки:

Очищение дымохода около 2 раз в год;

Нужно подкидывать дрова вручную;

Выполнять строительство печи необходимо только из качественных материалов, которые отвечают всем стандартам. В ином случае оборудование может плохо обогревать помещение или же появится запах дыма в доме.

Если печь возводится из 450 кирпичей или больше, то необходимо устроить фундамент. На основании дома можно установить отопительное оборудование, если оно изготавливается в виде целой плиты. Отдельный фундамент устраивают без привязки к основанию.

В основном фундамент для кирпичной печи делается по стандартной схеме Источник nastroike.com

По плану дома выбирается место для монтажа отопительной конструкции при строительстве дома. В уже эксплуатируемом доме проектируют расположение оборудования так, чтобы дымоход находился между балками перекрытия. Он должен находиться на расстоянии 1 метра от стропил.

Дымоходная труба должна быть выше кровли минимум на 0,5 м. Чем ближе располагается труба к коньку, тем выше она должна быть.

Видео описание

Немного о секретах применения кирпичной печи в доме в следующем видео:

Стоимость кирпичной печи на дровах

Стоимость шамотного кирпича начинается от 58 рублей. Красный кирпич имеет стоимость примерно 20 рублей. Кладка одного кирпича обойдется в 85 рублей. Стоимость фундамента в зависимости от высоты цоколя составит примерно 20 тыс. рублей. Кроме этого отдельно необходимо оплатить установку дверок, решеток, задвижки и т.д.

Заключение

Грамотно подобранная и выстроенная печь не только согреет ваш дом, но и станет заметным предметом интерьера. Чтобы все работы по монтажу прошли гладко, а сама печь прослужила долго, обращайтесь к профессионалам, которые не просто сделают свою работу быстро и качественно, но и дадут на нее гарантию.

В загородном или дачном домике, чтобы комфортно проживать в период осенне-зимних холодов, обязательно необходимо оборудовать систему отопления. Поэтому многие владельцы задумываются, какая самая лучшая и экономичная кирпичная печь, а может быть достаточно камина или металлической конструкции. Если площадь постройки небольшая, то следует рассматривать компактные изделия, а для масштабных домов идеальными будут современные энергосберегающие варианты отопительных приборов.

Если обратиться к аутентичным каменным сооружениям, то они имеют значительные габариты, большой вес и занимают много полезного пространства. Хотя они и прекрасно подходят для отопления дома. Как же сделать правильный выбор и не потратить время и деньги впустую, обо всем этом мы постараемся рассказать в этой статье.

Аккуратно сложенная кирпичная конструкция

Выбор для дачного дома

В настоящее время в магазинах отопительных приборов представлен широкий ассортимент продукции, которую принято устанавливать в домах загородного типа. Каждая модель по-своему будет эффективной, если ее выбор сделан с учетом технических характеристик и условий эксплуатации.

В зависимости от индивидуальных требований домовладельцев, изделия имеют ряд определенных отличий, например, печь-камин может быть:

1. прямоугольной;
2. круглой;
3. треугольной;
4. квадратной;
5. в форме буквы «Т».

Есть еще оригинальные комбинированные печи. Такие сооружения характеризуются тем, что обладают отопительной функцией в комплексе с возможностью приготовления пищи на своей поверхности, а это очень удобно для небольших дачных домов.

Суть заключается в реализованной возможности переключения режимов, то есть, конструкция может одновременно выполнять обе опции, или работать с ними по отдельности. Такое сочетание действительно наилучшее, поскольку в теплое время года есть возможность экономить топливо.

Возведение печи на этапе строительства дома

Говоря о том, какая печь лучше в каждом конкретном случаев, в первую очередь нужно уделить внимание площади, которую планируется отапливать. Возможно, обогреву подлежит одна или две комнаты, а остальные использоваться не будут. В этом случае придется озадачиться составлением плана дачного дома, где будет описано, как устроена система отопления.

Кирпичные печи – источник здоровой атмосферы и свежего воздуха (благодаря тяге и постоянному обновлению воздуха в помещении), нет необходимости в дополнительной установке радиаторов, такие сооружения хорошо аккумулируют тепло и прогревают воздух одновременно в нескольких комнатах.

Дрова, как топливо дешевы, особенно, если ваш дом располагается в загородной зоне. А заготавливать их самостоятельно весьма полезно для здоровья.

При строительстве необходимо точно выполнять все предписания, соблюдать технологию кладки, следить за горизонтальностью рядов и вертикальность стенок. Это позволит избежать перекоса конструкции и возможных поломок.

Оптимальное расположение печи – в центре дома.

• Отопительные;
• Для приготовления пищи (предшественники современных плит);
• Варочно-отопительные (сочетание двух предыдущих моделей);
• Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

Печь отопительная с духовкой — пошагово

Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.

Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка — колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).

Инструкция по кладке:

Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.

Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.

1. Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
2. В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
3. 4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
4. 5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
5. Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
6. Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
7. В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
8. Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
9. С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
10. Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
11. В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
12. Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
13. Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
14. Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
15. После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
16. Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
17. С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.

Как производить растопку кирпичной печи дровами?

Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.

Делаем печь на дровах для дома: Инструкция по постройке печи из кирпича

Такая печь оптимальна для отопления двух комнат или дома площадью 30-40 кв.м.

Печь имеет три дымовых канала, расположенных вертикально. Их протяженность более четырех метров. Имеет два режима топки — летний и зимний.

Для работы приобретаем:

• керамические кирпичи полнотелые марки М175 — 400 штук;
• кирпичи огнеупорные – 20 штук (ШБ8);
• плита двухконфорочная чугунная 70х40 см;
• задвижки 28х18 см – 2 штуки;
• дверца топочная 27х30 см;
• поддувальные дверцы 2 штуки 15х16 см;
• инструменты для кладки (мастерки, емкости для растворов и т.д.).

Сооружаем фундамент для печи и приступаем к выкладке первого ряда. Он наиболее важный, так как задает габариты печи. Толщина вертикальных швов не более 8 мм.

Второй ряд: производим перевязку начального ряда и закладываем основу под противопожарную разделку.

Третий ряд: формируем камеру для сбора золы и устанавливаем дверцу поддувала.

Четвертый ряд: продолжаем строительство камеры для сбора золы. А в дальнейшем топочную камеру будем футеровать шамотным кирпичом. В этом же ряду производим крепеж прочистной дверцы и формирование нижнего горизонтального канала.

Пятый ряд: поддувальную дверцу перекрываем одним цельным кирпичом, так как ее длина всего 14 см. Продолжаем строительство горизонтального канала и противопожарного разделения между печью и стенами дома.

Шестой ряд: делаем перекрытие прочистной дверцы и горизонтального нижнего канала. При этом мы видим образующиеся два вертикальных дымовых канала 12х12 см.

Обозначим левый канал цифрой 1 (будет напрямую соединяться с дымовой трубой), правый – цифрой 3 (длинный канал для прохода газов и обогрева печи в зимний период). Размеры отпускного канала 25Х12 см.

Седьмой ряд: продолжаем формировать каналы и устанавливаем топочную дверцу.

Восьмой ряд: перевязываем ряд номер семь и формируем второй вертикальный канал печи.

Ставим задвижку летнего хода. Если ее открыть, дым напрямую будет поступать в трубу, не перегревая помещение чрезмерно. Если задвижку закрыть, дымовые газы будут поступать в канал номер 3 и проходить по длинному пути, прогревая всю конструкцию печи и, соответственно, помещение.

Девятый ряд аналогичен восьмому. Подготавливаем подпорку для установки замкового перекрытия топочной дверки.

Десятый ряд: перекрываем топочную дверцу и соединяем канал 1 и канал 2. Здесь будет происходить переход дымовых газов из второго канала в первый при топке в зимнем режиме.

Из шамотного кирпича выпиливаем прорези для решетки колосника и укладываем внутрь печи. Заднюю стенку изолируем минеральной ватой.

Готовая печь для дачи из кирпича

К печи для дачи из кирпича своими руками выдвигаются очень скромные требования. Большие перерывы между посещениями, относительно маленький объем нагреваемого помещения, максимальная экономичность и использование местного топлива — все эти критерии говорят о выборе в пользу дровяной печи. Вопреки распространенному мнению — её вполне можно сделать и без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится небольшая кирпичная печь для дачи своими руками.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи — вполне может быть построена даже неподготовленным человеком. Главное в этом процессе — делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева — ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

• красный керамический полнотелый кирпич — 700 шт.;
• решетка колосника — 1 шт.;
• топочная дверка — 1 шт.;
• дверка поддувала — 1 шт.;
• дверки каналов очистки от сажи — 2 шт.;
• задвижка — 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора нужна будет глина. Печники предпочитают выбирать «жирную», из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками — ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход — то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее — заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него — металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов — ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам «б».

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно — его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Итог

Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки — утром и вечером.

Важно! Эффективная работа старой русской печи возможна при постоянном ее нагревании. В случае использования дачи лишь в летнее время, придется потратить не один день, чтобы высушить и заново прогреть печь. При нахождении «без дела» в ней очень быстро скапливается влага. Если же эту влагу не высушить, кирпич быстро потрескается.

Обратите внимание! Кладка шведской печи возможна лишь из высококачественного материала — красного керамического кирпича. Особенность ее конструкции в функциональности. На задней стороне расположен камин, обогревающий гостиную. Лицевая часть содержит духовку и поверхность для варки.

К сведению! Помимо свободных передвижений в печи имеется возможность контролировать потоки газов с помощью задвижек. Так, в летнем варианте, когда уличной температуры достаточно для обогрева здания, открывается летняя задвижка, и горячий воздух устремляется по дымоходу наверх.

Обратите внимание! Камины можно сделать встроенными в стену, вписывающимися в угол, садовыми или уличными.

Обратите внимание! Наилучшим местом для размещения печи является угол здания. Однако если напротив предполагаемого сооружения находится дверь, то заносящийся холодный воздух не позволит достаточно обогревать помещение.

Обратите внимание! В день неопытные мастера кладут не более 4-5 рядов. Нужно заранее сосчитать количество кирпича и не готовить для работы больше возможно используемого.

Важно! Для растопки следует использовать сухие дрова, а не журналы и мусор. Также прогревать печь нужно постепенно, плотно закрыв дверь топки до того, как пламя разгорится.

Автономная газификация частного дома

Кирпичная печь для дачи

Чугунная конструкция отопителя

Металлическая дачная печь

Сборка конструкции из жаростойких кирпичей

Как построить печи на дровахдля дачи своими руками — пошаговая схема

• Автор: Михаил Малофеев
• Распечатать
