Маленькая ручная дрель для поделок

Мини дрели удобны своими компактными размерами и небольшой массой для работы за столом или на вытянутых руках, где требуются мелкие, но точные манипуляции электроинструментом. Их активно применяют в ювелирном деле, выполнении скульптур, гравировке памятников или декоративной дорогой отделке при ремонте. Рейтинг лучших мини дрелей собрал популярные модели для обработки пластика, дерева, металла и камня, где можно подобрать оптимальный вариант для сверловки, шлифовки или гравирования.

Лучшие сетевые мини дрели

При работе за столом или в автомастерской, мебельной фабрике или ремонте в квартире, а также в частном доме, практично использовать сетевые мини дрели, лучшие из которых развивают большое число оборотов для высокой производительности и способны функционировать в течение всего дня.

HAMMER MD050B — для дома и дачи

Это будет лучшая мини дрель для дачи и различных мелких работ по хозяйству, чтобы не тягать тяжелый инструмент. Цена этого компактного устройства всего 999 рублей. На конце предусмотрен тумблер для запуска работы. Сетевой провод защищен от излома утолщенной вставкой на входе в корпус.

Дрель способна развивать 15000 оборотов, чего достаточно для спокойного шлифования, полировки или резки в домашних условиях.

Плюсы:

• можно устанавливать цанги 1, 2.4, 3, 3.2 мм, что позволяет зажимать различные насадки;
• шпиндель легко фиксируется нажатием кнопки для быстрой перестановки насадки;
• 80 элементов в комплекте для гравировки, сверления и шлифовки;
• масса всего 400 грамм;
• толщина корпуса 40 мм удобна для обхвата даже людям с маленькими ладонями;
• неприхотливая в работе.

Минусы:

• мощность 4,8 Вт;
• гладкий корпус без резиновых вставок, поэтому может легко выскользнуть из рук;
• развивает только 15000 оборотов, которые не регулируются до меньших значений;
• в шпинделе нет подшипника (только втулки), поэтому пригодна для мягких материалов (дерево, пластик);
• нет кнопки короткого включения и самостоятельного отключения от нажатия (есть только тумблер для постоянной работы);
• нет кейса — все в бумажной упаковке с пластиковой запайкой.

ДИОЛД МЭД-1 МФ — большой показатель мощности

Этот мини инструмент выделяется высоким показателем мощности в 170 Вт, что подходит для обработки твердых материалов, таких как камень (мрамор, гранит) и металл.

Аппарат развивает скорость до 35000 оборотов в минуту и имеет гибкий вал для тонких ювелирных работ. Корпус выделяется прочной сборкой в месте нахождения подшипников. Ручка слегка загнута для лучшего упора при сверловке. Место обхвата прорезинено.

Все поставляется в пластиковом чемоданчике с аккуратно уложенными элементами в отделы, что удобно для транспортировки и работы на выезде.

Плюсы:

• электронная регулировка оборотов от 2000 до 35000;
• на корпусе вставлена металлическая петля для подвешивания на рабочем месте;
• кнопка фиксации шпинделя для быстрой смены насадки;
• многочисленные вентиляционные отверстия обеспечивают своевременное охлаждение и способствуют длительной работе;
• стоимость 2000 рублей;
• масса всего 550 грамм;
• тонкий корпус 55 мм облегчает обхват рукой;
• длина всего инструмента 230 мм;
• в продаже имеются все комплектующие по отдельности (гайки, гибкий вал) для последующей замены;
• богатая комплектация насадками в упаковке;
• тихая работа;
• фонарик крепится на корпус.

Минусы:

• взаимодействует только с цангой 3,2 мм, что определяет параметры подходящих насадок именно этого диаметра;
• разрешается использование при температуре не ниже 15 градусов тепла;
• попадаются модели с сильной вибрацией;
• гайка корпуса стирается от частых раскручивания и потребует замены в будущем;
• грубый провод трескается через год активной эксплуатации.

DREMEL 4000-4/65 — для профессионалов

Такой электроинструмент пригодится профессиональным скульпторам или автомастерам, потому что имеет большой диапазон по скорости вращения от 5000 до 35000 оборотов в минуту. Множество вентилирующих отверстий на корпусе обеспечивают надлежащее охлаждение.

Мощность аппарата 175 Вт позволяет обрабатывать железо, камень и стекло. Большое количество насадок и прочный чемодан с ручкой удобны для переноса.

Плюсы:

• гибкий вал;
• гарантия 24 месяца;
• эргономичные выемки под захват рукой обеспечивают прочное удержание;
• плавная регулировка оборотов на торце колесом;
• блокировка шпинделя;
• легкий вес 660 грамм;
• 65 насадок в стартовом комплекте;
• высокая производительность ввиду мощности 175 Вт;
• фиксация включенной кнопки, чтобы не держать ее постоянно пальцем, и мгновенное отключение оборотов кнопкой блокировки вала;
• фрезерный циркуль в чемоданчике;
• платформа для шлифовки под 90 и 45 градусов.

Минусы:

• стоимость 9000 рублей;
• подходят цанги только 3,2 мм.

Лучшие аккумуляторные мини дрели

Если требуется работа на высоте или вне пределов помещения (памятник на улице), то используют аккумуляторные мини дрели, лучшие из которых отличаются высокой мощностью и батареей, способной обеспечить длительную работу. Вес и число насадок тоже важны.

Hammer AMD 3.6 — самая доступная по цене с большим числом насадок

Такая мини дрель имеет стоимость 2300 рублей, что будет по карману большинству мастеров. При этом модель не выглядит как бюджетная: в пластиковом кейсе с прозрачной крышкой поставляются насадки для нарезки шлицев, абразивные шарошки для работы с деревом, сверла всевозможных диаметров, кордщетки и полировальные насадки, — всего 118 элементов.

Мини дрель оснащена различными цангами для смены толщины вставной части. Аккумулятор выдает 36 В и имеет емкость в 1,3 А/ч.

Плюсы:

• регулировка оборотов от 0 до 18000 в минуту позволит выбирать режимы мягкого воздействия или активной обработки;
• масса 945 г удобна для длительной работы;
• гарантия 36 месяцев;
• батарея сохраняет заряд, даже если длительное время не использовать инструмент;
• от аккумулятора можно работать 30-60 минут в зависимости от интенсивности вращения;
• внизу на корпусе имеется удобное сужение для лучшей фиксации кончиками пальцев и более точной работы;
• кнопки включения и регулировки оборотов мягкие;
• трехцветный индикатор состояния аккумулятора;
• дополнительная насадка с диодами для работы в условиях недостаточной освещенности;
• 118 насадок (кисточки, абразивы, наждачные круги, сверла, цанги);
• кейс открывает прозрачную крышку на 270 градусов, что позволяет устанавливать набор в удобном положении для быстрого выбора нужного элемента;
• подходят насадки от других дрелей.

Минусы:

• во время зарядки от аккумулятора работать инструментом нельзя;
• световые сигналы по работе батареи могут отличаться от того, что написано в инструкции (при зарядке должна загораться зеленая лампочка, а на самом деле у некоторых, при полном заряде, просто тухнут все диоды).

Домашние мастера часто сталкиваются с проблемой сверления микроотверстий или с обработкой различных поверхностей с ювелирной точностью. Обычная электродрель к этому непригодна из-за своего веса и больших габаритов. Мини дрель (МД) позволяет выполнять эти тонкие работы не только граверам, но и всем любителям миниатюрных поделок.

Сфера применения

Маленькая дрель с комплектом функциональных насадок бывает порой просто незаменимым инструментом для осуществления следующих работ:

• сверление отверстий диаметром 0,5-2 мм;
• фрезерование небольших деталей;
• гравировка, шлифовка и полировка;
• резка, заточка и доводка мелких изделий.

Материалы

Какие материалы нужны для создания мини дрели своими руками? Чтобы сделать своими руками мини дрель, сначала подбирают две важнейшие детали: это моторчик от какого-нибудь старого электроустройства и цанговый патрон.

Механическое зажимное приспособление можно приобрести практически на радиорынке. Там же найдется электромоторчик. В крайнем случае, эти детали можно заказать в интернет-магазине.

Важно! Покупать в сети патрон выгодно тем, что в комплект поставки входит набор различных насадок для минидрели. Собрав самодельное устройство, не нужно подбирать по диаметру вала свёрла, шлифовальные и пильные диски.

Что касается корпуса, то существует масса возможностей сделать его из любых подсобных материалов. Обязательно нужно запастись термоусадочной плёнкой для надёжной изоляции токонесущих частей.

Чтобы инструмент мог использовать энергию бытовой сети, нужен выпрямитель с регулятором напряжения. Также понадобятся микровыключатель, электрошнур, паяльник. Обязательно наличие клеевого термопистолета. Для жёсткой фиксации деталей вместо него применяют композитный состав – холодная сварка.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

1. МД из электрического патрона.
2. Полный аналог фабричного «дремеля».
3. Дрель из зубной щётки.
4. МД из привода принтера.
5. Экономный вариант без корпуса.
6. Вторая жизнь старому магнитофону.
7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

1. Сердцевину фурнитуры удаляют.
2. Отвинчивают заднюю крышку.
3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
4. Подгоняют толщину вала под размер отверстия цангового зажима.
5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
6. Патрон крепят к валу фиксаторным поперечным винтом.
7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель.

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Инструменты

Необходимые ручные инструменты для изготовления мини дрели практически все перечислены выше по тексту. Можно добавить набор отвёрток, мини тиски, нож, мелкие метизы, ножовку, электро точило, напильники или надфили. Плоскогубцы и кусачки тоже не помешают.

Подготовительные работы

До начала сборки мини дрели нужно сделать подробный чертёж с указанием точных размеров деталей. Это поможет избежать промахов при монтаже частей устройства.

Сборка

Производить сборку МД нужно на хорошо оборудованном рабочем столе. Должно быть установлено удобное освещение монтажной зоны. Необходимые электроинструменты должны располагать доступностью блока розеток бытовой электросети.

В статье перечислено несколько вариантов изготовления самодельных мини дрелей. Пытливый ум домашних «левшей» на этом не останавливается. В сети можно найти другие остроумные решения конструкций миниатюрных дремелей.

Видео

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.

Какие материалы нужны для создания мини дрели своими руками?

• Разумеется, электродвигатель. Питание желательно не более 12 вольт: как минимум, из соображений безопасности.
• Блок питания, по возможности с регулятором напряжения (для изменения количества оборотов вала).
• Корпус (в самых примитивных конструкциях можно обойтись без него).
• И вторая по важности деталь (после моторчика) – патрон для сверла.

Все, кроме электромотора можно изготовить самостоятельно. Хотя, стоимость остальных комплектующих настолько мизерна, что можно ограничиться лишь сборкой электроинструмента из готовых узлов.

Рассмотрим несколько опробованных вариантов

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Совет: Из компьютерного блока питания можно сделать универсальный источник для домашней мастерской. Стабильное питание 5V с нагрузкой до 20 ампер, и 12V с нагрузкой до 8 ампер. Можно подключать и «дремель», и паяльник.

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Дрель из зубной щетки

На первый взгляд – звучит абсурдно. Но речь пойдет об электрической щетке, внутри которой вполне надежный моторчик. Достаточно добраться до стального вала, на который одевается редуктор с вращающимися щетинками, и заготовка у вас в руках.

На вал одевается все тот же цанговый патрон, а вместо батареек устанавливаются аккумуляторы. Или можно приспособить подходящий сетевой блок питания.

Сверлить стены таким прибором не получится, а вот отверстия в печатной плате – запросто. В принципе, можно использовать любой компактный электроприбор, у которого удобно расположен вал двигателя. Например, старую электробритву.

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

Далее нужно изготовить достаточно точный элемент конструкции – патрон для сверла. Не хотите тратить деньги на фабричный цанговый зажим – подойдет любая втулка. Все зависит от сферы применения мини дрели:

• Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

• При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

• Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

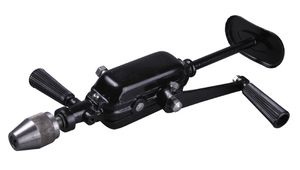

Ручная дрель представляет собой инструмент, который до появления электроинструмента пользовался огромной популярностью. У каждого уважаемого себя мастера в своем арсенале была как минимум одна такая дрель, которая была попросту незаменимым помощником. Но у такого инструмента имеется существенный недостаток – это необходимость использования физической силы. Сегодня такие инструменты заменены более рациональными – электродрелями и аккумуляторными шуруповертами. Новые инструменты появились, а что же делать со старыми ручными дрелями? У кого в гараже завалялась ручная дрель времен СССР, не спешите ее утилизировать. Из этого инструмента можно сделать кое-что полезное. В этом материале будет рассмотрено несколько идей.

Ручная дрель была создана для того, чтобы сверлить отверстия в различных видах материалов: дерево, пластик и металл. Принцип работы основывается на паре шестерней различного диаметра, что позволяет увеличить скорость вращения, делая тем самым инструмент вполне пригодным для сверления. Именно благодаря шестеренчатому механизму, инструмент получил широкое распространение и применяется даже сегодня.

Интерес к применению ручной дрели снизился с момента изобретения электродрелей, но все же к использованию данного инструмента прибегают в крайних случаях, когда отсутствует электричество, а необходимо срочно высверлить отверстие. Не будем углубляться в подробности данного инструмента, а лучше выясним, что можно сделать из старой ручной дрели?

Вариант 1

Если вы задаетесь вопросом о том, что можно сделать из старой ручной дрели, то вы на правильном пути. Не стоит торопиться ее выбрасывать, так как из нее можно сделать прекрасную приставку к шуруповерту. Готовое изделие позволит откручивать и закручивать различные виды крепежных изделий в труднодоступных местах, при помощи шуруповерта. Как сделать такое приспособление, рассмотрим детальнее.

Преимущества такой приставки для шуруповерта

К преимуществам этой приставки следует отнести следующие моменты:

1. Увеличение крутящего момента шуруповерта примерно в 6-7 раз.
2. Возможность завинчивания и вывинчивания болтов и гаек в труднодоступных местах.
3. Простота изготовления приспособления.
4. Не требует никаких дополнительных капиталовложений.
5. Расширение возможностей при работе с шуруповертом.

Такая самодельная приставка обязательно пригодится в хозяйстве, а также при проведении ремонтных работ автомобиля.

Что сделать из старой ручной дрели: вариант 2

Из ручной дрели можно также сделать очень удобный ключ, что-то наподобие трещотки. Для этого потребуется все лишь две шестеренки и некоторые дополнительные детали. В результате получится инструмент такого типа, как показано на фото ниже.

Подробности его изготовления можно посмотреть в видеоролике:

В завершении следует отметить, что такая полезная вещь, как ручная дрель таит в себе еще очень много идей применения.

Ручная дрель — это безотказный сверлильный инструмент, который полвека назад пользовался огромной популярностью. Как только появились электрические дрели, востребованность ручных устройств снизилась, однако не исчезла полностью. Сегодня этот инструмент наверняка пылится в гараже, и каждый задается вопросом, что можно сделать из старой ручной дрели. Можно попробовать продать инструмент, однако не торопитесь, выручить за этот инструмент удастся не более 100 рублей, а вот изготовив полезные самоделки, получится уникальный агрегат. Что можно изготовить из рассматриваемого инструмента, рассмотрим с подробным описанием.

Интересные факты о ручной дрели

Рассматриваемый инструмент с момента его изобретения, применялся активно для сверления деревянных и металлических конструкций, а для сверления бетона такой прибор не предназначен. Это связано с тем, что в устройстве отсутствует ударная функция, поэтому пробурить отверстие в бетоне таким инструментом практически нереально. Однако домашние умельцы находили выход из ситуации. Во время сверления бетона наносились периодические удары молотком по пятке, что позволяло продвигаться сверлу внутрь материала.

Основной недостаток инструмента знает каждый, кому хоть раз приходилось его использовать. Он заключается в необходимости прикладывания физических усилий. Если при сверлении дерева требовалось немного усилий, то при работе с металлом и бетоном, уходило как минимум несколько часов на достижение результатов.

Это интересно!
Достоинство, которое сохраняется за ручной дрелью даже сегодня, заключается в автономности инструмента. Он не требует подключения к электричеству, и не имеет съемных аккумуляторов. Именно поэтому, отправляясь на дачу или при работе в полевых условиях, не забывайте взять с собой ручную дрель.

Принцип работы рассматриваемого инструмента простой, и заключается на передаче вращательных манипуляций от рукоятки на патрон инструмента через пару шестеренчатых передач. Шестерни способствуют увеличению скорости вращения патрона, но при этом снижается сила момента. Простая и незамысловатая конструкция делает рассматриваемым инструмент не только ремонтопригодным, но еще долговечным. Все, что нужно для продления срока службы — это следить за количеством смазочного материала на шестернях инструмента.

Итак, если вы вспомнили конструкцию механизма ручной дрели, а также, что она собой представляет, тогда пора разобраться, что можно сделать из этого инструмента.

Приспособление для закручивания и выкручивания длинных саморезов

Чтобы выкрутить или закрутить длинный саморез в дерево, понадобится приложить немало усилий. Если вы пробовали сделать это при помощи шуруповерта или электрической дрели, то знаете, что сделать это достаточно сложно. На некоторое углубление саморез «войдет» в древесину, однако закрутить его полностью электрическими инструментами практически невозможно. Вручную также сделать это крайне трудно, поэтому на помощь стоит позвать старую ручную дрель.

В переделке инструмент для завинчивания или вывинчивания длинных саморезов не нуждается. Необходимо только зажать в цанговом патроне устройства соответствующего размера биту, и приступить к делу. Эффективность применения ручного инструмента при завинчивании длинных саморезов на порядок выше по сравнению с маломощными шуруповертами и высокооборотистыми электродрелями.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку

2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится

3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию

4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным

5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом

6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)

7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы

8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок

10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений

11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров

12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.

13. Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона

14. В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка

15. После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать


Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Какими достоинствами обладает насадка из старой дрели на шуруповерт

Разобравшись с тем, что можно сделать из устаревшей ручной дрели, необходимо выяснить плюсы этого приспособления. К таковым плюсам относятся:

1. Крутящий момент повышается в 6-7 раз. Это значит, что во столько раз возрастает усилие от шуруповерта

2. Возможность доступа к болтам и гайкам, которые находятся в труднодоступных местах

3. Для изготовления приспособы не понадобятся дополнительные материалы, так как все можно сделать своими руками

4. Отсутствие необходимости докупать расходные материалы


Кроме того, что приспособление можно использовать для завинчивания и вывинчивания крепежей и больших шурупов, устройство еще и позволяет быстро закручивать и выкручивать их. Таким приспособлением вы точно останетесь довольны. Как его изготовить, подробно показано на видео инструкции ниже.

Что еще можно сделать из старой ручной дрели — быстровёртка

Выше описан процесс изготовления самоделки из старой дрели двухскоростного типа, которая имеет 4 шестерни. Однако есть и односкоростные устройства, которые также можно применить для изготовления самоделки. Из такого типа инструмента можно изготовить отвертку, работа которой выполняется одной рукой. Это очень удобно, когда вторая рука занята. Называется такое приспособление быстроверткой, а принцип его изготовления следующий:

1. Взять старую струбцину или сварить П-образную раму, на которой будут располагаться составные детали самоделки

2. С одной стороны приварить неподвижную рукоятку, а также подвижный курок (из стали толщиной не менее 1,5 мм), который соединен с ¼-1/5 части конической шестерни от инструмента

3. С другой стороны П-образной рамы крепится вал, на которой фиксируется патрон и коническая шестерня, соединенная с полушестерней от курка

4. При нажатии на рукоятку, происходит движение патрона за счет передачи момента

5. В патрон закрепляется бита с соответствующего типа, после чего можно приступать к работе


Есть у этой самоделки один недостаток — это необходимость отсоединения биты от крепежного элемента, чтобы вернуть рукоятку в исходное положение. Пример такого изобретения показан на фото ниже.

Изготовление станка для намотки катушек из дрели

Что еще можно изготовить из старой ручной дрели, которая уже более 10 лет пылиться в гараже. Конечно, же можно изготовить простейшее приспособление, которое позволит наматывать катушки. Наматывать можно не только нитки и канаты, но еще и проволоку, например, при перемотке электрических двигателей.

Конструкция такого станка очень простая, и для его изготовления понадобится воспользоваться следующими устройствами:

1. Тиски — в них крепится неподвижная рукоятка или упор инструмента, расположенный в горизонтальном положении

2. Брусок из дерева соответствующего размера, который располагается возле патрона. Этот брусок выступает в роли упора, удерживая инструмент в горизонтальном положении

3. В патрон инструмента крепится катушка или другие устройства, на которые происходит намотка материала — проволоки, каната, нитей и т.п.


Фото такого устройства показано на фото ниже. Если закрепить в патроне точильный круг, то инструмент можно использовать в качестве ручного точила.

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента

2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины

3. Под шпильки в уголках просверливаются отверстия

4. Эти уголки отверстиями надеваются на шпильки

5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента

6. Устанавливается и закрепляется дрель к подвижной части

7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины


Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Изготовление трещотки из старой ручной дрели

На этом спектр возможностей инструмента не заканчивается. Еще из старой и ненужной ручной дрели можно сделать удобный ключ трещотку. Причем применять его можно, как обычный ключ, то есть затяжку выполнять от руки, так и в паре с шуруповертом.

Для изготовления инструмента понадобятся две конусные шестерни и вал от дрели, а также стальные трубки, пластинки и сварочный аппарат. Процесс изготовления инструмента подробно показан в видео материале. В итоге получается универсальный ручной инструмент, который точно крепче современных ключей-трещоток.

Как видно, ручная дрель — это вполне интересный инструмент, из которого можно изготовить разные самоделки, расширив возможности, а также упростив свой труд. Если вы придумали, что еще можно сделать из ручной дрели, обязательно сообщите об этом, так как это поможет людям использовать устаревший инструмент для новых реализации новых действий.

Первый электродвигатель изобрёл в 1834 году русский учёный Б.С. Якоби. В последующие 30 лет на базе электрического мотора стали появляться рабочие инструменты. Первая дрель начала работать в 1868 году в кабинете американского дантиста Д. Грина. Современный вид инструмент приобрёл в 1916 году, когда механики Блэк и Деккер оформили корпус в виде пистолета с кнопкой на месте спускового крючка.

Для чего обычно используется дрель

Главным предназначением электродрели является сверление различных материалов. Расчёты технических показателей при проектировании новых моделей проводятся исходя именно из этой задачи.

Во время работы электромотор вращает патрон с зажатым в нём сверлом. Скорость движения регулируется с помощью специального реостата, управляемого пусковой кнопкой. Направление движения можно изменять переключением рычага реверса. Функция изменения направления вращения поможет, если сверло заклинило на выходе из материала. Кроме этого со специальными насадками дрель можно использовать как шуруповёрт — закручивать и отвинчивать саморезы.

Многофункциональность инструмента предусмотрена его конструкцией

Часто дрели имеют две или больше скоростей. Достигается это при помощи редуктора, соединяющего двигатель с рабочим валом. Изменение передаточного числа шестерёнок редуктора приводит к изменению скорости вращения и мощности рабочего инструмента.

Видео: дрель — взгляд изнутри

Электроинструменты данной категории имеют, как правило, два основных режима работы. Штатный режим сверления и сверление с ударом. Штатный режим используется во время слесарных и плотницких работ. Ударное сверление предназначено для проделывания отверстий в каменных стенах, бетоне и кирпиче.

Ударный механизм дрели состоит из двух, соосно расположенных храповиков, которые при взаимодействии придают рабочему валу дополнительное поступательное движение. При этом используются специальные свёрла с твердосплавными напайками на конце рабочей части. Сила удара такого механизма зависит от внешнего давления на дрель. Чтобы сверление проходило быстро, на корпус необходимо приложить усилие в 10–15 кг.

Подготовка к работе

Готовность дрели к работе определяется следующими условиями:

• прибор подключён к розетке (для дрелей, работающих от электрической сети);
• аккумулятор заряжен и установлен в отсек (для аккумуляторных инструментов);
• в патрон установлено сверло.

Внимание! Чтобы отверстие получилось гладким, режущая кромка сверла должно быть остро заточена. Возьмите новое сверло или наточите старое при помощи точильного камня.

Чтобы проверить питание, можно нажать пусковую кнопку. Если патрон быстро вращается, значит на мотор подаётся электрический ток и инструмент готов к работе. Если патрон аккумуляторной дрели крутится медленно, батарея разряжена — её нужно поставить на зарядку.

Как правильно вставить сверло?

Чтобы правильно вставить сверло в патрон, надо знать следующее. Отверстие, предназначенное для зажима инструмента, имеет в глубину не более 2 см. Чем глубже будет посажено сверло, тем надёжнее оно будет держаться в патроне. Зажимные механизмы патронов бывают двух видов:

• ручные, затягиваются усилием руки;
• ключевые, заворачиваются при помощи ключа.

В последние годы бытовые модели дрелей оснащаются ручным (быстрозажимным) патроном — он проще устроен и быстрее приводится в действие.

Чтобы установить сверло в патрон нужно выполнить следующие шаги:

1. Повернуть патрон против часовой стрелки. Губки должны разойтись на расстояние, чуть больше диаметра сверла.
2. Вставить сверло между губок до упора.
3. Плавно повернуть патрон по часовой стрелке, следя, чтобы сверло зажималось равномерно со всех сторон.
4. Затянуть губки рукой или ключом.

Внимание! Перед сверлением включите дрель и посмотрите на сверло. Правильно установленный инструмент не бьёт и выглядит гладкой линией.

Видео: как вставить сверло и закрепить его

При фиксации сверла в патроне можно прилагать значительные усилия, особенно если сверло имеет большой диаметр. При этом следует помнить, что потом придётся делать обратную операцию, чтобы извлечь сверло или заменить его другим. Зажимая сверло, ищите «золотую середину»: крепите сверло надёжно, но чтобы его можно было без проблем извлечь из патрона.
Требуемое усилие легко определяется после небольшой практики — включается мышечная память.

Как вытащить сверло из патрона?

Перед извлечением сверла убедитесь, что дрель отключена от розетки, исключите случайное нажатие на кнопку пуска аккумуляторного инструмента. Вытаскивать сверло следует только после полной остановки вращения патрона.

Внимание! Никогда не тормозите патрон руками, это может привести к травме.

Если дрель оснащена быстрозажимным патроном, действия по извлечению сверла следующие:

1. Снять палец с пусковой кнопки.
2. Дождаться полной остановки вращения патрона.
3. Взять патрон за основание одной рукой. Другой рукой провернуть его против часовой стрелки.
4. Когда кулачки патрона разойдутся на достаточное расстояние, извлечь сверло.
5. Аккуратно положить сверло на стол, следя, чтобы оно не укатилось.

Если дрель оборудована патроном с ключом, следуют сделать следующее:

1. Выключить дрель, дождаться остановки патрона.
2. Вставить ключ в отверстие патрона.
3. Повернуть ключ против часовой стрелки так, чтобы он сдвинул патрон.
4. Открутить патрон рукой, чтобы губки освободили сверло.
5. Извлечь сверло из патрона.
6. Поместить ключ в отверстие на проводе, чтобы не потерялся.

Видео: как поменять сверло

Как правильно пользоваться дрелью?

Дрель — мощный электрический инструмент, который является источником опасности. Основные правила безопасной работы с дрелью следующие:

• Перед началом работы надёжно закрепить заготовку в тисках или струбцинами. Запрещается держать деталь в руках.
• Прочно закрепить сверло или оснастку в патроне. Подтянуть патрон руками или затянуть ключом. Обязательно вытащить ключ из отверстия в патроне.
• Работая с твёрдыми и массивными материалами, держать электроинструмент двумя руками.
• Не давить сильно на корпус дрели, чтобы сверло не заклинило. Уменьшить нажим на выходе сверла из заготовки.
• Использовать персональные средства защиты: очки, респиратор, перчатки.
• Переключать режимы и менять инструмент только после полной остановки патрона.
• Сметать стружку только щёткой.

Как сделать вертикальное или горизонтальное отверстие

Чтобы сделать вертикальное или горизонтальное отверстие, необходимо выполнить следующие шаги:

1. Разметить место для отверстия.
2. Установить в патрон сверло необходимого диаметра.
3. Поднести инструмент и установить сверло к отметке.
4. Плавно запустить двигатель и надавить на корпус дрели.
5. Когда отверстие будет готово вынуть дрель, не выключая мотор.
6. Отпустить пусковую кнопку, дождаться остановки патрона.
7. Положить дрель на ровную поверхность.

Внимание! Нельзя отвлекаться от работы до тех пор, пока отверстие не будет полностью готово.

Как сделать отверстие перпендикулярно поверхности или под углом

Если необходимо сделать отверстие перпендикулярно поверхности, можно использовать транспортир или угольник. Домашние мастера придумали, как просверлить отверстие под углом 90 градусов к поверхности без угломера. На поверхность заготовки кладётся старый компакт-диск. Сверло выравнивается так, чтобы видимая часть сверла совпадала с его отражением в «зеркале» диска. В этом случае отверстие будет выполнено строго перпендикулярно к поверхности.

Когда сверло перпендикулярно к поверхности, линия сверла совпадает с его отражением в компакт-диске

Если требуется, чтобы отверстие шло под углом к поверхности, необходимо закрепить под этим углом заготовку. Самые точные отверстия выйдут, если использовать специальную стойку-зажим для дрели.

Угловая стойка закрепляет дрель под наклоном

Как сверлить металл

Сверление металлических поверхностей имеет свои особенности. Прежде всего, нужно подобрать сверло, предназначенное для этих целей. Сверло по дереву или камню не годится для металла, нержавейки или чугуна.
Различаются эти свёрла не только маркой стали, но и углом заточки режущей кромки.

При работе нет необходимости вращать сверло с большой скоростью, сверло будет проскальзывать по поверхности, не цепляя материал. Оптимальные обороты при сверлении металла — низкие, когда невооружённым глазом видно, как образуется тонкая стружка. Давление на дрель может быть значительным, но в разумных пределах, таким, чтобы не сломалось сверло. При сверлении стали и чугуна рекомендуется смазывать сверло машинным маслом для охлаждения.

Чтобы сверло зацепилось за твёрдый материал, рекомендуется сделать в точке сверления углубление слесарным керном. Сверло не уведёт в сторону.

Как сверлить бетон

При сверлении бетона, камня или кирпича выделяется много пыли, из-под сверла могут вылетать мелкие осколки. Необходимо использовать респиратор для защиты органов дыхания и очки для защиты глаз.

Совет. Уменьшить количество пыли можно, смочив заготовку или место сверления водой.

Если нужно сверлить бетон, то оптимальным вариантом будет применение свёрл, оснащённых победитовой напайкой на конце. Такие свёрла лучше всего справляются с задачей, по мере необходимости их можно периодически затачивать.

Ударный режим заложен в конструкцию дрели для сверления каменных предметов. Пользоваться режимом удара нужно осмотрительно.
Если сверлится плитка, включать его не стоит, так как удар неизбежно приведёт к раскалыванию керамики. То же самое можно сказать и о пустотелом кирпиче — он плотный, но хрупкий.

Внимание! При сверлении камня и бетона сверло сильно нагревается. Прежде чем заменять инструмент, дождитесь его охлаждения, чтобы не получить ожог.

Как сверлить дерево

Древесина — мягкий и удобный для сверления материал, прекрасно обрабатывается и шлифуется. При сверлении деревянных изделий рекомендуется применять специальные свёрла по дереву.

Начинать работу лучше всего с разметки, обозначив карандашом место для отверстия. Далее, уперев конец сверла в намеченную точку, включить максимальные обороты вращения и плавно погрузить сверло в древесину. Если отверстие глубокое — время от времени нужно вытаскивать вращающееся сверло на поверхность, что бы оно смогло освободиться от стружки.

Часто в современной жизни можно столкнуться с необходимостью сделать отверстие в пластмассе. В основном пластмасса сверлится так же, как и древесина, так как является мягким материалом. Некоторые синтетические материалы (например, эбонит, текстолит, капролон) обладают большой твёрдостью. Для обработки таких пластиков лучше использовать свёрла, предназначенные для металла.

Как сделать паз в деревянной доске

Если нужно сделать в деревянной доске паз, это можно сделать электрической дрелью.

Паз в доске делается электродрелью

Для изготовления паза необходимо проделать следующие шаги:

1. Взять сверло по дереву, диаметр которого соответствует ширине будущего паза.
2. Вдоль паза наметить отверстия так, чтобы их центры находились на расстоянии половины диаметра сверла.
3. Просверлить все отверстия на глубину 2–3 мм — так сверло не уведёт.
4. Просверлить все отверстия до конца.
5. Напильником удалить перемычки (если остались) и сгладить неровности.

Кирпич — довольно мягкий материал, поэтому его сверление под силу обычной электродрели с функцией удара.

Просверлить кирпич способна простая дрель

Сверление кирпичной стены выполняется следующим образом:

1. Отметить карандашом или маркером место будущего отверстия.
2. Поставить на отметку керн или старое сверло.
3. Нанести 2–3 удара молотком, чтобы на кирпиче осталось углубление — тогда сверло не уведёт.
4. Установить в дрель сверло, включить режим удара.
5. Просверлить отверстие, плавно нажимая на инструмент.

Примечание. Если готовое отверстие должно быть более 10 мм, рекомендуется сначала просверлить отверстие сверлом меньшего диаметра — 6–8 мм, а затем, рассверлить до нужного диаметра.

Видео: сверление кирпичной стены

Основные неисправности дрели и способы их устранения

Какой бы совершенной ни была техника, рано или поздно, наступает момент, когда технологический ресурс исчерпан, а та или иная деталь требует замены.

Электродрель не исключение. Вот перечень возможных, наиболее распространённых неполадок:

1. Сбой в работе электродвигателя (электропитание исправно, но двигатель не вращается).
2. Изнашивание или обгорание угольных щёток (при работе устройства щётки сильно искрят).
3. Выход из строя подшипников опоры двигателя (слышен гул мотора, но вращения нет, или патрон вращается прерывисто, со скрежетом).

Кроме того, причины неустойчивой работы электродрели могут быть связаны с целостностью сетевого шнура или западанием пусковой кнопки. Такие проблемы решаются заменой кабеля и профилактической очисткой кнопки от мусора и пыли.

Для починки дрели в домашних условиях потребуется много специальных инструментов, в том числе и электроизмерительных. Если их нет, дешевле отдать дрель на ремонт в сервисный центр. Замена угольных щёток вполне по силам домашнему мастеру.
Во всех новых моделях дрелей конструкторы предусмотрели быстрый доступ к месту крепления щёток и простую их замену.

Щётки прячутся под крышкой над коллектором двигателя

Насадки на дрель и их установка

Кроме сверления отверстий, электродрель способна выполнять множество других разнообразных операций. Для этого разработаны и производятся различные насадки, с помощью которых можно шлифовать, полировать, резать или затачивать. Все насадки крепятся в патрон дрели, так же как и обычное сверло.

Полировочная насадка

Предназначена для полировки поверхностей с помощью абразивных материалов. Это может быть наждачная бумага или войлочная основа, на которую наносится паста ГОИ. Насадка представляет собой вращающуюся плоскую поверхность, которой обрабатывают шлифуемый материал.

Сменные листы наждачной бумаги крепятся на «липучку»

Насадки для грубой очистки материалов

Для зачистки металлических поверхностей (например, труб) применяются проволочные насадки (корщётки). Представляют собой цилиндр, на поверхности которого расположены жёсткие щетинки из металлической проволоки. Выпускаются со щетиной разной жёсткости начиная от тонкой проволоки, и заканчивая кусками тросов.

Ворс щёток сделан из оцинкованной проволоки

Насадка «сверчок»

Насадка под названием «сверчок», превращает дрель в высечные ножницы по металлу.

Насадка зажимается в патрон дрели — готовы ножницы по металлу

С помощью «сверчка» можно прорезать отверстия в металлических листах толщиной до 1,6 мм. Насадка очень хорошо зарекомендовала себя в кровельных работах, когда необходимо подгонять и раскраивать металлические листы заданной формы.

Видео: насадка-ножницы по металлу «Сверчок»

Насадка — напильник

Насадка из абразивного материала позволяет существенно облегчить труд при выполнении работ по заточке деталей, подгонке пазов и отверстий. Представлены широким набором заточных камней разнообразной формы и размеров. Среди насадок есть конические, цилиндрические, плоские, сферические камни.

Несмотря на миниатюрность, насадки очень эффективны в работе

Фрезеровочные насадки

Насадки на дрель, предназначенные для выполнения фрезеровочных работ по дереву или пластмассе, также называют шарошками. С их помощью можно сделать канавку, паз, выемку заданных размеров.

Шарошки выпускаются разных форм и размеров

По форме и назначению шарошки делятся на:

• цилиндрические;
• дисковые;
• концевые и торцовые;
• фасонные.

Тип фрезы подбирается под определённую задачу в соответствии с плотностью материала и мощностью электродрели.

Прочие насадки

Для распила материалов

Существует насадка, при помощи которой можно производить пиление древесины, металла или пластика. Принцип действия её механизма схож с устройством электрического лобзика. В комплект входит набор пилок с различной формой и количеством зубьев. Такая насадка легко справится с распилом деревянной доски толщиной до 20 мм, а также ДСП или фанеры. Для резания более массивных заготовок всё-таки лучше применять электролобзик.

Для сверления больших отверстий

Для сверления отверстий большого диаметра выпускаются специальные приспособления и инструменты, которые можно применять как оснастку для электродрели. Для изготовления больших отверстий используют:

• коронки — стальные цилиндры с зубьями или напылением — для дерева, камня или плитки;
• перьевые свёрла — металлические пластины с центром и двумя лопастями — для дерева и фанеры;
• балочные свёрла — длинные штифты со спиральными канавками — для сверления толстых деревянных балок;
• свёрла Форстнера — особой формы инструмент с многочисленными режущими кромками — для точных и чистых отверстий в дереве.

Для закручивания крепежа

Большое распространение и применение получили насадки на дрель, предназначенные для вкручивания шурупов, болтов и гаек. Их разнообразие сравнимо только с тем огромным спектром изделий, который существует в мире крепежа. С данными насадками при условии, что диапазон частоты оборотов дрели включает в себя тихоходные режимы, электродрель превращается в полноценный шуруповёрт или гайковёрт.

Набор насадок для завинчивания шурупов и гаек

Дрель-миксер

Нельзя также обойти вниманием и такую полезную практическую функцию электродрели, как применение её в роли миксера при перемешивании красок, гипсовых и других смесей.

Используя специальный венчик для замешивания, можно с успехом придать нужный оттенок краске в домашних условиях или размешать клей для наклейки обоев. Кроме того, лёгкие строительные смеси, такие как гипс или шпаклёвка, также можно замешивать с применением дрели.

При этом следует помнить, что чрезмерные перегрузки на дрель могут повредить основной механизма инструмента — электромотор. Не рекомендуется применять дрель в качестве миксера при замесе тяжёлых бетонных смесей.
Для этого существуют специальные бетономешалки и смесители.

Внимание! Если корпус дрели нагрелся, а мотор натужно гудит, следует остановиться и дать аппарату время остыть.

Дрель-сверлильный станок

Дрель можно использовать в качестве сверлильного станка. Сверлить заготовки будет гораздо удобнее. В магазинах продаются готовые стойки с зажимом для дрели, рычагом подачи и тисками.

Стойка для дрели превращает бытовой инструмент в сверлильный станок

Сверлильный станок из электродрели можно сделать своими руками.
Такой станок состоит из станины, вертикальной стойки, вращательного механизма и устройства подачи. Несмотря на простоту конструкции, станок значительно повышает точность обработки деталей.

Видео: сверлильный станок из дрели своими руками

В числе многочисленных насадок на электродрель, выпускаемых промышленностью, встречаются и такие «экзотические» экземпляры, как насадка-насос для перекачки жидкостей или специальная насадка для ощипывания перьев домашней птицы. В повседневной жизни они не так часто востребованы, как столярный и слесарный инструмент, который применяется практически в каждом доме.

Электрическая дрель поможет сэкономить деньги и сберечь силы. Для домашних и разовых работ не нужно покупать несколько профессиональных машин. Специальные насадки сделают инструмент универсальным: сверление и резание, шлифование и точение, замешивание и долбление — вот далеко не полный перечень операций, доступных для дрели. Чтобы работа была в радость, необходимо соблюдать правила безопасности

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный , которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

При помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие.

Иногда возникает потребность распилить довольно твердую доску на несколько планок. Вручную такую работу не осилить, а покупать заводской циркулярный станок ради единичного случая нерентабельно. Выход есть весьма простой — делается небольшого размера циркулярка из обычной дрели.

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает.
Конструкция его предельна простая:

• основание из толстой доски или куска ДСП;
• рабочая поверхность;
• стойки;
• вал с дисковой пилой;
• электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола
выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный
— когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Меры безопасности

При работе на любом станке необходимо строго выполнять правила следующие правила:

• место предстоящей работы надо освободить от лишних материалов и инструментов;
• заготовки подаются плавно без рывков и перекосов, чтобы не заклинило режущий инструмент;
• плоскость вращения дисковой пилы надо ограничить сверху специальным защитным кожухом
  ;
• станок надо содержать в чистоте и убирать после каждого использования;
• если долго не используется мини-пилорама, то все металлические детали смазать машинным маслом.

Этот небольшого размера станок может разрезать не только деревянные доски. Если установить на нем специальные фрезы, то можно обрабатывать детали из латуни и других цветных металлов, пластмассы или пропилена.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило
   , надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильный
   станок
   — есть специальные держатели для вертикального сверления или стойки.
3. Токарный
   станок
   небольшого размера для обработки древесины.
4. Мини-бормашину
   для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели
   .
6. Болгарка из дрели
   делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки
   для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели
   .
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор
   , сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата
. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак
с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка
прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник
в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Важно! При работе на токарном станке не забывайте о безопасности, обязательно надеть защитные очки, рукава одежды должны плотно облегать предплечья.

Токарный
станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов
. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты
. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Первый электродвигатель изобрёл в 1834 году русский учёный Б.С. Якоби. В последующие 30 лет на базе электрического мотора стали появляться рабочие инструменты. Первая дрель начала работать в 1868 году в кабинете американского дантиста Д. Грина. Современный вид инструмент приобрёл в 1916 году, когда механики Блэк и Деккер оформили корпус в виде пистолета с кнопкой на месте спускового крючка.

Для чего обычно используется дрель

Главным предназначением электродрели является сверление различных материалов. Расчёты технических показателей при проектировании новых моделей проводятся исходя именно из этой задачи.

Во время работы электромотор вращает патрон с зажатым в нём сверлом. Скорость движения регулируется с помощью специального реостата, управляемого пусковой кнопкой. Направление движения можно изменять переключением рычага реверса. Функция изменения направления вращения поможет, если сверло заклинило на выходе из материала. Кроме этого со специальными насадками дрель можно использовать как шуруповёрт — закручивать и отвинчивать саморезы.

Многофункциональность инструмента предусмотрена его конструкцией

Часто дрели имеют две или больше скоростей. Достигается это при помощи редуктора, соединяющего двигатель с рабочим валом. Изменение передаточного числа шестерёнок редуктора приводит к изменению скорости вращения и мощности рабочего инструмента.

Видео: дрель — взгляд изнутри

Электроинструменты данной категории имеют, как правило, два основных режима работы. Штатный режим сверления и сверление с ударом. Штатный режим используется во время слесарных и плотницких работ. Ударное сверление предназначено для проделывания отверстий в каменных стенах, бетоне и кирпиче.

Ударный механизм дрели состоит из двух, соосно расположенных храповиков, которые при взаимодействии придают рабочему валу дополнительное поступательное движение. При этом используются специальные свёрла с твердосплавными напайками на конце рабочей части. Сила удара такого механизма зависит от внешнего давления на дрель. Чтобы сверление проходило быстро, на корпус необходимо приложить усилие в 10–15 кг.

Подготовка к работе

Готовность дрели к работе определяется следующими условиями:

• прибор подключён к розетке (для дрелей, работающих от электрической сети);
• аккумулятор заряжен и установлен в отсек (для аккумуляторных инструментов);
• в патрон установлено сверло.

Внимание! Чтобы отверстие получилось гладким, режущая кромка сверла должно быть остро заточена. Возьмите новое сверло или наточите старое при помощи точильного камня.

Чтобы проверить питание, можно нажать пусковую кнопку. Если патрон быстро вращается, значит на мотор подаётся электрический ток и инструмент готов к работе. Если патрон аккумуляторной дрели крутится медленно, батарея разряжена — её нужно поставить на зарядку.

Как правильно вставить сверло?

Чтобы правильно вставить сверло в патрон, надо знать следующее. Отверстие, предназначенное для зажима инструмента, имеет в глубину не более 2 см. Чем глубже будет посажено сверло, тем надёжнее оно будет держаться в патроне. Зажимные механизмы патронов бывают двух видов:

• ручные, затягиваются усилием руки;
• ключевые, заворачиваются при помощи ключа.

В последние годы бытовые модели дрелей оснащаются ручным (быстрозажимным) патроном — он проще устроен и быстрее приводится в действие.

Чтобы установить сверло в патрон нужно выполнить следующие шаги:

1. Повернуть патрон против часовой стрелки. Губки должны разойтись на расстояние, чуть больше диаметра сверла.
2. Вставить сверло между губок до упора.
3. Плавно повернуть патрон по часовой стрелке, следя, чтобы сверло зажималось равномерно со всех сторон.
4. Затянуть губки рукой или ключом.

Внимание! Перед сверлением включите дрель и посмотрите на сверло. Правильно установленный инструмент не бьёт и выглядит гладкой линией.

Видео: как вставить сверло и закрепить его

При фиксации сверла в патроне можно прилагать значительные усилия, особенно если сверло имеет большой диаметр. При этом следует помнить, что потом придётся делать обратную операцию, чтобы извлечь сверло или заменить его другим. Зажимая сверло, ищите «золотую середину»: крепите сверло надёжно, но чтобы его можно было без проблем извлечь из патрона.
Требуемое усилие легко определяется после небольшой практики — включается мышечная память.

Как вытащить сверло из патрона?

Перед извлечением сверла убедитесь, что дрель отключена от розетки, исключите случайное нажатие на кнопку пуска аккумуляторного инструмента. Вытаскивать сверло следует только после полной остановки вращения патрона.

Внимание! Никогда не тормозите патрон руками, это может привести к травме.

Если дрель оснащена быстрозажимным патроном, действия по извлечению сверла следующие:

1. Снять палец с пусковой кнопки.
2. Дождаться полной остановки вращения патрона.
3. Взять патрон за основание одной рукой. Другой рукой провернуть его против часовой стрелки.
4. Когда кулачки патрона разойдутся на достаточное расстояние, извлечь сверло.
5. Аккуратно положить сверло на стол, следя, чтобы оно не укатилось.

Если дрель оборудована патроном с ключом, следуют сделать следующее:

1. Выключить дрель, дождаться остановки патрона.
2. Вставить ключ в отверстие патрона.
3. Повернуть ключ против часовой стрелки так, чтобы он сдвинул патрон.
4. Открутить патрон рукой, чтобы губки освободили сверло.
5. Извлечь сверло из патрона.
6. Поместить ключ в отверстие на проводе, чтобы не потерялся.

Видео: как поменять сверло

Как правильно пользоваться дрелью?

Дрель — мощный электрический инструмент, который является источником опасности. Основные правила безопасной работы с дрелью следующие:

• Перед началом работы надёжно закрепить заготовку в тисках или струбцинами. Запрещается держать деталь в руках.
• Прочно закрепить сверло или оснастку в патроне. Подтянуть патрон руками или затянуть ключом. Обязательно вытащить ключ из отверстия в патроне.
• Работая с твёрдыми и массивными материалами, держать электроинструмент двумя руками.
• Не давить сильно на корпус дрели, чтобы сверло не заклинило. Уменьшить нажим на выходе сверла из заготовки.
• Использовать персональные средства защиты: очки, респиратор, перчатки.
• Переключать режимы и менять инструмент только после полной остановки патрона.
• Сметать стружку только щёткой.

Как сделать вертикальное или горизонтальное отверстие

Чтобы сделать вертикальное или горизонтальное отверстие, необходимо выполнить следующие шаги:

1. Разметить место для отверстия.
2. Установить в патрон сверло необходимого диаметра.
3. Поднести инструмент и установить сверло к отметке.
4. Плавно запустить двигатель и надавить на корпус дрели.
5. Когда отверстие будет готово вынуть дрель, не выключая мотор.
6. Отпустить пусковую кнопку, дождаться остановки патрона.
7. Положить дрель на ровную поверхность.

Внимание! Нельзя отвлекаться от работы до тех пор, пока отверстие не будет полностью готово.

Как сделать отверстие перпендикулярно поверхности или под углом

Если необходимо сделать отверстие перпендикулярно поверхности, можно использовать транспортир или угольник. Домашние мастера придумали, как просверлить отверстие под углом 90 градусов к поверхности без угломера. На поверхность заготовки кладётся старый компакт-диск. Сверло выравнивается так, чтобы видимая часть сверла совпадала с его отражением в «зеркале» диска. В этом случае отверстие будет выполнено строго перпендикулярно к поверхности.

Когда сверло перпендикулярно к поверхности, линия сверла совпадает с его отражением в компакт-диске

Если требуется, чтобы отверстие шло под углом к поверхности, необходимо закрепить под этим углом заготовку. Самые точные отверстия выйдут, если использовать специальную стойку-зажим для дрели.

Угловая стойка закрепляет дрель под наклоном

Как сверлить металл

Сверление металлических поверхностей имеет свои особенности. Прежде всего, нужно подобрать сверло, предназначенное для этих целей. Сверло по дереву или камню не годится для металла, нержавейки или чугуна.
Различаются эти свёрла не только маркой стали, но и углом заточки режущей кромки.

При работе нет необходимости вращать сверло с большой скоростью, сверло будет проскальзывать по поверхности, не цепляя материал. Оптимальные обороты при сверлении металла — низкие, когда невооружённым глазом видно, как образуется тонкая стружка. Давление на дрель может быть значительным, но в разумных пределах, таким, чтобы не сломалось сверло. При сверлении стали и чугуна рекомендуется смазывать сверло машинным маслом для охлаждения.

Чтобы сверло зацепилось за твёрдый материал, рекомендуется сделать в точке сверления углубление слесарным керном. Сверло не уведёт в сторону.

Как сверлить бетон

При сверлении бетона, камня или кирпича выделяется много пыли, из-под сверла могут вылетать мелкие осколки. Необходимо использовать респиратор для защиты органов дыхания и очки для защиты глаз.

Совет. Уменьшить количество пыли можно, смочив заготовку или место сверления водой.

Если нужно сверлить бетон, то оптимальным вариантом будет применение свёрл, оснащённых победитовой напайкой на конце. Такие свёрла лучше всего справляются с задачей, по мере необходимости их можно периодически затачивать.

Ударный режим заложен в конструкцию дрели для сверления каменных предметов. Пользоваться режимом удара нужно осмотрительно.
Если сверлится плитка, включать его не стоит, так как удар неизбежно приведёт к раскалыванию керамики. То же самое можно сказать и о пустотелом кирпиче — он плотный, но хрупкий.

Внимание! При сверлении камня и бетона сверло сильно нагревается. Прежде чем заменять инструмент, дождитесь его охлаждения, чтобы не получить ожог.

Как сверлить дерево

Древесина — мягкий и удобный для сверления материал, прекрасно обрабатывается и шлифуется. При сверлении деревянных изделий рекомендуется применять специальные свёрла по дереву.

Начинать работу лучше всего с разметки, обозначив карандашом место для отверстия. Далее, уперев конец сверла в намеченную точку, включить максимальные обороты вращения и плавно погрузить сверло в древесину. Если отверстие глубокое — время от времени нужно вытаскивать вращающееся сверло на поверхность, что бы оно смогло освободиться от стружки.

Часто в современной жизни можно столкнуться с необходимостью сделать отверстие в пластмассе. В основном пластмасса сверлится так же, как и древесина, так как является мягким материалом. Некоторые синтетические материалы (например, эбонит, текстолит, капролон) обладают большой твёрдостью. Для обработки таких пластиков лучше использовать свёрла, предназначенные для металла.

Как сделать паз в деревянной доске

Если нужно сделать в деревянной доске паз, это можно сделать электрической дрелью.

Паз в доске делается электродрелью

Для изготовления паза необходимо проделать следующие шаги:

1. Взять сверло по дереву, диаметр которого соответствует ширине будущего паза.
2. Вдоль паза наметить отверстия так, чтобы их центры находились на расстоянии половины диаметра сверла.
3. Просверлить все отверстия на глубину 2–3 мм — так сверло не уведёт.
4. Просверлить все отверстия до конца.
5. Напильником удалить перемычки (если остались) и сгладить неровности.

Кирпич — довольно мягкий материал, поэтому его сверление под силу обычной электродрели с функцией удара.

Просверлить кирпич способна простая дрель

Сверление кирпичной стены выполняется следующим образом:

1. Отметить карандашом или маркером место будущего отверстия.
2. Поставить на отметку керн или старое сверло.
3. Нанести 2–3 удара молотком, чтобы на кирпиче осталось углубление — тогда сверло не уведёт.
4. Установить в дрель сверло, включить режим удара.
5. Просверлить отверстие, плавно нажимая на инструмент.

Примечание. Если готовое отверстие должно быть более 10 мм, рекомендуется сначала просверлить отверстие сверлом меньшего диаметра — 6–8 мм, а затем, рассверлить до нужного диаметра.

Видео: сверление кирпичной стены

Основные неисправности дрели и способы их устранения

Какой бы совершенной ни была техника, рано или поздно, наступает момент, когда технологический ресурс исчерпан, а та или иная деталь требует замены.

Электродрель не исключение. Вот перечень возможных, наиболее распространённых неполадок:

1. Сбой в работе электродвигателя (электропитание исправно, но двигатель не вращается).
2. Изнашивание или обгорание угольных щёток (при работе устройства щётки сильно искрят).
3. Выход из строя подшипников опоры двигателя (слышен гул мотора, но вращения нет, или патрон вращается прерывисто, со скрежетом).

Кроме того, причины неустойчивой работы электродрели могут быть связаны с целостностью сетевого шнура или западанием пусковой кнопки. Такие проблемы решаются заменой кабеля и профилактической очисткой кнопки от мусора и пыли.

Для починки дрели в домашних условиях потребуется много специальных инструментов, в том числе и электроизмерительных. Если их нет, дешевле отдать дрель на ремонт в сервисный центр. Замена угольных щёток вполне по силам домашнему мастеру.
Во всех новых моделях дрелей конструкторы предусмотрели быстрый доступ к месту крепления щёток и простую их замену.

Щётки прячутся под крышкой над коллектором двигателя

Насадки на дрель и их установка

Кроме сверления отверстий, электродрель способна выполнять множество других разнообразных операций. Для этого разработаны и производятся различные насадки, с помощью которых можно шлифовать, полировать, резать или затачивать. Все насадки крепятся в патрон дрели, так же как и обычное сверло.

Полировочная насадка

Предназначена для полировки поверхностей с помощью абразивных материалов. Это может быть наждачная бумага или войлочная основа, на которую наносится паста ГОИ. Насадка представляет собой вращающуюся плоскую поверхность, которой обрабатывают шлифуемый материал.

Сменные листы наждачной бумаги крепятся на «липучку»

Насадки для грубой очистки материалов

Для зачистки металлических поверхностей (например, труб) применяются проволочные насадки (корщётки). Представляют собой цилиндр, на поверхности которого расположены жёсткие щетинки из металлической проволоки. Выпускаются со щетиной разной жёсткости начиная от тонкой проволоки, и заканчивая кусками тросов.

Ворс щёток сделан из оцинкованной проволоки

Насадка «сверчок»

Насадка под названием «сверчок», превращает дрель в высечные ножницы по металлу.

Насадка зажимается в патрон дрели — готовы ножницы по металлу

С помощью «сверчка» можно прорезать отверстия в металлических листах толщиной до 1,6 мм. Насадка очень хорошо зарекомендовала себя в кровельных работах, когда необходимо подгонять и раскраивать металлические листы заданной формы.

Видео: насадка-ножницы по металлу «Сверчок»

Насадка — напильник

Насадка из абразивного материала позволяет существенно облегчить труд при выполнении работ по заточке деталей, подгонке пазов и отверстий. Представлены широким набором заточных камней разнообразной формы и размеров. Среди насадок есть конические, цилиндрические, плоские, сферические камни.

Несмотря на миниатюрность, насадки очень эффективны в работе

Фрезеровочные насадки

Насадки на дрель, предназначенные для выполнения фрезеровочных работ по дереву или пластмассе, также называют шарошками. С их помощью можно сделать канавку, паз, выемку заданных размеров.

Шарошки выпускаются разных форм и размеров

По форме и назначению шарошки делятся на:

• цилиндрические;
• дисковые;
• концевые и торцовые;
• фасонные.

Тип фрезы подбирается под определённую задачу в соответствии с плотностью материала и мощностью электродрели.

Прочие насадки

Для распила материалов

Существует насадка, при помощи которой можно производить пиление древесины, металла или пластика. Принцип действия её механизма схож с устройством электрического лобзика. В комплект входит набор пилок с различной формой и количеством зубьев. Такая насадка легко справится с распилом деревянной доски толщиной до 20 мм, а также ДСП или фанеры. Для резания более массивных заготовок всё-таки лучше применять электролобзик.

Для сверления больших отверстий

Для сверления отверстий большого диаметра выпускаются специальные приспособления и инструменты, которые можно применять как оснастку для электродрели. Для изготовления больших отверстий используют:

• коронки — стальные цилиндры с зубьями или напылением — для дерева, камня или плитки;
• перьевые свёрла — металлические пластины с центром и двумя лопастями — для дерева и фанеры;
• балочные свёрла — длинные штифты со спиральными канавками — для сверления толстых деревянных балок;
• свёрла Форстнера — особой формы инструмент с многочисленными режущими кромками — для точных и чистых отверстий в дереве.

Для закручивания крепежа

Большое распространение и применение получили насадки на дрель, предназначенные для вкручивания шурупов, болтов и гаек. Их разнообразие сравнимо только с тем огромным спектром изделий, который существует в мире крепежа. С данными насадками при условии, что диапазон частоты оборотов дрели включает в себя тихоходные режимы, электродрель превращается в полноценный шуруповёрт или гайковёрт.

Набор насадок для завинчивания шурупов и гаек

Дрель-миксер

Нельзя также обойти вниманием и такую полезную практическую функцию электродрели, как применение её в роли миксера при перемешивании красок, гипсовых и других смесей.

Используя специальный венчик для замешивания, можно с успехом придать нужный оттенок краске в домашних условиях или размешать клей для наклейки обоев. Кроме того, лёгкие строительные смеси, такие как гипс или шпаклёвка, также можно замешивать с применением дрели.

При этом следует помнить, что чрезмерные перегрузки на дрель могут повредить основной механизма инструмента — электромотор. Не рекомендуется применять дрель в качестве миксера при замесе тяжёлых бетонных смесей.
Для этого существуют специальные бетономешалки и смесители.

Внимание! Если корпус дрели нагрелся, а мотор натужно гудит, следует остановиться и дать аппарату время остыть.

Дрель-сверлильный станок

Дрель можно использовать в качестве сверлильного станка. Сверлить заготовки будет гораздо удобнее. В магазинах продаются готовые стойки с зажимом для дрели, рычагом подачи и тисками.

Стойка для дрели превращает бытовой инструмент в сверлильный станок

Сверлильный станок из электродрели можно сделать своими руками.
Такой станок состоит из станины, вертикальной стойки, вращательного механизма и устройства подачи. Несмотря на простоту конструкции, станок значительно повышает точность обработки деталей.

Видео: сверлильный станок из дрели своими руками

В числе многочисленных насадок на электродрель, выпускаемых промышленностью, встречаются и такие «экзотические» экземпляры, как насадка-насос для перекачки жидкостей или специальная насадка для ощипывания перьев домашней птицы. В повседневной жизни они не так часто востребованы, как столярный и слесарный инструмент, который применяется практически в каждом доме.

Электрическая дрель поможет сэкономить деньги и сберечь силы. Для домашних и разовых работ не нужно покупать несколько профессиональных машин. Специальные насадки сделают инструмент универсальным: сверление и резание, шлифование и точение, замешивание и долбление — вот далеко не полный перечень операций, доступных для дрели. Чтобы работа была в радость, необходимо соблюдать правила безопасности

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный , которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

При помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие.

Ручная дрель — это безотказный сверлильный инструмент, который полвека назад пользовался огромной популярностью. Как только появились электрические дрели, востребованность ручных устройств снизилась, однако не исчезла полностью. Сегодня этот инструмент наверняка пылится в гараже, и каждый задается вопросом, что можно сделать из старой ручной дрели. Можно попробовать продать инструмент, однако не торопитесь, выручить за этот инструмент удастся не более 100 рублей, а вот изготовив полезные самоделки, получится уникальный агрегат. Что можно изготовить из рассматриваемого инструмента, рассмотрим с подробным описанием.

Интересные факты о ручной дрели

Рассматриваемый инструмент с момента его изобретения, применялся активно для сверления деревянных и металлических конструкций, а для сверления бетона такой прибор не предназначен. Это связано с тем, что в устройстве отсутствует ударная функция, поэтому пробурить отверстие в бетоне таким инструментом практически нереально. Однако домашние умельцы находили выход из ситуации. Во время сверления бетона наносились периодические удары молотком по пятке, что позволяло продвигаться сверлу внутрь материала.

Основной недостаток инструмента знает каждый, кому хоть раз приходилось его использовать. Он заключается в необходимости прикладывания физических усилий. Если при сверлении дерева требовалось немного усилий, то при работе с металлом и бетоном, уходило как минимум несколько часов на достижение результатов.

Это интересно!
Достоинство, которое сохраняется за ручной дрелью даже сегодня, заключается в автономности инструмента. Он не требует подключения к электричеству, и не имеет съемных аккумуляторов. Именно поэтому, отправляясь на дачу или при работе в полевых условиях, не забывайте взять с собой ручную дрель.

Принцип работы рассматриваемого инструмента простой, и заключается на передаче вращательных манипуляций от рукоятки на патрон инструмента через пару шестеренчатых передач. Шестерни способствуют увеличению скорости вращения патрона, но при этом снижается сила момента. Простая и незамысловатая конструкция делает рассматриваемым инструмент не только ремонтопригодным, но еще долговечным. Все, что нужно для продления срока службы — это следить за количеством смазочного материала на шестернях инструмента.

Итак, если вы вспомнили конструкцию механизма ручной дрели, а также, что она собой представляет, тогда пора разобраться, что можно сделать из этого инструмента.

Приспособление для закручивания и выкручивания длинных саморезов

Чтобы выкрутить или закрутить длинный саморез в дерево, понадобится приложить немало усилий. Если вы пробовали сделать это при помощи шуруповерта или электрической дрели, то знаете, что сделать это достаточно сложно. На некоторое углубление саморез «войдет» в древесину, однако закрутить его полностью электрическими инструментами практически невозможно. Вручную также сделать это крайне трудно, поэтому на помощь стоит позвать старую ручную дрель.

В переделке инструмент для завинчивания или вывинчивания длинных саморезов не нуждается. Необходимо только зажать в цанговом патроне устройства соответствующего размера биту, и приступить к делу. Эффективность применения ручного инструмента при завинчивании длинных саморезов на порядок выше по сравнению с маломощными шуруповертами и высокооборотистыми электродрелями.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку

2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится

3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию

4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным

5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом

6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)

7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы

8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок

10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений

11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров

12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.

13. Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона

14. В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка

15. После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать


Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Какими достоинствами обладает насадка из старой дрели на шуруповерт

Разобравшись с тем, что можно сделать из устаревшей ручной дрели, необходимо выяснить плюсы этого приспособления. К таковым плюсам относятся:

1. Крутящий момент повышается в 6-7 раз. Это значит, что во столько раз возрастает усилие от шуруповерта

2. Возможность доступа к болтам и гайкам, которые находятся в труднодоступных местах

3. Для изготовления приспособы не понадобятся дополнительные материалы, так как все можно сделать своими руками

4. Отсутствие необходимости докупать расходные материалы


Кроме того, что приспособление можно использовать для завинчивания и вывинчивания крепежей и больших шурупов, устройство еще и позволяет быстро закручивать и выкручивать их. Таким приспособлением вы точно останетесь довольны. Как его изготовить, подробно показано на видео инструкции ниже.

Что еще можно сделать из старой ручной дрели — быстровёртка

Выше описан процесс изготовления самоделки из старой дрели двухскоростного типа, которая имеет 4 шестерни. Однако есть и односкоростные устройства, которые также можно применить для изготовления самоделки. Из такого типа инструмента можно изготовить отвертку, работа которой выполняется одной рукой. Это очень удобно, когда вторая рука занята. Называется такое приспособление быстроверткой, а принцип его изготовления следующий:

1. Взять старую струбцину или сварить П-образную раму, на которой будут располагаться составные детали самоделки

2. С одной стороны приварить неподвижную рукоятку, а также подвижный курок (из стали толщиной не менее 1,5 мм), который соединен с ¼-1/5 части конической шестерни от инструмента

3. С другой стороны П-образной рамы крепится вал, на которой фиксируется патрон и коническая шестерня, соединенная с полушестерней от курка

4. При нажатии на рукоятку, происходит движение патрона за счет передачи момента

5. В патрон закрепляется бита с соответствующего типа, после чего можно приступать к работе


Есть у этой самоделки один недостаток — это необходимость отсоединения биты от крепежного элемента, чтобы вернуть рукоятку в исходное положение. Пример такого изобретения показан на фото ниже.

Изготовление станка для намотки катушек из дрели

Что еще можно изготовить из старой ручной дрели, которая уже более 10 лет пылиться в гараже. Конечно, же можно изготовить простейшее приспособление, которое позволит наматывать катушки. Наматывать можно не только нитки и канаты, но еще и проволоку, например, при перемотке электрических двигателей.

Конструкция такого станка очень простая, и для его изготовления понадобится воспользоваться следующими устройствами:

1. Тиски — в них крепится неподвижная рукоятка или упор инструмента, расположенный в горизонтальном положении

2. Брусок из дерева соответствующего размера, который располагается возле патрона. Этот брусок выступает в роли упора, удерживая инструмент в горизонтальном положении

3. В патрон инструмента крепится катушка или другие устройства, на которые происходит намотка материала — проволоки, каната, нитей и т.п.


Фото такого устройства показано на фото ниже. Если закрепить в патроне точильный круг, то инструмент можно использовать в качестве ручного точила.

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента

2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины

3. Под шпильки в уголках просверливаются отверстия

4. Эти уголки отверстиями надеваются на шпильки

5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента

6. Устанавливается и закрепляется дрель к подвижной части

7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины


Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Изготовление трещотки из старой ручной дрели

На этом спектр возможностей инструмента не заканчивается. Еще из старой и ненужной ручной дрели можно сделать удобный ключ трещотку. Причем применять его можно, как обычный ключ, то есть затяжку выполнять от руки, так и в паре с шуруповертом.

Для изготовления инструмента понадобятся две конусные шестерни и вал от дрели, а также стальные трубки, пластинки и сварочный аппарат. Процесс изготовления инструмента подробно показан в видео материале. В итоге получается универсальный ручной инструмент, который точно крепче современных ключей-трещоток.

Как видно, ручная дрель — это вполне интересный инструмент, из которого можно изготовить разные самоделки, расширив возможности, а также упростив свой труд. Если вы придумали, что еще можно сделать из ручной дрели, обязательно сообщите об этом, так как это поможет людям использовать устаревший инструмент для новых реализации новых действий.

На чтение
7 мин.
Опубликовано
24.11.2018

Не секрет, что в мастерской у каждого домашнего умельца находят свое место инструменты, которые по праву могли бы уйти на «заслуженный покой». Не поднимается рука хозяина выбросить из своей жизни инструмент, который с одной стороны, уже устарел, с другой – до сих пор может решить ту или иную задачу. А может и послужить основой для нужной мастеру «самоделки».

Вот и старая ручная дрель советских времен может сослужить службу в качестве насадки для шуруповерта, ключа для открывания и закрывания болтов, устройства для снятия изоляции из кабелей и других приспособлений. Можно придумать много разных инструментов, всё ограничивается лишь вашей фантазией.

А какой хозяин откажет себе в удовольствии украсить свой дом или мастерскую винтажной дрелью?

Ключ

Для «ключа-самоделки» нам нужно только две шестеренки малой и большой плоской из старой ручной дрели.

Только обязательно стальные, а не чугунные.

Дополнительно требуется небольшие материалы, которые есть в доме у каждого мастера.

Конечно же не обойдется без сварочного оборудования, точильного станка, дрели и мелких инструментов. Вся технология выполнения самодельного ключа состоит из следующих этапов:

1. Разбираем старую ручную дрель. Выбивая шплинты, освободим малую и большую плоскую шестерни. Только эти детали из дрели нам в дальнейшем понадобятся.
2. С помощью точильного станка изготовляем короткую ось. Запрессовываем ее в большую плоскую шестеренку.
3. Детали обваривают аргонной сваркой. Если используется обычный электрод, то после сварочного процесса нужно зачистить и спланировать шов.
4. Подготовим для ключа две шины – короткую и длинную (плоские полосы металла). В обеих шинах сверлим отверстия, равные по диаметру оси вала. На обеих шинах с помощью станка и молотка делаем г-ообразный двойной изгиб под прямыми углами, предварительно незначительно размягчив металл сваркой. На более длинной шине – более глубокий изгиб, на короткой – незначительный. Это делается для того, чтобы короткая шина огибала плоскую шестерню, а длинная – малую шестерню.
5. Подготовим металлический кругляк (вал) и две полдюймовые трубки. Кругляк должен заходить в трубку и свободно вращаться в ней.
6. Протачиваем на станке одну сторону кругляка, чтобы его диаметр был равен внутреннему диаметру малой шестерни. Одеваем на сделанный вал вышеупомянутую шестеренку. Сверлильным станком проделываем в валу два отверстия и соединяем шплинтом кругляк (вал) и малую шестерню.
7. Собираем ключ в одну конструкцию. Прикладываем шестеренки между двумя шинами таким образом, что согнутая более короткая шина находится со стороны большой плоской шестерни. А длинная — огибает малую шестеренку. При этом, короткая шестерня установлена под углом 90 градусов к оси большой плоской шестерни.
8. Малая и большая шестерни дрели должны соприкасаться зубчатыми частями, т.е. если сказать проще — совпадать по своему ходу, таким образом передавая вращение друг другу.
9. Производим сварку, где оба конца длинной и короткой шины соединяем с трубкой, внутри которой находится вал с короткой шестерней.
10. Остается сделать рукоятку. Для этого привариваем второй кусок трубки к валу.
11. Со стороны короткой шины вал с большой плоской шестерней обтачивается болгаркой по форме квадрата. Это делается для того, чтобы надевать головки.
12. Ключ с помощью старой дрели полностью готов!

Ключ специально сделан чтобы откручивать и закручивать болты и гайки в трудно доступных местах. При этом мы экономим свое время и силы.

Видео

Видео о том, как сделать ключ из старой дрели своими руками:

Насадка на шуруповерт

Что еще можно сделать из старой дрели своими руками?

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
5. С правой стороны болгаркой отрезаем вал с резьбой.
6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
7. Срезаем резьбовую часть вала большой шестерни.
8. К валу большой шестерни необходимо приварить головку.
9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Стоит обратить внимание на то, что в этой насадке из дрели сохраняется рабочий угол 90 градусов, а эта функциональная особенность незаменима при работе, где пространство над гайкой ограничено и можно ввинчивать-вывинчивать гайку только с боку. Насадка проста в исполнении, не требующая дополнительных капиталовложений, и послужит долгие годы.

Видео

Подробное видео о том, как сделать описанную выше насадку из дрели:

Реставрация

Вы не можете отказаться от старого, но любимого инструмента?

Дайте ему вторую жизнь и результат будет радовать каждый раз, когда берете инструмент в руки.

Для того, чтобы реставрировать ручную дрель, не нужно особого мастерства. Достаточно тщательным образом выполнить по пунктам все этапы работы:

1. Раскрутить все винтовые соединения дрели. Снять ручку и обе крышки. Если возникают трудности при раскрутке винтов, используйте любое средство для растворения ржавчины аэрозольного типа.
2. Вытащить все шплинты, освободив шестерни. Снять валы быстрого и медленного вращения.
   Демонтируем упор, шпиндель, ручку, сверлильный патрон. Аккуратно снимаем подшипник, чтобы содержащиеся внутри металлические шарики не рассыпались.
3. Раскладываем все детали и винты на рабочем столе. Салфеткой, смоченной специальным антикоррозийным составом, протираем каждую составляющую инструмента. Удаляем старое масло с шестерней и внутри корпуса. При необходимости используем щетку по металлу.
4. Наступает время «водных процедур» — аккуратно помещаем все детали дрели (кроме деревянной части ручки) в емкость с нейтрализатором ржавчины, таким как ВСН-1, например. Оставляем на пару часов.
5. Достаем все детали из емкости, и еще раз тщательно очищаем щеткой с пластиковым ворсом каждую деталь со всех сторон от остатков ржавчины. Не забудьте о винтах, они также не должны уходить от руки «реставратора»
6. Когда вы убедитесь в том, что с ржавчиной покончено, приступите к удалению остатков краски. Для этого потребуется гель для удаления лакокрасочных покрытий. Нанесите этот гель кисточкой на все детали, где необходимо удалить остатки красочного покрытия.
7. Снимите остатки краски щеткой по металлу или шпателем (в труднодоступных местах).
8. Отполируйте поверхность крышек, корпуса и ручки дрелью с войлочной насадкой.
9. При необходимости произведите рехтовку поверхности крышек молотком.
10. Начинаем подготовку к покрасочным работам. Заклейте малярным скотчем отверстия от крышек на корпусе, внутрь отверстий для винтов поместите заглушки из бумаги. Отдельно развесьте корпус, ручку, крышки, упор и вскройте аэрозольной шпаклевкой каждую деталь со всех сторон. Подождите, пока высохнет.
11. Затрите каждую деталь наждачной бумагой и покройте еще раз краской из аэрозольного баллончика. Делайте это осторожно и на расстоянии, чтобы не было подтеков.
12. Деревянную часть ручки также отшкурьте и вскройте лаком, или можно сделать новую на токарном станке.
13. Приступаем к сборке. Смазываем специальной графитной смазкой шарикоподшипник. Устанавливаем его. Укрепляем на валах малую и большие шестерни соответствующими шплинтами. Устанавливаем на место сверлильный патрон и упор.
14. Смазываем все шестерни специальной графитной пастой и закрываем корпус крышками с двух сторон. Завинчиваем винтами.
15. Присоединяем винтом к корпусу ручку с деревянной частью.
16. Готово! Старенький инструмент преобразился и радует своего хозяина!

Ручная дрель может оставаться не только надежным помощников в работе домашнего мастера, но и стать источником технических новшеств. Ибо творческое начало присуще каждому умельцу!

«, и серьёзные вещи, относящиеся к рукоделию, могут быть сложноваты 🙂 , то сегодня у нас лёгкая статья под названием «» — где мы расскажем о том, как можно использовать столь нужный инструмент не только по назначению.

Нетрадиционное использование дрели ни в коем случае не подразумевает нарушения правил из статьи «Техника безопасности при ремонте «. То есть, в данной статье мы не призываем вас использовать дрель как сверлильную машину, шлифовальную машину или токарный станок. Большинство сегодняшних советов можно было бы отнести к разделу «Рецепты » — если бы адаптация дрели не подразумевала некоторое — абсолютно минимальное — рукоделие . Ну и плюс другие способы, которые к рецептам отношения не имеют — но также .

И первый способ нетрадиционного использования дрели — это дрель как миксер.

Идея очень проста: вместо сверла вставляется мешалка от миксера. А дальше всё как обычно: мешалку в смесь, включить дрель — и вперёд!

Но бывает так, что мешалки от миксера нет. А миксер нужен. Тогда вместо мешалки можно использовать обычный венчик для взбивания яиц:

Конечно, возможна ситуация, когда и венчик недоступен. В этом случае выручит вилка!

Однако, случается, что и вилки нет под рукой. Но миксер по-прежнему нужен. В этом случае вам помогут обычные ножницы! Просто вставить их вместо сверла — и пожалуйста, миксер готов. Ножницы можно вставить так:

И ножницы можно вставить так:

В целом применение дрели в качестве миксера можно посмотреть на видео:

Вот такой вот хороший нетрадиционный способ применения дрели. Однако, может возникнуть проблема — брызки того, что взбивается, попадают на дрель и руки — а это может быть неприятным. В этом случае вы можете использовать вот такую вот защиту от брызг:

Следующий вариант нетрадиционного применения дрели — это «точилка для карандашей».

Случается ли такое, что у вас появляется множество карандашей, которые требуют заточки? Вряд ли 🙂 Но если что, данный способ нетрадиционного применения дрели — для вас.

Всё очень просто — в дрель вместо сверла вставляется точилка для карандашей. Основная хитрость — сделать так, чтобы отверстие для карандашей вращалось соосно с дрелью — и тогда вы можете за один присест наточить столько карандашей, сколько захотите. Данный способ также хорош, если вам нужно заточить множество осиновых колов 🙂

Электромясорубка из дрели

Из дрели можно сделать электромясорубку. Для этого разбираем мясорубку и достаем вал:

Вставляем металлический болт без шляпки в вал или же сразу в дрель. Получается электромясорубка:

Отлично работает и мелет фарш:

В доказательство чему — видео про работу электромясорубки:

vyFqgKqrZVM

Как видите — всё просто!

Далее — просто несколько нетрадиционных способов использования дрели.

Дрель можно использовать для перематывания ниток. Чтобы перемотать нитку с большой бобины на маленькую катушку, вам потребуется дрель. Зафиксируйте дрель. Для насадки катушек используйте сверло или длинный шуруп.

С помощью дрели можно закручивать проволоку (или плести верёвки):

Ну и, наконец, дрель можно использовать в качестве прибора по лизанию мороженного:

Как видите, существует очень много вариантов, как можно нетрадиционно использовать дрель

Мини дрель «Dremel»

Важно! Покупать в сети патрон выгодно тем, что в комплект поставки входит набор различных насадок для минидрели. Собрав самодельное устройство, не нужно подбирать по диаметру вала свёрла, шлифовальные и пильные диски.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Движок от старого принтера

Мини дрель без корпуса

Электродвигатель от магнитофона

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

На чтение
7 мин.
Опубликовано
24.11.2018

Не секрет, что в мастерской у каждого домашнего умельца находят свое место инструменты, которые по праву могли бы уйти на «заслуженный покой». Не поднимается рука хозяина выбросить из своей жизни инструмент, который с одной стороны, уже устарел, с другой – до сих пор может решить ту или иную задачу. А может и послужить основой для нужной мастеру «самоделки».

Вот и старая ручная дрель советских времен может сослужить службу в качестве насадки для шуруповерта, ключа для открывания и закрывания болтов, устройства для снятия изоляции из кабелей и других приспособлений. Можно придумать много разных инструментов, всё ограничивается лишь вашей фантазией.

А какой хозяин откажет себе в удовольствии украсить свой дом или мастерскую винтажной дрелью?

Ключ

Для «ключа-самоделки» нам нужно только две шестеренки малой и большой плоской из старой ручной дрели.

Только обязательно стальные, а не чугунные.

Дополнительно требуется небольшие материалы, которые есть в доме у каждого мастера.

Конечно же не обойдется без сварочного оборудования, точильного станка, дрели и мелких инструментов. Вся технология выполнения самодельного ключа состоит из следующих этапов:

1. Разбираем старую ручную дрель. Выбивая шплинты, освободим малую и большую плоскую шестерни. Только эти детали из дрели нам в дальнейшем понадобятся.
2. С помощью точильного станка изготовляем короткую ось. Запрессовываем ее в большую плоскую шестеренку.
3. Детали обваривают аргонной сваркой. Если используется обычный электрод, то после сварочного процесса нужно зачистить и спланировать шов.
4. Подготовим для ключа две шины – короткую и длинную (плоские полосы металла). В обеих шинах сверлим отверстия, равные по диаметру оси вала. На обеих шинах с помощью станка и молотка делаем г-ообразный двойной изгиб под прямыми углами, предварительно незначительно размягчив металл сваркой. На более длинной шине – более глубокий изгиб, на короткой – незначительный. Это делается для того, чтобы короткая шина огибала плоскую шестерню, а длинная – малую шестерню.
5. Подготовим металлический кругляк (вал) и две полдюймовые трубки. Кругляк должен заходить в трубку и свободно вращаться в ней.
6. Протачиваем на станке одну сторону кругляка, чтобы его диаметр был равен внутреннему диаметру малой шестерни. Одеваем на сделанный вал вышеупомянутую шестеренку. Сверлильным станком проделываем в валу два отверстия и соединяем шплинтом кругляк (вал) и малую шестерню.
7. Собираем ключ в одну конструкцию. Прикладываем шестеренки между двумя шинами таким образом, что согнутая более короткая шина находится со стороны большой плоской шестерни. А длинная — огибает малую шестеренку. При этом, короткая шестерня установлена под углом 90 градусов к оси большой плоской шестерни.
8. Малая и большая шестерни дрели должны соприкасаться зубчатыми частями, т.е. если сказать проще — совпадать по своему ходу, таким образом передавая вращение друг другу.
9. Производим сварку, где оба конца длинной и короткой шины соединяем с трубкой, внутри которой находится вал с короткой шестерней.
10. Остается сделать рукоятку. Для этого привариваем второй кусок трубки к валу.
11. Со стороны короткой шины вал с большой плоской шестерней обтачивается болгаркой по форме квадрата. Это делается для того, чтобы надевать головки.
12. Ключ с помощью старой дрели полностью готов!

Ключ специально сделан чтобы откручивать и закручивать болты и гайки в трудно доступных местах. При этом мы экономим свое время и силы.

Видео

Видео о том, как сделать ключ из старой дрели своими руками:

Насадка на шуруповерт

Что еще можно сделать из старой дрели своими руками?

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
5. С правой стороны болгаркой отрезаем вал с резьбой.
6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
7. Срезаем резьбовую часть вала большой шестерни.
8. К валу большой шестерни необходимо приварить головку.
9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Стоит обратить внимание на то, что в этой насадке из дрели сохраняется рабочий угол 90 градусов, а эта функциональная особенность незаменима при работе, где пространство над гайкой ограничено и можно ввинчивать-вывинчивать гайку только с боку. Насадка проста в исполнении, не требующая дополнительных капиталовложений, и послужит долгие годы.

Видео

Подробное видео о том, как сделать описанную выше насадку из дрели:

Реставрация

Вы не можете отказаться от старого, но любимого инструмента?

Дайте ему вторую жизнь и результат будет радовать каждый раз, когда берете инструмент в руки.

Для того, чтобы реставрировать ручную дрель, не нужно особого мастерства. Достаточно тщательным образом выполнить по пунктам все этапы работы:

1. Раскрутить все винтовые соединения дрели. Снять ручку и обе крышки. Если возникают трудности при раскрутке винтов, используйте любое средство для растворения ржавчины аэрозольного типа.
2. Вытащить все шплинты, освободив шестерни. Снять валы быстрого и медленного вращения.
   Демонтируем упор, шпиндель, ручку, сверлильный патрон. Аккуратно снимаем подшипник, чтобы содержащиеся внутри металлические шарики не рассыпались.
3. Раскладываем все детали и винты на рабочем столе. Салфеткой, смоченной специальным антикоррозийным составом, протираем каждую составляющую инструмента. Удаляем старое масло с шестерней и внутри корпуса. При необходимости используем щетку по металлу.
4. Наступает время «водных процедур» — аккуратно помещаем все детали дрели (кроме деревянной части ручки) в емкость с нейтрализатором ржавчины, таким как ВСН-1, например. Оставляем на пару часов.
5. Достаем все детали из емкости, и еще раз тщательно очищаем щеткой с пластиковым ворсом каждую деталь со всех сторон от остатков ржавчины. Не забудьте о винтах, они также не должны уходить от руки «реставратора»
6. Когда вы убедитесь в том, что с ржавчиной покончено, приступите к удалению остатков краски. Для этого потребуется гель для удаления лакокрасочных покрытий. Нанесите этот гель кисточкой на все детали, где необходимо удалить остатки красочного покрытия.
7. Снимите остатки краски щеткой по металлу или шпателем (в труднодоступных местах).
8. Отполируйте поверхность крышек, корпуса и ручки дрелью с войлочной насадкой.
9. При необходимости произведите рехтовку поверхности крышек молотком.
10. Начинаем подготовку к покрасочным работам. Заклейте малярным скотчем отверстия от крышек на корпусе, внутрь отверстий для винтов поместите заглушки из бумаги. Отдельно развесьте корпус, ручку, крышки, упор и вскройте аэрозольной шпаклевкой каждую деталь со всех сторон. Подождите, пока высохнет.
11. Затрите каждую деталь наждачной бумагой и покройте еще раз краской из аэрозольного баллончика. Делайте это осторожно и на расстоянии, чтобы не было подтеков.
12. Деревянную часть ручки также отшкурьте и вскройте лаком, или можно сделать новую на токарном станке.
13. Приступаем к сборке. Смазываем специальной графитной смазкой шарикоподшипник. Устанавливаем его. Укрепляем на валах малую и большие шестерни соответствующими шплинтами. Устанавливаем на место сверлильный патрон и упор.
14. Смазываем все шестерни специальной графитной пастой и закрываем корпус крышками с двух сторон. Завинчиваем винтами.
15. Присоединяем винтом к корпусу ручку с деревянной частью.
16. Готово! Старенький инструмент преобразился и радует своего хозяина!

Ручная дрель может оставаться не только надежным помощников в работе домашнего мастера, но и стать источником технических новшеств. Ибо творческое начало присуще каждому умельцу!

Просверлить отверстие в любом материале без особых усилий можно, применив для этого ручной электроинструмент, такой как дрель, дрель шуруповерт. Наверное, у каждого в домашней мастерской есть такой инструмент. Но когда возникает необходимость сверления большого количества, к тому же с большой точностью или под определённым углом, возникает необходимость в применении сверлильного станка.

Сверлильные станки для домашнего производства можно купить магазинах реализующих подобную технику. В основном это оборудование совместного производства – Россия – Китай, например под названием Калибр, Зубр, Энкор Корвет, есть чисто китайского производителя. Цены на них от 7900 рублей. В принципе, не так уж дорого, если немного подправить конструкцию, но качество — как получится, бывает, что попадается и неплохое. Много представлено моделей производства Швейцария – Китай, они хоть и дороже, но отзывы неплохие.

Станок сверлильный Калибр, ранее производимый в Москве, мощность 400 Вт

Совместное производство означает, что разработки, допустим, России, производится оборудование китайскими рабочими. При этом сохраняется название, конструкция и качество станка.

На таком станке при помощи приспособлений точность сверления будет намного выше, можно установить в тисках заготовку и произвести сверление под нужным углом, количество отверстий за единицу времени будет произведено больше. Кроме того, если нужно сверлить рая отверстий диаметром, к примеру, 1, 5 мм, без станка уж никак не обойтись.

Изготовление сверлильных станков своими руками

Если покупать станок, затем переделывать стойку, которая у большинства станков очень тонкая и ненадёжная, а также постоянно чинить выходящий из строя шпиндель, намного проще и выгоднее использовать дрель, которая у вас есть и сделать своими руками из неё сверлильный станок, используя типовые чертежи и схемы . Конечно, ручную дрель применять не стоит, если уже делать станок, то хороший и надёжный, но, если нет возможности использовать электродрель, и в наличии есть ручная, можно использовать и её.

Главное в таком станке, прочно закрепить основную стойку- трубу, на которой будет опора конструкции и винт, который будет являться ходовым. По нему и будет перемещаться дрель, посаженная в держатель.

Станок из ручной дрели, который можно полностью собрать из деревянных деталей.

Из сложных конструкций можно назвать только шкалу нониуса, установленную со специальным барабаном, но в крайнем случае, можно обойтись и без этого узла. Пример, как изготовлен такой самый простой сверлильный самодельный станок своими руками из дрели, можно посмотреть на фото, где автор использовал шатун, что бы изготовить крепление, в которую будет крепиться дрель. Также оригинальное и одновременно простое решение по натяжке троса.

Общий вид станка
Крепление троса по принципу крепления струны в гитаре

Для изготовления стола и крепления дрели можно использовать металлопрокат, лучше прямоугольную трубу. Конечно, это скорее не станок, а скорее адаптер под дрель, но он неплохо справляется со своей задачей.

Если станок небольшой, скорее настольный мини станок, который будет использоваться для мелких работ, можно конструкцию под него изготовить из дерева и фанеры, как было показано на первой схеме. При изготовлении нужно учитывать, что такие узлы, как рычаг, который регулирует подачу дрели и пружина, которая дает жёсткость механизму, должны присутствовать в конструкции. Если дрель монтируется для постоянного использования, удобнее было бы переделать кнопку пуска.

В основном своими руками такие сверлильные станки из дрели изготавливаются настольными, поэтому нужно позаботиться, что бы плита стояла прочно, на ней не было перекосов. Кроме того, если есть возможность, неплохо бы выфрезеровать пазы для движения тисков, что бы вместе со сверлением можно было бы проводить и небольшую фрезерную работу.

Использование мощной дрели для изготовления сверлильного станка, особенности изготовления

Для фрезерования в комбинации со сверлением и для длительного сверления в металле большим диаметром сверл изготавливают сверлильный станок своими руками из дрели, имеющей большую мощность и относящейся к классу профессиональных инструментов.

Для мощной дрели требуется и более мощная подставка

Особенностью использования такой дрели есть её вес и большая вибрация при работе. В связи с тем, что в ней используется двигатель немного больших габаритов, все детали изготавливаются из металла, используется обычно двойная изоляция, вес дрели выше, чем у бытовых. Поэтому изготовление такой стойки должно быть только металлическим, кроме того, стол должен быть более массивным.

В этом случае много заводских деталей, но для мощной дрели эти детали находка

Пружину возвратную делаем также более мощную, как и трос, на котором работает прижим, должен быть диаметром не менее 4мм. Более мощными делаем и ручки, используя прут из металлопроката диаметром около 12 мм. Для каркаса лучше взять металлопрокат, особенно удачно будет применение квадратной или прямоугольной трубы, можно 50 х 50 или 40 х 60. Железо для рабочего стола берём не менее 3мм, сварку производим с учетом прямого угла.

Изготавливаем основание для стойки

Все детали собираем при помощи сварки или при помощи болтов 10-12 мм. Плита в готовом виде должна выглядеть следующим образом:

Плита основания в готовом виде, осталось покрасить

Все должно быть достаточно мощным.

Готовая стойка с держателем для дрели
Механизм подъема и опускания

Звездочку и цепь берем со старого автомобиля, можно найти на свалке металлолома.

Посмотреть видео, как изготовить из мощной дрели сверлильный станок своими руками:

Горизонтально – сверлильный станок из дрели, изготовленный своими руками.

Что бы просверлить отверстие, например, внутри длинного вала, при помощи вертикально – сверлильного станка, пусть даже покупного, сделать это качественно не получится, как бы не старались. Поэтому идея сделать станок с горизонтальной подачей будет очень кстати.

Рассмотрим пример изготовления такого станка. Для начала делаем набросок схему и определяемся с инструментом и материалами для нашего самодельного устройства.

Пример изготовления стойки для горизонтального сверления своими руками

Нужно иметь или циркулярку или распиловочный станок, дрель или дрель – шуруповерт, ручной инструмент, типа стамески, молотка, различных отверток и тому подобных инструментов.

Если мы будем изготавливать из дерева приспособление, как в нашем случае, нужно приготовить доску, лучше взять сосновую и фанеру 12 -15 мм, кусок ДСП. Болты стандартные, саморезы, втулка, можно взять готовые направляющие для мебельных ящиков, можно изготовить, гайку – крыльчатку, ручку, длинные болты – это как комплектующие.

Можно попробовать следующий, более усовершенствованный вариант.

Собираем раму из брусков и досок ДСП, ширина доски 20 см, длина около метра. Изготавливаем две направляющие, которые могут раздвигаться и фиксироваться на определённую ширину при помощи крепящих длинных винтов. Для точного сверления вычерчиваем линию, идущую строго по продолжению сверла. Стол может подниматься на нужную высоту также при помощи длинных винтов. Его изготавливаем из фанеры и перед установкой хорошо шлифуем и полируем его. Подъем стола происходит путем вращения ручки и как бы сдвигая прямоугольные призмы косой стороной друг по другу. Для лучшего скольжения по их сторонах набиваем полоски ламината.

Дрель устанавливаем в специальной стойке из фанеры или из доски.

Крепление дрели в горизонтальном положении

Очень неплохой вариант по сборке можно посмотреть на таком видео:

По последнему примеру, пусть с ним и придётся повозиться, конструкция будет очень надёжная, на ней можно будет выдерживать минимально допустимые отклонения и служить она должна, по идее, долго. Так как такой станок будет выдерживать вибрацию из-за положения дрели, люфт в соединениях увеличиваться не будет.

Всем добрый день! В этом обзоре я покажу, как удалось сделать небольшой простой сверлильный станок из приобретенной стойки под дрель и имеющейся, но редко используемой, ручной электродрели. Я постарался сделать законченное и удобное приспособление для любительских и бытовых нужд, без претензий на профессиональное применение. Как всегда, в обзоре описание процесса, чертежи, и полученный результат.

Все предыдущие года для сверления отверстий я вполне обходился шуруповертом, ну очень редко ручной дрелью. Этого вполне хватало, на деталях с небольшой толщиной проблем не возникало. Другой вопрос сверление четко вертикальных отверстий в большой толщине материала, иногда получается контролировать вертикальность сверла, иногда не очень.
Рассверливание меньшего отверстия сверлом большего диаметра: зачастую, при рассверливании изначальный центр отверстия мог и сместиться, в зависимости от того, как там себя найдет сверло.

Чтобы избежать всех этих проблем, ответственные детали и заготовки сверлить надо на сверлильном станке, которого естественно нет.
Я уже дошел до кондиции, когда сверлильный станок нужен, но вот что точно я от него хочу, какие параметры для меня важны, и какой нужно выбрать – я пока не знаю. Поэтому для наработки опыта и формирования у себя будущих потребностей, для лучшего и эффективного вложения средств в сверлильный станок в будущем, я решил поупражняться на самодельном станке из стойки для ручной дрели.

Можно было купить просто стойку, разместить в ней дрель и пользоваться, но мне необходимо было сделать удобное включение и выключение дрели, а также удобную регулировку скорости вращения. Поэтому я решил сделать для стойки небольшой постамент, с размещенными в ней органами управления, а также ящиком для сверл и других принадлежностей.
А на самом основании стойки решил сделать более широкий стол для размещения и фиксации заготовок под сверление. В ходе проектирования получилась вот такая конструкция (стойка и дрель в модели другие, взял из 3D Warehouse):

Конструкция ящика следующая, с установленным в нем органайзером под часто используемые сверла:

Чертежи с размерами:

Изучив просторы сети и отзывы, была выбрана уже довольно известная стойка для дрели с цельнометаллической колонной и чугунными основанием и кареткой. ()
Несколько фото распаковки и сборки:

Люди в отзывах пишут про люфт в пластиковой направляющей каретки, и небольшом люфте в точке колонна-каретка, но не у всех. Мне достался люфт пластиковой направляющей, который вылечился просто подкладыванием кусочка пластика от папки для бумаг. Люфт пропал вообще, каретка стала туго ходить вверх-вниз, но густая силиконовая смазка убрала и эту проблему. Стойка отличная, тяжелая, монументальная!

В качестве рабочей части нашего станка выступила старенькая, но бодрая дрель Интерскол ДУ13/780ЭР:

Дрель плотно зашла в приемное гнездо на стойке, люфтов нет, фиксация отличная:

Начинаем собирать наш постамент с ящиком. Напиливаем детали постамента. В проекте я заложил фанеру толщиной 10 мм, но так получилось, что у меня стоял уже начатый лист 12мм, который я почему-то принял за 10мм, от этого у меня плыли размеры и я еще долго не мог понять почему):

Собираем на саморезы и ПВА:

Напиливаем детали внутреннего выдвижного ящика, дно ящика из фанеры 6мм:

Собираем ящик:

Готовим и вклеиваем заднюю и переднюю заглушки постамента:

Для выдвижного ящика используем мебельные шариковые направляющие:

Для крепления ящика к петлям положил рядом лист фанеры и подложил четыре 10-ти рублевых монеты для создания равномерного зазора между ящиком и основанием постамента:

Выпиливаем и приклеиваем на ПВА лицевую панель ящика, зазоры также регулируем монетами:

Не забываем сделать ручку для открытия ящика:

В качестве начинки для управления включением/выключением и регулировкой оборотов подобрал в закромах вот такой комплект: реле с катушкой 230V, две кнопки, c NO и NC контактами, и симмисторный регулятор оборотов (2000Вт) с Aliexpress:

На передней панели размечаем отверстия под кнопки и потенциометр регулятора:

Сверлим отверстия. Под ручку потенциометра пришлось сделать небольшое углубление дремелем с фрезой, так как толщина лицевой панели 6 мм, и ручка нормально на вал потенциометра не садилась:

Примеряем кнопки:

На заднюю заглушку блока кнопок решил поставить розетку под вилку дрели, а также сальниковый ввод для провода питания от сети:

Берем верхнюю крышку постамента, размечаем и сверлим отверстия для крепления основания стойки (верхнюю крышку постамента не приклеивал, крепил только на саморезы):

Переходим к изготовлению сверлильного стола. Будем делать из двух листов фанеры:

Соединяем два листа на четыре самореза, размечаем и выпиливаем лобзиком паз под колонну нашей стойки, дорабатываем дремелем:

Размечаем закругление углов:

Размечаем, берем фрезер и пазовой фрезой ф10мм по фанерному упору делаем пазы под перемещаемые прижимы стола, а также скругления стола:

Разбираем нашу деталь, берем нижний лист, размечаем и сверлим в нем отверстия для крепления стола к основанию стойки:

С обратной стороны, для крепления использовал вот такой крепеж с резьбой М8, чтобы утопить шляпки, сделал углубления дремелем:

Берем верхний лист стола, размечаем и выпиливаем квадратное отверстие 70х70 мм под сменный вкладыш. Вкладыш размещаем со смешением относительно центра, чтобы его можно было переворачивать и использовать все стороны квадрата вкладыша:

Склеиваем на ПВА оба листа нашего стола:

Готовим зажимы для стола. Их сделал из обрезков фанеры, немного скосил полученную пятку, чтобы получался хороший зажим тонких деталей. Отверстие 8мм под прижимной болт немного выработал в продольном направлении, чтобы болт в детали мог отклоняться относительно вертикальной оси.

Пробуем наш зажим в действии, используем длинный мебельный болт M8, шайбы и барашковую гайку:

Берем все полученные детали станка, шлифуем и покрываем маслом:

Ставим все компоненты системы питания и управления, кнопки и реле подключены по схеме с самоподхватом:

Делаем проверку включения, всё ставим и фиксируем провода:

Снизу постамента ставим прорезиненные ножки:

Крепим сверлильный стол к основанию стойки гайками М8:

Вставляем ящик, смотрим, что пока получилось:

Переходим к изготовлению органайзера для сверл. Все детали горизонтального отделения органайзера из фанеры 6мм. Выпиливаем по чертежу основание, напиливаем тонкие полоски фанеры, и собираем бортики на ПВА:

Напиливаем на столе разделители шириной 6мм (для таких операций мне на распиловочном столе пришлось сделать вкладыш нулевого зазора из алюминия, так как изначальная поверхность стола уже износилась, и на фанере пошли сильные сколы):

Разделители клеим через шаблон 14 мм на ПВА. Глубину и ширину (6х14 мм) отделения брал из расчета своих пальцев, чтобы я мог без труда взять мелкое сверло со дна отделения:

Вертикальный органайзер под самые ходовые сверла (два отделения под сверла по металлу и по дереву) решил сделать из фанеры 12 мм, но сверху приклеить полоску из фанеры 6мм, так как в торец фанеры сверлится совсем плохо:

Примеряем наш вертикальный органайзер к горизонтальному:

Размечаем и насверливаем уже на нашем столе отверстия в органайзере всеми доступными сверлами, от 8мм до 1мм с шагом диаметра 1 мм:

Примеряем оба органайзера в ящике:

Покрываем маслом новые детали, ставим в ящик. Вертикальный органайзер ставим на мелкие петли, чтобы его можно было откидывать в полностью вертикальное положение и иметь доступ к сверлам в нижнем отделении.
Перед горизонтальным органайзером приклеил в ящике упор из куска фанеры 6мм, после него в ящике чуть позже будет органайзер под фрезы, зенковки и другие крупные сверла. Также заготовил несколько квадратных сменных вкладышей:

Собираем все детали станка, сворачиваем и крепим кабель дрели, чтобы не мешал:

Работаем:

Сверлильный станок получился годный. Сверлить так гораздо удобнее, и главное точнее и аккуратнее. Нет конечно поддержания оборотов, с ним было бы еще комфортней, но я уже начинаю привыкать, какую скорость надо выставить на дрели и силу погружения для материала, чтобы не просаживать дрель, но и не испортить заготовку или деталь высокими оборотами. Это всё опытом отрабатывается. Поработаю на нем, пойму, что мне нужно и важно от станка, какие параметры мне будут критичны, чтобы возможно в будущем рассматривать «взрослый» станок.

В ближайших планах сделать к станку небольшие тиски для вертикального крепления заготовок и шлифовальный барабан, они мне нужны для приближающихся проектов.

Ручная дрель представляет собой инструмент, который до появления электроинструмента пользовался огромной популярностью. У каждого уважаемого себя мастера в своем арсенале была как минимум одна такая дрель, которая была попросту незаменимым помощником. Но у такого инструмента имеется существенный недостаток – это необходимость использования физической силы. Сегодня такие инструменты заменены более рациональными – электродрелями и аккумуляторными шуруповертами. Новые инструменты появились, а что же делать со старыми ручными дрелями? У кого в гараже завалялась ручная дрель времен СССР, не спешите ее утилизировать. Из этого инструмента можно сделать кое-что полезное. В этом материале будет рассмотрено несколько идей.

Ручная дрель была создана для того, чтобы сверлить отверстия в различных видах материалов: дерево, пластик и металл. Принцип работы основывается на паре шестерней различного диаметра, что позволяет увеличить скорость вращения, делая тем самым инструмент вполне пригодным для сверления. Именно благодаря шестеренчатому механизму, инструмент получил широкое распространение и применяется даже сегодня.

Интерес к применению ручной дрели снизился с момента изобретения электродрелей, но все же к использованию данного инструмента прибегают в крайних случаях, когда отсутствует электричество, а необходимо срочно высверлить отверстие. Не будем углубляться в подробности данного инструмента, а лучше выясним, что можно сделать из старой ручной дрели?

Вариант 1

Если вы задаетесь вопросом о том, что можно сделать из старой ручной дрели, то вы на правильном пути. Не стоит торопиться ее выбрасывать, так как из нее можно сделать прекрасную приставку к шуруповерту. Готовое изделие позволит откручивать и закручивать различные виды крепежных изделий в труднодоступных местах, при помощи шуруповерта. Как сделать такое приспособление, рассмотрим детальнее.

Преимущества такой приставки для шуруповерта

К преимуществам этой приставки следует отнести следующие моменты:

1. Увеличение крутящего момента шуруповерта примерно в 6-7 раз.
2. Возможность завинчивания и вывинчивания болтов и гаек в труднодоступных местах.
3. Простота изготовления приспособления.
4. Не требует никаких дополнительных капиталовложений.
5. Расширение возможностей при работе с шуруповертом.

Такая самодельная приставка обязательно пригодится в хозяйстве, а также при проведении ремонтных работ автомобиля.

Что сделать из старой ручной дрели: вариант 2

Из ручной дрели можно также сделать очень удобный ключ, что-то наподобие трещотки. Для этого потребуется все лишь две шестеренки и некоторые дополнительные детали. В результате получится инструмент такого типа, как показано на фото ниже.

Подробности его изготовления можно посмотреть в видеоролике:

В завершении следует отметить, что такая полезная вещь, как ручная дрель таит в себе еще очень много идей применения.
