Маленький камин из кирпича на дровах своими руками

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Камин был первым известным человечеству отопительным прибором специальной конструкции. В промышленную эпоху он приобрел более декоративно-престижное значение, но в наши дни интерес в каминам, которые не только красивы, но и греют, возрождается. Как основной отопительный прибор камин особых перспектив не имеет, но как дополнительный или альтернативный позволяет существенно сэкономить на коммунальных расходах, а сделать его своими руками может аккуратный домашний мастер средней руки.

На современных видах медленно горящего экологичного (пеллеты, биотопливо) правильно изготовленный камин может показать КПД не хуже, чем или . Однако затраты на камин из кирпича по расходу материала оказываются вдвое-втрое, а деньгам – втрое-вчетверо меньше, чем на такой же тепловой мощности.

В настоящей статье будут приведены описания, схемы и чертежи нескольких самодельных каминов и конструкций промышленного производства. Но значительный объем материала посвящен тому, что в других источниках чаще всего если и упоминается, то вскользь. Условно эти сведения можно назвать основами каминоведения.

Казалось бы, зачем отвлекаться? Но, выполняя даже очень хорошее изделие шагами по инструкции, получим снова его же, и вряд ли лучшее, чем изготовленное автором. А декоративной функции камина никто не отменял и не отменит, да и технически он не так уж прост, как с виду. Чтобы построить для себя красивый, уютный и небесполезный на хозяйстве камин, нужно сперва разобраться, что вообще такое есть, как работает, для чего годится, а для чего нет.

Виды каминов: эстетика

Камин, как и прежде, не только греет помещение, но и придает ему особый уют. Строят его в душе дома – в гостиной. Технически эффективный, но неказистый и/или не вписывающийся в интерьер камин лишает дом лица. Поэтому, прежде чем браться за его изготовление, посмотрим, каково может быть лицо самого камина. Выбор не столь уж широк, т.к. камин должен не только выглядеть, но и греть. Причем не дымить, не чадить и не создавать опасности угара. Выбрав же подходящий по стилю, можно браться и за постройку.

Классика

Самый распространенный тип каминов – английский классический. Его внешний вид показан на рис. О его устройстве и технических особенностях мы поговорим далее, а о эстетике можно сказать одно: пойдет куда угодно, хоть в интерьер ар деко или фьюжн. Классика потому и классика, что везде к месту. Все, что может с чем-то как-то не склеиться, отсеялось в процессе многовековой эволюции.

Голландский

Голландский камин – это, в сущности, печь-камин. И не потому, что облицовывается изразцами, их может и не быть, как на правой поз. рис. ниже. Но вот наличие дымооборотов обязательно: голландцы вынуждены были еще в средневековье экономить на топливе. Поэтому камин по-голландски, собственно говоря, и не камин вовсе.

Голландский камин выкладывается как печка, только с увеличенным зевом топки и глухим, без поддувала, подом. Дверец топки или вовсе нет, или они ажурные, литые или кованые, свободно пропускающие воздух. Это следует из особенностей работы камина, о чем см. в следующем, техническом разделе.

Для возведения с нуля голландский камин сложен: и кладка непростая, и отделка нужна качественная. Но, если необходимо сделать камин из печки, то прабабушкина голландка в стене или в углу – находка. Достаточно просто настежь открыть топку, закрыть поддувало – вот тебе и камин.

Второй, уже немного затратный, но отличный по всем качествам вариант – расширить горнило, чтобы в него поместилась современная каминная топка заводского изготовления. К ним мы еще вернемся, а пока отметим: фирменная топка может дать вторую жизнь ветхой голландке. Вместо ее слома и последующего капремонта – ремонт косметический и камин в доме. Сравнивать, наверное, и не нужно.

Рустикальные

Рустикальный по-латыни значит деревенский, сельский. Лучше всего его смысл передает русское «дярёвня!» Однако рустикальные камины очень хорошо смотрятся в интерьерах кантри, колониальном, рококо и даже в мещанском, см. рис. Строятся «рустики» из дикого камня.

Особый вид рустикального камина – камин в стиле прованс, правая поз. на рис. Стиль прованс, это, в сущности, французское кантри, только светлее и чувственне. Поэтому на камины-прованс идет камень светлый, потеплее и помягче: желтоватый известняк, песчаник, сланец (не горючий!) Когда-то прованские камины из-за этого служили недолго, но с современной заводской топкой камень превращается фактически в облицовку, тепловых нагрузок почти не получает и камин служит многие годы.

Рустикальные камины дороги, во-первых. Природный пиленый в размер камень – строительный материал элитного класса, независимо от его сорта. Во-вторых, построить «рустик» может только очень опытный печник. Конструкция тяжела, требует хорошего фундамента, а кладка из природного камня сложна в работе. Одними знаниями тут не обойдешься, нужен еще и немалый опыт.

Примечание:

дикий камень и природный камень – не одно и то же. Дикий – такой, каким его вынули – валуны, голыши, колотая булыга. А тот же камень, прошедший обработку на камнерезном оборудовании и соответствующий определенным стандартам размера, будет уже природным.

В стене или рядом?

Классические и рустикальные камины могут строиться в следующих исполнениях:

• Встроенный (закрытый) – зев топки заподлицо со стеной; портал (см. далее) выполнен прямо по стене.
• Полуоткрытые (см. рис. справа) – прилегают к стене вплотную или частично утоплены в ней.
• Открытые – между ними и стенами со всех сторон есть свободное пространство.
• В проемах – обогревают сразу две комнаты.

Встроенные камины требуют специальной конструкции здания и предусматриваются в его плане еще на стадии проектирования. Открытые отнимают много жилой площади. Поэтому городские камины, за некоторыми исключениями (о которых ниже) чаще всего выполняются полуоткрытыми.

Альпийские

Альпийские, или швейцарские камины вошли в моду сравнительно недавно. Это, опять же, и не камины в сущности, а простые открытые очаги из швейцарских шале, слева на рис. Современный интерес к ним связан, скорее всего, с их демократичностью: огонь виден со всех сторон, и вокруг него можно усесться кружком.

Английский и голландский камины, наоборот, авторитарны: греться вечером у огонька с трубкой полагалось только патриарху. Невнимательный сынок/внучек, потянувшийся к огню, рисковал получить здоровенного пинка или затрещину безо всяких объяснений.

Швейцарский камин можно без особых сложностей выложить самому, но только в нежилом помещении. В постоянно обитаемых помещениях их самостоятельное возведение запрещено пожарным законодательством – открытый огонь, как никак. В городских квартирах до бизнес-класса включительно «швейцарцев» делать вообще нельзя, а в элитных – можно только по особому разрешению пожарной инспекции и наличии пожарного сертификата на изделие.

Для индивидуальных загородных домов правила исключений не предусматривают. Пожар в доме с людьми на селе или в коттеджном поселке еще опаснее, чем в многоэтажке: МЧС быстро не приедет. Но соорудить альпийский камин на даче вполне возможно, никого не спрашивая и никакими штрафами не рискуя. Дачные домики, по закону, помещения нежилые.

Современные

Современные стили дизайна не обошли и, казалось бы, такие архаичные камины. Причина – почти все современные стили оформления при внешней холодности и лаконичности переполнены скрытой энергией. А камин – вместилище видимой энергии огня, поэтому и ее обрамление не обязательно должно быть изощренно-вычурным.

Модерн

Модерн известен как стиль всеприемлющий. Дизайнеры, декораторы, художники-прикладники между собой (на публике-то они утонченные эстеты) поговаривают: «Да в модерн пихай чего хочешь». Но модерн – отнюдь и отнюдь не беспорядочная свалка. Он требует очень развитого вкуса и обладает многими смыслами.

Один из них важен в каминном деле: модерновый камин, полностью соответствующий критериям стиля и ничуть не нарушающий его эстетику, может быть выполнен из легких современных материалов БЕЗ ФУНДАМЕНТА, средняя и правая поз. на рис. Камин без фундамента – каково? Хотя бы по экономии на строительных работах.

Мини

Стиль минимализма уже не любит чего-то висячего. Он сугубо приземлен и распластан по поверхностям. В интерьерах мини даже светильники рекомендуется применять встроенные.

Для каминов у минимализма есть и минусы, и плюсы. Минус – открытый или полуоткрытый камин в интерьер мини никак не вписывается. Если стены тонкие и утопить в них камин нельзя, приходится огораживать его какой-нибудь коробкой, имитируя «встроенность», как на левой поз. рис.

Но плюс каминов-мини существеннее: минимальное обрамление в сочетании с современной топкой позволяет сделать мобильный мини-камин, справа на рис. Действительно, фирменная топка на 12 кВт весит около 100 кг (см. далее), а чисто декоративная на биотопливе – до 20 кг. С обрамлением – около 30 кг. Переносить в пределах помещения может и отнюдь не богатырь.

Хайтек

Основа стиля хайтек, как известно, гладкие цветные или металлические, часто блестящие поверхности, ровные или плавно изогнутые. С точки зрения камина это значит, что он может быть выполнен как с готовой фабричной топкой (первая и третья слева поз. на рис), так и какой-либо из классических конструкций, но из современных материалов, вторая и последняя поз. Однако мини-камин хайтек (третья слева поз) делать мобильным нежелательно. По идее, элементы хайтекового интерьера могут смещаться со своих мест не более, чем транзисторные вентили в компьютерном чипе.

Стиль бионика

Бионический стиль, это, грубо говоря, назад к природе методами высоких технологий. Бионические интерьеры распространены не очень-то широко. Причина – их чрезвычайная дороговизна. Нужны натуральные материалы, опытнейший, специализирующийся именно по бионике (и соответствующим образом оплачиваемый) дизайнер, и мастера суперэлитного уровня, способные воплотить плод его исканий в жизнь. По примеру на рис. можно представить себе, во что обойдется один только камин в интерьере бионик.

Уличные

Уличные камины – тоже веяние современности. Откровенно говоря, особого смысла в них нет: что за прихоть посидеть у огонька под открытым небом в непогоду? И камину все время мокнуть и стыть впрок не пойдет, поэтому материалы на него нужны особо стойкие и, соответственно, дорогие.

Однако для пикника с шашлыками на даче или, особенно, в загородном развлекательном заведении, некоторый смысл уличный камин- все же имеет. Поэтому разберемся вкратце, из чего и как его соорудить, чтобы не переделывать через год-два.

Самое очевидное решение – сборно-разборная уличная печь-барбекю, первая слева в верхнем ряду на рис. Самому такую сделать нельзя без производственных площадей с необходимым оборудованием, но цены на фирменные приемлемы. Весят они немного, вдвоем можно переносить. На зиму разбираются и прячутся.

Посредине в верхнем ряду – такой же камин-мангал-барбекю, но из плотного дикого камня: гранита, габбро, диабаза и т.п. Он выдержит любую непогоду неограниченно долгое время, не требует разгонных топок после осенне-зимней слякоти, т.к. влагопоглощение материала ничтожно.

Однако стоимость выходит непомерная. Материал – это еще, как говорится, цветочки. А вот работа – уже сочные ягодки. Много ли найдется печников, которые возьмутся вывести прочный свод из «дикаря»? А который возьмется и действительно умеет, тому придется перебрать тонны камня, чтобы выбрать куски на ключи и лежни крыльев. И самые крылья тоже нужно складывать не из чего попало. И без подгонки кусков никак не обойдешься, а гранит подгонять, чтобы снаружи вид не испортился – это вам не кирпичики обушком подтесывать, алмазный круг в болгарке не один придется сменить.

А вот крайний справа вверху вариант из металла для самодельщиков подходит в самый раз. Конструкция ясна из рисунка, один человек таскает его туда-сюда без труда. Уже с дровишками, заложенными в проем обечайки для сушки, вид получается вполне натуральный. А если выложить верхнюю щеку плоскими камешками на цементно-песчаном растворе с полимерными добавками, то выйдет самый настоящий «швейцарец». Правда, носить такой придется уже вдвоем.

Наконец (слева внизу на рис.), за швейцарский камин на открытом воздухе сойдет и обычная жаровня. На ней, кстати, шашлыки готовить способнее, чем на предыдущем варианте.

Если же непременно хочется и камин, и на воле, и самодельный, и кирпичный, то его возводить нужно обязательно в беседке, справа внизу на рис. Влага небесная и устройство с пламенем внутри из пористого гигроскопичного материала на глиняном растворе – вещи несовместимые. После зимы от разгонной топки может просто развалиться. Пример подходящей в беседку печи-камина-мангала будет приведен далее.

Типы каминов: техника

Швейцарский камин каких-либо научно-технических особенностей не имеет. Это простой очаг, костер у углублении постамента из несгораемого материала. Но вот тоже очень древний, английский классический – устройство уже довольно интересное.

Примечание:

известны изображения и модели классических каминов, которые археологи относят еще к доримским кельтам и пиктам. Что уже во времена Вильгельма Завоевателя было седой древностью.

Рустикальный и прованский камины – это те же классические, только по-иному оформленные. Голландский по принципу действия и устройства ничем не отличается от голландской печи. Современные камины с усовершенсвованиями будут рассмотрены, но начнем, как заведено, с классики.

Классический и Рамфорда

Схемы устройства классического камина английского типа приведена на рис. справа. Классический камин отличается от простого очага под дымосборником всего лишь двумя деталями: инфракрасным (тепловым) отражателем; отражающей поверхностью, и дымовым зубом. Но дают эти две детали очень многое.

Изюминка камина – дымовой зуб. Он ограничивает пропускную способность дымохода за счет образования под ним медленного вихря дымовых газов. Если затопить английский камин сырыми дровами, то, пока они не разгорятся, ясно виден дымовой клубок в топке, не уходящий в дымоход и не распространяющийся наружу.

Таким образом, воздух в топке делал несколько оборотов, контактируя с горящим топливом, пока понемногу не уходил в дымоход. Этим достигалось следующее:

1. Постепенная отдача воздухом кислорода позволила организовать энергетически эффективное медленное горение даже весьма энергичных топлив – сосновых дров, антрацита – без опасности образования угарного газа.
2. Более полно использовался кислород воздуха, что при качественном топливе исключало образование угара при любом положении вьюшки.
3. Воздух сильно нагревался и тут же отдавал тепло телу камина, который, в свою очередь, излучал его в помещение.
4. Постоянная времени вихря в топке – 2-7 мин, что делало процесс горения саморегулирующимся.
5. Вследствие этого при одной и той же закладке топлива можно безбоязненно регулировать интенсивность обогрева способом, который в печах чрезвычайно опасен: частично задвигая вьюшку.

Дадим пояснения. Образование угарного газа CO – процесс эндотермический, т.е. энергетически невыгодный. Образно говоря, горящее топливо при недостатке кислорода стремится подтянуть к себе побольше энергоносителя – кислорода – прежде чем окисляться частично, в результате чего и образуется CO.

В камине доступ наружного воздуха в принципе свободный, дверец на зеве топки не бывает. Но получить кислорода вволю топливу мешает созданный им же вихрь в топке. Если окислителя становится очень уж мало, горение пригасает, вихрь ослабевает, приток наружного воздуха усиливается, топливо разгорается, вихрь опять усиливается, и крутится до тех пор, пока весь кислород из него не будет израсходован, и тогда процесс повторится снова и снова.

Однако в глухой сверху камере организовать такое горение невозможно. Дело в том, что объем дымовых газов в вихре по мере его развития непрерывно увеличивается, как за счет теплового расширения, так и за счет образования продуктов термохимических реакций. Если наглухо закрыть вьюшку, вихрь выйдет наружу (камин задымит, как и печь), весь процесс собьется с режима, и камин будет гореть просто как костер.

Примечание:

вследствие этого вьюшку английского камина делают с отверстием холостого хода, как в дроссельной заслонке автомобильного карбюратора. Его площадь – примерно 10% от площади поперечного сечения дымохода. КПД камина это отверстие не уменьшает, см. ниже.

Далее, горячий вихрь хорошо прогревает тело камина, а оно так же хорошо греет комнату. В трубу вылетают только излишки уже остывших дымовых газов, которые дополнительно отдают свое тепло камину в дымовом колпаке. КПД английского камина для такого простого устройства необычайно высок: до 46% на корнуоллском угле и более 50% на пеллетах.

Примечание:

из вышеизложенного ясно, что делать дымовой зуб в виде простого выступа кирпича нельзя. Тут уже аэродинамика работает, зуб должен быть профилированным. Разновидности английских каминов и отличаются друг од друга в основном профилем зуба.

Правда, в современной городской квартире таких показателей не добиться: измерения проводились в старых английских замках, для каминов с дымовым колпаком 4,5-5,5 м высотой и общей высотой дымохода 12-17 м. Но все равно, и при потолках обычной высоты камин будет греть не хуже голландки, а построить его технически проще. Увы, только технически, см. далее.

Описанный принцип работы дает важное для практики следствие: тепло дымовых газов после дымового зуба, в дымовом колпаке – бросовое, его можно использовать как угодно: сделать продухи и дополнительно греть воздух, встроить в колпак водогрейный регистр и т.п. В печах с дымооборотами не так – там должен точно соблюдаться внутренний энергобаланс и не нарушаться пути циркуляции энергии, иначе печь выйдет из режима, задымит, а ее КПД резко упадет.

В камине же зона генерации тепла (ЗГТ) сосредоточена в пространстве от пода топки до дымового зуба. Ниже взять нечего, а выше – бери хоть все, никто не заметит. Именно этим английский камин отличается от печей, а не тем, что греет излучением, как часто пишут. Печка ведь тоже тепло излучает. В камине ЗГТ еще и совмещена с зоной технологического процесса (ЗТП), горения, но ведь и в тоже.

Под каминной топки

Первоначально в английских каминах под топки делали действительно глухим, выложенным из камня с небольшим наклоном наружу. Без наклона камин при растопке сам ни за что не войдет в режим внутренней циркуляции газов. Направление вращения вихря в таких каминах было обратным показанному на рис. выше.

Работали они как следует быть, но могли оказаться опасными: крупные горящие куски нередко выкатывались наружу. Что совсем уж ни к чему и в замке с каменным полом пиршественного зала: там же ковры, мебель, пышные одеяния здорово «поддавшей» компании.

Поэтому уже в средние века под каминных топок начали делать с колосниками и очень низким, рассчитанным только на растопку, поддувалом. Когда топливо разгоралось и пламя начинало тянуться в дымоход, поддувало закрывали. Внезапный толчок избытка энергии возбуждал вихрь, и – порядок!

В наше время ради экономии на металлической фурнитуре и упрощения работы под снова часто делают глухим каменным, причем горизонтальным или даже с маленьким уклоном внутрь. Причина – растопка высокоэнергичными ЛВЖ и, особенно, растопочными гелями. Они сами по себе дают избыток энергии, необходимый для образования вихря, а дальше – все по-старинке.

Курьезно

Киношники/телевизионщики, снимая что-то о старой Англии, вплоть до Шерлока Холмса, непременно ищут замок или хотя бы старинный коттедж с «настоящим» камином, в котором под топки каменный. А владельцы таких домовладений неплохо наживаются на сдаче их в аренду под съемки. Между тем уже во времена беспутного Хьюго, своей бешеной греховностью породившего собаку Баскервилей, камины с колосниковой решеткой и низким «стартовым» поддувалом были общеупотребительны.

Камин Рамфорда

Схема камина Рамфорда (в прежней транскрипции – Румфорда, Rumford) показана на рис. справа. Рабочий процесс в камине Рамфорда происходит точно так же, как в классическом, но задержку дымовых газов вместо дымового зуба дает горловина с гиперболическим профилем, т. наз. горловина Рамфорда. Она, кстати, широко используется и вообще в технике, не только в каминах.

КПД камина Рамфорда на том же топливе точно такой же, как у классического. Но, как видно из рисунка, его конструкция намного проще, дешевле и легче. Камин Рамфорда можно построить и в блочной многоэтажке: требуемая глубина топки в полтора раза меньше, чем у классического, а на фундамент пойдет пенобетонная или вермикулитовая плита.

Одно только «но» – профиль горла нужно выдержать достаточно точно; допустимое отклонение от гиперболы – плюс/минус 5% по нормали в данной точке. Именно незнанием этого обстоятельства объясняется большинство неудач пытавшихся соорудить его самодельщиков.

Об отражателях

Многие мастера, зная о том, что камин греет преимущественно ИК из топки, встраивают в нее отражатель из металла или даже дорогущее зеркало из жаростойкого стекла с титан-ниобиевой амальгамой. Пример конструкции такого рода и ее размеры (к слову, типичные размеры классического камина для современной жилой комнаты) показан на рис. Отражатель рекомендуется чистить до зеркального блеска перед каждой топкой.

Все это сложности, вообще говоря, не повредят. Но и ничего в камине не улучшат. Штука в том, что черная на вид сажа и копоть (мелкодисперсный аморфный углерод) очень хорошо отражает ИК лучи. Примерно так же, как неглазурованный фаянс – видимый свет.

Поэтому физики не делают из сажи модели абсолютно черного тела, что нередко вызывает недоумение у школьников-старшеклассников и студентов. Какое уж тут полное поглощение, если в ИК оно чуть ли не блестит! Так что «заморачиваться» с отражателями, строя камин – дело зряшное. Подкоптится – по теплу заблестит само по себе.

Универсальный в углу

Камин английского типа может быть не только фронтальным. Вообще-то считается, что камин в углу следует строить по-голландски, но это только предубеждение. Угловой камин, работающий вполне по-английски, несложно сложить, зная, как работать с шамотным кирпичом, см. схему кладки на рис. справа. Конструкция достаточно массивная и годится только для частных домовладений. Но зато может использоваться и как барбекю, а в дымовом колпаке несложно оборудовать горячего копчения.

Видео: процесс строительства углового камина

С водогрейкой

Как уже ясно, встроить водогрейный регистр в английский камин несложно. Нужно только помнить, что много тепла не возьмешь. Камин с тепловой мощностью в 20 кВт за зуб выпускает едва ли 4-5 при предельно интенсивной топке. На ГВС с накопиттельным баком хватит, а вот на центральное отопление – уже нет.

Сам же теплообменник, т.к. температура за зубом невысока, лучше делать из 2-4 рядов тонкостенных металлических трубок, по 3 трубки в ряду, расположенных в шахматном порядке. И работать легче – не нужно разбирать колпак, достаточно пробурить в нем отверстия – и теплообмен будет хороший.

Современные с топками

Когда говорят «камин с топкой», это нередко вызывает недоумение: а камин без топки, это как? Какая-то электронная 3D имитация огня?

Бывают и такие, хотя сразу видно, что подделка. Но в данном случае речь пойдет о камине со специальной топкой заводского изготовления. Пример – топка «Оптима» отечественного производства, см. рис.

Каминная топка “Оптима”

В таких топках классическо-каминный тепловой цикл моделируется и оптимизируется на компьютерах. Сами изделия изготавливаются из современных материалов; широко применяются спецсплавы, кремнийорганика и композиты.

Поэтому современная каминная топка не тяжела, компактна, а тепла куда не нужно почти не отдает, ее можно встраивать хоть в мебель, см. рис. справа. Дымоход выполняется из обычного тонкостенного металлогофра, а дверца топки – из свободно пропускающего ИК термостойкого стекла. Отделка камина «с топкой» может быть любой, по вкусу заказчика и умению мастера. Кроме того, «топочный» камин дает и немалые дополнительные возможности.

Еще о водогрейках

Каминные топки выпускаются и со встроенным водогрейным контуром. Благодаря точным компьютерным расчетам, камин с водяным контуром в специальной топке является уже полноценным отопительным прибором, непрерывно снабжающим горячей водой не только кухню с санузлом, но и ЦО. Схема его устройства и подключения показана на рис. Понятно, что самостоятельно такое не делают.

Воздушно-отопительный

Обрамление топки современного камина может быть, как уже сказано, любым. Это позволяет сделать камин с воздушным отоплением, схема которого приведена на рис. Пьедестал топки не обязательно выкладывать каменный, он может быть хотя бы из того же гипсокартона. Но самодельщику это радости, увы, не добавляет. Почему – будет видно из дальнейшего.

О биокаминах

Прежде чем переходить от вещей, интересных любому технарю, в материям, скажем прямо, довольно-таки муторным, следует немного задержаться на биокаминах. О них фактически уже было упомянуто: все без исключения мобильные миникамины работают на биотопливе. И топки, вокруг которых они «слеплены», тоже специальные, именно на биотопливо рассчитанные.

Биотопливо получается путем бактериального разложения отходов жизнедеятельности человека и животных. Звучит противно, то само топливо исключительно чистое: в его основе этанол, и любой мыслимый режим горения дает на выхлопе только углекислый газ и воду.

Не следует путать биотопливо тоже с абсолютно экологичными, и давно известными, газовыми гидратами, «сухим спиртом». Газогидратное сухое горючее высокоэнергично, тепла дает очень много. А этанол – это тоже всем известный (а многим – до боли душевной, головной и во всем теле) этиловый спирт. В биотопливе он находится в связанном состоянии, поэтому для приема вовнутрь оно не годится. Да и по цене – проще в коньяке выкупаться.

Спирт, как известно, сгорает всегда полностью, но тепла дает очень мало. Кто пробовал вскипятить на спиртовке хотя бы заварник на 200 мл (стакан), знает, что этанол как генератор тепла – никакой. Но как компонент топлива для декоративных мини-каминов, идеален: не проливается, т.к. входит в состав полутвердой или желеобразной массы. Есть биотопливо, по виду имитирующее дрова. Но вне специальной топки они сразу гаснут, так что можно не бояться и опрокинуть каминчик на ковер.

Это не реклама биотоплива, а необходимые сведения для понимания очень существенного для самодельщиков, особенно городских, обстоятельства. А именно: для камина на биотопливе НЕ ТРЕБУЕТСЯ никаких разрешений-оформлений-согласований. Лишь бы топка была фирменной сертифицированной, и камин с ней можно соорудить хоть в в деревянном доме. И пригласить пожарников на первый пуск, ничего не опасаясь.

Камины: нечто ужасное

Не пожар, не угар, не клубок ядовитых змей в дымоходе, не обрушение вниз к соседу вместе с перекрытием. Хуже: бумажная волокита. А без разрешения на камин, если он не на биотопливе, никак не обойтись – что такое открытый огонь в жилом помещении, всем понятно. Пожарникам уж точно понятно, и сугубо в профессионально-санкционном разрезе.

Беда в том, что никаких законодательных актов, регламентирующих устройство каминов, в РФ не существует. СНиП 2.04.05-91 регламентирует устройство отопительно-варочных печей, но в нем же ясно запрещено устройство в жилых помещениях отопительных приборов с открытой топкой.
В Москве камины вроде бы разрешают Московские городские строительные нормы (МГСН) «Жилые здания» 3.01-96, но только на последних этажах (или на предпоследних, если квартира двухэтажная), причем у квартиры должен быть только один владелец. Техническая логика тут просматривается туго, но административно-финансовая лужковской эпохи ясна как день: позволить себе камин может тот, кому по карману «откатить».

Так как же быть? Вывернем поговорку наизнанку: в каждой бочке дегтя, если как следует процедить, найдется ложечка меда. В данном случае – квартиры с заложенным в проекте дымовым, отдельным от вентиляции, дымовым каналом. Это дореволюционные дома, сталинки, кирпичные хрущевки с газовыми колонками и титанами, современные квартиры свободной планировки в домах-монолитах. В них даже по МГСН 3.01-96 отопительные приборы на пламени можно ставить на любом этаже.

Отсюда следует такой изворот:

• Затеваем якобы сложную перепланировку с переносом отопительных приборов (не писать в заявлении – регистров ЦО!). Процедура до крайности муторная, описание ее – отдельная тема.
• Под шумок получаем у пожарников разрешение на пламенный отопительный прибор. «Фишка» в том, что по умолчанию, по СНиП, его поймут как печку, если самому не «лохануться» и не уточнить. На бумаге, на словах по-свойски можно и нужно.
• Строим камин.
• Вдруг чего – вот разрешение на перепланировку с реконструкцией отопления; вот – пламенный отопитель. Вот оно, пламя, глядите! Печь? Какая такая печь? Нету в этой бумаге ничего про печь! Ах, подразумевается? Ну, если суд Ваше подразумение примет как факт или документ – пожалста!

Однако такой сладкий момент, скорее всего, никогда и не наступит. Пожарники свое дело знают, и, где «не светит», туда и не пойдут. А вот с бумагами намаяться придется:

1. Заказываем проект перепланировки, «самодуйный» не пройдет никак. Совет: если мелькала мысль присоединить балкон к комнате, возвести капитальную перегородку, объединить/разделить санузел, объединить кухню с гостиной – лучше пустить все одним пакетом и работой с камином, денег и нервов уйдет вдвое меньше;
2. Берем в ДЭЗ, ТСЖ, короче, в эксплуатирующей дом организации, заключение о его техническом состоянии (техническое заключение о состоянии конструкций дома, ТЗК). В ТЗК должно быть отмечено, что дымоход исправен, и когда проводилась его ревизия; лучше – не ранее чем за полгода;
3. Идем в лицензированную МЧС компанию, разрабатывающую рекомендации по пожарной безопасности. В Москве, Санкт-Петербурге, столицах федеральных округов и во многих больших городах это филиалы ВНИИПО МЧС (ВНИИ Пожарной Охраны);
4. Там внимательно слушаем, киваем головой, делаем заметки, но главное – получить их визу на проекте. Без нее дальнейшее бессмысленно. Потребуют доработать или вовсе переделать проект – ни слова наперекор, делаем, как сказали;
5. Идем к пожарникам, получаем разрешение. Просто так не дадут, но с визой ВНИИПО вопрос «решаемый» (во ВНИИПО, кстати, тоже), а без нее – «глухарь»;
6. Проходим все мытарства документального оформления сложной перепланировки, и – наконец-то! – строим!

Надо сказать, что, если все это садомазохистско-бумажное удовольствие обойдется не более $2500 в провинции и до $4000 в Первопрестольной, то вам несказанно повезло. А по времени на бумаги уйдет никак не меньше полугода. Так что подумайте, а не заказать ли все-таки камин в спецфирме? У них дорожка накатана, может оказаться в целом дешевле и быстрее.

Примечание:

вроде бы простой камин для воздушного отопления из фабричной топки и гипсокартона нужно однозначно заказывать профи. Ведь на весь материал для него, включая распоследний саморезик, понадобятся пожарные сертификаты, иначе к ВНИИПО лучше и не подходить. Тем не менее, на заказ это оптимальный вариант: материалы и работа по цене несравнимы с каменной кладкой, а топку так и этак нужно покупать. Профи же точно знают, где что приобрести, чтобы у пожарников «проехало».

Частным загородным домовладельцам повезло больше: добрая часть бумажной тягомотины приходится на согласования с владельцами, проектировщиками здания и городской архитектурой. Если дом свой, архитектурное окружение – соседская корова на выгоне, то эти этапы отпадают. И ВНИИПО с пожарниками не так привередничают: твой дом, тебе и гореть вдруг что.

Наконец,то: строительство!

Итак, теперь мы уже можем сложить камин. Возьмем для примера две классического типа конструкции: домашний и дачный. Все остальные технически или такие же, или проще. Как именно – сказано выше. Или сложнее и недоступны самодельщику. А документальное оформление (опять-таки, кроме биокаминов, которые оного вовсе не требуют) везде одно и то же.

Фундамент

Для всех каминов, кроме рамфордовского и некоторых модерновых, необходим прочный бетонный армированный фундамент вровень с настилом пола. Разумеется, в проекте должен быть и расчет общей прочности: перекрытие должно держать вес фундамента и камина с необходимым по СНиП запасом. Между прочим, в кирпичных хрущевках это условие чаше всего не выполняется.

При проектировании передавать весовую нагрузку от камина на стены никоим образом нельзя. Даже если камин будет располагаться в проеме стены и, допустим, греть и гостиную, и спальню. Нарушить это условие – неизбежно пойдут трещины в дымоходе, а с ними и самый разанглийский камин даст угар.

Размеры фундамента – с выносом на 100-110 мм во все стороны. На фундамент укладывается лист железа толщиной от 1,5 мм. На железную подстилку – гидроизоляция из двух слоев рубероида. Современные высокоэффективные гидроизолы на подстилку под горячее не годятся. На пол перед зевом топки – тоже несгораемый лист по требованиям ПО (вынос на метр вперед и на полметра по бокам, оцинковка на асбесте).

Примечание:

каминам с фирменной сертифицированной топкой огнестойкая отмостка вообще не нужна.

Сезон работы

Печи и камины возводят в межсезонье (весна, осень) при температуре 15-25 градусов и умеренной влажности воздуха. Строить их ранней весной, поздней осенью или зимой вообще нельзя. Летом, в самую жару – допустимо опытному печнику. В сушь нужно увлажнять воздух в помещении открытыми широкими емкостями с водой.

Кирпич

В подавляющем большинстве случаев на камин пойдет обычный красный керамический , т.к. горение в топке не интенсивное и тепловые нагрузки на конструкцию невысоки. Лицевой, красивый и гладкий кирпич, годится только на внешнюю облицовку: его высокие декоративные качества достигаются благодаря слабому обжигу, и соответственно, плохой жаростойкости. Кроме того, в массу для лицевых кирпичей вносят полимерные присадки, контакт которых с огнем недопустим по множеству очевидных причин.

Кирпич должен быть из качественной массы и прожжен основательно, но не чрезмерно. Кирпичи-«буханки», вспученные, заметно покоробленные, с глубокими трещинами на поверхности, безжалостно отбраковываются. Также – кирпич-«железняк», пережженный, с темной сердцевиной. И тот, и другой от знакопеременных термических нагрузок скоро потрескаются.

Подтес, т.е. обработанные в нестандартный размер/форму кирпичи (необработанные – полнотелые) для камина лучше делать обушком, а не болгаркой с кругом. Дело не в пыли, а в вибрации. От нее в как следует отожженном кирпиче могут пойти микротрещины, которые потом перейдут в явные.

Раствор

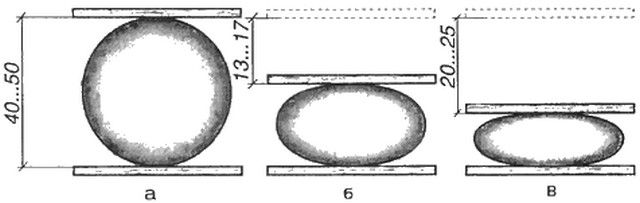

– глиняно-песчаный средней жирности. Пропорция песка с глиной – 3:1. Глина – покупная строительная. Песок – тоже покупной, речной, промытый и прокаленный. Дешевый карьерный песок не годится.

Раствор замешивают на воде до густоты сметаны или блинного теста и проверяют на жирность: он должен стекать с окунутого в него мастерка, оставаясь на лопатке ровным слоем в 1,5-3 мм. Слишком жирный налипает комками, в него добавляют песка и воды (немного!) опять до нужной консистенции. Слишком тощий стекает, обнажая, местами или полностью, металл инструмента. Его доводят до нужной жирности добавкой глины и воды.

Глиняный раствор сохнет долго. Поэтому готовить его нужно не спеша – не цемент и тем более не алебастр, не схватится. Заготовить можно впрок на всю работу сразу, это сэкономит время. На ночь бадью или корыто с раствором накрывают влажной мешковиной, а наутро перед работой несколько раз перелопачивают.

Кладка

Первый ряд всегда выкладывают на сухую по гидроизоляции, давая раствор только в швы между кирпичами. Толщина швов – 3-4 мм, минимально допустимая для кладки на глине. Швы между обычными кирпичами и шамотными, а также между любыми кирпичами и металлическими вкладышами – 6-13 мм. 13-мм шов – максимально допустимый для глиняного раствора. Его иногда применяют и в кладке тела, если необходимо сделать вынос, навес или дать распушку (уширение).

Кладку непрерывно выверяют по отвесу и шнуру, особенно это касается дилетантов. Вся конструкция узкая, высокая, тяжелая, и центр ее тяжести расположен довольно высоко. Простительный для кирпичного забора или стены сарая перекос или неровность камин могут привести к обрушению.

Сушка

Сушат готовое строение не менее 20 суток при комнатной температуре. Окна нужно открыть настежь, но попадание прямых солнечных лучей на изделие недопустимо. Лучше всего над окнами устроить на период сушки временные маркизы, хотя бы из старых простыней на палках. В крайнем случае – затянуть окна марлей.

Ввод в эксплуатацию

После сушки делают разгонную топку половинной порцией топлива. Его лучше брать медленно горящее – кузнечный уголь, уголь-«семечку». Если сушка производилась в оптимальных условиях, то через трое суток после разгона можно начинать топить. В противном случае объем закладки топлива увеличивают в 2-3 приема от 3/4 нормы до полной.

Классика своими руками

Здесь на рис. – порядовка камина английского типа. Конструкция упрощена и модифицирована, чтобы сложить его могли не очень опытные каменщики. Суть в том, что топка – проточная. Поддувало при топке не закрывать! Но колосниковая решетка небольшая и расположена у самой задней стенки топки, поэтому «английский» вихрь создается частично за счет конвекционного подсоса в топку снизу. Это позволило выкладывать дымовой зуб безо всяких теретико-технологических сложностей, простым уступом. Правда, КПД на пеллетах получается чуть более 40%

Видео: процесс кладки камина

Барбекю a-la English

Этот беседочный (помните обещанное?) камин- – устройство комбинированное. К вполне английскому камину сбоку пристроена одноконфорочная плита, см. рис. Строгий педант от каминов, возможно, и фыркнет, но на дачно-загородном хозяйстве удобно.

Какой выбрать?

Так что же, какой камин все-таки лучше ? Заказной при полном достатке средств – смотря по интерьеру. При их неполном достатке или кредитном «избытке» – гипсокартонный с фирменной топкой и воздушным контуром, он, если в квартире есть счетчики тепла, неплохо сэкономит «коммуналку» зимой.

Если же браться за камин самому, то оптимальный вариант – мини на биотопливе. Всех расходов – на топку; отделка по цене в сравнении с нею не чувствуется. Ну, а если хочется солидную, престижную классику – то английский. Его мощная эстетика и великолепные достоинства хоть в какой-то степени окупят финансово-бумажный кошмар.

Видео: проект небольшого камина для дачного дома

Кирпичный камин – это традиционный дровяной отопительный агрегат, с помощью которого можно придать дому необходимый уют и создать полноценный домашний очаг, около которого будет приятно и комфортно находится. камины для дома дровяные сделанные своими руками имеют массу преимуществ перед покупными чугунными, керамическими и стальными топками. Дело в том, что с помощью такого прибора можно не только отопить дом и использовать печку в качестве вспомогательного источника обогрева, но и дополнить интерьер вашей гостиной.

Дровяные камины, сделанные своими руками, являются по-настоящему уникальными и неповторимыми в своём роде. Сделав такую печь-камин, вы вложите в неё частичку себя и своей души.

Кладка каминов из кирпича в доме или на даче в первую очередь предполагает определение того, какую функцию будет выполнять такой отопительный агрегат в доме – обогрев или декоративную. Оба варианта имеют место быть и имеют свои преимущества.

Камин, фундамент для которого из-за большой массы возводится обязательно, строиться согласно единому плану, ознакомиться с которым вы можете ниже:

• Определитесь с принципом действия отопительного прибора;
• Подберите подходящее место для установки и помещение. Комната должна иметь хорошую вентиляцию и достаточную площадь для комфортного использования печи-камина;
• Рассчитайте габаритные размеры печки и соотнесите их с площадью гостиной или любого другого помещения, в котором планируется установка;
• Обустройте качественную дымоходную систему, которая гарантирует вам правильную и полноценную работу тягового механизма;
• Определитесь с тем, какими средствами им настолько часто планируется проводить чистку и другие уходовые мероприятия за конструкцией.

Для того чтобы возвести качественный камин своими руками, вам потребуется запомнить несколько простых правил и основ: очаг должен быть достаточно продолговатым и широким, сам топочный отсек при этом будет не глубоким. Сама кладка делается неровная, имеющая дополнительные выступы, таким образом, отопительный очаг образует повышенную площадь элементов отдающих тепловую энергию.

Как работает?

Камин, топка которого собрана по всем правилам, имеет определённый и всегда одинаковый принцип работы. Для обогрева помещения, в топку закладываются дрова, в результате горения которых вырабатывается тепло, нагревающее стенки портала и топочного отсека, тем самым воздух в помещении начинает нагреваться.

Камин, дача с которым может оборваться равномерно и качественно, состоит из двух неотъемлемых составляющих, коими является сам камин и подключённый к нему дымоход.

После того как порядовка камина полностью выбрана или подготовлена индивидуально, необходимо подобрать материалы для сборки отопительного очага. Не стоит отдавать предпочтение сразу нескольким наименованиям кирпича, так как они плохо сочетаются и гармонируют между собой. Это связанно с тем, что керамический красный и печной кирпич обладают различными свойствами и температурными расширениями.

Камин, кирпич для которого уже выбран и куплен должен закрепляться с помощью не менее качественного сцепляющего раствора. Для печей каминов из кирпича предпочтительней использовать сцепляющий состав на основе глины, которая отличается прочностью, долговечностью и хорошей переносимостью высоких температур. Смесь на основе глины можно как купить в порошкообразной форме в специализированном магазине и развести с водой, так и смешать своими руками.

Также открытый и закрытый камин может при необходимости облицовываться различными материалами. Самым дорогим, качественным и ценным материалом является природный камень. Это может быть мрамор, гранит, песчаник или любой другой природный камень, подобранный на ваше усмотрение. Такая облицовка топки и каминного портала из камня, всегда выглядит очень гармонично, дорого и стильно.

Не менее быстро и удобно собрать печь-камин своими руками можно с помощью приобретения уже готовой топки из стали или чугуна, которую можно заключить к кирпичный портал или обрамление. Такой вариант является наиболее эффективным, так как в результате обкладки топки кирпичом, повышается КПД и теплоотдача отопительного агрегата.

Самый бюджетный и простой в возведении фундамент – это железобетонный!

Дом, камин с которым будет иметь дополнительный или основной источник тепла, имеет свой фундамент. Сам кирпичный камин отличается большой массой, именно поэтому фундамент для него возводится отдельный. Это позволит печке получить полноценную, естественную усадку и при этом не оказывать влияния на конструкцию дома.

Размещение и расчёты

Разместить камин можно в определённом месте: в углу, около стены или по центру помещения. Выбор в первую очередь зависит от того, какую площадь, форму и проектировку имеет комната.

Если вы имеете небольшое или среднее по площади помещение до 20 квадратных метров, вам подойдёт угловой или пристенный камин. Для больших и просторных комнат подходит островная печь-камин, установить которую можно прямо по центру гостиной и даже выполнить с её помощью зонирование.

Островные камины за счёт своих внушительных габаритов и особенностей конструкции имеют большую мощность и производительность. Они позволяют более равномерно распределять тепло, но за счёт своей громоздкости очень сложны и дороги в возведении. Куда дешевле и проще возвести своими руками угловою печь, на которую нужно меньше сил и материалов.

Перед началом кладки камина необходимо удостовериться в том, что ваша отопительная конструкция будет достаточно мощной, эффективной и её КПД хватит для того чтобы отопить дом или отдельное помещение. Для этого и производятся предварительные расчёты. Порядовка для печи-камина позволяет собрать кирпичный очаг своими руками. На схеме подробно отображается каждый ряд и количество необходимых материалов. Составить порядовку можно как самостоятельно или с помощью услуг печника, так и взять уже готовый вариант на специализированных сайтах или форумах.

Для того чтобы ваша печь-камин могла полноценно обогревать дом, заранее предусмотрите наличие в конструкции контурных труб или радиаторов отопления. Контурные трубы размещаются в топочном отсеке, с их помощью печка подключается к основному источнику отопления в доме. Печи-камины, работающие по данному принципу, могут выполнять функцию, как основного, так и второстепенного источника отопления в доме.

Уход за кирпичными печками необходим самый простой. Поверхность необходимо предварительно протирать и устранять пыль и другие загрязнения. Если топка оборудована стеклом, его также необходимо протирать по мере загрязнения. Осмотр отопительного оборудования профессионалом производится не реже чем два раза в год, также как и чистка топки и дымохода от сажи и копоти.

Требования и кладка

Для того чтобы ваш отопительный агрегат всегда функционировал полноценно, на полную мощность и при этом в полной мере соответствовал всем существующим нормам и требованиям со стороны пожарной безопасности, нужно обеспечить их самостоятельно.

В месте начала дымоходной трубы, важно дополнить участок посредством специального защитного козырька, который будет понижать образующееся в топке давление в момент работы и горения в очаге топлива. Также козырёк напрямую отвечает за пожарную безопасность отопительной конструкции, он не позволяет искрам и продуктам горения выделать и стать причиной возникновения пожара. Наличие защитного козырька позволяет избежать обратной тяги и возникновения задымлений в помещении.

Для того чтобы тяга работала на полную мощность, а дым скапливался в одном конкретном месте, необходимо оснастить его защитным куполом. Таким образом, дым не будет задерживаться в одном месте и не станет попадать в помещение, а сразу же станет выводиться на улицу через систему вытяжки.

От того насколько профессионально, правильно и качественно выполнена кладка кирпичной печи-камина, напрямую зависит успех и безопасность работы отопительной установки. Важно чтобы ваша печка была полностью монолитной и целостной, несмотря на то, что она состоит из множества рядов и кирпичей. Для этого с определённой периодичностью выполняется как продольная, так и поперечная перевязка рядов.

Основным и наиболее сложным, ответственным этапом строительства, возведения устройства является постройка кирпичного дымохода . Дымоход – это труба или каминная вытяжка, без которой невозможно безопасное и полноценное функционирование конструкций работающих на твёрдом топливе. Через трубу, которая представляет собой пересечение вертикально и горизонтально расположенных каналов, из топки на улицу выводятся все продукты горения, дым и углекислый газ.

Кирпичный дымоход должен иметь минимальную толщину в ½ стандартного кирпича. Если вы планируете впоследствии оштукатуривать дымоход, допускается использовать для сборки ¼ стандартного кирпича.

Для облицовки каминного портала и топки можно выбирать не только дорогой природный камень, но и любые другие материалы отличающиеся огнеупорностью. Это может быть искусственный камень, керамогранит, изразцы, штукатурка или краска.

Для кладки дымоходов запрещено использовать кирпич с деформациями, трещинами и сколами. Это может не только нарушить герметичность вытяжки, но и способствовать отложению и накапливанию в таких щелях сажи, которая приведёт к засорению и сложностях в чистке.

Кладка кирпичного дымохода производится по принципу аналогичному самому камину. Важно чтобы в местах прохождения дымохода через кровлю, была выполнена качественная изоляция и разделка поверхности. Разделка – это в свою очередь произведение увеличения площади и сечения дымоходной трубы.

На крыше устанавливается выдра, а в завершение, дымоход кончается таким элементом как оголовок. Сам дымоход должен возвышаться над крышей в среднем на 2-3 ряда. Следует отметить, что дымоход может быть не только кирпичным. Большой популярностью пользуются более простые в возведении керамические дымоходы и трубы из нержавейки и асбестоцемента. Также вы может установить на крыше сэндвич дымоход. Главным недостатком готовых дымоходов является то, что они быстро нагреваются и также быстро остывают, не удерживают тепло после окончания топки.

В видео рассказывается о том, как собрать дровяной камин своими руками из кирпича на доме или на даче:

Дровяной камин из кирпича – идеальное сочетание функциональности, эстетики и комфорта. Посудите сами: он отлично обогревает дом, украшает интерьер и создает уникальную атмосферу уюта. Поэтому неудивительно, что многие задаются вопросом: как сделать камин из кирпича собственными силами и без лишних трат? Конечно, соорудить домашний очаг своими руками – задача не из простых. Но это еще не повод сразу же отказываться от столь смелой идеи – если вы будете следовать проверенной технологии, использовать качественные материалы и проявлять скрупулезность в каждом шаге реализации задуманного проекта, вы точно достигнете своей цели. А наша детальная пошаговая инструкция и фото помогут вам приблизиться к ней еще быстрее.

Проект камина: расчеты, схемы и чертежи

Строительство любого камина начинается с детальной разработки проекта – он поможет получить общее представление о будущей конструкции.

Первым делом нужно выбрать локацию камина. Лучшие варианты – несущая фасадная или внутренняя стена или же угол между двумя несущими стенами. А самые неподходящие места – в зоне лестничного марша и между окон.

Важно! Габариты отверстия топки и габариты комнаты должны соотноситься как 1:50, ширина и высота отверстия – как 2:3, а его высота и глубина – как 1:2 или 2:3. Последнему показателю нужно уделить особое внимание: чересчур глубокая топка может спровоцировать уменьшение теплоотдачи, а чересчур маленькая – задымление помещения.

Учитывайте, что площадь отверстия трубы дымохода зависит от площади отверстия топки: для того чтобы гарантировать качественную тягу, площадь первой должна быть в 8-15 раз меньше площади второй.

Как только размеры определены, приступайте к подготовке чертежей фасада и разреза очага. Чертежи необходимы для того, чтобы получить точное изображение внешнего вида камина, на которое можно будет ориентироваться в процессе последующей укладки.

И последний этап в разработке проекта – составление схемы кладки, которую также называют порядовкой. Тут вам нужно пронумеровывать все ряды конструкции и отдельно обозначить каждый ее элемент.

Рабочие материалы

Долговечность и функциональность вашего камина будут напрямую зависеть от того, насколько качественные материалы вы выберете. Поэтому подходите к процессу максимально серьезно.

На первом месте, конечно же, кирпич. Для домашнего камина лучше всего подойдет полнотелый красный кирпич. Требования к материалу:

• идеально поверхность без оплавленных участков;
• насыщенный цвет;
• углы без малейших сколов;
• однородная структура в изломе.

Помните, что дефектные кирпичи могут спровоцировать значительные теплопотери, что уменьшит эффективность камина.

Кроме кирпича, вам понадобится еще целый ряд расходных материалов и изделий. В частности:

• песок зернистостью не более 1,5 мм;
• цемент;
• глина: коричневая, кембрийская или темно-красная;
• деревянные доски;
• щебень 3-6 мм;
• рубероид;
• войлок;
• колосниковая решетка;
• защитный экран;
• заслонка от дыма.

Переходим непосредственно к строительству очага. Этот процесс состоит из трех этапов: заливка фундамента, кладка основной конструкции и установка дымохода.

Этап 1: Устройство фундамента

Стандартная закладка фундамента под камин выполняется следующим образом:

1. Выкопайте котлован 60 см в глубину. Засыпьте его щебнем и утрамбуйте, чтобы основание было строго горизонтальным.
2. Соорудите опалубку из досок. Обшейте конструкцию рубероидом.
3. Смонтируйте опалубку и засыпьте его битым кирпичом и щебнем.
4. Приготовьте цементный раствор: смешайте одну долю цемента и три доли песка. Тщательно залейте котлован полученным раствором.
5. Выровняйте поверхность фундамента. Его уровень должен быть ниже уровня пола не меньше, чем на 5-6 см.
6. Накройте фундамент обычной пленкой и дайте ему хорошо настояться – не менее недели.

Для последующей кладки кирпича вам понадобится глиняный раствор. Его можно легко сделать своими руками. Сначала нужно на два-три дня замочить глину и по истечению срока отфильтровать ее через мелкую металлическую сетку. Далее ее необходимо смешать с песком и водой. Соотношение: 8 долей песка, 1 доля воды, 8 долей тощей или 4 доли жирной глины. Проверить качество состава довольно просто: если он держит форму, не прилипает к рукам и напоминает по своей консистенции густую сметану, значит, вы не ошиблись в пропорциях.

Этап 2: Кладка камина

Сперва зафиксируйте на фундаменте два слоя рубероида – они будут отвечать за гидроизоляцию. После этого выполните калибровку кирпичей.

Кладку рекомендуется начинать с углов. Первый ряд кирпичей для максимальной устойчивости лучше уложить на цементный раствор. Чтобы придать очагу оригинальный вид, нижний ряд укладывайте на ребро, но все остальные – традиционно плашмя и уже на глиняный раствор. После каждого нового ряда сверяйтесь с составленной ранее схемой порядовки.

Важно! Каждый отдельный кирпич перед кладкой нужно как минимум на минуту опускать в простую воду, дабы из него вышел воздух. Если пренебречь этим правилом, кирпичи будут вытягивать влагу из глиняного раствора, а это спровоцирует низкую прочность кладки.

Лишний раствор при кладке внешних рядов можно убирать мастерком, а при кладке топливника и дымосборника – вручную влажной тряпкой, тщательно проверяя состав на наличие мелких камешков.

Дабы кирпичи образовали необходимую монолитную конструкцию, обязательно выполняйте перевязку швов на полкирпича в каждом ряду. Оптимальная толщина швов – до 5 мм.

Совет. Чтобы кладка изогнутого свода вышла максимально эстетичной, используйте временную опалубку – кружало.

Этап 3: Монтаж дымохода

Обустройство дымохода – один из самых ответственных этапов строительства камина, так как именно от качества этой работы будет зависеть уровень тяги очага и, следовательно, вероятность попадания угарного газа в отапливаемую комнату. Таким образом, хороший дымоход – гарантия вашей безопасности.

До крыши кладку дымохода можно выполнять глиняным раствором, а выше – цементным. Внутренние стенки конструкции необходимо обязательно обработать жидким глиняным составом: возьмите ветошь, смочите ее в растворе и протрите все стенки – это позволит избавиться от трещин и получить гладкую поверхность.

Важно защитить конструкцию от высоких температур в зоне перекрытия. Для этого можно выполнить распушку – специальное расширение трубы. Для максимального эффекта ее следует обложить войлоком, предварительно смоченным в глиняном составе. А чтобы защитить дымоход от осадков, над крышей нужно сделать напуск – так называемую «выдру».

Если хотите облегчить работу по монтажу дымохода, используйте специальные трубы, предназначенные именно для дымовых шахт.

Финишная отделка камина

Если кладка выполнена качественно, а кирпич радует цветом и фактурой, финишную облицовку выполнять совершенно необязательно – можно ограничиться лишь аккуратной обработкой швов затиркой. Но если вам хочется сделать свой очаг еще более совершенным, обратите внимание на самые популярные варианты для его отделки:

• декоративная штукатурка;
• камень;
• бетон, имитирующий натуральную древесину;
• плитка;
• декоративный кирпич;
• изразцы.

Выбор материала для облицовки напрямую зависит от того, что вы хотите получить в результате. Например, если вам нужен добротный и изысканный камин для классического интерьера, выбирайте дорогие натуральные материалы: травертин или мрамор – такая облицовка сделает ваш очаг не просто привлекательным, а по-настоящему роскошным.

Более простой, но также стильный вариант – отделка камина искусственным камнем или плиткой с частично видимой кирпичной кладкой.

Конечно же, на одной облицовке не обязательно останавливаться – ее можно дополнить всевозможными декоративными стеклянными, деревянными, металлическими или чугунными скульптурами.

Надеемся, наша инструкция поможет вам воплотить вашу мечту – дровяной камин из кирпича – в реальность. Придерживаясь простых рекомендаций, вы точно получите качественный домашний очаг, который не один год будет радовать вас теплом, красотой и уютом.

Камин из кирпича своими руками: видео

Строительство кирпичного камина: фото

Камин на дровах представляет собой конструкцию с открытой топкой. Выполняет две основные функции: декоративную и отопительную. Камины на дровах желательно строить на дачах или в частных домах. В квартире многоэтажки это сделать практически невозможно, так как возведение камина занимает большое количество времени и требует значительных финансовых вложений. Сегодня мы поговорим о том, как сделать камины для дома дровяные своими руками — чертежи для них можно подобрать стандартные. Построить такую конструкцию вполне реально любому желающему, главное — соблюдать очередность выполнения этапов работы и следовать нашим полезным рекомендациям. Давайте же начнем разбираться с построением такой замечательной печи на дровах.

Расчеты и схемы кирпичного камина

Давайте рассмотрим подробно, из каких деталей состоит данная конструкция, как правильно произвести расчеты по его построению.

Составляющие камина

Перед началом всех работ по построению данной конструкции рекомендуем ознакомиться с устройством печи на дровах, которая состоит из следующих элементов:

• Топка.
• Дымоход.
• Дымовая камера.

Каждая из вышеперечисленных конструкций выполняет свою определенную функцию. Так, например, в топке — прогорают дрова, дымоход служит туннелем для выведения газообразных продуктов сгорания, которые собираются в дымовой камере.

Важно! Размеры всех этих составляющих должны соответствовать площади отапливаемого помещения. Чем больше ваша комната, тем большего размера вам нужно строить камин, и наоборот.

Расчеты и чертежи

• Для того чтобы правильно произвести расчеты размеров домашнего очага, необходимо знать, в первую очередь, то, что площадь отверстия для топки по отношению к габаритам отапливаемого помещения составляет 1:50, соотношение ширины и высоты 2:3, а сопоставление высоты к глубине топки находится в стандартных пределах — 1:2 или 2:3.
• Размер дымового отверстия напрямую зависит от предполагаемой топочной комнаты. Для того чтобы добиться нужного уровня тяги дыма, площадь дымоходной трубы должна быть меньше в 8-15 раз площади топки.

Важно! Если вы решили установить круглую трубу, то позаботьтесь о том, чтобы площадь ее сечения была в несколько раз меньше квадратных или прямоугольных вариантов дымохода.

• После проработки размеров вышеперечисленных частей печи необходимо сделать чертежи фасада и переднего разреза камина. Эти детали и покажут вам внешний вид данной конструкции.
• Не забудьте составить схему каждого ряда кладки дровяного камина. В порядовках вам нужно будет пронумеровать абсолютно каждый ряд, используя для каждого элемента определенные условные обозначения. В построении схемы расчета учитывайте не только целый материал, но и его отдельные части. Для работы понадобятся половинки, четвертинки и кирпичи с диагональным отпиливанием.

Важно! Возводите дровяные печи с соблюдением всех норм и правил пожарной и технической безопасности.

Камины дровяные с дымоходами своими руками

Весь процесс изготовление камина на дровах состоит из определенных этапов, которые следует выполнять в строгой очередности. Давайте ознакомимся с ними подробнее.

Подготовка материалов для кладки камина

Алгоритм действий происходит в следующем порядке:

• Подготавливаем глинистый раствор за несколько дней до возведения фундамента для конструкции. Для этого на 2 дня замачиваем ранее подготовленную глину, фильтруем ее через специальную металлическую сетку и смешиваем все с сухим просеянным песком, постепенно добавляя воду. На одну часть воды идет 8 частей песчаного материала, 4 части тощей или жирной глины. В итоге — должна получиться консистенция густой сметаны.

Важно! Качество полученной массы проверяем следующим образом: если состав легко отходит от рук и хорошо держит форму, то все сделали правильно.

• Кладем каждый кирпич на 2 минуты в воду, чтобы пузырьки воздуха вышли из материала. Если не сделать эту работу, то кирпич впитает в себя из глиняного раствора жидкость, что приведет к непрочной и недолговечной кладки.

Подбор строительных материалов

Любой человек не построит камин металлический дровяной своими руками без необходимых стройматериалов. Для работы вам понадобится следующее:

• Полнотелый шапочный кирпич красного цвета. Тщательно отбирайте и осматривайте каждый кирпичик. Его цвет должен быть густым и равномерно распределяться по всему материалу, а углы — не иметь сколов и трещин.

Важно! При ударе молотком качественный кирпич будет издавать чистый звонкий звук. Обратите внимание на кирпичный излом — некачественный кирпич будет смешанного цвета и иметь неоднородную структуру.

• Песок. Его зернистость должна составлять быть не более 1,5 мм. Для того чтобы удалить грязь и мусор с песка, его нужно просеять через мелкое сито и промыть водой.
• Глина. Для возведения дровяного камина лучше взять кембрийскую глину. Если у вас нет такой возможности, то используйте коричневый или темно-красный глиняный состав.
• Щебень. Его фракция должна быть 3-6 мм, вяжущее вещество — портландцемент, а марка под номером 300.
• Каминный экран.
• Дымовая заслонка.
• Колосниковая решетка.

Начинаем возводить камин для дачи на дровах своими руками

Строительство домашнего дровяного очага начинаем с процесса закладки отдельного расположенного фундамента:

1. Выкапываем котлован глубиной приблизительно 60 см, длина и ширина которого должны быть на 10 см больше будущего фундамента.
2. На дно выемки засыпаем щебень, утрамбовывая его для создания горизонтальной поверхности.
3. Сбиваем из деревянных больших кусков опалубку. Для гидроизоляции обрабатываем ее смолой или обшиваем рубероидом.
4. Устанавливаем опалубку в котлован и засыпаем конструкцию битым кирпичом, камнями и щебнем.
5. Заливаем все ранее сделанное цементным раствором. Для его изготовления берем три части песка и одну часть цемента.
6. Выравниваем верх нашего фундамента и проверяем его горизонтальность.
7. Накрываем влажную поверхность клеенкой и на неделю оставляем ее в покое.
8. Делаем уровень фундамента на 6 см ниже уровня пола.

Перечень действий после застывания фундамента:

1. Укладываем на фундамент гидроизоляцию двумя слоями рубероида.
2. Начинаем выкладывать кирпичи. Производим кладку от углов, проверяя постоянно правильно расположенный уровень.
3. Укладываем на ребро нижний ряд шапочных кирпичей, промазывая пространства цементным раствором. Все последующие ряды кладем привычным способом — плашмя на обычный глиняный раствор.
4. Для выкладывания внешних сплошных рядов используем специальный инструмент — мастерок или кельму.
5. Выполняем вручную кладку дымохода, чтобы обнаружить в приготовленном растворе камешки и другие крупные включения. У нас должны получиться тонкие швы в пределах 5 мм, чтобы в будущем застывший раствор не потрескался и не осыпался.
6. Выкладываем глинистый раствор на середину кирпича, стараясь не заходить за края данного материала.
7. Проводим перевязку швов на половину кирпича в каждом выполненном ряду.
8. Не связываем с внешней стенкой облицовку нашего очага, чтобы не нарушить кладку от температурных перепадов.
9. Монтируем кружало (временную опалубку) для привлекательного внешнего вида кладки свода.
10. Сверяем с ранее сделанной схемой очередности каждый уложенный кирпичный ряд, отмечая все пометки мелом или карандашом.
11. Основная часть работы, чтобы возвести камин дровяной для дома своими руками пришла к завершению. Нам осталось только соорудить дымоход, который мы рассмотрим немного дальше.

Важно! Выкладывайте дымоход и топливник с особой аккуратность, удаляя излишки глины влажной тряпочкой. Не забудьте о том, что внутренние стенки этих конструкций не штукатуриться.

Для того чтобы вы не запутались, выполняйте работу в строгой последовательности. Начинайте выкладывать следующий ряд только после окончания укладки предыдущего.

Возведение дымохода

Дымоход в камине служит вертикальным каналом для выхода продуктов сгорания и углекислого газа. Хороший дымоход должен соответствовать таким основным требованиям:

• Иметь сильную тягу, чтобы исключить возможность попадания вредного дыма в помещение.
• Состоять только лишь из жаропрочных элементов.
• Его материалы должны быть устойчивы к температурным перепадам.

Важно! Для построения дымохода используйте термостойкую керамическую трубу, которая и будет служить в качестве основного выводящего канала.

Пошаговые действия по обустройству теплового дымохода:

• Обшиваем сверху керамическую трубу минеральной ватой. Укладываем на нее кирпичный слой, камень или бетон. Все зависит от того, из чего вы строите свой дровяной камин.
• Тщательно следим за вертикальностью данной конструкции. Чем ровнее и качественнее сделаете работу, тем лучше камин будет тянуть дым, и тем меньше угарный газ будет попадать внутрь помещения.

Важно! Чаще всего выполняют изогнутый дымоход под углом 90 градусов. Так вы убережете свой камин от попадания осадков.

• Протираем ветошью внутренние стенки конструкции, смачивая ее в жидком глинистом растворе — так вы добьетесь идеально ровной и гладкой поверхности без трещин.
• Делаем кладку дымохода выше уровня крыши, используя для этого густой цементный раствор.
• Защищаем от воздействия высоких температур место прохода дымохода через перекрытие. Для этого располагаем расширенные трубы в самом перекрытии и обкладываем их со всех сторон войлоком или асбестом, смоченными в глиняном растворе.
• Делаем небольшой напуск с наружной части крыши, чтобы защитить конструкцию от возможных протечек.

• Начните возведение обогревательной конструкции с тщательной разработки всех процессов данного проекта. Составьте для себя хотя бы один чертеж с отмеченными размерами и количеством необходимого строительного и отделочного материала.
• Определитесь с месторасположением печи в помещении. Желательно расположить ее вдоль фасадной стены перед кроватью, соблюдая безопасное расстояние от ложа к источнику тепла. Не рекомендуется возводить сооружение в местах со сквозняком или возле лестницы.
• Не делайте камин слишком глубоким. Иначе — в комнату будет поступать небольшое количество тепла.
• Установите дымовой порог в месте соединения топливника с дымовой трубой. Его основная функция — предотвращение перепада потоков воздуха, вошедших в печку, и защита от вылета искр из нее в открытое помещение. Благодаря данной конструкции, дым и сажа не будут попадать в вашу комнату.

Важно! Ширина порога должна соответствовать ширине дымовой трубы и возводиться строго в горизонтальном положении.

• У дровяных каминов относительно слабая тяга. Именно поэтому мы рекомендуем установить над печкой колпак, в который и будет скапливаться дым — через определенное время он выйдет наружу.
• Каминную кладку можно сделать абсолютно разной формы с использованием различных отделочных материалов.
• При качественной кладке и правильном выборе кирпича совсем не обязательно делать облицовку. Для окончания работы будет достаточно заделать швы строительной затиркой. При большом желании кирпичную кладку можно обработать штукатуркой, а сверху нанести несколько слоев краски.
• Если вы решили сделать декоративную отделку, то перед вами стоит большой выбор различных строительных материалов: штукатурка, плитка, изразцы, мрамор, разные виды камня или кирпича.

Важно! Отлично впишется в картину и бетонная имитация натуральных текстур — под дерево или камень. В облицовку можно добавить стеклянные или деревянные элементы, кованые, чугунные скульптуры.

Да, построить такую конструкцию не так уж и легко, но вполне возможно. Соблюдая вышеперечисленные рекомендации, вы сможете быстро и самое главное — качественно построить в своем доме камин на дровах своими руками. Пусть не только в доме, но и ваших сердцах будет тепло и уютно!

Созерцание открытого огня не наскучит никогда. Пламя вызывает неоднозначные чувства, которые дремлют в человеке в течение долгих лет со времен, когда наши предки проводили перед очагом зимние вечера. Если процесс устройства камина в городской квартире создаст определенные сложности даже для профессионального мастера, то владельцам загородных усадьб и дач придется по силам создание дровяного камина своими руками. Но сначала вам предстоит узнать, какие бывают камины, какую функциональную нагрузку несет эта конструкция в интерьере, и на какой материал лучше сделать ставку. А непосредственно технологию строительства вы сможете найти в наших последующих статьях.

Дровяные камины в интерьере

Дровяные очаги в частных домах тем и отличаются от газовых и электрических «собратьев», что помогают создать в отапливаемой комнате особую атмосферу, близкую по духу к природному теплу, при помощи которого обогревалось много поколений людей.

Далекие родственники дровяных каминов служили верой и правдой в эпоху Тиберия, Нерона и Цезаря и своим теплом согревали пустынные и мрачные залы средневековых дворцов. Каминные сооружения на заре Ренессанса преобразились в украшенные лепниной и сверкающие позолотой произведения искусства.

Поэтому можно с уверенностью сказать, что современные камины выступают классическими образцами оформления внутреннего пространства загородного дома и не уступают другим важным элементам дизайна по собственному значению.

Дровяной камин получится построить собственноручно, если следовать определенным правилам. В квартирах типовых высотных домов будет сложно сконструировать подобное изделие, потому что потребуется раздобыть разрешение на постройку очага.

Такой тип камина более точно необходимо называть твердотопливным, а не дровяным, потому что можно использовать в качестве топлива поленья, бурый и каменный уголь, пеллеты (брикеты или гранулы из спрессованных дровяных отходов) и торф. Это топливо объединяет высокая температура сгорания, которая значительно выше той, которую дает при сжигании биотопливо или газ.

Конструкция камина

Дровяные камины представляют собой обычные печи с открытой топкой. Помещение обогревается только при помощи лучистой тепловой энергии. Теплота, которую отдает камин, достигает 10-20%, а остальное тепло выходит через трубу. Таким образом, подобный камин для отопления жилища не подходит, зато будет как раз кстати для сотворения комфорта.

Длина самого топливника должна иметь большую ширину, однако камин не должен быть чрезмерно глубоким, а его ограждения (боковые и верхние) должны в сторону комнаты расширяться. Такое оформление позволяет получить от камина как можно больше тепловой отдачи.

Во внутренней нише строения — там, где дымовая труба состыкуется с топливником, обязательно следует поставить защитный порог, который имеет коленообразную форму. Эта конструкция нужна, чтобы исключить риски вылета искр, что образовываются при горении и препятствует созданию воздушных потоков, которые приводят к вылету сажи и задымленности.

Ширина подобного порога должна отвечать размерам дымового канала, а выступ необходимо выполнить с передней стенкой трубы заподлицо (допускается небольшой выступ порядка 1-2 сантиметров). Конструкция порога предполагает наличие исключительно горизонтальной поверхности. Она не должна сужать трубу дымохода.

Трубы такого типа у каминов отличаются небольшой тягой, поэтому в них нужно устраивать так называемые шахты-отстойники или колпаки для скапливающегося угарного дыма. Когда вы имеете уже готовый канал для отвода дыма, то стоит купить самую простую модель камина из чугуна, что реализуется посредством установки топливных кассет.

Если вы свой камин топите углем или дровами, то для вывода золы его следует оборудовать колосниковой решеткой и зольником. Для активного поступления в топку воздуха очаг оснащают поддувалом. Заключительным штрихом в создании очага считается установка с защитной целью искрогасительной решётки и подготовка дровяной корзины и набора инструментов для камина.

Виды дровяных очагов

Все виды каминов, которые работают с твердым топливом, согласно общепринятой классификации, различаются по архитектурному оформлению, месту установки в помещении и по виду топки. По своему стилистическому оформлению бывают каминные конструкции, выполненные в стиле «классицизм», «хай-тек», «модерн» и «кантри».

Дровяные камины классического типа с порталом выполняются в форме буквы «П». При декоративной отделке подобных очагов обычно используется гранит, мрамор или талькохлорид. В виде декораций и украшений применяют скульптурные композиции и изделия из кованого металла. Очаги, выполненные в классическом стиле, называют английскими.

Кирпичные печи каминов в «кантри-стиле» характеризуются необычными формами портала, которые выполнены в виде буквы «Д», и имеют сверху балку из древесины. В качестве отделки используются разные виды натурального камня, лучше всего брать известковые породы.
Камины, обустроенные в стилевом решении «модерн», имеют более плавные линии в дизайне и гибкие формы элементов отделки. Подобные изделия все внимание акцентируют на себе и чаше, поэтому выступают основой, а не предметом декора.

Дровяные камины стиля передовых технологий «хай-тек» изготавливают с использованием современных материалов — огнеупорных пластиковых веществ, стекла и стали. Часто в такие камины «вживляют» телевизионные экраны или водопады.

По варианту монтажа известна следующая классификация. Закрытые камины принято устанавливать в процессе возведения жилого дома, дымоходный канал выступает частью стены. Закрытые кирпичные очаги имеют компактные размеры, поэтому и занимают в комнате незначительную площадь.

Полуоткрытые модели можно установить в готовом или строящемся помещении, канал для отвода дыма пристраивают к стене. Дровяные камины такого типа также занимают немного места. Разновидностью полуоткрытого вида является угловой кирпичный камин, который способен отапливать два смежных помещения одновременно.

Открытые камины являются самым экзотическим вариантом расположения кирпичного камина. Дровяную конструкцию с открытой топкой помещают посередине комнаты как центральный элемент интерьера. К неудобствам работы с подобной конструкцией относят большие габариты и высокую пожароопасность.

Материал для дровяного камина

Дровяные камины бывают всевозможной формы, различных размеров, а также изготовляются из многих материалов. Цена дровяных каминов тоже бывает разной. В частных домах камины часто встречаются в кабинетах или гостиных. В основном для их кладки используется кирпич.

Главным моментом строительства кирпичного камина является соблюдение правильных пропорций между глубиной и высотой топливника — один к двум. При нарушении соотношения камин будет слабо давать тепло и дымить.

Многие застройщики в качестве материала для будущего камина выбирают металл. Подобные изделия начали пользоваться спросом с приходом индустрии Хай-Тек. Такие очаги в настоящее время изготавливают известные фирмы и профессиональные кустари различных конструкций и форм. Металлические камины выполняются разборочными, которые можно убрать к лету, а зимой снова установить на место.

Чрезвычайно модно смотрятся чугунные дровяные камины. Изготавливая камин, обычно покупают обычную чугунную топку, которую окантовывают порталом камина из литого чугуна. Подобные камины предоставляют дизайнерам возможности проявления своих творческих способностей. Например, можно сотворить чугунный камин с задней стеной из стекла и выходом на улицу.

Таким образом, сегодня камин переживает пик популярности у покупателей, которые хотят видеть на своей даче или в загородном доме стильный очаг, который на протяжении веков считался символом домашнего комфорта, местом атмосферы умиротворения и счастья. Помимо этого, не забывайте, что камин выступает практичным элементом интерьера, который согреет жилище. Как же построить камин? Сделать самостоятельно его можно без особых проблем, нужно только провести подготовку заранее и изучить процесс строительства данного сооружения. Для этого читайте следующие статьи на нашей сайте.

Камин из кирпича своими руками: простой и небольшой

Когда на улице непогода, а в доме ласково потрескивают в камине дрова, вся семья за ужином соберется в уютной гостиной, и будет наслаждаться магией огня. Камин — символ комфорта, уюта и благополучия.

Интерьер любого загородного дома или дачи не будут иметь завершенный вид без камина. Ведущие производители постоянно создают новые модели, как простых форм, так и изысканных. Однако все, что сделано своими руками всегда уникально и создает особую атмосферу в доме.

История появления каминов

Определить когда именно появился первый камин до сих пор не удается. Известно одно — прототип камина это примитивный очаг, а дымоход — отверстие в крыше жилища.

Сначала камин имел очень большие размеры, над ними помещались вертелы или котлы. В настоящее время такие конструкции можно встретить лишь в старых замках (Франция, аббатство Мон-сен-мишель). Также камины использовались ремесленниками для изготовления свечей, окраски ткани, приготовления мыла.

В средневековье камины представляли собой фигуру человека, для кладки использовался тесанный камень, а затем кирпич. Камин на протяжении длительного времени претерпел существенные изменения: появились изящные формы, конструкция стала более совершенной, дымоход и топка представляют одно целое со стеной. Неизменными остались только инструменты: кочерга, совок, щипцы, каминная решетка и подставка для дров.

Камин для отопления помещения был изобретен в 8 веке графом Румфордом, но по сравнению с печью давал значительно меньше тепла, поэтому выполнял не практичную, а декоративную функцию. Первый квадратный камин был изобретен в Англии, поэтому до сих пор носит название «английский».

До 90-х годов использовались преимущественно камины на дровах, а с 97 года стали применять газ. На сегодняшний день очень популярны электрокамины.

Камины в России

В России камины приживались долго, в условиях сильных морозов в основном использовались печи, даже во дворцах. По инициативе Петра I первый камин появился в его резиденции, по его приказу у каждого дворянина в доме должен был быть установлен камин.

Однако отопить помещение только им не удавалось, поэтому по-прежнему использовались печи. Елизавета, которая пришла к власти после Петра не поддержала моду на камины, строились только печи, а вот Екатерина, оценила по достоинству уникальную конструкцию, и по ее приказу камины начали производить в России.

Они стали обязательным атрибутом не только знатных особ, но и простолюдин.

Какой лучше чугунный или кирпичный

Чугунный камин состоит из корпуса, дымохода, топки, которая имеет утолщенные стенки. Конструкция изготовлена полностью из металла, и обладает такими свойствами, как огнеупорность, теплоотдача.

Преимущества чугунного камина:

• неизменность форм под воздействием высокой температуры;
• долговечность;
• простое обслуживание и эксплуатация;
• доступность цены;
• легкий монтаж.

Недостатки:

• хрупкость в нагретом виде;
• большой вес;
• систематический уход.

Кирпичный камин чаще всего используется в загородных домах, очень быстро как нагревает дом, так и остывает.

Несложно изготовить своими руками, что придаст конструкции уникальность, а также возможность добавить необходимые элементы, например, отсек для барбекю.

Преимущества:

• большая теплоотдача;
• долговечность и высокая прочность конструкции;
• простота в эксплуатации и обслуживании.

Недостатки:

• стоимость, довольно высокая;
• необходимость укрепления фундамента из-за большого веса конструкции.

Сравнение:

1. Эксплуатация. По продолжительности использования при правильном уходе чугунный камин прослужит дольше, средний срок службы чугунного камина — 15 лет, кирпичного — 7.
2. Эстетика. Чугунный камин обладает простыми формами, в то время как кирпичная конструкция может иметь самый различный дизайн и формы.
3. Экологичность. Кирпичный камин не выделяет вредных веществ при нагревании в отличие от чугунного, который источает при нагреве опасные частицы в воздух.
4. Теплоотдача. И чугунный и кирпичный камин одинаково прекрасно отапливают помещения.

Виды моделей

По назначению:

• печи — совмещают в себе камин и печь, могут использоваться отдельно, есть дымоход;
• декоративные — подчеркивают необходимый внешний вид дизайна помещения;

Классификация стилей:

• классический — выполнен в П-образной форме, имеет мощный фасад, является показателем хорошего вкуса и достатка;
• кантри — характерная особенность таких конструкций небрежность, грубые формы, наличие деревянной балки;
• модерн — грамотное сочетание классических форм и современных материалов;
• хай-тек — наличие необычных форм конструкции и внешнего вида с использованием недорогих материалов и технических новшеств;

Разновидности материалов

При выборе материала для изготовления камина или печи необходимо учитывать воздействие высокой температуры, присутствие сажи.

Для возведения основного корпуса камина лучше использовать кирпич, который обладает высоким уровнем плотности, минимальным процентом впитываемости влаги.

Идеально подойдет марка М 175. Отделку конструкции лучше осуществлять облицовочным кирпичом, керамической плиткой, изразцами, натуральным камнем.

Виды кирпича для изготовления камина или печи:

1. печной — предназначен для взведения основного корпуса камина и дымохода;
2. огнеупорный кирпич — благодаря устойчивости к воздействию высоких температур используется для строительства топки;
3. декоративный — большой выбор форм и цветов позволяет придать конструкции неповторимый внешний вид

Размеры и форма

Если принято решение изготовить камин из кирпича своими руками необходимо определиться с его формой и размерами.

Для этого нужно:

• произвести расчет площади помещения, в котором будет располагаться конструкция;
• определить местонахождение камина;
• выбрать тип конструкции;
• учет особенностей помещения — напольное покрытие, фундамент, как расположена труба дымохода, изоляция стен;
• определить основное назначение камина.

Подготовка

1. изучить как устроен камин;
2. определиться с формами и размерами;
3. подготовить необходимый материал и инструменты.

Устройство камина

1. поддувало (зольник);
2. рабочее место топки;
3. топливник;
4. зеркало топливника;
5. декоративный портал;
6. дымовой порог;
7. дымовая камера;
8. шибер — регулирует тягу;
9. горловина;
10. отвод;
11. дымоход;
12. предтопочная площадка.

Формы и размеры

• пристенные — расположены у какой-либо стены, у таких конструкций присутствуют выступающие элементы;
• угловые — находятся в углу дома, этот вид широко популярен, поскольку идеально походят для маленьких помещений;
• островные — располагаются в любой части помещения, доступны с любой стороны.

При выборе камина, который будет возводиться в помещении, необходимо учесть габариты дымохода, портала и дымовой камеры. Эти размеры должны быть подобраны с учетом площади помещения, которое будет отапливаться.

Они (размеры) связаны со следующими параметрами:

• квадратура трубы дымохода (поперечное сечение) должна быть равна 1/9 площади портала;
• открытый проем должен составлять 1/50 от площади комнаты;
• топливник в глубину должен быть меньше в два раза проема портала.

Рекомендации по расположению камина:

1. камин лучше располагать по центру перегородки между комнатами;
2. наружную стену для строительства конструкции лучше не использовать, теплоотдача будет снижена;
3. перед началом работ необходимо узнать нюансы конструкции потолка, чтобы при установке дымохода не были повреждены несущие балки или другие элементы помещения.

Этапы строительства

1. Подготовка материала

• Для кладки основного корпуса камина необходимо выбирать полнотелый кирпич.
• Для строительства стенок топливника лучше использовать огнеупорный кирпич.
• В качестве раствора можно использовать готовую смесь или приготовить самостоятельно.

2. Подготовка инструмента

• резиновый молоток;
• кирка;
• широкая кисть;
• рулетка;
• шнур;
• пассатижи, угольник;
• мастерок, отвес;
• линейка, строительный уровень.

3. Закладка фундамента

• выкопать котлован, глубиной не меньше 0,5 метра, ширина должна быть немного больше самой конструкции;
• засыпать котлован камнем бутовым, укрепить с помощью жидкой глины;
• проложить рубероидом в 2 слоя;
• установить опалубку;
• после полного застывания фундамента (в среднем 4 недели) проложить войлоком, пропитанным в жидкой глине и вывести два ряда кирпича.

4. Каминная кладка

• отступив от фундамента 4-5 см выложить сначала внешнюю часть первого ряда, затем внутреннюю;
• выровнять кирпичи с помощью планки и угольника;
• произвести соотношение диагоналей, разница не должна превышать 5 мм;
• последующие ряды выложить также.

Как правильно возводить стенки камина

Прежде чем приступать к кладке начертите порядовку, как Вы будете выкладывать каждый ряд кирпичей. Без этого нельзя приступать к работе. Только опытный печник может без порядовки приступать к работе. Хорошо, если такой специалист окажется рядом с вами во время возведения камина.

Шов не должен превышать 5 мм, кирпичи перед укладкой необходимо вымочить в воде. Перед тем, как установить дверки камина, их необходимо обмотать шнуром в местах, где они соприкасаются со стеной.

Перекрытие изготавливается с помощью уголков из стали, которые опираются на стенки портала.

Верхний ярус камней необходимо установить без использования раствора, заполнить только боковой шов. Над крышей необходимо расширить трубу и сформировать оголовок, который предотвратит попадание дождя и снега в камин.

Просушка камина

Раствор, используемый для строительства камина не затвердевает быстро, его нужно просушить. Но процесс этот нельзя сильно ускорять, иначе появятся трещины. В среднем этот процесс занимает 2 недели. В случае появления трещин, их необходимо скрыть с помощью раствора.

Просушка конструкции состоит из двух этапов:

1. Естественная сушка. На этом этапе необходимо раскрыть все каналы и дверцы. Длительность такой сушки в среднем около 5 дней. Благодаря тяге в дымоходе влага испаряется. Естественно в теплое время года результат наступит быстрее, но все равно этого будет недостаточно.

2. Принудительная сушка. Ускорить процесс испарения влаги можно посредством увеличения температуры внутри конструкции.

Этого можно достичь с помощью сжигания дров по определенной системе:

• поддувало открыть на 1 см;
• наполовину открыть задвижку в дымоходе;
• остальные дверцы должны быть закрыты;
• положить несколько поленьев и поджечь.

После того, как дрова прогорели, основная задвижка прикрывается, оставляется зазор не более 1 см.

Поддувало оставить в прежнем положении, а клапаны, которые осуществляют вторичную подачу открыть. Так оставить на сутки. Принудительная сушка должна продолжаться пока полностью не исчезнет конденсат.

С каждым разом количество дров увеличивается, первоначально должно использоваться не более 2 кг. В среднем процесс принудительной сушки составляет 10 дней.

Первая растопка

Открыть задвижку и разжечь огонь с небольшим количеством щепок и хвороста;

для поддержания огня понемногу добавлять дрова;

большое количество дров можно укладывать, если после 3 часов не возникли трещины.

Как правильно эксплуатировать камин

Основные правила:

1. Перед тем, как растопить камин необходимо произвести проверку тяги, наличие открытых задвижек.
2. Для того чтобы растопить камин нельзя пользоваться средствами, которые легко воспламеняются.
3. Если у камина со временем появились трещины, отсутствуют дверцы — использовать запрещено.
4. Рядом с камином не должна располагаться мебель или вещи.
5. Каждый раз, перед тем как растопить камин необходимо очищать от золы поддувало.

Ремонт камина

Ремонт камина при серьезной поломке лучше доверить специалисту, однако есть несколько видов работ, которые можно выполнить самостоятельно.

• Заменить фрагмент кирпича, колосники;
• ремонт задвижки, заслонки, поддувала;
• удаление трещин, выравнивание швов.

Выводы

Возведение камина собственными руками дело не простое. Но качество жизни с наличием камина и без него разняться настолько, что не жалко никаких сил для его возведения.

Во избежание проблем с камином посоветуйтесь со специалистом, а лучше с несколькими, они подскажут что и как лучше сделать, а возможно и помогут.

Источник: https://kirpichman.ru/postrojki/kamin-iz-kirpicha-svoimi-rukami/

Как построить камин из кирпича для дома: все секреты правильной кладки

Новичку, впервые задумавшемуся о том, как сложить камин из кирпича своими руками, схема кладки потребуется в первую очередь. Она называется порядовкой и позволяет даже дилетантам решить эту сложную задачу, не вдаваясь в расчёты и не углубляясь в нормативные документы. Самостоятельно «изобретать» камин, не будучи специалистом в этом деле, не стоит. Но кроме готовой порядовки домашнему мастеру понадобятся и теоретические знания об основных элементах камина, принципах его эффективной и безопасной работы. Вся необходимая информация – перед вами.

Тепло домашнего очага не сравнится ни с чем Источник n1s1.hsmedia.ru

Из каких частей состоит камин

Чтобы лучше разобраться в том, как построить камин своими руками, нужно понимать, из каких частей он состоит и как работает.

Вес кирпичного камина с таким же дымоходом может доходить до тонны, поэтому ему необходимо надёжное основание.

Это декоративная лицевая часть очага, обрамляющая топку.

Один из основных элементов, представляющих собой камеру для сжигания топлива. Топка может быть открытой (без дверцы) и закрытой, выложенной из огнеупорного кирпича или сделанной из чугуна. Довольно часто при строительстве каминов покупают готовую металлическую топку и обкладывают её кирпичом.

На заметку! Внутренняя отделка топки огнеупорными материалами называется футеровкой.

Камера под топкой для сбора золы. Это не обязательный элемент домашнего очага. Он оборудуется, если топка оснащена колосниками – чугунной решёткой, на которую укладываются дрова. После их сгорания зола и угольки проваливаются в зольник, откуда периодически вычищаются.

Схема устройства и функционирования камина Источник ibb.co

Это верхняя сужающаяся часть топки, через которую дым выбрасывается в дымоход. Для сужения задняя часть топки выкладывается с наклоном вперёд и образованием каминного зуба, который при порывах ветра предотвращает обратный ход дыма и его выброс в помещение.

Вертикальный канал, по которому дым выводится наружу. Оснащается задвижкой для ручного регулирования тяги.

• Предтопочный лист или площадка.

Площадка перед топкой, сделанная из огнестойкого материала – стального листа, керамической плитки, кирпичной кладки. Обеспечивает безопасность, предотвращая возгорание или повреждение пола при выпадении из топки горящих угольков.

Выбор формы и размера камина

Перед тем как сделать камин в доме, нужно определиться с его местоположением, формой и размерами. Желательно решить эти вопросы ещё на этапе проектирования дома, так как в уже построенном здании сделать это будет гораздо сложнее: придётся разбирать полы для устройства фундамента и потолки для вывода дымохода, учитывать существующую стропильную систему крыши, чтобы дымоход её не нарушал и отстоял от несущих элементов на безопасном расстоянии.

При проходе трубы через перекрытия и кровлю важно изолировать их от горячей поверхности Источник ytimg.com

По форме и месту установки домашние камины бывают островными, пристенными, угловыми, а также встроенными в стену. Для самостоятельного возведения лучше выбирать очаги, пристроенные к стене или внутреннему углу комнаты. А камины, встроенные в межкомнатные стены, могут обогревать сразу два помещения. При этом располагать их следует так, чтобы они не стояли на пути сквозняков от открытой двери или окна.

Очень важно определиться с оптимальными размерами очага, которые зависят от площади комнаты, в которой он устанавливается. Если он будет слишком большим, притока воздуха для дымовой тяги не хватит, и дым будет выходить в помещение, либо, при открытых дверях, вытягивать тепло из других комнат. А маленький камин не сможет отапливать весь объем.

Выбирая габариты, нужно ориентироваться на следующие рекомендации:

• площадь вертикального сечения топки должна быть около 1/50 от площади комнаты;
• глубина топочной камеры должна быть меньше её высоты в проёме в 1,5-2 раза;
• сечение дымохода делается в 9-10 раз меньше сечения портального проёма.

Таблица с указанием оптимальных соотношений габаритов камина Источник ibb.co

Перед тем как сложить камин, нужно выбрать конструкцию с описанием (схемой) кладки каждого ряда – порядовкой. Это упростит вашу задачу и станет гарантией того, что очаг будет работать нормально. Только после этого можно определять для него подходящее место и заниматься устройством основания.

Каталог компаний, что специализируются на монтаже каминов и печей.

Устройство фундамента

Обойтись без основания под камин можно только в одном случае: если дом построен на сплошной фундаментной плите. Во всех остальных оно необходимо, иначе тяжёлая конструкция проломит пол или будет просаживаться и деформироваться.

При устройстве фундамента важно не нарушить целостность несущих конструкций – половых лаг, балок перекрытия, стропил. Если без этого не обойтись, их необходимо укрепить.

Основание для камина должно быть отдельным от фундамента дома Источник ibb.co

Определившись с тем, как сложить камин из кирпича своими руками для дома и какого он будет размера, можно приступать к разметке фундамента. Его глубина должна быть не менее полуметра, а размеры в плане превышать габариты очага на 10-15 см во все стороны.

Устраивается он так:

• отрывается котлован;
• его дно засыпается 10-сантиметровым слоем песка, который нужно пролить водой и утрамбовать;
• на песок укладывается подушка из щебня толщиной 20-30 см;
• в котлован устанавливается опалубка высотой чуть ниже уровня пола, её стенки изнутри затягиваются рубероидом или плотной плёнкой;
• затем в опалубку устанавливают арматурный каркас и заливают её бетоном.

Для справки! Можно выложить по периметру котлована кирпичные стенки и заполнить их бутобетоном.

Процесс подготовки котлована и заливки фундамента для камина показан в видеоролике:

Бетон должен высохнуть и набрать прочность, на что потребуется 10-14 дней. Это время можно посвятить выбору и покупке материалов.

Выбор материалов

Мало знать, как правильно сложить камин из кирпича своими руками, нужно ещё делать это из качественных материалов. Кирпич для основной кладки нужен красный керамический, желательно полнотелый. Если очаг не предполагается облицовывать плиткой или камнем, для кладки лицевых рядов лучше купить облицовочный кирпич. А топочную камеру выкладывают из огнеупорного шамотного.

Точное количество каждого вида легко подсчитать по порядовке. И добавить по 10-15% на бой и различные огрехи.

Порядовка для пристенного камина с металлическим дымоходом Источник wp.com

Также понадобится гидроизоляционный материал – рубероид или вымоченный в жидком глиняном растворе войлок. В зависимости от формы портала, для кладки его верхнего свода нужно запастись стальными уголками или кружалами – деревянными шаблонами для формирования арки.

Шаблон для формирования арочного свода Источник pinimg.com

Кладка

Перед тем как класть камин, нужно поднять основание до уровня пола. На высохшую бетонную плиту сначала укладывают войлок или два слоя рубероида, затем выкладывает 1-2 ряда кирпича. Они считаются нулевыми и не указываются в порядовке. Первый ряд начинается от уровня пола.

Совет! Перед началом работ желательно перебрать кирпичи и отобрать лучшие для кладки основной части и портала.

От того, насколько правильно и аккуратно будет выложен первый ряд, зависит красота и точность остальной кладки. Поэтому его сначала выкладывают насухую, отступив нужное расстояние от границ основания. Уложенный слой выравнивают с помощью ровной рейки, проверяют точность углов и равенство диагоналей, и только затем сажают кирпичи на раствор, контролируя горизонтальность плоскости.

Вы можете выбрать любую другую конструкцию с готовой порядовкой. В любом случае для строительства камина можно дать общие рекомендации.

• Первый ряд всегда делается сплошным полотном.
• Следующие ряды выкладываются в точном соответствии с порядовкой, желательно сначала делать примерку без раствора.
• Если кирпичи нуждаются в подрезке, их подрезают для всего ряда, подгоняют насухую и сажают на раствор.
• Чтобы выделить портал, его кладку с 3-4 ряда начинают, выдвинув кирпичи относительно нижних рядов на 2-3 см.
• После каждого ряда следует проверять их вертикальный и горизонтальный уровень.

Совет! Так как самому сложить камин из кирпича впервые, и сделать это ровно и аккуратно сложно, после кладки первых рядов натяните по его углам между потолком и полом шнуры или установите металлические направляющие и ведите следующие ряды по ним. Это ускорит процесс и позволит действовать увереннее.

• Кирпичи перед укладкой необходимо подержать в воде, чтобы выпустить воздух из пор. Плотный шамотный кирпич достаточно просто протереть влажной тканью от пыли.

На фото видны пузырьки воздуха, выделяющиеся из камня Источник yandex.net

• Толщина швов между кирпичами должна быть одинаковой как по вертикали, так и по горизонтали, и не превышать 5 мм.
• После притирки кирпича и выдавливания лишнего раствора его нужно сразу удалять мастерком.

Это важно! Особенно внимательно следует отнестись к кладке дымового канала. Она должна быть гладкой, поэтому с внутренних стенок раствор нужно не только соскребать, но и протирать их мокрой тканью.

Ещё одно условие, как правильно сложить камин, заключается в грамотном устройстве стыков между материалами, имеющими разный коэффициент теплового расширения. Поэтому кладку из керамического и огнеупорного кирпича не связывают между собой раствором. Лучше сделать между ними небольшой зазор и уложить в него листы базальтового картона.

По этой же причине на раствор не кладут колосники и стальные перемычки для свода портала. Ряд кирпичей, укладываемых на перемычку, тоже связывают только друг с другом боковыми швами.

При выкладывании арочного свода на кружало сначала устанавливают центральный камень, затем поочерёдно следующие с каждой стороны.

Замковый кирпич устанавливают первым точно по центру Источник ibb.co

Один из самых сложных моментов при строительстве камина – подрезка кирпичей для формирования наклонной задней стенки топки. Плоскость должна получиться ровной и гладкой, иначе на выступах будет скапливаться сажа. Если сделать её такой не получилось, заднюю стенку можно закрыть металлическим экраном, предварительно заложив в кладку монтажные штыри.

Если перед вами стоит задача, как выложить камин из кирпича своими руками с дверками на топке и зольнике, их перед установкой нужно обложить по периметру асбестовым шнуром.

Дымовую трубу можно класть на цементном растворе средней густоты, приготовленном из цемента и песка мелкого помола в соотношении 1 : 4.

Изучая, как самому сделать камин в доме, не забудьте про пожарную безопасность при прохождении дымохода через перекрытия и крышу. Расстояние от его наружных стенок до конструкций из горючих материалом должно составлять не менее 38 мм. Это пространство заполняется изоляционными материалами.

Схема потолочно-проходного узла Источник ibb.co

При выводе на поверхность крыши также устраивается разделка и фартук для перекрытия стыка кровли с трубой. Чтобы в камин не попадали осадки, дымоход сверху закрывают колпаком.

Схема гидроизоляции каминной трубы Источник kryshikrovli.ru

Коротко о главном

Чтобы домашний очаг эффективно прогревал помещение и не дымил, его размеры должны соответствовать площади комнаты, а конструкция не нарушать основные несущие элементы дома.

Перед тем как строить камин, для него заливают отдельный фундамент, который по площади должен быть немного больше площади самого очага.

Строить самостоятельно рекомендуется по готовым схемам-порядовкам, в которых учтены все нюансы кладки.

Камин возводят из керамического кирпича на глиняном растворе.

Прочитать позже

Отправим материал на почту

Автор статьи

Ведущий специалист по инженерным системам и коммуникациям

Андрей Тихонов

Источник: https://m-strana.ru/articles/kak-postroit-kamin/

Как сделать камин своими руками из кирпича – руководство, инструкция

С помощью камина на дровах можно не только украсить помещение, но и сделать его теплым и уютным. Для его сооружения совсем необязательно приглашать специалистов. В статье далее мы расскажем о том, как сделать камин из кирпича своими руками – какие схемы использовать, сколько потребуется материала и каковы нормативы для данного вида работ.

Форма и размер кирпичного камина

Итак, перед началом строительства кирпичного камина необходимо определиться с формой и габаритами будущей постройки, подобрать схему ее сооружения, чтобы обеспечить безопасность и презентабельный внешний вид.

Определиться с результирующими размерами и видами каминов из кирпича можно только учитывая несколько факторов, среди которых: величина комнаты, соотношение между стенками и размеры кирпича.

Выполним несколько простых действий:

1. Прежде как сделать камин своими руками, необходимо выяснить будущий размер топки пристенного камина из кирпича. Чтобы это сделать, сначала нужно вычислить площадь комнаты, а затем разделить ее на 100. Это значит, что для отопления комнаты, скажем в 30 м2, будет достаточно топки площадью 0,3 м2.
2. Следующий показатель – глубина топливной камеры. Ее глубина должна быть в 1,5 – 2,5 раза меньше ширины. Например, для топки площадью 0,3 м2 при выбранном соотношении 1:2 глубина камеры составит 37,5 см или 1,5 кирпича, а ширина – 75 см или 3 кирпича.
3. Параметры по высоте топки нужно рассчитывать, исходя из отношения 1:1,5 ширины к высоте. Так, высота топливной камеры шириной в 3 кирпича должна составлять немного более 1 метра. Это примерно 14-15 рядов кладки.
4. Наконец, важно определить площадь отверстия для дымохода. Его величина должна быть меньше общей площади топливной камеры в 10-15 раз, хотя толщина дымохода может быть немного больше. Прямой участок дымовой трубы должен иметь длину в пределах от 3 до 5 м, иначе тяга будет неустойчивой. Лучше всего изначально выбрать проект камина, который подходит под ваши требования и условия.

Чтобы упростить себе задачу, можно воспользоваться готовыми схемами кладки камина из кирпича. Они уже содержат заранее прорисованную раскладку, что позволяет не допустить ошибок во время работы. Выберите наиболее подходящий чертеж для вашего жилья и, возможно, слегка адаптируйте его под свои размеры. После этого нужно будет закупить необходимое количество материала и начинать строительство.

Возможные схемы-порядовки

Если вы хотите сделать небольшой камин из кирпича своими руками для гостиной или спальни, можно остановиться на угловом варианте. Он не только эффективен, но и позволяет сэкономить место. Габаритные размеры камина будут 1×1 м. Для выкладки внешних стен понадобится 200 керамических красных кирпичей, а топку нужно будет сделать из 100 огнеупорных кирпичей. Для кладочного раствора понадобится цемент, песок и глина. А для заливки фундамента необходимо будет замешать бетонный раствор.

Достаточно просто можно будет изготовить маленький камин своими руками из кирпича с габаритными размерами 65×115 см. С этой работой справится даже неопытный человек. Несмотря на свой небольшой размер, такой камин способен отопить помещение с площадью до 35 м2. Для сооружения стен такого камина потребуется 250 керамических кирпичей, а также 100 шамотных кирпичей для топки. Для раствора потребуется немного цемента, 3-4 мешка речного песка, 2 мешка глины. Кроме того, нужно приобрести уголки для свода топливной камеры, а также трубную заслонку.

Для того чтобы выложить большой классический камин из кирпича, от мастера требуется наличие определенного опыта работы с кирпичом, а также внимательность. Чтобы не допустить ошибок, нужно четко следовать схеме порядовки.

Для возведения такой сложной конструкции потребуются следующие материалы:

• керамический красный кирпич для стен – 300 штук;
• огнеупорный кирпич – 130 штук;
• печная глина – 2 мешка;
• цемент – 1 мешок;
• песок – 4 мешка;
• уголки и полоса из стали – 3 куска по 1 м;
• печная дверка для чистки дымовой трубы;
• заслонка для топки.

Существует очень много разнообразных схем кладки камина своими руками с разной степенью сложности. Выбирать для себя стоит вариант, наиболее подходящие вам по размерам помещения, а также тот, с которым вы сможете справиться, учитывая опыт кладочных работ. В любом случае не стоит пренебрегать рекомендациями профессионалов.

Как сделать заливку фундамента для камина своими руками

Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен. Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой.

Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.

Готовый залитый фундамент должен простоять порядка 5-7 дней, чтобы полностью высохнуть и окрепнуть. После этого можно начинать разметку и выкладку стен камина. Обратите внимание, что перед тем, как сделать камин из кирпича, поверх фундамента необходимо уложить двойной слой рубероида.

Инструкция по кладке камина из кирпича

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.

Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.

Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.

Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.

Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-svoimi-rukami-iz-kirpicha-rukovodstvo-instruktsiya.html

Камин из кирпича своими руками. Пошаговое руководство

Наша жизнь состоит из множества разных событий, общением с друзьями, коллегами по работе, в результате наш мозг перегружается, ему требуется отдых в спокойной уютной обстановке, идеальным вариантом является отдых у камина с чашкой ароматного кофе.

Пламя камина действует успокаивающе, снимает стресс и тревожность, позволяя оживить в памяти забытые приятные моменты жизни.

В данной статье будет описана последовательность строительства кирпичного камина своими руками

Камин, это практически печь с открытой топкой. Обогрев комнаты происходит из-за излучения тепловой энергии, при этом следует учитывать, что теплоотдача камина не большая — всего 15-25%, всё остальное тепло уходит в трубу. В холодную зиму одного камина для обогрева помещения будет мало, нужно позаботиться о дополнительном отоплении.

Ниша камина должна быть достаточно широкой, но при этом не глубокой, стенки камина, (кроме нижней) делаются с расширением в сторону помещения (под углом в 50-60 гр.), данная конструкция позволит получить от камина максимум тепловой энергии.лан камина из кирпича

Выбор места для камина

Вариантов расположения камина всего три:

• вне стены (получается вариант печь-камин);
• встройка камина в кирпичную стену (толщина стены должна быть не менее двух кирпичей);
• пристройка камина к стене;

Камин, очень хорошо улучшает вентиляцию помещения, но при этом он не может накапливать и равномерно, по всему помещению, отдавать тепло. Самое большое количество тепла образуется перед топливной камерой камина.

Для строительства камина наилучшим вариантом является торцевая стена, также неплохим вариантом является установка камина в углу. Неудачным вариантом будет установка камина у стены перед окнами, так при этом варианте из за сильной циркуляции воздуха могут начаться сквозняки.

Расчеты размеров камина

Размер камина напрямую зависит от объема комнаты, в которой он будет установлен, он должен быть в интервале от 1: 55 до 1: 65 к размеру помещения, при площади комнаты в 40 кв. м., размер топки камина будет где-то около 0, 2 кв. м.

Размер сторон топки определяются так: высота к ширине 2: 3, т. е. при площади 0, 2 кв. м, топочное отверстие должно быть 0, 35 x 0. 45м.

Отношение глубины топки к её высоте должно быть от 1: 2 до 2: 3, эти параметры имеют очень большое значение, если увеличить глубину топки уменьшится теплоотдача, а если уменьшить – начнется задымление комнаты.

Глубина топливной камеры должна быть в пропорциях: если площадь топливной камеры 0, 2 кв. м, то глубина должна быть в интервале от 0, 2 до 0, 24 м.

Площадь дымового отверстия камина напрямую зависит от площади каминной топки, площадь должна быть меньше её в 10-15 раз, если площадь нашей топки 0, 2 кв. м., то площадь дымового отверстия должна быть 0, 02 м2. Ширина и длина сторон дымового отверстия при этой площади будет где-то 0, 15 на 0, 15 м. Высота же дымовой трубы должна быть примерно 4-5 метров.

Материалы для строительства камина

Для постройки камина необходимы следующие строительные материалы: красный кирпич,

• глина
• бутовый камень
• песок
• щебень
• цемент

Для того чтобы камин прослужил долго надо очень тщательно выбирать кирпичи, буквально поштучно.

не подойдут кирпичи: с неоднородной структурой, требуются кирпичи без следов оплавления и белых пятен, при ударе по кирпичу молотком от должен издавать чистый звонкий звук.

Для постройки камина нам потребуется где-то 250-300 штук (это без учета строительства трубы).

• Камины выкладываются раствором, который состоит из песка, цемента и глины. При кладке камина из огнеупорных кирпичей потребуется огнеупорная глина, её нужно примерно пол куба.
• Цемент подойдет фасованный марки 300. Его потребуется: 70-80 кг.
• Песок нам нужен средней фракции, максимально чистый, требуемый объём — 0, 7 куба.
• Также потребуется щебень, с диаметром камней от 2 до 5 см, он будет использоваться при строительстве фундамента, его потребуется 0, 2 куба.
• Также потребуются вспомогательное оборудование и материалы, печная задвижка, 15 — 20 стержней из арматуры длиной 0, 7 метра и диаметром 8 -10 мм, колосниковая решетка.

Фундамент для камина

Общий вес камина от 500 до 1000 кг, из-за такого большого веса камину необходим отдельный фундамент.

Рекомендуется запланировать строительство камина еще на стадии проектирования дома, если же решение о строительстве камина принято уже при наличии готового дома, то необходимо пригласить специалистов и рассчитать нагрузки на несущие конструкции дома.

Для камина будет необходим фундамент размерами на 10-15 см больше, чем стороны камина.

Также необходимо сделать зазор между фундаментом здания и фундаментом камина где-то 5-6 см, который заполняется песком, это делается, что бы предотвратить трещины на камине, т. к. дом и камин имеют разную усадку.

• Котлован под фундамент камина делают глубиной 0, 5 – 0, 6 метра для одноэтажного дома и 0, 8 – 1 метр для двухэтажного.
• На дно необходимо насыпается подушка из песка на обычных грунтах или песчано-гравийную смесь на сыпучих грунтах.
• Песчано-гравийная подушка укладывается послойно, причем каждый последующий слой увлажняется перед укладкой нового, также каждый новый слой утрамбовывается и выверяется по уровню по горизонтали.

Еще одним вариантом строительства фундамента под камин является использование бутобетона.

• для него делается опалубка, которую обкладывают для гидроизоляции рубероидом.
• Опалубку размещают на специальном основании, внутрь которого сначала укладывается первый слой камней большого размера, щели заполняются щебнем.
• Сверху заливается цементный раствор, состоящий из 1 части цемента и 3-х частей песка.
• Далее укладывается несколько слоёв из бутового камня, которые заливаются раствором цемента, каждый новый слой укладывается после загустения предыдущего.
• Последний слой тщательно выравнивают и проверяют его горизонтальность, после этого его закрывают пленкой и выжидают примерно неделю.

Фундамент должен быть ниже уровня пола примерно на 5-7 см.

Далее можно приступать непосредственно к постройке самого камина

• Для этого сначала делают так называемую порядовку — чертеж каждого кирпичного ряда.
• Каждый ряд вычерчивается на отдельном листе бумаги и пронумеровывается.

При постройке камина, очень важно обратить внимание на качество компонентов раствора, их надо очень тщательно очистить от посторонних примесей.

Для этого:

• песок просеивают через сито и замачивают в воде до тех пор, пока вода не станет чистой;
• глину замачивают в воде примерно на неделю, при этом время от времени её необходимо перемешивать до получения однородной массы;
• перед самым началом кладки, кирпич необходимо замочить на пол минуты в воде, для того чтобы из него вышли воздушные пузырьки, если используется огнеупорный кирпич, то для удаления пыли его достаточно просто ополоснуть.
• Далее приготавливается на основе глины кладочный раствор, для его приготовления, сухой просеянный песок заливается глинистым раствором, которой перемешивается до киселеобразного состояния.

Кладка кирпичного камина

• Перед началом кладки камина обозначаются на стене контуры будущего камина;
• Далее на каминный фундамент для гидроизоляции настилается двойной слой рубероида;
• Подтопок обязательно выкладывается изнутри огнеупорным кирпичом, стенки топливника сначала выкладываются насухо, потом делается кладка с перевязкой швов, они должны быть по толщине минимум 20 см, а задняя стенка должно быть больше 10 см.

Главное отличие кирпичной кладки и каминной кладки заключается в том, что каждый ряд камина сначала укладывается всухую и кирпичи при этом тщательно подгоняются, учитывая швы, стесанные части кирпича поворачиваются в сторону кладки.

• Первыми укладываются угловые кирпичи, которые контролируются по горизонтали и вертикали по уровню, далее выкладываются прилегающие к ним кирпичи и в последнюю очередь середина.
• Если топливник планируется выкладывать из огнеупорного кирпича, то его нельзя перевязывать с обычными кирпичами, лучше выложить весь топливник целиком из огнеупорных кирпичей.

Топка кирпичного камина

• Кладочный раствор при укладке топки наносится с особой тщательностью, все швы должны быть полностью заполнены раствором, при кладке поворотов и сужений, нужно стремиться придать им закругленную форму.
• Функционирование камина в значительной мере зависит от гладкости внутренних поверхностей, поэтому при кладке нужно особенное внимание уделять тому, чтобы внутрь были обращены только целые грани кирпичей.
• Затереть мелкие выбоины можно ветошью смоченной в глиняном растворе.
• Каждый последующий кирпичный ряд выкладывается только после завершения кладки предыдущего ряда.

Дымовая труба камина

После того как камин почти выложен, остается сделать дымовую трубу, её ряды выкладывают из красных кирпичей, использую цементно-песчаный раствор. Трубу требуется укрыть от попадания влаги жестяным дымником или колпаком из оцинковочного железа.

Установка металлических элементов

Рамка из металла для каминной топки делается из стальных полос толщина пол сантиметра, при укладке топки их устанавливают в кладочный шов, так как металл имеет другое чем кирпич расширение при нагреве, то полосы обматывают асбестовым уплотнителем в виде шнура, далее шов заливается раствором.

Напоследок можно украсить камин красивыми изразцами, в бюджетном варианте наружные кирпичи красятся известковыми красками.

Как сделать беседку своими руками, читайте тут

===

Источник: https://zen.yandex.ru/media/id/5f3467247f1a6d2e87bb2bed/kamin-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo-5fa400678eb5b23a301e8951

Камин из кирпича своими руками: пошаговая инструкция + порядовки

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

   Пошаговая схема порядовки камина из кирпича — фото

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

   Простая схема выкладки камина из кирпича

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

   Порядовая кладка камина — первые 4 ряда

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

   Порядовая кладка камина — 5, 6, 7, 8 ряд

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

   Порядовая кладка камина 13-16 ряд — фотография

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

   Кладка камина 17-20 ряд

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

   Кладка камина из кирпича 21-26 ряды

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

— камин из кирпича своими руками

Источник: https://kamin-expert.ru/klassicheskie-kaminyi/kamin-iz-kirpicha-svoimi-rukami.html

Небольшой камин своими руками как сделать из кирпича и построить

Большинство домовладельцев не раз задумывались о том, как сделать небольшой камин своими руками. Это самый оригинальный способ смены обстановки, но не так просто в маленькую комнатку вписать большое сооружение. Именно по этой причине домашний очаг лучше делать самостоятельно.

Пристенный камин в интерьере выполнен из красного кирпича

Представьте себе как будет приятно вечерами сидеть и наслаждаться красивым видом горящего огня, слушать потрескивание дров в печи и обсуждать веселые истории! Камин на даче из кирпича является не только предметом декора, он становится хорошим источником тепла, а также может быть использован в качестве кухонной плиты.

Изготовить своими руками маленький камин на даче в доме не так сложно, как кажется на первый взгляд. Прежде чем приступать к созданию домашнего очага, нужно иметь базовое представление: из чего состоит камин и что для этого может потребоваться.

Обозначение камина и установка дымоходной системы на крыше дома

Камин устроен элементарным способом, в нем присутствует дымоход и топливник. Труба обязательно должна быть изогнутой, чтобы не допустить попадания искр, дыма и осадков в помещение. Также нам потребуется чугунная или стальная топка, колосниковая решетка, задвижка и по возможности огнеупорное керамическое стекло. Отдельно о плюсах чугуна и стали вы сможете узнать из другой статьи.

Подготовительные работы

С целью получения большей теплоотдачи лучше сооружать широкий и неглубокий камин. Наиболее распространенным материалом для строительства является обычный красный кирпич. Немалую роль играет и декорация готового сооружения. Благо, то что строительные рынки пестрят широким ассортиментом отделочных материалов – всегда есть что выбрать.

Домашние очаги размещают напротив входа, в углу или делают отдельно стоящими (островными каминами). Не нужно располагать сооружение напротив окна: это содействует появлению постоянных сквозняков. Каким будет камин, зависит от желаний владельца и габаритов комнаты, однако о безопасности помещения не стоит забывать.

Чтобы произвести грамотную установку, потребуется план каждого ряда укладки кирпичей для последующей порядовки.

Расчет размеров и подготовка материалов

Для обустройства камина воспользуйтесь готовой схемой кладки кирпича – это позволит избежать ошибок. Если вы не сильно разбираетесь в тонкостях каминного дела, следует воспользоваться услугами профессионального инженера. Ещё один замер никогда не будет лишним.

После платного выезда в большинстве случаев хозяину объекта отправляется смета, где расписаны все необходимые материалы для возведения каминного очага, а также предварительный план установки. При помощи такой делегирования вы заметно сэкономите время и ваши нервы.

Как сделать самостоятельно чертеж кладки?

Для начала нужно выбрать и измерить комнату, в которой будет находиться камин и зарисовать схему с учетом масштаба. После зарисовки рассчитывается размер топливника, он не должен быть менее 1/50 комнаты.

Для лучшей теплоотдачи и исключения попадания дыма в помещение нужно соотнести глубину и высоту. Правильными пропорциями будут такие, как 1:2 или 2:3.

Отверстие у дымохода должно быть примерно в 7-8 раз меньше, чем площадь топки. Круглая труба намного сложнее устроена, чем прямоугольная. Ее длина должна быть около 5 м (средний размер), а диаметр — не менее 10 см.

Если вы будете украшать поддон декоративными плитами, воспользуйтесь уровнем.

По окончании расчетов и составления чертежа можно приступить к подготовке инструментов и материалов.

Цифровые технологии далеко шагнули вперед, особенно в строительной тематике. Поэтому грех будет не воспользоваться чудо программами как AutoCad, Компас и другие.

Перед покупкой понадобится рассчитать количество кирпичей, которое потребуется для возведения камина. Кроме этого, нужно приобрести дополнительно глину, песок, щебень, цемент, арматуру длиной 0,7 м, заслонку. Из материалов пригодится рулетка, шпатель, мастерок, болгарка, строительный отвес и уголок.

Такой список материалов вы с легкостью найдете на строительном рынке и гипермаркете.

Обустройство фундамента будущего камина

• Первоначальным этапом в строительстве является процесс подготовки фундамента. Его ширина должна быть на 6 см выше, чем цокольный ряд.
• Нам понадобится выкопать яму глубиной около 0,5 м и шириной на 0,1 м больше фундамента.
• На дно ямы ровным слоем засыпается щебень, его нужно выровнять и хорошо утрамбовать.

  После этого потребуется из досок сколотить опалубку необходимого размера. Ее устанавливают непосредственно на щебенку и заливают цементным раствором.

• Бетонную смесь тщательно выравнивают и проверяют при помощи уровня. Перед началом кладки кирпича потребуется подождать не меньше недели, пока высохнет бетонное основание.

Подготовка кирпича для порядовки

Возведение камина происходит с применением кирпича стандартного размера. Материал используется только ровный, без трещин, сколов, однотонного цвета.

1. Между кирпичами необходимо делать шов 0,5 см шириной.
2. Перед началом процедуры кладки кирпичи потребуется затереть наждачной бумагой, опустить в емкость с водой и оставить их там на несколько минут.
3. Из материала выйдет воздух, и увеличится его прочность.
4. По окончании подготовки кирпичей необходимо на несколько дней замочить глину, время от времени добавляя к ней воду и тщательно размешивая до однородной массы.

Кладка камина из кирпичных блоков

По окончании подготовительных процедур потребуется приступить к кирпичной кладке камина.

1. Блоки начинают класть на подложку, состоящую из нескольких слоев рубероида. Каждый ряд должен возводиться над предыдущим. На этапе кладки необходимо быть предельно аккуратными и не вымазать кирпичи в растворе. Порядовка должна быть ровной, для проверки можно применить строительный уровень.
2. Нижний ряд размещается под углом 90° и проверяется при помощи угольников и уровней. Для укладки рядов вертикального вида нужно применить мастерок и кельму.
3. Раствор исследуется руками на наличие мелких камней и мусора, он должен быть однородным. Каждый уложенный ряд сверяется с чертежом и отмечается в вашем плане.
4. Как только будет уложен 3 ряд кирпичей, предстоит закладка двух штырей для решетки камина. Боковые выступы выкладываются тщательным образом в полкирпича.
5. По завершении кладки швы затираются цветными декоративными смесями. По окончании возведения печки все конструкции понадобится очистить изнутри от лишнего раствора.
6. Поверхности дымохода и свода выкладываются с напуском в 5 см, отверстия перекрываются перемычками в виде арки с использованием опалубки.
7. При выкладке топливника труба должна находиться в вертикальном положении. Для нее смесь из глины не подойдет, необходимо использовать песок с цементом.
8. Над топкой нужно поместить дымовую камеру, а между ними — выступающий карниз. Он обеспечит защиту помещения от дыма и исключит вылет сажи и искр из печи.

Камин, сделанный из кирпича, будет невелик по размерам, он считается более экономичным вариантом. Наиболее долговечной является печь-камин, выполненная из камня, но возвести ее без практических знаний достаточно сложно.

Кто не желает тратить время и силы на самодельный камин, может приобрести уже готовый металлический домашний очаг печь буржуйку.

Выбираем материалы для декоративной отделки

В нынешнее время в строительных магазинах доступно огромное количество разных декораций для отделки. Наибольшим спросом пользуется материал, имитирующий ценную древесину или дорогостоящий камень.

Облицовочный камень для отделки каминов

Сначала отделке подлежит нижний ряд конструкции. Выбранные декорации прикрепляют с помощью обычного клея, предназначенного для плитки. Если приобретен очень дорогой материал, перед работой его необходимо обернуть в полиэтилен, чтобы исключить повреждения.

Нельзя применять для декорации материал и изделия, выполненные из дерева, это может привести к возгоранию. Исключение составляет специальная деревянная облицовка для каминов с безопасным расстоянием.

Соорудить камин самостоятельно несложно, главное — изучить теоретическую часть этой процедуры, грамотно составить чертеж изделия и строго следовать плану. Камины из камня наиболее дорогостоящие и сложные по устройству. Кирпичный — оптимальный вариант для тех, кто не собирается сильно тратиться на материалы и хочет сэкономить свое время.

Используем краску чтобы побелить кирпичную стену своими руками

Чтобы кирпич смог впитать часть белой краски, добавьте воды и через пару часов интерьер вашего помещения будет полностью сливаться с камином. Побелка не осталась незамеченной — ваши гости будут рады.

В завершении статьи ознакомьтесь с забавным видео – как в фильме «Индиана Джонс – последний крестовый поход» героям Харрисону Форду и Шону Коннери при помощи огромного мраморного портала и топки удалось избежать смерти в противостоянии с фашистами и скрыться от безжалостного огня.

Источник: https://okaminah.com/nebolshoj-kamin-svoimi-rukami.html

Содержание:

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

• кельма, или как её ещё называют, мастерок;
• удобный молоток-кирка;
• строительный уровень;
• рулетка;
• отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Дровяной камин из кирпича подарит любому дому неповторимый уют, надежное тепло и станет любимым местом всех членов семьи. Языки пламени так завораживают и навевают романтичные мысли.

Камин с живым огнем придает дому чрезвычайно уютную теплоту, в которой так приятно проводить время и летними, зимними вечерами. А сознание того, что это сооружение сделано своими руками, позволит чувствовать гордость за свою работу и красоту в доме.

Устройство классического камина

Проекты каминов из кирпича бывают совершенно разными, но при этом основная конструкция имеет стандартные отсеки:

• Фундамент
• Основание
• Предтопочная площадка
• Топливник или камера сгорания дров
• Портал, обрамление топливника
• Дымосборник, сужающийся канал над топливником
• Каминный зуб, выступ в дымосбрнике, который нужен для забора тепла от сгорающего топлива
• Зеркало камина или ширина портала помноженная на высоту.
• Дымоход, труба через которую выводятся газы от горения топлива
• Задвижка, горизонтальная шторка в дымоходе, которая регулирует силу тяги

Это основное устройство камина. Дополнительно выполняются следующие детали:

• Облицовка предкаминного пространства. Небольшая площадка перед камином отделывается металлом или керамической плиткой. Это защищает пол от углей, мусора от дров и золы.
• Каминная решетка, декоративный элемент, который не позволяет вывалиться дровам из очага.
• Огнеупорный экран топочной камеры, выполняет ту же функцию, как и каминная решетка. Он дополнительно защищает от огня детей и от того, что они полезут в камин.
• Облицовка камина. Выполняется из керамической огнеупорной плитки. Это удобно, так как такое плитку проще мыть от пыли и других загрязнений. Кроме того, как показывают приведенные здесь фото камина из кирпича, сделанного своими руками, плитка выглядит весьма живописно и оригинально.

Такие дополнения необязательны для хорошей работы камина, но приятны и удобны. Их можно выполнить и позже, после возведения основного сооружения.

Важно! Камин можно построить только в загородном доме. В городской квартире его сделать невозможно по двум причинам: нет возможности вывести дымоход и вес перекрытий не рассчитан на массу этого сооружения.

Размеры и расположение камина

Расположение камина определяет его вид, и отчасти размеры. В зависимости от расположения также может меняться и форма сооружения.

Различают несколько видов:

• Встроенные. Самый сложный вид, который сооружается в момент постройки дома. Очень часто такие камины бывают даже двухэтажными, и тепло от очага на первом этаже отапливает сразу несколько комнат на обоих уровнях. Удобство этой модели в том, что дымоход прячется в стену. Порталы этих каминов имеют прямоугольный вид с верхней полкой.
• Угловые камины из кирпича. Такие варианты прежде всего экономят место в комнате. Они прекрасно впишутся в небольшое помещение в 9-15 кв. м. Если обе стенки камина расположены у смежных стен с другими комнатами, то в этом есть еще и выгода отопления: устройство одной топкой будет обогревать весь дом или первый этаж. Угловые камины также могут быть одноэтажными или двухэтажными.
• Пристенные. Такую модель можно сложить в уже построенном доме. Дымоход также выкладывается поверх сооруженной стен и выводится на крышу. Порталы таких каминов имеют прямоугольный вид с пристроенной верхней трапецией, которая скрывает дымоход.
• Островные. Это самый сложный вид сооружения, так как его размещения предполагается в центре комнаты. Для его создания самое важное – рассчитать сильную тягу, которая будет обеспечивать удаление летучих продуктов горения при условии полного отсутствия стенок камина. Также эта конструкция лишена каминного зуба.

Размеры камина зависят не столько от дизайна интерьера, сколько от величины топочной камеры, которая, в свою очередь, отталкивается от площади комнаты.

Расчет размера топочной камеры пошагово:

1. Площадь комнаты поделить на 100 = площадь топки. Пример: комната 30 кв. м. = площадь топки 0,3 кв. м.
2. Глубина топки должна быть в 1,5-2,5 раза меньше ширины. Площадь топки 0,3 кв. м. = глубина – 32 см при ширине 80 см.
3. Высота топки больше ширины в 1,5 раза. При топке 30 кв. м. – высота 120 см.
4. Площадь отверстия для выхода дыма, которая имеет соотношение к площади зеркала камина 1:15. Если предполагается топить камин углем или другими материалами с большим количеством газовых отходов, то площадь дымохода лучше взять из расчета 1:10. То есть в данном примере дымоход составит 64 см. Высота дымохода будет от 3 до 5 метров.

Важно! Все пространство вокруг трубы должно быть свободным по периметру на 20 см, а также должно быть защищено негорючими материалами. В противном случае от высокой температуры произойдет самовозгорание обоев или деревянных перекрытий.

Совет. Готовыми схемами камина из кирпича лучше не пользоваться, так как они составлены примитивно и с ошибками, кроме того, их невозможно подогнать под конкретное помещение. Проще за 30 минут на бумаге выполнить свою.

Материалы и инструменты

Перед началом работы крайне важно создать подробный чертеж, так как он поможет рассчитать кладку кирпича и его расход.

Материалы для камина:

• Кирпич должен быть полнотелым или шамотным. Это лучшие огнеупорные виды. Его потребуется около 450 штук, но точный расчет покажет схема камина.
• Металлическая топка – необязательный атрибут. Но готовая топочная камера делает использование камина более удобным.
• Печная глина или огнеупорный раствор для кирпичной кладки – 2 мешка.
• Песок – 4 мешка.
• Цемент – 1 мешок.
• Металлический уголок – 3 м.
• Заслонка.

Из инструментов пригодятся:

• Лопатка или мастерок
• Шлифовальная машинка
• Строительный уровень и рулетка
• Арматура по размерам камина и его фундамента

Как сложить камин из кирпича

После этого можно закупать материалы и приступать к самому волнующему моменту – кладке камина.

Пошаговая инструкция по созданию камина из кирпича подробно:

1. Сначала заливается фундамент камина. Для этого создается опалубок и туда заливается бетон. Очень важно, чтобы основа сооружения создавалась отдельно от основного фундамента, иначе при сезонных сдвигах почвы может поехать как вся конструкция камина, так и дымоход. Фундамент должен просохнуть в течение недели.
2. Затем выкладывается кирпич, согласно чертежам. Раствор для кладки наносится на середину чертежа, а излишки убираются мастерком.
3. Перед выкладкой топки нужно на дно выложить арматуру в виде решетки.
4. После создания топочной камеры возводится портал. Для этого его сначала оформляют тремя уголками из стали.
5. В конце возводят дымоход. На уровне 25-30 ряда кирпичей нужно вставить заслонку.
6. После создания дымохода можно выполнять все облицовочное оформление.

Важно! В круглом дымоходе тяга лучше, но его сложнее выложить. Для основы здесь можно использовать круглую трубу. Квадратный дымоход выложить проще и дешевле, но тяга будет хуже.

Начало использования камина

Перед началом использования камина его необходимо просушить, то есть весь раствор, который использовался при кладке должен затвердеть и обеспечить качественное сцепление кирпичей. На это уходит около двух недель.

В процессе сушки появляются небольшие трещины, что вполне естественно и этого не стоит пугаться. Их просто заделывают обычным кладочным раствором.

После того, как камин просохнет, нужно сделать первую топку. Для этого стоит использовать небольшую охапку только хвороста или горсти щепок. Стенки очага должны качественно прогореть, а огонь окончательно просушит камин и закалит его. После этого необходимо топить сооружение каждый день в течение недели, проверяя его на наличие новых трещин:

• Если трещины не появляются – увеличивать количество и качество топлива, постепенно доводя до охапки дров.
• Если трещины появляются – замазывать их, просушивать камин и использовать то же количество топлива, пока трещины перестанут появляться.

В результате такой камин будет служить своим хозяевам долго и возвращать их труды теплым уютом и романтичным пламенем.

Фото самодельного камина из кирпича

Когда на улице непогода, а в доме ласково потрескивают в камине дрова, вся семья за ужином соберется в уютной гостиной, и будет наслаждаться магией огня. Камин — символ комфорта, уюта и благополучия.

Интерьер любого загородного дома или дачи не будут иметь завершенный вид без камина. Ведущие производители постоянно создают новые модели, как простых форм, так и изысканных. Однако все, что сделано своими руками всегда уникально и создает особую атмосферу в доме.

История появления каминов

Определить когда именно появился первый камин до сих пор не удается. Известно одно — прототип камина это примитивный очаг, а дымоход — отверстие в крыше жилища.

Сначала камин имел очень большие размеры, над ними помещались вертелы или котлы. В настоящее время такие конструкции можно встретить лишь в старых замках (Франция, аббатство Мон-сен-мишель). Также камины использовались ремесленниками для изготовления свечей, окраски ткани, приготовления мыла.

В средневековье камины представляли собой фигуру человека, для кладки использовался тесанный камень, а затем кирпич. Камин на протяжении длительного времени претерпел существенные изменения: появились изящные формы, конструкция стала более совершенной, дымоход и топка представляют одно целое со стеной. Неизменными остались только инструменты: кочерга, совок, щипцы, каминная решетка и подставка для дров.

Прототипом камина-скульптуры была конструкция в эпоху Реннесанса, в которой вид топки был необычным — лицо с открытым ртом, имел обтекаемые формы и использовались медные листы, гранит и мрамор. Огнеупорный кирпич стал использоваться только в 19 веке.

Камин для отопления помещения был изобретен в 8 веке графом Румфордом, но по сравнению с печью давал значительно меньше тепла, поэтому выполнял не практичную, а декоративную функцию. Первый квадратный камин был изобретен в Англии, поэтому до сих пор носит название «английский».

До 90-х годов использовались преимущественно камины на дровах, а с 97 года стали применять газ. На сегодняшний день очень популярны электрокамины.

Камины в России

В России камины приживались долго, в условиях сильных морозов в основном использовались печи, даже во дворцах. По инициативе Петра I первый камин появился в его резиденции, по его приказу у каждого дворянина в доме должен был быть установлен камин.

Однако отопить помещение только им не удавалось, поэтому по-прежнему использовались печи. Елизавета, которая пришла к власти после Петра не поддержала моду на камины, строились только печи, а вот Екатерина, оценила по достоинству уникальную конструкцию, и по ее приказу камины начали производить в России.

Они стали обязательным атрибутом не только знатных особ, но и простолюдин.

Какой лучше чугунный или кирпичный

Чугунный камин состоит из корпуса, дымохода, топки, которая имеет утолщенные стенки. Конструкция изготовлена полностью из металла, и обладает такими свойствами, как огнеупорность, теплоотдача.

Преимущества чугунного камина:

• неизменность форм под воздействием высокой температуры;
• долговечность;
• простое обслуживание и эксплуатация;
• доступность цены;
• легкий монтаж.

Недостатки:

• хрупкость в нагретом виде;
• большой вес;
• систематический уход.

Кирпичный камин чаще всего используется в загородных домах, очень быстро как нагревает дом, так и остывает.

Несложно изготовить своими руками, что придаст конструкции уникальность, а также возможность добавить необходимые элементы, например, отсек для барбекю.

Преимущества:

• большая теплоотдача;
• долговечность и высокая прочность конструкции;
• простота в эксплуатации и обслуживании.

Недостатки:

• стоимость, довольно высокая;
• необходимость укрепления фундамента из-за большого веса конструкции.

Сравнение:

1. Эксплуатация. По продолжительности использования при правильном уходе чугунный камин прослужит дольше, средний срок службы чугунного камина — 15 лет, кирпичного — 7.
2. Эстетика. Чугунный камин обладает простыми формами, в то время как кирпичная конструкция может иметь самый различный дизайн и формы.
3. Экологичность. Кирпичный камин не выделяет вредных веществ при нагревании в отличие от чугунного, который источает при нагреве опасные частицы в воздух.
4. Теплоотдача. И чугунный и кирпичный камин одинаково прекрасно отапливают помещения.

Виды моделей

По назначению:

• печи — совмещают в себе камин и печь, могут использоваться отдельно, есть дымоход;
• декоративные — подчеркивают необходимый внешний вид дизайна помещения;

Классификация стилей:

• классический — выполнен в П-образной форме, имеет мощный фасад, является показателем хорошего вкуса и достатка;
• кантри — характерная особенность таких конструкций небрежность, грубые формы, наличие деревянной балки;
• модерн — грамотное сочетание классических форм и современных материалов;
• хай-тек — наличие необычных форм конструкции и внешнего вида с использованием недорогих материалов и технических новшеств;

Разновидности материалов

При выборе материала для изготовления камина или печи необходимо учитывать воздействие высокой температуры, присутствие сажи.

Для возведения основного корпуса камина лучше использовать кирпич, который обладает высоким уровнем плотности, минимальным процентом впитываемости влаги.

Идеально подойдет марка М 175. Отделку конструкции лучше осуществлять облицовочным кирпичом, керамической плиткой, изразцами, натуральным камнем.

Виды кирпича для изготовления камина или печи:

1. печной — предназначен для взведения основного корпуса камина и дымохода;
2. огнеупорный кирпич — благодаря устойчивости к воздействию высоких температур используется для строительства топки;
3. декоративный — большой выбор форм и цветов позволяет придать конструкции неповторимый внешний вид

Размеры и форма

Если принято решение изготовить камин из кирпича своими руками необходимо определиться с его формой и размерами.

Для этого нужно:

• произвести расчет площади помещения, в котором будет располагаться конструкция;
• определить местонахождение камина;
• выбрать тип конструкции;
• учет особенностей помещения — напольное покрытие, фундамент, как расположена труба дымохода, изоляция стен;
• определить основное назначение камина.

Строительство кирпичного камина своими руками

Подготовка

1. изучить как устроен камин;
2. определиться с формами и размерами;
3. подготовить необходимый материал и инструменты.

Устройство камина

1. поддувало (зольник);
2. рабочее место топки;
3. топливник;
4. зеркало топливника;
5. декоративный портал;
6. дымовой порог;
7. дымовая камера;
8. шибер — регулирует тягу;
9. горловина;
10. отвод;
11. дымоход;
12. предтопочная площадка.

Формы и размеры

• пристенные — расположены у какой-либо стены, у таких конструкций присутствуют выступающие элементы;
• угловые — находятся в углу дома, этот вид широко популярен, поскольку идеально походят для маленьких помещений;
• островные — располагаются в любой части помещения, доступны с любой стороны.

При выборе камина, который будет возводиться в помещении, необходимо учесть габариты дымохода, портала и дымовой камеры. Эти размеры должны быть подобраны с учетом площади помещения, которое будет отапливаться.

Они (размеры) связаны со следующими параметрами:

• квадратура трубы дымохода (поперечное сечение) должна быть равна 1/9 площади портала;
• открытый проем должен составлять 1/50 от площади комнаты;
• топливник в глубину должен быть меньше в два раза проема портала.

Рекомендации по расположению камина:

1. камин лучше располагать по центру перегородки между комнатами;
2. наружную стену для строительства конструкции лучше не использовать, теплоотдача будет снижена;
3. перед началом работ необходимо узнать нюансы конструкции потолка, чтобы при установке дымохода не были повреждены несущие балки или другие элементы помещения.

Этапы строительства

1. Подготовка материала

• Для кладки основного корпуса камина необходимо выбирать полнотелый кирпич.
• Для строительства стенок топливника лучше использовать огнеупорный кирпич.
• В качестве раствора можно использовать готовую смесь или приготовить самостоятельно.

2. Подготовка инструмента

• резиновый молоток;
• кирка;
• широкая кисть;
• рулетка;
• шнур;
• пассатижи, угольник;
• мастерок, отвес;
• линейка, строительный уровень.

3. Закладка фундамента

• выкопать котлован, глубиной не меньше 0,5 метра, ширина должна быть немного больше самой конструкции;
• засыпать котлован камнем бутовым, укрепить с помощью жидкой глины;
• проложить рубероидом в 2 слоя;
• установить опалубку;
• после полного застывания фундамента (в среднем 4 недели) проложить войлоком, пропитанным в жидкой глине и вывести два ряда кирпича.

4. Каминная кладка

• отступив от фундамента 4-5 см выложить сначала внешнюю часть первого ряда, затем внутреннюю;
• выровнять кирпичи с помощью планки и угольника;
• произвести соотношение диагоналей, разница не должна превышать 5 мм;
• последующие ряды выложить также.

Как правильно возводить стенки камина.

Прежде чем приступать к кладке начертите порядовку, как Вы будете выкладывать каждый ряд кирпичей. Без этого нельзя приступать к работе. Только опытный печник может без порядовки приступать к работе. Хорошо, если такой специалист окажется рядом с вами во время возведения камина.

Шов не должен превышать 5 мм, кирпичи перед укладкой необходимо вымочить в воде. Перед тем, как установить дверки камина, их необходимо обмотать шнуром в местах, где они соприкасаются со стеной.

Перекрытие изготавливается с помощью уголков из стали, которые опираются на стенки портала.

Верхний ярус камней необходимо установить без использования раствора, заполнить только боковой шов. Над крышей необходимо расширить трубу и сформировать оголовок, который предотвратит попадание дождя и снега в камин.

Просушка камина.

Раствор, используемый для строительства камина не затвердевает быстро, его нужно просушить. Но процесс этот нельзя сильно ускорять, иначе появятся трещины. В среднем этот процесс занимает 2 недели. В случае появления трещин, их необходимо скрыть с помощью раствора.

Просушка конструкции состоит из двух этапов:

1. Естественная сушка. На этом этапе необходимо раскрыть все каналы и дверцы. Длительность такой сушки в среднем около 5 дней. Благодаря тяге в дымоходе влага испаряется. Естественно в теплое время года результат наступит быстрее, но все равно этого будет недостаточно.

2. Принудительная сушка. Ускорить процесс испарения влаги можно посредством увеличения температуры внутри конструкции.

Этого можно достичь с помощью сжигания дров по определенной системе:

• поддувало открыть на 1 см;
• наполовину открыть задвижку в дымоходе;
• остальные дверцы должны быть закрыты;
• положить несколько поленьев и поджечь.

После того, как дрова прогорели, основная задвижка прикрывается, оставляется зазор не более 1 см.

Поддувало оставить в прежнем положении, а клапаны, которые осуществляют вторичную подачу открыть. Так оставить на сутки. Принудительная сушка должна продолжаться пока полностью не исчезнет конденсат.

С каждым разом количество дров увеличивается, первоначально должно использоваться не более 2 кг. В среднем процесс принудительной сушки составляет 10 дней.

Первая растопка

Открыть задвижку и разжечь огонь с небольшим количеством щепок и хвороста;

для поддержания огня понемногу добавлять дрова;

большое количество дров можно укладывать, если после 3 часов не возникли трещины.

Как правильно эксплуатировать камин

Основные правила:

1. Перед тем, как растопить камин необходимо произвести проверку тяги, наличие открытых задвижек.
2. Для того чтобы растопить камин нельзя пользоваться средствами, которые легко воспламеняются.
3. Если у камина со временем появились трещины, отсутствуют дверцы — использовать запрещено.
4. Рядом с камином не должна располагаться мебель или вещи.
5. Каждый раз, перед тем как растопить камин необходимо очищать от золы поддувало.

Ремонт камина

Ремонт камина при серьезной поломке лучше доверить специалисту, однако есть несколько видов работ, которые можно выполнить самостоятельно.

• Заменить фрагмент кирпича, колосники;
• ремонт задвижки, заслонки, поддувала;
• удаление трещин, выравнивание швов.

Выводы

Возведение камина собственными руками дело не простое. Но качество жизни с наличием камина и без него разняться настолько, что не жалко никаких сил для его возведения.

Во избежание проблем с камином посоветуйтесь со специалистом, а лучше с несколькими, они подскажут что и как лучше сделать, а возможно и помогут.
