Mazay diy самоделки от мазая 3 в 1 лобзиковый станок своими руками чертежи

Мощный и функциональный аппарат, способный стать жемчужиной любой столярной мастерской. Предназначен для проведения максимально аккуратных и ровных распилов в деревянных заготовках больших и маленьких размеров. При использовании тонких пильных лент, способен производить фигурные резы с относительно большими изгибами. Как не трудно догадаться, стоимость подобного станка, как и его полезность, достаточно велика. При этом, его механизм имеет достаточно простое и понятное устройство, которое можно реализовать своими силами. Как изготовить ленточную пилу (или ленточный лобзик) и что необходимо знать о её строении и использовании, расскажем в подробностях в данной статье.

Область применения

Одним из главных качеств, за которые ленточная пила так цениться в промышленности и быту, является возможность выполнения точного распила габаритных материалов. Необработанное бревно, с помощью данного оборудования, можно легко и быстро превратить в стопку ровных досок, реек или брусков. Удобство использования и высокая скорость работы, делают этот станок желанным объектов для множества хозяйственных домовладельцев.

Значительным плюсом, за счет которого лобзик ленточный выигрывает у дисковой пилы, является небольшая толщина пильного полотна, располагающаяся в пределах 1.5 – 2.5 мм. Данная особенность делает устройство весьма экономичным, когда речь идет о распиле толстых стволов деревьев. За счет такого аккуратного подхода к работе, ленточная пилорама пользуется большой популярностью на лесопилках.

Не обходиться без ленточки и сфера производства мебели, где точность и ровность распила деревянных заготовок играют важнейшую роль. Данный станок имеется или планируется к приобретению, в любой уважающей себя деревообрабатывающей мастерской. Значимость подобного устройства сложно переоценить, ведь если среди прочих инструментов оно есть в Вашем распоряжении, то в большинстве случаев, предпочтение в использовании отдается именно ему.

Устройство и принцип работы

Для многих, неискушенных в техническом плане пользователей, конструкция ленточной пилы, может показаться весьма сложной и непонятной. Если же рассмотреть её механизм более детально, становиться ясно, что он состоит из простых деталей, точно взаимодействующих друг с другом. Конечно, называть ленточный лобзик элементарным устройством нельзя, так как он, как и любое рабочее оборудование, имеет определенные особенности строения, необходимые для правильной эксплуатации.

Прежде чем переходить к перечислению компонентов станка и описанию принципа их взаимодействия, стоит заметить, что для наиболее доходчивой формы изложения, в качестве примера, будет разбираться самый простой тип аппарата, без наклона рабочего стола, рычага быстрого натяжения полотна, регулятора скорости и прочих дополнений.

Основными элементами ленточной пилы, являются шкивы (колеса на которые устанавливается пильное полотно). Данные элементы закреплены на противоположных краях ровной несущей штанги, устанавливаемой к столу и/или станине (основание и боковые стенки станка). При этом, нижний шкив зафиксирован на одном месте, а верхний установлен на специальный ползун, изменяющий свое положение по вертикали. К нижнему колесу, напрямую или через ременную передачу, подключен двигатель. В качестве гасителя колебаний пилы, используется демпфер, установленный под столешницу.

Самой распространенной и простой в изготовлении оснасткой, устанавливаемой в данный станок, является направляющая, служащая для точного реза заготовок. В вышеописанной конструкции, заключается главный принцип, по которому работает лобзиковая пила по дереву. Чертежи с точными размерами и списком деталей, представлены ниже.

Пильные ленты

Основные показатели полотен ленточных пил, сводятся к марке стали изготовления, габаритах и шаге зубьев, измеряемом показателем TPI. Выбор оптимального варианта, зависит от области применения пильной ленты и размера шкивов станка. К примеру, ширина полотна для прямого распила, должна быть в разы больше, того, что используется для фигурной резки. Толщина полотна зависит от диаметра шкива, и рассчитывается из соотношения 1:1000, и если колеса нашего станка равны 600 мм, то оптимальная толщина пилки, должна составлять 0.6 мм. Последний фактор зависит так же от марки стали.

Чем меньше шаг зубьев, тем больше их количество на дюйм и выше показатель TPI (Tooth Per Inch). Полотна с высоким показателем TPI, предназначаются для медленного, но очень аккуратного распила. Чем ниже количество зубьев на дюйм, тем работа быстрее, но края и боковые сечения изделия менее ровные. Для универсальных работ, с оптимальным соотношением скорости и качества, используется полотно со значением TPI 8.

К самым часто встречаемым маркам стали пильных лент, относятся инструментальные сплавы, биметаллические, алмазные и твердосплавные. Каждый тип стали имеет уникальные свойства, и предназначается для работы с определенными материалами. Полотна из инструментальной стали, подходят для распила дерева в бытовом понимании и могут эффективно работать на шкивах небольшого диаметра. Биметаллические пильные ленты широко используются для резки металла. Алмазными режут мрамор, гранит и другие твердые материалы. Твердосплавными полотнами пилят заготовки из металлов повышенной прочности.

Ленточный лобзик своими руками

Далеко не каждый хозяин с опытом работы инструментом и хорошо-оборудованной мастерской готов выкладывать десятки тысяч рублей за инструмент, который можно сделать самому. Учитывая, что принцип работы ленточной пилы достаточно прост, возможность её собственноручного изготовления серьезно перевешивает чашу весов в пользу данного варианта. Конечно, подобное устройство не получиться сконструировать из обрезков и мусора, поэтому некоторые материалы придется купить. Стоит ли говорить, что стоимость требуемых компонентов, в десятки раз ниже готового аппарата. Если вы хотите изготовить ленточный лобзик по дереву, расширить возможности своей мастерской и параллельно при этом сэкономить – следующая инструкция для Вас.

Приведенное ниже руководство, подробно и наглядно демонстрирует процесс сборки относительно небольшой ленточной пилы, высотой чуть больше 50 сантиметров. В качестве привода представленного устройства, используется аккумуляторный шуруповерт, но его можно легко заменить на отдельный электродвигатель. Габариты станка можно увеличить, исходя из своих потребностей, используя в качестве основы принципы, показанные в инструкции.
Требуемые материалы

• Лист фанеры 1500x1500x15 (с запасом)
• Столярный клей ПВА
• Подшипники 4 шт (с внутренним диаметром от 5-х мм)
• Шпилька с резьбой (диаметром 5 мм)
• Забивная гайка (2 шт)
• Барашек для затягивания резьбовых соединений
• Зажимной барашковый винт
• Изолента или камера от маленького колеса (коляски)
• Пильная лента, длиной 1065 мм (для Proxxon MBS 240)
• Набор болтов, гаек и шайб
• Дрель или шуруповерт в качестве двигателя

По инструментам

• Струбцины
• Лобзик
• Циркулярная пила
• Шуруповерт или дрель
• Шлифовальный станок с вертикальной поверхностью или стол с фрезером
• Отвертка

Начальным этапом изготовления ленточной пилы, будет выпиливание главного опорного элемента, на который впоследствии будут закреплены шкивы, элементы натяжения и стол. Несущая конструкция будет состоять из 4-х склеенных частей, заранее распиленной фанеры, размеры которой указаны на нижеприведенном фото. В 2-х центральных досках, выпиливается прямоугольная выемка для элемента натяжения и стабилизации. В боковых фанерах, по центру этого выреза, делается ровный паз, шириной 5-6 мм и длиной порядка 5-ти сантиметров. Соединение производим при помощи столярного клея и нескольких струбцин. До высыхания клея, ждем минимум 24 часа.

Натяжка и регулировка пильной ленты, будет осуществляться при помощи прямоугольника из 2-х склеенных фанер, проем под которые был выпилен заранее. Брусок должен свободно помещаться в проем, практически в притирку, с минимальным люфтом. Высота его должна быть в районе 65 мм, чтобы при его полном погружении в опору до её верхнего края оставалось не менее 40 мм.

Для создания механизма натяжения, в центре верхней части бруска, просверливаем отверстие на ½ от высоты элемента. Далее берем шпильку, длиной порядка 150-170 мм, и с одного её края, сбоку, делаем сквозное отверстие диаметром в 2 мм. Оно будет служить своеобразным ушком в которое будет продеваться фиксирующий саморез.

Чтобы точно попасть в шпильку, вставляем её до упора в отверстие обозначаем край изолентой или зажимаем пальцами, после вытаскиваем, прикладываем к передней стенке бруска и делаем отметку. Далее, сверлом на 1-2 мм делаем отверстие. После чего вставляем шпильку на свое место и закручиваем саморез сбоку. Теперь конструкция зафиксирована и в качестве завершающего шага, останется только сделать небольшую деревянную крышку для верхней части станины, просверлить в ней отверстие под шпильку и закрутить сверху барашек.

Следующим шагом будет изготовление шкивов, диаметром 150 мм, из фанеры, толщиной 15-20 мм. Получить ровный круг можно при помощи электролобзика или фрезы, встроенной в стол. Последний вариант более удобный, и позволяет сделать максимально ровные грани колеса, которые может иметь изготовленная своими руками ленточная пила по дереву. Из лобзика же можно соорудить своеобразный циркуль для выпиливания круглых форм или положиться на свои навыки и вырезать деталь “на глаз”. , мы подробно рассказали в специальной статье. Если при ручном выпиливании, грани получились неровными, их можно обработать наждачной бумагой.

Для надежной фиксации пильной ленты, обод шкива необходимо проклеить изолентой, поверх которой можно ещё натянуть камеру от небольшого колеса.

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

В данной статье речь пойдет о конструкции самодельного станка из бытового электролобзика. Ниже будут приведены пошаговая инструкция, фото, видео, а также чертежи и схемы.

Введение

Вариантов конструктивов очень много – от самых простейших, где просто торчит из столешницы, до довольно сложных конструкций с направляющими, возможностью пиления под углом, когда есть возможность выставить не только 90 градусов к основанию, а изменить угол (ну, в пределах разумного, конечно). Есть приспособления (станки) для , то есть делающих прямой и ровный рез.

Такие устройства, находят все большее применение из-за своей универсальности и функциональности. Фактически они по параметрам и назначению схожи со стационарными станками и имеют строго определенное практическое применение в каждой мастерской.

Назначение

Подготовительный этап

• составить эскизы и выполнить чертеж будущего изделия,
• сделать выкройки из бумаги будущих элементов и деталей
• наклеить шаблоны на заготовки будущих деталей.

Сделать шаблоны можно двумя способами – взять кальку и начертить на ней конуры будущей заготовки. Так делалось с давних времен, так как для этого ничего не нужно, кроме линейки и карандаша. Однако если у Вас есть компьютер и принтер, хорошо бы конечно формата А3, но и А4 тоже подойдет (просто придется печать несколько листов и потом склеивать их между собой), то процесс рисования карандашом и линейкой может быть заменен на рисование контуров заготовок на компьютере.

Затем вырезаем канцелярским лезвием или просто острым ножом.

После того, как шаблон готов, его нужно приклеить к заготовке.

Совет: Не надо клеить намертво, так как в дальнейшем придется шаблон удалить, а это будет затруднительно, если приклеить «намертво». Соответственно, можно приклеить, например, на канцелярский клей, воспользоваться клеем-карандашом или, как в нашем примере клеем в виде спрея.

Создание заготовок

На данном этапе нужно сделать:

1. Выпилить заготовки точно по шаблону,
2. Обработать заготовки – выровнять торцы, удалить заусенцы
3. Высверлить необходимые отверстия;
4. Сделать пазы напильником;
5. Высверлить посадочные места под подшипники;
6. Выбрать пазы фрезером для крышки и посадочное место ;

Производим установку кронштейна. Необходимо заметить, что крепление кронштейна нужно выполнить без чрезмерного затягивания гайки – должен быть свободный ход. Для этого нужно использовать самоконтрящуюся гайку и лишь слегка ее затянуть.

Установка пружины не должна вызвать затруднения. Нужно сделать, как показано на фото ниже.

Для будущего крепления пилки нужно изготовить простейший зажим в виде пластины с двумя отверстиями. Ее нужно также установить на кронштейн с использованием самоконтрящейся гайки. Причем ту очень важен люфт пластины в посадочном месте оп тому, что кронштейн движется, а зажатая пластина будет стеснять ее движение.

Ниже приводится эскиз конструктива верхнего узла крепления пилки.

Затем необходимо изготовить технологические отверстия для органов управления электролобзиком, чтобы удобно было изменять обороты двигателя, можно получить доступ к кнопке пуска и ее фиксатору. Есть еще одно решение, которое позволяет сделать более удобным включение инструмента – это разместить в легкодоступном месте на корпусе станка розетку и выключатель, который бы включал и выключал напряжение в розетке. Включаем вилку шнура электролобзика в розетку, и получается, что его включение и выключение мы будем делать с помощью выключателя, установленного в удобном для нас месте. Впрочем, это дело вкуса.

Итак, внизу представлено изготовление технологических отверстий на корпусе.

Вот так выглядят органы управления, которые теперь стали доступны.

Теперь необходимо сделать зажимы для самой пилки. Принцип прост – берем болт и делаем пропил у основания шляпки, но не до конца. В дальнейшем в этот пропил будет вставляться сама пилка. Принцип показан на фото ниже.

Так производится монтаж и сборка верхнего узла крепления пилки.

Нижний же узел почти аналогичен верхнему, за исключением того, что используется не пластина, а берется стандартная пилка (можно «БУ»), болгаркой (УШМ) отпиливается почти вся режущая часть и оставляется хвостовик. В оставшейся режущей части делается отверстие с аналогичным болтом с прорезью у основания шляпки, в который также будет входить пилка. Принцип показан ниже.

После того, как пилка закреплена, производим установку самого электролобзика. Крепим его с помощью болтов с потайными шляпками, чтобы они не торчали на столешнице станка.

Теперь нужно произвести регулировку перпендикулярности пилки, относительно стола нашего станка. Для этого можно воспользоваться угольником, или как в нашем случае просто бруском, который точно отторцован. Регулировку делаем следующим образом. Для регулировки пилка влево/вправо используется подгонка верхней пластины – ее смещение на оси – соответственно в нужную сторону.

А для регулировки пилки положения вперед/назад используется смещение самого узла крепления пилки вперед или назад.

Станок почти готов, осталось сделать и установить пластину, которая окружает пилку лобзика. Ее можно выполнить из текстолита или любого куска листового пластика.

На этом изготовление станка из электролобзика завершено.
Надеемся, что изложенный материал был Вам полезен.

Заключение

Габаритные размеры

Приведем таблицу с габаритными размерами:

Общая схема сборки

Приложим полную схему сборки, которая в некотором смысле может быть 3В чертежом по изготовлению станка из электролобзика своими руками.

Видео

Видео, по которым делался этот материал.

Электрический лобзик – инструмент чрезвычайно полезный, без которого многие операции по обработке древесины и материалов на ее основе представить сегодня просто невозможно.
Обладая сравнительно небольшой массой и компактностью, ручной лобзик позволяет выпиливать из заготовок изделия довольно сложной конфигурации, но все-таки иногда было бы удобнее пользоваться стационарным инструментом. Работать им зачастую удобнее, к тому же станок обеспечивает более точный распил. Правда, такой станок стоит в несколько раз дороже ручного электролобзика. Кто не хочет тратить лишних денег на это оборудование, может изготовить своими руками стол для лобзика и получить в результате недорогой и эффективный гибрид ручного инструмента и станка.

Рисунок 1. Схема стола для лобзика.

Самое простое приспособление

Некое подобие стола для лобзика может быть изготовлено за несколько минут. Достоинство этой конструкции заключается в ее простоте. Она легко крепится на верстаке или столешнице и при необходимости просто разбирается. Недостатком можно считать ее небольшую площадь.

Рабочей поверхностью станка станет ламинированная фанера, в которой высверливаются отверстия под пилку и для установки крепежа. Толщина фанеры не должна быть менее 10 мм. Возможно, в подошве электроинструмента тоже придется приготовить отверстия под винты крепления. Конструкция крепится к верстаку струбцинами. Головки крепежных винтов должны быть заподлицо с плоскостью листа. Подобный станок с легкостью справится с вырезанием небольших заготовок до 30 мм толщиной. Как выглядит приспособление, показано на рисунке № 1.

Вернуться к оглавлению

Второй вариант

Другое стационарное приспособление для работы с древесиной состоит из большего количества деталей, но изготовить его тоже несложно. Станина стола состоит из 2-х боковин и задней стенки, сделанных из ДСП. Передней стенки у станка нет, чтобы было легко добраться до кнопки. В задней стенке высверливаются отверстия для шнура и трубки пылесоса. Крышка станка изготавливается из ламинированной 10-миллиметровой фанеры. Вся конструкция стягивается конфирматами. Лобзик крепится таким же способом, как и в первом случае.

Рисунок 2. Схема рамки-упора для лобзика.

На самодельном станке можно пилить более габаритные заготовки, однако при работе с толстой древесиной пилка лобзика может отклоняться назад и в обе стороны. Это ухудшает точность реза. Недостаток устраняется установкой на самодельный станок кронштейна-упора (рисунок № 2). Полотно лобзика будет двигаться между 2-х 11-миллиметровых подшипников, которые прикручиваются к Г-образной стальной полосе винтами. Тыльная сторона пилки будет опираться на стенку кронштейна. Эта конструкция не позволит рабочему полотну лобзика отклоняться от заданной плоскости.

Кронштейн крепится к каркасу, сделанному из березовых брусков 50 х 50 мм. Его можно поднимать или опускать в зависимости от толщины обрабатываемого материала и длины пилки. Для этого каркас с упором крепится к боковине станка не намертво, а прижимается к ней стальной, оргалитовой или текстолитовой пластиной. Вертикальная стойка березового каркаса находится между станиной и оргалитом, в которые вставлены 4 зажимных болта.

Площадь столешницы зависит от размера заготовок, с которыми вы собираетесь работать.

Станок можно сделать более совершенным, если установить на него ограничительную планку, которая поможет резать древесину на заготовки одинаковой толщины.

Ограничитель можно крепить к станку струбцинами. Он изготавливается из деревянного бруска, стального или алюминиевого уголка. Если есть желание, планку можно установить на салазки, закрепленные снизу или по бокам столешницы. Можно сделать в столешнице 2 параллельные прорези, по которым будет двигаться рейка. В ней высверливаются отверстия. Сквозь них и прорези пропускаются шпильки или винты с гайками-барашками. С торцов столешницы крепятся ленты рулетки.

Вернуться к оглавлению

Столик из брусков и ДСП

Рисунок 3. Схема столешницы для лобзика.

Изготовление этого стола требует определенных столярных навыков, так как соединения его царг с ножками выполняется в шип-паз. Тем не менее вместо него можно использовать шканты, столярный клей и саморезы. Крышка станка будет подъемной, чтобы обеспечить более легкий доступ к инструменту при его демонтаже. На рисунке № 3 показано, как выглядит столешница. При желании в ней можно предусмотреть место для установки ручной фрезерной машинки, тогда станок станет многофункциональным.

Стол изготавливается из:

• брусков 80 х 80 мм;
• брусков 40 х 80 мм;
• ЛДСП или ламинированной фанеры 900 х 900 мм.

Расстояние между ножками может составлять от 600 до 700 мм. Бруски для царг и проножек получаются после продольного распиливания брусьев 80 х 80. Высоту ножек вы можете подобрать сами, исходя из того, насколько будет удобно работать на станке. На каждом торце царг и проножек высверливаются по 2 отверстия для шкантов. Соответствующие отверстия делаются на боковинах ножек. Шканты обмазываются клеем на половину длины и вставляются в торцы. После этого каркас собирается начерно. После исправления возможных недочетов он стягивается окончательно. Все контактные поверхности до сборки смазываются клеем. Дополнительную прочность конструкции придадут саморезы, которые ввинчиваются через заранее подготовленные для них отверстия.

Крышка крепится к одной из царг на петли, для этого в ней делается прорезь для облегчения установки и снятия лобзика. К тыльной части столешницы прикручиваются 2 планки с выбранной четвертью, в которую будет входить подошва электроинструмента. В планках делаются отверстия, в которые будут установлены прижимные винты или болты. Закрепленный под столешницей лобзик сможет обрабатывать более толстые заготовки, если для его подошвы в крышке будет сделано углубление. Проще всего его изготовить фрезерной машинкой. Стол получился довольно просторным, поэтому достаточную прочность его крышке может обеспечить большая толщина фанеры или ЛДСП. Используйте 20-миллиметровые и более толстые листы.

Электрический лобзиковый станок – вид оборудования для обработки дерева. В настоящее время выбор представлен не только в обычном ручном варианте, но и в электрическом. Данные модели, к примеру, Vario 502 dks, дремель имеют высокую производительность, достаточно просты в применении, комплектуются большим количеством съемных компонентов.

Использовать эти приспособления можно как в домашнем хозяйстве, так и в производстве. Сегодня такой механизм можно купить готовым или же сделать своими руками, к примеру, из старой швейной машинки.

1
Технология использования

Основным рабочим элементом ручного лобзика являются небольшие пилочки, которые обычно имеет длину от 50 до 120 мм. Приводится такая в движение имеющимся электродвигателем и совершает поступательные движения по вертикали в ходе обработки изделия. В некоторых механизмах она работает по маятниковому типу.

Сама заготовка в такой конструкции крепится непосредственно к подошве оборудования. Такая фиксация позволяет рабочему легче управляться с системой
и свободно регулировать угол наклона инструмента. Безопасность оператора в данной конструкции обеспечивается за счет наличия специального экрана.

Появились данные модели в массовой продаже в последние годы. Ранее их пытались сделать для домашнего применения из швейной машинки. Сегодня же в этом нет никакой необходимости. Выбор моделей очень велик.

1.1
Преимущества и недостатки применения электролобзиков

К сильным сторонам именно этой техники необходимо отнести:

1. Возможность использования приспособления для широкого спектра работ по дереву благодаря большому количеству сменных полотен.
2. Большую надёжность в использовании: за счет широкого полотна такого механизма можно избежать поломки детали из дерева, кафеля в ходе обработки, а также выполнять любые сложные контуры с минимумом усилий.
3. Возможность подавать заготовку дерева двумя руками за счет крепления ее на полотне. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.
4. Простоту в обработке любых полотен – даже небольшой сравнительно лобзик легко может справиться с древесиной толщиной 50 мм,
   не говоря уже о более мощных моделях.
5. Широкий выбор вариантов обработки.

Среди минусов применения такого приспособления обычно отмечают короткий ход образцов, за счет которых существенно усложняется работа с толстыми полотнами.

Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца (за счет особенностей крепления пилки).

2
Сфера применения станков

Современные электрические лобзиковые станки применимы для следующих работ на выбор:

1. Выпиливание из листовой заготовки сложных контуров.
2. Обработки внутренней поверхности заготовки, не нарушая при этом ее контурной целостности.
3. Финишной отделки некоторых образцов.

Применяется настольный лобзиковый станок преимущественно для обработки деревянных заготовок. Чаще всего используют его в производстве мебели, музыкальных инструментов. В последние годы также нередко стали их применять и для выпуска предметов декора, а также сувенирной продукции.

2.1
Расходные материалы

Основными расходными материалами, которые имеет настольный электролобзик, являются пилки, в том числе, спиральные. Они отличаются по длине, размеру зубчиков, расстоянию между ними
и подбираются для каждого материала в индивидуальном порядке.

Обычно обустраивая лобзиковый станок своими руками и покупая для него пилки, специалисты рекомендуют ориентироваться в выборе расходных материалов на следующие особенности:

1. Для выпиливания по заготовкам из дерева или фанеры выбирают пилки с шагом 2-4 мм.
2. Металлические образцы, а также пластик обычно обрабатывают, выбирая пилки 1-2 мм, в том числе, спиральные. Мастера, формирующие отзывы по использованию таких компонентов рекомендуют останавливаться тут на моделях с волнообразным краем. Выбор таковых очень велик.
3. При работе с кафелем используют пилки специальные с абразивным напылением ножовочные.

Выбирать данные элементы для обработки дерева, других материалов можно не только опираясь на отзывы, но и исходя из технических характеристик выбранного именно вами оборудования.

Ведь практически каждый станок имеет перечень расходных материалов, включающий все пригодные для него пилки под те или иные изделия.

Также не стоит забывать и о дополнительных элементах такой конструкции, к которым, к примеру, в моделях Dewalt, дремель, Holzstar, Vario 502 dks относятся сверлильный блок и воздушный насос. Выбор их велик.

2.2
Особенности конструкции лобзиков

В настоящее время станок лобзиковый электрический, помимо тех изделий, которые созданы в домашних условиях своими рукам, представлен на рынке в огромном количестве различных изделий. Выбор их действительно широк В их числе модели Dewalt, Holzstar, Vario 502 dks.

Классифицируют их по таким особенностям:

Для того чтобы правильно выбрать электролобзик, вам нужно проанализировать прибор по всем параметрам.
И тогда вы сможете получить идеальный компонент для выполнения любых задач. Также вы сможете собрать настольный электролобзик своими руками, используя общие рекомендации по выпуску таких устройств.

Самому несложно будет сделать это из швейной машинки, либо другого схожего механизма. Главное хорошо изучить устройство конструкции, подобрать необходимые компоненты и сделать все, чтобы модель была надёжной.

2.3
Электрический лобзиковый станок Энкор Корвет-87 (видео)

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

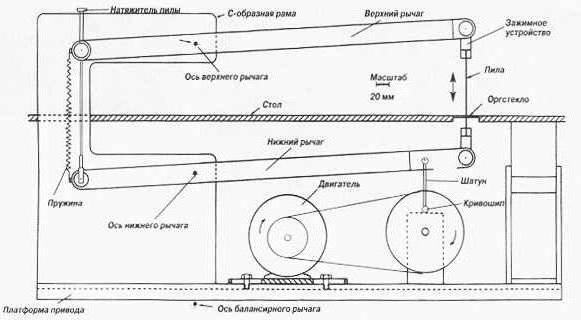

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

• подвижная рама с пилой;
• неподвижное основание;
• электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Вернуться к оглавлению

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент — пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен — компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала — резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам — рычагам.

Вернуться к оглавлению

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия — одно для крепления кривошипа к инструменту, второе — для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части — кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим — в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Вернуться к оглавлению

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

• более высокая скорость работы;
• возможность работать двумя руками, благодаря чему возрастает точность;
• безопасность — при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

Электрический лобзик – инструмент, который за последние годы прочно занял место в арсенале практически каждого хозяина. А если еще не занял – значит, эта статья как раз будет кстати, ведь выбрать хороший настольный или ручной лобзик, который бы соответствовал всем поставленным целям, достаточно непростая задача.

Ручной лобзик по дереву – первые уроки выпиливания

Что такое ручной лобзик по дереву, все мальчишки узнают в школе на уроках труда. Это один из тех инструментов, которые можно доверить даже ребенку, не опасаясь за его безопасность. Простейшее строение из U-образной рамки с закрепителями на краях на самом деле предназначено для самых тонких работ в искусстве выпиливания – электрический лобзик хоть и ускоряет работу в разы, но не всегда способен выпилить нужную вам тонкую завитушку. Поэтому в любой мастерской ручной лобзик всегда будет занимать свое почетное место, к тому же, сделать такой лобзик своими руками не составляет особого труда.

В выпиливании ручным инструментом есть одна особенность – для удобства и быстроты работы миниатюрное лезвие пилы должно быть натянуто, как струна, исключая возможное провисание. С провисшим лезвием и работать будет неудобно, и лезвие при первом же заклинивании, скорее всего, сломается. Направление зубцов – строго против движения полотна вниз. Чем тоньше лезвие вы выбрали, тем тоньше и глаже будет резьба.

Какой выбрать лобзик – основные характеристики

Перед тем, как отправиться на рынок, выясните для себя, на какие основные характеристики инструмента следует обратить внимание, осуществляя выбор лобзика. Мощность двигателя – безусловно, именно этот параметр следует учитывать в первую очередь. От него зависит минимальная и максимальная толщина распиливаемого материала и скорость распила. От мощности двигателя зависит и качество пропила. Для бытовых инструментов вполне нормальная мощность от 280 до 550 Вт.

Маятниковое движение – функция, которая есть не у всех электролобзиков, но ее наличие для серьезных задач обязательно. Если в обычном режиме лобзик перемешает пилочку только вверх и вниз, то лобзик с включенным маятниковым движением отклоняет полотно от распила назад при нижнем ходе и подает полотно в сторону пиления на верхнем. За счет этого лучше прочищается от стружек пропил и снижается износ пилки, да и выпиливание электролобзиком становится более легкой задачей.

Амплитуда колебания регулируется при распиле разных материалов, например, для мягких пород и пластмасс выбирается максимальный режим, тогда как при большей толщине древесины, распиле мягких металлов и ДСП амплитуда уменьшается.

Данная функция отключается совсем, когда речь идет о работе с листами металла или распиле стали. Число ходов – определяясь с тем, какой выбрать лобзик, обратите внимание и на этот фактор. Односкоростные электролобзики могут работать исправно лишь при деревообработке, при резке металла двигатель инструмента может выйти из строя. Поэтому для большей функциональности рекомендуется покупать аппараты с как можно лучшей регулировкой и наиболее широким диапазоном. Чем шире последняя характеристика, тем универсальнее становится инструмент.

В некоторых лобзиках число ходов регулируется фиксируемым переключателем, который устанавливает заранее предусмотренную производителем скорость. Но более профессиональными считаются лобзики, в которых скорость регулируется силой нажатия на пусковую кнопку
, расположенную на ручке под указательным пальцем. Впрочем, даже в таких моделях существует возможность работы на фиксированных скоростях. Максимальную мощность инструмента включают при работе с древесиной, среднее число выбирается для работы с мягкими металлами, например алюминием, а и керамикой предусматривает минимальное количество ходов.

При этом нагрузка на двигатель идет именно на низких скоростях, поэтому, работая с металлами, давайте инструменту время от времени остывать либо в выключенном положении, либо на максимальном количестве ходов. Впрочем, прислушивайтесь к инструменту, звук работы электролобзика и легкость распила – самые лучшие советчики.

Крепление распилочного полотна – обязательно обратите внимание на эту характеристику. Ведь в будущем от нее зависит, как легко вы сможете подбирать пилки для инструмента. Зачастую механизм крепления пилок предусматривает возможность фиксации полотна в посадочном гнезде зажимным шестигранным болтом и насечкой под отвертку или быстрозажимным механизмом. Если инструмент может работать с пилками, которые на хвосте имеют вид креста, значит, вы можете смело покупать его. Крестовые пилки – самый распространенный тип, который вы найдете в любом магазине.

Выбор лобзика – приятные дополнения

Помимо основных характеристик, не помешает обратить внимание и на второстепенные дополнения, которые способны сделать работу этим инструментом гораздо комфортнее. Системы обдува и пылеотсоса – отнюдь не редкость среди такого рода инструмента. Поток воздуха от работающего двигателя, направленный в нужную сторону, отлично справляется с удалением опилок с линии распила. Если же существует и возможность подключить мешок для пылеотсоса, рабочий процесс станет куда более комфортным.

Возможность делать наклонный распил – еще одна функция, весьма полезная в любом деле. Некоторые инструменты предусматривают работу лишь в фиксированных положениях, однако гораздо более предпочтителен электролобзик с плавной регулировкой наклона инструмента по отношению к «подошве».

Уж если мы вспомнили о так называемой «подошве», то есть платформе, которая является направляющей в инструменте, завершим обзор и этой детали. От ее качества во многом зависит и удобство работы. Наиболее предпочтительны литые «подошвы» – по сравнению со штампованными аналогами они обеспечивают большую точность. Проследите, чтобы в покупаемой вами модели обязательно присутствовала возможность установки противоскольного вкладыша – маленькой детали, которая облегчает процедуру разрезки хрупких материалов.

Не лишними в комплекте будут и всевозможные дополнения, например, защитный экран и направляющие для выпиливания круглых фигур. Профессиональный инструмент должен быть снабжен параллельными упорами и кейсом для хранения инструмента и переноски всех комплектующих.

Лобзик настольный – покупать или сделать?

Инструменты профессионального типа характерны продолжительным временем работы без перерыва. Бытовые же предусмотрены для использования от случая к случаю, поэтому они и полегче, и менее мощные. Соответственно, и цена будет гораздо ниже.

К профессиональным относят и лобзик электрический настольный, который имеет много преимуществ перед ручным электролобзиком. Главное его достоинство – возможность работать с тонкими пилочками, и следовательно выпиливать более тонкие узоры и сложные декоративные детали. Удобство работы обеспечивает широкая столешница, на которой вы сможете с легкостью обрабатывать крупные детали и делать пропилы в широких заготовках. Благодаря надежному креплению, корпус защищен от лишних колебаний, что в свою очередь защищает мотор от перегрузок.

При работе с настольным инструментом вы сможете уделить все внимание материалу, крепко взять его обеими руками, что невозможно при работе с ручным инструментом. Впрочем, при необходимости вы можете выйти из положения, сделав самодельный стационарный лобзик, сконструировав его из ручного типа инструмента, нескольких винтов и куска прочной фанеры.

Фанера будет служить столешницей, в которой с помощью того же лобзика необходимо проделать разрез под пилочку, и просверлить несколько дырочек для крепежей. Вполне возможно, что придется просверлить такие же отверстия и в «подошве» инструмента. Фиксируем инструмент под фанерой, и уже всю конструкцию крепим на краю стола – наш настольный электролобзик готов!

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности
. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат . Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат
. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

1. Производители, модели
2. JET JSS-16
3. JET JSS-16е
4. Кратон WMSS-11-01
5. Holzstar DKS 501 Vario
6. Scheppach SD1600V
7. Scheppach Deco Flex
8. PRORAB 4000
9. Proxxon DS 460
10. Hegner Multicut-2S

С помощью электролобзикового инструмента режут различные строительные материалы, формируют фигурные детали, используемые в столярных цехах при сборке мебели.

Производители, модели

Чаще всего используют настольные лобзики торговых марок Bosch, Makita, JET, DeWALT, «Корвет», Proxxon, Excalibur, Zubr. Оборудование демонстрирует стабильную работу, хорошую производительность. Так, электрический лобзиковый станок Bosch имеет длительный эксплуатационный период, отличается высоким качеством сборки. Для оборудования DeWALT характерна плавная бесперебойная работа. Настольный лобзик «Зубр» снабжен регулируемым маятниковым ходом пилы, улучшающим качество поверхности реза.

Стационарный электрический лобзиковый станок Энкор Корвет справляется с наклонным, продольным, поперечным распилом. Немецкий настольный электрический агрегат Einhell продается в 53 странах мира. Лобзиковые станки Dremel («Дремель») комплектуются широким ассортиментом пильных полотен, с помощью которых можно делать детали сложной конфигурации.

При выборе нужно изучить особенности оборудования, знать, для каких целей приобретается электрический лобзиковый станок, как часто он будет применяться.

JET JSS-16 (10 560 руб.)

Настольный лобзиковый станок JET используют в домашних мастерских, небольших столярных цехах для криволинейных распилов заготовки. Предусмотрена возможность установки пил с различным креплением. Диапазон частоты хода регулируется в пределах 400–1600 движений в минуту. Это обеспечивает качественную обработку пластика, фанеры, ДСП, натуральной древесины.

JET JSS-16е (12 320 руб.)

Лобзиковый станок с асинхронным двигателем справляется с прямым и радиусным пилением дерева различной твердости, полимерных материалов. Рабочие скорости — 400–1800 проходов в минуту. Безопасность гарантирована прозрачным кожухом, вентилятор для удаления опилок обеспечивает чистоту рабочей зоны.

Кратон WMSS-11-01 (5 679 руб.)

Станок предназначен для формирования декоративных деталей из дерева, распиловки древесины в продольном, поперечном направлении, по наклонной линии. Рабочий стол может менять угол наклона, режущая пилка устанавливается в двух положениях. У настольного лобзика большой вылет рамы, поэтому на нем могут обрабатываться габаритные заготовки.

Holzstar DKS 501 Vario (8 700 руб.)

Настольный электролобзик предназначен для резки внешних и внутренних контуров всевозможных конфигураций, включая сложные криволинейные фигуры. Используется и для резки деталей из мягких пород дерева, пластиковых основ. Линия распила очищается регулируемой системой удаления древесной пыли. Предусмотрена возможность подключения пылесоса.

Scheppach SD1600V (9 800 руб.)

Отличительная характеристика станков — низкий уровень вибрации, стабильное выпиливание деталей из различных материалов. Можно выбирать угол наклона рабочего стола в зависимости от характера работ. Компактность оборудования позволяет использовать его в небольших мастерских, дома.

Scheppach Deco Flex (13 975 руб.)

Образец снабжен гибким валом, обеспечивающим чистовую обработку пиломатериала. С его помощью выпиливают сложные мебельные элементы. Скорость хода регулируется в диапазоне 550–1650 об/мин, глубина среза — 500–405 мм.

PRORAB 4000 (6 825 руб.)

Настольные электролобзики справляются с распиловкой деревянных, пластиковых, металлических заготовок. Отличаются высокой устойчивостью: имеют широкое опорное основание. Система охлаждения рабочего элемента не дает пиле перегреваться из-за трения.

Proxxon DS 460 (34 500 руб.)

Лобзиковый агрегат укомплектован устойчивой конструкцией из литой стали и магниевым коромыслом. Для замены режущего элемента алюминиевый стол сдвигается на 8 см по горизонтали. На станок могут устанавливаться пилы со штифтовыми и плоскими концами, обеспечивающими качественный рез дерева, пластика, металла, плексигласа.

Hegner Multicut-2S (52 720 руб.)

Профессиональный электрический лобзиковый станок прост в работе, отличается чистотой реза. Агрегат комплектуется набором оригинальных пил, способных резать древесину, полимерные материалы, металлические заготовки. По желанию модель станков дополняется контролером скорости, стоимость при этом увеличивается.

В таблице представлены характеристики моделей торговой марки «Зубр» и лобзиков «Корвет».
