Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

• Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
• Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
• Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
• Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

• Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
• Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.

Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.

Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

• Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
• Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
• Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

Чертеж автоматических ворот

Общий принцип и порядок работы автоматики такой:

1. После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
2. Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
3. Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
4. Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
5. Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

• Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
• Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
• По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
• Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

• Далее все заливается раствором и остается только ждать, пока он полностью не застынет.
• Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
• Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.
• Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
• Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
• После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.

Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

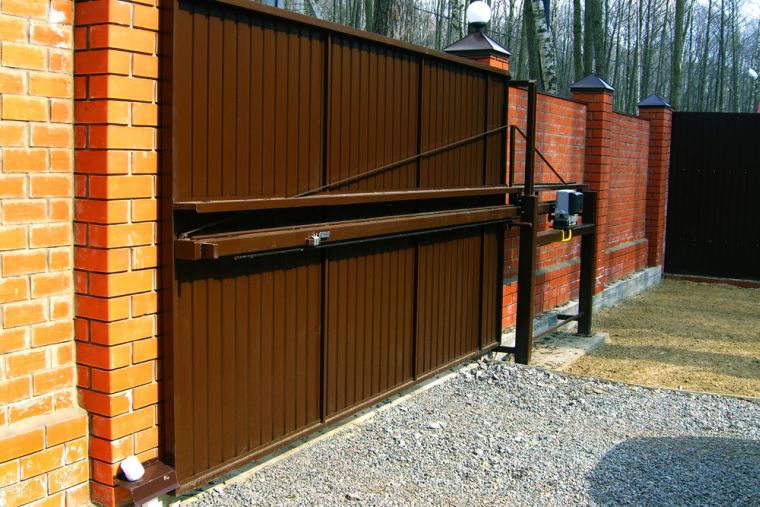

На фото ниже представлены откатные конструкции из различных материалов:

Как правильно установить откатные ворота с электроприводом?

Огромное количество вариантов ворот заставляет задуматься о выборе современной и удобной системы ограждения. Откатные ворота со встроенным электроприводом впишутся в любой проект жилой недвижимости, а также в производственную зону, добавляя несоизмеримое удобство в использовании и практический эффект.

[sam id=»1″ codes=»true»]

При помощи подсказок своими руками создаются настоящие шедевры ворот с индивидуальными доработками. Особенность откатных конструкций заключается в возможности устанавливать такие ворота даже на небольшом участке, где нет большой придомовой территории и широкого подъезда к зданию. Откатные ворота могут быть с балкой длиной до 10 метров, которая перекроет большой проем между забором.

Виды откатных ворот

Под индивидуальный размер проема сваривается выбранная форма откатных ворот, предварительно своими руками подготовив основу под всю конструкцию.

Современные откатные ворота бывают:

1. из профнастила;
2. из сендвич-панелей;
3. филенчатые;
4. кованые.

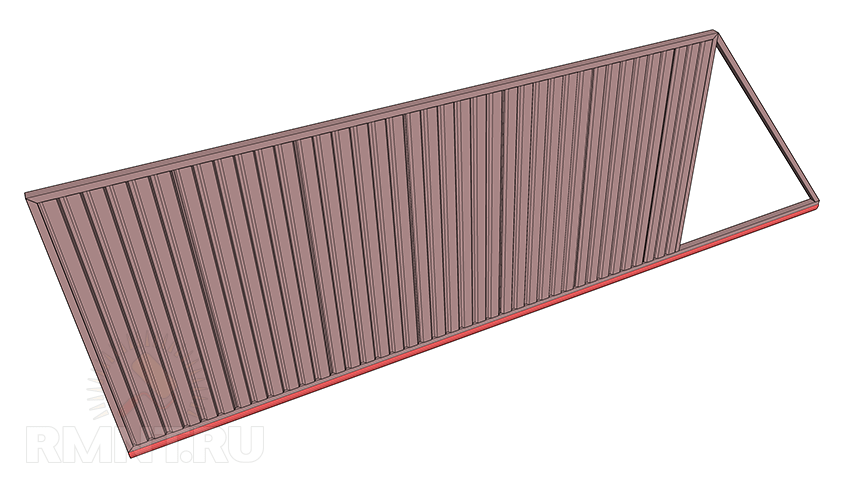

Популярность профнастила при изготовлении откатных ворот своими руками обусловлена его красивым видом, доступной ценой, а также легкостью металлических изделий. Этот аспект особенно важен при широкой конструкции откатных ворот, где нужно закрыть большие по длине проемы. Используя одинаковый материал для покрытия крыши и откатных ворот можно своими руками создать уникальный ансамбль своего загородного дома.

Сендвич-панели – это уже усовершенствованный вариант профнастила с утеплением из полиуретановой пены. Такая модель немного дороже простых железных ворот, зато с установленной теплоизоляцией и с обработкой из антикоррозийного полимера.

Конструкция материала

Откатные ворота имеют плотное наполнение, высокую пожаробезопасность и долговечность, намного обычного утеплителя.

Идеальный внешний вид и богатая цветовая гамма откатных ворот из филенки завершает оформление любой усадьбы. Конструкция материала, а также качественный металл добавляет срок службы за счет прочности и антикоррозийной обработки.

Кованые откатные ворота являются вершиной мастерства и вкуса, одним видом предлагая оценить высокий статус их обладателя. Такие изделия не часто используют на объектах за счет более высокой цены, но привлекают взгляды.

Кованные откатные ворота

[sam id=»2″ codes=»true»]

Коваными элементами, сделанными своими руками можно украсить обычные железные откатные ворота и добавить изюминку в любую конструкцию.

Без установленных рамок на размеры

Размеры металлических изделий могут быть совершенно разными, без каких либо стандартов и установленных стандартов. Создавая конструкцию своими руками можно моделировать не только размещение передвижной балки ворот, устанавливая ее посередине, вверху или внизу, но и саму длину раздвижной системы.

Для каждого проекта подбирается оптимальный вариант обшивки металлического каркаса, который впишется в общий вид строений и решит поставленные задачи охраны.

Рекомендации профессионалов при установке ворот

Удобные откатные ворота с электроприводом можно сделать своими руками, используя всего несколько рекомендаций от профессионалов:

1. Бетонировать основу силовой рамы на глубину не менее 1,5 до 2 м;
2. Не экономить на качестве фурнитуры;
3. При установке конструкции и выравнивании упоров использовать строительный уровень

Конструкции для ворот

Варианты раздвижных конструкций для ворот:

1. Раздвижная система с верхним или нижним креплением на направляющих.
2. Консольная откатная  система.

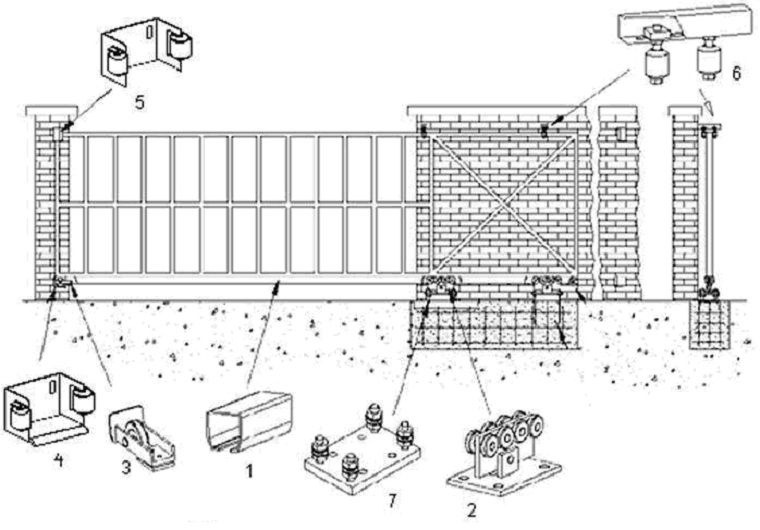

Откатные ворота по первому варианту успели утвердиться в течение долгого времени, а вторая конструкция считается усовершенствованным видом современных откатных дверей. Как правило, в состав откатных ворот входят:

1. каретки роликовые;
2. верхний уловитель
3. нижний уловитель;
4. планка с роликами;
5. накатной ролик;
6. направляющая;
7. заглушки для торцовки направляющей.

Причем направляющая в зависимости от проема будущих ворот может быть разного размера.

Следует также отметить, что ширина заграждаемого проема в ограждении существенно влияет на выбор комплектующих, ведь чем длиннее ворота, тем они будут тяжелее.

Поэтапная установка ворот с электроприводом

Этапы установки ворот с электроприводом:

Выкопав котлован на глубину до 2 метров, следует установить закладной элемент, укрепленный при помощи арматуры. Для этого основа рамы бетонируется и туда же укладывается силовые и сигнальные кабеля.

1. После 48 часов, когда высохнет бетон, устанавливается рама и роликовые элементы на поверхности швеллера
2. Для проверки работы системы нужно закрыть ворота и проверить просвет, а также как двигаются элементы в самой раздвижной системе.
3. В направляющую вставляется накатной ролик и одевается заглушка.
4. Фиксируются верхние уловители и нижние.
5. Устанавливается блок управления с дальнейшим подсоединением всей открывающейся системы.

Шумоизоляция для ворот

Для шумоизоляции откатные ворота можно утеплить своими руками пенопластом или полиуретановой пеной, создавая внутри конструкции барьер для внешнего мира.

При монтировании электропривода нужно учитывать вес железной конструкции, чтобы двигатель раздвижной системы проработал как можно дольше и не вышел из строя. Автоматика для установленных откатных ворот также индивидуальна и определяется желаниями, а также дополнительными функциями приборов. Как правило, в состав установленной системы входит:

1. привод;
2. пульт;
3. приемник:
4. лампа;
5. фотоэлементы;
6. зубчатая металлическая рейка.

В заключение…

Здесь можно немного сэкономить, но только на производителях комплектующих, которые ассортименте представлены в магазинах. Желая как можно дольше продлить работу откатных ворот, выбирать необходимо, проверенные марки автоматики от европейских, а не китайских производителей. Конструкция из металла своими руками может быть дополнена хорошими замками и защелками для безопасности и охраны.

[sam id=»3″ codes=»true»]

Откатные ворота: ставим с электроприводом

Откатные ворота с электроприводом способны повысить статус хозяина дома, указав на его индивидуальный вкус и современность. Неважно, какой тип забора был выбран, но качество и надежность въезда для авто — это обязательное решение. Монтаж ворот может выполняться специалистами или же своими руками.

Вернуться к оглавлению

Что такое откатные ворота?

Ворота откатного типа — абсолютно надежный механизм, с помощью которого осуществляется открытие и закрытие доступа на территорию участка/дома/дачи. Т. е. полезное пространство не будет ограничено створками.

Привод для откатных ворот предоставляет возможность свободно двигать часть конструкции вдоль забора или ограждения. Площадь забора можно высчитать, умножив ширину ворот и его механизма на общую длину секции, т. е. замеры сделать можно своими руками.

Самый распространенный вид откатных ворот оснащен электроприводом. Это устройство, с помощью которого электрический ток превращается во вращательное или поступательное движение. Это и есть принцип работы откатного механизма. Таким образом, электропривод для откатных ворот будет способствовать их открытию и закрытию. Человеку больше не нужно вручную двигать полотно въезда.

Составляющие привода следующие:

• двигатель;
• редуктор;
• рейка зубчатого типа;
• автоматика, позволяющая остановить двигатель в любом из двух состояний — открыто/закрыто;
• защита, которая способствует остановки двигателя в случае препятствий на пути полотна;
• блок управления — это пульт, сигналы, щиток управления и любые фотодетали.

Вернуться к оглавлению

Как выбрать привод?

Частота эксплуатации. Привод для откатных ворот может быть рассчитан на число циклов в соотношении от 30% до 100%. Для бытовых нужд — это от 30% до 50%. Если использование предусматривает высокую интенсивность, то монтаж на ворота шлагбаума продлит срок эксплуатации.

Мощность, которой характеризуется привод для откатных ворот. Этот показатель указывает на какой вес ворот можно рассчитывать при использовании данного привода. Расчет ведется, исходя из суммы веса ворот и коэффициента ветровой нагрузки в 40, или площадь полотна умножается на 40 и прибавляется вес ворот.

Виды приводного механизма могут быть следующие:

1. Ременный (устаревший).
2. Цепной привод — прочный, но из-за звеньев очень шумный.
3. Прямой тип является самым прочным и долговечным.

Вернуться к оглавлению

Принцип работы автоматики

Автоматика — это блок управления и датчики, с помощью которых поступает сигнал для нужного действия. Автоматика состоит из цепей и защиты. Таким образом, механизм откатных ворот прост и одинаков везде. Это мотор и редуктор, которые совершают действия по открытию и закрытию полотна на въезде.

Механизм работы приводов может отличаться по исполнению датчиков, которые «дают» сигнал к остановке или запуску.

Виды датчиков могут быть следующие:

1. Концевики механического вида. Более старые виды датчиков, которые изжили себя ввиду быстрого выхода из строя и появления нагара и пыли на контактах.
2. Периферии магнитного типа. Их принцип работы заключается в отклике на изменения магнитного поля в момент приближения к механизму приемника.
3. Фотодатчики. Эти элементы откликаются, когда не возвращается сигнал от приемника к зеркалу, т. е. нет взаимодействия. Они обладают высокой эффективностью в плане защиты.

Принцип работы заключается в следующем:

1. При нажатии кнопки на ПДУ фотодатчики ловят сигнал. Фотодатчик отправляет команду на блок управления, который запускает мотор. Полотно начинает сдвигаться на нужную ширину. Команда от датчика, что ворота открыты как нужно — это сигнал для остановки работы двигателя.
2. После некоторого времени реле подает сигнал на блок управления, чтобы запустился обратный механизм, т. е. они закрываются. Полотно двигается до получения сигнала о том, что въезд закрыт, и мотор может отключаться. Т. е. имеется определенная схема подключения.

Полотно ворот должно быть изготовлено из прочного и надежного материала, который не боится влияний внешней среды. Лучше, если из такого же материала будет сделан забор или ограждение. Общий вес ворот не должен способствовать лишней нагрузке на направляющие.

Вернуться к оглавлению

Процесс проведения монтажных работ

Конструкция может быть установлена своими руками. Для начала стоит замерить площадь въезда и оценить местоположение на участке. Важен грамотный просчет свободного пространства и ширины проема. Монтаж фундамента для ворот — это основа надежности и долговечности. Фундамент должен хорошо окрепнуть, поэтому от заливки до следующего шага установки должно пройти от 2 до 4 недель.

Яма по длине и ширине должна быть равна ½ от проема ворот. По ширине фундамент равен 0,5 м. Важно наличие столба, который будет служить опорой для ворот в закрытом виде. Если столб нельзя крепить к ограде, то необходим фундамент и под него.

В момент рытья ямы в параллель ее поверхности монтируется швеллер (уголками книзу), а уже к нему крепятся углы по всей глубине ямы. Далее наступает время для подведения кабеля для электропривода. После этого проводится конечная заливка бетонным раствором и остается для полного высыхания.

С помощью нитки определяется место хода полотна ворот. Далее монтируются ролики для езды полотна, проводится регулировка. Установка привода и рейки предполагает монтаж регулировочной площадки. Важно, чтобы уровень рейки был равномерным. Это обеспечит плавное движение полотна.

После этого проводится монтаж и регулировка концевиков, которые будут в ответе за посыл команд на плату управления. Далее устанавливаются фотоэлементы, защита и т. д. Совместный запуск-проверка не предоставит возможность выявить недочеты. Поэтому каждую составляющую лучше проверять отдельно. Это позволит во время монтажа своими руками найти и сразу исправить ошибки.

После того как все установочные манипуляции закончены, налажена регулировка, время проверить работу откатных ворот с электроприводом. С помощью ПДУ нужно проверить запуск и остановку ворот на участке.

В случае, когда нет уверенности в своих силах, лучше сразу обратиться за помощью к специалистам по монтажу въездных систем.

Откатные ворота своими руками: чертежи, инструкция, как сделать и установить?

Сделать откатные ворота своими руками довольно просто.

В настоящее время такая конструкция ворот пользуется большой популярностью, поскольку комплектующие, привод и автоматика для нее стала гораздо дешевле, чем была раньше.

Такое устройство ворот позволяет сэкономить много времени, если приходится выезжать из двора довольно часто.

К тому же монтаж откатных ворот прост, и изготовить их самому получится с легкостью. Подробная инструкция о том, как это сделать, находится в статье.

Откатные ворота

В настоящее время в большинстве частных домов стоят простые распашные ворота.

Причин такой распространенности несколько:

• во-первых, их конструкция очень проста – два столба, две створки и четыре петли. В то же время для откатных ворот нужны сложные комплектующие: привод, ролики, направляющие, уловители;
• во-вторых, еще относительно недавно стоимость самых простых откатных ворот была очень высокой. Как говорят, комплект фурнитуры для таких ворот стоил как подержанная машина. Разумеется, позволить себе откатные ворота мог далеко не каждый человек, а уж ворота с электроприводом были чем-то из разряда фантастики.

На сегодняшний день эти комплектующие стали значительно доступнее, и практически каждый может установить себе такие ворота во дворе в частном секторе или на даче.

В то же время появилось множество фирм, которые с легкостью могут изготовить и установить под заказ откатные ворота любого вида. Они различаются некоторыми конструктивными особенностями и методом движения.

Видео:

Подвесные ворота движутся на колесах-роликах по установленной над проемом ворот направляющей, в которой установлен механизм привода.

Снизу имеется просвет, благодаря которому створка спокойно движется, не застревая в снеге или грязи. Такая конструкция имеет один недостаток – ограничение проезжающего транспортного средства по высоте.

В помещениях или местах с теплым климатом часто используется такое устройство ворот, при котором ролики опираются на поверхность земли.

В наших климатических поясах они встречаются довольно редко, поскольку в направляющую будут часто набиваться мусор, грязь и снег, что существенно затруднит продвижение створки. Не каждому придется по душе регулярно их чистить.

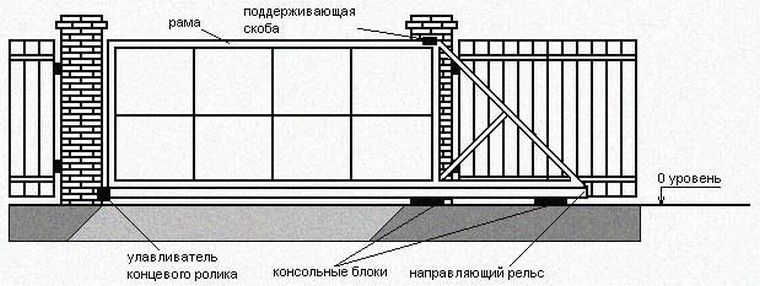

Наибольшее распространение получили консольные ворота. Они избавлены от недостатков, присущих двум предыдущим вариантам, и не зря считаются наиболее удачным конструктивным решением.

Стоимость таких ворот будет несколько выше, чем у обычных распашных, однако можно существенно сэкономить, не заказывая их изготовление и установку в специальной фирме, а сделав их самому.

Автоматические откатные ворота своими руками сделать можно, не обладая каким-то строительным образованием, они к тому же могут быть с электроприводом.

Для этого нужны все необходимые комплектующие (ролики, автоматика, направляющие, уловители), несколько металлических труб, набор инструментов и материалов, нужных для бетонирования и сварки.

В настоящее время довольно легко купить все комплектующие в одном наборе – детали в нем будут подогнаны друг под друга.

Необходимые инструменты (сварочный аппарат, болгарку, шуруповерт, лопату, гаечные ключи), если их нет в наличии, можно купить или взять напрокат у соседей или в строительной фирме.

Если у человека нет нужных навыков для работы со сварочным аппаратом, то желательно позвать на помощь того, кто может выполнить сварку качественно и без ущерба для здоровья.

Начальный этап работы

В первую очередь нужно купить все нужные комплектующие, трубы и иметь в наличии инструменты для работы.

После того как все закупки сделаны, можно начинать подготовительные работы, сборку и монтаж откатных ворот.

Для начала необходимо убрать растительность и расчистить участок земли, на которой будут устанавливаться будущие ворота.

Нужно подготовить место для сборки каркаса. Размеры такой площадки должны быть больше, чем сами ворота.

Фото:

Конструкция и советы по установке

Рекомендуется перед началом установки начертить схемы будущих ворот с размерами и деталями. Это значительно облегчит дальнейшую сборку и монтаж откатных ворот.

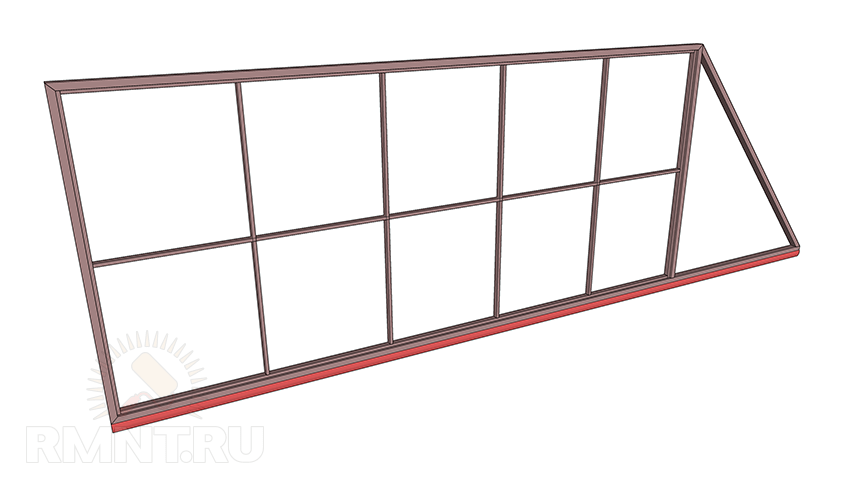

Перед сборкой каркаса трубы рекомендуют почистить от ржавчины и окалины, обработать растворителем и прогрунтовать.

После того как вся необходимая подготовка к установке сделана, можно приступать к земляным работам – вырыть ямы под фундамент.

Даже если уже есть установленные металлические столбы, например, от предыдущих распашных ворот, то необходимо выкопать яму под фундамент для закладной детали (основания, на котором находится привод) и траншею для укладки в нее электрических проводов, питающих привод.

Провода лучше уложить в пластиковую трубу, которая защитит их от влаги и грязи.

Ямы, в которых будет заложен фундамент для столбов, должны быть немного больше размеров самих столбов.

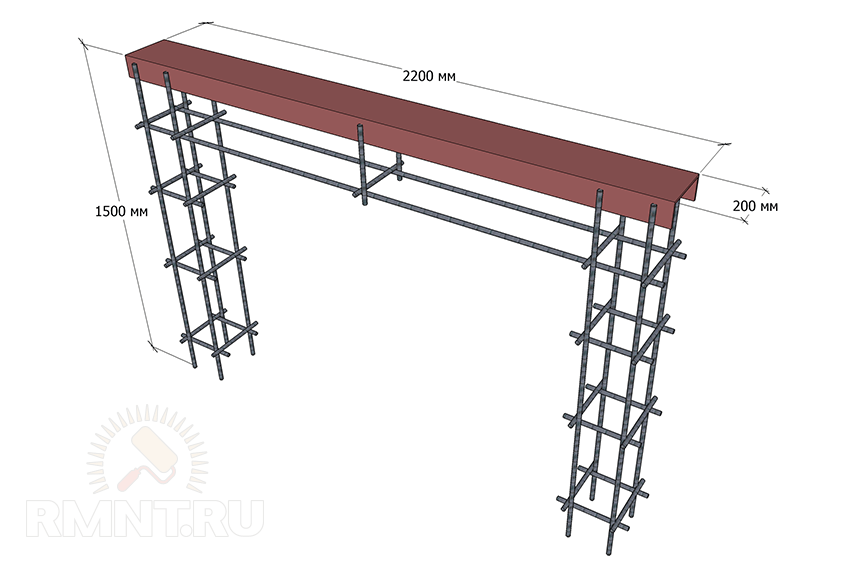

Яма, в которую укладывается закладная деталь, должна иметь ширину около двадцати – двадцати пяти сантиметров и длиной в половину ширины воротного проема.

Глубина всех ям под фундамент должна быть большей, чем глубина промерзания грунта. В противном случае при заморозках фундамент может выталкиваться наружу, что нарушит работу ворот.

Если стенки ям под фундамент постоянно осыпаются, то рекомендуют сделать опалубку из досок. Они могут быть уже использованными, поскольку в дальнейшем их не будет видно. Дно ям под фундамент рекомендуют полить водой, чтобы грунт утрамбовался.

Столбы рекомендуют использовать квадратные, с длиной стороны восемьдесят или сто миллиметров. Это в дальнейшем упростит сварочные работы и позволит с легкостью обложить их кирпичом, улучшив их внешний вид.

Видео:

Внизу к столбам советуют приварить арматуру диаметром восемь – двенадцать миллиметров – это укрепит фундамент и сцепление бетона с металлом.

Для изготовления закладной детали понадобится швеллер шириной шестнадцать – двадцать миллиметров и длиной в половину ширины воротного проема.

К швеллеру нужно приварить длинные (около метра) куски арматуры, с каждой стороны по четыре штуки, и скрепить их поперечными железными прутьями.

Такая конструкция обеспечит прочный фундамент, таким образом, основание будет крепко держаться на одном месте.

После завершения подготовки изделий из металла можно начинать бетонирование. Его рекомендуют проводить в теплое время года, в противном случае необходимо будет купить специальные противозаморозковые добавки.

Верх закладной детали должен быть на одном уровне с поверхностью земли в проеме. После того как фундамент отвердеет (около недели), можно начинать монтаж каркаса.

Дальнейшие работы

Для каркаса автоматических откатных ворот с электроприводом лучше использовать квадратные или прямоугольные трубы.

Монтаж каркаса можно проводить в вертикальном или горизонтальном положении. Во втором случае необходимо, чтобы площадка, на которой будет проводиться сборка, была ровной, иначе трубы могут быть скреплены неровно.

Схема каркаса очень простая: периметр каркаса сваривается из труб размеров шестьдесят на сорок миллиметров (или схожих), а для внутренних перегородок используются трубы тридцать на двадцать миллиметров. Таким образом, каркас получается в виде прямоугольника, размерами совпадающий с проемом ворот.

Однако нельзя забывать про противовес – без него давление на определенные узлы будет слишком большим, и ворота просто упадут через какое-то время.

Для противовеса с одной стороны каркаса приваривается треугольник, длина его основания должна совпадать с длиной закладной детали.

Стоит отметить, что чтобы собрать откатные ворота своими руками, чертежи каркаса желательно нарисовать заранее – это облегчит монтаж и сварные работы. Схемы можно как найти в Интернете, так и начертить самостоятельно.

Фото:

После того как монтаж каркаса закончен, к его нижней части нужно приварить направляющий рельс длиной в полторы ширины проема ворот.

На этапе закупки необходимо убедиться, что он ровный, поскольку по нему будут двигаться ролики, и в случае кривизны направляющей весь механизм ворот может заклинить, а электрический привод может выйти из строя.

Рисунок профиля тоже важен – в случае его неправильности изменится нагрузка на ролики, что приведет к обязательной поломке подшипников.

После окончания сварочных работ оставшиеся швы рекомендуют зачистить болгаркой, весь каркас нужно прогрунтовать и покрасить.

Затем можно начинать монтаж на каркас профнастила. Для этого понадобятся листы этого материала, саморезы по металлу длиной девятнадцать миллиметров и шуруповерт или дрель.

Монтаж профнастила в треугольник противовеса лучше не проводить, поскольку его видно с улицы не будет, а лишние траты материала вряд ли нужны.

Автоматические откатные ворота – вещь красивая, но еще лучшего внешнего вида можно добиться, обшив установленные столбы кирпичом. Благодаря квадратному сечению трубы сделать это довольно просто.

В ряду кирпичей нужно сделать три закладных детали для дальнейшей установки нащельника. Сначала к столбу приваривается горизонтальный кусок арматуры.

Наглядное изображение

Затем к выступающему концу этой арматуры крепится металлический уголок таким образом, чтобы он лежал на кирпиче, и одна его сторона выходила наружу.

Верхнюю закладную деталь лучше установить в двух-трех рядах кирпича от верха столба, нижнюю – так же, только снизу, среднюю – примерно посередине.

Далее к этим выступающим из ряда кирпичей уголкам приваривается нащельник – прямоугольная труба размерами шестьдесят на сорок миллиметров.

Установка комплектующих

Механизм работы откатных ворот во многом зависит от роликов, по которым они ездят. Поэтому рекомендуется покупать металлические ролики, а не полимерные.

В подшипниках должны обязательно быть металлорезиновые пыльники, предохраняющие от проникновения в механизм роликов влаги и грязи.

Верхнюю пластину, служащую держателем верхней части створки и одновременно направляющей, лучше приобретать с резиновыми роликами, поскольку пластиковые аналоги зачастую оставляют царапины на металле.

В первую очередь нужно установить основной механизм, благодаря которому ворота будут двигаться – электрический привод и ролики.

Ролики рекомендуют установить на монтажную пластину и прикрутить входящими в комплект болтами, затем приварить к закладной детали.

Механизм движения откатных ворот подразумевает установку двух таких роликовых опор, их следует расположить по краям закладной детали.

Далее проводится монтаж верхней пластины с роликами – ее приваривают к установленному нащельнику.

Чтобы приблизить ворота к столбам, в нащельник вверху вырезается прорезь под размеры второго ролика, который туда заводится.

Затем рекомендуется проверить, как двигаются ворота. Если никаких перекосов нет, то устанавливают остальные комплектующие, в противном случае болтами регулируется высота роликов на закладной детали.

На противоположной части откатных ворот в нижней части устанавливается концевой ролик. На нащельнике на дальнем краю ворот устанавливается нижний улавливатель.

Это устройство представляет собой коробку из стали с открытыми верхом и одной стороной. Концевой ролик, попадая в этот улавливатель, должен поднимать ворота на два-три миллиметра. Это необходимо для снижения нагрузки на установленные ролики в закрытом положении ворот.

На верхней части нащельника крепится верхний улавливатель. На направляющий профиль с обеих сторон рекомендуют установить заглушки, чтобы не допустить попадания в него и в механизм роликов грязи и влаги.

Автоматические откатные ворота, то есть использующие для своего движения электрический привод, хоть и обходятся дороже, но гораздо удобнее простого откатного аналога.

Если автоматика в воротах отсутствует, то придется врезать в ворота обычный латунный замок с ключами.

Это не очень удобно, поскольку при плохой погоде гораздо проще не выходя из машины нажать кнопку на пульте и, запустив электрический привод дистанционно, открыть ворота, чем мокнуть под дождем, открывая ворота ключами.

Чтобы автоматизировать откатные ворота, понадобится электрический привод, пульты дистанционного управления и провода.

Видео:

Чтобы провода не подвергались воздействию влаги и грязи, их рекомендуют уложить в пластиковую трубу и расположить в земле на небольшой глубине.

Собрать и установить автоматические откатные ворота своими руками не так уж и сложно.

Для этого понадобятся комплектующие, инструменты, электрический привод, несколько квадратных труб и профнастил. В этой статье есть подробная инструкция, как это сделать, сэкономив при этом много финансов и получив удовольствие от качественно выполненной работы.

февраля, 21, 2014

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот.

В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас.

Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:

1. направляющая рельса обычно 6 м длиной;
2. 2 роликовые опоры
3. 1 верхний роликовый кронштейн, чтобы избежать качания ворот;
4. 1 концевой ролик;
5. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику.

Дополнительные аксессуары для фурнитуры:

• Монтажно-регулировочная опора для роликовых опор.
• Механический замок.
• Рейка зубчатая.
• Крепежный элемент для зубчатой рейки.

Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый.

Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм.

Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго. Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют о некачественной сборке.

Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

Чтобы было легче понять и запомнить предлагаю формулу и схему:

• B — ширина проема;
• A — длина противовеса;
• L — длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

• B — ширина проема;
• L — длина фундамента;

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

• Монолитный П-образный.
• Монолитный сплошной.
• Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор. Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

На фото, заложения фундамента.

Схема без металлических стоек.

Расположение несущих роликов

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот

После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определить, где монтировать нижнюю ловушку, на роликовые опоры одевают направляющую рельсу без ворот. Нижняя ловушка предназначена не только для того чтобы удерживать ворота по горизонтали, но и снять нагрузку с роликовых опор, для этого концевой ролик должен закатываться в ловушку так чтобы ворота приподнимались вверх на 3-5 мм.

Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок. Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

• 4 метра зубчатой рейки;
• фотоэлементы;
• сигнальная лампа;
• пульт и приемник;
• монтажная пластина.

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

Монтаж автоматики

Первым делом приваривается или прикручивается монтажная пластина для установки привода, она поставляется в комплекте с приводом с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода, монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, приводы подключаются к сети 220 и после программной настройки сразу готовы к работе.

Многие дачники сталкиваются с вопросом, как сделать откатные ворота из профнастила или другого материала своими руками быстро и качественно. Ведь украсить усадьбу надежным красивым забором означает не только возвести ограду, но и установить ворота.

Отличный вариант для стесненной территории

Откатные ворота, в свою очередь, должны быть простыми в эксплуатации и максимально функциональными. Должны иметь широкие створки и при этом не требовать много места. Такая конструкция – не что иное, как измененный пролет забора с роликами, установленный на направляющие.

Оценить достоинства отдельного типа конструкции поможет ряд критериев, по которым оцениваются въездные ворота.

И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка. Для анализа стоит обратить внимание на:

1. Функциональность конструкции.
2. Стоимость материалов и работ по их сборке и установке.
3. Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
4. Возможность самостоятельно собрать и установить все элементы.

Монтаж каркаса

Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:

• подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
• опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
• консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.

Открывание

Достоинства

Главным достоинством этого вида конструкции выступает ее функциональность.
Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.

Стоимость материалов для сборки также невелика. и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.

Профильная труба, профлист и устройство весят намного меньше, чем модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.

В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

Схема установки

Недостатки

Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.

Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.

Пример для частного дома

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Конструктив

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

На фото изображены красивые ворота.

Для кирпичного ограждения

Выбор

Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.

Основным материалом каркаса панели будет профильная труба размером 30х60 или 40х60 мм. Распорки внутри каркаса изготавливаются из трубы меньшего сечения.

Устройство каркаса

Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.

Конструктивная схема

Сборка каркаса начинается с направляющего рельса, он усиливается рамной трубой и прихватывается точечными швами в нескольких местах. Делать прямой шов от начала до конца не стоит: при сварке металл деформируется, а значит, и направляющий рельс – тоже.

Порядок сваривания каркаса:

1. К направляющему рельсу приваривается труба каркаса.
2. Устанавливается и фиксируется вертикальная крайняя стойка раздвижной конструкции.
3. Устанавливаются вертикальные промежуточные стойки и стойка консольного элемента.
4. Приваривается верхняя горизонтальная часть.
5. Устанавливается консольная диагональ.
6. Вставляются рамы усиления внутреннего каркаса.
7. Швы зачищаются, каркас грунтуется и окрашивается.

Решая, как сделать откатные ворота – с уже или установить их в процессе постройки, – совершенно очевидно. Конечно, столбы лучше устанавливать в комплексе: так удастся избежать ошибок и сэкономить время.

Схема сборки изображена ниже.

Деталировка

Устройство фундамента

Фундамент для откатных ворот имеет сложную форму. Вследствие этого, перед тем как приступать к выемке грунта, нужно сначала на листе бумаги нарисовать то, как будет выглядеть на самом деле подземная часть.

Фундамент отрывается на всю длину закладной планки и глубину колонн. В местах перемычек между колоннами глубина должна быть не меньше 70 см, а колонны должны быть глубже точки промерзания на 15–20 см. Одновременно отрывается и фундамент под .

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Оценка веса сооружаемой конструкции.
3. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м 2 .
• Сталь, толщиной 2 мм ~ 17 кг/м 2 .

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м 2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Этот тип ворот имеет следующие элементы конструкции:

• Направляющая балка. Принимает на себя весь их вес.
• Тележка или роликовая опора. Их необходимо 2 шт.
• Съемный концевой ролик. В закрытом состоянии он служит опорой.
• Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
• Кронштейн. Он важен для удержания створки от бокового качания.
• Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

1. Проводка электрики.
2. Установка ответного столба.
3. Монтаж автоматики.

Этапы возведения фундамента:

• Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
• Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
• Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
• Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
• Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
• Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

• Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
• Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

• Снимаете полотно с роликовой тележки.
• Далее снимаете тележки с площадок.
• К закладному элементу привариваете площадки.
• К ним закрепляете роликовые тележки.
• На роликовые опоры задвигаете полотно.
• Закрываете ворота и гаечным ключом производите настройку их положения.

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

• Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
• Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
• Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла . Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики напрямую зависит от веса ворот:

• Для проема в 4 м используется привод – 500–600 кг.
• Для проема в 4–6 м используется привод – 600–1300 кг
• Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Полифункциональн ость откатных ворот позволяет использовать их не только в производственных, но и жилых зданиях. При желании их можно сделать своими руками. Ознакомившись с данной статьей, вы получите рекомендации по подготовке проема, строительстве фундамента, каркаса, чертежи основных элементов конструкции прилагаются.

Вначале нужно выяснить, какие ресурсы понадобятся для изготовления ворот. Возможно, дешевле заказать уже готовую конструкцию, чем покупать многочисленные инструменты. Хотя большая часть из них все же пригодится в хозяйстве. Итак, необходимо приготовить:

• лопату;
• сварочный аппарат;

• болгарку;
• топор;
• строительный уровень;

• рулетку;
• шуруповерт;
• молоток.

Обратите внимание! Практически все инструменты из списка должны быть в наличии в любом доме. Исключение составляет разве что сварочный аппарат, но его можно взять у соседей или в крайнем случае купить – такая вещь уж точно лишней не будет.

Разобравшись с оборудованием, можно приступить к подсчету стоимости стройматериалов. В данном случае речь пойдет о воротах стандартных размеров с проемом в 4 м. Все необходимое можно купить в строительных магазинах и металлобазах, а также при желании заменить на то, что дешевле, целесообразнее, долговечнее и т. д.

1. Бетонный раствор для фиксации «закладной» замешивается из цемента, щебня и песка в пропорции 1:3:3.

2. На «закладной» (швеллере в ½ ширины ворот) будут устанавливаться роликовые каретки. Для большей прочности на нижнюю часть швеллера приваривается арматура длиной не более 1 м. В общей сложности нужно семь-восемь метровых отрезков и три под углом (всего 17-18 м).

3. Полотно ворот размером 2х4 м с одной стороны будет обшито профнастилом. Для его изготовления нужно: 180-200 саморезов, 10 м² профнастила, упаковка электродов, 5 м трубы 6х6 см, по 20 м труб 4х2 и 6х3 см, банка грунтовки, банка краски, растворитель.


Обратите внимание! Если планируются ворота другого размера, то все подсчеты нужно провести самостоятельно. Можно воспользоваться онлайн-калькулят орами, которые есть на сайтах многих строительных магазинов.

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

• цемент, 100 кг;
• щебень мелкофракционный, 300 кг;

• песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Крепежная профильная труба

Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.

Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.

Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.

«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.

Обратите внимание! Без сборки «закладных» потребуется предельно точное выведение арматурных прутов к улавливателю и роликам, что само по себе довольно сложно. Или же придется крепить анкерами, что, как говорилось ранее, весьма ненадежно.

Выбор фурнитуры

После подготовки фундамента и «закладной» выбираются все необходимые комплектующие. К фурнитуре относятся:

• направляющий рельс длиной в 5-7 м;

• заглушки;
• пара роликовых кареток;

• захваты;
• концевой и верхние ролики.


Обратите внимание! Все указанные комплектующие лучше купить, т. к. для самостоятельного их изготовления необходимо специальное оборудование и немалые познания в области техники. В итоге самодельная фурнитура обойдется дороже магазинной.

Вначале следует определить длину рельса. Она должна составлять 1,5 ширины проема. Изделие в 1,3 ширины берется в двух случаях:

• если вес ворот незначительный (менее 250 кг);

• если недостаточно места для открывания.


Вся фурнитура обычно рассчитана на конкретный вес – примерно 500-800 кг. Если полотно обшивается профнастилом, то следует подбирать фурнитуру для веса в 350-400 кг. Но если материал, использованный для обшивки, весит много, то лучше остановить выбор на 800 кг.

Полотно будет «ездить» на роликах, металлических или пластиковых. При грамотной эксплуатации оба варианта прослужат достаточно долго, но все же предпочтительнее выбирать пластиковые – они издают меньше шума при открытии/закрыти и ворот.

При покупке следует обращать внимание и на наличие верхнего захвата и резиновых заглушек.

Обратите внимание! Если все комплектующие выполнены аккуратно и продаются в фирменной упаковке, значит, производитель серьезный и использует исключительно качественное оборудование. Не стоит покупать детали, продающиеся в полиэтиленовых пакетах или имеющие неровные края – это явный признак «кустарности» производства, а в случае каких-либо неполадок предъявлять претензии будет попросту некому.

Сооружение каркаса

Шаг 1.
Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2.
Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Шаг 3.
После высыхания труб каркас сваривается. Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода.

Шаг 4.
Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

• посредине, если планируется двусторонняя обшивка;

• ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.


Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Шаг 5.
Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Шаг 7.
После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Видео — Монтаж ворот

Шаг 1.
На «закладной» устанавливаются роликовые каретки, а уже на них ставятся ворота (ролики продеваются в направляющую). Далее с помощью строительного уровня проверяется вертикальность конструкции и, если все нормально, каретки привариваются к швеллеру.

Многие используют для такого крепления болты, благо в каретках имеются подходящие отверстия. Но так делать не нужно, ведь замеры и проделывание отверстий в «закладной» отберут много сил и времени. Более того, если обнаружится хотя бы миллиметровая погрешность, то придется срезать болты и повторить процедуру еще раз.

Сварка больше подходит, т. к. предоставляет поле для маневров – при необходимости ее всегда можно срезать и передвинуть каретку. Сварка не менее надежна, чем болты – с ней ворота простоят не одно десятилетие.

Шаг 2.
Из труб 6х3 см подготавливаются «закладные» для других комплектующих. В соответствующих местах из столбов выводятся пруты арматуры, к которым и нужно закрепить улавливатели с роликами.

Шаг 3.
Конец направляющей оборудуется роликом со специальными зажимами, после чего она закрывается с обеих сторон резиновыми заглушками. Расположение всех элементов тщательно измеряется, затем привариваются роликовые каретки.

Видео — Откатные ворота

Автоматика

Обратите внимание! Автоматику можно устанавливать лишь в том случае, если ворота легко и без каких-либо скачков передвигаются.

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

• электропривода;
• сигнальной лампочки;

• зубчатой рейки;
• пульта д/у;
• фотоэлементов.

Для монтажа понадобится следующее оборудование:

• сварка;
• дрель;
• сверла для металла.


Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Шаг 1.
Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Шаг 2
. Размечается место установки, после чего туда кладется и обваривается основание.

Обратите внимание! Довольно часто привод приходится поднимать на два-три сантиметра. В таком случае к «закладной» привариваются остатки профильной трубы, и уже на них крепится основание.

После этого электропривод прикручивается к основанию.

Шаг 4.
К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5.
Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Обратите внимание! Один элемент подает световой сигнал, а другой принимает его. При наличии сигнала система функционирует нормально, но если на пути луча возникает какое-либо препятствие (машина, животное, ребенок и проч.), то полотно сразу же начинает двигаться назад.

Шаг 6.
На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Собственно, после этого
откатные ворота своими руками чертежи
и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Видео – Самодельные откатные ворота

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

Откатные ворота — принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

Пример схемы соединения деталей ворот:

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

• Сварочный аппарат, желательно полуавтоматический.
• Болгарка с отрезным и шлифовочным дисками.
• Шуруповёрт или клёпочник.
• Молоток, рулетка, маркер белый.
• Бетономешалка, штыковая и совковая лопаты.
• Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Когда закончили нарезку, кладём трубы на горизонтальную поверхность или подставки, как на рисунке выше, чтобы сформировать раму согласно чертежу. Убедившись в правильности раскладки прихватываем сваркой все углы рамы в нескольких точках, затем полностью провариваем стыки. Теперь нужно зашлифовать места сварных швов. Внутреннюю поверхность рамы, там, где будет крепиться каркас необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже когда встанет каркас доступ будет невозможен.

Таким же методом свариваем каркас и тоже зачищаем и загрунтовываем только уже с наружной стороны.

Соединяем раму с каркасом

Сначала определимся как будет зашиваться створка ворот — только с лицевой или с двух сторон. Если только с лицевой, каркас следует приваривать заподлицо с лицевой стороной рамы, когда с двух, то посередине. Возьмём вариант с обеих сторон. Отмеряем расстояние и делаем метки внутри рамы где должен находится каркас. Внутрь рамы, лежащей горизонтально, закладываем готовый каркас посередине рамы, регулируя его по меткам подложками из кусочков деревянного бруска. Отрегулировали, проверили, теперь нужно соединить каркас с рамой точками сварки по периметру с шагом около 45–60 см, чтобы не повело раму и каркас. Провариваем участками по 1 см перекрёстно, пока шаг между ними не составит 15–16 см, и только тогда провариваем стыки полностью. Теперь приварим направляющих рельс из комплекта фурнитуры к нижней части рамы. Приваривать будем таким же способом, как и каркас к раме.

Покраска

Далее необходимо подготовит раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем всю раму и грунтуем антикоррозийной грунтовкой. После высыхания слоя грунтовки можно приступать к покраске. Для покраски лучше использовать алкидные эмали, но вполне подойдут и акриловые краски. Окрашивать можно краскопультом, кистью или маленьким валиком. Окраска производится в 2 слоя, нанося последующий слой после высыхания предыдущего.

Обшивка

Можно приступать к зашивке полотна ворот. Профильный лист, вырезанный по размеру, крепим при помощи саморезов со сверлом или заклёпок. Сначала фиксируем лист по углам, а затем прикручиваем его по периметру и по внутреннему каркасу с шагом 15–20 см.

Фундамент

Можно приступить к заливке фундамента. Копаем яму длиной не меньше половины проёма ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к подготовке закладной — здесь нет ничего сложного. Вот как выглядит готовая закладная:

Располагаем закладную в яме и проверяем уровнем чтобы швеллер находился в горизонтальной плоскости и в одном уровне с площадкой двора, так мы обеспечим ровное основание для кареток. Замешиваем бетон бетономешалкой в пропорции: 1 часть цемента, 2,1 песка, 3,9 щебня. Получаемая марка бетона М250. Заливаем полностью яму не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Выстаиваться фундамент должен не менее 10 дней, а полный срок высыхания и набора прочности бетоном 28 дней.
На следующий день и в последующие 3–4 дня необходимо поливать фундамент водой, чтобы избежать растрескивания бетона.

Монтаж

Фундамент подготовлен — можно приступать к монтажу. На закладной размещаем 2 каретки на максимальном удалении друг от друга. Выставляем ворота на каретках, вставляя их в направляющий рельс. Теперь нужно отрегулировать каретки. Ближняя к проёму ставится так, чтобы ворота при полном открытии не доходили своим краем 15–20 см до каретки. Другая каретка ставится так, чтобы при полном закрытии ворот их край не доходил до каретки 5 см. Проверяем установку уровнем и прихватываем сваркой. Когда проверили что вся конструкция стоит верно завариваем стык каретки и закладной полностью.

Следующие действия заключаются в крепеже оставшихся деталей. Верхние оградительные ролики крепятся к закладной в столбе, если она предусмотрена, когда нет закладной нужно предварительно закрепить металлическую пластину на анкерные болты, он будет выступать в роли закладной. Верхние ролики обычно приваривают к закладной.

Можно сверху трубы 60*30 приварить отрезок трубы 30*20 и к нему приваривать верхние ролики. Таким способом мы получим более надёжное крепление.

На противоположном столбе крепим к закладным отрезок профильной трубы 30*20 длиной равной высоте створки ворот, а непосредственно к трубе верхний и нижний улавливатели. Нижний улавливатель крепим на 5 мм выше чем расположен концевой ролик, чтобы при наезде на улавливатель ворота приподнимались, таким образом, частично снимается нагрузка с кареток.

Верхний улавливатель крепится к трубе на 5–7 см ниже верха ворот для защиты от колебаний при ветре.

Закрывается направляющая с одной и другой стороны резиновыми заглушками которые идут в комплекте с фурнитурой.

Автоматическое открывание ворот

Для удобства использования можно сделать автоматический привод открывания ворот, в наше время рынок предлагает большой выбор таких приводов, и выбрать что-то для себя с хорошим балансом цена — качество, не составит труда. Доверить установку привода лучше всего специалисту в этом деле, хотя можно и разобраться и самому, так как к приводу идёт подробная инструкция по подключению самого двигателя, датчиков и монтированию зубчатой рейки.

Мощность покупаемого привода в зависимости от веса откатных ворот можно посмотреть в таблице:

Таблица: зависимость мощности двигателя от веса ворот

Но всё же лучше покупать привод с запасом мощности.

Готовые откатные ворота с автоматикой:

Видео: откатные ворота своими руками

Не секрет что откатные ворота спроектированные и собранные самостоятельно обойдутся гораздо дешевле заказанных в компании по производству и установке таких ворот. Качество исполнения мы контролируем сами, так что можно всё выверить до миллиметров, тем самым изготовив качественный продукт для собственного использования.

Ворота откатного типа являются основным конкурентом традиционных распашных конструкций. Хотя некоторые побаиваются использовать их на своем участке ввиду более сложной сборки. Если уделить внимание и разобраться с принципом работы ворот такого типа, подобрать оптимальный вариант конструкции и четко следовать технологии, то изготовить и установить откатные ворота своими руками получится у каждого. Главное – правильно рассчитать, выбрать комплектующие и соблюдать рекомендованные строительные нормы.

Откатные автоматические ворота – удобство эксплуатации

Требования к установке ворот откатного типа

Первоначально необходимо осмотреть участок и убедиться, что монтаж сдвижной конструкции возможен. Проем и прилегающая территория должны соответствовать перечню требований:

1. Наличие свободного пространства для беспрепятственного отката створки. Для нормальной работы ворот вдоль забора должно оставаться не менее полторы ширины проема, а в глубину участка – от 40 см.
2. Сдвигающаяся створка будет перемещаться с внутренней стороны забора – это надо учесть при планировке территории, высадке деревьев и кустарников.
3. На пути движения створки не должна находиться калитка – ее лучше обустроить с противоположной стороны. Альтернативное решение – ворота со встроенной калиткой. Недостаток конструкции – наличие высокого порога, затрудняющего проход детям и пожилым людям.
4. Ровность рельефа – важное условие свободного открытия/закрытия полотнища. Наличие бугров, наклонов и впадин повышает нагрузку на автоматику.

Неровности рельефа усложняют установку

Особенности конструкций и эксплуатации раздвижных ворот

Существуют разные виды откатных ворот, отличающиеся между собою конструктивно. Чтобы определить оптимальный вариант оформления въезда, нужно сравнить основные критерии выбора: сложность сооружения, надежность конструкции, удобство эксплуатации и возможность самостоятельного изготовления.

Подвесные модели – долговечность и простота управления

Подвесные ворота чаще устанавливаются при въезде на территорию производственного предприятия, склада или ангара. В конструкции предусмотрена направляющая, зафиксированная на верхней балке перекрытия. Полотно подвешивается и передвигается посредством роликовых тележек. С нижней части створки опоры нет.

К преимуществам откатных ворот такого типа относятся:

• высокая устойчивость к ветровым нагрузкам;
• надежность и долговечность конструкции – многие въездные системы, возведенные 50 лет назад, нормально функционируют и сегодня;
• независимость от погодных условий, благодаря отсутствию нижней точки опоры;
• возможность ручного и автоматизированного управления;
• способность противостоять взлому.

Конструкция подвесных откатных ворот

Недостатки подвесных ворот:

• высокая металлоемкость конструкции значительно повышает ее стоимость;
• ограниченная пропускная способность автотранспорта из-за верхнего расположения направляющего рельса.

Рельсовые ворота – универсальность использования

Рельсовые модели имеют самую простую конструкцию и схему сборки из всех видов ворот. Створка движется по рельсу, залитому в земле по линии проема. Полотно опирается на приваренные снизу ролики. Рельсовые откатные ворота своими руками изготовить проще всего, поэтому этот вариант часто встречается на дачных участках и придомовых территориях.

Кроме указанных плюсов, конструкция обладает следующими достоинствами:

• возможность установки на больших проемах (до 6 м) – створка не провисает;
• компактность модели – при открытии, полотно занимает место, равное проему;
• высокая ударопрочность и безопасность – при изготовлении можно использовать мощный каркас и прочную тяжелую обшивку полотна, способную противостоять таранному удару.

Основной недостаток такой модификации – необходимость регулярной очистки монорельса от песка, мусора, грязи и снега, мешающих нормальному перемещению створки.

Важно! В рельсе, в самый неподходящий момент после дождя или таяния снега может застыть вода. Лед заблокирует работу. Эта проблема становится особенно актуальной в зимнее время года при резких скачках температуры.

Принцип работы ворот рельсового типа

Консольная конструкция – удобство эксплуатации

Консольные автоматические откатные ворота многие считают оптимальным вариантом обустройства частной и производственной территории. С точки зрения соотношения цена/качество модель несколько превосходит своих собратьев, описанных выше.

Основу конструкции составляет консоль – швеллер, удерживающий створку ворот в открытом или закрытом положении. Для уравновешивания тяжести полотна длина направляющей балки превышает ширину проема в 1,5 раза.

Достоинства раздвижных откатных ворот консольного типа:

• створка не касается поверхности земли, поэтому ее перемещение не зависит от погодных условий – расстояние до грунта составляет порядка 10 см;
• легкий ход створки при правильном подборе и установке комплектующих;
• неограниченный заезд по высоте;
• роликовые тележки размещаются внутри заваренной балки, что предотвращает попадание осадков, грязи на рабочий механизм и продлевает срок службы ворот;
• плотность прилегания полотна к забору обеспечивает защиту от любопытных глаз;
• простота установки электропривода.

Откатные ворота консольного типа

Перед тем как сделать откатные ворота своими руками, необходимо учесть возможные сложности:

• требуется много свободного пространства для открытия створки;
• необходимость обустройства мощного фундамента;
• изготовление и сборка консоли – сложный процесс, требующий от исполнителя навыков в проектировании и строительстве.

Выбор материала для ворот откатного типа

Определившись с типом конструкции, следует выбрать материал изготовления рамы и обшивки полотна. Для создания каркаса применяется профильная труба или дерево. Внутреннее наполнение воротины выполняется одним из материалов:

1. Стеновой профнастил отличается легким весом, простотой обработки, хорошими прочностными и декоративными характеристиками.
2. Листовой металл достаточно тяжелый, поэтому с ним сложно работать самостоятельно. Плюс такой обшивки – высокая прочность створки.
3. Дерево прихотливо в обслуживании и требует периодической обработки защитными средствами. Неоспоримое преимущество – красивый внешний вид.
4. Кованые элементы способны превратить обычные ворота в произведение искусства. Недостаток конструкции – высокая стоимость.

Важно! Выбирая для зашивки ворот разные породы дерева, художественную ковку, листовой металл или сэндвич-панели следует помнить, что такие материалы требуют использования усиленной фурнитуры и комплектующих.

Кованные откатные ворота – респектабельность конструкции

Поэтапное изготовление ворот с откатным механизмом

Разберем технологию изготовления консольной конструкции своими руками на примере откатных ворот из профнастила. Пошаговая инструкция отображает основные этапы, чертежи и схемы сборки.

Расчет конструкции и разработка чертежа

Последовательность выполнения расчетов:

1. Расчет противовеса, необходимого для уравновешивания створки во время ее движения. Благодаря удлиненной консоли тяжесть всей конструкции равномерно распределяется по кареткам. Оптимальная длина противовеса – 50% ширины проема, минимально допустимая длина – 40%.
2. Расчет веса воротины зависит от используемых материалов. Средний вес профлиста – 4 кг/кв. м, стального листа толщиной 2 мм – 17 кг/кв. м. Например, полотно ворот из профастила габаритами 4*2 м весит порядка 200 кг. Исходя из этого показателя определяются параметры несущей балки и комплектующих. Для конструкции в 300 кг подойдет балка с ребрами 9*5 см, толщиной от 3,5 мм.
3. Расчет прочности комплектующих. Несущая способность зависит от интенсивности использования ворот, ветровой нагрузки и веса конструкции. Рекомендации по выбору роликового механизма:
   • ворота из профлиста под проем в 4 м – усиленные роликовые опоры до 350 кг;
   • при обшивке деревом/коваными элементами и проезде до 5-7 м – комплекты до 500-800 кг соответственно;
   • обустройство проема до 12 м – усиленная система до 1000 кг.

Чертеж ворот на проем 4 метра

Чертеж изготовления откатных ворот из профнастила своими руками должен отображать основные параметры конструкции:

• высоту, ширину ворот;
• длину проема и направляющей;
• схему сварки рамы и расположения поперечных реек.

Подготовка материалов и инструментов

Для создания ворот из профилированного листа под проем шириной 4 м понадобятся:

• швеллер – закладная шириной 30-40 см, длиной – ½ ширины ворот;
• пруты арматуры – около 15 м;
• профнастил стеновой – 10 кв. м;
• профильная труба 60*60 – 5 м;
• труба 60*30 и 40*20 – по 20м;
• цемент, песок и щебень для изготовления бетона;
• краска, грунтовка и растворитель – по одной банке;
• электроды – 1 уп.;
• заклепки – около 200 шт.

Необходимые инструменты:

• болгарка с кругами для работы с металлом;
• сварочный аппарат;
• шуруповерт;
• бетономешалка;
• лопата, топор, молоток, рулетка, уровень и отвес.

Для работы сдвижной системы нужно приобрести комплектующие. Стандартный набор включает:

• несущий профиль;
• роликовые опоры и каретки;
• поддерживающие ролики – ограничители колебаний;
• верхний и нижний уловители;
• опорный ролик;
• заглушки направляющей.

Схема расположения комплектующих в конструкции ворот

При установке роликовых опор желательно использовать регулировочные пластины, позволяющие «откорректировать» незначительные погрешности расчета, не повредив всю конструкцию. Опоры на регулировочных пластинах при необходимости меняют положение, как в горизонтальной, так и вертикальной плоскости. В стандартном комплекте фурнитуры такие пластины не предусмотрены.

Оценка и разметка участка под установку

При оценке территории и въездного проема следует обратить внимание на такие моменты:

1. Оценить состояние старых опорных столбов. Для установки откатной конструкции подойдут кирпичные или железобетонные опоры сечением 20*20 см или труба – 60*40 см в объеме и более. Столбы должны быть строго вертикальными и залегать вглубь не менее, чем на 1,5 м.
2. Фундамент будет располагаться впритык к опорным столбам. Параллельно забору должно оставаться место под закладную шириной 50 см.

Разметка участка:

1. Определить уровень нулевой отметки и обозначить его на опорном столбе.
2. Перенести отметку на вторую опору с помощью лазерного уровня.
3. Натянуть шнур по отметкам и продолжить его в сторону отката ворот еще на два метра.
4. Проверить горизонтальность полученной линии.

План фундамента под откатные ворота

Сооружение фундамента консольных ворот

Работы по закладке фундамента под откатные ворота с электроприводом выполняются в следующем порядке:

1. Выкопать траншею согласно расчетным параметрам:
   • длина закладной – ½ ширины проема;
   • ширина фундаментного блока – 40-50 см;
   • глубина – 1-1,5 м (зависит от уровня промерзания грунта).
2. Подготовить каркас основания:
   • нарезать куски арматуры, соответствующие по длине глубине ямы;
   • приварить элементы перпендикулярно швеллеру;
   • опоры «связать» поперечинами.
3. Установить закладную:
   • на дно котлована насыпать песок (5 см), а сверху слой щебня (5 см);
   • утрамбовать песчано-гравийную подушку;
   • подготовить бетонный раствор;
   • закладную опустить арматурой вниз, выровняв плоскость швеллера.

1. Проложить электропроводку под подключение автоматики, соблюдая ряд правил:
   • кабель должен находиться в пластиковой или металлической трубе;
   • диаметр трубы – не менее 25 мм;
   • выходы на поверхность грунта должны быть герметичными.
2. Залить фундамент бетонным раствором. Можно использовать портландцемент М400 или кладочные смеси М200-М250.
3. В теплое время года основание выдерживается 5 дней, а в холодное – до двух недель.

Установка закладной в котлован

Изготовление рамы и обшивка полотна

Основной каркас ворот изготавливается из трубы 60*40 или 60*30 мм, ребра жесткости и внутренние перемычки могут иметь сечение 20*40 мм.

Порядок сборки рамы:

1. Профильные трубы «раскроить» согласно чертежу.
2. Детали каркаса обезжирить, обработать растворителем и покрасить.
3. Выложить элементы на ровную горизонтальную поверхность.
4. Собрать периметр рамы и прихватить сваркой.
5. Проверить ровность углов, диагоналей и окончательно приварить.
6. Установить ребра жесткости и внутренние перемычки.
7. К нижней поверхности рамы приварить несущую балку швами 30 мм через 40-50 см.
8. Места сварки отшлифовать, обработать антикоррозийной грунтовкой и повторно покрыть краской.

Схема раскроя и сборки каркаса створки

Обшивку самодельных откатных ворот своими руками можно выполнять до или после монтажа створки:

1. Установить первый лист, начиная с торца воротины. Для фиксации лучше использовать специальные заклепки. Рекомендованный шаг крепления – 30 см.
2. Второй лист смонтировать в накладку с первым.
3. Последующую обшивку выполнить до полного заполнения створки.

Установка и проверка работы ворот

Монтаж консольной конструкции выполняется в такой последовательности:

1. Установить роликовые опоры:
   • каретки насадить на монтажную пластину;
   • на закладной отметить места расположения роликов – первая каретка располагается на расстоянии 15 см от проема ворота;
   • рассчитать положение второй каретки: от длины ворот вычесть 10 см и отсчитать полученное значение через весь проем от края опорного столба;
   • по отмеченным точкам приварить регулировочные пластины и установить на них ролики.
2. Проверить ход створки:
   • полотно закатить на ролики;
   • зафиксировать в зарытом положении и установить строительный уровень в единой плоскости с консолью;
   • изменяя положение регулировочной пластины выставить полотнище в горизонт.
3. Установить внутрь направляющей консоли накатной ролик.
4. Закрыть торцевой срез направляющей заглушкой.
5. К закладным приварить и прикрутить болтами нижний и верхний уловители.

Размещение верхнего уловителя

Автоматизация: выбор и монтаж электропривода

Для изготовления откатных ворот с электроприводом своими руками нужно подобрать соответствующую автоматику, исходя из размеров и веса конструкции:

• для работы ворот на проеме в 4 м подойдет привод на 500-600 кг;
• при проеме до 6 м используется привод на 600-1300 кг;
• при интенсивном использовании (производственная территория) требуется монтаж привода на 1200-1800 кг.

Кроме мощности, важно обратить внимание на наличие дополнительного функционала:

• контроль температуры, позволяющий бесперебойно работать в морозную погоду;
• регулируемая скорость открывания створки;
• наличие резервного питания, фотоэлементов и режима «калитка».

Важно! Лучше выбирать автоматику проверенных производителей: BFT, Life, Miller, Doorhan, An-Motors, Faac.

Электропривод для откатных ворот

Комплект автоматики для откатных ворот включает:

• электронный привод;
• блок управления;
• сигнальную лампу;
• рейку с зубцами;
• пульт дистанционного управления;
• элементы безопасности.

Общий порядок подключения автоматики:

1. Выбрать место для размещения привода.
2. Установить монтажное основание привода на швеллер между каретками и прикрутить к нему болтами привод.
3. Открыть ворота и закрепить зубчатую рейку посередине привода.
4. Монтировать концевые выключатели и подключить привод.
5. Установить фотоэлементы системы безопасности и подсоединить сигнальную лампу.

Электросхема автоматики для откатных ворот

Разработку, изготовление и монтаж откатных ворот вполне реально выполнить самостоятельно. А вот подключение автоматики лучше доверить специалистам. Грамотный монтаж электропривода – залог плавного хода створки и сохранения гарантии на автоматическую систему.

Откатные ворота пользуются таким же спросом, как и стандартные распашные. Если об установке таких дверей на придомовой территории не задумываются, то только потому, что они отличаются относительно сложной сборкой. Однако это не причина, чтобы отказываться от ворот, которые при необходимости уходят в сторону. Их сможет соорудить любой мужчина, разобравшийся в конструкции, сделавший правильные расчёты и готовый неукоснительно следовать инструкции по изготовлению.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании.
Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Выбор строительного сырья и комплектующих для ворот

Перед тем как приступить к изготовлению откатных ворот, необходимо сделать правильный выбор материала и комплектующих.

Выбор материала

Сложным может оказаться выбор материала для создания рамы и створки. Костяк конструкции разумнее делать из профильных труб или деревянных брусков, а для створки ворот следует использовать следующее строительное сырьё:

• стеновой профнастил, который весит мало, без труда монтируется, не портится из-за механического воздействия и выглядит эстетично;
• листы металла, отличающиеся большим весом и поэтому требующие особых умений при монтаже, но гарантирующие высокую прочность конструкции;
• древесину, главные отличия которой — привлекательный вид и быстрая порча при отсутствии должного ухода (требуется обязательная обработка защитными средствами);
• кованые элементы, делающие ворота настоящим произведением искусства, но требующие серьёзных вложений.

Стеновой профнастил имеет малый вес, поэтому легко монтируется

Решив сооружать откатные ворота из дерева, кованых элементов или листового металла, надо иметь в виду, что эти материалы тяжёлые, а значит, придётся использовать усиленные фурнитуру и комплектующие.

Комплектующие

Для изготовления дверной конструкции понадобятся следующие детали:

• несущий профиль;
• опоры к роликам и каретки;
• поддерживающие ролики, которые будут ограничивать колебания;
• верхний и нижний уловители;
• ролик, выполняющий роль опоры;
• заглушки для направляющей.

Выбирая комплектующие, следует исходить из размеров и веса ворот

Выбирая фурнитуру в магазине, следует исходить из параметров проёма и веса полотна, которое будет навешано на раму. Кроме стандартного набора комплектующих, рекомендуется приобрести регулировочные пластины, способные избавить от незначительных погрешностей в расчётах без ущерба для всей конструкции.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

• закладной швеллер шириной 40 см и длиной ½ ширины ворот;
• 15 м железных прутьев (арматура);
• 10 м 2 стенового профнастила;
• профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
• труба 60×30 мм длиной 20 м;
• труба 40×20 мм длиной 20 м;
• жидкий бетон М250 с добавлением щебня;
• песок;
• красящая эмульсия, грунтовка и растворитель (по одной банке);
• упаковка электродов;
• кронштейн;
• 200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

• шлифовальная машинка с диском для резки металлических изделий;
• аппарат для сварки;
• шуруповёрт;
• дрель;
• бетономешалка (для постоянного перемешивания жидкого бетона);
• лопата;
• топор;
• молоток;
• строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Пошаговая инструкция по изготовлению ворот

Прежде чем приступать к сооружению откатных ворот, надо решить, возводить ли новые столбы или оставлять старые. Второй вариант возможен, если опоры созданы из кирпича или железобетонных блоков с сечением 20×20 мм. Ещё от демонтажа старых столбов можно отказаться, когда в грунте надёжно закреплены профильные трубы из металла с сечением 60×40 мм. В противном случае следует возводить новые опорные конструкции, например, кирпичные.

Сооружение механической конструкции

Изготовление откатных ворот осуществляют поэтапно:

1. Первым делом возводят столбы, выполнив две кирпичные кладки. На каждой опоре из кирпичей закрепляют по 3 пластины из стали размером 100×100 мм и толщиной 5 мм. Верхнюю пластину размещают на внутренней стороне столба, стыкуя с краем, который находится рядом с проёмом. При этом от верхней кромки опоры отступают 20 см. Нижнюю пластину закрепляют по той же схеме, а среднюю — в центральной зоне столба.

   Вместо кирпичных, можно ставить металлические столбы

2. На уровне нулевых отметок, то есть на границе поверхности при въезде в проём, натягивают шнур, проводя его вплотную к обратной стороне столбов и на 2 метра дальше от них. Горизонтальность натянутой материи обязательно проверяют.
3. В грунте, который примыкает к опорным столбам, выкапывают яму шириной 50 см и глубиной не менее полутора метров. Чтобы армировать фундамент и обеспечить его связь с швеллером откатных ворот, сваривают 3 костяка с квадратным сечением (длиной 140 см). Изготовленные каркасы приваривают снизу швеллера, в середине его полки. При этом оси крайних костяков располагают на расстоянии 40 см от кромок профиля, который будет находиться в бетонном основании.
4. Десять сантиметров ямы засыпают песком и накрывают плёнкой из полиэтилена. Сделанную «подушку» утрамбовывают, после чего на неё кладут швеллер с костяками арматуры. Эту деталь располагают, состыковывая с несущим столбом параллельно линии движения ворот.
5. Выставленную в яме конструкцию заливают бетоном постепенно, время от времени проделывая в жидком бетоне дыры, которые позволят выйти пузырям воздуха. Верхний слой смеси разглаживают, а поверхность швеллера протирают влажной ветошью. Дальнейшие работы на фундаменте проводят после полного затвердения бетона, спустя одну или две недели.

   Во время работы с бетоном его нужно постоянно перемешивать, чтобы он не застыл

6. Трубу с сечением 60×30 мм делят на отрезки, чтобы создать каркас ворот. К нему прикрепляют рёбра жёсткости и диагонали, сделанные из трубы с размером 40×20 мм. Сваривать детали будет легче, если смастерить монтажный стол — сооружение из трёх подставок одной высоты и досок. Перед сварочными работами, осуществляемыми на специальной платформе, все трубы чистят от следов коррозии с помощью шлифовальной машинки. Швы, созданные сваркой, выравнивают болгаркой, а торчащие концы труб заваривают заглушками.

   Сборка каркаса ворот на монтажном столе облегчит сложную задачу

7. К нижней зоне готового каркаса ворот приваривают направляющую балку. Сначала эту деталь прикрепляют только струбцинами, чтобы проверить, правильное ли положение занимают оси и балки конструкции. После этого используют сварку, делая швы в 40 мм.
8. Костяк ворот ставят вертикально и покрывают грунтовкой, предохраняющей металл от коррозии. После первого слоя на изделие наносят второй пласт средства. Высохший состав против коррозии замазывают двумя слоями краски. Эмульсию не наносят только на обратную сторону несущей балки.



   С помощью распылителя краска наносится ровно

9. К металлическому каркасу ворот прикрепляют полотно из профнастила. Для этого используют крепёжные элементы.

Монтаж откатных ворот

Установка дверной конструкции требует выполнить следующие действия:

На этом этапе нужно проверить, как ворота «ходят», и посмотреть, соблюдена ли вертикальность и горизонтальность конструкции в закрытом состоянии.
Коррекция ворот проводится регулировочными гайками на шпильках. Если проблем не обнаружено, то крепёжные элементы требуется затянуть.

Осмотрев ворота, можно приступать к дальнейшим монтажным работам:

Видео: бюджетный вариант откатных ворот

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дверные конструкции с облицовкой из дерева — вариант выигрышный, однако требует больших затрат.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом.
Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой.
Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот — набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ — измерить
размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема — 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный — более мощный;
• однофазный — менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность — 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения — чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами — GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа — плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino — бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот — их компактность и неприхотливость:

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность
. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

Откатные ворота, или, как их ещё называют, сдвижные, очень удобны, экономят пространство, а при подключении автоматики становятся еще и комфортными — для их открытия из автомобиля не придется выходить. Давайте рассмотрим конструкцию откатных ворот, которые вы сможете сделать своими руками.

Мы рассмотрим достоинства различных конструкций откатных ворот, критерии выбора фурнитуры и привода. Покажем этапы изготовления и монтажа. Примеры сопровождаются сравнительными таблицами, чертежами и схемами.

Достоинства откатных ворот

Основными достоинствами ворот откатного типа являются:

• экономия площади участка;
• жесткость конструкции, высокая сопротивляемость ветровым нагрузкам;
• прочность и длительная эксплуатация;
• возможность перекрытия широкого проема;
• удобство управления и комфорт (для автоматических моделей);
• современный, статусный облик.

Недостатками можно назвать относительно высокую стоимость комплектующих и зависимость от электроэнергии — для питания привода.

Типы конструкций

Конструктивно откатные ворота подразделяются на консольные (полотно ворот двигается по верхней направляющей) и монорельсовые (створка скользит по рельсу, расположенному над уровнем грунта).

• мягкий климат без значительных зимних осадков;
• необходимость проезда негабаритных автомобилей или спецтехники, которым может помешать консоль.

При проезде через такие ворота придется смириться с помехой при переезде через рельс, расположенный чуть выше отметки «0».

Консольные ворота лучше защищены от осадков, и для регионов со снежными зимами, их конструкция предпочтительней.

Створ ворот может перемещаться вручную или автоматически. Вопрос выбора из этих вариантов — в цене и требованиях к комфорту владельца автотранспорта. Дополнительное удобство создаёт оборудование калитки в полотне, снабженной собственным запирающим устройством. Также ворота отличаются способом обшивки:

• профнастил (одно- и двухсторонняя обшивка);
• прокат — лист или пруток;
• кованый металл;
• пиломатериалы.

Перед выбором обшивки следует учесть, что материалы имеют различную массу. Чем больше вес обшивки, тем более металлоёмкой должна быть рама створки, выше мощность привода, дороже фурнитура и двигатель. Наиболее лёгкой является обшивка профнастилом, особенно односторонняя. Вес полотна из стального листа зависит от его толщины, но слишком тонкий прокат использовать не рекомендуется. Обшивка деревом может оказаться достаточно массивной из-за толщины материала. Конструкции из сварного прутка или ажурные кованые могут быть не слишком тяжелыми, но в этом случае участок остаётся на виду у прохожих, что не всем нравится. Полотно из ковки с подложкой — самое тяжелое. Для передвижения такой массы могут потребоваться промышленные фурнитура и привод.

Выбор фурнитуры

Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

• несущая балка (направляющий профиль);
• роликовые каретки (роликовая опора);
• ролик концевой;
• верхние поддерживающие ролики;
• верхний и нижний улавливатели;
• заглушки.

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35-1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали. В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции.

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.

Сравнение фурнитуры откатных ворот от различных производителей

На рынке представлена фурнитура различной ценовой категории отечественных и импортных производителей. Чтобы сориентироваться, рассмотрим некоторые варианты, причем для корректного сравнения взята фурнитура с приблизительно одинаковой массой ворот — от 400 до 500 кг.

Сравнительная таблица предложений по фурнитуре от различных производителей

Выбор привода

Если вы решили установить автоматические ворота, можно купить готовый комплект, состоящий из двигателя и пульта, а можно изготовить его самостоятельно. Для работы привода необходим ещё один элемент — зубчатая рейка, которая, как правило, в комплект фурнитуры не входит.

Автоматика на ворота

Так как существует большое количество предложений от различных производителей с различными характеристиками, мы собрали самые популярные из них в сравнительную таблицу для массы ворот в 400-500 кг. При сравнении обратите внимание на мощность привода и интенсивность использования — это наиболее значимые критерии.

Сравнительная таблица по приводам от различных производителей

* Для ворот массой 300 кг цена чуть ниже

Привод на ворота своими руками

При желании привод можно смастерить самостоятельно. Мы рассказывали подробно об этом в статье
«Привод для откатных ворот своими руками» .

Также посмотрите два видео с различными решениями.

Видео № 1: Привод для откатных ворот на основе шуруповёрта

Системой управляют 6 реле: переключающие с 12 на 220 В, обеспечивающие подачу на шуруповёрт — 220 В, и на автомобильную сигнализацию — 12 В.

Видео № 2: Привод на основе покупных и б/у элементов

Для безопасной работы автоматики желательно установить сигнальную лампу и фотоэлементы.

Типовая схема подключения автоматики ворот

Подробно об автоматике откатных ворот мы рассказывали в статьях:

• «Автоматика для откатных ворот. Сборка электрической схемы»
• «Автоматика для отканых ворот. Дистанционное управление»

Изготовление створки ворот и этапы монтажа

Перед началом работ определитесь с размерами ворот — шириной и высотой. В нашем примере рассмотрен вариант с шириной проезда 4 м, длиной направляющей — 6 м, высотой ворот — 2 м.

Материалы и инструменты

Расчет материалов сделан для представленной на чертеже конструкции, с односторонней обшивкой профнастилом, для климата с промерзанием грунта на глубину до 1,5 м.

Чертёж ворот

Таблица. Расход материалов на установку откатных ворот

Необходимые инструменты:

• лопата;
• болгарка;
• сварочный аппарат;
• шуруповёрт;
• уровень;
• рулетка;
• малярная кисть или пульверизатор.

Изготовление створки

Каркас рамы — сварная конструкция. До начала работ нужно организовать место — выложить при помощи строительного уровня кирпичи под будущую конструкцию. Сделайте заготовки каркаса. Очистите трубы от грязи и ржавчины.

Вам понадобятся отрезки трубы 60х40 мм длиной: 6 м — 1 шт., 4,4 м — 1 шт., 2 м — 2 шт., 2,56 м — 1 шт.

И отрезки трубы 40х20 мм длиной: 4,32 м — 3 шт., 1,92 м — 2 шт., 1,88 м — 4 шт.

К направляющей (необходимо купить), закрытой с двух сторон заглушками, приварите трубу 60х40 мм длиной 6 м, прихватывая с двух сторон через каждые 750 мм. Перпендикулярно к основанию приварите (также точечно) трубы 60х40 мм длиной 2 м (подрезав края под 45°) и соедините их верхушки трубой длиной 4,4 м.

От свободного конца основания к ближайшему углу приварите трубу 60х40 мм длиной 2,56 м. Площадь полотна заполните конструкцией из труб 40х20 мм по схеме. При этом узкую трубу нужно варить заподлицо с широкой — при односторонней обшивке и по центру — с двухсторонней.

Сварочные швы зачистите болгаркой и обработайте антикоррозионным средством. Покрасьте полученный каркас.

Раскроите профнастил и обшейте раму при помощи саморезов.

Бетонные работы

Подготовьте силовую раму. Для этого из арматуры и швеллера нужно сварить конструкцию длиной 2,2 м и высотой 1,5 м по представленной схеме.

Схема каркаса для бетонирования силовой рамы

Подготовьте П-образный котлован под раму так, как это показано на рисунке, приготовьте раствор, исходя из расчета материала (порционно), установите раму и забетонируйте конструкцию. Время застывания не менее недели.

Схема монтажа силовой рамы

С противоположной стороны проезда, рядом со столбом забора, установите столб для крепления верхних роликов и уловителей (нащельник). Его можно забетонировать, а можно приварить к закладным конструкциям из уголка, вмонтированным в столб забора.

Монтаж конструкции

При покупке фурнитуры вам дадут инструкцию по монтажу, но иногда у продавца её попросту нет. Рассмотрим общий случай.

1. Приварите регулируемую подставку к силовой раме (в начале и в конце, оставляя необходимый просвет) и установите роликовые опоры на болты подставки.

2. Приварите к силовой раме площадку под привод.

3. Установите ворота на роликовые опоры, продев ролики в прорезь направляющей балки. С помощью уровня выставьте горизонталь на регулируемой подставке. Если подставка не предусмотрена, роликовые опоры привариваются к закладной (швеллеру) после проверки горизонтальности.

4. Каркас верхних роликов приварите к закладным на столбе со стороны силовой рамы. Проверьте, чтобы полотно ворот стояло идеально ровно.

5. Приварите к нащельнику сначала нижний, а затем верхний уловитель. Нижний уловитель должен оказаться на несколько миллиметров выше концевого ролика направляющей. Верхний уловитель приваривается чуть ниже верха ворот.

6. Зажмите болтами концевой ролик в направляющей балке.

7. Установите и подключите привод и при необходимости дистанционное управление.

Ваши ворота готовы к эксплуатации.

Консольные откатные ворота представляют собой довольно сложную конструкцию. Однако они удобны и практичны, поэтому используются широко в частных домовладениях и в условиях промышленных объектов. На сегодняшний день существует множество производителей, которые поставляют на рынок готовые ворота и комплектующие к ним. Заручившись квалифицированной помощью, можно довольно грамотно и быстро осуществить установку. Однако если вы хотите сэкономить и воплотить в действие творческую энергию, то лучше заняться устройством откатных ворот самостоятельно.

Описание консольных ворот

Консольные откатные ворота не имеют ограничений габаритов сверху. Кроме того, они не обладают контактом с наземными рельсами. Эта конструкция ворот является одной из самых сложных, но подобные «жертвы» оправданы. Полотно ворот не контактирует с поверхностью, оно подвешено на роликовых блоках с помощью направляющей балки. Роликовые блоки и балка располагаются обычно в нижней части ворот. Иногда направляющая балка и блоки располагаются в центре или сверху полотна. Этот подход оправдан, когда консольные узлы могут быть подвешены на капитальную стену соседней постройки.

Подобная технология используется и в том случае, когда рядом находятся строительные конструкции или сооружения, способные выдерживать нагрузки от полотна. В ином случае сооружается силовая конструкция, что не всегда выгодно. В большинстве случаев по этой причине используются откатные консольные ворота с несущей балкой, располагающейся снизу.

Конструктивные особенности консольных ворот

Если вы решили изготовить консольные то должны ближе ознакомиться с принципиальной схемой данной конструкции. Полотно устанавливается на раму, которая изготавливается из металлической профильной трубы. К раме укрепляется несущая балка, которая обладает специальным профилем. Внутрь последнего вводятся роликовые каретки. Балка перемещается с воротами влево-вправо по кареткам, ворота закрываются и открываются.

Самую большую нагрузку претерпевают роликовые каретки и балка, это особенно касается момента полного открытия или закрытия ворот. Для разгрузки этих узлов используется концевой разгрузочный ролик, который входит и упирается в улавливатель, располагающийся снизу. В другой части для крепления полотна при полном открытии может использоваться концевой ограничительный ролик с улавливателем.

Консольная система для откатных ворот может иметь верхний улавливатель и направляющую с роликами, которые исключают боковое качение. Улавливатель при этом будет фиксировать полотно в закрытом состоянии. Для того чтобы внутрь балки не попадали посторонние предметы и загрязнения, используются заглушки. Конструкция устанавливается на силовые элементы, среди них:

• ответный столб;
• опорный столб;
• фундамент для роликовых кареток.

Если на участке имеются прочные опоры, которые изготовлены из металла, бетона или кирпича, то их можно использовать в роли ответного или опорного столбов. Если таковых нет, то сооружать их придется из металлической Фундамент для консоли должен быть сооружён отдельно. Если вы решили выполнить откатные ворота консольного типа, то их можно дополнить электроприводом, который устанавливается между роликовых кареток. Для того чтобы полотно было приведено в движение, к его боковой поверхности нужно зафиксировать зубчатую рейку. Блок управления устанавливается на привод.

Можно ли установить откатные ворота

Даже если у вас нет финансовых ограничений и вы имеете огромное желание, на участке не всегда есть возможность установить консольные ворота своими руками. Если пространство довольно ограничено, то консольную конструкцию придётся заменить на другую. Ведь вдоль забора должно быть оставлено место не менее 1,5 ширины воротного проема. Это требование обусловлено тем, что на полотне имеется еще и технологическая часть, длина которой займёт половину ширины проема. Это позволит равномерно распределить нагрузку на консольный блок.

По той причине, что такие ворота передвигаются по прямой линии, оставленный для них участок должен быть прямым. В том месте, где будут двигаться ворота, не должно быть неровностей рельефа, которые могли бы помешать перемещению ворот. Если вы решили создать консольные ворота, фото заранее рекомендуется рассмотреть. Из них вы сможете понять, что на пути движения конструкции не должно быть калиток. Их обычно устанавливают с противоположной стороны.

Если вы закажете такие ворота со встроенной калиткой, то у неё будут высокие пороги, что не очень удобно для престарелых людей и детей. Некоторые хозяева в качестве калитки оставляют расстояние, которого будет достаточно для прохода человека. Это делать не рекомендуется, ведь любой механизм рассчитан на некоторое количество циклов, а частое использование конструкции способно снизить ресурс. Если заезд на территорию происходит с узкого переулка, то необходимо увеличить проем для облегчения маневрирования, что негативно скажется на габаритах полотна. Если перечисленных ситуаций на участке нет, то вы можете приступать к изготовлению консольных ворот.

Подготовительные работы

Ворота консольного типа начинают устраивать с подготовки. Для этого следует оценить место проведения работ. Если конструкция будет устанавливаться взамен старой, то следует оценить состояние опорных столбов. Если они выполнены из железобетона или кирпича, то их сечение должна составить 20×20 см или больше. Когда речь идет о металлической профильной трубе, то сечение обычно равно 60×40 см. Данные опоры должны быть установлены строго вертикально и хорошо зафиксированы в грунте. Эти элементы будут выполнять роль ответного и опорного столбов. Если таковых нет, то столбы нужно будет установить.

Устанавливая консольные ворота со средней балкой, возле вы должны выкопать яму под фундамент. Его располагают впритык к опоре, он должен идти параллельно забору, а его размеры составят 500×2000 мм. Если на территории предполагается возвести новый забор, то все работы по его строительству и возведению ворот необходимо объединить, что предпочтительно.

Довольно часто при въезде возводят кирпичные столбы, что не только красиво, но и практично. Если вы тоже решили последовать такому опыту, то необходимо будет сформировать закладные элементы, они будут иметь вид стальных пластин 300×100 мм. Их толщина должна составить 5 мм. Верхняя пластина располагается на внутренней стороне столба, который ближе к проему. Шаг от верхней части столба до пластины должен составить 200 мм. Отступив от нулевой отметки 200 мм, устанавливают нижнюю закладную пластину, действовать при этом необходимо аналогично.

Нулевым уровнем выступит въезд через ворота. Центральная пластина располагается посередине, между нижней и верхней. К этим элементам будут фиксироваться узлы ворот. Изготавливая консольные откатные ворота своими руками, вы должны учесть, что ширина проезда обычно равна 4 м. Этот стандарт был принят в странах Европы. Производители фурнитуры и комплектующих предлагают наборы элементов для данного размера ворот. Для облегчения работ лучше воспользоваться готовым решением.

Подбирая полотно, вы должны решить, чем оно будет облицовано. Каждый из вариантов имеет свои преимущества и недостатки. Конечное решение способно повлиять на выбор силовых элементов. Наиболее часто используется профнастил, однако можно встретить варианты облицовки из вагонки или кованые декоративные элементы. В качестве альтернативного решения выступает решётчатая конструкция, формируемая из стальных труб.

Проведение разметки

Когда выполняются консольные ворота со средней балкой своими руками, на следующем этапе нужно приступать к разметке. В этом случае не имеет значения, возведен ли на территории забор. Разметка проводится после установки столбов. Для этого нужно будет определить уровень нулевой отметки, в качестве него выступает уровень въезда в гаражный проем. Обозначить уровень нужно на одном столбе, от которого отметка переносится на другой с помощью лазерного или водяного уровня. На нулевых отметках натягивается шнур, который должен быть подведен вплотную к внутренней поверхности опор. Веревка должна быть дальше опорного столба.

Устройство фундамента

Фундамент будет принимать на себя нагрузки от веса ворота. В качестве верхней части выступит швеллер № 20, длина которого составит 2000 мм. На этот узел будут устанавливаться роликовые узлы и привод. Для фундамента подготавливается яма, которая должна примыкать к опорному столбу. Ее ширина составит 500 мм, тогда как долина будет равна 2100 мм. Глубину следует определить уровнем промерзания почвы в зимний период. В большинстве регионов этот параметр составляет 1500 мм.

Если вы устанавливаете консольный комплект ворот, то технология останется прежней. Она предусматривает армирование фундамента. Для того чтобы связать основание со швеллером, нужно подготовить 3 каркаса. Использовать для этого следует арматуру № 16. Для поперечных связей применяется арматура № 10, шаг при этом должен быть равен пределу от 300 до 400 мм.

Каркас крепится к нижней поверхности швеллера. Осевые линии каркасов должны быть удалены от краев швеллера на 400 мм. После этого выполняется подсыпка песка или песчано-гравийной смеси, которую утрамбовывают. На поверхность устанавливается швеллер с арматурными каркасами. Для заливки фундамента следует использовать бетон марки М-250 или М-300. Для приготовления следует запастись:

• ведром;
• щебнем;
• песком.

Количество жидкости будет зависеть от влажности цемента и песка. Если вы хотите снизить объем воды и увеличить подвижность состава, то следует использовать пластификатор. Подача бетонной смеси должна осуществляться постепенно, только тогда выставленная по уровню конструкция не будет сдвинута. Как только очередная порция бетона будет уложена, его протыкают в нескольких местах арматурой, что позволит удалить пузырьки воздуха.

После укладки верхнего слоя следует протереть поверхность швеллера, чтобы она оставалась чистой для последующих манипуляций. Созревание бетона произойдет в течение 28 суток, но через неделю раствор наберет прочность, что позволит обеспечить возможность монтажа ворот. В это время можно заняться другими операциями.

Изготовление полотна

Если вы задались вопросом о том, как сделать консольные ворота, то должны ближе ознакомиться с технологией изготовления полотна. Основной каркас будет состоять из профильной трубы с сечением 60×40 мм. Внутреннее наполнение и ребра жесткости изготавливаются из труб, сечения которых составляет 20×40 мм. Снизу будет располагаться несущая балка, ее длина составит 6 м. Приваривают ее к воротам.

Покупая фурнитуру, необходимо учитывать вес полотна и размер проема. Величина проема составит 4000 мм, тогда как вес полотна с обшивкой из профнастила может достигнуть 400 кг. В стандартный набор комплектующих входят:

• направляющая балка;
• концевой ролик;
• две роликовые опоры;
• нижней ловитель концевого ролика;
• направляющее устройство;
• верхний ловитель;
• две заглушки на балку.

Методика проведения работ

Для основного каркаса необходимо нарезать профильные трубы, сечение которых составит 60×40 мм. Для исключения доступа во внутреннюю полость трубы при сварке швы следует сделать максимально герметичными. Разметка проводится угольником и рулеткой. Раскраивать заготовки можно с помощью углошлифовальной машины с отрезным диском. Лучше применить нарезную машинку, которая позволит обеспечить точность соблюдения углов.

На монтажной поверхности раскладываются трубы, а затем прихватываются все швы. После проверки размеров все соединения провариваются сплошным швом. Оставшиеся открытые концы завариваются заглушками. Для следует подготовить профильные трубы, которые прикладываются к внутренней поверхности каркаса и стягиваются струбцинами. После этого их можно прихватить сваркой. К нижней поверхности ворот укрепляются направляющие балки. Для грунтовки и окрашивания ворота устанавливаются в положении, которое близко к вертикальному. Для работы лучше использовать антикоррозийную автомобильную грунтовку, нанесение которой осуществляется в два слоя.

Если вы хотите ускорить процесс грунтования, то следует использовать распылитель и компрессор. Кисть для этого тоже подойдёт, но работы растянутся на более длительное время, а качество покрытия кажется хуже. Особое внимание необходимо уделить тому, чтобы грунтовка оказалась в щели между поворотами и балкой. Закрывается щель ещё и акриловым герметиком, укладываемым колбасками. Ворота на следующем этапе окрашиваются целиком в 2 слоя. Поверхность несущей балки не покрывается.

Как только краска высохнет, ворота можно облицевать. Наиболее предпочтительным материалом для этого выступает профнастил, ведь он сочетает в себе красивый внешний вид, прочность, незначительный вес и разумную стоимость.

Монтаж ворот

Консольные ворота на следующем этапе могут быть установлены на швеллер. Данные манипуляции проводятся не раньше чем через неделю после завершения бетонирования. Для установки роликовых тележек следует приобрести монтажную пластину со шпильками. С ее помощью можно регулировать положение ворот по горизонтали и высоте. Кроме того, ворота можно будет снять для замены роликовых блоков или ремонта отдельных узлов.

Когда настал черед установить консольные ворота, роликовые тележки усаживаются на монтажную пластину. Верхние гайки затягивать слишком сильно не нужно. На фундаменте отмечается положение пластин. От края швеллера следует отмерить 150 мм и провести перпендикулярную линию. При хорошей несущей способности столбов в них хорошо будут крепиться анкерные болты. Применение металлических дополнительных столбов при этом не требуется. Если их нет, то по заготовленным закладным вертикально устанавливается профильная труба. На опорном столбе она может быть приварена к краю, на ответном — с края столба с отступлением в пределах от 20 до 50 мм.

Когда монтируются консольные ворота, на следующем этапе роликовые каретки помещаются в несущую балку и сдвигаются к центральной части конструкции. Заручившись помощью ещё одного человека, полотно нужно будет переместить над швеллером вертикально. Роликовые каретки разводятся по различным линиям, а натянутая веревка должна касаться направляющей балки. Это положение фиксируется с помощью подставок из дощечек.

Работу ворот нужно проверить, это касается их горизонтальности и вертикальности, которые анализируются в закрытом положении. Если необходимо отрегулировать конструкцию, то следует использовать гайки на шпильках. Ворота должны перемещаться по направляющей. Зазоры между ответным и опорным столбами должны быть одинаковыми, тогда как от нулевой отметки до нижнего края должно остаться около 100 мм или несколько меньше. Если консольные ворота двигаются правильно, то гайки крепления кареток могут быть затянуты, тогда как площадки обварены по периметру.

Заключение

Если вы решили самостоятельно изготовить и установить откатные консольные ворота, каретки своими руками вами должны быть введены в несущую балку. Вообще, каретки нужны для перемещения по ним балки, что будет обеспечивать закрытие и открытие ворот.

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

Откатные ворота — принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

Пример схемы соединения деталей ворот:

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

• Сварочный аппарат, желательно полуавтоматический.
• Болгарка с отрезным и шлифовочным дисками.
• Шуруповёрт или клёпочник.
• Молоток, рулетка, маркер белый.
• Бетономешалка, штыковая и совковая лопаты.
• Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Когда закончили нарезку, кладём трубы на горизонтальную поверхность или подставки, как на рисунке выше, чтобы сформировать раму согласно чертежу. Убедившись в правильности раскладки прихватываем сваркой все углы рамы в нескольких точках, затем полностью провариваем стыки. Теперь нужно зашлифовать места сварных швов. Внутреннюю поверхность рамы, там, где будет крепиться каркас необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже когда встанет каркас доступ будет невозможен.

Таким же методом свариваем каркас и тоже зачищаем и загрунтовываем только уже с наружной стороны.

Соединяем раму с каркасом

Сначала определимся как будет зашиваться створка ворот — только с лицевой или с двух сторон. Если только с лицевой, каркас следует приваривать заподлицо с лицевой стороной рамы, когда с двух, то посередине. Возьмём вариант с обеих сторон. Отмеряем расстояние и делаем метки внутри рамы где должен находится каркас. Внутрь рамы, лежащей горизонтально, закладываем готовый каркас посередине рамы, регулируя его по меткам подложками из кусочков деревянного бруска. Отрегулировали, проверили, теперь нужно соединить каркас с рамой точками сварки по периметру с шагом около 45–60 см, чтобы не повело раму и каркас. Провариваем участками по 1 см перекрёстно, пока шаг между ними не составит 15–16 см, и только тогда провариваем стыки полностью. Теперь приварим направляющих рельс из комплекта фурнитуры к нижней части рамы. Приваривать будем таким же способом, как и каркас к раме.

Покраска

Далее необходимо подготовит раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем всю раму и грунтуем антикоррозийной грунтовкой. После высыхания слоя грунтовки можно приступать к покраске. Для покраски лучше использовать алкидные эмали, но вполне подойдут и акриловые краски. Окрашивать можно краскопультом, кистью или маленьким валиком. Окраска производится в 2 слоя, нанося последующий слой после высыхания предыдущего.

Обшивка

Можно приступать к зашивке полотна ворот. Профильный лист, вырезанный по размеру, крепим при помощи саморезов со сверлом или заклёпок. Сначала фиксируем лист по углам, а затем прикручиваем его по периметру и по внутреннему каркасу с шагом 15–20 см.

Фундамент

Можно приступить к заливке фундамента. Копаем яму длиной не меньше половины проёма ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к подготовке закладной — здесь нет ничего сложного. Вот как выглядит готовая закладная:

Располагаем закладную в яме и проверяем уровнем чтобы швеллер находился в горизонтальной плоскости и в одном уровне с площадкой двора, так мы обеспечим ровное основание для кареток. Замешиваем бетон бетономешалкой в пропорции: 1 часть цемента, 2,1 песка, 3,9 щебня. Получаемая марка бетона М250. Заливаем полностью яму не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Выстаиваться фундамент должен не менее 10 дней, а полный срок высыхания и набора прочности бетоном 28 дней.
На следующий день и в последующие 3–4 дня необходимо поливать фундамент водой, чтобы избежать растрескивания бетона.

Монтаж

Фундамент подготовлен — можно приступать к монтажу. На закладной размещаем 2 каретки на максимальном удалении друг от друга. Выставляем ворота на каретках, вставляя их в направляющий рельс. Теперь нужно отрегулировать каретки. Ближняя к проёму ставится так, чтобы ворота при полном открытии не доходили своим краем 15–20 см до каретки. Другая каретка ставится так, чтобы при полном закрытии ворот их край не доходил до каретки 5 см. Проверяем установку уровнем и прихватываем сваркой. Когда проверили что вся конструкция стоит верно завариваем стык каретки и закладной полностью.

Следующие действия заключаются в крепеже оставшихся деталей. Верхние оградительные ролики крепятся к закладной в столбе, если она предусмотрена, когда нет закладной нужно предварительно закрепить металлическую пластину на анкерные болты, он будет выступать в роли закладной. Верхние ролики обычно приваривают к закладной.

Можно сверху трубы 60*30 приварить отрезок трубы 30*20 и к нему приваривать верхние ролики. Таким способом мы получим более надёжное крепление.

На противоположном столбе крепим к закладным отрезок профильной трубы 30*20 длиной равной высоте створки ворот, а непосредственно к трубе верхний и нижний улавливатели. Нижний улавливатель крепим на 5 мм выше чем расположен концевой ролик, чтобы при наезде на улавливатель ворота приподнимались, таким образом, частично снимается нагрузка с кареток.

Верхний улавливатель крепится к трубе на 5–7 см ниже верха ворот для защиты от колебаний при ветре.

Закрывается направляющая с одной и другой стороны резиновыми заглушками которые идут в комплекте с фурнитурой.

Автоматическое открывание ворот

Для удобства использования можно сделать автоматический привод открывания ворот, в наше время рынок предлагает большой выбор таких приводов, и выбрать что-то для себя с хорошим балансом цена — качество, не составит труда. Доверить установку привода лучше всего специалисту в этом деле, хотя можно и разобраться и самому, так как к приводу идёт подробная инструкция по подключению самого двигателя, датчиков и монтированию зубчатой рейки.

Мощность покупаемого привода в зависимости от веса откатных ворот можно посмотреть в таблице:

Таблица: зависимость мощности двигателя от веса ворот

Но всё же лучше покупать привод с запасом мощности.

Готовые откатные ворота с автоматикой:

Видео: откатные ворота своими руками

Не секрет что откатные ворота спроектированные и собранные самостоятельно обойдутся гораздо дешевле заказанных в компании по производству и установке таких ворот. Качество исполнения мы контролируем сами, так что можно всё выверить до миллиметров, тем самым изготовив качественный продукт для собственного использования.

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается , они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

• консоль (она же балка, направляющая) —
  это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки
  крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик
  не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик
  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель

• нижний улавливатель
  «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли
  защищают консоль от грязи, пыли, песка и влаги

Выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод
  – двигатель, который приводит створку ворот в движение
• Зубчатая рейка
  – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы
  – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления
  —
  служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа
  – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

Силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

Сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

Стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

Гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку, разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы 40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

Всё, ваши ворота готовы к использованию.

Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги

• Вы приобретаете только
  качественные комплектующие для откатных ворот
  , потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников


• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.


В недалеком прошлом установку откатных ворот мог себе позволить себе не каждый желающий, фурнитура стоила слишком дорого. А уж поставленная на них автоматика была и вовсе запредельной мечтой.

Сейчас ситуация изменилась, на рынке появилось много качественной и доступной по цене фурнитуры и многие предпочитают сделать себе именно такие ворота из-за простоты конструкции и экономии места.

Построить их может любой человек, знакомый с основами строительства.

Типы откатных ворот

Откатные ворота – это функциональный, надежный запирающий механизм, который практично вписывается в окружающее пространство.

Ворота двигаются вдоль ограждения, задействуя минимум площади, которую можно высчитать по следующей формуле: ширину ворот, учитывая и механизм передвижения, умножают на длину подвижного сектора.

Выделяют три типа конструкции:

1. . Несущую направляющую ставят на нижнее полотно, двигаясь, ворота не соприкасаются с грунтом и свободно перемещаются поверху. Это наиболее распространенная конструкция;
2. Подвесного типа
   . Подвешенные на роликовых тележках, ворота устанавливаются с направляющей, расположенной над проемом. Площадь для въезда/выезда ограничивается наверху. Такие конструкции ставят в складские и производственные ангары, у которых установлен предел в верхнем пространстве;
3. Ворота на колесиках
   . Несущий рельс устанавливают в проеме и монтируют колесики к самим воротам. При этом он находится в проеме ворот, на фундаменте.

Ворота консольного типа

Самые удачные – это откатные ворота с конструкцией консольного типа. Пространство сверху свободно, в отличие от конструкции подвесного типа. Не требуется такой уход (чистка ото льда, снега, листьев), как у конструкции на колесиках.

Плюсы и минусы

Плюсами таких ворот являются:

• возможность проезда любого транспорта (высота ничем не ограничена);
• процесс открытия происходит вдоль линии забора, на котором установлены ворота, что значительно экономит площадь на участке;
• для того чтобы их распахнуть, нужно задействовать минимум усилий, в отличие от распашных;
• хорошая взломостойкость (могут выдержать таран мощного грузового автомобиля);
• меньшее влияние парусности;
• требующаяся автоматика стоит значительно меньше распашной;
• престижность владения такими воротами.

• цена, которая включает в себя недешевое фирменное оборудование и специальный фундамент;
• тяжеловесность и громоздкость конструкции (длина ворот должна быть больше длины проема на 30-50%, а вес больше распашных в два-три раза);
• наличие свободного места вдоль забора (как правило, 5-8 метров).

Фурнитура, используемая при монтировании

Благодаря фурнитурным комплектующим ворота устойчивы и приводятся в движение. Успешность и надежность установки зависит от правильного их выбора. На строительном рынке можно купить уже готовые наборы.

При выборе нужно руководствоваться следующими правилами:

• створка должна быть на 40% шире, чем проем;
• комплект-фурнитура выбирается с учетом длины направляющей балки, а также предстоящей нагрузки и предполагаемой установки автоматики.

Так, для проемов, не более 4 метров, набор комплектующих покупают на требуемую нагрузку, не превышающую 500 кг.

В такой комплект включается направляющая балка сечением 71х65 мм, длиной 6 м и толщиной стенок в 3,5 мм. А для проемов не более 5 метров покупаются комплектующие, выдерживающие нагрузку максимум 600 кг.

Можно также приобрести комплект-фурнитуру по отдельности. Это:

1. Роликовые каретки
   , с помощью которых ворота свободно катаются по основанию.
2. Направляющий рельс
   или направляющая, которая приваривается к раме снизу и с полотном одевается на роликовые каретки. Это основание, скрепляющее каретки и полотно ворот, и катающее их на роликах.
3. Поддерживающие ролики
   . Монтируются сверху к столбу проема, расположенного поблизости. Удерживают конструкцию откатных ворот в вертикальном положении.
4. Накатной ролик и уловитель
   . Ролик монтируется в направляющую, а уловитель к ближнему столбу воротного проема. При закрывании ворот в уловитель постепенно передвигается накатной ролик.
5. Заглушки
   . Это защитный материал, препятствующий проникновению в направляющий рельс дождя, грязи, снега, песка.

Чертежи и схемы для установки

Как правило, строительство начинается с составления чертежей. Ниже приводятся несколько схем и чертежей откатных ворот, которые рекомендуются к установке своими руками. Выбор нужного за Вами.

Также, объединяя все необходимое и отсекая ненужное, можно создать собственноручный чертеж для своей дачи или дома. При выборе материала нужно руководствоваться его сочетаемостью с уже существующими постройками.

Это наиболее простая схема без электромотора и привода:

На чертеже автоматические металлические откатные ворота:

Секция должна быть 6 м при ширине въезда в 4 м. При этом дорожный зазор необходим минимум в 75 мм, а основание нужно монтировать на бетонные столбы, т. е. в фундамент, выкопанный в 1,5 м в глубину. Для того чтобы ворота не стали оседать под своим весом, основную секцию усиливают фиксацией специальными улавливателями.

Ниже представлена еще одна схема сборной конструкции с секцией, опорными столбами и фундаментом под основание.

Чертеж с электроприводом, автоматизирующим секционное движение. Схема возводимой конструкции с учетом дальнейшей установки автопривода. Установка будет, конечно же, накладной, но оправдает себя за счет облегчения открытия и закрытия ворот, их управления.

Подвижная металлическая секция, оснащенная противовесом и уже готовая к установке. Ее остается лишь обшить.

Такую секцию необходимо изготавливать не тяжелой, для облегчения ее открытия/закрытия. Также облегченная, она не будет проседать и деформироваться. Это все избавит от совсем ненужных поломок.

И при дальнейшей монтировке автоматического привода для такой секции потребуется менее мощный мотор, что позволит сэкономить средства. Ниже показана подвижная секция откатных ворот, изготовленная из поликарбоната, известного своими отличными легковесными качествами.

И на последней схеме показаны правильные параметры и соотношение откатных ворот. Все это есть и в верхних схемах, но повторная полезная информация не помешает.

Самостоятельное изготовление

После всего вышесказанного можно перейти непосредственно к установке конструкции.

Первым делом необходимо сделать фундамент и направляющие. Для этого в землю вгоняются два-три столба высотой в 1,5 м. Значение может меняться и зависит от параметров возводимых ворот.

Выкапываются ямы, которые посыпаются дренажной прослойкой и армируются. Затем столбы и фундамент между ними заливаются раствором. Здесь будет стоять основной блок, который будет закреплять подвижную секцию (и может быть и привод секции).

После этого устанавливаются столбы ворот. Они могут быть сделаны из кирпича, бетона, сваренных труб. При установке следует учесть то, что расстояние между ними будет использовано для дальнейшей монтировки ворот.

На чертеже внизу нарисованы все крепления, которые нужно будет установить на столбах и основании для крепления подвижной секции.

1. Направляющая балка; 2. Опоры роликовые или тележки; 3. Съемный концевой ролик; 4. Нижний ловитель; 5. Верхний ловитель; 6. Фиксатор верхний с роликами; 7. Пластина для фиксации роликовых опор

На сделанный фундамент основания необходимо установить швеллер, а затем на столбы или стену (в зависимости от конструкции) тележку и фиксирующие скобы с роликами. По ним в дальнейшем будет двигаться секция ворот.

На другой стороне конструкции монтируем улавливатель секции и концевой ролик.

Последовательность работ и комплектующие могут разниться в зависимости от выбранной схемы!

Для откатных ворот необходима металлическая секция, открывающая и закрывающая въезд/выезд на участок. Ее и каркас варят точно по размерам, от этого зависит правильная работа устройства. Пример и схема секции показаны выше.

Изготовленную секцию необходимо обшить подходящими материалами. Они должны быть легкими, практичными, функциональными.Подойдут листы металла, нержавейки, профнастил, поликарбонат. Выбор за строителем.

После этого конструкция обшивается заклепками, болтами, саморезами.

В заключение подвижную часть монтируют на приготовленную конструкцию. Фиксирующие скобы снимают и закрепляют секцию на швеллер (направляющий рельс). Затем фиксирующие скобы водворяют на прежнее место. Работа, в общем, не сложная, требуется только аккуратность и точность.

После изучения схем и рекомендаций по установке откатных ворот, нужно определиться с собственными проектами и алгоритмами монтирования этой конструкции, соответствующей параметрам и требованиям, необходимым для конкретного участка.

Как сделать откатные ворота своими руками из профнастила вы можете увидеть на видео ролике:

Еще один вариант:

Большинство строителей, возводящих конструкцию откатных ворот на собственном участке своими руками, монтируют на платформы со сваренными шпильками роликовые каретки.

«Это, конечно же, удобно и практично. Ведь замена при поломке будет произведена легко и быстро!»: думают они. Но это ошибка.

При неправильно сделанной установке, надо будет швеллер сверлить снова, делать резьбу, устанавливать необходимый размер и так далее.

Крошечное расстояние принудит заниматься исправлением в течение нескольких дней и закончится вырезкой шпильки и сваркой каретки с основанием фундамента.

Поэтому надо следовать проверенным инструкциям, это позволит установить данную конструкцию в минимальные сроки, с экономией сил и денежных средств.

Да, откатные ворота обойдутся не дешево, но простотой и технологичностью устройства, они дадут фору распашным и подъемным воротам. Установленные строго по правильным технологиям, они реже деформируются и заклиниваются.

Наличие откатных ворот на территории участка упрощает жизнь, а если такие приспособления оснащены мотором, то необходимость в самостоятельном открывании отпадает. Необязательно покупать дорогостоящее оборудование, можно смастерить электропривод для откатных ворот своими руками.

Конструкция привода

Для того чтобы изготовить электропривод ворот своими руками, необходимо иметь представление о том, как выглядит данный механизм. Также у вас должна быть схема, которой можно придерживаться, чтобы электропривод для ворот получился работоспособным. Для изготовления, согласно схеме, необходимы следующие составляющие:

• мотор;
• редуктор, который преобразует вращение;
• узел управления.

Вышеуказанные детали входят в основу, которая отвечает за движение плотна, а как источник тяги идет электрический двигатель. Передача тяги может осуществляться при помощи звездочки и цепи, как в велосипеде, или с использованием ролика. Если имеется трехфазное напряжение, то лучшим вариантом является механизм с цепью, т.к. подобная комбинация позволяет использовать мотор по максимуму. Если же такое напряжение отсутствует, то устанавливается однофазный мотор, но мощность будет намного ниже.

Для того чтобы выбрать электромотор, нужно учитывать достаточно большое количество составляющих:

1. Габариты полотна, т.к. от размера зависит мощность.
2. Насколько часто будут эксплуатироваться ворота. В домашнем обиходе эксплуатация таких ворот происходит пару раз в день, а если, например, в офисе, то за день механизм может работать десятки раз.
3. Материал, из которого сделана шестеренка редуктора, т.к. это самая слабая часть всего механизма.
4. Важна частота вращения. Оптимальным вариантом является в среднем 750 об/мин.

Как отличный вариант подходит мотор A100L8, который является трехфазным. Если человек хочет смастерить преобразователь самостоятельно, то стоит уделить внимание выходному вращению, которое должно быть в пределах 100 об/мин, скорости вращения двигателя, которая должна совпадать с движением преобразователя. Последний лучше брать со стальными шестеренками, такой будет служить продолжительное время.

Принцип работы устройства

Ворота откатные с электроприводом работают по принципу передачи тяги с использованием звездочек и цепи или при помощи прижимного ролика. Оба варианта открываются за счет работы электромотора.

Как сделать электропривод для откатных ворот своими руками

Существует несколько вариантов самостоятельного изготовления электропривода. Для этого необходимо провести правильный выбор и расчет материалов. Требуется иметь схему и хоть немного разбираться в данном направлении.

Подготовка к постройке: чертежи и схемы

Для начала необходимо найти чертежи и схемы того, какой должна быть конструкция. Это сделать просто, воспользовавшись интернетом. Затем необходимо выбрать непосредственно место установки объектов, каким способом будет происходить открытие ворот, вычислить габариты створки, которая должна автоматически отодвигаться.

Важным шагом является выбор вида и способа монтирования опорных стоек и положения привода. Также надо определиться с типом электропитания и различными мелкими конструктивными особенностями.

Изготовление основных узлов

В изготовлении основного узла используют мотор от бывшей в употреблении стиральной машины, подойдет даже модель старого образца. Лучше всего пользоваться мультиметром для определения концов парных обмоток, т.к. на данном приборе есть возможность замерить сопротивление. Вал мотора крепится с преобразователем муфты. Если нет редуктора, то подойдет и ременная передача, но такой вариант проблематичный.



Установка автоматики на ворота

Установка автоматики на откатные ворота — простое мероприятие. Двигатель привода устанавливается к основанию ворот и размещается на зубчатой части рейки. В случае необходимости привод поднимается на требуемую высоту и нуждается в фиксации профильными трубами, приваренными к основанию откатного полотна.

После закрепления привода необходимые провода протягиваются в специальное отверстие. Затем происходит установка зубчатой рейки и концевых выключателей. После этого крепятся фотоэлементы и лампы.

Монтаж реечной передачи привода

Самый распространенный вариант подачи тяги — это реечная передача, которая происходит за счет цепи. В таком случае на вал имеющегося преобразователя прикрепляется шестеренка и цепь с таким же шагом, которую необходимо натянуть на нижнюю часть ворот и закрепить с двух концов. В тот момент, когда шестеренка ходит по цепи, осуществляется подтягивание ворот.

Чтобы установить раму, на которой должны располагаться передача тягового механизма и мотор, пригодится угловая сталь. В этом случае ширина полки составляет примерно 5 см. Электромотор и преобразователь крепятся к опоре с помощью болтов, для которых в основании сделаны отверстия.

Чтобы закрепить цепь, надо монтировать приводную балку непосредственно к воротам на расстоянии от 60 до 100 см от земли. А цепное полотно приваривается. Недостаток цепи в том, что она имеет свойство растягиваться, в таких случаях берут стальную рейку с зубьями и с шагом, равным шестеренке. Но такую деталь может изготовить только слесарь.

Передача при помощи приводного ролика

Распространенный вариант — это открытие ворот, где используются роликовые тележки. В такой конструкции главную роль выполняет прижимной ролик. Но данную конструкцию самостоятельно изготовить намного сложнее. Зато такой способ считается экологически чистым.

Принцип работы заключается в том, что специальное направляющее роликовое колесо прижато и защищено резиновой прослойкой. Усилие для открытия ворот происходит за счет сжатия пружинного механизма. Оси вала закреплены при помощи кронштейна. Чтобы уравновесить давление, необходимо прикрепить 2 одинаковых направляющих колеса. Более подробную инструкцию механизма можно найти в интернете.

Как настроить автоматику

После того как все будет установлено, приходит время настраивать получившийся механизм. Для этого нужно вручную открыть ворота и совершить настройку концевых выключателей. Электропитание подключается только тогда, когда привод заблокирован. На видном месте необходимо установить сигнальные фонари, которые загораются в тот момент, когда происходит подача электричества.

После настройки обязательно проверяется, насколько плавно совершается открытие и закрытие ворот. Электромотор необходимо предохранить от попадания влаги при помощи защитной накладки, которая изготавливается из подручных материалов.

Откатные ворота давно пришли на смену деревянным калиткам и завоевали огромную популярность среди владельцев индивидуальных домов. Такие ворота экономят пространство и имеют привлекательный дизайн. Оснастив их электроприводом, эксплуатацию можно сделать более удобной. Как сделать своими руками электропривод для откатных ворот, следует разобраться более подробно.

Конструкция привода

Прежде чем приступить к изготовлению привода, следует понимать его конструкцию. Привод для раздвижных ворот состоит из следующих деталей:

• двигатель;
• редуктор (преобразователя вращения);
• узел управления.

Это основные механизмы, которые приводят в движение полотно, при этом источником тяги выступает электродвигатель.

Есть два варианта передачи тяги:

• звездочка и цепь;
• прижимной ролик.

При наличии трехфазного напряжения отлично подойдет двигатель со звездочной обмоткой, что позволит использовать максимальную мощность мотора. При отсутствии трехфазного напряжения можно использовать однофазный двигатель, но при этом следует быть готовым к тому, что пусковой момент будет иметь недостатки из-за низкой мощности.

При выборе двигателя необходимо учитывать следующие параметры:

1. Размер створки полотна. Чем массивнее полотно, тем более мощный двигатель должен быть установлен.
2. Интенсивность использования конструкции. Домашние ворота используются всего несколько раз в день. Даже самый маломощный мотор сможет обеспечить движение ворот при интенсивности их эксплуатации 5-6 раз в час.
3. Материал шестеренок редуктора. На этот показатель следует обратить внимание, поскольку при использовании двигателя высокой мощности пластиковые шестеренки-редукторы быстро выйдут из строя.
4. Частота вращения 500-1000 оборотов в минуту.

Для установки отлично подойдут трехфазные электродвигатели A100L8 или однофазные марки АИРЕ 80.

Выбирая преобразователь для самодельного привода сдвижных ворот, следует акцентировать внимание на важные моменты:

1. Выходной вращающийся момент должен составлять около 80–100 оборотов в минуту.
2. Скорость вращения мотора должна совпадать с входным крутящим моментом преобразователя.

Преобразователи с полимерными шестернями быстрее выйдут из строя, чем со стальными, поэтому при выборе необходимо обратить особое внимание на эти детали.

Изготовление основных узлов самостоятельно

При наличии познаний в схемах кинематики, для изготовления деталей привода можно использоваться средства, которые всегда есть под рукой. С ролью силового агрегата отлично справится мотор от пришедшей в негодность стиральной машинки. В ходе присоединения следует воспользоваться мультиметром, чтобы определить концы обеих пар обмоток, для этого на мультиметре установить режим замера сопротивления. Вал мотора и преобразователя скрепить при помощи муфты.

Вместо редуктора можно сделать ременную передачу. Для точного вычисления передаточного числа надо величину двух радиусов большего шкива, который соединен с ведущим колесом, разделить на диаметр меньшего, который расположен на валу мотора.

Однако этот вариант сопряжен с проблемой изготовления натяжной конструкции для ремня. Вопрос можно решить, если использовать автомобильное колесо натяжения ремня ГРМ. Кроме того, в данном случае необходимо уделить особое внимание конструкции независимого вала, оснащенного радиально-осевыми подшипниками в количестве двух штук. Вал необходимо точно отрегулировать, поскольку он является основанием для установки деталей основных трансмиссий: шкив ременной тяги и приводное колесико.

Монтаж реечной передачи привода

Это один из самых популярных вариантов подачи тяги от мотора к воротам при помощи цепи. На вал преобразователя приварить звездочку, которая используется на вращательных элементах велосипедов и мотоциклетов. Цепную ленту с идентичным шагом звеньев как у звездочки следует натянуть по нижнему периметру полотна и закрепить на его концах. При совершении шестеренкой вращательных движений в разных направлениях тяга передается на цепную ленту, которая, в свою очередь, подтягивает раму полотна.

Для установки рамы, где будут расположены система передачи тяги и двигатель, лучше применить сталь угловую, при этом ширина полки должна составлять около 5 сантиметров. Мотор и преобразователь монтируются к опоре из металла при помощи болтов. В основании должны быть предусмотрены продольные отверстия, чтобы была возможность корректной регулировки положения.

Для крепления цепной ленты к воротам рекомендуется прикрепить дополнительную приводную балку к полотну. При этом следует соблюсти высоту примерно 600-1000 мм от дорожного покрытия. К нижней части балки прикрутить при помощи саморезов цепную ленту или рейку с зубьями, защищенную боковым резиновым или пластиковым кожухом. Крепление краев цепной ленты к полотну выполняется  при помощи сварки.

Важно! Цепь обладает свойством к растяжению, особенно при серьезных нагрузках, что негативно скажется на работе механизма. Этот недостаток легко устранить, приварив шпильки к последнему звену цепной ленты и пропустив их через скобы установленные на раме полотна.

Проблем растяжения можно избежать, если вместо цепной ленты использовать металлическую рейку с зубьями. Однако изготовить ее своими руками весьма проблематично, поэтому лучше обратиться в слесарную мастерскую, оснащенную специальным оборудованием для таких работ.

Передача при помощи приводного ролика

Есть еще один тип электропривода, при котором основную задачу выполняет прижимной ролик. Такого плана механизм сложнее смонтировать самостоятельно, вместе с тем он удобен тем, что не требуется размещать на воротах дополнительные аксессуары. Кроме того, такой механизм не подвергается загрязнениям и образованию ледяного налета.

Принцип работы прижимного ролика состоит из нескольких пунктов:

1. К наружной стенке рельсовой направляющей прижат ролик, защищенный резиновой покрышкой.
2. Усилие обеспечивается за счет силы сжатия пружины, которая установлена на шпильке толкателя
3. Оси вала закреплены к полкам П-образного кронштейна.

Чтобы компенсировать давление, создаваемое вращающимся колесиком на воротное полотно, с противоположной стороны от рельсовой направляющей крепятся два идентичных колесика.

Советы при выборе деталей для конструирования прижимного ролика:

1. Выбирать колеса следует только те, где основание металлическое, подшипники закрыты кожухом.
2. Уровень давления груза должен составлять 300-360 кг.
3. Пружины толкателя должны иметь усилие минимум 3,5-4 кН, при этом важно, чтобы оно было не выше несущей способности колес.

Варианты передачи крутящего момента на ролик:

1. Клиноременная передача предусматривает закрепление шкива на основание колеса с использованием 3 шпилек М12 и дает возможность задействовать пару открытых шестерен при наличии возможности надежного их крепления.
2. Вращающееся колесико можно установить на валу преобразователя или мотора, предварительно достав подшипники из основания колеса. При этом недопустимо, чтобы на осевой вал колесика воздействовал натяжной механизм, поскольку это сразу приведет к поломке. Сила воздействия должна быть направлена на основание корпуса преобразователя, свободно вмонтированного в прорезях станины.

Кроме того, необходимо учитывать нагрузку на передний подшипник передающего механизма, которая должна иметь величину меньше, чем прижимное усилие пружин.

Преимущества и недостатки откатных ворот

Откатные ворота на сегодняшний день – самая распространенная и востребованная разновидность.

Этот вид ворот очень популярен, хотя их количество гораздо уступает количеству, например, распашных. Ранее фурнитура для сборки откатных ворот стоила довольно приличных денег, поэтому позволить себе их могли очень немногие. А откатные ворота с электрическим приводом были очень большой редкостью. Время идет, и все большее количество людей проявляют желание сделать своими руками сдвижные или, как их еще называют, откатные ворота. А сделать их самостоятельно не так уж и трудно. Недостатков у них всего два:

• немного более высокая цена, чем у распашных;
• необходимость в пространстве для отката створки.

Определим, чем же привлекают к себе внимание откатные ворота, что в них настолько прогрессивного, по какой причине люди предпочитают их всем остальным видам.

Преимуществ у откатных ворот, оказывается, гораздо больше, чем недостатков. Механизм очень прост. Откат происходит по направляющей, которая совмещена с рамой самих ворот. Направляющая перемещается по роликам, которые закреплены в фундаменте. Сами ролики находятся внутри направляющей, и это предотвращает их запыление и загрязнение даже в непогоду. Ролики представляют собой подшипники закрытого типа с напрессованной на них полимерной обоймой.

При использовании по назначению и аккуратной эксплуатации правильно установленные откатные ворота рассчитаны на 60 тысяч циклов закрывания и открывания. А это приблизительно 13-15 лет.

Эксплуатация откатных ворот

В процессе эксплуатации нет необходимости смазывать механизм. Шарикоподшипники закрытого типа могут работать практически вечно.

Откатные (сдвижные) ворота – это довольно удобный, практичный и надежный механизм. Обшить их своими руками, при желании, можно различными материалами: деревянной доской, сайдингом, металлическим листом, поликарбонатом и даже коваными элементами.

Откатные ворота в любой момент можно дооборудовать автоматикой. Автоматические дополнения почти не требуют дополнительного ухода и обслуживания – только профилактические осмотры.

Иногда возникает необходимость сделать ворота своими руками за пределами участка, в этом случае возникает проблема с монтажом электропривода, но и ее можно решить. Электропривод для откатных ворот – не самая обязательная составляющая. Понятно, конечно, что удобнее и приятнее, не выходя из машины, открыть ворота нажатием кнопки на пульте, особенно во время дождя или грозы. Но если принять во внимание, сколько раз в день автомобиль будет выезжать и въезжать через эти ворота, то, несомненно, появится мысль о целесообразности установки электропривода. Ведь эти ворота могут быть резервными, могут быть воротами промышленного предприятия, пожарным въездом или задними воротами дачного участка.

Монтаж откатных ворот

При монтаже откатных ворот своими руками понадобится следующий инструмент:

бетономешалка, лопаты совковая и штыковая, кирка или отбойный молоток, болгарка, уровень, кельма или мастерок, кисти и сварочный аппарат.

Материалы понадобятся такие:

• цемент, песок для приготовления раствора на фундамент, электроды диаметром 3 мм;
• отрезные диски по металлу для болгарки, швеллеры, арматура, сольвент, растворитель, краска;
• монтажный комплект фурнитуры: роликовые каретки в количестве 2 штук, улавливатель нижний (чтобы створка откатных ворот не уезжала), улавливатель верхний. Ролики верхние (предохраняющие от бокового качения), накатной ролик (он же является и передней заглушкой направляющего профиля), заглушка задняя и направляющий профиль.

Перед тем как приступить к изготовлению откатных ворот своими руками, будет необходимо определить их размер. Многие люди не могут узнать необходимый размер у своих будущих ворот: высоту, длину и ширину. От материала рамы и размеров полотна зависит вес и необходимость подбирать фурнитуру. Ширина проема и полотна должна позволить беспрепятственно заехать и выехать транспорту. Большое значение здесь имеет ширина улицы. Очень часто на дачных участках устанавливают широкие откатные ворота, которые предназначены для легковых машин. Это обусловлено очень узкими улочками с малым радиусом выворота. Попробуйте определить необходимую для вас ширину экспериментальным путем. Обозначьте габариты ворот и попробуйте в него въехать. Размер ворот – это самый важный параметр.

Бетонные работы

В начале монтажа устанавливаются столбы. Чаще всего они представляют собой трубы, иногда используют швеллер, реже столбы делают из дерева, кирпича или из бетона. Самое главное, что столбы нужно установить на глубину не менее чем 1,5 м, ниже отметки замерзания грунта. Для этого необходимо выкопать яму своими руками, установить столбы по уровню и залить бетоном.

В случае если столбы для ворот будут кирпичными, необходимо смонтировать закладные планки, 3-4 шт. на каждом столбе. Для откатных ворот лучшим вариантом будут закладные планки размером 50 х 50 мм.

Бетон до необходимой прочности будет застывать приблизительно неделю. Затем можно приступать к заливке фундамента для ворот.

Для начала следует вырыть котлован под фундамент. Длина котлована должна составлять примерно половину ширины проема ворот, глубина котлована – чуть более метра, ширина – 50-60 см.

Затем к швеллеру, длина которого равна длине котлована, необходимо приварить арматуру, чтобы получился короб, и установить эту конструкцию в котлован швеллером вверх. Широкая полка швеллера должна находиться в одном уровне с предполагаемым фундаментом. Швеллер будет исполнять роль рельса, по которому будет ездить створка откатных ворот.

Срок, в течение которого фундамент должен выстояться, – семь дней, а в соответствии со строительными нормами – 4 недели.

Монтаж полотна откатных ворот

Перейдем к монтажу несущей рамы ворот. Рекомендуем использовать трубу прямоугольного или квадратного сечения 60 х 30 мм, 40 х 60 или 50 х 50 мм. Точных указаний не существует, каждый волен создавать уют в своем доме так, как ему это удобно. Трубы необходимо предварительно очистить от окалины и ржавчины, затем обезжирить и загрунтовать. Можно приступать к сварочным работам. При проведении сварочных работ побеспокойтесь о соблюдении норм техники противопожарной безопасности. Сварив каркас откатных ворот нужного вам размера, не забудьте об обрешетке. Она придаст воротам жесткость и послужит для крепления материала обшивки.

Для обрешетки можно выбрать профилированные трубы меньшего размера. В любом случае шурупом или заклепкой в них придется попадать, но решать, каким будет размер этих труб, все равно вам.

Обрешетка монтируется вертикально, прихватками по 15-20 мм. Если будет желание, не забудьте про наличие калитки. Вдруг не все члены вашей семьи будут въезжать в эти ворота на автомобиле.

Сразу после монтажа обрешетки советуем приварить к раме направляющий профиль из монтажного комплекта фурнитуры. Все сварочные работы рекомендуется осуществлять в «шахматном порядке». Иначе образовавшиеся деформационные напряжения сварочных швов искривят изделие.

После сварочных работ нужно еще раз зачистить швы и загрунтовать участки открытого металла. После того как грунт высохнет, можно окрасить каркас ворот. Можно использовать для этого алкидную эмаль, но лучше, конечно, применять краску, стойкую к ультрафиолету и атмосферным воздействиям.

Обшивку в раме удобнее будет крепить шурупами или заклепками. Если воспользоваться шурупами со сверлом, шуруповертом или дрелью с насадкой-битой, то работа не покажется такой уж трудоемкой. Полотно откатных ворот почти готово.

Установка кареток и роликов

После того как фундамент выстоится и приобретет необходимую прочность, можно переходить к монтажу самих откатных ворот. На швеллере, который уже является частью фундамента, расположите ролики, расставьте их максимально широко, но не забудьте, что концевой ролик имеет размер в 150 мм. Дальнюю от проема каретку расположите так, чтобы в процессе закрывания откатных ворот она не выбивала заглушку.

Далее можно накатить раму ворот на выставленные каретки и прихватить их сваркой к швеллеру. Если не все прошло гладко, операцию придется повторить. Выставив каретки так, чтобы избежать перекосов и смещения ворот, можно окончательно обварить конструкцию. Далее выставляйте и монтируйте верхние ролики, концевой ролик. И только после установки всех подвижных частей, тщательной проверки хода откатных ворот обваривайте верхний и нижний уловители. Накатной ролик должен будет накатываться на нижний уловитель (отсюда и название) и снимать нагрузку с полотна ворот.

В случае если столбы откатных ворот изготовлены из швеллера, то верхние ролики можно будет приварить прямо к ним. Если опоры каменные или кирпичные, тогда к трубе на закладные планки. А если вы забыли сделать закладные, то тогда крепите ролики с помощью анкеров или дюбелей.

Важные советы при монтаже ворот

Решив собрать откатные ворота своими руками, некоторые люди собираются монтировать роликовые тележки на своеобразные фундаменты посредством шпилек или болтов, а к швеллеру приваривать шпильки. Сначала создается впечатление, что это правильно и технологически верно. Вроде бы тележки можно будет регулировать, а в случае необходимости даже снять. А в реальности вы столкнетесь с массой сложных, очень точных и трудоемких операций, например, сверление отверстий под резьбу, нарезание вручную резьбы. Погрешность в несколько миллиметров приведет к тому, что откатные ворота перестанут откатываться и весь процесс придется начинать сначала. Поберегите свое время и нервы – крепите ролики непосредственно на швеллер, на фундамент ворот, как делают фирмы, давно специализирующиеся на установке откатных ворот.

Изготовленные своими руками ворота будут стоить раза в три дешевле, чем заказанные специализирующейся на изделиях этого профиля фирме. Но, для того чтобы своими руками их изготовить, вам понадобятся фурнитурные комплектующие. Стоимость набора комплектующих деталей не очень высока и вполне доступна человеку, который решился сам изготовить и смонтировать откатные ворота.
