Mimo антенна 4g lte своими руками чертежи

Главная > Антенны > Как сделать MIMO антенну 4g lte своими руками

Существующие сети мобильной связи используются не только для осуществления звонков и передачи сообщений. Благодаря цифровому методу передачи, с помощью существующих сетей возможна также передача данных. Данные технологии, в зависимости от уровня развития, обозначаются 3G и 4G. Технологию 4G поддерживает стандарт LTE. Скорость передачи данных зависит от некоторых особенностей сети (определяется оператором), достигая теоретически до 2 Мб/с для сети 3G и до 1 Гб/с для сети 4G. Все указанные технологии работают эффективнее при наличии сильного и стабильного сигнала. Для этих целей большинство модемов предусматривает подключение внешних антенн.

Панельная антенна

В продаже можно встретить различные варианты антенн для улучшения качества приема. Большой популярностью пользуется панельная антенна 3G. Коэффициент усиления подобной антенны составляет около 12 дБ в диапазоне частот 1900-2200 МГц. Подобный тип устройств способен также улучшить качество сигнала 2G – GPRS и EDGE.

Как и подавляющее большинство других пассивных устройств, она имеет одностороннюю направленность, что вместе с увеличением принимаемого сигнала позволяет снизить уровень помех с боковых направлений и сзади. Таким образом, даже в условиях неустойчивого приема можно поднять уровень сигнала до приемлемых значений, тем самым увеличивая скорость приема и передачи информации.

Применение панельных антенн для работы в сетях 4G

Поскольку рабочий диапазон сетей 4G практически совпадает с диапазоном предыдущего поколения, то не возникает никаких сложностей в использовании данных антенн в сетях 3G 4G LTE. Для любой из технологий применение антенн позволяет более приблизить скорости передачи данных к максимальным значениям.

Еще более увеличить скорости приема и передачи данных позволила новая технология, использующая раздельные приемники и передатчики в одной полосе частот. Конструкция существующего 4G модема предусматривает использование технологии MIMO.

Несомненное достоинство панельных антенн – их невысокая стоимость и исключительная надежность. В конструкции практически нет ничего, что может поломаться даже при падении с большой высоты. Единственное слабое место – высокочастотный кабель, который может переломиться в месте ввода в корпус. Для того чтобы продлить срок службы устройства, кабель должен быть надежно закреплен.

Технология MIMO

Для увеличения пропускной способности канала связи между приемником и передатчиком данных разработан метод обработки сигнала, когда прием и передача ведутся на различные антенны.

Основной принцип заключен в устранении взаимосвязи между антеннами.

Электромагнитные волны могут иметь различное направление относительно плоскости земли. Это носит название поляризации. В основном используется вертикально и горизонтально поляризованные антенны. Для исключения взаимного влияния между собой антенны отличаются друг от друга поляризацией на угол 90 гр. Чтобы влияние земной поверхности было одинаково для обеих антенн, плоскости поляризации каждой смещают на 45 гр. относительно земли. Таким образом, если одна из антенн имеет угол поляризации 45 гр., то другая, соответственно, 45 гр. Относительно друг друга смещение составляет необходимые 90 гр.

На рисунке наглядно видно, как развернуты антенны относительно друг друга и относительно земли.

Если для технологий 4G LTE поддержка MIMO по умолчанию имеется на базовой станции, то для 3G в связи с большим количеством устройств без MIMO, операторы не спешат внедрять новые технологии. Дело в том, что в сети MIMO 3G устройства будут работать гораздо медленнее.

Установка антенн для модема своими руками

Правила установки антенн не отличаются от обычных. Главное условие – отсутствие препятствий между клиентской и базовой станциями. Растущее дерево, крыша соседнего здания или, что еще хуже, линия электропередач, служат надежными экранами для электромагнитных волн. И чем выше частота сигнала, тем большее затухание будут вносить расположенные на пути распространения радиоволн препятствия.

В зависимости от типа крепления антенны можно устанавливать на стене здания или закреплять на мачте. Есть два вида антенн MIMO:

• моноблочные;
• разнесенные.

Моноблочные уже содержат внутри две конструкции, установленные с необходимой поляризацией, а разнесенные – состоят из двух антенн, которые нужно крепить отдельно, каждая из них должна быть направлена точно на базовую станцию.

Все нюансы установки антенны MIMO своими руками четко и подробно описаны в сопроводительной документации, но лучше предварительно проконсультироваться с провайдером или пригласить представителя для установки, заплатив не очень большую сумму, но получив определенную гарантию на произведенные работы.

Как сделать антенну самостоятельно

Принципиальных сложностей при самостоятельном изготовлении нет. Нужны навыки работы с металлом, умение держать в руках паяльник, желание и аккуратность.

Непременное условие – строгое соблюдение геометрических размеров всех, без исключения, составляющих частей. Геометрические размеры высокочастотных устройств должны быть соблюдены с точностью до миллиметра и точнее. Любое отклонение ведет к ухудшению характеристик. Упадет коэффициент усиления, увеличится взаимосвязь между антеннами MIMO. В конечном итоге вместо усиления сигнала буден наблюдаться его ослабление.

К сожалению, в широком доступе отсутствуют точные геометрические размеры. Как исключение, имеющиеся в сети материалы основаны на повторении некоторых заводских конструкций, не всегда скопированных с заданной точностью. Поэтому не стоит возлагать большие надежды на публикуемые в интернете схемы, описания и методики.

С другой стороны, если не требуется сверх сильного усиления, то выполненная самостоятельно, с соблюдением указанных размеров антенна MIMO, все равно даст, хоть и не большой, но положительный эффект.

Стоимость материалов невысока, затраты времени при наличии навыков также не слишком велики. К тому же никто не мешает испытать несколько вариантов и выбрать приемлемый по результатам тестирования.

Для того чтобы сделать MIMO антенну 4G LTE своими руками, нужны два абсолютно ровных листа оцинкованной стали толщиной 0.2-0.5 мм, а лучше одностороннего фольгированного стеклотекстолита. Один из листов пойдет на изготовление рефлектора (отражателя), а другой – на изготовление активных элементов. Кабель для подключения к модему должен иметь сопротивление 50 Ом (таков стандарт для модемного оборудования).

Телевизионный кабель использовать нельзя по двум причинам:

• сопротивление 75 Ом вызовет рассогласованность со входами модема;
• большая толщина.

Также необходимо подобрать разъемы, которые должны в точности соответствовать разъемам на модеме.

Кроме того понадобится небольшой отрезок медного провода толщиной 1-1.2 мм.

Изготовленная конструкция должна быть помещена в пластиковый корпус. Металл использовать нельзя, поскольку таким образом антенна будет заключена в электромагнитный экран и работать не будет.

Изготовив две панельные антенны, можно получить разнесенный вариант, выполненной своими руками антенны МИМО 4G.

Подводя итоги, можно сказать, изготовление антенны МИМО своими руками – не очень трудное дело. При надлежащей тщательности вполне возможно получить работоспособное устройство, сэкономив некоторое количество финансов. Несколько проще выполнить антенну 3G своими руками. В отдаленной местности, где еще нет покрытия ЛТЕ, это может быть единственным вариантом повысить скорость соединения.

Видео

Антенна МИМО

Проблемы передачи и приема сигнала мобильного интернета

Как работают антенны на передаче и приеме сигнала

Антенна Харченко

Важно! Количество потоков равно либо меньше минимального числа антенн на приеме или на выходе. При использовании MIMO 4×4 можно работать в диапазоне от 1 до 4 потоков, если же речь идет о MIMO 4×2, то потоков может быть только 1 или 2.

Частоты LTE в России

Общий вид устройства

Обратите внимание! Для устойчивого и качественного приема важно, чтобы технология пространственного уплотнения поддерживалась на передающей станции, а антенна использовалась для 4G модема.

Сборка самодельной антенны для приема 4G

Многие покупатели нашего интернет магазина интересуются антеннами для различных модемов и роутеров. Причем, некоторые клиенты, покупая 3G или , спрашивают можно ли сделать антенну своими руками и насколько она будет эффективна, а также, какая конструкция оптимальна.

Мы решили удовлетворить любопытство покупателей и свое собственное, насколько возможно собрать 3G или 4G антенну своими руками. Причем, постарались сделать это из подручных и общедоступных материалов, который любой сможет найти у себя дома или в строительном магазине.

В интернете довольно много различных расчётов конструкций и калькуляторов для всевозможных диапазонов частот, мы выбрали две антенны которые будем делать, это антенна Харченко и спиральная. Точнее сказать нами была выбрана антенна Харченко, не в с классическим двойным квадратом и плоским рефлектором, а модификация от Тревора Маршала. Отличие заключается в том что у Маршала рефлектор нужно изготовить с загнутыми на 90° «губками». Учитывая то что мы планировали сделать антенну в корпусе который будет защищать проволочный биквадрат от внешнего воздействия, то конструкция Маршала нам подходила лучше.

Спиральную же антенну мы планировали сделать по классической схеме и стандарному расчёту из интернета. Рефлектор делали круглым с отверстиями для уменьшения парусности.

Итак, начнем с антенны Харченко-Маршала.

Конструкция корпуса антенны Харченко-Маршала — для 3G и 4G

Корпус мы решили изготовить из цельного листа оцинкованной стали, на котором сделали необходимые прорези для изгибов.

Также, стоит отметить что для герметичности корпуса была несколько изменена конструкция Маршала, т.е. стандартные «губки» которые загнуты на 90° оставлены, но при этом добавлены еще две стенки будущей конструкции коробки, которые загнуты на 45°. В итоге получилась «ванночка» в которой будет размещен основной элемент антенны, т.е. вибратор (двойной квадрат).

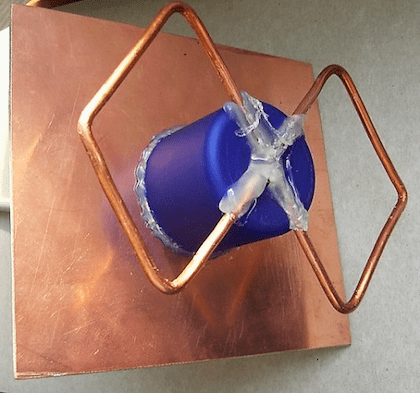

Далее необходимо изготовить сам элемент антенны, т.е. Би квадрат. Ниже представлена таблица с расчётом данной конструкции корпуса и вибратора под частоту 2100 мГц для 3G операторов Украины (Киевстар, Vodafone, Lifecell):

Вот что у нас получилось после изготовления корпуса и двойного квадрата:

Элемент антенны согласно схеме нужно изготовить из проволоки диаметром 1.9 мм, но мы использовали медную жилу из электрического кабеля диаметром 2 мм.

Также мы закрепили основной элемент на трех пластиковых полосках и для верности, места крепление промазали силиконовым герметиком.

Естественно, все швы и соединения корпуса были тоже загерметизированы, а в роли соединений были использованы алюминиевые заклепки.

Дальше планировалось окрасить корпус, сделать крепеж для мачты и придумать крышку из пластика для передней панели. Но тут решили произвести тесты по сигналу в сравнении с заводской антенной волновой канал от Rnet с коэффициентом усиления 21 Дб.

Стоит отметить что расчетный коэффициент нашей антенны при идеальной сборке должен был составить 11-12 Дб и сравнивать данные антенны было не совсем справедливо. Но дело в том, что множество пользователей интернета, описывая антенну Харченко, преподносят ее как самую мощную и чуть ли не запрещенную…. Поэтому было принято решение произвести замеры сигнала именно в сравнении с антенной типа волновой канал.

Результаты тестирования показали следующее:

Наша антенна Харченко в действии показала такой результат по сигналу.

Тест скорости с нашей антенной

Замер сигнала с антенной 21Дб

Измерение скорости с антенной 21Дб

По результатам тестированя было принято решение отбросить идею по «изобретению велосипеда», т.е. сборке 3G антенны (или 4G) своими руками, потому что заводской вариант однозначно показал более качественные данные.

Еще одна попытка расчета и сборки антенны была предпринята другой группой сотрудников. Здесь уже решили собрать более сложный вариант конструкции, а именно антенну спирального типа.

Визуально она получилась более внушительной и корпус был доведен до испытательного уровня. К сожалению по некоторым причинам не сохранилось фотографий и деталей конструкции, но в принципе схему сборки спиральной 3G антенны можно с легкостью найти в сети интернет.

По итогам тестирования оказалось что Спиральная самодельная антенна очень привередлива к точности изготовления, в отличии от антенны Харченко, где погрешности допустимы.

Результаты замеров сигнала оказались также не впечатляющими в сравнении с заводскими вариантами.

В заключении можно сказать что сборка антенны своими руками вполне возможна, но в сравнении с уже существующими в продаже образцами, такие антенны будут существенно уступать по качеству. К примеру по коэффициенту усилению антенна Харченко может конкурировать с панельной антенной от Rnet. Но стоит учитывать также то насколько точно изготовлена антенна. Те 12 Дб которые указаны в расчетах, могут быть существенно меньше из-за неточности изготовления антенны при ручной сборке.

Если у Вас достаточно небольшое расстояние до базовой станции и Вы распологаете приличным количеством времени, то можно попробовать изготовить один из вариантов указанных в данной статье. Но все же, наш магазин рекомендует использовать для качественного интернета 3G или 4G заводские антенны где пользователю нужно только закрепить антенну на мачте, подключить коаксиальный кабель и настроить ее в нужном направлении. После этого остается только наслаждаться качественным интернетом.

3G антенны — 2100 мГц.

4G антенна — 1800 мГц

Интернет давно и плотно вошел в жизнь практически каждого человека. Развитие тенденций, в том числе и в бизнес-процессах, требующих быстрой передачи больших объемов информации, еще больше усилило влияние необходимости постоянно присутствовать в Глобальной сети, ведь, даже находясь в отпуске, человек может иметь потребность дать срочный ответ на какие-либо рабочие вопросы или удаленно решить определенный круг проблем.

Сотовые сети

В деле облегчения доступа в Интернет вне зависимости от местоположения устройства и его владельца далеко не последнюю роль играют сотовые сети передачи данных. Современные девайсы — нотубуки, смартфоны и планшетные ПК — позволяют выполнять практически любые действия с информацией — ее генерацию, прием, изменение и передачу. Главное, чтобы неподалеку находилась передающая антенна 3G/4G-сигнала, которая обеспечит доступ в Глобальную сеть c любого устройства.

Интернет в удаленных районах

Несмотря на довольно широкое распространение 3G/4G сетей на территории нашей страны, качество предоставляемых операторами услуг очень часто оставляет желать лучшего. Если в более-менее крупных городах передающая 4G-антенна одного из сотовых операторов практически всегда расположена в каждом районе населенного пункта, а значит, обеспечивает нужное покрытие, то за пределами городов, в деревнях и отдаленных дачных поселках может наблюдаться крайне нестабильный прием сигнала.

Некачественное покрытие

Удаленность от крупных городов часто ведет к падению скорости приема/передачи данных на устройстве пользователя, а иногда — к полному отсутствию возможности доступа в Глобальную сеть. Как же решить эту проблему? Довольно часто улучшить качество приема сигнала сотовой сети, а значит, обеспечить комфортное использование всех возможностей Интернета помогает специальная 4G-антенна. Внешняя, вне здания, установка такого решения, во-первых, позволяет устранить помехи, возникающие при преодолении радиоволнами, которые распространяет базовая станция оператора, препятствий в виде неровностей рельефа и стен зданий, а также, во-вторых, в определенной степени улучшает качество принимаемого сигнала.

Антенны от производителей пользовательского 3G/4G-оборудования

Безусловно, операторы, предоставляющие своим пользователям доступ к Интернету через беспроводные сети, обладают информацией о вышеописанном положении дел. В своих фирменных магазинах они предлагают целые комплекты оборудования для работы в труднодоступных районах с плохим уровнем сигнала. Обычно в подобный комплект может входить модем или мобильный роутер, необходимые кабели и переходники, антенна модема 4G LTE. Стоит отметить, что изготовленные на заводе или фабрике решения хороши в первую очередь тем, что при их производстве применяются передовые технологии, что обеспечивает довольно неплохой коэффициент усиления сигнала.

Стоимость

Конечно же, изготовленная на заводе 4G-антенна является лучшим решением для обеспечения бесперебойным интернет-доступом мест, расположенных в труднодоступных районах. Единственным фактором, который может несколько препятствовать покупке подобного устройства, является высокая стоимость, превосходящая порой все разумные пределы. При этом внешняя антенна для 4G-модема не представляет собой нечто особенное — это обычная решетка, выполненная из металла, а в ее фокусе располагается приемная часть антенны. Такая простая конструкция наводит на мысли о самостоятельном изготовлении устройства усиливающего сигнал. В действительности многие абоненты, особенно технически продвинутые, предпочитают изготовить антенну для приема 4G своими руками, а не приобретать заводское решение в магазине.

Антенны, изготовленные самостоятельно

Стоит отметить, что антенна для 4G-модема, своими руками изготовленная — вполне действенный метод улучшить сигнал сотовой сети и сделать его более стабильным. При этом необходимы лишь начальные навыки работы с простейшими и доступными материалами. Старательно изготовленные антенны в отдельных случаях обеспечивают работоспособность модемов и роутеров даже в таких местах, где без использования антенн сигнал отсутствовал вообще. Единственным останавливающим фактором может служить отсутствие разъема для подключения внешней антенны на многих моделях модемов и мобильных точек доступа. А это значит, что придется осуществлять вмешательство в конструкцию интернет-приемника, то есть припаивать кабель к печатной плате роутера или модема.

Инструмент

На самом деле 4G-антенна своими руками может быть изготовлена в течение пары часов, это несложный процесс. Для достижения успеха нужно подготовить материалы для изготовления, а также инструмент. Инструменты, которые понадобятся в работе, представлены паяльником, набором отвёрток, плоскогубцами, круглогубцами, острым ножом и клеевым пистолетом.

Материалы

Что касается материалов. 4G-антенна при самостоятельном изготовлении может содержать в себе компоненты, представленные высокочастотным антенным кабелем, медной проволокой, пластиковой трубкой, куском полиэтилена, картоном, фольгой, старой кастрюлей или дуршлагом. Существует конструкция, пригодная для самостоятельного изготовления, где в качестве основы используется параболическая спутниковая антенна, лишенная приёмного конвертера.

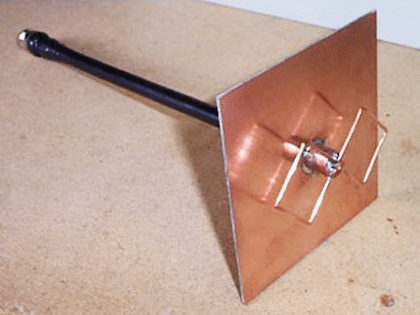

Антенна Харченко

Очень простым в изготовлении решением является 4G-антенна Харченко. Конструкция такой антенны — это «восьмёрка» из медной проволоки, которую размещают внутри металлизированного либо металлического отражателя небольших размеров. Для изготовления отражателя подойдет, к примеру фольгированный текстолит. При изготовлении антенны нужно учитывать, что главным фактором для работоспособности будущего изделия является точный расчет габаритов. Чтобы рассчитать размеры «восьмерки» и отражателя необходимо обратиться к справочнику радиолюбителя или ресурсам в Интернете. Прежде чем приступать к конструированию, необходимо точно выяснить, какая сеть — 3G или 4G — покрывает район использования, а также на какой частоте оператор ведет вещание.

Недостатки

К недостаткам вышеописанного решения следует отнести необходимость подключения кабеля, идущего от антенны к специальному разъему, расположенному на корпусе модема. Это касается абсолютно всех антенн, располагаемых на улице, отдельно от модемов. Дело в том, что, как было сказано выше, антенный разъем на устройстве может попросту отсутствовать, что приведет к необходимости разбирать корпус устройства-приемника и вносить коррективы в его аппаратную часть, припаивая кабель к печатной плате. Это может привести к повреждению модема или мобильного роутера при отсутствии достаточной квалификации у пользователя, производящего манипуляции.

Импровизированный отражатель

Если 4G-антенна является необходимостью, а вмешательство в аппаратную часть модема не входит в планы, можно воспользоваться следующим методом. Достаточно эффективная усиливающая антенна может быть изготовлена старой двух-трех литровой кастрюли. Также можно приспособить алюминиевый тазик и даже оклеенную фольгой картонную коробку. Подготовив основу импровизированного отражателя, нужно поместить внутрь нее (в центр) модем, подключаемый к ПК или ноутбуку с помощью USB-удлинителя. После этого нужно сориентировать полученную антенну на ближайшую базовую станцию.

Настройка

По мере получения сведений о силе и стабильности сигнала, полученного с помощью изготовленной конструкции можно менять местоположение модема внутри конструкции. Перемещая устройство-приемник ближе или дальше от задней стенки отражателя необходимо найти наиболее приемлемое положение, а затем закрепить модем с помощью клеевого пистолета и подручных материалов.

Достоинства

Безусловным достоинством описанной выше конструкции из кастрюли является отсутствие необходимости разбирать модем и припаивать антенный кабель. Единственным нюансом может служить качество используемого для подключения USB-удлинителя. Он не должен характеризоваться излишней длиной и быть качественным во избежание потерь сигнала. В идеальном случае используются специальные активные кабели, оснащаемые устройствами для предотвращения потерь. В случае если такая антенна 4G антенна используется на улице, необходима защита в виде обертывания полиэтиленом устройства-приемника или всей конструкции.

Спутниковая тарелка

Если очень хочется либо необходимо иметь модем или даже полноценный 4G-роутер с внешней антенной, а под рукой — неиспользуемая или неисправная спутниковая тарелка, вопрос может считаться практически решенным. Также понадобится пластиковая трубка диаметром, подходящим для размещения внутри модема. Конструкцию собирают следующим образом. Модем помещают в пластиковую трубку и крепят на месте конвертера в фокусе антенны. После сборки антенну нужно направить на базовую станцию, а модем подключить к компьютеру посредством USB-удлинителя. Добившись приемлемых показателей коэффициента усиления, а для этого нужно прибегнуть к передвижению модема внутри трубки и поворачиванию всей конструкции в ту или иную сторону, можно переходить к обеспечению Wi-Fi покрытия в помещении. Для этого понадобиться маршрутизатор с поддержкой подключения 3G/4G модемов. Подключив конструкцию к соответствующему разъему на роутере и настроив подключение, можно получить полноценную беспроводную сеть, приемлемую для использования на любом современном девайсе — смартфонах и/или планшетных ПК и т. п.

Таким образом, использование, казалось бы, кустарных методов изготовления и простейших доступных всем материалов, можно обеспечить доступ в Глобальную сеть даже в самых удаленных районах. При этом 4G-антенна, сделанная своими руками, не требует от своего владельца больших финансовых и трудовых затрат при изготовлении.

Сегодня многие люди жалуются на слабое интернет-соединение и низкую скорость загрузки. В связи с этим, провайдеры разработали новое соединение — 4G. Оно превосходит 3G и LTE интернет. Чтобы подключится к 4G, необходимо усилить или создать новую антенну.

4G антенна позволит не только увеличить скорость соединения, но и улучшить качество его приема. Интернет нового поколения позволяет без лагов играть в онлайн игры. С новым соединением у вас повысится fps и понизится пинг. Это позволит даже на одинаковой скорости получить более качественное интернет-соединение.

Сегодня люди стараются подключиться к новому высокоскоростному интернету, но не у всех получается получить качественное соединение. С чем это связанно? В этом, как не странно, виноват не оператор, а техника. В маленьких городах или селах нет качественного соединения. В этом случае поможет только 4G антенна, которую вы можете сделать самостоятельно. К этому мы еще вернемся. Давайте рассмотрим, что выступает помехой для интернет-соединения.

Как правило, это обычная перегрузка сети, но в тоже время, могут быть и другие причины:

• Большое расстояние от станции до вашего модема. Это и не дает возможности получить качественное соединение в селах или маленьких городах.
• Расположение модема. Во внимание берется все от высоты, на которой он расположен, до материала, используемого в строительстве дома.
• Месторасположение модема. В этом случае преградой может выступить леса, высотки или линии электропередач.

Что с этим можно сделать? Как решить проблему? Как мы уже выяснили, 4G антенна позволит исправить недостатки передачи сигналов. Она усилит интернет-соединение и позволит получить высокую скорость даже в самой заброшенной деревушке.

Самодельные антенны

Антенна для единственный способ улучшить интернет-соединение. Многих людей беспокоит вопрос: можно ли изготовить необходимую конструкцию самостоятельно?

Конечно, если у вас есть необходимые знания по работе с радиотехникой, то можете заняться изготовлением. 4G антенна — это отличный способ повысить уровень по работе с техникой, научится подбирать нужные элементы и узнать что-то новое. Вы должны понимать, что антенна для 4G модема может сгореть, есть ее неправильно изготовить. Чтобы не потерять своих денег, необходимо пользоваться всеми рекомендациями по изготовлению.

Если вы проживаете в маленьком городе или поселке, то можно использовать усилитель для 4G модема. Сейчас можно найти множество различных схем по сборке такой конструкции. Конечно, если у вас нет необходимых знаний, и вы не сможете справиться с самостоятельным изготовлением, то лучший вариант — фирменная антенна 4G МТС или Мегафон.

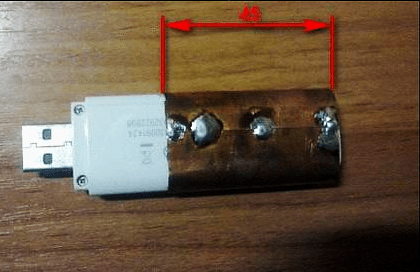

Усилитель для 4G модема

Чтобы изготовить усилитель для 4G модема, необходимо взять банку от горошка или кофе. На дне нужно сделать одно небольшое отверстие. Оно понадобится для втулки, которую изготавливается из жести.

После этого втулку нужно будет припаять. Сначала можно прорезать отверстие на корпусе в форме буквы «Н». Оно должно быть размеру сечения модема.
В изготовленную конструкцию необходимо вставить модем (центр банки к верху модема). После этого нужно направить усилитель в сторону, где стоит вышка оператора. Осталось только подключить интернет к компьютеру через USB-удлинитель.

Если вы хотите получить высокую скорость интернет-соединения, то необходимо использовать кабель, который используют для подключения антенны с модемом, как можно меньшей длины. Это доказано экспериментально.

Также модем следует установить возле потолка, чтобы ничего не мешало принимать сигнал. Если вы воспользуетесь этими рекомендациями, то сможете поднять скорость интернета.

Виды

4G антенна своими руками может быть изготовлена разной формы. Существуют отражательные или собирательные формы. Как правило, собирающая форма закрепляются к модему, а отражающие нужно присоединять только к выходу 4G. Рефлекторы или отражатели бывают разной формы, главное — правильное подключение.

Применение

К сожалению, такие конструкции можно применять только для комнатного использования. Они, как и заводские усилители, не способны противостоять влаге или перепаду температур. Поэтому их и используют только дома.

К сожалению, простой рефлектор не способен качественно улучшить сигнал. 4G примерно в 10 раз мощнее, чем наша самоделка. Но это не значит, что рефлектор не способен улучшить качество интернет-соединения.

Антенна своими руками

Чтобы усилить сигнал к 4G модему, можно сделать антенну из спутниковой тарелки. Этот способ достаточно эффективный, так как тарелку можно настроить на любую станцию, и она хорошо принимает сигнал. Как изготовить эту конструкцию? Тут ничего сложного нет, нам необходимо взять модем и спутниковую тарелку. 4G антенна своими руками будет достаточно примитивной. В фокус тарелки нужно установить модем и настроить на необходимую станцию. Так мы получим довольно хороший приемщик. С этим проблем не должно возникнуть. Другой вопрос — это настройка.

Настройка

Способ настройки напоминает то, как устанавливают спутниковую тарелку на спутник для телевиденья. В интернетом немного по-другому. Направить тарелку необходимо ниже. Даже, возможно, придется направить вниз. Это связано с кривизной отражения. Чтобы максимально качественно настроить спутниковую тарелку, нужно вращать его и с помощью специальной программы следить, как меняется интернет-соеднинение. После того, как вы убедитесь, что получили максимальное значение, антенну необходимо зафиксировать.

Внешняя антенна 4G закреплена, теперь можем перейти к следующему этапу. Сейчас стоит поэкспериментировать с фокусом. Для разных моделей модемов необходимо по-разному настраивать конвертеродержатель. Для этого нужно менять положение фокуса и смотреть за качеством приема сигнала.

Для того, чтобы правильно настроить фокус, необходимо знать, что антенна модема находится на противоположной стороне от USB. Конечно, так устроено не на всех моделях, поэтому стоит его разобрать, чтобы понять, где находится приемник.

Если вы не добились условия прямой видимости, то следует поднять конструкцию. Также увеличить качество сигнала может помочь увеличение диаметра зеркала. 4G направленная антенна способна ловить сигнал на большом расстоянии. Как связан диаметр с качеством приема? В среднем тарелка с диаметром 1 м обеспечивает довольно неплохое интернет-соединение на расстоянии 30 км от станции. Чтобы подключить модем к компьютеру, необходимо купить USB шнур. Какой он должен быть? Конечно, следует использовать качественный шнур, небольшого сечения с экранированием и феритом на концах. Также можно приобрести несколько таких шнуров и соединить, качество от этого не теряется.

Следует помнить, что не получится использовать спутниковую тарелку для телевидения и усиления своего интернет-соединения. Конечно, можно прикрепить модем к спутниковой тарелке, чтобы немного усилить сигнал. Но следует помнить, что если тарелка настроена на ТВ, не нужно ее отворачивать от спутника. Качественный сигнал может получится в том случае, если настроена на условие прямой видимости.

Защита

Чтобы защитить модем от осадков, можно изготовить защитную конструкцию. Для этого можно использовать обычную бутылку или пакет. Конечно, лучше создать качественный защитный корпус из материалов, которые смогут выдержать перепады температур и влагу.

Вывод

На этом все. Если вы проживаете в небольшом городке или в деревне, то можете воспользоваться советами и Конечно, людям, которые проживают в мегаполисах, это не понадобится. Качество и скорость интернет-соединения зависит от дальности модема от станции, высоты модема и преград, которые могут попасться на пути. Конечно, если вы правильно сделаете и подключите усилитель, то независимо от различных преград, сможете получить высокоскоростной интернет.

Существующие сети мобильной связи используются не только для осуществления звонков и передачи сообщений. Благодаря цифровому методу передачи, с помощью существующих сетей возможна также передача данных. Данные технологии, в зависимости от уровня развития, обозначаются 3G и 4G. Технологию 4G поддерживает стандарт LTE. Скорость передачи данных зависит от некоторых особенностей сети (определяется оператором), достигая теоретически до 2 Мб/с для сети 3G и до 1 Гб/с для сети 4G. Все указанные технологии работают эффективнее при наличии сильного и стабильного сигнала. Для этих целей большинство модемов предусматривает подключение внешних антенн.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2017/09/1-antenna-3g-210×140.jpg 210w» sizes=»(max-width: 600px) 100vw, 600px»>

3G-антенна типа «волновой канал»

Панельная антенна

В продаже можно встретить различные варианты антенн для улучшения качества приема. Большой популярностью пользуется панельная антенна 3G. Коэффициент усиления подобной антенны составляет около 12 дБ в диапазоне частот 1900-2200 МГц. Подобный тип устройств способен также улучшить качество сигнала 2G – GPRS и EDGE.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2017/09/2-panelnaja-antenna-150×150.jpg 150w» sizes=»(max-width: 600px) 100vw, 600px»>

Панельная антенна 3G

Как и подавляющее большинство других пассивных устройств, она имеет одностороннюю направленность, что вместе с увеличением принимаемого сигнала позволяет снизить уровень помех с боковых направлений и сзади. Таким образом, даже в условиях неустойчивого приема можно поднять уровень сигнала до приемлемых значений, тем самым увеличивая скорость приема и передачи информации.

Применение панельных антенн для работы в сетях 4G

Поскольку рабочий диапазон сетей 4G практически совпадает с диапазоном предыдущего поколения, то не возникает никаких сложностей в использовании данных антенн в сетях 3G 4G LTE. Для любой из технологий применение антенн позволяет более приблизить скорости передачи данных к максимальным значениям.

Еще более увеличить скорости приема и передачи данных позволила новая технология, использующая раздельные приемники и передатчики в одной полосе частот. Конструкция существующего 4G модема предусматривает использование технологии MIMO.

Несомненное достоинство панельных антенн – их невысокая стоимость и исключительная надежность. В конструкции практически нет ничего, что может поломаться даже при падении с большой высоты. Единственное слабое место – высокочастотный кабель, который может переломиться в месте ввода в корпус. Для того чтобы продлить срок службы устройства, кабель должен быть надежно закреплен.

Технология MIMO

Для увеличения пропускной способности канала связи между приемником и передатчиком данных разработан метод обработки сигнала, когда прием и передача ведутся на различные антенны.

Обратите внимание!
Применяя антенны LTE MIMO, можно увеличить пропускную способность на 20-30% относительно работы с простой антенной.

Основной принцип заключен в устранении взаимосвязи между антеннами.

Электромагнитные волны могут иметь различное направление относительно плоскости земли. Это носит название поляризации. В основном используется вертикально и горизонтально поляризованные антенны. Для исключения взаимного влияния между собой антенны отличаются друг от друга поляризацией на угол 90 гр. Чтобы влияние земной поверхности было одинаково для обеих антенн, плоскости поляризации каждой смещают на 45 гр. относительно земли. Таким образом, если одна из антенн имеет угол поляризации 45 гр., то другая, соответственно, 45 гр. Относительно друг друга смещение составляет необходимые 90 гр.

Jpg?x15027″ alt=»Взаимное расположение антенн» width=»600″ height=»408″>

Взаимное расположение антенн

На рисунке наглядно видно, как развернуты антенны относительно друг друга и относительно земли.

Важно!
Поляризация антенн должна быть такой же, как и на базовой станции.

Если для технологий 4G LTE поддержка MIMO по умолчанию имеется на базовой станции, то для 3G в связи с большим количеством устройств без MIMO, операторы не спешат внедрять новые технологии. Дело в том, что в сети MIMO 3G устройства будут работать гораздо медленнее.

Установка антенн для модема своими руками

Правила установки антенн не отличаются от обычных. Главное условие – отсутствие препятствий между клиентской и базовой станциями. Растущее дерево, крыша соседнего здания или, что еще хуже, линия электропередач, служат надежными экранами для электромагнитных волн. И чем выше частота сигнала, тем большее затухание будут вносить расположенные на пути распространения радиоволн препятствия.

В зависимости от типа крепления антенны можно устанавливать на стене здания или закреплять на мачте. Есть два вида антенн
MIMO
:

• моноблочные;
• разнесенные.

Моноблочные уже содержат внутри две конструкции, установленные с необходимой поляризацией, а разнесенные – состоят из двух антенн, которые нужно крепить отдельно, каждая из них должна быть направлена точно на базовую станцию.

Jpg?x15027″ alt=»Разнесенная антенна» width=»600″ height=»408″>

Разнесенная антенна

Data-lazy-type=»image» data-src=»http://elquanta.ru/wp-content/uploads/2017/09/4-mimo-antenna-600×368.jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2017/09/4-mimo-antenna-120×74.jpg 120w» sizes=»(max-width: 600px) 100vw, 600px»>

Моноблочная антенна

Все нюансы установки антенны MIMO своими руками четко и подробно описаны в сопроводительной документации, но лучше предварительно проконсультироваться с провайдером или пригласить представителя для установки, заплатив не очень большую сумму, но получив определенную гарантию на произведенные работы.

Как сделать антенну самостоятельно

Принципиальных сложностей при самостоятельном изготовлении нет. Нужны навыки работы с металлом, умение держать в руках паяльник, желание и аккуратность.

Непременное условие – строгое соблюдение геометрических размеров всех, без исключения, составляющих частей. Геометрические размеры высокочастотных устройств должны быть соблюдены с точностью до миллиметра и точнее. Любое отклонение ведет к ухудшению характеристик. Упадет коэффициент усиления, увеличится взаимосвязь между антеннами MIMO. В конечном итоге вместо усиления сигнала буден наблюдаться его ослабление.

К сожалению, в широком доступе отсутствуют точные геометрические размеры. Как исключение, имеющиеся в сети материалы основаны на повторении некоторых заводских конструкций, не всегда скопированных с заданной точностью. Поэтому не стоит возлагать большие надежды на публикуемые в интернете схемы, описания и методики.

С другой стороны, если не требуется сверх сильного усиления, то выполненная самостоятельно, с соблюдением указанных размеров антенна MIMO, все равно даст, хоть и не большой, но положительный эффект.

Стоимость материалов невысока, затраты времени при наличии навыков также не слишком велики. К тому же никто не мешает испытать несколько вариантов и выбрать приемлемый по результатам тестирования.

Для того чтобы сделать MIMO антенну 4G LTE своими руками, нужны два абсолютно ровных листа оцинкованной стали толщиной 0.2-0.5 мм, а лучше одностороннего фольгированного стеклотекстолита. Один из листов пойдет на изготовление рефлектора (отражателя), а другой – на изготовление активных элементов. Кабель для подключения к модему должен иметь сопротивление 50 Ом (таков стандарт для модемного оборудования).

Телевизионный кабель использовать нельзя по двум причинам:

• сопротивление 75 Ом вызовет рассогласованность со входами модема;
• большая толщина.

Также необходимо подобрать разъемы, которые должны в точности соответствовать разъемам на модеме.

Важно!
Указанное расстояние между активными элементами и рефлектором должно отсчитываться от слоя фольги в случае использования фольгированного материала.

Кроме того понадобится небольшой отрезок медного провода толщиной 1-1.2 мм.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2017/09/5-monoblochnaja-antenna-150×150.jpg 150w» sizes=»(max-width: 600px) 100vw, 600px»>

Один из вариантов самостоятельного изготовления

Изготовленная конструкция должна быть помещена в пластиковый корпус. Металл использовать нельзя, поскольку таким образом антенна будет заключена в электромагнитный экран и работать не будет.

Обратите внимание!
Большая часть чертежей относится не к MIMO антеннам, а к панельным. Внешне они отличаются тем, что к простой панельной антенне подводится один кабель, а к MIMO нужно два.

Изготовив две панельные антенны, можно получить разнесенный вариант, выполненной своими руками антенны МИМО 4G.

Подводя итоги, можно сказать, изготовление антенны МИМО своими руками – не очень трудное дело. При надлежащей тщательности вполне возможно получить работоспособное устройство, сэкономив некоторое количество финансов. Несколько проще выполнить антенну 3G своими руками. В отдаленной местности, где еще нет покрытия ЛТЕ, это может быть единственным вариантом повысить скорость соединения.

Видео

Данная статья посвящена 3G и LTE антеннам для модемов. Вы узнаете, какими образом можно усилить сигнал, и стоит ли делать антенну свои руками.

Преимущество 4G интернета перед 3G проявляется не только в скорости соединения. Интернет нового поколения выигрывает и за счёт более низкого пинга. Так, онлайн-бойцы, подключенные к 4G «МегаФон», могут ощутить качественную разницу между поколениями даже на одинаковой скорости.
4G подключению по силам избавить участников многопользовательских баталий от лагов и на порядок повысить fps.

К сожалению, насладиться качеством сверхскоростного интернета получается не всегда и не у всех. Даже покупка модема со скоростным 4G от «МегаФон» — не гарантия того, что у вашего мобильного интернета вырастут крылья.
Но не спешите обвинять во всех смертных грехах оператора. В некоторых случаях он просто бессилен. Это нужно признать, ведь что есть, то есть: современные технологии всё ещё далеко не идеальны.

Серьёзной помехой между приемником сигнала и LTE сетью «МегаФон», помимо банальной пользовательской перегрузки сети, могут выступать:

• большое расстояние до базовой станции (доступность 3G и 4G сетей – до сих пор актуальный вопрос для владельцев дач и жителей пригородов);
• потенциальное место расположения модема (высота, этажность здания, материал стен и их толщина);
• иные помехи, встающие на пути сигнала: лесонасаждения, близлежащие высотные здания и сооружения, линии электропередач.

Все это сказывается на качестве сигнала от 3G/ LTE сетей не самым лучшим образом. Неужели ничего нельзя с этим безобразием поделать? Можно и нужно.

Решить большинство вышеуказанных проблем призваны усилители сигнала – 4G антенны и рефлекторы. 4G антенна для модема представляет собой мощный направленный усилитель сигнала, внешним видом напоминающий свой телевизионный аналог. Данное устройство помогает серьёзно усилить мощность сигнала, принимаемого вашим устройством.

Антенный handmade: уместно ли «рукоприкладство»?

Естественно, множеству пользователей приходит на ум вопрос: можно ли изготовить подобную конструкцию для модема «МегаФон» самостоятельно.

Оно и понятно, для желающих попрактиковаться в прикладной радиотехнике – производство усилителя модема своими руками — это отличный шанс повысить скилл, изучить тонкости подбора элементов и узнать новое. Конечно, при изготовлении LTE антенны своими руками существует риск не только впустую потраченных денег, но и сгоревшего модема.

Тем не менее, многие владельцы 4G модемов успешно используют самодельный усилитель сигнала у себя в квартирах и на дачах. В интернете собрано множество пособий и схем по сборке внешнего усилителя LTE своими руками. Для тех же, кто ориентирован на получение качественного результата, оптимальным вариантом будет приобретение фирменных направленных антенн.

Комнатным вариантом антенны, работающей с 3G и LTE сигналом «МегаФон», служат отражательно-собирательные формы. По сути, это даже не антенны, в полном смысле слова. Отражатели (или рефлекторы) не закрепляются к антенному выходу 3G модема. При этом форма металлических рефлекторов, в отличие от антенн, совсем не принципиальна, и может быть произвольной.

Как уже было сказано выше, особенностью данных устройств является исключительная комнатность их использования. Выносить их за пределы помещения не рекомендуется, так как заводские, а тем более, самодельные конструкции не способны защитить модем от воздействия влаги и температур.

Не стоит считать простой металлический рефлектор панацеей от серьёзных проблем с 3G или LTE сигналом «МегаФон». Его эффективность примерно в десять раз меньше, чем у выносной 3G антенны. Однако добавить некоторой недостающей стабильности модему подобная конструкция вполне способна.

Когда живешь вдалеке от вышек сотовой связи, даже элементарный звонок может быть настоящей проблемой. Что уже говорить о приеме интернета по средству каналов 3G и 4G. Однако, данную проблему на самом деле можно относительно легко и весьма изящно решить. Для этого потребуется поработать руками и соорудить небольшую антенну. Благо все материалы для нее очень доступны.

Понадобятся кое-какие материалы.

Для создания 3G/4G антенны понадобится шпилька цельнорезьбовая М6 или М8 длиной 140 мм, тонкая жесть из любого металла, гайки под шпильку в количестве 12 штук, коаксиальный кабель длиной до 12 метров – 2 штуки. Также понадобится F-разъем для ТВ кабеля – 4 штуки и разъем Pigtail с переходником – 2 штуки.

Матчасть

Сразу поясним, что параметры сборки для антенн 3G и 4G отличаются. Вся суть в диапазоне частоты, которую использует оператор. Для этого следует взять телефон и выполнить поиск операторов сети. Среди многочисленных 2G сигналов следует искать нужный нам. Зная, какой именно оператор обеспечивает соответствующее покрытие, приобретаем подходящую SIM-карту. Ниже приведены схемы антенн-пушек для разных сигналов с характеристиками.

Сборка антенны

Ничего сложного нет.

При сборке антенны необходимо соблюдать точность, вплоть до последнего миллиметра. При этом ничего принципиально сложного в нем нет. Сначала следует вырезать из жести 6 дисков, как на рисунках.

Идеальным материалом для этого станет листовая медь. Резать ее можно даже канцелярскими ножницами. Диаметр дисков должен составлять 100, 74, 54, 39, 39, и 39 мм (для антены 3G 2100 МГц).

Однако прежде чем вырезать диски, лучше заблаговременно сделать центральные отверстия.

Такая антенна поможет.

На диске 74 мм сразу готовим отверстие для пайки жилы провода на расстоянии 11 мм от края. Здесь же будут крепиться оба коаксиальных провода для ТВ. Второе отверстие также делается с отступом в 11 мм и под углом 90 градусов относительно первого отверстия.

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть и запрессовать ее на диске в 100 мм, как показано в видео ниже. Телекабеля крепятся к самому большому диску. После установки провода припаиваются.

Приделываем к антенне ручку и останется только прикрепить к нашему проводу разъемы Pigtail.

Все просто.

Наглядно смотрим на процесс сборки в видеоматериале.

Видео

Источник: https://www.kramola.info/vesti/neobyknovennoe/3g4g-antenna-svoimi-rukami-s-radiusom-ohvata-do-30-kilometrov

Создание антенны для усиления сигнала 3G и 4G модема своими руками: Харченко, проволочная, баночная

Мобильный интернет всё же проигрывает домашнему в скорости. Не всегда абоненты находятся в стабильной зоне покрытия. Если сигнал слабый, скорость загрузки страниц будет низкой. Одно из решений — внешняя антенна к USB-модему. Её можно либо купить, либо сделать самостоятельно из подручных средств.

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
3. Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

   Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
3. После этого останется только сделать шнур для подсоединения антенны к модему.

   Баночную антенну можно сделать с кабелем

Антенна из проволоки

Ещё один примитивный способ усилить угасающий сигнал мобильной сети — медная проволока. Ей нужно обмотать нижнюю часть модема, где находится внутренняя антенна.

Где-то 20 – 30 см проволоки должны остаться свободными. Этот свободный кусок выгибаем — он должен находиться перпендикулярно модему, то есть вертикально.

Размещаем модем с самодельной антенной на окне и подключаем её к ПК с помощью удлинителя.

Сделайте несколько витков вокруг модема и выпрямите кабель по вертикали

Удлинитель можно приобрести прямо с усилителем — это также поможет улучшить показатели.

Антенна Харченко (биквадрат): простая пошаговая инструкция

Учёный Харченко предложил эту модель рамочной антенны в 1961 году. Она использовалась как приёмник для ТВ-передач. Антенна очень эффективна — она выступает в роли и приёмника, и усилителя.

Она широкополосная, способна увеличить мощность сигнала до 3 – 4 дБ при отсутствии рефлектора и до 8 – 9 дБ с рефлектором (металлической панелью, которая отражает сигнал).

При этом не важно, 3G это или 4G.

Минус её в сложности изготовления по сравнению с предыдущими самодельными антеннами. Однако при должном желании справиться с её созданием сможет каждый:

1. Сначала изготовьте «восьмёрку» из монолитной проволоки сечением 4 мм2. Квадраты должны быть максимально одинаковыми. Должна быть чёткая симметрия. Чтобы её добиться, перед сгибанием проведите разметку проволоки маркером. Поставьте затем пассатижи на разметку провода. Теперь нужно выгнуть провод под углом 90о. Используйте угольник, чтобы добиться точного угла.

   Сделайте симметричную «восьмёрку» из медной проволоки

2. Возьмите алюминиевую пластину — толщина 22 мм. Общая площадь — 140 х 140 мм. Пластина будет отражателем (рефлектором). Сделайте отверстие в центре пластины (просверлите).
3. Закрепите «восьмёрку» прямо по центру рефлектора на расстоянии 3,6 см. Панель и проволока не должны соприкасаться.

   Закрепите антенну с помощью деревянных палочек по бокам

4. Просверлите в рефлекторе отверстия под хомуты, наденьте конструкцию на кронштейн (возьмите от спутниковой тарелки). Теперь нужно припаять кабель, пропустив его заранее через отверстие в пластине.

   От антенны проведите кабель к модему

5. Если у модема есть разъём для антенны, подключите кабель к нему через переходник.
6. Если разъёма нет, возьмите немного медной фольги. Сделайте колпак в соответствии с размерами модема. Закрепите кабель на колпаке (нужно припаять) и наденьте его на устройство.

   Если нет разъёма под антенну, используйте медную пластину для закрепления провода на модеме

7. После подключения антенны настройте сигнал — поворачивайте её, пока не получите максимальный результат в виде нескольких делений. Они отображаются в фирменной программе устройства или вашего провайдера, которая скачивается и устанавливается на компьютере для настройки подключения. Попробуйте разместить антенну под разными углами, например, под 45о или 70о.

Видео: как изготовить антенну Харченко

Другие варианты самодельных антенн

Идеи для самодельных антенн могут быть и такие:

1. Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. Нужно зафиксировать удлинитель USB на ручке посуды. К нему подключить модем — он в итоге должен быть в пределах круга чаши. Направляем дуршлаг на базовую станцию и ловим сигнал.

   Усилить сигнал можно с помощью обычного дуршага

2. Спутниковая антенна 3G/4G. Если у вас есть старая спутниковая антенна, пустите в ход её. Сигнал будет усилен значительно, так как антенна будет уличной. Уберите конвертер со штанги. На этом месте закрепите модем. Естественно, понадобится удлинитель USB — аккуратно протяните его до модема и подключите. Теперь направьте тарелку на вышку оператора. Для настройки нужно будет медленно вращать тарелку, чтобы достигнуть максимального эффекта.

   Спутниковую тарелку можно быстро переделать под антенну для 3G/4G

3. Антенна «Двойное кольцо». Метод похож на антенну Харченко. Он такой же эффективный, но здесь тоже придётся потрудиться, чтобы изготовить антенну.

   Чтобы собрать двойное кольцо, нужно взять четыре одинаковые круглые металлические пластины и одну большую панель из того же материала в качестве отражателя

Как протестировать изменения

Можно просто немного «посёрфить» в интернете, чтобы определить, улучшилась скорость или нет. Если вам нужны точные данные, измерьте скорость с помощью любого сервиса, например, через SpeedTest или «Яндекс.Интернетометр». Сделать это нужно до и после установки антенны на модем.

Переходим на сайт и запускаем процедуру. Оцените результат, когда процесс завершится. Повторите его несколько раз и высчитайте среднее значение — показатель и будет реальной скоростью.

Щёлкните по «Измерить» на сайте

Если вам нужна простая антенна, для изготовления которой не требуется особых навыков и знаний, сделайте проволочную или баночную антенну. Можно также взять вариант с дуршлагом или старой спутниковой антенной. Для более опытных подойдут способы посложнее — антенна Харченко или «Двойное кольцо».

Источник: https://itmaster.guru/nastrojka-interneta/routery-i-modemy/3g-antenna-svoimi-rukami.html

Антенна 4G своими руками: чертежи, характеристики и порядок изготовления

Антенна 4G своими руками — неплохой универсальный и наиболее дешевый способ улучшить сигнал сотовой связи на даче или в загородном доме. Конструкция таких устройств простая, что дает возможность получать хороший и стабильный интернет-сигнал, если это позволяет расстояние до базовой станции оператора.

Сделанный усилитель 4G сигнала своими руками можно подключить к роутеру и раздавать Интернет на смартфон, планшет или ноутбук. Достаточно провести грамотный расчет устройства, подобрать правильные размеры в соответствии со схемой и все собрать.

Получится простой и достаточно мощный прибор, который позволит существенно улучшить качество, скорость и стабильность связи.

Описание устройства

Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной.

Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью.

В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.

Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение. С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.

На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема.

Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются.

Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.

Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно.

Существует два вида таких устройств:

Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.

Устройство и габариты

Как сделать усилитель сигнала сотовой связи и Интернета своими руками

Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.

Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала.

Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:

• направленные;
• всенаправленные;
• широкодиапазонные или многочастотные.

Направленные делятся еще на три различных подвида:

• способные улучшать сигнал только с одной стороны;
• секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
• всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.

Как произвести предварительный расчет

Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:

• вибратора;
• провода антенны;
• блока передачи сигнала;
• отражателя.

Требования к вибратору

Как сделать антенну для мобильного 3G Интернета своими руками

Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом.

Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки.

Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.

Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей.

Провод

Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.

Рефлектор

Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины.

Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры.

Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.

Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора.

МИМО

Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.

Самодельный усилитель для 3G модема: конструкция и место установки

При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.

Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам.

Внешние усилители и их характеристики

Наиболее ответственным и влияющим на качество передачи данных параметром является коэффициент усиления сигнала. Им нужно руководствоваться при выборе антенн:

• при дальности 1-3 км до точки с хорошим сигналом нужна антенна с коэффициентом усиления 14 дБ;
• при дальности 3-8 км требуется коэффициент усиления 18 дБ;
• при дальности 8-12 км подойдет антенна с коэффициентом 20 дБ.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях.

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями.

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

• ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
• для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
• медную проволоку (диаметром 2 мм);
• медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
• пенопласт для патчей;
• супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

• спиральная проволока;
• коаксиальный кабель;
• стержневая деревянная рейка;
• плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет.

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

• определить поляризацию и частоту волны. Устройство должно быть линейным;
• сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
• сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
• сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Источник: https://Vpautinu.com/antenny/4g-svoimi-rukami

Mimo антенна 4g lte своими руками

Для решения проблем с уровнем приема сигнала интернета и мобильной связи можно сделать своими руками MIMO антенну 4g LTE. Технология MIMO позволяет повысить пропускную способность и передавать больше данных, тем самым увеличить скорость работы.

Этот эффект достигается за счет использования нескольких устройств для приема сигнала. Не зря название MIMO, или Multiple Input Multiple Output, переводится как множественные входы, множественные выходы.

Используя эту технологию, можно обеспечить значительный прирост в скорости передачи данных у конечного потребителя.

Проведя распараллеливание потока на несколько каналов на входе, можно пустить сигнал по нескольким направлениям и также принять все эти данные на выходе.

Двух-, трех- и даже восьмикратное увеличение достигается за счет использования определенных конфигураций и количества антенн MIMO 3G или 4G. Более того, можно пускать закодированную информацию с задержкой и восстанавливать данные при приеме.

Для того чтобы понять, как работают такие устройства, рассмотрим принципиальную схему передачи радиосигнала.

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей.

На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн.

Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Проблемы передачи и приема сигнала мобильного интернета

Для ее решения используются следующие технологии:

• Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
• Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
• Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

• C – пропускная способность канала;
• M – количество независимых потоков данных;
• B – ширина канала;
• S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Как работают антенны на передаче и приеме сигнала

Антенны могут располагаться в одной поверхности или быть вертикально разнесены. Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме.

Антенна MIMO

Как сделать антенну проще всего? Рассмотрим оборудование для получения сигнала 4G лте 800, в основе которого лежит антенна Харченко – синфазная решетка из ромбов. Эта конструкция была придумана К.П. Харченко еще в шестидесятых годах прошлого года.

Основное достоинство этого оборудования состоит в том, что собрать антенну просто, а все параметры можно посчитать по многочисленным онлайн-калькуляторам в сети. За счет необычной схемы устройство редко нуждается в настройке.

Если необходимо сделать оборудование для улучшения сигнала 3g своими руками, можно использовать одну антенну Харченко.

Антенна для цифрового тв своими руками

В MIMO технологии используется четное число антенн, у нас их будет 2 антенны МИМО своими руками: Downlink – от спутника до приемного устройства, и для отправки – Uplink. Если смотреть на усредненные показатели, что можно использовать 2 антенны на 802 и 843 мГц, подключение будет идти 50-омным коаксиальным кабелем.

Для 802 мГц длина в миллиметрах составляет:

• L1 – 93,5,
• L2 – 90,
• L3 – 250,
• L4 – 136,5,
• L5 – 4,8,
• H – 373,
• В – 373,
• D 45,5.

Для 843 мГц длина в миллиметрах составляет:

• L1 – 90,
• L2 – 96,
• L3 – 238,
• L4 – 129,5,
• L5 – 4,6,
• H – 373,
• В – 355,
• D 43.

Важно! Количество потоков равно либо меньше минимального числа антенн на приеме или на выходе. При использовании MIMO 4×4 можно работать в диапазоне от 1 до 4 потоков, если же речь идет о MIMO 4×2, то потоков может быть только 1 или 2.

Для работы потребуются:

• решетка или кусок фанеры, обклеенной фольгой либо фольгированным скотчем, или оцинкованная сталь (у нас используется последний вариант):
• проволока сечением 4 мм2;
• кабель;
• деревянная доска длиной не менее 1,90 м;
• полипропиленовые трубы;
• нейлоновые хомуты;
• баллончик автоэмали;
• F-коннектор – 2 штуки;
• пигтейл кабель F-CRC9 – 2 штуки;
• клей Поксипол;
• дрель;
• пассатижи;
• рулетка и линейка.

Последовательность действий:

1. Выполняем каркас в форме буквы П. Для этого распиливаем доску на три части. Самая длинная доска (верхняя часть буквы) должна составлять 1 м 20 см, а боковые – по 35 см. Можно выпилить все части каркаса из разных досок;
2. Вырезаем 2 куска из листа оцинкованной стали размерам 375х375 см. Фиксируем основания с помощью дюбелей на каркасе строго под углом 45 градусов;
3. В центре каждого основания высверливаем отверстия для кабеля, которые будут идти к модему. Диаметр отверстий – 7 мм. Делаем разметки для крепления антенны;
4. Разрезаем полипропиленовую трубу на несколько частей: 3 части – 44,5 мм и 3 – 42 мм. Эти размеры напрямую связаны с центром проволоки;

Обратите внимание! Для устойчивого и качественного приема важно, чтобы технология пространственного уплотнения поддерживалась на передающей станции, а антенна использовалась для 4G модема.

1. Начнем со сборки антенны на 802 мГц;
2. Согласно чертежу, располагаем трубы на куски оцинкованных листов и приклеиваем Поксиполом. Полипропиленовые трубки и клей являются диэлектриками, поэтому при контакте антенны и этих частей сигнал не будет искажаться;
3. Теперь выполняем саму антенну из проволоки по размерам, указанным в чертеже. Делаем загибы, используя пассатижи. В полученных параметрах надо убавить по 4 мм, из которых 1 мм идет на погрешность по центру, а 3 мм – при загибе пассатижами;
4. Далее зачищаем кабель и центральную жилу, припаиваем к концам проволоки, а оплетку – к изгибу;
5. Протаскиваем кабель через полипропиленовую трубу в отверстие, которое мы просверлили заранее;
6. Теперь проверяем все размеры, а при необходимости выравниваем антенну;
7. Углы ромбов фиксируем на полипропиленовых держателях с помощью Поксипола. Для того чтобы проволока закрепилась, следует поставить сверху какой-либо груз;

Сборка самодельной антенны для приема 4G

1. Замеряем расстояние между концами антенны и изгибом проволоки в середине конструкции, оно должно быть 4,8-5 мм. 4,5 мм – зазор между проволокой и изгибом, подогнать его сложно, но это можно сделать маникюрными ножницами, разместив их в середине. Теперь крепим середину антенны с помощью клея;
2. Последовательность сборки антенны MIMO своими руками на 843 мГц точно такая же. Важно учесть, что антенны должны располагаться под углом в 90 градусов друг к другу. Х-поляризация дает больший эффект, чем вертикальная. Расположение антенн подобным образом создает для них равные условия;
3. Чтобы кабели не гуляли в отверстиях, затягиваем их с обратно стороны нейлоновыми хомутами и приклеиваем;
4. Теперь выполняем контрольные замеры по схеме и при необходимости корректируем;
5. Чтобы избежать окисления, покрываем проволоку и оцинкованные листы сверху эмалью;
6. Кабели через F-коннекторы выводим на пигтейл и уже затем на модем;
7. Проводим тестирование системы. Создание антенны МИМО 4G своими руками окончено.

Для того чтобы отладить работу устройства, следует правильно расположить конструкцию. Общие правила говорят, что антенну лучше вывести на улицу и поднять как можно выше. Кроме того, антенна должна быть направлена строго в сторону раздающей станции. Однако не всегда эти советы срабатывают.

Чем выше будет поднята антенна MIMO, тем больше кабеля потребуется проложить до соединения модема своими руками, но в этом случае часть сигнала будет гаситься помехами, вызванными этим самым кабелем. Не всегда установка на улице благоприятна для устройства. Если от окисления можно избавиться с помощью покраски, то нельзя не учитывать, что геометрию конструкции могут нарушить порывы ветра.

Кроме того, по направлению в сторону станции могут быть различные препятствия, которые будут гасить сигнал.

Для отладки антенны иногда приходится попробовать несколько вариантов установки, но потом это оборудование будет работать и в 3G 4G LTE.

Видео

Источник: https://amperof.ru/elektropribory/mimo-antenna-4g-lte.html

Как сделать MIMO антенну 4g lte своими руками

Главная > Антенны > Как сделать MIMO антенну 4g lte своими руками

Существующие сети мобильной связи используются не только для осуществления звонков и передачи сообщений. Благодаря цифровому методу передачи, с помощью существующих сетей возможна также передача данных. Данные технологии, в зависимости от уровня развития, обозначаются 3G и 4G. Технологию 4G поддерживает стандарт LTE.

Скорость передачи данных зависит от некоторых особенностей сети (определяется оператором), достигая теоретически до 2 Мб/с для сети 3G и до 1 Гб/с для сети 4G. Все указанные технологии работают эффективнее при наличии сильного и стабильного сигнала.

Для этих целей большинство модемов предусматривает подключение внешних антенн.

3G-антенна типа «волновой канал»

Панельная антенна

В продаже можно встретить различные варианты антенн для улучшения качества приема. Большой популярностью пользуется панельная антенна 3G. Коэффициент усиления подобной антенны составляет около 12 дБ в диапазоне частот 1900-2200 МГц. Подобный тип устройств способен также улучшить качество сигнала 2G – GPRS и EDGE.

Как и подавляющее большинство других пассивных устройств, она имеет одностороннюю направленность, что вместе с увеличением принимаемого сигнала позволяет снизить уровень помех с боковых направлений и сзади. Таким образом, даже в условиях неустойчивого приема можно поднять уровень сигнала до приемлемых значений, тем самым увеличивая скорость приема и передачи информации.

Применение панельных антенн для работы в сетях 4G

Как сделать антенну для цифрового ТВ своими руками

Поскольку рабочий диапазон сетей 4G практически совпадает с диапазоном предыдущего поколения, то не возникает никаких сложностей в использовании данных антенн в сетях 3G 4G LTE. Для любой из технологий применение антенн позволяет более приблизить скорости передачи данных к максимальным значениям.

Еще более увеличить скорости приема и передачи данных позволила новая технология, использующая раздельные приемники и передатчики в одной полосе частот. Конструкция существующего 4G модема предусматривает использование технологии MIMO.

Несомненное достоинство панельных антенн – их невысокая стоимость и исключительная надежность. В конструкции практически нет ничего, что может поломаться даже при падении с большой высоты. Единственное слабое место – высокочастотный кабель, который может переломиться в месте ввода в корпус. Для того чтобы продлить срок службы устройства, кабель должен быть надежно закреплен.

Технология MIMO

Для увеличения пропускной способности канала связи между приемником и передатчиком данных разработан метод обработки сигнала, когда прием и передача ведутся на различные антенны.

Обратите внимание! Применяя антенны LTE MIMO, можно увеличить пропускную способность на 20-30% относительно работы с простой антенной.

Основной принцип заключен в устранении взаимосвязи между антеннами.

Электромагнитные волны могут иметь различное направление относительно плоскости земли. Это носит название поляризации. В основном используется вертикально и горизонтально поляризованные антенны.

Для исключения взаимного влияния между собой антенны отличаются друг от друга поляризацией на угол 90 гр. Чтобы влияние земной поверхности было одинаково для обеих антенн, плоскости поляризации каждой смещают на 45 гр. относительно земли.

Таким образом, если одна из антенн имеет угол поляризации 45 гр., то другая, соответственно, 45 гр. Относительно друг друга смещение составляет необходимые 90 гр.

Взаимное расположение антенн

На рисунке наглядно видно, как развернуты антенны относительно друг друга и относительно земли.

Важно! Поляризация антенн должна быть такой же, как и на базовой станции.

Если для технологий 4G LTE поддержка MIMO по умолчанию имеется на базовой станции, то для 3G в связи с большим количеством устройств без MIMO, операторы не спешат внедрять новые технологии. Дело в том, что в сети MIMO 3G устройства будут работать гораздо медленнее.

Установка антенн для модема своими руками

Как сделать антенну для радио FM

Правила установки антенн не отличаются от обычных. Главное условие – отсутствие препятствий между клиентской и базовой станциями.

Растущее дерево, крыша соседнего здания или, что еще хуже, линия электропередач, служат надежными экранами для электромагнитных волн.

И чем выше частота сигнала, тем большее затухание будут вносить расположенные на пути распространения радиоволн препятствия.

• В зависимости от типа крепления антенны можно устанавливать на стене здания или закреплять на мачте. Есть два вида антенн MIMO:
• Моноблочные уже содержат внутри две конструкции, установленные с необходимой поляризацией, а разнесенные – состоят из двух антенн, которые нужно крепить отдельно, каждая из них должна быть направлена точно на базовую станцию.
• Все нюансы установки антенны MIMO своими руками четко и подробно описаны в сопроводительной документации, но лучше предварительно проконсультироваться с провайдером или пригласить представителя для установки, заплатив не очень большую сумму, но получив определенную гарантию на произведенные работы.

Как сделать антенну самостоятельно

Принципиальных сложностей при самостоятельном изготовлении нет. Нужны навыки работы с металлом, умение держать в руках паяльник, желание и аккуратность.

Как своими руками сделать люстру

Непременное условие – строгое соблюдение геометрических размеров всех, без исключения, составляющих частей.

Геометрические размеры высокочастотных устройств должны быть соблюдены с точностью до миллиметра и точнее. Любое отклонение ведет к ухудшению характеристик.

Упадет коэффициент усиления, увеличится взаимосвязь между антеннами MIMO. В конечном итоге вместо усиления сигнала буден наблюдаться его ослабление.

К сожалению, в широком доступе отсутствуют точные геометрические размеры. Как исключение, имеющиеся в сети материалы основаны на повторении некоторых заводских конструкций, не всегда скопированных с заданной точностью. Поэтому не стоит возлагать большие надежды на публикуемые в интернете схемы, описания и методики.

С другой стороны, если не требуется сверх сильного усиления, то выполненная самостоятельно, с соблюдением указанных размеров антенна MIMO, все равно даст, хоть и не большой, но положительный эффект.

Стоимость материалов невысока, затраты времени при наличии навыков также не слишком велики. К тому же никто не мешает испытать несколько вариантов и выбрать приемлемый по результатам тестирования.

Для того чтобы сделать MIMO антенну 4G LTE своими руками, нужны два абсолютно ровных листа оцинкованной стали толщиной 0.2-0.5 мм, а лучше одностороннего фольгированного стеклотекстолита.

Один из листов пойдет на изготовление рефлектора (отражателя), а другой – на изготовление активных элементов.

Кабель для подключения к модему должен иметь сопротивление 50 Ом (таков стандарт для модемного оборудования).

Телевизионный кабель использовать нельзя по двум причинам:

• сопротивление 75 Ом вызовет рассогласованность со входами модема;
• большая толщина.

Также необходимо подобрать разъемы, которые должны в точности соответствовать разъемам на модеме.

Важно! Указанное расстояние между активными элементами и рефлектором должно отсчитываться от слоя фольги в случае использования фольгированного материала.

Кроме того понадобится небольшой отрезок медного провода толщиной 1-1.2 мм.

Один из вариантов самостоятельного изготовления

Изготовленная конструкция должна быть помещена в пластиковый корпус. Металл использовать нельзя, поскольку таким образом антенна будет заключена в электромагнитный экран и работать не будет.

Обратите внимание! Большая часть чертежей относится не к MIMO антеннам, а к панельным. Внешне они отличаются тем, что к простой панельной антенне подводится один кабель, а к MIMO нужно два.

Изготовив две панельные антенны, можно получить разнесенный вариант, выполненной своими руками антенны МИМО 4G.

Подводя итоги, можно сказать, изготовление антенны МИМО своими руками – не очень трудное дело. При надлежащей тщательности вполне возможно получить работоспособное устройство, сэкономив некоторое количество финансов. Несколько проще выполнить антенну 3G своими руками. В отдаленной местности, где еще нет покрытия ЛТЕ, это может быть единственным вариантом повысить скорость соединения.

Видео

Источник: https://jelectro.ru/antenna/sdelat-mimo-antennu-4g-lte.html

LTE антенна своими руками

LTE вещь новая для народа, сперва оценим логически, что в стандарте реализовано, затем перейдем к чтению литературы. Главное отличие технологии – повышение скорости передачи информации интернет-соединения. При тестовой работе LTE в Бишкеке скорость загрузки составила 20 Мбит/с. Потому, что лимит установлен, дабы не перегрузить сеть. Удивитесь, в исходном состоянии (начало 90-х годов ХХ века) LTE не считался цифровым. Протокол определенно противоречил спецификации 3G, сотовые операторы упорно отказывались признавать. Группа компаний, имевшая честь внедрить LTE, доработала первый вариант, тогда Yota стала пытаться покрыть новым стандартом сперва Беларусь, когда это не получилось – РФ. Может ли быть изготовлена LTE антенна своими руками? Конечно, да!

Стандарт LTE, антенны LTE

Избегаем исследовать дебри LTE. Упомянем простые факты: скорость быстрее повышается методами кодирования информации, способом модуляции. Поляризация почти наверняка линейная, вертикальная (типично сотовой связи). Частоты, принятые LTE, не всегда соблюдаются на практике. Тезис касается России. Перво-наперво выясните у провайдера волну (номер канала), затем начинайте конструирование LTE антенны. Сегодня каждый сотовый оператор ведет вещание. В Астраханской области раздают LTE на антенны два-три. Частоты у всех разные, меняются цифры по регионам, дело катится к тому, что связь станет быстрее и дешевле.

Доводим до сведения новичков: за частоты операторов LTE, равно теле и радио компаний всегда идет война. Диапазон не предоставляется задаром, фирма обязана оплатить. Государству выгодно обилие операторов LTE – каждый отстегивает плату. Не ново, пользующиеся рациями крупные предприятия пополняют казну немалыми суммами. За что платят LTE, сказать сложно, полагаем, дело выглядит следующим образом:

• Радиоволны вредны человечеству. Безусловно доказанный факт. Понижают иммунитет, провоцируют плохое самочувствие, поднимают температуру тела. Человек чувствует себя совершенно больным, подвергся воздействию излучения радиоволн.
• Следовательно, организация должна взять контроль, чтобы граждан не облучали. В противном случае население начнет болеть, ничего хорошего не случится. Комитетом является ГРКЧ, подробнее интересующиеся, читайте на здоровье тематические обзоры сети. Организация занимается распределением частот.

Полагаем, взносы, выплачиваемые провайдерами LTE, прочими пользователями радиоканалов, большой прибыли не приносят (извинят редакцию профессионалы, если заблуждаемся). Деньги окупают труд людей, которым нужно платить зарплату, больничные, отпускные… Государство большой прибыли от LTE не получает. Не нужно удивляться, если не получится поймать операторов на одну антенну LTE. Диапазон немалый.

Однако сегодня покажем, как сделать LTE антенну, которая может ловить всех. Придется, конечно, слегка попотеть. Рекомендуем настоятельно почитать литературу, книгу Харченко К.П. 1969 года выпуска про УКВ антенны. Название, быть может, иное, верим, настырные читатели смогут скачать и прочитать сей труд (выложены pdf, djvu версии).

Особенности LTE антенн ограничиваются размерами. Для GSM тоже сгодятся. WiFi лежит выше. Антенна LTE цепляет верхние каналы телевидения, если развернуть, чтобы восьмерка стала стоймя (повернуть на 90 градусов).

Как сделать хорошую LTE антенну

Самодельная LTE антенна может быть обыкновенным стержнем. Предлагаем сделать нечто дельное. Знаете, – некоторые относятся к биквадрату немного свысока. Совершенно напрасно. В книге Харченко пишет: при умелом конструировании изделие способно принимать волны с перекрытием диапазона в 2 – 2,5 раза. Давайте теперь посмотрим, что с LTE на территории России. Вещают многие… забирают разные частоты, заглянем в Википедию, чтобы не проводить серьезного исследования, попытаемся определить параметры создания технического задания.

Каждый сотовый оператор не стремится помогать конкурентам. LTE антенна КР – 14 – 2050 – JG, коэффициент усиления составляет 14 дБ в диапазоне 1900 – 2200 МГц. КСВ не поднимается выше 2. Ну, и? Теперь загляните в труд Харченко, сравните биквадрат с магазинной антенной. Еще думаете, что не нужно ничего собирать своими руками? Будут проблемы с подключением, оборудование лишено выходов под внешние антенны. Придется курочить модемы (отдельный разговор), изыскивать иные методики сопряжения оборудования. Что у антенны Харченко хорошо, согласование проводится относительно просто. Приступим к рассмотрению конструкции.

В десятый раз портал ВашТехник поминает добрым словом антенны Харченко. Попробуем еще раз…

1. Представьте шахматную доску. Испещрена полями белого, черного цвета. Причем соседними всегда являются противоположные оттенки. Для черной клетки только по диагонали может найтись соседняя черная.
2. Теперь возьмем маленькое поле 2 х 2 клетки. Два поля белых, два – черные. Уберем черные поля. Осталось два квадрата, соприкасающихся одной вершиной друг с другом. Проложим по периметру этой фигуры проволоку.
3. В центральной части, где квадраты соприкасаются, проволока не должна пересекать себя. В этом месте две стороны фигуры сближаются, не касаются друг друга. Проволока в месте начала спаивается с концом.
4. Получена биквадратная антенна. Питающий кабель подходит в центральной части, где две стороны фигуры максимально сближаются. Само расстояние не критично, берут равным 1 – 2 мм. Никакого электрического контакта.
5. Требуется добавить экран – ставится плоская металлическая пластина параллельно биквадрату на расстоянии 0,175 максимальной длины волны диапазона (минимальная частота). Увеличивается усиление, уменьшается уровень помех, отсекается половина сферы приема.

Давайте обсудим полученное изделие. Настоящая антенна Харченко образована тремя контурами. Приводим рисунок оригинального издания 1969 года, надеемся, автор не будет против вопиющего нарушения copyright. Как видите, указаны размеры относительно максимальной длины волны (минимальная частота).

Если верить Харченко, коэффициент перекрытия диапазона составит порядка 2 (до 2,5).Нигде в области КСВ не будет больше 2. Обратите внимание, восьмерка стоит вертикально. Поляризация будет горизонтальной. Харченко предлагал использовать конструкцию, ловя телевещание, авторы хотят приспособить принимать связь. Биквадрат кладите набок.

Как соединять контуры, сказать сложно, автор медлит показывать… Из рисунка следует: верхний наибольший квадрат переходит в нижний наименьший, и наоборот. Средний замыкается сам на себя. На контактных площадках три контура собираются шиной, запитываемой кабелем. Следует из рисунка, по тексту нуль пояснений. Взяв читателями, обращаемся к поисковику, не любим нерешенных вопросов… Вот что удалось выяснить.

Вопросы конструирования LTE антенны Харченко

По теории, которую в книге непросто найти, диаметр проволоки рамки должен составлять 0,016 – 0,02 максимальной длины волны. Для частот телевидения времен СССР составило:

1. 1 – 5 (49 – 100 МГц) каналы: 120 – 100 мм.
2. 6 – 12 (174 – 230 МГц) каналы: 34 – 27 мм.

Провод значительного диаметра разыскать сложно, было предложено заменить круглый проводник плоским. Значительно увеличилась парусность антенны, нельзя назвать положительным фактором, изготовление усложнилось, вес увеличился, материалы стало сложно достать. Применяются три контура. Хорошая новость: будем работать с частотами 750 МГц и выше, проволоку диаметром 6 мм достанет каждый (зачистите ПВ). Вторая добрая весть: нашли способ ведения монтажа. Неведомый автор потрудился переснять из книги рисунки, привел описание процесса на сайте http://chegdomyn.narod.ru/meny/radio/ant-xarchenko.html. Бесплатный домен, поэтому 99%, информация раздобыта жестким энтузиастом.

Авторы поленились переснимать рисунки, добавим пару слов: по бокам монтажной платы укладываются две полукруглые пластины, на которые паяется проволока. По углам (6 штук общим числом выходит) рамки перемыкаются металлическими полосами. Насчет траекторий оказались правы. Следуйте рисунку, не ошибетесь. Изолировать места пересечения провода не принято, антенный канатик вовсе в этом не нуждается.

Сделана антенна для LTE своими руками. Как согласовать, писали в специальном обзоре, который называется Антенна Харченко своими руками. Сегодня любители WiFi широко применяют конструкцию. Иногда помещают железо в пластиковый корпус, отделывая шов силиконовым герметиком, купленным в сантехническом магазине.

Mimo антенна 4g lte своими руками

Для решения проблем с уровнем приема сигнала интернета и мобильной связи можно сделать своими руками MIMO антенну 4g LTE. Технология MIMO позволяет повысить пропускную способность и передавать больше данных, тем самым увеличить скорость работы. Этот эффект достигается за счет использования нескольких устройств для приема сигнала. Не зря название MIMO, или Multiple Input Multiple Output, переводится как множественные входы, множественные выходы. Используя эту технологию, можно обеспечить значительный прирост в скорости передачи данных у конечного потребителя.

Проведя распараллеливание потока на несколько каналов на входе, можно пустить сигнал по нескольким направлениям и также принять все эти данные на выходе. Двух-, трех- и даже восьмикратное увеличение достигается за счет использования определенных конфигураций и количества антенн MIMO 3G или 4G. Более того, можно пускать закодированную информацию с задержкой и восстанавливать данные при приеме. Для того чтобы понять, как работают такие устройства, рассмотрим принципиальную схему передачи радиосигнала.

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Для ее решения используются следующие технологии:

• Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
• Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
• Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

• C – пропускная способность канала;
• M – количество независимых потоков данных;
• B – ширина канала;
• S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Антенны могут располагаться в одной поверхности или быть вертикально разнесены. Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме.

Антенна MIMO

Как сделать антенну проще всего? Рассмотрим оборудование для получения сигнала 4G лте 800, в основе которого лежит антенна Харченко – синфазная решетка из ромбов. Эта конструкция была придумана К.П. Харченко еще в шестидесятых годах прошлого года. Основное достоинство этого оборудования состоит в том, что собрать антенну просто, а все параметры можно посчитать по многочисленным онлайн-калькуляторам в сети. За счет необычной схемы устройство редко нуждается в настройке. Если необходимо сделать оборудование для улучшения сигнала 3g своими руками, можно использовать одну антенну Харченко.

В MIMO технологии используется четное число антенн, у нас их будет 2 антенны МИМО своими руками: Downlink – от спутника до приемного устройства, и для отправки – Uplink. Если смотреть на усредненные показатели, что можно использовать 2 антенны на 802 и 843 мГц, подключение будет идти 50-омным коаксиальным кабелем.

Для 802 мГц длина в миллиметрах составляет:

Для 843 мГц длина в миллиметрах составляет:

Важно! Количество потоков равно либо меньше минимального числа антенн на приеме или на выходе. При использовании MIMO 4×4 можно работать в диапазоне от 1 до 4 потоков, если же речь идет о MIMO 4×2, то потоков может быть только 1 или 2.

Для работы потребуются:

• решетка или кусок фанеры, обклеенной фольгой либо фольгированным скотчем, или оцинкованная сталь (у нас используется последний вариант):
• проволока сечением 4 мм2;
• кабель;
• деревянная доска длиной не менее 1,90 м;
• полипропиленовые трубы;
• нейлоновые хомуты;
• баллончик автоэмали;
• F-коннектор – 2 штуки;
• пигтейл кабель F-CRC9 – 2 штуки;
• клей Поксипол;
• дрель;
• пассатижи;
• рулетка и линейка.

Последовательность действий:

1. Выполняем каркас в форме буквы П. Для этого распиливаем доску на три части. Самая длинная доска (верхняя часть буквы) должна составлять 1 м 20 см, а боковые – по 35 см. Можно выпилить все части каркаса из разных досок;
2. Вырезаем 2 куска из листа оцинкованной стали размерам 375х375 см. Фиксируем основания с помощью дюбелей на каркасе строго под углом 45 градусов;
3. В центре каждого основания высверливаем отверстия для кабеля, которые будут идти к модему. Диаметр отверстий – 7 мм. Делаем разметки для крепления антенны;
4. Разрезаем полипропиленовую трубу на несколько частей: 3 части – 44,5 мм и 3 – 42 мм. Эти размеры напрямую связаны с центром проволоки;

Обратите внимание! Для устойчивого и качественного приема важно, чтобы технология пространственного уплотнения поддерживалась на передающей станции, а антенна использовалась для 4G модема.

1. Начнем со сборки антенны на 802 мГц;
2. Согласно чертежу, располагаем трубы на куски оцинкованных листов и приклеиваем Поксиполом. Полипропиленовые трубки и клей являются диэлектриками, поэтому при контакте антенны и этих частей сигнал не будет искажаться;
3. Теперь выполняем саму антенну из проволоки по размерам, указанным в чертеже. Делаем загибы, используя пассатижи. В полученных параметрах надо убавить по 4 мм, из которых 1 мм идет на погрешность по центру, а 3 мм – при загибе пассатижами;
4. Далее зачищаем кабель и центральную жилу, припаиваем к концам проволоки, а оплетку – к изгибу;
5. Протаскиваем кабель через полипропиленовую трубу в отверстие, которое мы просверлили заранее;
6. Теперь проверяем все размеры, а при необходимости выравниваем антенну;
7. Углы ромбов фиксируем на полипропиленовых держателях с помощью Поксипола. Для того чтобы проволока закрепилась, следует поставить сверху какой-либо груз;

1. Замеряем расстояние между концами антенны и изгибом проволоки в середине конструкции, оно должно быть 4,8-5 мм. 4,5 мм – зазор между проволокой и изгибом, подогнать его сложно, но это можно сделать маникюрными ножницами, разместив их в середине. Теперь крепим середину антенны с помощью клея;
2. Последовательность сборки антенны MIMO своими руками на 843 мГц точно такая же. Важно учесть, что антенны должны располагаться под углом в 90 градусов друг к другу. Х-поляризация дает больший эффект, чем вертикальная. Расположение антенн подобным образом создает для них равные условия;
3. Чтобы кабели не гуляли в отверстиях, затягиваем их с обратно стороны нейлоновыми хомутами и приклеиваем;
4. Теперь выполняем контрольные замеры по схеме и при необходимости корректируем;
5. Чтобы избежать окисления, покрываем проволоку и оцинкованные листы сверху эмалью;
6. Кабели через F-коннекторы выводим на пигтейл и уже затем на модем;
7. Проводим тестирование системы. Создание антенны МИМО 4G своими руками окончено.

Для того чтобы отладить работу устройства, следует правильно расположить конструкцию. Общие правила говорят, что антенну лучше вывести на улицу и поднять как можно выше. Кроме того, антенна должна быть направлена строго в сторону раздающей станции. Однако не всегда эти советы срабатывают. Чем выше будет поднята антенна MIMO, тем больше кабеля потребуется проложить до соединения модема своими руками, но в этом случае часть сигнала будет гаситься помехами, вызванными этим самым кабелем. Не всегда установка на улице благоприятна для устройства. Если от окисления можно избавиться с помощью покраски, то нельзя не учитывать, что геометрию конструкции могут нарушить порывы ветра. Кроме того, по направлению в сторону станции могут быть различные препятствия, которые будут гасить сигнал.

Для отладки антенны иногда приходится попробовать несколько вариантов установки, но потом это оборудование будет работать и в 3G 4G LTE.

Видео

Внешняя антенна для 4g lte модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Самодельная 4G антенна в домашних условиях — Харченко, MiMO и дисковая

Антенна 4G своими руками — неплохой универсальный и наиболее дешевый способ улучшить сигнал сотовой связи на даче или в загородном доме. Конструкция таких устройств простая, что дает возможность получать хороший и стабильный интернет-сигнал, если это позволяет расстояние до базовой станции оператора. Сделанный усилитель 4G сигнала своими руками можно подключить к роутеру и раздавать Интернет на смартфон, планшет или ноутбук. Достаточно провести грамотный расчет устройства, подобрать правильные размеры в соответствии со схемой и все собрать. Получится простой и достаточно мощный прибор, который позволит существенно улучшить качество, скорость и стабильность связи.

Описание устройства

Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной. Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью. В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.

Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение. С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.

На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема. Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются. Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.

Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно.

Существует два вида таких устройств:

Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.

Устройство и габариты

Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.

Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала.

Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:

• направленные;
• всенаправленные;
• широкодиапазонные или многочастотные.

Направленные делятся еще на три различных подвида:

• способные улучшать сигнал только с одной стороны;
• секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
• всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.

Как произвести предварительный расчет

Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:

• вибратора;
• провода антенны;
• блока передачи сигнала;
• отражателя.

Требования к вибратору

Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.

Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей.

Провод

Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.

Рефлектор

Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.

Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора.

Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.

При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.

Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам.

Внешние усилители и их характеристики

Наиболее ответственным и влияющим на качество передачи данных параметром является коэффициент усиления сигнала. Им нужно руководствоваться при выборе антенн:

• при дальности 1-3 км до точки с хорошим сигналом нужна антенна с коэффициентом усиления 14 дБ;
• при дальности 3-8 км требуется коэффициент усиления 18 дБ;
• при дальности 8-12 км подойдет антенна с коэффициентом 20 дБ.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях.

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями.

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

• ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
• для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
• медную проволоку (диаметром 2 мм);
• медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
• пенопласт для патчей;
• супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

• спиральная проволока;
• коаксиальный кабель;
• стержневая деревянная рейка;
• плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет.

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

• определить поляризацию и частоту волны. Устройство должно быть линейным;
• сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
• сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
• сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.
