На взгляд обывателя, термостат — сложный и чувствительный прибор, который невозможно почистить, не будучи матерым «сантехником 6 разряда».
Естественно, это не так. Мы решили сфотографировать и описать процесс разборки и очистки термостата, простоявшего около 9 месяцев в районе Комендантского проспекта. Из-за строительства нового жилья часто отключают воду, после чего из крана подолгу течёт что-то желтое. И хотя сам термостат работал нормально, грязи внутри не могло не быть.
Горизонтальные грязевики стоят, это хорошо:
0. Перед работами воду надо перекрыть обязательно!
1. Сначала снимаем ручку термостата.
Снимаем маленькую крышку с торца, выкручиваем винт и снимаем ручку и стопорное кольцо. В комплект к нашему термостату идет ключ:
Им мы выкручиваем винт, крепящий термостатический блок снизу.
Винт очень маленький, важно не потерять его.
Возможно, потребуется легкое усилие.
Да, грязью подзарос.
3. Отчищаем налет старой зубной щёткой.
Простой водой, без замачивания.
4. Аккуратно вставляем блок обратно и вкручиваем винт.
Отверстие в корпусе должно совпасть с резьбовым отверстием под винт. Резиновые кольца желательно смазать сантехническим вазелином или подобной смазкой.
Мы сняли термостат со стены перед работой, но это не обязательно, просто так удобнее фотографировать.
5. Совмещаем метки.
Теперь надо поставить ручку так, чтобы температура воды соответствовала заданной.
На каждом термостатическом блоке стоят метки заводской градуировки. Совмещаем метку на штоке с меткой на корпусе, поворачивая шток с насечкой. Такое положение соответствует примерно 38°С.
6. Одеваем стопорное кольцо так, чтобы метка на кольце была видна при пользовании термостатом.
7. Одеваем рукоятку.
Упор внутри ручки (при ненажатой кнопке) должен быть впритык к упору на кольце. Такое положение рукоятки соответствует 38°С.
8. Закручиваем винт, крепящий рукоятку, и вставляем заглушку.
В случае сомнений, прибегайте к схеме сборки термостата:
Теперь понятно, что 6 разряд здесь не нужен, действия довольно несложные. Даже если сами не решитесь чистить, то сможете проконтролировать действия сантехника. Удачи!
Телефон Начальника службы сервиса Фёдорова Алексея:
На взгляд обывателя, термостат — сложный и чувствительный прибор, который невозможно почистить, не будучи матерым «сантехником 6 разряда».
Естественно, это не так. Мы решили сфотографировать и описать процесс разборки и очистки термостата, простоявшего около 9 месяцев в районе Комендантского проспекта. Из-за строительства нового жилья часто отключают воду, после чего из крана подолгу течёт что-то желтое. И хотя сам термостат работал нормально, грязи внутри не могло не быть.
Горизонтальные грязевики стоят, это хорошо:
0. Перед работами воду надо перекрыть обязательно!
1. Сначала снимаем ручку термостата.
Снимаем маленькую крышку с торца, выкручиваем винт и снимаем ручку и стопорное кольцо. В комплект к нашему термостату идет ключ:
Им мы выкручиваем винт, крепящий термостатический блок снизу.
Винт очень маленький, важно не потерять его.
Возможно, потребуется легкое усилие.
Да, грязью подзарос.
3. Отчищаем налет старой зубной щёткой.
Простой водой, без замачивания.
4. Аккуратно вставляем блок обратно и вкручиваем винт.
Отверстие в корпусе должно совпасть с резьбовым отверстием под винт. Резиновые кольца желательно смазать сантехническим вазелином или подобной смазкой.
Мы сняли термостат со стены перед работой, но это не обязательно, просто так удобнее фотографировать.
5. Совмещаем метки.
Теперь надо поставить ручку так, чтобы температура воды соответствовала заданной.
На каждом термостатическом блоке стоят метки заводской градуировки. Совмещаем метку на штоке с меткой на корпусе, поворачивая шток с насечкой. Такое положение соответствует примерно 38°С.
6. Одеваем стопорное кольцо так, чтобы метка на кольце была видна при пользовании термостатом.
7. Одеваем рукоятку.
Упор внутри ручки (при ненажатой кнопке) должен быть впритык к упору на кольце. Такое положение рукоятки соответствует 38°С.
8. Закручиваем винт, крепящий рукоятку, и вставляем заглушку.
В случае сомнений, прибегайте к схеме сборки термостата:
Теперь понятно, что 6 разряд здесь не нужен, действия довольно несложные. Даже если сами не решитесь чистить, то сможете проконтролировать действия сантехника. Удачи!
Телефон Начальника службы сервиса Фёдорова Алексея:
Монтаж смесителя с термостатом в ванную должен производиться согласно его предназначению, т. е. не рекомендуется устанавливать этот прибор, к примеру, в душевую или на кухню. От этого пострадает основная функция самого смесителя. Чтобы произвести установку смесителя с термостатом в ванную, каких-то особых усилий не потребуется.
Как подключить смеситель с термостатом и в случае необходимости его отремонтировать – вы узнаете из нашей статьи.
Технология подключения смесителя с термостатом
Фирмы-производители новейших кранов водонагревателей и смесителей с подогревом всегда учитывают возможность монтажа их неспециалистами. Потому установка большой части моделей не представляет особых сложности.
Вне зависимости от особенностей конструкции того или иного прибора, любая модель устанавливается по одной из стандартных инструкций монтажа.
Смеситель с термостатом, установленный на стене
Всего существует три способа монтажа смесителя с термостатом:
1) Фиксирование на стену.
2) Установка в корпус ванной.
3) Монтирование специальной полки либо отдельной стойки.
Технология монтажа смесителя с термостатом на стену
Крепление термостатического смесителя на стену является экономичным и достаточно удобным способом. Монтажом всего одной конструкции обеспечивается возможность использования и ванны, и душа, и раковины.
Монтаж термостата на стену в ванной комнате
При выборе места расположения прибора необходимо учитывать его параметры конструкции. Так, носик слива должен доставать и до ванной, и до умывальника на необходимое расстояние, чтобы вода не капала на пол.
Эта схема имеет несколько важных нюансов, которые обязательно необходимо учитывать:
- Местоположение разводки водопроводных труб.
- Наличие цельного подвода труб в комнате.
В последние два десятилетия в проектах многоквартирных домов предусматривается подведение отдельно труб для ванн и для раковин. Потому подобный вариант монтажа применяется все реже и реже. Однако правила подключения предусматривают установку смесителя с термостатом на патрубки – отводы от основных труб либо крепление на стену.
Смесители, которые подогревают воду в ходе подачи ее на излив, сейчас становятся все более популярными. Как они устроены и в чем заключается их принцип действия? Об этом читайте в статье на нашем сайте «Как работает смеситель с термостатом»
Отзывы потребителей о смесителях с термостатами смотрите здесь: http://remontspravka.com/thermostat-mixers-reclaim/
Советы по покупке смесителей с подогревом воды смотрите в советах бывалых
Если приходится делать подвод трубы для смесителя с термостатом своими руками, то нужно руководствовать соответствующими стандартами. По ним высота смесителя в ванную с термостатом должна быть на 1, 2 м от уровня пола. И лишь на этом же уровне можно делать водорозетки, при этом расстояние между ними должно быть 15 см.
Подключение смесителя с термостатом – инструкция
1. Перекрывают подачу холодной и горячей воды, при этом она не должна просачиваться даже каплями.
2. Если есть ржавчина и загрязнения на запорных кранах, то их стык обильно смазывают машинным маслом.
3. Демонтируют старый кран. Но как разобрать смеситель с термостатом? Сделать это довольно несложно. Для этого:
Демонтаж старого смесителя с термостатом
- Аккуратно откручивают крепежные гайки.
- Внимательно осматривают эксцентрики (диски) и проверяют цельность структуры металла и резьбы.
- Против часовой стрелки откручивают эксцентрики.
- Очищают отводы от разных загрязнений.
- Устанавливают новые либо очищенные старые диски. Изначально наматывая плотным и ровным слоем паклю (ленту) от начала резьбы к срезу. Вкручивают готовую деталь до упора.
Накручивание пакли на резьбовое соединение
4. Устанавливают смеситель с термостатом в ванную. Для этого:
- Надевают на эксцентрики декоративные детали и устанавливают прокладки уплотнителя.
5. Собирают навесные детали:
Навешивают смеситель, шланг от душа и лейку на него. Дополнительно все стыки герметизируют.
Где правильно поставить в квартире смеситель с термостатом? Будет ли он полезнее на кухне или в ванной? Статья на нашем сайте «Смеситель с термостатом – обзор по месту расположения»
Обзор российского рынка смесителей смотрите здесь: http://remontspravka.com/mixers-observation/
Нужен ли термостат смесителю для биде? Статью о нюансах конструкции и эксплуатации данного устройства найдите на нашем сайте
6. Последовательно проверяют работу всех функций.
Правила установки смесителя с термостатом в корпус ванной
Решение установить смеситель с термостатом подобным образом имеет несколько преимуществ:
- Возможность целиком замаскировать все детали подводки в пространстве под раковиной или за ванной.
- Наличие больше свободного места при обустройстве ванной комнаты.
- Не нужно учитывать местоположение труб, т. к. подсоединение производится гибкими шлангами.
Монтаж смесителя с термостатом над ванной
Большинство сегодня производящих ванн уже имеют отверстия для монтажа такого смесителя. Однако если у вашей ванны нет подобных отверстий, то прорезать их довольно несложно.
Правила подключения смесителя с термостатом в корпус ванной не отличаются от описанных выше указаний:
- Осторожно снимают все старые детали.
- Очищают и обрабатывают ржавую поверхность.
- Аккуратно устанавливают новый кран.
Как подключить смеситель с термостатом – монтаж отдельной стойки либо полки для крана
Это довольно дорогостоящий и сложный способ. Преимущество его лишь в уникальности дизайна, который подходит для эксклюзивного интерьера ванных комнат.
Для стандартных квартир, в которых размеры санузлов оставляют желать лучшего, подобный монтаж не подходит. Кроме этого, цена этой модели смесителя во много раз выше прочих кранов. И последнее – это трудоемкость и сложность подключения, оставляет мало шансов сделать работу своими руками.
Итак, подобрав смеситель с термостатом по своему вкусу, у вас не должен возникнуть вопрос, как подключить смеситель с термостатом в ванной комнате, если вы тщательно прочтете инструкцию к нему и будете придерживаться во всем наших советов.
Ремонт смесителя с термостатом – общий ход работ
Сегодня сделать ремонт термостата вполне можно и своими руками. Мы дадим вам несколько советов и рекомендаций на этот счет:
- Холодная и горячая вода должна быть перекрыта.
- Остатки воды из крана должны быть слиты.
- Раковина перед началом ремонта должна быть закрыта тряпкой, чтобы ее случайно не повредить.
Где москвичу купить смеситель с термостатом для своего дома? Пусть в числе первых вам на ум придёт «Интернет-магазин santeh-mos.ru»
С номенклатурой товаров и условиями обслуживания в магазине сантехники Wodolei.ru знакомьтесь по ссылке: http://remontspravka.com/wodolei-ru/
Далее приступайте к разборке термостатического смесителя. Как разобрать смеситель с термостатом, смотрите выше.
В целом, если качество воды и смесителя с термостатом хорошее, вероятность ремонта существенно уменьшается и оттягивается во времени.
Ремонт термостата смесителя
- admin
- Стройка и ремонт
- 0
Как работает терморегулятор газовой духовки
Работа крана терморегулятора проста и сейчас мы попробуем её описать. В закрытом положении, термостат удерживает газ перед медной пробкой 21. Как только вы открываете кран духовки, газ по отверстиям в пробке добирается до полости – К. Одновременно с этим проворачивается червячный механизм 18, продвигающий клапан 20, который открывает доступ к газу. Далее при прокрутке ручки вы не участвуете в подачи газа, а задаете только температурные значения.
Как только температура духовки достигает заданного значения, жидкость в нутрии капиллярных трубок расширяется, толкает мембранный блок 19 далее винт 18, винт привод в движение клапан 20. Зазор уменьшается, и подача газа сокращается. Вследствие чего температура внутри шкафа снижается, и механизм начинает работать в обратном порядке.
Поломки и признаки неисправности термостата газовой плиты:
1. Сильно греет духовка – еда горит. 2. Слабо греет духовка – еда сушится. 3. Увеличилось время приготовления пищи. 4. После готовки на максимальном значении заклинил кран.
Устройство и принцип работы смесителя с термостатом
К счастью, миновали времена, когда пределом мечтаний был финский смеситель. Он не подтекал, не скрипел и качественно перемешивал воду. Отечественная сантехника навевала тоску и доставляла массу эксплуатационных хлопот. Приходилось регулярно менять резиновые прокладки и подтягивать кран-буксу.
В настоящее время рынок наполнен сантехническими приборами различных производителей. Ценовые категории также на любой кошелек – от эконом-вариантов до роскошных эксклюзивных изделий. Вместе с тем, есть уверенность, что даже скромный смеситель прослужит достаточно долго.
Основной конструктивный элемент двухвентильного смесителя – кран-букса
Гарантия от производителя стала доброй традицией, а средний ценовой сегмент – верный признак надежности. Впрочем, в непростом деле выбора оснащения в ванную правильнее всего довериться профессионалам. Они точно знают, какой продукции стоит доверять. Конструктивно смесители делятся на следующие типы:
- двухвентильный;
- однорычажный (шаровой);
- термостатический.
Последний наиболее примечателен. Смеситель с термостатом по принципу работы отличается от собратьев. Фокус в том, что он поддерживает заданную температуру смешанной воды. В корпусе вмонтирован специальный термоэлемент – механический или электронный. Устройство «следит» за тем, чтобы температура соответствовала установленной.
При изменении напора горячей или холодной воды система автоматически осуществит корректировку режима смешивания. В случае прекращения подачи – «перекроет» «кран». То есть, риск обжечься кипятком или оказаться под холодным душем среди зимы сводится к минимуму.
ВАЖНО ЗНАТЬ: При включении смесителя-термостата необходимо регулировать лишь напор воды. Большинство моделей управляется в ручном режиме, но на рынке представлены изделия и с пультом управления.
Пример конструктивного решения термостатического смесителя – внешне он почти не отличается от «обычного» образца
Как устроен однорычажный смеситель
Гораздо более демократичный, близкий и популярный однорычажный смеситель: устройство и ремонт этого типа сантехнического прибора вызывают наибольший интерес пользователей. Данный вид изделий для смешивания воды уверенно приходит на смену двухвентильным образцам.
Он удобен тем, что для регулировки температуры и напора достаточно легких движений влево-вправо и вверх-вниз соответственно. Но это при условии качественного, хорошо отрегулированного смесителя, без накипи вокруг подвижных элементов и внутри самого устройства. В противном случае трудно добиться желаемой температуры и интенсивности подачи воды.
Отдельного описания заслуживает конструкция однорычажного смесителя. Среди конструктивных элементов выделяют картриджи – специальные элементы, в которых происходит смешивание воды. Они бывают двух видов:
- шаровые;
- керамические.
В первом случае название детали говорит само за себя – в корпусе расположен полый шар с входными и выходным отверстиями. Крепится он к рукоятке крана. Процесс смешивания воды осуществляется непосредственно в сферической камере, далее она поступает в излив.
Температура и напор зависят от угла поворота подвижного рычага. В зависимости от его положения меняется «просвет» между отверстиями в корпусе и в шаре.
Для удобства изделие оснащается декоративной заглушкой с красной и синей метками горячей и холодной воды.
Схема устройства однорычажного смесителя. Основной рабочий элемент – шаровой или керамический картридж
Устройство и ремонт смесителя с керамическим картриджем цилиндрической формы имеет существенные отличия. Он состоит из пары керамических шайб с отверстиями. Они не соединены неподвижно. При регулировке рычага меняется положение отверстий относительно друг друга. В излив поступает смешанная вода, под заданным давлением.
Как и шаровой кран, смеситель с керамическим картриджем удобен в эксплуатации. Но при выходе из строя одного из элементов придется менять блок полностью – он не подлежит разборке.
ВАЖНО ЗНАТЬ: Оптимальный материал для изготовления смесителей – хромированная латунь.
Однорычажный смеситель уверенно вытесняет из ванной двухвентильного предшественника
Особенности эксплуатации и ремонта смесителей в ванной
Любое сантехническое оборудование нуждается в постоянном уходе и проведении профилактических мероприятий. От этого зависит срок службы изделия. Самый главный враг любой сантехники – накипь.
Вода из крана в изобилии содержит различные соли, которые благополучно оседают на металлических элементах. Чистка внешней части конструкции не всегда приносит желаемый результат. Смеситель может подтекать, а вода будет выливаться без достаточного напора. Нередки случаи, когда из крана течет неравномерная струя, с брызгами, шипением. Это значит, что пришла пора разобрать сантехническое оборудование.
Конструкции некоторых ванн предполагают установку смесителя на бортике
Иногда засоряется сеточка аэратора – это может быть накипь или какой-то мелкий сор, от попадания которого не застрахован ни один водопровод. Ее отвинчивают, прочищают. Если процедура не помогла, придется разбирать всю конструкцию.
Как самостоятельно разобрать смеситель
Независимо от принципа работы смесителя, последовательность действий будет примерно одинаковой:
- перекрытие вентилей подачи холодной и горячей воды;
- спуск остатков воды;
- отсоединение смесителя от подводных патрубков или гибких шлангов высокого давления.
Далее действуют следующим образом:
- снимают декоративный колпачок или накладку;
- откручивают винт рукоятки;
- последовательно демонтируют элементы конструкции (они могут отличаться в зависимости от модели и типа смесителя);
- освобождают от крепежных элементов картридж (в случае с однорычажным типом устройства);
- при работе с двухвентильным смесителем высвобождают кран-буксу.
Обычно такую процедуру проделывают, если нужно заменить резиновую прокладку. Это наиболее распространенный тип самостоятельного ремонта: устройство смесителя для ванной все-таки достаточно сложное.
Установка и ремонт смесителя в ванной – задача, которую стоит доверить специалистам
Если неисправность серьезная, связана с износом важных конструктивных элементов, физической поломкой деталей или нарушением целостности самого корпуса, без услуг мастера по ремонту сантехники не обойтись. Современное оборудование для ванной представляет собой достаточно сложные инженерные конструкции. Простота принципа действия смесителя обманчива. Поэтому не стоит экспериментировать. Смело обращайтесь к опытным специалистам – они выполнят ремонт быстро и качественно.
Источник: http://thewalls.ru/neobyichnyie-resheniya/%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE-%D0%B8-%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%BE%D0%B4%D0%BD%D0%BE%D1%80%D1%8B%D1%87%D0%B0%D0%B6%D0%BD%D0%BE%D0%B3%D0%BE-%D1%81%D0%BC.html
Обслуживание смесителя со встроенным термостатом grohe Maintenance and cleaning of the water tapПодробнее
Не работает термостат.| Ремонт своими руками.|Подробнее
Смеситель Frap с термостатом: вода прохладная (холодная) — что делать?Подробнее
Инструкция по очистке крана с термостатом в ванной комнате видео ремонт с моими решениями проблемы.Подробнее
Ремонт китайского термостатического крана или термостата кухонного смесителяПодробнее

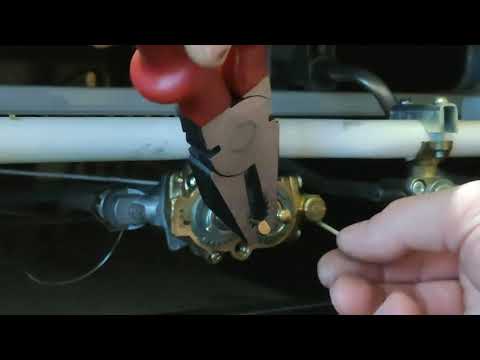

Разборка ремонт газового крана МТЭ (MTG) 22300, ГЛИУ 371Подробнее

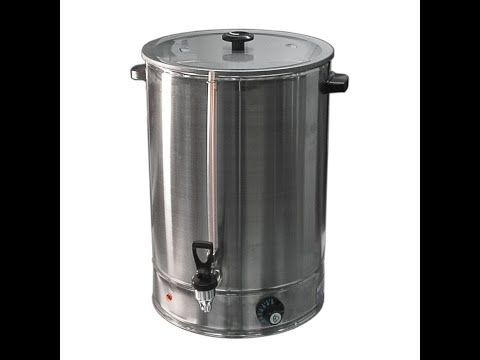

Мелкий ремонт кипятильника или термопота !!! Замена термостатаПодробнее
Чистка термостата от накипи в смесителе VADOПодробнее
Ремонт термостатического смесителя. Чистка термостата.Подробнее

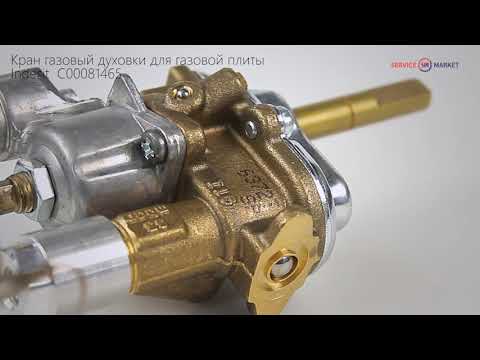

Кран газовый духовки (с термостатом) для газ. плиты Indesit C00081465Подробнее
- ×òî äåëàòü?
- Âèäåî
- Êàðòèíêè
- Êàðòû è ìàðøðóòû
-
Ïî÷èòàòü æóðíàë ïîòðåáèòåëÿ
- NoFolloW çà íàìè â Twitter!
- Êàòàëîã /
- Âèäåî /
- Ðàçáîðêà ðåìîíò…
Ñåðãåé Êóçíåöîâ
 ýòîì âèäåî ÿ ðàçîáðàë ãàçîâûé êðàí äóõîâêè Ãåôåñò, ðàññêàçàë åãî óñòðîéñòâî, íàñòðîéêó ïîäà÷è ãàçà, è ñîáðàë åãî îáðàòíî.
Ïîõîæèå âèäåî
ÑÌÀÇÊÀ ÊÐÀÍÎÂ ÃÀÇÎÂÎÉ ÏËÈÒÛ. Åñëè óñëûøàëè çàïàõ ãàçà? Ëó÷øå âûçâàòü ñïåöèàëèñòà.Guru from the USSR.
Òóõíåò äóõîâêà ( Indesit ) Èíäåçèò . Êðàí ÒÓÏ MTG 22300 ñ ãðèëåì.
óñòðîéñòâî ãàçêîíòðîëÿ
Êàê ïî÷èñòèòü ãàçîâóþ ïëèòó Gorenje ñ ôóíêöèåé ãàç-êîíòðîëÿ êîíôîðîê. How do you clean a gasstove
Óêðà¿íà âðàæຠ2 | Ïîäîðîæ íà çàõ³ä Óêðà¿íè
Êàê ïî÷èñòèòü, âîñòîíîâèòü êðàí, äëÿ ãàçîâîé ïëèòû
ðåìîíò âàðî÷íîé ïîâåðõíîñòè. Òóõíåò ãàç êîãäà îòïóñêàåøü ðó÷êó.
Êàê îòêëþ÷èòü ãàç-êîíòðîëü íà ïå÷êå GORENJE
Ðåìîíò âàðî÷íîé ïîâåðõíîñòè
«ÓÀÇ ÁÓÕÀÍÊÀ» Â ÄÅËÅ! 30 ò.ð. ÇÀ ÄÂÀ ÇÀÅÇÄÀ! ÖÅÍÛ ÍÀ ÌÅÒÀËËÎËÎÌ ÏÐÎÑÒÎ ÂÇËÅÒÅËÈ!!!
Íå ðàáîòàåò ýëåêòðîïîäæèã íà ãàçîâîé ïëèòå Hansa,íå çàãîðàåòñÿ êîíôîðêà
Ãàçêîíòðîëü äóõîâêè êàê îòêëþ÷èòü. Êàê ñäåëàòü íà ïðÿìóþ GEFEST
Кран газовый с термостатом MTG 22300-D G20-13/42 NG3
Кран газовый с термостатом MTG 22300-D G20-13/42 NG3
Главная > ПЛИТ/ДУХОВОК > Термостат,переключатель мощности > Кран газовый с термостатом MTG 22300-D G20-13/42 NG3
- Фирма: Gorenje
- Партномер: 229865
- Наличие: НЕТ НА СКЛАДЕ (срок поставки: 7-14 дней)
УТОЧНИТЬ ЦЕНУ
руб.
Выберите кол-во
+
—
Стоимость: 5327 руб
