Настольный лобзик из ручного электролобзика своими руками

Если вы занимаетесь резьбой и делаете фигурки или детали из дерева, пластмассы или похожего на них материала, вам не обойтись без инструмента, чье название напоминает далекое советское прошлое: это лобзик.

Лобзик лобзику рознь, сейчас в продаже имеются и «пионерские» элементарные ручные модели, и электрические современные инструменты, лишь отдаленно напоминающие привычные пилки.

Лобзик можно смастерить и самостоятельно: в технической литературе и сети предлагается множество схем и чертежей электрических лобзиковых станков.

Сделать такое устройство несложно, а пользу от него вы получите значительную. Вы сможете самостоятельно заниматься производством нужно вам мебели и реализовать самые смелые творческие идеи для интерьера.

Пример изготовления лобзикового станка.

Самодельный лобзиковый вам профессионально делать ровные детали самых причудливых форм. Для начала вам нужно определиться с самой подходящей для вас конструкцией.

Техническое описание и составные части

Принципиальная схема любого лобзикового станка одна и та же для разных моделей.

В его составе обязательно имеются следующие части:

• пилка;
• привод с мощностью около 150 Вт;
• коромысло для натяжения пилки;
• рабочая поверхность с градуировкой;
• блок сверления и пр.

На рабочей поверхности фиксируется расходный материал. В продвинутых моделях встречаются специальные устройства для поворотных движений детали, в них рабочая поверхность может менять угол наклона.

Размеры поверхности будут зависеть от ваших производственных и творческих планов: чем больших размеров детали вы собираетесь выпиливать, тем больше должен быть ваш производственный стол. Традиционные размеры обычно около 30 – 40 см.

Виды пилок самые разнообразные. Они зависят прежде всего от расходного материала. Имеют значение и размеры деталей для выпилки. Обычные пилки для работы с древесиной имеют длину около 35 – 40 см. Они в состоянии пилить детали из дерева или пластика с толщиной не больше 100 мм.

С разными типами материалов меняются и пилки, в основном это касается их ширины: от 2-х до 10-ти мм. Пилки могут различаться по типу своих хвостиков – с штифтами или без. Они фиксируются в специальном приспособлении для их натяжения и ровного пиления. Для этого в них имеются пружины рессорного вида.

Еще одна важнейшая : кривошипно-шатунный узел. Его функцию трудно переоценить: именно он передает движение от привода на пилку, превращая вращательное движение в поступательное.

Чертеж сборки лобзикового станка.

Благодаря этому пилка начинает колебаться с высокой частотой, скорость таких колебаний в среднем около 800 – 1000 оборотов в минуту. Важно помнить об амплитуде вертикальных колебаний, она не должна превышать 50-ти мм.

В продвинутых современных лобзиковых моделях скорость меняется в зависимости от вида расходного материала. Большая часть настольных моделей работает в двух режимах скорости. Чаще всего это 600 и 1000 оборотов в минуту.

Модельный ряд лобзиковых станков

Чаще всего во своей мощности электропривода, разброс значений огромный: от 90 до 500 Вт.

Также эти устройства подразделяется на разновидности исходя их своей принципиальной конструкции:

• универсальные;
• на подвеске;
• с градуировкой;
• с суппортом в нижнем положении;
• с суппортом двойным.

Лобзики с нижним суппортом

Схема элементов конструкции станка.

Самые употребляемые и популярные модели – станки с нижним суппортом. Их особенностью является разделение рабочей станины на верхнюю и нижнюю части.

Если в верхнем отделе находится лишь одно устройство для пиления и очистки, то в нижнем отделе располагается множество рабочих элементов: электрический мотор, переключатель, узел передачи и узел контроля. Такая конструкция дает возможность пилить листы материалов практических любого размера.

Станки с двойным суппортом

Самодельный лобзиковый станок с двойным суппортом отличается от нижнего суппорта наличием в верхнем отделе специальной дополнительной планки и рабочего стола с возможностью менять угол наклона и общую высоту.

Эти модели предназначены для работы с деталями негабаритных размеров. Такой станок сделать легче, чем предыдущую модель. В материалах, с которыми можно работать на нем, есть ограничения: их толщина не должны превышать 80-ти мм.

Станки на подвеске

Название говорит само за себя: модель подвижна, она работает без станины. Принципиальный момент в данной конструкции – это движение режущей пилки, а не расходника. Сам модуль крепится к потолку, пилка приводится в движение вручную.

Все это дает серьезные преимущества: таким образом можно создавать самые сложные узоры, размеры поверхности ничем не ограничены.

Устройства с градуировкой

Наличие упоров и градусной шкалы дают возможность работать по техническим чертежам, без малейших погрешностей.

Станки универсальные

Такие аппараты обычно называют электролобзиковыми. Их особенность – возможность производить несколько операций типа шлифовки, полировки, пиления и т.д.

Как сделать лобзиковый станок своими руками?

На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.

Сборка станка своими руками.

Вот какая последовательность работ по их изготовлению:

• Делаем станину из фанерного листа или пластика.

  Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя.
• Размещаем с противоположной стороны специальную качалку с эксцентриком.

  Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые.
• Производим монтаж промежуточного вала.

  Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком.
• У качалки амплитуда движений должна меняться.

  Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки.
• Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.

  Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку. Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь. Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами.
• Для качалки нужно стойка.

  Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.

Ваш . Желаем классных идей и их качественного воплощения.

После нескольких неудачных попыток выпилить сложные формы электрическим лобзиком, я решил сделать по чертежам из сети самодельный настольный лобзиковый станок. Вырезать на нем сложные формы небольших размеров из легких материалов будет очень просто.

Для сборки лобзикового станка своими руками из электролобзика вам понадобятся:

• электрический лобзик
• лист фанеры и доски для опоры
• винты для дерева
• болты с гайками

Инструменты: дрель, наждачная бумага, струбцина, рулетка.

Шаг 1: Вырезаем крышку и основание

Начертите два прямоугольника 250х300 мм на листе фанеры и выпилите их лобзиком. Эти прямоугольники будут основанием и крышкой вашего станка. Тщательно обработайте поверхности прямоугольников наждачной бумагой, особенно тот, который будет крышкой.

Шаг 2: Делаем передние стойки

Показать еще 4 изображения

Измерьте высоту лобзика от подошвы до ручки, чтобы лобзик помещался в коробе станка, стойки должны быть больше этого расстояния. Мой лобзик высотой 18 см, поэтому я сделал из доски стойки длиной 20 см. Затем я сжал два куска между собой струбциной и отпилил от них по 5 мм с обеих сторон, чтобы обе стойки были одинаковой высоты.

Теперь стойки можно прикрутить к основанию. Чтобы древесина не треснула, нужно предварительно просверлить отверстия под винты и раззенковать их.

Шаг 3: Закрепляем лобзик на крышке

Показать еще 7 изображений

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Шаг 4: Устанавливаем лобзик на основание

Крышку с лобзиком опустите на основание со стойками и закрепите сверху винтами, предварительно просверлив под них отверстия. Не забудьте раззенковать эти отверстия, чтобы древесина не потрескалась при завинчивании. Лобзик не должен касаться основания и должен хорошо держаться за крышку. Поэтому головки винтов должны быть вровень с поверхностью крышки, иначе они раскрутятся во время работы лобзика.

Из остатков доски я сделал дополнительно две задние стойки, так станок стал намного устойчивее.

Шаг 5: Доработка станка

На этом этапе станок вполне функционален, его достаточно просто закрепить струбциной на столешнице и можно работать.

Я выявил у своего лобзикового станка две особенности:

• полотно немного гуляло в стороны, особенно при работе на высоких оборотах.
• ширина полотна была больше, чем у стандартных пилок для электролобзиков, из-за чего прорезание особенно тонких отверстий оставляло желать лучшего.

Шаг 6: Уменьшаем ширину полотна

Полотно меньшей ширины даст вам возможность прорезать тонкие изгибы и облегчит вырезание скругленных углов.

1. Выдвиньте пилку до максимума, не забудьте выключить лобзик из сети.
2. Отметьте точку, где полотно выходит из корпуса. Ниже этой точки ничего не нужно убирать.
3. Снимите пилку с лобзика и на шлифовальном станке сточите полотно до нужной ширины. Во время шлифования обмакивайте пилку в прохладную воду, чтобы она не перегревалась, иначе металл потеряет твердость, и пилка уже ничего не сможет прорезать. Изменение цвета – признак перегрева металла.
4. Когда вы получите желаемую ширину полотна, установите пилку обратно в лобзик.

Шаг 7: Делаем направляющую для пилки

Направляющая не даст полотну гулять в стороны во время резания, особенно на высоких оборотах.

Направляющую я сделал из маленькой полоски ПВХ-пластика. На одном конце полоски лобзиком делаем небольшую прорезь под углом к середине полоски. Закрепляем полоску позади пилки, привинтив к деревянной Г-образной детали, закрепленной на крышке вашего станка. Направляющую можно смазать маслом для лучшего движения.

Запомните:

1. Направляющая никогда не должна быть выше лезвия в самой нижней точке траектории движения полотна.
2. Направляющая ограничивает размеры материала, который вы собираетесь резать, из-за своей высоты и точки крепления на поверхности. Поэтому лучше закрепить направляющую так высоко, как это только возможно (учитывая предыдущее замечание), и максимально отдалить от полотна, с уклоном в сторону, как только можно.

Шаг 8: Заключение

Приложив немного усилий, вы получите практически настоящий настольный лобзиковый станок. Он, конечно, не заменит настоящего станка, но учитывая его нулевую стоимость, является отличным вариантом.

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода — к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

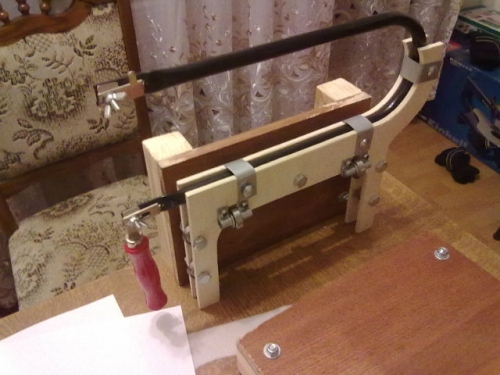

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

1. Устройство и принцип действия
2. Инструкция по сборке
3. Как переделать ручной лобзик
4. Станок из швейной машины

Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.

Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции
. Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.

Устройство и принцип действия

Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка. Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза
. Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка. Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.

Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.

Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.

Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза
. Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.

Инструкция по сборке

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

Электрический лобзиковый станок – вид оборудования для обработки дерева. В настоящее время выбор представлен не только в обычном ручном варианте, но и в электрическом. Данные модели, к примеру, Vario 502 dks, дремель имеют высокую производительность, достаточно просты в применении, комплектуются большим количеством съемных компонентов.

Использовать эти приспособления можно как в домашнем хозяйстве, так и в производстве. Сегодня такой механизм можно купить готовым или же сделать своими руками, к примеру, из старой швейной машинки.

1
Технология использования

Основным рабочим элементом ручного лобзика являются небольшие пилочки, которые обычно имеет длину от 50 до 120 мм. Приводится такая в движение имеющимся электродвигателем и совершает поступательные движения по вертикали в ходе обработки изделия. В некоторых механизмах она работает по маятниковому типу.

Сама заготовка в такой конструкции крепится непосредственно к подошве оборудования. Такая фиксация позволяет рабочему легче управляться с системой
и свободно регулировать угол наклона инструмента. Безопасность оператора в данной конструкции обеспечивается за счет наличия специального экрана.

Появились данные модели в массовой продаже в последние годы. Ранее их пытались сделать для домашнего применения из швейной машинки. Сегодня же в этом нет никакой необходимости. Выбор моделей очень велик.

1.1
Преимущества и недостатки применения электролобзиков

К сильным сторонам именно этой техники необходимо отнести:

1. Возможность использования приспособления для широкого спектра работ по дереву благодаря большому количеству сменных полотен.
2. Большую надёжность в использовании: за счет широкого полотна такого механизма можно избежать поломки детали из дерева, кафеля в ходе обработки, а также выполнять любые сложные контуры с минимумом усилий.
3. Возможность подавать заготовку дерева двумя руками за счет крепления ее на полотне. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.
4. Простоту в обработке любых полотен – даже небольшой сравнительно лобзик легко может справиться с древесиной толщиной 50 мм,
   не говоря уже о более мощных моделях.
5. Широкий выбор вариантов обработки.

Среди минусов применения такого приспособления обычно отмечают короткий ход образцов, за счет которых существенно усложняется работа с толстыми полотнами.

Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца (за счет особенностей крепления пилки).

2
Сфера применения станков

Современные электрические лобзиковые станки применимы для следующих работ на выбор:

1. Выпиливание из листовой заготовки сложных контуров.
2. Обработки внутренней поверхности заготовки, не нарушая при этом ее контурной целостности.
3. Финишной отделки некоторых образцов.

Применяется настольный лобзиковый станок преимущественно для обработки деревянных заготовок. Чаще всего используют его в производстве мебели, музыкальных инструментов. В последние годы также нередко стали их применять и для выпуска предметов декора, а также сувенирной продукции.

2.1
Расходные материалы

Основными расходными материалами, которые имеет настольный электролобзик, являются пилки, в том числе, спиральные. Они отличаются по длине, размеру зубчиков, расстоянию между ними
и подбираются для каждого материала в индивидуальном порядке.

Обычно обустраивая лобзиковый станок своими руками и покупая для него пилки, специалисты рекомендуют ориентироваться в выборе расходных материалов на следующие особенности:

1. Для выпиливания по заготовкам из дерева или фанеры выбирают пилки с шагом 2-4 мм.
2. Металлические образцы, а также пластик обычно обрабатывают, выбирая пилки 1-2 мм, в том числе, спиральные. Мастера, формирующие отзывы по использованию таких компонентов рекомендуют останавливаться тут на моделях с волнообразным краем. Выбор таковых очень велик.
3. При работе с кафелем используют пилки специальные с абразивным напылением ножовочные.

Выбирать данные элементы для обработки дерева, других материалов можно не только опираясь на отзывы, но и исходя из технических характеристик выбранного именно вами оборудования.

Ведь практически каждый станок имеет перечень расходных материалов, включающий все пригодные для него пилки под те или иные изделия.

Также не стоит забывать и о дополнительных элементах такой конструкции, к которым, к примеру, в моделях Dewalt, дремель, Holzstar, Vario 502 dks относятся сверлильный блок и воздушный насос. Выбор их велик.

2.2
Особенности конструкции лобзиков

В настоящее время станок лобзиковый электрический, помимо тех изделий, которые созданы в домашних условиях своими рукам, представлен на рынке в огромном количестве различных изделий. Выбор их действительно широк В их числе модели Dewalt, Holzstar, Vario 502 dks.

Классифицируют их по таким особенностям:

Для того чтобы правильно выбрать электролобзик, вам нужно проанализировать прибор по всем параметрам.
И тогда вы сможете получить идеальный компонент для выполнения любых задач. Также вы сможете собрать настольный электролобзик своими руками, используя общие рекомендации по выпуску таких устройств.

Самому несложно будет сделать это из швейной машинки, либо другого схожего механизма. Главное хорошо изучить устройство конструкции, подобрать необходимые компоненты и сделать все, чтобы модель была надёжной.

2.3
Электрический лобзиковый станок Энкор Корвет-87 (видео)

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода — к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

В предыдущей статье мы рассказали, как можно изготовить своими руками , то есть режущим элементом является тонкая, гибкая пилка, которая натягивается с помощью пружины. Таким инструментом очень удобно делать фигурный рез – всевозможные кривые, радиусные пилы. Тем не менее, в столярной мастерской в основном есть потребность в пилении по прямой линии под разными углами. Для таких задач вышеупомянутый станок будет неудобен, поэтому мы предлагаем Вашему вниманию новую конструкцию, предназначенную именно для ровных и прямых резов.

Введение

Классификация

Существует два основных конструктивных подхода для решения такой задачи, они разделяются по расположению в пространстве:

• вверх;
• вниз.

Первый вариант будет описан нами чуть позже, так как на момент написания этой статьи он находится у нас в разработке на стадии прототипа и конструирования, а вот второй вариант будет описан в настоящей статье.

Назначение

Данная конструкция является достаточно универсальной и имеет широкий спектр применения от бытового (в домашних условиях) до использования в производственных целях (столярные мастерские, мебельные цеха и пр.). Универсальность определяется тем, что станок построен на базе , который является распространенным ручным электроинструментом и им владеет почти каждый мастер, так как он компактен и многофункционален. С его помощью можно заготовки из различных видов материалов:

• массив дерева;
• пластики

и другие.

Преимущества

По сравнению со стандартным способом использования данная приспособа позволяет достичь одного, но очень важного параметра, – ровность реза. Отпилить быстро и кое-как можно довольно просто, положив заготовку на горизонтальную поверхность, свесив отпиливаемую часть, и отпилить. Но говорить о качестве реза тут не приходится, какой бы ни был мастер. Наша же конструкция позволяет:

• сделать простой ровный рез (строго по прямой линии);
• торцевать заготовку под четко заданным углом – 90° и другие произвольно заданные углы;
• сделать прямой пил под углом к плоскости заготовки, когда не перпендикулярна плоскости заготовки, а имеет иной, заранее выставленный угол, например 45°.

Базовый конструктив

Приспособление не хитрое и состоит из нескольких основных элементов:

• основание;
• направляющая;
• поворотный упор.

Изготавливаются все конструктивные части из фанеры или из массива дерева.

Приведем небольшую справочку по , может пригодиться.

Изготовление инструментальной оснастки для прямого пила электролобзиком

В данном разделе будет описаны пошаговые инструкции по изготовлению изделия. Весь процесс разбивается на три этапа изготовления конструктивных элементов:

• основание;
• направляющая;
• поворотный упор.

Для изготовления нам понадобятся материал:

• массив древесины хвойных пород;
• различный крепеж (в основном саморезы по дереву, мебельные футорки, шпильки и пр.)

а также будет использован следующий инструмент:

• Фрезерный станок;
• Циркулярная пила или станок из ;
• Сверлильный станок;
• Шлифовальный станок ();
• Электролобзик с ;
• Различный ручной инструмент.

Направляющая

Для изготовления направляющей нужно взять доску следующих размеров:

Должен скользить по направляющей, поэтому очень важны особенности направляющей плиты (на техническом сленге – «подошва»).

Делаем разметку заготовки направляющей.

Затем нужно выбрать фрезером паз, который будет являться направляющим, по которому будет двигаться подошва электролобзика в процессе пиления.

Изготавливаем концевые упоры. Затем их нужно приклеить для ограничения движения лобзика по направляющей, как показано на фото.

Проверяем плавность хода электролобзика по направляющей и в случае наличия дефектов или заусенец, затрудняющих ход, удаляем их.

Далее необходимо сделать цилиндрические втулки для предотвращения замятия древесины при зажиме фиксирующими винтами. Втулки можно изготовить из алюминиевой трубки диаметром 10мм. Сверлим отверстия и запрессовываем в них втулки. На этом изготовление направляющей закончено.

Основание

Основание по большому счету – это просто короб, который является основой для крепления направляющей и поворотного упора, а главное, что он поднимает всю конструкцию над уровнем (), чтобы его не повредила.

Сборка короба проста и незатейлива – верхнее основание из и бортики из той же или массива. Итак, выпиливаем бортики.

И крепим их к основанию, чтобы получился короб, как показано на фото.

Далее в засверленные отверстия основания, вкручиваем мебельные футорки М6 или М8.

Вкручиваем в них шпильки и устанавливаем направляющую.

Делаем пропил рабочего паза, как показано на фото.

Выпиливаем расширенный паз для возможности пиления под углом. Нужно обратить внимание, что при пилении под углом нужна довольно длинная

Шурупами крепим прямой упор, делаем отверстие и устанавливаем мебельную футорку М6 или М8 для крепления поворотного упора. Смотри фото ниже.

На этом изготовление основания считаем законченным.

Поворотный упор

Конструкция упора проста и незатейлива, представляет собой направляющую с приклеенным к ней полукруглым элементом для фиксации на основании.

Устанавливаем упор с помощью болта соответствующего диаметра. Головку болта можно «посадить» в удобную рукоятку, чтобы не использовать каждый раз гаечный ключ. Направляющую также закрепляем с помощью самодельных гаек, сделанных из врезных крыльчатых гаек.

На этом считаем станок для распиловки готовым.

Надеемся, что изложенный материал был Вам полезен.

Заключение

Нами было сделано универсальное приспособление для прямого реза на базе бытового электролобзика, которое должно по праву занять достойное место в Вашей мастерской среди инструментария.

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки.
При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Желание создать самодельный электролобзик может возникать по нескольким причинам:

1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую
разную конфигурацию
, материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов
. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика
. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

• Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
• Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика
, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами
с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:

— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.

Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.

За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.

Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.

Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.

В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.

Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема.

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

• Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
• Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

tehnika.expert

Настольный электролобзик своими руками | Строительный портал

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода – к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом. Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

strport.ru

деревянный лобзиковый станок

Для прорезной резьбы и выпиливания мелких деталей из дерева, фанеры, оргстекла, пластмасс и других материалов используют лобзики различных конструкций и видов. Это могут быть ручные («пионерские»), механические и электрические лобзики. Различные журналы приводили схемы самодельных лобзиковых станков приводом у которых были электродвигателя и даже электродрели. Но с появлением в продаже ручных электролобзиков появилась возможность как устанавливать их в стол для выпиливания крупных деталей, так и использовать в качестве привода для лобзиковых станков для выпиливания мелких деталей. Ручной электролобзик хорошо сбалансирован, достаточно мощный и имеет регулятор оборотов, что очень расширяет возможности его применения.

Всё же, на мой взгляд, у электролобзика есть существенный недостаток, это невозможность регулировать амплитуду хода пилочки. Но с этим недостатком я справился, сделав регулятор хода пилки.

За основу для изготовления станка был взят вариант напечатанный в журнале Wood №12 1986.

Размеры коромысел были выбраны исходя из собственных нужд. При этом следует учитывать, что увеличив длину, мы увеличим размер обрабатываемой детали, это плюс. Но в тоже время увеличим и вибрации пилки, а так же массу коромысел, что приведёт к увеличению вибрации всего станка, а это минус. Поэтому длину делаем не больше необходимой. Увеличение задней части коромысел приведёт к облегчению натяжения пилки, но и опять-таки к увеличению массы и соответственно вибрации. Бытует мнение, что сбалансировав коромысло относительно оси качания, можно уменьшить вибрацию станка. На мой взгляд, это не верно.

Уменьшить вибрацию можно уменьшив массу коромысла как можно сильнее. Но при этом необходимо чтобы оно оставалось жёстким, и могло выдерживать большие нагрузки.

Для натяжки удобно использовать эксцентриковые зажимы от велосипеда. Натяжку пилочки следует реализовать через жесткую пружину. Она поможет снизить количество разрывов пилочки.

Крепление пилки должно быстро и надёжно фиксировать пилочки разных размеров.

Планки на которых крепятся коромысла должны быть надёжно связаны между собой, чтобы уменьшить вибрации.

Вся конструкция станка должна быть жёсткой и надёжной. Управление должно находится в удобном месте.

Отвечу на все ваши вопросы.

Желаю вам удачных самоделок.

shenrok.blogspot.ru

instrument.guru > Своими руками > при помощи чертежей

При помощи самодельного лобзикового станка любой человек сможет изготовить мебель, современные удобные полки и другие изделия из дерева. Его механизм помогает вырезать деревянные детали абсолютно любой формы. И также с его помощью можно обрабатывать пластик и другие плотные материалы. Для того чтобы лобзиковый станок соответствовал всем нормам и правилам, нужно внимательно подходить к выбору его конструкции. Дополнительно помогут изготовить лобзиковый станок своими руками чертежи из сети.

• Как сделать лобзиковый станок своими руками

Конструкция лобзиковых станков

Абсолютно любой электрический самодельный лобзиковый станок содержит такие части:

• привод;
• шатунный узел;
• пилу;
• рабочую поверхность;
• натяжной механизм пилы;
• дополнительные механизмы.

Материал для обработки стоит уложить на рабочую поверхность. Многие модели оборудованы поворотным механизмом, который меняет наклон режущей поверхности. Для того чтобы облегчить нанесение разметки на обрабатываемый материал, на рабочую поверхность нанесена градуировка. Стоит выбирать лобзиковый станок с большим размером рабочего стола, потому что на нем получится сделать наиболее длинный рез. В основном у большинства моделей электролобзиков подобный показатель составляет около 35 сантиметров. Оптимальная мощность привода для лобзикового станка, собранного своими руками, составляет не более 200 ватт.

Механизм шатунного узла способен преобразовать вращение привода в поступательное движение и передает его на пилу. Оптимальная частота движения пилы за минуту времени составляет около 900, а амплитуда вертикального движения не должна превышать 6 сантиметров.

Многие разновидности электролобзиковых станков оборудованы регулятором скорости движения, что позволяет вести настройку в зависимости от вида материала. Пилка электролобзика способна обрабатывать дерево и пластик толщиной до 12 сантиметров, при длине до 40 сантиметров. Чтобы работать с различными материалами, пилки можно менять, их ширина колеблется от 2 до 12 миллиметров. Механизм ручного натяжения закрепляет пилку для ровного распила. Его роль выполняют рессорные или винтовые пружины.

Основные виды лобзиковых станков

Все электролобзиковые станки принято разделять по таким признакам:

Наиболее популярными являются электролобзиковые станки с нижним суппортом, у которых станина разделяется на верхнюю и нижнюю части. В первой расположены модули очистки и резки, а во второй находятся электрический двигатель, модуль контроллера, механизмы включения и передачи. Эти станки могут обрабатывать абсолютно любые листы материала.

Лобзиковые станки с двойным суппортом имеют основное отличие. Оно заключается в том, что в верхней части станины имеется еще одна рейка. Подобное оборудование хорошо подходит для изготовления негабаритных изделий. Такие устройства очень простые в установке и позволяют обрабатывать изделия с толщиной не более 9 сантиметров. Дополнительно в комплекте со станком идет удобный рабочий стол с регулированием высоты и углов.

Лобзиковые станки на подвеске не оборудованы стационарной станиной и имеют большую подвижность. При выполнении работы передвигается модуль резки, а не обрабатываемый материал. Сам рабочий модуль самостоятельно закрепляется на потолке, именно поэтому размер заготовки не имеет значения. Механизм резки передвигается своими руками независимо от станины. При этом появляется возможность делать самые разнообразные узоры.

Электролобзиковые станки с упорами и градусной шкалой идеально подходят для самых точных работ при помощи чертежей. Их конструкция помогает избегать погрешностей при работе. Лобзиковые станки универсального типа способны делать несколько видов работ. Это, прежде всего, резка, шлифовка, полировка, сверление и многие другие.

Как сделать лобзиковый станок своими руками

При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.

Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.

С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.

Для того чтобы менять частоту движения качалки, на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.

Крепежное приспособление пилки можно считать наиболее важным. При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.

Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.

Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Для человека, привыкшего собственными силами справляться с бытовыми проблемами, лобзик является необходимостью. Хороши электрические лобзики и для любителей мастерить, для живущих в своем доме и для дачников. Можно изготовить электролобзик своими руками, так как эта модель значительно отличается в лучшую сторону от ручного инструмента. Электрический инструмент повышает качество выпиливаемых изделий, а также облегчает и ускоряет процесс работы.

Виды и назначение

Лобзиком называют тонкую пилу, имеющую дополнительно для направления пильного полотна по поверхности лыжу. Изобрел лобзик Альберт Кауфман, поначалу всего лишь заменивший лезвием иглу швейной машины с ножным или электрическим приводом. Современный электролобзик имеет простую конструкцию в виде электрического двигателя и приводящего лезвие в движение простого механизма. Передняя, верхняя часть инструмента имеет направляющую, а нижняя содержит выдвижное пильное полотно, производящее разрезы. У электрического лобзика имеется опорная платформа, которая позволяет делать упор в распиливаемую деталь и вести работу с большой точностью.

Электролобзик с одинаковым успехом может распилить пластик, фанеру, медь, латунь или сталь. Функции лобзика должны позволять ему производить как прямые, так и криволинейные разрезы на различного рода материалах без нарушения внешнего контура изделий. Фиксированное положение инструмента позволяет сделать резы высокой точности. Ручные лобзики не имеют системы натяжения и направляющих, благодаря которым у электролобзика такой плавный и стабильный ход.

Для вырезания маленьких деталей ручной лобзик неудобен. Так как он достаточно тяжел, его приходится держать одной рукой, а второй в это время направлять заготовку. Настольный электролобзик этого недостатка не имеет, но обрабатывать с его помощью большие детали сложно, а размер он имеет немалый. Лучше всего использовать такой лобзик как мини-станок по производству небольших заготовок. Простейший настольный электролобзик легко изготовить своими руками.

Вернуться к оглавлению

Изготовление

Простейшая модель изготавливается довольно быстро, но и ее наличия, как правило, достаточно для бытовых нужд. Сделанный аккуратно электролобзик ничем не будет хуже изготовленного в заводских условиях, а в чем-то, возможно, сможет его превзойти. Для того чтобы сделать электролобзик, понадобится:

• ручной электролобзик;
• нагревательная нить;
• винты;
• фанера;
• дюралюминиевые трубы до 12 мм в диаметре;
• дрель;
• струбцина.

Для нормального функционирования электролобзика должны быть следующие части: удобная рукоять, выключатель (удобнее всего кнопочный), шнур электропитания, нагревательная нить.

Первым делом изготавливается рама из дюралюминиевой трубы, но для основы можно использовать и текстолит не менее 10 мм или толстую фанеру. Чем изготовленная рама получится легче, тем легче будет в использовании и лобзик. В рамке должен быть предусмотрен канал для шнура электропитания. Специалисты считают, что наилучшая форма рамки — та, у которой на 45º отклонена одна из сторон.

Затем из миллиметровой толщины медного листа изготавливается серьга и крепится к рамке винтами в том месте, где рамка соединена с рукоятью. Серьга, винт и барашковая гайка образуют зажим, в котором и фиксируется нагревательная нить. Из дюралюминиевого листа толщиной 0,8 мм изготавливаются прижимные щеки, а между ними располагается кнопочный выключатель.

После этого в фанере прорезается щелевидное отверстие, через которое может пройти пилка. Эту щель удобно проделывать при помощи дрели. Делается разметка и вдоль нее отверстия, переходы между которыми сглаживают. Вместо фанеры может быть использовано оргстекло, пластик, металл. Дрелью затем проделываются крепежные отверстия на фанере и на самой опорной плите. Лобзик на фанерном основании закрепляется винтами так, чтобы пилка могла пройти сквозь щель. К столу или верстаку сооружение прикрепляется при помощи струбцины таким образом, чтобы пилка направлена была вверх. Если струбцина не подходит, можно использовать иное крепление, более подходящее к конкретному случаю. Хотя пилка в этом случае остается стандартной, освобождаются обе руки, за счет этого возможности выпиливания повышаются, поэтому конструкция функциональна и в таком виде.

В качестве нагревательной нити можно использовать нихромовую спираль от любого нагревательного прибора, к примеру, от утюга. Ее закрепляют подобно стандартному пильному полотну между концами рамки с небольшим натяжением. Для нагрева нити подают 14 В, а для контроля напряжения пользуются реостатом. Ток определяет длина и толщина нихромовой нити, установить оптимальную силу тока помогает реостат. Сила тока влияет на температуру, до которой нить нагревается, при слишком высокой материал нагревается и может загореться, а при недостаточной вырезание будет невозможно.

Оптимально настроенный электролобзик, изготовленный своими руками, позволит вырезать фигуры со сложными формами.

Лобзик является удобным и полезным инструментом в хозяйстве. Электрический лобзик намного ускоряет работу и расширяет возможности применения такого инструмента. Но настоящего качества можно добиться, только установив стационарное устройство — стол для лобзика.

Превратив ручной инструмент в небольшой станок, можно создавать оригинальные творения из самых разных материалов. Такой стол позволяет изготовить самые сложные узоры и орнаменты.
Приспособление, несомненно, придется по вкусу любителям качественного ручного труда.

Особенности электрического лобзика

Электролобзик является разновидностью пилы с возвратно-поступательным перемещением режущего элемента (полотна), в котором вращательное движение электродвигателя преобразуется в поступательное перемещением пилы в виде колебательных движений с частотой до 50 циклов в секунду. Такой лобзик обеспечивает изготовление пропилов внутри плоского листа в любом направлении, в т.ч. с поворотом по дуге с диаметром не менее 3 см. С его помощью можно распилить многие материалы: ДСП, дерево (толщиной до 70 мм), металлический лист (сталь — до 3 мм, медь, алюминий — до 20 мм), кафель, пластик, натуральный и искусственный камень.

Распиливание материала производится при движении пилочки вверх. Кроме того, пилочке обеспечивается поперечное колебание за счет наличия маятникового механизма. Это повышает качество прямых линий при пропиливании. В инструменте предусмотрена регулировка скорости движения пилочки, что важно при распиле разных материалов.

Так, при выпиливании в дереве можно устанавливать максимально высокую скорость; при работе с пластиком или алюминием следует использовать средний диапазон скоростей; для стали и кафеля скорость необходимо снизить до минимума. Специальный механизм позволяет обеспечить разрезание при введении пилки под углом.

Пилка закрепляется в лобзике своим хвостовиком, в котором сделана прорезь (лучший вариант — форма креста). Хвостовик закрепляется в колодке с помощью двух винтов. Конструкция прижимных колодок (патронов) у разных электролобзиков может быть различной. Сами пилки имеют разную форму зубьев для разных материалов.

Вернуться к оглавлению

Особенности настольного лобзика

Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.

В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила. Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.

В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.

Вернуться к оглавлению

Простейшая конструкция

Простейший стол своими руками можно сделать очень быстро. В качестве рабочей поверхности применяется фанерный лист толщиной не менее 10 мм и размером, зависящим от размеров обрабатываемой заготовки. Для небольших заготовок достаточно взять лист размером 50х50 см. В центральной части, отступив примерно 20-25 см от края листа, просверливается отверстие диаметром 20-30 мм для пилки лобзика. Снизу листа, используя отверстие как центр, размечается крепление подошвы электролобзика. Если на подошве лобзика не предусмотрено отверстий, то их необходимо просверлить на сверлильном станке в количестве 4 штук и нарезать резьбу М8-М10. По отметкам просверливаются четыре отверстия в листе фанеры.

На углах листа крепятся ножки из стальных полос толщиной 3-4 мм и шириной 30-40 мм. Высота ножек определяется размером корпуса лобзика (до подошвы) с добавлением 2-3 см. Планки ножек внизу нужно отогнуть под прямым углом наружу и просверлить в них 1-2 отверстия диаметром 6-8 мм для крепления. Электрический лобзик крепится снизу листа фанеры так, чтобы пилка вышла наружу через отверстие. Изготовлен простейший стол своими руками, который можно закрепить на любую поверхность (верстак, стол и т.д.) и работать.

Еще проще конструкция не предусматривает ножек, а крепится с краю верстака на струбцины (по две с каждой стороны для прочности). Лобзик должен оказаться за пределами верстака. Такой стол своими руками легко справится с деревянными заготовками толщиной до 3 см.

Вернуться к оглавлению

Небольшое усложнение конструкции

Можно сделать немного более сложный стол своими руками. Для этого делается станина из трех панелей ДСП толщиной 12-15 мм (две боковины размером 50х80 см и задняя панель размером 70х80 см). Конструкция собирается с помощью деревянного бруска или мебельных уголков. Внизу целесообразно сделать упрочняющую перемычку из деревянного бруска. Впереди станина не закрывается для обеспечения доступа к пусковой кнопке.

Верхняя панель из листа фанеры толщиной 10-12 мм и размером 70х100 см комплектуется лобзиком аналогично простейшей конструкции. Для устранения колебания пилки во время резания предусматривается простейшая система стабилизации. Пилка пропускается между двумя подшипниками диаметром 10-12 мм. Подшипники крепятся на кронштейн из стальной полосы, которые, в свою очередь, закрепляются на столешнице. На столешнице можно установить направляющие и ограничивающие рейки из деревянного бруска или алюминиевого профиля. Крепление их к краям столешницы лучше осуществлять струбцинами, что даст возможность перемещению их вдоль стола. Для точного перемещения на торцах столешницы можно закрепить шкалу от рулетки.

Вернуться к оглавлению

Стол на основе брусьев

Более сложная конструкция предусматривает изготовление стола из деревянных брусьев. В этом случае стол собирается из бруса (ножки из бруса 80х80 мм, перемычки из бруса 40х80 мм) со стыком по системе шип-паз.

Для упрочнения конструкции надо использовать столярный клей, шканты и шурупы. Расстояние между ножками 60-70 см. Ножки укрепляются цангами. В местах стыка брусьев и цанг сверлятся отверстия и закрепляются шканты. Высота стола устанавливается изготовителем исходя из удобства обслуживания станка.

Столешница изготавливается из ламинированной фанеры толщиной 18-20 мм размером 90х90 см. Для удобства смены пилки столешница выполняется в подъемном варианте. Для этого на одной из цанг стола она крепится с помощью петель. Пилку удобнее снимать, если будет пропил от отверстия до края столешницы. Такой пропил рекомендуется сделать.

Систему крепления лобзика следует усложнить, чтобы обеспечить его съем. Подошва лобзика прижимается к столешнице двумя деревянными планками, на которых сделан профиль путем выборки четверти бруса. В этот профиль, как на полозья, входит подошва лобзика. Для ее крепления в планке сверлятся отверстия и устанавливаются прижимные винты с барашком.

В жизни домашнего мастера, периодически возникает необходимость произведения фигурных и просто декоративных пропилов, в том числе и внутри заготовки. Бензиновые, циркулярные и обычные ручные пилы с данной задачей справиться не могут, ввиду своих конструктивных особенностей. Для решения данной проблемы используют ручной лобзик, специально предназначенный для выполнения подобных операций. Данный инструмент несомненно справляется со своей задачей, но при работе с большими объемами или габаритными материалами, определенно проигрывает своему более профессиональному собрату – лобзиковому станку.

Приобрести новенький, блестящий и функциональный настольный лобзик не составляет абсолютно никакого труда. Прилавки магазинов заполнены продукцией различных производителей, нацеленной на профессиональную и любительскую работу. С первого взгляда, представленные в продаже стационарные лобзики, кажутся очень сложными в плане конструкции, чью сборку производят только избранные эксперты-техники. На самом же деле – это вполне простые устройства, которые можно сделать самостоятельно, имея желание и пошаговую инструкцию. И если первый пункт зависит только от Вас, со вторым мы обязательно поможем и предоставим подробное руководство по самостоятельной сборке самодельного лобзикового станка.

Сфера применения

Особая конструкция и тонкое пильное полотно, делают настольный лобзиковый станок уникальным устройством, незаменимым при выполнении определенных типов задач. Наибольшую популярность, данный аппарат снискал в деревообрабатывающей промышленности. Зачастую его используют в тонких работах по изготовлению украшений, сувенирной продукции, музыкальных инструментов и мебели.

Одна из главных особенностей, за которую так ценят лобзик станок по дереву, заключается в возможности проведения внутренних распилов заготовки без повреждения её контура. Не последнюю роль в полезности данного устройства играет удобство его использования, когда обе руки оператора свободны и могут наилучшим образом контролировать положение изделия на рабочей поверхности. Ко всему прочему стоит добавить аккуратность получаемой линии распила, а также, возможность работать с пластиком и металлом. Все вышеперечисленные достоинства, делают настольный лобзик наилучшим инструментом для выпиливания декоративных элементов.

Принцип работы лобзикового станка

Чтобы сформировать максимально четкое представление устройства настольного лобзика, необходимо понимать из чего он состоит. Далее, мы перечислим все элементы конструкции элементарного аппарата данного типа, без дополнительного функционала (удаления опилок, регулятора оборотов, наклона рабочей поверхности и прочих примочек). Итак, стационарный электролобзик состоит из следующих компонентов:

1. Устойчивое основание
2. Электромотор
3. Кривошипно-шатунный узел
4. Рабочий стол
5. Верхний и нижний рычаг
6. Устройство для зажима пилки

Конечно, без пояснения взаимосвязи вышеприведенных компонентов, они останутся лишь набором слов. Для передачи более конкретного представления о работе конструкции, вкратце расскажем о её устройстве.

Весь процесс берет свое начало у мотора, который передает вращение на кривошипно-шатунный механизм, который преобразует круговое движение в возвратно-поступательное. По шатуну, который является частью механизма, движение переходит на нижний рычаг, заставляя его двигаться вверх-вниз. Вся вышеописанная конструкция, располагается под рабочим столом. Верхний рычаг, располагается над поверхностью стола и соединяется с нижним пружиной, служащей натяжителем пильного полотна. В противоположных от пружины концах обоих рычагов имеется зажим, куда устанавливается пилка, совершающая распил заготовки.

Для большей наглядности всего вышеописанного процесса, приводим следующий чертеж лобзикового станка с функцией регулятора натяжения пильного полотна. Хоть данная возможность и является одной из основных, мы не приводили её в описании конструкции элементарного устройства, так как работать можно и без неё.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.

Требуемые инструменты:

• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию.

1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

3. После фиксации лобзика под столешницей, переходим к сборке верхнего рычага из квадратной трубы, служащего натяжителем пильного полотна. В качестве неподвижного основания отрезаем часть трубы, длиной 300 мм и с одного из концов привариваем элементы фиксации (уголки или ушки). Подвижная часть должна быть несколько длиннее (около 45 см). Соединение двух элементов осуществляется при помощи болта с гайкой и п-образного металлического элемента, привариваемого к концу стойки, как на фото ниже.

К концу подвижного рычага, который будет находиться непосредственно на пилкой, приваривается шайба, которая будет служить верхним элементом крепления.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента.

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Самодельный лобзиковый станок из дрели

Шуруповерт и дрель являются одними из самых распространенных электроинструментов в любом хозяйстве. Данные устройства достаточно мощны, имеют широкую сферу применения и порой используются даже в качестве приводов различных механизмов. Именно в качестве двигателя использует дрель автор следующего руководства по сборке настольного лобзика своими руками.

Представленный далее процесс изготовления классического станка не требует сварки и резки металла болгаркой, но при этом отлично демонстрирует принцип работы подобного аппарата. В основе устройства лежит элементарный кривошипно-шатунный механизм, который можно изготовить за пару минут, имея в распоряжении кусок фанеры и короткий стальной пруток, диаметром 6 мм. К сожалению, автор не предоставил подробный чертеж лобзикового станка, но закрыл множество вопросов, смонтировав наглядную видео-инструкцию.

Весь процесс сборки включает в себя достаточно много мелких деталей, простых для понимания и не требующих дополнительных комментариев. По сей причине, мы решили не объяснять элементарные вещи на словах, а затронуть только основные детали конструкции. По традиции, начнем инструкцию с перечисления требуемых материалов.

1. Деревянная рейка (2 шт): 500x40x20 (длина, ширина, толщина)
2. ДСП для основания: 400x350x20
3. ДСП для рабочей поверхности: 320x320x20
4. Полоски ДСП (2 шт): 350x50x20
5. Лист алюминия: 400x400x1
6. Дрель (шуруповерт)
7. Трубки ПВХ (4 шт): 300 мм в длину
8. Саморезы, болты, шайбы и гайки
9. Клей для дерева
10. Стальной прут, диаметром 6мм (для кривошипного узла)
11. Пружина

Перечисленные материалы используются в инструкции, но не претендуют на абсолютную точность. Вы же можете заменить тем, что имеете в распоряжении. От размеров, при необходимости, тоже можно отойти.

Требуемые инструменты:

• Шуруповерт или дрель
• Пассатижи
• Ножницы по металлу
• Молоток

Подготовив требуемые материалы, остается только собрать их в единый рабочий механизм, следуя видео-руководству, представленному ниже. При соединении деревянных деталей при помощи саморезов и клея, советуем подождать полного высыхания, которое продлиться от 24-х часов. В противном случае, соединение будет хлипким.

На место представленного механизма натяжения пилки, можно установить небольшой талреп с фиксирующей гайкой. Так, процесс натяжения будет более удобным и эффективным.

В качестве пилки, автор использует стальную проволоку для выживания в лесу. Разумеется, идеально ровный распил подобным элементом не получить, поэтому на концах верхнего и нижнего рычагов, следует сделать крепежный элемент. Зажать пилку можно между двумя шайбами, затянутыми винтом с парой гаек.

Для наиболее прочной и удобной фиксации кривошипа, лучше использовать сверлильный патрон с ключом. При наличии данного элемента, Вы сможете быстро снять дрель или шуруповерт, когда он понадобиться в другом месте. Так же просто его можно будет затянуть обратно.

Надеемся, что представленное руководство было полезным и доходчиво передало принцип работы и изготовления устройства. Более наглядную инструкцию о том, как сделать самодельный лобзик, Вы можете посмотреть в нижеприведенном видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Электролобзик – это инструмент, без которого сейчас многие работы по обработке древесины и материалов, в которых он применяется, выполнить просто невозможно. Обладая компактностью и малой массой, ручной переносной лобзик способен выпиливать из заготовки изделия очень сложной геометрии.

В работе лобзик очень удобный и к тому же он обеспечивает очень точный и тонкий распил
. Если вы не хотите тратить денег на покупной лобзик, можете изготовить его своими руками в домашних условиях.

Самое легкое изделие

Сам стол для электролобзика можно смастерить своими руками за короткий промежуток часа. Достоинством изготовленной конструкции будет ее простота. Она легко сможет крепиться на столешнице или верстаке и при необходимости также легко разбираться. Недостатком самодельной конструкции можно считать ее малую площадь.

Самое простое изделие состоит из таких частей:

1. Фанера.
2. Крепежные винты.
3. Струбцины.

Рабочей основой станка может стать ламинированная фанера, в которой необходимо высверлить отверстия для установки крепежа и под саму пилку. Фанера должна быть толщенной не менее 10 миллиметров. При этом в подошве вашего электроинструмента, возможно тоже придется сделать отверстия под крепежные винты.

Самодельную конструкцию можно прикрепить к верстаку с помощью струбцин
. Учтите, что головки винтов для крепления должны быть утоплены в поверхности листа, чтобы во время работы они вам не мешали. Подобный станок может легко справиться с обработкой небольших заготовок толщиной до 30 миллиметров. Чертеж данного вида станка можно с легкостью найти в интернете, а далее своими руками собрать его у себя дома.

Другой вариант

Этот вариант состоит из таких частей:

1. Станина, выполненная из ДСП.
2. Трубка для пылесоса.
3. Ламинированная фанера для крышки станка.
4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия
для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками
, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса
, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Столик для лобзикового станка из ДСП

Для изготовления этого лобзикового стола вы должны иметь определенный столярный навык, так как при соединении его царг с ножками, должно производиться в шип-паз. Сам шип-паз можно поменять на соединение с использованием шкантов, столярного клея и саморезов.

Крышку станка необходимо сделать подъемной, для облегчения доступа к инструменту при его замене. Чтобы станок был многофункциональным, в нем необходимо предусмотреть место для монтажа фрезерной ручной машинки.

Стол собирается из таких материалов:

• брусок 80 на 80 миллиметров;
• брусок 40 на 80 миллиметров;
• ламинированная фанера или ЛДСП размерами 900 на 900 миллиметров.

Отмерьте расстояние между ножками, оно должно составлять от 60 до 70 сантиметров. Бруски для проножек и царг получатся, если продольно распилить брусья 80 на 80 миллиметров. Высоту самих ножек вы на свое усмотрение можете подобрать сами, все зависит от того, насколько будет вам удобно выполнять работы на станке.

На каждом торце проножек и царг необходимо высверлить по два отверстия для шкантов. Такие же отверстия необходимо сделать на боковинах ножек. Обмажьте шканты клеем на половину их длины и вставляйте в торцы. После этого соберите полностью каркас. Он получится неразборной. После проверки и возможных исправлений он стягивается намертво.

Все поверхности в местах контактов до сборки необходимо промазать клеем
. Используйте саморезы для дополнительной прочности конструкции, которые необходимо ввинчивать через отверстия заранее для них подготовленные.

Крышку необходимо крепить к одной из царг с помощью петель, для этого в ней надо проделать прорезь для облегчения снятия и установки лобзика. В столешнице с тыльной стороны необходимо прикрутить две планки с заранее выбранной четвертью, в которую должна войти подошва электроинструмента.

В планках необходимо выполнить отверстия, в которые затем необходимо установить болты или прижимные винты. Лобзик, закрепленный под столешницей, сможет распиливать более толстый материал, если для его подошвы будет выполнено углубление в крышке. Проще всего это углубление выполнить с помощью фрезерной машинки
.

Стол в результате получится очень простой и просторный, поэтому необходимую прочность его крышке может обеспечить большая толщина ЛДСП или фанеры. Используйте листы от 20 миллиметров и более толстые.

Лобзиковый станок с применением тонких пил

Так как при вырезании трудных узоров в фанере пила электролобзика, мало для этого приспособлена, необходимо взять тонкую пилочку. Ее можно приладить на ручной электроинструмент, с помощью оригинального приспособления.

Лобзик также крепим к столешнице, а вот тонкую пилку необходимо натянуть, так как ее недостаточно будет просто установить на маятнике
. Чтобы облегчить процесс натяжки пилки, необходимо из бруска изготовить коромысло.

Натяжение вашего полотна при этом обеспечивается с помощью пружины. Ее нижнюю петлю наденьте на поперечную шпильку. Верхнюю петлю необходимо вставить в регулировочный винт, который меняет силу натяжения демпфера. Все деревянные заготовки для самодельного станка выполняют из твердых пород дерева.

Так как в лобзиковом станке нет возможности крепления полотна тонкого сечения, можно переделать обломок старой пилы, предварительно высверлив в нем отверстие и доукомплектовав винтом с гайкой и зажимной пластиной
.

В рычаге коромысла необходимо проделать вертикальную прорезь, в которую нужно вставить вторую стальную пластину. Ее крепят к коромыслу винтами. Крепление к ней верхней части пилки необходимо выполнить таким же способом, как и нижней. Чтобы вам было легче, можете взять для изготовления пластинки обрезки старого лобзика.

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:

— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.

Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.

За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.

Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.

Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.

В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.

Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:

Вот как он выглядит:

При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

С детства нам знакома технология выпиливания лобзиком. Принцип простой – неподвижная деталь размещается на подставке с технологическим вырезом, распил производится за счет перемещения пилки. Качество работ зависит от твердости рук и умения работника.

Таким способом можно буквально вырезать кружева из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие мастера задумывались о малой механизации.

Простая конструкция из прошлого века

Еще в журнале «Юный техник» предлагались чертежи, как сделать лобзиковый станок своими руками. Причем конструкция не предполагает электропривода, привод работает от мускульной силы, как у точильщиков ножей.

Станок состоит из основных частей:

• станина (А)
• рабочий стол (Б) с прорезью для полотна
• система рычагов (В) для удержания пильного полотна
• маховик (Г), который является первичным шкивом привода
• кривошипно-шатунный механизм (Д), совмещенный с вторичным шкивом привода, и приводящий в движение рычаги (В)
• педальный узел (Е) с кривошипно-шатунным механизмом, приводящий в движение маховик (Г)
• натяжитель пильного полотна (Ж)

Ступней ноги мастер приводит в движение маховик (Г). С помощью ременной передачи вращается кривошипно-шатунный механизм (Д), соединенный с нижним рычагом (В). Между рычагами натянута пилка, степень натяжения регулируется талрепом (Ж).

При хорошо сбалансированном маховике, обеспечивается достаточная плавность хода пильного полотна, и подобный самодельный лобзиковый станок позволяет массово выпиливать однотипные заготовки, экономя время и усилия. В те времена пилки для лобзикового станка выпускались в виде плоской ленты однонаправленного действия.

Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной рычагов (В).

От механического лобзика до электрического один шаг

Ножной привод не может дать настоящей свободы действий и равномерности хода пилки. Разумнее приспособить для кривошипно-шатунного механизма электродвигатель. Однако, если вы используете настольный лобзиковый станок время от времени, нет смысла изготавливать стационарную конструкцию с собственным мотором.

Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Для прорезной резьбы и выпиливания мелких деталей из дерева, фанеры, оргстекла, пластмасс и других материалов используют лобзики различных конструкций и видов. Это могут быть ручные («пионерские»), механические и электрические лобзики. Различные журналы приводили схемы самодельных лобзиковых станков приводом у которых были электродвигателя и даже электродрели. Как сделать самодельный лобзиковый станок читайте в этой статье.

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

При раскройке листового материала – пластиковых панелей, ламината, цементной плиты, фанеры, ДСП и другого без электролобзика не обойтись. Электролобзик незаменим, если делается не маленький ремонт с настилкой полов и отделкой стен панелями. Да и для распиловки различных небольших заготовок, в том числе и металла,  электролобзик очень поможет, намного сократив ручной труд.
Особенность электролобзика в том, что с помощью него можно сделать фигурные вырезы, а также снимать фаску и делать рез под углом.

Но что делать если нам надо чтобы:

1. У работающего были свободны две руки при работе с материалом;
2. Чтобы эффективность обработки материала не зависела от навыка и физических данных работающего с ручным лобзиком, т.к. продолжительная работа с ним значительно выматывает;
3. Допустим выполнить распил заготовки под определенным углом.

Для выполнения этих операций нам потребуется настольный лобзиковый станок, который стоит больших денег. Имея в наличии ручной электролобзик можно попробовать «превратить» его в настольный лобзиковый станок.

Итак начнем, в качестве приводного устройства я использовал электролобзик, который претерпел определенные изменения. После тщательного измерения лобзика я начал обрезать все элементы будущего корпуса из мебельных панелей.

Для основания была использована фанера толщиной 10 мм.

Изначально было принято решение использовать деревянный кронштейн для крепления настенных коробок.

Подготовленный корпус был окрашен.

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

1. Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.
2.
3.
4.
5. На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.
6.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

•
• Чертежи самодельного электролобзика, хотя многое что тут начерчено можно переиграть на свой вкус.
• Схема принципа работы электролобзика.

• Планер из спички это не шутка, эта модель реальна и очень хорошо летает! Модель впервые была описана в книге «От идеи до модели».

Источник: https://modelmen.ru/p2866/nastolnyjj-ehlektrolobzik-svoimi-rukami

Как сделать электролобзик и станок из электролобзика своими руками

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки  имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

• Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
• Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены.

Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов.

Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

Источник: http://Tehnika.expert/dlya-remonta/elektrolobzik/samodelnij.html

Как сделать самодельный лобзиковый станок в домашней мастерской

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

станок из ручного электролобзика

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком.

Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется.

Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки.

Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров.

До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Примеры чертежей и самодельных моделей

Источник: http://StanokGid.ru/universalnyj/lobzikovyi-stanok-svoimi-rukami.html

Самодельный лобзиковый станок из электролобзика: чертежи для изготовления своими руками

Если вы занимаетесь резьбой и делаете фигурки или детали из дерева, пластмассы или похожего на них материала, вам не обойтись без инструмента, чье название напоминает далекое советское прошлое: это лобзик.

Лобзик лобзику рознь, сейчас в продаже имеются и «пионерские» элементарные ручные модели, и электрические современные инструменты, лишь отдаленно напоминающие привычные пилки.

Самодельный станок

Лобзик можно смастерить и самостоятельно: в технической литературе и сети предлагается множество схем и чертежей электрических лобзиковых станков.

Пример изготовления лобзикового станка.

Самодельный лобзиковый станок поможет вам профессионально делать ровные детали самых причудливых форм. Для начала вам нужно определиться с самой подходящей для вас конструкцией.

Техническое описание и составные части

Принципиальная схема любого лобзикового станка одна и та же для разных моделей.

В его составе обязательно имеются следующие части:

• пилка;
• привод с мощностью около 150 Вт;
• коромысло для натяжения пилки;
• рабочая поверхность с градуировкой;
• блок сверления и пр.

На рабочей поверхности фиксируется расходный материал. В продвинутых моделях встречаются специальные устройства для поворотных движений детали, в них рабочая поверхность может менять угол наклона.

Размеры поверхности будут зависеть от ваших производственных и творческих планов: чем больших размеров детали вы собираетесь выпиливать, тем больше должен быть ваш производственный стол. Традиционные размеры обычно около 30 – 40 см.

Виды пилок самые разнообразные. Они зависят прежде всего от расходного материала. Имеют значение и размеры деталей для выпилки. Обычные пилки для работы с древесиной имеют длину около 35 – 40 см. Они в состоянии пилить детали из дерева или пластика с толщиной не больше 100 мм.

Еще одна важнейшая деталь станка: кривошипно-шатунный узел. Его функцию трудно переоценить: именно он передает движение от привода на пилку, превращая вращательное движение в поступательное.

Чертеж сборки лобзикового станка.

Благодаря этому пилка начинает колебаться с высокой частотой, скорость таких колебаний в среднем около 800 – 1000 оборотов в минуту. Важно помнить об амплитуде вертикальных колебаний, она не должна превышать 50-ти мм.

В продвинутых современных лобзиковых моделях скорость меняется в зависимости от вида расходного материала. Большая часть настольных моделей работает в двух режимах скорости. Чаще всего это 600 и 1000 оборотов в минуту.

Модельный ряд лобзиковых станков

Чаще всего станки различаются во своей мощности электропривода, разброс значений огромный: от 90 до 500 Вт.

Также эти устройства подразделяется на разновидности исходя их своей принципиальной конструкции:

• универсальные;
• на подвеске;
• с градуировкой;
• с суппортом в нижнем положении;
• с суппортом двойным.

Лобзики с нижним суппортом

Схема элементов конструкции станка.

Самые употребляемые и популярные модели – станки с нижним суппортом. Их особенностью является разделение рабочей станины на верхнюю и нижнюю части.

Если в верхнем отделе находится лишь одно устройство для пиления и очистки, то в нижнем отделе располагается множество рабочих элементов: электрический мотор, переключатель, узел передачи и узел контроля. Такая конструкция дает возможность пилить листы материалов практических любого размера.

Станки с двойным суппортом

Самодельный лобзиковый станок с двойным суппортом отличается от нижнего суппорта наличием в верхнем отделе специальной дополнительной планки и рабочего стола с возможностью менять угол наклона и общую высоту.

Эти модели предназначены для работы с деталями негабаритных размеров. Такой станок сделать легче, чем предыдущую модель. В материалах, с которыми можно работать на нем, есть ограничения: их толщина не должны превышать 80-ти мм.

Станки на подвеске

Название говорит само за себя: модель подвижна, она работает без станины. Принципиальный момент в данной конструкции – это движение режущей пилки, а не расходника. Сам модуль крепится к потолку, пилка приводится в движение вручную.

Все это дает серьезные преимущества: таким образом можно создавать самые сложные узоры, размеры поверхности ничем не ограничены.

Устройства с градуировкой

Наличие упоров и градусной шкалы дают возможность работать по техническим чертежам, без малейших погрешностей.

Станки универсальные

Такие аппараты обычно называют электролобзиковыми. Их особенность – возможность производить несколько операций типа шлифовки, полировки, пиления и т.д.

Как сделать лобзиковый станок своими руками?

На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.

Сборка станка своими руками.

Вот какая последовательность работ по их изготовлению:

• Делаем станину из фанерного листа или пластика.
  Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя.
• Размещаем с противоположной стороны специальную качалку с эксцентриком.
  Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые.
• Производим монтаж промежуточного вала.
  Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком.
• У качалки амплитуда движений должна меняться.
  Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки.
• Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
  Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку. Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь. Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами.
• Для качалки нужно стойка.
  Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.

Ваш станок готов. Желаем классных идей и их качественного воплощения.

Источник: https://tutsvarka.ru/oborudovanie/samodelnyj-lobzikovyj-stanok

Настольный электролобзик своими руками (+фото)

Электролобзик на сегодня это самый обычный инструмент в любой домашней мастерской.  Однако электрический лобзик очень плохо приспособлен для тщательной обработки мелких деталей

Для решения этой казалось бы самой простой задачи я пытался даже зажимать лобзик в обыкновенные тиски пилкой лобзика вверх и потом уже использовать его подошву как маленький столик. Но тогда работать приходилось в близости от пилки электролобзика что при длительной работе небезопасно.

Более того, на имеющемся у меня столе для дисковой пилы есть специальное место и для лобзика, но закрепить его на этом столе можно только с помощью специальной переходной пластины, поэтому устанавливать, а потом снимать лобзик — операция довольно трудоёмкая.

А если его не снимать, то он мешает при распиливании заготовок. Так что назрела потребность в изготовлении специального стола для лобзика то есть сделать настольный электролобзик. А тут ещё мне подарили новый электролобзик — уже третий в моём хозяйстве.

И работа началась.

Для удобства я решил предусмотреть возможность быстрого демонтажа лобзика со стола, дополнительно повысив таким образом его универсальность.

Детали стола. Сначала я хотел сделать столешницу из ламинированной ДСП, но её толщина в 16 мм отнимает слишком много от рабочей длины пилки. Поэтому я остановился на MDF толщиной 8 мм.

Возможны, наверно, и другие варианты, но этот материал у меня уже был, что и перевесило окончательно чашу весов при моём выборе.

Определив размеры столешницы (400×350 мм), выкроил её и в центре прорезал отверстие соответствующей формы под самую толстую и широкую из имеющихся у меня пилок.

Для крепления лобзика к столу использовал рейки, в которых фрезой выбрал четверти не на полную длину, благодаря чему инструмент можно легко снимать — рейки охватывают подошву с трёх сторон (с боков и сзади), чтобы лобзик выдвигался в направлении вперёд.

Установив пилку в лобзик и просунув её в отверстие столешницы, приклеил крепёжные (они же — направляющие) рейки. А когда клей высох, подчистил пазы шлифовальной шкуркой, удаляя наплывы выступившего клея. Широкие ножки сделал из многослойной фанеры и соединил их снизу основанием такой же ширины.

Расстояние от основания до столешницы должно быть на несколько миллиметров больше высоты закреплённого инструмента. Установив столешницу на ножки, подложил под ручку лобзика пластиковую прокладку в качестве распорки.

Это, во-первых, уменьшает нагрузку на приклеенные крепёжные рейки, во-вторых, снижает вибрацию и, в-третьих, не позволяет столешнице прогибаться, когда сверху с усилием прижимают заготовку.

Дополнительный направляющий ролик.

В принципе, изготовленное приспособление уже можно было использовать, в чём я убедился, попробовав выпиливать небольшие детали из тонкой фанеры. Требовалось только плотно прижимать заготовку к столешнице, иначе появлялась сильная вибрация.

Но при попытке разрезать по кривой брусок сечением 50×50 мм я столкнулся с тем, что пилка начинала отклоняться от вертикали, и выправить положение не удавалось. Это вообще типичный недостаток электролобзиков, особенно при работе тонкими пилками. Но меня такое положение дел не устраивало.

Для удерживания пилки в вертикальном положении я решил установить дополнительный направляющий ролик в верхней её части, закрепив его в специальном держателе на кронштейне.

Установка направляющего ролика. Держатель ролика имеет П-образную форму сечения. Сделал я его из куска прямоугольной трубы, от которой просто отрезал одну из стенок. При работе лобзика пилка совершает маятниковые движения, и чтобы ролик был всегда прижат к пилке, его надо было подпружинить — я это сделал при помощи тугой пружины кручения.

Для установки ролика и пружины на корпусе держателя использовал два болта с гайками. Один — с короткой резьбовой частью диаметром под ролик и пружину, второй — более тонкий, для фиксации зацепа пружины. В передней части корпуса предусмотрел небольшой паз для прохода пилки.

Он позволяет устанавливать ролик не только в верхней части пилки, но и, при необходимости, в её середине.

Сверху в корпус держателя ролика вкручиваются крепёжные болты для установки его на кронштейне. Поскольку болты расположены близко друг к другу» поставить гайки-барашки не получилось, и я выточил болты из прутка квадратного сечения.

Ссылка по теме: Какой электролобзик лучше выбрать

Кронштейн для электро лобзика

Чтобы точно подгонять ролик к пилкам, держатель можно перемещать в трёх плоскостях.

Для этого пришлось установить его не непосредственно на кронштейн, а на подвижную фанерную вставку, для которой в верхней перекладине выбрал паз.

Чтобы установить ролик напротив пилки, нужно выдвинуть пластину и зафиксировать её гайкой-барашком. После этого, сдвигая корпус держателя вперёд или назад, довести ролик до касания с пилкой.

И наконец, кронштейн крепится к ножке-боковине столика также подвижно, что позволяет поднимать или опускать его вместе с роликом, настраивая на длину используемой пилки.

1.  Столешницу приспособления выкроил из MDF толщиной 8 мм. В центре пропилил отверстие для лобзиковой пилки. 2. Соединил ножки и основание стола. 3. Благодаря направляющим лобзик легко снимать и устанавливать. Под лобзиком закрепил пластиковую пластину-опору. 4.

5.  Так выглядит держатель верхнего ролика в сборе.
Держатель верхнего ролика закреплён на регулируемом кронштейне. 6. Детали механизма держателя тонкой пилки изготовлены из многослойной фанеры. Пилку натягивают, закручивая гайку-барашек на болт с головкой-крюком.

Позже я выяснил, что сдвигать корпус держателя ролика вперёд или назад можно и за счёт люфтов в креплении кронштейна к боковинам, наклоняя его в ту или другую сторону. При этом корпус держателя можно жёстко закрепить на выдвижной пластине и тем самым несколько упростить конструкцию приспособления.

После установки ролика я попробовал опилить по дуге брусок сечением 50×50 мм — пилку не увело, как это было раньше. Правда, при крутых изгибах пилку иногда срывало с ролика, но её легко удавалось вернуть на место. Я для этого даже не выключал инструмент — просто оттягивал слегка заготовку вместе с пилкой и ставил на нужное место. И на качестве реза это практически не отражалось.

Верстак своими руками – фото и чертежи

Так как ролик подпружинен, можно включать маятниковый режим — пружина со своей задачей справляется.

Кронштейн может в каких-то случаях помешать обрабатывать большую заготовку, поэтому я предусмотрел возможность установки его как справа от пилки, так и слева.

Специальный параллельный упор на столешнице приспособления делать не стал — его функцию может выполнить любая рейка, закреплённая струбцинами.

Приспособление для работы пилкой от ручного лобзика. Стол для лобзика доказал свою работоспособность, и на этом можно было бы остановиться, но в такой комплектации у приспособления имелись два очень важных, на мой взгляд, недостатка.

Во-первых, криволинейные резы небольшого радиуса пилками электролобзика сделать очень сложно, и во-вторых, толщина реза при их использовании в некоторых случаях слишком большая. Этих недостатков лишены лобзиковый станок и ручной лобзик, на которые устанавливают тонкую пилку.

В связи с этим у меня появилось желание обеспечить возможность моему приспособлению работать с такими же тонкими пилками. В его конструкции я решил воспроизвести классическую для лобзикового станка форму держателя.

Передаточный механизм для электролобзика

Пилка в моей конструкции натянута между концами двух рычагов, закреплённых на стойке. Возвратно-поступательные движения от лобзика передаются на нижний рычаг (и, соответственно, к пилке) через переходную деталь, с изготовления которой я и начал работу.

Один конец этой переходной детали должен зажиматься в лобзике, а другой — выходить над столешницей и крепиться к нижнему рычагу.

Поскольку в моём электролобзике — быстрозажимное крепление пилки, пришлось на одном конце заготовки из стальной пластины выточить на шлифовальном круге подобие хвостовика пилки, но только с выступом в передней части — он облегчит установку детали в лобзик.

К этому хвостовику я приклепал удлинитель, который просовывается сквозь отверстие в столешнице. Можно было всю эту деталь сделать и цельной, но мне изготовление сборной конструкции показалось более простым.

7. Переходник, предназначенный для соединения привода с рычагом держателя тонкой пилки. 8. Для установки держателя пришлось заменить основание стола на новое.  9. Держатель пилки установлен.   10.

Чтобы закрепить пилку, используются отпиленные от ручного лобзика части с зажимами. 11. Подставка под раскраиваемую заготовку при работе гонкой пилкой..  12. Подставка опирается на столешницу и крепится к ножкам-боковинам. 13.

Опробовав самодельный станок, убедился, что работает он хорошо.

Ссылка по теме; Как сделать регулируемый верстак своими руками

Рычаги для электролобзика.

Основные детали механизма крепления пилки я вырезал из многослойной фанеры. Соединения в подвижных узлах выполнил на мебельных болтах — резьба у них только на концах. Зажимы пилки использовал от ручного лобзика — купил самый дешёвый и распилил на части. Правда, со временем заменил барашковые гайки на обычные, так как затянуть хорошо пилку от руки не получалось.

Отрезки рамки лобзика прикрутил и к концам каждого рычага, а к ним — зажимы для пилок. Между вертикальными и горизонтальными металлическими частями в местах соединения оставил небольшой люфт, чтобы зажимы для пилок не были жёстко связаны с рычагами.

Противоположные концы рычагов соединил натяжным механизмом, в котором использовал стальную цепь и два болта с головкой в виде кольца и крючка. Длины плеча здесь вполне достаточно, чтобы натянуть пилку, закручивая барашковую гайку руками.

В нижнем рычаге просверлил отверстие под болт для соединения с переходной деталью от привода (лобзика).

Чтобы надёжно закрепить эту конструкцию над столешницей приспособления, мне пришлось заменить его основание (на значительно большее по размерам) и к нему на уголках прикрутить стойку с рычагами.

Оставалось сделать подставку на столешницу. Я не стал изобретать что-то сложное: подставка опирается на столешницу и крепится к боковинам приспособления болтами с барашковыми гайками. Зазора между подставкой и столом достаточно, чтобы ключом затянуть или ослабить гайку для смены пилки.

Хочу обратить внимание, что при работе тонкой пилкой нужно установить скорость лобзика на среднее значение, иначе пилка перегревается и лопается. Оптимальную скорость пиления можно определить только опытным путём. Маятниковый режим работы лобзика в этом случае, безусловно, надо отключить.

Испытания я провёл, вырезая шестерёнку 08 см из фанеры толщиной 10 мм. Вполне добротно получилось — сейчас она уже используется. Тонкие детали вырезать ещё проще.

Сбор пыли при работе с электролобзиком

Последняя задача, которую нужно было решить, — найти простой способ удаления мелких опилок из зоны резания, чтобы они не закрывали линию разметки. На многих станках заводского изготовления установлены встроенные системы отсоса или сдувания опилок. Я решил не усложнять конструкцию, а просто на внешнем кронштейне закрепил хомутом насадку пылесоса, направив её в нужное место.

С.Головков, г. Новочеркасск, Ростовская обл.

Электролобзики своими руками – советы читателей

ЭЛЕКТРОЛОБЗИК СВОИМИ РУКАМИ

ДЛЯ РАБОТЫ С ДЕРЕВОМ ПОНАДОБИЛСЯ ЭЛЕКТРОЛОБЗИК, НО НЕ РУЧНОЙ, А СТАЦИОНАРНЫЙ, ЧТОБЫ МОЖНО БЫЛО ИЗГОТАВЛИВАТЬ ФИГУРНЫЕ ДЕТАЛИ.

КУПИТЬ ТАКОЙ ИНСТРУМЕНТ НЕ ПОЗВОЛЯЛИ ФИНАНСЫ, ПОЭТОМУ СМАСТЕРИЛ ЕГО САМОСТОЯТЕЛЬНО. ВСЕ, ЧТО ПОТРЕБОВАЛОСЬ – СГОРЕВШИЙ КОМПРЕССОР ОТ ХОЛОДИЛЬНИКА И МОТОР ОТ СТИРАЛЬНОЙ МАШИНЫ.

Компрессор (фото 1) состоит из двигателя, цилиндра и поршня — в нем хорошо сбалансирован кривошипношатунный механизм, что как раз и составляет основу электролобзика. Поскольку узел был нерабочим, потребовалось подсоединить к нему двигатель от стиральной машинки, чтобы привести все механизмы в движение. Для этого я использовал переходник, изготовленный из резинового шланга (фото 2)

На заметку

Для такого электролобзика подойдет любой двигатель с числом оборотов до тысячи.

К поршню компрессора приварил шток (фото 3) с узлом крепления для режущего полотна.

Дополнительно изготовил еще один шток с резьбой и узлом для крепления верхней части пилки (фото 4). Для его установки из профильной металлической трубы изготовил Г-образную стойку.

• Двигатель и компрессор зафиксировал на фанерном основании (фото 5) так, чтобы их оси были строго на одном уровне.
• Из обрезков ДСП собрал короб-основание для съемной столешницы и установил Г-образную стойку (фото 6), на которой через пружину зафиксировал шток.
• Из фанеры изготовил стол с пазами для полотна (фото 7) Инструмент готов, можно приступать к работе.

СТАЦИОНАРНЫЙ ЭЛЕКТРОЛОБЗИК СВОИМИ РУКАМИ

© Николай Мартыненко, г. Житомир. Фото автора

Лобзиковый станок своими руками: видео

Лобзиковый станок своими руками. Часть 1

Инструмент для мастеров и мастериц, и товары для дома очень дешево. бесплатная доставка. рекомендуем — проверено 100% есть отзывы

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Электролобзик своими руками из электроножа Электролобзик на скорую руку
Наш постоянный…

Электролобзик и шлифмашинка своими руками Как сделать шлифовальную машинку и…

Мини полка с тайником своими руками
Как сделать своими руками полку…

Подсвечники в форме животных своими руками (+ чертежи для выпиливания) Забавные деревянные подсвечники для торта…

Верстак одновременно для циркулярки и электролобзика своими руками Универсальный верстак своими рукамиНЕДАВНО РЕШИЛ…

Паяльник для крупных деталей своими руками (+ схема) Паяльная станция своими руками
Изготовление
Из реек…

Скребок на колесах своими руками Как сделать самодельный скребок для…

Источник: http://kak-svoimi-rukami.com/2014/04/nastolnyj-elektrolobzik-svoimi-rukami-foto/

Распиловочный станок из лобзика своими руками — пошаговая инструкция

Вот такой вот интересный станок-приспособа у нас должен получится после окончания всех работ:

распиловочный станок из лобзика

Как видите с помощью этого чуда инженерной мысли можно здорово сэкономить время и нервы, да и отрез получится куда более ровный. Ну, что давайте попробуем собрать?

Для начала давайте разметим и вырежем платформу по которой будет ходить лобзик. Для этого на центре фанеры сделаем разметку и просверлим отверстие в начале и в конце паза в которое должна входить пилка лобзика. Ширина этой заготовке равна ширине платформы лобзика.

первое отверстиевторое отверстие

Возьмем в руки лобзик и удалим все лишнее между отверстиями.

вырезаем лобзиком паз

Нужно прикрутить две планки к краям, что бы ограничить ход лобзика.

нужно прикрутить планки

Просверливаем отверстия

сверлим отверстия

И прикручиваем пять саморезов с одной стороны…

прикручиваем планку

… и с другой стороны.

прикручиваем вторую планку

Как вы понимаете ширина этой платформы ровна ширине подошвы лобзика.

зазоры по возможности минимальные

Закрепим две ножки на общую платформу станка. Но сделаем ножки повыше, что бы они одновременно были и бортами для верхней части.

ножка спереди

Хватит трех саморезов с каждой стороны

задняя ножка

Как видите платформа для лобзика получилась немного длиннее общей платформы, поэтому мы уберем с заднего борта лишнее, что бы платформа лобзика села на свое место.

примерка

Сделаем разметку.

разметка

И отрезаем лишнее.

отпиливаем лишнее

Что бы отрезать нижнюю часть все таки придется открутить ножку.

открутим, что бы отрезать нижнюю часть

Отрезаем электролобзиком нижнюю часть

ножка готова

Отлично садится

отлично садится

И так с нижней части нашего станка платформа надежно зафиксирована, теперь надо зафиксировать ее сверху. Для этого сделаем два упора.

первый упор

И второй упор (хватит пары саморезов)

второй упор

Сквозь платформу лобзика просверлим отверстия в начале и в конце паза в основной платформе, что бы перенести паз для хода пилки.

отверстие снизуотверстие сверху

Вырезаем сам паз лобзиком на основной платформе.

вырезаем паз

В принципе сам станок готов, можно еще разметить и и прикрутить брусок, что бы иметь возможность отрезать под углом 45 градусов.

модификация для угла 45 градусов

Сажаем этот брусок на пару саморезов, что бы его можно было просто открутить когда он нам не нужен. Ну и все, смотрим, что получилось.

отрезаем 45 градусовотрезаем кусок фанеры

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией!

Источник: https://zen.yandex.ru/media/id/5b028c56bce67eb9a30669f6/5b6ea2b5914d0f00ac801490

Настольный лобзиковый станок из ручного электролобзика своими руками

2018-11-15, Lang

0 комментариев    1 836 просмотров    Версия для печати

При раскройке листового материала – пластиковых панелей, ламината, цементной плиты, фанеры, ДСП и другого без электролобзика не обойтись. Электролобзик незаменим, если делается не маленький ремонт с настилкой полов и отделкой стен панелями.

Да и для распиловки различных небольших заготовок, в том числе и металла,  электролобзик очень поможет, намного сократив ручной труд.

 Особенность электролобзика в том, что с помощью него можно сделать фигурные вырезы, а также снимать фаску и делать рез под углом.

Но что делать если нам надо чтобы:

1. У работающего были свободны две руки при работе с материалом;
2. Чтобы эффективность обработки материала не зависела от навыка и физических данных работающего с ручным лобзиком, т.к. продолжительная работа с ним значительно выматывает;
3. Допустим выполнить распил заготовки под определенным углом.

Для выполнения этих операций нам потребуется настольный лобзиковый станок, который стоит больших денег. Имея в наличии ручной электролобзик можно попробовать «превратить» его в настольный лобзиковый станок.

Итак начнем, в качестве приводного устройства я использовал электролобзик, который претерпел определенные изменения. После тщательного измерения лобзика я начал обрезать все элементы будущего корпуса из мебельных панелей.

Для основания была использована фанера толщиной 10 мм.Изначально было принято решение использовать деревянный кронштейн для крепления настенных коробок.Подготовленный корпус был окрашен.

 электролобзик станок самоделка пропил

Идея

Описание

Исполнение

Полезность

Итоговая оценка: 0.0

Источник: https://unikumrus.com/household_appliances_and_electronics/369-nastolnyj-lobzikovyj-stanok-iz-ruchnogo-jelektrolobzika-svoimi-rukami.html
