воскресенье, 4 ноября 2018 г.

Самодельные антенные фильтры для цифрового TV приёмника.

Катушки выполнены проводом ПЭЛ диаметром 0,5 мм и содержат один виток, намотанный на оправке 4 мм. Конденсаторы керамические тип SMD для планарного монтажа. Монтаж сделан на двухстороннем стеклотекстолите толщиной 1 – 1,5 мм. Одна сторона платы служит проводящим экраном, который лужёной медной фольгой по всей боковой её длине соединён со стороной монтажа. Конструкцию вместе с разъёмами необходимо экранировать.

Испытание фильтра.

Я пока остановился на простом варианте фильтра, и получить ослабление в 20 дБ на частоте 470 относительно 490 МГц было бы неплохим результатом.

Такой фильтр нуждается в регулировке в том случае, когда частота мультиплексного пакета (как в случае частоты 490 МГц) почти вплотную расположена с частотой среза фильтра.

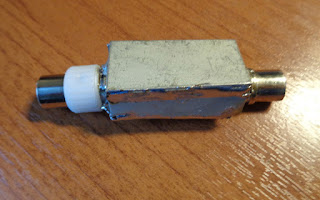

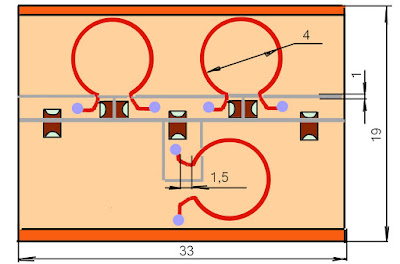

Конструкция фильтра (рис. 4).

ФВЧ имеет следующие номиналы: С1, С2 – (12- 15)пФ, L2, L3, L4 – один виток провода диаметром 0,5 мм на оправке 4мм. L1, L5 – два витка провода диаметром 0,5 мм на оправке 4 мм. Сами витки раздвинуты и расстояние между витками 3мм.

Если последовательно соединить два фильтра, то получится полосовой фильтр.

46 комментариев:

Полезная статья. Сам озабочен такой проблемой. Не лучше ли вместо SMD конденсаторов использовать трубчатые. Мне кажется на СВЧ у них добротность повыше будет.

Здравствуйте. На СВЧ соединительные выводы трубчатых конденсаторов обладают индуктивностью, что скажется на частотной характеристики фильтра.

Здравствуйте.
В фильтре верхних частот (ФВЧ) вы не указали ёмкости конденсаторов и количество витков катушек. Можно их опубликовать?

Здравствуйте. Этот пост ещё не закончен, как и работа над фильтром. Такая конструкция фильтра требует очень тщательной регулировки в случае близкого расположения эфирного цифрового мультиплекса TV (490 МГц, как в моём случае) с частотой помехи (470 МГц), а поэтому не совсем подходит для массового повтора, и скорее всего в дальнейшем схема усложнится. Если значение частоты цифрового мультиплекса несколько выше и начинается с 525 МГц, то тогда ФВЧ имеет следующие номиналы: С1, С2 – (12- 15)пФ, L2, L3, L4 – один виток провода диаметром 0,5 мм на оправке 4мм. L1, L5 – два витка провода диаметром 0,5 мм на оправке 1 мм. Сами витки раздвинуты и расстояние между витками 3мм.

У нас вещание ведётся на 26 и 41 каналах. Т.е.514 и 634 Мгц.
Ёмкости конденсаторов увеличить до 18 пф?

Нет, номинал конденсаторов равен 13,5 пФ.

в московской области частоты 770 и 778 очень близко к LTE поэтому Ваша работа очень полезна, спасибо.

Добрый день, Уважаемый В.Ю. Очень полезная статья, однако у большинства желающих повторить Вашу конструкцию нет в наличии ни ВЧ-генератора ни спектроанализатора. Поэтому точно настроить такие фильтры не получится. Нельзя ли придумать более повторяемую конструкцию на микрополосковых печатных линиях? Например в 80-е года были конструкции ДМВ-конвертеров на микрополосковых линиях весьма повторяемые.

Здравствуйте. Сегодня проще подобрать фильтр ПАВ (SAW), рисунок 7, 8. Ссылка от 29 марта 2019 года.

Анонимный, даже если частоты мультиплексов не близко расположены к диапазону LTE, это ничего не меняет. В современных тюнерах, собранных на микросхемах MXL603, MXL608, NM120AA и многих других на входе совсем нет резонансных цепей. То есть принимается весь эфир. Соответственно, чем больше сильных сигналов в эфире, тем больше уменьшается усиление микросхемы цепями АРУ. Это хорошо просматривается на этом англоязычном видео: https://www.youtube.com/watch?v=U42_id8GIN8

Добрый день! Как изменится АЧХ фильтров при изготовлении катушек из голого посеребренного провода того же диаметра?

Здравствуйте. Потери в полосе пропускания уменьшатся на 0,25 дБ, а ослабление вне полосы пропускания фильтра возрастёт на 1 дБ.

Добрый день! Еще один вопрос! Из каких соображений выбирались размеры печатных плат? Можно ли их уменьшить?

Здравствуйте. Размер печатной платы взят из соображения уменьшения взаимовлияния высокочастотных полей между контурами, для удобства установки телевизионных ВЧ разъёмов, для уменьшения влияния экрана на АЧХ фильтра.

Вячеслав Юрьевич, не могли бы вы прокомментировать эти расчеты: https://www.changpuak.ch/electronics/Helical_Bandpass_Filter_Designer.php
Можно ли таким фильтром выделить сигнал одного мультиплекса?

Здравствуйте IVAN. По ссылке я попадаю на онлайн расчёт двух катушечного полосового фильтра от 50 – 1000 МГц. В расчётах не указано как будет меняться ослабление (затухание) вне полосы пропускания. Хорошую селективность на частотах выше 500 МГц этот фильтр не обеспечит. Сам расчёт работает в строго определённых рамках и вне их не совсем адекватен, и его выкладки лучше привязать к уже готовым практически работающим фильтрам, в противном случае может получиться слишком тонкое сечение провода, что нереально.
На этой частоте хорошо работает трёхконтурный полосовой фильтр, где катушки выполнены в виде цилиндрических стержней (на форуме, по похожей ссылке, такой фильтр обсуждался). Настроить эти фильтры без приборов невозможно.

Вячеслав Юрьевич спасибо за статью, не могли бы Вы подсказать схему полосового пропускающего фильтра на АМ 500-1600 кГц

Здравствуйте. Подсказать схему самодельного АМ фильтра?

Да, и желательно чтобы его можно было повторить без настройки по приборам.

Его конструкция и параметры (R вх и R вых) аналогичны фильтру КВ приёмника поста:
Самодельный антенный полосовой фильтр коротковолнового приёмника?

Есть ещё очень старый пост от 14 августа 2012 года (см. архив). Приёмник ретро своими руками. В статье полосовой фильтр на СВ диапазон сделан на магнитной антенне.

Я думал об этой схеме, но тут полоса пропускания начинается с 1500 кГц, а диапазон СВ 1600 уже заканчивается. А как снизить начало полосы до 500 кГц рассчитать не смог.

Огромное спасибо, изначально хотел поставить фильтр на входе внешней антенны, о том чтобы сделать прямо на магнитной никогда бы не додумался.

качественные смд конденсаторы из многослойной керамике, они нужны для постройки УМ на укв
https://s.click.aliexpress.com/e/buemBEwW

С нетерпением ждем результатов «полигонных» испытаний.

Здравствуйте. Испытания уже начались. Два фильтра не справились с эпизодическим зависанием сигнала, которое происходило исключительно в дневное время (уровень прыгал от 50 до 0 %). Первоначально я думал, что виноваты новые вышки сотовой связи, которые, расположились ближе к дачным участкам. Но отрицательный результат – тоже результат, так как сокращает круг поисков. Получается, что помеха попадает в средний по частоте мультиплексный пакет. Анализируя ситуацию, могу предположить, что виновата новая активная соседская антенна, расположенная через участок в моём направлении, на одинаковом уровне. В коммерческих целях в антеннах поднимают усиление, якобы это влияет на дальность, но, как правило, при неудачном монтаже и смене климатических условий это может привести к самовозбуждению усилителя, который и создаст помеху. Всё прояснится после хорошей грозы. В этом регионе после гроз идёт интенсивная смена антенн.

У сестры в Иванове самодельная комнатная антенна на 1 этаже, сигнал периодически пропадает,может фильтр поможет. Какой можно посоветовать, сама, конечно, не сделает, она очень в возрасте.

Здравствуйте. Вы нашли ошибку. Оправка 4 мм. Я уже исправил.
В этом посту программы для расчётов фильтров не использовались. Чисто практический подход. Мне интересно видеть показания приборов, но они все заточены под 50 Ом. При переходе на 75 Ом возрастёт неравномерность фильтра.
В некоторых постах этого блога предложены фильтры с использованием программ. В этих случаях я обращался за помощью к программистам.

Здравствуйте, Денис. Да, очень неудачные частоты, особенно если рядом будут помехи от LTE (790 МГц). Очень круто для такого простого фильтра. Но можно попробовать, если помехи только от GSM (890 МГц). В этом случае рекомендую использовать конденсаторы с номиналом 2,4 пФ.
Однако, если реально существуют такие помехи, то лучше использовать полосовые или режекторные фильтры на ПАВ. Советую зайти на каталог магазина «Кварц».

Источник
