Новогодняя гирлянда на микроконтроллере своими руками

МИГАЮЩАЯ СВЕТОДИОДНАЯ ГИРЛЯНДА

Предлагаемая мигающая светодиодная гирлянда состоит из 18 светодиодов и может быть использована для украшения новогодней елки, иллюминации витрин и рекламных вывесок при декорации домашнего интерьера и т.п. Схема данного устройства приведена на рисунке. На транзисторах VT1, VT2 и резисторах R1, R2 собран стабилизатор тока для питания светодиодной гирлянды, которая включена между коллектором транзистора VT1 и плюсовым источником питания. Изменением номинала резистора R1 можно менять силу тока протекающего через светодиоды гирлянды. Ориентировочное значение данного тока можно вычислить по формуле: I = 0,65/R1, где 0,65 — среднее значение напряжения между базой и эмиттером транзистора VT2, при котором происходит его открывание.

Схема

На транзисторе VT4 собран генератор импульсов частота следования которых определяется сопротивлением резистора R7 и ёмкостью конденсатора C1. Данные импульсы через резистор R3 поступают на базу транзистора VT3 и открывают его. В момент открывания транзистора VT3 происходит закрывание транзистора VT1, и светодиоды HL1 — HL18 включенные в цепь коллектора транзистора VT1 гаснут. В результате этого происходит мигание светодиодов гирлянды.

В качестве светодиодов гирлянды HL1-HL18, были использованы светодиоды от однотипных китайских фонарей, у которых вышли из строя аккумуляторы. Конкретный тип светодиодов не был известен. Проведенные замеры показали, что рабочее напряжение светодиодов в схеме фонаря составляет около 3 Вольт, а ток протекающий через них (светодиоды в фонаре были включены параллельно) составляет от 21 до 26 мА. Исходя из этого, резистором R1 был установлен ток через светодиоды гирлянды HL1 — HL18 на уровне 23 мА. Светодиоды было решено разместить вместо ламп накаливания в ёлочной гирлянде отечественного производства, которая состояла из 18 ламп на 13,5 Вольт. Лампы в данной гирлянде находились внутри разноцветных пластмассовых шаров, которые разъединялись на две половинки. Установленные в гирлянде лампы имели гибкие выводы. Поэтому, выводы светодиодов было решено надставить проводами до такой-же длинны которые были у ламп накаливания. В результате этого, светодиоды удалось установить вместо штатных ламп, без каких-либо переделок в конструкции ёлочной гирлянды.

Чтобы случайно не включить в сеть 220 В переделанную ёлочную гирлянду, у ней была удалена сетевая вилка, а провода идущие к ней были подключены непосредственно к печатной плате устройства.

Детали

Транзистор VT1 КТ815Г можно заменить на КТ601, КТ602, КТ940 с любым буквенным индексом. Транзисторы VT2, VT3 — КТ312, КТ315, КТ3102 с любой буквой. Транзистор VT4 — KT117 с любым буквенным индексом. Стабилитрон VD1 КС212Ж можно заменить на КС508(А,Б), КС512А, Д814(Г,Д). Диодный мост КЦ407А заменим на КЦ412(Б,В). Конденсаторы С1, С2 — К50-35 или аналогичные импортные. В качестве трансформатора Т1 был использован трансформатор с выходным напряжением вторичной обмотки около 48 Вольт под нагрузкой, после выпрямления на С2 замеры напряжения показали 68 Вольт. Учитывая, что для питания светодиодов гирлянды требуется 54 Вольта (3В*18шт. =54В), получился запас по напряжению 14 Вольт (68В-54В=14В), на случай снижения напряжения сети. Трансформатор имеет вывод от центра вторичной обмотки, который так же был припаян к плате, чтобы исключить его случайного замыкания на элементы схемы.

Данный трансформатор Т1 вероятно был китайского производства, каких-либо обозначений на нём не было. В разрыв одного провода сетевой обмотки трансформатора был включён кнопочный выключатель, а в разрыв второго впаян предохранитель на 0,1 Ампер, на который надевается трубка ПВХ. При желании конечно можно установить и специальный держатель предохранителя. Трансформатор Т1 можно заменить на ТП-115-16, ТП-113-2*24 вторичные обмотки у которых включаются последовательно. Устройство было размещено в пластмассовой электромонтажной коробки 85*85*42 мм.

Частоту мигания светодиодов гирлянды можно менять путем изменения сопротивления резистора R7. Схему предложил YRIT.

Форум

Обсудить статью МИГАЮЩАЯ СВЕТОДИОДНАЯ ГИРЛЯНДА

radioskot.ru

Светодиоды для дилетантов или DIY-Новогодняя гирлянда с минимальными знаниями электроники

Признаюсь, полноценный обзор я писать не планировал. Ну, купил когда-то эти светодиоды, «про запас». Ну.., светодиоды…, чего про них писать-то? Только год назад в одном из комментариев обмолвился про них, да и посчитал тему закрытой.

А вот буквально сегодня на работе сотрудник, глядя на паяльник в моих руках и код для ардуины на экране, посетовал, что есть на свете отцы (их их большинство), кто дальше конструктора с батарейкой и лампочкой на уроке труда в электронике «не сечёт». Зато, например, «сечёт» в чём-то другом. А вот что-то сделать своими руками, да ещё в выходные вместе с сыном, совсем бы неплохо. И в самом деле: это поднимает престиж отца в глазах всей семьи, это безусловно способствует воспитанию, и, главное, именно так и закладываются основы творчества в формирующуюся личность.
Вот этот разговор и послужил толчком к написанию обзора. А тематика очевидна: ещё с давних времён в советских журналах, начиная с «Юного техника» и заканчивая «Радио», именно в ноябре печатали самоделки, посвящённые Новому году. Есть время подумать, сделать и успеть к празднику.
Чем наш ресурс хуже?

В сегодняшнем обзоре мы будем строить красивую переливающуюся новогоднюю гирлянду. Своими руками. Безо всяких «ардуин», «скриптов», «контроллеров», «даташитов» и прочих непонятностей. Я даже постараюсь избегать слов «анод» и «катод».

Всё будет по-дилетантски, просто и «на пальцах». Опытным специалистам, совершенно точно, будет скучно, примитивно, «детский сад» и не интересно. Где-то даже смешно.

Вот он, герой обзора:

Светодиод необычный. У него не какой-то один цвет свечения.
Светит он так: он плавно (хамелеон) меняет семь цветов по кругу: красный, через оранжевый и желтый в зелёный, через голубой в синий и фиолетовый, и т.д. Каждый цвет держится секунду-полторы и плавно заменяется следующим.
Цвета очень сочные, яркие. Радуют даже взрослых, чего уж говорить про детей.

Для понимания размеров, рядом с рублёвой монетой:

Сам светодиод имеет форму ребристой «ракеты», что, при наличие детской фантазии, тоже немаловажно.

Раз уж специалисты всё равно зашли под кат, то вот

немного технических деталей, остальным можно не читать

Светодиоды приходят запаянными в металлизированный антистатический пакет:

Бирка, вложенная продавцом. Подозреваю, что и почерк тоже его.

Размеры: L = 13мм, Ø 5мм.

Померил потребляемый ток при напряжении 3.3V.
Он колеблется (в зависимости от включённых кристаллов) в пределах 9-14 mA.
Продавец пишет 20mА, но, думаю, это предельное значение.
Номинальным напряжением считаю 3.2 — 3.4 вольта, 5v — предельный максимум, указанный продавцом.

Что нам нужно знать про этот светодиод.
Он будет работать от любого источника напряжением 3 вольта (литиевой батарейки-таблетки или пары пальчиковых/мизинчиковых батареек).

Никаких схем и дополнительных деталей. Только батарейка и эти диоды. Всё.
В любом ларьке по ремонту часов можно сказать: «Дайте батарейку размером 2032 или 2025», или даже так: «Таблеточную батарейку для материнки».

Подключать очень просто.
У светодиода два вывода. Причём один длиннее другого. Длинный вывод подключается к «плюсу» источника, короткий — к «минусу». У батарейки-таблетки всё то же самое — бóльшая по площади рубашка — это плюс, пятачок-контакт — это «минус».

Если таких диодов взять сразу несколько и подключить к батарейке, то они, несинхронно, будут постепенно расходиться по времени; получится эдакая разноцветная радуга-плазма-россыпь. Можно с ребёнком делать светильники, ночники, ну, или или что-то подобное; встраивать туда, где это будет уместно. Тут дело уже за творчеством и фантазией. Можно, скажем, склеить из тонкой бумаги фигурки и подсветить их (изнутри или снаружи). Вставить в какие-то игрушки, и т.д.

В принципе, на этом можно было бы поставить промежуточную точку. Про светодиоды я рассказал, как их запитать — объяснил.
Но мы строим новогоднюю гирлянду.
Значит, переходим ко второй части обзора.

Пора доставать паяльник и запасаться другими вспомогательными материалами. Я очень надеюсь, что слово «паяльник» не сильно отпугнёт начинающих конструкторов. Возможно, кто-нибудь в комментариях предложит какое-то изящное решение, как можно обойтись без пайки. Мне, кроме клеммников «Ваго» ничего не приходит в голову, но это громоздко, для гирлянды некрасиво и ненадёжно для устройства, которое постоянно будет разматываться/доставаться/убираться. Поэтому альтернатив пайке для данного случая я не вижу.
Но пайка — не так уж это и страшно. Плюс дополнительный экспиренс.

Помимо собственно паяльника, нам понадобятся
— Термоусадочная трубка двух диаметров (предполагаю, что Ø 2мм и Ø 3мм). Можно обойтись без термоусадки, заменив её изолентой, но будет не так художественно и удобно.
— Безотмывный вазелинообразный флюс (что новичку будет намного удобнее). Или канифоль, она доступнее.
— Припой.
— Сами провода, из которых мы будем делать гирлянду.

Провода предлагаю извлечь из куска компьютерного кабеля «витая пара», желательно с многожильными проводниками (такие кабели мягче, как правило, они промышленного изготовления). Думаю, пару-тройку метров «витой пары» можно попросить у знакомого сисадмина на работе или купить на ближайшем строительном рынке.
Вся прелесть такого решения в том, что там гарантированно есть зелёный и коричневый проводники, что очень хорошо для ёлочной гирлянды — её будет менее заметно. Остальные шесть проводников из распотрошённой пары нам не потребуются в данной конструкции. Можно делать только из зелёного проводника, но у новичка будет шанс запутаться в «плюсах» и «минусах» светодиодов в гирлянде; на мой взгляд, зелёный и коричневый — в самый раз.

Провода имеет смысл заранее нарезать отрезками нужной длины. Я для себя выбрал интервал 10-12 см между соседними светодиодами, хотя всё индивидуально.
Каждый отрезок провода зачищается миллиметра на 3 с обоих концов, и, с помощью флюса и припоя, облуживается до блестящего состояния. Думаю, целесообразно сразу проделать эту рутинную работу, чтобы в процессе сборки гирлянды на это не отвлекаться. Кусочки термоусадки тоже имеет смысл нарезать заранее (об их длине я скажу чуть ниже). На этом подготовительный этап можно считать законченным.

Количество светодиодов в нашей гирлянде определяется планируемой длиной гирлянды, терпением и желанием. Уже полтора-два десятка — будет красиво на небольшой настольной ёлочке. А полсотни диодов украсят даже полутораметровую лесную красавицу.

Все светодиоды подключаются параллельно друг другу. Это значит, что все длинные выводы всех светодиодов должны быть соединены вместе и подключаться к общему плюсу; все короткие выводы — также соединены и подключаются к общему минусу.
Если изобразить на схеме, то это вот так:

При таком соединении повреждение и перегорание одного светодиода не приведёт к поломке всей гирлянды, всё будет так же работать, только без «выбывшего» диода.

Конструктивно предлагаю собирать гирлянду так. Подпаиваем к светодиоду один проводник, изолируем его термоусадочной трубкой малого диаметра. Усаживаем зажигалкой или строительным феном. Затем подпаиваем другой проводник, и всё вместе изолируем трубкой бóльшего диаметра. Усаживаем готовое соединение.

Такой способ сэкономит трубки малого диаметра (поскольку изолируем только одну ножку), и сделает конструкцию аккуратной, поскольку всё место пайки будет закрыто большой трубкой.
Вот таким образом:

И вот так, звено за звеном, собираем всю гирлянду.

Сразу несколько ремарок.
Во-первых, при подпайке очередного контакта светодиода, очевидно, в трубочку надо будет пропускать сразу два одноимённых проводника — от предыдущего звена и для текущего. С тем, чтобы обжались сразу оба провода.
Во-вторых, ножки светодиодов надо будет обкусывать до длины 6-7 мм и облуживать, и это разумно делать не заранее, а непосредственно перед подпайкой очередного диода. Для того, чтобы до последнего была видна разница в длине ножек. Ну или заранее с помощью фломастера понаставить точек возле плюсовых ножек светодиодов, потом сразу всё обрезать и облудить.
Теперь стала очевидна и длина трубочек. Тонкие должны быть чуть длиннее обкусанной ножки, т.е. около сантиметра. Толстые — чуть подлиннее, чтобы закрыть всю конструкцию, сантиметра полтора.

Сборка, несмотря на такое изобилие текста в обзоре, совсем не сложна, просто рутинна. Но, по мере «набивания руки», процесс будет ускоряться.

Необязательным, но оправданным действием будет лёгкое перевитие проводников. Свитые проводники не так топорщатся, выглядят аккуратнее и легче разматываются.

Готовый узел при пристальном и увеличенном рассмотрении будет выглядеть вот так:

В процессе сборки звеньев разумным будет контролировать процесс с помощью трёхвольтовой батарейки, чтобы убедиться, что полярность очередного подпаянного светодиода не перепутана.

Проводники от источника питания до ближайшего светодиода имеет смысл сделать подлиннее.

А вот чем запитать нашу гирлянду — каждый решит сам.
Предлагаю несколько вариантов.

Вариант 1. Лучшее, что мне видится — это сетевой адаптер питания на 3,3 вольта. Это значит, что на нём должно быть написано «DC 3,3V». Максимум, что можно допустить — это 5 вольт, но светодиоды будут работать на пределе. Девятивольтовые, двенадцативольтовые и т.д. блоки питания гарантированно убьют гирлянду.
Также можно попробовать приспособить старую зарядку от ненужного телефона, если на ней будет написано DC 5V.
Значения тока, указанные на адаптере питания (это то, что в амперах или миллиамперах, mA) для данного случая не важны, не забивайте себе голову.

Для специалистов, которых возмутила последняя фраза. Остальным можно не читать

Даже стомиллиамперный БП запитает десяток диодов. Вряд ли попадётся зарядка с током менее 200mA, что, с учётом рассинхронности свечения диодов, позволит комфортно работать гирлянде из любого разумного количества диодов.

При подключении адаптера питания придётся разобраться, где у него «плюс», а где «минус».

Выясняем полярность адаптера питания

Если вы умеете пользоваться тестером, вольтметром или мультиметром, то можете сворачивать этот спойлер, вопрос решён.
Для тех, кто не знает, о чём это я тут говорю, начинаем разбираться.
Скорее всего, нам придётся анализировать адаптер питания без разъёма. Либо он был срезан и откушен до нас, либо нам всё равно его надо будет срезать, поскольку ответными разъёмами от старых сименсов, нокий, самсунгов и эриксонов мы всё равно не обладаем. Смотрим на жилы провода.
Если они цветные, то плюс обычно более «тёплого» цвета. Например, в паре «красный-чёрный» минус, скорее всего, будет на чёрном проводе; в паре «красный-синий» минус будет, скорее, синим.
Если провод выглядит как «тонкий проводок, а вокруг него плетёная рубашка» (это называется «экранированный» или даже «коаксиальный»), то наружний слой — это минус, внутренняя жила — это плюс.
В любом случае — возьмите отдельный светодиод и попробуйте мгновенно подключить наугад к адаптеру питания, — максимум два варианта, в одном положении он засветится, в другом — нет.

Вариант 2. Батарейки. Неплохой вариант для случая, когда розетки рядом нет. Скажем, украшаем ёлку во дворе или на даче. Лучше всего использовать батарейки или аккумуляторы формата AA («пальчиковые»). Их надо две штуки, соединённые «паровозиком» (это называется «последовательно») — в середине «плюс» одной касается «минуса» другой. По краям снимаем «плюс» и «минус» для питания гирлянды. Для батареек есть специальные коробочки, сразу с контактами. Ну, или по-простому, собрать их изолентой, облудить контактные площадки с флюсом (канифолью трудно лудится) и подпаять провода.

Немаловажным фактором является то, что питание гирлянды пониженным и развязанным от сети напряжением (будь то батарейки или хороший исправный адаптер питания) абсолютно пожаро- и электробезопасно. Напряжение на любом участке нашей наряженной ёлки не будет превышать 3-5 вольт, что абсолютно безопасно.

В конце обзора, разумеется, покажу минутное видео с работой готовой гирлянды.
Каждый, кто хоть раз снимал светодиоды, знает, что правильно передать цветность и яркость светодиода бытовыми средствами видеозаписи практически невозможно. Поверьте, в реальности всё смотрится куда красочнее и красивее. Цвета получаются сочные. Засветов возле самих светодиодов нет, это недостаток съёмки. Мерцание на видео во время смены цветов каждого светодиода — это стробоскопический эффект от съёмки ШИМ, в реальности его тоже нет.

Подозреваю, что лот из 250 штук для большинства покажется избыточным. Я лишь привёл ссылку, по которой покупал сам. Это не значит, что надо покупать именно этот лот именно у этого продавца. Наверняка будут предложения данного товара и меньшими партиями.

Всё в данном обзоре покупал сам в разное время; никто ничего для обзора не предоставлял и никаких условий не ставил.

mysku.ru

Гирлянда светодиодная своими руками: миф или реальность?

Оригинальные гирлянды — один из способов украшения помещения, которые создают уют и праздничное настроение. Мало кто знает, что гирлянда светодиодная, своими руками изготовленная, — дело легко осуществимое. Вы сможете самостоятельно создать вариант, который устроит вас и идеально впишется в интерьер.

Какие бывают гирлянды

На полках магазинов можно встретить огромное количество различных вариантов, чтобы не потеряться во всем многообразии, необходимо знать, как они устроены и чем отличаются. Знание, что такое схема светодиодной гирлянды, поможет вам, если вы решите сделать ее самостоятельно.

Виды гирлянд:

Традиционная гирлянда-нить.
Гирлянды сетки.
Занавесы.
Один из вариантов занавеса — гирлянды-сосульки.
Дюролайт.
Киплайт.
Строблайт позволит создать мерцание.

Теперь, когда вы определились с видами создаваемой вами гирлянды, необходимо внимательно изучить провода и типы питания, которые могут быть использованы для создания гирлянды своими руками.

Типы провода и питания

Современные гирлянды изготавливают с помощью одного из трех типов провода. Для этого могут быть использованы каучуковые, силиконовые и ПВХ-материалы. Для уличных декораций используются первые два типа проводов, поскольку они обладают повышенной влагозащищенностью и достаточно устойчивы к температурным перепадам. В помещениях можно использовать бюджетные елочные гирлянды светодиодные с ПВХ-проводом.

По типу питания можно различить два вида: автономные и электрические. Первые идеально подходят для украшения фасадов и мест, куда невозможно подвести электричество. Такие гирлянды уличные светодиодные работают от батареек. Из-за низкого потребления энергии могут работать большое количество времени. Большой плюс в мобильности, их легко можно взять с собой на рекламные акции. Электрические подключаются в розетку.

Вариант 1. Создание гирлянды из старой клавиатуры

Случается такое, что гирлянда необходима в самые короткие сроки, а денег на ее покупку нет. Тогда на помощь придет мастер-класс «Гирлянда светодиодная, своими руками изготовленная». Рассмотрим самый бюджетный вариант переделки старой компьютерной оргтехники, к примеру клавиатуры и мышки.

Для выполнения работ потребуется:

Несколько ненужных клавиатур (можно и не рабочих).
Паяльник.
Резисторы.
Изолента.
Трубки-кембрики для термоусадки.
Флюс или канифоль.

Для начала необходимо убрать из клавиатуры различные ненужные провода и аккуратно отсоединить USB-кабель. Для того чтобы гирлянда светодиодная, своими руками сделанная, была полноценна, стоит поискать не менее пяти клавиатур. Поспрашивайте у знакомых, друзей или зайдите на местные форумы. В каждой есть минимум три светодиодных лампочки, которые служат индикаторами командных кнопок. Если в запасе есть ненужная геймерская, то цены ей не будет, потому что там собрано большое количество светодиодов. Самый интересный вариант получается при смешении разных лампочек от разной оргтехники.

Инструкция

Разберите клавиатуру и достаньте оттуда небольшую плату с контроллером. Именно к ней в дальнейшем будут припаяны лампочки. Важно учесть, что любая гирлянда светодиодная (своими руками сделанная) состоит из 12 элементов, которые подключаются в резисторы параллельно. Если учесть, что обычный USB дает напряжение 5 вольт и силу тока в 500 мА.

Естественное напряжение каждого элемента не превышает 5 вольт. Если подключить их напрямую, то они будут перегреваться и быстро сгорят. Необходимо понизить напряжение. Это возможно сделать путем попарной спайки элементов. Таким образом, каждый из них будет понижать другого. Но этот вариант не является оптимальным. Лучше всего использовать определенные рамки напряжения, которые не будут ущемлять буйство разноцветных огоньков.

Возьмите кабель и прожгите немного оплетку с одной стороны. В оголенные окошки впаяйте. Так вами будет создана гирлянда светодиодная своими руками необходимой длины. Добейтесь необходимой формы, длины и изолируйте оголенные места. Внутри кабеля ест жилы: минус — черный, плюс — красный. Соедините всю конструкцию и начинайте тестировать гирлянды уличные светодиодные.

Вариант 2. Создание гирлянды с нуля

Если вы хотите сделать интересную гирлянду, которая будет отвечать заданным требованиям, то внимательно изучите приведенный ниже рисунок. Схема светодиодной гирлянды позволит вникнуть в процесс и подробно разобраться в очередности всех элементов.

В том случае, если рассматривать возможность экстренного регулирования частот мультивибратора как следствие сдвига на концах всех имеющихся транзисторов, напрашивается вопрос сложности осуществления подмены полевых и биполярных транзисторов. В таком случае необходимо рассмотреть периодичность коммутации, если снизить период, то светодиоды, расположенные на гирлянде, начнут переключаться очень быстро.

Так, используемые VT-1 и VT-2 могут быть схожи с КТЗ101 и КТЗ15. Чтобы определить напряжение питания и его падение во всей цепочки светодиодов, можно использовать транзистор R2.

fb.ru

Гирлянда из светодиодов на 220 вольт своими руками

Категория: Светодизайн

К зимним праздникам всем хочется преобразить свой дом. Гирлянда из светодиодов на 220 Вольт или от батарейки, сделанная своими руками, станет отличным украшением дома в Новогодние праздники.

Всем хочется ощущать праздничную атмосферу и в первую очередь у себя в доме. Однако многие виды украшений для дома стоят приличную сумму денег. Остается вариант изготовления украшений своими руками. Рассмотрим основные способы как сделать гирлянду из светодиодов при малых финансовых затратах.

Простой вариант

Перед началом выполнения работы необходимо подготовить инструмент. Для работы понадобятся: пассатижи, паяльник, ножницы, рулетка, отвертка, изолента, блок питания, 10 светодиодов, провод и вилка для подключения к сети питания. Особое внимание стоит уделить проводу. Для 10 светодиодов необходимо приобрести 6-метровый провод. Рекомендуется использовать витой провод, так как он наиболее привлекателен в визуальном плане.

На следующем этапе составляется схема гирлянды, в соответствии с которой производится дальнейшая работа. После необходимо разрезать провод на 9 одинаковых частей по 50 см и 1 часть длиной 150 см. После необходимо зачистить концы проводов. Если под рукой имеется инструмент для очистки кабелей от изоляции, то лучше воспользоваться им, так как в этом случаи точно не будут повреждены жилы провода.

Далее необходимо осуществить подключение проводов, используя паяльник. Наиболее оптимальным вариантом станет параллельное подключение. В таком случае при выходе из строя одной светодиодной единицы вся гирлянда продолжит функционировать. Даже яркость оставшихся источников света останется на том же уровне.

Не забывайте, что для подключения гирлянды к сети 220 вольт необходимо использовать блок питания, который преобразует перемеренное напряжение сети в постоянное. После того как все подключения буду завершены, останется лишь подключить устройство к сети. Таким вот нехитрым образом устройство для украшения дома и создания праздничной атмосферы готово.

Стоит отметить, что светодиодная гирлянда может иметь и последовательное подключение, но в этом случае есть один важный нюанс. В случае выхода из строя одного из светодиодов, вся гирлянда окажется неработоспособной.

Модернизируем изделие

Светодиодную гирлянду, рассмотренную ранее, можно модернизировать и дополнить, чтобы сделать ее еще более яркой и привлекательной. Для выполнения работы понадобятся: пластиковые стаканчики одинакового размера, скотч, ножницы, клей, краски или цветная бумага.

На первом этапе работ необходимо разрезать один из стаканчиков, чтобы использовать его в качестве шаблона. В соответствии с ним вырезаются заготовки цветной бумаги. Эти заготовки клеятся на пластиковые стаканчики. Также их можно просто разукрасить.

Далее в донышках стаканов прорезаются отверстия, в которые будут вставляться светодиоды, после необходимо закрепить их при помощи тонких полосок скотча. Теперь гирлянды на светодиодах преобразились и стали создавать еще более яркую атмосферу праздника.

Используя такие стаканчики можно изготовить украшение, которое будет работать на батарейках, ведь источники электроэнергии легко прячутся внутри изделия. Процесс работ крайне прост, необходимо подключить светодиоды к батарейкам и поместить их внутрь декоративных стаканов. После все элементы крепятся к какому-нибудь тросику для соединения в целую гирлянду. В этом случае, как и в первом, при выходе из строя одного из элементов вся световая лента продолжит функционировать.

Гирлянда для использования на улице

Сделав гирлянду своими руками можно не только украсить дом изнутри, но и снаружи, что для многих людей является предпочтительным, так как есть возможность поделиться своим ощущением праздника с окружающими. Для изготовления светодиодной декорации понадобятся следующие элементы:

Светодиоды разного цвета, предпочтительно диаметром 10 мм.
Литиевые батарейки с напряжением 3 В.
Тонкий бесцветный скотч.
Небольшие магниты размером примерно с батарейку.
Клей. Лучше всего использовать эпоксидный, так как он наиболее устойчив к влаге.

Когда все материалы подготовлены, можно приступать к работе. В первую очередь стоит осуществить соединение лампочек и батареек. Делается это при помощи клея, стоит знать, что длинная ножка диода клеится к плюсовому полю, а короткая – к минусу. После застывания клея необходимо для надежности обмотать источники электроэнергии скотчем.

К плюсовому полю прикладывается магнит, после чего конструкция вновь оборачивается скотчем. Таким образом, в готовом виде имеются сделанные своими руками постоянно светящиеся диоды разных цветов. Теперь остается лишь в понравившейся последовательности или хаотично прикрепить их ко всем металлически элементам на внешней части дома. Вот и все, праздничная атмосфера готова.

Для создания новогодней атмосферы не нужно обладать большим количеством финансовых ресурсов или серьезными навыками в электрике. Для создания гирлянды своими руками потребуются лишь базовые знания и умения, которыми обладает практически каждый, а цена такого изделия крайне мала.

simplelight.info

СХЕМА ЁЛОЧНОЙ ГИРЛЯНДЫ

Как самому сделать ёлочную гирлянду на недорогих доступных комплектующих. Эту несложную схему я собрал в канун Нового года лет д-цать тому назад, и до сих пор она честно работает в каждый новогодний праздник. Гирлянда по приведённой ниже схеме позволяет создавать интересный световой эффект, который не встречается в контроллерах покупных китайских устройств управления.

Принципиальная схема ёлочной гирлянды на микросхемах

Питание микросхем осуществляется от параметрического стабилизатора на Д814Д. Задающий генератор собран на К176ИЕ12 с кварцевым резонатором с периодом 1 секунда. Сигнал от него попадает на дешифратор К561ИЕ8. Положительные импульсы через диоды подаются на управляющий транзистор КТ315, в результате чего происходит открытие тиристора.

Светодиодных гирлянд в продаже достаточно, но для более мягкого и по праздничному уютного свечения, лучше использовать обычные лампочки. Лампы гирлянды обеими ветвями подключены к мостовому выпрямителю и горят в полнакала. В момент открытия тиристора часть ламп шунтируется и остальные начинают светиться в полный накал — это необходимо учитывать. Трансформатор взят от подходящего бытового устройства.

В отличии от большинства гирлянд из магазина, здесь реализована развязка по сетевому напряжению, то есть при случайном касании детьми проводов питания ламп, не произойдёт ничего плохого, так как на них безопастное напряжение. С уважением Николай.

Форум по электронным гирляндам

Поделитесь полезной информацией с друзьями:

elwo.ru

Схема новогодней гирлянды на микроконтроллере своими руками

Гирлянда на микроконтроллере своими руками

С наступающим вас дорогие пользователи. И к предстоящему празднику решил порадовать вас схемой-новогодняя гирлянда на микроконтроллере pic.

И прошу к просмотру подробнее данной статьи.

Схема устройства:

Она содержит четыре канала, к которым подключаются последовательно соединённые светодиоды, изображенные на рисунке ниже.

Ядром схемы является микроконтроллер PIC16F628A. Микроконтроллер работает по алгоритму, изображенному на рисунке. Код программы написан на языке ассемблер, смотреть листинг Garland16F628ATEMP.ASM.

Полный цикл внутрисхемного программирования и отладки микроконтроллера PIC16F628A был осуществлён при помощи MPLAB IDE v8.15 (интегрированная среде разработки), компилятор MPASM v5.22 (входит в MPLAB IDE v8.15) и MPLAB ICD 2 (внутрисхемный отладчик — «Дебагер»). Для тех, кто не располагает средствами приведёнными выше, а имеет свою программу для работы с HEX файлами и иной программатор, можно в соответствующем проекте найти файл 16F628ATEMP.HEX. Техническую спецификацию микроконтроллера можно найти на сайте [1] и [2].

Микроконтроллер DD1 имеет функциональные выходы RB4 – RB7, к которым подключаются усиливающие полевые MOSFET транзисторы VT1 – VT4. Техническую спецификацию транзисторов можно найти на сайте [3]. Стоки транзисторов подключены к нажимным клеммникам X2 – X5. Напряжение питание нагрузки задаётся источником питания схемы, который подключают к разъёму X1. Максимальный коммутируемый ток на канал составляет 0.5 А. Микроконтроллер DD1 не имеет функции принудительного сброса, вывод для сброса подключен через резистор R1 к положительному потенциалу питания. Для генерации тактовой частоты в микроконтроллере используется встроенный генератор тактовой частоты на кристалле. Прибор может эксплуатироваться в диапазоне температур от – 40 °С до +85 °С.

Прибор запитывается от переменного или постоянного источника напряжения, подключаемого к разъему X1. Номинальное напряжение источника питания 12 В. Номинальный ток источника питания зависит от нагрузки и составляет 0.5 – 2 А. Для стабилизации питания используется обычная схема из диодного моста VD1, линейного стабилизатора DA1, фильтрующих конденсаторов C1 – C4.

В микроконтроллер запрограммированы 3 световых эффекта в основе лежит эффект «бегущие огни».1) Гирлянды поочерёдно загораются и гаснут в одну и так же повторяют в другую сторону.2) Гирлянды поочерёдно загораются и когда все четыре гирлянды горят, начинают поочерёдно гаснуть в том же направлении, так же повторяется и в обратном порядке.3) 1 и 2, 3 и 4 гирлянды поочерёдно перемигиваются между собой. Микроконтроллер запрограммирован таким образом, что выполняет заранее установленное число повторов светового эффекта. Стоить отметить, что интервал времени между загораниями гирлянд меняется (нарастает, достигая пика, а затем падает), то есть виден эффект «временной раскачки». Для лучшей демонстрации световых эффектов гирлянды (так как они пронумерованы на схеме) следует располагать по порядку в одной плоскости. В данном случае украшение ели от корней до верхушки (по вертикали, разбив ель на четыре сектора для гирлянд), от 1 до 4 гирлянды, соответственно.

Питание гирлянд связано с источником питания подключаемым к разъёму X1, следовательно нужно рассчитывать последовательно соединённые светоизлучающие элементы (светодиоды, лампы накаливания). Общее напряжение питания находится из суммы напряжений последовательно соединённых светоизлучающих элементов. Так например, последовательно соединённых ярких светодиодов рассчитанных на напряжение 2 – 2,5 В будет 6 штук в одной гирлянде. Так как светодиоды потребляют 20 мА, не исключено параллельного подключения последовательно соединённых светодиодов в ряды.

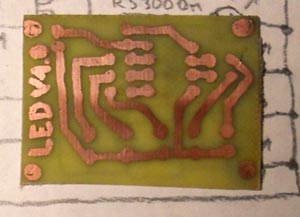

Монтаж деталей односторонний. Размер отверстий от 0.7 мм до 3 мм. Файлы для изготовления печатной платы смотреть в папке [Board].

В данном устройстве можно заменить следующие детали. Микроконтроллер DD1 из серии PIC16F628A-I/P-xxx с рабочей тактовой частотой 20 МГц в корпусе DIP18. Стабилизатор напряжения DA1 отечественный КР142ЕН5А (5 В, 1.5 А). Полевые MOSFET транзисторы и VT1 – VT4 (N-канал) в корпусе I-Pak (TO-251AA), подойдут аналоги номиналов указанных на схеме. Диодный мост VD1 на рабочее напряжение не меньше 25 В и ток не меньше 2 А. Разъём питания X1 аналогичный указанному на схеме с центральным контактом d=2.1 мм. Неполярные конденсаторы С1 и С2 номиналом 0.01 – 0.47 µF x 50 V. Электролитические конденсаторы С3 и С4 ёмкостной номинал тот же, а напряжение не ниже указанного на схеме. Разноцветные светодиоды VD1 – VD6 на напряжение 2 — 2.5 В.

Файлы:

Garland_Source.rar (15 Кб)

PCB.rar (11 Кб)

radiostroi.ru

Ремонт китайской светодиодной гирлянды своими руками

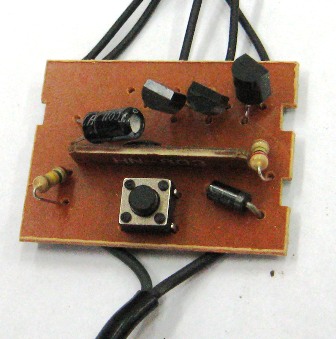

Пришел декабрь месяц, и настало время заниматься украшением квартиры всевозможными новогодними убранствами, в том числе и гирляндами. Здесь начинает вспоминаться, что в прошлом году кто-то перецепился через светодиодную китайскую гирлянду и оторванными проводами коротнуло плату так, что оставалось только выбросить ее.

Аналогичных ситуаций существует огромное количество, но итог у большинства один: плата с программами выгорает, а группы лампочек или светодиодов остаются целыми. Выбросить их жалко, но и как применить их мало кто знает. В таком состоянии гирлянда может без ремонта пролежать не один год. В данной статье я расскажу, как аналогичная проблема была решена мной. В качестве испытуемого была светодиодная китайская гирлянда на 100 светодиодов, с четырьмя группами по 25 светодиодов, соответственно.

Задачу о сверх умном программированном мигании гирлянды я не ставил. Я захотел, чтобы светодиоды гирлянды не просто нудно горели без каких-либо признаков «жизни», а подмигивали резво, задавая праздничное настроение. Тут вспомнилась старая простая проверенная советская схема с применением стартера от люминесцентных ламп. Если адаптировать ее к светодиодам, то она будет иметь следующий вид.

Чтобы ее можно было применить, пришлось немного поработать с группами светодиодов. Проверив подключение групп, выяснилось, что они имеют соединением между собой анодами крайних светодиодов. А для схемы со стартерами необходимо, чтобы на анод подавалось напряжение через токоограничивающий резистор. Следовательно, пришлось разрывать анодное соединение и спаивать группы светодиодов катодами.

Миниатюрного корпуса для размещения схемы не было под рукой, пришлось разводить печатную плату под размеры корпуса ремонтируемой своими руками китайской светодиодной гирлянды. Схему в формате *.lay можно скачать ЗДЕСЬ. Как видно, все детали размещены очень компактно. В процессе работы светодиодной гирлянды резисторы нагреваются, так что пришлось сделать для вентиляции порядка 25-30 отверстий в корпусе сверлом, диаметром 1 мм.

Немного о деталях. Стартеры от люминесцентных ламп можно брать как на 220 вольт, так и на 127. От этого будет зависеть только скорость мигания гирлянды. Резисторы МЛТ-2 или пятиваттные (но лучше последние), сопротивлением 15-20 кОм. Диоды предназначены для пропуска через себя обратного тока сети – 1N4007 или любые другие, которые рассчитаны на ток не меньше того, который течет в цепи. Их можно взять из диодного моста светодиодной гирлянды, если они остались целыми. ВНИМАНИЕ! Все детали находятся под высоким напряжением, учитывайте это при сборе и эксплуатации схемы.

Вот собственно и все. Как видно, ремонтировать своими руками новогоднюю гирлянду не так уж и сложно. Видео с примером того, как работает отремонтированная гирлянда, выкладываю ниже.

Страницы:

best-chart.ru

Источник

В канун Нового Года решил я собрать какую то особенную гирлянду которая бы отличалась от остальных и радовала глаз своим свечением. Решено было делать максимально просто и быстро. На просторах интернета я нашел “умные”светодиоды типа WS2812. Эти светодиоды имеют 4 вывода: Din, Dout, Vcc, Vdd, соответственно – вход данных, выход данных, минус и плюс. Их достоинство в том что в зависимости от поступаемого кода, он может менять цвет свечения и яркость. Код подается на вход, при заполнении WS2812 начинает просто пропускать данные через себя. Таким образом к выходу Dout подключается вход Din следующего светодиода образуя цепочки. На Aliexpres я нашел светодиодные ленты на базе WS2812.

Взял парочку метровых лент по 30 светодиодов в ленте(метровые, потому что они оказались наиболее дешевы). Пока ждал распаял на макетке ATMega8, и зашил ее (схема, прошивка в конце статьи).

По приходу лент соединил их, и обрезал 12 диодов (прошивка рассчитана на 48 диодов).

При подключении к МК все сразу заработало. Повесил ее на стену, теперь висит и радует глаз. Питать такую гирлянду можно любым блоком питания или зарядкой, с напряжением 5 вольт и током не менее 2А.

Это
устройство объединяет в себе цветомузыку (ЦМУ) и светодинамическое
устройство (СДУ) на 8 каналов, с множеством световых эффектов. Выходы
устройство рассчитаны на подключение достаточно мощной нагрузки.

Разделение частот по каналам ЦМУ чисто программное и очень простое,
используется PIC микроконтроллер PIC16F628A. Подсчитывается количество
импульсов таймера/счетчика за строго определенный промежуток времени и в
зависимости от значения этого счетчика включается тот или иной
светодиод.

А вот схема устройства:

Копки позволяют:

Выбрать режим — ЦМУ/СДУ.

В режиме СДУ даже если есть сигнал на входе работает только основная
программа светодинамического устройства. В режиме ЦМУ если нет сигнала
то воспроизводиться выбранный эффект СДУ, как фоновый режим.

Выбрать эффект СДУ.
Кнопка циклически переключает все возможные эффекты светодинамического устройства.

Увеличить и уменьшить скорость.
Эти кнопки управляют скоростью эффектов СДУ, на ЦМУ никакого действия не оказывают.

Печатная
плата односторонняя, достаточно простая. Светодиоды установленные на
плате являются отладочными и служат просто как дополнительное устройство
визуализации.

В качестве цветных прожекторов я
использовал готовые светильники-софиты из хозяйственного магазина. Из
них я удалил стандартный патрон под лампочку и установил туда матрицу из
37 ярких светодиодов. Для каждого прожектора свой цвет — красные,
зеленые, синие и т.д., все что удалось найти. Прожекторы размещены по
углам комнаты и по средним точкам вверху стен и все направлены на центр
комнаты. Ночью под музыку смотрится очень впечатляюще, особенно эффект
стробоскопа

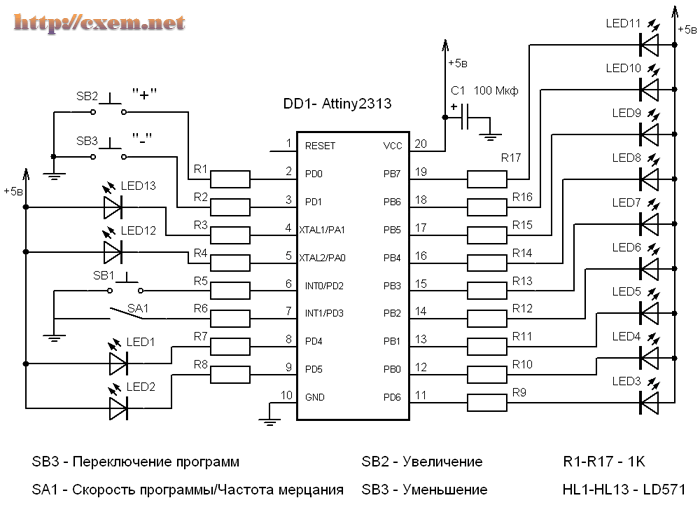

2, схема

Данный проект светодиодной гирлянды на микроконтроллере хорошо
подходит для начинающих. Схема отличается своей простотой и содержит
минимум элементов.

Данное устройство управляет 13 светодиодами, подключенными к портам
микроконтроллера. В качестве микроконтроллера используется МК фирмы
ATMEL: ATtiny231320PI .

Благодаря использованию внутреннего генератора, выводы 4 и 5
задействованы как дополнительные порты микроконтроллера PA0,PA1. Схема
обеспечивает выполнение 12 про- грамм эффектов, 11 из которых —
индивидуальные комбинации, а 12-тая про- грамма – последовательный
однократный повтор предыдущих эффектов. Переключение на другую программу
осуществляется нажатием на кнопку SB1. Программы эффектов включают в
себя и бегущий одинарный огонь, и нарастание огня, и бегущую тень и
многое другое.

Устройство имеет возможность регулировки скорости смены комбинаций
при выполнении программы, которая осуществляется нажатием на кнопки: SB2
– увеличение скорости и SB3 – уменьшение скорости при условии, что
переключатель SA1 находиться в положении «Скорость программы”. Также
имеется возможность регулировать частоту горения светодиода (от
стабилизированного свечения до легкого мерцания), которая осуществляется
нажатием на кнопки: SB2 – уменьшение (до мерцания) и SB3- увеличение
при условии, что переключатель SA1 находиться в положении
«Частота мерцания”. У переключателя SA2 замкнутое положение
соответствует режиму регулировки скорости выполнения программ, а
разомкнутое — режиму регулировки частоты горения светодиодов.

Порядок нумерации светодиодов в схеме соответствует их порядку
зажигания при выполнении программы. При необходимости вывод RESET может
быть использован для сброса, а в качестве порта PA2 он не задействован. В
устройстве выбрано при программировании тактовая частота 8 МГц от
внутреннего генератора (фузы CKSEL3..0 — 0100).Хотя возможно
использование частоты в 4 МГц(фузы CKSEL3..0 — 0010) с соответствующими
изменениями временных интервалов работы схемы.

Тип светодиодов, указанный на схеме использовался в опытном образце,
для схемы подойдут любые светодиоды с напряжением питания 2-3 вольта,
резисторами R1-R17 можно регулировать яркость свечения светодиодов.

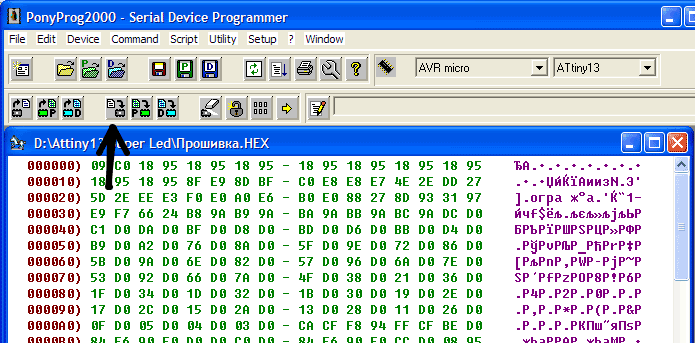

Прошивку HEX, а также файлы программы на ассемблере вы можете скачать ниже

Список радиоэлементов

Обозначение	Тип	Номинал		Магазин
DD1	МК AVR 8-бит	ATtiny2313	1	Поиск в магазине
С1	Электролитический конденсатор	100 мкФ 10 В	1	Поиск в магазине
R1-R17	Резистор	1 кОм	17	Поиск в магазине
LED1-LED13	Светодиод	LD571	13	Поиск в магазине
SB1-SB3	Кнопка		3	Поиск в магазине
SA1	Выключатель		1	Поиск в магазине

3, схема

Переключатель елочных гирлянд на основе PIC16C84.

Наиболее подходящей платформой для такого устройства мне представляе-
тся микроконтроллер AT89C2051 фирмы Atmel, AT90S2313 (так же Atmel), ли-
бо PIC16F84 от Microchip. Я выбрал PIC16C84 — исключительно из соображе-
ний применить куда-нибудь устаревший кристалл (к сожалению, для данной
задачи он не очень удобен из-за особенности построения таблиц в програм-
мной памяти).

2. Возможности устройства.

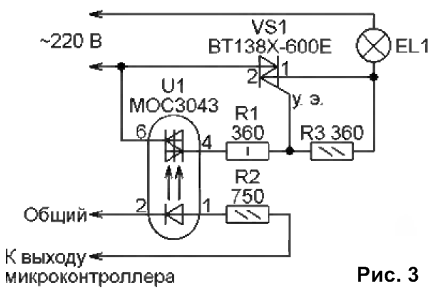

Поддерживает четыре канала управления (используется фазовое управле-
ние тиристорами с дублирование на контрольные светодиоды).

Обеспечивает выбор одной из шестнадцати управляющих программ (однако
сейчас написано всего пять), или последовательное выполнение всех прог-
рамм и ручной выбор скорости (медленно, нормально, быстро) переключения.

3. Управление устройством.

Все управление производится с помощью четырех кнопок:

»
«>>» — выбор программы, переключиться на следующую;
При выборе программы ее номер (в двоичном коде) отображается на инди-
каторных светодиодах в двоичном коде, до тех пор, пока нажата кнопка вы-
бора.
«Speed» — переключение скорости выполнения программы, циклически
«normal»>»fast»>»slow»>»normal».
«Demo» — автоматический перебор программ, после выполнения программы
начинается выполнение следующей. Этот режим отменяется при нажатии кноп-
ки «>».

Кроме того, при включении устройства можно выбрать дополнительные ре-
жимы, для чего надо нажать и удерживать кнопку «Demo», и, одновременно
с ней комбинацию из остальных кнопок, каждая из которых определяет сле-
дующие режимы:
»
яркости в канале;
«>>» — эта кнопка пока зарезервирована для будущего использования;
«Speed» — режим управления тремя каналами, четвертый канал в некото-
рых режимах не использовать (типа «бегущих огней»).

4. Конструкция и детали.

В качестве микроконтроллера U1 можно использовать PIC16C84 или
PIC16F84, с любой тактовой частотой. В качестве времязадающего элемента
— кварцевый или пьезорезонатор с частотой 4 MHz, особых требований к
стабильности не предъявляется. Тиристоры (симисторы) — практически лю-
бые, с достаточным запасом по коммутируемому напряжению. Диоды в «сило-
вом» выпрямителе — выбирать с достаточным запасом по току и по обратному
напряжению не менее 400 вольт. Токоограничивающие резисторы в цепи упра-
вляющих электродов тиристоров — рекомендуется выбирать с рассеваемой мо-
щностью не меньше 1 ватта.

Конструкция имеет гальванический контакт с сетью, поэтому металличес-
кие элементы наружного оформления не должны иметь контакта со схемой.
Особенно это относится к кнопкам управления. При налаживании устройства
необходимо соблюдать традиционные меры безопасности.

«Продвинутые» пользователи могут попробовать усовершенствовать управ-
ляющую программу или добавить новые световые эффекты (присылайте, пожа-
луйста, описание или «исходники» новых эффектов автору), программа на-
писана с использованием мнемокодов ассемблера spasm от Parallax inc.,

Как говорится в народе — готовь сани летом…
Наверняка на новый год украшаете ёлку всевозможными гирляндами, и скорей всего они уже давным давно приелись однообразием своего мигания. Хотелось бы сделать что-то такое чтобы ух, прям как на столичных елках мигало, только в меньшем масштабе. Или на крайний случай — повесить на окно, чтобы эта прям красота освещала город с 5-го этажа.
Но увы, в продаже таких гирлянд нет.

Собственно, именно эту проблему и пришлось решать два года назад. Причем, из-за лени от задумки до реализации прошло как обычно 2 года, и делалось все в последний месяц. Собственно, у вас времени будет больше(или я ничерта не смыслю в человеческой психологии, и все точно так же будет делаться в последние 2 недели перед новым годом?).

Получилась достаточно несложная конструкция из отдельных модулей со светодиодами, и одним общим который передает команды с компьютера в сеть этих модулей.

Первый вариант модуля задумывался так чтобы подключать их в сеть по двум проводам, чтобы меньше путаницы и все такое — но не срослось, в итоге потребовался довольно мощный и быстродействующий ключ чтобы коммутировать питание даже малого количества модулей — явный перебор для простоты конструкции, поэтому предпочтение отдал третьему проводу — не так удобно, зато гораздо проще организовать канал передачи данных.

Как все устроено.

Разработанная сеть способна адресовать до 254 подчиненных модулей, которые далее будут называться SLAVE — они соединены всего 3-мя проводами, как вы уже догадались — два провода это питание +12В, общий и третий — сигнальный.
они имеют несложную схему:

Как можно увидеть, она поддерживает 4 канала — Красный, Зеленый, Синий и Фиолетовый.
Правда, по результатам практического тестирования, фиолетовый хорошо видно только вблизи но зато как! Так же, из-за того что цвета расположены слишком далеко друг от друга смешение цветов можно увидеть только метров с 10, если использовать RGB-светодиоды ситуация будет несколько получше.
В целях упрощения конструкции так же пришлось отказаться и от кварцевой стабилизации — во-первых, лишний вывод забирает и во-вторых стоимость кварцевого резонатора довольно ощутима и в-третьих — в нем нет острой необходимости.
На транзисторе собран защитный каскад, чтобы не выбило порт контроллера от статики — линия все же довольно длинной может быть, в крайнем случае пострадает только транзистор. Каскад рассчитан в MicroCap и имеет примерный порог срабатывания около 7 вольт и слабую зависимость порога от температуры.

Естественно, в лучших традициях на адрес под номером 255 реагируют все модули — так можно их все одновременно выключить одной командой.

Так же в сеть подключен модуль называемый MASTER — он является посредником между ПК и сетью из подчиненных SLAVE-модулей. Помимо прочего он является источником образцового времени, для синхронизации подчиненных модулей в условиях отсутствия в них кварцевой стабилизации.

Схема:

В схеме есть не обязательные потенциометры — их можно использовать в программе на ПК для удобной и оперативной настройки желаемых параметров, на данный момент это реализовано только в тестовой программе в виде возможности назначить любому из 4-х каналов любой из потенциометров. Схема подключается к ПК через преобразователь интерфейса USB-UART на микросхеме FT232.

Пример выдаваемого пакета в сеть:

Его начало:

Электрические характеристики сигнала: лог.0 соответствует +9…12В, а лог.1 соответствует 0…5В.

Как можно увидеть, данные передаются последовательно, с фиксированной скоростью по 4 бита. Это обусловлено необходимым запасом на ошибку по скорости приема данных — SLAVE-модули не имеют кварцевой стабилизации, а такой подход гарантирует прием данных при отклонении скорости передачи до +-5% сверх тех что компенсируются программным методом на основе измерения калиброванного интервала в начале передачи данных который дает стойкость к уходу опорной частоты еще на +-10%.

Собственно, алгоритм работы MASTER-модуля не так интересен(он достаточно прост — получаем данные по UART и переправляем их в сеть подчиненных устройств), все самые интересные решения реализованы именно в SLAVE-модулях, которые собственно и позволяют подстраиваться под скорость передачи.

Основным и самым главным алгоритмом является реализация 4-х канального 8-битного программного ШИМ который позволяет управлять 4-мя светодиодами при 256 градациях яркости каждого их них. Реализация этого алгоритма в железе так же определяет скорость передачи данных в сети — для программного удобства передается по одному биту на каждый шаг работы ШИМ. Предварительная реализация алгоритма показала что он выполняется за 44 такта, поэтому было принято решение использовать таймер настроенный на прерывание каждые 100 тактов — таким образом прерывание успевает гарантированно выполнится до наступления следующего и выполнить часть кода основной программы.
На выбранной тактовой частоте внутреннего генератора в 4.8Мгц прерывания возникают с частотой 48кГц — именно такую битовую скорость имеет сеть подчиненных устройств и с такой же скоростью наполняется ШИМ — в итоге частота ШИМ-сигнала составляет 187.5Гц, чего вполне достаточно чтобы не замечать мерцания светодиодов. Так же, в обработчике прерывания после выполнения алгоритма ответственного за формирование ШИМ фиксируется состояние шины данных — получается примерно по середине интервала переполнения таймера, это упрощает прием данных. В начале приема очередного пакета в 4 бита происходит обнуление таймера, это необходимо для более точной синхронизации приема и стойкости к отклонению скорости приема.
В итоге получается такая картина:

Интересна реализация алгоритма подстройки под скорость передачи. В начале передачи MASTER выдает импульс длительностью в 4 бита лог.0, по которым все подчиненные модули определяют необходимую скорость приема при помощи несложного алгоритма:

LDI tmp2, st_syn_delay
DEC tmp2 ;

St_syn_delay = 60 — константа, определяющая максимальную длительность стартового импульса, которая принята примерно в 2 раза больше номинала (для надежности)

Экспериментальным методом было установлена такая зависимость получаемого числа в tmp2 при отклонении тактовой частоты от номинала:

4.3Mhz (-10%) 51 единиц (0x33) соответствует 90 тактам таймера для возврата скорости приема к номиналу
4.8Mhz (+00%) 43 единиц (0x2B) — соответствует 100 тактам таймера(номинал)
5.3Mhz (+10%) 35 единиц (0x23) — соответствует 110 тактам таймера для возврата скорости приема к номиналу

По этим данным были рассчитаны коэффициенты коррекции периода прерываний таймера(именно таким образом скорость приема подстраивается под имеющуюся тактовую частоту контроллера):

Y(x) = 110-x*20/16
x = tmp2 — 35 = (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16)
Y(x) = (110, 108.75, 107.5, 106.25, 105, 103.75, 102.5, 101.25, 100, 98.75, 97.5, 96.25, 95, 93.75, 92.5, 91.25, 90)

Числа округлены до целых и занесены в EEPROM.

Если при подаче напряжения на модуль удерживать линию в логическом состоянии «1» включится подпрограмма калибровки, которая позволит измерить частотомером или осциллографом период ШИМ-сигнала без коррекции и на основании измерений судить об отклонении тактовой частоты контроллера модуля от номинальной, при сильном отклонении больше 15% может потребоваться коррекция калибровочной константы встроенного RC-генератора. Хотя производитель обещает калибровку на заводе и отклонение от номинала не более 10%.

На данный момент, разработана программа на Delphi позволяющая воспроизводить ранее составленный паттерн для 8-ми модулей с заданной скоростью. А так же утилита для работы с отдельным модулем(в том числе переназначение адреса модуля).

Прошивка.

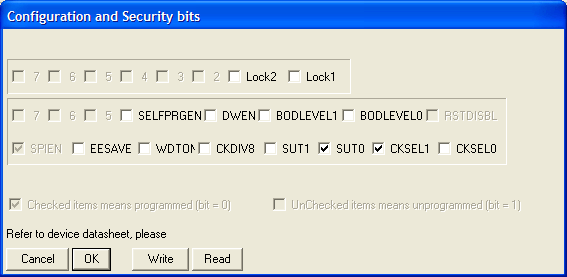

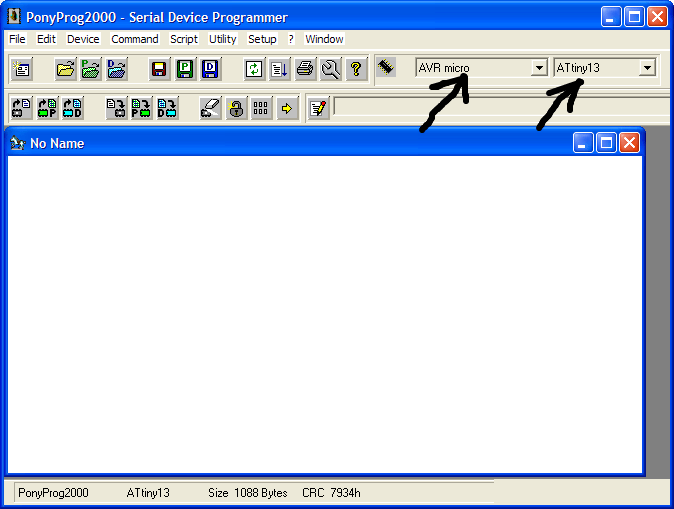

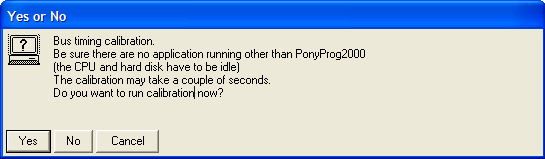

для SLAVE-модуля необходимо прошить только фьюзы CKSEL1 = 0, и SUT0 = 0. Остальные оставить непрошитыми. Содержимое EEPROM прошить из файла RGBU-slave.eep, при необходимости тут же можно задать желаемый адрес модуля в сети — 0-й байт EEPROM, по умолчанию прошит как $FE = 254, по адресу 0x13 содержится калибровочная константа встроенного RC-генератора контроллера, на частоте 4.8Мгц она не загружается автоматически поэтому необходимо программатором считать заводское значение калибровки и записать в эту ячейку — это значение индивидуально для каждого контроллера, при больших отклонениях частоты от номинала можно изменять калибровку именно через эту ячейку не затрагивая заводского значения.

Для MASTER-модуля необходимо прошить только фьюзы SUT0 = 0, BOOTSZ0 = 0, BOOTSZ1 = 0, CKOPT = 0. Остальные оставить непрошитыми.

Напоследок небольшая демонстрация гирлянды расположенной на балконе:

На самом деле, функциональность гирлянды определяется программой на ПК — можно сделать цветомузыку, стильное переливающееся освещение комнаты(если добавить драйверы светодиодов и использовать мощные светодиоды) — и т.д. Чем планирую заняться в будущем. В планах сетка из 12 модулей с 3-ваттными RGB-светодиодами, и комнатное освещение на основе кусочков 12-вольтной RGB-ленты(нужны только полевые транзисторы для коммутации ленты на каждый модуль по 3 штуки или 4 если добавить кусочек фиолетовой ленты других отличий от оригинала не будет).

Для управления сетью можно написать свою программу, хоть на бейсике — главное что должен делать выбранный язык программирования — уметь подключаться к бессмертным COM-портам и настраивать их параметры. Вместо интерфейса USB можно использовать переходник с RS232 — это дает потенциальную возможность управления световыми эффектами с широкого круга устройств которые вообще можно запрограммировать.
Протокол обмена с MASTER-устройством достаточно прост — посылаем команду и ожидаем ответ об её успешности или провале, если ответа нет больше нескольких милисекунд — имеются проблемы с соединением или работой MASTER-устройства, в таком случае необходимо провести процедуру переподключения.

На данный момент доступны следующие команды:

0x54; символ «T» — команда «test» — проверка соединения, ответ должен быть 0x2B.
0x40; символ «@» — команда «загрузить и передать». После подачи команды нужно дождаться ответа «?» далее следует 6 байт данных:
+0: Адрес подчиненного устройства 0..255
+1: Команда устройству
0x21 — байты 2…5 содержат яркость по каналам которую необходимо применить немедленно.
0x14 — установить тайм-аут, по истечении которого яркость по всем каналам будет
сброшена на 0 если за это время не поступит ни одной команды. Значение таймаута находится в ячейке красного канала, т.е. в байте со смещением +2. значение 0-255 соответствует таймауту в 0-25.5 сек по умолчанию, таймаут = 5 секунд(записан в EEPROM при прошивке, там же его можно и изменить в байте со смещением +1).
0x5A — изменить адрес устройства.
Процедура смены адреса для надежности должна быть выполнена троекратно — только тогда новый адрес будет применен и прописан в EEPROM. При этом надо быть осторожным -если прописать двум устройствам один адрес они будут реагировать синхронно а «разделить» их можно будет только физически отключив от сети лишние модули и сменив адрес у оставшегося, либо программатором. Значение нового адреса передается в ячейке красного канала — т.е. в байте со смещением +2.

2: Яркость красного 0…255
+3: Яркость зеленого 0…255
+4: Яркость синего 0…255
+5: Яркость фиолетового 0…255

0x3D; символ «=» — команда «АЦП». После подачи команды нужно дождаться ответа «?» далее следует передать 1 байт — номер канала АЦП 0..7 в двоичном виде(ASCII цифры 0..9 тоже подходят в этом качестве, поскольку старшие 4 бита игнорируются).
В ответ команда возвращает 2 байта результата измерения в диапазоне 0…1023

Возможные ответы на команды:
0x3F; символ «?» — готовность к вводу данных, означает что устройство готово к приему аргументов команды
0x2B; символ «+» Ответ — команда выполнена
0x2D; символ «-» Ответ — команда не определена или ошибочна

Больше подробностей можно выудить из исходников расположенных на гитхабе, там же лежат последние версии готовых прошивок.

3. Управление устройством.

Все управление производится с помощью четырех кнопок:

«»>>» — выбор программы, переключиться на следующую;
При выборе программы ее номер (в двоичном коде) отображается на инди-
каторных светодиодах в двоичном коде, до тех пор, пока нажата кнопка вы-
бора.
«Speed» — переключение скорости выполнения программы, циклически
«normal»>»fast»>»slow»>»normal».
«Demo» — автоматический перебор программ, после выполнения программы
начинается выполнение следующей. Этот режим отменяется при нажатии кноп-
ки «>».

Кроме того, при включении устройства можно выбрать дополнительные ре-
жимы, для чего надо нажать и удерживать кнопку «Demo», и, одновременно
с ней комбинацию из остальных кнопок, каждая из которых определяет сле-
дующие режимы:
«яркости в канале;
«>>» — эта кнопка пока зарезервирована для будущего использования;
«Speed» — режим управления тремя каналами, четвертый канал в некото-
рых режимах не использовать (типа «бегущих огней»).

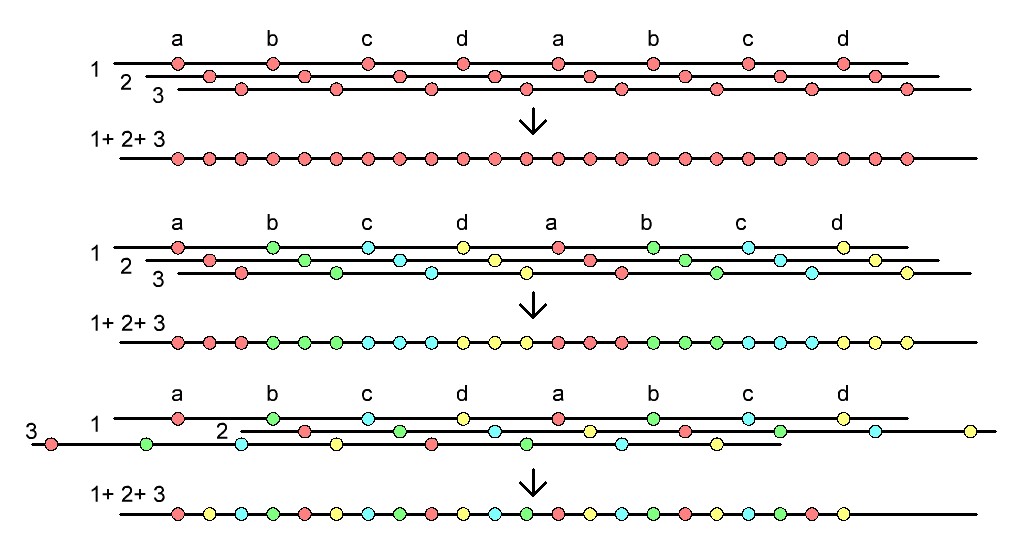

Предлагаемый автомат световых эффектов содержит четыре группы светодиодов, объединенных в новогоднюю гирлянду, которой управляет микроконтроллер.

Основа автомата световых эффектов (см. рисунок) — микроконтроллер, что позволило сделать устройство максимально простым. Органы управления — переменный резистор R2 и кнопка SB1.

Схема

С помощью кнопки выбирают эффект (из десяти возможных), а переменным резистором регулируют скорость его воспроизведения (быстрее, медленнее).

Управляющие сигналы с выходов микроконтроллера DD1 через токоограничивающие резисторы R5, R6, R8, R9 поступают на базы транзисторов VT1—VT4, которые подают питающее напряжение на группы светодиодов HL1—HL3, HL4—HL6, HL7—HL9, HL10 -HL12. Резисторы R4, R7, R10, R11 ограничивают ток через светодиоды.

Рис. 1. Принципиальная схема автомата световых эффектов на светодиодах и микроконтроллере.

Детали

Применены постоянные резисторы МЛТ, С2-23, переменный R2 — СПО, СП4-1, его сопротивление может быть в интервале 1…50 кОм, но должно соблюдаться условие R1 = R2. Оксидные конденсаторы — импортные, СЗ — К10-17, светодиоды можно применить любые с допустимым током до 20 мА и напряжением до 3 В.

Транзисторы КТ315Б заменимы на транзисторы серий КТ315, КТ3102 с любыми буквенными индексами. Стабилизатор напряжения можно применить любой с выходным напряжением 5 В, диодный мост — также любой с допустимым током не менее 0,15 А и допустимым обратным напряжением не менее 20 В.

Понижающий трансформатор — с напряжением на вторичной обмотке 9… 10 В при токе до 0,15 А. Кнопка малогабаритная с самовозвратом — ПКн159, DTST-6, выключатель питания — МТ1, МТД-1, П1Т1-1. Четыре группы светодиодов свивают в одну гирлянду, в которой светодиоды должны расположиться в следующей последовательности: HL7, HL1, HL4, HL10, HL8, HL2, HL5, HL11 и т. д.

Налаживание

Налаживания устройство не требует. В случае необходимости яркость свечения светодиодов можно изменить подборкой резисторов R4, R7, R10, R11. При программировании устанавливают следующую конфигурацию микроконтроллера: CKSEL0=1, CKSEL1=0, RSTDISBL=0, SPIEN=0, BODEN=1, BOD-LEVELS.

В авторском варианте переменный резистор оказался невысокого качества (ненадежное прилегание подвижного контакта к резистивному слою), что иногда приводило к «зависанию» программы микроконтроллера. Этот недостаток был устранен установкой постоянного резистора 1 МОм между выводом 1 микроконтроллера и минусовой линией питания.

Источник

Гирлянда на микроконтроллере своими руками

С наступающим вас дорогие пользователи. И к предстоящему празднику решил порадовать вас схемой-
новогодняя гирлянда на микроконтроллере pic.

И прошу к просмотру подробнее данной статьи.

Схема устройства:

Ядром схемы является микроконтроллер PIC16F628A
. Микроконтроллер работает по алгоритму, изображенному на рисунке. Код программы написан на языке ассемблер, смотреть листинг Garland16F628ATEMP.ASM.

Микроконтроллер DD1
имеет функциональные выходы RB4 – RB7, к которым подключаются усиливающие полевые MOSFET транзисторы VT1 – VT4. Техническую спецификацию транзисторов можно найти на сайте . Стоки транзисторов подключены к нажимным клеммникам X2 – X5. Напряжение питание нагрузки задаётся источником питания схемы, который подключают к разъёму X1. Максимальный коммутируемый ток на канал составляет 0.5 А. Микроконтроллер DD1 не имеет функции принудительного сброса, вывод для сброса подключен через резистор R1 к положительному потенциалу питания. Для генерации тактовой частоты в микроконтроллере используется встроенный генератор тактовой частоты на кристалле. Прибор может эксплуатироваться в диапазоне температур от – 40 °С до +85 °С.

Прибор запитывается
от переменного или постоянного источника напряжения, подключаемого к разъему X1. Номинальное напряжение источника питания 12 В. Номинальный ток источника питания зависит от нагрузки и составляет 0.5 – 2 А. Для стабилизации питания используется обычная схема из диодного моста VD1, линейного стабилизатора DA1, фильтрующих конденсаторов C1 – C4.

В микроконтроллер запрограммированы 3 световых эффекта в основе лежит эффект «бегущие огни».
1) Гирлянды поочерёдно загораются и гаснут в одну и так же повторяют в другую сторону.
2) Гирлянды поочерёдно загораются и когда все четыре гирлянды горят, начинают поочерёдно гаснуть в том же направлении, так же повторяется и в обратном порядке.
3) 1 и 2, 3 и 4 гирлянды поочерёдно перемигиваются между собой. Микроконтроллер запрограммирован таким образом, что выполняет заранее установленное число повторов светового эффекта. Стоить отметить, что интервал времени между загораниями гирлянд меняется (нарастает, достигая пика, а затем падает), то есть виден эффект «временной раскачки». Для лучшей демонстрации световых эффектов гирлянды (так как они пронумерованы на схеме) следует располагать по порядку в одной плоскости. В данном случае украшение ели от корней до верхушки (по вертикали, разбив ель на четыре сектора для гирлянд), от 1 до 4 гирлянды, соответственно.

Питание гирлянд
связано с источником питания подключаемым к разъёму X1, следовательно нужно рассчитывать последовательно соединённые светоизлучающие элементы (светодиоды, лампы накаливания). Общее напряжение питания находится из суммы напряжений последовательно соединённых светоизлучающих элементов. Так например, последовательно соединённых ярких светодиодов рассчитанных на напряжение 2 – 2,5 В будет 6 штук в одной гирлянде. Так как светодиоды потребляют 20 мА, не исключено параллельного подключения последовательно соединённых светодиодов в ряды.

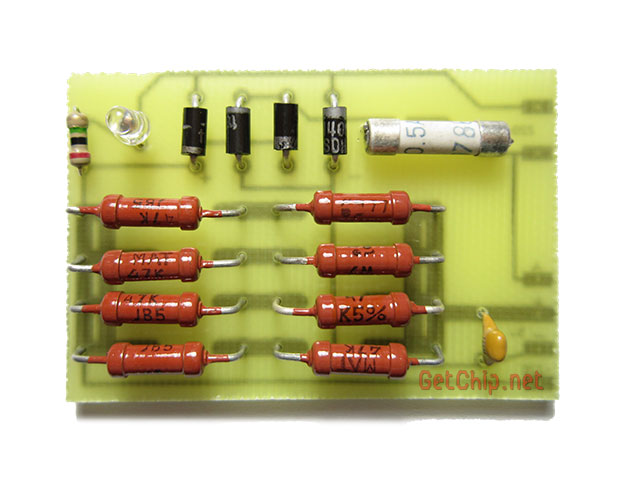

Монтаж деталей односторонний.
Размер отверстий от 0.7 мм до 3 мм. Файлы для изготовления печатной платы смотреть в папке .

С наступающим вас дорогие пользователи. И к предстоящему празднику электронный портал сайт решил порадовать вас схемой-новогодняя гирлянда на PIC-микроконтроллере. Перейдем к просмотру данного устройства.

Она содержит четыре канала, к которым подключаются последовательно соединённые светодиоды, изображенные на рисунке ниже:

Ядром схемы является микроконтроллер PIC16F628A. Код программы написан на языке ассемблер, смотреть листинг Garland16F628ATEMP.ASM. Полный цикл внутрисхемного программирования и отладки микроконтроллера PIC16F628A был осуществлён при помощи MPLAB IDE v8.15 (интегрированная среде разработки), компилятор MPASM v5.22 (входит в MPLAB IDE v8.15) и MPLAB ICD 2 (внутрисхемный отладчик — «Дебагер»). Для тех, кто не располагает средствами приведёнными выше, а имеет свою программу для работы с HEX файлами и иной программатор, можно в соответствующем проекте найти файл 16F628ATEMP.HEX.

Микроконтроллер DD1 имеет функциональные выходы RB4 — RB7, к которым подключаются усиливающие полевые MOSFET транзисторы VT1 — VT4. Техническую спецификацию транзисторов можно найти на сайте . Стоки транзисторов подключены к нажимным клеммникам X2 — X5. Напряжение питание нагрузки задаётся источником питания схемы, который подключают к разъёму X1. Максимальный коммутируемый ток на канал составляет 0.5 А. Микроконтроллер DD1 не имеет функции принудительного сброса, вывод для сброса подключен через резистор R1 к положительному потенциалу питания. Для генерации тактовой частоты в микроконтроллере используется встроенный генератор тактовой частоты на кристалле. Прибор может эксплуатироваться в диапазоне температур от — 40 °С до +85 °С.

Прибор запитывается от переменного или постоянного источника напряжения, подключаемого к разъему X1. Номинальное напряжение источника питания 12 В. Номинальный ток источника питания зависит от нагрузки и составляет 0.5 — 2 А. Для стабилизации питания используется обычная схема из диодного моста VD1, линейного стабилизатора DA1, фильтрующих конденсаторов C1 — C4.

В микроконтроллер запрограммированы 3 световых эффекта в основе лежит эффект «бегущие огни»:

Гирлянды поочерёдно загораются и гаснут в одну и так же повторяют в другую сторону.
Гирлянды поочерёдно загораются и когда все четыре гирлянды горят, начинают поочерёдно гаснуть в том же направлении, так же повторяется и в обратном порядке.
1 и 2, 3 и 4 гирлянды поочерёдно перемигиваются между собой.

Микроконтроллер запрограммирован таким образом, что выполняет заранее установленное число повторов светового эффекта. Стоить отметить, что интервал времени между загораниями гирлянд меняется (нарастает, достигая пика, а затем падает), то есть виден эффект «временной раскачки». Для лучшей демонстрации световых эффектов гирлянды (так как они пронумерованы на схеме) следует располагать по порядку в одной плоскости. В данном случае украшение ели от корней до верхушки (по вертикали, разбив ель на четыре сектора для гирлянд), от 1 до 4 гирлянды, соответственно.

Питание гирлянд связано с источником питания подключаемым к разъёму X1, следовательно нужно рассчитывать последовательно соединённые светоизлучающие элементы (светодиоды, лампы накаливания). Общее напряжение питания находится из суммы напряжений последовательно соединённых светоизлучающих элементов. Так например, последовательно соединённых ярких светодиодов рассчитанных на напряжение 2 — 2,5 В будет 6 штук в одной гирлянде. Так как светодиоды потребляют 20 мА, не исключено параллельного подключения последовательно соединённых светодиодов в ряды.

В данном устройстве можно заменить следующие детали. Микроконтроллер DD1 из серии PIC16F628A-I/P-xxx с рабочей тактовой частотой 20 МГц в корпусе DIP18. Стабилизатор напряжения DA1 отечественный КР142ЕН5А (5 В, 1.5 А). Полевые MOSFET транзисторы и VT1 — VT4 (N-канал) в корпусе I-Pak (TO-251AA), подойдут аналоги номиналов указанных на схеме. Диодный мост VD1 на рабочее напряжение не меньше 25 В и ток не меньше 2 А. Разъём питания X1 аналогичный указанному на схеме с центральным контактом d=2.1 мм. Неполярные конденсаторы С1 и С2 номиналом 0.01 — 0.47 µF x 50 V. Электролитические конденсаторы С3 и С4 ёмкостной номинал тот же, а напряжение не ниже указанного на схеме. Разноцветные светодиоды VD1 — VD6 на напряжение 2 — 2.5 В.

C этой схемой также часто просматривают:

В этой статье предложена отличная подборка схем новогодних гирлянд и других электронных игрушек для новогоднего интерьера, основанная на принципах автономного и экономного питания, а также простоте и надежности сборки радиолюбительских конструкций.

В качестве основного радио компонента испускающего свет во всех схемах гирлянд используются светодиоды, разных типов. В первую очередь это позволяет существенно снизить расход источника аккумулятора или батарейки, а также добиться неповторимых и непредсказуемых новогодних картинок в волшебную ночь.

Дети очень любят интересные и необычные вещи, особенно мигающие огоньки, на радость малышне предлагаю собрать достаточно простой вариант схемы мини гирлянды. Печатная плата в популярном радиолюбительском формате Sprint Layout, прилагается в архиве выше.

Схема состоит из генератора тактовых импульсов на отечественной цифровой микросхеме DD1 типа К155ЛА3, «силовая» часть выполнена на биполярных транзисторах VT1-VT4, можно использовать практически любые структуры n-p-n, хоть КТ315, если они у вас конечно остались. К Транзисторам подсоединяется светодиодная нагрузка и «переключатели» на логических элементах DD2-DD4 с RC-цепочками R5C2, R7C3 между ними для задания времени задержки включения трех выводных полупроводников.

В целом, «детская радость» работает следующим образом: С генератора следуют импульсы на DD1.2, затем открывает VT2, далее заряжается C2 и как только напряжение на нём достигнет уровня логической единицы «1», то на выходе элемента DD1.3 будет также единица, которая открывает VT3. С DD1.4 работа анологичная. Частота переключения подстраивается подбором C1. В итоге появляется ощущение бегущих огней.

Предлагаю вниманию читателей схему простой новогодней мигалки
, которая может быть изготовлена первоначально в форме креста как сувенир к пасхальным или рождественским праздникам. Форма мигалки можно легко изменить и использовать как элемент световой рекламы.

Принципиальная схема приведена на рисунке. Светодиоды расположены в форме креста, схема выполнена с использованием микросхемы К561ЛА7. На элементах DD1.1, DD1.2, С1, R1 собран генератор прямоугольных импульсов частотой около 1 Гц, транзисторный ключ VT1 обеспечивает необходимый ток светодиодов HL1. . . HL10, конденсатор С2 необходим, если требуется плавное увеличение-уменьшение яркости светодиодов — это более приятно для глаз. Сопротивление резисторов R3… R6 подбирают (270-620 Ом) таким образом, чтобы уровень свечения светодиодов был одинаковым. Переключателем SA1 табло можно выключить или включить в режим непрерывного свечения.

В данной схеме количество светодиодов можно увеличить и до 12, из которых можно составить различные декоративные геометрические фигуры. Если использовать импортные светодиоды типа или AND123R, которые появились на наших радиорынках, яркость свечения значительно увеличится.

Этой несложной схеме лет тридцать, но она отлично работает каждый новый год у нас дома. Питается схема от параметрического стабилизатора на стабилитроне Д814Д. Задающий генератор выполнен на счетчике К176ИЕ12 с кварцевым резонатором с периодом 1 секунда. Сигнал с выхода счетчика поступает на дешифратор выполненный на микросхеме К561ИЕ8. Положительные импульсы с ее выходов через диоды поступают на транзистор КТ315, и открывается тиристор.

Для более мягкого и комфортного уютного свечения, лучше применять обычные лампочки, которые обеими ветвями подходят к мостовому выпрямителю и загораются в полнакала. В момент времени, когда тиристор открывается, часть ламп шунтируется и остальные начинают светиться в полный накал — это требуется учитывать. Трансформатор можно взять из старого телевизора.

В схеме присутствует развязка по сетевому напряжению, и даже при случайном касании проводов питания ламп, беды не случится.

Думаю каждый узнает схему этого простого мультивибратора для двух каналов на двух транзисторах. Светодиодов в каждом плече может быть много. Ну чем вам не супер простая новогодняя мигалка, которую можно собрать на монтажной плате за 5 минут.

А если захочется использовать три плеча, можно вспомнить из курса электроники схему мультивибратора на трех транзисторах.

Правильно собранная схема начинает работать сразу же. Напряжение питания от 5 до 9 В. Частоту мигания, т.е. следования импульсов подбирают конденсаторами. Желательно использовать светодиоды малой мощности с одинаковыми параметрами.

Рассмотрим несколько простых схемотехнических реализаций. Первая схема воспроизводит эффект «бегущих огней» для трех гирлянд. Основа схема три инвертора цифровой микросхемы К555ЛН1. Схема работает так, что в любой момент времени только на одном из инверторов есть сигнал, соответственно горит только одна из трех гирлянд, а следующая загорается тогда, когда гаснет предыдущая.

Вторая схема также позволяет достигнуть эффекта «бегущие» огни, но уже с возможностью регулирования скорости переключения гирлянд, за счет генератора прямоугольных импульсов. Частоту переключения гирлянд изменяют с помощью резистора R3.

Еще один вариант схемы переключателя елочных гирлянд похож на предыдущую, но собран на КМОП микросхемах и регулировка частоты осуществляется резистором R2.

Схема используется для управления елочной гирляндой. На биполярных транзисторах VT1, VT2 и резисторах R3-R6 построен модуль управления тиристором. Частоту вспышек гирлянды можно регулировать в широких пределах изменяя параметры сопротивлений R1, R2 и конденсатора C1.

Кто не любит Новый год с его особой атмосферой входящего в жизнь волшебства, чудес и праздника? Китайские гирлянды для украшения дома как внутри, так и снаружи пользуются большим спросом благодаря своей низкой цене. Но их качество не всегда позволяет беззаботно встретить новогодние праздники — иногда перестает гореть один или несколько лампочек, а то и вообще вся гирлянда. Чтобы подобное происшествие не испортило торжество, можно попробовать починить светодиодное устройство своими руками.
