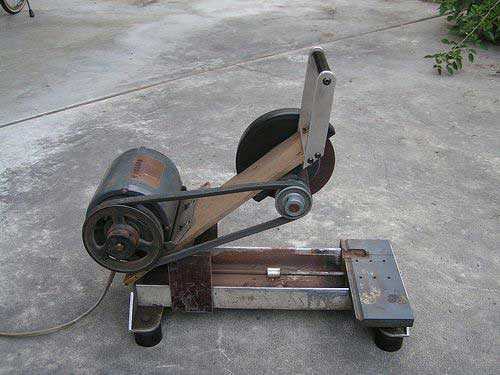

Маятниковая пила (фото)

Работа с металлом является одной из более трудозатратных, основная причина этого заключается в высочайшей прочности материала. Все про ремонт бензопилы своими руками к тому же ремонт бензопилы своими пила штиль. Но из-за этого отличительного характеристики обойтись без изделий из металла при строительстве фактически нереально – элементы из металла неотклонимы фактически для каждой несущей конструкции, системы крепления либо каркаса жесткости. Потому в арсенале строительного инструмента необходимо иметь приспособления, дозволяющие с легкостью резать металл, это, к примеру, маятниковая пила
по металлу – своими руками
ее сделать может быть не очень просто, но приобрести фирменную пилу будет очень накладно – стоимость таковой пилы будет немаленькой. Ниже другие записи по теме «Как сделать своими руками пилу Несколько стол своими. Потому лучше активизировать собственного внутреннего гения инженерии и все-же попытаться сделать инструмент самому. Маятниковая пила по дереву своими руками. Отрезной станок по металлу своими руками. Тем паче, как указывает, практика, самодельные инструменты дают возможность избежать недочетов, которые характерны фабричным моделям. Вобщем, обо всем по порядку.

Принцип работы маятниковой пилы

Маятниковая пила
, она же торцовочная, представляет собой циркулярную пилу, установленную на раму и приводимую в действие электротоком. Фабричные изделия имеют в собственной конструкции особый поворотный круг, который позволяет использовать пилу как стусло. Хлеб уже давно прерогатива крупных хозяйств, а царица полей мелких ферм и приусадебных хозяйств – картошка; инструкция по изготовлению своими руками окучника для картошки на минитрактор. Но эта функция не всегда нужна, потому в самодельной маятниковой пиле возможно обойтись и без поворотного круга.

Читайте так же

Отрезной станок по металлу.Своими руками
.(Homemade cutting machine for metal.)

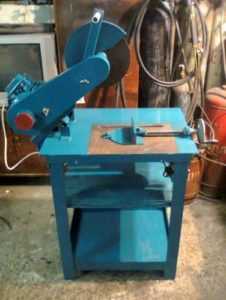

Самодельный отрезной станок по металлу
.Двигатель 2,2 кВт, 2850об/мин.Обмотка двигателя переделана сY380В на.

Отрезной станок Своими руками. маятниковая пила по металлу.

Простой самодельный отрезной станок. все вопросы задавайте в комментариях.

Вообще же, маятниковой такая пила называется из-за того, что ее режущий механизм поднимается и опускается по траектории маятника. Маятниковая пила по металлу: выбор и изготовление своими. То есть в процессе резки мастер опускает режущий круг на заготовку, а после распила поднимает его обратно.

С помощью такой пилы можно распиливать самые разные материалы:

Читайте так же

Для работы с разными материалами нужно использовать разные режущие элементы. Например, для работы с металлом нужно использовать специальный режущий диск, который можно взять из болгарки, а для распиливания дерева нужен диск от циркулярной пилы . Самодельная маятниковая пила, сделанная умельцем своими руками: фото, подробное описание, а также видео, где показана пила в работе. Фото ленточной пилы по дереву, Если заточка либо выполнить ремонт своими руками по. То есть для работы с разными инструментами не требуется дополнительное оборудование, например, из пилы по металлу
быстро получается маятниковая
пила по дереву – своими руками заменить режущий элемент можно за считанные минуты.

Как сделать маятниковую пилу своими
руками?

В первую очередь нужно приобрести двигатель. Это может быть любой 1-фазный электромотор, например, от электроточила. Можно взять и 3-фазный, однако его мощность должна быть выше, чем у 1-фазного. Основные неисправности бензопилы «Штиль 180» и Ремонт своими руками пила плохо. Вращение двигателя на шпиндель режущего органа можно передавать ременной передачей, например, автомобильным клиновым ремнем.

Для крепления пилы нужно сварить из металла раму квадратного сечения, с одной стороны к раме приваривается корпус для шпинделя, с другой – платформа для крепления мотора. В раме следует предусмотреть паз, через который будет проходить ось для качания пилы, ее можно изготовить из отрезка трубы. При сваривании рамы нужно четко проследить, чтобы оси качания, двигателя и шпинделя были параллельны друг другу.

Защитные кожухи для режущего элемента и приводного ремня можно сварить из листового металла. Маятниковая пила своими руками » Полезные. Крепить кожухи нужно на винты к раме. На кожухе ремня должна иметься приводная рукоятка.

Если все рассчитано правильно, то двигатель будет перевешивать резак и в отпущенном состоянии находиться между опор хребтовой рамы.

В принципе, ничего сложного в изготовлении маятниковой пилы своими руками нет, нужно только сделать правильный чертеж, аккуратно выполнить все работы и надежно скрепить все части между собой.

Отрезной станок по металлу — незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию. Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика. Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Материалы и инструменты

Для работы понадобится:

• болгарка;
• сварочный аппарат;
• дрель;
• набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

Он состоит из нескольких основных узлов:

• электродвигателя;
• маятника;
• механизма привода;
• отрезного диска;
• рабочего стола.

Рассмотрим их по отдельности.

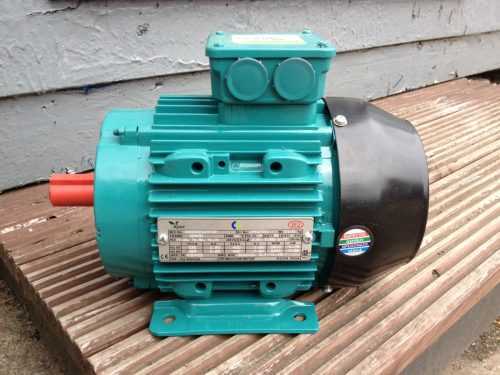

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для установки на отрезном станке по металлу двигатель должен обладать количеством оборотов равным 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах оптимально работает отрезной диск.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Привод

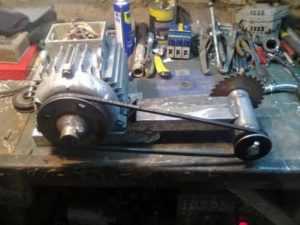

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Чертеж отрезного станка по металлу

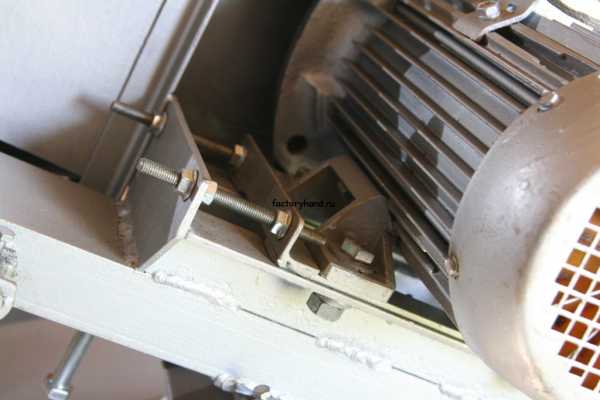

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

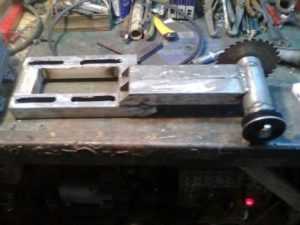

Консоль (маятник)

Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу. Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота приблизительно 80-100 миллиметров, но можно и рассчитать свой вариант.

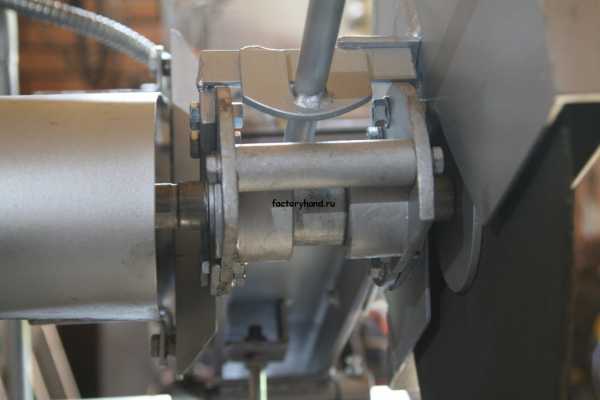

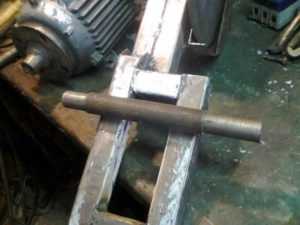

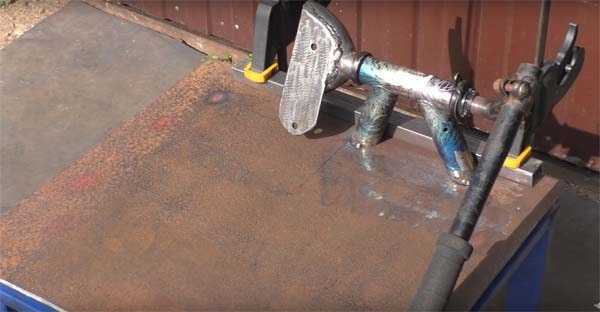

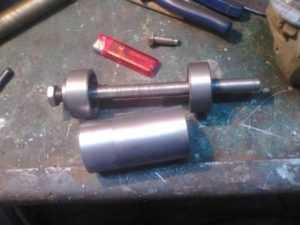

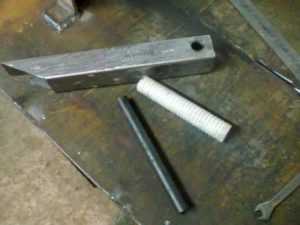

В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга. Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами). Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.

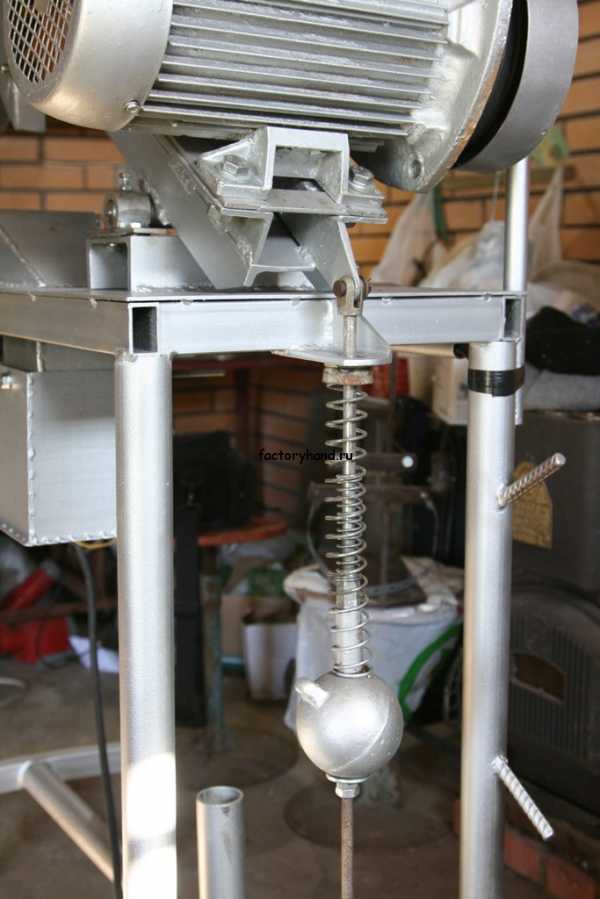

Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.

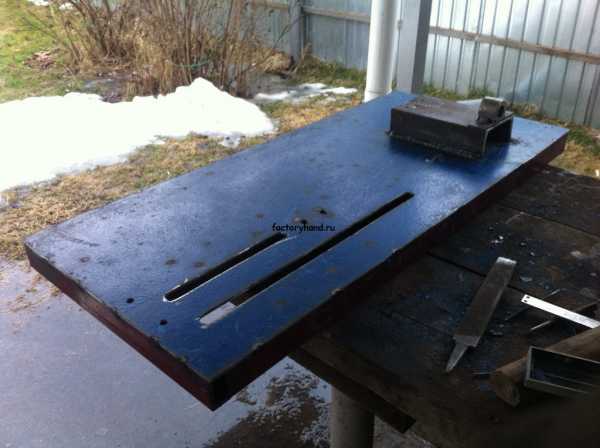

Рабочий стол

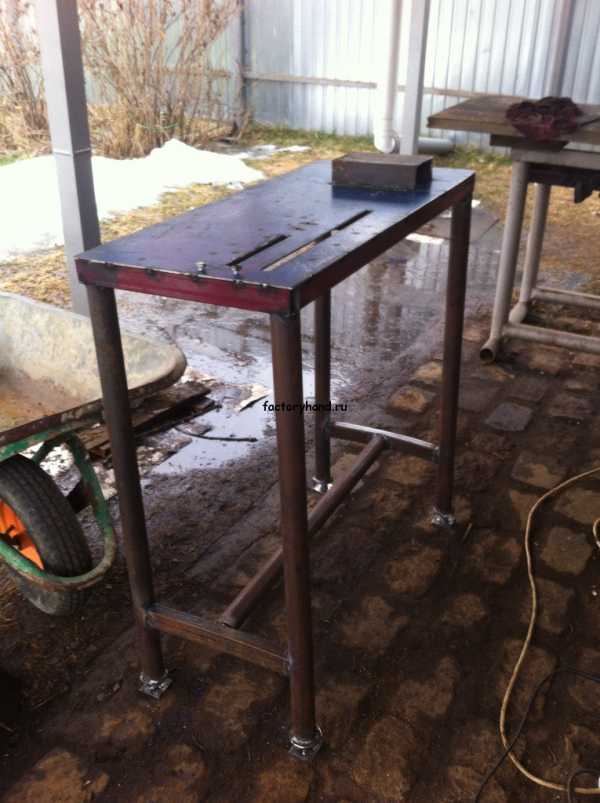

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности. Важно придерживаться некоторых фундаментальных требований:

• правильно рассчитать скорость вращения диска;
• отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
• выставить усилие подачи диска в зону реза;
• установить на рукоятке кнопку аварийной остановки;
• оснастить отрезной станок защитными кожухами диска и вращающихся частей.

wikimetall.ru

Самостоятельная постройка металлорежущего станка

Пример самодельного станка для точных работ

Когда, по какой-либо причине, вам приходится часто обрабатывать металл у себя дома – приходит понимание, что работать с болгаркой, как минимум, неудобно. Осуществлять резку металла куда проще, если есть отрезной станок по металлу. С его помощью линия отреза станет идеальной, а налаженный процесс пойдет намного быстрее.

Но если задуматься о покупке такого станка, и полистать цены в магазине, то можно обнаружить, что стоят они очень дорого, не каждый человек может себе позволить его. Выход из этого положения – сделать металлорежущий станок своими руками.

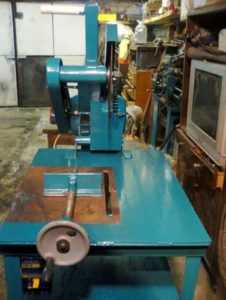

Отрезной станок по металлу самодельный

Классификация оборудования

Итак, начнем с общей информации о металлорежущих станках. Конструктивно всех их объединяет наличие электромотора, передачи и отрезного диска. Найти чертеж для изготовления подобного оборудования не проблема. Ознакомившись с тем, как дисковый отрезной станок работает, в процессе его постройки своими руками вносить необходимые вам коррективы не составит труда. Теперь рассмотрим основные принципиальные нюансы:

Чертеж механизма передачи для отрезного станка

Еще отрезное оборудование классифицируются по типу установки пилы:

• Ленточный станок.
• Абразивно-отрезной.

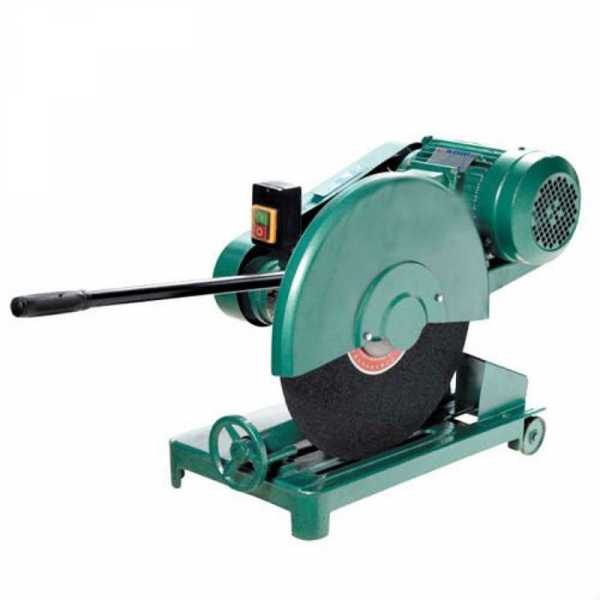

Последний предназначен для резки толстой металлической арматуры, различных прутов, квадратных профилей и труб разного диаметра. Здесь же можно отрезать различные твердые детали и профили под разным углом. Ленточный станок работает на основе замкнутой режущей пилы, поэтому он не дисковый, пила перемещается на шкивах. Сразу стоит сказать, что своими руками проще соорудить именно дисковый вариант.

Самостоятельное изготовление

Для самостоятельной постройки дискового отрезного станка понадобится:

Механическая часть отрезного станка

• Стальной уголок.
• Сварочный аппарат.
• Подшипники.
• Цепь.
• Кнопка включения и выключения.
• Швеллер.
• Электрическая дрель.
• Лист стали для рабочей поверхности.
• Электродвигатель.
• Коробка, которая вместит в себя электрическую составляющую.

Собрав все необходимые материалы и инструменты, можно приступать к постройке. В первую очередь необходимо из стального уголка сделать каркас станка. Сначала по чертежу вырезают отдельные элементы, прикидывают как они будут вместе сочетаться, а потом своими руками сваривают в единую конструкцию.

Сверху к раме приваривается направляющий швеллер, который станет основой конструкции для крепления режущего элемента оборудования. С помощью этого швеллера будет осуществляться связь режущего диска с мотором. На следующем этапе к швеллеру крепятся вертикальные стойки, которые закрепляются болтами.

Теперь нужно сварить еще одну раму. Она делается индивидуальной – под конкретный электромотор, который будет использоваться в вашем станке. При выборе электромотора посмотрите в сторону асинхронных двигателей, так как они более надежны и долговечны. Здесь еще один момент: чем больше мощность, тем ровнее будет работать диск.

Установка оборудования на раму

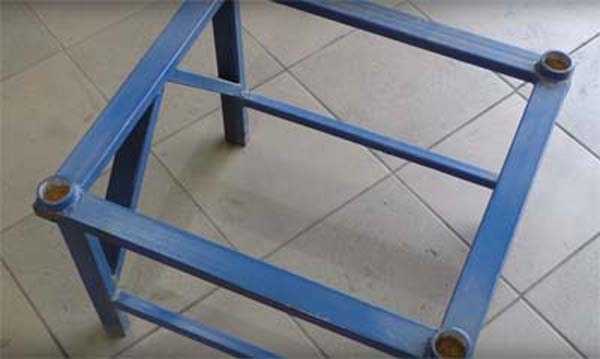

Рама из профильных труб

Теперь нужно своими руками подключить рабочий вал к электромотору. Как это будет сделано – не принципиально, если есть инструкция на чертеже, то следуйте ей. Если установка будет выполнена правильно, то оборудование обязано работать правильно и надежно.

Еще один момент: если какую-либо деталь вы самостоятельно изготовить не можете, то обратитесь за помощью к токарю. Он сможет вам изготовить правильный шкив под ремень или фланцы для закрепления.

Двигатель на раме лучше всего закрепить с помощью обычных болтов с гайками, рядом на раму прикрепите пульт управления и коробку с электросхемой и выключателем.

Швеллер, на котором закрепляется режущий элемент, обязательно должен быть подпружинен, чтобы, как только вы его отпускали, он возвращался в исходное положение. Пружину удобнее всего закрепить с помощью хомута и болтов.

Особенное внимание уделите электрической составляющей. Обязательно должна присутствовать кнопка экстренной остановки станка и цепь для пуска. При этом электродвигатель должен подключаться к электричеству не напрямую, а через коробку и автомат. Включение и запуск электромотора обеспечит трехполюсный пусковой автомат, через него же запитывается и кнопка отключения.

При окончательном монтаже своими руками не забудьте еще и о защитном кожухе, который прикроет ваши глаза от летящих искр.

Изготовление станка на основе обычной болгарки

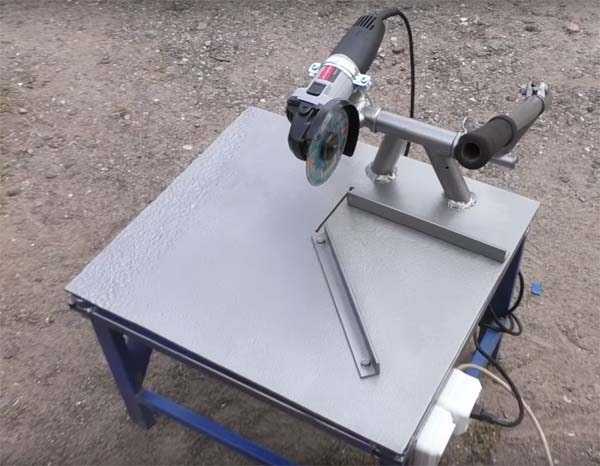

Построить отрезной станок своими руками можно еще и из обычной болгарки. К примеру, у вас есть хорошая надежная болгарка фирмы Макита, и вам еще полноценный станок не нужен, так как пользоваться им вы будете время от времени. В этом случае вам так же, как и в предыдущем варианте, нужно своими руками сварить раму и станину, из трубы или швеллера сделать подвижную часть для установки болгарки.

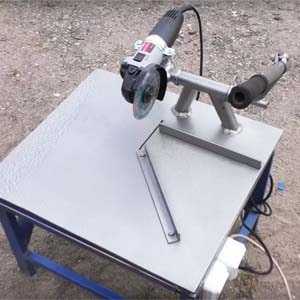

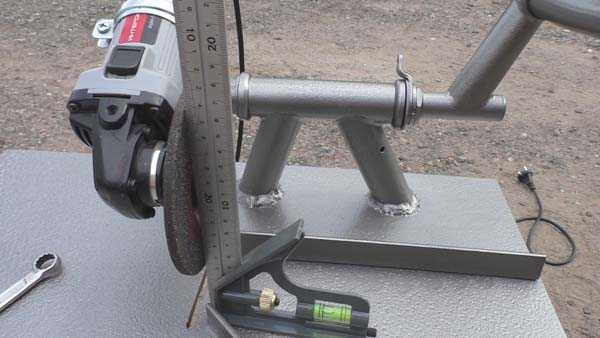

Отрезной станок из болгарки Далее, вам придется под свою конкретную болгарку разработать крепление. Подвижная часть выполняется также подпружиненной, тут технология похожа.

При изготовлении такого станка не забывайте еще и о том, что у болгарки существует такое понятие как обратный удар. Такое происходит, когда абразивный диск заклинивает в заготовке, и болгарка отстреливает назад. При этом осколки диска разлетаются во все стороны – это может серьезно травмировать человека, который работает. Поэтому при построении оборудования уделите внимание защитному кожуху, если его нет на болгарке.

Разборной станок из болгарки

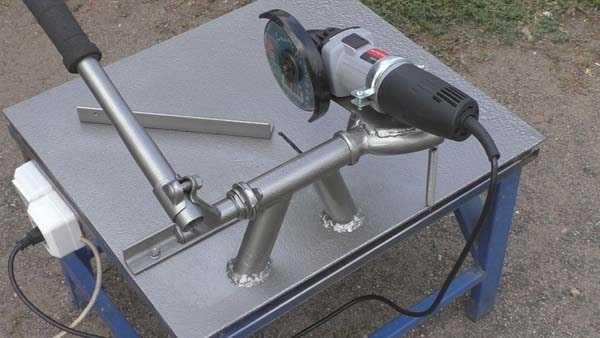

Стационарная рама-стол для крепления болгарки

Теперь рассмотрим еще один способ сделать своими руками отрезной станок по металлу из болгарки. Выгода такой конструкции в том, что станок получиться разборным и переносным. Инструмент здесь понадобится тот же, что и для выполнения полноценного станка, о котором мы говорили выше.

Чертеж будет зависеть от модели конкретной болгарки.

Первое, что нужно знать о таком станке – он выполняется на основе двух рам, расположенных на одной оси. Здесь нижняя рама выполняется в виде подвижной струбцины и уголка, а крепление для болгарки делается перемещающимся по вертикальной линии.

Пружина присутствует и здесь – она нужна для возврата механизма подачи на исходную позицию. С помощью сварочного аппарата можно закрепить линейку со специальным ограничителем.

Запускается подобный станок с пусковой педали, которая включается в сеть с помощью низковольтного реле. Собрав все детали, вместе работоспособность конструкции проверяется на холостом ходу. Если все нормально работает, никакие механизмы не трутся друг о друга, то такой станок достаточно долго вам прослужит.

Учитывая то, что на болгарку можно установить различные диски, не забывайте и об особенностях материалов, которые вы планируете резать. И, главное, никогда не забывайте о технике безопасности при работе с металлорежущим оборудованием.

Видео: Самодельный отрезной станок с болгарки

promtu.ru

Отрезной станок по металлу

factoryhand.ru

Отрезной станок своими руками: конструкция, схема, изготовление | Строительный портал

Работая режущим инструментом, например, болгаркой, многие мастера понимают, насколько проще делать резку металла при помощи простейшего станка – и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу, пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.

Применение отрезных станков быту

В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу – это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.

Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.

Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.

Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление – словом, это очень выгодное приспособление.

Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

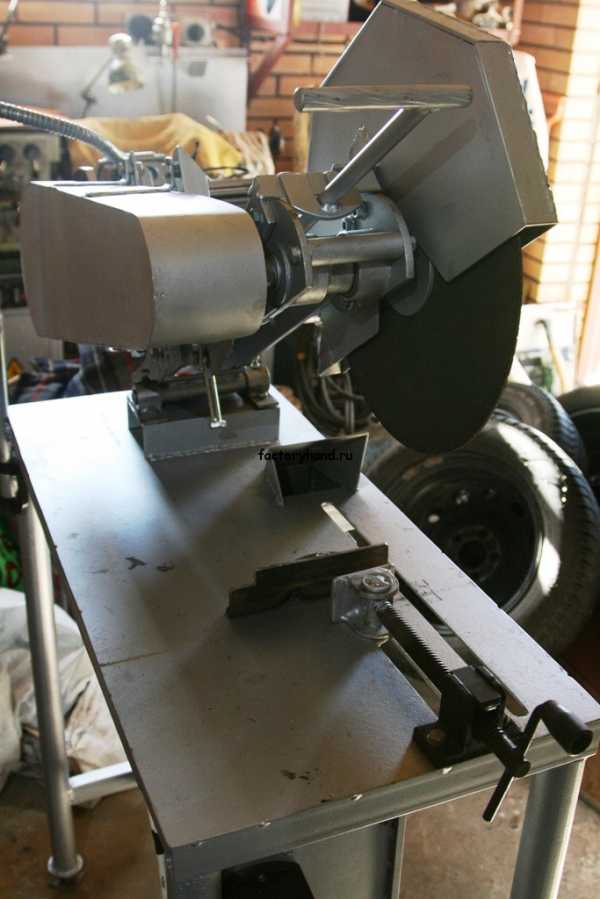

Процесс изготовления станка на основе режущего диска

Для работы потребуются:

• стальной уголок,
• швеллер,
• дрель,
• сварочный аппарат,
• электродвигатель,
• подшипниковая пара,
• пусковая цепь,
• выключатель,
• катушка,
• деревянный щит или стальной лист для рабочей поверхности,
• коробка для обеспечения работы электросхемы.

1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.

2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.

3. Далее из профилей необходимо сварить другую раму – это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.

4. Способ крепления вала и общий принцип его подсоединения к конструкции – не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать выступ фланца диаметром 32 мм.

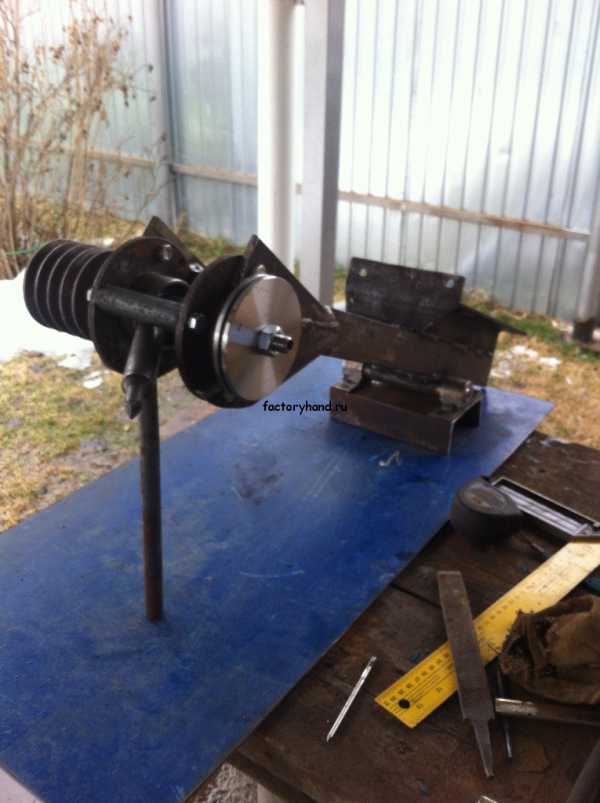

5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы – в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.

6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.

7. Возле двигателя понадобится установить жесткую пружину – для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.

8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал – с большей стороны. Ременная передача обеспечит движение вала.

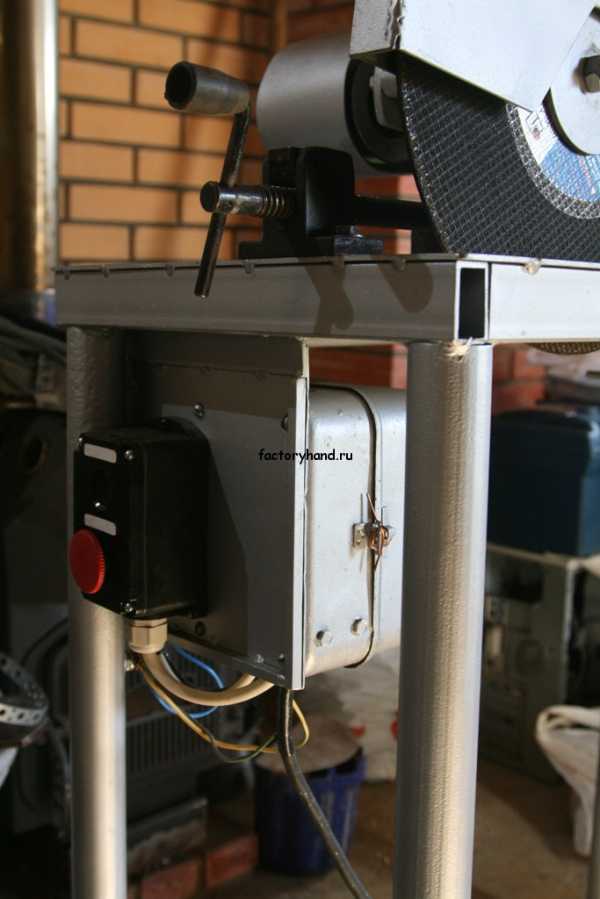

9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.

10. Помните об искре, которая будут лететь от диска – обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы – закрепите тиски.

Процесс изготовления станка на основе болгарки

Есть несколько способов того, как сделать отрезной станок по металлу своими руками — на эту тему есть несколько хороших видео.

Первый способ. Самое простейшее приспособление – каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.

Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.

Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.

Для работы потребуются:

• сварочный аппарат,
• дрель,
• стальной уголок,
• профилированная труба,
• швеллер,
• пружина,
• реле,
• одинаковые подшипники,
• педаль,
• болты,
• деревянный щит или стальной лист для рабочей поверхности.

1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.

2. Две рамы на общей оси – основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем – для точности замеров.

3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике – самодельный станок для резки металла готов.

4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.

Для резки металла, в наше время, существует огромное множество всевозможных инструментов. Многие из них ручные и имеют большой ряд неудобств. Остальная часть инструментария, считается автоматизированной и имеет большие габариты, либо большую ценовую категорию.

Чтобы совместить приятное с полезным, а также удобство и ценовую категорию, рукодельные мастера создали дисковый отрезной станок. Ниже мы рассмотрим всё, что касается данного оборудования.

Область применения данного станочного оборудования распространяется на промышленную область применения и на бытовое использование. Используется для раскроя различного вида металла (сталь, чугун, медь, алюминий и т.д.).

Так как в быту существует огромное множество различных объектов из металла, требуемых мелкого ремонта, этот станок становится крайне необходимым. Ведь один раз опустить стойку резака с режущим диском будет проще и быстрее, чем вручную пилить ножовкой.

Габаритные характеристики самодельного оборудования позволяют расположить его под навесом, в летнее время, а зимой благополучно расположить в тёплом гараже, либо в мастерской.

Совет: Для установки станины крайне важно выбирать гладкое и прочное место (бетонную плиту, толстые уголки, либо бетонировать опорные ножки станины). Делается это для того, чтобы во время работу снизить возможность появления вибрации к минимуму.

На производстве в основном применяют автоматизированные системы, которыми управляет оператор через ЧПУ. Цель — серийное производство металлопродукции, в виде резки труб заданных размеров и различных сечений, плоского металлопроката и многое другое.

Ниже мы разберём, по каким критериям различают данное станочное оборудование.

Классификация отрезных станков

Все отрезные станки различают по огромному количеству критериев. Мы же разберём самые главные. Итак, основные технологические критерии:

По типу инструментария

Разделение происходит непосредственно по инструменту, осуществляющему резку металлопродукции. В свою очередь они разделяются на следующие подвиды:

Ленточнопильные

В данном случае используется ленточная пила с зубчиками. Изготавливается лента из высококачественной быстрорежущей стали. За счёт того, что режущая лента тонкая, осуществляется экономия в расходе материала, из-за тонкого разреза. Применяются ленточные станки на производствах.

Ножовочные

Используются на небольших производствах, а также в быту. Ножовочный инструмент бывает ручным (всем известная ножовка по металлу) и электромеханическим станочком. В данном случае, ножовочное полотно изготавливается из различных металлов (быстрорежущая сталь, углеродистая сталь, легированная сталь, биметаллическая сталь). Этот вид довольно прост в эксплуатации и считается удобным инструментом.

Дисковые станки

Относятся к категории незаменимых инструментов. Используются во всей металлообрабатывающей промышленности. На таком оборудовании можно осуществлять качественный раскрой металла даже не квалифицированному человеку. Помимо промышленности это станочное оборудование широко применяют и в быту.

По числу режущих кромок

Одноголовочные

В конструкции присутствует один режущий диск. Такой вид станка является малопроизводительным в своём роде и способен выполнять только одну операцию.

Двухголовочные

В их конструкции используют две «головы» для крепления дисков. В данном случае, одна «голова» находится в прочно закреплённом и неподвижном состоянии. Вторая имеет возможность двигаться в независимости в первой. Это оборудование считается высокопроизводительным инструментом.

По типу подачи пильного диска

Фронтальная подача пильного диска

Центр диска осуществляет движение в горизонтальной плоскости.

Нижняя подача

Центр диска движется снизу вверх по вертикальной плоскости.

Маятниковая подача

Центр режущего диска осуществляет движение похожее на дугу, сверху вниз.

Вертикальная подача

Центр диска движется по горизонтальной плоскости сверху вниз.

По основному виду

Отрезные пилы

С помощью этого инструмента производится отрез мерных деталей металлопроката. Хорошо подходит для мелкосерийного производства.

Абразивно — отрезные

При работе с таким оборудованием используются абразивные круги. Осуществляется качественное срезание остатков (заусенцев) металлопроката. Раскрой материала на заготовки, распил профильного металла под необходимым углом от 0 до 45 градусов.

Правильно-отрезные

Такое оборудование осуществляет обработку металла производимого и поставляемого на катушках (арматурная сталь, металлическая полоса, проволока, прутки с профильным сечением). Это оборудование оснащено правильным механизмом и автоматической размоткой металла с бабины. Скрученная проволока попадает в этот механизм, выпрямляется по всей плоскости и подаётся в специальный приёмник для дальнейшей обработки.

Совет: В зависимости от материала, по которому будет осуществляться раскрой, необходимо выбирать подходящие режущие диски. Диски должны подходить по техническим характеристикам.

Устройство дискового станка

Рама

Или металлическая конструкция, играющая роль основания агрегата.

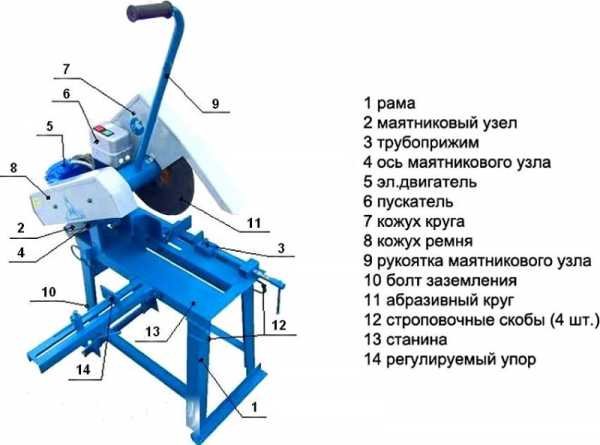

Маятниковый узел

Это своеобразная металлическая деталь из металлопрофиля, которая по виду похожа на букву «Т». Подвижная сторона крепится на кронштейн, расположенный на станине. Движение маятника осуществляется посредством подшипников, а возврат в первоначальное положение гибкой деталью (прочный жгут, либо небольшая пружина).

Трубоприжим

Так называемые тиски, закреплённые на станине. Они позволяют прижать заготовку, чтобы придать ей неподвижное положение.

Ось маятникового узла

С помощью этой оси производится движение диска.

Электрический двигатель

Сердце агрегата. Именно он приводит в действие весь механизм. Для этого оборудования используют асинхронный двигатель.

Пускатель

Короб с электроникой, которая подключена к электрической сети. На этом коробе расположены кнопки включить и выключить.

Защитный кожух круга

Стальная защита, которая предотвращает попадания осколков от диска, непосредственно в работающего на агрегате, человека.

Защитный кожух ремня

Расположен там, где совершает своё движение ремень. Предназначен этот кожух для защиты от попадания в работающего человека ремня, при его разрыве.

Рукоять маятникового узла

Та деталь, с помощью которой производят нажим режущим диском на заготовку.

Болт заземления

Как и во всех станках, на корпусе агрегата расположен болт, с помощью которого осуществляется заземление.

Абразивный круг

Непосредственно режущий диск, состоящий из различных материалов.

Строповочные скобы

(4 единицы)

Станина

Это та область, на которой расположен основной узел агрегата.

Регулируемый упор

За счёт него фиксируется нужный размер будущего изделия.

Совет: Если ваш бюджет довольно скромен, то для создания деталей агрегата можно использовать подручные материалы. Если же бюджет позволяет, то желательно приобрести все комплектующие детали в магазине. Это повысит производительность и срок службы.

Изготовление дискового отрезного станка

Для любого изобретения потребуются те или иные детали, будь то покупные элементы или самодельные детали. Для создания отрезного детища потребуется следующее:

• Металлический уголок с размерами № 24.
• Металлический швеллер № 10.
• Подвижный вал.
• Трубки для изготовления рукояти.
• Сварной аппарат.
• Подшипники для маятникового механизма.
• Привод электрический.
• Короб для расположения электроники.
• Тумблер включения и выключения.
• Цепь осуществляющая запуск.
• Обмотка.
• Электрическая дрель.
• Крепёжные элементы (болты, винты).

Разберём ход сборки всего оборудования:

1. Первым делом, болгаркой нарезаются заготовки на раму размерами 400х600х1200 мм.
2. С помощью сварки осуществляется сборка рамы из подготовленных деталей.
3. Поверх всей рамы вваривается швеллер. Он придаст дополнительную прочность станку и будет служить направляющей.
4. На швеллер прикручиваются несколько вертикальных опор.
5. Далее производится монтаж следующей рамы, на которой будет располагаться двигатель и вал. Размеры рамы должны составлять 400х600 мм.
6. На раме крепится плита, предназначенная для двигателя. Лучшим электродвигателем для этих целей является асинхронный движок. Мощность его должна составлять от 1.5 до 3 кВт. После установки движка, необходимо произвести его подключение к трёхфазной сети.
7. Вал, фланцы, опоры со шкивом выполняются на токарном станке.
8. Далее производится установка подшипников и шкива.
9. Установка короба, в котором располагается схема, осуществляется в нижней части рамы.
10. Между вертикальных опор вставляется вал с втулкой. Диаметр вала 12 мм. Зазор между втулкой и валом должен быть сведён к минимуму.
11. С двух сторон на втулке привариваются ограничители из кусочков швеллера.
12. На длинную опорную балку и на куски швеллера устанавливается электромотор и механизм порезки.
13. Заключительным шагом является установка ремня, который связывает вал и мотор.

Исходя из вышеизложенных шагов сборки, можно сделать вывод, что собрать такой агрегат своими руками будет намного дешевле. Более того, в процессе сборки, вы сами регулируете весь механизм, как говорится под себя.

Подключение кнопки, которая предназначена для аварийных ситуаций, осуществляется напрямую, а двигатель через короб со схемой и автомат.

Совет: Если вы хотя бы один раз собрали такое сооружение своими руками, вы с лёгкостью сможете заняться ремонтом подобных агрегатов. Всё потому, что весь механизм такого станка вы будете знать наизусть.

Изготовление отрезного станка на основе болгарки

Помимо классической вариации отрезного станка

Существует и упрощённый вариант станка с использованием болгарки (УШМ). В данном случае делается рамка, в которую крепится вторая рамка на втулку. Именно на вторую рамку закрепляется УШМ с помощью металлических креплений.

Для того, чтобы болгарка смогла возвращаться в исходное положение, необходимо закрепить рамку и болгарку тугой резинкой или пружиной. Сама же рама закрепляется на подготовленную станину или же на большой и тяжёлый стол. Тяжесть стола обеспечит минимум вибрации. Если же готовится станина, то её необходимо крепить на подготовленный заранее фундамент. Такое изобретение может послужить хорошим инструментом в домашней мастерской или же отличным приспособлением для совершения раскроя металла.

Общие отзывы о станке

Если вы будете искать отзывы в интернете о данном агрегате, то вы найдёте только положительные отзывы. Ведь действительно, такое изобретение очень удобно в своём роде. С его помощью не нужно мучиться с болгаркой в руках, в изогнутом состоянии. Если и выбирать отрезной инструмент для тех или иных работ, то только дисковый отрезной станок.

Видео обзоры

Видео обзор дискового отрезного станка:

Видео обзор отрезного станка с применением болгарки, вместо диска:

Видео обзор сборки самодельного станка:

Видео обзор работы отрезного станка:

Здравствуйте. Сегодня я хочу рассказать о том, как я сделал из не нужной мне болгарки отрезной станок. Мне часто приходится резать трубы. Особенно, профильные. Кто это делал, знает, что отрезать ровно профильную трубу болгаркой достаточно сложно. Это занимает много времени — приходится при помощи угольника отчерчивать под прямой угол каждую сторону, потом аккуратно прорезать по одной грани. И всё равно, бывает, что одна сторона получается на полмиллиметра короче, и потом, при сваривании тонкий металл стенки в этом месте начинает гореть из за неплотного прилегания. В идеале ровно можно отрезать только за один рез. А для этого нужен отрезной станок.

У меня была не нужная мне УШМ «DWT ws-180s». Её мне отдали бесплатно по причине неисправности — оторвалась крыльчатка ротора и болгарка заклинила. Хозяин хотел её выбрасывать и предложил отдать мне её на запчасти бесплатно. Я отремонтировал ротор, заменил щётки и подшипники.

Но оказалось, что такая болгарка мне не нужна. Она очень тяжёлая и массивная для 180-го круга. Мощности там хватает и для 230-го (2200 Вт), но, почему-то, производитель оборудовал её защитой именно под 180-й круг. Поэтому она у меня несколько лет висела в мастерской невостребованная — у меня есть более лёгкая «180-ка». Я собирался переделать защиту под 230-й круг (тогда она пригодится для работ по бетону, например), но так и не собрался!)))). Ведь 230-я у меня тоже есть…

И вот мне пришла в голову мысль купить для неё станину и сделать отрезной стационарный станок. Но рассмотрев покупные варианты, я обнаружил, что они, в большинстве своём, не обладают достаточной жёсткостью, а значит, и точностью! Поэтому, я пришёл к выводу,что нужно сделать самому.

Что мне понадобилось:

1. Собственно УШМ.
2. Уголок стальной 50 на 50 и 40 на 40.
3. Обрезок водопроводной трубы ДУ32-3,5
4. Обрезок водопроводной трубы ДУ-25
5. Подшипник 6202 (2 шт)
6. Подшипник опорный.
7. Шпилька М14.
8. Профильные трубы 15 на 15, 20 на 20, 25 на 25
9. Болты и гайки М6, М8, М14.
10. Обрезки жести.

Итак, для начала я решил собрать крепление болгарки. В покупных вариантах, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жёсткости. К тому же, закрепив УШМ в трёх точках, её приходится располагать вертикально, что немного «ворует» глубину реза — как правило, впереди корпус редуктора чуть вытянут. А посему я решил закрепить её горизонтально, в двух точках, с плотным прилеганием рамы к редуктору.. Минус такого крепления — оно подходит только к одной модели УШМ. Но я решил этим пренебречь, посчитав, что если мне и придётся заменить болгарку, то я просто сварю новое крепление.))))
Я вырезал два куска уголка 50:

Просверлил в них отверстия диаметром 14 мм:

И прикрутил к редуктору, используя места крепления ручки:

При этом у меня не нашлось болтов М14, и я временно заменил их обрезками шпильки с гайками. Для того, чтобы их закрутить и придерживать, пришлось прорезать шлицы под отвёртку:

После этого я прямо на болгарке прихватил уголки друг к другу сваркой, потом снял и накрепко проварил:

Далее я приступил к изготовлению каретки. Для этого мне понадобился отрезок толстостенной трубы 32-ки. Так как отрезать нужно было ровно, а под рукой пока не было отрезного станка, я использовал в качестве разметки широкую малярную ленту:

После этого я вырезал кусок трубы ДУ-25, на 20 мм короче 32-ки:

Вложил одну в другую:

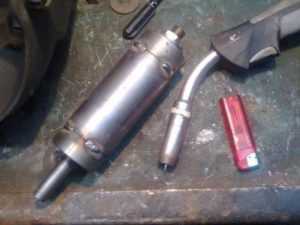

Забил с двух сторон по 202-му подшипнику:

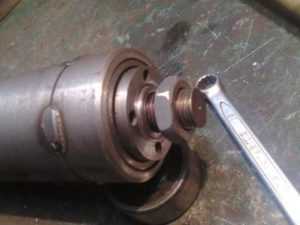

И стянул шпилькой М14, используя шайбы и гайки:

Потом вырезал кусок уголка и прихватил его к трубе. При этом прожёг электродом наружную трубу так, чтобы сварить её с внутренней:

Сейчас надо сделать стойки для крепления каретки. Их я делал из того-же уголка 50. Чтобы они получились одинаковыми, я стянул их струбциной, и в таком положении обрезал и просверлил отверстия:

Далее я собрал и сварил всю крепёжную конструкцию каретки:

Тяги на которых будет крепиться к каретке УШМ, я изготовил из толстостенной профильной трубы 20 на 20. Оптимальную длину их вычислил опытным путём, выложив из труб и брусков схему будущего станка:

Осталось вырезать и сварить всё воедино:

На этом этапе я «примерил» болгарку:

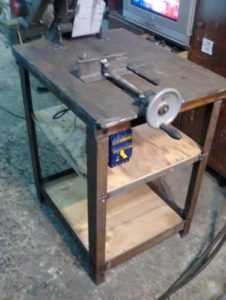

Теперь подошла очередь стола. Его я изготовил из листа стали, толщиной 4мм, размером 60 на 60 см:

Закрепил на этом листе всю конструкцию:

Из профильной трубы 15 на 15 сделал две квадратных рамки, размером 50 на 50 см. При этом в трубе, в местах сгиба прорезал только по три стенки, четвёртую оставил.

После этого вварил в углах вертикальные стойки из той-же трубы, и на получившийся параллелепипед закрепил мою конструкцию.

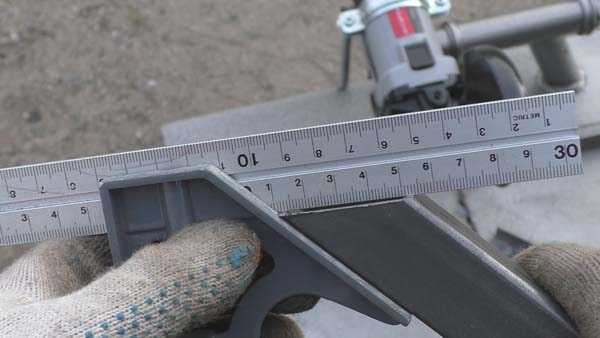

На данном этапе возникла необходимость выставить прямой угол между отрезным кругом и столом. Как я уже говорил, я исключил все регулировки в угоду жёсткости (читай: точности) конструкции. В моих планах было просто подогнуть тяги, а потом укрепить их в нужном положении, приварив к ним в качестве усиления уголки. Но, когда я попробовал их подогнуть сперва двумя монтажками… (У-у-у! Какой я оптимист!)))). Потом ломом! (Результат тот же)….. Я понял, что усиливать конструкцию не придётся!! Две толстостенные профильные трубы небольшой длины, к тому-же, проваренные на концах к уголкам швами по 5 см длиной с каждой стороны, дают неимоверную жёсткость! …

Подогнуть я смог, лишь вставив между ними двухметровую (!) трубу, сечением 60 на 20. (Благо, между тягами как раз 60 мм.

Итак, вертикаль выставлена! Теперь прорезал стол:

После этого расширил и удлинил прорезь малой болгаркой. (На случай установки, к примеру, круга по дереву.)

Кстати…Изначально у меня возникла мысль сделать «2 в 1». Т.е., предусмотреть возможность переворачивания стола болгаркой вниз, с целью получения циркулярки! И я даже начал это воплощать. К примеру, шляпки всех крепёжных болтов с обратной стороны я проварил, расплавил и зачистил, чтобы получить ровный циркулярочный стол:

По той же причине сделал симметрично отверстия для крепёжных болтов, которыми стол крепится к «параллелепипеду»… Но эйфория от того, что «классно я придумал» прошла, и я понял, что я просто «повёлся», и погнался не за практичностью, а за «классно получилось».))))))

А на деле я НЕ БУДУ ЭТИМ ПОЛЬЗОВАТЬСЯ!!! Ведь у меня циркулярка есть. И она, в любом случае, лучше, чем сделанная из болгарки! К тому-же, работая циркуляркой с деревом, хорошо поставить рядом этот станок с кругом по дереву, чтобы торцевать. А не переворачивать стол ради каждой доски…
В общем, отбросил я эту глупую затею….
..

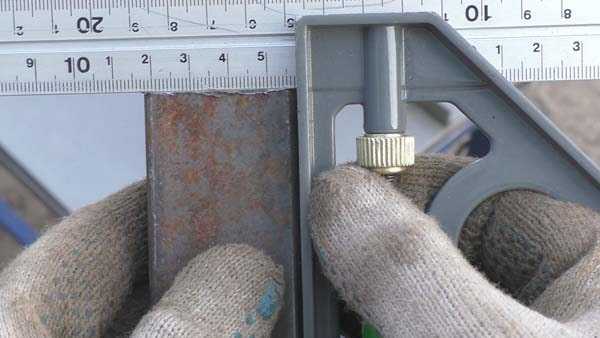

Дальше я приступил к сооружению упора для заготовки. Я приложил угольник к кругу, отчертил линию под прямым углом, и закрепил по ней упорный уголок 40 на 40.

После этого я открутил уголок и по его отверстиям, приложив на этот раз угольник 45 градусов, просверлил отверстие в столе.

Забыл сфотографировать, но тут, думаю, понятно….Теперь, чтобы отрезать под 45, нужно извлечь один болт, повернуть уголок и закрепить в другое отверстие.

Следующий этап. Я приступил к сборке инструментальных тисков. Ведь точно отрезать можно только хорошо закреплённую заготовку.Вырезал кусок трубы 20 на 20.

Вставил внутрь обрезок шпильки М14 и стянул гайками. При этом, одну гайку взял длинную, соединительную:

Приварил её.

И обработал болгаркой, придав ей наружные размеры трубы:

Далее я ещё понаваривал, там где не хватило и ещё обработал. (не фотографировал).
Потом вырезал кусок 25-й трубы (в неё легко и достаточно плотно входит 20-ка) и приварил к ней поперёк обрезок полосы, чтобы можно было, просверлив отверстия, закрепить её к столу. Это будет направляющая:

На краю шпильки я сделал выборку и изготовил туда маховичок.

Далее, на краю стола закрепил уголок с отверстием, и собрал тиски. шпильку вкрутил в трубу с приваренной гайкой, одел на неё направляющую, и всё это пропустил через упорный уголок, подложив опорный подшипник, который зафиксирован зашплинтованной гайкой: Короче, поймёте по фото:

Рукоятку маховичка сделал из мебельного болта, одев на него металлическую трубку.

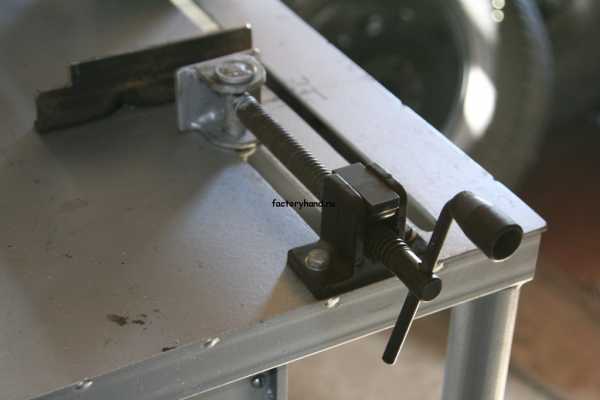

На конце сделал широкий упор. И получились вот такие инструментальные тиски:

При вращении маховичка, труба с приваренной гайкой вылезает из направляющей и плотно прижимает заготовку к упору. Единственное неудобство — вращать нужно влево.))). Зато надёжней, чем эксцентриковый зажим.

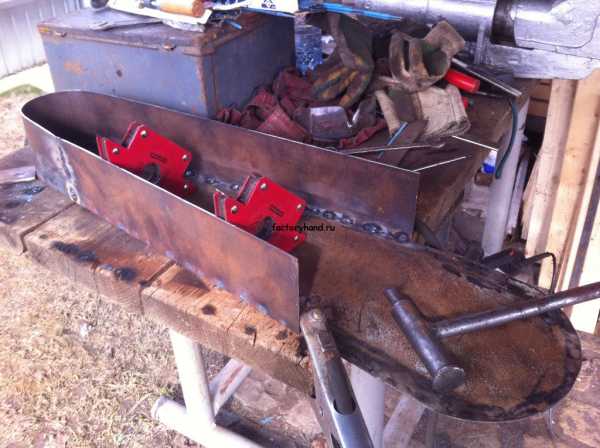

Далее, я приступил к изготовлению защитного кожуха. Как я уже говорил, кожух на болгарке был под 180-й круг, а я решил использовать 230-й. (Мощности хватает. Обороты тоже подходящие.). К тому-же, так как мне нужна точность, то резать я буду толстыми кругами (2,6, или 3 мм). Потому как более тонкие немного болтаются при нажиме. А посему количество искр будет неимоверным!!! Поэтому я решил сделать наиболее закрытый кожух, и закрепить его непосредственно к станине.

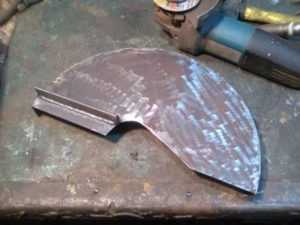

Сперва я сделал шаблон из картона.

Из этой статьи можно узнать, как изготовить отрезной станок по металлу своими руками в домашних условиях с применением самых простых материалов. Здесь подробно изложены все этапы создания конструкций, в основе которых находится режущий диск или болгарка: подготовка материалов и инструментов, формулы расчетов, подробная пошаговая инструкция, а также сопутствующая информация с полезными советами.

Отрезной станок по металлу, сделанный своими руками, позволит получить оборудование, идеально подходящее под нужды владельца

Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.

В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.

Обратите внимание!

В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.

У дисковых станков встречается три различных подачи режущего компонента:

• нижняя;
• маятниковая;
• фронтальная.

По количеству режущих элементов станки бывают:

• одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
• двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.

Изготовление дискового отрезного станка по металлу своими руками: порядок действий

При изготовлении станка, предназначенного для работы с металлом, действия выполняются в следующем порядке:

1. Подготавливаются защитные кожухи, которые будут устанавливаться на приводной ремень, а также отрезной диск.
2. Устанавливается мотор. В качестве соединительной детали между валом режущего элемента и двигателем выступает приводной ремень.
3. Изготавливается вал, на который будет закрепляться шкив привода, а также устанавливаться отрезной диск. Узел подлежит сборке и последующему монтажу на маятник. В этом случае в роли маятника выступает подвижная верхняя часть конструкции, где размещается режущий элемент и мотор.
4. Изготавливается вал для крепления маятника.
5. Выполняется рама для установки станка. На ней будет закрепляться искроуловитель и заготовка.
6. Маятник устанавливается на раму.
7. Выполняется монтаж электрической проводки.
8. Осуществляется пробный пуск инструмента и наладка оборудования.

В качестве режущего элемента в используется диск, изготовленный из быстрорежущей стали, или круг с покрытием в виде абразивного материала

Расчет шкива для самодельного отрезного станка по металлу

Расчет диаметра шкивов осуществляется с учетом вращательной скорости диска и других параметров. Если предположить, что мощность двигателя будет составлять не менее 300 Вт, вращательная скорость диска будет равняться минимум 3000 об./мин., а его размер в диаметре – 40 см.

Полезный совет!

В процессе нарезки металла гайка в зоне фиксации диска может отворачиваться. Чтобы этого избежать рекомендуется располагать шкивы привода с левой стороны, а сам диск на валу – справа.

Обычно диски маркируются производителем, который наносит на изделие максимально допустимое значение вращательной скорости. В этом случае показатель составляет 4400 об./мин. Поэтому допускается выбор любой скорости в пределах 3000-4400 об./мин.

Данные для расчетов:

• вращательная скорость мотора – 1500 об./мин.;
• диаметр шкива, предназначенного для установки на вал, – 6,5 см;
• вращательная скорость диска – 3000 об./мин.

Расчет выполняется в следующей последовательности:

1. Устанавливаем длину вала по периметру. Для этого число π, которое равняется 3,14 умножаем на размер диаметра: 3,14 х 6,5 = 20,41 см (длина вала по периметру).
2. Полученное значение умножается на необходимое количество оборотов: 20,41 х 3000 об./мин. = 61230 см/мин.
3. Результат необходимо разделить на количество оборотов двигателя: 61230 см/мин/1500об./мин. = 40,82 см (длина шкива для двигателя по периметру).
4. Полученное значение делится на число π: 40,82 см/3,14 = 13 см (необходимый размер шкива).

Расчет длины ремня для самодельного отрезного станка по металлу своими руками

Для выполнения этих расчетов потребуются следующие данные:

• параметры ведущего шкива (радиус);
• расстояние, разделяющее центральные точки шкивов;
• параметры ведомого шкива (радиус).

Имея 2 шкива с размерными параметрами 13 см и 6,5 см, можно произвести необходимые расчеты. Поскольку расстояние между центрами этих элементов поддается изменению (так как требуется приводить ремень в состояние натяжения), в качестве примера будет взят отрезок длиной 50 см.

Первый шкив (длина окружности):

3,14 (число π) х 3,25 см = 10,20 см

Второй шкив (длина окружности):

3,14 (число π) х 6,5 см = 20,41 см

Приводной ремень (необходимая длина):

20,41 см + 10,20 см + 50см х 2 = 13,06 см

Полезный совет!

Чтобы получить более точный результат, следует произвести расчеты с максимальным и минимальным расстоянием между центральными точками шкивов и выбрать среднее значение.

Чтобы самостоятельно изготовить конструкцию станка для работы с металлом, следует подготовить необходимый инструментарий.

Обязательный набор инструментов и материалов включает:

• аппарат сварочный;
• металлический уголок (стальной);
• швеллер и цепь;
• кнопку для включения/выключения;
• подшипники;
• вал и электрический мотор;
• электродрель;
• листовая сталь для создания рабочей поверхности;
• короб для размещения электрических компонентов станка.

Принципы создания станка для нарезки металла

Схема изготовления самодельного станка подчиняется определенным принципам, их нужно учесть перед тем, как браться за дело:

• очень важно правильно выбрать передачу и осуществить ее установку. От этого компонента зависит сохранность крутящего момента и его правильная передача от двигателя на режущий элемент (диск);
• обязательно следует предусмотреть наличие . Этот инструмент способствует более комфортной работе, а также повышает степень ее безопасности;

• выбор оптимального угла резки. Допустимый диапазон находится в пределах 45-90°. В большинстве случаев специалисты отдают предпочтение резке под прямым углом;
• диаметр отрезного диска подбирается с учетом того, с какими материалами в будущем будет работать мастер на этом станке. Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла;
• при проектировании и составлении чертежей обязательно учитываются такие показатели, как габариты будущего станка и его вес. На эти значения оказывают непосредственное влияние материалы, из которых будет изготавливаться оборудование. Значение имеет и компоновка деталей.

Обратите внимание!

При составлении чертежей особое внимание следует уделить виброопорам, которые устанавливаются на ножки.

Сборка металлической рамы для отрезного станка

После того как все инструменты подготовлены и подобраны чертежи, можно перейти непосредственно к процессу создания станка. Используя , необходимо изготовить каркасную часть конструкции. В соответствии с чертежами, которые можно составить самостоятельно или найти в сети, вырезаются элементы каркаса. Все они соединяются между собой методом сварки. Предварительно нужно проверить соответствие размеров.

К верхней части рамы приваривается швеллер – он станет направляющим элементом и будет служить основой для дальнейшей установки режущего компонента на станок. Этот швеллер станет своеобразным связующим звеном между электрическим мотором и режущим элементом. После этого на нем с помощью болтов закрепляются вертикально расположенные стойки.

Потребуется сварить конструкцию еще одной рамы. Размерные параметры подбираются в индивидуальном порядке с учетом габаритов электрического мотора и его особенностей. При выборе электрического мотора для станка лучше обращать внимание на модификации асинхронного типа. Данный вид оборудования характеризуется повышенной надежностью и долговечностью.

Существует одна тонкость при выборе мотора. Чем мощнее двигатель, тем ровнее будет ход у диска.

Сборка электрической составляющей для станка

Установка оборудования предполагает монтаж и подключение рабочего вала к электрическому двигателю станка. Способ, которым это можно сделать, не принципиален. Если на чертежах имеется инструкция к выполнению этой процедуры, лучше следовать ей, так как от качества монтажа зависит правильная работа и надежность инструмента.

Полезный совет!

Некоторые детали, которые самостоятельно изготовить не по силам, можно заказать у токаря. К ним относятся фланцы для фиксации, а также шкив.

Для фиксации мотора на металлической раме лучше использовать болтовое соединение с гайками. Неподалеку от двигателя рекомендуется расположить короб, где находится выключатель и электрическая схема, а также пульт для управления инструментом.

Швеллер, предназначенный для фиксации отрезного диска, лучше посадить на пружину. Нужно сделать так, чтобы при отпускании он возвращался на прежнее место. Для закрепления пружины можно взять болты и хомут.

Электрическая составляющая – самая важная часть инструмента. В обязательном порядке включите в конструкцию цепь для пуска, а также кнопку для экстренного выключения станка. Нужно добиться такого размещения деталей, при котором электромотор будет подключаться к электричеству посредством автомата и коробки, а не напрямую. Трехполосного пускового автомата будет достаточно для того, чтобы включить и полноценно запустить двигатель. Он же будет питать и кнопку выключения.

Напоследок стоит позаботиться о наличии защитных приспособлений, которые обезопасят человека в процессе работы. Для этого нужно изготовить защитный кожух. Он будет препятствовать попаданию искр и мелких частиц металла в глаза.

Изготовление отрезного станка из болгарки своими руками: чертежи, технология

Конструкции отрезных станков, изготовленных на основе болгарки, бывают двух видов (в зависимости от размещения болгарки).

В первом случае получается станина, на которой очень жестко зафиксирована угловая шлифовальная машина. Над рабочей поверхностью возвышается только диск, для которого в столе имеется специальная прорезь. Такой станок действует по принципу циркулярной пилы.

Обратите внимание!

В процессе работы с таким станком приходится самостоятельно передвигать заготовку, из-за чего теряется точность работы. К тому же этот процесс может быть небезопасным, поэтому чертежи со скрытым типом размещения болгарки не пользуются высоким спросом.

Второй вариант предполагает, что заготовка остается в неподвижном состоянии, а режущий элемент перемещается. Благодаря тому, что шлифовальная машина располагается сверху столешницы, для распила деталей не требуется прилагать серьезных усилий.

Список инструментов и материалов для отрезного станка из болгарки своими руками

При самостоятельном изготовлении инструмента следует учитывать, что точность, с которой он будет работать, во многом зависит от устойчивости конструкции. По этой причине толщина материалов для изготовления связана не столько с требованиями в отношении прочности корпусной части станка, сколько с необходимостью в обеспечении должного уровня жесткости.

Перечень материалов:

• профилированная труба с квадратным сечением (2,5х2,5х0,25 см);
• листовая сталь (толщина листа 0,4-0,5 см);
• профилированная труба с прямоугольным сечением (4х2х0,25 см);
• шариковые подшипники – 2 шт. (№203, 204 или 202);
• калиброванный пруток не более 10 см (толщина подбирается с учетом отверстия на внутренней обойме подшипника);
• металлический пруток (диаметр 0,8-1 см);
• крепежные элементы (болты с гайками, резьба М или М8);
• металлическая шина (2х0,4 см).

Перечень инструментов:

• угловая шлифовальная машина;
• электрическая дрель (можно заменить сверлильным станком);
• набор ;
• набор плашек, предназначенных для формирования металлической резьбы;
• аппарат для сварки;
• рожковые ключи.

Выбор подходящего режущего инструмента для самодельного отрезного станка из болгарки

Угловая шлифовальная машина является основной узловой частью станка для работы с металлом. Специалисты не рекомендуют для этих целей использовать малый инструмент, который имеет мощность не более 500-600 Вт. В таких болгарках отрезные диски имеют диаметр не более 12,5 см. Эти ограничения обусловлены тем, что режущий элемент с большим диаметром считается универсальным и очень надежным – он способен справиться с нарезкой толстых заготовок.

Полезный совет!

Вместо сварки для фиксации деталей, можно использовать резьбовые соединения, однако они менее надежны и не смогут обеспечить необходимый уровень прочности.

1. Подготовка и изготовление деталей для каркаса.
2. Обустройство шарнирного соединения на маятниковом рычаге.
3. Изготовление П-образного кронштейна с отверстиями для монтажа редуктора шлифовальной машины.
4. Изготовление U-образного хомута и планки, которые будут фиксировать корпус болгарки на маятнике.
5. Монтаж U-образного хомута и П-образного кронштейна к режущему инструменту: путем сварки или резьбового соединения все эти детали крепятся на консольную часть.
6. Запрессовка подшипников в опоры.
7. Двусторонняя запрессовка подшипниковых узлов на вал. Чтобы увеличить прочность соединения, можно залудить ось тонкой прослойкой олова с помощью паяльника.
8. Закрепление маятника с опорными узловыми частями на краю платформы (отступ от края 0,5-0,6 см) с помощью сварочного аппарата.
9. Установка болгарки и защитного кожуха.
10. Монтаж возвратной пружины.

После того как конструкция собрана, необходимо выполнить пробный пуск и проверить правильность работы оборудования, а также размещения всех деталей на нем. На заключительном этапе подгоняется паз под режущий элемент, устанавливаются опоры, предназначенные для закрепления заготовок.

Когда доводка завершена, корпус станка необходимо покрыть тонким слоем эмали. Окрашивание убережет инструмент от повреждений, которые может вызвать ржавчина.

Отрезной станок по металлу — незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию. Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика. Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Материалы и инструменты

Для работы понадобится:

• болгарка;
• сварочный аппарат;
• дрель;
• набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

Он состоит из нескольких основных узлов:

• электродвигателя;
• маятника;
• механизма привода;
• отрезного диска;
• рабочего стола.

Рассмотрим их по отдельности.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для установки на отрезном станке по металлу двигатель должен обладать количеством оборотов равным 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах оптимально работает отрезной диск.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Чертеж отрезного станка по металлу

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Консоль (маятник)

Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу. Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота приблизительно 80-100 миллиметров, но можно и рассчитать свой вариант.

В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга. Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами). Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.

Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности. Важно придерживаться некоторых фундаментальных требований:

• правильно рассчитать скорость вращения диска;
• отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
• выставить усилие подачи диска в зону реза;
• установить на рукоятке кнопку аварийной остановки;
• оснастить отрезной станок защитными кожухами диска и вращающихся частей.

wikimetall.ru

Самостоятельная постройка металлорежущего станка

Пример самодельного станка для точных работ

Когда, по какой-либо причине, вам приходится часто обрабатывать металл у себя дома – приходит понимание, что работать с болгаркой, как минимум, неудобно. Осуществлять резку металла куда проще, если есть отрезной станок по металлу. С его помощью линия отреза станет идеальной, а налаженный процесс пойдет намного быстрее.

Но если задуматься о покупке такого станка, и полистать цены в магазине, то можно обнаружить, что стоят они очень дорого, не каждый человек может себе позволить его. Выход из этого положения – сделать металлорежущий станок своими руками.

Отрезной станок по металлу самодельный

Классификация оборудования

Итак, начнем с общей информации о металлорежущих станках. Конструктивно всех их объединяет наличие электромотора, передачи и отрезного диска. Найти чертеж для изготовления подобного оборудования не проблема. Ознакомившись с тем, как дисковый отрезной станок работает, в процессе его постройки своими руками вносить необходимые вам коррективы не составит труда. Теперь рассмотрим основные принципиальные нюансы:

Чертеж механизма передачи для отрезного станка

Еще отрезное оборудование классифицируются по типу установки пилы:

• Ленточный станок.
• Абразивно-отрезной.

Последний предназначен для резки толстой металлической арматуры, различных прутов, квадратных профилей и труб разного диаметра. Здесь же можно отрезать различные твердые детали и профили под разным углом. Ленточный станок работает на основе замкнутой режущей пилы, поэтому он не дисковый, пила перемещается на шкивах. Сразу стоит сказать, что своими руками проще соорудить именно дисковый вариант.

Самостоятельное изготовление

Для самостоятельной постройки дискового отрезного станка понадобится:

Механическая часть отрезного станка

• Стальной уголок.
• Сварочный аппарат.
• Подшипники.
• Цепь.
• Кнопка включения и выключения.
• Швеллер.
• Электрическая дрель.
• Лист стали для рабочей поверхности.
• Электродвигатель.
• Коробка, которая вместит в себя электрическую составляющую.

Собрав все необходимые материалы и инструменты, можно приступать к постройке. В первую очередь необходимо из стального уголка сделать каркас станка. Сначала по чертежу вырезают отдельные элементы, прикидывают как они будут вместе сочетаться, а потом своими руками сваривают в единую конструкцию.

Сверху к раме приваривается направляющий швеллер, который станет основой конструкции для крепления режущего элемента оборудования. С помощью этого швеллера будет осуществляться связь режущего диска с мотором. На следующем этапе к швеллеру крепятся вертикальные стойки, которые закрепляются болтами.

Теперь нужно сварить еще одну раму. Она делается индивидуальной – под конкретный электромотор, который будет использоваться в вашем станке. При выборе электромотора посмотрите в сторону асинхронных двигателей, так как они более надежны и долговечны. Здесь еще один момент: чем больше мощность, тем ровнее будет работать диск.

Установка оборудования на раму

Рама из профильных труб

Теперь нужно своими руками подключить рабочий вал к электромотору. Как это будет сделано – не принципиально, если есть инструкция на чертеже, то следуйте ей. Если установка будет выполнена правильно, то оборудование обязано работать правильно и надежно.

Еще один момент: если какую-либо деталь вы самостоятельно изготовить не можете, то обратитесь за помощью к токарю. Он сможет вам изготовить правильный шкив под ремень или фланцы для закрепления.

Двигатель на раме лучше всего закрепить с помощью обычных болтов с гайками, рядом на раму прикрепите пульт управления и коробку с электросхемой и выключателем.

Швеллер, на котором закрепляется режущий элемент, обязательно должен быть подпружинен, чтобы, как только вы его отпускали, он возвращался в исходное положение. Пружину удобнее всего закрепить с помощью хомута и болтов.

Особенное внимание уделите электрической составляющей. Обязательно должна присутствовать кнопка экстренной остановки станка и цепь для пуска. При этом электродвигатель должен подключаться к электричеству не напрямую, а через коробку и автомат. Включение и запуск электромотора обеспечит трехполюсный пусковой автомат, через него же запитывается и кнопка отключения.

При окончательном монтаже своими руками не забудьте еще и о защитном кожухе, который прикроет ваши глаза от летящих искр.

Изготовление станка на основе обычной болгарки

Построить отрезной станок своими руками можно еще и из обычной болгарки. К примеру, у вас есть хорошая надежная болгарка фирмы Макита, и вам еще полноценный станок не нужен, так как пользоваться им вы будете время от времени. В этом случае вам так же, как и в предыдущем варианте, нужно своими руками сварить раму и станину, из трубы или швеллера сделать подвижную часть для установки болгарки.

Отрезной станок из болгарки Далее, вам придется под свою конкретную болгарку разработать крепление. Подвижная часть выполняется также подпружиненной, тут технология похожа.

При изготовлении такого станка не забывайте еще и о том, что у болгарки существует такое понятие как обратный удар. Такое происходит, когда абразивный диск заклинивает в заготовке, и болгарка отстреливает назад. При этом осколки диска разлетаются во все стороны – это может серьезно травмировать человека, который работает. Поэтому при построении оборудования уделите внимание защитному кожуху, если его нет на болгарке.

Разборной станок из болгарки

Стационарная рама-стол для крепления болгарки

Теперь рассмотрим еще один способ сделать своими руками отрезной станок по металлу из болгарки. Выгода такой конструкции в том, что станок получиться разборным и переносным. Инструмент здесь понадобится тот же, что и для выполнения полноценного станка, о котором мы говорили выше.

Чертеж будет зависеть от модели конкретной болгарки.

Первое, что нужно знать о таком станке – он выполняется на основе двух рам, расположенных на одной оси. Здесь нижняя рама выполняется в виде подвижной струбцины и уголка, а крепление для болгарки делается перемещающимся по вертикальной линии.

Пружина присутствует и здесь – она нужна для возврата механизма подачи на исходную позицию. С помощью сварочного аппарата можно закрепить линейку со специальным ограничителем.

Запускается подобный станок с пусковой педали, которая включается в сеть с помощью низковольтного реле. Собрав все детали, вместе работоспособность конструкции проверяется на холостом ходу. Если все нормально работает, никакие механизмы не трутся друг о друга, то такой станок достаточно долго вам прослужит.

Учитывая то, что на болгарку можно установить различные диски, не забывайте и об особенностях материалов, которые вы планируете резать. И, главное, никогда не забывайте о технике безопасности при работе с металлорежущим оборудованием.

Видео: Самодельный отрезной станок с болгарки

promtu.ru

Отрезной станок по металлу

factoryhand.ru

Отрезной станок своими руками: конструкция, схема, изготовление | Строительный портал

Работая режущим инструментом, например, болгаркой, многие мастера понимают, насколько проще делать резку металла при помощи простейшего станка – и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу, пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.

Применение отрезных станков быту

В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу – это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.

Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.

Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.

Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление – словом, это очень выгодное приспособление.

Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

Процесс изготовления станка на основе режущего диска

Для работы потребуются:

• стальной уголок,
• швеллер,
• дрель,
• сварочный аппарат,
• электродвигатель,
• подшипниковая пара,
• пусковая цепь,
• выключатель,
• катушка,
• деревянный щит или стальной лист для рабочей поверхности,
• коробка для обеспечения работы электросхемы.

1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.

2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.

3. Далее из профилей необходимо сварить другую раму – это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.

4. Способ крепления вала и общий принцип его подсоединения к конструкции – не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать выступ фланца диаметром 32 мм.

5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы – в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.

6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.

7. Возле двигателя понадобится установить жесткую пружину – для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.

8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал – с большей стороны. Ременная передача обеспечит движение вала.

9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.

10. Помните об искре, которая будут лететь от диска – обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы – закрепите тиски.

Процесс изготовления станка на основе болгарки

Есть несколько способов того, как сделать отрезной станок по металлу своими руками — на эту тему есть несколько хороших видео.

Первый способ. Самое простейшее приспособление – каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.

Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.

Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.

Для работы потребуются:

• сварочный аппарат,
• дрель,
• стальной уголок,
• профилированная труба,
• швеллер,
• пружина,
• реле,
• одинаковые подшипники,
• педаль,
• болты,
• деревянный щит или стальной лист для рабочей поверхности.

1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.

2. Две рамы на общей оси – основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем – для точности замеров.

3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике – самодельный станок для резки металла готов.

4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.

Давно хотел соорудить себе в мастерскую абразивно —
отрезной станок для резки металла
. Резать металл болгаркой не всегда удобно. С резкой листовой стали болгарка справляется отлично, но вот ровно отрезать уголок и профильные трубы болгаркой получается долго и не всегда удобно. Необходимо произвести разметку по всем сторонам и отрезать заготовку по одной стороне. Резка производится на земле в согнутом положении тела, придерживая заготовку ногой. Спина устает и искры летят во все стороны. А ровно отрезать круглую трубу еще сложнее и дольше. Удобнее это делать на отрезном станке по металлу
, когда нет необходимости нагибаться, а заготовка надежно и безопасно закреплена в станке. Очень удобно на таком станке изготавливать или . Станок был изготовлен из «того, что было под руками». Я рассказываю и показываю Вам, что получилось у меня, а Вы вносите свои поправки и делаете станок еще лучше из «того, что под руками» у Вас. Подробно описывать весь процесс изготовления я не считаю целесообразным, сделаю лишь акценты на важных (по моему представлению) моментах.

Процесс изготовления нужно выполнять в следующем порядке:

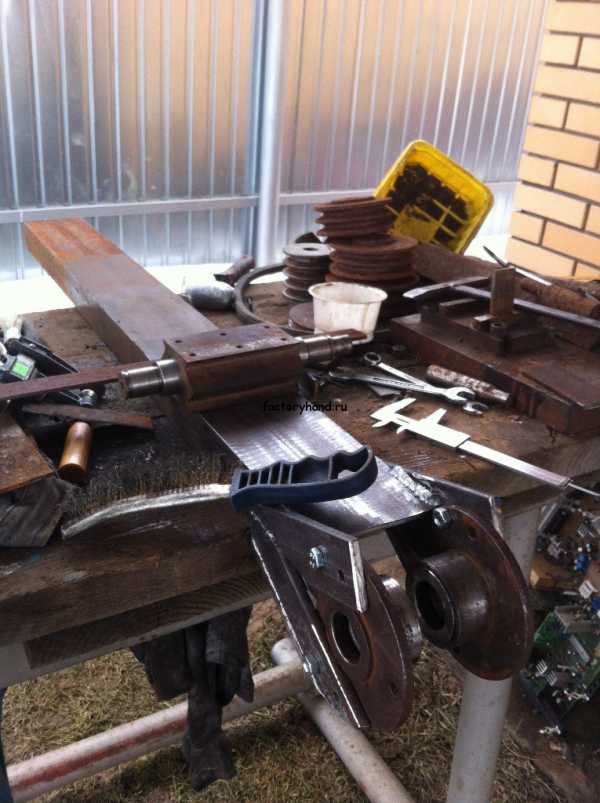

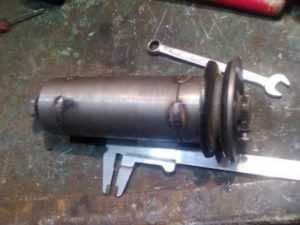

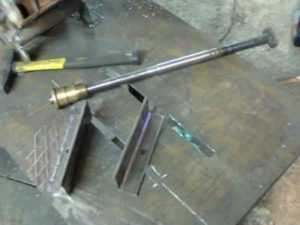

1. Изготовление вала, на котором будут установлены отрезной диск и шкив привода. Сборка всего узла и установка его на маятник (маятником я называю верхнюю, подвижную часть станка, на котором установлен отрезной диск и двигатель).
2. Установка двигателя. Соединение двигателя с валом отрезного диска приводным ремнем.

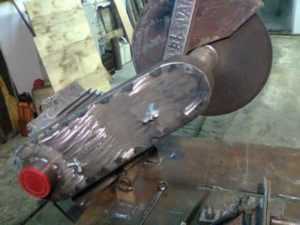

3. Изготовление защитных кожухов для отрезного диска и приводного ремня.

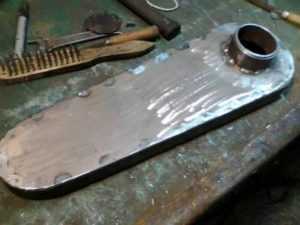

4. Изготовление вала крепления маятника

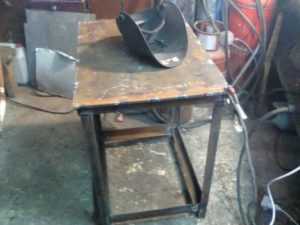

5. Изготовление рамы станка с устройством для закрепления заготовки, искроуловителем, подготовкой для установки электрики…
6. Установка маятника на раму.
7. Электропроводка.
8. Пробный пуск. Регулировка и отладка.

Я изготавливал станок в другой последовательности и столкнулся с постоянными переделками и подгонками, из-за чего процесс затянулся. Если бы я сейчас решил изготовить станок, то делал все в таком порядке.

Перед тем как начать изготовление отрезного станка, я изучил опыт других людей, из которого понял, что:

• двигатель необходимо устанавливать не меньше 3 кВт. если отрезной диск будет 400 мм.
• обороты диска должны быть не меньше 3000 в минуту.
• на валу диск удобнее расположить справа, а приводные шкивы слева, это не позволит гайке крепления отрезного диска отворачиваться при работе.
• подшипники для вала отрезного диска подойдут и 205 и 204 (я использовал 205)


Двигатель я установил 3-х фазный, так как располагаю в мастерской напряжением 380В. Если у Вас напряжение 220 В. в этом случае Вам придется устанавливать пусковые конденсаторы, информации как это сделать в интернете много.

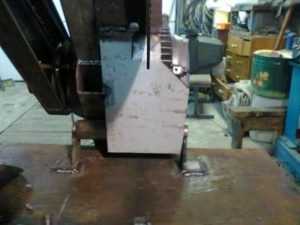

Далее смотрим фотографии процесса изготовления.

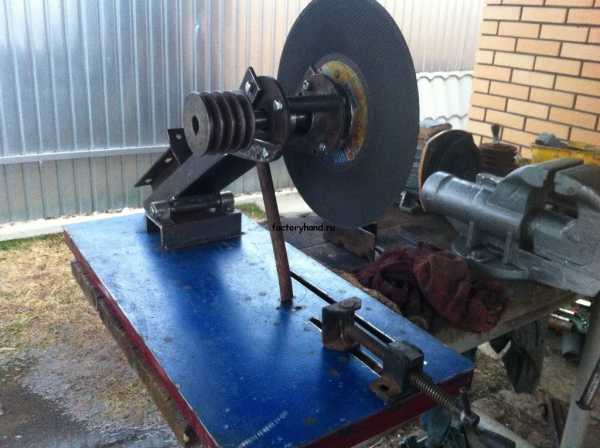

Защитный кожух поднимается для замены использованного диска новым. Для этого нужно сверху открутить всего один болт М8.

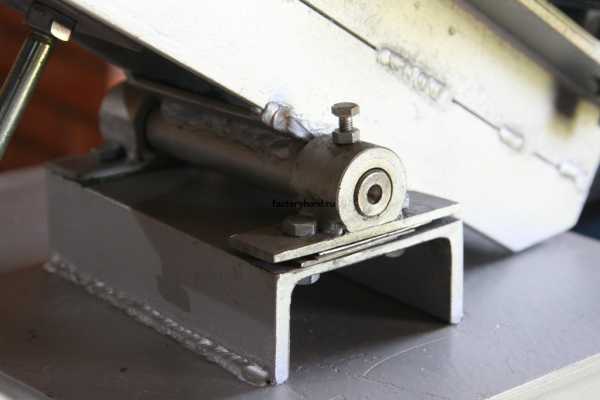

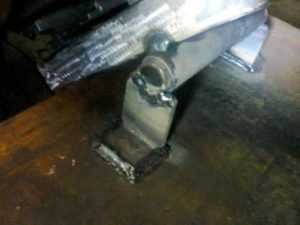

Возможность регулирования наклона коромысла при помощи пластин металла. Подшипники на этот вал я не стал устанавливать, а просто просверлил сверху отверстия для смазки и заглушил их болтами М6.

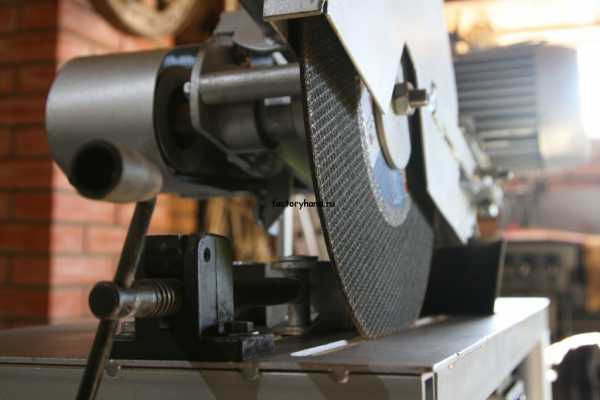

Тиски для зажима заготовки я позаимствовал у старого отрезного станка заводского производства, но мне пришлось их немного переделать. У этих тисков гайка прижимного винта может разделяться на две половинки, это очень удобно при установки и снятии заготовки.

Возвратный механизм можно не делать, достаточно просто изменить центровку вала коромысла.

Искроуловитель. Процентов 97 всех искр попадают в съемный контейнер.

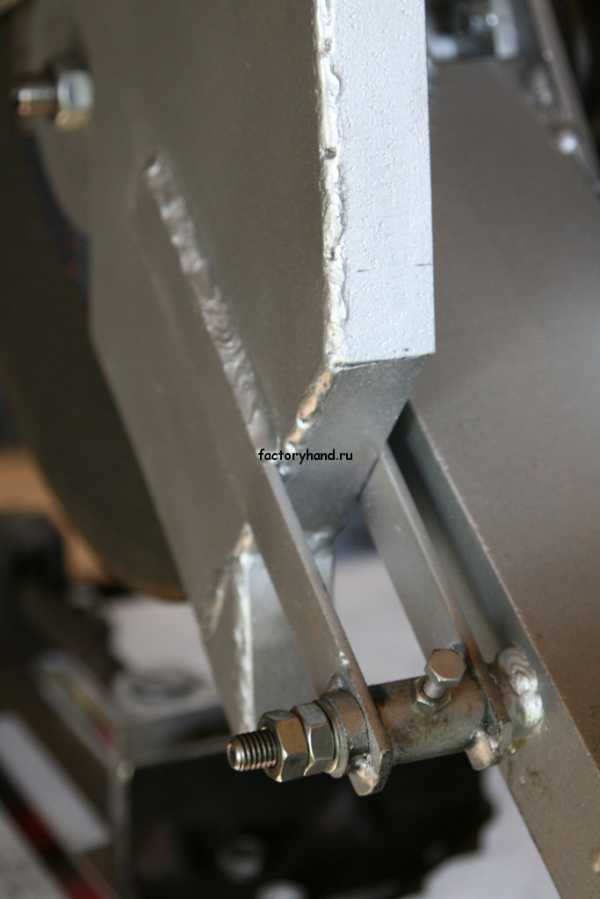

При помощи упорного болта(снизу) можно регулировать максимальный угол наклона.

Как рассчитать необходимый диаметр шкивов.

Будем исходить из того, что отрезной диск должен вращаться со скоростью 3000 об./мин. На дисках нанесена информация о максимально допустимой скорости вращения 4400 об/мин. Так что Вы сами решайте с какой скоростью у Вас будет вращаться диск, главное чтобы не больше 4400 об/мин.

Для расчета диаметров шкивов необходимо знать:

• обороты вращения двигателя
• обороты вращения вала отрезного диска

Пример расчетов:

Двигатель у нас вращается со скоростью 1500
об./мин.

Отрезной диск должен вращаться со скоростью 3000 об./мин.

У нас имеется шкив на вал отрезного диска диаметром 65 мм
.

Какой при этом должен быть вал на двигателе?

1. считаем длину периметра, имеющегося вала: число Пи (3,14)
   умножаем на диаметр. 3,14 х 65мм = 204,1 мм
   (длина периметра вала
   ).
2. полученное число умножаем на нужные обороты вала: 204,1 мм х 3000 об/мин = 612 300 мм/мин.

3. делим то, что получилось на обороты двигателя: 612 300 мм/мин / 1500 об.мин = 408,2 мм
   (периметр шкива двигателя
   )
4. делим полученное на число Пи: 408,2мм / 3,14 = 130 мм

   шкив такого размера нам необходим для того, чтобы раскрутить отрезной вал со скоростью 3000 об)мин.

• у Вас имеются в наличии шкивы другого диаметра
• у Вас есть только подходящий шкив на двигатель и необходимо подобрать шкив на вал отрезного диска
• у Вас пока нет шкивов, и вы планируете их купить или изготовить.

Как рассчитать длину ремня привода?

Для расчета потребуются следующие данные:

• радиус ведущего шкива
• радиус ведомого шкива
• расстояние между центрами шкивов.

Пример расчета.

У нас два шкива диаметром 65мм
и 130мм
, соответственно радиусы у них 32,5мм
и 65мм
. Расстояние между их центрами у нас изменяемое (для того чтобы осуществлять натяжение приводного ремня), для примера расчета возьмем длину между центрами 500мм
.

Считаем половину окружности каждого шкива в миллиметрах и добавляем к полученному числу два расстояния от их центров
(так как ремень проходит от одного шкива до другого и возвращается обратно к первому).

32,5мм х 3,14 (число Пи) = 102,05мм
(длина половины окружности первого шкива
)

65мм х 3,14 = 204,1мм
(длина окружности второго шкива
)

102,05 + 204,1 + 500 + 500 = 1306 мм
(необходимая длина приводного ремня).

Для более точного расчета нужно взять
минимальную
и максимальную
длину расстояния между центрами, выбрать нечто среднее подходящее Вам.

Постоянные работы, связанные с резкой металлов и материалов из дерева требуют использования отрезного станка. С помощью электрического инструмента представляется возможность качественно, быстро выполнять обрез металлических конструкций. Дисковый отрезной станок используется для формирования заготовок профильной трубы, швеллера, прута и других деталей металлопроката.

Оборудование используется на крупных производственных предприятиях, для массовых работ применяются ленточные, ножовочные станки. Сложность металлической конструкции специальных станков не представляет возможности применения в ограниченных местах. Отрезной станок возможно использовать при любых условиях, что делает его популярным. За режущие работы отвечает дисковая пила.

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

• фронтальная подача режущего диска;
• устройство с реализацией нижней подачи режущего элемента;
• конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

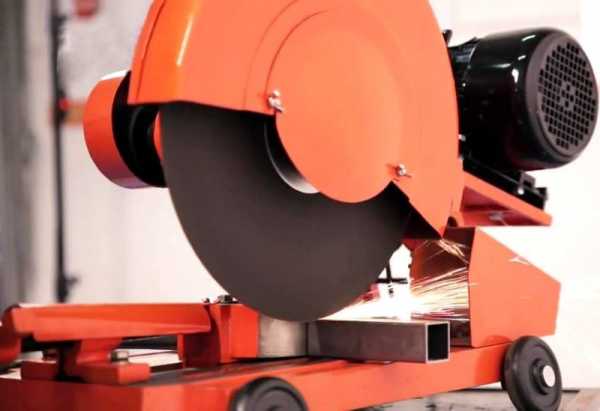

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

• прутки различного сечения;
• проволока;
• полосы трубы;
• арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

• приводными;
• механизированными;
• стационарными
• роликовым воздействием.

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке.

Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность.

Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Изготовление дискового отрезного станка подготовка инструментов и
материалов

При наличии определенного слесарного опыта и места для проведения работ, любую дисковую пилу по металлу возможно изготовить самостоятельно. Дисковый отрезной станок по металлу подразумевает опасные действия режущим элементом на высоких оборотах. Важно соблюдать все конструктивные особенности дискового устройства, произвести точные расчеты перед сборкой.

Изготавливается самодельный отрезной станок для работ с металлом следующим порядком:

• Безопасность превыше всего, поэтому подготавливаются защитные кожухи к режущим элементам.
• Чтобы привести режущий диск в действие, необходимо соединить электродвигатель. Привод выбирается в зависимости от типа станка, может быть ременная или зубчатая передача.
• Шкив привода устанавливается на заранее подготовленный приводной вал. Покупной или самостоятельно изготовленный отрезной диск монтируется к маятнику. При данном раскладе верхняя часть установки выступает ролью маятника, на котором размещены двигатель и диск.
• На раме будущего станка подготавливается место для искроуловителя и заготовок.
• После установки маятника к раме, производится монтаж проводов электродвигателя.
• В конце работы производится пробный запуск и отладка узлов.

Электрический двигатель – одно из важнейших составляющих металлической дисковой конструкции. Необходимо установить схему отрезного станка кнопки пуска, а также аварийной остановки. Размещение двигателя производится таким образом, чтобы правильно подключить электрическую цепь через автомат. Фиксация двигателя происходит на раме, наилучшим материалом для соединения являются болты с гайками. Короб включателя располагается в непосредственной близости к электрической части мотора.

Методика проведения работ

Принципы изготовления станка своими руками состоят из нескольких правил, которые учитываются перед проведением любых действий. Отрезной станок изготавливается из подручных средств и материалов, поэтому важно соблюдать последовательно для получения качественного инструмента:

1. От правильного выбора передачи зависит давление режущего элемента на металл, крутящий момент двигателя. Перетянутая цепь или ремень может оборваться, застопорить резку по металлу.
2. Тиски используется во избежание воздействия вибраций, предполагают комфортную работу, безопасные условия труда.
3. Угол резки подбирается только в необходимых случаях, диапазон составляет от 45 до 90°. В стандартных ситуациях мастерами предпочитается резка металлов под прямым углом.
4. Диаметр диска отрезного станка побирается в зависимости от типа металла, который необходимо обработать. Увеличенный диаметр легко справится с толстостенными деталями. Следует рассчитывать защиту, работа без кожуха небезопасна, может нанести травмы при деформации диска.

Использование в качестве режущего инструмента угловой шлифовальной машинки возможно при работе с необъемными заготовками. Исполнение конструкции существует двумя вариациями, когда болгарка закреплена неподвижно, а также креплением заготовки. В первом случае теряется точность, т.к. деталь не крепится к станине, при ручном передвижении инструмента необходимо соблюдать правила безопасности.

Как рассчитать необходимый диаметр шкивов

Диаметр шкива привода рассчитывается при соответствии с номинальной мощностью электродвигателя и скорости. Расположение с одной стороны может привести к откручиванию гайки, поэтому шкив или инструмент станка для резки металла, располагаются на противоположных сторонах конструкции. Максимально допустимая скорость вращения маркируется изготовителем диска в инструкции по эксплуатации. К примеру, возможно взять двигатель с максимальной скоростью вращения вала 1500 об/мин, диаметр шкива, прикрепленного к валу 6,5 см. Необходимая задача – получить скорость вращения диска на выходе около 3000 об/мин, для этого рассчитывается:

• Длинна вала по периметру исчисляется из формулы 3,14 × 6,5, результатом получается 20,41 см.
• Значение умножается на необходимое количество оборотов, получается 61230 см.
• Далее результат делится на номинальные обороты электропривода, что равно 40,82, обозначает длину шкива по периметру.
• Значение делится на число π, результатом чего диаметр шкива равен 13 см.

За количество оборотов можно принять максимально допустимое значение на отрезном диске, при этом случае необходимо подобрать большую мощность электропривода.

Как рассчитать длину ремня привода

Выполнение расчетов длины ремня самодельного станка происходит из следующих параметров:

• радиус ведущего шкива, закрепляемого на приводе;
• расстояние от центральных точек двух шкивов;
• параметры величины шкива к оси.

Вычислить длину ремня не сложно, важно учитывать некоторые факторы. Отрезной станок работает под значительными нагрузками, поэтому важна степень натяжения ремня, иначе привод будет проскальзывать. Следует подбирать качественное изделие, в случае обрыва ремня, возможна порча диска или заготовки.

Рабочий стол

Стол для станка представляет собой раму, изготовленную из металлического швеллера. Существует возможность изготовить каркас из уголка, соединения производится сваркой.

На каркас устанавливается швеллер с верхней части, его предназначение состоит в направлении деталей при процессе резки. Крепление стоек выполняется болтовым соединением, при необходимости швеллер можно заменить в соответствии с работой на отрезном станке.

Вам также могут быть интересны статьи:

Как собрать точильный станок своими руками
Как сделать строгальный станок по дереву своими руками

Из этой статьи можно узнать, как изготовить отрезной станок по металлу своими руками в домашних условиях с применением самых простых материалов. Здесь подробно изложены все этапы создания конструкций, в основе которых находится режущий диск или болгарка: подготовка материалов и инструментов, формулы расчетов, подробная пошаговая инструкция, а также сопутствующая информация с полезными советами.

Отрезной станок по металлу, сделанный своими руками, позволит получить оборудование, идеально подходящее под нужды владельца

Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.

В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.

Обратите внимание!

В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.

У дисковых станков встречается три различных подачи режущего компонента:

• нижняя;
• маятниковая;
• фронтальная.

По количеству режущих элементов станки бывают:

• одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
• двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.

Изготовление дискового отрезного станка по металлу своими руками: порядок действий

При изготовлении станка, предназначенного для работы с металлом, действия выполняются в следующем порядке:

1. Подготавливаются защитные кожухи, которые будут устанавливаться на приводной ремень, а также отрезной диск.
2. Устанавливается мотор. В качестве соединительной детали между валом режущего элемента и двигателем выступает приводной ремень.
3. Изготавливается вал, на который будет закрепляться шкив привода, а также устанавливаться отрезной диск. Узел подлежит сборке и последующему монтажу на маятник. В этом случае в роли маятника выступает подвижная верхняя часть конструкции, где размещается режущий элемент и мотор.
4. Изготавливается вал для крепления маятника.
5. Выполняется рама для установки станка. На ней будет закрепляться искроуловитель и заготовка.
6. Маятник устанавливается на раму.
7. Выполняется монтаж электрической проводки.
8. Осуществляется пробный пуск инструмента и наладка оборудования.

В качестве режущего элемента в используется диск, изготовленный из быстрорежущей стали, или круг с покрытием в виде абразивного материала

Расчет шкива для самодельного отрезного станка по металлу

Расчет диаметра шкивов осуществляется с учетом вращательной скорости диска и других параметров. Если предположить, что мощность двигателя будет составлять не менее 300 Вт, вращательная скорость диска будет равняться минимум 3000 об./мин., а его размер в диаметре – 40 см.

Полезный совет!

В процессе нарезки металла гайка в зоне фиксации диска может отворачиваться. Чтобы этого избежать рекомендуется располагать шкивы привода с левой стороны, а сам диск на валу – справа.

Обычно диски маркируются производителем, который наносит на изделие максимально допустимое значение вращательной скорости. В этом случае показатель составляет 4400 об./мин. Поэтому допускается выбор любой скорости в пределах 3000-4400 об./мин.

Данные для расчетов:

• вращательная скорость мотора – 1500 об./мин.;
• диаметр шкива, предназначенного для установки на вал, – 6,5 см;
• вращательная скорость диска – 3000 об./мин.

Расчет выполняется в следующей последовательности:

1. Устанавливаем длину вала по периметру. Для этого число π, которое равняется 3,14 умножаем на размер диаметра: 3,14 х 6,5 = 20,41 см (длина вала по периметру).
2. Полученное значение умножается на необходимое количество оборотов: 20,41 х 3000 об./мин. = 61230 см/мин.
3. Результат необходимо разделить на количество оборотов двигателя: 61230 см/мин/1500об./мин. = 40,82 см (длина шкива для двигателя по периметру).
4. Полученное значение делится на число π: 40,82 см/3,14 = 13 см (необходимый размер шкива).

Расчет длины ремня для самодельного отрезного станка по металлу своими руками

Для выполнения этих расчетов потребуются следующие данные:

• параметры ведущего шкива (радиус);
• расстояние, разделяющее центральные точки шкивов;
• параметры ведомого шкива (радиус).

Имея 2 шкива с размерными параметрами 13 см и 6,5 см, можно произвести необходимые расчеты. Поскольку расстояние между центрами этих элементов поддается изменению (так как требуется приводить ремень в состояние натяжения), в качестве примера будет взят отрезок длиной 50 см.

Первый шкив (длина окружности):

3,14 (число π) х 3,25 см = 10,20 см

Второй шкив (длина окружности):

3,14 (число π) х 6,5 см = 20,41 см

Приводной ремень (необходимая длина):

20,41 см + 10,20 см + 50см х 2 = 13,06 см

Полезный совет!

Чтобы получить более точный результат, следует произвести расчеты с максимальным и минимальным расстоянием между центральными точками шкивов и выбрать среднее значение.

Чтобы самостоятельно изготовить конструкцию станка для работы с металлом, следует подготовить необходимый инструментарий.

Обязательный набор инструментов и материалов включает:

• аппарат сварочный;
• металлический уголок (стальной);
• швеллер и цепь;
• кнопку для включения/выключения;
• подшипники;
• вал и электрический мотор;
• электродрель;
• листовая сталь для создания рабочей поверхности;
• короб для размещения электрических компонентов станка.

Принципы создания станка для нарезки металла

Схема изготовления самодельного станка подчиняется определенным принципам, их нужно учесть перед тем, как браться за дело:

• очень важно правильно выбрать передачу и осуществить ее установку. От этого компонента зависит сохранность крутящего момента и его правильная передача от двигателя на режущий элемент (диск);
• обязательно следует предусмотреть наличие . Этот инструмент способствует более комфортной работе, а также повышает степень ее безопасности;

• выбор оптимального угла резки. Допустимый диапазон находится в пределах 45-90°. В большинстве случаев специалисты отдают предпочтение резке под прямым углом;
• диаметр отрезного диска подбирается с учетом того, с какими материалами в будущем будет работать мастер на этом станке. Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла;
• при проектировании и составлении чертежей обязательно учитываются такие показатели, как габариты будущего станка и его вес. На эти значения оказывают непосредственное влияние материалы, из которых будет изготавливаться оборудование. Значение имеет и компоновка деталей.

Обратите внимание!

При составлении чертежей особое внимание следует уделить виброопорам, которые устанавливаются на ножки.

Сборка металлической рамы для отрезного станка

После того как все инструменты подготовлены и подобраны чертежи, можно перейти непосредственно к процессу создания станка. Используя , необходимо изготовить каркасную часть конструкции. В соответствии с чертежами, которые можно составить самостоятельно или найти в сети, вырезаются элементы каркаса. Все они соединяются между собой методом сварки. Предварительно нужно проверить соответствие размеров.

К верхней части рамы приваривается швеллер – он станет направляющим элементом и будет служить основой для дальнейшей установки режущего компонента на станок. Этот швеллер станет своеобразным связующим звеном между электрическим мотором и режущим элементом. После этого на нем с помощью болтов закрепляются вертикально расположенные стойки.

Потребуется сварить конструкцию еще одной рамы. Размерные параметры подбираются в индивидуальном порядке с учетом габаритов электрического мотора и его особенностей. При выборе электрического мотора для станка лучше обращать внимание на модификации асинхронного типа. Данный вид оборудования характеризуется повышенной надежностью и долговечностью.

Существует одна тонкость при выборе мотора. Чем мощнее двигатель, тем ровнее будет ход у диска.

Сборка электрической составляющей для станка

Установка оборудования предполагает монтаж и подключение рабочего вала к электрическому двигателю станка. Способ, которым это можно сделать, не принципиален. Если на чертежах имеется инструкция к выполнению этой процедуры, лучше следовать ей, так как от качества монтажа зависит правильная работа и надежность инструмента.

Полезный совет!

Некоторые детали, которые самостоятельно изготовить не по силам, можно заказать у токаря. К ним относятся фланцы для фиксации, а также шкив.

Для фиксации мотора на металлической раме лучше использовать болтовое соединение с гайками. Неподалеку от двигателя рекомендуется расположить короб, где находится выключатель и электрическая схема, а также пульт для управления инструментом.

Швеллер, предназначенный для фиксации отрезного диска, лучше посадить на пружину. Нужно сделать так, чтобы при отпускании он возвращался на прежнее место. Для закрепления пружины можно взять болты и хомут.

Электрическая составляющая – самая важная часть инструмента. В обязательном порядке включите в конструкцию цепь для пуска, а также кнопку для экстренного выключения станка. Нужно добиться такого размещения деталей, при котором электромотор будет подключаться к электричеству посредством автомата и коробки, а не напрямую. Трехполосного пускового автомата будет достаточно для того, чтобы включить и полноценно запустить двигатель. Он же будет питать и кнопку выключения.

Напоследок стоит позаботиться о наличии защитных приспособлений, которые обезопасят человека в процессе работы. Для этого нужно изготовить защитный кожух. Он будет препятствовать попаданию искр и мелких частиц металла в глаза.

Изготовление отрезного станка из болгарки своими руками: чертежи, технология

Конструкции отрезных станков, изготовленных на основе болгарки, бывают двух видов (в зависимости от размещения болгарки).

В первом случае получается станина, на которой очень жестко зафиксирована угловая шлифовальная машина. Над рабочей поверхностью возвышается только диск, для которого в столе имеется специальная прорезь. Такой станок действует по принципу циркулярной пилы.

Обратите внимание!

В процессе работы с таким станком приходится самостоятельно передвигать заготовку, из-за чего теряется точность работы. К тому же этот процесс может быть небезопасным, поэтому чертежи со скрытым типом размещения болгарки не пользуются высоким спросом.

Второй вариант предполагает, что заготовка остается в неподвижном состоянии, а режущий элемент перемещается. Благодаря тому, что шлифовальная машина располагается сверху столешницы, для распила деталей не требуется прилагать серьезных усилий.

Список инструментов и материалов для отрезного станка из болгарки своими руками

При самостоятельном изготовлении инструмента следует учитывать, что точность, с которой он будет работать, во многом зависит от устойчивости конструкции. По этой причине толщина материалов для изготовления связана не столько с требованиями в отношении прочности корпусной части станка, сколько с необходимостью в обеспечении должного уровня жесткости.

Перечень материалов:

• профилированная труба с квадратным сечением (2,5х2,5х0,25 см);
• листовая сталь (толщина листа 0,4-0,5 см);
• профилированная труба с прямоугольным сечением (4х2х0,25 см);
• шариковые подшипники – 2 шт. (№203, 204 или 202);
• калиброванный пруток не более 10 см (толщина подбирается с учетом отверстия на внутренней обойме подшипника);
• металлический пруток (диаметр 0,8-1 см);
• крепежные элементы (болты с гайками, резьба М или М8);
• металлическая шина (2х0,4 см).

Перечень инструментов:

• угловая шлифовальная машина;
• электрическая дрель (можно заменить сверлильным станком);
• набор ;
• набор плашек, предназначенных для формирования металлической резьбы;
• аппарат для сварки;
• рожковые ключи.

Выбор подходящего режущего инструмента для самодельного отрезного станка из болгарки

Угловая шлифовальная машина является основной узловой частью станка для работы с металлом. Специалисты не рекомендуют для этих целей использовать малый инструмент, который имеет мощность не более 500-600 Вт. В таких болгарках отрезные диски имеют диаметр не более 12,5 см. Эти ограничения обусловлены тем, что режущий элемент с большим диаметром считается универсальным и очень надежным – он способен справиться с нарезкой толстых заготовок.

Полезный совет!

Вместо сварки для фиксации деталей, можно использовать резьбовые соединения, однако они менее надежны и не смогут обеспечить необходимый уровень прочности.

1. Подготовка и изготовление деталей для каркаса.
2. Обустройство шарнирного соединения на маятниковом рычаге.
3. Изготовление П-образного кронштейна с отверстиями для монтажа редуктора шлифовальной машины.
4. Изготовление U-образного хомута и планки, которые будут фиксировать корпус болгарки на маятнике.
5. Монтаж U-образного хомута и П-образного кронштейна к режущему инструменту: путем сварки или резьбового соединения все эти детали крепятся на консольную часть.
6. Запрессовка подшипников в опоры.
7. Двусторонняя запрессовка подшипниковых узлов на вал. Чтобы увеличить прочность соединения, можно залудить ось тонкой прослойкой олова с помощью паяльника.
8. Закрепление маятника с опорными узловыми частями на краю платформы (отступ от края 0,5-0,6 см) с помощью сварочного аппарата.
9. Установка болгарки и защитного кожуха.
10. Монтаж возвратной пружины.

После того как конструкция собрана, необходимо выполнить пробный пуск и проверить правильность работы оборудования, а также размещения всех деталей на нем. На заключительном этапе подгоняется паз под режущий элемент, устанавливаются опоры, предназначенные для закрепления заготовок.

Когда доводка завершена, корпус станка необходимо покрыть тонким слоем эмали. Окрашивание убережет инструмент от повреждений, которые может вызвать ржавчина.

Большим помощником для мастеров считается отрезной торцовочный станок. Но для выполнения одноразовых и непостоянных работ его приобретение не оправдано. Чаще для нарезания заготовок пользуются . А при длительной работе качество реза падает по причине усталости. В продаже имеются конструкции для закрепления болгарки. Но они предназначены для определенной модели. Лучший вариант — изготовить станок самому.

Преимущества самодельного оборудования

Повсеместное использование болгарок привело к тому, что их на руках великое множество. И при незначительных нарушениях профессиональные работники отказываются от них в целях безопасности.

Но домашние мастера такую роскошь позволить себе не могут. Из УШМ они изготавливают отрезные и дисковые станки, цепные пилы для резки металла и древесины. Для чего делают из болгарки отрезные станки?

Тот, кто работал болгаркой знает, что отрезать заготовку от трубы, а в особенности — от профильной, идеально ровно невозможно. Приходится при помощи угольника размечать каждую сторону и при резке трубу переворачивать. И все равно размеры могут отличаться на 0,5 мм. А при сваривании тонкостенных деталей металл прогорает из-за дефекта неполного прилегания.

Для резки металла необходима болгарка достаточной мощности. Вполне подойдут модели с диаметром круга от 180 мм и более.

Хотя модели с кругом 125 мм подойдут для работы с тонкостенным прокатом, но при этом установленный круг большего диаметра остается без защитного кожуха, что чревато травами при разрыве отрезного круга.

Конструкция отрезных станков

При проектировании самодельного отрезного станка из болгарки следует учесть следующие факторы:

1. Станина, или основание, должна быть достаточно прочной, устойчивой, тяжелой. Для надежности она должна иметь крепление к верстаку или столу.
2. Отрезное оборудование должно располагаться строго перпендикулярно к основанию.
3. Механизм подачи отрезного круга оборудуется возвратной пружиной или противовесом для исключения повреждения абразивного диска.
4. Для удобства и безопасности проведения работ конструкция оснащается ручкой. Наилучшим вариантом будет, если болгарку можно будет опускать за штатную рукоятку.
5. Защитный кожух предупреждает попадание искр в работника.
6. Зажимающее устройство. Закрепление заготовки — необходимое требование для получения качественного среза.
7. Если планируется нарезание большого количества одинаковых по размеру заготовок, то можно конструкцию оснастить перемещаемым упором.
8. Пусковое устройство или аварийное отключение. Постоянное включение болгарки стандартным выключателем неудобно. А специализированные пусковые устройства имеют внутреннюю защиту.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

• стальной уголок на 50 и на 40;
• труба для водопровода с условным проходом Ду32 и 25;
• 15х15, 20х20; 25х25;
• стальной лист толщиной 4 мм;
• закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
• шпилька М14;
• метизы М6, М8 и М14;
• дверная пружина;
• жесть или оцинковка.

Порядок изготовления:

В итоге получилась достаточно компактная конструкция с зажимом труб, защитой от искр и ровной базирующей поверхностью.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

Как видно, дисковый отрезной станок по металлу своими руками можно сделать, не используя токарный и фрезерный станок.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

• Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
• Вкручиваются две шпильки с гайками для закрепления шины.
• Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
• На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
• После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

Раздел: Станки и инструменты

Целью нашей работы будет изготовление отрезного станка своими руками. Нет нужды описывать, насколько полезным и необходимым является такое оборудование в работе любого умельца. да и просто в хозяйстве.

Изготовление начнем из каркаса-рамы, её габаритные размеры 700*1000*900 мм.

Материалом для рамы отлично послужит уголок 25*25 мм, нарезаем болгаркой заготовки и свариваем. К верхней плоскости рамы на расстоянии 70 мм от края привариваем швеллер №10, к которому, в свою очередь, с помощью болтов крепятся две вертикальные стойки из квадрата 40*40 мм.

Стойки соединены валом #216 12 мм с одетой втулкой (во избежание торцевых движений диска соединение вал-втулка выполняется со скользящей посадкой с минимальным зазором). К этой втулке и приваривается коромысло из того же швеллера №10 размером 800 мм, причем таким образом, чтобы плечи соотносились как 1:3.

На меньшей части коромысла крепится электродвигатель, на большей – рабочий вал, передача движения будет осуществляться с помощью ременной передачи.

Теперь об электродвигателе. Предпочтение следует отдать асинхронным двигателям, как более надежным и долговечным. Практика показывает, что для нормальной работы с отрезным диском #216 400 мм идеально подходит « трёх тысячник» мощностью 2,2 кВт, питаемый от трёхфазной сети. Сгодится и полутора тысячник, но передаточное число ременной передачи необходимо выбрать так, чтобы на валу было около 6000об/мин. В случае питания от однофазной сети. мощность двигателя следует увеличить на 30% и применить рабочий и пусковой конденсаторы.

Рабочий вал с опорами, фланцами под диск и шкивом под ремень типа «А» заказываем токарю, причём выступ фланца должен быть #216 32 мм. В этом случае на станок можно будет устанавливать как отрезной диск, так и пильной диск по дереву. И двигатель, и вал крепятся к валу с помощью болтов и гаек М10.

Ход коромысла ограничивается цепью, а со стороны двигателя для облегчения возврата устанавливаются пружины (например, от спортивного эспандера). Крепления цепей и пружин – с помощью болтов.

Стол изготавливают из строганой доски 40-50 мм, и для выравнивания мелких неровностей покрывают фанерой или USB.

И еще важный момент
. При установке вала следует установить пильной диск и тщательнейшим образом проверить перпендикулярность плоскостей диска и стола. При необходимости положение вала нужно выровнять, применив подкладки по опоры подшипников вала.

И наконец, последнее. НЕ ЗАБУДЬТЕ предусмотреть защиту диска.

Диск работает на больших оборотах, возможен вылет абразивных и металлических частиц, а в случае применения пильного диска с твёрдосплавными напайками, вылет последних. Защита диска обязательна!

Что необходимо для отрезного станка

Смотреть видео Отрезной станок по металлу.Своими руками.(Homemade cutting machine for metal.)

Скачайте изображение (превью) выбрав качество

Уважаемые друзья!

Источником всего видеоконтента, в том числе проигрывающегося на страницах ресурса androidmafia.ru, является сторонний видео ресурс, а именно общедоступный видеохостинг YouTube.com, предоставляющий открытый доступ к своему видеоконтенту (используя открытую и общедоступную технологию video API3 youtube.com)!

Проблемы с авторскими правами

Если вам принадлежат авторские права на данное видео, которое было загружено без вашего согласия на YouTube.com, перейдите на страницу этого видео сайта YouTube.com. нажмите на ссылку под проигрывателем Ещё — Пожаловаться — Нарушение моих прав и в выпадающем меню, выбирите, что именно нарушается и нажмите кнопку Отправить
. Раздел для правообладателей на YouTube.com

Неприемлемый контент

Чтобы сообщить о неприемлемом видео, перейдите на YouTube, нажмите на ссылку под проигрывателем Ещё — Пожаловаться и выбирите в Сообщить о нарушении что именно вас не устраиваеи в этом видео
. Подробнее о наших правилах читайте в Условиях использования.

Перейти на страницу этого видео

Отрезной станок из болгарки своими руками – удобство и практичность!

Болгарка – инструмент весьма полезный и разносторонний. С его помощью можно резать металл, камень, плитку и, конечно же, шлифовать поверхности, но порой гораздо легче и точнее выполнить эти работы стационарным станком. К счастью, вы сможете сделать отрезной станок из болгарки своими руками!

Самодельный станок для болгарки – плюсы и минусы

Если вам приходится держать в руках болгарку достаточно часто, вы наверняка успели прочувствовать ее минусы. Слабые места инструмента вытекают из его главного достоинства – мобильности. Во-первых, не всегда удается закреплять детали во время резки, а их малейшая вибрация может привести к разрушению абразивного диска, что в свою очередь чревато тяжелыми травмами.

Во-вторых, мобильным вариантом инструмента достаточно сложно контролировать четкую перпендикулярность разреза, учитывать толщину диска по отношению к метке и разрезаемому материалу, да еще и придерживать его в случае необходимости. В-третьих, достаточно сложно инструментом нарезать несколько деталей одинаковых размеров, особенно если речь идет о прутиках и небольших трубах – после резки приходится еще и подравнивать детали.

Ну и, конечно же, занятость обеих рук и предельная утомительная концентрация при работе, поскольку УШМ является одним из самых опасных инструментов. Чего только стоит обратный удар – внезапный отброс инструмента при заклинивании вращающегося абразивного диска в заготовке. Опасность обратного удара заключается не столько в отбросе инструмента, сколько в сопутствующем разрушении круга. На таких высоких оборотах осколки абразива способны очень серьезно травмировать оператора.

Особенно часто обратный удар происходит при завершении реза, когда детали соединяет лишь небольшая перемычка. В этом случае рекомендуется останавливать инструмент, не дорезая заготовку до конца, извлечь круг и дорезать деталь с обратной стороны. Отрезной станок, который можно сконструировать своими руками из достаточно доступных материалов, способен решить все перечисленные проблемы и обеспечить дополнительную безопасность.

Изготовление отрезного станка – простой вариант

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы – достаточно простая задача. Но вряд ли найдется конструкция, выполненная полностью со всеми требованиями, ведь требования то у всех разные! В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьезными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину. Переделывать чужое гораздо сложнее, чем сделать свое!

Самый простой самодельный станок для небольшой болгарки своими руками можно сделать при минимуме затрат и всего за несколько часов! Готовая конструкция будет представлять собой металлическую длинную трубу, выполняющую и роль каркаса, и роль ручки. Ближе к одному концу приваривается поперечная металлическая планка с двумя отверстиями для крепежа болгарки.

С этой же стороны труба крепится к одной стороне небольшого куска уголка на подвижный вал, сам же уголок другой своей стороной крепится то ли к рабочему столу, то ли просто на пол в гараже! С противоположной стороны от крепления важно зафиксировать пружину, которая позволит всей конструкции возвращаться в исходное положение. Вот и все – станок готов, нужно лишь правильно закрепить болгарку. Конечно, такой вариант – для самых простых работ, для более точных и сложных процедур нужно изготовить и более сложную конструкцию.

Отрезной станок из болгарки своими руками – для точных работ!

Для изготовления отрезного станка вам понадобятся следующие материалы и инструменты: стальной уголок, профильная труба, лист металла для платформы (или более легкий вариант из ДСП), сварочный аппарат, швеллер, дрель, вал, несколько одинаковых подшипников, труба небольшого диаметра, пружина, а также реле и педаль. Сварку, если подумать, можно заменить прочными болтами – вот для этого вам и понадобится дрель. Кстати, такой вариант позволит ко всему прочему еще и разобрать станок в случае такой необходимости.

Как сделать отрезной станок из болгарки своими руками — пошаговая схема

Шаг 1: Детали и чертеж

Изготовление станка следует начинать с отрезки деталей на каркас. Чтобы не допустить порчи дорогостоящего материала, внимательно изучите многочисленные чертежи, которые можно найти в интернете или же следуйте моделям на прилавках. В последнем случае составьте чертеж самостоятельно, для этого особых навыков не нужно – главное на бумаге представить готовую конструкцию и ее пропорции. Для каждой болгарки нужен свой чертеж, ведь инструменты от разных производителей могут кардинально отличаться – где-то можно будет снять ручку, где-то придется придумывать стойку для всей болгарки целиком! Плюс ко всему – под разные размеры диска нужен разный каркас.

Шаг 2: Каркас

Простейший каркас состоит из двух рам на общей оси. Нижнюю раму следует закрепить на платформе – металлической или из ДСП. Если болгарка большая, лучше использовать металл. Верхняя рама, к которой прикручивается болгарка, должна вращаться по вертикали относительно нижней, как маятник. Для фиксации исходного положения нужна пружина. К нижней раме приваривается крепление, которое состоит из прижимного уголка и подвижной струбцины.

Шаг 3: Линейка

В станке очень важно предусмотреть измерительные детали, благодаря которым вы сможете отрезать заготовки с точностью вплоть до 1 мм. В данном случае лучше всего подойдет подвижная линейка с ограничителем, приваренная к трубке. Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе!

Шаг 4: Электроника

Для удобства работы предусмотрите в конструкции пусковую педаль или кнопку с коммутацией через низковольтное реле на 12 В. Через него и будет подаваться напряжение на болгарку. С помощью такой несложной конструкции мы освобождаем руки, достигаем точного ровного среза без применения тисков, да и экономим время на точных замерах. Этот инструмент заменит отрезную пилу по металлу, а в случае необходимости вы всегда сможете вернуть УШМ в ее мобильное состояние.

Станок для болгарки своими руками – безопасность превыше всего!

Работая с болгаркой, стационарной или ручной, о безопасности нужно помнить всегда. В случае со стационарным вариантом вам нужно учесть направление инструмента и положение защитного кожуха – важно, чтобы кожух полностью скрывал зону, в которой располагается оператор. При наличии станка у вас, наверняка, возникнет желание использовать инструмент не по назначению – например, прикрепить к УШМ пильный круг для дерева, чего делать категорически нельзя!

Древесина – материал неоднородный, в ней могут быть сучки или даже гвозди. Скорость оборотов болгарки значительно превышает положенную скорость стандартной пилорамы, что очень быстро приведет пильный диск в негодность.

Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность. Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха.

Оставьте раствор на 5-6 часов. Потом пена отделится и поднимется вверх, а внизу останется жидкость. Нужно аккуратно эту жидкость слить и намазать ею картину в несколько слоев. После каждого слоя картина должна полностью высохнуть. Потом можно повесить картину и забыть о ней на пол-года или год. Потом картину следует промыть водой. После этого можно смело покрывать картину лаком.

Как насыпать сахар в стакан: Для того, чтобы насыпать сахар в стакан, нужно взять ложку, зачерпнуть, поднести к чашке и высыпать! ?

Отрезной станок из болгарки своими руками

Фрезерный Станок Своими Руками Чертежи

Видео как самому сделать из болгарки отрезной станок по металлу

Кликните на Play для просмотра

Если вам приходится держать в руках болгарку достаточно часто, вы наверняка успели прочувствовать ее минусы.

Слабые места инструмента вытекают из его главного достоинства – мобильности. Во-первых, не всегда удается закреплять детали во время резки, а их малейшая вибрация может привести к разрушению абразивного диска, что в свою очередь чревато тяжелыми травмами.

Во-вторых, мобильным вариантом инструмента достаточно сложно контролировать четкую перпендикулярность разреза, учитывать толщину диска по отношению к метке и разрезаемому материалу, да еще и придерживать его в случае необходимости.

В-третьих, достаточно сложно инструментом нарезать несколько деталей одинаковых размеров
. особенно если речь идет о прутиках и небольших трубах – после резки приходится еще и подравнивать детали.

Ну и, конечно же, занятость обеих рук и предельная утомительная концентрация при работе, поскольку УШМ является одним из самых опасных инструментов.

Чего только стоит обратный удар – внезапный отброс инструмента при заклинивании вращающегося абразивного диска в заготовке. Опасность обратного удара заключается не столько в отбросе инструмента, сколько в сопутствующем разрушении круга. На таких высоких оборотах осколки абразива способны очень серьезно травмировать оператора.

Особенно часто обратный удар происходит при завершении реза, когда детали соединяет лишь небольшая перемычка.

В этом случае рекомендуется останавливать инструмент, не дорезая заготовку до конца, извлечь круг и дорезать деталь с обратной стороны. Отрезной станок, который можно сконструировать своими руками из достаточно доступных материалов, способен решить все перечисленные проблемы и обеспечить дополнительную безопасность.

2 Изготовление отрезного станка – простой вариант

Видео по теме

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы – достаточно простая задача.

Но вряд ли найдется конструкция, выполненная полностью со всеми требованиями, ведь требования то у всех разные! В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьезными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину.

Переделывать чужое гораздо сложнее, чем сделать свое!

Отрезной станок из болгарки

Много поработав болгаркой, пришел к выводу, что эксплуатировать этот полезный инструмент можно эффективнее.

И вот что для этого придумал.

■ Сложно нарезать несколько деталей одинаковой длины из маленьких труб, прутков и т.п.

На подравнивание уходит лишнее время, при этом каждый раз приходится выставлять новую метку.

■ Нужно постоянно контролировать перпендикулярность резки, учитывать толщину диска по отношению к трубке и метке, чтобы не было погрешности.

■ Вибрация детали во время резки в считанные секунды приводит к разрушению диска.

Переведя ручной инструмент в разряд стационарного, я исключил перечисленные недостатки.

Станок состоит из двух рам на об щей оси (фото 1, 2)
.

Нижнюю жестко закрепил на плите из ДСП (рис. 1)
.

403 Forbidden

Верхняя, с прикрученной болгаркой Б, вращается по вертикали, как маятник, относительно нижней (рис. 2)
. Исходное положение инструмента фиксируется пружиной на растяжение.

Чтобы опустить диск для резки, нажимаю на ручку болгарки вниз. При отпускании режущая часть возвращается обратно.

К нижней раме приварен разборный узел крепления, состоящий из подвижной струбцины и прижимного уголка (фото 3)
.

Ниже находится подвижная измерительная линейка с ограничителем, приваренная к трубке.

Застопорив планку торцевым винтом, только один раз выставляю размер (с точностью до 1 мм), после чего нарезаю нужное количество абсолютно одинаковых деталей любой величины — вплоть до колец.

Запускаю станок педалью с коммутацией через низковольтное реле (12 В), которое своими мощными контактами подает на Б напряжение 220 В. Соответственно, ни педаль, ни провод, находящийся на земле, даже в случае повреждения изоляции не представляют опасности для человека.

Устанавливаю, снимаю и фиксирую Б с помощью зажима, который применяется на верхних крышках ящиков для хранения и перевозки аппаратуры (типа накладки). Вес и размеры станка позволяют перевозить его в ящике легкового автомобиля.

Достоинства разработки

■ Не нужны тиски

■ Получается очень ровный срез

■ Благодаря педали высвобождаются руки

Отрезной станок своими руками

Планирую варить каркас лестницы на второй этаж и для максимальной точности запилов под углом необходим отрезной станок.

Начал к ним присматриваться, но что-то цены не сильно детские, да и в хозяйстве в будущем ему мало применения. По настоянию опрошенных, вариант с установкой отрезного круга по металлу в торцовочную пилу по дереву, был отброшен.

Решил обратить внимание на приспособления для болгарок.

Смотрел разные варианты, цена кол****aсь от 300 до 600 тысяч, но во всех мне не понравился продольный люфт.

Из-за этого люфта может быть разбежка в угле до 5 градусов. Нах такое счастье? Немного поразмыслив решил сваять себе такой переходник самостоятельно. Жалко выбрасывать на него было 300 тысяч.

Что мне понадобилось:

* болгарка

* сварочный аппарат

* струбцины

Из материалов использовалось бэушнрое железо, были куплены 3 болта ф 16 для крепления болгарки и друзья подсуетили каретку от велосипеда.

В итоге было затрачено личное время — оно бесценно

4800 за три болта у спикулянтов

10 000 на отрезные круги

Ну и с десяток электродов и пару киловатт электричества.

После того, как поклеили обои: После проклеивания в помещении стен обоями, не следует оставлять помещение проветриваться, так как наклеенные обои начнут отваливаться, либо покрываться.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Самодельный вулканизатор — изготовление и применение

Если Вы прокололи шину, самый простой вариант — обратится в шиномонтаж. Однако есть много любителей все делать самому, да и не всегда шиномонтаж оказывается рядом. Иногда затраты, связанные с обращением в шиномонтаж (дорога, время, сама процедура), выливаются в солидную сумму, тем более если пользоваться этой услугой приходится часто.

В общим, по различным причинам, для тех, кто желает устранять поломки дома, предлагаю несколько вариантов изготовления самодельного вулканизатора
с минимальными затратами. С помощью самодельного вулканизатора, например сделанного из утюга, можно быстро и надежно отремонтировать авто, мото и велокамеры, надувные матрасы, грелки, различные пасики, надувные игрушки и т.

Одним из самых распространенных вариантов самодельного вулканизатора является вариант с использованием старого утюга.

Причиной тому — новые, более функциональные утюги, а старые (советские) утюги, в рабочем состоянии, (если у Вас не осталось) найти у соседа не составит труда. Вот Вам и бесплатная основная деталь вулканизатора.

Ниже приведены несколько конструкций. Какую выбрать — решать Вам, основная идея одинаковая, разница в том, как обеспечить струбцинное соединение в месте вулканизации резинового изделия.

Сырая резина замачивается (на некоторое время) в бензине, размер — чуть менее размера латки.

Место прокола обрабатывается шкуркой (размер — с запасом), протирается бензином. Вырезается латка из автокамерной резины, края округляются. Латка также обрабатывается шкуркой, потом бензином. Далее: сырая резина на дырку, на нее латку, зажимаем все в нашем вулканизаторе. Можно подложить кусок газеты, чтобы резина не прилипала к пластине вулканизатора.

Дождаться, когда при попадании на вулканизатор воды она закипает (15-20 мин). Вулканизатор отключить, подождать немного, вулканизатор снять, дать остыть резине. Еще проверяют температуру с помощью сахарного песка: если его крупинки в контакте с горячим вулканизатором начинают плавиться и желтеть, значит, вулканизатор пора выключать.

Если у Вас работает терморегулятор — установите его на 150 градусов. (примерно для глажки шелка). Терморегулятор можно отрегулировать опытным путем. Если появится запах жженой резины — это признак высокой температуры, если латка плохо слилась (ввулканизировалась) — признак недостаточной температуры или малого времени вулканизации.

После одного- двух раз все становится ясным и вулканизацию можно ставить на поток 🙂

Для более специфических работ, потребуется несложная пресс-форма, которая делается из двух стальных пластин толщиной 6-8 мм и размером 40X60 мм. По углам просверливают четыре отверстия и нарезают резьбу М4 для стягивания половин винтами.

Внутренние кромки пластин слегка стачиваются, чтобы края не врезались в резину. В случае сложной конфигурации ремонтируемых деталей пластинам придают соответствующую форму или делают дополнительные отверстия и канавки.

Перед началом работы тщательно зачищают обрабатываемое место (края паси-ков срезают под углом 45°) и обезжиривают легким бензином (Б-70).

Затем на ремонтируемое место накладывают заплату нужного размера из сырой резины, вкладывают в пресс-форму и крепко стягивают винтами. Положив на разогретый утюг таким образом, чтобы вся плоскость нижней половины пресс-формы касалась нагревательной поверхности, дают выдержку 10-15 мин.

Во время работы следят за тем, чтобы резина не касалась горячих частей утюга.
Канавки для склейки пасиков сверлят при стянутых половинах пресс-формы, причем диаметр сверла должен равняться диаметру пасика. Можно в одной пресс-форме просверлить несколько отверстий, под разные диаметры пасиков, однако расстояние между ними должно быть не меньше толщины заготовки.

В противном случае прогрев места склейки будет неравномерным и качество вулканизации ухудшится.
Зачистку мест склейки или обрезку концов пасика делают непосредственно перед работой, а сырую резину накладывают тонким слоем — так соединение будет прочнее.

Схема вулканизатора с интегрированной струбциной

Утюг-вулканизатор: 1 — скоба струбцины, 2 — бобышка, 3 — прижимной винт, 4 — прижимная пята, 5 — электрический утюг.

Вырежьте из пятимиллиметровой стали скобу (см.

рисунок), приварите к ней сверху цилиндрическую бобышку, а по внутренней стороне — полосу металла шириной 50 мм. Сечение получившейся струбцины должно иметь Т-образную форму. По оси бобышки просверлите отверстие и нарежьте в нем резьбу под прижимной винт. Затем к нижней части Струбцины прикрепите на болтах корпус утюга — и вулканизатор практически готов.

Самый простой вариант вулканизации при помощи утюга
— вообще без доработок.

На зачищенное место разрыва накладывают резину-сырец, потом бумагу и сверху все прижимают утюгом.

На утюг кладется какой-нибудь груз. Вулканизация длится 10-15 минут, температура утюга 140-150 °С (терморегулятор в положении «шелк»). Так как точное значение температуры утюга неизвестно, надо следить, чтобы не было пережога резины.

Запах горелой резины укажет на слишком сильный нагрев.

Еще вариант самодельного вулканизатора из из электроплитки и струбцины

По размерам (диаметру и высоте) керамического основания от бытовой электроплитки с открытой спиралью из железа толщиной 5 мм изготавливается сварной корпус нагревателя.

К его стенкам приваривается четыре ножки из прутка и струбцина. В корпус вставляете керамический элемент со спиралью, на которую, для предотвращения ее контакта с металлом, надо положить прокладку из листового асбеста.

Снизу электронагреватель с помощью двух болтов закрывается железной крышкой.

Основные детали самодельного вулканизатора:
1 — корпус; 2 — нижняя крышка; 3 — асбестовая прокладка; 4 — керамическое основание с нихромовой спиралью; 5 — электрошнур.

На верхнюю поверхность корпуса, у струбцины, крепится биметаллический терморегулятор от обічного утюга в сборе с сигнальной лампой и ее сопротивлением.

Электрическая схема вулканизатора аналогична схеме утюга. Контролируя температуру поверхности плиты сделанного вулканизатора ртутным или другим термометром, регулятор настраивается так, чтобы он отключать нагревательный элемент при температуре около 140-150°С.

Отрезной станок по металлу своими руками

При этом сигнальная лампочка гаснет, что указывает на отключение вулканизатора. Время нагрева зависит от мощности нагревательной спирали.

И последний вариант — походный, не требующий электроэнергии, может быть весьма кстати при неприятностях в пути.

Это самодельный вулканизатор
, сделанный при помощи поршня от двигателя мотоцикла или автомобиля, для применения которого необходимо всего лишь 40-50 грамм бензина.

Вулканизатор прост в изготовлении, включает всего несколько деталей:
1 — основание вулканизатора
2 — болты
3 — балка
4 — поршень
5 — саморезы
6 — гайки
7 — отверстия под саморезы
8 — отверстия под болты

Основание 1 выполнено из дерева, так как дерево не препятствует хорошему прогреву резины.

В отверстия основания вставлены болты 2 и закреплены к основанию с помощью саморезов 5, от проворачивания в отверстии основания. . Болты выполнены из металлического стержня диаметром 12мм. С одного конца стержня приварена шайба, а с другого нарезана резьба М12.

На оба болта со стороны резьбы одевается балка, которая с помощью гаек прижимает поршень вулканизатора к основанию.
Между основанием и поршнем помещают поврежденную камеру.

Материалы и конструкция могут быть изменены — важен лишь сам принцип действия.

Для ремонта камеры надо найти повреждение, зачистить, и протереть чистым бензином. Затем установить на поврежденное место заплату из сырой резины и накрыть куском газеты, а сверху поставить поршень. Поршень прижимаем с помощью рейки гайками. Заливаем бензин в поршень и отпускаем в бензин маленький кусочек ветоши.

Бензин поджигаем и после того когда бензин весь сгорел, даем время поршню полностью остыть. Только после этого снимаем поршень.

Ремонт поврежденной камеры закончен. Заплатка выглядит так, как после обычного вулканизатора — надежная и долговечная, не требует повторного ремонта.

Если Вас интересует — изготовление самодельной лебедки

Ремонтируйте сами и как говорится «ни гвоздя…»

Металлообрабатывающие станки своими руками

Для каждой компании (фабрики, заводы) наиболее важным является подача воздуха, а также охлаждение воды, которое необходимо в каждом технологическом процессе. Для этой цели используются специальные системы с вентиляторами.

Металлорежущий станок своими руками

Различные насосы и вентиляторы — это металлообрабатывающие станки своими руками для стабилизации температурного процесса в производстве. Специальные машины контролируют потребление электроэнергии и поглощают эффект шума.

Мы используем шкалы для каждой торговой компании, торгующей продуктами питания. Современные весы — это автоматическое устройство, которое точно измеряет вес товара. Устройство оснащено дисплеем и специальной клавиатурой, что позволяет устанавливать тарифы на обслуживание газового оборудования 2016 и отображать необходимую информацию для продавца и покупателя.

Вы можете контролировать выравнивание от источника питания или заряжать его от батареи (портативная версия).

В любом офисе или компании они поддерживают оптимальную температуру воздуха и воздухообмен с помощью специальных устройств. Это необходимо для организации удобного рабочего процесса. Среди различных устройств мы используем оборудование для мини-курильщиков: крышки, кондиционеры различных модификаций, вентиляционные шахты с естественным и искусственным охлаждением.

Вентиляция может быть выхлопной, входной и механической.

Важно: металлообрабатывающие станки своими руками

Кроме того, испытательное оборудование и ходовые станки для токарной обработки 1K62 Уэльс, конструкция феникса, резка на токарном станке — резка токарного станка, скорость амортизации для холодильного оборудования, оборудование для производства кирпича, гипертония, изготовление обуви, цена оборудования, лента на машине CSF 172, машинная кожа кролика, как ткать animatronics от резиновых поясов до чудовищной машины.

Для компаний, занимающихся производством пищевых продуктов, используются различные машины, которые обеспечивают автоматизированный рабочий процесс.

Установка автоматизации может быть определена с помощью некоторых функций в t-бритвенной машине для Челябинска. Это разные группы машин, которые отличаются в зависимости от выполняемых функций. Все технологические операции могут быть классифицированы в соответствии с принципом выполняемой работы, устройством и режимами реализации.

Компании, производящие полуфабрикаты для продажи в продуктовых супермаркетах, оснащены специальными холодильниками.

Морозильники — это покупка устройства 2c132, с помощью которого конечный продукт хранится в течение фиксированного периода времени. В замороженных приборах готовые полуфабрикаты оснащены специальной конвейерной лентой, снабженной спиральным ремнем.

Маятниковая пила по металлу своими руками

Как делается самодельная циркулярная пила?

• Циркулярная самодельная пила
• Маятниковая циркулярная пила с мощным электродвигателем
• Мини-циркулярная пила
  • Делаем основание
  • Установка двигателя

Самодельная мини циркулярная пила отлично разрешит вопрос сбережений.

Потому что не каждый домашний мастер для того, чтобы сделать небольшой ремонт, может позволить себе приобрести ее. Но без такого инструмента иногда обойтись никак нельзя. Самодельная циркулярная пила, которая получится, может отлично справиться с поставленной задачей, связанной с небольшим строительством, к примеру, на даче.

Для того, чтобы сделать ремонт дома или на даче понадобится циркулярная пила, и ее можно сделать своими руками.

Циркулярная самодельная пила

Циркулярная самодельная пила предназначается для того, чтобы распиливать бревна.

От того, какова мощность электропривода, зависит толщина бревен, которые может распилить данное оборудование.

Схема сборки циркулярной пилы.

При необходимости распила толстых брусков древесины, на эти пилы ставится вал, ременная передача и наиболее сильный двигатель.

Любая циркулярная пила своими руками сделанная состоит из нижней и верхней части.

В нижней части устанавливается электрооборудование:

• трансформатор
• двигатель
• пусковое устройство.

На верхней части закрепляют:

Раму верхней части пилы лучше сделать из металлического уголка 25 мм.

Примерные размеры прямоугольника, в виде которого представлена верхняя часть 600х400 мм. В его углах привариваются трубы (рекомендуемая высота #8211 2,2 м, а диаметр #8211 17 мм).

Дополнительно вдоль рамы и для укрепления подшипников фиксируют 2 уголка.
Дистанция между ними определяется размером вала.

Ну и ещё один отрезной станок 🙂

Чтобы закрепить подшипники, используют хомуты. Стружка не будет забиваться между кольцами, шариками и сепаратором, если поставлены подшипники закрытого типа.

На конце вала надо сделать резьбу, чтобы диск был зажат.

Схема подшипникового узла циркулярной пилы.

Нижнюю часть лучше всего смастерить массивной, чтобы циркулярная пила была устойчивой. Для изготовления рамы для этой части используют уголок 40 мм. Чтобы закрепить двигатель, надо еще дополнительно укрепить поперек рамы 2 уголка. Асинхронный трехфазный двигатель, имеющий мощность 1,5 кВт и 1500 об/мин, является наилучшим вариантом для циркулярной пилы, изготовленной своими руками.

Ручей шкива имеет внутренний размер 80 мм, его насаживают на вал. Также существует необходимость в приваривании небольшой площадки, чтобы на ней закрепить пусковое устройство.

Трубы, имеющие длину 2,2 м, приваренные к углам рамы, нужны для натягивания ремня, чтобы барашки из металла поджали тонкие трубы.

После этого нижняя и верхняя части ручной дисковой пилы вделываются в опоры, роль которых выполняют трубы, потом затягивают и поджимают барашками ремень. Пуск асинхронного двигателя в этой модели самодельной пилы осуществляется через пусковые конденсаторы.

Для догрузки двигателя и повышения крутящегося момента возможно использование 220/36 400 Вт трансформатора, подключение которого совершается по автотрансформаторной схеме. Не имеет особого значения в функционировании схемы расположение конденсатора и трансформатора.

Маятниковая циркулярная пила с мощным электродвигателем

Схема стола для циркулярной пилы с механизмом подъема-опускания.

Мини-циркулярная пила

С помощью этого незаменимого для домашнего строительства инструмента можно распиливать всякий материал и под любым нужным углом.

Это значит делать всю работу, связанную с вращающимся пильным диском. Теперь рассмотрим, как изготавливается мини циркулярная пила своими руками.

Делаем основание

Очень важно достичь того, чтобы была идеальная параллельность внутренних краев пластины. Крепление инструмента снизу к столу будет выполняться так, чтобы циркулярная пила оказалась между листами столешницы посередине зазора. К высверленным отверстиям к столу в этом положении прикрепляется мини-циркулярная пила.

Разрезать ручным инструментом профиль, трубу или какую-либо другую заготовку строго перпендикулярно оси и чисто — нелегкая задача, а с помощью электро маятниковой пилы — сущие пустяки.

Приспособление состоит из рамки-основания и листа металла (или листа прочного пластика), шарнирно соединенных осью на одной из сторон.

На рамке с противоположной оси стороне параллельно ей приварен уголок, в который для резки укладывают трубы или профили.

На верхнем листе закреплены электродвигатель и вал, соединенные приводным ремнем. Не забудьте прикрепить удобную ручку.

На противоположном от шкива конце вала сделан зажим для крепления отрезного круга или дисковой пилы.

Такой маятниковой пилой можно пилить практически все: металл, пластик, дерево (даже бревна). При распиловке бревен нижняя рамка разворачивается вокруг оси шарнира на 180′.

В этом положении она чем-либо фиксируется, например, на нее может стать ногами помощник. Чтобы после каждого отпила не двигать тяжелое бревно, проще вдоль него переносить пилу.

Заготовки можно резать и под разными углами. Для этого уголок, на который укладывается заготовка, нужно закрепить к раме-основанию не сваркой, а на болтах и предусмотреть возможность его установки под разными углами к пильному диску.

Детали узла вала пильного диска

1-вал, 2-кронштейн подшипника, 3-зажимы втулки пильного диска, 4-шкив.

Маятниковая пила своими руками

Арсенал металлорежущих станков домашней мастерской полезно пополнить маятниковой пилой.

Закрепить ее можно на верстаке, рядом со слесарными тисками, в которых зажимается обрабатываемая заготовка. Рабочий инструмент пилы — абразивный диск. Ему по зубам закаленные до любой твердости стальные прутки, уголки, трубы, листы и даже метлахская плитка, фарфор и стекло, причем поверхность среза получается достаточно четкой. Если же заменить диск пилой с мелким зубом, то можно распиливать дерево, фанеру или пластмассу, алмазный же диск даст возможность обрабатывать камни.

Для закрепления заготовки удобно пользоваться поворотными тисками, в этом случае резку можно производить под углом, что очень удобно при заготовке деталей под сварку.

Различные приспособления к пиле позволяют делать неглубокие пропилы и пазы и даже превратить ее в обычную циркулярку.

Для такой пилы вам потребуется однофазный электродвигатель мощностью 340 Вт (от электроточила) или трехфазный типа АОЛ 21-2 мощностью 400 Вт с частотой вращения 2800 об/мин.

Передача вращения на шпиндель станка — клиновым ремнем типа A-I018 от автомобиля ГАЗ-24.

Рис. 1 Маятниковая пила:
1 — электродвигатель, 2 — опора, 3 — защитный кожух инструмента, 4 — инструмент (абразивный диск), 5 — защитный кожух ремня, 6 — клиновой ремень А-1018, 7 — винт М8Х14 мм, 8 — ведущий шкив (Д 16), 9 — крышка кожуха ремня (сталь), 1C — ведомый шкив (Д 16), 11 — распорная втулка (сталь), 12 — шайба (сталь), 13 — рукоятка маятниковой подачи, 14 — болт М6Х12 мм, 15 — винт М5 X10 мм, 16 — вал (сталь), 17 — крышка (Д 16), 18 — крышка (Д 16), 19 — втулка (сталь), 20 — шайба (сталь), 21 — гайка (сталь), 22 — шарикоподшипник № 203.

23 — корпус (сталь), 24 — бобышка (сталь), 25 — винт М6Х8 мм. 26 — винт М8 X 16 мм, 27 — бобышка (сталь), 28 — рама (сталь), 20 — болт М6Х16 мм, 30 — труба 1/2» (сталь), 31 — ось (сталь), 32 — втулка (сталь), 33 — шайба, 34 — гайка М10, 35 — плита (сталь), 36 — промежуточный корпус (Д 16).

Основа пилы — хребтовая рама квадратного сечения, к которой с одной стороны приварен корпус шпинделя, а с другой — плита для установки двигателя. Через паз в раме пропущена труба 1/2» — она является корпусом оси качания пилы.

Выполняя сварочные работы, проследите, чтобы ось вала двигателя, вал шпинделя и ось качания пилы были строго параллельными. После сварки раму обязательно отрихтуйте, зачистите сварные швы и окрасьте нитроэмалью с предварительной грунтовкой.

Кожух ремня и кожух абразивного диска — из листовой стали толщиной 2 мм.

Сваривать заготовки лучше всего изнутри угловым швом. Кожух ремня крепится винтами непосредственно к двигателю и раме, к которой привинчен и кожух абразивного диска.

Приводная рукоятка располагается на съемной крышке кожуха ремня.

Подшипники шпинделя перед сборкой набейте смазкой ЦИАТИМ-221.

В канавки подшипников вставьте войлочные кольца, пропитанные жидкой смазкой.

У собранной пилы двигатель должен перевешивать шпиндель и находиться внизу, между опорами, в противном случае в момент включения пилы абразив может удариться о заготовку и раскрошиться.

Рис. 2 Приспособления к маятниковой пиле:
А — для прорезки пазов:
1 — кожух ременной передачи, 2 — кронштейн, 3 — рабочий стол, закрепленный в тисках

Б — для резки листового материала:
1 — кожух ременной передачи, 2 — откидной стол, 3 — шарнир, 4, 5 — кронштейны.

Футляры для болтиков и гвоздей: Для удобства хранения болтиков, гвоздей, шурупов и т.д.

очень удобно использовать банки с накручивающимися крышками. Прибейте крышки к дну навесного шкафа и вкрутите в низ банки с содержимым. Теперь всякая мелоч будет на своем месте.

Блохи у кошек и собак. Отличный способ борьбы.: Кошку, собаку или другое животное можно освободить от блох, если искупать его в отваре табака. После этого помойте теплой водой.

Из этой статьи можно узнать, как изготовить отрезной станок по металлу своими руками в домашних условиях с применением самых простых материалов. Здесь подробно изложены все этапы создания конструкций, в основе которых находится режущий диск или болгарка: подготовка материалов и инструментов, формулы расчетов, подробная пошаговая инструкция, а также сопутствующая информация с полезными советами.

Отрезной станок по металлу, сделанный своими руками, позволит получить оборудование, идеально подходящее под нужды владельца

Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.

В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.

Обратите внимание!

В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.

У дисковых станков встречается три различных подачи режущего компонента:

• нижняя;
• маятниковая;
• фронтальная.

По количеству режущих элементов станки бывают:

• одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
• двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.

Изготовление дискового отрезного станка по металлу своими руками: порядок действий

При изготовлении станка, предназначенного для работы с металлом, действия выполняются в следующем порядке:

1. Подготавливаются защитные кожухи, которые будут устанавливаться на приводной ремень, а также отрезной диск.
2. Устанавливается мотор. В качестве соединительной детали между валом режущего элемента и двигателем выступает приводной ремень.
3. Изготавливается вал, на который будет закрепляться шкив привода, а также устанавливаться отрезной диск. Узел подлежит сборке и последующему монтажу на маятник. В этом случае в роли маятника выступает подвижная верхняя часть конструкции, где размещается режущий элемент и мотор.
4. Изготавливается вал для крепления маятника.
5. Выполняется рама для установки станка. На ней будет закрепляться искроуловитель и заготовка.
6. Маятник устанавливается на раму.
7. Выполняется монтаж электрической проводки.
8. Осуществляется пробный пуск инструмента и наладка оборудования.

В качестве режущего элемента в используется диск, изготовленный из быстрорежущей стали, или круг с покрытием в виде абразивного материала

Расчет шкива для самодельного отрезного станка по металлу

Расчет диаметра шкивов осуществляется с учетом вращательной скорости диска и других параметров. Если предположить, что мощность двигателя будет составлять не менее 300 Вт, вращательная скорость диска будет равняться минимум 3000 об./мин., а его размер в диаметре – 40 см.

Полезный совет!

В процессе нарезки металла гайка в зоне фиксации диска может отворачиваться. Чтобы этого избежать рекомендуется располагать шкивы привода с левой стороны, а сам диск на валу – справа.

Обычно диски маркируются производителем, который наносит на изделие максимально допустимое значение вращательной скорости. В этом случае показатель составляет 4400 об./мин. Поэтому допускается выбор любой скорости в пределах 3000-4400 об./мин.

Данные для расчетов:

• вращательная скорость мотора – 1500 об./мин.;
• диаметр шкива, предназначенного для установки на вал, – 6,5 см;
• вращательная скорость диска – 3000 об./мин.

Расчет выполняется в следующей последовательности:

1. Устанавливаем длину вала по периметру. Для этого число π, которое равняется 3,14 умножаем на размер диаметра: 3,14 х 6,5 = 20,41 см (длина вала по периметру).
2. Полученное значение умножается на необходимое количество оборотов: 20,41 х 3000 об./мин. = 61230 см/мин.
3. Результат необходимо разделить на количество оборотов двигателя: 61230 см/мин/1500об./мин. = 40,82 см (длина шкива для двигателя по периметру).
4. Полученное значение делится на число π: 40,82 см/3,14 = 13 см (необходимый размер шкива).

Расчет длины ремня для самодельного отрезного станка по металлу своими руками

Для выполнения этих расчетов потребуются следующие данные:

• параметры ведущего шкива (радиус);
• расстояние, разделяющее центральные точки шкивов;
• параметры ведомого шкива (радиус).

Имея 2 шкива с размерными параметрами 13 см и 6,5 см, можно произвести необходимые расчеты. Поскольку расстояние между центрами этих элементов поддается изменению (так как требуется приводить ремень в состояние натяжения), в качестве примера будет взят отрезок длиной 50 см.

Первый шкив (длина окружности):

3,14 (число π) х 3,25 см = 10,20 см

Второй шкив (длина окружности):

3,14 (число π) х 6,5 см = 20,41 см

Приводной ремень (необходимая длина):

20,41 см + 10,20 см + 50см х 2 = 13,06 см

Полезный совет!

Чтобы получить более точный результат, следует произвести расчеты с максимальным и минимальным расстоянием между центральными точками шкивов и выбрать среднее значение.

Чтобы самостоятельно изготовить конструкцию станка для работы с металлом, следует подготовить необходимый инструментарий.

Обязательный набор инструментов и материалов включает:

• аппарат сварочный;
• металлический уголок (стальной);
• швеллер и цепь;
• кнопку для включения/выключения;
• подшипники;
• вал и электрический мотор;
• электродрель;
• листовая сталь для создания рабочей поверхности;
• короб для размещения электрических компонентов станка.

Принципы создания станка для нарезки металла

Схема изготовления самодельного станка подчиняется определенным принципам, их нужно учесть перед тем, как браться за дело:

• очень важно правильно выбрать передачу и осуществить ее установку. От этого компонента зависит сохранность крутящего момента и его правильная передача от двигателя на режущий элемент (диск);
• обязательно следует предусмотреть наличие . Этот инструмент способствует более комфортной работе, а также повышает степень ее безопасности;

• выбор оптимального угла резки. Допустимый диапазон находится в пределах 45-90°. В большинстве случаев специалисты отдают предпочтение резке под прямым углом;
• диаметр отрезного диска подбирается с учетом того, с какими материалами в будущем будет работать мастер на этом станке. Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла;
• при проектировании и составлении чертежей обязательно учитываются такие показатели, как габариты будущего станка и его вес. На эти значения оказывают непосредственное влияние материалы, из которых будет изготавливаться оборудование. Значение имеет и компоновка деталей.

Обратите внимание!

При составлении чертежей особое внимание следует уделить виброопорам, которые устанавливаются на ножки.

Сборка металлической рамы для отрезного станка

После того как все инструменты подготовлены и подобраны чертежи, можно перейти непосредственно к процессу создания станка. Используя , необходимо изготовить каркасную часть конструкции. В соответствии с чертежами, которые можно составить самостоятельно или найти в сети, вырезаются элементы каркаса. Все они соединяются между собой методом сварки. Предварительно нужно проверить соответствие размеров.

К верхней части рамы приваривается швеллер – он станет направляющим элементом и будет служить основой для дальнейшей установки режущего компонента на станок. Этот швеллер станет своеобразным связующим звеном между электрическим мотором и режущим элементом. После этого на нем с помощью болтов закрепляются вертикально расположенные стойки.

Потребуется сварить конструкцию еще одной рамы. Размерные параметры подбираются в индивидуальном порядке с учетом габаритов электрического мотора и его особенностей. При выборе электрического мотора для станка лучше обращать внимание на модификации асинхронного типа. Данный вид оборудования характеризуется повышенной надежностью и долговечностью.

Существует одна тонкость при выборе мотора. Чем мощнее двигатель, тем ровнее будет ход у диска.

Сборка электрической составляющей для станка

Установка оборудования предполагает монтаж и подключение рабочего вала к электрическому двигателю станка. Способ, которым это можно сделать, не принципиален. Если на чертежах имеется инструкция к выполнению этой процедуры, лучше следовать ей, так как от качества монтажа зависит правильная работа и надежность инструмента.

Полезный совет!

Некоторые детали, которые самостоятельно изготовить не по силам, можно заказать у токаря. К ним относятся фланцы для фиксации, а также шкив.

Для фиксации мотора на металлической раме лучше использовать болтовое соединение с гайками. Неподалеку от двигателя рекомендуется расположить короб, где находится выключатель и электрическая схема, а также пульт для управления инструментом.

Швеллер, предназначенный для фиксации отрезного диска, лучше посадить на пружину. Нужно сделать так, чтобы при отпускании он возвращался на прежнее место. Для закрепления пружины можно взять болты и хомут.

Электрическая составляющая – самая важная часть инструмента. В обязательном порядке включите в конструкцию цепь для пуска, а также кнопку для экстренного выключения станка. Нужно добиться такого размещения деталей, при котором электромотор будет подключаться к электричеству посредством автомата и коробки, а не напрямую. Трехполосного пускового автомата будет достаточно для того, чтобы включить и полноценно запустить двигатель. Он же будет питать и кнопку выключения.

Напоследок стоит позаботиться о наличии защитных приспособлений, которые обезопасят человека в процессе работы. Для этого нужно изготовить защитный кожух. Он будет препятствовать попаданию искр и мелких частиц металла в глаза.

Изготовление отрезного станка из болгарки своими руками: чертежи, технология

Конструкции отрезных станков, изготовленных на основе болгарки, бывают двух видов (в зависимости от размещения болгарки).

В первом случае получается станина, на которой очень жестко зафиксирована угловая шлифовальная машина. Над рабочей поверхностью возвышается только диск, для которого в столе имеется специальная прорезь. Такой станок действует по принципу циркулярной пилы.

Обратите внимание!

В процессе работы с таким станком приходится самостоятельно передвигать заготовку, из-за чего теряется точность работы. К тому же этот процесс может быть небезопасным, поэтому чертежи со скрытым типом размещения болгарки не пользуются высоким спросом.

Второй вариант предполагает, что заготовка остается в неподвижном состоянии, а режущий элемент перемещается. Благодаря тому, что шлифовальная машина располагается сверху столешницы, для распила деталей не требуется прилагать серьезных усилий.

Список инструментов и материалов для отрезного станка из болгарки своими руками

При самостоятельном изготовлении инструмента следует учитывать, что точность, с которой он будет работать, во многом зависит от устойчивости конструкции. По этой причине толщина материалов для изготовления связана не столько с требованиями в отношении прочности корпусной части станка, сколько с необходимостью в обеспечении должного уровня жесткости.

Перечень материалов:

• профилированная труба с квадратным сечением (2,5х2,5х0,25 см);
• листовая сталь (толщина листа 0,4-0,5 см);
• профилированная труба с прямоугольным сечением (4х2х0,25 см);
• шариковые подшипники – 2 шт. (№203, 204 или 202);
• калиброванный пруток не более 10 см (толщина подбирается с учетом отверстия на внутренней обойме подшипника);
• металлический пруток (диаметр 0,8-1 см);
• крепежные элементы (болты с гайками, резьба М или М8);
• металлическая шина (2х0,4 см).

Перечень инструментов:

• угловая шлифовальная машина;
• электрическая дрель (можно заменить сверлильным станком);
• набор ;
• набор плашек, предназначенных для формирования металлической резьбы;
• аппарат для сварки;
• рожковые ключи.

Выбор подходящего режущего инструмента для самодельного отрезного станка из болгарки

Угловая шлифовальная машина является основной узловой частью станка для работы с металлом. Специалисты не рекомендуют для этих целей использовать малый инструмент, который имеет мощность не более 500-600 Вт. В таких болгарках отрезные диски имеют диаметр не более 12,5 см. Эти ограничения обусловлены тем, что режущий элемент с большим диаметром считается универсальным и очень надежным – он способен справиться с нарезкой толстых заготовок.

Полезный совет!

Вместо сварки для фиксации деталей, можно использовать резьбовые соединения, однако они менее надежны и не смогут обеспечить необходимый уровень прочности.

1. Подготовка и изготовление деталей для каркаса.
2. Обустройство шарнирного соединения на маятниковом рычаге.
3. Изготовление П-образного кронштейна с отверстиями для монтажа редуктора шлифовальной машины.
4. Изготовление U-образного хомута и планки, которые будут фиксировать корпус болгарки на маятнике.
5. Монтаж U-образного хомута и П-образного кронштейна к режущему инструменту: путем сварки или резьбового соединения все эти детали крепятся на консольную часть.
6. Запрессовка подшипников в опоры.
7. Двусторонняя запрессовка подшипниковых узлов на вал. Чтобы увеличить прочность соединения, можно залудить ось тонкой прослойкой олова с помощью паяльника.
8. Закрепление маятника с опорными узловыми частями на краю платформы (отступ от края 0,5-0,6 см) с помощью сварочного аппарата.
9. Установка болгарки и защитного кожуха.
10. Монтаж возвратной пружины.

После того как конструкция собрана, необходимо выполнить пробный пуск и проверить правильность работы оборудования, а также размещения всех деталей на нем. На заключительном этапе подгоняется паз под режущий элемент, устанавливаются опоры, предназначенные для закрепления заготовок.

Когда доводка завершена, корпус станка необходимо покрыть тонким слоем эмали. Окрашивание убережет инструмент от повреждений, которые может вызвать ржавчина.

Отрезной станок по металлу — незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию. Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика. Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Материалы и инструменты

Для работы понадобится:

• болгарка;
• сварочный аппарат;
• дрель;
• набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

Он состоит из нескольких основных узлов:

• электродвигателя;
• маятника;
• механизма привода;
• отрезного диска;
• рабочего стола.

Рассмотрим их по отдельности.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для установки на отрезном станке по металлу двигатель должен обладать количеством оборотов равным 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах оптимально работает отрезной диск.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Чертеж отрезного станка по металлу

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Консоль (маятник)

Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу. Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота приблизительно 80-100 миллиметров, но можно и рассчитать свой вариант.

В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга. Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами). Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.

Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности. Важно придерживаться некоторых фундаментальных требований:

• правильно рассчитать скорость вращения диска;
• отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
• выставить усилие подачи диска в зону реза;
• установить на рукоятке кнопку аварийной остановки;
• оснастить отрезной станок защитными кожухами диска и вращающихся частей.

wikimetall.ru

Самостоятельная постройка металлорежущего станка

Пример самодельного станка для точных работ

Когда, по какой-либо причине, вам приходится часто обрабатывать металл у себя дома – приходит понимание, что работать с болгаркой, как минимум, неудобно. Осуществлять резку металла куда проще, если есть отрезной станок по металлу. С его помощью линия отреза станет идеальной, а налаженный процесс пойдет намного быстрее.

Но если задуматься о покупке такого станка, и полистать цены в магазине, то можно обнаружить, что стоят они очень дорого, не каждый человек может себе позволить его. Выход из этого положения – сделать металлорежущий станок своими руками.

Отрезной станок по металлу самодельный

Классификация оборудования

Итак, начнем с общей информации о металлорежущих станках. Конструктивно всех их объединяет наличие электромотора, передачи и отрезного диска. Найти чертеж для изготовления подобного оборудования не проблема. Ознакомившись с тем, как дисковый отрезной станок работает, в процессе его постройки своими руками вносить необходимые вам коррективы не составит труда. Теперь рассмотрим основные принципиальные нюансы:

Чертеж механизма передачи для отрезного станка

Еще отрезное оборудование классифицируются по типу установки пилы:

• Ленточный станок.
• Абразивно-отрезной.

Последний предназначен для резки толстой металлической арматуры, различных прутов, квадратных профилей и труб разного диаметра. Здесь же можно отрезать различные твердые детали и профили под разным углом. Ленточный станок работает на основе замкнутой режущей пилы, поэтому он не дисковый, пила перемещается на шкивах. Сразу стоит сказать, что своими руками проще соорудить именно дисковый вариант.

Самостоятельное изготовление

Для самостоятельной постройки дискового отрезного станка понадобится:

Механическая часть отрезного станка

• Стальной уголок.
• Сварочный аппарат.
• Подшипники.
• Цепь.
• Кнопка включения и выключения.
• Швеллер.
• Электрическая дрель.
• Лист стали для рабочей поверхности.
• Электродвигатель.
• Коробка, которая вместит в себя электрическую составляющую.

Собрав все необходимые материалы и инструменты, можно приступать к постройке. В первую очередь необходимо из стального уголка сделать каркас станка. Сначала по чертежу вырезают отдельные элементы, прикидывают как они будут вместе сочетаться, а потом своими руками сваривают в единую конструкцию.

Сверху к раме приваривается направляющий швеллер, который станет основой конструкции для крепления режущего элемента оборудования. С помощью этого швеллера будет осуществляться связь режущего диска с мотором. На следующем этапе к швеллеру крепятся вертикальные стойки, которые закрепляются болтами.

Теперь нужно сварить еще одну раму. Она делается индивидуальной – под конкретный электромотор, который будет использоваться в вашем станке. При выборе электромотора посмотрите в сторону асинхронных двигателей, так как они более надежны и долговечны. Здесь еще один момент: чем больше мощность, тем ровнее будет работать диск.

Установка оборудования на раму

Рама из профильных труб

Теперь нужно своими руками подключить рабочий вал к электромотору. Как это будет сделано – не принципиально, если есть инструкция на чертеже, то следуйте ей. Если установка будет выполнена правильно, то оборудование обязано работать правильно и надежно.

Еще один момент: если какую-либо деталь вы самостоятельно изготовить не можете, то обратитесь за помощью к токарю. Он сможет вам изготовить правильный шкив под ремень или фланцы для закрепления.

Двигатель на раме лучше всего закрепить с помощью обычных болтов с гайками, рядом на раму прикрепите пульт управления и коробку с электросхемой и выключателем.

Швеллер, на котором закрепляется режущий элемент, обязательно должен быть подпружинен, чтобы, как только вы его отпускали, он возвращался в исходное положение. Пружину удобнее всего закрепить с помощью хомута и болтов.

Особенное внимание уделите электрической составляющей. Обязательно должна присутствовать кнопка экстренной остановки станка и цепь для пуска. При этом электродвигатель должен подключаться к электричеству не напрямую, а через коробку и автомат. Включение и запуск электромотора обеспечит трехполюсный пусковой автомат, через него же запитывается и кнопка отключения.

При окончательном монтаже своими руками не забудьте еще и о защитном кожухе, который прикроет ваши глаза от летящих искр.

Изготовление станка на основе обычной болгарки

Построить отрезной станок своими руками можно еще и из обычной болгарки. К примеру, у вас есть хорошая надежная болгарка фирмы Макита, и вам еще полноценный станок не нужен, так как пользоваться им вы будете время от времени. В этом случае вам так же, как и в предыдущем варианте, нужно своими руками сварить раму и станину, из трубы или швеллера сделать подвижную часть для установки болгарки.

Отрезной станок из болгарки Далее, вам придется под свою конкретную болгарку разработать крепление. Подвижная часть выполняется также подпружиненной, тут технология похожа.

При изготовлении такого станка не забывайте еще и о том, что у болгарки существует такое понятие как обратный удар. Такое происходит, когда абразивный диск заклинивает в заготовке, и болгарка отстреливает назад. При этом осколки диска разлетаются во все стороны – это может серьезно травмировать человека, который работает. Поэтому при построении оборудования уделите внимание защитному кожуху, если его нет на болгарке.

Разборной станок из болгарки

Стационарная рама-стол для крепления болгарки

Теперь рассмотрим еще один способ сделать своими руками отрезной станок по металлу из болгарки. Выгода такой конструкции в том, что станок получиться разборным и переносным. Инструмент здесь понадобится тот же, что и для выполнения полноценного станка, о котором мы говорили выше.

Чертеж будет зависеть от модели конкретной болгарки.

Первое, что нужно знать о таком станке – он выполняется на основе двух рам, расположенных на одной оси. Здесь нижняя рама выполняется в виде подвижной струбцины и уголка, а крепление для болгарки делается перемещающимся по вертикальной линии.

Пружина присутствует и здесь – она нужна для возврата механизма подачи на исходную позицию. С помощью сварочного аппарата можно закрепить линейку со специальным ограничителем.

Запускается подобный станок с пусковой педали, которая включается в сеть с помощью низковольтного реле. Собрав все детали, вместе работоспособность конструкции проверяется на холостом ходу. Если все нормально работает, никакие механизмы не трутся друг о друга, то такой станок достаточно долго вам прослужит.

Учитывая то, что на болгарку можно установить различные диски, не забывайте и об особенностях материалов, которые вы планируете резать. И, главное, никогда не забывайте о технике безопасности при работе с металлорежущим оборудованием.

Видео: Самодельный отрезной станок с болгарки

promtu.ru

Отрезной станок по металлу

factoryhand.ru

Отрезной станок своими руками: конструкция, схема, изготовление | Строительный портал

Работая режущим инструментом, например, болгаркой, многие мастера понимают, насколько проще делать резку металла при помощи простейшего станка – и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу, пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.

Применение отрезных станков быту

В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу – это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.

Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.

Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.

Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление – словом, это очень выгодное приспособление.

Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

Процесс изготовления станка на основе режущего диска

Для работы потребуются:

• стальной уголок,
• швеллер,
• дрель,
• сварочный аппарат,
• электродвигатель,
• подшипниковая пара,
• пусковая цепь,
• выключатель,
• катушка,
• деревянный щит или стальной лист для рабочей поверхности,
• коробка для обеспечения работы электросхемы.

1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.

2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.

3. Далее из профилей необходимо сварить другую раму – это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.

4. Способ крепления вала и общий принцип его подсоединения к конструкции – не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать выступ фланца диаметром 32 мм.

5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы – в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.

6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.

7. Возле двигателя понадобится установить жесткую пружину – для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.

8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал – с большей стороны. Ременная передача обеспечит движение вала.

9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.

10. Помните об искре, которая будут лететь от диска – обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы – закрепите тиски.

Процесс изготовления станка на основе болгарки

Есть несколько способов того, как сделать отрезной станок по металлу своими руками — на эту тему есть несколько хороших видео.

Первый способ. Самое простейшее приспособление – каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.

Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.

Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.

Для работы потребуются:

• сварочный аппарат,
• дрель,
• стальной уголок,
• профилированная труба,
• швеллер,
• пружина,
• реле,
• одинаковые подшипники,
• педаль,
• болты,
• деревянный щит или стальной лист для рабочей поверхности.

1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.

2. Две рамы на общей оси – основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем – для точности замеров.

3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике – самодельный станок для резки металла готов.

4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.

Давно хотел соорудить себе в мастерскую абразивно —
отрезной станок для резки металла
. Резать металл болгаркой не всегда удобно. С резкой листовой стали болгарка справляется отлично, но вот ровно отрезать уголок и профильные трубы болгаркой получается долго и не всегда удобно. Необходимо произвести разметку по всем сторонам и отрезать заготовку по одной стороне. Резка производится на земле в согнутом положении тела, придерживая заготовку ногой. Спина устает и искры летят во все стороны. А ровно отрезать круглую трубу еще сложнее и дольше. Удобнее это делать на отрезном станке по металлу
, когда нет необходимости нагибаться, а заготовка надежно и безопасно закреплена в станке. Очень удобно на таком станке изготавливать или . Станок был изготовлен из «того, что было под руками». Я рассказываю и показываю Вам, что получилось у меня, а Вы вносите свои поправки и делаете станок еще лучше из «того, что под руками» у Вас. Подробно описывать весь процесс изготовления я не считаю целесообразным, сделаю лишь акценты на важных (по моему представлению) моментах.

Процесс изготовления нужно выполнять в следующем порядке:

1. Изготовление вала, на котором будут установлены отрезной диск и шкив привода. Сборка всего узла и установка его на маятник (маятником я называю верхнюю, подвижную часть станка, на котором установлен отрезной диск и двигатель).
2. Установка двигателя. Соединение двигателя с валом отрезного диска приводным ремнем.
3. Изготовление защитных кожухов для отрезного диска и приводного ремня.
4. Изготовление вала крепления маятника
5. Изготовление рамы станка с устройством для закрепления заготовки, искроуловителем, подготовкой для установки электрики…
6. Установка маятника на раму.
7. Электропроводка.
8. Пробный пуск. Регулировка и отладка.

Я изготавливал станок в другой последовательности и столкнулся с постоянными переделками и подгонками, из-за чего процесс затянулся. Если бы я сейчас решил изготовить станок, то делал все в таком порядке.

Перед тем как начать изготовление отрезного станка, я изучил опыт других людей, из которого понял, что:

• двигатель необходимо устанавливать не меньше 3 кВт. если отрезной диск будет 400 мм.
• обороты диска должны быть не меньше 3000 в минуту.
• на валу диск удобнее расположить справа, а приводные шкивы слева, это не позволит гайке крепления отрезного диска отворачиваться при работе.
• подшипники для вала отрезного диска подойдут и 205 и 204 (я использовал 205)


Двигатель я установил 3-х фазный, так как располагаю в мастерской напряжением 380В. Если у Вас напряжение 220 В. в этом случае Вам придется устанавливать пусковые конденсаторы, информации как это сделать в интернете много.

Далее смотрим фотографии процесса изготовления.

Защитный кожух поднимается для замены использованного диска новым. Для этого нужно сверху открутить всего один болт М8.

Возможность регулирования наклона коромысла при помощи пластин металла. Подшипники на этот вал я не стал устанавливать, а просто просверлил сверху отверстия для смазки и заглушил их болтами М6.

Тиски для зажима заготовки я позаимствовал у старого отрезного станка заводского производства, но мне пришлось их немного переделать. У этих тисков гайка прижимного винта может разделяться на две половинки, это очень удобно при установки и снятии заготовки.

Возвратный механизм можно не делать, достаточно просто изменить центровку вала коромысла.

Искроуловитель. Процентов 97 всех искр попадают в съемный контейнер.
При помощи упорного болта(снизу) можно регулировать максимальный угол наклона.

Как рассчитать необходимый диаметр шкивов.

Будем исходить из того, что отрезной диск должен вращаться со скоростью 3000 об./мин. На дисках нанесена информация о максимально допустимой скорости вращения 4400 об/мин. Так что Вы сами решайте с какой скоростью у Вас будет вращаться диск, главное чтобы не больше 4400 об/мин.

Для расчета диаметров шкивов необходимо знать:

• обороты вращения двигателя
• обороты вращения вала отрезного диска

Пример расчетов:

Двигатель у нас вращается со скоростью 1500
об./мин.

Отрезной диск должен вращаться со скоростью 3000 об./мин.

У нас имеется шкив на вал отрезного диска диаметром 65 мм
.

Какой при этом должен быть вал на двигателе?

1. считаем длину периметра, имеющегося вала: число Пи (3,14)
   умножаем на диаметр. 3,14 х 65мм = 204,1 мм
   (длина периметра вала
   ).
2. полученное число умножаем на нужные обороты вала: 204,1 мм х 3000 об/мин = 612 300 мм/мин.

3. делим то, что получилось на обороты двигателя: 612 300 мм/мин / 1500 об.мин = 408,2 мм
   (периметр шкива двигателя
   )
4. делим полученное на число Пи: 408,2мм / 3,14 = 130 мм

   шкив такого размера нам необходим для того, чтобы раскрутить отрезной вал со скоростью 3000 об)мин.

• у Вас имеются в наличии шкивы другого диаметра
• у Вас есть только подходящий шкив на двигатель и необходимо подобрать шкив на вал отрезного диска
• у Вас пока нет шкивов, и вы планируете их купить или изготовить.

Как рассчитать длину ремня привода?

Для расчета потребуются следующие данные:

• радиус ведущего шкива
• радиус ведомого шкива
• расстояние между центрами шкивов.

Пример расчета.

У нас два шкива диаметром 65мм
и 130мм
, соответственно радиусы у них 32,5мм
и 65мм
. Расстояние между их центрами у нас изменяемое (для того чтобы осуществлять натяжение приводного ремня), для примера расчета возьмем длину между центрами 500мм
.

Считаем половину окружности каждого шкива в миллиметрах и добавляем к полученному числу два расстояния от их центров
(так как ремень проходит от одного шкива до другого и возвращается обратно к первому).

32,5мм х 3,14 (число Пи) = 102,05мм
(длина половины окружности первого шкива
)

65мм х 3,14 = 204,1мм
(длина окружности второго шкива
)

102,05 + 204,1 + 500 + 500 = 1306 мм
(необходимая длина приводного ремня).

Для более точного расчета нужно взять
минимальную
и максимальную
длину расстояния между центрами, выбрать нечто среднее подходящее Вам.

Незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию. Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика. Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Для работы понадобится:

• болгарка;
• сварочный аппарат;
• дрель;
• набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими . Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

Он состоит из нескольких основных узлов:

• электродвигателя;
• маятника;
• механизма привода;
• отрезного диска;
• рабочего стола.

Рассмотрим их по отдельности.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для установки на отрезном станке по металлу двигатель должен обладать количеством оборотов равным 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах оптимально работает отрезной диск.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Консоль (маятник)

Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу. Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота приблизительно 80-100 миллиметров, но можно и рассчитать свой вариант.

В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга. Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами). Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.

Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности. Важно придерживаться некоторых фундаментальных требований:

• правильно рассчитать скорость вращения диска;
• отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
• выставить усилие подачи диска в зону реза;
• установить на рукоятке кнопку аварийной остановки;
• оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Выполнять резку металла на станке легче, безопаснее и удобнее, чем с помощью ручных инструментов. Но стоимость станков по карману не каждому мастеровому. Поэтому многие конструируют оборудование своими руками, используя подручные инструменты, например, отрезной диск или болгарку.

Назначение отрезных станков

Дачному и приусадебному хозяйству постоянно требуется мелкий ремонт: заменить проржавевшую стойку теплицы, сделать ограждение для клумбы из металла, отремонтировать садовую тележку — резка по металлу ровно или под углом нужна постоянно. Сделать заготовки для любой конструкции из металла проще и быстрее на станке.

С помощью отрезного механизма можно распиливать любые материалы: сталь, алюминий, медь, полихлорвинил. Резка осуществляется под углом в 45 и 90 градусов. Своими руками можно делать заготовки из труб любого диаметра. Обычно отрезное оборудование применяют для нарезки:

• прутка;
• полосы;
• уголка;
• швеллера;
• труб любых форм сечения;
• двутавра.

Устройство по металлу можно использовать и для обработки других материалов, заменив резак. Самодельный станок компактен, его можно установить под навесом, в холодное время года перенести в мастерскую.

Необходима площадка с ровной и твердой поверхностью и освещение, такое место можно найти за углом любого дома. Существуют цельные и разборные конструкции самодельных станков. А чтобы снизить затраты на изготовление, инструмент можно сдавать во временное пользование соседям.

Устройство отрезного станка

Дисковый отрезной станок располагают на надежном основании с помощью съемных крепежей. Устройство оборудовано тисками с жестким упором, подходящим для работы с разными формами заготовок и под любым углом. Резаком выступают твердосплавный и быстрорежущий диски или абразивный круг.

От электродвигателя на рабочий орган передается движение через зубчатую или ременную передачу. Ременная используется в основном для небольших мобильных устройств, зубчатая для промышленного оборудования. В быту распространены бесприводные модели невысокой мощности, относящиеся к 4 классу.

Дисковые отрезные станки делятся по количеству режущих кромок:

• одноголовочные — с единственным диском, малой производительности. Ведь для выполнения заготовки обычно требуется производить ряд манипуляций;
• двухголовочные — оснащены парой дисков для резки, поэтому могут одновременно выполнять несколько функций. Первый диск установлен неподвижно, второй передвигается относительно первого. Оба резака работают, в том числе, под углом. Производительность двухголовочных дисковых отрезных станков значительно выше, они работают в автоматическом режиме.

Режущая кромка конструктивно может располагаться:

• маятниковым способом;
• фронтально;
• снизу.

Дисковые станки делятся на следующие разновидности:

• абразивно-отрезные: раскраивают длинные куски материала на небольшие отрезки, режут профиль под углом;
• отрезные пилы: резка проката любых видов небольшими партиями и штучно, регулируется количество оборотов и меняется тип диска в зависимости от использования;
• отрезно-правильные: используются для резки бухт: проволоки, прутка, арматуры, труб.

В зависимости от назначения выбирается подходящий вид оборудования.

Самодельный отрезной станок: подробная инструкция сборки

У станка, сделанного своими руками, есть главное преимущество: он создан под нужды конкретного мастера. Для работы понадобятся:

• угол из металла №25;
• швеллер №10;
• вал;
• профильная труба;
• сварочный аппарат;
• подшипники;
• электромотор;
• коробка для установки электрической схемы;
• пусковой тумблер;
• пусковая цепь;
• катушка;
• УШМ;
• дрель.

Ход работ:

1. Из уголка с помощью УШМ своими руками нарежьте заготовки для рамы, ее габариты 40х60х120 см.
2. Сварите из заготовок раму.
3. В качестве направляющей своими руками приварите швеллер, одновременно придающий жесткость конструкции.
4. На швеллер с помощью болтов прикрепляется пара вертикальных стоек.
5. Из трубы сварите раму 45х60 для крепления электромотора и вала под нужным углом.
6. На задней части рамы располагается плита с прикрепленным электромотором. Желательно использовать асинхронный мотор, как менее прихотливый. В зависимости от использования можно выбрать мотор мощностью от 1,5 до 3 кВт и запитать его от 3-фазной сети. Если существует возможность использования лишь 1-фазной сети, подбирается двигатель с повышенной на 13 мощностью и подключается через конденсаторы.
7. На токарном станке своими руками изготовьте вал с фланцами, шкивом и опорами. Фланец должен выступать на 32 мм.
8. Установите на вал подшипники опоры и шкив. Подшипники закрепляются на верхней раме в углублениях плит.
9. Коробка с электросхемой устанавливается в нижней части рамы.
10. Между стойками устанавливается вал диаметром 12 мм, на него надевается втулка. Зазор между ними должен быть минимальным, посадка скользящая.
11. На втулку приваривается коромысло из швеллера длиной 80 см, соотношение плеч коромысла 1:3. Его амплитуда ограничивается цепью. С наружного конца своими руками крепятся тугие возвратные пружины.
12. На короткую часть коромысла устанавливают двигатель, на длинную часть — инструмент для резки.
13. От электромотора к валу протягивается ременная передача.

Стоимость коробки для электросхемы, сделанной своими руками, будет незначительно ниже купленной в магазине. Чтобы подвести электропитание к станку, нужен автомат 3-полюсный, от которого идет провод на электромотор, кнопка аварийной остановки и пусковая цепь. Аварийная кнопка подключается напрямую, двигатель через коробку и автомат.

Поверхность станка обычно изготавливают из толстой фанеры, металлического листа или гладко обструганной доски.

Видеоролики о разных конструкциях самодельных дисковых отрезных станков:
