Печь на отработке из газового баллона с наддувом своими руками

Печь на отработке – нестандартное, но очень эффективное решение для обогрева технических помещений, автомастерских и гаражей. Такая конструкция предназначена для быстрого и экономного отопления при минимальных затратах и высоком КПД. Учитывая то, что производственные помещения редко бывают утепленными, мощность печи должна быть выше стандартной, которая рассчитывается по формуле 5 кВ/50 м². В нашей статье вы узнаете, как сделать печь на отработке своими руками: чертежи из газового баллона, видео запуска, плюсы и минусы такой конструкции.

Если принимать во внимание сложность изготовления и стоимость топлива, печь на отработке из газового баллона – самый бюджетный и самый эффективный вариант. Во многом помогает сама форма – сферическая, по сути, идеальная топка. Для любой печи основополагающим является наличие двух отверстий – входного, куда загружается топливо, и выходного – откуда выходят переработанные газы, и это легко сделать из уже готового баллона. Его форма подходит еще и тем, что цилиндр удерживает необходимое давление, при этом расход металла минимальный.

Фото 1 Схема печи на отработке из газового баллона

1. Газовый баллон на 50 литров
2. Стальная труба для вывода горящих газов, с перфорацией, диаметром 100 мм с толщиной стенки 3-5 мм.
3. Стальная труба теплообменника, диаметром 100 мм с толщиной стенки до 3-5 мм.
4. Перегородка между испарительной камерой и камерой сгорания, стальной лист толщиной 4 мм.
5. Козырек над теплообменником, повышает эффективность нагрева трубы, стальной лист толщиной 4 мм.
6. Чаша испаритель, можно использовать автомобильный тормозной диск.
7. Соединительная муфта.
8. Водопроводная полудюймовая труба для подачи отработки в камеру сгорания.
9. Вентиль, регулирующий подачу топлива — обычный сантехнический шаровой кран.
10. Шланг подачи топлива, допускается применение гибкой, огнеупорной трубы.
11. Емкость для хранения отработки, подойдет любой баллон с интегрированным игольчатым вентилем.
12. Завихритель потока воздуха. Используются два сваренных угольника с шириной полки 50 мм.
13. Канальный вентилятор.

Пошаговое руководство по изготовлению

1. Перед тем, как приступить к собственно созданию отопительного устройства, необходимо выпустить весь газ и конденсат. Для того, чтобы проверить, насколько освободился баллон, намажьте выходное отверстие на вентиле мылом или концентрированным моющим средством – как только перестает пузыриться, можно приступать.
2. Если вентиль съемный, аккуратно снимаете его. Если нет – в днище делаете дрелью отверстие и скручиваете вентиль. При этом обратите внимание, что даже при условии выхода всего газа, риск взрыва все равно остается. Для того, чтобы себя обезопасить, старайтесь во время высверливания не прижимать с усилием дрель и постоянно на сверло лейте воду.

Фото 2 Сверлим дрелью отверстие в днище и выкручиваем вентиль

3. После того, как снят вентиль, заливаете баллон водой и оставляете его на несколько минут, чтобы полностью удалить все газовые элементы.
4. На баллоне вырезаете два отверстия, как показано на фото. Ширина – в пределах третье части диаметра баллона. Первый проем делаете высотой 20 см, второй – 40 см, перемычка между ними – не менее 5 см. Так у вас получилась импровизированная камера сгорания, где можно будет использовать даже твердое топливо.

Фото 3 Вырезаем два отверстия в баллоне

5. Теперь вам надо разделить между собой камеру сгорания и теплообменник. Для этого из листа металла 4 мм вырезаете круг по диаметру баллона (стандарт – 2,95 см). Далее по центру этого круга вырезаете еще один диаметром 10 см, который нужен для горелки.

Фото 4 Вырезаем круг из листа металла

6. Изготовление горелки. Берете трубу диаметром 10 см с толщиной стенки 4 мм и высотой 20 см и высверливаете по периметру несколько отверстий. Диаметр произвольный – 1,5-2 см.

Фото 5 Изготовление горелки из трубы

Обязательно зачистите все отверстия от заусенец. Если этого не сделать, со временем оседающая копоть приведет к их сужений и ухудшению характеристик печи на отработке из пропанового баллона.

На горелку надеваете мембрану и привариваете ее горячей сваркой точно по центру.

Фото 6 Мембрана для горелки

Вставляете заготовку в баллон и привариваете уже по всему периметру. Если приварить трубу по нижней границе перегородки, можно будет заправлять печь на отработке не только отработанным маслом, но и твердым топливом – щепой, брикетами, гранулами и т.д.

Фото 7 Муфта установлена в баллон

7. Готовите чашу испаритель. Раз речь идет о гараже или автомастерской, для этой цели идеально подойдет тормозной диск.

Фото 8 Чаша-испаритель готова

Если такого под рукой нет, чащу делаете из любого жаропрочного металла, который не будет деформироваться от перепада температур.

8. Завариваете дно и крышку, оставляя широкое отверстие, куда будет подаваться отработанное масло. Это черновой вариант печи, который, впрочем, и самый популярный (смотрите видео).

Фото 9 Завариваем дно и крышку

Видео 1 Запуск печи на отработанном масле

Можно усовершенствовать конструкцию, приварив на крышку трубу под углом до 40 градусов и обрезав так, чтобы получился «носик». Это делается для того, чтобы было удобно наливать масло.

Фото 10 Патрубок для более удобной заливки масла

А если вы на трубу прикрутить обычный шаровой кран (см. фото), то конструкция получится еще и безопасной. Поскольку позволит перекрыть подачу топлива при проблемах на баке.

Фото 11 Монтаж шарового крана

9. Изготовление теплообменника

В качестве теплообменник также выступает труба диаметром 10 см, которая в корпус входит строго горизонтально.

Фото 12 Теплообменник внутри

Фото 13 Теплообменник снаружи

Для концентрации горячего воздуха на конец трубы можно приварить теплоотражающий экран, изготовленный из металлического листа 4 мм.

Конструкция печи с водяным контуром

Этот вариант является усовершенствованной моделью самодельной печи на отработке из кислородного баллона, которая при необходимости сможет протопить даже жилое помещение. Для этого ее понадобится врезать в общую систему отопления дома.

Выделяют 2 основных метода организации печи на отработке с водяным контуром:

• обвязывание корпуса змеевиком;
• изготовление «рубашки» на горелке.

Первым способ очень простой, экономичный. Но достаточно эффективный. В качестве змеевика можно использовать обычную медную трубу, которая врезается в систему отопления дома с тем, чтобы обеспечить циркуляцию теплоносителя.

Фото 14 Обвязка печи змеевиком

Второй способ боле сложный, который предполагает изготовление отдельной водяной рубашки, надеваемой впоследствии на саму горелку.

Фото 15 Делаем водяную рубашку

Фото 16 Водяная рубашка

Преимущества и недостатки

Как и любой отопительный прибор, печь на отработке из газового баллона 5 л имеет свои плюсы и минусы.

Плюсы:

• простейшая схема, которая позволяет соорудить печь буквально за несколько часов;
• безотказная простая конструкция, в которой просто нечему ломаться и выходить из строя;
• останавливается сразу, как только прекращается подача топлива, остывает относительно быстро;
• независимость от источников энергии, поскольку основное топливо печи на отработке – отработанное масло;
• универсальность – такие печи могут использоваться не только в гаражах и автомастерстких, но и в теплицах, производственных помещениях и т.д.;
• минимальный расход топлива – до 2 литров отработанного масла в час.

Минусы:

• открытые отверстия увеличивают риск пожара в несколько раз;
• категорически запрещено оставлять печь без контроля;
• не рекомендуется использовать сильно загрязненную переработку. Желательно пропустить ее через фильтр либо установить на входящее отверстие отдельный фильтр;
• минимальная высота дымохода – 400 см, чтобы исключить риск отравления переработанными газами;
• каждый раз после эксплуатации печи ее и дымоход необходимо чистить;
• шумная работа печи.

Техника безопасности

Фото 17 Соблюдайте технику безопасности при установке печи

Учитывая то, что печь на отработке (масле отработке) чрезвычайно пожароопасная, при эксплуатации необходимо соблюдать ряд мер предосторожности, а именно:

• печь устанавливается только на стационарную негорючую основу – бетонная или цементная площадка, плитка, металлические листы;
• при работе устройства в помещении не должно быть сквозняков, чтобы огонь не вырывался из открытого отверстия;
• легковоспламеняющиеся предметы должны располагаться на расстоянии не менее 3-5 метров от печи.

Условия эксплуатации печи на отработке

Чтобы запустить печь, на дно необходимо налить отработанное масло, сверху залить керосин или солярку. Далее поджигаете жгут из бумаги или ткани и просовываете его в отверстие.

Желательно каждый раз после работы печи чистить печь. Копоть и сажа, накапливающиеся на металлических поверхностях, изолируют отражающие свойства металла и значительно уменьшают КПД печки.

Делать печь на отработке из газового баллона своими руками целесообразно только в том случае, если у вас есть такое топливо. Найти его несложно, поскольку автомастерские должны отработанное масло утилизировать. Но некоторые «бизнесмены» умудряются такое масло даже продавать. Судя по ценам в сети, в среднем по региону цена за литр отработанного масла колеблется от 5 до 15 рублей.

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать.

И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами.

В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

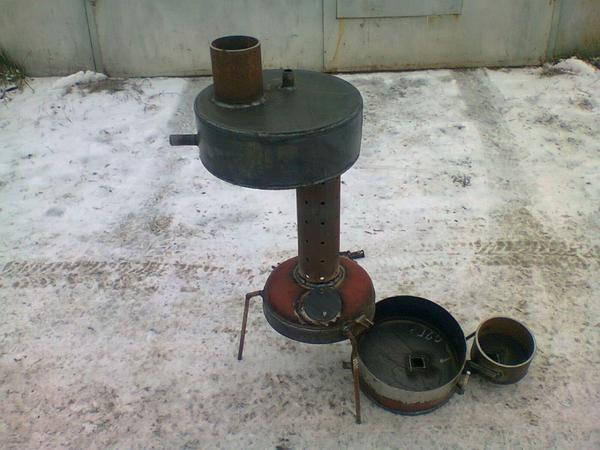

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже.

Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере.

Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность.

Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений.

В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

• печь должна стоять в удобном месте и в то же время обогревать все помещение;
• в непосредственной близости от агрегата не должно быть никаких горючих материалов;
• важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто.

При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу.

В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража.

Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе.

Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

Источник: https://stroyka.ahuman.ru/pech-na-otrabotke-s-nadduvom-svoimi-rukami-chertezhi-iz-gazovogo-ballona/

Печь на отработке с наддувом: 47 фото изготовления

Из баллона вырезал круги диаметром 166 мм. Они будут верхом и низом печки, сам баллон корпусом печки.

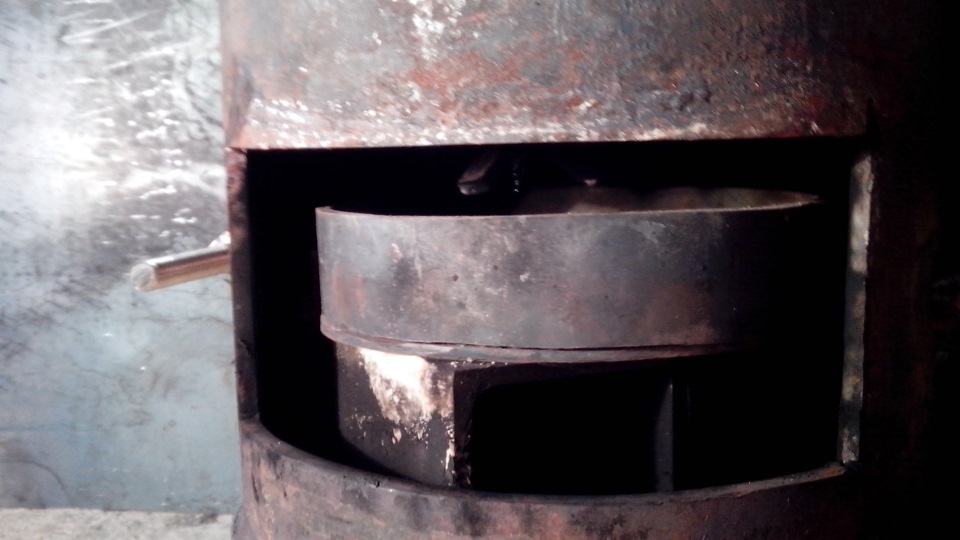

Нижняя часть инжектора, сделаны отверстия диаметром 5 мм. Внутри инжектора будет проходить труба 0,5 дюйма для подачи отработки.

1.
2. Диск для крепления пиролизной чаши.
3.
4. Чаша закреплена.
5. В колене сделал отверстие под трубу 0,5 дюйма.
6. Из крышки от баллона сделана съемная крышка на верх печки, для этого высверливаю по кругу отверстие и одеваем на трубу инжектора.
7. Привариваем два кольца, одно по внешнему диаметру, другое по внутреннему корпуса печи.
8. Ставим трубу для подачи отработки (0,5), колено и крышку на трубу инжектора.

Теперь сверлим отверстия  диаметром 12 мм, в трубе подачи отработки, два отверстия под углом 45 градусов. Одно нижнее отверстие для подачи отработанного масла, а второе для подачи первичного воздуха.

• На трубе резьба для заглушки, отверстие предназначено для чистки трубки подачи масла.
• Отверстие для розжига.
• Сделано отверстие для выхода газов.
• Ещё понадобилась печь от автобуса ЛИАЗ.
• Разрезаем газовый баллон.
• Привариваем баллон к трубе.
• Делаем короб для вентилятора.
• Задвижка для подачи воздуха, при розжиге печки я ее закрываю, на трубе подачи масла и первичного воздуха установлен кран для регулировки на 0,5 дюйма.
• При большой подаче отработки и воздуха, огонь вырывается в трубу, что бы она не прогорела я изготовил эту конструкцию из обрезка трубы длиной 200 мм и толщиной 8 мм.
• Самодельная печь на отработке готова.
• Печь работает очень хорошо, дым из трубы вообще отсутствует.
• Чищу после 50 литров сгоревшей отработки.
• В этом видео, показана печь в работе.

 Роман Караулов.

(2

Источник: http://sam-stroitel.com/pech-na-otrabotke-s-nadduvom.html

Как сделать печь на отработке масла с наддувом по чертежам

Для обогрева технических помещений, в том числе гаража или подсобного помещения, зачастую используется печь на отработке с наддувом или без него.

Если правильно подойти к самостоятельному производству конструкции, можно получить экономичную отопительную установку как для обогрева помещения, так и для получения тёплой воды.

Отработанное масло, как правило, выбрасывают, а подобная печь работает именно на нём.

Такую печь можно изготовить своими руками

История возникновения

Развиваться сфера отопительных приборов на отработке началась ещё в 60-е годы ХХ века. Тогда в силу популяризации гаражных кооперативов возникла необходимость отопления таких помещений.

Усилила темп развития копеечная цена на топливо и масло. В то время за слив отработанного масла могли оштрафовать на треть зарплаты.

В результате таких условий была придумана печь с наддувом на отработке.

Керогаз – печь такого типа была изобретена для утилизации отработанного масла

Первым отопительным прибором такого типа был керогаз. В отличие от паяльной лампы или примуса он был намного безопаснее, так как пары керосина дожигались в специальной камере. Если и была возможность аварии и взрыва, то это преждевременно сигнализировалось неприятным запахом и копотью.

• Печь на отработке работает по тому же принципу, только на этот момент ещё не придумали, как простыми способами заставить полностью сжигаться вязкое и загрязнённое топливо.
• Также одним из прародителей масляной печки была газовая установка, широко применяющаяся во время Второй мировой войны.
• В этом видео вы узнаете как сделать печь своими руками:
•

Разновидности конструкций

Масло, которое слили с автомобиля при замене, само гореть не будет. Во-первых, оно уже отработано и является очень тяжёлым. Во-вторых, практически все производители добавляют в него примеси. Процесс сгорания масла и его термическое разложение построено по принципу пиролиза. Простыми словами: масло нагревается, испаряется и потом только сжигается с большим количеством воздуха.

Топливо для горелки Баббингтона можно не фильтровать

Есть три разновидности устройств, работающих по такому принципу:

1. «Чудо-печка». Это самая простая конструкция, в которой остатки паров сгорают в открытой перфорированной трубе.
2. Капельная печка с закрытой трубой для догорания оставшихся паров разложившегося топлива.
3. Горелка Бабингтона.

Если есть большой опыт работ по производству таких конструкций в домашних условиях, можно изготовить факельные конструкции ничем не хуже заводских. Но в силу сложности работ не все смогут своими руками такое повторить.

Коэффициент полезного действия буржуек не более 70%, что относительно мало по сравнению с газовыми устройствами, твердотопливными или электрическими. Но это относится к самодельным устройствам. Заводские аналоги имеют КПД свыше 85%. Это довольно неплохо.

Самостоятельно сделанная по чертежам печь на отработке с наддувом может использовать от 0,8 до 1,5 л топлива с наддувом. Эти показатели необходимо учитывать при постройке установки.

Буржуйка открытого типа

Такое устройство состоит из ёмкости для хранения топлива (отработанного масла или солярки) квадратной или округлой формы. Она на четверть заполняется жидкостью и имеет воздушную заслонку. Сверху конструкции монтируется труба с отверстиями, через которые всасывается воздух для вторичного дожигания. Ещё немного выше располагается камера вторичного дожигания и выход дымоходной трубы.

Буржуйка поможет отопить помещение независимо от электричества

При этом верхняя дожигающая камера не является обязательным элементом. Более эффективно будет изготовить камеру с дожиганием на 90°C.

Принцип действия довольно простой. Сначала необходимо зажечь отработанное топливо. Для этого дополнительно можно использовать любую легковоспламеняющуюся жидкость. Потом начинается процесс первичного горения, при котором происходит пиролиз.

Образующиеся газы при попадании в перфорированную трубу после контакта с воздухом окончательно воспламеняются и сгорают. При этом уровень пламени можно регулировать с помощью заслонки.

При её открытии смесь обогащается кислородом, процесс горения усиливается.

Такая конструкция имеет несколько преимуществ:

• простота использования;
• дешёвое производство;
• независимость от электричества.

Но, кроме этого, печь имеет множество минусов. В первую очередь — это низкий КПД (около 70%).

Такие печи можно сделать своими руками

Также она имеет и такие недостатки:

• для работы агрегат должен иметь эффективную и мощную тягу, без неё он будет затухать в помещении;
• если в масло попадёт вода, то уже в ёмкости будут образовываться взрывы, через дожигающую трубу с отверстиями она будет вылетать наружу, отчего может образоваться пожар;
• может использовать до 2 литров горючего в час, при этом большая часть из вырабатывающей энергии уходит в трубу;
• корпус не разбирается, поэтому его тяжело чистить.

Но многие недостатки можно устранить, применяя некоторые технологические хитрости. При работе устройства следует придерживать общих правил пожарной безопасности. Также важно фильтровать масло перед использованием.

Как сделать печь на отработке Геликоптер своими руками:

Преимущества и недостатки капельницы

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель.

Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува.

При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
4. Подача топлива и мощность можно отрегулировать.
5. Чистить конструкцию довольно удобно.
6. Дымоход может быть любой высоты.

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Подробный чертеж печи на отработанном масле с наддувом

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

• профильная труба 75×75×4 см;
• топливный ящик 55×55×4 см.

Можно использовать и круглую ёмкость, но обрабатывать её тяжело. Но зато она будет выглядеть более эстетично.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха.

Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение.

Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Хороший чертеж поможет сделать сложную печь-капельницу своими руками

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Принцип работы капельной печи

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

Схема изготовления и чертеж печи на отработке:

Источник: https://kaminguru.com/pech/na-otrabotke-masla-s-nadduvom.html

Масляная печь на отработке с наддувом

Конструкция самодельной печки с наддувом, функционирующей от уже отработанного масла, довольно проста. В ее изготовлении используется любой закрытый сосуд цилиндрической формы, из которого выводится труба с проделанными сбоку отверстиями. В нижней части устройства оборудован проем с дверцей для обеспечения доступа к розжигу. К верху цилиндра приварен патрубок для отведения дыма.

Принцип функционирования масляной печи на отработке с наддувом

На дне сосуда находится отработанное масло, которое по мере необходимости автоматически подается в топку из емкости двумя способами: с помощью поплавкового механизма или погружного насоса.

Чтобы быстро и легко разжечь отработку, к ней нужно добавить немного растворителя или бензина и включить вентилятор, нагнетающий воздух. Пары, что активно выделяются после прогревания отработанного масла, вместе с избыточным количеством кислорода сжигаются в печи.

Особенность этого самодельного устройства на масле заключается в том, что его нижняя часть сильно раскаляется от пламени, разгоревшегося внутри.

По этой причине при обогреве одного помещения требуется устанавливать вентилятор, воздушные потоки которого будут обдувать раскаленную поверхность конструкции.

Если же это устройство задействовано в отоплении всего дома, то хозяину следует побеспокоиться о создании водяной рубашки.

Разновидности печей

В зависимости от способа наддува выделяют несколько типов отопительных устройств. Самым безопасным считается инжекционный метод, при котором печь продолжает сохранять тепло, даже если уменьшить функции наддува.

При эжекторном способе требуется установка какого-либо вентилятора производительностью 1500 м3/ч. Чтобы во время прекращения принудительной подачи воздуха не допустить заполнения жилища вредными веществами, нужно позаботиться о монтаже между вентилятором и эжектором специального клапана-хлопушки с перекрывающей пружиной.

  Буржуйка из газового баллона на дровах

Предостережения относительно установки печи

Существуют определенные правила, которые необходимо соблюдать во избежание пожара. Среди них отмечают следующее:

1. Непозволительно устанавливать отопительную конструкцию в том месте, где постоянно наблюдается сквозняк.
2. Важно обезопасить печку на масле от попадания на нее посторонних предметов. То же самое касается и наличия легковоспламеняющихся элементов, а также работы с ними вблизи подобного устройства.
3. Печь должна быть установлена так, чтобы вокруг нее оставалось как минимум полметра свободного пространства.

Советы для умельцев

Для того чтобы смастерить такую конструкцию для отопления, внимательно изучите чертеж печи на отработке с наддувом.

Подобное масляное устройство можно изготовить из старого баллона от сжиженного газа. При этом стоит срезать верх емкости и соорудить крышку с уплотнителем, роль которого выполнит асбестовый шнур.

Весь процесс создания конструкции состоит из вырезания проемов для обеспечения доступа к отработке и обустройства дымохода. Отверстие для розжига и слежения за топкой необходимо оборудовать дверцей.

Кроме того, нужно позаботиться о врезке трубы, по которой будет подаваться воздух. В этом случае диаметр не играет особой роли, потому труба 45 мм будет в самый раз. По всей длине металлического предмета нужно проделать небольшие отверстия диаметром до 9 мм. Их должно получиться около 50 штук.

Заключение

Подобный агрегат может обогреть жилище площадью до 150 м². Горючего он расходует немного – всего 1 литр в час при 14-15 °C внутри помещения. Если этого недостаточно, то температуру можно повысить, регулируя заслонки либо увеличив обороты моторчика наддува. При этом затраты топлива будут больше на поллитра в час.

Нельзя сказать, что самодельная масляная печь с наддувом – это очень простое устройство и сделать его совсем несложно. Но, с другой стороны, имея большое желание и некоторые навыки, можно с легкостью соорудить печь на отработке с вентилятором своими руками.

  ПТО-2300: малогабаритная отопительная печь 2х3

Источник: http://PechnoeDelo.com/metallicheskie/pech-na-otrabotke-s-nadduvom.html

Печь на отработке из газового баллона – как сделать

Среди разнообразных конструкций отопительных приборов, печи, работающие на отработанном масле, выгодно отличаются эффективностью и доступной стоимостью.

Принцип работы и использование бросового топлива делает этот способ отопления вне конкуренции.

Изготовить это устройство можно из материала, который имеется под рукой, и при этом не требуется специфических знаний и специальных инструментов.

Принцип действия

При попытке зажечь отработанное масло будет получен крайне неприятный результат в виде чада и неприятного запаха, что исключает применение прямого горения такого топлива. В печи, работающей на отработке, жидкое топливо при нагреве разлагается, и уже продукты разложения сжигаются. Конструкция агрегата предусматривает две камеры, которые соединяются между собой перфорированной трубой.

В нижней камере происходит нагрев топлива и парообразование его компонентов. Образующиеся летучие вещества поднимаются и, проходя по трубе, перемешиваются с кислородом, содержащимся в воздухе.

Попадая в верхнюю ее часть, полученная смесь загорается. Далее процесс горения происходит во второй камере.

В ходе этого процесса выделяется большое количество тепловой энергии с образованием допустимого объема дымовых газов.

Печь на отработке из газового баллона

Для разложения любых масел применяется более эффективная и сложная технология. В этом случае нижняя камера оснащается чашей из металла. На ее раскаленную поверхность подается каплеобразно топливо, которое сразу же переходит в парообразное состояние. В процессе горения возникает бледно-голубое свечение, сходное с плазмой. Название таких устройств – печь с плазменной чашей.

Для достижения максимальной эффективности отопительного прибора необходимо организовать подачу топлива как можно меньшими порциями. В идеале отработка поступает в виде капель.

Достоинства и недостатки печей на отработке

Основным достоинством печей подобной конструкции – это использование дешевого топлива, которое является отходом производства. Кроме этого печь на отработке сама по себе является экономичным устройством, так как для ее работы в течение часа достаточно одного литра масла. Эффективность прибора находится на высоком уровне и составляет порядка 75%.

Простота конструкции агрегата позволяет собрать ее из подручного материала при минимальных умениях работы с металлом.

Эксплуатации этого устройства не требует большого внимания. Работа печи происходит без вмешательства человека, достаточно залить топливо и периодически его добавлять.

В процессе горения топлива практически не образуется копоти и дыма. То есть печь не загрязняет окружающую среду и помогает в утилизации отходов производства, опасных в экологическом плане.

• Конструкция настолько проста и состоит из деталей, которые не подвержены механическим повреждениям.
• Поэтому ни морозы, ни грубое обращение с агрегатом не способны нанести вред и помешать его работе.
• Печь на отработке отличается мобильностью, так как она быстро устанавливается и легко демонтируется для дальнейшей транспортировки.
• В связи с тем, что масло довольно трудно заставить гореть в обычных условиях, устройство не способно стать причиной пожара.
• Кроме этого возможность доработки и совершенствования прибора – существенный плюс конструкции.

Печь на отработке – экономично

Недостатком печей, работающих на отработанном масле, считается возникновение опасности взрыва при использовании загрязненного примесями топлива. Такое горючее в лучшем случае засорит технологические отверстия форсунок и забьет фильтр, поэтому следует перед использованием его отфильтровать.

Конструкция дымохода и самой печи подразумевает регулярную очистку. Кроме этого при работе устройство издает довольно сильный гул.

Виды самодельных печей

Печи на отработке разделяют на следующие виды:

• выполненные из листовой стали или с использованием газового баллона;
• с наддувом;
• с капельной системой подачей топлива.

Первая группа отопительных устройств наиболее проста в исполнении. Их самодеятельные конструкторы при помощи сварки сооружают из листов металла, труб и иных подручных материалов. Применение старого газового баллона в качестве заготовки печи существенно облегчает сборку конструкции. В этом случае следует предпринять все меры предосторожности, чтобы не допустить взрыва остатков газа.

Для организации наддува устройство печи дополняется вентилятором. При этом создается поток воздуха таким образом, чтобы большая часть воздуха поступала во вторую камеру. Такое распределение подачи кислорода улучшает качество процесса горения топлива и равномерно распределяет тепловой поток в отапливаемом помещении.

Устройство капельной подачи топлива сложно организовать в кустарных условиях. Как правило, такие агрегаты собираются на специализированных предприятиях. В заводских условиях имеются возможности выпуска относительно недорогих, безопасных и очень эффективных отопительных устройств, которые могут сочетать наддув и капельную подачу масла.

Усовершенствованная печь на масляной отработке

Эффективность печей, работающих на отработанном масле, можно повысить путем доработки конструкции или дополнением ее оборудованием.

Для получения возможности использования этих печей в системе отопления, оборудованной радиаторами, осуществляют монтаж водяного бакана поверхности теплотехнического устройства. В результате передача тепла осуществляется при перемещении теплоносителя по отопительной системе, что многократно увеличивает эффективность агрегата.

Повысить КПД можно за счет установки вентилятора, который осуществляет принудительный обдув. В этом случае существенно повышается тяга и, как следствие, возрастает интенсивность сгорания топлива. Вентилятор также способствует более интенсивному движению воздушных масс, что позволяет увеличить отапливаемую площадь.

В процессе работы устройства происходит нагрев верхней ее части до значительной температуры. Для того чтобы тепло эффективно расходовалось, эту поверхность можно использовать для различных бытовых целей, в том числе и приготовления пищи.

Металлический дымоход может быть заменен на кирпичное сооружение. Устройство такой грубы позволит накапливать энергию и пользоваться теплом даже когда печь перестанет гореть.

Это не полный перечень возможных модернизаций печи на отработке. Для каждого конкретного случая можно придумать способ повышения эффективности конструкции, но при этом следует учитывать требования правил безопасности при эксплуатации подобных устройств.

Печь на отработке из листового металла

Процесс изготовления такого отопительного устройства ведется в следующем порядке.

Согласно чертежу выбранной конструкции печи на отработке производится разметка и порезка деталей.

Чертеж

Сначала сооружается нижняя часть камеры, которая будет соединяться с емкостью для топлива. По форме она выглядит как бак прямоугольной или скругленной формы, который оснащен двумя трубами. Первая из них необходима для подачи топлива, а вторая – для соединения с трубой средней части. Перед сборкой все элементы тщательно зачищаются и в дальнейшем соединяются сваркой.

Дно соединяется со стенками бака. К ним же приваривают уголки, которые будут выполнять функцию опор.

В детали, из которой будет создана крышка, выполняются отверстия. Одно из них расположено по центру и имеет диаметр 100 мм, а другое с диаметром 60 мм – у края. Для упрощения процедуры обслуживания устройства рекомендуется делать крышку съемной.

Труба, которая подает воздух, имеет длину 370 мм и диаметр 100 мм и имеет равномерно расположенные отверстия.

Труба фиксируется к нижней части агрегата перпендикулярно поверхности крышки. Эта конструкция предполагает устройство воздушной заслонки, которую крепят болтами или заклепками. Отверстие имеет размер 60 мм. С его помощью происходит подача топлива и розжиг.

Верхняя часть конструкции собирается аналогично описанной выше технологии. Рекомендуется выбрать в качестве заготовки этой детали трубу с диаметром 350 мм.

В дне этого элемента со смещением к краю создается отверстие, диаметр которого составляет 100 мм. К нему приваривается патрубок длиной 110 мм, необходимый для соединения с камерой сгорания.

Верхняя часть отопительного устройства подвержена воздействию высоких температур, поэтому следует использовать для ее сооружения толстый лист (не менее 6 мм). Для установки дымохода необходимо в крышке вырезать отверстие.

После этого устанавливают и закрепляют дымоход. Для повышения жесткости конструкции устанавливается распорка между камерами.

В заключение изделие окрашивается с специальным покрытием с жаропрочными свойствами.

Печь на отработке из газового баллона

Сборка конструкции печи, работающей на отработанном масле, идет по алгоритму, который описан ниже.

Перед началом работ следует подготовить площадку и необходимые материалы.

Печь на отработке

Ножки, на которых будет стоять изделие, выполняют из металлического уголка, приваренного к корпусу.

Корпусом печи служит использованный баллон.

Заготовка устанавливается вертикально и в ее верхней части вырезают отверстия диаметром 100 мм для монтажа вытяжной трубы. Она должна иметь длину не менее 4 м.

В трубе вырезают отверстие, которое оборудуют подвижной заслонкой. Такое устройство необходимо для регулирования подачи воздуха. При установке дымохода следует придерживаться строго вертикального положения этой детали, что не допустит скопления сажи. После этого конструкция приваривается.

С отступом в 100 мм от сварочного шва делают отверстие, диаметр которого составляет 2-3 мм. Затем, поднявшись на 5 мм выше, сверлится еще одно отверстие. Далее процедура повторяется до получения десяти отверстий, через которые будет поступать воздух в печь.

Для монтажа другой трубы в боковой части баллона вырезают отверстие диаметром 60-70 мм. Она вставляется горизонтально и приваривается к корпусу.

В верхней части баллона, ранее отрезанной от него, проделывается проем с размером в 100 мм, который необходим для заливки топлива и его розжига.

Готовая печь на отработке из газового баллона

Меры безопасности при изготовлении и эксплуатации

Для безаварийной эксплуатации печи на отработанном масле следует придерживаться ниже перечисленных рекомендаций.

Монтаж отопительного устройства требуется производить на поверхность, выполненную из негорючего материала. Отделка стен, расположенных в непосредственной близости от агрегата, должна выполняться с использованием жаростойких материалов.

1. Во избежание возникновения пожара не допускается установка прибора на сквозняке.
2. Не допускается размещение поблизости с печью предметов способных легко воспламеняться.
3. Масло, используемое вторично, обязательно должно пройти очистку от примесей.
4. В момент интенсивного горения пламени не разрешается производить доливку масла.

При розжиге устройства емкость топливного бака должна быть наполнена до двух третей объема. Для создания благоприятных условий воспламенения горючего сверху масла добавляют растворитель или бензин в небольших количествах.

Розжиг осуществляется горящим фитилем, который направляют в отверстие, предназначенное для заливки топлива.

Источник: https://small-house.ru/pech-na-otrabotke-iz-gazovogo-ballona-kak-sdelat/

Самодельная печь на отработке: как сделать своими руками

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло.

Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает.

Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру.

Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным.

Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

• самодельные агрегаты из листового металла или газового баллона;
• конструкции с наддувом;
• модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п.

Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва.

Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д.

Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны.

Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

1. Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
2. Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
3. Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
4. Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

1. С баллона нужно срезать верхнюю и нижнюю части.
2. Из получившихся половинок изготавливают разборную камеру сгорания для масла.
3. К нижней части приваривают металлические ножки.
4. В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
5. По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
6. В этой трубе проделывают ряд отверстий для воздуха.
7. Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
8. На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:

Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

1. Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
2. Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
3. Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
4. Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время.

Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО.

Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.

Источник: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html

Печь на отработанном масле: отработка капельного типа своими руками, как сделать с наддувом из газового баллона. Печка на отработке своими руками: чертежи, видео и пошаговое фото

Печка на отработке имеет свои достоинства, так как отопительное устройство такого типа используется часто. Их применяют для обогрева:

• гаражей;
• теплиц;
• цехов и мастерских.

Помимо этого, ими можно отапливать торговые площади, склады и другие промышленные помещения. Печь на отработке имеет такие преимущества, как экономия на топливном сырье, высокая экологичность, несложная конструкция.

Принцип действия печи

Печка на отработке из газового баллона работает на принципе двойного сгорания. Для этого печка оснащена двумя камерами сгорания. В первой камере образуются пары от сгорания отработанного топлива. После этого пары подаются во вторую камеру, где они смешиваются с воздухом и сгорают. Во время этого выделяется тепло, причем печь нагревается до очень высоких температур.

Чтобы печь на отработке работала по схеме, нужно обеспечить подачу воздуха в обе камеры. В камере, где горит отработка, ставится регулятор, который контролирует количество воздуха.

Печь на отработке имеет несколько типов:

• с газовым баллоном;
• с наддувом;
• с капельной подачей топлива.

Печь с газовым баллоном можно сделать из металла. Вначале берутся две камеры сгорания и варятся друг на друга. К нижней камере приделываются ножки. Раньше камеры соединялись трубой с отверстиями.

Но для сварщика делать такую конструкцию долго, тем более что она требует высокого сварочного мастерства. Поэтому позднее разработали печку на отработке с газовым баллоном.

Баллон имеет достаточно толстую поверхность, поэтому он пожаробезопасен, и его можно использовать длительное время. Срок эксплуатации баллона фактически неограничен.

При изготовлении печи (неважно, будет ли это печь с баллоном или трубой) есть несколько правил, которые нужно обязательно выполнить:

1. Первая камера должна быть снабжена регулирующей заслонкой, которая отвечает за контроль подачи воздуха.
2. Камера, в которую попадает масло при отработке, делается разборной, чтобы ее можно было чистить.
3. Обязательно должен быть дымоход высотой не менее 4-х метров.
4. Расположение дымохода не должно иметь наклонные и вертикальные участки, то есть дымоходная труба должна быть строго вертикальной.

Баллон можно использовать тоже по-разному.

Источник: https://acost.ru/instruments/pech-na-otrabotannom-masle-otrabotka-kapelnogo-tipa-svoimi/

Самодельная печь на отработке с наддувом: 47 фото пошагового изготовления печи своими руками, а также видео, где показана печь в работе.

Печка сделана из трубы диаметром 150 мм, толщина стенки 8 мм и газового баллона.

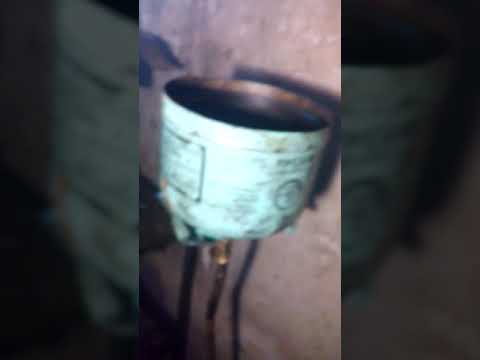

Изготовлена пиролизная чаша.

Из трубы на 2 дюйма сделал инжектор, отверстия по 16 шт, 12 рядов, диаметр отверстий — 3 мм.

Из баллона вырезал круги диаметром 166 мм. Они будут верхом и низом печки, сам баллон корпусом печки.

Нижняя часть инжектора, сделаны отверстия диаметром 5 мм. Внутри инжектора будет проходить труба 0,5 дюйма для подачи отработки.

Диск для крепления пиролизной чаши.

В колене сделал отверстие под трубу 0,5 дюйма.

Из крышки от баллона сделана съемная крышка на верх печки, для этого высверливаю по кругу отверстие и одеваем на трубу инжектора.

Привариваем два кольца, одно по внешнему диаметру, другое по внутреннему корпуса печи.

Ставим трубу для подачи отработки (0,5), колено и крышку на трубу инжектора.

Теперь сверлим отверстия диаметром 12 мм, в трубе подачи отработки, два отверстия под углом 45 градусов. Одно нижнее отверстие для подачи отработанного масла, а второе для подачи первичного воздуха.

На трубе резьба для заглушки, отверстие предназначено для чистки трубки подачи масла.

Отверстие для розжига.

Сделано отверстие для выхода газов.

Ещё понадобилась печь от автобуса ЛИАЗ.

Разрезаем газовый баллон.

Привариваем баллон к трубе.

Делаем короб для вентилятора.

Задвижка для подачи воздуха, при розжиге печки я ее закрываю, на трубе подачи масла и первичного воздуха установлен кран для регулировки на 0,5 дюйма.

При большой подаче отработки и воздуха, огонь вырывается в трубу, что бы она не прогорела я изготовил эту конструкцию из обрезка трубы длиной 200 мм и толщиной 8 мм.

Самодельная печь на отработке готова.

Печь работает очень хорошо, дым из трубы вообще отсутствует.

Чищу после 50 литров сгоревшей отработки.

В этом видео, показана печь в работе.

Для обогрева технических помещений, в том числе гаража или подсобного помещения, зачастую используется печь на отработке с наддувом или без него. Если правильно подойти к самостоятельному производству конструкции, можно получить экономичную отопительную установку как для обогрева помещения, так и для получения тёплой воды. Отработанное масло, как правило, выбрасывают, а подобная печь работает именно на нём.

История возникновения

Развиваться сфера отопительных приборов на отработке началась ещё в 60-е годы ХХ века. Тогда в силу популяризации гаражных кооперативов возникла необходимость отопления таких помещений. Усилила темп развития копеечная цена на топливо и масло. В то время за слив отработанного масла могли оштрафовать на треть зарплаты. В результате таких условий была придумана печь с наддувом на отработке.

Первым отопительным прибором такого типа был керогаз. В отличие от паяльной лампы или примуса он был намного безопаснее, так как пары керосина дожигались в специальной камере. Если и была возможность аварии и взрыва, то это преждевременно сигнализировалось неприятным запахом и копотью.

Печь на отработке работает по тому же принципу, только на этот момент ещё не придумали, как простыми способами заставить полностью сжигаться вязкое и загрязнённое топливо.

Также одним из прародителей масляной печки была газовая установка, широко применяющаяся во время Второй мировой войны.

В этом видео вы узнаете как сделать печь своими руками:

Разновидности конструкций

Масло, которое слили с автомобиля при замене, само гореть не будет. Во-первых, оно уже отработано и является очень тяжёлым. Во-вторых, практически все производители добавляют в него примеси. Процесс сгорания масла и его термическое разложение построено по принципу пиролиза. Простыми словами: масло нагревается, испаряется и потом только сжигается с большим количеством воздуха.

Топливо для горелки Баббингтона можно не фильтровать

Есть три разновидности устройств, работающих по такому принципу:

1. «Чудо-печка». Это самая простая конструкция, в которой остатки паров сгорают в открытой перфорированной трубе.
2. Капельная печка с закрытой трубой для догорания оставшихся паров разложившегося топлива.
3. Горелка Бабингтона.

Если есть большой опыт работ по производству таких конструкций в домашних условиях, можно изготовить факельные конструкции ничем не хуже заводских. Но в силу сложности работ не все смогут своими руками такое повторить.

Коэффициент полезного действия буржуек не более 70%, что относительно мало по сравнению с газовыми устройствами, твердотопливными или электрическими. Но это относится к самодельным устройствам. Заводские аналоги имеют КПД свыше 85%. Это довольно неплохо.

Самостоятельно сделанная по чертежам печь на отработке с наддувом может использовать от 0,8 до 1,5 л топлива с наддувом. Эти показатели необходимо учитывать при постройке установки.

Буржуйка открытого типа

Такое устройство состоит из ёмкости для хранения топлива (отработанного масла или солярки) квадратной или округлой формы. Она на четверть заполняется жидкостью и имеет воздушную заслонку. Сверху конструкции монтируется труба с отверстиями, через которые всасывается воздух для вторичного дожигания. Ещё немного выше располагается камера вторичного дожигания и выход дымоходной трубы.

При этом верхняя дожигающая камера не является обязательным элементом. Более эффективно будет изготовить камеру с дожиганием на 90°C.

Принцип действия довольно простой. Сначала необходимо зажечь отработанное топливо. Для этого дополнительно можно использовать любую легковоспламеняющуюся жидкость. Потом начинается процесс первичного горения, при котором происходит пиролиз. Образующиеся газы при попадании в перфорированную трубу после контакта с воздухом окончательно воспламеняются и сгорают. При этом уровень пламени можно регулировать с помощью заслонки. При её открытии смесь обогащается кислородом, процесс горения усиливается.

Такая конструкция имеет несколько преимуществ:

• простота использования;
• дешёвое производство;
• независимость от электричества.

Но, кроме этого, печь имеет множество минусов. В первую очередь — это низкий КПД (около 70%).

Такие печи можно сделать своими руками

Также она имеет и такие недостатки:

• для работы агрегат должен иметь эффективную и мощную тягу, без неё он будет затухать в помещении;
• если в масло попадёт вода, то уже в ёмкости будут образовываться взрывы, через дожигающую трубу с отверстиями она будет вылетать наружу, отчего может образоваться пожар;
• может использовать до 2 литров горючего в час, при этом большая часть из вырабатывающей энергии уходит в трубу;
• корпус не разбирается, поэтому его тяжело чистить.

Но многие недостатки можно устранить, применяя некоторые технологические хитрости. При работе устройства следует придерживать общих правил пожарной безопасности. Также важно фильтровать масло перед использованием.

Как сделать печь на отработке Геликоптер своими руками:

Преимущества и недостатки капельницы

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель. Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува. При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
4. Подача топлива и мощность можно отрегулировать.
5. Чистить конструкцию довольно удобно.
6. Дымоход может быть любой высоты.

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Подробный чертеж печи на отработанном масле с наддувом

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

• профильная труба 75×75×4 см;
• топливный ящик 55×55×4 см.

Можно использовать и круглую ёмкость, но обрабатывать её тяжело. Но зато она будет выглядеть более эстетично.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Хороший чертеж поможет сделать сложную печь-капельницу своими руками

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Принцип работы капельной печи

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

Схема изготовления и чертеж печи на отработке:

Доброго времени суток всем!
Печки смотрю мелькают).Решил тоже рассказать о своей.Скажу сразу печь придумана не мной.На данный момент печь работает стабильно с расходом 1.2 литра в час.На улице -15 , в гараже + 15 за полтора часа.Гараж 3.5х6.Печь до конца не доработана.И будет дорабатываться наверно бесконечно))).как говорится нет предела совершенству.Ну да ладно о самой печке.За основу был взят вот этот чертёжик.

Что бы чаша не ёрзала, а вставала ровно по центру на площадке из труб(на которой стоит чаша) были приварены уголки.По фото ясно

Практически окончательный вид печи.Нет забора свежего воздуха с улицы с подогревом через дымоход.

Комментарии 71

даже тупо к трубе ребер наварить и уже будет еще больше теплообмен соответственно и расход меньше но)))И так всего хватает)))Жару хоть в долг отдавай)

Это не доработанный вариант а сделан с нуля и без чертежей с сети и прочих дадумок. Расход мизер и помещение 160кв.м прогревает легко до +25 в любой мороз. Можно и больше разогнать но нет смысла и расход повыситься.Дыма нет вообще 400-500 гр/час +так же воды обычной. Можно без нее но с ней лучше)отработки в режиме форсажа с водой. Труба толщиной 10мм прогревается до красна по длине в 6 метров за 10 минут после запуска в любой мороз.Можно запустить под нагрев водяного отопления. С таким кпд и 5 этажку прогреет)))

Трубу красную я вижу и слышу свист улитки.Свет включи покажи интереса ради как сей аппарат работает.И да, на трубу лучше не садится, ну ево нафиг) .На счёт воды (эмульсии ) думаю на следующий сезон заморочится.

На после праздников оставил все это Сниму видео полностью как устроено и как все работает.Когда заморочился с отоплением сначало поставили одну самопалку с трубой дырявой)))Расход бешеный взрывается так что ворота аж открываются и воняет выключеная стоит и воняет как будто камаз в гараже работает! Посмотрел почитал и никто не выложил где и как вдувать или более менее что то. В одном месте только украинцы в маштабах завода делают что то похожее. В общем путем проб и ошибок забабахал и остался очень доволен. Кочегарит жестко. Стоит в подвале и хватает два бокса протопить.

Все делают методом проб и ошибок.Я так же всё делал.Ничего готового никто не даст.даже рабочий чертёж может не работать в другом месте допустим.Всё делается под себя.

Трубу красную я вижу и слышу свист улитки.Свет включи покажи интереса ради как сей аппарат работает.И да, на трубу лучше не садится, ну ево нафиг) .На счёт воды (эмульсии ) думаю на следующий сезон заморочится.

У меня такая же печь, но… Сменил вентилятор от гольфа вместо улитки какого-то котла. Вроде и дует сильнее, а цвет пламени жёлтый. Печь тяжело разгорается, но разгорается. Горит, горит, потом начинаются хлопки. Т. Е. Затихает звук горения, затишье пару секунд, и как бабахнет! Не могу понять, где косяк(((есть, может, идеи?

Не достаточно прогрелась чаша и подаётся масло с исбытком как вариант.Цвет пламени сразу не будет синим, только после прогрева печи и там пофигу какой вентилятор по сути(всё зависит от настроек печи -количество отверстий в дожигателе, количество воздуха и масла).В торце дожигателя есть отверстия?

Нет. Я так и не понял, нужны ли они обязательно или нет…

Отверстия в торце дожигателя обязательны (у меня 4) .Иначе как маслу подать кислород и раздуть его?

Так первичка через 15ю трубу идёт… Или этого мало?

Первичка нужна только для розжига печи и остановки.Тоесть залил в чашу бензин с отработкой, открыл первичку и розжиг.После прогрева печи первичка закрывается и уже чуть позже появляется синее пламя.Постоянно открытая первичка это будет воздуха в избытке чаши, что правильно.Потом в конце я перекрываю масло и открываю первичку.Воздух и отсутствие масла в чаше быстро тушит пламя.Минуты полторы- две.

Спасибо.а по отвестиям как у вас в 57трубе?какие диаметры?

дожигатель 90 труба.Отверстия 2.8 мм, количество не помню.Печь дорабатывалась два сезона.если интересно скину фото моего дожигателя

Найду фото скину здесь.Более чем полезная инфа termoportal.ru, особенно здесь всё есть termoportal.ru/forums/pec…m-masle-svoimi-rukami.35/ .Это для того что бы было понимание как это всё работает.

Спасибо большое. На портале вчера ночью начал читать))))) да, инфы там много

Первичка нужна только для розжига печи и остановки.Тоесть залил в чашу бензин с отработкой, открыл первичку и розжиг.После прогрева печи первичка закрывается и уже чуть позже появляется синее пламя.Постоянно открытая первичка это будет воздуха в избытке чаши, что правильно.Потом в конце я перекрываю масло и открываю первичку.Воздух и отсутствие масла в чаше быстро тушит пламя.Минуты полторы- две.

И 15труба должна выступать из 57?

Особые требования к дымоходу есть? Может быть достаточно короткого выхлопа? Ато у меня в наличии трубы максимум 85 по отверстию.

85 мало.Хотя смотря какая печь будет диаметром.Дымоход минимум 110 должен быть в диаметре.Желательно без горизонтальных участков.Ну и дальше смотреть как поведёт себя печь и дымоход.Переохлаждать дымоход не желательно(конденсат замучает).При необходимости утеплить на улице .У меня длина дымохода 4 метра начиная от печи примерно.На данный момент печь очень модернизирована и будет ещё дорабатываться летом уже окончательно.На данный момент имеет вот такой вид
Только разьве что добавлен приток свежего воздуха с улицы через обогрев дымохода(коаксиальный дымоход).

Отправим материал вам на e-mail

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

• приемлемый расход топлива;

• быстрый розжиг;
• относительно простое устройство;

• возможность создания водяного контура;

• вполне компактные размеры,

• простота эксплуатации.


Полезная информация!
При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

• запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;

• для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;

• необходимый режим работы выставляется путем регулирования специальной заслонки;

• при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;

• нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;

• следует избегать крепления конструкции к стенам строения и использования высоких подставок;

• запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;

• не следует держать в непосредственной близости от отопительного устройства горючие вещества;

• помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;

• в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;

• контактирующие поверхности помещения должны быть выполнены из негорючих материалов;

• чистка внутренних частей конструкции допускается любым удобным способом;

• не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.


С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Второй способ разделения «тяжелого» топлива (масло любого происхождения) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

• простая конструкция;
• высокая эффективность;
• низкая стоимость оборудования и топлива;
• работает на любых маслах, органического, синтетического, растительного происхождения;
• допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Есть еще минусы:

• для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
• требуется регулярная чистка чаши и дымовой трубы — ежедневная;
• проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
• водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Порядок сборки такой:

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Печь из кислородного баллона

Схема печи «Геккон»

Печка на отработанном масле «Тайфун»

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть.

Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

2. Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Второй способ разделения «тяжелого» топлива (масло любого происхождения) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

5. Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

Простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает на любых маслах, органического, синтетического, растительного происхождения;
допускается содержание до 10% загрязняющих веществ.
Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Есть еще минусы:

Для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
требуется регулярная чистка чаши и дымовой трубы — ежедневная;
проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).
Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

6. Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

7. Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

8. Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Порядок сборки такой:

1.)Делаем корпус.
а.)Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
б.)Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
в.)К дну приваривают ножки (их можно сделать из болтов).
г.)На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
д.)С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.

2,)Мастерим крышку.
а.)Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
б.)По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
г,)По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.

3.)Делаем трубу для подачи воздуха и топлива.
а.)Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
б.)Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
в.)На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
г.)Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
д.)С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
е.)С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
ж.)В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

4.)Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.

5.)Изготавливаем чашу для топлива
а.)Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
б.)Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
в.)Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.

6.)Сборка.
а.)Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
б.)Устанавливаем крышку с устройством подачи топлива/воздуха.
в.)На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

10. Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

11. Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

12. Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

13. Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.
Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.

17. Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

20. У самого в гараже стоит тукая ооочень даже не чего.

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: .

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

• самодельные агрегаты из листового металла или газового баллона;
• конструкции с наддувом;
• модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: .

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

1. Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
2. Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
3. Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
4. Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

1. С баллона нужно срезать верхнюю и нижнюю части.
2. Из получившихся половинок изготавливают разборную камеру сгорания для масла.
3. К нижней части приваривают металлические ножки.
4. В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
5. По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
6. В этой трубе проделывают ряд отверстий для воздуха.
7. Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
8. На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: .

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

1. Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
2. Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
3. Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
4. Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

Как самому сделать печь на отработанном масле

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.20 у. е.) за 1 литр, вы ежемесячно потратите на обогрев 100 м² около 7 тыс. рублей (110 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные печки востребованы по сей день. Наша цель – пояснить доступным языком, как сделать печь на отработке своими руками из газового баллона или стальной трубы. Для ясности предоставим чертежи разных конструкций – капельницы с наддувом и простой масляной буржуйки.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Справка. Верхнюю камеру буржуйки делать необязательно. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник–экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Рекомендация. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
2. Устроить обдув корпуса бытовым вентилятором.
3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема подключения водяного экономайзера к радиаторному отоплению

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

Печь на отработанном масле: отработка капельного типа своими руками, как сделать с наддувом из газового баллона

Печь на отработанном масле дешевая, поэтому ее может позволить себе каждый Среди огромного количества изготовленных самостоятельно обогревателей и печей упомянем довольно интересную конструкцию обогревателя, такую как печь работающую на масле отработанного типа. Почти у всех владельцев автомобилей в гараже имеется некоторое количество отработки масла. Для дальнейшей заливки в двигатель такое масло уже не пригодно, а вот как горючее для печи подойдет идеально.

• • Самодельные печи на отработанном масле: основные типы
  • Печь на отработке капельного типа своими руками
  • Как сделать печку на отработке с надувом
  • Мини-печь на отработке из газового баллона
  • Какими особенностями обладает печь-капельница
  • Как работает печь на отработанном масле (видео)

Самодельные печи на отработанном масле: основные типы

Если смотреть на внешний вид печки которая работает на своего рода отходах, то такая печь не вызывает энтузиазма, но это только по внешнему виду. Почти все печи на отработке, которые сделанные самостоятельно не раз усовершенствовались и переделывались для более устойчивой работы и лучшего отдачи тепла. Для того чтоб оценить и понять надежность такой печи, необходимо хотя бы раз попробовать сделать ее собственными силами или испробовать уже готовую печку в сильный мороз.

Если вы умеете пользоваться сварочным аппаратом, то после изучения теории сможете изготовить печь на отработанном масле

Зачастую для себя делают самую простую и легкую по конструкции печку на отработке, но если есть желание можно изготовить и более сложную.

Сложные конструкции печей на отработке бывают 4 видов:

• Печки на отработанном масле с надувом воздуха в камеру горения;
• Печь банная на отработке с регулированной мощностью обогрева;
• Печка на отработанном масле с наличием водяного контура или обдувом разогретой поверхности принудительного типа;
• Печь капельная на отработке.

Плохая испаряемость и высокая вязкость отработанного масло значительно увеличивает пожарную безопасность печки, но все, же с легкостью поддается обслуживанию и заправке емкости, а так, же контролю над процессом горения и испарения тех газов, которые являются отработанными.

Для изготовления большинства вариантов печей на отработке понадобится: лист металла, толщина которого должна быть 3 или 4 миллиметра, болгарка с запасными дисками, работающими с металлом, аппарат для сварки, и электроды 4-ка.

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Печь на отработке капельного типа хорошо подходит для отопления гаража

Такая конструкция печи на отработке сложная и тяжелая в изготовлении своими руками. Но при такой сложной и тяжелой конструкции дает легкость в управлении, качество прогорания и не имеет чувствительности к качеству масла.

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Перед тем как приступить к свариванию подготовленных элементов стоит потренироваться, на обрезках метала.

Для изготовления печки на отработке следует применять толстый металл

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

• Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
• Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
• На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
• Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для трубы дымохода.

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м2. Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

• Рулетка и уровень;
• Напильник;
• Болгарка;
• Дрель;
• Сварочный аппарат;
• Газовый баллон;
• Железные уголки;
• Трубы для дымохода и горелки;
• Емкость для топлива, но не менее 10 литров.

Перед тем как приступить к изготовлению мини-печи на отработке из газового баллона, стоит ознакомиться с рекомендациями специалистов

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

В проделанное отверстие вставляем трубу в вертикальном положении и привариваем ее. Чтоб труба стояла вертикально необходимо проверить и подогнать трубу уровнем.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Отметим то, что даже в самодельную печь, работающую на отработке ни в коем случае нельзя заливать масло не прошедшее очистку. В противном случае заливка не очищенного масла может привести к возгоранию и взрыву.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

Какими особенностями обладает печь-капельница

Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.

При установке печи-капельницы нужно убедиться, что рядом отсутствуют материалы, которые легко горят

У собранной печки капельницы есть ряд преимуществ:

• Экономия горючего;
• Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
• С легкость можно перенести;
• Проста в использовании;
• Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.

В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.

При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:

• Установка печи должна проводиться в том помещении, где нет сквозняка;
• Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
• Запрещено применение воды для тушения или охлаждения печки.

Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.

Как работает печь на отработанном масле (видео)

Изготовление или покупка печи, которая работает на отработке возможно только в том случае, если у вас есть возможность недорого приобретать или обменивать топливо для нее. Конечно, учитывая современные условия рынка, найти до 200 л топлива возможно, но если вы часто используете печь, потребуется горючего гораздо больше, особенно если ваш источник тепла мощный. Поэтому, если вы собрались делать или приобретать подобную печь, обратите внимание на ее технические особенности.

Печь на отработке своими руками

Печь на отработке – нестандартное, но очень эффективное решение для обогрева технических помещений, автомастерских и гаражей. Такая конструкция предназначена для быстрого и экономного отопления при минимальных затратах и высоком КПД. Учитывая то, что производственные помещения редко бывают утепленными, мощность печи должна быть выше стандартной, которая рассчитывается по формуле 5 кВ/50 м 2 . В нашей статье вы узнаете, как сделать печь на отработке своими руками: чертежи из газового баллона, видео запуска, плюсы и минусы такой конструкции.

Если принимать во внимание сложность изготовления и стоимость топлива, печь на отработке из газового баллона – самый бюджетный и самый эффективный вариант. Во многом помогает сама форма – сферическая, по сути, идеальная топка. Для любой печи основополагающим является наличие двух отверстий – входного, куда загружается топливо, и выходного – откуда выходят переработанные газы, и это легко сделать из уже готового баллона. Его форма подходит еще и тем, что цилиндр удерживает необходимое давление, при этом расход металла минимальный.

Фото 1 Схема печи на отработке из газового баллона

1. Газовый баллон на 50 литров
2. Стальная труба для вывода горящих газов, с перфорацией, диаметром 100 мм с толщиной стенки 3-5 мм.
3. Стальная труба теплообменника, диаметром 100 мм с толщиной стенки до 3-5 мм.
4. Перегородка между испарительной камерой и камерой сгорания, стальной лист толщиной 4 мм.
5. Козырек над теплообменником, повышает эффективность нагрева трубы, стальной лист толщиной 4 мм.
6. Чаша испаритель, можно использовать автомобильный тормозной диск.
7. Соединительная муфта.
8. Водопроводная полудюймовая труба для подачи отработки в камеру сгорания.
9. Вентиль, регулирующий подачу топлива – обычный сантехнический шаровой кран.
10. Шланг подачи топлива, допускается применение гибкой, огнеупорной трубы.
11. Емкость для хранения отработки, подойдет любой баллон с интегрированным игольчатым вентилем.
12. Завихритель потока воздуха. Используются два сваренных угольника с шириной полки 50 мм.
13. Канальный вентилятор.

Пошаговое руководство по изготовлению

1. Перед тем, как приступить к собственно созданию отопительного устройства, необходимо выпустить весь газ и конденсат. Для того, чтобы проверить, насколько освободился баллон, намажьте выходное отверстие на вентиле мылом или концентрированным моющим средством – как только перестает пузыриться, можно приступать.
2. Если вентиль съемный, аккуратно снимаете его. Если нет – в днище делаете дрелью отверстие и скручиваете вентиль. При этом обратите внимание, что даже при условии выхода всего газа, риск взрыва все равно остается. Для того, чтобы себя обезопасить, старайтесь во время высверливания не прижимать с усилием дрель и постоянно на сверло лейте воду.

Фото 2 Сверлим дрелью отверстие в днище и выкручиваем вентиль

1. После того, как снят вентиль, заливаете баллон водой и оставляете его на несколько минут, чтобы полностью удалить все газовые элементы.
2. На баллоне вырезаете два отверстия, как показано на фото. Ширина – в пределах третье части диаметра баллона. Первый проем делаете высотой 20 см, второй – 40 см, перемычка между ними – не менее 5 см. Так у вас получилась импровизированная камера сгорания, где можно будет использовать даже твердое топливо.

Фото 3 Вырезаем два отверстия в баллоне

1. Теперь вам надо разделить между собой камеру сгорания и теплообменник. Для этого из листа металла 4 мм вырезаете круг по диаметру баллона (стандарт – 2,95 см). Далее по центру этого круга вырезаете еще один диаметром 10 см, который нужен для горелки.

Фото 4 Вырезаем круг из листа металла

1. Изготовление горелки. Берете трубу диаметром 10 см с толщиной стенки 4 мм и высотой 20 см и высверливаете по периметру несколько отверстий. Диаметр произвольный – 1,5-2 см.

Фото 5 Изготовление горелки из трубы

Обязательно зачистите все отверстия от заусенец. Если этого не сделать, со временем оседающая копоть приведет к их сужений и ухудшению характеристик печи на отработке из пропанового баллона.

На горелку надеваете мембрану и привариваете ее горячей сваркой точно по центру.

Фото 6 Мембрана для горелки

Вставляете заготовку в баллон и привариваете уже по всему периметру. Если приварить трубу по нижней границе перегородки, можно будет заправлять печь на отработке не только отработанным маслом, но и твердым топливом – щепой, брикетами, гранулами и т.д.

Фото 7 Муфта установлена в баллон

1. Готовите чашу испаритель. Раз речь идет о гараже или автомастерской, для этой цели идеально подойдет тормозной диск.

Фото 8 Чаша-испаритель готова

Если такого под рукой нет, чащу делаете из любого жаропрочного металла, который не будет деформироваться от перепада температур.

1. Завариваете дно и крышку, оставляя широкое отверстие, куда будет подаваться отработанное масло. Это черновой вариант печи, который, впрочем, и самый популярный (смотрите видео).

Фото 9 Завариваем дно и крышку

Видео 1 Запуск печи на отработанном масле

Можно усовершенствовать конструкцию, приварив на крышку трубу под углом до 40 градусов и обрезав так, чтобы получился «носик». Это делается для того, чтобы было удобно наливать масло.

Фото 10 Патрубок для более удобной заливки масла

А если вы на трубу прикрутить обычный шаровой кран (см. фото), то конструкция получится еще и безопасной. Поскольку позволит перекрыть подачу топлива при проблемах на баке.

В качестве теплообменник также выступает труба диаметром 10 см, которая в корпус входит строго горизонтально.

Фото 12 Теплообменник внутри

Фото 13 Теплообменник снаружи

Для концентрации горячего воздуха на конец трубы можно приварить теплоотражающий экран, изготовленный из металлического листа 4 мм.

Конструкция печи с водяным контуром

Этот вариант является усовершенствованной моделью самодельной печи на отработке из кислородного баллона, которая при необходимости сможет протопить даже жилое помещение. Для этого ее понадобится врезать в общую систему отопления дома.

Выделяют 2 основных метода организации печи на отработке с водяным контуром:

• обвязывание корпуса змеевиком;
• изготовление «рубашки» на горелке.

Первым способ очень простой, экономичный. Но достаточно эффективный. В качестве змеевика можно использовать обычную медную трубу, которая врезается в систему отопления дома с тем, чтобы обеспечить циркуляцию теплоносителя.

Фото 14 Обвязка печи змеевиком

Второй способ боле сложный, который предполагает изготовление отдельной водяной рубашки, надеваемой впоследствии на саму горелку.

Фото 15 Делаем водяную рубашку

Фото 16 Водяная рубашка

Преимущества и недостатки

Как и любой отопительный прибор, печь на отработке из газового баллона 5 л имеет свои плюсы и минусы.

• простейшая схема, которая позволяет соорудить печь буквально за несколько часов;
• безотказная простая конструкция, в которой просто нечему ломаться и выходить из строя;
• останавливается сразу, как только прекращается подача топлива, остывает относительно быстро;
• независимость от источников энергии, поскольку основное топливо печи на отработке – отработанное масло;
• универсальность – такие печи могут использоваться не только в гаражах и автомастерстких, но и в теплицах, производственных помещениях и т.д.;
• минимальный расход топлива – до 2 литров отработанного масла в час.

• открытые отверстия увеличивают риск пожара в несколько раз;
• категорически запрещено оставлять печь без контроля;
• не рекомендуется использовать сильно загрязненную переработку. Желательно пропустить ее через фильтр либо установить на входящее отверстие отдельный фильтр;
• минимальная высота дымохода – 400 см, чтобы исключить риск отравления переработанными газами;
• каждый раз после эксплуатации печи ее и дымоход необходимо чистить;
• шумная работа печи.

Техника безопасности

Фото 17 Соблюдайте технику безопасности при установке печи

Учитывая то, что печь на отработке (масле отработке) чрезвычайно пожароопасная, при эксплуатации необходимо соблюдать ряд мер предосторожности, а именно:

• печь устанавливается только на стационарную негорючую основу – бетонная или цементная площадка, плитка, металлические листы;
• при работе устройства в помещении не должно быть сквозняков, чтобы огонь не вырывался из открытого отверстия;
• легковоспламеняющиеся предметы должны располагаться на расстоянии не менее 3-5 метров от печи.

Условия эксплуатации печи на отработке

Чтобы запустить печь, на дно необходимо налить отработанное масло, сверху залить керосин или солярку. Далее поджигаете жгут из бумаги или ткани и просовываете его в отверстие.

Желательно каждый раз после работы печи чистить печь. Копоть и сажа, накапливающиеся на металлических поверхностях, изолируют отражающие свойства металла и значительно уменьшают КПД печки.

Делать печь на отработке из газового баллона своими руками целесообразно только в том случае, если у вас есть такое топливо. Найти его несложно, поскольку автомастерские должны отработанное масло утилизировать. Но некоторые «бизнесмены» умудряются такое масло даже продавать. Судя по ценам в сети, в среднем по региону цена за литр отработанного масла колеблется от 5 до 15 рублей.

Как сделать печь на отработке капельного типа своими руками – пошаговое руководство

Печные агрегаты на отработке имеют несложную конструкцию и обогревают за счет недорогого топлива. Добиться стабильного и безопасного функционирования оборудования поможет особая подача ранее использованного масла. Собрать своими руками капельную печку на отработке можно из металлолома и остатков материалов.

Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

• газовый 50-литровый баллон б/у с целым корпусом;
• металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
• для теплообменника и прочих мелких деталей – остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
• лист 4-миллиметровой стали или его обрезки нужного размера;
• тормозной диск из чугуна от автомобиля, можно б/у;
• баллон из-под фреона обычного размера с игольчатым вентилем;
• полуметровую полудюймовую металлическую трубу;
• шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
• шаровый вентиль на полдюйма;
• дверные петли и задвижку для топочной дверцы.

Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

Работа по подготовке баллона

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

• Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя – 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
• Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
• Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
• Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
• Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
• Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

• Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
• Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
• Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
• Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
• Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
• Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

Дверцы

Из металла, вырезанного ранее из баллона, делают дверцы, к которым приваривают задвижку и петли. На нижней дверке, лучше в ее нижней части, создают отверстие для воздуха. С целью герметизации верхней дверцы изготавливают из стальной полосы упорные пластины и сажают их на заклепки. У замка дверки может быть любая конструкция.

Дымоход

Из обрезка 100-миллиметровой трубы выполняют дымовой патрубок и приваривают к верхней части баллона, заранее вырезав отверстие нужного диаметра. Изнутри поверхность элемента зачищают от окалины. Для дымохода используют нержавеющую сэндвич – трубу. Выводят дымоходную конструкцию через стену строения или перекрытия.

Розжиг и эксплуатация

Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.

При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.

Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.

Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.

Печь на отработанном масле: 4 варианта конструкции

Среди огромного количества изготовленных самостоятельно обогревателей и печей упомянем довольно интересную конструкцию обогревателя, такую как печь работающую на масле отработанного типа. Почти у всех владельцев автомобилей в гараже имеется некоторое количество отработки масла. Для дальнейшей заливки в двигатель такое масло уже не пригодно, а вот как горючее для печи подойдет идеально.

Самодельные печи на отработанном масле: основные типы

Если смотреть на внешний вид печки которая работает на своего рода отходах, то такая печь не вызывает энтузиазма, но это только по внешнему виду. Почти все печи на отработке, которые сделанные самостоятельно не раз усовершенствовались и переделывались для более устойчивой работы и лучшего отдачи тепла. Для того чтоб оценить и понять надежность такой печи, необходимо хотя бы раз попробовать сделать ее собственными силами или испробовать уже готовую печку в сильный мороз.

Зачастую для себя делают самую простую и легкую по конструкции печку на отработке, но если есть желание можно изготовить и более сложную.

Сложные конструкции печей на отработке бывают 4 видов:

• Печки на отработанном масле с надувом воздуха в камеру горения;
• Печь банная на отработке с регулированной мощностью обогрева;
• Печка на отработанном масле с наличием водяного контура или обдувом разогретой поверхности принудительного типа;
• Печь капельная на отработке.

Плохая испаряемость и высокая вязкость отработанного масло значительно увеличивает пожарную безопасность печки, но все, же с легкостью поддается обслуживанию и заправке емкости, а так, же контролю над процессом горения и испарения тех газов, которые являются отработанными.

Для изготовления большинства вариантов печей на отработке понадобится: лист металла, толщина которого должна быть 3 или 4 миллиметра, болгарка с запасными дисками, работающими с металлом, аппарат для сварки, и электроды 4-ка.

А вот для нежилых помещений отлично подойдет буржуйка на отработанном масле. как ее сделать своими руками узнаете из нашей статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Такая конструкция печи на отработке сложная и тяжелая в изготовлении своими руками. Но при такой сложной и тяжелой конструкции дает легкость в управлении, качество прогорания и не имеет чувствительности к качеству масла.

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Перед тем как приступить к свариванию подготовленных элементов стоит потренироваться, на обрезках метала.

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

• Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
• Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
• На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
• Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для трубы дымохода.

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м 2 . Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

• Рулетка и уровень;
• Напильник;
• Болгарка;
• Дрель;
• Сварочный аппарат;
• Газовый баллон;
• Железные уголки;
• Трубы для дымохода и горелки;
• Емкость для топлива, но не менее 10 литров.

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

В проделанное отверстие вставляем трубу в вертикальном положении и привариваем ее. Чтоб труба стояла вертикально необходимо проверить и подогнать трубу уровнем.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Отметим то, что даже в самодельную печь, работающую на отработке ни в коем случае нельзя заливать масло не прошедшее очистку. В противном случае заливка не очищенного масла может привести к возгоранию и взрыву.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

При выборе или сооружении печки на отработанном масле следует руководствоваться некоторыми принципами. Все подробности на нашем сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/pechka-na-otrabotannom-masle

Какими особенностями обладает печь-капельница

Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.

У собранной печки капельницы есть ряд преимуществ:

• Экономия горючего;
• Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
• С легкость можно перенести;
• Проста в использовании;
• Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.

В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.

При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:

• Установка печи должна проводиться в том помещении, где нет сквозняка;
• Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
• Запрещено применение воды для тушения или охлаждения печки.

Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.

Как работает печь на отработанном масле (видео)

Изготовление или покупка печи, которая работает на отработке возможно только в том случае, если у вас есть возможность недорого приобретать или обменивать топливо для нее. Конечно, учитывая современные условия рынка, найти до 200 л топлива возможно, но если вы часто используете печь, потребуется горючего гораздо больше, особенно если ваш источник тепла мощный. Поэтому, если вы собрались делать или приобретать подобную печь, обратите внимание на ее технические особенности.

Как сделать печь из газового баллона своими руками

Сегодняшняя статья посвящена тому, как сделать печь из газового баллона на отработке своими руками. Мы рассмотрим, как именно отопить помещение с помощью отработанного масла и старого баллона – будет соответствующее видео и чертежи. У этого способа есть свои особенности, которые обязан знать каждый, но об этом мы расскажем далее.

Преимущества и недостатки «отработки»

Используется такой метод зачастую в нежилых помещениях вроде гаражей, мастерских, складов и т. д. Работает все довольно просто – сначала отработка нагревается, после чего образуются пары масла, которые тоже горят, причем гораздо интенсивнее, чем само жидкое топливо. В результате мы имеем довольно эффективную печь из газового баллона на отработке, которая способна отопить небольшое помещение за очень маленькую сумму.

Огромной популярностью такой способ обогрева помещения пользуется в автомастерских – там всегда под рукой бесплатное масло, которое сливается со старых автомобилей. В таком случае тепло вообще получается бесплатным, плюс ко всему, нет необходимости искать, как утилизировать старое масло. Единственный момент – перед использованием его нужно очистить, дабы там не было всевозможных примесей.

Прочитав список, находящийся ниже, вы сможете окончательно определиться с тем, стоит ли собирать печь из баллона своими руками, так как имеется множество нюансов, связанных как с агрегатом, так и с типом топлива, используемого в нём.

Плюсы:

Стоимость печи, работающей на отработке, минимальная. Если нет желания покупать – можно сделать её своими руками из того же газового баллона или листового металла. Чертежей и видеозаписей в интернете предостаточно, даже человек с минимальными навыками сможет повторить весь процесс.

На втором месте, конечно же, цена самого топлива – если покупать его «готовым к использованию», цена за литр составит не более 15 рублей. Зачастую оно продается по цене от 8 до 12 рублей (зависит от сезонности и региона).

Конструкция и само топливо безопасны. Печь из баллона дает достаточно тепла, при этом нет противного запаха или гари/копоти. Обусловлено это тем, что масло при нагреве выделяет пары, а уже они при сгорании обеспечивают «поставку» тепла в помещение.

Минусы:

В печи нельзя использовать отработанное масло, которое не прошло очистку. В таком случае форсунок быстро засорится и баллон может взорваться, кроме того, эффективность подобного масла под вопросом.

Топливо следует хранить в определенных условиях. При низкой температуре масло замерзает и становится бесполезным. Представьте, пришли вы в гараж, хотите по-быстрому натопить его, а печь оказывается полностью бесполезной, так как масло превратилось в ледышку.

Делаем печь из газового баллона своими руками: чертежи и подробная инструкция

Сделать такую печь можно из кислородного или углеродного баллона. Главное преимущество состоит в том, что стенки у исходного материла толстые (иногда до полутора сантиметров). А это значит, что проработать оборудование сможет очень долго. Даже самый простой вариант из небольшого баллона без проблем отопит помещение в 70-80 квадратов.

Есть еще один плюс – отработка поступает сама. Кроме того, от вас не требуется мудрить с созданием системы подачи воздуха – в таком виде печей это попросту не нужно.

Для того, чтобы сделать готовую печь своими руками, нам понадобятся подробные чертежи, а также следующие инструменты/материалы: болгарка, напильник, дрель, рулетка, емкость на

10 литров (для топлива), а также трубки толщиной не менее 2 мм. и железные «уголки».

Толщина баллона важна ввиду того, что стенки будут греться до 600 и более градусов Цельсия. Тонкие стенки могут «рассыпаться» от подобного воздействия. Саму емкость необходимо хорошо промыть водой, чтобы избавиться от всех посторонних жидкостей и запахов.

Подобным образом поступаем и с нижней частью – срезаем её. Она будет служить «камерой». К нижней части привариваем железные уголки, которые послужат ножками для будущей печи.

К отверстию, проделанному в верхней части баллона, необходимо подсоединить трубу для отвода дыма. Её диаметр должен быть порядка 10 сантиметров, а длинна – не менее 4 метров. Трубу достаточно приварить (сделать это можно уже после монтажа самой печи).

Далее нужно работать с этой трубой. В ней необходимо сделать 10 отверстий на небольшом расстоянии друг от друга. Размер отверстия – порядка 3 мм. Одно из отверстий должно быть диаметром 5-7 сантиметров – к нему привариваем трубу длиной от 2 м., которая располагается параллельно полу (по сути – отходит «вбок» от вертикальной и служит дымоходом).

Как видите, создать из баллона готовую печь своими руками не так уж и сложно, но текстовой инструкции не всегда хватает, поэтому советуем вам внимательно изучить схемы и видео перед тем, как начать действовать.

Подробное видео:

Как это работает

Та часть баллона, которая была срезана изначально, будет использована как емкость для отработки. Не забывайте о том, что использовать вместо масла керосин или бензин нельзя ни в коем случае – это чревато взрывом. При желании, вы можете использовать готовую конструкцию не только для обогрева помещения, но и в качестве плиты для готовки еды. Достаточно приварить стальной прямоугольник к крышке.

Две трети емкости заполните маслом, для розжига можно добавить чуть-чуть керосина или бензина, подойдет и тряпка, смоченная в одной из этих жидкостей. Спустя 3-5 минут весь бензин выгорит и работать начнет, непосредственно, отработка.

После окончания эксплуатации следует почистить (хотя бы частично) сам баллон – достаточно хорошенько постучать крышкой сверху по конструкции, чтобы весь нагар отпал.

Меры безопасности

Работа с топливом всегда сопровождается повышенной опасностью, поэтому мы советуем придерживаться элементарных правил безопасности.

Что касается размещения печи – она должна находиться далеко от объектов, которые легко воспламеняются. Следите за тем, чтобы она не стояла на сквозняке.

Периодически проверяйте работающее оборудование, ведь все вещи имеют свойство ломаться. В данном случае это может стать причиной пожара или другого чрезвычайного происшествия.
