Печка для дачи из кирпича своими руками малютка

Если задумывается постройка загородного дома, максимально благоустроенного для комфортного проживания в нем, то без небольшой печи в нем обычно не обходится, особенно в том случае, если планируется использовать его большую часть года. Отсутствие же опыта в печных работах не должно останавливать хозяев, желающих вложить печь самостоятельно. Просто необходимо выбрать подходящий, не особо сложный вариант, конструкция которого проста и понятна.

Кроме того, для большого отопительного сооружения, имеющего замысловатую конфигурацию внутренних каналов, как правило, в дачном домике попросту не хватает места. Рассмотрим и несложные в исполнении варианты, которые подойдут и для небольшого дома, и для начинающего печника –
одним словом, кладка печи своими руками просто и практично.

Чтобы проще было определиться с подходящей моделью, необходимо выделить несколько условий, которые важны для правильного выбора. Ну а затем- рассмотреть несколько вариантов, остановившись на оптимальном для конкретной площади и конфигурации помещений дома.

Общие требования к кирпичным печам

Условия, которым должна соответствовать выбранная конструкция, напрямую будут влиять на качество обогрева дома, поэтому не стоит пренебрегать информацией, на которую, наоборот, стоит обратить пристальное внимание. К таким факторам относятся:

• Размеры печной конструкции должны соответствовать площади, на которую ее устанавливают, так как теплоотдача во многом зависит именно от этого параметра.
• Кроме этого, необходимо выбрать и правильную форму печного сооружения. Боковые стены печи, прогреваясь, дают большее количество тепла, в то время, как показатель передней и задней стенок ниже в 3÷4 раза. Поэтому, если нужно обогреть сразу две комнаты, стоит выбирать узкую и длинную печь, которую можно встроить в стену между помещениями.

Для эффективности отопления достаточно часто устанавливается Т-образный вариант печи. Он может быть предназначен только для обогрева или же выполнять две функции, если выбирается модель, в которой предусмотрена варочная плита. Такая печь способна обогреть до четырех комнат, имеющих небольшую площадь.

• Следующее условие, которое важно учесть — это расположение строения внутри дома, оно должно быть максимально рациональным. Чтобы печь была функциональной, работала как прибор для обогрева и приготовления пищи, ее нужно установить так, чтобы варочная плита выходила в сторону кухни, а одна или обе боковые стенки смотрели в жилые комнаты.
• Выбирая печь, очень важно учитывать ее теплоотдачу – этот параметр должен соответствовать не только площади комнат, но и их расположению и количеству внешних стен. Определиться с выбором печи по площади ее поверхностей, в зависимости от особенностей комнаты, поможет данная таблица:

• Не нужно перестраховываться и выбирать для маленького дома массивную печь, так как чтобы ее прогреть, потребуется много времени и достаточно большое количество топлива, при всем том что значительная часть выработанного тепла попросту будет «выброшено в трубу». Кроме этого, небольшие конструкции иногда работают даже эффективнее, чем сооружения, занимающие половину комнаты, так как теплоотдача во многом зависит от внутренней конструкции печи, а не только от ее массивности.
• Любая, даже самая теплоемкая печь, будет неэффективна, если дом не утеплен, так как все вырабатываемое ей тепло уйдет через стены, окна и перекрытия. В таких потребуется очень большое количество топлива, чтобы поддерживать температуру в комнатах на приемлемом для проживания уровне.

Если же планируется экономить на топливе, получая качественный обогрев, следует хорошо утеплить здание и выбрать колпаковый вариант печи, который благодаря многочисленным каналам будет долгое время удерживать тепло, передаваемое в жилые помещения.

Как выбрать правильное место для печи?

Месторасположения печи в доме определяют заранее, еще перед его постройкой, при составлении проекта, так можно установить отопительное сооружение в правильной области, где тепло от ее стен будет рационально распределено по всему дому. Кроме того, обустраивать фундамент под печь до постройки дома гораздо проще и по расчетам, и по объему работ. Сразу нужно сказать, что основу под печь нужно устанавливать отдельно от фундамента дома, то есть между их стенками должно быть расстояние не менее 150 мм. Иначе при усадке (а она однозначно будет неравномерная для разных по массе и площади сооружения), один из фундаментов может начать разрушаться, а стены, установленные на нем – деформироваться.

• Если в доме планируется несколько комнат, то печь нужно устанавливать так, чтобы она располагалась на перекрестье стен, разделяющих дом на комнаты. Но, так как фундаменты строений не должны соприкасаться между собой, внутренние стены придется делать легкими, без фундаментов. Этот вариант представлен на выше показанной схеме.
• В некоторых случаях владельцы дома предпочитают устанавливать печь недалеко от входа с улицы, так как тепловое излучение от стенок создает отличную завесу от холодных потоков.
• Размещение топочного люка недалеко от входной двери избавит от лишнего мусора в жилых комнатах, так как в них не придется заносить дрова или другое топливо. Однако, устанавливая печь таким образом, необходимо расположить дверцу топки так, чтобы об нее невозможно было обжечься.
• Стены отопительного сооружения не должны примыкать к стенам дома вплотную, то есть к любой из них необходимо обеспечить свободный доступ, так как они в целях безопасности требуют периодического контроля, а внутренние каналы печи — очистки камер. Иногда печь является частью стены дома, в этом случае между ней и торцом перегородки прокладывается надежная жароизоляция.

• Если печь устанавливается в уже построенном доме, то, планируя место ее расположения, необходимо предусмотреть, чтобы дымоходная труба попадала между балок чердачного перекрытия, которые должны находиться на расстоянии от нее не менее 150 мм, с созданием термоизоляционной «прокладки», заполненной жаростойким материалом. Для этого чаще всего вокруг трубы закрепляют металлический короб, который заполняют керамзитом мелкой фракции, минеральной ватой, вермикулитом или же просто песком.
• Площадка перед топкой печи должна быть застелена жаростойким материалом – это может быть металлический лист или же керамическая плитка.

Возможно, вас заинтересует информация о том, что собой представляет

Модели простых по конструкции небольших кирпичных печей

Кирпичные печи небольших размеров не теряют своей актуальности и сегодня. И это несмотря на появившиеся альтернативные варианты отопления, так как многие из таких новинок – слишком затратные, а другие – недоступные в загородных условиях. Традиционная же для русских домов печка или выручит в любых ситуациях – она и дом согреет, и еду приготовит. Поэтому, если к дому не подведен газ, а электричество часто отключается или просто хочется на нем сэкономить, стоит выбирать печь, в конструкцию которой входит варочная панель. Зная о востребованности моделей печей небольших размеров, инженерами было разработано достаточно много их вариантов. Некоторые из них и будут рассмотрены далее.

Печь «Кроха»

Название модели «Кроха» само по себе говорит о размерах этой печи, и она подойдет для жилого строения с любой площадью. Причем при правильной установке конструкции, она вполне способна отопить не одну, а целых две комнаты и кухню. Для дачного домика эта компактная печка будет идеальным вариантом, так как способна создать в нем уют весной и осенью, а также в сырую или холодную погоду летом.

Эту печку называют «простушкой», потому что она несложна по конструкции, и при серьезном подходе вполне может быть выстроена даже начинающим мастером. Печь имеет совсем небольшие размеры, всего 640×770 мм в основании, поэтому подойдет даже для небольшой комнаты, где для нее решено будет выделить уголок.

Конструктор печи А. Сушков удачно объединил в ней компактность, элегантность и функциональность, поэтому «Кроха» отлично впишется не только в комнату дачи, но и украсит своим уютным видом интерьер частного дома. Эта печь рассчитана на обогрев одного или двух помещений площадью в 18÷20 м², и имеет следующие характеристики:

Конструктор хорошо продумал рациональность печи, поэтому для своего небольшого размера она дает отличную теплоотдачу. В процессе топки этой модели, прогревается ее нижний отдел, а «колпак», находящийся в верхней части, хорошо сохраняет выделенное тепло и замедляет его уход в дымоход. Печь оснащена «летним» ходом, который позволяет нагревать только варочную плиту, не нагревая всю конструкцию, что особенно важно в теплый сезон. «Кроха» имеет три варианта конструкции, отличающиеся между собой расположение варочной плиты относительно топки, но чаще всего используется улучшенную и самый удобную разновидность, в которой плита и топка расположены с одной стороны. Такое расположение удобно тем, что печь можно установить таким образом, что топка и плита будут находиться на кухне, а две другие стены, если встроить их в перегородку, обогреют две комнаты, находящиеся через стену от кухонного помещения.

Для того чтобы печь прослужила как можно дольше и была безопасной, ее топливная камера выкладывается огнестойким шамотным кирпичом. Такие стенки выдерживают не только дровяной жар, но и тот такого топлива, как уголь, брикеты и торф.

До уровня плиты печь имеет ровные стены, а выше топочной дверцы, под варочной плитой, по всему периметру строения, выкладывается выступающий вперед на 30÷35 мм, ряд, который разделяет конструкцию на два отдела: верхний, воздушно-газовый и нижний – топливный. В верхней части печи располагаются каналы для циркуляции нагретого воздуха. Они способствуют максимально длительному удержанию тепла в печи, не давая ему сразу уходить в трубу.

По идее разработчика, эта печь должна быть снабжена топочной дверцей с огнеупорным стеклом, через которое прекрасно видны языки пламени. Поэтому при желании «Кроха» может быть использована в качестве небольшого камина. Такая дверца вполне может быть заменена обычным чугунным вариантом.

Так как печь имеет небольшой размер по периметру, для нее потребуется и меньше расходных материалов.

Компактная модель печи – «Малышка»

Главным достоинствам модели является ее небольшой размер, составляющий 505×760 мм в основании. Ну а небольшой вес, всего 360÷365 кг, позволяет проводить установку конструкции на крепкий жароизолированный деревянный пол. Маленькая печь имеет относительно тонкие стенки, поэтому, нагреваясь, быстро начинает отдавать тепло в комнату, в которой за короткий период создается комфортная температура.

При кладке этой модели печи важно учесть один момент – в первом нижнем ряду задней стенки средний кирпич нужно оставить свободным, то есть уложить его без раствора. Это необходимо сделать для того, чтобы после завершения кладки, кирпич можно было вытащить и очистить донную часть печи от упавшего раствора. Кроме этого, образовавшееся отверстие поможет быстрее просушить готовую конструкцию. Затем, кирпич можно установить на место уже на раствор.

Если печь планируется устанавливать на деревянный или бетонный пол, то перед кладкой на него настилается жаростойкая прослойка. Обычно для этого используется асбестовый лист толщиной в 5 мм, который сверху закрывается металлическим листом или же рубероидом и дополнительным сплошным слоем кирпичной кладки. Кроме этого, необходимо помнить, что перед печью должен быть обязательно постелен и закреплен металлический лист или же керамическая напольная плитка.

Первую протопку готовой печи нужно проводить легким топливом – это может быть бумага или же солома. После того как печь будет протоплена, ее дверцы и задвижка открываются для проветривания и окончательного просушивания, которое должно осуществляться не менее 7÷9 дней.

После высыхания печь рекомендовано побелить. Возникает вопрос: . На слое побелки дым сразу же проявится, в том случае, если между раствором и кирпичом остались не видимые глазу небольшие зазоры. Дым оставит на побелке черные или серые полосы, которые будут тянуться от бракованного шва вверх. При появлении таких следов, шов, от которого они исходят, необходимо обязательно полностью очистить от застывшего раствора и заполнить новым, но уже более тщательно и аккуратно.

Возможно, вас заинтересует информация о том, как сделать с пошаговой инструкцией

Если планируется произвести декоративную отделку наружных стенок «Малышки», то приступать к этому можно только после двух-трех месяцев эксплуатации печи.

Дымоход этой модели имеет такую конструкцию, что вывести его на улицу можно тремя способами:

• Подняв кирпичную кладку дымохода до потолка, вывести его через чердак и крышу дома;
• Вмуровав в него стальную трубу и соединив ее с коренным дымоходом;
• Вмурованную трубу можно вывести через стену, предварительно обезопасив отверстие ее прохода жаростойким материалом.

Данная схема поможет разобраться в конструкции этой модели кирпичной печи, так как на ней хорошо просматриваются количество рядов и конфигурация дымоотводных каналов.

Основные характеристики печки «Малышка» следующие:

Для возведения печки «Малышки» потребуются следующие материалы и готовые элементы (если не учитывать дымоходную трубу):

Цены на шамотный кирпич

шамотный кирпич

Нужно, отметить, что эта модель легко усовершенствуется, несмотря на ее компактность. К ее конструкции некоторые мастера умудряются добавить духовой шкаф и бак для нагрева воды. В такой комплектации «Малышку» вполне можно использовать в качестве банной печи.

Возможно, вас заинтересует информация о том, что собой представляют мини

Отопительная печка с небольшой площадью основания

Эта модель мини-печи имеет только одну, отопительную функцию. Ее можно использовать для установки на даче в том случае, если, кроме нее, предусмотрена электрическая или газовая плита для приготовления пищи, и нет нужды в варочной панели. Иначе ее установка будет нерациональна.

Подойдет она и для частного дома, в котором нужно отопить две соседние комнаты, встроив печь в стену между ними.

Преимуществом этой модели можно смело назвать ее компактность и высокую теплоотдачу. Боковые стенки печи имеют достаточно большую площадь, поэтому, нагреваясь, они станут своеобразной «батареей» размером в полстены, которая быстро и качественно передаст тепло в помещения. Общая теплоотдача от этой модели около 2000 Вт, причем, на переднюю и заднюю стенку из них приходится 210 Вт, а на боковые — по 895 Вт.

Отопительная печь имеет более сложное внутреннее строение, состоящее из нескольких каналов, которые и обеспечивают отличную теплоотдачу от стен. Так как печь имеет приличную высоту, то и материала для нее потребуется больше.

Характеристики этой модели мини-печи состоят из следующих параметров:

В данном случае конструкцию печи, так же, как и строение «Крохи», можно разделить на два отдела: верхний – газоотводящий, и нижний – топочный. Верхняя часть печи – «колпак», состоит из вертикальных каналов, соединенных между собой горизонтальными. Благодаря этой особенности, теплый воздух дольше задерживается внутри сооружения, прогревая всю площадь его боковых стенок.

Для постройки этой модели потребуются материалы, перечисленные в данной таблице:

Для простоты выполнения работ, мастера используют специальные схемы-порядовки, на которые необходимо ориентироваться, выполняя кладку каждого ряда.

Цены на дымоходные задвижки

дымоходные задвижки

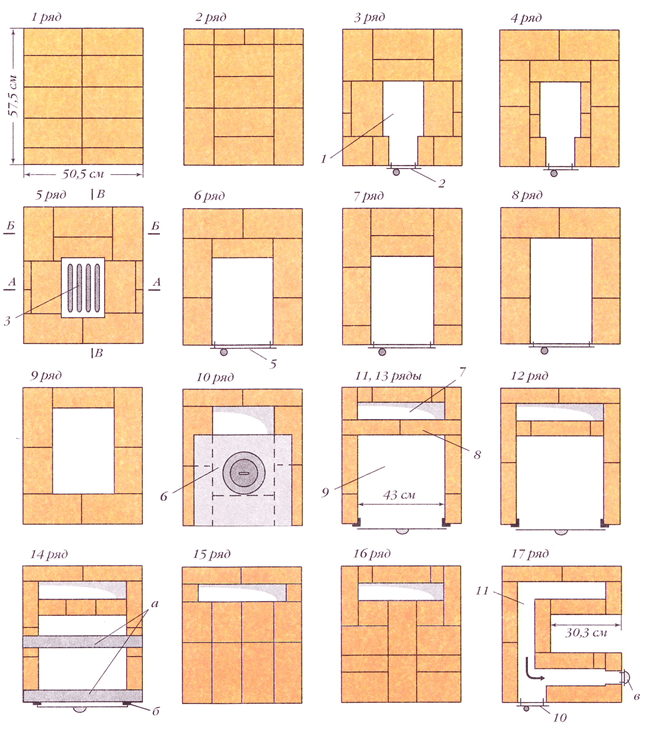

Это схема-порядовка показывает кладку печи с первого по двенадцатый ряд. Возведение может вестись на обустроенном фундаменте или же на подготовленном гидроизолированном бетонном полу. Так как конструкция достаточно массивная и громоздкая по высоте, установить ее на деревянный пол не получится.

• Рубероид укладывается под кладку в два слоя, а чтобы упростить выравнивание первого ряда, на гидроизоляционном материале можно начертить мелом, используя длинную линейку, границу основания.
• Производя кладку первого ряда, нельзя забывать, что от его качества и аккуратности будет зависеть горизонтальность и вертикальность стен печи. Поэтому перед началом работ необходимо подготовить контрольные инструменты — отвес и строительный уровень. Некоторые мастера практикуют и натяжку горизонтальных шнуров для каждого из рядов.
• Как можно видеть на схеме, на втором ряду монтируется дверца поддувала, формируется дымоотводный вертикальный канал.
• На пятом ряду кладки производится монтаж колосниковой решетки, которая перекроет поддувальную камеру и обозначит дно топочной камеры. Начиная с пятого и заканчивая 15-м рядом кладка выполняется шамотным кирпичом.
• На шестом ряду, перед колосниковой решеткой, устанавливается и закрепляется проволокой топочная дверца.

Цены на рубероид

рубероид

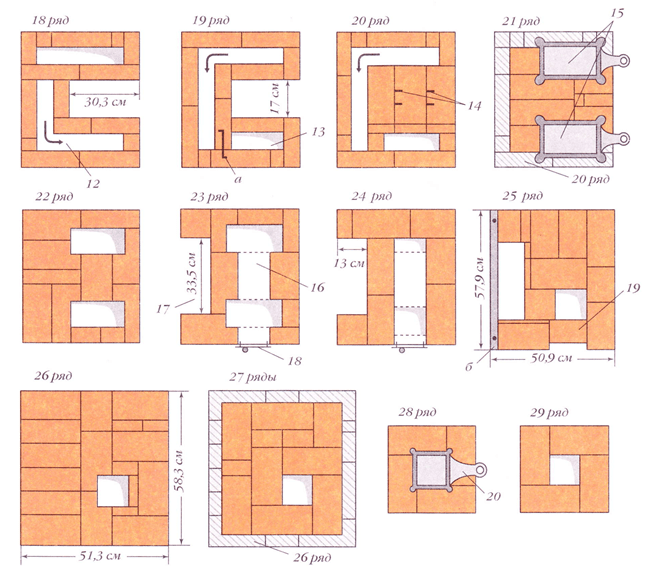

• Следующая схема представляет порядовку, начиная с 13-го и заканчивая 24-м рядом. Здесь показано постепенное формирование вертикальных каналов и топочной камеры, поэтому очень важно производить кладку в соответствии со схемой. Иначе вся работа может быть испорчена, и ее придется переделывать.
• Закончив кладку пятнадцатого ряда и стенок шестнадцатого, в образовавшееся пространство выкладывают глиняно-цементную смесь, а также устанавливают дверцу камеры очистки. Далее, до 25 ряда кладка производится согласно схеме-порядовке.

• На 25-м ряду оформляется дно второй камеры очистки. Для этого сверху кирпичной кладки 24-го ряда выкладывается слой глиняно-песчаной смеси. Затем монтируется дверца камеры прочистки.
• На 28-м и 32-м рядах укладываются две дымоходные задвижки, с помощью которых можно будет регулировать тягу.
• Остальные ряды укладываются согласно схеме, а с 35-го ряда начинается кладка дымоходной трубы.

Отопительно-варочная «шведка» – подробное описание кладки печи

Общее описание и необходимые материалы

В заключительном разделе будет представлена достаточно популярная модель печи-«шведки». Она выбрана для подробного описания, так как при простоте конструкции и компактных размерах является многофункциональной и очень комфортной в эксплуатации.

Этот вариант отопительно-варочной печи имеет удачное расположение всех функциональных элементов – они размещены на одной лицевой стороне сооружения. Поэтому такую «шведку» обычно устанавливают таким образом, чтобы варочная плита, духовка, сушильные ниши и, конечно же, топочная камера выходили в сторону кухни, а ровная задняя кирпичная стенка, которая отлично прогревается во время топки – в жилую комнату.

Габариты этой конструкции составляют 1020×885×2030 мм, при мощности 2750 ккал/час, поэтому печь способна обогреть одну или две комнаты площадью до 30 кв. м.

Представленный вариант «шведки» был создан для определенных условий эксплуатации. Так, она создавалась для обогрева дачного дома, размером 4000×7000 мм, возведенного из силикатного кирпича или блоков. Тем не менее, эта модель является подходящей и для домов с другими размерами, о чем говорят параметры ее теплоотдачи.

• В качестве топлива для этой печи могут быть использованы дрова, а также другие виды твёрдого топлива.
• У этой модели проводится только внутренняя футеровка топочной камеры и областей, расположенных рядом с ней. Поэтому шамотный кирпич не будет нарушать эстетичного вида фасада печи, выполненного из качественного красного кирпича. Внешняя ее отделка не предусмотрена.
• Чтобы печь была эффективной и соответствовала характеристикам по теплоотдаче, ее стенки должны быть относительно толстыми (в полкирпича), поэтому установка кирпича на ложок не допускается.
• В этой конструкции кладка сушильной камеры обязательна.

Если решено воспользоваться этой разработкой, для начала стоит рассмотреть таблицу необходимых материалов и просчитать их стоимость для своего региона проживания.

Возможно, вас заинтересует информация о том, какой лучше использовать при возведении каминов и печей.

Таблица материалов, которые необходимы для постройки отопительно-варочной «шведки»:

Пошаговая инструкция по кладке отопительно-варочной «шведки»

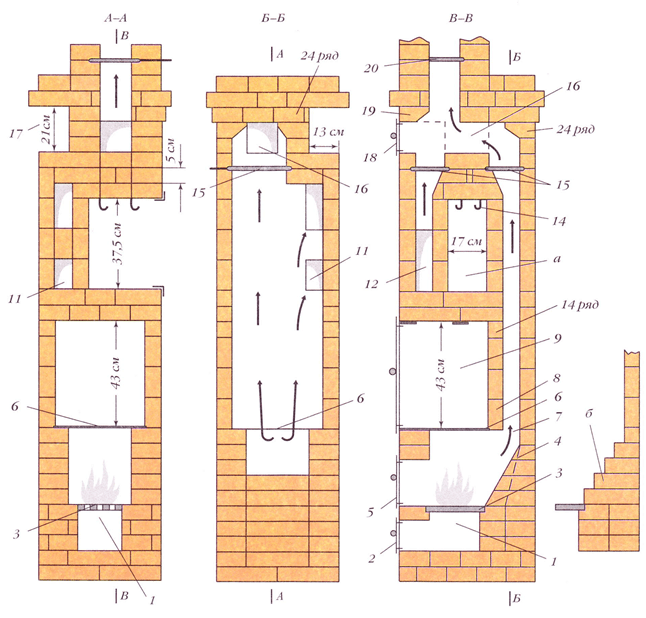

На нижней схеме с разрезом конструкции этой печи показано направление циркуляции продуктов сгорания топлива. На ней хорошо видно, что горячие потоки газов, благодаря вертикальным каналам, охватывают всю поверхность печи, нагревая ее, а от хорошо прогретой поверхности тепло эффективно передается в отапливаемое помещение.

Вопросы устройства печного отопления не всегда ограничиваются строительством массивных конструкций для эффективного обогрева больших помещений. В некоторых случаях требуется обеспечить теплоснабжение небольшого, не обязательно жилого помещения, это может быть гараж, летняя кухня, мастерские или просто дачный домик. На первый взгляд для выполнения подобной функции идеально подходит печь-буржуйка, но существуют модели, которые справятся с работой куда более эффективно.

Простейшее устройство имеет кирпичная печь малютка, которая может быть дополнена наличием варочной плиты. Ее площадь в основании не превышает 400 см 2 , но при этом малышка способна обогревать помещение до 30 м 2 в площади. Примечательно и то, что для строительства такой модели не потребуется значительных затрат времени, средств и сил. Если настоящую печь для дома должен строить человек, с определенным опытом в этом деле, то возведенная своими руками печь малютка может служить в качестве первого опыта начинающего мастера.

Компактный вариант печи

Достоинства модели

Каждый вариант проекта создан для выполнения определенных задач. Сравнивать все модели между собой бессмысленно, так как в одних условиях могут быть важными те характеристики, которые не считаются фундаментальными при других условиях. Поэтому принято выделить достоинства представленной модели. Наша печь малютка из кирпича не лишена такого перечня.

• Для того чтобы установить русскую печь, потребуется пожертвовать значительной частью полезной площади. Само же предназначение малютки говорит о том, что высоких показателей от нее и не ожидают. Зато компактность по достоинству оценена владельцами небольших дачных домиков.
• Отмечается как положительный момент отсутствие элементов из жаропрочных материалов. Но в этом вопросе выбор остается за мастером, так как некоторые профессиональные строители все же советуют зону топки обкладывать шамотным кирпичом.
• Простота схемы строительства позволяет при относительно низких затратах в течение непродолжительного времени получить готовое устройство.
• Даже при работе печи в обычном режиме отмечается экономия топлива, что избавит от необходимости делать запасы дров огромных объемов.
• Некоторые специалисты утверждают, что для данной модели не требуется фундамент. Теоретически, прочное напольное покрытие способно выдержать нагрузку от массы конструкции, однако если вы заботитесь о надежности не на один год, а на десятилетия, то следует задуматься о фундаменте. В нежилых помещениях малютку можно возводить на основании, использующем бетонную плиту.

Примеры простых печек

Обустройство фундамента

Построив фундамент, вы обеспечите свою будущую конструкцию надежным основанием. Если использовать любое неподготовленное напольное покрытие, то со времени не избежать его деформации. Это приведет к нарушению целостности кладки, для восстановления которой может потребоваться полная разборка печи. Однако небольшая масса устройства не может не сказываться на требованиях к фундаменту, они гораздо менее строгие, чем к традиционным моделям.

закрыть ×

Чтобы оборудовать дом качественной отопительной конструкцией необязательно обладать специализированными навыками и знаниями. Простой и доступный каждому хозяину вариант — печь-малютка, требует минимум времени и вложений. В статье мы рассмотрим все этапы сооружения такой печи своими руками.

Печь малютка из кирпича — это компактный мини-камин, который можно разместить на небольшой площади всего в 0,4 кв. метра. У неё максимально простая конструкция, в которой топливный колпак заменяет целую систему стандартных для печей обогревательных каналов. Ей не нужен дополнительный фундамент, а общая площадь обогрева может доходить до 35 кв. метров.

Печь малютка из кирпича

Кирпичная печь малютка не нуждается в большом количестве качественного топлива. Для её работы достаточно самых обычных дров, антрацита, угля или других материалов. Может легко заменять буржуйку для дачи и при этом быть в разы функциональней. Если добавить к основной конструкции чугунную плиту получится не просто отопительная печь, а еще и варочная.

Но главным достоинством такой конструкции можно считать высокую скорость кладки. Одного дня вполне хватает на подробные проекты. Этого времени достаточно, чтобы построить и начать протапливать печь бумагой и щепками. Правда, закидывать поленья можно будет не раньше, чем полностью высохнет кладочный раствор, иначе есть риск появления трещин.

Какие материалы нужны

Чтобы построить печь из кирпича своими руками для отопления дачного или другого помещения нужно запастись таким набором материалов и инструментов.

• Печной красный кирпич — он долговечен и легко режется болгаркой будет применяться как основа, но не подходит в качестве лицевого материала. Понадобится 60 шт.
• Шамотный кирпич — является огнеупорным и единственным видом кирпича, потребуется для кладки в топочной части, так как будет подвержен прямому воздействию огня. Количество -37 шт.
• Глиняный раствор — будет применяться для скрепления кладки. 20 л.
• Поддувальная дверца.
• Дверца для топки — может быть как металлической, так и стеклянной.
• Колосниковая решетка — будет поддерживать слой твердого топлива.
• Плита чугунная конфорочная.
• Одна металлическая задвижка.

Отопительно-варочная печь-малютка

Инструменты

• Кельма. Для нанесения раствора. Также ею можно будет удалять излишки.
• Молоток — кирка. Для рубки кирпичей.
• Уровень. Чтобы контролировать горизонтали кладки.
• Правило. На него ставится уровень.
• Отвес. С помощью него осуществляется мониторинг вертикалей.
• Рулетка. Может заменяться железным метром для измерений.

Как соорудить самостоятельно

Печь малютка своими руками строится поэтапно. Для начала нужно определиться с местоположением печи и приступить к формированию фундамента. Для этого на выбранном месте стелется подстилка, в качестве нее может выступать полиэтилен или другая клеенчатая основа. На неё необходимо насыпать сантиметровый слой обычного песка. Дальше можно начинать кладку.

Порядовка

1 ряд.
12 штук кирпича выкладывать на подготовленный песок, скрепление не требуется. Кирпичи покрываются слоем раствора, тут же произвести крепеж двери для поддува в асбесте.

2 ряд.
Выкладывается поверх первого слоя.

3 ряд.
Используется шамотный кирпич. Сверху ставится решетка, она должна впоследствии быть расположена над поддувалом.

4 ряд.
Делается кладка ребром, а в дымоходе оставляется перегородка. При кладке задней стенки раствор использовать не требуется, кирпичи должны слегка выступать на наружную сторону. Можно начинать установку дверцы для топки, предварительно обернутую в несколько слоев асбеста. Обматывать нужно с тем учетом, что дверь должна беспрепятственно открываться.

5 ряд.
Этот ряд необходимо укладывать плашмя по контуру предыдущего.

6 ряд.
Кладка ребром. Дымоход нужно протереть мокрой тряпкой.

7 ряд.
Как и 5 ряд, укладывается плашмя, начинать нужно с трехчетвертки.

8 ряд.
Сверху ставится два кирпича, которыми закрывается дверца. Для этого ряда понадобится кирпич в скошенном виде, он будет служить своеобразным навесом.

9 ряд.
Должен быть со смещением с расчетом на поддержку открытого состояния дверцы. Предварительно должен быть уложен увлажненный асбест.

10 ряд.
С него начинается формирование дымовой трубы. Она выстраивается расширяясь назад. С учетом и конструкции печи крохи нужно помнить, что монтаж кирпичной надсадной трубы невозможен из-за смещенного центра тяжести всей печи.

11 ряд.
Переходим к монтажу задвижки, уплотненной асбестом, смазанным глиной.

Следующим шагом станет извлечение вышибных кирпичей и прочистка низа дымохода от мусора.

Печь малютка своими руками практически готова осталось произвести побелку. Чтобы впоследствии печь не пожелтела в смесь необходимо добавить синьку и молоко.

Содержание:

Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Отопительная печь «Малютка-5»

Печь под любое твердое топливо. Топку при необходимости можно переставить на боковую стенку, где находятся задвижка и дверка чистки. Печь можно сложить ниже или выше. Для этого после 17-го ряда нужно убавить или добавить от одного до восьми рядов кладки. Топка футеруется (т.е. обкладывается на ребро) огнеупорным кирпичом. Если вы не будете топить углем, то можно всю кладку вести из красного кирпича. Если будете топить дровами, то колосниковую решетку нужно сделать меньшего размера, по ней выкладывается и поддувало.

На печь нужно:

кирпич красный — 370 штук,

кирпич огнеупорный — 16—21 штука,

задвижка с отверстием 12×21 см — одна,

колосники штучные длиной 30 см — 10 штук.

Самая простая печь, годная для летней кухни, по принципу которой можно сложить целый ряд подобных. Печь без поддувала. Для доступа воздуха в дверке имеются отверстия. Газы из топки идут прямо в насадную трубу-1, которую можно делать любой высоты, постепенно сужая ее. Печь можно подсоединить к газоходу в кирпичной стене или к отдельно стоящей трубе. Печь можно ставить прямо на крепкий пол. В противопожарных целях нужно снизу установить сквозные отверстия-шанцы-2, из которых будет выходить теплый воздух, выделяемый подиной печи. Плита втесывается в кирпич.

На печь нужно:

кирпич красный — 240 штук,

дверка топочная с отверстиями 21×25 см — одна,

задвижка 12×21 см или 13×13 см — одна.

Отопительно-варочная печь без дверок и топочного отверстия

Печь годная для летней кухни,тила самовара, т.к. топливо загружается через большое отверстие в плите-1, в котором кружки можно заменить на крышку от старой кастрюли. Топить такую печь можно только дровами. Печь имеет поддувальное отверстие без дверки-2. Для лучшего горения в топке имеются колосники.из целого кирпича-3, которые устанавливаются на четвертом ряду. Газы из топки идут через перевальную стенку-4, опускаются вниз, нагревая стенки печи, и поднимаются вверх в стояк-трубу. Имеется окно чистки сажи-5, которое закладывается кирпичом на ребро. Самодельную задвижку из листового железа-6 можно установить там, где удобно хозяевам. Для задвижки в основании 27-го ряда вытесывается щель глубиной 0,3—0,5 см. Высота щели делается по толщине железной задвижки так, чтобы над задвижкой было не более 0,2 см зазора и задвижка двигалась свободно. Плита закладывается на 11-м ряду. Печь нагревается до самого пола и имеет минимум печных приборов.

На печь нужно:

кирпич красный — 260 штук,

плита чугунная 41×71 см — одна,

задвижка.

Отопительно-варочная печь с бачком

Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2. Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу. Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).

На печь нужно:

кирпич красный — 220 штук,

кирпич огнеупорный — 20 штук,

дверка топочная 25×21 см — одна,

дверка чистки 14×14 см — одна,

дверка для поддувала 14×14 см — одна,

плита чугунная 41×71 см — одна,

колосники штучные длиной 25 см, задвижка 12×21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.

Отопительно-варочная печь со щитком

Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.

На печь нужно:

кирпич красный — 400 штук,

кирпич огнеупорный — 17 штук,

плита 41×71 см — одна,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — четыре,

колосники штучные длина 30 см,

задвижка 12×21 см — две.

В загородном доме или на даче печь «малютка» является прекрасной альтернативой для людей, которые не имеют необходимых навыков в печном строительстве, но желают включить подобный агрегат в свой интерьер. Для изготовления конструкции понадобится минимум материалов и соответствующих знаний.

Характерные особенности печки

Преимущества печей Малютка

Печь «кроха» обладает рядом преимуществ, перед другими разновидностями конструкций для обогрева помещения. Неудивительно, что многие пользователи устанавливают именно такой вид каминов в домах. Плюсы в пользу того, чтобы построить печь «малютку» своими руками:

• Маленькая площадь. Именно владельцы маленьких дачных домиков чаще всего выбирают мини печь.
• Простая схема постройки. Даже человек с минимальными навыками строителя может спокойно разобрать чертежи и самостоятельно заложить основу и конструкцию печи.
• Экономичность. Устройство не требует заготовки большого количества дров на зиму, расход материалов на отопление печи сравнительно маленький. Разрешается использовать, кроме древесины, и другие виды топлива, например, уголь.
• Нет необходимости в мощном фундаменте.

Вернуться к оглавлению

Недостатки

Для такой конструкции нужен только термостойкий тип кирпича.

Тем не менее, кроме массы положительных сторон, печь «кроха» имеет и недостатки:

• Недостаточный обогрев. Отопительная печь способна наполнить теплом помещение до 35 квадратных метров.
• Ограниченность материалов. Для закладки устройства подходит только отдельный вид кирпича, устойчивого к высоким температурам.

Отопительно варочная поверхность «малютки» имеет свои прототипы среди других разновидностей конструкций (колпаковая печь и шведка).

Вернуться к оглавлению

Какие материалы используются?

Печь «малышка» выкладывается из особого вида кирпичей, которые устойчивы к высоким температурам. Характеристика материалов:

• Шамотный кирпич. Незаменимая вещь для укладки топочной поверхности печки.
• Рядовой. Не подходит в качестве лицевого материала, но большая часть конструкции выкладывается этим кирпичом, поэтому расход на него максимальный.
• Облицовочный. Подходит для отделки лицевой части камина, присутствует возможность самостоятельно выбрать цвет.

Для постройки понадобится приобрести топочную дверцу.

Для укладки нужно закупить соответствующие элементы печи, без которых конструкция не будет функционировать полноценно. Кроме кирпичей, также в работу включают (приблизительный перечень основных вспомогательных материалов):

• колосниковая решетка;
• топочная дверца;
• задвижка;
• поддувальная дверь;
• плита конфорочная (чугунная);
• раствор из глины.

Вернуться к оглавлению

Как сделать своими руками?

Подготовительный этап стройки

На стадии подготовки необходимо иметь в наличии такие инструменты:

• сварочный аппарат;
• рулетку;
• лопату штыковую;
• болгарку;
• гидроизоляцию;
• прут;
• воду и песок;
• раствор.

После определения места для постройки нужно заложить для нее фундамент.

Первое, с чего начинается подготовительный этап — определение месторасположения будущего камина. Важно грамотно расположить печку из кирпича, чтобы исключить потери энергии. Стенки конструкции не располагают вблизи наружных стен помещения, но при этом помещать камин в центр комнаты также не рекомендуется. Не во всех случаях кирпичная печь «малютка» строится одновременно со зданием. Иногда приходится закладывать основу уже на готовые полы. Если в доме используется система «теплых полов», приходится поднимать всю стяжку. После того как место для печи будет подготовлено, выкапывается яма глубиной до 35 см, полностью покрывается гидроизоляцией. Далее прокладывается арматура, и заливается раствор.

Вернуться к оглавлению

Пошаговая инструкция по проведению работ

Кирпич является приоритетным материалом для закладки печей. Маленькая или большая «кроха» печь хоть и имеет простые чертежи постройки, но подробная схема очередности работ пригодится в любом случае. Пошаговая инструкция:

Перед началом порядовки фундамент гидроизолируется рубероидом.

1. Наносится слой гидроизоляции на фундамент. Рекомендуется использовать рубероид.
2. Порядовка начинается с углов, по три ряда на каждый.
3. Измеряется вертикальность и горизонтальность отвеса.
4. Закладка первого ряда (сплошной слой) должна быть идеально точной.
5. Тонкий слой глины наносится на ряд кирпичей и по периметру наставляется три ряда. Одновременно с этим устанавливается дверка. Все делается быстро и аккуратно.
6. В область крепления заводится стальная проволока, концы которой скручиваются и заводятся за порядовку.
7. Видимые дефекты устраняются с использованием болгарки.
8. Устанавливаются колосники.
9. Следующий ряд включает использование шамотного огнеупорного кирпича и установку дверцы для топки, обернутой в асбестовый шнур.
10. Все последующие ряды укладываются плашмя. Порядовка завершается с расчетом, чтобы оставалось место для небольшого смещения назад.
11. Обкладывается уже установленная дверца и ставится плита. Рекомендуется для приготовления пищи покупать именно чугунный вариант.
12. Последний этап заключается в отделке внешних стенок печи. Используется чаще всего в таких случаях побелка. Перед началом работы все стены в доме рекомендуется защитить от загрязнений, так как удалять пятна от побелки проблематично.

Чтобы устройство в конечном счете получилось именно таким, каким представляет его пользователь, нужно уделить время на изучение инструкции.

Вернуться к оглавлению

Чертежи и схемы

В сети доступно для изучения достаточное количество материала. Поэтому подробная схема выкладки печи не является дефицитом, а вариации кладки позволяют каждому пользователю выбрать наиболее подходящую схему. Для начала нужно разобраться, какие основные положения содержит пошаговая инструкция, а после уже вносить свои корректировки. Улучшенная модель применяется непосредственно в работе. Печь «малютка» своими руками — не заоблачные фантазии, а вполне реалистичный план. Благодаря наглядности и понятности чертежей каждый дачник может самостоятельно оборудовать подобную конструкцию у себя дома.

etokirpichi.ru

Конструктивные особенности

Площадь будущей конструкции составляет 40 см.кв. При изготовлении будет использоваться кирпич, укладка будет производиться плашмя либо же «на ребро». Невзирая на свои малые габариты, печь-малютка будет эффективно удерживать и отдавать тепловую энергию. Что характерно, фундамент в данном случае вообще можно не строить, поскольку вес прибора будет незначительным. Нужен лишь пол, выполненный из толстых досок, надежно зафиксированный по лагам.

Малютка может обладать еще и варочной функцией (при наличии чугунной печи) или же отопительной (должна быть дымоходная труба). Более того, такая печь может эксплуатироваться в качестве камина, поскольку у нее имеется и дымовой зуб.

Также следует уделить внимание высокой скорости кладки: к примеру, если вы начнете строительные работы с утра, то к вечеру, скорее всего, уже займетесь выполнением пробного протапливания. Поначалу для растопки рекомендуется использовать бумагу и щепки, поскольку по причине сильного температурного перепада на свежезастывшем кладочном растворе могут образоваться трещины, что, в свою очередь, может привести не только к задымлению, но и к дополнительному подсасыванию воздуха. Короче говоря, чтобы загружать в печь обычные поленья, требуется вначале подождать, пока раствор полностью высохнет (зачастую на это уходит не более семи дней, хотя многое зависит от особенностей климата и влажности в помещении).

Основные преимущества конструкции

1. Небольшие габариты (общая площадь – 40 см.кв.), из-за которой конструкция и обрела огромную популярность среди владельцев дачных домиков.
2. Возможность использования в процессе работы исключительно красного кирпича, если в будущем в качестве топлива будут использоваться обычные дрова (ни силикатный, ни обыкновенный кирпич не походит, поскольку он восприимчив к воздействию высоких температур).
3. В случае самой примитивной конструкции печи с работой можно справиться собственноручно, при помощи подручных средств. Обогревательные каналы здесь не предусмотрены, поскольку их функция будет выполняться топливным колпаком. Более того, малютку можно установить в простенке, что существенно сэкономит свободное место.
4. Благодаря экономичности печи вам не нужно будет заготавливать на зиму большие объемы дров.
5. Нет необходимости в фундаменте, ведь печь малютка своими руками весит немного.
6. Тем не менее, прибор способен обогревать помещение площадью до 25-35 м.кв. В осеннее или весеннее врем, когда температура плюсовая, топить нужно только раз в день, в зимнее – два раза.

Видео – Заводская металлическая печь-малютка (Ферингер)

О безопасном расположении конструкции

Чтобы при работе проверять углы конструкции, используйте отвесы, выполненные при помощи прибитых к потолку гвоздей. Так вы сумеете максимально точно определить, как расположить трубу. после этого приступайте к созданию проема в потолке. Важно, чтобы при этом был учтен параметр противопожарной разделки. Если следовать этому параметру безопасности, то дистанция между дымоходом и деревянными составляющими будет составлять как минимум 250 миллиметров. В противном случае – если по какой-то причине сделать это невозможно – создайте перегородку, используя для нее несколько слоев мешковины (толщина должна составлять 10-20 миллиметров). Предварительно пропитайте мешковину раствором на основе глины. Поверх материала уложите металлические листы.

В целях обеспечения дополнительной безопасности внизу, перед топочным отделением, крепко зафиксируйте лист стали. Согласно многолетнему опыту печь-малютка способна нагреть температуру в комнате объемом в 30 кубометров до 20-ти градусов (если температура снаружи будет составлять порядка минус двадцати), израсходовав всего 11-12 килограммов сухой древесины. Разумеется, принимается во внимание и тот факт, что потолки в этом здании двойные, равно как и оконные рамы, а стены при этом утеплены должным образом. Тем не менее, результаты и правда впечатляющие и они относятся только к первом протапливанию. В дальнейшем для достижения аналогичного результата потребуется всего 5 килограммов того же топлива.

Видео – Протопка печи-малютки

Теперь – непосредственно к изготовлению!

Строительство печи-малютки: пошаговое руководство

Сама процедура состоит из двух важных этапов – подготовки и, собственно, строительства. Ознакомимся с каждым из этапов более детально.

Этап первый. Подготовительные мероприятияз>

Вначале следует подготовить все материалы, которые будут использоваться в строительстве. В действительности их не столь много, как может показаться на первый взгляд.

Шаг первый. Расходные материалы

Все, что необходимо для сооружения печи-малютки, указано в приведенной ниже таблице.

Таблица №1. Материалы

Шаг второй. Необходимое оборудование

Таблица №2. Оборудование

Теперь, когда все необходимое уже готово, можно начинать сооружать печь малютку своими руками.

Этап второй. Порядовка

Вначале немного несколько подготовить рабочую поверхность. Алгоритм необходимых действий приведен ниже.

Шаг 1. Там, где вы планируете соорудить малютку, уложите изоляционный материал размерами 53х78 сантиметров (таким материалом может стать, к примеру, ПЭТ пленка, пергамин или же рубероид).

Шаг 2. Поверх подготовленной подстилки засыпается песчаная «подушка» толщиной в 10 миллиметров. Песок хорошенько выравнивается.

Шаг 3. Поверх песка выкладывается первый кирпичный ряд (насухую, то есть без скрепления), который включает в себя 12 единиц. Этот ряд выравнивается с помощью уровня, дабы обеспечить максимальную горизонтальность.

Шаг 4. Сверху выложенных кирпичей тонким слоем наносится раствор на основе глины, а уже затем ставится дверка для поддувала. Важно заранее обмотать эту дверку увлаженным асбестокартоном (либо же, как вариант, асбестовым шнуром). Затем дверка крепится и начинается выкладка следующего ряда.

Шаг 5. Последующий ряд ряд выкладывается аналогично первому, все так же используется красный кирпич.

Шаг 6. А вот третий ряд выкладывается уже при помощи огнеупорного кирпича. Поверх этого ряда укладывается колосниковая решетка. Важно, чтобы этот колосник располагался непосредственно над поддувалом по окончании формирования ряда.

Шаг 7. При укладке четвертого ряда кирпичи укладываются уже «на ребро». Внутрь дымоходной трубы устанавливается специальная подставка, которая в дальнейшем послужит нам в качестве внутренней перегородки. Что касается задней стенки конструкции, то она укладывается (без применения раствора), но так, чтобы каждый кирпич из выложенного ранее ряда №4 слегка выступал наружу.

Шаг 8. Далее устанавливается дверка для топочного отделения. Перед началом установки ее следует обвернуть парой-тройкой витков шнура из асбеста, но при этом, что очень важно, требуется, чтобы ее по-прежнему можно было открыть как снизу, так и сверху. Дверка крепится проволокой и фиксируется (лишь на некоторое время) парой кирпичей – один кирпич находится позади нее, второй на нем, а сверху ставится сама дверка.

Шаг 9. После этого выкладывается кирпичный ряд №5. Здесь изделия кладутся плашмя, как бы по периметру прошлого ряда.

Шаг 10. Печь малютка своими руками продолжает строиться, теперь следует приступить к ряду №7. Здесь кирпичи тоже ложатся плашмя (начинать следует с 3/4, дабы связать с предыдущим рядом). Также важно, чтобы тыльная часть представляла собой пару кирпичей, которые уложены ребром.

Шаг 11. Восьмой ряд будет закрывать топочную дверку (она заканчивается парой кирпичей, уложенных сверху). Для его кладки используется только скошенный кирпич, при этом важно, чтобы он как бы нависал над топочной камерой. Объясняется это тем, что пламя в таком случае будет смещаться ближе к центру конфорки (она располагается на варочной плите) при эксплуатации малютки в качестве камина, то есть с открытой дверкой.

Шаг 12. Девятый ряд следует сместить несколько назад, чтобы дверка поддерживалась в открытом положении. До того как начинать укладку кирпича, на поверхность укладывается увлажненный асбестовый шнур – в принципе, он и обеспечит герметичность стыков между поверхностями и чугунной плитой. Важно, чтобы плита при этом не укладывалась непосредственно на глину по причине разных показателей термального расширения у данных материалов (речь идет о чугуне и глине).

Шаг 13. При кладке десятого ряда начинается сооружение дымоходной трубы, которая должна со временем как бы расширяться по направлению к задней части. При этом учитывается и конструкция печи-малютки – дело в том, что она не позволит монтаж надсадной трубы, выполненной из кирпича, из-за этого самого расширения. Во время ее создания центр тяжести всей печи в целом будет смещенным. По этой причине монтируется уже надсадная труба или же, как вариант, изделие насадочного типа, выполненное из легкого металла.

Шаг 15. После этого в образованный четвертик помещается дымовая труба – ее в обязательном порядке следует соединить с легкой железной трубой. И если труба при этом сдвигается несколько в сторону, то нужно сделать перекрытие, выполненное в виде трех рядов кирпичей.

Шаг 16. Извлекаются вышибные кирпичи, нижняя часть дымоходной трубы очищается от влаги и грязи, которые проникли внутрь в ходе монтажных работ.

Шаг 17. После этого производится побелка практически готовой печи-малютки.

Шаг 18. В конце нижняя часть отопительного прибора окантовывается посредством прибивания плинтуса. Более того, этот нехитрый шаг позволит вам предотвратить высыпание песка из-под корпуса.

Видео – делаем печь-малютку за 9 тыс. рублей

В качестве заключения. Об основных функциях

Печь малютка своими руками может выполнять не только декоративную функцию – данная конструкция вполне пригодна и для более классических целей. И самое яркое тому доказательство – это факт того, что за последние годы популярность подобного рода печи выросла в несколько раз, и ее все чаще используют на загородных участках. Но почему именно малютка? Попытаемся это выяснить.

1. Зачастую дачные домики небольшие, а значит, и отопительный прибор в них также должен быть небольшим. Невзирая на свою легкость и малогабаритность, малютка вполне справляется с обогревом помещений, причем на высоком уровне.
2. Как правило, на дачах люди живут недолго, но порой они находятся там весьма продолжительное время. Разумеется, им потребуется еда. Сырую пищу мы не едим уже многие столетия, следовательно, для приготовления потребуется духовой шкафчик и варочная плита. И все это предусмотрено в конструкции печи-малютки.
3. Наконец, третья причина столь значительной популярность конструкции – это ее экономичность. Все мы знаем, насколько трудно обзавестись большим количеством дров на дачном участке. Зачастую доступны лишь обрезки деревьев, а также различные строительные материалы, которые можно сжечь. По этой причине особое внимание уделяется экономии топлива. А небольшая малютка не слишком требовательная к объемам дров.

На этом все, теперь и вы знаете, как сооружается печь малютка своими руками. Собственно, на этом все, удачи в работе и, конечно же, теплых вам зим!

v-teplo.ru

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

• керамический кирпич – 170 штук;
• огнеупорный кладочный раствор – 35–40 литров;
• дверка для топки размером 23*25 см;
• поддувальная дверца (13*14 см);
• прочистная дверца (13*9 см);
• колосниковая решетка (25*18 см);
• задвижка (12*34 см);
• стальной лист;
• стальная проволока – около 2,5 м;
• рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Печь-малышка с кухонной плитой и духовкой

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Компактность удалось сохранить благодаря вертикальному размещению всех элементов. Дымоход имеет сечение в один кирпич. Отработанные газы проходят через каналы, расположенные за варочной камерой, затем поступают в горизонтальный дымоход, обходят с обеих сторон духовку и уходят в трубу.

Для строительства потребуются материалы:

• красный кирпич – 220 штук;
• кладочный раствор из глины или готовый – около 50 литров;
• колосниковая решетка;
• стальной лист (предтопочный) размером 50*70 см;
• стальная полоса толщиной 4 мм с параметрами 350*25 см;
• лист шифера 51*30 см;
• задвижка – 2 штуки;
• дверца для топки;
• 3 прочистных дверцы;
• поддувальная дверца;
• духовка (32*38*42 см);
• плита (38*35 см) с одной конфоркой.

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич. Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам.

Вариант для начинающих печников: печь с чугунной топкой

Кирпичная мини-печь может быть построена своими руками на основе готовой чугунной топки. Чугунные топливники отличаются долговечностью – они не трескаются и не прогорают. Такой вариант больше подходит для новичков, так как в конструкции уже предусмотрены все основные элементы. Комбинированная печь быстро разогревается и долго остывает, за счет чего существенно повышается КПД очага. При желании можно выбрать очаг каминного типа с огнеупорной стеклянной дверцей – такая модель не только обогреет, но и украсит помещение.

Перед началом работы готовят прочное и ровное основание. Для этого можно залить небольшой бетонный подиум. Обкладку чугунной топки делают в полкирпича, оставляя между стенками и облицовкой воздушную подушку толщиной от 1 до 10 см. Дополнительно необходимо предусмотреть небольшие вентиляционные отверстия в нижней части постройки – они обеспечат выход нагретого воздуха и улучшат теплоотдачу.

Начинать строить мини-печь своими руками можно только при твердой уверенности в своих знаниях и умениях. Любые сомнения – веская причина отложить самостоятельную работу и доверить строительство профессиональному печнику.

teploguru.ru

Подготовка к работе

Сделать для дачного дома хорошую и добротную грубу (печку) — дело дорогостоящее. Для жилья, которое не является постоянным для пребывания, лучше всего подойдет печка малютка. Она может обогревать и основное жилье, имеющее площадь не более 50 м ² . Ее изготовление может осилить человек, даже не имеющий специальных навыков. Она сооружается из красного кирпича. Малютка является новой модификацией печки-шведки. В малышке можно подбирать нужные размеры по ширине и глубине, но сохраняя неизменной высоту.

Чтобы ее построить, надо приобрести огнеупорный кирпич: шамот и красный керамический. Они относятся к экологически чистым материалам, что тоже немаловажно для вашего жилища. Красивый цвет обожженного шамота будет прекрасно вписываться в общий дизайн. Малютка может служить не только обогревательным объектом, но и как печка для приготовления пищи.

Для работы понадобится подготовить следующие материалы:

• кирпич керамический — 210 штук;
• шамотный — 76 штук;
• песок;
• огнеупорную (шамотную) глину или простую;
• для топки металлический лист;
• дверцы для топки и поддувала;
• 2 задвижки;
• 2 листа рубероида;
• цемент марки М300 для раствора;
• решетку колосниковую;
• армирующий пруток;
• плиту чугунную с конфорками.

Из необходимых инструментов не обойтись без:

• уровня;
• мастерка;
• кельмы;
• кирки и молотка;
• отвеса для контроля ровных углов;
• ровную кладку не сделать без правила — линейки из дерева, имеющей сечение 15 х 60 мм до 1,5 м по длине с параллельными плоскостями;
• рулетки.

Предварительная работа

Для малютки выберите подходящее место. Чтобы не допустить теплопотерь, стенки грубы не должны соприкасаться с наружными стенками дома. Не стоит ее располагать в центре помещения, это не будет способствовать равномерному тепловому потоку.

Для малышки не нужен мощный, как для большой печки, фундамент. Под него болгаркой прорезается прямоугольное отверстие. Если пол изнутри оснащен водяным или электрическим отоплением, то необходимо стяжку убрать. Отверстие надо углубить на 350 мм и добиться, чтобы яма имела максимально ровные края. Затем приступают к созданию подушки. Для этого провал засыпают песком на высоту, не доходя 70 мм до границы расположения полов, заливают водой и оставляют. Выжидают несколько дней до окончательного высыхания. Затем яма закрывается рубероидом или листами толя.

Далее нужно сделать обрешетку. Можно взять прутки большого сечения и уложить их в один слой. Но специалисты рекомендуют сделать ее двухслойной, взяв арматуру более тонкую. Разложите 7 стержней протяженностью 800 мм на расстоянии друг от друга в 100 мм. Сверху строго перпендикулярно аналогично кладутся 8 прутьев длиной в 700 мм. Их можно закрепить проволокой или сваркой. Далее подобным образом размещают вторую такую же обрешетку. В конце берется 9 стержней по длине в 250 мм. 4 штуки размещают в углах каркаса, 4 по на каждое ребро и 1 — в центре. Сетку прячут в подушке из песка.

Для фундамента готовится цементный раствор. Им заливается яма, не доходя до расположения пола 50 мм. Это условие в дальнейшем исключает попадание холодных воздушных масс в нижнюю часть печки. Когда бетон будет полностью залит, его нужно проткнуть арматурой или специальным инструментом, чтобы избавиться от воздуха. Эта процедура способствует повышению прочностных качеств фундамента.

Далее бетон должен полностью высохнуть в течение не менее 30 дней. В 1 неделю нужно поливать раствор водой, чтобы он не растрескался. Покройте слой мешковиной и на нее лейте воду. После просушки мешковину уберите и вместо нее положите алюминиевую фольгу так, чтоб ее отражение было вверху. На этом подготовительная работа закончилась. Далее идет схема кладка печи.

Кладка маленькой грубы своими руками

Схема кладки печи «Малютка».

Начинают с создания 2 рядов стартовых. Нужно следить, чтоб ряды и углы были ровными, ребро каждого кирпича должно совпадать с соседним, так как на стартовой кладке будет держаться все сооружение. Используется раствор из глины.

В 3 ряду устанавливают дверцу для поддувала и формируют основу дымохода.

4 — кладется аналогично третьему.

На 5 — разделяют дымоход по центру на 2 канала и закрывают поддувало дверцей.

В 6 — ставят колосник над дверкой поддувала.

На 7 — выкладывается основа топки и устанавливается ее дверца.

С 8 по 9 — делается кладка, аналогично предыдущей.

10 — накрывается дверка топки и обустраивается окошко из топочного отделения вовнутрь канала печного.

На 11 — монтируется панель для варки.

12 — закрывают отверстие, заложенное на 10 ряду, и формируют стенку плиты для варки.

13 — аналогично последнему.

14 — для создания второго канала горизонтального выводится люк прочистки из задней стороны.

15 ряд повторяет 14.

16 слой — закрывают отверстие, сформированное в 14 ряду, в противоположном направлении от канала, что в 12 ряду, оставляют отвод.

17 кладется так же, образуя перекрытие для варочного устройства и отделение для просушки.

18 ряд — образование 3 горизонтального канала, из него дым будет идти в дымоход. В конце канала нужно предусмотреть люк для прочистки.

19 слой повторяет 18.

20 — конечный канал горизонтальный выводят к трубе дымохода.

21 — создается подведение к дымоходной трубе и постройка сооружения для отвода дыма.

С 22 ряда и выше — кладка дымохода.

Таким образом, печь малютка своими руками сооружается быстро, реально эту работу можно выполнить за один день.

Но не стоит торопиться, лучше дольше и тщательнее отнестись к поставленной цели. Глина для раствора не должна быть жирной. Лучше взять среднюю по жирности, ее раствор обеспечит надежность конструкции на долгие годы.

kubkirpich.ru

Какая печь подойдет для садового домика?

Сначала нам надо определиться, какую функцию будет выполнять домашний очаг для садового домика:

1. Если вы бываете на даче только в летнее время, и она нужна только для приготовления пищи, вам подойдет варочный тип печки. В ее конструкции не предусмотрен обогрев. Топочная камера, снабжена дымоходом и зольником, обложена или сделана из кирпича, а сверху лежит металлическая плита.
2. Отопительные печи используются дачниками, когда они нуждаются просто в обогреве, а для приготовления пищи есть электроплита. Конструкция такой печи простая, она состоит из топочной камеры, зольника, где собирается пепел и дымохода. К ним относятся и печи-камины, с помощью которых владельцы дач пытаются не только обогреть свои жилые помещения, но и создать загородный комфорт. Эффективность отдачи тепла таких конструкций зависит от толщины и происхождения материала, способа кладки. Кладка в один кирпич позволяет нагреть стенки печи до 600 градусов, выложенные по такой схеме называют печи-голландки. Печи могут иметь разную форму, всё зависит от площади помещения, интерьера и желаний владельцев.
3. В нашей стране самой популярной является отопительно-варочная печь, ее конструкция более сложная, и состоит из топочной камеры, дымохода, зольника, варочной поверхности и духового шкафа. Чтобы построить такую печь нужно немало места, но благодаря ей и дом будет теплее, и вкусный обед, томленный на плите умелой хозяйкой, гарантирован. У такой печи много приспособлений, ее можно снабдить сушильной камерой, лежанкой, поместить в конструкцию бак для нагрева воды. Этот вариант печи является наиболее многофункциональным.

Выбор оптимального места

Вот основные требования для определения места под печь:

• Помещение, где вы планируете установить дровяную печь должна быть не меньше 16 кв.м.
• Печь надо устанавливать на надёжный фундамент, а это значит под ней не должно быть половых балок. Дымоход должен выходить в том месте, где нет перекрытий.
• Строительство возле внешней стенки не желательно, ведь драгоценное тепло будет отдаваться улице. Поэтому лучше определить её в центре дома, дымоотвод будет выходить в районе конька, и труба по высоте будет меньше. Для деревянных домов центральное размещение рекомендуется по соображениям пожароопасной безопасности.

Теперь поговорим об особенностях выбора места для печи. Лучший вариант обеспечить хорошую теплоотдачу, это поместить печь так чтобы все стенки могли соприкасаться с воздухом внутри жилища. Комнаты не должны быть большими, тогда без дополнительных источников тепла не обойтись.

При установке многофункциональной печи в больших помещениях, её следует размещать опять же в центре комнаты. Печь превращается в место сосредоточения уюта, которое дает домашний очаг. Получается что-то похожее на квартиру-студию, со свободной планировкой, где печка становится разделителем пространства.

Печь-малышка своими руками

В нашей статье на pechnoy.guru мы строительство печи-малышки, которая будет занимать не много пространства, но от этого будет не менее эффективной. Она создаст неповторимый уют в вашем домике, и принесет тепло в холодные вечера.

Материалы и инструменты

Материалы, которые потребуются для кладки:

1. огнеупорный (шамотный кирпич) — 40 штук.
2. красный строительный кирпич М150 – 220 штук.
3. раствор для кирпичной кладки (глина, песок или готовый).
4. колосниковая решетка.
5. кровельная сталь для предтопочного листа (размером 50*70 см).
6. стальная полоса с параметрами 25*4 — 350мм.
7. лист шифера 510*300 мм.
8. задвижки дымоходного канала – 2 штуки.
9. дверца для топки (чугунная).
10. 3 прочистных дверцы.
11. дверца поддувальная.
12. духовка (320*380*420 мм).
13. металлическая плита размером 380*350 мм (одна конфорка).
14. стальная проволока.

Необходимые инструменты:

• кирка для обтесывания кирпича.
• метелочка для удаления мусора с кирпича.
• уровень.
• лопата совковая.
• маркер.
• угломер.
• рашпиль для притирки комков.
• шпатель, правило.
• мастерок.
• рулетка.
• строительный отвес для сверки вертикали стен.

Порядовка и чертеж

Схема печи для садового домика с плитой и духовкой:

Дачники, которые имеют данную печь, говорят, что чайник можно вскипятить за пару минут. Небольшие размеры вышли по причине вертикального расположения всех компонентов. Дымоход получил кладку в один кирпич, а каналы через которые проходят газы, разместили за отопительно-варочной камерой. После они попадают в расположенный лежа дымоотвод, обгибают духовку и попадают в трубу.

Порядовка печи для садового домика:

Описание кладки

• Начало (первый ряд) кладки печи начинается без раствора.
• После второго ряда начинается установка поддувальной дверцы, она закрепляется на проволоку, после чего в процессе она обложится кирпичом.
• С третьего ряда формируют топку.
• В пятом ряду без раствора ставится колосниковая решетка.
• Дверца топки устанавливается и прикрепляется проволокой на шестом ряду.
• На девятом ряду сверху перекрывается дверца топки, проволока заделывается в швы.
• Варочная плита помещается на свое место на одиннадцатом ряду.
• Далее выводится варочная камера с 12 по 16 ряд.
• Далее начинается кладка дымохода
• На схеме довольно подробно и понятно описаны дальнейшие действия, это установка духового шкафа и задвижек.

Чтобы защитить керамический кирпич от воздействия высоких температур, проводя футеровку – шамотный кирпич укладывается отдельным рядом. Нужно запомнить, что нельзя перевязывать разные виды кирпичей, это может привести к трещинам, и к не эффективности конструкции.

Вывод

Кладка печи для садового домика своими руками из кирпича задача не из лёгких, но все таки выполнима. Если отнестись к этому с энтузиазмом, и вложить душу, то результат будет положительным. Вам удастся построить в доме настоящее произведение искусства, которое будет радовать вас и ваших домодчадцев не только красотой, но и теплом и уютом.

Печь «Малютка», показанная на рис. 1, -небольшая, компактная, экономичная и удобная для садового утепленного домика. При желании печь можно сделать выше, заложив между 18-м и 19-м рядами подобные же им ряды. В печи устроены варочная и две сушильные камеры: нижняя и верхняя. Нижняя сушильная камера — закрытая и расположена с правой стороны печи над перекрытием плиты. В кладку ее перекрытия закладывают четыре крючка из толстой проволоки (на них вешают для сушки нити с грибами или фруктами).

На дверке камеры можно установить термометр. В этой сушильной камере долго держится постоянная температура. Дверку камеры крепят на раме из металлических уголков. Вместо дверки можно установить L-образную заслонку. Крючки при необходимости заменяют проволокой П-образной формы или подставкой типа этажерки для противней. Верхняя сушильная камера — открытая, но в ней также можно поставить заслонку. Для этого в перекрытие втесывают металлическую пластину, углубив ее спереди на 1-1,5 см, чтобы заслонку можно было ставить с наклоном. Стенки сушильных камер штукатурить нежелательно, нужно только затереть швы.

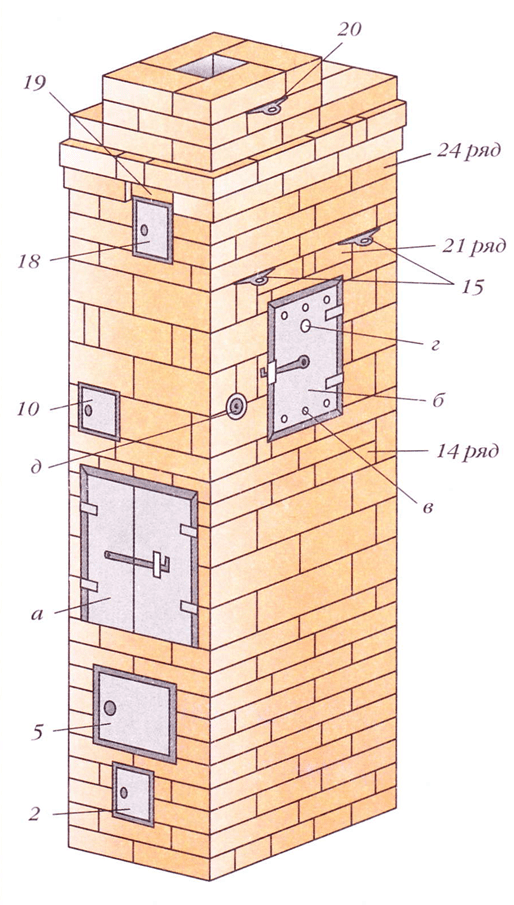

Рис. 1а. Печь «Малютка» (вид спереди): а — варочная камера; б — сушильная камера; в — отверстия диаметром 7 мм в дверке сушильной камеры; г — термометр; д — патрубок для самовара

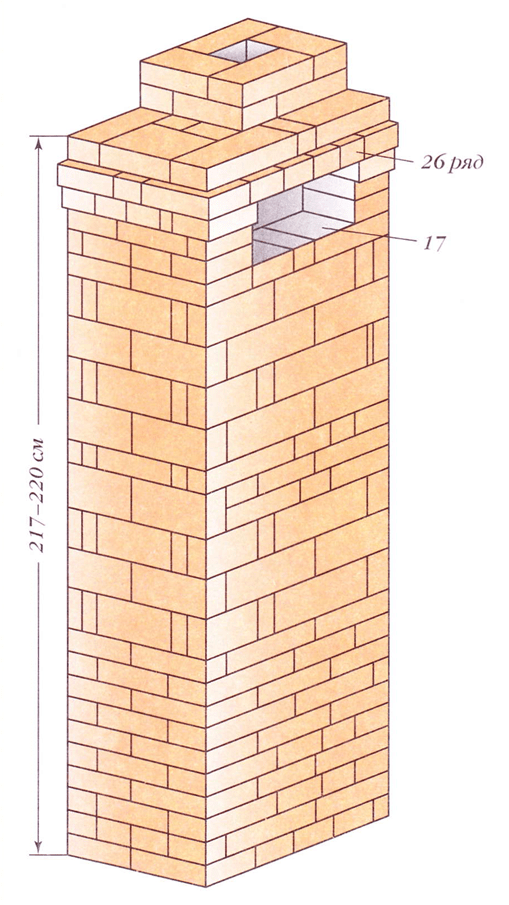

Рис. 1б. Печь «Малютка» (вид сзади)

Конструкция печи простая и при небольших навыках построить ее несложно, но для неопытного мастера она считается сложной. Печь можно сложить под любое твердое топливо, но так как уголь, торф и кизяки выделяют много дыма, то печь из-за забивания газоходов сажей нужно чистить ежегодно.

Рис. 1в. Печь «Малютка», Разрезы по А-А, Б-Б и В-В: а — сушильная камера; б — кладка задней стенки лесенкой (с выступами)

Печь кладут на сплошной (монолитный) фундамент. С 3-го ряда выкладывают поддувало 1

с окном, в котором устанавливают дверку 2.
5-м рядом перекрывают окно с дверкой. Сверху 5-го ряда устанавливают колосниковую решетку 3.
Перед началом кладки 6-го ряда нужно подумать, как класть заднюю стенку, так как колосниковая решетка может быть короче или длиннее. Стенку можно стесать от решетки или от толщины кирпича 12 см, как показано на разрезе по В-В пунктиром 4

.Можно кладку стенки выполнить лесенкой (см. рис. 1в). Для этого от верхней стенки, идущей на ребро, до колосниковой решетки в четырех рядах нужно сделать одинаковые выступы. В нашем случае каждый выступ — около 4 см. В 6-м ряду устанавливают топочную дверку 5.
Выложив в 6-8-м рядах топку, 9-м рядом перекрывают топочную дверку и закрепляют перекрытие 10-м рядом. Теперь нужно перекрыть плитой 6
топку и, чтобы из топки выходили газы, сделать хайло 7,
размер которого должен быть в пределах 7-7,2 см. Для этого сначала удобнее сделать заднюю стенку, которую устанавливают на ребро. После этого кладут над топкой плиту так, чтобы она не доходила до задней стенки и расстояние от нее до плиты составляло не менее 11,5-12 см (это необходимо для того, чтобы около задней стенки была возможность сделать хайло 7
и установить перегородку 8,

отделяющую хайло 7
и идущий от него газоход от варочной камеры 9).
Плиту кладут прямо на раствор без паза. Необходимо отметить, что стандартная плита, имеющая два отверстия, велика для данной печи, поэтому ее укорачивают до нужного размера (обрезают, оставив меньшее отверстие) и кладут над топкой заподлицо с передней стенкой. На 10-м ряду перед варочной камерой устанавливают раму с дверками. Раму закрепляют проволокой или пластинами. Крепежную проволоку разводят под боковые стенки печи. Делают это так: одной рукой проволоку натягивают, другой кладут на нее кирпич боковых стенок и, чтобы не ослабла дверка, загибают проволоку вверх вплотную к положенному кирпичу. Раму в верхней части можно перевязать не с боковыми стенками, а с кладкой перекрытия. В случае соприкосновения уголков рамы с плитой у них отпиливают ту часть, которая касается плиты. Сверху рамы в 15-м ряду делают перекрытие варочной камеры по железным пластинам или уголкам, установленным на 14-м ряду (см. разрез по В-В и общий вид печи). Перед выполнением перекрытия 14-й ряд сначала подгоняют по высоте, то есть стесывают так, чтобы верхний 15-й ряд лег без подтески вровень с боковыми стенками. 16-м рядом закрепляют два предыдущих ряда и скрепляют кладку с задней стенкой, а также устанавливают раму с дверкой для сушильной камеры, рассчитанной на небольшой объем продуктов или трав, и дверку чистки 10.

17-й ряд по всему периметру кладут на ребро. В середину 17-го и 18-го рядов втесывают патрубок для самовара. 18-м рядом перекрывают дверку чистки. Если нужно, то кирпич над дверкой вытесывают. В результате кладки 17-19-го рядов образуется сушильная камера, размер которой ограничен размером газохода, ширина которого должна быть 7-7,2 см. В 18-м ряду перекрывают газоход, за счет чего скрепляется левая стенка печи с сушильной камерой и образуется окно 11

для дополнительного прохода газов и более быстрого нагрева левой стенки и нижней части сушильной камеры. В 19-м ряду еще раз перекрывают газоход, в результате чего образуется окно 12

и небольшой газоход 13

для нагрева передней стенки и сушильной камеры. Сверху перекрытия скрепляют переднюю стенку с сушильной камерой с помощью проволоки не толще 4 мм, загнутой с двух сторон. 20-й ряд кладут по периметру на ребро до сушильной камеры, а перекрытие над сушильной камерой кладут на плашку, делая это так, чтобы размер газоходов у стенок по-прежнему составлял 7-7,2 см. В швы перекрытия закладывают крючки 14

из толстой проволоки (если она очень толстая, то в кирпиче вырубают для нее бороздки-углубления). 21-й ряд кладут на плашку впритык к кладке на ребро, которая была выполнена в 20-м ряду. После этого его выравнивают с верхом кладки — подтесывают. В этом ряду делают стесывание, расширяя газоход от 7-7,2 до 13 см (см. разрез по В-В). Сверху 21 -го ряда устанавливают две задвижки 15,
после чего кладут 22-й ряд, который закрепляет задвижки. В 23-м ряду начинают выкладывать в середине печи газоход 16

и в левой стенке еще одну (открытую) сушильную камеру 17.
В 23-м и 24-м рядах выкладывают окно чистки и устанавливают дверку чистки 18.

В 24-м и 25-м рядах делают вытесывание под размер квадратного газохода 16.
После этого внутри газоход по диагонали не уменьшится. 25-м рядом перекрывают заднюю и среднюю части газохода 16,
оставляя только отверстие для выхода газов (размер отверстия должен соответствовать размеру газохода трубы). В этот же ряд втесывают уголок или пластину для перекрытия верхней части сушильной камеры.

Рис. 1г. Печь «Малютка». Порядовки (ряды 1-17): а — железные пластины; б — рама дверцы; в — патрубок для самовара

В трехчетвертке 19
, перекрывающей дверку чистки 18,

делают стесывание нависающего над газоходом выступа, чтобы он не мешал движению газов, идущих снизу (они будут ударяться о него, что нежелательно). В результате кладки весь 25-й ряд будет иметь напуск карниза вокруг печи, за исключением трехчетвертки 19,
которую кладут заподлицо с передней стенкой печи, образуя в карнизе разрыв. В 26-м ряду выше этой трехчетвертки будет навес карниза размером в два напуска (мерка — напуск карниза в 25-м ряду). 26-м рядом перекрывают небольшую сушильную камеру. 27-м рядом закрепляют кладку печи — его кладут заподлицо с ее стенками. С 28-го ряда начинают кладку трубы и сверху этого ряда закладывают задвижку 20.

Рис. 1д. Печь «Малютка». Порядовки (ряды 18-29): а — крепежная проволока; б — железный уголок

Печь работает так. В топку закладывают топливо, открывают задвижку 20

в трубе и задвижку 15

над патрубком самовара. В этом положении газы из топки поднимаются вверх, доходя до другой задвижки 15

возле задней стенки. Эта задвижка закрыта, и газы уходят через окна к левой стенке, делают поворот и выше варочной камеры (см. порядовки с 17-го по 20-й ряды) попадают к передней стенке. Так как печь небольшая и газоходы без перегородок, то они служат направляющими для газов, поэтому газы от левой стенки как бы не доходят до верха печи. Но известно, что теплый воздух легче холодного, поэтому со временем он поднимется вверх и нагреет кладку.

Если необходимо уменьшить теплоотдачу печи, то можно использовать летний газоход, который хорошо виден на разрезе по В-В. Он хотя и немного, но все же уменьшит теплоотдачу печи. Для этого нужно открыть задвижку 20

в трубе и задвижку 15

возле задней стенки. Тогда газы пойдут из топки через задвижку 15
в газоход 16
и через задвижку 20

в трубу. Во время работы в этом варианте газы будут нагревать только заднюю стенку печи и одну из стенок нижней и верхней сушильных камер; остальная часть печи будет оставаться холодной.

Для работы самовара нужно открыть в любое время задвижку 20

в трубе и задвижку 15

над патрубком самовара. Газы из самовара пойдут прямо в трубу.

Для кладки печи потребуются (шт.): кирпич красный — 250, плита чугунная 41×39см — 1, дверка топочная 21×25 см — 1, дверка для поддувала 14х 14 см — 1. дверка чистки 14×14 см — 2, задвижка 13×13 см — 1, задвижка с отверстиями 12×23 см — 2, рама с дверкой для варочной камеры 37×43 см — 1, рама для сушильной камеры 17×37,5 см — 1, металлический уголок шириной 4-5 см и длиной 50 см — 2, металлическая пластина длиной 58 см — 1, колосниковая решетка 17×25,5 см — 1, патрубок для самовара — 1.

Для обогрева временных, сезонных или используемых периодически жилых и хозяйственных построек оптимальным вариантом является усовершенствованная модификация , получившая в России собственное наименование: печь-малютка. Своим названием «малютка» обязано более чем скромным размерам, которые
могут составлять всего 750х630 мм, при произвольной высоте, которая
, однако, не рекомендуется выше 2200 мм.

О чем эта статья

Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

• Готовить пищу;
• Сушить овощи, ягоды, грибы, травы;
• Использовать для сушки одежды и обуви.

Отличительной чертой
конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете
на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

Выбор места для печи

Несмотря на свои очень скромные размеры печь идеально подходит для отопления помещений площадью 14–50 м2. Её нельзя назвать самой экономичной в плане потребления топлива, но 3,5–5 кг твердого
топлива обычно достаточно, чтобы печь полностью прогрелась и начала отапливать помещение.

Такая печь равномерно прогреваясь
со всех 4 сторон. Это необходимо учитывать, выбирая место, где она будет установлена. В деревянных строениях с защищенными
от возгорания стенами расстояние от печи до стены дома не должно быть менее полуметра. А также
не стоит устанавливать печь в центре помещения. При такой установке циркуляция нагретого воздуха будет крайне неблагоприятной, и углы помещения будут промерзать.

Оптимальным вариантом является установка печи справа или слева от входной двери, на расстоянии не менее 0,5 м от косяка двери. В этом случае проникающий через дверь холодный воздух не будет распространяться вдоль пола по всей площади помещения, и создавать опасные сквозняки.

Материал для строительства

В зависимости от площади помещения и функционального предназначения печи-малютки: отопительная, отопительно-варочная или печь с каменкой для бани/сауны количество красного керамического кирпича может варьироваться от 210 до 370 штук. Шамотного кирпича (для выкладки топки) может потребоваться от 16 до 73 шт. – так же
, в зависимости от проекта.

Кроме
кирпича понадобится:

• Глина шамотная (огнеупорная) или красная местная глина – 50 кг;
• Песок строительный – 10–15 ведер
  ;
• Дверцы для поддувала и топки;
• Колосниковая решетка
  ;
• Задвижки – 2 шт
  ;
• Армирующий пруток (d 8–10 мм) – 10 погонных метров;
• Цемент марки М
  300-М
  400 –
  1 мешок;
• Рубероид – 1 погонных метров;
• Если печь планируется облагораживать – штукатурить или облицовывать изразцами – потребность в отделочном материале рассчитывается исходя из площади наружных стен готовой печи
  .

Инструмент

Печь-малютка – предельно проста в кладке, поэтому попробовать себя в качестве печника может
любой владелец строения. Следует только заранее запастись нехитрым инструментом:

• Киркой;
• Молотком;
• Уровнем;
• Отвесом;
• Мастерком;
• Кельмой – для наружных углов;
• Правилом.

Навыки откалывания кирпича нужной длины или скалывания его на угол – приходят с опытом. Поэтому, чтобы не экспериментировать и не тратить понапрасну купленный поштучно кирпич, лучше воспользоваться угловой шлифмашинкой
(болгаркой), с диском по кирпичу или бетону. Это позволит вам получать идеально ровные заготовки, и не мучится с обтесыванием выступающих неровных торцов.

Устройство фундамента

Несмотря на свои скромные размеры и небольшой вес, печь-малютка требует . Делать его можно незаглубленным – достаточно снять плодородный слой почвы.

Но, обязательно
вывести плоскость цементной заливки в «горизонталь». Это важно потому, что площадь опоры печи очень небольшая: от 0,47 до 1 м2. При высоте 2000—
2200 мм малейший перекос основания может привести к обрушению печки.

Последовательность обустройства – предельно проста:

• Выкапывается яма, глубиной 300=450 мм. Периметр ямы должен превышать периметр печи на 100—
  150 мм.
• На дно засыпается слой песка толщиной 100–150 мм.
• Песок увлажняется и трамбуется.
• Следующий слой – битого кирпича или строительного мусора (камня) – 200–250 мм.
• Верхний слой – мелкого щебня (фракция 5–20 мм).
• После этого устраивается опалубка (фанера, доски, шифер, обрезки гипсокартона, металлические листы) – что найдется
  . Высота опалубки должна на 50 мм превышать уровень чистого пола, чтобы не было подсоса холодного воздуха из подпола.
• На щебень выкладываются предварительно нарезанные по размерам прутки арматуры и скрепляются отожженной
  стальной проволокой или сваркой.
• Раствор для заливки готовят из цементно-песочно-щебеночной
  смеси в пропорции: 1 :
  1,6:3,2.После заливки фундаментной плите дают «созреть». В первую неделю после заливки поверхность увлажняют, накрыв дерюгой или мешковиной, и поливая водой по мере высыхания ткани. По окончании первой недели ткань можно убрать, а поверхность фундаментной плиты укрыть полиэтиленом или рубероидом.

Полный набор прочности происходит через 30 дней после заливки.

Кладка

Перед началом кладки не забудьте укрыть бетонную плиту фундамента листами рубероида, расположив их крест-накрест. Края рубероида должны выступать за периметр фундамента не 50 мм.

Раскладку каждого последующего ряда ведут «на сухую» —
т. е
. раскладывают в соответствии со схемой. В необходимых случаях скалывают или обрезают болгаркой кирпич. Только после этого наносят раствор и кладут по месту.

Учитывая простоту конструкции, даже у неопытного мастера на кладку печи-малютки уйдет
1–2 дня.

Печь-малютка —
самый экономичный вариант создания комфортных условий в помещении, не используемом для постоянного проживания.

Отопительно-варочная печь Малютка, порядовка которой опубликована на этой странице, стала популярна среди дачников именно по причине своей компактности. Ведь разместить в небольшом дачном доме , которая может занимать площадь в 4 квадратных метра, не всегда возможно.

А отопительно-варочная печь Малютка (порядовка кладки – на схеме) позволяет даже в дачном домике 4 на 6 метров обустроить отопление на твердом топливе, и не съедает при этом львиную долю площади.

Мало того, такие небольшие печки как Малютка, позволяют серьезно экономить дрова, поскольку для маленького дачного дома или деревенского жилья нет необходимости в объемной кирпичной печи. Небольшой объем топки, конечно же, требует небольшого объема дров.

Да, дрова в малютку вам придется подкидывать чаще, чем в большую печь, как раз из-за небольшого объема топки. Зато дрова эти будут сгорать в топке Малютки .

И еще один момент. Разогреть небольшую кирпичную печь на порядок проще, чем большую. Это очень важно при сезонных наездах на дачу в холодное время, когда хозяева приезжают из города только на выходные или праздники.

Еще по этой теме на нашем сайте:

1. Если вам вдруг стала интересна кладка печей своими руками, порядовка для выкладывания кирпичной печки вам тоже будет жизненно необходима. Потому что именно порядовки позволяют шаг…
2. Чтобы сложить печку этого мастера, вам понадобится порядовка печи Кузнецова, чертежи кладки по рядам. Именно такая порядовка печи Кузнецова (чертежи рядов) представлена на нашем сайте…
3. Когда мастер возводит отопительно — варочные печи из кирпича, порядовка в виде схемы помогает ему при кладке. На порядовке обозначены все кирпичи в кладке, их…
4. Иногда, при совпадении разных факторов, задувает газовый котел ветром. Что делать? Видео, размещенное на этой странице, покажет саму проблему, ее возможные причины. А мы с…

Удобная, красивая и функциональная печь – мечта каждого дачника. Для всех любителей грядок или отдыха на даче была придумана печь Малютка. Достоинства очага-малышки:

• компактный размер;
• оличная теплоотдача (1700 ккал/час
  );
• низкий расход топлива, можно использовать щепки и дрова низкого качества
  , что идеально для дачи;
• приготовление еды;
• быстрое возведение своими руками: первую растопку можно делать через пару часов после укладки (но недолго, бумагой или щепками);
• легкий вес, очаг не требует фундамента,
  но если печь больше минимальных размеров, то лучше все же его сделать фундамент.

Порядовка печи довольно простая и ее легко можно выполнить своими руками. Оптимальные размеры для дачи – высота 1,9 м., ширина 0,75 м., глубина – 0,63 м.

Для расширения возможностей Малышку можно усовершенствовать. Добавить чугунную плиту, вытяжку, духовку. Она станет незаменимой помощницей на даче, тем более печь Малютка очень выгодна и в финансовом плане.

Хитрости эксплуатации:

1. При длительном простое очага в процессе готовки не нужно разогревать печь. Начать приготовление пищи
   лучше сразу при растопке, тепло будет греть плиту и уходить через трубу. Печь греться не должна.
2. Чтобы пар от блюд не поступал в комнату, при порядовке следует продумать вытяжку.

3. При пользовании духовкой можно предусмотреть два режима – горячий воздух идет через каналы к духовке, или воздух поступает через растопочный ход. Во втором случае температура выше, и есть возможность вывести самоварную дверку.

Формирование отопительного оборудования

Прежде всего, необходимо определится с местом, где будет установлена печь Малютка, а также подготовить точную схему с размерами и порядовкой. Общие принципы печей подходят и очагу-малышке. Установка производится на безопасном расстоянии от стен (примерно 25 см.
), печь не должна стоять на сквозняке, а дымоход не должен касаться потолочных балок. Принципы безопасности должны быть соблюдены в полной мере – стены, потолок и пол изолируются огнестойкими материалами.

Для возведения нам понадобится:

• (полнотелый);
• шамотный кирпич (для топки);
• или цементный М300;

• прут армирующий;
• дверца поддувальная;
• колосниковая решетка;
• дверца топочная (если выбрать стеклянную дверцу, то малышка может выполнять функцию камина);
• чугунная конфорочная плита;
• задвижка.

Читайте также:
Делаем печь для казана

Из инструментов нужны:

• кельма (выравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для проверки углов;
• правило (деревянная линейка с сечением 1,5 х 6 см. и длиной 1-1,5 м., имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Фундамент

Для основательной многофункциональной печи потребуется фундамент , экономнее выйдет бутобетонный. Котлован должен быть не менее 80х65 см.
, в него устанавливают опалубку из досок, застилают ее фанерой или рубероидом и заливают бетоном. Далее выкладывается кирпичный бой и бутовый камень, все заливается цементом (соотношение 1 к 3). Последний шаг – застелить изоляцией в несколько слоев рубероида.

Для прочности фундамента лучше установить арматурную решетку. Выложить шесть прутов по 50 см. в длину и шесть в ширину. Шаг должен составлять, примерно, 10 см., соединения завариваются электродуговой сваркой. Таких решеток понадобится две.

Чтобы оборудовать дом качественной отопительной конструкцией необязательно обладать специализированными навыками и знаниями. Простой и доступный каждому хозяину вариант — печь-малютка, требует минимум времени и вложений. В статье мы рассмотрим все этапы сооружения такой печи своими руками.

Что собой представляет

Печь малютка из кирпича — это компактный мини-камин, который можно разместить на небольшой площади всего в 0,4 кв. метра. У неё максимально простая конструкция, в которой топливный колпак заменяет целую систему стандартных для печей обогревательных каналов. Ей не нужен дополнительный фундамент, а общая площадь обогрева может доходить до 35 кв. метров.

Печь малютка из кирпича

Кирпичная печь малютка не нуждается в большом количестве качественного топлива. Для её работы достаточно самых обычных дров, антрацита, угля или других материалов. Может легко заменять буржуйку для дачи и при этом быть в разы функциональней. Если добавить к основной конструкции чугунную плиту получится не просто отопительная печь, а еще и варочная.

Но главным достоинством такой конструкции можно считать высокую скорость кладки. Одного дня вполне хватает на подробные проекты. Этого времени достаточно, чтобы построить и начать протапливать печь бумагой и щепками. Правда, закидывать поленья можно будет не раньше, чем полностью высохнет кладочный раствор, иначе есть риск появления трещин.

Какие материалы нужны

Чтобы построить печь из кирпича своими руками для отопления дачного или другого помещения нужно запастись таким набором материалов и инструментов.

• Печной красный кирпич — он долговечен и легко режется болгаркой будет применяться как основа, но не подходит в качестве лицевого материала. Понадобится 60 шт.
• Шамотный кирпич — является огнеупорным и единственным видом кирпича, потребуется для кладки в топочной части, так как будет подвержен прямому воздействию огня. Количество -37 шт.
• Глиняный раствор — будет применяться для скрепления кладки. 20 л.
• Поддувальная дверца.
• Дверца для топки — может быть как металлической, так и стеклянной.
• Колосниковая решетка — будет поддерживать слой твердого топлива.
• Плита чугунная конфорочная.
• Одна металлическая задвижка.

Отопительно-варочная печь-малютка

Инструменты

• Кельма. Для нанесения раствора. Также ею можно будет удалять излишки.
• Молоток — кирка. Для рубки кирпичей.
• Уровень. Чтобы контролировать горизонтали кладки.
• Правило. На него ставится уровень.
• Отвес. С помощью него осуществляется мониторинг вертикалей.
• Рулетка. Может заменяться железным метром для измерений.

Как соорудить самостоятельно

Печь малютка своими руками строится поэтапно. Для начала нужно определиться с местоположением печи и приступить к формированию фундамента. Для этого на выбранном месте стелется подстилка, в качестве нее может выступать полиэтилен или другая клеенчатая основа. На неё необходимо насыпать сантиметровый слой обычного песка. Дальше можно начинать кладку.

Порядовка

1 ряд. 12 штук кирпича выкладывать на подготовленный песок, скрепление не требуется. Кирпичи покрываются слоем раствора, тут же произвести крепеж двери для поддува в асбесте.

2 ряд. Выкладывается поверх первого слоя.

3 ряд. Используется шамотный кирпич. Сверху ставится решетка, она должна впоследствии быть расположена над поддувалом.

4 ряд. Делается кладка ребром, а в дымоходе оставляется перегородка. При кладке задней стенки раствор использовать не требуется, кирпичи должны слегка выступать на наружную сторону. Можно начинать установку дверцы для топки, предварительно обернутую в несколько слоев асбеста. Обматывать нужно с тем учетом, что дверь должна беспрепятственно открываться.

5 ряд. Этот ряд необходимо укладывать плашмя по контуру предыдущего.

6 ряд. Кладка ребром. Дымоход нужно протереть мокрой тряпкой.

7 ряд. Как и 5 ряд, укладывается плашмя, начинать нужно с трехчетвертки.

8 ряд. Сверху ставится два кирпича, которыми закрывается дверца. Для этого ряда понадобится кирпич в скошенном виде, он будет служить своеобразным навесом.

9 ряд. Должен быть со смещением с расчетом на поддержку открытого состояния дверцы. Предварительно должен быть уложен увлажненный асбест.

10 ряд. С него начинается формирование дымовой трубы. Она выстраивается расширяясь назад. С учетом и конструкции печи крохи нужно помнить, что монтаж кирпичной надсадной трубы невозможен из-за смещенного центра тяжести всей печи.

11 ряд. Переходим к монтажу задвижки, уплотненной асбестом, смазанным глиной.

Следующим шагом станет извлечение вышибных кирпичей и прочистка низа дымохода от мусора.

Печь малютка своими руками практически готова осталось произвести побелку. Чтобы впоследствии печь не пожелтела в смесь необходимо добавить синьку и молоко.

kladempech.ru

Плюсы печи такого типа

Малютка, являющаяся, по сути, мини-камином, занимает минимальную для обогревательной печи территорию – всего 0,4 кв. метра. Она имеет простую конструкцию, собрать которую под силу любому новичку, а вместо целой системы обогревательных каналов в ней функционирует топливный колпак.

Печь данного типа не требует под себя мощного дополнительного фундамента
, но с лёгкостью способна обогревать комнату площадью до 35 кв. метров. Для достижения этого эффекта в межсезонье её можно топить всего один раз за сутки, а в холодное время года – 2 раза за день.

Печь Малютка экономична и может использовать для своей работы как дрова, так и антрацит, уголь и другие виды начинки.

В случае того, если будущая кирпичная печь Малютка будет топиться исключительно дровами, в её постройке можно использовать красный кирпич, однако под постройку камеры топливника и топки подойдёт только кирпич строительный и огнеупорный.

Печь Малютка своими руками

Перед началом непосредственного возведения печи следует продумать её местоположение – исключается как примыкание к двум внешним стенам здания, так и расположение её в центре помещения – в виду необоснованной тепловой потери и неэффективного распределения нагретого воздуха.

Малютка требует под себя не мощный, но хороший дополнительный фундамент
. В случае наличия под полом водонагревательного или электрического отопления, поднимается вся стяжка – в случае отсутствия под полом оных с помощью болгарки с алмазным диском вырезается прямоугольник пола по периметру будущей печи.

Выкапывается яма глубиной 350 мм, обладающая максимально выровненными краями. В неё засыпается песчаная подушка высотой 70 мм, которая после заливки водой оставляется до своего высыхания на несколько суток.

Арматурная обрешётка создается из двенадцати прутьев со 100 – миллиметровым шагом, сваренными в два слоя крест-накрест. Следом создается максимально идентичная ей решётка. Обе они скрепляются арматурными прутьями в местах стыков – и по ним же свариваются.

В процессе изготовлении бетонного раствора только цемент М300 сможет обеспечить оптимально прочный для Малютки фундамент. Залитый фундамент необходимо закончить за 50 мм до уровня пола во избежание возникновения в дальнейшем у нижней части печи прослойки холодного воздуха.

stroykirpich.com

Формирование отопительного оборудования

Прежде всего, необходимо определится с местом, где будет установлена печь Малютка, а также подготовить точную схему с размерами и порядовкой. Общие принципы печей подходят и очагу-малышке. Установка производится на безопасном расстоянии от стен (примерно 25 см.
), печь не должна стоять на сквозняке, а дымоход не должен касаться потолочных балок. Принципы безопасности должны быть соблюдены в полной мере – стены, потолок и пол изолируются огнестойкими материалами.

Для возведения нам понадобится:

• красный печной кирпич (полнотелый);
• шамотный кирпич (для топки);
• раствор глиняный или цементный М300;

• прут армирующий;
• дверца поддувальная;
• колосниковая решетка;
• дверца топочная (если выбрать стеклянную дверцу, то малышка может выполнять функцию камина);
• чугунная конфорочная плита;
• задвижка.

Из инструментов нужны:

• кельма (выравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для проверки углов;
• правило (деревянная линейка с сечением 1,5 х 6 см. и длиной 1-1,5 м., имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Фундамент

Для основательной многофункциональной печи потребуется фундамент, экономнее выйдет бутобетонный. Котлован должен быть не менее 80х65 см.
, в него устанавливают опалубку из досок, застилают ее фанерой или рубероидом и заливают бетоном. Далее выкладывается кирпичный бой и бутовый камень, все заливается цементом (соотношение 1 к 3). Последний шаг – застелить изоляцией в несколько слоев рубероида.

Если кирпичная печь планируется легкой, без постоянной интенсивной топки, то первый ряд кирпича должен быть уложен на слой изоляции:

• полиэтиленовая пленка;
• рубероид;
• гидроизил, пергамин;
• сухой песок 1см.

Порядовка печи

Первый и второй ряд – выравнивание, каждый ряд проверятся уровнем.

Третий – на фронтальной части выкладывается поддувало,
его размеры меньше размеров топки в два раза.

Четвертый – установка в поддувало стального окошка
, сверху оно перекрывается колосниковой решеткой.

Пятый – фиксация колосниковой решетки,
круговая кладка.

Шестой – начало выкладки топки.
Окно немного сужают для удобства.

Седьмой – установка дверцы топки.
Топка должна крепко держаться в кладке, для этого крепления обматывают асбестовым шнуром.

Восьмой – сверху топки устанавливается полоса из листовой стали.

С девятого по одиннадцатый – круговая кладка.

Двенадцатый, тринадцатый – формирование задней стенки,
она укладывается на док, и образуются два небольших паза.

Четырнадцатый – пазы увеличиваются на половину кирпича, остальное пространство выкладывается кирпичом.

Пятнадцатый – место под канал
, около задней и боковой стены оставляется продолговатый канал. В основной кладке делается отсек с опорным кирпичом в центре (под колонну).

Шестнадцатый – на колонну укладываются полосы из стали,
они формируют еще канал.

Семнадцатый – каналы разделяются и образуют четыре канала под стенками и один по центру.

С восемнадцатого по двадцать второй – продолжение каналов.

Двадцать третий и двадцать четвертый – каналы, кроме центрального, соединяются и образуют Г-образную форму.

Двадцать пятый – каналы, кроме центрального, перекрываются кирпичом.

С двадцать шестого по двадцать восьмой – размеры кладки сужаются до размера трубы (дымохода).

Двадцать девятый – установка заслонки.

С тридцатого – формирование дымохода
и вывод его на улицу.

В процессе кладки, необходимо делать перевязки по одной второй или одной четвертой кирпича.
Через каждые шесть рядов кладку необходимо протирать сырой тряпкой. А для того чтобы углы были ровные, отвесы лучше установить на потолок (временно на гвозди). Кирпич во время кладки должен устанавливаться плашмя и на ребро
для устойчивости конструкции.

poluchi-teplo.ru

Особенности «малютки»

Уже из названия этой модели ясно, что габариты ее более, чем просто скромные. Например, площадь основания составляет всего 0.4 кв. м. Однако способность отдавать и удерживать тепло у «малютки» весьма внушительная.

Выкладывается конструкция из кирпича, который укладывается или плашмя, или на ребро. Так как вес ее небольшой, фундамент под нее обустраивать не нужно. Ее можно возводить прямо на закрепленном на лагах полу из толстых досок.

Возведенная своими руками, такая печь заменит буржуйку. Причем функциональность «малютки» гораздо интереснее и богаче. Например, на ней дополнительно устанавливается варочная плита, а по желанию ее можно оснастить каминным порталом, так как она имеет дымовой зуб.

Кладется печка невероятно быстро. Причем если сутра начать работу, то вечером уже можно будет осуществить пробную топку.

ВАЖНО! Для пробной топки используйте только щепки и бумагу, чтобы исключить резкий температурный скачок, из-за которого могут появиться трещины. А до полного высыхания раствора и использования для растапливания дров нужно подождать около недели.

Ряд за рядом – и «малютка» готова!

Предлагаем подробную схему и порядовку для возведения печи-«малютки».

На место, где будет возводиться «малютка» уложите слой полиэтиленовой пленки и рубероида, накрыв все это гидроизолом или пергамином (78х53 см). На эту подстилку высыпьте хорошо просушенный песок слоем около 1 см. На этом подготовительные работы завершаются и можно приступать непосредственно к кладке.

1-й ряд
выкладывается прямо на подложку из песка без скрепления. Для основания «малютки» вам понадобится 12 кирпичей, выложенных строго по уровню, чтобы обеспечить идеальную горизонтальность. Наверх наносится тонкий слой раствора из глины и тут же монтируется обернутая мокрым асбестовым картоном или шнуром дверца поддувала. После закрепления этого элемента выкладывается 2-й ряд.

3-й ряд
выкладывается не обычным, а шамотным кирпичом. Когда ряд выложен, на него над поддувалом устанавливается решетка колосников.

5-й ряд
выкладывается кирпичами плашмя по контуру 4-го.

6-й ряд
уже выкладывается кирпичом, который кладется на ребро. Когда ряд окончен, дымоход затирается влажной тряпкой.

В 7-м
кирпичи снова кладутся плашмя, начиная с трехчетвертки, кроме задней стенки, состоящей из 2-х кирпичей, положенных ребром.

8-й ряд
закрывает топочную дверь, причем выкладывается он скошенным кирпичом, который будет слегка нависать над топкой. Эта конструктивная особенность помогает смещать пламя к центру конфорки варочной поверхности при эксплуатации плиты одновременно с работой камина с открытой топкой.

На 11-й ряд
монтируется задвижка, которая обязательно уплотняется асбестовым шнуром. В четвертик устанавливается дымовая труба, которая состыковывается с облегченной трубой из металла. При сдвиге трубы в бок нужно сделать перекрытие из трех кирпичных рядов.

Завершающий этап перед побелкой – это очистка дымохода от мусора и удаление оттуда излишек влаги. Для этого уберите из кладки вышибные кирпичи.

pechinfo.ru

Эта простая и бюджетная печь может быть интересна тем, кому нужно сделать эффективное, простое и незамысловатое отопление на даче или в гараже.

Автор этой печи В. Атамас, размещенной на сайте, рассказывает, что ему потребовался всего один день, чтобы построить данное чудо. Печь малышка с успехом может заменить металлическую буржуйку, или камин, или временно послужить на время постройки другой, более мощной печи.

Я такое чудо поставил в гараже, все соседи зимой приходят погреться, попить чайку, и просто насладиться «живым» печным теплом. Несмотря на свои кажущиеся небольшие размеры, она является довольно универсальной и способна не только обогревать помещение, но и позволяет заниматься приготовлением пищи. Кроме всего прочего печь может работать как камин, т.е. с открытой дверцей.

Учитывая немаловажный момент, что она ставится на слой песка — после окончания кладки следует достать нижний задний кирпич, и извлечь оттуда остатки раствора, а также удалить имеющуюся там влагу. После этого поставить кирпич на место и заделать швы раствором.

После постройки печи своими руками, следует установить предтопочный лист, предварительно загнув буквой «Г» ту его часть, которая будет прилегать к печи. Это защитит от высыпания песок, на который уложено основание печи. Для этой же цели необходимо обойти печь плинтусом. Печь также можно дополнительно побелить.

Материалы

Печной красный кирпич….60 шт.,
шамотный кирпич……………37 шт.,
глиняный раствор……………20 л.,
поддувальная дверка………..1 шт.,
топочная дверка……………….1 шт.,
колосниковая решетка………1 шт.,
одноконфорочная плита…..1 шт.,
задвижка…………………………1 шт.

Как построили печь и провели пробную растопку — в течение недели все открыть и просушить.

Так как печь довольно легкая, порядка 360-370 кГ, и монтируется без фундамента, она не предполагает иметь кирпичную насадную трубу. Печь должна подключаться к имеющейся коренной трубе с помощью легкой стальной трубы. Если труба будет выходить на сторону, например в стену и далее на улицу, верх дымохода следует перекрыть тремя рядами кирпичной кладки.

Более подробно все рассказано в видеоролике и файле в формате PDF.

Скачать документацию печи в формате PDF.

Видео о постройке данной печи своими руками.

myfortress.info

Конструктивные особенности

Площадь будущей конструкции составляет 40 см.кв. При изготовлении будет использоваться кирпич, укладка будет производиться плашмя либо же «на ребро». Невзирая на свои малые габариты, печь-малютка будет эффективно удерживать и отдавать тепловую энергию. Что характерно, фундамент в данном случае вообще можно не строить, поскольку вес прибора будет незначительным. Нужен лишь пол, выполненный из толстых досок, надежно зафиксированный по лагам.

Малютка может обладать еще и варочной функцией (при наличии чугунной печи) или же отопительной (должна быть дымоходная труба). Более того, такая печь может эксплуатироваться в качестве камина, поскольку у нее имеется и дымовой зуб.

Также следует уделить внимание высокой скорости кладки: к примеру, если вы начнете строительные работы с утра, то к вечеру, скорее всего, уже займетесь выполнением пробного протапливания. Поначалу для растопки рекомендуется использовать бумагу и щепки, поскольку по причине сильного температурного перепада на свежезастывшем кладочном растворе могут образоваться трещины, что, в свою очередь, может привести не только к задымлению, но и к дополнительному подсасыванию воздуха. Короче говоря, чтобы загружать в печь обычные поленья, требуется вначале подождать, пока раствор полностью высохнет (зачастую на это уходит не более семи дней, хотя многое зависит от особенностей климата и влажности в помещении).

Основные преимущества конструкции

1. Небольшие габариты (общая площадь – 40 см.кв.), из-за которой конструкция и обрела огромную популярность среди владельцев дачных домиков.
2. Возможность использования в процессе работы исключительно красного кирпича, если в будущем в качестве топлива будут использоваться обычные дрова (ни силикатный, ни обыкновенный кирпич не походит, поскольку он восприимчив к воздействию высоких температур).
3. В случае самой примитивной конструкции печи с работой можно справиться собственноручно, при помощи подручных средств. Обогревательные каналы здесь не предусмотрены, поскольку их функция будет выполняться топливным колпаком. Более того, малютку можно установить в простенке, что существенно сэкономит свободное место.
4. Благодаря экономичности печи вам не нужно будет заготавливать на зиму большие объемы дров.
5. Нет необходимости в фундаменте, ведь печь малютка своими руками весит немного.
6. Тем не менее, прибор способен обогревать помещение площадью до 25-35 м.кв. В осеннее или весеннее врем, когда температура плюсовая, топить нужно только раз в день, в зимнее – два раза.

Видео – Заводская металлическая печь-малютка (Ферингер)

О безопасном расположении конструкции

Чтобы при работе проверять углы конструкции, используйте отвесы, выполненные при помощи прибитых к потолку гвоздей. Так вы сумеете максимально точно определить, как расположить трубу. после этого приступайте к созданию проема в потолке. Важно, чтобы при этом был учтен параметр противопожарной разделки. Если следовать этому параметру безопасности, то дистанция между дымоходом и деревянными составляющими будет составлять как минимум 250 миллиметров. В противном случае – если по какой-то причине сделать это невозможно – создайте перегородку, используя для нее несколько слоев мешковины (толщина должна составлять 10-20 миллиметров). Предварительно пропитайте мешковину раствором на основе глины. Поверх материала уложите металлические листы.

В целях обеспечения дополнительной безопасности внизу, перед топочным отделением, крепко зафиксируйте лист стали. Согласно многолетнему опыту печь-малютка способна нагреть температуру в комнате объемом в 30 кубометров до 20-ти градусов (если температура снаружи будет составлять порядка минус двадцати), израсходовав всего 11-12 килограммов сухой древесины. Разумеется, принимается во внимание и тот факт, что потолки в этом здании двойные, равно как и оконные рамы, а стены при этом утеплены должным образом. Тем не менее, результаты и правда впечатляющие и они относятся только к первом протапливанию. В дальнейшем для достижения аналогичного результата потребуется всего 5 килограммов того же топлива.

Видео – Протопка печи-малютки

Теперь – непосредственно к изготовлению!

Строительство печи-малютки: пошаговое руководство

Сама процедура состоит из двух важных этапов – подготовки и, собственно, строительства. Ознакомимся с каждым из этапов более детально.

Этап первый. Подготовительные мероприятияз>

Вначале следует подготовить все материалы, которые будут использоваться в строительстве. В действительности их не столь много, как может показаться на первый взгляд.

Шаг первый. Расходные материалы

Все, что необходимо для сооружения печи-малютки, указано в приведенной ниже таблице.

Таблица №1. Материалы

Шаг второй. Необходимое оборудование

Таблица №2. Оборудование

Теперь, когда все необходимое уже готово, можно начинать сооружать печь малютку своими руками.

Этап второй. Порядовка

Вначале немного несколько подготовить рабочую поверхность. Алгоритм необходимых действий приведен ниже.

Шаг 1. Там, где вы планируете соорудить малютку, уложите изоляционный материал размерами 53х78 сантиметров (таким материалом может стать, к примеру, ПЭТ пленка, пергамин или же рубероид).

Шаг 2. Поверх подготовленной подстилки засыпается песчаная «подушка» толщиной в 10 миллиметров. Песок хорошенько выравнивается.

Шаг 3. Поверх песка выкладывается первый кирпичный ряд (насухую, то есть без скрепления), который включает в себя 12 единиц. Этот ряд выравнивается с помощью уровня, дабы обеспечить максимальную горизонтальность.

Шаг 4. Сверху выложенных кирпичей тонким слоем наносится раствор на основе глины, а уже затем ставится дверка для поддувала. Важно заранее обмотать эту дверку увлаженным асбестокартоном (либо же, как вариант, асбестовым шнуром). Затем дверка крепится и начинается выкладка следующего ряда.

Шаг 5. Последующий ряд ряд выкладывается аналогично первому, все так же используется красный кирпич.

Шаг 6. А вот третий ряд выкладывается уже при помощи огнеупорного кирпича. Поверх этого ряда укладывается колосниковая решетка. Важно, чтобы этот колосник располагался непосредственно над поддувалом по окончании формирования ряда.

Шаг 7. При укладке четвертого ряда кирпичи укладываются уже «на ребро». Внутрь дымоходной трубы устанавливается специальная подставка, которая в дальнейшем послужит нам в качестве внутренней перегородки. Что касается задней стенки конструкции, то она укладывается (без применения раствора), но так, чтобы каждый кирпич из выложенного ранее ряда №4 слегка выступал наружу.

Шаг 8. Далее устанавливается дверка для топочного отделения. Перед началом установки ее следует обвернуть парой-тройкой витков шнура из асбеста, но при этом, что очень важно, требуется, чтобы ее по-прежнему можно было открыть как снизу, так и сверху. Дверка крепится проволокой и фиксируется (лишь на некоторое время) парой кирпичей – один кирпич находится позади нее, второй на нем, а сверху ставится сама дверка.

Шаг 9. После этого выкладывается кирпичный ряд №5. Здесь изделия кладутся плашмя, как бы по периметру прошлого ряда.

Шаг 10. Печь малютка своими руками продолжает строиться, теперь следует приступить к ряду №7. Здесь кирпичи тоже ложатся плашмя (начинать следует с 3/4, дабы связать с предыдущим рядом). Также важно, чтобы тыльная часть представляла собой пару кирпичей, которые уложены ребром.

Шаг 11. Восьмой ряд будет закрывать топочную дверку (она заканчивается парой кирпичей, уложенных сверху). Для его кладки используется только скошенный кирпич, при этом важно, чтобы он как бы нависал над топочной камерой. Объясняется это тем, что пламя в таком случае будет смещаться ближе к центру конфорки (она располагается на варочной плите) при эксплуатации малютки в качестве камина, то есть с открытой дверкой.

Шаг 12. Девятый ряд следует сместить несколько назад, чтобы дверка поддерживалась в открытом положении. До того как начинать укладку кирпича, на поверхность укладывается увлажненный асбестовый шнур – в принципе, он и обеспечит герметичность стыков между поверхностями и чугунной плитой. Важно, чтобы плита при этом не укладывалась непосредственно на глину по причине разных показателей термального расширения у данных материалов (речь идет о чугуне и глине).

Шаг 13. При кладке десятого ряда начинается сооружение дымоходной трубы, которая должна со временем как бы расширяться по направлению к задней части. При этом учитывается и конструкция печи-малютки – дело в том, что она не позволит монтаж надсадной трубы, выполненной из кирпича, из-за этого самого расширения. Во время ее создания центр тяжести всей печи в целом будет смещенным. По этой причине монтируется уже надсадная труба или же, как вариант, изделие насадочного типа, выполненное из легкого металла.

Шаг 15. После этого в образованный четвертик помещается дымовая труба – ее в обязательном порядке следует соединить с легкой железной трубой. И если труба при этом сдвигается несколько в сторону, то нужно сделать перекрытие, выполненное в виде трех рядов кирпичей.

Шаг 16. Извлекаются вышибные кирпичи, нижняя часть дымоходной трубы очищается от влаги и грязи, которые проникли внутрь в ходе монтажных работ.

Шаг 17. После этого производится побелка практически готовой печи-малютки.

Шаг 18. В конце нижняя часть отопительного прибора окантовывается посредством прибивания плинтуса. Более того, этот нехитрый шаг позволит вам предотвратить высыпание песка из-под корпуса.

Видео – делаем печь-малютку за 9 тыс. рублей

В качестве заключения. Об основных функциях

Печь малютка своими руками может выполнять не только декоративную функцию – данная конструкция вполне пригодна и для более классических целей. И самое яркое тому доказательство – это факт того, что за последние годы популярность подобного рода печи выросла в несколько раз, и ее все чаще используют на загородных участках. Но почему именно малютка? Попытаемся это выяснить.

1. Зачастую дачные домики небольшие, а значит, и отопительный прибор в них также должен быть небольшим. Невзирая на свою легкость и малогабаритность, малютка вполне справляется с обогревом помещений, причем на высоком уровне.
2. Как правило, на дачах люди живут недолго, но порой они находятся там весьма продолжительное время. Разумеется, им потребуется еда. Сырую пищу мы не едим уже многие столетия, следовательно, для приготовления потребуется духовой шкафчик и варочная плита. И все это предусмотрено в конструкции печи-малютки.
3. Наконец, третья причина столь значительной популярность конструкции – это ее экономичность. Все мы знаем, насколько трудно обзавестись большим количеством дров на дачном участке. Зачастую доступны лишь обрезки деревьев, а также различные строительные материалы, которые можно сжечь. По этой причине особое внимание уделяется экономии топлива. А небольшая малютка не слишком требовательная к объемам дров.

На этом все, теперь и вы знаете, как сооружается печь малютка своими руками. Собственно, на этом все, удачи в работе и, конечно же, теплых вам зим!

В 4-м ряду
кирпичи кладутся на ребро. Внутрь дымохода важно подложить подставку, которая будет выполнять функцию внутренней перегородки. Кроме того, класть заднюю часть печки нужно без скрепления кирпичей раствором, причем строительный материал должен немного выступать за пределы плоскости конструкции.

Далее следует важный этап – монтаж топочной дверцы. Ее нужно обернуть в несколько витков асбестовым шнуром. Важно, чтобы дверцу можно было открыть и снизу, и сверху. Затем закрепите элемент проволокой и зафиксируйте временно двумя кирпичами.

9-й ряд
слегка смещен назад. Это требуется для того, чтобы поддерживать дверцу в открытом положении. Перед тем как начать ряд, положите асбестовый шнур, смоченный в воде. Это поможет загерметизировать стыки между варочной поверхностью и кирпичной кладкой. Если установить плиту прямо на глину, это будет грубой ошибкой, так как эти материалы (чугун и глина) при повышении температуры расширяются не в равной степени.

10-й ряд
начинает обустройство дымовой трубы, которая постепенно расширяется назад. Обратите внимание, что такая труба имеет смещенный центр тяжести, поэтому обязательно нужно дополнительно монтировать насадочную трубу из легкого железа.

Печь малютка своими руками — инструкция по кладке!

Без грамотно организованного обогрева о комфортном проживании в частном доме не можете быть и речи. Однако нередко возникает необходимость обустройства обогрева и в других второстепенных помещениях. В таких ситуациях отличным решением станут компактные отопительно-варочные печки типа «Малютка».

Печь малютка своими руками

Подобный агрегат сможет обогреть небольшой дачный домик, мастерскую и другие помещения площадью до 25-35 м2. Печь малютка возводится в кратчайшие сроки из доступных материалов. Ознакомившись с дальнейшими рекомендациями, вы сможете безо всяких проблем выложить печной агрегат своими руками.

Подготовка к заливке фундамента

Делаем крепкий фундамент

Печь малютка имеет компактные габариты и сравнительно скромный вес. За счет этого требования к фундаменту для печи несколько смягчаются, однако приложить некоторые усилия для его обустройства все равно придется.

Первый этап. Подготовьте котлован для фундамента шириной 80 см, длиной 90 см и глубиной 45 см. Это стандартные значения. Если вы будете строить печку по индивидуальному проекту, не забудьте соответствующим образом изменить и габариты основания.

Тщательно выровняйте дно и стенки углубления.

Запрещается связывать основной фундамент строения с фундаментом печки. Малейшие подвижки грунта станут причиной появления трещин в подобного рода конструкции, что в итоге может привести даже к полному разрушению здания.

Второй этап. Укройте дно котлована 10-сантиметровой песчаной подушкой. Песок нужно максимально уплотнить. Для более качественного уплотнения пролейте засыпку водой. Дайте песку высохнуть в течение суток.

Третий этап. Сделайте опалубку. В принципе, можно обойтись и без опалубки, но присутствие этого элемента очень желательно. Для сборки опалубки используйте обыкновенные прочные деревянные доски. Верхний край опалубки должен совпадать с уровнем пола.

Фундамент под печь

Учитывайте тот факт, что после высыхания раствора вам нужно будет убрать опалубку, при этом таким образом, чтобы ни фундамент, ни пол не получили повреждений.

Армирование основания

Верхняя граница готового фундамента будет находиться примерно на 70 мм ниже плоскости пола. Ввиду этого высота фундаментной плиты, за вычетом упомянутого 7-сантиметрового промежутка и 10-сантиметровой песчаной засыпки, составит 28 см. Опирайтесь на это значение в процессе сборки армирующего каркаса.

При желании вы можете сделать однослойную обрешетку из толстых прутков, однако профессиональные строители рекомендуют брать прутки немного меньшего диаметра и делать 2 армирующие сетки.

Первый шаг. Уложите армирующий каркас. Сначала параллельно выложите продольные стержни на расстоянии порядка 100 мм. В результате вы используете 7 стержней длиной 80 см. Поверх продольных прутков уложите перпендикулярно по отношению к ним стержни с аналогичным шагом. На это уйдет 8 стержней длиной 70 см каждый.

Второй шаг. Перетяните стыки прутков гибкой стальной проволокой. Поверх первой обрешетки уложите такую же вторую. Стыки обрешеток перетяните проволокой.

Третий шаг. Возьмите 9 армирующих стержней длиной 25 см каждый. Четыре таких прутка вы разместите по углам сеток, четыре же стержня расставите по ребрам, а оставшийся один прут расположите в центральной точке армирующего слоя.

В местах соприкосновения арматуры с песком поставьте какие-нибудь камни или другие элементы, чтобы предотвратить контакт метала с землей.

Четвертый шаг. Утопите армирующие элементы в песчаную подушку. Нельзя, чтобы арматура торчала над бетонной заливкой.

Заливка бетона

Приступайте к заливке. Бетон заливается равномерным сплошным горизонтальным слоем за один заход.

Заливка бетона

После заливки обработайте материал виброинструментом или хотя бы проткните бетон арматурным стержнем, чтобы устранить лишний воздух. Подобная обработка поспособствует увеличению итоговой прочности фундамента.

Оставьте залитый бетон на месяц для высыхания и набора прочности. На протяжении первой недели регулярно поливайте заливку водой, иначе фундамент даст трещину. Лучше уложить на бетон плотную мешковатую ткань и лить воду непосредственно на нее.

Застывший бетон накройте алюминиевой фольгой (отражающей стороной кверху) и приступайте к выкладке печки типа «Малютка».

Порядовка печи «Малютка»

Печь малютка своими руками

Печь малютка своими руками

Малютка

Общий вид

1-2 ряд. Выложите два стартовых сплошных ряда. Проверяйте ровность рядов и углов. Стартовые ряды окончательно выровняют основание и будут выполнять функцию опоры для дальнейшей части конструкции. Кладку выполняйте с применением стандартного для таких работ глиняного раствора.

3 ряд. Установите дверцу поддувала и выложите основание дымоходного канала.

4 ряд. Кладка не отличается от третьего ряда.

5 ряд. Перекройте дымоходный канал по центру так, чтобы по бокам осталось два хода. Накройте дверцу поддувала.

6 ряд. Установите колосник над полостью, закрытой дверцей поддувала.

7 ряд. Выложите основание топочного отделения. Установите дверцу для этой же камеры.

8-9 ряд. Кладка ведется так, как и на 7 ряде.

10 ряд. Накройте дверцу топочного отделения. На этом же ряде вам нужно открыть окно из камеры топки в задний печной канал.

11 ряд. Выполните монтаж варочной панели. Порядовка не отличается от предыдущей.

Порядовки (ряды 1-23)

12 ряд. Закройте канал, в который вы делали отвод в процессе выкладки 10-го ряда. Начинайте выкладывать стены варочного отделения.

13 ряд. Кладка повторяет 12-й ряд.

14 ряд. Откройте второй горизонтальный печной канал. Выведите в его задней части прочистной люк.

15 ряд. Кладка повторяет 14-й ряд.

16 ряд. Перекройте горизонтальный канал из 14-го ряда, оставив, при этом, отвод в противоположной стороне от того места, где был организован выход при кладке 12-го ряда. Установите металлическую ленту над варочным отделением.

17 ряд. Накройте горизонтальный канал еще одним слоем перекрытия. Так вы создадите отделение для сушки. Этим же рядом вы перекроете варочное отделение поверх ранее зафиксированной металлической ленты.

18 ряд. Выделите 3-й горизонтальный печной канал. Он будет проходить в задней части печного агрегата. За ним дым будет направляться прямиком в отводящую трубу. Конец канала оборудуйте прочистным люком.

19 ряд. Кладка повторяет 18-й ряд.

20 ряд. Перекройте последний горизонтальный печной канал с выводом на дымовую трубу.

21 ряд. Выложите переход к дымоходу и приступайте к формированию дымоотводящей конструкции. Кладка непосредственно печки на этом ряду завершается.

22 ряд и выше. Выложите дымоход.

Порядовки (ряды 24-30)

Разрезы по А-А и Б-Б

В завершении вам останется обустроить до конца дымоотводящую конструкцию и при желании выполнить финишную отделку самодельной печки. Можно оставлять ее и без отделки – кирпич и так имеет вполне эстетичный внешний вид.

Печь типа «Малютка» относится к категории типичных канальных печей. При наличии такого желания ее можно модифицировать и превратить в колпаковую печь, несколько увеличив коэффициент полезного действия агрегата.

В некоторых ситуациях «малютки» используются для обогрева отдельно взятого помещения дома, выполняя функцию своего рода камина. К примеру, такой агрегат будет хорошо смотреться в большой гостиной. В остальном же ориентируйтесь на собственные предпочтения.

Удачной работы!

Видео – Печь малютка своими руками

svoimi-rykami.ru

Печь-малютка из кирпича своими руками

Печь данного типа представляет собой компактную конструкцию, удобно обустраивающуюся в доме любого типа, начиная от дачного домика — и заканчивая жилым круглогодично.

Малютка создается из экологически чистых материалов, таких как красный керамический кирпич или огнеупорный шамотный кирпич. Прототип Малютки представляет собой модернизированная печка-шведка, благодаря своим конструктивным особенностям, легко поддающаяся модификации; значительно реже встречаются колпаковые прототипы.

Вот как выглядит печь-малютка

От своего прототипа печь Малютка из кирпича сохраняет исключительно высоту – глубина и ширина являются легко варьирующимися величинами.

Инструменты для строительства печи должны быть готовы до начала строительства

Для создания данной печи вручную, понадобятся следующие инструменты и материалы:

1.  210 красных кирпичей или 76 огнеупорных шамотных;
2.  глина обыкновенная или шамотная;
3.  песок;
4.  двери топочная, поддувная, 2 прочистных, 2 вьюшечных задвижки;
5.  рубероид в количестве 2 листов;
6.  металлический предтопочный лист.

Теперь можно приступать  подробному рассмотрению строительства печи Малютки и её преимуществ.

Плюсы печи такого типа

Малютка, являющаяся, по сути, мини-камином, занимает минимальную для обогревательной печи территорию – всего 0,4 кв. метра. Она имеет простую конструкцию, собрать которую под силу любому новичку, а вместо целой системы обогревательных каналов в ней функционирует топливный колпак.

Печи-малютки обладают рядом неоспоримых преимуществ

Печь данного типа не требует под себя мощного дополнительного фундамента, но с лёгкостью способна обогревать комнату площадью до 35 кв. метров. Для достижения этого эффекта в межсезонье её можно топить всего один раз за сутки, а в холодное время года – 2 раза за день.

Печь Малютка экономична и может использовать для своей работы как дрова, так и антрацит, уголь и другие виды начинки.

В случае того, если будущая кирпичная печь Малютка будет топиться исключительно дровами, в её постройке можно использовать красный кирпич, однако под постройку камеры топливника и топки подойдёт только кирпич строительный и огнеупорный.

Печь Малютка своими руками

Перед началом непосредственного возведения печи следует продумать её местоположение – исключается как примыкание к двум внешним стенам здания, так и расположение её в центре помещения – в виду необоснованной тепловой потери и неэффективного распределения нагретого воздуха.

Подробная схема печи-малютки

Малютка требует под себя не мощный, но хороший дополнительный фундамент. В случае наличия под полом водонагревательного или электрического отопления, поднимается вся стяжка – в случае отсутствия под полом оных с помощью болгарки с алмазным диском вырезается прямоугольник пола по периметру будущей печи.

Выкапывается яма глубиной 350 мм, обладающая максимально выровненными краями. В неё засыпается песчаная подушка высотой 70 мм, которая после заливки водой оставляется до своего высыхания на несколько суток.

Арматурная обрешётка создается из двенадцати прутьев со 100 – миллиметровым шагом, сваренными в два слоя крест-накрест. Следом создается максимально идентичная ей решётка. Обе они скрепляются арматурными прутьями в местах стыков – и по ним же свариваются.

В процессе изготовлении бетонного раствора только цемент М300 сможет обеспечить оптимально прочный для Малютки фундамент. Залитый фундамент необходимо закончить за 50 мм до уровня пола во избежание возникновения в дальнейшем у нижней части печи прослойки холодного воздуха.

Особенности кладки печи Малютка

Порядовка печки-малютки. Распечатайте схему перед началом кладки.

Чтобы возвести кладку Малютки собственноручно, помимо кирпича и рубероида понадобятся такие материалы как: полоса стальная, раствор вода-глина-песок, мастерок, уровень и фольга.

Для предотвращения ухода тепла под пол здания, фундамент будущей печи застилается фольгой.

• На наборе 1 и 2 рядов кирпичей после кладки каждого из них уровнем обязательно проводится контроль ровности их расположения. Это требуется ввиду маленькой площади самой печки, а значит, правильного распределения давления на каждый её несущий кирпичный элемент.
• На 3 ряду с лицевой стороны набирается поддувало, имеющего габариты в два раза уже топочных. На 4 ряду в него вставляется окно. Внутренняя поверхность поддувала перекрывается колосником.
• 5 ряд, представляющий круговую кладку, фиксирует все конструктивные элементы и металла.
• 6 ряд формирует топочное окно и топку, на которое на 7 ряду происходит установка двери.
• 8 ряд перекрывает топку стальной полосой, расположенной с фасадной стороны.
• С 9 по 11 ряд набирается круговой кладкой.
• С 12 по 14 ряды задняя стенка поворачивается «на бок», кладка идет на расширение двух маленьких пазов.
• На кладке 15 ряда на задней и боковой стенке формируется вытянутый вертикальный колодец; в центре кладётся главный опорный кирпич, основа будущей колонны. Кладка продолжается и 16 ряд, на котором колонна выкладываются двумя перпендикулярными стальными полосами.
• 17 ряд отделяет все образовавшиеся колодцы друг от друга, получая 4 продолговатых — вдоль стен — и 1 центральный квадратный.
• С 18 – и по 22 ряды представляют собой аналогичную кладку.
• На 23 ряду колодцы образовывают «Г»-образное подобие, в следующем ряду — тоже.
• На 25 ряду боковые колодцы закрываются кирпичом. С 26 по 28 – внешние габариты кладки сравниваются с размером трубы.
• На 29 ряду ставится заслонка, а со следующего ряда происходит формирование и вывод дымоходной трубы.

Таким образом, совершенно несложно выполнить возведение печи малютки своими руками. Рекомендуем к просмотру видео по кладке печей своими руками:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

(17 Голосов, в среднем: 4,94 из5) Загрузка…

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Как сделать печь малютку своими руками — Школа по утеплению дома

ГлавнаяОтопительные печиКак сделать печь малютку своими руками

25.01.2016

О качественной кирпичной печи мечтают все владельцы загородных домов. Но дело в том, что конструкция большинства моделей довольно сложная, а соорудить их, не имея навыков в печном деле, крайне трудно. Но существуют и варианты (например, печь-малютка), требующие минимум времени и для изготовления которых не нужны специализированные знания и навыки. Итак, сегодня мы расскажем, как строится печь малютка своими руками.

Конструктивные особенности

Площадь будущей конструкции составляет 40 см.кв. При изготовлении будет использоваться кирпич, укладка будет производиться плашмя либо же «на ребро». Невзирая на свои малые габариты, печь-малютка будет эффективно удерживать и отдавать тепловую энергию. Что характерно, фундамент в данном случае вообще можно не строить, поскольку вес прибора будет незначительным. Нужен лишь пол, выполненный из толстых досок, надежно зафиксированный по лагам.

Малютка может обладать еще и варочной функцией (при наличии чугунной печи) или же отопительной (должна быть дымоходная труба). Более того, такая печь может эксплуатироваться в качестве камина, поскольку у нее имеется и дымовой зуб.

Также следует уделить внимание высокой скорости кладки: к примеру, если вы начнете строительные работы с утра, то к вечеру, скорее всего, уже займетесь выполнением пробного протапливания. Поначалу для растопки рекомендуется использовать бумагу и щепки, поскольку по причине сильного температурного перепада на свежезастывшем кладочном растворе могут образоваться трещины, что, в свою очередь, может привести не только к задымлению, но и к дополнительному подсасыванию воздуха. Короче говоря, чтобы загружать в печь обычные поленья, требуется вначале подождать, пока раствор полностью высохнет (зачастую на это уходит не более семи дней, хотя многое зависит от особенностей климата и влажности в помещении).

Основные преимущества конструкции

1. Небольшие габариты (общая площадь – 40 см.кв.), из-за которой конструкция и обрела огромную популярность среди владельцев дачных домиков.
2. Возможность использования в процессе работы исключительно красного кирпича, если в будущем в качестве топлива будут использоваться обычные дрова (ни силикатный, ни обыкновенный кирпич не походит, поскольку он восприимчив к воздействию высоких температур).
3. В случае самой примитивной конструкции печи с работой можно справиться собственноручно, при помощи подручных средств. Обогревательные каналы здесь не предусмотрены, поскольку их функция будет выполняться топливным колпаком. Более того, малютку можно установить в простенке, что существенно сэкономит свободное место.
4. Благодаря экономичности печи вам не нужно будет заготавливать на зиму большие объемы дров.
5. Нет необходимости в фундаменте, ведь печь малютка своими руками весит немного.
6. Тем не менее, прибор способен обогревать помещение площадью до 25-35 м.кв. В осеннее или весеннее врем, когда температура плюсовая, топить нужно только раз в день, в зимнее – два раза.

Видео – Заводская металлическая печь-малютка (Ферингер)

О безопасном расположении конструкции

Чтобы при работе проверять углы конструкции, используйте отвесы, выполненные при помощи прибитых к потолку гвоздей. Так вы сумеете максимально точно определить, как расположить трубу. после этого приступайте к созданию проема в потолке. Важно, чтобы при этом был учтен параметр противопожарной разделки. Если следовать этому параметру безопасности, то дистанция между дымоходом и деревянными составляющими будет составлять как минимум 250 миллиметров. В противном случае – если по какой-то причине сделать это невозможно – создайте перегородку, используя для нее несколько слоев мешковины (толщина должна составлять 10-20 миллиметров). Предварительно пропитайте мешковину раствором на основе глины. Поверх материала уложите металлические листы.

В целях обеспечения дополнительной безопасности внизу, перед топочным отделением, крепко зафиксируйте лист стали. Согласно многолетнему опыту печь-малютка способна нагреть температуру в комнате объемом в 30 кубометров до 20-ти градусов (если температура снаружи будет составлять порядка минус двадцати), израсходовав всего 11-12 килограммов сухой древесины. Разумеется, принимается во внимание и тот факт, что потолки в этом здании двойные, равно как и оконные рамы, а стены при этом утеплены должным образом. Тем не менее, результаты и правда впечатляющие и они относятся только к первом протапливанию. В дальнейшем для достижения аналогичного результата потребуется всего 5 килограммов того же топлива.

Видео – Протопка печи-малютки

Теперь – непосредственно к изготовлению!

Строительство печи-малютки: пошаговое руководство

Сама процедура состоит из двух важных этапов – подготовки и, собственно, строительства. Ознакомимся с каждым из этапов более детально.

Этап первый. Подготовительные мероприятия

Вначале следует подготовить все материалы, которые будут использоваться в строительстве. В действительности их не столь много, как может показаться на первый взгляд.

Шаг первый. Расходные материалы

Все, что необходимо для сооружения печи-малютки, указано в приведенной ниже таблице.

Таблица №1. Материалы

№	Наименование	Количество
1.	Кирпич красный	60 единиц
2.	Задвижка	1 единица
3.	Огнеупорный кирпич	37 единиц
4.	Плита конфорочная, выполненная из чугуна	1 единица
5.	Раствор из глины	20 литров
6.	Дверка для топки	1 единица
7.	Дверка для поддувала	1 единица
8.	Колосник	1 единица

Шаг второй. Необходимое оборудование

Далее, когда все материалы будут под рукой, следует позаботиться еще и об оборудовании. Для удобства посетителей все инструменты приведены в виде таблицы.

Таблица №2. Оборудование

Инструмент	Предназначение (для чего будет использоваться)
Кельма	С ее помощью будет выравниваться и наноситься рабочий раствор. Кроме того, посредством кельмы будут подрезаться швы.
Железный метр (можно использовать рулетку)	Здесь все просто – инструмент необходим для измерений.
Молоток-кирка	Этот инструмент требуется для отсеивания и рубки кирпичей при работе.
Правило (линейка из дерева с параллельными плоскостями, длина – 150 сантиметров, сечение – 6х1,5 сантиметра)	Оно требуется для мониторинга прямолинейности и горизонтальности кирпичной кладки (на инструмент нужно класть строительный уровень).
Уровень	С его помощью, как мы только что сказали, проверяется кладка.
Отвес (шнурок с грузом)	Контролирует вертикальные углы и плоскости кирпичной кладки

Теперь, когда все необходимое уже готово, можно начинать сооружать печь малютку своими руками.

Этап второй. Порядовка

Вначале немного несколько подготовить рабочую поверхность. Алгоритм необходимых действий приведен ниже.

Шаг 1. Там, где вы планируете соорудить малютку, уложите изоляционный материал размерами 53х78 сантиметров (таким материалом может стать, к примеру, ПЭТ пленка, пергамин или же рубероид).

Шаг 2. Поверх подготовленной подстилки засыпается песчаная «подушка» толщиной в 10 миллиметров. Песок хорошенько выравнивается.

Шаг 3. Поверх песка выкладывается первый кирпичный ряд (насухую, то есть без скрепления), который включает в себя 12 единиц. Этот ряд выравнивается с помощью уровня, дабы обеспечить максимальную горизонтальность.

Шаг 4. Сверху выложенных кирпичей тонким слоем наносится раствор на основе глины, а уже затем ставится дверка для поддувала. Важно заранее обмотать эту дверку увлаженным асбестокартоном (либо же, как вариант, асбестовым шнуром). Затем дверка крепится и начинается выкладка следующего ряда.

Шаг 5. Последующий ряд ряд выкладывается аналогично первому, все так же используется красный кирпич.

Шаг 6. А вот третий ряд выкладывается уже при помощи огнеупорного кирпича. Поверх этого ряда укладывается колосниковая решетка. Важно, чтобы этот колосник располагался непосредственно над поддувалом по окончании формирования ряда.

Шаг 7. При укладке четвертого ряда кирпичи укладываются уже «на ребро». Внутрь дымоходной трубы устанавливается специальная подставка, которая в дальнейшем послужит нам в качестве внутренней перегородки. Что касается задней стенки конструкции, то она укладывается (без применения раствора), но так, чтобы каждый кирпич из выложенного ранее ряда №4 слегка выступал наружу.

Шаг 8. Далее устанавливается дверка для топочного отделения. Перед началом установки ее следует обвернуть парой-тройкой витков шнура из асбеста, но при этом, что очень важно, требуется, чтобы ее по-прежнему можно было открыть как снизу, так и сверху. Дверка крепится проволокой и фиксируется (лишь на некоторое время) парой кирпичей – один кирпич находится позади нее, второй на нем, а сверху ставится сама дверка.

Шаг 9. После этого выкладывается кирпичный ряд №5. Здесь изделия кладутся плашмя, как бы по периметру прошлого ряда.

Шаг 10. Печь малютка своими руками продолжает строиться, теперь следует приступить к ряду №7.  Здесь кирпичи тоже ложатся плашмя (начинать следует с 3/4, дабы связать с предыдущим рядом). Также важно, чтобы тыльная часть представляла собой пару кирпичей, которые уложены ребром.

Шаг 11. Восьмой ряд будет закрывать топочную дверку (она заканчивается парой кирпичей, уложенных сверху). Для его кладки используется только скошенный кирпич, при этом важно, чтобы он как бы нависал над топочной камерой. Объясняется это тем, что пламя в таком случае будет смещаться ближе к центру конфорки (она располагается на варочной плите) при эксплуатации малютки в качестве камина, то есть с открытой дверкой.

Шаг 12. Девятый ряд следует сместить несколько назад, чтобы дверка поддерживалась в открытом положении. До того как начинать укладку кирпича, на поверхность укладывается увлажненный асбестовый шнур – в принципе, он и обеспечит герметичность стыков между поверхностями и чугунной плитой. Важно, чтобы плита при этом не укладывалась непосредственно на глину по причине разных показателей термального расширения у данных материалов (речь идет о чугуне и глине).

Шаг 13. При кладке десятого ряда начинается сооружение дымоходной трубы, которая должна со временем как бы расширяться по направлению к задней части. При этом учитывается и конструкция печи-малютки – дело в том, что она не позволит монтаж надсадной трубы, выполненной из кирпича, из-за этого самого расширения. Во время ее создания центр тяжести всей печи в целом будет смещенным. По этой причине монтируется уже надсадная труба или же, как вариант, изделие насадочного типа, выполненное из легкого металла.

Шаг 14. Дальше идет одиннадцатый ряд. Здесь устанавливается задвижка, причем ее следует качественно уплотнить при помощи асбестового шнура, пропитанного глиняным раствором.

Шаг 15. После этого в образованный четвертик помещается дымовая труба – ее в обязательном порядке следует соединить с легкой железной трубой. И если труба при этом сдвигается несколько в сторону, то нужно сделать перекрытие, выполненное в виде трех рядов кирпичей.

Шаг 16. Извлекаются вышибные кирпичи, нижняя часть дымоходной трубы очищается от влаги и грязи, которые проникли внутрь в ходе монтажных работ.

Шаг 17. После этого производится побелка практически готовой печи-малютки.

Шаг 18. В конце нижняя часть отопительного прибора окантовывается посредством прибивания плинтуса. Более того, этот нехитрый шаг позволит вам предотвратить высыпание песка из-под корпуса.

Видео – делаем печь-малютку за 9 тыс. рублей

В качестве заключения. Об основных функциях

Печь малютка своими руками может выполнять не только декоративную функцию – данная конструкция вполне пригодна и для более классических целей. И самое яркое тому доказательство – это факт того, что за последние годы популярность подобного рода печи выросла в несколько раз, и ее все чаще используют на загородных участках. Но почему именно малютка? Попытаемся это выяснить.

1. Зачастую дачные домики небольшие, а значит, и отопительный прибор в них также должен быть небольшим. Невзирая на свою легкость и малогабаритность, малютка вполне справляется с обогревом помещений, причем на высоком уровне.
2. Как правило, на дачах люди живут недолго, но порой они находятся там весьма продолжительное время. Разумеется, им потребуется еда. Сырую пищу мы не едим уже многие столетия, следовательно, для приготовления потребуется духовой шкафчик и варочная плита. И все это предусмотрено в конструкции печи-малютки.
3. Наконец, третья причина столь значительной популярность конструкции – это ее экономичность. Все мы знаем, насколько трудно обзавестись большим количеством дров на дачном участке. Зачастую доступны лишь обрезки деревьев, а также различные строительные материалы, которые можно сжечь. По этой причине особое внимание уделяется экономии топлива. А небольшая малютка не слишком требовательная к объемам дров.

На этом все, теперь и вы знаете, как сооружается печь малютка своими руками. Собственно, на этом все, удачи в работе и, конечно же, теплых вам зим!

Вам может понравиться

v-teplo.ru

Печь малютка из кирпича

Для обогрева временных, сезонных или используемых периодически жилых и хозяйственных построек оптимальным вариантом является усовершенствованная модификация печи-шведки, получившая в России собственное наименование: печь-малютка. Своим названием «малютка» обязано более чем скромным размерам, которые могут составлять всего 750х630 мм, при произвольной высоте, которая, однако, не рекомендуется выше 2200 мм.

Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

• Готовить пищу;
• Сушить овощи, ягоды, грибы, травы;
• Использовать для сушки одежды и обуви.

Отличительной чертой конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

Выбор места для печи

Несмотря на свои очень скромные размеры печь идеально подходит для отопления помещений площадью 14–50 м2. Её нельзя назвать самой экономичной в плане потребления топлива, но 3,5–5 кг твердого топлива обычно достаточно, чтобы печь полностью прогрелась и начала отапливать помещение.

Такая печь равномерно прогреваясь со всех 4 сторон. Это необходимо учитывать, выбирая место, где она будет установлена. В деревянных строениях с защищенными от возгорания стенами расстояние от печи до стены дома не должно быть менее полуметра. А также не стоит устанавливать печь в центре помещения. При такой установке циркуляция нагретого воздуха будет крайне неблагоприятной, и углы помещения будут промерзать.

Оптимальным вариантом является установка печи справа или слева от входной двери, на расстоянии не менее 0,5 м от косяка двери. В этом случае проникающий через дверь холодный воздух не будет распространяться вдоль пола по всей площади помещения, и создавать опасные сквозняки.

Материал для строительства

В зависимости от площади помещения и функционального предназначения печи-малютки: отопительная, отопительно-варочная или печь с каменкой для бани/сауны количество красного керамического кирпича может варьироваться от 210 до 370 штук. Шамотного кирпича (для выкладки топки) может потребоваться от 16 до 73 шт. – так же, в зависимости от проекта.

Кроме кирпича понадобится:

• Глина шамотная (огнеупорная) или красная местная глина – 50 кг;
• Песок строительный – 10–15 ведер;
• Дверцы для поддувала и топки;
• Колосниковая решетка;
• Задвижки – 2 шт;
• Армирующий пруток (d 8–10 мм) – 10 погонных метров;
• Цемент марки М300-М400 – 1 мешок;
• Рубероид – 1 погонных метров;
• Если печь планируется облагораживать – штукатурить или облицовывать изразцами – потребность в отделочном материале рассчитывается исходя из площади наружных стен готовой печи.

Инструмент

Печь-малютка – предельно проста в кладке, поэтому попробовать себя в качестве печника может любой владелец строения. Следует только заранее запастись нехитрым инструментом:

• Киркой;
• Молотком;
• Уровнем;
• Отвесом;
• Мастерком;
• Кельмой – для наружных углов;
• Правилом.

Навыки откалывания кирпича нужной длины или скалывания его на угол – приходят с опытом. Поэтому, чтобы не экспериментировать и не тратить понапрасну купленный поштучно кирпич, лучше воспользоваться угловой шлифмашинкой (болгаркой), с диском по кирпичу или бетону. Это позволит вам получать идеально ровные заготовки, и не мучится с обтесыванием выступающих неровных торцов.

Устройство фундамента

Несмотря на свои скромные размеры и небольшой вес, печь-малютка требует обустройства фундамента. Делать его можно незаглубленным – достаточно снять плодородный слой почвы.

Но, обязательно вывести плоскость цементной заливки в «горизонталь». Это важно потому, что площадь опоры печи очень небольшая: от 0,47 до 1 м2. При высоте 2000—2200 мм малейший перекос основания может привести к обрушению печки.

Последовательность обустройства – предельно проста:

• Выкапывается яма, глубиной 300=450 мм. Периметр ямы должен превышать периметр печи на 100—150 мм.
• На дно засыпается слой песка толщиной 100–150 мм.
• Песок увлажняется и трамбуется.
• Следующий слой – битого кирпича или строительного мусора (камня) – 200–250 мм.
• Верхний слой – мелкого щебня (фракция 5–20 мм).
• После этого устраивается опалубка (фанера, доски, шифер, обрезки гипсокартона, металлические листы) – что найдется. Высота опалубки должна на 50 мм превышать уровень чистого пола, чтобы не было подсоса холодного воздуха из подпола.
• На щебень выкладываются предварительно нарезанные по размерам прутки арматуры и скрепляются отожженной стальной проволокой или сваркой.
• Раствор для заливки готовят из цементно-песочно-щебеночной смеси в пропорции: 1 :1,6:3,2.После заливки фундаментной плите дают «созреть». В первую неделю после заливки поверхность увлажняют, накрыв дерюгой или мешковиной, и поливая водой по мере высыхания ткани. По окончании первой недели ткань можно убрать, а поверхность фундаментной плиты укрыть полиэтиленом или рубероидом.

Полный набор прочности происходит через 30 дней после заливки.

Кладка

Перед началом кладки не забудьте укрыть бетонную плиту фундамента листами рубероида, расположив их крест-накрест. Края рубероида должны выступать за периметр фундамента не 50 мм.

Раскладку каждого последующего ряда ведут «на сухую» — т. е. раскладывают в соответствии со схемой. В необходимых случаях скалывают или обрезают болгаркой кирпич. Только после этого наносят раствор и кладут по месту.

Учитывая простоту конструкции, даже у неопытного мастера на кладку печи-малютки уйдет 1–2 дня.

Печь-малютка — самый экономичный вариант создания комфортных условий в помещении, не используемом для постоянного проживания.

izkirpicha.com

Удобная, красивая и функциональная печь – мечта каждого дачника.  Для всех любителей грядок или отдыха на даче была придумана печь Малютка. Достоинства очага-малышки:

• компактный размер;
• оличная теплоотдача (1700 ккал/час);
• низкий расход топлива, можно использовать щепки и дрова низкого качества, что идеально для дачи;
• приготовление еды;
• быстрое возведение своими руками: первую растопку можно делать через пару часов после укладки (но недолго, бумагой или щепками);
• легкий вес, очаг не требует фундамента, но если печь больше минимальных размеров, то лучше все же его сделать фундамент.

Порядовка печи довольно простая и ее легко можно выполнить своими руками. Оптимальные размеры для дачи – высота 1,9 м., ширина 0,75 м., глубина – 0,63 м.

Хитрости эксплуатации:

1. При длительном простое очага в процессе готовки не нужно разогревать печь. Начать приготовление пищи лучше сразу при растопке, тепло будет греть плиту и уходить через трубу. Печь греться не должна.
2. Чтобы пар от блюд не поступал в комнату, при порядовке следует продумать вытяжку.
3. При пользовании духовкой можно предусмотреть два режима – горячий воздух идет через каналы к духовке, или воздух поступает через растопочный ход. Во втором случае температура выше, и есть возможность вывести самоварную дверку.

Формирование отопительного оборудования

Прежде всего, необходимо определится с местом, где будет установлена печь Малютка, а также подготовить точную схему с размерами и порядовкой. Общие принципы печей подходят и очагу-малышке. Установка производится на безопасном расстоянии от стен (примерно 25 см.), печь не должна стоять на сквозняке, а дымоход не должен касаться потолочных балок. Принципы безопасности должны быть соблюдены в полной мере – стены, потолок и пол изолируются огнестойкими материалами.

Для возведения нам понадобится:

• красный печной кирпич (полнотелый);
• шамотный кирпич (для топки);
• раствор глиняный или цементный М300;
• прут армирующий;
• дверца поддувальная;
• колосниковая решетка;
• дверца топочная (если выбрать стеклянную дверцу, то малышка может выполнять функцию камина);
• чугунная конфорочная плита;
• задвижка.

Из инструментов нужны:

• кельма (выравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для проверки углов;
• правило (деревянная линейка с сечением 1,5 х 6 см. и длиной 1-1,5 м., имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Фундамент

Для основательной многофункциональной печи потребуется фундамент, экономнее выйдет бутобетонный. Котлован должен быть не менее 80х65 см., в него устанавливают опалубку из досок, застилают ее фанерой или рубероидом и заливают бетоном.  Далее выкладывается кирпичный бой и бутовый камень, все заливается цементом (соотношение 1 к 3). Последний шаг – застелить изоляцией в несколько слоев рубероида.

В качестве заливки рекомендуется использовать бетон М300, он прочный и долговечный. Время его застывания около 25 дней.

Если кирпичная печь планируется легкой, без постоянной интенсивной топки, то первый ряд кирпича должен быть уложен на слой изоляции:

• полиэтиленовая пленка;
• рубероид;
• гидроизил, пергамин;
• сухой песок 1см.

Порядовка печи

Первый и второй ряд – выравнивание, каждый ряд проверятся уровнем.

Третий – на фронтальной части выкладывается поддувало, его размеры меньше размеров топки в два раза.

Четвертый – установка в поддувало стального окошка, сверху оно перекрывается колосниковой решеткой.

Пятый – фиксация колосниковой решетки, круговая кладка.

Шестой – начало выкладки топки. Окно немного сужают для удобства.

Седьмой – установка дверцы топки. Топка должна крепко держаться в кладке, для этого крепления обматывают асбестовым шнуром.

Восьмой – сверху топки устанавливается полоса из листовой стали.

С девятого по одиннадцатый – круговая кладка.

Двенадцатый, тринадцатый – формирование задней стенки, она укладывается на док, и образуются два небольших паза.

Четырнадцатый – пазы увеличиваются на половину кирпича, остальное пространство выкладывается кирпичом.

Пятнадцатый – место под канал, около задней и боковой стены оставляется продолговатый канал. В основной кладке делается отсек с опорным кирпичом в центре (под колонну).

Шестнадцатый – на колонну укладываются полосы из стали, они формируют еще канал.

Семнадцатый – каналы разделяются и образуют четыре канала под стенками и один по центру.

С восемнадцатого по двадцать второй – продолжение каналов.

Двадцать третий и двадцать четвертый – каналы, кроме центрального, соединяются и образуют Г-образную форму.

Двадцать пятый – каналы, кроме центрального, перекрываются кирпичом.

С двадцать шестого по двадцать восьмой – размеры кладки сужаются до размера трубы (дымохода).

Двадцать девятый – установка заслонки.

С тридцатого – формирование дымохода и вывод его на улицу.

В процессе кладки, необходимо делать перевязки по одной второй или одной четвертой кирпича. Через каждые шесть рядов кладку необходимо протирать сырой тряпкой. А для того чтобы углы были ровные, отвесы лучше установить на потолок (временно на гвозди). Кирпич во время кладки должен устанавливаться плашмя и на ребро для устойчивости конструкции.
