Печка на отработке своими руками: чертежи, видео и особенности конструкции
Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как .
Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие , через который протягивается . Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.
Конструкция из листового материала
При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.
Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.
При монтаже устройства должны соблюдаться определенные требования:
- толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
- внутреннее сечение дымоходной системы не менее 10 см;
- отсек для топлива должен обладать вместимостью от 9 до 16 литров;
- трубу можно сделать из жести, меди или нержавейки;
- в длину горелка должна быть больше, чем размер ее сечения;
- участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;
Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и .
Конструирование происходит так:
- элементы соединяются методом . При этом швы проверяются на качество спайки;
- на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
- крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
- осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
- в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
- на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
Печь в готовом виде
Полезная информация!
Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.
Статья
Когда нужен доступный и экономичный способ обогрева, многие задумываются об изготовлении печи-буржуйки , работающей на отработанном масле. В этой статье вы найдете описание типовой конструкции, а также способы повысить эффективность устройства и сделать печь более автономной.
Принцип работы масляной печи
Изначально сжигание отработанного масла было лишь одним из доступных средств его утилизации. Народные умельцы не смогли пройти мимо настолько энергоемкого топлива и создали печи, в которых масло сгорает с минимальным образованием сажи и копоти.
1 — отработанное масло; 2 — нижняя емкость для масла; 3 — заслонка для регулирования подачи воздуха; 4 — труба с отверстиями для воздуха; 5 — камера сгорания; 6 — верхняя емкость; 7 — перегородка; 8 — дымоход
В качестве топлива может быть использовано любое масло или мазут, а также некоторые пастообразные смазочные материалы. Летучие жидкости вроде керосина, бензина или растворителей использовать в печи нельзя, но их небольшое количество допускается применять при розжиге.
Описание конструкции
Конструктивно масляная печь состоит из двух камер сгорания, соединенных достаточно широкой трубой с перфорацией. Так как большинство печей делаются из подручных материалов и металлолома, нет смысла придерживаться строгих размеров, гораздо большее значение имеют пропорции отдельных элементов конструкции.
Нижняя камера печи — бак произвольной формы, который при заполнении на 2/3 может вместить 5-7 литров топлива. Мощность печи и скорость сгорания топлива прямо пропорциональная площади нижней камеры. От ее емкости зависит частота подлива масла в печь, поэтому зачастую нижнюю камеру делают весьма объемной, вплоть до 20-30 литров. Таким смещением центра тяжести вниз обеспечивается в том числе и устойчивость конструкции.
К нижней части камеры приваривают 3 или 4 ножки с болтами на концах, чтобы имелась возможность регулировать уровень установки. Также в дно врезается трубка подачи масла, которая изгибается в сифон для гидрозатвора. Конец трубки имеет смысл выводить в соседнюю емкость примерно того же размера, выполняющую роль топливного бака. Дно бака должно быть на 2-3 см ниже дна печки для возможности полного слива масла.
В верхней стенке нижней камеры обязательно вырезается отверстие с подвижной заслонкой для регулировки поступающего воздуха и, соответственно, температуры нагрева масла. Также в верхнюю стенку врезают трубу диаметром не менее 100 мм и длиной в 35-70 см. На ее поверхности в 6 или 8 рядов проделаны отверстия диаметром 12-16 мм на расстоянии 7-10 см друг от друга.
Верхняя камера печи обычно дублирует размерами и формой нижнюю, но может быть и значительно больше. Чем выше внутренний объем, тем более полного сгорания можно добиться, но в слишком просторной камере температура окажется недостаточной.
Следует помнить, что изготовление печи и ее дальнейшая доработка носят сугубо экспериментальный характер, одно и то же изделие в зависимости от условий размещения может работать с разной эффективностью. Со временем из простой буржуйки для отопления гаража или мастерской такая печка может превратиться в полноценный отопительный агрегат для всего дома, способный работать в автоматическом режиме. Для этого печь оснащают капельной подачей масла, водяным теплообменником или принудительным наддувом.
Зачем нужен наддув
Для повышения эффективности работы печи применяют воздушные вентиляторы двух типов: наддува и внешнего обдува. Последний вариант уместен, если печью отапливается внушительное по площади помещение и рассчитывать на естественную конвекцию воздуха не приходится. Обычный вентилятор в таком случае помогает корпусу эффективнее отдавать тепло, воздушный поток направляют на место наибольшего накала.
Внутренний обдув предназначен для обогащения верхней камеры кислородом, что способствует боле глубокому распаду частиц топлива, а также его более длительному горению. С применением принудительного наддува появляется так называемое «синее пламя», свидетельствующее о бездымном процессе горения.
Нагнетание воздуха выполняется обычным канальным вентилятором производительностью от 250 м 3 в час. Обычно его располагают на полу рядом с печью и подключают к верхней камере жестким воздуховодом диаметром 100 или 110 мм. Для присоединения воздуховода в верхнюю камеру врезают отрезок трубы нужного диаметра, в который вставляется заслонка для регулирования воздушного потока. Чтобы избежать появления контртяги, сразу после вентилятора рекомендуется установить чувствительный обратный клапан.
Масляная печь с теплообменником
Нередко масляную печь используют как котел водяного отопления. Это возможно после установки теплообменника в верхней камере сгорания. Для хорошей теплоотдачи понадобится емкость внушительных размеров — около 30-50 литров. Внутри камеры монтируют теплообменник, это может быть змеевик или система трубок из стали, либо внутренний бак.
Из-за того, что проход продуктов сгорания около теплообменника затруднен, нагар и копоть образуются существенно быстрее, в процессе розжига возможно также появление конденсата. Для облегчения очистки теплообменник должен иметь хотя бы одно фланцевое соединение, уплотненное асбестовым шнуром.
Роль теплоносителя в системе обычно отводится антифризу или специальным жидкостям. Теплоноситель должен постоянно двигаться, поэтому в контур отопления встраивают циркуляционный насос.
Правила устройства дымохода
Для масляной печи очень важно наличие стабильной и мощной тяги, поэтому высота дымохода должна быть не менее 4 метров. Обычно для устройства дымоходного канала используют стальную трубу диаметром от 100 мм.
Допускается не более двух поворотов дымохода, но только при правильном устройстве соединений на углах и только с вертикального направления на горизонтальное. Повороты должны быть выполнены через тройники, установленные на вертикальных сегментах. Один из отводов тройника должен быть направлен строго вниз и иметь съемную металлическую пробку для сбора образующегося конденсата.
Конечный вертикальный сегмент дымохода может быть выполнен из асбестоцементной трубы, но потребуется устройство защитного колодца из кирпича на высоту в 2-2,5 метра.
Розжиг и эксплуатация печи
Для розжига можно использовать бумагу или ветошь, либо легко горючие жидкости. В первом случае масло следует подливать небольшими порциями к очагу горения. Во втором нужно добавить в первую камеру, заполненную маслом на 2/3, небольшое количество (50-70 грамм) растворителя или бензина и поджечь зажигалкой с длинным факелом как можно скорее, не дожидаясь образования взрывоопасных паров.
В эксплуатации масляная печь полностью пожаробезопасна, ее конструкция не допускает образования открытого пламени. Тем не менее, существует опасность выброса масла из камеры в результате перелива или при попадании воды.
Примерно раз в месяц нужно выполнять чистку печи: убирать осадок нагара в емкости с маслом, предварительно обстучав печь молотком. В верхней камере, особенно при наличии теплообменника, сажа скапливается быстрее и плохо оббивается, ее нужно счищать щеткой по металлу. Для удобства обслуживания и чистки рекомендуется делать корпуса камер разъемными. Например, используя крышки с двойным буртиком. Подключение печи к дымоходу и вентилятору также должно быть разъемным.
Техническое масло, минеральное (из нефти) либо синтетическое, в ходе его эксплуатации загрязняется физическими и химическими примесями. Подобную отработку, по сути, нужно утилизировать. Однако наш народ находит способы применять ее в хозяйстве. Например, в качестве топлива для печек.
Отопление, при помощи выработавшего свой ресурс смазочного состава, даст возможность существенно понизить энергозатраты для обогрева гаража, мастерской, теплицы, бани и пр.
Схема печки на отработке.
Особенности печек на отработке
Важные моменты
Инструкция о том, как разжечь описываемую печь, очень проста. Положите в устройство немного бумаги, налейте в него один литр масла и подожгите бумагу. Когда отработка, спустя несколько минут, закипит, произойдет его самовозгорание. После этого нужно будет лишь периодически подливать порциями, по 4/5 литров, в печку топливо.
Теперь о мерах безопасности.
- Нельзя ставить такие конструкции в помещениях со сквозняками.
- Запрещено их также монтировать в захламленных местах, где на агрегат могут попасть какие-либо предметы и воспламениться.
- Не следует ставить устройство рядом с легковозгорающимися материалами и предметами. С подобными веществами не рекомендуется и работать вблизи обогревателя.
- Вокруг печки должно быть не меньше 50 см свободного пространства.
Устройство самодельных агрегатов на отработанном машинном масле
Существует несколько вариантов конструкций обогревателей на отработке.
Общие моменты
- Крышки для подачи в агрегат воздуха и заливки масла должны легко проворачиваться на болтах либо заклепках. Регулируя степень открытости отверстий под ними, можно изменять расход горючего и тепловую мощность печки.
- Дымоход нужно ставить под углом, а затем выводить по комнате на высоту 4 м и более, точно вертикально.
Обратите внимание! Верх устройства является его самой нагреваемой частью. Исходя из этого, оно может спустя год эксплуатации выгореть. Чтобы увеличить срок службы верхнего бачка, рекомендуется на безопасном удалении поставить вентилятор, который будет его обдувать. Кстати и КПД печки при этом увеличится.
- Металлический резервуар для масла в обогревателе должен иметь толщину не меньше 3 мм.
- Как видно на фото, эстетичность вида печки можно повысить, окрасив ее смесью измельченного мела, жидкого стекла и алюминиевой пудры. Соотношения ингредиентов красителя таковы: 500 миллилитров клея, 20 грамм мела и 200 грамм пудры.
- Габариты отопительного прибора можно произвольно увеличивать либо уменьшать. Главное тут — соблюдать пропорциональность его элементов.
- Сечение трубы для догорания паров топлива, также можно выбирать самостоятельно. Отверстия в данном элементе агрегата должны иметь диаметр в 10% от его диаметра.
Обогреватель на отработке из баллона
Этапы самостоятельного изготовления печки на техническом масле можно существенно сократить, использовав газовый, кислородный либо углеродный баллон, а, не сваривая листы металла. Подобная емкость имеет такую толщину стенок, что обогреватель будет служить долгие годы.
Подобный агрегат будет отвечать всем нормам пожарной безопасности, а обогревать сможет любые по площади помещения. Например, при использовании такой печи для отопления 80/90 м², внутренняя температура будет варьироваться от 18 до 22 градусов, в зависимости от наружной температуры. Необходимо будет лишь оборудовать печку водяной системой отопления. Водный контур для съема тепловой энергии можно сделать из нижней части столитрового газового баллона.
Масло в таком устройстве будет подаваться самотеком. Принудительной подачи воздуха подобная печка также не будет требовать, благодаря тому, что отлично функционирует на естественной тяге. Дымоход для устройства можно сделать из железных труб, толщиной 2 миллиметра и сечением 110 мм.
Обратите внимание! Высоту контура агрегата надо сделать такой, чтоб она соответствовала высоте источника горения внутри устройства. В этом случае баллон не будет нагреваться до пожароопасных температур.
Печка с наддувом
Один из самых эффективных вариантов описываемых конструкций — это печь, имеющая наддув. Правда, цена ее будет несколько большей, чем описанное выше устройство. Тепло в таком устройстве может сниматься с помощью контура с отработкой и отопительными радиаторами. В дополнение тепловая энергия отдается от обдувания вентилятором.
Наддув можно организовать моторчиком от автомобильного кулера, обдув обогревателя – бытовым вентилятором на 220 v. В контуре печи лучше всего смонтировать циркуляционный насос. Это даст возможность не мучиться с углом наклона отопительных труб. Расширительный бак можно установить любой, главное, чтобы его горловина была частично или полностью открыта.
Подобный агрегат может обогревать помещения, имеющие площадь до 150 м². Горючего он расходует немного – всего 1 литр за час, при режиме температур внутри помещения +14/15 градусов. Если этого недостаточно, то температуру можно увеличить, регулируя заслонки, либо увеличив обороты моторчика наддува. При этом затраты топлива будут больше на пол-литра за час.
Как сделать обогреватель самостоятельно
- Чтобы сделать печку на отработанном машинном масле, используйте листовую сталь. Окрасить ее можно либо готовой термостойкой краской, либо составом, который был описан выше.
- Устройство должно разбираться на части – для его перевозки и чистки.
- Оптимальная конструкция печки на отработанном масле: нижняя емкость для топлива, середина (труба-горелка с отверстиями, обогащающая пары горючего кислородом), верхняя поверхность, представляющая собой греющий модуль.
- Отверстие под заливание топлива должно располагаться на лицевой части (внизу) устройства. Там же поместите отверстие, которое будет регулировать тепловую мощность горения.
- Верх отопительного прибора должен обладать газоотводной трубой. Ее назначение — отведение продуктов сгорания топлива.
- Желательно делать отверстия под регулирование горения и заливание горючего с лицевой части обогревателя.
- Отопительный прибор должен располагаться на идеально горизонтальной поверхности. Система отведения продуктов сгорания топлива должна быть сделана из термостойких труб и качественных фасонных деталей.
- Самый удаленный от топливной камеры участок дымохода можно сделать из толстой стали-оцинковки либо эмалированного аналога. Допустимо использовать асбестовые либо керамо/цементно — асбестовые трубы, толщина стенок которых будет не менее 1 миллиметра. Внутреннее сечение дымохода должно составлять не меньше 10 см.
- Как видно на видео, дымоход надо собирать вверху описываемой конструкции.
Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.
Техника безопасности
Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированно му обогревателю заводского производства.
Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.
Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.
Моя работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.
Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.
Из чего собирать печь?
Для сборки подобной печки я подготовил следующее:
- баллон от газа на 50 литров;
- стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
- стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
- лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
- тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
- пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
- кусок шланга для подачи топлива;
- пару хомутов;
- кусок полудюймовой трубы. По ней в печку будет подаваться масло;
- вентиль на полдюйма;
- петли.
Изготовление корпуса
Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.
Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.
Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

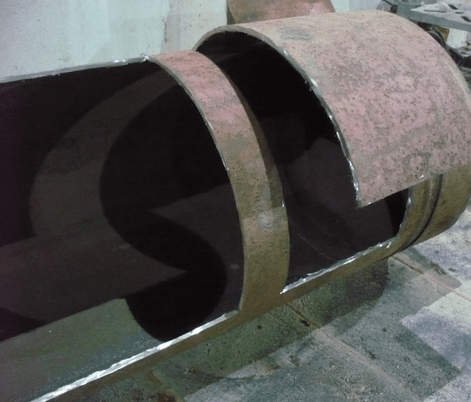

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.
Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.
Дно камеры топливника и горелка
Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.
Горелку решил делать 20-сантиметровой – этого хватит.
По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.
Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать . Актуально для случаев, когда нет возможности пополнить запасы отработки.
Изготовление поддона для отработки
Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.
Внизу приварил днище.
Стальной круг — это днище
Сверху крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.
Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.
Цены на популярные модели сварочных аппаратов
Сварочные аппараты
Обеспечение подачи масла

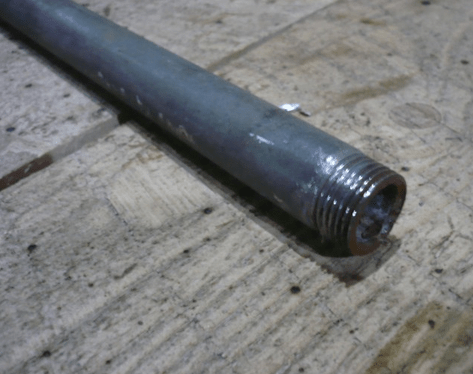

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.
Провел трубку к баку и поставил вентиль.
Обустройство дымохода
Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественн ого – трубу просто приварил к отверстию в центре верхушки корпуса.
Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.
Печку делал для . Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.
Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.
Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.
Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.
Тепло концентрируется в отсеке топливника.
Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.
Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.
Для заливки отработки вырезал в баке отверстие.
Обустройство дверец

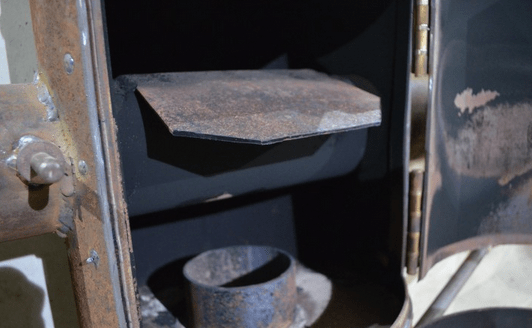

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.
Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.
Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.
К стене привинтил несколько кусков металлического уголка.
На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).
Как разжигать и останавливать печь?
После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.
Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.
Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.
Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.
Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.
Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. полностью потухнет в течение 3-5 минут и корпус начнет остывать.
Как чистить печь?
По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.
При чистке я обычно придерживаюсь следующей последовательнос ти:
- беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
- убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
- с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
- достаю сам поддон и вытрушиваю отходы.
Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.
Удачной работы!
Видео – Печь на отработанном масле своими руками
Видео — Различные печи на отработанном масле
Видео — Различные печи на отработанном масле
Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.
Масляная печка может быть изготовлена из газового баллона
Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.
Преимущества отопительного прибора на отработке:
- в результате горения машинного масла не образуется копоть и гарь;
- прибор пожаробезопасен, так как горит не само масло, а его пары;
- сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.
Полезная информация!
Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.
Минусы использования отработки:
- перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
- отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Виды и чертежи печи на отработанном масле своими руками
Самодельные устройства на отработке бывают нескольких разновидностей:
- конструкции из металлической трубы или газового баллона;
- устройства с дополнительной подачей воздуха;
- отопительные приборы с капельным поступлением масла.
Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.
Чертёж печки на отработанном масле:
Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.
В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.
Особенности эксплуатации масляных печек
Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.
Обратите внимание!
Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.
Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.
Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.
Обратите внимание!
Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.
Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.
Как правильно разжечь печь на отработке, видео:
Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.
Меры безопасности
Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:
- Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
- Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
- Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.
- Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация!
Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.
Как изготовить печку на отработке своими руками: чертежи, видео, фото
Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:
- первую камеру с отверстием для воздуха и доливания топлива;
- вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
- третью, верхнюю камеру для дымообразования и дожигания остатков газов.
Печи с водяным контуром на отработанном масле
Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.
Для работы потребуется:
- сварочный аппарат для дуговой сварки;
- дрель, рулетка, строительный уровень, болгарка;
- трубы для дымохода и горелки;
- баллон на пятьдесят литров.
Статья по теме:
В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.
Как сделать печку на отработке:
- К баллону привариваются железные ножки высотой двадцать — тридцать сантиметров.
- Корпус разрезается в соответствии со схемой.
- Высверливается вход для радиатора, и устанавливаются труба.
- Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.
Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.
Видео: печка на отработке своими руками, чертежи и процесс сборки
- Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
- Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
- Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.
Тепло из отходов
Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.
Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.
Возможно Вам также будет интересно:
Отопление частного дома без газа и электричества: обзор способов
Печи для дачи на дровах: обзор конструкций из различных материалов
Отслужившее свой срок индустриальное масло является ценным углеводородным сырьём, подлежащим утилизации. Один и способов его применения заключается в сжигании в специальных печах. Печка на отработке способна обогреть жилое и производственное помещение, а сделать ее можно своими руками.
Технологии применения
Существуют различные технологии, позволяющие использовать отработанное масло:
- тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
- разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
- непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.
Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.
Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.
Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.
Целесообразность использования отработанного масла
На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.
Обратите внимание! В экономическом отношении применение отопления на отработке имеет важное преимущество – низкую стоимость топлива.
В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.
Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.
Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.
Принцип работы горелок на отработке
Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту. Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур. При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.
Особенности технологии сжигания отработанных масел заключаются в следующем:
- необходимость предварительной очистки отработки от механических загрязнителей;
- разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
- особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.
Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.
Виды конструкций
Полное сгорание такого вида топлива, как масляная отработка, возможно только при его испарении или газификации. Все котлы и печи на отработке используют различные методы газификации. По этому признаку все агрегаты подразделяются на две категории. К первой относятся котлы и печи, осуществляющие предварительную газификацию топлива (имеющие горелки Бабингтона с наддувом). Ко второй – агрегаты, оборудованные испарителями, газифицирующими отработку в процессе сгорания (капельные и пиролизные).
Горелки с наддувом
В основе таких конструкций лежит принцип, запатентованный в своё время Робертом Бабингтоном. Первоначально горелки Бабингтона использовались в котлах и печах, работающих на дизельном топливе. Впоследствии такие горелки стали применяться в некоторых агрегатах, предназначенных для использования в качестве топлива смеси отработанных масел. Принцип работы печей для отработки с наддувом заключается в следующем.
Предварительно разогретая отработка под действием небольшого давления или самотёком подаётся на некую поверхность, обычно имеющую форму полусферы, в которой имеется одно или несколько отверстий малого диаметра. К отверстиям с обратной стороны поверхности подведены трубки, по которым поступает сжатый воздух. При попадании капель горячего масла в струи воздуха, происходит распыление топлива, то есть образование топливно-воздушной смеси, которая подаётся в камеру сгорания. Так обеспечивается оптимальный баланс паров топлива с кислородом, благодаря чему происходит практически полное сгорание отработки.
Избытки масла, которые не были распылены струями воздуха, стекают по поверхности вниз, возвращаясь вновь в топливный бак. Подача воздуха может осуществляться компрессором или напорным вентилятором.
Горелки с капельной подачей топлива
Конструкции такого типа считаются наиболее простыми, поэтому чаще всего используются при кустарном изготовлении горелок своими руками. Камеры сгорания агрегатов капельного типа обычно устроены следующим образом.
В нижней части камеры располагается ключевой элемент конструкций этого вида – чаша-испаритель, на которой происходит процесс горения. Предварительно разогретая отработка подаётся по трубке небольшого диаметра и каплями или тонкой струйкой падает на чашу. Раскалившаяся в процессе горения чаша мгновенно испаряет поступающую жидкость, пары которой тут же воспламеняются. Основная часть камеры сгорания располагается выше испарителя.
Пиролизные котлы на отработке
Процесс пиролиза характеризуется тем, что горение топлива и газифицированных горючих компонентов, называемых пиролизным газом, происходит раздельно. Обычно пиролизные котлы отличаются протеканием процесса горения при недостатке кислорода. Однако данное условие не является обязательным. В какой-то мере пиролиз имеет место при любом сгорании различных веществ.
При горении паров масляной отработки также происходят процессы пиролиза, в результате которого выделяется газ, содержащий горючие компоненты. В конструкциях пиролизных печей созданы условия для полного использования энергии, содержащейся в газах. Для этой цели несколько изменяется устройство камеры сгорания. Удлиняется путь, который проходят горящие газы, движущиеся в направлении дымовой трубы.
Конструктивно это достигается следующим образом. Камера сгорания окружается водяной рубашкой, снабжённой вертикальными сквозными проходами для раскалённых газов, в которых продолжают догорать пиролизные компоненты.
Масляная отработка, поступающая в камеру сгорания печи, испаряется и воспламеняется в нижней области камеры. При этом часть вещества сгорает сразу, выделяя тепло, другая часть под воздействием температуры подвергается пиролизному разложению. Продукты этого разложения вместе с раскалёнными газами поднимаются в верхнюю область камеры, нагревая при этом водяную рубашку печи или котла. По ходу своего движения продукты пиролиза продолжают тлеть в условиях недостатка кислорода, потреблённого открытым пламенем сгоревшей части топлива.
Далее горящие газы, достигая закрытого верхнего торца, двигаются через проходы в водяной рубашке. Они направляются опять вниз, где располагается выход к дымовой трубе. На протяжении этого зигзагообразного пути происходит догорание частиц топлива, сопровождающееся теплоотдачей от камеры сгорания к водяной рубашке.
Очевидно, что такой замысловатый путь догорающие газы не в состоянии пройти только под воздействием естественной конвекции. Для обеспечения работоспособности такого устройства печи необходимо наличие дополнительного дутья. Принудительный приток воздуха обеспечивается обычно вентилятором с регулируемыми оборотами, направляющим воздух вниз камеры сгорания. Для увеличения экономичности печи или котла забираемый из атмосферы воздух перед подачей в камеру сгорания можно нагревать, используя тепло выходящих дымовых газов.
Печь на отработке из газового баллона
Следует заметить, что цены на заводские агрегаты, рассчитанные на сжигание масляной отработки довольно высоки. Это относится как к европейским, так и отечественным продуктам. С другой стороны, основы конструкции камеры сгорания таких отопительных приборов очень просты. Эти два обстоятельства привели к тому, что многие пытаются самостоятельно изготовить печку на отработке, при этом имеется множество успешных примеров.
Печь-буржуйка отличается от котла тем, что отапливает то помещение, в котором она установлена путём нагревания окружающего воздуха своими стенками. Как отопительное устройство печь уместно использовать для обогрева гаража, сарая, небольшой мастерской.
При выборе подручных материалов, из которых можно сварить печь своими руками, мастера часто останавливаются на газовых баллонах. Действительно, форма и размер этих ёмкостей почти идеально подходят для изготовления корпуса печи. Чаще используются резервуары от газобаллонного оборудования автомобилей, которые имеют форму цилиндра с закруглёнными торцами.
В торце баллона, который будет располагаться внизу, прорезается отверстие для приваривания перфорированной трубы диаметром около 100 мм. Это будет камера сгорания. Перфорированная часть располагается внутри баллона.
Чашей-испарителем будет служить нижний выпуклый торец баллона. Подача топлива осуществляется через трубу, проходящую насквозь через верхний торец, а выпускная труба приваривается к боковой поверхности баллона в его верхней части.
Вместе с подачей топлива следует предусмотреть принудительное нагнетание воздуха в камеру сгорания. Для этого часто используют автомобильные вентиляторы, производительность которых можно регулировать, изменяя напряжение питания.
Для изготовления печки на отработке своими руками нужны чертежи, которые необходимо составить самостоятельно, либо воспользоваться готовыми.
Как изготовить печь из листового металла
Использовать листовой металл при изготовлении самодельной печи в некотором смысле предпочтительней, чем газовый баллон. Стальной лист можно выбрать большей, чем стенки баллона, толщины, что обеспечит более длительную эксплуатацию. По возможности следует выбирать жаропрочную сталь, которая будет лучше работать в условиях высоких температур.
Корпус печи при таком выборе материала будет иметь прямоугольную форму. В остальном конструкция камеры сгорания может быть такой же, как у газобаллонного аналога. Плоская форма верхнего торца печи на отработке может быть использована как варочная поверхность, на которой можно вскипятить чайник и приготовить еду.
Чтобы увеличить площадь варочной поверхности, ввод топлива с наддувом можно осуществлять через боковую стенку агрегата. Схема для изготовления своими руками печи на отработанном масле поможет правильно выбрать материал и выполнить оптимальный раскрой.
Меры безопасности
При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.
Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:
- применять следует только тот вид топлива, на который рассчитан используемый агрегат;
- применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
- условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.
Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой. По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении.
При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.
Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.
