Пеллеты для отопления своими руками из опилок

Из-за всеобщего подорожания традиционных видов энергоносителей, используемых для обогрева домов, все актуальнее становится сжигание различной биомассы, в частности, топливных гранул — пеллет. Они изготавливаются из мелких отходов деревообработки, лузги подсолнечника, соломы, торфа и даже куриного помета. В связи с тем, что производство данного вида топлива мало развито на постсоветском пространстве, многие домовладельцы заинтересованы в том, чтобы делать пеллеты своими руками прямо у себя дома. Рассмотрим, из чего и каким образом можно это реализовать в домашних условиях.

Что можно сделать из опилок

Для начала разберемся, по какой причине древесные гранулы столь быстро приобрели свою популярность. Итак:

  • Среди всех видов твердого топлива они наиболее практичны и удобны в хранении, перемещении и загрузке в котельную установку.
  • Пеллетные котлы не требуют вмешательства в работу чаще 1 раза в неделю и полностью автоматизированы. Длительность горения определяется только объемом бункера, куда засыпаются топливные гранулы.
  • Опилки очень распространены как отходы различных деревообрабатывающих участков и целых предприятий, а после прессования в гранулы обладают отличной теплотворной способностью и малой зольностью.
  • При изготовлении пеллет отсутствуют различные химические добавки, топливо абсолютно экологично.
  • Древесные пеллеты можно производить самостоятельно, обеспечивая себя дешевым энергоносителем.

При хранении древесные гранулы занимают меньше пространства, нежели дрова или уголь, их можно расфасовать в мешки и уложить в аккуратные штабели.

Важно!
 Места, где хранятся пеллеты, должны быть оборудованы в соответствии с правилами пожарной безопасности.

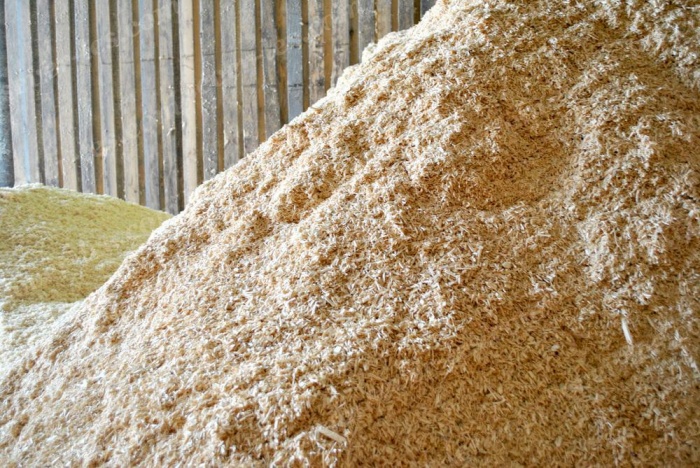

Опилки и стружка как сырье для производства пеллет являются самыми удобными и доступными многим хозяевам частных усадеб. Тем не менее для получения качественных гранул к сырью предъявляются некоторые требования:

  • Древесина мягких пород, из нее выходит самое лучшее топливо. При наличии дерева твердых пород либо большого количества коры их необходимо смешивать, чтобы добиться хорошей прочности гранул и малой зольности.
  • В стружке не должны попадаться крупные щепки или обломки, пеллеты делают из опилок небольшого размера.
  • Влажность. Ее показатель должен находиться в пределах 12%, иначе при изготовлении цилиндрики могут рассыпаться, а при сжигании влажная биомасса снизит КПД вашего котла.

Слишком влажные опилки, которые очень трудно просушить или потребуется больше тепла, чем они смогут выделить сами при последующем сжигании, пригодятся для другой цели. Например, производство брикетов с просушкой на открытом воздухе, как показано на видео.


То есть, прежде чем начинать технологический цикл, стружку и опилки следует подготовить надлежащим образом. Помните, что из некачественного сырья получатся такие же пеллеты, сделанные своими руками, которые вы будете загружать в домашний котел.

Технология производства пеллет

Так как технология производства пеллет заключается в механической обработке древесных отходов, то потребуется рассмотреть весь процесс с целью выяснения, какое нужно оборудование для производства пеллет из опилок. В самом начале происходит подготовительный этап и первая операция – дробление крупных частей древесины либо переработка на щепу горбылей и прочих отходов деревообработки. Операция происходит с помощью специальной машины – дробилки, дающей на выходе щепу размером не более 4 мм.

Дробилки небольших габаритов для пользования в домашних условиях есть возможность приобрести в торговой сети либо сделать своими силами. Пример работы машины для дробления веток на мелкую фракцию, подходящую по размерам и впоследствии идущую на производство пеллет, показан на видео.


Вторая операция подготовительного этапа – это просушивание влажного сырья. Как уже сказано выше, верхний порог влажности – 12%, такие отходы бывают только после обработки сухих досок или бревен, в остальных случаях возможны варианты (40-50% влажности). Иногда люди не обращают на это внимания, считая, что опилки сухие сами по себе. На самом деле бывает по-разному, о чем позже даст знать котельная установка, работая вполсилы и покрываясь изнутри сажей. Поэтому, прежде чем загружать сырье в станок для производства пеллет, его желательно просушить. Операция выполняется в сушилках различных конструкций, например:

  • сушильный барабан;
  • аэродинамическая сушилка;
  • пневмосушилка;
  • ленточного типа;
  • диспергатор.

Не вдаваясь в подробности и принципы работы этих установок, отметим, что для испарения влаги из древесины потребуется подводить к ней тепловую энергию. Это теория, а на практике прессование опилок, подготовленных надлежащим образом, обойдется вам как минимум изготовлением самодельной сушилки плюс энергия для подогрева.

Следующий этап – основной, сжатие сырья и формование из него пеллет. Операцию выполняет специальный станок — пресс-гранулятор. Главный элемент агрегата – матрица, она бывает 2 типов: плоская и цилиндрическая. В обоих случаях для вращения вала либо шнека установка снабжена мощным электродвигателем с ременным либо редукторным приводом.

В промышленном производстве, где объемы продукции значительны, применяется, как правило, гранулятор для пеллет с цилиндрической матрицей. В нем сырье, подаваемое внутрь цилиндра с множеством отверстий, прессуется катками с насечкой, движущимися внутри него, как показано на схеме:

Под большим давлением опилки принимают форму отверстий, превращаясь в твердые гранулы, после чего выталкиваются наружу. Там находится отрезной нож, который срезает продукцию с вращающейся матрицы, обеспечивая одинаковый размер готовых пеллет. Подобная конструкция сложна в изготовлении и своими силами ее собирают нечасто, хотя производительность этой машины больше, чем у второго типа агрегатов.

Проще сделать в домашних условиях пресс для пеллет с плоской матрицей. Здесь сырье насыпается сверху на плоский диск с отверстиями, по которому движутся катки, запрессовывая опилки в отверстия таким же способом, как описано выше. Вниз выпадают готовые гранулы и по желобу ссыпаются в емкость.

Конструкция удобна для сборки своими руками, чем и пользуются многие мастера – умельцы. Покупают для этого 2 готовых изделия: электродвигатель и матрицу. И то, при наличии доступа к токарному и фрезерному оборудованию, можно сделать и детали матрицы. Далее, все элементы закрепляются на металлической раме, устанавливаются шкивы привода (или редуктор) и приемный бункер. Остается только осуществить подключение к электрической сети и можно начинать производить пеллеты из опилок.

Для справки.
 Самодельные установки по прессованию гранул обладают невысокой производительностью. Чтобы не стоять около них с ведром для наполнения бункера, некоторые умельцы дополнительно устанавливают шнековый конвейер, подающий сырье из большой емкости с заданной скоростью.

Заключение

Напрашивается вывод, что изготовление пеллет в домашних условиях – предприятие экономически выгодное при двух условиях: когда вам удается приобрести измельченное сухое сырье и если вы собственноручно собрали пресс – гранулятор, затратив минимум средств. В противном случае, покупая или изготавливая весь комплекс оборудования, вы понесете приличные затраты. Чтобы их окупить, придется производить большие объемы пеллет с целью их продажи. Простой экономический расчет в доступной форме показан на следующем видео:


Топливные пеллеты – это прессованные отходы деревообработки и растительной сельскохозяйственной продукции. На данный момент они являются идеальным твердым топливом, дающим максимум теплоты с единицы объема и позволяющим автоматизировать процесс сжигания. Есть у древесных гранул и другие преимущества перед углем и дровами, вызывающие массовый интерес потребителей. Предлагаем разобраться, чем же они хороши и можно ли изготавливать пеллеты своими руками на станке, сделанном в домашних условиях.

Технология промышленного изготовления

Сразу дадим ответ на второй животрепещущий вопрос: кустарно производить пеллеты можно, но очень непросто. Дело в том, что твердые гранулы диаметром 6-10 миллиметров и до 30 мм в длину получают методом прессования под большим давлением без использования связующих (клеящих) добавок. Этот процесс называется гранулированием, а специальные прессы, применяемые на заводах, носят название грануляторов.

Стоимость подобных аппаратов довольно высока, а ведь они являются лишь составляющей частью производственной линии. Но давайте обо всем по порядку. Итак, для изготовления пеллет используются следующие виды сырья:

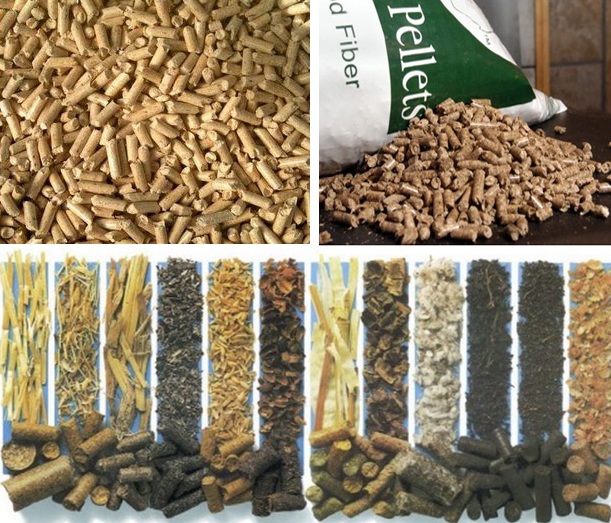

  • разнообразные отходы древесины – стружка, опилки, горбыли и так далее;
  • стебли зерновых и других сельскохозяйственных культур – солома;
  • лузга семян гречихи, подсолнечника, пшеницы;
  • торф.

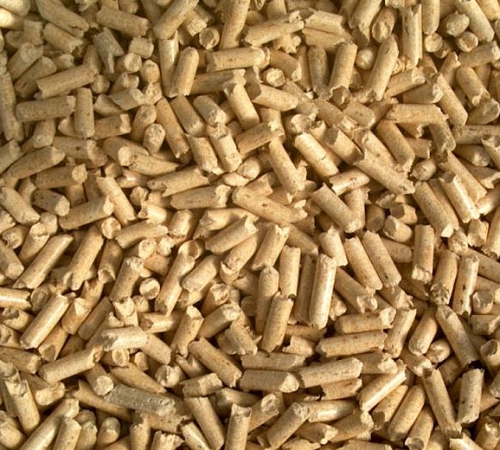

Справка. Наиболее качественные «белые» гранулы, изображенные на фото, делают из березовых, хвойных и других видов древесины. На втором месте – соломенные изделия, и на последнем – дешевые агропеллеты из шелухи различных культур.

В заводских условиях производство пеллет выглядит так:

  1. Первичное сырье направляется в дробилку, где перерабатывается до мелкой фракции.
  2. Следующий этап – сушка. Частицы сырья доводятся до влажности 10% в барабанных либо аэродинамических сушилках.
  3. Главная стадия технологического процесса – грануляция. Смесь обрабатывается паром и продавливается сквозь множество калиброванных отверстий под давлением около 300 Атм.
  4. Полученные топливные гранулы охлаждаются и подаются на упаковку в мешки либо специальные автомобили (в зависимости от заказа и способа доставки).

Как уже было сказано выше, связующие составы в сырье не добавляются. Частицы слипаются в одну массу благодаря природному клею – лигнину, выделяющемуся при сильном сжатии материала. В результате получается высокоэффективное горючее для котлов с теплоотдачей от 4,5 до 5 кВт с 1 кг, влажностью не более 8% и максимальной зольностью 4%.

Примечание. Остаток золы при сжигании высококачественных белых гранул – не выше 0,5%. Это значит, что количество отходов с 1 тонны таких пеллет составит всего 5 кг, а топка и теплообменник котла практически не покрывается сажей.

Так выглядят агропеллеты

Преимущества гранул перед дровами

В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:

  • благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
  • по тем же причинам КПД пеллетных котлов отопления составляет 80-85% против 75% у традиционных дровяных;
  • мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
  • поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
  • низкая зольность (у древесных изделий – 0,5-1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.

Важный момент.
 Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2-2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.

Недостатки у пеллет тоже есть. Топливо стоит в 2,5-3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.

Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.

Как сделать станок для пеллет

Здесь подразумевается пресс – гранулятор, который превращает сырье в небольшие цилиндрические изделия. Главный элемент этой установки – стальная матрица с отверстиями, сквозь которые продавливается высушенная масса опилок. По способу прессования станки делятся на 3 группы:

  1. Высокопроизводительный пресс с матрицей в виде плоского кольца. Внутри него установлены 2 или 3 катка, вдавливающие сырье в прессовальные отверстия, как показано ниже на схеме.
  2. С матрицей в виде плоской плиты круглой формы. Два катка, закрепленные на общей оси, продавливают опилочную массу, подаваемую сверху.
  3. Шнековые агрегаты – экструдеры. Принцип работы схож с бытовой мясорубкой, где смесь проталкивается через матричные отверстия шнеком.

Невзирая на высокую производительность, первый тип станков не подойдет для прессования пеллет своими руками. Причина – сложность изготовления установки. Но если вы планируете делать бизнес на этом топливе, то такой пресс даст хорошую рентабельность, поскольку способен гранулировать разнообразные отходы в больших количествах.

Чтобы сделать второй тип пресса, вам понадобятся следующие детали и элементы:

  • плоская матрица из закаленной высокоуглеродистой стали с отверстиями Ø6 мм;
  • катки из такого же металла с прорезями (показаны ниже на чертеже);
  • вал и 2 подшипника для установки катков;
  • корпус из стальной трубы;
  • вертикальный вал, передающий вращение от редуктора матрице;
  • редуктор (можно от заднего моста легкового авто);
  • электродвигатель мощностью не менее 4 кВт.

Трудность заключается в том, что матрица и катки делаются на металлообрабатывающем производстве, располагающем токарным, фрезерным и шлифовальным оборудованием плюс необходима печь для закалки. О нюансах изготовления самодельных деталей и марках применяемых сталей рассказано в следующем видео:

Эту же проблему придется решать, если вы задумали своими руками собрать шнековый гранулятор для пеллет. Только здесь потребуется выточить дорогостоящий шнек, а вместо закалки выполнить цементацию поверхности, иначе он разломится в процессе работы.

Совет. Самостоятельно изготавливая оборудование для производства пеллет, даже не пытайтесь ставить детали из «сырого» металла. Из-за большого давления на материале роликов быстро появится выработка, а рабочая поверхность шнека «оближется» почти сразу.

Чтобы собрать прессовальный станок, нужно сварить раму из профильной трубы или уголков, куда впоследствии закрепляется двигатель с редуктором, а в верхней части – корпус самого гранулятора. Вал электродвигателя и хвостовик редуктора соединяются ременной передачей с таким расчетом, чтобы матрица вращалась со скоростью не больше 100 об/мин. Подробнее о процессе сборки рассказывается в видеоматериале:

Заключение

Судя по отзывам домашних умельцев на различных форумах, собственноручное изготовление станка для прессования пеллет особой выгоды не приносит даже тем, кому опилки достаются практически даром. Ведь сделать гранулятор недостаточно, нужна еще сушильная машина, изображенная на фото. Без просушки выдавить лигнин и склеить древесные частицы не удастся, гранулы будут распадаться. Предположим, вы смастерили барабанную сушилку из бочек, но для ее работы потребуется тепловая пушка, а это затраты энергоносителей и средств.

Есть и другой путь: найти рынок сбыта, приобрести готовый шнековый гранулятор и давить на нем пеллеты для себя и заказчиков. Но производство малыми партиями опять-таки невыгодно из-за большой себестоимости продукции и ваших временных затрат. Подробный экономический расчет проведен экспертом в очередном видео:


Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

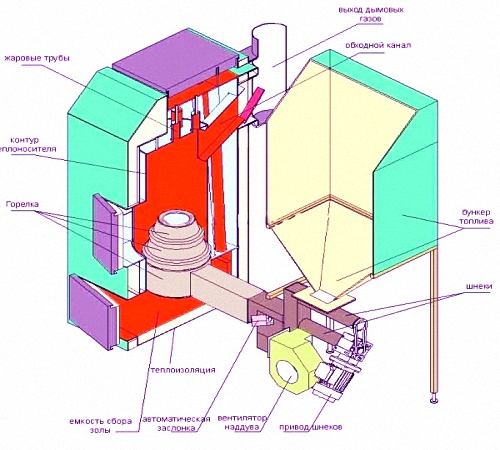

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

Важно!
При хорошем отопительном оборудовании и качественном топливе пеллетные котлы приходится обслуживать всего раз в месяц. Вся работа заключается в добавлении топлива в бункер и чистке поддона котла от скопившейся золы.

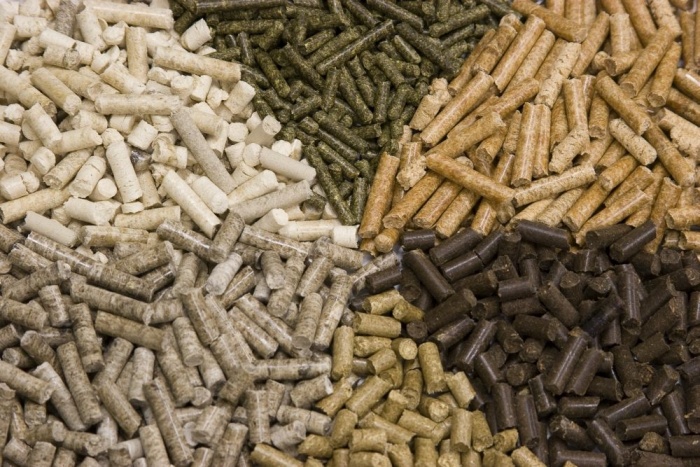

По качеству различают три типа пеллет:

  1. Белые
    – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
  2. Серые
    пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
  3. Темные
    пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

  • пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
  • низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
  • компактные пеллеты удобно хранить и легко транспортировать;
  • стоимость материала существенно ниже цены на уголь или дрова;
  • хорошая теплоотдача при сгорании опилок;
  • изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

  1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
  2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
  3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

  • дробилка для первичного измельчения веток, щепы и коры;
  • сушка или сушильная камера;
  • еще одна дробилка для более мелкого и качественного измельчения опилок;
  • увлажнитель для опилок;
  • гранулятор;
  • охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент — гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

  • первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
  • Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
  • В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
  • Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Внимание!
Изготовить пеллеты из соломы намного проще, чем из опилок. Солому не нужно сушить, измельчают ее ножницами, а не дробилками, а, благодаря своей мягкости, солома намного легче продавливается сквозь отверстия гранулятора. Меньше оборудования, меньше мощности, затрачиваемой на грануляцию, – в итоге получаются более низкие затраты на производство пеллет.

Прессование сырья

Гранулятор — самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

Совет!
Домашние грануляторы для опилок, как правило, не отличаются высокой мощностью, поэтому работают достаточно медленно. Чтобы не стоять все время возле бункера и не засыпать сырье, можно изготовить шнековый конвейер, по которому опилки будут двигаться к бункеру гранулятора с определенной скоростью.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Важно!
В помещении, где хранятся пеллеты из опилок, необходимо строго соблюдать нормы пожарной безопасности, так как материал легко воспламеняется.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

  1. Когда у хозяина есть бесплатное сырье для гранул.
  2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
  3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

В последнее время владельцы частных домов, в которых нет центрального отопления, изготавливают пеллеты своими руками. Это связано с тем, что стоимость топлива постоянно растет. Пеллеты представляют собой экологически чистое топливо, которое можно самостоятельно изготовить, используя отходы древесного производства, а также сельского хозяйства.

Разновидности пеллет

При производстве пеллет используют биомассу, которая имеет высокую энергетическую ценность. В качестве особенности сырья должна выступать способность к прессованию. Самым распространенным при изготовлении пеллет сырьем выступает кора, щепа, опилки и иные отходы лесозаготовки, а также деревообработки. Топливо можно получить и из растительных отходов, в роли которых может выступить шелуха, солома, подсолнечная лузга и другие культуры. Менее распространены торфяные пеллеты или те, что выполнены из куриного помета.

Преимущества пеллет

Производство пеллет своими руками позволяет получить такое топливо, которое дает такую теплоотдачу, которую невозможно сравнить с той, что получается из досок, щепы или традиционной коры. Хранить такое прессованное топливо тоже гораздо удобнее, так как оно занимает гораздо меньше места по сравнению с досками или щепой. Это обусловлено тем, что помещение может иметь гораздо меньшую площадь. Помимо этого, пеллеты можно располагать в непосредственной близости с жилыми постройками, так как подобное топливо не представляет опасности для здоровья.

После того как пеллеты своими руками будут изготовлены, использовать их рекомендуется в специальных котлах. Особенность их работы заключается в постоянной подаче кислорода в процессе горения. Более того, современные котлы автоматического действия требуют не столь частой загрузки пеллет.

Технология производства пеллет

Изготовление описываемого топлива происходит в несколько этапов, первый из которых предусматривает первоначальное дробление древесины, после чего получаются достаточно крупные частицы. Затем сырье проходит процесс сушки и претерпевает мелкое дробление. Основа должна быть насыщена паром, который иногда заменяют на воду, что позволяет подготовить материал. В таком состоянии он легче поддается прессованию, а затем полученные гранулы охлаждаются.

Особенности первоначального дробления

Для того чтобы изготовить пеллеты своими руками, необходимо, как было сказано, подвергнуть древесину дроблению. В процессе этого необходимо использовать специальную дробилку, после выхода из которой получатся элементы с размерами в пределах 25х25х2 мм. Подобные габариты позволяют качественно просушить материал, в ходе чего следует применять сушильные аппараты. Только после этого элементы могут быть еще раз измельчены.

Если сырье окажется не в достаточной степени просушено, то его будет очень сложно спрессовать, да и использовать для печи или котла такие пеллеты не представится возможным. Это указывает на то, что этап сушки никак нельзя миновать. После этого влага покидает сырье в объеме 8-12 %. Правила производства регламентируют нормальную влажность материала в пределах 10 %. Использовать при изготовлении топлива можно аппарат для сушки ленточного или барабанного типа.

Правила сушки и мелкого дробления

Для того чтобы изготовить пеллеты своими руками, необходимо использовать энергию, получаемую от 1 м 3 древесины, что верно для одной тонны сырья. Но стоит учесть, что в процессе сушки в качестве топлива предпочтительнее использовать кору или опилки, тогда изготовление обойдется дешевле.

Недопустимо запускать на этапе прессования сырье, размер одного элемента которого превышает 4 мм. Такого результата можно добиться только при использовании специальной дробилки. Масса качественного продукта после прохождения этапа дробления составляет примерно 150 кг на 1 м 3 . Специалисты рекомендуют применять молотковые мельницы, так как они позволяют добиться желаемого результата.

Этап насыщения влагой

Изготовление пеллет своими руками должно сопровождаться поступлением сырья на этап прессования с нормальной влажностью. Иногда процесс сушки лишает нормальной влажности материал. Для того чтобы она достигла 10 %, необходимо погрузить материал в емкость, где он будет претерпевать воздействие пара. При влажности в 8 % сырье не станет склеиваться, получить пеллеты не удастся. Если в работе предполагается использовать мягкую породу, то не потребуется применять особо сложное оборудование.

Технология прессования и охлаждения

Чтобы изготовить пеллеты своими руками, чертежи оборудования вам не понадобятся, за исключением того случая, если установку вы планируете сделать самостоятельно. Ее схематичный рисунок можно увидеть в статье. После завершения прессования удастся получить цилиндры, диаметр которых может быть разным и, как правило, варьируется в пределах 6-25 мм. Прессование происходит при повышенной температуре, это сопровождается выделением вещества, которое называется лигнином.

Ввиду того что температура гранул достигает 90 0 С, они требуют охлаждения и сушки. По окончании данного этапа топливо можно упаковывать. Если вы изготавливали самостоятельно пеллеты, оборудование своими руками тоже можно изготовить, но не стоит оставлять материал после завершения процесса производства в бункере, так как это может снизить его качество. Необходимо делать топливо в небольших количествах, которое будет возможно использовать за короткое время или упаковать в полиэтиленовые пакеты.

Если вы решили заняться производством пеллет в домашних условиях, на территории собственного участка, то можно облегчить работу и приобрести мобильный гранулятор, который представлен прессом. Еще одним вариантом облегчения процесса послужит приобретение, а не самостоятельная подготовка сырья.

Станок и гранулятор своими руками

Если вас интересует самостоятельное производство пеллет, оборудование своими руками можно изготовить. Например, дробилка может быть сделана из сит, которые имеют заданные габариты ячеек. Их рекомендуется изготовить из мелкой стальной сетки, которая фиксируется на деревянном каркасе. Сушилка может иметь барабанный тип. Ее допустимо изготовить из стальных бочек, которые предварительно следует лишить дна. После чего бочки свариваются между собой. Полученную трубу следует зафиксировать на станину, обеспечив перемешивание посредством шкива от электродвигателя. А вот сушка будет осуществляться методом подачи воздуха.

Гранулятор для пеллет своими руками можно изготовить из электродвигателя и редуктора. Основание будет состоять из металлопроката, выполненного в виде швеллера, в качестве альтернативного решения можно использовать прямоугольный профиль 40х25 мм. Разрезать стальные элементы можно УШМ, а вот сопряжение следует производить с помощью сварочного аппарата. Если к конструкции прикрепить колеса, то установка обретет мобильность, ее с легкостью можно будет перевозить по помещению.

Основной рабочий узел описываемой установки должен быть сопряжен с электрическим мотором с помощью цепной передачи. Цилиндрическая емкость и редуктор лягут в основу узла. В емкости должна быть расположена матрица, которая имеет вид диска и обладает отверстиями. Не следует забывать о наличии шестерен, их необходимо установить на валу в количестве двух штук.

Матрицей выступит стальной диск, максимальная толщина которого равна 12 мм, предварительно в этом элементе необходимо проделать нужное число отверстий. В зависимости от того, какие в итоге должны быть получены гранулы, необходимо проделать соответствующие отверстия, они могут иметь диаметр 8-10 мм. А вот их форма обязательно должна получиться конусной, чтобы гранулы прессовались.

Корпус имеет вид пары полых цилиндров с прямоугольными отверстиями, предназначенными для червячных колес, именно они станут гарантировать необходимое давление на материал в ходе проведения работы. Для того чтобы гранулы имели возможность покидать установку, для них следует сделать отверстие, расположенное в нижней части. Принцип функционирования установки заключается в одновременном вращении шестерен и матрицы, что делает возможным продавливание материала сквозь отверстия.

Если вы постоянно нуждаетесь в топливе, то самостоятельное изготовление пеллет окажется намного выгоднее по сравнению с их приобретением.

Оборудование для производства пеллет из опилок может стать отличной идеей для бизнеса или способом сэкономить на отоплении, нагреве воды в собственном доме. Цены на топливо постоянно растут, оплачивать коммунальные услуги все дороже. Потому многие ищут альтернативу. Одна из них — это пеллеты на основе опилок.

Приведем несколько примеров, которые дадут наглядно понять, почему на производство пеллет обращают такое повышенное внимание.

Тонна гранул пеллет по показателям энергоэффективности аналогична следующим параметрам:

  • 680 литров мазута;
  • 500 кубов природного газа;
  • 1,5 тонны дров.

При этом производство пеллет можно организовать своими руками. Технология позволяет сделать все в домашних условиях. Сам станок также достаточно прост, потому оборудование легко разместится на территории вашего участка, в гараже или мастерской.

Пеллеты

Схема устройства линии оборудования для производства пеллет из опилок

Прежде чем сделать станок и наладить производство специальных гранул на основе опилок своими руками, мы расскажем, какими бывают пеллеты. Это позволит вам решить, на какое производство стоит ориентироваться конкретно в вашем случае.

Пеллеты — это гранулы из опилок, которые существуют множества типов. Основное отличие в компонентах, использованных для производства альтернативного экологически чистого топлива. Потому они бывают:

  • Чистыми, без использования примесей;
  • С добавлением соломы;
  • С древесной корой;
  • С ореховыми очистками;
  • С шелухой от семечек.

Важно понимать, что присутствие примесей негативно сказывается на качестве производимых гранул пеллет, поскольку это способствует увеличению зольности материала. Потому самые лучшие пеллеты, которые можно изготовить своими руками, изготавливаются без добавок.

При этом выделяют два основных вида сортов пеллет.

  1. Первый. Продукция первого сорта отличается зольностью менее 1,5 процента от общей массы материала. Стандартный диаметр гранул у пеллет первого сорта составляет 6-8 мм. Показатели теплопроводности составляют порядка 4,7 кВт ч от 1 кг продукции. Сырье первого сорта может выступать в роли высококачественного топлива, но одновременно с этим применяться в качестве кошачьего туалета.
  2. Промышленный. Продукция промышленного сорта содержит золу в количестве до 5 процентов от общей массы. Преимущественно подобное сырье из опилок применяется для изготовления кошачьих наполнителей. В качестве топлива промышленные пеллеты подходят только для промышленных котлов. Диаметр гранул достигает 1,2 см, а теплопроводность составляет около 4 кВт ч. Производство пеллет, зольность которых превышает 5 процентов, не допускается.

В среднем оборудование для производства топлива требует 6 кубических метров опилок, чтобы изготовить 1 тонну продукта.

Особенности производства пеллет

Прежде чем начать изготовление экотоплива на основе опилок своими руками, вам потребуется определиться с устройством, которое будет осуществлять производство. Технология получения пеллет на всех станках примерно одинаковая. Но существуют как мини-станки для домашнего изготовления, так и целые производственные линии. Это серьезное оборудование, предназначенное для массового изготовления продукции.

Отличаются мини станки и промышленные линии уровнем производительности пеллет и стоимостью. Если домашний агрегат для работы своими руками может выпускать около 100 кг продукции за счет, на специализированных линиях данный показатель достигает нескольких тонн.

Но и цена разная. Мини станки для пеллет обойдутся примерно в 100 тысяч рублей за качественный, надежный экземпляр. Производственная линия, где есть высокоэффективная сушка и остальные комплектующие, стоит порядка 2-3 миллионов рублей.

Гранулы из опилок, которые в дальнейшем используют как топливо или наполнители, производят за счет нескольких основных этапов.

  1. Дробилки измельчают сырье. При этом получаются материалы определенной фракции. На выходе из дробилок частицы имеют диаметр не больше 2-3 мм.
  2. Далее специальный скребок отправляет раздробленное сырье на сушку. Сушка необходима, чтобы снизить уровень влажности примерно до 7-12 процентов. Рекомендованная влажность, которую должна обеспечить сушка, составляет 10 процентов.
  3. Полученное сырье переходит на мельницу, где измельчается до еще меньших фракций — до 1,5 мм в диаметре.
  4. Шнековое устройство и пресс, совместно с обработкой сырье водой или паром. При этом осуществляется непрерывный процесс перемешивания массы.
  5. Когда сырье для пеллет достигает необходимого уровня влажности, оператор прессует его своими руками с помощью соответствующих механизмов станка.
  6. Чтобы влага попала в барабан для смешивания частиц опилок, используется специальный дозатор.
  7. Если при производстве пеллет использовалась твердая, старая или низкосортная древесина, обрабатывать опилки следует горячим паром.
  8. Для прессования пеллет используются матрицы. Они бывают плоскими и цилиндрическими. Мощность пресса, в зависимости от модели оборудования, может достигать 500 кВт. Технология изготовления в домашних условиях требует куда менее мощного прессовального устройства.
  9. Охлаждения пеллет. Следующий этап — это охлаждение образованных гранул. На выходе из пресса их температура может достигать 90 градусов Цельсия. Система охлаждения снижает температуру, удаляет излишки влаги из заготовки.
  10. Фасование пеллет. Если это топливные промышленные пеллеты, их просеивают и загружают в грузовики, вагоны россыпью. Когда речь заходит про продукцию высшего качества, то здесь фасовка осуществляется в специальные объемные мешки своими руками. Такая фасовка позволяет сохранить качество пеллет, не утратить их свойства с течением времени. Обычно сырье распределяется по мешкам весом 20 кг.

В качестве дополнительных этапов изготовления пеллет могут использовать:

  • Очистители сырья;
  • Системы удаления камней;
  • Узлы распознавания и удаления металлических изделий;
  • Транспортировка пеллет;
  • Складирование;
  • Дозировка пеллет.

Важное преимущество производства пеллет из древесных опилок своими руками заключается в том, что полученные в результате просеивания остатки на мусор не отправляются. Они возвращаются на линию, где участвуют в повторном производстве уже следующей партии сырья. Это делает производство безотходным.

Элементы оборудования

Прежде чем приобрести оборудование и сделать первую партию пеллет, рекомендуем ознакомиться с оснащением, которое должно присутствовать на станке. Домашние и производственные линии, с целью повышения качества производства своими руками, должны включать следующие компоненты, формирующие оборудование для пеллет.

  1. Измельчитель. Бывают дисковые и барабанные. Барабанные — это оборудование для крупных производств, потому легко могут измельчить бревно толщиной 300 мм. Для дома выбор следует сделать в пользу дисковых устройств. Они справляются с ветками, сучьями, обрабатывают щепу до 3 см.
  2. Сушилка. Сушилки бывают барабанными или аэродинамическими. Последние созданы для работы с частицами, диаметр которых не превышает 3 мм. Актуальны для крупных производств, комплектуются теплогенераторами.
  3. Грануляторы пеллет. Это пресс, формирующий из сырья гранулы. Отличаются по производительности. Самые эффективные за час производят 3,5 тонны продукции.
  4. Охладитель пеллет. Бывают жалюзийными и противоточными. Первые характеризуются производительностью до 2 тонн за час, а противоточные — до 20 тонн за аналогичное время.
  5. Упаковочный узел и транспортер. Служат для фасовки продукции в соответствующие емкости.

Почти все этапы производства пеллет автоматизированы, что позволяет при минимальных затратах и расходах сырья получать максимальную прибыль.

Источник

В связи с увеличением оплаты за газ и электричество, пеллетные котлы становятся популярными в системе частного отопления. Чтобы существенно сэкономить на покупке пеллет, лучше воспользоваться рекомендациями о самостоятельном изготовлении данного топлива. Рассмотрим основные методы изготовления пеллет.

Общее понятие о топливных пеллетах

Топливными пеллетами является биологическое топливо, изготавливаемое из отходов древесного производства, торфа, соломы, камыша. Пеллеты имеют форму цилиндрических гранул определенного размера.

Рассмотрим промышленную технологию производства пеллет. Сырье для изготовления пеллет крошится до состояния муки, потом сушится в специально оборудованной сушилке, а затем поступает в устройство для изготовления пеллет — гранулятор, в котором происходит сжимание сырья в гранулы или пеллеты. Средние размеры пеллет составляют 10-50 мм в длину и 5-8 мм — диаметр.

Готовые пеллеты проходят процесс охлаждения, пакуются и поступают в продажу.

Преимущества использования пеллет в системе отопления:

1. Пеллеты — экологически чистый материал, который изготавливают из производственных отходов. Данные материалы безвредны для человека и окружающей среды.

2. Стоимость пеллет значительно ниже, чем цена на уголь или дрова.

3. Использование пеллет дает возможность не зависеть от центральных источников питания, таких как газ или электроснабжение.

4. Пеллетная система отопления дает возможность в автоматической подаче топлива и бесперебойной работе отопления до восьми дней, без участия человека.

5. Пеллеты отличаются удобством транспортировки и хранения.

6. Минимальное количество отходов после сгорания позволяет проводить очистку пеллетного котла гораздо реже чем твердотопливного.

7. Пеллеты отличаются высокой теплоотдачей, которая на несколько процентов выше, чем у угля или дров.

8. Пеллеты не требуют большой площади для хранения, необходимо лишь, чтобы влажность воздуха в помещении не была высокой.

9. Пеллеты — пожаробезопасный продукт, который не способен самостоятельно воспламеняться.

10. Снижение расходов на отопление — пеллеты позволяют получить высокий уровень КПД и обеспечить помещение теплом или электроэнергией, за доступную стоимость.

Сфера использования пеллет:

  • отопление жилых помещений;
  • отопление промышленных зданий;
  • производство электроэнергии;
  • обеспечением теплом и электроэнергией небольших населенных пунктов.

Основные виды пеллет

В соответствии с сортом пеллеты разделяют на:

  • пеллеты преимум сорта — белого цвета,
  • пеллеты индустриального сорта,
  • пеллеты стандартного сорта.

Белые пеллеты характеризуются наличием светлого, белого или серого цветов. Основными преимуществами данных пеллет является низкий остаток золы, который составляет 0,4 %, и высокая теплопроводность. Премиум пеллеты изготавливают из древесины твердых сортов и опилок с минимальным содержанием коры. Более 90 % пеллет, выпускаемых на современном рынке принадлежит премиум классу.

Недостатком пеллет белого цвета является высокая стоимость, которая вполне оправдывается высокой энергоэффективностью.

Пеллеты индустриального сорта характеризуются более темным оттенком, из-за содержания в составе коры, пыли и земли. Такие пеллеты оставляют более 0,8 % отходов, но имеют также хорошую энергоэффективность. Стоимость индустриальных пеллет ниже, но котел чистить придется чаще.

Пеллеты стандартного сорта являются самыми недорогими. Для производства данных пеллет используют лузгу подсолнуха или шелуху гречки. Стандартные пеллеты имеют самый темный цвет, самую высокую зольность, которая составляет более 3,1 % и самый низкий коэффициент полезного действия. Данные пеллеты являются самыми популярными, из-за доступной стоимости, но они подходят только для специальных котлов или печей.

Пеллеты технология производства

Изготовление пеллет происходит путем переработки:

  • торфа,
  • древесного угля,
  • опилок,
  • дерева,
  • коры,
  • щепы,
  • отходов лесопромышленности,
  • соломы,
  • кукурузных отходов,
  • лузги от подсолнухов,
  • отходов крупяного производства,
  • твердых бытовых отходов,
  • куриного помета.

Для повышения энергоэффективности и для уменьшения уровня зольности пеллет, данные материалы проходят несколько циклов переработки.

Процесс изготовления пеллет включает:

  • размельчение исходного материала,
  • сушку,
  • вторичное размельчение,
  • водоподготовку,
  • прессовку,
  • процесс охлаждения,
  • упаковку и подготовку к продаже.

Процесс сушки удаляет лишнюю влагу с материала для пеллет, таким образом, получается высокоэнергоэффективное топливо с низким процентом зольности.

Процесс горения пеллет включает:

  • водоиспарение,
  • сгорание пиролиза,
  • горение угля.

Древесные пеллеты содержат 8-10% воды, поэтому процесс водоиспарения происходит довольно быстро. Следующий процесс включает испарение пиролизного газа. Более 85% энергии высвобождается вследствие данного процесса. При наличии большого количества кислорода пиролизный газ сгорает. Затем образовывается древесной уголь, который высвобождает еще 15 % энергии.

Требования к качеству пеллет

Определение качества топливных пеллет довольно простой процесс, который легко проводится путем изучения внешнего вида топлива.

Параметры качественного пеллетного топлива:

  • блестящая, ровная, гладкая поверхность,
  • отсутствие трещин и вздутий,
  • размер: длина 50 мм, диаметр 6-8 мм,
  • запах клея, ни в коем случае не дерева,
  • равномерность цвета,
  • отсутствие грибка или плесени,
  • минимальное количество пыли.

Изготовление пеллет своими руками

Процесс производства пеллет в домашних условиях довольно сложный, но вполне выполнимый, при наличии специального оборудования.

Оборудование для производства пеллет в домашних условиях:

1. Размельчитель дерева или дробилка — при условии, что сырье будет из дерева, опилок или лузги. Это не обязательный компонент, так как возможна закупка уже готового дробленого сырья.

2. Барабанная или аэродинамическая сушилка, для изготовления которой отлично подойдет металлическая бочка.

3. Вторичная дробилка, которая измельчает сырье в опилки.

4. Гранулятор с наличием плоской или цилиндрической матрицы.

Наилучший вариант гранулятора для домашнего изготовления пеллет — плоский тип гранулятора. Данное оборудование легко изготавливается в домашних условиях, и не требует приобретения дорогостоящих элементов.

При использовании гранулятора плоского типа не нужно наличие дробилок, так как этот процесс происходит непосредственно в грануляторе. Необходимость в сушилке зависит от количества влаги в сырье для изготовления пеллет.

Требования к сырью для изготовления пеллет

1. Процент влажности сырья не должен превышать 12 %. Поэтому материалы для изготовления пеллет, проходят предварительную сушку.

2. Для сушки используется специальное оборудование — сушильный барабан.

3. Выбирайте сырье с высоким содержанием клея, смолы и лигнина. В таком случае процесс гранулирования ускоряется, а готовая продукция хорошо держит форму.

4. Сырье не должно содержать посторонних предметов, мусора, камней, поэтому следует предварительно просеять.

Пеллеты из опилок своими руками

Для изготовления пеллет из опилок, следует выполнить ряд действий:

1. Просушить опилки, таким образом, чтобы влажность сырья не превышала 12 %.

2. С помощью сита просеять опилки, чтобы избежать попадания посторонних предметов в гранулятор.

3. При наличии молотковой мельницы следует измельчить опилки.

4. При влажности сырья, которая ниже 8 %, опилки обдают горячим паром, чтобы повысить влажность.

5. Следующий этап — прессование, которое придает пеллетам нужную форму.

7. Для хранения пеллет используйте мешки, изготовлены из бумаги.

Возможно исключение некоторых процессов, таких как сушка, дробилка и повышение влажности опилок, при условии, если сырье для производства пеллет покупается на деревообрабатывающих заводах. Для производства таких пеллет требуется наличие только гранулятора, которые сделает из подготовленного сырья пеллеты. В противном случае, производство пеллет в домашних условиях — слишком дорогостоящий процесс.

Пеллеты из соломы своими руками

Пеллеты из соломы отличаются высокой зольностью, но также и высокой энергоэффективностью. Для изготовления таких пеллет требуется наличие специального оборудования. В домашних условиях изготовить пеллеты из соломы сложно, так как для дробления данного материала, требуется наличие большой дробилки. Поэтому, чтобы изготовить пеллеты из соломы нужно предварительно приобрести или изготовить специальную технику.

Пеллеты из камыша своими руками особо не отличаются от соломенных пеллет. Для производства такого топлива необходимо оборудование, для предварительного измельчения, сушки и гранулирования сырья.

Такие пеллеты используют для отопления печей или каминов. Пеллеты из камыша и камина оставляют много золы, поэтому приходится часто чистить печку. Также такие пеллеты выделяют большое количество жара, поэтому имеют высокий уровень КПД.

Пеллеты из торфа своими руками

Изготовление пеллет из торфа состоит из таких процессов:

1. Естественная сушка торфа.

2. Очищение сырья от примесей, корней растений, листьев, камней.

3. Измельчение торфяной массы.

4. Сушка и доведение сырья до нужной влажности, которая не превышает 12 %.

5. Вторичное измельчение торфа.

6. Процесс гранулирования включает формирование цилиндрической формы пеллет и обработку гранул сухим паром.

7. В процессе охлаждения гранулы приобретают дополнительную прочность и становятся готовыми к использованию.

Торфяные пеллеты используют не только для отопления, но и в промышленных целях, например, для усиления действия минеральных удобрений или при производстве абсорбентов. Торфяные пеллеты используют для удаления последствий пролития нефти в водную среду.

– довольно прибыльный бизнес. Но чтобы правильно его организовать, нужно учитывать массу нюансов: от выбора будущего потребителя до приобретения всего необходимого оборудования.

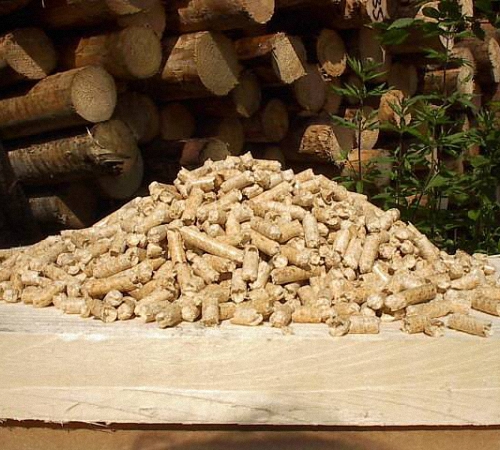

Пеллеты, или их еще называют древесными топливными гранулами, представляют собой отходы от обработки древесины: опилки и стружки от деревьев. Их формируют под большим давлением триста атмосфер не применяя клей или добавки. Получившиеся гранулы имеют размер от десяти до тридцати миллиметров в длину, и шесть-десять миллиметров по диаметру. Теплотворные возможности таких пеллет в пределах пяти киловатт в час, примерно сравнимы с углем.

Сжигая одну тонну пеллет, выделяется энергия сравнима со сжиганем:

  • пятисот литров дизтоплива;
  • семисот литров мазута;

Топливные гранулы лучше влияют на экологию, сравнивая с вышеперечисленным топливом.

Зажигая их:

  • эмиссия углекислого газа снижается от десяти до пятидесяти раз;
  • зола образуется в десять-двадцать раз меньше;
  • практически не образуется сера;

Вообще такое топливо предназначено для:

  1. Обогрева частных домов. Где установлены котлы и камины.
  2. Использования в котельных ЖКХ.
  3. Для систем комбинированного производства тепла и электроэнергии (КПТЭ).
  4. В качестве наполнителей для туалетов кошек.
  5. В случае чего они могут локализовать и удалить жидкость.

Гранулы бывают изготовлены только с древесины, либо применяется древесина с корой. Обе разновидности пользуются востребованностью на рынке. Пеллеты, где содержание коры меньше половины процента, практически не образуют золу. Их считают высококачественным и экологическим продуктом. Зачастую применяют для частных покупателей.

Гранулы для промышленности содержат до десяти процентов коры. Их применяют в тепловых установках большого и среднего размера.

Исходное сырье для них: деревянная стружка или другие отходы деревообработки (низкотоварные деревья и прочее). Создается такой продукт лишь там, где в постоянном наличии множество отходов древесины. Идеально сочетаются лесопилка и производство изготовления пеллет. Такие предприятия работают круглосуточно целый год.

Технологические характеристики используемого сырья:

  • влажность сырья не должна быть выше двенадцати процентов;
  • фракция сырья от полутора до пяти миллиметров;

Технология производства пеллет

Классический процесс по изготовлению выглядит так:

  • дробление на крупные части;
  • сушение;
  • второе дробление на мелкие части;
  • смешивание и водоподготовка;
  • прессование;
  • охлаждение и сушение;
  • фасовка;

При первом дроблении древесину измельчают для дальнейшего сушения. Измельченное сырье должно достигать в размере не больше 25 миллиметров в длину и ширину, и двух миллиметров в толщину. Это позволит сделать просушку качественной и быстрой, а также просушить материалы и подготовить ко второму дроблению.

Как правило, влажное сырье хранится на полу из бетона для избежания смешивания с другими частицами (песком, камнями). В машину для сушки, материал подают с помощью скребка. Оператор собирает его и подает в сушильную систему.

Если влажность превышает 15%, оно хуже поддается прессованию.
 К тому же, повышенная влажность пеллет делает их неприспособленными к котлам. Поэтому сырье перед прессом нужно просушить до такой степени, чтобы его влажность составляла восемь-двенадцать процентов. Конечная влажность должна быть в районе 10% плюс минус один процент. Во всем производстве, сушение забирает наибольше энергии. Для сушения одной тонны пеллет необходимо тепло горения от одного кубического метра плотного дерева. Оптимальным будет – сжигать кору.

Хорошо измельченный продукт выходит размером, не превышающим полтора миллиметра.

Водоподготовка
 – это установление нужного уровня влаги в сырье. Если его влажность не превышает восемь процентов – пелетты хуже склеиваются в прессе. Для этой цели нужна дозировка влаги в смешивальной емкости. Если обрабатываются твердые сорта дерева, к примеру, дуб или бук, необходимо добавлять горячий пар.

После пресса выходят пеллеты размером в шесть миллиметров для частных покупателей и десять миллиметров для промышленных. Температура в прессе от семидесяти до девяноста градусов Цельсия.

Процесс охлаждения обеспечивает качество конечного результата. Оно нужно для остывания продукта после пресса. Затем пеллеты готовы к расфасовыванию.

Зачастую пеллеты хранят в россыпь и также их транспортируют. Но возможно предусмотреть расфасовку в большие мешки. Частные потребители покупают гранулы в двадцати килограммовых мешках.

Комплект оборудования

Для полного комплекта пеллетного оборудования необходимо иметь:

  • барабанную или дисковую дробилку;
  • молотковые мельницы;
  • газовый котел или котел, сжигающий опилки;
  • барабан для сушения;
  • механизмы для доставки древесины в сушку;
  • дымосос;
  • циклон;
  • транспортеры;
  • подвижной пол;
  • вентиляторы;
  • смеситель;
  • пресс гранулятор;
  • охлаждающую установку;
  • сито;
  • бункер готовых пеллет;
  • весы для мешков;
  • станки для упаковки;

Виды оборудования

Оборудование бывает таких видов:

Мини-гранулятор

Стоимость от 64 тыс. рублей.

Пресс-грануляторы с дизельным двигателем

Стоимость от 89 тыс. рублей.

Стоимость от 100 тыс. рублей.

Линия промышленного типа

Стоимость от 1.8 млн. рублей.

Каждый вид имеет свою особенность. К примеру, прибор на электродвигатели обладает некой стационарностью, в то время когда приборы с дизельными двигателями более мобильны.

Пример деталей оборудования для производства топливных пеллет на основе линии промышленного типа:

Такая линия стоит около 1 800 000 руб.

Ключевые элементы пеллетных линий и их примерные цены по отдельности:

  1. Щепорез (измельчитель древесины) — около 180 000 руб.
  2. Сушилка сырья для производства пеллет — от 400 000 до 2 500 000 руб.
  3. Гранулятор — от 50 000 до 1 100 000 руб. Модель ОГМ-1,5 стоит около 1 000 000 руб.
  4. Охладитель пеллет — около 400 000 руб.

Грануляторы делятся на виды относительно матрицы:

  • гранулятор с плоской матрицей;
  • гранулятор с круглой матрицей;
  • гибрид гранулятора с плоской и круглой матрицей;

Плоская матрица
 – это плоский металлический диск, который сделан из стали высокого качества. Его диаметр составляет 100-1250 мм, толщина 20-100 мм. Используемая сталь должна быть износостойкой и иметь закалку 60 60 единиц по шкале твердости Роквелла. Как правило используют сталь отечественного производства 40Х, либо же стали HARDOX 500 и 20CRMN.

Производительная мощность гранулятора напрямую зависит от того какой диаметр матрицы.
 К примеру, оборудование с диаметром матрицы 1250 миллиметров может производить до 3 т. гранул в час.

Матрица круглой формы на грануляторах в диаметре достигает 550 миллиметров. Она сделана с нержавеющей стали с большой износостойкостью. Такая сталь должна раскалятся до твердости сорок пять-пятьдесят кгс по Роквеллу.

Если речь идет о производительности нужно дифференцировать ее величину от качественной подготовки древесины и ее составляющих.
Также для большой производительности важна мощность электродвигателя. Фирмы производители, как правило, устанавливают на гранулятор редуктор с параметрами крутящего момента и передаточным числом с высоким КПД, что позволяет использовать имеющейся электродвигатель на оптимальную мощность.

На территории СНГ подобные грануляторы давно известны. На них производят комбикорм. Их серия ДГ и ОГМ. Но мастера научились их переделывать под изготовления топливных гранул. Нужно заменить матрицу под используемое сырье и ролики выкатывания.

Третий вариант грануляторов на наших территориях почти не применяется, но очень распространен в Китае. Круглая матрица расположена параллельно к основанию. Ролики выкатывания закатывают древесину в гранулятор за счет собственного веса.

Выбор производственного оборудования определяется в зависимости от качества и количества имеющегося.

Проанализируем, исходя от разницы сырья:

Сухое сырье малыми количествами

Малые количества предусматривает в себе тридцать-восемьдесят метров кубических опилок в день.

  • дробилки молоткового типа;
  • кондиционера;
  • полетного пресса;
  • охладительной установки;
  • сепаратора;
  • линии упаковки;
  • бункеров и транспортеров;

Очень важно использовать все оборудование одного производителя. Иначе неисправность одного из звеньев производственного процесса не даст нужного результата.

Сырые опилки малыми количествами

Сырыми, считаются древесные отходы с естественной влажностью сорок-пятьдесят процентов.
 Его перед производством гранул необходимо подготовить: измельчить, просушить, предусмотреть хранение и подачу. Сушки для малых количеств стоят очень дорого, либо не совсем хорошо справляются с поставленной задачей. С комплексом оборудована полного цикла – та же проблема.

Достаточное количество сырья с влажностью сорок-пятьдесят процентов

Достаточным считается количество в рамках от двух тысяч кубических метров плотных древесин природной влажности.

Такое производство предусматривает следующие элементы оборудования:

  • склад приема и подачи древесины;
  • “подвижное дно”;
  • вибросито;
  • оборудование для измельчения с функцией удаления посторонних частиц;
  • сушилку с теплогенератором;
  • бункер где можно хранить просушенное сырье;
  • пресс;
  • охладительную установку;
  • пула;
  • оборудование для упаковки;

Сухое сырье в больших объемах

Наличие сырья в большом объеме предусматривает установку двух или больше прессов.

Другие материалы

Если в качестве сырья используется торф или отходы из культур сельского хозяйства, то применяется то же оборудование что и для отходов из дерева влажностью до 50%.

Также при выборе оборудования необходимо учитывать несколько фактов:

  1. Компания производитель должна обеспечивать вам полный спектр услуг, учитывая консультации и ремонтные работы по необходимости.
  2. Подобные фирмы могут также предоставить базу потенциальных клиентов на покупку пеллет.
  3. Очень важно, чтобы все предоставленное оборудование было лично произведено компанией продавцом.
  4. Съездить на уже работающие заводы по производству пеллет, работающих на данном оборудовании и удостоверится в его работе.

Обзор моделей оборудования


 Модель импортного производства SKJ550, её цена от 800 тыс. руб

Модели оборудования по производству пеллет в общей сложности можно поделить на оборудование отечественного и иностранного производства.

Основные характеристики таковы:

  • мощность;
  • диаметр пеллет;
  • производительность;
  • габариты;

Для российского производства

Популярные производители пеллетного производства в России:

  • ООО «Завод Эко Технологий»;
  • ООО «Доза-Гран» в Нижнем Новгороде;
  • ООО «Полимер+»;
  • ООО «ЭКОРОСС»;

Для импортного производства

Анализируя характеристики, приведем в пример китайское оборудование по производству пеллет.

Модель SKJ200
 		Модель SKJ250
 		Модель SKJ300
 		Модель SKJ350
 		Модель SKJ450
 		Модель SKJ550
Мощность 7.5 kw 15 kw 22 kw 30 kw 37 kw 45kw
Диаметр пеллет 6-8 mm 6-10 mm 6-12 mm 6-20 mm 6-20 mm 6-20 mm
Производительность 120-170 kg/h 170-220 kg/h 250-450 kg/h 500-700 kg/h 700-900 kg/h 1100-1500 kg/h
Габариты 1150*530*750 mm 1250*600*850 mm 1300*600*900 mm 1650*800*1400 mm 1700*800*1450 mm 1400*750*1650 mm
Вес 250KGS 300 KGS 600 KGS 900 KGS 1200 KGS 2200 KGS

Все модели укомплектованы прессом и контрольной панелью.

Для того чтобы протопить камины или дровяную печь, а также твердотопливные котлы, применяют не только дрова, но еще и пеллеты — это прессованные гранулы или брикеты, сделанные на основе деревообрабатывающих отходов. И если дрова при сжигании наносят вред природе, пеллеты не только позволяют получить эффективное и экологичное топливо, они также решают проблему утилизации древесины. Многие люди, особенно если у них скапливаются древесные отходы в большом количестве, предпочитают изготавливать оборудование для изготовления пеллет самостоятельно.

Изготовление пеллет в заводских условиях

Топливные гранулы в качестве топлива для котлов или каминов привлекательны прежде всего благодаря удобству применения
. Котлы на пеллетах имеют высокую степень автоматизации, и уделять им внимания приходится меньше, чем простым твердотопливным.

В естественных условиях древесина, чтобы достигнуть достаточной влажности для сгорания, должна сохнуть в течение 2 лет и даже дольше. В таком случае теплота сгорания составляет от 4 до 4,5 кВт/кг. А вот килограмм древесных гранул при сжигании способен выделять до 5 кВт тепла.

При промышленном производстве пеллеты преимущественно изготавливается на основе такого сырья
:

  • соломы зерновых культур;
  • опилки, щепа и прочие древесные отходы;
  • отходы переработки семян.

Однако наиболее часто используются гранулы на основе опилок и других деревообрабатывающих отходов. Пеллеты на основе агротехнических отходов будут стоить дешевле, однако они обладают худшим качеством. В домашних условиях лучше всего изготавливать пеллеты на основе опилок.

Оборудование для домашнего производства

При производстве выбранное сырье (щепа, опилки, кора или отходы сельскохозяйственной деятельности) следует предварительно измельчить до размеров в 3−5 см, а затем просушить в специальной сушилке, пока влажность не достигнет показателя в 15%. Затем сырье помещается в специальную дробилку мелкого дробления.

В итоге массу с величиной фракции до 2 мм нужно погрузить в пресс. После прессования получаются гранулы, влажность которых составляет до 12%, а их размер зависит от конструкции используемого оборудования. Далее, гранулы собирают в мешки, закупоривают и применяют в качестве топлива для печей и котлов.

Оборудование для производства пеллет в домашних условиях потребуется следующее
:

  • дробилка для древесины. Если вы будете использовать лузгу или опилки, то в дроблении необходимости не будет. Оно потребуется при применении веток, коры, обрезков пиломатериалов или некондиционной доски;
  • барабанная или аэродинамическая сушилка для сырья. Ее можно сделать самому из бочки;
  • дробилка мелкого дробления, в которой крупное сырье измельчают в опилки;
  • гранулятор для пеллет с цилиндрической или плоской матрицей. Его использование исключит процесс мелкого дробления, поскольку в грануляторе сырье одновременно перемалывается и прессуется.

Гранулятор и его конструкция

Гранулятор можно сделать самостоятельно и не покупать дорогое оборудование для производства пеллет
. При его наличии вам не потребуются дробилка и измельчитель, сушильная камера потребуется в зависимости от влажности сырья.

Как уже упоминалось, он может быть оснащен цилиндрической или плоской матрицей
. Цилиндрическая матрица представляет собой перфорированный барабан с вращающимися катками изнутри. Плотная масса посредством катков вдавливается в отверстия барабана (прессовальные каналы), а когда гранулы уже будут отпрессованы, она срежется ножами при выходе с внешней стороны.

А прибор с плоской матрицей работает по аналогичному принципу, однако матрица в ней — это перфорированный диск, который жестко закреплен на валу. Во время его вращения катки спрессовывают сырье, затем вдавливают его в отверстия в диске. Каналы для прессования напоминают сужающийся к выходу конус, это максимально уплотняет гранулы. Отверстия имеют диаметр до 10 мм.

Чтобы сделать оборудование для прессования пеллет, можно подготовить уже существующую матрицу и катки. Их часто продают как запчасти к грануляторам для комбикормов, можно их сделать своими руками на основе листовых металлов толщиной как минимум в 20 мм, а также шестеренок, закрепленных на валу.

В качестве привода для гранулятора обычно используют электрический двигатель мощностью как минимум в 15 кВт, а также редуктор
. Частота вращения матрицы должна колебаться в пределах от 60 до 100 оборотов в минуту. Вал для крепления плоской матрицы может быть ориентирован вертикально или горизонтально, для этого потребуется и емкость для загрузки сырья и выгрузки гранул в готовом виде.

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой
:

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Постоянно повышающиеся экологические требования, невысокая цена и энергоэффективность делает пеллеты все более популярным видом топлива. При сжигании тонны гранул выделяется столько же тепла, как 680 литров мазута, 1500 кг дров, 485 кубометров газа. Производятся они своими руками из отходов переработки древесины (опилок) на специальном оборудовании.

Виды пеллет

Пеллетами называются еще опилочные гранулы. Существует множество их разновидностей, содержащих чистые опилки, с добавлением коры, соломы, очисток от семян или орехов, низкосортная древесина.

Важно понимать, что присутствие примесей понижает качество гранул, увеличивая процент зольности. Лучшие топливные пеллеты производят своими руками из древесных опилок без примесей!

Первый сорт. Гранулы содержат меньше 1,5% золы. Диаметр гранулы от 6 до 8 мм. Теплопроизводительность килограмма пеллет составляет 4,7 киловатт в час. Они подходят в качестве топлива, а также для наполнителя кошачьих туалетов.

Промышленный сорт. При зольности 1,5 — 5% пеллеты реализуют в качестве наполнителя для лотков. Растапливать ими своими руками можно только котлы промышленного типа. Размер их может достигать 12 мм, теплопроизводительность 4 киловатта в час. Зольность выше 5% не допускается.

На изготовление 1 тонны гранул уходит около 6 кубометров сырья.

Процесс изготовления пеллет

Производство древесных гранул состоит из нескольких этапов.

  1. Измельчение сырья до крупной фракции на дробилках. На выходе получаются частицы с максимальным диаметром 2,5 мм. До просушки необходимо оберегать их от смешивания с камнями или землей. Скребковым оборудованием масса подается на сушилку.
  2. Высушивание его до уровня влажности 7-12% в ленточных или барабанных сушилках. Оптимальная влажность на выходе составляет 10%.
  3. Измельчение полуфабриката до мелкой фракции на мельницах молоткового типа. Конечный диаметр частиц — 1,5 мм.
  4. Смачивание или водоподготовка массы паром или водой с постоянным перемешиванием в шнековых установках и подготовка к обработке прессом. Спрессовать в необходимую форму можно массу, своими руками доведенную до необходимой влажности. В смесительный барабан влага подается дозатором. Горячим паром обдается сырье из твердых пород, старое или некачественное.
  5. Прессовка на матрице цилиндрической или плоской формы. Используются различные конструкции прессов мощностью до 500 киловатт.
  6. Охлаждение гранул. Из пресса поступают гранулы температурой до 90 градусов, здесь они охлаждаются и теряют остатки влаги.
  7. Просеивание и расфасовка. Чаще всего топливные пеллеты держат в больших емкостях и перевозятся россыпью. Продукт высшего качества рекомендуется своими руками фасовать в мешки большого объема во избежание ухудшения свойств. Реализуются такие гранулы в пакетах по 20 килограмм.

Вспомогательные этапы производства: очистка сырья от камней и металлического мусора, транспортировка, складирование и дозирование.

Все отходы, полученные при просеивании, идут во вторичную переработку. Поэтому производство древесных гранул своими руками безотходное.

Станки и линии для производства гранул

Топливные пеллеты своими руками можно изготавливать на мини-грануляторах или производственных линиях. Мини-грануляторы оснащаются дизельным двигателем или электромотором. Первый можно перемещать, что очень удобно для изготовления гранул прямо на лесопилке. Второй очень габаритен и устанавливается стационарно. Максимальная производительность мини-гранулятора составляет 250 кг готовой продукции в час.

Основное оборудование пеллетного производства:

  • измельчитель-щепорез;
  • сушилка для сырья;
  • пресс — гранулятор;
  • охладитель;
  • транспортер.

Измельчители

Могут быть дисковыми или барабанного типа. Барабанные измельчители используются на крупных производствах, второе их название щепорезы. Они могут работать со стволами толщиной до 30 см. Бревно подается по транспортеру в барабан с несколькими ножами. Во время вращения бревно разрезается, щепа подается на транспортер. Размер щепы 5 — 30 мм.

Дисковые измельчители подходят для работы с ветками разного диаметра и отходами древесины. Могут быть в форме прицепа или стационарного устройства. Ножи в таком щепорезе крепятся на диск и отрезают куски древесины.

Сушилки

При производстве топливных пеллет используются аэродинамические или барабанные сушилки. Аэродинамические работают с частицами до 3 мм диаметром. Используются на крупных производствах, в комплект входит теплогенератор.

Барабанные сушилки высушивают сырье крупной фракции:

  • опилки;
  • древесная щепка;
  • торф;
  • навоз;
  • камыш;
  • травяную массу.

Сушилка состоит из барабана, печи, контроллера температуры, вентилятора, воздушной завесы и щита управления. Рабочая температура в оборудовании барабанного типа может достигать 800 градусов Цельсия.

Грануляторы

Все оборудование для грануляции делится по производительности. Прессы с эффективностью в час менее 300 кг обычно оснащаются плоской матрицей и двигателем до 30 киловатт. Двигатель пресса может быть дизельным или электрическим.

Прессы с эффективностью более 300 кг в час оснащаются матрицами цилиндрического типа, максимальная производительность их составляет 3,5 тысячи килограммов гранул в час. Работают такие мощные прессы только на электромоторах.

Охладители

Финальная стадия изготовления гранул своими руками — охлаждение. На производстве используются противоточные и жалюзийные охладители, различные по производительности. В жалюзийном оборудовании через щели в боковых стенках на гранулы выдувается поток воздуха. Как только охладительная емкость заполняется, срабатывает датчик и останавливается привод сортировки, двигающий транспортер. Производительность жалюзийных охладителей составляет до 2 тонн в час.

Противоточные охладители более мощные — до 20 тонн в час. Они представляют собой бункер охлаждения, механизм выгрузки, шлюза с электроприводом и воронки. Воздух попадает в бункер снизу через выгружную воронку. Заполнение бункера контролируется датчиками.

Упаковочные машины и транспортеры

Готовые гранулы насыпаются в мешки определенной емкости, которые запаиваются или зашиваются. Процесс происходит автоматически под наблюдением оператора.

Сырье и готовая продукция перемещается по цеху ленточными или шнековыми транспортерами. Шнековые меньше пылят, но работают медленнее ленточных.

Подробно об эффективности использования пеллет и их производстве в видеоролике:

В последние годы экономической нестабильности постоянный рост цен на газ и электрическую энергию уже многие воспринимают нормой. Не удивительно, что владельцам частных домов приходится лучше задумываться о том, как сэкономить средства. В качестве современной и достойной альтернативы классическим разновидностям топлива люди изготавливают пеллеты своими руками.
Это биологически чистое топливо в форме гранул , которое легко изготавливается в домашних условиях во время переработки отходов сельского или древесного хозяйства.

Разновидности топливных пеллет

Данное топливное сырье изготавливают из разных видов биомассы, обладающих существенной энергетической ценностью, а также позволяющих измельчить и спрессовать материал до компактных частиц. Наибольшей популярностью сегодня пользуется изготовление древесных пеллет, которые делаются из щепок, коры, опилок и прочих отходов лесозаготовки и деревообработки.
Растительные гранулы изготавливаются из шелухи, подсолнечной лузги, соломы, а также иных культур. Не столь популярны торфяные гранулы, а также пеллеты, сделанные из куриного помета.

Рассмотрим особенности, изготовление и преимущества древесных топливных гранул.

Гранулы из дерева на страже экологии

Полностью заменив традиционное топливо пеллетами, можно уменьшить явление парникового эффекта. Ведь при сгорании горючего в воздух всегда поднимается углекислый газ, накапливаемый за долгие годы. Деревянные элементы также выделяют углекислоты, но в мизерных количествах. Ведь они могут выделить такое количество углекислого газа, которое накопилось за жизнь дерева и растения.

Во время использования гранул из дерева также снижается выделения диоксида серы, который является основным виновником кислотных дождей, губительно сказывающихся на экологии, уничтожая целые лесные массивы.
Теперь можно не думать об авариях на электростанциях или газопроводах. Опасность пролива горючего, выбросов или взрывов сведена к нулю.

Достоинства

Помимо своей экологической чистоты, обсуждаемое топливо имеет еще целую массу существенных преимуществ. Наиболее значимыми являются:

  • Хорошая отдача тепла сравнительно с досками, щепками или обычной корой;
  • Объем помещений для хранения (складов) можно уменьшить вдвое сравнительно с помещениями для хранения древесины;
  • В виду отсутствия биологической активности материалов, прошедших термическую обработку, пеллеты можно располагать вплотную к любым жилым помещениям;
  • Пеллеты можно сделать своими руками, они совершенно не подвержены произвольному воспламенению, ведь не содержат спор или пыли. Плотная структура также делает их безопасными для людей, страдающих аллергией;
  • Во время производства в состав частиц не добавляются различные загустители, клеи и прочие химические вещества;
  • Данный вид топлива дает возможность рационально использовать любые отходы;
  • Сравнительно с углем обсуждаемое топливо дают возможность получать такое же тепло с меньшими выбросами углекислого газа;
  • Цена отопления при использовании рассматриваемого топлива достаточно приятна.

Разновидности древесных гранул, их использование

В настоящее время различают две основных разновидности топливных гранул. Речь идет о промышленном топливе и топливе для частных домов. Пеллеты в домашних условиях для частного использования нередко делаются из древесины с низким процентом зольности и минимально возможным содержанием коры.
Промышленное топливо менее качественно.

При непосредственном сжигании лучше использовать не обыкновенные, а специализированные котлы. Горение в них осуществляется при постоянной подаче кислорода. Современные автоматические котлы позволяют нечасто загружать новые партии. Как правило, процедура занимает не более 20-ти минут.

Основные этапы изготовления

  1. Крупное начальное дробление имеющегося сырья.
  2. Сушка подробленного сырья.
  3. Мелкое дробление.
  4. Сухая основа насыщается паром или водой (водоподготовка).
  5. Пресс для пеллет (прессование).
  6. Охлаждение.
  7. Окончательная расфасовка полученных гранул.

Рассмотрим более подробно каждый из этапов.

Крупное начальное дробление имеющегося сырья

Первый этап производства предполагает подачу в дробилки исходного сырья для его измельчения. В итоге на выходе из дробилок размер материала не превышает 25 на 25 на 2 миллиметров. Такие габариты позволяют нормально просушивать сырье в современных сушилках, а затем еще раз измельчать его.

Сушка подробленного сырья

Отходы, имеющие повышенную влажность, прессуются плохо, а гранулы, изготавливаемые из них, не подходят для дальнейшего сжигания. Поэтому сушка – обязательный этап. Она уменьшает количество жидкости в опилках приблизительно до 8-12 процентов. В идеале влажность в полученном материале должна составлять около 10-ти процентов.

Установка, в которую сырье подается для сушения, может быть ленточной или барабанной.
 Выбирать следует зависимо от типа сырья и требований к результату.

Сушка – наиболее энергоемкий процесс во всем производстве.
 Для того чтобы полноценно высушить тонну сырья, следует использовать теплоту сгорания одного куба древесины. Сжигание бревен или досок обходится слишком дорого, поэтому производители используют опилки или кору.

Мелкое дробление

Сырье для производства топливных пеллет , которое уже подготовлено для прессования, не должно превышать в размерах 4-х миллиметров.
 Поэтому применяются специализированные дробилки, которые измельчают материал до требуемых габаритов. Вес хорошего продукта на выходе из дробилки в идеале составляет около 150 кг на метр кубический. Молотковые мельницы являются наиболее подходящими дробилками, качественно измельчающими опилки, щепу или волокнистую стружку.

Водоподготовка

Иногда тот материал, который уже прошел стадию сушки, высыхает больше, чем требуется. Рекомендуемая влажность составляет около 10-ти процентов. Когда показатель снижается до 8-ми процентов, сырье плохо склеивается при прессовании. Для увеличения влажности до рекомендуемых параметров материал погружают в емкость, где он насыщается паром, либо же самой обыкновенной водой.
Пар используется для прессования твердых сортов залежалой или старой древесины. Для мягкой породы не требуется сложного оборудования, вполне достаточно добавления в обыкновенный смеситель с водой.

Прессование

После прессования из первоначального сырья получаются небольшие цилиндры, достигающие в диаметре от 6-ти до 25-ти миллиметров. Подготовленный материал проходит через этап формирования на прессе с плоскими или цилиндрическими матрицами.
Измельченный материал заметно сжимается во время прессования. Температура сырья повышается. К тому же, при этом выделяется особое вещество – лигнин, склеивающее в гранулы мельчайшие частицы.

Охлаждение

Гранулы нагреваются при прессовании до 70-90-та градусов, а потому нуждаются в дальнейшем охлаждении и просушке. Уже после этого пеллеты упаковывают. Профессиональное производство предполагает использование специализированного станка и гранулятора.

Расфасовка

Нередко топливные древесные гранулы сохраняют в бункерах. Для того чтобы исключить снижение качества, нередко выполняется расфасовка по большим мешкам. Потребитель может купить биологическое топливо для своего частного применения в упаковках примерно по 20 кг.

Часто древесные топливные гранулы хранятся в бункерах, однако для исключения снижения качества, рекомендуется выполнять их расфасовку по большим мешкам. Биотопливо для частного применения обычно поставляется к потребителю в упаковках по 20 кг.

Самостоятельное производство пеллет

Немало потребителей обсуждаемого топлива после оценки всех его преимуществ, всерьез задумываются о самостоятельном изготовлении. При желании можно даже сконструировать самодельный станок для производства пеллет.
 Впрочем, в продаже имеются мобильные грануляторы, представляющие собой пресс. Они позволяют оборудовать свою собственную линию, получать продолговатые гранулы. Для производства необходимо закупать подготовленное сырье, имеющее указанные ранее свойства (размеры частиц и определенную влажность).

Можно сделать вывод о том, что сегодняшние пеллет-гранулы, независимо от того, изготовлены ли они на заводе или сделаны своими руками, являются достойнейшей заменой существующему традиционному топливу.

Источник

Разнообразные виды альтернативного топлива все больше приобретают популярность в индивидуальных хозяйствах. Это и не удивительно: энергоносители стремительно дорожают с каждым днем, и содержание частного дома или коттеджа обходится недешево, особенно в отопительный период.

Одним из таких, входящих в моду, вариантом топлива являются пеллеты – гранулы, изготовленные из биологического сырья (древесных отходов, шелухи, соломы, торфа, куриного помета, подсолнечной лузги и так далее). Наиболее распространенными являются древесные пеллеты, изготавливаемые из отходов деревообрабатывающих производств.

Наиболее простой вариант – приобрести готовые пеллеты. Но те, кто заинтересован в экономии, предпочитают изготавливать пеллеты собственными руками.

Что требуется для изготовления пеллет собственными руками

Чтобы изготавливать пеллеты самостоятельно, требуется пресс-гранулятор и место, где его установить. Но наличие пресса не поможет, если нет доступа к исходному сырью – именно оно является критическим условием, если вы задумали изготавливать пеллеты собственными руками.

Оптимально, если где-то неподалеку находится деревообрабатывающее производство, где можно купить или даже получить бесплатно опилки, щепу и так далее (на многих производствах подобные отходы готовы отдать даром, лишь бы не возиться с их утилизацией).

Рассчитывая, будет ли выгодно производство пеллет собственными руками, нельзя забывать о транспортных расходах. Если деревообрабатывающее производство находится совсем рядом, то транспортные расходы невелики, но если сырье приходится возить издалека, то могут возникнуть определенные проблемы.

Какое сырье является оптимальным для самостоятельного производства пеллет

Если изготавливать пеллеты из древесных отходов, то нужно следующее оборудование:

  • Дробилка для измельчения сырья;
  • Сушилка;
  • Дробилка мелкого дробления;
  • Пресс-гранулятор с матрицей.

Все необходимое оборудование стоит недешево. Однако, дробилки требуются только в том случае, если в качестве сырья используются такие отходы, как ветки, кора, некондиционная доска и так далее. Если же использовать древесные опилки, лузгу и другие мелкие отходы деревообрабатывающего производства, то без дробилок можно обойтись, ведь они предназначены именно для того, чтобы измельчать сырье до состояния опилок.

Сушилка – необходимое оборудование в производстве пеллет. Однако, если исходное сырье является отходами от хорошо высушенной древесины, то и без сушилки можно обойтись, а, следовательно, значительно сократить расходы на приобретение оборудования для пеллетного производства.

Фактически, только пресс-гранулятор является действительно необходимым оборудованием, которое нужно вне зависимости от того, какое именно сырье применяется.

Если исходить из необходимости того или иного оборудования, то становится очевидным, что оптимальным сырьем для самостоятельного производства пеллет являются древесные опилки и/или лузга, при этом – хорошо просушенные. Если в качестве сушки имеются какие-либо сомнения, то можно соорудить сушилку самостоятельно, используя металлические бочки (различные варианты изготовления сушилок можно найти в Интернете – со схемами, чертежами и пошаговым видео).

Можно ли изготовить пресс-гранулятор самостоятельно

Самый простой способ обзавестись устройством по производству пеллет – приобрести пресс-гранулятор, рассчитанный на производство малых объемов (до 100 кг в час), так называемый мобильный гранулятор. С учетом стоимости оборудования и цены на готовые пеллеты, срок окупаемости составит около двух лет.

Более сложный, но и более дешевый способ, — изготовить пресс-гранулятор собственными руками. При этом матрицу и катки для пресса можно приобрести готовыми – они являются запчастями для грануляторов, производящих комбикорма, и имеются в продаже. Сложнее, но, естественно, дешевле, сделать все своими руками.

Для изготовления матрицы используется заготовка – диск толщиной от 2 см и более (более тонкие диски использовать не рекомендуется – такие матрицы будут часто выходить из строя). Диаметр диска подбирается в зависимости от желаемой производительности установки: чем больше диаметр – тем выше производительность.

Корпус пресса сваривается из листового металла, также можно использовать металлическую трубу. Размер корпуса напрямую зависит от размера матрицы, при этом между краями матрицы и корпусом должен быть минимальный зазор, но вращение матрицы внутри корпуса должно быть свободным.

В нижней части корпуса пресса закрепляется редуктор, приваривается лоток. К редуктору крепится электродвигатель, мощность которого должна быть не менее 15 кВт. Готовое устройство закрепляется на металлической раме.

Самодельный пресс-гранулятор:

В современных условиях при постоянно растущей стоимости на энергоносители многие владельцы загородных домов и дач постоянно задумываются о возможности организации отопления с помощью альтернативных источников тепла. Наиболее востребованы в странах Европы, Америки и Азии разнообразные виды биотоплива, в частности топливные пеллеты. Ведь зная, как изготовить топливные пеллеты в домашних условиях, можно существенно снизить расходы на отопление в зимний период, значительно сэкономив не только существенные финансовые средства, но и время на организацию отопительного процесса.

Производимые сегодня в домашних условиях топливные пеллеты – это биологически чистые, экологически безопасные гранулы, получаемые в процессе технологической переработки отходов сельского хозяйства, природного топлива или древесного производства.

Основные достоинства современных топливных пеллет:

  • Большая теплоотдача в сравнении с другими видами природного топлива: древесиной, щепками и обычной корой.
  • Небольшая площадь для хранения. Благодаря незначительному расходу, маленькому весу и высокой плотности для хранения топливных пеллет, необходимых для отопления одного частного дома площадью до 180 м 2 , требуется место в 4,5 м 2 .
  • Нормативная пожарная безопасность. Топливные пеллеты при соблюдении условий хранения не способны к воспламенению, так как не содержат в своем составе споры и пыль.
  • Экологическая безопасность. Технологи, которые описывают, как изготовить топливные пеллеты в домашних условиях, акцентируют внимание на том, что при их производстве не применяются загустители, клей, химические добавки и другие вредные вещества.
  • Безвредность хранения. Ввиду того что материал не отличается биологической активностью, его можно размещать возле жилых помещений, к тому же он абсолютно безопасен для аллергиков и маленьких детей.
  • Снижение стоимости отопления. В сравнении с углем, пеллеты то же самое тепло позволяют получить со снижением образования золы и уменьшением образования углекислого газа в несколько раз. Стоимость отопления дома и других хозяйственных построек пеллетами значительно ниже, чем другими видами топлива.

Дополнительными преимуществами пеллет являются высокая теплопроводность, постоянная плотность, удобство транспортировки и погрузки. К сожалению этот вид топлива еще не очень широко востребован в России, но многие собственники частных домов попробовав как изготовить топливные пеллеты в домашних условиях остаются приверженцами этого вида отопления на долгие годы.

Для производства топливных гранул может использоваться:

  • некачественная древесина;
  • отходы деревообработки;
  • куриный помет;
  • солома;
  • торф;
  • лузга подсолнечника;
  • отходы крупяного производства.

В основном для изготовления топливных пеллет используются отходы лесозаготовительных и деревообрабатывающих производств: щепки, кора, опилки, а также сельскохозяйственные отходы. Если использовать хвойные породы, то вид гранул улучшится.

Основные этапы производства

  • Крупное дробление. С помощью крупных дробилок сырье измельчается для подготовки к процессу просушки. В результате должны получиться частички сырья небольших размеров. Таким образом, исходный материал быстрее и качественнее очистится и просохнет.
  • Сушка сырья. По технологии производства исходный материал по показателям влажности не должен превышать 15%. При высокой влажности сырье будет плохо спрессовываться.
  • Мелкое дробление. До процесса прессования по технологии сырье должно быть измельчено с помощью дробилки. По нормативам качественный продукт не должен быть больше 1,5–2 мм. Опилки, волокнистая стружка или щепа измельчаются с использованием молотковой мельницы.
  • Смешивание. Если в сырье уровень влажности ниже 8%, то его следует обработать горячим паром и довести до нормативного показателя в 12%. При использовании в производстве древесины мягких пород хвои можно непосредственно в смеситель добавить воду.
  • Прессование. Изготовление топливных пеллет может происходить при помощи прессов с плоской или цилиндрической матрицей. Современные производители оборудования предлагают специальные прессы для домашних условий производства. Мощность оборудования и его комплектация подбираются в индивидуальном порядке.
  • Сушка продукции и ее охлаждение. После прессования готовую продукцию следует охладить, чтобы осушить топливные пеллеты. Затем гранулы упаковывают в мешки.

Что важно знать

Сделать пеллеты в домашних условиях будет невозможно, если не распланировать технологический процесс. Кроме того, потребуются некоторые агрегаты, которые можно изготовить самостоятельно или приобрести.

Рассмотрим более детально процесс производства:

  • сырье измельчается до параметров 3–5 см;
  • далее обсушивается в сушилках до влажности 15%;
  • следующий этап – дробилка, где производится размельчение до более маленьких частиц;
  • измельченную смесь, где частичка соответствует 2 мм, засыпают в пресс и сдавливают;
  • в итоге выходят гранулы, количество влаги в которых составляет 12%, а размер соответствует типу оборудования;
  • гранулы фасуют по упаковкам с целью дальнейшего применения для розжига и топки отопительного оборудования.

Итак, какие установки требуются для производства пеллет:

  • Дробилка с целью измельчения древесных отходов: коры, сухих веток, остатков пиломатериалов. Если же вы решили применять лузгу или опилки, то данное оборудование вам не потребуется.
  • Сушилка барабанного или аэродинамического типа, которую, кстати, можно выполнить из железной бочки.
  • Дробилка вторичной переработки.
  • Пресс для формирования пеллет или гранулятор, при использовании которого можно обойтись без оборудования для вторичного дробления, так как он за один прием и перемалывает и прессует сырье. Гранулятор может обладать двумя типами матриц – плоской и цилиндрической.

Более оптимальным и экономным вариантом для создания домашних пеллет является гранулятор с плоской матрицей. Ее можно изготовить в домашних условиях, что дает экономию на приобретении дробилки и измельчителя, а также покупке дорогих деталей для сборки оборудования. Наличие камеры для сушки важно только в случае высокой влажности сырья.

Качество сырья

Как уже стало понятно, главным залогом качества пеллет является процент влажности сырья. Чтобы гранулы на выходе имели низкий процент влажности, отлично горели и хорошо спрессовывались, сырье после дробления обязано должно содержать 12–15% влаги. Достичь необходимых показателей можно парой способов либо применяя остатки только сухой древесины, либо досушивая его самостоятельно в барабане.

Среди отходов древесины оптимальным вариантом является использование остатков древесины хвойных пород – за счет смолы и лигина гранулы на выходе прекрасно держат форму, да и сам процесс формирования облегчен. Сырье не должно включать инородные и крупные частицы, а также металлические элементы. Лучшего всего его просеять.

Дробилка

Дробилку лучше купить промышленную. Если есть желание смастерить ее в домашних условиях, то в интернете есть масса информации о том, как сделать дробилку в домашних условиях. Также можно воспользоваться обыкновенной циркулярной пилой, установив на нее режущий вал с лепестковыми фрезами.

Если сырьем являются опилки от станка или другая стружка аналогичной фракции, то ее можно не дробить.

Сито

Для удаления крупных частиц из опилок, потребуется сито. Изготовить его совсем несложно – соберите деревянный каркас нужного размера и обейте его мелкой металлической сеткой. Также можно изготовить сито из цельного листа металла. В нижней части сверлятся отверстия, а края загибаются.

Сушилка для опилок

Ее можно сделать, используя сваренные между собой бочки, у которых удалено дно. Получившуюся трубу нужно закрепить на станине и не быстро вращать при помощи электродвигателя. Перемешиваемые в барабане опилки высушиваются подачей на них горячего воздуха.

Есть и более простые устройства, но производительность будет ниже.

Как изготовить гранулятор своими руками

Этот агрегат достаточно сложный для того, чтобы сделать его самостоятельно, да и затраты могут быть очень высокими. Как вариант можно модернизировать имеющийся, установив его на раму и сделав электропривод.

Получится ли у вас изготовить такие детали самостоятельно?

Если вы уверены в своих силах, то приступим к изготовлению гранулятора.

Цилиндрическая матрица – это барабан с перфорацией и размещенными в нем катками. Масса с их помощью уплотняется и вдавливается в прессовальные каналы, после формирования гранул и их выхода с противоположной стороны срезается ножами.

Плоская матрица произведена по той же технологии, но она имеет форму диска с перфорацией, куда таким же методом впрессовывается масса. Здесь каналы для прессования обладают цилиндрической формой, отверстия имеют размер 8–10 мм.

Чтобы не возиться с конструкцией данного оборудования, достаточно приобрести уже готовую матрицу и катки, продающиеся производителями грануляторов для комбикорма. Естественно, не исключен и способ собственноручного их изготовления из листа металла толщиной 20 мм и шестерен, расположенных на валу.

Для того чтобы оборудование работало, необходим двигатель с предельной силовой нагрузкой 15 кВт и редуктором. Матрица должна иметь частоту вращения 60–100 оборотов в минуту. Вал для закрепления матрицы может быть расположен как вертикально, так и горизонтально. Также стоит побеспокоиться о лотках для загрузки и выгрузки материалов.

  1. Матрица.
     Если принято решение в пользу изготовления матрицы своими руками, то следует приобрести заготовки в виде диска толщиной около 20 мм. Если он будет тоньше, то деталь скоро деформируется. Диаметр может быть произвольных размеров, но его необходимо учитывать, если появится необходимость в определенном количестве продукта, к примеру, в случае при диаметре диска 50 мм, а моторе 25–30 кВт, производится расчет на 300–350 кг пеллет каждый час. Если же такой объем не нужен, стоит применить деталь с размерами 25–30 см. В центре детали проделывают отверстие для крепежа на валу редуктора и соединяют благодаря пазу. Далее проделывают конусообразной формы отверстия для формирования гранул. Катки комплектуются шестернями или роликами, соответствующими по ширине рабочей поверхности матрицы. Шестерни крепят на валу, расположенном перпендикулярно основному валу редуктора, использую муфты.
  2. Шестерни для катков.
     Соответственно параметрам матрицы, варят основу гранулятора из трубы или листового железа. Корпус выполняют из пары частей – первая предназначена для формирования гранул, после чего они попадают во вторую часть и через лоток ссыпаются в предназначенную емкость. Матрица в первой части корпуса должна двигаться без проблем, однако, зазор при этом необходимо оставить минимальный. Нижняя часть должна иметь просвет для выхода пеллет, к ней прикрепляют лоток.
  3. Корпус гранулятора.
     Внизу гранулятора посредством подшипников и муфты устанавливается выходной вал редуктора.
  4. Выходной вал редуктора.
     Чтобы можно было очищать корпус, следует его основу изготовить разъемной, соединив при этом болтами, вставленными в ушки. В середине корпуса устанавливают матрицу и ролики.
  5. Верхнюю и нижнюю половинки
     оборудования скрепляют болтами. Гранулятор жестко закрепляют на предварительно выполненной раме из уголков или швеллеров. Подсоединяют электрический двигатель и через выходной вал крепят к редуктору.
  6. Установка оборудования на раму.
     Далее раму окрашивают краской для металла, подключают двигатель и совершают первичный запуск установки.
  7. Рабочий процесс гранулятора.
     Оборудование с плоской матрицей, выполненное самостоятельно, способно обеспечить отопительным материалом дом 150 м 2 . Такие гранулы можно применять для любого вида печного оборудования. При этом все остатки сельского хозяйства или древесной промышленности будут рационально использованы.

Изготавливая пеллеты у себя дома, можно сэкономить на их приобретении. Однако этот продукт кустарного производства вряд ли сможет конкурировать с пеллетами, изготовленным промышленным образом. Поэтому перед тем как начать налаживать производство с целью получения прибыли, сначала узнайте о возможности реализации этого топлива в вашей местности.

Если же вы решили изготавливать топливные пеллеты в домашних условиях с целью обеспечить себя полностью независимым источником отопления дома и других строений на весь зимний сезон, то экономический эффект обязательно будет.

Видео

Предлагаем вам посмотреть видеоматериал, который расскажет о преимуществах использования пеллет для отопления.

В этом видео показано производство пеллет на оборудовании, сделанном своими руками:

Современные автономные котлы работают на пеллетах, которые представляют собой цилиндрические гранулы.

Для изготовления пеллет используются древесина, производственные отходы лесопильной промышленности, деревообрабатывающего и мебельного производства. Помимо этого освоено производство агропеллет, для получения которых в переработку идет солома, кукуруза, шелуха подсолнечника и иные подобные им материалы.

Котел, работающий на пеллетах

Требования к транспортировке и хранению такого топлива значительно ниже, по сравнению с жидким и газообразным. Это обстоятельство способствует росту популярности пеллет у хозяев частных домостроений.

Пеллеты

Для формирования гранул необходимо давление в 300 атм., действующее в условиях повышенного температурного режима. В таких условиях из сырья выделяется лигнин, который соединяет между собой частицы в единую гранулу. Размеры пеллет находятся в пределах: по длине – 10-30 мм, по диаметру – 6-10 мм.

Вследствие того, что при производстве этого топлива применяются только натуральные материалы, то их экологичность вне всякого сомнения. При горении пеллет в котле образуется крайне незначительный объем углекислого газа, который можно сопоставить с процессами разложения древесины естественным образом.

Какие бывают сорта пеллет?

Пеллеты принято классифицировать на следующие виды.

Белые

Топливо этой группы принято относить к премиум-классу. Его, как правило, используют в современном высокотехнологичном котельном оборудовании. При сгорании образуется количество тепла, равное 17,2 Мдж/кг при зольности 0,5%.

Темные

Такие пеллеты называются индустриальными. В их производстве используется, помимо древесины, кора деревьев. Это топливо применяется в котлах, в которых удаление золы осуществляется чаще. Теплотворность его находится на уровне белых пеллет, а зольность несколько выше – 0,7%.

Темные пеллеты

Агропеллеты

Агропеллеты

Их относят к дешевому топливу, обладающему стандартным качеством. В качестве теплотехнического оборудования для сжигания агропеллет служат большие котлы, способные работать на таком топливе. В результате горения выделяемое количество энергии равно 15 МДж/кг, а зольность может быть более 3%.

Форма гранул пеллет и физико-геометрические характеристики обуславливают хорошую сыпучесть топлива. Таким образом, появляется возможность автоматизации подачи его в котел, что в свою очередь позволяет работать длительное время автономно без участия людей.

Основные достоинства

Высокая экологичность топлива является главным достоинством пеллет. Процесс их сжигания сопровождается образованием углекислого газа и паров воды. Объем газа находится на таком уровне, что усвоение его растениями не оставляет никакого следа в атмосфере.

При сжигании пеллет возможно осуществить процесс пиролиза, который применяется в котлах, имеющих длительный период горения.

Возможность автоматизации процесса загрузки топлива практически исключает необходимость в участии человека в работе оборудования.

Гранулы компактны

Компактность гранул существенно снижает потребности в складских площадях и упрощает их транспортировку.

Технология производства пеллет исключает необходимость введения в состав сырья различных добавок, что не способствует выделению неприятных запахов при горении.

В случае применения топлива высокого качества, показатель теплоотдачи существенно превышает аналогичный показатель у традиционного твердого топлива.

Высокая пожаробезопасность пеллет обуславливается отсутствием процессов гниения или прения. Применение качественного гранулированного топлива и высокотехнологичных котлов сокращают расходы на отопление.

Также имеется возможность освоить изготовление пеллет своими руками, что приведет к снижению затрат.
Следует понимать, что при всех несомненных положительных качествах этого топлива, стоимость его значительна.

Технологический процесс

Условно процесс получения пеллет можно разделить на следующие стадии.

Измельчение сырья

Для получения требуемых для производства размеров материала применяются дробилки, или их еще называют рубительные машины. Необходимая ширина сырья составляет 25 мм при толщине 2 мм.

После этого требуется произвести сушку полученного материала. С уменьшением его размера затраты энергии возрастают.

Оборудование для изготовления

Сушка и дополнительное измельчение

Влажность при осуществлении технологического процесса играет важную роль, она должна быть 10+/- 2 %. При ее повышении требуется проведение дополнительной сушки. В случае чрезмерно сухого сырья его придется увлажнять до требуемой величины.

Для сушки используется оборудование, которое по своим конструктивным особенностям может быть барабанным или ленточным. Использование ленточной сушилки более предпочтительно в плане безопасности эксплуатации, несмотря на то, что дороже.

Оборудование

Нормальный технологический процесс прессования может быть осуществлен при условии, что величина частиц сырья составляет не более 4 мм. После подсушивания сырье поступает на дополнительное измельчение на дезинтеграторе.

Водоподготовка

При снижении показателя влажности до 8% и менее крайне затрудняется прессование древесины. С целью достижения требуемого уровня этого показателя материал загружается для увлажнения в специальные агрегаты. Для этой цели хорошо подходят смесители шнекового типа, в которых используются пар или вода.

Если сырье для производства пеллет получено из древесины твердых пород, то применение пара позволит уменьшить прочностные характеристики и повысить пластичность. Конструкция некоторых прессов такова, что отпадает необходимость в использовании пара.

Прессование

Этот процесс производится на прессах различной конструкции, которые отличаются формой матрицы. Они могут быть оборудованы матрицей:

  • круглой. Такие прессы изначально применялись в пищевой и химической промышленностях, а также для производства комбикормов;
  • плоской. Они проектировались для переработки ТБО.

При наличии конструктивных различий, принцип их действия одинаков. Под воздействием усилия происходит смятие материала на матрице. В ходе этого процесса происходит продавливание сырья через ее отверстия, а получающиеся гранулы срезаются при помощи специальных ножей. В ходе такой обработки происходит троекратное уплотнение материала.

Прессование

Процесс, происходящий в рабочей зоне пресса, является адиабатическим. Сжатие в этом случае сопровождается ростом температуры до 100 градусов Цельсия. Значительные нагрузки, воздействующие на оборудование, требуют использования материалов с высокой прочностью.

Охлаждение и очистка

Формирование и качество гранул зависят от приложенного усилия и температуры, образующейся в ходе процесса. При этом максимально допустимой температурой является значение в 120 градусов Цельсия. Превышение его отрицательно отражается на качестве изделия.

Полученные пеллеты должны быть охлаждены. В результате чего происходит их сушка и упрочнение. Затем следует процедура очистки готовой продукции для придания ей товарного вида.

Завершающим этапом производственного процесса получения пеллет является фасовка и упаковка в тару, объем которой соответствует потребностям заказчика.

Этапы производства пеллет

Производство пеллет в личном хозяйстве

При наличии сырьевой базы организация производства пеллет в домашних условиях будет хорошим подспорьем в хозяйстве. Организация технологического цикла получения гранулированного топлива требует такого оборудования, как:

  • устройство для дробления;
  • приспособление для сушки;
  • сито;
  • гранулятор.

Если древесное сырье представляет собой опилки, то необходимость в использовании дробилки отпадает. Размер опилок приемлем для запуска их в работу. В качестве камеры для сушки можно использовать металлическую бочку. Просеивание исходного материала при помощи сита дает возможность удалить крупную фракцию и неделовые примеси, негативно влияющие на качество продукции. Основным агрегатом данного производства является гранулятор.

Процесс изготовления гранулятора

Перед изготовлением гранулятора важно определиться, какого типа он будет. Конструкция гранулятора с плоской матрицей более доступна для исполнения в кустарных условиях, чем изготовление шнекового с цилиндрической матрицей.

Устройство малогабаритного гранулятора

Процесс изготовления гранулятора заключается в операциях по сборке отдельных узлов, которые можно приобрести в готовом виде. К ним относятся такие модули:

  • электрический двигатель;
  • редуктор;
  • рабочий узел;
  • трансмиссия.

Малогабаритный гранулятор

Некоторые детали под силу изготовить самостоятельно.

Изготовление матрицы

Для ее изготовления необходима толстолистовая сталь, толщина которой должна быть 8-20 мм. Из нее вырезают круг с необходимым диаметром. В центре круглой заготовки выполняется отверстие с диаметром, соответствующим валу электродвигателя. На поверхности диска производится перфорация, которая имеет форму усеченного конуса, меньшее основание которого равняется диаметру готовой продукции.

Матрица

Сборка устройства

Два катка червячного типа монтируются на валу, который устанавливается на матрице в перпендикулярном направлении к ее плоскости. Эти шестерни производят измельчение и прессование материала. При этом происходит выдавливание сырья через отверстия в матрице.

Установка рабочего узла осуществляется в корпусе, который представляет собой вертикальный цилиндр. Монтаж должен быть выполнен так, чтобы вращению механизма ничего не мешало, но зазор при этом был минимальным.

В конструкции предусматриваются отверстия: вверху – для подачи сырья, снизу – для поступления гранул. Нижняя часть оснащается емкостью для их приема.

Приводом агрегата является электрический двигатель, вал которого соединен с рабочим узлом. Вся конструкция жестко крепится к раме.

Работа малогабаритной установки

Работа малогабаритной установки

Производство пеллет своими руками не представляет сложности при использовании самодельного гранулятора. Для этого производится загрузка в приемник, расположенный в верхней части устройства, подготовленной массы опилок. При попадании в рабочую зону происходит продавливание ее в отверстие матрицы. Проходя через нее, сырье приобретает форму и размер, соответствующий этим отверстиям. При этом гранулы получают требуемую плотность. На следующем этапе производства осуществляется извлечение цилиндров из емкости накопителя и производится их сушка.

Самодельная установка шнекового типа

Гранулятор с одним шнеком можно сделать самостоятельно. Его конструкция состоит из:

  • корпуса, который представляет собой стальную трубу;
  • шнека, который можно позаимствовать из оборудования, пришедшего в негодность;
  • загрузочного узла;
  • привода, в качестве которого используется электродвигатель;
  • редуктора;
  • подшипника упорного типа;
  • головки для профилирования.

Схема работы установки



Альтернативные источники энергии пользуются все большим спросом. Древесные пеллеты не являются исключением.Они производятся из экологически чистого сырья – древесных опилок, и иногда содержат некоторые примеси (шелуху подсолнечника, солому и т.д.). Чем выше процент содержания примесей, тем ниже качество пеллет.

Каков процесс производства пеллет?

Изначально предварительно взвешенные опилки дробятся на мелкие фракции. Как правило, они имеют большую влажность. Поэтому сырье отправляют в сушилки, где влажность понижается примерно до 10 %. После просушки материал подвергается тщательному измельчению молотковыми мельницами.

В шнековых смесителях происходит добавление примесей, а также увлажнение сырья, для того чтобы обеспечить легкое и качественное формирование пеллетов на следующем этапе. При помощи специальных матриц, формируют смесь в готовые пеллеты, после чего осуществляется упаковка материала.

Оборудование для производства пеллет из опилок

Оборудование для изготовления древесного биотоплива подразделяется в зависимости от мощности и производительности.

Это может быть как линия по производству пеллет, включающая сепараторы для отделения различных фракций опилок, сушильную камеру в виде конвейера, непосредственно гранулятора и барабанного охладителя; так и стационарные пресс-грануляторы, которые производят пеллеты из предварительно подготовленного сырья.

При этом линия производства пеллет может иметь производительность более 2 тонн/час, тогда как мини-гранулятор производит всего около 200 кг/час. Приобретая стационарный гранулятор, Вы можете выбрать топливо, на котором работает его двигатель (дизель, бензин или гранулятор с приводом от вала отбора мощности трактора).

Линии для производства пеллет высокой производительности

– Линия для производства пеллет с помощью пресс-гранулятора ОГМ-0,8. Линия отличается полной автоматизацией и легкостью монтажа. В результате получаются пеллеты, диаметр которых составляет 8 мм. Технические характеристики: производительность 500 кг/час, мощность двигателя пресса 45 кВт-ч, частота вращения матрицы пресса – 250 мин-1.

Барабанный гранулятор ОГМ-0,8.

Процесс изготовления биотоплива происходит следующим образом: изначально опилки с помощью скребкового транспортёра поступают в сушильный барабан, где устраняется избыточная влага и сырье высушивается. При этом теплогенератор поддерживает оптимальную температуру в барабане.

Из барабана опилки попадают по трубопроводу с камнеуловителем (для улавливания инородных тел) в циклон-накопитель, откуда сырье постепенно направляется в молотковый измельчитель, функция которого состоит в измельчении опилок до необходимой фракции.

Затем шнек подачи сырья подает измельченные опилки на линию увлажнения, после чего происходит самый главный процесс – гранулирование. При этом сырье подогревается до температуры 180 ̊С, и под давлением прессуется.

Поскольку гранулы имеют высокую температуру, они недостаточно прочные. Для придания соответствующей плотности и прочности, их температуру понижают на линии охлаждения с помощью вентилятора ВВД №2. Затем шнек подачи направляет готовые пеллеты на участок упаковки, где они фасуются в брикеты различного объема и веса.

Линия для производства пеллет с помощью пресс-гранулятора ОГМ-1,5

Комплекс отличается от предыдущего только своей мощностью и производительностью. Как правило, любой цикл производства гранул состоит из выше перечисленных этапов и не обходится без применения сушильного оборудования, измельчающих дробилок, участка увлажнения, прессования и охлаждения пеллет.

Технические характеристики: производительность – 0,8-1 тонн/час, мощность 160 кВт-ч, мощность двигателя гранулятора 75 кВт/ч, частота вращения матрицы пресса – 140 мин-1.

Установленная мощность линии составляет 520 кВт, обслуживают комплекс 2-3 сотрудника. Допускается использования сырья влажностью до 60 %, диаметром до 20 см и длиной до 75 см. Опилки по транспортеру загрузки поступают в барабанную рубильную машину, при этом из сырья улавливаются камни и посторонние предметы. Затем в барабанной сушилке удаляется влага, и опилки направляются в барабан для сухого подготовленного сырья.

На линии гранулирования установлен пресс мощностью ≈ 190 кВт, который под давлением при высокой температуре изготавливает гранулы. Противоточный охладитель понижает температуру пеллет, которые затем фасуются в биг-беги. Помещение, в котором устанавливается оборудование, должно иметь площадь более 1000 м2 и высоту >8 м.

Оборудование для изготовления пеллет малой и средней мощности

Пресс ПГ-200 представляет собой мини-линию для производства пеллет. При этом его производительность существенно ниже – 200 кг/час, а мощность – 30кВт/час. В его состав входит гранулятор с матрицей диаметром 200 мм, смеситель-увлажнитель и охладитель гранул. На выходе также получаются пеллеты, диаметр которых составляет 8 мм.

Однако данная установка не предусматривает сушильный барабан. Поэтому для изготовления биотоплива с помощью данного оборудования, нужно использовать предварительно высушенные и измельченные опилки.

Гранулятор Kompakt PP300

Данный вид оборудования отлично подойдет для установки на лесопилках и небольших предприятиях, которые занимаются деревопереработкой. Производительность шведского пресса составляет около 200-300 кг/час. Машина оборудована одной матрицей (тип цилиндрический, диаметр – 410 мм), выпускающей гранулы диаметром 8 мм.

В качестве сырья подходят опилки влажностью не более 15% и размером около 3 мм. Если влажность и размер превышают данные значения, опилки должны быть предварительно высушены и измельчены в дробилках.

Kompakt PP300 оборудован электрическим сушильным шкафом, который работает в автоматическом режиме, мельницей-дробилкой мощностью 7,5 кВт и охладительной башней. В целом, данный механизм является отличной альтернативой комплексным линиям по производству пеллет.

Пресс Amandus Kahl

Гранулятор имеет следующие преимущества: производит пеллеты из разного по размеру сырья, допускаются колебания влажности опилок, и пресс работает практически бесшумно. Amandus Kahl – это надежное долговечное оборудование, представленное в различной комплектации и размерах.

Диаметр плоских матриц может достигать 1250 мм, а мощность – до 400 кВт. Маломощные модели используются для несерийного производства пеллет, тогда как более мощные модели могут устанавливаться на автоматизированные линии. Принцип работы гранулятора заключается в том, что опилки с помощью бегунов продавливаются сквозь отверстия в матрице, а затем ножи разрезают жгут на гранулы.

Как линии для производства пеллетов, так и стационарные грануляторы позволяют изготовить продукцию высокого качества. При сгорании пеллеты дают всего 1,5-5 % зольности, в отличие от древесины, у которой эта характеристика достигает 15%.

Для отопления экономически выгодно использовать пеллеты, производство которых с помощью выше описанного оборудования, становится доступным и прибыльным.

Если Вы хотите, чтобы Ваше дело было связано с таким материалом как древесина, тогда крайне полезно для Вас будет прочитать

Самодельный пресс

На фотографии представлено приспособление, вернее, его «заготовка», для изготовления прессованного топлива в домашних условиях. Сделать такое может каждый.

Пресс достаточно простой по конструкции. Придумывать с нуля ничего не нужно. Нужно лишь иметь станок, можно не рабочий, для производства масла и некоторые дополнительные детали. Рассмотрим, из чего состоит прессовочный станок, где и что располагается, какие детали лучше использовать.

Рабочий двигатель – штатный маломощный. В нашем случае спрессовать опилки его мощности не хватит. Меняем его на трехфазный, мощностью 400 Вт.

1. Ремень с двигателя на маховик – зубчатый. Но допускается ставить и плоский. Правда, в таком случае брикет может получиться «недопресованным». Плоский ремень при повышенной нагрузке будет пробуксовывать.

3-4. Пускатели – предназначены для обеспечения работы станка в реверсном режиме. Управляют пускателями концевики, установленные над блоком управления в верхней части. Увидеть их можно на нижнем фото.

1. Концевик прямого хода.

2. Концевик обратного хода.

Концевики отрегулированы так, чтобы субстрат и опилки прессовались в брикет с оптимальным усилием. При желании, они дают возможность регулировать величину хода рабочего поршня. Консистенция изначального материала будущего топлива бывает разной, усилие пресса тоже может понадобиться разным.

Электрических проводов минимум, их разводка простая, требует минимальных знаний электротехники. Большим специалистом быть не обязательно.

Прессуется брикет в специальном лотке. Для передачи усилия двигателя на поршень используется червячная передача. Вариант наиболее оптимальный, когда жесткие опилки являются основной составляющей брикетного топлива.

Это по внутреннему устройству. Теперь о навесных деталях.

На станок сверху устанавливается контейнер, куда укладываются опилки или другой материал для «приготовления» брикетного топлива.

С одной стороны, со стороны поршня, контейнер имеет пазы для крепления 1 и 2. Они удерживают лоток на месте, не дают ему «гулять» по сторонам, в то время когда прессуются опилки с наполнителем и формируется брикет топлива.

На прессовочный станок устанавливается поршень, изготовляемый из фторопласта.

Материал можно брать и другой, но фторопласт имеет хорошие прочностные характеристики: не крошится, не ломается, трещин не бывает. Это важно, когда для производства топлива используются жесткие опилки или другой подобный материал. На поршне делается паз, при помощи которого он крепится на штоке в контейнере.

Поскольку станок, на котором прессуется брикет, изготавливается, вернее, переделывается из станка для производства масла, в его передней части есть отверстие 1 (нижнее фото). Нам оно не нужно. Закрыть его можно пластиной, изготовленной из любого жесткого материала.

Уголь или дрова — топливо недешёвое, в качестве альтернативы им можно использовать более доступные отходы сельского хозяйства и деревоперерабатывающей промышленности. Однако засыпать листья, солому или опилки в топливное отверстие неудобно. Поэтому их спрессовывают в специальные гранулы (пеллеты). Обычно такое топливо производят в промышленных условиях, но можно сделать пеллеты своими руками и дома.

  • Показать всё

    Плюсы и минусы пеллет

    В современном мире под пеллетами подразумевают не только продукцию из древесных стружек или ненужной бумаги, но и любые отходы сельского хозяйства и столярной промышленности, спрессованные в гранулы.

    Для их производства подходит всё, что может гореть, но ранее неэффективно утилизировалось. Дополнительные преимущества пеллет
    :

    • Нет необходимости покупать готовые гранулы, домашний мастер может освоить технологию их изготовления даже без специальных навыков. Кроме того, производство пеллет своими руками в домашних условиях может стать неплохим бизнесом.
    • Обогревать помещения пеллетами дешевле, чем другими видами топлива.
    • Экологическая чистота сырья.
    • Пониженное количество выделяемых продуктов горения.

    К минусам можно отнести лишь особые условия хранения — помещение должно быть сухим и хорошо защищённым от случайных возгораний. Очевидно, что плюсов у брикетов гораздо больше.

    Пеллеты своими руками.



    Пеллеты делят на несколько категорий
    :

    • Премиум (белый). Это топливо высшего качества, получаемое из мелких опилок и отходов мягких древесных пород, очищенных от примесей. Главная характеристика белых пеллет — низкая зольность (около 0,5 процента от общего объёма гранул).
    • Индустриальный (серый). Изготавливается из древесных опилок. Может содержать часть хвои, коры и прочих примесей. Зольность составляет около 1,5 процента.
    • Промышленный (тёмный). На изготовление идёт солома, жмых, сухие листья, различные древесные отходы и даже птичий помёт. Зольность такого топлива намного выше — примерно 5 процентов от общего объёма.

    Первые две категории обычно используются для индивидуального отопления. Промышленная группа отлично подходит для топки котельных. Небольшая стоимость и высокая теплоотдача делают этот вид весьма выгодным.

    Что такое пеллеты? www.teplomet.ru

    Перечень оборудования

    Чтобы сделать пеллеты в домашних условиях, можно использовать отходы столярного производства, прошлогодние листья, мелкий хворост, солому и т. п. Обязательный комплекс механизмов для производства состоит из дробилки и гранулятора (пресса). В некоторых случаях может понадобиться сушилка и дополнительный измельчитель.

    Основной элемент производства — гранулятор (пеллетайзер
    ). Мастеру необходимо принять решение, покупать готовое оборудование или сделать его самому. Промышленные аппараты просты в управлении, обладают высокой производительностью, позволяют получать материал отличного качества. Однако стоит промышленный гранулятор довольно дорого, и срок его окупаемости составит несколько лет. Поэтому тем, кто хочет сэкономить на оборудовании, стоит попробовать собрать пеллетайзер самостоятельно.

    Сделать чертёж гранулятора для опилок своими руками довольно просто. Аппарат состоит из матрицы, редуктора, барабана, электрического двигателя и катков. Все необходимые компоненты, кроме двигателя, можно приобрести в магазине или сделать самостоятельно.

    Чаще всего используют два вида матриц
    . Одна производит цилиндрические, другая — плоские пеллеты. Пеллетайзер первого типа актуален для крупных производств. Второй тип больше подходит для личных хозяйств. В такой аппарат сырьё засыпается сверху, а катки, прокатываясь по нему, выдавливают массу.

    Матрицу можно присоединить и к прессу ручного типа. Следует учитывать, что в таких аппаратах изготавливают пеллеты только из мягких материалов — лузги, жмыха, листвы и т. п. Производительность ручного гранулятора довольно низкая, а сила сжатия — небольшая. Поэтому для заготовки топлива понадобится немало сил и времени.

    Самостоятельная сборка гранулятора

    Основу для гранулятора следует варить из железного листа или отрезка трубы. Каркас прибора состоит из двух частей: в одной гранулы формируются, в другой обрезаются.

    Форма устанавливается к первой части таким образом, чтобы между стенками корпуса и формой остался небольшой зазор. В нижней части корпуса с помощью подшипников и муфты крепится редукторный вал.

    Чтобы упростить процесс очистки, основу корпуса лучше сделать разъёмной, скрепив место соединения болтами. Сам аппарат прочно прикрепляют к раме из металлических уголков. Рядом с корпусом устанавливается двигатель, к которому нужно подключить вал.

    Бесплатное отопление. Гранулятор. Изготовление комбикорма и пеллет.

    Процесс изготовления альтернативного топлива

    Когда станок для производства пеллет готов, можно приступать к работе.



    Схема изготовления прессованного топлива такова
    :

    • Подготовить сырьё. Для этого измельчить ветки, кору и прочие крупные фрагменты. Оптимальный вариант — использование дробилки. Этого этапа можно избежать, если удалось приобрести качественные мелкие опилки столярного производства, лузгу или жмых. Солома также не нуждается в дробилке, её режут специальными ножницами.
    • Подсушить полученный материал. Его влажность не должна быть выше 9−15% от общей массы сырья.
    • Смесь необходимо снова увлажнить. Если влажность материала будет ниже 8%, готовые пеллеты будут просто рассыпаться сразу после выхода из гранулятора.
    • Засыпать массу в форму, включить двигатель, запустить пресс. При давлении смесь сцепляется, благодаря выделяющемуся из дерева лигнина (вещество содержится в растительных клетках и играет роль клея).
    • Просушить готовые изделия.

    Стоит иметь в виду, что на выходе пеллеты нагреты до 90 градусов и довольно хрупкие. Поэтому обращаться с ними нужно осторожно. Для просушки изделия раскладывают в проветриваемом помещении или на улице, прикрыв от прямого солнечного света. Следует беречь продукцию от дождя и снега.

    Правила хранения пеллет

    Хранить прессованное топливо рекомендуется в сухих сараях и подвалах, защищённых от случайного огня. Хотя сами пеллеты довольно инертны и к легковоспламеняющимся веществам не относятся, внезапно загоревшееся топливо погасить будет сложно. Общая температура помещения значения не имеет.

    Если пеллетное топливо хранится на улице, обязательно нужно прикрыть его листами шифера, тепличной плёнкой, рубероидом или другим влагонепроницаемым материалом. Необходимо следить, чтобы гранулы не соприкасались с землёй
    .

    Очень удобно сложить пеллеты в мешки весом 20 или 10 кг каждый и убрать в подходящее место. Так топливо займёт совсем немного места, а если было изготовлено для продажи, его будет удобно отпускать покупателям.

    Если сделать станок для производства пеллет своими руками, можно наладить изготовление альтернативного топлива на дому. Такое производство довольно трудоёмкое, но экономически выгодное.

Источник

Наладить небольшое производство пеллет в домашних условиях с целью экономного отопления собственного жилища – задача не из легких, но решить ее вполне реально. Особенно это интересно тем хозяевам загородных домов, кто имеет возможность получать сырье для такого производства по низкой цене или вовсе бесплатно. Отсюда и цель данной статьи – рассказать, как делают пеллеты согласно технологии и какое необходимо оборудование для производства топливных гранул своими руками.

Из чего и как делают пеллеты

Привлекательность топливных гранул как топлива для домашних котлов вызвана в первую очередь удобством использования. Пеллетные котлы отличаются высокой степенью автоматизации и требуют к себе внимания гораздо реже, чем обычные твердотопливные. Что же касается теплотворной способности, то у сухих дров (15% влажности) и пеллетов (8%) она отличается на 20—25%, притом что последние занимают гораздо меньший объем.

Для справки. Древесина, чтобы достигнуть влажности 15%, должна сохнуть в обычных условиях не менее 2 лет. Тогда ее теплота сгорания достигнет 4—4.5 кВт/кг, в то время как 1 кг гранул (древесных) при сжигании выделяет от 4.5 до 5 кВт тепла.

В промышленном производстве пеллеты обычно изготавливают из таких видов сырья:

  • любые отходы древесины, в том числе опилки и щепа;
  • солома зерновых культур;
  • отходы переработки семян подсолнечника и гречихи (шелуха).

Наиболее распространены топливные гранулы, сделанные из опилок и прочих отходов деревообработки. Агропеллеты, изготавливаемые из шелухи и соломы, по цене дешевле древесных, но их качество хуже из-за повышенной зольности. Так что для домашних умельцев наибольший интерес представляет изготовление пеллетов из опилок.

Линия по гранулированию пеллет

Технология промышленного производства древесных пеллетов состоит из 5 основных операций:

  1. Дробление и измельчение. Отходы доводят до частиц одного размера с помощью промышленных дробилок.
  2. Высушивание до влажности не выше 10%. Существует несколько видов сушилок, но их объединяет одно обстоятельство: для испарения влаги из дерева нужно затратить тепловую энергию.
  3. Обработка сырья паром для лучшей формовки гранул. Влажность при этом увеличивается незначительно.
  4. Прессование опилок в пеллеты на специальном прессе – грануляторе под давлением порядка 300 Бар.
  5. Остывание и упаковка готовой продукции.

Матрица цилиндрическая

В заводских условиях, где необходимо оборудование с высокой производительностью, чаще всего применяется пресс для пеллет с цилиндрической матрицей. Она представляет собой перфорированное кольцо из толстого листового металла, по внутренней поверхности которого ходит несколько катков. Сырье подается к ним с помощью шнека, после чего опилки вдавливаются катками в отверстия матрицы. Выходящие с наружной стороны «колбаски» обрезаются в размер специальным ножом.

Прессование гранул на заводе

Есть и плоский тип матриц, используемых в грануляторах для пеллет меньшей производительности. Это лист металла толщиной не менее 20 мм круглой формы с множеством отверстий. В таком прессе для опилок катки находятся сверху и продавливают сквозь отверстия матрицы сырье, поступающее из бункера. Такие станки могут иметь небольшие размеры, а потому хорошо подходят для изготовления пеллет в домашних условиях своими руками.

Устройство гранулятора с плоской матрицей

Для справки. Клеящим веществом, связывающим опилки в прессе воедино, является лигнин. Он выделяется из мелких частиц дерева при воздействии высокого давления.

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Совет. Сделать станок для самодельных пеллет на основе покупных деталей – решение рискованное. Проверить качество материала и точность обработки вы не сможете, а матрица может быстро выйти из строя. Лучше найти необходимый материал и дать заказ специалистам – станочникам.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

Эскиз плоской матрицы

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Размеры вала

Важно. Закаленные детали для пеллетного пресса должны пройти процесс шлифовки всех рабочих поверхностей.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Чертеж дробилки из пил

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Установка пил на дробилку

Примечание. Здесь тоже нужен мощный двигатель, чтобы пилы могли хорошо «грызть» ветки и прочие небольшие деревяшки.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Дробилка на раме

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Как работает сушилка

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Сушилка барабанного типа

Для справки. Когда делают пеллеты из свежих отходов деревообработки, то самые большие энергозатраты приходятся именно на процесс высушивания. Для домашнего производства они могут оказаться слишком большими, сводя на нет всю выгоду от этой затеи.

Что еще можно сделать из опилок

Когда влажные отходы деревообработки невозможно высушить в силу разных причин, то спрессовать из них пеллеты не получится. А вот наладить кустарное производство брикетов вполне возможно, хотя надеяться на большую производительность не стоит. Сырые опилки смешивают с водой и каким-нибудь вяжущим веществом (например, глиной или обойным клеем) и потом формируют из них брикеты.

Правда, здесь тоже нужен хотя бы ручной пресс, а лучше – гидравлический. Примеры конструкций таких станков представлены на фото:

Устройства для прессования опилок

Настоящие заводские брикеты, как и пеллеты, прочно склеиваются лигнином под большим давлением, но в домашних условиях этого добиться невозможно. Оттого и добавляется в смесь клеящее вещество, а плотность изделий выходит низкая, как и удельная теплота сгорания. После прессования и высушивания на улице получаются легкие «кирпичики», что прогорают в печи довольно быстро.

фото брикета

Выводы

Организовывать в домашних условиях производство пеллет из опилок имеет смысл в двух случаях:

  1. Когда все оборудование изготовлено самостоятельно с минимальными затратами на детали и комплектующие.
  2. Если куплен небольшой гранулятор, чьей производительности хватает на выработку пеллет для собственных нужд и не меньшего количества – на продажу, дабы окупить приобретенное оборудование.

Сделать оборудование самому – задача непростая, но при наличии времени, терпения и навыков вполне осуществимая. Покупать же пресс – гранулятор для опилок с целью обеспечить пеллетное отопление частного дома экономически невыгодно. Что и подтверждает несложный расчет, показанный на видео:

Источник

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

Что такое пеллеты и каких видов они бывают

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м 3 , количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

  • Крупное дробление сырья. Фрагменты должны быть не более 1,25 см 3 . Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
  • Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
  • Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
  • Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
  • Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
  • Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
  • Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

    Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

Устройство основного узла гранулятора с плоской матрицей

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Источник: stroychik.ru

Как сделать пеллеты в домашних условиях

Из-за всеобщего подорожания традиционных видов энергоносителей, используемых для обогрева домов, все актуальнее становится сжигание различной биомассы, в частности, топливных гранул — пеллет. Они изготавливаются из мелких отходов деревообработки, лузги подсолнечника, соломы, торфа и даже куриного помета. В связи с тем, что производство данного вида топлива мало развито на постсоветском пространстве, многие домовладельцы заинтересованы в том, чтобы делать пеллеты своими руками прямо у себя дома. Рассмотрим, из чего и каким образом можно это реализовать в домашних условиях.

Что можно сделать из опилок

Для начала разберемся, по какой причине древесные гранулы столь быстро приобрели свою популярность. Итак:

  • Среди всех видов твердого топлива они наиболее практичны и удобны в хранении, перемещении и загрузке в котельную установку.
  • Пеллетные котлы не требуют вмешательства в работу чаще 1 раза в неделю и полностью автоматизированы. Длительность горения определяется только объемом бункера, куда засыпаются топливные гранулы.
  • Опилки очень распространены как отходы различных деревообрабатывающих участков и целых предприятий, а после прессования в гранулы обладают отличной теплотворной способностью и малой зольностью.
  • При изготовлении пеллет отсутствуют различные химические добавки, топливо абсолютно экологично.
  • Древесные пеллеты можно производить самостоятельно, обеспечивая себя дешевым энергоносителем.

При хранении древесные гранулы занимают меньше пространства, нежели дрова или уголь, их можно расфасовать в мешки и уложить в аккуратные штабели.

Важно! Места, где хранятся пеллеты, должны быть оборудованы в соответствии с правилами пожарной безопасности.

Опилки и стружка как сырье для производства пеллет являются самыми удобными и доступными многим хозяевам частных усадеб. Тем не менее для получения качественных гранул к сырью предъявляются некоторые требования:

  • Древесина мягких пород, из нее выходит самое лучшее топливо. При наличии дерева твердых пород либо большого количества коры их необходимо смешивать, чтобы добиться хорошей прочности гранул и малой зольности.
  • В стружке не должны попадаться крупные щепки или обломки, пеллеты делают из опилок небольшого размера.
  • Влажность. Ее показатель должен находиться в пределах 12%, иначе при изготовлении цилиндрики могут рассыпаться, а при сжигании влажная биомасса снизит КПД вашего котла.

Слишком влажные опилки, которые очень трудно просушить или потребуется больше тепла, чем они смогут выделить сами при последующем сжигании, пригодятся для другой цели. Например, производство брикетов с просушкой на открытом воздухе, как показано на видео.

То есть, прежде чем начинать технологический цикл, стружку и опилки следует подготовить надлежащим образом. Помните, что из некачественного сырья получатся такие же пеллеты, сделанные своими руками, которые вы будете загружать в домашний котел.

Технология производства пеллет

Так как технология производства пеллет заключается в механической обработке древесных отходов, то потребуется рассмотреть весь процесс с целью выяснения, какое нужно оборудование для производства пеллет из опилок. В самом начале происходит подготовительный этап и первая операция – дробление крупных частей древесины либо переработка на щепу горбылей и прочих отходов деревообработки. Операция происходит с помощью специальной машины – дробилки, дающей на выходе щепу размером не более 4 мм.

Дробилки небольших габаритов для пользования в домашних условиях есть возможность приобрести в торговой сети либо сделать своими силами. Пример работы машины для дробления веток на мелкую фракцию, подходящую по размерам и впоследствии идущую на производство пеллет, показан на видео.

Вторая операция подготовительного этапа – это просушивание влажного сырья. Как уже сказано выше, верхний порог влажности – 12%, такие отходы бывают только после обработки сухих досок или бревен, в остальных случаях возможны варианты (40—50% влажности). Иногда люди не обращают на это внимания, считая, что опилки сухие сами по себе. На самом деле бывает по-разному, о чем позже даст знать котельная установка, работая вполсилы и покрываясь изнутри сажей. Поэтому, прежде чем загружать сырье в станок для производства пеллет, его желательно просушить. Операция выполняется в сушилках различных конструкций, например:

  • сушильный барабан;
  • аэродинамическая сушилка;
  • пневмосушилка;
  • ленточного типа;
  • диспергатор.

Не вдаваясь в подробности и принципы работы этих установок, отметим, что для испарения влаги из древесины потребуется подводить к ней тепловую энергию. Это теория, а на практике прессование опилок, подготовленных надлежащим образом, обойдется вам как минимум изготовлением самодельной сушилки плюс энергия для подогрева.

Следующий этап – основной, сжатие сырья и формование из него пеллет. Операцию выполняет специальный станок — пресс-гранулятор. Главный элемент агрегата – матрица, она бывает 2 типов: плоская и цилиндрическая. В обоих случаях для вращения вала либо шнека установка снабжена мощным электродвигателем с ременным либо редукторным приводом.

В промышленном производстве, где объемы продукции значительны, применяется, как правило, гранулятор для пеллет с цилиндрической матрицей. В нем сырье, подаваемое внутрь цилиндра с множеством отверстий, прессуется катками с насечкой, движущимися внутри него, как показано на схеме:

Под большим давлением опилки принимают форму отверстий, превращаясь в твердые гранулы, после чего выталкиваются наружу. Там находится отрезной нож, который срезает продукцию с вращающейся матрицы, обеспечивая одинаковый размер готовых пеллет. Подобная конструкция сложна в изготовлении и своими силами ее собирают нечасто, хотя производительность этой машины больше, чем у второго типа агрегатов.

Проще сделать в домашних условиях пресс для пеллет с плоской матрицей. Здесь сырье насыпается сверху на плоский диск с отверстиями, по которому движутся катки, запрессовывая опилки в отверстия таким же способом, как описано выше. Вниз выпадают готовые гранулы и по желобу ссыпаются в емкость.

Конструкция удобна для сборки своими руками, чем и пользуются многие мастера – умельцы. Покупают для этого 2 готовых изделия: электродвигатель и матрицу. И то, при наличии доступа к токарному и фрезерному оборудованию, можно сделать и детали матрицы. Далее, все элементы закрепляются на металлической раме, устанавливаются шкивы привода (или редуктор) и приемный бункер. Остается только осуществить подключение к электрической сети и можно начинать производить пеллеты из опилок.

Для справки. Самодельные установки по прессованию гранул обладают невысокой производительностью. Чтобы не стоять около них с ведром для наполнения бункера, некоторые умельцы дополнительно устанавливают шнековый конвейер, подающий сырье из большой емкости с заданной скоростью.

Заключение

Напрашивается вывод, что изготовление пеллет в домашних условиях – предприятие экономически выгодное при двух условиях: когда вам удается приобрести измельченное сухое сырье и если вы собственноручно собрали пресс – гранулятор, затратив минимум средств. В противном случае, покупая или изготавливая весь комплекс оборудования, вы понесете приличные затраты. Чтобы их окупить, придется производить большие объемы пеллет с целью их продажи. Простой экономический расчет в доступной форме показан на следующем видео:

Источник: cotlix.com

Как сделать пеллеты для котла в домашних условиях

Стоимость традиционных энергоносителей повышается, и все чаще владельцы частных домов решают использовать для отопления различные виды биомассы. Один из таких видов топлива — пеллетное. Оно представляет собой прессованные гранулы, а в качестве материалов можно использовать мелкие древесные опилки, торф, солому и т.д. Так как производство этого вида топлива в странах СНГ развито слабо, многие люди решают делать пеллеты своими руками.

Основные преимущества

Пеллеты представляют собой цилиндрические гранулы диаметром 4−10 мм и длиной 15−50 мм. В качестве сырья для их изготовления можно использовать различные природные материалы. Чаще всего пеллеты своими руками в домашних условиях делают из следующего сырья:

  1. Отходов деревообрабатывающих предприятий — наиболее качественными являются гранулы из опилок.
  2. Коры, веток, а также сухой хвои и листвы.
  3. Отходы агропромышленного комплекса.
  4. Торфа — использование этого вида топлива позволяет добиться максимальной теплоотдачи.

В этом видео вы узнаете, как сделать пресс для брикетов:

Качество гранул во многом зависит от используемого сырья. Лучше всего использовать топливо, изготовленное из древесных опилок. Так как древесные отходы в топливе премиум-класса имеют высокую степень очистки, то изготовить их самостоятельно довольно сложно.

Также промышленные сорта могут содержать и определенное количество примесей — кору, хвою, листья. Они обладают более высокой зольностью, но при этом показатель энергоемкость остается высоким. Для производства пеллет в домашних условиях чаще всего используют различные виды отходов деревообработки и сельхозпроизводства.

Среди основных преимуществ этого вида топлива можно отметить:

  1. Содержание вредных веществ минимально, и при его сгорании в основном выделяется углекислый газ с водяным паром.
  2. Может использоваться в котлах длительного горения.
  3. Не требуется много места для хранения.
  4. Так как в процессе производства не нужно использовать химические ингредиенты, то риски развития аллергических реакций минимальны.
  5. Обладает высоким показателем теплоотдачи.
  6. Пеллетное топливо не подвержено процессам внутреннего гниения, что исключает самовозгорание.

У данного вида топлива множество преимуществ

Промышленная технология

Процесс производства пеллет можно разделить на несколько этапов. Сначала проводится подготовка и дробление сырья. В промышленных условиях материал также сортируется и после очистки от примесей поступает на линию предварительного дробления. После этого сырье в обязательном порядке сушится. Для этого применяются аэрационные или барабанные сушильные установки. Остаточная влажность древесных опилок должна быть ниже 14%.

Следующим этапом производства пеллетного топлива является тонкое дробление материала. Использование специального оборудования позволяет довести щепу до состояния муки. Максимальный размер фракции после этого процесса составляет 4 мм. Затем снова контролируется влажность материала, и при необходимости проводится вторичная сушка. В противном случае сырье не будет прессоваться.

На финальном этапе производства измельченный сухой материал поступает в специальные установки для прессования. Он продавливается через матрицу с конусообразными отверстиями определенных размеров. Благодаря особой форме каналов опилки уплотняются. Также под давлением увеличивается температура сырья и выделяется вещество лигнин. Оно содержится в составе любого вида древесины и способствует прочному склеиванию фракции. При выходе из прессовальной установки гранулы могут иметь температуру до +90°С, и их необходимо охладить.

Изготовление в домашних условиях

Технология производства пеллетного топлива кажется простой, но в домашних условиях его изготовление оказывается не всегда рентабельным и довольно трудным. Одной из главных проблем при создании производственной линии в частном хозяйстве является отсутствие специального оборудования — гранулятора. В продаже можно найти бытовые модели, но их стоимость довольно высока.

Безусловно, сделать пеллетайзер можно и самостоятельно, но это сложная задача. Недостаточно изготовить все необходимые для станка детали: во время сборки потребуется точная подгонка. Перед тем как начать делать пресс для пеллет своими руками, необходимо правильно оценить имеющиеся навыки.

Вторая проблема заключается в доступности материалов для изготовления пеллетного топлива. Думать о возможности производства гранул в домашних условиях стоит лишь в том случае, когда есть возможность регулярно получать сырье, причем оно должно быть бесплатным либо иметь минимальную стоимость. Только в такой ситуации появится возможность обеспечить себя качественным экологичным видом топлива.

Также следует сказать, что применение станков с плоскими матрицами позволяет избежать цикла вторичного дробления. В них установлены зубчатые ролики, благодаря которым щепа перетирается до требуемого состояния. Без сушки опилок обойтись не получится, и для решения поставленной задачи многие мастера собирают барабанные сушилки простой конструкции. Также следует помнить, что лучший материал для изготовления пеллетного топлива — хвойная древесина. Из тополя, липы или ивы сделать гранулы не получится.

Самодельный гранулятор

Чтобы сделать станок для производства пеллет своими руками, потребуется чертеж. Зачастую проблемы возникают уже на стадии его поиска, так как мастера редко делятся секретами своей работы. Некоторые из них предлагают приобрести у них готовый станок, но его стоимость будет высокой. Для создания самодельного гранулятора потребуется изготовить несколько основных узлов.

Одним из главных среди них является матрица. Следует предупредить, что самостоятельно сделать ее будет довольно сложно, так как потребуется профессиональное оборудование и хорошие навыки работы с ним. Похожая матрица используются для изготовления комбикорма, и стоит попробовать ее приобрести.

Если такой возможности нет, то из металла толщиной от 20 мм предстоит вырезать круглую заготовку. Затем на ней размечается и высверливается посадочное отверстие с пазом для фиксации на валу электродвигателя. Отверстия для прессовки должны иметь коническую форму. Без специальной фрезы их сделать невозможно. Также следует сказать, что наружный диаметр детали может быть любым, и чем он больше, тем выше окажется производительность оборудования.

Второй ответственный узел станка — мощные зубчатые катки. Они монтируются на вал с помощью подшипников качения. Кроме этого, на вале необходимо сделать осевое отверстие для крепления на вертикальном приводе. Сила прижима катков к матрице регулируется с помощью гайки.

Корпус можно изготовить из трубы либо сварить из листового металла. Его внутренний диаметр должен соответствовать размеру матрицы, обеспечивая ее вращение с минимальным зазором. Чтобы упростить обслуживание гранулятора, корпус стоит сделать разборным. Для изготовления пеллетного станка своими руками потребуется редуктор. Этот агрегат устанавливается в нижней части оборудования и предназначен для передачи вращения на рабочий вертикальный вал с частотой 70−100 об./мин.

Матрица и катки монтируются в верхней части гранулятора. Вся конструкция вместе с электромотором устанавливается на раму, выполненную из двутавра, швеллера либо уголка. Важно помнить, что нагрузки на станину будут высокими, и она должна их спокойно выдерживать.

Такая конструкция оборудования для изготовления топливных гранул — не единственно возможная. Обладая достаточными навыками и при доступе к профессиональному металлообрабатывающему оборудованию сделать самостоятельно гранулятор вполне реально. В такой ситуации главной проблемой станет поиск доступного и дешевого сырья.

Источник: kaminguru.com

Как делать гранулированные пеллеты своими руками

Актуальность производства пеллет на сегодня достаточно весома.

Древесные гранулы используются как топливо для печей и котлов.

Но также сегодня это неплохая бизнес-идея для постоянного заработка ведь это экологическое топливо с большой теплоотдачей.

Ведь это не только хорошее топливо, но и чистое биотопливо.

Так можно ли организовать производство гранул своими руками и сколько это будет стоить?

Разновидности топливных пеллет

Пеллеты – это прессованная биомасса, которая обладает определенной энергетической ценностью. Наиболее востребованы сегодня – древесные пеллеты. Они имеют ряд преимуществ над обычными дровами.

Помимо древесных, существуют такие виды пеллет:

  • растительные гранулы (прессованная шелуха подсолнечника, соломы и т. д.);
  • торфяные гранулы;
  • прессованный уголь;
  • твердые бытовые отходы.

Древесные топливные гранулы заслужили первое место в рейтинге пеллет, благодаря ряду достоинств:

  • снижение уровня загрязнения окружающей среды углекислым газом;
  • уменьшение количества выделения диоксида серы;
  • риск возникновения пожара из-за пролива топлива сведен к нулю;
  • большая отдача тепла по сравнению с досками, щепками или корой;
  • компактность в хранении;
  • возможность расположения гранул рядом с любыми жилыми помещениями, в связи с отсутствием биологической активности пеллет;
  • возможность изготовления древесных гранул своими руками.

Заводская технология

Заводскую технологию изготовления прессованных гранул можно разделить поэтапно:

  1. Крупное первоначальное дробление сырья;
  2. Сушка;
  3. Измельчение результатов дробления;
  4. Водоподготовка сухой основы;
  5. Прессование;
  6. Охлаждение.
  7. Расфасовка готовых гранул.

На первом этапе производства сырье подается в дробилки для измельчения. Материал на выходе габариты 25×2 мм. Это позволяет просушивать переработанное сырье в специальных сушилках, затем еще раз дробить его.

Сырье с превышенной влажностью прессуется хуже и полученные гранулы для сжигания не годятся. Посему сушка – этап, который нельзя исключать.

Сушка имеет два вида: ленточная или барабанная. Выбирается сугубо в зависимости от сырья и желаемого результата на выходе. Процесс сушки – самый энергозатратный на всем производстве. Тем не менее, избежать этого процесса невозможно.

Подготовленное для пресса сырье не должно превышать размера в 4 мм. Для их измельчения используют специальные дробилки. Среди них наиболее подходящие – молотковые мельницы. Хороший продукт на выходе можно определить по его весу: около 150 кг на м³ – знак отличного качества.

Необходимая влажность материала для прессования составляет 10%±1%. При сильной пересушке, сырье насыщается паром или водой.

В результате прессования получаются гранулы в форме цилиндров, диаметром от 6 до 25 мм. Так как свежеизготовленные пеллеты имеют температуру 70–90 °C, их необходимо охладить перед расфасовкой. Для охлаждения используют производственные вентиляторы.

Готовые охлажденные гранулы зачастую хранятся в бункерах и складских помещениях, но для более длительного сохранения их качеств, рекомендуется поместить их в большие мешки.

Как выбрать тепловой насос для отопления дома, в нашей статье.

Самостоятельное изготовление

Для изготовления пеллет используются как целые производственные линии, так и мини-грануляторы. Последние оснащаются самыми разными видами приводов: начиная от дизельных двигателей, заканчивая приводами вала трактора. Последний вид привода обеспечивает наиболее высокую производительность.

Полностью укомплектованная производственная линия выглядит так:

  1. Измельчитель (щепорез);
  2. Сушилка;
  3. Гранулятор;
  4. Вентилятор или другой охладитель для пеллет.

Выбирая гранулятор, стоит знать, что агрегат, оснащенный электродвигателем довольно большой в размерах, и может использоваться только стационарно. Что касается грануляторов с дизельными двигателями – они достаточно мобильны и могут применяться там, где древесное сырье всегда находится в больших количествах: лесопилки, мебельные фабрики и др.

Твердотопливный котел длительного горения, сделанный своими руками позволит значительно сэкономить средства и создать хорошую альтернативу топливным котлам. Читайте.

В нашей статье вы узнаете о преимуществах котлов на дровах и электричестве.

Охарактеризовать конструкцию гранулятора вкратце можно так: это емкость, в которой установлена матрица. Матрицы бывают двух видов:

Названия говорят сами за себя. Цилиндрическая матрица – это перфорированный барабан, внутри которого находятся вращающиеся катки. Дробленая биомасса вдавливается в круглые отверстия барабана, прессуется и срезается ножами.

Плоская матрица – это плоский диск, закрепленный на валу гранулятора. Принцип работы такой же, как у цилиндрической матрицы.

Аппарат работает от редуктора и двигателя мощностью не менее 15 кВт. Для крепления матрицы используется вертикальный или горизонтальный вал. Дополнительные составляющие гранулятора: емкость для биомассы и готовых пеллет.

Чтобы изготовить гранулятор своими руками понадобятся следующие материалы:

  • металлические уголки, листы, элементы крепления;
  • матрица;
  • вал вращения;
  • сварка, болгарка, набор электродов, сверл и других расходных материалов.

Начинать следует с создания станины. Для этого уголок разрезают и соединяют куски сваркой. Далее, с помощью сварки и металлического листа делается основание гранулятора – короб.

В верхней горизонтальной грани вырезается отверстие по диаметру матрицы. Оно используется также для загрузки сырья. По окружности отверстия необходимо сделать бортик из листа шириной 7–10 см. Крепится все с помощью сварки.

В нижней части сварки вырезается отверстие диаметром по размеру вала вращения матрицы. На боковой грани делается квадратное отверстие для выхода готовых пеллет. К нему крепится металлический лоток небольшого размера.

Вал вращения устанавливается и закрепляется в короб с помощью гаек. Матрица крепится на валу так, чтобы ее поверхность и верхняя грань короба находились на одном уровне. Короб устанавливается и крепится на станину с помощью болтов. Двигатель так же прикрепляется на станину. Вал мотора и матрицы соединяется ремнем.

На верхнем отверстии короба устанавливается раструб. Так, сырье будет засыпаться наиболее удобно. Раструб можно сделать из жестяного ведра без дна или металлического листа. В завершение устанавливается каток на матрицу. После этого агрегат полностью готов к работе.

Что касается требований к сырью, то они не такие уж и высокие. Главное, чтобы фракции были однородной массой сторонних без примесей (камней, железа, песка и т. д.) размером не более 5 см. Влажность не столь принципиальна, ведь для ее регулировки есть сушка.

Стоимость, сравнение изготовления и покупки

Цена покупных пеллет на сегодня варьируется от 6600-7700 руб. за тонну. По этой цене и рассчитывается примерный срок окупаемости затрат на открытие бизнеса на пеллетах.

Стоимость готовой производственной линии, выпускающей 700 кг готовых гранул в час, составит около 132000 $. Примерная стоимость каждого элемента цепи в отдельности:

  1. Щепорез – 180 тыс. руб.;
  2. Гранулятор – от 50 тыс. до 1 млн руб.;
  3. Система охлаждения – 400 тыс. руб.;
  4. Сушка – от 400 тыс. руб.

Самостоятельное изготовление мини-гранулятора будет менее затратным, но потребует умения обращаться с техникой. Конкретно, стоимость гранулятора своими руками можно рассчитать, исходя из стоимостей материалов:

  1. Металлический уголок – от 150 р./м. п.;
  2. Металлический лист – от 1 тыс. р.;
  3. Мотор-редуктор – от 3 тыс. р.;
  4. Матрица – от 8900 р.

Покупать все готовое или делать самому – решать Вам, но то, что бизнес на производстве пеллет актуален и востребован – вещь очевидная.

Решив заняться изготовлением древесных гранул, Вы не только будете получать хороший доход, Ваша работа будет оказывать положительное влияние на окружающую среду. Ведь пеллеты – это самый безопасный вид топлива на сегодняшний день.

Источник: klimatlab.com

Как сделать пеллеты из опилок

Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить пеллеты самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

По качеству различают три типа пеллет:

  1. Белые – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
  2. Серые пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
  3. Темные пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

  • пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
  • низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
  • компактные пеллеты удобно хранить и легко транспортировать;
  • стоимость материала существенно ниже цены на уголь или дрова;
  • хорошая теплоотдача при сгорании опилок;
  • изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

  1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
  2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
  3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

  • дробилка для первичного измельчения веток, щепы и коры;
  • сушка или сушильная камера;
  • еще одна дробилка для более мелкого и качественного измельчения опилок;
  • увлажнитель для опилок;
  • гранулятор;
  • охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент – гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

  • первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
  • Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
  • В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
  • Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Прессование сырья

Гранулятор – самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

  1. Шнековый пресс напоминает обычную мясорубку – внутри него движется такой же вал, а масса из измельченных опилок продавливается сквозь матрицу с отверстиями. Сделать своими руками такой пресс несложно, но его мощности может не хватить для гранулирования опилок, шнековый гранулятор больше подходит для соломы и лузги.
  2. Прессы с плоской матрицей – самый популярный тип оборудования в домашнем производстве пеллет. Опилки засыпаются в бункер, на дне которого установлена матрица с отверстиями, по этой плоской матрице катаются два зубчатых цилиндра, которые и прижимают опилки к отверстиям, продавливая их и формируя гранулы. Сделать такой гранулятор вполне можно и самостоятельно, только нужно уметь пользоваться фрезерным и токарным станком. Есть детали пресса и в продаже, что позволяет просто собрать прибор из готовых частей. Достаточно приобрести электродвигатель и металлическую матрицу, после чего нужно собрать из всех деталей прессовальную машину для пеллет.
  3. Прессы с цилиндрической матрицей считаются самыми производительными, поэтому, чаще всего, используются в промышленных масштабах. Принцип их действия такой же, как и предыдущих грануляторов, только зубчатые валики находятся внутри большого цилиндра с отверстиями, и катаются по его стенкам, продавливая массу из измельченных опилок. Снаружи установлен нож, который срезает гранулы нужной длины.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

  1. Когда у хозяина есть бесплатное сырье для гранул.
  2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
  3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

Источник: bouw.ru

Источник

Пеллеты — высокоэнергетические гранулы, используемые в качестве твердого топлива для бытовых котлов и маломощных производственных котельных.

Первоначально конструкции для создания гранул из отходов растительного происхождения соломы, использовались при производстве комбикорма для нужд животноводства.

Позже это же оборудование стали применять для создания топливных гранул, а область сырья для их производства значительно расширилась, включая все твердые отходы, которые способны сгорать.

Из чего производят топливные пеллеты

Наилучшим и особенно часто встречающимся сырьем для изготовления пеллет считаются отходы древесных пород: хвоя и лиственница.

Пеллеты для отопления своими руками из опилок

В промышленном производстве применяются все: опилки, микростружка и горбыль, а также любые отходы деревообрабатывающего производства.

Основные разновидности сырья для изготовления топливных гранул:

  • вещества после обработки древесины;
  • вещества и мусор от сельского хозяйства: солома, кукурузные стебли, лузга семечек и рисовая шелуха;
  • вещества большого мебельного производства.

Стадии производства гранул

Полный технологический процесс производства пеллет можно разделить на шесть этапов:

  1. Приготовление исходного сырья и дробление. Древесное сырье распределяют на 2 категории — чистые элементы и кору. Это требуется для выпуска гранул разного качественного состава. Первоначально сырьевые материалы рубят до уровня щепы, а после молотковым измельчителем доводят гранулы до 4 мм.
  2. Высушка измельченного материала. Его направляются в сушильный барабан, где снижается влажность от 50% до 15%. Процесс протекает под воздействием горячего воздуха с Т 400С. Эта стадия весьма критична, в случае превышении допустимой Т может произойти разрушение важного компонента дерева — лигнина, ответственного за прочностные параметры энергетических гранул.
  3. Увлажнение. Ингредиенты спрессовываются в пеллеты посредством механической сцепки и полимеризации лигнина. Для этого необходимо наличие таких условий, как давление, температура, влага в виде пара.
  4. Гранулирование. Устройство гранулятор — базовое в пеллетном комплексе и состоит из мотора, матриц плоской или барабанной модификации, валиков для выдавливания гранул, и ножей для их обрезания.
  5. Охлаждение гранул. В результате трения гранулы в пеллетайзере нагреваются до 100 С , технологический процессе предусматривает их охлаждение, после чего они приобретают необходимую твердость.
  6. Упаковка. Полученные пеллеты расфасовываются по огромным мешкам — «биг-бэги», с емкостью от 500 до 1000 кг, и в потребительскую расфасовку — мешки по 25 кг. Оптовая закупка для промышленных целей предполагает отпуск гранул насыпью в специализированные приемники.

Где используются пеллеты, какие лучше и как хранить

Большая область применения пеллет — бытовая теплоэнергетика. Благодаря высоким энергетическим свойствам они могут сжигаться в любых твердотопливных котлах.

Пеллеты для отопления своими руками из опилок

Западная и отечественная промышленность специально под этот вид топлива разработала котлы длительного горения с полной автоматизацией теплотехнических процессов выработки тепловой энергии на нужды отопления и ГВС.

Относительно небольшая зольность гранул, после процесса сгорания остаются огарки, которые нашли свое применение в качестве натурального удобрения.

Поэтому топливные гранулы не имеют большого количества минпримесей, а также, при производстве, следят за тем, чтобы в них отсутствовали металлические включения.

Пеллеты можно различать по качеству исходя из их цвета, на который влияет сырьевые отходы:

  1. Черного цвета получаются при большом содержании коры, гнили несоблюдением технологии.
  2. Серые гранулы выходят из неокоренного дерева.
  3. Светлые, получаются из хорошей древесины. Они обладают наибольшей теплоотдачей, не в такой степени разламывается, и имеют более высокую цену, чем первые два варианта гранул.

Пеллеты следует сохранять в сухих, вентилируемых помещениях. Температура внутреннего воздуха не имеет значение. Самое главное чтобы мешки с гранулами не соприкасались с грунтом либо бетоном. Наилучшее расположение — на деревянных поддонах.

Источник

Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить пеллеты самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

Важно! При хорошем отопительном оборудовании и качественном топливе пеллетные котлы приходится обслуживать всего раз в месяц. Вся работа заключается в добавлении топлива в бункер и чистке поддона котла от скопившейся золы.

По качеству различают три типа пеллет:

  1. Белые – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
  2. Серые пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
  3. Темные пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

  • пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
  • низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
  • компактные пеллеты удобно хранить и легко транспортировать;
  • стоимость материала существенно ниже цены на уголь или дрова;
  • хорошая теплоотдача при сгорании опилок;
  • изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

  1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
  2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
  3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

  • дробилка для первичного измельчения веток, щепы и коры;
  • сушка или сушильная камера;
  • еще одна дробилка для более мелкого и качественного измельчения опилок;
  • увлажнитель для опилок;
  • гранулятор;
  • охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент – гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

  • первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
  • Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
  • В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
  • Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Внимание! Изготовить пеллеты из соломы намного проще, чем из опилок. Солому не нужно сушить, измельчают ее ножницами, а не дробилками, а, благодаря своей мягкости, солома намного легче продавливается сквозь отверстия гранулятора. Меньше оборудования, меньше мощности, затрачиваемой на грануляцию, – в итоге получаются более низкие затраты на производство пеллет.

Прессование сырья

Гранулятор – самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

  1. Шнековый пресс напоминает обычную мясорубку – внутри него движется такой же вал, а масса из измельченных опилок продавливается сквозь матрицу с отверстиями. Сделать своими руками такой пресс несложно, но его мощности может не хватить для гранулирования опилок, шнековый гранулятор больше подходит для соломы и лузги.
  2. Прессы с плоской матрицей – самый популярный тип оборудования в домашнем производстве пеллет. Опилки засыпаются в бункер, на дне которого установлена матрица с отверстиями, по этой плоской матрице катаются два зубчатых цилиндра, которые и прижимают опилки к отверстиям, продавливая их и формируя гранулы. Сделать такой гранулятор вполне можно и самостоятельно, только нужно уметь пользоваться фрезерным и токарным станком. Есть детали пресса и в продаже, что позволяет просто собрать прибор из готовых частей. Достаточно приобрести электродвигатель и металлическую матрицу, после чего нужно собрать из всех деталей прессовальную машину для пеллет.
  3. Прессы с цилиндрической матрицей считаются самыми производительными, поэтому, чаще всего, используются в промышленных масштабах. Принцип их действия такой же, как и предыдущих грануляторов, только зубчатые валики находятся внутри большого цилиндра с отверстиями, и катаются по его стенкам, продавливая массу из измельченных опилок. Снаружи установлен нож, который срезает гранулы нужной длины.

Совет! Домашние грануляторы для опилок, как правило, не отличаются высокой мощностью, поэтому работают достаточно медленно. Чтобы не стоять все время возле бункера и не засыпать сырье, можно изготовить шнековый конвейер, по которому опилки будут двигаться к бункеру гранулятора с определенной скоростью.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Важно! В помещении, где хранятся пеллеты из опилок, необходимо строго соблюдать нормы пожарной безопасности, так как материал легко воспламеняется.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

  1. Когда у хозяина есть бесплатное сырье для гранул.
  2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
  3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

  • Чистка дымохода своими руками

  • Домашняя мини сауна в квартире своими руками

  • Как высушить подвал и погреб от сырости

  • Как вывести плесень в квартире

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
