Пиролизный котел 10 квт своими руками

Принцип работы

Оценить преимущества пиролизных котлов невозможно без понимания общих принципов работы. И изначально, что такое пиролиз?

По сути, это разложение природных соединений при минимальном количестве воздуха. В стандартном котле дрова сгорают при температуре 900-1200°С при нормальном доступе воздуха, на одну закладку дров уходит около 3-4 часов с выделением порядка 4900 калорий тепла.

Таблица 1 Теплотворная способность дров разных пород древесины

В пиролизном котле твердое топливо сгорает при меньшей – 300–850°С температуре, при этом происходит распад на следующие элементы – на твердый осадок и газ. При отсутствии кислорода в отдельной камере горючий (пиролизный газ) вступает в реакцию с углеродом и дополнительно перерабатывается, за счет чего увеличивается теплопроводность.

Таким образом, при сухой перегонке (процесс пиролиза) помимо твердого топлива дополнительно сгорает твердый осадок и одновременно с ним пиролизный газ. Все это в комплексе увеличивает время прогорания одной закладки дров до 12 часов (сравните с обычными 3-4 часами) и коэффициент полезного действия котла до 85-90% при стандартных 65-70%.

Плюсы и минусы оборудования

Любой агрегат отличается как положительными, так и отрицательными характеристиками. Для того, чтобы сделать правильный выбор, их необходимо адекватно оценить.

Плюсы:

• поддержание определенной температуры горения в автоматическом режиме;
• увеличенное время прогорания закладки на фоне повышенного КПД котла;
• возможность использовать различные виды твердого топлива, вплоть до продуктов переработки деревообрабатывающей и сельскохозяйственной промышленности.

Не рекомендуется использовать более трети общего количества топлива полимеры и резину.

Минусы:

• большие габариты котла за счет увеличенной камеры сгорания;
• особые требования к твердому топливу – дрова должны быть совершенно сухими

При закладке топлива даже 25% влажности замедляется процесс выделения газов, что приводит к снижению температуры теплоносителя и падению эффективности.

• энергозависимость – во время работы котел потребляет электричество для работы вентилятора, создающего принудительную тягу, и автоматики;
• цена – это самый главный недостаток, который заставляет отказаться от покупки.

Именно поэтому мы предлагаем сделать пиролизный котел своими руками, чертежи и принцип работы смотрите дальше в статье.

Устройство котла

Принципиальная разница стандартного и пиролизного котла заключается в том, что в первом варианте 1 камера сгорания, а во втором – 2, между которыми пролегает колосниковая решетка, в нижней сгорают собственно топливо и твердый остаток, а в верхней – пиролизные газы. Именно такая организация топочных камер позволяет оптимизировать процесс, увеличить время сгорания топлива и максимально увеличить эффективность.

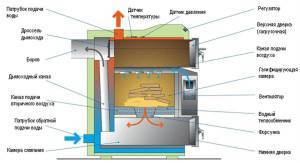

Фото 2 Схема устройства пиролизного котла

Процесс пиролиза возможен только при ограниченном доступе воздуха, когда топливо не горит, а фактически тлеет, выделяя большее количество газа.

К числу особенностей пиролизного котла относится и повышенное аэродинамическое сопротивление в дымоходе за счет отсутствия воздуха и реакции углерода с пиролизным газом. Принудительную тягу обеспечивает электровентилятор, собственно, именно по этой причине пиролизные котлы и относятся к категории энергозависимого оборудования.

Стоимость самодельной модели

Безусловно, основная причина, почему принимаются за изготовление пиролизного котла своими руками, ищут чертежи и принцип работы – банальная экономия. В среднем по регионам стоимость готового котла варьируется от 36 000 руб. (мощность 10 кВт, площадь 100 кв.м.) до 140 000 руб. (мощность 38 кВт, площадь 300 кв.м.). При самостоятельном изготовлении котла получается сэкономить от 500 до 1500 у.е. за счет стоимости материалов и личного труда.

Видео 1 Пиролизный котел 15-25 кВт – изготовление и испытание

В любом случае, этот вид работ нельзя назвать недорогим или легким, поэтому прежде чем решится сделать пиролизный котел своими руками, оцените свои возможности изучите все чертежи и подберите именно те материалы которые необходимо.

Как сделать пиролизный котел

Инструменты:

• электродуговая сварка и 3-4 пакета электродов;
• дрель;
• малая болгарка (круг 230).

Фото 3 Процесс сварки металла

Материалы:

Фото 4 Дутьевой вентилятор

Этот перечень не предусматривает ассортимента слесарного инструмента и некоторых вспомогательных деталей. Вполне возможно, что некоторые из них придется докупать – но в целом, даже на этом этапе можно рассчитать себестоимость котла.

Чертеж пиролизного котла (по схеме Беляева) 25-40 кВт

Фото 5 Подробный чертеж пиролизного котла

Если есть возможность, сделайте 3D схему внутреннего строения котла, чтобы понять основу его строения и приступить к изготовлению.

Фото 6 3D схема внутреннего строения котла с размерами

Процесс изготовления своими руками

Резка болгаркой никогда не даст идеально ровного среза – так может рубить металл только гильотина. Не стоит экономить на рубке металла, это может дорого обойтись.

1. Приобретая металлические листы и трубы на металлобазе, заранее договоритесь о том, чтобы разрезать их на необходимые фрагменты. В дальнейшем это значительно сократит время и даст возможность получить ровные швы.



Фото 7 Рубка металла

2. Из двух частей начинайте собирать камеры котла – сгорания и газовую

3. Когда сделаны обе камеры, к их задней части привариваете воздухоотводы и стенку. На фото для удобства канал сделан из швеллера, но также можно его сделать и из профтрубы 60х30, для чего предварительно нарежьте небольшие вентиляционные отверстия.

4. В топочной камере делаете отверстие для воздушной трубы и привариваете к ней патрубок. Обратите внимание, эта труба должна быть соединена с котлом профтрубой 20х20.

5. Изготовление трубчатого теплообменника – на заготовке вырезаете несколько отверстий под трубу D57 мм.

6. Труба D57 мм нарезается на куски равной величины, которые после выставляются на пластину и привариваются по периметру.

7. Далее теплообменник приваривается дуговой сваркой к котлу и делается дроссельная заслонка

8. На камеры приваривается передняя стенка, где предварительно нарезаются 2 отверстия – для трубы входящего и выходящего воздуха

9. Далее приваривается крышка и боров на место заслонки

10. Собрали всю внутреннюю начинку котла, после чего необходимо болгаркой или металлической щеткой тщательно зачистить места сварки.
11. Внешний кожух на котле делается из листа 4 мм и уголков

12. Для того, чтобы скрепить внешний кожух с уголками, следует сделать на заготовке небольшие отверстия. Каждое из них следует приварить, чтобы лист и кожух качественно соединились

13. Проверка герметичности котла с помощью воды – закройте заглушками отверстия для движения теплоносителя и наберите в него воду. Если в каком-то месте протекает, сделайте пометку, чтобы сразу переварить это место. Котел должен быть полностью герметичным

14. Верхнюю крышку необходимо дополнительно утеплить

15. Для регулирования работы воздушных заслонок понадобятся резьбовые шпильки

16. Котел полностью закрывается внешним кожухом, а из профтрубы делается воздохоотводная труба.

17. Навариваются петли и надевается дверца. Ее лучше изготовить из чугунных пластин, а для футеровки (защиты от повреждений) использовать кирпич.

18. Нижняя камера также подвергается футеровке из огнеупорного кирпича – его следует нарезать и обточить так, чтобы камера плотно прилегала

19. Для того, чтобы котел соответствовал заявленной мощности, заслонка в нижней камере должна отвечать определенным параметрам. При укладке кирпича обязательно его учитывайте

20. На воздуховодную трубу (из профильной) наваривается дутьевой вентилятор для создания принудительной тяги в котле

21. Нижняя камера также зашивается в кирпич, чтобы максимально ее обезопасить и оптимизировать процесс горения.

22. Для улучшения работы котла рекомендуется сделать турбозавихрители, с одной стороны они улучшают теплопередачу, с другой – прочищают трубы от отложений.

23. Перед тем, как запускать пиролизный котел, необходимо проверить, насколько герметичными получились швы по тому же принципу, как и в пункте 13 (см.выше). Но одновременно с водой, необходимо создать давление 3-4 bar. Для этого можно использовать специальный опрессовщик – при доведении давления, смотрите, насколько быстро оно падает. Если быстро – где-то протекает, ищите это место. Если стабилизировалось – все отлично.

24. Обязательно установите на котел группу безопасности, куда входят манометр, аварийный клапан сброса давления и воздухоотвод. При увеличении давления свыше 3 бар, будет происходить автоматический сброс.
25. Для того, чтобы максимально обезопасить работу котла и сделать его эксплуатацию беспроблемной, рекомендует установить блоком автоматики. О том, как это работает и для чего нужно такое автоматическое управление, посмотрите в видеоинструкции

Видео 2 Автоматика пиролизного котла

Здесь вы узнаете:

• Принцип работы традиционных котлов
• Как работают пиролизные котлы
• Немного химии и физики
• Обеспечение длительного горения
• Достоинства и недостатки пиролизных котлов

Традиционные твердотопливные котлы отопления отличаются своей простотой. В их конструкции нет практически ничего, кроме топки, дверок, термометра и теплообменника. Данная простота приводит к низкому КПД и быстрому сгоранию дров. Поэтому в этом обзоре мы будем рассматривать принцип работы пиролизного котла – он более сложен конструкционно, но у него более высокий КПД. А еще этот агрегат порадует длительным горением от одной закладки дров. Как это реализуется – расскажет наш обзор.

Принцип работы традиционных котлов

Работа пиролизного котла не отличается особой сложностью. Но для того чтобы можно было понять все преимущества пиролизной схемы, следует немного поговорить про традиционную схему. Она предусматривает прямое сгорание дров в топке отопительного агрегата. Выделяемое тепло отправляется через теплообменник в систему отопления. Еще дикая часть тепла улетает в дымоходную трубу, отправляясь в атмосферу.

Простота принципа работы традиционного котла позволяет не заморачиваться с усложнением его конструкции. Тут всего два важных узла – это топка тех или иных размеров, а также теплообменник, изготовленный из стали или чугуна. Никаких систем автоматики здесь нет, а регулировка температуры осуществляется путем открытия или закрытия дверцы поддувала. Нужный режим работы контролируется с помощью термометра. В отличие от пиролизных котлов, интенсивность горения регулируется в минимальных пределах.

Давайте посмотрим, в чем заключаются недостатки схемы прямого сгорания древесного топлива:

• Слишком быстрое сгорание, почти неконтролируемое – не позволяет выставить нужный режим работы;
• Нельзя подключить следящую электронику – все операции по регулировке интенсивности горения придется проделывать самостоятельно, с помощью заслонки;
• Пониженный КПД – принцип работы классических котлов, в отличие от пиролизных, подразумевает удаление большого количества тепла в атмосферу. Одновременно с этим отмечается пониженная теплотворная способность дров при их естественном горении;
• Нужно постоянно подбрасывать все новые порции дров – особенно если агрегат не оснащен большой топочной камерой.

Но есть и неоспоримые преимущества:

Разнообразие возможных видов топлива для твердотопливных пиролизных котлов поражает воображение: дрова, брикеты, опилки, измельченные ветки, пеллеты, кокс, уголь, торф.

• Энергонезависимость – в отличие от пиролизных котлов, принцип действия традиционных агрегатов не предусматривает подключения к электросети;
• Предельная простота конструкции – единственное, что может тут сломаться, это теплообменник. Но поломки можно избежать, если выбрать котел с теплообменником из чугуна;
• Нетребовательность к дровам – если в топке уже горит порция древесины, в нее можно докинуть даже полусырые поленья. Не имеет особого значения и сорт древесины;
• Доступная стоимость – пиролизные котлы, о принципе работы которых мы будем рассказывать в данном обзоре, стоят существенно дороже.

Таким образом, даже у самого несовершенного оборудования можно отыскать те или иные недостатки.

Традиционные котлы, в отличие от большинства пиролизных, оптимальны для обогрева загородных домов, не подключенных к электрическим сетям.

Как работают пиролизные котлы

Принцип работы пиролизного котла заключается в генерации горючих газов и из последующего сжигания. Для того чтобы можно было понять, как он работает, следует вспомнить интересный опыт из школьного учебника физика. Там предлагалось заключить немного древесной щепы в стеклянную колбу, заткнутой пробкой с тонкой трубкой. Колба помещалась под горелку, спустя некоторое время в ней начиналась реакция пиролиза. После этого из трубки начинали выходить горючие газы, которые легко поджигались и горели ярким пламенем.

Принцип действия пиролизного котла основан на аналогичной реакции, только в больших масштабах. Здесь задействованы две камеры:

• Камера сгорания – в ней осуществляется предварительный розжиг топлива, после чего дрова находятся здесь в режиме медленного тления, с ограниченным доступом воздуха;
• Камера дожигания – здесь горят продукты пиролиза, рождая тепло, отправляющееся в жаротрубный теплообменник.

Все это хозяйство охлаждается водяной рубашкой.

Изучая принцип работы пиролизного котла, вам может показаться, что эффективность данной методики крайне мала. На самом деле газов выделяется очень и очень много. Если заглянуть в камеру дожигания, мы увидим там мощное ревущее пламя, выделяющее дикое количество тепловой энергии.

Камеры сгорания в пиролизных котлах могут располагаться в любых последовательностях. Например, друг над другом или последовательно, друг за другом. Также встречаются агрегаты, в которых дожигание осуществляется под основной топкой. Регулировка интенсивности горения осуществляется с помощью дутьевого вентилятора или с помощью дверки поддувала. Следует отметить, что диапазон регулировки достаточно большой – при необходимости, пламя может быть потушено практически полностью.

Принцип работы пиролизного котла предусматривает предварительный розжиг древесного топлива. Нам нужно, чтобы дрова хорошо занялись пламенем. Для этого открываются дроссельная заслонка и поддувало, в топку закладывается порция дров с мелкими лучинками для розжига. Поджигаем, дожидаемся появления устойчивого костерка. Теперь наш пиролизный котел готов к полноценному запуску. Производим следующие действия:

Благодаря конструкции пиролизного котла горячий воздух вылетает в дымоход не сразу, а проходит сначала через специальный отсек. Это позволяет системе значительно повысить свой КПД в сравнении с обычными котлами.

• Закрываем дроссельную заслонку;
• Закрываем дверцу поддувала;
• Включаем автоматику;
• Наблюдаем за ростом температуры в системе.

Давайте посмотрим, как работает пиролизный котел внутри – здесь происходит масса интересного. Во-первых, после перекрытия доступа кислорода наше веселое пламя превращается в тлеющие угольки. А во-вторых, после запуска автоматики включается дутьевой вентилятор, продукты пиролиза направляются в камеру дожигания, где начинает бушевать мощное пламя. Такой принцип работы реализуется во всех пиролизных котлах. Различия только в схеме регулировки – где-то за автоматическую регулировку отвечает электроника, а где-то простая механика.

Немного химии и физики

Интересны и физико-химические процессы, происходящие в пиролизных котлах. Принцип работы традиционных агрегатов заключается в прямом сгорании, когда пламя играет прямо на поверхности дров. Здесь же все происходит по-другому. Горение в основной топке происходит примерно при +400-500 градусах, что на порядок меньше, чем в традиционных агрегатах. Отправляясь в камеру дожигания, продукты пиролиза сгорают при температуре до +1100-1200 градусов.

Максимальная температура наблюдается на самом конце факела, минимальная температура – у его основания.

Дутьевой вентилятор позволяет нагнетать пламя пиролизных газов до очень высоких температур. Вместо него порой используют поддувало, но эффективность подобного решения оставляет желать лучшего.

Еще одно интересное отличие в принципах работы заключается в температуре выхлопных газов. В традиционных отопительных агрегатах она составляет +300-400 градусов. В пиролизных агрегатах она составляет +140-160 градусов – чуть выше, чем в газовых агрегатах. А это означает, что подавляющая часть тепла ушла в отопительную систему, а не отправилась в атмосферу.

Продукты пиролиза в пиролизных котлах создаются в бедной кислородом среде – как и в той стеклянной трубке на уроках физики. Тяга может быть искусственной, как в примере выше, так и естественной, как это реализовано в энергонезависимых пиролизных котлах. В остальном принцип действия одинаков. Попадая в камеру дожигания, газы сгорают с образованием высокотемпературного пламени. Причем сгорание довольно глубокое, с минимальным выделением вредных оксидов углерода и азота.

В продаже существует огромное количество пиролизных котлов, отличающихся по своей конструкции. Но принцип работы у них одинаковый.

Обеспечение длительного горения

Принцип работы пиролизного котла длительного горения прост, как спичечный коробок. Все дело в том, что подобные котлы изначально оснащаются внушительными камерами сгорания. Сюда помещается большое количество древесного топлива. Поэтому горение здесь очень длительное – одной закладки в некоторых агрегатах хватает на 10-12 часов. Заложив утром дрова, можно целый день заниматься своими делами, а не заглядывать каждые 5 минут в топку. То же самое и вечером – загружаем дрова и отправляемся спать.

Длительное горение обеспечивается и самим принципом работы пиролизных котлов, а точнее, самой реакцией пиролиза. Большие топки присутствуют и в традиционных отопительных агрегатах, но пиролиз позволяет еще больше замедлить процесс горения. Причем не просто замедлить, но и обеспечить дополнительный забор тепла. А в особо мощных агрегатах тепло затрачивается и на дополнительный охлаждающий контур – поступающая отсюда теплая вода может использоваться для любых хозяйственных нужд.

Достоинства и недостатки пиролизных котлов

Теперь вы знаете, в чем заключается принцип работы пиролизного котла. Фактически это газогенераторная установка, дающая большое количество тепловой энергии. Если сравнивать теплотворность древесины в прямом сгорании и в пиролизном, то во втором случае она на 10-15% выше. Благодаря этому снижаются расходы на топливо. Давайте рассмотрим основные достоинства пиролизных печей, вытекающие из их принципа работы:

В зависимости от конструктивных особенностей камера дожига может располагаться как под, так и над топкой загрузки топлива. В плане производительности оба варианта практически равнозначны.

• Экономичность – возможность экономить топливо очень важна, ведь полный грузовик дров стоит довольно дорого;
• Повышенное тепловыделение – принцип работы пиролизных котлов позволяет извлечь из килограмма поленьев больше энергии, чем при их прямом сгорании;
• Длительная работа от одной закладки дров – позволит спокойно заниматься домашней работой, а не сидеть у пиролизного котла, чтобы заложить в его ненасытную топку очередную порцию поленьев;
• Экологическая чистота – благодаря горению при максимальной температуре, снижается количество вредных выбросов в атмосферу;
• Возможность регулировки интенсивности горения в довольно больших пределах – обеспечивает более точный температурный контроль;
• Легкость в обслуживании – пиролизные котлы снабжаются дверками для доступа в камеры сгорания и дожигания, а также для доступа к зольнику;
• Повышенный КПД – для некоторых моделей он составляет до 90%. Такой показатель характерен разве что для газовых агрегатов, да и то не для всех;
• Возможность обогрева зданий большой площади – для этого выпускаются пиролизные котлы повышенной мощности. По своему принципу работы они мало чем отличаются от своих маломощных собратьев.

К сожалению, не обошлось и без недостатков:

• Внушительные размеры – даже самые маломощные пиролизные котлы отличаются своими габаритами. В них большие теплообменники и сразу две камеры сгорания + зольник. Кроме того, в оборудовании нередко присутствуют водяные рубашки, служащие для их охлаждения – их толщина составляет до нескольких сантиметров;
• Повышенные требования к дровам – при использовании сырых дров генерация продуктов пиролиза может быть затруднена. Поэтому поленья для пиролизных котлов должны храниться в сухом месте, иначе работа оборудования будет отличаться низкой стабильностью – пары воды помешают нормальному протеканию реакции пиролиза;
• Высокая стоимость – даже при самостоятельной сборке затраты будут высокими, ведь для этого потребуется хорошее листовое железо. Стоимость заводских образцов составляет от 50-60 тыс. рублей и выше, в зависимости от мощности;
• Отдельные модели требуют подключения к электросети – их принцип работы заключается в использовании электронного управляющего модуля, который управляет работой дутьевого вентилятора. Для обогрева зданий без электрификации используются пиролизные котлы с механическим управлением – они обладают все тем же принципом работы.

Больше всего потребителей смущает высокая стоимость оборудования. Но если хочется ощутить экономию на топливе и обеспечить хороший температурный контроль при работе на дровах, следует приобрести пиролизный котел.

Из чего состоит газогенераторная установка?

Главное отличие от классического котла на дровах – наличие дополнительной камеры сгорания, в которой происходит дожигание выделяющегося газа, а в первичной топке он генерируется из дров при недостаточном количестве кислорода. Компоновка камер и устройство пиролизного котла может быть различным, топка может находиться как снизу, так и сверху, принцип действия это не меняет. Традиционно она располагается снизу, над зольником, в который для удобства очистки помещают выдвижной ящик. Крышка зольника откидывается и в рабочем режиме служит для регулировки количества воздуха, поступающего в топку. Это реализовано с помощью цепного привода, который натягивается или отпускается термостатом. Последний установлен в верхней части котла.

Принцип работы пиролизного котла

Все основные элементы и детали установки можно увидеть, изучив подробный чертеж пиролизного котла. Главная топка снабжена дверцей для загрузки дров и в процессе работы плотно закрыта. Над ней устроена вторичная камера сгорания, в которой расположены устройства подачи воздуха. Они могут иметь различную конфигурацию в аппаратах разных производителей, но задача их одинакова: подавать в камеру дожигания подогретый воздух через множество отверстий определенного диаметра. Нагрев воздуха происходит по пути от дверцы зольника до распределителей.

Конструкция пиролизного котла предусматривает возможность очистки верхней камеры дожигания, для этого она оборудована специальной дверцей. Пространства обеих камер сообщаются между собой каналом, по которому поднимаются газы для сжигания. Внешней оболочкой корпуса является водяная рубашка, нагреваемая обеими топками. Для подачи теплоносителя в систему отопления в нее врезаны патрубки с резьбой. Контроль температуры воды и давления осуществляется по приборам, установленным на фронтальной панели.

Дымоход для пиролизного котла ничем не отличается по своему устройству от труб для выброса продуктов горения классических агрегатов. Одно из требований – достаточная тяга для работы котла. Наиболее простая конструкция агрегата не предусматривает установку дутьевого вентилятора, поэтому горение идет за счет естественной тяги. Второе требование — это чтобы часть трубы, находящаяся на улице, была утеплена. Причина – низкая температура дымовых газов (до 150 ⁰С), поэтому очень высока вероятность выпадения на ней конденсата и быстрого разрушения материала трубы.

Описание схемы работы пиролизных котлов

Полное представление о работе агрегата может дать принципиальная схема пиролизного котла. Вначале главная топка загружается топливом и разжигается. При этом заслонка зольника максимально открыта. После того как дрова разгорятся, дверца начинает прикрываться, процесс горения замедляется и переходит в тление. Тогда и начинается интенсивное выделение древесного газа, который поднимается и попадает во вторичную камеру дожигания. Туда же через множество калиброванных отверстий подается нагретый воздух. Последний попадает в канал из того же проема под крышкой зольника и по дороге получает тепло от горячей стенки топки.

Принципиальная схема котла

Весь технологический процесс протекает благодаря естественной тяге, создаваемой дымоходом, поэтому скорости движения воздуха и дымовых газов в каналах невелики. Схема работы пиролизного котла заключается в том, что во вторичной камере нагретый воздух вступает в термохимическую реакцию с древесными газами и воспламеняет их. В результате сгорают не только газы, но и мелкие летучие частицы, благодаря чему дым из трубы практически незаметен. В действительности пиролизное сжигание топлива более экологично, нежели традиционное, поскольку продукты сгорания от него содержат гораздо меньше оксидов углерода и азота, а также частиц золы.

Дрова, находящиеся в топке, горят медленнее чем обычно, поэтому одной загрузки может хватить на 10–12 часов работы, в зависимости от мощности газогенераторной установки и влажности дров. Настройка пиролизного котла заключается в ограничении подачи воздуха для горения. Слишком малое его количество не позволит начаться термохимическому процессу во вторичной топке, а слишком большое вызовет неполное сгорание газов и понижение КПД агрегата. Для аппарата, работающего на естественной тяге, потребуется настройка расхода воздуха в каждом индивидуальном случае, так как высота и диаметр дымоходной трубы может очень различаться. Соответственно, сила тяги будет разной. В некоторых случаях ее следует увеличить путем поднятия трубы на большую высоту.

Если цепной привод крышки зольника снабжен термостатическим регулятором, то настройка аппарата сводится к установке желаемой температуры теплоносителя. Термоэлемент, встроенный в водяную рубашку газогенераторной установки, воздействует на привод цепи в зависимости от температуры воды и сам прикрывает или открывает заслонку, регулируя интенсивность горения.

Сравнение пиролизного и твердотопливного котла

Для создания искусственной тяги, которая не будет зависеть от параметров дымохода, котлы пиролизного типа дополнительно снабжаются дутьевым вентилятором и комплектом автоматики, регулирующим его работу. Если обычный агрегат может работать с КПД порядка 85–90%, то дутьевая машина помогает его развивать до 93%. Здесь есть недостаток — зависимость от внешних источников энергии.

Достоинства и недостатки

Источники тепла данного типа обладают многими преимуществами:

• Принцип действия и работа пиролизных котлов позволяет достигать отличных показателей эффективности при сжигании твердого топлива – 90–93% КПД.
• Процесс более экологичен, в атмосферу выбрасывается гораздо меньше вредных веществ.
• Интервал между загрузками топлива не меньше, чем у агрегатов длительного горения – 12 часов, работать кочегаром придётся не чаще 2 раз в сутки.
• Обслуживание и чистка установки не представляют проблемы, ко всему внутреннему пространству есть доступ, а многие аппараты оборудованы выдвижным ящиком зольника. Принцип действия пиролизного котла практически безотходный, золы и пепла остается очень мало, поэтому операцию выполнять надо нечасто.
• Экономичность. Ориентировочно расход топлива на 100 м² помещения при его высоте до 3 м составляет 10 кг в сутки.
• Установки, работающие на естественной тяге, не зависят от наличия электричества в сети.

Как и любой другой аппарат, работающий на твердом топливе, пиролизный котел отопления нуждается в защите от закипания теплоносителя внутри водяной рубашки. Это может привести к разрыву оболочек и дорогостоящему ремонту. По этой причине производители ставят на свои изделия дополнительные водяные ТЭНы охлаждения, которые одновременно могут служить источником горячей воды для хозяйственных нужд.

Из недостатков агрегатов пиролизного типа можно выделить следующие:

• Требуется топливо с невысоким содержанием влаги, влажность дров не должна превышать 25%. Процесс интенсивного выделения газов для дожигания сильно затруднен, если дрова откровенно сырые. Это негативно влияет на работу пиролизного котла, снижая его КПД.
• Практика эксплуатации показывает, что на стенках первичной камеры со временем появляются отложения дегтя и смол, поскольку температура в ней относительно невысокая, а в качестве топлива чаще всего берут березу или древесину хвойных пород. Этот налет надо периодически удалять, он затрудняет передачу тепла водяной рубашке.
• Стоимость выше, чем у классического твердотопливного котла. Это оправдано, ведь технология процесса более прогрессивная и дает высокие показатели, которые позволят экономить при эксплуатации.

Зачем эта статья?

Пиролизный котел – не печка с водогрейкой. В нем закручен, в буквальном смысле слова, целый клубок сложных процессов. И разработка работоспособного котла – серьезнейшая инженерно-конструкторская задача, требующая солидных знаний, опыта, месяцев, если не лет, напряженного труда и немалых затрат на эксперименты и обкатку готовой конструкции. Векового опыта и проверенных поколениями технических решений, как для традиционных печей, тут нет.

Примечание:Информацию о более простых печах длительного горения, эффективность работы которых основана на пиролизе, можно найти по ссылке.

Чертежи пиролизного котла в свободной раздаче если и найдутся, то лишь 2-3 общих вида плюс 3-4 разреза. Имея соответствующее образование, опыт работы и посидев месяц-другой в ACAD’e и CorelDraw, деталировку можно составить самому. Но спецификаций все равно нет, из какого материала делать ту или иную деталь, можно только догадываться, либо просчитывать весь агрегат заново.

Авторы конструкций за полный комплект техдокументации просят, как правило, не очень дорого. На кофе больше уйдет, если «доковыривать» самому. Но как по ознакомительным картинкам определить, будет ли оно работать вообще, насколько эффективно и подойдет ли мне, к моим конкретным условиям и требованиям?

Аналогичные вопросы возникают у тех, кто решил купить себе пиролизную печь или котел. Производители с продавцами предлагают их наперебой, по данным обследования и замеров на месте подберут подходящую модель. Но где гарантия, что у конкурентов не найдется дешевле, экономнее и надежнее? Обратите внимание на правую часть рисунка выше. Там разрезы топок двух моделей котла одной и той же фирмы, а внешний вид почти одинаков. Какая лучше подойдет вот для этого именно дома? С холодильниками-стиралками более-менее понятно, это бытовуха привычная, а котел как выбирать?

Так вот, данная статья как раз и предназначена для того, чтобы дать и неподготовленному читателю ясное представление: что же это такое – пирокотел, что там у него внутри находится, что происходит, как все взаимосвязано и взаимодействует, на что и как влияет конструкция каждого из составляющих агрегат узлов. И дать возможность со знанием дела выбрать или модель для покупки, или прототип для повторения, или еще подковавшись «по книжкам», взяться за самостоятельную разработку.

Примечание:понятие котел отопления означает, что водогрейный контур, во-первых, полнопоточный, т.е. котел выдает расход горячей воды, необходимый для непрерывной работы системы отопления. Во-вторых, водогрейный регистр – неотъемлемая часть конструкции. В шведскую печь, к примеру, можно встроить водогрейку, но только для ГВС, и с накопительным баком. А можно потом и убрать, печь как грела и варила-жарила, так греть-стряпать и будет. А из котла водогрейку не уберешь, без нее, или с пустым контуром, он без аварийной автоматики прогорит или взорвется. В-третьих, варочной поверхности в котле нет и быть не может, все тепло уходит на обогрев.

Пиролиз и газогенерация

Принцип работы пирокотла основан на явлении пиролиза – термического (при повышенной или высокой температуре) разложения веществ сложного химического состава без участия дополнительных реагентов. Попросту говоря, молекулы вещества от нагрева расщепляются на более простые и легкие части. Применительно к органике в топке это значит, что продукты пиролиза гореть будут легче, сгорать полнее и тепла дадут больше.

При чистом пиролизе распад закладки топлива происходит без доступа воздуха в специальном сосуде – реторте. Далее пиролизные газы собираются в накопитель – ресивер и по мере надобности используются. По такой схеме были построены немецкие, итальянские и французские пиролизные установки для автомобилей времен войны. Для нагрева реторты использовалось тепло выхлопных газов.

КПД чистого пиролиза не очень высок, т.к. при остывании пиролизных газов часть горючих компонент осаждается. Гореть они могут, но через карбюратор их не протолкнешь. Кроме того, перед выездом нужно было довольно долго греть реторту от постороннего источника, а в поездке не забывать поддавать газку, чтобы давление в ресивере не упало, иначе не заведешься после остановки.

У нас твердого топлива и сейчас в избытке, а тогда было вообще хоть завались, поэтому наши топливные автоагрегаты строились газогенераторными: в реактор загружались деревянные чурки, разжигались чем попало и тлели еле-еле. Тепло для пиролиза давала часть самого топлива, пиролизные газы поступали прямо в карбюратор, а при длительной стоянке просто стравливались в атмосферу.

Важным достоинством газогенераторных установок было то, что их можно было подтапливать на ходу и они работали на любом виде твердого топлива. Автору известен случай, когда водитель полуторки с едва уже дышащим газогенератором (его родной дядя) на прифронтовой дороге попал под обстрел «мессера». В реактор тут же полетели валенки, ватник, ватные штаны, ушанка. Взбодрившийся движок опять потянул как следует, и водила с машиной спаслись. На хохот однополчан водила отвечал по-солдатски философски: «Жить захочешь – и … туда сунешь!»

Современные бытовые твердотопливные пиролизные котлы все без исключения газогенераторные. Иначе получить КПД выше 65-70% не получается. Но название «пиролизные» отнюдь не ошибочно: более 90% вырабатываемого тепла дает сгорание пиролизных газов. Поэтому далее в тексте выражения «пиролизный» и «газогенераторный» употребляются как синонимы, кроме случаев, когда иное специально оговорено.

Примечание:по умолчанию пиролизным считается также любой котел длительного горения на твердом топливе; там большую часть тепла дает также пиролиз. В масляных приборах длительного горения (печи на отработке или темном печном топливе, к примеру) более половины тепла дает сгорание испарившихся легких фракций, а самые тяжелые, тоже пригодные для пиролиза, оседают в шлам на дне резервуара. Поэтому считать масляные печки пиролизными можно только с большой натяжкой.

Как устроены пирокотлы?

На рис. показано устройство пиролизных котлов самых употребительных типов. Две верхних позиции – котлы с принудительной циркуляцией в рабочем (воздушно-газо-дымовом) тракте, т.е. с принудительной тягой. Две нижние – пиролизные котлы на естественной тяге. Разберемся вначале, что у них у всех общего, а затем перейдем к частностям.

Схемы устройства пиролизных котлов разных типов

О терминологии

У печников свой язык. Хайло, к примеру, не грубое ругательство, а устье топки специальной конструкции. На рисунках боров – горизонтальная часть дымохода. Шиберы – дроссельные заслонки, регулирующие поток воздуха/газов. Иногда для определенности воздушный дроссель так и оставляют дросселем, а шибером называют его же в газоходе/дымоходе. Применительно к пиролизным котлам газоход и дымоход различают: в дымоходе все уже прогорело до углекислого газа и воды, но еще горячее. В газоходе еще идут термохимические реакции.

Примечание: в других источниках вам может встретиться название «творило». В печном деле это не мешалка-колотушка для теста, а просто-напросто дверца с задвижкой. Вспомните: отворять, затворить. Еще у печников ход печи – это ее рабочий цикл или режим горения в ней. Т.е. двух- или многоходовая печь на самом деле двух- или многорежимная.

Общее

Общий у всех пирокотлов рабочий цикл; любой пиролизный котел работает следующим образом:

• Первичный наружный воздух поступает в камеру газификации, где тлеет топливо.
• Небольшая часть его кислорода расходуется на поддержание тления, обеспечивающего температуру газификации в 200-800 градусов.
• Пиролизные газы поступают через сопло (иногда его по-печному называют хайлом, хотя работает оно совсем не так, как хайло печи) в камеру сгорания.
• В нее же поступает вторичный воздух, и пиролизные газы горят.
• Некоторая часть пиролизных газов при наличии катализатора – частиц свободного углерода из топлива – восстанавливается до угарного газа и окислов азота, на что расходуется тепло.
• Восстановленные компоненты окисляются в камере дожигания, отдавая обратно тепло.
• Прореагировавшие дымовые газы проходят через теплообменник водогрейного регистра, а затем уходят в дымоход.
• Система терморегулирования поддерживает в камере сгорания оптимальную для полного сгорания температуру.

Примечание: не вполне забывшим химию из этого ясно – отбор тепла на этапах газификации, сгорания и догорания неизбежно резко ухудшит КПД установки и даст на выходе вредные и опасные газы. В пирокотле непрерывно крутится огромное количество тепловой энергии, и нам доступно только то, что уже не нужно для самоподдержки рабочего цикла. Самодельный пиролизный котел должен проектироваться с полным знанием и пониманием этого обстоятельства, иначе получится очень плохая и опасная печь. Если где-то увидите чертежи в теплообменником в газификаторе, камере сгорания или дожигателе – в игнор без разглядывания.

Общие для пирокотлов также режимы работы. Их всего три, см. рис.

Режимы работы пиролизного котла

1. Розжиг. Заслонка (дроссель, шибер) прямого хода открыта. Дымовые газы уходят прямо в дымоход – слева на рис.
2. Рабочий режим, в центре. Заслонка прямого хода закрыта, идет пиролиз. Тяга в газоходе обеспечивается либо принудительно, либо естественным образом.
3. Догрузка топлива, справа. Заслонка прямого хода открыта, но тяга в газооходе сохраняется некоторое время: он разогрет, и вентилятор, если он есть, не выключается. Пиролиз не прекращается. Догрузку нужно производить быстро – кроме того, что цена топлива вылетает в трубу, может пойти угар.

И, наконец, общими для бытовых пирокотлов является также привередливость к топливу и материалам конструкции:

• Обводненность топлива более 30% приводит к резкому снижению КПД, т.к. на испарение влаги и каталитическое разложение паров воды расходуется тепловая энергия топливной закладки.

• Пиролизный котел в работе

  Расчетные значения техпараметров достигаются только на растительном топливе с высоким содержанием сложной органики.

• В камеру сгорания в расчетном режиме работы бьет сильная струя раскаленных химически активных газов, см. рис. справа, поэтому обычные конструкционные материалы для этих узлов не годятся.

Из термохимии процессов в пирокотлах следует еще один их недостаток: небольшие пределы регулировки мощности при условии сохранения высокого КПД. Форсировать котел по теплу более чем на 50% не выйдет – топливо в газификаторе вспыхнет, и КПД упадет. И снизить ее более чем вдвое тоже не получится: пиролиз затухнет, КПД опять упадет, пойдет угар. Но в средних широтах тепловая мощность систем отопления по сезону должна меняться в 10-15 раз. Так что системы отопления на пирокотлах нужно проектировать в расчете на циклический режим прогрева, и крайне желательно при этом хорошенько утеплиться снаружи ЭППС. Пиролизный котел – детище века энергосберегающих технологий, в избе с земляным полом от него толку не будет.

О материалах

Самодельщику и покупателю нужно знать, что газификатор, камеры сгорания и дожигатель без жаростойкой футеровки долго не протянут. К примеру, на широко рекламируемые и, действительно, очень дешевые котлы на естественной тяге (см. далее) «Буржуй» имеется множество нареканий: за один-два отопительных сезона под камеры сгорания прогорает, литые из чугуна колосники корежатся.

Дешевизна «Буржуя» как раз и объясняется тем, что он не футерован. А состав и технология нанесения футеровки – главный секрет любой котлостроительной фирмы. И немалая доля стоимости готового изделия.

О топливе

Предпочтительные виды твердого топлива для пирокотлов – топливные пеллеты (именно под них проектируются промышленные модели) или дрова. Пиролизный котел на угле с высоким КПД проработает, пока не выйдут все летучие, их же в каменном угле не так-то много, а в древесном почти нет. Затем пойдет простое горение углерода с печным КПД. Высокоэффективный котел длительного горения на угле должен строиться на комбинированном рабочем цикле (на совмещенном ходу), при котором закладка топлива тлеет с поверхности, пиролизный цикл совмещен с горением и происходит непосредственно на гранулах топлива.

Сушилка для топлива

Примечание:влажность воздушно-сухой древесины может доходить до 50% Воздушно-сухая значит, что сушилась она на открытом воздухе под навесом; попросту говоря – в поленнице. Пеллеты в заводской упаковке при длительном хранении в неотапливаемом помещении могут натянуть в себя до 30% влаги. И то, и другое для пирокотла слишком много. Довести влажность очередной закладки топлива до комнатно-сухой (8-12%) можно, использовав остаточное тепло борова. Для этого над ним оборудуют самодельную сушилку для дежурной (следующей) закладки, см. рис. По расходам на отопление сразу чувствуется. В приятную сторону.

Здесь же необходимо сказать о пиролизном масле. Оно вовсе не топливо для пиролизных котлов. Пиролизное масло – продукт чистого пиролиза отходов деревообработки: кратковременного, 5-30 с, нагрева в герметичной реторте примерно до 800 градусов. Фактически, это разжиженный древесный деготь.

Теплотворная способность пиролизного масла высока, около 40 000 кДж/кг, а зольность невелика, примерно 0,2-0,3% Стоит оно дешево. Но обводненность – более 0,5%, что для жидкого топлива плохо. И содержание серы более 1%; для бытового топлива это вообще недопустимо. Кроме того, пиромасло имеет довольно сильную кислую реакцию, т.е. разъедает и металлы, и футеровку. Поэтому сжигают его только в промышленных установках с помощью горелок особой конструкции специально под него. Вот тут замена мазута М100 пиромаслом дает до 20% экономии. Но – не дома в бытовом котле.

«Принудительные» котлы

Наддув

На рис. со схемами котлов у слева – котел с наддувом: вентилятор нагнетает наружный воздух в газификатор, и вторичный воздух подается в камеру сгорания тоже не снаружи, а от внутренней воздушной магистрали. Давление во всем рабочем тракте выше атмосферного. Преимущества схемы в наддувом:

1. Вентилятор – обычной конструкции, хоть компьютерный.
2. Камера сгорания может быть совмещена с дожигателем, как на схеме, т.к. всегда можно обеспечить избыток воздуха в ней в любом объеме.
3. При использовании жаропрочных спецсталей можно обойтись без футеровки, т.к. температура более 1000 градусов сосредоточена в области около сопла, а у стен – 800-900 градусов.

Но эти же достоинства не позволяют получить КПД более 82-84%. Почему? Возьмите обычный кухонный дуршлаг, переверните его и подставьте под струю воды. Через сито пройдет только ее часть, а довольно много просто скатится по выпуклой сетке – в природе все стремится уйти по пути наименьшего сопротивления. Пустим воду сильнее – через сито протекает столько же, а большая часть стекает с края.

Воздух под давлением также, во-первых, частично просто обтекает закладку топлива, а нутро ее, где самый пиролиз, получает кислорода недостаточно, причем усиливать наддув бесполезно, см. пред. абзац. Во-вторых, в камере сгорания из-за этого же оказывается воздуха не то чтобы чересчур, но многовато. Температура в самой сердцевине факела не превышает 1100 градусов, и самые тяжелые продукты пиролиза не сгорают, а улетают в трубу. Их немного, но КПД 90% и более уже не добьешься.

Чем больше тепловая мощность и, соответственно, размеры котла, тем, по закону квадрата-куба, сильнее падает КПД. Кроме того, если терморегулятор косвенного типа, по температуре воды на подаче, вся система при тепловой мощности более 30-35 кВт теряет устойчивость и может пойти враскачку. Режим сгорания, особенно на слишком влажном топливе, становится пульсирующим, что опасно, и КПД резко падает. Это резко ограничивает применение в котлах такого типа простой энергонезависимой автоматики на биметалле с механикой, см. далее. На мощность более 30 кВт приходится ставить еще и датчик в камере сгорания, дорогую термопару с платиной, и управляющий процессор. Погас свет – погас котел.

Внимание!

Особо нужно сказать об опасности угара от котла с наддувом. Во-первых, раз давление в тракте выше атмосферного, малейшая трещина даст утечку пиролизных газов в помещение. Они не всегда имеют запах, но всегда ядовиты и едки.

Во-вторых, закрытая заслонка прямого хода должна блокировать от открывания загрузочный люк, а после открывания ЗПХ блокировка должна отключаться с выдержкой времени 1-3 мин. Иначе открывшему дверцу для подгрузки топлива в лицо пыхнет теми же пиролизными газами. Т.е., и здесь необходимы электроника и термостойкая электромеханика.

Откачка

Справа у – котел пиролизного горения с дымососом. Давление в тракте, соответственно, ниже атмосферного. Разница с наддувом принципиальная, и понять ее поможет тот же дуршлаг под краном, но уже повернутый как надо, чашей . Теперь воде деваться некуда, кроме как в отверстия сита. Откроем еще кран – уровень воды в чаше повысился, давление поднялось, через сито протискивается больше. Имеем саморегулирующуюся систему.

В котлах с дымососом закладка топлива хорошо продувается: куда воздуху труднее проникнуть, там и давление будет ниже, а тяга туда сильнее. Пиролиз идет «аж бегом». Вторичный воздух можно брать снаружи: его давление больше, чем в камере сгорания. Поэтому он, стремясь расшириться, взвихривается (тут работает сила Кориолиса), отлично перемешивается в пиролизными газами и они сгорают, развивая температуру до 1200 и более градусов.

Одно только это (вспомним формулу Карно) даст повышение КПД. Еще его повысит более полное, вследствие высокой температуры, сгорание тяжелых фракций. И появляется возможность сделать «дубовый», только на механике, терморегулятор.

В его основе – термобиметаллическая пластина в водогрейном контуре. При колебаниях температуры она изгибается. От нее идет тяга к дросселю, подпускающему в дымоход наружный воздух. Перегрелась вода – заслонка приоткрылась, мотор крутит, как и прежде, прямо от сети или UPS, но наружный воздух, с более высоким давлением, оттолкнет часть дымовых газов. Давление в газификаторе и камере сгорания повысится, наружного воздуха туда поступит меньше, и пиролиз со сгоранием поутихнут точно в такт.

КПД котлов с дымососом может превышать 90%, а мощность при 100% безопасности и надежности – 100-150 кВт. Но, во-первых, вследствие высокой температуры заметным становится каталитическое восстановление, поэтому без дожигателя никак не обойтись. И весь огневой тракт должен быть основательно отфутерован, во-вторых. В-третьих, дымосос – не вентилятор. Он должен работать при высокой температуре в химически агрессивной среде.

Отставить – внимание!

Догрузку топлива в котел с дымососом можно производить безо всяких предосторожностей. Дверцу загрузочного люка и ЗПХ можно открывать-закрывать в любой последовательности. В худшем случае, вонью шибанет, но не раскаленным ядом.

Теперь, если даже забыть открыть ЗПХ при загрузке, ничего страшного не произойдет: дымосос все равно вытянет пиролизные газы. Нужно только не забыть захлопнуть люк: через 3-4 мин такого режима пиролиз прекратится, и котел нужно будет снова разжигать.

В целом преимущества отопительных котлов с дымососом настолько велики, что большинство промышленных моделей выполняются по этой схеме. Конкурируют с ними на мощностях до 40 кВт только котлы на естественной тяге. К ним мы обратимся ниже, но прежде следует поговорить об электропитании принудительных.

Электричество и UPS

Котлы с принудительной тягой требуют электропитания. Последствия его отключения могут быть двоякими. Если естественная тяга хорошая (вертикальная часть дымохода не менее 5 м), то пиролиз перейдет в пламенное горение и котел будет греть как плохая печка. Если же естественная тяга слабая (а экономия на дымоходе позволяет компенсировать значительную часть стоимости котла), то закладка топлива через несколько минут потухнет. Но перед этим даст много угара, который неизбежно просочится в комнату. Возможно, ночью, когда все спят.

Поэтому для котлов с принудительной тягой необходим источник бесперебойного электропитания – UPS. В заводских моделях он встроенный (обязательно проверьте по техописанию перед покупкой, действительно ли?) Мастеру, решившему сделать пиролизный котел самостоятельно, нужно правильно выбрать компьютерный UPS; специализированный в разы дороже и ничуть не лучше.

«Навороченный» комп с развитой периферией потребляет что-то около 300 Вт. На хорошем UPS он протянет без сети примерно час. За это время можно, к примеру, закончить рендеринг в 3D, сохраниться на диск, отправить файл заказчику, сделать контрольную копию на DVD и распечатку. Но, если заглянуть в спцификацию UPS, там будет обозначено: «Паспортная мощность – 1 кВт». Однако киловаттный утюг от него час не погладит. Он посадит такой UPS за минуту, да еще и аккумулятор с электроникой испортить может. Почему так?

Замерим ток потребления, когда сеть появится и UPS станет на заряд. Он окажется около 4,5 А, что как раз и даст 1 кВт. И полностью посаженный аккумулятор UPS «накачается» всего за 20 мин, т.е. за 1/3 часа. Дело в том, что номинальное количество циклов заряд-разряд аккумулятора обеспечивается при соотношении времени заряда/разряда как раз 1:3. «Акумыч», рассчитанный на 10-часовой разряд (в компьютерных UPS – на часовой) нужно потом заряжать таким током, чтобы полностью «накачать» его за 3 часа. Больше или меньше – количество рабочих циклов сокращается, а стоит аккумулятор для UPS недешево.

Поэтому выбирать UPS для котла по паспортной мощности нужно с трехкратным запасом. К примеру, вентилятор дымососа – 100 Вт. Считаем за 300. Держать мотор UPS должен до полного сгорания закладки топлива; допустим, 10 час. Тогда компьютерный UPS нужен на 3 кВт. В специализированном аккумулятор рассчитан на 10-24 час разряда; такие дешевле сами по себе. Но сам UPS все равно будет раза в полтора дороже компьютерного на 3 кВт. Это, скажем прямо, деньги «за звездочку».

Примечание: отключать звуковую сигнализацию UPS не нужно. Противно, особенно сквозь сон, но безопаснее будет.

Естественные

Пиролизные котлы на естественной тяге предпочтительнее принудительных на мощностях до 25-30 кВт. Они, естественно, дешевле, а проигрыш по КПД в 5-10 процентных пунктов по расходам на отопление при таких мощностях почти не чувствуется, но зато не требуется электропитание. Только нужен дымоход с хорошей тягой, высотой не менее 5-6 м. Если планируется установка котла взамен старой голландки или утермарковки, то котел на естественной тяге – оптимальный вариант.

Однако и здесь нужен выбор из двух различных типов. Первый (слева внизу на рис. со схемами котлов) – с раздельной подачей первичного и вторичного воздуха. Второй (там же справа) – с единым воздушным потоком.

Раздельная подача

Котел с раздельной подачей воздуха кое в чем похож на принудительный в наддувом: интенсивность пиролиза не максимальная, температура в камере сгорания – до 1000 градусов, поэтому можно обойтись спецсталями без футеровки. Камера сгорания совмещена с дожигателем. В целом конструкция проста; КПД – до 80%, но причина уже другая.

Без автоматики, отслеживающей и регулирующей подачу воздуха, оптимальное соотношение подачи первичного и вторичного воздуха достигается только где-то посередине всего времени выделения летучих компонент из топливной массы. Такой автоматикой снабжаются серийные модели; заодно она держит наилучшее соотношение первичного и вторичного воздушных потоков не только по мере выгорания, но и в зависимости от свойств загруженного топлива, поэтому автоматизированные котлы с раздельной подачей воздуха всеядны, а КПД их доходит до 86%. Отключение автоматики вследствие пропадания сети или ее поломки не страшно, просто КПД упадет до 70-75%, а котел можно эксплуатировать без ограничений до ремонта.

Один поток

Котел с единым воздушным потоком сложнее: камера сгорания и дожигатель разделены, нужна качественная футеровка. Так нужно, потому что воздух на пиролиз и сгорание распределяются в пиролизной камере естественным образом: топливная масса берет себе, сколько нужно для пиролиза, а остальное проскакивает мимо нее в камеру сгорания. На расчетном сорте топлива однопоточные котлы дают КПД до 87%

Котел на одном потоке требует точного расчета и/или долгой доводки опытного образца. Он критичен не только к параметрам данной закладки топлива, но и к его сорту. Однопоточные котлы чаще всего рассчитываются на пеллеты, но, для удаленных местностей с «никакой» торговой инфраструктурой и ненадежным электропитанием некоторые производители делают и дровяные котлы.

Самодельную конструкцию можно сделать двух- или многотопливной. Для этого нижнюю плиту футеровки нужно сделать сменной, с разными наборами отверстий для первичного воздуха и соплами для вторичного. Но каких трудов будет стоить ее доводка до КПД хотя бы в 80% – на ночь глядя лучше не думать.

Двухконтурные

Отопление без ГВС – нонсенс. Котлы промышленного выпуска, за редчайшими исключениями – двухконтурные. Проектируя же самодельный пиролизный двухконтурный котел, нужно, во-первых, решить, будет ли контур ГВС полнопоточным или с накопителем, во-вторых, циркуляция в ГВС будет принудительной или термосифонной, в третьих, куда засунуть змеевик-теплообменник.

Первая задача однозначно решается в пользу накопительной системы. И дело не только в том, что тратить топливо, которое денег стоит, на непрерывный подогрев воды, которой пользуются нерегулярно, неразумно. Скорее, дело в том, что воду в полнопоточной домашней ГВС уберечь от вскипания без сложной и дорогостоящей автоматики невозможно. А вскипание ГВС большого объема – серьезная авария с риском для жизни.

Вторая задача также однозначно решается в пользу термосифонно-накопительной системы. Циркуляционный насос требует электропитания. Нет сети – нет горячей воды в кране, и змеевик может закипеть. Это уже не грозит тотальным ошпариванием, но котел чинить придется, что дорого.

Двухконтурный пиролизный котел

Третья задача решается просто: змеевик устанавливают в отопительный контур там, где температура теплоносителя в нем составляет 80-90 градусов. Это выход подачи (справа внизу на рис. со схемами котлов). Так абсолютно исключается вскипание. Но в таком случае система должна быть не сливной, т.е. заполнена антифризом и с закрытым (мембранным) расширительным баком. По эксплуатационным расходам такая дешевле водяной, но ее монтаж и начальная заправка гораздо дороже.

Второй вариант показан на рис. Здесь теплообмеенник ГВС установлен в глухом отсеке между верхом пиролизной камеры и противоточного дожигателя. Вскипание не исключено, поэтому накопитель ГВС должен быть большого объема, от 5 л на киловатт общей тепловой мощности. В таком случае вскипание воды в змеевике обойдется противным бурчанием бака ГВС и паром из его горловины, которая непременно должна быть с дренажным отверстием.

О теплообменниках

Есть две системы теплообменных регистров водогрейных котлов: огнетрубная и водотрубная. В огнетрубной системе дымогарная труба (трубы) проходит прямо сквозь водяной бак. Технологически это проще, поэтому самодельные пиролизные печки с водогрейкой часто делают по огнетрубной схеме, и это плохо.

Для эффективного нагрева воды, и высокого КПД котла, разность температур между газами в трубе и теплоносителем должна быть как можно больше. Если не нужно давление в системе выше атмосферного, то при воде в 90 градусов внутри трубы должно быть не меньше 600. Вывод? Быстро прогорит. Моряки, которым в паросиловых установках нужно не менее 4-5 ати, от огнетрубных котлов отказались еще в конце XIX в.

Водотрубный регистр сделать сложнее: нужны как минимум два бака-накопителя, на подачу и обратку, в которые нужно вварить тесный пучок из многих труб, чтобы дымовые газы как следует запутались в этом лабиринте и хорошо отдали тепло, прежде чем вылетят в трубу. Но теперь необходимый для хорошего теплообмена высокий температурный градиент работает на нас: в паровозном котле на 13 ати внешняя, контактирующая с дымовыми газами, поверхность водяных трубок нагрета всего до 400 градусов. А в бытовом отопительном без избыточного давления хватит и 200, чтобы можно было говорить о КПД более 80%. Вывод? Можно применять обычную конструкционную сталь.

О камерах и соплах

Котел большой мощности

Существенно снижают КПД котлов углы с газификаторе и камере сгорания, именно по углам тепло очень любит удирать без пользы. Вспомните – неотапливаемое помещение обмерзает прежде всего по углам. Поэтому газификатор, камеру сгорания, а лучше всего и дожигатель, нужно делать покруглее. Промышленные котлы большой мощности все целиком выполняют округлыми, см. рис.

Под газификатора в котлах с принудительной тягой нужен сужающийся, чтобы закладка топлива постепенно оседала туда, а зона пиролиза оставалась на месте. В котлах на естественной тяге под плоский с колосниковой решеткой и зона пиролиза плавающая, это одна из причин, почему их КПД ниже.

Теоретически идеальная конфигурация поперечного сечения сопла – круг. Но такое сопло склонно к засорению золой, а частая прочистка не идет на пользу футеровке. Поэтому сопло выполняют в виде продольной щели; от КПД это отнимает всего 1-3 процентных пункта.

О печах из баллона

Округлость емкости для бытового сжиженного газа побуждает к мысли сделать из газового баллона пиролизную печь или котел. Ведь самодельщику очень сложно изготовить округлое изделие из листового металла толщиной не менее 5-6 мм, что необходимо для огневых частей. А толщина стенок баллона вроде подходящая.

К сожалению, не выйдет. Баллоны для бытового газа изготавливаются из обычной конструкционной стали, не обладающей ни жаропрочностью, ни химической стойкостью даже при комнатной температуре. Единственно, для чего корпус баллона пригоден – топливный резервуар для масляной печи на отработке.

Но баллон для пиролизного котла все-таки может пригодится, а именно – как накопитель горячей воды для дачной или банной ГВС. Его небольшой объем в данном случае на руку – быстро нагреется, и на двоих-троих хватит, чтобы ополоснуться под душем после дня полевых работ. А округлая форма хорошо удержит тепло при самой примитивной теплоизоляции.

Пиролиз в кирпиче

Пиролизная кирпичная печь в разрезе

Пиролизная кирпичная печь с водотрубным теплообменным регистром показана в разрезе на рис. Мелкие зелененькие стрелки – подача первичного и вторичного воздуха по воздушным магистралям из стальных труб с мелкими отверстиями, но наддув и дымосос не нужны; воздух и туда, и туда берется наружный. Кирпичная пиролизная печь дает КПД до 90% на естественной тяге.

Достигается это за счет большой тепловой инерции кирпичной кладки. Оптимальная температура как газификации (боковые камеры), так и сгорания (камера сгорания – посередине) поддерживаются независимо от случайных колебаний интенсивности термохимических процессов. Та же тепловая инерция кирпича-теплоаккумулятора позволяет печи самой подстраиваться под конкретное топливо. Поэтому не нужен и дожигатель.

Кроме того, двухкамерная печь еще и «двуядная»: в камеры можно закладывать разные сорта топлива. Закладки будут сгорать с разной скоростью, только и всего. Или можно одно и то же топливо загружать в обе камеры со сдвигом по времени; тогда печь точно никогда не выстудится. Наконец, прогрев печь, можно давать закладку на 1/5 часть мощности, а форсировать по теплу можно вдвое и более, что дает необходимый диапазон регулирования мощности без автоматики и электропитания.

Наверное, таких замечательных печей можно построить много, а производители котлов только давят рекламой? Вовсе нет. Инженерной методики расчета кирпичных пиролизных печей разработать пока не удается. Каждая – плод раздумий, трудов или просто удачи мастера-печника, умеющего сложить пиролизную печь. Стоимость готового прибора – соответствующая.

Самодельщикам можно дать только самые общие рекомендации:

• Кладка огневой части – только из шамотного кирпича; на рисунке выделено светлым.
• Полная перевязка швов как в каждом ряду, так и между рядами.
• Половинки и трехчетверки – только готовые, с равномерно обожженной со всех сторон поверхностью; сердцевина каждого кирпича должна оставаться внутри.
• Швы в однородной кладке – 3 мм; между шамотом и красным кирпичом и любым кирпичом и сталью – 6 мм.
• Кладочный раствор – глиняный средней жирности и текучести (сметанообразный); глина и песок – 1:1.
• Песок – чистый белый кварцевый просеянный и прокаленный, горный, карьерный или овражный, с угловатыми или шероховатыми гранулами. Окатанный речной песок не годится.

Возникают эти ограничения из-за опасности образования микротрещин, незаметно выпускающих в помещение угар и пиролизные газы. А склонность печи к микротрещиноватости обусловлена большими тепловыми напряжениями в ее теле. К примеру, округлый речной песок будет сцепляться с глиной на порядок хуже, чем шершавый. Уширение швов кладки ради упрощения порядовки даст концентрацию тепловых напряжений на них, и – те же трещины, и т.п.

Напоследок – печь 007!

Пиролизная печка из консервных банок

«Суперпечка» не согревает граммом угля новорусский особняк. Она изготовлена на скорую руку из консервных банок разного диаметра, вставленных одна в другую, см. рис. Отверстия не обязательно должны быть круглыми и расположенными равномерно по высоте и окружности; их можно просто пробить лезвием ножа. В верхние отверстия во внутренней банке затягивается воздух, в котором хорошо догорают отходящие от тлеющей топливной закладки пиролизные газы, так что печка эта с полным правом пиролизная.

Охотники, рыболовы, туристы, бойцы, прошедшие курс выживания, давно знают эту конструкцию как печку-щепочницу. Широким кругам она стала известна как «печка Бонда», когда агент 007 в какой-то из серий бондианы с ее помощью спас жизнь себе и хорошей героине.

Кто там тогда бондил, Шон Коннери, Питер О’Тул, Пирс Броснан или кто-то еще, не упомнишь уже. Но щепочница (в которой, кстати, хорошо горят также веревки и тряпье) реально спасла жизнь многим и многим: на ней можно обогреть двухместную палатку или шалаш, а заодно сварить кашку из концентрата или ушицу.

Так что пиролиз – удел не только сложнейших агрегатов, разработанных и сделанных с применением высоких технологий. Он и просто так может выручить, имейте в виду.

Пиролизный котел своими руками

На сегодняшний день в России огромное количество населенных пунктов, где отсутствует магистральный газопровод, поэтому приходится отапливать помещения электричеством или доступным твердым топливом. Конечно, последний вариант гораздо более экономный, но при этом очень трудоемкий. Приходится постоянно контролировать количество топлива в котле, следить, чтобы не прогорел, чтобы не пришлось растапливать заново. Выходом из такой ситуации являются пиролизные котлы, которые также работают на твердом топливе, но при этом оптимизирован процесс горения. Стоимость такого котла выше, чем у обычного, но его вполне можно изготовить самостоятельно. Мы расскажем, как сделать пиролизный котел своими руками, чертежи и принцип работы, приведем рекомендации специалистов и видео-уроки.

Фото 1 Принцип работы пиролизного котла

Принцип работы

Оценить преимущества пиролизных котлов невозможно без понимания общих принципов работы. И изначально, что такое пиролиз?

По сути, это разложение природных соединений при минимальном количестве воздуха. В стандартном котле дрова сгорают при температуре 900-1200°С при нормальном доступе воздуха, на одну закладку дров уходит около 3-4 часов с выделением порядка 4900 калорий тепла.

Таблица 1 Теплотворная способность дров разных пород древесины

В пиролизном котле твердое топливо сгорает при меньшей — 300–850°С температуре, при этом происходит распад на следующие элементы — на твердый осадок и газ. При отсутствии кислорода в отдельной камере горючий (пиролизный газ) вступает в реакцию с углеродом и дополнительно перерабатывается, за счет чего увеличивается теплопроводность.

Таким образом, при сухой перегонке (процесс пиролиза) помимо твердого топлива дополнительно сгорает твердый осадок и одновременно с ним пиролизный газ. Все это в комплексе увеличивает время прогорания одной закладки дров до 12 часов (сравните с обычными 3-4 часами) и коэффициент полезного действия котла до 85-90% при стандартных 65-70%.

Плюсы и минусы оборудования

Любой агрегат отличается как положительными, так и отрицательными характеристиками. Для того, чтобы сделать правильный выбор, их необходимо адекватно оценить.

• поддержание определенной температуры горения в автоматическом режиме;
• увеличенное время прогорания закладки на фоне повышенного КПД котла;
• возможность использовать различные виды твердого топлива, вплоть до продуктов переработки деревообрабатывающей и сельскохозяйственной промышленности.

Не рекомендуется использовать более трети общего количества топлива полимеры и резину.

• большие габариты котла за счет увеличенной камеры сгорания;
• особые требования к твердому топливу – дрова должны быть совершенно сухими

При закладке топлива даже 25% влажности замедляется процесс выделения газов, что приводит к снижению температуры теплоносителя и падению эффективности.

• энергозависимость – во время работы котел потребляет электричество для работы вентилятора, создающего принудительную тягу, и автоматики;
• цена – это самый главный недостаток, который заставляет отказаться от покупки.

Именно поэтому мы предлагаем сделать пиролизный котел своими руками, чертежи и принцип работы смотрите дальше в статье.

Устройство котла

Принципиальная разница стандартного и пиролизного котла заключается в том, что в первом варианте 1 камера сгорания, а во втором – 2, между которыми пролегает колосниковая решетка, в нижней сгорают собственно топливо и твердый остаток, а в верхней – пиролизные газы. Именно такая организация топочных камер позволяет оптимизировать процесс, увеличить время сгорания топлива и максимально увеличить эффективность.

Фото 2 Схема устройства пиролизного котла

Процесс пиролиза возможен только при ограниченном доступе воздуха, когда топливо не горит, а фактически тлеет, выделяя большее количество газа.

К числу особенностей пиролизного котла относится и повышенное аэродинамическое сопротивление в дымоходе за счет отсутствия воздуха и реакции углерода с пиролизным газом. Принудительную тягу обеспечивает электровентилятор, собственно, именно по этой причине пиролизные котлы и относятся к категории энергозависимого оборудования.

Стоимость самодельной модели

Безусловно, основная причина, почему принимаются за изготовление пиролизного котла своими руками, ищут чертежи и принцип работы — банальная экономия. В среднем по регионам стоимость готового котла варьируется от 36 000 руб. (мощность 10 кВт, площадь 100 кв.м.) до 140 000 руб. (мощность 38 кВт, площадь 300 кв.м.). При самостоятельном изготовлении котла получается сэкономить от 500 до 1500 у.е. за счет стоимости материалов и личного труда.

Видео 1 Пиролизный котел 15-25 кВт — изготовление и испытание

В любом случае, этот вид работ нельзя назвать недорогим или легким, поэтому прежде чем решится сделать пиролизный котел своими руками, оцените свои возможности изучите все чертежи и подберите именно те материалы которые необходимо.

Как сделать пиролизный котел

• электродуговая сварка и 3-4 пакета электродов;
• дрель;
• малая болгарка (круг 230).

Фото 3 Процесс сварки металла

Фото 4 Дутьевой вентилятор

Этот перечень не предусматривает ассортимента слесарного инструмента и некоторых вспомогательных деталей. Вполне возможно, что некоторые из них придется докупать – но в целом, даже на этом этапе можно рассчитать себестоимость котла.

Чертеж пиролизного котла (по схеме Беляева) 25-40 кВт

Фото 5 Подробный чертеж пиролизного котла

Если есть возможность, сделайте 3D схему внутреннего строения котла, чтобы понять основу его строения и приступить к изготовлению.

Фото 6 3D схема внутреннего строения котла с размерами

Процесс изготовления своими руками

Резка болгаркой никогда не даст идеально ровного среза – так может рубить металл только гильотина. Не стоит экономить на рубке металла, это может дорого обойтись.

1. Приобретая металлические листы и трубы на металлобазе, заранее договоритесь о том, чтобы разрезать их на необходимые фрагменты. В дальнейшем это значительно сократит время и даст возможность получить ровные швы.

Фото 7 Рубка металла

1. Из двух частей начинайте собирать камеры котла – сгорания и газовую

1. Когда сделаны обе камеры, к их задней части привариваете воздухоотводы и стенку. На фото для удобства канал сделан из швеллера, но также можно его сделать и из профтрубы 60х30, для чего предварительно нарежьте небольшие вентиляционные отверстия.

1. В топочной камере делаете отверстие для воздушной трубы и привариваете к ней патрубок. Обратите внимание, эта труба должна быть соединена с котлом профтрубой 20х20.

1. Изготовление трубчатого теплообменника – на заготовке вырезаете несколько отверстий под трубу D57 мм.

1. Труба D57 мм нарезается на куски равной величины, которые после выставляются на пластину и привариваются по периметру.

1. Далее теплообменник приваривается дуговой сваркой к котлу и делается дроссельная заслонка

1. На камеры приваривается передняя стенка, где предварительно нарезаются 2 отверстия – для трубы входящего и выходящего воздуха

1. Далее приваривается крышка и боров на место заслонки

1. Собрали всю внутреннюю начинку котла, после чего необходимо болгаркой или металлической щеткой тщательно зачистить места сварки.
2. Внешний кожух на котле делается из листа 4 мм и уголков

1. Для того, чтобы скрепить внешний кожух с уголками, следует сделать на заготовке небольшие отверстия. Каждое из них следует приварить, чтобы лист и кожух качественно соединились

1. Проверка герметичности котла с помощью воды – закройте заглушками отверстия для движения теплоносителя и наберите в него воду. Если в каком-то месте протекает, сделайте пометку, чтобы сразу переварить это место. Котел должен быть полностью герметичным

1. Верхнюю крышку необходимо дополнительно утеплить

1. Для регулирования работы воздушных заслонок понадобятся резьбовые шпильки

1. Котел полностью закрывается внешним кожухом, а из профтрубы делается воздохоотводная труба.

1. Навариваются петли и надевается дверца. Ее лучше изготовить из чугунных пластин, а для футеровки (защиты от повреждений) использовать кирпич.

1. Нижняя камера также подвергается футеровке из огнеупорного кирпича — его следует нарезать и обточить так, чтобы камера плотно прилегала

1. Для того, чтобы котел соответствовал заявленной мощности, заслонка в нижней камере должна отвечать определенным параметрам. При укладке кирпича обязательно его учитывайте

1. На воздуховодную трубу (из профильной) наваривается дутьевой вентилятор для создания принудительной тяги в котле

1. Нижняя камера также зашивается в кирпич, чтобы максимально ее обезопасить и оптимизировать процесс горения.

1. Для улучшения работы котла рекомендуется сделать турбозавихрители, с одной стороны они улучшают теплопередачу, с другой – прочищают трубы от отложений.

1. Перед тем, как запускать пиролизный котел, необходимо проверить, насколько герметичными получились швы по тому же принципу, как и в пункте 13 (см.выше). Но одновременно с водой, необходимо создать давление 3-4 bar. Для этого можно использовать специальный опрессовщик – при доведении давления, смотрите, насколько быстро оно падает. Если быстро – где-то протекает, ищите это место. Если стабилизировалось – все отлично.

1. Обязательно установите на котел группу безопасности, куда входят манометр, аварийный клапан сброса давления и воздухоотвод. При увеличении давления свыше 3 бар, будет происходить автоматический сброс.
2. Для того, чтобы максимально обезопасить работу котла и сделать его эксплуатацию беспроблемной, рекомендует установить блоком автоматики. О том, как это работает и для чего нужно такое автоматическое управление, посмотрите в видеоинструкции

Видео 2 Автоматика пиролизного котла

Первый запуск

• При первом запуске котла соедините его с дымоходом и наполните водой

Категорически запрещено проверять работу пустого котла и без термометра.

• В нижнюю камеру кладете бумагу и на нее буквально 2-3 полена (много для проверки работы котла не надо), закрываете плотно камеру и открываете дроссельную дверцу. Когда включился вентилятор, поджигаете бумагу.
• Когда все дрова занялись огнем, заслонка закрывается, чтобы топливо начало тлеть («томиться»), в этот момент начинает работать пиролизный процесс
• В нижней камере контролируйте, когда загорится факел горения. Как только он загорелся, отмечайте время, за которое теплоноситель практически закипит.
• При достижении теплоносителем 100С выключайте вентилятор, факел тоже сразу погаснет.

Заключение, отзывы, советы

Как видим, изготовление пиролизного котла своими руками – дорогостоящее и трудоемкое мероприятие, которое окупится только через 3-5 сезонов. Но в любом случае, это выгодно, поскольку получается сэкономить не только на материалах, но и сделать такое оборудование, которое подойдет под конкретное помещение.

Пиролизный котел своими руками

Газогенераторные и пиролизные котлы получили популярность при отоплении жилых и промышленных помещений. Принцип их работы несколько отличается от привычных твердотопливных моделей. Однако более сложная конструкция устройства предоставляет массу достоинств и экономию денежных средств, затраченных на отопление.

Принцип работы и устройство пиролизного котла

Основным элементом любой отопительной системы является котел. Задача котла – нагреть с помощью топлива теплоноситель, а затем передать его систему отопления. Одним из наиболее перспективных и экономных бытовых котлов считаются пиролизные котлы.

Пиролизный котел – подвид твердотопливного котла (обычно водогрейного), в котором процесс сгорания топлива и выходящих из него летучих веществ, происходит отдельно. Такие котлы еще называют газогенераторными.

Пиролиз – способность древесины разлагаться во время горения на твердые остатки (уголь) и газ. Для протекания двух процессов должны соблюдаться два условия:

• высокая температура;
• недостаток кислорода.

Необходимые условия обеспечивает специальная конструкция, реализованная в пиролизных котлах. В таком оборудование топка поделена на две части. В камере загрузки (первая часть) горит и при недостатке кислорода пиролизуется топливо. В камере сгорания (вторая часть) догорают выделяющиеся газы – в этот отсек поступают вторичный воздух. Подобная конструкция минимизирует отвод тепла из камеры первичной загрузки.

Оба отсека разделены колосником, на который размещается топливо. Воздух подается сверху вниз и проходит сквозь топливо – это характерное отличие котлов пиролизного типа от других теплогенерирующих установок. Топка имеет повышенное аэродинамическое сопротивление, поэтому обустройство тяги, обычно, принудительное. Как правило, используется дымосос или дутьевой вентилятор.

Работа пиролизных котлов длительного горения происходит в такой последовательности:

1. Дрова (или другое топливо) помещаются на колосник и поджигаются.
2. После закрытия дверцы запускается дымосос.
3. Под действием высокой температуры (до +800°С) происходит обугливание, выделяется древесный газ.
4. Выделившиеся продукты (угарный газ, водород, углеводороды и азот) поступают под колосник.
5. К продуктам пиролиза добавляется продув — летучие вещества постепенно сгорают, а часть тепла возвращается к слою дров, расположенных снизу.
6. Тепло используется для нагрева теплоносителей – воздуха, воды.

Достоинства и недостатки пиролизного котла

Пиролизные котлы завоевали свою популярность благодаря ряду преимуществ:

1. Полное сгорание топлива обеспечивает экономичность горения. Кроме того это качество позволяет реже проводить чистку зольника и газоходов.
2. Регулируемый процесс горения позволяет увеличивать длительность сгорания одной топки (около 12 часов).
3. Снижаются выбросы вредных веществ в атмосферу – высока температура в камере сверху подавляет СО.
4. Для топки подходят крупные, неколотые дрова.
5. Возможность полной автоматизации работы котла и подключения к любой системе отопления.
6. Котел может утилизировать резину, пластмассу и полимеры, не загрязняя при этом окружающую среду.

Важно! Газогенераторные котлы эффективнее традиционных. КПД пиролизного котла достигает 85%, а мощность оборудования можно регулировать в пределах 30-100%

К недостаткам пиролизных котлов можно отнести:

1. Большие габариты установки.
2. КПД котла резко снижается, если в него поместить топливо повышенной влажности.
3. Энергозависимость котла – без дымососа установка не будет работать.
4. На малых загрузках (менее 50%) отмечается нестабильное горение и появление дегтя в газоходах.
5. Нельзя организовать автоматическую подачу дров.
6. Высокая стоимость пиролизных котлов. Сэкономить можно, если сделать котел самостоятельно. Но изготовление котла – достаточно сложный процесс, требующий точных расчетов, разработки чертежа и грамотной сборки.

Топливо для пиролизного котла

Для пирокотлов лучше использовать топливные пеллеты или дрова. Древесину можно загружать диаметром 100-250 мм, длиною 400-450 мм. Размеры топливных брикетов – 300х30 мм. Мелкие древесные отходы и опилки можно жечь вместе с дровами, но их должно быть не более 30% от общего объема камеры загрузки.

Котел работает на максимальной мощности, если используется высушенная древесина. Кроме того, это условие позволяет продлить срок эксплуатации установки.

Теплота сгорания 1 кг дров влажностью 20% составляет 4 кВт/час, а древесины с влажностью 50% — 2 кВт/час

В промышленных установках могут использовать пиролизное масло – разжиженный древесный деготь. Материал имеет высокую теплотворную способность – порядка 40 000 кДж/кг, но пиромасло обладает сильной кислой реакцией, что негативно сказывается на футеровке и металле. Поэтому его применение в бытовых котлах не желательно.

Делать или нет перолизный котел самостоятельно

Пиролизный котел – это современно и эффективно, но – дорого. Стоимость простого отечественного котла – не менее 1000 долл. США, цены на импортные газогенераторные установки на порядок выше.

Вполне реально сделать пиролизный котел самостоятельно или заказать изготовление установки у специалистов. Второй вариант обойдется дороже первого, но по сравнению с покупкой нового оборудования удастся сэкономить немалую сумму денег (зависит от размеров котла).

Самодельный пиролизный котел: фото

Конечно, процесс сборки котла нельзя назвать абсолютно дешевым и простым. Перед изготовлением оборудования необходимо оценить собственные возможности и силы, изучить всю информацию по составляющим элементам и работе котла.

Твердотопливный пиролизный котел своими руками: пошаговая сборка

Разработка чертежа и расчет пиролизного котла

При работе важно точно следовать разработанным чертежам пиролизного котла. Приведем чертеж наиболее распространенной конструкции, который применяется при самостоятельной сборке. Отопительный аппарат рассчитан на 40кВт. Конструкцию прибора можно менять, но внутренний объем должен оставаться неизменным.

А – контролер котлового контура;

B – дверца загрузки;

C – дверца зольника;

D – дымосос;

E – муфта для датчика термического предохранителя (R 1/2);

F – патрубок аварийной системы (предохранительный клапан монтируется в подающей магистрали при помощи тройника – есть в сборке с группой безопасности);

G – подающая магистраль котлового контура;

H – подвод охлажденной воды защитного теплообменника, R ¾;

K – подача горячей воды защитного теплообменника, R ¾;

L – обратная магистраль котлового контура;

M – расширительный бак и патрубок опорожнения.

Для частного дома обычно достаточно котла мощностью 40 кВт. При изготовлении установки большей/меньшей мощности необходимо соответственно откорректировать и другие параметры котла. Правильное соотношение размеров пиролизного котла гарантирует эффективность и долговечность установки.

Таблица соответствия пиролизного котла генерируемой мощности

Важно! Для небольшого дома оптимальным вариантом станет котел мощностью 25-30кВт. Изготовления компактного оборудование позволит сэкономить средства и время на сборку

3d- визуализация соединения всех узлов котла поможет понять внутреннее устройство котла.

3d схема пиролизного котла

Инструменты и материалы

Для работы понадобятся следующие инструменты:

• сварочный аппарат (желательно, постоянного тока);
• электродрель и набор сверл по металлу;
• болгарка;
• углошлифовальная машинка;
• плазморез или газовый резак – для создания отверстий большого диаметра (при наличии опыта эту работу можно сделать болгаркой);
• слесарные инструменты (напильник, молоток, зубила, струбницы).

Перечень необходимых материалов:

1. Листовая сталь (5 мм) – для изготовления камеры сжигания и газифицирующей камеры. Листовая сталь (4 мм) – для внешней обшивки. Общий метраж стальных листов – 8-10 кв.м.
2. Труба для теплообменников: длина – около 10 м, диаметр – 57 мм, толщина стенки – 4,5 мм.
3. Труба для борова: длина – 0,5 м, диаметр – 159 мм, толщина стенки – 4,5 мм.
4. Огнеупорный шамотный кирпич – 20-25 шт.
5. Профильная труба 60х30х2 и 80х40х2 по 2 метра.
6. Труба длиною 2 м, диаметром 32 мм, толщиною стенки – 4,5 мм.
7. Стальная полоса 30х4 мм- 2 м.
8. Круги отрезные 230 мм, 125 мм – по 10 шт.
9. Электроды – 5 пачек.
10. Шлифовальные круги 125 мм – 5 шт.
11. Центробежный дутьевой вентилятор.
12. Датчик температуры.

Сборка пиролизного котла

Приведем основные этапы по изготовлению пиролизного котла:

1. Составить оптимальный план раскроя заготовок. Желательно листы металла порезать сразу на металлобазе. Конечно, это услуга не бесплатная, но дает существенные преимущества: ровный разрез и экономию времени.
2. Изготовление внутренней части котла – сварка камеры сжигания и газифицирования.
3. После создания каркаса камер приварить воздуховоды и заднюю стенку в отсеке газификации. Под дымоходный канал прорезать отверстие в задней стенке.
4. Ввести трубу подачи вторичного воздуха в камеру сжигания. Труба связывается с фасадом котла с помощью профильной трубы размером 20х20 мм.
5. Изготовление теплообменника. Газовым резаком выжечь на заготовленной пластине отверстия диаметром 57 см под трубы.
6. Нарезать трубы теплообменника, насадить на опорные пластины и прихватить в нескольких местах сваркой. Проверить размеры и окончательно обварить стыки.
7. Теплообменник приварить к котлу. Изготовить и установить дроссельную заслонку дымохода.
8. В передней стене камеры котла сделать отверстия для труб подачи первичного/вторичного воздуха. Переднюю стенку установить на свое место.
9. Боров и заднюю крышку приварить в месте дроссельной заслонки. После этого зачистить все швы шлифовальным диском. Внутренний короб котла собран.
10. Для крепления внешней обшивки наварить на корпус котла отрезы уголка №25.
11. На раскроенном листе обшивки сделать сквозные отверстия для крепления к корпусу котла.
12. Сопоставить отверстия с уголками и приварить так, чтоб обшивка прочно скрепилась с основанием. Обшить все стороны установки (кроме верхней крышки). Стыки проварить и зачистить.
13. Проверка герметичности швов. Заглушить все отверстия (вход/выход/слив теплоносителя) и через верхнюю крышку наполнить котел водой. Место протечки пометить мелом.
14. Заслонки отрегулировать резьбовыми шпильками. Воздушные отверстия прикрыть общим кожухом.
15. Изготовить и навесить дверцы камер котла. Дверцы должны быть отделаны чугунными пластинами или шамотным кирпичом.
16. Из распиленного кирпича создать футеровку для нижней части камеры газификации.
17. На профильную трубу воздуховода приварить фланец, закрепить центробежный вентилятор.
18. Сделать футеровку камеры сжигания шматочным кирпичом.
19. В каналы газохода теплообменника поместить турбулизаторы (завихрители) – они способствуют улучшению теплопередачи и очищают трубы газохода от отложений. Завихрители прикрепить к коромыслу.
20. Проверить герметичность котла и настроить давление в 4 бар. Для этого котел надо наполнить водой и подключить к нему опрессировщик.
21. На трубу подачи в отопительной системе вмонтировать группу безопасности котла (манометр, автоматический воздухоотводчик и аварийный клапан).
22. Пиролизную установку желательно оснастить автоматикой с термодатчиками, которые будут отслеживать работу котла, производить остановку/запуск.

Изготовление пиролизных котлов: видео

Ввод котла в эксплуатацию

Перед запуском котла его надо подсоединить к дымоходу и наполнить водой. На котле обязательно должен быть термометр для контроля температуры теплоносителя. Для установки термометра в проектах котлов предусмотрены отверстия.

Ввод системы пиролизного котла в эксплуатацию происходит в такой последовательности:

1. Вентилятор подсоеденить к электросети и проверить его работу. Выставить воздушные заслонки на среднее положение.
2. В камеру газификации положить бумагу, а сверху нее разложить небольшое количество дров. Закрыть дверь камеры газификации.
3. Дроссельную заслонку дымохода открыть, включить вентилятор и поджечь бумагу.
4. Когда дрова хорошо разгорятся заслонку дымохода надо закрыть.
5. Контроль зажигания факела сгорания пиролизных газов выполняется через нижнюю камеру сжигания.
6. Интенсивность/цвет пламени регулируются перемещением заслоно. При правильной настройке котла пламя желто-белого цвета.
7. Засечь, через сколько времени вода в котле закипит. При достижении температуры +100°С отключить вентилятор. После этого факел погаснет, а вода начнет постепенно остывать.

Техника безопасности

При установке котла должны быть соблюдены требования пожарной безопасности:

1. Для отопительного котла пиролизного типа необходимо наличие отдельной котельни.
2. Устанавливать котел надо на кирпичное или бетонное основание.
3. Размер вентиляционного отверстия в помещении должен быть не меньше 100 кв.см.
4. Расстояние от котла до стен – минимум 20 см.
5. Перед котлом надо положить листовой металл толщиною 2-3 мм.
6. Дымоход надо изолировать утеплителем.

Принимать решение о самостоятельном изготовлении пиролизного котла надо взвешенно. Такая установка конструкционно – весьма сложная. Конечно, получится сэкономить большую сумму денег, но для обеспечения максимально эффективной и безопасной работы необходимо соблюдать многочисленные нюансы и особенности.

Статьи по теме

Пиролизный котел своими руками: чертежи, схемы

В регионах, отдалённых от централизованного отопления, раньше каждый дом оборудовался твердотопливным котлом. Топили его углём и дровами. К сожалению, такая конструкция не была лишена недостатков. Основным являлось неудобство при использовании.

Внимание. Довольно часто люди устанавливают электрические отопительные приборы, но стоит признать, что отапливать с их помощью дом — довольно затратное предприятие.

К счастью, есть достойная альтернатива в виде пиролизного котла, который можно сделать своими руками. Основные схемы и чертежи будут представлены в этой статье. Устройства такого класса могут вырабатывать тепло за счёт сжигания дров или специальных брикетов. Мало того, можно использовать отходы с деревообрабатывающих фабрик.

Что собой представляет пиролизный котёл

Как работает

Со схем и чертежей пиролизной отопительной системы можно понять основные принципы её работы. Но чтобы создать это устройство своими руками, в нём необходимо разобраться более подробно.

Процесс, который происходит внутри пиролизного котла, сделанного своими руками по чертежам и схемам, представленным в статье, функционирует благодаря сухой перегонке. Когда температура достигает 500-600 градусов по Цельсию — начинается процесс разложения. Его результатом являются два вещества — газ и природный кокс.

Созданный внутри конструкции газ смешивается с атомами кислорода. Благодаря этому начинается горение. Конечно же, чтобы всё прошло по схеме — внутри камеры, сделанной своими руками по чертежам и схемам, должна быть соответствующая температура.

Пиролизный газ, создаваемый в котле, сделанном своими руками, вступает во взаимодействие с углеродом. Это, в свою очередь, запускает реакцию. Но чтобы это стало возможным устройство должно быть сделано чётко по чертежам и схемам.

Результатом пиролизного процесса, который происходит в котле длительного горения, сделанном своими руками по популярным чертежам и схемам, образуется дым, но он не содержит каких-либо вредных соединений. Поэтом вред, наносимый, окружающей среде минимален.

Важным достоинством пиролизного котла, сделанного своими руками по чертежам и схемам, является то, что он практически не вырабатывает отходов. При этом выделяется немалое количество тепловой энергии, благодаря которой можно отопить немалую площадь.

Пиролизный процесс относится к классу экзотермических. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто. Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива.

Преимущества и недостатки

Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция.

К плюсам пиролизных котлов, сделанных своими руками, можно причислить:

• Поддержание заданной температуры теплоносителя на протяжении длительного периода.
• Большой объём загрузочной камеры.
• Высокий КПД.
• Возможность утилизации отходов деревообрабатывающей промышленности в пиролизном котле, сделанном по чертежам.

Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов.

Любая конструкция имеет свои недостатки, в данном случае к ним можно причислить:

• большие габариты,
• зависимость от наличия сети,
• требовательность к топливу.

Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки. Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам.

В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит. Даже при малом проценте резко падает КПД. Это происходит потому, что тепловая энергия превращается в пар.

Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов.

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

• регуляторы,
• дымовые каналы,
• отверстия для воздуха,
• трубы для подачи воды,
• трубы для отвода воды,
• камера сгорания,
• вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

• болгарка,
• сварочный аппарат,
• шлифовальные круги,
• электрическая дрель,
• электроды,
• трубы различного диаметра,
• полосы стали,
• термодатчик,
• вентилятор,
• металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4.

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

1. Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций.
2. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса.
3. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки.
4. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник. При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации.
5. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола.
6. Трубу для теплоносителя нужно сделать с изгибом. Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Источники: http://www.portaltepla.ru/tverdotoplivnie-kotli/piroliznij-kotel-svoimi-rukami/, http://strport.ru/stroitelstvo-domov/piroliznyi-kotel-svoimi-rukami, http://bouw.ru/article/pirolizniy-kotel-svoimi-rukami-chertezhi-shemi

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Инструкция по изготовлению пиролизного котла

Наиболее оптимальным для сборки является пиролизный котел мощностью от 25кват. Он способен отапливать большие помещения площадью от 180 м2.

Для его изготовления необходимы следующие материалы:

• металлические листы толщиной не менее 0,8 мм;
• 15−20 штук шамотного (огнеупорного кирпича);
• система датчиков температуры;
• колосниковая решетка;
• 3 трубы диаметром 5,7 см, 3,2 см и 16 см (для подвода холодной и горячей воды, а также для подающей магистрали контура котла);
• 2 профтрубы (для патрубков аварийной линии и выхода);
• дутьевой вентилятор;
• датчик температуры;
• чертеж и таблица размеров для сборки котла;
• 2 дверцы для топки и зольника;
• крепления из пережжённой проволоки для дверок;
• шлифовальные круги -10 штук.

Необходимые инструменты:

• аппарат для сварки электрический;
• болгарка;
• углошлифовальная машинка.

Процесс изготовления

1. Из стальных листов необходимо вырезать 4 стенки для котла. В передней стенке сделать отверстия для топки и расположенного под ним зольника.
2. Вырезать отверстия для дымососа и под трубников. Соединить все металлические стенки (кроме задней) при помощи сварочного аппарата, а стыки между сторонами будущего котла необходимо отшлифовать.
3. Далее собирается теплообменник, как показано на рисунке. Трубы свариваются при помощи сварочного аппарата. Перед сваркой на сами трубы необходимо «одеть» шлифовальные круги для удаления стыков и швов между ними.
4. Затем необходимо вмонтировать теплообменник в будущий котел как на рисунке. Прежде чем, закрывать устройство задней стенкой, необходимо проверить его на наличие течей компрессором. Если таковых нет, заднюю часть котла сваривают.
5. Далее необходимо установить колосниковую решетку, которая будет отделять место газификации и сжигания топлива. Нижний отдел, где будет сжигаться топливо, оснащают воздуховодом и обкладывают шамотным (огнеупорным) кирпичом со всех сторон, в том числе и снизу.
6. Затем необходимо прикрепить дверцы в соответствующие отделения для подачи топлива и для зольника. Они должны плотно прилегать к стенкам котла.
7. В конце готовый котел устанавливают на кирпичную поверхность и присоединяют к трубе, утепленную негорючим утеплителем (например, фольгированной минватой). Без этого на стенках трубы будет оседать деготь, который значительно укоротит срок службы котла. К устройству подключают водяной контур и дымовой насос.
8. Для того чтобы котел работал автоматически, так же как и производственный, необходимо установить систему контроля температуры. Он нужен для того, чтобы регулировать работу дымососа, а также подачу воздуха.
9. Установка котла на этом не заканчивается. Необходимо проверить его КПД. Если, включив котел, вы не обнаружили запаха угарного газа от выходящего дыма, значит его КПД достаточно высок и оборудование является безопасным для использования.

Таким образом, если у вас есть первоначальные навыки работы с болгаркой и шлифовальным аппаратом, если вы разбирайтесь в элементарных чертежах, вы без труда соберете пиролизный котел самостоятельно. А это не только уют и тепло в своем доме, но и очень выгодная экономия финансовых средств.

Таблица размеров пиролизного котла

• А-контроллер котлового контура
• B -загрузочная дверца
• С-дверца зольника
• D -дымосос
• E -муфта
• F -патрубок аварийной линии
• G — подающая магистраль котлового контура
• H — подвод холодной воды
• K — Подвод горячей воды
• L -Обратная магистраль теплового контура
• M -Патрубок опорожнения и расширительный бак

Таблица размеров (зависимость мощности будущего котла от размеров деталей).

Руководство по изготовлению котла длительного горения

Пиролизный котел RMNT

Первый этап – подготовка необходимых приспособлений. Лучше собрать все материалы и инструменты заранее, чтобы не отвлекаться на это в будущем.

Набор для изготовления самодельного пиролизного котла

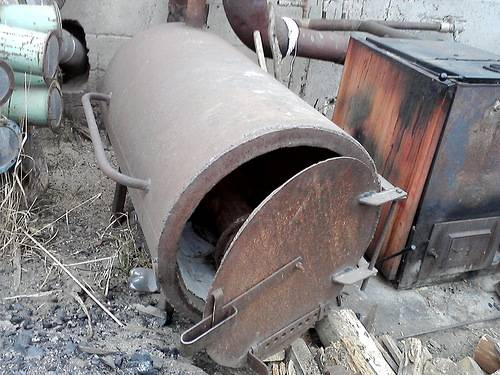

1. Бочка. Подойдет металлическая емкость объемом в 200 л.
2. Швеллер.
3. Стальная труба. Сразу же разделите ее на 2 отрезка.
4. Молоток.
5. Отвес.
6. Уровень.
7. Измерительная рулетка.
8. Ножовка.
9. Топор.
10. Сварочный аппарат с набором электродов.
11. Листы стали.
12. Киянка.
13. Красный кирпич.
14. Смесь для укладки кирпича.
15. Отражатель. Не является обязательным элементом, но его наличие очень желательно.

Второй этап – подготовка емкости. Вооружитесь режущим инструментом, к примеру, болгаркой, и срежьте верхушку бочки.Делайте это аккуратно, отрезанная часть еще пригодится в будущем.При отсутствии бочки корпус котла можно изготовить из отрезка трубы. Только необходимо подобрать изделие соответствующего диаметра.

Второй этап – подготовка емкости

Если вы будете использовать именно трубу, приварите к ней круглое днище, предварительно вырезанное из стального листа. При желании днище можно сделать квадратным. Это даже более предпочтительный вариант, т.к. квадратная пластина обеспечит большую устойчивость котла.

Третий этап – подготовка основных внутренних элементов. Возьмите стальной лист и вырежьте из него круг, диаметр которого был бы немного меньше внутреннего диаметра трубы или бочки. В подготовленном круге нужно вырезать еще один круг диаметром порядка 100 мм. В это отверстие будет входить труба, поэтому ориентируйтесь на размеры имеющегося у вас изделия. На практике установлено, что именно 10-сантиметровая труба является самым оптимальным вариантом.

Приварите отрезок трубы к подготовленному вами ранее стальному «блину». На этом этапе вам понадобится сварочный аппарат.

Приварите к низу стального «блина» отрезки швеллера. Они должны проходить в корпус будущего котла безо всяких усилий. Эти швеллеры будут придавливать топливо во время работы оборудования. Длину трубы (той, которая имеет диаметр 10 см), подбирайте так, чтобы она была длиннее, чем бочка или основная труба примерно на 20 см.

Схема котла

Четвертый этап – подготовка крышки. Сделайте крышку котла из отрезанной в самом начале верхушки бочки. Крышку можно закрепить на петли либо же оставить без крепления.

Пятый этап – устройство топливника. Сделайте в корпусе отверстие для загрузки топлива. К подготовленному люку нужно приварить самодельную либо же предварительно купленную дверцу. Ниже отверстия топливника сделайте еще одно отверстие, через которое вы сможете удалять отходы горения. Разместите в емкости колосниковую решетку так, чтобы она делила бочку либо трубу на две вертикальные секции.

Делаем пиролизный котел

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

• 30 см – 6-10 мм.
• 40 см – 6-8 мм.
• 60 см – 4-6 мм.
• 80 см – 2,5-4 мм.

Пошаговая инструкция, как сделать пиролизный котел своими руками

Для работы потребуется внушительный список инструментов. Потребуется дрель, сварочный аппарат, болгарка, вентилятор, термодатчик. Также понадобятся электроды, металлические листы, набор различных труб и стальных полос.

Толщина стали должна составлять 4 мм. Для экономии на корпус котла применяют более тонкий материал. Достаточно 3 мм толщины.

Используя пошаговую инструкцию, можно самостоятельно смастерить пиролизный котел

После изучения всех планов и чертежей можно изготовить гидролизный котел. Все детали системы вырезаются с помощью болгарки. Для их скрепления используется сварочный аппарат. Но выполнить работу правильно поможет пошаговая инструкция с учетом всех нюансов.

Рекомендации по оборудованию пиролизника:

1. Загрузочный бункер необходимо разместить выше, чем у обычных топливных конструкциях;
2. Горелка предусматривает наличие специального ограничителя для контроля подачи воздуха;
3. Ограничитель делается из трубы сечением 70 мм, длина должна быть больше корпуса прибора;
4. К нижнему отсеку ограничителя приваривают диск из стали, который создают со стенками трубы зазор в 4 см;
5. Монтаж ограничителя предусматривает отверстие в крышке котла;
6. Загрузочный бункер должен иметь прямоугольную форму;
7. В качестве дверцы используется стальная накладка;
8. Нижняя приставка имеет отверстие для удаления продуктов горения;
9. Для улучшения теплоотдачи трубы внутри котла, ее выполняют с небольшим изгибом;
10. Контроль количества теплоносителя проходит с помощью вентиля.

Правильность монтажа определяется после первого запуска котла. В продуктах горения не должен находиться угарный газ. Эксплуатация котла предусматривает регулярную проверку герметичности сварных швов. Также потребуется очищать печь на дровах или угле от золы и копоти.

Часто пиролизные котлы используются в комплексе с водяным отоплением. Но можно попробовать параллельное функционирование с системой обогрева воздуха. Воздух передвигается по трубам, а возвращается по полу.

Как сделать пиролизный котел своими руками

Сварочные работы при изготовлении котла

Готовый отопительный агрегат имеет довольно высокую цену: некоторые котлы стоят более 2000 долларов. Если сконструировать котел своими руками, то экономия составит более 1400 долларов.

Материалы для самодельного котла

1. Металл листовой для внутренних деталей котла, имеющий толщину не менее 0,4 см. Для изготовления котла понадобится 8 м2. Можно сэкономить на толщине металла, использовав для корпуса лист толщиной 0,3 см.
2. Металлическая труба, имеющая диаметр 6 см, с толщиной стенок не менее 3,5 мм. Длина трубы — 8 м.
3. Металлическая труба, имеющая диаметр 16 см, с толщиной стенок 4,5 мм. Длина трубы — пол метра.
4. Огнеупорный кирпич для колосниковой решетки — 15-18 штук.
5. Металлическая труба, имеющая диаметр 3,2 см, толщина стенок — 3,2 мм. Длина трубы — 1 метр.
6. Стальная полоса, имеющая ширину 2 см и толщину 4 мм. Всего требуется 8 метров полосы.
7. Профтруба 6 см ×3 см, имеющая толщину стенок 2 мм. Длина – 1,5 метра.
8. Профтруба 8см×4см с толщиной стенки 2 мм — 1 метр. Стальная полоса, шириной 3 см и толщиной 4 мм — 1,5 метра.
9. Стальная полоса, имеющая ширину 8 см и толщину 5 мм. Нужно 1 метр.
10. Также для сварки конструкции требуется 6 пачек электродов.
11. Для резки и шлифовки металла нужны отрезные и шлифовальные круги.
12. Для создания тяги рекомендуется приобрести вентилятор.
13. Также нужен датчик температуры для регулировки мощности котла.

Существует вероятность того, что в процессе сборки котла понадобятся другие материалы, что существенно не повлияет на стоимость и скорость сборки агрегата.

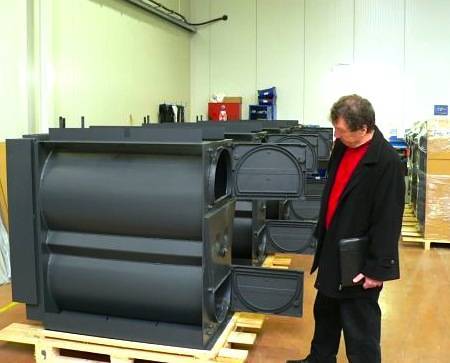

Пиролизные котлы промышленного производства

Инструменты для изготовления котла

1. Дрель.
2. Профессиональная болгарка.
3. Сварочный аппарат постоянного тока.

Схематическое изображение самодельного пиролизного котла

Схематическое изображение самодельного пиролизного котла

Пояснения к схеме

А – контроллер, который поддерживает заданную температуру;

В – дверка загрузочной камеры, в которую помещается твердое топливо;

С – дверка зольника, в котором скапливается зола;

D – дымоход или вентилятор, создающий искусственную тягу;

Е – муфта, в которой располагается датчик температурного предохранителя;

F – патрубок для подключения аварийного клапана;

G – окно для подачи воздуха;

H – подача холодной жидкости в теплообменник;

K – подача горячей жидкости;

L – выход для вторичного воздуха в камеру сгорания;

M – бак с горячей водой и распределителем для подключения к отопительной системе дома.

При изготовлении пиролизного котла рекомендуется придерживаться данной схемы. Этот котел рассчитан на обогрев жилого помещения площадью 100 кв. м

Также при разработке собственной схемы котла важно рассчитать соответствующую мощность для отопления определенного по площади помещения. Оптимальная мощность равняется 1 кВт на 5 м2 отапливаемой площади комнаты

Требования безопасности и правила эксплуатации

Котлы длительного горения, как и любое другое отопительное оборудование является пожароопасным, поскольку процессы горения в таком устройстве могут достигать очень высоких температурных показателей. При его монтаже и использовании нужно соблюдать следующие рекомендации:

• размещают котел на бетонном или кирпичном основании, перед топкой кладут металлический лист толщиной от 2 мм, для защиты пола от случайно выпавших угольков;
• расстояние до стен не менее 20 см, и как можно дальше от мебели;
• желательно наличие отдельной котельной, проем для вентиляции в ней должен быть размером не менее 100 кв. см;
• рекомендуется также тщательно утеплить дымоход, по которому отводятся продукты горения. Отсутствие теплоизоляции не только приведет к теплопотерям, но и вызовет образование дегтя и конденсата, которые способствуют преждевременному износу оборудования и многочисленным поломкам;
• автоматика с термодатчиками позволит наладить автономную работу котла и обеспечит пожарную безопасность. Именно автоматика регулирует правильное смешивание горючего газа с воздухом по специальной схеме;
• обязательно устанавливают группу безопасности котла: манометр, автоматический воздухоотводчик и аварийный клапан, который стравит воздух при избыточном давлении;

Строительство или сборка котла длительного горения – дело не простое и не дешевое. Произведя один раз все затраты, расчеты и выполнив все работы строго по технологии, рачительный хозяин получает экономичный и высокопроизводительный котел, который в процессе работы сэкономит семейный бюджет и время, делает дом теплым и уютным в зимние холода. При соблюдении правил работы эта печь будет отапливать комнаты и греть воду, будет исправно работать долгие годы.

Выполнение вычислений

Первым делом нужно подобрать размеры проема форсунки. Самый простой способ – приобрести готовое изделие, рассчитанное под определенную мощность, такие имеются в продаже для установок разных производителей, например, ATMOS. Другой путь несколько труднее, зато гораздо дешевле: изготовить проем необходимого сечения в шамотном кирпиче, который будет уложен на днище топки. Габаритные размеры щелевидного проема для разных значений мощности представлены в таблице 1.

Таблица 1

Самодельный пиролизный котел длительного горения можно изготавливать с произвольными размерами топки, которые рассчитываются по такой схеме:

• Теплота сгорания древесины – 2,8 кВт/кг, плотность – 400 кг/м3. Чтобы обеспечить мощность 10 кВт, нужно за 1 час сжигать 10 / 2,8 = 3,6 кг дров.
• Учитывая, что между поленьями в топке остается пустое пространство, нужно принять коэффициент заполнения 0,5. Тогда полезный объем камеры на 1 час работы составит: 3,6 / 400 / 0,5 = 0,018 м3.
• Приняв длину полена равной 0,6 м, а высоту первичной камеры – 0,5 м, высчитывается ее полезная ширина на 1 час работы: 0,018 / 0,6 / 0,5 = 0,06 м.
• Чтобы загружать топливо 1 раз в 10 часов, полезный объем должен быть: 0,018 х 10 = 0,18 м3. Тогда при прежних значениях глубины и высоты полезная ширина будет: 0,18 / 0,6 / 0,5 = 0,6 м. Окончательные габариты – 0,6 м х 0,6 м х 0,5 м.

Самодельный пиролизный котел

Следующий шаг – подбор вентилятора – нагнетателя, который устанавливается на самодельные пиролизные котлы и обеспечивает подачу воздуха в обе камеры. Устройства подбираются по производительности, которая зависит от мощности установки, эти данные можно взять по Таблице 2.

Таблица 2

Дымовые газы, покидающие вторичную камеру, имеют достаточно высокую температуру. Чтобы не выбрасывать это тепло на улицу впустую, применяется жаротрубная схема изготовления пиролизного котла. В соответствии с ней, дымовые газы, проходя через дымогарные трубы теплообменника, охлаждаются до температуры 150–200 ⁰С, отдавая свою теплоту водяной рубашке. Чтобы рассчитать полезную площадь теплового обмена, нужно определить такие исходные данные:

• температуру теплоносителя в подающем и обратном трубопроводах t₁ и t₂;
• температуру дымовых газов на входе в теплообменник и на выходе из него Т₁ и Т₂.

Далее, определяется разность температур ∆t= t₁ — t₂ и ∆Т = Т₁ — Т₂. После этого можно посчитать величину температурного напора τ, ⁰С:

τ = (∆Т — ∆t) / ln (∆Т / ∆t)

Площадь поверхности теплообмена S(м2) находят по формуле:

S = Q / k / τ

В этой формуле:

• Q– потребная мощность котельной установки;
• k – коэффициент передачи теплового потока, принимается 30 Вт/м2 ⁰С.

Проверить результат можно по Таблице 3, в которой представлены укрупненные значения площади поверхности теплообмена в зависимости от мощности агрегата.

Таблица 3

Изготавливая пиролизные котлы длительного горения своими руками, мастера зачастую устанавливают патрубок дымохода «на глазок», в то время как от правильной работы дымоходной трубы зависит КПД самого агрегата. Поэтому площадь сечения трубы, а потом и ее диаметр лучше определить по формуле:

F = L / 3600ϑ

В этой формуле:

• ϑ – скорость дымовых газов, принимается равной 0,5 м/с;
• L – расход газов, соответствует производительности вентилятора, м3/ч;
• F – площадь сечения трубы дымохода, м2.

Через формулу площади круга находят значение диаметра трубы.

Материал изготовления

Пиролизные котлы характеризуются повышенной температурой рабочей зоны. В камере газификации горения не происходит, однако обратный поток тепла способен разогревать стенки до 500–600 °С. Наибольшему температурному воздействию подвергается низ газогенераторного отсека — именно эта часть контактирует с воспламеняющимися газами и испытывает серьёзную термическую нагрузку. Рекомендуется низ камеры закладки выполнять в виде чугунного колосника или специального огнеупорного изделия с тонкой прорезью либо рядом небольших отверстий.

Основная трудность в самостоятельном изготовлении котловой техники заключается в выборе подходящей марки стали, которая поддаётся обработке в домашних условиях без специального оборудования. Наиболее пригодными в этом плане считаются стали аустенитного и аустенито-ферритного класса с умеренным содержанием хрома и никеля. Примерами марок таких сталей можно назвать 12Х18Н9Т, 08Х22Н6Т или AISI 304.

Технология сварки таких металлов признаётся умеренно сложной, но воспроизводимой в кустарных условиях с применением дуговой сварки покрытыми электродами без защитной среды. Основным фактором, ухудшающим качество сварной конструкции, считается образование горячих и холодных трещин, обусловленное высокой разницей температур на относительно малом линейном участке металлического изделия.

Для устранения негативных факторов термического воздействия используют следующие технологические приёмы:

1. Нарезка деталей с плавной подачей режущего инструмента, чем исключается перегрев кромок.
2. Ограничение плотности сварочного тока на 20–25% по сравнению с конструкционной сталью, сварка в мягких режимах.
3. Ограничение температуры сварочной ванны, выполнение многопроходного шва с высокой скоростью без боковых колебаний.
4. Правильная разделка соединяемых кромок согласно ГОСТ 5264 и их зачистка металлической щёткой.
5. Подкладка под изнанку шва металлического теплоотвода, поковка шва в процессе остывания.

И, конечно же, следует сделать правильный выбор содержания легирующих добавок в стержне электрода, чтобы обеспечить содержание феррита в структуре шва порядка 5–8%. К использованию рекомендованы электроды марок ЦТ-15 и ЦТ-16, а также специальные электроды 6816 MoLC или ROST 1913.

После сваривания конструкций рекомендуется их первичный отжиг при температуре не менее 700 °С в течение 2,5–3 часов. Достаточно загрузить внутренность сваренного корпуса каменным углём и разжечь горючее, обеспечив слабый принудительный поддув. Перед проведением отжига желательно протравить сварочные швы специальной пастой, соответствующей используемой марке стали.

Какое топливо использовать

Для экономичной и эффективной работы пиролизного котла можно использовать любое твердое топливо: дрова, уголь, торф, пеллеты, другие горючие материалы. Главное условие, необходимое для поддержания процесса пиролизного горения – низкий показатель влажности, не более 20 %. Более влажное топливо необходимо специально досушивать до нужного уровня.
Возможность использования отходов древесного, швейного, маслобойного и других видов производства, делает эту печь еще более выгодной в эксплуатации. Содержание древесины при этом должно быть не менее 70%.

Для работы пиролизного котла рекомендуется выбирать твёрдое топливо

В обычных печах дрова нужно подкладывать каждые два-три часа. На зимний период уходит примерно 10 кубометров дров. В пиролизных котлах горение дров продолжается 12 часов, экономия за зиму составляет до 40%.
Уголь горит гораздо дольше, до пяти суток, соответственно экономится не только топливо, но и время. Существуют модели, которые оснащены автоматикой для подачи топливных гранул, то есть работают в автономном режиме длительное время.

Устройство и принцип работы котла

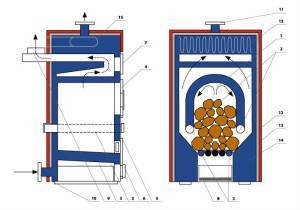

Ранее было уже сказано, что котлы этого типа имеют камеры. Топка разделена на газифицирующую камеру, в которую осуществляется загрузка топлива и непосредственно — камера сгорания.

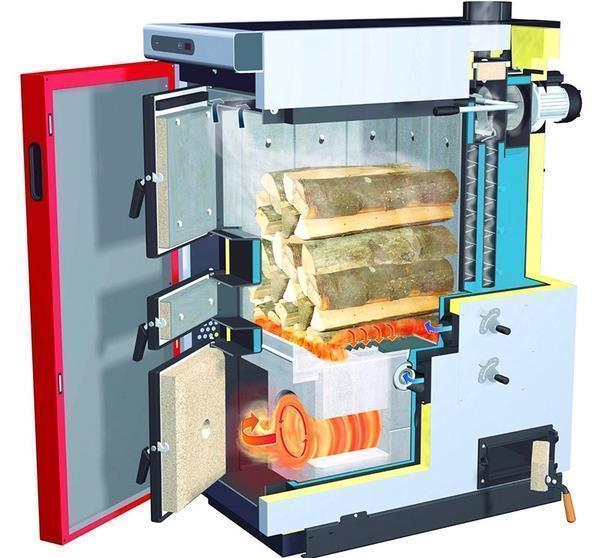

На рисунке схеме показано внутреннее устройство твердотопливного котла пиролизного типа

В первую камеру, куда ограничен приток воздуха, загружается топливо. Котел запускается и работает в обычном режиме. При медленном горении топливо начинает пиролизироваться, выделяется древесный газ, который поступает уже во вторую часть топки, в камеру сгорания. С этого момента твердотопливный котел выходит в рабочий режим. Теперь начинается процессы, которые в корне отличают пиролизный тип горения, твердотопливные отопительные котлы длительного горения от процесса прямого сжигания и от традиционных котлов.

В первой камере потери тепла минимизируются. Обычно в моделях твердотопливных котлов длительного горения пространство между первой и второй камерой заполняют колосники, на которые укладывается топливо.

Вторая часть топки — камера сгорания, куда поступает горючий древесный газ. Камера наполняется вторичным, разогретым воздухом. Здесь уже действует принцип двойного дутья.

После выхода котла на нормальный, рабочий режим, доступ воздуха в первую камеру существенно ограничивается. Процесс горения практически прекращается, переходя в состояние тления. Топливо прогорает постепенно. Каждый предыдущий слой топлива в процесс тления постепенно задействует последующий слой. Медленное тление сопровождается постоянным выделением древесного газа. За счет этого процесса, твердотопливные пиролизные котлы еще принято называть котлами длительного горения.

Во второй, основной камере сгорания горит только древесный газ, который при контакте с вторичным воздухом (нагретый до t 3000 С) дает огромное количество тепловой энергии. Только сейчас тепловая энергия вступает в работу, нагревая теплоноситель, циркулирующий в теплообменнике. Т.е в конструкции твердотопливных котлов пиролизного типа подогрев теплоносителя осуществляется не за счет прямого горения твердого топлива, а уже за счет сжигания вторичного продукта горения – пиролизного газа, горючего газообразного вещества. В этом и есть основное отличие котлов данного типа от твердотопливных котлов других видов.

Что подразумевается под названием пиролиз

Пиролиз – генерирование горючего газа и его последующее сжигание, — происходит во всех твердотопливных котлах, в большей или в меньшей степени. Такой же процесс идет и в обычной печи, — при горении дров или угля, в каком-то месте не хватает кислорода, появляется угарный газ CO, затем он находит недостающий кислород и сгорает, выделяя тепло, превращаясь из яда в обычный углекислый газ – CO2.

В качестве экспериментов еще 1950-х годах была разработана схема котельного оборудования, где сначала топливо тлело при недостатке кислорода, затем полученное СО дожигалось во вторичной камере. Но идеи не были воплощены, как не дающие ни каких преимуществ с весомыми недостатками и дорогостоящие.

Теперь же в рекламках ядовитый угарный газ СО называют – «древесный газ».

Принципы работы

Все котлы, работающие по принципу пиролиза, функционируют одинаково:

• В камере, где происходит газификация, идет процесс тления топлива. В нее поступает снаружи первичный воздух.
• Некоторый объем кислорода, присутствующего в нем, тратиться на то, чтобы тление не прекращалось и обеспечивало требуемую для газификации температуру.
• Проходящие хайло газы, выделяемые при пиролизе, перемещаются в камеру сгорания.
• В нее же происходит поступление вторичного воздуха, и идет процесс горения пиролизных газов.
• В присутствии катализатора, в качестве которого выступает углерод топлива, идет восстановительная реакция части пиролизного газа. Результатом ее является угарный газ и окислы азота. Этот процесс требует затрат тепловой энергии.
• В камере дожигания компоненты, полученные при восстановлении, окисляются с выделением тепла.
• Продукты горения, вступившие в реакцию, движутся по теплообменнику водогрейного регистра, а затем направляются в дымоход.
• Для поддержания требуемой температуры, при которой происходит полное сгорание, служит специальная терморегулирующая система.

Пиролизный котел

Особенности изготовления пиролизного котла

Материалы

Корпус пиролизного котла лучше делать из листовой стали (от 2 мм, в зависимости от расчетной мощности). Модели котлов, которые собираются из толстостенной трубы, вряд ли подходят для организации отопления частного дома. В основном такими установками обогреваются различные подсобки, гаражи или времянки.

Более габаритные пиролизные котлы монтируются по образцу большинства теплогенераторов – прямоугольной формы. В некоторых случаях, если модель мощная, ее стенки (изнутри) целесообразно выложить шамотным кирпичом.

Размеры пиролизных котлов

Один из самых интересных и «таинственных» вопросов по данной теме. Все расчеты делаются применительно к конкретному дому, его отопительной системе, со всеми ее нюансами, схемами и так далее. Автор не будет приводить математических выкладок и просит поверить на слово. Проектирование пиролизного котла лучше поручить специалисту. Разработка документации стоит денег, но в любом случае это обойдется дешевле приобретения установки промышленного изготовления.

А если учесть, что ошибки в расчетах повлекут дополнительные расходы (и весьма ощутимые), связанные с разного рода переделками и модернизациями, то целесообразность именно такого решения более чем очевидна.

Специфика эксплуатации пиролизных котлов

Без знания некоторых нюансов использования такого оборудования приниматься за изготовление подобной модели теплогенератора не имеет смысла.

Довольно «жесткие» критерии влажности сжигаемого топлива. Например, для дров максимальное значение – 33±2%. С чем это связано? Повышение температуры инициирует испарение влаги, содержащейся в продукте. Естественно, пар начнет смешиваться с пиролизными газами и негативно влиять на интенсивность процесса горения. Применение влажного топлива резко снижает КПД установки.

Не все разновидности твердого топлива подходят для сжигания в пиролизных котлах. С учетом специфики их работы, можно использовать лишь материалы, характеризующиеся высоким газообразованием при сгорании. Недостаток летучих веществ сказывается на эффективности эксплуатации пиролизных моделей. Проще говоря, дров расходуется много, а толк минимальный.

Для отопления дома таким котлом целесообразно использовать сухую древесину и ее отходы, пеллеты, брикеты, уголь (но только бурый). Внесение отдельных конструктивных доработок в схему пиролизного котла позволяет топить коксом и некоторыми марками угля каменного (например, «Орех1»).

В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. И еще не факт, что такой пиролизная установка полностью устроит хозяина. Например, габаритами в соответствие с выбранным местом для монтажа. Если подумать, то изготовление пиролизного котла своими руками,  по индивидуальным чертежам – неплохое решение проблемы отопления частного дома, особенно если невозможно его подключение к магистрали газоснабжения.

(Visited 475 times, 1 visits today)

Подготовка фундамента и монтаж дымохода

Рассматриваемый котел обязательно должен быть оснащен дымоходом. Для его изготовления используйте трубу диаметром 150 мм. Длину этой трубы подбирайте так, чтобы она была немного больше длины корпуса. Сделайте в крышке котла отверстие подходящего диаметра и приварите к нему дымовую трубу. При необходимости дымоход можно изгибать. Максимально допустимый изгиб – 45 градусов.Труба выводится через крышу или стену. Старайтесь, чтобы дымоход имел как можно меньше изгибов.

Дымоход для пиролизного котла

Если котел устанавливается в комнате с маленькой площадью, его рекомендуется укомплектовать специальным отражателем. Благодаря этому элементу будет обеспечиваться максимально эффективное распределение тепловых потоков, что поспособствует созданию комфортных условий эксплуатации котла.

Ранее отмечалось, что заводские агрегаты в большинстве своем требуют подключения к электросети. Самодельный же пиролизный котел независим от электричества.

Для более эффективного обогрева в камере сгорания газа можно приварить арматуру, которая будет аккумулировать дополнительное тепло, благодаря чему интенсивность отопления увеличится.

Растапливать подобное оборудование можно опилками, углем и прочими подходящими для этого материалами

Пиролизный котел своими руками

На сегодняшний день в России огромное количество населенных пунктов, где отсутствует магистральный газопровод, поэтому приходится отапливать помещения электричеством или доступным твердым топливом. Конечно, последний вариант гораздо более экономный, но при этом очень трудоемкий. Приходится постоянно контролировать количество топлива в котле, следить, чтобы не прогорел, чтобы не пришлось растапливать заново. Выходом из такой ситуации являются пиролизные котлы, которые также работают на твердом топливе, но при этом оптимизирован процесс горения. Стоимость такого котла выше, чем у обычного, но его вполне можно изготовить самостоятельно. Мы расскажем, как сделать пиролизный котел своими руками, чертежи и принцип работы, приведем рекомендации специалистов и видео-уроки.

Фото 1 Принцип работы пиролизного котла

Принцип работы

Оценить преимущества пиролизных котлов невозможно без понимания общих принципов работы. И изначально, что такое пиролиз?

По сути, это разложение природных соединений при минимальном количестве воздуха. В стандартном котле дрова сгорают при температуре 900-1200°С при нормальном доступе воздуха, на одну закладку дров уходит около 3-4 часов с выделением порядка 4900 калорий тепла.

Таблица 1 Теплотворная способность дров разных пород древесины

В пиролизном котле твердое топливо сгорает при меньшей – 300–850°С температуре, при этом происходит распад на следующие элементы – на твердый осадок и газ. При отсутствии кислорода в отдельной камере горючий (пиролизный газ) вступает в реакцию с углеродом и дополнительно перерабатывается, за счет чего увеличивается теплопроводность.

Таким образом, при сухой перегонке (процесс пиролиза) помимо твердого топлива дополнительно сгорает твердый осадок и одновременно с ним пиролизный газ. Все это в комплексе увеличивает время прогорания одной закладки дров до 12 часов (сравните с обычными 3-4 часами) и коэффициент полезного действия котла до 85-90% при стандартных 65-70%.

Плюсы и минусы оборудования

Любой агрегат отличается как положительными, так и отрицательными характеристиками. Для того, чтобы сделать правильный выбор, их необходимо адекватно оценить.

• поддержание определенной температуры горения в автоматическом режиме;
• увеличенное время прогорания закладки на фоне повышенного КПД котла;
• возможность использовать различные виды твердого топлива, вплоть до продуктов переработки деревообрабатывающей и сельскохозяйственной промышленности.

Не рекомендуется использовать более трети общего количества топлива полимеры и резину.

• большие габариты котла за счет увеличенной камеры сгорания;
• особые требования к твердому топливу – дрова должны быть совершенно сухими

При закладке топлива даже 25% влажности замедляется процесс выделения газов, что приводит к снижению температуры теплоносителя и падению эффективности.

• энергозависимость – во время работы котел потребляет электричество для работы вентилятора, создающего принудительную тягу, и автоматики;
• цена – это самый главный недостаток, который заставляет отказаться от покупки.

Именно поэтому мы предлагаем сделать пиролизный котел своими руками, чертежи и принцип работы смотрите дальше в статье.

Устройство котла

Принципиальная разница стандартного и пиролизного котла заключается в том, что в первом варианте 1 камера сгорания, а во втором – 2, между которыми пролегает колосниковая решетка, в нижней сгорают собственно топливо и твердый остаток, а в верхней – пиролизные газы. Именно такая организация топочных камер позволяет оптимизировать процесс, увеличить время сгорания топлива и максимально увеличить эффективность.

Фото 2 Схема устройства пиролизного котла

Процесс пиролиза возможен только при ограниченном доступе воздуха, когда топливо не горит, а фактически тлеет, выделяя большее количество газа.

К числу особенностей пиролизного котла относится и повышенное аэродинамическое сопротивление в дымоходе за счет отсутствия воздуха и реакции углерода с пиролизным газом. Принудительную тягу обеспечивает электровентилятор, собственно, именно по этой причине пиролизные котлы и относятся к категории энергозависимого оборудования.

Стоимость самодельной модели

Безусловно, основная причина, почему принимаются за изготовление пиролизного котла своими руками, ищут чертежи и принцип работы – банальная экономия. В среднем по регионам стоимость готового котла варьируется от 36 000 руб. (мощность 10 кВт, площадь 100 кв.м.) до 140 000 руб. (мощность 38 кВт, площадь 300 кв.м.). При самостоятельном изготовлении котла получается сэкономить от 500 до 1500 у.е. за счет стоимости материалов и личного труда.

Видео 1 Пиролизный котел 15-25 кВт – изготовление и испытание

В любом случае, этот вид работ нельзя назвать недорогим или легким, поэтому прежде чем решится сделать пиролизный котел своими руками, оцените свои возможности изучите все чертежи и подберите именно те материалы которые необходимо.

Как сделать пиролизный котел

• электродуговая сварка и 3-4 пакета электродов;
• дрель;
• малая болгарка (круг 230).

Принцип работы пиролизного котла

Сжигание топлива в классических твердотопливных котлах – это хорошая альтернатива применению для отопления дома традиционных энергоносителей, таких как природный газ или электричество. Но данные устройства не полностью используют энергию горения дров. При работе обычного котла выделяющийся при высокой температуре из топлива газ просто уходит наружу вместе с продуктами горения. Принцип работы пиролизного котла позволяет использовать этот газ, тем самым увеличивая КПД агрегата и длительность интервала между загрузками топлива. Такие аппараты еще называют газогенераторными.

Пиролизный котел в разрезе

Из чего состоит газогенераторная установка?

Главное отличие от классического котла на дровах – наличие дополнительной камеры сгорания, в которой происходит дожигание выделяющегося газа, а в первичной топке он генерируется из дров при недостаточном количестве кислорода. Компоновка камер и устройство пиролизного котла может быть различным, топка может находиться как снизу, так и сверху, принцип действия это не меняет. Традиционно она располагается снизу, над зольником, в который для удобства очистки помещают выдвижной ящик. Крышка зольника откидывается вверх и в рабочем режиме служит для регулировки количества воздуха, поступающего в топку. Это реализовано с помощью цепного привода, который натягивается или отпускается термостатом. Последний установлен в верхней части котла.

Принцип работы пиролизного котла

Все основные элементы и детали установки можно увидеть, изучив подробный чертеж пиролизного котла. Главная топка снабжена дверцей для загрузки дров и в процессе работы плотно закрыта. Над ней устроена вторичная камера сгорания, в которой расположены устройства подачи воздуха. Они могут иметь различную конфигурацию в аппаратах разных производителей, но задача их одинакова: подавать в камеру дожигания подогретый воздух через множество отверстий определенного диаметра. Нагрев воздуха происходит по пути от дверцы зольника до распределителей.

Конструкция пиролизного котла предусматривает возможность очистки верхней камеры дожигания, для этого она оборудована специальной дверцей. Пространства обеих камер сообщаются между собой каналом, по которому поднимаются газы для сжигания. Внешней оболочкой корпуса является водяная рубашка, нагреваемая обеими топками. Для подачи теплоносителя в систему отопления в нее врезаны патрубки с резьбой. Контроль температуры воды и давления осуществляется по приборам, установленным на фронтальной панели.

Дымоход для пиролизного котла ничем не отличается по своему устройству от труб для выброса продуктов горения классических агрегатов. Одно из требований – достаточная тяга для работы котла. Наиболее простая конструкция агрегата не предусматривает установку дутьевого вентилятора, поэтому горение идет за счет естественной тяги. Второе требование — это чтобы часть трубы, находящаяся на улице, была утеплена. Причина – низкая температура дымовых газов (до 150 ⁰С), поэтому очень высока вероятность выпадения на ней конденсата и быстрого разрушения материала трубы.

Описание схемы работы пиролизных котлов

Полное представление о работе агрегата может дать принципиальная схема пиролизного котла. Вначале главная топка загружается топливом и разжигается. При этом заслонка зольника максимально открыта. После того как дрова разгорятся, дверца начинает прикрываться, процесс горения замедляется и переходит в тление. Тогда и начинается интенсивное выделение древесного газа, который поднимается и попадает во вторичную камеру дожигания. Туда же через множество калиброванных отверстий подается нагретый воздух. Последний попадает в канал из того же проема под крышкой зольника и по дороге получает тепло от горячей стенки топки.

Принципиальная схема котла

Весь технологический процесс протекает благодаря естественной тяге, создаваемой дымоходом, поэтому скорости движения воздуха и дымовых газов в каналах невелики. Схема работы пиролизного котла заключается в том, что во вторичной камере нагретый воздух вступает в термохимическую реакцию с древесными газами и воспламеняет их. В результате сгорают не только газы, но и мелкие летучие частицы, благодаря чему дым из трубы практически незаметен. В действительности пиролизное сжигание топлива более экологично, нежели традиционное, поскольку продукты сгорания от него содержат гораздо меньше оксидов углерода и азота, а также частиц золы.

Дрова, находящиеся в топке, горят медленнее чем обычно, поэтому одной загрузки может хватить на 10–12 часов работы, в зависимости от мощности газогенераторной установки и влажности дров. Настройка пиролизного котла заключается в ограничении подачи воздуха для горения. Слишком малое его количество не позволит начаться термохимическому процессу во вторичной топке, а слишком большое вызовет неполное сгорание газов и понижение КПД агрегата. Для аппарата, работающего на естественной тяге, потребуется настройка расхода воздуха в каждом индивидуальном случае, так как высота и диаметр дымоходной трубы может очень различаться. Соответственно, сила тяги будет разной. В некоторых случаях ее следует увеличить путем поднятия трубы на большую высоту.

Если цепной привод крышки зольника снабжен термостатическим регулятором, то настройка аппарата сводится к установке желаемой температуры теплоносителя. Термоэлемент, встроенный в водяную рубашку газогенераторной установки, воздействует на привод цепи в зависимости от температуры воды и сам прикрывает или открывает заслонку, регулируя интенсивность горения.

Сравнение пиролизного и твердотопливного котла

Для создания искусственной тяги, которая не будет зависеть от параметров дымохода, котлы пиролизного типа дополнительно снабжаются дутьевым вентилятором и комплектом автоматики, регулирующим его работу. Если обычный агрегат может работать с КПД порядка 85–90%, то дутьевая машина помогает его развивать до 93%. Здесь есть недостаток — зависимость от внешних источников энергии.

Достоинства и недостатки

Источники тепла данного типа обладают многими преимуществами:

• Принцип действия и работа пиролизных котлов позволяет достигать отличных показателей эффективности при сжигании твердого топлива – 90–93% КПД.
• Процесс более экологичен, в атмосферу выбрасывается гораздо меньше вредных веществ.
• Интервал между загрузками топлива не меньше, чем у агрегатов длительного горения – 12 часов, работать кочегаром придётся не чаще 2 раз в сутки.
• Обслуживание и чистка установки не представляют проблемы, ко всему внутреннему пространству есть доступ, а многие аппараты оборудованы выдвижным ящиком зольника. Принцип действия пиролизного котла практически безотходный, золы и пепла остается очень мало, поэтому операцию выполнять надо нечасто.
• Экономичность. Ориентировочно расход топлива на 100 м² помещения при его высоте до 3 м составляет 10 кг в сутки.
• Установки, работающие на естественной тяге, не зависят от наличия электричества в сети.

Как и любой другой аппарат, работающий на твердом топливе, пиролизный котел отопления нуждается в защите от закипания теплоносителя внутри водяной рубашки. Это может привести к разрыву оболочек и дорогостоящему ремонту. По этой причине производители ставят на свои изделия дополнительные водяные ТЭНы охлаждения, которые одновременно могут служить источником горячей воды для хозяйственных нужд.

Из недостатков агрегатов пиролизного типа можно выделить следующие:

• Требуется топливо с невысоким содержанием влаги, влажность дров не должна превышать 25%. Процесс интенсивного выделения газов для дожигания сильно затруднен, если дрова откровенно сырые. Это негативно влияет на работу пиролизного котла, снижая его КПД.
• Практика эксплуатации показывает, что на стенках первичной камеры со временем появляются отложения дегтя и смол, поскольку температура в ней относительно невысокая, а в качестве топлива чаще всего берут березу или древесину хвойных пород. Этот налет надо периодически удалять, он затрудняет передачу тепла водяной рубашке.
• Стоимость выше, чем у классического твердотопливного котла. Это оправдано, ведь технология процесса более прогрессивная и дает высокие показатели, которые позволят экономить при эксплуатации.

Заключение

При выборе источника тепла для дома лучше ориентироваться на изделия средней ценовой категории, сильно экономить в этом вопросе не стоит. Ведь от того, как работает пиролизный котел, зависит комфорт и тепло вашего дома.

Пиролизные котлы: о принципе их работы и целесообразности использования

Самым доступным и недорогим видом топлива для отопления частного дома были и остаются дрова. Но наличие преимуществ использования такого вида топлива не избавляет его от существенного недостатка – традиционным твердотопливным котлам необходимо постоянно скармливать новые и новые порции дров. Быть постоянно привязанным к топке – не очень приятное занятие! Выход был найден с разработкой пиролизных котлов длительного горения.

Что это такое?

Пиролизные котлы относятся к семейству твердотопливных; отличие от традиционных котлов состоит в том, что из топлива предварительно извлекаются горючие компоненты. Процесс горения осуществляется в два этапа: извлечение газа в условиях высокой температуры и низкого содержания кислорода и сжигание смеси разогретых газов и воздуха.

Устройство

Котел представляет собой металлический корпус, в котором имеется две камеры – загрузочная и сгорания. Для защиты от воздействия высоких температур стенки этих камер облицовывают шамотным кирпичом или другим подходящим жаропрочным материалом, например, на основе бетона.

С помощью шамотного кирпича выкладывают дно камеры загрузки, оставляя небольшую щель – форсунку, через которую в камеру сгорания будет поступать пиролизный газ. В качестве теплообменника обычно используют трубчатые конструкции.

Принцип работы

Некоторое количество дров, которое определяется объемом загрузочной камеры, загружают в нее и производят предварительный розжиг при подаче первичного воздуха. Когда топливо загорится, искусственно создают условия с недостаточным содержанием кислорода, благодаря которым из дров выделяется горючий газ. Он представляет собой смесь угарного газа с летучими углеводородами. С повышением давления в загрузочной камере он поступает через форсунку в камеру сжигания. Сюда же подается вторичный воздух. Его смешивание с пиролизным газом, а также высокотемпературные условия обеспечивают воспламенение и сгорание газовой смеси.

При сгорании выделяется тепло, углекислый газ и вода – в большинстве случаев говорят о полном сгорании топлива с выделением «чистых» продуктов горения, перечисленных выше. Тепло через стенки теплообменника передается теплоносителю, в роли которого выступает вода, циркулирующая в системе водяного отопления. Охлажденные продукты горения выводятся через дымоход.

Плюсы и минусы

Преимущества и недостатки такого оборудования, сведенные здесь в одну таблицу, позволят вам более объективно подойти к оценке возможного приобретения.

В видео ниже представлено еще одно мнение. Не стоит его рассматривать как истину в последней инстанции, но задуматься над отдельными вопросами определенно нужно.

А вот еще одно видео от того же ярого противника пиролизных котлов. Некоторые доводы звучат вполне убедительно, но ко многим нужно относиться критически.

Как видите, эксплуатация такого оборудования может иметь некоторые нюансы. В любом случае перед покупкой котла желательно дополнительно ознакомиться с различными предложениями заводов-изготовителей, благо оных на сегодняшний день немало.

Ассортимент

Продукция представлена широко, т. к. извлечение пиролизного газа известно довольно давно и технология апробирована в химической промышленности. Как правило, большинство крупных производителей котельного оборудования имеют, в том числе, и линейку котлов длительного горения. В таблице ниже мы указали наиболее востребованное отопительное оборудование российских, украинских и немецких производителей. Перед рассмотрением конкретной модели настоятельно рекомендуется провести расчет мощности котла с помощью нашего небольшого онлайн-калькулятора.

Предлагаем вам посмотреть небольшое видео о работе котлов Траян.

Немного визуализации работы пиролизных котлов Будерус – на ролике ниже.

И еще о довольно популярных котлах от ТеплоГаранта – Буржуй К.

Да, кстати, есть модели, которые рассчитаны на работу с разным топливом. Это может быть уголь, торф и даже пеллеты. Использование пеллетных котлов позволяет в значительной мере автоматизировать процесс подачи топлива.

Отзывы

Среди моря заказных отзывов очень сложно найти мнения действительно непредвзятые и основанные на реальных впечатлениях. На что обычно жалуются пользователи:

• обильное образование дегтя вследствие того, что в камере сжигания не поддерживается нужная высокая температура;
• необходимость в установке дополнительной буферной емкости с водой, которая будет аккумулировать избыточное тепло;
• малая толщина стали, что приводит к изменению геометрии корпуса и прогоранию его отдельных частей.

Своими руками

Ниже представлено 25-минутное видео проектирования и изготовления своими руками пиролизного котла. Автор поэтапно описывает процесс сборки, а также рассказывает о трудностях, с которыми пришлось столкнуться.

• Не тот сплав. Самой частой ошибкой, характерной, кстати, не только для самодельных моделей, является использование наиболее дешевых материалов из черных металлов. Они не относятся к категории жаропрочных материалов, что в конечном итоге приводит к прогоранию конструкции и сложному, а то и просто невозможному ремонту. Необходимо осторожно подходить к выбору марки стали, использовать специальные жаропрочные сплавы. Например, 20Х23Н18 и ему подобные.
• Малая толщина стали. Еще одна ошибка – неверно подобранная толщина стального листа. Этот параметр определяют исходя из распределения температур по котлу, но минимальное значение – около 5 мм. Чем толще, тем дороже, но тогда котел и проработает дольше.

Чертежи

Аттракцион неслыханной щедрости – иначе и не назовешь! У нас вы можете скачать чертежи пиролизных котлов совершенно бесплатно. Это позволит вам при желании собрать сердце отопительной системы у себя на заднем дворе или в гараже.

У нас представлены котлы длительного горения, которые вы можете встретить под маркой Буржуй К. Чертежи котла мощностью 20 кВт можно бесплатно скачать по ссылке ниже.

Смотрите примеры графических материалов на изображениях ниже.

У вас также есть уникальная возможность заказать комплект чертежей на одну из моделей по весьма привлекательной цене. Конечно, это вариант для тех, кто собирается изготовить котел своими руками не только для себя, но и на заказ. Для связи используйте форму, представленную ниже.

Как сделать пиролизный котёл своими руками

Чем отапливать дом в холодные зимние дни? Доступ к газовой магистрали есть не везде, да и цены на «голубое топливо» постоянно растут. Дровами или углем — неудобно, электричеством — слишком дорого. Там, где есть возможность использовать в качестве топлива древесину или специальные прессованные брекеты, оптимальным выходом считается установка, в которой используются принципы пиролизного горения. КПД такого агрегата довольно высок, но цены на промышленные модели ощутимо «кусаются». Очевидное решение проблемы — изготовить пиролизный котел своими руками. Немало умельцев успешно осуществили этот сложный процесс. Давайте и мы с вами разберемся в этом вопросе.

Что такое пиролизное горение

Топить дровами не слишком удобно, поскольку в обычных условиях древесина сгорает очень быстро, а значительная часть тепла при этом не используется. Приходится постоянно загружать топливо в котел или печь. Пиролиз предполагает создать такие условия, при которых топливо сгорает значительно медленнее, отдавая при этом заметно большее количество тепла. Достигается такой эффект, когда древесина сгорает при пониженном содержании кислорода, т. е. очень медленно. В результате образуется зола, кокс и горючий газ.

Этот газ в пиролизной установке смешивается с воздухом и тоже сгорает при очень высоких температурах, выделяя значительное количество тепловой энергии. Таким образом, принцип работы пиролизного котла включает два этапа горения:

• сначала при ограниченном поступлении кислорода сгорает древесина, выделяя горючий газ;
• затем происходит сгорание воздушно-газовой смеси.

Подобный принцип двухэтапного горения используется в различных самодельных установках, например, в дровяной печи медленного сгорания и даже в твердотопливных генераторах, позволяющих использовать дрова в качестве топлива для автомобилей. Однако работу пиролизного котла следует правильно отрегулировать, чтобы не повредить отопительную систему дома.

Высокая цена промышленных котлов вполне оправдана. Во-первых, потому что при их создании используются высококачественные материалы, способные выдерживать высокую температуру горения (жаростойкое железо, 8-миллиметровая легированная сталь, шамотная глина и т.п.). Во-вторых, из-за сложной системы автоматического управления, которая и обеспечивает высокую эффективность работы оборудования.

Чтобы обеспечить максимальный эффект горения, учитывается температура прогрева дров и их исходная влажность, поскольку процесс испарения воды заметно влияет на количество выделяемой энергии. Чтобы управлять процессом горения, необходимо тщательно контролировать количество воздуха, подаваемого в установку. Подача воздуха осуществляется с помощью вентилятора, для работы которого понадобится постоянный доступ к электроэнергии. Наличие вентилятора превращает пиролизный котел в электрозависимую установку. При отключении электроэнергии рекомендуется использовать источник бесперебойного питания UPS или другое аналогичное устройство.

Преимущества и недостатки использования пиролизного котла

Пиролизные котлы имеют следующие достоинства:

• отсутствие сажи и едкого дыма, минимальное выделение отходов горения; Это один из самых экологически безопасных видов печей;
• для работы можно использовать любое твердое сухое топливо, например, отходы швейного производства;
• качественное топливо обеспечивает 12 часов непрерывной работы котла на одной порции горючего, то есть, загружать дрова придется лишь два раза в день;
• экономичная технология, расходы на оплату коммуналки снижаются в среднем на 60% за год;
• применение технологии пиролиза позволяет автоматизировать управление процессом горения, что повышает безопасность печи.

Недостатки также следует учесть:

• прежде чем оборудование окупится, придется вложить немалые средства в покупку котла и его установку, но уже с первых дней работы станет ощутима его экономичность;
• используемое топливо должно иметь влажность около 20%, иначе горение прекратится. Поэтому влажное топливо нужно досушивать;
• котел может погаснуть при недостаточно высокой температуре теплоносителя. Эту проблему решают с помощью монтажа обходной трубы. Такое изменение усложняет конструкцию и снижает эффективность работы.
• если для нагнетания воздуха используется электрический насос, то работа котла становится зависимой от электросети.

Разбор схемы, чертежей и расчетов

Чтобы лучше понять принцип работы устройства, рекомендуется изучить схему пиролизного котла.

Перед началом работ рекомендуется внимательно изучить схему устройства пиролизного котла, чтобы понять принципы его функционирования и избежать ошибок

На ней отражено положение таких необходимых элементов, как:

• отверстие для воздуха;
• камера сгорания;
• дымовые каналы;
• трубы для подачи и отвода воды;
• регуляторы;
• место установки вентилятора и т. п.

Поскольку пиролизный котел устройство довольно сложное, рекомендуется при его изготовлении придерживаться чертежа. Одна из самых распространенных моделей устройства, которая подходит для самостоятельного изготовления, представлена ниже:

На этом чертеже подробно представлена конструкция пиролизного котла, который можно сделать своими руками. Рекомендуется точно соблюдать все указанные разработчиком размеры

Обычно для частного дома используют котел мощностью 40 кВт. Если этот показатель необходимо увеличить или уменьшить, рекомендуется соответственно изменить и параметры устройства. Необходимые данные представлены в таблице:

Чтобы сделать своими руками пиролизный котел подходящей мощности, нужно изготовить элементы соответствующего размера. Правильное соотношение размеров гарантирует успешный результат

Котел мощностью 25-30 кВт может стать оптимальным выбором для небольшого дома. Изготовление небольшого агрегата позволит сэкономить и время, и средства.

Как сделать агрегат своими руками

Чтобы сделать такое сложное устройство, понадобится достаточно широкий набор инструментов и материалов. Вот примерный их список:

• электрическая дрель;
• сварочный аппарат (рекомендуется модель постоянного тока);
• несколько упаковок электродов;
• болгарка;
• шлифовальный круг на 125 мм;
• отрезной круг на 230 мм;
• металлические листы 4 мм;
• набор труб различного диаметра;
• набор профтруб 2 мм;
• несколько полос стали разной ширины и толщины;
• вентилятор;
• термодатчик.

Из металлических листов

1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

Разрезать лист стали на куски

Сварить корпус котла

Выполнить шлифовку корпуса

Выполнить монтаж воздуховода

Из газового баллона

Если в хозяйстве есть использованный старый газовый баллон, то из него можно самостоятельно сделать отличный пиролизный котел. Оптимальный объем баллона для работы 50 л. Дополнительно понадобится арматура, полоса стали.

Принцип работы пиролизного котла из газового баллона

1. Баллон обрезать вверху, удалить закругленную часть, из которой можно будет сделать крышку. отшлифовать, сбоку нужно вырезать загрузочное отверстие, куда будет поступать топливо. Сгоревшие дрова будут проваливаться вниз сквозь решетку из арматуры, оставляя минимум золы и сажи.

Срезать у газового баллона верхнюю часть

Выполнить монтаж дымохода

Сделать поршень для котла

Из кирпича

Печь из кирпича будет более громоздкой, для нее необходимо выделить специальное место. Чтобы пол выдержал значительный вес печи и не подвергся деформации, необходимо сделать фундамент из бетона, разобрав часть финишного напольного покрытия.
Важно понимать, что кирпичом обкладывается металлический котел, поэтому предстоят не только кладочные, но и сварочные работы.

Для строительства печи мастеру следует подготовить материалы и инструменты:

• обычный кирпич для выкладки основания, 100 шт. шамотного кирпича, 350 шт. огнеупорного керамического кирпича. Количество может варьироваться в зависимости от габаритов котла;
• поддувальная и топочная дверцы;
• базальтовый картон;
• лист стали размерами 6000х1500 мм и толщиной 3-4 мм;
• профтруба 800х400 и трубы 57 мм, 32 мм и 159 мм;
• чугунный колосник — 3 шт.;
• вентилятор, мощностью не менее 300 Вт;
• рычажный терморегулятор;
• сварочный аппарат;
• дрель;
• болгарка с большим и малым диаметром круга;
• набор электродов;
• термодатчик.

Пошаговая инструкция для монтажу кирпичной пиролизной печи:

Очень важно выбрать подходящую и несложную схему выкладки и составить по ней рабочий чертеж. Согласно выбранной схеме, вывести основание в ноль обычным кирпичом, дождавшись полного высыхания бетонного основания.

Схема работы пиролизной печи из кирпича

Кроме того, следует придерживаться ряда рекомендаций:

• рекомендованная толщина стали, которая используется при самостоятельном изготовлении пиролизного котла, составляет 4 мм. Однако в целях экономии для корпуса устройства можно использовать трехмиллиметровую сталь;
• загрузочное отверстие для топлива у самодельных моделей обычно размещают несколько выше, чем у обычных твердотопливных котлов;
• обязательно нужно установить ограничитель, который позволит контролировать количество воздуха, поступающего в топливную камеру, а также своевременно подкладывать дрова или брикеты;
• для изготовления ограничителя можно использовать трубу диаметром около 70 мм, длиной чуть больше корпуса устройства;
• к нижней части ограничителя следует приварить стальной диск, образующий со стенками трубы зазор около 40 мм;
• для установки ограничителя в крышке котла следует сделать соответствующее отверстие;
• загрузочное отверстие для дров следует сделать прямоугольным. Закрывают это отверстие дверцей, со специальной стальной накладкой, обеспечивающей надежное прилегание;
• ниже необходимо сделать отверстие для удаления золы;
• трубу, по которой движется внутри котла теплоноситель, нужно сделать с изгибом, чтобы максимально улучшить отдачу тепла;
• количество теплоносителя, поступающего в котел, можно регулировать с помощью установленного снаружи вентиля.

Корпус пиролизного котла следует изготавливать из достаточно прочной стали, способной выдержать высокую температуру. Толщина металла должна быть не менее 3 мм

Какое топливо использовать

Для экономичной и эффективной работы пиролизного котла можно использовать любое твердое топливо: дрова, уголь, торф, пеллеты, другие горючие материалы. Главное условие, необходимое для поддержания процесса пиролизного горения – низкий показатель влажности, не более 20 %. Более влажное топливо необходимо специально досушивать до нужного уровня.
Возможность использования отходов древесного, швейного, маслобойного и других видов производства, делает эту печь еще более выгодной в эксплуатации. Содержание древесины при этом должно быть не менее 70%.

Для работы пиролизного котла рекомендуется выбирать твёрдое топливо

В обычных печах дрова нужно подкладывать каждые два-три часа. На зимний период уходит примерно 10 кубометров дров. В пиролизных котлах горение дров продолжается 12 часов, экономия за зиму составляет до 40%.
Уголь горит гораздо дольше, до пяти суток, соответственно экономится не только топливо, но и время. Существуют модели, которые оснащены автоматикой для подачи топливных гранул, то есть работают в автономном режиме длительное время.

Требования безопасности и правила эксплуатации

Котлы длительного горения, как и любое другое отопительное оборудование является пожароопасным, поскольку процессы горения в таком устройстве могут достигать очень высоких температурных показателей. При его монтаже и использовании нужно соблюдать следующие рекомендации:

• размещают котел на бетонном или кирпичном основании, перед топкой кладут металлический лист толщиной от 2 мм, для защиты пола от случайно выпавших угольков;
• расстояние до стен не менее 20 см, и как можно дальше от мебели;
• желательно наличие отдельной котельной, проем для вентиляции в ней должен быть размером не менее 100 кв. см;
• рекомендуется также тщательно утеплить дымоход, по которому отводятся продукты горения. Отсутствие теплоизоляции не только приведет к теплопотерям, но и вызовет образование дегтя и конденсата, которые способствуют преждевременному износу оборудования и многочисленным поломкам;
• автоматика с термодатчиками позволит наладить автономную работу котла и обеспечит пожарную безопасность. Именно автоматика регулирует правильное смешивание горючего газа с воздухом по специальной схеме;
• обязательно устанавливают группу безопасности котла: манометр, автоматический воздухоотводчик и аварийный клапан, который стравит воздух при избыточном давлении;

Строительство или сборка котла длительного горения – дело не простое и не дешевое. Произведя один раз все затраты, расчеты и выполнив все работы строго по технологии, рачительный хозяин получает экономичный и высокопроизводительный котел, который в процессе работы сэкономит семейный бюджет и время, делает дом теплым и уютным в зимние холода. При соблюдении правил работы эта печь будет отапливать комнаты и греть воду, будет исправно работать долгие годы.

Пиролизный котел своими руками: 10 рекомендаций к устройству

Впервые конструкцию длительного горения изготовил литовский инженер, но отечественное производство сумело усовершенствовать твердотопливные котлы. Но такое изготовление пиролизного оборудования можно провести и своими руками. Это позволит сэкономить на приборе.

Особенности процесса пиролиза древесины

Во время горения дров не используется весь потенциал топлива, так как древесина сгорает достаточно быстро. Из-за этого процесс горения значительно утруднен, ведь постоянно приходится подкладывать дрова в котел или печь. С этой целью была сконструирована печь длительного горения Беляева, Попова и Холмова.

Пиролиз создает для топлива такие условия, когда сгорание древесины замедляется и выделяется намного больше тепла. Длительное горение достигается при понижении подачи кислорода. В результате образуется, природный кокс и горючий газ. Данный газ смешивается с кислородом и также сгорает под воздействием высоких температур, выделяя достаточно много тепла.

Этапы пиролиза:

1. С минимальным доступом кислорода сгорает дерево и выделяет горючий газ;
2. Сгорает горючий газ в камере догорания, выделяя тепло.

Пиролизное горение в двух этапах широко используется в печах длительного горения и в твердотопливных генераторах. Так можно устроить газогенераторный котел для автомобиля. Но важно правильно настроить работу котла.

Стоимость промышленных элементов может отличаться высокой стоимостью. Для устройства такого котла необходимые качественные и дорогие огнеупорные материалы. К тому же в промышленных котлах предусмотрена эффективная автоматическая система.

На скорость горения влияет температура прогрева дров и их влажность. Чем больше воды, тем длительнее будет она испаряться.

Контроль за горением происходит путем контроля подачи воздуха. Подача кислорода может происходить за счет вентилятора. Работает он за счет подключения к электросети. При обустройстве вентилятора получает установка, которая зависима от электрической сети.

Чертежи и принцип работы пиролизного котла своими руками

Принцип работы устройства зависит от конструкции системы. Для начала следует внимательно изучить схему и чертежи системы длительного горения. Это поможет лучше понять функции каждого элемента.

Схема пиролизной установки:

• Вход для кислорода;
• Топка;
• Дымоход;
• Трубопровод для подачи и отвода жидкости;
• Регуляторы;
• Место монтажа вентилятора.

Дымоход для пиролизного котла ничем не отличается по своему устройству от труб для выброса продуктов горения классических агрегатов. В нашей следующей статье вы узнаете, какие трубы лучше выбрать для монтажа дымохода: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda.

В систему могут входить и другие детали. Вся сложность конструкции разобрана в чертежах. Наиболее простая конструкция наблюдается в чертеже котла «Пиролиз71».

Для отопления частного дома достаточно мощности котла в 40 кВт. Для увеличения или уменьшения мощности прибора потребуется внести изменения в саму конструкцию оборудования. В этом случае учитывают пропорциональные размеры всех элементов котла.

Для устройства отопительной системы с помощью твердотопливного котла своими руками необходимо сделать правильный расчет с учетом габаритов всех деталей.

Для маленького дома вполне достаточно котла с показателем 25-30 кВт. Абсолютно бесплатно пиролизную систему отопления не устроишь. Но есть выполнять работы своими руками, то можно сэкономить.

Твердотопливный котел – это отопительное устройство, которое использует энергию горящего твердого топлива. В статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/kotly-na-tverdom-toplive вы найдете описание и классификацию современных систем отопления длительного горения с использованием котлов на твердом топливе.

Принцип работы, плюсы и минусы пиролизного котла

Разобраться в принципе действия можно исходя из схем и чертежей. Но для самостоятельно изготовления понадобится больше углубиться в принцип работы устройства. Горелка работает благодаря сухой перегонке. При достижении температуры 500-600 градусов начинается разложение дерева. В итоге появляется горючий газ и натуральный кокс.

Горючий газ смешивается с воздухом. Именно это становится спусковым крючком для начала горения. Но для правильного процесса в камере должна поддерживаться оптимальная температура.

В результате пиролизного горения получается дым, который абсолютно безвредный для окружающей среды.

Устройство длительного горения позволяет максимально использовать твердое топливо. В итоге остается совсем мало отходов. Потенциал древесины раскрывается лучше, выделяется больше тепла и можно отопить большие площади.

Пиролиз относится к экзотермическим процессам. Это общее название класса, в результате деятельности которого образуется тепло. Но данное тепло используется для обогрева и сушки топлива.

Преимущества пиролизных котлов:

1. Длительное время поддерживается стабильная температура;
2. Вместительность загрузочного бункера;
3. Высокий КПД;
4. Можно использовать для утилизации продуктов древесной переработки.

Но самодельный пиролизник имеет свои недостатки. Среди минусов выделяют большие размеры конструкции, зависимость от электричества и выборочность топлива. При покупке готовой системы отмечают высокую стоимость оборудования. Для отопления дома нельзя использовать влажную древесину. Из-за высокой влажности пиролиз будет затрудненным.

Пошаговая инструкция, как сделать пиролизный котел своими руками

Для работы потребуется внушительный список инструментов. Потребуется дрель, сварочный аппарат, болгарка, вентилятор, термодатчик. Также понадобятся электроды, металлические листы, набор различных труб и стальных полос.

Толщина стали должна составлять 4 мм. Для экономии на корпус котла применяют более тонкий материал. Достаточно 3 мм толщины.

Для корпуса котла используется качественная и прочная сталь. Оптимальная толщина – не меньше 3 мм.

После изучения всех планов и чертежей можно изготовить гидролизный котел. Все детали системы вырезаются с помощью болгарки. Для их скрепления используется сварочный аппарат. Но выполнить работу правильно поможет пошаговая инструкция с учетом всех нюансов.

Рекомендации по оборудованию пиролизника:

1. Загрузочный бункер необходимо разместить выше, чем у обычных топливных конструкциях;
2. Горелка предусматривает наличие специального ограничителя для контроля подачи воздуха;
3. Ограничитель делается из трубы сечением 70 мм, длина должна быть больше корпуса прибора;
4. К нижнему отсеку ограничителя приваривают диск из стали, который создают со стенками трубы зазор в 4 см;
5. Монтаж ограничителя предусматривает отверстие в крышке котла;
6. Загрузочный бункер должен иметь прямоугольную форму;
7. В качестве дверцы используется стальная накладка;
8. Нижняя приставка имеет отверстие для удаления продуктов горения;
9. Для улучшения теплоотдачи трубы внутри котла, ее выполняют с небольшим изгибом;
10. Контроль количества теплоносителя проходит с помощью вентиля.

Правильность монтажа определяется после первого запуска котла. В продуктах горения не должен находиться угарный газ. Эксплуатация котла предусматривает регулярную проверку герметичности сварных швов. Также потребуется очищать печь на дровах или угле от золы и копоти.

Часто пиролизные котлы используются в комплексе с водяным отоплением. Но можно попробовать параллельное функционирование с системой обогрева воздуха. Воздух передвигается по трубам, а возвращается по полу.

Пиролизные котлы с водяным контуром и без – это высокоэффективное оборудование для качественного и быстрого прогрева помещений. В нашем следующем материале вы найдёте информацию об особенностях устройства агрегатов, а также ознакомитесь с популярными моделями: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/piroliznyj-kotel.

Эксплуатация пиролизного котла длительного горения своими руками

Настройка правильного функционирования котла после установки также имеет свои особенности. В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия.

Последовательность включения котла:

1. Вентилятор подключается к электросети и проверяется на работоспособность. Воздушные заслонки должны быть на среднем положении.
2. В загрузочный бункер необходимо положить небольшое количество бумаги и щепок. Дверцы камеры потребуется закрыть.
3. Открывается дроссельная заслонка дымохода, включается вентилятор и поджигается бумага.
4. После разгорания дров форсунка перекрывается.
5. Через нижний отсек сжигания выполняется контроль горения.
6. После закипания жидкости потребуется отключить вентилятор. Пламя погаснет, а вода начнет остывать.

Установка котла предусматривает соблюдения правил безопасности. Монтировать прибор лучше в отдельно котельной. Оборудуют прибор на основе из кирпича или бетона. Предусматривается интервал между котлом и стенами – от 20 см.

Пиролизный котел своими руками: чертежи (видео)

Пиролизный котел имеет множество преимуществ. Это надежная система, которая позволяет получить максимальное количество тепла от сгорания древесины. Можно приобрести заводской вариант или сделать котел самостоятельно в домашних условиях.

Пиролизный котел своими руками: инструкция и чертежи

Пиролизный котел – одна из наиболее современных и экономичных разновидностей отопительных агрегатов. Для работы такого котла подходит самое разнообразное твердое топливо – от дров и прессованных гранул до торфа и бытового мусора.

Пиролизный котел своими руками

Единственным существенным недостатком подобного оборудования является его высокая стоимость. Но при желании вы можете справиться с изготовлением котла своими руками. Для этого нужно досконально разобраться в схемах сборки и иметь навыки работы со сварочным оборудованием.

Пиролизный котел своими руками (характеристики такого котла представлены в таблице)

Таблица 1. Пиролизный, газогенераторный котел. Параметры при разных мощностях

Как работает пиролизный котел?

В основе работы котла лежит принцип пиролиза, суть которого заключается в термическом разложении твердого топлива при высокой температуре в условиях искусственно созданного дефицита кислорода. В результате топливо тлеет, разлагаясь на твердый остаток и пиролизный газ. Образующиеся газы также сгорают, что повышает теплоэффективность оборудования и делает расход топлива более рациональным.

Устройство котла

Дополнительным преимуществом рассматриваемых отопительных котлов является экологическая безопасность. В процессе пиролизного сжигания топлива выделяющиеся вредные компоненты смешиваются с углекислым газом и утилизируются. В результате в атмосферу выводится дым, не содержащий канцерогенов и прочих вредных веществ. Эта особенность позволяет топить котлы даже резиной, обрезками древесно-стружечных плит и прочими подобными материалами.

Как движется воздух в котле

Важно! Объем примесей типа резины и полимеров не должен превышать 20% от суммарного количества топлива.

Работа пиролизных котлов состоит из 4 основных этапов.

1. На первом этапе топливо дополнительно сушится и разлагается на твердый остаток и газы.
2. На втором этапе пиролизные газы сжигаются.
3. На третьем этапе продувается пламя и тепло возвращается к топливу, что способствует выделению дополнительного количества тепла.
4. На четвертом этапе оставшиеся продукты сгорания выводятся через дымоход.

Пиролизный котел

Разобравшись в особенностях работы котла, приступаем к его изготовлению. Начнем с подготовки необходимых материалов и инструментов.

Котел пиролизный Viessman Описание конструкции

Набор для работы

1. Листовой металл толщиной от 0,8 мм.
2. Огнестойкие кирпичи.
3. Температурные датчики.
4. Решетка колосника.
5. Трубы диаметром 32 мм, 57 мм и 160 мм.
6. Профилированные трубы в количестве 2 штук.
7. Дверца зольника.
8. Дверка для топливной камеры.
9. Вентилятор.
10. Гибкая пережженная проволока.
11. Болгарка.
12. Шлифовальные круги.
13. Сварочный аппарат.

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Стенки котла Дверца Зольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

Котел Пиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Вытяжка около котла Блок автоматики (подключен насос, вытяжка и датчики)

Техника безопасности

При установке самодельного котла соблюдаем следующие важные правила:

• для установки отопительного агрегата нужно выделить отдельную котельную;
• в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см 2 ;
• расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
• перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
• котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
• дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.

В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.

Чем топить пиролизный котел?

Виды топлива

Для топки пиролизного котла можно использовать:

• дрова;
• торф в брикетах;
• антрацит;
• древесные гранулы и брикеты;
• бурый уголь;
• кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Чем топить котел Чем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова. Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%.

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Котел пиролизный

Цены на брикеты топливные

Советы специалистов по топке котла

Давайте посмотрим, что говорят профессионалы в отношении выбора оптимального вида топлива.

Так, при топке древесиной будет образовываться много дыма. Чтобы избавиться от сопутствующих этому неудобств, по краям загрузки нужно укладывать поленья более крупного размера, а в центр класть мелкую растопку.

В густонаселенных местностях рекомендуется воздерживаться от использования торфа, т.к. в процессе его сжигания выделяется большое количество углекислого газа и в атмосферу выводятся различные крупные частицы, что вряд ли понравится соседям.

Для эффективного использования антрацита нужен сильный очаг. Мощности пиролизного котла обычно не хватает для полного сжигания такого топлива. Чтобы уменьшить расходы, отсеивайте от пепла крупные уцелевшие фрагменты и используйте их повторно.

Таким образом, владея навыками работы со сваркой и следуя приведенным рекомендациям, вы сможете самостоятельно изготовить эффективный, надежный, безопасный и экономичный пиролизный котел.

Работа котла

Видео – Пиролизный котел своими руками

Поскольку котлы, работающие на твердом топливе, стали пользоваться повышенным спросом, их стоимость начала возрастать. Это касается как классических простых агрегатов, так и пиролизных и пеллетных установок. Один из вариантов уменьшения стоимости – заказывать у мастеров либо самостоятельно изготовить пиролизный котел своими руками.

Исходные данные для вычислений

Существенное понижение цены самодельного агрегата достигается за счет правильного подбора и закупки материалов и комплектующих. Это можно осуществить как с помощью опытного мастера, так и самостоятельно, имея в своем распоряжении чертеж пиролизного котла. По нему определяется количество и номенклатура материалов с таким расчетом, чтобы не покупать их с большим запасом. Дополнительно сэкономить средства позволяет и самостоятельное выполнение работ, единственное условие – умение производить заготовительные и сварочные работы на высоком уровне. Водяная рубашка установки представляет собой сосуд, работающий под давлением, поэтому качество сварных швов должно быть высоким.

Перед тем как сделать пиролизный котел, нужно выяснить, какими должны быть его параметры. Главный из них – тепловая мощность, необходимая для отопления дома. Ее можно высчитать по общей площади всех этажей здания по принципу: на каждые 10 м² потребно 1 кВт тепловой энергии. Полученное значение умножается на коэффициент запаса, согласно нормативной документации он составляет 1.2. В реальной жизни лучше принимать коэффициент не менее 1.5, поскольку дрова разных пород имеет различную теплоту сгорания.

Пиролизные установки работают по одному принципу: газы, выделяющиеся из древесины при горении в топке, дожигаются во вторичной камере. А вот компоновка камер и расположение прочих элементов конструкции может быть разным, примеры конструктивных схем можно увидеть на рисунке.

Конструктивные особенности

Чаще всего конструкция пиролизного котла, сделанного своими руками, предполагает устройство верхней топки, под которой находится вторичная камера. Такая компоновка наиболее проста в изготовлении и хорошо зарекомендовала себя на практике. Топка и камера сжигания газов облицованы изнутри огнеупорным кирпичом. Воздух подается принудительно вентилятором – нагнетателем через специальные отверстия, между камерами выполнен щелевидный проем, называемый рабочей форсункой. Габаритные размеры проема определяются мощностью установки.

Факел пламени из форсунки нагревает днище камеры, под которым находится водяная рубашка. Нагретая вода поднимается и омывает дымогарные трубы теплообменника, по которым уходят продукты сгорания. Таким образом, схема пиролизного котла данной конструкции предусматривает двойной подогрев теплоносителя.

Для розжига дров в задней стенке топки устанавливается клапан прямой тяги, открываемый вручную с помощью рукоятки, вынесенной наружу корпуса. После того как топливо разгорелось, заслонку клапана закрывают, включают нагнетатель, и установка переходит в рабочий режим. Чтобы вся система работала устойчиво и эффективно, вначале потребуется сделать расчет пиролизного котла. Исходить надо из потребной тепловой мощности агрегата.

Читайте также полезную статью про принцип работы пиролизного котла.

Выполнение вычислений

Первым делом нужно подобрать размеры проема форсунки. Самый простой способ – приобрести готовое изделие, рассчитанное под определенную мощность, такие имеются в продаже для установок разных производителей, например, ATMOS. Другой путь несколько труднее, зато гораздо дешевле: изготовить проем необходимого сечения в шамотном кирпиче, который будет уложен на днище топки. Габаритные размеры щелевидного проема для разных значений мощности представлены в таблице 1.

Таблица 1

Самодельный пиролизный котел длительного горения можно изготавливать с произвольными размерами топки, которые рассчитываются по такой схеме:

• Теплота сгорания древесины – 2,8 кВт/кг, плотность – 400 кг/м³. Чтобы обеспечить мощность 10 кВт, нужно за 1 час сжигать 10 / 2,8 = 3,6 кг дров.
• Учитывая, что между поленьями в топке остается пустое пространство, нужно принять коэффициент заполнения 0,5. Тогда полезный объем камеры на 1 час работы составит: 3,6 / 400 / 0,5 = 0,018 м³.
• Приняв длину полена равной 0,6 м, а высоту первичной камеры – 0,5 м, высчитывается ее полезная ширина на 1 час работы: 0,018 / 0,6 / 0,5 = 0,06 м.
• Чтобы загружать топливо 1 раз в 10 часов, полезный объем должен быть: 0,018 х 10 = 0,18 м³. Тогда при прежних значениях глубины и высоты полезная ширина будет: 0,18 / 0,6 / 0,5 = 0,6 м. Окончательные габариты – 0,6 м х 0,6 м х 0,5 м.

Следующий шаг – подбор вентилятора – нагнетателя, который устанавливается на самодельные пиролизные котлы и обеспечивает подачу воздуха в обе камеры. Устройства подбираются по производительности, которая зависит от мощности установки, эти данные можно взять по Таблице 2.

Таблица 2

Дымовые газы, покидающие вторичную камеру, имеют достаточно высокую температуру. Чтобы не выбрасывать это тепло на улицу впустую, применяется жаротрубная схема изготовления пиролизного котла. В соответствии с ней, дымовые газы, проходя через дымогарные трубы теплообменника, охлаждаются до температуры 150–200 ⁰С, отдавая свою теплоту водяной рубашке. Чтобы рассчитать полезную площадь теплового обмена, нужно определить такие исходные данные:

• температуру теплоносителя в подающем и обратном трубопроводах t₁ и t₂;
• температуру дымовых газов на входе в теплообменник и на выходе из него Т₁ и Т₂.

Далее, определяется разность температур ∆t= t₁ – t₂ и ∆Т = Т₁ – Т₂. После этого можно посчитать величину температурного напора τ, ⁰С:

τ = (∆Т – ∆t) / ln (∆Т / ∆t)

Площадь поверхности теплообмена S(м²) находят по формуле:

S = Q / k / τ

В этой формуле:

• Q– потребная мощность котельной установки;
• k – коэффициент передачи теплового потока, принимается 30 Вт/м² ⁰С.

Проверить результат можно по Таблице 3, в которой представлены укрупненные значения площади поверхности теплообмена в зависимости от мощности агрегата.

Таблица 3

Изготавливая пиролизные котлы длительного горения своими руками, мастера зачастую устанавливают патрубок дымохода «на глазок», в то время как от правильной работы дымоходной трубы зависит КПД самого агрегата. Поэтому площадь сечения трубы, а потом и ее диаметр лучше определить по формуле:

F = L / 3600ϑ

В этой формуле:

• ϑ – скорость дымовых газов, принимается равной 0,5 м/с;
• L – расход газов, соответствует производительности вентилятора, м³/ч;
• F – площадь сечения трубы дымохода, м².

Через формулу площади круга находят значение диаметра трубы.

Рекомендации по выбору материалов

Чтобы сделать надежный пиролизный котел своими руками, нужно для топки взять легированную жаропрочную сталь толщиной не менее 5 мм, нельзя использовать простой низкоуглеродистый металл, он быстро прогорит. Жаропрочные марки сталей легированы хромом и молибденом, для их сваривания лучше применять соответствующие марки электродов. Чтобы корпус топки служил дольше, в местах с самой высокой температурой его надо облицевать изнутри огнеупорным кирпичом. То же самое делается и во вторичной камере.

Для водяной рубашки можно брать обычную углеродистую сталь марки СТ 20 толщиной не менее 3 мм. Между наружной поверхностью топки и внутренней поверхностью водяной рубашки необходимо точечно приваривать ребра жесткости через каждые 15–20 см. Это будет предохранять внешнюю оболочку от разрушения при повышении давления и температуры теплоносителя в экстремальном режиме работы агрегата.

Жаротрубный теплообменник, которым снабжается пиролизный газогенератор, сваривается из нескольких труб, чья площадь наружной поверхности должна соответствовать или быть немного больше расчетной. Материал трубы – углеродистая сталь СТ 20, но если удастся найти жаропрочную, то это будет только лучше. Дверцы обеих камер сваривают двухслойными, закладывая внутрь асбест или другой теплоизоляционный материал, стойкий к высокой температуре.

Качественную сборку котла своими руками лучше производить в заранее подготовленном месте, где сразу можно будет выполнить его испытания. Если в наличии есть компрессор, можно проверить качество сварных соединений без заливки водой. Достаточно создать в рубашке избыточное давление и при этом промазать все швы мыльной пеной. В противном случае придется залить в рубашку теплоноситель, разжечь котел и внимательно наблюдать за всеми соединениями.

Для управления производительностью вентилятора потребуется приобрести комплект автоматики: контроллер и датчики. С их помощью автоматически регулируется температура теплоносителя в рубашке. Изготавливать и регулировать пиролизные котлы отопления своими руками не столь уж сложно, если есть соответствующие умения и навыки, а экономию средств можно получить значительную.

Требования техники безопасности при установке пиролизного котла в доме

Дрова не должны храниться рядом с котлом

1. Труба, через которую осуществляется отвод дыма, должна возвышаться над крышей здания на 40 см.
2. Все детали дымоотвода должны быть герметично соединены, исключая возможность утечки дыма.
3. Располагать котел нужно в нежилом помещении.
4. Расстояние от агрегата до стены должно быть не менее 70 см.
5. При размещении отопительного прибора рекомендуется устанавливать его по уровню, избегая наклона в сторону.
6. Перед камерами сгорания, на полу помещения должны быть настелены металлические листы.
7. Топить котел больше чем 11 часов в сутки не рекомендуется. Даже металлические детали при постоянных высоких температурах быстро приходят в негодность.
8. Гасить огонь в котле жидкостями запрещено.
9. Нельзя открывать дверцы котла при работе агрегата.

Котлы верхнего горения

Один из вариантов пиролизного устройства — котел верхнего горения. Принцип действия этих двух агрегатов очень схож. Точно так же в топку загружают большое количество твердого топлива низкой влажности, воздух нагнетают принудительно и обеспечивают тление топлива при пониженном количестве кислорода. Задвижку, которая регулирует поток кислорода, устанавливают в нужном положении.

Схема устройства котла верхнего горения. Топка такого котла имеет глухое дно, частички продуктов горения удаляются через дымоход (+)

Но котлы длительного горения не имеют ни зольника, ни колосника. Дно представляет собой глухую металлическую плиту. Такие котлы устроены так, чтобы древесина сгорала полностью, а оставшееся в топке малое количество золы выдувалось воздухом. Такие устройства отличаются высоким КПД и также работают при температурах более 1000 градусов.

Основная особенность таких устройств — они действительно обеспечивают длительный срок работы при полной загрузке. Топливная камера в таких устройствах обычно выполнена в форме цилиндра. В нее сверху загружают топливо, сверху же, по центру, нагнетается необходимый для горения воздух.

В котлах верхнего горения устройство для нагнетания воздуха — это подвижный элемент, который опускается вниз по мере прогорания дров

Таким образом осуществляется медленное тление верхнего слоя топлива. Топливо постепенно сгорает, его уровень в топке понижается. Одновременно изменяется и положение устройства для подачи воздуха в топку, этот элемент в таких моделях подвижен и он практически лежит на верхнем слое дров.

Второй этап горения осуществляется в верхней части топки, которая отделена от нижнего отделения толстым металлическим диском. Горячие пиролизные газы, образовавшиеся в результате сгорания топлива внизу, расширяются и перемещаются вверх. Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, который разделяет камеру сгорания на две части, как и сам этот диск, в процессе работы котла верхнего сгорания постоянно находится под воздействием высокой температуры. Со временем эти элементы сгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно установлен регулятор тяги. Это автоматический прибор, который определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что наружный теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. на колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах. Предпочтительнее брать устройство из чугуна, которое значительно лучше сопротивляется подобному воздействию.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике так бывает не всегда. Порой пепел спекается, образуя частички, которые трудно удалить с помощью потока воздуха. Если в топке накопится большое количество таких остатков, может наблюдаться заметное снижение тепловой отдачи агрегата. Поэтому котел верхнего горения следует периодически все же прочищать.

Особенность устройств этого типа в том, что по мере сгорания топлива его можно догружать, не дожидаясь сгорания всей закладки топлива. Это удобно, когда нужно избавиться от горючего бытового мусора. Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. Сложные узлы автоматического управления в пиролизных котлах этого типа отсутствуют, поэтому серьезные поломки наблюдаются крайне редко.

Конструкция котла верхнего горения позволяет загружать топку лишь частично, если это необходимо. Однако в этом случае выполнить розжиг верхнего слоя топлива может быть не просто. Само топлива должно быть подсушенным, дрова из открытой поленницы для такого котла не подходят. Топливо крупных фракций также не следует использовать для этого вида техники, т.е. дрова придется обязательно колоть на небольшие части.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание.

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

1 Особенности устройства и принцип работы

Пиролизный котел оптимизирует процесс горения, увеличивает его продолжительность, максимально повышает эффективность. Он имеет две камеры – газификации и дожига. Существуют основные типы установок: с принудительным поддувом и естественным, от этого зависит расположение топок.

В аппаратах с природной тягой дрова загружают сверху, с механической – снизу. В загрузочной топке тлеют дрова и твердые остатки. Во второй камере сгорают образующиеся газы. Сравнить плюсы и минусы обеих конструкций поможет таблица:

Агрегаты с принудительным поддувом имеют свои преимущества. У них гораздо быстрее начинается пиролиз и прогревание системы отопления. Продукты сгорания сразу выводятся, не задерживаясь внутри. Есть возможность автоматического регулирования процесса. Существенный недостаток – постоянная зависимость от электроэнергии. Котел с естественной тягой неприхотлив и надежен, редко ломается.

Различия в устройстве не влияют на принцип работы, он у них общий. В топку подается кислород в таком объеме, чтобы дрова только тлели. Происходит длительное горение, в результате образуется древесный газ. По сравнению с природным он обладает низкой теплотворностью, но способен гореть и выделять достаточное количество дополнительного тепла.

Топливо разлагается на составные части при минимальном объеме поступающего кислорода. Дрова в обычном котле сгорают при средней температуре 1000° за 3–4 часа, выделяя около 5 килокалорий тепла. В пиролизном это происходит при 300–800° на протяжении половины суток. Коэффициент полезного действия вырастает до 90% по сравнению с обычными 70%.

Агрегат запускается и работает в такой последовательности:

• в топку загружают дрова, поджигают и закрывают дверцу;
• отворяют заслонку дымохода – возникает перепад давления, начинается приток кислорода в верхнюю камеру;
• выделяющийся при тлении топлива газ CO тяжелее воздуха, поэтому опускается и воспламеняется;
• происходит постоянная циркуляция смеси – она горит в обеих камерах, процесс стабилизируется.

Работа котла состоит из трех стадий:

1. 1. Розжиг. Заслонка прямого хода в открытом положении, дым удаляется беспрепятственно.
2. 2. Рабочий режим. Шибер перекрывают, начинается пиролиз. Тяга обеспечивается вентилятором или процесс естественный.
3. 3. Догрузка топлива. Открывают дроссель и быстро заполняют топку дровами.

В пирокотле постоянно циркулирует большое количество тепловой энергии. Значительная ее часть используется на самоподдержку рабочего цикла. Для отбора доступна только та, что не требуется для этих целей. Если установить теплообменник в любой камере, это резко ухудшит эффективность агрегата, возможно образование вредного угара, который не успевает сгореть. Водогрейный регистр располагают на пути дымовых газов.

Как грамотно выбрать топливо

Теоретически пиролизные системы могут работать на различных видах твердого органического топлива. Это может быть уголь, торф или древесина. Последнее, а точнее, дрова, считается наиболее экономически выгодным топливом. Его размеры определяются параметрами топки. Чаще всего для пиролизных устройств используются поленья, длина которых составляет 400 мм, а диаметр – до 200 мм. Размеры топливных брикетов должны составлять порядка 300х30 мм. Кроме того такие системы очень требовательны к влажности. При ее избытке выделяется большое количество пара, что снижает тепловые характеристики оборудования и приводит к образованию копоти.

Для нормальной работы приборов необходимо, чтобы влажность топлива не превышала 45%. Лучше всего, чтобы она составляла 20%. Исследования показали, что при сгорании килограмма древесины, влажность которой 20%, выделяется тепло, эквивалентное 4 кВт/ч. Тогда как такое же количество дерева влажностью 50% даст тепла ровно в два раза меньше

Именно поэтому на влажность топлива следует обратить особое внимание. Вместе с дровами или топливными брикетами можно использовать опилки или другие древесные отходы

Их количество не должно превышать трети от общего объема топлива.

Топливом для пиролизных котлов теоретически может служить почти любая твердая органика: древесина, торф, уголь и т. д. Однако наиболее эффективно оборудование работает на дровах, влажность которых не превышает 20%

Для отопления нередко используются пеллеты. Их существует несколько видов, более подробно об их преимуществах перед другими топливными материалами читайте в нашей статье: .

Материал изготовления

Пиролизные котлы характеризуются повышенной температурой рабочей зоны. В камере газификации горения не происходит, однако обратный поток тепла способен разогревать стенки до 500–600 °С. Наибольшему температурному воздействию подвергается низ газогенераторного отсека — именно эта часть контактирует с воспламеняющимися газами и испытывает серьёзную термическую нагрузку. Рекомендуется низ камеры закладки выполнять в виде чугунного колосника или специального огнеупорного изделия с тонкой прорезью либо рядом небольших отверстий.

Основная трудность в самостоятельном изготовлении котловой техники заключается в выборе подходящей марки стали, которая поддаётся обработке в домашних условиях без специального оборудования. Наиболее пригодными в этом плане считаются стали аустенитного и аустенито-ферритного класса с умеренным содержанием хрома и никеля. Примерами марок таких сталей можно назвать 12Х18Н9Т, 08Х22Н6Т или AISI 304.

Технология сварки таких металлов признаётся умеренно сложной, но воспроизводимой в кустарных условиях с применением дуговой сварки покрытыми электродами без защитной среды. Основным фактором, ухудшающим качество сварной конструкции, считается образование горячих и холодных трещин, обусловленное высокой разницей температур на относительно малом линейном участке металлического изделия.

Для устранения негативных факторов термического воздействия используют следующие технологические приёмы:

1. Нарезка деталей с плавной подачей режущего инструмента, чем исключается перегрев кромок.
2. Ограничение плотности сварочного тока на 20–25% по сравнению с конструкционной сталью, сварка в мягких режимах.
3. Ограничение температуры сварочной ванны, выполнение многопроходного шва с высокой скоростью без боковых колебаний.
4. Правильная разделка соединяемых кромок согласно ГОСТ 5264 и их зачистка металлической щёткой.
5. Подкладка под изнанку шва металлического теплоотвода, поковка шва в процессе остывания.

И, конечно же, следует сделать правильный выбор содержания легирующих добавок в стержне электрода, чтобы обеспечить содержание феррита в структуре шва порядка 5–8%. К использованию рекомендованы электроды марок ЦТ-15 и ЦТ-16, а также специальные электроды 6816 MoLC или ROST 1913.

После сваривания конструкций рекомендуется их первичный отжиг при температуре не менее 700 °С в течение 2,5–3 часов. Достаточно загрузить внутренность сваренного корпуса каменным углём и разжечь горючее, обеспечив слабый принудительный поддув. Перед проведением отжига желательно протравить сварочные швы специальной пастой, соответствующей используемой марке стали.

Теплообменник для пиролизного котла

Наилучшей конфигурацией теплообменника самодельного пиролизного котла будет водяная рубашка нижней камеры и дымоходного канала. Это не самый эффективный тип, однако производство собственного сотового теплообменника вызовет неизбежные трудности либо с поиском труб соответствующей марки стали, либо со свариванием разнородных деталей.

Сборку деталей теплообменника проводят на том этапе, когда у котла сварены дно, передняя панель и две боковые стенки. Доступ для сварочных работ обеспечивается с задней стороны котла. Первым делом устанавливается верхняя перегородка рубашки. Это прямоугольная плита по внутренней ширине топки и на 200 мм меньше глубины камеры сгорания. По бокам плиты нужно удалить два прямоугольных фрагмента шириной по 100 мм таким образом, чтобы в передней части плиты осталось два выступа длиной по 200 мм. Полученная деталь приваривается к стенкам и передней панели заподлицо с нижним краем проёма дверцы камеры сгорания. При этом вырезы в перегородке образуют каналы для циркуляции между нижней зоной и боковыми стенками теплообменника.

Внутренние стенки рубашки выполняются по краю проточных каналов, имеют высоту камеры сгорания и примыкают вплотную к передней панели. Сверху их накрывают двумя полосами шириной по 100 мм.

По длине теплообменник не достаёт до задней стенки котла порядка 200 мм и примерно на такое же расстояние боковые каналы выступают за Г-образную перегородку между камерами. Когда она будет установлена, останется только сформировать двойные стенки дымоходного канала, вырезать его выходное отверстие, закрепить заднюю стенку котла и врезать резьбовые штуцеры для подключения к отопительному трубопроводу. Врезка обратки выполняется в одном из передних нижних углов рубашки, подачу врезают в любой наивысшей точке рубашки дымохода.

Обратите внимание, что камера сгорания ограничена со всех сторон водяной рубашкой, кроме перегородки с камерой газификации. Это необходимо для передачи тепла, обеспечивающего термическое разложение топлива

При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам.

Производители

Среди иностранных производителей теплового оборудования внимания достойны фирмы наподобие Buderus и Atmos. Под этой маркой выходят качественные и долговечные агрегаты для домашнего и промышленного применения. Такое оборудование пользователи характеризуют как функциональное, современное и надежное. В российском производственном секторе котел твердотопливный с водяным контуром представляют компании «Буржуи-К» и «Печкин». Во всяком случае, инженеры данных предприятий демонстрируют наиболее успешные разработки, некоторые из которых выполняются по европейским стандартам качества.

Выбираем производителя и марку оборудования

Признанными лидерами в производстве пиролизных котлов на твердом топливе считаются немецкие компании Buderus и Viessmann. Они отличаются наименьшим количеством токсичных выбросов в атмосферу и максимально высоким КПД. Некоторые модели этих брендов могут работать на одной закладке до 24 часов. Секрет таких характеристик кроется в усовершенствованной конструкции топки оборудования. Эффективность работы устройства контролирует автоматика, что позволяет обеспечить равномерный тепловой режим и при этом существенно снизить затраты на топливо.

Еще один популярный производитель – чешская фирма Dakon. Конструкция аппаратов практически идентична немецким аналогам. Соответственно, и эффективность работы тоже. К числу успешных находок компании можно отнести пульт управления котлом, с помощью которого можно осуществлять все основные регулировки. Новинкой Dakon считается устройство, выпускающееся в чугунном корпусе. Эта модель называется Daman Pyro. Она имеет самый продолжительный срок службы в своем классе оборудования. Это устройство способно в межсезонье работать с половинной мощностью.

Интересные и практичные модели можно найти у чешского производителя ОРОР. Особенность этих котлов – в полной энергонезависимости. Кроме того особая конструкция приборов позволяет им работать не только на древесине, но и на угле. Газы через горелку направляются в камеру сгорания, где и сжигаются с участием вторичного воздуха. Для регулирования мощности прибора используются заслонки, которые могут закрываться и открываться. КПД колов марки ОРОР в среднем составляет порядка 89%, что можно считать достаточно хорошим показателем.

Российские пиролизные котлы марки Буржуй-К выгодно отличаются от конкурентов способностью работать на топливе повышенной влажности и использовать различные виды топлива

Из отечественных производителей стоит выделить костромскую компанию ТеплоГарант, выпускающую котлы под маркой Буржуй-К. Это очень практичные, полностью энергонезависимые устройства, которые могут использоваться как в частных домах, так и на производстве. Отличительная особенность моделей – возможность работать с разными видами топлива. Кроме того приборы рассчитаны на эффективную работу с топливом большей влажности, что дает им определенные преимущества перед конкурентами.

пеллетные котлы также, как и пиролизные признаны стабильным и надёжным отопительным оборудованием. О правилах выбора агрегата узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/kotly/pelletnyj-kotel-otopleniya.html.

Пиролизные котлы приобретают все большую популярность. Их можно считать наиболее практичной разновидностью твердотопливного оборудования. Несмотря на достаточно высокую цену, а она начинается в среднем от 40 тыс. рублей, спрос на такие устройства остается стабильным и даже растет. Это объясняется достаточно высоким КПД аппаратов, приемлемой стоимостью топлива и возможностью длительного функционирования от одной  закладки. Разнообразный ассортимент пиролизных котлов позволяет подобрать модель, оптимально подходящую для любого строения.

Разновидности пиролизных котлов

Существуют две разновидности прибора, различающиеся местом расположения отсека дожига. Он может располагаться внизу или наверху.

Оборудование с нижней камерой дожига

Наиболее распространенная модификация приборов, что обусловлено удобством в эксплуатации. Топливо помещается в верхнюю камеру, что очень рационально. Отработанные газы выходят в трубу, находящуюся внизу. Основным недостатком таких устройств можно считать то, что чистить систему придется достаточно часто. Связано это с тем, что при прогорании топлива зола из верхнего отделения попадает в камеру дожига.

Приборы с верхней камерой

Такие системы менее удобны, зато имеют определенные преимущества. Зола не попадает в отсек дожига, что позволяет чистить его намного реже. Кроме того пиролизный газ посредством форсунок выводится вверх, где сгорает и поступает в дымоход, охлаждается и отводится в дымоход. Такая система более практична, но требует большего количества материала на изготовление дымового тракта.

Модификация пиролизного оборудования с верхним расположением камеры дожига. Регулярная чистка такой конструкции будет проводиться намного реже

Пиролизные котлы могут быть оснащены вентиляцией различного типа:

• Естественная. Такие устройства не зависят от подачи электроэнергии. Должны быть оборудованы достаточно высоким дымоходом для создания необходимой тяги.
• Принудительная. Приборы энергозависимы, поскольку оборудуются различными вентиляторами и насосами, которые управляются в автоматическом режиме. Характеризуются большим временем эффективного горения, чем устройства с естественной вентиляцией.

Важным аспектом подбора пиролизного оборудования считается материал, из которого изготавливается его корпус. Наиболее распространенный вариант – сталь, толщиной не менее 5 мм. Это достаточно прочный и довольно долговечный материал. Его главный недостаток – подверженность коррозии, что отрицательно сказывается на сроке его эксплуатации. Лучшая альтернатива такому прибору – котел в чугунном корпусе. Такие устройства отличаются более высокой теплоотдачей, служат гораздо дольше и имеют повышенную устойчивость к кислотам и смолам.

Технология сборки

1. Последовательность операций может быть различной, но опыт мастеров показывает, что сборку котла своими руками лучше проводить так:
2. По приведенному базовому чертежу выполняют рабочий, с размерами, уточненными по таблице и расчету.
3. Из листов металла и труб болгаркой вырезают заготовки для сборки агрегата. Отверстия для труб и штуцеров выполняют с помощью дрели и электролобзика или плазмореза — второй вариант предпочтительнее, так как позволяет сделать идеально ровный срез.
4. Сваривают топочную камеру из металла 4-5 мм толщиной. Вваривают перегородку, образующую дымооборот в задней части топки. Между загрузочной камерой и зоной дожига из уголка или стальной полосы делают опору для колосника. Колосник лучше устанавливать чугунный — он прослужит дольше, а при деформации или прогорании можно легко его снять и заменить.
5. К камере в верхней его части приваривают дымовой патрубок и трубу с заслонкой для подачи воздуха. На выходе предусматривают посадочные места для дымососа.
6. Выполняют проемы для дверок топочной и зольной камеры из обрезков металла.
7. Наваривают перемычки, которые будут соединять внутреннюю и внешнюю стенки теплообменника и компенсировать перепады давления. Их можно сделать из стальной полосы. Перемычки должны располагаться вертикально, чтобы не мешать естественной циркуляции теплоносителя.
8. Постепенно приваривают внешние стенки теплобменника, соединяя их с перемычками. В отверстия на задней стенке котла приваривают штуцера для подачи воды в систему.
9. Делают из листового металла дверцы. Их выполняют двойными со слоем теплоизоляции — асбестовой тканью. Дверки крепят к котлу на петли или продумывают другой тип крепления.
10. Топку в зоне дожига футеруют шамотным кирпичом в четверть кирпича на жаропрочный раствор.
11. К котлу приваривают или крепят на болты регулируемые ножки, позволяющие выставить его строго горизонтально.
12. Корпус шлифуют, удаляют окалину, после чего своими руками покрывают его жаропрочной краской из баллона.
13. Устанавливают дымосос между дымовым патрубком и дымоходом, подключают его к сети.
14. На верхней части котла устанавливают контроллер, а датчик размещают в теплообменнике рядом с выходным штуцером.

На этом сборка котла закончена, и можно подключать его к системе отопления и приступать к наладке.

Подключение котла к отопительному контуру

, могут работать в системах с естественной или принудительной циркуляцией — их конструкция достаточно надежна. Системы с естественной циркуляцией монтируются с соблюдением угла наклона труб, с принудительной — с подключением циркуляционного насоса нужной мощности, которая определяется расчетом.

Из-за склонности к низкотемпературной коррозии теплообменника рекомендуется обязательно контролировать температуру воды на входном штуцере. Она не должна опускаться ниже 60 градусов Цельсия. Для того, чтобы поддержать ее в этих пределах, между прямой и обратной трубой делают перемычку, с помощью которой обратку разбавляют горячей водой до нужной температуры.

Наладка и включение

Перед включением котла в работу необходимо заполнить систему теплоносителем. Наладка заключается в выборе режима подачи воздуха в камеру дожига, тем самым регулируется интенсивность горения газов и температура в топке.

Косвенно можно определить оптимальность режима работы по дыму, выходящему из трубы: если он не имеет резкого запаха и серого оттенка, значит, топливо сгорает полностью, и режим выбран правильно.

Первые несколько дней самодельный котел работает в режиме тестирования. В это время лучше не оставлять его без присмотра и использовать только качественное топливо, а камеру загружать на 2/3 загрузки. После тестирования котел можно запускать на полную мощность и наслаждаться теплом в доме.

Эксплуатация котла

Этапы работы агрегата.

1. Твердое топливо укладывается своими руками сквозь загрузочное окошко на толстую жаропрочную решетку – колосник. Он обеспечивающий ток первичного воздуха к горючему.
2. Далее нужно поджечь топливо, закрыть дверку и включить дымосос. После этого нужно выждать, пока огонь не охватит все топливо. Этот этап называется выходом агрегата на рабочий режим.

В дровяной котел приходится топливо загружать вручную.

1. Когда агрегат на него выйдет, автоматически к топке ограничивается поступление первичного воздуха. В итоге горение почти прекращается. Тлеть продолжает лишь часть горючего. Генерируемой им тепловой энергии достаточно для распада оставшегося топлива и выделения пиролизных газов.
2. Полученные летучие вещества – это большей частью углеводород, немного водорода, угарного газа и азота из первичного воздуха. Они принудительно гонятся дымососом под колосниковую решетку, в камеру сгорания.
3. Там к летучим веществам добавляется вторичный воздух. От контакта с его кислородом пиролизный газ загорается и выделяет большой объем тепловой энергии. При этом немного тепла поступает обратно к нижнему слою топлива и поддерживает процесс пиролиза.
4. Полученная тепловая энергия служит для нагревания теплоносителя – воздуха или воды.

Какое топливо может применяться в газогенераторе

На фото — виды твердого топлива, на котором может работать газогенератор.

Газогенераторы наиболее эффективны при работе на топливе с большим выходом горючих газов:

• на дровах, древесных опилках и отходах, топливных брикетах (древесных и торфяных) и пеллетных гранулах;
• на буром каменном угле;

Автоматический газогенератор с бункером, работающий на угле.

• некоторые из моделей способны работать на коксующем или черном каменном угле (классов «Орех-1» либо «Камень»).

Влажность топлива для пиролизных приборов имеет определяющее значение. Для древесины она должна составлять не больше 25-30 процентов.

Это связано с тем, что водяные пары разбавляют горючие газы и препятствуют горению. Работая на влажном топливе, котел резко теряет мощность, а нередко и вовсе потухает.

Пиролизный котел на дровах наиболее эффективен при работе на сухих поленьях, имеющих длину 40-65 сантиметров и влажность около 20 процентов. Они обеспечивают максимум мощности агрегата и увеличивают срок его эксплуатации.

Пиролизное топливо, исходя из его вида, имеет разные периоды полного прогорания. Ниже я привожу таблицу с этими сроками.

Некоторые владельцы недвижимости, собираясь ставить газогенератор, не хотят сооружать дровяной сарай либо тратить время на просушку дров, взятых из открытой поленницы. В этом случае я вам рекомендую приобрести пиролизный отопительный котел на пеллетах.

Так выглядят топливные гранулы — пеллеты.

Такие твердотопливные отопительные приборы работают на горючих гранулах, которые и называются пеллетами.

Они изготавливаются из перемолотых и спрессованных:

• отходов деревообработки – опилок, стружки, сучков, коры;
• отходов маслобойного производства (например, подсолнечной лузги);
• торфа;
• сушеного навоза (кизяка).

Схема работы пеллетного прибора.

Преимущества горючих гранул, в качестве твердого топлива, таковы:

1. Пеллеты удобней складировать и хранить, нежели поленницы дров.
2. Такое топливо полностью готово к использованию, его не нужно сушить и колоть.
3. Под пиролиз гранул будет достаточно маленькой загрузочной камеры.
4. Стандартизированный размер пеллетного топлива дает возможность автоматизировать его подачу и закладку в котел.

Особенности Blago Благо

Эти котлы разработаны инженером Юрием Благодаровым. Главное их достоинство – есть энергонезависимые модели. В них искусственное нагнетание воздуха не используется, котел работает на естественной тяге.

Продуманное расположение топливных бункеров, камеры дожига и использование катализатора (банный камень) позволило разлагать не только простые углероды, но и сложные. За счет этого количество видов топлива значительно расширилось, а также увеличилась эффективность его перегонки.

Еще одна отличительная черта этих котлов – возможность использования сырых дров без потери мощности. Котлы Благо» промышленных мощностей могут работать на дровах с 55% влажностью, агрегаты малой мощности успешно справляются с 35% влажностью.

Конструкция  постоянно усовершенствуется. В последнее время запущено производство оборудования по сжиганию изношенных шин, есть специализированное оборудование, работающее на угле.

Обычные же пиролизные котлы длительного горения «Благо» используют дрова, опилки, щепу, обрезки и их смесь с угольной крошкой. При использовании дров их, в принципе, можно не колоть  — горят неплохо и целые небольшие чурбаки.

В результате котлы действительно всеядны: работает на старых покрышках, резине, коже, полиэтилене, не говоря уже о традиционных видах твердого топлива.

Большие пиролизные котлы «Благо» имеют несколько топливных камер (как минимум две). При необходимости (небольшие морозы  на улице) закладывать топливо можно только в одну. КПД (81-92%) котла от этого не изменяется, ниже становится только мощность. Например, котел мощностью 50к Вт можно использовать на 12 кВт. При этом на период разгона системы выдавать он будет 25 кВт, а остальное время  — 12-15 кВт. Есть небольшие модели (от 15 кВт) с одной камерой загрузки топлива.

Выпускаются пиролизные котлы длительного горения Blago мощностью от 12 кВт до 58 кВт. Более мощные установки выполняются под заказ с согласованием входных и выходных параметров. Для агрегатов от 1 Мвт может быть разработана автоматическая линия подачи топлива (это данные из сообщения автора проекта).

Что кроме «всеядности» гарантирует производитель? Во-первых, меньшее количество требуемого топлива  — его нужно на 20-30% по сравнению с другими котлами того же принципа действия. Во-вторых, длительное горение – закладка топлива происходит раз в 12-18 часов. В-третьих, высокая безопасность: совмещена загрузочная дверца и топочная задвижка, что предотвращает случайное воспламенение во время загрузки топлива, предусмотрена автоматическая корректировка заглушки для предотвращения выхода газов при нарушении правил установки. В-четвертых,  легкость использования: автоматизированный контроль, отсутствие дыма при загрузке топлива, автоматическая чистка топливных каналов.

Теперь о  недостатках, на которые указывают на форумах:

• Оборудование дорогое.

Да, недешево. Но всем желающим продают пакет документации для самостоятельного изготовления.

• Как недостаток указывают быстрое остывание котла при поздней закладке топлива.
• Котел тяжело выходит на пиролиз.

Но два последних недостатка – результат малого опыта работы с этим котлом и неправильное положение при растопке зольника. Некоторым потребителям не нравится избыточное выведение стенок теплообменника, что затрудняет закладку топлива (модели ТТС иТТУ).

Особенности эксплуатации газогенераторных котлов

Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива. Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.

Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.

Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные брикеты и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п. Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.

В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора

Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть. Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.

Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива. Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива

В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть. Для этого выполняют следующие шаги:

1. Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
2. Поджигают ее с помощью факела из подобных материалов.
3. Закрывают дверцу камеры сгорания.
4. Дверцу загрузочной камеры оставляют немного приоткрытой.
5. Добавляют порции растопку по мере ее сгорания.
6. Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.

К этому моменту топка уже прогревается примерно до 500-800 градусов, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.

Характерная особенность котлов пиролизного горения — малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие теплоносителя в системе отопления и т.п. Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.

Принцип действия

Принцип действия пиролизных котлов

Как так получается, что от такого небольшого количества топлива получается столько энергии? Все дело в том, что большая часть тепла в обычных котлах (их называют котлами прямого горения) буквально «вылетает» в трубу.

Если вы топите дровами или углем, вы знаете, что к трубе дотронуться невозможно – температура там и 300oC может быть и 400oC. А в некоторых случаях (в банях, например) еще выше.

В пиролизных колах воздух из топки выходит с температурой 130-160oC.  Это достигается за счет того, что используется не только энергия выделяемая дровами, но и дожигается тот газ, который они выделяют во время тления (для этого создается специальный режим).

Работа основана на том, что углеродсодержащее топливо (уголь, дрова, брикеты, пеллеты) когда горят при недостатке кислорода, разлагается на  большое количество газов и горючих веществ. Из-за того, что в процессе тления из древесины или другого углеродосодержащего топлива, выделяется большое количество горючих газов, такие аппараты называют еще газогенераторными котлами. Например, древесина в результате пиролиза преобразуется в:

• твердый остаток – , который сам является высококалорийным топливом;
• метиловый спирт;
• ацетон;
• различные смолы;
• уксусную кислоту.

Все эти вещества горят и выделяют при этом большое количество энергии. Пиролизные котлы потому имеют две камеры:

• В камеру сгорания закладывают топливо и разжигают его для достижения нужной температуры.
• В пиролизную камеру (камеру дожига) отводят выделившиеся при горении топлива газы. Они  уже имеют высокую температуру, смешиваются с нагнетаемым туда воздухом, воспламеняются.

В обе камеры отдельно подается воздух, его количеством регулируется интенсивность горения и мощность котла на данном этапе. Это единственная технология сжигания топлива, которая позволяет автоматизировать сжигание дров или угля.

Особенности конструкции и виды котлов

Количество контуров

По количеству контуров пиролизные котлы бывают одноконтурные, двухконтурные и многоконтурные. Одноконтурные предназначены только для обеспечения обогрева помещения. Чтобы с их помощью обеспечить ГВС, необходимо дополнительно докупить бойлер косвенного нагрева.

Двухконтурные модели одновременно отапливают помещение и греют воду для бытового использования. Отличаются более сложной конструкцией, монтажом и высокой ценой. Такое оборудование подойдет для дома, в котором постоянно проживают. Иногда встречаются многоконтурные котлы, в которых более двух контуров. Дополнительный контур может применяться, например, для обеспечения теплого пола.

Материал корпуса

Корпус пиролизного котла может быть стальным или чугунным. Стальные котлы легче и дешевле. Они проще транспортируются и устанавливаются. Более дорогие чугунные модели отличаются повышенной надежностью. Чугун стойкий к коррозии и не имеет сварочных швов. Минусом является хрупкость материала, при резком перепаде температур он может треснуть.

Стальной пиролизный котел

Верхнего горения

Отдельной разновидностью являются пиролизные котлы верхнего горения с циклической закладкой топлива. Такие модели могут работать на одной порции до суток. Достигается это за счет того, что закладывается большее количество дров, а горит или тлеет всегда только верхний слой. Здесь следует использовать только качественное, хорошо просушенное твердое топливо. Особенностью использования является то, что пока не прогорит прошлая закладка, мы не можем добавить дров.

Принцип работы

По принципу работы различают конвекционные и воздухогрейные модели. Конвекционные котлы греют теплоноситель, который в последствии разносится насосами по радиаторам, которые могут находиться в разных помещениях.

Воздухогрейные приборы предназначены для нагрева непосредственно воздуха в помещении. Чаще используются в промышленных производственных помещениях и в небольших домах с 1-2 комнатами.

Зависимость от электричества

Энергонезависимые модели оборудованы механической панелью управления. Просты в обслуживании и надежны. Котлы с электронным управлением нуждаются в электричестве для работы. Их преимуществом является более точная настройка. Ряд моделей продается без панели управления. Она отдельно докупается в зависимости от потребностей.

Панель управления пеллетного котла Атмос

Обзор моделей и цены

Покупателю порой сложно разобраться в огромном ассортименте отопительных агрегатов, поэтому имеет смысл рассмотреть наиболее популярные модели газогенераторных котлов.

печь булерьян с водяным контуром

Печи булерьян давно завоевали доверие и популярность у покупателя благодаря компактным размерам и высокому КПД. Булерьян по типу сжигания топлива — газогенераторная печь. Его бочкообразная топливная камера разделена по горизонтали на две части: в нижней происходит пиролиз, а в верхней — дожигание газов. Поступление воздуха регулируется заслонкой на дверце.

Видео: работа печи булерьян

Традиционная конструкция булерьяна подразумевает отопление одного или нескольких помещений с помощью воздуха, нагреваемого от стенок печи и доставляемая в разные помещения по воздуховодам. Однако в последние годы появились печи булерьян-аква, оснащенные водяным контуром. Он занимает около 70% поверхности корпуса и эффективно производит отвод тепла от стенок камеры в систему отопления.

Достоинства печи булерьян с водяным контуром:

• высокая скорость нагрева системы отопления;
• равномерная теплопередача, исключены резкие перепады температуры воды и закипание, булерьян можно использовать в системах с естественной циркуляцией;
• сама печь компактна и проста в установке;
• цена булерьяна ниже, чем у пиролизных котлов;
• широкий ряд моделей разной мощности позволяет подобрать отопительный прибор для любого помещения.

Эксплуатация печи подразумевает выполнение некоторых требований:

• дрова должны быть сухими, допускается использование пеллет и брикетов;
• дымоход печи должен создавать хорошую тягу и иметь прочистные элементы, так как дымовые газы в печи часто прогорают не полностью, и на стенках трубы оседает сажа.

Цена на печи Булерьян-аква, в зависимости от мощности, колеблется в диапазоне от 16 до 46 тысяч рублей.

Пиролизные котлы «Траян»

Котлы компании «Траян» с легкой руки покупателей получили неофициальное название троян. Они представляют собой газогенераторы с нижней загрузкой и мощностью от 10 до 30 кВт в зависимости от модификации. Корпус выполнен из стали, во фронтальной части его расположена загрузочная дверца, а также заслонка зольника и прочистная дверка камеры дожига.

В верхней части корпуса находится дымовой патрубок, штуцер для подключения выходной трубы системы отопления и механический регулятор тяги, соединенный с заслонкой зольника цепочкой. Входной штуцер находится в задней части котла.

Достоинства котла:

• высокая производительность при малом расходе дров;
• энергонезависимость — в котле нет вентиляторов;
• агрегат оснащен встроенным аварийным контуром, позволяющим избежать закипания и гидроудара в системе;
• троян можно оснастить дополнительным электрическим ТЭНом для поддержания температуры в системе во время перерывов в топке.

Ниже подробное видео: котел «Троян»

Цена на котлы Троян, в зависимости от модели — от 45 до 70 тысяч рублей.

шахтный котел стропува

Один из наиболее популярных представителей газогенераторов с верхней загрузкой, мощность котлов от 8 до 40 кВт. Он имеет корпус цилиндрической формы, внутри которого размещена цилиндрическая топка. Все пространство между корпусом и топкой является водяной рубашкой. Топливо загружается через дверку, расположенную в верхней трети котла. Снизу находится зольник для чистки камеры.

Необходимый для горения воздух подается через телескопическую трубу прямо к верхнему слою дров. Заслонка регулируется биметаллическим элементом. При прогорании и опускании дров труба постепенно увеличивается. После окончания топки труба поднимается специальным тросом.

Достоинства котлов Стропува:

• длительный режим горения без загрузки — до 5 суток при использовании угля;
• высокий КПД — до 90%;
• безопасность — при перегреве котел не взорвется, возможная деформация стенок происходит внутрь котла, что позволит избежать утечки и ожогов;
• независимость от электроснабжения — регулировка осуществляется механически;
• компактные габариты даже у котлов большой мощности.

Видео: котлы Стропува шахтного типа

Котлы длительного горения — новое слово в производстве отопительных агрегатов. Их конструкция все время совершенствуется, при этом повышается КПД, увеличивается безопасность и простота использования, цена становится доступнее. Установка пиролизного котла в частном доме — шаг к комфорту и экономии.

Конструкция и работа агрегата

Еще сотни лет назад люди стали понимать, что выжигать дрова – это не лучший метод освобождения заключенной в дереве солнечной энергии.

Что представляет собой пиролиз

Суть процесса пиролиза.

Как выяснилось, значительно более эффективно сжигать древесный уголь. Чтобы получить его, люди начали использоваться костры угольщиков. Так появилась технология пиролиза.

Суть ее состоит в распаде сложных органических веществ (дерева, угля, нефти) под воздействием высокой температуры. Разлагаются они на простые газообразные, жидкие и твердые вещества. Чтобы термическое распадение не было обыкновенным сжиганием, к топливу искусственно ограничивается доступ воздушного кислорода.

Древесный уголь – более эффективное топливо, чем дрова.

В старину для этой цели использовались угольные ямы. Данный метод имел один значительный минус. Высвобождаемая при выжигании угля из древесины (этап первичного горения) тепловая энергия тратилась впустую.

Использовать же полностью пиролизную энергию могут специальные твердотопливные котлы.

Как устроен агрегат

Отличия в работе обыкновенного твердотопливного котла и пиролизного аналога.

Пиролизные котлы являются разновидностью твердотопливных, обычно, водогрейных отопительных приборов. В них топливо и выделяемые им газообразные вещества прогорают отдельно друг от друга.

Синонимом термина служит название газогенератор (газогенераторный котел).

Практически пиролиз (распад и некоторая газификация под воздействием нагрева) возникает при любом методе выжигания органического твердого горючего.

Топливо закладывается на колосниковую решетку.

1. В газогенераторных котлах топка делится на два отсека. Их разделяет колосник, на котором размещается топливо.

Загрузочный отсек топки пиролизного агрегата.

1. В первом из них (камера загрузки, она же газифицирующая камера) при ограниченном поступлении кислорода медленно прогорает, фактически тлеет, топливо.

В этой камере сгорает пиролизный газ.

1. Выделяемые при этом летучие вещества сжигаются во втором отсеке (камера сгорания). В него одновременно поступает поток вторичного воздуха (метод двойного дутья). Нижняя часть камеры сгорания представляет собой форсунку из жаростойкой шамотной керамики.
2. Отведение тепла из газифицирующей камеры минимизируется. Выводу тепловой энергии из верхней части топки препятствует расположенное на колоснике горючее. Через него от верха и вниз идет слабый ток первичного воздуха.

Принудительную тягу в котле создает такой дымосос.

1. Чтобы понять, что такое пиролизный котел, надо учесть его характерную черту. Она отличает его от прочих отопительных котлов — это верхнее дутье. Топки у подобных агрегатов обладают увеличенным аэродинамическим сопротивлением. Из-за этого тяга в них, обычно бывает принудительной.
2. Нередко по производственным соображениям она создается при помощи дымососа, а не вентилятора. Наличие последнего характерно для маленьких котлов.

Итак, пиролизный котел — что это такое, по сути?

1. Он представляет собой двухкамерное отопительное устройство. В его верхней топочной камере при режиме температур от +200 до +800˚ идет экзотермический процесс пиролиза дерева.

Основную тепловую энергию в котле дает сжигаемый газ.

1. В итоге оно разлагается на фракции древесного угля и пиролизного газа. Последний состоит из СО (угарный газ) и незначительной примеси СО2 (углекислый газ), водорода, азота и пр.
2. Смесь воздуха и горючего газа поступает в нижнюю камеру. Где прогорая при режиме температур +1100-1200˚, выделяет значительный объем тепловой энергии. Она и применяется для отопления.

Из этого следует вывод, что принцип работы газогенератора такой. Он для получения тепла практически выжигает не дрова, а газ. Этим гарантируется высокий уровень КПД агрегата — 85-90 процентов.

Блок автоматического управления котлом.

Прогорание газа легче контролировать. Это дает возможность автоматизировать управление котлом.

Схема и продолжительность работы газогенераторов на одной закладке топлива зависима от следующего:

• температуры воздуха в помещении и на улице;
• наличия и качественности теплоизоляции здания;
• вида топлива и его качества;
• грамотности проекта системы отопления.

Однако работает газогенератор при равных условиях, в сравнении с обычными котлами на твердом топливе, всегда значительно эффективнее.

  Реклама

Рейтинг производителей твердотопливных котлов отопления для частного дома

Изготовителей подобной продукции довольно много, но мы постараемся выделить из них тройку лучших. Отрадно, что на первое место сегодняшнего рейтинга заслуженно поднимается российский производитель.

Производитель твердотопливных котлов «Теплодар»

Фирма представляет широкий ассортимент не только твердотопливных котлов, но и другого теплового оборудования. Это один из лидеров на рынке подобных агрегатов не только в России, но и ближнем зарубежье. Качество у потребителя нареканий не вызывает. Вот что говорят об этом производителе пользователи сети интернет:

Дмитрий721, Украина: В процессе монтажа системы отопления на одном из строительных объектов нашей фирмы впервые столкнулся с оборудованием компании «Теплодар». Устанавливали твердотопливный котёл куппер ОВК-18. При своей средней мощности котёл оказался очень продуктивным и с довольно высоким КПД. (По паспорту изделия КПД составляет 80%). Первый запуск (розжиг) производили на дровах. Хотя модель и рассчитана не только на дрова, а и на уголь и на торфобрикеты. (…) При высокой теплопроизводительности он также и экономичен. Конструктивно производителем предусмотрена замена горелки, которая позволит использовать другие виды топлива, но этого не проверяли. Уверенно работает уже второй сезон…

Подробнее на Отзовик: http://otzovik.com/review_4183828.html

Победитель рейтинга – фирма-производитель «Теплодар»

Представитель Германии «Buderus»: конкурент российских брендов

Фирма появилась на российском рынке в 2004 году. Это был единственный склад, расположенный в Москве. Но уже в 2008 сеть «Buderus» выросла до 25 представительств. Немецкое качество, известное по всему миру сделало свое дело – популярность твердотопливных котлов этой марки растет с каждым годом. Однако, хотя агрегаты «Buderus» в качестве могут посоревноваться с отечественным производителем, по цене оборудования явно проигрывают. Стоимость котлов этого производителя в 3÷5 раз выше российских. А потому – второе место сегодняшнего рейтинга.

Oksanaaleks, Россия, Новосибирск: Твердотопливный котел Buderus Logano S111 20 — Экономное использования угля. Хочу поделиться с вами своими впечатлениями от данного котла и дать не большую рекомендацию по эксплуатированию. Пользуюсь котлом вот уже третью зиму и пока ничего плохого про него сказать не могу. Мы живём в Красноярском крае, а здесь зимы холодные, раньше приходилось топить печку по 2 раза в день и все равно были моменты когда дома было холодно и приходилось укутываться в плед и ждать когда станет тепло. Теперь мы об этом уж и думать забыли, управка с котлом занимает 10- 15 минут в сутки (1 раз золу вынести и 2 раза котёл засыпать)…

Подробнее на Отзовик: http://otzovik.com/review_4261815.html

«Buderus» до российских производителей пока не дотягивает

«ZOTA» — еще один россиянин в нашем рейтинге

Сравнительно молодая фирма, основанная в 2007 году. Производитель постоянно совершенствует модели, стоимость которых невысока.  Фирма «ZOTA» могла бы побороться за второе место рейтинга, но подвела не слишком широкая линейка моделей ввиду молодости компании. Качество агрегатов на приличном уровне, хотя без недочетов не обошлось. Пользователи жалуются на отсутствие манометров, небольшие объемы загрузочных камер и сложность обслуживания.

Замыкает тройку лидеров фирма-производитель котлов «ZOTA»

Установка оборудования

На следующем этапе необходимо провести установку оборудования на штатное место. Помните, что собранный своими руками пиролизный котел обладает просто адским весом – не вздумайте двигать его самостоятельно. Возьмите в помощники 3-4 человека и затащите остывший агрегат в помещение, выделенное под котельную. Далее проводим следующие работы:

• Выводим дымоход наружу и подключаем его к пиролизному котлу;
• Подключаем отопительную систему к котлу;
• Устанавливаем группу безопасности и проверяем герметичность системы;
• Проводим в помещение электрическую розетку;
• Устанавливаем котловую автоматику и подключаем к ней дутьевой вентилятор.

Теперь можно приступать к тестированию системы – делается это по аналогии с вышеуказанной инструкцией. Настройка пиролизного котла сводится к установке оптимальной температуры теплоносителя. Подробную информацию по этому вопросу можно получить в инструкции к используемому вами управляющему контроллеру.

Футеровка шамотным кирпичом позволяет соблюдать требуемый температурный режим и защищает металл.

Контроллер работает следующим образом – с помощью температурного датчика он контролирует температуру теплоносителя на выходе из пиролизного котла. Как только температура достигнет заданного уровня, электроника остановит работу вентилятора. Горение горючих газов замедлится и практически полностью остановится – дрова не погаснут, они будут просто медленно тлеть. Как только температура в контуре упадет, вентилятор включится, а горение в пиролизной камере возобновится.

4 Бюджетный вариант для дачи

Газовый баллон своей округлой формой и толщиной металла отлично подходит для изготовления пиролизного котла. Он имеет почти метровую высоту, диаметр 35 см. Этих размеров достаточно для создания отопительного прибора, способного обогреть помещение средней площади. В устройстве хорошо сжигаются самые бросовые виды топлива: щепки и опилки, сырые дрова.

Установка работает следующим образом:

• через верх или боковую дверцу проводят загрузку и поджигают;
• после возникновения устойчивого огня накрывают поршнем (по-народному блин) и плотной крышкой, в которой есть отверстие для трубы;
• в топку через воздуховод поступает ограниченное количество кислорода, отчего начинается процесс пиролиза;
• газы поднимаются вдоль стенок котла и сгорают в верхней части;
• остальные продукты удаляются через дымоход.

Баллон обрезают по месту, где начинается округление. Сбоку – отверстие для дверцы, которая должна закрываться очень плотно. Поэтому ее используют обычно для чистки, а топливо загружают сверху. Отрезанную часть используют для крышки:

• шлифуют разрез, чтобы добиться герметичности;
• делают отверстие на 2–3 мм больше трубы воздуховода, соединенной с блином;
• обваривают понизу стальной полосой.

Поршень имеет своеобразную конструкцию. Его лопасти предназначены для завихрения воздушных потоков над тлеющим топливом, а наваренный на них круглый кусок металла мешает возникнуть открытому огню.

Дымоход делают из труб разного диаметра: горизонтальный участок – 120 мм, вертикальный – 180 мм. Такая конструкция способствует созданию менее активной тяги, тормозит отвод газов. Прямой угол тоже играет свою роль в замедлении процесса горения. Это обеспечивает пиролиз и продолжительную работу котла в течение 8–10 часов.

Снизу делается отверстие для зольника с дверцей. Ее конструкция должна обеспечивать плотное прилегание. Можно использовать вырезанный кусок стенки баллона, на который по периметру приваривается полосовое железо. Немного выше устанавливается колосниковая решетка, сваренная из арматуры. Сквозь нее проваливаются остатки топлива, которые затем удаляются.

В вертикальной трубе дымохода конденсируется много влаги, которая собирается в нижней ее части. Для удаления воды устанавливают шаровый кран. Он удобен тем, что в случае засорения легко прочищается куском провода.
