Power bank своими руками с быстрой зарядкой

UPD 03.12.2015 Гнездо, где указана максимальная нагрузка в 2А не держит таковую, звезду снимаю.

Накрылась у меня батарейка в нетбуке, надеюсь, что дело в контроллере, ибо заказал другую, но речь не о нетбуке, а о том, что решил я сделать из живых аккумов из той батареи.

На первой фотке сразу конечный результат, позднее запилю видео, после того, как потестирую данный агрегат. Сразу небольшой комментарий, выглядит хорошо, работает, заряжается, что ещё нужно. Токи измерю и выложу позже.

Корпус для power bank»а пришёл в таком виде. Отдельно две половинки и кнопки. Упаковано хорошо, так что дошло в целости и сохранности. Данный корпус предназначен под аккумуляторы 18650, под 6 штук. Так что по сути ёмкость должна быть вполне себе преемлимая, достаточна для бытовых нужд, аля сел телефон в дороге и нет возможности зарядить.

Форма корпуса в виде книжки, изготовлена достойно при цене менее 200 рублей. Защёлкивается очень крепко, ничего не люфтит и внутри не брякает.

Ещё тупанул и заказал было шинку для скрепления между собой аккумуляторов, но зря, так как в корпусе уже есть контактные группы и достаточно просто вставить аккумуляторы, защелкнуть крышку, зарядить и можно использовать агрегат. Просто сначала хотел заказать другой кейс, в которм не было контактных групп, ну да ладно, пригодится в хозяйстве.

Вот так выглядят аккумы, зверски извлеченные из батареи нетбука, шинка легко отрывается пассатижами, затем напильником зачищаем торцы от иголок, которые образовались точечной сваркой, делайте это аккуратно, чтобы не коротить на корпус сам аккумулятор и не порезать пальцы.

После того, как шинка оторвана, торцы зачищены, а палец забинтован, так как всё равно его умудрились распазгать:) Вставляем аккумуляторы в корпус. Не путаем полярность! Корпус аккумулятора — минус, центральный изолированный выход — плюс. Смотрим, чтобы нигде и ничего не коротило, вставляем кнопки в корпус и соединяем половинки. Пришлось от души нажимать, чтобы все соединения защелкнулись.

Заряжаем и можно радоваться проделанной работой! При однократном нажатии на кнопку видим полосу оставшегося заряда, при 2х кратном нажатии включаем фонарик, чтобы его выключить, тоже нужно нажать 2 раза.

Всё полностью довольные собой идём на ebay в поисках, чего бы ещё сломать, чтобы из этого сделать что-то другое. Видео обзор будет чуть позже.

Смартфон разрядился, а поблизости нет розетки? Ситуация частая — современные смартфоны быстро садятся, если использовать их на всю катушку. Здесь приходит на помощь портативная зарядка! Но как сделать правильный выбор , чтобы не остаться без связи и развлечений? Давайте покажу вам, что я выбрал и с какими проблемами столкнулся в итоге.

По традиции, сначала немного теории.

Сейчас наиболее популярным источником питания является литиевый аккумулятор. Они повсюду — в телефонах, фотоаппаратах, ноутбуках… Даже в одноразовых электронных сигаретах стоит перезаряжаемый литиевый аккумулятор.

Самым распространенным форматом для лития является 18650 (18*650 мм). Такие «банки» используют в большинстве батарей ноутбуков.
Ну а раз ноутбуки — один из самых ходовых товаров в мире, производители стремятся улучшить именно этот тип аккумуляторов.
Что делает 18650 идеальным вариантом для использования в фонарях, электронных сигаретах и портативных зарядках.

Литиевые аккумуляторы имеют свои недостатки — они не любят, если их очень сильно разрядить и портятся при неконтролируемой зарядке. Поэтому в обычных магазинах вы не найдете «голых» литиевых аккумуляторов , они встраиваются в устройства или продаются вместе с контроллером заряда/разряда. Но никто не мешает вам найти отслужившую своё батарею ноутбука и вытащить аккумуляторы из неё. Их состояние может оказаться далеким от идеала, зато халява.

Казалось бы, причем тут аккумуляторы из ноутбуков, если портативные зарядки продаются уже готовые и зачастую неразборными? Достаточно набрать в поиске заветные слова — и вот они, пестрят яркими красками:

Пораскинем мозгами. Обычный покупатель, конечно же, никогда не разберет зарядку и не задумается о замене батарей. Поэтому производитель может засунуть туда что угодно — от китайских некачественных аккумуляторов до тех же б/у из ноутбуков. Но даже если в power bank стоят качественные аккумуляторы, они не вечны — пара лет и в помойку. Поэтому возможность замены источника питания просто необходима, иначе устройство может оказаться «одноразовым». Попробуйте найти такой аккумулятор на замену:

Я привык всё брать в Китае, рекомендую и вам — у нас нормальных вещей за разумную цену не найти. С момента обзора моей прошло уже больше двух лет, за это время я заказал десятки китайских товаров, побывал на многих сайтах. Бывали случаи обмана, были и очень большие сроки доставки. Больше всего понравился за очень быструю доставку и много вариантов бесплатной доставки. Там я и приобрел несколько понравившихся зарядок.

Все они имеют возможность замены аккумулятором и, что важно, поставляются «пустыми», то есть, аккумуляторы приобретаются отдельно.

Знакомая всем любителям фонариков ML-102 очень проста в использовании. Достаточно вставить аккумулятор и… всё. Нет ни кнопок, ни индикаторов уровня заряда. Подключил телефон по USB — пошел заряд, подключил по microUSB к ПК — началась зарядка самого аккумулятора. Заявленный лимит тока — 1.2А

Синий светодиод показывает текущее потребление тока по USB. Чем ярче, тем более прожорливое устройство подключено.

Красный сменяется зеленым после полной зарядки аккумулятора

Внутренности так же просты, как и сама зарядка:

Подключаем потребитель на 1А и видим, что зарядка отлично справляется:

При разряженном аккумуляторе, зарядка до последнего пытается выдавать запрашиваемый ток, затем тухнет:

Моё заключение: лучшая зарядка на 1*18650. Крайне проста и потому удобна. За счет независимости схем заряда и преобразования, можно одновременно и её заряжать, и к ней что-нибудь подключить. Но если у вас полностью разряженный смартфон, «выжать последние соки» из зарядки не удастся — не сможет выдать нужный ток и отрубится.

Из минусов — не рассчитана на защищенные аккумуляторы. Они просто туда не лезут, хотя некоторые умудряются таки их в неё запихнуть, модифицировав конструкцию с помощью ножа и напильника. Нет индикатора уровня заряда. Постоянно включена и находится в режиме ожидания (синий диод еле заметно, но светится).

Эта зарядка уже покрупнее, в неё влезает три аккумулятора. В некоторых версиях есть и встроенный фонарик (светит действительно хорошо). Присутствует кнопка и индикатор заряда. При использовании, индикатор поочередно мигает красным/зеленым/желтым, при зарядке внутренних аккумуляторов — мигает сначала красным, потом оранжевым, потом зеленым — в зависимости от уровня заряда. Заявлен ток в 1А

Внутри всё не очень хорошо — охлаждения у светодиода нет, некоторые детали не пропаяны. На фото детали от версий с фонариком и без:

На данный момент, у меня нет на руках подобной зарядки, потому тесты не увидите.

Из заключения — мне не очень понравилась. Хоть в данном устройстве и три батарейки, все три канала независимые! Это хорошо в плане того, что аккумуляторы не будут влиять друг на друга, но плохо, что одновременно энергия берется только с одного из них. Если ни один не способен отдать запрашиваемый ток, устройство выключается. Параллельно же соединенные аккумуляторы могли бы «общими усилиями» выдать необходимый ток.

Что нравится — удобно менять аккумуляторы. Снял крышку, поменял аккумулятор и готово. Сделано действительно удобно, есть специальные выемки для извлечения. Места много, помещаются и защищенные аккумуляторы, пружинки мягкие, вставляются без труда.

Еще, при использовании, индикатор просто моргает. Невозможно узнать уровень заряда, не отключив заряжаемое устройство. Подача питания прекращается сразу же после отключения кабеля, нет никакой задержки. Да и выключить зарядку во время работы никак нельзя.

Тоже на три аккумулятора, но не треугольной формы, а плоской. Вместо трехцветного индикатора — четыре синих светодиода. Зато здесь уже два USB порта , на 1А и 2.1А. При использовании, раз в 5 секунд отображается текущий уровень заряда. При зарядке также виден уровень заряда.

Держится всё на винтах, разбирать неудобно. А собирать еще и сложно, пружины так и норовят вытолкнуть заглушку:

Также справляется с потреблением в 1А (поддерживает и 2.1 А, но я не нашел ничего, что столько жрет):

И точно так же выключается, если подключить прожорливое устройство при малом уровне заряда:

а затем моментально отрубается

Итог — неплохая зарядка на 3*18650, может быть, одна из лучших. Полностью металлический корпус . Кнопка утоплена, чтобы не нажималась случайно. Все аккумуляторы стоят параллельно, за счет чего увеличивается эффективность работы. Может выдавать больший ток, поэтому, имеет два USB порта, один из которых на 2.1 А. Индикаторы работают и при использовании, и при зарядке от сети.

Из минусов — её тоже нельзя выключить кнопкой, кнопка только для включения. Выключается сама, после 10 секунд неактивности. Уже упоминал невозможность быстрой смены аккумуляторов и не особо удобную сборку винтами.

Тоже на 1 аккумулятор, как и ML-102. Имеет кнопку, 5 индикаторов, поддерживает «особый» режим для iPhone. В комплекте переходники для различных телефонов и фонарик. Спецификаций по выдаваемому току нет.

Увы, разобрать её я не смог, так что внутренностей не увидим. Пластик залит очень крепко.

В тех же условиях, зарядка смогла выдать лишь 0.66А в обычном режиме и 0.87 в особом (что для iPhone):

Особый режим включается лишь на пару минут, так что не обольщайтесь высокими значениями

Что интересно, может работать и при сильно разряженном аккумуляторе (возможно, проседая при этом по напряжению):

Такое наблюдается лишь в «особом» режиме, но для экстренных случаев сгодится!

Подводя итоги: собрана на совесть, работает уже два года. Стандартный кабель был плохого качества, спаял новый. Зарядка неторопливая, зато более эффективная — будет работать до конца, ограничивая выдаваемый ток. Единственная из обозреваемых, которую можно выключить кнопкой во время работы!

Из минусов — только один разъем USB. Через него же и происходит зарядка от сети. Так что без особого кабеля (USB — USB) зарядить её саму не выйдет.

Какой же можно сделать вывод из рассмотренных вариантов? Универсальных вещей не существует. Каждому своё. Мне удобнее закинуть в рюкзак power bank на 1*18650 и несколько аккумуляторов. Кому-то удобнее Ruinovo — закрутил винтами и забыл, пока не придется сменить аккумы. В общем, я вам рассказал все возможные проблемы при выборе портативной зарядки — не ошибайтесь.

Но один момент я таки упустил. Аккумуляторы! Не из ноутбуков же их вытаскивать? Нужны ведь качественные, чтоб надолго хватило такой зарядки. А китайцы так и норовят подсунуть дешевку под видом нормального аккумулятора:

В первую очередь, запомните — не существует 18650 аккумуляторов емкостью больше 3400 mAh. Да и те достигаются лишь на нестандартных режимах работы (которые отсутствуют в стандартных power bank). Стандартная емкость 2200 mAh, у более качественных — 2600 mAhю

Еще, не стоит брать китайские бренды (UltraFire, TrustFire, FandyFire … ***Fire) — там не понять, где оригинал, а где подделка, можно нарваться на аккумуляторы емкостью 1000 mAh и даже 250 mAh вместо указанных 2600. (см фото выше)

Если таки хочется сэкономить, обратите внимание на подписи про реальную емкость аккумуляторов на сайте:

Если реальная емкость меньше 2200 mAh — лучше не берите. Не стоит оно того.

Интересуют другие вещи? Пишите в комментариях! Возможно, именно вашу тему я выберу для обзора в следующий раз.

Всем привет. Сегодня поговорим о довольно известном устройстве. Двадцать первое столетие — век информационных технологий . Портативных устройств , которым постоянно не хватает питания. Особенно смартфоны на базе операционной системы Android, очень прожорливы, Один только браузер использует около 80% емкости аккумулятора смартфона. А, как известно, интернетом сейчас пользуются очень часто. Даже лучше сказать — постоянно! Посмотреть погоду, курс доллара, ответить на сообщения в соцсети, проверить почку, заказать пиццу на работу, заказать такси, забронировать место в гостинице- это далеко не полный список предназначения смартфона, как посредника между пользователем и интернетом. В таких случаях далеко от розетки не отойдёшь. А если доступа к розетке нет…

В общем где проблема, там рождается решение проблемы, а в данном случае было предложено собрать портативное зарядное устройство , оно же внешний аккумулятор, оно же powerbank (повербанк).

Своего рода переносная зарядка для пополнения запасов аккумулятора Вашего смартфона.

Что такое Power Bank?

В переводе на русский язык Power Bank
— это банк энергии. То есть, массив аккумуляторов, собранных в одном корпусе. Встречаются несколько написаний этого слова Powerbank
и Power Bank, а так же внешний аккумулятор для смартфона/планшета
, мобильный аккумулятор
и автономное зарядное устройство
.

Если совсем упростить, то Power Bank
— это розетка в кармане.

Для чего нужен Power Bank?

Корпус внешнего зарядного устройства
имеет универсальный выход (USB) и вход (чаще всего microUSB). Это значит, что от Power Bank
можно напитывать энергией всё, что подключается через USB, начиная от смартфонов, планшетов, навигаторов и плееров, заканчивая приставками и рациями.

На рынке сегодня существует огромный выбор Power Bank
’ов разных фирм, мощностей, дизайна, размеров, надёжности. Как же выбрать то, что нужно именно вам?

Как выбрать Power Bank?

Так же, как перед покупкой чего-либо, сначала спросите себя:
«Зачем мне нужен Power Bank?
».

Если вы собираетесь в дальнее путешествие и розетка вам «не светит» несколько дней, то стоит присмотреться к ёмким аккумуляторам от 15.000mAh до 20.000mAh, таким как
и
. Кроме ёмкости у PINENG
есть ещё огромная масса плюсов, подробнее о которых можно прочитать.

А возможно, вы целый день мотаетесь по городу, показываете с планшета презентации, у вас миллион звонков и совсем нет времени сидеть в кафе, подзаряжая свой гаджет. Тогда вам подойдет изящный
или
. Знаете, эти два Power Bank
’а не стыдно положить рядом с iPhone так как они оба обладают таким же стильным дизайном.

Но не только на мощность стоит обращать внимание. Так же, немаловажным отличием внешних аккумуляторов
является количество USB выходов. Согласитесь, есть разница — или вы заряжаете один смартфон, или вы заряжаете и смартфон и планшет. Причём каждый из гаджетов напитывается энергией той силы, которая ему рекомендуется. Такая возможность есть у
всех PINENG, представленных в нашем магазине.

Ещё стоит обратить внимание на наличие led-фонарика, этот приятный бонус может сильно вам пригодиться. Это не просто фонарик, а фонарик на мощных аккумуляторах, а значит светить будет долго.

Если у вас остались вопросы — ! Будем рады!

И даже если вы ничего не понимаете в миллиамперах и прочем, можете просто рассказать о ваших задачах для Power Bank
, а мы поможем вам с выбором!

Выбрать power bank или usb-тестер в каталоге

Внешний мобильный аккумулятор или power bank для ноутбука может стать оптимальным вариантом для увеличения времени работы вашего переносного компьютера.

При средней ёмкости встроенных батарей 3000–6000 мАч средняя продолжительность использования гаджета не превышает 3–5 часов.

Хороший пауер банк увеличит это время, минимум, втрое, позволяя работать на ноутбуке даже при полном отсутствии электричества на протяжении нескольких дней.

Для того чтобы разобраться, какую модель лучше всего приобрести на сегодняшний день, следует учесть несколько важных факторов, начиная от ёмкости, заканчивая функциональностью и ценой.

Виды пауер банков

Современный представляет собой универсальный аккумулятор, подходящий сразу для нескольких видов устройств.

Для удобства использования массив с элементами питания заключён в корпус с одним или несколькими выходами (USB и microUSB
).

Различные модели внешних батарей отличаются следующими параметрами:

• мощностью, находящейся в пределах 1000–50000 мАч;
• количеством разъёмов;наличием индикатора заряда;
• типом батарей (литий-ионные или литий-полимерные). От обычных аккумуляторов их отличает большой срок службы и максимальная энергоёмкость;
• размерами и весом, которые обычно зависят от мощности;
• дизайном;
• производителем устройства.

Стандартная модель внешнего источника питания представляет собой небольшой прямоугольник, напоминающий mp3-плеер или переносной жёсткий диск.

Их зарядка осуществляется от сети (при помощи обычного зарядного устройства), от USB-разъёма ПК и даже от того ноутбука, для увеличения ресурса которого они будут использоваться.

Особенности выбора аккумулятора

Главными факторами при выборе мобильных внешних батарей являются размеры, ёмкость и производитель.

Следующий по значимости пункт – дизайн прибора и его прочность.

Если устройство будет использоваться для зарядки нескольких устройств, стоит обратить внимание и на его функциональность – наличие индикатора заряда и нескольких входов.

Характеристики

Главной характеристикой устройства, на которую стоит обратить внимание, является название фирмы-производителя.

Популярными марками в этом сегменте стали PowerPlant, Drobak
и Xiaomi
, выпускающие мощные аккумуляторы, которые подходят для мобильной электроники любого типа, включая ноутбуки.

Малоизвестные производители не так надёжны, и заявленная ими ёмкость аккумулятора на самом деле может быть ниже.

Следующий пункт
– степень защиты внешнего аккумулятора от пыли, влаги и ударов.

И, если ударопрочность не самая важная характеристика, то предотвращение попадания внутрь жидкости и пылевых частиц можно назвать важной опцией.

Все функциональные модели известных марок обладают такой защитой – не до такой степени, чтобы с ними нырять, но достаточно для нахождения в помещении с высокой влажностью.

Полностью защищённый, в том числе и от падения, вариант внешней батареи обычно можно узнать по оранжевому или тёмно-красному оформлению корпуса.

Ещё одна достаточно важная характеристика устройства – его ёмкость
. Чем она больше, тем дольше проработает ноутбук без подзарядки от сети.

Минимальные по ёмкости аккумуляторы не подходят для использования с целью продлить заряд ноутбука. Для этого стоит выбирать модели на 20000–30000 мАч и более
.

Объёма в 20 тысяч мАч уже достаточно для увеличения времени работы среднего переносного ПК в 3 раза, 30 тысяч хватит на пятикратное увеличение.

Хотя, если главную роль играет мобильность, стоит обратить внимание на устройства ёмкостью не более 10000 мАч – тоже вполне производительные, при этом весящие не более 200–300 г и помещающиеся в кармане сумки ноутбука.

Совет:
не стоит гоняться за большой ёмкостью, занимаясь поисками аккумуляторов на 40–50 тысяч мАч – чаще всего это подделки с меньшими параметрами.

Дополнительным параметром, требующим внимания со стороны пользователей-женщин и молодёжи, является дизайн прибора
.

Нередко такое оборудование выполняется не просто в обычном неброском цвете, но может иметь оригинальный и выделяющийся вид.

Выбирая материал корпуса – пластиковый или металлический – стоит отметить, что зачастую современный пластик мало уступает в прочности алюминию.

Более того, многие новые модели переносных зарядных устройств заключаются именно в полимерную оболочку, обладая не меньшей износостойкостью.

При этом, они более приятные на ощупь, чем металлические варианты.

Функциональность

Функциональные возможности различных моделей могут заметно отличаться. Так, например, одни способны заряжать одновременно не более одного ноутбука.

С помощью других можно повышать время работы и вашего переносного ПК, и планшета, и смартфона, или нескольких ноутбуков одновременно.

Если же количество разъёмов для зарядки достигает 3 или даже 4, дополнительным устройством для подключения может стать, например, небольшой USB-светильник.

Разъёмы отличаются силой тока, от которой зависит время заряда. Для планшета или смартфона достаточно USB-порта 1 или 2 А.

Ноутбуку может потребоваться разъём на 3,2А, способный быстрее зарядить его основную батарею.

Дополнительным преимуществом прибора может стать цифровой индикатор, по которому видно, сколько процентов заряда осталось.

Тогда как комплектация встроенной светодиодной лампой обеспечит использование пауэр банка ещё и в качестве временного источника освещения, причём, работающего намного дольше по сравнению даже с обычными ручными фонарями.

Совместимость моделей, выпускаемых в последние несколько лет, можно не рассматривать. Все они подходят для заряда любого гаджета.

Более того, некоторые пауэр банки имеют в комплекте шнуры-переходники, рассчитанные на большинство вариантов разъёмов – от USB и microUSB до входов для различных моделей ноутбуков.

Совет:
при зарядке ноутбука вторая батарея должна быть подключена именно к питанию. Так как если соединить их с USB-разъёмом аккумулятор будет не заряжать переносной компьютер, а, наоборот, подзаряжаться от него.

Самый мощный

Самым мощным из всех портативных зарядных устройств, заслуживающих доверия со стороны потребителя, является устройство PowerPlant K2 50000.

Этот аккумулятор способен заменить батареи сразу десяти ноутбуков и 15 средних планшетов.

Комплектация переходниками позволяет использовать его именно для зарядки переносных компьютеров.

Среди опций безопасности есть защита и от короткого замыкания, и от самопроизвольной разрядки, и от перегрева.

Технические параметры:

• ёмкость
  : 50000 мАч;
• переходники в комплекте
  : к ноутбукам Toshiba, Sony, Acer, Samsung, Dell, Lenovo и HP;
• цена
  : от 12000 руб.

Лучший вариант на солнечной энергии

Неплохим вариантом пауер банка для ноутбука станет модель KS-303
, способная заряжаться не только от электрической сети, но и от солнца.

Среди дополнительных особенностей устройства – защита разъёмов от попадания влаги и прорезиненный корпус.

Характеристики гаджета:

• ёмкость
  : 20000 мАч;
• особенности
  : солнечная батарея на 220 мА;
• стоимость
  : от 3000 руб.

Самый функциональный в бюджетном сегменте

Модель Defender ExtraLife Maxi
отличается не только огромной ёмкостью (производителем заявлено 30 тысяч мАч, хотя тестирование показало от 20 до 22 тысяч, что тоже неплохо), но и наличием сразу 4 входов USB.

При этом, аккумулятор, имеющий индикатор заряда, комплектуется переходниками только для смартфонов.

Владельцу ноутбука придётся покупать отдельный переходник для своего устройства – хотя при стоимости батареи до 3000 рублей это не такой большой недостаток для пользователя, главной задачей которого является одновременная зарядка 4 устройств (например, ноутбука, 2 смартфонов и планшета).

Параметры устройства:

• ёмкость
  : до 30000 мАч;
• переходники
  : только для смартфонов и планшетов;
• цены
  : от 2700 руб.

Самый компактный

Компактный внешний аккумулятор мини пауер банк Xiaomi Mi Power Bank 20000
не только зарядит ноутбук, но и практически не займёт места в вашем багаже.

Его размеры составляют всего 14×7 см, а вес не превышает 338 г.

При этом батарея заряжает одновременно до 2 мобильных устройств и имеет доступную цену.

Особенность её использования
– выходной ток 3,6А, благодаря чему во время зарядки на ноутбуке можно ещё и работать.

Внешние аккумуляторы для мобильных устройств нужны почти каждому пользователя, потому что довольно быстро разряжаются, особенно при высокой нагрузке на процессор.

Преимущества

• Относительно низкая цена – аккумуляторы большой емкости стоят дорого, дешевые же аналоги быстро выходят из строя, потому, если необходимые компоненты для сборки имеются под рукой, то собрать такое устройство выгодно;
• При возникновении неполадок в работе самодельный аккумулятор починить проще, так как он будет иметь съемный корпус, и вы будете понимать устройство цепей;
• Возможность сделать устройство желаемой емкости – достаточно большой;
• Вы можете сделать сменный корпус устройства для того, чтобы в случае повреждения вам не пришлось менять весь повер банк;
• С экологической точки зрения вторичное использование (например, из батарей со сломавшимся контроллером заряда) также благоприятно;
• Оригинальный или странный внешний вид устройства для некоторых пользователей также может быть привлекательным.

• На изготовление аккумулятора тратится достаточно много времени;
• Необходимо иметь некоторые изначальные навыки для его сборки;
• Плохой внешний вид устройства;
• Не все материалы для изготовления такого устройства могут быть под рукой;
• В большинстве случаев срок службы такого устройства ниже, чем у заводского аналога;
• В самых простых вариантах самодельного оборудования отсутствуют индикаторы заряда, кнопки включения и отключения, что не удобно (если же они будут присутствовать, то самостоятельная сборка станет чрезмерно долгой, сложной и дорогой);
• Теоретически такое устройство способно нанести вред аккумулятору мобильного устройства и даже вызвать его перегорание (но такой риск есть при использовании любого повер банка, изготовленного брендом, отличным от бренда вашего устройства);
• При сборе такого аккумулятора в любом случае нужны и контроллер заряда, а с учетом стоимости их покупки конечная цена устройства будет не такой уж и низкой.

Внимание!
Не стоит браться за самостоятельную сборку, если у вас не имеется достаточно навыков для этого. При ошибке в сборке цепей устройство может нанести существенный вред .

Материалы

Изготовить самостоятельно внешний аккумулятор можно из носителей заряда любого типа.

Наиболее распространенными материалами являются:

• Пальчиковые батарейки;
• Аккумуляторы от старых телефонов с достаточной емкостью;
• Аккумуляторы от старых батарей ноутбуков.

В любом случае, вне зависимости от носителей, которые вы выбираете, вам потребуется контроллер заряда, к которому будет подключаться провод USB.

Естественно необходимо учитывать, что все носители должны быть исправны.

Из телефонных аккумуляторов

Это достаточно простой способ. Устройство получается относительно компактным и удобным, а также, емким.

Для его изготовления понадобится 6 аккумуляторов – соответственно, чем больше у них емкость, тем больше будет суммарная емкость повер банка.

Сделать его можно так:

• Положите три аккумулятора друг на друга, сориентировав контактами в одну сторону, и смотайте стопку скотчем – достаточно аккуратно и плотно;
• Повторите то же самое с другими тремя аккумуляторами;
• Проследите за тем, чтобы все клеммы были направлены в одну сторону и нигде не перекрывались липкой лентой;
• Теперь попарно спаяйте между собой крайние клеммы в обеих стопках – плюсы с плюсами и минусы с минусами соответственно (сделать это будет проще, если аккумуляторы изначально были примерно одного размера);
• Средние клеммы трогать не надо;
• Теперь подготовьте корпус – это может быть пластиковая коробка любого типа;
• Наметьте место в коробке, где будет располагаться будущий контроллер заряда, и вырежьте участок под USB;
• Прикрепите обе стопки батарей к контроллеру;
• Закрепите устройство в корпусе на соответствующем месте и закройте корпус.

Оставьте пластиковую коробку разъемной для текущего ремонта и чистки, так как сквозь вырезанное отверстие может попадать пыль.

Обычно, такого устройства хватает на 4-5 циклов заряда среднего, не особо мощного, смартфона.

Помните, что для любых работ по фиксации оборудования в корпусе должен применяться только термоклей.

Из пальчиковых батареек

Этот способ также несложный, но он достаточно ненадежный.

Такие аккумуляторы тяжелые и не обладают достаточной емкостью.

Но они дешево стоят и просто собираются.

• Возьмите два коробка из под спичек, отрежьте их верхние стороны;
• Склейте коробки основаниями друг к другу;
• Поместите в каждый коробок по две батарейки, сориентировав их в одну сторону полюсами;
• С помощью скоб от стиплера создайте контакты между батарейками из двух коробков – минус с минусом, плюс с плюсом, с обеих сторон;
• Закрепите скобы с помощью проволоки (главное не использовать скотч, так как иногда он способен изолировать контакты);
• Поместите все устройство в какую либо коробку, где оно будет компактно зафиксировано и контакты не повредятся;
• Найдите корпус, в который поместите весь аккумулятор – наметьте в нем место, где будет находиться USB-выход;
• Припаяйте короткий провод к USB-выходу;
• Закрепите выход в корпусе устройства;
• Припаяйте к USB-выходу аккумулятор;
• Закрепите всю конструкцию в корпусе с помощью термоклея.

Устройство готово. Это повер банк очень малой емкости, но он компактен, обладает малым весом и его удобно носить с собой.

Из автомобильной зарядки

Таким способом получаются довольно мощные аккумуляторы большой емкости. Они подходят для подзарядки планшетов, ноутбуков и других энергоемких устройств.

Больше всего для этой цели подходят батареи формата 18650.

Достать их можно из батарей ноутбуков, но элементы должны быть исправны.

На различных сайтах очень дешево продаются рабочие батареи, но со сгоревшими контроллерами – такие как раз и подойдут для данного изделия:

• Выньте аккумуляторы из батарей – вам потребуется всего 6 штук;
• Подготовьте корпус будущего аккумулятора – вырежьте или просверлите в нем отверстия для USB-входа и для выключателя (такая зарядка дает возможность сделать выключатель);
• Спаяйте между собой два блока по 4 батареи по схеме на картинке;

Емкости такого устройства должно хватить примерно на 2-3 цикла полной зарядки достаточно мощного устройства с высоким энергопотреблением. Для того, чтобы начать зарядку подключите , а затем нажмите на реле включения. При выключении сначала перетащите реле в положение выключения, а затем отсоедините устройство.

Из фонарика

Стандартный карманный фонарик со светодиодом тоже можно превратить в power bank.

Для этого потребуется собственно сам фонарик с аккумулятором 3,7 вольт, контроллер заряда, как и в предыдущих примерах, преобразователь напряжения с выходом на USB.

Такой преобразователь нужен только в данном способе самостоятельной сборки устройство, так как выходные 3,7 вольт нужно преобразовать, в необходимые для зарядки телефона, 5 вольт.

• Разберите фонарик и найдите резистор к которому прикреплен светодиод;
• Открепите светодиод;
• Снимите металлическую вилку, с помощью которой ранее заряжался фонарик;

• На ее место установите преобразователь тока с USB-выходом;
• Теперь припаяйте к контроллеру оба полюса аккумулятора фонаря – и плюс и минус к соответствующим местам;
• Внимательно посмотрите на контроллер – на нем есть два контакта – OUT+ и OUT-;
• Присоедините к ним преобразователь в 5 вольт;
• Освободите один из контактов переключателя;
• Подпаяйте к освобожденному контакту преобразователь;
• С помощью вольтметра проверьте, работает ли преобразователь;
• Если он не работает, то проведите перепайку к другому контакту на этой стадии;
• Снова проведите проверку – теперь все должно работать;
• Теперь прикрепите термоклеем контроллер и преобразователь к корпусу фонаря;

Но даже если они есть – необходимо найти все компоненты устройства, и если батареи из неработающих аккумуляторов найти достаточно просто, то заряда в большинстве случаев придется покупать.

Учитывая стоимость контроллера, выхода под USB и, в некоторых случаях, преобразователя, экономическая целесообразность самостоятельной сборки представляется минимальной.

Но если по какой-то причине такие компоненты имеются под рукой, тогда дополнительный повер банк не будет лишним.

Ситуации могут быть в жизни всякие — пустой аккумулятор смартфона и отсутствие сетевой розетки для подзарядки поблизости — частое дело. Именно поэтому решено было сделать свой, мощный Повер Банк из старого аккумулятора ноутбука, с USB питанием. Конечно можно купить китайский, но ихние 10000 и 20000 мА — это большое преувеличение! Эта статья покажет вам как собрать устройство, состоящее из модуля зарядки литиевого АКБ, повышающего преобразователя для USB, а также светодиодного индикатора состояния аккумулятора Power Bank.

Где взять литиевые аккумуляторы

Сами аккумуляторы лучше не покупать (дорого да и слабых много попадается) а использовать со старого ноутбука. Внутри этого, что на фото — 3 пачки из двух параллельных сборок литиевых 18650 типа на 2200 мА/ч, которые соединены последовательно.

В нашей конструкции, будем использовать все 3 пакета параллельно, предварительно проведя проверку, хорошо ли они держат заряд в течение достаточно долгого времени.

В крайнем случае, если некоторые банки уже совсем слабые, ставьте один двойной пакет — тогда повербанк станет легче и меньше, хоть и слабее.

Модули Повер Банк

Следующая важная часть USB Powerbank — плата зарядки. Для этого выбран дешевый . Дополнительно он отключает нагрузку, если напряжение литиевых батарей падает ниже ~3.7 Вольт, тем самым защищая аккумуляторную батарею от глубокого разряда.

Теперь берём схему, которая повышает напряжение от батарей до 5 вольт (для питания USB выхода). Это любой повышающий преобразователь на USB.

Как это соединить между собой — . Естественно принципиальная схема будет иметь небольшой тумблер для включения Повер Банк. Тумблер нужен, поскольку повышающий преобразователь всегда получает питание от батареи (и тянет небольшой ток), даже если к USB никакое устройство не подключено.

Корпус для самодельного Power Bank

Корпус лучше брать неметаллический — подходящую пластиковую коробку, кабель канал и так далее. Для этого проекта применили нестандартный и экологичный материал — дерево, точнее ДВП. Две крышки и стенки по периметру, всё это соединено винтами.

Это очень полезное устройство, особенно если вы часто путешествуете, которое можно очень быстро и дешево сделать своими руками. Есть очень много готовых устройств и кейсов для батарей формата 18650, но все они по разным причинам нам не подошли и мы решили сделать свой.

Особенности Power Bank’а

Идея нашего зарядного устройства очень простая. Это в некотором роде кейс для LiIon-аккумуляторов типоразмера 18650 с возможностью быстрой замены этого аккумулятора. Устройство может как заряжать сам аккумулятор, так и заряжать внешние устройства. И все это, в соответствии с первоначальным планом, должно было иметь минимальный размер, низкую стоимость и предельную простоту устройства вплоть до того, чтобы каждый смог собрать его самостоятельно. И в итоге мы получили достаточно удачный дизайн:

Во-первых, такой подход спасает вас от принятия решения о необходимой вам емкости батареи. Наш PowerBank позволяет взять с собой столько запасных аккумуляторов, сколько может потребоваться в конкретной ситуации.
Во-вторых, аккумуляторы такого формата широко распространены и доступны. Мы не рекомендуем подобные действия, но их даже можно условно бесплатно найти в старой технике.
В-третьих, таких универсальных решений просто не существует, либо они стоят очень дорого. И основная претензия в первую очередь к размерам готовых решений.

Комплектующие для сборки

Полный перечень всего что потребуется:

1. Держатель для батареи типоразмера 18650 , предназначенный для установки на печатную плату
2. Контроллер заряда аккумулятора. Имеет встроенную защиту и может заряжать аккумулятор током до 1А
3. StepUp-преобразователь для зарядки внешних устройств током до 0,5А
4. Клавишный переключатель (фото с размерами)
5. Винт М3х6 с потайной головкой в потай — 2шт
6. Гайка М3 квадратная — 2шт
7. Монтажный провод и термоусадочная трубка
8. Напечатанный корпус (ссылка для скачивания будет в конце статьи)

То есть стоимость (с учетом доставки!) составляет приблизительно $4.

Схема подключения

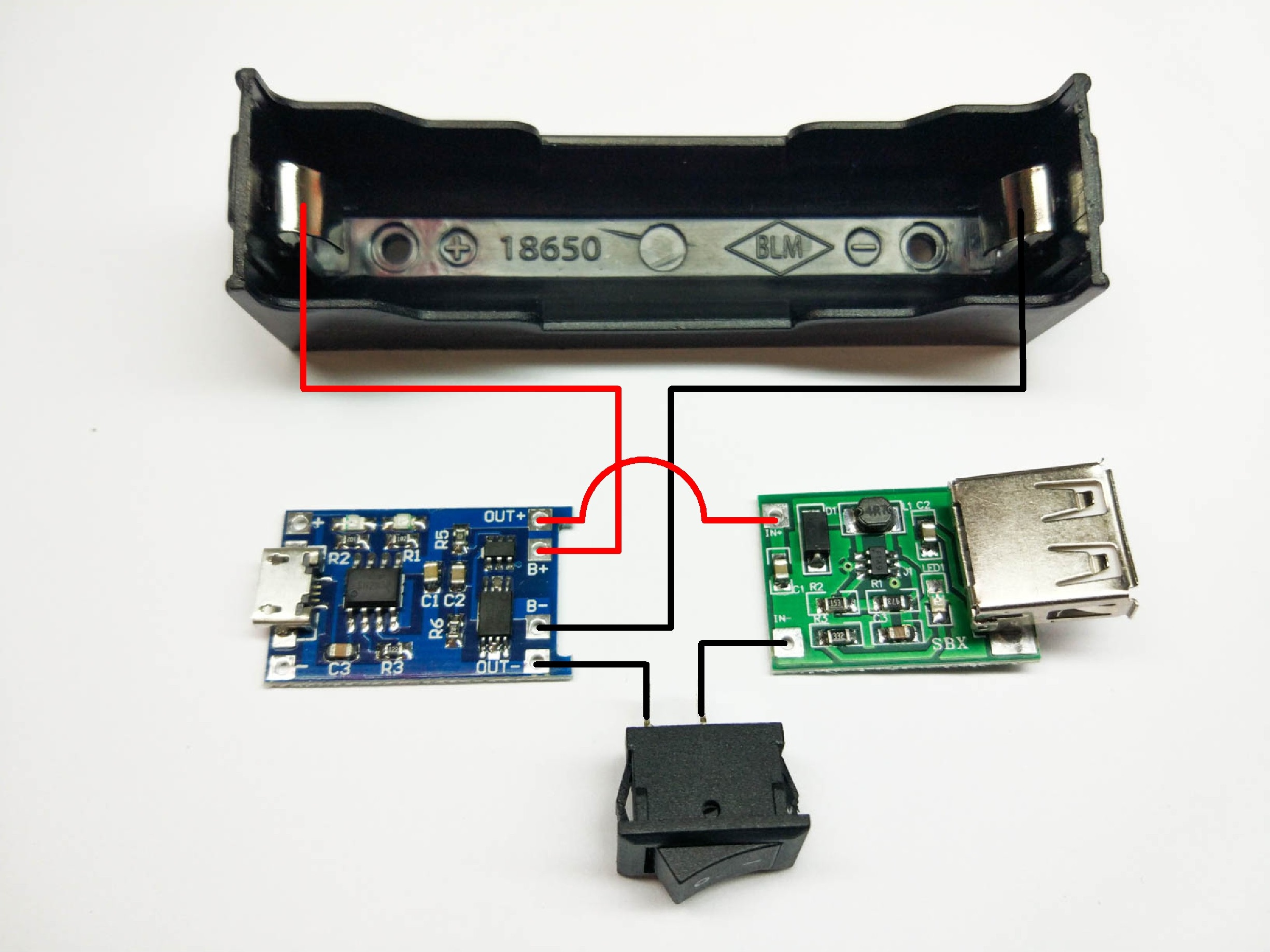

Соединяется все очень просто, пятью проводами:

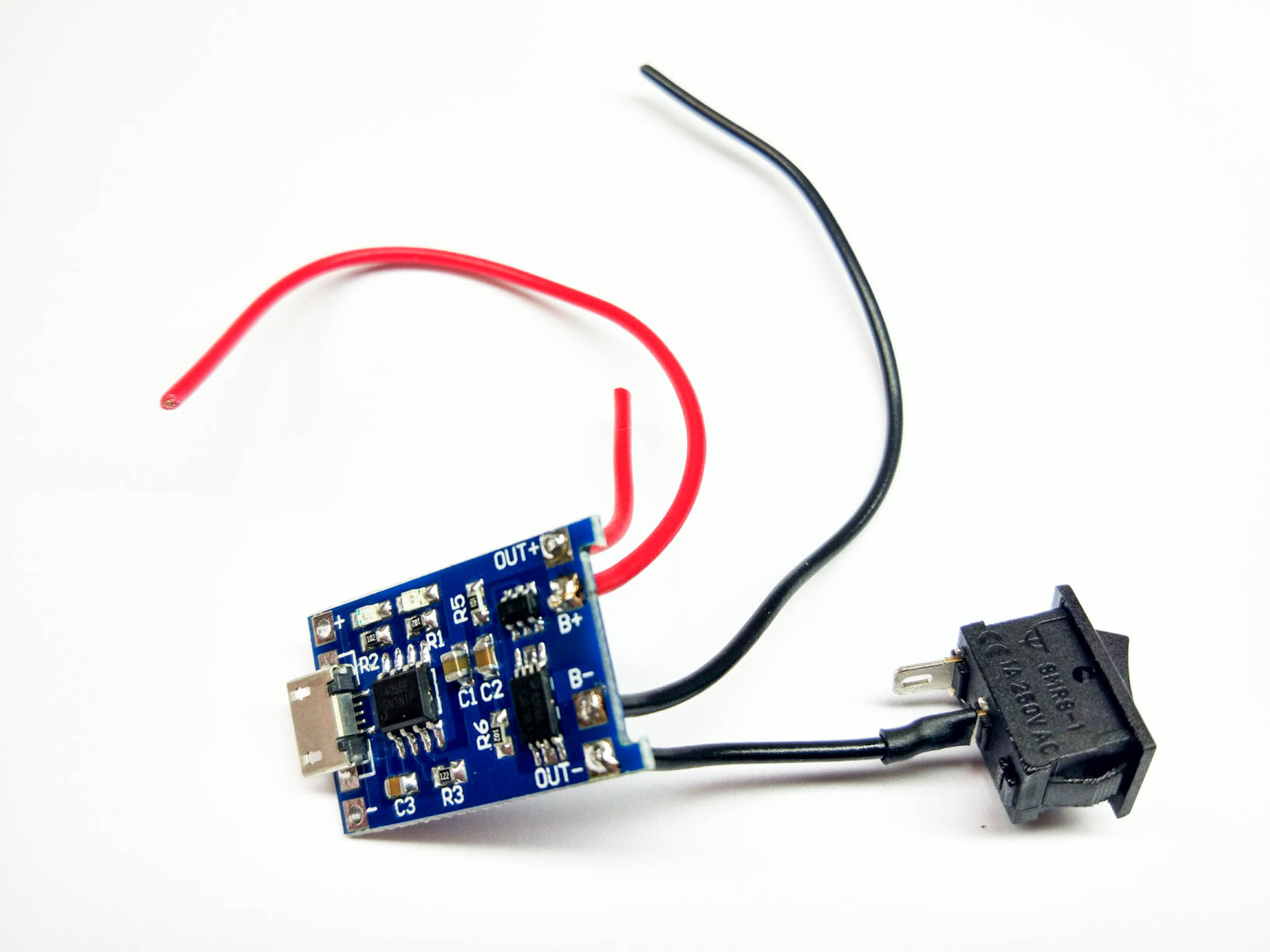

Сначала необходимо припаять провода и переключатель к плате заряда. Важно, что провода от контактов «B+» и «B-» должны быть длинные, а провода от контактов «OUT+» и «OUT-» нужно сделать короткими.

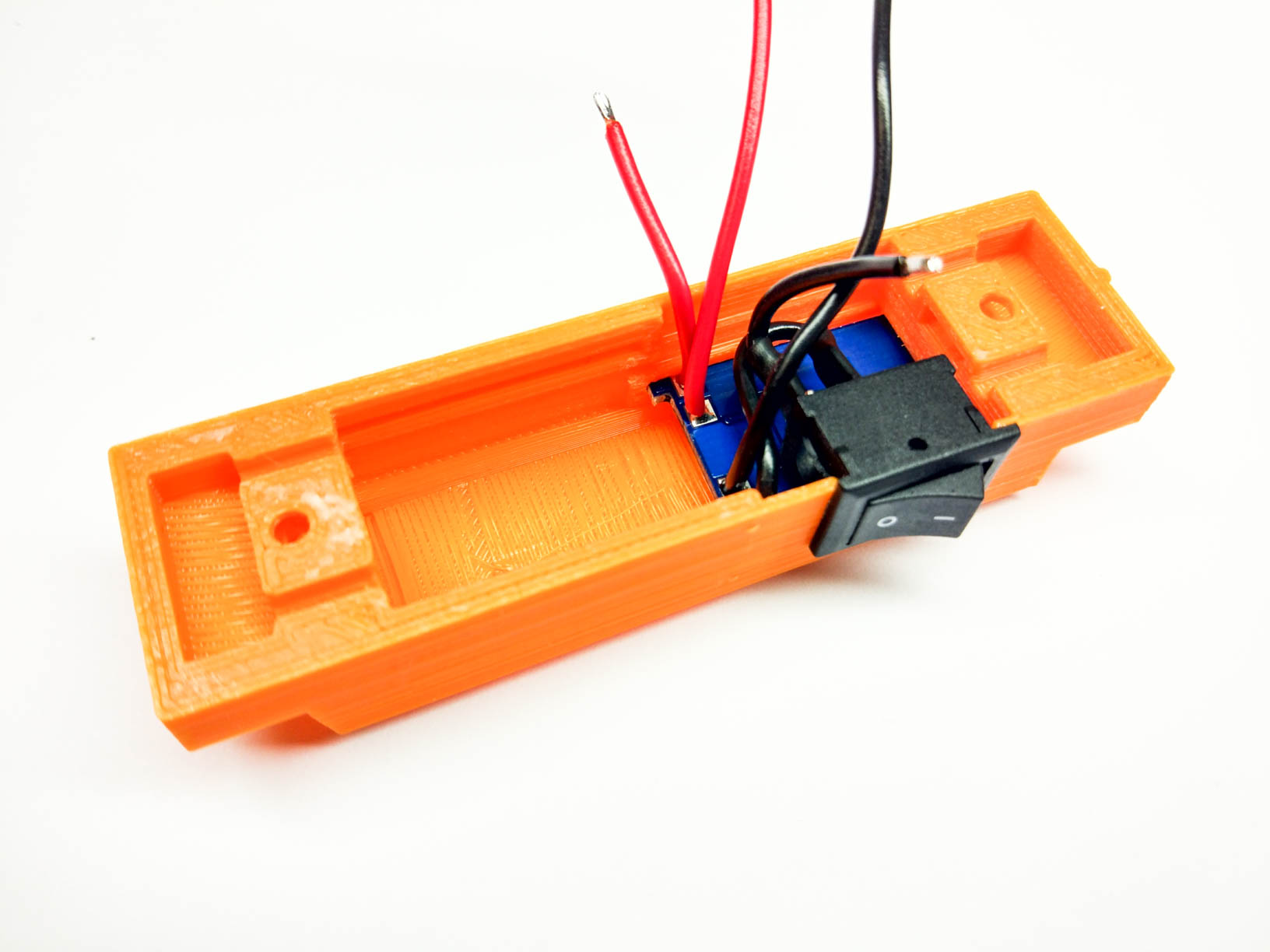

Затем плата устанавливается в пазы внутри корпуса. Он специально сделан очень тугим, чтобы в будущем плата в нем не болталась.

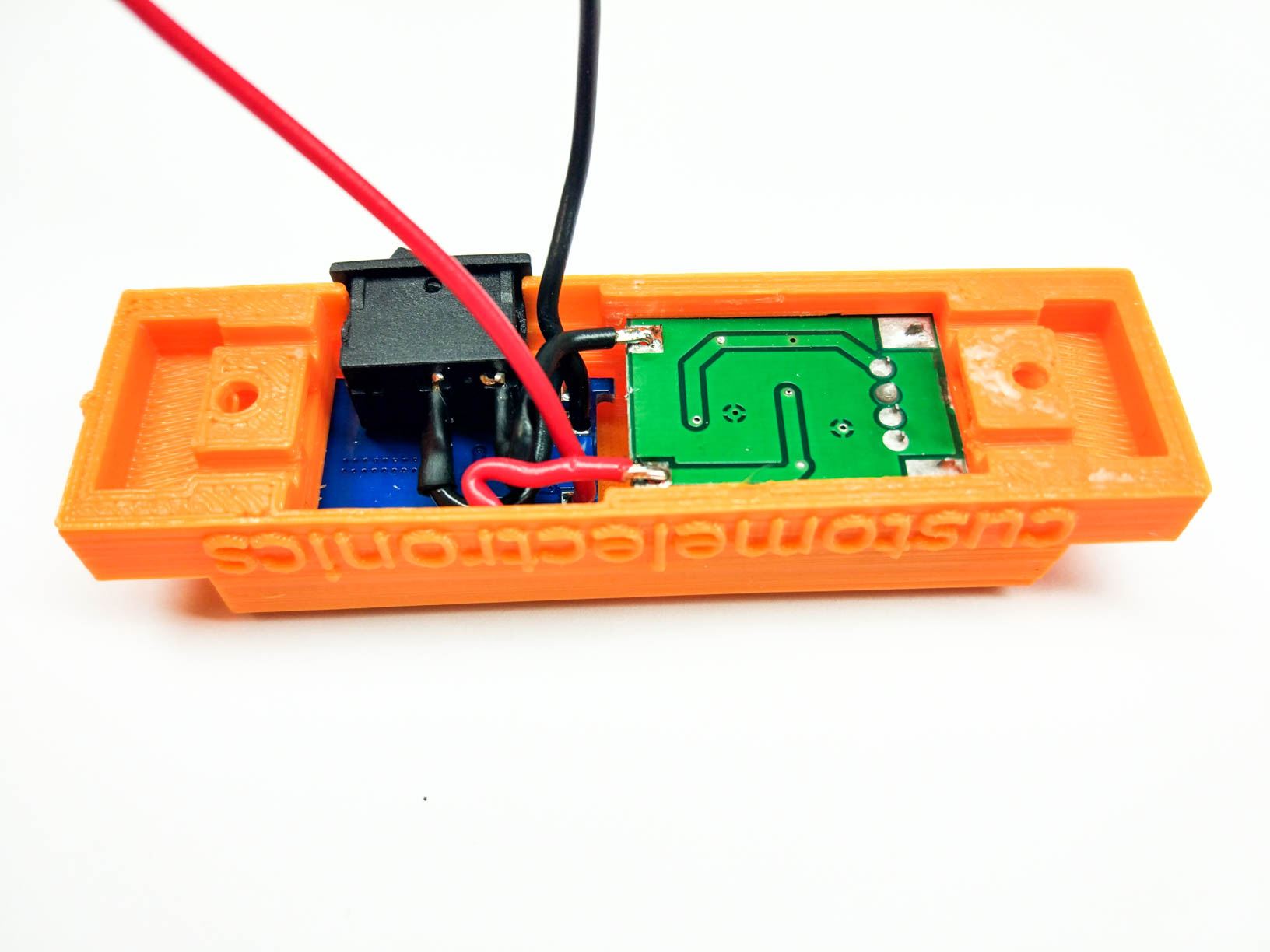

Теперь можно установить в свои пазы плату повышающего преобразователя и затем припаять к ней короткие провода от контроллера заряда аккумулятора, которые идут через выключатель от контактов «OUT+» и «OUT-«. Важно нигде при этом не перепутать полярность, но там все достаточно удачно и интуитивно понятно расположено.

После этого можно укоротить провода, идущие к аккумулятору, припаять их к держателю батареи и установить гайки в пазы. При этом соблюдайте полярность подключения проводов с полярностью на держателе аккумулятора и на торцах корпуса!

На этом этапе уже можно установить аккумулятор и проверить, что устройство функционирует нормально. Если все работает нормально, то можно дополнительно закрепить платы в корпусе при помощи тремоклея, но и без этого они держатся очень плотно.

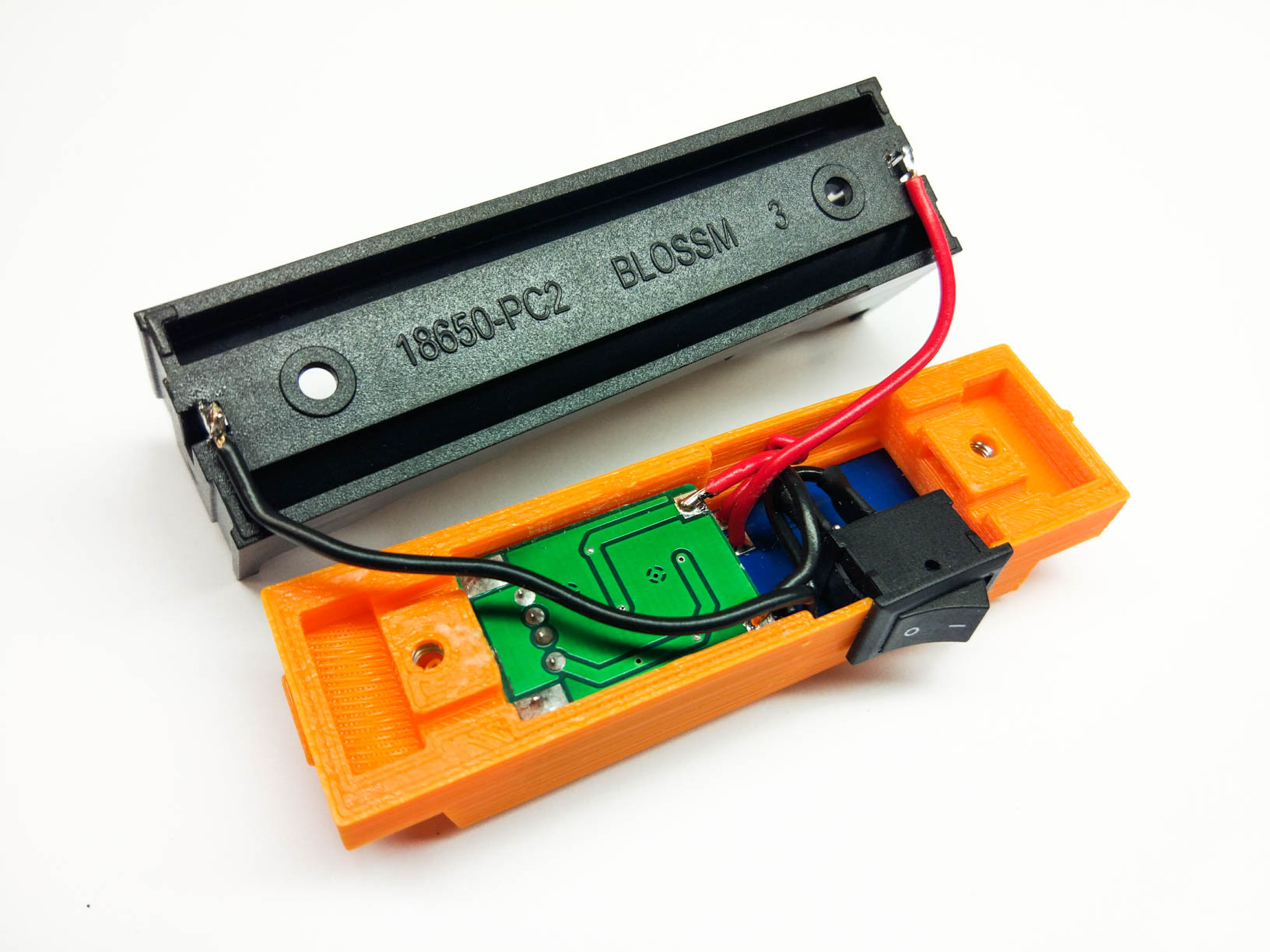

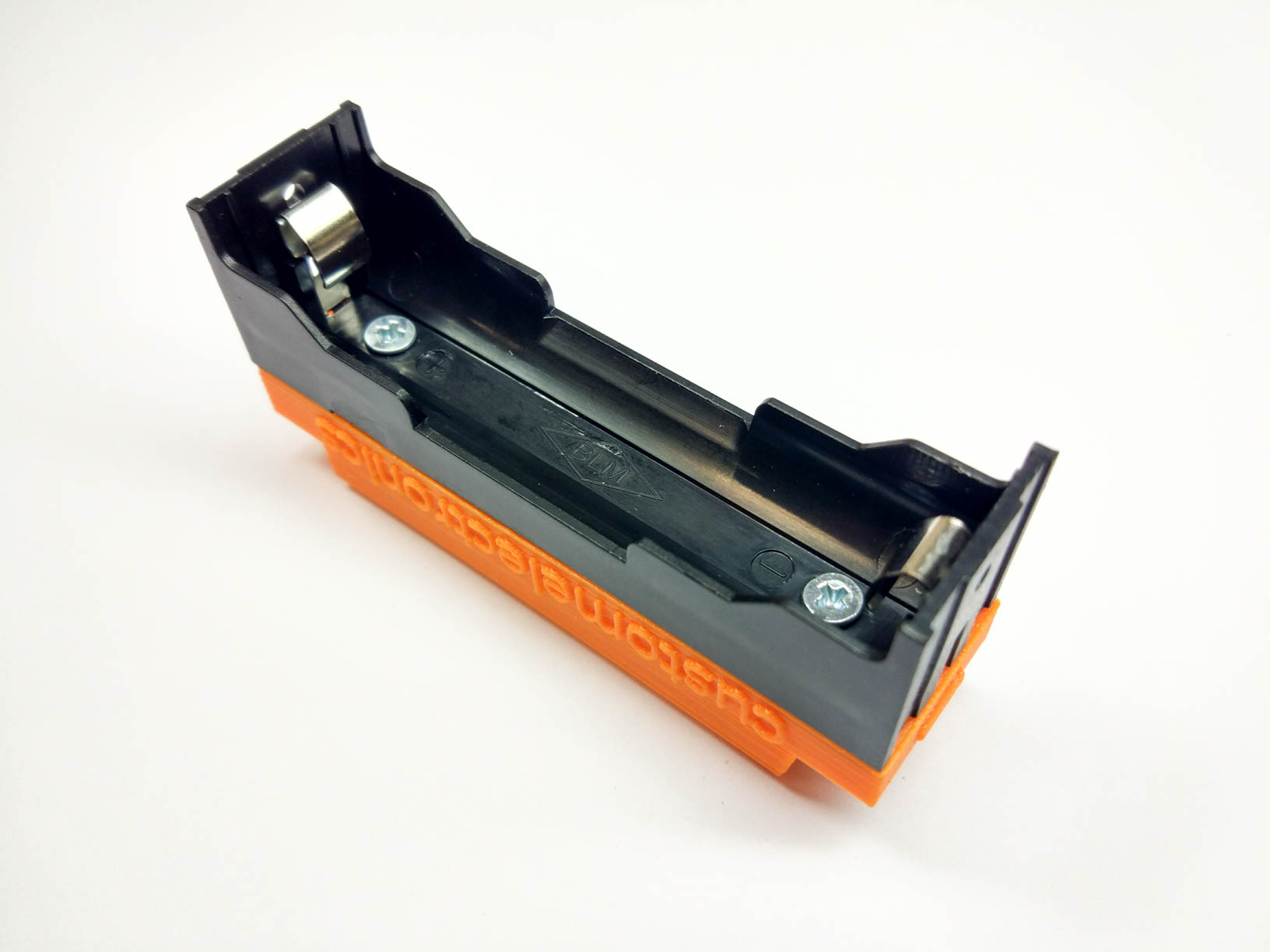

Остается только прикрутить винтами держатель к корпусу:

Видео

Итоги

Ссылки для скачивания

Файл для печати корпуса на 3D-принтере .

Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров .

Ни для кого не секрет, что аккумулятор планшета очень энергоёмкий. Иначе, как «прокормить» такую громадину, имеющую большой экран, мощные динамики и не менее мощные модули Wi-Fi, Bluetooth и GPS… Очень неприятно, что эти устройства ломаются гораздо чаще и быстрее, чем другие, не такие полезные и интересные гаджеты. Довольно частая причина выхода из строя – раздавленный экран. В силу своих немалых размеров именно он, как наиболее хрупкая деталь во всей конструкции, подвержен внешнему механическому воздействию. Достаточно простого падения из рук неуклюжего хозяина… а кто и сесть на него умудрится. Именно такой раздавленный планшет мне и принесли недавно, на запчасти.

Устройству, со слов его хозяев, не было ещё и месяца. Заказ и покупка нового экрана, а также оплата работы мастера за замену экрана превысили стоимость самого планшета почти в два раза, потому его хозяева благоразумно отказались от этой затеи. Однако, даже из сломанного планшета можно извлечь немало полезных и нужных вещей, и одна из них – аккумуляторы. Именно из этих, практически новых аккумуляторов, я и предлагаю собрать внешнее зарядное устройство. У большинства планшетов такого типа, обычно стоят парные литиевые аккумуляторы. Каждый из них имеет 3,7 вольта на выходе и 7000 mA*h. Соединив параллельно два этих элемента питания (плюс к плюсу, и минус к минусу) мы получим на выходе те же самые 3,7 вольта, но ёмкость такого двойного аккумулятора увеличивается в два раза – до 14000 mA*h. Это очень неплохие показатели для среднестатистического внешнего зарядника. 3-4 раза можно смело зарядить даже самый современный смартфон. Самое проблематичное в этой затее было сработать корпус. Ну, и пришлось заказать по интернету . Заказал я не самый дешёвый, но и не сильно дорогой – средний.

Посылка пришла довольно быстро.

Понадобится

• Аккумуляторы от планшета.
• Паяльник, олово и флюс.
• Двойной скотч.
• Тонкие проводки (желательно чёрный и красный).
• Ножницы.
• Секундный клей и сода.
• Лист пластмассы (1,5-2 миллиметра толщиной).
• Выжигатель.
• Цветная клейкая плёнка (для декоративной облицовки).
• Плоская отвёртка.
• Линейка и маркер.
• Надфили.

Изготовление Power bank

Итак, для начала нужно вынуть аккумуляторы из сломанного устройства. При помощи плоской отвёртки, снимаем крышку с планшета. Отсоединяем штекер контроллера заряда, к которому припаяны аккумуляторы, от платы планшета и извлекаем аккумуляторы вместе с контроллером. Отпаиваем аккумуляторы от контроллера и убираем контроллер – может в будущем на что сгодится.

Основная и, на мой взгляд, довольно нудная работа – это сконструировать корпус. С него и начнём. Подобрав подходящую по толщине пластмассу, я взялся за дело.

Замеряем длину и ширину аккумулятора, не забывая про дополнительное место для нового контроллера заряда и, с помощью линейки и маркера, переносим параметры на пластмассовый лист.

Толщину будущего устройства определяем исходя из толщины самой объёмной детали всех составляющих.

Далее, вырезаем заготовки раскалённым жалом выжигателя.

Можно было всё это вырезать строго по начерченным линиям и потом просто снять напильником оплавленные края, но я решил сэкономить время и отрезал с небольшими полями, чтоб не шаркать потом напильником. Просто взял мощные ножницы, и подравнял пластмассовые заготовки по линиям… Итак, заготовки корпуса готовы.

Теперь на одном из лицевых торцов отмечаем маркером, где будут располагаться разъемы входа и выхода устройства. Опять же, выжигателем, вырезаем примерные отверстия, и доводим их тонким надфилем.

Сейчас подготовим аккумулятор. А именно, ровно приклеиваем один ко второму, при помощи двойного скотча, спаиваем контакты параллельно – плюс к плюсу, минус к минусу (тут нужно быть предельно внимательным!) и припаиваем к спаянным контактам проводки. К плюсу красный, к минусу чёрный. Это во избежание путаницы.

Теперь, воспользовавшись секундным клеем и содой, приклеиваем контроллер заряда к соответствующим отверстиям в заранее подготовленной торцевой стенке корпуса.

Далее займёмся индикатором. На данном контроллере не имеется клавиши вкл/выкл, а также нет дисплея, показывающего уровень заряда. Вместо них стоят два микродиода – синий и красный. Красный мигает, когда заряжается само устройство, и светится ровно, когда зарядка завершена. Синий же, светится ровно, когда устройство заряжает какой-либо гаджет, и гаснет, когда заряжаемый гаджет полностью заряжен. Чтобы вывести эту индикацию наружу, сквозь глухую и светонепроницаемую пластмассу, я проделал в верхней крышке корпуса отверстие, в приблизительном местоположении индикаторов. Потом вклеил в это отверстие рассеиватель света от вспышки камеры (выковырянный из того же планшета). Получился очень неплохой и аккуратный индикатор.

Теперь приклеиваем торец с вклеенным в него контроллером к нижней крышке корпуса и наклеиваем на внутреннюю сторону (на дно) двойной скотч.

Укладываем на скотч аккумуляторы и припаиваем плюсовой и минусовой проводки на соответствующие клеммы контроллера (клеммы В+ и В-). Важно не перепутать полярность, иначе контроллер перегорит моментально – уже имелся горький опыт…

Далее, собираем остальные части корпуса воедино, склеивая всё секундным клеем.

Осталось самую малость; сточить напильником все торчащие и острые углы с торцов, обработать не грубой наждачкой, и обклеить изделие клейкой плёнкой любого, понравившегося Вам цвета. Я, например, обклеил черной матовой.

В магазине Power bank, с такой ёмкостью заряда, стоит очень недёшево, а в нашем случае, он обошёлся нам ценой в стоимость контроллера заряда (2 доллара) и пары часов работы… К тому же, получился он не больше и толще, чем зарядник из магазина, заводской сборки – размером с ладонь, но очень энергоёмкий.

Если подключить к нему USB-разветвитель – он может очень выручить Вас и ещё нескольких человек, во время долгой поездки, отдыха на природе, или при отключении электричества вовремя, например, ремонта.

Иногда, бывают такие ситуации, когда необходимо зарядить телефон или
фотоаппарат, а розетки нет поблизости. В таком случае на помощь придёт
устройство под названием «power bank”.

Такое устройство обычно состоит из пары — тройки небольших аккумуляторов, зарядного устройства для них и преобразователя напряжения для заряжаемого устройства, будь то фонарь, мобильный телефон или фотокамера.

Аккумуляторы я взял из старой батареи от ноутбука, типоразмер 18650, для их зарядки решил использовать китайскую микросхему TP4056, специально разработанную для зарядки Li-Ion аккумуляторов, а повышающий преобразователь, построенный на микросхеме CE8301, купил в виде готового модуля. Микросхемы и модули, заказывал на eBay.com.
TP4056 имеет ряд положительных особенностей, а именно:
1. Защита аккумуляторов от перезаряда и перегрева
2. Небольшое количество внешних элементов
3. Индикация режимов работы
4. Регулируемый ток заряда
5. Низкая стоимость
6. И т.д. и т.п.

Схема включения TP4056

Регулировка тока заряда осуществляется резистором Rprog. Я поставил 2,2 кОм, ток зарядки 500мА.

CE8301 имеет миллион подобных аналогов, особо зацикливаться на нём не стоит, скажу лишь, что работает он от 0,9В до 5В, при этом на выходе держит 5В 500мА(600мА максимум), чего вполне достаточно для зарядки большинства мобильных телефонов и фотокамер.

Схема включения CE8301

Фото преобразователей

Готовое устройство хотелось сделать достаточно функциональным, поэтому я решил использовать 2 преобразователя, если придётся заряжать сразу пару устройств, а для аккумуляторов решил взять аж 4 микросхемы TP4056, чтобы можно было использовать аккумуляторы с разной ёмкостью.
Для того чтобы микросхемы TP4056 не влияли друг на друга аккумуляторы соединил через диоды Шоттки, с падением 0,2 Вольта.

Итоговая схема получилась такой

Изготовил

Проверил

И смонтировал все компоненты

Чёрные капельки с надписью 103 это терморезисторы на 10кОм.

Плата получилась довольно компактной с учётом того, что из SMD компонентов были использованы только конденсаторы на 10мкФ и микросхемы TP4056. При пайке подкладывал под корпус микросхем кусочки малярного (бумажного) скотча, чтобы теплоотвод микросхем не замыкал дорожки.
Схема отлично работает, ничего не нагревается. Во время зарядки горит красный светодиод, когда напряжение на аккумуляторе достигает 4,2В, красный светодиод тухнет и загорается зелёный – зарядка прекращается. Если сработала тепловая защита, светодиоды не горят, а если к схеме не подключен аккумулятор, зелёный горит, а красный мигает. Зарядка банок одной ёмкости и с одинаковым остаточным напряжением происходит достаточно синхронно. В общем, я получил именно то, что хотел.

Поскольку в настоящее время самое широкое распространение получили переносные электронные устройства, такие, как планшеты, нетбуки, фотоаппараты или смартфоны, то возникла большая проблема с обеспечением подзарядки этих устройств, так как зачастую у некоторых людей в течение дня нет возможности напитать батарею своей техники от электрической сети. Эта задача была успешно решена благодаря внешним аккумуляторам или, иными словами, повербанкам, благодаря которым стало возможным подзарядить свой аппарат, находясь на улице, природе или в транспорте.

Конечно, power banks сейчас в большей своей массе стоят недорого, но, если вы хотите, то легко сможете создать его своими руками. Процесс его изготовления
при условии наличия у вас необходимых компонентов не займёт много времени. Вполне будет достаточно двух-трёх часов. Главное, чтобы у вас было желание пройти все требующиеся шаги, и, кроме того, нелишним будет ваше умение паять и разбираться в электросхемах.

Если вас интересует, как быстро и без лишних хлопот собрать повер банк
, то можете посмотреть это видео в интернете.

Схемы разработки и создания повер банков своими руками

Из аккумуляторов от мобильников

Один из самых простых способов
. Вам потребуется для этой цели выполнить следующую схему действий:

Power bank из фонаря

Для того чтобы сделать повер банк своими руками
с помощью фонарика, нужно подготовить следующие предметы: непосредственно сам фонарь с батареей на три целых семь десятых Вольт; плату заряда; преобразователь напряжения, который способен напряжение фонаря в три целых семь десятых Вольт превратить в пять Вольт, обязательно с выходом на USB.

Порядок действий по созданию
самодельного power bank следующий:

Повер банк на пальчиковых батарейках

Для того чтобы сделать такой внешний аккумулятор
, возьмите коробки из-под спичек в количестве двух штук, отогните одну из стенок у каждой из них, и приклейте эти коробки друг к другу. Затем положите в каждый из коробков по две батарейки. С помощью скоб обеспечьте надёжное соединение коробков друг с другом и дополнительно обмотайте их проволокой. Подберите корпус для вашего внешнего аккумулятора. Будет очень хорошо, если расстояние между спичечными коробками и корпусом будет минимальным или вовсе отсутствовать.

После этого найдите большую пластиковую баночку, в которую может поместиться ваш power bank, и в её крышке вырежьте отверстие, куда прикрепите разъём USB. Припаяйте провод к этому разъёму и соедините его с вашим повербанком. Положите ваш внешний аккумулятор в баночку и закройте его крышкой. Теперь изготовление повер банка закончено, и вы можете использовать его для удовлетворения собственных нужд.

Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать, как сделать походную портативную зарядку для телефона — Power Bank. Его походные качества заключаются в том, что он может заряжаться при помощи солнечной энергии. Данный Power Bank будет стоить достаточно дешево, так как в его сборки будут использованы вторичные аккумуляторы и дешёвые китайские комплектующие с интернет магазинов. Ну да ладно, хватит длинных предисловий, погнали!

И так, для данной самоделки нам понадобится:

— Аккумуляторные батареи формата 18650.
— Кассеты для аккумуляторов.
— Провода.
— Плата управления Power Bank (можно купить у китайцев) .
— ДВП или МДФ панели (можно использовать и пластик, так как это нам пригодится для корпуса Power Banka).
— Солнечная панель (батарея) 5V.
— Выключатель.
— Тонкая пластиковая трубочка.

Из инструментов нам также понадобится:

-Паяльник.
— Супер клей.
— Отвертка.
— Ручка (или карандаш, маркер и т.п.).
— Канцелярский нож.
— Дрель.
— Терма клей.

Перед тем как начать строить Power Bank, следует разобраться с аккумуляторными батареями. Было решено использовать аккумуляторы формата 18650, так как это самый распространённый формат батарей и подобрать модуль управления для них в китайских интернет магазинах будет проще простого. Вы можете купить эти аккумуляторы новыми, что будет очень хорошо, но можете сэкономить и достать эти аккумуляторы из старого ноутбука, как и сделал автор самоделки. Но вы должны понимать, что использование старых аккумуляторов характеристики Power Banka будут не очень, будет медленная зарядка, маленькая ёмкость и т.д.

Переходим к сборке аккумуляторов в одну батарею. Наша батарея будет состоять из четырёх аккумуляторов. Для того чтобы собрать несколько аккумуляторов в один нам потребуются специальные кассеты (фото ниже), конечно можно связать их изолентой или склеить терма клеем, но использовать кассеты будет куда удобнее.

Вставляем аккумуляторы в кассеты так, чтобы спаяв аккумуляторы, мы получили параллельное соединение.

Следующим шагом нам следует спаять аккумуляторы между собой. Многие уже знают, что аккумуляторы нельзя паять паяльником, так как их очень легко перегреть, и они выйдут из строя. Самый лучший способ соединения аккумуляторов это контактная сварка, если у вас такая имеется, то вы очень счастливый человек и используйте её для сборки данной самоделки. Ну а если вы всего лишь владеете паяльником, то учтите, что паять аккумуляторы следует кратковременно, чтобы аккумулятор не успел прогреться, а также для пайки используйте паяльную кислоту. Нужно залудить аккумуляторы как на фото, и после чего прикладывая провод припаиваем.

Для следующего шага нам понадобится плата управления Power Banka, данная плата включает в себя много функций что позволяет сделать конструкцию максимально компактной. Припаиваем нашу аккумуляторную сборку к плате управления. Не забывая про полярность, на плате есть разметки «+» и «-», так что не запутаетесь.

Изготовим корпус. Для корпуса нам понадобится деревянная МДФ панель, но можно использовать любой подходящий плоский материал, с которым вы сможете работать. Вырезаем панель подходящего размера и приложив плату управления, обводим её по контуру.

Вырезаем окошечко для дисплея. МТФ панель довольно мягкая и чтобы вырезать окошечко под дисплей нам потребуется канцелярский нож. Просто проводим несколько раз ножом по отмеченному контуру, используя силу.

С помощью терма клея приклеиваем аккумуляторную сборку и плату управления к МТФ панели.

Из той же МТФ панели следует вырезать два одинаковых прямоугольника, длина которых будет равна длине основной части корпуса, а ширина должна быть такой, чтобы аккумулятор умещался. И ещё два одинаковых прямоугольника такой же ширины, но длина должна будет равна ширине корпуса. После того как вырезали заготовки склеиваем две из них, те что изображены на фото.

Увидев что светодиод от платы управления немного мешает, автор решил проделать отверстия, для того чтобы его индикацию было видно и светодиод не упирался. И также приклеиваем к корпусу.

Затем на другой панели также размечаем отверстия для USB и зарядки Power Banka. И тоже приклеиваем её к корпусу на супер клей.

На одной из боковых частей вырежем и высверлим отверстия под выключатель и кнопку выключения. Выключатель нам нужен для включения и выключения зарядки от солнечной энергии.

Далее нам понадобится солнечная батарея, которую следует подключить к плате управления. Припаивать следует в те места, что указаны на фото, и через выключатель.

Так как наша солнечная батарея меньше корпуса Power Bankа и её будет не достаточно для использования стенки. Для последней стенки корпуса вырежем не большой прямоугольник из МТФ панели, и приклеим супер клеем в указанное место как на фото.

И приклеим саму солнечную панель к корпусу и на этом закончим сборку корпуса.

У нас пополнение раздела полезных самоделок для дома: портативное зарядное устройство Power Bank своими руками.

Здравствуйте. Сегодня я хочу рассказать, как из старой ненужной батарейки сделать зарядное устройство или POWER BANK.

Батарею аккуратно разбираем — корпус мы будем использовать и удаляем контроллер заряда, я взял батарею DELL.
В батарее все элементы соединены по парам и спаяны последовательно нам это не надо мы спаиваем элементы параллельно плюс в одну сторону и минус в другую.
Батарейка лежала полгода и когда я замерил на ней было напряжение 3,62  вольта на вход припаиваем свой контроллер зарядки для литиевых  батареек я взял от маленького  POWER BANKA  который заряжал один раз телефон, но такие зарядки имеются в китайском сельпо  ( http://www.ebay.com/itm/311562235050?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT  ,  http://www.ebay.com/itm/201414928326?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT )

тест

Главное — зарядка идет на мини USB, а раздача идет с USB на телефон или планшет у меня  уже он как бы двойной.

Все  спаял, соединил и зарядка телефона началась. Когда горит красная лампочка идет зарядка, загорелась синяя лампочка, зарядка закончилась.
Когда заряжается телефон горит синяя лапочка  — емкость ушла синяя лампочка тухнет.
Если емкость одной банки 2500 ма часов тогда 6 банок будет 15 000 ма — часов — неплохо!!
Зарядка еще идет, думаю будет заряжаться сутки.
Эта картинка дает понять как устроена зарядка.

Автор статьи “Портативное зарядное устройство Power Bank своими руками” Jurei-678

Смотрите так же:

• сделай сам: солнечная батарея своими руками
• зарядное устройство для автомобильного аккумулятора своими руками
• схема автоматического зарядного устройства
• самодельное зарядное устройство для аккумуляторов аа
• жуткая док-станция своими руками
• Ваша статья будет здесь если Вы ее нам пришлете 🙂  samodelkainfo@yandex.ru

В очередной раз тема статьи посвящена PowerBank’ам. Сегодня вы сможете увидеть простую хорошую схему без каких-либо микросхем, только на одних транзисторах.

Схема представляет собой простой стабилизированный повышающий, который способен увеличивать напряжение от источника питания, к примеру, от литиевого аккумулятора, до уровня 5 В. Такое напряжение уже позволит заряжать планшеты и смартфоны.

Безусловно, такой модуль повышающего преобразователя можно приобрести в Китае примерно за 1 $, но работа устройства, собранного своими руками, приносит значительно больше удовольствия. К тому же эта схема практически не требует никаких финансовых затрат, и не придется ждать месяц, как в случае заказа товара из Китая.

Несколько слов о схеме и принципе ее работы.

Имеется мультивибратор в качестве генератора импульсов. В представленном варианте он настроен на частоту около 30 кГц.

Принцип работы схемы не отличается от ее сородичей. Начальный импульс от мультивибратора, поступая на базу составного транзистора, открывает его. В момент закрытия транзистора возникают импульсы ЭДС самоиндукции от дросселя, которые выпрямляются быстрым диодом D1 и сглаживаются конденсатором C1. Выходное напряжение стабилизировано, а задается оно путем подбора стабилитрона VD1.

Транзистор VT2 открывается, когда выходное напряжение с конвертера превышает заданное напряжение стабилизации. База транзистора VT1 через его открытый переход закорачивается на массу. Вследствие этого последний закрывается.

Коэффициент полезного действия этого конвертера может доходить до 70-75%. И это очень даже хорошо. Но чтобы добиться такого КПД, придется потратить не один час, перематывая дроссель, ведь очень многое зависит именно от него.

Максимальное значение тока, которое удалось получить на выходе, составило около 1 А. Стабилизация работает так, как положено. Устройство пригодно для реального применения.

На создание платы также было потрачено немало времени. Она компактная, да и выглядит очень красиво.

Скачать плату можно в конце статьи.

Настало время поговорить об элементной базе и настройке схемы. Транзистор VT1 рекомендуется брать составной. Опыты проводились с разными транзисторами, но в итоге самыми подходящими оказались КТ829, КТ972 или что-нибудь из импортных, например, BD677 и т. д.

Дроссель намотан на ферритовом сердечнике типа «гантелька». Он был изъят из платы блока питания компьютера. Также можно применить кольца из порошкового железа или стержневой сердечник. Количество витков и диаметр провода были подобраны путем проведения опытов. В конечном счёте, дроссель был намотан проводом диаметром 8 мм (возможно отклонение до 20%). Количество витков составило 25.

Наладка преобразователя сводится к получению нужного выходного напряжения и минимального тока потребления на холостом ходу. В описываемом примере минимальный ток холостого хода составляет 40 мА и зависит от дросселя. Это много, если сравнивать с готовыми китайскими модулями. Но ничего не поделаешь – от банального мультивибратора не стоит ожидать большего.

Стабилитрон тоже подлежит подбору. Напряжение стабилизации выбирается в пределах 4,7-6,2 В. В примере используется стабилитрон в 5,1 В.

Составной транзистор все-таки биполярный, и возможен его нагрев во время работы, поэтому небольшой теплоотвод в виде алюминиевого листа будет очень кстати.

Не следует забывать о проверке устройства на работоспособность. Ваттметр на китайском USB-тестере немного «глючит» — реальное напряжение составляет приблизительно 5 В и может «гулять» в небольшом пределе, что полностью нормально. Также будет меняться и ток заряда.

Теперь взгляните на конструкцию PowerBank’а в целом. Питается конвертер от двух аккумуляторов стандарта 18650 (Li-ion), соединенных параллельно. Они были изъяты из аккумулятора ноутбука. Рабочие емкости обоих должны быть максимально близки друг другу.

Также аккумуляторы были дополнены платой защиты, которая отключает их, когда напряжение опускается ниже 3,2 В. .

Для этого в устройстве задействована вот такая плата заряда:

Такие платы бывают уже со схемой защиты аккумулятора. Такие платы проще купить, чем сделать, ведь их цена всего 30-50 центов.

Теперь сборка. Первым делом нужно подготовить аккумуляторы. Паять их нежелательно, но можно. Главное – не перегреть.

Количество аккумуляторов может быть любым. В примере их 2 штуки. Чем больше их емкость, тем больше время работы PowerBank’а. Все аккумуляторы соединяются параллельно.

Корпус для PowerBank’а подошел от старого адаптера питания ноутбука.

Осталось поместить все детали в корпус, добавить выключатель питания, вывести разъем USB для зарядки телефонов, miniUSB для заряда самого PowerBank’а, а также вывести пару светодиодов, которые имеются на плате контроллера. Один из них горит, когда идет зарядка, а второй загорается по ее завершении.

Прикрепленные файлы
: .

Зарядное устройство для литиевых аккумуляторов своими руками

Всем мозгочинам
, здравствуйте! Полагаю все вы относитесь к той части населения планеты, у которой в ходу смартфоны, и думаю, за последние пару лет вы несколько раз меняли их на более продвинутые. Во всех «устаревших» смартфонах есть литий-ионные аккумуляторы, использовать которые в новых моделях не представляется возможности, и таким образом у вас остаются хорошие, но бесполезные аккумуляторы… А так ли это?

Лично у меня накопилось три телефонных аккумулятора (и телефоны я менял отнюдь не из-за неисправности батарей), они не нагревались и не разбухли, и их можно использовать для запитывания каких-нибудь гаджетов. Емкость среднего аккумулятора после 2 лет использования составляет около 80% от изначальной, это как раз период в течение которого я обычно приобретаю новый мозгосмартфон
. А если задуматься еще о усилиях по получению исходных материалов, производству самих аккумуляторов и расходов на транспортировку…

Учитывая все высказанное было бы настоящим позором позволить им медленно «умирать» или просто выбросить их. В этой мозгостатье
и ролике я расскажу вам, как своими руками
сделать самоделку
, позволяющую «дать новую жизнь» аккумуляторов от старых телефонов, то есть сделать внешний аккумулятор для гаджетов, он же POWERBANK.

Шаг 1: Материалы

Ну что, начнем с того, что же нужно для создания своего собственного внешнего аккумулятора. Из материалов необходимы:

• литий-ионный аккумулятор,
• плата зарядки и защиты для литий-ионных аккумуляторов, рассчитанная на 5В, максимальный входящий ток 1А (чем меньше, тем более продолжительней будет «вторая жизнь» аккумулятора),
• повышающий преобразователь постоянного тока с выходными значениями5В и макс. 600МА
  провода,
• несколько штырьковых разъемов,
• канцелярский зажим,
  кусочек акрила,
• винты,
• и выключатель.

Еще понадобятся:

• пара плоскогубцев,
• стриппер,
• паяльник,
• и клеевой пистолет,
• а еще дрель и бормашинка.

Шаг 2: Как работают платы?

Для начала ознакомимся с платой зарядки и защиты для литий-ионных аккумуляторов. Три ее важных функций это зарядка, защита от превышения тока и защита от слишком малого напряжения.

Литий-ионные батареи заряжаются по определенной схеме — когда они почти полностью заряжены, снижается их потребление тока. Мозгоплата
распознает это и как только напряжение батареи достигнет 4.2В, останавливает зарядку. На выходе платы есть схема защиты предотвращающая превышение тока и чрезмерное понижение напряжения. В современные телефонные аккумуляторы такая защита уже встроена, но в данной самоделке
эта плата позволит использовать незащищенные аккумуляторы, которые можно найти в старых ноутбуках. Зарядный ток платы можно настраивать посредством резистора, и он должен быть в пределах 30-50% от номинальной емкости аккумулятора.

DC преобразователь конвертирует постоянное напряжение батареи в квадратную волну и пропускает ее через небольшую катушку. Вследствие индукционных процессов образуется более высокое напряжение, которое обратно конвертируется в постоянное и может использоваться для запитывания гаджетов, рассчитанных на 5В.

Теперь, более менее зная с чем имеем дело, можно приступать собственно к сборке мозгоподелки
.

Шаг 3: Проектирование

Прежде чем приступить к создания корпуса для самоделки
, обмеряем компоненты и делаем чертеж. Так в моем мозгоустройстве
аккумулятор будет крепиться с помощью канцелярского зажима, который прикручен к корпусу, платы будут располагаться поверх друг друга, контакты вход/выход будут сверху в верхней части корпуса, а контакты идущие к аккумуляторам — в нижней.

У некоторых аккумуляторов бывает нестандартное положение полярности контактов, поэтому эту «нестандартность» нужно учесть в нашем устройстве, то есть добавить штырьковые разъемы. Для этого берем разъем с тремя штырьками и вырываем средний, а сами штырьки загибаем с одной стороны, чтобы было удобней прикладывать их к контактам аккумулятора. Либо взять разъем с четырьмя штырьками, крайние из которых подсоединить к положительному выводу, а средние — к отрицательному, и тем самым менять полярность контактов просто подключая аккумулятор к левой или правой паре штырьков.

Шаг 4: Изготовление корпуса

А вот теперь займемся сборкой корпуса. Для этого берем линейку и острым ножом размечаем линии, процарапывая их примерно по 10 раз, чтобы затем не прикладывать к заготовке большие усилия и уже не использовать линейку. Процарапав линии на достаточную глубину прикладываем к ним плоскогубцы и сгибаем заготовку, пока она не сломается по этим линиям. «Наломав» таким образом все необходимые детали мозгокорпуса,
зачищаем их и подгоняем друг к другу. Затем крепим их к устойчивой поверхности и с помощью бормашинки делаем отверстия и прорези под винты, выключатель, входы, выходы и штырьковые разъемы.

Шаг 5: Сборка электроцепи

До того, как приступить к сборке мозгоустройства
собираем сначала электроцепь, и ориентируемся при этом на представленную схему. Небольшой выключатель здесь служит для включения/отключения преобразователя постоянного тока.

Шаг 6: Окончательная сборка

С помощью клеевого пистолета склеиваем платы друг с другом, а затем и с одной их деталей корпуса. Далее склеиваем весь корпус, и привинчиваем к нему канцелярский зажим.

Через штырьковый разъем подсоединяем аккумулятор и пробуем самоделку
в действии. Если она не работает, то подключаем кабель зарядки.

Шаг 7: Использование!

Что ж, теперь аккумуляторы ваших старых телефонов снова в деле!

Предложенный мной вариант корпуса конечно не идеален, но для демонстрации всей концепции сгодиться. Могу даже поспорить, что вы предложите гораздо лучшее решение ?

На этом все, всем мозгоудачи
!

Ни для кого не секрет, что аккумулятор планшета очень энергоёмкий. Иначе, как «прокормить» такую громадину, имеющую большой экран, мощные динамики и не менее мощные модули Wi-Fi, Bluetooth и GPS… Очень неприятно, что эти устройства ломаются гораздо чаще и быстрее, чем другие, не такие полезные и интересные гаджеты. Довольно частая причина выхода из строя – раздавленный экран. В силу своих немалых размеров именно он, как наиболее хрупкая деталь во всей конструкции, подвержен внешнему механическому воздействию. Достаточно простого падения из рук неуклюжего хозяина… а кто и сесть на него умудрится. Именно такой раздавленный планшет мне и принесли недавно, на запчасти.

Устройству, со слов его хозяев, не было ещё и месяца. Заказ и покупка нового экрана, а также оплата работы мастера за замену экрана превысили стоимость самого планшета почти в два раза, потому его хозяева благоразумно отказались от этой затеи. Однако, даже из сломанного планшета можно извлечь немало полезных и нужных вещей, и одна из них – аккумуляторы. Именно из этих, практически новых аккумуляторов, я и предлагаю собрать внешнее зарядное устройство. У большинства планшетов такого типа, обычно стоят парные литиевые аккумуляторы. Каждый из них имеет 3,7 вольта на выходе и 7000 mA*h. Соединив параллельно два этих элемента питания (плюс к плюсу, и минус к минусу) мы получим на выходе те же самые 3,7 вольта, но ёмкость такого двойного аккумулятора увеличивается в два раза – до 14000 mA*h. Это очень неплохие показатели для среднестатистического внешнего зарядника. 3-4 раза можно смело зарядить даже самый современный смартфон. Самое проблематичное в этой затее было сработать корпус. Ну, и пришлось заказать по интернету . Заказал я не самый дешёвый, но и не сильно дорогой – средний.

Посылка пришла довольно быстро.

Понадобится

• Аккумуляторы от планшета.
• Паяльник, олово и флюс.
• Двойной скотч.
• Тонкие проводки (желательно чёрный и красный).
• Ножницы.
• Секундный клей и сода.
• Лист пластмассы (1,5-2 миллиметра толщиной).
• Выжигатель.
• Цветная клейкая плёнка (для декоративной облицовки).
• Плоская отвёртка.
• Линейка и маркер.
• Надфили.

Изготовление Power bank

Итак, для начала нужно вынуть аккумуляторы из сломанного устройства. При помощи плоской отвёртки, снимаем крышку с планшета. Отсоединяем штекер контроллера заряда, к которому припаяны аккумуляторы, от платы планшета и извлекаем аккумуляторы вместе с контроллером. Отпаиваем аккумуляторы от контроллера и убираем контроллер – может в будущем на что сгодится.

Основная и, на мой взгляд, довольно нудная работа – это сконструировать корпус. С него и начнём. Подобрав подходящую по толщине пластмассу, я взялся за дело.

Замеряем длину и ширину аккумулятора, не забывая про дополнительное место для нового контроллера заряда и, с помощью линейки и маркера, переносим параметры на пластмассовый лист.

Толщину будущего устройства определяем исходя из толщины самой объёмной детали всех составляющих.

Далее, вырезаем заготовки раскалённым жалом выжигателя.

Можно было всё это вырезать строго по начерченным линиям и потом просто снять напильником оплавленные края, но я решил сэкономить время и отрезал с небольшими полями, чтоб не шаркать потом напильником. Просто взял мощные ножницы, и подравнял пластмассовые заготовки по линиям… Итак, заготовки корпуса готовы.

Теперь на одном из лицевых торцов отмечаем маркером, где будут располагаться разъемы входа и выхода устройства. Опять же, выжигателем, вырезаем примерные отверстия, и доводим их тонким надфилем.

Сейчас подготовим аккумулятор. А именно, ровно приклеиваем один ко второму, при помощи двойного скотча, спаиваем контакты параллельно – плюс к плюсу, минус к минусу (тут нужно быть предельно внимательным!) и припаиваем к спаянным контактам проводки. К плюсу красный, к минусу чёрный. Это во избежание путаницы.

Теперь, воспользовавшись секундным клеем и содой, приклеиваем контроллер заряда к соответствующим отверстиям в заранее подготовленной торцевой стенке корпуса.

Далее займёмся индикатором. На данном контроллере не имеется клавиши вкл/выкл, а также нет дисплея, показывающего уровень заряда. Вместо них стоят два микродиода – синий и красный. Красный мигает, когда заряжается само устройство, и светится ровно, когда зарядка завершена. Синий же, светится ровно, когда устройство заряжает какой-либо гаджет, и гаснет, когда заряжаемый гаджет полностью заряжен. Чтобы вывести эту индикацию наружу, сквозь глухую и светонепроницаемую пластмассу, я проделал в верхней крышке корпуса отверстие, в приблизительном местоположении индикаторов. Потом вклеил в это отверстие рассеиватель света от вспышки камеры (выковырянный из того же планшета). Получился очень неплохой и аккуратный индикатор.

Теперь приклеиваем торец с вклеенным в него контроллером к нижней крышке корпуса и наклеиваем на внутреннюю сторону (на дно) двойной скотч.

Укладываем на скотч аккумуляторы и припаиваем плюсовой и минусовой проводки на соответствующие клеммы контроллера (клеммы В+ и В-). Важно не перепутать полярность, иначе контроллер перегорит моментально – уже имелся горький опыт…

Далее, собираем остальные части корпуса воедино, склеивая всё секундным клеем.

Осталось самую малость; сточить напильником все торчащие и острые углы с торцов, обработать не грубой наждачкой, и обклеить изделие клейкой плёнкой любого, понравившегося Вам цвета. Я, например, обклеил черной матовой.

В магазине Power bank, с такой ёмкостью заряда, стоит очень недёшево, а в нашем случае, он обошёлся нам ценой в стоимость контроллера заряда (2 доллара) и пары часов работы… К тому же, получился он не больше и толще, чем зарядник из магазина, заводской сборки – размером с ладонь, но очень энергоёмкий.

Если подключить к нему USB-разветвитель – он может очень выручить Вас и ещё нескольких человек, во время долгой поездки, отдыха на природе, или при отключении электричества вовремя, например, ремонта.

Процесс изготовления высокоёмкого Power bank из Li-Ion аккумуляторов 18650 и многофункционального стабилизатора.

Сегодня устройства типа Power bank (автономное зарядное устройство) прочно вошли в нашу повседневную жизнь. Они значительно облегчают использование всевозможных современных энергоемких гаджетов, таких как планшеты и смартфоны, так как позволяют быстро подзарядиться практически в любых условиях, когда вы находитесь вдали от розетки.

У самых простых Power bank имеется только один тип выхода- USB, который является наиболее популярным. В более продвинутых зарядных
устройствах можно найти выходы с напряжением, ставшим стандартным напряжением питания для низковольтных устройств,- 12В. Это значительно
расширяет область применения таких Power bank`ов, так как от 12В работает практически любая автомобильная электроника и множество других
электрических потребителей. А при использовании инвертора можно получить и 220В при желании.

Краеугольным камнем в таких Power bank`ах становится вопрос емкости. Применение современных высокоёмких Li-ion аккумуляторов позволяет
создать в компактном размере источник питания достаточной емкости для того, чтобы запитать какое-либо 12 вольтовое устройство в течении
нескольких часов.

К сожалению, производители зачастую экономят именно на качестве встраиваемых литиевых элементов питания для уменьшения общей стоимости
зарядного устройства, что негативно сказывается на времени работы Power bank. Поэтому мы хотим рассказать вам как самому изготовить Power
Bank используя комплект, состоящий из многофункционального DC-DC преобразователя, платы защиты и корпуса и высококачественные литиевые аккумуляторы распространенного типоразмера
.

Принцип работы нашего Power Bank следующий:

С аккумуляторной сборки из 4ех последовательно-соединенных (4S) Li-Ion аккумуляторов мы получаем номинальное напряжение 14,8В. Точнее, это
напряжение, в процессе работы, будет меняться от 16,8В (полностью заряженная батарея) до 12В (полностью разряженная). Непосредственно к
аккумуляторам подключается плата защиты PCM . Она будет контролировать эти верхние и нижние напряжения, не позволяя им выйти за
крайние значения и оберегая литиевые ячейки от перезаряда и переразряда.

С платы защиты напряжение подается на вход понижающего DC-DC преобразователя, который и превращает наши 16,8 — 12В с аккумуляторов в
стабилизированные 12В и 5В на соответствующих разъемах.

При зарядке аккумуляторов 12 вольт с входа «DC In» стабилизатора преобразуются в 16,8В необходимые для заряда 4S Li-Ion аккумуляторной батареи.
Максимальный ток, подающийся на аккумуляторы, составляет 1А и не зависит от мощности вашего блока питания. Это позволяет использовать в
комплекте с HCX-284 литиевые аккумуляторы с минимальной емкостью около 2000мач, у которых ток заряда не должен превышать половины
значения от емкости, т.е. примерно 1А.

Процесс сборки:

6. Подключаем батарею к плате стабилизатора. Для этого подсоединяем черный «минусовой» провод к контакту «P-«, а красный «плюсовой» провод к
контакту «P+» При этом, стабилизатор однократно моргнёт всеми тремя светодиодами.


7. Устанавливаем батарею с припаянным стабилизатором в корпус. Начинаем установку именно с батареи, затем стабилизатор. Плата стабилизатора
устанавливается в специальные пазы корпуса.

8. Закрываем торцы корпуса специальными заглушками, идущими в комплекте и наклеиваем декоративные наклейки.

Соответственно, при 5В емкость нашего
аккумулятора составит ((14,8*3,4)*0,9)/5 = 9,05Ач Это означает, что при пяти-вольтовой нагрузке током 1А наш Power Bank проработает около 9 часов!

При 12В емкость составит: ((14,8*3,4)*0,9)/12 = 3,77Ач

Вот, в принципе, и весь процесс. По времени, при наличии опыта и инструмента, он занимает около 1 часа.

Если вы не уверенны в своих силах, мы Power Bank с использованием любых Li-Ion аккумуляторов, присутствующих в
нашем каталоге .

В нашем магазине есть уже собранные, готовые к использованию Power Bank`и на основе набора H284 .

У большинства современных многофункциональных гаджетов есть один досадный недостаток — они быстро разряжаются, особенно в условиях многозадачности. Поэтому многие владельцы смартфонов уже обзавелись «палочкой-выручалочкой» в виде подзарядки вдали от источников электропитания. Мы же подробно расскажем вам, как соорудить такой повер-банк своими руками.

Что такое Power bank

Повер-банк — это переносной аккумулятор с емкостью от 2 до 15 тысяч мАч. Чем больше такой показатель, тем дольше устройство сможет подпитывать ваш гаджет. Использовать его легко, сомкнув повер-банк и телефон, планшет — с USB-кабелем. Вполне несложно сделать такой повер-банк своими руками из подручных материалов.

Данные устройства бывают следующих разновидностей:

• Литий-ионные — легкие, с отсутствием памяти заряда, высокой энергетической плотностью, низким k самозаряда.
• Литий-полимерные — обгоняют первый тип по плотности энергии на единицу объема, по весу.
• Снабженные солнечной батареей — мощность заряда зависит от ее площади.

Некоторые модели оснащены двумя, а то и несколькими USB-выходами для подзарядки нескольких гаджетов одновременно, LED (световой) индикацией или ЖК-дисплеем для вывода служебной информации об уровне и процессе зарядки, а также светодиодным фонариком.

Повер-банк из старых телефонных аккумуляторов

Для того чтобы смастерить такое устройство, вам понадобятся от шести до девяти ненужных, но рабочих аккумуляторов от телефонов (целесообразно подбирать их емкость от 1200 мАч). Повер-банк из телефонных батареек своими руками делается по этому несложному алгоритму:

• Аккуратно смотайте скотчем по три батарейки — у вас получится две или три стопки. Следите за тем, чтобы клеммы всех аккумуляторов смотрели в одну сторону и не закрывались клейкой лентой.
• Выберите подходящий корпус для устройства — пластиковая коробочка, мыльница.
• Спаивание между собой крайних клемм всех батареек — «плюс» с «плюсом», «минус» с минусом». Средняя клемма — температурный датчик, позволяющий узнать оставшийся уровень емкости. Его можно не трогать.
• Внутри корпуса начертите с краю место контроллера, проделайте отверстие для USB-разъема.
• Подсоедините батареи к контроллеру, затем все элементы прикрепите к корпусу термоклеем.
• Закройте корпус крышкой или склейте между собой половинки мыльницы — повер-банк готов! Устройства хватает на 4-5 подзарядок среднемощного гаджета.

Повер-банк своими руками из автозарядки

Для создания такого механизма вам понадобятся:

• восемь литий-ионных пальчиковых батареек 18650 (3,6 В, 2200 мАч);
• автомобильное з/у для мобильника;
• корпус от блока реле автомобиля;
• USB-разъем.

Такой повер-банк своими руками (схема соединения элементов представлена выше) делается по следующей инструкции:

• Отметьте и просверлите в корпусе от блока отверстия для USB-выхода и будущего выключателя.
• По приложенной схеме сделайте спайку батареек между собой в два блока по 4 штуки.
• Расположите элементы в корпусе, прикрепите их для надежности термоклеем.
• Припаяйте аккумуляторы к блоку вкл/выкл.
• Выключатель затем присоедините к USB-разъему, опираясь на обозначения в схеме.

Повер-банк может полностью наполнить батарею телефона зарядом один-два раза при использовании кабеля. Чтобы начать цикл зарядки, перещелкните выключатель в положение «вкл», по окончании не забудьте выключить Power bank.

Повер-банк из пальчиковых батареек

Необходимые материалы:

• несколько проводков;
• USB-разъем;
• коробочка, в которой продаются фотопленки;
• небольшая пластиковая бутылочка (от лекарств, витаминов);
• скобы;
• баллончик от дезодоранта или освежителя воздуха;
• проволока;
• 2 спичечных коробка;
• 4 пальчиковые батареи AA.

Как сделать повер-банк своими руками:

• Отогнув верхнюю стенку каждого коробка из-под спичек, склейте их основаниями вместе, внутрь каждого поместите по две батареи.
• С помощью скоб создайте контакт между аккумуляторами из двух коробков, прикрепите их проволокой.
• Компактно сложите устройство в коробку из-под пленки.
• В дне пластиковой баночки проделайте отверстие для USB-выхода. Закрепите его внутри банки, припаяйте к нему проводок.
• Соедините USB-разъем с аккумуляторами.
• Отрежьте верх от баллончика, закрепите внутри него конструкцию термоклеем. Крышкой будет служить донышко баночки с USB-выходом.

Повер-банк из аккумулятора шуруповерта

Такой повер-банк своими руками делается из:

• подходящего корпуса для будущего устройства;
• з/у для телефона;
• кнопки-переключателя;
• вольтметра;
• USB-разъема;
• аккумулятора шуруповерта (Li-ion 2000 мАч, 10 штук батарей 1865).

Идея реализуется так:

• Закрепите изолентой три блока по три батареи.
• Три соединяются между собой последовательно, три — параллельно.
• В корпусе проделайте отверстия для тумблера и для USB-разъема. Закрепите эти элементы внутри.
• Кнопка выключателя здесь выполняет две задачи: одно положение — зарядка самого устройства, второе — смартфона.
• Присоедините вольтметр. Его функция — показ входного тока при подзарядке и вывод информации об уровне заряда устройства.

Повер-банк из фонарика

Для преобразования карманного фонарика в Power bank потребуется:

• сам фонарь с аккумулятором 3,7 вольт;
• контроллер;
• преобразователь напряжения с USB-выходом (чтобы 3,7 вольт вышли в нужные 5).

Повер-банк своими руками:

• Удалите резистор фонарика, к которому прикреплен светодиод — для смены режима «яркий свет» на повер-банк.
• Уберите вилку, с помощью которой происходил заряд фонаря, замените ее на USB-выход с преобразователем тока.
• «+» и «-» батареи фонаря припаяйте к контроллеру.
• Найдите на контроллере контакты «OUT+» и «OUT-«. К ним нужно подсоединить 5-вольтный преобразователь.
• Перед действиями с переключателем освободите один из его контактов. Затем подпаяйте непосредственно к нему преобразователь.
• Выполните контрольную проверку работоспособности преобразователя. При неудовлетворительном результате на этом этапе можно перепаять контакты.
• При успешном тестировании эпокси-клеем аккуратно прикрепите и контроллер, и преобразователь к корпусу бывшего фонарика.
• Соберите конструкцию — у вас теперь есть повер-банк необычной формы.

Приобретение повер-банка порой становится необходимым при покупке гаджета, особенно с большим, «съедающим» львиную долю заряда, экраном. Однако при наличии минимального уровня умений это полезное устройство вполне возможно собрать самостоятельно. Надеемся, в последнем вам помогли наши советы.

Современные смартфоны и планшеты потребляют большое количество энергии, поэтому батарею приходится часто заряжать. Решает эту проблему приобретение внешнего аккумулятора. Можно сделать Power Bank своими руками. Самостоятельная сборка имеет преимущества и недостатки, которые надо учесть перед тем, как приступить к работе.

Преимущества и недостатки самоделки

К положительным качествам самодельного устройства относятся такие моменты:

1. Сравнительно низкая стоимость. Емкие внешние аккумуляторы стоят не менее 5 тыс. руб. Более дешевые модели не обеспечивают потребностей пользователя или быстро выходят из строя. При наличии необходимых материалов можно самостоятельно собрать недорогой мощный повербанк.
2. Отсутствие затруднений при ремонте. Прибор имеет съемный корпус, позволяющий легко его демонтировать и заменять детали. Кроме того, собравший устройство человек знаком с типом электроцепи.
3. Возможность получить требуемую емкость. В домашних условиях можно собрать аккумулятор на 6000 мА/ч.
4. Экологическая безопасность. Для окружающей среды благоприятно повторное использование литий-ионных батарей с неисправными контроллерами.
5. Нестандартная конструкция. Странный внешний вид корпуса некоторыми пользователями считается привлекательным.

Недостатки ручной сборки:

1. Трудоемкость процесса. Изготовление повер банка может занять несколько дней. Чтобы правильно собрать устройство, нужно обладать некоторыми навыками.
2. Непривлекательный внешний вид. Самодельное устройство практически невозможно сделать компактным.
3. Отсутствие некоторых материалов под рукой. Некоторые детали сложно найти даже в специализированных магазинах.
4. Небольшой срок службы.
5. Отсутствие светодиодов-индикаторов. Эти детали помогают отслеживать процесс зарядки телефона. Кнопка отключения также может отсутствовать, что вызывает неудобства при эксплуатации. Добавление клавиш в электрические схемы усложняет процесс сборки.
6. Выход заряжаемого аккумулятора из строя. Такой риск присутствует при использовании любого повербанка, однако при самостоятельной сборке такая вероятность выше.
7. Высокая себестоимость. Получается, например, при использовании контроллера заряда.

Материалы изготовления

Изготовить Powerbank своими руками можно из источника питания любого типа. Чаще всего используются следующие материалы:

• старые литий-ионные аккумуляторы нужной емкости;
• ненужные батареи от ноутбуков;
• пальчиковые элементы питания.

Независимо от типа основы потребуются контроллер заряда и USB-разъем.

Все детали должны быть исправными.

Из телефонных аккумуляторов

Применение этого способа помогает создать емкое, удобное устройство. Для изготовления повербанка потребуется 6 батарей большой емкости. Сборку выполняют так:

1. 3 аккумулятора укладывают стопкой, которую скрепляют скотчем. Контакты направляют в одну сторону. Те же действия повторяют в отношении оставшихся батарей. При склеивании избегают попадания скотча на клеммы.

1. Крайние контакты 2 стопок попарно спаивают с учетом полярности. Совместить клеммы проще, если батарейки имеют примерно одинаковые размеры. Средние контакты оставляют свободными.
2. Собирают корпус. Для этого используют пластиковую емкость любой формы. В коробке отмечают место для контроллера. После этого делают прорезь под USB-разъем.
3. Стопки аккумуляторов прикрепляют к контроллеру. Конструкцию устанавливают в коробку и фиксируют. Пластиковый корпус оставляют разъемным. Это позволит очищать детали от пыли, попадающей сквозь прорезь.



   Power Bank из телефонного аккумулятора.

Собранное из телефонных батареек устройство позволяет заряжать гаджет 4-5 раз. Для зарядки мощного смартфона или планшета оно не подойдет.

Из пальчиковых батареек

Собрать повербанк из пальчиковых элементов питания несложно. Получающееся в результате устройство не отличается большой емкостью и надежностью. Однако для экстренной подзарядки гаджета прибор подойдет. Собирают его так:

1. Отрезают верхние части 2 спичечных коробков и склеивают их основания.
2. В каждый коробок помещают по 2 пальчиковые батарейки. Полюсы направляют в одну сторону.
3. Канцелярскими скобками соединяют батарейки, расположенные в разных коробках. При совмещении клемм учитывают полярность. Скобы фиксируют проволокой. Клейкую ленту использовать не рекомендуется, она может закрывать контакты.
4. Получившуюся конструкцию помещают в пластиковую емкость. Коробки приклеивают термоклеем. В корпусе заранее определяют место, где будет устанавливаться разъем. К USB-порту подсоединяют короткий кабель. После этого разъем надежно фиксируют.

После выполнения всех действий получается повербанк небольших размеров, который можно носить в сумке.

Из автомобильной зарядки

Это способ позволяет создать емкий и мощный внешний аккумулятор. Он может применяться в качестве зарядника для энергоемких гаджетов — ноутбуков, планшетов.

В качестве основы рекомендуется использовать источники питания типа 18650, которые входят в состав батарей ноутбуков.

Элементы должны быть исправными. Подойдут старые батареи с перегоревшим контроллером. Сборку выполняют так:

1. Подготавливают 8 аккумуляторов 18650. Находят емкость, которая будет служить корпусом. В ней проделывают отверстие для разъема и кнопки включения. Такой повербанк можно дополнить клавишами.
2. Собирают блоки, состоящие из 4 батареек. Положительные клеммы должны быть направлены в одну сторону, отрицательные — в другую.
3. Оба блока помещают в пластиковую тару и фиксируют термоклеем. Конструкцию спаивают с системой выключения автомобильного ЗУ.
4. USB-выход соединяют с аккумуляторами и выключателем.

Емкости самодельного повербанка хватает на несколько циклов зарядки мощного гаджета. Начинают зарядку, подсоединяя планшет и нажимая на кнопку включения. Прекращают процесс, переводя реле в положение «Выкл». После этого можно отсоединять гаджет.

Из фонарика

Внешний аккумулятор можно создать из простого карманного фонаря. Для этого понадобятся осветительный прибор, потребляющий напряжение 3,7 вольт, преобразователь, разъем и контроллер. Имеющиеся 3,7 В нужно превратить в 5 В, необходимые для зарядки смартфона. Сборку повербанка осуществляют так:

1. Разбирают фонарь и находят резистор со светодиодом. Последний отсоединяют.
2. Снимают металлический контакт, который использовался для зарядки фонаря, и заменяют его преобразователем напряжения с USB-разъемом.
3. Оба контакта батареи фонаря припаивают к контроллеру. Клеммы контроллера обозначаются знаками «-» и «+», что учитывают при сборке.
4. Получившуюся конструкцию соединяют с преобразователем. Эту деталь соединяют с одним из контактов переключателя.
5. Преобразователь проверяют мультиметром. Если напряжение отсутствует, деталь совмещают с другим контактом. Устройство должно функционировать.
6. Контроллер и преобразователь приклеивают к корпусу, затем устанавливают аккумулятор.

После сборки получается удобный и интересный повербанк для телефона.
