Что собой представляет VGA RCA переходник
Схема данного прибора может показаться сложной, но исключительно до того момента, пока вы в ней не разберётесь. Чем является данное устройство? Это переходник из тюльпанов (RCA разъемов) аналогового видеовыхода в VGA D-Sub на 15 pin-ов. Рассмотренное здесь устройство можно использовать, чтобы подключить DVD проигрыватель или спутниковый тюнер к мультимедийному проектору. Конечно, при условии, что нет возможности работы напрямую посредством однотипного кабеля, что обычно распространено в дешевых или устаревших приборах.
В чем заключается идея?
Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.
Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.
Распиновка
Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:
1 – R-Y (Pr).
2 – Y.
3 – B-Y (Pb).
4 – Ground – Brown.
5 – Ground – WhtBrown.
6 – Ground R-Y (Pr) – WhtRed.
7 – Ground Y – WhtGreen.
8 – Ground B-Y (Pb) – WhtBlue.
9 – Не нужен.
10 – Ground.
11 – Не нужен.
12 – DDC DAT.
13 – Horizontal Synchronization.
14 – Vertical Synchronization.
15 – DDC Clock.
На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.
Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.
Проверка
Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.
В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.
Что необходимо понимать
Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?
Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.
Часто задаваемые вопросы
Основываясь на данных, представленных в статье, можно предположить, что у читателей возникли некоторые вопросы. Однако подобная тема затрагивается не впервые, поэтому такую информацию можно найти без труда. Мы выяснили, как сделать VGA RCA переходник своими руками. Теперь рассмотрим возможные его усовершенствования.
Какие переходники можно сделать с использованием витой пары?
- VGA удлинители – специальные кабели, которые имеют разъемы D-Sub 15 pin на своих обоих концах, при этом вход и выход у них работают по одной технологии.
- RCA (3xRCA) используется, чтобы передавать компонентные видеосигналы. На каждом конце находится по три разъема. Применяется при работе с плеером DVD и телевизором.
- RCA (D-Sub15pin) был рассмотрен немного выше. Здесь компонентные Y, Pr, Pb в VGA.
- Чтобы передавать аналоговый звук, одновременно может использоваться две пары стереосигналов (на каждом конце по 4 RCA разъема).
Для чего необходима свободная пара Brown-Brown/Wht?
Её можно использовать, чтобы передавать моноаудиосигнал от DVD проигрывателя, когда имеется аудиовход мультимедийного проектора (при условии, что у него есть динамики). В противоположном случае данную пару лучше будет обрезать и заизолировать. Поэтому следует хорошо продумать аспекты и то, как VGA RCA переходник будет использоваться.
Как можно сделать переходник Scart VGA?
Если источник видеосигнала имеет полный Scart видеовыход, то подобное устройство можно сделать без проблем. Для этого проводится распиновка контактов следующим образом (сначала выходы):
- 7 – синий;
- 11 – зелёный;
- 15 – красный.
Теперь земля:
- 5 – синий;
- 9 – зелёный;
- 13 – красный.
В остальном всё делается так, как было ранее описано в статье.
Заключение
Что можно сказать напоследок? Внимательно изучите представленные рисунки и на деталях мысленно представьте, что и как вы будете делать. Во время работы соблюдайте предельную осторожность и внимательность – ведь если промахнуться с заземлением, то последствия будут довольно печальными и весьма негативными. В итоге получится не VGA RCA для техники, а необходимость купить новое устройство для воспроизведения видео. Но если всё получится – то соединение компьютера, проектора, телевизора и многих других приборов сейчас не будет проблемой. Главное, необходимо убедится, что всё выводы подсоединены к нужным выходам, и не случится никаких казусов.
Но вместе с этим можно поднять вопрос и о рентабельности сборки данного переходника. Дело в том, что его можно купить за 100-150 рублей, что не является высокой ценой. Время, потраченное на создание переходника своими силами, в конечном итоге обойдется дороже. Единственный приемлемый вариант – если уже всё есть, и необходимо только сделать данное устройство. С чисто любительской точки зрения подобный опыт может быть ценным, если есть прицел на работу, тесно связанную с восстановлением и созданием подобных устройств в будущем.
Развитие технологий в современном мире не останавливается ни на секунду. Современная техника постоянно открывает для потребителей новые функции и возможности. Однако важен не только новый функционал. В первую очередь, требуется четкое понимание как использовать новые девайсы.
Проведя анализ тематических форумов и сайтов, можно понять, что большое число пользователей не знает о способах подключения мониторов с VGA-портом к видеокарте с выходом на DVI-D. Неопытные люди зачастую получают совет от таких же, не до конца осведомленных любителей, опирающихся на свой, зачастую неудачный, опыт. Обычно предлагают купить переходник DVI-D VGA, мотивируя это его дешевизной, а не практичностью.
Но переходник такого типа вряд ли вообще будет работать, поэтому рекомендуется использовать конвертер сигнала DVI-D в VGA, а не так называемый переходник с DVI на VGA.
Для того чтобы разобраться во всех тонкостях подключения такого типа, нужно понять принцип работы.
Как работает DVI-D соединение?
DVI (Digital Visual Interface), что в переводе с английского «цифровой видеоинтерфейс», используется для соединения и синхронизации видеоизображения между видеокартой и монитором, телевизором, либо любым другим устройством отображения. DVI-D — это технология, позволяющая сохранить качество картинки при переходе с аналогового на цифровой сигнал. Такой тип соединения выдаст максимальную четкость изображения. Важно отметить, что данный тип подключения передает исключительно цифровой сигнал. Подключение при помощи DVI-D является основным для общей массы цифровых телевизоров нового поколения и максимум выдает 2К разрешение.
Данная технология начала активно использоваться производителями передовых телевизоров и мониторов, что создало массу проблем множеству владельцев персональных компьютеров. Связано это с тем, что многие пользователи до сих пор вынуждены пользоваться устаревшим VGA соединением.
Что такое VGA подключение?
VGA (Video Graphics Array) — это технология передачи изображения, которая сохранилась еще с прошлого века, она до сих пор используется некоторыми пользователями. Такой тип подключения предназначен для передачи аналогового сигнала. Лучшее качество, которое доступно при VGA-подключении – это разрешение 1280×720, другими словами HD. Ни о каком 2К разрешении, а также передачи изображения в формате 3D, говорить не приходиться.
На данный момент большинство производителей устройств воспроизведения отказались от данной технологии, считая ее устаревшей. Именно поэтому видеокарты новых моделей оснащены исключительно DVI-D портом, но подавляющая масса юзеров не всегда хотят менять монитор по первому требованию, и до сих пор используют устройства воспроизведения с VGA портом. То есть просто так подсоединить старый монитор без каких-либо накладок и потери качества изображения невозможно. Специалисты рекомендуют воспользоваться несколькими приемами соединения, однако для того, чтобы найти действенный способ, нужно разобраться в самом процессе. Чем мы сейчас и займемся.
DVI/VGA переходник своими руками
В связи с тем, что технологии работают через разные порты и относятся к разным поколениям, пользователь должен четко понимать, что и тип сигнала, передаваемый от одного устройства к другому, тоже разный. То есть для стабильного использования устройства воспроизведения требуется цифро-аналоговый конвертер, а не сделанный DVI/VGA-переходник своими руками или купленный на барахолке. Ведь устройство такого типа просто не в силах преобразовать сигнал из аналогового в цифровой и/или просто не будет работать, или пользователь не сможет получить изображения нужного качества.
Типы переходников
Обратим внимание на типы переходников, которые советуют приобрести пользователи тематических форумов, сайтов и других всевозможных источников:
- обычный переходник с DVI на VGA;
- переходник VGA/DVI-M;
- переходник DVI-F/VGA-M.
Цена таких устройств крайне небольшая, но подавляющее большинство юзеров считает, что воспользоваться таким переходником DVI-D VGA гораздо проще, чем менять старую видеокарту, покупать монитор с подходящим портом, или искать более качественное предложения. Однако это не совсем так. Стоимость переходника с DVI на VGA составляет от 2 до 5 долларов. А по факту покупатель получает на выходе абсолютно бесполезный переходник, чтобы, как и многие его товарищи по несчастью, удивиться: почему ничего не получается. Так где же кроется причина неработоспособности VGA DVI переходника? На этот вопрос мы сейчас и ответим.
Распиновка разъемов
Зная распиновку портов, мастера сомнительного порядка пришли к заключению, что, соединив определенные разъемы, они получат прекрасный переходник DVI-D/VGA!
А по факту, если хорошо знать схему данных портов, то сразу ясно, что данное устройство не может функционировать вообще! Если взглянуть на порт, становится понятно, что в DVI нет пинов, которые и отвечают за передачу аналогового сигнала.
По факту, данный ответ легко можно найти во всемирной паутине: на каждой теме по этому вопросу есть пост, в котором автор пишет, что вроде все подключил, но не работает. Но если бы автор разобрался, что соединение передает сигналы разного типа, то знал: необходимо конвертировать сигнал. То есть просто соединение двух разных портов никак не поможет. Такое решение вопроса достаточно распространено на просторах Интернета, но работать оно не будет — сто процентов.
Преобразователь DVI-D/VGA
Единственным возможным способом подключения будет преобразователь DVI-D/VGA. Конечно, цена его выше, чем у переходника, однако мы уже выяснили, что лучше доплатить, чем просто выкинуть несколько долларов, как говорится, на ветер. Переходник с DVI на VGA не сможет преобразовать аналоговый сигнал в цифровой, без чего пользователь не сможет подключить ни один гаджет. Принцип действия преобразователя DVI-D to VGA в конвертировании цифрового сигнала в аналоговый.
Советы
Что же мы имеем в остатке? Первое: пользователю необходимо обращать свое внимание только на мнение профессионалов, имеющих достаточную компетенцию. Доверять советам из-за дешевизны решения проблемы, либо из-за популярности метода не стоит — это чревато или бессмысленной потерей денежных средств, или растратой драгоценного времени.
Во-вторых, если очевидно, что такой метод решения проблемы не функционирует у подавляющего большинства, значит, нужно понять, отчего он не работает, прежде чем принимать скоропостижные решения и надеяться, что в конкретном случае все заработает. То есть, конечно, можно попробовать купить переходник с DVI на VGA и сэкономить деньги, надеясь на маловероятный результат. Но лучше купить преобразователь, который гарантирует работоспособность подключения.
Надеемся, что статья помогла читателям разобраться в вопросе того, как работает переходник данного типа. Единственный выход — это приобрести специальный конвертер сигнала и не морочить себе голову, а переходник никак не сможет помочь.
Всем привет. в этой статье рассмотрим то, как можно подключить тюнер, DVD или T2 к старому монитору через разъем VGA. Для этого используем конвертер с Китая.
VGA RCA переходник своими руками: схема
Те, кто являются обладателями значительного количества аудио- и видеоаппаратуры, стоят перед выбором: сделать самому или приобрести в магазине переходник, который будет конвертировать сигналы разных типов. Что уж и говорить, но заводские устройства стоят весьма немало, однако часто можно обойтись и без них. И в рамках статьи будет рассказано о том, как сделать переходник VGA RCA. Также будут даны ответы на часто задаваемые вопросы.
Источник: http://netigor.ru/bnc-vga-perehodnik-svoimi-rukami/
Что собой представляет VGA RCA переходник
Схема данного прибора может показаться сложной, но исключительно до того момента, пока вы в ней не разберётесь. Чем является данное устройство? Это переходник из тюльпанов (RCA разъемов) аналогового видеовыхода в VGA D-Sub на 15 pin-ов. Рассмотренное здесь устройство можно использовать, чтобы подключить DVD проигрыватель или спутниковый тюнер к мультимедийному проектору. Конечно, при условии, что нет возможности работы напрямую посредством однотипного кабеля, что обычно распространено в дешевых или устаревших приборах.
Источник: http://syl.ru/article/234944/new_vga-rca-perehodnik-svoimi-rukami-shema
Создайте аккаунт или войдите в него для комментирования
Вы должны быть пользователем, чтобы оставить комментарий
Источник: http://forum.nag.ru/index.php?/topic/115466-vyhod-bnc-na-vga-monitor/
В чем заключается идея?
Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.
Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.
Источник: http://syl.ru/article/234944/new_vga-rca-perehodnik-svoimi-rukami-shema
VESA DDC
DDC представляет собой специализированный способ интеграции цифрового интерфейса с разъемом VGA и обеспечивает нормальное подключение монитора к видеокарте. Первая версия данного стандарта появилась в 1994 году, а включала она в себя формат EDID 1.0, определяя несколько вариантов физических каналов. Вторая версия данного формата, которая появилась уже в 1996 году, выделила EDID в абсолютно отдельный стандарт, а также определила новый протокол DDC2B+. Еще через год была выпущена новая версия, которой уже был представлен обновленный протокол DDC2Bi, а также предусматривалась поддержка разъема VESA Plug and Display. Помимо всего прочего, в конечной версии был предусмотрен разъем для плоских дисплеев с раздельными адресами оборудования.
В 1999 года стандарт DDC был полностью заменен на E-DDC, а EDID на сегодняшний день представляет собой не более чем вспомогательный стандарт, при помощи которого определяется формат сжатого двоичного файла, который описывает свойства, а также графические режимы монитора, записывающиеся в чип памяти производителем данного монитора.
Источник: http://instanko.ru/elektroinstrument/raspinovka-vga.html
Распиновка
Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:
1 – R-Y (Pr).
2 – Y.
3 – B-Y (Pb).
4 – Ground – Brown.
5 – Ground – WhtBrown.
6 – Ground R-Y (Pr) – WhtRed.
7 – Ground Y – WhtGreen.
8 – Ground B-Y (Pb) – WhtBlue.
9 – Не нужен.
10 – Ground.
11 – Не нужен.
12 – DDC DAT.
13 – Horizontal Synchronization.
14 – Vertical Synchronization.
15 – DDC Clock.
На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.
Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.
Источник: http://syl.ru/article/234944/new_vga-rca-perehodnik-svoimi-rukami-shema
Что необходимо понимать
Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?
Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.
Источник: http://syl.ru/article/234944/new_vga-rca-perehodnik-svoimi-rukami-shema
Часто задаваемые вопросы
Основываясь на данных, представленных в статье, можно предположить, что у читателей возникли некоторые вопросы. Однако подобная тема затрагивается не впервые, поэтому такую информацию можно найти без труда. Мы выяснили, как сделать VGA RCA переходник своими руками. Теперь рассмотрим возможные его усовершенствования.
Источник: http://syl.ru/article/234944/new_vga-rca-perehodnik-svoimi-rukami-shema
Разъем VGA распиновка
Видеоадаптер VGA разъема представляет собой трехрядный (в каждом ряду по 5-контактов) 15-контактный разъем. На картинке ниже показан современный 15 пиновый коннектор VGA DDC2.
| Название | Обозначения |
| 1.Красный | Красный видео (75 Ом, 0.7 В) |
| 2.Зеленый | Зеленый видео (75 Ом, 0.7 В) |
| 3.Синий | Синий видео (75 Ом, 0.7 В) |
| 4.RES | Не используется |
| 5.GND | Земля |
| 6.RGND | Земля красного |
| 7.GGND | Земля зеленого |
| 8.BGND | Земля синего |
| 9.+5V | Дополнительные +5В от видео карты |
| 10.SGND | Синхронизация Земли |
| 11.ID0 | ID монитора Бит 0 (опционально) |
| 12.SDA | I2C двунаправленная линия данных |
| 13.HSYNC or CSYNC | Горизонтальная синхронизация (или композитная синхронизация) |
| 14.VSYNC | Вертикальная синхронизация |
| 15.SCL | Тактовая частота 15 SCL I2C в DDC2, Monitor ID3 в DDC1 |
Распиновка
Источник: http://teplobloknn.ru/samodelki/vga-pinout.html
Vga тюльпаны переходник своими руками
Самый простой способ подключения телевизора к компьютеру — видеокарта с наличием отдельного tv-out, тюльпан или s-video.
Так же вы можете использовать конвертер.
Возможно вам подойдет другой способ подключения компьютера к телевизору, например:
— подключение кабелем vga vga, если на телевизоре есть vga вход. Некоторые современные модели телевизоров комплектуются специальным переходником для подключения vga;
— подключение через переходник vga s-video. Такое подключение возможно на некоторых моделях видеокарт ATI Radeon, например, серии 3000 и специальной настройке драйвера видеокарты. Так же на телевизоре должен быть вход s-video;
— подключение через переходник vga YPbPr. То же, что и в предыдущем пункте, но на телевизоре должен быть компонентный вход YPbPr (три тюльпана не желтых);
— подключение через переходник vga SCART. То же, что и в предыдущем пункте, но на телевизоре должен быть вход SCART (гребенка).
Те, кто являются обладателями значительного количества аудио- и видеоаппаратуры, стоят перед выбором: сделать самому или приобрести в магазине переходник, который будет конвертировать сигналы разных типов. Что уж и говорить, но заводские устройства стоят весьма немало, однако часто можно обойтись и без них. И в рамках статьи будет рассказано о том, как сделать переходник VGA RCA. Также будут даны ответы на часто задаваемые вопросы.
Источник: http://netigor.ru/bnc-vga-perehodnik-svoimi-rukami/
Как можно сделать переходник Scart VGA?
Если источник видеосигнала имеет полный Scart видеовыход, то подобное устройство можно сделать без проблем. Для этого проводится распиновка контактов следующим образом (сначала выходы):
- 7 – синий;
- 11 – зелёный;
- 15 – красный.
Теперь земля:
- 5 – синий;
- 9 – зелёный;
- 13 – красный.
В остальном всё делается так, как было ранее описано в статье.
Источник: http://syl.ru/article/234944/new_vga-rca-perehodnik-svoimi-rukami-shema
При вычислении последовательный порт представляет собой последовательный интерфейс связи, через который информация передается или выдается за раз. На протяжении большей части истории персональных компьютеров данные передавались через последовательные порты на устройства, такие как модемы, терминалы и различные периферийные устройства.
Хотя такие интерфейсы, как Ethernet, FireWire и USB, все отправляют данные в виде последовательного потока, термин «последовательный порт» обычно идентифицирует аппаратное обеспечение, более или менее совместимое со стандартом RS-232, предназначенное для взаимодействия с модемом или с аналогичной связью Устройства.
Современные компьютеры без последовательных портов могут потребовать конвертеры с последовательным интерфейсом, чтобы обеспечить совместимость с последовательными устройствами RS-232. Серийные порты все еще используются в таких приложениях, как системы промышленной автоматизации, научные приборы, системы продаж и некоторые промышленные и потребительские товары. Серверные компьютеры могут использовать последовательный порт в качестве консоли управления или диагностики. Сетевое оборудование (например, маршрутизаторы и коммутаторы) часто используют последовательную консоль для конфигурации. Серийные порты по-прежнему используются в этих областях, поскольку они просты, дешевы, а их консольные функции высоко стандартизированы и широко распространены.
Распиновка COM порта(RS232)
Существует 2-е разновидности com порта, 25-и пиновый старый разъем и сменившей его более новый 9-и пиновый разъем.
Ниже приведена схема типового стандартного 9-контактного разъема RS232 с разъемами, этот тип разъема также называется разъемом DB9.
- Обнаружение несущей(DCD).
- Получение данных(RXD).
- Передача данных(TXD).
- Готовность к обмену со стороны приемника(DTR).
- Земля(GND).
- Готовность к обмену со стороны источника(DSR).
- Запрос на передачу(RTS).
- Готовность к передаче(CTS).
- Сигнал вызова(RI).
RJ-45 к DB-9 Информация о выводе адаптера последовательного порта для коммутатора
Консольный порт представляет собой последовательный интерфейс RS-232, который использует разъём RJ-45 для подключения к управляющему устройству, например ПК или ноутбуку. Если на вашем ноутбуке или ПК нет штыря разъема DB-9, и вы хотите подключить ноутбук или ПК к коммутатору, используйте комбинацию адаптера RJ-45 и DB-9.
| DB-9 | RJ-45 | ||
|---|---|---|---|
| Получение Данных | 2 | 3 | |
| Передача данных | 3 | 6 | |
| Готовность обмену | 4 | 7 | |
| Земля | 5 | 5 | |
| Земля | 5 | 4 | |
| Готовность обмену | 6 | 2 | |
| Запрос на передачу | 7 | 8 | |
| Готовность к передаче | 8 | 1 |
Цвета проводов:
1 Черный
2 Коричневый
3 Красный
4 Оранжевый
5 Желтый
6 Зеленый
7 Синий
8 Серый (или белый)
Если подключить ЖК-телевизор к
компьютеру, можно просматривать фильмы, скачанные из сети или
DVD-дисков (без DVD-плеера), а также смотреть фотографии и слайд шоу на
большом экране ну и наконец, никто не может запретить вам прямо с
дивана бороздить просторы интернета.
Кроме того, большие
плазменные панели, подключенные к ПК, находят применение в качестве
демонстрационного и выставочного оборудования. Для этого нужно лишь
правильно соединить оба устройства.
Для того чтобы
реализовать такую возможность нам необходимо соединить компьютер и
телевизор при помощи специального кабеля. Тип кабеля зависит от того,
какие разъемы телевизора и компьютера будут использоваться для
коммутации. Поэтому вначале определяем, какими разъемами оборудован
телевизор и компьютер.
За вывод видеосигнала от компьютера отвечает видеокарта. Ее разъем найти очень просто: к одному из них подсоединен ваш монитор.
Разъемы телевизора стоит искать на его задней панели, сбоку, а иногда даже спереди.
Какие же бывают
разъемы у видеокарты?
D-Sub
(VGA)
– разъем, к которому
подключается обыкновенный монитор, такой разъем есть на большинстве видеокарт,
исключая последние модели, в которых используются более современные интерфейсы.
D-Sub
также получил название «VGA-интерфейс».
По
VGA-интерфейсу передается аналоговый сигнал.
DVI-I
– усовершенствованный
интерфейс, который служит как для подключения аналоговых, так и более
современных цифровых мониторов. Как правило, на видеокарте DVI-I разъем
соседствует с традиционным
VGA-интерфесом
,
либо видеокарта оснащена двумя разъемами DVI-I, а в комплекте имеется
переходник с DVI-I на старый добрый D-Sub
.
S-Video
(англ.
Separate
Video
)
– Разъем аналогового сигнала S-Video
, часто некорректно именуемый Super-Video
и S-VHS, применяется в основном для вывода изображения, формируемого
видеокартой компьютера, а также видеосигнала с видеокамер или игровых аппаратов
на бытовые телевизоры или аналогичную домашнюю видеотехнику.
Этот разъем широко
распространен среди «некомпьютерной» видеотехники и обеспечивает достаточно
качественную передачу видеосигнала.
Существенным преимуществом данного подключения (по сравнению
с простейшим композитным, на одном «тюльпане») является то, что сигналы яркости
(Intensity
,
Luminance
,
Y
) и цветности (Color
,
Chrominance
, С
) изображения проходят
раздельно. Таким образом, они никогда не пребывают в композитном режиме и на
вертикальных гранях многокрасочных областей изображения не появляются точки
сканирования кросс-яркости
.
Кроме того, нет необходимости фильтровать цепи яркости на телевизоре, чтобы
избавиться от цветности сигнала, что позволяет увеличивать пропускную
способность и, соответственно, разрешение экрана по горизонтали. Конечно,
разрешение по-прежнему ограничивается ЭЛТ кинескопа, но это явное улучшение.
В современных видеокартах компьютеров используются несколько
вариантов разъема S-Video
с разным количеством
контактов. Как правило, выход (или видеовход-видеовыход) видеосигнала с
видеокарты при помощи переходника осуществляется на компонентный выход.
4-контактный разъём S-Video
совпадает с разъёмом mini-DIN
для подключения клавиатуры Mac
,
но это только механическое совпадение.
Внешний вид и нумерация выводов 4-контактного разъёма S-Video
.
Описание выводов 4 PIN S-Video
| № вывода | Назначение | |
| Яркостный | ||
| Цветовой (С) сигнал |
Гнездо
7-pin S-Video
Вид от гнезда и нумерация выводов 7-контактного разъёма S-Video
.
| № вывода | На видеокартах ATI | На видеокартах nVidia | На Intel, Apple Power |
| Общий провод яркостного (Y) сигнала | |||
| Общий провод цветового (С) сигнала | |||
| Яркостный | |||
| Цветовой (С) сигнал | Цветовой (С) сигнал или компонентный (PR) красный | ||
| Общий провод композитного (V) «Видео» сигнала | композитный сигнал (V) «Видео» или компонентный (PB) синий | ||
| Не задействован | Композитный сигнал (V) «Видео» или компонентный (PB) синий | Общий провод композитного «Видео» сигнала (для ноутбука | |
| Композитный сигнал (V) «Видео» | Не задействован | ||
HDMI
– цифровой интерфейс,
использующийся в системе телевидения высокой четкости. Обеспечивает максимально
качественное изображение и одновременную передачу видео и аудиосигнала
.
Какие необходимы
кабели:
Кабель
D-SUB для соединения монитора с компьютером, монитора с ноутбуком,
проектора с ноутбуком или любых видео устройств с разъёмом D-Sub с
источником сигнала с разъёмом D-Sub.
Кабель
S-Video – при использовании этого разъема, как на телевизоре, так и на
видеокарте, нет необходимости в использовании специальных переходников.
Также есть возможность использования
переходника D-Sub
(VGA) S-Video
.
Кабель, превращающий D-SUB (VGA) в тюльпан RCA и в
S-Video
Кабель SCART —
S-Video
– обеспечивающий
одновременную передачу видео и аудиосигналов
. Обычно
используется для подключения видеоплеера, однако может использоваться и для
компьютера. В этом случае необходим либо кабель VGA-SCART, либо S-Video-SCART
. Можно обойтись аналогичными переходниками,
которые, кстати, помимо видеовхода могут иметь и аудиовход
для подключения звука.

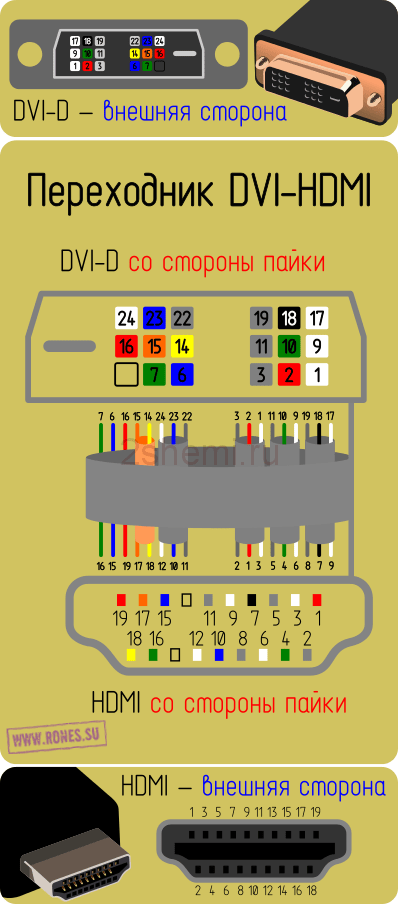

Кабель DVI-HDMI
рекомендуется использовать, если видеокарта имеет
аналогичный разъем, для этого нужен простой кабель HDMI. Как вариант —
недорогой кабель переходник от DVI к HDMI,
Кроме того, телевизор может иметь стандартный для мониторов
разъем D-Sub
(VGA) и DVI-I-интерфейс. Такой вариант
максимально упрощает задачу подключения, потому, что не требует дополнительных
переходников.
- Для
подключения ПК или ноутбука к телевизору лучше всего подходят цифровые
выходы видеосигнала. Оптимальный выбор – это подключение с помощью
HDMI. Как правило, современный телевизор c плоским экраном имеет разъем
HDMI. - Разъем DVI встречается гораздо
чаще, чем HDMI, и передает такие же видеосигналы. С помощью
соответствующего переходника или кабеля можно соединить выход DVI на
компьютере со входом HDMI на телевизоре. - Желательно,
чтобы разъемы видеокарты (компьютера) и телевизора совпадали. DVI-I
> DVI-I, S-Video > S-Video и т.д. Это позволит избежать проблемы
поиска всевозможных переходников. Кроме того трансформация из одного
интерфейса в другой может снизить качество картинки. - Если
прямое подключение невозможно, используйте переходники. Приемлемым
считаются следующие типы подключения: D-Sub
(VGA)
— DVI-I, D-Sub
(VGA) — SCART, S-Videо — SCART, DVI-I — SCART.
Не
стоит экономить на соединительных шнурах. Дешевые кабели имеют низкую
помехозащищенность, что снижает качество изображения .
Подключение телевизора в Windows XP

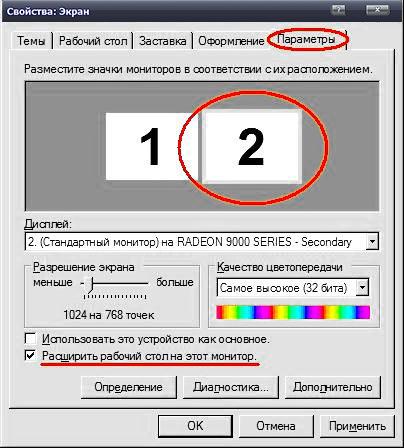

Дождавшись загрузки операционной системы, щелкните правой
кнопкой мыши на свободном пространстве рабочего стола и выберете пункт
«Свойства». В открывшемся окне щелкните по вкладке «Параметры». Далее
необходимо выбрать второй монитор (отмечен цифрой 2), и поставить галочку
«расширить рабочий стол на этот монитор».
Увидеть результат на экране телевизора, можно выбрав канал «Video
». Их может быть несколько, но один из них – именно
тот, на который передается информация с компьютера.
Чтобы посмотреть кино или фотографии на экране телевизора,
достаточно перетащить мышкой окно видеоплеера или программы просмотра
изображений на второй рабочий стол, то есть на экран телевизора. После этого
можно развернуть фильм или фотографии на весь экран и наслаждаться просмотром.
В настройках рабочего стала можно задать основной монитор.
Если в качестве основного монитора выбран телевизор, то на нем отобразиться
меню «Пуск», ярлыки рабочего стола и т.д. Такой вариант удобен, когда телевизор
используется в качестве монитора постоянно или достаточно часто.
Для получения более подробных сведений по «тонкой» настройки
телевизора вы можете обратиться к инструкции по использованию видеокарты.
Кроме того, для видеокарт различных производителей имеются
специальные программы, которые позволяют быстро и удобно настроить видеокарту
для работы с телевизором. Эти программы позволяют выбрать тип сигнала, разрешение,
размер картинки, настроить яркость и, скорее, предназначаются для «продвинутых
пользователей».
Одна из таких программ — MonInfo
находится
.
Подробно рассматривать возможности этих программ мы не
будем, ведь даже стандартными методами Windows
можно
добиться того, что нужно.
Подключение телевизора в качестве второго монитора

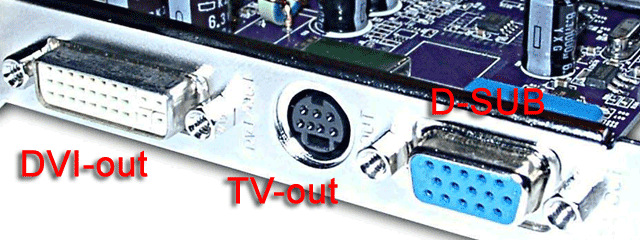

Если у видеокарты существует TV-out
(разъем S-Video
), а у телевизора есть SCART- вход
то можно использовать переходной кабель.
Разъемы
S-Video 7-pin
и
4-pin

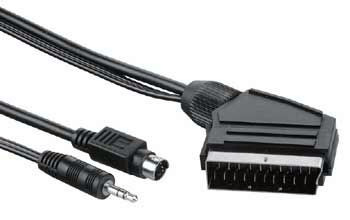

Переходник S-Video
в SCART

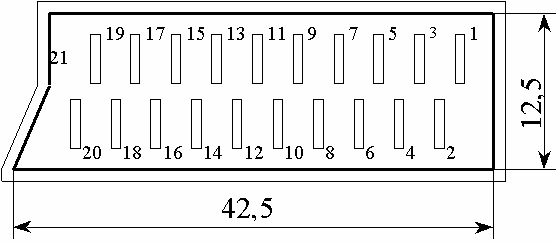

ЦОКОЛЕВКА ЕВРОПЕЙСКОГО РАЗЪЕМА
SCART
| Конт.
| Назначение
| Уровень сигнала, |
| выход сигнала звука правого канала (моно) | V = 0,2-2,0 | |
| вход сигнала звука правого канала (моно) | V = 0,2-2,0 | |
| выход сигнала звука левого канала | V = 0,2-2,0 | |
| общий провод сигнала звука | — | |
| общий провод сигнала «BLUE» | — | |
| вход сигнала звука левого канала | V = 0,2-2,0 | |
| вход/выход сигнала «BLUE» | ||
| вход/выход напряжения переключения ТВ/ВИДЕО | V выкл. = 0 — 2,0 | |
| общий провод сигнала «GREEN» | — | |
| второй канал ввода данных | в некоторых аппаратах не используется | |
| вход/выход сигнала «GREEN» | размах 0,7 | |
| первый канал ввода данных | не используется | |
| общий провод сигнала «RED» | — | |
| общий провод первого канала ввода данных | не используется | |
| вход/выход сигнала «RED» | размах 0,7 | |
| вход/выход напряжения переключения ТВ/RGB | V выкл. = 0 — 0,4 | |
| общий провод полного видеосигнала | — | |
| общий провод напряжения переключения ТВ/RGB | — | |
| выход видеосигнала положительной полярности | ||
| вход видеосигнала положительной полярности | размах 1,0 | |
| корпус | — |
Норма для всех видеовходов и видеовыходов:
Размах сигнала 0,7V,
Постоянная составляющая 0-2V,
Сопротивление 75Ом.
Напряжение логического уровня нуля для входа управления (конт.8) не более 2V, логической единицы, — от 9,5 до 12V
.
Переходник «S-Video
—
тюльпан»: «земли» подключаются к «земле» тюльпана, а
сигнал яркости Y
, смешанный с шунтированным конденсатором
ёмкостью 470 пФ сигналом цветности C
, подключается к центральной
жиле.
Аудиосигнал
Определившись с видео, перейдем к звуку. На звуковых картах
компьютеров используется, как правило, разъем TRS 3,5 мм (miniJack
).
На телевизоре аудиовход
может быть выполнен в виде miniJack
, TRS 1/4″ (Jack
)
или аудио RCA («тюльпаны»), то есть может возникнуть необходимость в
соответствующих кабелях или переходниках. Найти их не большая проблема, главное
точно определится, какие именно разъемы используются на вашем телевизоре.
разъем TRS 3,5 мм (miniJack
)
Типичный кабель MiniJack
— RCA
При подключении телевизора через SCART-интерфейс,
используются специальные переходники от аудио+видео
сигнала
на SCART.
Например, возможен вариант, когда видеосигнал передается от разъема S-Video
на разъем SCART через переходник, и в этот же
переходник в разъемы RCA подключается кабель от miniJack
.
Если у вас к телевизору подключена отдельная аудиосистема,
то звук целесообразно передавать непосредственно на нее.
Все операции по подключению необходимо производить при выключенной
аппаратуре.
Когда нужные кабели будут вставлены в нужные разъемы, можно
включать компьютер и телевизор и переходить к программной настройке.
По материалам:
ComputerBild №06/2008
http://tv-vision.info/
Название HDMI (High Definition Multimedia Interface) дословно переводится как Высокой Четкости Мультимедийный Интерфейс. Стандартный HDMI кабель состоит из 19 проводов. Зная схему распиновки кабеля, можно подключить к нему HDMI розетку или починить обрыв провода, заменить поврежденный разъем. Нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.
HDMI используется в качестве интерфейса для передачи несжатых цифровых видео и аудио сигналов высокого качества. HDMI интерфейс поддерживает передачу в максимальном разрешении видео и аудио сигналов таких форматов как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т.д. HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит/сек (340 МГц). Интерфейс использует протокол TMDS.

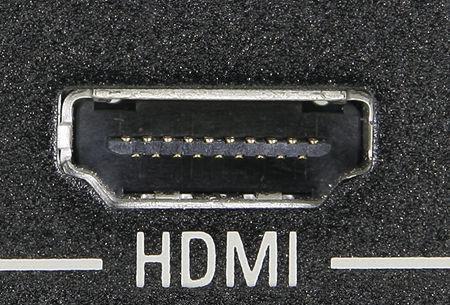

Разъёмы HDMI (мини, микро) и их цоколёвка
- Тип «A» — 19 контактов, спецификация 1.0
- Тип «B» — 29 контактов, спецификация 1.0
- Тип «C» — 19 контактов (mini), спецификация 1.3
- Тип «D» — 19 контактов (micro), спецификация 1.4
- Тип «E» — 19 контактов, спецификация 1.4
Распиновка HDMI Type A (19pin)
Распиновка HDMI Type B (29pin)
Распиновка HDMI Type C mini (19pin)
Распиновка HDMI Type D micro (19pin)
| Контакт | Описание сигнала | |||
| HDMI Type A (standard) | HDMI Type B | HDMI Type C (mini) | HDMI Type D (micro) | |
| 1 | 1 | 2 | 3 | TMDS Data2+ (Видеосигнал, пара 2) |
| 2 | 2 | 1 | 4 | TMDS Data2 Shield (Экран видеосигнала) |
| 3 | 3 | 3 | 5 | TMDS Data2- (Видеосигнал, пара 2) |
| 4 | 4 | 5 | 6 | TMDS Data1+ (Видеосигнал, пара 1) |
| 5 | 5 | 4 | 7 | TMDS Data1 Shield (Экран видеосигнала) |
| 6 | 6 | 6 | 8 | TMDS Data1- (Видеосигнал, пара 1) |
| 7 | 7 | 8 | 9 | TMDS Data0+ (Видеосигнал, пара 0) |
| 8 | 8 | 7 | 10 | TMDS Data0 Shield (Экран видеосигнала) |
| 9 | 9 | 9 | 11 | TMDS Data0- (Видеосигнал, пара 0) |
| 10 | 10 | 11 | 12 | TMDS Clock+ (Тактовая частота видеосигнала) |
| 11 | 11 | 10 | 13 | TMDS Clock Shield (Экран тактовой частоты видеосигнала) |
| 12 | 12 | 12 | 14 | TMDS Clock- (Тактовая частота видеосигнала) |
| — | 13 | — | — | TMDS Data5+ (Видеосигнал, пара 5) |
| — | 14 | — | — | TMDS Data5 Shield (Экран видеосигнала) |
| — | 15 | — | — | TMDS Data5- (Видеосигнал, пара 5) |
| — | 16 | — | — | TMDS Data4+ (Видеосигнал, пара 4) |
| — | 17 | — | — | TMDS Data4 Shield (Экран видеосигнала) |
| — | 18 | — | — | TMDS Data4- (Видеосигнал, пара 4) |
| — | 19 | — | — | TMDS Data3+ (Видеосигнал, пара 3) |
| — | 20 | — | — | TMDS Data3 Shield (Экран видеосигнала) |
| — | 21 | — | — | TMDS Data3-(Видеосигнал, пара 3) |
| 13 | 22 | 14 | 15 | CEC (Сигнал) |
| 14 | 23 | 17 | 2 | Reserved (HDMI 1.0-1.3c) HEC Data- (HDMI 1.4+ with Eternet) |
| — | 24 | — | — | Reserved (Зарезервирован в кабеле, но не подключен) |
| 15 | 25 | 15 | 17 | SCL (I2C Serial Clock for DDC) |
| 16 | 26 | 16 | 18 | SDA (I2C Serial Data for DDC) |
| 17 | 27 | 13 | 16 | DDC/CEC/HEC Ground (Заземление) |
| 18 | 28 | 18 | 19 | +5V Power (max 50 mA) (Питание) |
| 19 | 29 | 19 | 1 | Hot Plug Detect (All versions) (горячее подключение) HEC Data+ (HDMI 1.4+ with Ethernet) |

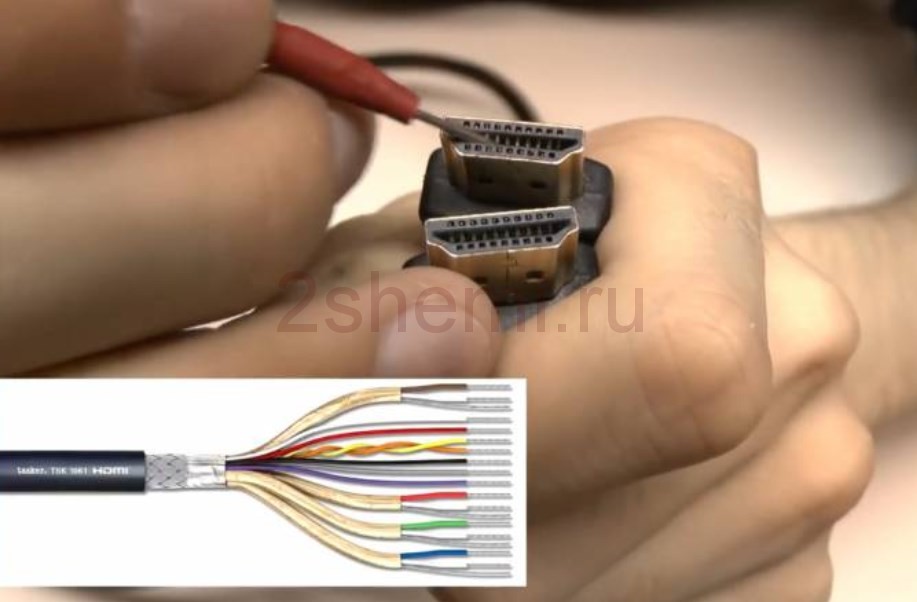

Распиновка HDMI кабеля по цветам
HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.
| Номер контакта | Назначение | Цвет провода | Примечание |
| 1 | Видеосигнал 2+ | Белый | Красная группа |
| 2 | Видеосигнал 2 экран | Экран | |
| 3 | Видеосигнал 2- | Красный | |
| 4 | Видеосигнал 1+ | Белый | Зеленая группа |
| 5 | Видеосигнал 1 экран | Экран | |
| 6 | Видеосигнал 1- | Зеленый | |
| 7 | Видеосигнал 0+ | Белый | Синяя группа |
| 8 | Видеосигнал 0 экран | Экран | |
| 9 | Видеосигнал 0- | Синий | |
| 10 | Такт + | Белый | |
| 11 | Такт экран | Экран | |
| 12 | Такт — | Коричневый | |
| 13 | Служебный сигнал CEC | Белый | |
| 14 | Утилита | Белый | Желтая группа |
| 15 | Сигнал SCL асимметричной шины | Оранжевый | |
| 16 | Сигнал SDA асимметричной шины | Желтый | |
| 17 | Земля | Экран | Желтая группа |
| 18 | Питание +5 В | Красный | |
| 19 | Детектор подключения | Желтый | Желтая группа |
Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.
Распиновка hdmi кабеля на звук
Звук в современных телевизорах или приставках иногда только через HDMI выходит (без обычных выходов аудио или как на наушники, то есть нет старого аудио выхода). Поэтому приходится думать как «извлечь» звуковой сигнал из ейчдимиай гнезда. Для этого можно купить на Али специальный аудиоадаптер (600 руб.) в виде маленькой коробочки, что извлекает звук из сигнала идущего по HDMI и выводит его в аналоговом виде на два разъема RCA тюльпан или в цифровом на оптический SPDIF.
HDMI-DVI распиновка контактов
Распиновка HDMI разъема на тюльпан RCA
Обычно переходником HDMI – RCA пользуются, когда необходимо воспроизвести или передать данные в видео и аудио формате. В данном соединительном кабеле встроен специальный чип, выполняющий роль преобразователя цифрового сигнала HDMI в композитное видео или аудио. Затем этот сигнал поступает через разъем «тюльпан» на экран телевизора.
Для преобразования чисто цифрового сигнала HDMI в аналоговый (S-Video, компонент или композит) нужен не просто переходник, а целое устройство состоящее из приёмника цифрового сигнала, несколько ЦАПов, формирователя телевизионного сигнала, ну и еще кучу деталей по мелочи. Слишком сложно для того, чтобы назвать это просто переходником.
Конструкция переходника выполнена в виде миниатюрного аппаратного модуля с проводом. На одном конце, которого имеется коннектор HDMI, а на другом три разноцветных разъема «тюльпан».
Распиновка переходника HDMI-VGA
Переходник HDMI-VGA состоит не только из одних проводов и разъёмов. Кабель HDMI-VGA представляет собой целую схему на микросхеме, спаять которую самому очень сложно — просто купите готовый адаптер (как и в случае с выделением звука из такого кабеля). Цена его на Али около 700 рублей.
Переходник HDMI-HDMImini
Изготовление кабеля HDMI своими руками
Изготовление кабеля HDMI в домашних условиях не проблема — просто возьмите кусок провода нужной длины и необходимые разъёмы. Зачистите пару сантиметров от оплётки, снимите изоляцию с проводков и аккуратно лудите их.
В зависимости от того, какие разъёмы нужно использовать на концах кабеля, выбираем схему цоколёвки и паяем. Например если надо с обоих сторон иметь hdmi штекеры — схема будет такая:
Здесь указан вариант как для стандартного размера, так и для мини или микро hdmi.
Является стандартом сигнализации для видео базовой четкости, обычно 480i или 576i. Разделяя черно-белые и раскрашивающие сигналы, он обеспечивает лучшее качество изображения, чем композитное видео, но имеет сравнительно более низкое цветовое разрешение, нежели компонентное видео.
Предпосылки технологии кабеля S-Video
Стандартные аналоговые телевизионные сигналы проходят через несколько этапов обработки по пути их трансляции, каждый из которых отбрасывает информацию и снижает качество получаемых изображений.
Изображение первоначально фиксируется в форме RGB, а затем распределяется на три сигнала, известные как YPbPr. Первый из этих сигналов называется Y, он создается из всех трех исходных сигналов на основе формулы, которая создает общую яркость изображения или яркость. Этот сигнал соответствует традиционному черно-белому телевизионному сигналу, а метод кодирования Y/C является ключом к обеспечению обратной совместимости. Как только будет получен сигнал Y, он вычитается из синего сигнала для получения Pb и красного сигнала для получения Pr. Чтобы восстановить исходную информацию RGB для отображения, сигналы смешиваются с Y для получения исходного синего и красного цветов, а затем сумма их смешивается с Y для восстановления зеленого.
Проблема и решение
Сигнал с тремя компонентами проще транслировать, чем исходный трехсигнальный RGB, поэтому требуется дополнительная обработка. Первым шагом является объединение Pb и Pr для формирования сигнала C для цветности. Фаза и амплитуда сигнала представляют собой два исходных сигнала. Этот сигнал ограничивается полосой пропускания, чтобы соответствовать требованиям к вещанию. Полученные сигналы Y и C смешиваются вместе для создания композитного видео. Для воспроизведения композитного видео сигналы Y и C должны быть разделены, и это сложно сделать без добавления артефактов.
Каждый из этих шагов подвергается преднамеренной или неизбежной потере качества. Чтобы сохранить это качество в конечном изображении, желательно устранить как можно больше шагов кодирования/декодирования. Кабель S-Video исключает окончательное смешивание C с Y и последующее разделение во время воспроизведения.
Сигнал
Кабель S-video переносит видеосигнал с использованием двух синхронизированных сигналов и пар заземления, называемых Y и C.
- Y — это сигнал, который несет яркость или черно-белое изображение, включая синхронизирующие импульсы.
- C — это сигнал цветности, который несет цветность или окраску изображения. Этот сигнал содержит как насыщенность, так и оттенок видео.
Сигнал яркости передает горизонтальные и вертикальные синхроимпульсы так же, как композитный видеосигнал. Luma — это сигнал, несущий яркость после гамма-коррекции, поэтому называемый Y из-за сходства с греческой буквой нижнего регистра
Сравнительная характеристика
В составном видеосигнале сигналы сосуществуют на разных частотах. Сигнал яркости должен быть фильтром нижних частот, притупляющих изображение. Поскольку кабель S-Video поддерживает эти параметры в качестве отдельных сигналов, фильтрация нижних частот для яркости не нужна. Сигнал цветности по-прежнему имеет ограниченную полосу частот по сравнению с компонентным видео.
По сравнению с компонентным видеосигналом, который несет идентичный сигнал яркости, но разделяет цветные разностные сигналы на Cb/Pb и Cr/Pr, цветовое разрешение кабеля S-Video ограничено модуляцией на частоте от 3,57 до 4,43 мегагерц.
В S-Video сигналы разделяются по кабелю, поэтому фильтрация нижних частот не требуется. Это увеличивает полосу пропускания для передачи яркости, подавляет проблему перекрестных помех цвета и оставляет больше видеоинформации неизменной, таким образом улучшая воспроизведение изображения по сравнению с композитным видео.
Из-за разделения видео на яркость и цветовые компоненты S-Video иногда рассматривается как тип компонентного видеосигнала. Что отличает S-Video от этих схем более высокого компонентного видеосигнала, так это то, что S-Video передает информацию о цвете как один сигнал. Это означает, что цвета должны быть закодированы, и поэтому такие сигналы NTSC, PAL и SECAM различаются в S-Video. Таким образом, для полной совместимости используемые устройства не только должны быть совместимы с S-Video, но и совместимы с цветовой кодировкой.
Кодировка сигнала и разрешение
Передача информации о цвете в виде одного сигнала означает, что цвет должен быть каким-то образом закодирован, как правило, в соответствии с NTSC, PAL или SECAM, в зависимости от применимого локального стандарта.
Кабель S-Video имеет низкое разрешение цвета. Цветное разрешение NTSC S-Video обычно составляет 120 строк по горизонтали (приблизительно 160 пикселей от края до края), по сравнению с 250 строками по горизонтали для Rec. 601-кодированный сигнал DVD или 30 строк по горизонтали — для стандартных видеомагнитофонов.
Стандартизация
Во многих странах Европейского Союза кабель S-Video менее распространен из-за преобладания разъемов SCART, которые присутствуют на большинстве существующих телевизоров. Плеер может выводить S-Video через SCART, но разъемы SCART телевизора необязательно подключены для его приема, и на дисплее будет отображаться только монохромное изображение. В этом случае достаточно изменить адаптерный кабель SCART.
Игровые консоли, продаваемые на территориях PAL, обычно не содержат выход под кабель Ранние консоли поставлялись с RF-адаптерами и композитным видео (на телевизорах PAL) на классических видеоразъемах типа RCA.
В США и некоторых других странах NTSC S-Video предоставляется на некоторых моделях видеооборудования, включая большинство телевизоров и игровых консолей. Основными исключениями являются VHS и бета-видеомагнитофоны.
Физические соединители
Четырехконтактный разъем mini-DIN является наиболее распространенным из нескольких типов разъемов кабеля S-Video «тюльпан». Один и тот же разъем mini-DIN используется на компьютерах Apple Desktop Bus для компьютеров Macintosh, и два типа кабелей могут быть взаимозаменяемы. Другие варианты разъемов включают в себя семиконтактные блокирующие «дублирующие» разъемы, используемые на многих профессиональных S-VHS-машинах, и два разъема Y и C BNC, часто используемые для патч-панелей S-Video (кабели с HDMI). Ранние Y/C-видеомониторы часто использовали RCA-разъемы, которые переключались между Y/C и композитным видеовходом. Хотя разъемы разные, сигналы Y/C для всех типов совместимы.
Мини-DIN-кабели склонны повреждаться при эксплуатации в местах перегибов. Это может привести к потере цвета или другим повреждениям в сигнале. Изогнутый штырь может быть принудительно возвращен в изначальную форму, но это может привести к поломке штифта.
Эти разъемы обычно изготавливаются для совместимости с кабелем S-video RCA и включают в себя дополнительные функции, такие как компонентное видео с помощью адаптера.
7-контактный разъем
Нестандартные 7-контактные разъемы mini-DIN (называемые «7P») используются в некоторых компьютерных устройствах (ПК и Mac). 7-контактный разъем совместим со штырем стандартным 4-контактным разъемом S-Video. Три дополнительных сокета могут использоваться для подачи композитного (CVBS) и видеосигналов RGB или YPbPr. Использование распайки кабеля S-Video различается у производителей. В некоторых реализациях оставшийся контакт должен быть заземлен, чтобы включить составной выход или отключить выход S-Video. Некоторые ноутбуки Dell имеют цифровой аудиовыход в 7-контактном гнезде.
9-контактный видеовход/видеовыход
9-контактные разъемы используются в графических системах, которые имеют возможность ввода видео, а также вывод его через кабель S-Video Scart. В данном случае также нет никакой стандартизации между производителями относительно того, какой штырь делает что, и есть два известных варианта используемого соединителя. Как видно из диаграммы выше, хотя сигналы кабеля S-Video доступны на соответствующих штифтах, ни один из вариантов разъема не принимает немодифицированный 4-контактный разъем S-Video, хотя их можно настроить, удалив ключ от вилки.
Переходник, позволяющий соединить видео выход компьютера с обычным цветным телевизором. Ниже рассмотрим несколько вариантов подобного переходника, опишем плюсы и минусы каждой конструкции и приведем советы по изготовлению переходника VGA SCART своими руками.
Прежде чем начать, одно важное уточнение: все советы и инструкции в настоящем руководстве, представлены «как есть», и каждый использует их на свой страх и риск.
Назначение выводов VGA-SCART
Чтобы понять функционирование приведенных ниже схем переходников VGA SCART, рассмотрим различные типы сигналов, которые необходимо передать от компьютера к телевизору.
Сигнал RGB
Основной сигнал, который передается по кабелю от компьютера к телевизору, это RGB сигнал с разбивкой на три составляющие (R-красный, G-зеленый, B-синий) К счастью, в данном случае стандартный и разъем SCART полностью совместимы (выходы: амплитуда 0,7В, сопротивление 75-го Ом). Поэтому вы можете напрямую подключить соответствующие контакты, не прибегая к использованию специальных схем или устройств (позже рассмотрим и этот вариант).
Общий провод
В VGA и SCART разъемах несколько выводов имеющие соединение с общим проводом (массой), которые часто бывают соединены друг с другом внутри кабеля. Их общее соединение позволяет свести на нет различные помехи (особенно в отношении трех RGB линий). То же самое относится и к экранированному кабелю.
Примечание: по существу общий провод бывает только один, поэтому это нормально, что все контакты имеющие обозначение массы соединены вместе.
Сигнал Аудио
Для того, чтобы вывести звук на телевизор, необходимо взять кабель со стандартным 3,5 мм разъемом для ПК и подключите его на прямую к разъему SCART. Можно вывести как моно, так и стерео звук, не прибегая к использованию специальных устройств и схем. Только будьте осторожны, чтобы не путать аудио-выход с аудио-входом, поскольку у SCART они расположены рядом.
Сигналы коммутации
Как уже упоминалось ранее, вход SCART может принимать различные типы сигналов. Для того чтобы телевизору понять какой тип сигнала подан на вход, существует специальный контакт «RGB Blanking» (вывод 16). Если на данный контакт подать напряжение 0…0,4В, то телевизор будет ожидать «Композитный сигнал», если 1…3В, то сигнал «RGB». Использование данного вида сигнала крайне важно для функционирования переходника VGA-SCART, и как мы увидим далее, существуют различные способы получить его.
Другой вывод, который может нас заинтересовать – это «Swtch» (вывод 8). Данный вывод предназначен для переключения режима TV/AV. Также на некоторых телевизорах этот вывод позволяет установить «соотношение» сторон изображения:
- Режим ТВ режим — от 0 до 2 В.
- Режим AV с соотношением 16: 9 – от 5 до 8В.
- Режим AV с соотношением 4: 3 — от 9,5 до 12В.
Если не подавать сигнал на данный вывод, то телевизор останется в состоянии по умолчанию (режим TV), и тогда для перехода в режим AV нам нужно будет воспользоваться пультом дистанционного управления.
Сигналы синхронизации
Здесь начинается самое сложное в вопросе построения VGA-SCART переходника. Синхронизация сигналов у видеокарты компьютера сильно отличается от системы синхронизации, которая используются в обычном телевизоре, поэтому необходимо прибегнуть к некоторым уловкам, чтобы сделать их совместимыми. Отличие между собой большинства схем VGA-SCART переходников основано на способах решения этой проблемы.
В компьютере стандартный VGA предполагает использование двух различных сигналов для синхронизации, один вертикальный (60 Гц) и один горизонтальный (31 кГц). Оба сигнала работают в соответствии с логикой TTL и, следовательно, имеют пиковое значение, равное 5В. И наконец, сигналы могут быть либо положительным, либо отрицательным в зависимости от используемого режима работы видео.
Вместе с тем, телевизору необходим только один составной сигнал синхронизации с пиковым значением около 1…3В. Также частота горизонтальной развертки значительно ниже, около 15 кГц (вертикальная, а практически совпадает 50…60 Гц). Наконец, сигнал должен быть всегда отрицательного характера.
Основная проблема, с которой мы сталкиваемся — горизонтальная синхронизации. Собрать схему для этого преобразования достаточно сложное занятие. В этом случае, как правило, вносят изменения в сам источник сигнала (видеокарту), используя специальное программное обеспечение или даже модифицированный VGA (вроде знаменитого ArcadeVGA), чтобы получить непосредственно 15 кГц на выходе VGA. Этот вопрос мы рассмотри далее.
Получение синхросигнала 15кГц программными средствами
Как уже упоминалось в предыдущем разделе, решением главной задачи при построении переходника VGA SCART, это получение сигнала горизонтальной синхронизации на 15 кГц. Как правило, решение достигается за счет изменения, в основном в области программного обеспечения, настройки видеокарты персонального компьютера. Кроме этого, сигналы синхронизации должен быть отрицательным, т.е. с постоянным уровнем до + 5В, который устремляется к нулю во время самого импульса.
Программа Soft-15кГц
Это интересное программное обеспечение под Winows XP/Vista, созданное немецким программистом, позволяет очень простым способом получить сигнал синхронизации в 15 кГц отрицательного типа. Она совместима с большинством видеокарт, и очень проста в использовании.
Единственным ее недостатком является то, что во время запуска операционной системы сигнал от видеокарты остается на уровне 31khz, так что вы не можете видеть ничего до конца загрузки Windows. Пользоваться программой Soft15khz довольно просто: после загрузки, просто распакуйте rar-архив с программой и запустите ее (не требуется установка), далее нажимаете на «Install 15кГц» и перезагружаете компьютер.
(1,4 Mb, скачано: 1 536)
Это мощное программное обеспечение для редактирования всех параметров видеокарты, в том числе и получение синхросигнала в 15 кГц. Программа не является бесплатной, хотя она может с успехом использоваться в условно-бесплатной версии (единственный недостаток в данном случае является наличие заставки, которое длится около шести секунд при запуске). Скачать программу PowerStrip можно с официального сайта .
Получение синхросигнала 15кГц аппаратными средствами
Обратимся теперь к изучению различных схем переходников VGA SCART, начиная от самых простых до самых сложных. Начнем, пожалуй, с распиновки выводов VGA и SCART разъемов:
Базовая схема с композитной синхронизацией (только для видеокарт ATI RADEON)
- Плюсы
: Легко реализовать, не требует никаких специальных компонентов. - Минусы:
Требуется внешний источник питания 5 В и 12В, работает только с определенными ATI Radeon видеокартами.
В основном используются три линии RGB (VGA контакты 1, 2, 3) подключаемые к соответствующим контактам SCART (контакты 15, 11, 7). Так же необходимо соединить и общие провода каждого канала (конечно достаточно одного общего провода, но для качественного экранирования лучше использовать их все). Для этого выводы с VGA (6,7,8) необходимо соединить с 13, 9, 5 SCART.
Примечание: эти связи всегда одинаковы во всех схемах переходников. Пунктирный коричневый провод, который соединяет контакты 10 VGA и 17 SCART общий провод сигнала синхронизации. Черный провод, связывает экрананированные оболочки кабеля обоих разъемов. И, наконец, коричневый провод, который идет от 13 контакта VGA к 20 SCART передает составной синхронизирующий сигнал.
ВНИМАНИЕ: Для того, чтобы эта схема переходника VGA SCART работала, очень важно, чтобы видеокарта поддерживала режим синхронизирующего сигнала на выводе 13, который обычно отсутствует у большинства видеокарт и только некоторые видеокарты, принадлежащие к семейству ATI RADEON могут поддерживать данный режим работы.
Получение сигнала синхронизации с помощью диодов и резисторов
- Плюсы
: Работает с любыми видеокартами, наличие функции включение по внешнему сигналу. - Минусы:
Требуется внешнее питание 12В.
Рассмотрим первую схему переходника. В данном случае соединения линий R, G, B и массы такое же, как и у предыдущей схемы. Схема позволяет использовать обычную видеокарту (не генерирующую композитный видеосигнал). Сигналы синхронизации от контактов 13 и 14 VGA смешивают в цепи диодов и резистора 330 Ом, а затем передаются на обычный 20-контактный Scart.
Использование биполярного транзистора для смешивания двух синхронизирующих сигналов обеспечивает хорошее качество изображения.
Вместо использования внешнего источника питания, напряжение 5В взято с вывода 9 VGA. Правда не все видеокарты способны обеспечить это напряжение, особенно карты старшего поколения. В любом случае все последние модели, совместимые с VESA 2.0 должны подойти. В данной схеме к выводу 8 подведено не 12В (для включения режима AV), а 5В. При поддержки телевизором режима переключения соотношения сторон при 5В будет активировано соотношение 16: 9 вместо 4: 3.
Переходник на микросхеме 74HC86
- Плюсы:
Отличное качество и совместимость (работает с любыми видеокартами) - Минусы:
Безусловно одна из наиболее сложных схем.
Схема переходника VGA SCART построена на интегральной микросхеме 74HC86 (четыре логических элемента «Исключающее ИЛИ»). Также требуется наличие внешнего источника питания 5В. Сигналы смешиваются при помощи элементов исключающее ИЛИ, на выходе которого получается композитный сигнал отличного качества. Переходник работает с любым телевизором, обеспечивает отрицательный сигнал на частоте 15кГц.
VGA-SCART — переходник, который используется для передачи звуковых, а также видеосигналов. Основным параметром модели считается предельная частота синхронизации. Состоит устройство из дренажного проводника, внешней изоляции и экранированной оплетки.
Используются кабели VGA-SCART для подключения проигрывателей, стереосистем, а также телевизоров и мониторов. Предельная пропускная способность устройств колеблется в районе 5,5 Мбит в секунду. Для того чтобы узнать больше информации, нужно рассмотреть параметры некоторых моделей.
Характеристики Atcom
Подключить можно к монитору или телевизору. Отличительной чертой модификации считается высокий параметр пропускной способности на уровне 5,6 Мбит в секунду. Непосредственно звуковая частота у модели равняется 190 кГц. В данном случае автоматическая синхронизация происходит быстро. Если верить отзывам покупателей, то у модели редко возникают проблемы с воспроизведением видеофайлов.
Пороговая частота синхронизации лежит в районе 90 МГц. Внешняя изоляция у модели выполнена качественно. Кабель SCART-VGA установлен восьмиканального типа. Усилитель в представленной модификации не предусмотрен. Купить эту модель пользователь способен по цене от 1300 руб. Сделать переходник SCART-VGA своими руками довольно сложно.
Модели AudioQuest
Этот VGA-SCART-переходник можно использовать для подключения мониторов и телевизоров. Внешняя оплетка у него установлена высокого качества. Также важно отметить, что у модели используются усилители. Таким образом, проблемы с перебоями питания возникают редко. Максимальное разрешение переходника равняется 1080 р. Предельная частота аудиосигнала колеблется в районе 130 МГц. Все основные форматы сжатия модель поддерживает.
Также важно упомянуть о технологии реверсивного канала. Система «Сайд» также предусмотрена у модели. В первую очередь она помогает решить многие проблемы с дифференциальной передачей сигналов. Если верить отзывам покупателей, то проблемы с субдискретизацией встречаются нечасто. Поддержка 3D у этого переходника предусмотрена. За один раз система способна обрабатывать не боле пяти потоков аудиосигнала. Параметр предельной пропускной способности колеблется в районе 6 Мбит в секунду.
Отзывы о Bandridge
Многие владельцы хорошо отзывают об этом переходнике. Изоляция у него выполнена довольно качественно. Проблемы с синхронизацией возникают нечасто. В данном случае находится на высоком уровне. Предельная частота синхронизации переходника составляет целых 230 МГц. Работать устройство способно с видеосигналами различного расширения. С форматами сжатия также редко возникают проблемы. Для стереосистем модель подходит хорошо. Усилитель с у модели не предусмотрен. Протоколы «Линк» она поддерживает не всех серий.
Если говорить про звуковую частоту, то она находится на уровне 200 кГц. Для различных коммутаторов модель подходит. Синхронизация аудиосигнала, как правило, происходит без прерываний. Также многие специалисты отмечают высокий параметр перепадов уровней. Однако недостатки у переходников все-таки есть. В первую очередь важно упомянуть о низкой дискретизации. Многопотоковые данные порой передаются с задержкой. Также возникают проблемы с видеофайлами расширения 1080 р. На указанный переходник VGA-SCART цена колеблется в районе 1300 руб.
Параметры Belkin
Представленный VGA-SCART переходник изготовлен с поддержкой глубокого цвета. Наиболее часто модель приобретают для домашних кинотеатров. Длина кабеля в данном случае равняется 2,3 метра. Для мониторов устройство также подходит. Предельная пропускная способность переходника равняется 4,3 Мбит в секунду. Непосредственно пороговая частота синхронизации находится на уровне 210 МГц. Если верить покупателям, то сбои при передаче аудиосигналов возникают редко.
При необходимости переходник можно использовать в качестве видеосендера. Функция «Сайд» у модели предусмотрена. Для вещательного контента переходник подходит. Звуковая частота модификации располагается на уровне 180 кГц. Скорость дифференциальной передачи файлов зависит от предельного разрешения данных. Со стандартами УСС модель работает.
Однако важно отметить и недостатки переходников указанной серии. В первую очередь это низкий уровень дискретизации. С передачей двойного видеопотока часто возникают проблемы. Система автоматической синхронизации не предусмотрена. Стоит этот переходник типа SCART-VGA на сегодняшний день около 1800 руб.
Характеристики Cablexpert
Указанный переходник производится с системой динамической синхронизации видео. Параметр звуковой частоты максимум составляет 130 кГц. Проблемы с поддержкой протоков «Линк» у моделей не возникают. Показатель пропускной способности равняется 4,5 Мбит в секунду. Протоколы СЕС представленная конфигурация поддерживает. Скорость дифференциальной передачи сигнала зависит от типа подключенного устройства.
Если верить покупателям, то прерывания при синхронизации возникают редко. Проблемы с многоканальным звуком также не страшны. В целом переходник подходит как для обычных телевизоров, так и мощных стереосистем. Купить представленную модель пользователь способен по цене от 2100 руб.
Модели CommScope
Это недорогой и удобный VGA-SCART-переходник. Схема устройства включает в себя двойную внутреннюю изоляцию. Если верить отзывам покупателей, то внешняя оболочка перекручивается очень редко. Кабель SCART-VGA в данном случае используется шестиканального типа. Непосредственно пропускная способность максимум равняется 4,6 Мбит в секунду. 23-битный цвет система поддерживает без проблем. Параметр звуковой частоты максимум составляет 150 кГц.
Система динамической синхронизации в устройстве не предусмотрена. Однако важно упомянуть о наличии системы «Сайд». В данном случае она позволяет значительно расширить поддержку 3D. Также она помогает при воспроизводстве двойного видеопотока. Скорость декодирования у модели высокая. Частота синхронизации составляет максимум 130 МГц. Для коммутаторов модель подходит. Купить ее пользователь может в магазине за 1400 руб.
Отзывы о Computer Cable
Этот переходник изготавливается с системой звуковой поддержки. Проблемы с 3D указанной модели не страшны. Также она хорошо справляется с многопотоковыми файлами. Все основные форматы сжатия устройство поддерживает. При необходимости можно работать с разрешением 1080 р. Система «Сайд» в устройстве не предусмотрена.
Если говорить про характеристики, то важно отметить, что пропускная способность максимум равняется 4,3 Мбит в секунду. Все основные протоколы «Линк» система поддерживает. Звуковая частота конфигурации составляет 120 кГц. Для стереосистем модель подходит хорошо. Также она часто используется для подключения компьютерных мониторов. Продается этот переходник по цене от 1200 руб.
Параметры Crown
Указанный VGA-SCART-переходник используется для подключения стереосистем и телевизоров. Отличительной особенностью модели считается качественная система автосинхронизации. Репитер у нее используется многоканального типа. Пропускная способность максимум равняется 3,3 Мбит в секунду. Проблемы с дискретизацией в устройстве возникают редко. Звуковая частота максимум равняется 230 кГц. Если верить покупателям, то проблемы с 3D переходнику не страшны.
Как утверждают специалисты, перепады уровней наблюдаются редко. Также важно отметить, что модель способна справляться с двойным видеопотоком. Внешняя оболочка в устройстве выполнена довольно качественно. Купить представленный переходник можно за 1400 руб.
Характеристики Defender
Указанный SCART-VGA-переходник часто применяется для компьютерных мониторов. С передачей звукового сигнала устройство справляется отлично. Многие покупатели отдают предпочтение модели за отличную внешнюю оболочку. Если говорить про параметры, то пропускная способность максимум равняется 3,4 Мбит в секунду. С разрешением 2К переходник работает без проблем.
Звуковая частота максимум составляет 120 МГц. Система «Сайд» у модели, к сожалению, не поддерживается. Также важно отметить, что могут возникать определенные проблемы с цветопередачей. Однако система автоматической синхронизации работает должным образом. Большинство протоколов «Линк» устройство поддерживает. Купить представленный переходник пользователь может по цене от 1800 руб.
Модели Digitus
Данный SCART-VGA-переходник продается с поддержкой многоканальных Усилитель в данном случае используется с репитером. Непосредственно пропускная способность максимум составляет 3,6 Мбит в секунду. С разрешением 2К модель справляется без проблем. Также важно отметить, что переходник поддерживает большинство протоколов «Линк».
Звуковая частота устройства максимум равняется 140 кГц. Система «Сайд» в нем есть. Скорость дифференциальной передачи данных не сильно высокая. Однако важно упомянуть о технологии двойного видеопотока. В первую очередь это позволяет увеличить скорость дискретизации. Также система способна работать с некоторыми форматами сжатия. Продается данный переходник по цене от 2300 руб.
Всем привет. У меня, очень давно на крыше лежал старый семнадцати дюймовый монитор, который припадал пылью. Валялся он долго, ровно до того момента, пока я случайно не набрел на статью, о конвертере сигнала с RCA (в народе «тюльпана») на VGA. Там, автор статьи подключал монитор к спутниковому тюнеру, а вместо динамиков использовал компьютерные колонки.
Я тоже решил провернуть такой фокус со своим старым монитором, так сказать, дать ему вторую жизнь в качестве телевизора на кухне. После заказа, а именно через 18 дней, я получил посылку на почте.
Упакован сам девайс был очень хорошо, а именно обвит кучей слоев пупырчатой пленки.
Добравшись до содержимого, имеем такую комплектацию:
- Конвертер
- Блок питания
- Кабель VGA на VGA
- Кабель RCA на RCA
- Кабель S-video на S-video
- Инструкция на английском языке.
Комплектация конвертера
Как видите, комплектация не маленькая, все необходимые шнуры уже есть в комплекте.
Очень удивило само покрытие корпуса конвертера. Он покрыт софт-тачем, на ощупь немного похожего на резиновое покрытие. Именно благодаря ему, корпус намного меньше подвержен всяким механическим повреждениям, и такой приятный на ощупь.
После покупки, меня ждал неприятный сюрприз от своего старого монитора. Полежав на крыше, включатся он отказался, так что для демонстрации подключил конвертер на другой, уже Led монитор.
Подключается все очень легко. Кабель от монитора, подключаем в разъем VGA
OUT
, кабель от тюнера или DVD подключаем в разъем Video
IN
. Блок питания в розетку, а его выход в разъем 5
v
Power
. После этого все начинает работать.
Пример работы
У меня на мониторе, сразу появилась идеальная картинка, даже учитывая то, что сигнал идет по аналоговому кабелю RCA. В конверторе есть меню, которое дает возможность подрегулировать некоторые параметры, такие как яркость, смещение изображения, но я там ничего не трогал. Использовали лишь кнопку mode, которая отвечает за переключение расширения экрана, подобрав нужное расширение именно для моего монитора.
Если Вы решите, сделать себе такой же телевизор из монитора, рекомендую именно этот переходник, так как его качество работы находится на высшем уровне.
Покупал здесь
. Продавец очень хороший, отправил товар на второй день.
Всем спасибо за просмотр.
PS. Старый монитор отремонтировал, была трещина на ТДКСе.
Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов (VGA RCA, S-Video VGA и др), либо просто удлинитель того или иного видеокабеля. Оригинальные длинные кабели от ведущих производителей стоят честно говоря очень дорого, однако в некоторых случаях подобные задачи можно решить собственноручно.
Но прежде, стоит отметить, что такой способ не позволит подключить, к примеру, ТВ-приставку с выходом RCA (композитный, тюльпан) или S-Video к компьютерному монитору c VGA входом. Для решения такой задачи есть готовые решения в виде RCA S-Video to VGA конвертера.
Рассмотрим, что же из себя представляет переходник VGA RCA. Это переходник из RCA разъемов (тюльпанов) компонентного аналогового видеовыхода в компонентный VGA разъем типа D-Sub 15 pin. Данный переходник VGA RCA может использоваться для подключения, например, того же DVD проигрывателя или спутникового тюнера с аналоговым компонентным видеовыходом (Y, Pr, Pb) к мультимедийному проектору, на борту которого имеется только компонентный VGA видеовход типа D-Sub 15 pin и отсутствует 3 RCA видеовход (Y, Pr, Pb).
Статьи по теме:
Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF.
Как подключить приставку с RCA к VGA монитору
Как удлинить HDMI по витой паре
Как подключить ноутбук с HDMI к телевизору с RCA (тюльпан)
Передача видеосигнала VGA по витой паре
Конвертер звука Optical в Analog Audio
Переходник HDMI DVI. Теория, основы, распиновка, подключение.
Обусловлено это тем, что зачастую в портативных проекторах реализована способность автоматически определять на разъеме VGA присутствие компонентного видеосигнала (Y, Pr, Pb).
Идея заключается в использовании компьютерного кабеля типа «витая пара» CAT5 или CAT5e для передачи видеосигнала. Использование витой пары позволяет передавать видеосигнал на расстояние до 50 метров без потери качества.
Итак, покупаем 3 разъема RCA (папа), разъем D-Sub 15 pin (штекер) и витую пару. Экранированные разновидности витой пары (STP) конечно лучше, чем неэкранированные (UTP), однако и менее распространены. Поэтому я использовал именно UTP и минусов не ощутил (длина кабеля составила всего 10м, поэтому для большего расстояния используйте STP).
Приведу сразу распиновку разъема D-Sub 15 pin для нашего случая.
1 — R-Y (Pr) — Red (красный)
2 — Y — Green (зеленый)
3 — B-Y (Pb) — Blue (синий)
4 — Ground — Brown (не используется)
5 — Ground — Brown/Wht — (не используется)
6 — Ground R-Y (Pr) — Red/White (земля красного)
7 — Ground Y — Green/White (земля зеленого)
8 — Ground B-Y (Pb) — Blue/White (земля синего)
9 — Не используется
10 — Ground (земля — Не используется)
11 — Не используется
12 — DDC DAT (обнаружение устройства) — не используется
13 — Horizontal Synchronization — Горизонтальная синхронизация (в данном случае не используется)
14 — Vertical Synchronization — Вертикальная синхронизация (в данном случае не используется)
15 — DDC Clock — в данном случае не используется
Таким образом, переходник VGA RCA требут 6 пинов из 15.
Осуществляем распайку контактов и разъемов согласно приведенной схеме:
Данный переходник позволяет подавать компонентный видеосигнал на VGA вход типа D-Sub 15 pin проектора (если конечно Вы правильно все спаяли). Получаем вот такое чудо:
Провода в парах, на концы которых паяются RCA штекеры, удобно обжать термоусадкой для большей жесткости. Всё, подключаем и наслаждаемся. В моем случае использовался спутниковый тюнер с компонентным видеовыходом 3 RCA в качестве источника и мультимедийный видеопроектор Sanyo, в котором не было отдельного такого же компонентного видеовхода (клиенты решили сэкономить , ведь проекторы только с VGA входами стоят дешевле).
Отвечу сразу на некоторые вопросы, которые могут возникнуть после прочтения статьи.
-Какие кабели-переходники могут быть сделаны используя витую пару?
1) VGA на VGA удлинители — кабели с разъемами D-Sub 15 pin на каждом конце, используя входы-выходы VGA.
2) RCA — 3xRCA для передачи компонентного видеосигнала, используя 3 разъема RCA на каждом конце. Очень успешно работает для больших расстояний от плеера DVD до телевизоров.
3) RCA — D-Sub15pin (компонентный Y, Pr, Pb в компонентный VGA) — описано выше.
4) Для передачи аналогового звука — до двух пар стерео сигналов, по 4шт. RCA разъемов на каждом конце.
— Что можно сделать со свободной парой Brown-Brown/Wht в переходнике VGA RCA ?
Данную пару можно использовать например, для передачи моно аудиосигнала от DVD проигрывателя на аудиовход мультимедийного проектора (если он оснащен динамиком). В ином случае данную пару можно обрезать и заизолировать.
— Можно ли по данному принципу сделать переходник Scart VGA?
При наличии у вашего источника видеосигнала полного Scart видеовыхода с компонентным видеосигналом можно сделать по такому же принципу.
Согласно распиновке разъема Scart необходимо использовать следующие контакты:
7 — выход синий, 5 — земля синий
11 — выход зеленый, 9 — земля зеленый
15 — выход красный, 13 — земля красный
PS: Очень важно понимать, что данный переходник обеспечит работу в том случае, если у Вашего устройства отображения с VGA видеовходом имеется функция авто-определения типа видеосигнала либо же устройство позволяет выбирать режимы видеосигнала на входе RGB/YPbPr, а так же, гарантией работоспособности связки устройств посредством данного переходника будет способность источника сигнала передавать как YPbPr, так и RGB компонентные видеосигналы.
Это связано с тем, что как раз «чистая компонента» RGB + HV.синхр. (по сути, что идет с выхода видеокарты ПК) преобразовывается в RGB-сигнал с синхроимпульсами в канале зеленого (обозначается как RGB), а уже этот сигнал преобразовывается в компонентный (цветоразностный) сигнал YPbPr. Таким образом, компонентный сигнал RGB и компонентный сигнал YPbPr (часто так обозначается компонентный видеовыход 3xRCA на источнике), это не совсем одно и тоже.
То есть:
- если с источника передается компонентный сигнал YPbPr, приемник должен уметь его «понимать» и преобразовать в компоненту RGB, что как раз и обеспечивается выбором режимов RGB/YPbPr в приемнике видеосигнала (приемник преобразовывает входной сигнал YPbPr в нужную форму RGB)
- если приемник не умеет «понимать» YPbPr компонентный сигнал, а только RGB, то в этом случае как раз источник сигнала должен иметь возможность выбора режима выходного видеосигнала RGB или YPbPr (источник не преобразовывает выходной сигнал RGB в YPbPr)
В таком случае удастся «подружить» два устройства посредством данного переходника VGA to RCA и получить видео-картинку необходимого качества.
