Самодельный привод для подъемных ворот своими руками

Для гаража – отличный способ оформить въезд в строение. Такая конструкция отличается функциональностью, удобством, практичностью и надежностью. В сложенном виде, система не занимает свободное пространство, в открытом – надежно защищает гараж или иное помещение от проникновения злоумышленников. Поставить такую конструкцию можно собственными руками, главное, запастись необходимым инструментом.

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

• нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
• система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
• чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
• систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
• можно оснастить систему оборудованием для автоматического управления;
• разрешено применять гаражах для одной или нескольких машин.

Нельзя не отметить несколько недостатков данной системы:

• возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
• поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
• нахождение створки в открытом виде, снижает уровень высоты проема;
• механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
• монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Важно! Основным преимуществом системы является тот факт, что установка конструкции не требует наличия особых навыков, главное, правильно собрать всю систему.

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

• высокая прочность;
• простота;
• стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Как сделать подъёмные ворота своими собственными руками? Сначала нужно подготовить чертеж. Для этого обращают внимание на ряд критериев.

1. Количество транспорта, которое будет находиться внутри помещения. Если автомобилей будет несколько, то можно сделать независимые створки для каждого, либо широкую конструкцию, чтобы через неё могло одновременно проехать несколько машин. Обе конструкции не отличимы по техническим характеристикам, главное, заранее предусмотреть надежность механизма, что будет осуществлять подъем, а также прочность крепежа. Он должен выдерживать нагрузку веса полотна, в статике и динамике.
2. Габариты машин, что будут въезжать внутрь: ширина, высота, длина машин. Если ворота строят для двух автомобилей, нужно учитывать минимально возможное расстояние между ними. Чтобы обеспечить комфорт движения, ширина проема должна быть на 70 см больше, нежели этот же показатель машины, если планируется осуществление перпендикулярного въезда. При заезде с определенным углом, необходимо оставить до метра свободного пространства. Если будут заезжать несколько машин, то дополнительно берут полметра на расстояние между ними. Высота проема должна примерно на 20 см быть больше этого же показателя у машины (с учетом габаритов всего оборудования, что крепится на крыше автомобиля).

Подбор материалов для изготовления ворот

Когда построена схема гаражных ворот , необходимо переходить к подбору материалов, которые понадобятся для оснащения конструкции. Секциями могут выступать металлические или иные панели (к примеру, сэндвич), иногда рейки из древесины.

Важно! Ткани полотна соединяются специальными элементами, имеющими способность гнуться, потому предпочтительнее приобрести готовое секционное полотно, имеющее нужные параметры.

На нижней части полотно секций крепится концевым профилем. По бокам он защищен боковыми накладками, что придают дополнительную жесткость, защищают торец от воздействия негативных факторов окружающей среды. Направляющими здесь являются швеллеры из металла. Металлические уголки используют для крепления по вертикальным углам.. Кронштейны также готовят из профиля.

Подъемный механизм включает:

• пружина;
• муфта соединения;
• наконечники в форме пружины;
• подвес;
• барабан;
• трос.

Подбор инструментов

Чтобы процесс монтажа прошел без проблем, нужно заранее озаботиться подготовкой таких инструментов:

• дрель и сверла к нему;
• уровень;
• молоток;
• плоскогубцы;
• отвертки;
• рулетка;
• строительный нож;
• болгарка;
• гаечные ключи разных видов.

Очень важно предусмотреть наличие средств защиты, к которым относят перчатки, очки. Важно приготовить стремянку, чтобы проводить работы на высоте.

Инструкция по изготовлению и установке секционных ворот

Подъемные ворота секционной разновидности готовят поэтапно. До начала всех работ проверяют вертикальность проема, используя для этой цели уровень. Когда, во время проверки, обнаруживаются погрешности, их устраняют при помощи штукатурки поверхности.

До того, как проводить установку направляющих, нужно приложить к проему панель таким образом, чтобы её края зашли за проем с одинаковым расстоянием с каждой из сторон. Эти точки намечают маркером.

Теперь можно начинать монтажные работы по креплению направляющих, как вертикальных, так и горизонтальных. Их режут болгаркой на отрезки нужных размеров.

• проделать отверстия, используя дрель;
• профили, расположенные по вертикали. закрепить анкерами, согласно заранее сделанной разметке;
• горизонтальные детали фиксируют кронштейнами, последние крепят к потолку;
• чтобы конструкция не перекосилась, профили крепят строго по вертикали или горизонтали, постоянно сверяя положение уровнем;
• далее проводится монтаж секционного полотна;
• ролики хода крепят к стыкам секций, что позволяет полотну двигаться вверх, вниз;
• далее крепят подъемный механизм, если ворота будут открываться таким образом;
• к полотну крепят ручки (с обеих сторон);
• замок врезается в нижнюю секцию полотна. Чтобы увеличить устойчивость к взлому, следует прикрепить два замка по краям;
• последним крепят улавливающее устройство, он позволяет полотну быть полуоткрытым, стопоры будут ограничивать движение створки во время подъема;
• далее следует проведение испытаний: если конструкция смонтирована должным образом, то будет легко перемещаться по направляющим. В опущенном положении не должно быть зазоров, а замок без затруднений справляться со своими задачами.

Подбор и установка автоматики на секционные ворота

Автоматические механизмы для секционных створок могут быть двух видов:

1. Навальный электрический привод: имеет высокую мощность, используется для оснащения промышленных конструкций.
2. Потолочный электрический привод: данный механизм подходит к закрытию проема гаража, оно крепится к средней части внутреннего пространства проема. Привод двигает полотно тросом, закрепленным тяговым рычагом наверху.

Все электрические приводы оснащаются системой обеспечения безопасности. Она необходима с целью предотвращения падения полотна, если вдруг отключится подача электрическая энергия.

Помимо этого, эксплуатация может быть облегчена обустройством таких функций:

• пульт дистанционного управления;
• сигнальные лампы;
• фотоэлементы, реагирующие на движение.

Автоматическая система для ворот монтируется следующим образом:

• анкерами крепят кронштейны на потолке;
• на кронштейны фиксируют приводы с торсионным, цепным механизмом;
• ставят рычаги, прикрепленные к воротам и цепи (тросу);
• со стороны проема производится монтажа электрической проводки;
• устройство настраивают в удобном режиме эксплуатации.

Видео: инструкция по монтажу секционных ворот

Чтобы облегчить процесс монтажа секционной конструкции, можно изучить видео инструкцию по проведению работ.

Изготовление поворотных ворот

Собираясь монтировать подъемно-поворотные ворота, нужно подготовить проем так же, как и в случае установки секционного покрытия. Очень важно знать точные габариты автомобилей, учитывать угол въезда транспорта вовнутрь.

Важно! Еще на этапе проектирования нужно учесть вероятность смены автомобиля, предусмотреть вероятность его прохождения внутрь гаража.

Для поворотной конструкции используют цельный щит полотна. Здесь может использоваться материал любого вида. Его движение будет осуществляться ручным или электрическим способом. Последний вариант предполагает приведение в действие системы рычагом через трос. По горизонтальным направляющим трос будет двигаться по скользящим роликам, что закреплены на торцах. Сам проем необходимо обрамить рамой, чтобы правильным образом распределить нагрузку. Чтобы ограничить процесс открывания, ставят специальные пружины.

Еще на этапе составления схемы, нужно провести замер расстояния от дороги до створки. Это расстояние не должно мешать подъехавшему транспорту и открытию полотна, которое будет скрадывать часть полезного пространства.

Необходимые материалы и инструменты

Материал, для создания полотна подъемно-поворотной конструкции, приобретают самостоятельно. Комплектующие нужно использовать заводские.

Чтобы рассчитать необходимое количество полотна, нужно учесть показатели высоты, ширины проема, вычесть из получившегося значения толщину рамы из стали. Между рамой и полотном необходимо соблюдать минимум зазора, чтобы последнее легко перемещалось в пространстве.

Выбирая подходящее сырье, необходимо учитывать степень изоляции тепла, стойкости к взлому, допустимые вес и декоративные показатели.

Наиболее дешевым, но трудоемким будет создание полотна из профильного листа, закрепленного рамой из металлопрофиля.

Самым дешевым, но трудоемким вариантом будет изготовление полотна из профильного листа, который крепится на профиле из металла. Этот вариант будет иметь небольшой вес, однако не сможет в полной мере защитить от взлома, потерь тепла.

Деревянное покрытие будет иметь отличный внешний вид, теплоизоляционные качества, однако лишний вес затруднит процесс его эксплуатации. Кроме того, такое сырье требуется периодически обрабатывать специальными составами, чтобы защитить от воздействия атмосферных осадков, вредителей.

Чтобы проделать монтажные работы понадобится такой инструмент:

• рулетка;
• маркер;
• электрическая дрель;
• стремянка;
• отвертки разного вида;
• строительный уровень;
• болгарка;
• дрель, сверла и биты к ней.

Нельзя забывать о собственной безопасности во время проведения работ. Нужно дополнительно подготовить перчатки и очки для защиты органов зрения.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Изготовление подъемных ворот своими руками предполагает такие этапы:

1. Нарезать при помощи профиль на отрезки нужного размера, чтобы сделать обрамление проема. Для этой цели используют болгарку.
2. Анкеры к проему крепят уголками, специальными кронштейнами. Обязательно требуется сверять горизонт и вертикаль со строительным уровнем.
3. Из металлической трубы подходящего размера варят каркас, он должен иметь форму прямоугольника.
4. Вскрывают каркас защитным составом, чтобы предупредить образование коррозии.
5. Сверху каркаса фиксируют профильный лист.
6. Механизм, что будет осуществлять подъем, складывают из металлических уголков. Сверлят 2 отверстия, чтобы прикрепить механизм к раме. Затем – 1 отверстие, чтобы зафиксировать кронштейн, на котором будет стоять пружина.
7. Через пластину из металла крепят пружину (с разных сторон), фиксируя её к кронштейну и раме. Во время движения, она будет упираться в кронштейн, сжимаясь.
8. Уголок, варят между центральной частью паза и рамой, он будет выполнять роль механизма на шарнирах.
9. Металлическую пластину прикрепляют к рычагу, в середине которой присутствует отверстие. Рельсы, по которым будет двигаться створка, делают уголков (металлических). Одну сторону рельса фиксируют сваркой к пластине, к другой крепят пятнадцати сантиметровый швеллер. Его фиксируют к горизонтально расположенной раме, что обрамляет проем.

Автоматика для подъёмно-поворотных ворот

Подъемный механизм автоматического вида увеличивает комфорт использовании воротной системы, позволяет управлять её движением с дистанции.

Электрический привод выбирают, основываясь на ряде факторов:

• высота подъема;
• вес секций;
• площадь гаража.

Детально процесс монтажа электрического привода изучают, ознакомившись с прилагаемой к этому механизму инструкцией.

Процесс установки выглядит так:

1. Соединить привод с направляющими, осуществляющими ход конструкции, используя кронштейны.
2. Установить на шину специальную каретку. Закрепить направляющую к потолку, стене.
3. Второй элемент крепят к потолку с расстояние в пятнадцать сантиметров от стены.
4. Край рельсов монтируют к кронштейну, другой край – к потолку.
5. Полотно фиксируют к каретке. Тяговый кронштейн ставят на закрытое полотно.
6. Снимают блокировку с каретки.
7. Соединяют каретку с кронштейном, полотном, тягами.
8. Подключают к источнику электрического питания.

Видео: автоматические гаражные ворота своими руками

Как правильно проводить монтажные работы с автоматикой, можно ознакомиться в представленном ниже видео материале.

Ведущие компании-изготовители подъемных ворот в России

На сегодняшний день наиболее распространены такие марки секционных конструкций: Норман, Алютех, Дорхан.

Норман производит наиболее дорогие конструкции, отличающиеся не менее высоким качеством.

Достоинства:

• высокое качество;
• длительность процесса эксплуатации;
• отличный внешний дизайн;
• быстрота ремонта возникших недочетов.

Недостатки:

• стоимость;
• необходимость дополнительного заказа вышедших из строя запчастей и длительный период ожидания их доставки.

Алютех – это компания из Белоруссии, отличается наличием отдела строгого технического контроля на производстве.

Достоинства:

• неплохой уровень качества;
• доступная стоимость;
• быстрота поставок запасных частей.

Недостатки:

• недостаточно долгий срок эксплуатации;
• небольшой выбор разновидности дизайна.

Дорхан производитель из РФ, пользуется неизменной популярностью среди потребителей.

• самая низкая стоимость;
• простота конструкции;
• возможность самостоятельного осуществления монтажных работ;
• доступность запасных частей.

• невысокий уровень качества;
• низкая надежность;
• запрещено монтировать в условиях постоянных низких температур, высокой влажности. Материал не отличается большим запасом прочности, в таких условиях, быстро выходит из строя.

Каждый бренд имеет своего покупателя. Поэтому подбирать конкретные модели нужно, исходя из собственных требований, особенностей проема. финансовых возможностей.

Если перед гаражом недостаточно места, то на помощь придут подъемные гаражные ворота. Конструкция позволяет производить подъем створок под потолок. Изделия от производителей предоставлены в широком ассортименте, но, как правило, стоят они очень дорого. Но если есть небольшой опыт работы со сварочным аппаратом и электроинструментом, то можно сделать подъемные ворота своими руками.

Основные виды

Перед тем как приступить к монтажу, необходимо разобраться, в чем отличие подъемных конструкций от других видов, какие преимущества или недостатки они имеют. Все это поможет выбрать для себя наиболее подходящий вариант. В самом начале необходимо определиться с устройством.

Создайте подъемные ворота для своего гаража

Ворота можно разделить на несколько видов:

1. Подъемные секционные — этот вариант представлен в виде полотна, разделенного на несколько частей, которые объединены между собой жесткой конструкцией. Поднимаясь, они начинают изгибаться и собираться, а при опускании, наоборот, расправляются и выравниваются.
2. Поворотные — эта конструкция в отличие от предыдущего вида не способна деформироваться. Открытие ворот происходит за счет поднятия створки по изогнутой траектории, причем верхняя часть ворот немного углубляется внутрь гаража, а вся остальная часть поднимается вверх, но со стороны улицы.

Устанавливаются оба вида практически идентично. Имея чертежи подъемных ворот, необходимые инструменты и материалы, можно изготовить конструкцию самостоятельно.

В данном видео рассмотрим подъемные гаражные ворота:

Преимущества и недостатки

У таких самодельных ворот есть свои достоинства и недостатки. К плюсам можно отнести:

1. Не занимают много места. Створка приподнимается наверх к самому потолку, а обычно это пространство пустует, что позволяет сохранить территорию возле гаража и использовать ее для других целей.
2. Надежность. Так как конструкция изготовлена из цельного полотна, то взломать подъемные двери в гараж практически невозможно.
3. При желании можно утеплить створки, в основном для этого используется пенополистирол.
4. Можно оборудовать ворота автоматическим подъемником, а значит, можно открывать и закрывать гараж без необходимости выходить из автомобиля.
5. Позволяют производить установку на гаражные проемы любого размера.

Внешнюю отделку таких ворот можно сделать какой угодно. Поэтому они прекрасно и гармонично будут смотреться и с жилым домом, и с участком в целом. Но у такой конструкции есть и ряд недостатков, а именно:

1. В случае поломки одной из частей придется заменять полотно полностью, частичный ремонт не предусмотрен.
2. Устанавливаются ворота исключительно в прямоугольные проемы.
3. Довольно сложно собрать гаражные подъемные ворота своими руками, установка требует определенных знаний и умений.
4. Если планируется утеплять створки, то об этом нужно позаботиться заранее, так как лишний слой может увеличить нагрузку на механизм, что приведет к частым сбоям и поломкам.

А также нужно отметить, что такие конструкции очень тяжелые, поэтому рама должна быть очень крепкой и прочной. Владельцам высоких автомобильных средств или микроавтобусов необходимо учитывать, что поднятые створки делают потолок ниже на 20-30 см.

Подготовительные работы

Перед тем как приступать к установке, необходимо подготовиться, выровнять стенки и потолки гаража, чтобы направляющие встали ровно, без какого-либо уклона. Провести все строительные и отделочные работы необходимо еще до сборки конструкции. Дело в том, что пыль, попадая на ролики, нарушает работу всего механизма.

Так как рама заводится внутрь гаража на 2-5 см, то напольное покрытие целесообразней укладывать уже после того, как ворота будут полностью установлены. Заранее подготавливают дверной проем, проводятся расчеты, составляется чертеж и схема работы.

Количество материалов зависит от выбранной конструкции: будут ли подъемные ворота с дверью, сколько створок будет иметь конструкция, а также каких размеров гаражный проем.

Но для простого стандартного варианта потребуется:

• деревянные брусья на коробку (120×80 мм);
• металлические штыри;
• стальные уголки на раму (35×35×4 мм);
• углы для рельсов (40×40×4);
• пружина (30 мм в диаметре);
• швеллер (80×45);
• прутья из металла диаметром 8 мм;
• полотно для створок.

Этот список может меняться, дополняться, так как любое изменение в схеме, даже минимальное потребует дополнительных деталей. Кроме основного материала, потребуются и инструменты. Поэтому предварительно необходимо подготовить шлифовальную машинку, электродрель, сверла по металлу и дереву, сварочный аппарат и уровень.

Этапы строительства

Изготовление откидных ворот проходит в несколько этапов. Вначале собирается рама, устанавливаются ролики, затем приступают к созданию створок и креплению дополнительных элементов. А на заключительном этапе собирают конструкцию в целое, и при желании устанавливают автоматический подъемный механизм.

Сборка рамы

Конструкция, на которой будут закреплены подъемные ворота, — это рама. Вся основная нагрузка ложится именно на нее, поэтому изначально собирают именно эту деталь
. Чтобы ее сделать понадобятся деревянные брусья, хотя для большей надежности можно использовать металлические профили, здесь все зависит от финансовых возможностей. Описываемый вариант — более простой и экономичный.

Из деревянных брусков собирается коробка, чтобы соединить элементы, понадобятся стальные уголки или специальные пластины. При установке рамы необходимо учитывать, что ее нижняя часть должна быть углублена в землю примерно на 2-5 см. После того как коробка подготовлена, ее необходимо проверить, для этого конструкцию устанавливают в проем и с помощью уровня проверяют вертикальное и горизонтальное положение. Если все устраивает, то раму закрепляют металлическими штырями (анкерами), причем на каждый погонный метр требуется 1 штырь. Закончив сборку, приступают к установке горизонтальных направляющих на потолке.

Идите в ногу со временем вместе с автоматическими воротами в вашем гараже

Теперь нужно закрепить кронштейны для роликов. Чтобы створки катались свободно и не цеплялись, нужно расположить их немного глубже, нежели нижние. Обязательно вымеряют уровнем положение, неправильная установка не позволит воротам подниматься. После этого закрепляют конструкцию болтами, а по краям рельс устанавливают фиксаторы, которые будут блокировать движение роликов.

Подготовка створок

Полотно, которое будет исполнять роль створок, может быть изготовлено практически из любого материала. Но при выборе стоит учитывать, что изначальная функция ворот — все-таки защита, поэтому стоит приобретать материал, устойчивый к климатическим влияниям. Чаще всего для таких конструкций используют металлические листы на деревянном каркасе, которые закреплены с внутренней стороны, затем идет слой утеплителя, а со стороны улицы ворота обиты пластиком.

Многие владельцы таких гаражей для удобства делают калитку, в таком случае ворота не нужно постоянно открывать, а значит, они прослужат дольше. А у некоторых имеется даже окно, установить эти дополнительные элементы несложно. Когда каркас полностью собран, его необходимо установить на направляющие и проверить на работоспособность механизм.

Дополнительные элементы

Монтажные работы завершают установкой строительной фурнитуры:
врезка замка или щеколды, крепление ручек или других вспомогательных элементов. Если не планируется устанавливать автоматический подъемник, то ручки крайне необходимы, так как цепляться за грязные края не очень удобно. Лучше всего расположить их в нижней части щита.

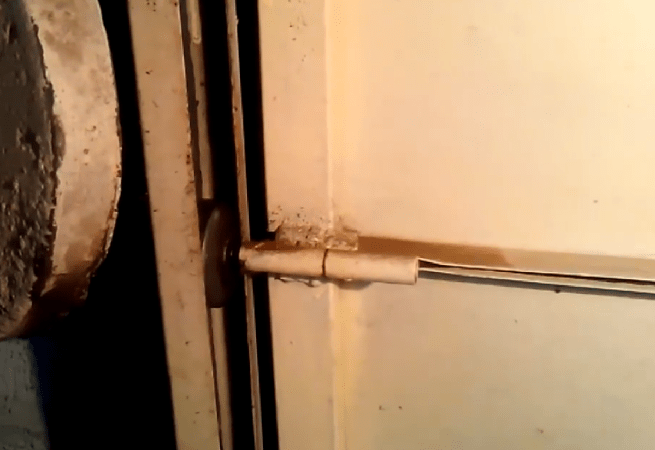

Если встроена калитка, то обезопасить гараж лучше всего внутренней щеколдой. Такие замки можно сделать самостоятельно, достаточно закрепить специальные дужки на полотне и раме. После того как конструкция полностью собрана, приступают к отделочным работам. Ворота обрабатывают защитными составами, красят и закрепляют отделочный материал.

Система автоматизации

Можно установить автоматический подъемник самостоятельно, естественно, цена самодельных ворот от этого станет дороже, но уровень комфортности повысится в разы. Не придется каждый раз открывать и закрывать гаражные ворота вручную. Но чтобы установить такое устройство, нужно правильно выбрать привод, чтобы он соответствовал подъемному механизму гаража.

Установка каждого прибора индивидуальна, но все пошаговые действия описаны в инструкции, так что особенных трудностей во время работы возникнуть не должно. Работоспособность также не будет отличаться от заводских конструкций. Все действия производятся со специального дистанционного пульта управления, что значительно экономит время.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования
   . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот
   . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
3. Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
4. Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
5. После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
6. В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
7. Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

• дистанционное управление;
• наличие фотоэлементов, которые реагируют на движение;
• наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

1. На потолке с помощью анкеров закрепляются кронштейны.
2. На них устанавливается привод с цепным или торсионным механизмом.
3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.

   Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага

4. Монтируется электропроводка с одной стороны проёма.
5. Устройство настраивается на эксплуатацию в удобном для вас режиме.

   К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

• самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
• деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

1. Карандаш.
2. Рулетка.
3. Уровень.
4. Отвёртка.
5. Дрель.
6. Свёрла, биты, гаечные ключи.
7. Стремянка.
8. Болгарка.
9. Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

1. Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
2. Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
3. С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны — одно отверстие для крепления кронштейна, на который будет опираться пружина.
4. Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой — скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.

   Пружина крепится к раме подъёмного механизма и к стопорному кронштейну

5. Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
6. К рычагу крепят металлическую пластину с отверстием.
7. Ходовые рельсы изготавливают из металлических уголков.
8. Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Классические распашные ворота сегодня все чаще уступают место относительно новой для наших реалий конструкции подъемно-секционных ворот. Не секрет, что долгое время основная часть автомобилистов считала распашные гаражные схемы наиболее стойкими к взлому, но постепенно стало понятно, что жертвовать комфортом и удобством в пользовании бессмысленно. Так как остановить злоумышленников могут лишь профессионально построенные системы охранной сигнализации, а сама конструкция, будь то распашные, откатные или секционные ворота, для злоумышленников не представляют особой преграды.

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно!
Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме.

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

К сведению!
При изготовлении секционных гаражных ворот в промышленных условиях внутренняя поверхность направляющих реек, по которым бегают роликовые опоры, имеет специальное покрытие из фторопласта или рифленой резины, обеспечивающее беззадирное движение роликов при любой погоде.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Строим подъемно-секционные ворота своими руками

Любое строительство начинается с разметки будущей территории для строительства. Если вы планируете купить готовый комплект подъемно-секционных ворот, то прежде чем пытаться поставить секционные ворота своими руками, необходимо промерить параметры дверного проема, боковых простенков, притолоки и глубины гаражного пространства.

Для покупных моделей ворот перед составлением заказа потребуется измерить:

• Кратчайшее расстояние от вертикальной стойки дверного проема до боковой стены должно составлять не менее 12 см;
• Притолока, или расстояние от верхней перемычки дверного проема до балки потолочного перекрытия, должно составлять 35-40 см, в нестандартных случаях за отдельную плату можно заказать механизм привода для низкопрофильных гаражных крыш, у которых притолока составляет всего 9-10 см;
• Максимальная ширина подъемно-секционных конструкций ограничивается только возможностями гаражного пространства. Нередко из-за специфически большого уклона односкатной крыши гаражные ворота приходится ограничивать высотой в 200 см.

Для изготовления домашней конструкции подъемно-секционных ворот можно использовать следующие параметры: притолока — 400 мм, боковые ниши — не менее 300 мм, оптимальные размеры секции для полотна ворот 350х2500 мм.

Следует помнить, что после установки горизонтальных направляющих полезный потолок гаражного пространства уменьшится до 210-220 см, поэтому, возможно, придется изменить расположение вещей в гаражном пространстве и, прежде всего, автомобиля.

Вариант секций и направляющих для самодельных подъемно-секционных ворот

Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера — толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара — горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Привод для гаражных подъемно-секционных ворот

Автоматика и электропривод для гаражных ворот составляют самую затратную часть сметы постройки подъемно-секционной конструкции. В самом примитивном варианте для изготовления электропривода используется стартер от легкового автомобиля с насаженной звездочкой от распредвала и двухрядной цепью. Мощности самодельного привода хватает, чтобы открывать подъемно-секционную конструкцию до 300 кг весом. Но скорость подъема получается излишне большой, даже с учетом установки регулятора напряжения.

Кроме того, для питания стартерного электродвигателя потребуется мощный трансформатор с выходом постоянного тока не менее 10В. Многие самодельщики предпочитают запитывать привод с помощью старого автомобильного аккумулятора, подключенного к зарядному устройству.

Для того чтобы подъемно-секционные ворота можно было открыть руками без привода, необходимо разгрузить тяжелое полотно гаражных дверей с помощью пружины, или, чаще всего, пружины и дополнительного груза. Подбирать параметры разгрузки приходится в индивидуальном порядке.

Заключение

Более надежным и безопасным считается использование покупного варианта гаражной автоматики, чаще всего используются недорогие модели SECTIONAL или CAME Ver. Например, модель SECTIONAL500 обойдется в 6 тыс. рублей с комплектом креплений и датчиков. Практически вся автоматика для гаражных подъемных ворот рассчитана на низковольтное питание и дистанционное управление, поэтому, если конструкция строится в расчете на длительное пользование, приобретение фирменной автоматики будет удачным решением.

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

Традиционные распашные ворота могут быть красивыми, надёжными, стильными и устраивать владельца по всем параметрам, кроме одного: для их открывания нужно выходить из салона автомобиля. В непогоду это настолько неприятно, что заставляет задуматься об автоматизации процесса и замене ворот на подъёмные. Тем более, что осуществить эту процедуру вполне посильно своими руками.

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

• отсутствует риск задевания створок при въезде и выезде;
• исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
• управляются дистанционно;
• облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

• затруднена установка в строениях с низким проёмом;
• по причине большой площади обладают высокой парусностью;
• нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
• занимают большую площадь под потолком;
• сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж
.

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии
.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Виды подъёмных ворот

Подъёмные ворота бывают трёх видов

В зависимости от конструктивного решения полотна, различают три вида подъёмных ворот:

• подъёмно-поворотные (щитовые);
• секционные;
• рулонные (рольставни).

Каждая из этих конструкций имеет свои достоинства и недостатки. Выбор зависит от особенностей гаража и финансовых возможностей его владельца.

Подъёмно-поворотные

Подъёмно-поворотные ворота в действии

Ворота этого вида состоят из нескольких элементов:

• цельного металлического полотна;
• направляющих;
• привода;
• механизма управления.

В металлическом полотне может быть сделана калитка. Это не помешает открытию-закрытию ворот. При открывании створка смещается по направлению вверх и сдвигается к задней стенке строения. После чего фиксируется под потолком.

Способ смещения полотна ворот выбирают в зависимости от особенностей гаража: его геометрических параметров и размеров проёма.

Преимущества:

1. Полотно изготавливают из металлических листов, что снижает риск проникновения в гараж посторонних лиц.
2. Обеспечивают высокую степень теплоизоляции проёма.
3. Возможно ручное и дистанционное управление.
4. Длительный срок эксплуатации.
5. Возможность дополнительного утепления с помощью нащельников и уплотнителей.

Недостатки:

1. Парусность.
2. Трудоёмкость ручного открытия.

Щитовые ворота устанавливают в ровные прямоугольные проёмы. При открытой створке высота проёма уменьшается на 25-30 см.

Секционные

Секционные вороты идеально подойдут для гаражей во дворах домов

У конструкций секционного типа полотно, закрывающее проём гаража, состоит из нескольких пластин – ламелей, соединённых между собой методом подвижного сочленения. На левом и правом торце каждой секции установлены ролики, с помощью которых полотно скользит вдоль направляющих. Способ подъёма во многом схож с открыванием подъёмно-поворотных конструкций, но более удобен за счёт складывания панелей.

Производители предлагают секционные ворота двух видов:

• с утеплёнными секциями;
• с неутеплёнными.

Первые более дорогие, но выгодные в плане защиты внутреннего пространства от проникновения холодного воздуха. Состоят из двух металлических полотен, между которыми расположен теплоизоляционный материал. Устроены по типу сэндвич-панелей. Между секциями находится резиновый уплотнитель, ещё более снижающий теплопотери.

Неутеплённые – это узкие металлические ламели, покрытые с обеих сторон антикоррозийным составом и окрашенные.

Механизм автоматизации ворот бывает двух видов.

1. С приводом, смонтированным на потолке и соединённым с ламелями системой тросов. Металлические жгуты наматываются на катушку и приводят в движение секции полотна. Они начинают складываться и подниматься. Это вид механизма не обладает большой мощностью, устанавливается на небольшие проёмы, стоит недорого.
2. С осевым приводом, установленным на оси, которые расположены в верхней части полотна. Это мощный механизм управления воротами, способный поднимать полотна большого веса.

Преимущества секционных ворот:

• утеплённые секции обеспечивают столь же качественную теплоизоляцию, как и стена толщиной в 1,5 кирпича;
• быстрый монтаж;
• отсутствие смещения при открывании-закрывании по направлению вовне и внутрь гаража;
• возможность установки калитки;
• широкий выбор моделей секций;
• невысокая парусность.

К недостаткам относят:

• дороговизну;
• более низкую степень защиты от проникновения, чем у подъёмно-поворотных конструкций.

Ворота этого вида являются отличным выбором для гаражей, расположенных во дворах домов и дач
. Если проём строения обращен на проезжую часть или улицу, рекомендуется выбрать другой вид подъемных ворот.

Рулонные

Рулонные ворота — наименее предпочтительный вариант

Рулонные ворота (рольворота, рольставни) – самые ненадёжные
. Представляют собой полотна, собранные из тонких алюминиевых планок – ламелей. Конструктивное решение механизма открывания-закрывания простое:

• под верхним перекрытием гаража устанавливают барабан;
• по обеим сторонам проёма монтируют направляющие;
• ламели соединяют с барабаном системой тросов;
• при прокручивании барабана полотно начинает скользить по направляющим, а ламели складываться.

Способ управления механизмом открывания-закрывания может быть ручным или автоматизированным. В первом случае створку открывают посредством прокручивания ручки на барабане. Во втором – используют пульты ДУ или мобильные устройства. Также открывают гараж с помощью блока с кнопками, установленного на внешней стене строения.

1. Необходимо обращать внимание на способ изготовления ламелей (уточняют у продавца). Панели выпускают двумя способами: экструзии и прокатки. Первые более надёжны, поэтому при выборе отдают предпочтение им.
2. Если основной критерий выбора – не защита, а утепление гаража, выбирают ламели, изготовленные методом проката. Они могут быть оснащены вспененным теплоизоляционным материалом. Он обладает достаточной прочностью, чтобы противостоять удару.
3. Важный момент в выборе рольворот – тип замка. Выбирают любой: наружный и внутренний (распорный). Второй наименее удачен, так как в межсезонье присутствует возможность примерзания распорных планок к системе их крепления. В такой ситуации открыть ворота можно только после оттаивания металлических штырей или обогрева их с помощью строительного фена.

Достоинства рольворот немногочисленны:

• невысокая цена;
• компактность;
• лёгкий вес.

Недостатков больше:

• ненадёжность;
• меньший срок эксплуатации, чем у других видов подъёмных ворот;
• невысокая степень защиты отпроникновения;
• появление в процессе эксплуатации вмятин.

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

• высоту проёма (Н);
• ширину (В);
• высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
• расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
• глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

• если площадь ворот менее 8 м 2 , к высоте проёма прибавляют 40 см;
• если более 8 м2 – 45 см;
• при низком проёме – 50 см;
• при высоком – 65-85 см.

Выбор привода

Для секционно-подъёмных ворот возможны два варианта автоматизации:

• монтаж привода на потолке у задней стенки гаража;
• установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

• несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
• ровность стен и их соответствие горизонтали и вертикали;
• с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

1. Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
2. Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота
. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема
. Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень.

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
9. В верхних угловых точках вертикальных стоек крепят ролики.

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Переходим к сборке секций

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

• петли;
• крепёжные элементы;
• секции.

Этапы работ:

1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
2. Устанавливают первую секцию на пол.
3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
4. К нижнему торцу первой секции крепят нижние ролики.
5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
6. Устанавливают ролики для второй секции.
7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Монтаж системы управления воротами

В зависимости от выбранного типа привода, устанавливают соответствующие блоки на потолке или на одной из боковых стен проема. Для ворот с ручным управлением необходима установка ручки и задвижки. Для них должны быть предусмотрены отверстия в соответствующих секциях.

Далее сквозь петли проводят тросики, нижний конец которых закрепляют на нижних петлях. Второй конец тросиков должен быть зафиксирован на блоке управления воротами. На завершающем этапе выполняют проверку работоспособности и устанавливают фиксатор полотна.

Правила эксплуатации подъёмных ворот

1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
4. Ролики, направляющие и механизм управления содержат в чистоте.
5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
8. При ручном открывании створки движения должны быть плавными.
9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Видео: Подъёмные ворота своими руками

Производители подъёмных ворот предлагают широкий ассортимент этих конструкций. Но при желании можно изучить устройство любой модели и сделать её самостоятельно. Для выполнения задачи потребуются инструменты, которые в наличии у каждого автовладельца. Для монтажа системы направляющих подъёмно-поворотных ворот может потребоваться сварочный аппарат. Его можно взять в аренду или одолжить у приятеля.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Выделяется среди своих собратьев некоторыми преимуществами
. Во-первых, они изготавливаются из цельного полотна
, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота
в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими
, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора
– ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках
. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см
от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу
. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах
. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот
на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот
в гараж нам нужно:

1. Деревянный брус сечением 100х100
   и 120х80 мм
   . Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40
   и толщиной 4 мм
   .
3. Швеллер 40х80 мм
   .
4. Материал для полотна: доски толщиной 25 мм
   , профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм
   .
6. Две пружины с внутренним диаметром 30 мм
   .
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом
нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус
и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота
в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи
подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже
подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей
и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи
подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи
:

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота
на гараж своими руками?

1. Прежде всего, нам нужно оборудовать проем
   . Вертикальные опоры из бруса 120х80 мм следует вкопать в гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов
   .
2. Собираем раму под потолком
   . Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
3. Из двух металлических уголков с помощью сварки собирается направляющий рельс
   , по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
4. Изготавливаем каркас полотна
   . Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
5. Используя крепежный материал, нужно обшить полотно
   выбранным вам материалом.
6. Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны
   на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
7. Для удержания ворот в открытом положении необходимы пружины
   . Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
8. Завершающий этап изготовления ворот
   – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

В дальнейшем подъемно-поворотные ворота
для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы
, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота
в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот
. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Смотрите видео о том, как сделать подъемно-поворотные ворота
для гаража своими руками:

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.
