Самый простой сверлильный станок из дрели своими руками

Сверлильный станок своими руками можно сделать дома из обычной электрической дрели или рулевой рейки.

В мастерских радиолюбителей мини станки домашнего изготовления встречаются чаще всего по той причине, что покупать промышленные агрегаты дорого, а сделать устройство своими руками не сложно.

Мысль — как сделать сверлильный станок (в том числе и с помощью рулевой рейки), приходит в голову не только радиолюбителям, но и людям, время от времени нуждающимся в выполнении ремонтных работ в быту.

При этом для изготовления микро агрегата не требуются специальные приспособы или высокопрочные материалы.

На начальном этапе необходимо создать чертежи, чтобы облегчить процесс изготовления станка.

Сверлильный агрегат из дрели

Собрать присадочный мини сверлильный станок из дрели своими руками можно всего лишь из четырех главных компонентов. Первое, что необходимо сделать, чтобы создать присадочный станок — это подобрать станину – основание для будущего .

В качестве механизма вращения, который необходим, чтобы присадочный мини станок функционировал, можно использовать электрическую дрель. Затем нужно определиться с устройством подачи и стойкой вертикального типа.

Так как дрель имеет незначительный вес, для стойки не стоит искать специальные приспособы и очень прочные материалы, можно взять деревянные доски или ДСП плиту.

Для станины, наоборот, необходимо подобрать более массивный материал, что позволит исключить в ходе сверлильных работ появление вибрации.

Подходящим материалом в данном случае является мебельная плита толщиной от 2 см.

Оптимальным вариантом при выборе материала для изготовления станины может стать стойка ненужного фотоувеличителя, но его конструкцию придется немного доработать.

Точность сверлильного процесса на самодельном мини агрегате будет зависеть от качества соединения вертикальной стойки и станины.

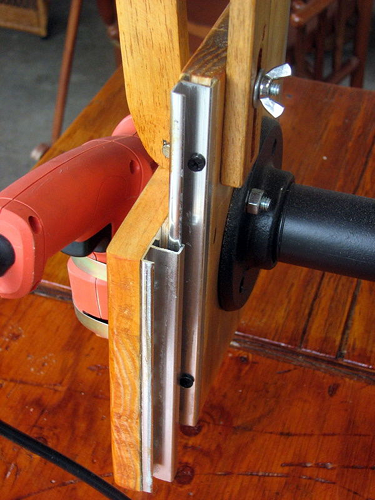

Из стальных полос необходимо вырезать две направляющие планки для передвижения колодки с дрелью. Прикрепить эти приспособы к стойке шурупами.

Для надежного удерживания дрели при изготовлении колодки применяют стальные хомуты.

Между дрелью и колодкой помещают резиновую прокладку с целью снижения вибрации сверлильного мини станка.

Механизм подачи станка – это простой рычаг, с помощью которого вертикально будет передвигаться колодка с дрелью. Механическое устройство оснащается пружиной, достаточно мощной и упругой.

Один конец пружинного элемента будет упираться в колодку, второй – в брус, прикрепленный к столу.

Добиться максимально удобного использования сверлильного мини станка при условии, что дрель с него не планируется периодически снимать, позволит полный разбор переключателя дрели и монтирование на станине отдельного включателя.

Рассмотреть до мелочей, как с использованием электрической дрели сделать присадочный настольный сверлильный агрегат, можно в предложенном видео.

Рулевая рейка для сверлильного станка

Сверлильный станок можно выполнить с применением модернизированной рулевой рейки. Так как покупка новой рулевой рейки обойдется не дешево, рекомендуется приобретать б/у деталь, желательно от ВАЗ 2108.

После приобретения рулевой рейки необходимо провести профилактический ремонт детали с целью обеспечить ее плавный ход.

Инструкция по изготовлению станины и ее установке:

  • Корпус станка выполняется с учетом размеров дрели и колонки. Стол, на котором будет зафиксирована платформа со сверлильными деталями должен иметь подходящие размеры, примерно 20х30 см;
  • Конструкция, с помощью которой будет закреплена дрель, монтируется на рулевой детали в местах нахождения монтажных болтов;
  • Стойка для сверлильного станка выполняется из П-образного стального профиля 30х60х30. Его приваривают к листу металла толщиной 2 мм. Стойка должна иметь высоту, превышающую на 6-7 см длину колонки. Ход штока для рулевой рейки от ВАЗ 2108 равняется 210 мм;
  • За счет монтирования дополнительных ребер между двумя элементами повышают жесткость стойки.

Для комфортного использования сверлильного станка рекомендуется продумать удобную систему его запуска и отключения.

Дополнить тему позволит тематический видео материал.

Сверлильный станок для печатных плат

Чтобы собрать сверлильный микро станок для печатных плат, понадобятся следующие детали:

  • микро мотор или высокооборотный двигатель;
  • зажимная цанга для закрепления миниатюрных сверл;
  • два деревянных бруса, П-образный профиль, крепежное кольцо для фиксирования электродвигателя;
  • передвижная платформа станка для печатных плат — изготавливается самостоятельно из подручных материалов.

Собирая настольный микро сверлильный станок для печатных плат, рекомендуется обратить внимание на то, чтобы сверло опускалось точно перпендикулярно к плате.

На видео ниже показан мини сверлильный станок для печатных плат.

Если мотор будет перекошен, то при сверлении печатных плат сверла будут выходить из строя. Не допускается зазор и плохое фиксирование мотора, при сильных оборотах его может выбить из станины.

Как изготовить микро станок своими руками для сверления плат расскажет видео материал.

Конструкция координатного стола

Если в самодельном сверлильном станке функции координатного стола выполняет механизм подачи, то координатный фрезерный стол имеет иную конструкцию.

Координатный фрезерный стол представляет собой манипулятор, состоящий из определенного числа осей. Предназначен фрезерный стол для передвижения в нескольких плоскостях технологической головки.

В домашних условиях изготовить фрезерный стол можно с использованием модулей линейного типа, выполненных из алюминиевого профиля.

В качестве передачи применяют зубчатую рейку, армированный ремень или шарико-винтовой элемент.

Числовое программное управление (ЧПУ) и контроллеры действий необходимы для управления координатным столом. Контроллеры используются с целью управления техническими задачами.

Чтобы изготовить фрезерный стол, сначала делают чертежи, производят расчет и подбирают комплектующие детали.

При этом сделанный расчет должен подходить под технические требования к использованию станка, включая передвигаемые массы, скорость, ускорение и точность расположения.

Конструкция координатного стола может иметь облегченный или упрочненный вид, быть двух или трех координатной. Именно поэтому рекомендуется изначально определиться, для чего будет необходим фрезерный стол.

Двух координатный стол – основание с передвижной крестовиной. На ней монтируется рабочий стол. В крестовине должны находиться закаленные регулируемые и шлифованные рейки.

Также устанавливаются стопоры хода с целью устранения просвета. Основание фиксируется на ножках.

Больше подробностей об изготовлении координатного стола своими руками можно узнать из предложенного видео.

Самодельные тиски для станков

Если советские тиски вам не по карману, а китайские изделия не по душе, то можно в дополнении к сверлильному станку изготовить своими руками тиски.

Чтобы собрать самодельные тиски, необходимо иметь под рукой следующие детали:

  • винт – резьба 20 мм, длина – 150 мм, головка винта должна иметь прорезь, так как иногда не подходит под размер ручек, а с помощью напильника ее расширяют;
  • винт с кольцом применяют в качестве ручки для закручивания;
  • шпильки можно приобрести в магазине или отыскать в старых деталях;
  • затем необходимо смастерить неподвижную губку, можно из дерева сосны, а доску прибивают к столешнице;
  • для изготовления передвижной части потребуется доска (20 мм толщина, 18 мм ширина), длина подвижных губок должна составлять не менее 50 см.

В дереве проделывают отверстия диаметром 21 мм. Диаметр отверстий в шпильках должен составлять 10 мм. В готовые отверстия устанавливаются шпильки, винты, наживляются гайки и болты.

Если тиски будут применяться для работы с короткими заготовками, то в конструкции переставляют шпильки.

Тиски снабжают дополнительными отверстиями, которые должны располагаться вблизи зажимных винтов.

Самодельные тиски могут иметь разные параметры, все зависит от подобранных деталей.

Сверлильный станок — уникальное устройство, которое необходимо для домашней мастерской. Оно позволяет не обращаться за помощью в специализированные мастерские, а просто брать и выполнять работы по проточке самостоятельно.

Благодаря этому, человек экономит огромное количество денег на услугах специалистов по токарному делу.

Сделать такое устройство можно из подручных материалов. Ничего сложного в процессе не наблюдается.

Для производства домашнего сверлильного станка потребуется всего лишь электрическая дрель или рулевая рейка.

Покупка промышленных агрегатов обойдется в копеечку, поэтому целесообразней изготовить свою модель, используя чертежи с размерами, которых полно в Интернете.

Прежде чем приступать к самому созданию агрегата следует выполнить планировку. Это ответственный шаг, который требует внимательного подхода и составления чертежа. Нужно тщательно померять и отобразить на бумаге размеры будущего станка. Если этого не сделать, в работе обязательно пойдет что-то не так.

Ошибиться просто, а наличие чертежа не позволит вам допустить оплошностей. Люди, которые пренебрегают этим этапом в создании сверлильного станка своими руками переплачивают в процессе его изготовления. Что нужно обязательно учесть во время работы:

Чертежи с размерами.

  • Длину, ширину и высоту оборудования;
  • Толщину агрегатов;
  • Технические характеристики электрооборудования;
  • Данные двигателя, который послужит приводом для вашего станка;
  • Мощность потребления энергии;
  • Заземление;
  • Количество расходных материалов.

Чертеж позволит вам не просто визуально понимать, как собрать оборудование, а также как оно в точности будет выглядеть. Проект даст возможность более четко определить сумму затрат на производство.

Чтобы собрать подобное оборудование у себя в мастерской вам не нужно располагать специализированными предметами или электротехникой. Все что потребуется — 4 основных составляющих. В первую очередь, под присадочный станок следует выбрать станину. Она послужит мощным основанием под будущее устройство для проточки.

После этого определяемся с механизмом вращения. Для него лучше выбрать электрическую дрель.

Совет: Возьмите не слишком старую, но и не слишком новую дрель. Главное, чтобы она была в рабочем состоянии, иначе оборудование быстро может выйти из строя.

Третьим этапом будет подобрать устройство для подачи оборотов

на рабочую часть из дрели, а также определиться со стойкой, вертикального типа. Сама по себе дрель обладает малой массой, поэтому для стойки не нужно подыскивать сверхпрочные материалы. Подойдет обыкновенная доска или ДСП-плита.

Совет: В качестве привода идеально подойдет асинхронный двигатель из старой стиральной машины.

Станина же наоборот выбирается из тех материалов, которые будут крепче. Она должна удерживать все на себе, а также амортизировать дребезжание самой дрели. Чтобы вибрации не сказывались на оборудовании и точности работы, лучше всего подбирать крепкие металлы. Очень хорошо, в качестве держателя подойдет старая стойка из фотоувеличителя. Правда, вам для создания сверлильного станка своими руками, нужно будет доработать ее.

Важно! От качества соединения между стойкой и станиной агрегата будет зависеть точность высверливаемого отверстия.

Также создателю домашнего станка потребуется использовать несколько стальных полосок, чтобы вырезать две направляющие планки. Они помогут осуществить передвижение колодки, на которой располагается дрель. Чтобы закрепить их можно воспользоваться шурупами. Берем и прикручиваем все к стойке.

Повысить прочность фиксации дрели помогут хомуты. Лучше всего использовать стальные, они выдерживают более высокую нагрузку. Чтобы еще больше амортизировать вибрации, между колодкой станка и дрелью лучше всего подложить резиновую прокладку. Она поможет вам устранить процессы дребезжания домашнего оборудования во время работы.

В основе подачи движения станка лежит рычаг. Он позволяет спокойно передвигать колодку с электрической дрелью в вертикальном положении. Там будет установлена пружина, которая позволит осуществлять поддержание сверлильного аппарата в нужном натяжении.

Выбираем и устанавливаем рулевую рейку для сверлильного станка

Чтобы ваше домашнее оборудование работало как можно удобней, лучше всего применить во время его создания модернизированную рулевую рейку.

Если вы собираетесь купить ее новую от завода-изготовителя, приготовьте кругленькую сумму,

потому что она стоит совсем не дешево. Более выгодное решение — это выбрать подержанную деталь, лучше всего от ВАЗ 2108.

Совет: Как только купили такую запчасть, следует внимательно осмотреть ее, провести профилактику и ремонт если это требуется. Таким образом получится придать ей более плавный ход во время работы со сверлильным станком.

Теперь давайте приступим к изготовлению станины под ваше будущее сверлильное оборудование

  1. Чтобы сделать корпус вам потребуется использовать дрель вместе с колонкой. Все это следует устанавливать на столе, который послужит платформой для будущего сверлильного станка. Размеры стола должны быть в районе 20х30 см.
  2. Специальная конструкция, которая будет удерживать вашу электрическую дрель, устанавливается на рулевой части агрегата. Чтобы ее затянуть используются болты.
  3. Чтобы соорудить саму стойку, следует предварительно выбрать П-образный профиль из стали с габаритами 30х60х30. Затем нужно приварить его к металлическому листу с толщиной 2 мм. По идее сама стойка обязана быть высотой на 6-7 см больше длины самой колонки.
  4. В качестве хода штока оператору станка при создании оборудования лучше всего применить рулевую рейку ВАЗ 2108, о которой говорилось ранее.
  5. Чтобы дополнительно увеличить жесткость всей конструкции во время установки следует монтировать дополнительные ребра.

Чтобы у оператора не возникало проблем с запуском или отключением оборудования во время эксплуатации, следует продумать практичную систему старта и остановки двигателя сверлильного станка.

В быту может пригодиться не очень большой станок, а сверлильное оборудование для работы с микро печатными платами, как на фото.

Чтобы изготовить его, создателю будут нужны:

  • Микромотор либо двигатель, работающий с высокими оборотами.
  • Специальная цанга для зажимов маленьких сверл.
  • Несколько деревянных брусков.
  • Металлический профиль П-образный.
  • Стопорное кольцо, которое поможет надежней выполнить фиксацию двигателя.
  • Мобильная платформа под станок, которая создается своими руками из всевозможных материалов, встречающихся в быту.

Важно! Чтобы станок в конечном итоге вас не разочаровал и работал четко и точно, следует особое внимание обратить на опускание сверла. Оно должно осуществляться перпендикулярно плате.

В том случае, если мотор при каких-то обстоятельствах перекосило, пользователь рискует выводить сверла из строя. Во время производства домашнего сверлильного оборудования нужно внимательно следить за качеством фиксации мотора. Если он был установлен ненадежно, при работе двигателя на высоких оборотах его просто вырвет из станины. Это чревато порчей вашего имущества и риском нанесения вреда здоровью.

Как сделать координатный стол

В домашнем станке для сверления роль координатного стола будет осуществляться механизмом подачи. А у такого же стола, но для фрезерного оборудования несколько иная конструкция. Поэтому ее следует рассмотреть внимательней.

Данное оборудование представляет собой специальный манипулятор, который складывается из нужного пользователю числа осей. Он нужен чтобы передвигать сразу в нескольких направлениях и плоскостях специализированные технологические головки сверлильного оборудования.

Важно! Чтобы выполнить фрезерный стол дома, не обойтись без применения нескольких модулей линейного типа. Они должны быть выполнены из алюминиевого профиля.

Для осуществления передачи движения при создании фрезерного стола следует использовать особую зубчатую рейку, а также армированный ремень. Вместо него вполне сойдет шарико-винтовой элемент.

Чтобы наладить управление координатным столом создателю потребуется использовать ЧПУ или контроллеры. Благодаря их установке у пользователя оборудованием открывается возможность управлять техническими задачами, возлагаемыми на станок.

Важно! При создании фрезерного стола для сверлильного станка обязательно сделайте чертеж, прежде чем приступить к работе. Это позволит вам четко понимать алгоритм действий и избавить себя от ненужных ошибок.

Расчет в данном случае выполняется с учетом технических характеристик самого сверлильного агрегата. Сама же конструкция может быть, как облегченной, так и с повышенной прочность. А также там могут использоваться 2 или 3 координаты. Первым делом, прежде чем создавать станок, следует понять основную роль его в вашей домашней мастерской. И уже от этого отталкиваться в процессе проектировки и дальнейшего производства.

Когда уже все готово, нужно сделать тиски, иначе вы не сможете в домашних условиях зафиксировать деталь, держать в руках категорически запрещено. Приобретение старых советских тисков, выполненных из стали или чугуна может оказаться дорого. Модели китайского производства, не каждому придутся по вкусу, в меру своей недолговечности. Поэтому одним из экономичных вариантов будет сделать их самостоятельно.

Вам будут нужны:

  • Винт с резьбой в 2 см и длиной 15 см. В головке крепежного элемента обязательно должна быть прорезь.
  • Специальный винт с колечком, который используется для закручивания.
  • Шпильки.

Следует сделать неподвижную губку. Как сделать этот элемент? Для создания используйте дерево сосны. Оно доступно и достаточно прочное. Доску следует прививать к столешнице.

Чтобы сделать мобильную часть тисков вам нужна доска с габаритами 2 см толщина и 1.8 см ширина. Длина же подвижных губок для зажимов обязана быть от 50 см.

Все что нужно сделать — прорезать отверстия с диаметром в 2,1 см. В шпильках этот диаметр будет 1 см. Потом создатель просто вставляет в готовые отверстия шпильки вместе с винтами, после чего наживляет гайки и затягивает болтами.

И на этом производство домашних тисков завершается.

Когда вы создали свой домашний сверлильный станок нужно обязательно проверить его.

Включите двигатель в розетку и, если вы сделали все правильно, у вас не произошло короткого замыкания, отсутствуют нехарактерные звуки для работы агрегата — можете поздравить себя с успешным завершением проекта.

Самодельный станок позволит вам выполнять несложные операции по сверлению в домашних условиях и экономить на услугах автомастерских или токарей.

Видео как сделать сверлильный станок

Единственное — чтобы оборудование работало как можно дольше, не стесняйтесь и не ленитесь раз в полгода просматривать рабочие поверхности вместе с двигателем на предмет повреждений или износа деталей. Своевременное выявление проблемы позволит вам уберечь себя от реальных неприятностей.

купити найпопулярніші гербіциди для кукурудзи в Україні можна на сайті вполі.юа

Каждый домашний мастер имеет в своем инструментальном арсенале множество различных приспособлений, позволяющих ему воплощать свои творческие задумки в жизнь. Здесь не только привычные всем наборы ключей, отверток, надфилей и напильников. Уважающий себя специалист обязательно обладает станочным оборудованием. Это приспособление для заточки режущего инструмента, небольшой по своим габаритам токарный станок по дереву или металлу, фрезерный станок или циркулярная пила, сварочная установка. Изготовить сверлильный станок своими руками может даже начинающий домашний мастер.

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей
.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

  • станина;
  • электродвигатель;
  • патрон для сверла;
  • передаточный механизм;
  • органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина — массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Органы управления — это кнопки включения/выключения электродвигателя, а также рычаг, посредством которого вращающееся сверло заглубляют внутрь обрабатываемой детали.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

  • несущая станина;
  • стабилизирующее рамочное устройство;
  • планка, предназначенная для перемещения рабочей головки;
  • устройство амортизации;
  • планка крепления электрического двигателя;
  • электродвигатель;
  • блок питания электродвигателя;
  • переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

Самодельный мини — станок для радиолюбителя готов к эксплуатации
.

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской.

Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

  • электрическая или ручная дрель;
  • лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
  • деревянные бруски;
  • шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

После подключения вилки электрической дрели к сети переменного тока самодельный станок готов к эксплуатации по назначению.

Вариантов множество. Можно сделать хороший станок из фотоувеличителя. В этом случае старое оборудование уже имеет готовую станину и вертикальную направляющую. Остается только закрепить каретку с электродрелью.

В основе рулевая рейка

Безусловно, оборудование для сверления отверстий на основе электрической дрели — это оригинальное, эффективное и простое решение проблемы. Однако, как поступать в ситуации, когда дрель понадобится в качестве отдельного инструмента, разбирать станок или покупать вторую дрель?

Чтобы не утруждать себя ответом на эти вопросы, можно принять следующее решение — изготовить самодельный сверлильный станок из рулевой рейки автомобиля. Для изготовления этого оборудования необходимо подготовить следующие материалы:

В ходе создания станка потребуется сварочное оборудование и токарный станок.

Создавая устройство из рулевой рейки, необходимо строго придерживаться следующего порядка выполнения работ:

Устройство собственного изготовления, собранное на рулевой рейке легкового автомобиля, готово к пробному пуску.

Необходимый в условиях домашней лаборатории инструмент, каким является станок для сверления отверстий, можно и нужно делать самостоятельно. Это позволит не только сэкономить деньги, но и подтолкнет мастера к созданию оборудования, которое будет максимально полно соответствовать его требованиям к качеству выполняемых работ, а также позволит эффективно воплотить в жизнь все творческие решения.

Электрическая дрель является универсальным инструментом, поскольку в ее патрон можно зажимать не только сверла и фрезы, а и деревянные детали, в случае, если аппарат используется в токарном станке. Необходимость в сверлильном станке возникает в том случае, когда домашнему мастеру требуется просверлить отверстия строго под прямым углом
. В таком случае мастер стоит перед выбором: купить готовую стойку для сверления или сделать станок из дрели своими руками. Мы расскажем, как реализовать второй вариант.

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов
.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол
    . Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.

  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.

  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).

  9. Направляющие в данной конструкции сделаны из алюминиевого профиля
    . Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.

  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.

  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие
(телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен
, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Ну а если у вас нет желания конструировать приспособления для дрели своими руками, или просто на это нет времени, но просверлить отверстие дрелью строго под прямым углом все равно нужно, то можно купить готовую стойку по цене около 1200 рублей.

Другие варианты станков из дрели

Аппарат для сверления может служить в качестве двигателя для конструирования разных деревообрабатывающих инструментов. Рассмотрим, какой еще можно сделать станок из дрели своими руками.

Фрезер

Для изготовления фрезера с помощью сверлилки вам потребуется взять обычный хомут, применяемый для водопроводных труб.

Также потребуется найти немного ДСП (можно использовать плиту из старой мебели), после чего собрать такую конструкцию, как на рисунке ниже.

Такое подобие фрезера можно использовать, к примеру, для фрезерования паза в торце столешницы, для набивки Т-образного профиля или для фигурного фрезерования торцов деревянных деталей.
Конечно же, хорошего качества фрезеровки таким способом добиться сложно, поскольку у аппарата не хватит оборотов. Для сравнения: шпиндель у фрезера может вращаться со скоростью 26 000 об/мин. и больше, благодаря чему достигается высокое качество обработки поверхности.

Также можно сделать фрезерный станок из дрели, если зажать ее таким образом, как показано на рисунке ниже. Таким способом выбирается четверть в бруске для вставки стекла, например, при изготовлении форточки.

Для вытачивания мелких, круглых деталей, можно сделать приспособление, в котором вращательное движение заготовке будет придавать сверлилка. Самым простым способом выполнить токарные работы по дереву можно назвать тот, что указан на рисунке ниже.

Такой токарный станок по дереву можно сделать за считанные минуты. Для его изготовления потребуется деревянный брус или доска, пара уголков, а также заточенный болт.

Более “продвинутый” чертеж токарного станка, который можно сделать из дрели своими руками, представлен ниже.

Если у вас нет возможности изготовить такое устройство из металла, как показано на чертеже, то можно обойтись парой струбцин
, прикрепленных к верстаку.

Первой струбциной с хомутом можно закрепить аппарат к верстаку.

В качестве зажима для сверлилки можно использовать небольшие тиски с зажатым в них хомутом. Второй струбциной нужно зажать самодельную заднюю бабку с вкрученным в нее винтом, для центровки и поддержания детали. Конец винта должен быть сточен под конус.

В качестве подручника к верстаку прижимается брусок необходимой толщины.

Также не составит труда сконструировать самодельный токарный станок из деревянных брусков
, как показано на следующем рисунке.

Для точных токарных работ с длинными и большими деталями рекомендуется сделать токарный станок из металлического профиля
(квадрата).

При изготовлении данной конструкции необходимо точно выдержать соосность передней и задней бабки. Агрегат к передней бабке можно закрепить парой хомутов.

Задняя бабка должна быть подвижной для того, чтобы можно было обрабатывать детали различной длины.

Подручник должен быть также подвижным и перемещаться как вдоль станины, так и поперек ее, чтобы можно было подвинуть его ближе к обрабатываемой детали для уменьшения рычага. Если рычаг будет большим, инструмент может вырвать из рук, а деталь из патрона, что чревато получением серьезных травм.

Немаловажно, чтобы опорная площадка поворачивалась, например, при обработке детали под углом.

Если вы сделаете такой станок, то он с легкостью может быть преобразован в универсальный. Достаточно зажать в патроне аппарата наждачный или войлочный круг, и конструкция превращается в шлифовальный станок из дрели. Таким же образом, можно из него сделать точильный агрегат.

Более простую модель универсального станка легко сделать из обычной строганой доски.
Для этого требуется порезать ее на детали, и собрать конструкцию, как показано на рисунке.

Так выглядит станина, если снять столик.

Толщина доски, применяемой в конструкции — 2 см. Длина изделия равна 50 см. Ширина приспособления — 20 см.

Высота стоек 9 и 14 см. Высота может быть разной и зависит от того, какого диаметра будет использоваться шлифовальный круг. Вся конструкция скручивается саморезами. Места соединения деталей перед сборкой рекомендуется промазать клеем.

Сверху на стойках закреплены 2 хомута, один из которых разрезан и разогнут. В качестве мягкой прокладки использована разрезанная полиэтиленовая трубка
, прибитая гвоздиками.

На станине необходимо сделать небольшой пропил (паз) и расширить его с нижней стороны для того, чтобы шляпка стяжного болта не мешала.

Далее, следует скрутить 2 дощечки размером 20 Х 27 см с бруском между ними, толщина которого 4 см (таким образом вы получите столик). Брусок нужен для того, чтобы рука могла свободно проходить между плоскостями во время прикручивания стола к станине.

В одной дощечке также прорезается паз для закрепления столика к основе. После этого, столик можно прикрепить с помощью винта с шайбой.

Благодаря пазам, столик можно будет пододвигать на необходимое расстояние к патрону. Если стол повернуть, то появится возможность передвигать его поперек станку. От длины паза зависит расстояние, на которое можно передвинуть стол.

После закрепления сверлильной машины, вы получите универсальное приспособление.

Теперь, если в патрон сверлилки зажать шлифовальный круг
— вы получите шлифовальный агрегат. Наличие реверса в агрегате во время шлифовки желательно, но не обязательно.

Если установить абразивный диск
(по металлу) от болгарки, то появляется возможность резать металлические пруты. При резке металла необходимо обязательно одеть защитные очки. Также можно установить зубчатую фрезу, и резать с ее помощью тонкий пластик.

При установке абразивного круга
– получается точилка.

Такой агрегат можно использовать для точения ножей, сверл, ножей для рубанка, а также чтобы затачивать инструменты для токарного станка по дереву.

Если на столике закрепить направляющие, а в патрон установить сверло, то получится присадочный станок.

Таким образом, дрель, благодаря зажимному патрону, является основой для создания станков различных по назначению. Такое повышение функциональности обычной сверлилки будет очень полезно для домашнего мастера, в распоряжении которого появляются различные технологические операции.

Необязательно тратить деньги на настольный сверлильный станок, ведь его не так уж и сложно сделать своими руками. Для этого понадобится приобрести, изготовить или воспользоваться бывшими в употреблении деталями. Мы расскажем вам о создании нескольких конструкций, и вы сможете подобрать свою модель для сборки.

Дрель есть почти у каждого хозяина, строящего или ремонтирующего свой дом или квартиру, занимающегося ремонтом бытовой и садовой техники, различными поделками из металла и дерева. Но для выполнения некоторых операций дрели недостаточно: нужна особая точность, требуется просверлить отверстие под прямым углом в толстой доске или просто хочется облегчить свой труд. Для этого потребуется станок, который можно выполнить на базе различных приводов, деталей машин или бытовой техники, другого подручного материала.

Тип привода — принципиальное различие конструкций самодельных сверлильных станков. Одни из них изготавливаются с использованием дрели, в основном электрической, другие — с использованием двигателей, чаще всего — от ненужной бытовой техники.

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основные элементы станка

Основными элементами станка являются:

  • дрель;
  • основание;
  • стойка;
  • крепление дрели;
  • механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Особенности конструкций механизма подачи дрели

Механизм подачи нужен для вертикального перемещения дрели вдоль стойки и может быть:

  • пружинным;
  • шарнирным;
  • конструкцией по типу винтового домкрата.

В зависимости от принятого типа механизма тип и устройство стойки также будет отличаться.

На чертежах и фото приведены основные конструкции настольных сверлильных станков, которые можно сделать из электро- и ручной дрели.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка

С пружинно-рычажным механизмом

С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель

С шарнирным беспружинным механизмом

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз

Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса

Станок из автомобильного домкрата и дрели

Каретка выполнена из мебельных направляющих

Мини-станок из списанного микроскопа

Основание и стойка из старого фотоувеличителя

Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие

Видео 1. Пошаговое руководство для недорогого станка. Станина и стойка — деревянные, основа механизма — направляющая для мебели

Видео 2. Сверлильный станок — домкрат от «Жигули» и дрель

Видео 3. Пружинно-рычажная стойка для дрели

Видео 4. Пошаговое создание стальной стойки для дрели

Станок на основе рулевой рейки легкового автомобиля

Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.

Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70-80 мм, через проушины рулевой колонки.

Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.

Видео 5. Сверлильный станок на основе рулевой рейки от «Москвич»

Порядок сборки сверлильных настольных станков:

  • подготовка всех элементов;
  • крепление стойки к станине (проверяем вертикальность!);
  • сборка механизма перемещения;
  • крепление механизма к стойке;
  • крепление дрели (проверяем вертикальность!).

Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой . При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.

Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.

В продаже также можно найти готовые стойки для дрели. При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс. руб.) стойки годятся для выполнения отверстий в тонком фанерном листе.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз.
Деталь
Характеристика
Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80 мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100-120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Дюралюминиевый круг, Ø 98 мм
18 Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка см. ниже
22 Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз.
Деталь
Характеристика
1 Стальной круг Ø 12 мм
2 Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиальноупорный
11 Разрезное стопорное кольцо
12 Стальной круг Ø 20 мм

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема для заводского станка 2М112

Самодельные станки для сверления печатных плат

Мини-станочки для сверления плат радиолюбителями также заимствуют привод от различных маломощных устройств. При этом используют резаки для обрезки фотографий в качестве рычагов, паяльники, цанговые карандаши вместо патрона. Место сверления подсвечивают светодиодными фонариками — возможностей для технического творчества достаточно.

Простая электрическая схема управления электромотором

Видео 7. Мини-станок для сверления плат

Изготовленный своими руками сверлильный станок позволяет на достаточном качественном уровне выполнять в домашних условиях сверловку отверстий в разных материалах.

1
Самодельный сверлильный станок – кому и зачем он нужен?

Сверловка в обширном списке всевозможных слесарных операций считается в среде специалистов самой доступной и по-настоящему простой процедурой. Выполняется она обычно на специальных сверлильных агрегатах, которые могут иметь различную функциональность и некоторые конструктивные особенности. Современная станкостроительная промышленность выпускает немало видов сверлильных станков, начиная от совсем простых (например, ) и заканчивая агрегатами с ЧПУ, которые имеют несколько шпинделей.

Понятно, что домашнему умельцу в большинстве случаев подобные станки просто-напросто не нужны, так как они предназначаются для выполнения серийных операций. А в быту обычно требуется осуществить какую-либо единичную процедуру.

Именно по этой причине многие домашние мастера решают сделать элементарный сверлильный станок своими руками, используя те детали и подручный материал, которые имеются в любом частном гараже.


Как правило, идеей изготовления самодельной мини-установки для сверления «загораются» радиолюбители, а также люди, которые сами выполняют несложные бытовые ремонтные работы. В ряде случаев для этого достаточно простой электрической дрели. Но, если речь идет о более серьезных процедурах, дрель, конечно же, не в состоянии гарантировать нормального качества и точности сверления. Вот тогда-то и имеет смысл заняться изготовлением собственного мини-станка, на который можно установить разные .

2
Как сделать сверлильный станок из дрели?

В домашних мастерских подобное сверлильное оборудование встречается чаще всего, что обусловлено простотой его самостоятельного изготовления. Вам не потребуются материалы высокой прочности и какие-либо специальные приспособления. Мини-агрегат для сверления отверстий включает в себя всего лишь четыре ключевых компонента:

  • станину, служащую основанием станка;
  • механизм вращения (в нашем случае его роль играет электрическая дрель);
  • устройство подачи;
  • вертикальная стойка.

Стойку обычно делают из обычной ДСП либо из досок, так как небольшая масса дрели не требует применения более прочных материалов. А вот станину лучше изготавливать максимально массивной. Это обеспечит отсутствие вибраций в процессе сверления, а значит, и более комфортную работу.

Мастера советуют использовать для основания агрегата сравнительно толстую (от 2 сантиметров) мебельную плиту. Идеальным же вариантом признается применение для изготовления станины и стойки старого фотоувеличителя. Его нужно будет лишь немного доработать, чтобы получить действительно надежную конструкцию мини-станка для бытовой эксплуатации.

Качество и точность сверления на самодельном агрегате зависит от правильности соединения станины и вертикальной стойки. Поэтому к этой части работ нужно подойти максимально ответственно. Рекомендуется вырезать из полос стали две направляющие, которые затем соединяют шурупами со стойкой. По указанным направляющим будет перемещаться колодка с дрелью.

Непосредственно колодку необходимо изготовить так, чтобы она надежно держала электрическую дрель. Добиться этого несложно, используя небольшие стальные хомуты. Желательно, кроме того, разместить небольшую прокладку из резины между колодкой и дрелью. Она существенно уменьшит вибрацию и сделает процесс эксплуатации установки более комфортным.

Механизм подачи сверлильного станка из дрели представляет собой простейший рычаг, который будет перемещать колодку с инструментом в вертикальном направлении. Данный механизм желательно снабдить пружиной сравнительно большой упругости и мощности. Один конец пружины должен упираться в смонтированный на стойке неподвижный деревянный брус, другой – в колодку.

Если вы хотите добиться максимального удобства работы с самодельным станком и не планируете периодически снимать электродрель, рекомендуется ее переключатель просто-напросто разобрать, а на станине смонтировать отдельную кнопку, с помощью коей вы будете запускать и выключать свой сверлильный агрегат. Как видим, все довольно-таки просто. Любой более-менее «рукастый» мужчина способен сделать себе небольшой и удобный станочек из дрели.

3
Сверлильный станок своими руками на базе асинхронного двигателя

У любого хозяина в гараже, подвале или где-нибудь на балконе квартиры хранится множество электродвигателей от электрических агрегатов, отслуживших свой срок. Из них вполне можно выбрать такой мотор, который станет движителем для сверлильного мини-станка. Идеальным вариантом в данном случае признается двигатель асинхронного типа, монтируемый на барабанные стиральные агрегаты.

Работы по созданию домашней сверлильной установки на основе старого электродвигателя намного сложнее, нежели при использовании дрели. Но и их вполне можно осуществить, вооружившись некоторой долей терпения и настойчивости. Здесь важно осознавать, что двигатель со стиралки имеет более серьезный вес. Да и мощность такого «моторчика» куда как выше, чем у электродрели. А это означает, что придется позаботиться о подготовке «могучей» стойки и основания для создаваемого станка.

Специалисты говорят, что уменьшить уровень вибрации агрегата на базе асинхронного двигателя можно посредством установки его на мощное основание, а также путем размещения его поближе к вертикальной стойке. Но при этом необходимо помнить – близкое расположение стойки и мотора чревато усложнением конструкции самодельного станка, что вызвано потребностью монтажа ременных шкивов.

Для изготовления сверлильной установки с применением электродвигателя от стиральной машины, кроме всего прочего, понадобятся следующие детали:

  • шестерня;
  • подшипники в количестве двух штук;
  • шестигранник;
  • две трубки небольшой толщины (на одной из них обязательно должна присутствовать внутренняя резьба);
  • зажимное кольцо (желательно из прочной, например, из инструментальной стали).

Шестигранник требуется для выполнения подвижной части станочного передаточного устройства. На него будет надет шкив. Также к шестиграннику нужно присоединить металлическую трубку с подшипником и стальным кольцом. Важно добиться очень плотного соединения этих компонентов между собой, так как в противном случае при вибрации они стопроцентно разрушатся (не сразу, но достаточно быстро).

Регулировочный комплекс агрегата изготавливается из шестерни и трубки, на которой нужно сделать надпилы. В них входят зубья шестерни. Указанная трубка делается такой высоты, чтобы сверлильный патрон поднимался на заданную величину. В эту же трубку затем впрессовывают ось с шестигранником.

Из описанной схемы видно, что изготовить станок с двигателем асинхронного вида достаточно сложно. Поэтому можно посоветовать делать его по аналогии с предыдущим процессом, когда использовалась электрическая дрель.
Но будьте готовы к тому, что полученный станок особой точностью сверления характеризоваться, к сожалению, не будет.

В столярном деле не обойтись без сверления отверстий, поэтому одним из самых востребованных инструментов столяра является дрель, электрическая или ручная.

Таким инструментом удобно работать с заготовками небольшой толщины, сверлить листовой материал, фанеру, но проделать отверстие в толстой заготовке, не испортив его геометрию, сложно.

С этой задачей справится самодельный сверлильный станок. Сделанный своими руками, он не ляжет тяжким бременем на семейный бюджет и станет надежным помощником домашнему мастеру.

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности. Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

  • циркулярная пила;
  • электролобзик;
  • болгарка;
  • крупнозернистая наждачная бумага;
  • простенький набор ручного инструмента;
  • линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Инструкция по изготовлению станка

Основа конструкции самодельного станка – рама. Она состоит из вертикальной стойки и горизонтальной опоры. На стойке крепится столешница и шпиндельная коробка. Пошаговая инструкция по сборке выглядит следующим образом.

Стойка

В качестве материала для стойки самодельного сверлильного станка используются рейки, вырезанные из сосновой доски. Понадобятся две заготовки сечением 30х40 мм и две 20х20 мм. Длина каждой из них 60 см. Резать доску удобно циркулярной пилой, предварительно отрегулировав боковой упор. Готовые рейки обрабатывают шкуркой, чтобы убрать заусенцы.

Бруски скрепляют попарно, выравнивая по одной из граней. Места соединения промазывают столярным клеем, для фиксации используют саморезы. В результате получатся два одинаковых уголка из дерева.

Стойки соединяют между собой двумя перемычками, брусками размерами 80х40х20 мм. Они устанавливаются с внутренней стороны уголков, с наружной конструкцию усиливают вставками, вырезанными из той же доски.

Шпиндельная коробка

Вторым шагом будет изготовление шпиндельной коробки. Она удерживает электродрель, при этом обеспечивает ее перемещение в вертикальной плоскости. Коробка собирается из фанеры. Необходимо вырезать две заготовки 155х55 мм и одну 140х155 мм.

Подвижность узла обеспечивают мебельные направляющие. Понадобится 4 шт. длиной 120 мм. На концах, используя плоскогубцы, выгибают стопоры. Направляющие прикручивают на фанерные заготовки, две на широкую, по одной на узкие.

Собирают шпиндельную коробку. Она имеет форму буквы П, направляющие – на внутренних поверхностях. С помощью саморезов коробка крепится на вертикальную раму. Полученная конструкция должна перемещаться легко, но без перекосов и люфтов.

Фиксатор дрели

Далее изготавливается фиксатор дрели. Это один из самых ответственных узлов станка. Чтобы обеспечить достаточную прочность, его делают из двух склеенных между собой фанерных заготовок размером 165х85 мм. В заготовке вырезается круглое отверстие. Его диаметр зависит от модели дрели. В любом случае дрель должна входить свободно, но без большого зазора. Правильно изготовленный фиксатор позволит использовать устройство в качестве пазовального станка, им можно будет делать продольные пазы в мягком материале.

С наружной стороны фиксатора делают пропил, позволяющий зажимать дрель, в его щечках сверлят отверстие, внутри которого устанавливается стопорный винт. Фиксатор крепят на подвижной коробке с помощью саморезов, для большей надежности снизу усиливают уголком из фанеры.

Опора

Станок должен устойчиво стоять на верстаке, для этого служит горизонтальная опора. Она изготавливается из той же фанеры. Надо вырезать заготовки размерами 260х240 мм и 50х240 мм.

Сначала соединяют вертикальную раму и узкую деталь основания, место соединения проклеивают, для фиксации используют саморезы.

Полученную конструкцию крепят на опору. Лучше всего использовать болты М6, гайки которых запрессованы в фанерное основание снизу. Также можно использовать болты под подтай, тогда гайки будут расположены вверху.

Столешница

Столик станка изготавливается из фанеры, можно использовать ламинированную древесно-стружечную плиту (ЛДСП). Размеры рабочей поверхности 260х240 мм. Для ее крепления потребуется отрезок фанеры 260х50 мм и уголки со сторонами 60 мм.

С помощью саморезов соединяют стол для сверлильного станка с боковой планкой. Соединение должно быть надежным, рекомендуется его проклеить. Надежности конструкции добавят треугольные вставки, приклеенные по углам.

Работать со станком будет удобнее, если столешница подвижна. Обеспечить ее вертикальное перемещение несложно, надо лишь предусмотреть направляющий брусок на планке, просверлить сквозное отверстие, пропустить сквозь него длинный болт.

Подпружинивание и подача сверла

В нормальном состоянии шпиндельная коробка с установленной на ней дрелью должна находиться в верхней точке вертикальной рамы. Чтобы этого добиться, используют пружину с подходящими параметрами. Она устанавливается между уголками рамы, для ее фиксации в верхнюю перемычку ввинчивают шуруп с кольцом, а в корпус коробки – саморез.

Принудительное опускание дрели осуществляют с помощью подвижной рукояти. Ее изготавливают из бруска, один конец которого закрепляют в верхней части рамы. Рычаг желательно усилить, в месте его крепления в дерево запрессовывается металлическая втулка подходящего диаметра. Фиксируют рычаг болтом.

Для передачи усилия используется металлическая планка с отверстиями на концах. Ее длина выбирается опытным путем, фиксация – обычными саморезами.

Остается установить дрель, закрепить ее и выполнить пробное сверление. Как раз в ходе него будет просверлено технологическое отверстие в столешнице, в месте выхода сверла, которое позволит работать с материалом любой толщины.

Готовый станок необходимо покрыть несколькими слоями лака или покрасить. Тем самым удастся не только придать ему законченный вид, но и обеспечить долговечность и безопасность эксплуатации.

Варианты самодельных сверлильных станков

Полноценный сверлильный станок можно сделать из отслужившей свое рулевой рейки автомобиля. По ее размерам изготавливают станину, на которой крепят электродвигатель. Отлично подойдет двигатель от старой стиральной машины. Передача вращения осуществляется с помощью ременной передачи. Лучше использовать шкив с несколькими ручьями, это позволит регулировать скорость, тем самым работать с материалом разной твердости. По такой же схеме делают своими руками присадочные станки.

Сверлить отверстия небольшого диаметра можно на маленьком станке, изготовленном из остова старого микроскопа, на который установлен электродвигатель от магнитофона. Он гарантированно справится с тонким листовым материалом. Единственная трудность в изготовлении подобного устройства – сложно подобрать подходящий патрон.

Сверлильный станок в мастерской заметно облегчит жизнь домашнему мастеру. Даже простое самодельное устройство, изготовленное из электродрели, способно открыть перед ним новые горизонты. Сверлить дерево, металл, проделывать пазы, изготавливать мебель – все это станет возможным с самодельным сверлильным станком.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.




Самодельный станок из дрели с шарнирным бес пружинным механизмом.






Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.
Деталь
Характеристика
Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80 мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой






Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.
Деталь
Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиально упорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм






Подключение зависит от самого двигателя.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Те, кто хоть раз пользовался электродрелью сталкивался с трудностями, когда необходимо сделать кучу отверстий. Пол беды если отверстия в доске, а дырявить металл? Для этого промышленность придумала сверлильный станок. У кого он есть, тем крупно повезло, а у кого нет — готовь карман.

Карман, лично у меня маленький, поэтому позволить заводской сверлильный станок я не в силах. Ну китайский, из жести, я конечно могу позволить, но ведь оно фигня фигней. Советские, полу комплектные, стоят неоправданно дорого. Магазинные стойки для дрелей не рассматривал в принципе, уж больно «детские» они. Блуждая по интернету находил много самоделок, но останавливало наличие токарных работ. Пару деталей заказать у токаря можно, но нормальными чертежами делится никто не хочет, а когда конструируешь деталь сам всегда вылезет косячок. Вылез косяк — беги опять к токарю и проси поправить. Но однажды я наткнулся на интересное видео от Zhelezjaka про самодельную стойку для дрели. Простая конструкция, повторяемая и универсальная. В момент просмотра видео от Zhelezjaka аналогов этой конструкции еще не было.

Собирался я сделать эту стойку целый год, а может и больше. Уйдя в отпуск я наконец приступил к работе. В конструкцию внес свои корректировки, они принципиально не меняют станок, но унифицируют материалы и сокращают время изготовления некоторых элементов. Я постарался использовать минимальное количество покупного материала, старался использовать тот мусор который у меня был. Но без покупок все равно не обошлось. Из основного я докупил трубу для направляющей, уголок и полосу, каждой позиции по 1 метру.

Теперь смотрим процесс изготовления. Собственно, направляющая для каретки у меня также выполнена из квадратной трубы 40х40х3 мм. Железо я покупал в маленьком строительном магазинчике, металлопрокат там хранится практически под открытым небом и не особо блещет качеством. Но в этом есть одно преимущество, там можно все пощупать и выбрать получше. Так и произошло. С начала хотел взять трубу с толщиной стенки 2 мм, но ровный кусок нам с продавцом выбрать не удалось. Взял с толщиной стенки 3 мм, толстостенные трубы гораздо ровнее. Сталь есть сталь и следы коррозии неотъемлемая ее составляющая. Поэтому почти весь прокат мне пришлось чистить, в особенности направляющую. Доводить до состояния кошачьей гордости я не стал.

Забыл сказать, заранее я заготовил комплект предварительных чертежей, по которым и делал базовые элементы. Комплект окончательных чертежей будет выложен в конце статьи. Режим заготовки в размер. Вот первое отступление от авторского проекта, уголок для каретки и кронштейна я взял 45х45х4 мм. В него прекрасно ложится труба 40х40, ничего подрезать не надо и образуется отличный монтажный зазор (видно на фото ниже). Технологию изготовления пытался повторить авторскую.

Подложил наждачку, обжал струбцинами на направляющей, заварил все от души. А снять потом фигушки, зажимает так, что «мама не горюй»! Кронштейн стойки я смог снять только сбивая его об остаток 45-го уголка. Далее я порезал весь уголок, сварил каретку, подложил в два раза больше наждачки и все…. Сколько было потрачено матерных слов, выкурено сигарет и проклято всего, что рядом шевелилось уже не вспомнить, а отделить одно от другого не получилось. Как у автора все так просто, я не знаю. А технология по моему мнению должна быть такова: кладем в двойне сложенную наждачку —> обжимаем струбцинами —> прихватываем сваркой кромки по всем четырем углам —> полностью провариваем одну из кромок —> даем полностью остыть —> пытаемся снять с оправки. Если сошло с оправы, то провариваем вторую кромку. Если не идет, тогда срезаем прихватки на непроваренной кромке и легонечко извлекаем направляющую. На фото ниже лежат уже сваренные заготовки, самая маленькая использоваться не будет.

Станину сделал из того, что было. А было у меня почти метр швеллера 8. Длину станины подогнал под длину остатка квадратной трубы, который осталась после изготовления направляющей. Ниже картинка процесса установки кронштейна стойки. Если честно, то такая конструкция станины не сильно хорошая. Полки у швеллера все кривые, у одного куска вогнутость, у другого выпуклость. Жуть, а не прокат. Сделал вид, что выставил под прямым углом, правда непонятно к какой плоскости. С перпендикулярностью я буду бороться позже.

и задней. В задней панели выполнено два отверстия с резьбой. Эти отверстия будут служить для закрепления станка в горизонтальном положении при обработке дерева.

И крепежные элементы для закрепления стойки в вертикальном положении. Одинокий болт приварен для организации заземления. Отверстий под провода здесь не видно, но в чертежах они есть.

О регулировочных ножках. Стандартных ножек от холодильника или стиралки, по какой-то случайности не оказалось, прям диву даюсь. Пришлось делать из болта и увеличенной шайбы, цена вопроса — пару копеек. А вот те штуки в которую ножки закручиваются у меня были, но в место них отлично подойдут высокие гайки.

Барабан, тот, который будет прокручивать трос. К изготовлению этой детали я подошел творчески. Работает он точно так же, но выполнен по другому. Стальные прутки диаметром больше 10 мм в домашнем сарае найти сложно и мой сарай не исключение. Плюс сразу решил вопрос съемной рукоятки. В качестве оси применил болт М10 с короткой ГОСТовской резьбой. Отрезав от него лишнее получил гладкую ось. Шляпка болта будет служить неким элементом зацепления оси с рукояткой. Внешней частью барабана будет служить водопроводная труба. Если у Вас в металлическом мусоре нет такой трубы, то ее можно заменить сгоном, купленным в ближайшем сантехническом магазине. Для центровки оси пришлось изготовить втулки, так сказать, ручным методом, без токарного станка. Для этого зажал две гайки М10 на оставшемся обрезке болта (обрезок не выбрасывайте, он потом пригодится), вставил в дрель и обточил всю конструкцию на электроточиле. Так как резьбы на обрезке болта уже нет, то и резьбу во втулках тоже надо высверлить. В головке болта выполнено отверстие с резьбой М5 для крепления рукоятки. Получилось довольно неплохо.

На картинке ниже я уже приварил втулки к оси, главное не забыть сперва одеть одну из проушин. В наружной обойме барабана выполнены отверстия, через которые обойма будет привариваться ко втулкам. Все размеры и зазоры указаны в чертежах.

Вот результат:

Каретка. Тут рассказывать особо нечего, собираем все по чертежам. Только одно дополнение. В оригинале каретка стопориться одним из регулировочных болтов. Они ведь на то и регулировочные, чтобы их не трогать, поэтому после приварки всех деталей я сделал дополнительное отверстие с резьбой именно для стопорного болта. Резьбу под регулировочные болты я выполнил только черновым метчиком, что бы избавится от самопроизвольного раскручивания.

Вид с другой стороны. Извиняйте за мои сварные швы, как умею, так и варю.

Рукоятка, она же рычаг. Посмотрев на фотографию не бросайте помидорами. В моем исполнении рычаг выполнен из рожково- накидного ключа на 17. У него был лопнувший накидок, поэтому недоключу я дал вторую жизнь.

С одной стороны, на накидную часть ключа наварил самодельную шайбу из полосы.

Далее элемент которого нет в оригинальной конструкции — это упор. Данный упор крепится в верхней части направляющей стойки и используется при закреплении станка в горизонтальном положении. Отверстия для крепления к стойке выполнены не соосно для минимизации проворачивания упора.

Еще ода новая деталь. Я назвал ее «стол». Так как плоскость у моей станины отсутствует, пришлось изворачиваться. Сделан он из куска ламинированного ДСП, не лучший вариант, но пока так. С помощью винтов у меня есть возможность выставить рабочую плоскость перпендикулярно стойке.

Вот так это выглядит. На фото так же попала вспомогательная каретка, на которой будет размещаться линейка и подручник для деревообработки.

А тут видно элемент регулировки стола.

Пришло время изготовить кронштейн для крепления дрели. И опять в ход пошли материалы которые у меня были. Хомут из полосы 25х4 мм, вынос из трубы 30х30х2. Данная полоса отлично помещается внутрь трубы, что упрощает крепление одного с другим. А данный разворот хомута обеспечивает идеальную соосность. Хомут изготовлен обстукиванием полосы вокруг трубы диаметром 40 — 42 мм.

Немного ближе.

И аккуратненько завариваем. Я переживал за качество этих швов, так как это место самое слабое во всей конструкции.

На время отложим сварочник и займемся дрелью. Как я уже говорил, станок я собирался сделать целый год. За это время обзавелся дрелью, которую не жалко. Мне ее подарили как не рабочую. Внутри был просто передавлен провод и со временем в этом месте он сгорел. Провод поправил, но дрель, как видно, очень уставшая и полна люфтов. Первым делом под замену пошел патрон и подшипники качения. Втулка хвостовика тоже была разбитая.

Если честно, я бы руки оторвал этим конструкторам, которые в простую дрель добавили функцию трещотки. Толку ноль, подшипники разбивает и добавляет ко всем прелестям осевой ход патрона. Самое интересное, по крайней мере в этой дрельке, видно, что трещоточный узел по размерам совпадает с наружной обоймой подшипника №608. Мои попытки выбить трещотку из силуминовой обоймы увенчались неудачей, пришлось зубцы срезать ножовкой и идти на рынок искать бронзовую втулку. А на рынке за эту втулочку заломили несуразную цену, на что я сильно обиделся и принципиально ушел не с чем. В место бронзовой золотой втулки по размерам отлично подходит внутренняя обойма от того же 608-го подшипника. Одно плохо — эта замена одноразовая, в следующий раз придется менять втулку вместе с валом патрона. Посмотрим сколько проживет. Для ликвидации осевого хода вала вместо отталкивающей пружины установил втулку, изготовленную из сантехнического фитинга, а с другой стороны подложил обточенную шайбу. Подшипники заменены, люфты ликвидированы, механизмы смазаны.

Внимание, слабонервным просьба не смотреть на следующую картинку! Так как эта дрель специально была припасена для станка я постарался сделать так, чтобы она могла работать только в этом станке. Я обрезал рукоятку. От варвар… Кнопка пуска была извлечена, рычаг реверса остался на родном месте, срез прикрыл аккуратной крышечкой.

И что я получил в итоге. Кнопку я разместил в полости станины, в передней панели выполнил отверстие с резьбой и закрутил туда регулировочный винт. Таким образом получил вынесенный узел регулировки оборотов. Закручиваешь винт, он постепенно вжимает кнопку которая изменяет обороты дрели. Отдельно смонтировал тумблер включения станка.

Ниже запечатлен процесс сборки кронштейна шпинделя. В патрон закрепил направляющую от принтера, что позволило относительно точно выставить ось инструмента перпендикулярно столу.

Вот и обваренный кронштейн. Сразу же сделал отверстие в столе и станине. В станине нарезал резьбу для вкручивания центра для удержания деревянной заготовки при токарных работах. Потом принялся заготавливать детали для изготовления подручника (Подручник — подставка для режущего инструмента на токарном станке).

А вот он и готовый. Он получился упрощенной функциональности, регулировки по высоте нет. Я никогда в жизни не работал на токарнике по дереву, и пометаллу тоже, буду учится и пробовать.

И в принципе станок готов, для теста была выбрана практически максимальная нагрузка. Первое серьезное отверстие выполнено сверлом 13 мм в лицевой панели станка для установки тумблера, напомню, панель сделана из полосы толщиной 4 мм. Результат превзошел все ожидания, без предварительного засверливания и минимум усилий, даже не напрягся, просверлил отверстие за считанные секунды. Порадовался я, состояние эйфории прошло и в глаза начали бросаться благородные следы молодой ржавчины. Все спешил собрать и не удосужился покрасить подетально. Придется теперь все разбирать.

Я как всегда дождался похолодания, чтоб начать покраску. Поэтому пришлось красить в сарае, удовольствие не из приятных, красьте на улице. Я выбрал зеленый цвет, эта ассоциация еще с детства — если станок, то зеленый.

Покраска станины. Лень было провод вынимать, колхоз так колхоз.

Краска высохла и вот результат работ:

С другой стороны:

И в положении токарного станка:

Вот и обещанные чертежи . Всех нормоконторолеров и сильно умных прошу чертежи не комментировать, и даже не смотреть:)) шутка. Пользуйтесь на здоровье! Я даже составил спецификацию по которой можно прикинуть объем необходимых материалов. Но должен предупредить, не верьте слепо чертежам, перепроверяйте, я не робот и могу иногда ошибаться.

В результате получился отличный инструмент. В полной мере оценить токарный вариант я пока не могу, так как в место резцов у меня есть только стамеска. Но в качестве сверлилки присутствует пару «но»:

  1. Старайтесь сделать станину как у автора Zhelezjaka , конструкция будет проще, легшие и ровнее.
  2. Одно плечевая рукоятка жутко неудобная, объяснить трудно в чем неудобность, но неудобно. Я буду переделывать в трех плечевую. В моем варианте это просто, открутил одну и прикрутил другую. Если будете делать по оригинальной версии, то обратите на это внимание.
  3. Рукоятка вынесена, как бы, за станок, что увеличивает требуемое свободное пространство. В дальнейшем я буду переносить ее ближе к шпинделю посредством цепной передачи.
  4. Передний центр (зубчатая штука, которая вращает деревянную заготовку) очень плохо удерживает заготовку. Конструкцию надо менять.

И не забывайте при работе пользоваться средствами индивидуальной защиты. Не нарушайте требования техники безопасности, какими бы они глупыми и смешными не казались.

В хозяйстве у домашнего мастера должен быть набор всех инструментов, а поэтому это тот агрегат, который поможет ему еще больше расширить свои функциональные возможности.

Многие для сверления различных отверстий в быту могут удовлетвориться обычной дрелью, однако, возможности и задачи даже самого простого сверлильного оборудования более глобальные.

Настольный станок для сверления помимо рассверливания, зенкеровки и развертывания, может еще и фрезеровать (есть фрезерный узел), а также шлифовать различные поверхности, а также выполнять ряд других задач.

Особенно актуально такое оборудование для радиолюбителей, которые при помощи него могут решать ряд своих узконаправленных задач.

Такой агрегат для домашней мастерской можно купить в любом специализированном магазине, однако стоит он немало, и не каждый мастер найдет лишние деньги на приобретение профессионального сверлильного станка, который представлен на фото ниже.

Между тем, при желании собрать самодельный сверлильный станок для сверления дерева и по металлу можно своими руками из обычной дрели.

На изготовление станка, конечно, придется потратить личное время, однако результат того стоит.

Настольный самодельный сверлильный станок в мини варианте для дерева и и по металлу, при наличии всех необходимых материалов, сможет сделать каждый домашний мастер.

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

Кроме этого, самодельный сверлильный станок не помешает и при необходимости выполнить сверление сквозных и глухих отверстий в различного типа материалах.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Очень популярен координатный агрегат, предназначенный для растачивания заготовок.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.

Конструкционные особенности

Сверлильный станок относится к типу промышленного оборудования, предназначенного для решения узконаправленных задач.

В его состав обязательно должны входить передаточный механизм, управляющие и рабочие органы, а также достаточно мощный электродвигатель.

Каждый, входящий в состав данного оборудования механизм, имеет свое предназначение, что и определяет его функциональные задачи.

Так, передаточный механизм предназначен, главным образом, для передачи необходимого движения рабочим органам, непосредственно от установленного двигателя.

В данном случае рабочим органом является сверло, которое крепится к патрону, а тот в свою очередь связан со шпинделем и вращающимся валом.

В станке данного типа вращение от двигателя к рабочим органам передается посредствам ременной передачи. Для того чтобы сверло находилось в заданном положении, используется реечная передача, связанная со специальной рукояткой.

Обязательно такой станок, даже если он собран из дрели, должен иметь в доступном месте кнопки, отвечающие за его включение, а также выключение.

Станки данного типа имеют достаточно простое устройство, притом, что могут выполнять огромное количество самых разных функций и решать множество узконаправленных задач.

Собирая такой станок своими руками, для более высокой точности выполнения работ непосредственно на его движущейся части рекомендуется расположить специальную шкалу.

Она поможет контролировать глубину глухих отверстий. Также лучше всего сделать такой станок, на котором можно будет менять скорость вращения патрона в зависимости от выполняемых задач.

Рабочий стол следует делать исключительно из сплошной металлической плиты, жестко закрепленной на основании.

На видео, которое размещено ниже показан самодельный сверлильный агрегат, при помощи которого можно осуществлять сверление печатных плат и не только.

Принцип работы

Собранный по всем правилам сверлильный станок сможет успешно сверлить отверстия самого разного диаметра, в том числе и микро с большой точностью, что особенно актуально для печатных плат.

Несмотря на кажущуюся простоту, работать на нем нужно с соблюдением общепринятых правил.

Так, непосредственно перед тем, как приступить к работе, необходимо проверить наличие питания в сети, целостность всего оборудования, а также очистить рабочий стол от всего лишнего.

На самом столе обязательно должны находиться тиски, при помощи которых можно будет удобно фиксировать заготовку.

Перед началом работ на детали необходимо разметить будущее отверстие в соответствии с чертежом, после чего установить ее в тиски на стол и прочно зажать.

Далее в патрон фиксируется сверло и делается пробный запуск. Самодельные тиски для сверлильного станка, которые используются при работе, должны иметь определенные размеры, в том числе и для того, чтобы работать с микро отверстиями.

При контрольном запуске станка необходимо проверить вращение сверла и убедиться в том, что оно вращается без описывания окружности.

Особенно это актуально при сверлении микро отверстий. В момент сверления на рукоятку следует воздействовать плавными движениями, при этом сверло необходимо периодически охлаждать.

Сверление микро отверстий следует производить с особой точностью, для чего использовать координатные указатели.

По завершению работ сверлильный станок следует выключить, разжать тиски и достать готовую заготовку. На видео выше показан принцип работы на станке.

Как собрать?

Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.

В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.

Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.

Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.

Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.

В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.

Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи.

Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.

На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
