Щеколда для ворот распашных своими руками

Есть много видов запоров для ворот, и у каждого из них свои особенности. Также существует немало способов, как сделать засов на ворота и самостоятельно его установить. Процесс изготовления засова делится на несколько этапов. На откатные конструкции из профлиста, помимо электронных замков, также производится монтаж и защелок, и задвижек.

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

1. Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
2. Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
3. Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Типы по виду конструкции

1. Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
2. Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
3. Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
4. Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Готовые модели

1. Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
2. Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
3. Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

При выборе засова или электрозамка необходимо обращать внимание на вес ворот.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Простой запор

Пошаговая инструкция сборки:

• все детали для сборки механизма можно купить в Леруа Мерлен;
• предварительно делается чертеж;
• на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
• из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
• в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
• в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
• углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
• к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.

Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.

Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня. Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.

После монтажа обязательно проверяют, вращается ли анкер.

В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.

Вертушка

Установка производится поэтапно:

Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.

Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.

Далее пошаговая инструкция выглядит следующим образом:

1. В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.
2. Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
3. На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
4. К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
5. Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.

Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

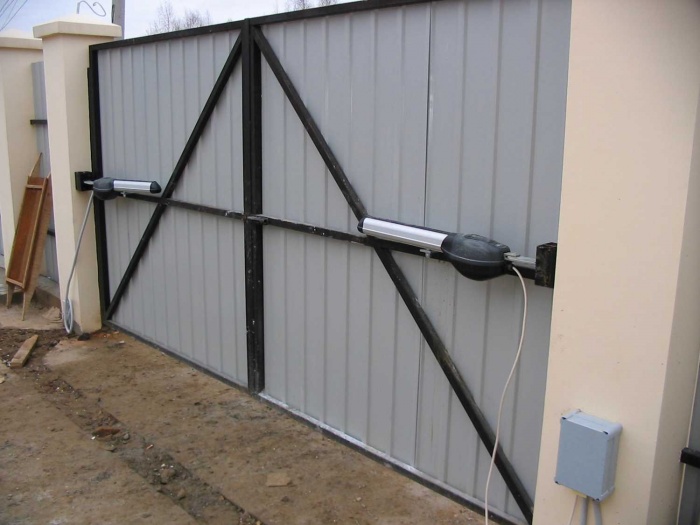

Автоматика достаточно удобна в эксплуатации.

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная.

Его особенности зависят от типа конкретного механизма.
Засовы бывают:

• Сдвижные;

• Поворотные;

• Ригельные.


Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

В него входят:

1. Швеллеры;
2. Щеколды;
3. Деревянные бруски;
4. Гвозди и болтики;
5. Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

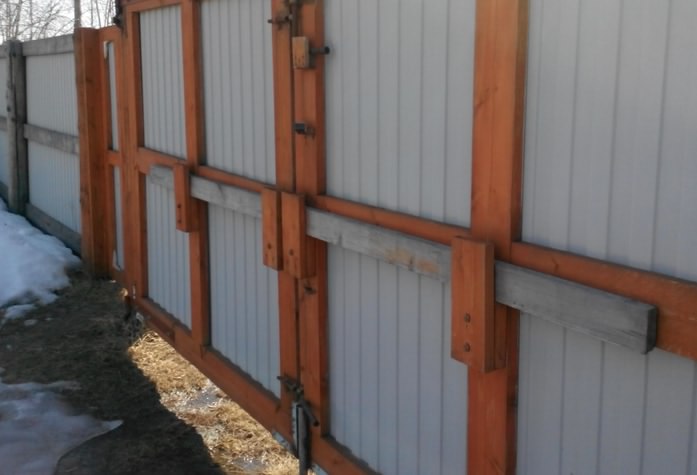

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы
:

• Длина – не менее 1,5 м.

• Толщина – от 5 до 10 см.


Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом
:

1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Защелка на ворота (шпингалет для ворот) — вид запорного механизма, который может полностью заменить врезной замок или дублировать его на случай потери ключей. Преимущество подобных устройств в простоте монтажа и использования. Кроме того, щеколды и засовы подходят для фиксации створок в закрытом положении, продлевая срок службы конструкции.

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой

Как сделать защелку на ворота своими руками

Сделать защелку на ворота своими руками достаточно просто при наличии элементарных навыков сварки и нужного инструмента. Поскольку конструкции отдельных типов изготавливаются по-разному, для примера остановимся на простом варианте запорной системы — щеколде с пружиной.

Необходимый материал

Для работы вам понадобятся:

• металлические пластины нужного размера;
• стальной стержень;
• ушко из металла;
• пружина;
• металлический трос.

Необходимый инструмент

Подготовьте инструменты, которые потребуются при изготовлении щеколды:

• тиски;
• рулетку;
• карандаш;
• ножовку по металлу;
• молоток;
• отвертки и гаечные ключи;
• шуруповерт;
• электродрель;
• сварочный аппарат.

Этапы работ

Обратите внимание!
Чтобы запор прослужил как можно дольше, предусмотрите его защиту от внешних воздействий. Для этих целей подойдет защитный карман из металла или другого материала — такое приспособление предупредит попадание влаги на механизм.

Если вы планируете купить откатные ворота с калиткой , можете сами изготовить щеколду для запирания системы. Важное условие правильного монтажа — выполнение точных замеров и создание грамотного чертежа. С этой работой легко справится мастер на все руки, в арсенале которого есть необходимый инструмент.

Если же описание процесса показалось вам сложным или вы не уверены в своих возможностях, рекомендуем приобрести готовый замок и заказать его монтаж в компании «Мастеровит». В этом случае можно не сомневаться, что механизм установлен правильно и вашей собственности ничего не угрожает.

Есть много видов запоров для ворот, и у каждого из них свои особенности. Также существует немало способов, как сделать засов на ворота и самостоятельно его установить. Процесс изготовления засова делится на несколько этапов. На откатные конструкции из профлиста, помимо электронных замков, также производится монтаж и защелок, и задвижек.

Засов для распашных створок

Выбор вида засова

Типы по методу крепления:

1. Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера.
   Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
2. Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
3. Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Конструкции с пружиной

Типы по виду конструкции

1. Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
2. Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
3. Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
4. Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Шлагбаум

Готовые модели

1. Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
2. Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
3. Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

При выборе засова или электрозамка необходимо обращать внимание на вес ворот.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Читайте также:
Запор для металлических и деревянных ворот: распашные и гаражные

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Вертикальные запоры

Простой запор

Пошаговая инструкция сборки:

• все детали для сборки механизма можно купить в Леруа Мерлен;
• предварительно делается чертеж;
• на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
• из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
• в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
• в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
• углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
• к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

Схема запора

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Чертеж засова

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

Читайте также:
Щеколда и задвижка на калитку своими руками: засовы, запоры, фото и видео

От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.

Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.

Схема засова для гаража

Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня. Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.

После монтажа обязательно проверяют, вращается ли анкер.

В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.

В магазине

Вертушка

Установка производится поэтапно:

Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.

Вертушка

Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.

1. В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.
2. Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
3. На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
4. К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
5. Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.

Схема шлагбаума

Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.

Самостоятельно сделать надежные и качественные засовы для ворот или калитки – вполне реальная задача. При этом установка засова может быть произведена как во время монтажа ворот, так и после него.

В настоящее время широко используются несколько основных разновидностей засовов, которые отличаются друг от друга по типам конструкций, форме, и внешнему виду. Некоторые из них считаются универсальными, другие подходят только к определенным типам ворот.

• поворотные,
• ригельные,
• сдвижные.

В большинстве своем засовы отличаются несложной конструкцией, и для их оборудования не обязательно быть крутым профессионалом.

Засов вертушка

Чаще всего данный тип засова используется для оборудования двустворчатых ворот. «Вертушку» несложно изготовить самостоятельно. Процесс изготовления данного засова не предполагает производства сложных элементов. Благодаря своей простой конструкции и прочим характеристикам этот вариант является весьма популярным и востребованным.

1. Для оборудования «вертушки» следует подготовить три бруска из дерева (толщина — 50 миллиметров). Длина двух из них должна составлять 50 сантиметров, а еще одного, являющего собой движущуюся часть конструкции, — полтора метра.

2. Крепим каждый из одинаковых брусьев симметрично на противоположные створы. Крепеж должен быть жестким, с этой целью мы заранее производим сквозное сверление отверстий для болтов. Альтернативой брусьям может быть профиль из металла, который приваривается или крепится болтами по тому же принципу.

3. Крепим брус-задвижку ближе к краю одного из створов посредством длинного болта: брус должен крутиться без всякого сопротивления.


Конструкция запора данного типа достаточно проста, поэтому им нередко оборудуют ворота гаражей или других хозяйственно-технических помещений.

В качестве материала для изготовления «шлагбаума» необходимо подготовить металлическую пластинку или брус. В варианте с использованием пластины для ее фиксации используем навесной замок (для этого понадобится заранее оборудовать под него петли).

1. Производим крепление бруса или металлической пластины (длина 60 сантиметров) на один из створов ворот посредством болта (примерно на треть от края створа).

2. В варианте с брусом берем два отреза швеллера (длина 10 сантиметров) и привариваем. Ширина отрезов должна быть соответственной ширине бруса, для его легкого вхождения. В случае, если мы используем пластину, альтернативой швеллеру будет металлический уголок, который обрезается с одной стороны (для плотного вхождения пластины между ним и створом) и приваривается.


Действие механизма основано на принципе шлагбаума, отсюда и пошло его название.

Данный тип запоров широко используется при оборудовании калиток и ворот

Если вы решили сделать выбор в пользу сдвижного засова, вам потребуется подготовить металлическую пластину длиной 40 сантиметров и шириной 50 миллиметров, которая, собственно, и будет обеспечивать работу механизма, за счет движения вперед и назад в оборудованных пазах. Крепеж пазов осуществляется при помощи сварки или болтов. После этого вставляем в пазы пластину.

Для того, чтобы сделать конструкцию более надежной стоит дополнительно оборудовать ворота вертикальными запорами. Для их устройства нам потребуются несколько прутьев, имеющих Г-образную форму, диаметром 10 миллиметров. Если мы имеем дело с гаражными воротами, оптимальным вариантом будет закрепление одного такого упора сверху каждого створа, для его фиксации при закрытии. Если мы оборудуем стандартные распашные ворота – правильным решением станет установка двух упоров в нижней части каждого створа.

Данная модель, как и, предыдущая отличается простотой конструкции. При выборе этого типа запора также рекомендуется установка вертикальных засовов

1. Для того, чтобы изготовить засов-шпингалет мы возьмем металлическую трубку диаметром не меньше десяти миллиметров. Разрезаем трубку на три части посредством болгарки. Длина одного из отрезов должная составить 10 сантиметров, двух других – 5 сантиметров.

2. Горизонтально привариваем длинный отрез трубки к краю створа, а один из коротких – к краю противоположного створа, симметрично длинному.

3. Вставляем в отрезы трубки шпингалет, основой для которого отлично послужит прут Т-образной формы с диаметром, соответствующим диаметру трубки. Задвигаем шпингалет до упора и надеваем на его конец последний отрезок трубки, привариваем его.

4. Для того, чтобы надежно зафиксировать засов, крепим кусок металлической пластинки под его ручку.


Запоры данной конструкции повсеместно применяются для оборудования ворот из металла.

1. К верхней части корпуса конструкции привариваем арматурный прут, диаметр которого должен составлять не менее 15 миллиметров. За этот «палец» мы в дальнейшем будем заводить другой изогнутый прут, стоящий на анкерном стержне, и, таким образом осуществлять закрытие засова.

2. Для того чтобы закрепить анкерный стержень необходимо приварить отрез трубки соответствующего диаметра к верхней части корпуса конструкции. Еще один отрез следует закрепить в нижней части корпуса. Установив стержень, завариваем дно нижнего отреза: в результате анкер будет свободно вращаться в трубке, служащей ему как бы подставкой.

3. Делаем пропил в анкерном стержне, используя болгарку. В пропил вставляем металлическую пластину, которую крепим посредством болта. После этого оборудуем на створе крючок.


Засов для гаражных ворот: делаем своими руками. Чтобы защитить свой гараж от взлома обычно на ворота ставят несколько видов замков. Но проблема заключается в том, что конструкционные особенности стандартных замков уже известны ворам и освоены способы взлома. Но все же выход есть – засов для гаражных ворот, который при желании можно сделать своими руками.

Сделанные собственноручно запоры хороши тем, что вы сможете продумать оригинальные и неизвестные взломщикам конструкции, которые они просто не смогут открыть. Если сделать замок с повышенной секретностью, вы сделаете их более надежными. На вы можете установить почти все виды засовов и замков.

На другие виды ворот, как пример, подъемно-поворотные или секционные самостоятельно поставить замки будет сложно, поэтому советуем обращаться за помощью к специалистам в этой области.

Прежде чем купить засовы для гаражных ворот, следует знать, что для хорошей фиксации створок следует использовать еще и шпингалеты, которые будут прижимать обе или одну створку, а также внутренние засовы, которые можно будет открыть снаружи только определенным образом.

Замок-задвижка накладного типа

Засов на гаражные ворота – это надежно, но можно воспользоваться интересным замком. Его главной особенностью считается необычный ключ, которым можно открыть конструкцию.

Вертикальные запоры и шпингалеты

Намного проще дела обстоят с изготовлением различных типов шпингалетов, чем сделать своими руками засов для гаражных ворот. Для первого вам потребуется лишь отрезок трубы, в котором нужно сделать пропилы для закрытого и открытого положения засова. Для надежности можно еще приварить «ушки» для навесного замка. В целом недостаток шпингалетов заключается в том, что они не смогут плотно подтягивать створку к раме, поэтому вам придется ставить дополнительные .

При вертикальном шпингалете арматура будет входить в отверстие в потолке или полу гараж. Его можно сделать так, что можно будет открывать ворота при помощи потайного троса. Он будет подниматься шестерней, которая будет вращаться благодаря отвертке или ключу, который можно будет вставить в замаскированную замочную скважину. Советуем сделать подстраховку и протянуть аварийный трос, который будет находиться в другом месте, и его будет возможность тянуть его вручную, если основной механизм будет поврежден.

Запорный механизм «морской контейнер»

Это очень удобная конструкция для гаражных которая будет по достоинству оценена любым гаражником – вам не нужно будет нагибаться при открытии ворот гаража, да и сделать такой запор собственноручно не составит труда:

А вот посередине трубы, которая будет проворачиваться, нужно приварить кусочек трубы около 0,3 м – это будет своеобразная ручка для поворота засова. Вы можете увидеть такой же принцип работы в фурах все просто, герметично, надежно.

Как вы видите, сделать своими руками засов на гараж можно, причем что-то очень легко сделать, а над чем-то придется попотеть и научиться пользоваться сварочным аппаратом. Но главным плюсом является то, что вы можете сделать нестандартную конструкцию, которая даст возможность хорошо защитить гараж.

С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

• фиксаторы;
• задвижки;
• засовы;
• шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Вернуться к оглавлению

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Классические вертикальные штыри для ворот — на фото ниже.

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Для замка на середине крайней стойки откатных ворот понадобятся:

• 4 уголка;
• пластина;
• заклепка;
• навесной замок;
• 8 саморезов.

Из инструментов следует приготовить:

• дрель;
• шуруповерт;
• 2 сверла;
• молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Вернуться к оглавлению

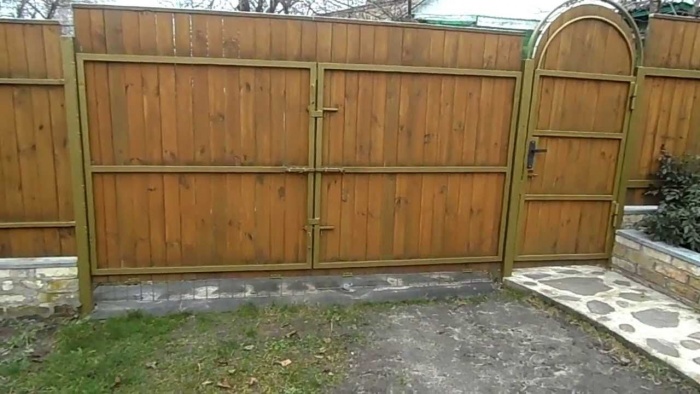

Запоры для распашных ворот

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Двухстворчатые конструкции требуют вложить в них больше труда.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.

1. Установить прутья длиной до поперечного профиля каркаса.
2. Ручку прикрутить, нарезав в отверстии резьбу.
3. Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.
4. На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.

В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.

Засовы

При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.

Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.

Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.

Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.

1. К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
2. Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
3. Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.

Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.

Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.

Для забора из профлиста и таких же ворот своими руками делается плоский засов. В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.

Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.

На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.

Вертушка и шлагбаум

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.

Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Шлагбаум представляет собой вариант вертушки с осью на одном краю.

Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.

На фото — классический пример шлагбаума.

Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.

Чтобы обезопасить свой участок или гараж от непрошеных гостей, мы устанавливаем хорошие ворота. Но для полной защиты лучше установить засовы, которые будут дополнительно препятствовать проникновению.

Надежный засов не так уж трудно , причем его монтаж можно осуществить даже после установки ворот.

Разновидности засовов

В зависимости от типа ворот и вариантов их запирания, засовы также имеют свои отличия в форме и типе конструкции. Они бывают:
поворотного типа;
сдвижного типа;
ригельного типа.

Установка засовов

В основном засовы имеют простую конструкцию, поэтому легко может установить даже неквалифицированный специалист.

Зачастую такой вид засова устанавливают на двустворчатые ворота. Его очень легко сделать своими руками, так как для изготовления не нужно применения сложных элементов конструкции.

По принципу работы он обладает хорошими показателями безопасности. Благодаря простоте конструкции и другим характеристикам запор «вертушка» имеет довольно широкое применение.

1. Для установки этой конструкции понадобится 3 деревянных бруса толщиной 50 мм. Два из них должны быть длиной по 50 см и один, который является движущей частью конструкции, — 1,5 м.

2. Два коротких бруса крепятся на каждую створку ворот друг напротив друга. Крепление производится жестко, для этого в воротах делаются сквозные отверстия под болты. Вместо брусьев можно также использовать металлический профиль, его можно приварить с помощью сварки или закрепить болтами.

3. Движущийся брус крепится ближе к краю одной из створок. Для этого используется длинный болт с шайбами, чтобы брус мог свободно крутиться.

Такой механизм довольно прост. Он очень часто устанавливается на гаражные ворота или помещения подобного типа.

Как и в предыдущем случае, сделать его своими руками довольно легко.

1. Для этого понадобится брус или металлическая пластина. Если использовать пластину, то в дальнейшем можно ее будет фиксировать при помощи навесного замка, предварительно сделав под него петли.

2. Пластина или брус длиной около 60 см крепится при помощи болта на одной створке, где-то на треть от ее края.

3. Затем необходимо взять два отрезка швеллера длиной около 10 см и приварить. Ширина должна соответствовать брусу, чтобы он мог легко войти. Если использовать пластину, то вместо швеллера приваривается обрезанный с одной стороны металлический уголок, так чтобы пластина плотно входила между ним и створкой.

4. Действует этот механизм по принципу шлагбаума. Если вы решили оснастить навесным замком, то с одной стороны пластины под него приваривается петля, а вторая крепится прямо на створку.

Применяется такая конструкция как для ворот, так и калиток.

Причем сделать ее своими руками может практически каждый.

1. Для изготовления засова понадобится металлическая пластина шириной 50 мм и длиной около 40 см, которая, в свою очередь, будет двигаться вперед и назад в специальных пазах.

2. Пазы крепятся с помощью болтов или сварки. Затем в них вставляется металлическая пластина. Для надежности ворота обеспечиваются дополнительными вертикальными засовами.

3. Чтобы изготовить их своими руками понадобятся прутья Г-образной формы диаметром 10 мм. Для гаражных ворот достаточно закрепить такой упор вверху створки, чтобы при закрытии ее фиксировать. На обычные распашные ворота зачастую устанавливается два упора в нижней части.

Эта модель очень проста, но ее также лучше использовать вместе с вертикальными запорами.

1. Для ее изготовления понадобится трубка с внутренним диаметром не менее 10 мм. С помощью болгарки она режется на три отрезка, один из которых должен быть около 10 см, а два остальных по 5 см.

2. Длинный отрезок горизонтально приваривается на край створки, затем необходимо приварить второй отрезок на противоположной створке также по краю, напротив первой трубки.

3. Потом в них вставляется заранее приготовленный шпингалет из прута Т-образной формы. Диаметр прута должен быть таким, чтобы он легко входил в трубку. Шпингалет задвигается до упора, а на его край надевается третий отрезок трубки и приваривается.

4. Для фиксации запора, только в закрытом состоянии, под его ручку крепится отрезок металлической пластины. Если планируется устройство навесного замка, то ручка должна входить в специальные проушины с петлями под него.

Засов с запорным механизмом

Зачастую такой механизм используется для высоких металлических ворот. Его также легко сделать своими руками.

1. Для начала вверху коробки приваривается палец из куска арматуры диаметром не менее 15 мм. За него в дальнейшем будет заводиться второй изогнутый палец, установленный на анкерный стержень и производить закрытие запора.

2. Для крепления анкерного стержня в верхней части приваривается кусок трубки необходимого диаметра, второй кусок нужно прикрепить ниже середины. После установки стержня дно нижней трубки заваривается, и анкер вращается в ней как в подставке.

3. С помощью болгарки в анкерном стержне делается пропил и вставляется каленная металлическая пластина, крепление которой осуществляется при помощи болта. Далее, на второй створке делается крючок, за который в дальнейшем и будет заводиться пластина при закрытии.

Как вы уже поняли, сделать самостоятельно запоры не так уж и сложно, а в результате получается надежная и эффективная защита ваших ворот от взлома.

.

.

Вход во двор является лицом любого частного владения, поэтому хозяева личных владений стремятся им уделять больше внимания, чтобы ворота и калитка имели максимально презентабельный вид. Конечно, в данном случае имеет значение не красота, а надежность конструкции и внушительный вид, чтобы у вора даже не возникло мысли, что в этот двор можно залезть.

Виды и применение

Именно дворовой запор на калитке наделяет базовыми свойствами безопасности любые ворота. Специальные засовы можно приобрести в строительном магазине, а можно сделать и своими руками. Но чтобы выбирать какой механизм устанавливать на калитку, сначала стоит разобраться, какие виды запоров существуют.

Стоит учитывать, что запор механического типа предусматривает ключи. Поэтому если на калитке установлена дополнительно ручная защелка, хозяин участка может не волноваться в том случае, если ключ был утерян, ведь у него всегда будет возможность надежно запереть дверцу.

Засовы различаются по направлению монтирования (вертикальные, горизонтальные) и по работе самого механизма (накладные сдвижные, винтовые, ригельные, пазовые с поворотным механизмом, пружинные защелки).

Вертикальные и горизонтальные засовы

Запоры такого типа удобны в эксплуатации и способны обеспечить надежную фиксацию калитки и ворот. Вертикальные задвижки подходят для распашных гаражных ворот. Этот механизм представляет собой прутья из стали, которые закрепляют створки и монтируются в углублениях непосредственно в полу и на потолке.

Возможен вариант установки вертикального засова и в калитки врезного типа. Однако они должны иметь меньший размер, и требуют дополнительно приваривать металлические фиксаторы внизу и верху проема, в которых закрепляется функционирующая защелка.

Благодаря своей универсальности горизонтальный запор весьма популярен. Механизм горизонтальной задвижки состоит из стержня, держателя и фиксирующего ушка. Такая конструкция менее громоздкая, чем вертикальный засов. Такой запор несложно изготовить своими руками.

Накладной плоский и винтовой запор

Накладной запор представляет собой нехитрый механизм, легко монтируемый к воротам, выполненным из любого материала. Такая защелка, как правило, устанавливается с внутренней стороны двора, однако, в комплекте с навесным замком они могут защищать и снаружи.

Винтовой запор подходит для установки на лицевой стороне калитки. Процесс монтажа прост, как и эксплуатация такого типа задвижек. Затвор, состоящий из основы ключевого механизма и стержня с резьбой, приводится в действие специальным ключом. Такой запор несложно изготовить своими руками. Но, несмотря на простоту изготовления, это устройство имеет серьезные недостатки.

Затворы требуют дополнительного пространства в проеме калитки для выемки с резьбой, куда должен вкручиваться стержень.
Еще одним серьезным недостатком такого механизма является то, что к нему несложно подобрать подходящий ключ.

Ригельный замок и пазовый затвор с поворотным механизмом

Ригельный замок с реечной системой состоит из ключа с уникальными выемками и соответствующей этому ключу основой. Соорудить такую задвижку своими руками по силу лишь спецу, поэтому проще купить его в специализированном магазине.

Пазовые защелки представляют собой простенький механизм, но, несмотря на это, надежно защищают ворота от взлома. Чтобы изготовить такой затвор своими руками, понадобятся не только специальные знания, но и специальные инструменты. Принцип запорного механизма состоит в том, что вставленный в замочную скважину ключ, круговыми движениями приводит в действие шестерной механизм, открывающий и закрывающий калитку.

Есть еще один вид − пружинная задвижка с фиксацией. Защелка приводится в действие с помощью пружинной конструкции. Такой тип затворов рекомендуется устанавливать исключительно с внутренней стороны калитки в качестве дополнительной замыкающей конструкции.

Запор для калитки своими руками

Соорудить засовы самостоятельно в домашних условиях довольно сложно, поэтому лучше взять за основу самый простой вид задвижек, которым является горизонтальная защелка на пружинной основе.

Для начала следует определить на калитке место для монтажа запорного механизма. Нанести разметку можно с помощью рулетки и обычного карандаша. Далее, необходимо составить точную схему конструкции. Для изготовления задвижки в домашних условиях понадобятся:

• стальной стержень с ушком,
• тиски,
• металлические пластины соответствующего размера,
• молоток,
• гаечный ключ или отвертка,
• шуруповерт,
• сварочный аппарат,
• дрель,
• ножовка по металлу.

Первым делом нужно соорудить несущий каркас. С этой целью необходимо приварить к металлическому участку специальные держатели стержня, а затем закрепить на несущем стержне ручку. В готовый каркас вместе со стержнем вставляется пружина. Монтаж запора к металлической калитке осуществляется с помощью сварочного аппарата. Если ворота деревянные, применяются саморезы. Выемка для фиксирования затвора сверлится напротив запорного стержня.

Поскольку такая защелка сможет быть открыта только с одной стороны, можно дополнительно к ней присоединить торсионный механизм. Для этого следует взять тонкий трос соответствующей длины, для которого заранее просверлить небольшое отверстие в нижней части ворот сбоку. Этот трос прикрепляется к ушку запора и протягивается наружу. Теперь, для того чтобы отодвинуть засов, нужно будет только потянуть за трос.

Главное при изготовлении и монтаже дверного запора своими руками
− это аккуратность, точность замеров, правильно составленная схема.
Также не стоит забывать о том, чтобы предусмотреть защиту задвижки от разрушительного воздействия погодных условий. Необходимую защиту от влаги сможет обеспечить специальный защитный карман из металла.

Элементы художественной ковки имеют прекрасные эстетические характеристики.

Создание калитки с использованием метода горячей ковки с технологической точки зрения не является сложной процедурой.

Рассмотрим специфику изготовления кованой калитки своими руками.

Подготовка чертежей и инструментов

Изготовление начинается с создания чертежа. Необходимо максимально точно отобразить металлоконструкцию, имеющую кованые художественные элементы, и дополнительно подготовить спецификацию. В ней указывают следующие аспекты:

• номера позиций;
• количество и название составных элементов;
• условные обозначения.

Спецификация состоит из нескольких разделов: сборные единицы, детали, комплекты, материалы, документация, стандартизированные изделия
. Составляя чертёж, надо учитывать соотношение ширины, длины и высоты изделия. Указываемые размеры в точности должны соответствовать реальным параметрам. Следует принимать во внимание допустимые нагрузки, учитывать правила ЕСКД и ГОСТа.

Подготовка чертежа ведётся с использованием специальных инструментов, также приветствуется применение соответствующих компьютерных программ.

Важно соблюдать точность при масштабировании, чтобы избежать ошибок в процессе изготовления калитки. Чертежи должны содержать размеры конструкции, стандартным вариантом является калитка высотой 150см. Учтём, что она будет приподнята над поверхностью земли на 10см, следовательно, высота каркаса составит 140см
. Калитка будет располагаться между кирпичными столбами с промежутком в 100см.

Эскиз кованых ворот с калиткой

Требуется подготовить инструмент для работы:

• наковальня;
• тиски;
• шлифовальная машина;
• сварочный аппарат – мобильное устройство для электродуговой сварки;
• станки – торсион, улитка, эксцентрик – используются для холодной ковки;
• болгарка – в процессе работы придётся резать и шлифовать металлические детали.

Обязательно потребуется горн, клещи и молотки, не стоит забывать и о прошивнях, необходимых для проделывания отверстий. Важно обеспечить источник открытого пламени, способный генерировать температуру 1180°С.

Процесс ковки

Процесс состоит из нескольких этапов:

• нагрев болванки;
• обжимка;
• заготовка;
• окончательная отделка.

Первоначально болванка нагревается до 300°C, после чего помещается в печь, где постепенно разогревается до максимальной температуры. Изъяв болванку из печи, её следует уплотнить ударами молота, обкатывая по кругу. Именно в процессе обжимки будет удалена окалина, образовавшаяся в процессе нагрева. Обработка молотом проводится в два этапа: первоначально делается заготовка, а в завершении изделие подвергается окончательной отделке.

Калитка будет состоять из нескольких конструктивных элементов:

• каркас – профильная труба 30х20;
• навесы;
• узоры – полосы 12х6, квадрат 10х10, 12х12;
• опоры;
• замки и защёлки.

Опоры представляют собой металлические элементы, необходимые для крепления калитки. Основной конструкции является каркас, навесы выполняют функцию связующего элемента, а кованые детали украшают изделие.

Основа будет иметь классическую прямоугольную форму
, сделанную из 4-х металлических профилей. Первоначально нарезается профильная труба, из которой собирается рама, ровность всех диагоналей проверяется при помощи рулетки. Сварка деталей выполняется прихватками сбоку и сверху, а после этого провариваются швы, и разрезается дуга.

Узоры будут сделаны из обыкновенных арматурных прутов, нарезаемых в соответствии с размерами, указанными в чертеже. Заготовки предварительно разогреваются в газовом горне на протяжении 5 минут, после чего на ребристом сегменте «Эксцентрика» делается узор «Гусиная лапка». Нужно вставить прут промеж вальцов и выполнить несколько прокатов квадрата 10х10, после чего на ребристой части оборудования сформировать узор. Завитки загибаются на «Улитке», позволяющей эффективно деформировать холодную арматуру. Однако для получения ровного узора следует разогреть заготовку.

Запрещено остужать заготовку посредством опускания в воду, так как это приведёт к закалке металла. Последующее формирование завитков с использованием этой болванки приведёт к поломке оборудования или избыточной деформации завитка.

Материалом для изготовления завитков послужит полоса 12х6, разогрев которой не обязателен. Изготовление гранёных пик
опять же будет выполняться на «Эксцентрике», в данном случае раскатка заготовки осуществляется постепенно, после каждого этапа она поворачивается на 90°. Можно обойтись без «Эксцентрика», достаточно нанести на стальной лист (5мм) габаритные размеры. Получившиеся треугольники вырезаются при помощи болгарки, после чего элементам придаётся объёмный вид. Добиваются этого посредством снятия под требуемым наклоном углов с заготовок, для чего пользуются болгаркой. Также допустимо нагревание детали газовой сваркой и придание изделию нужного объёма при помощи молотка.

Крепиться пика будет на спиральном четырёхугольнике
. Необходимо отрезать заготовку соответствующего размера и сделать на ней риски на расстоянии 10см по числу участков со спиралями. Заготовка зажимается в тиски на том уровне, где предположительно будет начинаться спираль. Взяв лекальные тисы, зажимаем четырёхугольник вдоль линии с концами витков. Посредством вращения тис по оси заготовки создаём спираль, которая и будет использоваться для установки пик.

Особого внимания заслуживают радиусные фигуры
, изготавливаемые из трёхмиллиметрового листового металла. Начертив на листе требуемый рисунок, отрезаем от трубы кольцо высотой 20мм, впоследствии привариваемое к крайней точки изгиба. Приложив четырёхугольник к кольцу, идущему в начале рисунка, прихватываем его при помощи сварки. Выполняя изгиб, следует вытягивать заготовку за край и пристукивать молотком в месте изгиба, таким образом снимая напряжение. Именно так следует продвигаться от изгиба к изгибу, прихватывая их сваркой.

Прокатка хомутов
выполняется с использованием полосы 20х2мм, именно с её помощью впоследствии будут маскироваться места сварки. Скручивание боковых прутьев
выполняется на «Торсионе», нужно отметить мелом место скручивания квадрата и закрепить заготовку на станке. Следует зажать квадрат с одной из сторон, а противоположный сегмент соединить с крутящейся деталью. Именно здесь пригодятся хомуты, обеспечивающие прекрасное сцепление. Выполняя скручивание, считайте количество оборотов, не стоит делать больше двух при промежутке 15см.

Когда составные элементы готовы, можно приступать к сварке. Основной задачей является соблюдение симметричности. Места соединений длиной до 1см тщательно провариваются большими токами.

После этого место сварки зачищается шлифовальной машинкой, а затем металлической щёткой. Эстетичность изделию придадут заблаговременно приготовленные хомуты, монтируемые на место сварки.

Изготовленные элементы потребуются для украшения верхней части калитки, а внизу будут использоваться листки
. Можно воспользоваться штампованными изделиями, сделанными с применением двухмиллиметровой листовой стали. Сборка завитков нижней части рисунка начинается с формовки дуги, это позволит добиться симметрии.

Чтобы надёжно закрепить листки, рекомендуется подрезать их под углом относительно квадрата с раскатанным окончанием, в результате получится цельный элемент декора. Закрепляя узор, надо проводить сварку прихватками, используя малые токи, в противном случае можно насквозь прожечь изделие. Выполнять сварку нужно таким образом, чтобы швы формировались с изнаночной стороны, в противном случае пострадают эстетические характеристики.

На следующем видео вы можете наглядно посмотреть процесс создания кованой калитки:

Установка опор

Калитка будет крепиться при помощи опор – это установочный металл, выполняющий функцию промежуточного звена, позволяющего прикрепить каркас к столбам
. Используется с этой целью металлический профиль, на него будут крепиться навесы, необходимые для закрепления самой калитки. Нужно нарезать профиль на четыре сегмента, которые после крепления к основе будут выступать наружу на 4см.

Дополнительно понадобится вырезать сопоставимый по высоте с самим каркасом профиль. Крепить калитку будем к кирпичному столбу
, необходимо совместить процесс кладки и монтажа. Основой столба будет наш основной металлический профиль, обкладываемый кирпичом, именно к нему при помощи сварки и крепятся четыре сегмента. Кирпичи, находящиеся напротив закладных элементов, следует вырезать при помощи болгарки. Спустя четыре дня, когда столб набрал прочность, нужно прикрепить к закладным деталям длинный профиль из металла.

Навешивание калитки

Теперь можно приступать к навешиванию калитки, с этой целью будут использоваться точечные навесы. Изделия состоят из двух составных элементов, один из сегментов оборудуется штырём, а у другого есть паз. Сегмент, оборудованный штырём, следует соединить посредством сварки с вертикальными профилями основы. Элемент, оснащённый пазом, таким же образом соединяется с установочной частью изделия. Образовавшиеся в результате работы сварные швы следует тщательно зачистить.

Закрепление навесов на элементы конструкции следует производить до установки каркаса на опору, так как в процессе сварки есть вероятность повреждения кирпичной кладки.

Завершающим штрихом будет ровное приваривание навесов и тщательная зачистка поверхностей.

Покраска и нанесение патины

Однако нашей калитке нужно придать завершённый вид, а это невозможно без покраски. Необходимо очистить и обезжирить поверхность, выполнить грунтовку, после чего тщательно выкрасить
. Особое внимание следует уделить хомутам, так как под ними будет накапливаться влага, следовательно, там вероятно появление коррозии. Именно между завитками и хомутами нужно обильно использовать краску.

Придать изделию эффект старины можно посредством нанесения патины
, для этого понадобится кисть, имеющая ширину 3см. Рекомендуется подрезать кисть перед покраской, чтобы придать щетине дополнительную жёсткость.

Необходимо растереть краску на палитре, пока она не станет полусухой, после чего она наносится на выпуклые кованые элементы, например, концы завитков, листки или хомуты. Только теперь работа может считаться законченной, калитка готова к эксплуатации.

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная.

Его особенности зависят от типа конкретного механизма.
Засовы бывают:

• Сдвижные;

• Поворотные;

• Ригельные.


Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

В него входят:

1. Швеллеры;
2. Щеколды;
3. Деревянные бруски;
4. Гвозди и болтики;
5. Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы
:

• Длина – не менее 1,5 м.

• Толщина – от 5 до 10 см.


Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом
:

1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Практически на любые калитки монтируют засовы для ворот. Механизм позволяет защитить территорию от непрошенных гостей. От качества засова напрямую зависит безопасность домочадцев и частной собственности. Большая часть ворот и калиток производится с типовым замком, но сделать прочный механизм можно самостоятельно.

Типы запоров

Перед покупкой запора стоит точно определить его функции и особенности ворот. Существует несколько видов запорных механизмов, различающихся между собой типом крепежа, устройством и внешним видом. Конструкции, которые можно собрать своими руками, отличаются способом крепления на воротах. Их разделяют на:

• Горизонтальные.
  Их размещают сверху, по центру или внизу ворот. Чаще всего этот тип запора используют в гаражах. Конструкции представляют собой большую щеколду, состоящую из петли-фиксатора, оболочки и металлического подвижного стержня.
• Вертикальные.
  Конструкция схожа с горизонтальными запорами, их также располагают посредине, в верхней или нижней частях ворот. В качестве подвижной части выступают стальные пруты. Запоры очень удобно использовать в уличных распашных воротах или калитках.
• Дополнительные.
  Подобные задвижки крепят на самих воротах и внешнем наличнике. Засовы с подобным устройством обладают средним уровнем защиты, поэтому их ставят на калитках или в паре с другим замком.

Все вышеперечисленные виды засовов имеют множество подвидов, каждый из которых можно модернизировать в зависимости от типа ворот и ваших запросов.

Важно!
При использовании горизонтальных крепежей лучше устанавливать сразу 2 экземпляра сверху и снизу створок ворот. Это гораздо надежнее одного центрального запора.

Выбор конструкции

Если вы решили собрать засов на ворота своими руками впервые — то лучше отдать предпочтение простейшим конструкциям.

Засов

Одна из самых простых моделей запорного механизма. Для нее потребуется 2- 3 пары металлических скоб, шпингалет и основание. Скобы сварочным швом крепят к внутренней части калитки, продевая через них шпингалет. Чтобы при работе столбик не вылетал, к нему приваривают перпендикулярный ограничитель. Его высота должна быть выше скоб.

Запор на проушинах

Сборка конструкции занимает очень мало времени, справиться с которой по силам даже непрофессионалу. Для нее необходимы петли (проушины), их можно изготовить самостоятельно из металлической пластины. Проще всего купить готовый комплект. Каждую из проушин приваривают к одной из створок так, чтобы они плотно прилегали друг к другу при закрытии ворот. Позже в проушины вставляют стальной изогнутый стержень или обычный навесной замок.

Штырьковой засов

К углу каждой створки на месте их стыка приваривают обрезки металлической трубы длинной от 15 см. В землю, на уровне стыка ворот, вкапывают такие же трубы. В качестве запора используют две полуметровых арматуры. Их загибают по форме шпингалета и продевают в трубки вертикально.

Откидная защелка

Берется четное количество идентичных загнутых крюков от 4 штук и металлическая трубка или пластина. Зачастую на деревянные ворота устанавливают запоры подобной конструкции из древесины. Их приваривают на расстоянии 4- 10 см от места соприкосновения створок с шагом 2- 6 см. Через них продевают стержень, его можно оснастить ограничителем, как у засова. Пример запорной конструкции смотрите на фото.

Все вышеперечисленные конструкции можно собрать из простейших исходников самостоятельно. По мере износа любую из частей запоров можно заменить сходным элементом без особых затрат.

Покупные конструкции

Большая часть заводских засовов на ворота схожа с вышеперечисленными моделями. Стоимость таких конструкций может разниться в зависимости от производителя и материала. Наиболее распространены на сегодняшний день следующие виды засовов:

Заводские модели изготавливаются из прочных сплавов. Но их минус в том, что злоумышленникам очень легко изучить их устройство, просто отслеживая рынок замков.

Обратите внимание!
Если ваш участок или гараж находится в неблагополучном районе или вы попросту хотите максимально обезопасить собственность — рекомендуют использовать комплексные системы защиты.

Современные запорные механизмы

Прогресс коснулся даже запорных механизмов. Электромеханический или электромагнитный замок на ворота — уже не редкость. Второй тип запоров считается одним из самых надежных. Принцип работы заключается в направленной подаче напряжения, которая и приводит в действие створку. Сила магнита очень велика, поэтому без крупной техники открыть ворота с таким замком крайне затруднительно.

Стоимость таких механизмов высока, но, по утверждению производителей, траты полностью оправдывают себя. Последние модели электромагнитных замков приводятся в действие лишь после подтверждения отпечатка пальце владельца. Собрать подобное устройство без владения профессиональными навыками невозможно.

Изготовление простейшего засова своими руками

Наиболее популярным считаются простейшие засовы, состоящие из стержня и скоб-держателей. Для изготовления такого замка понадобится.

Вопрос о том, как сделать засов на ворота, является достаточно актуальным, потому что при помощи дополнительного засова вы сможете уберечь от воров свой автомобиль и другое имущество, которое находится в гараже или на дачном участке. Самостоятельно сделать подобное устройство не сложно, но такая мера предосторожности является достаточно эффективной.

Не всегда дорогие замки могут обеспечить надежную сохранность вашего автомобиля или других вещей, которые находятся в гараже. Но если вы сами позаботитесь об их безопасности, то сможете эффективно противостоять ворам.

Своими руками можно сделать простые, но очень надежные запоры, которые ворам будет не под силу вскрыть, и ваше имущество будет в безопасности. Чтобы создать такие конструкции, не требуется много денег и специальных знаний, достаточно уметь пользоваться инструментами, иметь немного свободного времени и фантазии.

Вернуться к оглавлению

В чем преимущество дополнительных запоров

Автомобиль всегда привлекал воров, и часто их не останавливает даже то, что он находится в гараже. Очень часто в гаражах используются современные раздвижные ворота, которые имеют много преимуществ.

Но, несмотря на это, есть у них и существенный недостаток — при помощи грубой силы их достаточно просто взломать. Если прекращает поступать питание на привод, то механизм открывания створок не работает и автовладельцу приходится открывать их вручную. Этим часто и пользуются взломщики. Для того чтобы обезопасить ваш автомобиль и имущество от кражи из гаража, целесообразно использовать дополнительные засовы, а в некоторых случаях не будет лишним повесить дополнительно и навесной замок.

Смысл сделать дополнительный засов на ворота есть тогда, когда в воротах есть встроенная калитка или вторая дверь, которая выходить во двор или во внутреннее помещение. Если вы решили дополнительно установить фиксатор-затвор, то сможете им пользоваться и при открытых дверях. Он поможет вам зафиксировать их в открытом положении, и они не смогут произвольно закрыться и при этом повредить автомобиль.

Кроме того, в таких случаях часто происходит автоматическое срабатывание замка. Засов на ворота своими руками сделать несложно, необходимо определиться с его типом и местом расположения, в каком направлении будет двигаться запирающее устройство. Существуют основные конструкции запоров на ворота, которые наиболее часто изготавливают своими руками, отличаются они между собой направлением движения запирающего устройства:

• горизонтальные засовы могут быть верхними, нижними и центральными;
• вертикальные имеют такую же классификацию;
• дополнительные засовы, которые используются для закрывания калиток или врезных дверей.

Независимо от того, будут засовы расположены на полотне ворот или на раме, в любом случае их запирающий механизм должен располагаться перпендикулярно направлению движения створок.

Если говорить о типах конструкции таких устройств, то они могут быть накладными, сдвижными или накидными; врезными; поворотными, ригельными или винтовыми; могут фиксироваться при помощи пазов, пружины или поворотной конструкции.

Вернуться к оглавлению

Самостоятельное изготовление засова

Конечно, можно купить такое устройство в магазине, но если у вас есть элементарные навыки выполнения слесарных работ, вы сможете сделать его своими руками. Можно найти уже готовые чертежи, а можно сделать их самостоятельно, с учетом размеров ваших ворот.

Для изготовления самой простой задвижки вам понадобится стальная труба, полоса, куски листового металла и уголков.

Кроме этого, вам понадобится сварочный аппарат, болгарка, измерительные инструменты, молоток. Если у вас распашные или поворотно-развдижные ворота, то для них подойдет засов любого типа. Эффективно использование фляжных запоров, которые действуют как запор крышки молочного бидона.

Можно использовать контейнерные или пружинные запоры, все они обеспечивают надежную фиксацию створок.
Если у вас откатные ворота, то для дополнительной их фиксации необходимо использовать вертикальный запор. В домашних условиях проще всего сделать шпингалетный запор сдвижного типа.

Для этого вам потребуется отрезок трубы, в котором делают отверстие, после чего в него вставляют кусочек прута или арматуры. Дальше устройство фиксируют на створках ворот, и оно работает по принципу оконного шпингалета.

Но данный тип имеет недостаток в том, что полотно не притягивается к раме и чтобы это сделать, необходимо прилагать определенные усилия. Достаточно просто изготовить запор винтового типа, с его помощью легко притянуть полотно к раме, а если использовать двойную резьбу, то можно использовать в качестве дополнительного замка.

Недостатком такой конструкции является то, что процесс ее открывания и закрывания занимает достаточно много времени. Если вы решили самостоятельно сделать такое устройство, то необходимо позаботиться о том, чтобы оно не мешало воротам выполнять свои функции, и было малозаметным.

Вернуться к оглавлению

Создание запора-вертушки

Эффективным и простым запором является вертушка на калитке или на двустворчатых воротах.
Изготовить такой вид запора несложно и справиться с данной задачей сможет любой домашний мастер.
При пользовании вертушкой вам не нужно прилагать больших усилий, она обеспечивает прочное и надежное закрытие створок. Учтите, что купить в магазине вертушку не получится, так как несмотря нее популярность, такой запор в промышленных масштабах не выпускают.

Для крепления перекладины, роль которой играет брусок толщиной 40-50 мм, можно использовать сквозной болт, а можно его приварить изнутри на створке ворот. Перекладина не фиксируется и может двигаться поворотным движением. В процессе закрытия, она упирается в клиновидные бруски и таким образом обеспечивает надежную фиксацию створок, в результате чего они плотно прилегают друг к другу.

При использовании вертушки необходимости в использовании других засосов нет, так как работает она надежно, а поскольку снаружи детали механизма отсутствуют, то вскрыть его невозможно, разве что путем разрезания дверного полотна при помощи специального оборудования.

Вернуться к оглавлению

Еще один вариант засова

Сейчас очень часто на дачах в гаражах или сараях делают ворота из профнастила. В этом случае все замки и запоры крепят к раме, которая может быть сделана из уголка или профильной трубы. Для таких ворот запоры проще всего сделать в виде сдвижных накладных механизмов, которые надежно крепятся к раме при помощи сварки.

Если у вас двустворчатые распашные ворота, то необходимо сделать такой замок на каждую створку. Сначала на раме отмечают место его крепления и исходя из этого отрезают металлический прут необходимой длины, после чего определяют место, где он будет входить в землю. Чтобы такой засов можно было легко закрывать и открывать, в верхней его части приваривают небольшие отрезки прута. Длина прута должна быть такой, чтобы он надежно фиксировал створки и достаточно глубоко входил в землю.

Для движения засова, на раму приваривают 2 кольца, которые будут направляющими, можно для этого взять большие гайки. Для того чтобы защитить свое имущество, необязательно покупать дорогостоящие замки, можно сделать надежные и прочные запоры своими руками. Вам просто необходимо определиться с их конструкцией, приобрести необходимые материалы и потратить немного времени для изготовления дополнительного засова.

Установка входной конструкции на участке завершается креплением фурнитуры. Она делает систему ворот не только более функциональной, но и придает ей завершенный эстетический вид. По каким критериям выбирается замок, ручка для калитки, какие их разновидности существуют и как установить изделие собственноручно?

Ручка — необходимый элемент калитки, которые делает пользование конструкцией более удобным. Но кроме практичной функции, она выполняет и эстетическую, ведь ее внешний вид способен украсить входную группу участка
.

Нередко встречается ручка на калитку с защелкой или замком, что только увеличивает защитные свойства входной группы.

Учтите: независимо от внешнего вида, формы запорного механизма, материала изготовления, сопутствующих элементов, он должен быть практичным, удобным в эксплуатации, безопасным.

По внешнему виду и конструкционным особенностям различают дверные ручки для калитки:

• статичные, которые неподвижно прикреплены к полотну, позволяя открывать его путем одергивания. Они имеют вид колбочки или скобы и отверстия у основания для крепления поверх створки. Для металлических дверей используются Г- и С-образные изделия, которые фиксируются на полотне методом приварки. Подобная ручка-скоба просто монтируется, удобна в эксплуатации, но малофункциональна;
• подвижного типа, которые открываются способом нажатия или поворота.

Подвижные запорные механизмы подразделяются на:

• кнобовые. Это ручки-защёлки, которые приводят в движение запорный механизм путем поворота специального набалдашника (кноба). Их основное предназначение не защита участка от вторжения посторонних особ, а дизайн, удобство использования (хотя некоторые модели оснащаются защелкой или мини-замком, встроенными в кноб);
• фалевые. Это подобные к кнобовым конструкции только нажимного типа. Механизм замка приводится в движение путем нажатия на рычаг. Данные модели удобны тем, что позволяют осуществить надежный захват механизма рукой, не боясь, что она соскользнет.

По способу монтажа различают запорные устройства:

• накладные — которые крепятся к поверхности двери. На деревянные створки они фиксируются при помощи саморезов/болтов, а к металлическим привариваются;
• сквозные — они устанавливаются с обеих сторон калитки. Для этого в полотне просверливают отверстие, в которое вставляют штырь ручки. С обратной стороны прикручивается такой же держатель. Форма сквозных ручек может быть различной (округлой, Г- и С-образной), запорным механизмом выступает язычок;
• врезные — для их монтажа необходимо сделать отверстие в дверном полотне. Эта разновидность запорного механизма подходит только для пустотелых калиток (из дерева, металла). Со стороны улицы она выглядит как обычный дверной , открывающийся ключом, а со двора установлена задвижка/рычаг. Внутри расположен 1-5-язычковый запорный механизм.

На заметку: врезная конструкция устанавливается сложнее остальных, но обеспечивает высокую степень защиты.

Часто хозяева хотят обезопасить свой участок от вторжения посторонних особ. Для этих целей служат запорные механизмы, которые проблематично найти и открыть. Потайные ручки для калитки представлены различными моделями. Так снаружи калитки может быть установлено кольцо, от которого на противоположную сторону отходит стержень со штоком. При повороте кольца открывается.

По материалу изготовления различают ручки на калитку:

• металлические — стальные, латунные, алюминиевые изделия, которые могут иметь никелированное, хромированное, белое или коричневое полимерное покрытие;
• кованные — это надежные, практичные, эстетичные и долговечные изделия, представленные в виде колец, скоб, кнопок. Они впишутся в любую стилистику оформления, внеся в нее особый колорит. Кованые ручки гармонично сочетаются с калитками, изготовленными из металла, дерева, пластика. Они позволяют добиться эффекта старины, имитации под золото, серебро;
• сварные — изготавливают из стальных прутьев, трубок и впоследствии красят;
• литые — вылитые из металла с использованием специальных форм. Наиболее презентабельно выглядят подобные держатели из латуни, бронзы;
• полимерные — изделия из пластика
• сборные — состоящие из нескольких деталей, которые соединяются между собой.

Внимание: при выборе данного изделия следует уделить внимание материалу изготовления, цельностности конструкции. Бюджетные приспособления могут выглядеть презентабельно, но быстро ломаются во время эксплуатации. Лучше всего постоянные нагрузки выдерживают литые металлические или кованые запорные механизмы.

Самостоятельное изготовление

Запоры для ворот/калиток могут быть приобретены в готовом виде или изготовленными самостоятельно. Как сделать ручку на калитке из подручных материалов своими руками?

Для этого понадобится металлический прут или тонкая трубка, дрель и сварочный аппарат. Концы прута сгибают, формируя п-образную скобу. В нижней ее части делают «лапки». Изделие очищают от загрязнений, ржавчины, грунтуют, а затем красят.

На полотне намечают место крепления изделия. Дрелью проделывают отверстия под болты. При помощи винтового соединения крепят ручку на калитку из профнастила или дерева.

Совет: при установке такой скобы на металлическую дверь ее можно приварить к полотну — так фиксация изделия будет более надежной и оно не расшатается со временем. Покраска изделия осуществляется после его установки, зачистки швов
.

Особенности монтажа

Стандартная процедура установки ручки включает:

• разметку на полотне калитки;
• подготовительные работы (просверливание отверстий);
• крепление изделия.

Установка врезного замка с ручкой

Для монтажа запорного механизма данного типа необходимо:

• наметить расположение замка на полотне и выпилить в этом месте паз прямоугольной формы;
• проверить входит ли конструкция в отверстие;
• просверлить выход для соединительного стержня, в который будет вставлен нажимной рычаг;
• зафиксировать изделие, дополнительные элементы.

Многообразие ручек для уличных калиток позволяет подобрать подходящий вариант для входной конструкции, который будет отвечать необходимым критериям защиты, безопасности, надежности, эстетичности.

Распашные ворота — очень удобны и в частном доме, и в гараже. Чтобы ими было проще пользоваться, то есть быстро и надежно запирать, прочно зафиксировать и легко открыть, необходимо устанавливать такой дополнительный элемент, как засов. Хороший засов упрощает действия с воротами и делает их более надежными. В большинстве случаев засов открывается только изнутри и не требует ключей. Его нельзя открыть снаружи, при помощи отмычки или подбора ключей.

Какие бывают типы засовов

Некоторые типы засовов можно приобрести в хозяйственных магазинах. Но большинство хозяев предпочитают изготавливать засов для распашных ворот своими руками. В качестве материала может использоваться дерево (бруски) или металл — полосы, швеллеры, прутки.

Деревянные засовы чаще всего устанавливают на деревянные же въездные ворота, а металлические подходят для любых типов ворот — деревянных, металлических, изготовленных из профиля, комбинированных. Методы изготовления также могут быть различными. Очень красивы и надежны кованные засовы. Однако для их изготовления необходимо иметь особые навыки работы с металлом и домашнюю кузницу, что сегодня редкость. Поэтому при изготовлении засовов для ворот в домашних условиях применяются обычные инструменты — дрели, болгарки, сварочный аппарат.

Типы засовов:

• Поворотные.
  Это засовы типов «Вертушка» или «Шлагбаум». Они просты в изготовлении, надежны и отлично держат створки ворот. Часто изготовляются из деревянного бруса. Недостатком являются их зрительная «тяжеловесность» и «старомодность». Хотя в некоторых типах дизайна именно она может стать главным достоинством.
• Задвижные горизонтальные.
  Это могут быть как простые полосовые засовы, так и «шпингалетные». Они крепятся к одной из створок и фиксируют либо одну створку с другой, либо створку к раме. Обычно хотя бы одна из створок при этом закрепляется еще и вертикальными засовом, либо фиксатором.
• Задвижные вертикальные.
  Фиксируют каждую створку в отдельности и могут удерживать ее как в закрытом, так и в открытом состоянии. Крепятся либо в нижней, либо (реже и лишь при наличии прочной рамы) в верхней части ворот.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка
— один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

• На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Вертикальные засовы для распашных ворот

Такие засовы чаще всего выполняют вспомогательную функцию, они надежно фиксируют нижнюю часть ворот, а также помогают удерживать створки в открытом положении. Для них также используется прут диаметром не менее 10 мм, Г-образной формы и трубка соответствующего внутреннего диаметра.

1. Трубка приваривается в нижней части ворот.
2. В нее вставляется штырь и фиксируется в отверстии в земле, бетоне основания или раме ворот.
3. Чтобы засов фиксировался в открытом положении, к створке можно приварить дополнительный упор.

Верхние вертикальные засовы могут использоваться в гаражных воротах для более надежной их фиксации. При этом необходим дополнительный упор, чтобы засов не выпадал при открывании.

Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только — в этой статье.

Основные модели запоров

В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

• Горизонтальные
  , которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
• Вертикальные
  , которые также имеют 3 подраздела — верхние, центральные и нижние.
• Дополнительные
  . Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Изготовление запоров своими руками

У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

И в заключение

Запоры, засовы, замки и другие механизмы, защищающие собственность, используются не одну сотню лет. От момента зарождения идеи и до наших дней эти устройства обрели значительное развитие. Появились сложные механизмы, несколько степеней защиты
, вовсю используется видеонаблюдение для ворот или входных дверей, однако, люди не оставляют без внимания и более простые решения. Засовы должны быть простыми в использовании, но, тем не менее, надёжными. По этой причине до сих пор применяются запоры, штыри, защёлки и другие нехитрые механизмы.

Вход во двор является лицом любого частного владения, поэтому хозяева личных владений стремятся им уделять больше внимания, чтобы ворота и калитка имели максимально презентабельный вид. Конечно, в данном случае имеет значение не красота, а надежность конструкции и внушительный вид, чтобы у вора даже не возникло мысли, что в этот двор можно залезть.

Виды и применение

Именно дворовой запор на калитке наделяет базовыми свойствами безопасности любые ворота. Специальные засовы можно приобрести в строительном магазине, а можно сделать и своими руками. Но чтобы выбирать какой механизм устанавливать на калитку, сначала стоит разобраться, какие виды запоров существуют.

Стоит учитывать, что запор механического типа предусматривает ключи. Поэтому если на калитке установлена дополнительно ручная защелка, хозяин участка может не волноваться в том случае, если ключ был утерян, ведь у него всегда будет возможность надежно запереть дверцу.

Засовы различаются по направлению монтирования (вертикальные, горизонтальные) и по работе самого механизма (накладные сдвижные, винтовые, ригельные, пазовые с поворотным механизмом, пружинные защелки).

Вертикальные и горизонтальные засовы

Запоры такого типа удобны в эксплуатации и способны обеспечить надежную фиксацию калитки и ворот. Вертикальные задвижки подходят для распашных гаражных ворот. Этот механизм представляет собой прутья из стали, которые закрепляют створки и монтируются в углублениях непосредственно в полу и на потолке.

Возможен вариант установки вертикального засова и в калитки врезного типа. Однако они должны иметь меньший размер, и требуют дополнительно приваривать металлические фиксаторы внизу и верху проема, в которых закрепляется функционирующая защелка.

Благодаря своей универсальности горизонтальный запор весьма популярен. Механизм горизонтальной задвижки состоит из стержня, держателя и фиксирующего ушка. Такая конструкция менее громоздкая, чем вертикальный засов. Такой запор несложно изготовить своими руками.

Накладной плоский и винтовой запор

Накладной запор представляет собой нехитрый механизм, легко монтируемый к воротам, выполненным из любого материала. Такая защелка, как правило, устанавливается с внутренней стороны двора, однако, в комплекте с навесным замком они могут защищать и снаружи.

Винтовой запор подходит для установки на лицевой стороне калитки. Процесс монтажа прост, как и эксплуатация такого типа задвижек. Затвор, состоящий из основы ключевого механизма и стержня с резьбой, приводится в действие специальным ключом. Такой запор несложно изготовить своими руками. Но, несмотря на простоту изготовления, это устройство имеет серьезные недостатки.

Затворы требуют дополнительного пространства в проеме калитки для выемки с резьбой, куда должен вкручиваться стержень.
Еще одним серьезным недостатком такого механизма является то, что к нему несложно подобрать подходящий ключ.

Ригельный замок и пазовый затвор с поворотным механизмом

Ригельный замок с реечной системой состоит из ключа с уникальными выемками и соответствующей этому ключу основой. Соорудить такую задвижку своими руками по силу лишь спецу, поэтому проще купить его в специализированном магазине.

Пазовые защелки представляют собой простенький механизм, но, несмотря на это, надежно защищают ворота от взлома. Чтобы изготовить такой затвор своими руками, понадобятся не только специальные знания, но и специальные инструменты. Принцип запорного механизма состоит в том, что вставленный в замочную скважину ключ, круговыми движениями приводит в действие шестерной механизм, открывающий и закрывающий калитку.

Есть еще один вид − пружинная задвижка с фиксацией. Защелка приводится в действие с помощью пружинной конструкции. Такой тип затворов рекомендуется устанавливать исключительно с внутренней стороны калитки в качестве дополнительной замыкающей конструкции.

Запор для калитки своими руками

Соорудить засовы самостоятельно в домашних условиях довольно сложно, поэтому лучше взять за основу самый простой вид задвижек, которым является горизонтальная защелка на пружинной основе.

Для начала следует определить на калитке место для монтажа запорного механизма. Нанести разметку можно с помощью рулетки и обычного карандаша. Далее, необходимо составить точную схему конструкции. Для изготовления задвижки в домашних условиях понадобятся:

• стальной стержень с ушком,
• тиски,
• металлические пластины соответствующего размера,
• молоток,
• гаечный ключ или отвертка,
• шуруповерт,
• сварочный аппарат,
• дрель,
• ножовка по металлу.

Первым делом нужно соорудить несущий каркас. С этой целью необходимо приварить к металлическому участку специальные держатели стержня, а затем закрепить на несущем стержне ручку. В готовый каркас вместе со стержнем вставляется пружина. Монтаж запора к металлической калитке осуществляется с помощью сварочного аппарата. Если ворота деревянные, применяются саморезы. Выемка для фиксирования затвора сверлится напротив запорного стержня.

Поскольку такая защелка сможет быть открыта только с одной стороны, можно дополнительно к ней присоединить торсионный механизм. Для этого следует взять тонкий трос соответствующей длины, для которого заранее просверлить небольшое отверстие в нижней части ворот сбоку. Этот трос прикрепляется к ушку запора и протягивается наружу. Теперь, для того чтобы отодвинуть засов, нужно будет только потянуть за трос.

Главное при изготовлении и монтаже дверного запора своими руками
− это аккуратность, точность замеров, правильно составленная схема.
Также не стоит забывать о том, чтобы предусмотреть защиту задвижки от разрушительного воздействия погодных условий. Необходимую защиту от влаги сможет обеспечить специальный защитный карман из металла.

Практически на любые калитки монтируют засовы для ворот. Механизм позволяет защитить территорию от непрошенных гостей. От качества засова напрямую зависит безопасность домочадцев и частной собственности. Большая часть ворот и калиток производится с типовым замком, но сделать прочный механизм можно самостоятельно.

Типы запоров

Перед покупкой запора стоит точно определить его функции и особенности ворот. Существует несколько видов запорных механизмов, различающихся между собой типом крепежа, устройством и внешним видом. Конструкции, которые можно собрать своими руками, отличаются способом крепления на воротах. Их разделяют на:

• Горизонтальные.
  Их размещают сверху, по центру или внизу ворот. Чаще всего этот тип запора используют в гаражах. Конструкции представляют собой большую щеколду, состоящую из петли-фиксатора, оболочки и металлического подвижного стержня.
• Вертикальные.
  Конструкция схожа с горизонтальными запорами, их также располагают посредине, в верхней или нижней частях ворот. В качестве подвижной части выступают стальные пруты. Запоры очень удобно использовать в уличных распашных воротах или калитках.
• Дополнительные.
  Подобные задвижки крепят на самих воротах и внешнем наличнике. Засовы с подобным устройством обладают средним уровнем защиты, поэтому их ставят на калитках или в паре с другим замком.

Все вышеперечисленные виды засовов имеют множество подвидов, каждый из которых можно модернизировать в зависимости от типа ворот и ваших запросов.

Важно!
При использовании горизонтальных крепежей лучше устанавливать сразу 2 экземпляра сверху и снизу створок ворот. Это гораздо надежнее одного центрального запора.

Выбор конструкции

Если вы решили собрать засов на ворота своими руками впервые — то лучше отдать предпочтение простейшим конструкциям.

Засов

Одна из самых простых моделей запорного механизма. Для нее потребуется 2- 3 пары металлических скоб, шпингалет и основание. Скобы сварочным швом крепят к внутренней части калитки, продевая через них шпингалет. Чтобы при работе столбик не вылетал, к нему приваривают перпендикулярный ограничитель. Его высота должна быть выше скоб.

Запор на проушинах

Сборка конструкции занимает очень мало времени, справиться с которой по силам даже непрофессионалу. Для нее необходимы петли (проушины), их можно изготовить самостоятельно из металлической пластины. Проще всего купить готовый комплект. Каждую из проушин приваривают к одной из створок так, чтобы они плотно прилегали друг к другу при закрытии ворот. Позже в проушины вставляют стальной изогнутый стержень или обычный навесной замок.

Штырьковой засов

К углу каждой створки на месте их стыка приваривают обрезки металлической трубы длинной от 15 см. В землю, на уровне стыка ворот, вкапывают такие же трубы. В качестве запора используют две полуметровых арматуры. Их загибают по форме шпингалета и продевают в трубки вертикально.

Откидная защелка

Берется четное количество идентичных загнутых крюков от 4 штук и металлическая трубка или пластина. Зачастую на деревянные ворота устанавливают запоры подобной конструкции из древесины. Их приваривают на расстоянии 4- 10 см от места соприкосновения створок с шагом 2- 6 см. Через них продевают стержень, его можно оснастить ограничителем, как у засова. Пример запорной конструкции смотрите на фото.

Все вышеперечисленные конструкции можно собрать из простейших исходников самостоятельно. По мере износа любую из частей запоров можно заменить сходным элементом без особых затрат.

Покупные конструкции

Большая часть заводских засовов на ворота схожа с вышеперечисленными моделями. Стоимость таких конструкций может разниться в зависимости от производителя и материала. Наиболее распространены на сегодняшний день следующие виды засовов:

Заводские модели изготавливаются из прочных сплавов. Но их минус в том, что злоумышленникам очень легко изучить их устройство, просто отслеживая рынок замков.

Обратите внимание!
Если ваш участок или гараж находится в неблагополучном районе или вы попросту хотите максимально обезопасить собственность — рекомендуют использовать комплексные системы защиты.

Современные запорные механизмы

Прогресс коснулся даже запорных механизмов. Электромеханический или электромагнитный замок на ворота — уже не редкость. Второй тип запоров считается одним из самых надежных. Принцип работы заключается в направленной подаче напряжения, которая и приводит в действие створку. Сила магнита очень велика, поэтому без крупной техники открыть ворота с таким замком крайне затруднительно.

Стоимость таких механизмов высока, но, по утверждению производителей, траты полностью оправдывают себя. Последние модели электромагнитных замков приводятся в действие лишь после подтверждения отпечатка пальце владельца. Собрать подобное устройство без владения профессиональными навыками невозможно.

Изготовление простейшего засова своими руками

Наиболее популярным считаются простейшие засовы, состоящие из стержня и скоб-держателей. Для изготовления такого замка понадобится.
