Щипцы для хомутов шруса своими руками

СУПЕР съёмник для ХОМУТОВ своими руками

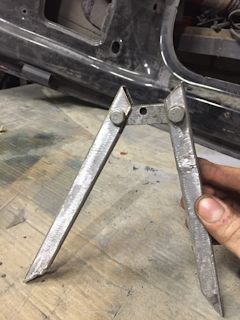

Самодельные щипцы для стальных хомутов.

Клещи для обжима хомутов на пыльнике шруса

Сообщества › Сделай Сам › Блог › Самодельное устройство для затяжки хомутов ШРУС, РЕЙКА и тд.

Самодельное приспособление для затяжки ленточных хомутов ШРУС, РЕЙКА, ПАТРУБОК и тд. Сделанное буквально за 1 час свободного времени. Работу устройства можно посмотреть в видеоролике.

Метки: устройство для затяжки хомутов

Комментарии 86

А я делал из ручки огнетушителя www.drive2.ru/l/10388798/

Я себе из старой струбцины сделал.

Не плохо, шестигранник жалко)))

спасибо классная вещь. я такие хомуты перепортил кучу и забил на них из за плохой затяжки руками.

Хорошая вещь, надо повторить, спасибо автору.
А то плосками бывает не удобно.

Спасибо. Сегодня такую же себе смастерю

Я давно такой пользуюсь вообще вещь!

Molodiec, otlichna pricposoba.

… ну, ты брат молоток! Взял в закладки!

молодец =-себе такую приблуду сделаю тоже

плюсы бесспорны, но родной хомут чаще имеет меньше свободный конец, то есть приспособа не зацепит или хомут нужно бОльшего размера ставить.

Новый хомут всегда с большим запасом идёт

с тем же успехом можно утверждать что он всегда с болтом, autoflit.ru/uploads/posts…51664496_974c384s-960.jpg но это не так

Не везде такой хомут с болтом становится

с тем же успехом можно утверждать что он всегда с болтом, autoflit.ru/uploads/posts…51664496_974c384s-960.jpg но это не так

Ни один производитель такие хомуты (с винтом) не ставит — центр тяжести сильно уходит от центра, поэтому биения неизбежны.

конечно не ставят, это я в фотошопе пол-ночи рисовал))

Круто. Взял на заметку!

Вот это вещь. Очень нужная вещь. Класс!

спасиба друг! если бы ты знал сколько я с ними ипался и в конце концов выбрасывал! а иногда другой поставить почти не возможно! большое человеческое спасибо!

Круто. Нужно делать. Спасибо за идею! )

тема… где вы раньше были… сделал ужо.

Подобное приспособление было у нас в а/к №1456 где я долгие годы работал. Занимался у нас топливной аппаратурой хороший человек Иван Егорович и он сделал подобный затяжник хомутов только из проволоки. Хомуты в прошлом веке были дефицитом и всё в основном затягивали проволокой, вот он и сделал такую приспособу. Проволоку сгибали вдвое парралельной петлей, в конец петли заводили концы просверленных отверстий в затягивающем валу (у тебя прорезь), затягивали и загибали как и у тебя на хомуте. Всё было дешево, сердито, удобно и надежно!

Источник

Как затянуть хомут пыльника ШРУСа? 3 способа

Ленточные металлические хомуты

Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:

Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:

По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.

Зачем закреплять хомут на ШРУСе

ШРУС — надежный механизм, способный без проблем проехать более 150 000 км, но со временем он приходит в негодность. О проблемах с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и совершенно новые автомобили. Способность шарнира верой и правдой служить долгое время зависит от 2 условий:

Шарнир нужно смазывать — и чем чаще, тем лучше. А защищается он при помощи пыльника, который надевается на вал и надёжно покрывает элементы узла. Крепится пыльник хомутами. Когда происходит их ослабление, слышится неприятный звук. Поэтому время от времени водитель сталкивается с такой задачей, как затяжка хомутов пыльника ШРУСа.

Есть несколько способов крепления ШРУСа:

Использование специальных приспособлений при монтаже ленточного хомута

Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:

Чтобы использовать устройство, следует придерживаться плана:

Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.

Как затянуть ленточный хомут на ШРУСе — ручной способ

Устанавливать такое приспособление несложно, а его фиксация достаточно надежна. При выборе устройства смотрите на качество стали, из которой оно изготовлено. Чтобы его застегнуть, придётся использовать устройство для затягивания ленточных хомутиков. Для затяжки устройства можно применить плоскогубцы.

А вот как правильно провести процедуру при помощи машинки для затягивания:

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Как зажать хомут на ШРУСе – механический способ

Некоторые авто из Европы переведены на применение зажимов, изготовленных в виде хомутов. Зажимы отличаются простотой и прочностью. Устанавливают их обычно при помощи клещей, но народные умельцы обходятся и обыкновенными плоскогубцами.

Перед установкой хомута нужно выбрать диаметр. После этого производится установка хомутов на пыльник ШРУСа. Важно обойтись без перекосов. Монтаж лучше производить при помощи обжимных щипцов. При их отсутствии используем клещи. Работа несложная, по ее окончании нужно проверить качество зажима. Основной плюс варианта — не нужно применять специнструмент. Если при установке устройства использовать обычные плоскогубцы, качество зажима от этого не пострадает.

Можно использовать устройство винтового типа. Зажимается оно при помощи отвертки. Устанавливать такой хомутик проще всего, но здесь есть свои недостатки:

Альтернативные варианты

Закрепить хомут пыльника ШРУСа можно и при помощи винтового хомута. Для его затяжки можно использовать ключ либо отвертку. Практически не требует навыков для своей фиксации, но обладает рядом недостатков, не позволяющим занять нишу хомутов для ШРУСов:

Временной альтернативой, поставленной на ШРУС, может быть винтовой хомут с ключом. Его монтаж можно произвести в дорожных условиях, чтобы обеспечить отсутствие загрязнения смазки при поездке в СТО.

Выбирая между ленточным и зажимным хомутом следует ориентироваться на свои предпочтения и рекомендации производителя. Они оба способны прослужить долго при правильной установке. Внимательность и аккуратность при монтаже любого из крепежных элементов позволит долго оставаться смазке чистой.

Хомут пыльника ШРУСа, клещи, щипцы и другие приспособления и инструменты для установки, обжима и затяжки ленточных и пластиковых видов

Subaru B4 ЗНАТНЫЙ БЭЧЕР › Бортжурнал › фотоотчет по замене пыльников ШРУСа (передняя ось)

Всем привет! Не знаю может кому пригодится сей отчет:

Необходимо было менять внутренние пыльники так как они были уже на грани! все в очень глубоких трещинах…наружние походили б возможно еще долго-но думаю раз полезу туда дак и менять все сразу))) да и смазку обновить не мешало бы…

Прикупил пыльники на переднюю ось: Наружние оригинал за 430р за шт(они пластиковые-вообщем понадежнее будут точно) и пару хомутов от 9ки за 35 руб за комплект большой+малый))) Внутренние-фирмы Maruichi за 300р шт брал в субаровском магазе(через автодок и того дешевле)-японские, очень добротного качества и с ленточными хомутами в комплекте(вообщем разоряться на оригинал смысла нет. слышал что подходят от Нивы-но так адски колхозить не стал-зачем туда лишний раз лазить))))) Смазка для ШРУСа-100р шт(3шт) брал в субаровском магазе… Съемник стопорных колец-вещь копеешная а сэкономит вам кучу времени и нервов! 60р головка под лом на 32 из магазина Зил-руб 120 вроде

Откручиваем ступичную гайку…-помошник жмет на тормоз и радуется-он сидит за рулем субару))) (простым воротком с головкой не получилось-вороток гнулся как резиновый-хз может он гумно! здесь пригодилась головква на 32 под лом из магазина Зил))))10мин работы УШМ и она замечательно влазит в ступицу)))

головка из магазина Зил

откручиваем ступичную гайку

Затем идем в салон и нажимаем волшебную кнобку на АКПП разблокировать и ставим на N и крутим вал пока отверстие под штивт на внутренней гранате не окажется вверху, савим на P

поддомкрачиваем тормозной диск и откручиваем линк…

Откручиваем болт у шаровой и крутим домкрат выше под тормозным диском пока- шаровая не вылезит из поворотного кулака

Выбиваем отверткой штивт из внутренней гранаты-с правой стороны для удобства снимаем воздуховод, с левой удобнее это делать снизу…

Выбиваем шаровую и вал свободен!

делаем метки на валу и на гранате(просто царапаем)

Затем сдвигаем вниз пыльник и поддев отверткой вытаскиваем стопорное кольцо… и теперь самое интерессное-аккуратно вытаскиваем все потроха на волю))) чтобы свободные колечки не послетали и остались все на своих местах…- это нужно делать очень акуратно!

при помощи кисточки и бензина акуратно отмываем один из игольчатых подшипников делаем метки при помощи женского лака для ногтей))) даем ему не много высохнуть…(он не смоется бензином при дальнейшей промывке бензином), снимаем колечко и переходим к следующему из трех подшипнику…

хорошенько моем и царапаем метки на валу и трипоиде-слово то какое))) (на фото далее видно метку на валу) и при помощи съемника стопорных колец извлекаем стопор…

Источник

Сообщества › Оснащение Гаража и Инструмент › Блог › Приспособа для хомутов пыльников ШРУС

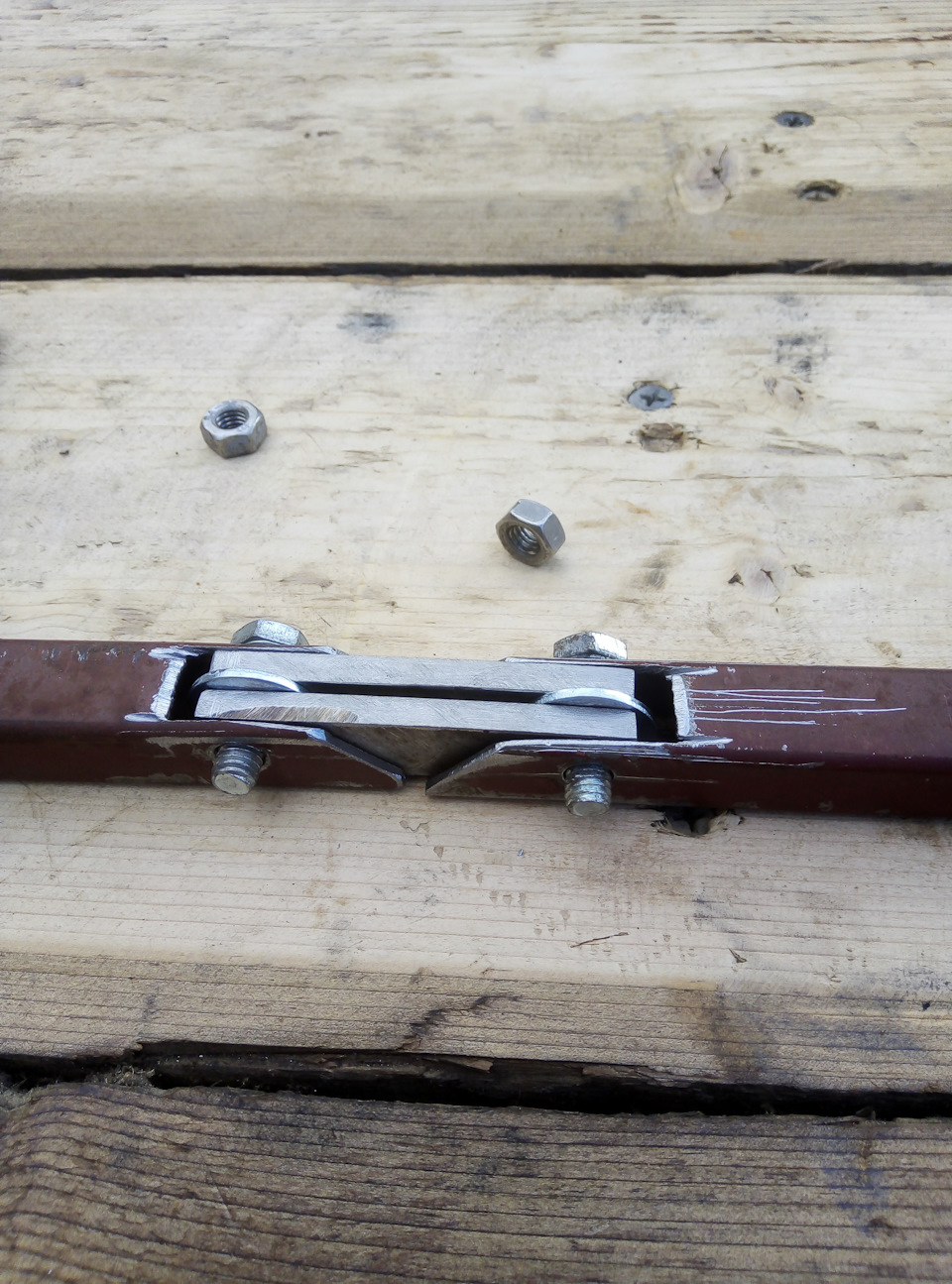

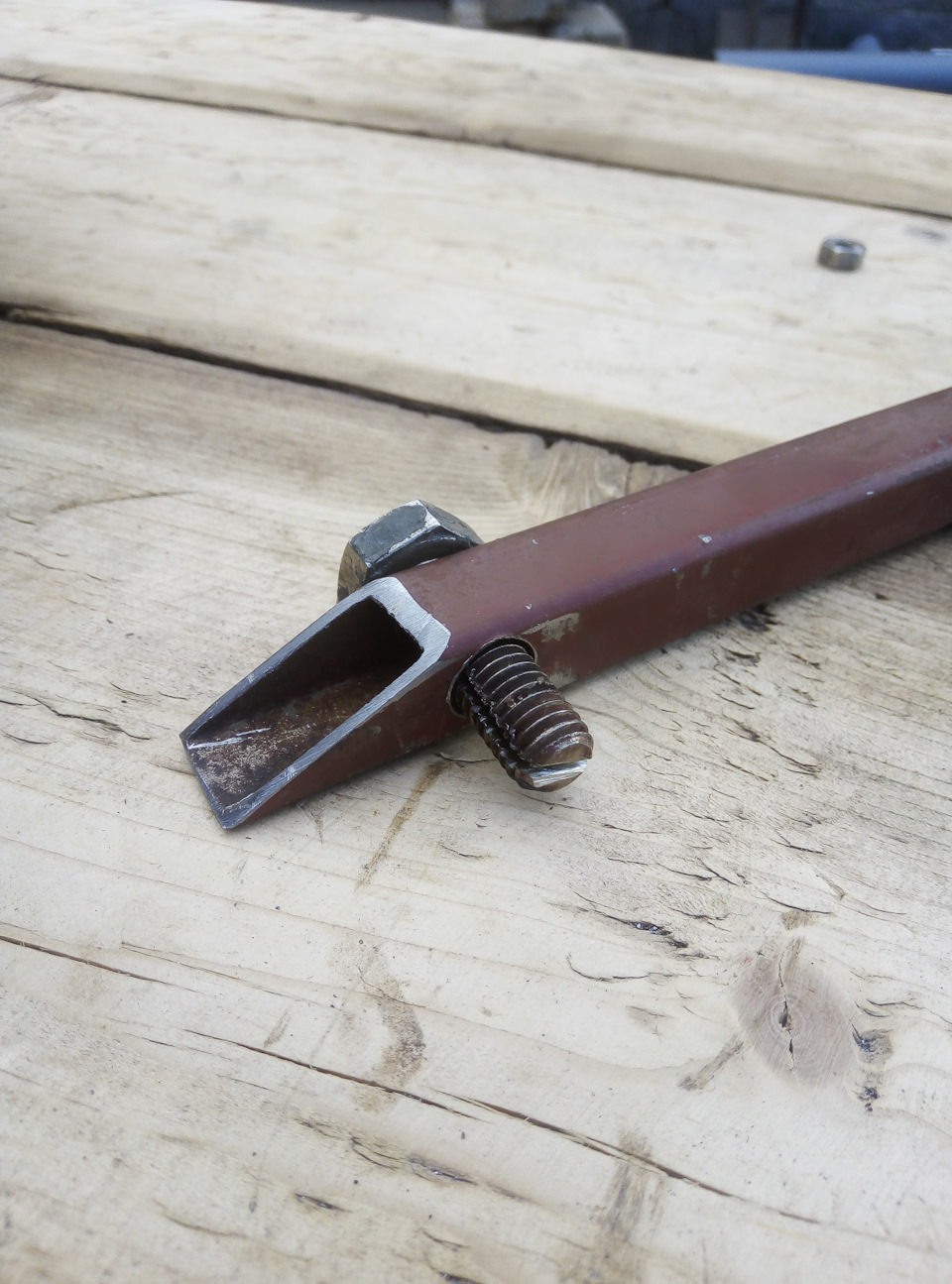

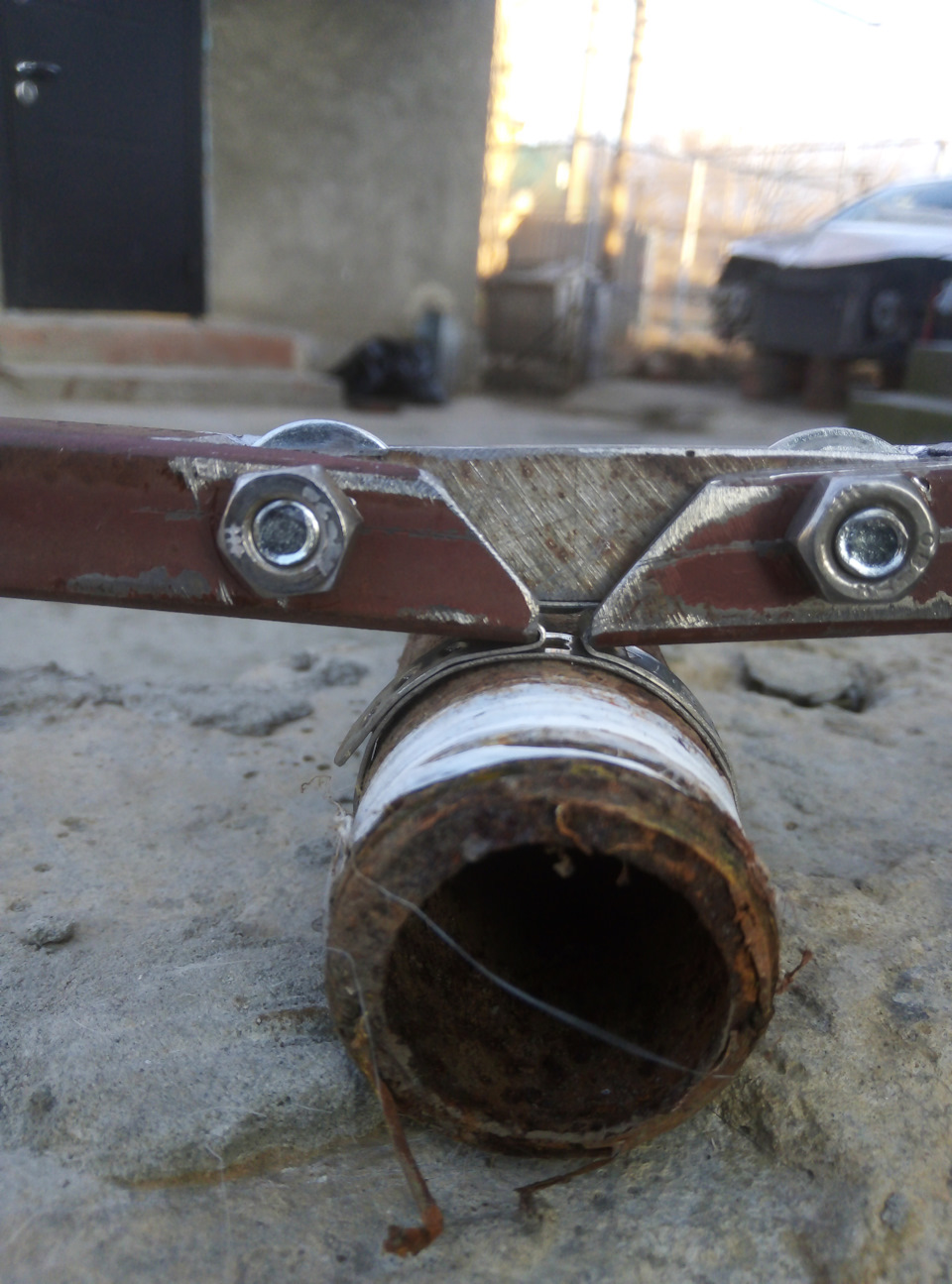

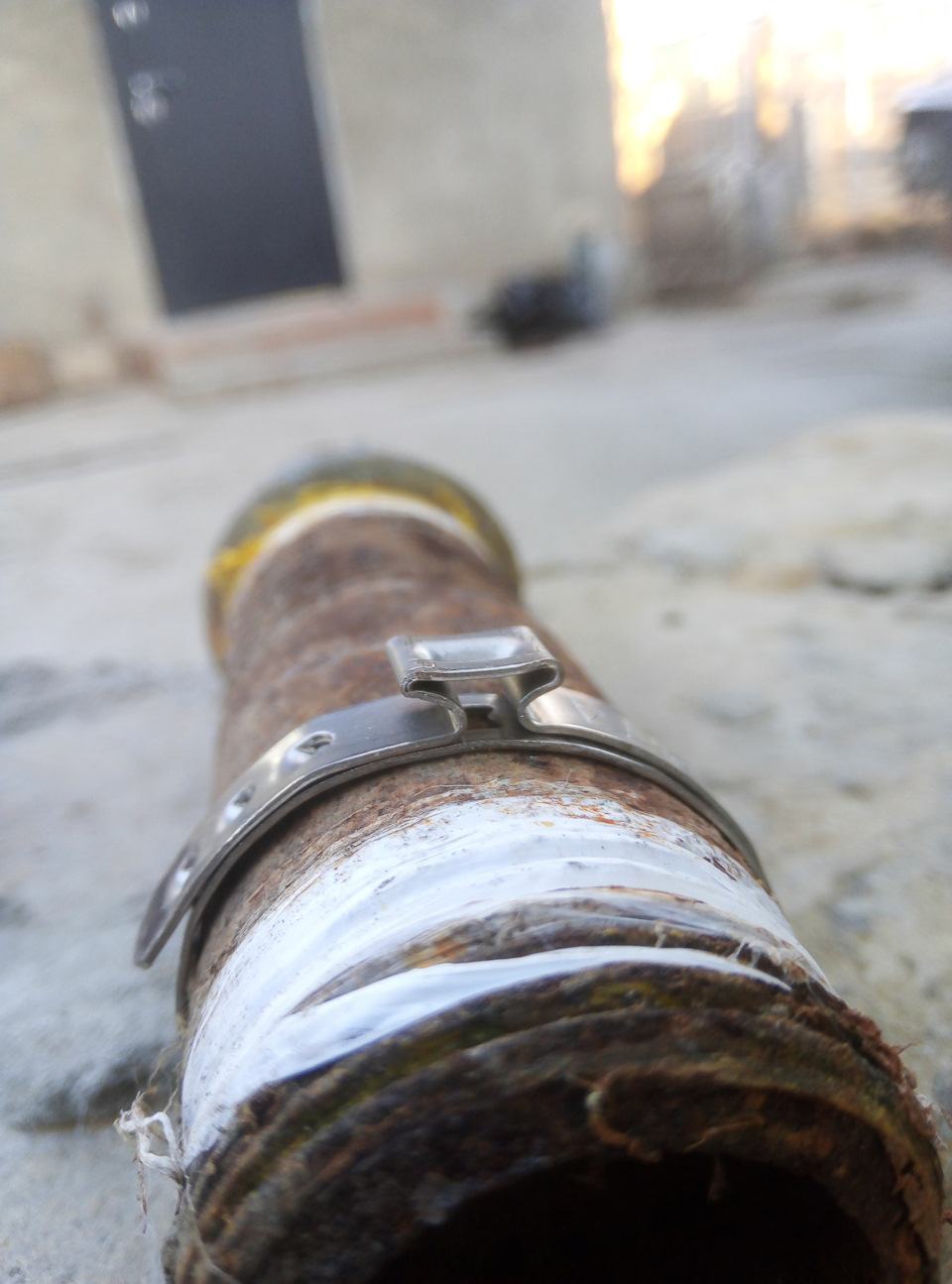

Парни думаю пригодится в гараже.Вообщем из хлама сделал побыстрому

Комментарии 124

Спасибо за идею.Повторил)

Вещь конечно стоящая и полезная.
Но хз, я везде где можно кручу обычные хомуты с болтом, не доверяю этим ленточным.

Сделано хорошо, но, мне кажется, все придумано до вас. И можно использовать по назначению.

Вот ты обезьяна, а если в книге напишут, взять веревку с мылом и повесться, ты тоже будешь этой инструкции следовать… так и будешь делать, потому что своих мозгов у тебя нет с рождения

Все, что сделано руками однозначно в плюс.
Молодца, так держать.

Приблуда хорошая, но не очень практична, легче магазинский хомут поставить

Всё уже придумано. В остальном каждый использует, что ему нравится. Придумал, поделился, и за это спасибо. По больше таких парней кто не жадничает а выкладывает поделки. Я вот таким пользуюсь, потому, что работаю профессионально. На выдумки и эксперименты не охото время тратить, хотя многое стащил с профи инструмента и не покупал, дорого а изготовить самому проще.

И такие у меня есть)

Нахрена изобретать велосипед, а тем более ставить эти ленты траханные, их родные откусывают как правило и выкидывает, а потом ставят червячный хомуты, есть в любом магазине, любых размеров, дешего и сердито, надёжно и многоразово и ставить их на месте без проблем, а с этой кочергой не везде ещё и подлезешь

Во первых не хами, здесь нормально общаться серьёзные мужики, во вторых делай все что душе угодно, я лишь сказал свое мнение и не только моё, этот метод работает уже десятилетиями и на ура, все проще простого. Удачи

В том то и дело, серьезный мужик, что установка этих хомутов туда, где они не должны стоять— это лютый колхоз)))

Обоснуй технически, поче у это нельзя… Если следовать вашей логике, то и все остальное тоже ставить нельзя аналогичное, например те же хомуты потрубков на системе охлаждения, или ещё смешнее, это колеса, ставить только те которые с завода стояли и название и рисунок протектора только такой и ни какой другой. Улавливаешь что ты пытаешься доказать, или как?

На систему охлаждения тоже такие не нужно ставить. Необходимо устанавливать пружинные туда

Ага механики диванные, где ты видел лет десять газад и больше пркжинные хомуты, плсмотри хоть на старых иномарках, хоть на наших ведрах, назначение хомута-затянуть плотно деталь и не важно какой он системы, когда накрваеться в дороге и такое раньше было, то затягивали проводокой и пассатижами, вот и все, так что ты мне тут теретик не обьясняй что и как, шоферу с 30 летним стажем, посадить вот тебя на грузовик и что нибудь случись в дороге, ты ж помоешь на трассе, потому что яма не хватит что то сделать

И узнай в чем разница между пружинным и червячным хомутом и покажи на современном авто червячные на системе охлаждения?

Или будем вспоминать как раньше было и отказываться от современных хороших технических решений?

Ага механики диванные, где ты видел лет десять газад и больше пркжинные хомуты, плсмотри хоть на старых иномарках, хоть на наших ведрах, назначение хомута-затянуть плотно деталь и не важно какой он системы, когда накрваеться в дороге и такое раньше было, то затягивали проводокой и пассатижами, вот и все, так что ты мне тут теретик не обьясняй что и как, шоферу с 30 летним стажем, посадить вот тебя на грузовик и что нибудь случись в дороге, ты ж помоешь на трассе, потому что яма не хватит что то сделать

Ну хоть вы нас диванными)) и называете, а я вот опять с вами не соглашусь, ибо опыт моего владения Ситроеном 82года мне подсказывает, что и там стояли пружинные хомуты. На Ниссане моем 92г. так же пружинные на патрубках.

Ага механики диванные, где ты видел лет десять газад и больше пркжинные хомуты, плсмотри хоть на старых иномарках, хоть на наших ведрах, назначение хомута-затянуть плотно деталь и не важно какой он системы, когда накрваеться в дороге и такое раньше было, то затягивали проводокой и пассатижами, вот и все, так что ты мне тут теретик не обьясняй что и как, шоферу с 30 летним стажем, посадить вот тебя на грузовик и что нибудь случись в дороге, ты ж помоешь на трассе, потому что яма не хватит что то сделать

Привык ты всё на проволоку лепить смотрю как в колхозе. Че ты в кучу все сгребаешь? Пружинные хомуты не режут патрубки при тепловых расширениях и постоянно поджатые. А в дороге способ любой рабочий какой доступный. Это не значит что надо на проволоку лепить когда не надо. чтобы не выживать по всякой мелочи в дороге готовиться к ней надо. И не пугай народ грузовиками, пуганые. Здесь много людей с нехужим опытом работы и выживания в дороге. Возможно у тебя слишком завышена самооценка своего опыта. А про troshki вот ты это зря, в плане технической подготовки и выживания он тебе фору даст. Так что твоя грубость по отношению к незнакомому человеку указывает лишь на твое психическое стрессовое состояние.

Нахрена изобретать велосипед, а тем более ставить эти ленты траханные, их родные откусывают как правило и выкидывает, а потом ставят червячный хомуты, есть в любом магазине, любых размеров, дешего и сердито, надёжно и многоразово и ставить их на месте без проблем, а с этой кочергой не везде ещё и подлезешь

Источник

Renault Logan Сontribution of Napoleon › Бортжурнал › Ликбез для логановодов-чайников по замене хомутов шруса на примере General Ricambi…

Друзья, всем большой привет со Святого Белогорья!
Являясь сам еще реальным чайником по многим вопросам эксплуатации и техобслуживания наших замечательных железных французов и обретя небольшой позитивный опыт выхода из различных неприятных ситуаций, хочу им поделиться с такими же первопроходцами, как и я. Итак…
Предыстория… В последнее время так получается, что многие (для большинства пустяковые) вопросы в техническом обслуживании мне приходится скрупулезно пропускать через себя, изучая все буквально до мелочей… Так (комически) приключилось с полностью заблокированной задней дверью, а теперь и новая история с левым приводом General Ricambi, которые уже много лет успешно ставит Логан-гараж, а мне возьми — и попадись экземпляр с криво поставленным хомутом, который через 2000 км засопливил… Как я уже писал в своем бортовике — на 98850 км у меня треснул от времени внутренний пыльник левого оригинального привода и едва не вытекло масло из КПП — благо, вовремя заметил после загородной поездки… В ЗИПе лежал бюджетный, но неплохо зарекомендовавший себя (по мнению Логан-гаража) итальянский привод General Ricambi, который и был оперативно установлен в сервисе на следующий день.

Из-за своей автолюбительской недозрелости я не проверил затяжку хомутов и даже не осмотрел их как следует, при том, что читал ранее на форуме Логан-клуба, что многие на них сразу меняют хомуты. Мой мастер (при всем уважении к нему) тоже этому моменту не уделил должного внимания. В итоге, из под криво установленного итальяшками хомута, после 2 тыс. пробега стало сочиться трансмиссионное масло, причем не слабо — собираясь в висячие капли и постепенно заливая маслом мою усиленную защиту «Шериф».

Визит в сервис — первый и второй… Естественно, выявив утечку масла из коробки, медлить с визитом в сервис было нельзя… Но и ехать в сервис нужно было уже с необходимым ЗИПом — на тот момент я еще не знал, что явилось причиной течи, то ли хомут прослаб, то ли подшипник пыльника засопливил… Свой старый оригинальный привод, после трещины в пыльнике, я бюджетно восстановил установкой нового пыльника LEX, а вот выбрать качественный хомут оказалось посложней… Но так как время тянуть было нельзя, то самым надежным на тот момент хомутом показался мне червячный или винтовой — заехал в Автосеть-31 и взял парочку подходящих по размеру фирмы Norma. Прибыв в сервис, было установлено, что причина течи масла — именно в прослабленном затяжном хомуте Ricambi, который использовать вторично (выпрямлять и затягивать) желания не было. В тот момент я вообще как-то скептически отнесся в данному виду крепежа шрусов, поэтому поставили винтовой, затянули хорошенько, покрутили приводной вал — подшипник не сопливит — в итоге, довольный таким простым и бюджетным решением, я покинул территорию сервиса… Теперь в мой ежедневный осмотр автомобиля был включен осмотр пыльника левого привода, с выворотом рулевого колеса вправо и заглядываем на карачках в колесную нишу, сопровождая осмотр вспышками мобильной фотокамеры… Первые пару недель было сухо, но затем пыльник вновь заблестел масляными каплями…((

Решил изучить форумы — отрицательных отзывов по винтовым хомутам, к сожалению, на тот момент не обнаружил. Заехал в «Круиз» и попросил показать имеющиеся в наличии хомуты для шрусов, показали ленточный — показался вообще хлюпким, да и как затягивать его без спецприспособы, на ум не пришло… В итоге, осмотрев аналог установленной Нормы, узрел в его окружности слабое место под самим затягивающим винтом — этакую впадинку и решил, что именно из-за недотяжки пыльника в данном месте и происходит со временем утечка масла. Решил искать винтовой хомут, но уже другого производителя с идеальной окружностью — и нашел похожий в магазине «Мастер-матиз» на Корочанской. Снова визит в сервис, где мне уже предложили сразу поставить старый восстановленный привод, а не экспериментировать с хомутами. Но что-то мне подсказывало, что General Ricabi еще мне должен послужить, а старый мы всегда успеем поставить…) В результате поставили новый винтовой… И снова — ежедневные осмотры пыльника с фотовспышками, и опять пару недель все было замечательно. Я даже уже почти успокоился, решив, что проблема наконец-то грамотно устранена. И вот, недавно, во время замены масла ДВС в сервисе у своего старого друга-одноклассника, решил снять защиту картера чтобы проверить затяжку болтов нижней подушки ДВС (гитары), смазать болты защиты медной смазкой перед зимним сезоном, ну и конечно более пристально осмотреть Ахилесову пяту своего Наполеона — внутренний пыльник левого привода. И что же я увидел — снова сопли из-под пыльника со стороны приводного вала! Настроение снова упало…(( Проверили его затяжку — оп-па., затяжка прослабленная… Затянули с Эдиком как положено, по максимуму. И вновь понеслись ежедневные осмотры пыльника с фотовспышками…
Визит в сервис третий (надеюсь окончательный)… Теперь уж я решил более серьезно изучить теорию и практику использования хомутов для крепежа шрусов, просидев для этого пару-тройку вечеров в интернете. Автомобиль использовал в обычном ежедневном режиме, даже рискнул свозить семью в Праздник Архистратига Михаила на Его Святой Источник в деревню Кострому, что недалеко от легендарного Прохоровского поля.

Кстати, после данной поездки затянутый нами хомут снова прослабился и засопливил, но к тому моменту я уже кое-что для себя уяснил и готовился к новому визиту в сервис, теперь уже, надеюсь — окончательному…
Итак, в автомобиле используются, в основном, несколько видов хомутов:
1. Самые простые — пластиковые. Применяются, в основном, для стяжки проводов электропроводки, крепежа различных пластиковых элементов подкапотного пространства, реже — для пыльников рулевой рейки.
Достоинства: дешевизна, простота монтажа.
Недостатки: при низком качестве пластика на морозе могут лопнуть.
2. Вышеупомянутые винтовые металлические (червячные) — в основном идут на замену заводским самозатяжным (пружинным), применяются для крепежа патрубков систем охлаждения и кондиционирования.

Достоинства: простота применения.
Главным недостатком, который стал причиной течи в моем случае, явилась чувствительность к вибрациям и, как следствие, прослабление винтовой затяжки. В связи с этим, использование их в шрусах крайне не желательно.
3. Самозатяжные металлические (пружинные) — идут, как правило, как оригинальные заводские на крепеж патрубков систем охлаждения и кондиционирования.

Достоинства: простота монтажа и надежность крепежа, мнократность использования.
Недостатки: дороговизна и явная непригодность для шрусов, из-за неудобства установки…
4. Ленточные металлические хомуты — являются одним из самых надежных заводских видов крепежа пыльников шруса, при условии качества стали самой ленты и затяжки ее специальным инструментом. Данный вид крепежа применялся на оригинальных пыльниках шруса Фазы-1 и оправдал себя на 100%.

Достоинства: надежность крепежа.
Недостатки: необходимость инструмента для установки и его дороговизна, сложность установки непосредственно на автомобиле.
5. Зажимные металлические хомуты — данный вид крепежа используется также для шрусов, идет сейчас на оригинальных приводах Renault, на аналогах различных производителей.

Достоинства: простота и надежность крепежа.
Недостатки: при низком качестве металла данный хомут со временем прослабляется, также требует аккуратности и точности при установке и затяжке.
Существует еще целый ряд различных видов хомутов, но из всего их многообразия нам подходят два вида — ленточный и зажимной. Так как ленточный требует дополнительного недешевого специнструмента, то данный вариант я сразу отмел. Решил искать качественный затяжной хомут, желательно универсального размера и я таковой нашел — немецкой фирмы Febest, из качественной упругой нержавеющей стали, которых парочку и заказал в нашем автомагазине. Для качественной затяжки данного хомута заранее подготовил необходимый инструмент (на фото) и созвонился со своим верным другом Эдиком.

Установка прошла, в принципе нормально, но необходимо соблюсти некоторые нюасы… Первое — хомут Febest нужно подрезать, убрав лишнюю длину, иначе вы его не сможете предварительно хорошо поднатянуть. Второе — монтаж прямо под автомобилем удобней производить на подъемнике и вдвоем, так как при предварительной натяжке хомута он часто сбивается с одной стороны вкось, и вы без напарника этого вовремя не обнаружите. Так мы первый хомут затянули, не заметив перекоса с противоположной стороны — решили поставить как положено имеющийся в наличии запасной, не тратя время на выпрямление первого. И третий нюанс — это конечно наличие под рукой удобного инструмента: различного вида пассатиж, кусачек, а лучше спец. щипцы для затяжки хомутов. В общем, после такого продолжительного поиска решения, хомут, Слава Богу, был установлен! Надеюсь, что теперь он прослужит достаточно долго.

Прошу прощения за утомительное повествование по, казалось бы, пустяковой проблеме — думаю, что кому-то мой опыт окажется полезным и он избежит таких длительных перипетий с поиском и выбором единственного верного решения…
Храни все Господь Бог в пути!
