Щитовой домик для дачи своими руками

Технология каркасно-щитового строительства известна десятки лет и за рубежом и в России. Она не теряет свой сегмент рынка, наоборот — расширяет его. Строительство по данной технологии простое и удобное, почти не требует проведения так званых «мокрых» работ. Небольшие дачные домики на 20-50м2 или полноценные таунхаусы, индивидуальные дома и коттеджи — все возводится за считанные дни, максимум недели, с минимальным применением тяжелой строительной техники.

Какие сегодня каркасные дома в России?

При начале строительства дома по каркасно-щитовой технологии вы должны понимать, что в России нет единых норм и документации по данному виду строительства. В 2002 году был принят «СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ» СП 31-105-2002, в которых содержатся рекомендации «по проектированию и строительству быстровозводимых одноквартирных домов с несущими стенами каркасно-обшивной конструкции». Выбор готового дома в таких условиях очень щепетильный и не простой процесс. Ведь встречаются как профессионалы-строители, так и фирмы однодневки — товар продали и пропали. В выборе компании нужно быть острожным.

Если учесть, что в США и Канаде для разных регионов страны существуют разные требования к OSB, древесине и другим строительным материалам, то правила, существующие в России, лишь дают общие направление в развитии данной технологии.

Руководствуясь СП 31-105-2002, отечественные производители пошли более простым путем, взяв на вооружение американские и канадские стандарты, назвав такие каркасники «канадские каркасные дома». Покупая готовое решение щитового домика, мы можем приобрести кота в мешке. Будьте бдительны.

Несколько приведенных ниже советов помогут вам определить, стоит ли вообще работать с данной организацией, выбирая ее за подрядчика.

Подготовка площадки

Выберите желательно ровную площадку, без резких перепадов высоты. С площадки необходимо удалить верхний слой плодородной почвы. Удалить мусор и корни деревьев. Если в месте установки будущего дома есть следы присутствия колонии муравьев, выемку почвы необходимо провести на глубину не менее 30см.

Траншея или котлован должны быть зачищены. Грунт на дне желательно утрамбовать.

Следует помнить о коммуникациях. Траншею для коммуникаций необходимо поднять до уровня подошвы фундамента. После этого заполнить траншею грунтом и плотно его утрамбовать, сделать песчаную подсыпку или залить бетоном класса не ниже В7,5.

Во время строительства необходимо обеспечить отвод осадков из котлована. Для этого должны быть предусмотрены дренажные каналы. В начале строительства в зимнее время необходимо проследить, чтобы не было промораживание грунта на дне котлована или траншеи.

Заложение фундамента

Фундамент для малоэтажного строительства предусмотрен:

• свайный;
• ленточный;
• столбчатый
• столбчатый с ростверком;
• мелкозаглубленный;
• плитный.

Выбирая параметры фундамента, необходимо учитывать требования СНиП.02.01. Для небольшого дома отличным выбором будет мелкозаглубленный ленточный или свайный фундамент.

Для расчета фундамента принимаются данные, приведенные в таблице:

Мелкозаглубленный фундамент можно использовать на непучинистых почвах, песчаных или скальных грунтах в соответствии с СНиП 2.02.01.

При расчете и заложении фундамента необходимо учесть — максимальная длина балок перекрытия должна составлять не более 4900мм с нагрузкой на перекрытие не более 2,4кПа.

При возведении дома на склоне есть необходимость кладки ступенчатого фундамента. Минимальная длина горизонтального участка составляет 600мм, перепад высоты между соседними участками фундамента — не более 600мм.

При устройстве свайного или столбчатого фундамента расстояние между соседними элементами не должно превышать 3,5м.

Если на участке есть вероятность смещения грунта, при проектировании фундамента необходимо учесть конструктивные мероприятия для уменьшения воздействия грунта на конструкцию дома.

Устройство подпола и основания пола

Для каркасных домов устраивают пол по грунту или навесной пол с вентилируемым подполом.

Толщина стен подвалов и подола при ленточном фундаменте выбирается согласно таблице:

Пол по грунту не будет несущей конструкцией фундамента. Для организации пола необходимо выбрать излишек почвы. Организовать подсыпку толщиной 100мм из щебня или песка. Песок должен использоваться крупнозернистый.

Основанием для пола по грунту служит монолитная бетонная плита. Толщина плиты должна составлять от 50мм.

Для укрытия грунта в подполах навесного пола используют слой асфальта толщиной от 50мм. Для укрывания бетонной плиты подпола используется рулонный гидроизоляционный и кровельный материал.

Для отведения грунтовых вод обязательно рассчитывать дренажную систему. Она осуществляется с помощью дренажных труб и устройства дренажного слоя. Дренажные трубы укладывают по периметру фундамента с наружной стороны. Как дополнение, трубы могут быть кладены ниже плиты пола.

Возведение стен, устройство каркаса

Согласно законодательству к стенам дома выдвигаются требования по прочности, пределу огнестойкости и деформации, пожаробезопасности, долговечности, энергосбережениию в соответствии с СНиП 31-02-2001.

Внешние стены должны отвечать требованиям СНиПов по защите от проникновения атмосферных осадков, конденсата и водяных паров, защите от внешнего шума или его подавлению к нормальному уровню. Внутренние перегородки должны обеспечивать изоляцию звукового шума.

Каркас щитового домика состоит из вертикальных стоек и горизонтальной обвязки — нижней и верхней. Дополнительно монтируются перемычки над дверными и оконными проемами.

Стойки монтируются на нижнюю горизонтальную обвязку. Все вертикальные стойки должны быть цельными и непрерывными по высоте этажа, допускается изменение высоты стоек у проемов. Стойки необходимо обеспечить косоурами и дополнительными связями. Для этого используется доска сечением не менее 18х88мм, которую крепят под углом в плоскости стоек каркаса. Они не должны мешать креплению обшивки каркаса.

Верхняя обвязка должна состоять минимум из двух досок толщиной 38мм. Опирание стропил желательно осуществить в пределах вертикальных стоек ±50мм.

Для возведения стен должна использоваться древесина хвойных пород 2-го и более высокого сорта в соответствии с ГОСТ8486.

Шаг и сечение стоек выбирают из таблицы и рассчитывают в зависимости от высоты и массы дома и передаваемых на них нагрузок. В таблице приведены минимальные требования к параметрам стоек.

Обшивка стен с наружной и с внутренней стороны выполняется из жестких материалов. Она также обеспечивает пространственную жесткость всего строения и служит для дальнейшей отделки стен.

Толщину материала для выполнения обшивки выбираем из таблицы:

Ограждающие конструкции дома обеспечивают надежную теплоизоляцию помещения в зимний период. Минимальная толщина утепления определяется расчетным путем, в соответствии с СНиП 31-02-2001. Для выборки данных относительно среднегодовой и среднесуточной температуры использовать СНиП 23-01-99. Расчет потребляемой энергии для отопления должен соответствовать СНиП 23-101-2000.

В качестве утеплителя для каркасных домов рекомендуется использовать рулонную или плитную теплоизоляцию с теплопроводностью не более 0,1Вт/м*С. Насыпные материалы использовать только для горизонтальных плоскостей.

В зависимости от необходимой толщины теплоизоляцию укладывают двумя вариантами:

1. между стоек несущего каркаса с дальнейшей обшивкой;

2. между стоек каркаса и, при необходимости, дополнительно с наружной стороны стены.

Дополнительный монтаж теплоизоляции проводится в том случае, если основной слой не обеспечивает необходимую толщину теплоизоляционного слоя. В качестве второго слоя теплоизоляции рекомендуется использовать материалы жесткого типа.

Устройство перекрытия и кровли

Основными элементами перекрытия являются: каркас, подшивка потолка, чистовая отделка потолка, теплоизоляции и настила чердака.

Для монтажа каркаса перекрытий используется строганная древесина хвойных пород не ниже 2-го сорта. Все используемые пиломатериалы должны отвечать требования ГОСТ 8242-88.

Каркас перекрытия состоит из нескольких основных элементов:

• прогоны — главные балки, используются при двухпролетной схеме опирания;
• балки перекрытия — опираются на стены или прогоны, передают нагрузку потолка на каркасные стены;
• обвязочные балки — балки образуют обвязку каркаса, и передают нагрузку от прогонов и балок перекрытия на стены дома

Жесткость конструкции обеспечивается подшивкой потолка и настилом чердака.

Согласно правил шаг между балками необходимо устанавливать не более 600мм, при этом величина прогиба балки посредине должна составлять не более 1/360 пролета в свету.

В большинстве случаев для каркасных домов используют двухскатные кровли. Несущий каркас кровли включает: стропила, балки перекрытия и коньковую балку. Стропила нижней частью опираются на верхнюю обвязку стен, верхней частью соединяются между собой, они также могут опираться на коньковую балку.

В зависимости от кровельного материала выбирают обрешетку стропил и, соответственно, меры по организации вентиляции чердака и подкровельного пространства.

Наверное, самым лучшим решение для возведения небольшого дачного домика, будет выполнить работы самостоятельно. Зачем приобретать готовые, и не всегда удачные, но дорогие, проекты каркасно-щитового домика, если такой можно разработать самостоятельно. Построить щитовой домик своими руками — затея не очень сложная и под силу даже начинающему строителю. Ведь строгих строительных норм нет, а правила, мы соблюдем.

Домик на земельном участке просто необходим, ведь дача – это не только огород, но еще и место для отдыха, да и от непогоды всегда будет где укрыться. Как правило, конструкция таких домов не отличается особой сложностью, так что проблем не возникнет даже у новичков в строительном деле. Подробнее о том, как сделать дачный домик своими руками рассказывается в этой статье.

Выбираем тип дома с учетом бюджета

Далеко не всегда бюджет грядущей стройки неограничен, довольно часто финансирование строительства дачного домика ведется по остаточному принципу, но и в этом случае можно подобрать неплохой вариант.

Можно выделить такие типы домов на дачных участках:

• капитальные (из природного камня, кирпича или дерева);

• небольшие домики, как правило, из дерева – используется каркасная технология строительства;
• дачные дома из блок контейнеров – практически готовые конструкции;
• особняком стоят домики для детей – это скорее комбинация игровой площадки и небольшой беседки.

При этом временные и финансовые затраты на строительство небольшого дома будут сравнимы с расходами на строительство сарая средних размеров. А применение современных технологий позволит сократить сроки строительства до минимума.

Начало строительства

В случае применения каркасной технологии строительства весь процесс можно разделить на отдельные этапы:

• устройство фундамента
  ;
• устройство нижней обвязки
  ;
• закрепление элементов каркаса
  – стоек и раскосов, монтаж лаг, при необходимости сбор каркаса второго этажа;
• обшивка стен
  ;
• создание каркаса крыши и обшивка ее
  ;
• укладка кровельных элементов, внутренняя отделка дома, защита дерева от климатических воздействий
  .

Ни одна из перечисленных операций не требует спецнавыков, так что построить домик на даче своими руками сможет каждый.

Каким должен быть фундамент?

Под кирпичный дом альтернативы армированному ленточному фундаменту попросту не существует. А вот если будет использовано дерево, то основная задача фундамента будет состоять не столько в восприятии большой нагрузки, сколько в том, чтобы приподнять дом над уровнем земли.

Поэтому при каркасной технологии строительства часто обходятся бетонными или кирпичными столбами (свайный фундамент), верх которых находится в 30 – 50 см от земли. Важно, чтобы вершины столбов находились в одной плоскости. Это недорогой вариант, особенно по сравнению с .

Цоколь возводится из кирпича уже после строительства самого дома. Его не рекомендуется делать сплошным, это приведет к тому, что влага из-под дома будет испаряться очень медленно.

Обратите внимание!
На площади, которую будет занимать фундамент, нужно снять растительный слой грунта и заменить его песком.
Благодаря этому вода не будет застаиваться под домом и дерево не будет загнивать.

Нижняя обвязка

Это основа для будущего пола и опора для каркаса стен. Собирается из брусьев 10х15 см и крепится непосредственно к фундаменту.

Совет!
Нежелательно в углах соединять брусья встык – это не обеспечит нужной жесткости.
Рекомендуется использовать соединение с помощью вырубки, которое дополнительно усиливается саморезами или анкером.

Иногда в самом фундаменте еще в процессе кладки оставляют арматурные выпуски (10-15 см), на которые потом просто надеваются брусья обвязки. Такой способ крепления можно считать оптимальным с точки зрения жесткости и прочности соединения.

Каркас для стен

На этапе планирования основное внимание нужно уделить проработке каркаса сооружения. Можно подготовить чертежи дачного домика своими руками, а можно подобрать подходящий вариант на нашем сайте.

Основной элемент каркаса – вертикальная стойка, жестко соединенная с верхней и нижней обвязкой. Крепить ее к брусьям обвязок можно либо с помощью металлических уголков, либо выбрать паз в брусе обвязки и просто вставить в него стойку.

Соединение уголками отличается меньшей жесткостью, поэтому использовать его желательно только в небольших домах. Если строение достаточно крупное, то эти 2 способа можно комбинировать.

Для того, чтобы в процессе сборки не перекосились стойки (пока они закреплены только в нижней части), они дополнительно фиксируются временными раскосами в виде обычных планок. Постоянные раскосы устанавливаются только после того, как завершатся работы с верхней обвязкой.

Обратите внимание!
В брусьях верхней обвязки отверстия должны находиться точно над отверстиями в нижней обвязке.
Смещение даже на пару сантиметров вызовет искривление стоек каркаса.

В процессе сборки каркаса нужно не забыть об оконных и дверных проемах. Главное правило состоит в том, что нагрузка от конструкции не должна передаваться на , (чтобы не перекосить ее). Поэтому проемы всегда делаются шире, чем само окно или дверь. Щели потом просто запениваются и скрываются за наличниками.

В углах дома для большей прочности каркаса можно установить не планки каркаса, а брусья сечением 10х10 или 10х15 см. В торце бруса и в обвязке высверливаются пазы, в которые вставляется деревянный цилиндр. Дополнительно соединение фиксируется металлическими уголками. Вообще, при сборке каркаса каждое соединение можно укреплять уголками, но в таком случае вырастет цена строительства.

Параллельно со сбором каркаса под стены нужно заняться сооружением пола.

В каркасном строительстве возможны 2 варианта устройства пола:

• когда в брусьях обвязки выбираются пазы и в них крепятся лаги. Снижает несущую способность брусьев, подходит только для небольшой стройки;
• когда лаги собираются в одно целое (получается своего рода короб), потом укладывается поверх обвязки и крепится к ней саморезами.

Если домик своими руками для дачи планируется и для зимнего проживания, то нужно утеплить пол. Для этого подойдет обычный пенопласт, который просто укладывается в промежутки между лагами. Просветы, образовавшиеся после укладки можно просто запенить монтажной пеной.

Монтаж верхней обвязки и обшивка стен

Инструкция по монтажу верхней обвязки содержит те же пункты, что и при установке нижней обвязки. После завершения ее монтажа можно снять временные раскосы и окончательно укрепить каркас стен постоянными раскосами.

После этого в брусьях верхней обвязки делаются выборки под лаги для устройства потолка. При желании эти лаги можно не скрывать, а наоборот – превратить в деталь интерьера. Лаги должны немного выходить за пределы стен, это понадобится при монтаже стропил.

Что же касается обшивки стен, то для этого можно применить обычную доску, вагонку или сайдинг – выбор зависит больше от бюджета. Но вне зависимости от выбранного для обшивки материала, нужно утеплить стены, тем более, что цена утеплителя не так уж и высока.

Для этого утеплитель, например, минвата просто вкладывается между стойками каркаса. Затем с наружной стороны степлером фиксируется специальная пленка (пропускает влагу в одном направлении), поверх нее набиваются планки обрешетки. И только после этого начинается обшивка каркаса.

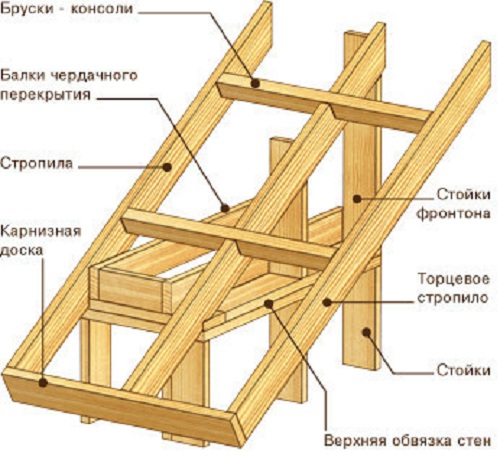

Устройство каркаса для крыши

Самый простой и дешевый вариант – плоская крыша. В таком случае достаточно просто соблюсти нужный уклон еще на этапе сборки каркаса стен. Но гораздо более распространена классическая двускатная крыша.

Стропильная система выбирается в зависимости от размеров дома. Так, для небольшого строения можно использовать и висячую систему. При этом стропильные ноги опираются только на стены или на лаги.

Наслонная система понадобится, если в доме есть внутренние несущие стены – устанавливаются дополнительные опоры, не дающие стропилам провисать.

Поверх стропил набивается обрешетка (сплошная либо решетчатая) и расстилается гидроизоляционный ковер. После этого останется только закрепить на скатах шифер, черепицу или любое другое покрытие.

Детские дачные домики

Представляют собой сочетание небольшого домика и игровой площадки. Поэтому главное требование здесь – наличие фантазии у родителей. Построить домик для ребенка на даче своими руками можно буквально за 1-2 дня.

При проработке конструкции такого сооружения можно воспользоваться такими советами:

• можно сделать его 2-этажным, а на нижнем этаже разместить, например, песочницу;
• не лишней будет горка, примыкающая к домику;
• обязательна внешняя лестница на второй этаж;
• можно оборудовать в нем «склад» для игрушек (лопаток, ведерок и прочего).

Жить в таком доме ребенок, конечно, не будет. Основное назначение «новостроя» — веселое времяпровождение вместе с друзьями.

Блок контейнеры в роли дачного домика

Могут использоваться стандартные грузовые контейнеры, если, конечно, не смущает вытянутая форма будущего «дома». При желании можно вырезать боковые стены болгаркой, вооружиться сварочным аппаратом и использовать каркас контейнера как основу для дома. Сварка потребует электричества, но аренда дизель генератора для дачи решит эту проблему.

Подведение итогов

Домик – неотъемлемая составляющая любого дачного участка, собственно это именно то, что отличает дачу от простого огорода. Небольшой дом на земельном участке потребует минимум времени и финансовых затрат, но сделает отдых на природе незабываемым и станет уютным уголком для всех родных и близких.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Когда заходит разговор о постройке на даче щитового дома, перед глазами садоводов старших поколений возникает совершенно определенный образ. 20-30 лет назад эти сооружения имели примерно такой вид:

• скромная коробка площадью 10-12 м² с крошечным оконцем;
• наружная обшивка из вагонки или тарной дощечки, выкрашенная облупившейся синей или зеленой краской;
• двускатная крыша из рубероида или шифера.

Но время не стоит на месте. Сейчас каркасно-щитовое домостроение – один из высокотехнологичных и передовых способов возведения частных домов и других объектов малоэтажного строительства. Воспользовавшись этим методом, каждый может стать обладателем небольшого легкого современного дома, позволяющего наслаждаться комфортным обитанием на даче.

В чем выгода строительства щитового дома

Имеется множество причин, чтобы признать этот метод идеальным для сооружения летних дачных домиков:

• от начала и до конца постройку можно сделать своими руками;
• фундамент для каркасника делают облегченный, следовательно, малозатратный;
• не требуется большого количества «мокрых» работ (с цементными растворами, штукатурками);
• щитовой домик легко возводится за один теплый сезон;
• финансовые затраты на каркасно-щитовую коробку дома гораздо ниже, чем на аналогичную из бруса, кирпича и других традиционных материалов.

Еще быстрее построить дом для летнего проживания на дачном участке, если воспользоваться готовыми панелями, предлагаемыми производителями. Выбрать подходящую планировку несложно – множество симпатичных типовых проектов щитовых домиков опубликовано в журналах, выложено в интернете.

Кому по силам построить каркасно-щитовой домик?

Сделать щитовой дом своими руками сможет каждый, кто уже возводил несложные дачные постройки из дерева – хозблок, уличный туалет, деревянную теплицу. Определившись с проектом и заручившись поддержкой помощников можно приступать к составлению сметы и подготовке строительства. Некоторые этапы лучше доверить специалистам, пригласить опытных мастеров для консультаций или выполнения специализированных работ. Это изготовление фундамента, подключение и разводка коммуникаций, возведение кровли.

Отличным подспорьем для не слишком опытного в каркасном строительстве человека будет услуга «комплектация под ключ». Предлагающие такой сервис фирмы доставляют на дачный участок весь комплект необходимых материалов: от бруса для стоек до кровельного покрытия и саморезов. Это избавит от потери времени при поиске лучшей цены, ошибок при выборе стройматериалов и хлопот по их доставке.

Строительство на дачном участке каркасно-щитового домика осуществляется в несколько этапов:

• подготовка площадки и сооружение фундамента;
• обвязка основания и возведение каркаса;
• перекрытие пола, потолка и устройство кровли;
• монтаж щитов, окон и дверей, утепление, наружная отделка;
• внутреннее обустройство, коммуникации.

Земляные и фундаментные работы

В некоторых дачных товариществах выбор места для постройки может быть регламентирован уставом (например, расположение домов строго вдоль улицы). В других случаях это никак не оговаривается, и построить домик можно в глубине участка. При любых условиях поверхность грунта под будущим строением должна быть выровнена. Плодородный слой аккуратно удаляют, он пригодится в огороде. Корчуют пеньки, извлекают крупные корни.

Для каркасно-щитового домика подходят по параметрам фундаменты облегченного типа:

• ленточный. Отливают по месту с небольшим заглублением или складывают из готовых железобетонных блоков;
• столбчатый. Достаточно установить опорные столбы на расстоянии 1,8-2 м по периметру постройки и в местах перевязки стен. Бетонные столбики заглубляют на 0,4 м;
• свайный. Легкий фундамент с серьезным заглублением винтовых свай, установленных в пробуренные отверстия на плотные грунты.

Точки столбчатого и свайного фундамента по периметру соединяют балками из железобетона или бруса. По поверхности делают гидроизоляцию из рулонного материала (самый распространенный – рубероид) и устанавливают закладные или анкера для крепления нижней обвязки каркаса.

Установка балок обвязки и возведение каркаса

Основой несущей конструкции щитового домика служат верхняя и нижняя обвязки и закрепленные к ним вертикальные стойки. Все элементы, принимающие на себя нагрузки, делают из качественного цельного бруса 10х10 или 10х15 см. Для надежности крепление усиливают косоурами и дополнительными перемычками.

Балки-перемычки устанавливают и над оконными и дверными проемами. До обшивки и утепления стен к верхней обвязке каркаса монтируют стропила будущей кровли.

Пол и потолок каркасного домика. Монтаж кровли

Как правило, из-за легкого фундамента, строительство подвала в каркасно-щитовом дачном домике не практикуют. Для устройства пола чаще всего используется метод «пол по грунту». Внутри периметра домика делают заглубление 15 см, которое заполняют крупнозернистым песком. На него заливают бетонный раствор слоем 5 см. Он не будет принимать на себя никакие нагрузки, лишь послужит изоляцией между землей и полом. Сверху бетон закрывают рулонной гидроизоляцией, при желании кладут слой утеплителя (пенополистирол). Поверх получившегося «пирога» устраивают черновой пол, на лаги, закрепленные к нижней обвязке каркаса. В последствии, при чистовой отделке, на него монтируют чистый пол из шпунтованной доски, ламината, фанеры и т. п.

Нагрузку потолка на стены каркаса передают балки перекрытия, закрепленные к верхней обвязке. К этим балкам снизу подшивается потолок, а сверху – пол чердачного этажа или мансарды. Шаг между балками перекрытия делают 0,6 м.

Стропила кровли, которую чаще всего делают двускатной или мансардной опирают на верхнюю обвязку, а по верху соединяют через коньковую балку.

Под различные кровельные покрытия обрешетку делают по-разному:

• стропила утепленной кровли делают из широкой доски, чтобы поместился «пирог» из утеплителя, гидро- пароизоляции и осталось пространство для подкровельной вентиляции;
• использование мягкой черепицы предполагает обшивку скатов листами фанеры или ОСБ;
• металлочерепица требует соблюдения определенного шага досок обрешетки.

Все деревянные элементы обязательно обрабатывают антисептиками.

Щитовые панели и наружная отделка

Приобретая дом-конструктор, который нужно лишь собрать на участке, владелец дачи получает готовые щиты для создания стен каркасника. Они представляют собой своеобразный «пирог» или «сэндвич» — между слоями наружной и внутренней облицовки заключен утеплитель и ветро- гидро- пароизоляционные мембраны.

Если каркасно-щитовая постройка делается самостоятельно, щиты собирают по такому же принципу, монтируя стены из аналогичных материалов в деревянном каркасе.

Традиционной наружной отделкой домов, построенных по каркасной технологии, в странах северной Европы и Канаде служит облицовка деревянной доской в технике «елочка», «корабельная доска». В нашей стране популярным материалом для облицовки тоже является дерево – вагонка, блокхаус. Кроме того, каркасно-щитовой домик облицовывают металлическими и пластиковыми панелями (сайдингом), листами ОСБ под покраску или декоративную штукатурку.

Обшивка стен сайдингом в стиле «корабельная доска». На крыше — мягкая битумная черепица

Внутренняя отделка и коммуникации

Приступать к внутренней отделке каркасно-щитового дачного домика допустимо сразу, после возведения постройки. Не нужно выдерживать длительные паузы для осадки, как в кирпичных и деревянных домах.

Для отделки используются любые приглянувшиеся материалы: деревянная вагонка, гипсокартон, листы ДВП или ОСБ под окраску или оклейку обоями. Никаких ограничений и правил, только собственные предпочтения.

Электропроводку в дачном щитовом домике в целях безопасности лучше сделать наружную, разместив хорошо изолированные провода в кабель-каналах.

Собственный дом, надежный, уютный — настоящая мечта. Но большинство людей начинать грандиозную стройку, которая займет много времени и потребует больших финансовых вложений. Так как же стать владельцем собственного дома или дачи? Выход есть — каркасно-щитовые дома, которые легко можно возвести своими руками, с минимальными вложениями средств.

Этот тип домов очень популярен на Западе, здания возводятся за несколько недель, отличаются прочностью, надежностью и внешней привлекательност ью. В этой статье можно узнать, как выбрать место, правильно начать строительство и какие материалы нужны для постройки собственного каркасно-щитовог о дома.

Перед строительными работами требуется правильно подобрать место для дома. Так как применяется большое количество строительных элементов из дерева, не стоит располагать строение на слишком влажной и заболоченной почве. Несмотря прочность конструкции, все детали и элементы со временем будут подвергаться воздействию влаги, что ухудшит их состояние и вид.

Нельзя, чтобы рядом с домом росли старые и раскидистые деревья. Их корни могут повредить легкий фундамент, со временем вызвав перекос или усадку строения.

Дом желательно строить на возвышенности. Перед началом работ требуется проверить почву на наличие грунтовых вод. Они могут стать причиной разрушения и деформации здания из-за нестабильности почвы над ними.

Виды фундамента для каркасно-щитовог о дома

Так как конструкция здания получается легкая, заливать большой фундамент не нужно. Для дома можно использовать три вида опор.

Сваи винтовые.

1. Ленточный фундамент, не сильно заглубленный в грунт.

Сваи винтовые

Винтовая опора для дома
— это один из самых простых видов фундамента. Сделать винтовые столбы своими руками довольно сложно, поэтому строительные элементы приобретаются в специализированных магазинах. Выглядят готовые сваи как металлические полые трубы разного диаметра и длины с заостренным винтом на конце. Устанавливать сваи можно с помощью специальной техники или собственными силами. Количество свай зависит от размеров и площади дома.

Сваи можно загонять в любой грунт, при этом сезонность не отражается на технологии работы. Вкрученную под углом сваю нельзя доставать. Лучше оставить ее в земле. Перекрученная свая не будет выполнять своих функций и после возведения фундамента может перекоситься в сторону.

Для создания столбчатого фундамента приобретаются асбоцементные столбы, которые на метр вкапываются в землю. В середину столбиков заливается цемент, что укрепляет их конструкцию. Чем больше столбиков, тем устойчивее получается фундамент дома.

Ленточный фундамент

Ленточный фундамент — порядок возведения

Создание этой опоры требует наличия цемента и изготовления опалубки для заливки конструкции. Так как дом легкий, то фундамент можно заливать неглубоко.

Материалы для строительства коробки каркасно-щитовог о дома

Брус, имеющий размеры не менее 150 на 150 мм. С его помощью возводятся горизонтальные перемычки и вертикальные стойки в здании.

Доска или фанера для обшивки каркаса.

Утеплительный материал.

Рубероид, с помощью которого осуществляется гидроизоляция между закладным брусом и фундаментом.

Пена монтажная.

Крепежный материал: гвозди, анкера, саморезы.

В первую очередь проводится гидроизоляция помещения. Для этого на опорные столбы фундамента укладывается рубероид в несколько слоев. Слои скрепляются битумной мастикой. Затем проводится укладка лаг.

Брус, который будет выполнять роль лаг, укладывается концами на цоколь фундамента. Середина лаг должна лежать на расположенных внутри периметра здания фундаментальных опорах.

Та поверхность бруса, на которую будет проводиться укладка пола в помещении, должна быть ровной. Для этого рекомендуется предварительно прогнать древесину через рейсмус или выровнять неровности бензопилой.

Чтобы конструкция была ровной, нужно использовать уровень. Если лаги не соответствуют нужному уровню, можно приподнять их путем подкладки цельной доски.

Настил пола

Пол в доме желательно делать двухуровневым: черновым и чистовым. Пока не возведены стены, укладывается черновая доска. Утепление и укладку чистового пола проводят после возведения стен и крыши.

Для чернового варианта пола требуется половая доска, имеющая толщину не менее 35 см. Доска укладывается на закрепленные на фундаменте лаги.

Возведение каркаса дома

Соединение вертикальных и горизонтальных опорных брусов в конструкции дома проводится не только с использованием фурнитуры. При соединении на концах опорных лаг выпиливаются специальные пазы, равные половине толщины бруса. Соединение этих пазов проводится с помощью деревянных штырей, которые называются нагелями. В пазах высверливается отверстие, имеющее меньший диаметр, чем диаметр нагеля, чтобы соединение опорных элементов происходило внатяг.

Основание каркаса должно быть выполнено из 2 уровней: брусы по периметру фундамента укладываются друг на друга. Верхний брус используется для крепления вертикальных стоек каркаса. В нем выпиливается столько пазов, сколько предусмотрено стоек в конструкции дома.

Стойки устанавливаются в пазы, скрепляются нагелями и дополнительно подпираются специальными досками, называемыми укосинами. Укосины предотвратят перекос конструкции каркаса. После того как все стойки установлены, проводится обвязка верхних лаг. В брусах, укладываемых на стойки, должны быть также пропилены пазы, в которые вставляются вертикальные стойки. Прежде чем окончательно закрепить стойки в обвязке из верхних лаг, желательно убедится в том, что каркас построен без перекосов и дефектов.

Вертикальные стойки закрепляются в верхней обвязке из брусов с помощью длинных гвоздей (соток). Укосины после возведения каркаса из брусов убираются.

Затем требуется прикрепить горизонтальные перемычки из брусов между вертикальными стойками. Их соединение также проводится с помощью выпиленных пазов и длинных гвоздей. Каркас таким образом дополнительно укрепляется.

Обшивку вертикальных стоек можно выполнить фанерой или доской. Материал требуется прикреплять к вертикальным и горизонтальным стойкам сплошным щитом, без зазоров. Свободными должны оставаться проемы для окон и дверей. Их формируют в процессе обшивки здания.

Чаще всего для каркасно-щитовог о дома используется двухскатная конструкция крыши. Она выглядит как треугольник, легко монтируется, прекрасно защищает здание от осадков.

Процесс монтажа кровли можно разделить на три этапа.

Для возведения крыши требуется следующий материал.

Брусы, минимум 15 на 15 см.

Доска для обрешетки.

Крепежная фурнитура.

Кровельный материал.

Использовать для монтажа кровли тяжелые материалы, такие как, например, глиняная черепица, не рекомендуется. Они заметно утяжеляют конструкцию дома, что весьма опасно для каркаса и фундамента.

Монтаж крыши начинается с укладки несущих брусов, которые укладываются на конструкцию стен через 40 — 50 см. Края брусов должны выступать от наружных стен минимум на 40 см. Это нужно для того, чтобы осадки не попадали на стены и под крышу. На брусы настилается доска, которая станет полом чердака. Крепится доска гвоздями или саморезами к брусам.

Затем монтируется стропильная конструкция крыши. Устанавливаются треугольные фронтоны с двух сторон дома. Они формируют высоту крыши. Верхушки фронтонов соединяются брусом. Затем к этому брусу и к несущей верхней обвязке прикрепляются стропила. Они должны плотно прилегать к брусам, не вступать за пределы конструкции. На стропила прикрепляется обвязка из досок, которые делают конструкцию более надежной и стойкой.

На обрешетку из доски настилается утеплитель, на него — пароизолирующий материал и гидроизоляция. Поверх материалов монтируется кровля. После того как кровля смонтирована, требуется провести по периметру дома систему дренажа и ливневой канализации, которые отведут влагу с крыши, от стен и фундамента здания.

Видео — Как правильно монтировать стропила в двухскатной крыше

Установка дверей и окон

Если в доме планируется жить летом, то достаточно окон с одной рамой. Если же проживание в здании будет круглогодичным, то стоит установить стеклопакеты с несколькими стеклами. Это поможет избежать теплопотерь.

Таким же образом подбирается входная дверь в дом.

После того как крыша здания готова, вставлены окна и двери, требуется утеплить каркас дома. Утепление можно проводить как изнутри дома, так и снаружи. Оптимально использовать два типа утепления.

Материалы для наружного утепления

Каждый вид утеплителя обладает определенными свойствами. Если в доме планируется жить круглый год, то можно одновременно использовать несколько видов материала. Например, минеральная или стекловата располагаются между вертикальными брусами каркаса. Поверх крепится фанера или доски, на доски монтируются плиты пенополистирола и укрываются изолоном. Теплопотери при таком утеплении здания минимальные. Также изолон защищает деревянные элементы здания от проникновения влаги.

Поверх утеплителя монтируется фасадная облицовка. Это может быть сайдинг, имитация оцилиндрованного бруса или другой материал, который украсит фасад дома.

Материалы для внутреннего утепления дома

Перед утеплением стен внутри дома, требуется покрыть все деревянные детали специальными составами, которые защищают от гниения, плесени, вредителей. Затем нужно подобрать материал, которым будут облицовываться стены в помещении.

Материалы

Последний вид утеплителя наиболее удобен для монтажа, также его поверхность не требует предварительной подготовки для поклейки обоев или нанесения другого покрытия. Использовать данный материал можно не только для облицовки стен, но и для потолка.

Последний этап строительства каркасно-щитовог о дома — это прокладка внутренних электрических, сантехнических и газовых коммуникаций.

Видео — Каркасно-щитовой дом своими руками

Загородный участок – это не только земля с огородом и посадками. Многие городские жители приезжают туда для полноценного отдыха, поэтому необходимо иметь на участке домик. Не у всех дачников есть возможность строить благоустроенный дом на шести сотках. Многие выходят из этой ситуации, выбрав вариант возведения домика эконом класса.

Перед неопытными и начинающими дачниками стоит вопрос о выборе дешевых материалов для строительства. Ниже приведены примеры недорогих и уютных дачных домиков с наглядными фото.

С чего начинать стройку

Любая стройка начинается с плана на бумаге. Домик за городом не предназначен для круглогодичного проживания, но ради комфорта требует ознакомления с типовым проектом.

Среди проектов дачных домиков лидируют с чердаком или мансардой. Такой вариант позволяет отказаться от строительства на участке хозпостройки. Весь инвентарь и рабочие инструменты хранятся на чердаке. В дополнение к такому дому можно пристроить веранду или террасу, выполняющую роль столовой.

Ленточный фундамент требует больше времени и затрат. Положительная сторона его в том, что он позволяет использовать помещение под полом как подвал.

Следующим этапом подготовки является материал «коробки» будущей постройки. Существуют несколько видов недорогих и надежных стройматериалов:

Каркасно-щитовые конструкции

Каркас монтируется с помощью бруса и обшивается деревянными досками ДВП или ДСП. В качестве утеплителя используют пенополистирол, стекловату или пенопласт. В результате выходит дом с минимальными затратами, который можно эксплуатировать круглый год.

Дом из бруса отличается своей долговечностью. Работа по строительству обойдется дороже. При использовании дешевого бруса есть вероятность столкнуться с проблемой усадки здания. В итоге появляются трещины и зазоры. Брусчатый дом тоже придется утеплять.

Глиняный домик – самый дешевый и простой вариант строительства. Стройматериалы находятся прямо под ногами. Техника возведения подобна лепке из глины.

Минусом считается слишком затянутый по времени процесс строения. На стройку глиняного жилища уйдет несколько сезонов.

Вагончик распространен среди новичков дачников. Оптимальный вариант для проживания в летнее время или во время возведения благоустроенного дома.

Строительство каркасной конструкции

Каркасная постройка относится к разряду малобюджетных. Построить дачный домик своими руками без помощи специалистов не составит труда. Если все необходимые материалы готовы, срок работы продлится несколько недель.

Для строительства дома понадобятся:

• брусья для каркаса;
• саморезы и уголки;
• деревянные плиты ДСП или ДВП;
• утеплитель;
• сваи для фундамента.

Этапы строительства каркасного домика

На отмеченных местах забивают сваи по углам. Монтируют бетонные или кирпичные опоры под стыками стен. Затем застилают на них гидроизоляционный материал и обвязывают швеллером.

По всему периметру укладывают решетку из брусьев. Поверх нее ставят деревянные лаги на расстоянии 50-60 см друг от друга. Все части закрепляют с помощью уголков и саморезов.

Далее монтируют вертикальные стойки, крепко упирая в брусковую решетку. Готовый каркас обвязывают и поверх него кладут чердачные лаги. Дальше идет работа по обшивке каркаса деревянными плитами. На этом этапе оставляют отверстия для окон и дверей.

Теперь нужно определиться с выбором крыши для дачного дома. Большинство дачников выбирают двускатные и односкатные крыши. В качестве экономии второй вариант заслуживает большего внимания. При возведении крыши не стоит забывать о пароизоляции. Кровлей послужат недорогие листы профнастила или ондулина.

Облицовку снаружи производят с помощью сайдинга. Перед этим утепляют наружные стены специальными материалами. Вместо пластиковых окон устанавливают обычные деревянные без стеклопакета. Такой подход позволит существенно удешевить постройку.

С помощью нехитрых и простых советов дачное жилище будет готово к эксплуатации меньше, чем через месяц. Те, кому на строительство не хватает времени, могут обратиться в строительную компанию, где предложат по приемлемой цене построить домик для дачи под ключ.

Несколько слов об интерьере

Как бы не выглядел дом снаружи, внутри дачное помещение должно отвечать всем требованиям современности. Прошли те времена, когда жилище на даче использовалось для приготовления пищи и ночлега.

Отдых на даче – прежде всего уют и организованность внутри домика. Есть множество бюджетных способов удовлетворить самые желанные интерьерные решения.

Кантри – деревенский стиль в интерьере. Здесь не обойтись без шкафчиков и полочек, занавешенных шторками с вышивкой. Хорошо будут смотреться вязаные крючком салфетки, скатерти и коврики из старой одежды.

Самостоятельное возведение каркасно-щитового домика на даче

Когда заходит разговор о постройке на даче щитового дома, перед глазами садоводов старших поколений возникает совершенно определенный образ. 20-30 лет назад эти сооружения имели примерно такой вид:

• скромная коробка площадью 10-12 м² с крошечным оконцем;
• наружная обшивка из вагонки или тарной дощечки, выкрашенная облупившейся синей или зеленой краской;
• двускатная крыша из рубероида или шифера.

Но время не стоит на месте. Сейчас каркасно-щитовое домостроение – один из высокотехнологичных и передовых способов возведения частных домов и других объектов малоэтажного строительства. Воспользовавшись этим методом, каждый может стать обладателем небольшого легкого современного дома, позволяющего наслаждаться комфортным обитанием на даче.

В чем выгода строительства щитового дома

Имеется множество причин, чтобы признать этот метод идеальным для сооружения летних дачных домиков:

• от начала и до конца постройку можно сделать своими руками;
• фундамент для каркасника делают облегченный, следовательно, малозатратный;
• не требуется большого количества «мокрых» работ (с цементными растворами, штукатурками);
• щитовой домик легко возводится за один теплый сезон;
• финансовые затраты на каркасно-щитовую коробку дома гораздо ниже, чем на аналогичную из бруса, кирпича и других традиционных материалов.

Еще быстрее построить дом для летнего проживания на дачном участке, если воспользоваться готовыми панелями, предлагаемыми производителями. Выбрать подходящую планировку несложно – множество симпатичных типовых проектов щитовых домиков опубликовано в журналах, выложено в интернете.

Кому по силам построить каркасно-щитовой домик?

Сделать щитовой дом своими руками сможет каждый, кто уже возводил несложные дачные постройки из дерева – хозблок, уличный туалет, деревянную теплицу. Определившись с проектом и заручившись поддержкой помощников можно приступать к составлению сметы и подготовке строительства. Некоторые этапы лучше доверить специалистам, пригласить опытных мастеров для консультаций или выполнения специализированных работ. Это изготовление фундамента, подключение и разводка коммуникаций, возведение кровли.

Отличным подспорьем для не слишком опытного в каркасном строительстве человека будет услуга «комплектация под ключ». Предлагающие такой сервис фирмы доставляют на дачный участок весь комплект необходимых материалов: от бруса для стоек до кровельного покрытия и саморезов. Это избавит от потери времени при поиске лучшей цены, ошибок при выборе стройматериалов и хлопот по их доставке.

Строительство на дачном участке каркасно-щитового домика осуществляется в несколько этапов:

• подготовка площадки и сооружение фундамента;
• обвязка основания и возведение каркаса;
• перекрытие пола, потолка и устройство кровли;
• монтаж щитов, окон и дверей, утепление, наружная отделка;
• внутреннее обустройство, коммуникации.

Земляные и фундаментные работы

В некоторых дачных товариществах выбор места для постройки может быть регламентирован уставом (например, расположение домов строго вдоль улицы). В других случаях это никак не оговаривается, и построить домик можно в глубине участка. При любых условиях поверхность грунта под будущим строением должна быть выровнена. Плодородный слой аккуратно удаляют, он пригодится в огороде. Корчуют пеньки, извлекают крупные корни.

Для каркасно-щитового домика подходят по параметрам фундаменты облегченного типа:

• ленточный. Отливают по месту с небольшим заглублением или складывают из готовых железобетонных блоков;
• столбчатый. Достаточно установить опорные столбы на расстоянии 1,8-2 м по периметру постройки и в местах перевязки стен. Бетонные столбики заглубляют на 0,4 м;
• свайный. Легкий фундамент с серьезным заглублением винтовых свай, установленных в пробуренные отверстия на плотные грунты.

Свайный фундамент и нижняя обвязка каркаса

Точки столбчатого и свайного фундамента по периметру соединяют балками из железобетона или бруса. По поверхности делают гидроизоляцию из рулонного материала (самый распространенный – рубероид) и устанавливают закладные или анкера для крепления нижней обвязки каркаса.

Установка балок обвязки и возведение каркаса

Основой несущей конструкции щитового домика служат верхняя и нижняя обвязки и закрепленные к ним вертикальные стойки. Все элементы, принимающие на себя нагрузки, делают из качественного цельного бруса 10х10 или 10х15 см. Для надежности крепление усиливают косоурами и дополнительными перемычками.

Стропила, закрепленные к верхней обвязке

Балки-перемычки устанавливают и над оконными и дверными проемами. До обшивки и утепления стен к верхней обвязке каркаса монтируют стропила будущей кровли.

Пол и потолок каркасного домика. Монтаж кровли

Как правило, из-за легкого фундамента, строительство подвала в каркасно-щитовом дачном домике не практикуют. Для устройства пола чаще всего используется метод «пол по грунту». Внутри периметра домика делают заглубление 15 см, которое заполняют крупнозернистым песком. На него заливают бетонный раствор слоем 5 см. Он не будет принимать на себя никакие нагрузки, лишь послужит изоляцией между землей и полом. Сверху бетон закрывают рулонной гидроизоляцией, при желании кладут слой утеплителя (пенополистирол). Поверх получившегося «пирога» устраивают черновой пол, на лаги, закрепленные к нижней обвязке каркаса. В последствии, при чистовой отделке, на него монтируют чистый пол из шпунтованной доски, ламината, фанеры и т. п.

Двускатная стропильная система. Устройство пола и стен

Нагрузку потолка на стены каркаса передают балки перекрытия, закрепленные к верхней обвязке. К этим балкам снизу подшивается потолок, а сверху – пол чердачного этажа или мансарды. Шаг между балками перекрытия делают 0,6 м.

Стропила кровли, которую чаще всего делают двускатной или мансардной опирают на верхнюю обвязку, а по верху соединяют через коньковую балку.

Под различные кровельные покрытия обрешетку делают по-разному:

• стропила утепленной кровли делают из широкой доски, чтобы поместился «пирог» из утеплителя, гидро- пароизоляции и осталось пространство для подкровельной вентиляции;
• использование мягкой черепицы предполагает обшивку скатов листами фанеры или ОСБ;
• металлочерепица требует соблюдения определенного шага досок обрешетки.

Все деревянные элементы обязательно обрабатывают антисептиками.

Щитовые панели и наружная отделка

Приобретая дом-конструктор, который нужно лишь собрать на участке, владелец дачи получает готовые щиты для создания стен каркасника. Они представляют собой своеобразный «пирог» или «сэндвич» — между слоями наружной и внутренней облицовки заключен утеплитель и ветро- гидро- пароизоляционные мембраны.

Монтаж фабричных СИП-панелей

Если каркасно-щитовая постройка делается самостоятельно, щиты собирают по такому же принципу, монтируя стены из аналогичных материалов в деревянном каркасе.

Монтаж стен щитового дачного дома

Традиционной наружной отделкой домов, построенных по каркасной технологии, в странах северной Европы и Канаде служит облицовка деревянной доской в технике «елочка», «корабельная доска». В нашей стране популярным материалом для облицовки тоже является дерево – вагонка, блокхаус. Кроме того, каркасно-щитовой домик облицовывают металлическими и пластиковыми панелями (сайдингом), листами ОСБ под покраску или декоративную штукатурку.

Обшивка стен сайдингом в стиле «корабельная доска». На крыше — мягкая битумная черепица

Внутренняя отделка и коммуникации

Приступать к внутренней отделке каркасно-щитового дачного домика допустимо сразу, после возведения постройки. Не нужно выдерживать длительные паузы для осадки, как в кирпичных и деревянных домах.

Для отделки используются любые приглянувшиеся материалы: деревянная вагонка, гипсокартон, листы ДВП или ОСБ под окраску или оклейку обоями. Никаких ограничений и правил, только собственные предпочтения.

Электропроводку в дачном щитовом домике в целях безопасности лучше сделать наружную, разместив хорошо изолированные провода в кабель-каналах.

dizainsad.ru

Как построить щитовые дачные домики недорого своими руками

Щитовые постройки являются отличным решением для тех, кто любит проводить время на даче. Построить недорого их можно буквально за несколько недель. При этом по своим тепловым и функциональным характеристикам они не уступают блочным домам. Дома имеют приемлемые цены, безопасны, экологичны, внешне привлекательны.

Каркасно щитовой домик для дачи с террасой

Самые популярные проекты и размеры

Если вы не знаете, на каком проекте остановиться, определитесь с размерами вашего дома. Размер зависит от числа людей, которые будут использовать щитовой домик, и от ваших финансовых возможностей. Самые популярные размеры в метрах:

• дома 5 на 4 м
• 5 на 5
• 6 на 4
• 6 на 5
• 6 на 6
• 6 на 7
• 6 на 8
• 6 на 9

Кроме того, дачные домики могут иметь второй этаж, мансарду, эркер, веранду, террасу, балкон. Они могут быть как для сезонного летнего проживания, так и для зимнего. В них можно провести и электричество, и воду. Однако чаще всего недорогие щитовые домики не предусматривают круглогодичное проживание. Чаще всего их приобретают те, кто нуждается в крыше над головой в теплое время года. Зимой постройки используются для хранения дачного инвентаря.

Каркасно щитовой домик с террасой и мансардой

Самостоятельно нарисовать проект вы сможете, ознакомившись с полезной информацией о проектировании тут и тут.

Как происходит монтаж и установка

Возведение щитовых построек относится к каркасному типу строительства. Для легкого деревянного здания подходит простейший фундамент – столбчатый или свайный. На него устанавливается каркас из бруса. Брус берут 15 см или 10 см – в зависимости от толщины утеплителя. Если домик будет использоваться только летом, то подойдет и 10см брус.

Каркасно щитовой домик с внешней отделкой

Каркас дома устанавливается на опалубку, начиная с углов. Угловые вертикальные стойки требуют особого внимания. Шаг стоек равен метру (примерно), он должен быть одинаков по всему периметру. В месте оконного проема устанавливаем верхний и нижний ригель, распределяющий нагрузку.

Подкосы обязательно используем по углам, они крепятся к нижней обвязке и стойкам, закрепляя стойку строго вертикально.

Установка каркаса для щитового дачного домика

К каркасу крепятся щиты, внутри которых располагают утеплитель 10 см или 15 см, в зависимости от ширины бруса. Также кладется гидроизоляция и пароизоляция, представляющая собой диффузную мембрану. Гидроизоляция и параизоляция кладется внахлест и фиксируется с помощью специального скотча.

После установки стен таким же каркасно щитовым способом производим установку крыши. Из бруса делаем каркас кровли, утепляем их и изолируем, покрываем щитами, после чего можно монтировать кровельный материал.

Завершающая стадия строительства каркасно щитового домика

О щитовом строительстве также можно прочитать здесь.

Особенности построек для дачи

Постройки для дачи имеют свои особенности. Летние домики используются только в определённый сезон, поэтому необходимо обратить внимание на следующие нюансы строительства:

1. Если в доме проведена вода, а зимой в нем жить не планируется, необходимо сливать воду в период заморозков. Замерзшая без отопления вода в доме может привести к разрыву трубы.
2. Методы безопасности. Если зимой дом будет использоваться как место хранения дачного инвентаря, подумайте о мерах безопасности от воров – возможно, имеет смысл установить решетки на окна или сделать ставни?
3. Если в дом проведен свет, можно использовать масляные электрические батареи. При небольших заморозках нахождение на даче будет комфортным.
4. Дома, которые строят на дачах, нуждаются в хозяйственных пристройках – в них удобно хранить дачные инструменты, без которых дача – не дача.

Кровля каркасно щитового домика лежит на деревянном каркасе

Кроме того, надо признаться, что деревянные здания, в которые сезонами никто не проживают, приходят в негодность быстрее, чем жилье для постоянного пользования. Поэтому они должны быть хорошо гидроизолированы, все стыки должны быть пропенены, а древесина должна быть высокого качества. Перепад температур приводит к трещинам, а плохая вентиляция, которой отличаются все каркасно щитовые постройки, к скапливанию влаги внутри утеплителя и на стенах.

Однако при этом постройки из дерева склонны к меньшему промерзанию, чем блочные. Они дольше сохраняют комфортную для проживания температуру, и нуждаются в гораздо меньшем обогреве для поддержания тепла. О других особенностях дачных каркасных домов читайте в нашей статье.

Каркасно-щитовой домик своими руками — на столбчатом фундаменте

Сам строитель, сам монтажник

Дачный дом можно построить своими руками, сэкономив приличную сумму денег. Для этого вам потребуются:

1. Материалы для устройства фундамента. Это может быть бетон, опалубка, арматура, анкерные болты, сваи, песок для подушки, изоляционные материалы и другие, в зависимости от вида выбранного вида фундамента.
2. Для крыши: брус для стропильной системы, изоляционные материалы и утеплитель, доска, кровельный материал и пр.
3. Материалы для устройства каркаса: деревянный брус, доска, панели ОСП или ОСБ-3, влагостойкая фанера, утеплители, материалы для наружной отделки фасадов и внутренней отделки стен.
4. Материалы для устройства инженерных сетей.
5. Расходники: гвозди, шурупы, болты, саморезы, уголки и пр.

Сложный и дорогой проект каркасно щитового дома

Самостоятельно построить дом эконом класса не так сложно, особенно если в планах – дачный каркасник. Часть работ можно делать в 2 руки, однако периодически вам потребуются помощники. Самые сложные работы в устройстве щитового помещения – это кровельные. Они проводятся на высоте, при этом установка стропильной системы требует не только сноровки, но и определенных знаний и опыта. При обустройстве одноэтажного небольшого здания стропильная система может быть более простой.

Особое внимание обратите на установку окон в каркасно щитовом здании. Обязательно сделайте усиленное утепление и гидроизоляцию. Ошибки в монтаже окна в каркасных неотапливаемых домах чреваты трещинами в стекле из-за смещения.

Об установке окон в каркасных домах вы можете прочитать тут.

Домик 4х4 для дачи

Лучшие расценки от фирм

Стоимость дачных домов зависит от размера и сложности проекта. Самый простой каркасно щитовой домик для летнего проживания можно купить за 200 000 рублей. Каркасники с мансардой будут стоить около 250 рублей. Дом с мансардой и террасой обойдется в 300 000 рублей. Дом с верандой и двумя этажами будет стоить столько же.

Домик 6х6 для дачи из щитов и каркаса

Двухэтажный дом с эркером и террасой под общей кровлей размером 7х7 м стоит около 600 000 рублей, при этом дом подходит для круглогодичного проживания. В целом же, цена на щитовой дом для дачи будет в пределах 200 000-300 000 рублей. Стоимость постройки размером 6х9 или 6х11 м колеблется в пределах 370 000-470 000 рублей.

При самостоятельном каркасном строительстве стоимость может быть сокращена на треть. Подробнее о стоимости строительства каркасно щитовых домов читайте здесь.

Видео по теме:

karkasblog.ru

Как построить каркасно щитовой домик

Если раньше каркасное домостроение было более популярным в Америке и Европе, то сегодня жилой фонд нашей страны также активно пополняется такими домами. Различные готовые и индивидуальные варианты домов вызывают огромный интерес у тех, кто предпочитает теплый, эффективный, и недорогой дом или дачу.

Каркасный щитовой дом для дачи

Домик на собственном дачном участке, возведенный с помощью технологии каркасного домостроения, вполне пригоден для круглогодичного проживания. Помимо высокой скорости строительства, каркасные постройки обладают преимуществами и недостатками:

Плюсы	Минусы
Эффективное применение денежных средств. Невысокая стоимость материалов. Облегченный фундамент.	Постройку нужно надежно утеплять и изолировать
Высокая устойчивость каркасных сооружений	Если не соблюдать технологию строительства, можно столкнуться с серьезными проблемами в дальнейшем
Возводить каркасные дома можно без привлечения тяжелой техники и специалистов	Срок службы данных построек меньше, чем у остальных видов домов
Несложный монтаж, красивый внешний вид	Снижение экологичности из-за применения утеплителей

Примечание: Все элементы и конструкции изготавливаются из хорошо обработанного материала, чтобы избежать деформацию и усадку строения.

Недорогие каркасно щитовые дачные домики

Строительство недорогих дачных домов является выгодным как для подрядчиков, так и для застройщиков. Именно каркасно-щитовые дома обладают необходимыми атрибутами цивилизованного строения, пригодного для жилья. В категорию недорогие домики входят строения размером 6×6 м, 6×5 м, 5×5.5 м, 6×8 м. Как правило, застройщики предлагают готовые дома.

При таком подходе заказчик четко знает во что ему обойдется проект. Значительная экономия средств на отоплении происходит за счет того, что дома из бруса хорошо сохраняют тепло. Возводить такой дом намного легче, чем строения из кирпича. Также нет ограничений в вопросах выбора местоположения и типа фундамента. Строить каркасные дачи можно в любое время года с минимальными финансовыми и временными затратами.

Садовые домики каркасно щитовые — выбор размера и планировки

Садовый домик по каркасно-щитовой технологии может решить сразу несколько функциональных задач: обеспечение комфортности, практичности и функциональности на небольшой площади. Стандартный садовый одноэтажный домик вмещает в себя несколько комнат, плюс санузел и душевая.

В него проведены основные инженерные коммуникации.Планировка садового домика зависит как от размеров, так и этажности. Отличным дополнением будет небольшой камин или печь.

Наиболее популярными среди застройщиков являются следующие варианты:

1. Самый простой вариант – это однокомнатное строение с двумя или тремя окнами и широким фасадом. Размеры такого домика варьируются от 3×3 до 4x Планировка домика может включать в себя веранду, совмещенную с крыльцом.
2. Другой вариант: садовый домик размером 4×5 с двумя комнатами плюс хозяйственное помещение (неотапливаемом). В первой комнате, которая к тому служит буферной зоной, могут располагаться кухня-столовая и прихожая. Вторая комната спальня-гостиная.
3. И еще один интересный вариант – это домик размерами 4,5×5 или 6x В таком доме имеется все необходимое для жизни и отдыха. Перед входом находится крыльцо. Дверь открывается в прихожую, из которой имеется вход в две другие комнаты.
4. Когда в семье есть дети, то оптимальный вариант – дачный двухэтажный домик. Желательно, чтобы жилая полезная площадь была больше остальной части, а дом был разделен на зоны: детскую и взрослую.

Самыми практичными садовыми домиками являются одноэтажные постройки с чердаком. Выбирая двухэтажный домик, рекомендуется сооружать второй этаж в мансардной части.

Каркасно щитовые дачные дома этапы строительства

Строительство домов по каркасно-щитовой технологии включает в себя 6 основных этапов. Первый этап предусматривает разработку проекта и расчет стоимости. Необходимо определить комплектацию, площадь этажность и наличие дополнительных опций. Это позволит застройщику выбрать закупить необходимые материалы.

Процесс возведения начинается со строительства фундамента. Для каркасных построек нет необходимости делать массивное основание. Столбчатый или ленточный фундамент станет оптимальным решением по соотношению цены и качества для каркасных домов.

На следующем этапе возводятся перегородки и стены щитового дома.В качестве каркаса применяется брус. Венцы строения монтируются на деревянные нагели. Вся конструкция обшивается специальной мембраной. Далее возводятся внутренние перегородки.

Для организации базового напольного покрытия берется шпунт. Отметим, что конструкцию пола нужно утеплить и защитить изоляторами.

Утеплению подлежит также чердачное перекрытие. В качестве материалов можно использовать минеральную вату, пароизоляционную пленку и другие. Саму кровлю покрывают ондулином .

Внутренняя и внешняя отделка дома выполняется из прогрессивных, экологически чистых материалов:

• сайдинга;
• вагонки;
• декоративного камня;
• шпаклевки;

Основные этапы строительства своими руками

В малоэтажном каркасном строительстве применяется финская или канадская технология. Итак, в соответствии с планировкой, нужно приготовить:

• бетонный раствор;
• доски разных размеров: 5 на 15 см для несущего каркаса, 5 на 10 см для обустройства внутренних стен, 5 на 20 см для создания перекрытий;
• материалы для гидроизоляции конструкций (рубероид, защитные пленки);
• арматуру;
• утеплители;
• антисептические составы;
• вагонку или другой облицовочный материал для внешней отделки;
• листы гипсокартона для отделки внутренних поверхностей;
• металлочерепицу для крыши;
• самовыравнивающиеся составы;
• трубопровод и кабели;

На всех этапах строительства нужны электроинструменты и приборы разного размера, а именно:

1. дрель, электролобзик, дисковая пила;
2. отвертки, уровни, молотки;
3. лестница, маркеры, крепежный материал;

Для упрощения процесса строительства специалисты рекомендуют применять принцип модульной закладки, включающий такие этапы, как:

• закладка фундамента;
• создание стенных конструкций;
• сооружение стропильных элементов;
• монтаж кровли;
• установка окон, дверей;
• проведение отделки;

Первый этап

После определения местоположения будущего здания, необходимо вырыть котлован согласно проекту и сделать разметку площади.

Далее:

• Проводится укладка инженерных сетей (водопровода, канализации, отопления).
• Сооружается фундамент.

Для небольшого садового домика лучше сделать столбчатый фундамент своими руками. Берется бур и в грунте проделываются отверстия глубиной 1 м на расстоянии 80 см друг от друга. Бетонных столбов понадобится до 150 шт. Их строго вертикально вставляют в отверстия и после тщательной трамбовки, сыпят песок и щебенку. В отверстия столбов заливается готовой бетонный раствор.

Второй этап: сборка

Когда фундамент окрепнет, необходимо сделать гидроизоляцию. Далее по всему периметру фундамента крепится основание каркаса или нижнюю обвязку. Затем укладываются лаги и черновой пол. По углам через каждые 60 см устанавливаются стойки в пазы. Крепление вертикальных стоек делают гвоздями и закрепляют укосинами. Сверху стоек устанавливается верхняя обвязка.

Монтаж кровли и перекрытий

Поверх верхней обвязки укладываются деревянные балки размером 50×150 мм. Рекомендуемая ширина пролета до 4 м, а шаг установки 60 см. Установив крайние и промежуточные стропила, делают обрешетку. Осталось закрепить профнастил или любой другой материал (желательно легкий).

Готовые каркасно щитовые дома

В условиях экономического кризиса многие застройщики предпочитают инвестировать свои финансовые средства в готовые каркасно-щитовые проекты домов.

Высокий спрос на готовые дома связан:

• с доступностью данного вида загородного жилья;
• использованием небольшого количества материалов и комплектующих;
• несложной технологией возведения;
• экологичностью и эффективностью;

Ценовой диапазон готовых проектов также привлекает заказчиков. Так например, дома, находящиеся в средней ценовой категории, обеспечивают комфортное проживания круглый год для. Большинство потребителей заказывают двухэтажные дома с мансардой, которые прекрасно вписываются в окружающий ландшафт. Сегодня застройщики выдвигают требования не только к оформлению, но и к комфортности, удобству дома. К готовым проектам предлагаются дополнительные постройки в виде гаражей, бань, мастерских.

Критерии выбора

Хороший, добротный дом на дачном участке должен обеспечивать оптимальный микроклимат. Это означает, что летом в нем будет прохладно, а зимой достаточно тепло. В доме должна быть отличная звукоизоляция. Владелец дома не должен испытывать никаких ограничений в вопросе обустройства помещений.

Рекомендация: садовый дом можно оформить в деревенском стиле, прованс или кантри. Красиво будут смотреться декоративные элементы и камин.

Построенные по канадской технологии каркасно-щитовые дома отличаются высокими энергосберегающими свойствами, сейсмоустойчивостью, динамичностью.

Где заказать?

Прежде, чем заказать готовый проект, следует обратить внимание на комплектацию дома, наличие внешний и внутренних инженерных сетей. Разработку архитектурной и конструктивной частей проекта должна осуществлять известная, стабильная компания, которая реализовала удачные проекты. Не лишним будет посмотреть готовые дома, почитать отзывы.

okarkase.ru

Щитовой домик для дачи: особенности строительства | Строительный портал

Технология каркасно-щитового строительства известна десятки лет и за рубежом и в России. Она не теряет свой сегмент рынка, наоборот – расширяет его. Строительство по данной технологии простое и удобное, почти не требует проведения так званых «мокрых» работ. Небольшие дачные домики на 20-50м2 или полноценные таунхаусы, индивидуальные дома и коттеджи – все возводится за считанные дни, максимум недели, с минимальным применением тяжелой строительной техники.

Содержание

Какие сегодня каркасные дома в России?

При начале строительства дома по каркасно-щитовой технологии вы должны понимать, что в России нет единых норм и документации по данному виду строительства. В 2002 году был принят «СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ» СП 31-105-2002, в которых содержатся рекомендации «по проектированию и строительству быстровозводимых одноквартирных домов с несущими стенами каркасно-обшивной конструкции». Выбор готового дома в таких условиях очень щепетильный и не простой процесс. Ведь встречаются как профессионалы-строители, так и фирмы однодневки – товар продали и пропали. В выборе компании нужно быть острожным.

Если учесть, что в США и Канаде для разных регионов страны существуют разные требования к OSB, древесине и другим строительным материалам, то правила, существующие в России, лишь дают общие направление в развитии данной технологии.

Руководствуясь СП 31-105-2002, отечественные производители пошли более простым путем, взяв на вооружение американские и канадские стандарты, назвав такие каркасники «канадские каркасные дома». Покупая готовое решение щитового домика, мы можем приобрести кота в мешке. Будьте бдительны.

Несколько приведенных ниже советов помогут вам определить, стоит ли вообще работать с данной организацией, выбирая ее за подрядчика.

Подготовка площадки

Выберите желательно ровную площадку, без резких перепадов высоты. С площадки необходимо удалить верхний слой плодородной почвы. Удалить мусор и корни деревьев. Если в месте установки будущего дома есть следы присутствия колонии муравьев, выемку почвы необходимо провести на глубину не менее 30см.

Траншея или котлован должны быть зачищены. Грунт на дне желательно утрамбовать.

Следует помнить о коммуникациях. Траншею для коммуникаций необходимо поднять до уровня подошвы фундамента. После этого заполнить траншею грунтом и плотно его утрамбовать, сделать песчаную подсыпку или залить бетоном класса не ниже В7,5.

Во время строительства необходимо обеспечить отвод осадков из котлована. Для этого должны быть предусмотрены дренажные каналы. В начале строительства в зимнее время необходимо проследить, чтобы не было промораживание грунта на дне котлована или траншеи.

Заложение фундамента

Фундамент для малоэтажного строительства предусмотрен:

• свайный;
• ленточный;
• столбчатый
• столбчатый с ростверком;
• мелкозаглубленный;
• плитный.

Выбирая параметры фундамента, необходимо учитывать требования СНиП.02.01. Для небольшого дома отличным выбором будет мелкозаглубленный ленточный или свайный фундамент.

Для расчета фундамента принимаются данные, приведенные в таблице:

Мелкозаглубленный фундамент можно использовать на непучинистых почвах, песчаных или скальных грунтах в соответствии с СНиП 2.02.01.

При расчете и заложении фундамента необходимо учесть – максимальная длина балок перекрытия должна составлять не более 4900мм с нагрузкой на перекрытие не более 2,4кПа.

При возведении дома на склоне есть необходимость кладки ступенчатого фундамента. Минимальная длина горизонтального участка составляет 600мм, перепад высоты между соседними участками фундамента – не более 600мм.

При устройстве свайного или столбчатого фундамента расстояние между соседними элементами не должно превышать 3,5м.

Если на участке есть вероятность смещения грунта, при проектировании фундамента необходимо учесть конструктивные мероприятия для уменьшения воздействия грунта на конструкцию дома.

Устройство подпола и основания пола

Для каркасных домов устраивают пол по грунту или навесной пол с вентилируемым подполом.

Толщина стен подвалов и подола при ленточном фундаменте выбирается согласно таблице:

Пол по грунту не будет несущей конструкцией фундамента. Для организации пола необходимо выбрать излишек почвы. Организовать подсыпку толщиной 100мм из щебня или песка. Песок должен использоваться крупнозернистый.

Основанием для пола по грунту служит монолитная бетонная плита. Толщина плиты должна составлять от 50мм.

Для укрытия грунта в подполах навесного пола используют слой асфальта толщиной от 50мм. Для укрывания бетонной плиты подпола используется рулонный гидроизоляционный и кровельный материал.

Для отведения грунтовых вод обязательно рассчитывать дренажную систему. Она осуществляется с помощью дренажных труб и устройства дренажного слоя. Дренажные трубы укладывают по периметру фундамента с наружной стороны. Как дополнение, трубы могут быть кладены ниже плиты пола.

Возведение стен, устройство каркаса

Согласно законодательству к стенам дома выдвигаются требования по прочности, пределу огнестойкости и деформации, пожаробезопасности, долговечности, энергосбережениию в соответствии с СНиП 31-02-2001.

Внешние стены должны отвечать требованиям СНиПов по защите от проникновения атмосферных осадков, конденсата и водяных паров, защите от внешнего шума или его подавлению к нормальному уровню. Внутренние перегородки должны обеспечивать изоляцию звукового шума.

Каркас щитового домика состоит из вертикальных стоек и горизонтальной обвязки – нижней и верхней. Дополнительно монтируются перемычки над дверными и оконными проемами.

Стойки монтируются на нижнюю горизонтальную обвязку. Все вертикальные стойки должны быть цельными и непрерывными по высоте этажа, допускается изменение высоты стоек у проемов. Стойки необходимо обеспечить косоурами и дополнительными связями. Для этого используется доска сечением не менее 18х88мм, которую крепят под углом в плоскости стоек каркаса. Они не должны мешать креплению обшивки каркаса.

Верхняя обвязка должна состоять минимум из двух досок толщиной 38мм. Опирание стропил желательно осуществить в пределах вертикальных стоек ±50мм.

Для возведения стен должна использоваться древесина хвойных пород 2-го и более высокого сорта в соответствии с ГОСТ8486.

Шаг и сечение стоек выбирают из таблицы и рассчитывают в зависимости от высоты и массы дома и передаваемых на них нагрузок. В таблице приведены минимальные требования к параметрам стоек.

Обшивка стен с наружной и с внутренней стороны выполняется из жестких материалов. Она также обеспечивает пространственную жесткость всего строения и служит для дальнейшей отделки стен.

Толщину материала для выполнения обшивки выбираем из таблицы:

Ограждающие конструкции дома обеспечивают надежную теплоизоляцию помещения в зимний период. Минимальная толщина утепления определяется расчетным путем, в соответствии с СНиП 31-02-2001. Для выборки данных относительно среднегодовой и среднесуточной температуры использовать СНиП 23-01-99. Расчет потребляемой энергии для отопления должен соответствовать СНиП 23-101-2000.

В качестве утеплителя для каркасных домов рекомендуется использовать рулонную или плитную теплоизоляцию с теплопроводностью не более 0,1Вт/м*С. Насыпные материалы использовать только для горизонтальных плоскостей.

В зависимости от необходимой толщины теплоизоляцию укладывают двумя вариантами:

1.  между стоек несущего каркаса с дальнейшей обшивкой;

2. между стоек каркаса и, при необходимости, дополнительно с наружной стороны стены.

Дополнительный монтаж теплоизоляции проводится в том случае, если основной слой не обеспечивает необходимую толщину теплоизоляционного слоя. В качестве второго слоя теплоизоляции рекомендуется использовать материалы жесткого типа.

Устройство перекрытия и кровли

Основными элементами перекрытия являются: каркас, подшивка потолка, чистовая отделка потолка, теплоизоляции и настила чердака.

Для монтажа каркаса перекрытий используется строганная древесина хвойных пород не ниже 2-го сорта. Все используемые пиломатериалы должны отвечать требования ГОСТ 8242-88.

Каркас перекрытия состоит из нескольких основных элементов:

• прогоны – главные балки, используются при двухпролетной схеме опирания;
• балки перекрытия – опираются на стены или прогоны, передают нагрузку потолка на каркасные стены;
• обвязочные балки – балки образуют обвязку каркаса, и передают нагрузку от прогонов и балок перекрытия на стены дома

Жесткость конструкции обеспечивается подшивкой потолка и настилом чердака.

Согласно правил шаг между балками необходимо устанавливать не более 600мм, при этом величина прогиба балки посредине должна составлять не более 1/360 пролета в свету.

В большинстве случаев для каркасных домов используют двухскатные кровли. Несущий каркас кровли включает: стропила, балки перекрытия и коньковую балку. Стропила нижней частью опираются на верхнюю обвязку стен, верхней частью соединяются между собой, они также могут опираться на коньковую балку.

В зависимости от кровельного материала выбирают обрешетку стропил и, соответственно, меры по организации вентиляции чердака и подкровельного пространства.

Наверное, самым лучшим решение для возведения небольшого дачного домика, будет выполнить работы самостоятельно. Зачем приобретать готовые, и не всегда удачные, но дорогие, проекты каркасно-щитового домика, если такой можно разработать самостоятельно. Построить щитовой домик своими руками – затея не очень сложная и под силу даже начинающему строителю. Ведь строгих строительных норм нет, а правила, мы соблюдем.

strport.ru

Фото оригинальных садовых домиков

Садовые домики отличаются всем чем угодно: формой крыши, материалом исполнения, особенностью конструкции, размером окон и т.д.  Крыши могут быть как односкатными, так и двухскатными, заостренными готическими, многоуровневыми и т.д., все зависит от вкусов и предпочтения хозяев. Предлагаем вам фото садовых домиков, построенных с участием дизайнеров:

 Проекты садовых домиков

Обойдемся без объяснений и на примере картинок предоставим вам оригинальные проекты садовых домиков!

Строительство щитового садового домика эконом класса своими руками

Зачастую, те, кто смогли построить садовый домик  своими руками, не останавливаются на достигнутом и при накоплении достаточной суммы денег возводят большие дачные дома и даже коттеджи. Нет ничего сложного в построении садового домика эконом класса своими руками. Все что нужно это правильно составить проект постройки и, придерживаясь инструкции, шаг за шагом сделать садовый домик. Так как основное времянахождение на даче приходится на летнее пору, нет необходимости сооружать толстостенный дорогостоящий садовый домик. Как мы говорили, домик у нас будет эконом класса, а значит и материалы необходимо выбирать соответствующие (щит либо брус). Основной материал построения это 10 миллиметровые листы фанеры (по желанию можно использовать еще больше толщину), брус 50*50мм и утеплитель (в нашем случае минеральная вата). Переходим к пошаговой инструкции по созданию щитового домика эконом класса своими руками.

Шаг 1 –Делаем фундамент и заливаем пол

Существует 2 популярных варианта изготовления конструкции садового домика: из бетона и из кирпича.

Последний вариант предполагает выкладывание столбов из красного полнотелого кирпича.  Для создания лагов и стропил (основание пола) используют доску сечением 100*50 мм, которую скрепляют при помощи пластин и металлических уголков. Можно использовать как обрезную, так и необрезную доску, разница только в том, что необрезную доску придется дополнительно накрыть листами фанеры. Существует вариант настилания пола листами ДСП, но их необходимо заблаговременно обработать олифой иначе при попадании воды, они загниют и раскрошатся.

Если для фундамента вы используете бетонный раствор, тогда необходимо соорудить опалубку. Перед этим необходимо вырыть яму (глубиной 70 см) и засыпать в нее песчано-гравийную подушку (толщиной 20 см). Далее сооружается опалубка и заливается бетонный раствор. На протяжении всего времени застывания раствора его необходимо поливать водой, что бы он не трескался и приобретал нужную прочность. Так же необходима будет обвязка из бруса (толщиной 150*150 см), на которую в дальнейшем ляжет каркас из доски. Внутрь этого каркаса помещается минеральная вата (10 см)  и только после этого конструкцию зашивают листами фанера в 2 слоя (что бы скрепить листы фанеры используют клей ПВА).

Шаг 2 – Возведение стен

Наш вариант садового домика – щитовой, следовательно, стенами будут двойные щиты из фанеры.

Для начала по краю каждого щита прибиваются брусы 50*50 мм, посередине щита так же прибивается брус (для обеспечения жестокости конструкции). Пустоту в щите необходимо забить минеральной ватой (образуется сэндвич-панель), для утепления. Если брусы скрепить между собой металлическими уголками, конструкция станет еще прочнее. Когда приступите к возведению и креплению стен, не забывайте про крепежные пластины. Еще один важный момент – заблаговременно создавайте проемы для окон и дверей, т.к. в сооруженной конструкции сделать их гораздо сложнее.

После того, как полностью соберете коробку из щитов, приступайте к обшивке ветровых планок и установке окон и дверей. Для обеспечения прочности и долговечности конструкции, ее необходимо заблаговременно обработать средством от вреда жуков-короедов и противопожарной жидкостью.

Шаг 3 – Установка лагов потолка

Данный этап представляет собой укладку лагов под потолок. Делать это необходимо так же, как и укладывали лаги на пол, но только с каждой боковой стороны доски выпускаются на 20 см в длину (это нужно для того, что бы края не нависали над стенами). Можно так же экспериментировать с очертанием краев кровли, если вы планируете строить дополнительно веранду для садового домика. Тогда возникнет проблема с соединением двух высотных уровней потолков, т.к. у садового домика он будет выше, а у веранды ниже.

Шаг 4 – Установка крыши

Этот этап является завершающим. Для начала необходимо подготовить  коньковую доску 50*150мм, стропила 50*100мм и стяжки для стропил (чердачные балки) 25*10мм. Что бы крыша была прочнее нужно установить укосины. Крепление стропил осуществляется при помощи длинных винтовых гвоздей (100мм) и уголков. После того как закрепили стропила, обшиваем их фанерой (толщина не мене 10 мм) и укладываем гибкую черепицу либо рубероид (при помощи кровельных гвоздей). Преимущество нужно отдавать черепице, т.к. она легкая в монтаже, не пропускает влагу, ветроустойчивая и противостоит вредным воздействиям.

Вот и все, строительство садового домика эконом класса своими руками завершено! Обустраиваем его мебелью, украшаем и наслаждаемся долгожданным отдыхом!

Рекомендуем так же к прочтению статью о том, как сделать летнюю кухню своими руками!

Когда заходит разговор о постройке на даче щитового дома, перед глазами садоводов старших поколений возникает совершенно определенный образ. 20-30 лет назад эти сооружения имели примерно такой вид:

• скромная коробка площадью 10-12 м² с крошечным оконцем;
• наружная обшивка из вагонки или тарной дощечки, выкрашенная облупившейся синей или зеленой краской;
• двускатная крыша из рубероида или шифера.

Но время не стоит на месте. Сейчас каркасно-щитовое домостроение – один из высокотехнологичных и передовых способов возведения частных домов и других объектов малоэтажного строительства. Воспользовавшись этим методом, каждый может стать обладателем небольшого легкого современного дома, позволяющего наслаждаться комфортным обитанием на даче.

В чем выгода строительства щитового дома

Имеется множество причин, чтобы признать этот метод идеальным для сооружения летних дачных домиков:

• от начала и до конца постройку можно сделать своими руками;
• фундамент для каркасника делают облегченный, следовательно, малозатратный;
• не требуется большого количества «мокрых» работ (с цементными растворами, штукатурками);
• щитовой домик легко возводится за один теплый сезон;
• финансовые затраты на каркасно-щитовую коробку дома гораздо ниже, чем на аналогичную из бруса, кирпича и других традиционных материалов.

Еще быстрее построить дом для летнего проживания на дачном участке, если воспользоваться готовыми панелями, предлагаемыми производителями. Выбрать подходящую планировку несложно – множество симпатичных типовых проектов щитовых домиков опубликовано в журналах, выложено в интернете.

Кому по силам построить каркасно-щитовой домик?

Сделать щитовой дом своими руками сможет каждый, кто уже возводил несложные дачные постройки из дерева – хозблок, уличный туалет, деревянную теплицу. Определившись с проектом и заручившись поддержкой помощников можно приступать к составлению сметы и подготовке строительства. Некоторые этапы лучше доверить специалистам, пригласить опытных мастеров для консультаций или выполнения специализированных работ. Это изготовление фундамента, подключение и разводка коммуникаций, возведение кровли.

Отличным подспорьем для не слишком опытного в каркасном строительстве человека будет услуга «комплектация под ключ». Предлагающие такой сервис фирмы доставляют на дачный участок весь комплект необходимых материалов: от бруса для стоек до кровельного покрытия и саморезов. Это избавит от потери времени при поиске лучшей цены, ошибок при выборе стройматериалов и хлопот по их доставке.

Строительство на дачном участке каркасно-щитового домика осуществляется в несколько этапов:

• подготовка площадки и сооружение фундамента;
• обвязка основания и возведение каркаса;
• перекрытие пола, потолка и устройство кровли;
• монтаж щитов, окон и дверей, утепление, наружная отделка;
• внутреннее обустройство, коммуникации.

Земляные и фундаментные работы

В некоторых дачных товариществах выбор места для постройки может быть регламентирован уставом (например, расположение домов строго вдоль улицы). В других случаях это никак не оговаривается, и построить домик можно в глубине участка. При любых условиях поверхность грунта под будущим строением должна быть выровнена. Плодородный слой аккуратно удаляют, он пригодится в огороде. Корчуют пеньки, извлекают крупные корни.

Для каркасно-щитового домика подходят по параметрам фундаменты облегченного типа:

• ленточный. Отливают по месту с небольшим заглублением или складывают из готовых железобетонных блоков;
• столбчатый. Достаточно установить опорные столбы на расстоянии 1,8-2 м по периметру постройки и в местах перевязки стен. Бетонные столбики заглубляют на 0,4 м;
• свайный. Легкий фундамент с серьезным заглублением винтовых свай, установленных в пробуренные отверстия на плотные грунты.

Точки столбчатого и свайного фундамента по периметру соединяют балками из железобетона или бруса. По поверхности делают гидроизоляцию из рулонного материала (самый распространенный – рубероид) и устанавливают закладные или анкера для крепления нижней обвязки каркаса.

Установка балок обвязки и возведение каркаса

Основой несущей конструкции щитового домика служат верхняя и нижняя обвязки и закрепленные к ним вертикальные стойки. Все элементы, принимающие на себя нагрузки, делают из качественного цельного бруса 10х10 или 10х15 см. Для надежности крепление усиливают косоурами и дополнительными перемычками.

Балки-перемычки устанавливают и над оконными и дверными проемами. До обшивки и утепления стен к верхней обвязке каркаса монтируют стропила будущей кровли.

Пол и потолок каркасного домика. Монтаж кровли

Как правило, из-за легкого фундамента, строительство подвала в каркасно-щитовом дачном домике не практикуют. Для устройства пола чаще всего используется метод «пол по грунту». Внутри периметра домика делают заглубление 15 см, которое заполняют крупнозернистым песком. На него заливают бетонный раствор слоем 5 см. Он не будет принимать на себя никакие нагрузки, лишь послужит изоляцией между землей и полом. Сверху бетон закрывают рулонной гидроизоляцией, при желании кладут слой утеплителя (пенополистирол). Поверх получившегося «пирога» устраивают черновой пол, на лаги, закрепленные к нижней обвязке каркаса. В последствии, при чистовой отделке, на него монтируют чистый пол из шпунтованной доски, ламината, фанеры и т. п.

Нагрузку потолка на стены каркаса передают балки перекрытия, закрепленные к верхней обвязке. К этим балкам снизу подшивается потолок, а сверху – пол чердачного этажа или мансарды. Шаг между балками перекрытия делают 0,6 м.

Стропила кровли, которую чаще всего делают двускатной или мансардной опирают на верхнюю обвязку, а по верху соединяют через коньковую балку.

Под различные кровельные покрытия обрешетку делают по-разному:

• стропила утепленной кровли делают из широкой доски, чтобы поместился «пирог» из утеплителя, гидро- пароизоляции и осталось пространство для подкровельной вентиляции;
• использование мягкой черепицы предполагает обшивку скатов листами фанеры или ОСБ;
• металлочерепица требует соблюдения определенного шага досок обрешетки.

Щитовые панели и наружная отделка

Приобретая дом-конструктор, который нужно лишь собрать на участке, владелец дачи получает готовые щиты для создания стен каркасника. Они представляют собой своеобразный «пирог» или «сэндвич» — между слоями наружной и внутренней облицовки заключен утеплитель и ветро- гидро- пароизоляционные мембраны.

Если каркасно-щитовая постройка делается самостоятельно, щиты собирают по такому же принципу, монтируя стены из аналогичных материалов в деревянном каркасе.

Традиционной наружной отделкой домов, построенных по каркасной технологии, в странах северной Европы и Канаде служит облицовка деревянной доской в технике «елочка», «корабельная доска». В нашей стране популярным материалом для облицовки тоже является дерево – вагонка, блокхаус. Кроме того, каркасно-щитовой домик облицовывают металлическими и пластиковыми панелями (сайдингом), листами ОСБ под покраску или декоративную штукатурку.

Внутренняя отделка и коммуникации

Приступать к внутренней отделке каркасно-щитового дачного домика допустимо сразу, после возведения постройки. Не нужно выдерживать длительные паузы для осадки, как в кирпичных и деревянных домах.

Для отделки используются любые приглянувшиеся материалы: деревянная вагонка, гипсокартон, листы ДВП или ОСБ под окраску или оклейку обоями. Никаких ограничений и правил, только собственные предпочтения.
