Собрать удлинитель с заземлением своими руками

Изготавливая удлинитель, лучше придерживаться общепринятых норм. Для мощной техники вилка неразборная. Разберем по порядку, внесем пару свежих идей по поводу изготовления собственными руками надежных соединений: как выбрать кабель, где позаимствовать розетку. В результате надеемся – читатели поймут, как сделать удлинитель самостоятельно.

Выбор кабеля удлинителя

Первый вопрос, встающий на повестке. Нужен кабель. Задумайтесь, для чего решаем сделать удлинитель электросети:

1. Во-первых, невозможность купить удлинитель по нужным параметрам. Чаще это длина кабеля.
2. Во-вторых, специальный удлинитель удобен измерять мощность бытовых приборов (220 вольт, 380 вольт) при помощи токовых клещей. Требуется, чтобы жилы выделенного измерениям участка шли раздельно. В указанном случае становится возможным измерить уровень магнитного поля проводника (идущие вместе создают интерполяцию, делая процесс невозможным).
3. Иногда удлинитель используют стационарной розеткой. Любопытно, никакие документы минимальную высоту не регламентируют. Разрешается ставить розетки на плинтус.

По выбору кабеля удлинителя ПУЭ излагает факты и предписания.

Объединение нулевого защитного и рабочего проводников невозможно

Не допускается для переносных потребителей объединять нулевой защитный, рабочий проводники. Не допускается клемму заземления сажать на нуль. Хотя в стационарных розетках запрета нет. Полагаем, связано с защитой.

Розетки, предназначенные для включения оборудования, используемого в уличных условиях, защищаются дифференциальным автоматом. Заметьте – заранее не знаем область применения удлинителя. Одновременно объединение защитного и нулевого проводников нарушает принцип работы. В результате человека, работающего на улице, может убить раньше, нежели сработает защита по сверхтоку.

Выбор кабеля

По приведенной выше причине удлинитель разумно оснащать кабелем на три жилы. В противном случае однозначно нарушаются условия эксплуатации большей части оборудования. А электрический инструмент? Лишен клеммы заземления, выпущены предписания, по которым делать запрещено. Электрический инструмент по упомянутым нормам снабжен усиленной изоляцией (второй класс безопасности II), спокойно работайте в сырых помещениях, на снегу при условии: удлинитель добротно изолирован. Как минимум предусматриваются шторки на гнездах, не пойдет дешевая розетка, придется выломать элемент (заедает).

Розетки и вилки

Наверное, доныне используете оборудование СССР. Старые вилки не всегда подходят европейским розеткам. Не хочется стычной соединитель уродовать, воспользуемся лазейкой: допустимо применять розетки обычные с заземлением на основе. В результате появляется универсальный прибор, работать с которым допустимо в любых условиях. Набирайте удлинитель необходимыми элементами.

Сечение кабеля удлинителя

Для бытовых электроприемников, согласно ПУЭ, сечение не менее 0,75 квадратных миллиметров меди. Обратите внимание на фото. Виден участок кабеля H05VV-F типичного удлинителя с маркировкой. 3G означает наличие трех жил, рядом написано сечение меди – 1 квадратный миллиметр. Удлинитель удовлетворяет требованиям ПУЭ. Для промышленных приемников по меди 1,5 квадратных миллиметра.

На практике сечение выбираем с большим запасом, ориентируясь потребностями. Характеристики кабеля H05VV-F нормируются ГОСТ IEC 60227-5. Из ссылки на ГОСТ 22483 узнаем соответствие меж калибрами AWG, сечением меди, позволит заказывать на Алиэкспресс. Легко заметить, отсутствуют таблицы по максимальным токам, аналогичная информация приведена старой версией ПУЭ (шестое издание). Не думаем, что смена законодательства нанесла урон законам природы, смело рекомендуем цифры читателям. Из таблицы 1.3.4 узнаем, для кабелей с ПВХ-изоляцией, медной жилой сечением 0,75 квадратных миллиметра допустимый ток составляет 15 А. В переводе на мощность 230 х 15 = 3,45 кВт.

Не предлагается сварочный аппарат включать в удлинитель. Следовательно, минимальное сечение меди лучше не использовать, брать с запасом. Удлинитель снабжен несколькими розетками. Становится возможной работа одновременно двумя и более приборами, сложно учесть реальную потребляемую мощность. На максимальном токе сварочные аппараты, например, демонстрируют параметры рабочего цикла, характеризующиеся длительностью отдыха и активности.

Помимо прочего касательно выбора сечения жил учтите: в трехфазных цепях допускается использовать провод, где нулевой (рабочий, защитный) проводник тоньше других. ПУЭ разрешает использовать кабели, пока не будет изменено законодательство с явным запретом делать. В прочих случаях толщина нулевого проводника не тоньше фазных.

Класс гибкости жил

Обращаем внимание: жилы высокого класса гибкости. Удлинитель не считается стационарным оборудованием, предположительно, придётся пользоваться в разнообразных условиях. Жилы не должны ломаться при бесконечных изменениях положения.

Достигается особенностями конструкции. В первую очередь, набором сечения множеством мелких проволочек. Подробнееможно почитать ГОСТ 22483. Зачем? ПУЭ говорит: присоединение жил низкого класса гибкости (однопроволочных) допускается под винт только стационарных установок. Правило косвенно говорит: в случае удлинителя применять другой кабель.

Выше класс гибкости, тем лучше. Заказывая провод ПВ, ПВС, обращаем внимание на фактор. Класс жилы укладывается в диапазон 2 – 4. Понятно, лучше брать последний. Меньше шансов, облома жилы частым перегибанием (класс задает минимальный радиус).

Дополнительные требования

К установочным аппаратам освещения, штепсельным розеткам, предъявляются дополнительные требования. Касается защитных контактов. Защитным контактом розетки называется штырь, образующий с гнездами треугольник, не позволяющий включить прибор неправильным образом. Электрически эта часть надежно заземлена.

В результате знаем местонахождение фазы. Следовательно, обеспечим разрыв при помощи выключателя, располагающегося на проводе. Обеспечивается защита против выхода фазы на патрон, когда необходимо. Видимое на европейских розетках – заземляющий контакт.

Обратите внимание: вилка большинства мощных бытовых приборов снабжена глубоким отверстием под защитный контакт. Хотя техника не относится к освещению. Производитель реализует универсальность стычных соединителей оборудования.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

• Тщательно заделываем провод согласно инструкции.
• Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Разновидности удлинителей

Не видим труда своими руками сделать удлинитель для наушников. Сегодня предостаточно на рынке разборных разъемов USB, медный шнур на четыре жилы достанем в любой точке мира (используя Алиэкспресс). Шины питания идут боками: можно видеть, выдвинуты вперед, чтобы избежать потери информации при размыкании контактов. Внутри проходят по двум проводам данные. Кабель лучше брать без соединений, цельным куском, затухание слабого сигнала будет минимальным. Отличным вариантом считаем достать экранированный кабель: безусловно, увеличит дальность связи.

Витая пара подойдет для USB. Частоты будут несколько иными, на малых дистанциях незаметно. Можете сделать удлинитель модема при наличии обжимных клещей. Показанные фото взяты в DNS, годятся для 8 и 6-позиционных разъемов (подойдут телефонистам).

Наконец, никаких сложностей с jack-коннекторами аудио. Наверное, замечали: на фронтальную панель системного блока иногда выходит моно… Кусать локти? Просто загляните внутрь, сделайте правильную разводку платы, установив нужные перемычки, протяните кабель с нужным числом жил до материнки. Весь секрет: просто некоторым производителям лень делать, толкают дешевку. Полагаем, теперь каждый читатель понял, как самому сделать USB удлинитель, цель обзора достигнута.

Прощаемся, полагаем, полученные знания реально пригодятся на практике, когда в очередной раз потребуется сделать удлинитель своими руками.

Содержание:

В повседневной жизни довольно часто возникают ситуации, когда имеющиеся розетки в квартире или частном доме не позволяют воспользоваться какими-либо электроприборами или бытовой техникой. Основной причиной является их неудобное расположение, поэтому хозяева предпочитают пользоваться удлинителем. В некоторых случаях требуется повышенная мощность розеток или более длинный шнур. В этом случае домашние мастера изготавливают удлинитель своими руками. Собственноручно изготовленный удлинитель будет значительно дешевле фирменного и гораздо надежнее. При наличии навыков работы с инструментом, вся процедура занимает от 15 минут до получаса.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный , отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной , что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать , которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего — с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное — правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или . В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

Практически все домашние потребители электроэнергии – телевизор, компьютер, стиральная машина, холодильник и другие кухонные электроприборы, а также различные электроинструменты подключаются к сети при помощи стационарно установленных розеток, рассчитанных на соответствующие нагрузки, защищённые автоматическими выключателями и УЗО.

Но эти стационарные точки подключения становятся не у дел, если сетевой шнур электроприборов и инструментов слишком короткий и не достает от требуемого места размещения до ближайшей розетки.

В этом случае выручает сетевой удлинитель
в виде гибкого кабеля, сматываемый в бухту или на катушку, который подключается при помощи штепсельной вилки в сеть, и имеет на выходе одну или несколько розеток для подключения необходимых электрических приборов в требуемом месте. По-другому данное изделие ещё называют переноской.

Типичный удлинитель

Правильное понимание функций удлинителя

Данное производное слово от глагола «удлинять», которое используется для названия такого, часто используемого в быту изделия можно трактовать двояко – удлиняется сеть к потребителю, или же становится более длинным сетевой шнур электроприбора.

В правильном понимании функций удлинителя заложены основы противопожарной безопасности при подключении к переносным розеткам различных потребителей.

В сводках новостей о различных происшествиях очень часто доводилось слышать, что сгорел такой-то офис из-за возгорания удлинителя
, перегруженного компьютерами, принтерами и другой оргтехникой.

Расплавившийся и загоревшийся кабель переноски

И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, – его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита.

В данном случае автоматический выключатель исправно держал номинальный рабочий ток, пока тонкие кабели переноски нагревались, плавились и загорались.

Поэтому делая удлинитель своими руками, который будет устанавливаться стационарно, необходимо выбрать для него кабель такого же сечения, как и провода питающей розетки электропроводки – ведь автоматический выключатель должен защищать сеть в самом уязвимом ее участке – там, где сечение проводников наименьшее.

Стационарное использование удлинителя не рекомендуется ПУЭ, но в виду невозможности проведения немедленной перепланировки и ремонта проводки, переноска является единственной возможностью подключения компьютера и сопутствующего оборудования в нужном месте.

Выбор кабеля для самодельной переноски

Даже если переноска используется временно, и при этом процесс ее эксплуатации контролируется, и подключаются электроприборы небольшой мощности, лучше такой удлинитель считать продолжением электропроводки, а не сетевого шнура электроприбора.

Ведь по незнанию, в данную переноску, не рассчитанную на мощные нагрузки, может быть подключён утюг, переносная электроплита или стиральная машина. В этом случае, валяющийся на легковоспламеняющемся ковре удлинитель может стать причиной быстро распространяющегося пожара.

Причина пожара — фото из новостных хроник

Минимальное поперечное сечение для домашней электропроводки – 1,5мм², но в подавляющем большинстве случаев используются провода 2,5мм². Такого же сечения необходимо выбрать кабель, делая удлинитель своими руками – в этом случае можно быть уверенным, что автоматический выключатель защитит и его тоже от перегрузки. Кабель обязательно должен быть гибким
, чтобы он мог выдерживать частые изгибы и наматываться на катушку. Марка и зависит от среды применения – для использования внутри помещения – ШВПП, ПВС, ПРС (европейский аналог RN) а для улицы КГ, (XYMM) КГН, КГ-ХЛ.

Применение различных типов кабелей для самодельного удлинителя

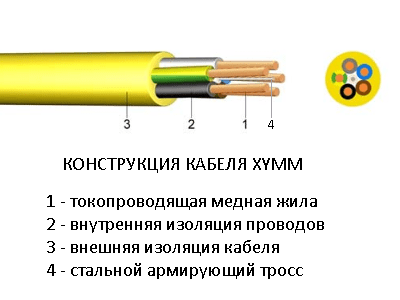

Импортный кабель XYMM

Типичные размеры кабеля XYMM

Кабель с изоляцией плохого качества, при попадании его части во влажное место или лужу воды, будет давать утечку, на которую отреагирует УЗО в домашнем электрощите.

Важность заземления при использовании удлинителя

Для изготовления удлинителя с заземлением необходимо использовать трёхпроводной кабель, вилку и розетки с заземляющими контактами.

Различия розеток с заземлением и без

Как правило, провод заземления имеет жёлто-зелёный цвет, и необходимо придерживаться данной маркировки при его подключении.

Подключение контакта заземления

Заземляющий провод в удлинителе чрезвычайно важен для электробезопасности, например, при подключении стиральной машины, которая особенно часто бьет током. При работе с электроинструментом где-то на высоте наличие защитного проводника PE может иметь критическое значение для здоровья и жизни мастера.

Допустим, заземление отсутствует, а в электроинструменте фаза пробивает на корпус — если исправное УЗО среагирует на утечку через тело человека, но полученный даже небольшой шок (скорее испуг) может стать причиной непроизвольного движения, повлекшего потерю равновесия и падение с высоты.

В случае с использованием удлинителя, имеющего заземляющий провод, УЗО, или автоматический выключатель отключит питание сразу в момент поломки инструмента, обезопасив мастера.

Поэтому, создавая надёжный, рассчитанный на долгий срок службы удлинитель своими руками, необходимо сделать его трёхпроводным, с проводником заземления, даже если домашняя электропроводка ещё двухпроводная – так или иначе, в будущем переход на новые стандарты заземления должен быть осуществлён.

Специфика эксплуатации

При изготовлении удлинителя также важно учитывать специфику работы, согласно которой нужно выбрать не только кабель, а и розетки, имеющие соответствующую степень электрической защиты IP. Например, при использовании удлинителя снаружи, где существует вероятность попадания влаги, или в ванной для подключения стиральной машины, розетка должна иметь индекс защиты не менее IP4, обладающая откидной крышкой.

Влагозащищённая розетка

Краткий обзор характеристик и составляющих переноски на видео:

Поскольку условием использования розеток в ванной является обязательное применение УЗО
, то подключать вилку удлинителя нужно в сеть, имеющую соответствующую защиту. В магазинах продаются готовые блоки розеток, специально разработанные для изготовления удлинителя.

Розетки, предназначенные для удлинителя

Использовать стационарно устанавливаемые розетки наружного типа не рекомендуется, так как они не рассчитаны на ударные перегрузки.

Блок розеток и наружная стационарная розетка

Но, в случае изготовления удлинителя, используемого стационарно для подключения компьютера и сопровождающего его оборудования, в качестве блока розеток можно использовать набор розеток наружного типа, установленных на пластину из негорючего пластика. В этом случае, данный переносной блок розеток будет не лишним снабдить также автоматическим выключателем и УЗО.

Следует заметить, что нельзя использовать переноску, со смотанным кабелем в виде бухты, которая в данном случае имеет свойства катушки индуктивности с реактивным сопротивлением, которое может стать причиной разогрева и повреждения кабеля.

Процесс подключения

Ответом на вопрос, как сделать удлинитель, будет соблюдение простых правил подключения и аккуратное выполнение электромонтажа.
После приобретения требуемого кабеля нужной длины, его концы необходимо очистить от внешней изоляции, оголив внутренние провода, которые также нужно зачистить на длину не более сантиметра.

Зачистка кабеля

Подключается вилка с одной стороны, а блок розеток с другой.

Подключение клемм штепсельной вилки

Дополнительная изоляция проводов

Типичные блоки розеток имеют крепёжные винты или шурупы, которые надо открутить. Внутри блока будут клеммы подключения для кабеля.

Подключение клемм блока розеток

Главное – не ошибиться с проводом заземления
. В отношении фазы и ноля клеммы подключения не имеют значения, но, если все розетки в доме подключены по неофициальному правилу электриков – фаза слева, то будет правильно смастерить переноску по такому же принципу.

Подключение РЕ, фазы и ноля

После монтажа кабеля, нужно проверить с помощью мультиметра получившийся удлинитель, после чего собрать блок розеток, закрутив шурупы.

Проверка правильности подключения

В удлинителе для подключения компьютера лучше использовать блок розеток с сетевым фильтром.

Блок розеток с сетевым фильтром

Посмотреть на процесс подключения можно ознакомившись с видео:

Намоточный барабан может быть самодельным, или можно применить имеющуюся готовую катушку от вышедшей из строя переноски,

Намоточный барабан для самодельной переноски

или сделать собственноручно, как показано на видео:

В быту нередко возникают ситуации, когда во время строительных работ необходимо вынести точку подключения на фасад здания или к забору. Стационарная установка розетки, в таком случае и нецелесообразна и опасна, поэтому питание осуществляется с помощью электрического удлинителя. Таким же способом можно решать конструктивные недочеты бытовых приборов (короткий шнур или несоответствие сечения нагрузке) или организовывать точки подключения к сети в любом удобном для вас месте. Для этого вам понадобится изготовить электрический удлинитель своими руками.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Рис. 5: соберите вилку

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

Рис. 7: стандартная точка крепления розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

1. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи .

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим :

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Рис. 11: измерение сопротивление между фазой и нулем

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Рис. 12: измерение сопротивления от земли

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Видео инструкция

Не всегда удлинители, продающиеся в магазинах, удобны для работы. Недостаточная длина кабеля, небольшое количество розеток, да и просто стоимость некоторых моделей может натолкнуть на мысль самостоятельного изготовления. Почему бы и нет, если есть соответствующие материалы?

Что для этого нужно?

Конечно, первое что необходимо – это кабель. Если у вас нет провода необходимой длины, его нужно приобрести. Для этих целей подойдет гибкий медный провод марки «ПВС» двужильного сечения. Еще понадобится вилочный штепсель и розеточный блок.

Изготовить электрический удлинитель своими руками не сложно, поэтому , при приобретении провода делать не нужно. Достаточно посмотреть на маркировку . Для удлинителя, достаточно кабеля ПВС 2×1.5. Первая цифра определяет количество жил, а вторая их сечение. Этих показателей, вполне достаточно, чтобы работать с нагрузками до 3.5 кВт. Соответственно, если удлинитель будет использовать для подключения более сильных приборов, то цифры должны быть больше.

Не приобретайте штепсельных розеток, типа «Евро». Без переходника они не входят, а подрозетники старого типа, а всегда носить с собой переходники, к примеру, из дома в гараж, не всегда удобно. Обратите внимание и на их маркировку. Цифры и буквы «16А» – говорят об использовании их с кабелем сечением 1,5. Лучше если они будут с заземляющими контактами.

Чтобы не было нехватки, приобретите два розеточных блока. Часто бывает так, что при работе в гараже или ремонте в квартире, их нахватает для подключения всех приборов. Постоянно бегать и переключать инструменты не всегда удобно.

От теории к практике

Из инструментов понадобятся – бокорезы, отвертка (плоская или крестовая), нож и плоскогубцы. Если все есть начинаем работу. Удлинитель, в отличие от проводки, прокладываемой в квартире, удобен простым минимумом, как в наборе инструментов, так и в исполнении.

Вначале отмеряем необходимую длину провода. Затем необходимо оголить концы жил, с обеих сторон, для соединения с контактами розеток. Ножом аккуратно надрезаем изоляцию провода. Длина оголенного участка, должна быть не менее 1 см. Не нужно сильно резать изоляцию, чтобы не повредить жилу провода. Аккуратно снимаем отрезанный участок бокорезами.

Разбираем вилку, откручиваем небольшие болтики крепления проводов. Зачищенные концы, предварительно согнув кольцом, просовываем под шайбу. Полярность соблюдать не нужно. Желательно вставлять оголенный провод слева–направо, чтобы при креплении винта по часовой стрелке, провод не вылетал из-под шайбы. Соединив контакты, собираем розетку . Не забудьте ни одной детали. Под болтиками должна быть шайба, на выходе из вилки, провод крепит хомут.

Теперь разбираем розеточный блок, и по аналогии соединяем провода в нем. Здесь тоже нет никаких рекомендаций по соблюдению полярности. Главное аккуратность. Можно дополнительно пропаять контакт, чтобы соединение было надежным. При условии использования удлинителя в работе с высоковольтными приборами, нужно сделать заземление в розетках. Для этого приобретается трехжильный провод. Из розеточного блока, выводят один провод, для подключения к заземлению при работе.

Самостоятельное изготовление удлинителя, считается самой простой работой в электротехнической области. Сборка займет буквально полчаса. А для предупреждения нештатных ситуаций, можно дать несколько рекомендаций по эксплуатации.

1. Если используются «Евророзетки» всегда держите при себе переходник. Многие дорабатывают вилки, чтобы они входили в штепсель. Это делать категорически запрещено.
2. При использовании удлинителя вне дома, приобретайте розетки с защитой от влаги. Всячески старайтесь избегать попадания внутрь воды.
3. Используя провод рассчитанный на работу с низковольтными приборами, не запитывайте удлинителем, источники потребления с более высокими показателями.
4. Работая при высоких нагрузках, когда к удлинителю подсоединены несколько приборов, провод должен быть размотан полностью, чтобы не допустить его перегрева и обрыва.
5. Разломы появляющиеся в процессе эксплуатации, защищайте изолентой, а все работы по восстановлению поврежденного провода проводите только при отключении от сети.

Пользуйтесь удлинителем правильно. Несмотря на простую сборку и отсутствие сложных приборов в схеме, удар током не вызывает положительных эмоций, а в некоторых случаях, может привести и к летальному исходу.

Электрический удлинитель своими руками

В быту нередко возникают ситуации, когда во время строительных работ необходимо вынести точку подключения на фасад здания или к забору. Стационарная установка розетки, в таком случае и нецелесообразна и опасна, поэтому питание осуществляется с помощью электрического удлинителя. Таким же способом можно решать конструктивные недочеты бытовых приборов (короткий шнур или несоответствие сечения нагрузке) или организовывать точки подключения к сети в любом удобном для вас месте. Для этого вам понадобится изготовить электрический удлинитель своими руками.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться. Рис. 1: разберите вилку
2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом. Рис 2. разделайте кабель
3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию. Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

1. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
2. Все эти процедуры проделайте и для второго конца провода.
3. Соедините концы провода с концами вилки и соберите ее. Рисунок 4: подключите провод к выводу вилки

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

Рис. 7: стандартная точка крепления розетки

1. Подключите концы провода к соответствующим выводам розетки электрического удлинителя. Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

1. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Рис. 11: измерение сопротивление между фазой и нулем

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Рис. 12: измерение сопротивления от земли

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Как сделать удлинитель своими руками

Всего несколько минут понадобится, чтобы узнать, как сделать удлинитель своими руками, который обойдётся дешевле магазинного, а по качеству не будет ему уступать. Если правильно выбрать комплектующие, то эксплуатация будет безопасной.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

ВАЖНО: приборы должны быть не просто подключены, но одновременно работать на максимальной нагрузке.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

ВАЖНО: для удлинителя всегда используют только кабельную продукцию с многопроволочной медной жилой.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

ДЛЯ СПРАВКИ: согласно ГОСТ 15845-80, следует отличать многожильный кабель, от кабеля с многопроволочной медной жилой. В первом случае, каждая жила внутри кабеля имеет собственную изоляцию. Во втором случае — несколько тонких проволочек скручены в одну жилу, и имеют общую изоляцию.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток.

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

ВАЖНО: жёлто-зелёный провод с полосатой раскраской, обязательно выделяют для подключения заземления!

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

Где взять катушку

Есть два варианта:

1. Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию.
   Себестоимость изделия составит 1.5-2 тысячи рублей.
2. Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Сборка и эксплуатация удлинителя на катушке

Подключать вилку и блок розеток к проводам следует по описанной выше схеме, с таким же контролем герметизации.

ВАЖНО: вне зависимости от подключаемой нагрузки, при эксплуатации кабель полностью разматывается с катушки! Кроме того, что провод будет перегреваться в бухте, при прохождении тока по скрученному проводнику возникает магнитная индукция, и это может привести к взрывному разрушению кабеля.

При условии полного снятия кабеля с барабана, не имеет значения где, будет находиться вилка, внутри катушки или снаружи.

Видео по теме

Как сделать электрический удлинитель своими руками: пошаговое описание сборки. Лучшие идеи и их реализация (140 фото)

Современный мир практически невозможно представить без электричества. Различные бытовые приборы, освещение, электрический инструмент все это нуждается в питании.

Количество вилок для этих приборов исчисляется десятками, а вот количество розеток в квартире или в доме, значительно меньше этого количества.

Для исправления данной ситуации люди в основном используют удлинители с разным количеством розеток. Специализированные магазины предоставляют огромный выбор различных удлинителей.

Но не всегда они могут полностью удовлетворить наши желания. Не соответствие длины удлинителя или количество розеток отталкивает нас от желания купить увиденный вариант.

В данном случае остается только один вариант, сделать удлинитель самостоятельно. Мы предлагаем инструкцию, как своими руками сделать удлинитель, который удовлетворит ваши требования.

На специализированных форумах и сайтах, вы можете найти фотографии самодельных удлинителей.

Перед началом самостоятельного изготовления удлинителя рекомендуем ознакомиться с такими вариантами. Они могут вам помочь с выбором устройства и его изготовлением.

Краткое содержимое статьи:

Подготовительные работы

Перед тем, как приступить к изготовлению удлинителя следует определиться, в каких условиях он будет использоваться. Не стоит забывать и мощности подключаемых устройств.

Ведь именно от этого зависит, какой кабель следует купить для изготовления удлинителя.

После того как определились с желаемыми требованиями, следует подготовить список, в котором укажете какие именно составляющие необходимы вам, что бы собрать качественный удлинитель.

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

•

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

•

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

Конечно, при необходимости вы можете соединить удлинитель, изготовленный своими руками с фабричным вариантом, имеющим несколько розеток. Но желательно предусмотреть в изготовляемом варианте две или три розетки.

При покупке колодки с розетками старайтесь не перепутать с вариантом, который используется при работе с открытой проводкой. У таких колодок очень часто выпадает задняя часть, нет хомутов для защиты от случайного выпадения вилок из гнезда.

Процесс изготовления удлинителя

Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

•

Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.

После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки. Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток.

После окончательной сборки всего удлинителя рекомендуем произвести проверку мультиметром. После проверки, работы по изготовлению удлинителя можно считать законченными.

Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.

Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.

Как сделать удлинитель своими руками

В повседневной жизни довольно часто возникают ситуации, когда имеющиеся розетки в квартире или частном доме не позволяют воспользоваться какими-либо электроприборами или бытовой техникой. Основной причиной является их неудобное расположение, поэтому хозяева предпочитают пользоваться удлинителем. В некоторых случаях требуется повышенная мощность розеток или более длинный шнур. В этом случае домашние мастера изготавливают удлинитель своими руками. Собственноручно изготовленный удлинитель будет значительно дешевле. При наличии навыков работы с инструментом, вся процедура занимает от 15 минут до получаса.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

Видеоинструкция

Почему шнур удлинителя греется

Как сделать электрический удлинитель своими руками – собираем переноску от А до Я

Инструкция по сборке хорошего удлинителя

Итак, для начала разбираемся из чего можно сделать хороший электрический удлинитель в домашних условиях:

1. Разборная электрическая вилка. Можно срезать ее с вышедшего из строя электроприбора, а можно купить новую. Требование к вилке – она должна обязательно быть с заземлением.
2. Трехжильный кабель необходимой длины. Тут нужно обратить внимание на предназначение будущей самоделки. Если будут подключаться мощные электроприборы (к примеру, сварочный аппарат), диаметр жил должен быть подходящим. Лучше заранее осуществить расчет сечения кабеля по току и мощности, чтобы в будущем не столкнуться с такими проблемами, как плавление розетки и короткое замыкание. Чаще всего при сборке удлинителя электросети на дому используют провод ПВС 3*1,5 и ПВС 3*2.5.
3. Блок розеток (либо одна единственная). Тут также предъявляются несколько главных требований: задняя стенка розетки должна быть закрытой, изделие должно иметь заземляющие контакты, конструкцию нужно сделать пыле- и влагозащищенной. Если все эти требования будут выполнены, вопрос безопасности использования такой электрической переноски не будет волновать Вас в будущем.

Что касается инструментов, Вам могут понадобиться следующие:

• мультиметр (позволит проверить удлинитель после сборки);
• фигурная и прямая отвертка;
• пассатижи либо специальный инструмент для снятия изоляции с проводов;
• острый нож;
• изолента.

На примере рассмотрим, как самому сделать электрический удлинитель из трехжильного кабеля с розетками на 4 гнезда. Итак, инструкция по сборке выглядит следующим образом:

1. Раскручиваем вилку и блок розеток, чтобы подготовить места для фиксирования жил.
2. Снимаем на 4-6 см верхнюю оболочку кабеля с обеих сторон.
3. Зачищаем каждый провод на 10 мм, как показано на фото ниже.
4. Вставляем жилы в соответствующие клеммы и хорошенько затягиваем винтики отверткой.
5. Скручиваем розеточный блок и вилку в обратном порядке. Если кабель будет болтаться в проходном отверстии, подмотайте немного изоляции, чтобы сделать посадочное место более плотным.
6. С помощью мультиметра прозваниваем самодельный электрический удлинитель. Если все правильно, включаем вилку на прямую в электросеть и пользуемся.

Вот и вся инструкция по созданию. Надеемся, что теперь Вы знаете, как сделать электрический удлинитель своими руками в домашних условиях. Если вдруг у Вас возникли какие-либо вопросы, задайте их нашим специалистам в категории «Вопрос электрику«!

Хотелось бы дополнительно отметить, что можно сделать более надежный вариант электроудлинителя с выключателем в виде кнопки. В этом случае Вы может отключать либо включать питание на гнездах. Если Вы решили собрать длинную переноску (к примеру, на 50 метров), то лучше накрутить ее на специальную катушку, чтобы провода не запутывались постоянно. К тому же катушку удобнее хранить, чем бухту проводов.

Также советуем просмотреть наглядный видео урок:

Удлинитель своими руками.

Удлинители широко используются и в домах, и в офисах. Магазины предлагают большой ассортимент различных удлинителей от разных производителей.

Но довольно часто сложно бывает подобрать удлинитель нужной длины, рассчитанный на необходимую мощность, к тому же есть риск купить некачественную продукцию. Оптимальное решение — изготовить удлинитель своими руками.

Для начала надо определиться с тем, для чего будет использоваться удлинитель, приборы какой мощности планируется подключать через него, желательно предусмотреть запас на будущее. Вполне возможно, что со временем возникнет необходимость включать приборы большей мощности, в этом случае запас по мощности позволит избежать неприятностей, которые могут возникнуть, и избавит от необходимости приобретать новый удлинитель.

В статье почему перегорает удлинитель подробно рассмотрено к каким последствиям может привести включение мощной нагрузки через удлинитель, если он для этого не предназначен.

Удлинитель состоит из трех основных компонентов:

— кабель, обычно используется марки ПВС;

Розеточный блок и вилка обычно выпускаются на максимальный ток 10А (2,2 кВт) или 16А (3,5 кВт). Соответственно, если планируется подключать приборы суммарной мощностью около 2-х кВт, достаточно вилки и розеточного блока на 10А, сечение провода должно быть не менее 1,0 мм 2 .

Если будут подключаться приборы мощностью более 2-х кВт, необходимо приобрести вилку и розеточный блок на 16А, сечение провода должно быть не менее 1,5 мм 2 .

В нашем примере мы будем собирать удлинитель для подключения приборов не более 2-х кВт. Вилка и розеточный блок на 10А, провод ПВС-2х1.0.

Поскольку в большинстве квартир до сих пор используется двухпроводная электропроводка, для примера будем собирать двухпроводный удлинитель без заземления.

Окручиваем четыре самореза и разбираем розеточный блок. Внутри находится контактная группа с двумя винтовыми зажимами, к которым подключаются провода.

Откручиваем один саморез и разбираем вилку.

Отрезаем провод необходимой длины, снимаем наружную изоляцию со стороны розеточного блока и вилки на нужную длину.

Многопроволочный провод удобен в эксплуатации, он мягкий и гибкий, но при подключении к винтовым клеммам проводочки передавливаются и контакт может нарушиться, появиться искрение, нагрев. Поэтому желательно применять опрессовочные наконечники НШВИ, либо пропаивать.

Если имеются пресс-клещи, то опрессовываем провода розеточного блока наконечниками.

Наконечник заводится в винтовой зажим и надежно фиксируется винтом.

На провод одеваем верхнюю крышку вилки, зачищаем провода на необходимую длину и закручиваем кольцом под размер винта, которым он будет зажиматься.

Если пресс-клещей нет, то пропаиваем припоем зачищенные провода со стороны вилки и со стороны розеточного блока.

В розеточном блоке провода заводим в зажим и затягиваем винтами. Сам провод к корпусу розеточного блока закрепляем прижимной планкой и двумя винтами, чтобы при эксплуатации не выдернуть провода из винтовых зажимов. Также закрепляем провода на вилке с помощью винтиков с шайбами. Собираем вилку и розеточный блок.

Проверяем правильность сборки удлинителя мультиметром. Переводим переключатель прибора в режим измерения сопротивления или зуммера. Один щуп подключаем в одно из гнезд розеточного блока, другим щупом касаемся одного из контактов вилки. Если мы подсоединили прибор к одному проводу, то мультиметр должен показать нулевое сопротивление или запищит зуммер. Если к разным проводам — то мультиметр должен показать обрыв (1), а зумер не должен пищать. Переставляем щуп в розеточном блоке и повторяем проверку. Если все так — удлинитель готов и можно им пользоваться.

Смотрите пошаговое видео Как собрать удлинитель своими руками

Узнайте, почему перегорает удлинитель?
