Соковыжималка из стиральной машины автомат своими руками

Соковыжималка из стиральной машины, отслужившей свой срок – это не такая уж и новая идея. Еще в конце 80-х годов мастера-кустари публиковали в популярных технических журналах свои чертежи производительных соковыжималок, которые были изготовлены из советских машинок «Рига», «Ока» или «Вятка». Мы решили продолжить добрую традицию и предложить свои идеи относительно применения современной стиральной машины, а именно изготовления из ее частей соковыжималки с минимальными переделками.

Зачем делать аппарат отжимающий сок?

Вопрос действительно хороший, зачем тратить кучу времени на переделку отработавшей стиральной машины, чтобы превратить ее в соковыжималку, когда в магазине совершенно свободно можно купить мощный аппарат, за сравнительно небольшие деньги? Ответ на этот вопрос кроется в человеческой природе.

Некоторые изготавливают такие вещи для фана, чтобы они стояли у них в гараже или на даче и можно было похвастать перед друзьями своей смекалкой и «золотыми руками».
А некоторые изготавливают такие вещи своими руками просто потому, что им нравится процесс работы с «железками» и электрикой. Так на свет рождается , наждак и Бог знает что еще. Какой бы ни была ваша мотивация, цель достойная, и мы постараемся помочь ее реализовать.

К сведению! Сделать соковыжималку из стиральной машины с фронтальной загрузкой не сложнее, чем из любой другой.

Какие материалы потребуются и как их подготовить?

Чтобы сделать соковыжималку из машинки автомат с фронтальной загрузкой своими руками нам
потребуется отслужившая свой срок стиральная машина и еще немного запчастей сверху. Лишнее из корпуса стиральной машины мы убираем сразу. Помпа, прессостат, заливной клапан, сливной фильтр, блок и панель управления – все это лишние детали, они нам не потребуются.
Также можно будет снять дно и заднюю стенку стиральной машины. Кроме всего этого нам потребуются две дополнительные амортизационные пружины, чтобы компенсировать центробежную силу по горизонтали.

Также нам нужно обзавестись двумя тонкими полосками металлической сеточки длинной 30 см и шириной 6 см, большим количеством болтиков и гаечек на 3 мм, емкостью для сока, новым сливным патрубком и заглушками из жести и резины. Из инструментов нам потребуется:

• дрель;
• болгарка;
• сварка;
• отвертки;
• разные гаечные ключи;
• тонкое шило или сверла;
• плоскогубцы;
• молоток;
• ножницы по металлу.

Важно! Данная конструкция предполагает использование деталей старой стиральной машины по максимуму, поэтому в итоге соковыжималка обойдется вам очень дешево.

Задумка в следующем, мы кладем стиральную машину автомат «на спину», по углам подставляем бруски и закрепляем их, чтобы машинка-соковыжималка с них не соскочила во время работы. Люк, манжету, барабан, двигатель и приводной механизм мы оставляем на месте, остальное убираем. Двигатель придется подключать отдельно, поскольку блок управления мы также убрали. Далее нам нужно подготовить детали для будущей соковыжималки, делаем следующее.

1. Снимаем приводной ремень со шкива.
2. Откручиваем амортизаторы и все остальные элементы, которые мешают снять бак.
3. Убираем манжету люка (для этого нужно ослабить хомут).
4. Вытаскиваем бак вместе с барабаном.
5. Если бак разборный, раскручиваем его, если неразборный, распиливаем по шву болгаркой.
6. Приводной механизм можно не разбирать и барабан не вытаскивать, наша задача вычистить дно бака от мусора и грязи, а также очистить внешние стенки барабана от той же грязи.
   После механической чистки, лучше дополнительно обработать дно и стенки бака, а также барабан уксусом.
7. Бак вычищен, в нем не должно остаться ни мусора, ни лишних деталей типа тэна, термистора и других датчиков. Все лишние отверстия нужно заделать с помощью жестяных и резиновых заплат. Оставим только сливное отверстие, к которому нужно будет прикрутить новый сливной патрубок.

К сведению! Предпочтительнее брать для переделки своими руками старые стиральные машины автомат с фронтальной загрузкой, у которых бак сделан из нержавеющей стали. Машинки с пластиковыми баками похуже, но их тоже можно использовать.

1. Завариваем все отверстия барабана сваркой, они не годятся – слишком большие. Убираем ребробойники, а крепления для них оставляем, они помогут измельчать овощи и фрукты.
2. Проделываем в стенках барабана по всему периметру сотни мелких отверстий, диаметром 1 мм.

3. Собираем бак обратно. Если он был неразборный, тогда придется просверлить дрелью поперек шва по кругу 15-20 отверстий, промазать шов герметиком, а затем стянуть две части бака болтами.
4. Устанавливаем бак вместе с амортизаторами и манжетой люка на место – подготовка завершена.

Собираем конструкцию

После качественной подготовки деталей, которая была осуществлена своими руками, ничего не стоит собрать готовый прибор. Для начала доработаем барабан стиральной машины, чтобы он превратился в полноценный плодоприемник соковыжималки.

• Берем заранее заготовленные полоски металлической сетки и вставляем их по кругу барабана между креплениями ребробойников и на заднюю стенку.
• Притягиваем их для прочности шурупами к стенке барабана. Сетка сыграет роль терки для овощей.
• Кроме того разбить овощи в барабане поможет крепление ребробойника, его необходимо разогнуть, а края подточить. Вот и готов плодоприемник.

Теперь нам нужно усовершенствовать конструкцию, чтобы прибор прослужил как можно дольше. Прикручиваем дополнительные пружины к баку и стенке стиральной машины, для того чтобы погасить вибрацию бака от действия центробежной силы по горизонтали.
Это необходимо, так как соковыжималку мы будем эксплуатировать люком к верху. Теперь нужно «дать жизнь» приводному механизму вращающему барабан, а именно подключить двигатель к электросети. Как это сделать смотрите на видео ниже.

Кладем нашу, сделанную своими руками соковыжималку, люком вверх и проводим пробный запуск. Барабан должен вращаться свободно на полных оборотах без стука и других посторонних звуков. Также важно, чтобы соковыжималка надежно стояла на деревянных опорах и не рухнула во время работы с полным плодоприемником. Подставляем под сливной патрубок емкость для сока, открываем люк, засыпаем плоды в плодоприемник и запускаем соковыжималку.

Будьте внимательны! Ни в коем случае не накладывайте полный плодоприемник овощей или фруктов, мало того, что они не измельчатся и не дадут сок. При перегрузке есть риск повредить приводной механизм соковыжималки, особенно подшипники.

Что будет происходить с плодами? Вращаясь со скоростью 800-1000 оборотов в минуту, плодоприемник, он же барабан, разбивает плоды в кашу. Каша месится в плодоприемнике, а сок, вместе с частью мякоти под действием центробежной силы выдавливается через отверстия в боковой и задней стенке барабана и оседает в баке. Далее сок стекает по стенкам бака и уходит в слив и через патрубок попадает в емкость. Вот так работает соковыжималка, сделанная своими руками.

Сколько оптимально можно класть овощей и фруктов в барабан, чтобы они эффективно обрабатывались? Ответ прост – чем плотнее плоды, тем меньше их нужно засыпать в плодоприемник.
Например, яблоки твердых сортов насыпают в полбарабана, то есть до того момента пока они не заполнят плодоприемник до половины. Морковь очень твердая, поэтому засыпать ее нужно в четверть плодоприемника, ну а ягоды типа смородины или вишни можно засыпать на ¾ плодоприемника – в общем, принцип понятен.

В заключение отметим, как видите сделать соковыжималку из автоматической машинки с фронтальной загрузкой своими руками не слишком сложно. Стиральная машина подвергается минимальной переделке, придется лишь сделать некоторые поправки в конструкцию и можно начинать перерабатывать десятки килограммов плодов с огорода.

Соковыжималка из стиральной машины позволяет получить ведро чистого сока меньше чем за полчаса. Промышленным моделям такой самодельный аппарат ничем не уступает, поэтому пользуется особой популярностью у дачников.

Для мягких фруктов, винограда чаще используют пресс. Для овощей, яблок, груш и других твердых фруктов нужен более затейливый аппарат, который сначала измельчит, а потом выдавит сок. Такие соковыжималки фильтруют от мякоти с помощью центробежной силы, этот же принцип заложен в работе стиральной машины.

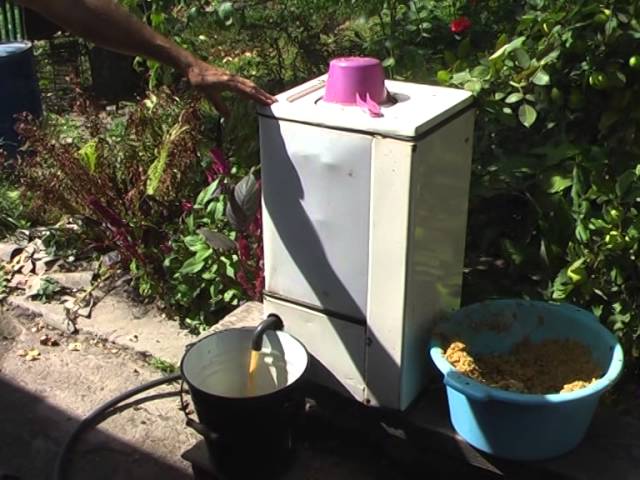

Самодельная центробежная соковыжималка

Большой урожай может не только обрадовать, но и сильно озадачить дачника. Если в гараже завалялись детали от старой машины-автомата и есть базовые навыки работы с металлом, то сделать сокодавилку в домашних условиях не составит труда.

Для работы понадобятся:

• заклепки;
• болты;
• центрифуга с баком;
• шкив с ремнем;
• мотор на 1,1 кВт;
• нержавеющая труба на 100 мм;
• патрубок 20 см;
• сетка нержавеющая с ячейками в 1 мм;
• лист металла 2 мм и куски жести;
• тонкая резина;
• стальные уголки.

Многое зависит от имеющегося бака, его размеров, подручных средств. Основная цель переделки — использовать ненужные детали. Желание усовершенствовать, облагородить конструкцию можно реализовать, используя покупные детали.

Пошаговая инструкция:

1. Из корпуса достать бак, убрать ТЭН и все сопутствующие элементы. Очистить от накипи с помощью уксуса или лимонной эссенции.
2. В баке, отделенном от центрифуги, заклепать все прорези кусками жести подходящего размера. Оставить единственное отверстие диаметром равным патрубку для вывода сока.
3. Подготовить терку для измельчения фруктов. Взять лист металла, вырезать идеально ровный круг диаметром на 20 см меньше дна центрифуги. Из тонкой резины вырезать прокладку, проложить между дном и теркой, особое внимание уделить симметричности кольца. Усилить конструкцию еще одним кругом из металла, подложенным под будущую терку.
4. В стальном листе просверлить отверстия на 5 мм с шагом в 15 мм. Пробойником придать дырочкам форму зубьев, как на обычной пищевой терке.
5. Прикрепить терку, металлический усилитель и прокладку болтами ко дну центрифуги. Гайки должны быть снаружи, хорошо усилить их шайбами, чтобы во время вращения болты не раскрутились.
6. Прикрутить шкив с ремнем. Установить и подсоединить мотор. Можно использовать родной мотор, если он выдает не меньше 1500 об/мин. При меньших оборотах следует взять любой более мощный двигатель.
7. В центрифуге уже есть дырочки для фильтрации мякоти, но они слишком большие, сок будет мутный. Чтобы это исправить, существует два способа: приклепать к внутренней части барабана нержавеющую мелкую сетку или каждый раз использовать чистую ткань для фильтрации. Если выкладывать сетку, то крепить как можно лучше к центрифуге, абсолютно неподвижно, без торчащих краев и углов. С тканью все проще, каждый раз перед обработкой фруктов ее нужно намочить в теплой воде, распределить по барабану, включить прибор, а центробежная сила закрепит ее на стенках.
8. Трубу на 100 мм закрепить над теркой на расстоянии 4 см с помощью болтов и металлических уголков. Трубу лучше сместить от центра ближе к бокам, чтобы доставать жмых было удобнее, не приходилось разбирать всю конструкцию.
9. Для неподвижности агрегата во время работы, его стоит установить на раму, сваренную из металлических уголков. Если такой возможности нет, резиновая покрышка погасит вибрации, обеспечит относительную устойчивость.
10. Патрубок прикрепить к баку для стекания напитка.

Видео о том, как все сделать самому:

Чаще всего такая соковыжималка используется для яблок, груш, моркови. Она лучше простого измельчителя для яблок тем, что выдает абсолютно чистый сок за малый промежуток времени, не требуя дополнительного пресса. В работе с виноградом без пресса и измельчения не обойтись в силу особенности строения ягод.

Пресс из барабана стиральной машины

Конструкция не требует мотора, электричества и сложных деталей. Суть в том, что центрифуга представляет собой сито из нержавейки — инертного металла, идеально подходящего для работы с винными кислотами.

1. Достать центрифугу из бачка, очистить и обработать от известкового налета. Срезать внутренний край.
2. Из металлического уголка сварить раму и подставку для пресса. В раме просверлить отверстие под винт. Вварить гайку для прокручивания винта.
3. Сделать поддон для стекания сока из листа металла или найти готовый вариант.
4. Вырезать из металла круг по диаметру бака, приварить к винту.

Прокручивая винт, пресс опускается и давит на ягоды, жидкость выходит через дырочки бака, собирается в поддоне и выливается в подходящую емкость. Это позволяет самому давить сок без усилий и в больших объемах.

Вывод

Как сделать из стиральной машины соковыжималку своими руками, подскажут чертежи, рисунки и видео, но у каждой машины свои размеры и особенности, их нужно учитывать, читая схему.

Для отжима сока используют не только металлический бак, но и пластиковый, хотя долговечность такой конструкции под вопросом. Из стиральной машины-автомата можно сделать много полезных в быту вещей, но самодельная соковыжималка здорово сэкономит время переработки овощей и фруктов.

Любителям яблочного сока из яблок и ягод могу предложить простую в изготовлении и не требующую значительных вложений самодельную соковыжималку. Изготавливается она из старой стиральной машины-автомата.

Заводские соковыжималки отличаются малой производительностью и слабой надёжностью, поскольку содержат много пластмассовых узлов и деталей. На моей же самодельной ведро яблок перерабатывается за 7 — 10 минут.

Для её изготовления нам понадобится от стиральной машины в основном барабан и его кожух, пресс для яблок. Их можно взять от любой отслужившей стиральной машины-автомата с горизонтальной загрузкой. Достать такую машину в наше время не проблема, поскольку модели меняются через каждые 2-3 года.

Соковыжималка из стиральной машины ход работ

Производим полную разборку старой машины. Оставляем барабан, кожух барабана, кронштейн крепления барабана с подшипниками. Балансиры, датчики температуры, ТЭН и другие ненужные детали откручиваем и извлекаем из кожуха.

Производим тщательную чистку всех частей от порошка и накипи. Мелкой наждачкой заполируем все поверхности до блеска. Проведём осмотр имеющихся отверстий. Нам потребуется оставить только одно отверстие в кожухе барабана, внизу — для стекания сока. Все остальные отверстия заделываем накладкой из тонкой резинки, зажимая её пластинами из нержавейки на болтах. По возможности все болты и гайки лучше брать латунные или из нержавейки. В моём случае к большому отверстию подошла по диаметру трубка с гофрошлангом от сифона для кухонной мойки.

Изготавливаем тёрку и прокладку для тёрки. Из «нержавейки» толщиной 2 мм вырезаем болгаркой или на станке круг диаметром 220 мм — для тёрки. Из такой же стали толщиной 0,5 мм вырезаем ножницами по металлу второй круг диаметром 220 мм: это будет прокладка. Она нужна для обеспечения жёсткости, чтобы тёрка не прогибалась. Прокладка крепится через три латунные стоечки ко дну барабана, а тёрка к ней пятью винтами М5. Резьбу нарезаем прямо в прокладке.

Тёрка изготавливается следующим образом. Просверлив отверстия диаметром 5 мм, производим разметку с шагом 10 мм по всему диаметру. Круг делим на 14-20 секторов. Крепим заготовку шурупами к фанере толщиной 10 — 16 мм в отверстия диаметром 5 мм. По разметке пробойником с круглым или квадратным рабочим профилем набиваем режущие зубья. Шурупы и прокладка не дают тёрке изгибаться и смещаться. Разметку и сверление всех деталей следует выполнять как можно точнее, чтобы тёрка находилась точно по центру барабана.

Чертежи соковыжималки для яблок своими руками

В барабане имеются отверстия диаметром 3-4 мм, поэтому дорабатываем его. Как правило, внутри барабан имеет три ребра жёсткости. Берём мелкую сетку из «нержавейки» с ячейкой 1×1 мм, делаем три заготовки по размеру секций барабана (если нет рёбер жёсткости, то сетку делаем одним куском). В верхней части сетки добавляем по 10 мм для загиба, выполняемого под линейку, простукивая молотком — края у нас получились гладкие и травмобезопасные. При помощи шила и пистолета с глухими заклёпками закрепляем сетку внутри барабана. Количество заклёпок произвольное, чтобы сетка плотно прилегла к поверхности барабана и не отходила при вращении.

Из отрезка полиэтиленовой трубы с внутренним диаметром 100 мм и толщиной стенки 5 — 6 мм делаем бункер для загрузки яблок. Для закрепления трубы нам понадобится четыре уголка из алюминиевого сплава. Трубу закрепляем со смещением от центра, чтобы край её был на краю тёрки.

Труба с уголками крепится к кожуху барабана на 4-х болтах Мб, причём болты должны быть вставлены изнутри кожуха перед сборкой и зажаты гайками снаружи. При помощи шайб под уголками регулируем зазор между трубой и тёркой: от него зависит, какая будет степень измельчения яблок. Сверху уголки крепятся барашками для быстроты разборки и сборки.

Из берёзового черенка для лопаты изготавливаем толкатель для яблок. На его торец прикрепляем кружок из фанеры диаметром 90 мм, в верхней части ставим ограничитель, чтобы толкатель не мог опуститься до тёрки.

После того, как заготовим все детали, производим сборку барабана с кожухом и кронштейном. Проверяем подшипники и сальник и при необходимости заменяем. Шкив придётся переделать под свои размеры и клиновидный ремень.

Двигатель я взял мощностью 1,1 кВт на 3000 оборотов в минуту. На барабан при помощи ремённой передачи подаётся 1500 оборотов в минуту. Больше опасно из-за вибрации, а меньше — будет плохо отходить сок при отжиме.

Сварим раму основания из уголка или приспособим какую-нибудь готовую. Крепим к ней кронштейн с кожухом барабана через резиновые виброгасящие шайбы. Из толстого полиэтилена или резины вырезаем крышку — круг по диаметру кожуха барабана с отверстием под трубу загрузки яблок. Крышка необходима не только для защиты от выброса брызг сока: она обезопасит и от вращающегося барабана.

Все крепёжные детали должны быть надёжно зажаты, а электрическая часть собрана с хорошей изоляцией, чтобы не допустить поражения электрическим током. Перед сборкой детали ёмкости тщательно промываем средством для посуды и споласкиваем. Все комплектующие должны быть изготовлены из материалов экологически чистых, не подвергаться коррозии и не выделять вредных веществ в сок.

Соковыжималка своими руками видео

После сборки и наладки производим пробный пуск. Пустой барабан должен вращаться без биения и постороннего шума. Готовим яблоки, тщательно моем, отбираем гнилые и червивые. Хорошие яблоки можно не резать. Сердцевина и косточки не помеха нашей соковыжималке. Под трубку стока подставляем ведро. Забрасываем яблоки по 1 — 2 шт. в бункер и толкателем прижимаем к тёрке. При равномерном забросе измельчается примерно ведро яблок до момента начала вибрации. Центробежная сила прижимает жмых по окружности сетки равномерно. Если начнётся лёгкая вибрация — заброску прекращаем и даём поработать на отжим до момента, когда перестанет течь сок из трубки.

Выключаем двигатель и ждём полной остановки. Пластмассовой пластинкой или детской лопаткой для песочницы счищаем жмых с сетки барабана.

После окончания работы тщательно промываем сильной струёй воды сетку и все детали.

Для длительного хранения производим отделение кожуха барабана от кронштейна, снимаем сетку для более тщательной очистки и промывки.

Высушенный жмых является хорошей витаминной добавкой в корм курам и козам в зимний период.

Е. ЯБЛОНСКИЙ, г. Бобруйск, Беларусь

Соковыжималки необходимы каждому дачнику и огороднику. Особенно полезны эти приспособления, когда дело доходит до отжима плодов по завершению летнего сезона. Конструкция подобного устройства достаточно проста, поэтому совсем необязательно приобретать его магазине. Соковыжималка, сделанная своими руками, поможет переработать большой объем фруктов и ягод быстро и без труда.

Для изготовления такого устройства нам потребуются материалы и инструменты, а также пара часов нашего драгоценного времени. Узнаем подробнее, как сделать соковыжималку своими руками. Рассмотрим основные виды самодельных агрегатов.

Неиспользуемая стиральная машина с действующей центрифугой может применяться для изготовления . Соковыжималка из стиральной машины справится с такими задачами, как измельчение сырья, отжим и фильтрация жидкости.

Чтобы облегчить себе задачу, первым делом следует нарисовать чертежи с детализацией. Рисунок позволит вам составить предварительный план будущего прибора и подготовить необходимые инструменты.

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка.

Для выполнения задуманного проекта следует подготовить центрифугу, не деформированный кожух, держатели для креплений, подшипники различных размеров.

Работа проводится в соответствии с алгоритмом:

1. Прежде всего важно произвести очистку всех деталей от ржавчины и накипи, возникших в результате постоянного воздействия порошка. С помощью наждачной бумаги произведите полировку всех очищенных поверхностей до блеска.
2. Полученная конструкция предусматривает наличие всего двух отверстий. Первое – для загрузки ингредиентов, второе – для готового сока. Все остальные следует закрыть резиновыми вставками.
3. Следующим этапом подготовьте терку и прокладку. Прокладку предпочтительнее вырезать с помощью болгарки из нержавейки. Это позволит повысить надежность и продолжительность службы агрегата. Смастерить терку можно, выполнив несколько элементарных шагов. Просверлите отверстия небольшого диаметра и разделите получившиеся круги на сектора. Заготовленный элемент закрепите шурупами, набейте режущие зубчики.
4. Барабан необходимо дооборудовать ребрами жесткости, сеткой для фильтрации.
5. В качестве загрузочной емкости может быть использована полиэтиленовая труба. Закрепите ее металлическими уголками. Она должна быть прикручена с некоторым сдвигом в сторону, чтобы ее край был совмещен с выходом из терки.
6. Толкатель для продуктов легко подготовить из любого деревянного черенка.
7. Для того, чтобы устройство не опускалось ниже уровня терки, поставьте ограничитель.
8. Чем более мощный двигатель вы будете использовать, тем выше будет производительность прибора.

Все детали должны быть хорошо
закреплены
, а также заизолированы электрические части.

Прежде чем осуществить первый запуск, очистите все детали с помощью моющего средства. Обязательно произведите предварительный пуск. Это позволит выявить лишние шумы и постукивания, которые свидетельствуют об ошибке в конструкции.

Загрузите плоды в трубу, подставьте емкость, нажмите на них толкателем. Выжимка сока должна производиться, пока не почувствуете вибрацию. После появлении вибрации прекратите наполнение новыми продуктами, позвольте прибору поработать на отжим. По завершению процедуры, сразу произведите разбор устройства на детали и тщательно их промойте.

Прочие виды агрегатов

Самостоятельно можно изготовить и другие .

Являются хорошими друзьями виноделов. Винтовой пресс наилучшим образом подходит для отжима винограда. В зависимости от сорта винограда применяется различные принципы обработки ягод. Белый виноград отжимается только после дробления. Отжим красного производится только после начала процесса брожения.

Пресс действует по следующему алгоритму. Сначала виноград помещается в корзину, затем винтовой механизм давит из нее сок, который может использоваться для приготовления вина, разнообразных напитков, желе. Пресс для винограда своими руками можно подготовить из дерева, пластика или нержавеющей стали. Наиболее простой по исполнению способ – из дерева. Из нержавеющей стали прибор будет более качественным и долговечным.

Изготовление прессовой соковыжималки показано на видео.

Из
мясорубки
можно выполнить со средней вместимостью. Вращаем ручку и получаем сок. Такой механизм оптимально подходит для обработки малых объемов. Основными плюсами являются доступность цены, надежность конструкции и возможность длительной эксплуатации.

Заключение

Садоводам и огородникам очень пригодится. Ведь выполнив устройство своими руками, вы сумеете существенно сэкономить, сделаете приспособление более компактным и реализуете свои инженерные способности. Мы рассмотрели несколько наиболее распространенных видов давилок для самостоятельного изготовления. Однако совсем необязательно точно следовать приведенным инструкциям, вы можете подготовить свой чертеж, и изготовить устройство по
собственным задумкам
.

Способы могут быть самыми разнообразными. Аппарат, сделанный своими руками, будет радовать вас своей эффективной работой, а также позволит сохранить в соке полезные для организма витамины.
