Сварить стол из профильной трубы своими руками

Качественно сварить две детали достаточно просто, если в дополнение к хорошему электроаппарату и маске с ЖК регулятором куплены хорошие электроды, и все работы выполняются на удобном сварочном столе. Стальной верстак для сварки можно прикупить в супермаркете или специализированном салоне, но более удобным и рациональным вариантом будет сделать сварочный стол своими руками под индивидуальные предпочтения, рост и длину рук.

Виды сварочных столов

Большинство самодельщиков абсолютно уверены в том, что работать сварочным аппаратом можно и на обычном верстаке или даже на бетонном полу. Опытные мастера способны работать сварочным инвертором, что называется, «на коленке», но даже они предпочитают работать на специальном столе, особенно, если требуется изготовить сложную пространственную конструкцию.

Для работ с использованием сварки в домашних условиях преимущественно используется четыре основных модели столов:

Все столы для электросварки, независимо от схемы, изготавливают из конструкционной стали, чаще всего сваркой или с помощью болтовых соединений. На боковой поверхности столешницы или на одной из ножек столика врезают или вваривают контактную площадку, к которой будет подключаться нулевой зажим сварочного аппарата.

Остается уложить заготовку на столик, подключить сварку к сети, и можно варить металл. Это значительно удобнее, чем если попытаться сварить деталь на бетонном полу или на кирпичах, когда львиную долю времени приходится тратить в поисках места для подключения нулевого зажима.

Требование к сварочному столу

Нельзя делать сварочный стол по произвольной схеме, при выборе схемы и устройства основания следует учитывать, что работать предстоит с расплавленным и разбрызгивающимся металлом и электрической дугой в полторы сотни ампер. Поэтому конструкция должна соответствовать четко обозначенным требованиям:

Основание и столешница изготавливаются только из трубчатого профиля, столешница и вся конструкция должна быть достаточно массивной, чтобы удары молотком или случайный толчок, падение детали на рабочую поверхность не привели к опрокидыванию конструкции;
Стальные ножки или опоры обязательно перевязываются нижней горизонтальной обвязкой из профильной трубы или уголка. Таким образом, удается избежать расшатывания или деформации конструкции при установке на рабочее место очень тяжелых или габаритных деталей;
Рабочая поверхность оборудуется решетчатой декой, через которую раскаленный шлак и капли металла беспрепятственно, без рикошета, проваливаются в лоток с песком или на бетонный пол;
Место для проведения сварочных работ обязательно оборудуется вытяжкой. Если работы со сваркой проводятся нерегулярно, то металлическую конструкцию изготавливают передвижной или переносной, например, устанавливают на стальные колеса с резиновой оплеткой или на обрезиненные пятаки.

К сведению!
Если сварочный стол планируется использовать для работ со сваркой на открытом воздухе, опоры должны в обязательном порядке изолироваться гетинаксом, резиной или любым другим диэлектриком.

Если рабочая или сварочная плоскость зашита сплошным металлическим листом, то нижний ярус верстака можно оборудовать сеткой или полкой для хранения инструментов. В профессиональных моделях сварочных приспособлений, ложементов в нижнем ярусе располагаются подставки для ног или монтажных крючков для хранения электродов, молотков, щеток и разметочного инструмента.

Конструкция стола для сварки

Устройство и схему верстака необходимо подбирать в зависимости от роста человека, характера свариваемых деталей, габаритов и веса. Наиболее значимыми условиями, обеспечивающими комфортную работу и обращение со сварочным аппаратом, считаются следующие факторы:

Высота стола
для сварочных работ. В условиях работы стоя столешница или рабочая поверхность должна находиться на уровне пояса сварщика;
Габариты столешницы
. Как правило, для профессиональных работ выбирается ширина и длина рабочей поверхности 70-75 см. Максимальная точность сварки достигается, если сварочная зона удалена не более ¾ длины рук сварщика;
Размеры сварочного стола
для работы в сидячем положении можно скопировать с обычного домашнего табурета или стула, но в этом случае приспособление приходится оборудовать защитным экраном на высоту 70-80 см, чтобы избежать попадания искр и раскаленного шлака на ноги и одежду работника.

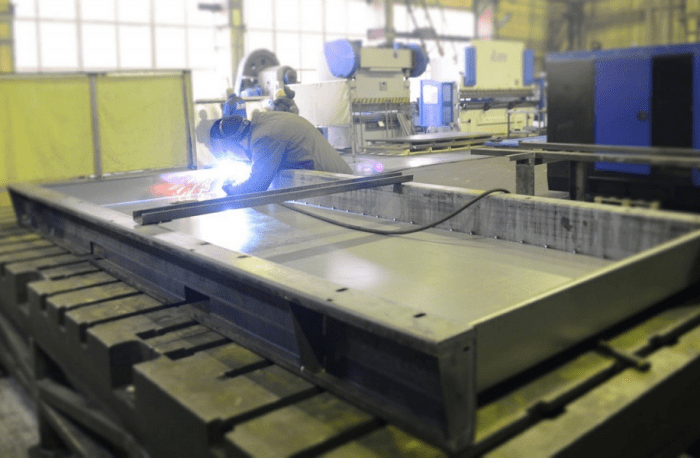

Сварочно-сборочные столы

Верстаки и столы, используемые для одновременного проведения монтажно-сборочных и сварочных работ, условно выпадают из общего ряда оборудования для сварки. Обычные столики, подставки и держатели заготовок изготавливают, что называется, в формате тумбочки, небольшая квадратная столешница обеспечивает удобный доступ к деталям с любой стороны.

По габаритам и устройству столешницы сварно-сборочные столы ближе к слесарным верстакам.

Рабочая поверхность изготавливается из толстолистового металла с просверленными отверстиями под установку струбцин, монтажных фиксаторов или измерительного инструмента.

На столешнице могут располагаться дополнительные приспособления для фиксации заготовок, например, при проведении сварочных работ объемных деталей из тонкого проката на столе приходится устанавливать ложементы, опорные плиты, штативы, обеспечивающие надежное удержание свариваемых кромок до окончания сборочных работ.

Поворотный сварочный стол

Поворотный стол-верстак больше похож на часть промышленного сварочного оборудования. Рабочая поверхность выполняется в форме сплошного металлического диска с несгораемым термостойким покрытием, приподнятым над станиной стола. Свободная наружная кромка диска позволяет фиксировать соединяемые детали в любом месте сварочного приспособления.

Как правило, на столешнице наносятся специальные маяки или разметка, позволяющие максимально точно совместить оси вращения и избежать биения сварного шва в процессе поворота детали. Это наиболее сложный вариант сварочного приспособления, но иногда без такого стола просто не обойтись. Например, если требуется сварить кольцевой шов на баллоне, круглом корпусе буржуйки, соединить заготовки двух стальных трубопроводов. В этом случае сварочный стол обязательно оборудуется поворотным ременным приводом. За счет вращения столешницы сварщик может сварить тяжелый шов, не меняя свое положение относительно приспособления, что очень важно для обеспечения высокого качества сварки.

Простой стол для сварочных работ

Простейший вариант стола может быть изготовлен по схеме, приведенной на фото. Из двух отрезков двутавра №70 сваривают основание рамы. Ножки высотой 60-65 см можно сделать из квадратной профильной трубы. Для изготовления столешницы потребуется десять метров двутавра №50 или пятерку профильной трубы 40х60 мм.

Трубу режут болгаркой по короткому ребру на две половинки, шлифуют и приваривают на готовую раму.

В результате получился очень надежный и удобный сварочный столик, на котором можно выполнить большую часть сварных работ.

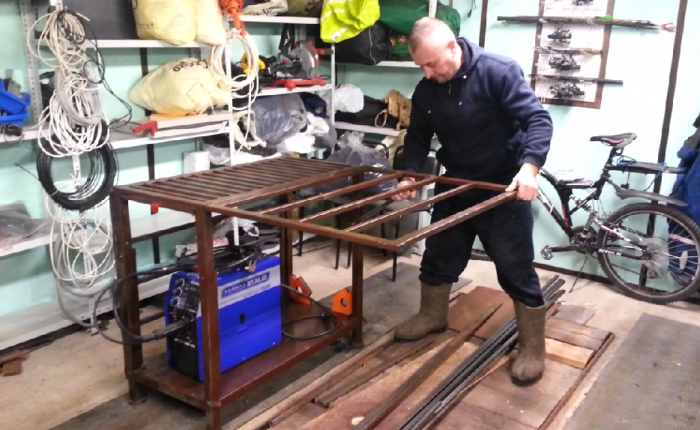

Полупрофессиональный стол сварщика

Для выполнения сварных швов в изделиях более высокого уровня потребуется сварочный стол более сложного устройства. Одна из моделей современных приспособлений приведена на фото. Конструктивно стол отличается от любых других только наличием регулируемых по высоте опор и столешницей особого устройства.

Рабочая поверхность изготавливается из перфорированных ламелей. Набор стальных уголков обеспечит надежную фиксацию на сварочном столе изделия даже самой сложной конфигурации.

Необходимые инструменты и материалы

Для изготовления полноценного сварочного стола потребуется профильная труба 70х70х3,5 мм, комплект роликовых опор и лист толстого металла. Из инструментов потребуются сварочный инвертор, настольная пила для нарезки металла и разметочный инструмент.

Раскройку металла можно выполнить и с помощью ручной болгарки, но получить столь необходимый идеально прямой угол реза не получится, поэтому нарезать профильную трубу и полоски столешницы придется с помощью настольной или стационарной пилы.

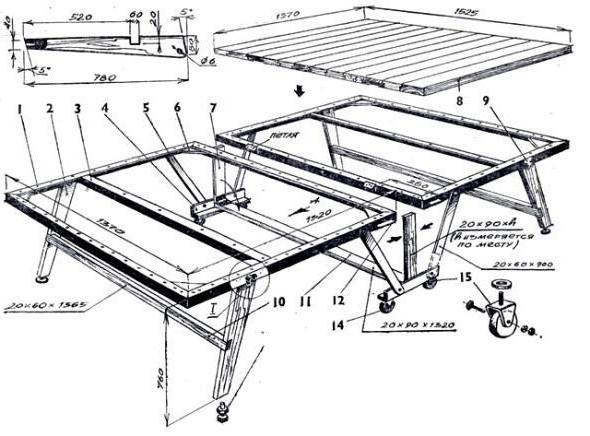

Чертежи сварочного стола

Конструкция сварочного стола состоит из двух основных деталей — опорной рамы и столешницы. Раму можно изготовить из швеллера или трубы, если сварочный стол предполагается сделать передвижным, то лучше всего использовать профильную трубу или стальной уголок.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы.

Для стационарных сварочных столов столешницу и защитный короб лучше всего установить на кирпичном каркасе. Наиболее необычные варианты сварочного стола в виде складывающейся конструкции или откидного столика, закрепленного на стене гаража или мастерской.

Чаще всего для обычного гаража или мастерской стол для сварки изготавливают со столешницей из листового металла. В этом случае его можно использовать как для сварочных работ, так и слесарки или ремонта. Поэтому угловые зоны рабочей плоскости используют для установки слесарных тисов, приспособлений для нарезки и сверловки металла. По сути, лучший вариант сварочного столика для домашних работ представляет собой комбинацию верстака для слесарных работ с небольшими дополнениями для подключения сварочного аппарата.

Изготовление сварочного стола

Процесс изготовления стола начинается с разделки купленной квадратной трубы. Рама и каркас столика изготавливаются из квадратной трубы 70х70 мм. От того, насколько точно будет выполнена нарезка и сборка всех деталей каркаса, зависит, будет ли вся конструкция достаточно устойчивой.

Ножки для стола

Первые отрезанные четыре куска квадратной трубы длиной по 80 см будут использованы для изготовления опорных стоек или ножек сварочного стола. Предварительно трубные заготовки собираются на стальной плите в один пакет, подрезаются и торцуются так, чтобы длина у всех ножек была выдержана с точностью до миллиметра.

Опорную часть каждой ножки необходимо снабдить толстой металлической пластиной, на которую будут крепиться поворотные колеса или ролики. Вырезанные из стали — пятерки пластины сразу засверливаем под крепеж колес и привариваем на ножки.

По выбранным габаритам вырезаем детали опорной части каркаса сварного стола.

Выложенные на бетоне заготовки выравниваем по уголкам — калибрам и фиксируем струбцинами. Каркас свариваем точками полуавтоматом или обычной электросваркой.

После того как металлические детали были прихвачены небольшими сварными швами, необходимо дать конструкции остыть и еще раз проверить геометрию ножек. Необходимо, чтобы стойки находились в строго вертикальном положении, а расстояния между ними на противоположных сторонах различалось не более чем на 1-2 мм.

Следующим этапом необходимо изготовить нижний ярус стола. Его конструкция несколько отличается от традиционной обвязки уголком, как это делается в случае сборки для столярных и слесарных верстаков.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы. Такая конструкция нижнего яруса обеспечивает удобную постановку ног при работе с деталями, уложенными на сварочном столе. Ничего не мешает переносу центра тяжести далеко вперед, в результате появляется возможность сварить самые сложные и тонкие изделия.

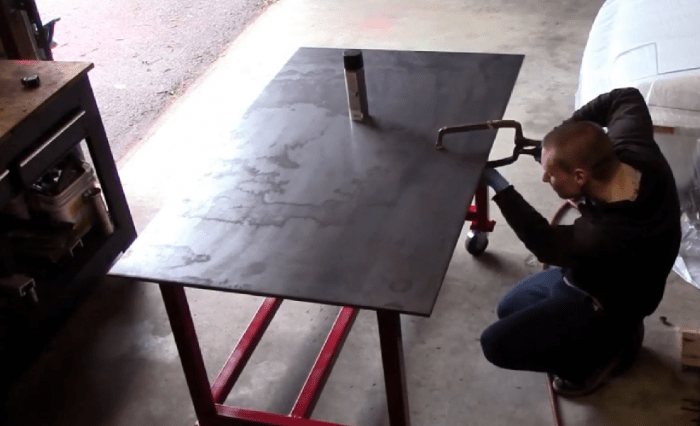

Изготовление столешницы

После зачистки деталей от окалины и установки опорных роликов каркас сварочного стола окрашивают термостойкой краской. Столешницу лучше всего изготовить из стального листа толщиной не менее 5 мм. Большая толщина металла гарантирует, что рабочая поверхность не деформируется и не выдаст пузырь при сильном нагреве.

Плиту столешницы вырезают по чертежу и укладывают на готовый каркас. Прежде чем сварить, необходимо проверить наличие зазоров и подогнать опорные места так, чтобы столешница опиралась на все четыре точки основания. Металлическую плиту фиксируют струбциной и приваривают к каркасу углекислотным полуавтоматом.

Защитный короб

Главные враги опытного сварщика — пыль, шлак и окалина неизбежно накапливаются на рабочем столе. Иногда остатки эмульсии и крупные капли расплавленного шлака необходимо удалять со столешницы еще до окончания работ.

Для этих целей к столешнице добавляется защитный короб, его можно сделать из оцинкованной стали или обычного кровельного металла. Место для установки защитного короба на столе выбирается в зависимости от предпочтений сварщика.

Безопасность при исполнении сварочных работ

При проведении сварочных работ, прежде всего, нужно быть предельно внимательным, чтобы избежать поражения электрическим током и отравления при выполнении сварки деталей с цинковым или кадмиевым покрытием. Для безопасной работы на столе обычно укладывают лист асбеста или гетинакса, на который можно уложить сварочный ключ, не выключая инвертор.

Заключение

Изготовленный стол отвечает всем требованиям, предъявляемым к промышленному оборудованию и оснастке при проведении работ с использованием сварки любого типа. Для безопасной работы к столику потребуется добавить резиновый коврик, ящик с инструментами и исправно работающую систему вентиляции и автономное освещение.

Всем привет!

На этот раз рассказываю вам о том как сделать своими руками стол в беседку. Все началось с того, что на наше производство пришел новый станок. Вместо деревянных палетов в основании упаковки использовался металлический профиль квадрат труба 50х100 мм. За ненадобностью его хотели выбросить, но он был мною забран на дачу. Еще тогда я не знал, что использую его именно для стола. После очередного визита на дачу я понял, что в моей беседке (как ее делать я рассказывал раньше в статье «Как построить металлическую беседку «) не хватает хорошего и добротного стола. Вспомнив, что в закромах имеется обрезная доска 40х150, было принято решение воспользоваться именно этими материалами.

Размеры моего стола: ширина 875мм, длина 2000мм, высота 800мм. Естественно Вы можете скорректировать размеры под ваши требования, но я расскажу и опишу именно процесс изготовления своего варианта.

Что нужно для такого стола?

Материалы:

Металлический профиль 50х100х2мм — общая длина — 10840 мм. Теперь по деталям:

710 мм — 4 шт
675 мм — 4 шт.
1800мм — 2 шт.
1700мм — 1 шт.

Электроды 3 мм — 10 шт
Доска обрезная 2000 мм — 6 шт.
Брусок 50х50мм — 800 мм — 2 шт.

Инструменты и расходники

Сварочный аппарат
Рулетка
Угольник
Болгарка
Отрезные круги по металлу для болгарки
Зачистной круг
Рубанок
Ножовка или церкулярка
Саморезы черные длиной 75 мм — 36 шт.
Шурповерт
Сверло диаметром 3,5 мм
Черная краска 1000 мл
Морилка 500 мл
Лак яхтный 800 мл
Кисть шириной 50-100 мм — 1 шт.
Мелкая наждачная бумага — 1 кусочек

Как сделать?

Сначала берем имеющийся профиль и нарезаем его по размерам, указанным выше. После этого выбираем ровную площадку и свариваем конструкцию основания стола. При сварке используем угольник, чтобы все детали были приварены ровно под 90 градусов. При этом обязательно проверяем диагонали конструкции для более высокой точности получаемого каркаса. Конечно погрешности допустимы, но как говорил мой дедушка: «Надо делать хорошо, плохо само получиться». К сожалению сам процесс сварки я не сфотографировал, спешил и не было времени развлекаться, но саму конструкцию можно посмотреть на фото ниже.

Так как весь профиль был ржавый, его пришлось зачистить. Для этого я использовал болгарку с зачистным кругом. После чистки каркас приобрел следующий вид:

После этого можно приступить к окраске стола. Лично я покрасил стол в два слоя краски. Вот теперь вид стал более презентабельный

Теперь займемся столешницей. Как я говорил раньше у меня имелись в запасе обрезные доски 40х150 мм длиной 6 метров. Нарезаем эти доски нужной длины, а именно 2000 мм. в количестве 6 штук — как раз из двух шестиметровых получаются шесть двухметровых (именно поэтому и был выбран размер стола длиной два метра.

Не забываем про два брусочка 50х50 длиной 800 мм.

После этого строгаем все полученные деревянные детали — доски и бруски для столешницы. Я строгал со всех сторон, но по идеи одну широкую сторону доски и брусочки можно и не строгать, так как они будут с нижней части столешницы и их не будет видно.

Теперь собираем столешницу. Берем все доски и складываем их вплотную друг с другом, при этом я старался подобрать соседние доски таким образом, чтобы щели между ними были минимальные. После этого с двух сторон связываем все эти доски бруском 50х50 мм с помощью шурповерта и саморезов. получаем вот такую столешницу:

Как видно на фото выше торцы брусков я спилил под углом, чтобы они не портили внешний вид стола сбоку. Каждую доску с бруском я соединил с помощью четырех саморезов (по два с каждой стороны). Бруски я расположил таким образом: расстояние между брусками равно длине каркаса. Это сделано для того, чтобы после того, как я переверну столешницу и положу ее на каркас стола бруски плотно прилегали к профилю. Это важно не только для внешнего вида стола (вид сбоку), но и надежности соединения досок. Внутрь каркаса эти бруски прибивать не стоит, так как сами бруски будут короткие и они не смогут удерживать крайние доски столешницы, а именно на них и будет максимальная нагрузка при использовании.

После этого я просверлил в верхних направляющих металлического каркаса отверстия для саморезов, которые будут крепить столешницу к металлическому профилю. По длинной стороне я сделал по 4 отверстия с каждой стороны, на коротких направляющей по три.

Теперь кладем столешницу на стол и прикручиваем ее саморезами. Получаем вот такой результат:

После этого я снял с помощью рубанка фаски по верхнему краю стола. Так же я срезал четыре угла стола под 45 градусов (для понижения травмоопасности). Как именно видно на фото ниже.

Теперь берем и тонируем столешницу (в моем случае цвет дуб). Можно этого не делать и оставить просто строганое дерево. Так же можно выбрать любой другой цвет тонировки. Цвет дуба я придал столешнице с помощью Акватекса, можно использовать и другие марки антисептиков, а так же самые обычные морилки на водной основе. Покрывал в один слой, можно покрыть и в несколько слоев для получения более насыщенных оттенков. Также покрытие антисептиком поможет сэкономить на лаке, так как антисептик действует как грунт и первый слой лака меньше впитывается в дерево.

Если у вас есть небольшой сад на участке, значит там обязательно должно быть оборудовано комфортное место для отдыха, и эпицентром этого места должен быть стол. Большой стол для дружной компании друзей или скромный столик для уединенных посиделок за чашечкой кофе – неважно. Если вас заинтересовала эта тема, должно быть, вы уже посетили не один сайт садовой мебели и побывали во всех окрестных мебельных магазинах, но не нашли ничего подходящего. Зачастую добротные столы со стильным дизайном стоят непомерно дорого, а покупать абы что не хочется. Именно поэтому предлагаем самый оптимальный вариант для трудолюбивых хозяев – сделать садовый стол своими руками.

Вы возможно удивитесь, но мебель можно делать из самых разных подручных материалов, которые, казалось бы, уже давно ожидают своего последнего путешествия на свалку. Предлагаем начать статью с перечня креативных идей по созданию своими руками садового стола из досок, труб и других «ненужных» материалов, коих полным-полно на любой даче.

Так, например, отличный и удобный стол может получиться из поддона для кирпичей. Его можно купить или поискать на ближайшей стройке. Мебель получается очень стильной и подходит не только для сада, но и для домашнего интерьера в стиле эко, лофт и кантри.

Полезный совет: Поскольку мы будем говорить об изготовлении своими руками садового стола из дерева, следует понимать, что если не защитить такой материал от воздействия влаги, то на открытом воздухе он долго не прослужит. Поэтому прежде чем собрать любую конструкцию из древесины, тщательно обрабатывайте каждый элемент антисептической морилкой, после чего покрывайте 2-3 слоями атмосферостойкого лака (тонированного или нет) или краски. Морилка в данном случае может выступать не только в качестве антисептика, но и как тонер, окрашивая древесину в более темные тона (можно создавать имитацию древесины редких и дорогих пород).

К слову, поддоны можно использовать самыми разными способами, собирая из них буквально что угодно, как из конструктора:

А если на стройке вам попадется на глаза ненужная деревянная катушка, то чтобы получить стильный круглый столик для сада, достаточно будет просто покрыть ее лаком и поставить на торец:

И последний пример, как из строительных поддонов можно создавать удобные садовые столы и скамейки своими руками, не прикладывая особых усилий:

Изготовление мебели из поддонов в последнее время стало довольно популярным занятием, поэтому раздобыть подходящие материалы бесплатно или дешево не всегда удается, а ведь каждому хозяину хочется сэкономить… Со следующим вариантом садового столика подобной проблемы не наблюдается, ведь старые использованные покрышки без труда можно найти в ближайшей шиномонтажной мастерской! Столик получается невысокий, зато устойчивый и очень удобный. Для повышения эстетичности покрышку можно аккуратно обмотать шпагатом и покрыть лаком, а фанерную столешницу задекорировать мозаикой или художественной росписью.

Вариант на изображении ниже понравится приверженцам эко-стиля. Чтобы сделать такой стол, вам понадобится только густой глиняный раствор и деревянная столешница. Основе можно придать любую форму, в том числе сделать в ней отсеки для хранения. Если поблизости нет месторождений глины, можно слепить такой стол из густого бетонного раствора, а потом окрасить в любой цвет.

Отличное место для отдыха со столом и удобными сиденьями может получиться из самых обычных металлических бочек. Под сиденьями останется место для полезных вещей, а мягкие подушки можно уносить в дом на ночь или в непогоду, чтобы он не намокли.

Очень необычные и красивые садовые столы получаются из больших старых пней. Если на вашем участке есть такой пень, который вы все никак не соберетесь выкорчевать, быть может и не стоит этого делать? Проверьте, не завелись ли внутри колонии насекомых (если там уже есть муравейник, то пень, скорее всего, трухлявый и хрупкий), хорошенько пропитайте древесину антисептиком, покройте лаком и прикрепите сверху столешницу. Для изготовления столешницы лучше всего использовать древесину, но можно взять и толстое стекло или металл. Также с этой ролью отлично справится старая столешница от сломанного стола или межкомнатная дверь. Если же пень достаточно большой, можно и вовсе обойтись без столешницы, просто тщательно выровняв его поверхность и покрыв морилкой и лаком.

Садовый стол из дерева

Древесина является самым популярным материалом для изготовления мебели. Она экологически чистая, достаточно прочная и долговечная, с ней легко работать. Из-за небольшого веса деревянный столик удобно переносить в места на место и при необходимости быстро убирать под навес. А чтобы транспортировка была еще удобнее, конструкция может быть складной. В этой части статьи вы узнаете, как сделать складной садовый стол своими руками.

Инструкция по изготовлению:

В высоту раскладной стол будет составлять 55 см, в длину – 85 см и в ширину – 50 см. Для изготовления прочной рамы, которая будет удерживать столешницу и ножки понадобятся деревянные планки 2х6 см. В длину рама составляет 62 см, в ширину – 35 см. Все ее углы необходимо свести в торец и засверлить саморезами, поскольку рама будет наглухо крепиться к столешнице.
Для изготовления ножек понадобятся аналогичные планки 2х6 см длиной 50 см. Для большей эстетичности и безопасности их следует закруглить с обоих концов. Чтобы столик четко и удобно раскладывался, крепление ножек необходимо производить в определенной последовательности. Сперва займитесь первой парой ножек. Отступите 5 см от наружного края несущей рамы, сделайте пометку и проведите вертикальную линию. Затем замерьте 4 см вверх по линии от столешницы и сделайте вторую пометку. На пересечении линий сделайте отверстие диаметром 8 мм – здесь ножки будут соединяться с рамой 8 мм болтами. В качестве альтернативы можно использовать алюминиевую трубку соответствующего диаметра, как в данном случае. Проденьте трубку в отверстие, обрежьте торчащие концы и развальцуйте с обеих сторон. Аналогичным образом прикрепите к раме вторую ножку.
Следующим этапом будет фиксация нижней части ножек друг с другом для придания устойчивости. Это можно сделать деревянным рейками или при помощи отрезка ДСП. В данном случае был использован ДСП размером 38х8,5 см. Отметьте центр ширины куска ДСП, отступив от краев на 7 см, затем от центра отмерьте в каждую сторону по 2 см, обрежьте лишнее и закруглите углы. Это необходимо для того, чтобы слегка «утопить» фиксирующую распорку в ножки и несущую раму – так вторая пара ножек сможет накрыть первую и не выпирать, когда столик будет в сложенном состоянии. Чтобы утопить распорку, приложите ее к ножкам и раме, обведите по контуру и в обозначенных местах сделайте надрезы глубиной в толщину ДСП. Затем при помощи стамески выберите соответствующие участки, чтобы получились углубления.
Чтобы собрать вторую пару ножек, необходимо слегка подкорректировать раму, точнее добавить небольшие накладки, чтобы увеличить расстояние между ножками. Если расстояние между ножками второй пары будет таким же, как и у первой пары, столик не сможет сложиться. Сделайте накладки из дерева толщиной 2,5 см и размером 8х6 см.
Ближе к краям каждой накладки просверлите по 2 отверстия и прикрутите их саморезами к несущей раме. Теперь можно устанавливать вторую пару ножек и делать для них распорку. Обратите внимание, что распорка в этом случае будет более длинной (44 см), поскольку расстояние между ножками было увеличено.
Далее для каждой пары ножек необходимо установить ограничитель, чтобы столик не смог раскрыться слишком сильно и был максимально устойчивым. Для изготовления ограничителя возьмите деревянную планку 3х2 см, длина которой равна расстоянию между ножками. Наложите планку поверх ножек, отступив 5 см от рамы, чтобы ножки были чуть вразлет.
Раскладной столик почти готов, и остается только прикрепить к раме столешницу. Это можно сделать при помощи стальных уголков или просто прикрутить столешницу саморезами, как в данном случае.
Столешницу для садового стола своими руками проще всего сделать из ДСП. Зачистите все углы наждачной бумагой, шпаклевкой по дереву замажьте места крепежей. Далее столик можно покрыть краской или оклеить бумагой с имитацией древесины. Чтобы качественно приклеить бумагу к поверхности, намажьте ее и оклеиваемые части стола клеем ПВА, приложите бумагу и сразу же пройдитесь по этим местам раскаленным утюгом. Остается лишь обрезать излишки по краям.
Чтобы защитить бумагу от намокания и загрязнений, покройте ее атмосферостойким лаком. В данном случае первый слой лака был тонированным. Когда он высохнет, пройдитесь по поверхностям мелкой наждачной бумагой, чтобы создать шероховатость и увеличить адгезию для качественной фиксации второго слоя лака. Его можно делать прозрачным составом. Перед нанесением протрите обрабатываемые детали влажной тряпочкой, чтобы удалить пыль.
Наконец, когда высохнет второй слой лака, окантуйте столешницу мебельной пластиковой лентой подходящего цвета.

Теперь столик можно выносить в сад и использовать по назначению. Вариантов раскладных конструкций очень много, и в конце статьи вы найдете чертежи садового стола трансформера. Своими руками такую мебель сможет сделать даже начинающий плотник при наличии самых простых инструментов.

Садовые столы из металла

Работать с металлом гораздо сложнее, чем с древесиной, поскольку для этого требуется специальное оборудование, не говоря уже о профессионализме. Кроме того, металлические изделия в несколько раз больше весят и не такие мобильные, как легкие деревянные столики. Однако срок службы у такой мебели намного дольше, да и сопротивляемость внешним негативным воздействиям сильнее. Если защитить металл от коррозии, он простоит под открытым небом долгие годы.

В большинстве случаев для изготовления мебели используют профильные трубы. Это универсальный и очень удобный строительный материал, который обладает правильной геометрической формой, благодаря чему с ним легко работать. Чтобы сделать своими руками садовый стол из профильной трубы, необходимо иметь специальный трубогиб и сварочное оборудование. Ниже будут приведены примеры подобных изделий и чертежи, которыми вы можете воспользоваться для изготовления собственного стола.

Полезный совет: В случае с деревянными столами все элементы следует обрабатывать морилкой или другими антисептиками. Металл также нуждается в защите, поэтому каждую деталь необходимо покрывать антикоррозийным составом или специальной краской. Если металлическая мебель стоит под открытым небом постоянно, раз в год (весной) антикоррозийное покрытие следует обновлять.

Как правило, металлические детали служат лишь для создания прочного и долговечного каркаса, в то время как столешницу и различные декоративные вставки можно делать из древесины, пластика, камня или стекла. Различные комбинации позволяют реализовать комфортные места для отдыха. Самая элементарная конструкция из дерева и металла может эффектно смотреться, если задекорировать ее соответствующим образом и правильно вписать в ландшафт. Для этого можно использовать мозаику, разноцветное стекло или декоративные стеклянные камешки.

Также очень красиво смотрится столешница, выложенная обыкновенной морской галькой. А если использовать ту же гальку для декорирования элементов садовых дорожек или крыльца, можно связать экстерьер с ландшафтом в гармоничную композицию.

Основным преимуществом садовой мебели на металлическом каркасе является атмосферостойкость – вам не нужно волноваться о том, что в случае непогоды столик пострадает и его придется реставрировать. На зиму его можно накрыть полиэтиленовой пленкой, а каждую весну просто обновлять лакокрасочное покрытие, чтобы предотвратить появление ржавчины. Сделать своими руками садовый стол из металла, древесины или подручных материалов под силу любому трудолюбивому хозяину, а если приложить к этому немного фантазии, может получиться настоящее произведение искусства.

Садовый стол своими руками: фото

В домашней сварочной мастерской порой просто не обойтись без такого нужного приспособления, как сварочный стол. Такая конструкция, выполненная из металла, значительно облегчает процесс сварки различных узлов, деталей и конструкций. Кроме несущей функции стол сварщика может выступать в роли заземляющего контура, к которому можно присоединить зажим и кабель заземления. Стол сварщика можно как приобрести в специализированных магазинах, так и сделать самостоятельно, сэкономив определенную сумму денег. Самостоятельный монтаж будет замечательной практикой и пойдет на пользу начинающим специалистам сварочного дела.

Сварочный стол лучше сделать своими руками, так как это пойдет на пользу начинающим специалистам сварочного дела.

Основные функции сварочного стола

Стол сварщика — достаточно простая конструкция, которая выполняет следующие основные функции:

плоскость для работы, оснащенная в том числе различными элементами для фиксации рабочих заготовок (решетки, лесенки, держатели сварочной горелки и т.д.);
заземляющий контур.

Инструменты и приспособления для создания стола сварщика

Для создания стола сварщика нужны следующие инструменты и материалы:

сварочный аппарат, а также электроды, баллон с инертным газом и т.д.;
угольник обычный;
угольник столярный;
рулетка строительная;
кусачки;
струбцины С-образные — 4 шт.;
пила по металлу (болгарка);
метчик для нарезания резьбы М8;
дрель или перфоратор;
оборудование для снятие фасок с заготовок (фрезерный или токарный станок).

Требования безопасности при производстве сварочных работ

Сварочные работы относятся к работам повышенной опасности, поэтому при их производстве нужно выполнять следующие основные требования охраны труда и техники безопасности:

Сварочные работы следует проводить в хорошо проветриваемом помещении или помещении с приточно-вытяжной вентиляцией.
При работе нужно использовать средства индивидуальной защиты: сварочный щиток или маску, кожаные перчатки для сварочных работ, спецодежду, спецобувь.
Перед началом работ требуется проверить исправность сварочного оборудования, заземления и средств индивидуальной защиты.
Рабочее место сварщика должно быть освобождено от легковоспламеняющихся материалов и не иметь загромождений.

Алгоритм сборки стола сварщика

Вариант 1. Чертеж сварочного стола.

В качестве примера рассмотрим два варианта создания стола сварщика своими руками.

Стол сварщика 1100х660х900 мм. В качестве облегчения и удешевления конструкции столешница выполнена из листа толстой фанеры, которая впоследствии накрыта металлической пластиной.

Материалы для сборки:

профильная труба 40х20х2 мм — 9,9 м;
полоса 40х4 мм — 2,0 м;
крепеж: болты М8х40 — 4 шт. гайки М8-6 — 4 шт.;
стальной лист 1100х650х2 мм — 1 шт.;
фанера 1220х1220х10 мм — 1 лист.

Нарезаем из профильной трубы 40х20х2 мм заготовки для рамы, ножек и перемычек стола (2 заготовки по 1,1 м, 2 заготовки по 0,66 м, 4 заготовки по 0,9 м, 1 заготовка для рамной перемычки — 0,58 м, 2 заготовки для перемычек на ножки стола по 0,58 м, 1 заготовка для длинной перемычки ножек стола — 1,02 м).

Снимаем фаски на свариваемых деталях на фрезерном или токарном станке.

Варим раму под столешницу:

Заготовки профильной трубы, предназначенные под сваривание рамы для столешницы, располагаем и фиксируем С-образными струбцинами на большом ровном столе.
Рама под столешницу представляет собой прямоугольник с перемычкой, поэтому для корректной сборки и дальнейшей эксплуатации конструкции проверяем совпадение размеров двух диагоналей прямоугольника. Допустимое отклонение ±1 мм.
Свариваем заготовки под раму (в первую очередь варим сам прямоугольник, а затем — перемычку) вначале прихваточным швом, проверяем геометрическую корректность соединения, после провариваем все стыки основным швом.
Зачищаем швы болгаркой.

Усиливаем углы рамы столешницы накладками из полосы 40х4 мм для крепления ножек и других навесных элементов. Для этого:

снимаем фаски на подготовленных накладках;
привариваем подготовленные накладки снизу рамы в углах крепления ножек стола.

Для крепления ножек привариваем накладки из полосы 40х4 мм (с предварительно снятыми фасками) к верхнему краю ножек, делаем дрелью или перфоратором отверстия под крепление ножек:

сверлим отверстия Д
рассверливаем отверстия до Д=6,7 мм и нарезаем резьбу М8.

Прикрепляем ножки стола к раме и привариваем боковые перекладины между ножками.

Вырезаем из листа фанеры столешницу, устанавливаем ее на раму и накрываем стальным листом. При необходимости закрепляем слои столешницы к раме.

Обрабатываем все швы антикоррозионными составами.

В дальнейшем можно будет модернизировать этот стол, прикрепив к ножкам колесики для передвижения, имеющие стопорные устройства, и установить дополнительные элементы для фиксирования рабочих заготовок: лесенки, решетки и т.п. Можно приварить к одному из верхних углов столешницы держатель для сварочной горелки, сделанный из части трубы соответствующего диаметра. Такой вариант стола достаточно просторен, основателен и подходит для работы с массивными конструкциями.

Стол сварщика 445х750х915 мм. Этот стол имеет компактные размеры, а также колесные опоры (со стопорными устройствами) на ножках.

Вариант 2. Чертеж сварочного стола.

Материалы для сборки:

пластина металлическая 445х750х3 мм — 2 шт.;
уголок 25х25х3 мм (длиной 46 см), срезанный под 45° — 4 шт.;
уголок 25х25х3 мм (длиной 76 см), срезанный под 45° — 4 шт.;
уголок 32х32х3 мм (длиной 91,5 см) — 4 шт.;
труба Д=3 см (длиной 7,5 см) — 1 шт.;
опоры колесные резьбовые — 4 шт.;
гайки для колесных опор — 4 шт.;
соединительные гайки — 4 шт.;
шайбы стопорные — 4 шт.

Все материалы не должны иметь следов ржавчины. При наличии следов коррозии их необходимо тщательно зачистить.

Свариваем рамы для столешницы и второй полки. Делаем два равных прямоугольника со сторонами 76 см и 46 см. Проверяем совпадение размеров двух диагоналей прямоугольников. Допустимое отклонение ±1 мм.

Свариваем рамные заготовки вначале прихваточным швом, проверяем геометрическую корректность соединения, после провариваем все стыки основным швом.

Зачищаем швы болгаркой. Привариваем к рамам столешницу и вторую полку, сварку выполняем вначале прихваточным, а затем основным швом.

Привариваем ножки стола к раме со столешницей. С помощью струбцин фиксируем ножки, приставленные под углом 90° к раме со столешницей, провариваем стыки прихваточным швом.

Аналогично фиксируем и привариваем ножки ко второй полке, расположенной на выбранном расстоянии от столешницы (обычно 0,7 м). После проверки прямоугольности соединений выполняем все швы основным сварочным швом. Монтируем колесные опоры.

Привариваем держатель для сварочной горелки (труба Д=3 см длиной 7,5 см) к выбранному углу столешницы.

Обрабатываем все швы антикоррозионными составами. Второй вариант стола сварщика готов.

Он отличается мобильностью и занимает мало места, подойдет для работы в небольшой мастерской.

Металлический столик способен дополнить собой любой интерьер, вне зависимости от того, в каком стиле он был выполнен. Например, его можно выгодно разместить в кухне, оформленной в стиле хай-тек или поставить в мансарду. Если у вас нет возможностей для того, чтобы приобрести готовое фирменное изделие, не стоит отчаиваться. При желании вы создадите прекрасный металлический стол своими руками, просмотрев полезные советы, изложенные ниже и внимательно изучив фото с инструкциями. Разобраться в существующих видах поможет информация, представленная ниже.

Если вы решили сделать стол собственноручно, то должны знать следующее: столешницу можно изготавливать из различных видов материалов: пластика, стекла, металла или древесины. Чтобы объединить отдельные элементы между собой, мастера рекомендуют использовать для этой цели сварочную установку.

Деревянная столешница
Из пластика
Из стекла

Основа также различается: она может быть создана из прямых металлических заготовок, скрепленных между собой (допустим, труб) или же гнутых изделий, кованного металла.

Стол из профильного металла
Кованый стол

На сегодняшний день выделяют следующие виды металлических столиков:

верстак, то есть, рабочий стол для проведения слесарных работ, который позволяет проводить разнообразные действия с древесиной и прочими разновидностями стройматериалов;
кованый столик;
приставной и эргономичный столик из металла;
журнальный стол на металлической основе.

Верстак
Кованый стол
Придвижной стол
Журнальный стол

Просмотрите фото разнообразных моделей, чтобы сделать верный выбор и создать идеальный стол из металла в домашних условиях.

Что понадобиться, чтобы построить мебель?

Если вы планируете создать стол для дома своими руками из металла, то вам потребуются следующие виды материалов:

металлопрофиль (вместо него допускается взять металлический прокат);
грунтовка и краска для обработки металлических поверхностей;
инструменты для равномерного распределения жидких веществ (кисточки и валики будут как нельзя кстати);
мел и гладкая поверхность (это пригодится для создания шаблона);
столешница, а также брусья и клеящий состав для ее надежной фиксации.

Нельзя обойтись и без особых инструментов:

сварочного приспособления;
болгарки, оснащенной металлической щеткой (если ее нет в наличии, допускается применять металлическую щетку без шлифовальной машинки);
пила для работ с металлом;
молоток;
шуруповерт;
крепежные изделия, в частности, болты и саморезы.

Могут понадобиться дополнительные приспособления, все зависит от того, какому варианту вы отдадите предпочтение.

Как создать стол из профильной трубы?

Создать мебель из профильной трубы своими руками – это не так уж сложно. Просмотрите фото на нашем сайте, чтоб определиться, как должна выглядеть готовая модель, а после приступайте к делу.

1
2
3

Процесс состоит из следующих этапов:

Найдите подходящие металлическое уголки. Свариваем их таким образом, чтобы получился правильный треугольник. Идентичную фигуру создаем из трубок, длина которых составляет 38,5 см.
При помощи сверла проделывает в раме отверстия, за счет которых каркас будет присоединяться к столешнице.
Сгибаем трубки из металла (длина 73 см) молотком, придерживая заготовки тисками. С ножками можно не работать, можно не трогать, однако, тогда их концевые части придется отделить под определенным углом. Подготовленные таким образом ножки для стола прикрепляем к раме, а металлические шарики прикрепляем к их концам. Чтобы сварить отдельные стальные элементы, рекомендуется использовать специализированное оборудование. Только оно способно обеспечить качественное соединение сваренных элементов.
Вырезаем столешницу, используя подходящий материал. Обрабатываем крайние части при помощи наждачной бумаги (также для этой цели можно использовать шлифовальный аппарат). Прикрепляем заготовку на ноги, используя крепежные изделия. Вставляем шурупы в сделанные отверстия на железной раме.

На этом работу можно считать завершенной. Обратите внимание на то, что столешница может быть сделана из различных материалов. Этот фактор оказывает влияние на то, какой способ крепления лучше выбрать. Иногда люди создают уникальные столешницы на основе профнастила, процесс создания подобного изделия достаточно сложен, а потому его выбирают достаточно редко.

Намного проще сделать столешницу из пластика или древесины, ведь перечисленные материалы достаточно просты в обработке, кроме того, они вполне надежны.

Как сделать столик консольного типа?

При желании вы можете сделать мебель, используя консоль. Такое изделие станет стильным дополнением для любого дома, вне зависимости от его размеров. Готовые столики отличаются небольшой шириной, следовательно, не занимают слишком много места. Используйте качественную консоль, чтобы получить надежный и долговечный элемент интерьера.

1
2
3

Процесс создания столика не слишком сложен, а потому его сможет создать любой человек, даже если он не является мастером столярного дела. Если вы желаете сделать мебель такого типа, то воспользуйтесь предложенной инструкцией:

Приобретаем все необходимые инструменты и приспособления, прежде всего, консоль и крепежные приспособления.
Делаем ножки, которые в обязательном порядке должны быть массивными и крепкими, чтобы выдерживать крупный стол. Заготовки для их изготовления приобретаем в магазине, где торгуют хозяйственными товарами.
Подготавливаем доски к последующей обработке. Берем их (параметры: длина – 3 м; ширина – 20 см) и разделяем пилой. В результате получаем 4 заготовки. Также потребуется такое же количество досок, но с другими размерами (параметры: длина 145 см, толщина – 10 см). Их устанавливаем в вертикальном положении на сделанную заготовку. По краям располагаем 4 квадратных заготовки со стороной по 10 см. Объедините отдельные элементы конструкции при помощи винтов. Повторяем процедуру по описанной схеме, чтобы получить еще пару заготовок (в будущем они образуют верхнюю и нижнюю части изделия).
Прикрепляем ножки.
Делаем отступ в 2,5 см от края, укладываем заготовку поверх и смазываем клеем для столярных работ. Обрабатываем клеящим составом обе стороны, а после прикладываем сверху доску. Сделанную заготовку фиксируем на том месте, где ей положено находиться, винтами.
Формируем нижнюю консоль за счет повторения процедуры, представленной выше.

1
2
3
4

На завершающем этапе покрасьте готовое изделие и декорируйте консоль на свой вкус. Если у вас отсутствуют идеи, просмотрите фото здесь, чтобы найти идеальный вариант оформления новой мебели, сделанной собственными руками.

Источник

Сварочный стол пригодится для любителей и для профессионалов своего дела. Покупать такой стол в специализированном магазине не выгодно. Поэтому можно смастерить сварочный стол своими руками в домашних условиях.

При самостоятельной сборке стола, вы сможете сделать его такого размера, какого пожелаете. Также для экономии пространства сварочный стол можно будет использоваться не только для сварки, но и для других работ.

Какой должен быть стол для сварки?

Работа со сварочным механизмом опасная, поэтому стол должен быть удобным и безопасным для работы. Существует много видов сварочных столов, но для комфортного использования, любой вид должен отвечать некоторым требованиям:

У рабочего места обязательно должна быть вытяжка. При работе со сваркой выделяется много вредной пыли и газов, поэтому через вытяжку воздух должен очищаться, чтобы не навредить здоровью.

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

Края сварочного стола должны быть покрыты медным материалом.

Для освещения изготавливается самодельная система, с мощностью не более 36В.

В столе для сварки обязательно нужно встроить место для хранения электродов и еще одно место для других необходимых инструментов.

Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.

Неотъемлемая часть стола для сварки — заземление.

Важно запомнить, что стол для сварки в домашних условиях нужно делать из материала, который не плавиться, не горит и не выделяет ядовитые вещества при высокой температуре. Рекомендуемая высота стола для сварки 0.7-0.9 метров, площадь – 1.0 на 0.8 метров.

Необходимые инструменты для сборки

Аппарат для сварки и необходимые для его работы элементы.
Угольники, линейки и маркер для пометок.
Рулетка или измерительная лента около 3 метров.
4 струбцины, в виде буквы «С».
Кусачки.
Ножовка по металлу или машина для шлифовки.
Метчик.
Дрель и необходимые для ее работы элементы.
Металлические листы, трубы, проволока.
Болты, гайки и т.д.
Лобзик, тиски.
Болгарка.

Инструкция изготовления сварочного стола своими руками

Верхняя крышка будет изготавливаться для сварочного стола из профильной трубы, с сечением 0.5 на 0.5 см. у края и 0.3 на 0.3 см на внешней стороне. Разрезать трубу лучше болгаркой. Приготовленные части скрепляют с помощью сварочного аппарата. Окантовка крышки будет из профиля 0.5 на 0.5 см. прямоугольной формы

Внутренняя часть закладывается профилем 0.3 на 0.3 см. Трубы прикрепляются сваркой таким образом, что получается решетка, швы зачищаются.

Далее делаем ножки, их можно смастерить из трубы 0,25 на 0,25 см. Всего нужно нарезать 4 штуки, далее привариваем их к основанию стола. Чтобы было легче понять, что и как делать, для наглядности посмотрите фото сварочного стола.

Для дополнительной жесткости делаем пояс по периметру стола, на высоте 30-40 см от пола. Это необходимо, чтобы при работе стол прочно стоял и не шатался.

Для удобства можно сделать ручки для переноса стола в любое место. Смастерить их лучше из металлической арматуры с диаметром 0.8-1.0 см.

Колеса для более удобной транспортировки сварочного стола. Достаточно будет всего 2 колесика, которые можно взять от старой тележки.

Кожух для мусора делается из металлических листов, любой толщины.

Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Рядом с рабочим столом обязательно должна находиться емкость с водой, ведь работа со сваркой огнеопасная. Также поверхность пола рядом со сварочным столом, на расстоянии 1.5 метров, должна покрыта негорючим материалом.

Если соблюдать инструкцию, как сделать сварочный стол и применять данные советы на деле, то у вас все получится.

Фото сварочного стола

Сооружение такой конструкции, как сварочный стол своими руками, — правильное решение. Благодаря этому вы получите место для работы и практику. Следует отметить, что для изготовления приспособления лучше брать металл. Дерево не подойдет, так как оно легко воспламеняется.

Где поместить сварочный стол своими руками? В гараже его ставят чаще всего. имеет много преимуществ. К примеру, на нее может быть установлено заземление, которое обеспечивает мастеру безопасность.

Функции стола для сварки

Сварочный стол своими руками обладает унифицированной конструкцией. Он является:

плоскостью для работы, в которой присутствуют фиксаторы для рабочих заготовок;
контуром заземления.

Какие инструменты и приспособления понадобятся?

Многие интересуются, как сделать сварочный стол своими руками. В этой статье будет описана технолоия процесса. Немаловажным моментом является подготовка нужных инструментов и приспособлений.

Вам понадобятся:

со всеми комплектующими (электрические кабели, зажимы, электроды и т. д.);
пассатижи;
рулетка;
линейка;
молоток;
три струбцины С-образной формы;
ножовка для работы с металлом для пропилов под нужным углом (предпочтительнее применение электрической болгарки);
угольник обычный;
угольник для столярных работ;
кусачки;
метчик для создания резьбы М8;
станок для фрезеровки или токарных работ (он будет нужен для снятия фасок с деталей).

Сделать сварочный стол своими руками можно по-разному. Существует две модели изделия.

Первый вариант

Сварочный стол своими руками, фото которого представлено ниже, обладает размерами 1100х660х900 мм. Чтобы конструкция не получилась слишком дорогой и тяжелой, ее выполняют из толстого фанерного листа. В дальнейшем она покрывается пластиной из металла.

Какие материалы потребуются?

Вам будут необходимы:

профильная труба 40х20х2 мм — 9,9 м;
стальная полоса размером 40х4 мм — 2,0 м;
четыре болта М8х40 и четыре гайки М8-6 для крепления;
один лист из стали 1100х650х2 мм;
один лист фанеры 1220х1220х10 мм.

Все материалы должны быть без коррозии. Если имеется ржавчина, то поверхность следует шкурить. Для того чтобы сделать сварочный стол своими руками, чертежи обязательны.

Заготовки

Из 40х20х2 мм нарезаются заготовки:

для рамы ножек и перемычек — две детали по 1,1 м, две детали по 0,66 м, четыре заготовки по 0,9 м, одна деталь 0,58 м;
две заготовки для ножных перемычек по 0,58 м;
одна деталь для длинной ножной перемычки 1,02 м.

Фаски снимаются посредством фрезерного или токарного станка.

Сварка рамы для столешницы

Составляющие из нужные для сваривания рамы, располагаются и фиксируются посредством С-образных струбцин.
Рама представляет собой прямоугольник с наличием перемычки. Для проверки правильности сборки советуем замерить две диагонали прямоугольника. Допустимая погрешность составляет не более 1 мм.
Заготовки под раму соединяются. В первую очередь сваривается прямоугольник, а потом — перемычка. Сначала используется прихватывающий шов, после этого — сплошной.
Производится защитная обработка болгаркой.

Как произвести отделку столешницы?

Углы рамы усиливаются посредством накладок. С целью крепежа ножек и других навесных деталей используется полоса размером 40х4 мм. Фаски снимаются. Готовые детали привариваются снизу по углам.
Для закрепления ножек необходимо приварить накладки из полосы. В ножках нужно просверлить дрелью отверстия D
Из фанерного листа надо вырезать столешницу. Ее покрывают листом из стали. При надобности слои прикрепляют.
Все советуем обработать составом против ржавления.
Такой конструкции, как самодельный сварочный стол своими руками, может быть придан современный вид. Это достигается благодаря приделанным колесам. Так приспособление будет легче передвигать. Колесики нужно оснастить стопорными устройствами. На столе надо установить дополнительные детали для фиксации рабочих заготовок. К верхнему углу можно приварить держатель для сварочной горелки. Его можно сделать из трубы нужного диаметра.

Такая конструкция получается достаточно большой. Она подойдет для сваривания крупных изделий.

Второй вариант

Сварочный стол своими руками может быть сделан и по-другому. Вторая модель обладает размером 445х750х915 мм. Эту конструкцию отличает компактность.

Нужный материал

Две пластины 445х750х3 мм.
Четыре угольника 25х25х3 мм длиной 76 см (их угол должен составлять 45 градусов).
Четыре уголка 32х32х3 мм длиной 91,5 см.
Одна труба D=3 см, длина которой равна 7,5 см.
Четыре опоры для колес на резьбе.
Четыре гайки для опор.
Четыре гайки для соединения.
Четыре стопорные шайбы.

Этапы работы

Рамы столешницы и второй полки свариваются. Заготавливаются два одинаковых прямоугольника размером 76 и 46 см.
Размеры подвергаются проверке. Допустимая погрешность составляет 1 мм.
Прихватывающим швом свариваются детали для рамы.
Проверяется правильность геометрии.
После этого все детали свариваются основным швом.
Приваривается столешница и вторая полка. Вначале соединение производится прихватывающим швом, а затем сплошным.
К раме привариваются ножки. Их фиксация производится посредством струбцин. Они приставляются под углом в 90 градусов. Стыки привариваются точечным швом.
Аналогичным способом прикрепляются ножки ко второй полке, расположенной на расстоянии 70 см от столешницы. После проверки геометрической правильности выполняются сплошные швы.
Монтируются опоры колес.
В углу устанавливается фиксатор сварочной горелки. Используется труба D=3 см длина которой составляет 7,5 см.

Какие меры предосторожности существуют?

Все знают, что сварочная работа несет определенную долю риска. Чтобы обезопасить себя от всяких неприятностей, следует соблюдать ряд важных рекомендаций:

Нужно обеспечить полноценное проветривание места проведения работы. Советуется установить вентиляцию с вытяжкой.
Следует предохраняться от поражения током. С этой целью работу надо проводить только в резиновых перчатках и следить за тем, чтобы они не были мокрыми.
Глаза нужно защищать от дугового свечения. С этой целью советуем применять шлемы и очки.
На рабочий стол не должны попадать брызги от металла. Перед проведением сварки надо почисть место работы от мусора. В особенности опасны частицы, подверженные легкому воспламенению. Если работа проводится в гараже, то поблизости не должно быть тары с краской, емкостей с горючим.

Также существуют специальные средства для защиты, без которых проведение работы не рекомендовано.

Время чтения ≈ 4 минут

Компактный сварочный стол, сделанный своими руками, позволит организовать рабочее пространство и сэкономить место. Благодаря небольшой конструкции можно удобно разместить инвертор и подводящие кабели без риска механических повреждений. Дополнительно готовый стол вполне реально использовать для проведения сварочных работ. За счет встроенных колес возможно перемещение стола в сборе в любое удобное место.

Необходимые инструменты и материалы

Изготовить сварочный стол из профильной трубы, как на фото, можно своими руками без использования специального оборудования. Достаточно иметь все необходимые материалы и минимальный набор гаражного инструмента, в частности болгарку, сварку, измерительный уголок, лобзик, дрель и тиски .

Проектные размеры столика по чертежам в статье составляют: 370х580х780 мм, однако в зависимости от потребности габаритные параметры можно использовать свои.

Пошаговая инструкция по изготовлению столика-тележки для сварки

1. Изготовление верхней крышки стола
. Металлический стол для сварочных работ оборудован решетчатой крышкой, которая изготовлена из профилированной трубы сечением 50х50 мм (для крайней рамки) и 30х30 мм для внутренней решетки. Труба нарезается по размеру болгаркой. Подготовленные элементы соединяются при помощи сварки. Внешний пояс крышки состоит из профиля 50х50 мм, который сварен в прямоугольник с учетом проектных размеров. Внутреннее пространство заполняется профилем 30х30 мм. Трубы привариваются через 30-50 мм, образуя решетку. Сварочные швы обязательно зачищаются болгаркой.

2. Изготовление ножек для стола
. Ножки для сварочной тележки можно изготовить из круглой трубы сечением 25х25 мм или 30х30 мм. В случае отсутствия данных размеров допускается использование 20х20 мм. Материалы нарезаются по размеру (780 мм). Всего потребуется 4 металлических ножки. Нарезанные элементы привариваются к готовой крышке по четырем углам.

Важно! Во время сваривания ножек с крышкой важно контролировать перекос. Чтобы получить максимально устойчивый столик необходимо обеспечить ровные углы установки и расположение стоек. Рекомендуется пользоваться угольником и рулеткой.

3. Дополнительный пояс жесткости для стола.
Металлическая тележка для сварочного аппарата должна быть максимально жесткой и прочной. Для этого необходимо изготовить дополнительный пояс жесткости, который будет расположен на высоте 200-300 мм от уровня пола по стойкам. Усилители изготавливаются из уголка 30х30 мм, который разворачивается острым углом наружу. Элементы привариваются по кругу, чтобы связать все 4 стойки. При необходимости можно дополнительно зачистить все сварочные швы.

4. Изготовление ручки для подъема и транспортировки.
Рукоятка необходима, чтобы удобно транспортировать стол в любое указанное место. Для ручки можно использовать металлический пруток или арматуру сечением 8-10 мм. Важно изначально придать нужную форму для элемента. В дальнейшем, как видно на видео готовая рукоятка приваривается к несущей раме верхней крышки. Приваривать ручку необходимо снизу, чтобы в дальнейшем избежать неудобств в ходе эксплуатации столика.

5. Крючки для сварочного оборудования или кабелей.
Боковые крюки необходимы для удобной фиксации толстого кабеля, держателей или хранения любого другого инструмента для сварки. Крючки можно изготовить из обыкновенного гвоздя 100-150 мм. Для этого достаточно придать нужную форму гвоздям и приварить их к несущим ножкам с наружной стороны.

6. Колеса для перемещения.
Колесики необходимы для более удобного передвижения столика в удобное место. Всего потребуется 2 колеса в сборе с крепежными механизмами. Наиболее предпочтительнее использовать небольшие детали от магазинной тележки или аналогичного оборудования. Перед установкой верхнюю часть фиксирующего механизма с гайкой следует прикрепить к стойкам при помощи сварки. Далее на приваренную гайку накручиваются колеса.

Важно! Приваривать крепежные гайки для колес следует с учетом горизонтали. Детали должны быть на одном уровне.

7. Ниша для инструментов.
Нишу следует изготавливать из фанеры, ДСП или ОСБ плиты . При необходимости можно использовать цельный лист металла. Материал нарезается по размеру при помощи лобзика и устанавливается на уголки в нижней части стола.

8. Защитный кожух от мусора и окалины.
Для изготовления можно использовать обыкновенный лист металла любой толщины с загибом по краю. Предварительно к несущим ножкам приваривается металлический пруток 8-10 мм, при этом одна сторона должна быть выше другой, чтобы создать требуемый уклон. Вырезанный лист металла устанавливается на прутки.

Прекрасным дополнением столовой может стать обеденный стол с коваными ножками.

Стол из металла не только красив и эстетичен, но еще и очень долговечен, функционален, практичен.
К тому же изделия из металла не прихотливы в уходе и надолго сохраняют свой привлекательный внешний вид.

Металлический стол можно легко сделать самостоятельно. Подробная инструкция изготовления будет описана в этой статье.

Варианты металлических столов

Столешница у такого столика может быть разной – пластиковой, стеклянной, деревянной или металлической. Для того чтобы соединить части между собой используется сварочный аппарат. Каркас стола может быть выполнен из сваренного друг с другом прямого металла (например, труб), гнутого, сваренного металла, кованого металла.

Итак, вот некоторые варианты столов и металла:

Слесарный верстак — металлический стол для обработки и работы с деревом и другими строительными материалами (как сделать слесарный верстак своими руками читайте в ).

Кованый стол.

Приставной столик из металла.

Журнальный металлический стол.

Материалы и инструменты

Материалы:

металлопрофиль или металлопрокат;
грунтовка для металла;
краска по металлу;
кисти или валики;
мел и ровная поверхность для трафарета;
столешница;
бруски и клей для крепления столешницы.

Инструменты:

сварочный аппарат;
болгарка с металлической щеткой (можно использовать простую металлическую щетку без болгарки);
пила по металлу;
молоток;
шуруповерт;
саморезы и болты.

Делаем кованый столик

Мебель с коваными ножками всегда красива и эффектна. Она используется как декоративное украшение помещения или садового участка.
Яркая окраска придает мебели игривости, а сдержанная черная, белая или металлическая – деловой стиль, дороговизну и эстетичность.

Ковка – это воздействие на горячий металл при помощи молота и наковальни или загибание холодного металла при помощи молотка и приспособлений из приваренных к ровной поверхности круглых шпилек.

Горячая ковка дает немыслимый полет фантазии и может удовлетворить даже самые смелые задумки, потому что она более точная. Холодная ковка выглядит менее эстетичной.

Для того чтобы сделать ковку, нужно иметь специальный инструмент для загибания металлических прутов. Если такой инструмент имеется в вашем арсенале домашнего мастера, то с ковкой не будет никаких проблем. Если же вы далеки от этого, но хотите изготовить металлический столик с коваными ножками или элементами, то лучше ковку металла лучше будет заказать у профессионалов.

Этапы изготовления

Металл очищается от ржавчины и грязи с помощью стальной щётки. Затем делается трафарет. Создать гнутые ножки можно самостоятельно, если не использовать слишком затейливые трафареты. Для этого используется любое листовое дерево. Рисунок делаем в масштабе 1:1.
Привариваем две шпильки (крепеж в виде стержня с резьбой) на расстоянии около 2-3 см друг от друга. Между этими шпильками просовывается металлопрофиль или металлопрокат. При помощи силового воздействия и молотка металл гнется в нужных местах. При этом результат сгибания необходимо сверять с трафаретом. Если этого не делать, то нельзя будет добиться симметрии ножек.

Примите к седению:
для того чтобы узнать размеры металла, который потребуется для изготовления вензелей, можно использовать обычную веревку, которая не растягивается. Веревкой измеряется каждый виток и его размер переносится на металл

Собираем все металлические части по нарисованному трафарету и срезаем лишнее. Свариваем изделия сначала с одной стороны, а затем с другой. Сварку нужно производить аккуратно, чтобы не образовались сварочные наросты. Металлической щеткой зачищаем всю конструкцию.
Готовые элементы ковки также аккуратно привариваем к гнутому металлу. Снова зачищаем все щеткой.
Белой грунтовкой по металлу проходим по всем частям ножек для стола. Светлый цвет поможет не пропустить ни одного миллиметра при окраске металла.
Окраска проводится валиком или неширокой кистью. Кованые ножки чаще всего окрашиваются в белый, черный, бронзовые, золотистые или серебряные цвета.
Столешница из дерева крепится к кованым ножкам при помощи шурупов. В каркасе стола делаются отверстия, которые чуть больше по диаметру, чем шурупы, затем закрепляется поверхность стола.

Совет от редакции:
чтобы скрыть место крепления столешницы и ножек стола можно использовать металлические уголки. Для этого, в металле делаются небольшие отверстия под болты. Уголки соединяются со столешницей при помощи саморезов.

Крепление ножек к столешнице полностью зависит от того, какие именно ножки делаются под столик – их размер, форма, количество кованых элементов и их расположение. Если брать стеклянную столешницу, то она крепится при помощи УФ – клея или специальных резиновых присосок. Металлическая столешница аккуратно приваривается с обратной стороны, зачищается, грунтуется и окрашивается.

Стол со столешницей из камня подойдет для установки на улице, например в , и в помещении. Лучше использовать гранит – он более прочный и износостойкий, чем другие камни (например, часто используемый для столов мрамор).

Столик из металлических трубок

Вам понадобится:

металлические трубки: 3 шт (диаметром 18 мм, длиной – 73 см); 3 шт (диаметром 18 мм, длиной – 38,5 см) и металлические уголки – 3 шт (сечение 30 х 30 мм, длиной – 40 см).
столешница. Можно использовать круглую поверхность из ЛДСП, или МДФ, толщиной от 19 мм и диаметром 95 или 96 см.
дополнительно потребуются шарики для ножек, диаметром 60 мм, шурупы (3,5 х 30 мм, 6 х 50 мм) и клей водостойкий.

Этапы изготовления

Из металических уголков сваривается правильный треугольник с углами 60 градусов. И такой же треугольник делаем из трубок, длиной 38,5 см.
Сверлом по металлу делаем отверстия в раме, при помощи которых каркас будет крепиться к столешнице.
Металлические трубки, длиной 73 см сгибаем при помощи молотка и тисков до длины 65 см. Ножки можно не сгибать, тогда их концы требуется срезать под углом.
К ножкам приваривается металлическая треугольная подножка, примерно на середине ножки.
Верх ножек приваривается к треугольной раме.
Металлические шарики привариваем к концам ножек.
Столешницу вырезаем из ЛДСП или МДФ. Края обрабатываем при помощи наждачной бумаги или шлифовальной машинки.
Столешница крепится к ножкам при помощи шурупов, которые вставляются в отверстия, которые мы высверливали ранее в металлической раме.

Обратите внимание:
столешница может быть выполнена из дерева, стекла, камня, металла. При этом способы крепления будут разными. Самый легкий способ крепления столешницы – клей, но тоже врмея, он не такой надежный, как шурупы, саморезы и болты.

Идеи для декора стола

Украсить столешницу готового стола из металла можно следующими способами:

мозаика из различных материалов;

остекление деревянной столешницы.

Процесс изготовления изделий из горячей ковки можно увидеть в следующем видео
:

Профильные трубы являются универсальным материалом для их применения в личном хозяйстве. Разнообразие изделий и цена в торговых сетях определяет популярность профтруб у строителей дач и индивидуальных строений.

У профильных труб поразительно высокие прочностные показатели.

Прочность и качество материалов используемых при изготовлении труб, возможность использования антикоррозийных защит и другие привлекательные факторы определяют широту их использования.

Готовые конструкции смогут выдерживать колоссальные нагрузки, избегая при этом даже малейших деформаций.

Профильные трубы широко применяют при изготовлении предметов быта, строительстве малых форм на прилегающих к домам территориях, установке основания заграждений, каркасов домов, лестничные, балконные и оконные решетки,
для дома и улицы, столы, стулья, кровати.

Если коррозия не поразит сталь, то она будет служить вам десятки, а то и сотни лет.

В торговых сетях много различных изделий из
профильной трубы, но не все желания покупателей учитывается изготовителями уличной и домашней мебели, лестниц, ограждений клумб и прочего.

Созданная конструкция не развалится в течение даже внушительного срока.

Поэтому при возможности индивидуального изготовления предметов из профильных труб всегда предпочитают создать по собственному проекту, своими руками изделие, доставляющее в последующие годы не только радость в использовании, но и чувство гордости и самоудовлетворения.

Изготовление разнообразных изделий из профильных труб своими руками в последнее время приобретает все большую популярность.

С позиции практичности преимущество изделий, созданных из
трубы своими руками, заключается в абсолютном понимании всех достоинств, недостатков и ремонтопригодности изделия в отличие от покупного хранящего всегда таинственные параметры применения.

Профильные трубы — универсальный материал, из которого можно создать не только уличные конструкции, но и стильные предметы интерьера.

Изделие, созданное из
трубы своими руками, всегда соответствует требованиям изготовителя, который знает, как изделие можно улучшить.

Дизайн, конструкция и необходимые материалы

Чтобы создать изделие, нужна фантазия и знание примеров подобных изделий, иметь некоторые навыки слесаря и столяра, запас необходимого инструмента и желание достичь результата.

Кованые элементы встречаются повсеместно и отличаются индивидуальностью. Их можно использовать для скамеек, ворот, витрин, столиков.

При строительстве каркасного дома необходимо обратить особое внимание на качество материала, понимая, что несущая конструкция должна быть прочной и надежной. Поэтому желателен расчет конструкции или покупка готового проекта, в котором детально приведены параметры профилей и труб, методы их соединения и обработки, включая антикоррозионную.

Из стальных труб квадратного или прямоугольного сечения можно создать массу полезных вещей для дома.

Если устанавливается забор, то профилированные трубы удобно применять в качестве столбиков, укрепляемых в фундамент ограждения или забиваемых в грунт кувалдой.

Крепление перекладин к столбам возможно, как сваркой, так и болтами.

Необходимо выбрать болты по диаметру для оптимального крепления конструкции.

Петли ворот крепить на столбы предпочтительно болтами, сварка на трубах будет менее надежна.

Каркасы малых сооружений играющих роль подсобных на территории усадьбы, таких как навесы, теплицы, гараж, птичник и прочих, оптимально изготавливать из профильных труб.

При этом теплицы можно делать без фундамента и переносными от года к году с места на место.

Спортивные приспособления типа стоек для баскетбольных колец и бадминтона, игральных столов и лавочек для упражнений легко выполняются из
профильной трубы.

Она надежна, проста в установке, доступна по стоимости материала.

Использование труб для лестниц, балконных ограждений, защитных решеток для окон требует применения профессиональных сварочных работ, но достижимо и своими руками при наличии навыков.

Металлоконструкции, выполненные из профильной трубы своими руками, обладают большим количеством преимуществ.

Наибольшие возможности применения профильных труб возникают, когда надо изготовить
мебель из металла своими руками, при этом неважно садовой или домашней мебели, стеллажей и полок в подвалах, чердаках, гаражах, столов, стульев и скамеек в беседках возле барбекю и многих других.

Если правильно выполнить расчет постройки, то она будет отличаться долговечностью и надежностью.

Гнутые каркасы стульев, диванов, столов, кроватей, шкафов и антресолей, светильников и прочих предметов, на что хватит фантазии.

Профильная труба позволяет обеспечить выполнение любых фантазий в доме и на усадьбе.

Наибольший интерес среди возможных изделий представляет мебель из профильных труб потому, что постоянно на даче или усадьбе требуется какая-то мебель, будь то скамейка или полка, стул или стол и прочее.

Поэтому надо всегда в запасе иметь трубы и простой инструментарий для создания мебели.

Необходимые инструменты

Для изготовления различных изделий требуется особенные оснастка и инструменты. Создавать каркас дома или гаража, и изготавливать стул при этом надо иметь разную оснастку и инструмент.

При желании мебели можно придать эстетичность, путём усложнения конструкции каркаса и нанесении декоративной отделки.

Для изготовления мебели необходимо рассмотреть основные операции, которые придется выполнять в процессе работы.

Трубы с квадратным сечением легко собираются в нужную конструкцию.

Распил заготовок необходимо вести дисковой пилой именуемой в народе «Болгаркой» или ручной ножовкой. Когда требуется точная работа, то лучше предпочесть ручную ножовку или электрический лобзик.

Для соединения деталей нужен сварочный аппарат, но если нет его или нет навыков его применения, то нужна электродрель с комплектом сверл по металлу и дереву.

Главное раздобудьте чертёж, «болгарку» и дрель с болтами или сварочный аппарат, а остальное, как говорится «дело техники».

Для зачистки деталей требуется плоский напильник, для крупных деталей диск по металлу для «Болгарки» и диск наждачный по дереву. Оба диска недорогие и всегда есть в продаже в хозяйственных магазинах. Нужна наждачная шкурка для мелких работ, м
олоток, рулетка, долото, отвертка, лучше электрический шуруповерт с комплектом насадок.

Инструменты для работы с профильными трубами.

Для изготовления мебели из
профильной трубы требуется оснастка для того, чтобы гнуть трубы. Изготовление такой оснастки несложно, но требует времени и тщательного исполнения.

Оснастка изготавливается под производство задуманных изгибов труб.

Оснастка в процессе работ может изменяться и дополняться. Поэтому основные требования к оснастке – это простота, легкость в изготовлении, изменении и дополнении.

Изготовление мебели из профильных труб

Мебелью являются стулья, лавки, столы, кровати, полки, шкафы, кровати.

Из профильных труб все эти предметы можно сделать с легкостью.

Инструкция по изготовлению мебели из металла едина и определяется последовательностью исполнения следующих пунктов.

В соответствии с чертежом конструкции изделия напилить из труб заготовки его частей.
Зачистить заусенцы распилов и засверлить необходимые отверстия.
С помощью оснастки провести изгиб деталей конструкции каркаса изделия.
Провести необходимую сварку элементов конструкции.
Сделать стяжку конструкции изделия с помощью болтов.
Приготовить и установить фурнитуру на предмет мебели.
Установить деревянные и пластмассовые элементы конструкции.
Произвести окраску элементов всех мебельных изделий.

Так создается мебель из профильной трубы для каждого конкретного изделия.

Представленная инструкция может быть уточнена в деталях, некоторые пункты могут выпасть. Для стула и для навесной полки инструкции будут отличны, но желательно такую инструкцию создать перед тем, как приступить к работе.

Все эти конструкции будет объединять нечто общее, а именно невероятно высокая прочность и стойкость к любым агрессивным воздействиям механического характера.

ВИДЕО: Стол в стиле лофт из дерева и профильных труб.

Источник

Деревянная столешница
Из пластика
Из стекла

Стол из профильного металла
Кованый стол

На сегодняшний день выделяют следующие виды металлических столиков:

верстак, то есть, рабочий стол для проведения слесарных работ, который позволяет проводить разнообразные действия с древесиной и прочими разновидностями стройматериалов;
кованый столик;
приставной и эргономичный столик из металла;
журнальный стол на металлической основе.

Верстак
Кованый стол
Придвижной стол
Журнальный стол

Что понадобиться, чтобы построить мебель?

металлопрофиль (вместо него допускается взять металлический прокат);
грунтовка и краска для обработки металлических поверхностей;
инструменты для равномерного распределения жидких веществ (кисточки и валики будут как нельзя кстати);
мел и гладкая поверхность (это пригодится для создания шаблона);
столешница, а также брусья и клеящий состав для ее надежной фиксации.

Нельзя обойтись и без особых инструментов:

сварочного приспособления;
болгарки, оснащенной металлической щеткой (если ее нет в наличии, допускается применять металлическую щетку без шлифовальной машинки);
пила для работ с металлом;
молоток;
шуруповерт;
крепежные изделия, в частности, болты и саморезы.

Могут понадобиться дополнительные приспособления, все зависит от того, какому варианту вы отдадите предпочтение.

Как создать стол из профильной трубы?

1
2
3

Процесс состоит из следующих этапов:

Найдите подходящие металлическое уголки. Свариваем их таким образом, чтобы получился правильный треугольник. Идентичную фигуру создаем из трубок, длина которых составляет 38,5 см.
При помощи сверла проделывает в раме отверстия, за счет которых каркас будет присоединяться к столешнице.
Сгибаем трубки из металла (длина 73 см) молотком, придерживая заготовки тисками. С ножками можно не работать, можно не трогать, однако, тогда их концевые части придется отделить под определенным углом. Подготовленные таким образом ножки для стола прикрепляем к раме, а металлические шарики прикрепляем к их концам. Чтобы сварить отдельные стальные элементы, рекомендуется использовать специализированное оборудование. Только оно способно обеспечить качественное соединение сваренных элементов.
Вырезаем столешницу, используя подходящий материал. Обрабатываем крайние части при помощи наждачной бумаги (также для этой цели можно использовать шлифовальный аппарат). Прикрепляем заготовку на ноги, используя крепежные изделия. Вставляем шурупы в сделанные отверстия на железной раме.

Намного проще сделать столешницу из пластика или древесины, ведь перечисленные материалы достаточно просты в обработке, кроме того, они вполне надежны.

Как сделать столик консольного типа?

1
2
3

Приобретаем все необходимые инструменты и приспособления, прежде всего, консоль и крепежные приспособления.
Делаем ножки, которые в обязательном порядке должны быть массивными и крепкими, чтобы выдерживать крупный стол. Заготовки для их изготовления приобретаем в магазине, где торгуют хозяйственными товарами.
Подготавливаем доски к последующей обработке. Берем их (параметры: длина – 3 м; ширина – 20 см) и разделяем пилой. В результате получаем 4 заготовки. Также потребуется такое же количество досок, но с другими размерами (параметры: длина 145 см, толщина – 10 см). Их устанавливаем в вертикальном положении на сделанную заготовку. По краям располагаем 4 квадратных заготовки со стороной по 10 см. Объедините отдельные элементы конструкции при помощи винтов. Повторяем процедуру по описанной схеме, чтобы получить еще пару заготовок (в будущем они образуют верхнюю и нижнюю части изделия).
Прикрепляем ножки.
Делаем отступ в 2,5 см от края, укладываем заготовку поверх и смазываем клеем для столярных работ. Обрабатываем клеящим составом обе стороны, а после прикладываем сверху доску. Сделанную заготовку фиксируем на том месте, где ей положено находиться, винтами.
Формируем нижнюю консоль за счет повторения процедуры, представленной выше.

1
2
3
4

Во время сварки небольших по размеру деталей возникают проблемы с их фиксацией. Впоследствии они скажутся на качестве шва, надежности соединения. Для решения делают специальные столы, конструкция которых рассчитана для повышения удобства работы сварщика. Важно правильно выбрать чертеж и составить схему сборки.

Чертежи стола

Проблема самостоятельного изготовления стола для сварочных работ заключается в минимальной информации о подобных конструкциях. Заводские модели не могут служить базой для составления чертежа, так как сложны, многие функции неприменимы в условиях домашней мастерской. Альтернатива – взять за основу простейший чертеж и улучшить его.

не устанавливать колесики, так как они скажутся на устойчивости;
на рабочей сварочной поверхности сделать своими руками продольные прорези (30 мм) для фиксации струбцин;
под ними установить наклонную пластину для защиты инструмента от искр и окалины;
монтаж подъемных боковин для увеличения рабочей поверхности стола.

В итоге должно получиться подобное приспособление для сварочных работ:

Материалы и комплектующие

Для изготовления можно применять любой подручный металлопрокат – уголки, трубы профильного сечения, листовой материал. Важно, чтобы стол сварщика был устойчив, выдерживал не только вес заготовки, но и возможное возрастание давления на поверхность во время работы.

Советы по выбору материалов:

Опорные стойки (ножки). Делаются из профильной трубы или уголка, первый вариант предпочтительнее, так как повышается механическая прочность. Толщина — от 1,5 мм и более;
Рабочая сварочная поверхность. Стальная пластина с прорезями для струбцин, толщина — от 2 мм. Края скругленные, чтобы сделать ровную поверхность.
Дополнительные конструкции для увеличения рабочей площади стола из труб квадратного или круглого сечения.
Защитный экран делается из листового железа, желательно – с бортами.
Нижняя полка – из ДВП или ДСП. Для лучшей защиты можно положить тонкий стальной лист.
Ребра жесткости – уголки или трубы.

Дополнительно потребуется грунтовка и краска. Рабочий стол лучше обработать – так увеличится срок его службы.

Порядок сборки

Для выполнения работ потребуется сварочный аппарат, электроды, «болгарка» с дисками по металлу, измерительный инструмент, болты для крепления. Предварительно составляется чертеж конструкции, вычисляются размеры заготовок. В последнем случае нужно учитывать толщину сварочного шва.

Инструкция по сборке:

Формирование заготовок, проверка их размеров по чертежу.
Сборка каркаса, сварка опорных стоек, крепление ребер жесткости.
По габаритам готового каркаса изготавливают рабочую столешницу. После замеров ее не крепят.
Монтаж защитного экрана. Угол наклона – до 45°, дополнительно делают желоб для ссыпания отходов сварки.
Установка основной рабочей поверхности.
Изготовление боковин, они крепятся к конструкции на шарнирах. Подвижные упоры из труб небольшого диаметра.
Грунтовка и покраска.
Установка листа ДВП или ДСП.

Дополнительно на стол сварщика можно установить крючки, ящики или коробки для хранения и фиксации инструмента. Выбор зависит от требований к функциональности и удобству эксплуатации.

Что еще необходимо для комплектации

Для создания максимально комфортных условий работы потребуется купить дополнительные инструменты для сварщика. Их функция – надежная фиксация заготовки, возможность оперативного изменения положения. Требования – устойчивость к перепаду температур, механическая прочность.

Набор дополнительных инструментов:

Струбцины. Необходимы для фиксации заготовки на поверхности для точной сварки;
Зажимы. Выполняют туже функцию, но более специализированно – установка нужно угла меду свариваемыми деталями, сложное соединение.
Магнитное основание. Рекомендовано для обработки небольших по размеру деталей, фиксация которых механическим способом затруднена.

В последнем случае нужно учитывать массу вспомогательного магнитного инструмента и максимально допустимый вес детали.

В видеоматериале представлен подробный обзор оптимальной модели стола для сварщика:

Стола с лакированной столешницей на металлическом каркасе

Необходимые материалы:

1. Пиломатериалы;
2. Лист фанеры толщиной 1,5 см;
3. Брус;
4. Гвозди, саморезы и заглушки для них;
5. Столярный клей;
6. Эпоксидная смола (5-7 литров);
7. Малярный скотч;
8. Металлический профиль (около 9 м);
9. Краска-спрей (для металла);
10. Клеенка и другие материалы.

Инструкция по изготовлению

Подготовка досок

Обрезки досок нужно отсортировать, выбрать разные по цвету и текстуре, чтобы они гармонично смотрелись на столешнице. Если доски берутся от старых поддонов, нужно тщательно устранить все гвозди, крепления и другие лишние элементы.

Отобранные для столешницы доски нужно распилить на равные доски, небольшие по ширине (3-5 см). Длина не важна — лишнее все равно будет обрезаться. Доски раскладываются в том порядке, в котором они будут лежать. Основой для столешницы служит фанера. Обрезав лист по предполагаемым размерам стола, нужно одну за одной приклеить доски. По периметру ненужные отрезки устраняются, чтобы получился ровный прямоугольник.

Узор будет интересней, если чередовать темные и светлые доски. Нужно подождать, пока клей схватится. При желании можно прибить доски отделочными гвоздями.

Рамка

После того, как все доски заняли свое место, из кусков бруса нужно сделать рамку. Она должна немного выступать над уровнем столешницы, так как при заливке смолы будет выступать в роли бортика. Брус — основа рамки — нарезается под углом 45 градусов. Все части соединяются.

Сначала брус сажается на клей, а потом крепится на саморезы. Для более прочного соединения с основой отверстия под саморезы высверливаются. На саморезы в углах ставятся заглушки, а все соединения шпатлюются, чтобы быть незаметными. Поверхность столешницы приобретает ровную форму.

Опора стола

Ножки для столешницы можно приобрести отдельно, а можно сделать самостоятельно — сварить из маталлопрофиля. Определившись с габаритами опоры, профиль нарезается на равные отрезки.

Сначала металлические части привариваются в форме буквы U. Необходимо две таких детали. К верхушкам привариваются полосы.

Упрочнив пролеты металлическими трубами, оба элемента соединяются в одну опору. Швы после сварки нужно зачистить, и всю конструкцию окрасить с помощью краски-спрея.

Крепление столешницы

В металлической опоре высверливаются отверстия под саморезы — на равном расстоянии друг от друга по всему периметру.

Чтобы шляпки вкрученных саморезов были «утоплены», полученные отверстия зенкуются.

Чтобы прикрепить столешницу к опоре, первая кладется на пол тыльной стороной вверх. На фанере отмечаются места под крепления. Опору, также положенную вверх ногами, нужно прикрутить на саморезы к столешнице.

Заливка смолы

Стол ставится в правильное положение, устанавливается на опоре, на ровной поверхности. В углубление столешницы, образованное по периметру рамки, будет заливаться эпоксидная смола.

Чтобы в процессе работ пол оставался чистым, следует расстелить на него пленку, а все трещины в столе заклеить малярным скотчем. Желательно проводить работы в теплом и хорошо проветриваемом помещении.

Эпоксидную смолу готовят по инструкции, соблюдая технику безопасности. На поверхность смола заливается медленно, ровным слоем не более 6 мм.

Смесь нужно перемешивать, избегая образования пузырьков. Если они все-таки образовались — «прогнать» их с помощью газовой горелки.

После того, как базовый слой затвердел, малярный скотч удаляется. Монолитная столешница подвергается дальнейшей обработке. Нужно нанести еще несколько слоев, каждый из которых сохнет не менее шести часов.

Все подтеки и неровности полируются. Стол выглядит очень оригинально, к тому же отличается прочностью.

Original post in English

Время чтения ≈ 4 минут

Необходимые инструменты и материалы

Пошаговая инструкция по изготовлению столика-тележки для сварки

Прекрасным дополнением столовой может стать обеденный стол с коваными ножками.

Варианты металлических столов

Итак, вот некоторые варианты столов и металла:

Слесарный верстак — металлический стол для обработки и работы с деревом и другими строительными материалами (как сделать слесарный верстак своими руками читайте в ).

Кованый стол.

Приставной столик из металла.

Журнальный металлический стол.

Материалы и инструменты

Материалы:

металлопрофиль или металлопрокат;
грунтовка для металла;
краска по металлу;
кисти или валики;
мел и ровная поверхность для трафарета;
столешница;
бруски и клей для крепления столешницы.

Инструменты:

сварочный аппарат;
болгарка с металлической щеткой (можно использовать простую металлическую щетку без болгарки);
пила по металлу;
молоток;
шуруповерт;
саморезы и болты.

Делаем кованый столик

Этапы изготовления

Металл очищается от ржавчины и грязи с помощью стальной щётки. Затем делается трафарет. Создать гнутые ножки можно самостоятельно, если не использовать слишком затейливые трафареты. Для этого используется любое листовое дерево. Рисунок делаем в масштабе 1:1.
Привариваем две шпильки (крепеж в виде стержня с резьбой) на расстоянии около 2-3 см друг от друга. Между этими шпильками просовывается металлопрофиль или металлопрокат. При помощи силового воздействия и молотка металл гнется в нужных местах. При этом результат сгибания необходимо сверять с трафаретом. Если этого не делать, то нельзя будет добиться симметрии ножек.

Собираем все металлические части по нарисованному трафарету и срезаем лишнее. Свариваем изделия сначала с одной стороны, а затем с другой. Сварку нужно производить аккуратно, чтобы не образовались сварочные наросты. Металлической щеткой зачищаем всю конструкцию.
Готовые элементы ковки также аккуратно привариваем к гнутому металлу. Снова зачищаем все щеткой.
Белой грунтовкой по металлу проходим по всем частям ножек для стола. Светлый цвет поможет не пропустить ни одного миллиметра при окраске металла.
Окраска проводится валиком или неширокой кистью. Кованые ножки чаще всего окрашиваются в белый, черный, бронзовые, золотистые или серебряные цвета.
Столешница из дерева крепится к кованым ножкам при помощи шурупов. В каркасе стола делаются отверстия, которые чуть больше по диаметру, чем шурупы, затем закрепляется поверхность стола.

Столик из металлических трубок

Вам понадобится:

металлические трубки: 3 шт (диаметром 18 мм, длиной – 73 см); 3 шт (диаметром 18 мм, длиной – 38,5 см) и металлические уголки – 3 шт (сечение 30 х 30 мм, длиной – 40 см).
столешница. Можно использовать круглую поверхность из ЛДСП, или МДФ, толщиной от 19 мм и диаметром 95 или 96 см.
дополнительно потребуются шарики для ножек, диаметром 60 мм, шурупы (3,5 х 30 мм, 6 х 50 мм) и клей водостойкий.

Этапы изготовления

Из металических уголков сваривается правильный треугольник с углами 60 градусов. И такой же треугольник делаем из трубок, длиной 38,5 см.
Сверлом по металлу делаем отверстия в раме, при помощи которых каркас будет крепиться к столешнице.
Металлические трубки, длиной 73 см сгибаем при помощи молотка и тисков до длины 65 см. Ножки можно не сгибать, тогда их концы требуется срезать под углом.
К ножкам приваривается металлическая треугольная подножка, примерно на середине ножки.
Верх ножек приваривается к треугольной раме.
Металлические шарики привариваем к концам ножек.
Столешницу вырезаем из ЛДСП или МДФ. Края обрабатываем при помощи наждачной бумаги или шлифовальной машинки.
Столешница крепится к ножкам при помощи шурупов, которые вставляются в отверстия, которые мы высверливали ранее в металлической раме.

Идеи для декора стола

Украсить столешницу готового стола из металла можно следующими способами:

мозаика из различных материалов;

остекление деревянной столешницы.

Процесс изготовления изделий из горячей ковки можно увидеть в следующем видео
:

Источник

Основные функции сварочного стола

Стол сварщика — достаточно простая конструкция, которая выполняет следующие основные функции:

плоскость для работы, оснащенная в том числе различными элементами для фиксации рабочих заготовок (решетки, лесенки, держатели сварочной горелки и т.д.);
заземляющий контур.

Инструменты и приспособления для создания стола сварщика

Для создания стола сварщика нужны следующие инструменты и материалы:

сварочный аппарат, а также электроды, баллон с инертным газом и т.д.;
угольник обычный;
угольник столярный;
рулетка строительная;
кусачки;
струбцины С-образные — 4 шт.;
пила по металлу (болгарка);
метчик для нарезания резьбы М8;
дрель или перфоратор;
оборудование для снятие фасок с заготовок (фрезерный или токарный станок).

Требования безопасности при производстве сварочных работ

Сварочные работы следует проводить в хорошо проветриваемом помещении или помещении с приточно-вытяжной вентиляцией.
При работе нужно использовать средства индивидуальной защиты: сварочный щиток или маску, кожаные перчатки для сварочных работ, спецодежду, спецобувь.
Перед началом работ требуется проверить исправность сварочного оборудования, заземления и средств индивидуальной защиты.
Рабочее место сварщика должно быть освобождено от легковоспламеняющихся материалов и не иметь загромождений.

Алгоритм сборки стола сварщика

Вариант 1. Чертеж сварочного стола.

В качестве примера рассмотрим два варианта создания стола сварщика своими руками.

Материалы для сборки:

профильная труба 40х20х2 мм — 9,9 м;
полоса 40х4 мм — 2,0 м;
крепеж: болты М8х40 — 4 шт. гайки М8-6 — 4 шт.;
стальной лист 1100х650х2 мм — 1 шт.;
фанера 1220х1220х10 мм — 1 лист.

Снимаем фаски на свариваемых деталях на фрезерном или токарном станке.

Варим раму под столешницу:

Заготовки профильной трубы, предназначенные под сваривание рамы для столешницы, располагаем и фиксируем С-образными струбцинами на большом ровном столе.
Рама под столешницу представляет собой прямоугольник с перемычкой, поэтому для корректной сборки и дальнейшей эксплуатации конструкции проверяем совпадение размеров двух диагоналей прямоугольника. Допустимое отклонение ±1 мм.
Свариваем заготовки под раму (в первую очередь варим сам прямоугольник, а затем — перемычку) вначале прихваточным швом, проверяем геометрическую корректность соединения, после провариваем все стыки основным швом.
Зачищаем швы болгаркой.

снимаем фаски на подготовленных накладках;
привариваем подготовленные накладки снизу рамы в углах крепления ножек стола.

сверлим отверстия Д
рассверливаем отверстия до Д=6,7 мм и нарезаем резьбу М8.

Прикрепляем ножки стола к раме и привариваем боковые перекладины между ножками.

Обрабатываем все швы антикоррозионными составами.

Вариант 2. Чертеж сварочного стола.

Материалы для сборки:

пластина металлическая 445х750х3 мм — 2 шт.;
уголок 25х25х3 мм (длиной 46 см), срезанный под 45° — 4 шт.;
уголок 25х25х3 мм (длиной 76 см), срезанный под 45° — 4 шт.;
уголок 32х32х3 мм (длиной 91,5 см) — 4 шт.;
труба Д=3 см (длиной 7,5 см) — 1 шт.;
опоры колесные резьбовые — 4 шт.;
гайки для колесных опор — 4 шт.;
соединительные гайки — 4 шт.;
шайбы стопорные — 4 шт.

Привариваем держатель для сварочной горелки (труба Д=3 см длиной 7,5 см) к выбранному углу столешницы.

Обрабатываем все швы антикоррозионными составами. Второй вариант стола сварщика готов.

Он отличается мобильностью и занимает мало места, подойдет для работы в небольшой мастерской.

Какой должен быть стол для сварки?

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

Края сварочного стола должны быть покрыты медным материалом.

Для освещения изготавливается самодельная система, с мощностью не более 36В.

Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.

Неотъемлемая часть стола для сварки — заземление.

Важно запомнить, что стол для сварки в домашних условиях нужно делать из материала, который не плавиться, не горит и не выделяет ядовитые вещества при высокой температуре. Рекомендуемая высота стола для сварки 0.7-0.9 метров, площадь – 1.0 на 0.8 метров.

Необходимые инструменты для сборки

Аппарат для сварки и необходимые для его работы элементы.
Угольники, линейки и маркер для пометок.
Рулетка или измерительная лента около 3 метров.
4 струбцины, в виде буквы «С».
Кусачки.
Ножовка по металлу или машина для шлифовки.
Метчик.
Дрель и необходимые для ее работы элементы.
Металлические листы, трубы, проволока.
Болты, гайки и т.д.
Лобзик, тиски.
Болгарка.

Инструкция изготовления сварочного стола своими руками

Для удобства можно сделать ручки для переноса стола в любое место. Смастерить их лучше из металлической арматуры с диаметром 0.8-1.0 см.

Кожух для мусора делается из металлических листов, любой толщины.

Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Фото сварочного стола

Если сваркой пользоваться изредка – удобствами можно пренебречь, но при профессиональном подходе к выполнению работы в домашней мастерской, необходимо позаботиться о приемлемых условиях. Мы расскажем, как сделать сварочный стол своими руками. В описываемой конструкции верхняя часть съемная.

Заготовка и раскрой материала

Будем делать большой стол, чтобы варить металлические двери и рамы. Был приобретен лист металла 1250×2500 мм, толщиной 3 мм. Решили сделать основание под столешницу немного меньше листа – 1150×2500 мм.

Так как масса изготавливаемых дверей немалая, используем профильные трубы 50×40 мм, со стенками 2,5 мм. Для изготовления верхней части и перегородок приобретена профильная труба 50×25 мм. Опоры под полки будут сделаны из квадратного прутка 15×15 мм.

Определимся с размерами стола

С верхней частью всё понятно – делаем под размер листа, а нижнюю опорную часть (раму) можно сделать короче.

Из приобретенного материала нужно отрезать заготовки определенного размера.

Рама стола

№	Размер трубы (мм)	Кол-во (шт.)	Длина (см)	Предназначение
1	50×40	2	50	верхняя опора
2	50×40	4	60	ножки
3	50×40	2	110	нижняя горизонтальная перемычка в торце стола
4	50×25	4	160	боковая перемычка
5	50×25	2	42	перемычки между ножек

Верхняя, съемная часть

Квадратный пруток 15×15 мм будет служить опорой для полок, и приварится в последнюю очередь.

В нижней и верхней горизонтальных перемычках рамы стола, сверлом Ø10,5 мм сверлится отверстие, отступив от краев по 5 см. Снизу будут закреплены ножки с колесиками, а сверху съемная столешница.

Виды сварочных столов

Требование к сварочному столу

Основание и столешница изготавливаются только из трубчатого профиля, столешница и вся конструкция должна быть достаточно массивной, чтобы удары молотком или случайный толчок, падение детали на рабочую поверхность не привели к опрокидыванию конструкции;
Стальные ножки или опоры обязательно перевязываются нижней горизонтальной обвязкой из профильной трубы или уголка. Таким образом, удается избежать расшатывания или деформации конструкции при установке на рабочее место очень тяжелых или габаритных деталей;
Рабочая поверхность оборудуется решетчатой декой, через которую раскаленный шлак и капли металла беспрепятственно, без рикошета, проваливаются в лоток с песком или на бетонный пол;
Место для проведения сварочных работ обязательно оборудуется вытяжкой. Если работы со сваркой проводятся нерегулярно, то металлическую конструкцию изготавливают передвижной или переносной, например, устанавливают на стальные колеса с резиновой оплеткой или на обрезиненные пятаки.

Конструкция стола для сварки

Высота стола
для сварочных работ. В условиях работы стоя столешница или рабочая поверхность должна находиться на уровне пояса сварщика;
Габариты столешницы
. Как правило, для профессиональных работ выбирается ширина и длина рабочей поверхности 70-75 см. Максимальная точность сварки достигается, если сварочная зона удалена не более ¾ длины рук сварщика;
Размеры сварочного стола
для работы в сидячем положении можно скопировать с обычного домашнего табурета или стула, но в этом случае приспособление приходится оборудовать защитным экраном на высоту 70-80 см, чтобы избежать попадания искр и раскаленного шлака на ноги и одежду работника.

Сварочно-сборочные столы

По габаритам и устройству столешницы сварно-сборочные столы ближе к слесарным верстакам.

Поворотный сварочный стол

Простой стол для сварочных работ

Трубу режут болгаркой по короткому ребру на две половинки, шлифуют и приваривают на готовую раму.

Полупрофессиональный стол сварщика

Необходимые инструменты и материалы

Чертежи сварочного стола

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы.

Изготовление сварочного стола

Ножки для стола

По выбранным габаритам вырезаем детали опорной части каркаса сварного стола.

Изготовление столешницы

Защитный короб

Безопасность при исполнении сварочных работ

Заключение

Стола с лакированной столешницей на металлическом каркасе

Необходимые материалы:

Инструкция по изготовлению

Чтобы шляпки вкрученных саморезов были «утоплены», полученные отверстия зенкуются.

Все подтеки и неровности полируются. Стол выглядит очень оригинально, к тому же отличается прочностью.

Original post in English

Источник

как сделать стол из профильной трубы

На самом деле, сделать каркас стола из профильной трубы отличная идея. Понятно, что это дело вкуса, но с практической точки зрения, металлические конструкции обладают рядом неоспоримых преимуществ. Не будем все их перечислять, они очевидны. Если хотите узнать, как сделать стол из профильной трубы своими руками, вот десять конкретных примеров с пошаговыми фото. Если у вас недостаточно опыта по работе с металлом, то это хорошая возможность попрактиковаться, потому что здесь представлены достаточно простые проекты. Например, сделать журнальный столик из профильной трубы или каркас для обеденного стола реально даже для начинающего мастера.

Обеденный стол из профильной трубы

Эта особая структура предназначена для любителей натурального дерева в сочетании с металлом, для изготовления обеденного стола с металлическим каркасом. Рама состоит из профильных труб размером 100 мм x 40 мм x 2 мм, длиной 2,20 м, шириной 80 см и высотой 63 см. Два доски, используемые для каркаса, имеют ширину 1 м, длину 2,20 м и высоту 12 см. Металлическая рама обеденного стола окрашена в черный матовый цвет.

Две доски соединены и склеены на двух обработанных поверхностях, которые были отшлифованы для достижения наилучшего результата сварки без каких-либо зазоров. Единственный недостаток в этой конструкции, это чрезмерный вес, так как стол весит приблизительно 240 кг. Тем не менее, это не должно рассматриваться как серьезная проблема, поскольку стол был сделан для конкретной обстановки.

Источник фото: www.instructables.com/id/DIY-Dining-Table/

Круглый стол из профильной трубы

Чтобы сделать этот круглый стол с металлическими ножками из профильной трубы, вам понадобятся доски 2×6 и квадратная профильная труба 50 x 50 мм. Еще нужны сварочной аппарат, болгарка, дрель, торцовочная и настольная пила.
Приблизительно измерьте все доски, затем соберите и выровняйте до необходимой толщины.
Приклейте столешницу, используя большое количество клея и параллельные зажимы.

Обрежьте все доски столешницы до желаемых размеров. Используя любые инструменты, которые вы предпочитаете, затем отшлифуйте и нанесите отделку!
Разрежьте металлические части до нужных размеров. Сварите каркас.
Если делаете ноги в форме Х, разрежьте сваренные буквы «Х» пополам. Приварите кронштейны для крепления столешницы. Покрасьте и прикрепите верхнюю часть.

Автор: John_Malecki
Источник фото: www.instructables.com/id/How-to-Build-Reclaimed-Industrial-Dining-Tables/

Современный стол с металлическим каркасом

В этом руководстве показано, как сделать уличный стол с металлическим каркасом из профильной трубы. Ссылка на первоисточник находится ниже под галереей, там вы сможете прочитать полный список инструментов и материалов для этого проекта, если необходимо посмотреть видео. Вот краткий обзор этапов сборки. Чтобы было удобней, сделайте геометрический дизайн ног в программе CAD и выложите на лист металла. Используйте шток 20 мм, чтобы определить, где делать разрезы. Затем вырежьте каждый кусок. Таким образом, не нужно будет определять углы, просто пометьте и обрежьте линии. Затем подготовьте металлические части в местах соединений и отшлифуйте фаски на концах. Соедините кусочки, затем сварите каждую область.

Чтобы прикрепить стол, разрежьте плоскую планку 7 см по размеру и приварите к верхней части каждой ножки. Сделайте несколько отверстий вдоль плоского стержня, чтобы прикрепить доски с помощью шурупов.
Приварите ножки стола к плоской планке.
Когда ножки стола готовы, нужно соединить их длинными перекладинами для дополнительной устойчивости. Разрежьте первый брусок, а затем прикрепите и приварите подрамник.
Для второго подрамника разложите планку, обозначив место, где она будет пересекать первый подрамник, разрежьте и приварите первую часть на место.
Затем закрепите оставшиеся части.
Для этого проекта использовалась доска из лиственных пород.
Сделайте фаску вокруг верхнего края досок с помощью бита под углом 45 градусов. Наконец, пройдитесь рубанком, чтобы толщина соответствовала виду ножек.
Приварите раму столешницы и добавьте плоскую перекладину, чтобы удерживать доски в середине.
Нанесите отделку на деревянную и металлическую основу.
Затем, чтобы собрать верх стола, вставьте одну доску за раз, предварительно просверлите и прикрутите к центру плоской планки. Прикрепите доски шурупами. Используйте шпатель, чтобы сделать небольшой зазор между досками для отвода воды.
Переверните столешницу и положите на основание. Прикрепите к ногам шурупами.

Источник фото: www.instructables.com/id/Modern-Outdoor-Table-With-Metal-Base/

Как сделать каркас из профильной трубы

Здесь показано, как сделать металлический каркас из профильной трубы для журнального столика и прикрепить к столешнице. Если хотите посмотреть все это на видео, ссылка под галереей с пошаговыми фото.
Сначала отрежьте доски до точной ширины стола. Вы будете использовать их, чтобы пометить и вырезать 2 перекладины для верхушек ног.
Затем просверлите сквозные отверстия, в местах, где ножки будут крепиться к столешнице. Вам нужно увеличить отверстия так, чтобы шайба проходила снизу вверх, а не с другой стороны.

Крепление ножек к столу таким образом позволит дереву двигаться без деформации , когда оно расширяется и сжимается с течением времени.

Теперь, когда верх сделан, обрежьте 4 части до 40 см для сторон ног.
Подрежьте доски под углом 81 градус, чтобы использовать для разметки трех готовых частей ноги. Это будет 34 см. Так же, как сделали для верхних частей ног, вырежьте вставки на нижних частях.
После того, как все части вырезаны и просверлены, разложите ноги и сварите. После этого зачистите сварные швы.
Отрежьте еще одну доску на длину стола минус 8 см, чтобы отметить длину поперечной скобы для крепления двух ножек.
Прикрепив поперечную скобу, завершите сварные швы и отшлифуйте, чтобы стол прилегал к металлическому каркасу.
Покрасьте каркас тремя слоями атласной аэрозольной краски.
Прикрепление основания к столешнице. Для этого предварительно просверлите каждую точку крепления, затем закрутите 15-ти мм шурупы через шайбы.

Источник фото: www.instructables.com/id/Making-Metal-Coffee-Table-Legs/

Складной стол из профильной трубы

Есть много версий столов этого стиля, но вы можете сделать его более современным. Этот стол имеет складные ножки из профильной трубы, а верх из массива дерева, который легко складывается.
Конечно, вы можете спроектировать и сделать стол, который будет соответствовать вашему пространству, поэтому все материалы должны быть адаптированы к тому, что вам доступно.
После того, как посмотрите пошаговые фото и начнете планировать, как сделать складной стол из профильной трубы, желательно посетить сайт автора этого проекта (ссылка ниже) и посмотреть видео.

3d моделирование. Обычно в любом дизайне все начинается с эскизов, чтобы уточнить свою идею, но поскольку этот стол уже хорошо зарекомендовал себя в дизайне, мы можем перейти прямо к САПР (средства автоматизированного проектирования и черчения), чтобы получить необходимые размеры.
Вам нужна вершина длиной 1350 мм, шириной 600 мм и рабочей высотой 700 мм от земли.
Так что на самом деле это единственный хитрый момент (где удобно использовать САПР ), и он определяет, какой длины должны быть ноги. Это будет зависеть от планируемой высоты, и от угла ног. Здесь угол примерно 12 градусов, и потому если хотите, чтобы высота была приблизительно 700 мм, длина ног должна быть 613 мм.

Затем установите высоту нижних полок – здесь они находятся на расстоянии 100 мм от пола, а ширина определяется расстоянием между углами ножек. Затем отметьте размеры на материалах. Автор проекта использовал мягкую сталь 20 мм и дерево толщиной приблизительно 20 мм после обработки. Приступая к сборке, начните с того, что разделите профильные трубы на части и обрежьте болгаркой.

Затем зажмите части в нужном положении и склейте с обеих сторон. Вам нужно сделать четыре рамки.

Соедините две пары рам, приваривая петли сверху, а затем отшлифуйте плоские швы напильником. Когда закончите сварку, нанесите 2 слоя чистой аэрозольной краски. Это будет полезно для металла в помещении с низкой влажностью.
В принципе, весь этот процесс можно заменить деревянными частями вместо металлических труб, если у вас нет доступа к сварке.

При подготовка древесины используйте шаблон, чтобы не допустить изгиба досок при склеивании.

Затем подготовьте доски. Тут зависит от состояния древесины, если необходимо, вырежьте по размеру и отшлифуйте. Если вы купили готовые, можно приступать к сборке. Для простоты склеивания сначала объедините доски в пары, а затем склейте их все вместе. Когда клей высохнет, обрежьте верхнюю часть по длине. После этого отшлифуйте и обработайте датским маслом, чтобы подчеркнуть природную фактуру и создать прочное матовое покрытие.

Последний шаг — установите зажимы, чтобы прикрепить полки к металлической раме эстакады. Зажимы сделаны из 25-миллиметрового уголка. Здесь использовались четыре зажима на внешних углах полок, зажатые между столом и нижним зажимом.
Зажимы на нижней стороне стола работают немного проще, они просто вставляются в щели в верхней части подмостков.

Источник фото: www.instructables.com/id/Folding-Sawhorse-Desk/

Сварочный стол из профильной трубы своими руками

Посмотрите, как сделать металлический стол для сварки из профильной трубы. Столешница состоит из приваренных с промежутками пластин для легкого доступа к зажиму, который использует плоские стержни в качестве опорных точек. Этот стол 125 x 75 x 90 см с четырьмя колесами подходит для размещения объектов различных размеров. Он достаточно прочный, чтобы выдерживать тяжелые предметы и в то время мобильный. Здесь использовалось 14 профильных труб. Что касается плоского стержня, автор проекта выбрал толщину 5 мм, чтобы обеспечить достаточную прочность и поддержку для объектов, размещенных сверху.

Размер колес рицинуса также зависит от вас, хотя конечно лучше использовать усиленные колесики.

Подготовка

Разрежьте трубы с обеих сторон под углом 45 градусов. Сделайте это для всех деталей 125 см и 75 см. Всего у вас будет по 8 штук с обеих сторон. Сделайте прямой разрез длиной 63 см.

Сварка рамы

Соберите прямоугольник из труб длиной 125 см и шириной 75 см, приварите и заполните пробелы. На один набор прямоугольника трубу размером 63 см вертикально посередине для дополнительной поддержки конструкции. Эта рама будет нижней частью стола.
Установите профильную трубу 75 см в каждом углу прямоугольника. Добавьте второй прямоугольник поверх структуры и сварите их вместе. Переверните конструкцию нижней стороной вверх и приварите на углах колесики.

Добавьте трубу 110 см горизонтально в середине верхнего прямоугольника, как показано на фото, и приварите. Убедитесь, что он выровнен с верхней рамой, так как именно там будут размещаться и опираться плоские металлические стержни.

Сварка плоских стержней

Равномерно, через каждые 6 см уложите 5-миллиметровые плоские металлические полоски на верхнюю раму в положение, как показано на рисунке. Когда будете довольны размещением, начните с прихватки центральной части . После этого продолжайте систематически приваривать к раме. Это необходимо для предотвращения неравномерного коробления металла. Наконец, отшлифуйте все острые края, используя угловую шлифовальную машину с шлифовальным диском.

Чтобы завершить стол, вы можете покрасить его в цвет, который подходит для вашей мастерской. При необходимости возможны дальнейшие модификации, такие как ручки для передвижения стола. Еще можно установить сверху съемный лист фанеры, чтобы использовать стол для других, когда не пользуетесь сваркой.

Источник фото: www.instructables.com/id/DIY-Welding-Table/

Столик из профильной трубы и поддонов

Вот потрясающе легкий способ сделать журнальный стол из профильных труб и дерева поддонов. Отличный проект начального уровня для начинающих сварщиков или тех, кто уже имеет достаточно опыта.

Кроме того, автор проекта не поленился и сделал 50 детальных фото с видео. Список материалов смотрите на сайте. Измерьте заготовки, чтобы каждый кусок измерялся от кончика до кончика 45-градусных порезов. Два прямоугольника, имеют разрезы под 45 градусов, остальные будут прямыми.

Соберите половинки профильной трубы, чтобы получился прямоугольник. Возьмите две части 60 см и две 117 см, затем сварите все углы и зашлифуйте швы. После этого также сварите вторую прямоугольную раму. Оба прямоугольника должны быть одинакового размера.
Затем нужно сделать кронштейн для крепления досок от поддона. Этими опорами будут две части плоского стержня 110 см. Они должны быть приварены вдоль одного из прямоугольников по внутреннему краю.

Это будет прямоугольник, обращенный к вершине, поэтому выберите тот, который вам нужен. Установите части внутрь рамы. Переверните прямоугольник и сварите вдоль двух частей для прочности. Очистить сварные швы с помощью шлифовального диска.
Теперь у вас должно быть два прямоугольника. Затем в каждом углу нужно прикрепить ножки по 38 см. Возьмите второй прямоугольник и положите поверх ног. Соберите прямоугольные рамы, используя опоры для ног. Если все стоит ровно, можно приваривать.

Теперь деревянная часть. Возьмите пару поддонов, разрежьте вдоль внутренней части и разберите с помощью молотка и лома. Нарежьте доски по 56 см. Положите их на металлический каркас, чтобы проверить, что все подходит. Отшлифуйте. Отметьте места креплений и просверлите отверстия. Не торопитесь, так как сверлить металл сложнее, чем дерево! Нанесите датское масло на древесину поддонов (пятно на ваш выбор также подойдет)

Советы.

Используйте короткие шурупы, чтобы они не проходили сквозь дерево.
Прикручивайте снизу, используя предварительно просверленные отверстия
В завершении нанесите полиуретан или покрытие по вашему выбору.

Источник фото: www.instructables.com/id/DIY-Metal-Pallet-Coffee-Table/

Приставной металлический столик

Компактный придиванный столик из профильной трубы, это отличный стартовый проект для тех, кто интересуется изготовлением мебели с использованием сварки и работой с деревом.
Основные инструменты, необходимые для сборки стола, это болгарка, сварочный аппарат, настольная пила, струбцина для фиксации Irwin.
Материалы: квадратная профильная труба 25 мм, доски или толстая фанера

Сначала необходимо вырезать металлические части

Отрежьте 4 горизонтальные боковые части до 348 мм со скосом 45 градусов на одном конце
Отрежьте 2 спинки до 298 мм с фаской под углом 45 градусов на обоих концах
Отрежьте 2 вертикальные боковые части до 580 мм, затем на обеих частях прорежьте два конца, чтобы вставить горизонтальные боковые части
Отрежьте 4 верхних кронштейна от плоского 3 мм стержня примерно 25 x 38 мм
Отрежьте 5 передних кронштейнов от плоского стержня 3 мм примерно 25 x 38 мм, но с одним концом под углом 45 градусов
Просверлите для шурупов 5 мм отверстия в кронштейнах

Сварная рама

Используйте сварочный стол или зажим для выравнивания деталей под прямым углом
Убедитесь, что стороны параллельные
Используйте сварочный стол или приспособление для выравнивания вертикальных частей под прямым углом.
Завершить сварку всех швов непрерывным валиком
Приварите кронштейны к раме
Используйте зажимы для выравнивания скобок
Прикрепите сварочные скобы к раме
Хорошо отшлифуйте, чтобы они не мешали нижней части досок

Деревянная часть стола

Обрежьте доски по ширине вниз по длине приблизительно 780 мм.
Вставьте в раму и отметьте на переднем крае
Используйте салазки настольной пилы, чтобы разрезать на 45 градусов. Можете сделать это с помощью циркулярной пилы, но могут возникнуть проблемы с выравниванием верхней и передней частей.
Приклейте переднюю заготовку сверху, используя сварную раму в качестве зажима
Предварительно просверлите отверстия (не сквозные) для крепежных шурупов.
Отметьте расположение кронштейнов на задней стороне, чтобы не мешали прорези.
Когда клей высохнет, снимите готовый угольник

Завершение

Отрежьте переднюю заготовку, чтобы получились три отдельные части. Хорошо отшлифуйте.
Обильно нанесите масляную морилку.
Удалите излишки пятен через 15 минут тканью
После высыхания краски нанесите полиуретановый водный лак
Еще раз отшлифуйте и нанесите финишное покрытие из полиуретана
Почистите металлические трубы ацетоном, нанесите грунтовку, а затем аэрозольную краску с глянцевой черной антикоррозийной эмалью
Установите деревянные части в металлическую раму и закрепите с помощью коротких шурупов

Готово. Если вы сделали этот металлический приставной столик, поставьте вкусный напиток и наслаждайтесь плодами своего труда. Вы это заслужили! Если вы так и не сделали стол, зайдите по ссылке на сайт автора этого проекта. Посмотрите видео, скачайте файлы с чертежами и наконец, сделайте этот придиванный столик своими руками, ну а затем вкусный напиток и все такое.

Источник фото: www.instructables.com/id/C-Table-DIY-Slide-Under-Sofa-or-End-Table-Welding-/

Как сделать ножки стола из профильной трубы

Вот пример, как сделать металлические ножки обеденного стола своими руками. Соединения сделаны из профильной трубы 2х4 со стенкой 3 мм. Контраст черного металла и современных линий с деревянной столешницей создает оригинальный дизайн, который гарантируют долговечность стола для будущих поколений. Как сделать стол из профильных труб своими руками, читайте в инструкции на сайте. Если беретесь за проект, точно будете довольны внешним видом, прочностью и долговечностью дизайна.

Это очень прочная конструкция и будьте уверены, что ножки стола переживут стол! Если вы начинающий мастер, процесс сварки был отличным опытом обучения. Не стесняйтесь смешивать материалы и стили, чтобы создать уникальный дизайн мебели для вашего дома.

Вам понадобится:

2×4 Металлические трубки
Сварочный аппарат аргонодуговой TIG
Сварка MIG
Ленточная пила
Болгарка
Шлифовальный диск
Аэрозольная краска
Болты, плоские и стопорные шайбы

Источник фото: www.hometalk.com/44274633/diy-metal-table-legs?expand_all_questions=1

Комбинированный стол для работы сидя и стоя

Эта инструкция предназначена для изготовления сидячего и стоящего стола, включающего в себя различные функции, за которым могут сидеть 4-6 человек. Основные функции и функциональные возможности сидячей стойки, которые помогают поддерживать хорошую производительность, совместную работу и правильную осанку. Основное идея состоит в том, чтобы избежать напряжения в спине и добавить движения в теле, предоставляя возможность работать стоя. Вы можете адаптировать этот стиль и придумать свой дизайн.

Если вам понравилась идея стола с металлическим каркасом из профильных труб и деревянной столешницей, который имеет две разные высоты, подробную инструкцию можно будет прочитать на сайте автора этого проекта.
Последовательность работы такая. Сначала нужно вырезать две доски 1220 мм размером 15 мм х 480 мм и 15 мм х 420 мм.
Снимите тонкий слой, чтобы получить одинаковую толщину с обеих сторон.
Выровняйте доски, используя настольную пилу, чтобы сделать плоскую поверхность.
Скрепите столешницу с помощью металлического дюбеля и эпоксидного клея, смешанного с опилками. С помощью небольших зажимов стяните доски и оставьте сохнуть на сутки.
Отшлифуйте поверхность, используя ручной инструмент для полировки.

Нанесите любой лак для дерева чистой тканью, затем отшлифуйте наждачной бумагой, только горизонтально. Повторите этот процесс более 3 раз. Можете использовать матовый полироль для дерева или древесный воск.
Если хотите более темный оттенок дерева, возьмите кофейный порошок с кокосовым маслом и втирайте его круговым движением в сырую древесину.
Резка профильной трубы.
Вам нужна прямоугольная труба (1050 мм, 160 мм, 760 мм, 300 мм и 760 мм) x 2 комплекта (для 2 ножек).
Трубу 1020 мм необходимо разрезать на 6 частей. (Соединение балок с ногами для устойчивости).
Перед началом сварки убедитесь, что все правильно настроено. Затем приварите угловые соединений ног, а затем балки. Сварные балки легче варить, так как это перпендикулярный шов. Отшлифуйте сварной шов до гладкой поверхности металлическим ножом или шлифовальной машинкой. Просверлите отверстия, где будут крепиться доски. Перед покраской первое, что нужно сделать, это очистить трубы и вытереть сухим полотенцем. Затем нанесите грунтовку , чтобы металл не ржавел, и дайте высохнуть в течение дня (сушка зависит от погоды).

Нанесите первый слой черной аэрозольной краски. Держите баллончик в 30 см от поверхности. Затем второй слой и дайте высохнуть в течение следующего дня (высыхание зависит от погоды).
Когда все готово, можно собрать стол. Прикрепите доски на металлическом каркасе с помощью шурупов длиной 25 мм. Здесь использовалось 24 шурупа, вы можете закрутить больше для дополнительной стабильности.
Стол на металлическом каркасе готов. В перспективе можно добавить дополнительную полочку, как показано на фото и даже установить небольшую доску для записей.

Источник фото: www.instructables.com/id/Table-Z-Intro/

Источник

как сделать стол из профильной трубы

Источник фото: www.instructables.com/id/DIY-Dining-Table/

Круглый стол из профильной трубы

Чтобы сделать этот круглый стол с металлическими ножками из профильной трубы, вам понадобятся доски 2×6 и квадратная профильная труба 50 x 50 мм. Еще нужны сварочной аппарат, болгарка, дрель, торцовочная и настольная пила.Приблизительно измерьте все доски, затем соберите и выровняйте до необходимой толщины.

Приклейте столешницу, используя большое количество клея и параллельные зажимы.

Если делаете ноги в форме Х, разрежьте сваренные буквы «Х» пополам. Приварите кронштейны для крепления столешницы. Покрасьте и прикрепите верхнюю часть.

John_MaleckiИсточник фото: www.instructables.com/id/How-to-Build-Reclaimed-Industrial-Dining-Tables/

Современный стол с металлическим каркасом

Чтобы прикрепить стол, разрежьте плоскую планку 7 см по размеру и приварите к верхней части каждой ножки. Сделайте несколько отверстий вдоль плоского стержня, чтобы прикрепить доски с помощью шурупов.
Приварите ножки стола к плоской планке.
Когда ножки стола готовы, нужно соединить их длинными перекладинами для дополнительной устойчивости. Разрежьте первый брусок, а затем прикрепите и приварите подрамник.
Для второго подрамника разложите планку, обозначив место, где она будет пересекать первый подрамник, разрежьте и приварите первую часть на место.
Затем закрепите оставшиеся части.
Для этого проекта использовалась доска из лиственных пород.
Сделайте фаску вокруг верхнего края досок с помощью бита под углом 45 градусов. Наконец, пройдитесь рубанком, чтобы толщина соответствовала виду ножек.
Приварите раму столешницы и добавьте плоскую перекладину, чтобы удерживать доски в середине.
Нанесите отделку на деревянную и металлическую основу.
Затем, чтобы собрать верх стола, вставьте одну доску за раз, предварительно просверлите и прикрутите к центру плоской планки. Прикрепите доски шурупами. Используйте шпатель, чтобы сделать небольшой зазор между досками для отвода воды.Переверните столешницу и положите на основание. Прикрепите к ногам шурупами.

Источник фото: www.instructables.com/id/Modern-Outdoor-Table-With-Metal-Base/

Затем просверлите сквозные отверстия, в местах, где ножки будут крепиться к столешнице. Вам нужно увеличить отверстия так, чтобы шайба проходила снизу вверх, а не с другой стороны.

Теперь, когда верх сделан, обрежьте 4 части до 40 см для сторон ног.
Подрежьте доски под углом 81 градус, чтобы использовать для разметки трех готовых частей ноги. Это будет 34 см. Так же, как сделали для верхних частей ног, вырежьте вставки на нижних частях.
После того, как все части вырезаны и просверлены, разложите ноги и сварите. После этого зачистите сварные швы.
Отрежьте еще одну доску на длину стола минус 8 см, чтобы отметить длину поперечной скобы для крепления двух ножек.
Прикрепив поперечную скобу, завершите сварные швы и отшлифуйте, чтобы стол прилегал к металлическому каркасу.
Покрасьте каркас тремя слоями атласной аэрозольной краски.
Прикрепление основания к столешнице. Для этого предварительно просверлите каждую точку крепления, затем закрутите 15-ти мм шурупы через шайбы.

Источник фото: www.instructables.com/id/Making-Metal-Coffee-Table-Legs/

Складной стол из профильной трубы

После того, как посмотрите пошаговые фото и начнете планировать, как сделать складной стол из профильной трубы, желательно посетить сайт автора этого проекта (ссылка ниже) и посмотреть видео.

Так что на самом деле это единственный хитрый момент (где удобно использовать САПР ), и он определяет, какой длины должны быть ноги. Это будет зависеть от планируемой высоты, и от угла ног. Здесь угол примерно 12 градусов, и потому если хотите, чтобы высота была приблизительно 700 мм, длина ног должна быть 613 мм.

Затем установите высоту нижних полок – здесь они находятся на расстоянии 100 мм от пола, а ширина определяется расстоянием между углами ножек. Затем отметьте размеры на материалах. Автор проекта использовал мягкую сталь 20 мм и дерево толщиной приблизительно 20 мм после обработки. Приступая к сборке, начните с того, что разделите профильные трубы на части и обрежьте болгаркой.

Затем зажмите части в нужном положении и склейте с обеих сторон. Вам нужно сделать четыре рамки.

Соедините две пары рам, приваривая петли сверху, а затем отшлифуйте плоские швы напильником. Когда закончите сварку, нанесите 2 слоя чистой аэрозольной краски. Это будет полезно для металла в помещении с низкой влажностью.В принципе, весь этот процесс можно заменить деревянными частями вместо металлических труб, если у вас нет доступа к сварке.

При подготовка древесины используйте шаблон, чтобы не допустить изгиба досок при склеивании.

Затем подготовьте доски. Тут зависит от состояния древесины, если необходимо, вырежьте по размеру и отшлифуйте. Если вы купили готовые, можно приступать к сборке.

Для простоты склеивания сначала объедините доски в пары, а затем склейте их все вместе. Когда клей высохнет, обрежьте верхнюю часть по длине.

После этого отшлифуйте и обработайте датским маслом, чтобы подчеркнуть природную фактуру и создать прочное матовое покрытие.

Последний шаг — установите зажимы, чтобы прикрепить полки к металлической раме эстакады. Зажимы сделаны из 25-миллиметрового уголка. Здесь использовались четыре зажима на внешних углах полок, зажатые между столом и нижним зажимом. Зажимы на нижней стороне стола работают немного проще, они просто вставляются в щели в верхней части подмостков.

Источник фото: www.instructables.com/id/Folding-Sawhorse-Desk/

Сварочный стол из профильной трубы своими руками

Этот стол 125 x 75 x 90 см с четырьмя колесами подходит для размещения объектов различных размеров. Он достаточно прочный, чтобы выдерживать тяжелые предметы и в то время мобильный. Здесь использовалось 14 профильных труб.

Что касается плоского стержня, автор проекта выбрал толщину 5 мм, чтобы обеспечить достаточную прочность и поддержку для объектов, размещенных сверху.

Размер колес рицинуса также зависит от вас, хотя конечно лучше использовать усиленные колесики.

Подготовка

Сварка рамы

Эта рама будет нижней частью стола. Установите профильную трубу 75 см в каждом углу прямоугольника. Добавьте второй прямоугольник поверх структуры и сварите их вместе.

Переверните конструкцию нижней стороной вверх и приварите на углах колесики.

Добавьте трубу 110 см горизонтально в середине верхнего прямоугольника, как показано на фото, и приварите. Убедитесь, что он выровнен с верхней рамой, так как именно там будут размещаться и опираться плоские металлические стержни.

Сварка плоских стержней

После этого продолжайте систематически приваривать к раме. Это необходимо для предотвращения неравномерного коробления металла.

Наконец, отшлифуйте все острые края, используя угловую шлифовальную машину с шлифовальным диском.

Чтобы завершить стол, вы можете покрасить его в цвет, который подходит для вашей мастерской. При необходимости возможны дальнейшие модификации, такие как ручки для передвижения стола. Еще можно установить сверху съемный лист фанеры, чтобы использовать стол для других, когда не пользуетесь сваркой.

Источник фото: www.instructables.com/id/DIY-Welding-Table/

Столик из профильной трубы и поддонов

Оба прямоугольника должны быть одинакового размера. Затем нужно сделать кронштейн для крепления досок от поддона. Этими опорами будут две части плоского стержня 110 см.

Они должны быть приварены вдоль одного из прямоугольников по внутреннему краю.

Теперь у вас должно быть два прямоугольника. Затем в каждом углу нужно прикрепить ножки по 38 см. Возьмите второй прямоугольник и положите поверх ног. Соберите прямоугольные рамы, используя опоры для ног. Если все стоит ровно, можно приваривать.

Теперь деревянная часть. Возьмите пару поддонов, разрежьте вдоль внутренней части и разберите с помощью молотка и лома. Нарежьте доски по 56 см.

Положите их на металлический каркас, чтобы проверить, что все подходит. Отшлифуйте. Отметьте места креплений и просверлите отверстия.

Не торопитесь, так как сверлить металл сложнее, чем дерево! Нанесите датское масло на древесину поддонов (пятно на ваш выбор также подойдет)

Советы.

Используйте короткие шурупы, чтобы они не проходили сквозь дерево.
Прикручивайте снизу, используя предварительно просверленные отверстия
В завершении нанесите полиуретан или покрытие по вашему выбору.

Источник фото: www.instructables.com/id/DIY-Metal-Pallet-Coffee-Table/

Приставной металлический столик

Компактный придиванный столик из профильной трубы, это отличный стартовый проект для тех, кто интересуется изготовлением мебели с использованием сварки и работой с деревом. Основные инструменты, необходимые для сборки стола, это болгарка, сварочный аппарат, настольная пила, струбцина для фиксации Irwin.

Сварить стол из профильной трубы своими руками с размерами

Стол из профильной трубы: как сварить самостоятельно?

Время чтения: 7 минут

Создание мебели собственноручно помогает решить сразу несколько задач. Вы экономите, поскольку себестоимость предмета интерьера оказывается ниже, чем если купить готовую мебель в магазине. Вы изготавливаете уникальную вещь, внешний вид которой выбираете сами в соответствии со своими пожеланиями и вкусом. И наконец, вы учитесь чему-то новому и испытываете гордость от проделанной работы!

В последнее время появилось множество мастерских, которые изготавливают на заказ мебель из труб профильных.

Чаще всего это мебель в модном стиле «лофт», которая выглядит брутально и, вместе с тем, минималистично. Особой популярностью пользуются столы.

За подобную мебель мастера берут немалые деньги, в то время как вы можете самостоятельно изготовить такое изделие, потратив минимум средств и времени.

В этой статье мы расскажем, чем хороши столы из профтрубы, какими они могут быть и как собрать такой стол своими руками в домашних условиях.

Общая информация

Пару слов о профильных трубах, как об основном материале, из которого будет изготавливаться стол.

Некоторые умельцы привыкли думать, что профтрубу можно использовать только в строительстве или в других подобных сферах.

На самом деле, профильная труба — это отличная заготовка, из которой можно сделать множество вещей: забор, ворота, калитку, перила, навес и многое другое. В том числе современную мебель.

Стол из профильных труб — не единственный предмет интерьера, который можно изготовить. Мастера создают стулья, стеллажи и даже кровати из профтрубы, и выглядят такие изделия очень красиво. Но почему используется именно профильная труба?

У этого материала есть несколько неоспоримых преимуществ. Первое — вес и габариты. Профтрубы весят немного, поэтому отлично подходят для создания мебели. К тому же исходные габариты материала не вызывают трудностей при транспортировке и хранении. Можно закинуть профильные трубы в багажник авто и без проблем привезти домой.

Второе преимущество — надежность и устойчивость конструкции. Профильная труба квадратного сечения обеспечивает столу достаточную устойчивость на полу, при этом конструкция не прогибается, не шатается и не деформируется. У профтруб большой запас надежности и такой стол вполне может пережить поколение ????

Третье — себестоимость. Она невысока, даже при использовании качественных профильных труб. Собранный своими руками стол оказывается в разы дешевле, чем из мастерской или магазина.

Последнее преимущество — функциональность. Столы из профильных труб выдерживают осадки, поэтому могут использоваться на улице. Также такой стол может собрать новичок, который обладает минимальными навыками сварки. Ну а если даже сварка невозможна, то используйте болты, чтобы соединить конструкцию воедино.

Варианты столов из профильной трубы

Из металлических профильных труб можно создать столы различной конфигурации и назначения. Благодаря простоте формы можно самостоятельно спроектировать будущий предмет мебели, подогнав размер под габариты комнаты.

В большинстве случаев профильные трубы красят в черный и сочетают с деревянной столешницей. Особенно хорошо смотрится сочетание деревянного слэба и черного металлического каркаса. Это беспроигрышный вариант, если вы хотите получить красивый современный стол. Вместо живого дерева можно использовать имитацию, стекло, камень (в том числе искусственный) или металл.

Такие столы минималистичны, поэтому в зависимости от типа столешницы впишутся в любой интерьер: от знаменитого лофта до уютного кантри.

Можно изготовить письменный или рабочий стол из профтруб, как на картинке ниже. Стол дополнен удобным табуретом и выдвижными ящиками, которые тоже можно сделать самостоятельно. Если в комнате мало место, изготовьте стол, который с одной стороны будет крепиться к стене, а с другой будет иметь ножки для большей устойчивости. Такое решение сэкономить немало пространства.

В столовой или гостиной можно поставить массивный стол на тонких металлических ножках. Если вместо обычного дерева использовать слэб, прожилки которого заполнены эпоксидной смолой, то получится по-настоящему уникальная вещь.

Если вам кажется, что такие столы уместны только в больших помещениях, где много места, вы ошибаетесь. Взгляните на журнальный столик на изображении ниже. Он компактный и совсем не громоздкий, при этом украсить любую, даже самую маленькую квартиру.

Краснодарский завод композитных труб

Помимо интерьерной мебели можно создавать и рабочие столы-верстаки. На изображении ниже показан большой удобный стол, себестоимость которого крайне мала. При этом он оснащен всем необходимым, даже дополнительным освещением. Столешница изготовлена из тонкого металла, а полки — из плит ОСБ.

Принцип сборки стола не отличается, каким бы вы его не задумали. Различаются лишь размеры и столешница. Поэтому нашу инструкцию можно использовать при сборке любого стола из профтруб, необходимо лишь подобрать материалы в соответствии со своим бюджетом и пожеланиями.

Инструкция по сборке

Далее мы расскажем, как сделать стол из профтруб в домашних условиях. Для начала сделайте чертежи. Можете воспользоваться чертежами ниже или нарисовать свой. Первый чертеж — интерьерный рабочий стол. Простой и надежный. На каркас нужно прикрепить столешницу. Второй чертеж — стол для гаража или мастерской. С усиленной конструкцией, большой и удобный.

После составления чертежа подготовьте инструменты. Вам понадобится болгарка (для распила заготовок), к ней докупите диск по металлу. Также нужен сварочный аппарат (можно взять обычный инвертор и варить электродами).

Если нет сварочного аппарата, используйте дрель со сверлом по металлу и болты с гайками. При себе нужно иметь напильник и наждачную бумагу, чтобы зачищать края профильных труб после среза. Этого достаточно. Еще можно подготовить пару столярных инструментов, если необходимо.

Приступим к работе. В соответствии с чертежами напилите трубы. После напила обработайте края заготовок напильником и наждачной бумагой, чтобы не было острых краёв. Далее нужно сварить конструкцию. Если варите электродами, то подбирайте их диаметр исходя из толщины стенки профтрубы. Сначала сделайте пару прихваток и только после этого формируйте швы.

После сборки каркаса тщательно зачистите трубы и швы. И после этого трубы можно загрунтовать, покрыть защитой от коррозии, покрасить. Красить можно автоэмалью или порошковой краской.

Теперь осталось установить на каркас столешницу. Если используете металл, то просто приварите лист к каркасу и так же покрасьте. Дерево можно смонтировать на саморезы и покрыть лаком или краской. Имитацию дерева и камня зачастую не нужно ничем покрывать, они по умолчанию защищены от внешней среды.

Если пожелаете, можете декорировать каркас с помощью элементов ковки. Также рекомендуем на ножки приклеить специальные защитные накладки, если стол будет эксплуатироваться в доме. Так каркас не поцарапает пол.

Конструкция с прямыми ножками самая простая. При наличии опыта и навыком можно сделать стол с гнутыми ножками. Тогда конструкция будет выглядеть элегантнее и стол впишется даже в классический интерьер или украсит дачный сад.

Вместо заключения

Стол из профильной трубы прочный, стильный и недорогой. Его можно использовать в современной столовой, в качестве письменного стола или поставить в беседке на даче. Каркас изготавливается из профтруб и окрашивается, зачастую в черный цвет. А в качестве столешницы можно использовать все что угодно. Особенно здорово смотря деревянные столешницы и слэбы.

Себестоимость такого стола минимальна. Важно иметь при себе сварочный аппарат и пару часов свободного времени. В статье мы показали два чертежа. Но вы можете разработать свой собственный чертеж или взять любой другой из интернета. Существуют различные вариации конструкций. Есть даже столы, которые с одной стороны крепятся к стене, а с другой имеют ножки.

Доводилось ли вам сваривать профильные трубы? С какими трудностями вы столкнулись? Поделитесь своим опытом в х ниже. Расскажите, как недорого и быстро сделать мебель из подручных материалов с применением сварочного аппарата. Желаем удачи!

Источник

Как сделать стол из металлической профильной трубы своими руками

Мебель, созданная своими руками, будет отличаться от купленной своей уникальностью и позволит учесть собственные пожелания по дизайну, а также значительно сэкономить.

Среди современных материалов, которые используются в мебельном производстве, большой популярностью пользуются профильные трубы. Стол из профильной трубы для дачного участка или дома будет ничуть не хуже, чем покупной.

Это самая простая конструкция, поэтому ее может сделать своими руками домашний мастер, обладающий минимальными навыками работы с профилями.

Как запаять трубы полипропиленовые для отопления

Профильная труба как материал для изготовления мебели

Профильные трубы используются не только в промышленности, они нашли свое применение и в частном строительстве. Из профиля изготавливают конструкции малых форм: заборы, лестницы и перила, решетки, каркасы для небольших домов, хозпостройки, навесы и беседки.

Мебель из металлопрофиля также нашла множество поклонников. Материал подходит для дачной и домашней мебели: столов и стульев, кроватей и стеллажей.

Популярность многофункционального металлического профиля обусловлена универсальными свойствами материала:

Профильная труба — полая, она имеет небольшой вес, поэтому как нельзя лучше подходит для создания легких конструкций. Ее легко перевозить и хранить, она не занимает много места.
Форма труб с квадратным или прямоугольным сечением придает устойчивость любой мебельной конструкции.
Ребра жесткости придают любому предмету мебели прочность. Стол из профильных труб не сломается, и не погнется, профили способны выдерживать большую физическую нагрузку.
Профильная труба имеет невысокую себестоимость, поэтому изделие из нее, выполненное своими руками, не бьет по карману.
Изделия из металлического профиля долговечны, им не страшны внешние воздействия — температурные, атмосферные, особенно, если трубы покрыть антикоррозийным средством.
Даже начинающий мастер, имеющий навыки слесарных и столярных работ, способен изготовить простые изделия из металлопрофиля. Для монтажа можно использовать сварочный аппарат или соединять элементы конструкции только с помощью болтов.

Обратите внимание! Затруднение может вызвать лишь изготовление изделий, где требуется выполнить изгиб труб. Для этого понадобится специальный трубогиб, хотя можно использовать и подручные средства, например, песок, чтобы придать трубе нужную форму.

Стол из профилей: дизайнерские решения

Наиболее простой вид мебели для самостоятельного изготовления для начинающих мастеров — стол.

Стол из профилей — довольно простое и очень прочное изделие. Его легко спроектировать, и затем создать модель, которая впишется в интерьер, доставит удовольствие при работе, и при этом не потребует больших затрат.

Профильные трубы хороши тем, что они отлично сочетаются с любыми материалами: пластиком, деревом, камнем, стеклом, МДФ и т.д.

Обратите внимание! Для изготовление стола чаще всего используют тонкостенные трубы с сечением 40×25 или 20х20 мм.

Столы из профильных труб прекрасно вписываются в деревенский стиль, лофт и хай-тек.
Дизайнерские решения могут быть любыми:

стол парта для школьника с отделениями для книг;
брутальных стол с массивной деревянной столешницей для столовой;
легкие конструкции для дачного участка;
стол-верстак;
стол-трансформер, где металлические профили используются в качестве элементов трансформаций;
журнальный или консольный стол;
двуногий стол, для которого в качестве другой опоры используется стена;
стол в виде барной стойки.

Можно экспериментировать с формами и размерами, создавая функциональный и декоративный предмет мебели.
Стол, изготовленный своими руками, будет предметом гордости за мастера и прослужит долгое время.
Примеры столов, каркасов и схемы:

Инструкция по изготовлению стола из профильной трубы

Алгоритм действий по изготовлению любой конструкции стола мало чем отличается.

Прежде чем приступить к работе, желательно составить план. Предварительная подготовка — немаловажный этап, который включает выполнение чертежа, необходимые расчеты, подготовка материалов и необходимых инструментов.

Для работы понадобится — столярный инструмент:

Болгарка для распиливания профилей.
Сварочный аппарат для соединение заготовок. В качестве альтернативы — дрель со сверлами для дерева и металла.
Чтобы обеспечить гладкий срез, понадобятся напильник, диски по металлу и по дереву, наждачная бумага для мелкой зачистки.
Столярный инструмент — молоток, долото, отвертки и шуруповерт с насадками разных диаметров.

После этого можно переходить к основному этапу:

Выполнить разметку и напилить трубы на нужные отрезки. Для самого простого варианта понадобится одна длинная и две короткие распорки, четыре ножки.
Сварить каркас или скрепить элементы конструкции болтами с обязательной проверкой точности соединения: углы между элементами должны быть прямыми.
Выполняется монтаж распорки.

Зачистка швов сварного каркаса и обработка его элементов антикоррозийным покрытием.

Установка на каркас столешницы из выбранного материала.
Финишная отделка зависит от назначения и дополнительных материалов. Отделка столешницы зависит от фантазии мастера и от того, из чего она выполнена: для дерева используют краску, лак, масло. Пластиковые поверхности чаще всего не требуют дополнительной обработки. Столы из профильных труб можно декорировать с помощью элементов ковки в качестве украшения.
Если стол будет использоваться в жилом помещении, чтобы уберечь напольное покрытие, лучше на ножки надеть специальные насадки.

Одна вторая труба размер

Создание столов с гнутыми ножками потребует необходимых навыков по использованию изогнутых форм профильных труб.

Обратите внимание! Если место для стола в помещении ограничено, можно установить стол на две ножки, а две другие заменят крепления, которые надежно зафиксируют конструкцию к стене.

Источник

Стол для сварочных работ из профильных труб

А еще достоинства стола в том, что не нужно постоянно лепить на деталь массу, провод которой обычно мешает. Для сварки нужно просто положить изделие на металлический стол и на нем уже будет масса. Столик для себя автор сварил из профильных труб.

Столешница выполнена в виде решетки, через которую просыпается мусор на съемный поддон. Также в столе есть полочки для сварочного аппарата, электродов и прочих инструментов.

Если вы хотите себе такой стол, предлагаю ознакомиться с проектом более детально!

Материалы и инструменты, которые использовал автор:
Список материалов:— прямоугольные профильные трубы;— OSB или подобный прочный листовой материал;— листовая сталь для поддона;— колесики для тележек;— стальные пластинки;
— краска по металлу.

Стол из профильной трубы своими руками: пошаговая инструкция по изготовлению и фото идей

Здравствуйте, уважаемый читатель! Металлическая профильная труба — поистине многофункциональный и универсальный строительный материал. Из него не только строят здания и каркасы огромных сооружений, но и мастерят мебель. Сегодня я предлагаю рассмотреть, как соорудить стол из профильной трубы своими руками.

Преимущества и недостатки профтрубы для стола

Металлический профиль со многих точек зрения удачно подходит для изготовления стола. Если использовать тонкостенные элементы, то может получиться легкая ажурная конструкция.

Присущие профильной трубе ребра жесткости образуют мощный и прочный каркас, который в состоянии выдержать самые высокие нагрузки. Из профильных труб получаются хорошие верстаки и столы для слесарных и столярных работ.

Устойчивость к перепадам температур и осадкам дает возможность использовать мебель из металлического профиля под открытым небом.

Профильные трубы хорошо поддаются обработке, с ними легко работать, они просты в монтаже. Профили можно резать болгаркой, сваривать бытовым инструментом, собирать их части с помощью болтов.

Привлекает и относительно невысокая цена материала.

Трудности возникают при необходимости изогнуть профильную трубу. Для этого приходится применять либо специальные приспособления, либо тратить время на сложные доморощенные способы гнутья труб.

Какие трубы подойдут и сколько их понадобится

Для изготовления стола подойдет профильная труба толщиной от 2 до 4 мм.

Мебель из более тонкостенного материала будет весить несколько меньше и выглядеть элегантнее. Зато массивная труба выдерживает высокие нагрузки, дольше служит. К тому же ее легче фиксировать в домашних условиях инверторной сваркой.

Чаще используют профиль 40×25 мм или 20×20 мм. Материал необходим для изготовления каркасной рамы и ножек. Его количество зависит от размеров этих частей изделия. Чтобы сделать стол средней величины, понадобится примерно 6,5-8 погонных м профиля.

Фото идей для стола

Журнальные столики

Пошаговая инструкция для сборки стола из профтрубы своими руками

Первым делом определяют, как будет в целом выглядеть будущий предмет интерьера: журнальный столик или обеденный стол в саду, на террасе; какова будет конструкция ножек – прямые или с перекрестом и т.п. Для верстака схема будет проще, но важны его будущие местонахождение и профиль работ, которые будут на нем производиться. От этого зависят размеры составляющих.

Рисуется чертеж-схема с указанием размеров всех сегментов.
На основании чертежа подбирается материал и расходники, подбирается необходимый инструмент.

Необходимые инструменты и материалы

Для работы с металлом и деревом в домашних условиях понадобится следующий набор инструментов:

Электропила.
Рубанок.
Шлифовальная машина.
Болгарка с резными и зачищающими дисками.
Аппаратура для сварки и электроды.
Дрель-шуруповерт со сверлами по металлу и дереву, насадками для завинчивания гаек.
Приспособления для гнутья труб (по необходимости).

Материалы подбираются согласно чертежу:

Профильные трубы в необходимом количестве.
Доски или какой-либо цельный материал для столешницы.
Болты и подходящие к ним по резьбе гайки.
Соответствующие краски и грунтовки.

Дизайн и конструкция

Внешний вид и общий дизайн изделия должен соответствовать назначению и стилю помещения, дачного или приусадебного участка. Они должны вписываться в атмосферу, цвета окружающей действительности.

В основе любой конструкции из металла заложены два сегмента: ножки и каркас, куда крепится столешница.

Стол из профильных труб должен быть удобным для пользования. Она может украшать помещение или территорию сада, служить для слесарных работ или приготовления обеда, быть местом общения друзей и родных за чашечкой кофе. Исходя из поставленных задач определяют дизайн и схему конструкции.

Для приусадебного или дачного участка подойдет вариант стола в комплекте со скамейкой, исполненных из профильных труб. Этот материал — прекрасное решение для изготовления журнального столика в доме или на террасе.

На веб-сайтах можно найти много слесарных столов-верстаков, удобных в гараже или домашней мастерской.

Чертежи и схемы

Чертеж имеет большое значение для мастера. Он служит руководством по изготовлению изделия, содержит размеры и другие необходимые сведения о конструкции. Я подобрал несколько чертежей и схем, которые могут послужить в качестве образца для вашей мебели.

Ход работ

Для изготовления простейшего варианта стола из профтруб потребуются 4 ножки, 2 короткие поперечины и 1 или 2 длинные распорки. Распил производят под прямым углом, чтобы впоследствии добиться лучшего соединения. Места отреза зачищают диском или напильником от заусениц.

Сваривают сначала каркас, добиваясь соединения элементов в одной плоскости. Затем под прямым углом приваривают ножки. Шлифовальным диском обязательно зачищают места сварки.

После сборки остова конструкцию грунтуют и окрашивают порошковой краской. Этот вид покрытия более подходит для металла.

Прикрепляют столешницу. Ее можно собрать из струганных досок, использовать лист ДСП, столешницу со старого стола, наконец, приобрести в готовом виде. Самый простой способ крепления – саморезами через просверленные отверстия в металлическом каркасе.

Саморезы вкручивают с тыльной стороны столешницы, они должны быть меньше суммарной толщины профильной трубы и покрытия стола.

На представленном видео можно посмотреть, как делается раскладной стол

Заключение

Профильную трубу можно с успехом использовать для изготовления любой другой садовой мебели. Надеюсь, что эта информация принесет вам практическую пользу. Успехов в ваших работах по благоустройству жилища, подписывайтесь на мои статьи, делитесь знаниями в соцсетях.

Источник

Сварить стол из профильной трубы своими руками

Виды сварочных столов

Требование к сварочному столу

Конструкция стола для сварки

Сварочно-сборочные столы

Поворотный сварочный стол

Простой стол для сварочных работ

Полупрофессиональный стол сварщика

Необходимые инструменты и материалы

Чертежи сварочного стола

Изготовление сварочного стола

Ножки для стола

Изготовление столешницы

Защитный короб

Безопасность при исполнении сварочных работ

Заключение

Что нужно для такого стола?

Как сделать?

Садовый стол из дерева

Садовые столы из металла

Садовый стол своими руками: фото

Основные функции сварочного стола

Инструменты и приспособления для создания стола сварщика

Требования безопасности при производстве сварочных работ

Алгоритм сборки стола сварщика

Что понадобиться, чтобы построить мебель?

Как создать стол из профильной трубы?

Как сделать столик консольного типа?

Какой должен быть стол для сварки?

Необходимые инструменты для сборки

Инструкция изготовления сварочного стола своими руками

Фото сварочного стола

Функции стола для сварки

Какие инструменты и приспособления понадобятся?

Первый вариант

Заготовки

Сварка рамы для столешницы

Как произвести отделку столешницы?

Второй вариант

Нужный материал

Этапы работы

Какие меры предосторожности существуют?

Необходимые инструменты и материалы

Пошаговая инструкция по изготовлению столика-тележки для сварки

Варианты металлических столов

Материалы и инструменты

Делаем кованый столик

Этапы изготовления

Столик из металлических трубок

Этапы изготовления

Идеи для декора стола

Дизайн, конструкция и необходимые материалы

Необходимые инструменты

Рекомендации по изготовлению оснастки для производства гнутых профильных труб

Изготовление мебели из профильных труб

ВИДЕО: Стол в стиле лофт из дерева и профильных труб.

Что понадобиться, чтобы построить мебель?

Как создать стол из профильной трубы?

Как сделать столик консольного типа?

Чертежи стола

Материалы и комплектующие

Порядок сборки

Что еще необходимо для комплектации

Инструкция по изготовлению

Необходимые инструменты и материалы

Пошаговая инструкция по изготовлению столика-тележки для сварки

Варианты металлических столов

Материалы и инструменты

Делаем кованый столик

Этапы изготовления

Столик из металлических трубок

Этапы изготовления

Идеи для декора стола

Основные функции сварочного стола

Инструменты и приспособления для создания стола сварщика

Требования безопасности при производстве сварочных работ

Алгоритм сборки стола сварщика

Какой должен быть стол для сварки?

Необходимые инструменты для сборки

Инструкция изготовления сварочного стола своими руками
