Сегодня по сети обсуждают несколько идей, как сделать музыкальный центр своими руками. На нашем портале решили не отставать от жизни, собрали задумки вместе, результат представляем вниманию читателей. Захватывает мысль, что из единственной покупной и недорогой детали с участием старого хлама возможно собрать работоспособную музыкальную систему. Поделка сопрягается с усилителем, к примеру, для электрогитары. Как часто случается в жизни, главная задача: собрать разрозненные части, а также уберечь аппаратуру от неправильной эксплуатации. Посмотрим, как сделать музыкальный центр собственноручно.

Из чего собрать музыкальный центр

В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века. Встраиваемые микросистемы позволяют проигрывать массу форматов, включая флэш-карты памяти. Это позволяет использовать микросхемы для декодирования сигнала. Большинство стоит 1000-2000 рублей и дополняется пультом управления.

Напряжение питания у устройств: +5 или +12 В, что позволяет легко сопрягать цифровую технику со стандартным компьютерным блоком питания. Микросхемы усилителей доступны на прилавках интернет-магазинов и столичных рынков, возможно по отдельности набрать эквалайзеры и прочие элементы музыкальной системы вместе с регулировочными ручками. Это позволяет конструировать акустические конгломераты по собственным потребностям.

В видео на Ютуб обсуждается возможность создания самостоятельно музыкального центра из встраиваемой микросистемы MP2896. В продаже множество прочих. Плюс в возможности выбора. Старую музыкальную систему используйте с толком. Известно, что у современников отпала надобность в кассетных магнитофонах, две нижние деки убираются вместе с головками предусилителя и прочими ненужными вещами. Внутри остается радио с проигрывателем дисков. Кстати, последний замените на DVD привод, загвоздка лишь в распознавании формата.

Вместо дек остается поставить пару современных широкополосных динамиков, чтобы получить некое подобие бумбокса. Плюс в красивом внешнем виде, удобных элементах регулировки, отсутствии внешних колонок. Внутри уже стоит блок питания, дополнительный большой плюс. Стандартов USB старая техника не знала, следовательно, неотъемлемой частью процедуры станет встраивание кард-ридера либо интегрированной микросистемы наподобие названной выше. Отдельные новинки техники наши читатели осмотрят на сайте electronshik.ru, где выставлены и цены. Приводим характеристики MP2896:

Напряжение питания +5 В.
Допустимый разброс напряжения питания ±0,25 В.
Потребляемый ток 100 мА.
Тип разъемов MU 2F, MU 3F.
Тип разъемов печатной платы MW 2M.
Входные интерфейсы SD, FM, USB, AUX.
Цифровые часы.
Четыре настройки эквалайзера.
Входные и выходные напряжения по информационным каналам составляют 0,25 – 0,5 мВ.

Имеются ограничения по файловой системе носителей, пульт управления. В результате видим устройство с напряжением питания 5 В, которое читает флэщки, принимает радиовещание, пропускает через эквалайзер формируемый внешний звук. Остается добавить сюда усилитель низкой частоты и динамики, чтобы получить работоспособную систему.

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

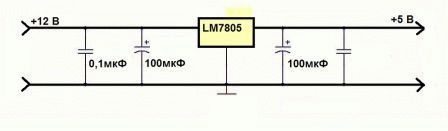

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Отсюда идут провода на динамики. Дорожки по печатной плате проследите вооруженным или невооруженным глазом.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
Элементная база современности поддерживает широкие диапазоны сигналов.

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

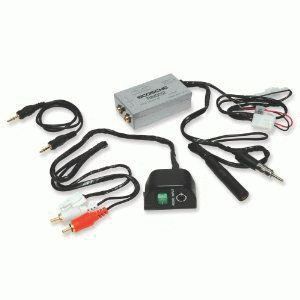

FM-модулятор

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

Примечание! Умникам, недооценивающим роль вибраций, рекомендуем почитать о причинах крушения шаттла Колумбия в 2003 году.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука
. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию
, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования
. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя
, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность
следующих узлов:

аккумуляторного блока;
динамиков;
усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете.
Аудиомодуль должен иметь постоянное питание 5 V
. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb
.

Все тонкости переделки детально показаны в видео далее.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru .

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

Если задуматься, то в нашей квартире найдется много старой техники, которую и выкинуть жалко, и оставить – место занимает и пыль собирает. Существуют так называемые «лайфхаки» (бытовые хитрости), которые помогут нам подключить старую технику к делу. Так из старого музыкального центра можно сделать хороший усилитель для новой техники своими руками.
Для этого не понадобятся ни особые знания электроники, ни специальные приборы.

Сегодня в любой квартире присутствует техника для воспроизведения аудио или видео. Однако не каждая из них способна качественно передавать звучание как это делают старые и привычные музыкальные аппараты. Так, где же можно применить не актуальный сейчас музыкальный центр?

Можно использовать систему как колонки для усиления звука на телефоне.
К центру можно подключить планшет и наслаждаться громким и качественным звучанием.
Вы можете использовать прибор как колонки для телевизора.
Можно подсоединить к музыкальному центру компьютер, и просматривать видео или слушать песни в отличном звучании.
Если вас не устраивает звук на ноутбуке, то аудиосистема и тут придет к вам на помощь.

Старая аудиосистема сможет прослужить вам не один год, при этом вы будете наслаждаться качественным звуком. Радует и то, что подсоединить ее можно к любому цифровому устройству
в квартире.

Как подключить усилитель

Чтобы сделать усилитель из старой аудиосистемы, следуйте нижеизложенной инструкции. В подключении системы нет ничего сложного, просто вам понадобятся некоторые дополнительные приспособления:

Такую операцию вы можете провести только в том случае, если используемая техника полностью исправна.

Если же она не работает, то можно попробовать разобрать прибор и достать из него плату усиления. Правда, для ее подключения к технике необходимо обладать специфическими знаниями.

Заключение

Надеемся, мы сумели дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Идея эта не только практичная, но и оригинальная. К тому же, для ее реализации не требуется никаких дополнительных знаний и крупных вложений. Все, что вам необходимо сделать, – это приобрести шнур для подключения и радоваться тому, как старая техника приобретает новую жизнь.

Источник

Можно использовать систему как колонки для усиления звука на телефоне.
К центру можно подключить планшет и наслаждаться громким и качественным звучанием.
Вы можете использовать прибор как колонки для телевизора.
Можно подсоединить к музыкальному центру компьютер, и просматривать видео или слушать песни в отличном звучании.
Если вас не устраивает звук на ноутбуке, то аудиосистема и тут придет к вам на помощь.

Как подключить усилитель

Такую операцию вы можете провести только в том случае, если используемая техника полностью исправна.

Заключение

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного
.

Монтировать детали из одной системы в другую – работа сложная и неблагодарная. Конечно, вы приспособите к делу несколько устаревших аппаратур, но и времени потратите много. Намного проще воспользоваться покупным модулем.

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука
. В систему входят:

Простые устройства, оснащенные только разъемом usb.
Навороченные модели с дисплеем для вывода данных.
Пульт, при помощи которого можно управлять устройством.
Определенное количество разъемов для различных нужд.

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

Аккумуляторный блок, или блок, отвечающий за заряд.
Колонки от старой системы, именно через них и будет звучать музыка.
Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Установку необходимо производить таким образом, чтобы вы могли управлять устройством при помощи пульта.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
Работу производите аккуратно, так как провода находятся под напряжением.
Покончив с проводами, возвращаемся к установке платы.
Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флэшки.

У многих людей имеются старые музыкальные центры или акустические системы выпуска начала 2000-х годов, которые находятся в работоспособном состоянии но физически и морально уже давно устарели. Как правило такие центры имеют кассетный проигрыватель и проигрыватель компакт-дисков с параметрами, которые сейчас не используются, и из полезных в нынешнее время возможностей у этих аппаратов остаются только тюнер радио и вход AUX. Радио сейчас чаще слушают на компьютере, мобильнике или отдельном приемнике а применение низкочастотному аудиовходу AUX можно и сейчас найти.

У многих возникнет вопрос: зачем пытаться что-то сделать со старой аппаратурой если легко можно купить новую под свои потребности? Одна из причин — не тратить деньги на что-то новое и недешевое по стоимости, вторая причина — у большинства музыкальных центров зарубежного производства начала нынешнего века хорошее качество воспроизведения звука и намного больший ресурс работы и надежность чем у современной техники, которая часто не прорабатывает и года без ремонта.

Ну а теперь о применении устаревшей аппаратуры. Как вариант — старый музыкальный центр можно использовать в качестве акустической системы для домашнего компьютера или ноутбука. Для этого и будет задействован низкочастотный вход центра AUX, требуется только переходник, на одном конце которого будет штекер под звуковую карту компьютера а на другом конце шнура два штекера RCA или в просторечии тюльпаны. Штекер под разъем выхода звуковой карты найти не проблема в любом магазине радиодеталей, тем более, что в современных смартфонах такие же штекера под наушники. Кабель лучше использовать двухжильный с экранировкой, длина по необходимости но желательно не более 15 метров (чтобы избежать ослабления и искажений сигнала).

Соединить кабель со штекерами путем пайки не представляет проблем для тех, кто обладает хотя бы начальными познаниями в электронике, если нет знаний — можно найти в радиомагазинах готовый шнур или обратиться к знакомым, владеющим паяльником. Что с чем соединять: центральные контакты тюльпанов с контактами выходов правого и левого каналов штекера звуковой карты, соответственно массы тюльпанов с контактом массы штекера звуковой карты. Далее соединяем штекерами выход звука компьютера и вход AUX музыкального центра, центр переводим в режим AUX и пультом управления центра настраиваем громкость и частотные характеристики звука (эквалайзер).

Колонки музыкального центра расставляем по своим предпочтениям. Система готова, и если музыкальный центр долго и надежно работал ранее, то и в качестве акустической системы для компьютера он еще длительное время прослужит.

Таким же вариантом устаревшую звуковую аппаратуру можно применить и как акустическую систему для LCD или LED телевизора, планшета да и смартфона, при этом в результате будет качественное звучание и можно обойтись без покупки новой акустики.

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки — попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок — по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» .

Разобрал его, посмотрел — места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт — всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг — шутка)))

Что такое встраиваемые аудиомодули

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность
следующих узлов:

аккумуляторного блока;
динамиков;
усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Все тонкости переделки детально показаны в видео далее.

Заключение

Источник

Монтировать детали из одной системы в другую – работа сложная и неблагодарная. Конечно, вы приспособите к делу несколько устаревших аппаратур, но и времени потратите много. Намного проще воспользоваться покупным модулем.

Простые устройства, оснащенные только разъемом usb.
Навороченные модели с дисплеем для вывода данных.
Пульт, при помощи которого можно управлять устройством.
Определенное количество разъемов для различных нужд.

Аккумуляторный блок, или блок, отвечающий за заряд.
Колонки от старой системы, именно через них и будет звучать музыка.
Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Монтаж модуля

Установку необходимо производить таким образом, чтобы вы могли управлять устройством при помощи пульта.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
Работу производите аккуратно, так как провода находятся под напряжением.
Покончив с проводами, возвращаемся к установке платы.
Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
Подключаем блок питания и проверяем работу аппаратуры.

Заключение

Что такое встраиваемые аудиомодули

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность
следующих узлов:

аккумуляторного блока;
динамиков;
усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Все тонкости переделки детально показаны в видео далее.

Заключение

Можно использовать систему как колонки для усиления звука на телефоне.
К центру можно подключить планшет и наслаждаться громким и качественным звучанием.
Вы можете использовать прибор как колонки для телевизора.
Можно подсоединить к музыкальному центру компьютер, и просматривать видео или слушать песни в отличном звучании.
Если вас не устраивает звук на ноутбуке, то аудиосистема и тут придет к вам на помощь.

Как подключить усилитель

Такую операцию вы можете провести только в том случае, если используемая техника полностью исправна.

Заключение

Источник

Монтировать детали из одной системы в другую – работа сложная и неблагодарная. Конечно, вы приспособите к делу несколько устаревших аппаратур, но и времени потратите много. Намного проще воспользоваться покупным модулем.

Простые устройства, оснащенные только разъемом usb.
Навороченные модели с дисплеем для вывода данных.
Пульт, при помощи которого можно управлять устройством.
Определенное количество разъемов для различных нужд.

Аккумуляторный блок, или блок, отвечающий за заряд.
Колонки от старой системы, именно через них и будет звучать музыка.
Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Монтаж модуля

Установку необходимо производить таким образом, чтобы вы могли управлять устройством при помощи пульта.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
Работу производите аккуратно, так как провода находятся под напряжением.
Покончив с проводами, возвращаемся к установке платы.
Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
Подключаем блок питания и проверяем работу аппаратуры.

Заключение

Из чего собрать музыкальный центр

Напряжение питания у устройств: +5 или +12 В, что позволяет легко сопрягать цифровую технику со стандартным компьютерным блоком питания. Микросхемы усилителей доступны на прилавках интернет-магазинов и столичных рынков, возможно по отдельности набрать эквалайзеры и прочие элементы музыкальной системы вместе с регулировочными ручками. Это позволяет конструировать акустические конгломераты по собственным потребностям.

Напряжение питания +5 В.
Допустимый разброс напряжения питания ±0,25 В.
Потребляемый ток 100 мА.
Тип разъемов MU 2F, MU 3F.
Тип разъемов печатной платы MW 2M.
Входные интерфейсы SD, FM, USB, AUX.
Цифровые часы.
Четыре настройки эквалайзера.
Входные и выходные напряжения по информационным каналам составляют 0,25 – 0,5 мВ.

Блок питания самодельного музыкального центра

Отсюда идут провода на динамики. Дорожки по печатной плате проследите вооруженным или невооруженным глазом.

Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
Элементная база современности поддерживает широкие диапазоны сигналов.

FM-модулятор

Музыкальный центр на FM-модуляторе

Примечание! Умникам, недооценивающим роль вибраций, рекомендуем почитать о причинах крушения шаттла Колумбия в 2003 году.

Источник

mp3 в старом муз. центре

Захотелось в деревне заиметь более приличный звук при просмотре ТВ и прослушивании музыки. Решил что самым недорогим и простым способом этого добиться – купить б/у музыкальный центр на авито.

Достоинства которые я получил:

очень не дорого вышло
приличный звук: ничего не хрипит, басы качает, верха и средние тоже есть
компактный размер аппарата
большой выбор: сейчас много продают старых аппаратов, у которых есть касеты, и Audio CD – морально устарели

Недостаток был пожалуй только один: нет mp3. Привык я слушать музыку с флешки. Ну а т.к. лень двигатель прогресса – вот я и решил доработать муз.центр. Сначала расскажу про длинный и несчастливый путь доработки. В конце будет хеппи энд и мораль))

Купил я аппарат AIWA NSX-R72. Кстати ссылка на сервис-мануал к нему со схемами. Разобрав корпус центра, я нашел что его конструкция очень удачно позволяет добавить USB разъем на лицевую панель путем выпиливания кнопки SYNC REC, которая не нужна мне т.к.

на касеты я делать записи не собирался да и пасик привода лентопротяжного механизма в подкасетнике “В” от старости порвался.

Центр – вид изнутри:

Лицевая панель с приводами ЛПМ – вид изнутри

ЛПМ, соленоид и мотор привода

Оба ЛПМ (в свете лампы после полуночи)

Плата контроллера управления

Вместо кнопки тут теперь будет место для флешки

Красота! Как-будто тут и было!))

Был у меня в наличии давно купленный в китайском магазине модуль mp3 со встроенным FM тюнером, часами, SD и USB ридером + пульт ДУ. Цена такого блока примерно 10$. Выглядел он так:

Проверил работу плеера подключив на плате к линейному входу и запитавот +6В из блока питания муз. центра

Кнопками на плате плеера можно управлять воспроизведением музыки: назад, вперед, пауза, громкость (есть встроеный стерео УМ на 2Вт). Сразу возникла мысль сделать так, чтоб можно было управлять этим блоком с родного пульта от муз.центра. Идея заключалась в том, чтоб взять управляющие сигналы от лентопротяжного механизма подкасетника “В” и завести их на кнопки, через реле. Собственно из функций достаточно было сделать управление кнопкой Next – которая запускает переход к следующей муз.композиции. Сигнал на ЛПМ можно было взять от функции “Перемотка вперед”. Проблема обнаружилась в том, что в случае отсутствия импульсов с геркона, который был расположен рядом с приводным шкивом – контроллер аппарата решал что пленка в касете не двигается и отключал соленоид привода заодно и приводной мотор.

Таким образом нужно было сделать генератор импульсов, который запускался бы после подачи на мотор привода питания.

После обозначения хотелок, проверки работоспособности идеи навесным монтажом – я взялся травить плату и делать все по уму. Генератор заделал на 561ЛА7

Травлю “китайским” способом на кухне))медленно помешивая в теплом растворе хлорного железа

Протравленная плата, почти готова к лужению и запайке деталей

Луженая и распаяная плата

Одно реле – управляет питанием генератора и mp3 плеера, второе – блокировкой питания соленоида, т.к. на него питание приходило не на долго, а только для перевода лентопротяжного механизма в рабочее состояние и дальше соленоид оставался обесточеным.

Собрал все это дело.

После включения произошло странное… реле шелкало с интервалом примерно 0.1с. Стал искать причину. И наверно слишком поздно ночью этим занимался.

После очередной попытки к плате осталась подключеная плата mp3 плеера. Подал питание – услышал треск реле и мигание индикатора плеера.

Собственно этого оказалось достаточно чтоб он больше не включился, а работал исключительно как обогревательный прибор – грея процессор на плате до 80С.

На следующий день причину треска реле я все же нашел. Оказалось что когда я разводил плату – забыл отзеркалить контакты реле и там где они должны были быть нормально замкнутыми, оказались разомкнуты. В итоге блокирующее реле включалось, но вместо самоблокировки – разрывало цепь собственного питания. Затем снова включалось и т.д.

Плату реле доработал перерезав проводники прямо на плате и соеденив проводами. Но вот mp3 плеер надо было искать новый. Не хотел тратить на него больше 500р. А подобных девайсов в окресных магазинах и на р.рынке не нашел. Минимум 800р. Хотя в интернет магазине если заказывать она выходила по цене 150р.

В итоге решил купить то, что больше всего подходило сюда по смыслу и стоило недорого. А именно mp3-трансмиттер для прикуривателя в авто. Нашел по цене аж 350р. Самый простяцкий. С ЖК экраном но и с пультом управления в наличии.

Кнопки оказались на столько с тонкими проводниками на плате, что подпаяться к ним не плучилось. И как то уже не хотелось палить еще один девайс.

Решил идти по пути наименьшего сопротивления и сделать по колхозному – железобетонно. Поставил плату плеера в подкасетник “В” на термоклей. Шлейф от USB разъема подпаял на плату плеера.

Питание, через стабилизатор который был в прикуривателе подвел на постоянной основе от платы контроллера.

Включил. Работает!))

Правда звук немного с шипением. Через линейный вход был чище. Но это шипение слышно только когда музыка стоит на паузе. В общем для сельской местности сгодиться.

Пульт от плеера удобно можно хратить тут же в подкасетнике.

Мораль: если решил городить огород – будь внимателен, чтоб не наткнуться на “мины”) И уж точно не надо заниматься разработкой ответственных узлов после полуночи.

Источник: http://www.drovosekov.net/2014/09/mp3.html

Простой MP3 USB bluetooth музыкальный центр своими руками

Проект простого MP3 FM USB bluetooth мини музыкального центра изначально задумывался на основе китайского модуля и готовых деталей. В Китае на рынке присутствует большое число видов подобных модулей, причем ассортимент меняется в течении года. Все детали были куплены летом 2016 года. Цена вопроса составили меньше 300 рублей.

Автор собрал своими руками блоки вместе, сделал корпус — получился рабочий мини музыкальный центр с возможностью подключения для воспроизведения MP3 файлов с SD карт, USB флешки, а также с FM приемником и самое главное с воспроизведением музыки по bluetooth каналу. Плюс модуль управляется инфракрасным пультом.

Смотрите подробные пошаговые инструкции по сборке своими руками самодельного музыкального центра с фото и видео.

Как сделать MP3 USB bluetooth музыкальный центр своими руками

Bluetooth музыкальный центр

Старт сборки начинается с покупки деталей на Алиэкспресс. Здесь может быть небольшая лотерея. Не ведитесь на самые дешевые предложения. Ориентируйтесь на количество заказов и на отзывы магазина. Кроме того, продавцы хитрят. Модули могут быть одинаковыми, но с разными прошивками (будет говорить с вами по китайски )).

Итак, модуль установленный в этот центр похоже уже не продается, вот вариант MP3 FM USB bluetooth модуля для его замены http://ali.pub/1d75yp . УНЧ применен цифровой — маленькая платка с питанием +5 Вольт и двумя каналами мощностью по 3 Ватта. Вот ссылка на покупку 10 таких платок http://ali.pub/1d72mx.

Блок питания подобран готовый на 5 Вольт и током 2 Ампера, лучше 3 Ампера. Схему мини музыкального центра не составлял. На платах вся маркировка и прилагаемые проводники позволяют собрать схему с минимальными пайками. Динамики для мини центра взяты с кинескопного телевизора (честно, я уже отказываюсь их брать бесплатно на разборку).

Корпус сделан из обрезков плит OSB, подробности смотрите ниже.

Электронная часть MP3 USB bluetooth музыкального центра

Получив по почте весь комплект деталей сразу не паяя проверьте работоспособность MP3 USB bluetooth модуля, мне один пришел неисправный (деньги вернули). Подробности соединения всех деталей смотрите на видео и фото. К УНЧ подключались динамики от цветного кинескопного телевизора.

Динамики демонтированы с проводами и разъемами подключения. Гнездо подключения на плате телевизора тоже было извлечено при помощи паяльника. Гнезда подключения динамиков припаяны на плату УНЧ. Питание от блока 5 Вольт подаем УНЧ и на модуль.

При подаче сигнала на УНЧ через проводники разъема звук шел с конкретным фоном (смотрите видео), для устранения фона была снята направляющая разъема линейного выхода на плате и на штырьки установлена и припаяна плата УНЧ.

Возможно вам придется при настройке подать питание на модуль минуя микросхему стабилизатора питания. Сборка схемы показала работоспособность такого варианта включения MP3 FM USB bluetooth модуля.

MP3 модули

Детали для сборки центра

Динамики от телевизора

Установлены гнезда на УНЧ

Сборка схемы

Доработка модуля

Штырьки свободны

Установка УНЧ на модуль

УНЧ на модуле

Усовершенствованная схема центра

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
Вырезаются отверстия под динамики, модуль и фазоинверторы.
Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра

Соединение стенок корпуса

Внутренняя перегородка корпуса

Сборка корпуса центра

Корпус собран

Тыльная панель с крышкой

Разметка лицевой панели

Отверстия в передней панели

Вклеены фазоинверторы

Лицевая панель музыкального центра

Корпус Bluetooth центра

Разводка проводников

Установка динамиков на лицевой панели

Лицевая панель закреплена в корпусе

Лицевая панель

Установка модуля

Крышка тыльной панели

Bluetooth музыкальный центр

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото.

Источник: http://sekret-mastera.ru/elektronika/prostoj-mp3-usb-bluetooth-muzykalnyj-tsentr.html

Разборка: Старый музыкальный центр

Удивительно, как со временем меняются предпочтения. 15 лет назад мне хотелось купить музыкальный центр больше, чем новый компьютер. Я даже не догадывался, что комплект из отдельных компонентов — это гораздо качественнее.

Нет! Мечталось именно о комбайне, с многочисленными лампочками и фенечками, и чтобы можно было переписывать компакт-диски на кассету. Мода на такие агрегаты постепенно сошла на нет, на смену аляповатым красавцам пришли домашние кинотеатры, да и вообще — с устройствами воспроизведения звука стало как-то проще.

Или денег стало больше? В любом случае, покупка аудиосистемы уже не является эпохальным событием. Ну купил и купил, чего уж там. И все-таки, когда я в гостях у друзей увидел старый музыкальный центр Sony, я не мог просто так пройти мимо. Разменявший второй десяток лет агрегат был той самой мечтой моей молодости.

Оказалось, что железка уже несколько лет стоит без дела, так как при включении издает ужасный скрежет. Надо сказать, что разбирать железки я люблю еще больше, чем ими пользоваться.

Поэтому, получив добро от хозяев, взялся за отвертку, поставив себе задачу максимум — починить, задачу минимум — посмотреть, как оно работало и с почетом отправить старичка на свалку. UPD. Перенес в «Старое железо».

Еще как минимум пара старых устройств готовы стать жертвой отвертки ?

До начала разборок — фото на память, а то неизвестно, как дальше пойдет. На аутентичном фоне его ворсейшества представлен музыкальный центр Sony HCD-XB3. Удивительно, настолько устарело это устройство всего за какую-то дюжину лет.

Кассеты — понятно, прошлый век, но и компакт-диски уже перестали быть актуальными. Чем заряжать имеющуюся у этого агрегата карусель на 5 CD, легче подключить к линейному входу ноутбук или MP3-плеер. На крайне полезном сайте, посвященном технике и ее ремонту monitor.net.ru было обнаружено сервисное руководство для этого чуда с подробной инструкцией по разборке. Стал ли я ее изучать перед началом ремонта? Нет, так как это было бы слишком скучно! Но в паре сложных моментов инструкция мне очень помогла.

Характеристики у аппарата следующие:

Выходная мощность 2×65 Ватт RMS

Две кассетных деки с автореверсом и электронным управлением, частотный диапазон 60-13000 Гц для стандартной ленты Type I
CD-ченджер на пять дисков, частотный диапазон 2-20000 Гц, соотношение сигнал/шум >90дБ
Радиоприемник FM/УКВ (65-74, 87,5-108 Мгц), ДВ (153-279 кГц), СВ (531-1602 кГц)
Разъем для подключения микрофона и функция караоке
Линейный вход и вход для проигрывателя винила, есть встроенный фонокорректор (спасибо standov)В 90-е у производителей различной техники (не только музыкальных центров) произошло одно серьезное изменение: вместо того, чтобы развивать устройства качественно, их стали обвешивать простыми «маркетинговыми» фичами, активно их рекламируя. Аппаратная часть при этом перестала отличаться даже у разных производителей. Как становится ясно из сервисного руководства, кассетная дека, CD-проигрыватель и усилитель этой модели до последнего винтика одинаковы чуть ли не у дюжины аналогичных музыкальных центров. В Sony XB3 таких малополезных довесков тоже полно. Различные предустановленные эквалайзеры, отдельная система усиления басов и большая кнопка «Groove», делающая звук еще более деревянным, караоке и пара диджейских примочек, типа возможности закольцевать определенный кусок песни прямо во время воспроизведения. Еще одна модная особенность музыкального центра — сплошная крышка, закрывающая сразу две кассетных деки. Решение непривычное, но удобное тем, что можно в любой момент, не выключая воспроизведение, открыть крышку и посмотреть, сколько осталось ленты до конца.Наклеить огромную блямбу с указанием мощности — это святое! Хорошо хоть, что ватты — не китайские (в них получается 1000Вт).

Приступаю к разборке. Верхняя и боковые крышки объединены в один элемент, так что это не заняло много времени. По фотографии можно оценить, как много внутри скопилось пыли за долгие годы. Изнутри музыкальный центр представлен в виде нескольких плат. Панель на фотографии справа отвечает за управление и ЖК-дисплей (UPD.

ни разу не ЖК! Как говорит standov, он вакуумный люминисцентный). На заднем плане видна плата с предусилителем, к ней подключены кассетная дека и CD-плеер. Сверху к плате прикреплен отдельный модуль с двумя линейными входами. Внизу к большому радиатору прикручен усилитель мощности, а на переднем плане виден блок питания.

Крупным планом фильтр шумов Dolby B, микросхема производства Hitachi.Необычно смотрящаяся плата системы караоке (с другой стороны — разъем для микрофона и регулятор уровня).

Микросхема с логотипом Sony, хотя по номеру в интернете находится 8-битный микроконтроллер производства Toshiba.

Самый интересная часть музыкального центра — усилитель мощности, на основе элемента STK4172II производства Sanyo. Судя по даташиту, усилитель обеспечивает выходную мощность в пределах 6-50 Ватт.

Необычная плата, управляющая CD-проигрывателем. Она скрыта под специальным люком на днище музыкального центра. Микросхема CXD2519Q — цифровой сигнальный процессор.Разобрать музыкальный центр полностью оказалось достаточно просто. Нужно только отключить несколько гибких шлейфов (они все разных размеров — не перепутаешь) и открутить десяток винтов.

Так выглядит «карусель» — отдельный модуль CD-ченджера.Тут же была обнаружена первая (но не единственная, как выяснилось позже) причина страшных звуков, которые центр издавал при включении. Мелкий карандаш застрял между шестернями, вращающими диск ченджера.Линза в считывающей головке CD-проигрываетеля. На всякий случай протер.

Я тут же, собрав все воедино на живую нитку, попробовал проиграть CD (который, кстати, также лежал в музыкальном центре года три как минимум). Получилось! Радость несколько омрачало то, что скрежет полностью не исчез, и теперь раздавался только из кассетной деки.

Снятие кассетного модуля оказалось единственной задачей, для выполнения которой пришлось почитать сервисный мануал — иначе я бы точно что-нибудь сломал. На фото — кассетная дека со снятой платой, к которой ведут шлейфы от магнитных головок. Не самая качественная конструкция: обе деки управляются единственным мотором (в центре).

Еще один вспомогательный мотор отвечает за автореверс, и в нем, как выяснилось позже, и заключалась проблема.

Благодаря штампу на управляющей плате кассетной деки удалось определить год выпуска музыкального центра — 1997. 12 лет, ровесник моего старого IBM ThinkPad.

Магнитная головка с поворотным механизмом и ролики. Кругом пыль, грязь и ржавчина. Часа два я пытался наладить буксующий механизм. Как выяснилось, автореверс и вызвал все проблемы. Видимо, из-за неплотно прилегающей «модной» крышки кассетной деки, внутри скопилось огромное количество пыли.

Механизм поворота головки и ее «подвода» к магнитной ленте постепенно забился, и проворачивать его с помощью пластмассовых шестерней становилось все сложнее. В результате, самая мелкая шестеренка на вспомогательном двигателе (он как раз запускает механизм автореверса) треснула и слетела с крепления.

Я вернул шестеренку на место и, вручную вращая механизм, «разработал» его. Но это явно ненадолго: рано или поздно шестерня опять слетит, и кассетная дека не будет работать. Учитывая то, как часто я слушаю кассеты (раз в год все-таки бывает), это не самая большая потеря.

Обратная сборка музыкального центра не заняла много времени и, что удивительно, не осталось ни одного лишнего винтика! Музыкальный центр больше не издает ужасающий скрежет, и может исполнять почетные обязанности усилителя для ноутбука и радиобудильника.

А я получил массу удовольствия, копаясь в пыльной механике, и представляя, сколько радости мне бы доставила такая железка, попади она ко мне новой, в 1997 году.

Конечно, это не самый примечательный музыкальный центр. Он не слишком качественный, в нем мало действительно хороших технических решений, слишком много лампочек и бессмысленных функций.

Колонки, хоть и большие, но сделаны из тонкого ДСП, и на высокой громкости слегка «бубнят». Пытаясь одновременно натянуть два резиновых пассика на один движок, я думал о том, насколько же проще стало жить с носителями информации, лишенными движущихся элементов.

Современным MP3-плеерам не страшна пыль, их не надо чистить ваткой со спиртом, нет нужды в регулировке положения головок. Мне кажется, большая часть ностальгии по кассетам или винилу (я этим тоже болен) вызвана тем, что это было не просто прослушивание музыки, это был — процесс! А сейчас что, нажал на кнопку и все? Не интересно. Впрочем, я все равно рад прогрессу, а для ностальгии буду и дальше продолжать чинить (или ломать) такие вот старые устройства.

sony
старое железо
кассеты
CD
разборка

AdBlock похитил этот баннер, но баннеры не зубы — отрастут

Подробнее

Источник: https://geektimes.ru/post/81093/

Установка USB разъема в старый музыкальный центр

Evgeni192 (2 months ago)

Вот клево то у меня такойже центр точь в точь как у вас …проблема в том что проводок от радио fmпотерялся вот незнаю что теперь туда прилепить) подскажите пожалуста….

КРАП ТВ (2 months ago)

Другой проводок, чем длинее, тем лучше. К разъему, либо припаять к центральному контакту, либо как-то прикрепить, либо искать подходящую ответную часть разъема.

Maximus Legend (2 months ago)

isportil centra vid setai kitaitinai

Евгений Мельник (2 months ago)

лутшеб сделали китайцы плату которую встраиваешь в место сиди привода типа обманка для муз центра чтоб можно было родным пультом управлять и не курочить касетную деку этим самым партачить его и так красивую панель

Alex Putilov (2 months ago)

друг скажи пожалуйста на моём муз.центре.есть аукс ,куплю на али.переходник аукс-усб будут ли воспроизводить флешки музыку?

Alex Putilov (2 months ago)

apermykoff (4 months ago)

Выходная мощность звука мала у этой пиздюлейки. Индикаторы совсем почти не ходят у муз.центра.

Огр Болотный (5 months ago)

А ещё можно без усёра взять радио модуль USB, которые сейчас всё интереснее и функциональные, цепануть к аккумулятору или блоку питания, выставить на принимаемом оборудование нужную радио частоту и балдеть ))

Огр Болотный (5 months ago)

Спасибо ! Даже не знал, что такие приблуды есть. Теперь в лёгкую любой самосборный усилок, старый кассетник или центр смогу апгрейдить по уму, главное чтобы плата усилителя работала ))

Ринат Газизов (6 months ago)

От перепадов температур зимой, планшету через месяц будет пиздец, аккумулятор вздуется как мешок, вынесет весь сенсор с матрицей, это так на показуху не больше

Сергей Васькив (7 months ago)

Модуль с усилителем. Выдает 2*3 Ватта 4Ома. А на аукс 32 Ома должно быть. Как оно работает? Ничего не сгорит?

sila yrala (1 month ago)

на двд кинотеатр можно установить?

Кот Василио (8 months ago)

Лучше в хороший муз.центр для использования его мощного усилка впендюрить автомагнитолу,но там схематика посерьёзнее получится.А этот девайс мягко говоря вызывает сомнения,к примеру автомобильные MP3 блутуз,что вставляются в прикуриватель,отказывают пачками…

Мария Мария (8 months ago)

А можно ли подключить USB к DVD для воспроизведения видео??

Ринат Муталяпов (8 months ago)

здравствуйте, купил все комплектующие с мп тюнером такой же, куда что паять напиши?спасибо

NightBreaker (9 months ago)

Если у меня вместо аукса видео вход с тюльпанами, можно сделать?

David Gotsman (9 months ago)

Сделал ещё проще. Запитал от блока питания старого ноутбука. Не стал курочить муз.центр, а сделал маленькую пластиковую коробочку, которую поставил на муз.центр. Выходы подсоединил тюльпанами к АУХ. Всё работает. Надоест, отсоединил и что-то другое можно подсоединить, не боясь конфликта подключаемых устройств.

Сергей Путейко (9 months ago)

А куда втыкать вход в AUX,если нет этой штучки ? Сколько смотрю,найти не могу

Сергей Путейко (9 months ago)

))) СПАСИБО !! ))) ПОЛУЧИЛОСЬ !! )))

Сергей Путейко (9 months ago)

+КРАП TB Ну… Я хочу подключить к музыкальному центру отдельный аппарат,чтоб прослушать его через AUX.В какой разьём мне втыкать,если у меня нет такой штучки,которая у вас,на левой шахте кассетника ?

RUSLAN FREEMAN (9 months ago)

что за музыка в конце исполнителя или адресок дай пожалуйста откуда скачать можно??

Контактное Лицо (9 months ago)

Шляпа какая-то, AUX там есть уже, зачем лепить эту хрень? Спокойно можно телефон или мр3 плеер цеплять и не замарачиватся

Светлана Кулиш (11 months ago)

так там же aux на тюльпанах.

Ринат Муталяпов (11 months ago)

здравствуйте, видео заинтересовало. я в тоже время покупал такой центр.но караоке глючит, видео через раз читает. Будет возможность, тоже припаяю. спасибо!

Дмитрий Врона (1 year ago)

Я вообще не понимаю, о чем речь. Я этот вопрос решил просто: подключил через линейный вход к моему МЦ ДВД-проигрыватель с USB-входом. Играет великолепно!!

MAX RESOLUTION (1 year ago)

На муз центре воспроизводить МР 3 ужас

КРАП ТВ (1 year ago)

Все с Вами понятно. Спрашивал, кроме компьютера, а смартфон из разряда ПК. Тут тема видео дать вторую жизнь старинким муз. центрам и им подобным, а если Китай выпустит дешевый модуль с поддержкой flac, то сразу поменяем на него.

MAX RESOLUTION (1 year ago)

я подключаю смартфон к муз центру в сматфоне флак формат

MAX RESOLUTION (1 year ago)

бит рейд 320 и 1000 есть разница вот и я о том

вова захаревич (1 year ago)

напишите где можна преобрести такой пазём

Валерий Певцов (1 year ago)

Скажите пожалуйста , если нету функции аукс можно как то по другому подключить модуль ?, я так чисто для эксперимента у соседки есть старая рабочая сонька но диски не видит последнее время.

Владеющий Миром (1 year ago)

а можно сделать вместо дисков? Когда включаешь диски эта штука работала. Если посмотреть куда идет питание для дисков и подсоединить к нему этот модуль, так возможно?

Денис Бойцов (1 year ago)

А как установить то его??? Где купить и сколько стоит???

Aleksandr561515 (1 year ago)

У меня такой же центр звук ужасный. Хочется побыстрей выключить.

Aleksandr561515 (1 year ago)

только с диска. флешек еще не было

Соня Быстрова (1 year ago)

А фильмы через флешку смотреть можно?

Aleksandr561515 (1 year ago)

я это понял только дома. около 10лет он просто стоит.

КРАП ТВ (1 year ago)

Здравствуйте! Размышлял над этим вопросом, но решил именно этим способом подключать, т.к. и один кассетный отдел в работе останется (на всякий случай) и AUX могу использовать для других устройств (питание модуля выключается собственным пультом и AUX свободен). И просто говоря, мне показалось так проще подключить.

Николай Толочко (1 year ago)

Добрый день. Подскажите, как вы подключили аудиовыход модуля к центру?

КРАП ТВ (1 year ago)

Здравствуйте! В открытом виде, если надо сниму через неделю где-то. Вовремя переделки снимал видео, но накрылась карта памяти ,из-за этого печального обстоятельства видео получилось такое короткое. По поводу подключения модуля к входу AUX никаких проблем нет. Нужен собственный источник питания и корпус для устройства. Главное желание, фантазия и хорошие руки.

Ziya Pashaev (1 year ago)

+КРАП TB +КРАП TB Салам из Баку! Благодарю за идею, но можете показать в открытом виде? И можно просто установить устройство просто подключив к входу AUX как на машине … Заранее благодарю!
