Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.
Применение Bluetooth
Это приспособление встраивают сейчас практически во все сотовые телефоны, многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:
- Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
- Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру, наушники, колонки, видеокамеры и прочие гаджеты).
- Разговаривать по телефону, не держа его руками.
- Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
- Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.
То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.
Как сделать внутренний bluetooth модуль для ноутбука?
Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.
Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:
Если все сделано со знанием дела, то устройство должно заработать.
Можно ли сделать беспроводной модуль самостоятельно?
Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.
Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.
Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.
Всем мозгочинам
большой привет! Расскажу вам сегодня, как я после почти двух лет изучения темы, проектирования и проб, сделал свой вариант Bluetooth колонки. Выдает моя самоделка
40Вт звука из парных «пищалок», низкочастотных динамиков и пассивных мембран, оснащена Bluetooth 4.0 со смарт-опциями, «долгоиграющим» литий-ионным аккумулятором, и «упаковано» все в изящный фанерный корпус.
Характеристики мозгоподелки
:
- усилитель Yamaha 2х20Вт,
- модуль Bluetooth 4.0 с индикатором заряда батареи и заземляющим изолятором,
- аккумулятор из 3-х литий-ионных батарей со схемой защиты и быстрой зарядкой,
- 20Вт-е низкочастотные динамики в паре с «пищалками» и пассивными мембранами,
- 6 часов работы при полной громкости и 12 часов — при средней.
Как же звучит самоделка
? Скажу, что звук она «выдает» даже лучше, чем некоторые высококачественные промышленные колонки, и чтобы убедиться в этом, смотрите представленное видео!
А чем же отличается эта Bluetooth-колонка от других самодельных колонок?
1. Bluetooth-модуль имеет заземляющий изолятор, с помощью которого устраняются помехи, идущие от самого модуля, от которых страдают большинство других подобных поделок
. Эта же колонка имеет 100% чистый звук.
2. Контролировать уровень заряда аккумулятора можно с помощью смартфона благодяря опции смарт-мониторинга.
3. Колонка выдает «бескомпромиссный басс», ведь она и была специально разработана, чтобы поражать очень впечатляющим звуком, превосходящим даже промышленные колонки.
4. Используемые компоненты дешевы и надежны.
5. Самоделка
легко собирается/разбирается, для этого достаточно лишь открутить винты.
6. Большое время работы на одной подзарядке, а сама зарядка достаточно проста.
Шаг 1: Необходимые компоненты
Все предложенные детали были тщательно проверены на совместимость и в таком сочетании работают прекрасно. Что требуется:
- высокочастотный динамик («пищалки») — 2шт.
- Bluetooth-модуль с заземляющим изолятором
- модуль повышения напряжения (повышающий преобразователь)
- фанера толщиной 18мм
- фанера толщиной 3мм.
Шаблоны для лазерного резака .
Шаг 2: Разработка передней и задней панелей
На дизайн корпуса этой мозгоподелки
я был вдохновлен многослойной древесиной. Глядя на нее можно подумать, что на собрана из 10-ти сложенных вместе слоев, на самом же деле корпус состоит из трех слоев 18мм-й фанеры, которые склеены друг с другом, и еще двух слоев 3мм-й фанеры с лицевой и задней сторон. Конструкция корпуса такова, что он имеет объем около 2.25 литра, и это прекрасно подходит для электронной начинки и выбранных пассивных мембран.
Изготовление лицевой панели:
Самым быстрым способом создания панелей является лазерная резка, и Мой лазерный резак не справлялся с фанерой толще 3мм, поэтому переднюю панель, для большей прочности, я сделал из двух склеенных частей, и которую дополнительно еще усилил полосками из МДФ. Замечу, что все деревянные детали в этом мозгопроекте
склеиваются только столярным клеем. В передней панели есть отверстия под «пищалки» и низкочастотные динамики, а еще для доступа электрокомпонентов. На задней панели сделаны отверстия под пассивные мембраны, а так же небольшие отверстия для разъема зарядки и переключателя.
Если вы проектируете панели собственного дизайна… то я бы посоветовал все же сделать отверстие для быстрого доступа к электронной начинке самоделки
, которое весьма полезно, если что-то потребует настройки или ремонта.
Шаг 3: Изготовление боковых панелей
После этого я приступил к созданию боковых панелей, и сделал их из высококачественной 18мм-й фанеры. Каждый слой этой мозгофанеры
толщиной 3мм, а ее внешние стороны это тонкий шпон. Вам я также рекомендую использовать фанеру высокого качества, так как внутренние слои корпуса-«сендвича» должны быть достаточно твердыми и плотно сжатыми. При резке менее качественной фанеры она расщепляется или даже разваливается на слои. Для вырезания боковых составляющих корпуса необходимы лишь лобзик и дрель с коронкой или сверлом по дереву.
Для начала необходимо приложить к фанере переднюю панель и обвести ее контур, а затем повторить его внутри на расстоянии около 8мм от внешнего, можно тоньше или толще, в зависимости от качества самой фанеры и вашего опыта (вы быстро разберетесь с этим). Затем по углам внутреннего контура нужно высверлить 4 отверстия, так чтобы часть окружности этих отверстий совпадала с внутренним контуром, а потом лобзиком допилить контур полностью.
Выпилив внутренний контур, деталь выпиливается из фанерного листа по внешнему контуру.
Шаг 4: Склеивание боковых панелей
Боковые панели просто склеиваются вместе столярным клеем, большим количеством столярного клея. Промазанные панели складываются стопкой и плотно прижимаются каким-нибудь утяжелителем, либо сжимаются струбцинами, и оставляются в таком состоянии до высыхания клея.
Когда боковая часть корпуса самоделки
высохнет, то лобзиком или на циркулярном столе стачиваются выступающие части, чтобы она обрела ровную обтекаемую форму. Это можно сделать и путем шлифования, но тогда потребуется больше времени. Далее изнутри боковую часть следует покрыть толстым слоем столярного клея, чтобы после окончательной сборки мозгоподелка
была герметичной.
Шаг 5: Подготовка задней панели
На заднюю панель приклеиваются пассивные мембраны, которые являются альтернативой бас-рефлектору и позволяют расширить частотный диапазон динамиков, но в более компактном варианте. Подключения к электронике им не требуется, они просто реагируют на перепады давления внутри корпуса (то есть, когда основные динамики движуться наружу, мембраны втягиваются внутрь, и наоборот). И поэтому очень важно, чтобы готовый корпус мозгоподелки
был на 100% герметичен.
Пассивные мембраны приклеиваются к панели супер-клеем, в данном случае лучше гелевым супер-клеем, так как он не столь жесткий и позволяет небольшие движения, в отличии от обычного супер-клея. На заднюю панель, чтобы она не изгибалась, также следует добавить несколько МДФ полос, используя для этого тот же гелевый супер-клей. Ведь любые вибрации корпуса будут портить мозгозвучание
.
Шаг 6: Размещение электроники
Как можно заметить на представленном фото, внутри корпуса поделки
располагается довольно много электрокомпонентов. Прежде чем разместить всю эту электронику, важно найти правильное положение каждого компонента, и убедиться что все «влезает» как это требуется! Еще важно найти такое положение электродеталей, чтобы при необходимости к ним был доступ для ремонта.
В данной мозгоподелке
я разместил детали таким образом, чтобы такие платы, как усилитель и Bluetooth-модуль были легкодоступны, а кроссовер, который, скорее всего, не потребуется проверять, расположил дальше от отверстия для обслуживания. Находится этот кроссовер непосредственно под отверстием для правого низкочастотного динамика, так что при необходимости все же получить к нему доступ можно открутив сам динамик. Остальные электродетали расположены под отверстием для обслуживания, то есть легкодоступны.
Шаг 7: Схема электроцепи
На рисунке представлена схема для сборки электроцепи самоделки
. Если использовать те же компоненты, что и в предложенном списке деталей, то собрать элекроцепь достаточно просто, понадобятся лишь паяльник и припой (ну и кабельные стяжки, чтобы сделать все более аккуратным). Длина проводов зависит от того, как вы расположите электрокомпоненты, следует лишь знать, что чем меньше припуски проводов, тем лучше.
Если вы мало понимаете в электронике, или хотите разобраться в ней по-лучше, то читайте следующие шаги. А если вам это не интересно, то смело пропускайте теорию.
Шаг 8: Работа аккумуляторного блока
Для многих людей безопасное использование литий-инонных аккумуляторов кажется запутанным, на деле же все не так уж и сложно. Для литий-ионных аккумуляторных блоков важны три вещи:
1. Собственно аккумуляторные батареи.
2. Плата защиты батарей.
3. Зарядное устройство для литий-ионных аккумуляторов.
Приобретение литий-ионных батарей момент очень важный, так как в сети продаются множество поддельных батарей. Поэтому проще всего выбрать дешевые, но в тоже время настоящие и надежные батареи, например, Samsung’s pink 18650 . Из-за того, что они дешевые, то подделывать их, то есть создавать еще более дешевые мозгокопии
, не выгодно. И в итоге мы имеем недорогие надежные брендовые аккумуляторные батареи.
Следующий момент, это плата защиты батареи, которая предотвращает ее от перезаряда, чрезмерного разряда, короткого замыкания и многого другого. Точные защитные функции для разных плат немного отличаются. Такие платы защиты являются обязательным элементом, потому как литий-ионные батареи весьма чувствительны и нуждаются в особых условиях для своего функционирования, и без защитной платы возникает риск возгорания/взрывания батареи, либо она просто «умрет».
И, наконец, немаловажным является и само зарядное устройство для литий-ионных аккумуляторов. Такие зарядники непосредственно заряжают мозгобатареи
, а так же, в зависимости от их напряжения, понижают мощность или полностью прекращают заряд, поэтому следует убедиться, что ваше устройство для литий-ионных батарей именно ЗАРЯДНИК, а не блок питания. Многие устройства в сети продаются как зарядники, но на деле являются обычными блоками питания, поэтому при выборе и заказе данного устройства обязательно читайте характеристики и описание!
Для большей информации по зарядке и использовании литий-ионных аккумуляторов переходим сюда,
Шаг 9: Сборка аккумуляторного блока
Прежде чем приступить к спайке аккумуляторного блока необходимо убедиться, что мозгонапряжение
всех батарей имеет одинаковое значение, так как в противном случае это будет путать плату защиты и во время зарядки может «убить» батарею. Если напряжение батареи немного ниже требуемого, то, собрав специальную цепь, можно зарядить её отдельно, и добиться одинакового напряжение на всех батареях.
Сбалансировав батареи можно приступать к сборке аккумуляторного блока. Подобный кейс для батарей стоит того, чтобы его приобрести, ведь с помощью него батареи компактно располагаются в одном месте, я лишь советую перепаять проводки на более толстые, чтобы они выдерживали необходимую мощность.
Согласно выше представленной схеме к кейсу батарей припаивается плата защиты, а так же переключатель и разъем питания. При впайке последнего обязательно убедитесь, что сделали это правильно! (Для лучшего понимания см. фото). Правый контакт (отогнутый) можно удалить, левый — к заземлению, а средний — положительный. Прежде чем впаивать разъем в цепь защиты, следует ставить в него включенное зарядное устройство и мультиметром проверить напряжение, чтобы убедиться в правильной полярности контактов разъема.
Далее, для проверки работоспособности питающей цепи в мозгокейс
вставляются батарейки, и если все правильно, провода компактно крепится скотчем к задней стороне кейса. После этого припаивается повышающий преобразователь, подключив который, мультиметром необходимо измерить напряжение на его выходных контактах. Нужное нам напряжение составляет 14В, и чтобы получить его необходимо мелкой отверткой подкрутить медный винт на плате модуля преобразователя, до получения требуемого параметра. Все как на следующем виде о, лишь плата другая.
Шаг 10: Подключение Bluetooth-модуля и усилителя
Для экономии места внутри самоделки
и компактного расположении деталей, Bluetooth-модуль я прикрепил на плату усилителя. Если вы решите разместить их подобным образом, то оставьте достаточно свободного пространства между чипами усилителя и Bluetooth-модуля, так как обе микросхемы требуют притока воздуха для охлаждения, да и при их соприкосновении может произойти замыкание. Друг с другом платы модуля и усилителя я скрепил с помощью горячего клея. Если вы будете использовать Bluetooth-модуль от какой-либо другой мозгоподелки
, работающей от 5В, то я настоятельно рекомендую к проводам питания модуля присоединить заземляющий изолятор , чтобы избежать нежелательных помех от чипа модуля.
Выходные контакты модуля соединяются с входными контактами усилителя. Если вы захотите задействовать дополнительные функции Bluetotth-модуля, то сейчас самое время. Самый простой способ для этого, спаять кнопки вместе, как показано на фото. Далее контакты питания усилителя соединяются с выходными контактами повышающего преобразователя, то есть запитываться усилитель будет от 14В. А вот Bluetooth-модуль, в зависимости от напряжении на аккумуляторе, будет получать 10-12.6В, так как он подключается к входным контактам повышающего модуля.
Этот разброс напряжения будет «мониторится» модулем, и если у вас Android последней версии, то рядом со значком Bluetooth на смартфоне будет отображаться информация о оставшемся времени автономной работы колонки. Bluetooth-модуль будет работать пока напряжение не опустится до 10.5В, и с батареями типа 3S он работает отлично. НЕ ПОДКЛЮЧАЙТЕ модуль к источнику питания 14В, так как он рассчитан максимум на 12.7В!
Шаг 11: Подключение кроссоверов
Переходим к кроссоверам, которые будут разделять звуковой сигнал на высокие и низкие частоты для «пищалок» и низкочастотных динамиков соответственно. Как только они распаяны их можно, как и другие детали самоделки
, приклеить горячим клеем. Этим же клеем крепятся переключатель и разъем питания. Еще раз заостряю внимание на важности 100% герметичности мозгоподелки
, что отлично достигается с помощью горячего клея!
Шаг 12: Приклеивание боковой панели
Настал момент приклеить боковую панель, и для этого на заднюю панель по краям наносится столярный клей и она прижимается к боковой. После того, как клей высохнет, изнутри корпуса шов герметизируется горячим клеем, это к тому же добавит прочности самому корпусу.
Шаг 13: Подготовка передней панели
Как упоминалось ранее, для придания передней панели можно приклеить полоски из МДФ. Далее к ней приклеиваются «пищалки», и так так они неподвижны, то сделать это можно горячим клеем. Сами «пищалки» сейчас следует соединить проводами с кроссоверами, поскольку после крепления панели к корпусу это сделать будет невозможно. А вот низкочастотные динамики прикручивать пока не стоит, это будет сделано позднее, как только все будет склеено и подключено.
Края передней панели промазываются клеем, она прижимается к корпусу поделки
, и все оставляется для полного высыхания.
Шаг 14: Крышка отверстия обслуживания
Когда клей высох можно смонтировать низкочастотные динамики — сначала подсоединить к ним провода, а затем закрепить винтами. Проведя тестирование почти готовой самоделки
и получив положительные результаты, прикручивается крышка закрывающая отверстие для обслуживания электроники. После этого мозгоподелка
зачищается и, по желанию, покрывается прозрачным лаком, чтобы сохранить ее натуральный вид дерева.
Остается только сказать: готово! И, опять же по своему усмотрению, можно прикрепить к колонке ткань и решетку на динамики путем добавления нескольких дополнительных слоев из 3мм-й фанеры, к нижней стороне верхнего из них приклеить ткань.
Шаг 15: И напоследок для вдохновения
На тему колонок я написал еще несколько мозгоруководств
, ознакомившись с которыми вы можете почерпнуть больше идей. Ну и конечно, если вам интересна эта тема, вы можете найти меня на различных
Приветствую самодельщиков! Эта инструкция позволит сделать вам простую блютуз-колонку. Конечно, сегодня купить подобную технику не составит труда, но если сделать своими руками , будет дешевле, к тому же вы обретете опыт работы с электроникой, который не купить ни за какие деньги. Колонка у нашего автора получилась довольно мощная для своих размеров, тут использовалось два динамика по 3 Ватта. Питает устройство строенный литиевый аккумулятор, который заряжается через USB. Все необходимые комплектующие можно заказать за копейки из Китая.
В качестве корпуса автор решил использовать кусок ПВХ-трубы и две заглушки для нее. В заглушках сверлятся отверстия и вклеиваются динамики. Единственное недоумение, которая вызвала у меня конструкция – это замкнутая система внутри корпуса. Когда динамики будут работать, то мембрана будет двигаться то вперед, то назад. В этом случае в корпусе будет возникать то разрежение, то будет повышаться давление. Эти факторы могут приглушать звучание и снижать его качество. Для решения этой проблемы в корпусе должны быть отверстия, что позволит выравнивать давление. Но думать вам, решать вам. А мы пока приступаем к изготовлению!
Материалы и инструменты, которые использовал
Список материалов:
— кусок ПВХ-трубы и две заглушки;
— модуль блютуз();
— (ТП4056);
— литиевый аккумулятор;
— два динамика по 3В или другие по желанию;
— выключатель;
— провода;
— термоусадка;
— (усилитель);
— клея для ПВХ.
Список инструментов:
— паяльник;
— ножовка по металлу;
— маркер;
— линейка;
— клеевой пистолет;
— дрель с битой на 35 (чтобы просверлит отверстия под динамики).
Процесс изготовления колонки:
Шаг первый. Подключаем контроллер заряда к аккумулятору
Чтобы удобно было подзаряжать аккумулятор, когда это нужно, нам понадобится небольшой контроллер ТП4056. Припаиваем к контактам аккумулятора 4 провода, два из них используем для подключения платы зарядки. Соблюдайте полярность. Места пайка заизолируйте термоусадкой. Попробуйте подключить после этого зарядное устройство, должен загореться светодиод соответствующего цвета.
Что касается двух вторых проводов, то на их концах установлена «розетка» для подключения модуля блютуз.
Шаг второй. Подключаем усилитель к блютуз-модулю
На этом шаге берем Power Amplifier и подключаем к модулю блютуз, как автор на фото. То есть в соответствии с маркировкой соединяем контакты +5В, а также GND (земля).
Далее вам предстоит припаять к выходам на динамики блютуз контроллера припаять два провода. Другие их концы припаиваем к соответствующим контактам «L» и «R» на усилителе. Ну а уже к усилителю припаиваем еще 4 провода для подключения динамиков.
В завершении припаиваем кабель питания, динамики и пробуем включить устройство. Включаем на смартфоне блютуз и ищем устройства. У автора девайс определился как WIN-668. Если музыка воспроизводится, все отлично, теперь нужно всю эту красоту запихнуть в корпус.
Шаг третий. Изготавливаем корпус и собираем колонку
Для корпуса берем кусок ПВХ трубы нужной длины и две заглушки. В трубе вырезаем бормашиной отверстия под выключатель, а также гнездо зарядки. Гнездо фиксируем при помощи горячего клея, как и всю электронику . Клея не жалеем, все должно быть зафиксировано надежно.
Настало время установить динамики. Для этого понадобится сверлильный станок или дрель, а также бита подходящего размера. Сверлим отверстия и устанавливаем динамики. Автор фиксирует их при помощи горячего клея. В завершении припаиваем провода к динамикам и устанавливаем заглушки на свои места, желательно их приклеить. Колонка готова, можно испытывать!
Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.
В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.
Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.
Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

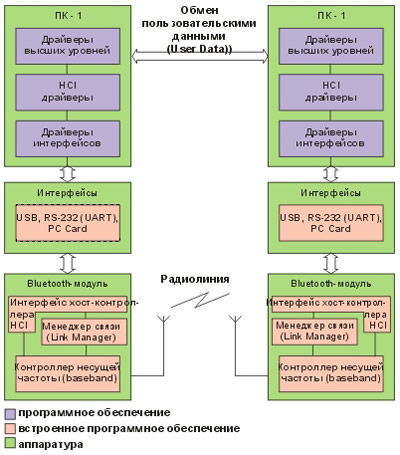

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.
Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.
Схема одного из радиомодулей Bluetooth приведена ниже:
Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.
Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH
Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.
Применение Bluetooth
Это приспособление встраивают сейчас практически во все сотовые телефоны , многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:
- Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
- Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру , наушники, колонки, видеокамеры и прочие гаджеты).
- Разговаривать по телефону, не держа его руками.
- Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
- Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.
- Тип 2.0
- Усилитель встроенный
- Выходная мощность 5 Вт (2 x 2,5 Вт)
- Нижняя граница част. диапазона 100 Гц
- Верхняя граница част. диапазона 20 000 Гц
- Высота 70 мм / Ширина 70 мм / Глубина 65 мм
- Питание от USB

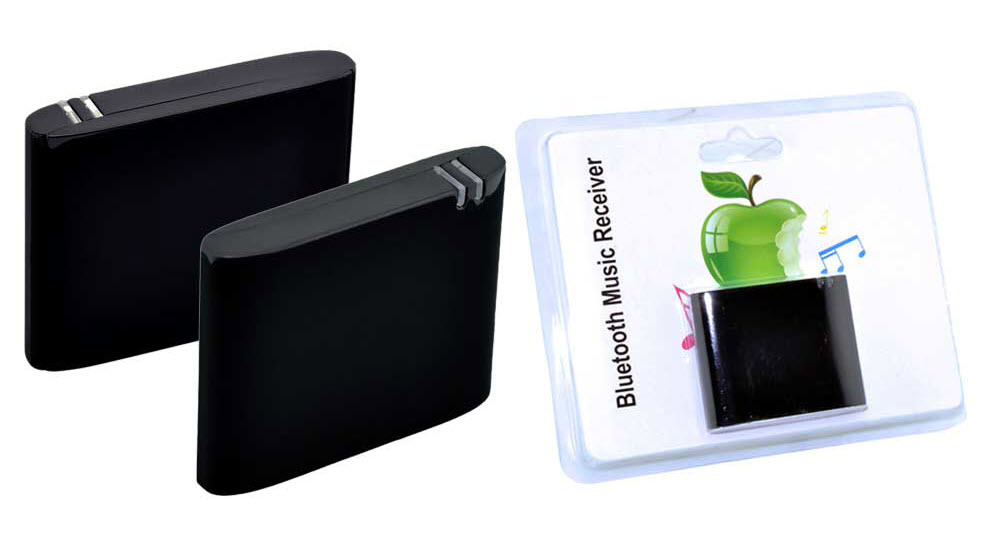

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (http://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)
Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.
3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (http://catalog.onliner.by/portablecharger/~fp=5v)
Тут чем больше емкость аккумулятора, тем дольше играет музыка.
Сборка.
Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

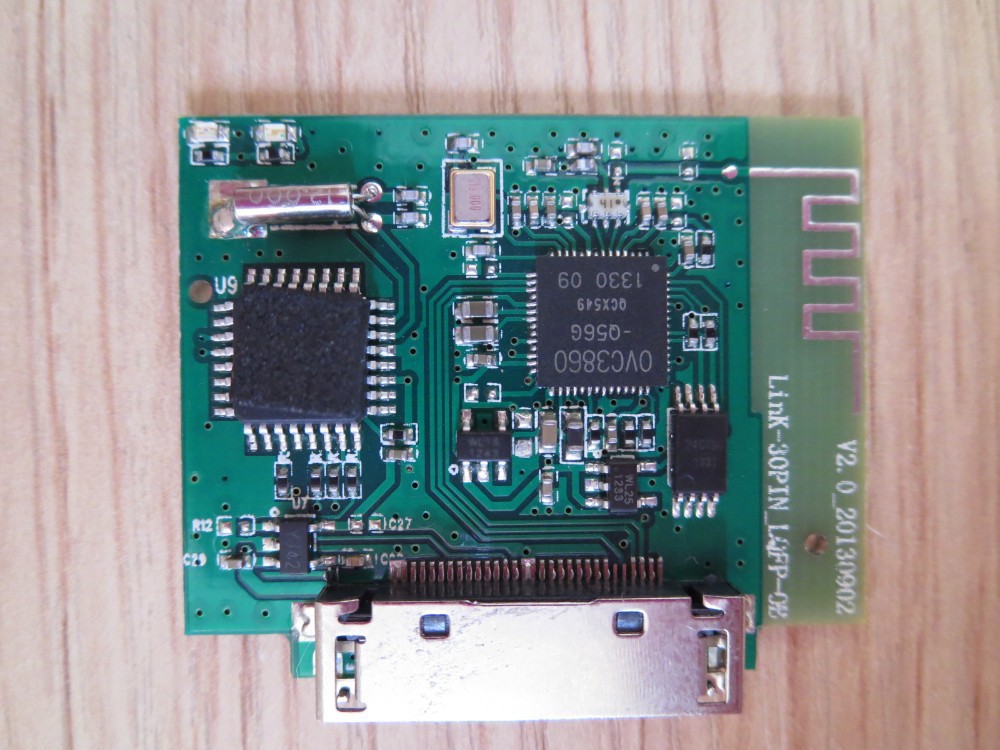

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с http://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).
Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.
Крепим внутри все термопластичным клеем, чтобы ничего не болталось.
После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.
Вот и все.
У нас получились отличные бюджетные портативные колонки , с которыми можно смело отправляться на пикник с друзьями.
Изготовить колонку с поддержкой беспроводного интерфейса Bluetooth Speaker легко и дешево. Вам эта затея обойдется не дороже 14$ долларов.
Возможно, что у вас уже есть некоторые компоненты, которые не нужно покупать, например, 3-ватные динамики.
В последующих шагах я попытаюсь предложить самый простой способ сборки данной Bluetooth колонки. Даже новички, я надеюсь, поймут, поскольку я сам не очень сильно разбирался в динамиках, усилителях и модулях Bluetooth до изготовления данной колонки.
Решения о возможной покупке устройств, перечисленных в приведенном выше заявлении, принимаются только покупателями, поэтому сайт блога не несет ответственности за возникающие проблемы, неудовлетворенность или претензии. Описание характеристик звука и физических характеристик является исключительно иллюстративным и может варьироваться в зависимости от оборудования, которым обладает покупатель, и его или ее анатомии. Страсть к аудио и наушникам. Маленькие беспроводные динамики стали очень популярным гаджетом; В каждом магазине электроники мы можем найти их.
Портативная колонка обеспечит длительное время автономной работы , если вы будете использовать литиевый аккумулятор формата 18650.
Я применил 3x 18650 литиевых аккумулятора, подключив их параллельно. При этом общая емкость составила 6600 мАч, что было достаточно для проигрывания музыки в течение 8 часов на самой высокой громкости.
Они привлекательны благодаря оригинальному дизайну . Это будет идеально для тех, кто любит проводить время на свежем воздухе и слушать музыку. Пикник в пустыне или барбекю с друзьями с любимой фоновой музыкой может стать отличным выходным днем после напряженной недели.
Преимущества и недостатки беспроводных громкоговорителей
Стоит ли инвестировать в такой гаджет? Раньше вы должны проанализировать все плюсы и минусы беспроводных громкоговорителей, чтобы убедиться, что это оборудование вам подходит. Преимущество наличия портативного динамика — возможность взять его с собой повсюду, например, в праздничные дни . Благодаря этому нам не придется отказываться от прослушивания музыки в хорошем качестве, независимо от ситуации. Отсутствие кабелей также является большим преимуществом — если вы планируете использовать такой компактный динамик только дома, это значительно упростит порядок.
Но впоследствии я решил помесить устройство в корпус из ПВХ. Для этого я взял Т-профиль диаметром 50 мм. Мне сделать такой корпус было легче, да и получился он довольно оригинальным, к тому же компактным и с хорошим звуком.
В верхней части динамик имеет интуитивно понятную круговую панель управления. Благодаря этому мы можем переключать песни, приостанавливать их и перезапускать, а также отвечать на телефонные звонки . Производительность самого динамика хороша — благодаря этому звук музыки глубже. Вот почему, если вы просто хотите качественную музыку и , этот динамик будет хорошим выбором.
Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ☆ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ☆. Очень визуально привлекательный динамик — доступен в белом и черном цвете, с серебряными элементами, с возможностью маркировки печатной машиной. Он имеет полимерную батарею емкостью 300 мАч, и при полной зарядке он должен воспроизводить до 7 часов музыки.
Технический прогресс идет вперед семимильными шагами , сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.
Существует также опция радио, но улавливание правильной частоты занимает много времени. На передней панели динамика есть эстетически приятная панель управления — с ней мы можем переключать песни, изменять громкость и включать радио. Громкоговоритель имеет мощность 3 Вт, что гарантирует разумную громкость. Этот гаджет является хорошим решением для кого-то более требовательного, который ожидает не только хорошего звука , но и эстетического дизайна. Существует также огромное количество дополнительных возможностей.
Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ★ Функциональность: ★ ★ ★ ★ ☆ Звук: ★ ★ ★ ★ ☆. Еще один минималистский динамик в наборе — очень простой дизайн и прочное мастерство, которое позволяет вам маркировать штамп. На первый взгляд у нас могут возникнуть проблемы с размещением коммутатора — он находится на нижней части динамика. Он имеет мощность 3 Вт и литиевую батарею емкостью 400 мАч, поэтому она должна работать долго, без необходимости зарядки — идеально подходит для использования на открытом воздухе .
Применение Bluetooth
Это приспособление встраивают сейчас практически во все сотовые телефоны , многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:
- Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
- Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру , наушники, колонки, видеокамеры и прочие гаджеты).
- Разговаривать по телефону, не держа его руками.
- Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе , что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
- Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.
То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.
Его размер также является преимуществом, потому что он поместится даже в вашем кармане. Он очень эстетически упакован — белая коробка со скользящей опорой связана с высокошироким оборудованием. Он отлично работает как подарок. Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ☆ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ★ ★ ☆☆.
Он имеет очень привлекательный пластиковый пакет. Его размер как сильный, так и слабый. Это очень удобно, но в то же время легче потерять его и более трудно маркировать — область маркировки с использованием техники печати прокладок составляет около 8 х 12 мм. В дополнение к воспроизведению музыки, динамик имеет триггерную функцию для приложения камеры на телефоне, а также прием и разговор. Емкость аккумулятора составляет 120 мАч, поэтому он не долговечен, и его часто необходимо заряжать. Качество и громкость звука усредняются, так как мощность гаджета составляет всего 1 Вт.
Как сделать внутренний bluetooth модуль для ноутбука?
Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.
Этот громкоговоритель — великолепно выглядящий гаджет с большим набором функций, хороших для тех, кто любит мигать в компании интересной мелочи. Внешний вид: ★ ★ ★ ★ ★ Дизайн: ★ ★ ★ ★ ★ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ☆☆. Белая картонная коробка, в которой упакована упаковка, эстетична и проста.
На дне есть резиновая отделка, которая действует как стабилизирующая. Тем не менее, поскольку динамик работает очень хорошо — звук достаточно глубокий и достаточно громкий. Компактный и минималистский, он станет идеальным гаджетом для тех, кто любит простоту и качество.
Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:
Если все сделано со знанием дела, то устройство должно заработать.
Можно ли сделать беспроводной модуль самостоятельно?
Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы , а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.
Очень солидный динамик — несмотря на его небольшой размер, он довольно тяжелый, но в то же время очень хорошо сделан. Он имеет очень большую емкость аккумулятора — 500 мАч позволит нам в течение некоторого времени забыть о необходимости заряжать гаджет.
Панель управления интуитивно понятна, но немного сложнее, чем другие громкоговорители — вместо кнопок для прокрутки дорожек находится ручка, а переключатель имеет три уровня. Мощность 3 Вт обеспечивает чистый звук и достаточный объем. Это делает его идеальным сочетанием со вкусом, корпоративным подарком для клиентов и сотрудников.
Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему . Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.
Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ☆ Функциональность: ★ ★ ★ ★ ☆ Звук: ★ ★ ★ ★ ☆. Благодаря своей поддержке мы даже справимся, даже не взглянув на руководство пользователя — панель управления очень интуитивно понятна, и все опции четко обозначены символами.
Производитель не указывает емкость аккумулятора громкоговорителя — инструкции относятся только к времени зарядки и времени работы. Комплект поставляется с двумя кабелями и тегом материала, который мы можем подключить к динамику. Бело-серая картонная коробка с прозрачным окном обеспечивает цвет продукта.
Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.
Качество и звук звука очень хорошие — этот продукт обязательно понравится всем любителям современных форм , которые отлично справятся. У устройства есть датчик, который захватывает вибрацию от телефона и воспроизводит усиленную музыку — этот тип устройства часто называют индуктивным динамиком.
Гаджет упакован в простой белый картон. Нет кнопок для переключения песен и регулировки громкости, но все это можно сделать с телефона, который всегда должен лежать на продукте. Производитель сообщает, что низкий уровень заряда батареи может повлиять на громкость музыки.
Для компьютерного пользователя ноутбук, несомненно, является удобным, компактным и достаточно функциональным прибором. Но, к сожалению, и данный аппарат не лишён изъянов.
Наверняка многие пользователи ноутбуков и нетбуков сталкивались с проблемой тихого воспроизведения звука через встроенные динамики этих аппаратов.
Если в условиях дома можно подключить внешнюю стереосистему, то вне домашних стен это бывает невозможно и приходиться ограничиваться наушниками. В таком случае речи о коллективном просмотре какого-либо фильма или сериала не идёт.
Как исправить ситуацию?
Исправить сложившуюся ситуацию помогут портативные компьютерные колонки с питанием от порта USB. Сейчас на прилавках магазинов огромный выбор данных приборов, но качество их может отличаться в разы.
Цена портативных компьютерных колонок с питанием от USB-порта достаточно низка и доступна широкому слою населения. Несмотря на это покупка данного устройства может быть и неудачной, так как качество воспроизведения звука такой системой оставит желать лучшего. Как ни странно, но среди дешёвых аппаратов данного класса попадаются приборы весьма хорошего качества, как по дизайну, так и по качеству звуковоспроизведения.
Проведём “вскрытие” портативной акустической системы с питанием от USB-порта и изучим электронную начинку данного прибора. С точки зрения радиолюбителя любопытно узнать, из каких электронных компонентов собираются подобные устройства. Полученные знания могут пригодиться при самостоятельном конструировании портативных звуковых колонок с питанием по USB или их ремонте.
Разборке подвергнем портативные мультимедийные USB колонки марки Sven 315
. Несмотря на их дешевизну, данная модель портативных колонок показала хорошее качество воспроизведения и звуковую мощность, достаточную для озвучивания небольшого помещения.
Разборка компьютерных USB колонок
Разбираются портативные колонки легко. Чтобы вскрыть корпус необходимо аккуратно снять переднюю декоративную панель.
Для того чтобы достать печатную плату усилителя необходимо выкрутить фиксирующую гайку, которая скрыта под пластмассовой ручкой регулятора громкости. После этого электронную плату можно свободно вынуть из корпуса.
Электронная начинка
Состав электронной начинки прибора оказался довольно прост. На небольшой по размеру печатной плате смонтирована интегральная схема стереофонического усилителя на базе микросхемы LM4863D
. При напряжении питания в 5 вольт данная микросхема может выдать по 2,2 Вт выходной мощности на канал при сопротивлении звуковой катушки динамика в 4 Ом. На основании описания (datasheet) коэффициент нелинейных искажений + шум (THD+N
) при максимальной выходной мощности составляет 1%.
Плата усилителя и динамик
На основании этих данных можно сделать вывод о том, что на базе микросхемы LM4863D можно собрать довольно неплохой стерео усилитель с низковольтным питанием (5V) и выходной мощностью 2 Вт на каждый канал. Многие, кто ещё не знаком с современными микросхемами считают, что вместо LM4863D подойдёт TDA2822. Это заблуждение!
TDA2822 очень прожорлива (по сравнению с LM4863) и на максимальной мощности выдаёт сильные искажения сигнала. Также оптимальное питание для TDA2822 около 12 вольт, что для портативной техники не есть хорошо. TDA2822 можно рекомендовать как легкодоступную замену, если в наличии нет LM4863. Такое может случиться, например, при ремонте.
Стоит отметить, что микросхема LM4863 разрабатывалась специально для компактных систем, поэтому микросхема требует минимум внешних элементов (так называемой обвязки). Микросхема выпускается в разных корпусах, от привычного DIP, до компактного SOIC.
Если возникнет желание самостоятельно собрать усилитель на базе микросхемы LM4863, то можно столкнуться с проблемой. Найти на радиорынках данную микросхему не так уж легко (так было на момент написания данной статьи). А вот на сетевых торговых площадках найти такую микросхему не составило труда. Например, в интернет-магазине AliExpress.com микросхему LM4863 легко найти во всевозможных корпусах и любом количестве. Цена 1 микросхемы менее 1$, если покупать сразу штук 10.
Как купить радиодетали на Aliexpress, я рассказывал .
Кроме самой микросхемы усилителя на печатной плате установлен разъём для подключения пассивной звуковой колонки (без встроенного усилителя), сдвоенный переменный резистор для регулировки входного звукового сигнала и электролитический конденсатор . Со стороны печатных проводников монтажной платы установлены SMD элементы обвязки, которые необходимы для работы интегрального усилителя. Питание микросхемы осуществляется от разъёма USB, который подключается к любому свободному порту ноутбука или стационарного компьютера.
Типовая схема подключения микросхемы LM4863 взята из описания (datasheet»а) на данную микросхему и показана на рисунке.
Типовая схема включения микросхемы LM4863 (взято из описания)
По типовой схеме включения микросхемы LM4863 видно, что она способна работать и на обычные наушники (Headphone
), сопротивление которых составляет 32 Ом. В микросхеме предусмотрена схема определения подключения наушников и для реализации этой функции отведён 16 (HP-IN) вывод.
Для тех, кто разбирается в электронике и datasheet’ы на английском языке их не пугают, могут легко микросхемы LM4863 в интернете на сайте alldatasheet.com.
Схема усилителя портативных USB колонок
Принципиальная схема усилителя сведена вручную с печатной платы компьютерных USB колонок Sven-315. На схеме показан один конденсатор C2 вместо двух (C7,C9), которые реально присутствуют на печатной плате (см. ниже). Сделано это потому, что на печатной плате конденсаторы соединены параллельно (C7 и C9), и на сведённой схеме конденсатор C2 указывает на общую ёмкость этих двух конденсаторов.
Принципиальная схема усилителя на базе LM4863D (сведена вручную)
Как видим, типовая схема из описания отличается от той, что сведена вручную с печатной платы усилителя компьютерных колонок. На схеме отсутствуют элементы, которые устанавливаются в случае добавления в схему разъёма для наушников. В остальном схема соответствует типовой, приведённой в описании на микросхему LM4863.
Размещение элементов на печатной плате
Если планируется использовать портативные колонки без ноутбука, например, совместно с MP3-плеером, то для питания колонок вполне подойдёт 5-ти вольтовый адаптер питания. Главное, чтобы адаптер питания смог обеспечить достаточный ток нагрузки (как оценочный грубый ориентир: стандартный ток нагрузки для портов USB – не более 500 mA). Согласно описанию на микросхему LM4863 максимальный ток покоя (когда на микросхему не подаётся звуковой сигнал) составляет 20 mA. Естественно, при воспроизведении потребляемый ток будет выше.
На фото показан вариант запитки портативных колонок SVEN-315 от 5-ти вольтового адаптера, который используется для зарядки плеера iPod. Максимальный ток нагрузки адаптера 1А чего с лихвой хватает для штатной работы портативных колонок.
Как выяснилось, качественное звуковоспроизведение портативных колонок SVEN-315 заключается в рациональном исполнении корпуса. Как известно, на качество звуковых акустических систем влияют не только применяемые в них громкоговорители, но и корпус. Чтобы убедиться в этом, достаточно вытащить динамик из корпуса и включить воспроизведение. Качество и звуковая мощность воспроизведения окажутся намного хуже. Данное замечание сделано не случайно, поскольку было проведено сравнение качества звуковоспроизведения портативных колонок SVEN-315 и аналогичных, но более дорогих USB колонок SVEN PS-30.
Несмотря на тот факт, что звуковые колонки SVEN PS-30 смонтированы на базе интегрального USB аудио чипа CM6120-S в составе которого 16-ти битный ЦАП и звуковые усилители класса D, качество их звуковоспроизведения субъективно (на слух) гораздо хуже из-за плохого исполнения корпуса акустической системы.
Корпус портативных колонок SVEN-315 изготовлен из ABS-пластика. Возможно, именно конструкция корпуса и позволяет “выжать” из малогабаритных динамиков все их скромные возможности.
Когда хочется усилить звук своего девайса, будь то телефон, планшет. Крутим громкость на всю и батарею разряжает приложение. Но бывает что громкости не хватает. Дома, при наличии розетки применяют колонки. Вне дома с проблемой питания помогает справиться портативная колонка, но цены на них довольно высоки. Решил переделать дешевые колонки. Цена доработки невысока, а результат устроит многих.
Понадобится
Комплектующие и инструменты:
- — малогабаритные компьютерные колонки;
- — провода;
- — паяльник, дрель.
Изготовление колонок для смартфона
За основу были взяты компьютерные колонки Defender SPK-165. Купил их на местном форуме за 100 рублей. Звук был мягко говоря, ужасным. Были в наличии пара динамиков на 1 ватт их и установил и работали они до данной переделки.
Разобрав мы видим простейшую комплектацию. Трансформатор и плата усилителя с регулятором громкости и кнопкой отключения питания. О кнопке будет отдельный разговор далее.
Отпаиваем сетевой трансформатор и провод питания. Откладываем в сторону, они нам больше не пригодятся.
Первоначально я рассчитывал питание от двух Литий-ионных аккумуляторов формата 18650. Но из-за того, что в колонках менялись динамики на одно ваттные (стояли по пол ватта и очень тихие), пришлось применить Литий-полимерные плоские аккумуляторы. Они у меня б/у, но общей емкости более чем достаточно.
Заряжаться наши аккумуляторы будут с помощью контроллера заряда из Китая. Контроллер оборудован защитой от глубокого разряда. На плате маркированы В-/В+, к ним подключается аккумуляторная батарея. OUT+/OUT-, к ним подключается нагрузка.
Монтируется контроллер заряда в подошву. Вырезаем окошко под разъем и подпиливаем плату, главное не повредить дорожки. Клеится плата на двухсторонний скотч, для надежности можно закрепить еще и термо клеем.
Так как у колонок сетевое питание приходило сразу на трансформатор, а с него на диодный мост, эту часть переделаем. Выпаиваем все диоды, 4 штуки.
Питание с аккумулятора, точней с платы контроллера заряда, припаивается к плюсу и минусу диодного моста. Так же плюс питания будет коммутироваться выключателем колонок.
Предварительно припаиваем нашу схему навесом на проводах и проверяем на работоспособность.
Плоские аккумуляторы закреплены нехитрой скобой из медной проволоки с надетой на нее изоляционной трубкой.
Для контроля процесса заряда аккумуляторов, в подошве проделываем отверстие напротив светодиодной индикации контроллера заряда и заливаем термоклеем. Лишний клей отрезаем. Скручиваем колонки и подключаем зарядное устройство. Заряжается от любого зарядного от смартфона, планшета и микро USB на выходе. Индикация видна отлично.
Вот так и практически без усилий, мы доработали компьютерные колонки с сетевым питанием под портативные колонки. Позже добавлю еще аккумуляторов, для увеличения емкости батареи.
Наверно ни один человек не обходится без музыки. А когда музыка всегда с собой, это очень поднимает настроение. В этой статье я расскажу как сделать свою музыкальную колонку.
Для создания нашей колонки понадобится:
Усилитель, его я приобрел в радиомагазине по цене 100 рублей. Собран он на качественной микросхеме PAM8403
Динамик(3w, 4 Ohm)
Немного проводов
Аккумулятор от телефона
Включатель.
Паяльник небольшой.
Корпус, куплен в радиомагазине за 60 рублей
Штекер 3.5 мм от сломанных наушников
Защитная сетка на динамик, взята из сломанной колонки
Термоклей
Гнездо для зарядки.
Канцелярский нож.
Когда все компоненты в наличии можно приступать.
Первым делом аккуратно вырежем канцелярским ножом отверстие под включатель.
Ставим на это место включатель. Держаться от будет на собственных зажимах. Вид получился, как из коробочки.
Этот включатель отличается от обычного размерами, он примерно в 1.5 раза меньше обычно, смотрится он стильно и солидно.
Следующий шаг. Делаем отверстие в передней части корпуса, с помощью того же ножа, там будет располагаться наш динамик, стоять он будет вверху и ставиться снаружи.
Проверим, хорошо ли туда подходит динамик. Если всё хорошо, то можно его залить термоклеем.
Теперь приступим к изучению усилителя.
На фото я максимально быстро передал краткую информацию о сборке усилителя.
Первым делом припаяем вход звука, это джек 3.5 мм, например их старых или сломанных наушников. Базовый это белый провод, зеленый и синий, правый и левый вход звука к усилителю.
После припаиваем выход усилителя к динамику, так как у меня только один динамик, я второй раз усилителя реализовывать не буду.
Тут же припаиваем питание усилителя на плюс аккума через включатель. Для подзарядки сделаем гнездо USB.
После того, как вынесли гнездо на боковую панель, можно приступать к сборке короба. Сложностей нет никаких, стоит лишь закрыть заднюю крышу, спереди ставим защиту от физического воздействия.
Около недели назад возникла нужда в портативной стерео колонке небольших размеров. Притом она должна была работать как в обычных, так и в жестких погодных условиях. Поэтому было решено на скорую руку сделать портативную мини колонку из подручного хлама.
Почему автор видео (Ака Касьян) не купил такую мини колонку, а сделал ее своими руками? Не было смысла: все необходимое для сборки имелось, да и зачем платить, если у вас руки растут из правильного места. А поскольку проект нужно было реализовать максимально быстро решил использовать готовые китайские модули. Общие затраты копеечные. Купить модуль усилителя, плату зарядки и акб 18650 можно в этом магазине .
Питанием будет служить литий-ионный аккумулятор. Из-за ограничения корпуса в показанном примере нет возможности использовать популярный стандарт 18650. Но к счастью нашел акб от старой камеры с емкостью в 1600 миллиампер часов, который отлично подошел по размерам. В принципе с выбором акб нет никаких ограничений, подойдет любой литий-ионный.
Нам понадобится плата зарядки литиевых аккумуляторов от USB с защитой на базе микросхем tp 4056 с током заряда в 1 ампер. В качестве усилителя мощности тоже готовый модуль в лице компактной платы, на который гордо стоит микросхема pam 8403, представляющая из себя двухканальные усилитель мощности низкой частоты класса d, способна отдавать мощность до 3 ватт на каждый канал в случае 4 Ом выходной нагрузки.
В самом начале хотел собрать усилитель на любимой TDA 2822, но компактные размеры, дешевизна и экономичность микросхемы pam 8403 заставили передумать. Корпусом послужит большой контейнер от киндер сюрприз. К сожалению, пока не удается выпросить у китайцев 3d принтер, поэтому, когда речь идет о корпусе, приходится импровизировать.
Громкоговорителями послужат динамики от битых компьютерных колонок. Но используя другие бумажные динамики, мини колонка будет играть громче. Помимо всего указанного, нам нужен выключатель обязательно с фиксацией. Стерео разъем три с половиной миллиметра и кабель к нему.
Как вы поняли, передача сигнала у нас будет осуществляться проводным путем. Теперь собираем начинку и тестируем. Ошибиться нереально, если все делать по картинке.
В конце устанавливаем собранную схему в корпус. Для удобства модули были зафиксированы на небольшой стенд. Почти все части закреплены термоклеем, в том числе громкоговоритель.
Итак, колонка на скорую руку собрана. На всю работу ушло не более получаса.
Мини колонка своими руками за минимальные вложения.
Всем привет! Сегодня я расскажу вам, как можно за небольшие деньги собрать мини блютус колонку.
Легенда такова: Переехал я в квартиру (учеба все дела),и появилась нужда в мини колонке для прослушивания музыки. И начал я взвешивать два варианта исхода событий.
Как вы поняли, выбор пал на первый вариант. Да и начало истории что то очень длинное. Поехали!
Первым делом идем на всеми нами любимую китайскую площадку, искать то что нам нужно. А нам нужно:
Аккумуляторы Li-ion в количестве 4 шт (У меня они уже были) Модуль зарядки от Power BankУсилитель звука (я выбрал PAM8403)Bluetooth модуль
Динамики, фанера и материал для внешней обделки можно найти и у себя в подсобке.
Первым приехал усилитель звука. Усилитель очень миниатюрный и может выдавать 3 Ватта мощности на два канала. Максимальное напряжение питания 5v.
Следующим приехал блютус модуль. Распознается он как XY-BT, раздражительных голосов при подключении нету, только короткие сигналы. Качество звука хорошее.
Самым последним приехала плата зарядки с повер банка. Эту плату можно назвать сердцем нашей будущей колонки, так как она играет роль и зарядки и индикатора и повышающего преобразователя. При желании можно вынести на заднюю панель не занятый порт и заряжать с нее свой гаджет.
Начинается процесс сборки.
Вечер проведенный в гараже дал результаты. С внешней стороны обклеил фанеру слоем кожзама. Позже склеивал уголки обычным суперклеем. Внутренние соединения залил герметиком. Ножки использовал от старого (уже не работающего) ноутбука.
По этапу сборки получилось так что динамики, которые я использовал, оказались высокоомными. Высокое сопротивление отрицательно сказывается на выходной мощности, но положительно сказывается на долговечности всей конструкции (так как плата усилителя, рассчитанная на 8 ОМ, будет работать на все 12)
Скомпоновал все вот так. Сделал переходники с USB и Micro USB. Аккумуляторы неизвестного производства и неизвестной емкости. Заряжал я их кстати этой же платой, только заряд мерил уже вольтметром (так как балансира в нашей сборочке нету).
На тыльной стороне расположился вот такой щиток управления. Регулятор громкости спарен с ключом, поэтому городить выключатель не пришлось. За сеточкой тонированное окошко, за которым светится индикатор заряда, рядом светодиод сигнализирующий о включенном состоянии, ниже регулятор громкости/ключ и еще ниже отверстие с разъемом под зарядку.
Perfecto! По моему получилось не плохо. Звук хороший, с небольшими нотками низких частот. Громкости вполне хватает для озвучивания всей квартиры. Заряда при моем использовании хватает на неделю – полторы.
Мини колонка своими руками за минимальные вложения.Часть 2
Всем привет! Вторую часть статьи было решено полностью посвятить электронике нашей мини колонки.
Предыстория. Прошлый раз я не упоминал о экспериментах, проведенных до приезда платы от Power Bank. Так как ехала она ну очень долго…
Примерно так выглядел первый полностью смонтированный и работоспособный вариант. Зарядка и индикация выполнялась с помощью уже довольно известной в кругу самодельщиков платы на TP4056. Как видно, наша плата заряжала только одну Li-ion батарею. Уже после первого теста стало ясно, что ее емкости катастрофически будет не хватать.
Через несколько дней экспериментов все было демонтировано с корпуса и переделано. Все 4 аккумулятора были сбалансированы и запараллелены медной шиной. Подключения на платы производились с помощью заводских разъемов, то есть ни каких изменений в конструктив внесено не было.
Монтаж внутри колонки производился с помощью герметика. Соединения так же были укреплены для исключения возможности отсоединения от вибраций.
УНЧ. При желании есть возможность использования более мощного усилителя низкой частоты. Если применить в место PAM8403, например PAM8610, можно получить более высокую выходную мощность, однако теряя при этом часть автономности.
Примерная электронная схема нашей колонки. Оказалось что схемы на свои устройства продавцы не желают распространять, а даташит найти та еще проблема.
Название: Как сделать мини USB колонки своими рукам
Категория: Гаджеты
Продолжительность: 09:14
Добавлено: 25/01/2016 17:14
Данное видео доступно для просмотра и скачивания, так же вы можете оставить комментарий, или ознакомиться с уже имеющимися. Смотрите ролик бесплатно с любого устройства: мобильный телефон, компьютер или планшет.
