Водородная печь для отопления своими руками

Водород практически идеальный вид топлива, но проблема заключается в том, что он на нашей планете встречается только в виде соединений с другими химическими элементами. Доля «чистого» вещества в атмосфере составляет не более 0,00005%. Учитывая такие реалии, становится актуальным вопрос о водородном генераторе. Рассмотрим принцип работы такого устройства, его конструктивные особенности, сферу применения и возможность самостоятельного изготовления.

Описание и принцип работы водородного генератора

Есть несколько методик выделения водорода и из других веществ, перечислим наиболее распространенные:

Электролиз, данная методика наиболее простая и может быть реализована в домашних условиях. Через водный раствор, содержащий соль, пропускается постоянный электрический ток, под его воздействием происходит реакция, которую можно описать следующим уравнением: 2NaCl + 2H 2 O→2NaOH + Cl 2 + H 2 . В данном случае пример приведен для раствора обычной кухонной соли, что не лучший вариант, поскольку выделяющийся хлор является ядовитым веществом. Заметим, что полученный данным способом водород наиболее чистый (порядка 99,9%).
Путем пропускания водяного пара над каменноугольным коксом, нагретым до температуры 1000°С, при таких условиях протекает следующая реакция: Н 2 О + С ⇔ СО + H 2 .
Добыча из метана путем конверсии с водяным паром (необходимое условие для реакции – температура 1000°С): СН 4 + Н 2 О ⇔ СО + 3Н 2 . Второй вариант – окисление метана: 2СН 4 + О 2 ⇔ 2СО + 4Н 2 .
В процессе крекинга (переработки нефти) водород выделяется в качестве побочного продукта. Заметим, что в нашей стране все еще практикуется сжигание этого вещества на некоторых нефтеперерабатывающих заводах ввиду отсутствия необходимого оборудования или достаточного спроса.

Из перечисленных вариантов последний наименее затратный, а первый наиболее доступный, именно он положен в основу большинства генераторов водорода, в том числе и бытовых. Их принцип действия заключается в том, что в процессе пропускания тока через раствор, положительный электрод притягивает отрицательные ионы, а электрод с противоположным зарядом – положительные, в результате происходит расщепление вещества.

Конструктивные особенности и устройство генератора водорода

Если с получением водорода проблем сейчас практически нет, то его транспортировка и хранение до сих пор остается актуальной задачей. Молекулы этого вещества настолько малы, что могут проникать даже сквозь металл, что несет определенную угрозу безопасности. Хранение в абсорбированном виде пока не отличается высокой рентабельностью. Поэтому наиболее оптимальный вариант – генерация водорода непосредственно перед его использованием в производственном цикле.

Для этой цели изготавливаются промышленные установки для генерации водорода. Как правило, это электролизеры мембранного типа. Упрощенная конструкция такого устройства и принцип работы приведен ниже.

Обозначения:

А – трубка для отвода хлора (Cl 2).
B – отвод водорода (Н 2).
С – анод, на котором происходит следующая реакция: 2CL — →CL 2 + 2е — .
D – катод, реакцию на нем можно описать следующим уравнением: 2Н 2 О + 2е — →Н 2 + ОН — .
Е – раствор воды и хлористого натрия (Н 2 О & NaCl).
F – мембрана;
G – насыщенный раствор хлористого натрия и образование каустической соды (NaОН).
H – отвод рассола и разбавленной каустической соды.
I – ввод насыщенного рассола.
J – крышка.

Конструкция бытовых генераторов значительно проще, поскольку в большинстве своем они не вырабатывают чистый водород, а производят газ Брауна. Так принято называть смесь кислорода и водорода. Этот вариант наиболее практичен, не требуется разделять водород и кислород, то можно значительно упростить конструкцию, а значит и сделать ее дешевле. Помимо этого полученный газ сжигается по мере его выработки. Хранить и накапливать его в домашних условиях не только проблематично, но и небезопасно.

Обозначения:

а – трубка для отвода газа Брауна;
b – впускной коллектор подачи воды;
с – герметичный корпус;
d – блок пластин электродов (анодов и катодов), с установленными между ними изоляторами;
e – вода;
f – датчик уровня воды (подключается к блоку управления);
g – фильтр водоотделения;
h – подвод питания, подаваемого на электроды;
i – датчик давления (подает сигнал блоку управления при достижении порогового уровня);
j – предохранительный клапан;
k – отвод газа с предохранительного клапана.

Характерная особенность таких устройств – использование блоков электродов, поскольку не требуется сепарирование водорода и кислорода. Это позволяет сделать генераторы довольно компактными.

Сферы применения водородного генератора

Ввиду проблем, связанных с транспортировкой и хранением водорода, такие устройства востребованы в производствах, где наличие этого газа требует технологический цикл. Перечислим основные направления:

Производства, связанные с синтезом хлороводорода.
Изготовление топлива для ракетных двигателей.
Создание удобрений.
Производство нитрида водорода (аммиака).
Синтез азотной кислоты.
В пищевой промышленности (для получения твердых жиров из растительных масел).
Обработка металла (сварка и резка).
Восстановление металлов.
Синтез метилового спирта
Изготовление соляной кислоты.

Несмотря на то, что производство водорода в процессе переработки нефти дешевле, чем его получение путем электролиза, как уже указывалось выше, возникают сложности с транспортировкой газа. Строить опасные химические производства, непосредственно, рядом с перерабатывающими нефть заводами не всегда позволяет экологическая обстановка. Помимо этого водород, полученный путем электролиза, значительно чище, чем при крекинге нефти. В связи с этим на промышленные водородные генераторы всегда высокий спрос.

Бытовое применение

В быту также есть применение водороду. В первую очередь это автономные отопительные системы. Но здесь некоторые особенности. Установки по производству чистого водорода стоят значительно дороже, чем генераторы газа Брауна, последние даже можно собрать самостоятельно. Но при организации отопления дома необходимо учитывать, что температура горения газа Брауна значительно выше, чем у метана, поэтому потребуется специальный котел, который несколько дороже обычного.

В интернете можно встретить немало статей, в которых написано, что для гремучего газа можно использовать обычные котлы, это делать категорически нельзя. В лучшем случае они быстро выйдут из строя, а в худшем могут стать причиной печальных или даже трагических последствий. Для смеси Брауна предусмотрены специальные конструкции с более термостойким соплом.

Необходимо заметить, что рентабельность отопительных систем на основе водородных генераторов вызывает большое сомнение ввиду низкого КПД. В таких системах имеются двойные потери, во-первых, в процессе генерации газа, во-вторых, при нагреве воды в котле. Дешевле для отопления сразу нагревать воду в электрическом бойлере.

Не менее спорная реализация для бытового использования, при которой газом Брауна обогащают бензин в топливной системе двигателя автомобиля с целью экономии.

Обозначения:

а – генератор ННО (принятое обозначение для газа Брауна);
b – отвод газа в камеру сушки;
с – отсек для удаления водяных паров;
d – возвращение конденсата в генератор;
е – подача осушенного газа в воздушный фильтр топливной системы;
f – автомобильный двигатель;
g – подключение к аккумулятору и электрогенератору.

Нужно заметить, что в некоторых случаях такая система даже работает (если ее собрать правильно). Но точные параметры, коэффициент прироста мощности, процент экономии вы не найдете. Эти данные сильно размыты, и достоверность их вызывает сомнения. Опять же не ясен вопрос, насколько уменьшится ресурс двигателя.

Но спрос порождает предложения, в интернетах можно найти подробные чертежи таких приспособлений и инструкцию по их подключению. Есть и готовые модели, сделанные в стране Восходящего Солнца.

Делаем простейший генератор водорода своими руками пошагово

Расскажем, как можно сделать самодельный генератор для получения смеси водорода и кислорода (ННО). Его мощности на отопления дома не хватит, но для газовой горелки для резки металла количество полученного газа будет достаточным.

Рис. 8. Схема газовой горелки

Обозначения:

а – сопло горелки;
b – трубки;
c – водные затворы;
d – вода;
е – электроды;
f – герметичный корпус.

В первую очередь делаем электролизер, для этого нам понадобится герметичная емкость и электроды. В качестве последних используем стальные пластины (их размер выбираем произвольно, в зависимости от желаемой производительности), прикрепленные к диэлектрическому основанию. Соединяем между собой все пластины каждого из электродов.

Когда электроды готовы их надо укрепить в емкости таким образом, чтобы места подключения проводов питания были выше предполагаемого уровня воды. Провода от электродов идут к блоку питания на 12 вольт или автомобильному аккумулятору.

В крышке емкости делаем отверстие под трубку для выхода газа. В качестве водных затворов можно использовать обычные стеклянные банки емкостью 1 литр. Заполняем их на 2/3 водой и подключаем к электролизеру и горелке, как показано на рисунке 8.

Горелку лучше взять готовую, поскольку не каждый материал может выдержать температуру горения газа Брауна. Подключаем ее к выходу последнего водного затвора.

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Раньше загородные дома можно было отапливать только одним способом – растапливали печь дровами или углем. Сегодня же для отопления частного дома используют разнообразное топливо: дизель, мазут, природный газ, электричество. Однако с ростом цен на топливо многие владельцы домов стараются найти более дешевый способ отопления. Одним из них является обычная вода, которую использует водородный генератор для образования такого топлива, как водород. Водород является неиссякаемым источником энергии. Его можно применять не только для обогрева помещений, но и для автомобиля.

Генератор водорода: устройство и его принцип работы

Использовать водород для обогрева жилых домов очень выгодно, так как он обладает высокой теплотворной способностью и при этом не происходит выделения вредных веществ. Однако в чистом виде добыча водорода невозможна, большое содержание его находится в реках, морях и океанах. Организм человека даже состоит из 63% водорода.

Чистый водород можно получать из многих различных химических соединений, например, водорода и кислорода. Самый известный способ получения водорода – это электролиз воды.

Чтобы получить чистый водород необходимо воду расщепить на два атома (НН) водорода и атом кислорода (О). Это и есть принцип работы водяного генератора: получение водорода с помощью электролиза. Газ, который выделяется при этом, назвали в честь великого физика Брауна и он имеет формулу ННО. Такой газ при сгорании не образует вредных веществ и является экологически чистым продуктом. Однако смесь водорода с кислородом образует в итоге горючий газ, который является взрывоопасным. Поэтому используя в домашних условиях электролизер, нужно соблюдать дополнительные меры безопасности.

Водяной двигатель имеет такое устройство:

Генератор водородного типа, где и происходит электролиз;
Горелка, она устанавливается в самой топке;
Котел, он выполняет функцию теплообменника.

На производство такого газа, как браун, используется в четыре раза меньше энергии, чем выделяется при его сгорании. Электричество при этом расходуется очень экономно, а топливо, которое ему необходимо – это обычная вода.

Водородный генератор: его достоинства и недостатки

Сегодня электролизёр является таким же привычным устройством, как например, плазменный резак или ацетиленовый электрогенератор. Такая электролизная установка, работающая на воде (печка), стала достаточно популярной, ее применяют для обогрева частных домов, а так же устанавливают на мотоцикл или авто для экономии топлива.

Водородный генератор является экологически чистым топливом, единственным отходом, который он вырабатывает, есть вода. Она выделяется в газообразном состоянии и известна нам, как водяной пар. А он, в свою очередь, никакого негативного влияния на окружающую среду не оказывает.

Такое устройство обладает и другими положительными достоинствами, но так же и недостатками. Самый важный недостаток – это его взрывоопасность. Однако соблюдая все предосторожности и правила безопасности, можно избежать негативных последствий.

Водородный реактор имеет свои преимущества:

Работает на воде;
Экономит электричество;
Является экологически чистым;
Высокий КПД;
Простота обслуживания.

Такой прибор HHO можно приобрести в готовом виде в специализированном магазине, стоит он будет, конечно совсем не дешево. Однако можно сделать его и своими руками из доступных деталей, сэкономив при этом приличную сумму. Однако ему нужна защита от воды и отдельный домик для хранения.

Самодельный водородный генератор: пошаговая инструкция

Изготовление водородного генератора можно осуществит в домашних условиях, но для этого будут нужны чертежи и пошаговая инструкция всего процесса. Схема электролизера очень проста (ее можно смотреть в интернете), поэтому каких-либо специфических материалов практически не понадобится.

Для создания самодельного генератора водорода нам понадобятся некоторые инструменты и материалы: пластиковый контейнер или полиэтиленовая канистра с крышкой, прозрачная трубка длиной 1м, с диаметром 8 мм, болты, гайки, силиконовый герметик, лист нержавейки, 3 штуцера, обратный клапан, фильтр, ножовка по металлу, гаечные ключи и нож.

Собрав все это, можно приступать к его изготовлению. Сборка осуществляется по чертежам, которые можно найти в интернете или же заказать у специалиста.

Инструкция изготовления:

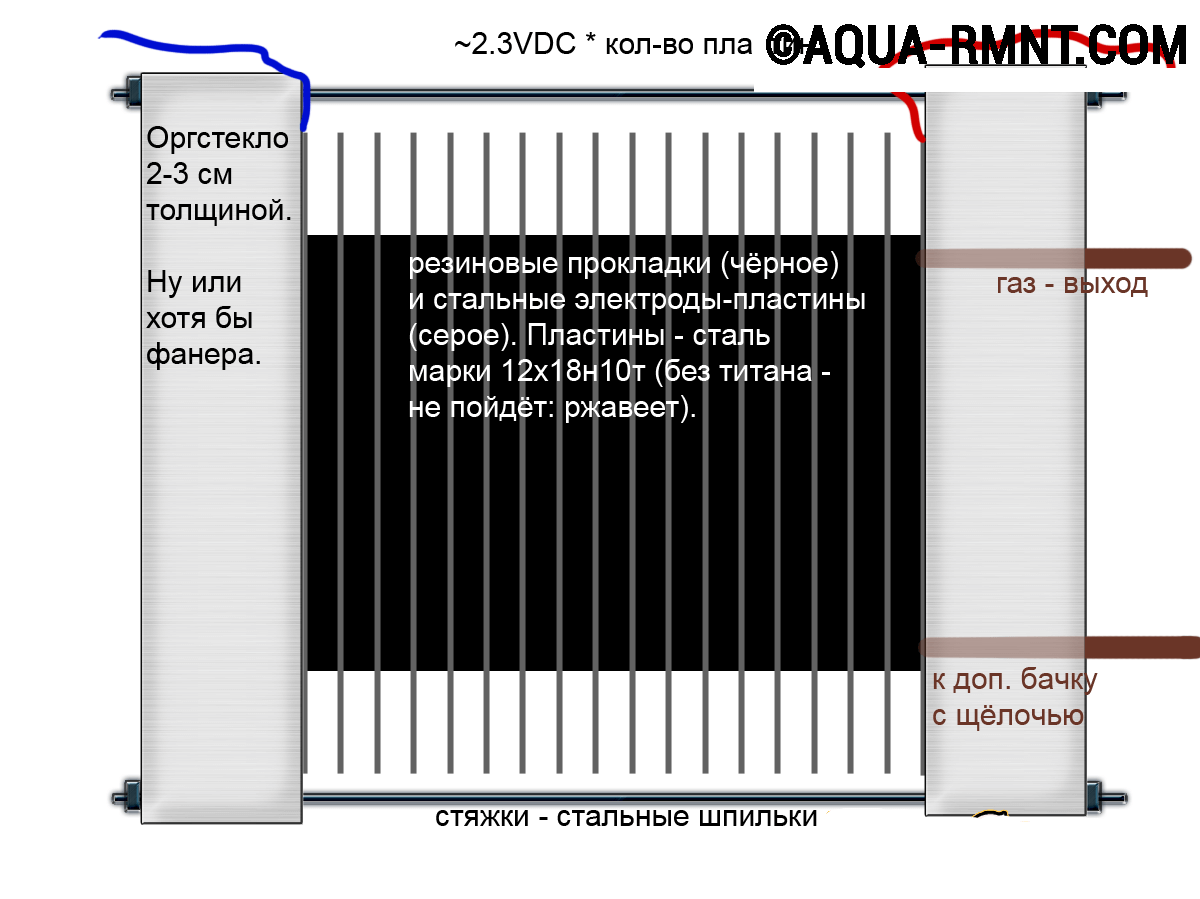

Из листа нержавейки вырезаем 16 одинаковых пластин.
Сверлим отверстие в одном из углов. Угол должен быть одинаковым у всех 16.
Противоположный угол обязательно спиливаем.
Устанавливаем пластины поочередно на приготовленные болты, изолируя их шайбами и полиэтиленовыми трубками. Они не должны контактировать между собой.
Стягиваем всю конструкцию гайками, получается батарея.
Крепим данную конструкцию в пластиковую емкость, отверстия смазать герметиком.
Просверливаем отверстия в крышке, обрабатываем их так же силиконом, затем вставляем штуцера.

Самодельный кислородный гидролизер готов. Теперь его только нужно проверить на работоспособность. Для этого нужно заполнить емкость водой до болтов крепления и закрыть ее крышкой. Одеваем на один из трех штуцеров шланг из полиэтилена, а второй его коней опускаем в отдельную емкость, заполненную так же водой. К болтам нужно подключить электричество, если на поверхности появились пузырьки, значит, генератор работает и выделяет водород. После такого подключения и проверки, воду сливаем, а затем заливаем в емкость готовый щелочной электролит, чтобы получить больше выделяемого газа.

Электролизер для автомобиля: виды катализаторов

Водородный генератор, при установке, способен снизить расход топлива у легковых или грузовых машин, мотоциклов, а так же сократит выброс в атмосферу вредных веществ. На сегодняшний день, такой генератор для автомобиля приобретает популярность. Процесс электролиза в авто происходит благодаря применению специального катализатора. В конечном итоге получается оксиводород (ННО), который смешиваясь с топливом, что и способствует его полному сгоранию.

Благодаря такой установке можно сэкономить горючее на 50%. А так же, установив данную конструкцию в свой автомобиль, вы не только уменьшите токсичные выхлопы, но и: увеличите эксплуатационный срок двигателя, снизите температуру самого мотора и при этом повысите мощность всего силового агрегата.

Все процессы, которые происходят в водородном генераторе, происходят автоматически по специальной программе. Эта программа вшита в компьютер, который и управляет всем автомобилем. Машина без него попросту не будет работать.

Существует несколько видов катализаторов:

Цилиндрические;
С открытыми пластинами или их еще называют сухими;
С раздельными ячейками.

Самостоятельно водородный генератор можно изготовить, однако специалисты делать этого не рекомендуют, так как это устройство очень сложное по конструкции и при этом еще не безопасно. Если вы все же решили сделать его сами, тогда лучше всего подойдет для этих целей аккумулятор, вышедший из строя.

С учетом удорожания энергоресурсов обогрев жилой площади требует больших материальных затрат. Если брать во внимание квартиру с небольшой жилой площадью, то стоимость отопления в холодную пору года посильна для оплаты. Однако учитывать отопительную систему коттеджа или частного дома с большой квадратурой, встает вопрос о поиске отопления. Одним из таких вариантов является водородное отопление. Учеными доказано, что теплоемкость водорода в несколько раз превышает теплоемкость природного газа, что позволяет значительно экономить бюджетные средства. Какие преимущества имеет водородное отопление, его особенности и способы самодельного создания такого вида отопления, разберем далее.

Водород – это легкий газ, который при сжигании дает тепло, в несколько раз превышающее тепло от газа.

Главным его преимуществом при использовании в отопительной системе является относительно небольшая температура горения (всего 300°С). Это позволяет использовать газ в котле, выполненном из традиционных недорогих видов металла.

Сам по себе газ не имеет цвета и запаха, а при соединении с другими химическими компонентами он не образует опасных токсинов, вредных для здоровья человека. Поэтому его использование в быту крайне безопасно. Единственной опасностью является его повышенный уровень взрывоопасности.

Рассказ про отопление дома водородом

При неправильном использовании газа или контакте его с открытым источником огня, может произойти взрыв
.

Водород в отопительной системе

Несмотря на наличие таких благоприятных качеств как экологичность и высокий уровень теплоемкости, водород не встречается в природе в свободном виде
. Его синтезирует специально собранный котел, в котором при помощи электролиза обычная вода распадается на водород и кислород. Соответственно система отопления должна включать в себя два незаменимых компонента: воду и электричество. Получаемая в результате электролиза газовая смесь получила название «гремучая смесь». Такое название полностью оправдано, ведь при небольшой искре газ способен спровоцировать взрыв.

Рассмотрим более детально, как преобразовать водород в энергоресурс
. Как было сказано выше, этот газ получают путем электролиза воды, поэтому для его синтеза потребуется специальное оборудование, представляющее собой контейнер, в который погружены металлические пластины с водой. По пластинам подается ток определенной частоты, после воздействия которого выделяется водород и кислород, но не в чистом виде, а смешанные с водяным паром (он образуется в качестве побочного продукта электролиза). Чтобы отделить пар и вычленить водород, газовую смесь пропускают через химический сепаратор, способный отделить водород от других примесей.

Полученный водород подается в горелку, оснащенную клапаном, что не позволяет его перемещение в обратную сторону, предотвращая взрыв. Пар и кислород отводятся через специальный контейнер. Сам прибор оснащен датчиками давления и показателями уровня воды. Современные модели работают в автоматическом режиме, предотвращая побочные реакции, путем прекращения процесса электролиза и подачи тока при отсутствии должного уровня воды.

Для получения тепла в доме можно использовать различные источники энергии. Есть среди них и достаточно необычные варианты – например, водородное топливо. В настоящее время отопление водородом используется отечественными потребителями редко из-за некоторых сложностей в получении сырья.

Однако метод этот все равно считается самым экологически чистым и обеспечивает нагрев больших помещений. А расходы на такое отопление будут хотя и большими по сравнению с использованием в качестве энергоносителя газа, однако заметно меньшими по сравнению с эксплуатацией твердотопливных и электрических котлов.

Особенности водородного отопления

Впервые отопление дома на водороде было разработано итальянскими изобретателями. Созданный ими прибор практически не создавал шума и не выбрасывал в атмосферу вредные вещества. При этом температура внутри котлов была невысокой, и оборудование можно было делать не из чугуна или жаропрочной стали, а из обычного металла и даже пластика.

«Классическим», низкотемпературным вариантом отопления на водороде является выделение тепла в процессе образования воды из водорода и кислорода. Хотя существует и методика, предусматривающая обратный процесс – расщепление водных молекул для создания водородного топлива, сгорающего в котлах.

Котлам, работающим на водороде, не нужна специальная система отвода в атмосферу продуктов сгорания. Ведь в процессе выделяется только пар, безвредный для окружающей среды. А получение сырья практически не представляет особой проблемы, в отличие от таких энергоносителей, как газ, дизтопливо и пеллеты.

Расходы при использовании отопления на водороде будут идти только на электроэнергию для генератора.

Преимущества и недостатки

Распространению системы водородного отопления способствует целый ряд достоинств такого метода:

Экологическая чистота выбросов.
Работа без применения огня (только для обычных низкотемпературных систем). Так как тепло получается не при сгорании, а в результате химической реакции. Соединение водорода и кислорода приводит к получению воды, а выделившаяся при этом энергия идет в теплообменник. Температура теплоносителя при этом не превышает 40 градусов, что является практически идеальным режимом для системы «теплых полов».
Использование водородного топлива экономит средства владельца частного дома.

Единственный более выгодный способ в плане эксплуатации – газовое отопление, далеко не всегда доступное для загородного жилья.

Также использование водорода снижает затраты углеводородов типа нефти и газа, представляющих собой невозобновляемые ресурсы.

Правда, имеются у методики и недостатки. Во-первых, водород является достаточно взрывоопасным и, за счет этого, трудно транспортируемым веществом, хотя эта проблема существует только для низкотемпературного варианта.

Во-вторых, специалистов, способных на правильную установку таких котлов и сертификацию водородных баллонов, в нашей стране немного.

Принцип и устройство

Работа отопления на водороде основана на выделении значительного объема тепловой энергии, получаемой в результате взаимодействия кислородных и водородных молекул. Процесс характеризуется большими размерами необходимой для его протекания емкости и высоким КПД (>80%). Для правильного функционирования оборудования необходимо:

подключение к источнику жидкости, роль которого чаще всего выполняет водородная система;
наличие электропитания, без которого невозможно поддерживать электролиз;
периодическая замена катализатора, частота зависит от производительности и конструкции котла;
соблюдение требований безопасности)хотя по сравнению с газовым отоплением их намного меньше за счет протекания всех реакций внутри котла, и от пользователя необходим только визуальный контроль процесса).

Впрочем, учитывая, что создать своими руками такое оборудование, как низкотемпературная водородная установка для отопления дома, вряд ли получится, чаще всего используют альтернативный метод – получение водорода и использование его в качестве энергоносителя. Такой вариант будет доступнее по цене и обеспечит большую температуру теплоносителя в отопительной системе (такую же, как и газ).

Сборка системы

В состав систем водородного отопления входят водородные генераторы, горелки и котлы. Первый необходим для разложения жидкости на составляющие (с использованием катализаторов для ускорения процесса или без них). Горелка создает открытое пламя, а котел служит теплообменным устройством. Все это можно приобрести в соответствующих магазинах, однако та же система, созданная своими руками, как правило, работает эффективнее.

Сборку генератора водорода можно осуществить несколькими способами. Для его изготовления понадобится несколько стальных трубок, бак для расположения конструкции, широтно-импульсный генератор мощностью от 30А и выше или другой источник питания. Кроме того, при сборке не обойтись без посуды для дистиллированной воды.

Подача жидкости, из которой будет выделяться водород, осуществляется внутрь герметичной конструкции, где находятся пластины из нержавеющей стали (чем их больше, тем больше получается водорода, хотя тратится и дополнительная электроэнергия), примыкающие друг к другу.

В емкости под действием тока происходит процесс расщепления молекул воды на кислород и водород, после чего последний подается в котел, где установлена горелка. Если же ток подается не от сети, а от ШИМ-генератора, эффективность системы увеличивается.

Применяемые материалы

В системе отопления применяется, как правило, дистиллированная вода, в которую добавляют гидроксид натрия в пропорции 10 л жидкости на 1 ст. л вещества. При отсутствии или проблематичности получения нужного количества дистиллята разрешается использование и обычной воды из крана, но только в том случае, если в ее составе отсутствуют тяжелые металлы.

В качестве металлов, из которых изготавливают водородные котлы, допустимо использовать любые виды нержавеющих сталей – отличным вариантом станет ферримагнитная сталь, к которой не притягиваются лишние частицы. Хотя основным критерием выбора материала все-таки должна быть устойчивость к коррозии и ржавчине.

Для сборки аппарата обычно используются трубки диаметром 1 или 1,25 дюйма. А горелка приобретается в соответствующем магазине или интернет-сервисе.

Если правильно подобрать материалы и тщательно изучить схему отопления, изготовление установки и ее присоединение к котлу не представляет собой ничего сложного.

Целесообразность методики

Причиной установки системы отопления на водороде в частном доме может быть отсутствие в нем природного газа и наличие электроэнергии. При этом расходы на обеспечение здания теплом оказываются меньшими по сравнению с использованием электронагревательных приборов.

Кроме того, отсутствует необходимость в трубах для отвода продуктов сгорания. Получается, что водородная установка вполне может использоваться в загородных домах в качестве самостоятельного или дополнительного отопительного оборудования.

18.03.2018

Подробнее Как сделать ГЕНЕРАТОР ВОДОРОДА в домашних условиях (Инструкция + Схемы)

Постоянное удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне. Более всего умельцев – энтузиастов создания Генераторов Свободной Энергии в домашних условиях привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. Но есть и другие пути более дешевого и простого – высокочастотного электролиза…

А для начала предлагаю ознакомиться с коротким видеороликом, который дает понимание того, ПОЧЕМУ подобные разработки (коих уже превеликое множество!) так и не нашли своего применения в нашей повседневной жизни:

Статья преследует 2 цели:

разобрать вопрос, как сделать водородный генератор с минимальными затратами;
рассмотреть возможность применения установки для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть
Создание опытного образца
О водородной ячейке Мейера
Реактор из пластин
Заключение

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

2H 2 + O 2 → 2H 2 O + Q (энергия)

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

2H 2 O → 2H 2 + O 2 — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

реактор – стеклянная либо пластиковая емкость с толстыми стенками;
металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
второй резервуар играет роль водяного затвора;
трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке Мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Принципиальная схема включения электролизера

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

резина толщиной 4 мм, стойкая к воздействию щелочи;
концевые пластины из оргстекла либо текстолита;
шпильки стяжные М10-14;
обратный клапан для газосварочного аппарата;
фильтр водяной под гидрозатвор;
трубы соединительные из гофрированной нержавейки;
гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема генератора мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7-15% раствор гидроокиси калия в воде.
В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все , публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

использовать hydrogen в качестве топлива для автомобилей;
бездымно сжигать водород в отопительных котлах и печах;
применять для газосварочных работ.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Источник

Сложно найти такого человека, который не стремился бы снизить траты на эксплуатацию современных отопительных систем. Для этой цели широко используются разного рода экономичные приборы, радиаторы с высокими показателями теплоотдачи, а также надежные трубопроводные системы. В качестве альтернативной категории энергоносителя многие рассматривают эффективное водородное отопление дома своими руками. Всё больше потребителей рассматривают вариант установки водородного генератора для отопления частного дома.

Что собой представляет водородный генератор?

Это идеальная альтернатива отоплению обычным природным газом, так как средний температурный режим может достигать 3000 градусов. Для этого требуется провести установку специальной работающей на водороде горелки для отопления, которая без проблем выдержит подобную достаточно высокую температуру.

Стандартный водородный генератор состоит из определенных элементов. В первую очередь это максимально эффективный работающий на водороде генератор. Он обрабатывает смесь при помощи разложения обычной воды на определенные составляющие. Чтобы оптимизировать данный процесс, часто применяются катализаторы. Присутствует также горелка трубопровод, который ведет от генератора – они требуются для создания открытого огня. Важно наличие котла, который играет в конструкции роль теплообменного приспособления. Горелка расположена в топке и посредством нее осуществляется нагрев основного теплоносителя в системе.

Когда стоит установить водородный генератор?

Для каждого потребителя огромное значение имеют особые эксплуатационные качества и свойства современного прибора отопления. Заводские установки, а также все виды водородных котлов отопления своими руками, между собой отличаются по показателям эффективности.

Существует несколько иных надежных схем, которые помогают эффективно провести сбор и установку оборудования своими руками. Чтобы общая расчетная мощность не сильно отличалась от фактической, чтобы не был снижен показатель КПД, организацию водородного качественного отопления стоит делать посредством применения надежных котлов, а также генераторов строго заводского исполнения.

Осуществить установку генератора стоит в случае, если достигаются цели, связанные со значительной экономией. Современные отопительные приборы такого плана в состоянии обеспечить следующие преимущества:

Профессионалы отлично понимают, что в процессе работы водородного генератора, предназначенного для отопления, газ, полученный в оборудовании такого плана, может быть отнесен к категории гремучих. Он отличается полным отсутствием неприятного запаха и цвета. Газ совершенно безвреден, его присутствие невозможно определить даже специальными устройствами.

Если генератор приобретается в готовом виде, стоит поинтересоваться о присутствии у него котла или особого теплообменного прибора. Оно обязательно должно быть рассчитано на влияние высокого температурного режима.

Большое количество преимуществ, присущих водородным котлам отопления и генераторам, будет способствовать росту конкуренции всем традиционным системам отопления. Многих собственников частных домов привлекает низкая стоимость оборудования, а также высокая производительности.

Водородный генератор — пошаговая инструкция по установке

За главную основу работы современного отопления на водороде берется методика выделения достаточно большого объема качественной тепловой энергии. Это достигается посредством взаимодействия молекул кислорода и водорода. Для максимально практичного применения устройства изначально были разработаны специальные промышленные варианты качественных и надежных отопительных котлов. При установке водородного генератора в обязательном порядке потребуется выполнить такие условия:

Обеспечение подключения к основному источнику жидкости. Часто это бывает стандартная водопроводная коммуникация. Расход воды при этом прямо зависит от общей мощности устройства.
Важно обеспечить качественное электропитание. Чтобы поддержать реакцию эффективного электролиза потребуется осуществить подключение устройства к стандартной электрической сети.
Время от времени проводится замена установленного катализатора. Время использования каждого прямо зависит от используемой модели, а также от мощности котла.

Нагрев горелки в состоянии достигать 3000 градусов, потому стоит позаботиться о том, чтобы были использованы материалы, способные выдержать подобные нагрузки. Последовательность действий при обустройстве оборудования следующая:

К крышке взятой за основу емкости необходимо присоединить специальный штуцер, который потом будет отводит газ – смесь кислорода и водорода;
Штуцер присоединяется к теплообменнику и горелке;
Потребуется создать запасное хранилище для готового газа, так как котел не в состоянии работать одинаково. Кроме того, это обеспечит оптимальную безопасность в процессе эксплуатации.

Несмотря на достаточно большое количество вариантов домашних разработок и установок водородных генераторов, найти стоящий образец достаточно сложно. Вне зависимости от вида и категории подобной установки работа подобного теплообменника требует постоянного поддержания необходимого уровня температурного режима, а также давления в системе. Если следовать всем представленным вниманию инструкциям и советам, можно установить оборудование, которое будет характеризоваться высокими показателями стабильности. Это позволит использовать их в постоянном режиме, обеспечив дом теплом.

zg-dom.ru

Водородное отопление дома и генераторы Н2 — удачный выбор или путь в Страну дураков

Hydrogenium (Н2), «порождающий воду» — самый распространённый элемент мироздания. По утверждению учёных, на его долю приходится почти 90% всех атомов Вселенной. Водород, в ходе реакции термоядерного синтеза обеспечивающий энергией наше Солнце, может послужить прекрасным топливом и на Земле. Это единственное абсолютно безвредное, экологически чистое топливо: при сгорании газа он вступает в химическую реакцию с кислородом, а продуктом сгорания является дистиллированная вода. Hydrogenium — идеальное во всех отношениях топливо, которое прекрасно подходит в том числе для отопления дома. Причём под водородный котел отопления можно переоборудовать обычный газовый, внеся лишь небольшие изменения в его конструкцию. Одна беда: несмотря на распространённость водорода (мы сами наполовину из него состоим), на нашей планете в чистом виде он почти не встречается. В открытой продаже этого газа нет, где же его взять в достаточном количестве? Интернет даёт нам чёткий и ясный ответ: купить либо собрать самому генератор водорода для отопления дома.

Технологии получения чистого водорода

Существует множество технологий получения водорода. Упомянем лишь те из них, которые находят практическое применение вне стен лабораторий:

Химическая реакция воды с металлами. Топливом служит вода, реагентом — алюминиево-галлиевый сплав. 150 кг топливных элементов хватает, чтобы проехать 500 км на «водородомобиле», затем металл приходится извлекать и отправлять на восстановление, что требует воздействия высоких температур.
Конверсия природного газа, газификация угля, пиролиз древесины. Путём нагрева свыше 1000 ºС из углеводородов можно получить чистый водород для отопления дома.
Электролиз воды. Более эффективным является высокотемпературный электролиз.
Получение водорода из биомассы. Сырьём может служить навоз, сено, трава, водоросли и другие отходы сельскохозяйственного производства. Биогаз может содержать от 2 до 12% водорода.
«Мусорный» водород получают из бытовых отходов, подвергая их термическому разложению.

Домашние генераторы водорода

Как видно из предыдущего раздела, большинство технологических процессов по промышленному получению водорода связаны с воздействием высоких температур, что проблематично в домашних условиях. Рассмотрим водородные установки для отопления, доступные в частном хозяйстве:

Водород из навоза

Биогазовые установки, коих немало в Западной Европе, начинают появляться и у отечественных аграриев. Кустарные биогазовые реакторы, о которых рассказывают в интернете «мастера-очумелые ручки» не отличаются ни производительностью, ни стабильностью генерации. Эффективными являются лишь довольно сложные и недешёвые установки при условии стабильного поступления в них сырья. Это нереально осуществить на мелком частном подворье, но возможно в крепком фермерском хозяйстве. Водород является лишь побочным продуктом при производстве биогаза и, как правило, его не отделяют, сжигая вместе с метаном. Но при необходимости Н2 можно сепарировать.

Принципиальная схема биогазовой установки. Чтобы процесс выработки горючих газов был интенсивным, сырьё ферментируют и периодически перемешивают

Водород из воды

Электролизная водородная установка для отопления дома — единственное на сегодняшний день решение, доступное для частного дома. Электролизер компактен, прост в обслуживании, его можно установить в небольшом помещении. Сырьё для получения топлива — водопроводная вода. Есть ряд именитых производителей, которые предлагают подобные домашние генераторы водорода для отопления дома и заправки автомобиля. К примеру, с 2003 года компания Honda выпускает Home Energy Station, сегодня в продаже уже третье поколение. HES III снабжена солнечными панелями, может устанавливаться в гараже либо на улице.

Home Energy Station — весьма недешёвая установка, способная производить до 2 м2 водорода в час из природного газа либо электролизом воды. В состав станции входит риформер, топливные элементы, система очистки, компрессор и резервуар для хранения газа. Электроэнергия может поступать из сети либо вырабатываться солнечными панелями

Помимо «фирменного» оборудования, которое, кстати, официально в страны СНГ никто не поставляет, сегодня широко рекламируются генераторы Н2, произведенные нашими друзьями в Поднебесной либо таджикскими коллегами в отечественных гаражах. Уровень качества и производительность — разные, от никакого до условно приемлемого. Продавцы подобного оборудования, в отличие от более-менее честных японцев, не обещающих манны небесной, используют «грязные» рекламные технологии, откровенно обманывая потенциальных покупателей на предмет характеристик своего оборудования, продающегося по завышенным ценам.

Полукустарная установка для выработки водорода

На околостроительных интернет-форумах широко обсуждается отопление на водороде своими руками, предусматривающее самостоятельное изготовление электролизера. Это возможно и даже не очень сложно, если домашний мастер владеет азами электротехники и руки у него растут, откуда положено. Насколько эффективно и безопасно — отдельный вопрос.

Другой вопрос, что получить топливо — это лишь часть задачи. Необходимо обеспечить его генерацию в нужных объёмах, отделить от кислорода и водяного пара, создать запас, обеспечить постоянное давление при подаче в теплогенератор.

Принципиальная схема полноценной установки для получения водорода. Как видно, одной «колбочкой с электродами» здесь не обойтись, нужны резервуары, конденсатор, компрессор. Если посчитать стоимость всего оборудования, получается недёшево

Сколько стоит килограмм водорода

Средняя себестоимость 1 кг водорода, в зависимости от технологии его получения, по данным лаборатории INEEL, следующая:

Химическая реакция — 700 рублей при стандартном методе восстановления реагента и 320 — при использовании энергии АЭС.
Электролиз от промышленной сети — 420 рублей. Данные справедливы для «фирменных», сбалансированных электролизеров. У кустарного изделия показатели заведомо ниже.
Производство из биомассы — 350 рублей.
Конверсия углеводородов — 200 рублей.
Высокотемпературный электролиз на АЭС — 130 рублей.

Из этих цифр видно, что дешевле всего производить водород на атомных электростанциях, где важный ресурс — высокая температура, является побочным продуктом основного производства. Водородная энергетика от возобновляемых источников также себя не окупает в связи с высокой стоимостью оборудования. А что же водородное отопление дома на основе компактной установки? Нужно понимать, что закон сохранения энергии обойти невозможно. Для того, чтобы выделить Н2 в электролизере, придётся затратить определённое количество электрической энергии. Чтобы её получить, на ТЭЦ сожгли ископаемое топливо либо энергию выработала ГЭС. Затем электричество передали по проводам. На всех стадиях процесса происходят неизбежные потери и полученное в конце количество потенциальной тепловой энергии будет априори ниже, чем вначале.

Выгодно ли отапливать дом водородом

Продавцы компактных генераторов водорода убеждают покупателей в необычайной дешевизне отопления дома водородом. Якобы это даже выгоднее, чем топить газом. Мол, вода, которую заливают в установку, ничего не стоит, об остальных затратах умалчивают. Такие обещания оказывают магическое действие на некоторых наших сограждан, обожающих халяву. Но давайте не будем уподобляться Буратино и, прежде чем ступить в Страну дураков, выясним, почём на самом деле обходится водородное отопление дома.

Средняя отпускная цена природного газа для населения на нужды отопления и для выработки электроэнергии — 4,76 руб/м3. В 1 м3 содержится 0,712 кг. Соответственно, 1 кг природного газа стоит 6,68 рубля. Средняя теплотворная способность природного газа — 50 000 кДж/кг. У водорода — намного выше, 140 000 кДж/кг. То есть, для того чтобы получить количество тепловой энергии, равное той, что образуется при сгорании 1 кг водорода, потребуется 2,8 кг природного газа. Его стоимость — 13,32 рубля. Теперь сравним показатели стоимости тепловой энергии, полученной от сжигания 1 кг водорода, полученного в хорошем заводском электролизере и от 2,8 кг природного газа: 420 рублей против 13,32. Разница — поистине чудовищная, в 31,5 раз! Даже по сравнению с самым дорогим из традиционных видов отопления — электрическим, водород даже близко не может конкурировать, он обходится в 4 раза дороже! Ту электроэнергию, которая будет потрачена на работу электролизера, лучше использовать для работы нагревательных электроприборов, толку будет не в пример больше.

Что касается перспектив водородной энергетики, то они есть, но успех связан с перспективными промышленными технологиями, которых ещё не придумали. Бытовые генераторы водорода и водородомобили однозначно убыточны как минимум на ближайшие десятилетия. Их весьма ограниченное использование в некоторых странах возможно лишь благодаря серьёзным государственным дотациям в рамках экспериментальных экологических программ.

Memento mori — пару слов о технике безопасности

Водород — горючий взрывоопасный газ. При этом не обладающий запахом, определить его утечку без специального оборудования невозможно. Обращение со столь опасным видом топлива требует особых мер безопасности. Необходимо периодически осуществлять проверку герметичности трубопроводов, накопительных резервуаров, исправность запорной арматуры. Генератор h3 — не такой простой прибор, как может показаться из коротких видеороликов. Это потенциальная бомба, которая может разнести ваш дом. Переоборудовать газовый под водородный котел отопления своими руками — также опасно.

Самодельный водородный котел отопления, кое-как переделанный из старого дровяного и генератор водорода для отопления дома, собранный на коленке и небезопасный. Авторы ролика говорят о необычайной эффективности установки, не называя никаких цифр и предлагая заказать у них аналогичную по сходной цене

Развенчиваем мифы о экономичности водородных котлов

Если экономические выкладки вас не убедили, и вы всё же решите поэкспериментировать с темой водородного отопления себе в убыток, настоятельно рекомендуем не заниматься самодеятельностью, а пригласить специалистов, имеющих опыт в данной сфере деятельности. Таких, кстати, в нашей стране очень немного.

teploguru.ru

Как сделать генератор водорода в домашних условиях

Удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне. Более всего умельцев – энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:

разобрать вопрос, как сделать водородный генератор с минимальными затратами;
рассмотреть возможность применения установки для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

2h3 + O2 → 2h3O + Q (энергия)

2h3O → 2h3 + O2 — Q

Создание опытного образца

Из чего состоит примитивный электролизер:

реактор – стеклянная либо пластиковая емкость с толстыми стенками;
металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
второй резервуар играет роль водяного затвора;
трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке Мейера

Примечание. Подробно о работе схемы рассказывается на ресурсе https://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
провода, изоляторы.

Принципиальная схема включения электролизера

Реактор из пластин

Кроме листовой нержавейки марки 316 понадобится купить:

резина толщиной 4 мм, стойкая к воздействию щелочи;
концевые пластины из оргстекла либо текстолита;
шпильки стяжные М10-14;
обратный клапан для газосварочного аппарата;
фильтр водяной под гидрозатвор;
трубы соединительные из гофрированной нержавейки;
гидроокись калия в виде порошка.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема генератора мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7-15% раствор гидроокиси калия в воде.
В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

использовать hydrogen в качестве топлива для автомобилей;
бездымно сжигать водород в отопительных котлах и печах;
применять для газосварочных работ.

Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Водород в составе газа ННО, полученный из самодельного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

otivent.com

Делаем водородный генератор для отопления дома своими руками. Жми!

Водородный генератор (электролизер) это прибор, работающий за свет двух процессов: физического и химического.

В процессе работы под воздействием электротока вода разлагается на кислород и водород. Данный процесс носит название электролиз. Электролизер довольно популярен среди самых известных видов водородных генераторов.

Как устроен прибор

Электролизер состоит из нескольких пластин из металла, погруженных в герметическую емкость с дистиллированной водой.

Сам корпус имеет клеммы, чтобы подключать источник питания и есть втулка, через которую выводится газ.

Работу прибора можно описать так: электроток пропускается через дистиллированную воду между пластинами с разными полями (у одной — анод, у другой — катод), расщепляет её на кислород и водород.

В зависимости от площади пластин электроток имеет свою силу, если площадь большая, то и тока по воде проходит много и больше выделяется газа. Схема подключения пластин поочередная, сначала плюс, потом минус и так далее.

Электроды рекомендуется делать из нержавеющей стали, которая в процессе электролиза не вступает в реакцию с водой. Главное найти нержавейку высокого качества. Между электродами лучше сделать расстояние маленькими, но так, чтобы пузыри газа легко между ними передвигались. Крепеж лучше изготовить из соответствующего металла, что и электроды.

Примите во внимание: в связи с тем, что технология изготовления связана с газом, то во избежание образования искры, необходимо произвести плотное прилегание всех деталей.

В рассматриваемом варианте устройство включает в себя 16 пластин, расположены они друг от друга в пределах 1 мм.

За счет того, что пластины имеют достаточно немалую площадь поверхности и толщину, можно будет пропустить через такое устройство высокие токи, однако нагрева металла не произойдет. Если измерить на воздухе емкость электродов, то она составит 1nF, данный набор использует до 25А в простой воде из водопровода.

Для сбора водородного генератора своими руками можно применить контейнер пищевой, так как его пластик термоустойчив. Затем нужно в контейнер опустить электроды для сбора газа с разъемами изолированными герметично, крышкой и другими соединениями.

Если использовать контейнер из металла, то во избежание короткого замыкания, электроды крепятся на пластике. С двух сторон медных и латунных фитингов устанавливаются два разъема (фитинг – монтировать, собирать) для извлечения газа. Разъемы контактные и фитинги нужно прочно закрепить, применяя герметик из силикона.

Соблюдение мер безопасности

Электролизер представляет собой устройство повышенной опасности.

Поэтому во время его изготовления, монтирования и работы обязательно нужно соблюдение как общих, так и специальных мер безопасности.

Специальные меры включают следующие пункты:

следует контролировать концентрацию смеси водорода с кислородом, в целях недопущения взрыва;
если уровень жидкости не просматривается в смотровом окне водородного генератора, то его использовать нельзя;
во время выполнения ремонта нужно удостовериться, что в конечной точке системы полностью отсутствует водород;
противопоказано использование открытого огня, электрических нагревательных приборов и переносных ламп напряжением более 12 вольт рядом с электролизером;
во время работы с электролитом следует себя обезопасить, используя средства защиты (спецодежда, перчатки и очки).

Квалифицированные мастера считают, что изготавливать самодельные водородные генераторы для автомобилей в домашних условиях рискованное занятие.

Они объясняют это тем, что электролизер для авто имеет сложную и небезопасную систему устройств.

Заниматься изготовлением таких агрегатов нужно, применяя специальные материалы и реагенты.

Примите к сведению: в случае самостоятельного установления электролизера, который был изготовлен своими руками, рекомендуется строгое исключение возможности, когда газ попадает в камеру сгорания при заглушенном двигателе. Во время отключения двигателя, обязательно должен автоматически отключиться водородный генератор от сети электрического питания автомобиля.

Если все-таки решили самостоятельно изготовить автомобильный гидролизер, то обязательно следует оснастить его барботером – это специальный водяной клапан. При его использовании значительно повысится безопасность при вождении автомобиля.

Отопление дома газом Брауна

Схема работы водородного генератора. (Для увеличения нажмите)

Водород является самым распространенным химическим элементом, поэтому экономически выгодно его использовать.

Для многих владельцев домов и дач часто встает вопрос, как получить «чистую» и дешевую энергию для нужд в быту. Ответ можно найти в таких инновациях, как водогенератор для отопления жилища.

Ученые, благодаря своим разработкам, позволили многим использовать такое устройство для получения газа. Установка способна генерировать водород (газ Брауна) и этот газ будет использован для получения энергии.

Можно это соединение представить химической формулой, как hho. Данный газ можно получить из воды с помощью метода электролиза. Есть много примеров в жизни, когда люди хотят свой дом отапливать оксиводородом. Но чтобы этот вид топлива получил популярность, надо сначала научиться получать его (газ Брауна) в бытовых условиях.

Пока еще нет технологии водородного отопления частного дома, которая была бы достаточно надежной.

Смотрите видео, в котором опытный пользователь разъясняет, как сделать водородный генератор своими руками:

Давно уже прошли те времена, когда загородный дом можно было обогреть лишь одним способом — сжигая в печке дрова или уголь. Современные отопительные приборы используют различные виды топлива и при этом автоматически поддерживают комфортную температуру в наших жилищах. Природный газ, дизель или мазут, электричество, гелио- и — вот неполный список альтернативных вариантов. Казалось бы — живи и радуйся, да вот только постоянный рост цен на топливо и оборудование вынуждает продолжать поиски дешёвых способов отопления. А вместе с тем неиссякаемый источник энергии — водород, буквально лежит у нас под ногами. И сегодня мы поговорим о том, как использовать в качестве горючего обычную воду, собрав генератор водорода своими руками.

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H 2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H 2 , да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом».
Вот только одна проблема — для получения чистого H 2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане. Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности.

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений.
Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Видео: Топливная ячейка Стенли Мейера

За своё изобретение, которое могло бы освободить человечество от кабалы нефтяных магнатов, Стенли Мейер был убит, а труды его многолетних изысканий пропали неизвестно куда. Тем не менее сохранились отдельные записи учёного, на основании которых изобретатели многих стран мира пытаются строить подобные установки. И надо сказать, небезуспешно.

Преимущества газа Брауна как источника энергии

Вода, из которой получают HHO, является одним из наиболее распространённых веществ на нашей планете.
При сгорании этого вида топлива образуется водяной пар, который можно обратно конденсировать в жидкость и повторно использовать в качестве сырья.
В процессе сжигания гремучего газа не образуется никаких побочных продуктов, кроме воды. Можно сказать, что нет более экологичного вида топлива, чем газ Брауна.
При эксплуатации водородной отопительной установки выделяется водяной пар в количестве, достаточном для поддержания влажности в помещении на комфортном уровне.

Вам также может быть интересен материал о том, как соорудить самостоятельно газовый генератор:

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны.
При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
Снижение токсичности и повышение эффективности старых котельных.
Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Видео: Как правильно обустроить водородное отопление

Что необходимо для изготовления топливной ячейки дома

Приступая к изготовлению водородной топливной ячейки, надо обязательно изучить теорию процесса образования гремучего газа. Это даст понимание происходящего в генераторе, поможет при настройке и эксплуатации оборудования. Кроме того, придётся запастись необходимыми материалами, большинство из которых будет нетрудно найти в торговой сети. Что же касается чертежей и инструкций, то мы постараемся раскрыть эти вопросы в полном объёме.

Проектирование водородного генератора: схемы и чертежи

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами.
Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

Электрическая схема ШИМ-регулятора
Схема единичной пары электродов, используемых в топливной ячейке Мейера
Схема ячейки Мейера
Электрическая схема ШИМ-регулятора
Чертёж топливной ячейки

Чертёж топливной ячейки
Электрическая схема ШИМ-регулятора
Электрическая схема ШИМ-регулятора

В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

Выбор материалов для строительства генератора водорода

Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.

Электродная сборка для водородного генератора «мокрого» типа

При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.
Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
— диаметр внешней трубки — 25.317 мм;
— диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.

От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность
ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.

Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.
Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.
Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.

Конструкция бабблера
Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.
Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.
Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.
Автомобильный силикон или другой герметик.

Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

ножовку по металлу;
дрель с набором свёрл;
набор гаечных ключей;
плоская и шлицевая отвёртки;
угловая шлифмашина («болгарка») с установленным кругом для резки металла;
мультиметр и расходомер;
линейка;
маркер.

Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

Обратите внимание на статью, в которой приведены другие источники энергии, которую можно использовать для обустройства отопления дома:

Инструкция: как сделать водородный генератор своими руками

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

Схема топливной ячейки «сухого» типа

Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.

Изготовление боковых стенок
Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

Вот такой комплект деталей необходимо подготовить перед сборкой топливной ячейки
Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.
После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

Укладку электродов начинают с уплотняющего кольца

Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!
Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.

При сборке пластин важно правильно ориентировать выходные отверстия
После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов
При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна
На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

Видео: Сборка устройства

Видео: Работа конструкции «сухого» типа

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов. Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке. Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

В процессе работы установки важно не перегревать генератор. При повышении температуры до 65 градусов Цельсия и более электроды аппарата будут загрязняться побочными продуктами реакции, из-за чего производительность электролизёра уменьшится. Если же это всё-таки произошло, то водородную ячейку придётся разобрать и удалить налёт при помощи наждачной бумаги.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Описание и принцип работы водородного генератора

Есть несколько методик выделения водорода и из других веществ, перечислим наиболее распространенные:

Электролиз, данная методика наиболее простая и может быть реализована в домашних условиях. Через водный раствор, содержащий соль, пропускается постоянный электрический ток, под его воздействием происходит реакция, которую можно описать следующим уравнением: 2NaCl + 2H 2 O→2NaOH + Cl 2 + H 2 . В данном случае пример приведен для раствора обычной кухонной соли, что не лучший вариант, поскольку выделяющийся хлор является ядовитым веществом. Заметим, что полученный данным способом водород наиболее чистый (порядка 99,9%).
Путем пропускания водяного пара над каменноугольным коксом, нагретым до температуры 1000°С, при таких условиях протекает следующая реакция: Н 2 О + С ⇔ СО + H 2 .
Добыча из метана путем конверсии с водяным паром (необходимое условие для реакции – температура 1000°С): СН 4 + Н 2 О ⇔ СО + 3Н 2 . Второй вариант – окисление метана: 2СН 4 + О 2 ⇔ 2СО + 4Н 2 .
В процессе крекинга (переработки нефти) водород выделяется в качестве побочного продукта. Заметим, что в нашей стране все еще практикуется сжигание этого вещества на некоторых нефтеперерабатывающих заводах ввиду отсутствия необходимого оборудования или достаточного спроса.

Конструктивные особенности и устройство генератора водорода

Обозначения:

А – трубка для отвода хлора (Cl 2).
B – отвод водорода (Н 2).
С – анод, на котором происходит следующая реакция: 2CL — →CL 2 + 2е — .
D – катод, реакцию на нем можно описать следующим уравнением: 2Н 2 О + 2е — →Н 2 + ОН — .
Е – раствор воды и хлористого натрия (Н 2 О & NaCl).
F – мембрана;
G – насыщенный раствор хлористого натрия и образование каустической соды (NaОН).
H – отвод рассола и разбавленной каустической соды.
I – ввод насыщенного рассола.
J – крышка.

Конструкция бытовых генераторов значительно проще, поскольку в большинстве своем они не вырабатывают чистый водород, а производят газ Брауна. Так принято называть смесь кислорода и водорода. Этот вариант наиболее практичен, не требуется разделять водород и кислород, то можно значительно упростить конструкцию, а значит и сделать ее дешевле. Помимо этого полученный газ сжигается по мере его выработки. Хранить и накапливать его в домашних условиях не только проблематично, но и небезопасно.

Обозначения:

а – трубка для отвода газа Брауна;
b – впускной коллектор подачи воды;
с – герметичный корпус;
d – блок пластин электродов (анодов и катодов), с установленными между ними изоляторами;
e – вода;
f – датчик уровня воды (подключается к блоку управления);
g – фильтр водоотделения;
h – подвод питания, подаваемого на электроды;
i – датчик давления (подает сигнал блоку управления при достижении порогового уровня);
j – предохранительный клапан;
k – отвод газа с предохранительного клапана.

Сферы применения водородного генератора

Производства, связанные с синтезом хлороводорода.
Изготовление топлива для ракетных двигателей.
Создание удобрений.
Производство нитрида водорода (аммиака).
Синтез азотной кислоты.
В пищевой промышленности (для получения твердых жиров из растительных масел).
Обработка металла (сварка и резка).
Восстановление металлов.
Синтез метилового спирта
Изготовление соляной кислоты.

Бытовое применение

Обозначения:

а – генератор ННО (принятое обозначение для газа Брауна);
b – отвод газа в камеру сушки;
с – отсек для удаления водяных паров;
d – возвращение конденсата в генератор;
е – подача осушенного газа в воздушный фильтр топливной системы;
f – автомобильный двигатель;
g – подключение к аккумулятору и электрогенератору.

Делаем простейший генератор водорода своими руками пошагово

Рис. 8. Схема газовой горелки

Обозначения:

а – сопло горелки;
b – трубки;
c – водные затворы;
d – вода;
е – электроды;
f – герметичный корпус.

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Генераторы водорода, которые в настоящее время используются в автомобилях для экономии энергии, бывают двух видов: “мокрый” электролизер и “сухой”. У каждого из них есть свои преимущества и недостатки, но сухой электролизер является разработкой второго поколения устройств, вырабатывающих водород для авто, так как в нем устранены значительные недостатки мокрого предшественника.

При экспериментах своими руками с генерированием водорода следует предельно осторожно соблюдать технику безопасности! Необходимо сначала изучить опыт других исследователей и практиков. Ссылки на ресурсы по данной теме с практическими примерами в конце статьи.

Всякие генераторы и устройства в этом китайском магазине .

На видео показана схема сухого генератора. Подробнее, как его сделать – на втором ролике.

Подробное описание

Для изготовления «сухих батарей» вам понадобится перфорированная нержавеющая сталь марки 316L или 316T. Толщина листа 0,4 мм, или 0,5 мм, не толще,с диаметром отверстий 2 мм, или 3 мм. Шаг отверстий в шахматном порядке, как это показано на картинке. Каждый лист слегка зашкурьте грубой наждачкой так, чтоб поверхность была покрыта царапинами. Это увеличит площадь соприкосновения стали с водой.

В изготовлении «сухих батарей» для автомобиля вам понадобится 20 листов перфорированной стали 10X10 см, с выступом 3X3 см, для электрического контакта; 19 прокладок, толщиной 2 мм, и 2 прокладки, толщиной 10 мм. Их можно вырезать из камер для автомобилей, или листов резины. Нужны также два листа из пластика 16X16 см. Лучше всего изготовить их из стенок ёмкости аккумулятора, отработавшего свой ресурс. Остальные детали вы увидите в видео-показе модели многополярной «сухой батареи». Первая и последняя прокладки 10 мм толщиной, нужны для того, чтобы пластиковые детали для поступления и выхода воды в системе батарей не упирались плотно в первый и последний стальные листы. В стальных пластинах, в выступах для электрических контактов, просверлите отверстие такого диаметра, чтобы болт в них входил как по резьбе, то есть плотно! Пластины должны чередоваться контактами. Одна пластина контактами на правый болт; другая – контактом на левый болт. И так далее.

Система электролиза

Система электролиза состоит из следующих частей: Аккумулятор. «Сухая батарея». Первая ёмкость для дистиллированной воды с примесью гидроксида калия. Гидроксид калия должен иметь 95% насыщенности!. Вторая ёмкость с обычной, чистой водой для очистки газа. Прибор давления. Клапан, предотвращающий возврат газа обратно к системе.

Подсоединение от аккумулятора плюсового и минусового кабеля к «сухой батарее». Поступление воды, с примесью гидроксида калия в батарею. Образующийся газ с остатками воды выходит из батареи и поступает в ёмкость. Затем, через фильтр, предотвращающий выход воды, газ из первой ёмкости поступает во вторую емкость, для очистки через воду. Для этого используется длинная трубка, идущая почти к самому дну второй ёмкости. В первую и вторую емкости можно поверх воды уложить устойчивый к кислотам, не тонущий и пористый материал для предотвращения всплесков воды при качке, тряске и наклонах автомобиля во время езды. Затем через фильтр, предотвращающий выход воды очищенный газ из второй емкости проходит через прибор, показывающий давление газа.

Из прибора давления газ проходит через клапан, который предотвращает возврат газа обратно по системе. Клапан состоит из медной трубки с герметично закручивающимися крышками по оба конца. В крышках устанавливаются ниппеля, пропускающие воздух в одном направлении, то-есть из системы электролиза наружу. А в медную трубку плотно набивается «стальная шерсть» марки 0000. Без этого клапана система электролиза будет взрывоопасна!

Сухие батареи» собираются и разбираются легко. Предложенные параметры стальных пластин избавят вас от головной боли вычислений. Если «сухая батарея», при мощности аккумулятора вашего авто, мало эффективна, тогда снизьте число пластин поровну на плюс и минус. Если же батарея сильно греется, тогда добавьте число пластин также поровну, одна на плюс, другая на минус и так далее. Первую и вторую ёмкости, в системе электролиза, делайте той площадью и формы, чтобы удобней их можно было разместить под капотом. Для надёжности, сделайте к ним и к «сухой батарее» стальные кожухи. Газ подаётся в двигатель через воздухозаборную систему. При этом надо снизить впрыск топлива. Марок автомобилей много, поэтому здесь подход нужен индивидуальный. В общем, думайте, экспериментируйте.

На этом сайте вы найдёте видео и чертежи водного инжектора и высоковольтного реле зажигания. А на этом русскоязычном сайте vodorod-na-avto.com много полезной информации с подробностями и испытаниями генераторов водорода для машин.

Многие владельцы машин ищут способы экономии топлива. Кардинально решить этот вопрос позволит водородный генератор для автомобиля. Отзывы тех, кто установил себе это устройство, позволяют говорить о существенном снижении затрат при эксплуатации транспорта. Так что тема достаточно интересная. Ниже пойдёт речь о том, как сделать водородный генератор собственными силами.

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
большое выделение тепла при сгорании газа;
абсолютная экологическая безопасность — отработавшие газы превращаются в воду;
выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Газ Брауна

Сегодня водородные генераторы у автолюбителей приобретают популярность. Однако это не совсем то, о чем шла речь выше. Путём электролиза вода превращается в так называемый газ Брауна, который и добавляют к топливной смеси. Основная задача, которую решает этот газ, — полное сгорание топлива. Это и служит увеличением мощности и снижением расхода топлива на приличный процент. Некоторым механикам удалось добиться экономии на 40 %.

Решающее значение в количественном выходе газа имеет площадь поверхности электродов. Под действием электрического тока молекула воды начинает разлагаться на два атома водорода и один кислорода. Такая газовая смесь при сгорании выделяет почти в 4 раза больше энергии, чем при сгорании молекулярного водорода. Поэтому использование этого газа в двигателях внутреннего сгорания приводит к более эффективному сгоранию топливной смеси, уменьшает количество вредных выбросов в атмосферу, увеличивает мощность и уменьшает величину затраченного топлива.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Но можно собрать такую систему и самостоятельно — сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

Установки для электролиза воды.
Накопительного резервуара.
Улавливателя влаги из газа.
Электронного блока управления (модулятора тока).

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Типы установок

На сегодняшний день водородный генератор для автомобиля может быть укомплектован тремя различными по типу, характеру работы и производительности электролизёрами:

Первый тип конструкции вполне достаточен для множества карбюраторных двигателей. Отсутствует необходимость в установке сложной электронной схемы регулятора производительности газа, да и сама сборка такого электролизёра не представляет сложности.

Для более мощных автомобилей предпочтительна сборка второго типа реактора. А для двигателей, работающих на дизельном топливе, и большегрузных машин используют третий тип реактора.

Необходимая производительность

Для того чтобы можно было действительно экономить топливо, водородный генератор для автомобиля должен ежеминутно вырабатывать газ из расчёта 1 литр на 1000 рабочего объёма двигателя. Исходя из этих требований подбирается количество пластин для реактора.

Для увеличения поверхности электродов необходимо провести обработку поверхности наждачной бумагой в перпендикулярном направлении. Такая обработка крайне важна — она увеличит рабочую площадь и позволит избежать «прилипания» пузырьков газа к поверхности.

Последнее приводит к изоляции электрода от жидкости и препятствует нормальному электролизу. Не стоит также забывать, что для нормальной работы электролизёра вода должна быть щелочной. Катализатором может служить обычная сода.

Регулятор тока

Водородный генератор на авто в процессе работы увеличивает свою производительность. Это связано с выделением тепла при реакции электролиза. Рабочая жидкость реактора испытывает нагрев, и процесс протекает гораздо интенсивнее. Для контроля над течением реакции используют регулятор тока.

Если не понижать его, может произойти просто закипание воды, и реактор перестанет выдавать газ Брауна. Специальный контролер, регулирующий работу реактора, позволяет изменять производительность с увеличением оборотов.

Карбюраторные модели оборудуют контроллером с обычным переключателем двух режимов работы: «Трасса» и «Город».

Безопасность установки

Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.

Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна — не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.

Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки. Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим. Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.

Пока без обычного топлива не обойтись

В мире есть несколько экспериментальных моделей, которые полностью работают на газе Брауна. Однако технические решения пока ещё не достигли своего совершенства. Простым жителям планеты такие системы недоступны. Поэтому пока автолюбителям остаётся довольствоваться «кустарными» разработками, которые дают возможность сократить затраты на топливо.

Немного о доверчивости и наивности

Некоторые предприимчивые дельцы предлагают на продажу водородный генератор на авто. Рассказывают про обработку лазером поверхности электродов или про уникальные секретные сплавы, из которых они сделаны, специальные катализаторы воды, разработанные в научных лабораториях мира.

Всё зависит от способности мысли таких предпринимателей к полёту научной фантазии. Доверчивость может сделать вас за ваши же средства (иногда даже не малые) владельцем установки, у которой через два месяца эксплуатации разрушатся контактные пластины.

Если уж вы решили таким способом экономить, то лучше собирать установку самостоятельно. По крайней мере, не на кого потом будет пенять.

Источник

Генератор водорода для системы отопления: собираем действующую установку своими руками

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H₂ – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H₂. да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H₂ надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

Водородная топливная ячейка Стенли Мейера

Видео: Топливная ячейка Стенли Мейера

За своё изобретение, которое могло бы освободить человечество от кабалы нефтяных магнатов, Стенли Мейер был убит, а труды его многолетних изысканий пропали неизвестно куда. Тем не менее сохранились отдельные записи учёного, на основании которых изобретатели многих стран мира пытаются строить подобные установки. И надо сказать, небезуспешно.

Преимущества газа Брауна как источника энергии

Вода, из которой получают HHO, является одним из наиболее распространённых веществ на нашей планете.
При сгорании этого вида топлива образуется водяной пар, который можно обратно конденсировать в жидкость и повторно использовать в качестве сырья.
В процессе сжигания гремучего газа не образуется никаких побочных продуктов, кроме воды. Можно сказать, что нет более экологичного вида топлива, чем газ Брауна.
При эксплуатации водородной отопительной установки выделяется водяной пар в количестве, достаточном для поддержания влажности в помещении на комфортном уровне.

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
Снижение токсичности и повышение эффективности старых котельных.
Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
Разработка принципиально новых, мощных и экологичных силовых установок.

Видео: Как правильно обустроить водородное отопление

Что необходимо для изготовления топливной ячейки дома

Проектирование водородного генератора: схемы и чертежи

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

Электрическая схема ШИМ-регулятора Схема единичной пары электродов, используемых в топливной ячейке Мейера Схема ячейки Мейера Электрическая схема ШИМ-регулятора Чертёж топливной ячейки Чертёж топливной ячейки Электрическая схема ШИМ-регулятора Электрическая схема ШИМ-регулятора

Выбор материалов для строительства генератора водорода

Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.

Электродная сборка для водородного генератора «мокрого» типа

При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.

Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
— диаметр внешней трубки — 25.317 мм;
— диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.

От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность

ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.

Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.

Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.

Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.

Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.

Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.

Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.

Автомобильный силикон или другой герметик.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

ножовку по металлу;
дрель с набором свёрл;
набор гаечных ключей;
плоская и шлицевая отвёртки;
угловая шлифмашина («болгарка») с установленным кругом для резки металла;
мультиметр и расходомер;
линейка;
маркер.

Инструкция: как сделать водородный генератор своими руками

Схема топливной ячейки «сухого» типа

Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.

Изготовление боковых стенок

Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.

Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.

В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

Вот такой комплект деталей необходимо подготовить перед сборкой топливной ячейки

Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.

После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

Укладку электродов начинают с уплотняющего кольца

Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!

Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.

При сборке пластин важно правильно ориентировать выходные отверстия

После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов

При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.

Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна

На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Видео: Сборка устройства

Видео: Работа конструкции «сухого» типа

Отдельные моменты использования

Схема водородной горелки конструкции С. Мейера

В процессе работы установки важно не перегревать генератор. При повышении температуры до 65 градусов Цельсия и более электроды аппарата будут загрязняться побочными продуктами реакции, из-за чего производительность электролизёра уменьшится. Если же это всё-таки произошло, то водородную ячейку придётся разобрать и удалить налёт при помощи наждачной бумаги.

Можно ли самому сделать водородный котел для отопления дома?

Уже достаточно много времени минуло со дня, когда водородное топливо впервые использовалось в двигателе автомобиля. Что же касается отопления жилого дома, то идея применения данного газа с этой целью начала находить свое практическое воплощение относительно недавно.

Однако если исходить из того, что о таких автомобилях большинство только слышало, но мало кто видел, а еще меньшему числу людей довелось ими пользоваться, возникают обоснованные сомнения в реальности скорого массового введения в жизнь и подобных обогревающих устройств. И тем более призрачной выглядит возможность изготовить водородный котел отопления своими руками. Но как же обстоит дело с ним в действительности?

Как известно, все меняется, и технологии завтрашнего дня вскоре становятся обыденностью дня сегодняшнего. Запасы невозобновляемых видов топлива неуклонно сокращаются благодаря их широкому использованию. Это влечет за собой необходимость поиска других решений известных проблем, что приводит к разработке новых направлений во многих областях науки и техники. Последние касаются как повышения эффективности использования имеющихся ресурсов, так и задействования альтернативных источников. Естественно, такие тенденции не обходят стороной и столь значимые в жизни людей системы, как отопление домов.

В этой области в качестве одного из вариантов, способных заменить оборудование на прочем горючем топливе, был предложен котел, работающий на водороде.

Перспектива использовать этот газ в качестве источника энергии выглядит весьма заманчивой ввиду его доступности (хотя тут не все так просто), распространенности и экологичности.

Если присмотреться к химической формуле такой вездесущей жидкости, как вода, то становится очевидно, что одним из двух составляющих ее элементов является именно водород. Таким образом, решив вопрос эффективного выделения H2 из H2O, можно получить фактически неиссякаемый источник энергии. И применять его, в том числе, для отопления дома. Идея, безусловно, интересная, но как она в данный момент реализуется на практике и возможно ли выполнить такой котел своими руками?

Схема самодельной установки

Немало дельных советов по этому поводу можно найти в сетевых сообществах народных умельцев и энтузиастов. В целом большинство из них сводятся к мысли, что для сооружения подобного котла своими руками следует придерживаться схемы, включающей такие основные части:

Емкость, наполненную электролитом и выделяемым из него водородом;
Электролизер;
Двухступенчатый предохранительный блок (защита от обратки);
Камера сгорания;
Теплообменник.

Схема водородного котла отопления

Электролитический раствор поступает в электролизер, который осуществляет выработку газа, после чего продукты этой реакции возвращаются в емкость. Для надежности последнюю рекомендуется изготавливать из легированной стали и снабжать предохранительным клапаном сброса давления. Полученный водород далее направляется через защитный блок (пару барботеров) в камеру сгорания. Прореагировавший здесь с кислородом газ образует полезное тепло. Оно через теплообменник поступает в систему отопления дома, а выделившаяся в камере влага возвращается по отдельному каналу в емкость с электролитом. Таким образом, часть раствора самовосполняется за счет рециркуляции.

Добавив к описанной основной схеме стандартные элементы автоматики, характерные для любых отопительных котлов, вы получите работоспособный опытный экземпляр.

Путем проб и испытаний его можно будет довести до полноценной замены устройствам на топливе иного рода. Или же использовать как дополнение к уже имеющейся системе отопления дома.

Что еще учесть

Итак, учитывая вышеприведенные особенности схемы построения котлов, работающих на водороде, а также известные характеристики этого газа, для изготовления аналогичного оборудования своими руками следует учесть ряд важных факторов. Они таковы:

Изделие безопасно лишь в том случае, если химическая реакция протекает в отведенной для нее емкости. Утечка смеси может создать взрывоопасную обстановку, а значит должна быть полностью исключена;
Как и в любой аналогичной системе, работающей на другом топливе, основными составными частями являются котел и контур циркуляции носителя тепла с соединительными элементами. В данном случае обычно используются трубы диаметром от 25 до 32 мм, причем для обеспечения эффективной работы рекомендуется последовательно уменьшать его с каждым разветвлением;
Экономическая эффективность котла напрямую связана с затратами на получение водорода. При современном уровне технологии они обусловлены использованием электроэнергии. Соответственно, расходы на последнюю не должны быть велики, иначе возникает сомнение в целесообразности применения данного оборудования. Ведь согласитесь, нет никакого смысла в таком отоплении, если для получения собственно водорода требуется сопоставимое количество электроэнергии, которую можно использовать для тех же целей и не опосредованно.

В современном быстро меняющемся мире технологии постоянно совершенствуются, и климатическая техника для дома здесь не является исключением. И хотя, использование водородных систем отопления пока распространено нешироко, упрощение и удешевление способов выделения этого газа из содержащих его соединений может привести к по-настоящему безграничным перспективам применения такого оборудования.

Изготовление водородного котла

Котлы на альтернативном топливе интересны из-за большой эффективности и возможности использовать биотопливо, которое можно добыть самостоятельно. Одними из таких агрегатов являются водородные и плазменные устройства. Первый тип работает почти так, как котел на пропане, и даже в некоторой степени имеет похожие внутренние элементы.

Строение водородных котлов

Их конструкция включает:

Корпус.
Теплообменник .
Горелку с форсунками (являются почти такими, которые имеют котлы на пропане).
Клапаны, которые останавливают обратное движение огня в трубу, подающую водородную смесь.
Термодатчики и автоматику.

Горелка и теплообменник расположены внутри специальной камеры. Материал, из которого делают камеру и горелку, способен выдержать температуру, равную 3 000 °С. Именно столько градусов может возникать во время горения водорода. В современных водородных котлах отопления эта температура является в 10 раз меньше. Производители научились снижать ее с целью повышения безопасности котла, а также с целью использования более дешевых материалов для его изготовления.

Работает этот котел так:

Смесь из водорода и кислорода подается с генератора в горелку.
В горелке смесь загорается, и огонь поднимается к теплообменнику.
Теплоноситель нагревается и поступает в систему отопления дома.

Поскольку температура горения достаточно высока и в любой момент может превысить критическую границу, за ней следит специальный датчик. Также имеется датчик температуры воды в патрубке подачи теплоносителя. Он передает полученные данные автоматическому блоку, который управляет подачей водородной смеси.

Источником топлива для такого котла отопления выступает специальный генератор. Внутри одной его емкости вода растворяется на водород и кислород. затем в другой изолированной камере эти два элемента смешиваются в определенной пропорции, из-за чего происходит их реакция. Часть из них превращается обратно в воду и возвращается в электролитическую камеру, другая часть не изменяется. Она подается к котлу. Выделение водорода из воды происходит во время электролиза.

Изготовление генератора водорода

Лучше всего взять заводской генератор. Это потому, что он является безопасным и разработан так, чтобы затраты электроэнергии (электролиз без нее не происходит) на добычу альтернативного топлива были минимальными. Вторая особенность очень важная, ведь когда генератор будет потреблять столько электроэнергии, сколько расходует электрокотел. то смысла в создании водородного отопления дома нет.

Простой генератор делают своими руками так:

Из листа, сделанного из нержавеющей стали, вырезают 16 одинаковых прямоугольников. Размеры листа — 50х50 см.
Один из углов вырезанных частей срезают .
В противоположном по диагонали углу делают отверстие. Для этого берут своими руками дрель, сверлят дырку.
Собирают конструкцию из пластин и двух болтов. Делают это так: на один болт фиксируют одну пластину. Фиксация предусматривает затягивание двух шайб. которые нужно разместить с двух сторон пластины. Берут вторую пластину и разворачивают так, чтобы обрезанный конец был у болта. Фиксируют ее на втором болте так, чтобы она оказалась над первой пластинкой. Чтобы пластины не прикасались друг к другу, между них ставят полоску прозрачного пластика. Толщина полоски 1 мм. По аналогии фиксируют остальные прямоугольники.
Делают в пластиковом контейнере отверстия для болтов.
Вставляют в контейнер собранную из пластин конструкцию и фиксируют болты гайками. При этом используют резиновые прокладки для лучшей герметизации .
Делают в крышке отверстие, фиксируют в нем трубку для подачи водорода.
Делают еще одно отверстие для заливки воды с растворенными в ней солями.
Проверяют герметичность и работу генератора. С увеличением напряжения будет выделяться больше водорода.

Также на патрубок для подачи водорода нужно поставить обратный клапан, а саму трубку подключить к той герметичной емкости, внутри которой должен смешиваться водород с кислородом. От этой емкости отводят две трубки: одна присоединяется к барботерам, от которых отходит труба к горелке котла на биотопливе; другая – к емкости с электролитом (предназначена для возврата воды, образованной во время реакции водорода с кислородом).

Изготовление водородного котла

Создание котла на биотопливе является таким:

Берут профильную трубу с размерами 20х20 мм. отрезают от нее 8 частей длиной 30 см.
Берут своими руками профильную трубу с размерами 40х40 мм. Отрезают 3 куска: длина одного 20 см, двух других — 8 см.
В длинной трубе вырезают два отверстия. Размеры 40х40 мм. Они должны находиться на середине двух противоположных сторон. До этих отверстий приваривают 2 отрезка по 8 см. Должна образоваться крестовина.
На 3 конца приваривают заглушки. На четвертом фиксируют заглушку с патрубком для присоединения трубы подачи водородной смеси.
Отступив от центра крестовины 7-8 см, делают на каждом конце конструкции по 1 отверстию. Диаметр 1-1,5 см. Должно быть 4 отверстия.
К отверстиям приваривают патрубки и фиксируют форсунки, которые часто имеют котлы на пропане.
Приваривают к крестовине 8 кусков профильной трубы с размерами 20х20 см. Нужно приварить по два отрезка к каждому концу крестовины. Их размещают с обеих сторон одного конца. Угол между крестовиной и трубками должен быть прямым.
Вырезают из листового металла 3 металлических квадрата. В двух делают по 4 отверстия. Диаметр отверстий в одном из них должен составлять 2-3 см, в другом – 1 см. Отверстия должны повторять расположение форсунов.
Берут своими руками трубу с диаметром 2-3 см и разрезают на отрезки длиной 50-60 см. Затем их прикладывают к квадрату с меньшими отверстиями, приваривают к нему.
Берут трубу, которая в диаметре достигает 20 см. Длина должна быть меньше на 3-4 см от длины уже приваренных труб. Делают в ней два отверстия: одно вверху, другое внизу.
Ставят своими руками трубу на квадрат с меньшими отверстиями, приваривают ее.
Конструкцию переворачивают вверх дном и ставят второй квадрат. Трубки должны войти в отверстия. При этом он должен прилегать к большей по диаметру трубе. Квадрат и трубки сваривают.
К квадрату приваривают конструкцию с горелкой.
К двум отверстиям на корпусе приваривают патрубки подачи и возврата теплоносителя.
Проверяют котел отопления на альтернативном топливе на герметичность.
Ставят на патрубок подачи термодатчик, на горелку — датчик пламени и подключают их к автоматике.
Изготавливают своими руками защитный корпус и прячут котел в нем.

Если есть старые котлы на пропане или твердотопливный котел отопления. вышеописанный процесс можно не делать. К первым просто подсоединяют трубу подачи водорода. Со вторым более сложно, поскольку его нужно переделать. В первую очередь следует изготовить свою горелку. Ее можно собрать из тех элементов и форсунок, которые имеют котлы на пропане.

Чтобы улучшить теплообмен, большую часть топки закладывают гранитными камнями. Они будут защищать теплообменник от слишком сильного пламени и распределять тепло. Также монтируют своими руками датчики пламени и температуры, подключают блок управления.

Плазменные котлы

Устройства плазменного типа состоят из:

Реактора. Он представляет собой стальную емкость, внизу которой находится медная пластина с вольфрамовыми электродами. Они утоплены в плазменное вещество .
Генератора импульсов. Он производит и передает электрические импульсы на электроды.
Теплообменника. У него поступает образованный внутри реактора пар. Этот элемент является цилиндрической емкостью со змеевиком. Последний наполнен теплоносителем.
Катализатора. Внутри него плазма восстанавливает свои свойства. Он подключен к теплообменнику .
Циркуляционного насоса. Находится между катализатором и реактором. Его задача — перегонять плазму внутри котла отопления.

Что такое водород и как его можно использовать для отопления дома?

Водород – бесцветный не токсичный газ, который содержится практически во всех соединениях и является самым распространенным на Земле химическим веществом. Некоторые его свойства поистине уникальны:

водород – это самое легкое вещество, но не всегда, а только когда существует в жидком и твердом агрегатном состояниях;
атомы водорода имеют самый маленький размер по сравнению с атомами других химических веществ;
смешиваясь с окружающим воздухом, водород образует гремучий газ, который при комнатной температуре и в отсутствие источников зажигания может сохранять свои свойства неограниченно долго, но взрывается от малейшей искры.

Получать водород можно практически в неограниченных количествах. Для этого нужна вода и электричество.

Хранится и транспортируется водород в баллонах из легированной стали. Для отопления дома водородом, используют тепловую энергию, которая выделяется при взаимодействии его с кислородом. Полученный теплый пар выступает в роли теплоносителя и подается в систему.

Как организовать отопление водородом своими руками?

Несмотря на то, что производство не стоит на месте и ученые разрабатывают и конструируют все новые установки, водородные котлы пока не получили широкого применения. Однако умельцы могут попробовать собрать водородную отопительную систему дома своими руками. Разумеется, соблюдая все правила техники безопасности, и не забывая о свойстве водорода взрываться при вступлении во взаимодействие с окружающим воздухом. Отопительная установка собирается из таких комплектующих: водородный котел и трубы. Как видим, система значительна проще любой широко распространенной разводки, где требуется система отвода продуктов сгорания. Отопление на водороде в таком отводе не нуждается, поскольку нет горения в общепринятом смысле этого слова. То есть тепло выделяется не от открытого огня, а благодаря химической реакции. Горячий пар, температура которого около 40 градусов, поступает из котла непосредственно в систему труб. Исходя из этого видно, что данный вид отопления наиболее рационально использовать для нагрева полов и потолков, или для плинтусной системы отопления.

КПД водородных отопительных систем очень высок, он может составлять 96%

Прежде чем собирать систему, которая поможет вам отопить дом водородом, внимательно изучите различные типы котлов и принципы разводки системы, чтобы эффект был максимальным.

Какое оборудование нужно для обустройства системы?

Водородная отопительная установка

Водородная установка (котел отопления) – это высокотехнологичный, экологически чистый агрегат для получения тепловой энергии. Единственный продукт горения, который получается в результате работы этой установки – это водяной пар, который не может нанести вреда экологии. Впервые модульные каталитические камеры сгорания были изобретены в Италии. Работа каналов камеры может быть, как синхронизирована, так и не зависима друг от друга. То есть каждый канал может работать со своей мощностью, поскольку в каждом из них присутствует свой катализатор. Возможные мощности такой установки: 1,2,3 и 6 каналов. Изготавливаются водородные котлы из современных материалов, которые способны выдержать температуру в 300 градусов, необходимой для совершения реакции горения.

Решив собрать систему отопления водородом своими руками, обратите внимание на такие составляющие как трубы. Рекомендуемые диаметры от 25 до 32 мм. При этом после каждой разводки, диаметр труб изменяется от наибольшего к наименьшему. Такая система обеспечивает максимально эффективное использование данного вида оборудования.

Чтобы детально познакомиться со способом создания водородного отопления своими руками предлагаем вам посмотреть видео.

Загрузка…

Источник

Для получения тепла в частном доме можно использовать самые разные источники. Наиболее популярными видами топлива считаются уголь, дрова, газ. Но есть и более экологичные типы, например, отопление на водороде. Сегодня вариант используется редко из-за сложностей получения сырья, по причине увеличенных финансовых расходов в сравнении с газовой системой отопления. Однако способ имеет немало преимуществ, потому достоин тщательного рассмотрения.

Принцип работы водородного отопления

Работа отопления на водороде основана на принципе выделения большого объема тепловой энергии, которая получается в результате взаимодействия молекул водорода и кислорода. Этот процесс протекает с высоким КПД (более 80%), поэтому для обустройства системы требуется большая емкость, в которой будет осуществляться процесс взаимодействия молекул и выделения тепла.

При выходе из котла температура носителя может достигать до +40 С, этого достаточно для отопления большого дома. Котлы могут быть модульными, с катализаторами в каждом независимом канале – это удобно при обустройстве многолучевой системы отопления. Каждый канал может вырабатывать разную температуру, поэтому хозяин, установивший водородное отопление дома с одним котлом и правильно рассчитанного объема, получает возможность обеспечить различным теплом сразу несколько комнат. Например, один канал запускается к теплому полу, второй – в другую комнату, третий – к потолку и так далее.

На заметку! Затраты на установку системы потребуют разовых вложений и минимальных регулярных расходов на электроэнергию. Но если создать отопление на основе гелиосистемы и установить водородный генератор для отопления частного дома, регулярные расходы сводятся к нулю.

Преимущества и недостатки

Специалисты отмечают ряд положительных моментов:

Работа без использования огня. Тепловая энергия образуется не при сгорании того или иного вида топлива, а в процессе химической реакции.
Стабильность температуры. Показатели по теплоносителю остаются на уровне +40 С на всем периоде работы котла.
Универсальность. Система интегрируется в любое частное строение без особых сложностей.
Удобство. Благодаря невысокой температуре теплоносителя, отопление не вызывает ожогов, не пересушивает кожу.
Безвредность. При работе котел выделяет нейтральный пар. В отличие от всех прочих вариантов отопления водородное не является причиной болезней, нет сгорания частиц, а значит, не будет шлака, золы, а также выделения газа в атмосферу.

Налаженная система окупает все расходы на оборудование уже через 2-3 года. Единственной более дешевой альтернативой может стать газовый котел, но такая система не всегда доступна, особенно при удаленности жилья от центральных магистралей. Недостатком является взрывоопасность водорода, которая создает сложности при транспортировке, но только при низкотемпературном режиме.

Что такое водородный генератор и принцип его работы

Такой прибор еще называется электролизер и работает за счет протекания двух процессов – физического, химического. Представляя собой несколько металлических пластин, погруженных в емкость с дистиллированной водой, электролизер является самым популярным видом генераторов – это простое устройство, вырабатывающее огромное количество тепловой энергии.

Выглядит процесс так: электрической ток пропускается через воду между пластинами с разными полями (анод – катод), вследствие чего происходит расщепление дистиллированной воды на водород и кислород. Если площадь пластин большая, то тока проходит много, выделяемый объем газа тоже увеличивается.

Корпус, в который погружен электролизер, оснащается клеммами для подсоединения источника питания (электротока) и втулкой для выхода газа.

Как сделать водородное отопление своими руками

Прежде чем делать генератор водорода для отопления дома мастеру нужно позаботиться о материалах, пригодится:

лист металла «нержавейки» с размерами 50х50 см;
два болта 6х150 с гайками и шайбами;
фильтр проточной очистки (можно взять от стиральной машинки);
полая прозрачная трубка, например, водяной уровень 10 м;
пластиковый контейнер для еды на 1,5 литра с герметичной крышкой;
штуцеры диаметром 8 мм с «елочкой»;
болгарка.

Для изготовления агрегата хорошо подходит сталь 03Х16Н1, также пригодится щелочь вместо воды, чтобы обеспечить более агрессивную для тока среду, но при этом продлить срок службы стального листа. Чтобы сделать качественное отопление дома водородом, требуется предварительно выбрать схему выкладки (теплый пол, выкладка по плинтусам и прочее), просчитать длину трубопроводов.

А теперь о том, как сделать печь на водороде:

Лист металла поместить на ровную плоскость и нарезать на 16 прямоугольников (расчет для листа металла 50х50 см). Это будущая горелка. Куски нарезать болгаркой.
Один угол у каждого из 16 кусков срезать, чтобы потом пластины соединить.
С оборотной стороны каждой пластины просверлить дырку для болта.
Чтобы обеспечить принцип работы, выглядящий как прохождение электрического тока через пластины, погруженные в электролит для разложения жидкости на водород и кислород, нужно располагать одновременно двумя пластинами, одна из которых – анод, вторая – катод. В данном случае получается 8 шт. анодов и 8 шт. катодов.

Важно! Рассматриваемый вариант создания горелки – это прибор с параллельным включением.

В пластиковом контейнере поместить пластины с учетом их полярности и чередованием плюс, минус, плюс и так далее. Изолировать элементы следует прозрачной трубкой, нарезая ее на кольца, а затем их на полоски толщиной в 1 мм.
Зафиксировать пластины между собой шайбами. Сначала шайба надевается на болт, затем идет пластина, потом еще 3 шайбы, снова пластина, так нужно вешать 8 шт. на анод и 8 шт. на катод.

Важно! Навешивать пластины на болты нужно зеркально, то есть анод должен быть развернутым на 180 градусов. При этом варианте «плюс» зайдет в зазоры между пластинами с «минусом». Гайки как следует затянуть с предварительной изоляцией пластин полосками трубы.

Определить точку упора болта в контейнере, в этой зоне высверлить дырку. Если болты в контейнер не входят, их нужно обрезать (болты) до требуемой длины. Потом болты вставить в отверстия, надеть на них шайбы, зажать для герметичности гайками.
В крышке контейнера сделать отверстие для штуцера, вставить штуцер в дырку, промазать зону стыка для герметичности силиконовым герметиком. Теперь нужно проверить герметичность дырки, продув штуцер. Если воздух выходит, крышку герметизировать тем же силиконовым герметиком.
Протестировать генератор, подключив к нему любой источник тока, заполнив контейнер водой. Теперь на штуцер нужно надеть шланг, конец которого опустить в емкость. Если в воде появились пузырьки воздуха, то система работает, если пузырьков нет, источник недостаточно мощный, но расстраиваться не стоит, в электролизере пузырьки появятся.

Осталось только повысить интенсивность выработки и выхода газа путем увеличения уровня напряжения в электролите. Для этого в воду заливается щелочь, например, гидроксид натрия из средства для чистки «Крот». Теперь нужно снова подключить источник питания и оценить возможности электролизера.

Финальный этап – соединение горелки с трубопроводом отопления, например, системой теплый пол, герметизация стыков и можно вводить агрегат в эксплуатацию.

Чтобы отопление на водороде своими руками было сделано качественно, следует установить фильтр и клапан. Клапан устанавливается на точке выхода водорода, предупреждая скопление и возгорание газа под крышкой емкости, а фильтр нужен для обустройства водяного затвора, также предупреждающего взрыв. Если остались вопросы, видео от профессионалов поможет решить все проблемы.

Опять проблема где найти последнюю версию и скачать приложение 1xBet от лучшей БК, можно узнать прочитав по ссылке про Андроид приложения и соответственно скачать.

Источник
